Page 1

Business Monitor

3000 Series

27B1U3900

Podręcznik użytkownika 1 Serwis i gwarancja 25 Rozwiązywanie problemów i FAQ 29

Page 2

Spis treści

1. Ważne ............................................ 1

1.1 Środki bezpieczeństwa i

konserwacja .................................. 1

1.2 Konwencje zapisu ...................... 3

1.3 Usuwanie produktu i

materiałów opakowania ........... 4

2. Instalacja i wybór ustawień

monitora ....................................... 5

2.1 Instalacja ....................................... 5

2.2 Obsługa monitora ......................8

2.3 Zdejmij zespół podstawy do

montażu VESA ............................. 11

2.4 MultiView ..................................... 12

3. ptymalizacja obrazu ................. 14

3.1 SmartImage .................................14

3.2 SmartContrast .............................16

4. Zasilanie i Smart Power ........... 17

5. Zaprojektowany, aby zapobiegać syndromowi widzenia komputerowego

(CVS) .............................................18

9.2 Ogólne pytania FAQ ................. 31

9.3 Multiview: pytania i

odpowiedzi ................................ 34

6. Dane techniczne ........................ 19

6.1 Rozdzielczość i tryby ustawień

wstępnych ..................................22

7. Zarządzanie zasilaniem .......... 24

8. Serwis i gwarancja ................... 25

8.1 Zasady rmy Philips dotyczące defektu pikseli w monitorach

z płaskim ekranem ...................25

8.2 Serwis i gwarancja .................... 28

9. Rozwiązywanie problemów i

FAQ .............................................. 29

9.1 Rozwiązywanie problemów ..29

Page 3

1. Ważne

Ten elektroniczny podręcznik użytkownika jest przeznaczony dla wszystkich użytkowników monitora Philips. Należy poświęcić trochę czasu na przeczytanie tego podręcznika użytkownika, przed rozpoczęciem używania monitora. Zawiera on ważne informacje i uwagi dotyczące używania monitora.

Produkt rmy Philips jest objęty gwarancją pod warunkiem właściwej obsługi i używania go zgodnie z przeznaczeniem i z właściwymi instrukcjami obsługi oraz po przedstawieniu oryginału faktury lub paragonu kasowego, zawierającego datę zakupu, nazwę dostawcy oraz model i numer seryjny produktu.

1.1 Środki bezpieczeństwa i

konserwacja

Ostrzeżenia

Używanie elementów sterowania, regulacji lub innych procedur niż te, które opisano w niniejszej dokumentacji, może spowodować porażenie prądem i/lub zagrożenia mechaniczne.

Podczas podłączania i użytkowania twojego monitora komputerowego należy przeczytać instrukcje i postępować zgodnie z nimi.

Działanie

• Monitor należy chronić przed

bezpośrednim światłem słonecznym, bardzo silnym, jasnym światłem i trzymać go z dala od źródła ciepła. Długotrwała ekspozycja na tego rodzaju środowisko, może spowodować rozbarwienie i uszkodzenie monitora.

• Wyświetlacz należy trzymać z dala

od oleju. Olej może zniszczyć plastikową pokrywę wyświetlacza, co spowoduje utratę gwarancji.

• Należy usunąć jakiekolwiek obiekty, które mogą blokować szczeliny wentylacyjne lub uniemożliwić prawidłowe chłodzenie elementów elektronicznych monitora.

• Nie wolno blokować szczelin wentylacyjnych obudowy.

• Podczas ustawiania monitora należy upewnić się, że zapewniony jest łatwy dostęp do wtyki i gniazda zasilania.

• Jeśli monitor został wyłączony poprzez odłączenie kabla zasilającego lub przewodu prądu stałego, w celu uzyskania normalnego działania, należy zaczekać 6 sekund przed ponownym podłączeniem kabla zasilającego lub przewodu prądu stałego.

• Przez cały czas eksploatacji monitora, należy używać przewodów zasilających z certyfikatem, dostarczonych przez firmę Philips. Brak przewodu zasilającego należy zgłosić do lokalnego punktu serwisowego. (Sprawdź informacje kontaktowe podane w podręczniku Ważne informacje.)

• Należy używać z określonym zasilaniem. Monitor należy używać wyłącznie z określonym zasilaniem. Nieprawidłowe napięcie zasilania będzie skutkować nieprawidłowym działaniem i może spowodować pożar albo porażenie prądem elektrycznym.

• Należy chronić kabel. Nie należy ciągnąć lub zginać kabla zasilającego i kabla sygnałowego. Nie należy umieszczać monitora lub jakichkolwiek ciężkich obiektów na kablach, uszkodzenie kabli może spowodować pożar lub porażenie prądem elektrycznym.

Page 4

• W czasie działania nie należy narażać monitora na silne drgania lub uderzenia.

• Aby uniknąć potencjalnego uszkodzenia, na przykład odklejanie panela przez ramkę, monitora nie należy nachylać w dół pod kątem większym niż 5 stopni. Nachylenie w dół pod kątem większym niż 5 stopni, może spowodować uszkodzenie nie objęte gwarancją.

• Podczas działania lub przenoszenia nie należy uderzać lub dopuszczać do upadku monitora.

• Zgodnie ze standardem IEC 623681 lub IEC 60950-1, port USB typu C można podłączać wyłącznie do określonych urządzeń z odporną na zapalenie obudową.

• Zbyt długie patrzenie na ekran monitora może być przyczyną zmęczenia oczu. Bardziej zalecane jest robienie krótszych a częstszych przerw w pracy niż dłuższych i rzadszych. Na przykład przerwa trwająca 5–10 minut po 50–60 minutach ciągłego patrzenia na ekran jest lepszym rozwiązaniem niż 15-minutowa przerwa co dwie godziny. Poniższe czynności pomogą w uniknięciu zmęczenia oczu podczas ciągłego korzystania z monitora:

• Patrzenie na obiekty znajdujące

się w różnych odległościach po długim czasie patrzenia na ekran.

• Świadome częste mruganie

podczas pracy.

• Zamknięcie oczu i delikatne

obracanie nimi w celu rozluźnienia.

• Ustawienie monitora pod

odpowiednim kątem i na wysokości dostosowanej do wzrostu użytkownika.

• Ustawienie odpowiedniego poziomu jasności i kontrastu.

• Dostosowanie oświetlenia w pomieszczeniu tak, aby było zbliżone do jasności ekranu; unikanie światła jarzeniowego i powierzchni słabo odbijających światło.

• Wizyta u lekarza po wystąpieniu niepokojących objawów.

Konserwacja

• Aby chronić monitor przed możliwym uszkodzeniem nie należy nadmiernie naciskać na panel LCD. Podczas przenoszenia monitora, przy podnoszeniu należy chwytać za ramę; nie należy podnosić monitora umieszczając ręce lub palce na panelu LCD.

• Środki czyszczące na bazie oleju mogą uszkodzić plastikowe części, co spowoduje utratę gwarancji.

• Jeśli monitor nie będzie używany w dłuższym okresie czasu, należy go odłączyć od zasilania.

• Przed czyszczeniem lekko zwilżoną szmatką należy odłączyć monitor od zasilania. Ekran można wycierać suchą szmatka, przy wyłączonym zasilaniu. Jednakże, nigdy nie należy używać do czyszczenia monitora rozpuszczalników organicznych, takich jak alkohol lub opartych na amoniaku płynów.

• Aby uniknąć ryzyka porażenia lub trwałego uszkodzenia zestawu, nie należy narażać monitora na działanie kurzu, deszczu, wody, lub nadmiernej wilgoci.

• Po zamoczeniu monitora, należy go jak najszybciej wytrzeć suchą szmatką.

• Jeśli do wnętrza monitora przedostanie się obca substancja lub woda, należy natychmiast

Page 5

wyłączyć zasilanie i odłączyć przewód zasilający. Następnie, należy usunąć obcą substancję lub wodę i wysłać monitor do punktu naprawczego.

• Nie należy przechowywać lub używać monitora w miejscach narażonych na oddziaływanie ciepła, bezpośredniego światła słonecznego lub ekstremalnie niskich temperatur.

• Aby zapewnić najlepsze funkcjonowanie monitora i jego długą żywotność należy go używać w miejscach, w których temperatura i wilgotność mieści się w podanym zakresie.

• Temperatura: 0°C~40°C 32°F~104°F

• Wilgotność: 20% RH~80% RH

Ważne informacje dotyczące wypalania obrazu/powidoku

• Po pozostawieniu monitora bez nadzoru należy zawsze uaktywniać program wygaszacza ekranu z ruchomym obrazem. Aby zapobiec pozostawaniu na monitorze trwałego, statycznego obrazu należy zawsze uaktywniać aplikację do okresowego odświeżania ekranu. Wydłużone nieprzerwane wyświetlanie stałych lub nieruchomych obrazów, może spowodować na ekranie „wypalenie”, znane również jako „powidok” lub „poobraz”.

• „Wypalenie”, „poobraz” lub „powidok” to dobrze znane zjawisko dotyczące technologii LCD. W większości przypadków, „wypalenie” lub „powidok” albo „poobraz” znika stopniowo po pewnym czasie od wyłączenia zasilania.

Ostrzeżenie

Nie uaktywnianie wygaszacza ekranu lub aplikacji okresowego odświeżania ekranu, może spowodować poważne symptomy „wypalenia” lub „poobrazu”

albo „powidoku”, które nie znikną i nie

można będzie ich naprawić. Wspomniane uszkodzenie nie podlega gwarancji.

Serwis

• Pokrywę obudowy może otwierać wyłącznie wykwalifikowany personel serwisu.

• Jeśli wymagane są jakiekolwiek dokumenty dotyczące naprawy lub integracji należy się skontaktować z lokalnym punktem serwisowym. (Sprawdź informacje kontaktowe podane w podręczniku Ważne informacje.)

• Informacje dotyczące transportu, można uzyskać w części “Specyfikacje techniczne”.

• Nie wolno pozostawiać monitora w samochodzie/bagażniku nagrzewanym bezpośrednimi promieniami słońca.

Uwaga

Jeśli monitor nie działa normalnie, lub gdy nie ma pewności, którą procedurę zastosować podczas wykonywania instrukcji działania należy skontaktować się z technikiem serwisu.

1.2 Konwencje zapisu

Konwencje zapisu zastosowane w niniejszym dokumencie wykorzystują następujące elementy:

Uwagi, przestrogi i ostrzeżenia

W tej instrukcji pewne bloki tekstu mogą być wyróżnione poprzez zastosowanie pogrubienia lub pochylenia czcionki, mogą też towarzyszyć im ikony. Bloki takie zawierają uwagi, przestrogi lub ostrzeżenia. Są one wykorzystywane w następujący sposób:

Page 6

Uwaga

Ta ikona wskazuje ważną informację i poradę, pomocną w lepszym wykorzystaniu możliwości sprzętu.

Przestroga

Ta ikona wskazuje informacje, jak uniknąć potencjalnego uszkodzenia sprzętu lub utraty danych.

Ostrzeżenie

Ta ikona wskazuje możliwość powstania zagrożenia dla zdrowia lub życia oraz wskazuje sposób uniknięcia problemu.

Niektóre ostrzeżenia mogą mieć inną formę oraz występować bez ikon. W takich przypadkach określony sposób prezentacji ostrzeżenia jest wskazywany przez odpowiednie przepisy.

1.3 Usuwanie produktu i materiałów opakowania

Utylizacja odpadów elektrycznych i elektronicznych-WEEE

This marking on the product or on its packaging illustrates that, under European Directive 2012/19/EU governing used electrical and electronic appliances, this product may not be disposed of with normal household waste. You are responsible for disposal of this equipment through a designated waste electrical and electronic equipment collection. To determine the locations for dropping off such waste electrical and electronic, contact your local government office, the waste disposal organization that serves your

household or the store at which you purchased the product.

Your new monitor contains materials that can be recycled and reused. Specialized companies can recycle your product to increase the amount of reusable materials and to minimize the amount to be disposed of.

All redundant packing material has been omitted. We have done our utmost to make the packaging easily separable into mono materials.

Please find out about the local regulations on how to dispose of your old monitor and packing from your sales representative.

Taking back/Recycling Information for Customers

Philips establishes technically and economically viable objectives to optimize the environmental performance of the organization's product, service and activities.

From the planning, design and production stages, Philips emphasizes the important of making products that can easily be recycled. At Philips, end-of-life management primarily entails participation in national takeback initiatives and recycling programs whenever possible, preferably in cooperation with competitors, which recycle all materials (products and related packaging material) in accordance with all Environmental Laws and taking back program with the contractor company.

Your display is manufactured with high quality materials and components which can be recycled and reused.

To learn more about our recycling program please visit:

http://www.philips.com/a-w/about/ sustainability.html

Page 7

2. Instalacja i wybór

*DP

Power

*HDMI

*USB C-C *USB C-A

*USB C-C/A

Quick Start

27B1U3900

Business Monitor

3000 Series

ustawień monitora

2.1 Instalacja

Zawartość opakowania

*Zależy od kraju

Instalacja podstawy

1. Połóż monitor ekranem w dół na gładkiej powierzchni. Należy uważać, aby nie zarysować lub nie uszkodzić ekranu.

2. Przytrzymaj statyw obydwiema rękami.

(1) Delikatnie dołącz podstawę do

statywu.

(2) Dokręć palcami śrubę w dolnej

części podstawy.

(3) Delikatnie doczep statyw

do mocowania VESA aż do zatrzaśnięcia.

Uwaga

Skieruj strzałkę podstawy do przodu i przymocuj podstawę odpowiednio do kolumny.

Page 8

Podłączanie do komputera PC

AUDIO

OUT

HDMI 1 HDMI 2

2 3 4 5

USB docking (USB C-C)

a-1

a-2

USB Type-C

USB hub (USB A-C)

a-1

a-2

USB Type-A

Wejście zasilania prądem zmiennym

HDMI 1 HDMI 2

USB C

USB

Fast Charger

USB

RJ45

USB

2 Wejście HDMI 1 3 Wejście HDMI 2

Wejście DisplayPort

USBC

Wejście RJ45

USB pobieranie danych

USB pobieranie danych/Szybka

ładowarka USB

Wyjście audio

Blokada Kensington zabezpieczenia

przed kradzieżą

Połączenie z komputerem PC

1. Podłącz dokładnie przewód zasilający do złącza z tyłu monitora.

2. Wyłącz komputer i odłącz kabel zasilający.

3. Podłącz kabel sygnałowy monitora do złącza wideo w tylnej części komputera.

4. Podłącz kabel zasilający komputera i monitora do najbliższego gniazdka elektrycznego.

5. Uruchom komputer i włącz monitor. Jeśli na monitorze pojawi się obraz, instalacja dobiegła końca.

Instalacja sterownika USB C dla

USB

złącza RJ45

„Sterowniki LAN” można pobrać ze strony pomocy technicznej firmy Philips.

Należy wykonać poniższe kroki instalacji:

1. Zainstaluj sterownik LAN pasujący do systemu.

USB

2. Aby kontynuować instalację, kliknij dwukrotnie, aby zainstalować i wykonaj wyświetlone w oknie instrukcje.

3. Po ukończeniu instalacji wyświetlony zostanie komunikat „success” (powodzenie).

4. Gdy instalacja zostanie zakończona, uruchom ponownie komputer.

5. Na liście zainstalowanych programów widoczna będzie pozycja „Realtek USB Ethernet Network Adapter”.

6. Zalecane jest okresowe sprawdzanie dostępności zaktualizowanego sterownika za pomocą powyższego łącza.

Uwaga

W razie potrzeby należy skontaktować

Page 9

się z infolinią serwisową firmy Philips

USB

w sprawie narzędzia do klonowania adresu MAC.

Koncentrator USB

Aby zachować zgodność z międzynarodowymi standardami dotyczącymi energii w trybie gotowośći wyłączenia zasilania, koncentrator/ porty tego wyświetlacza są wyłączenia.

Podłączone urządzenia USB w tym stanie nie będą działać.

Aby na stałe ustawić funkcję USB na stan “WŁĄCZENIE”, należy przejść do menu OSD, a następnie wybrać “Tryb gotowości USB” i przełączyć na stan “WŁĄCZENIE”. Jeśli monitor zostanie wyzerowany do ustawień fabrycznych w menu OSD należy ustawić “Tryb gotowości USB” na “WŁ.”.

Ładowanie USB

Ten wyświetlacz ma porty USB z obsługą standardowego wyjścia zasilania, włącznie z funkcją ładowania USB (oznaczone ikoną zasilania

). Przykładowo, porty te można używać do ładowania smartfona lub do zasilania zewnętrznego dysku twardego. Aby można było korzystać z tej funkcji, musi być przez cały czas WŁĄCZONE zasilanie wyświetlacza.

Niektóre wybrane wyświetlacze Philips mogą nie zasilać lub nie ładować urządzenia, po przejściu do trybu “Uśpienie/Gotowość” (Biała, migająca dioda LED zasilania). W takim przypadku, należy przejść do menu OSD i wybrać “USB Standby Mode”, a następnie, przełączyć funkcję na tryb “WŁĄCZENIE” (domyślne ustawienie = WYŁĄCZENIE). Pozwoli to na utrzymanie aktywności funkcji zasilania USB i ładowania nawet wtedy, gdy

monitor znajduje się w trybie uśpienia/ gotowość.



 

 

Setup

 

  





Ostrzeżenie:

Urządzenia bezprzewodowe USB 2,4GHz, takie jak mysz bezprzewodowa, klawiatura i słuchawki mogą być zakłócane przez urządzenia USB3.2 lub wersji wyższej, wysokiej szybkości urządzenia do przesyłania sygnałów, a w rezultacie, może to spowodować zmniejszoną efektywność transmisji radiowej. Jeśli to nastąpi, należy wypróbować następujące metody w celu zmniejszenia efektów zakłóceń.

• Odsunąć odbiorniki USB2.0 od portu połączenia USB3.2 lub wersji wyższej.

• Użyć standardowy przedłużacz USB lub hub USB do zwiększenia odległości pomiędzy odbiornikiem bezprzewodowym i portem połączenia USB3.2 lub wersji wyższej.

Page 10

2.2 Obsługa monitora

Opis menu ekranowego OSD

Opis przycisków sterowania

Włączenie/wyłączenie monitora.

Dostęp do menu OSD

Potwierdzenie regulacji OSD.

Dopasowanie menu OSD. Regulacja poziomu

jasności. Zmiana źródła wejścia

sygnału. Powrót do poprzedniego

poziomu menu ekranowego.

SmartImage. Dostępnych jest kilka opcji: EasyRead, Office (Biuro), Photo

(Zdjęcia), Movie (Film), Game (Gry), Economy (Ekonomiczny), Tryb LowBlue, Off (Wył.).

Co to jest Menu ekanowe (OSD)?

Menu ekranowe (OSD) to funkcja dostępna we wszystkich monitorach LCD firmy Philips. Umożliwia ona regulację przez użytkownika parametrów wyświetlania obrazu i bezpośrednie wybieranie funkcji w oknie instrukcji ekranowych. Poniżej przedstawiono łatwy w obsłudze interfejs ekranowy:

 















Podstawowe i proste instrukcje dotyczące przycisków sterowania

W pokazanym powyżej menu ekranowym można nacisnąć przyciski

na panelu przednim monitora w celu

przesunięcia kursora i nacisnąć przycisk

OK w celu potwierdzenia lub zmiany

ustawienia.

Menu OSD

Poniżej zamieszczony jest widok ogólny struktury menu ekranowego OSD. Można go wykorzystać jako punkt odniesienia przy późniejszym wykonywaniu różnych regulacji.

Page 11

Main menu Sub menu

LowBlue Mode

Input


PIP/PBP PIP / PBP Mode

Audio

Color

Language

OSD Setting

USB Setting

Setup

Oﬀ

1 HDMI 2.0

2 HDMI 2.0

DisplayPort

USB C

Auto

SmartImage

Picture Format

Brightness

Contrast

Sharpness 0~100

SmartResponse

SmartContrast

Gamma

Pixel Orbiting

Over Scan

PIP / PBP Input

PIP Size

PIP Position Swap

Volume

Mute

Audio Source

Color Temperature

sRGB

User De�ne

English, Deutsch, Español, Ελληνική, Français, Italiano, Magyar，Nederlands, Português, Português do Brasil，Polski, Русский , Svenska, Suomi, Türkçe, Čeština, Українська, 简体中文, 繁體中文，日本語，한국어

Horizontal

Vertical

Transparency

OSD Time Out

USB-C Setting

USB Standby Mode

Power LED

Resolution Noti�cation

Smart Power

Reset

Information

1, 2, 3, 4

On, Oﬀ

EasyRead, Oﬃce, Photo, Movie, Game, Economy, LowBlue Mode, Oﬀ

Wide Screen, 4:3

0~100

Oﬀ, Fast, Faster, Fastest

On, Oﬀ

1.8, 2.0, 2.2, 2.4, 2.6

On, Oﬀ

Oﬀ, PIP, PBP

1 HDMI 2.0, 2 HDMI 2.0, DisplayPort, USB C

Small, Middle, Large

Top-Right, Top-Left, Bottom-Right, Bottom-Left

0~100

On, Oﬀ

HDMI1, HDMI2, DisplayPort, USB C

Native, 5000K, 6500K, 7500K, 8200K, 9300K, 11500K

Red: 0~100

Green: 0~100

Blue: 0~100

0~100

Oﬀ, 1, 2, 3, 4

5s, 10s, 20s, 30s, 60s

High Resolution, High Data Speed

On, Oﬀ

0, 1, 2, 3, 4

On, Oﬀ

Yes, No

Powiadomienie o rozdzielczości

Ten monitor działa optymalnie przy jego rozdzielczości oryginalnej, 3840 x 2160. Po uruchomieniu monitora przy innej rozdzielczości, na ekranie zostanie wyświetlony komunikat alarmu: Najlepsze wyniki daje ustawienie 3840 x 2160.

Alarm dotyczący wyświetlania w innej rozdzielczości niż rozdzielczość oryginalna, można wyłączyć w menu Setup (Ustawienia) OSD (On Screen Display).

Page 12

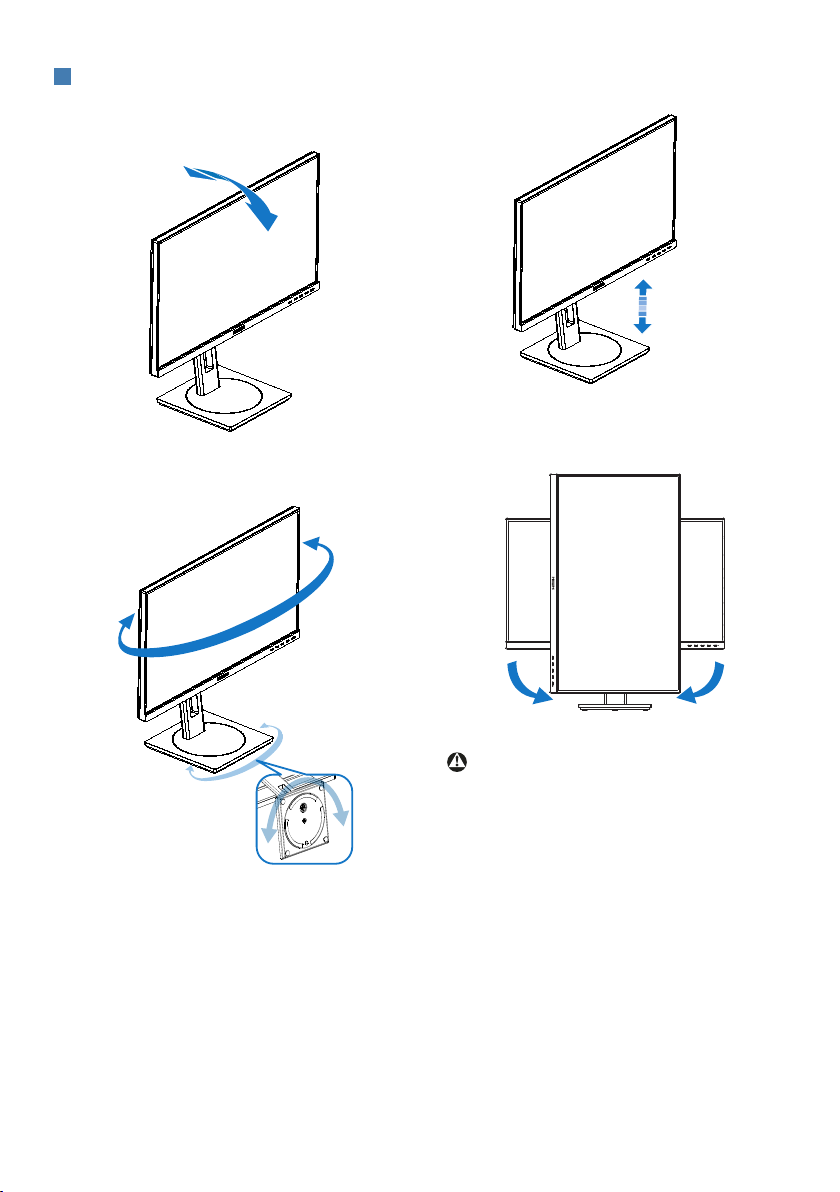

Funkcje fizyczne

Nachylanie

25°

Obracanie

Regulacja wysokości

-5°

130mm

Przestawianie ekranu

+180°

-180°

+180°

0°

-90°

Ostrzeżenie

• Aby uniknąć potencjalnego uszkodzenia ekranu, takiego jak odklejanie panela przez ramkę, monitora nie należy nachylać w dół pod kątem większym niż 5 stopni.

• Podczas regulacji kata monitora nie należy naciskać ekranu. Należy chwytać wyłącznie za ramkę.

• Należy pamiętać, że podczas regulacji kąta ekranu monitora, cała podstawa i obrotowy dysk, będą się także poruszać wraz z nim, ponieważ jest to monitor z możliwością regulacji obrotu.

0°

90°

Page 13

2.3 Zdejmij zespół podstawy do montażu VESA

Przed rozpoczęciem demontażu podstawy monitora należy wykonać wymienione poniżej instrukcje, aby uniknąć możliwych uszkodzeń lub obrażeń.

1. Połóż monitor ekranem w dół

na gładkiej powierzchni. Należy uważać, aby nie zarysować lub nie uszkodzić ekranu. Następnie podnieś podstawę monitora.

2. Wykręć wkręty montażowe,

a następnie odłącz stojak od monitora.

Uwaga

Ten monitor umożliwia montaż w standardzie montażowym VESA 100mm x 100mm. Wkręt montażowy VESA M4. W przypadku montażu na ścianie zawsze należy kontaktować się z producentem.

100mm

0° 90°

-5°

* Konstrukcja wyświetlacza może się różnić od pokazanej na ilustracji.

Ostrzeżenie

• Aby uniknąć potencjalnego uszkodzenia ekranu, takiego jak odklejanie panela przez ramkę, monitora nie należy nachylać w dół pod kątem większym niż 5 stopni.

• Podczas regulacji kata monitora nie należy naciskać ekranu. Należy chwytać wyłącznie za ramkę.

Page 14

2.4 MultiView

Co to jest?

Multiview to funkcja umożliwiając aktywne podłączenie i równoczesne wyświetlanie obok siebie obrazu z dwóch źródeł, na przykład z notebooka i z komputera. Ułatwia to znacznie wykonywanie złożonych zadań.

Dlaczego jest mi to potrzebne?

Dzięki temu wysokorozdzielczy monitor Philips MultiView pozwala wygodnie pracować z wieloma urządzeniami w biurze lub w domu. Na ekranie widoczny będzie obraz z wielu źródeł równocześnie. Na przykład: Można w małym oknie oglądać i słuchać aktualnych wiadomości, pracując jednocześnie nad swoim blogiem, albo redagować arkusz Excel z ultrabooka, jednocześnie korzystając z plików otwarte przez zabezpieczoną firmową sieć intranet.

Jak włączyć funkcję MultiView przez

menu ekranowe?

1. Naciśnij przycisk na przednim panelu, aby otworzyć menu ekranowe.

 











   

   

 

 





  





2. Za pomocą przycisków ▲ lub ▼ wybierz menu główne [PIP / PBP] i naciśnij przycisk .

3. Za pomocą przycisków ▲ lub ▼ wybierz pozycję [PIP / PBP Mode] (Tr yb PIP / PBP) i naciśnij przycisk .

4. Za pomocą przycisku ▲ lub ▼ wybierz opcję [PIP] lub [PBP].

5. Teraz można wrócić do poprzedniego ekranu i ustawić opcje [PIP / PBP Input] (Wejście PIP / PBP), [PIP Size] (Rozmiar PIP) , [PIP Position] (Położenie PIP) i [Swap] (Zamiana).

6. Naciśnij przycisk , aby potwierdzić wybór.

MultiView w menu ekranowym

• PIP / PBP Mode (Tryb PIP / PBP): Funkcja

MultiView może działać w dwóch trybach: [PIP] i [PBP].

PIP]:

[

obraz w obrazie

Otwarcie okna

podrzędnego zawierającego obraz z

A (main)

innego źródła.

Jeśli źródło sygnału podrzędnego nie zostanie wykryte:

A (main)

PBP]:

[

obraz obok obrazu

Page 15

Otwarcie okna

podrzędnego zawierającego obraz z innego źródła obok głównego.

Jeśli źródło sygnału podrzędnego nie zostanie wykryte:

A (main) B

Small

Middle

Large

A (main)

• PIP Position (Położenie PIP): Po włączeniu

trybu PIP do wyboru są cztery opcje położenia okna podrzędnego.

Lewy górny róg Prawy górny róg

Uwaga

W trybie PBP na górze i na dole ekranu pojawiają się czarne pasy, aby zapewnić właściwe proporcje obrazu. Jeżeli chcesz widzieć pełne ekrany obok siebie, dostosuj rozdzielczość urządzenia, jako rozdzielczość rozwijalną; będzie można zobaczyć ekrany źródłowe 2 urządzeń wyświetlone na ekranie obok siebie bez czarnych pasów. Proszę zwrócić uwagę, że sygnał analogowy nie obsługuje takiego pełnego ekranu w trybie PBP.

• [PIP / PBP Input] (Wejście PIP / PBP): Do

wyboru jest pięć różnych źródeł dodatkowego sygnału wideo: [1 HDMI 2.0], [2 HDMI 2.0], [DisplayPort] i [USB C].

W tabeli poniżej zebrano informacje o zgodności głównego i dodatkowego źródła sygnału.

MOŻLIWOŚĆ POD-ŹRÓDŁA

Wejścia

HDMI1

HDMI2

DisplayPort

ŹRÓDŁO

GŁÓWNE

(xl)

• PIP Size (Rozmiar PIP): Po włączeniu

trybu PIP do wyboru są trzy rozmiary okna podrzędnego: [Small] (Małe), [Middle] (Średnie), [Large] (Duże).

HDMI1 HDMI2 DisplayPort USBC

● ● ● ●

USBC

● ● ● ●

(xl)

A (main)

Lewy dolny róg Prawy dolny róg

(main)

• Swap (Zamiana): Główne i dodatkowe

źródło sygnału zostają zamienione na ekranie.

Zamiana źródła A i B w trybie [

A (main)

Zamiana źródła A i B w trybie [

A (main) B

• Off (Wył.): Wyłączenie funkcji

↔

MultiView.

A (main)

B (main) A

A (main)

Uwaga

Po użyciu opcji Zamiana źródła sygnału audio i wideo zostaną zamienione równocześnie.

PIP

B (main)

PBP

Page 16

3. ptymalizacja obrazu

3.1 SmartImage

Co to jest?

Funkcja SmartImage udostępnia ustawienia wstępne optymalizujące obraz dla różnego rodzaju treści, dynamicznie dostosowując jasność, kontrast, kolor i ostrość w czasie rzeczywistym. Niezależnie od pracy z aplikacjami tekstowymi, wyświetlania obrazów czy oglądania filmów, funkcja SmartImage Philips zapewnia doskonałe, zoptymalizowane działanie monitora.

Dlaczego jest mi to potrzebne?

Monitor powinien wyświetlać w sposób optymalny wszystkie ulubione rodzaje treści. Taką możliwość oferuje oprogramowanie SmartImage dynamicznie dostosowujące jasność, kontrast, kolor i ostrość w czasie rzeczywistym w celu zapewnienia jak najlepszych wrażeń

Jak to działa?

SmartImage to zastrzeżona, wiodąca technologia firmy Philips analizująca wyświetlane na ekranie treści. Na podstawie wybranego scenariusza funkcja SmartImage dynamicznie poprawia kontrast, nasycenie kolorów oraz ostrość obrazów, poprawiając wygląd wyświetlanych elementów - a wszystko to w czasie rzeczywistym, po naciśnięciu jednego przycisku.

Jak włączyć funkcję SmartImage?

1. Naciśnij , aby uruchomić menu ekranowe SmartImage.

2. Naciskaj wielokrotnie przycisk w celu przełączenia między trybami

EasyRead,

Office (Biuro), Photo (Zdjęcia), Movie (Film), Game (Gry), Economy (Ekonomiczny),

LowBlue,

Off (Wył.).

Tryb

3. Menu ekranowe SmartImage będzie widoczne na ekranie przez 5 sekund; w celu potwierdzenia można także nacisnąć przycisk "OK".

Dostępnych jest kilka opcji: EasyRead,

Office (Biuro), Photo (Zdjęcia), Movie (Film), Game (Gry), Economy (Ekonomiczny),













 



Tryb LowBlue,



Off (Wył.).

• EasyRead: Pomaga w poprawieniu

czytania tekstu w oparciu o takie aplikacje jak ebook PDF. Poprzez użycie specjalnego algorytmu, który zwiększa kontrast i ostrość

Page 17

krawędzi tekstu, wyświetlacz jest zoptymalizowany do bezstresowego czytania, poprzez regulację jasności, kontrastu i temperatury barwowej monitora.

• Office (Biuro): Uwydatnia tekst i

obniża jasność w celu zwiększenia czytelności i zmniejszenia zmęczenia oczu. Tryb ten znacząco poprawia czytelność i wydajność podczas pracy z arkuszami kalkulacyjnymi, plikami PDF, zeskanowanymi artykułami lub innymi ogólnymi aplikacjami biurowymi.

• Photo (Zdjęcia): Ten profil łączy

nasycenie kolorów, dynamiczny kontrast i poprawę ostrości w celu wyświetlania zdjęć i innych obrazów ze znakomitą przejrzystością i w żywych kolorach - wszystko to bez artefaktów i wyblakłych kolorów.

• Movie (Film): Zwiększona jaskrawość,

pogłębione nasycenie kolorów, dynamiczny kontrast i duża ostrość zapewniają wyświetlanie każdego szczegółu ciemniejszych obszarów filmów, bez rozmycia kolorów w miejscach jaśniejszych, z zachowaniem dynamicznych wartości naturalnych najlepszego wyświetlania obrazów wideo.

• Game (Gry): Włącz obwód over drive

dla uzyskania najlepszego czasu odpowiedzi, zmniejszenia drżenia krawędzi szybko poruszających się po ekranie obiektów, poprawienia współczynnika kontrastu dla jasnego i ciemnego schematu, ten profil zapewnia najlepsze możliwości dla graczy.

• Economy (Ekonomiczny): W tym

profilu dostosowywane są jasność i kontrast i dokładnie dopasowywane podświetlenie w celu prawidłowego wyświetlania codziennych aplikacji biurowych i uzyskania niższego zużycia energii.

• LowBlue Mode (Tryb LowBlue):

Badania w zakresie efektywności widzenia wykazały, że tak jak promieniowanie ultrafioletowe może przyczyniać się do uszkodzenia oczu, również krótkofalowe promieniowanie światła niebieskiego z ekranów LED może z czasem prowadzić do uszkodzenia oczu i wpływać na zdolność widzenia. W trybie LowBlue firmy Philips, który opracowano z myślą o utrzymaniu dobrego stanu zdrowia, wykorzystywana jest technologia inteligentnego oprogramowania, która redukuje emisję szkodliwego krótkofalowego światła niebieskiego.

• Off (Wył.): Brak optymalizacji poprzez SmartImage.

Uwaga

Tryb LowBlue firmy Philips jest zgodny z certyfikatem ograniczonej emisji światła niebieskiego TUV. Tryb ten można włączyć, naciskając przycisk skrótu , a następnie przycisk w celu wybrania pozycji Tryb LowBlue. Zapoznaj się z opisaną powyżej procedurą wyboru funkcji SmartImage.

Page 18

3.2 SmartContrast

Co to jest?

Unikatowa technologia, dynamicznie analizująca wyświetlaną treść i automatycznie optymalizująca współczynnik kontrastu monitora w celu zapewnienia maksymalnej przejrzystości wizualnej i przyjemności płynącej z oglądania, przez zwiększanie podświetlenia w celu uzyskania wyraźniejszych, bardziej czystych i jaśniejszych obrazów lub zmniejszanie podświetlenia w celu wyraźnego wyświetlania obrazów na ciemnym tle.

Dlaczego jest mi to potrzebne?

Wymagana jest najlepsza klarowność wizualna i komfort podczas oglądania wszystkich rodzajów treści. SmartContrast dynamicznie reguluje kontrast i dostosowuje podświetlenie w celu uzyskania wyraźnych, czystych, jasnych obrazów podczas gier lub oglądania filmów albo wyraźnego, czytelnego tekstu przy pracy biurowej. Zmniejszenie zużycia energii monitora zapewnia oszczędność pieniędzy i wydłużenie żywotności monitora.

Jak to działa?

Po uaktywnieniu funkcji SmartContrast, analizuje ona wyświetlaną zawartość w czasie rzeczywistym w celu dostosowania kolorów i intensywności podświetlenia. Funkcja ta dynamicznie poprawia kontrast, zapewniając doskonałą jakość podczas oglądania video lub podczas gier.

Page 19

4. Zasilanie i Smart Power

Z tego monitora, można zasilać zgodne urządzenie prądem o mocy do 90 Wat.

Co to jest?

Smart Power to własna technologia firmy Philips, która zapewnia elastyczne opcje zasilania dla różnych urządzeń. Jest to użyteczne do doładowywania wysokiej jakości laptopów przy użyciu tylko jednego kabla.

Przy użyciu technologii Smart Power, monitor umożliwia dostarczanie prądu o mocy do 90W przez USBC, poprzez port USBC, w porównaniu do standardowych 65W.

Aby zapobiec uszkodzeniu urządzenia, Smart Power udostępnia zabezpieczenie dla ograniczenia poboru prądu.

Jak włączyć Smart Power?



 

 

 









Zasilanie przez port USBC

1. Podłącz urządzenie do portu USBC.

2. Włącz [Smart Power].

3. Jeśli funkcja [Smart Power] jest włączona, a USBC jest używane do zasilania, maksymalna moc dostarczanego prądu zależy od wartości jasności monitora. Wartość jasności można wyregulować ręcznie w celu zwiększenia zasilania z tego monitora.

Dostępne są 3 poziomy zasilania:

Poziom 1 Poziom 2 Poziom 3

Wartość jasności

0~20 21~60 61~100

Zasilanie z USBC

90W 85W 80W

Uwaga

• Jeśli funkcja [Smart Power] jest włączona, a DFP (Przedni port pobierania) wykorzystuje prąd o mocy powyżej 15W, to USBC może dostarczyć jedynie do 65W.

• Jeśli funkcja [Smart Power] jest wyłączona, a wyjście prądu stałego nie jest podłączone, to USBC może dostarczyć jedynie do 65W.

1. Naciśnij w prawo, aby przejść do menu ekranowego.

2. Naciśnij w górę lub w dół, aby wybrać menu główne [Setup] (Konfiguracja), a następnie naciśnij w prawo w celu potwierdzenia.

3. Naciśnij w górę lub w dół, aby włączyć lub wyłączyć funkcję [Smart Power].

Page 20

5. Zaprojektowany,

aby zapobiegać syndromowi widzenia komputerowego (CVS)

Monitor Philips został Zaprojektowany, aby zapobiegać zmęczeniu oczu spowodowanym długotrwałym używaniem komputera.

Wykonaj zamieszczone poniżej instrukcje i używaj monitor Philips w celu skutecznego zmniejszania zmęczenia oraz dla uzyskania maksymalnej wydajności pracy.

1. Odpowiednie światło otoczenia:

• Regulacja światła otoczenia podob-

nie do jasności ekranu, unikanie światła fluorescencyjnego i powierzchnie, które nie odbijają za dużo światła.

• Regulacja jasności i kontrastu do

odpowiedniego poziomu.

2. Dobre nawyki pracy:

• Zbyt długie używanie moni-

tora może spowodować dyskomfort oczu, lepiej jest częściej wykonywać krótkie przerwy przy stacji roboczej niż długie, rzadsze przerwy; na przykład 5-10 minutowa przerwa po 50-60-minutach ciągłego używania ekranu, prawdopodobnie zapewni lepszy efekt, niż 15-minutowa przerwa co dwie godziny.

• Po długim czasie skupiania wzroku

na ekranie należy kierować wzrok na obiekty znajdujące się w różnej odległości.

• Aby się zrelaksować należy powoli

zamykać i przekręcać oczy

• Podczas pracy należy często,

świadomie mrugać.

• Aby pozbyć się bólu należy lekko

rozciągnąć kark i powoli przechylić głowę do przodu, do tyłu, na boki.

3. Idealna pozycja podczas pracy

• Należy przestawić ekran na odpowiednią wysokość i kąt, odpowiednio do swojego wzrostu.

4. Należy wybrać monitor Philips jako przyjazny dla oczu.

• Antyodblaskowy ekran:

Antyodblaskowy ekran skutecznie zmniejsza drażniące i rozpraszające odbicia, które powodują zmęczenie oczu.

• Technologia eliminowania miga-

nia reguluje jasność i zmniejsza zmęczenie dla zapewnienia bardziej komfortowego widzenia.

• Tryb LowBlue: Niebieskie światło

powoduje nadwyrężanie wzroku. Tryb LowBlue Philips umożliwia ustawienie różnych poziomów filtra niebieskiego światła dla różnych sytuacji pracy.

• Tryb EasyRead zapewnia takie odc-

zucia jak podczas czytania pisma na papierze, co zapewnia bardziej komfortowe przeglądanie podczas pracy z długimi dokumentami

wyświetlanymi na ekranie.

Page 21

6. Dane techniczne

Obraz/ekran

Typ panelu monitora IPS Podświetlenie W-LED Rozmiar panela 27'' W (68,5 cm) Współczynnik proporcji 16:9 Podziałka pikseli 0,1554(w poziomie) mm x 0,1554(w pionie) mm Współczynnik kontrastu

(typowo) Natywna rozdzielczość 3840 x 2160 @ 60 Hz Maksymalna rozdzielczość 3840 x 2160 @ 60 Hz

Kąt widzenia

Kolory wyświetlacza 1,07B (8bits+FRC) Brak migotania TAK Poprawianie obrazu SmartImage Częstotliwość odświeżania

w pionie Częstotliwość pozioma 30 KHz - 140 KHz sRGB TAK Tryb LowBlue TAK EasyRead TAK

Możliwości podłączeń

Źródło sygnału wejściowego

Złącza

Sygnał wejścia Synchronizacja oddzielna

USB

Porty USB

Dostarczanie mocy

USB SuperSpeed USBC/USB-A: USB 3.2 Gen1, 5 Gbps

1000:1

178° (w poziomie) / 178° (w pionie) przy C/R > 10 (typowo)

23 Hz - 75 Hz

HDMI, DisplayPort, USBC (tryb DP Alt)

2 x HDMI 2.0 (HDCP 2.2 /HDCP 1.4) 1 x DisplayPort 1.4 (HDCP 2.2 /HDCP 1.4) 1 x USBC (przesyłanie danych) 3 x USB-A (Pobierania danych w tym 1 port z funkcją szybkiego ładowania B.C 1.2)(5V/1.5A) 1x RJ45, Ethernet LAN (USB 2.0: 10M/100M; USB

3.2:1G) 1 x Audio wyjście

USBC x1 (przesyłanie danych, tryb DP Alt, HDCP 2.2 /HDCP 1.4) USB-A x 3 (Pobierania danych w tym 1 port z funkcją szybkiego ładowania B.C 1.2)

USBC: USB PD version 3.0, typical 90W (5V/3A, 7V/3A, 9V/3A, 10V/3A, 12V/3A, 15V/3A, 20V/4.5A) USB-A: x1 fast charge B.C 1.2, up to 7.5W (5V/1.5A)

Page 22

Udogodnienia

Udogodnienia użytkownika Wbudowany głośnik 2 W x 2

Widok wielu obrazów Tryb PIP/PBP , 2×urządzenia

angielski, niemiecki, hiszpański, grecki, francuski, włoski, węgierski, holenderski, portugalski,

Języki OSD

Inne udogodnienia Montaż VESA (100×100 mm), blokada Kensington Zgodność ze standardem

Plug and Play

Podstawa

Nachylanie -5 / +25 stopni Obracanie -180 / +180 stopni Regulacja wysokości 130 mm Przestawianie ekranu -90 / +90 stopni

Zasilanie

Zużycie

Normalne działanie 31,8W (typowo) 31,8W (typowo) 32,3W (typowo) Uśpienie (Tryb gotowości) 0,3 W (typowo) 0,3 W (typowo) 0,3 W (typowo)

Tryb wyłączenia

Odprowadzanie ciepła*

Normalne działanie

Uśpienie (Tryb gotowości)

Tryb wyłączenia

Tryb włączenia (tryb ekonomiczny)

Wskaźnik LED zasilania

Zasilacz Wbudowany, prąd zmienny 100-240V, 50/60Hz

Wymiary

Produkt z podstawą (S x W x G) 613 x 524 x 205 mm

portugalski brazylijski, rosyjski, polski, szwedzki, fiński, turecki, czeski, ukraiński, chiński uproszczony, chiński tradycyjny, japoński, koreański

DDC/CI, Mac OS X, sRGB, Windows 11/10

Napięcie wejścia prądu zmiennego przy 100 V AC, 50 Hz

0,3 W (typowo)

Napięcie wejścia prądu zmiennego przy 100 V AC, 50 Hz

108,53 BTU/ godz.(typowo)

1,02 BTU/godz. (typowo)

20,2 W (typ.)

Tryb włączenia: Białe, tryb gotowości/uśpienia: Białe (migające)

Napięcie wejścia prądu zmiennego przy 115 V AC, 60 Hz

0,3 W (typowo)

Napięcie wejścia prądu zmiennego przy 115 V AC, 60 Hz

108,53 BTU/ godz.(typowo)

1,02 BTU/godz. (typowo)

Napięcie wejścia prądu zmiennego przy 230 V AC, 50 Hz

0,3 W (typowo)

Napięcie wejścia prądu zmiennego przy 230 V AC, 50 Hz

110,24 BTU/ godz.(typowo)

1,02 BTU/godz. (typowo)

Page 23

Produkt bez podstawy (S x W x G) Produkt z opakowaniem (S x W x G)

613 x 366 x 54 mm

730 x 471 x 193 mm

Ciężar

Produkt z podstawą 6,65 kg Produkt bez podstawy 4,75 kg Produkt z opakowaniem 10,10 kg

Warunki pracy

Zakres temperatury (działanie) 0°C do 40°C

Wilgotność względna (podczas pracy)

Ciśnienie atmosferyczne

(podczas pracy) Zakres temperatury (bez działania) Wilgotność względna (gdy monitor nie pracuje)

Ciśnienie atmosferyczne

(gdy monitor nie pracuje)

20% do 80%

700 do 1060 hPa

-20°C do 60°C

10% do 90%

500 do 1060 hPa

Środowiskowe i dotyczące energii

ROHS TAK Opakowanie W 100% nadające się do przetworzenia Specyficzne substancje Obudowa w 100% z PCV, bez BFR

Obudowa

Kolor Czarny Wykończenie Tekstura

Więcej informacji można znaleźć w rozdziale 6.1 dotyczącym formatu wejścia

wyświetlacza.

Uwaga

Dane te mogą zostać zmienione bez powiadomienia. Przejdź do www.philips.com/ support w celu pobrania najnowszej wersji ulotki.

Page 24

6.1 Rozdzielczość i tryby ustawień wstępnych

Częst. poz.

(kHz)

31,47 720x400 70,09

31,47 640x480 59,94

35,00 640x480 66,67

37,86 640x480 72,81

37,50 640x480 75,00

35,16 800x600 56,25

37,88 800x600 60,32

48,08 800x600 72,19

46,88 800x600 75,00

47,73 832x624 74,55

48,36 1024x768 60,00

56,48 1024x768 70,07

60,02 1024x768 75,03

44,77 1280x720 59,86

60,00 1280x960 60,00

63,89 1280x1024 60,02

79,98 1280x1024 75,03

55,94 1440x900 59,89

67,50 1920x1080 60,00

133,29 1920x2160

88,78 2560x1440 59,95

65,67 3840x2160 29,98

133,31 3840x2160 60,00

Rozdzielczość Częst. pion.

PBP mode

(Hz)

59,99

Uwaga

Należy pamiętać, że monitor działa najlepiej w natywnej rozdzielczości 3840 x 2160. Przestrzeganie tego zalecenia pozwala uzyskać najlepszą jakość obrazu.

Page 25

Wejściowy format wyświetlania

3840 x 2160 60Hz, 10bits

3840 x 2160 60Hz, 8bits

3840 x 2160 30Hz, 10bits

3840 x 2160 30Hz, 8bits

lower resolutions 8bits/10bits

422/420 444/RGB 422/420 444/RGB 422/420 444/RGB

(HDMI2.0) (HDMI2.0) (DP1.4) (DP1.4)

OK N/A OK OK OK OK N/A OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK

OK OK

USBC@High

Data Speed

OK OK

USBC@High

Resolution

USBC@High

Data Speed

OK OK

USBC@High

Resolution

Uwaga

Aby monitor działał prawidłowo, karta graficzna komputera musi obsługiwać DisplayPort 1.4 lub HDMI 2.0 lub USBC HBR3 (DisplayPort High Bit Rate 3 8,10Gbps).

Page 26

7. Zarządzanie zasilaniem

Jeśli karta graficzna obsługuje standard VESA DPM lub jeśli zainstalowano w komputerze odpowiednie oprogramowanie, monitor może automatycznie zmniejszać zużycie energii, gdy nie jest używany. Po wykryciu sygnału wejścia z klawiatury, myszy lub innego urządzenia wejścia, praca monitora zostanie automatycznie wznowiona. W tabeli poniżej przedstawiono zużycie energii i sygnalizowanie funkcji automatycznego oszczędzania energii:

Definicja zarządzania zasilaniem

Synch.

Tryb VESA Wideo

Aktywny Wł. Ta k Tak

Uśpienie (Tryb

gotowości)

Tryb

wyłączenia

Wył. Nie Nie

Wył. - -

poz.

Synch.

pion.

Zużyta energia

31,8 W

(typowo)

165,6 W

(maks.)

0,3 W

(typowo)

0,3 W

(typowo)

W celu pomiaru zużycia energii tego monitora należy wykonać następujące ustawienia.

• Oryginalna rozdzielczość: 3840 x 2160

• Kontrast: 50%

• Jasność: 70%

• Temperatura barwowa: 6500k z

pełnym wzorcem bieli

• Dźwięk i USB nieaktywne (wyłączone)

Uwaga

Dane te mogą zostać zmienione bez powiadomienia.

Kolor

wskaźnika

LED

Biały

(migający)

Wył.

Page 27

8. Serwis i gwarancja

subpixel

pixel

8.1 Zasady firmy Philips dotyczące defektu pikseli w monitorach z płaskim ekranem

Firma Philips stara się dostarczać najwyższej jakości produkty. Wykorzystujemy procesy produkcji należące do najbardziej zaawansowanych w branży i rygorystyczną kontrolę jakości. Mimo to czasami nie można uniknąć defektów pikseli lub subpikseli paneli TFT stosowanych w monitorach z płaskim ekranem. Żaden producent nie może zagwarantować wykluczenia defektu pikseli ze wszystkich paneli. Jednak firma Philips gwarantuje, że każdy monitor, w którym stwierdzi się niedopuszczalną ilość defektów, zostanie naprawiony lub wymieniony w ramach gwarancji. Poniżej przedstawiono różne rodzaje defektów pikseli i podano dopuszczalną ilość defektów dla każdego z nich. Aby panel TFT monitora został zakwalifikowany do naprawy lub wymiany w ramach gwarancji, ilość występujących w nim defektów pikseli musi przekraczać dopuszczalny poziom. Nasze standardy przewidują na przykład, że w monitorze nie może być uszkodzonych więcej niż 0,0004% subpikseli. Poza tym, ponieważ niektóre rodzaje lub kombinacje defektów pikseli są zdecydowanie bardziej zauważalne, firma Philips stosuje wobec nich jeszcze wyższe normy jakościowe. Zasada ta obowiązuje na całym świecie.

Piksele i subpiksele

Piksel lub inaczej element obrazu, składa się z trzech subpikseli w kolorach podstawowych: czerwonym, zielonym i niebieskim. Wiele pikseli tworzy razem obraz. Gdy świecą wszystkie subpiksele danego piksela, trzy kolorowe subpiksele wyglądają jak pojedynczy biały piksel. Kiedy wszystkie subpiksele są ciemne, trzy kolorowe subpiksele wyglądają jak pojedynczy czarny piksel. Inne kombinacje świecących i ciemnych subpikseli wyglądają jak pojedyncze piksele o analogicznych kolorach.

Rodzaje defektów pikseli

Defekty pikseli i subpikseli objawiają się na ekranie w różny sposób. Istnieją dwie kategorie defektów pikseli, a każda z nich obejmuje kilka rodzajów defektów subpikseli.

Defekty jasnych plamek

Defekty jasnych plamek objawiają się w taki sposób, jakby piksele lub subpiksele stale świeciły lub były „włączone”. Jasna plamka to subpiksel widoczny na ekranie, gdy monitor wyświetla ciemny wzór. Wyróżnia się przedstawione poniżej typy defektów jasnych plamek

Jeden świecący czerwony, zielony lub niebieski subpiksel.

Page 28

Dwa sąsiednie świecące subpiksele:

- Czerwony + niebieski = purpurowy

- Czerwony + zielony = żółty

- Zielony + niebieski = błękitny

(jasnoniebieski)

Trzy sąsiednie świecące subpiksele (jeden biały piksel).

Uwaga

Czerwona lub niebieska jasna plamka jest jaśniejsza o więcej niż 50 procent

od sąsiednich plamek, a zielona jasna plamka jest o 30 procent jaśniejsza od sąsiednich plamek.

Defekty czarnych plamek

Defekty czarnych plamek objawiają się w taki sposób, jakby piksele lub subpiksele stale były ciemne lub „wyłączone”. Ciemna plamka to widoczny na ekranie subpiksel, gdy monitor wyświetla jasny wzór. Wyróżnia się przedstawione poniżej typy defektów czarnych plamek.

Bliskość defektów pikseli

Ponieważ mogą być bardziej zauważalne defekty pikseli i subpikseli tego samego rodzaju, znajdujące się niedaleko siebie, firma Philips określa również tolerancje bliskości defektów pikseli.

Tolerancje defektu pikseli

Aby panel TFT monitora został zakwalifikowany w okresie gwarancyjnym do naprawy lub wymiany z powodu defektów pikseli, muszą w nim wystąpić defekty pikseli przekraczające tolerancje podane w poniższych tabelach.

Page 29

DEFEKTY JASNYCH PLAMEK DOPUSZCZALNY

POZIOM

1 świecący subpiksel 2 2 sąsiednie świecące subpiksele 1 3 sąsiednie świecące subpiksele (jeden biały) 0 Odległość pomiędzy dwoma defektami jasnej plamki* >15mm Łączna liczba defektów jasnych plamek wszystkich rodzajów

DEFEKTY CZARNYCH PLAMEK DOPUSZCZALNY

1 ciemny subpiksel 3 lub mniej 2 sąsiadujące ciemne subpiksele 2 lub mniej 3 sąsiadujące ciemne subpiksele 0 Odległość pomiędzy defektami dwóch czarnych plamek* >15mm Łączna liczba defektów ciemnych plamek wszystkich rodzajów

ŁĄCZNA LICZBA DEFEKTÓW PLAMEK DOPUSZCZALNY

Łączna liczba defektów jasnych i ciemnych plamek wszystkich rodzajów

Uwaga

Defekty 1 lub 2 sąsiadujących subpikseli = 1 defekt plamki

POZIOM

lub mniej

POZIOM

lub mniej

Page 30

8.2 Serwis i gwarancja

Szczegółowe informacje dotyczące zakresu gwarancji i dodatkowego wsparcia w danym regionie można uzyskać na stronie www.philips.com/support lub w lokalnym centrum obsługi klienta rmy Philips.

W celu uzyskania informacji o okresie gwarancji należy sprawdzić Oświadczenie dotyczące gwarancji w podręczniku z ważnymi informacjami.

W celu wydłużenia okresu gwarancji należy zwrócić się do autoryzowanego centrum serwisowego i nabyć pakiet obsługi pogwarancyjnej.

Aby móc skorzystać z tej usługi, należy ją nabyć w ciągu 30 dni kalendarzowych od daty zakupu produktu. W okresie rozszerzonej gwarancji usługa obejmuje odbiór sprzętu, naprawę i odesłanie, jednak użytkownik ponosi wszystkie naliczane koszty.

Jeśli autoryzowany partner serwisowy nie może wykonać wymaganych napraw w ramach rozszerzonej gwarancji, będziemy w miarę możliwości poszukiwać alternatywnych rozwiązań z dochowaniem okresu, na który została wykupiona rozszerzona gwarancja.

Dodatkowe informacje można uzyskać, kontaktując się z działem obsługi klienta rmy Philips lub z lokalnym centrum serwisowym (numer biura obsługi klienta).

Numery biur obsługi klienta rmy Philips znajdują się poniżej.

• Lokalny standardowy okres gwarancji

• Zależnie od regionu

**Wymagany oryginalny dowód zakupu produktu i wydłużona gwarancja.

Uwaga

Informacje dotyczące regionalnej telefonicznej pomocy serwisowej znajdują się w podręczniku ważnych informacji, dostępnym na portalu wparcia rmy Philips.

• Okres rozszerzonej gwarancji

• + 1 rok • Lokalny standardowy okres gwa-

• + 2 lata • Lokalny standardowy okres gwa-

• + 3 lata • Lokalny standardowy okres gwa-

• Łączny okres gwarancji

rancji + 1

rancji +2

rancji +3

Page 31

9. Rozwiązywanie problemów i FAQ

9.1 Rozwiązywanie problemów

Na stronie tej omówiono problemy, które może naprawić użytkownik. Jeśli problem utrzymuje się po wypróbowaniu przedstawionych rozwiązań, należy skontaktować się z przedstawicielem działu obsługi klienta firmy Philips.

Typowe problemy

Brak obrazu (nie świeci dioda LED zasilania)

• Upewnij się, że przewód zasilający

jest podłączony do gniazdka elektrycznego, a jego drugi koniec do złącza z tyłu monitora.

• Upewnij się najpierw, że przycisk

zasilania na panelu przednim monitora znajduje się w pozycji wyłączenia, a następnie naciśnij go do pozycji włączenia.

Brak obrazu (Biały kolor diody LED zasilania)

• Upewnij się, że komputer jest

włączony.

• Upewnij się, że kabel sygnałowy

jest prawidłowo podłączony do komputera.

• Upewnij się, że nie są wygięte szpilki

złącza kabla monitora od strony złącza. Jeśli tak, napraw lub wymień kabel.

• Może być aktywna funkcja

oszczędzania energii.

Na ekranie pojawi się komunikat

  

• Upewnij się, że kabel monitora

jest prawidłowo podłączony do

komputera. (Zapoznaj się także ze skróconą instrukcją obsługi).

• Sprawdź, czy nie są wygięte styki w złączu kabla monitora.

• Upewnij się, że komputer jest włączony.

Nie działa przycisk AUTO

• Funkcja ustawień automatycznych jest dostępna tylko w analogowym trybie VGA. Jeśli wynik nie będzie satysfakcjonujący należy wykonać regulacje ręcznie, przez menu OSD.

Uwaga

Funkcja Auto nie ma zastosowania w trybie cyfrowym DVI, ponieważ nie jest tam potrzebna.

Widoczne znaki dymu lub iskrzenia

• Nie należy wykonywać żadnych czynności rozwiązywania problemów

• Dla bezpieczeństwa należy natychmiast odłączyć monitor od zasilania sieciowego

• Należy jak najszybciej skontaktować się z przedstawicielem obsługi klienta Philips.

Problemy związane z obrazem

Obraz nie jest wyśrodkowany

• Należy wyregulować pozycję obrazu, poprzez funkcję „Auto” w głównym menu OSD.

• Należy wyregulować pozycję obrazu poprzez funkcję Faza/Zegar w menu Ustawienia głównego menu OSD. Dotyczy to wyłącznie trybu VGA.

Drżenie obrazu na ekranie

• Należy sprawdzić, czy kabel sygnałowy jest prawidłowo i pewnie podłączony do karty graficznej lub do komputera PC.

Page 32

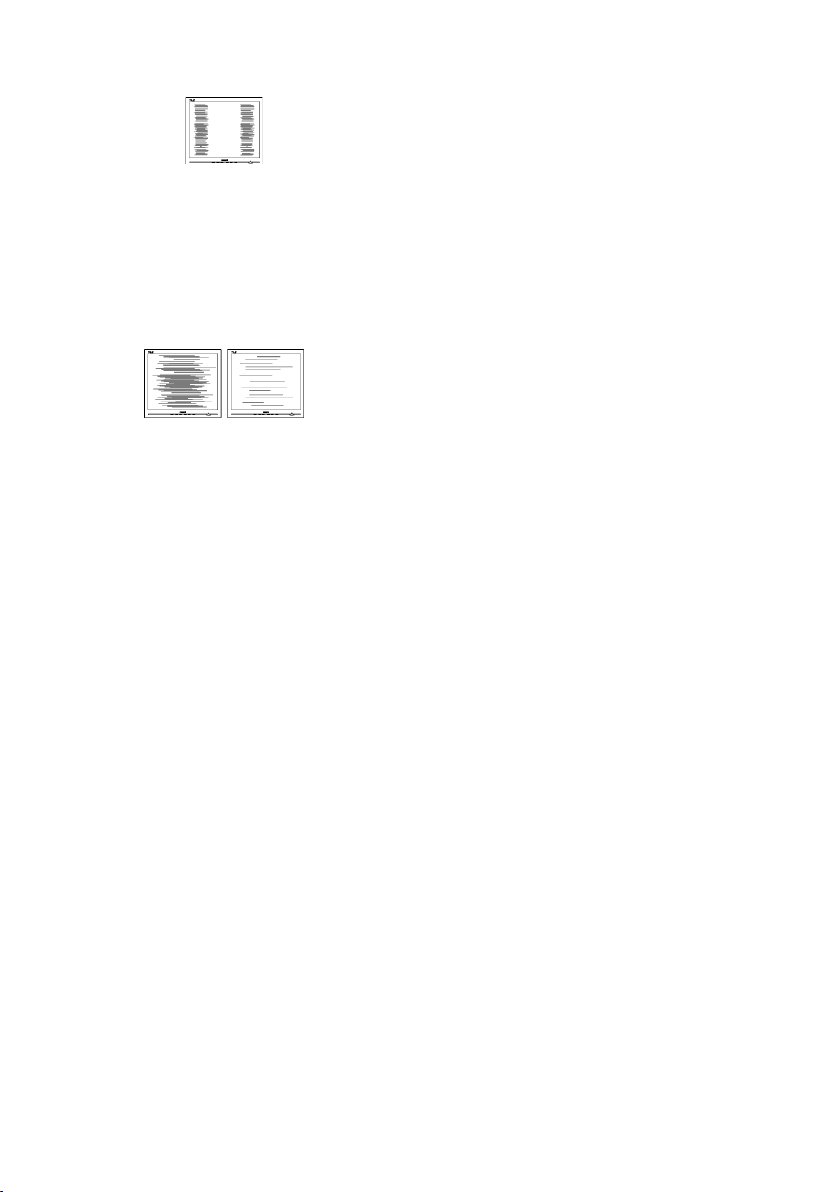

Pojawia się pionowe miganie

• Należy wyregulować obraz, poprzez funkcję „Auto” w głównym menu OSD.

• Należy usunąć pionowe pasy poprzez funkcję Faza/Zegar w menu Ustawienia głównego menu OSD. Dotyczy to wyłącznie trybu VGA.

Pojawia się poziome miganie

• Należy wyregulować obraz, poprzez funkcję „Auto” w głównym menu OSD.

• Należy usunąć pionowe pasy poprzez funkcję Faza/Zegar w menu Ustawienia głównego menu OSD. Dotyczy to wyłącznie trybu VGA.

Obraz jest rozmyty, nieostry lub zbyt ciemny

• Należy wyregulować kontrast i jasność poprzez menu ekranowe.

Po wyłączeniu zasilania na ekranie pozostaje "powidok", "wypalenie" obrazu lub "poobraz"

• Wydłużone, nieprzerwane wyświetlanie stałych lub nieruchomych obrazów, może spowodować na ekranie "wypalenie", znane również jako "powidok" lub "poobraz". "Wypalenie", "poobraz" lub "powidok" to dobrze znane zjawisko dotyczące technologii LCD. W większości przypadków, "wypalenie" lub "powidok" albo "poobraz" znika stopniowo po pewnym czasie od wyłączenia zasilania.

• Po pozostawieniu monitora bez nadzoru należy zawsze uaktywniać program wygaszacza ekranu z ruchomym obrazem.

• Jeśli na ekranie monitora LCD wyświetlane są niezmieniające się treści, należy zawsze uruchamiać aplikację okresowo odświeżającą ekran.

• Nie uaktywnianie wygaszacza ekranu lub aplikacji okresowego odświeżania ekranu, może spowodować poważne symptomy “wypalenia” lub “poobrazu” albo “powidoku”, które nie znikną i nie można będzie ich naprawić. Wspomniane uszkodzenie nie podlega gwarancji.

Obraz jest zniekształcony. Tekst jest niewyraźny lub rozmyty

• Ustaw tryb rozdzielczości wyświetlania komputera PC zgodnie z zalecaną oryginalną rozdzielczością ekranu monitora.

Na ekranie pojawiają się zielone, czerwone, niebieskie, ciemne i białe punkty

• Utrzymujące się punkty to normalna cecha ciekłych kryształów, wykorzystywanych we współczesnych rozwiązaniach technologicznych. Szczegółowe informacje znajdują się w części dotyczącej zasad postępowania z uszkodzeniami pikseli.

Za silne, przeszkadzające światło

"włączenia zasilania"

• Światło diody “włączonego zasilania” można dostosować za pomocą ustawień diody LED zasilania w menu Ustawienia menu głównego OSD.

W celu uzyskania dalszej pomocy, sprawdź informacje Kontakt z serwisem podane w podręczniku Ważne informacje i skontaktuj się z przedstawicielem obsługi klienta firmy Philips.

* Działanie zależy od monitora.

Page 33

9.2 Ogólne pytania FAQ

P1:

Co należy zrobić, jeśli podczas instalacji monitora na ekranie pojawia się komunikat „Cannot display this video mode” (Nie można wyświetlić tego trybu wideo)

Odp.: Zalecana rozdzielczość dla tego

monitora: 3840 x 2160.

• Odłącz wszystkie kable, a następnie podłącz komputer do uprzednio używanego monitora.

• W menu Start systemu Windows wybierz kolejno polecenia Ustawienia/ Panel sterowania. W oknie Panel sterowania wybierz ikonę Ekran. W panelu sterowania ekranu wybierz kartę „Ustawienia”. W zakładce ustawień, w polu 'obszar pulpitu' przesuń suwak na 3840 x 2160 pikseli.

• Otwórz okno „Właściwości zaawansowane” i wybierz dla ustawienia Częstotliwość odświeżania opcję 60Hz, a następnie kliknij przycisk OK.

• Uruchom ponownie komputer oraz powtórz czynności 2 i 3 w celu sprawdzenia, czy rozdzielczość komputera PC jest ustawiona na 3840

x 2160.

• Wyłącz komputer, odłącz stary monitor i podłącz monitor LCD Philips.

• Włącz monitor, a następnie uruchom komputer.

P2:

Jaka jest zalecana częstotliwość odświeżania dla monitora LCD

Odp.: Zalecana częstotliwość

odświeżania dla monitorów LCD wynosi 60 Hz. W przypadku jakichkolwiek zakłóceń obrazu można ustawić częstotliwość 75 Hz w celu sprawdzenia, czy wyeliminuje to zakłócenia.

P3: Czym są pliki .inf oraz .icm? Jak

zainstalować sterowniki (.inf oraz .icm)?

Odp.: Są to pliki sterownika dla

używanego monitora. Przy pierwszej instalacji swojego monitora, komputer może zapytać o sterowniki monitora (pliki .inf oraz .icm). Wykonaj instrukcje z podręcznika użytkownika, po czym nastąpi automatyczna instalacja sterowników monitora (pliki .inf oraz .icm).

P4: Jak wyregulować rozdzielczość?

Odp.: Na dostępne rozdzielczości mają

wpływ karta wideo/sterownik graficzny i monitor. Wymaganą rozdzielczość można wybrać w oknie Panel sterowania systemu Windows®, poprzez „Właściwości ekranu”.

P5: Co należy zrobić w przypadku

pomylenia się podczas regulacji ustawień monitora w menu ekranowym?

Odp.: W celu przywrócenia wszystkich

początkowych ustawień fabrycznych, wystarczy nacisnąć przycisk , a następnie wybrać ‘Setup’ >'Reset' .

P6: Czy ekran LCD jest odporny ma

zarysowania?

Odp.: Ogólnie zaleca się, aby powierzchnia

ekranu nie była poddawana nadmiernym wstrząsom i była

chroniona przed ostrymi lub tępymi przedmiotami. Podczas przenoszenia monitora należy upewnić się, że na powierzchnię ekranu nie jest wywierany żaden nacisk ani nie działa żadna siła. Może to mieć wpływ na warunki gwarancji.

Page 34

P7: Jak należy czyścić powierzchnię

ekranu LCD?

Odp.: Do zwykłego czyszczenia należy

używać czystej, miękkiej szmatki. Do rozszerzonego czyszczenia należy używać alkoholu izopropylowego. Nie wolno używać innych rozpuszczalników, takich jak alkohol etylowy, etanol, aceton, heksan itp.

Czy można zmienić ustawienie

P8:

kolorów monitora?

Odp.: Tak, ustawienie kolorów można

zmienić w menu ekranowym według następujących procedur,

• Naciśnij "OK", aby wyświetlić menu OSD (Menu ekranowe)

• Naciśnij "strzałkę w dół", aby wybrać opcję "Color (Kolor)", a następnie naciśnij "OK", aby przejść do ustawienia kolorów, dostępne są trzy pokazane poniżej ustawienia.

1. Color Temperature (Temperatura

barwowa): Ojczysty, 5000K, 6500K, 7500K, 8200K, 9300K i 11500K. Przy ustawieniach z zakresu 5000K wyświetlany obraz jest ciepły, z odcieniem czerwonobiałym, a przy temperaturze 11500K obraz jest zimny, z odcieniem niebiesko-białym.

2. sRGB: Jest to ustawienie

standardowe zapewniające prawidłową wymianę kolorów pomiędzy różnymi urządzeniami (np. aparaty cyfrowe, monitory, drukarki, skanery itp.).

3. User Define (Zdefiniowane przez

użytkownika): Użytkownik może wybrać wymagane ustawienie kolorów, dostosowując poziom koloru czerwonego, zielonego i niebieskiego.

Uwaga

Pomiar koloru światła emitowanego przez podgrzewany obiekt. Pomiar ten

jest wyrażony w skali absolutnej (stopnie Kelvina). Niższe temperatury Kelvina, takie jak 2004K, oznaczają kolor czerwony; wyższe temperatury, takie jak 9300K, oznaczają kolor niebieski. Neutralna temperatura to kolor biały 6504K.

P9: Czy ten monitor LCD można

podłączyć do każdego komputera PC/MAC i każdej stacji roboczej?

Odp.: Tak. Wszystkie monitory LCD

firmy Philips są w pełni zgodne ze standardowymi komputerami PC i Mac oraz ze standardowymi stacjami roboczymi. Do podłączenia monitora do komputera Mac może być potrzebna przejściówka W celu uzyskania dalszych informacji należy skontaktować się z przedstawicielem handlowym firmy Philips.

P10: Czy monitory LCD firmy Philips są

zgodne ze standardem Plug-andPlay?

Odp.: Tak, nasze monitory są zgodne

ze standardem Plug-and-Play w systemie operacyjnym Windows 11/10.

Co to jest utrwalanie obrazu,

P11:

wypalanie obrazu, poobraz lub powidok na panelach LCD?

Odp.: Wydłużone, nieprzerwane

wyświetlanie stałych lub nieruchomych obrazów może spowodować na ekranie "wypalenie", znane również jako "powidok" lub "poobraz". "Wypalenie", "poobraz" lub "powidok" to dobrze znane zjawisko dotyczące technologii LCD. W większości przypadków "wypalenie" lub "powidok", "poobraz" znika stopniowo po pewnym czasie od wyłączenia zasilania.

Przed pozostawieniem monitora bez nadzoru należy

Page 35

zawsze uaktywnić programowy wygaszacz ekranu z ruchomym obrazem. Jeśli na ekranie monitora LCD wyświetlane są niezmieniające się treści, należy zawsze uruchamiać aplikację okresowo odświeżającą ekran.

Ostrzeżenie

Nie uaktywnianie wygaszacza ekranu lub aplikacji okresowego odświeżania ekranu, może spowodować poważne symptomy "wypalenia" lub "poobrazu" albo "powidoku", które nie znikną i nie można będzie ich naprawić. Wspomniane uszkodzenie nie podlega gwarancji.

P12: Dlaczego tekst na ekranie nie

jest ostry, a wyświetlane znaki są

niewyraźne?

Odp.:

Ten monitor LCD działa najlepiej w natywnej rozdzielczości 3840 x 2160. Taką rozdzielczość należy ustawić w celu uzyskania najlepszego obrazu

P13: Jak odblokować lub zablokować

klawisz skrótu?

Odp.:

W celu zablokowania OSD,

naciśnij i przytrzymaj wciśnięty przycisk przy wyłączonym monitorze a następnie naciśnij przycisk w celu włączenia monitora. W celu odblokowania OSD, naciśnij i przytrzymaj wciśnięty przycisk przy wyłączonym monitorze a następnie naciśnij przycisk w celu włączenia monitora.

P14: Gdzie można znaleźć podręcznik z

ważnymi informacjami wspomniany w EDFU?

Odp.: Podręcznik z ważnymi informacjami

można pobrać ze strony pomocy technicznej Philips.

P15: Dlaczego nie mogę automatycznie

przełączyć na podłączone źródło sygnału wejściowego za połączeniem szeregowym wykonanym przez USB-C?

Odp.: Powodem jest to, że monitor

podstawowy łączy się jednocześnie z więcej niż jednym źródłem sygnału wejściowego. W przypadku korzystania z monitora podstawowego połączonego z notebookiem przez USB-C, jak również szeregowo z monitorem dodatkowym. Kiedy notebook przejdzie do trybu czuwania, jeżeli ma być wyświetlana treść z HDMI lub DisplayPort, należy nacisnąć w celu zmiany źródła sygnału wejściowego.

  

  

Page 36

9.3 Multiview: pytania i

odpowiedzi

P1: Czy można powiększyć okno

podrzędne PiP?

Odp.: Tak, do wyboru są 3 rozmiary:

[Małe], [Średnie], [Duże]. Można otworzyć menu ekranowe przyciskiem . Wybierz preferowane ustawienie [PiP Size] (Rozmiar PiP) z menu głównego [PiP / PbP].

P2: Co zrobić, aby słuchać dźwięku

z innego źródła, niezależnie od sygnału wideo?

Odp.: Zazwyczaj źródło dźwięku jest

powiązane z głównym źródłem sygnału wideo. Jeśli chcesz zmienić źródło sygnału audio, można nacisnąć przycisk , aby otworzyć menu ekranowe. Wybierz preferowane ustawienie [Źródło audio] z menu głównego [Audio].

Uwaga: przy następnym włączeniu monitora wskazane źródło sygnału dźwiękowego będzie wybrane domyślnie. Aby je zmienić, trzeba będzie powtórzyć wszystkie etapy wyboru i wskazać nowe preferowane źródło audio, które będzie odtąd domyślne.

P3: Dlaczego po wybraniu opcji PIP/

PBP w oknach podrzędnych występuje migotanie.

Odp.: Powodem jest to, że sygnał

wideo w oknach podrzędnych jest wyświetlany z przeplotem (i-timing), należy zmienić sygnał na progresywny (P-timing).

Page 37

Ten produkt został wyprodukowany i jest sprzedawany na odpowiedzialność Top Victory Investments Ltd. oraz Top Victory Investments Ltd. jest gwarantem w odniesieniu do tego produktu. Philips i Philips Shield Emblem to zastrzeżone znaki towarowe Koninklijke Philips N.V., używane na podstawie licencji.

Specyfikacje mogą zostać zmienione bez powiadomienia.

Wersja: M1127BU3900E1WWT
