E line

271E1/272E1/

275E1/278E1

www.philips.com/welcome

RU Руководство пользователя		1
Обслуживание покупателей и
гарантийное обслуживание		27
Поиск и устранение неисправностей и
ответы на часто задаваемые
вопросы		31

Содержание

1. Важная информация................

1.1Указания по мерам безопасности и техническому

		обслуживанию............................	1
	1.2	Условные обозначения..............	3
	1.3	Утилизация изделия и
		упаковочного материала...........	5
2.	Настройка монитора................		6
	2.1	Установка....................................	6

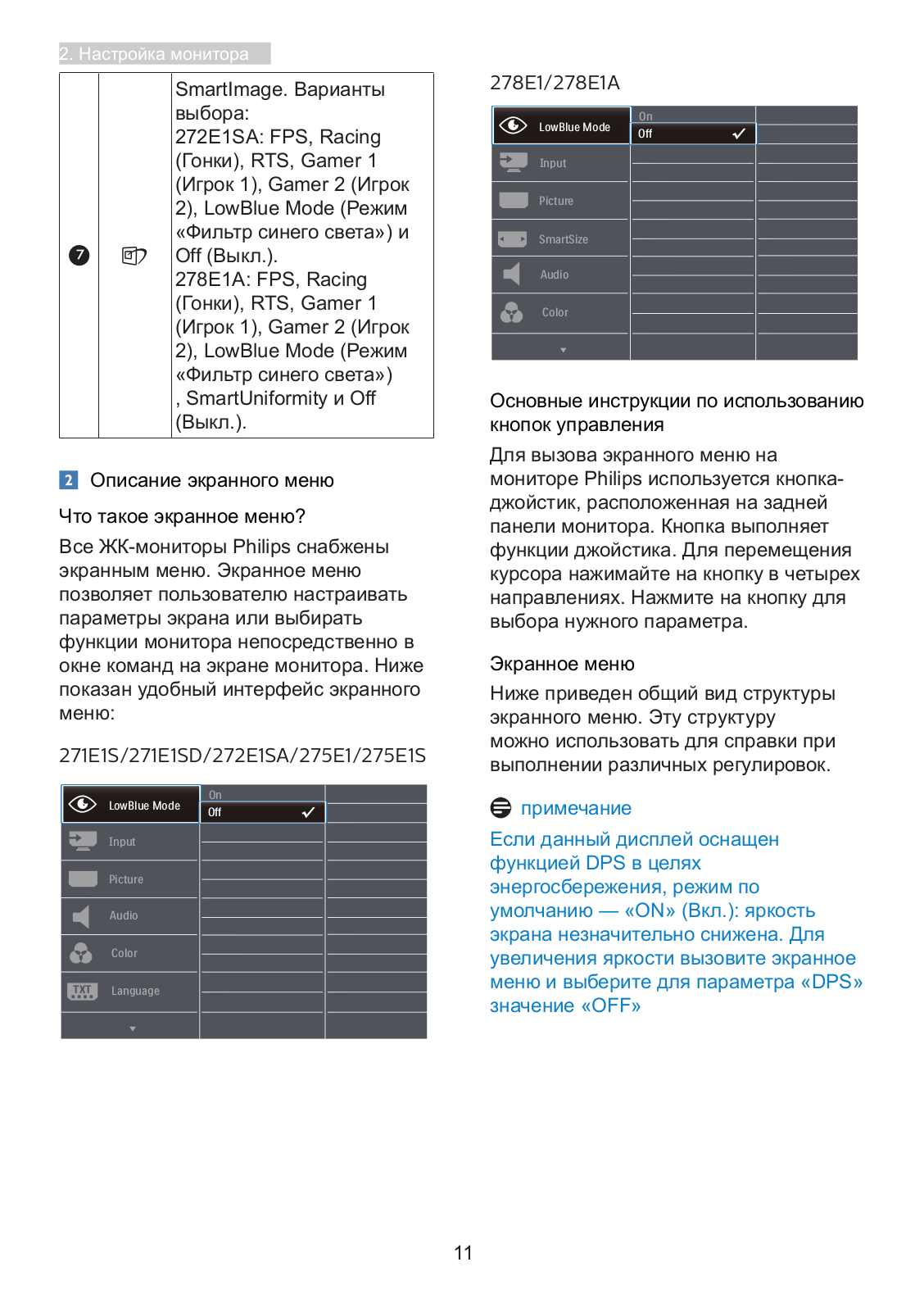

	2.2	Эксплуатация монитора..........	10

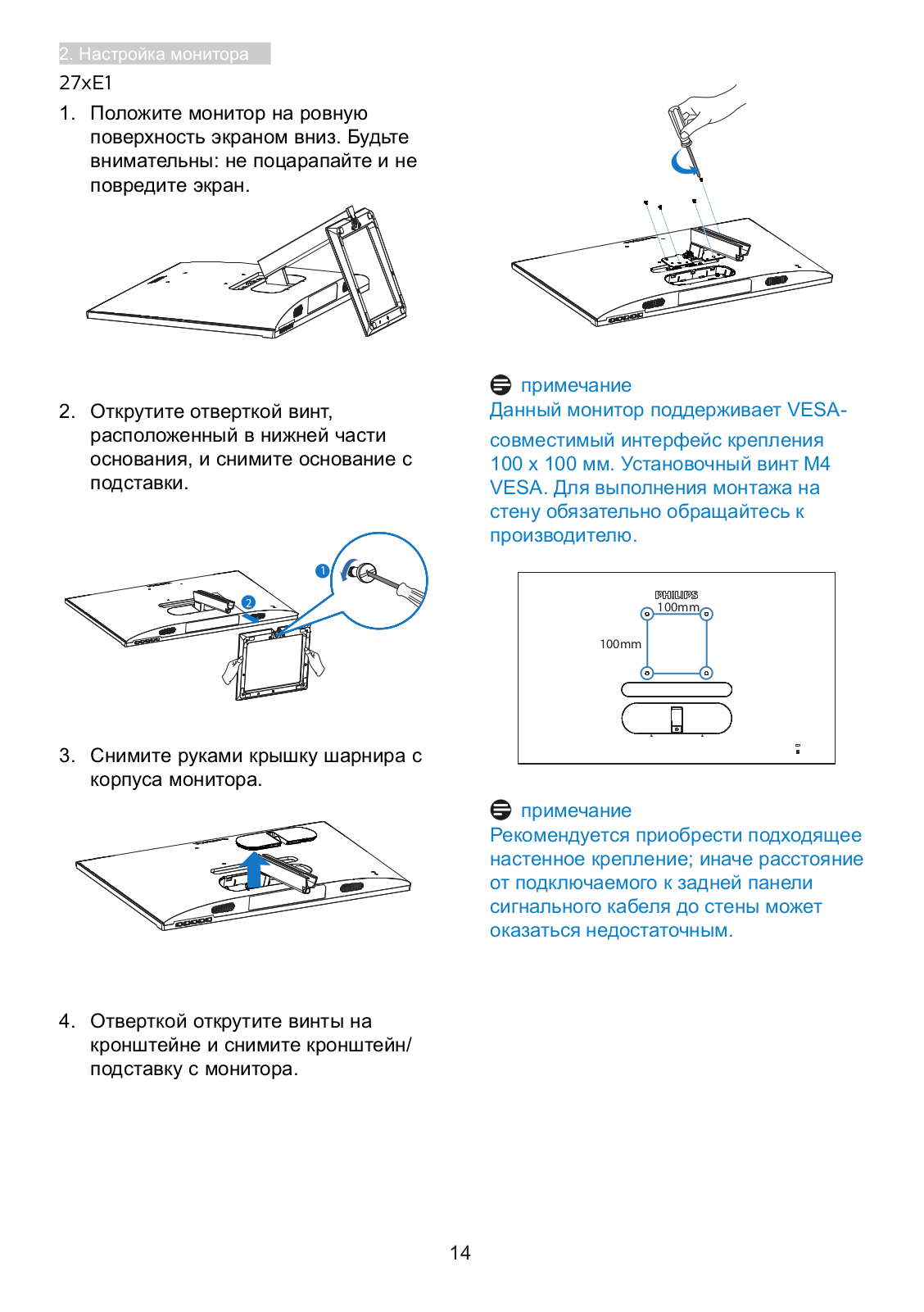

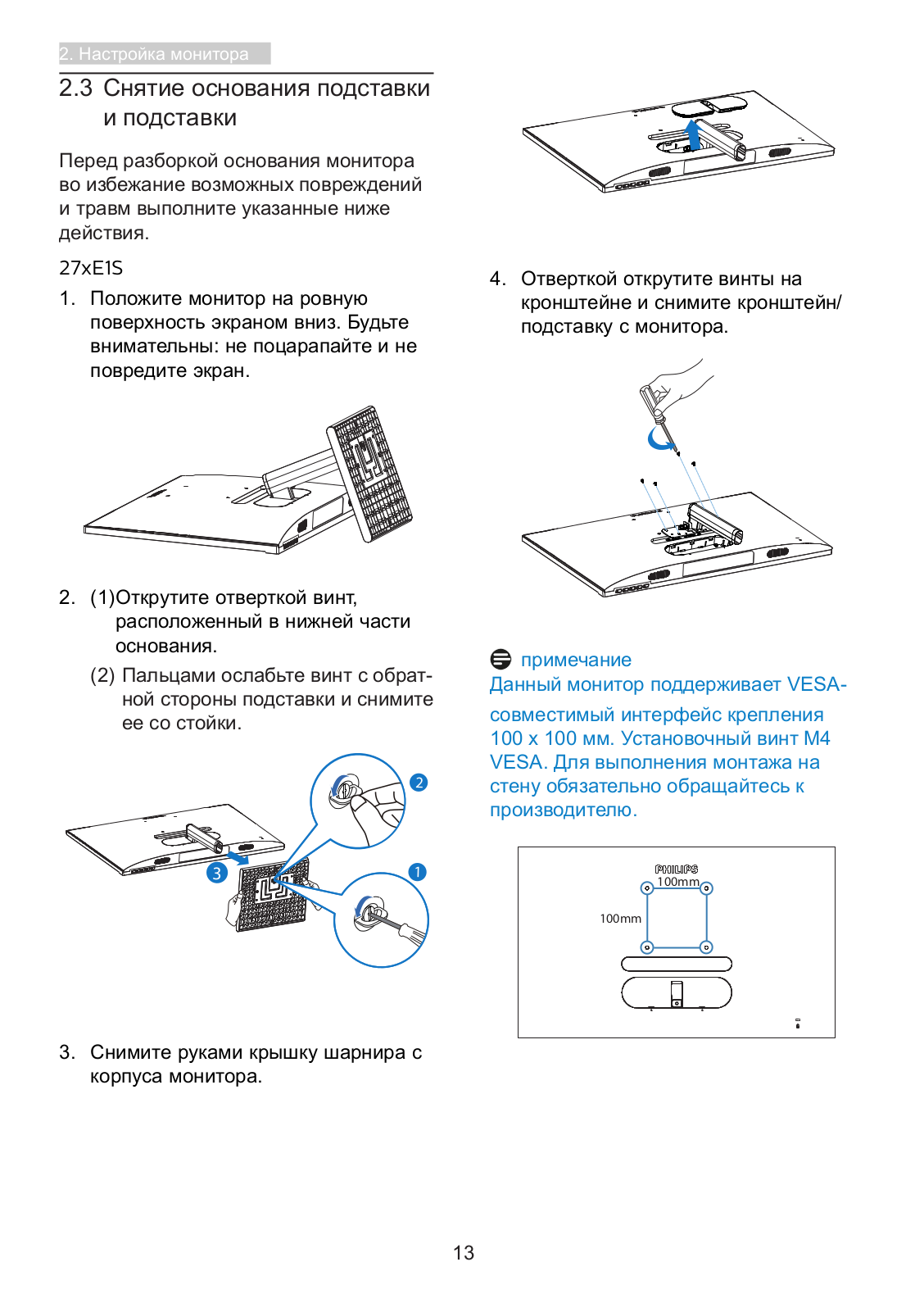

	2.3	Снятие основания подставки и
		подставки..................................	13
3.	Оптимизация изображения...		15

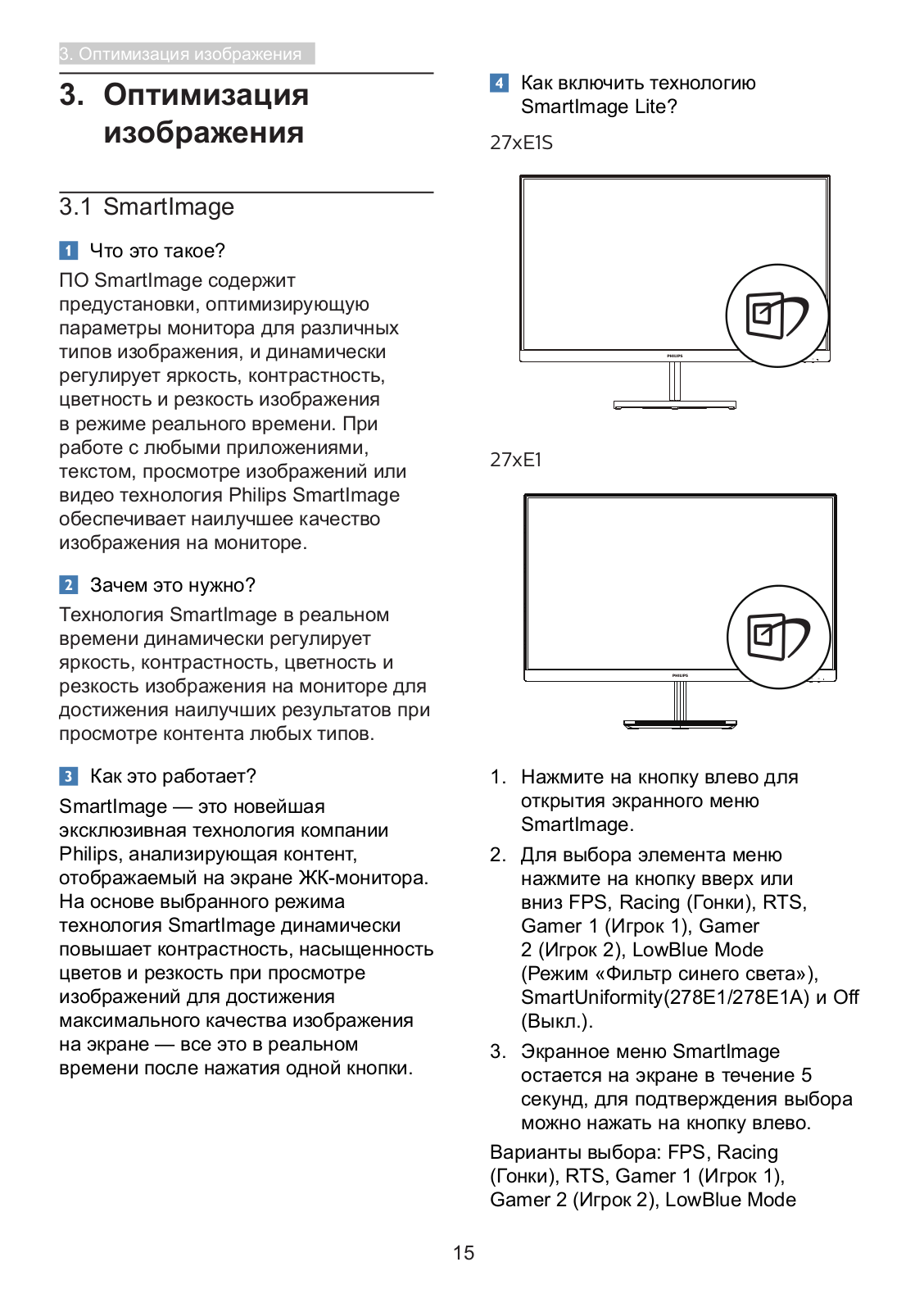

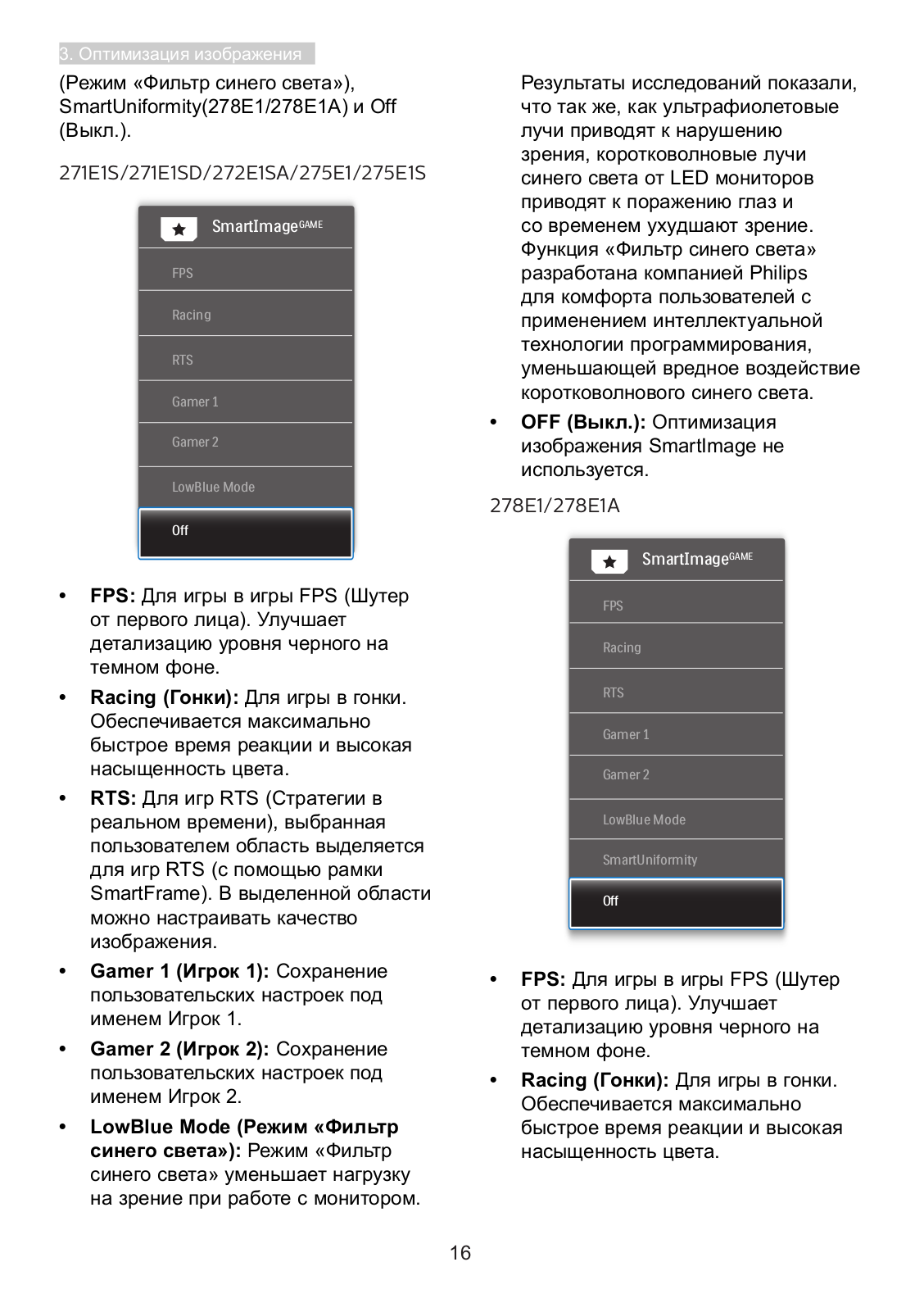

	3.1	SmartImage...............................	15

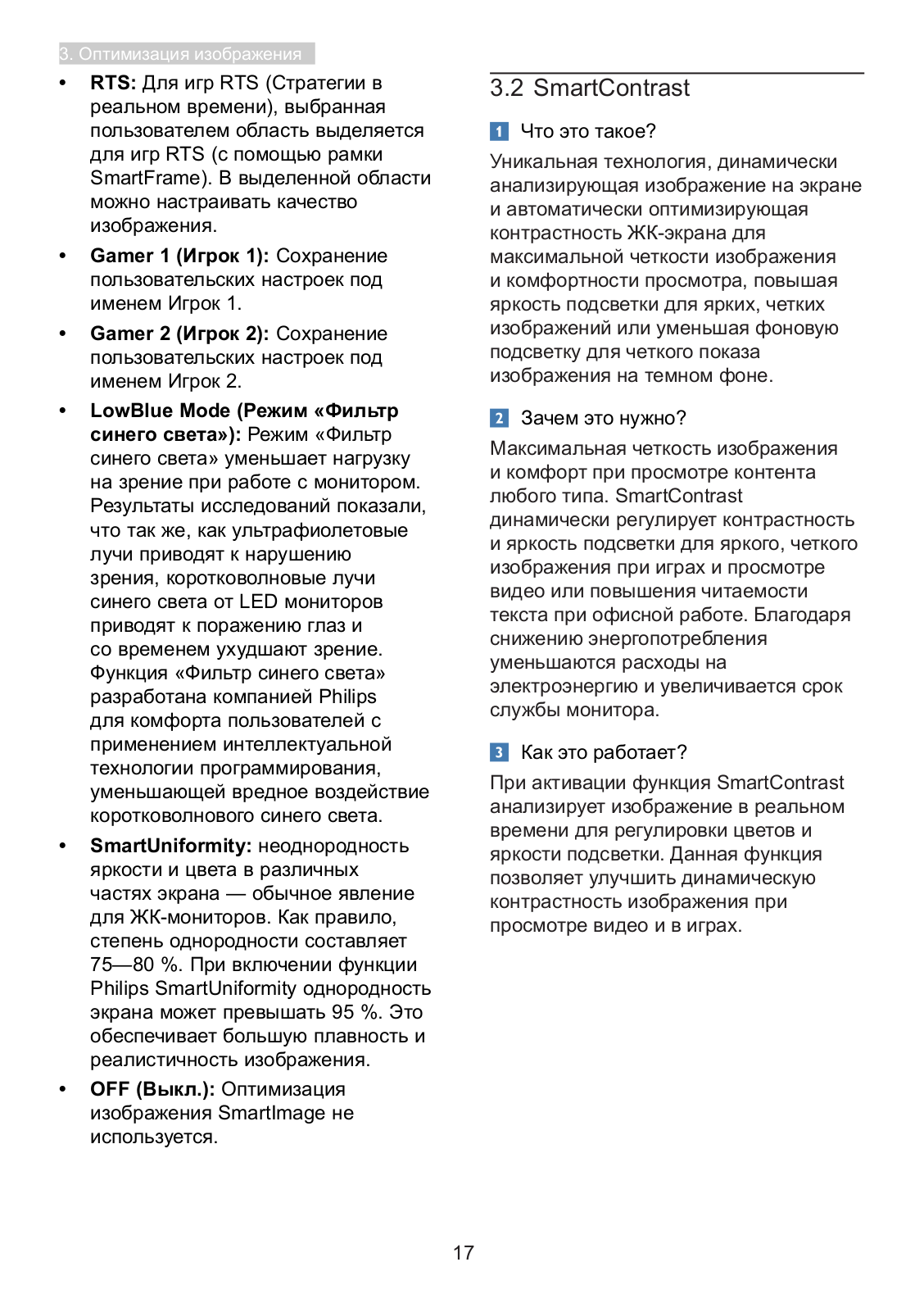

	3.2	SmartContrast...........................	17

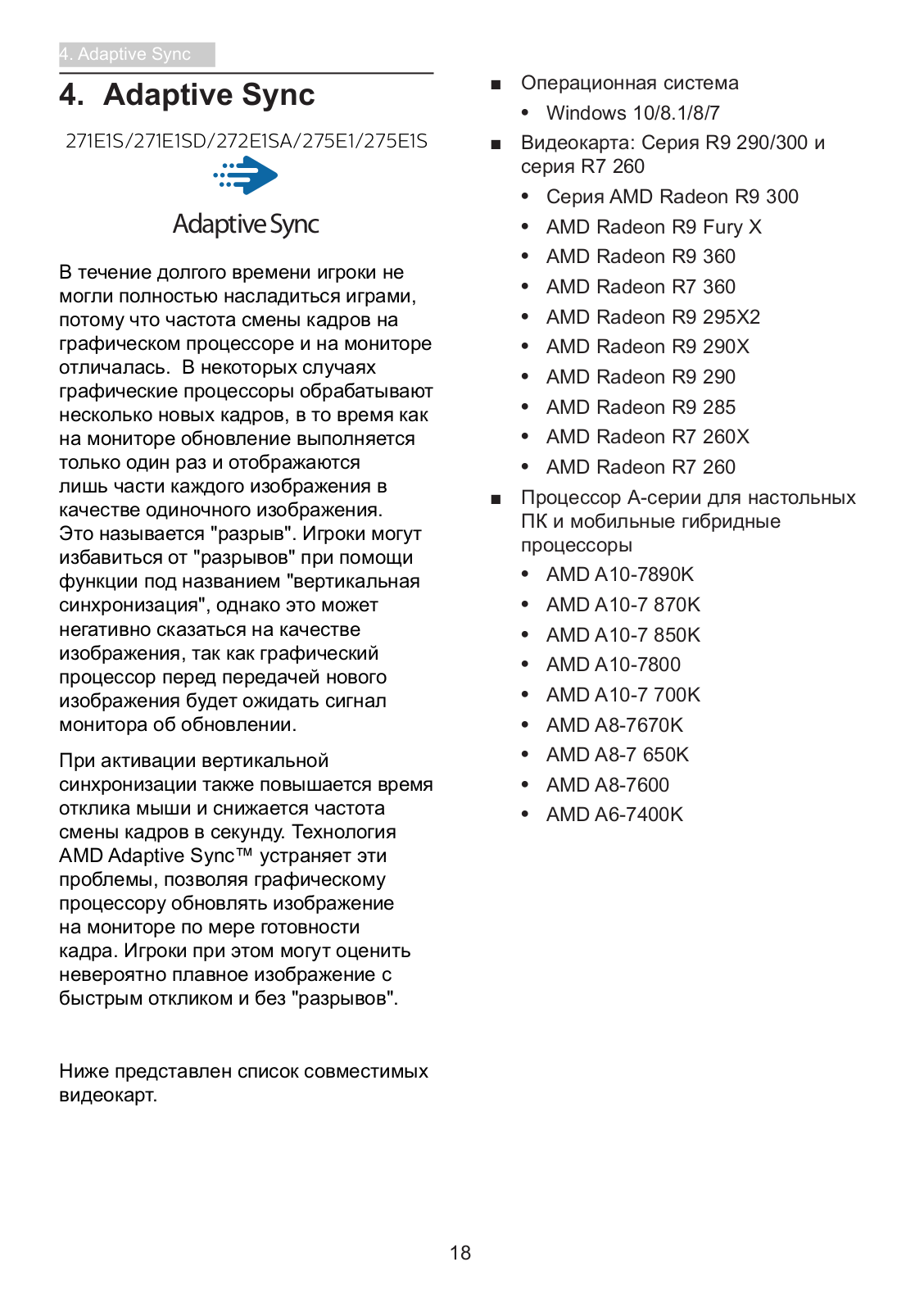

4.	Adaptive Sync..........................		18

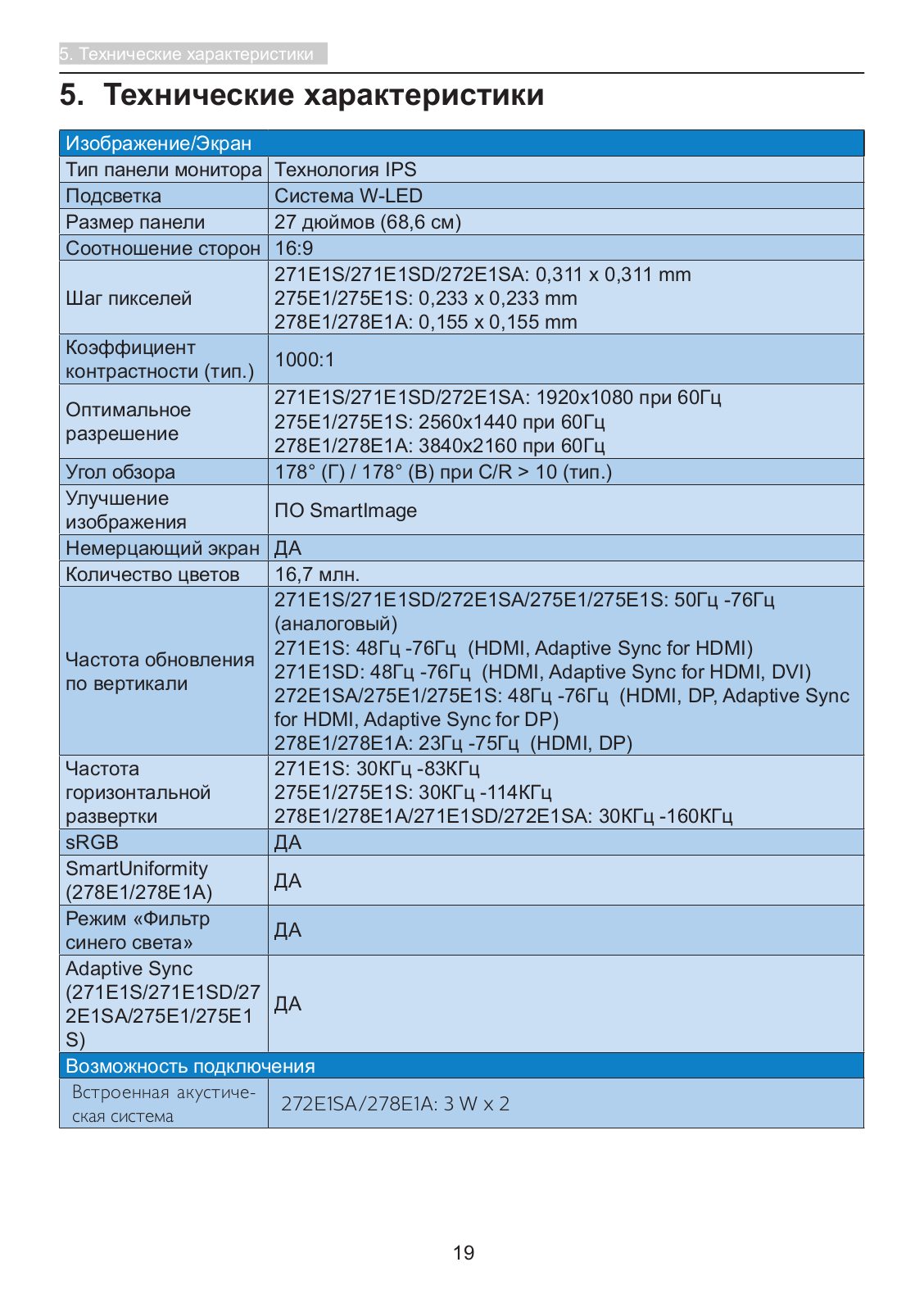

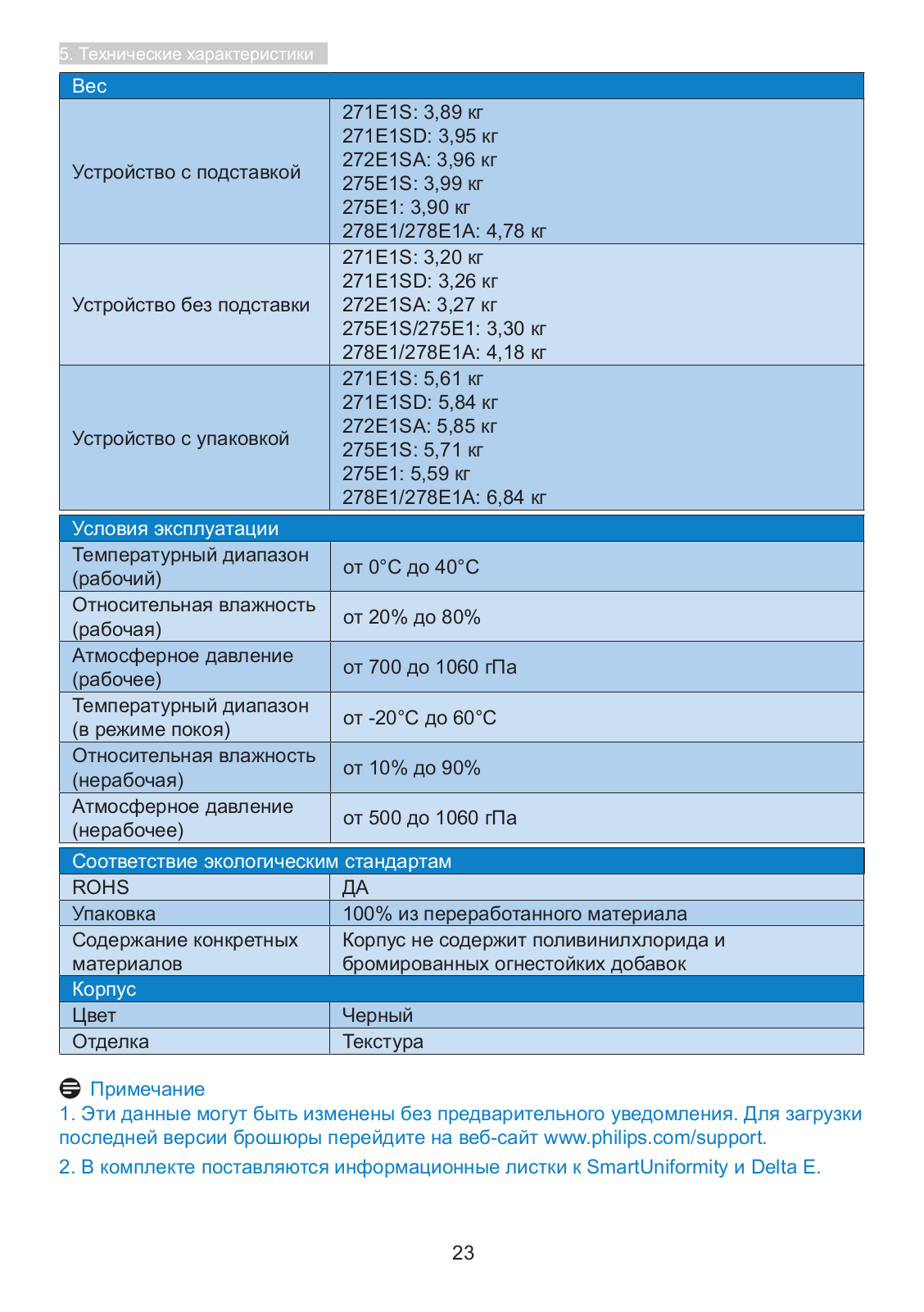

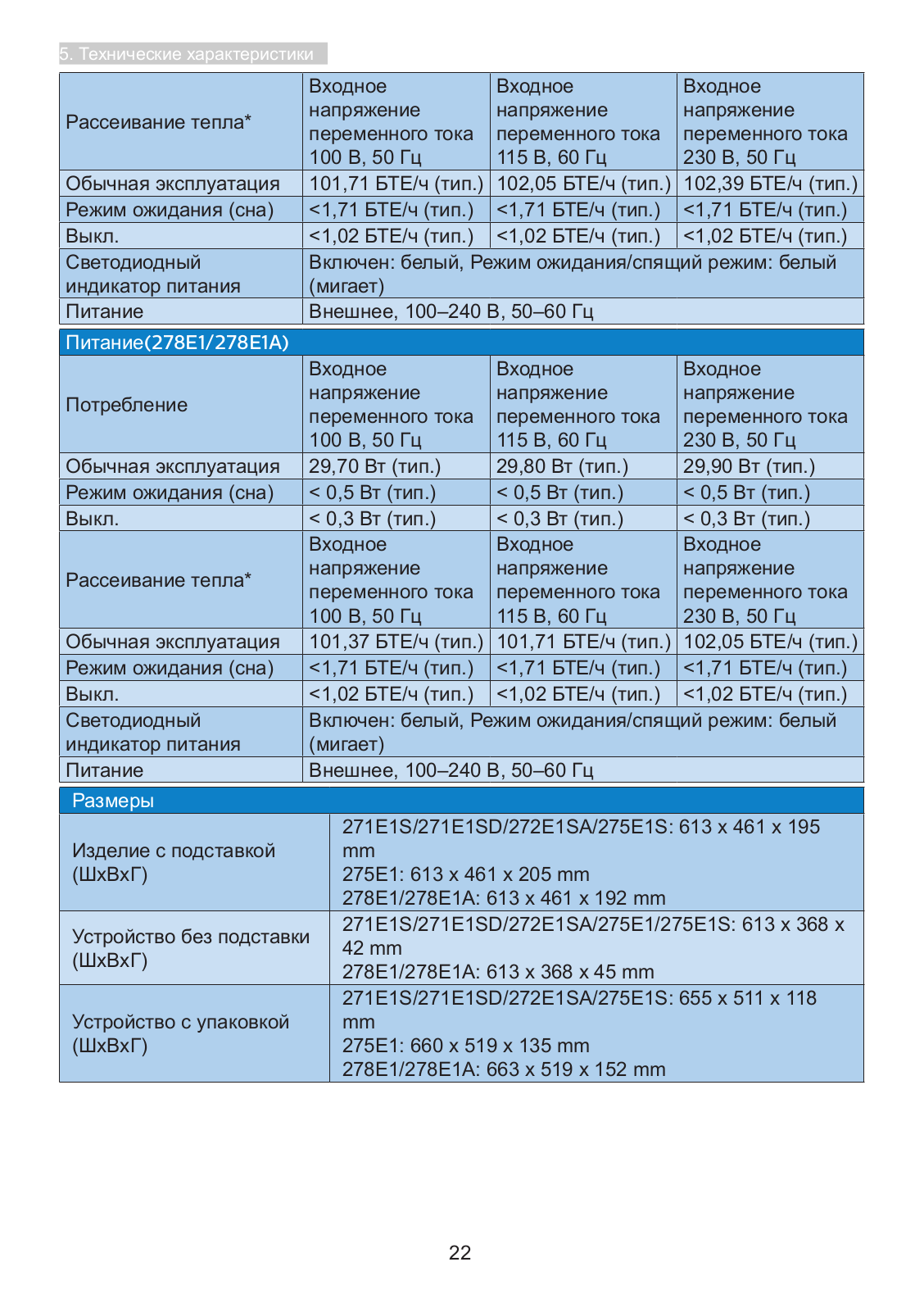

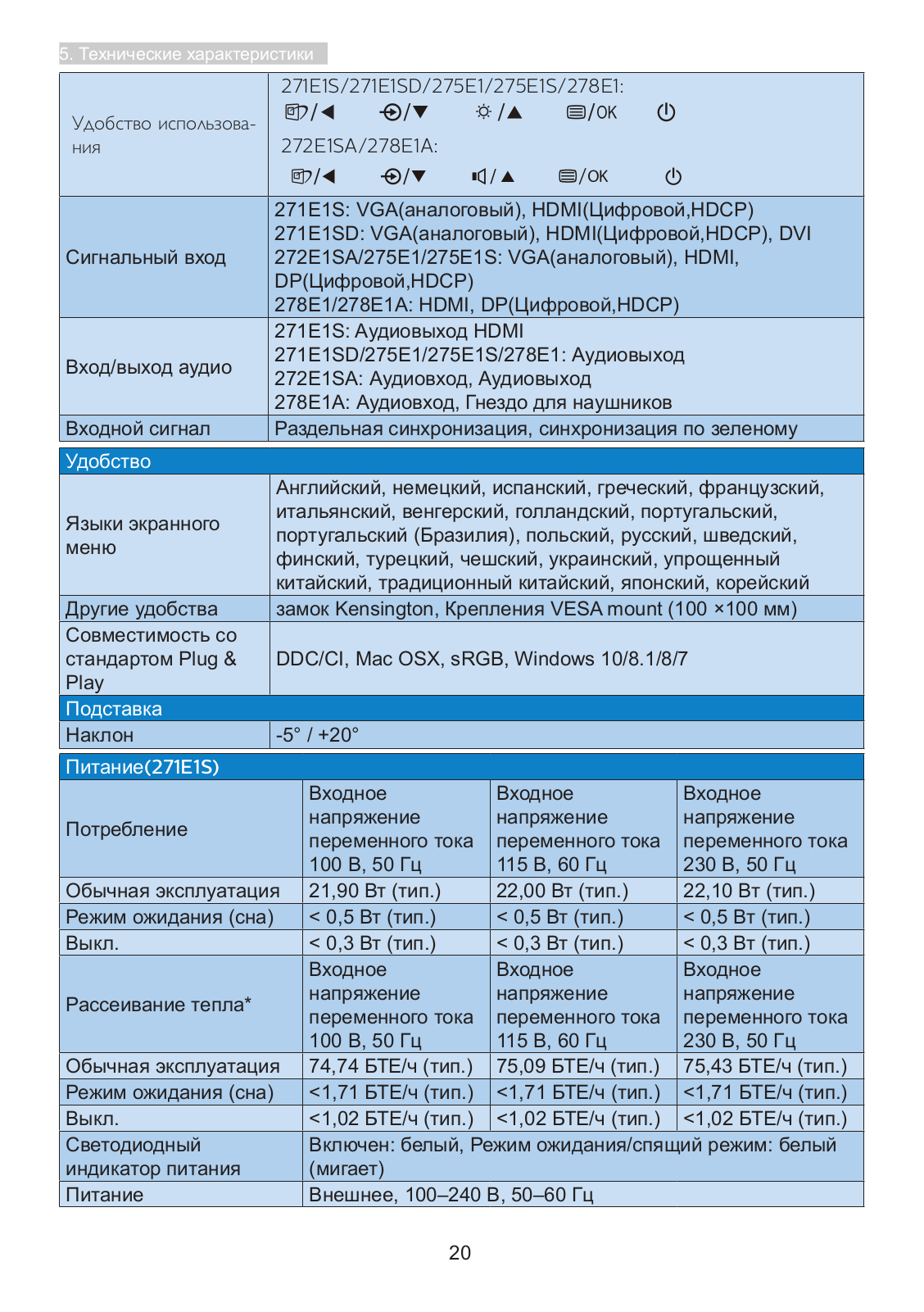

5.	Технические характеристики...
	19

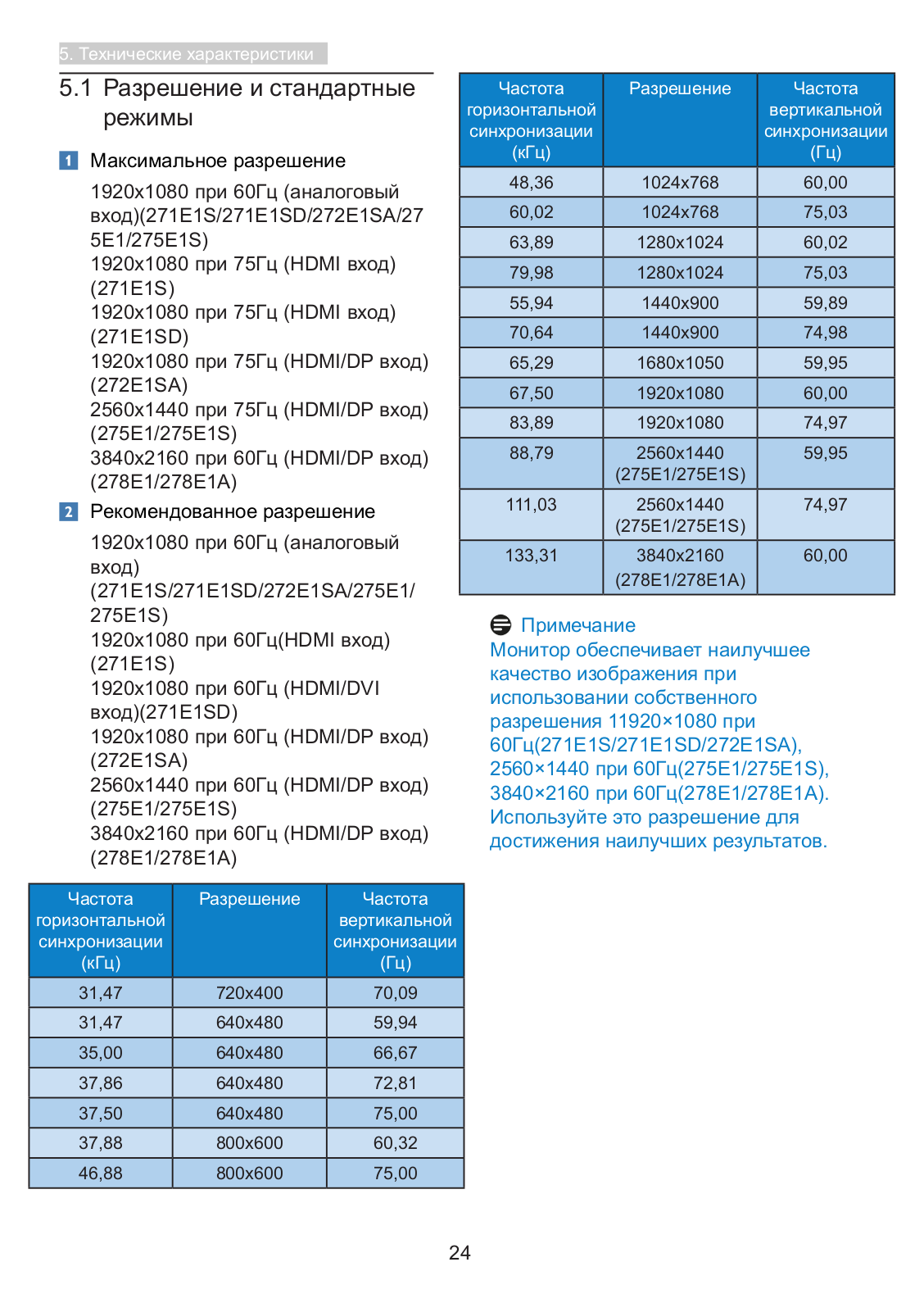

	5.1	Разрешение и стандартные
		режимы.....................................	24

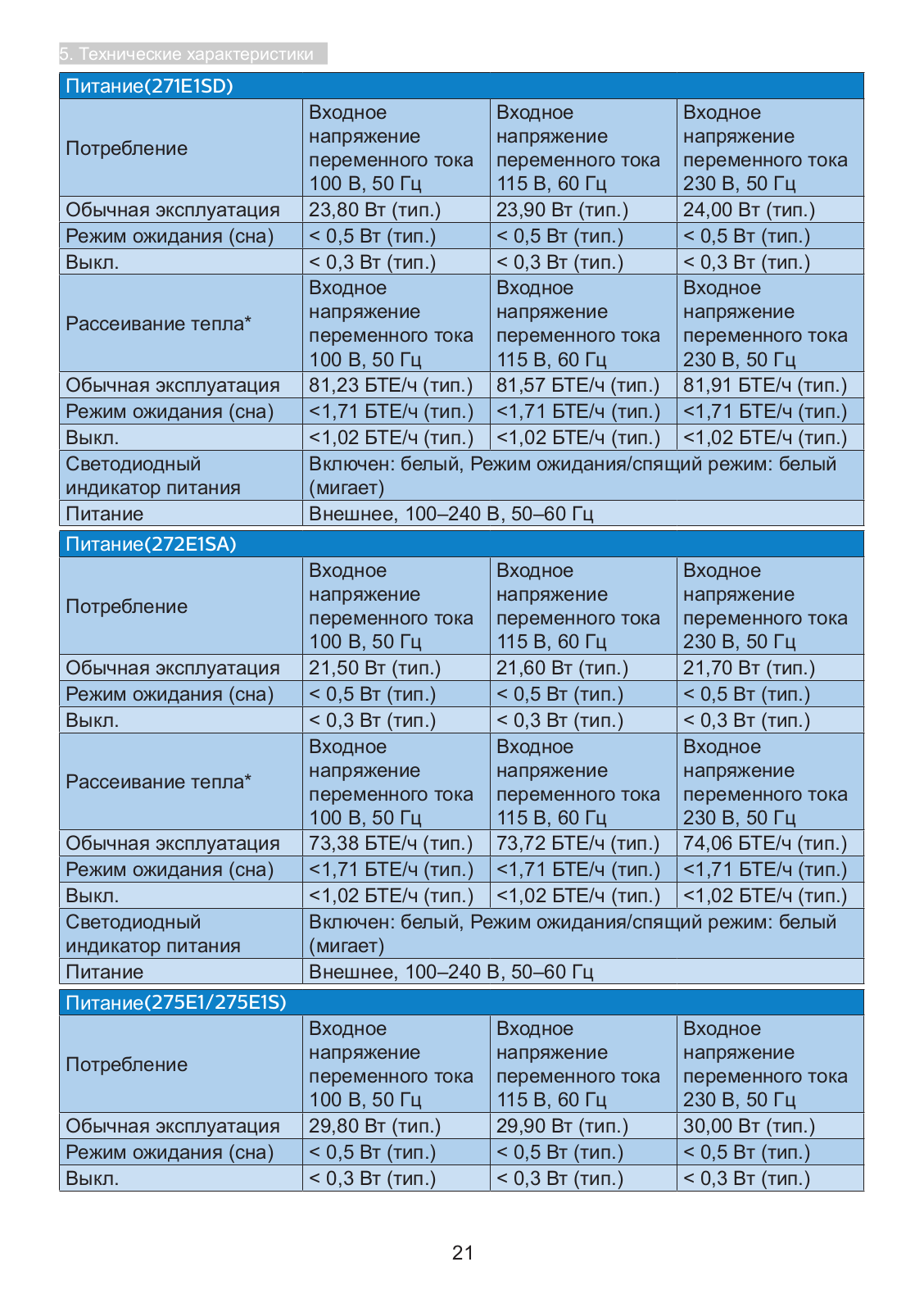

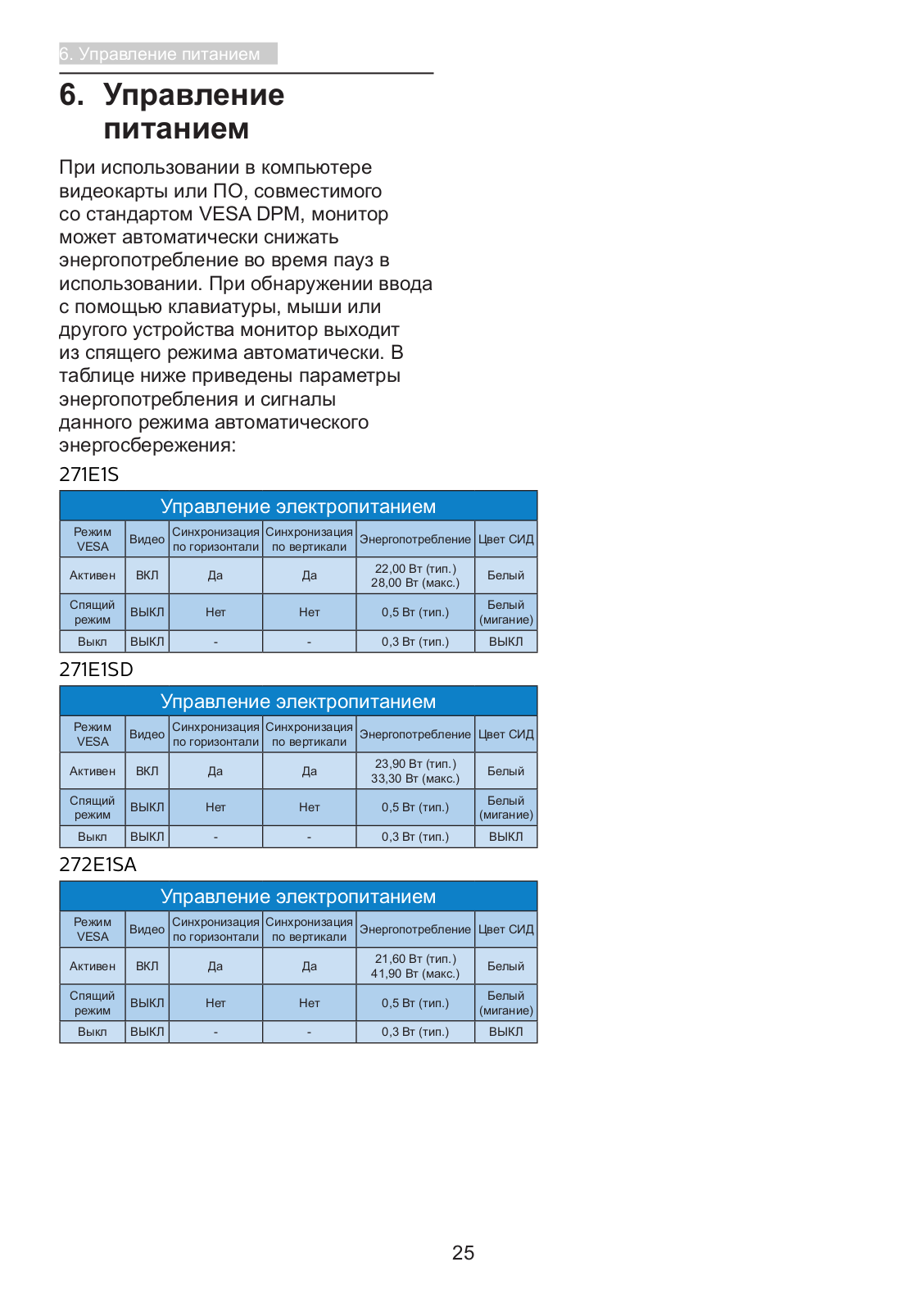

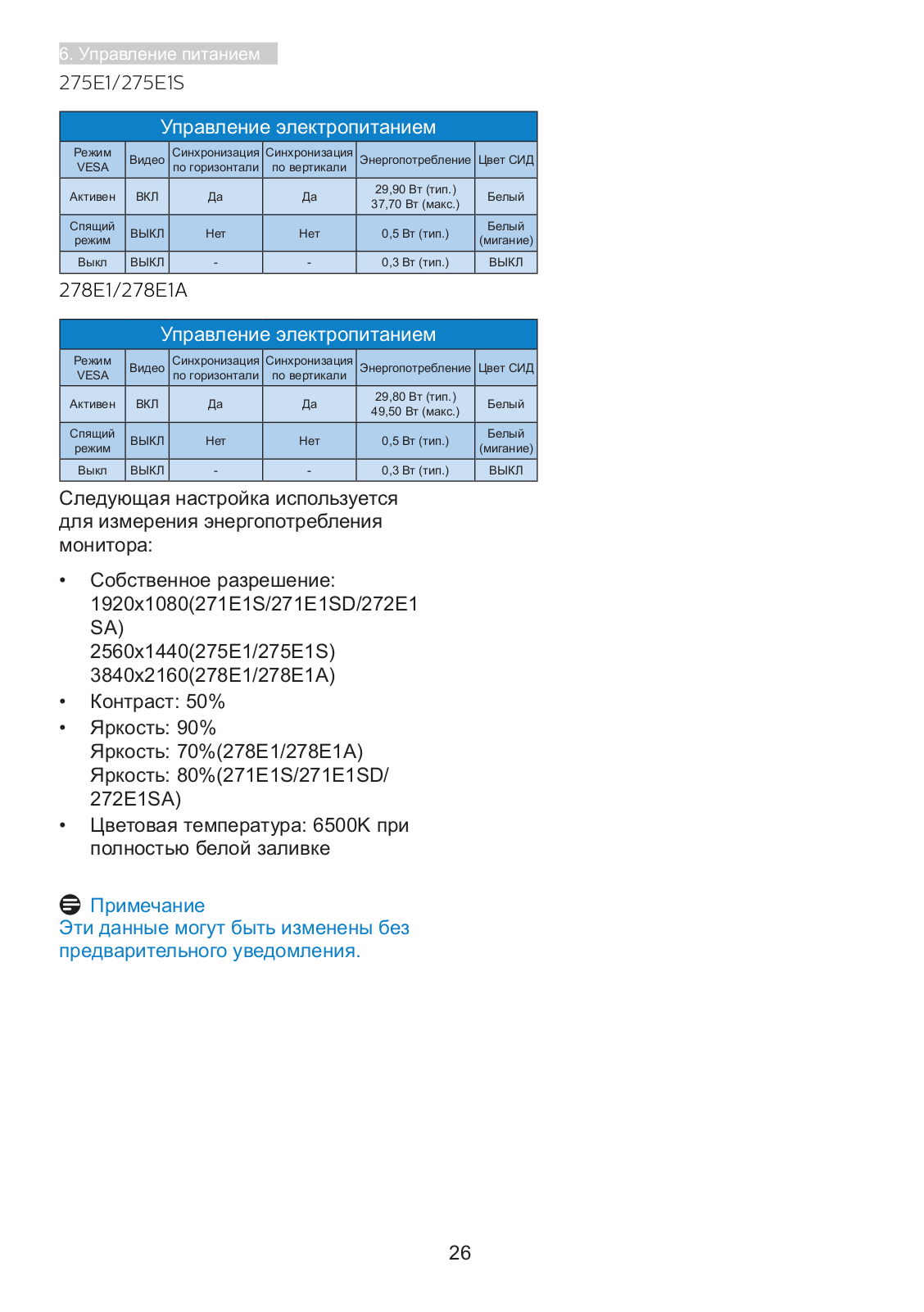

6.	Управление питанием............		25

7.Обслуживание покупателей и гарантийное обслуживание..27

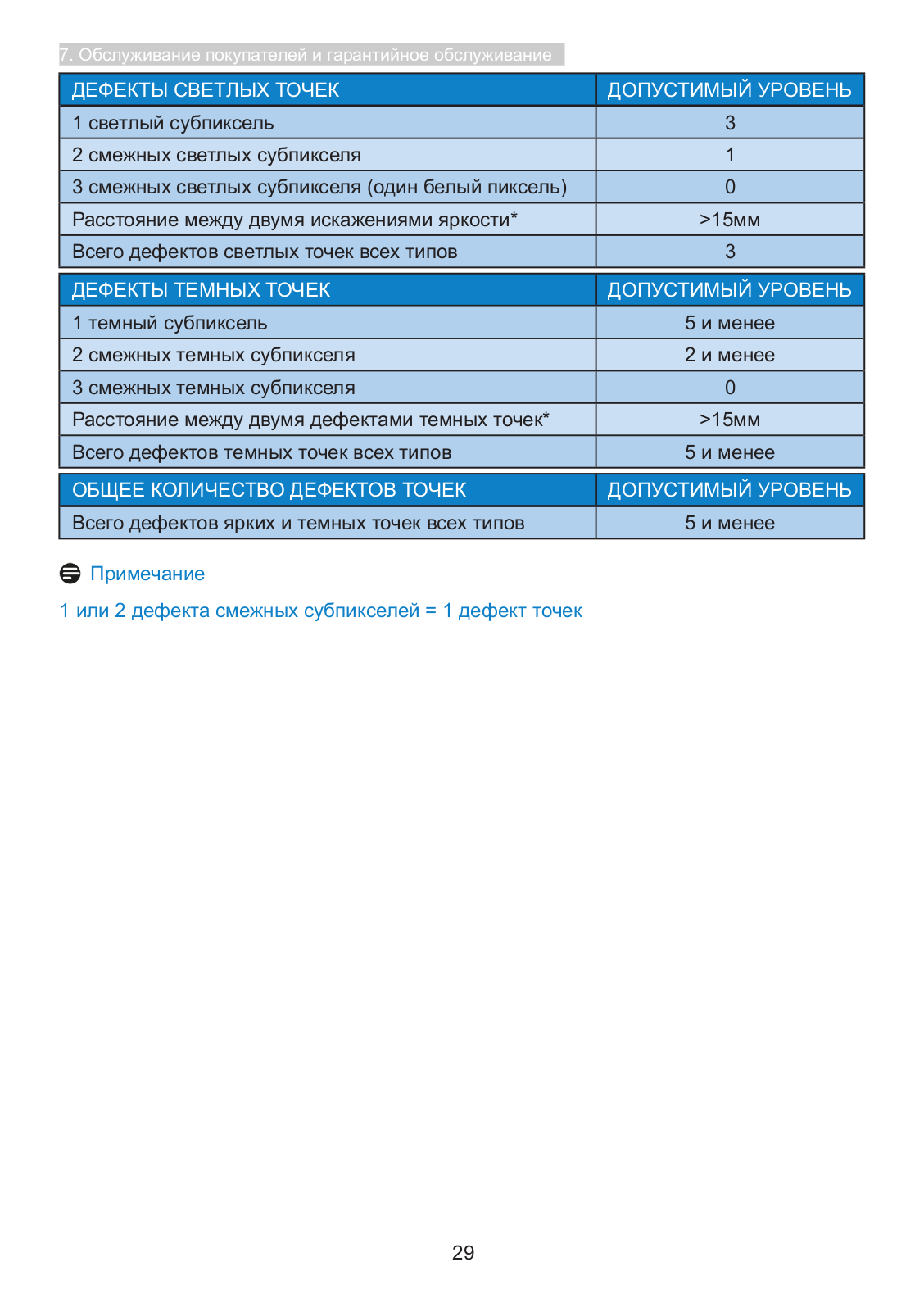

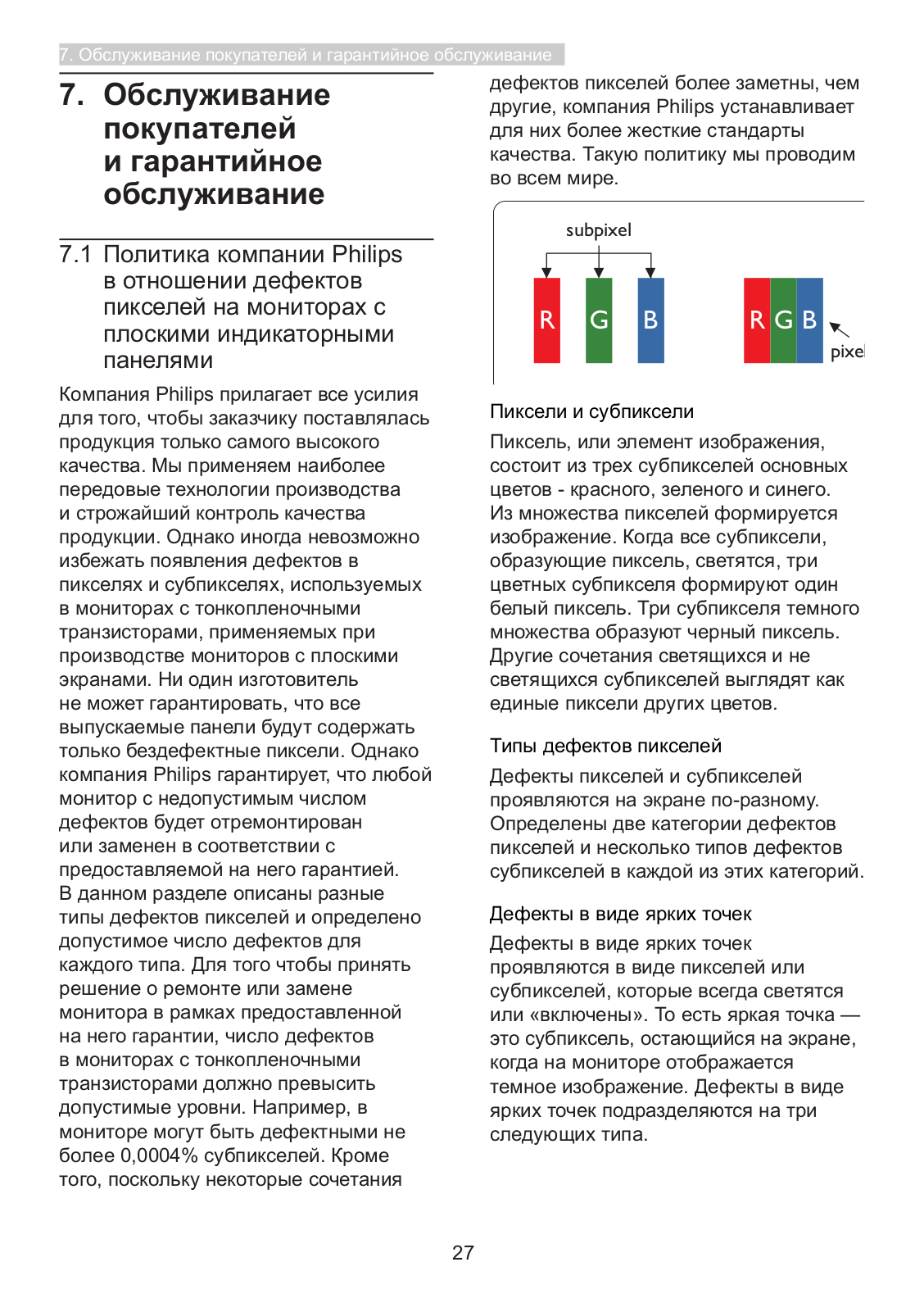

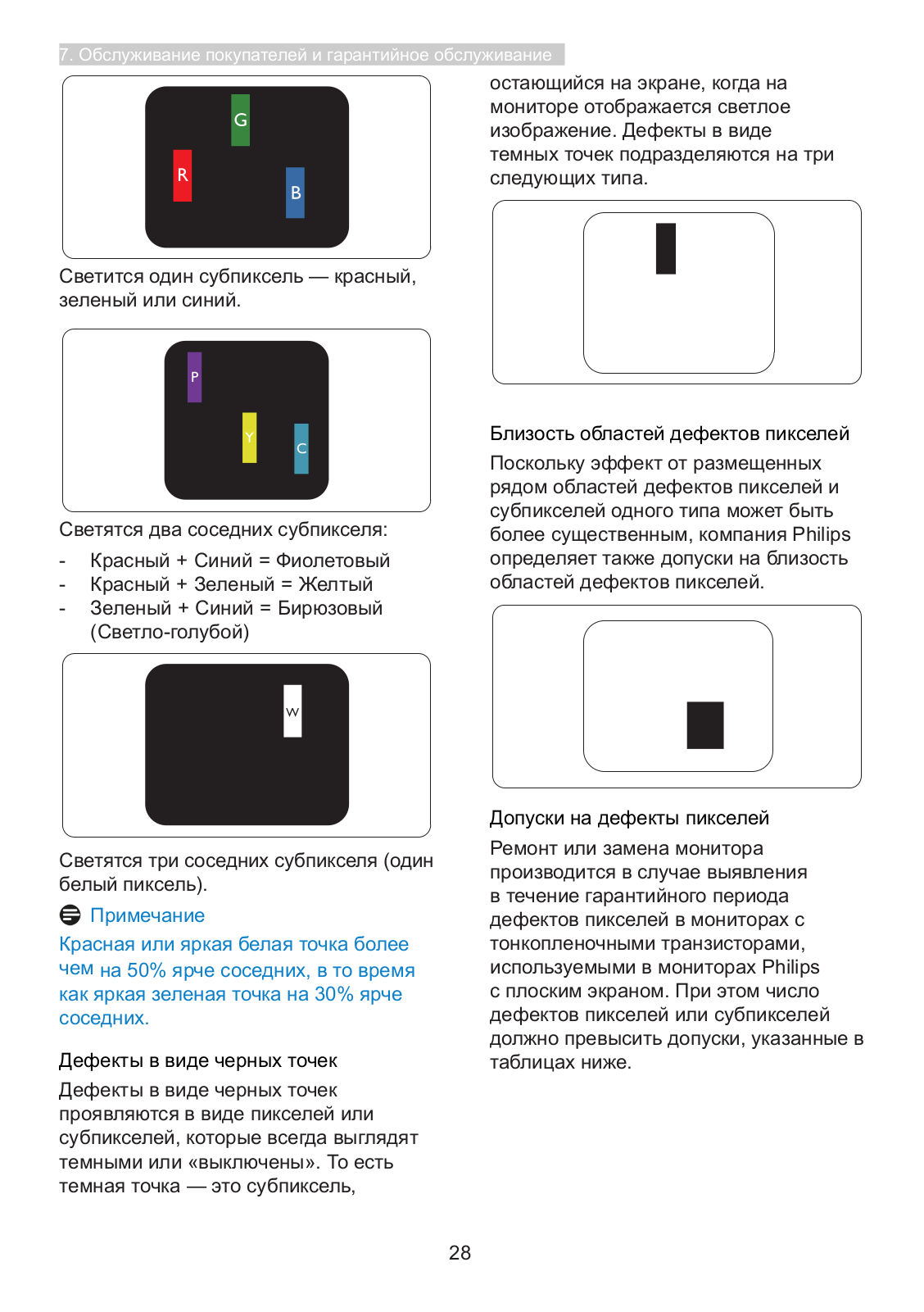

7.1Политика компании Philips в отношении дефектов пикселей на мониторах с плоскими

индикаторными панелями.......	27

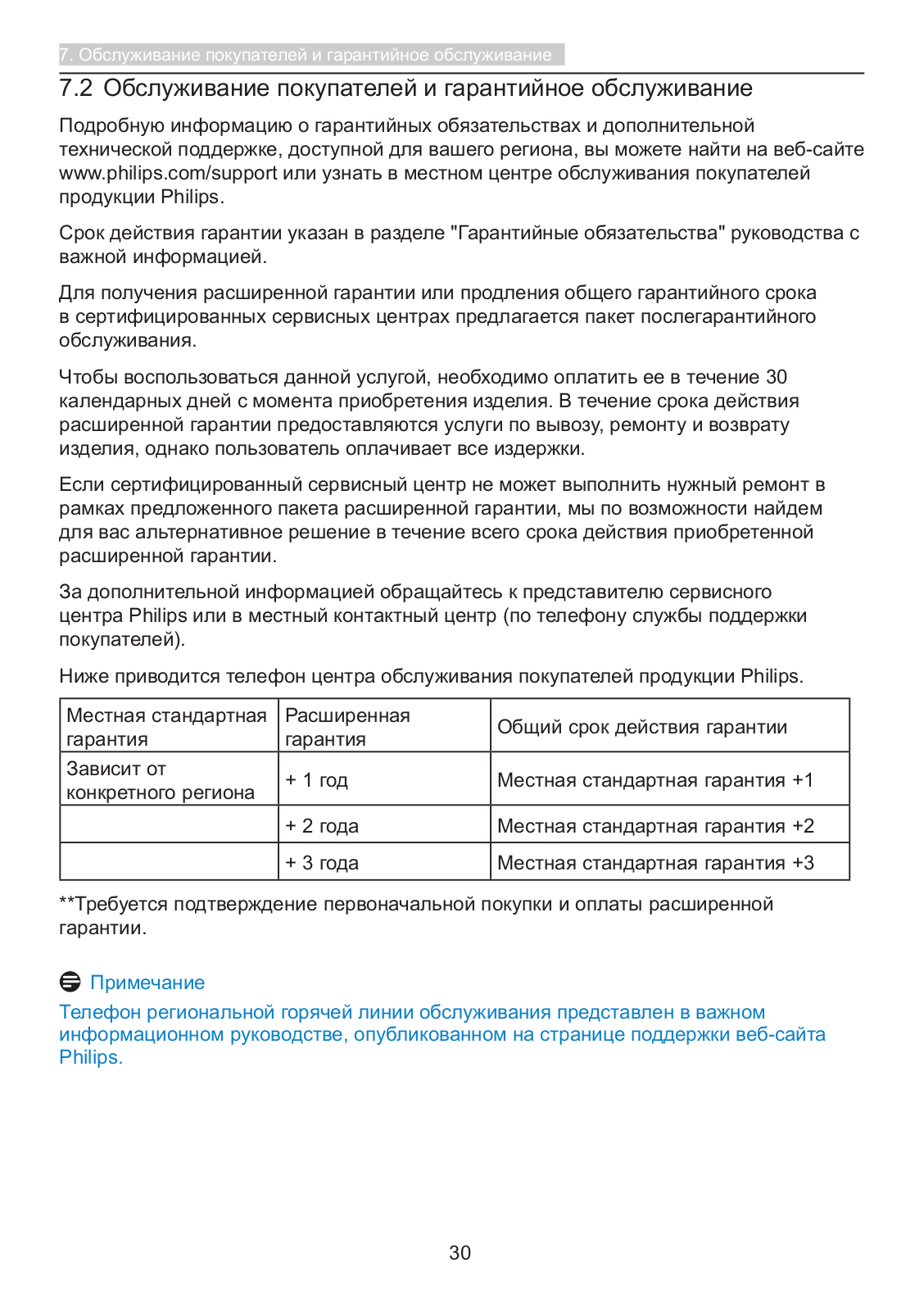

7.2 Обслуживание покупателей и
гарантийное обслуживание.....	30

8.Поиск и устранение неисправностей и ответы на часто задаваемые вопросы..31

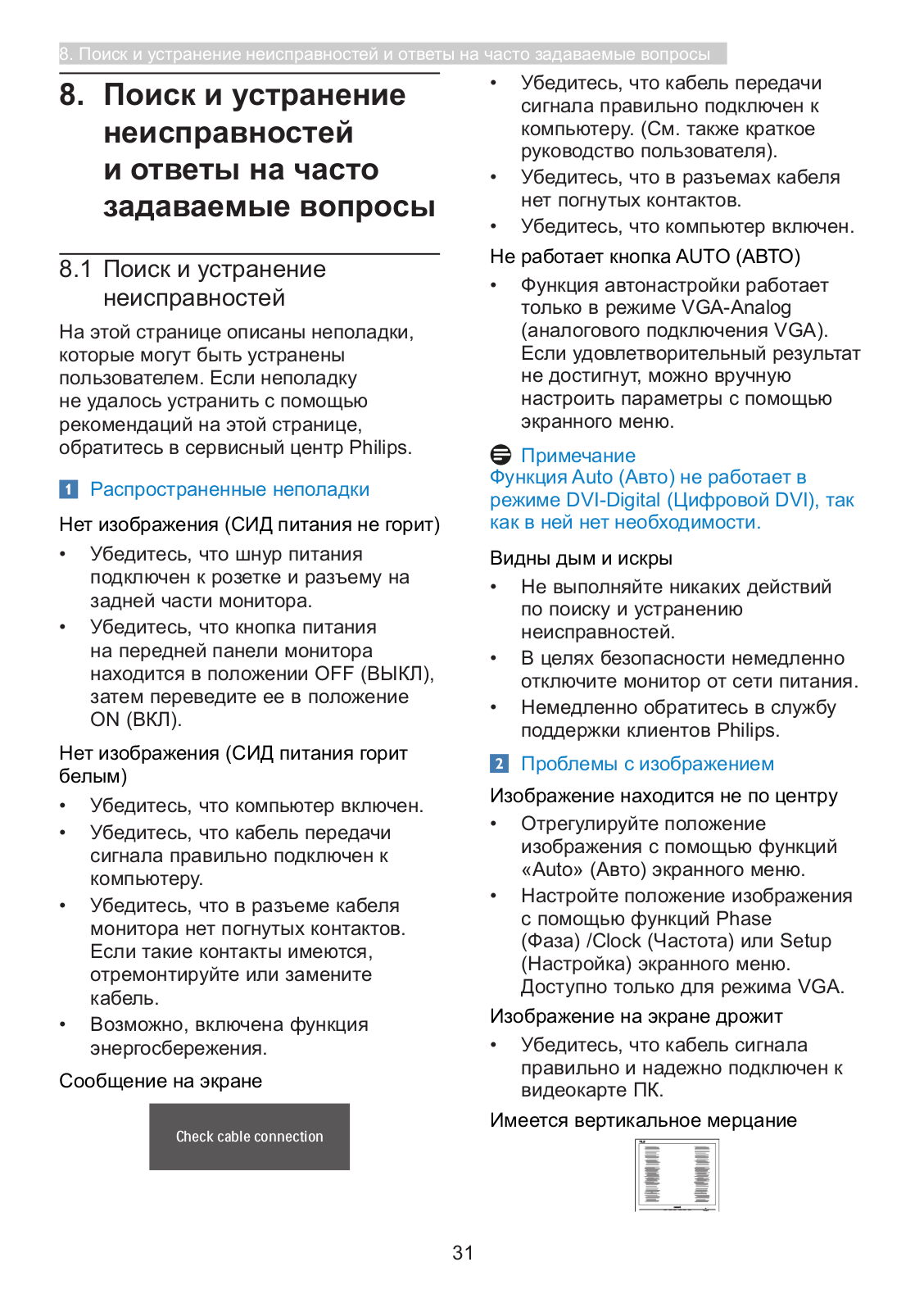

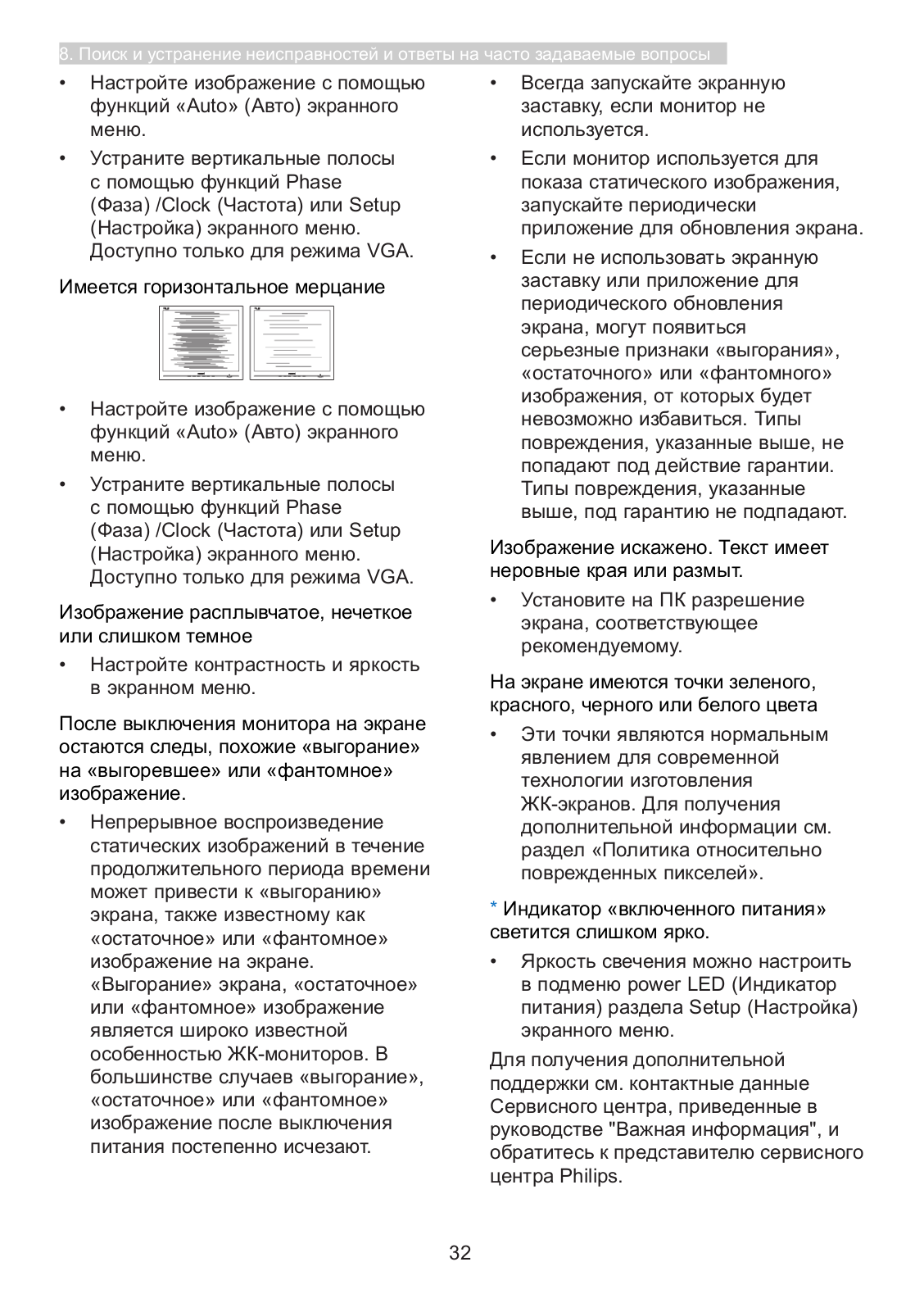

8.1	Поиск и устранение
	неисправностей.......................	31

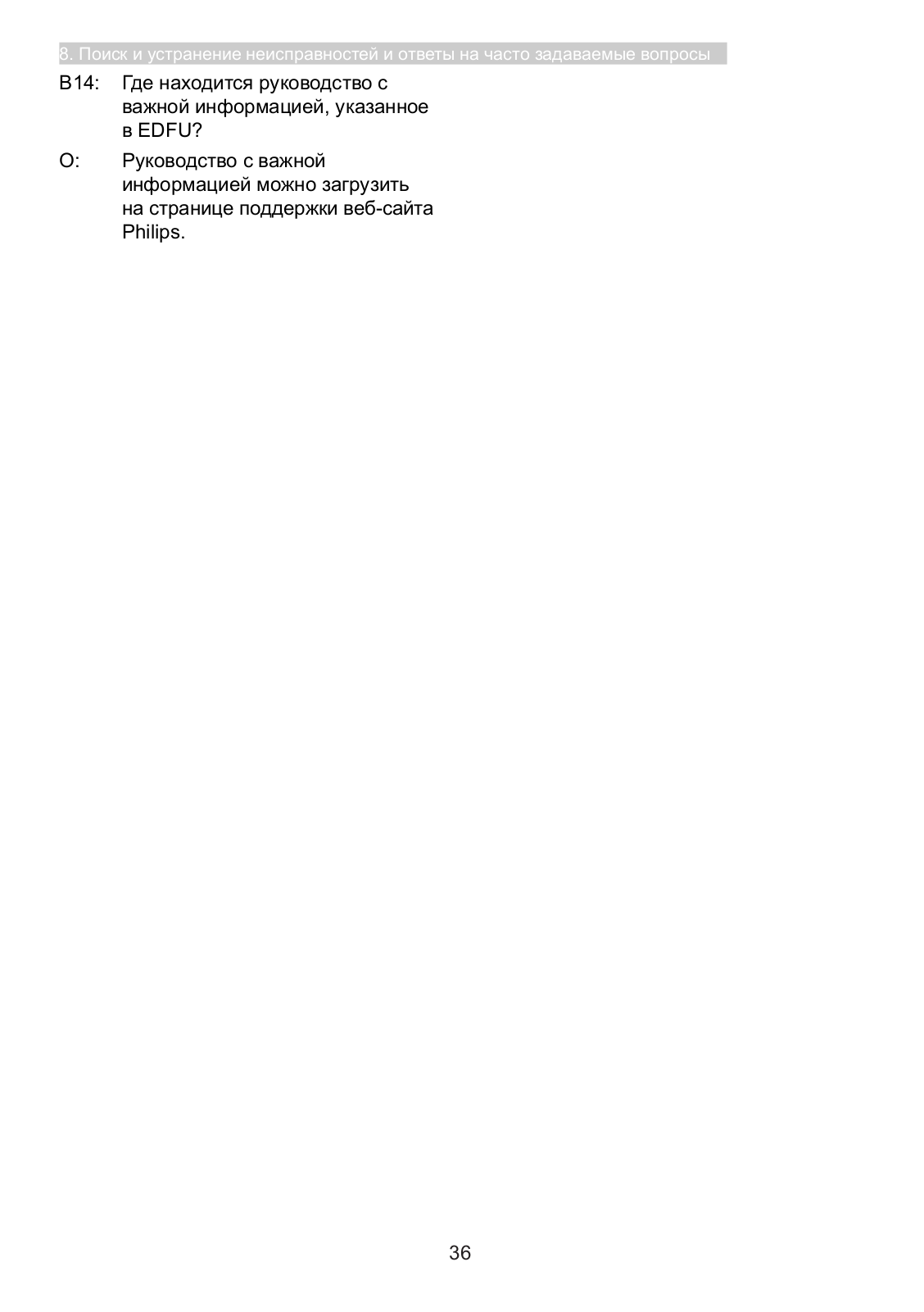

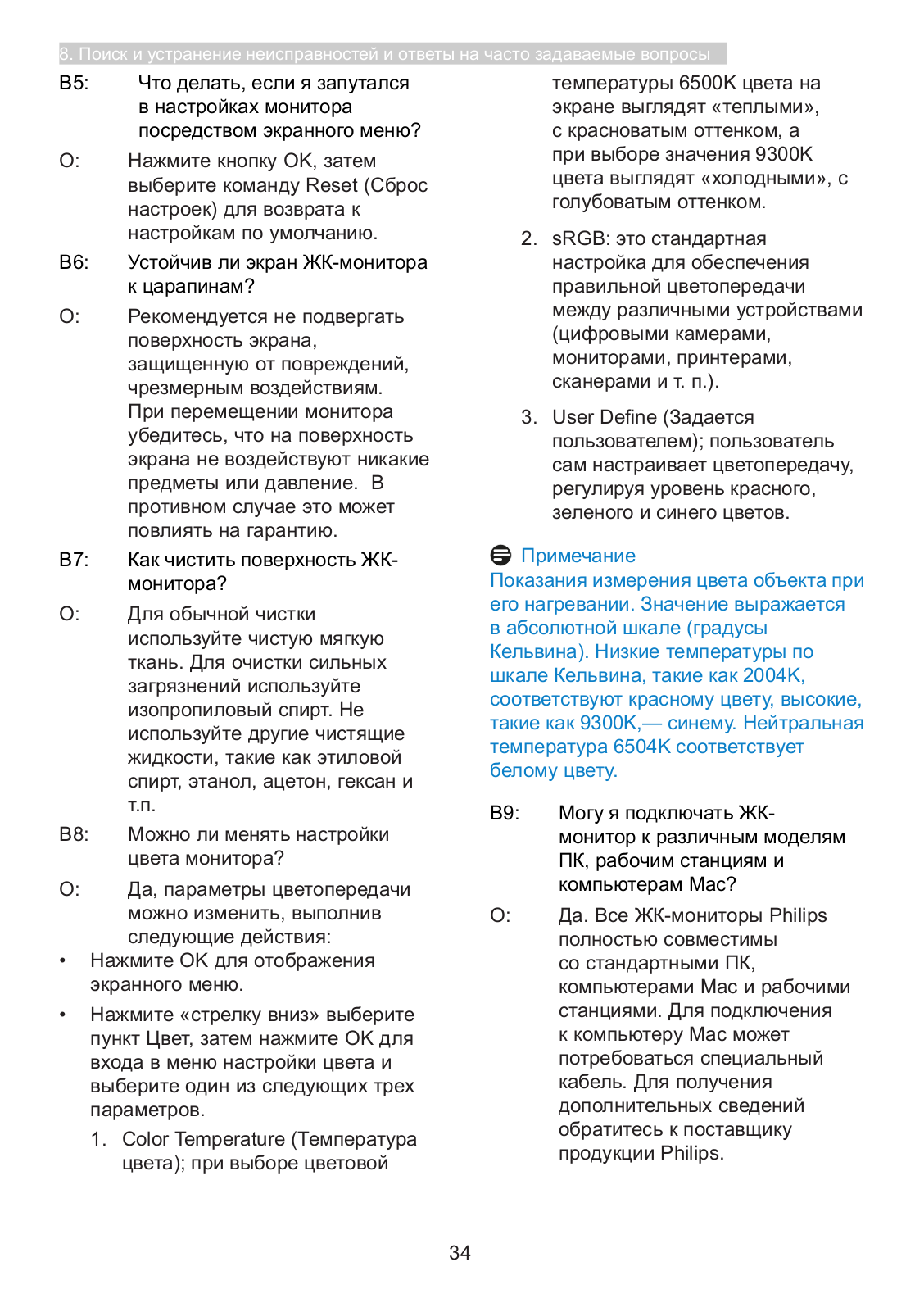

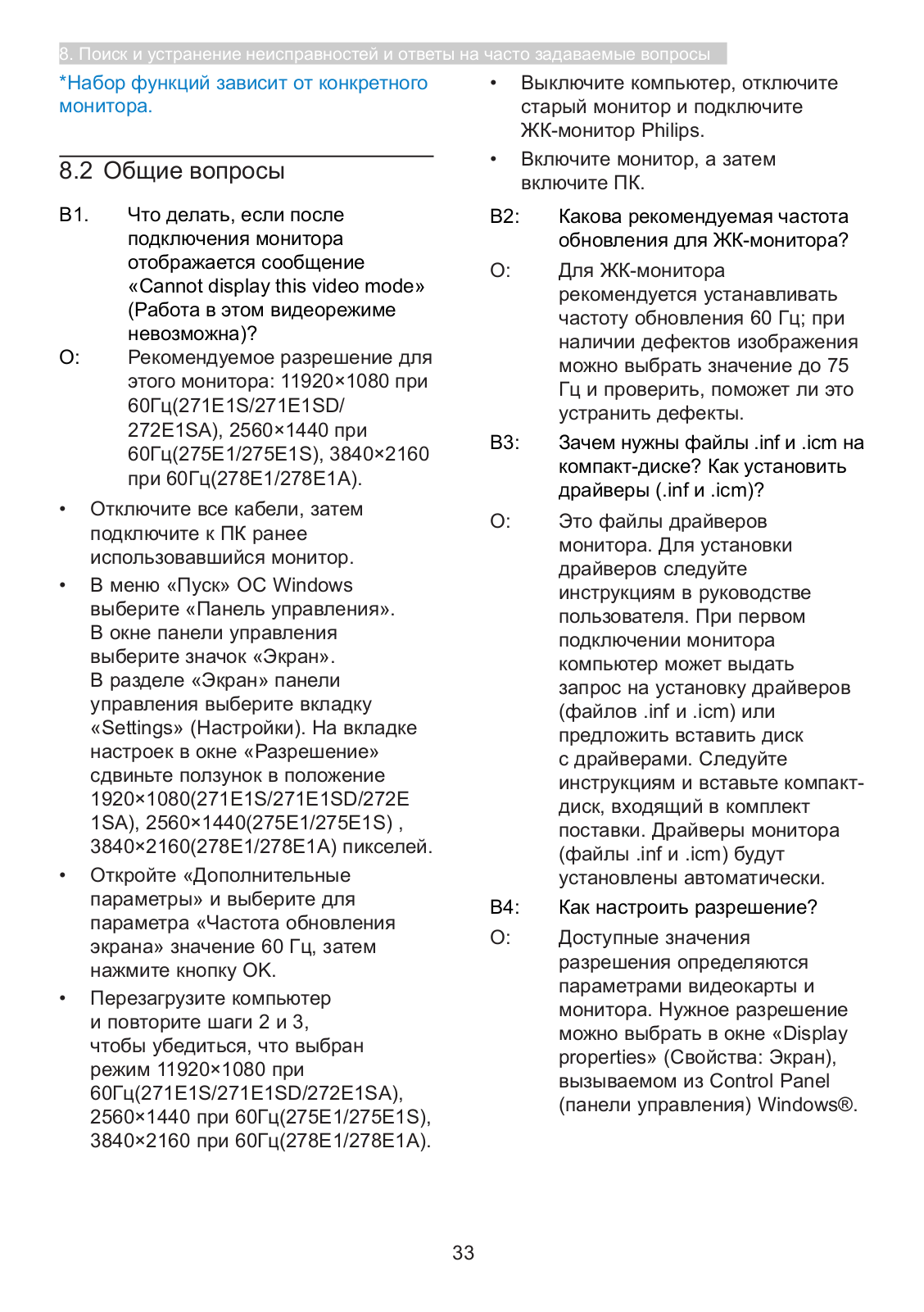

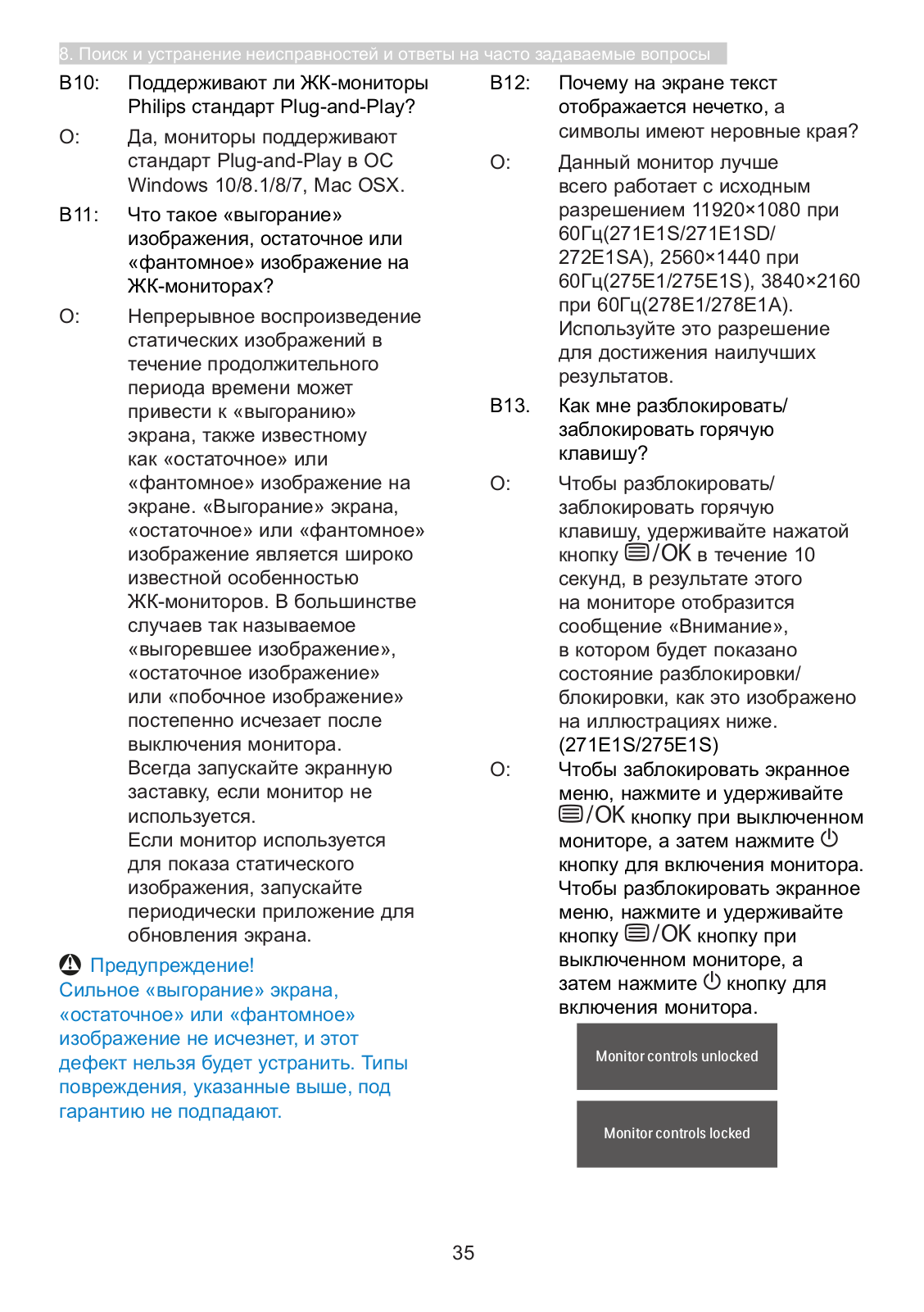

8.2	Общие вопросы........................	33

1. Важная информация

Данное электронное руководство пользователя предназначено для любых пользователей мониторов Philips. Перед началом работы с монитором ознакомьтесь с данным руководством. Руководство содержит важную информацию и примечания относительно эксплуатации монитора.

Данная гарантия фирмы Philips действительна при условии, что изделие использовалось с соблюдением установленных правил в целях, для которых оно предназначено, эксплуатировалось в соответствии с инструкцией по эксплуатации и при условии предоставления оригинала счета-фактуры или кассового чека с указанием даты покупки, названия

компании-дилера, модели и заводского номера изделия.

1.1Указания по мерам безопасности и техническому обслуживанию

Предупреждения

Использование функций, органов управления или операций регулировки, отличных от указанных в данном документе, может привести к поражению электрическим током и опасным ситуациям, связанным с электрическими и/или механическими компонентами.

Прочитайте и неукоснительно соблюдайте приведенные ниже инструкции при подключении и эксплуатации монитора.

Эксплуатация

•Предохраняйте монитор от воздействия прямого солнечного света и источников сильного освещения, не устанавливайте его рядом с другими источниками тепла. Их длительное воздействие на монитор может привести к его обесцвечиванию или повреждению.

•Не допускайте попадания какихлибо предметов в вентиляционные отверстия, а также нарушения надлежащего охлаждения электронных компонентов монитора из-за посторонних предметов.

•Не закрывайте вентиляционные отверстия на корпусе монитора.

•При установке монитора удостоверьтесь, что штепсельная вилка и электрическая розетка находятся в легко доступном месте.

•Выключив монитор посредством отсоединения шнура питания или кабеля питания постоянного тока, подождите 6 секунд перед

подсоединением шнура питания или кабеля питания постоянного тока с целью обеспечения нормального режима эксплуатации.

•Всегда используйте только специальный шнур питания, поставляемый компанией Philips. При утере шнура питания обратитесь в местный сервисный центр. (См. контактные данные Сервисного центра, приведенные в руководстве “Важная информация”.)

•Устройство работает от указанного источника тока. Запрещается подключать монитор к другим источникам тока. Подключение к источнику питания, напряжение в котором не соответствует требованиям, может привести к поломке устройства, возгоранию или поражению электрическим током.

•Запрещается разбирать блок питания. Разбирая блок питания, вы подвергаетесь опасности возгорания или поражения электрическим током.

•Защищайте кабель. Запрещается тянуть и сгибать кабель питания и сигнальный кабель. Не ставьте

1. Важная информация

монитор и любые другие тяжелые предметы на кабели. Поврежденные кабели могут стать причиной возгорания или поражения электрическим током.

•Не подвергайте монитор воздействию сильной вибрации или сильным ударам во время работы.

•Не допускайте падения монитора или ударов по нему во время эксплуатации или транспортировки.

•При длительной работе с монитором может возникнуть зрительный дискомфорт. Рекомендуется короткие и частые перерывы предпочесть более редким и долгим. Например, лучше устраивать перерыв на 5-10 минут через каждые 50-60 минут, проведенные перед экраном, чем 15-минутные перерывы через каждые два часа. Постарайтесь давать отдых глазам при постоянном использовании экрана, выполняя следующие действия.

•После длительной концентрации зрения на экране переведите взгляд на предмет, расположенный вдалеке.

•В процессе работы часто моргайте.

•Чтобы глаза отдохнули, осторожно закройте их и поводите из стороны в сторону.

•Отрегулируйте высоту и угол наклона экрана в зависимости от своего роста.

•Отрегулируйте уровень яркости и контрастности.

•Отрегулируйте освещение в помещении в зависимости от яркости экрана. Избегайте флуоресцентного освещения и поверхностей со слабым светоотражающим эффектом.

•Обратитесь к доктору, если у вас появились нарушения зрения.

Техническое обслуживание

•Во избежание возможных повреждений не давите сильно на ЖК-панель. При перемещении удерживайте монитор за рамку, не поднимайте его, держась руками или пальцами за ЖК-панель.

•Если монитор не будет использоваться в течение длительного времени, отключите монитор от электрической сети питания.

•Отключите монитор от электрической сети питания перед чисткой. Чистку следует выполнять влажной тканью. Экран можно протирать сухой тканью при выключенном питании. Никогда не используйте органические растворители, например спирт или

жидкости, содержащие аммиак, для очистки монитора.

•Во избежание поражения электрическим током или неустранимого повреждения монитора, примите меры по его защите от воздействия пыли, дождя, воды или чрезмерной влажности.

•Если монитор намок, как можно скорее протрите его сухой тканью.

•При попадании в монитор посторонних веществ или воды немедленно выключите питание и отсоедините шнур питания. Затем удалите постороннее вещество или воду и отправьте монитор в сервисный центр.

•Не храните и не используйте монитор в местах, подверженных воздействию прямых солнечных лучей, повышенной или пониженной температуры.

•С целью поддержания наилучших эксплуатационных характеристик монитора и продления срока эксплуатации эксплуатируйте

1. Важная информация

монитор в помещении, соответствующем следующим требованиям к температуре и влажности.

•Температура: 0-40°C 32-104°F

•Относительная влажность: 20 - 80% относительной влажности

Важная информация о «выгоревшем», или «фантомном» изображении

•Всегда запускайте экранную заставку, если монитор не используется. Если монитор используется для показа статического изображения, запускайте приложение для периодического обновления экрана. Непрерывное воспроизведение статических изображений в течение продолжительного периода времени может привести к «выгоранию» экрана, также известному как «остаточное» или «фантомное» изображение на экране.

•«Выгорание» экрана, «остаточное» или «фантомное» изображение является широко известной особенностью ЖК-мониторов. В большинстве случаев «выгорание», «остаточное» или «фантомное» изображение постепенно исчезнут после выключения питания.

Предупреждение!

Если не использовать экранную заставку или приложение для периодического обновления экрана, могут появиться серьезные признаки «выгорания», «остаточного» или «фантомного» изображения, от которых будет невозможно избавиться. Типы повреждения, указанные выше, не попадают под действие гарантии. Типы повреждения, указанные выше, под гарантию не подпадают.

Ремонт

•Крышку корпуса должен открывать только квалифицированный специалист сервисной службы.

•При необходимости получения документации по ремонту или интеграции в другие системы обратитесь в местный сервисный центр. (См. контактные данные Сервисного центра, приведенные в руководстве “Важная информация”.)

•Для получения информации о транспортировке монитора

см. раздел «Технические характеристики».

•Не оставляйте монитор в машине или багажнике, которые находятся под воздействием прямого солнечного света.

Примечание Обратитесь к специалисту сервисного

центра, если монитор не работает надлежащим образом или вы не уверены, какую процедуру следует выполнить в соответствии с инструкцией по эксплуатации.

1.2 Условные обозначения

В следующих подразделах приведено описание условных обозначений, использующихся в данном документе.

Примечания, предупреждения и предостережения

В данном руководстве отдельные фрагменты текста могут сопровождаться символами или выделяться жирным шрифтом или курсивом. Эти фрагменты представляют собой примечания, предостережения или предупреждения, которые используются следующим образом.

Примечание Этот символ указывает на важную

информацию и рекомендации, которые позволяют лучше использовать компьютерную систему.

Внимание!

Этот символ указывает на информацию, которая позволит избежать возможных

1. Важная информация

повреждений аппаратного обеспечения или потери данных.

Предупреждение! Этот символ указывает на

потенциальные риски телесных повреждений и меры по их предупреждению.

Некоторые предупреждения могут быть в другом формате и не сопровождаться символом. В таких случаях конкретная форма отображения предостерегающей информации должна подлежит определению соответствующим регламентирующим органом.

1. Важная информация

1.3Утилизация изделия и упаковочного материала

Утилизация отходов электрического и электронного оборудования (WEEE)

Данная маркировка на устройстве или его упаковке показывает, что согласно Европейской директиве 2012/19/EU, регулирующей утилизацию отработанных электрических и электронных приборов, данное

устройство запрещается утилизировать вместе с обычными бытовыми отходами. Вы обязаны утилизировать данное оборудование через указанные пункты сбора отработанного электрического и электронного оборудования. Чтобы узнать адреса пунктов сбора отработанного электрического и электронного оборудования, обратитесь в местное государственное учреждение, организацию по утилизации отходов, обслуживающую ваше домашнее хозяйство, либо в магазин, в котором было приобретено устройство.

Ваш новый монитор содержит материалы, подлежащие вторичной переработке и повторному использованию. Отправьте свое устройство в специализированную компанию по вторичной переработке. Это поможет увеличить объем материалов многократного применения и уменьшит количество утилизируемых отходов.

Устройство не содержит лишних упаковочных материалов. Мы приложили максимум усилий для того,

чтобы упаковка без труда разделялась на моно-материалы.

Чтобы узнать о местных нормах и правилах утилизации старого монитора и упаковки, обратитесь к своему торговому представителю.

Информация для покупателей о возврате/вторичной переработке

Компания Philips ставит перед собой технически и экономически осуществимые цели для оптимизации экологических показателей изделий, услуг и деятельности организации.

Уже на этапах планирования, проектирования и производства Philips подчеркивает важность создания изделий, которые можно без труда перерабатывать. В компании Philips управление всем сроком службы главным образом связано с участием в государственной инициативе возврата товаров и программах по вторичной переработке при каждой возможности, предпочтительно при сотрудничестве с конкурентами, перерабатывающими все материалы (устройства и соответствующий упаковочный материал), в соответствии со всеми законами об охране окружающей среды и программой возврата изделий подрядной компании.

Монитор изготовлен из высококачественных материалов и компонентов, которые подлежат вторичной переработке и использованию.

Для просмотра подробной информации о программах вторичной переработки перейдите по следующей ссылке:

http://www.philips.com/a-w/about/ sustainability.html

2. Настройка монитора

2.1 Установка

Комплект поставки

271E1S/271E1SD/272E1SA

E line

Quick

Start

AC/DC Adapter

* DP(272E1SA)

www.philips.com/welcome

Monitor

User’s Manual

Contents:

* CD

* Audio(272E1SA)

* VGA

* DVI(271E1SD)

* HDMI

275E1

E line

	Quick
	Start
	Register your product and get support at
	www.philips.com/welcome
	Monitor
	User’s Manual

	Contents:

AC/DC Adapter	* CD

* VGA

* DP

* HDMI

275E1S

E line


		Quick
	Start


			Register your product and get support at
			www.philips.com/welcome

			Monitor


			User’s Manual

			Contents:

		nt
		Ltd.
		Allrigh
AC/DC Adapter			* CD

* VGA * DP * HDMI

278E1/278E1A

E line

	Quick
	Start
	Register your product and get support at
	www.philips.com/welcome
	Monitor
	User’s Manual

	Contents:

	A
AC/DC Adapter	* CD

* Audio(278E1A)

* DP

* HDMI

* Зависит от конкретного региона.

Примечание

271E1S/271E1SD: Используйте блок питания только модели: Philips ADPC1938EX.

272E1SA: Используйте блок питания только модели: Philips ADPC1945EX.

2. Настройка монитора

275E1/275E1S/278E1/278E1A:

Используйте блок питания только модели: Philips ADPC2065.

Установка основания

27xE1S

1.Осторожно положите монитор экраном вниз на мягкую ровную поверхность так, чтобы не поцарапать и не повредить экран.

2.(1)Удерживая основание обеими руками, хорошо вставьте ее в стойку.

(2)Затяните рукой винт, расположенный в нижней части основания.

(3)Затяните отверткой винт, расположенный в нижней части основания, и надежно прикрепить основание к подставке.

	2
1	3
1

27xE1

2.(1)Удерживая основание обеими руками, хорошо вставьте ее в стойку.

(2)Затяните отверткой винт, расположенный в нижней части основания, и надежно прикрепить основание к подставке.

2. Настройка монитора

Подключение к ПК

271E1S

2 4

1 3

1 Вход HDMI

2Вход VGA

3Аудиовыход HDMI

4Гнездо подключения выпрямителя

5Противокражный замок Kensington

271E1SD

2 4

1 3 5

272E1SA

2 4 6

1 3 5

Вход DisplayPort

Вход HDMI

Вход VGA Аудиовход Аудиовыход

6Гнездо подключения выпрямителя

7Противокражный замок Kensington

275E1/275E1S

2 4

1 3 5

Вход HDMI
Вход DVI
Вход VGA	1	Гнездо подключения выпрямителя
Аудиовыход	1	Гнездо подключения выпрямителя
Аудиовыход	2	Вход HDMI
Гнездо подключения выпрямителя	2	Вход HDMI
Гнездо подключения выпрямителя	3	Вход DisplayPort
6 Противокражный замок Kensington	3	Вход DisplayPort
6 Противокражный замок Kensington	4	Вход VGA
	4	Вход VGA
	5	Аудиовыход
	6	Противокражный замок Kensington
