Philips 28PT4721/13, 28PT4523/13, 25PT4523/33, 25PT4521/13 User Manual [sv]

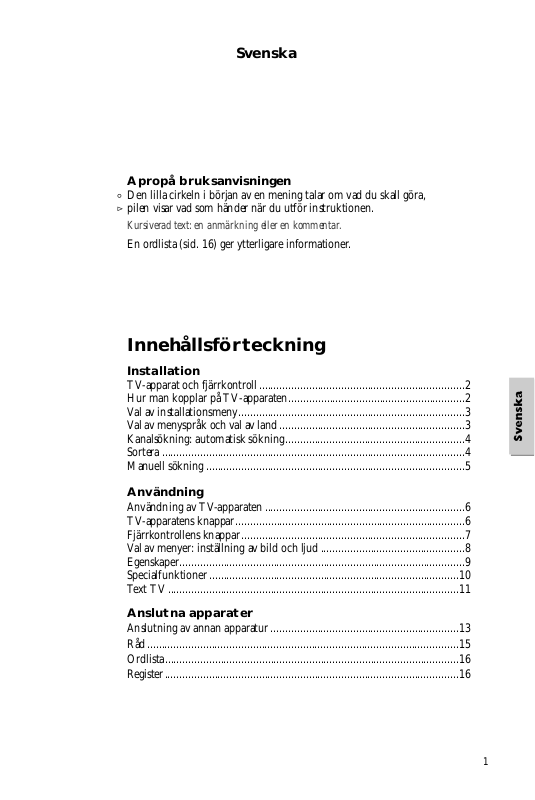

Svenska

Apropå bruksanvisningen

4 Den lilla cirkeln i början av en mening talar om vad du skall göra,
5 pilen visar vad som händer när du utför instruktionen.

Kursiverad text: en anmärkning eller en kommentar.

En ordlista (sid. 16) ger ytterligare informationer.

Innehållsförteckning

Installation

TV-apparat och fjärrkontroll......................................................................2

Hur man kopplar på TV-apparaten............................................................2

Val av installationsmeny.............................................................................3

Val av menyspråk och val av land...............................................................3

Kanalsökning: automatisk sökning.............................................................4

Sortera.......................................................................................................4

Manuell sökning........................................................................................5

Användning

Användning av TV-apparaten ....................................................................6

TV-apparatens knappar..............................................................................6

Fjärrkontrollens knappar............................................................................7

Val av menyer: inställning av bild och ljud.................................................8

Egenskaper.................................................................................................9

Specialfunktioner.....................................................................................10

Text TV...................................................................................................11

Anslutna apparater

Anslutning av annan apparatur ................................................................13

Råd..........................................................................................................15

Ordlista....................................................................................................16

Register....................................................................................................16

1

Installation av TV-apparaten

4 Placera TV-apparaten på en stabil och stadig yta (se till att möbeln

klarar TV-apparatens vikt).
Ett fritt utrymme på minst 5 cm skall finnas runt om apparaten, för
att luften skall kunna cirkulera fritt. Ställ ingenting ovanpå TV­apparaten som kan skada den: t ex krukväxter (risk för väta),
täckande dukar (kan täppa till luftgallerna), lampor eller andra
värmekällor (risk för överhettning).

4 Sätt in antennens kontakt i uttaget M på apparatens baksida.
4 Anslut nätsladden till elnätet (220-240V/ 50Hz).

Fjärrkontroll

4 Öppna fjärrkontrollens batterilucka.
4 Sätt in de 2 batterierna av typ LR03 som följer med apparaten och se

till att vända dem rätt.

De batterier som levereras med apparaten innehåller varken kvicksilver eller
kadmium/nickel och är alltså miljövänliga. Kasta inte använda batterier i
soptunnan - lägg dem i särskilt avsedda behållare för återanvänding.
(Be återförsäljaren om information).

Hur man kopplar på TV-apparaten

4 Tryck på knapp A på apparatens framsida.
5 En kontrollampa tänds: grön lampa: TV-apparaten är påkopplad och

skärmen tänds; röd lampa: TV-apparaten är påkopplad, men i
beredskapsläge och skärmen tänds inte.

Om röd lampa lyser :

4 Tryck på fjärrkontrollens knapp .
5 Skärmen tänds.

2

Kontrollampan är orange och blinkar när du använder fjärrkontrollen.

Installationsmeny

Den här menyn används för att ställa in TV-apparatens kanaler.

4 Öppna fjärrkontrollens lucka.

Val av installationsmeny

4 Tryck samtidigt på knapparna och .
5 Menyn INSTALLATION visas på skärmen.

Om menybilden inte är stabil, tryck på knappen .

INSTALLATION

SPRÂK S

LAND S
AUTOM. SÖKNING
MANUELL SÖKNING
SORTERA

- S +

INSTALLATION

SPRÂK S
LAND S
AUTOM. SÖKNING
MANUELL SÖKNING
SORTERA

x y

Hur man gör för att använda menyerna:

4 Tryck på knapparna för att välja inställning.
4 Tryck på knapparna för inställning.

För att lämna menyn INSTALLATION:

4 Tryck samtidigt på knapparna och .

Val av menyspråk

Du kan välja mellan flera olika språk för att visa menyerna på skärmen.
Efter att ha valt menyn INSTALLATION:

4 Välj inställningen SPRÅK med hjälp av knapparna .
5 Ett visningsfält syns längst ner på skärmen.
4 Välj önskat språk med hjälp av knapparna .
5 Texten i samtliga menyer visas i fortsättningen på det språk du har

valt.
Gå vidare till nästa inställning.

INSTALLATION
SPRÂK S

LAND S

AUTOM. SÖKNING
MANUELL SÖKNING
SORTERA

- S +

Val av land

Du skall här välja det land där du befinner dig.

4 Välj inställningen LAND med knapparna .
4 Tryck på knapp och välj den bokstav som motsvarar ditt land (S

för Sverige).

5 Ditt val visas nu längst ner på skärmen. Gå vidare till nästa inställning.

Inställningen av land påverkar kanalsökandet. Tack vare en omvandlingstabell
är det lätt att hitta kanalernas frekvens i det berörda landet.

3

Hur man söker TV-kanaler

Du har två möjligheter: automatisk lagring eller manuell lagring
(manuell inställning för varje kanal).

INSTALLATION
SPRÂK S

LAND S

AUTOM. SÖKNING

MANUELL SÖKNING
SORTERA

- +

AUTOM. SÖKNING

STOPPA MED < >
SÖKNING

V. G. VÄNTA
HITTADE PROG. : 00

I I I I I I

INSTALLATION
SPRÂK S

LAND S
AUTOM. SÖKNING
MANUELL SÖKNING

SORTERA

- +

SORTERA

FRÅN P69
TILL P01
LAGRING

x y

Automatisk sökning

Utgå från menyn INSTALLATION (knapparna ).

4 Välj inställningen AUTOM. SÖKNING (knapparna ).
4 Tryck på .
5 Menyn AUTOM. SÖKNING visas. Sökandet börjar. Texten

SÖKNING V. G. VÄNTA visas nu på skärmen. TV-apparaten går
igenom hela frekvensområdet och lagrar alla programsändningar som
påträffas. Sökandet tar några minuter. En horisontell skala visar hur
sökandet fortgår. Vänta tills strecken hunnit linjen ut.

När sökandet är avslutat visas menyn INSTALLATION
automatiskt på skärmen.
Du bör nu gå vidare till sortering.

Om inget program hittas, se kapitlet över råd ( sid. 15).
För de kabelnät som använder ACI, utförs sorteringen automatiskt.

Sortering

Denna meny gör det möjligt att omnumrera om programmen i den
ordning du önskar.

4 Välj inställningen SORTERA (knapparna ).
4 Tryck på .

5 Menyn SORTERA visas på skärmen.
4 Välj inställning FRÅN (knapparna )

5 Programnumret med dess frekvens (eller sin kanal) visas på skärmen.
4 Tryck på knapparna (eller - ) för att titta igenom

programmen som tagits fram och sorterats från och med nummer
69, 68, 67,... (slå in , ...). Då programmet du vill
numrera om framträder på skärmen (t ex program 67, som du vill
numrera om till 01) slår du in och sedan:

4 Välj inställningen TILL (knapparna ).
4 Tryck in det nya numret med knapparna (eller - ).

I vårt exempel slår du in för att välja program 01.

4 Välj inställningen LAGRING (knapparna ).
4 Tryck på .

5 Texten OK visas på skärmen. Det nya programnumret är lagrat.

I vårt exempel har program 67 blivit program 01 (och program 01
har blivit nummer 67).

Börja om så många gånger som det finns program att numrera om.

För att lämna menyn SORTERA:

4 Tryck samtidigt på knapparna och .
5 Menyn INSTALLATION visas på nytt.

För att lämna menyn INSTALLATION:

4 Tryck samtidigt på knapparna och .

Du kan nu gå vidare till avsnittet om användning av TV-apparaten

4

(sid. 6).

INSTALLATION
SPRÂK S

LAND S
AUTOM. SÖKNING

MANUELL SÖKNING

SORTERA

- +

MANUELL SÖKNING

KANAL/FREKVENS FREK.
SYSTEM EUROPE
SÖKNING 847 MHZ
FININSTÄLLNING
PROGRAMNUMMER 1
LAGRING

x y

Manuell sökning

Välj menyn INSTALLATION (knapparna och ).

4 Välj inställningen MANUELL SÖKNING (knapparna ).
4 Tryck på .
5 Menyn MANUELL SÖKNING visas.

Val av sökningsmetod (kanal eller frekvens)

I vissa länder är den här funktionen inte tillgänglig.

4 Välj inställningen KANAL/FREKVENS (knapparna ).
4 Tryck på knapparna för att välja sökningsmetod: FREKVENS

(sökning per frekvens) eller KANAL (sökning per kanal).
Val av system

4 Välj inställningsläge SYSTEM (knapparna ).

4

Tryck på knapparna för att välja E U RO PE, eller manuell sökning:
EUR. W, EUR. E, UK. För ytterligare information, se ordlistan sid. 16.

1

Sökning

4 Välj inställningsläge SÖKNING (knapparna ).
4 Om du känner till frekvensen (eller kanalen) för programmet som du

vill ta in, kan du slå in dess nummer direkt, eller: tryck på knapparna

för att sätta igång sökningen.

5 Sökningen börjar. Så snart ett program hittats, avstannar sökningen

Gå vidare till avsnitt 2.

Om du inte vill spara det här programmet:

4 Tryck på nytt på för att börja om sökandet på nytt.

Se kapitlet "råd" om ingen bild syns på skärmen (sid. 15)

Fininställning

Om mottagningen inte är bra kan du göra en fininställning.

4 Välj inställningsläget FININSTÄLLNING (knapparna ).
4 Tryck på knapparna för att reglera finsinställningen.

Gå vidare till avsnitt 2.

upprepa

2

Programnummer

4 Välj inställningsläge PROGRAMNUMMER (knapparna ).
4 Tryck på knapparna för att skriva in programnumret.

Gå vidare till avsnitt 3.

3

Lagring

4 Välj inställningsläge LAGRING (knapparna ).
4 Tryck på knapparan för att lagra.
5 Texten OK visas på skärmen.

instruktionerna i avsnitten 1, 2 och 3 så många gånger som det

finns program att lagra.

För att lämna menyn MANUELL SÖKNING:

4 Tryck samtidigt på de båda knapparna och .
5 Menyn INSTALLATION visas åter på skärmen.

För att lämna menyn INSTALLATION:

4 Tryck samtidigt på de båda knapparna och .

5

TV-apparatens användning

Beredskapsläge

4 Tryck på knappen .
5 TV-apparaten stängs av, och den röda lampan tänds.
4 För att koppla på TV-apparaten igen, tryck på knappen

eller på en av de numrerade knapparna -

För ytterligare information se avsnittet "råd": beredskapsläge (sid.15).

Val av program

4

Tryck på knappen eller på en av de numrerade knapparna - .

5 Numret för önskat program visas och programmet väljs. För ett

program med två siffror, måste man slå in den andra siffran innan
markören försvinner. Om du väljer siffran 0 med knappen ,
ges tillgång till EXT-uttagen.

Föregående program

4 Tryck på knappen .

Information på bildskärmen

4 Tryck på knappen för att tillfälligt visa programnumret,

ljudstyrkan och kvarvarande tid (se tidsinställd avstängning sid. 9).

Volymkontroll

4 Ställ in önskad ljudstyrka med hjälp av knappen .

Bortkoppling av ljud

4 Tryck på knappen för att koppla bort ljudet. För att koppla

tillbaka ljudet igen, tryck en gång till på knappen .

Sändning i stereo/mono/och tvåspråkig sändning

TV-programmen kan tas emot med olika ljudkvalitéer.

4 Tryck på knappen för att välja språk.
5 f eller g visas om programmet sänds på två språk.

5

Texten MONO eller STEREO visas då ljudet sänds i mono eller stereo.
Om ljudkvalitén i STEREO inte är bra (störningar, knaster..) kan

man övergå till MONO genom att trycka på knappen e
(texten STEREO lyser rött).

5 För TV-apparater utrustade för NICAM-mottagning, visas texten

DIGITAL då det gäller en NICAM-sändning. I NICAM stereo, kan
man övergå till mono genom att trycka på knappen .
I tvåspråkiga NICAM-sändningar kan man välja mellan NICAM
språk f, NICAM språk g och mono med hjälp av knappen .

Funktion I6/9

4 Tryck på knapp för att gå över till format 16/9 eller gå tillbaka till

4/3. För ytterligare information, se ordlistan sid. 16.

TV-apparatens knappar

TV-apparaten har tre knappar: MENY, - och +.
(På vissa modeller är de placerade bakom en lucka.)
Med hjälp av knappen MENY kan man reglera volymen och "Smart

controls" (sid. 10).
Med hjälp av knapparna - och + kan man välja program och ändra

inställningarna för knappen MENY.

6

Menyn försvinner automatiskt efter några sekunder om man inte utför något val.

Fjärrkontrollens knappar

Visning av information på
skärmen (sid. 6)

Val av uttag EXT (sid. 13)

Val av menyn
INSTALLATION

Tryck på och (sid. 3)

Personliga val (sid. 9)
Stereo/mono-språkval (sid. 6)
Funktion 16/9 (sid. 6)

Videobandspelaren (sid. 10)

Tryck på och

Menyval (sid.8)

Visa/ta bort menyer
Val av inställning
Inställning

Text TV (sid. 11)

Knapparna "Smart controls"
(sid. 10)

förinställning bild
förinställning ljud

Funktioner i text TV (sid. 11)

förstoring av sida
tillfälligt stopp
stopp sidväxling
lösning eller svar (spel)
text över programbild
visning av klockslag eller
delsida

Beredskapsläge (sid. 6)

(sid. 6)

Val av program
Ljudstryka

/ Slå in ett nummer för

program
Bortkoppling av ljud
Föregående program

Programmerbara knappar
(sid. 10)

7

BILD xy

LJUS I I I I I
FÄRG I I I I
KONTRAST I I I I I I
SKÄRPA I I
FÄRGTON I I I I I I

Menyernas funktioner

Med hjälp av de gröna, röda och gula knapparna har man direkt
tillgång till inställningsmenyerna och specialfunktionerna.

När du trycker på den röda knappen visas BILDmenyn,
När du trycker på den gröna knappen visas LJUDmenyn,
När du trycker på den gula knappen visas EGENSKAPER.

4 Tryck på en av de här knapparna för att visa/ta bort menyn.
4 Tryck på knapparna för att välja inställning.
4 Tryck på knapparna för att göra en inställning.

menyn BILD

menyn LJUD

menyn EGENSKAPER

Bildinställning

4 Tryck på den röda knappen .
5 BILDmenyn visas på skärmen.

4 Tryck på knapparna för att välja inställning.
5 En horisontal skala visar inställningsläget.

4 Ställ in genom att trycka på knapparna :

Med hjälp av funktionen FÄRGTON ställer man in färgen.

- "kallare" bild (blåaktigt ljus): sätt markören i minimiläge.

- "varmare" bild (rödaktigt ljus): sätt markören in maxiläge.

LJUD xy

BALANS . . . I . . .
DISKANT I I I I
BAS I I I I I
SPATIAL

8

FRÂN

Ljudinställning

4 Tryck på den gröna knappen .
5 LJUDmenyn visas på skärmen.

4 Tryck på knapparna för att att välja inställning och på

knapparna för att ställa in.

Funktionen SPATIAL ger intrycket att högtalarna är placerade på längre
avstånd från varandra.

Hur du lagrar dina inställningar

Se menyn EGENSKAPER : Personliga val.

EGENSKAPER xy

LÂSFUNKTION FRÂN
INSOMNINGSTIMER 0
PROG. NR VISNING TILL
LAGRA PP

Egenskaper

4 Tryck på den gula knappen .
5 Menyn EGENSKAPER visas på skärmen.

4 Tryck på knapparna för att välja inställning:

Låsfunktion

Låsfunktionen består av en elektronisk nyckel som låser TV­apparatens knappar. Aktivera låsfunktionen, göm fjärrkontrollen och
TV-apparaten går inte längre att använda.

4 Välj LÅSFUNKTION (knapparna ).
4 Tryck på knapparna för att aktivera funktionen (TILL).
4 Gå ut ur menyn och stäng av TV-apparaten.
5 Nu kan TV-apparaten endast kopplas på med hjälp av

fJärrkontrollen.

Hur du gör för att avaktivera låsfunktionen:

4 Ställ LÅSFUNKTIONEN i Läge FRÅN.

Tidsinställd avstängning

Funktionen gör det möjligt att programmera automatiskt stopp.

4 Välj funktionen INSOMNINGSTIMER. (knapparna ).
4 Tryck på knapparna för att programmera in tiden. (upp till

180 minuter.).

5 TV-apparaten återgår till beredskapsläge då den programmerade

tiden gått ut.

För att visa återstående tid:

4 Tryck på knappen .

För att upphäva programmeringen:

4 Välj funktion INSOMNINGSTIMER och ställ in menyn på 0.

Programmerat stopp kan användas samtidigt med låsfunktionen för att
begränsa TV-tittandet.

Visning av programnummer

Med hjälp av den här funktionen kan man visa programnumret.

4 Välj PROG. NR VISNING (knapparna ).
4 Tryck på knapparna och välj TILL eller FRÅN.

Personliga val (PP)

Med hjälp av den här funktionen kan du lagra dina egna bild- och
ljudinställningar. Du kan komma åt dem när som helst genom att
trycka på fjärrkontrollens gröna knapp .

Gör först dina inställningar i menyerna BILD och LJUD, och ställ
in ljudstyrkan enligt önskan (knapp ).

Välj sedan menyn EGENSKAPER (gul knapp ).

4 Välj inställningen LAGRA PP (knapparna ).
4 Tryck på .
5 Texten OK visas på skärmen. Alla inställningar i BILDmenyn och

LJUDmenyn liksom ljudstyrkan är lagrade.

För att lämna menyerna

4 Tryck på den färgade knapp som motsvarar menyn som visas på

skärmen.

9

Specialfunktioner

Programmerbara knappar

Fjärrkontrollen är utrustad med två knappar och som är
programmerbara.

Om du ofta gör samma inställning (till exempel ljus, bastoner...), kan
du programmera in dessa direkt.

Välj den inställning som du vill programmera.
Du vill till exempel programmera ljuset:

4 Tryck på den röda knappen för att visa BILDmenyn.
4 Välj inställningen LJUS (knapparna ).

4

Tryck på knapparna och istället för knapparna för att ställa in.

5 Inställningen har ändrats. Knapparna och är programmerade.
4 Tryck på nytt på den röda knappen för att lämna menyn.

Hur du kontrollerar inställningen:

4 Tryck på knapparna och .
5 Du kan ställa in ljuset direkt utan att använda dig av menyerna.

Gör om momentet för önskad inställning.

Du kan programmera vilken intällning som helst i menyerna BILD och LJUD.

Knapparna "Smart controls"

Med hjälp av de här knapparna kan du välja TV-apparatens
förinställningar.

Förinställningar för bild

4 Tryck på knappen .
5 Varje gång du trycker på knappen ändrar du förinställningen mellan

FYLLIG, MJUK, NATURLIG eller MANUELL.
Förinställningar för ljud

4 Tryck på knappen .
5 Varje gång du trycker på knappen ändrar du ljudinställningen från

TAL, MUSIK, TEATER eller MANUELL.

I BILD- och LJUDmenyn kan du se de värden som motsvarar de olika
förinställningarna.

10

Videobandspelarens knappar

För att komma åt videobandspelarens funktioner skall du trycka
samtidigt på knappen och :

v inspelning
s snabbspolning bakåt
r snabbspolning framåt
u stopp
q återgivning
G programmeringsknapp

3 läge 1 eller 2 siffror för videobandspelarens program

val av videobandspelarens program

till slå in ett programnummer

beredskapsläge

Fjärrkontrollen använder standardkoderna RC5, vilka fungerar med alla
våra nya modeller av videobandspelare och tillsammans med
videobandspelare som har samma standard.

Valfält

S100 S100 (info kanal) Tid

INNEHÅLLSFÖRTECKNING

VÄDER.........................................120

NYHETER ....................................200

BIO ...............................................250

SPORT .........................................300

SPEL............................................400

BÖRS ...........................................500

TEXTNING ...................................888

-

S120 S120 (info kanal) Tid

VÄDERPROGNOS 1/3

MÅNDAG ..............................SOLIGT

TISDAG.................................SOLIGT

ONSDAG...............................SOLIGT

TORSDAG.............................SOLIGT

FREDAG.........................VÄXLANDE

LÖRDAG...............................BLÅSIG

SÖNDAG..............................REGNIG

-

+

+

Text TV

Text TV är ett informationssystem som sänds på vissa kanaler. Man
bläddrar i texten som i en tidning. Funktionen ger också möjlighet

till textning för människor med hörselproblem eller för dem som inte

kan programsändningens språk (kabelnät, satellitkanaler...)
Visning av klockslag (text TV får inte vara aktiverad)

4 Tryck på knappen .
5 Klockan visas högst upp till höger på skärmen.
4 Tryck åter på knapp för att ta bort klockslaget.

Om kanalen inte sänder text TV förblir skärmen svart.

Inkoppling av text TV

4 Tryck på knapp .
5 Kanalens program byts ut mot en sida text TV.

En innehållsförteckning visas (i allmänhet sidan 100).
Innehållsförteckningen har en rubriklista som du kan anropa. Varje

enskild rubrik identifieras av ett sidnummer. Välj önskad sida med
hjälp av numren.

Om den valda kanalen inte sänder text TV visas indikeringen S100 och

skärmen förblir svart (lämna i såfall text TV och välj en annan kanal).

Lämna text TV

4 Tryck på knapp .

Val av en sida

Sidnummer är alltid tresiffriga.
Valfältet finns högst upp till vänster på skärmen.

4 Slå in önskat sidnummer med hjälp av de numrerade knapparna

från till (skriv , , för att ta fram sidan 120.)

5 Sidnumret visas i valfältet. Så snart numret hittas visas sidan på

skärmen.
Upprepa momentet när du vill se på en annan sida.

Om räknaren fortsätter att leta betyder det att sidan inte är tillgänglig. Om
du slagit in ett sidnummer som inte sänds kommer tecknet >xxx< att blinka
under några ögonblick. Välj ett annat nummer (sidnummer från 100
till 899).

Val av föregående sida/nästa sida

Tecknen - och + på tillvalsraden visar att du kan bläddra i texten
genom att välja föregående eller nästa sida.

4 Tryck på knappen för att gå till föregående (-) eller nästa

sida (+). Du kan även använda de färgade knapparna + och -.

Vissa text TV-system har snabbare rubrikåtkomst. Rubriknamnen visas
direkt i färg på tillvalsraden. Välj önskad rubrik med hjälp av motsvarande
färgknappar .

Tillbaka till senast visad sida

4 Tryck på knapp .

Tillbaka till innehållsförteckningen

4 Tryck på den vita knappen .

11

S120 S120 (info kanal) Tid

VÄDERPROGNOS 1/3

MÅNDAG..............................SOLIGT

TISDAG.................................SOLIGT

ONSDAG...............................SOLIGT

TORSDAG.............................SOLIGT

FREDAG.........................VÄXLANDE

LÖRDAG...............................BLÅSIG

SÖNDAG..............................REGNIG

-

S120 S120 (info kanal) Tid

VÄDERPROGNOS 1/3

MÅNDAG ..............................SOLIGT

TISDAG.................................SOLIGT

ONSDAG...............................SOLIGT

TORSDAG.............................SOLIGT

FREDAG.........................VÄXLANDE

LÖRDAG...............................BLÅSIG

SÖNDAG..............................REGNIG

-

+

+

Direktval av en delsida

En sida består ibland av ett visst antal delsidor som automatiskt rullas
upp efter varandra.

Det är möjligt att gå direkt in på en delsida.

4 Slå först in ett sidnummer som innehåller delsidor.
4 Tryck sedan på knappen .
5 Sidnumret följt av 4 streck visas längst ner på skärmen.

4 Slå in den önskade delsidans nummer med 4 siffror.

Exempel: 0002 för delsida 2.

5 Räknaren söker, och den valda delsidan visas på skärmen.
4 Tryck åter på för att gå tillbaka till helsidan.

Beroende på den kanal som sänder text TV kan sökandet ibland vara rätt
långvarigt.

Stopp av delsidväxling

4 Tryck på .
5 Tecknet I visas i valfältet. Informationerna på den visade delsidan

uppdateras inte längre.

Tillfälligt stopp av visning av text TV

Funktionen tillåter dig att vänta när sidsökandet tar lång tid. Skriv in
valt sidnummmer och:

4 Tryck sedan på .

5

Symbolen L visas, och TV-kanalens sändningar visas åter på skärmen.
Så fort den begärde sidan letats fram ersätter dess nummer symbolen

på skärmen.

4 Tryck åter på och ta fram begärd sida.

Text över TV-rutan

4 Tryck på . Textsidan lägger sig ovanpå TV-programmet.
4 Ta bort textsidan genom att åter trycka på .

Dold information

Vissa sidor innehåller dold information: lösningar på spel eller frågor
och svar.

4 Tryck på för att ta fram eller ta bort informationerna.

12

textning

Förstoring av en sida

4 Tryck på .
5 Den övre sidhalvan förstoras.

4 Tryck en andra gång på och förstora upp den nedre sidhalvan.
4 Tryck åter på och gå tillbaka till det normala sidmåttet.

Val av textning

Textning finns i allmänhet tillgänglig på sidan 888 (i annat fall se
innehållsförteckningen eller motsvarande rubrik).

4 Slå in textningens sidnummer (sida 888).
5 Räknaren arbetar och textning visas. Om funktionen textning inte

finns tillgänglig forsätter räknaren att arbeta. Välj en annan sida.

4 Lämna funktionen textning genom att trycka på .

När textningen är aktiverad måste du lämna funktionen text TV för att
kunna byta kanal.

Anslutning av annan apparatur

Beroende på modell är TV-apparaten utrustad med 1 eller 2 uttag för
anslutning av annan apparatur.
Uttag EXT1 har RGB-ingång, in-och utgångar för audio och video.
Uttag EXT2 (för modeller med 2 uttag för anslutning av annan apparatur)
har S-VHS-ingångar. För ytterligare information, se ordlistan (sid. 16).

Videobandspelare

Om du har en videobandspelare ... och en dekoder

Om din videobandspelare inte är utrustad med ett uttag för anslutning av
yttre apparatur, eller om detta redan är upptaget av en annan apparat, kan du

använda antennuttaget. TV-apparaten behandlar då din videobandspelare
som ett TV-program. Sök i så fall upp videobandspelarens testsignal och ge
den ett programnummer (t ex program 0). Se kapitel Manuell lagring (sid. 5).
För att visa videobandspelarens bild, tryck på knappen .
(på vissa videobandspelare måste man aktivera funktionen "TV/VIDEO"
eller "AV").

Läs om testsignalen i videobandspelarens bruksanvisning. Videobandspelaren måste ha
HF-modulator.

Andra apparater

(videokamera, dekoder, CDV/CDI, spel, satellitmottagare...)

För modeller med 2 uttag för anslutning av annan apparatur, koppla i första
hand in uttag EXT2 för de apparater som avger S-VHS signaler
(videobandspelare/videokamera S-VHS eller Hi8).

Hur man kopplar in de anslutna apparaterna

4 Tryck på knappen för att koppla in apparaten ansluten till EXT1 (och

EXT2 eller EXT2 Y/C : för modeller med två uttag för yttre apparatur).

Flertalet apparater sköter omkopplingen själva (dekoder, videobandspelare).

13

Anslutning på framsidan av apparaten

Vissa modeller är utrustade med uttag på framsidan (Audio/Video/S-VHS).

4 Tryck på knappen för att koppla in apparaten ansluten till EXT2 (VHS, 8

mm) eller EXT2 Y/C (S-VHS, Hi-8)

Observera att om en apparat är ansluten till uttaget EXT2 (utom videobandspelare)
är det lämpligt att stänga av den då man använder frontanslutningen S-VHS.

Hur du gör för att kopiera dina inspelningar:

Utför en av följande anslutningar, och välj sedan EXT1 (knappen , och
ställ in videobandspelaren på inspelning genom uttaget för yttre apparatur (se
videobandspelarens bruksanvisning).

14

Förstärkare (endast på de modeller som har 2 uttag för yttre apparatur)
Använd en anslutningssladd för HiFi-utrustning och anslut TV-apparatens
uttag P "L" och "R" till förstärkarens ingång "AUDIO IN" L" och "R".

Hörlurar

Uttag för hörlurar finns på TV-apparatens framsida. Då hörlurarna är
inkopplade stängs TV-apparatens ljud av automatiskt. Tryck på knappen

för att ställa in ljudstyrkan.

Hörlurarnas impedans skall vara mellan 8 och 600 ohm.

Råd

Dålig bild

Antennen får in störningar eller är dåligt inriktad mot sändaren.
Höga hus, berg och andra föremål kan ge upphov till dubbla bilder, ekon eller skuggor.

I så fall måste du försöka ändra antennens riktning eller läge.
Se till att kanalen är riktigt inställd eller finjustera inställningen (se FININSTÄLLNING

sid.5).

Är ljusstyrka och kontrast rätt inställda? Tryck på den gröna knappen eller
gör om inställningen. Tycker du att bilden är för blå eller röd? Gör om inställningen
FÄRGTON (sid. 8).

Ingen bild

Du har väl inte glömt att ansluta antennen?
Kan din antenn ta in sändningar på det här frekvensbandet?
Du har inte valt rätt apparat med fjärrkontrollen (knapp ).
Ett uttag för anslutning av yttre apparatur eller en felaktigt ansluten antenn ligger ofta

till grund för bild- eller ljudproblem (det händer att kontakterna dras ut till hälften när
man flyttar eller vrider på TV-apparaten). Granska samtliga anslutningar och
kontrollera att det inte är något fel på anslutningssladdarna.

Inget ljud

Har du använt knappen som kopplar bort ljudet? Är hörlurarna inkopplade?
Fungerar bara en högtalare? Balansen är felinställd (se LJUDmenyn sid. 8).

Om vissa program inte avger något ljud men om bilden fungerar, har du inte rätt TV­system. Ställ in med hjälp av funktionen SYSTEM (sid. 5).

Fjärrkontroll

TV-apparaten reagerar inte längre på fjärrkontrollen. Blinkar inte TV-apparatens lampa
när du använder fjärrkontrollen? Byt batterier.

Meny

Visas menyerna på ett främmande språk? Gör om språkvalet (sid. 3). Går det inte att
anropa menyn INSTALLATION? Denna meny kan inte väljas om du valt ett av
uttagen EXT: gå tillbaka till en TV-kanal.

Beredskapsläge

Då du kopplar på TV-apparaten och den är i beredskaplsläge och LÅSFUNKTION
visas så snart du trycker på TV-apparatens knappar, innebär det att låsfunktionen är
påkopplad (sid. 9).
För att spara energi och bevara bästa möjliga bildkvalitet (avmagnetiseringen av
bildröret) bör man stänga av med knappen märkt A på framsidan av
TV-apparaten.

Händer det fortfarande ingenting?

Om ingenting händer eller om ett av följande symptom uppstår bör du ta kontakt med
återförsäljarens kundservice:

Skärmen förblir svart med en vit linje tvärsöver skärmen.
TV-apparatens kontrollampa blinkar då du använder fjärrkontrollen men det händer

ingenting.
Försök aldrig under några omständigheter reparera TV-apparaten själv.

Återanvändning

TV-apparaten är tillverkad av material som kan återanvändas.
Specialinriktade företag kan ta hand om utslitna apparater, montera ned dem och samla

ihop det material som kan återvinnas; kontakta din återförsäljare för vidare
upplysningar.

Rengöring av TV-apparaten

Rengöringen av bildskärmen och höljet skall göras uteslutande med en ren och mjuk
trasa som som inte luddar av sig. Använd aldrig produkter som innehåller sprit eller
lösningsmedel som repar eller fräter.

15

Ordlista

ACI (Automatic Channel Installation): System som används på vissa kabelnät så
att programmen kan installeras och sorteras automatiskt.

Kanaler: TV-program
EXT: Uttag för yttre apparatur, placerade på baksidan av TV-apparaten.
Meny: En serie ord som visas på skärmen och som vardera motsvarar en

inställning eller en funktion.
RGB-signaler:Tre olika video-signaler (Röd, Grön, Blå) som direkt styr de tre

färgkanonern i bildröret. Användningen av dessa signaler ger extra god
bildkvalitet.

S-VHS-signaler: Två olika sorters videosignaler Y/C (ljusstryka/färgsignal) som
fungerar enligt inspelningsnormerna S-VHS och Hi-8.

Signalerna för ljusstyrka (vitt/svart) och för färgsignal spelas in separat på bandet.
Man erhåller på så vis en bättre kvalitet än med standardvideo (VHS och 8 mm)
där signalerna Y/C är blandade och endast ger en videosignal.

Stereoljud:Ljudet sänds i stereo då ljudet i de vänstra och högra
utgångskanalerna sänds separat.

Monoljud: Ljudet sänds i mono då ljudet sänds i en kanal.
Nicam-ljud: System med vilket man kan sända ljudsignaler på digitalt väg

(Compact Disc kvalité).
System: TV-bilderna sänds inte på samma sätt i alla länder. Det finns flera olika

normer för TV-sändning: BG, DK, I och L, L'.
EUROPE-inställningen i funktionen SYSTEMVAL (sid. 5) har en funktion som

automatiskt känner av sändningssystemet, men detta fungerar inte i vissa
områden med dålig mottagning (använd EUR.W, EUR.E eller UK).

VCR: Videobandspelare (Video Cassette Recorder).
16/9: Proportionerna 16/9 och 4/3 betecknar skärmens bredd- och höjdmått.

Din TV-apparats skärm har proportionen bredd/höjd 4/3. TV-apparater med
bred skärm har proportionerna 16/9. Med hjälp av funktionen 16/9 (sid.6) kan
man anpassa bilden 16/9 till din skärm 4/3.

16

R eg i s t e r

Anslutningar...................................13

Antenn............................................13

Beredskapsläge..................................6

Bild (inställning)...............................8

Dekoder..........................................13

EXT (uttag för yttre apparatur).......13

Finjustering.......................................5

Fjärrstyrning.....................................7

Hörlurar.........................................14

Kanal/frekvens..................................5

Kanalsökning....................................4

Kontrollampor..................................2

Lagring av inställningar.....................9

Lagring av program...........................5

Ljud (inställning)..............................8

Menyer..........................................3-8

Menyspråk........................................3

Personliga val....................................9

Programmerbara knappar................10

"Smart controls".............................10

Sortering av program........................4

Specialfunktioner............................10

Stereo/mono/nicam..........................6

Text TV..........................................11

Tidsinställd avstängning....................9

TV-apparatens knappar.....................6

TV-system (PAL, SECAM)...............5

Val av ansluten apparatur................13

Val av program..................................6

Videobandspelare............................13

Videokamera, CDV, CDI, Spel.......14

Visning av programnummer.............9
