Register your product and get support at
www.philips.com/welcome
Manual do utilizador
4032 series
24PFS4032
24PFT4032
24PHS4032
24PHT4032
32PHS4032
32PHT4032
Conteúdos
1 Obter assistência 3
1.1 Identificar e registar o seu televisor 3
1.2 Ajuda e Manual do utilizador do televisor 3
1.3 Ajuda e Manual do utilizador online 3
1.4 Apoio ao cliente / reparação 3
2 Software 5
2.1 Actualizar software 5
2.2 Versão do software 5
3 Guia de consulta rápida 6
3.1 Telecomando 6
3.2 Sensor de IV 7
3.3 Joystick - Controlo local (se disponível) 7
4 Configurar 9
4.1 Ler instruções de segurança 9
4.2 Posicionamento do televisor 9
4.3 Ligar o televisor 11
5 Ligações 14
5.1 Guia de conectividade 14

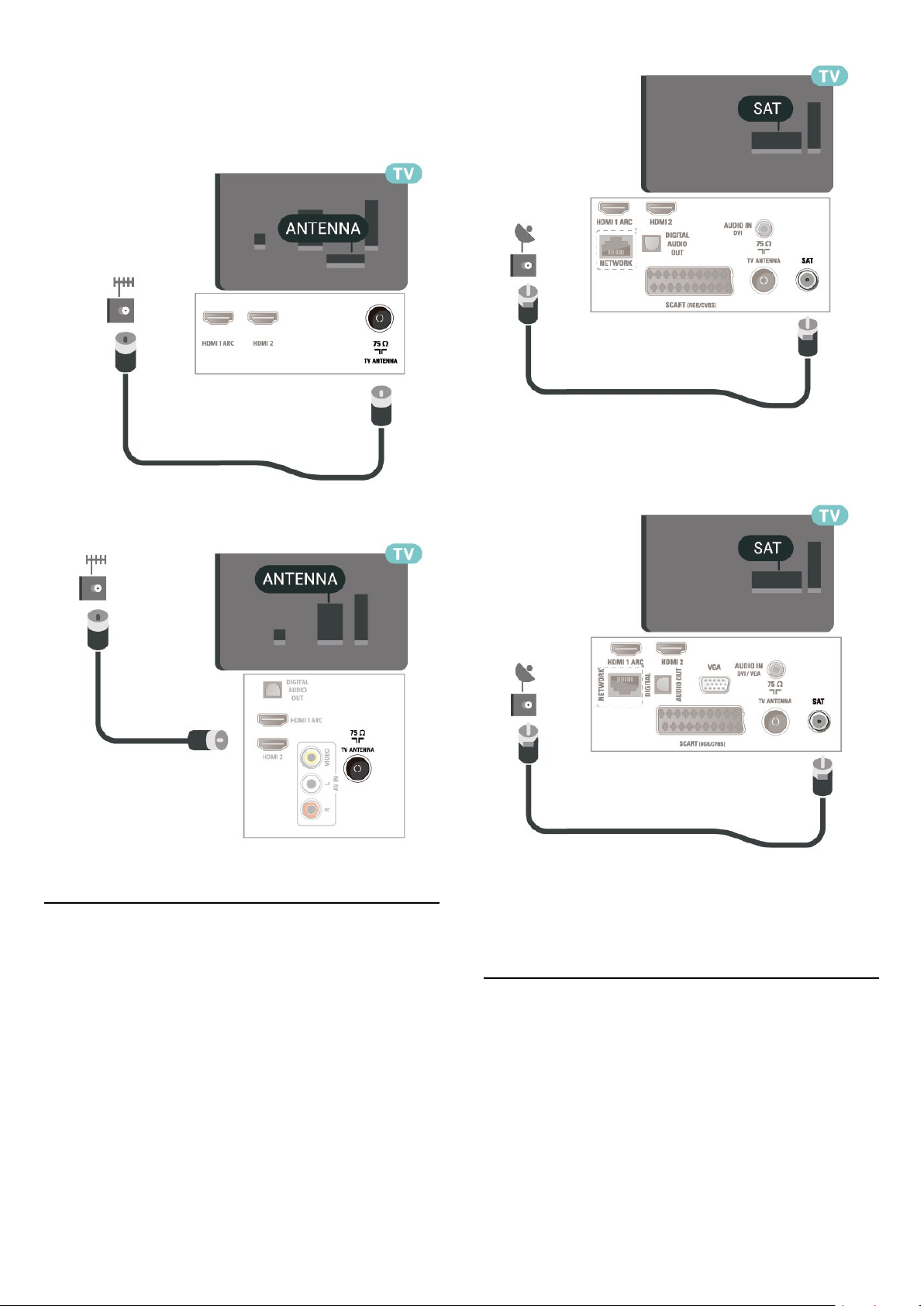

5.2 Antena (Séries 4022, 4032, 4132, 4232) 14
5.3 Antena (Série 4112) 14
5.4 Satélite para as séries 4022, 4032, 4132, 4232 (se
disponível) 15
5.5 Satélite para a série 4112 (se disponível) 15

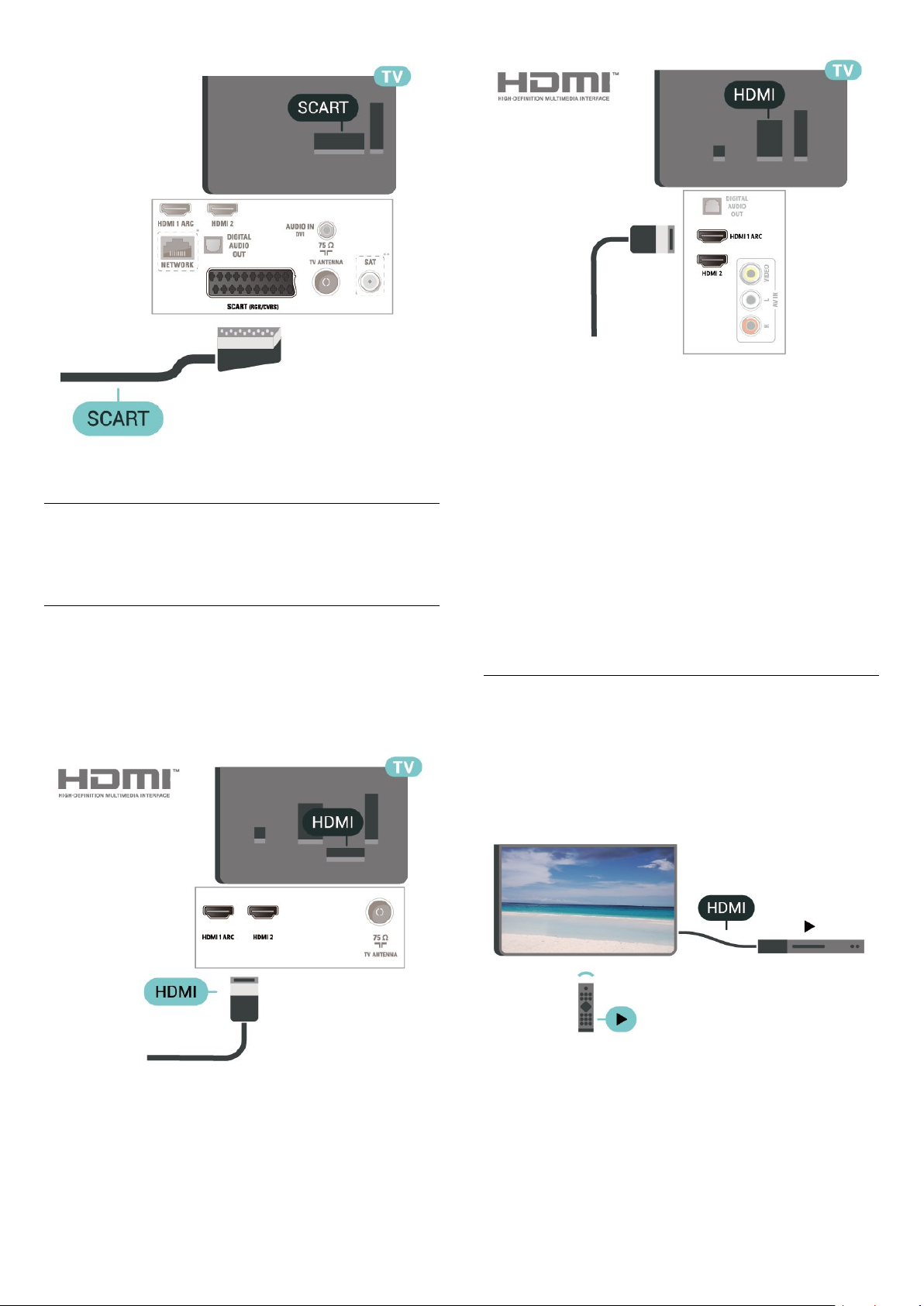

5.6 Dispositivo de vídeo (Séries 4022, 4032, 4132, 4232)
16
5.7 Dispositivo de vídeo (Série 4112) 18
5.8 Dispositivo de áudio (Séries 4022, 4032, 4132, 4232)
19
5.9 Dispositivo de áudio (Série 4112) 20
5.10 Computador 21
5.11 CAM com smartcard - CI+ 22
5.12 Dispositivo USB (Séries 4022, 4032, 4132, 4232)
23
5.13 Dispositivo USB (Série 4112) 24
5.14 Rede para Freeview (para televisores da série
xxPxT4xx2/05) 25
6 Trocar a fonte 28
6.1 Lista de fontes 28
6.2 Mudar nome do dispositivo 28
7 Canais 29
7.1 Sobre os canais e mudar de canal 29
7.2 Instalar canal 29
7.3 Lista de canais 35
7.4 Canais favoritos 36
8 Guia de TV 38
8.1 Do que necessita 38
8.2 Utilizar o guia de TV 38
9 Gravação e Pause TV 40
9.1 Do que necessita 40
9.2 Gravação 40
9.3 Pause TV 41
10 Vídeos, fotografias e música 43
10.1 A partir de uma ligação USB 43
10.2 Fotos 43
10.3 Vídeos 43
10.4 Música 44
11 Abrir menus de definições de TV 45
11.1 Vista geral do menu inicial 45
11.2 Menu Funcionalidades 45
11.3 Definições rápidas e todas as definições 45
11.4 Todas as definições 45
12 Ambiental 53
12.1 Rótulo energético europeu 53
12.2 Ficha do produto 53
12.3 Fim de utilização 54
13 Especificações 55
13.1 Alimentação (Séries 4022, 4032, 4112, 4132) 55
13.2 Potência (Para a série 4232) 55
13.3 Recepção 55
13.4 Resolução de ecrã 55
13.5 Resolução de entrada do ecrã 56
13.6 Som 56
13.7 Multimédia 57
13.8 Conectividade 57
14 Resolução de problemas 59
14.1 Sugestões 59
14.2 Ligar 59
14.3 Telecomando 59
14.4 Canais 60
14.5 Imagem 60
14.6 Som 60
14.7 HDMI 61
14.8 USB 61
15 Segurança e cuidados 62
15.1 Segurança 62
15.2 Cuidados com o ecrã 63
15.3 Termos de utilização 63
16 Direitos de autor 65
16.1 HDMI 65
16.2 Dolby Audio 65
16.3 DTS 2.0 + Digital Out ™ 65
16.4 Outras marcas comerciais 65
17 Fonte aberta 66
17.1 Software de origem aberta 66
17.2 Licença de fonte aberta 66
Índice remissivo 69
2
1
1.3
Obter assistência
1.1
Identificar e registar o seu
televisor
Identificar o seu televisor - Número de modelo e de
série do televisor
Poderão solicitar o número de modelo e o número de
série do seu televisor. Pode encontrar estes números
na etiqueta da embalagem ou numa etiqueta na
parte posterior ou inferior do televisor.
Registar o seu televisor
Registe o seu televisor e desfrute de numerosas
vantagens, como assistência completa para o seu
produto (incluindo transferências), acesso
privilegiado a informações sobre novos produtos,
ofertas e descontos exclusivos, a oportunidade de
ganhar prémios e até a possibilidade de participar em
inquéritos especiais sobre novos lançamentos.
Vá a www.philips.com/welcome
1.2
Ajuda e Manual do utilizador
do televisor
Prima Definições > Ajuda
No menu de Ajuda, pode facilmente obter o software
actualizado, repor as predefinições e ler o manual do
utilizador.
- Actualizar software: Verificar se existem
actualizações de software disponíveis.
- Manual do utilizador: consultar o manual do
utilizador para obter informações acerca do televisor.
- Resolução de problemas: encontrar uma solução
para perguntas frequentes.
- Definições de fábrica: repor todas as definições
para os valores de fábrica.
- Reinstalar o televisor: reinstalar e refazer a
instalação completa do televisor.
- Informações de contacto: apresentar o número de
telefone ou endereço Web para o seu país ou região.
Ajuda e Manual do utilizador
online
Para resolver qualquer problema relacionado com o
televisor Philips, pode consultar a nossa assistência
online. Pode seleccionar o seu idioma e introduzir o
número de modelo do seu produto.
Vá a www.philips.com/support.
Na página de assistência, pode encontrar o número
de telefone do seu país para entrar em contacto
connosco, bem como respostas a perguntas
frequentes (FAQ). Em alguns países, pode conversar
online com um dos nossos colaboradores e colocar
as suas questões directamente ou enviar questões via
correio electrónico.
Pode transferir novo software para o televisor ou o
manual para ler no seu computador.
Para obter mais resolução de problemas e perguntas
mais frequentes (FAQ) sobre o televisor...
Visite http://philips-tvconsumercare.kxondemand.co
m/portal/en/ModelSelect
Ajuda do televisor no seu tablet, smartphone ou
computador
Para ser mais fácil seguir instruções com sequências
extensas, pode transferir a Ajuda do televisor em
formato PDF para ler no seu smartphone, tablet ou
computador. Em alternativa, pode imprimir a página
relevante da Ajuda no seu computador.
Para transferir o ficheiro Ajuda (manual do utilizador),
visite www.philips.com/support
1.4
Apoio ao cliente / reparação
Para obter assistência e reparação, pode contactar a
linha directa do Centro de Apoio ao Cliente do seu
país. Os nossos engenheiros de serviço tratarão da
reparação, se necessário.
Poderá encontrar o número de telefone na
documentação impressa fornecida com o televisor.
Se necessário, consulte o nosso Web
site www.philips.com/support e seleccione o seu
país.
Número de modelo e de série do televisor
Poderão solicitar o número de modelo e o número de
série do seu televisor. Pode encontrar estes números
na etiqueta da embalagem ou numa etiqueta na
parte posterior ou inferior do televisor.
Aviso
3
Não tente reparar o televisor sozinho. Isto poderá
causar ferimentos graves, danos irreparáveis no seu
televisor ou invalidar a garantia.
4
2
Actualizações locais
Software
2.1
Actualizar software
Procurar actualizações
(Início) > Definições > Actualizar
software > Procurar actualizações.
Necessita de um computador e de um dispositivo de
memória USB para carregar o software no televisor.
Utilize um dispositivo de memória USB com 256 MB
de memória livre. Certifique-se de que a protecção
contra escrita está desactivada.
1. Iniciar a actualização no televisor
- (Início) > Definições > Actualizar
software > Procurar actualizações.
2. Identificar o televisor
- Introduza o dispositivo de memória USB numa das
ligações USB do televisor.
Seleccione Iniciar e prima OK. É gravado um ficheiro
de identificação no dispositivo de memória USB.
Para distribuidores e utilizadores experientes…
(Início) > Definições > Actualizar
software > Actualizações locais.
Procurar actualizações OAD (Overthe-air Download)
Procure uma actualização de software por
transmissão Over-the-air.
(Início) > Definições > Actualizar
software > Procurar actualizações OAD.
2.2
Versão do software
Para ver a versão actual do software do televisor…
(Início) > Definições > Actualizar
software > Informação de software actual
3. Transferir o software do televisor
- Introduza o dispositivo de memória USB no seu
computador.
- No dispositivo USB, encontre o ficheiro update.htm
e clique duas vezes neste.
- Clique em Enviar ID.
- Seleccione a sua região
- Se estiver disponível novo software, transfira o
ficheiro .zip.
Após a transferência, descomprima e copie o
ficheiro autorun.upg para o dispositivo de memória
USB.
Não coloque este ficheiro numa pasta.
4. Actualizar o software do televisor
- Introduza o dispositivo de memória USB novamente
no televisor. A actualização é iniciada
automaticamente.
O televisor desliga-se durante 10 segundos e volta a
ligar-se. Aguarde.
Não... . .
- utilize o telecomando
- retire o dispositivo de memória USB do televisor
Se houver uma falha eléctrica durante a actualização,
não retire o dispositivo de memória USB do televisor.
Quando a energia for reposta, a actualização será
retomada.
5
3
Visão geral dos botões
Guia de consulta
rápida
3.1
Telecomando
Pilhas e limpeza
Substituir as pilhas
Se o televisor não reagir à pressão de uma tecla do
telecomando, as pilhas podem estar gastas.
Para substituir as pilhas, abra o respectivo
compartimento na parte posterior do telecomando.
1. Deslize a tampa do compartimento das pilhas na
direcção da seta.
2. Substitua as pilhas usadas por 2 pilhas de
tipo AAA-R03 de 1,5 V . Certifique-se de que os
pólos + e - das pilhas são posicionados
correctamente.
Topo
1. Standby/Ligar
Permite ligar o televisor ou colocá-lo no modo de
espera.
2. Teclas de reprodução
- Reproduzir , para reproduzir
- Pausa , para colocar a reprodução em pausa
- Parar , para parar a reprodução
- Retrocesso , para retroceder
- Avanço rápido , para avançar rapidamente
- Gravar , para gravar agora
3. Volte a colocar a tampa do compartimento das
pilhas e deslize-a para trás até esta encaixar.
- Retire as pilhas se não utilizar o telecomando
durante um longo período de tempo.
- Elimine as pilhas gastas em segurança de acordo
com as instruções de fim de utilização.
Limpeza
Foi aplicado um revestimento anti-riscos no seu
telecomando.
Utilize um pano húmido macio para limpar o
telecomando. Nunca utilize substâncias, tais como
álcool, químicos ou detergentes domésticos no
telecomando.
3. TV GUIDE
Permite abrir ou fechar o Guia de TV.
4. FORMAT
Permite abrir ou fechar o menu Formato de imagem.
5. SETUP
Permite abrir o menu Definições.
Centro
1. HOME
Permite abrir ou fechar o menu inicial.
2. SOURCES
Permite abrir ou fechar o menu Fontes - a lista de
dispositivos ligados.
6
3. Teclas coloridas
As funções dos botões acompanham as instruções no
ecrã.
6. TEXT
Permite abrir e fechar o teletexto.
4. INFO
Permite abrir e fechar as informações do programa.
5. BACK
Permite retroceder ao canal seleccionado
anteriormente.
Permite fechar um menu sem alterar a definição.
6. EXIT
Permite voltar a ver televisão.
7. OPTIONS
Permite abrir ou fechar o menu Opções.
8. Tecla OK
Permite confirmar uma selecção ou definição.
9. Teclas de seta/navegação
Permitem navegar para cima, baixo, direita ou
esquerda.
10. LIST
Permite abrir ou fechar a lista de canais.
Parte inferior
3.2
Sensor de IV
O televisor pode receber comandos de um
telecomando que use IV (infravermelhos) para enviar
comandos. Se tiver um telecomando destes, deve
apontá-lo sempre para o sensor de infravermelhos
que se encontra na parte frontal do televisor.
Aviso
Não coloque quaisquer objectos em frente ao sensor
de IV da TV, uma vez que poderá bloquear o sinal de
IV.
1. Sem som
Permite cortar ou restabelecer o som.
2. Volume
Permite ajustar o nível de volume.
3. Teclas numéricas
Seleccionar um canal de televisão directamente.
4. SUBTITLE
Para activar ou desactivar as legendas ou defini-las
como automáticas.
5. Canal
Permite alternar entre o canal seguinte ou anterior da
lista de canais. Permite abrir a página seguinte ou
anterior de texto/teletexto. Permite iniciar o capítulo
seguinte ou anterior num disco.
3.3
Joystick - Controlo local (se
disponível)
Teclas no TV
Se tiver perdido o telecomando ou se as suas pilhas
estiverem gastas, ainda pode executar algumas
operações básicas do televisor.
Para abrir o menu básico…
1. Com o televisor ligado, pressione a tecla
multidireccional na parte posterior do televisor para
activar o menu básico.
2. Prima os botões para a esquerda ou para a direita
para seleccionar Volume, Canal ou
Fontes.
7
Desloque para cima ou para baixo para ajustar o
volume ou sintonizar o canal seguinte ou anterior.
Prima os botões para cima ou para baixo para
percorrer a lista de fontes, incluindo a selecção do
sintonizador.
O menu fecha-se automaticamente.
8
4
Montagem em parede
Configurar
4.1
Ler instruções de segurança
Leia primeiro as instruções de segurança antes de
utilizar o televisor.
Para ler as instruções, consulte o capítulo Segurança
e manutenção no Manual do utilizador.
4.2
Posicionamento do televisor
Sugestões de colocação
- Coloque o televisor num local onde a luz do sol não
incida directamente no ecrã.
- Coloque o televisor a uma distância máxima de
15 cm da parede.
- A distância ideal para ver televisão corresponde a 3
vezes o tamanho do ecrã na diagonal. Na posição
sentada, os seus olhos deverão encontrar-se ao nível
da parte central do ecrã.
Televisor da série 4022
O seu televisor também está preparado para um
suporte de parede em conformidade com as normas
VESA (vendido em separado).
Utilize o seguinte código VESA ao comprar o suporte
de parede. . .
- 22Pxx4022 - VESA MIS-F 75x75, M4 (Mínimo: 10
mm, Máximo: 10,5 mm)
- 24Pxx4022 - VESA MIS-F 75x75, M4 (Mínimo: 10
mm, Máximo: 10,5 mm)
Preparação
Primeiro, retire as 4 tampas roscadas em plástico dos
casquilhos roscados na parte posterior do televisor.
Assegure-se de que os parafusos metálicos para
montar o televisor no suporte em conformidade com
a norma VESA são introduzidos a cerca de 10 mm de
profundidade nos casquilhos roscados do televisor.
Suporte para TV
Pode consultar as instruções de montagem do
suporte para TV no Manual de início rápido fornecido
com o televisor. Se tiver perdido este guia, pode
transferi-lo em www.philips.com.
Utilize o número de modelo do televisor para
procurar o Guia de início rápido para transferência.
Atenção
A montagem do televisor na parede requer
conhecimentos especializados e deverá ser
efectuada apenas por pessoal qualificado. O suporte
de parede para TV deverá estar em conformidade
com as normas de segurança aplicáveis ao peso do
televisor. Leia também as precauções de segurança
antes de posicionar o televisor.
A TP Vision Europe B.V. não será considerada
responsável pela montagem incorrecta ou por uma
montagem que resulte em acidentes ou ferimentos.
Televisor da série 4032
O seu televisor também está preparado para um
suporte de parede em conformidade com as normas
VESA (vendido em separado).
Utilize o seguinte código VESA ao comprar o suporte
de parede. . .
9
- 24Pxx4032 - VESA MIS-F 75x75, M4 (Mínimo: 10
mm, Máximo: 10,5 mm)
- 32Pxx4032 - VESA MIS-F 100x100, M4 (Mínimo: 10
mm, Máximo: 14 mm)
Preparação
Primeiro, retire as 4 tampas roscadas em plástico dos
casquilhos roscados na parte posterior do televisor.
Assegure-se de que os parafusos metálicos para
montar o televisor no suporte em conformidade com
a norma VESA são introduzidos a cerca de 10 mm de
profundidade nos casquilhos roscados do televisor.
Atenção
A montagem do televisor na parede requer
conhecimentos especializados e deverá ser
efectuada apenas por pessoal qualificado. O suporte
de parede para TV deverá estar em conformidade
com as normas de segurança aplicáveis ao peso do
televisor. Leia também as precauções de segurança
antes de posicionar o televisor.
A TP Vision Europe B.V. não será considerada
responsável pela montagem incorrecta ou por uma
montagem que resulte em acidentes ou ferimentos.
Assegure-se de que os parafusos metálicos para
montar o televisor no suporte em conformidade com
a norma VESA são introduzidos a cerca de 10 mm de
profundidade nos casquilhos roscados do televisor.
Atenção
A montagem do televisor na parede requer
conhecimentos especializados e deverá ser
efectuada apenas por pessoal qualificado. O suporte
de parede para TV deverá estar em conformidade
com as normas de segurança aplicáveis ao peso do
televisor. Leia também as precauções de segurança
antes de posicionar o televisor.
A TP Vision Europe B.V. não será considerada
responsável pela montagem incorrecta ou por uma
montagem que resulte em acidentes ou ferimentos.
Televisor da série 4112 – 32 polegadas, 39 polegadas
O seu televisor também está preparado para um
suporte de parede em conformidade com as normas
VESA (vendido em separado).
Utilize o seguinte código VESA ao comprar o suporte
de parede. . .
Televisor da série 4112 – 43 polegadas
O seu televisor também está preparado para um
suporte de parede em conformidade com as normas
VESA (vendido em separado).
Utilize o seguinte código VESA ao comprar o suporte
de parede. . .
- 43Pxx4112 - VESA MIS-F 200x100, M6 (Mínimo: 9
mm, Máximo: 10 mm)
Preparação
Primeiro, retire as 4 tampas roscadas em plástico dos
casquilhos roscados na parte posterior do televisor.
- 32Pxx4112 - VESA MIS-F 200, M4 (Mínimo: 10 mm,
Máximo: 14 mm)
- 39Pxx4112 - VESA MIS-F 200, M6 (Mínimo: 10 mm,
Máximo: 14 mm)
Preparação
Primeiro, retire as 2 tampas roscadas de plástico dos
casquilhos roscados na parte posterior do televisor.
Assegure-se de que os parafusos metálicos para
montar o televisor no suporte em conformidade com
a norma VESA são introduzidos a cerca de 10 mm de
profundidade nos casquilhos roscados do televisor.
Atenção
A montagem do televisor na parede requer
conhecimentos especializados e deverá ser
efectuada apenas por pessoal qualificado. O suporte
de parede para TV deverá estar em conformidade
com as normas de segurança aplicáveis ao peso do
televisor. Leia também as precauções de segurança
antes de posicionar o televisor.
A TP Vision Europe B.V. não será considerada
responsável pela montagem incorrecta ou por uma
montagem que resulte em acidentes ou ferimentos.
10
Televisor da série 4132
O seu televisor também está preparado para um
suporte de parede em conformidade com as normas
VESA (vendido em separado).
Utilize o seguinte código VESA ao comprar o suporte
de parede. . .
- 32Pxx4132 - VESA MIS-F 100x100, M4 (Mínimo: 10
mm, Máximo: 14 mm)
- 43Pxx4132 - VESA MIS-F 200x200, M6 (Mínimo: 10
mm, Máximo: 15 mm)
- 49Pxx4132 - VESA MIS-F 400x200, M6 (Mínimo: 10
mm, Máximo: 15 mm)
Preparação
Primeiro, retire as 4 tampas roscadas em plástico dos
casquilhos roscados na parte posterior do televisor.
Assegure-se de que os parafusos metálicos para
montar o televisor no suporte em conformidade com
a norma VESA são introduzidos a cerca de 10 mm de
profundidade nos casquilhos roscados do televisor.
Atenção
- 22PFx4232 - VESA MIS-F 75x75, M4 (Mínimo: 10
mm, Máximo: 10,5 mm)
Preparação
Primeiro, retire as 4 tampas roscadas em plástico dos
casquilhos roscados na parte posterior do televisor.
Assegure-se de que os parafusos metálicos para
montar o televisor no suporte em conformidade com
a norma VESA são introduzidos a cerca de 10 mm de
profundidade nos casquilhos roscados do televisor.
Atenção
A montagem do televisor na parede requer
conhecimentos especializados e deverá ser
efectuada apenas por pessoal qualificado. O suporte
de parede para TV deverá estar em conformidade
com as normas de segurança aplicáveis ao peso do
televisor. Leia também as precauções de segurança
antes de posicionar o televisor.
A TP Vision Europe B.V. não será considerada
responsável pela montagem incorrecta ou por uma
montagem que resulte em acidentes ou ferimentos.
A montagem do televisor na parede requer
conhecimentos especializados e deverá ser
efectuada apenas por pessoal qualificado. O suporte
de parede para TV deverá estar em conformidade
com as normas de segurança aplicáveis ao peso do
televisor. Leia também as precauções de segurança
antes de posicionar o televisor.
A TP Vision Europe B.V. não será considerada
responsável pela montagem incorrecta ou por uma
montagem que resulte em acidentes ou ferimentos.
Televisor da série 4232
O seu televisor também está preparado para um
suporte de parede em conformidade com as normas
VESA (vendido em separado).
Utilize o seguinte código VESA ao comprar o suporte
de parede. . .
4.3
Ligar o televisor
Ligar o cabo de alimentação (Séries
4022, 4032, 4132)
- Ligue o cabo de alimentação à tomada POWER na
parte posterior do televisor.
- Certifique-se de que o cabo de alimentação está
ligado firmemente à tomada.
- Certifique-se de que a ficha de alimentação, na
tomada eléctrica, está sempre acessível.
- Quando desligar o cabo de alimentação, puxe
sempre pela ficha e nunca pelo cabo.
Para 32"/39"/43"/49"
11
Para 22"/24"
Para 32"/39"
Embora o televisor consuma muito pouca energia no
modo de espera, é aconselhável desligá-lo da
tomada eléctrica se não pretender utilizá-lo durante
um longo período de tempo, para economizar
energia.
Ligar o cabo de alimentação (Série
4112)
- Ligue o cabo de alimentação à tomada POWER na
parte posterior do televisor.
- Certifique-se de que o cabo de alimentação está
ligado firmemente à tomada.
- Certifique-se de que a ficha de alimentação, na
tomada eléctrica, está sempre acessível.
- Quando desligar o cabo de alimentação, puxe
sempre pela ficha e nunca pelo cabo.
Para 43"
Embora o televisor consuma muito pouca energia no
modo de espera, é aconselhável desligá-lo da
tomada eléctrica se não pretender utilizá-lo durante
um longo período de tempo, para economizar
energia.
Ligar o cabo de alimentação (Série
4232)
- Ligue o cabo de alimentação à tomada POWER na
parte posterior do televisor.
- Certifique-se de que o cabo de alimentação está
ligado firmemente à tomada.
- Certifique-se de que a ficha de alimentação, na
tomada eléctrica, está sempre acessível.
- Quando desligar o cabo de alimentação, puxe
sempre pela ficha e nunca pelo cabo.
12
Embora o televisor consuma muito pouca energia no
modo de espera, é aconselhável desligá-lo da
tomada eléctrica se não pretender utilizá-lo durante
um longo período de tempo, para economizar
energia.
Ligar ou colocar em standby
Antes de ligar o televisor, assegure-se de que
introduziu o cabo de alimentação no conector
POWER na parte posterior do televisor.
Ligar
Prima o botão ligar/desligar na parte lateral ou
posterior do televisor.
Mudar para modo de espera
Prima o botão no telecomando para mudar o
televisor para o modo de espera.
Retire a ficha da tomada para desligar totalmente o
televisor.
Quando tirar a ficha da tomada deve puxar sempre
pela ficha e nunca pelo cabo. Certifique-se de que é
possível aceder à ficha, ao cabo de alimentação e à
tomada em qualquer ocasião.
13
5
Ligações
5.1
Guia de conectividade
Ligue sempre um dispositivo ao televisor com a
ligação de maior qualidade disponível. Utilize
também cabos de boa qualidade para garantir uma
boa transferência da imagem e do som.
Quando liga um dispositivo, o televisor reconhece o
seu tipo e atribui a cada dispositivo uma designação
de tipo correcta. Pode alterar a designação de tipo
se desejar. Se estiver definida uma designação de
tipo correcta para um dispositivo, o televisor activa
automaticamente as definições de TV ideais, quando
muda para este dispositivo no menu Fontes.
Se precisar de ajuda para ligar vários dispositivos ao
televisor, pode visitar o guia de conectividade para
televisores da Philips. O guia fornece informações
sobre como ligar e que cabos utilizar.
Para 22"/24"
Visite www.connectivityguide.philips.com
5.2
Antena (Séries 4022, 4032,
4132, 4232)
Ligue com firmeza a ficha da antena à tomada
Antenna na parte posterior do televisor.
Pode ligar a sua própria antena ou um sinal de
antena de um sistema de distribuição de antenas.
Utilize um cabo coaxial de antena de 75 Ohm com
conector RF IEC.
Utilize esta ligação de antena para sinais de entrada
DVB-T e DVB-C.
Para 32"/39"/43"/49"
* A porta de rede destina-se exclusivamente à série
xxPxTxxx2/05
** A porta de satélite destina-se exclusivamente à
série xxPxSxxx2
5.3
Antena (Série 4112)
Ligue com firmeza a ficha da antena à tomada
Antenna na parte posterior do televisor.
Pode ligar a sua própria antena ou um sinal de
antena de um sistema de distribuição de antenas.
Utilize um cabo coaxial de antena de 75 Ohm com
14
conector RF IEC.
Utilize esta ligação de antena para sinais de entrada
DVB-T e DVB-C.
Para 43"
Para 22"/24"
Para 32"/39"
5.4
Satélite para as séries 4022,
* A porta de rede destina-se exclusivamente à série
xxPxTxxx2/05
4032, 4132, 4232 (se
disponível)
Ligue o conector de satélite de tipo F à tomada de
ligação de satélite SAT na parte posterior do televisor.
Para 32"/39"/43"/49"
5.5
Satélite para a série 4112 (se
disponível)
Ligue o conector de satélite de tipo F à tomada de
ligação de satélite SAT na parte posterior do televisor.
Para 43"
15
Para 32"/39"
* A porta de rede destina-se exclusivamente à série
xxPxTxxx2/05
5.6
Para 22"/24"
* A porta de rede destina-se exclusivamente à série
xxPxTxxx2/05
Dispositivo de vídeo (Séries
4022, 4032, 4132, 4232)
HDMI
Para garantir a transferência com a melhor qualidade
do sinal, utilize um cabo HDMI de alta velocidade que
não tenha mais de 5 m de comprimento.
Para 32"/39"/43"/49"
** A porta de satélite destina-se exclusivamente à
série xxPxSxxx2
Protecção contra cópia
Os cabos HDMI suportam HDCP (High-bandwidth
Digital Content Protection - Protecção de conteúdos
digitais de banda larga). HDCP é um sinal de
protecção de cópia que previne a cópia de
conteúdos de um disco DVD ou disco Blu-ray.
Também referida como DRM (Digital Rights
Management).
16
HDMI - DVI
Ligação HDMI-CEC - EasyLink
Se ainda tem um dispositivo com apenas uma ligação
DVI, pode ligar o dispositivo à ligação HDMI 2 com
um adaptador de DVI para HDMI.
Utilize um adaptador DVI para HDMI se o seu
dispositivo tiver apenas uma ligação DVI. Utilize a
ligação HDMI 2 e adicione um cabo Audio L/R
(minificha de 3,5 mm) à entrada de áudio para o som,
na parte posterior do televisor.
Para 32"/39"/43"/49"
Ligue os dispositivos compatíveis com HDMI CEC ao
seu televisor para poder controlá-los com o
telecomando do televisor. O EasyLink HDMI CEC
tem de estar activado tanto no televisor como no
dispositivo ligado.
Ligar o EasyLink
(Início) > Definições > Definições
gerais > EasyLink > EasyLink > Ligado
Controlar os dispositivos compatíveis com HDMI CEC
com o telecomando do televisor
Para 22"/24"
* A porta de rede destina-se exclusivamente à série
xxPxTxxx2/05
(Início) > Definições > Definições
gerais > EasyLink > Telecomando
EasyLink > Ligado
Nota:
- A EasyLink poderá não funcionar com dispositivos
de outras marcas.
- A funcionalidade HDMI CEC tem nomes diferentes
em marcas diferentes. Alguns exemplos: Anynet,
Aquos Link, Bravia Theatre Sync, Kuro Link, Simplink e
Viera Link. Nem todas as marcas são totalmente
compatíveis com EasyLink. Os nomes das marcas
HDMI CEC indicados a título exemplificativo são
propriedade dos respectivos fabricantes.
SCART
A ligação SCART é uma ligação de boa qualidade.
A ligação SCART pode ser utilizada para sinais de
vídeo CVBS e RGB mas não pode ser utilizada para
sinais de televisão HD (Alta definição). A ligação
SCART combina os sinais de vídeo e áudio. Esta
também suporta a reprodução NTSC.
** A porta de satélite destina-se exclusivamente à
série xxPxSxxx2
17
* A porta de rede destina-se exclusivamente à série
xxPxTxxx2/05
** A porta de satélite destina-se exclusivamente à
série xxPxSxxx2
Protecção contra cópia
5.7
Dispositivo de vídeo (Série
4112)
HDMI
Para garantir a transferência com a melhor qualidade
do sinal, utilize um cabo HDMI de alta velocidade que
não tenha mais de 5 m de comprimento.
Para 43"
Os cabos HDMI suportam HDCP (High-bandwidth
Digital Content Protection - Protecção de conteúdos
digitais de banda larga). HDCP é um sinal de
protecção de cópia que previne a cópia de
conteúdos de um disco DVD ou disco Blu-ray.
Também referida como DRM (Digital Rights
Management).
Ligação HDMI-CEC - EasyLink
Ligue os dispositivos compatíveis com HDMI CEC ao
seu televisor para poder controlá-los com o
telecomando do televisor. O EasyLink HDMI CEC
tem de estar activado tanto no televisor como no
dispositivo ligado.
Para 32"/39"
Ligar o EasyLink
(Início) > Definições > Definições
gerais > EasyLink > EasyLink > Ligado
Controlar os dispositivos compatíveis com HDMI CEC
com o telecomando do televisor
18
(Início) > Definições > Definições
gerais > EasyLink > Telecomando
EasyLink > Ligado
5.8
Dispositivo de áudio (Séries
Nota:
- A EasyLink poderá não funcionar com dispositivos
de outras marcas.
- A funcionalidade HDMI CEC tem nomes diferentes
em marcas diferentes. Alguns exemplos: Anynet,
Aquos Link, Bravia Theatre Sync, Kuro Link, Simplink e
Viera Link. Nem todas as marcas são totalmente
compatíveis com EasyLink. Os nomes das marcas
HDMI CEC indicados a título exemplificativo são
propriedade dos respectivos fabricantes.
CVBS - Audio L/R
Ligue o dispositivo ao televisor através de um cabo
composto (CVBS) e um cabo de áudio L/R.
Para 43"
4022, 4032, 4132, 4232)
HDMI ARC
Apenas a entrada HDMI 1 do televisor tem HDMI
ARC (Audio Return Channel).
Se o dispositivo, normalmente um sistema de cinema
em casa, também tiver uma ligação HDMI ARC, ligueo a uma ligação HDMI 1 deste televisor. Com a
ligação HDMI ARC, não precisa de ligar o cabo áudio
adicional que envia o som da imagem do televisor
para o sistema de cinema em casa. A ligação HDMI
ARC combina ambos os sinais.
Saída de áudio digital - óptica
A saída de áudio óptica é uma ligação de som de alta
qualidade.
Esta ligação óptica é compatível com canais de áudio
5.1. Se o seu dispositivo, normalmente um sistema de
cinema em casa, não tiver uma ligação HDMI ARC,
pode utilizar esta ligação com a entrada de áudio
óptica no sistema de cinema em casa. A ligação de
saída de áudio óptica envia o som do televisor para o
sistema de cinema em casa.
Para 32"/39"
Para 32"/39"/43"/49"
Para 22"/24"
19
HDMI ARC
Apenas a entrada HDMI 1 do televisor tem HDMI
ARC (Audio Return Channel).
Se o dispositivo, normalmente um sistema de cinema
em casa, também tiver uma ligação HDMI ARC, ligueo a uma ligação HDMI 1 deste televisor. Com a
ligação HDMI ARC, não precisa de ligar o cabo áudio
adicional que envia o som da imagem do televisor
para o sistema de cinema em casa. A ligação HDMI
ARC combina ambos os sinais.
Saída de áudio digital - óptica
A saída de áudio óptica é uma ligação de som de alta
qualidade.
* A porta de rede destina-se exclusivamente à série
xxPxTxxx2/05
** A porta de satélite destina-se exclusivamente à
série xxPxSxxx2
Auscultadores
Pode ligar uns auscultadores à ligação na parte
lateral do televisor. A ligação consiste numa minificha
de 3,5 mm. Pode ajustar o volume dos auscultadores
em separado.
Esta ligação óptica é compatível com canais de áudio
5.1. Se o seu dispositivo, normalmente um sistema de
cinema em casa, não tiver uma ligação HDMI ARC,
pode utilizar esta ligação com a entrada de áudio
óptica no sistema de cinema em casa. A ligação de
saída de áudio óptica envia o som do televisor para o
sistema de cinema em casa.
Para 43"
5.9
Dispositivo de áudio (Série
4112)
Para 32"/39"
20
* A porta de rede destina-se exclusivamente à série
xxPxTxxx2/05
5.10
Computador
** A porta de satélite destina-se exclusivamente à
série xxPxSxxx2
Auscultadores
Pode ligar uns auscultadores à ligação na parte
lateral ou na parte posterior do televisor. A ligação
consiste numa minificha de 3,5 mm. Pode ajustar o
volume dos auscultadores em separado.
Para 43"
HDMI - DVI
Se ainda possuir um dispositivo que tem apenas uma
ligação DVI, pode ligar o dispositivo à
ligação HDMI 2 com um adaptador de DVI para
HDMI.
Utilize um adaptador DVI para HDMI se o seu
dispositivo tiver apenas uma ligação DVI. Utilize a
ligação HDMI 2 e adicione um cabo Audio L/R
(minificha de 3,5 mm) à entrada de áudio para o som,
na parte posterior do televisor.
Para 32"/39"/43"/49"
Para 32"/39"
Para 22"/24"
21
* A porta de rede destina-se exclusivamente à série
xxPxTxxx2/05
** A porta de satélite destina-se exclusivamente à
série xxPxSxxx2
VGA (se disponível)
Utilize um cabo VGA se o seu dispositivo tiver apenas
uma ligação VGA. Utilize uma ligação VGA e adicione
um cabo Audio L/R (minificha de 3,5 mm) à entrada
de áudio para o som, na parte posterior do televisor.
Para 22"/24"
Definições ideais
(Início) > Definições > Imagem >
Avançado > Computador
Defina como Ligado para obter a definição de
imagem ideal para utilizar o televisor como monitor
do computador.
* Disponível apenas para as fontes HDMI e VGA.
5.11
CAM com smartcard - CI+
Sobre o CI+
Este televisor é compatível com o acesso
condicionado CI+.
A CI+ permite-lhe ver programas de qualidade HD,
como filmes e desporto, disponibilizados pelas
operadoras de televisão digital na sua região. Estes
programas são codificados pela operadora em
questão e descodificados com um módulo CI+ prépago.
As operadoras de televisão digital fornecem um
módulo CI+ (Módulo de acesso condicionado - CAM)
e o smartcard correspondente, se optar pelos seus
programas de assinatura. Estes programas têm um
elevado nível de protecção contra cópia.
Contacte uma operadora de televisão digital para
mais informações sobre os termos e as condições.
* A porta de rede destina-se exclusivamente à série
xxPxTxxx2/05
** A porta de satélite destina-se exclusivamente à
série xxPxSxxx2
Cartão inteligente (Séries 4022, 4032,
4132, 4232)
As operadoras de televisão digital fornecem um
módulo CI+ (Módulo de acesso condicionado - CAM)
e o smartcard correspondente, se optar pelos seus
programas de assinatura.
Insira o smartcard no módulo CAM. Consulte as
instruções que recebeu do operador.
Para inserir o CAM no televisor…
1. Consulte o método de inserção correcto no CAM. A
introdução incorrecta poderá danificar o CAM e o
televisor.
22
Loading...
