Philips 235B2CS User Manual [ru]

231S2

www.philips.com/welcome

RU Руководство пользователя 1

Обслуживание покупателей и гарантийное обслуживание 39

Поиск и устранение неисправностей и ответы на часто задаваемые вопросы 53

Содержание

1. Важная информация .......................1

1.1 Указания по мерам безопасности и

техническому обслуживанию ............1

1.2 Условные обозначения ......................3

1.3 Утилизация продукта и

упаковочного материала ...................3

2. Настройка монитора........................4

2.1 Установка ............................................4

2.2 Эксплуатация монитора ....................5

2.3 Снятие основания подставки и

подставки ............................................8

3. Сведения об устройстве ..............10

3.1 SmartImage .......................................10

3.2 Технология SmartContrast ............... 11

3.3 Технология SmartSaturate ...............12

3.4 Технология SmartSharpness ............12

3.5 Philips SmartControl Premium ..........13

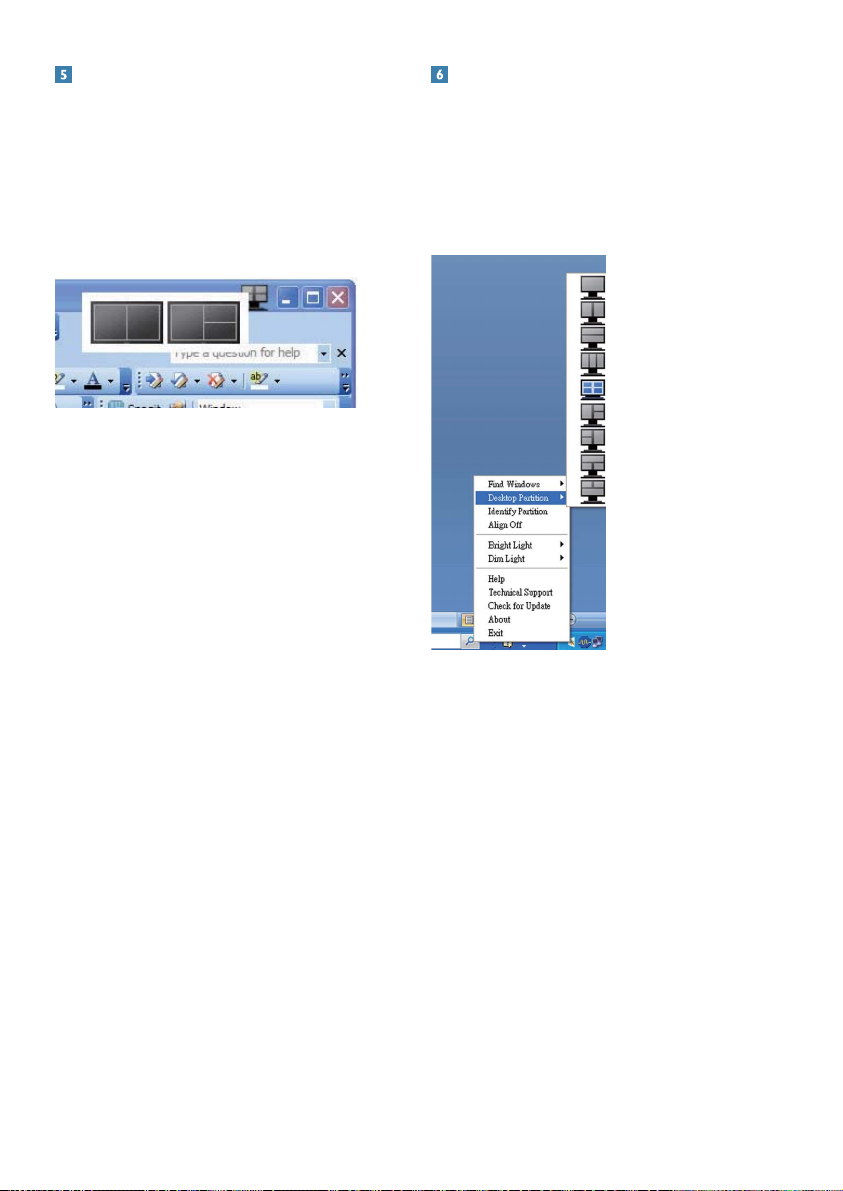

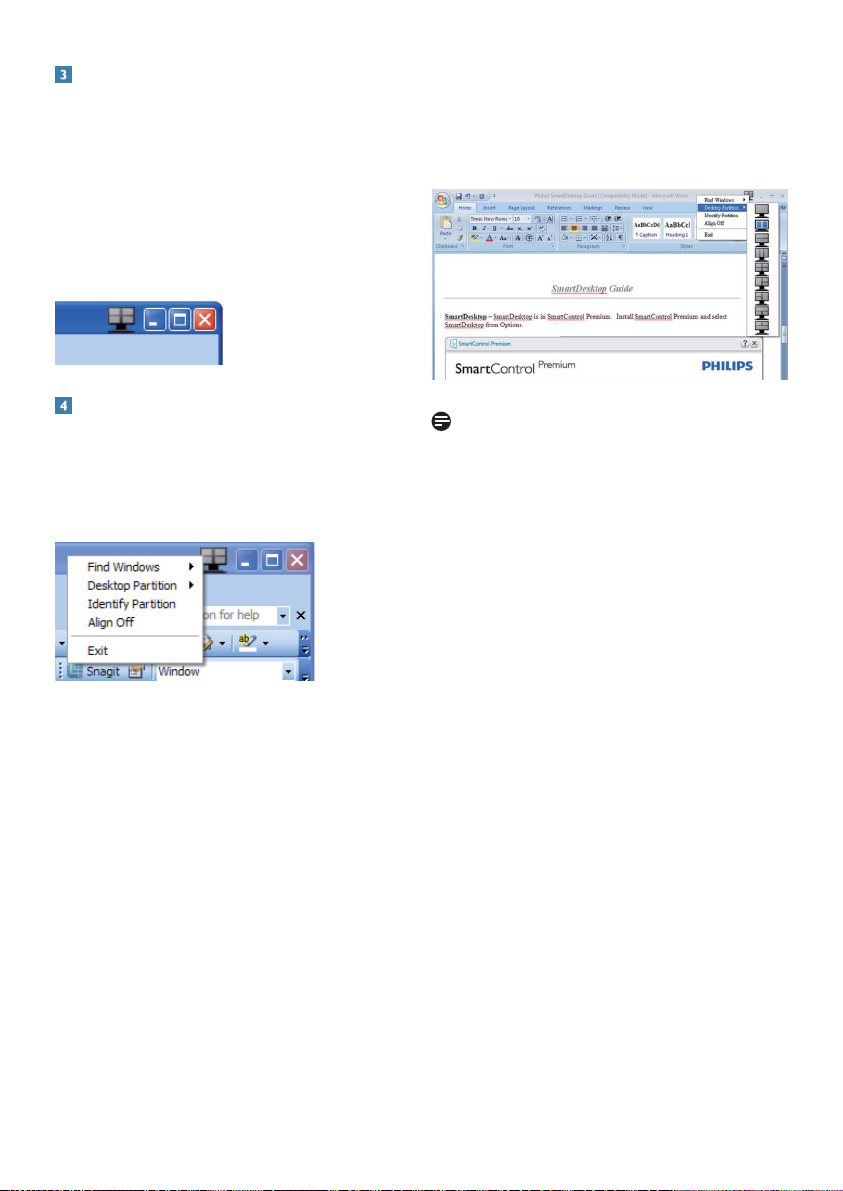

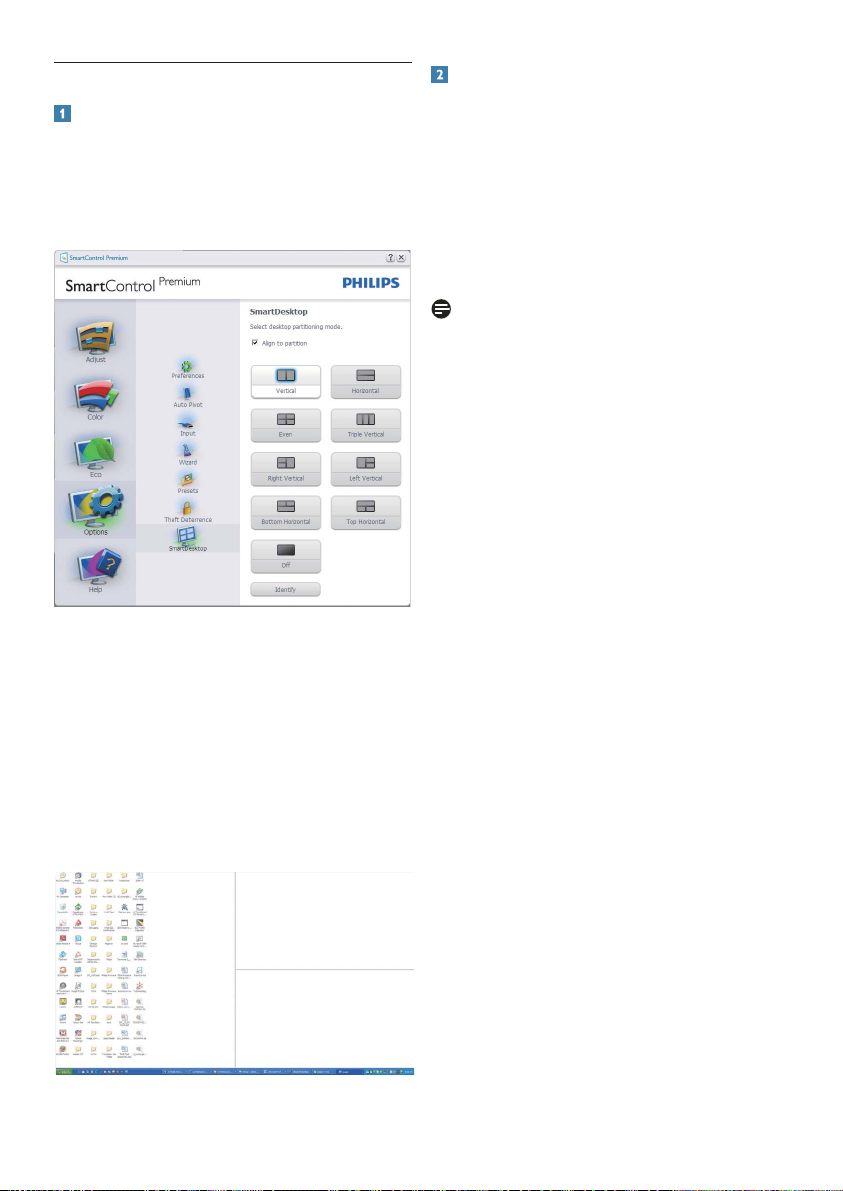

3.6 Руководство по SmartDesktop .........21

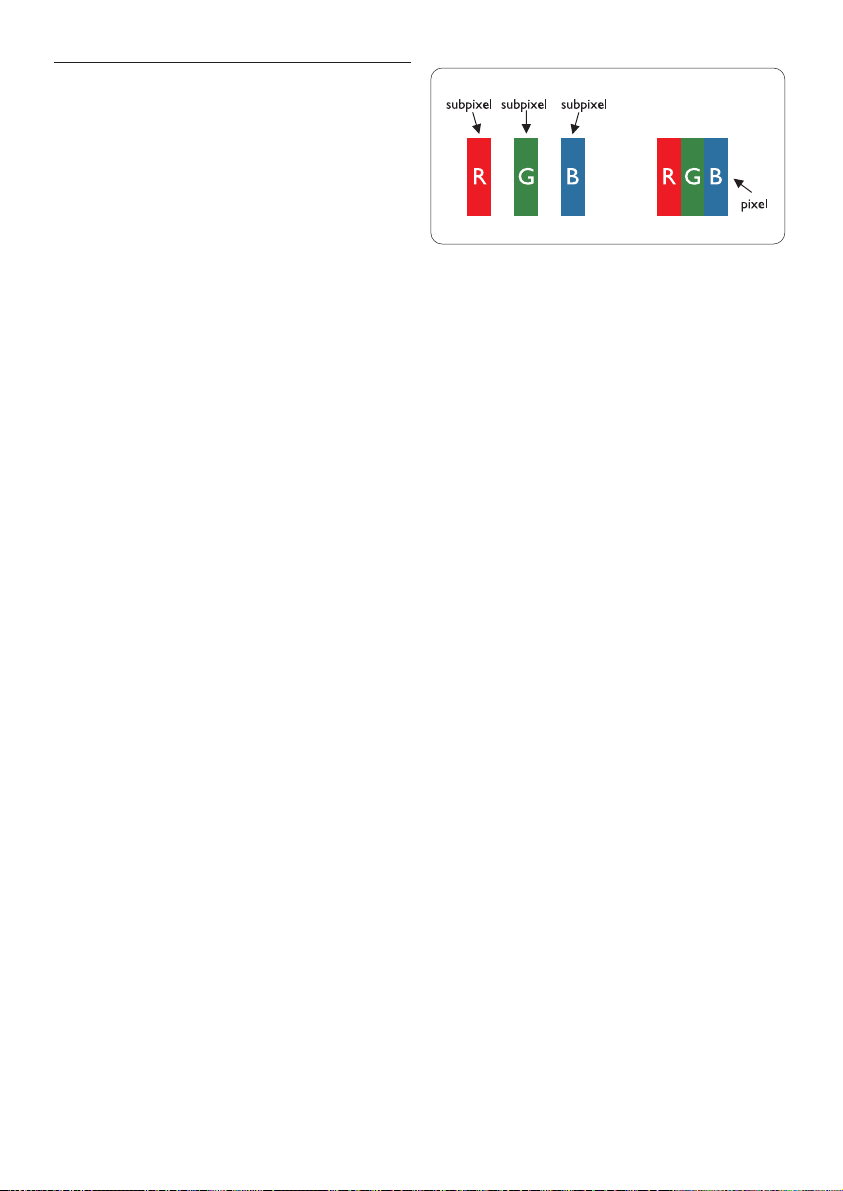

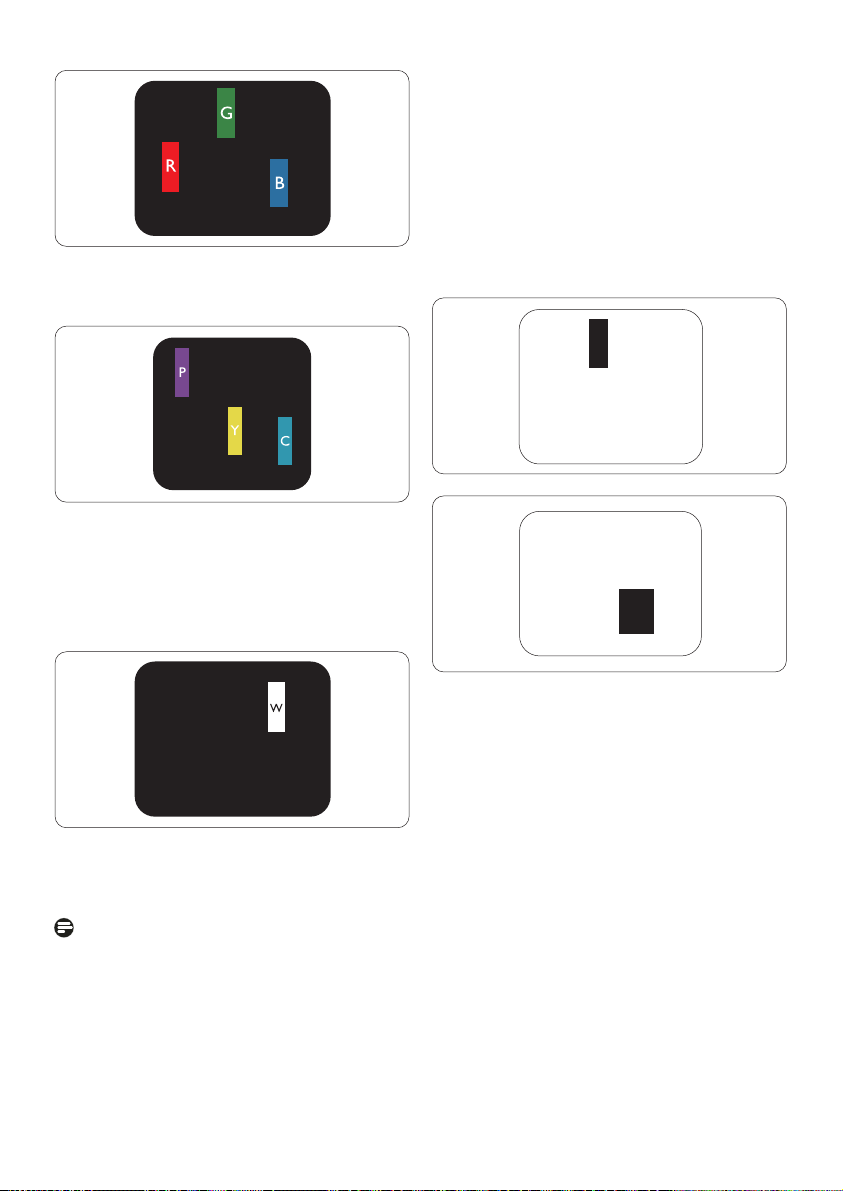

3.7 Политика компании Philips в отношении дефектов пикселей на мониторах с плоскими

индикаторными панелями ...............26

4. Технические характеристики .......29

4.1 Разрешение и стандартные

режимы .............................................32

4.2 Автоматическое

энергосбережение ...........................32

5. Сведения о соответствии

стандартам ......................................33

6. Обслуживание покупателей и

гарантийное обслуживание .........39

7. Поиск и устранение неисправностей и ответы на

часто задаваемые вопросы .........53

7.1 Устранение неполадок ....................53

7.2 Ответы на часто задаваемые вопросы по SmartControl Premium ..56

7.3 Общие вопросы ................................58

1. Важная информация

Это руководство пользователя в электронном виде предназначено для любых пользователей монитора Philips. Перед использованием монитора прочтите это руководство пользователя. Руководство содержит важную информацию и примечания относительно эксплуатации монитора.

Данная гарантия фирмы Philips действительна при условии, что изделие использовалось с соблюдением установленных правил в целях, для которых оно предназначено, эксплуатировалось в соответствии с инструкцией по эксплуатации и при условии представления оригинала счетафактуры или кассового чека с указанием даты покупки, названия компании-дилера, модели и заводского номера изделия.

1.1 Указания по мерам безопасности и

техническому обслуживанию

Предупреждения

Использование функций, органов или операций регулировки, отличных от указанных в данном документе, может привести к поражению электрическим током и опасным ситуациям, связанным с электрическими и/или механическими компонентами. Прочитатйте и неукоснительно соблюдайте приведенные ниже инструкции при подключении и эксплуатации монитора компьютера:

Эксплуатация

Предохраняйте монитор от • воздействия прямого солнечного света и не устанавливайте его рядом с кухонными плитами или другими источниками тепла.

Не допускайте попадания каких-• либо предметов в вентиляционные отверстия, а также нарушения надлежащего охлаждения электронных компонентов монитора из-за посторонних предметов. Не закрывайте вентиляционные • отверстия в корпусе монитора. При установке монитора • удостоверьтесь, что штепсельная вилка и электрическая розетка находятся в легко доступном месте. Выключив монитор посредством • отсоединения шнура питания или кабеля питания постоянного тока, подождите 6 секунд перед подсоединением шнура питания или кабеля питания постоянного тока с целью обеспечения нормального режима эксплуатации. Всегда используйте только • специальный шнур питания, поставляемый компанией Philips. Если шнур питания отсутствует, обратитесь в местный сервисный центр. (См. раздел «Центр информации для потребителей») Не подвергайте монитор воздействию • сильной вибрации или сильным ударам во время работы. Не допускайте падения монитора или • ударов по нему во время эксплуатации или транспортировки.

Уход

Во избежание повреждения • монитора не допускайте чрезмерного надавливания на панель монитора. При перемещении монитора держитесь за рамку корпуса монитора, не поднимайте монитор, держась за панель монитора. Если монитор не будет использоваться • в течение длительного времени, отсоедините монитор от электрической розетки.

Отсоедините монитор от • электрической розетки перед выполнением очистки. Очистку следует проводить влажной тканью. Экран можно протирать сухой тканью при выключенном питании. Никогда не используйте органические растворители, например, спирт или жидкости, содержащие аммиак для очистки монитора. Во избежание поражения • электрическим током или неустранимого повреждения монитора, не подвергайте его воздействию пыли, дождя, воды или чрезмерной влажности. Если монитор намок, как можно скорее • протрите его сухой тканью. Если в монитор попадет постороннее • вещество или вода, немедленно отключите питание и отключите шнур питания. Затем удалите постороннее вещество или воду и отправьте монитор в сервисный центр. Не храните и не используйте монитор • в местах, поверженных воздействию повышенной, пониженной температуры и прямых солнечных лучей. С целью поддержания наилучших • эксплуатационных характеристик монитора и продления срока эксплуатации используйте монитор в помещении, соответствующем следующим требованиям к температуре и влажности.

Температура: 0-40°C 32-95°F ◦ Влажность: 20-80% относительной ◦

влажности ВАЖНО: Если монитор не • используется, рекомендуется всегда запускать экранную заставку. Если монитор используется для показа статического изображения, запускайте периодически приложение для обновления экрана. Непрерывное воспроизведение

статических изображений в течение продолжительного периода времени может привести к "остаточному изображению " или "гостевому изображению " на экране. "Выгорание" экрана, "остаточное" или • "фантомное" изображение является широко известной особенностью панелей мониторов. В большинстве случаев "прожиг", "остаточное" или " гостевое" изображение постепенно исчезнут после выключения питания.

Осторожно

Серьезные признаки "прожига", "остаточного" или "гостевого" изображения не исчезнут, и устранить их нельзя. Вышеуказанное подтверждение не попадает под действие гарантии.

Техобслуживание

Крышку корпуса должен открывать • только квалифицированный специалист сервисной службы. При необходимости получения • документации по ремонту или интеграции в другие системы обратитесь в местный сервисный центр. (См. раздел «Центр информации для потребителей») Для получения информации о • транспортировке монитора см. раздел “Технические характеристики”. Не оставляйте монитор в машине или • багажнике, которые находятся под прямым солнечным светом.

Примечание

Обратитесь к специалисту сервисного центра, если монитор не работает надлежащим образом, или Вы не уверены, какую процедуру следует выполнить при соблюдении инструкций по эксплуатации настоящего руководства.

1.2 Условные обозначения

В следующих подразделах приведено описание условных обозначений, использованных в данном документе. Примечания, предупреждения и предостережения В данном руководстве отдельные фрагменты текста могут быть выделены посредством пиктограммы и использования жирного или курсивного шрифта. Эти фрагменты представляют собой примечания, предупреждения или предостережения. В тексте используются следующие выделения:

Примечание

Эта пиктограмма указывает на важную информацию и рекомендации, которые позволяют лучше управлять компьютерной системой.

Внимание

Эта пиктограмма указывает на информацию, которая позволит вам избежать возможных повреждений аппаратуры и потери данных.

Осторожно

Эта пиктограмма указывает на сведения, определяющие ситуации, связанные с потенциальным риском получения травм пользователем, и меры, позволяющие избежать таких ситуаций. Некоторые предостережения могут выдаваться в других форматах и не сопровождаться пиктограммой. В этих случаях конкретная форма представления предостерегающей информации должна определяться в соответствии с регулятивными нормами.

1.3 Утилизация продукта и упаковочного материала

Waste Electrical and Electronic Equipment-WEEE

This marking on the product or on its packaging illustrates that, under European Directive 2002/96/EC governing used electrical and electronic appliances, this product may not be disposed of with normal household waste. You are responsible for disposal of this equipment through a designated waste electrical and electronic equipment collection. To determine the locations for dropping off such waste electrical and electronic, contact your local government office, the waste disposal organization that serves your household or the store at which you purchased the product. Your new monitor contains materials that can be recycled and reused. Specialized companies can recycle your product to increase the amount of reusable materials and to minimize the amount to be disposed of. All redundant packing material has been omitted. We have done our utmost to make the packaging easily separable into mono materials.

Please find out about the local regulations on how to dispose of your old monitor and packing from your sales representative.

Recycling Information for Customers

Your display is manufactured with high quality materials and components which can be recycled and reused. To learn more about our recycling program please visit www.philips.com/about/

sustainability/recycling

2. Настройка монитора

2.1 Установка

Содержимое упаковки

231S2

Quick start guide

Guide de démarrage rapide / Guía rápida / Kurzanleitung / Guida rapida /

ᖿ䗳ܹ䮼ᣛ / Швидке керівництво для початку експлуатації / Краткое руководство по запуску

Installation / Installation / Instalación / Installation / Installazione / ᅝ㺙 / Інсталяція / Установка

Connect / Connectivité / Conectividad / Verbindungsfähigkeit / Connettività / 䖲᥹ᗻ / Підключитися / Подключиться

Adjust ergonomic / Réglages ergonomiques / Ajustes ergonómicos / Ergonomische / Einstellmöglichkeiten / Regolazioni ergonomiche / ҎԧᎹ⿟ᄺ䇗ᭈ / Регулювати ергономічне / Настройка эргономики

Monitor

Base stand

Power cord VGA signal cable (optional)

Quick start guide

Philips and the Philips’ Shield Emblem are registered trademarks of

Koninklijke Philips Electronics N.V. and are used under license from

Koninklijke Philips Electronics N.V.

EDFU CD

Удерживайте подставку основания 2. монитора двумя руками и надежно вставьте подставку основания в опору основания.

Присоедините подставку основания 3. монитора к опоре и закрепите подставку.

DVI cable (optional)

Установка основания подставки

Положите монитор экраном вниз на 1. ровную устойчивую поверхность, соблюдайте осторожность, чтобы не поцарапать и не повредить экран.

Внимание

Не отпускайте штифт регулировки высоты от опоры основания, пока подставка основания не будет надежно закреплена.

DON’T

Подключение к ПК

Защитный замок Kensington

Вход питания переменного тока Вход DVI-D (доступно для

выбранной модели)

Вход VGA

Подключение к ПК

Надежно подключите шнур 1. питания в задней части монитора. Выключите компьютер и вытяните 2. кабель питания Подсоедините сигнальный кабель 3. монитора к разъему « видео » на обратной стороне компьютера. Вставьте шнур питания 4. компьютера и монитора в розетку. Включите компьютер и монитор. 5. Если на монитор выводится изображение, то установка завершена.

2.2 Эксплуатация монитора

Описание монитора: вид спереди

: Для доступа к экранному меню. : Возврат на предыдущий уровень

экранного меню.

: Уменьшение уровня яркости до

50% одним касанием.

: Включение/выключение питания

монитора. : Управление экранным меню. : Для изменения источника

входного сигнала. : SmartImage. Можно выбрать 6

режимов: Ofﬁce (Офис), Photo

(Фото), Movie (Фильм), Game

(Игра), Economy (Экономичный)

и Off (Выкл.).

Описание экранных меню

Что такое экранное меню?

Все мониторы Philips оснащены функцией экранного меню. Экранное меню позволяет пользователю настраивать параметры экрана или выбирать функции монитора непосредственно в окне на экране монитора. Ниже показан удобный интерфейс экранного меню:

Основные инструкции по использованию кнопок управления

При отображении приведенного выше экранного меню пользователь может нажимать кнопки

на передней панели

монитора для перемещения курсора, кнопки OK – для подтверждения выбора или изменения.

Экранное меню

Ниже приведен общий вид структуры экранных меню. Эту структуру можно использовать для справки при выполнении различных регулировок.

Главное меню

Меню Подменю

Подменю

Авто

Входной

SmartImage

Изобр

Цветность

Язык

Параметры меню

Установка

VGA

доступно для некоторых моделей

DVI (

Управление

Фото

Kинo

Игры

Режим энергосбережения

Выкл

Шир. экран

Формат рисунка

Яркость

Контрастность

Автоматический контраст

Gamma

Цветовая температура

sRGB

Пользоват

English, Español, Français, Deutsch, Italiano,

Português,

Инд.пит-я

Вращение пикселей

Over Scan

Горизонтально

Вертикально

Фаза

Тактовый сигнал

Уведомление о разрешении

Сброс

Информация

Русский,

Горизонтальное

Вертикальное

Transparency

Таймаут

OSD

5000K,6500K,7500K,8200K,9300K,11500K

Кр

Зел

Син

⇷⚭ྃ࿄

0~100

Вкл

Выкл

1.8, 2.0, 2.2, 2.4, 2.6

.: 0~100

0~100

Выкл

5, 10, 20, 30, 60

0, 1, 2, 3, 4

Вкл

Выкл

Вкл

Выкл

0~100

Вкл

Выкл

Да, Нет

,4:3

.1, 2, 3, 4

)

Уведомление о разрешении

Данный монитор предназначен для обеспечения оптимальных функциональных характеристик при начальном разрешении 1920x1080@60Гц. Если монитор включается с другим разрешением, на экране появляется предупреждение: Для оптимальных результатов используйте 1920x1080@60Гц). Отображение предупреждения о разрешении можно отключить во вкладке Установка в меню OSD (On Screen Display – экранное меню).

Настройка положения монитора

Наклон

Регулировка по высоте

Примечание

Перед регулировкой высоты извлеките штифт регулировки высоты.

Перед подъемом монитора вставьте штифт регулировки высоты.

Поворот

-65˚

+65˚

2.3 Снятие основания подставки и подставки

Снимите подставку

Перед разборкой основания монитора во избежание повреждений и травм выполните следующие действия.

Раздвиньте основание монитора на 1. максимальную высоту.

Положите монитор экраном вниз на 2. ровную устойчивую поверхность, соблюдайте осторожность, чтобы не поцарапать и не повредить экран. Поднимите подставку монитора.

Нажмите на защелку основания 3. подставки и потяните подставку от опоры основания.

Снятие подставки

Условие:

Для стандартных креплений VESA.•

Открутите 4 винта.1.

Открутите 4 винта и снимите подставку 2. с монитора.

Примечание

Данный монитор поддерживает VESAсовместимый интерфейс крепления 100 x 100 мм.

100mm

3. Сведения об устройстве

3.1 SmartImage

Что это такое?

Технология SmartImage содержит заранее заданные режимы, оптимизирующую параметры монитора для различных типов изображения и динамически регулирует яркость, контрастность, цветность и резкость изображения в режиме реального времени. При работе с любыми приложениями, текстом, просмотре изображений или видео технология Philips SmartImage обеспечивает наилучшее качество изображения на мониторе.

Зачем это нужно?

Технология SmartImage в реальном времени динамически регулирует яркость, контрастность, цветность и резкость изображения на мониторе для достижения наилучших результатов при просмотре содержимого любых типов.

Как это работает?

SmartImage – это новейшая эксклюзивная технология компании Philips, анализирующая содержимое, отображаемое на экране ЖК-монитора. На основе выбранного режима технология SmartImage динамически повышает контрастность, насыщенность цветов и резкость при просмотре изображений для достижения максимального качества изображения на экране – все это в реальном времени после нажатия одной кнопки.

Как включить технологию

SmartImage?

Нажмите кнопку 1. для открытия экранного меню SmartImage.

Нажимайте кнопку 2. переключения между режимом Управление, Фото, Kинo, Игры, Режим энергосбережения и Выкл.

Экранное меню SmartImage остается 3. на экране в течение 5 секунд, либо можно нажать кнопку OK для подтверждения выбора.

Когда функция SmartImage включена, 4. схема sRGB автоматически отключается. Для использования sRGB необходимо отключить функцию SmartImage, нажав кнопку передней панели монитора.

Помимо использования кнопки прокрутки можно также использовать кнопки OK для подтверждения и закрытия меню SmartImage.

для выбора, а затем нажать

для

на

для

Можно выбрать один из шести режимов: Управление, Фото, Kинo, Игры, Режим энергосбережения и Выкл.

Режим энергосбережения: • В этом режиме яркость, контрастность и интенсивность подсветки настроены для повседневной офисной работы и экономии энергии. Выкл: • Оптимизация изображения SmartImage не используется.

Управление: • Улучшение отображения текста и уменьшение яркости для повышения читаемости текста и снижения нагрузки на зрение. Этот режим позволяет существенно повысить производительность и читаемость текста при работе с таблицами, документами PDF, отсканированными статьями и другими офисными приложениями. Фото: • Этот режим повышает насыщенность цветов, динамическую регулировку контрастности и повышенную резкость для для просмотра фотографий и других изображений с превосходной четкостью и яркостью цветов, без дефектов и тусклых цветов. Kинo: • Повышенная яркость и насыщенность цветов, динамическая регулировка контрастности и высокая четкость деталей в темных областях без потери деталей в ярких областях делают просмотр видео незабываемым. Игры: • Включите с помощью схемы управления для обеспечения оптимального времени отклика, уменьшения неровностей краев для отображения быстродвижущихся объектов на экране, улучшения контрастности для отображения ярких и темных изображений. Этот профиль также отлично подойдет для игр.

3.2 Технология SmartContrast

Что это такое?

Уникальная технология, динамически анализирующая изображение на экране и автоматически оптимизирующая контрастность монитора для максимальной четкости изображения и комфортности просмотра, повышая яркость подсветки для ярких, четких изображений и снижая для четкого показа изображения на темном фоне.

Зачем это нужно?

Максимальная четкость изображения и комфорт при просмотре содержимого любого типа. SmartContrast динамически регулирует контрастность и яркость подсветки для яркого, четкого изображения при играх и просмотре видео или повышения читаемости текста при офисной работе. Благодаря снижению энергопотребления снижаются расходы на электроэнергию и увеличивается срок службы монитора.

Как это работает?

При активации функция SmartContrast анализирует изображение в реальном времени для регулировки цветов и яркости подсветки. Эта функция позволяет улучшить динамическую контрастность изображения при просмотре видео и в играх.

3.3 Технология SmartSaturate

3.4 Технология SmartSharpness

Что это такое?

Зачем это нужно?

Более насыщенное, богатое красками изображение при просмотре фотографий и видео.

Как это работает?

Технология SmartSaturate управляет насыщенностью цветов – степенью воздействия на цвет на экране соседних цветов – для обеспечения более насыщенного и яркого изображения при присмотре видео в режиме Kинo или Игры. Эта функция отключается при работе с офисными приложениями и в режиме Режим энергосбережения для снижения энергопотребления.

Что это такое?

Это технология, увеличивающая четкость изображения при просмотре фотографий и видео.

Зачем это нужно?

Более резкое изображение при просмотре фотографий и видео.

Как это работает?

Это технология, увеличивающая четкость изображения при просмотре фотографий и видео в режиме Kинo или Игры. Эта функция отключается при работе с офисными приложениями и в режиме Режим энергосбережения для снижения энергопотребления.

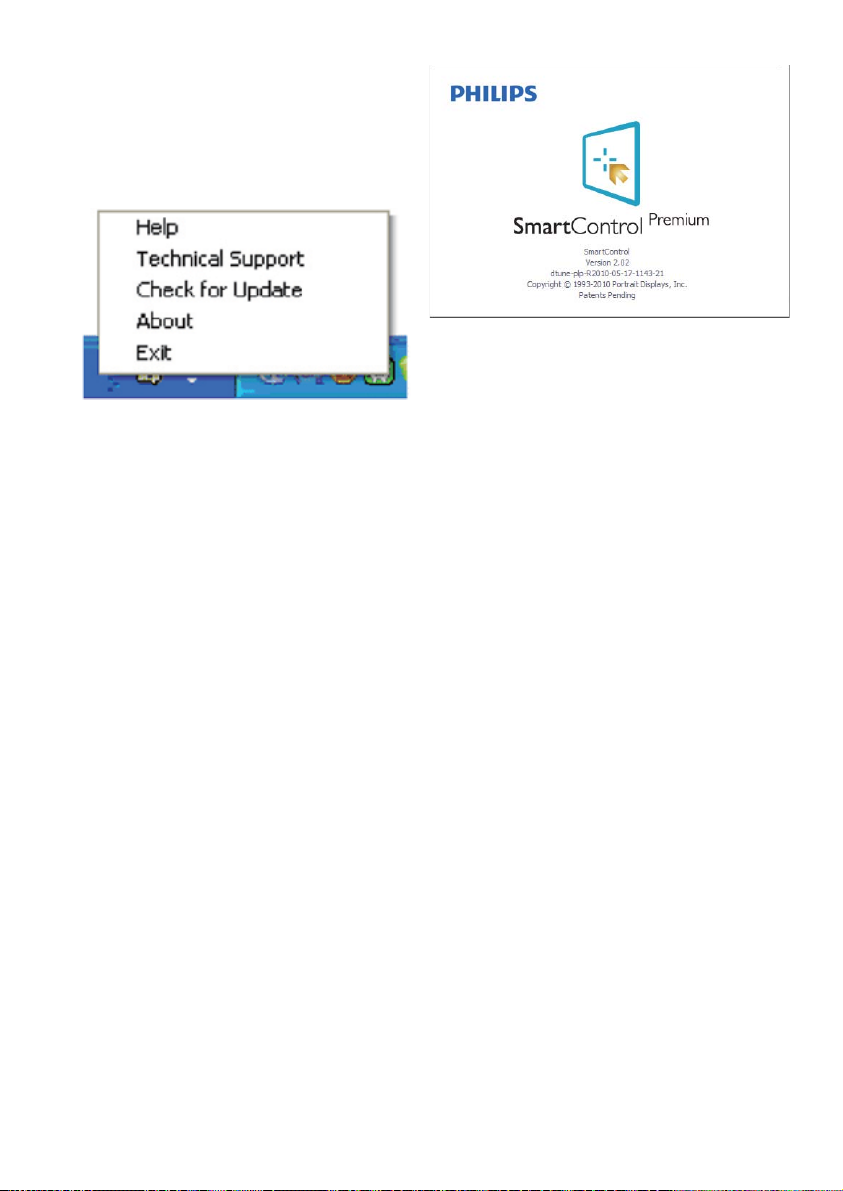

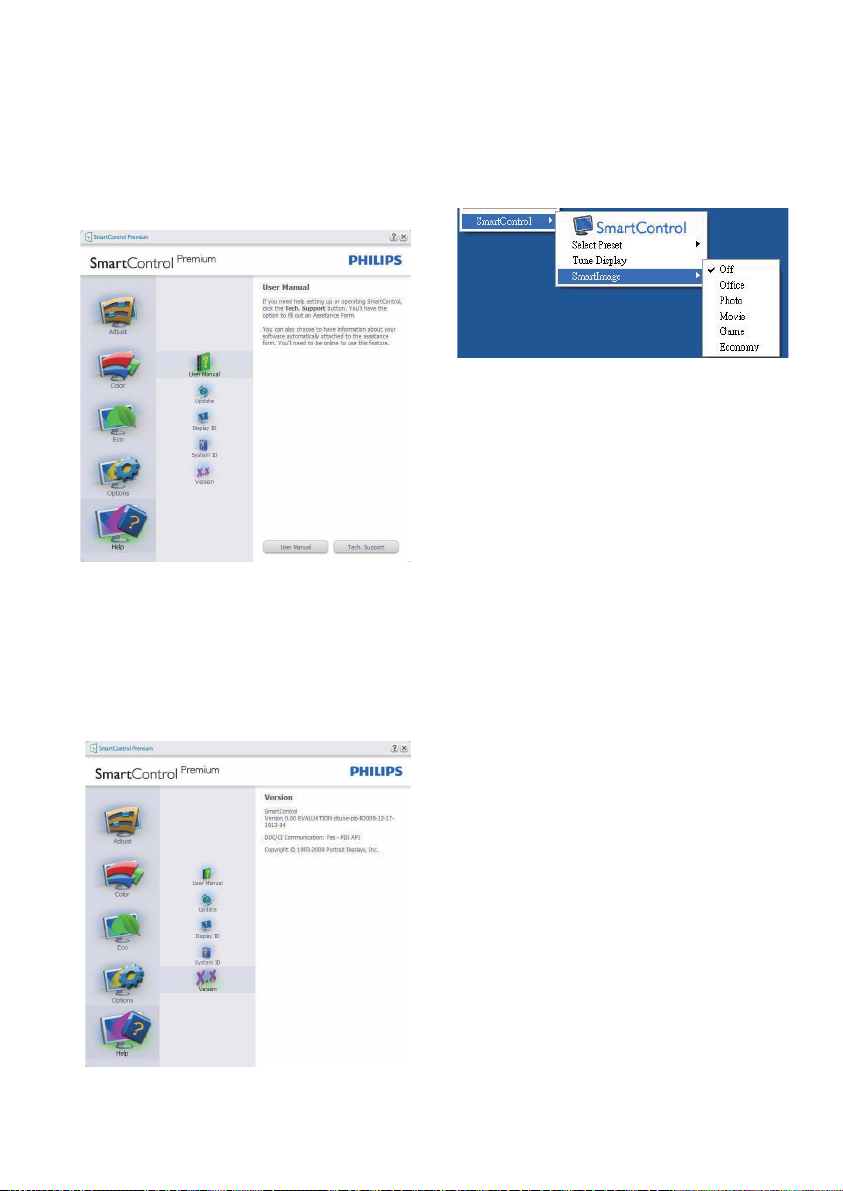

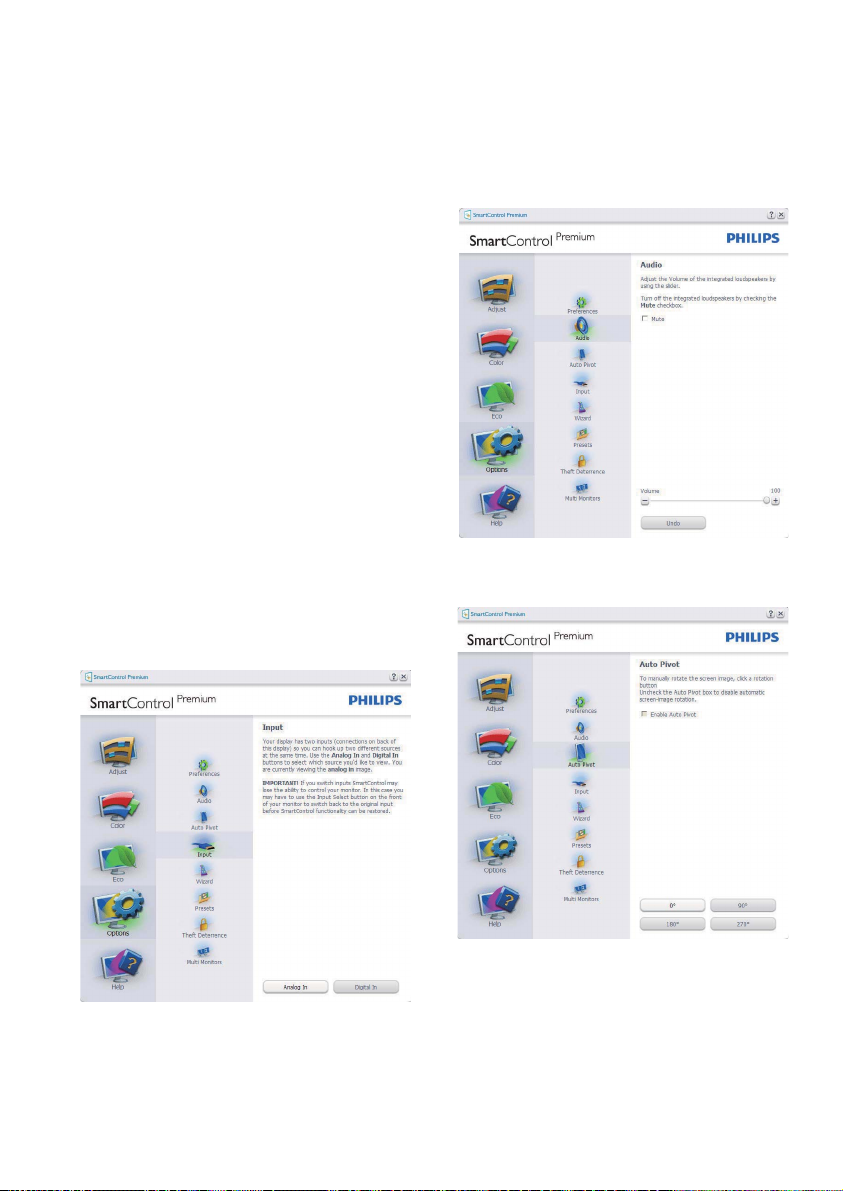

3.5 Philips SmartControl Premium

Новое программное обеспечение SmartControl Premium компании Phillips позволяет управлять монитором благодаря удобному графическому интерфейсу. Сложные настройки теперь в прошлом, с помощью удобного в использовании программного обеспечения можно настроить разрешение, цветопередачу, частоту и фазу, RGB, белую точку и т.д.

Разработанное с применением новейших технологий для быстрой обработки и отклика это привлекающее программное обеспечение, совместимое с Windows 7, с анимированными значками позволит в полной мере насладиться работой с мониторами Philips!

Установка

Для установки следуйте инструкциям • на экране. После завершения установки можно • запустить приложение. В дальнейшем для запуска можно • использовать значок на рабочем столе или панели задач.

Первый запуск – мастер

После установки приложения • SmartControl Premium при первом запуске появляется мастер настройки. Мастер поможет выполнить пошаговую • настройку параметров монитора. В дальнейшем для запуска • мастера можно использовать меню Дополнения. Дополнительные параметры можно • настроить в панели Стандартные настройки.

Запуск с открытием панели

Стандартные настройки:

Меню Настройка:

Меню Настройка позволяет настроить • яркость, контрастность, фокусировку, положение и разрешение. Для настройки следуйте инструкциям • на экране.

• Запрос на отмену позволяет

отменитьустановку.

Меню Цвет:

Меню Цвет позволяет настраивать • параметры RGB, уровень черного, Белая точка, Калибровка цвета и SmartImage (см. раздел SmartImage). Для настройки следуйте инструкциям • на экране. Содержимое подменю для • используемого входа см. в таблице ниже. Пример для Калибровка цвета.•

Функция "Show Me" запускает 1. руководство по цветокалибровке.

Запуск – запуск последовательности 2. из 6 шагов для калибровки цвета.

Предпросмотр – просмотр 3. изображения до и после настройки.

Для возврата в панель Цвет нажмите 4. кнопку Отмена.

Включить калибровку цвета – по 5. умолчанию включено. Если флажок не установлен, калибровка цвета не включается, кнопки запуска и просмотра недоступны.

На экране калибровки присутствуют 6. сведения о патентах.

Первый экран калибровки цвета:

Кнопка возврата недоступна до • перехода ко второму экрану. Нажатие кнопки Далее – переход к • следующему шагу (6 шагов). После последнего экрана • отображается панель Файл > Сохраненные режимы. Кнопка Отмена – закрытие окон и • возврат к окну дополнений.

SmartImage

позволяет изменять настройки монитора в зависимости от просматриваемого содержимого.

Когда включен режим Развлечения, задействуются функции SmartContrast и SmartResponse.

ECO

Панель Панель защиты от кражи активируется после выбора режима Предотвращение кражи в меню Дополнения.

Для включения защиты от кражи нажмите кнопку Включить защиту от кражи. Появится окно со следующими элементами:

Можно ввести код PIN длиной от 4 до • 9 цифр. После ввода кода PIN нажатие • кнопки Принять открывает окно со следующими элементами. Выбрано минимальное время 5. • Ползунок установлен на значение 5 по умолчанию. Не требует подключения монитора • к другому ПК для перехода в режим Предотвращение кражи.

После создания кода PIN панель Предотвращение кражи отображает сообщение Защита от кражи включена и кнопку Параметры PIN:

Отображается сообщение Защита от • кражи включена. При выборе режима Отключить защиту • от кражи отображается следующая панель. Кнопка Параметры PIN, открывающая • защищенный веб-узел, доступна только после создания кода PIN.

Параметры > Настройки – активируется при выборе Настройки в раскрывающемся списке Параметры. На неподдерживаемых мониторах с интерфейсом DDC/CI доступны только вкладки Помощь и Параметры.

Отображение текущих настроек • экрана. Установка флажка включает эту • функцию. Флажок можно снять или поставить. Параметр Включить контекстное • меню на рабочем столе по умолчанию включен. Параметр Включить контекстное меню включает отображение команд Выбор сохраненного режима и Настройка экрана приложения SmartControl Premium в контекстном меню рабочего стола. При отключении этого параметра команды SmartControl Premiumудаляются из контекстного меню рабочего стола. Параметр Включить значок в области • задач по умолчанию включен. Отображение меню SmartControl Premium в области панели задач. При правом щелчке на значке в области задач отображаются команды меню Справка, Техническая поддержка. Проверка обновлений,
