e-Manual

Philips LCD Monitor Electronic User’s Manual

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/INDEX.HTM2009/4/25 下午 12:46:54

Page 2

Safety and Troubleshooting Information

•安全措施及維修

•

一般常見問題

•

故障檢修

•

有關規定

•

其他相關資訊

安全和故障檢修

安全措施與維修

警告﹕使用本文件規定以外的控制、調整或程序，可能導致遭受電擊、觸電以及 / 或者機械危險。

連接和使用電腦顯示器時，請閱讀並遵循以下說明﹕

操作：

● 請避免顯示器遭受直接的日照，並遠離爐具或其他任何的熱源。

● 請移開任何可能落入通風口內或使顯示器無法正常散熱的物體。

● 請勿遮蓋機殼上的通風口。

● 當決定顯示器的放置位置時，請確定電源插頭可輕易插入電源插座。

● 如果您以拔除電源纜線或DC電源線的方式關閉顯示器電源，再次接上電源纜線或DC電

源線前，至少需要等6秒鐘，才可正常操作。

● 請務必使用Philips所提供的合格電源線。如果電源線遺失，請與您當地的服務中心聯

絡。（請洽「客戶資訊服務中心」）

● 在操作過程中，請勿使LCD顯示器遭受嚴重的震動或強力碰撞。

● 在操作或運送過程中，請勿敲擊顯示器或使顯示器摔落地面。

維護：

● 要保護顯示器，使其不遭受可能的損壞，請勿使LCD面板遭受過重的壓力。當移動顯示

器時，請握住外框將顯示器抬起；請勿將手或手指放在LCD面板上抬起顯示器。

● 如果您將長時間不使用顯示器，請拔除顯示器插頭。

● 如果您需要使用稍微沾濕的抹布清潔顯示器，請拔下顯示器插頭。關閉電源時，您可使

用乾布擦拭。但請絕對不要使用有機溶劑，例如酒精或腐蝕性的液體，清潔您的顯示器。

● 為了避免遭受撞擊或永久損壞本機的危險，請勿使顯示器暴露於灰塵、雨、水或潮濕的

氣環境中。

● 如果不小心沾濕顯示器，請盡快用乾布擦乾。

● 如果有異物或水分進入顯示器內，請立即關閉電源，並拔下電源插頭。然後，請去除異

物或水分，並將顯示器送至維維修中心。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/safety.htm (1 of 2)2009/4/25 下午 12:47:02

Page 3

Safety and Troubleshooting Information

● 請勿在高溫、直接日曬或極冷的位置存放或使用LCD顯示器。

● 為維持顯示器的最佳效能，並盡可能長時間使用它，請在以下溫度與濕度範圍內使用顯

示器。

❍ 溫度：0-40°C 32-95°F ❍ 濕度：20-80% RH

●

重要事項：如果將有一段時間不使用顯示器，請務必開啟會移動畫面的螢幕保護程式。如果您的液晶顯示器顯示靜止不變的靜態內容，請務必啟動定期更新畫面的應用程式。長時間不斷顯示靜態影像會導致螢幕產生「灼影」、「殘影」或「鬼影」的情況。「灼影」、「殘影」或「鬼影」是液晶面板技術中的普遍現象。在大部份情況中，「灼影」、「殘影」或「鬼影」在關閉電源後，會隨著時間的過去逐漸消失。警告：嚴重的「灼影」、「殘影」或「鬼影」徵狀將不會消失，而且無法修復。上述的損壞不包含在保固範圍中。

服務：

● 機蓋只能由合格服務人員開啟。

● 如有任何修護或整合記錄文件的需要，請洽詢您當地的服務中心。（請參考「消費者資

訊中心」）

● 關於運送方面的資訊，請參考「實體規格」。

● 請勿將顯示器留置於受陽光直接曝曬的車內。

如果顯示器無法正常操作，或您不確定依本手冊中的指示操作時該採取什麼程序，請洽詢服務技術人員。

返回頁首

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/safety.htm (2 of 2)2009/4/25 下午 12:47:02

Page 4

FAQs (Frequently Asked Questions)

• 安全和故障檢修

•

一般常見問題

•

屏幕調整

• 其他週邊設備的兼容性

•

LCD 屏幕技術

• 工效學、生態學及安全標準

•

故障檢修

•

有關規定

•

其他相關資訊

FAQs (常見問題)

一般常見問題

問: 安裝我的顯示器時，屏幕顯示 "Cannot display this video mode" (“不能顯示此種視頻模

式”），我該怎麼辦？

答: 飛利浦 23" 顯示器之建議視頻模式為﹕1920 x 1080@60Hz。

1. 拔出所有連接線，然後將電腦與你過去使用、顯示正確的顯示器連接。

2. 在視窗“開始”菜單上，選擇“設置”/“控制板”。在控制板窗口中，選擇“顯示”圖標。在顯示控制板中，選擇“設置”插簽。設置插簽下，在標明“桌面區域”的方框中，將滑桿移至 1920 x 1080 像素 (23")。

3. 打開“高級特性”並將“刷新率”調至 60 赫茲，然後點擊“OK”。

4. 重新啟動電腦，重復上述第三步驟，驗明電腦已設置為 1920 x 1080@60Hz。

5. 關閉電腦，拆接舊顯示器，重新連接新的飛利浦液晶顯示器 (Philips LCD)。

6. 打開顯示器，然後打開電。

問: 光碟上的.inf與.icm檔案是什麼檔案？我要如何安裝驅動程式（.inf與.icm）？

答: 這是顯示器的驅動程式檔案，請依照使用者手冊的說明安裝驅動程式。當您

第一次安裝顯示器時，電腦可能會要求您安裝顯示器驅動程式（.inf與.icm檔案），請依指示插入包裝盒中的光碟，顯示器驅動程式（.inf與.icm檔案）將會自動安裝。

問: 我要如何調整解析度？

答: 您的顯示卡驅動程式與顯示器共同決定可用的解析度，您可以在Windows®

控制台中的「Display properties」(顯示內容)選擇想要的解析度。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/saf_faq.htm (1 of 8)2009/4/25 下午 12:47:09

Page 5

FAQs (Frequently Asked Questions)

問: 當我調整顯示器時，如果設定錯誤而無法回復時該怎麼辦？

答: 只要按下功能表按鈕、設定按鈕，然後選擇「重設」以呼叫所有出廠預設

值。

問: 何為 Auto（自動）功能？

答: 只需按 AUTO（自動）調整鍵，即恢復最佳屏幕位置、相位和時間設置，無

需經過 OSD (On Screen Display) 菜單和控制鍵的調整。

注意：只有選取的機型提供了自動功能。

問: 我的顯示器沒有接通電源（LED 電源燈不亮），我該怎麼辦?

答: 請確定已將顯示器的 AC 電源線連接到插座，然後再按下鍵盤/滑鼠上的任一

鍵喚醒電腦。

問: LCD顯示器可接受PC機型的交錯訊號嗎？

答: 不可以。如果使用交錯訊號，螢幕會同時顯示偶數與奇數的水平掃瞄線，而

使圖形顯示失真。

問: 刷新率對 LCD 有何意義?

答: 在 CRT（陰極射線管）顯示器技術中，電子光從上到下掃過屏幕的速度決定

光的閃爍度。與此相反，動態矩陣顯示器使用有源元件(即 TFT)控制每一單個像素，因此，刷新率其實不適於 LCD 技術。

問: LCD 屏幕有何防摩擦的功能?

答: LCD 表面涂有保護層，能夠承受一定程度的硬度（相當於 2H 鉛筆的硬

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/saf_faq.htm (2 of 8)2009/4/25 下午 12:47:09

Page 6

FAQs (Frequently Asked Questions)

度）。一般來說，不要讓屏幕平面受到過份的震動和摩擦。

問: 我應該如何清洗 LCD 表面?

答: 常規清洗，請用柔軟纖細的面巾紙。徹底清洗，請用異丙基酒精。請勿使用

其他溶解液，例如乙醇酒精、乙醇防凍液、丙酮醇和乙級烷。

問: 我可以變更顯示器的顏色設定嗎？

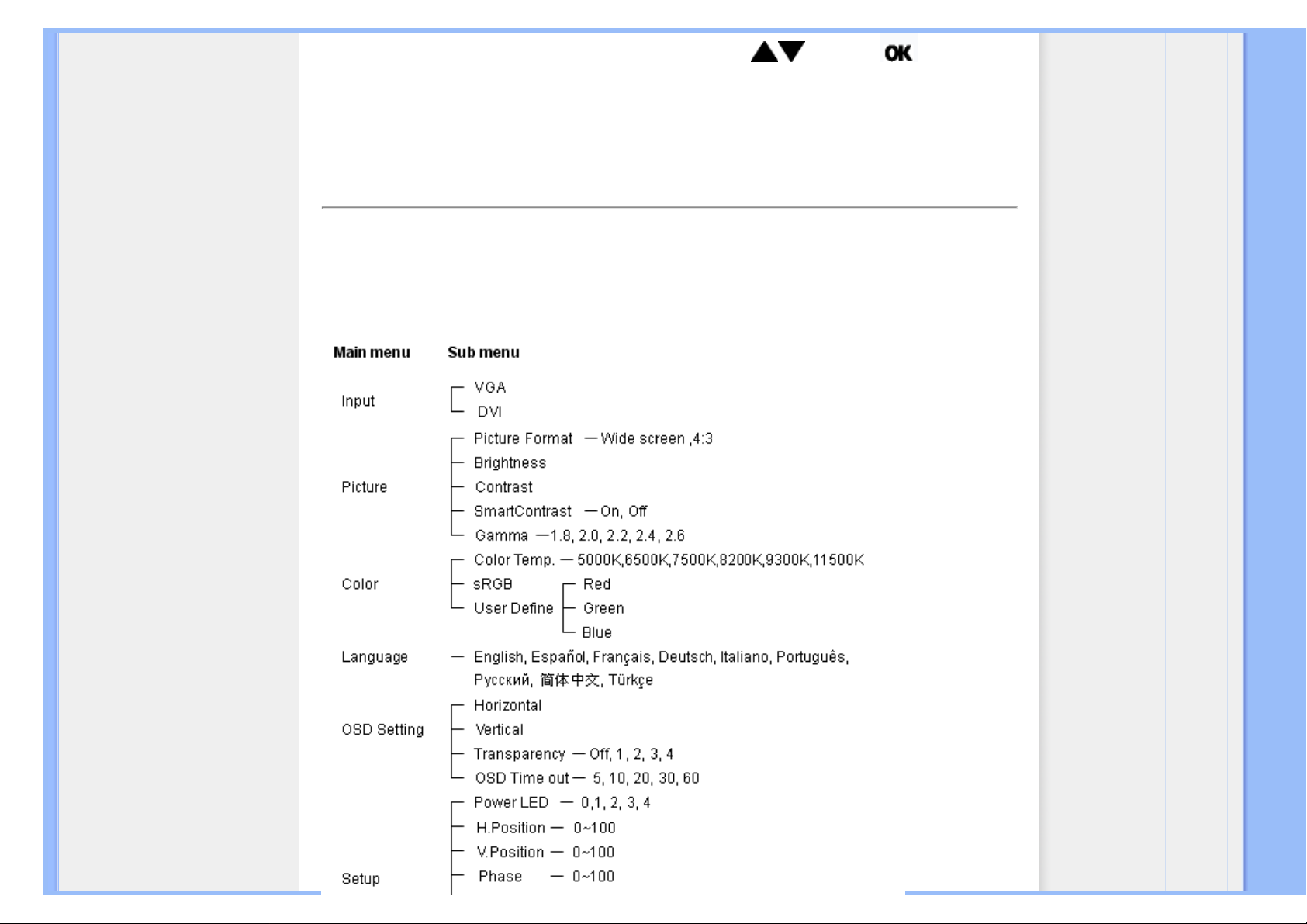

答: 可以。您可以使用OSD依下列程式變更顏色設定。

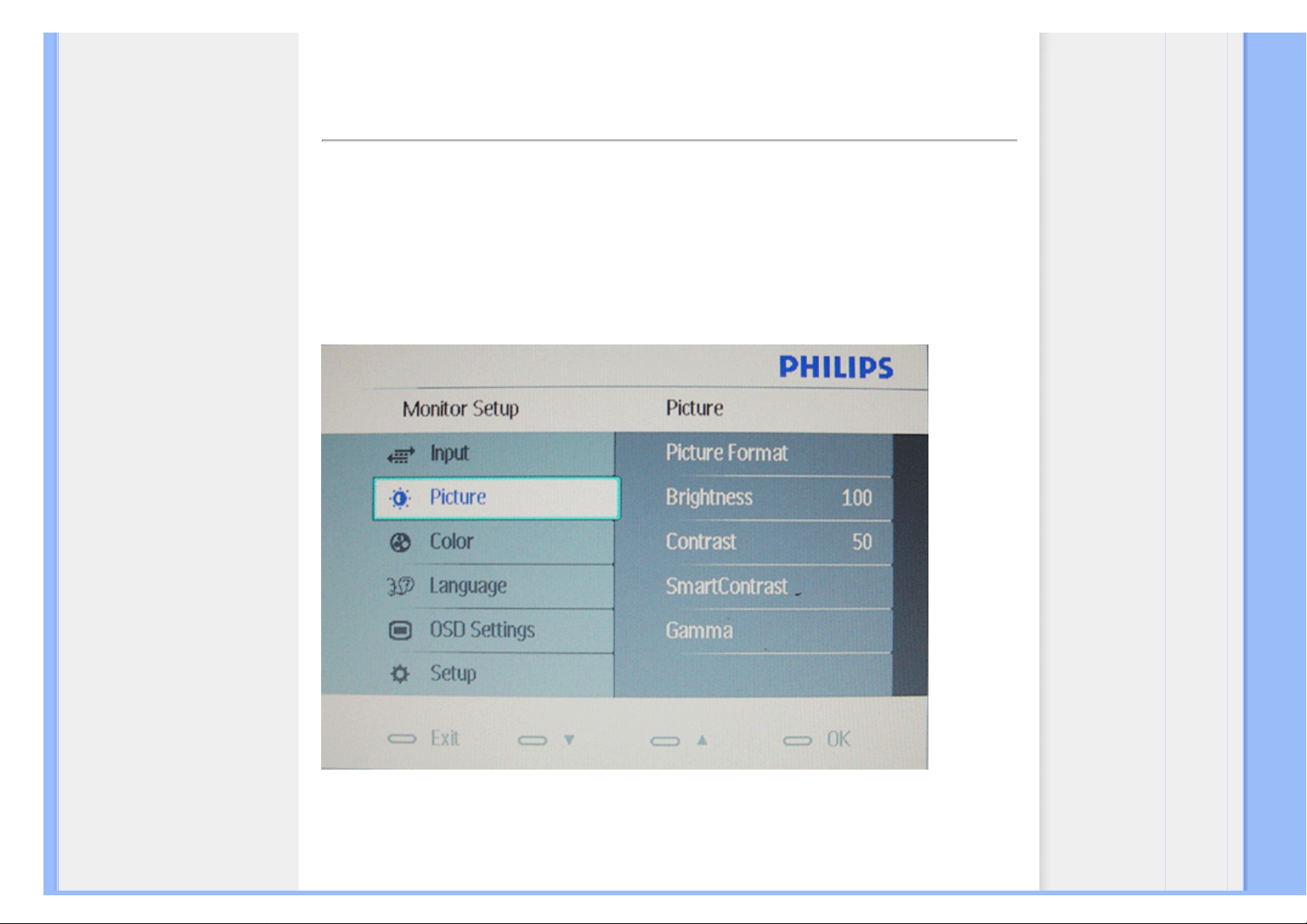

1. 按下功能表以顯示 OSD (螢幕功能顯示) 功能表。

2. 按「向下箭頭」選擇「顏色」選項，然後按「OK」輸入顏色設定，共有四個如下所示的設定。

a. 色溫：有5000K、6500K、7500K、8200K、9300K和11500K共六個設定。5000K範圍中的設定使面板顯示「暖色系」的紅白色調，而11500K溫度則產生「冷色系的藍白色調。」

b. sRGB：這是確保顏色在不同裝置（例如數位相機、顯示器、印表機、掃描器等）之間的交換正確。

c. 使用者定義：使用者可以透過調整紅色、綠色、藍色以選擇喜好的顏色。

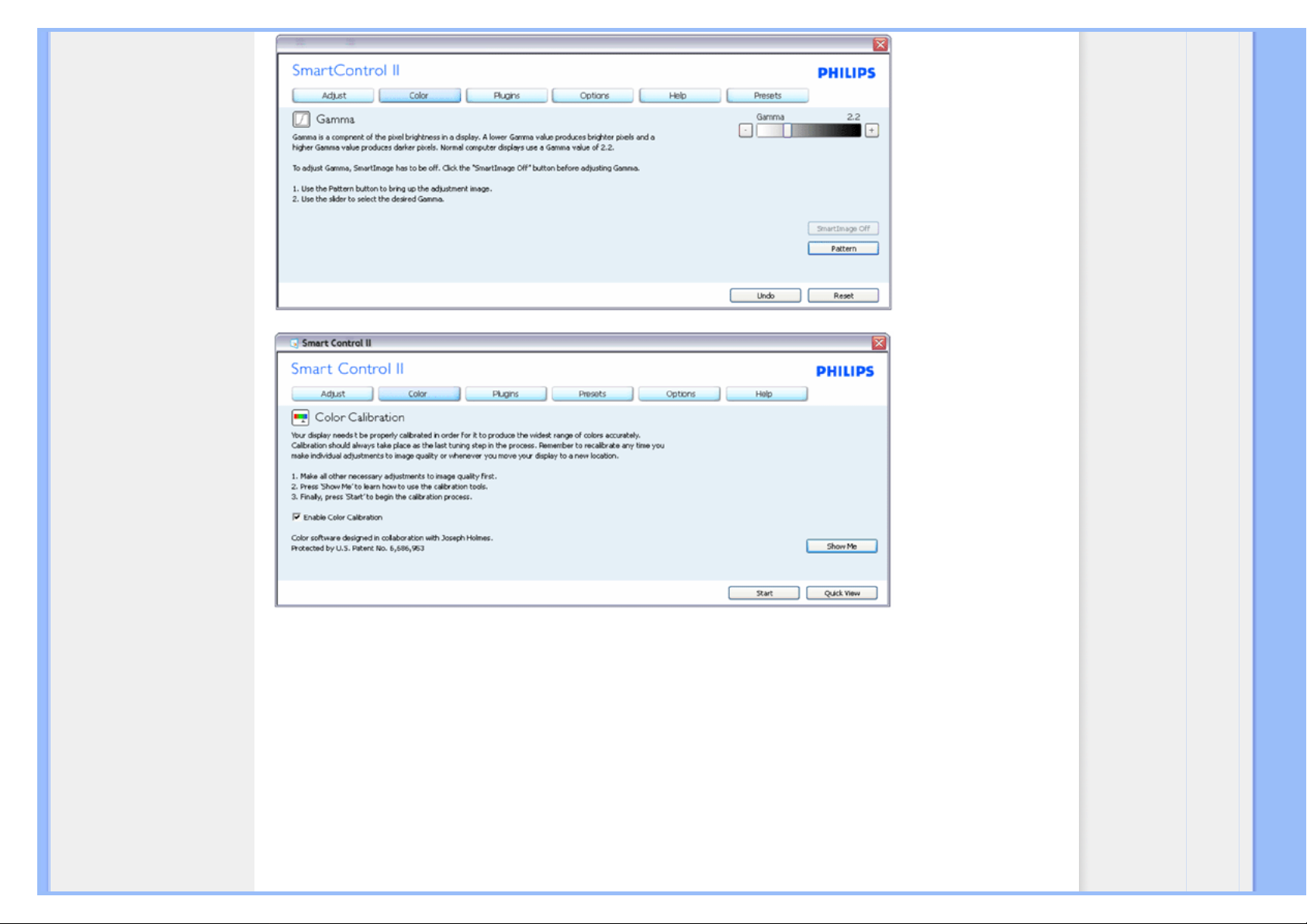

d. Gamma: 五種設定值為 1.8、2.0、2.2、2.4與 2.6。

* 測量物體溫度升高時發出的光線顏色。此測量以絕對刻度（克氏溫度）表示。 2004K等較低的克氏溫度是紅色，9300K等較高溫度是藍色。中性溫度是白色， 6504K。

返回頁首

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/saf_faq.htm (3 of 8)2009/4/25 下午 12:47:09

Page 7

FAQs (Frequently Asked Questions)

屏幕調整

問: 安裝顯示器時，我要如何讓顯示器發揮最佳效能？

答: 要獲得最佳效能，請確定您的23吋顯示器設定為1920 x 1080@60Hz。

問: LCD（液晶顯示器）與 CRT（陰極射線管）相比，哪個幅射較強？

答: 因為 LCD 不使用電子槍，這種顯示器不會在屏幕表面產生同等幅射量。

返回頁首

與其他週邊設備的兼容性

問: 我能否將LCD顯示器連接至任何個人電腦、電腦工作台或蘋果牌電腦？

答: 能。所有飛利浦 LCD 顯示器與任何個人電腦、蘋果牌電腦或電腦工作台均完

全兼容。你可能需要一個帶線適配器將顯示器連接至蘋果牌電腦。請與您的 Philips銷售代表聯絡以取得更詳細的資訊。

問: Philips LCD顯示器具有隨插即用的功能嗎？

答: 是的，我們的顯示器皆與Windows® 95、98、2000、XP與Vista的「隨插即

用」功能相容。

問: 何為 USB（通用串行總線）?

答: 試將 USB 想像成個人電腦週邊設備的一種靈便插口。USB 自動辨識週邊設備

所需的資源（比如驅動器軟體和總線帶寬）。USB 無需用戶參預即能運用各種資源。USB 有三大特長﹕USB 消除了“外殼恐懼症”—一種由打開電腦外殼，為

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/saf_faq.htm (4 of 8)2009/4/25 下午 12:47:09

Page 8

FAQs (Frequently Asked Questions)

附加週邊設備安裝短路板片—此舉通常需要調整複雜的“中斷請求”（IRQ）設置—所引起的害怕感。USB 清除了“端口擁塞”現象。若無 USB，個人電腦通常限於一台打印機、兩個通訊端口裝置（一般是滑鼠和調制解調器），一個增強平行端口附加裝置（例如掃描器或視頻照像機），以及一個遊戲手柄。越來越多的多媒體電腦運用的週邊設備每天都出現於市場。有了USB，多至 127 個裝置同時可用於一台電腦。USB 允許“熱插入”。不再需要關機、插入、重新起動、運行安裝系統來安裝週邊設備；也不再需要從事相反過程拔出某一裝置。總之， USB 將當今的“插入即怕”變成真正的“插入即用”！

關於USB的更進一步資訊，請參考詞彙解說。

問: 何為 USB 插座 ?

答: USB 插座為通用串行總線提供更多的連接。插座的上游端口使插座接於主機

（通常為個人電腦。插座上多個下游端口造成與另一個插座或裝置的連接，例如 USB 鍵盤、照像機或打印機。

返回頁首

LCD 屏幕技術

問: 何為液晶顯示器?

答: 液晶顯示器 (LCD) 是一種光學裝置，通常用在數字物件上顯示 ASCII 字符和

圖形，例如手表、計算器、攜帶式遊戲控制儀，等等。LCD 便是使用於手提電腦和其他小型電腦的技術。與發光二極管和氣體-等離子技術相仿，LCD 較之陰極射線管技術，能使顯示器變得更薄。LCD 比大型電子顯示器 (LED) 和氣體顯示器更加節省能源，因為它的使用原則是蔽光而不是發光。

問: 靜態矩陣 LCD 和動態矩陣 LCD 有何區別？

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/saf_faq.htm (5 of 8)2009/4/25 下午 12:47:09

Page 9

FAQs (Frequently Asked Questions)

答: LCD 若非由靜態矩陣网格即由動態矩陣网格製作。動態矩陣的晶體管放在每

一像素交接點上，需少量電流即能控制像素的亮度。因此，動態矩陣顯示器的電流能夠更加頻繁的開關，增進屏幕刷新時間（例如，你的鼠標似乎在屏幕上滑得更加平穩）。靜態矩陣 LCD 具有一種導體网格，其像素位於网格的每一交接點。

問: 與 CDT 相比，TFT LCD 的優勢何在？

答: CDT 顯示器中，一個電子槍以撞擊熒光玻璃上的偏光電子方式發射電子和一

般光。因此，CDT 顯示器基本上以模擬紅綠藍信號操作。TFT LCD 顯示器則是運用液晶屏面顯示輸入圖像的裝置。TFT 與 CDT 有根本不同的結構﹕其每一晶胞皆有動態矩陣結構和獨立的活性元素。TFT LCD 有兩個玻璃屏面，其空間裝滿液晶。當每一晶胞接上電極並通上電壓時，液晶分子結構則受到改變，從而控制從里面射向顯示圖像的光。TFT LCD 比 CDT 有多重優勢，因為它能變得特別薄，又沒有閃光，原因是它不使用掃描法。

問: LCD 顯示器的垂直頻率為何最大祗有 60 赫茲？

答: 與 CDT 顯示器不同，TFT LCD 屏幕具有固定的分辨率。例如，XGA 顯示

器祗有 1024x3（紅綠藍）x768 個像素，而更高分辨率若無更多的軟體處理則不可得。本屏幕則定為 65 赫茲點脈沖最大顯示，即 XGA 顯示器的標準頻率之一。既然此點脈沖是 60Hz/48kHz，此顯示器的最大頻率則為 60 赫茲。

問: 現有何種廣角技術？其功能如何？

答: TFT LCD 屏幕是透過液晶雙重折射放進內部光亮的元素控制器/顯示器。它

利用內部光折射至液體元素主軸的這一特性，控制內部光的方向、將光顯示出來。由於液晶上內部光的折射比率隨光的內部角度變化，TFT 的視角比 CDT 的視角更窄。通常，視角指對比度為 10 的角度點。目前有許多擴大視角的開發途徑。最常用的方法為利用廣視角片，透過變換折射比率來擴大視角。IPS（面內開關）或 MVA（多項垂直校準）也被用來擴大視角。飛利浦 181AS 型使用的則是先進的IPS技術。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/saf_faq.htm (6 of 8)2009/4/25 下午 12:47:09

Page 10

FAQs (Frequently Asked Questions)

問: LCD 顯示器如何沒有閃光？

答: 從技術上說，LCD 也閃動，不過這個現象的原因與 CRT 顯示器的不同—其

並不妨礙視覺舒適感。LCD 的閃光指正負極電壓差造成的一般不易覺察的發光。另一方面，傷害眼睛的 CRT 閃光是由於熒光物體的閃/滅動作變得顯而易見而造成的。既然 LCD 屏幕的液晶反應速度較慢，這種討厭的閃光現象不存在於 LCD 顯示器。

問: 為什麼 LCD 顯示器實際上的電磁波干擾很低?

答: 與 CRT 不同，LCD 顯示器沒有主要部件會生發電磁干擾，尤其沒有磁場。

同樣，因為LCD顯示器使用相當低的能源，其能源輸送極其安靜。

返回頁首

工效學、生態學、安全標準

問: 何為 CE 標誌？

答: CE（歐洲通用）標誌必須顯示於受管理的銷售於歐洲市場的產品。CE 標誌

意為某一產品符合有關歐洲條例。歐洲條例即有關衛生、安全、環境和用戶保護之歐洲法律，與每個國家電碼和 UL 標準法類似。

問: LCD 顯示器是否符合普通安全標準？

答: 符合。飛利浦 LCD顯示器符合有關放射控制、電磁波控制、能源節省、工作

環境電力安全和廢物回收等 MPR-II 條例和 TCO 99/03 標準。規格網頁備有更詳細的安全標準數據。

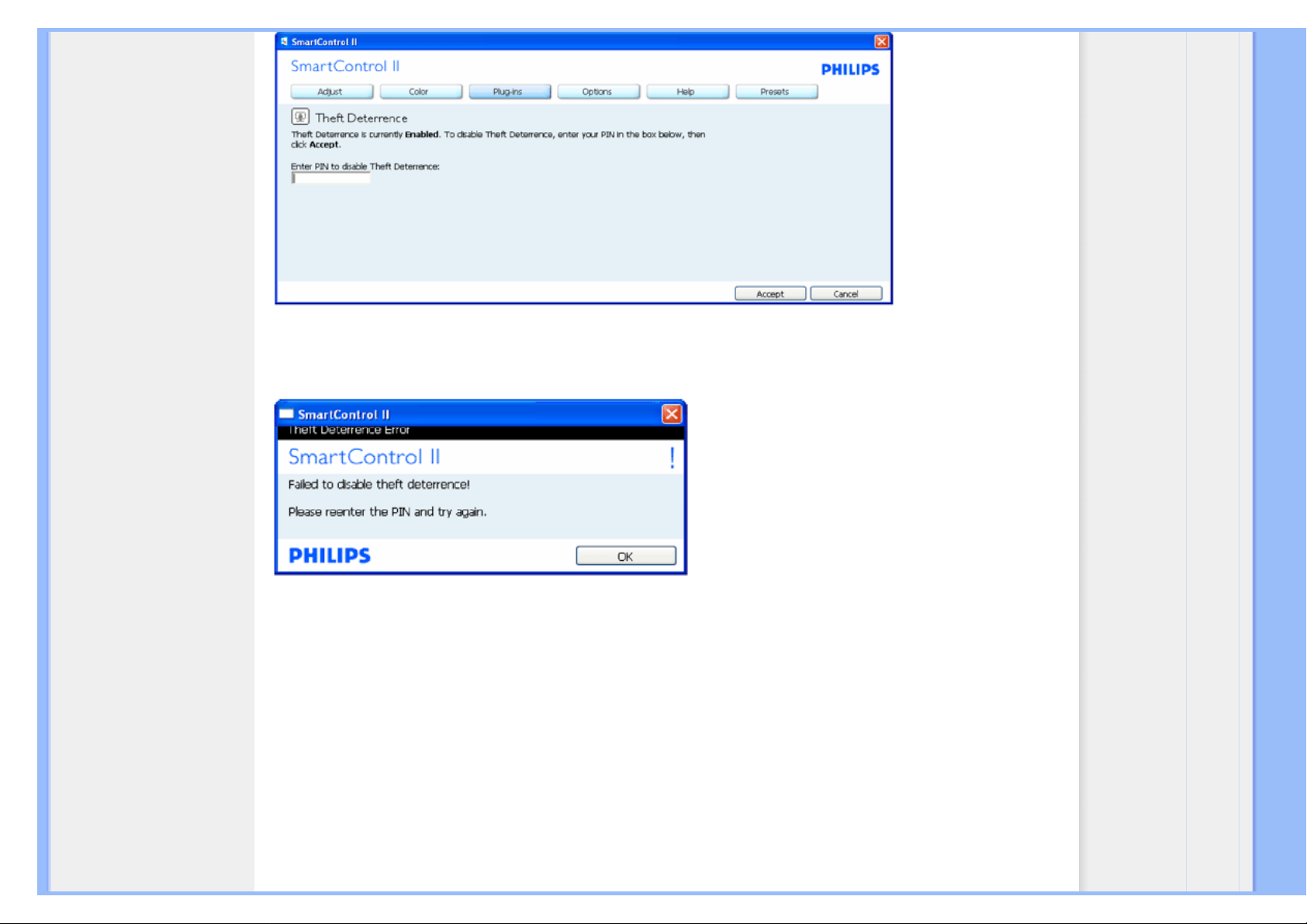

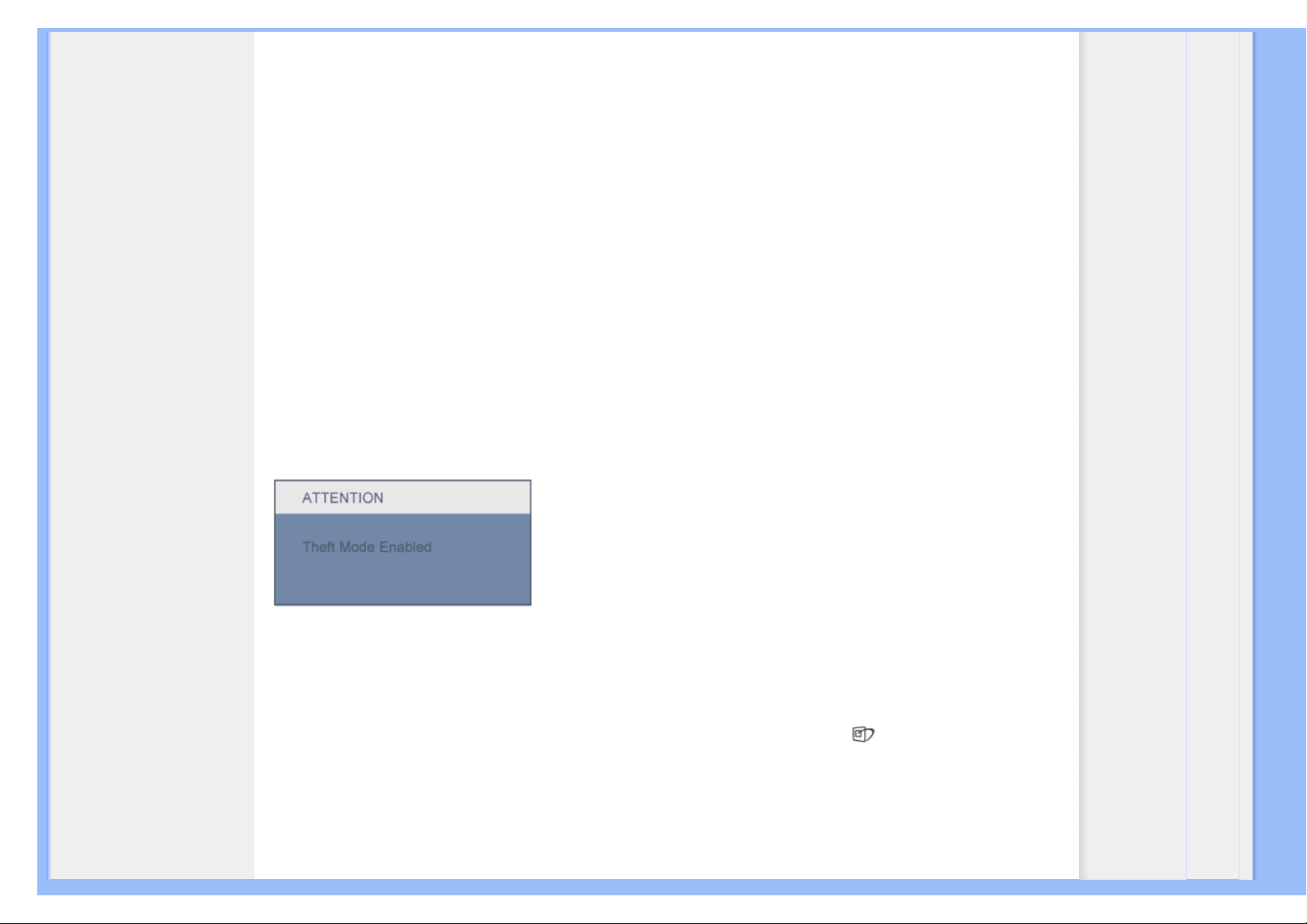

問: 我更換新的pc後，在螢幕上發現此資訊，請問將如何處理？

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/saf_faq.htm (7 of 8)2009/4/25 下午 12:47:09

Page 11

FAQs (Frequently Asked Questions)

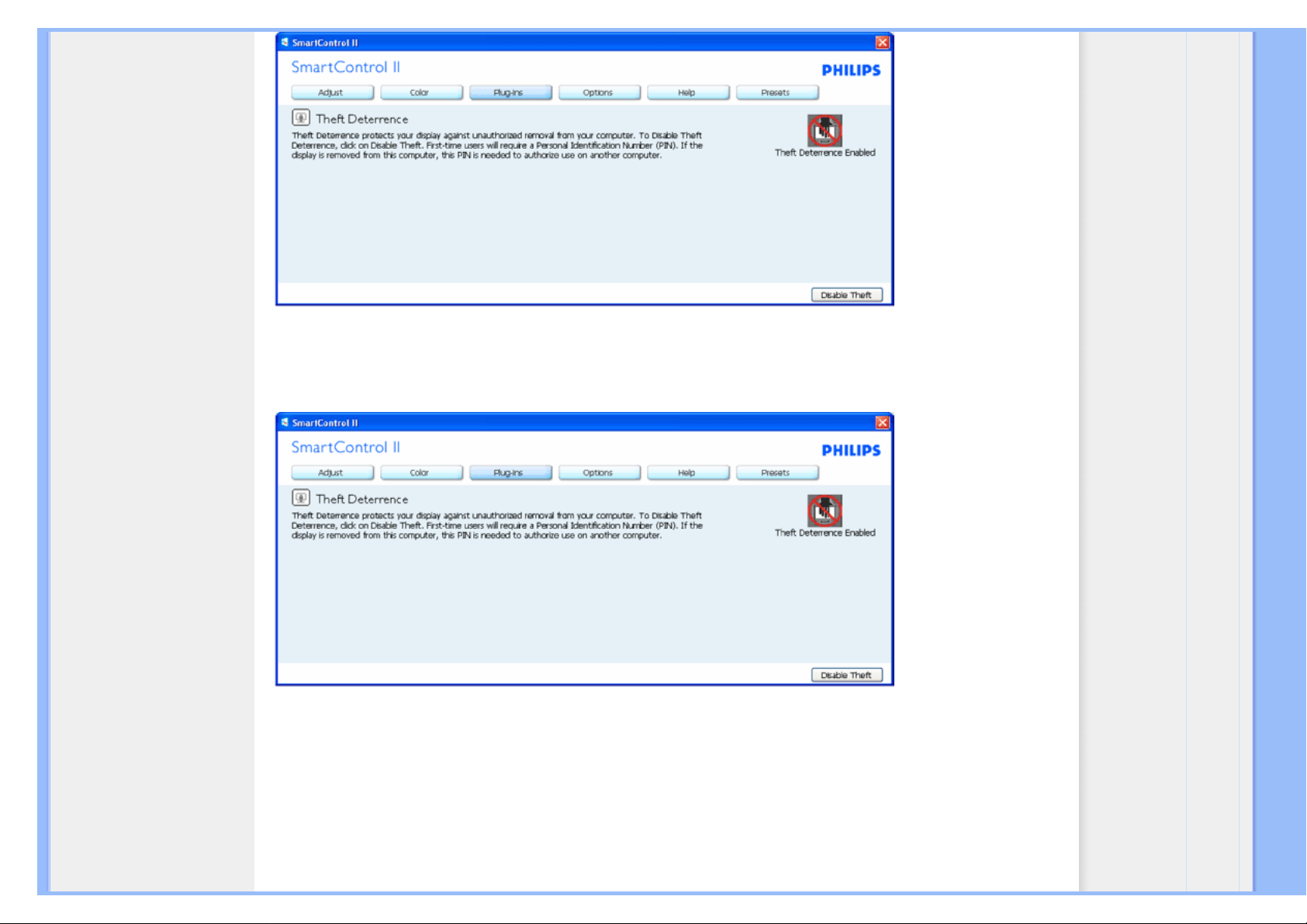

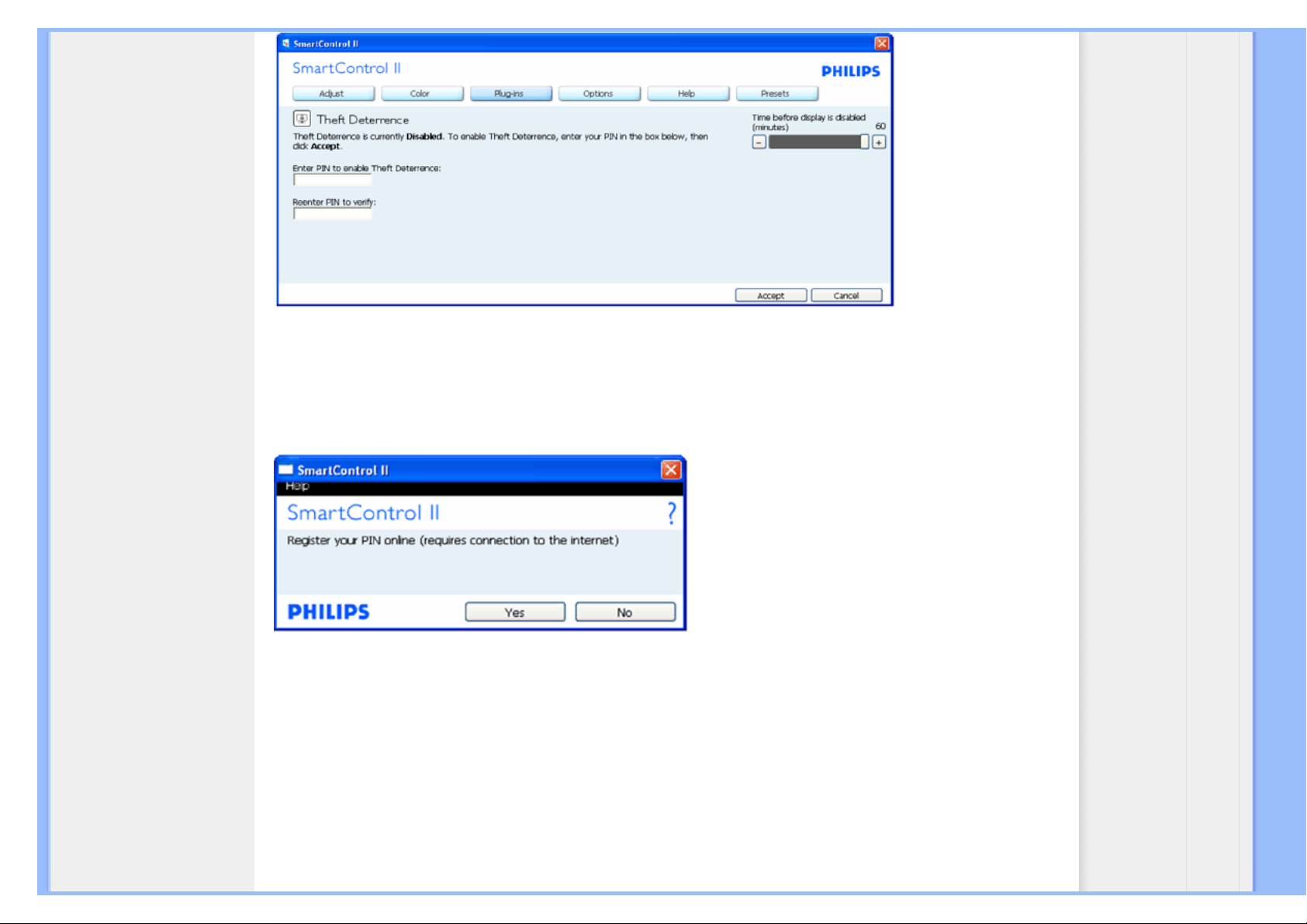

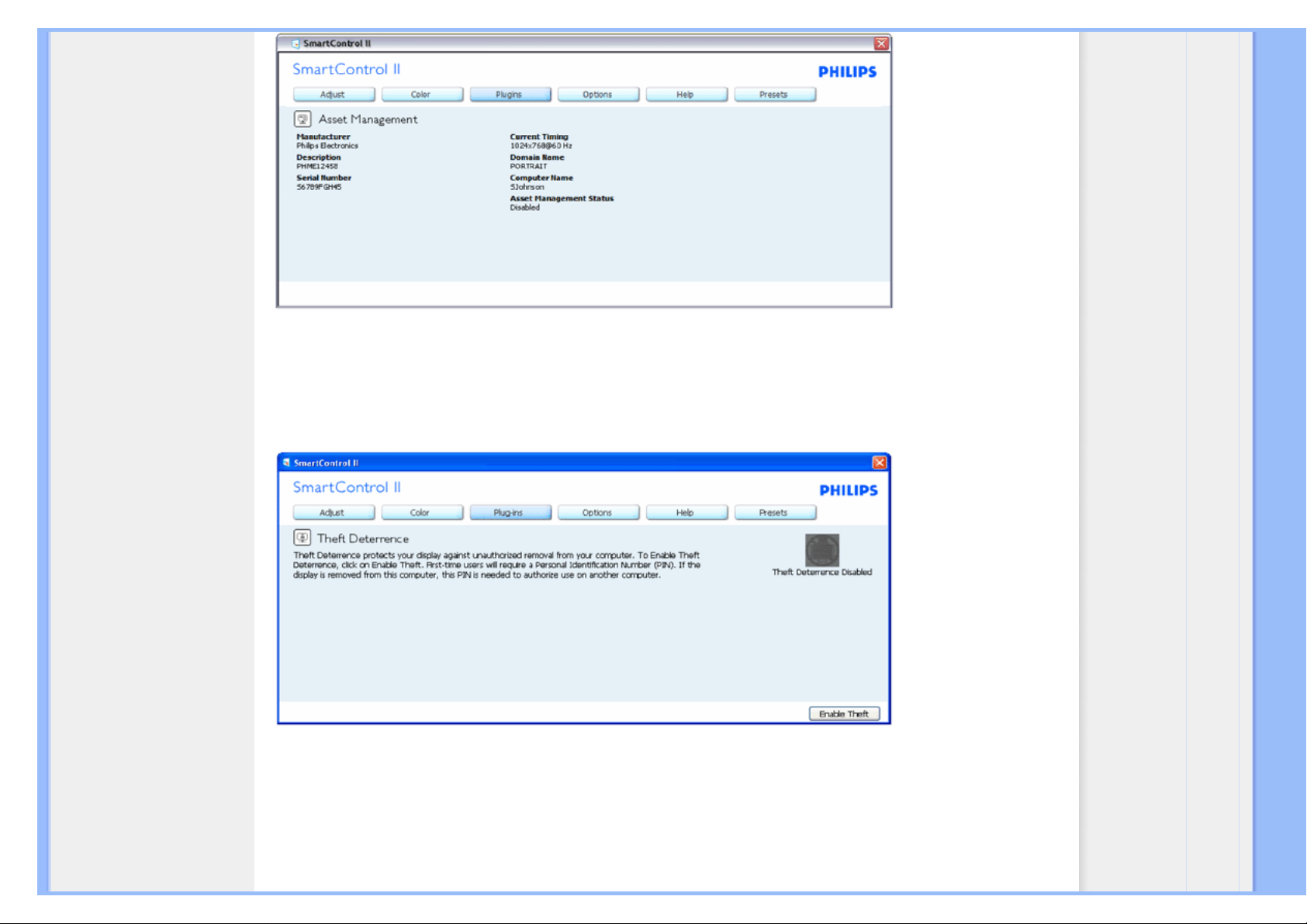

答: 這是因為您在SmartControll II上啟動了防盜功能所致。請洽IT管理人員或

Philips客服中心。

有關規定章節載有更詳細資訊。

返回頁首

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/saf_faq.htm (8 of 8)2009/4/25 下午 12:47:09

Page 12

Troubleshooting

•

安全和故障檢修

•

常見問題 (FAQs)

•

常見故障

• 圖像問題

•

有關規定

• 其他相關資訊

故障檢修

本頁所述問題可由用戶自行解決。在您試過這些解決方案後，而問題仍持續存在，請與

Philips 客服代表聯絡。

常見故障

你是否遇到此種問題請看以下幾項

無圖像 (電源發光二極管不亮)

● 確定電源線與牆壁電源及顯示器後部插

接。

● 首先，顯示器正面的電源鍵應是關閉

的，然後再按此鍵開機。

無圖像

(電源LED指示燈閃爍藍色 . 3秒開啟,3秒關閉))

● 確定電腦已開機。

● 確定信號線與電腦正確插接。

● 檢查顯示器連接線的接針是否有彎

曲。.

● 節電功能可能被啟動。

屏幕顯示

● 確定顯示器連接線與電腦正確插接。

（同時參閱“快速組裝說明”。）

● 檢查顯示器連接線的接針是否有彎

曲。

● 確定電腦已開機。

AUTO （自動）鍵無法正常使用

● AUTO 鍵是為運行微軟視窗系統的標

準IBM兼容型個人電腦而設計。

● 如果使用非標準型電腦或視頻卡，則此

鍵可能會功能失常。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/saf_troub.htm (1 of 3)2009/4/25 下午 12:47:14

Page 13

Troubleshooting

圖像問題

顯示位置不正確

● 按 AUTO 鍵。

● 請使用 OSD 主控制項中「更多設定」

中的「相位/時脈」來調整影像位置。

圖像在屏幕上顫動

● 檢查信號連接線是否與圖像板或電腦正

確連接。

出現垂直閃動

● 按 AUTO 鍵。

●

請使用OSD主控制項中「More settings」(更多設定)的「Phase/ Clock」(相位/時脈) 消除垂直雜紋。

出現水平閃動

● 按 AUTO 鍵。

● 請使用OSD主控制項中「More

settings」(更多設定)的「Phase/ Clock」(相位/時脈) 消除垂直雜紋。

屏幕太亮或太暗

● 調整螢幕顯示的對比與亮度。（LCD顯

示器的背光有固定的壽命週期。當螢幕變暗或開始閃爍時，請與您的銷售代表聯絡。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/saf_troub.htm (2 of 3)2009/4/25 下午 12:47:14

Page 14

Troubleshooting

出現殘留圖像

● 如果圖像在屏幕上停留時間過長，則可

能印上屏幕而造成殘留圖像。這種情況在數小時後會消失。

電源切斷後仍有殘留圖像

● 此為液晶的特點，並非由功能失常或液

晶殘損引起。殘留圖像在一段時間後會消失。

有綠、紅、藍、黑及白色點殘留

● 殘留的色點為當前技術行業所用液晶之

正常特點。

調整藍色 "電源啟動" 燈光

● 使用 OSD 主控制項中設定（Setup）項

目的電源 LED 指示燈項目，來調整藍色 "電源啟動" 燈光。

關於更進一步的協助，請參考客戶資訊中心清單，並與 Philips 客戶服務代表聯絡。

返回頁首

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/saf_troub.htm (3 of 3)2009/4/25 下午 12:47:14

Page 15

Regulatory Information

•

Recycling Information for Customers

•

Waste Electrical and Electronic Equipment-WEEE

•

CE Declaration of Conformity

•

Energy Star Declaration

• Federal Communications Commission (FCC) Notice (U.S. Only)

•

FCC Declaration of Conformity

• Commission Federale de la Communication (FCC Declaration)

• EN 55022 Compliance (Czech

Republic Only)

• Polish Center for Testing and Certification Notice

• North Europe (Nordic Countries) Information

• BSMI Notice (Taiwan Only)

•

Ergonomie Hinweis (nur Deutschland)

. Philips End-of-Life Disposal

•

Information for UK only

•

China RoHS

• Safety Information

• Troubleshooting

• Other Related Information

•

Frequently Asked Questions (FAQs)

Regulatory Information

Model ID: 231E1 Model No: MWE1230F

Recycling Information for Customers

Philips establishes technically and economically viable objectives to optimize the environmental performance of the organization's product, service and activities.

From the planning, design and production stages, Philips emphasizes the important of making products that can easily be recycled. At Philips, end-of-life management primarily entails participation in national take-back initiatives and recycling programs whenever possible, preferably in cooperation with competitors.

There is currently a system of recycling up and running in the European countries, such as The Netherlands, Belgium, Norway, Sweden and Denmark.

In U.S.A., Philips Consumer Electronics North America has contributed funds for the Electronic Industries Alliance (EIA) Electronics Recycling Project and state recycling initiatives for end-of-life electronics products from household sources. In addition, the Northeast Recycling Council (NERC) - a multi-state non-profit organization focused on promoting recycling market development - plans to implement a recycling program.

In Asia Pacific, Taiwan, the products can be taken back by Environment Protection Administration (EPA) to follow the IT product recycling management process, detail can be found in web site

www.epa.gov.tw

The monitor contains parts that could cause damage to the nature environment. Therefore, it is vital that the monitor is recycled at the end of its life cycle.

For help and service, please contact Consumers Information Center or F1rst Choice Contact Information

Center

in each country or the following team of Environmental specialist can help.

Mrs. Argent Chan, Environment Manager Philips Consumer Lifestyle E-mail:

[email protected]

Tel: +886 (0) 3 222 6795

Mr. Maarten ten Houten - Senior Environmental Consultant Philips Consumer Electronics E-mail:

[email protected]

Tel: +31 (0) 40 27 33402

Mr. Delmer F. Teglas Philips Consumer Electronics North America E-mail:

[email protected]

Tel: +1 865 521 4322

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/regs/regulat.htm (1 of 11)2009/4/25 下午 12:47:20

Page 16

Regulatory Information

RETURN TO TOP OF THE PAGE

Waste Electrical and Electronic Equipment-WEEE

Attention users in European Union private households

This marking on the product or on its packaging illustrates that, under European Directive 2002/96/EG governing used electrical and electronic appliances, this product may not be disposed of with normal household waste. You are responsible for disposal of this equipment through a designated waste electrical and electronic equipment collection. To determine the locations for dropping off such waste electrical and electronic, contact your local government office, the waste disposal organization that serves your household or the store at which you purchased the product.

Attention users in United States:

Like all LCD products, this set contains a lamp with Mercury. Please dispose of according to all Local, State and Federal laws. For the disposal or recycling information, contact

www.mygreenelectronics.com

www.eiae.org.

RETURN TO TOP OF THE PAGE

CE Declaration of Conformity

Philips Consumer Electronics declare under our responsibility that the product is in conformity with the following standards

- EN60950-1:2001 (Safety requirement of Information Technology Equipment)

- EN55022:1998 (Radio Disturbance requirement of Information Technology Equipment)

- EN55024:1998 (Immunity requirement of Information Technology Equipment)

- EN61000-3-2:2000 (Limits for Harmonic Current Emission)

- EN61000-3-3:1995 (Limitation of Voltage Fluctuation and Flicker) following provisions of directives applicable

- 73/23/EEC (Low Voltage Directive)

- 89/336/EEC (EMC Directive)

- 93/68/EEC (Amendment of EMC and Low Voltage Directive) and is produced by a manufacturing organization on ISO9000 level.

The product also comply with the following standards

- ISO9241-3, ISO9241-7, ISO9241-8 (Ergonomic requirement for CRT Monitor)

- ISO13406-2 (Ergonomic requirement for Flat Panel Display)

- GS EK1-2000 (GS specification)

- prEN50279:1998 (Low Frequency Electric and Magnetic fields for Visual Display)

- MPR-II (MPR:1990:8/1990:10 Low Frequency Electric and Magnetic fields)

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/regs/regulat.htm (2 of 11)2009/4/25 下午 12:47:20

Page 17

Regulatory Information

- TCO'99, TCO'03 (Requirement for Environment Labelling of Ergonomics, Energy, Ecology and Emission, TCO: Swedish Confederation of Professional Employees) for TCO versions

RETURN TO TOP OF THE PAGE

Energy Star Declaration

This monitor is equipped with a function for saving energy which supports the VESA Display Power Management (DPM)

standard. This means that the monitor must be connected to a

computer which supports VESA DPM. Time settings are adjusted from the system unit by software.

VESA State LED Indicator

Power

Consumption Normal operation ON (Active) Blue < 50W (typ.) Power Saving

Alternative 2 One step

Sleep

Blinking Blue LED

< 0.5 W

Switch Off

Blue LED off

< 0.5W

As an ENERGY STAR

Partner, PHILIPS has determined that this product meets

the

ENERGY STAR® guidelines for energy efficiency.

We recommend you switch off the monitor when it is not in use for a long time.

RETURN TO TOP OF THE PAGE

Federal Communications Commission (FCC) Notice (U.S. Only)

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/regs/regulat.htm (3 of 11)2009/4/25 下午 12:47:20

Page 18

Regulatory Information

● Reorient or relocate the receiving antenna.

● Increase the separation between the equipment and receiver.

● Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

● Consult the dealer or an experienced radio/TV technician for help.

Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment.

Use only RF shielded cable that was supplied with the monitor when connecting this monitor to a computer device.

To prevent damage which may result in fire or shock hazard, do not expose this appliance to rain or excessive moisture.

THIS CLASS B DIGITAL APPARATUS MEETS ALL REQUIREMENTS OF THE CANADIAN INTERFERENCE-CAUSING EQUIPMENT REGULATIONS.

RETURN TO TOP OF THE PAGE

FCC Declaration of Conformity

Trade Name: Philips

Responsible Party:

Philips Consumer Electronics North America P.O. Box 671539 Marietta , GA 30006-0026 1-888-PHILIPS (744-5477)

Declaration of Conformity for Products Marked with FCC Logo, United States Only

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

RETURN TO TOP OF THE PAGE

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/regs/regulat.htm (4 of 11)2009/4/25 下午 12:47:20

Page 19

Regulatory Information

Commission Federale de la Communication (FCC Declaration)

Cet équipement a été testé et déclaré conforme auxlimites des appareils numériques de class B,aux termes de l'article 15 Des règles de la FCC. Ces limites sont conçues de façon à fourir une protection raisonnable contre les interférences nuisibles dans le cadre d'une installation résidentielle. CET appareil produit, utilise et peut émettre des hyperfréquences qui, si l'appareil n'est pas installé et utilisé selon les consignes données, peuvent causer des interférences nuisibles aux communications radio. Cependant, rien ne peut garantir l'absence d'interférences dans le cadre d'une installation particulière. Si cet appareil est la cause d'interférences nuisibles pour la réception des signaux de radio ou de télévision, ce qui peut être décelé en fermant l'équipement, puis en le remettant en fonction, l'utilisateur pourrait essayer de corriger la situation en prenant les mesures suivantes:

● Réorienter ou déplacer l'antenne de réception.

● Augmenter la distance entre l'équipement et le récepteur.

● Brancher l'équipement sur un autre circuit que celui utilisé par le récepteur.

● Demander l'aide du marchand ou d'un technicien chevronné en radio/télévision.

Toutes modifications n'ayant pas reçu l'approbation des services compétents en matière de conformité est susceptible d'interdire à l'utilisateur l'usage du présent équipement.

N'utiliser que des câbles RF armés pour les connections avec des ordinateurs ou périphériques.

CET APPAREIL NUMERIQUE DE LA CLASSE B RESPECTE TOUTES LES EXIGENCES DU REGLEMENT SUR LE MATERIEL BROUILLEUR DU CANADA.

RETURN TO TOP OF THE PAGE

EN 55022 Compliance (Czech Republic Only)

RETURN TO TOP OF THE PAGE

Polish Center for Testing and Certification Notice

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/regs/regulat.htm (5 of 11)2009/4/25 下午 12:47:20

Page 20

Regulatory Information

The equipment should draw power from a socket with an attached protection circuit (a three-prong socket). All equipment that works together (computer, monitor, printer, and so on) should have the same power supply source.

The phasing conductor of the room's electrical installation should have a reserve short-circuit protection device in the form of a fuse with a nominal value no larger than 16 amperes (A).

To completely switch off the equipment, the power supply cable must be removed from the power supply socket, which should be located near the equipment and easily accessible.

A protection mark "B" confirms that the equipment is in compliance with the protection usage requirements of standards PN-93/T-42107 and PN-89/E-06251.

RETURN TO TOP OF THE PAGE

North Europe (Nordic Countries) Information

Placering/Ventilation

VARNING:

FÖRSÄKRA DIG OM ATT HUVUDBRYTARE OCH UTTAG ÄR LÄTÅTKOMLIGA, NÄR DU STÄLLER DIN UTRUSTNING PÅPLATS.

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/regs/regulat.htm (6 of 11)2009/4/25 下午 12:47:20

Page 21

Regulatory Information

Placering/Ventilation

ADVARSEL:

SØRG VED PLACERINGEN FOR, AT NETLEDNINGENS STIK OG STIKKONTAKT ER NEMT TILGÆNGELIGE.

Paikka/Ilmankierto

VAROITUS:

SIJOITA LAITE SITEN, ETTÄ VERKKOJOHTO VOIDAAN TARVITTAESSA HELPOSTI IRROTTAA PISTORASIASTA.

Plassering/Ventilasjon

ADVARSEL:

NÅR DETTE UTSTYRET PLASSERES, MÅ DU PASSE PÅ AT KONTAKTENE FOR STØMTILFØRSEL ER LETTE Å NÅ.

RETURN TO TOP OF THE PAGE

BSMI Notice (Taiwan Only)

RETURN TO TOP OF THE PAGE

Ergonomie Hinweis (nur Deutschland)

Der von uns gelieferte Farbmonitor entspricht den in der "Verordnung über den Schutz vor Schäden durch Röntgenstrahlen" festgelegten Vorschriften.

Auf der Rückwand des Gerätes befindet sich ein Aufkleber, der auf die Unbedenklichkeit der Inbetriebnahme hinweist, da die Vorschriften über die Bauart von Störstrahlern nach Anlage III ¤ 5 Abs. 4 der Röntgenverordnung erfüllt sind.

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/regs/regulat.htm (7 of 11)2009/4/25 下午 12:47:20

Page 22

Regulatory Information

Damit Ihr Monitor immer den in der Zulassung geforderten Werten entspricht, ist darauf zu achten, daß

1. Reparaturen nur durch Fachpersonal durchgeführt werden.

2. nur original-Ersatzteile verwendet werden.

3. bei Ersatz der Bildröhre nur eine bauartgleiche eingebaut wird.

Aus ergonomischen Gründen wird empfohlen, die Grundfarben Blau und Rot nicht auf dunklem Untergrund zu verwenden (schlechte Lesbarkeit und erhöhte Augenbelastung bei zu geringem Zeichenkontrast wären die Folge).

Der arbeitsplatzbezogene Schalldruckpegel nach DIN 45 635 beträgt 70dB (A) oder weniger.

ACHTUNG: BEIM AUFSTELLEN DIESES GERÄTES DARAUF ACHTEN, DAß NETZSTECKER UND NETZKABELANSCHLUß LEICHT ZUGÄNGLICH SIND.

RETURN TO TOP OF THE PAGE

End-of-Life Disposal

Your new monitor contains materials that can be recycled and reused. Specialized companies can recycle your product to increase the amount of reusable materials and to minimize the amount to be disposed of.

Please find out about the local regulations on how to dispose of your old monitor from your local Philips dealer.

(For customers in Canada and U.S.A.)

This product may contain lead and/or mercury. Dispose of in accordance to local-state and federal regulations. For additional information on recycling contact

www.eia.org (Consumer Education Initiative)

RETURN TO TOP OF THE PAGE

Information for UK only

WARNING - THIS APPLIANCE MUST BE GROUNDING.

Important:

This apparatus is supplied with an approved moulded 13A plug. To change a fuse in this type of plug proceed as follows:

1. Remove fuse cover and fuse.

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/regs/regulat.htm (8 of 11)2009/4/25 下午 12:47:20

Page 23

Regulatory Information

2. Fit new fuse which should be a BS 1362 5A,A.S.T.A. or BSI approved type.

3. Refit the fuse cover.

If the fitted plug is not suitable for your socket outlets, it should be cut off and an appropriate 3-pin plug fitted in its place.

If the mains plug contains a fuse, this should have a value of 5A. If a plug without a fuse is used, the fuse at the distribution board should not be greater than 5A.

Note: The severed plug must be destroyed to avoid a possible shock hazard should it be inserted into a 13A socket elsewhere.

How to connect a plug

The wires in the mains lead are coloured in accordance with the following code:

BLUE - "NEUTRAL" ("N")

BROWN - "LIVE" ("L")

GREEN & YELLOW - "GROUND" ("G")

1. The GREEN AND YELLOW wire must be connected to the terminal in the plug which is marked with the letter "G"

or by the Ground symbol

or coloured GREEN or GREEN

AND YELLOW.

2. The BLUE wire must be connected to the terminal which is marked with the letter "N" or coloured BLACK.

3. The BROWN wire must be connected to the terminal which marked with the letter "L" or coloured RED.

Before replacing the plug cover, make certain that the cord grip is clamped over the sheath of the lead - not simply over the three wires.

RETURN TO TOP OF THE PAGE

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/regs/regulat.htm (9 of 11)2009/4/25 下午 12:47:20

Page 24

Regulatory Information

China RoHS

The People's Republic of China released a regulation called "Management Methods for Controlling Pollution by Electronic Information Products" or commonly referred to as China RoHS. All products including CRT and LCD monitor which are produced and sold for China market have to meet China RoHS request.

China Energy Efficiency Label ( 中國能效) implement

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/regs/regulat.htm (10 of 11)2009/4/25 下午 12:47:20

Page 25

Regulatory Information

RETURN TO TOP OF THE PAGE

Safety Information: Electric, Magnetic and Electromagnetic Fields ("EMF")

1. Philips Royal Electronics manufactures and sells many products targeted at consumers, which, like any

electronic apparatus, in general have the ability to emit and receive electro magnetic signals.

2. One of Philips' leading Business Principles is to take all necessary health and safety measures for our

products, to comply with all applicable legal requirements and to stay well within the EMF standards applicable at the time of producing the products.

3. Philips is committed to develop, produce and market products that cause no adverse health effects.

4. Philips confirms that if its products are handled properly for their intended use, they are safe to use

according to scientific evidence available today.

5. Philips plays an active role in the development of international EMF and safety standards, enabling Philips

to anticipate further developments in standardization for early integration in its products.

RETURN TO TOP OF THE PAGE

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/regs/regulat.htm (11 of 11)2009/4/25 下午 12:47:20

Page 26

Other Related Information

•

安全和故障檢修

• 常見問題 (FAQs)

•

故障檢修

•

有關規定

•

美國用戶須知

•美國以外用戶須知

其他相關資訊

美國用戶須知

如設備電壓為115伏 :

使用符合UL 標準的電繩，應含有美國線規至少18 號、SVT 或SJT 三型導體線（最長15英尺），並聯導電條，15安、125伏接地式插頭。

如設備電壓為230伏:

使用符合UL 標準的電繩，應含有美國線規至少18 號、SVT 或SJT 三型導體線（最長15英尺），串聯導電條，15安、250伏接地式插頭。

美國以外用戶須知

如設備電壓為230伏 :

所用電繩應含有美國線規至少18 號導體線（最長15英尺）及15安培、250伏接地式插頭。接線組應通過設備所在國家有關安全核准並/或標有“危險”(HAR) 字樣。

返回頁首

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/safety/saf_other.htm2009/4/25 下午 12:47:24

Page 27

About This Manual

• 有關此指南

•

標誌說明

有關此手冊

有關此指南

此電子用戶指南適用於所有使用飛利浦液晶顯示器的用戶。此指南描述液晶顯示器的特點、安裝、操作和其他有關資訊。其內容與本公司出版版本相同。

章節如下﹕

● “安全及故障檢修” 針對各種常見問題提供提示說明和解決辦法，并提供你可能需要

的其他有關資訊。

● “有關此電子用戶手冊”就所含內容作出概述，并提供標誌符號說明和其他資料，供你

參考。

● “產品說明” 綜合描述顯示器的特點及其技術規格。

● “顯示器安裝” 說明初級安裝程序，并大致說明如何使用顯示器。

● “屏幕顯示” 提供調整顯示器設置的有關資訊。

● “用戶保修與擔保”含有飛利浦全球顧客資訊中心列表以及服務台電話和有關適用於貴

產品的擔保資訊。

● “詞匯”解釋技術名詞。

● “下載及打印選擇” 能將此手冊全文轉輸至你的硬盤上，以供隨時查閱。

返回頁首

標誌說明

以下分節描述使用於此文件的標誌慣例。

注、注意、小心

在此指南中，文字段落配有圖標并以黑體或斜體書寫。這些段落含有“注”、“注意”或“小

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/about/about.htm (1 of 2)2009/4/25 下午 12:47:29

Page 28

About This Manual

心”字句。其使用如下﹕

注﹕此圖標顯示重要資訊和提示，以助你更好地使用你的電腦系統。

注意﹕此圖標顯示的資訊提醒你如何避免硬體的潛在損害或數據丟失。

小心﹕此圖標顯示對身體傷害的可能性，并警告你如何避免此問題。

某些小心警告可能以不同格式出現，也可能不帶任何圖標。在此類情況下，小心警告的具體顯示由管理機關規定。

返回頁首

版權﹕2009年 Koninklijke 飛利浦電子公司。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/about/about.htm (2 of 2)2009/4/25 下午 12:47:29

Page 29

Product Information

•

您的液晶顯示器

• Smartimage

• SmartContrast

•

無鉛產品

•

技術規格

•

分辨率和預設模式

•

飛利浦像素殘缺規定

•

自動省電

•

實體規格

•

腳位指定

•

產品視圖

•

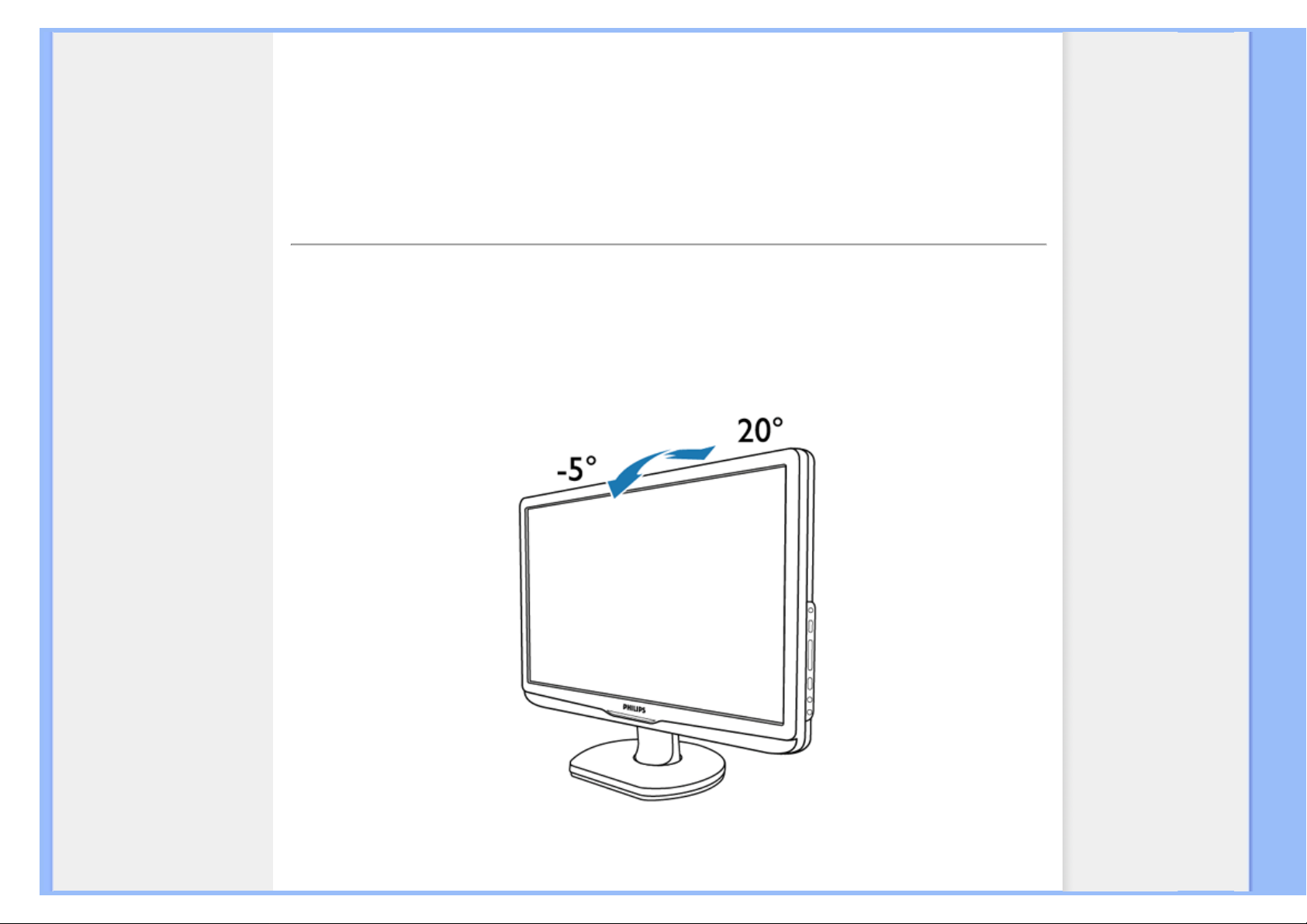

物理功能

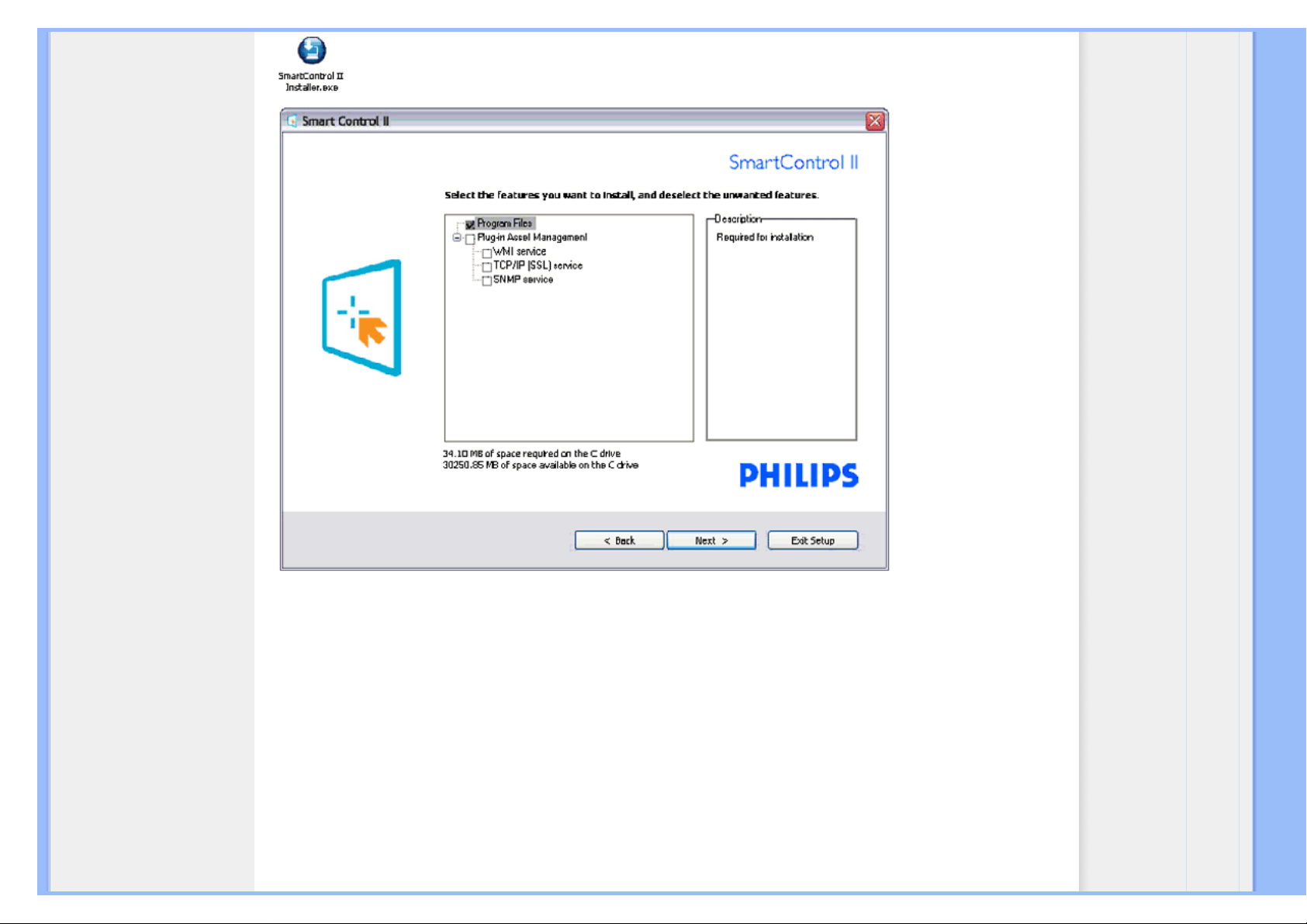

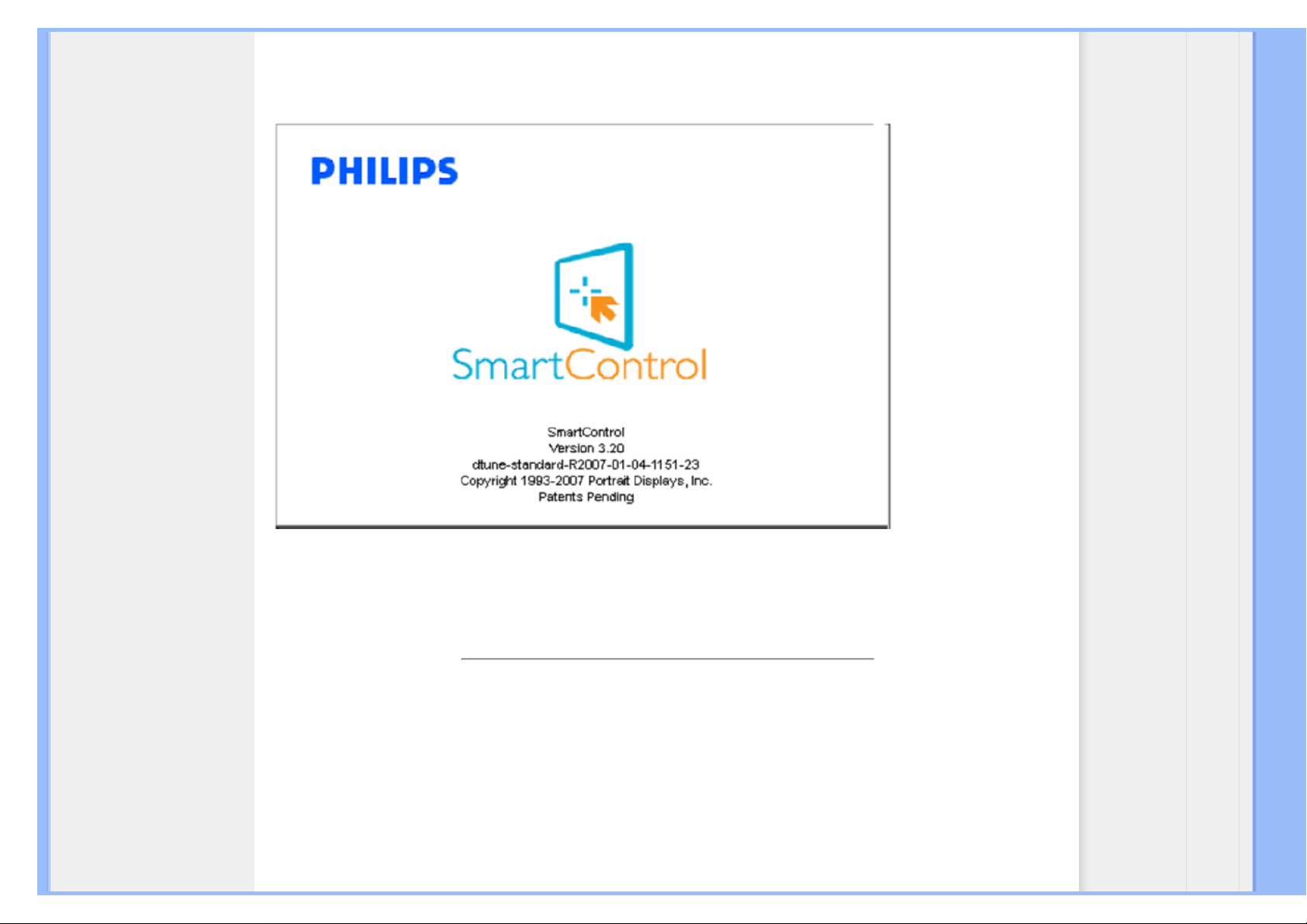

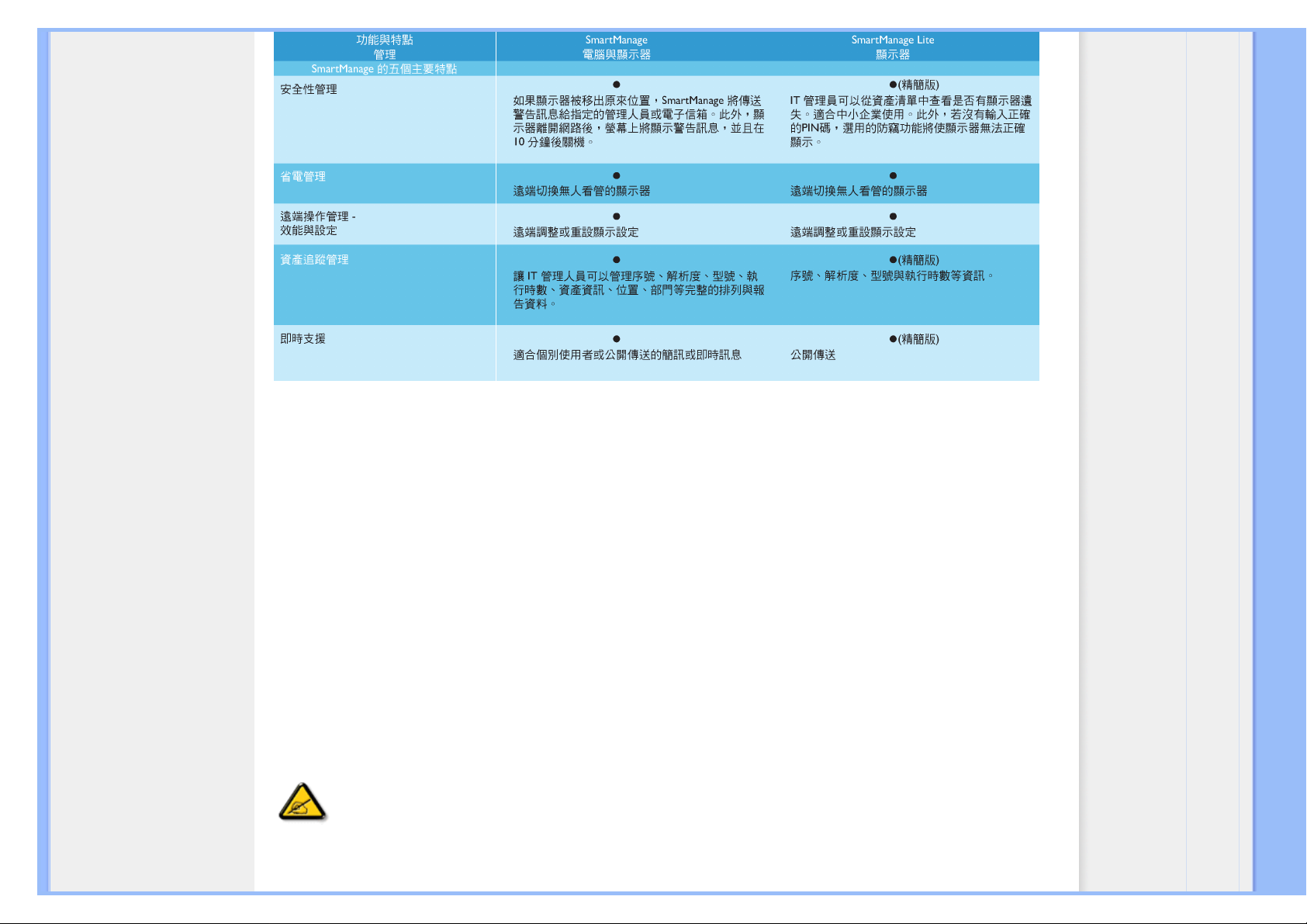

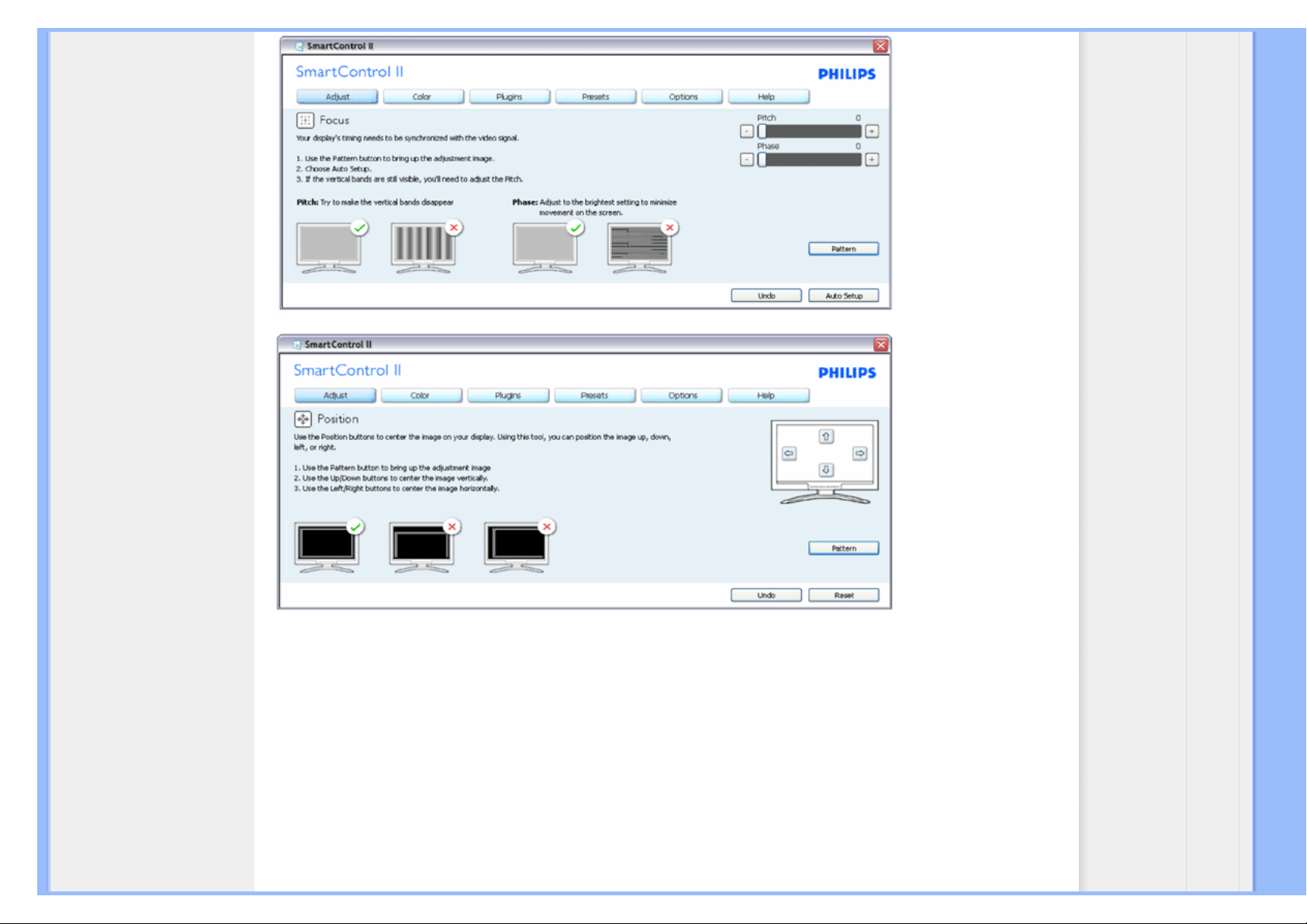

• SmartManage & SmartControl II

產品資訊

您的液晶顯示器

感謝您購買並歡迎使用Philips的產品。為了得到Philips的充份支援，請到網站 www.philips.com/welcome 註冊您的產品。

返回頁首

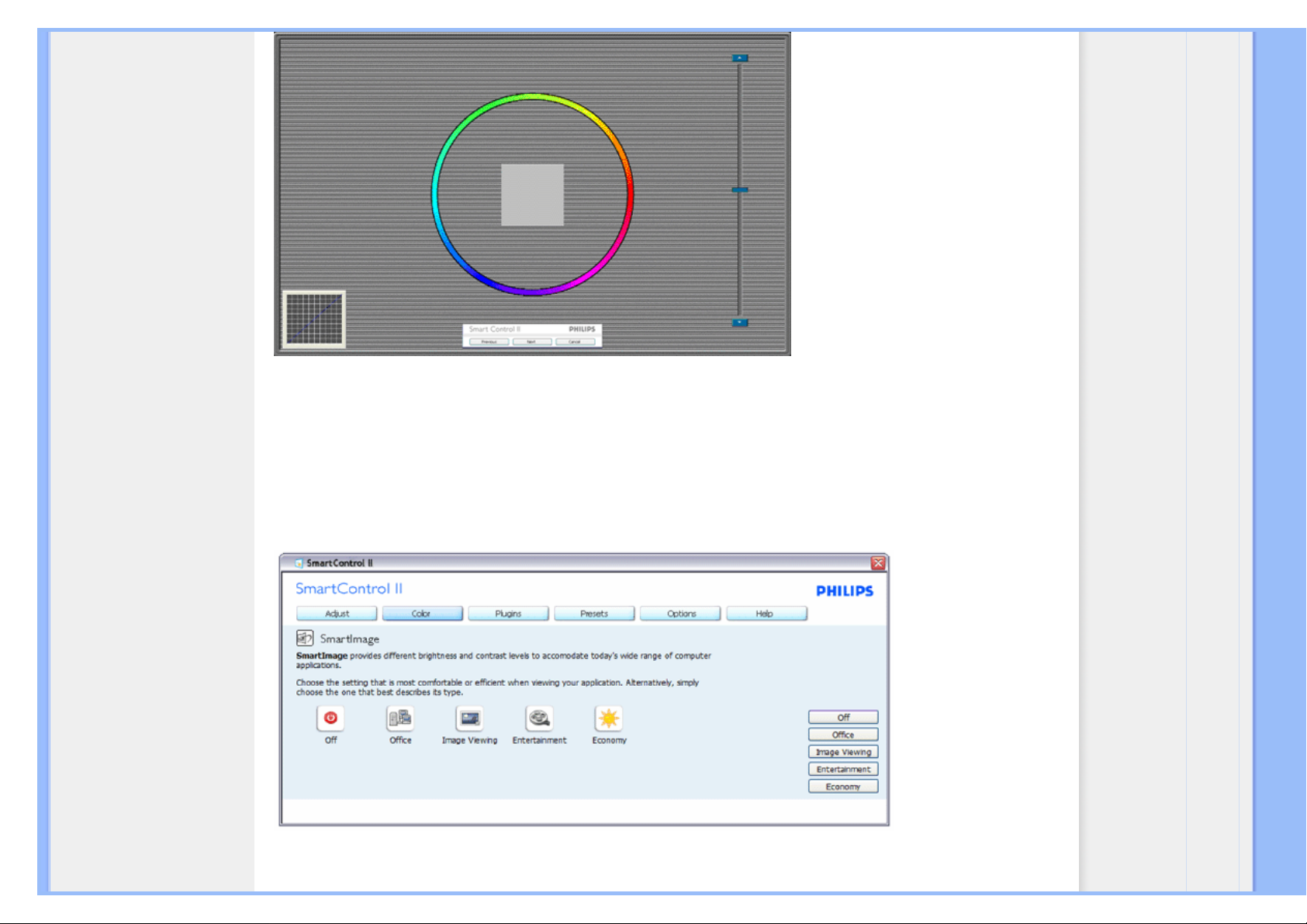

SmartImage

這是什麼？

SmartImage提供最佳化不同類型內容顯示的預設設定，可即時動態調整亮度、對比度、顏色與銳利度。無論您正在使用文字應用程式、播放圖片或觀賞影片，Philips的SmartImage都能提供絕佳的液晶顯示器效能。

我為什麼需要它？

本液晶顯示器為您喜好的顯示內容提供最佳的顯示效果，SmartImage軟體可即時動態調整亮度、對比度、顏色和銳利度，讓您享受到更棒的液晶顯示器觀賞體驗。

它如何發揮作用？

SmartImage是以Philips得獎的LightFrame™技術為基礎的軟體，可分析在畫面上顯示的內容。SmartImage根據您選擇的情境，只要使用一個按鈕，就可以即時動態增強影像和視訊的對比度、顏色飽和度與銳利度以達到最佳顯示效能。

如何啟用SmartImage？

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/product.htm (1 of 11)2009/4/25 下午 12:47:36

Page 30

Product Information

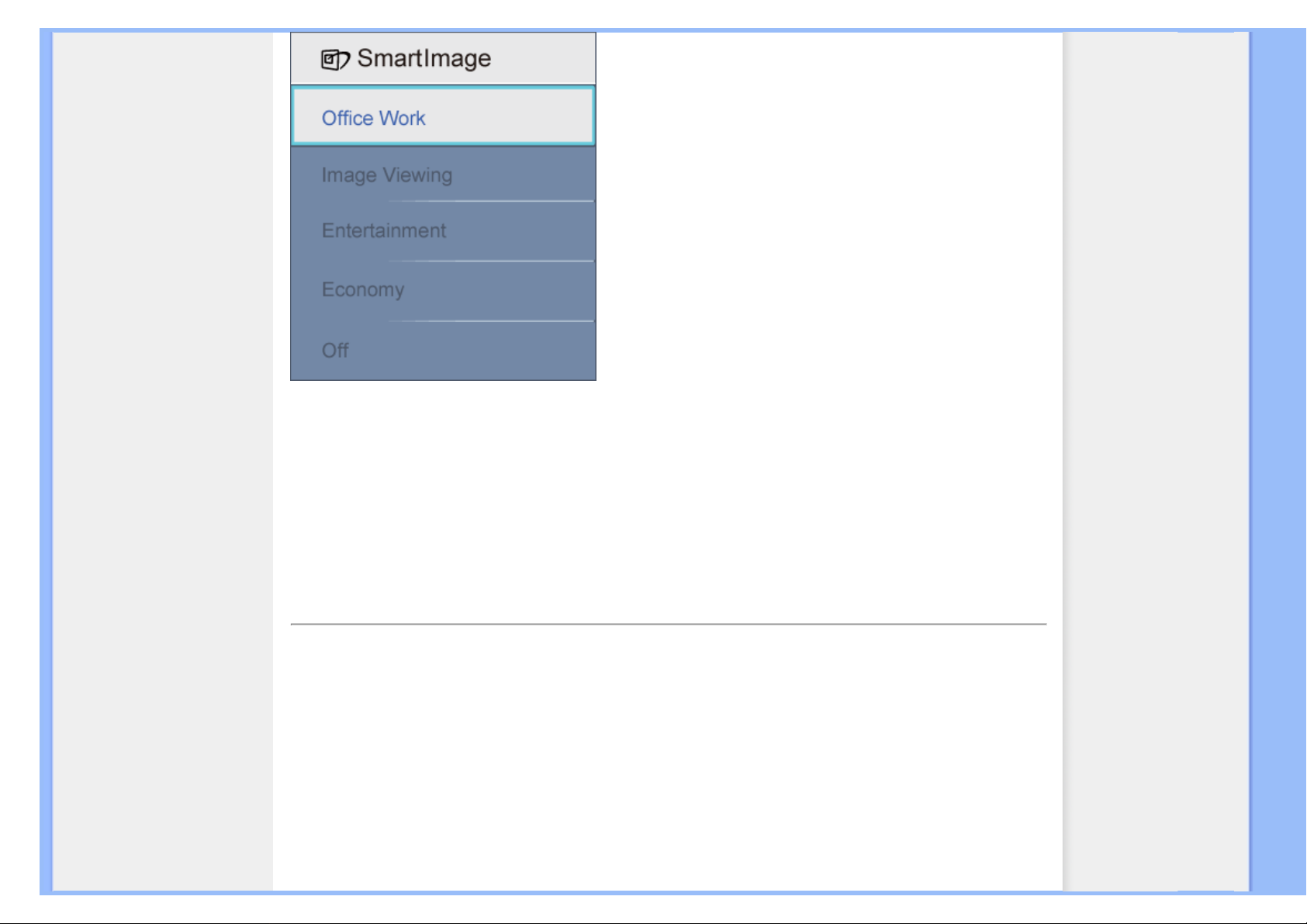

按在螢幕顯示畫面上啟動SmartImage。

按切換辦公、觀賞、娛樂、省電和關閉模式。

SmartImage螢幕功能選單將會在畫面上停留5秒，或您也可以按「OK」確認。

啟用SmartImage後，sRGB配置自動停用。若要使用sRGB，您必須以顯示器前邊框上的按鈕關閉

SmartImage。

除了使用按鍵向下捲動外，您也可以按下鈕選擇，以及按「OK」確認選擇並關閉SmartImage OSD。有五種可以選擇的模式：辦公、觀賞、娛樂、省電和關閉。

有五種可以選擇的模式：辦公、觀賞、娛樂、省電和關閉。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/product.htm (2 of 11)2009/4/25 下午 12:47:36

Page 31

Product Information

1. 辦公：增強或減弱文字的的亮度以增加可讀性並減少眼睛的疲勞。此模式大幅增強增強使用表格、PDF檔案、掃描的文章或其他一般辦

公室應用時的可讀性與產能。

2. 觀賞：此設定模式結合顏色飽和度、動態對比度和增強的銳利度，以逼真的顏色顯示極清晰的影像，不會有人為干擾或褪色的情況。

3. 娛樂：提高的亮度、加深的顏色飽和度、動態對比度與極致的銳利度顯示影像陰暗區域的每個細節，且明亮區域的顏色不會褪色，維持頂級影像顯示效果的動態自然值。

4. 省電：根據此設定檔調整亮度與對比度和微調背光，使每日的辦公室應用顯示正確並減少耗電。

5. 關閉：未使用SmartImage進行最佳化。

返回頁首

SmartContrast

這是什麼？

特有的技術可動態分析顯示內容，並且自動最佳化液晶顯示器的對比度比例，使觀看時畫面達到最清晰的程度並且提供最佳觀賞體驗，增強的背光使影像更清晰、生動與明亮，背光調暗時可清楚顯示黑暗背景中的影像。

我為什麼需要它？

使用每種類型內容的顯示都提供最清晰的呈現與最佳舒適度。SmartContrast動態控制對比度並調整清晰、明亮的遊戲與視訊影像，或為辦公室應用顯示清晰、可閱讀的文字。減少顯示器的耗電可以節省電費並延長顯示器的使用壽命時間。

它如何發揮作用？

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/product.htm (3 of 11)2009/4/25 下午 12:47:36

Page 32

Product Information

啟用SmartContrast將會即時分析正在顯示的內容以調整顏色與控制背光強度。這個功能可以明顯增強動態對比度，在觀賞影片或玩遊戲時帶來更多娛樂效果。

返回頁首

無鉛產品

Philips的顯示器不採用鉛等有毒材質。無鉛顯示器協助保護您的健康，並且在廢棄電氣與電子設備時保持環境的安全。Philips遵寸歐盟嚴格的RoHS規範對電氣與電子設備中有害物質的限制。使用Philips的產品，您可以相信您的顯示裝置不會危害環境。

返回頁首

技術規格*

液晶面板

• 類型

TFT LCD

• 螢幕尺寸 23吋

• 像素間距

0.266 x 0.266 mm

• 液晶面板類型

1920 x 1080 像素 R.G.B. 垂直條紋

抗眩極性，鍍膜

• 有效可視區域

513.784 x 291.016 mm

掃描

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/product.htm (4 of 11)2009/4/25 下午 12:47:36

Page 33

Product Information

• 垂直更新率

56 Hz - 76 Hz

• 水平頻率

30 kHz - 83 kHz

視訊

• 視訊點速率

170 MHz

• 輸入阻抗

- 視訊 75 歐姆

- 同步化

2.2K 歐姆

• 輸入訊號等級

0.7 Vpp

• 同步輸入訊號

個別同步化複合同步化綠色同步化

• 同步極性

正極與負極

上述資料若有變更，恕不另行通知。

返回頁首

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/product.htm (5 of 11)2009/4/25 下午 12:47:36

Page 34

Product Information

解析度與預設模式

最高解析度

適用於231E1 1920 x 1080@60 Hz（類比輸入）

1920 x 1080@60 Hz（數位輸入“選購”）

建議使用解析度

適用於231E1

1920 x 1080@ 60 Hz (類比輸入) 1920 x 1080@ 60 Hz (數位輸入“選購”)

15個原廠預設模式

水平頻率（kHz）

解析度

垂直頻率（Hz）

31.469 720*400 70.087

31.469 640*480 59.940

35.000 640*480 67.000

37.500 640*480 75.000

35.156 800*600 56.250

37.879 800*600 60.317

46.875 800*600 75.000

48.363 1024*768 60.004

60.023 1024*768 75.029

63.981 1280*1024 60.020

79.976 1280*1024 75.025

67.500 1920*1080

60.000

66.587 1920*1080 60.000

65.290 1680*1050 60.000

64.674

1680*1050 60.000

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/product.htm (6 of 11)2009/4/25 下午 12:47:36

Page 35

Product Information

2. 支援視訊模式視訊顯示能力 480i/480p/576i/576p/720p/1080i/1080p(支援 HDCP)

返回頁首

自動省電

如果您的個人電腦中有安裝VESA DPM相容顯示卡或軟體，顯示器可以在不使用時自動減少耗電。如果偵測到來自鍵盤、滑鼠或其他輸入裝置的輸入，顯示器將會自動「喚醒」。下表顯示此自動省電功能的耗電與訊號：

電源管理說明

VESA 模式

視訊水平同步垂直同步使用電源

LED 顏色

使用中開是是

<50W（典型值）

藍色

睡眠關否否

< 0.5W

藍色閃爍

關閉關 - -

< 0.5W

關

本顯示器是ENERGY STAR®相容裝置。Philips是ENERGY STAR® 合作夥伴，本產品符合能源效率的ENERGY

STAR

指示。

返回頁首

實體規格

• 傾斜

-5°+2°/-0° ~+ 20° +0°/-2°

• 電源

100 - 240 VAC, 50/60 Hz

• 耗電 50W* （典型值）

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/product.htm (7 of 11)2009/4/25 下午 12:47:36

Page 36

Product Information

• 溫度

0° C 到 40 ° C （操作中）

-20° C 到 60° C （存放）

• 相對溼度 20% 到 80%

• 系統平均故障間隔時間 50K小時（CCFL 50K小時）

上述資料若有變更，恕不另行通知。

本顯示器的原始解析度是

1920 x 1080

。根據預設值，本顯示器有

100% 亮度 (最大)、50%

對比度、

6500K

色溫與全白

圖型。

返回頁首

腳位指定

1.數位接頭包含排成三列的24個端點，每列各有8個端點。訊號腳位指定如下表所列：

腳位編號

訊號指定

腳位編號

訊號指定

腳位編號

訊號指定

T.M.D.S. Data2-

9 T.M.D.S. Data1-

T.M.D.S. Data0-

2 T.M.D.S. Data2+ 10 T.M.D.S. Data1+

T.M.D.S. Data0+

T.M.D.S. Data2/4

屏蔽

T.M.D.S. Data1/3

屏蔽

T.M.D.S. Data0/5

屏蔽

無連接

DDC 時脈

+5V 電源

T.M.D.S. 時脈屏

蔽

DDC 資料

接地（適用於

+5V）

T.M.D.S. Clock+

無連接

熱插拔偵測

T.M.D.S. Clock-

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/product.htm (8 of 11)2009/4/25 下午 12:47:36

Page 37

Product Information

2.訊號線的15針D-sub公接頭：

腳位編號指定腳位編號指定

紅色視訊輸入

DDC + 5 V

綠色視訊輸入/SOG

邏輯接地

藍色視訊輸入

接地

感應（GND）

序列資料線（SDA）

連接線偵測（GND）

水平同步/水平+垂直同步

紅色視訊接地

垂直同步

綠色視訊接地

資料時脈線（SCL）

藍色視訊接地

返回頁首

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/product.htm (9 of 11)2009/4/25 下午 12:47:36

Page 38

Product Information

產品視圖

請按下列連結觀賞顯示器與顯示器元件的視圖。

產品前視圖說明

返回頁首

物理功能

傾斜

返回頁首

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/product.htm (10 of 11)2009/4/25 下午 12:47:36

Page 39

Product Information

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/product.htm (11 of 11)2009/4/25 下午 12:47:36

Page 40

Philips Pixel Defect Policy

• 產品特點

•

技術規格

•分辨率及預設模式

•

自動節能

•物理規格

•

引腳分配

•

產品圖示

飛利浦像素殘缺規定

飛利浦平面顯示器像素殘缺規定

飛利浦致力於提供最優質的產品。本公司運用同行業最先進的製造程序，實行嚴格的品質管理。不過，用於平面屏幕顯示器的TFT LCD屏幕若有像素或分像素殘缺有時也是事在難免。沒有任何廠家能夠擔保所有的屏幕皆無像素殘缺，飛利浦卻保證任何顯示器，如果超過不可接受的殘缺量，必將得到擔保條件下的維修或替換。此處須知描述不同種類的像素殘缺，規定每一種類可以接受的殘缺水準。為了符合擔保下的維修或替換，TFT LCD屏幕上的像素殘缺量須得超過這些可接受水準。例如，19英寸的XGA顯示器上，不足0.0004%的分像素可能屬於殘缺。此外，鑒於有些像素殘缺種類或組合比其他更引人注意，飛利浦對此種類確定更高的品質標準。本規定全球適用。

像素和分像素

一個像素，或稱圖像元素，由三個屬於紅綠藍主顏色的分像素組成。許多像素在一起形成一個圖像。像素里的所有分像素全被照亮時，三個帶顏色的分像素一起以一個白色像素出現。當他們全部變暗時，三個帶顏色的分像素一起以一個黑色像素出現。其他類的明暗分像素組合則以其他顏色的單個像素出現。

像素殘缺種類

像素和分像素殘缺在屏幕上以不同形式出現。有兩類像素殘缺，每一類內有多種分像素殘缺。

亮點瑕疵亮點瑕疵就是始終亮著或「開啟」的圖素或子圖素；也就是說，亮點是當顯示器顯示

暗色圖形時，會突顯出來的子畫素。以下是亮點瑕疵的幾種類型：

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/pixel.htm (1 of 3)2009/4/25 下午 12:47:53

Page 41

Philips Pixel Defect Policy

一個發亮的紅綠藍分像素

二個相鄰發亮的分像素﹕

- 紅 + 藍 = 紫

- 紅 + 綠 = 黃

- 綠 + 藍 = 氰（淺藍）

三個相鄰發亮分像素（一個白色像素）

紅色或藍色亮點必須比周圍亮50%以上，而綠色亮點則比周圍亮30%。

黑點瑕疵黑點瑕疵就是始終暗著或「關閉」的圖素或子圖素；也就是說，暗點是當顯示器顯示

亮色圖形時，會突顯出來的子畫素。以下是黑點瑕疵的幾種類型：

一個暗色分像素兩個或三個相鄰暗色分像素

緊湊像素殘缺

鑒於靠在一起的同類像素和分像素殘缺更引人注意，飛利浦同樣製定緊湊像素殘缺的容許規格。

像素殘缺容許規格

為了符合擔保下由於像素殘缺而需要的維修或替換，飛利浦平面顯示器的TFT LCD屏幕必須有超過下表所列容許規格的像素和分像素。

亮點之缺點可接受的程度

機型

231E1 1個照明之副圖素 3 2個鄰接照明之副圖素 1 3個鄰接照明之副圖素（1個白色圖素） 0 兩個亮點瑕疵之間的距離* >15mm 所有類型之亮點缺點總數 3

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/pixel.htm (2 of 3)2009/4/25 下午 12:47:53

Page 42

Philips Pixel Defect Policy

黑點缺陷可接受的程度

機型

231E1 1個黑副圖素 5 2 個鄰接之黑副圖素 2 3 個鄰接之黑副圖素 0 兩個黑點缺陷間之距離* >15mm 所有型式之黑點缺陷總數 5

缺陷點總數可接受的程度

機型

231E1 所有型式之亮點或黑點缺陷總數 5

註：

* 1或2個鄰接副圖素缺陷 = 1個點之缺陷

返回頁首

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/pixel.htm (3 of 3)2009/4/25 下午 12:47:53

Page 43

SmartManage

•

產品資訊

•

Philips壞點政策

•

SmartManage的特色與功能

•

Philips SmartControl ll

•

系統支援與需求

•

安裝

•

開始使用

•

常見問題

SmartManage和SmartControl II（精選型號）

簡介

Philips SmartManage是使用者、企業/機構等IT管理人員，將Philips顯示器做為其資產管理環境中的一部份管理時的進階解決方案。本解決方案包含三個基本元件：Philips SmartManage Administrator、Philips SmarControl與Agent。

如果您是中小企業，您可能不需要這類的專業軟體來進行資產管理。因此Philips為您提供精簡版的SmartManage，也就是 SmartManage Lite。您您可以使用SmartManage Lite透過區域網路管理您的Philips顯示器。請參閱下列的比較表並決定哪一種最適合您的環境使用。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (1 of 26)2009/4/25 下午 12:48:14

Page 44

SmartManage

SmartManage的特點與功能

Philips SmartManage可以用來搜集顯示器設備資訊，製作資產報表，控制和監視資產安全，並且可以送出即時訊息到使用者的顯示器終端畫面。 Philips SmartManage包含下列主要的特點：

1. 提供一個額外的安全措施，公司可依此確保他們的資產。

2. 整合省電功能，可減少電源的消耗與手動開機/關機的人力。

3. SmartControl提供調整顯示器的效能和設定值的另一種方式。

4. 內建資產報表可減少稽核/維護的人力、時間和費用。

SmartManage的試用版可從以下網址下載：

http://www.altiris.com/philips

您也可以從以下網址下載SmartManage Lite

http://www.portrait.com/dtune/phl/enu/index.html

SmartManage是企業環境專用的軟體。個人使用者一般不需要使用SmartManage。

Philips SmartManage是Philips和Altiris Inc.共同開發的解決方案。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (2 of 26)2009/4/25 下午 12:48:14

Page 45

SmartManage

Philips SmartControl II和SmartManage Lite是Philips和Portrait Display, Inc.共同開發的解決方案。

Philips SmartControl II

SmartControl II是一款以顯示器為基礎的軟體，配備容易使用的螢幕功能圖形介面，可引導您微調解析度、校正顏色與包括亮度、對比度、時脈與相位、位置、RGB、白點等其他顯示設定，以及調整內建喇叭的音量。安裝SmartControl II的顯示器也可以由能夠管理PC與顯示器的SmartManage管理，或由可以管理顯示器的SmartManage Lite管。（請參閱「SmartManage/ SmartManage Lite」章）。

系統支援與需求：

1. 系統支援： 2000、XP、NT 4.0、XP 64 Edition、Vista 32/64、IE 6.0/7.0。

2. 語言支援：英文、簡體中文、德文、西班牙文、法文、義大利文、俄文、葡萄牙文。

3. Philips顯示器支援DDC/CI介面。

安裝：

1. 安裝程式 – Install Shield Welcome

● 「下一步」按鈕帶領使用者進入下一個安裝窗格。.

● 取消提示使用者是否要取消安裝。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (3 of 26)2009/4/25 下午 12:48:14

Page 46

SmartManage

2. 安裝程式 – Install Shield Legal

● 安裝時，選擇 [我接受]。

● 取消提示使用者是否要取消安裝。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (4 of 26)2009/4/25 下午 12:48:14

Page 47

SmartManage

3. 安裝程式 – Install Shield Program 檔案

● 勾選您是否要安裝SmartManage Lite資產管理服務的方塊。

個人使用者通常不需要此功能。選擇SmartManage Lite的功能之前，請參閱本手冊的SmartManage一節。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (5 of 26)2009/4/25 下午 12:48:14

Page 48

SmartManage

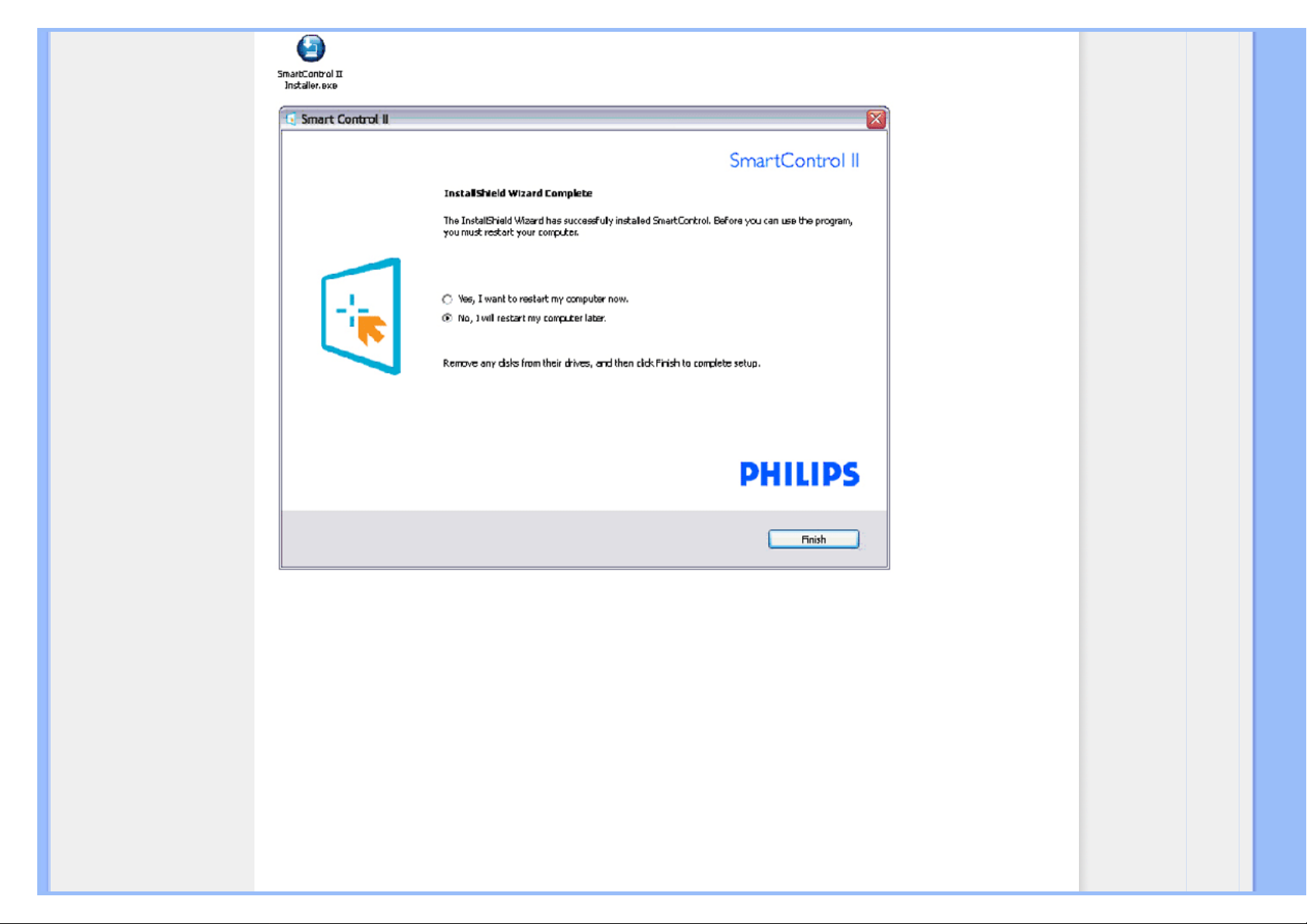

4. 安裝程式 – 安裝程序

● 請依照指示並完成安裝。

● 您可以在完成安裝後啟動。

● 如果您稍後要啟動，您可以按一下桌面或工具列上的捷徑。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (6 of 26)2009/4/25 下午 12:48:15

Page 49

SmartManage

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (7 of 26)2009/4/25 下午 12:48:15

Page 50

SmartManage

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (8 of 26)2009/4/25 下午 12:48:15

Page 51

SmartManage

開始使用：

1. 第一次啟動 – 精靈

● 第一次安裝SmartControl II後，自動進入第一次啟動的精靈。

● 精靈將引導您逐步調整您的顯示器效能。

● 您可以稍後使用外掛程式選單啟動精靈。

● 也可以不使用精靈而以「標準」窗格調整更多選項。

精靈類比序列

精靈數位序列

解析度解析度

焦距對比度亮度亮度

對比度白點（色溫）

位置檔案

白點（色溫）

檔案

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (9 of 26)2009/4/25 下午 12:48:15

Page 52

SmartManage

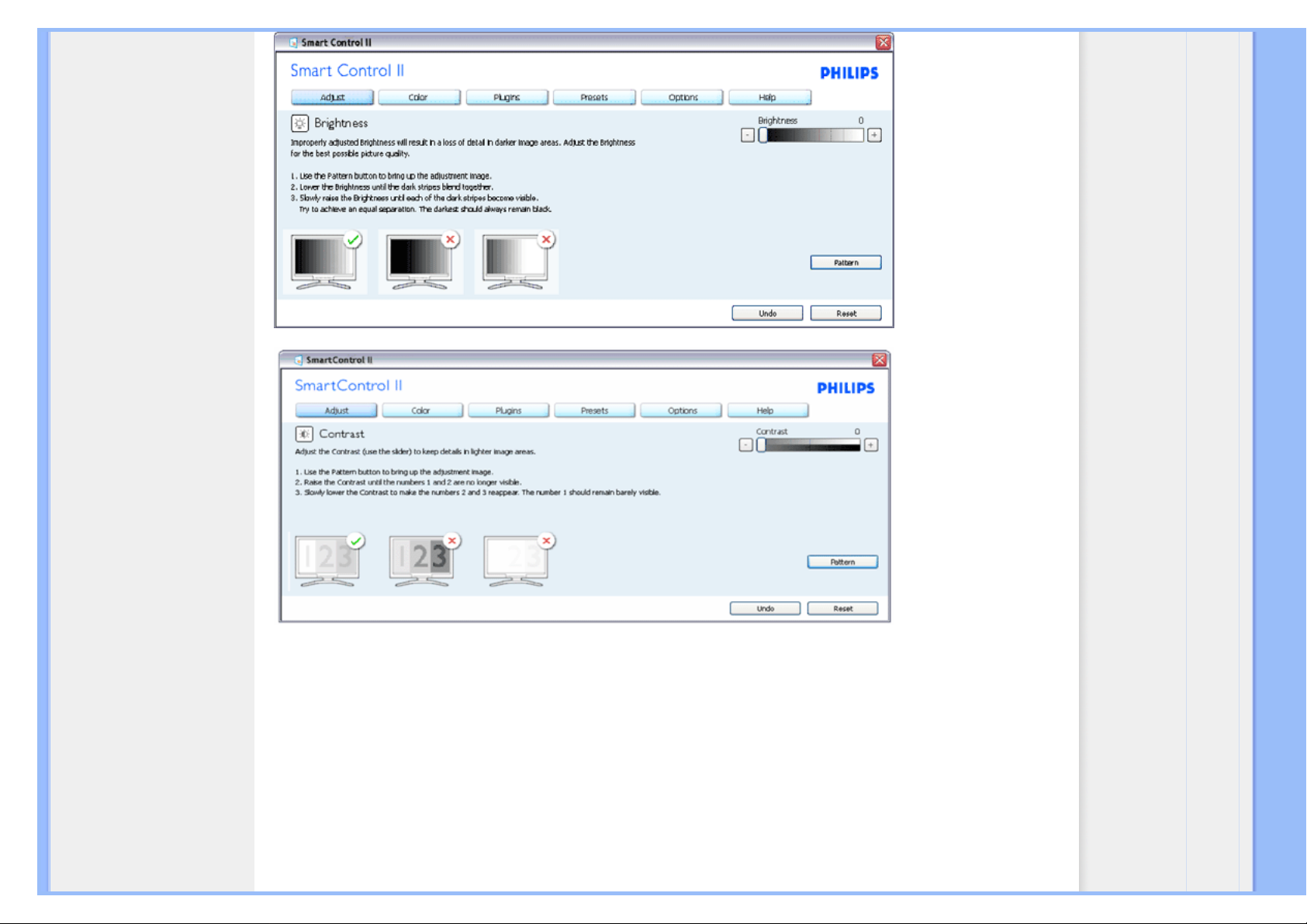

2. 使用「標準」窗格開始調整：

調整選單：

● 「調整選單」可讓您調整亮度、對比度、焦距、位置和解析度。

● 您可以依指示進行調整。

● 取消提示使用者是否要取消安裝。

標籤標題子選單類比顯示數位顯示

調整

亮度是是

調整對比度是

是

調整

焦距（時脈與時脈相位）是否

調整位置

是否

調整解析度

是是

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (10 of 26)2009/4/25 下午 12:48:15

Page 53

SmartManage

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (11 of 26)2009/4/25 下午 12:48:15

Page 54

SmartManage

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (12 of 26)2009/4/25 下午 12:48:15

Page 55

SmartManage

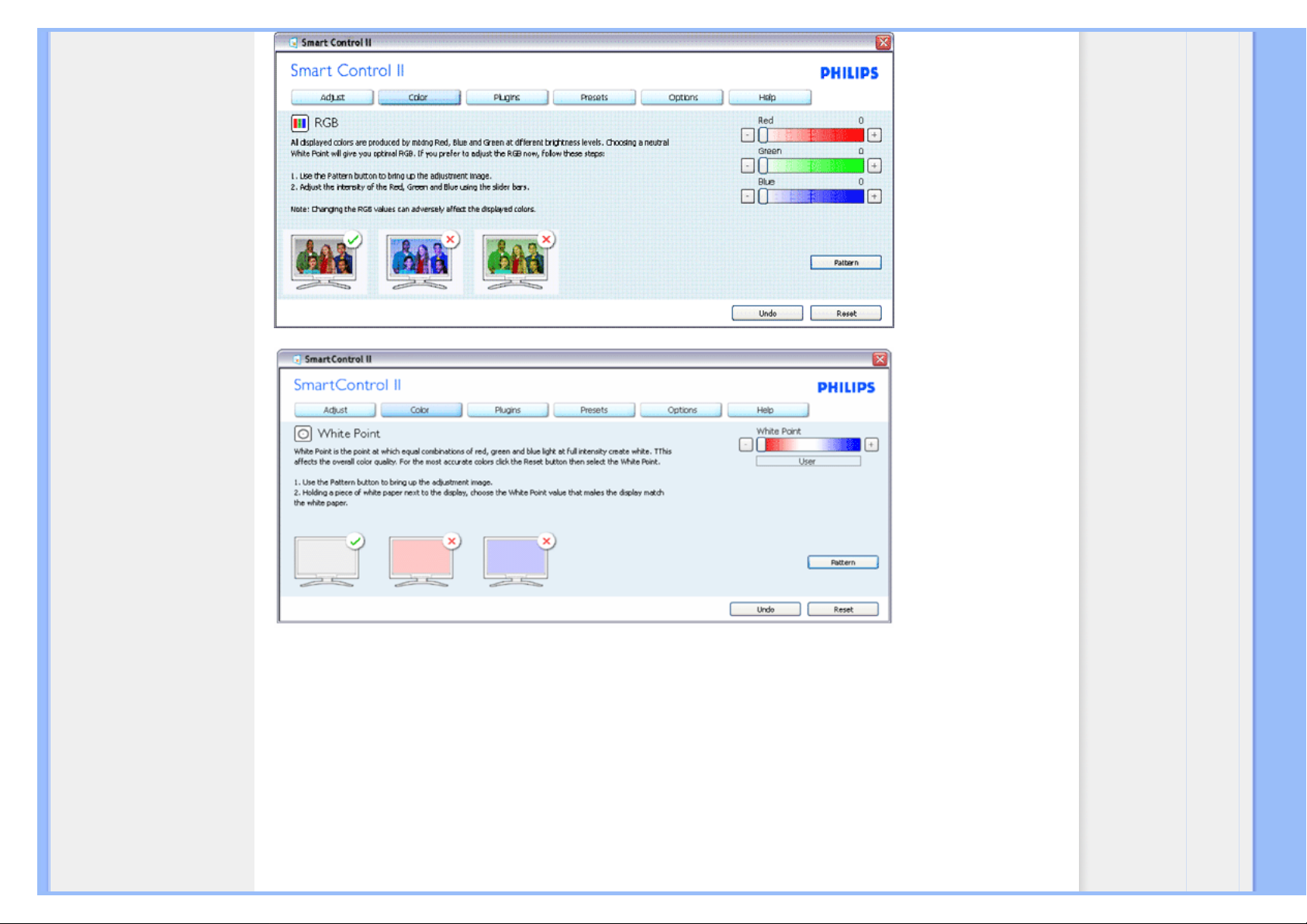

顏色選單：

● 「顏色選單」可讓您調整RGB、黑階、白點、顏色校正與SmartImage（請參閱

「SmartImage」一節）。

● 您可以依指示進行調整。

● 如需與您的乾入有關的子選單項目，請參閱下表。

標籤標題子選單類比顯示數位顯示

顏色

RGB

是是

顏色黑階是

是顏色白點是是顏色

顏色校正

是是

顏色觀看模式是是

顏色校正的範例

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (13 of 26)2009/4/25 下午 12:48:15

Page 56

SmartManage

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (14 of 26)2009/4/25 下午 12:48:15

Page 57

SmartManage

1. 「播放」開始顯示顏色校正教學課程。

2. 開始 – 開始 6 個步驟的顏色校正順序。

3. 「快速觀賞」載入之前/之後的影像。

4. 若要返回「顏色」主窗格，請按一下「取消」按鈕。

5. 啟用顏色校正 (預設為開啟)。如果未勾選，則無法校正顏色，開始和快速檢視按鈕。.

6. 校正畫面必須顯示專利資訊：

第一顏色校正畫面：

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (15 of 26)2009/4/25 下午 12:48:15

Page 58

SmartManage

1. 「上一步」按鈕停用，直到顯示第二顏色畫面為止。

2. 「下一步」前往後續目錄 (6 個目標)

3. 「最後」接著會進入「檔案」>「預設值」窗格。

4. 「取消」會關閉使用者介面並返回外掛程式頁面。

SmartImage - 可讓使用者根據內容將設定變更為更適用的顯示設定。

設定「娛樂」功能時，啟用 SmartContrast 和 SmartResponse。

外掛程式 – 從下拉式「外掛程式」功能表中選擇「資產管理」時，只會啟用「資產管理窗格」。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (16 of 26)2009/4/25 下午 12:48:15

Page 59

SmartManage

顯示有關管理、說明、序號、目前時序、網域名稱和資產管理狀態的資產管理資訊。

若要返回「外掛程式」主窗格，請選擇外掛程式標籤。

外掛程式 – 從下拉式「外掛程式」功能表中選擇「防竊」時，只會啟用「防竊窗格」。

若要啟用「防竊」，按一下「啟用防竊」按鈕顯示下列畫面：

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (17 of 26)2009/4/25 下午 12:48:15

Page 60

SmartManage

1. 使用者只能輸入 4 到 9 位數的 PIN 碼。

2. 輸入 PIN 碼後，「接受」按鈕會將使用者帶到下一頁的彈出式對話方塊。

3. 最少分鐘設為 5。滑鈕預設為 5。

4. 顯示器不需要安裝至其他主機即可進入防竊模式。

輸入和接受 PIN 碼後，隨即顯示下列對話方塊：

● 按一下「否」按鈕可讓使用者進入下一個畫面。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (18 of 26)2009/4/25 下午 12:48:15

Page 61

SmartManage

● 按一下「是」按鈕會引導使用者前往安全網站著陸頁。

建立 PIN 碼後，「防竊」窗格會指示「已啟用防竊」並提供「PIN 選項」按鈕：

1. 顯示「已啟用防竊」。

2. 「停用防竊」會在下一頁開啟窗格畫面。

3. 「PIN 碼選項」按鈕只有在使用者建立 PIN 碼後才能使用，按鈕會開啟安全 PIN 碼網站。

「停用防竊」按鈕開啟下列窗格：

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (19 of 26)2009/4/25 下午 12:48:15

Page 62

SmartManage

1. 輸入 PIN 碼後，「接受」按鈕會停用 PIN 碼。

2. 「取消」按鈕會開啟「防竊」窗格，顯示「已停用防竊」。啟用「防竊」和「PIN 碼選項」按鈕。

3. 輸入正確 PIN 碼後，顯示下列對話方塊：

選項>喜好設定 – 只有在下拉式「選項」選單中選擇「喜好設定」時才會啟用。在不支援 DDC/CI 的顯示器上，僅能使用「說明」和「選項」標籤。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (20 of 26)2009/4/25 下午 12:48:15

Page 63

SmartManage

1. 顯示目前的喜好設定。

2. 已勾選的方塊啟用該方塊表示的功能。您可以切換核取方塊的勾選。

3. 預設為勾選 (開啟) 上面上的「啟用內容功能表」圖示。「啟用內容」功能表在桌面按下滑鼠右鍵顯示的內容功能表中，顯示用

於「選擇預設值」和「調整顯示」的 SmartControl II 選項。停用會從按下右鍵顯示的內容功能表中移除 SmartControl II。

4. 預設為勾選 (開啟) 「啟用工作匣」圖示。啟用內容功能表會顯示 SmartControl II 的工作匣選單。在工作匣圖示上按一下滑鼠右

鍵會顯示「說明」、「技術支援」的功能表選單。檢查「升級」、「關於」和「結束」。停用「啟用工作匣」選單時，工作匣圖示只會顯示「結束」。

5. 預設為勾選 (開啟) 「開機時執行」。停用後，SmartControl II 將不會在開機時啟動或在工作匣中。只能以桌面捷徑或程式檔案

啟動 SmartControll II。取消勾選 (停用) 此方塊後，將不會載入任何設定為開機時執行的預設值。

6. 啟用透明模式 (僅限使用 Vista、XP 和 2k 作業系統時)。預設為 0% (不透明)。

選項>輸入 – 只有在下拉式「選項」選單中選擇「輸入」時才會啟用。在不支援 DDC/CI 的顯示器上，僅能使用「說明」和「選項」標籤。所有其他 SmartControl II 標籤都無法使用。

1. 顯示「來源指示」窗格與目前的輸入來源設定。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (21 of 26)2009/4/25 下午 12:48:15

Page 64

SmartManage

2. 在單一輸入顯示畫面上，看不到此窗格。

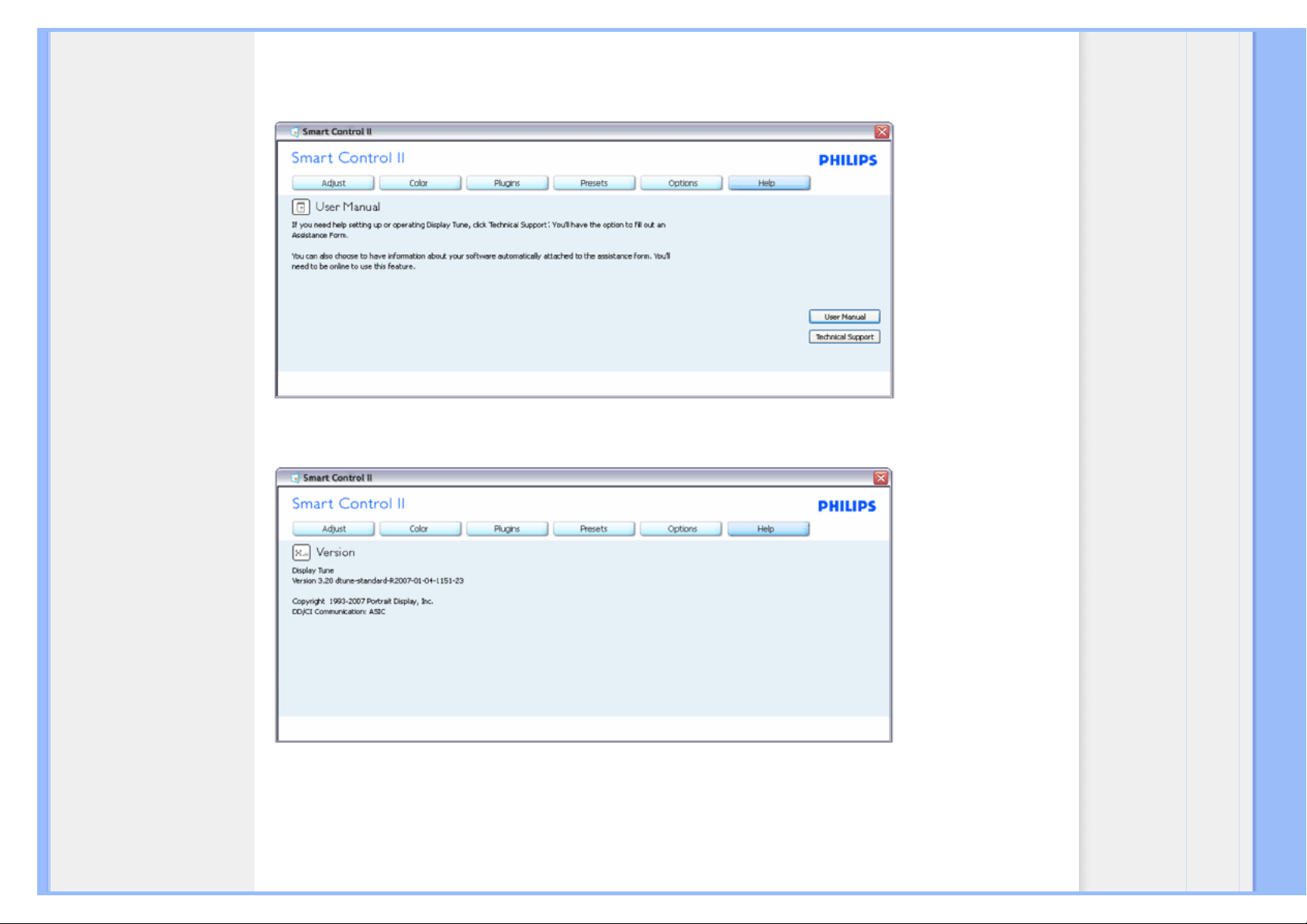

說明>使用手冊 - 只有在下拉式「說明」選單中選擇「使用手冊」時才會啟用。在不支援 DDC/CI 的顯示器上，僅能使用「說明」和「選項」標籤。

選項>版本 – 只有在下拉式「說明」選單中選擇「版本」時才會啟用。在不支援 DDC/CI 的顯示器上，僅能使用「說明」和「選項」標籤。

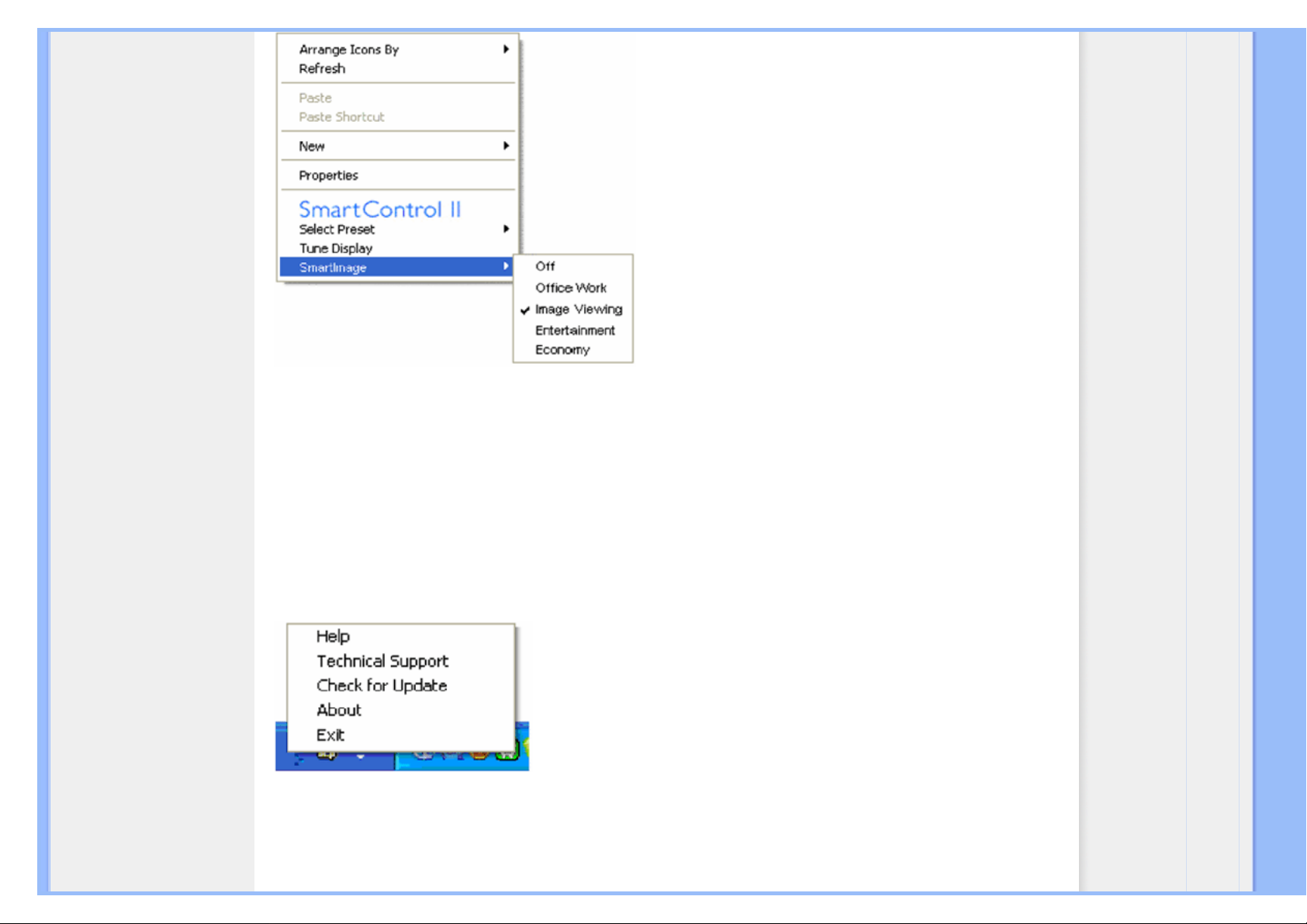

內容相關功能表

「內容相關」功能表預設為開啟。如果已在「選項」>「喜好設定」窗格中勾選「啟用內容功能表」，則會顯示該功能表。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (22 of 26)2009/4/25 下午 12:48:15

Page 65

SmartManage

「內容功能表」有四個項目：

1. SmartControll II – 選擇本項目會顯示「關於畫面」。

2. 選擇預設值 – 提供儲存預設值的層級選單，可立即使用。勾選標記顯示目前選擇的預設值。從下拉式功能表中也可以呼叫「出

廠預設值」。

3. 調整顯示 – 開啟 SmartControl II 控制面板。

4. 快速檢視 SmartImage – 檢查目前設定、關閉、辦公室工作、影像檢視、娛樂、省電功能等。

已啟用工作匣功能表

在工作匣的 SmartControl II 圖示上按一下滑鼠右鍵可顯示工作匣功能表。按左鍵則啟動應用程式。

工作匣有五個項目：

1. 說明 – 存取「使用手冊」檔案：使用預設瀏覽器視窗開啟「使用手冊」檔案。

2. 技術支援 – 顯示技術支援頁。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (23 of 26)2009/4/25 下午 12:48:15

Page 66

SmartManage

3. 檢查更新 – 引導使用者到 PDI 著陸頁，並檢查最新可用的使用者版本。

4. 關於 – 顯示詳細參考資訊：產品版本、發行資訊和產品名稱。

5. 結束 – 關閉 SmartControll II。若要再次執行 SmartControll II，請從「程式」功能表中選擇 SmartControll II，然後按兩下桌面的

電腦圖示或重新啟動系統。

已停用工作匣功能表

在喜好設定資料夾中停用「工作匣」後，只能使用「結束」選項。若要從工作匣中完全移除，請在「選項」>「喜好設定」中停用「開機時執行」。

常見問題

問題1：SmartManage與SmartControl差別為何?

答：SmartManage是一套可讓網管人員經由網路遠端管理/控制顯示器的軟體。

而SmartControl則是控制台的外掛模組。使用者可經由軟體介面調整顯示器的效能與設定值，不需要用手按顯示器前端的硬體按鍵。

問題2：我將原本裝置於電腦的螢幕換成另外一部，但SmartControl卻無法使用。我該怎麼辦?

答：重新啟動電腦，再確認SmartControl能否作用。如果仍無法作用，您必須將SmartControl先移除後再重新安裝，以確保安裝了正

確的驅動程式。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (24 of 26)2009/4/25 下午 12:48:15

Page 67

SmartManage

問題3：一開始SmartControl可以正常運作，後來卻不能使用了。我該怎麼辦?

答：如果您曾進行過以下的動作，可能須重新安裝顯示器的驅動程式。

● 更換過顯示卡

● 更新過顯示卡驅動程式

● 更新過作業系統，例如安裝過修復程式或修補程式

● 執行過微軟更新程式和更新過螢幕和/或顯示卡的驅動程式

● 曾在顯示器電源未開啟或未接線時啟動視窗系統

要知道是否需要重新安裝，請在我的電腦圖示上按右鍵，點選內容(Properties) -> 硬體(Hardware)->裝置管理員(Device Manager) 如果您在顯示器項目下方看到的是「隨插即用顯示器」(Plug and Play Monitor)，就代表您必須重新安裝。您只需先移除智慧型控制模組，再重新安裝一次即可。

問題4：安裝SmartControl後，按下SmartControl標籤，在一段時間之後什麼也沒出現，或顯示一個錯誤訊息，這是怎麼回事？

答：可能是您的顯示卡與SmartControl不相容。如果您的顯示卡屬於上述廠牌之一，嘗試從該相關公司的網站下載最新的顯示卡驅動

程式並安裝該驅動程式。安裝驅動程式。移除SmartControl，然後再重新安裝SmartControl。

如果仍然沒有用，很抱歉，您的顯示卡不獲支援。請留意Philips的網站，以便取得最新的SmartControl驅動程式。

5.當我按下「產品資訊」時，只顯示部分資訊，這是怎麼回事？

答：可能是因為您的顯示卡不是完全支援DDC/CI介面的最新版本。請嘗試從相關公司的網站下載最新的顯示卡驅動程式。安裝驅動

程式。移除SmartControl，然後再重新安裝SmartControl。

問題6：我忘記防竊功能的PIN碼。我應該怎麼辦？

答：請洽IT管理人員或Philips客服中心。

問題7：在具有SmartImage功能的監視器中，「智慧型控制」中的色溫sRGB架構沒有反應，為什麼會這樣？

答：啟用SmartImage時，sRGB架構會自動停用。若要使用 sRGB，您必須使用監視器基座前方的

按鈕來停用 SmartImage。

回到頁首

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (25 of 26)2009/4/25 下午 12:48:15

Page 68

SmartManage

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/product/SMART.HTM (26 of 26)2009/4/25 下午 12:48:15

Page 69

Installing Your LCD Monitor

•

產品正面說明

•

連接電腦

•

底座

•

啟動

•

強化功效

安裝液晶顯示器

正面

開啟和關閉顯示器的電源。

存取OSD選單。

調整OSD選單。

切換到 4:3 顯示。

輸入

切換訊息輸入來源。

自動調整水平位置、垂直位置、相位和時脈設定/返回上一層OSD。

調整顯示畫面的亮度。

SmartImage. 有五種可以選擇的模式：辦公、觀賞、娛樂、省電和關

閉。

返回頁首

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/install/install.htm (1 of 3)2009/4/25 下午 12:48:28

Page 70

Installing Your LCD Monitor

後視圖

VGA 輸入

DVI-D 輸入（選購 )

AC 電源輸入

Kensington 防盜鎖

返回頁首

強化功效

● 欲求最佳功效，請確定顯示器設定為 1920 x 1080@60赫茲。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/install/install.htm (2 of 3)2009/4/25 下午 12:48:28

Page 71

Installing Your LCD Monitor

注意：您可以按「OK」(確定)按鈕檢查目前的設定值。目前的顯示模式會顯示

在OSD主控制項的「RESLUTION」(解析度)項目內。

返回頁首

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/install/install.htm (3 of 3)2009/4/25 下午 12:48:28

Page 72

Connecting to Your PC

•

產品正面說明

• 成套配件

• 連接電腦

• 啟動

• 強化功效

• 底座

連接電腦

成套配件

打開所有配件的包裝

電源線

DVI 連接線（選購 )

VGA 信號線 E-DFU 成套零件

返回頁首

連接電腦

1) 將電源線穩固地連接至顯示器背面。（Philips已在第一次安裝時預先連接好VGA連接線了。)

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/install/connect.htm (1 of 3)2009/4/25 下午 12:49:46

Page 73

Connecting to Your PC

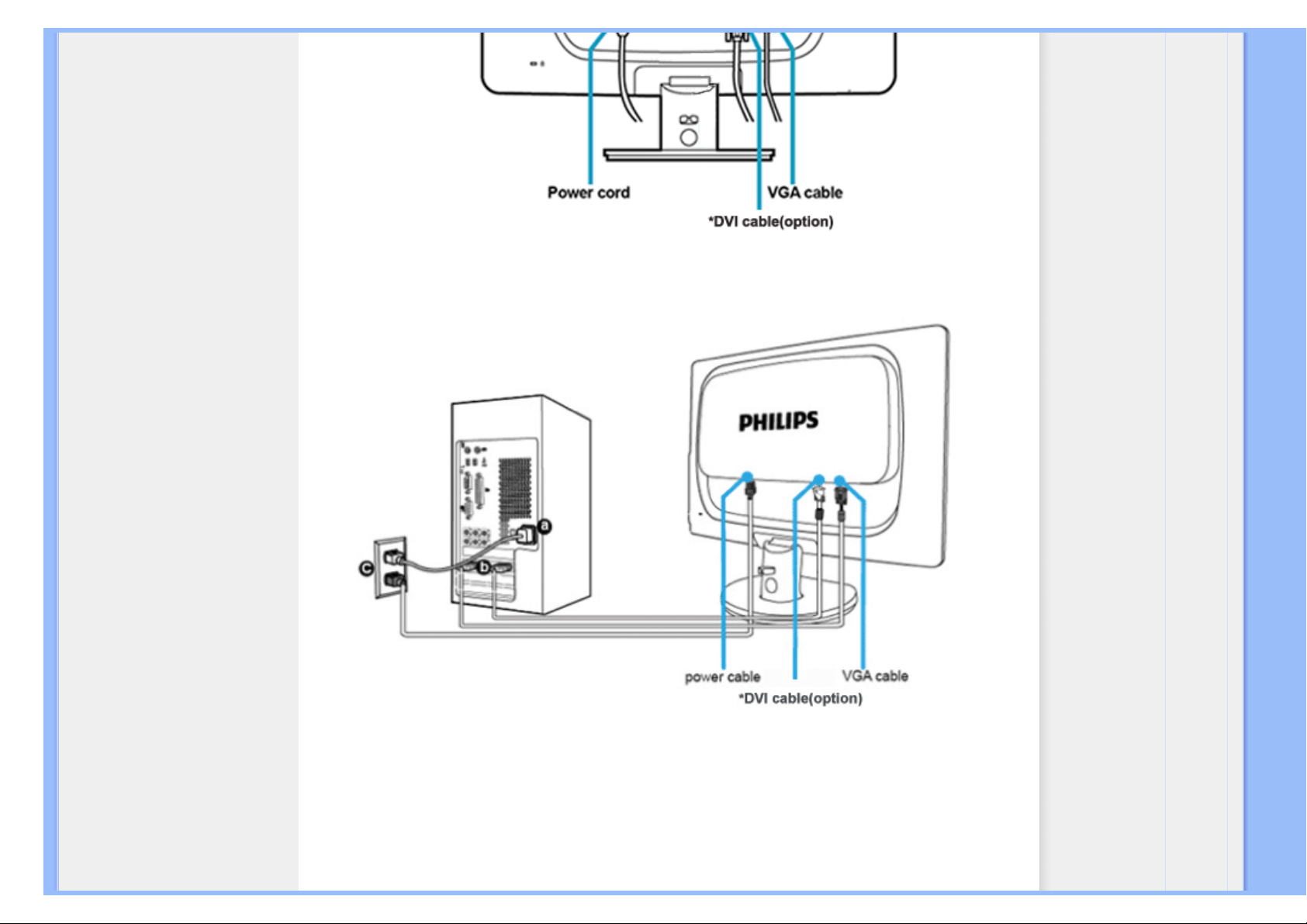

2) 與個人電腦連接

(a) 先關閉電腦，再拉出電源線。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/install/connect.htm (2 of 3)2009/4/25 下午 12:49:46

Page 74

Connecting to Your PC

(b) 將顯示器訊號線連在電腦背面的視訊連接器。 (c) 將電腦及顯示器的電源線插入最接近的插座內。 (d) 開啟電腦及顯示器，若顯示器顯示影像時，表示安裝已完成。

返回頁首

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/install/connect.htm (3 of 3)2009/4/25 下午 12:49:46

Page 75

The base

底座

•

產品正面說明

• 成套配件

• 連接電腦

• 啟動

• 強化功效

• 連接底板底座

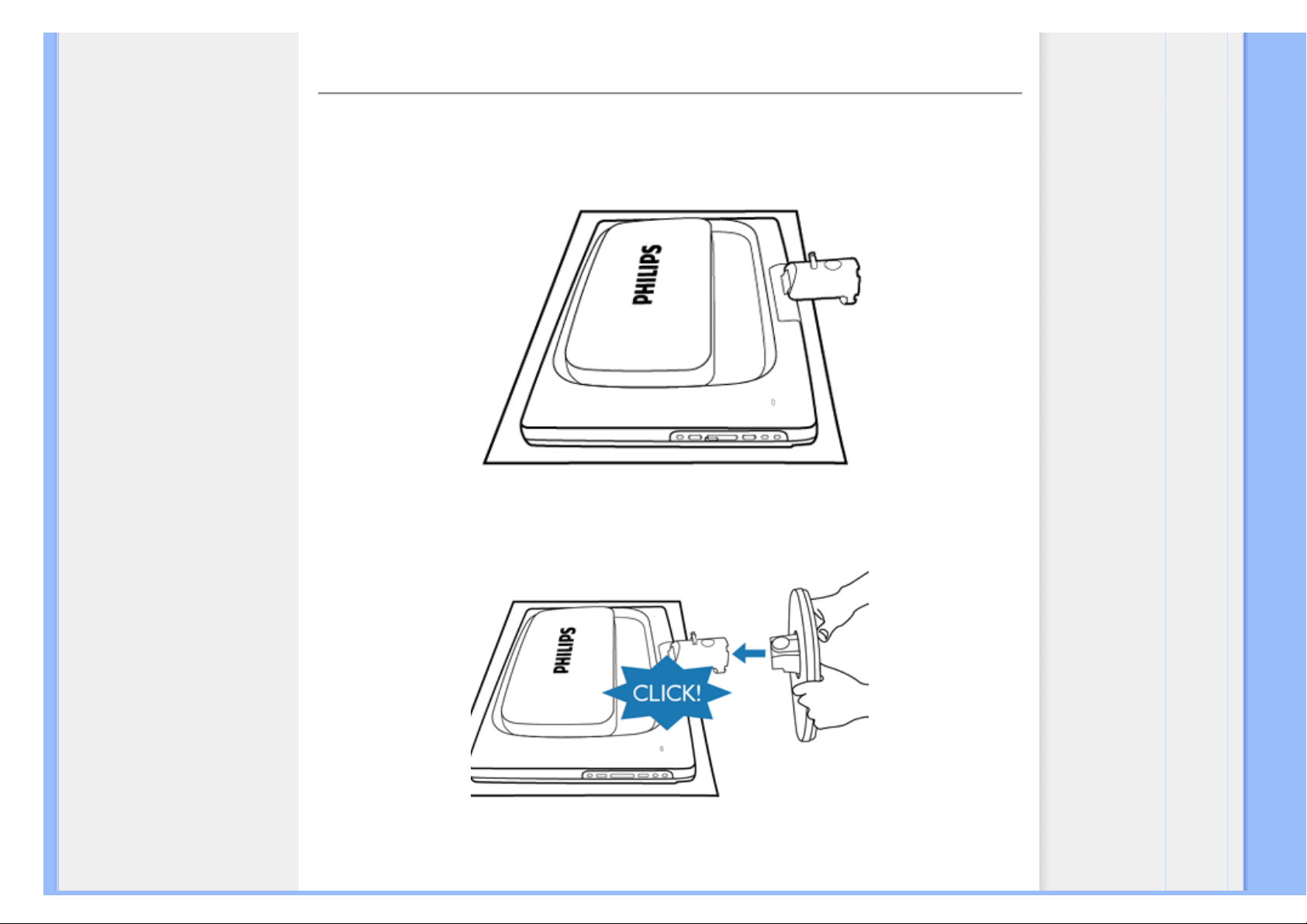

連接底板底座

1) 將顯示器螢幕朝下放置在柔軟的表面上，並請小心以避免刮傷或損壞螢幕。

2) 用雙手拿著顯示器底板，然後穩固地將底板底座插入底板圓柱中。

返回頁首

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/install/base.htm (1 of 2)2009/4/25 下午 12:50:02

Page 76

The base

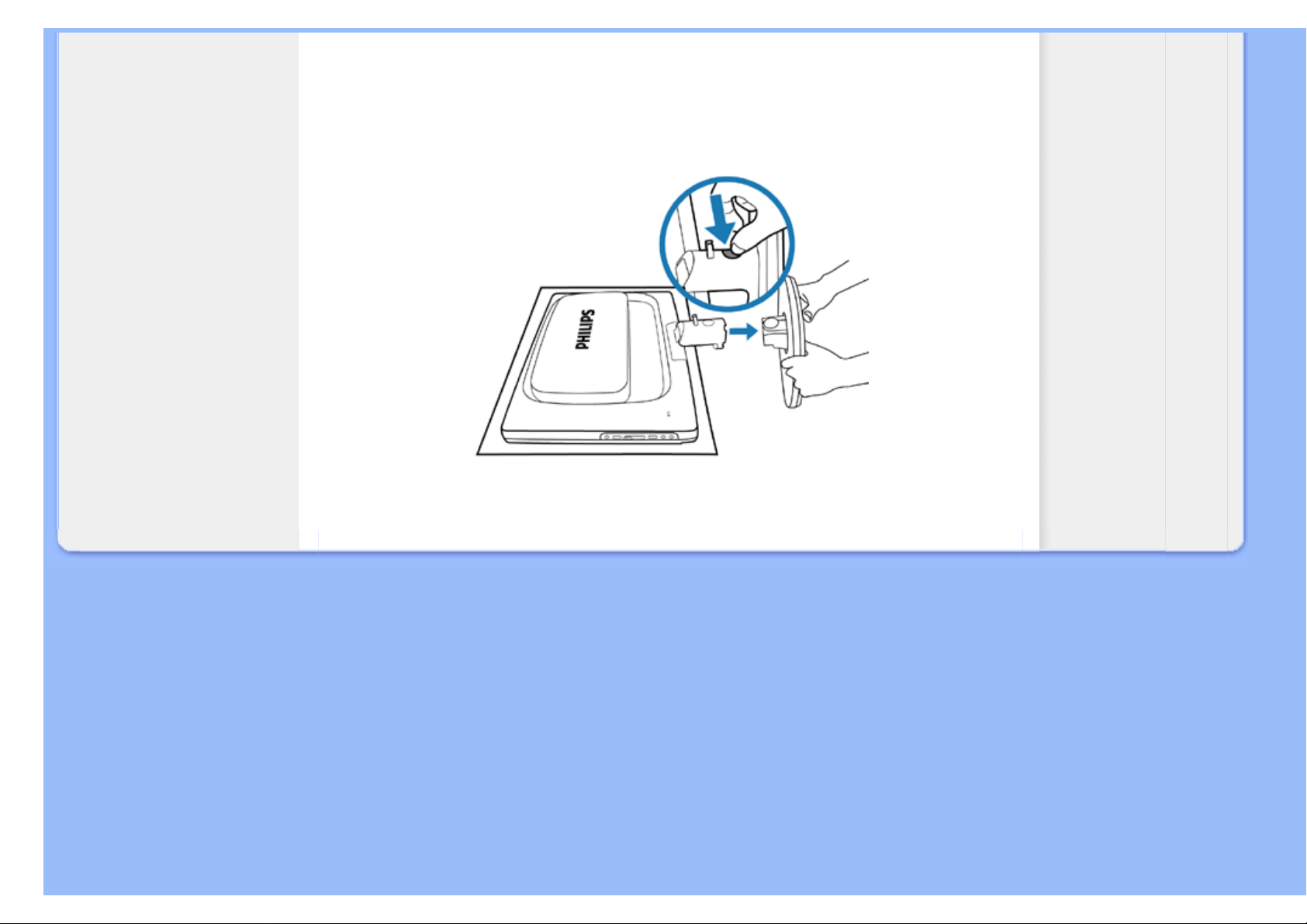

拆下底板底座

將顯示器螢幕放在安全的表面上，將釋放按鈕向下壓，然後將底板底座從顯示器機身上拉下。

返回頁首

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/install/base.htm (2 of 2)2009/4/25 下午 12:50:02

Page 77

Getting Started

你的液晶顯示器 (LCD):

•

產品正面說明

•

設定及連接您的顯示器

• 啟動

•

強化功效

啟動

使用資訊檔案（.inf）針對Windows® 98/2000/XP/Vista或之後的版本

Philips顯示器內建有VESA DDC2B功能，可支援Windows® 98/2000/XP/Vista之「隨插即用」特色。如要使用您的Philips顯示器，請從Windows® 98/2000/XP/Vista的「顯示器」對話方塊中啟動「隨插即用」應用。您必須安裝此資訊檔案（.inf）。Windows® 98、 2000、XP及Vista等版本之安裝程序將分別敘述如下：

Windows® 98

1. 啟動Windows® 98。

2. 按一下「開始」按鈕，指到「設定」，然後按一下「控制台」。

3. 按兩下「顯示器」圖示。

4. 選擇「設定值」標籤，然後按一下「進階…」。

5. 選擇「顯示器」按鈕，指到「變更…」，然後按一下「下一步」。

6. 選擇「在特定位置顯示所有驅動程式的清單，讓您可以選擇您所要的驅動程式」，然後按一下「下一步」，再按一下「從磁片安裝…」。

7. 按一下「瀏覽…」按鈕，選擇正確的磁碟機F:（光碟機），然後按一下「確定」按鈕。

8. 按一下「確定」按鈕，然後選擇您的顯示器機型，並按一下「下一步」按鈕，再按一下「下一步」按鈕。

9. 按一下「完成」按鈕，然後按一下「關閉」按鈕。

Windows® 2000

1. 啟動Windows® 2000。

2. 按一下「開始」按鈕，指到「設定」，然後按一下「控制台」。

3. 按兩下「顯示器」圖示。

4. 選擇「設定值」標籤，然後按一下「進階…」。

5. 選擇「顯示器」

- 如果無法選擇「內容」按鈕，則表示您的顯示器設定正常。請停止安裝。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/install/gt_start.htm (1 of 3)2009/4/25 下午 12:50:07

Page 78

Getting Started

- 如果可以選擇「內容」按鈕，請按一下「內容」按鈕。請依照以下步驟進行：

6. 請按一下「驅動程式」，然後按一下「更新驅動程式…」，然後按一下「下一步」按鈕。

7. 選擇「顯示此裝置已知驅動程式之清單，讓您可以選擇特定之驅動程式」，然後按一下「下一步」，再按一下「從磁片安裝…」。

8. 按一下「瀏覽…」按鈕，然後選擇正確的磁碟機F:（光碟機）。

9. 按一下「開啟」按鈕，然後按一下「確定」按鈕。

10. 選擇您的顯示器機型，按一下「下一步」按鈕，然後再按一下「下一步」按鈕。

11. 按一下「完成」按鈕，然後再按一下「關閉」按鈕。如果您看到了「找不到數位簽章」視窗，則請按一下「是」按鈕。

Windows® XP

1. 啟動Windows® XP。

2. 按一下「開始」按鈕，然後按一下「控制台」。

3. 按一下「印表機與其他硬體」類別。

4. 按一下「顯示」項目。

5. 選擇「設定值」標籤，然後按一下「進階」按鈕。

6. 選擇「顯示器」標籤

- 如果「內容」按鈕呈無法按下之狀態，則表示您的顯示器已正確設定。請停止繼續安裝。

- 如果「內容」按鈕為可按下之狀態，請按一下「內容」按鈕。請依照以下步驟進行。

7. 按一下「驅動程式」標籤，然後按一下「更新驅動程式…」按鈕。

8. 選擇「從清單或特定位置安裝[進階]」多選按鈕，然後按一下「下一步」按鈕。

9. 選擇「不要搜尋。我將自行選擇所要安裝的驅動程式」多選按鈕。然後請按一下「下一步」按鈕。

10. 按一下「從磁片安裝…」按鈕，然後按一下「瀏覽…」按鈕。接下來請選擇適當的磁碟機F:（光碟機代號）。

11. 按一下「開啟」按鈕，然後按一下「確定」按鈕。

12. 選擇您的顯示器型號，然後按一下「下一步」按鈕。

- 如果您可以看見「尚未通過Windows標誌測試以確認其是否與Windows® XP相容」之訊息，則請按一下「無論如何，繼續」按鈕。

13. 按一下「完成」按鈕，然後按一下「關閉」按鈕。

14. 按一下「確定」按鈕，然後再按一下「確定」按鈕以關閉「顯示內容」對話方塊。

Windows® Vista

1. 啟動 Windows® Vista。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/install/gt_start.htm (2 of 3)2009/4/25 下午 12:50:07

Page 79

Getting Started

2. 按一下 [開始] 按鈕，再選擇並按下 [控制台]。

3. 選擇並按下 [硬體與音效]。

4. 選擇 [裝置管理員]，然後再按下 [更新裝置驅動程式]。

5. 選擇 [監視器]，然後在 [Generic PnP Monitor] 上按右鍵。

6. 按下 [更新驅動程式軟體]。

7. 選擇 [瀏覽我的電腦以找尋驅動程式軟體]。

8. 按下 [瀏覽] 按鈕，並選擇您放置光碟片的磁碟。範例：(光碟機:\\Lcd\PC\drivers \)。

9. 按下 [下一步] 按鈕。

10. 等候數分鐘待驅動程式進行安裝，然後再按 [關閉] 按鈕。

如果您的Windows® 98/2000/XP/Vista版本不同，或者您需要更詳細的資訊，請參考 Windows® 98/2000/XP/Vista的使用者手冊。

返回頁首

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/install/gt_start.htm (3 of 3)2009/4/25 下午 12:50:07

Page 80

On-Screen Display

•

屏幕顯示說明

•

屏幕顯示樹形圖解

屏幕顯示

屏幕顯示 (OSD) 說明

何為是屏幕顯示？

螢幕上顯示（OSD）是所有 Philips LCD 顯示器都具體的功能，它可允許一般使用者透過螢幕上的指示視窗，直接調整螢幕效能或選擇顯示器的功能。下圖便是使用者容易設定的螢幕上顯示介面：

*DVI Input ( available for selective models )

控制鍵的基本和簡單說明

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/osd/osddesc.htm (1 of 3)2009/4/25 下午 12:50:18

Page 81

On-Screen Display

在上圖所顯示的OSD中，使用者可按下顯示器前基座上的按鈕移動游標，以確認選擇或變更。

返回頁首

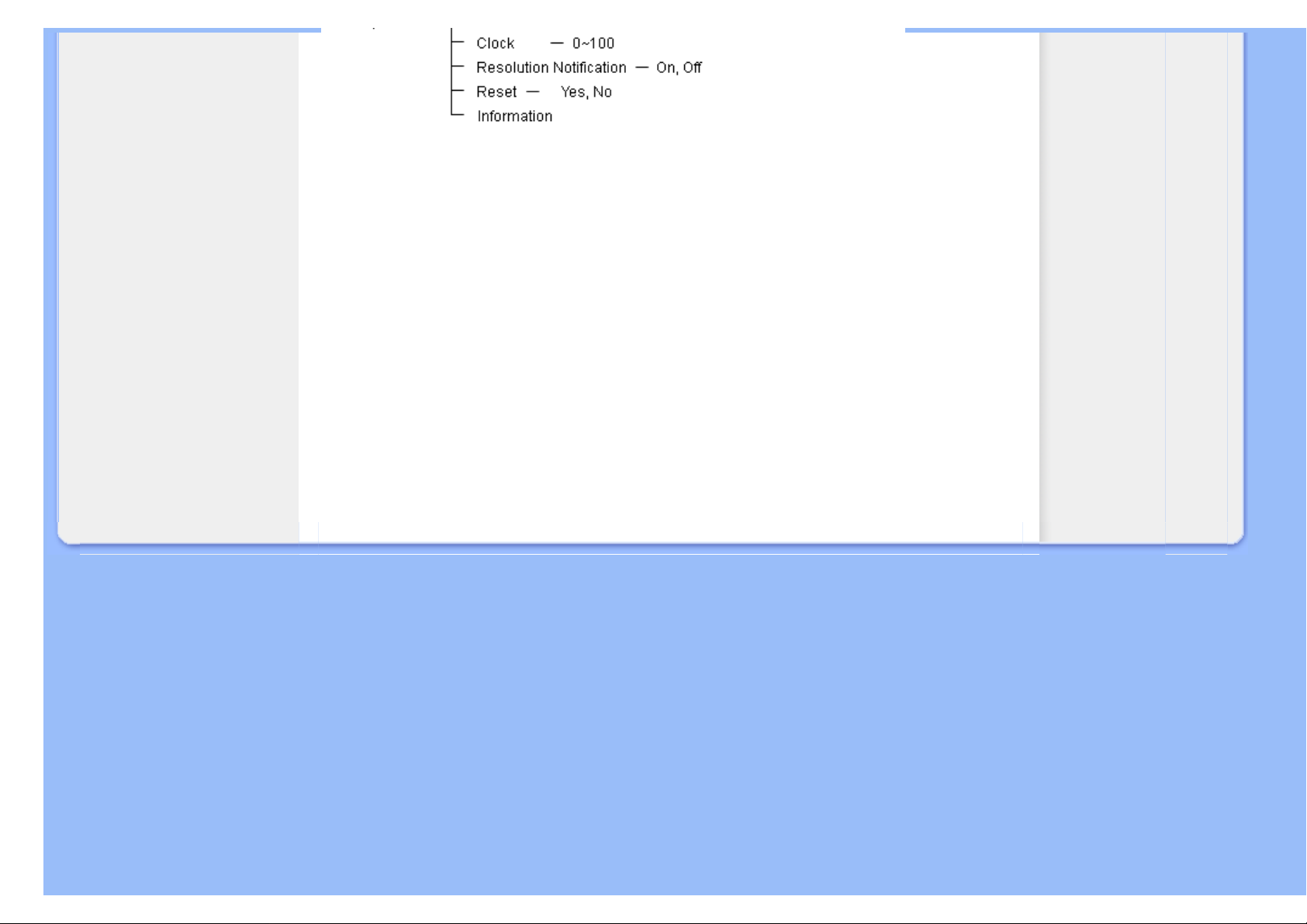

屏幕顯示樹形圖解

下圖為屏幕顯示總體結構圖，可為以後作各種調節之參考。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/osd/osddesc.htm (2 of 3)2009/4/25 下午 12:50:18

Page 82

On-Screen Display

*DVI Input ( available for selective models )

解析度注意事項

此顯示器是針對它的原始解析度1900X1080@60Hz的最佳效能而設計。顯示器以不同解析度開機時，畫面上會顯示提示訊息：最佳顯示解析度為1920x1080@60Hz。

從OSD（螢幕功能顯示）選單中的設定可關閉原始解析度提示訊息的顯示。

返回頁首

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/PRODUCT/osd/osddesc.htm (3 of 3)2009/4/25 下午 12:50:18

Page 83

Customer Care & Warranty

客戶服務與保固

請選擇您所在的國家 / 地區，以便閱讀保險內容﹕

西歐﹕奧地利比利時丹麥法國德國希臘芬蘭愛爾蘭義大利盧森堡荷蘭挪威葡萄牙瑞典

瑞士西班牙英國

東歐﹕捷克共和國匈牙利波蘭俄羅斯斯洛伐克斯洛維尼亞土耳其

拉丁美洲﹕安的列斯群島阿根廷巴西智利哥倫比亞墨西哥巴拉圭秘魯烏拉圭委內瑞拉

北美洲﹕加拿大美國

太平洋﹕澳洲紐西蘭

亞洲﹕孟加拉國中國香港印度印度尼西亞日本韓國馬來西亞巴基斯坦菲律賓新加坡台

灣

泰國

非洲﹕摩洛哥南非

中東﹕杜拜埃及

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/warranty/warranty.htm2009/4/25 下午 12:50:30

Page 84

F1rst Choice Warranty

飛利浦F1rst Choice保證書

感謝您購買飛利浦顯示器。

飛利浦顯示器的設計和製造符合高標準，提供高性能的產品，易於使用及安裝。如有任何產品安裝和使用上的問題，可持飛利浦F1rst Choice保證書聯絡客服部門；三年保固期內產品如有瑕疵皆可更換，飛利浦會在接到您來電的48小時內更換。

保證範圍

飛利浦F1rst Choice保證書適用範圍為安道爾(Andorra)、奧地利、比利時、賽浦路斯 (Cyprus) 、丹麥、法國、德國、希臘、芬蘭、愛爾蘭、義大利、列支敦斯登(Liechtenstein) 、盧森堡、摩納哥、荷蘭、挪威、波蘭、葡萄牙、瑞典、瑞士、西班牙、英國，且僅適用原廠設計、生產、授權的產品。

保證期自購買日開始

三年內有效

，顯示器如有瑕疵，可更換同等級的顯示器。

您可保有更換過後新的顯示器，飛利浦會回收瑕疵/原廠顯示器。更換過後的顯示器仍在原顯示器的保證期內，自購買原顯示器開始36個月內有效。

除外範圍

飛利浦F1rst Choice保證書僅適用依據操作指示正確使用的產品，且需出示原始發票或收據，載明購買日期、經銷商名稱、產品型號、產品序號。

飛利浦F1rst Choice保證書不適用於：

● 保證書經塗改或無法辨識；

● 變更、刪除產品型號或序號，或是無法辨識產品型號或序號；

● 未經授權的服務機構或服務商維修產品，或進行產品改裝；

● 意外損傷，包括但不限於閃電、水災或火災、誤用或疏失；

● 產品以外的訊號、電線、或天線系統收訊問題；

● 不當使用顯示器所造成的損壞；

● 非屬原廠設計、生產、授權的產品，為符合當地或國家工業標準而進行產品變造。因此

請事先確認該產品是否適用於特定國家。

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/WARRANTY/WAR_1ST.HTM (1 of 2)2009/4/25 下午 12:50:52

Page 85

F1rst Choice Warranty

● 請注意，縱使在飛利浦F1rst Choice保證書的適用國家內，F1rst Choice的保證不適用

於非屬原廠設計、生產、授權的產品，飛利浦全球保證條款則屬有效。

只需單擊一下滑鼠

若有任何問題，建議您先詳閱操作指示或是經由網站與我們連絡：www.philips.com/support

只需一通電話

為避免不必要的困擾，請您在聯絡飛利浦客服部門之前，先詳閱操作指示或經由網站與我們連絡：www.philips.com/support

為迅速解決您的問題，請您在聯絡飛利浦客服部門之前，先備妥下列相關資料：

● 飛利浦型號

● 飛利浦序號

● 購買日期（可能需要購買證明）

● 電腦中央處理器：

❍ 286/386/486/Pentium Pro/內部記憶體 ❍ 作業系統（Windows、DOS、OS/2、Apple Macintosh) ❍ 傳真/數據機/上網程式?

● 其他已安裝之介面卡

下列資料亦有助於加速處理流程：

● 購買證明中包含：購買日期、經銷商名稱、產品型號、產品序號。

● 前往收取故障顯示器的地址，以及更換後產品應送達的地點。

飛利浦全球皆有客服部門，請按此取得 First Choice 聯絡資料

或是經由下列網站與我們連絡：

網址：

http://www.philips.com/support

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/WARRANTY/WAR_1ST.HTM (2 of 2)2009/4/25 下午 12:50:52

Page 86

F1rst Choice Contact Information

First Choice 聯絡資料

國家代碼電話號碼關稅奧地利

+43 0810 000206

€ 0.07

比利時

+32 078 250851

€ 0.06

丹麥

+45 3525 8761

當地電話通話稅

芬蘭

+358 09 2290 1908

當地電話通話稅

法國

+33 082161 1658

€ 0.09

德國

+49 01803 386 853

€ 0.09

希臘

+30 00800 3122 1223

免費

愛爾蘭

+353 01 601 1161

當地電話通話稅

義大利

+39 840 320 041

€ 0.08

盧森堡

+352 26 84 30 00

當地電話通話稅

荷蘭

+31 0900 0400 063

€ 0.10

挪威

+47 2270 8250

當地電話通話稅

波蘭

+48 0223491505

當地電話通話稅

葡萄牙

+351 2 1359 1440

當地電話通話稅

西班牙

+34 902 888 785

€ 0.10

瑞典

+46 08 632 0016

當地電話通話稅

瑞士

+41 02 2310 2116

當地電話通話稅

英國

+44 0207 949 0069

當地電話通話稅

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/WARRANTY/WARFIRST.HTM2009/4/25 下午 12:50:52

Page 87

Your Guarantee in Central and Eastern Europe

中歐及東歐地區保固

親愛的客戶：

感謝您購買這款 Philips 以最高品質設計及製造的產品。如果不幸發現產品有任何問題， Philips 提供自購買日起三年免費的零件與維修保固。

保固範圍包括？

Philips 這項中歐及東歐地區保固包含捷克共和國、匈牙利、斯洛伐克、斯洛維尼亞、俄國及土耳其等地區，但僅適用於專為這些國家設計、製造、認可及/或授權用於這些國家的顯示器。

保固期自您顯示器的購買日開始生效。

自購買日起三年內，

您的顯示器享有保固範圍內的故

障維修服務。

保固範圍不包括？

Philips 所提供的保固必須是在產品依正常操作程序使用下所造成的損壞，而且必須出示具有購買日期、經銷商名稱、型號與產品名稱的原始訂單或現金交易收據。

下列情況不享受飛利浦擔保：

● 上述文件被改動或無法辨認

● 產品型號或生產號被改動、刪除、移除或無法辨認

● 未經授權的服務機構或人員對產品進行修理或改動

● 損壞源於事故，包括但不限於雷擊、進水、火災、濫用或疏忽。

● 因信號狀況、纜線或天線系統等外部因素所造成的接收問題；

● 因濫用或誤用所造成的顯示器故障；

● 若產品本身並非專為使用地或使用國設計、製造、認可及/或授權使用，但為符合該地

或該國之技術標準而進行修改或改裝。因此，請於購買時務必確認產品是否可用於特定的國家。

請注意，若產品本身並非專為使用地或使用國設計、製造、認可及/或授權使用，但為符合該地或該國之技術標準而必須進行修改或改裝時，不可有違此處所述之保固條款。因此，請於購買時務必確認產品是否可用於特定的國家。

維修服務 - 只在彈指之間

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/WARRANTY/WAR_EE.HTM (1 of 2)2009/4/25 下午 12:50:53

Page 88

Your Guarantee in Central and Eastern Europe

如有任何問題，建議您先仔細查閱使用手冊，或上網 www.philips.com/support 尋求更多的協助。

維修服務 - 只需一通電話

為避免不必要的麻煩，建議您在聯絡經銷商或客服中心之前，先仔細查閱使用手冊。若您的 Philips 產品異常或故障，請聯絡您的 Philips 經銷商或直接洽詢

Philips 維修與客服

中心

。

網站：http://www.philips.com/support

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/WARRANTY/WAR_EE.HTM (2 of 2)2009/4/25 下午 12:50:53

Page 89

Consumer Information Centers

Antilles • Argentina • Australia • Bangladesh • Brasil • Canada • Chile • China • Colombia • Belarus • Bulgaria • Croatia • Czech Republic • Estonia • Dubai • Hong Kong • Hungary • India • Indonesia • Korea • Latvia • Lithuania • Malaysia • Mexico • Morocco • New Zealand

•

Pakistan • Paraguay • Peru • Philippines • Romania • Russia • Serbia & Montenegro • Singapore • Slovakia • Slovenia • South Africa • Taiwan • Thailand • Turkey • Ukraine • Uruguay • Venezuela

Eastern Europe

BELARUS

Technical Center of JV IBA M. Bogdanovich str. 155 BY - 220040 Minsk Tel: +375 17 217 33 86

BULGARIA

LAN Service 140, Mimi Balkanska Str. Office center Translog 1540 Sofia, Bulgaria Tel: +359 2 960 2360 www.lan-service.bg

CZECH REPUBLIC

General Consumer Information Center 800 142100

Xpectrum Lu.ná 591/4 CZ - 160 00 Praha 6 Tel: 800 100 697 Email:[email protected] www.xpectrum.cz

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/WARRANTY/WARCIC.HTM (1 of 12)2009/4/25 下午 12:50:54

Page 90

Consumer Information Centers

CROATIA

Renoprom d.o.o. Mlinska 5, Strmec HR - 41430 Samobor Tel: +385 1 333 0974

ESTONIA

FUJITSU SERVICES OU Akadeemia tee 21G EE-12618 Tallinn Tel: +372 6519900 www.ee.invia.fujitsu.com

HUNGARY

General Consumer Information Center 0680018544 (Local call tariff)

Serware Szerviz Vizimolnár u. 2-4 HU - 1031 Budapest Tel: +36 1 2426331 Email: [email protected] www.serware.hu

HUNGARY

General Consumer Information Center 0680018544 (Local call tariff)

Profi Service Center Ltd. 123 Kulso-Vaci Street , H-1044 Budapest ( Europe Center ) Hungary

Tel: +36 1 814 8080 [email protected]

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/WARRANTY/WARCIC.HTM (2 of 12)2009/4/25 下午 12:50:54

Page 91

Consumer Information Centers

LATVIA

ServiceNet LV Jelgavas iela 36 LV - 1055 Riga, Tel: +371 7460399 Email: [email protected]

LITHUANIA

ServiceNet LT Gaiziunu G. 3 LT - 3009 KAUNAS Tel: +370 7400088 Email: [email protected] www.servicenet.lt

ROMANIA

Blue Ridge Int'l Computers SRL 115, Mihai Eminescu St., Sector 2 RO - 020074 Bucharest Tel: +40 21 2101969

SERBIA & MONTENEGRO

Tehnicom Service d.o.o. Viline vode bb Slobodna zona Beograd , L12/4 Belgrade 11000 Tel. +381 11 2070 664 Serbia

SLOVAKIA

General Consumer Information Center 0800004551

Datalan Servisne Stredisko Puchovska 8 SK - 831 06 Bratislava Tel: +421 2 49207155 Email: [email protected]

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/WARRANTY/WARCIC.HTM (3 of 12)2009/4/25 下午 12:50:54

Page 92

Consumer Information Centers

SLOVENIA

PC HAND Brezovce 10 SI - 1236 Trzin Tel: +386 1 530 08 24 Email: [email protected]

RUSSIA

Tel: +7 095 961-1111 Tel: 8-800-200-0880 Website: www.philips.ru

TURKEY

Türk Philips Ticaret A.S. Yukari Dudullu Org.San.Bolgesi

2.Cadde No:22 34776-Umraniye/Istanbul Tel: (0800)-261 33 02

UKRAINE

Comel Shevchenko street 32 UA - 49030 Dnepropetrovsk Tel: +380 562320045 www.csp-comel.com

Latin America

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/WARRANTY/WARCIC.HTM (4 of 12)2009/4/25 下午 12:50:54

Page 93

Consumer Information Centers

ANTILLES

Philips Antillana N.V. Kaminda A.J.E. Kusters 4 Zeelandia, P.O. box 3523-3051 Willemstad, Curacao Phone: (09)-4612799 Fax : (09)-4612772

ARGENTINA

Philips Antillana N.V. Vedia 3892 Capital Federal CP: 1430 Buenos Aires Phone/Fax: (011)-4544 2047

BRASIL

Philips da Amazônia Ind. Elet. Ltda. Rua Verbo Divino, 1400-São Paulo-SP CEP-04719-002 Phones: 11 21210203 -São Paulo & 0800-701-0203-Other Regions without São Paulo City

CHILE

Philips Chilena S.A. Avenida Santa Maria 0760 P.O. box 2687Santiago de Chile Phone: (02)-730 2000 Fax : (02)-777 6730

COLOMBIA

Industrias Philips de Colombia S.A.-Division de Servicio CARRERA 15 Nr. 104-33 Bogota, Colombia Phone:(01)-8000 111001 (toll free) Fax : (01)-619-4300/619-4104

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/WARRANTY/WARCIC.HTM (5 of 12)2009/4/25 下午 12:50:54

Page 94

Consumer Information Centers

MEXICO

Consumer Information Centre Norte 45 No.669 Col. Industrial Vallejo C.P.02300, -Mexico, D.F. Phone: (05)-3687788 / 9180050462 Fax : (05)-7284272

PARAGUAY

Av. Rca. Argentina 1780 c/Alfredo Seiferheld P.O. Box 605 Phone: (595 21) 664 333 Fax: (595 21) 664 336 Customer Desk: Phone: 009 800 54 1 0004

PERU

Philips Peruana S.A. Customer Desk Comandante Espinar 719 Casilla 1841 Limab18 Phone: (01)-2136200 Fax : (01)-2136276

URUGUAY

Rambla O'Higgins 5303 Montevideo Uruguay Phone: (598) 619 66 66 Fax: (598) 619 77 77 Customer Desk: Phone: 0004054176

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/WARRANTY/WARCIC.HTM (6 of 12)2009/4/25 下午 12:50:54

Page 95

Consumer Information Centers

VENEZUELA

Industrias Venezolanas Philips S.A. Apartado Postal 1167 Caracas 1010-A Phone: (02) 2377575 Fax : (02) 2376420

Canada

CANADA

Philips Electronics Ltd. 281 Hillmount Road Markham, Ontario L6C 2S3 Phone: (800) 479-6696

Pacific

AUSTRALIA

Philips Consumer Electronics Consumer Care Center Level 1, 65 Epping Rd North Ryde NSW 2113 Phone: 1300 363 391 Fax : +61 2 9947 0063

NEW ZEALAND

Philips New Zealand Ltd. Consumer Help Desk 2 Wagener Place, Mt.Albert P.O. box 1041 Auckland Phone: 0800 477 999 (toll free) Fax : 0800 288 588

Asia

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/WARRANTY/WARCIC.HTM (7 of 12)2009/4/25 下午 12:50:54

Page 96

Consumer Information Centers

BANGLADESH

Philips Service Centre 100 Kazi Nazrul Islam Avenue Kawran Bazar C/A Dhaka-1215 Phone: (02)-812909 Fax : (02)-813062

CHINA

SHANGHAI Rm 1007, Hongyun Building, No. 501 Wuning road, 200063 Shanghai P.R. China Phone: 4008 800 008 Fax: 21-52710058

HONG KONG

Philips Electronics Hong Kong Limited Consumer Service Unit A, 10/F. Park Sun Building 103-107 Wo Yi Hop Road Kwai Chung, N.T. Hong Kong Phone: (852)26199663 Fax: (852)24815847

INDIA

Phone: 91-20-712 2048 ext: 2765 Fax: 91-20-712 1558

BOMBAY Philips India Customer Relation Centre Bandbox House 254-D Dr. A Besant Road, Worli Bombay 400 025

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/WARRANTY/WARCIC.HTM (8 of 12)2009/4/25 下午 12:50:54

Page 97

Consumer Information Centers

CALCUTTA Customer Relation Centre 7 justice Chandra Madhab Road Calcutta 700 020

MADRAS Customer Relation Centre 3, Haddows Road Madras 600 006

NEW DELHI Customer Relation Centre 68, Shivaji Marg New Dehli 110 015

INDONESIA

Philips Group of Companies in Indonesia Consumer Information Centre Jl.Buncit Raya Kav. 99-100 12510 Jakarta Phone: (021)-7940040 ext: 2100 Fax : (021)-794 7511 / 794 7539

KOREA

Philips Consumer Service Jeong An Bldg. 112-2 Banpo-dong, Seocho-Ku Seoul, Korea Customer Careline: 080-600-6600 Phone: (02) 709-1200 Fax : (02) 595-9688

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/WARRANTY/WARCIC.HTM (9 of 12)2009/4/25 下午 12:50:54

Page 98

Consumer Information Centers

MALAYSIA

After Market Solutions Sdn Bhd, Philips Authorised Service Center, Lot 6, Jalan 225, Section 51A, 46100 Petaling Jaya, Selangor Darul Ehsan, Malaysia. Phone: (603)-7954 9691/7956 3695 Fax: (603)-7954 8504 Customer Careline: 1800-880-180

PAKISTAN

Philips Consumer Service Mubarak manzil, 39, Garden Road, Saddar, Karachi-74400 Tel: (9221) 2737411-16 Fax: (9221) 2721167 E-mail: [email protected] Website: www.philips.com.pk

PHILIPPINES

PHILIPS ELECTRONICS & LIGHTING, INC. Consumer Electronics 48F PBCOM tower 6795 Ayala Avenue cor VA Rufino St. Salcedo Village 1227 Makati City, PHILS Phone: (02)-888 0572, Domestic Toll Free: 1-800-10-PHILIPS or 1-800-10-744 5477 Fax: (02)-888 0571

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/WARRANTY/WARCIC.HTM (10 of 12)2009/4/25 下午 12:50:54

Page 99

Consumer Information Centers

SINGAPORE

Accord Customer Care Solutions Ltd Authorized Philips Service Center Consumer Service 620A Lorong 1 Toa Rayoh Singapore 319762 Tel: +65 6882 3999 Fax: +65 6250 8037

TAIWAN

Philips Taiwan Ltd. Consumer Information Centre 13F, No. 3-1 Yuan Qu St., Nan Gang Dist., Taipei 115, Taiwan Phone: 0800-231-099 Fax : (02)-3789-2641

THAILAND

Philips Electronics (Thailand) Ltd. 26-28th floor, Thai Summit Tower 1768 New Petchburi Road Khwaeng Bangkapi, Khet Huaykhwang Bangkok10320 Thailand Tel: (66)2-6528652 E-mail: cic [email protected]

Africa

MOROCCO

Philips Electronique Maroc 304,BD Mohamed V Casablanca Phone: (02)-302992 Fax : (02)-303446

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/WARRANTY/WARCIC.HTM (11 of 12)2009/4/25 下午 12:50:54

Page 100

Consumer Information Centers

SOUTH AFRICA

PHILIPS SA (PTY) LTD Customer Care Center 195 Main Road Martindale, Johannesburg P.O. box 58088 Newville 2114 Telephone: +27 (0) 11 471 5194 Fax: +27 (0) 11 471 5123 E-mail: [email protected]

Middle East

DUBAI

Philips Middle East B.V. Consumer Information Centre P.O.Box 7785 DUBAI Phone: (04)-335 3666 Fax : (04)-335 3999

file:///D|/songaiyu/PHILIPS/231E1/PHILIPS-231E1%20%20090423/lcd/manual/TAIWAN/WARRANTY/WARCIC.HTM (12 of 12)2009/4/25 下午 12:50:54
