Philips LCD Monitor Electronic User’s Manual

file:///D|/My%20Documents/dfu/230W/french/230w5/index.htm2004-09-21 8:12:48 AM

Sécurité et remèdes en cas de panne

• Précautions de
Sécurité et
Entretien

• Sites
d'Installation

• Questions
Fréquemment
Posées

• Recherches de
Causes de
Pannes

• Informations
Concernant les
Réglementations

• Autres
Informations
Associées

Sécurité et remèdes en cas de panne

Précautions de sécurité et d'entretien

AVERTISSEMENT : l'utilisation de contrôles, de réglages ou de
procédures différentes de celles précisées dans cette documentation
risquent d'entraîner une exposition à des chocs, des dangers électriques
et/ou des dangers mécaniques.

Lorsque vous connectez et utilisez le moniteur de votre ordinateur, lisez et suivez les consignes
suivantes :

● Débranchez le moniteur si vous n'allez pas l'utiliser pendant une période de temps

relativement longue.

● Débranchez le moniteur si vous devez le nettoyer à l'aide d'un chiffon légèrement humide.

Vous pouvez essuyer l'écran avec un chiffon sec lorsque l'alimentation est coupée. N'utilisez
jamais d'alcool, de solvants ou de liquides à base d'ammoniaque.

● Consultez un technicien de service si le moniteur ne fonctionne pas normalement après

avoir suivi les instructions de ce manuel.

● La plaque du boîtier ne doit être ouverte que par du personnel de service qualifié.

● Ne laissez pas le moniteur en contact direct avec les rayons du soleil ou à proximité de

cuisinières ou toutes autres sources de chaleur.

● Retirez tous les objets susceptibles de tomber dans les fentes ou gêner le bon

refroidissement des composants électroniques du moniteur.

● Ne bloquez pas les trous d'aération.

● Gardez le moniteur sec. Pour éviter tout choc électrique, ne l'exposez pas à la pluie ou à

une humidité excessive.

● Lors de la mise en place du moniteur, assurez-vous que l'accès aux prises électriques est

facile.

● Si vous éteignez le moniteur en débranchant le câble d'alimentation ou le câble

d'alimentation CC, attendez 6 secondes, puis branchez le câble d'alimentation ou le câble
d'alimentation CC pour pouvoir vous servir du moniteur.

● Afin d'éviter le risque de choc ou de dégâts irréversibles à l'unité, évitez d'exposer le

moniteur à la pluie ou à une humidité excessive.

● IMPORTANT : Vous devez toujours activer un programme économiseur d'écran pendant

l'application. Si une image fixe à contraste élevé reste affichée à l'écran pendant longtemps,
il se peut qu'elle laisse une image rémanente ou dédoublée. Il s'agit d'un phénomène bien
connu provoqué par les défauts inhérents à la technologie LCD. Dans la plupart des cas,
l'image rémanente disparaît progressivement après avoir mis le moniteur hors tension.
Sachez qu'il n'est pas possible de remédier au symptôme d'image rémanente et que ce
dernier n'est pas couvert par la garantie.

Consultez un technicien de service si le moniteur ne fonctionne pas normalement après avoir suivi
les instructions de ce manuel.

RETOUR AU HAUT DE LA PAGE

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/SAFETY.HTM (1 of 2)2004-09-21 8:12:51 AM

Sécurité et remèdes en cas de panne

Sites d'installation

● évitez la chaleur et le froid intense

● Ne rangez pas et n'utilisez pas le moniteur LCD à des endroits exposés à la chaleur, aux

rayons directs du soleil ou à un froid intense

● évitez de déplacer le moniteur LCD entre des endroits où les différences de température

sont importantes. Choisissez un site tombant dans les intervalles de température et
d'humidité suivants :

❍ Température: 0-35°C 32-95°F
❍ Humidité: 20-80% RH

● Ne soumettez pas le moniteur LCD à de grosses vibrations ou à des chocs élevés. Ne

placez pas le moniteur LCD dans le coffre d'une voiture.

● Veillez à ne pas abîmer ce produit en le cognant ou en le faisant tomber lors de son

fonctionnement ou de son transport.

● Ne rangez pas et n'utilisez pas le moniteur LCD à des endroits exposés à un degré élevé

d'humidité ou un environnement poussiéreux. Veillez aussi à ne pas renverser de l'eau ou
d'autres liquides sur ou à l'intérieur du moniteur LCD.

RETOUR AU HAUT DE LA PAGE

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/SAFETY.HTM (2 of 2)2004-09-21 8:12:51 AM

Aperçu du mode d'emploi

• A
propos
de ce
Guide

• Notations

Aperçu du mode d'emploi

A propos de ce guide

Ce guide électronique de l'utilisateur est destiné à toute personne utilisant un moniteur LCD
(affichage à cristaux liquides) de Philips. Il fournit une description des options du moniteur LCD, son
installation, son fonctionnement et d'autres informations pertinentes. Son contenu est identique aux
informations figurant dans notre version imprimée.

Les différentes parties sont les suivantes:

● La section Informations relatives à la sécurité et aux recherches de causes de pannes

fournit des conseils et des solutions à des problèmes courants ainsi qu'à un certain nombre
d'informations associées dont vous êtes susceptible d'avoir besoin.

● La section intitulée A propos de ce manuel électronique de l'utilisateur fournit un sommaire

des informations incluses, ainsi que des descriptions d'icônes de notation et d'autres
documents de référence.

● La section Informations relatives au produit fournit un sommaire des diverses options du

moniteur ainsi que de ses spécifications techniques.

● La section Installer votre moniteur décrit le processus initial d'installation et offre un aperçu

de la manière dont se servir du moniteur.

● La section Affichage sur l'écran fournit des informations sur la manière dont régler les

différents paramètres sur votre moniteur.

● La section Service clientèle et garantie comprend une liste de tous les centres d'informations

à la clientèle Philips dans le monde entier, ainsi que des numéros de téléphone d'assistance
et des informations sur la garantie relative à votre produit.

● Le glossaire définit des termes techniques.

● L'option de téléchargement et d'impression transfère tout le manuel sur votre disque dur afin

de faciliter sa consultation.

RETOUR AU HAUT DE LA PAGE

Notations

Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce
document.

Notes, mises en garde et avertissements

Tout au long de ce guide, des blocs de texte pourront être accompagnés d'une icône et imprimés

file:///D|/My%20Documents/dfu/230W/french/230w5/ABOUT/ABOUT.HTM (1 of 2)2004-09-21 8:12:53 AM

Aperçu du mode d'emploi

en caractères gras ou en italiques. Ces blocs contiennent des notes, des mises en garde ou des
avertissements. Ils sont utilisés de la façon suivante:

NOTE: Cette icône indique l'existence d'informations et de conseils
importants vous aidant à mieux utiliser votre ordinateur.

MISE EN GARDE: Cette icône indique l'existence d'informations vous
expliquant comment éviter l'endommagement potentiel de votre matériel ou la
perte de données.

AVERTISSEMENT: Cette icône indique qu'il existe un risque de blessures et
vous explique comment éviter le problème.

Il se peut que des avertissements apparaissent sous des formats différents et ne soient pas
accompagnés d'icônes. Dans ces cas-là, la présentation spécifique de l'avertissement est dictée
par les autorités chargées des réglementations.

RETOUR AU HAUT DE LA PAGE

©2004 Koninklijke Philips Electronics N.V.

Tous droits réservés. Toute reproduction, copie, utilisation, modification, recrutement, location, performance publique,
transmission et/ou diffusion de la totalité ou d'une partie du document sont strictement interdits sauf en cas
d'autorisation écrite de Philips Electronics N. V.

file:///D|/My%20Documents/dfu/230W/french/230w5/ABOUT/ABOUT.HTM (2 of 2)2004-09-21 8:12:53 AM

Informations sur le Produit

• SmartManage

• Caractéristiques
du Produit

• Spécifications
Techniques

• Modes de
résolution &
Préréglages

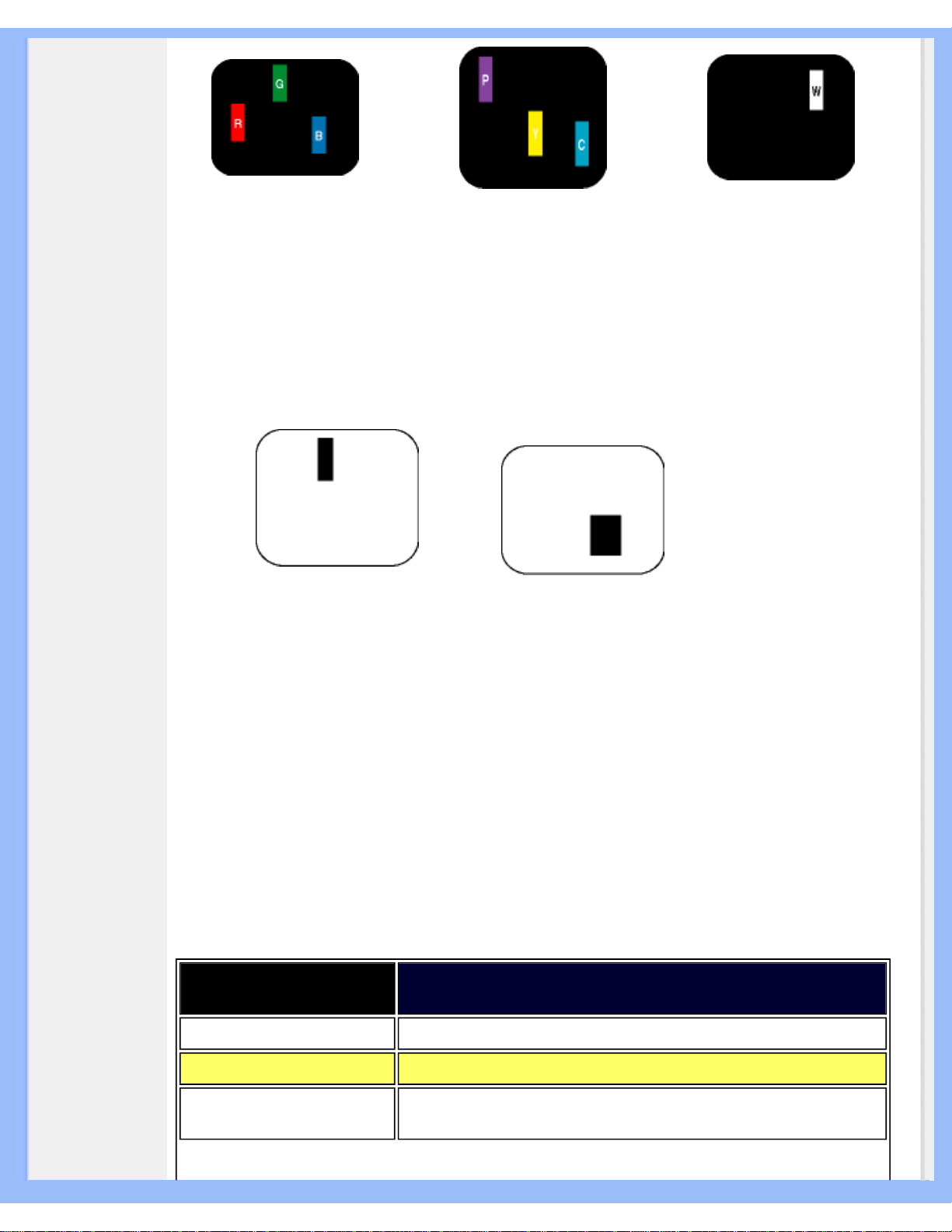

• Règle d'action
Concernant les
Défauts de
Pixels

• Économie
d'énergie
Automatique

• Spécifications
Physiques

• Attribution des
Broches

• Visualisation du
Produit

• Fonctions
Physiques

Informations sur le Produit

Caractéristiques du produit

BRILLIANCE 230W5

Solution inégalée en matière de productivité

● Performances exceptionnelles

❍ Résolution grand format WUXGA 1920 x 1200 pour assurer la netteté de l'affichage
❍ Temps de réponse rapide afin de gérer les images animées rapides
❍ Angle de visualisation le plus large allant jusqu'à 176 degrés pour une efficacité

accrue

● Confort maximal pour une productivité maximale

❍ Grande zone de visualisation afin de voir davantage d'images sans défilement
❍ Facilité d'accès aux connexions situées en façade afin d'améliorer l'efficacité
❍ Réglage en orientation et en inclinaison de l'écran pour obtenir l'angle de

visualisation idéal

● Fonctions multiples pour un summum de commodité

❍ Lecteur de cartes six en un à semi-conducteurs pour faciliter l'accès aux supports
❍ Concentrateur USB 2.0 à grande vitesse pour faciliter la connexion de tout appareil

USB

❍ Affichage de sources vidéo multiples : YPbPr, S-Video et CVBS (230W5VS

seulement)

❍ Fonction d'incrustation d'image (PiP) permettant de visualiser simultanément une

deuxième source (230W5VS seulement)

● Grande commodité

❍ Fonction DVI prête à l'emploi assurant une véritable expérience numérique
❍ Alimentation intégrée supprimant la nécessité de recourir à des adaptateurs

d'alimentation externes

❍ Dispositif de montage VESA pour fixation murale aisée de l'écran

RETOUR AU HAUT DE LA PAGE

Spécifications techniques*

PANNEAU LCD

• Type TFT LCD

• Dimensions de l'écran Diagonale 23"/58,4 cm

file:///D|/My%20Documents/dfu/230W/french/230w5/PRODUCT/PRODUCT.HTM (1 of 8)2004-09-21 8:12:57 AM

Informations sur le Produit

• Espacement des pixels 0,258 x 0,258 mm

• Type de panneau LCD

1920 x 1200 pixels
Bande verticale R.G.B.
Dureté du polarisateur anti-reflets

• Zone d'affichage réelle 495,36 x 309,6 mm

• Affichage des couleurs Interface à 8 bits (16,7M couleurs)

SCANNING

• Impédance d'entrée 56 Hz-85 Hz

• Impédance d'entrée

30 kHz-94 kHz

VIDÉO

• Fréquence des points vidéo

<205 MHz (Entrée analogique)
<165 MHz (Entrée numérique)

• Impédance d'entrée

- Vidéo
75 Ohms

-Synchronisation
2,2K Ohms

• Niveaux de signaux d'entrée 0.7 Vpp

• Synchronisation du signal
d'entrée

Synchronisation séparée
Synchronisation composite
Synchronisation sur le vert

• Polarités de synchronisation Positive and négative

• S-Video

Entrée Y 1,0 V crête-à-crête, entrée C 0,3 V crête-à-crête,
impédance d'entrée 75 ohms

• CVBS

Composite, 1,0V crête-à-crête, impédance d'entrée 75
ohms

• Fréquence d'entrée

WUXGA Hsync 75 kHz, Vsync 60 Hz (N.I.)
WXGA Hsync 48 kHz, Vsync 60 Hz (N.I.)
SVGA Hsync 38 kHz, Vsync 60 Hz (N.I.)
VGA Hsync 31 kHz, Vsync 60 Hz (N.I.)

• Interface vidéo

DVI-I, D-Sub, S-Vidéo, vidéo composite et vidéo en
composantes (YPbPr)

AUDIO-IN

file:///D|/My%20Documents/dfu/230W/french/230w5/PRODUCT/PRODUCT.HTM (2 of 8)2004-09-21 8:12:57 AM

Informations sur le Produit

• Niveau d'entrée pour PC/Vidéo 500mV nominal

• Haut-parleurs Audio stéréo 6W (3W/canal val. eff.x2, 200 Hz~10 kHz)

CARACTÉRISTIQUES OPTIQUES

• Proportion du contraste 500:1 (typ.)

• Luminosité

250 cd/m

2

(typ.)

• Chromaticité blanche

x: 0.283 y: 0.297 (at 9300° K)
x: 0.313 y: 0.329 (at 6500° K)

• Angle de vue (C/R >10)

Supérieur >88° (typ.)
Inférieur >88° (typ.)
Gauche >88° (typ.)
Droit >88° (typ.)

• Temps de réponse 16ms (typ.)

* Ces informations peuvent changer sans autre notification.

RETOUR AU HAUT DE LA PAGE

Modes de résolution & préréglages

• Recommandé 1920 x 1200 à 60Hz

20 modes préréglés en usine:

H. fréq (kHz)

Mode

Résolution V. fréq (Hz)

31,469 IBM VGA 10H 640x350 70,086
31,469 IBM VGA 3H 720x400 70,086
31,469 IBM VGA 12H 640x480 59,940
35,000 MACINTOSH 640x480 67,000
37,500 VESA 640x480 75,000
35,156 VESA 800x600 56,250
37,879 VESA 800x600 60,317
46,875 VESA 800x600 75,000
49,700 MACINTOSH 832x624 75,000
48,363 VESA 1024x768 60,004
60,023 VESA 1024x768 75,029
68,700 MACINTOSH 1152x870 75,000

file:///D|/My%20Documents/dfu/230W/french/230w5/PRODUCT/PRODUCT.HTM (3 of 8)2004-09-21 8:12:57 AM

Informations sur le Produit

71,810 SUN WS 1152x900 76,150
63,981 VESA 1280x1024 60,020
79,976 VESA 1280x1024 75,025

91,1 VESA 1280x1024 85,0

75,0 VESA 1600x1200 60,0
67,05 CVT 2,3MA 1920x1080 60,0 (pour D-Sub)
74,56 CVT 2,3MA 1920x1200 60,0 (pour D-Sub)
74,52 CVT 2,3MA-R 1920x1200 60,0 (pour DVI)

RETOUR AU HAUT DE LA PAGE

Economie d'énergie automatique

Si une carte ou le logiciel de compatibilité d'affichage DPMS de VESA est installé(e) sur votre
PC, le moniteur peut automatiquement réduire sa consommation d'énergie quand il n'est pas
utilisé. Et si une saisie au clavier, l'utilisation de la souris ou d'un autre appareil est détectée, le
moniteur se "réveillera" automatiquement. Les tableaux suivants montrent la consommation
d'énergie et la signalisation de cette fonction d'économie d'énergie automatique :

Gestion de l'énergie

Mode VESA Vidéo H-sync V-sync Énergie utilisée Couleur DEL

ALLUMÉ Sous tension

Impulsion Impulsion

90 W (typ.) Bleu

ÉTEINT Effacé

Non Non

< 2.5 W Ambre

CC hors tension Hors tension Non

Non 2 W ÉTEINT

Ce moniteur est conforme à ENERGY STAR®. En tant que partenaire d'ENERGY STAR®,
PHILIPS s'est assuré que ce produit réponde à toutes les directives d'ENERGY STAR® en
matière d'efficacité énergétique.

RETOUR AU HAUT DE LA PAGE

Spécifications physiques

• Dimension
(LxHxP)

548 x 452 x 250 mm

file:///D|/My%20Documents/dfu/230W/french/230w5/PRODUCT/PRODUCT.HTM (4 of 8)2004-09-21 8:12:57 AM

Informations sur le Produit

• Poids 9,0 Kg

• Inclinaison/
Rotation

-5°~20°/+-175°

• Alimentation
électrique

90 — 264 VAC, 50/60 Hz

• Consommation
d'énergie

90 W* (typ.)

• Température

de 0°C à 35°C (fonctionnement)
de -20°C à 60°C (stockage)

• Humidité
relative

20% to 80%

• MTBF du
système

50 000 h (sauf CCFL 40 000 h)

* Ces informations peuvent changer sans autre notification.

RETOUR AU HAUT DE LA PAGE

Attribution des broches de signaux

Le seul connecteur numérique comporte 24 contacts de signaux organisés en trois rangées de
huit contacts. L’affection des broches de signal est énumérée dans le tableau suivant.

No

broche

Affectation du signal

No

broche

Affectation du signal

No

broche

Affectation du signal

1 TMDS Data 2- 9 TMDS Data 1-

17

TMDS Data 0-

2 TMDS Data 2+ 10 TMDS Data 1+

18

TMDS Data 0+

3

TMDS Data 2/4
Blindage

11

TMDS Data 1/3
Blindage

19

TMDS Data 0/5
Blindage

4

Pas connecté

12

Pas connecté 20 Pas connecté

5

Pas connecté

13

Pas connecté 21 Pas connecté

6

DDC Horloge

14

Alimentation +5V

22

TMDS Horloge
blind.

7

DDC Data

15

Terre (+5, sync.
analogique H/V )

23

TMDS Horloge +

8

Pas connecté

16

Dépistage
connexion à chaud

24

TMDS Horloge-

file:///D|/My%20Documents/dfu/230W/french/230w5/PRODUCT/PRODUCT.HTM (5 of 8)2004-09-21 8:12:57 AM

Informations sur le Produit

Connecteur D-sub à 15 broches (mâle) du câble d'interface :

N°

broche

Affectation

N°

broche

Affectation

1

Entrée vidéo rouge

9

+5V

2

Entrée vidéo vert/SOG

10

Masse logique

3

Entrée vidéo bleu

11

Masse

4

Masse

12

Ligne données série
(SDA)

5

Pas de connexion

13

Sync. hor. / H+V

6

Masse vidéo rouge

14

Sync. vert. (VCLK pour
DDC)

7

Masse vidéo vert

15

Ligne horloge données
(SCL)

8

Masse vidéo bleu

RETOUR AU HAUT DE LA PAGE

file:///D|/My%20Documents/dfu/230W/french/230w5/PRODUCT/PRODUCT.HTM (6 of 8)2004-09-21 8:12:57 AM

Informations sur le Produit

Visualisation du Produit

Suivez les liens pour voir plusieurs affichages du moniteur et de ses composants.

Description frontale du produit

RETOUR AU HAUT DE LA PAGE

Fonctions Physiques

1) Réglage de l'inclinaison

2) Réglage de la rotation

RETOUR AU HAUT DE LA PAGE

file:///D|/My%20Documents/dfu/230W/french/230w5/PRODUCT/PRODUCT.HTM (7 of 8)2004-09-21 8:12:57 AM

Informations sur le Produit

file:///D|/My%20Documents/dfu/230W/french/230w5/PRODUCT/PRODUCT.HTM (8 of 8)2004-09-21 8:12:57 AM

Installer Votre Moniteur LCD

•

Description
Frontale du
Produit

•

Configuration
et connexion
de votre
moniteur

•

Montage
standard
VESA

•

Pour
Commencer

•

Optimisation
de la
Performance

• Lecteur de
carte
universel

Installer Votre Moniteur LCD

Description Frontale du Produit

1

Mise sous tension (ON) et hors tension (OFF) du moniteur

2 DEL d’alimentation

3

Accès au menu OSD

4

Réglage des options OSD

5

Réglage de la luminosité de l’écran

6

Réglage des options OSD

7

VOLUME

Réglage du volume des haut-parleurs

8

AUTO

Ajustage automatique de la position horizontale, de la position
verticale, du réglage de phase et d’horloge

9

INPUT

Sélection des entrées de signal

10

PIP/SIZE

Sert à activer la fenêtre d'incrustation d'image (230W5VS)
ou
à régler la taille de l'écran (230W5BS)

file:///D|/My%20Documents/dfu/230W/french/230w5/INSTALL/INSTALL.HTM (1 of 4)2004-09-21 8:13:00 AM

Installer Votre Moniteur LCD

RETOUR AU HAUT DE LA PAGE

Vue Arrière

Moniteur model (230W5BS)

1

Entrée audio PC pour D-Sub

2

Entrée audio PC pour DVI-I

3

Prise casque

4

Entrée VGA

5

Entrée DVI-I

6

USB pour périphériques USB

7

USB pour PC principal

8

Entrée alimentation CA

Vidéo model

file:///D|/My%20Documents/dfu/230W/french/230w5/INSTALL/INSTALL.HTM (2 of 4)2004-09-21 8:13:00 AM

Installer Votre Moniteur LCD

1

Entrée vidéo en composante (YPbPr)

2

Entrée vidéo en composante (YPbPr)

3

Entrée vidéo en composante (YPbPr)

4

Entrée vidéo CVBS

5

Entrée S-Vidéo

6

Entrée audio pour vidéo YPbPr

7

Entrée audio pour CVBS/S-Vidéo

8

Audio PC pour D-Sub

9

Audio PC pour DVI-I

10

Prise casque

11

Entrée VGA

12

Entrée DVI-I

13

USB pour périphériques USB

14

USB pour PC principal

file:///D|/My%20Documents/dfu/230W/french/230w5/INSTALL/INSTALL.HTM (3 of 4)2004-09-21 8:13:00 AM

Installer Votre Moniteur LCD

15

Entrée alimentation CA

RETOUR AU HAUT DE LA PAGE

Optimisation de la performance

● Pour obtenir les meilleurs résultats possibles, assurez-vous que les réglages de l'affichage sont sur

1920x1200, 60Hz.

Remarque : Vous pouvez vérifier les réglages d'affichage en cours en

appuyant sur la touche "OK". Allez dans les informations relatives au produit
(Product Information) : le mode d'affichage en cours figure sous l'option

RÉSOLUTION

.

RETOUR AU HAUT DE LA PAGE

file:///D|/My%20Documents/dfu/230W/french/230w5/INSTALL/INSTALL.HTM (4 of 4)2004-09-21 8:13:00 AM

L'affichage sur écran

• Description
de
l'Affichage
sur Écran

•

L'arbre
OSD

L'affichage sur Écran

Description de l'affichage sur écran

Qu'est ce que l'affichage sur écran?

C'est un trait commun à tous les moniteurs LCD de Philips qui permet à l'utilisateur de régler la
performance des moniteurs directement à partir d'une fenêtre d'instruction sur écran. L'interface
utilisager est conviviale et facile à utiliser lors de l'exploitation du moniteur.

Instructions simples de base concernant les touches de contrôle.

Lorsque vous appuyez sur les boutons

situés au niveau des commandes à l'avant de votre

moniteur, les réglages principaux de l'affichage sur écran (OSD) apparaissent et vous pouvez
maintenant effectuer les réglages des différentes fonctions. Utilisez les touchese

ou

pour faire vos réglages.

RETOUR AU HAUT DE LA PAGEE

L'Arbre OSD

Vous trouverez ci-dessous une vue d'ensemble de la structure de l'affichage sur écran. Vous
pourrez par la suite l'utiliser comme référence lorsque vous voudrez plus tard retourner aux

file:///D|/My%20Documents/dfu/230W/french/230w5/OSD/OSDDESC.HTM (1 of 5)2004-09-21 8:13:03 AM

L'affichage sur écran

différents réglages.

file:///D|/My%20Documents/dfu/230W/french/230w5/OSD/OSDDESC.HTM (2 of 5)2004-09-21 8:13:03 AM

L'affichage sur écran

file:///D|/My%20Documents/dfu/230W/french/230w5/OSD/OSDDESC.HTM (3 of 5)2004-09-21 8:13:03 AM

L'affichage sur écran

file:///D|/My%20Documents/dfu/230W/french/230w5/OSD/OSDDESC.HTM (4 of 5)2004-09-21 8:13:03 AM

L'affichage sur écran

RETOUR AU HAUT DE LA PAGEE

file:///D|/My%20Documents/dfu/230W/french/230w5/OSD/OSDDESC.HTM (5 of 5)2004-09-21 8:13:03 AM

Assistance à la clientèle et garantie

Assistance à la clientèle et garantie

VEUILLEZ BIEN SÉLECTIONNER VOTRE PAYS / RÉGION POUR LIRE LA GARANTIE
COUVERTE :

EUROPE DE L'OUEST : Autriche • Belgique • Chypre • Danemark • France • Allemagne •

Grèce • Finlande • Irlande • Italie • Luxembourg • Pays-Bas • Norvège • Portugal • Suède •
Suisse • Espagne • Royaume -Uni

EUROPE DE L'EST : République tchèque • Hongrie • Pologne • Russie • Slovaquie •

Slovénie • Turquie

AMÉRIQUE LATINE : Antilles • Argentine • Brésil • Chili • Colombie • Mexique • Paraguay •

Pérou • Uruguay • Vénézuela

AMÉRIQUE DU NORD : Canada • États-Unis

PACIFIQUE : Australie • Nouvelle- Zélande

ASIE : Bangladesh • Chine • Hong Kong • Inde • Indonésie • Japon • Corée • Malaisie •

Pakistan • Philippines • Singapour • Taiwan • Thaïlande

AFRIQUE : Maroc • Afrique du Sud

MOYEN- ORIENT: Dubaï • Égypte

file:///D|/My%20Documents/dfu/230W/french/warranty/warranty.htm2004-09-21 8:13:06 AM

Glossaire

Glossaire

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

C

Couleur température (Color Temperature)

Un moyen de décrire la couleur d'une source d'émission en termes de température (en degrés
Kelvin) d'un corps noir émettant à la même fréquence dominante que la source.

La plupart des moniteurs Philips permettent de fixer la couleur température à la valeur désirée, quelle
qu'elle soit.

.

RETOUR AU HAUT DE LA PAGE

D

D-SUB

Votre moniteur est fourni avec un câble D-Sub.

Digital Visual Interface (DVI - Interface visuelle numérique)

La spécification de DVI (Digital Visual Interface - Interface visuelle numérique) fournit une connexion
numérique à grande vitesse pour les types de données visuelles indépendantes de la technologie
d'affichage. L'interface est principalement destinée à fournir une connexion entre un ordinateur et son
dispositif d'affichage. La spécification DVI répond aux besoins de tous les segments de l'industrie
informatique (poste de travail, ordinateur de bureau, ordinateur portable, etc.) et permettra à ces
différents segments de se regrouper autour d'une seule spécification d'interface de moniteur.

L'interface DVI permet:

file:///D|/My%20Documents/dfu/230W/french/230w5/GLOSSARY/GLOSSARY.HTM (1 of 5)2004-09-21 8:13:09 AM

Glossaire

1. Au contenu de rester, depuis sa création à sa consommation, dans le domaine numérique

sans perte.

2. L'indépendance de la technologie d'affichage.

3. D'être prêt à jouer par le biais de la détection prise directe, EDID et DDC2B.

4. Support numérique et analogue dans un connecteur unique.

RETOUR AU HAUT DE LA PAGE

E

Programme Energy Star Computers

Un programme de conservation de l'énergie lancé par l'Agence américaine de la protection de
l'environnement (US Environmental Protection Agency - EPA) dont l'objectif principal est de
promouvoir la fabrication et le marketing de matériel de bureautique ayant un bon rendement
énergétique. Les entreprises joignant ce programme doivent être prêtes à s'engager à fabriquer un
ou plusieurs produits en mesure de passer à une faible puissance (< à 2.5 W) soit aprés une période
d'inactivité, soit aprés un laps de temps déterminé à l'avance et sélectionné par l'utilisateur.

RETOUR AU HAUT DE LA PAGE

L

LCD (Affichage à cristaux liquides)

Un affichage alphanumérique utilisant les propriétés uniques des cristaux liquides pour former des
caractères. Les affichages à écran plat les plus récents consistent en une matrice composée de
centaines ou milliers de cellules LCD individuelles créant du texte et des graphiques en couleurs sur
un écran. Ces cellules consomment peu d'énergie quoiqu'elles nécessitent un éclairage externe pour
que l'utilisateur soit en mesure de lire les caractères.

RETOUR AU HAUT DE LA PAGE

U

file:///D|/My%20Documents/dfu/230W/french/230w5/GLOSSARY/GLOSSARY.HTM (2 of 5)2004-09-21 8:13:09 AM

Glossaire

USB ou Bus de Série Universel (Universal Serial Bus)

Un connecteur fûté pour les périphériques de PC. USB détermine automatiquement les ressources

(telles que le programme de gestion et la largeur de bande du bus) demandées par les
périphériques. L'USB assure la disponibilité des ressources nécessaires sans l'intervention de
l'utilisateur.

● L'USB élimine « l'angoisse du boîtier » -- la crainte de retirer le boîtier de l'ordinateur pour

installer des périphériques d'extension. Et l'USB élimine également le réglage de paramétres
IRQ complexes lors de l'installation de nouveaux périphériques.

● L'USB élimine « la saturation des ports ». Sans l'USB, les PC sont normalement limités à une

imprimante, deux points de connexion de périphérique (en général une souris et un modem),
un point de connexion d'extension paralléle amélioré (un scanner ou une caméra vidéo par
exemple) et un manche à balai. De plus en plus de périphériques destinés aux ordinateurs
multimédia font chaque jour leur entrée sur le marché. Avec l'USB, jusqu'à 127 périphériques
peuvent fonctionner simultanément sur un ordinateur.

● L'USB permet le « branchement direct ». Cela signifie qu'il n'y a pas besoin d'arrêter le

systéme, de brancher, de relancer et d'exécuter l'installation pour installer des périphériques.
Pas besoin non plus de faire l'inverse pour débrancher un périphérique.

En résumé, l'USB transforme la devise de « brancher et prier » en un authentique Prêt à jouer !

Concentrateur

Un dispositif de Bus de Série Universel fournissant des connexions supplémentaires à l'USB.

Les concentrateurs sont des éléments essentiels de l'architecture Prêt à jouer de l'USB. Le schéma
montre un exemple classique de concentrateur. Les concentrateurs servent à simplifier la
connectivité de l'USB, de la perspective de l'utilisateur, et fournissent robustesse à moindre coût et à
complexité réduite.

Les concentrateurs en question sont des concentrateurs de câblage et permettent les
caractéristiques de connexion multiple de l'USB. Les points de connexion sont ce qu'on appelle des
ports. Chaque concentrateur convertit un point unique de connexion en points de connexion
multiples. L'architecture supporte l'enchaînement de multiples concentrateurs.

Le port en amont d'un concentrateur connecte le concentrateur vers l'hôte. Chacun des autres ports
en aval d'un concentrateur permet la connexion à un autre concentrateur ou à une autre fonction.
Les concentrateurs peuvent déceler, se connecter et se déconnecter à chaque port en aval et
permettent la distribution de courant vers des périphériques en aval. Chaque port en aval peut être
activé et configuré individuellement à grande vitesse ou à faible vitesse. Le concentrateur isole les
ports à faible vitesse des transmissions à grande vitesse.

Un concentrateur est composé de deux éléments : l'unité de commande du concentrateur et le
répéteur de concentrateur. Le répéteur est un interrupteur contrôlé par un protocole situé entre le
port en amont et les ports en aval. Il comprend également un support machine pour la réinitialisation
et la suspension/reprise d'émissions. L'unité de commande fournit les registres d'interface pour

file:///D|/My%20Documents/dfu/230W/french/230w5/GLOSSARY/GLOSSARY.HTM (3 of 5)2004-09-21 8:13:09 AM

Glossaire

permettre les communications vers/de l'hôte. Les commandes de statut et de contrôle spécifiques au
concentrateur permettent à l'hôte de configurer un concentrateur et de surveiller et contrôler ses
ports.

Périphérique

Une entité physique ou logique effectuant une fonction. L'entité décrite en soi dépend du contexte de
la référence. Au niveau le plus bas, le périphérique peut être un simple composant matériel, comme
une unité de mémorisation par exemple. A un niveau supérieur, il peut être une série de composants
matériel effectuant une fonction spécifique, comme une unité d'interface d'USB par exemple. A un
niveau encore plus élevé, le périphérique peut se rapporter à la fonction effectuée par une entité
fixée à l'USB ; un modem de données/télécopie par exemple. Les périphériques peuvent être
physiques, électriques, adressables et logiques.

Aval

La direction d'un flux de données à partir de l'hôte ou en s'éloignant de l'hôte. Un port en aval est le
port sur le concentrateur électriquement le plus éloigné de l'hôte qui crée un trafic de données en
aval à partir du concentrateur. Les ports en aval reçoivent un trafic de données en amont.

Amont

La direction d'un flux de données vers l'hôte. Un port en amont est le port se trouvant sur le
périphérique électriquement le plus proche de l'hôte qui crée un trafic de données en amont à partir
du concentrateur. Les ports en amont reçoivent un trafic de données en aval.

RETOUR AU HAUT DE LA PAGE

V

file:///D|/My%20Documents/dfu/230W/french/230w5/GLOSSARY/GLOSSARY.HTM (4 of 5)2004-09-21 8:13:09 AM

Glossaire

Vitesse de régénération verticale (Vertical refresh rate)

Exprimée en Hz, il s'agit du nombre de cadres (images complétes) inscrits sur l'écran chaque
seconde.

RETOUR AU HAUT DE LA PAGE

file:///D|/My%20Documents/dfu/230W/french/230w5/GLOSSARY/GLOSSARY.HTM (5 of 5)2004-09-21 8:13:09 AM

Téléchargement et impression

•Installation du
Programme de
Gestion de
Votre Moniteur
LCD

•Instructions
Pour le
Téléchargement
et l'impression

Téléchargement et impression

Installation du programme de gestion de votre moniteur LCD Matériel requis:

● PC avec Windows® 95, Windows® 98, Windows® 2000, Windows® Me, Windows® XP ou

version plus récent

● Cherchez le pilote ".inf/.icm/.cat" sous : lcd\pc\drivers

Lisez le fichier "Driver_install02.txt" avant l'installation.

Cette page offre la possibilité de lire le manuel en format .pdf. Les fichiers PDF peuvent être
téléchargés sur votre disque dur, puis affichés et imprimé; à l'aide du logiciel Acrobat Reader ou
par le biais de votre navigateur.

Si vous n'avez pas installé Acrobat Reader d'Adobe® cliquez sur le lien pour installer l'application.

Acrobat Reader d'Adobe® pour PC / Acrobat Reader d'Adobe® pour Mac.

Instructions de téléchargement:

Pour télécharger le fichier:

1. Cliquez sur l'icône ci-dessous et maintenez le bouton de la souris enfoncé. (Les utilisateurs de
Win95/98/2000/Me/XP cliquent à droite)

Téléchargez

230W5.pdf

2. À partir du menu qui s'affiche, choisissez 'Enregistrer lien sous... ', ' Enregistrer cible sous... ' ou '
Télécharger lien sur disque'.

3. Choisissez où vous souhaitez enregistrer le fichier; cliquez sur 'Enregistrer' (si vous êtes invité à
choisir l'enregistrement comme 'texte' ou 'source', choisissez 'source').

Instructions pour l'impression:

Pour imprimer le manuel:

1. Avec le fichier du manuel ouvert, suivez les instructions de votre imprimante et imprimez les
pages dont vous avez besoin.

RETOUR AU HAUT DE LA PAGE

file:///D|/My%20Documents/dfu/230W/french/download/download.htm (1 of 2)2004-09-21 8:13:12 AM

Téléchargement et impression

file:///D|/My%20Documents/dfu/230W/french/download/download.htm (2 of 2)2004-09-21 8:13:12 AM

QFP (Questions Frèquemment Posèes)

• Sécurité et

Recherche de
Causes de
Pannes

• QFP Générales

• Réglages

d'écran

• Compatibilité

Avec d'autres
Périphériques

• Technologie

Panneau LCD

• Ergonomie,

Ècologie et
Normes de
Sécurité

• Recherche de

Causes de
Pannes

• Informations

Concernant les
Réglementations

• Autres

Informations
Associées

QFP (Questions Fréquemment Posées)

QFP générales

Q :

Au moment de l'installation de mon moniteur, que dois-je faire si l'écran affiche

"Impossible d'afficher ce mode vidéo" ?

R : Mode vidéo recommandé pour les moniteurs Philips 23": 1920x1200@60Hz.

1. Débranchez tous les câbles et connectez ensuite votre PC au moniteur que vous utilisiez

précédemment et dont l'affichage était correct.

2. Dans le menu Démarrer de Windows, sélectionnez Paramètres/Panneau de configuration.

Sélectionnez dans cette dernière fenêtre l'icône Affichage. Dans la fenêtre Propriétés pour
Affichage, sélectionnez l'onglet Configuration. Ensuite, dans l'Espace du bureau, déplacez le
curseur sur 1920x1200 pixels (23").

3. Cliquez sur le bouton Propriétés avancées et réglez la fréquence de rafraîchissement sur

60Hz et cliquez ensuite sur OK.

4. Remettez l'ordinateur sous tension et répétez les étapes 2 et 3 pour vérifier que le PC est

réglé sur 1920x1200@60Hz (23").

5. Mettez l'ordinateur hors tension, débranchez l'ancien moniteur et reconnectez le moniteur

LCD Philips.

6. Remettez le moniteur et ensuite votre PC sous tension.

Q :

Que signifie pour moi "fréquence de régénération" dans un moniteur LCD ?

R : Pour les moniteurs LCD, la fréquence de régénération compte bien moins. Les

moniteurs LCD affichent à 60 Hz une image stable, sans scintillement. Il n'y a pas de
différence visible entre 85 Hz et 60 Hz.

Q : Que sont les fichiers .inf et .icm du disque d'installation et du CD-ROM ? Comment dois-

je installer les logiciels de gestion (.inf et .icm) ?

R : Ces fichiers sont les fichiers de gestion de votre moniteur. Pour installer les logiciels de

gestion, suivez les instructions figurant dans votre manuel de l'utilisateur. La première fois
que vous installez votre moniteur, votre ordinateur vous demandera peut-être les logiciels
de gestion du moniteur (fichiers .inf et .icm) ou encore un disque de programme de gestion.
Pour insérer le disque de programme de gestion (que ce soit une disquette ou un CD-ROM),
suivez les instructions incluses dans cette boîte. Les logiciels de gestion du moniteur
(fichiers .inf et .icm) seront installés automatiquement.

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/SAF_FAQ.HTM (1 of 8)2004-09-21 8:13:20 AM

QFP (Questions Frèquemment Posèes)

Q : Comment puis-je régler la résolution ?

R : Votre programme de gestion vidéo carte/graphique et votre moniteur déterminent

ensemble les résolutions disponibles. Vous pouvez sélectionner la résolution désirée sous
Window 95/98 grâce au panneau de contrôle "Afficher propriétés/réglages"

Q : Que faire si je me perds en effectuant les réglages du moniteur ?

R : Il suffit d'appuyer sur la touche OSD et de sélectionner ensuite "Reset" (Réinitialisation)

pour retrouver tous les réglages usine d'origine.

Q : En quoi consiste la fonction Auto ?

R : La touche Réglage AUTO restitue la position optimale d'écran, les réglages de phase et

d'horloge, ceci en appuyant sur un bouton unique - sans avoir à naviguer à travers les
menus OSD et les touches de contrôle.

Q : Mon moniteur ne reçoit pas de courant (la diode électroluminescente Alimentation ne

s'allume pas) ? Que dois-je faire ?

R : Assurez-vous que le cordon d’alimentation CA est bien connecté au moniteur.

Q : Le LCD moniteur acceptera-t-il un signal entrelacé ?

R : Non. Si un signal d'entrelacement est utilisé, l'écran affiche en même temps des lignes

horizontales de balayage paires et impaires, déformant par-là l'image.

Q : Pour les LCD, qu'implique la fréquence de régénération ?

R : À la différence de la technologie d'affichage CRT dans laquelle la vitesse du faisceau de

l'électron balayé du haut vers le bas de l'écran détermine le scintillement, un affichage de
matrice active utilise un élément actif (TFT) pour contrôler chaque pixel individuel ; la
fréquence de régénération ne s'applique donc pas vraiment à la technologie LCD.

Q : L'écran LCD résistera-t-il aux éraflures ?

R : Un revêtement protecteur est appliqué sur la surface du LCD, il résiste jusqu'à un certain

degré de dureté (la dureté d'un crayon 2H à peu près). De manière générale, il est

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/SAF_FAQ.HTM (2 of 8)2004-09-21 8:13:20 AM

QFP (Questions Frèquemment Posèes)

recommandé de ne pas exposer la surface du panneau à des chocs excessifs ou à des
éraflures. Un panneau protecteur optionnel doté d'une résistance plus importante aux
éraflures est également disponible.

Q : Comment dois-je nettoyer la surface du LCD ?

R : Pour un nettoyage normal, utilisez un chiffon doux et propre. Pour un nettoyage en

profondeur, veuillez utiliser de l'alcool isopropylique. N'utilisez pas d'autres solvants, tels
que l'alcool éthylique, l'éthanol, l'acétone, l'hexane, etc.

Q : Le moniteur LCD peut-il être suspendu à un mur ou utilisé comme un écran tactile ?

R : Oui, les moniteurs LCD Philips Brilliance sont dotés de cette fonction en option. Les

orifices de montage standard VESA situés sur le panneau arrière permettent à l'utilisateur
d'installer le moniteur Philips sur n'importe quel SUPPORT standard VESA ou sur n'importe
quel accessoire. Les écrans tactiles sont en cours de développement en vue d'applications
futures. Veuillez vous adresser à votre revendeur Philips pour davantage d'informations.

RETOUR AU HAUT DE LA PAGE

Réglages de l'écran

Q :

Lorsque j'installe mon moniteur, comment puis-je en obtenir la meilleure performance ?

R :Pour un résultat optimal, assurez-vous que les réglages d'affichage sont les suivants :

1920x1200 à 60Hz pour les modèles de 23". Remarque : Pour vérifier les réglages d'affichage
en cours, il suffit d'appuyer sur la touche OSD OK. Le mode d'affichage en cours apparaît
sous les informations relatives au produit à l'aide des commandes principales OSD.

Q : En termes de radiation, quelle est la différence entre les LCD et les CRT ?

R : Les LCD n'utilisant pas de canon à électrons, ils n'engendrent pas le même volume de

radiations à la surface de l'écran.

RETOUR AU HAUT DE LA PAGE

Compatibilité avec d'autres périphériques

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/SAF_FAQ.HTM (3 of 8)2004-09-21 8:13:20 AM

QFP (Questions Frèquemment Posèes)

Q : Puis-je connecter mon moniteur LCD à n'importe quel ordinateur, poste de travail ou

Mac ?

R : Oui, tous les moniteurs LCD de Philips sont totalement compatibles avec les

ordinateurs, Mac et postes de travail standard. Vous aurez peut-être besoin d'un adaptateur
de câble pour connecter le moniteur à votre Mac. Veuillez contacter votre fournisseur/
revendeur pour de plus amples détails.

Q : Les moniteurs LCD de Philips sont-ils "Prêts à jouer" ?

R : Oui, les moniteurs sont "Prêts à jouer" et compatibles avec Windows® 95, 98, 2000 et les

plates-formes PC98/99.

Q : Qu'est-ce que qu'USB (Universal Serial Bus) ?

R : Imaginez que l'USB est une prise intelligente pour les périphériques d'ordinateur. L'USB

détermine automatiquement quelles ressources (programme de gestion et largeur de bande
du bus par exemple) sont requises par les périphériques. L'USB rend des ressources
nécessaires disponibles sans l'intervention de l'utilisateur. L'USB a trois avantages
principaux. Il élimine "l'angoisse du boîtier", à savoir la peur de retirer le boîtier de
l'ordinateur pour installer des cartes de circuit - qui nécessitent souvent le réglage de
paramètres IRQ complexes - pour les périphériques supplémentaires. L'USB élimine la
"saturation de port". Sans l'USB, les ordinateurs sont en général limités à une imprimante,
deux ports Com (une souris et un modem en général), un port parallèle supplémentaire
(scanner ou caméra vidéo par exemple) et un manche à balai. De plus en plus de
périphériques destinés aux ordinateurs multimédia font chaque jour leur entrée sur le
marché.

Avec l'USB, jusqu'à 127 périphériques peuvent fonctionner simultanément sur un ordinateur. L'USB
permet le "branchement direct". Pas besoin d'éteindre, de brancher, de relancer et d'exécuter
l'installation pour installer des périphériques. Pas besoin non plus de répéter ces étapes dans
l'autre sens pour débrancher un périphérique. Bref, l'USB transforme la devise "Brancher et prier"
en un authentique "Prêt à jouer" !

Q : Qu'est-ce qu'un concentrateur d'USB ?

R : Un concentrateur d'USB offre des connexions supplémentaires au bus de série

universel. Un port en amont du concentrateur connecte un concentrateur à l'hôte, un
ordinateur généralement. Plusieurs ports en aval dans un concentrateur permettent une
connexion à un autre concentrateur ou périphérique, tel qu'un clavier USB, un appareil
photo ou une imprimante.

RETOUR AU HAUT DE LA PAGE

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/SAF_FAQ.HTM (4 of 8)2004-09-21 8:13:20 AM

QFP (Questions Frèquemment Posèes)

Technologie panneau LCD

Q :

En quoi consiste un affichage à cristaux liquides ?

R : Un LCD (Affichage à cristaux liquides) est un périphérique optique couramment utilisé

pour afficher des caractères ASCII et des images sur des éléments numériques tels que des
montres, des calculettes, des consoles portables de jeux, etc. LCD est la technologie utilisée
pour les affichages dans les ordinateurs portables et les autres ordinateurs de petite taille.
De même que les technologies de diode électroluminescente et gaz-plasma, LCD permet aux
affichages d'être bien plus minces que la technologie de tube à rayons cathodiques (CRT).
LCD consomme bien moins d'électricité que les affichages DEL et à gaz car ils fonctionnent
sur le principe du blocage de la lumière plutôt que de l'émettre.

Q : Comment les LCD sont-ils fabriqués ?

R : Les LCD sont créés à partir de deux plaques de verre séparées l'une de l'autre par

quelques microns. Les plaques sont remplies de cristaux liquides, puis scellées ensemble.
La plaque du dessus est colorée d'un motif RGB afin de faire filtrer la couleur. Les
polariseurs sont collés aux deux plaques. Cette combinaison est parfois appelée "verre" ou
"cellule". La cellule LCD est assemblée en un "module" en ajoutant la lunette arrière, les
composants électroniques des programmes de gestion et le cadre.

Q : Qu'entend-on par polarisation ?

R : La polarisation consiste en fait à diriger un rayon de lumière dans une direction. La

lumière est une onde électromagnétique. Des champs électriques et magnétiques oscillent
dans une direction perpendiculaire à la diffusion du faisceau de lumière. La direction de ces
champs s'appelle "direction de polarisation". Une lumière normale ou non polarisée a des
champs dans plusieurs directions ; une lumière polarisée a un champ dans une direction
seulement.

Q : Que sont des polariseurs ?

R : Un polariseur est une feuille de plastique spécial transmettant la lumière avec une

polarisation donnée et absorbant toute la lumière avec des directions de polarisation
différentes.

Q : Qu'est-ce qui différencie des LCD à matrice passive des LCD à matrice active ?

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/SAF_FAQ.HTM (5 of 8)2004-09-21 8:13:20 AM

QFP (Questions Frèquemment Posèes)

R : Un LCD est constitué soit d'une grille d'affichage de matrice active, soit d'une matrice

passive. Une matrice active a un transistor situé à chaque intersection de pixel, nécessitant
moins de courant pour contrôler la luminescence d'un pixel. C'est pourquoi le courant d'un
affichage de matrice active peut être éteint et allumé plus fréquemment, améliorant par-là le
temps de régénération de l'écran (votre pointeur de souris semblera se déplacer de manière
plus fluide sur l'écran par exemple). La matrice LCD passive a une grille de conducteurs
dotée de pixels situés à chaque intersection de la grille.

Q : Comment fonctionne un panneau LCD TFT ?

R : Sur chaque colonne et rangée du panneau LCD TFT, une commande de source de

données et une commande de grille sont fixées respectivement. Le canal TFT de chaque
cellule est connecté à l'électrode. L'arrangement moléculaire des éléments de cristaux
liquides diffère selon qu'il est imprimé avec une tension ou pas. Il varie la direction de la
lumière polarisée et le volume de lumière en la faisant passer par différentes gammes
d'éléments de cristaux liquides. Lorsque deux filtres polarisés sont arrangés verticalement
sur un pole de lumière polarisé, la lumière qui passe à travers le panneau polarisé supérieur
est tournée de 90 degrés ainsi que la structure en spirale des molécules de cristaux liquides,
et passe à travers le filtre polarisé qui se trouve en bas. Imprimées avec une tension, les
molécules de cristaux liquides sont arrangées verticalement à partir de la structure en
spirale initiale et la direction de la lumière n'est pas tournée de 90 degrés. Dans ce cas, la
lumière passant à travers le panneau polarisé supérieur risque de ne pas passer à travers le
panneau polarisé se trouvant en bas.

Q : Quels sont les avantages du LCD TFT par rapport au CRT ?

R : Dans un moniteur CRT, un canon tire des électrons et une lumière générale en faisant se

heurter des électrons polarisés sur du verre fluorescent. Les moniteurs CRT fonctionnent
donc en fait avec un signal RGB analogique. Un moniteur LCD TFT est un périphérique
affichant une image d'entrée en exploitant un panneau de cristaux liquides. Le TFT a une
structure fondamentalement différente d'un CRT : chaque cellule a une structure de matrice
active et des éléments actifs indépendants. Un LCD TFT a deux panneaux en verre et
l'espace existant entre les deux panneaux est rempli de cristaux liquides. Lorsque chaque
cellule est connectée avec des électrodes et imprimée avec une tension, la structure
moléculaire des cristaux liquides s'en trouve altérée et contrôle le volume d'arrivée de
lumière pour afficher les images. Un LCD TFT présente beaucoup d'avantages sur un CRT ;
il peut en effet être très mince et il n'a pas de problèmes de scintillement étant donné qu'il
n'utilise pas de méthode de balayage.

Q : Pourquoi la fréquence verticale de 60 Hz est-elle optimale pour un moniteur LCD ?

R : À la différence d'un moniteur CRT, un panneau LCD TFT a une résolution qui est fixe. Un

moniteur XGA par exemple a 1024x3 (R, G, B) x 768 pixels et une résolution plus élevée n'est
pas forcément disponible sans un traitement logiciel complémentaire. Le panneau est conçu
pour optimiser un affichage pour une horloge à points de 65 MHz, l'un des standards des
affichages XGA. La fréquence verticale/horizontale pour cette horloge à points étant de
60Hz/48kHz, la fréquence optimale pour ce moniteur est de 60 Hz.

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/SAF_FAQ.HTM (6 of 8)2004-09-21 8:13:20 AM

QFP (Questions Frèquemment Posèes)

Q : Quelle sorte de technologie grand angle est disponible ? Comment marche-t-elle ?

R : Le panneau LCD TFT est un élément qui contrôle/affiche l'arrivée d'une lunette arrière à

l'aide de la réfraction double de cristaux liquides. En utilisant la propriété voulant que la
projection d'arrivée de lumière réfracte vers l'axe principal de l'élément liquide, elle contrôle
la direction de l'arrivée de lumière et l'affiche. Le taux de réfraction d'arrivée de lumière sur
des cristaux liquides variant avec l'angle d'arrivée de la lumière, l'angle de visualisation d'un
TFT est bien plus étroit que celui d'un CRT. En général, l'angle de visualisation fait référence
au point où le quotient de contraste est de 10. De nombreux moyens d'élargir l'angle de
visualisation sont actuellement en cours de développement, l'approche la plus utilisée est
une pellicule de visualisation grand angle, élargissant l'angle de visualisation en variant le
quotient de réfraction. IPS (In Plane Switching) ou MVA (Multi Vertical Aligned) sont
également utilisés pour un angle de visualisation plus large. Le Philips 181AS utilise une
technologie IPS avancée.

Q : Pourquoi n'y a-t-il pas de scintillement sur un moniteur LCD ?

R : D'un point de vue technologique, les LCD scintillent, mais la raison de ce phénomène est

différente de celle d'un moniteur CRT - et n'a pas d'impact sur l'aisance de visualisation. Sur
un moniteur LCD, le scintillement a en général à voir avec une luminescence ne pouvant pas
être décelée causée par la différence existant entre une tension positive et une tension
négative. D'un autre côté, les scintillements CRT pouvant irriter l'oeil surviennent lorsque
l'action allumer/éteindre de l'objet fluorescent devient visible. La vitesse de réaction des
cristaux liquides sur un panneau LCD étant bien plus lente, cette forme ennuyeuse de
scintillements n'existe pas sur un affichage LCD.

Q : Pour quelle raison un moniteur LCD est-il pratiquement dépourvu d'interférence

électromagnétique ?

R : À la différence d'un CRT, un moniteur LCD n'a pas de pièces clefs générant une

interférence électromagnétique, des champs magnétiques en particulier. De plus, l'affichage
LCD utilisant relativement peu de courant, son bloc d'alimentation est extrêmement
silencieux.

RETOUR AU HAUT DE LA PAGE

Ergonomie, écologie et normes de sécurité

Q :

Qu'est-ce que la marque CE ?

R : Le marquage CE (Conformité européenne) doit être affiché sur le produit réglementé

placé pour la vente sur le marché européen. Cette marque "CE" signifie que le produit est
conforme à une directive européenne applicable. Une directive européenne est une "loi"
européenne relative à l'hygiène, la sécurité, l'environnement et la protection des
consommateurs, tout à fait comme l'U.S National Electrical Code et les normes UL.

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/SAF_FAQ.HTM (7 of 8)2004-09-21 8:13:20 AM

QFP (Questions Frèquemment Posèes)

Q : Le moniteur LCD est-il conforme aux normes générales de sécurité ?

R : Oui. Les moniteurs LCD Philips sont conformes aux lignes directrices des normes MPR-

II et TCO 99/03 pour le contrôle des radiations, des ondes électromagnétiques, de la
réduction de l'énergie, de la sécurité électrique sur le lieu de travail et le recyclage. La page
consacrée aux spécifications fournit des données détaillées sur les normes de sécurité.

De plus amples informations sont fournies dans le chapitre Informations concernant les
réglementations.

RETOUR AU HAUT DE LA PAGE

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/SAF_FAQ.HTM (8 of 8)2004-09-21 8:13:20 AM

Recherche des Causes de Pannes

• Sécurité et

Recherche des
Causes de
Pannes

• Questions

Fréquemment
Posées

• Problèmes

Courants

• Problèmes

d'image

• Informations

Concernant la
Réglementation

• Renseignements

Supplémentaires

Recherche des Causes de Pannes

Cette page présente des problèmes qui peuvent être corrigés par l'utilisateur. Si le problème existe
encore après avoir appliqué ces solutions, contactez votre revendeur Philips le plus proche.

Problèmes courants

Vous avez ce problème ? Consultez ces différents points

Pas d'image
(La diode électroluminescente
d'alimentation électrique n'est pas
allumée)

● Assurez-vous que le câble

d'alimentation est branché dans la prise
et à l'arrière de l'écran.

● Le bouton d'alimentation électrique à

l'avant de l'écran devrait tout d'abord
être en position éTEINT (OFF), puis
être enfoncé en position ALLUMé (ON).

Pas d'image
(La diode électroluminescente
d'alimentation électrique est de couleur
ambre ou jaune)

● Assurez-vous que l'ordinateur est

allumé.

● Assurez-vous que le câble de signaux

est correctement connecté à votre
ordinateur.

● Assurez-vous que les broches du câble

de l'écran ne sont pas tordues.

● Le dispositif d'économie d'énergie est

peut-être activé

L'écran affiche

● Assurez-vous que le câble de l'écran

est correctement connecté à votre
ordinateur. (Consultez aussi le Guide
rapide de démarrage).

● Assurez-vous que les broches du câble

de l'écran ne sont pas tordues.

● Assurez-vous l'ordinateur est allumé.

Le bouton AUTO ne fonctionne pas
correctement

● La fonction Auto est conçue pour

l'utilisation sur les PC standard
compatibles IBM fonctionnant avec
Windows® de Microsoft ou sur des
Macintosh

.

● Il peut ne pas fonctionner correctement

si l'on utilise des PC ou cartes vidéo
non - standard

.

● Le réglage AUTO(matique) n'est pas

possible lorsque l'entrée numérique est
utilisée pour l'affichage.

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/saf_troub.htm (1 of 3)2004-09-21 8:13:20 AM

Recherche des Causes de Pannes

Problèmes d'image

La position d'affichage est incorrecte

● Appuyez sur le bouton Auto.

● Ajustez la position d’image à l’aide de

Position Horizontale et/ou Position
Verticale dans COMMANDES
PRINCIPALES OSD.

L'image vibre sur l'écran

● Vérifiez que le câble du signal est

correctement connecté à la carte
graphique ou au PC.

Un vacillement vertical apparaît

● Appuyez sur le bouton Auto.

● Supprimez les barres verticales à l’aide

de AJUSTAGE HORLOGE de BRUIT
VIDEO dans COMMANDES
PRINCIPALES OSD.

Un vacillement horizontal apparaît

● Appuyez sur le bouton Auto.

● Supprimez les barres horizontales à

l’aide de AJUSTEMENT DE PHASE de
BRUIT VIDEO dans COMMANDES
PRINCIPALES OSD.

L'écran est trop clair ou trop sombre

● Ajustez le contraste et la luminosité

dans COMMANDES PRINCIPALES
OSD. (Le panneau lumineux de l'écran
LCD a une durée de vie fixe. Quand
l'écran devient sombre ou commence à
vibrer, veuillez contacter votre
revendeur).

Une image rémanente apparaît

● Si une image reste sur l'écran pendant

une période de temps prolongée, elle
peut s'imprimer sur l'écran et laisser
une image rémanente. Elle disparaît
habituellement après quelques heures.

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/saf_troub.htm (2 of 3)2004-09-21 8:13:20 AM

Recherche des Causes de Pannes

Une image rémanente reste après que
l'alimentation ait été coupée

● C'est une caractéristique des cristaux

liquides qui n'est pas causé par un
fonctionnement défectueux ou une
détérioration de ceux-ci. L'image
rémanente disparaîtra après un certain
temps.

Il reste des points verts, rouges, bleus,
sombres et blancs

● Ces points sont des caractéristiques

normales des cristaux liquides utilisés
dans la technologie d'aujourd'hui.

Pour toute assistance supplémentaire, consultez la liste des Centres d'information à la

clientèle ou contacter votre distributeur Philips local.

RETOUR AU HAUT DE LA PAGE

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/saf_troub.htm (3 of 3)2004-09-21 8:13:20 AM

Regulatory Information

• TCO'99

Information

• TCO'99

Environmental
Requirements

• TCO'03

Information

• Recycling

Information for
Customers

•

CE Declaration
of Conformity

•

Energy Star
Declaration

• Federal

Communications
Commission
(FCC) Notice (U.
S. Only)

• Commission

Federale de la
Communication
(FCC
Declaration)

• EN 55022

Compliance
(Czech Republic
Only)

• VCCI Class 2

Notice (Japan
Only)

• MIC Notice

(South Korea
Only)

• Polish Center

for Testing and
Certification
Notice

• North Europe

(Nordic
Countries)
Information

• BSMI Notice

(Taiwan Only)

• Ergonomie

Hinweis (nur
Deutschland)

Regulatory Information

TCO '99 Information

Congratulations! You have just purchased a TCO '99 approved

and labeled product! Your choice has provided you with a product
developed for professional use. Your purchase has also contributed
to reducing the burden on the environment and also to the further
development of environmentally adapted electronics products.

Why do we have environmentally labeled computers?

In many countries, environmental labeling has become an established method for encouraging the
adaptation of goods and services to the environment. The main problem, as far as computers and
other electronics equipment are concerned, is that environmentally harmful substances are used
both in the products and during their manufacture. Since it is not so far possible to satisfactorily
recycle the majority of electronics equipment, most of these potentially damaging substances sooner
or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are
important from the viewpoints of both the work (internal) and natural (external) environments. Since
all methods of electricity generation have a negative effect on the environment (e.g. acidic and
climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics equipment in
offices is often left running continuously and thereby consumes a lot of energy.

What does labeling involve?

This product meets the requirements for the TCO'99 scheme which provides for international and
environmental labeling of personal computers. The labeling scheme was developed as a joint effort
by the TCO (The Swedish Confederation of Professional Employees), Svenska
Naturskyddsforeningen (The Swedish Society for Nature Conservation) and Statens
Energimyndighet (The Swedish National Energy Administration).

Approval requirements cover a wide range of issues: environment, ergonomics, usability, emission
of electric and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands impose restrictions on the presence and use of heavy metals,
brominated and chlorinated flame retardants, CFCs (freons) and chlorinated solvents, among other
things. The product must be prepared for recycling and the manufacturer is obliged to have an
environmental policy which must be adhered to in each country where the company implements its
operational policy.

The energy requirements include a demand that the computer and/or display, after a certain period
of inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of
time to reactivate the computer shall be reasonable for the user.

Labeled products must meet strict environmental demands, for example, in respect of the reduction
of electric and magnetic fields, physical and visual ergonomics and good usability.

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/REGS/REGULAT.HTM (1 of 13)2004-09-21 8:13:22 AM

Regulatory Information

• Philips End-of-

Life Disposal

•

Information for
UK only

• Troubleshooting

•

Other Related
Information

• Frequently

Asked
Questions
(FAQs)

Below you will find a brief summary of the environmental requirements met by this product. The
complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden

Fax: [phone]

Email (Internet): [e-mail]

Current information regarding TCO'99 approved and labeled products may also be obtained via
the Internet, using the address: http://www.tco-info.com/

RETURN TO TOP OF THE PAGE

Environmental Requirements

Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their
purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer
casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride,
and those flame retardants are chemically related to another group of environmental toxins, PCBs.
Both the flame retardants containing bromine or chloride and the PCBs are suspected of giving rise
to severe health effects, including reproductive damage in fish-eating birds and mammals, due to the
bio-accumulative* processes. Flame retardants have been found in human blood and researchers
fear that disturbances in fetus development may occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams must
not contain flame retardants with organically bound bromine or chlorine. Flame retardants are
allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the color-generating layers of certain computer
displays. Cadmium damages the nervous system and is toxic in high doses. The relevant TCO'99
requirement states that batteries, the color-generating layers of display screens and the electrical or
electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is
toxic in high doses. The relevant TCO'99 requirement states that batteries may not contain any
mercury. It also demands that mercury is not present in any of the electrical or electronics
components associated with the labeled unit.

CFCs (freons)

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/REGS/REGULAT.HTM (2 of 13)2004-09-21 8:13:22 AM

Regulatory Information

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the
manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed
circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere,
causing increased reception on earth of ultraviolet light with increased risks e.g. skin cancer
(malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the
nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement
permits the inclusion of lead since no replacement has yet been developed.

* Bio-accumulative is defined as substances which accumulate within living organisms.

** Lead, Cadmium and Mercury are heavy metals which are bio-accumulative.

RETURN TO TOP OF THE PAGE

TCO'03 Information

(Optional, only available for TCO'03 version)

Congratulations!

The display you have just purchased carries the TCO'03 Displays label.
This means that your display is designed, manufactured and tested
according to some of the strictest quality and environmental requirements
in the world. This makes for a high performance product, designed with
the user in focus that also minimizes the impact on our natural
environment.

Some of the features of the TCO'03 Display requirements.

Ergonomics

● Good visual ergonomics and image quality in order to improve the working environment for

the user and to reduce sight and strain problems. Important parameters are luminance,
contrast, resoluction, reflectance, colour rendition and image stability.

Energy

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/REGS/REGULAT.HTM (3 of 13)2004-09-21 8:13:22 AM

Regulatory Information

● Energy-saving mode after a certain time-beneficial both for the user and the environment

● Electrical safety

Emissions

● Electromagnetic fields

● Noise emissions

Ecology

● The product must be prepared for recycling and the manufacturer must have a certified

environmental management system such as EMAS or ISO 14 000

● Restrictions on
❍ chlorinated and brominated flame retardants and polymers
❍ heavy metals such as cadmium, mercury and lead.

The requirements included in this label have been developed by TCO Development in co-operation
with scientists, experts, users as well as manufacturers all over the world. Since the end of the
1980s TCO has been involved in influencing the development of IT equipment in a more user­friendly direction. Our labelling system started with displays in 1992 and is now requested by users
and IT-manufacturers all over the world.

For more information, please visit

www.tcodevelopment.com

RETURN TO TOP OF THE PAGE

Recycling Information for Customers

Philips establishes technically and economically viable objectives to optimize the environmental
performance of the organization's product, service and activities.

From the planning, design and production stages, Philips emphasizes the important of making
products that can easily be recycled. At Philips, end-of-life management primarily entails
participation in national take-back initiatives and recycling programs whenever possible, preferably in
cooperation with competitors.

There is currently a system of recycling up and running in the European countries, such as The
Netherlands, Belgium, Norway, Sweden and Denmark.

In U.S.A., Philips Consumer Electronics North America has contributed funds for the Electronic
Industries Alliance (EIA) Electronics Recycling Project and state recycling initiatives for end-of-life
electronics products from household sources. In addition, the Northeast Recycling Council (NERC) ­a multi-state non-profit organization focused on promoting recycling market development - plans to
implement a recycling program.

In Asia Pacific, Taiwan, the products can be taken back by Environment Protection Administration
(EPA) to follow the IT product recycling management process, detail can be found in web site www.

epa.gov.tw

For help and service, please contact Consumers Information Center or F1rst Choice Contact

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/REGS/REGULAT.HTM (4 of 13)2004-09-21 8:13:22 AM

Regulatory Information

Information Center in each country or the following team of Environmental specialist can help.

Mr. Job Chiu - Environment manager
Philips Electronics Industries (Taiwan) Ltd, Monitor Business Unit
E-mail: [e-mail]

Tel: [phone]

Mr. Maarten ten Houten - Senior Environmental Consultant
Philips Consumer Electronics
E-mail: [e-mail]

Tel: [phone]

Mr. Delmer F. Teglas
Philips Consumer Electronics North America
E-mail: [e-mail]

Tel: [phone]

RETURN TO TOP OF THE PAGE

CE Declaration of Conformity

Philips Consumer Electronics declare under our responsibility that the product is in conformity with
the following standards

- EN60950:2000 (Safety requirement of Information Technology Equipment)

- EN55022:1998 (Radio Disturbance requirement of Information Technology Equipment)

- EN55024:1998 (Immunity requirement of Information Technology Equipment)

- EN61000-3-2:1995 (Limits for Harmonic Current Emission)

- EN61000-3-3:1995 (Limitation of Voltage Fluctuation and Flicker)
following provisions of directives applicable

- 73/23/EEC (Low Voltage Directive)

- 89/336/EEC (EMC Directive)

- 93/68/EEC (Amendment of EMC and Low Voltage Directive)
and is produced by a manufacturing organization on ISO9000 level.

The product also comply with the following standards

- ISO9241-3, ISO9241-7, ISO9241-8 (Ergonomic requirement for Visual Display)

- ISO13406-2 (Ergonomic requirement for Flat panels)

- GS EK1-2000 (GS specification)

- prEN50279:1998 (Low Frequency Electric and Magnetic fields for Visual Display)

- MPR-II (MPR:1990:8/1990:10 Low Frequency Electric and Magnetic fields)

- TCO'95, TCO'99, TCO'03 (Requirement for Environment Labelling of Ergonomics, Energy, Ecology
and Emission, TCO: Swedish Confederation of Professional Employees) for TCO versions

RETURN TO TOP OF THE PAGE

Energy Star Declaration

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/REGS/REGULAT.HTM (5 of 13)2004-09-21 8:13:22 AM

Regulatory Information

PHILIPS

230W5

This monitor is equipped with a function for saving energy which supports the VESA Display
Power Management Signaling (DPMS) standard. This means that the monitor must be
connected to a computer which supports VESA DPMS to fulfill the requirements in the NUTEK
specification 803299/94. Time settings are adjusted from the system unit by software.

NUTEK VESA State LED Indicator Power Consumption
Normal operation ON Blue < 90 W (typical)
Power Saving

Alternative 2
One step

OFF Amber < 2.5 W

As an ENERGY STAR

®

Partner, PHILIPS has determined that this product

meets the

ENERGY STAR® guidelines for energy efficiency.

We recommend you switch off the monitor when it is not in use for quite a long time.

RETURN TO TOP OF THE PAGE

Federal Communications Commission (FCC) Notice (U.S. Only)

This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to
provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:

● Reorient or relocate the receiving antenna.

● Increase the separation between the equipment and receiver.

● Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

● Consult the dealer or an experienced radio/TV technician for help.

Changes or modifications not expressly approved by the party responsible for
compliance could void the user's authority to operate the equipment.

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/REGS/REGULAT.HTM (6 of 13)2004-09-21 8:13:22 AM

Regulatory Information

Use only RF shielded cable that was supplied with the monitor when connecting this monitor to a
computer device.

To prevent damage which may result in fire or shock hazard, do not expose this appliance to rain or
excessive moisture.

THIS CLASS B DIGITAL APPARATUS MEETS ALL REQUIREMENTS OF THE CANADIAN
INTERFERENCE-CAUSING EQUIPMENT REGULATIONS.

RETURN TO TOP OF THE PAGE

Commission Federale de la Communication (FCC Declaration)

Cet équipement a été testé et déclaré conforme auxlimites des appareils numériques
de class B,aux termes de l'article 15 Des règles de la FCC. Ces limites sont conçues
de façon à fourir une protection raisonnable contre les interférences nuisibles dans le
cadre d'une installation résidentielle. CET appareil produit, utilise et peut émettre des
hyperfréquences qui, si l'appareil n'est pas installé et utilisé selon les consignes
données, peuvent causer des interférences nuisibles aux communications radio.
Cependant, rien ne peut garantir l'absence d'interférences dans le cadre d'une
installation particulière. Si cet appareil est la cause d'interférences nuisibles pour la
réception des signaux de radio ou de télévision, ce qui peut être décelé en fermant
l'équipement, puis en le remettant en fonction, l'utilisateur pourrait essayer de
corriger la situation en prenant les mesures suivantes:

● Réorienter ou déplacer l'antenne de réception.

● Augmenter la distance entre l'équipement et le récepteur.

● Brancher l'équipement sur un autre circuit que celui utilisé par le récepteur.

● Demander l'aide du marchand ou d'un technicien chevronné en radio/télévision.

Toutes modifications n'ayant pas reçu l'approbation des services compétents en
matière de conformité est susceptible d'interdire à l'utilisateur l'usage du présent
équipement.

N'utiliser que des câbles RF armés pour les connections avec des ordinateurs ou périphériques.

CET APPAREIL NUMERIQUE DE LA CLASSE B RESPECTE TOUTES LES EXIGENCES DU
REGLEMENT SUR LE MATERIEL BROUILLEUR DU CANADA.

RETURN TO TOP OF THE PAGE

EN 55022 Compliance (Czech Republic Only)

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/REGS/REGULAT.HTM (7 of 13)2004-09-21 8:13:22 AM

Regulatory Information

RETURN TO TOP OF THE PAGE

VCCI Notice (Japan Only)

This is a Class B product based on the standard of the Voluntary Control Council for Interference
(VCCI) for Information technology equipment. If this equipment is used near a radio or television
receiver in a domestic environment, it may cause radio Interference. Install and use the equipment
according to the instruction manual.

Class B ITE

RETURN TO TOP OF THE PAGE

MIC Notice (South Korea Only)

Class B Device

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/REGS/REGULAT.HTM (8 of 13)2004-09-21 8:13:22 AM

Regulatory Information

Please note that this device has been approved for non-business purposes and may be used in any
environment, including residential areas.

RETURN TO TOP OF THE PAGE

Polish Center for Testing and Certification Notice

The equipment should draw power from a socket with an attached protection circuit (a three-prong
socket). All equipment that works together (computer, monitor, printer, and so on) should have the
same power supply source.

The phasing conductor of the room's electrical installation should have a reserve short-circuit
protection device in the form of a fuse with a nominal value no larger than 16 amperes (A).

To completely switch off the equipment, the power supply cable must be removed from the power
supply socket, which should be located near the equipment and easily accessible.

A protection mark "B" confirms that the equipment is in compliance with the protection usage
requirements of standards PN-93/T-42107 and PN-89/E-06251.

RETURN TO TOP OF THE PAGE

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/REGS/REGULAT.HTM (9 of 13)2004-09-21 8:13:23 AM

Regulatory Information

North Europe (Nordic Countries) Information

Placering/Ventilation

VARNING:

FÖRSÄKRA DIG OM ATT HUVUDBRYTARE OCH UTTAG ÄR LÄTÅTKOMLIGA, NÄR
DU STÄLLER DIN UTRUSTNING PÅPLATS.

Placering/Ventilation

ADVARSEL:

SØRG VED PLACERINGEN FOR, AT NETLEDNINGENS STIK OG STIKKONTAKT
ER NEMT TILGÆNGELIGE.

Paikka/Ilmankierto

VAROITUS:

SIJOITA LAITE SITEN, ETTÄ VERKKOJOHTO VOIDAAN TARVITTAESSA HELPOSTI
IRROTTAA PISTORASIASTA.

Plassering/Ventilasjon

ADVARSEL:

NÅR DETTE UTSTYRET PLASSERES, MÅ DU PASSE PÅ AT KONTAKTENE FOR
STØMTILFØRSEL ER LETTE Å NÅ.

RETURN TO TOP OF THE PAGE

BSMI Notice (Taiwan Only)

RETURN TO TOP OF THE PAGE

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/REGS/REGULAT.HTM (10 of 13)2004-09-21 8:13:23 AM

Regulatory Information

Ergonomie Hinweis (nur Deutschland)

Der von uns gelieferte Farbmonitor entspricht den in der "Verordnung über den Schutz vor Schäden
durch Röntgenstrahlen" festgelegten Vorschriften.

Auf der Rückwand des Gerätes befindet sich ein Aufkleber, der auf die Unbedenklichkeit der
Inbetriebnahme hinweist, da die Vorschriften über die Bauart von Störstrahlern nach Anlage III ¤ 5
Abs. 4 der Röntgenverordnung erfüllt sind.

Damit Ihr Monitor immer den in der Zulassung geforderten Werten entspricht, ist darauf zu achten,
daß

1. Reparaturen nur durch Fachpersonal durchgeführt werden.

2. nur original-Ersatzteile verwendet werden.

3. bei Ersatz der Bildröhre nur eine bauartgleiche eingebaut wird.

Aus ergonomischen Gründen wird empfohlen, die Grundfarben Blau und Rot nicht auf dunklem
Untergrund zu verwenden (schlechte Lesbarkeit und erhöhte Augenbelastung bei zu geringem
Zeichenkontrast wären die Folge).

Der arbeitsplatzbezogene Schalldruckpegel nach DIN 45 635 beträgt 70dB (A) oder weniger.

ACHTUNG: BEIM AUFSTELLEN DIESES GERÄTES DARAUF ACHTEN, DAß
NETZSTECKER UND NETZKABELANSCHLUß LEICHT ZUGÄNGLICH SIND.

RETURN TO TOP OF THE PAGE

End-of-Life Disposal

Your new monitor contains materials that can be recycled and reused. Specialized companies can
recycle your product to increase the amount of reusable materials and to minimize the amount to be
disposed of.

Please find out about the local regulations on how to dispose of your old monitor from your local
Philips dealer.

(For customers in Canada and U.S.A.)

This product may contain lead and/or mercury. Dispose of in accordance to local-state and federal
regulations.
For additional information on recycling contact www.eia.org (Consumer Education Initiative)

RETURN TO TOP OF THE PAGE

Information for UK only

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/REGS/REGULAT.HTM (11 of 13)2004-09-21 8:13:23 AM

Regulatory Information

WARNING - THIS APPLIANCE MUST BE
EARTHED.

Important:

This apparatus is supplied with an approved
moulded 13A plug. To change a fuse in this type
of plug proceed as follows:

1. Remove fuse cover and fuse.

2. Fit new fuse which should be a BS 1362 5A,A.
S.T.A. or BSI approved type.

3. Refit the fuse cover.

If the fitted plug is not suitable for your socket
outlets, it should be cut off and an appropriate 3­pin plug fitted in its place.

If the mains plug contains a fuse, this should
have a value of 5A. If a plug without a fuse is
used, the fuse at the distribution board should
not be greater than 5A.

Note: The severed plug must be destroyed to
avoid a possible shock hazard should it be
inserted into a 13A socket elsewhere.

How to connect a plug

The wires in the mains lead are coloured in
accordance with the following code:

BLUE - "NEUTRAL" ("N")

BROWN - "LIVE" ("L")

GREEN & YELLOW - "EARTH" ("E")

1. The GREEN AND YELLOW wire must be
connected to the terminal in the plug which is
marked with the letter "E" or by the Earth symbol

or coloured GREEN or GREEN AND

YELLOW.

2. The BLUE wire must be connected to the
terminal which is marked with the letter "N" or
coloured BLACK.

3. The BROWN wire must be connected to the

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/REGS/REGULAT.HTM (12 of 13)2004-09-21 8:13:23 AM

Regulatory Information

terminal which marked with the letter "L" or
coloured RED.

Before replacing the plug cover, make certain
that the cord grip is clamped over the sheath of
the lead - not simply over the three wires.

RETURN TO TOP OF THE PAGE

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/REGS/REGULAT.HTM (13 of 13)2004-09-21 8:13:23 AM

Renseignements Supplèmentaires

• Sécurité et
Recherche des
Causes de
Pannes

• Questions
Fréquemment
posées

• Recherches
des causes de
Pannes

• Informations
Concernant la
Réglementation

• Informations
Pour les
Utilisateurs
Aux Ètats-Unis.

• Informations
Pour les
Utilisateurs en­dehors des
Ètats-Unis

Renseignements Supplémentaires

Renseignements pour utilisateurs aux états-Unis

Pour les appareils fonctionnant sur 115 V :

Utilisez un cordon approuvé par UL à trois conducteurs d'un minimum de 18 AWG, de type SVT ou
SJT, d'un maximum de 5 mètres (15 pieds) de long, muni d'une prise à fiche parallèle, avec mise à
la terre, de 15 A, 125 V.

Pour les appareils fonctionnant sur 230 V :

Utilisez un cordon approuvé par UL à trois conducteurs d'un minimum de 18 AWG, de type SVT ou
SJT, d'un maximum de 5 mètres (15 pieds) de long, muni d'une prise à fiche parallèle, avec mise à
la terre, de 15 A, 250 V.

Renseignements pour utilisateurs en-dehors des Etats-Unis

Pour les appareils fonctionnant sur 230 V :

Utilisez un type cordon conducteur d'un minimum de 18 AWG avec prise de terre, de valeur 15 A,
250 V. Le cordon devrait être conforme aux normes de sécurité appropriées pour le pays dans
lequel le matériel sera installé et / ou être marqué HAR.

RETOUR AU HAUT DE LA PAGE

file:///D|/My%20Documents/dfu/230W/french/230w5/SAFETY/saf_other.htm2004-09-21 8:13:23 AM

SmartManage

• Informations sur
le produit

• Règle d'action
de Philips
concernant les
défauts de
pixels

• Introduction

• Caractéristiques
et avantages de
SmartManage

• Philips
SmartControl

• Questions et
réponses

SmartManage

Introduction

Philips SmartManage est une solution perfectionnée spécifiquement destinée aux utilisateurs en
entreprise afin de leur permettre de gérer les moniteurs Philips dans le cadre de la gestion du parc
de matériel. Cette solution comprend trois éléments essentiels, à savoir Philips SmartManage
Administrator, Philips SmartControl et Philips SmartManage Agent.

Caractéristiques et avantages de SmartManage

Philips SmartManage est une console de travail pour la gestion informatique permettant de
regrouper des informations sur le parc de moniteurs, générer des rapports concernant ce parc, d'en
contrôler la sécurité et d'envoyer des messages instantanés aux utilisateurs de moniteurs.
Caractéristiques principales de SmartManage :

1. Fournir une mesure de sécurité supplémentaire aux utilisateurs en entreprise afin d'assurer

leurs investissements.

2. Fonction d'économie d'énergie permettant de réduire les frais de consommation et de main-

d'œuvre pour la mise sous/hors tension des moniteurs.

3. SmartControl permet de régler les performances et les paramètres des moniteurs.

4. Les rapports intégrés concernant le parc de moniteurs permettent de réduire la main-

d'œuvre chargée du contrôle/de la maintenance, ainsi que les temps de cycle et les coûts.

Philips SmartControl

1. Configuration minimale

● Cartes graphiques dotées de jeux de composants nVIDIA (série TNT2, GeForce) et ATI

(série Radeon) acceptant l'interface DDC/CI

● Systèmes d'exploitation Microsoft Windows 2000 et XP

● Tous les moniteurs Philips acceptant l'interface DDC/CI

2. Installation

Comment télécharger le fichier "Installation SmartControl" :

1. Visitez le site http://www.philips.com/pcstuff

file:///D|/My%20Documents/dfu/230W/french/230w5/PRODUCT/smart.htm (1 of 5)2004-09-21 8:13:31 AM

SmartManage

2. Cliquez sur la page "Moniteurs et périphérique"

3. Cliquez sur "Manuels d'utilisation"

4. Tapez le numéro du modèle

5. Sélectionnez "SmartControl" afin de télécharger SmartControl et son pilote pour l'installer

6. Veuillez suivre les instructions du programme d'installation de SmartControl

3. Accès à SmartControl

● Cliquez avec la touche droite de la souris sur le bureau de votre PC et sélectionnez

Propriétés à partir du menu surgissant.

● Cliquez sur l'onglet Configuration et ensuite sur le bouton Propriétés avancées.

● Cliquez sur l'onglet Philips SmartControl.

4. Options SmartControl

● Image et son

En faisant coulisser le curseur vers la gauche ou la droite, il est possible de régler la
luminosité, le contraste, audio le volume (le cas échéant), le bruit vidéo (pas d'application
avec une entrée DVI-D) et la température de couleur.

● Position

Il est possible de régler la position horizontale ou verticale de l'écran en faisant coulisser le
curseur vers la gauche ou la droite. Cette fonction est toutefois désactivée avec l'entrée
(numérique) DVI-D.

file:///D|/My%20Documents/dfu/230W/french/230w5/PRODUCT/smart.htm (2 of 5)2004-09-21 8:13:31 AM

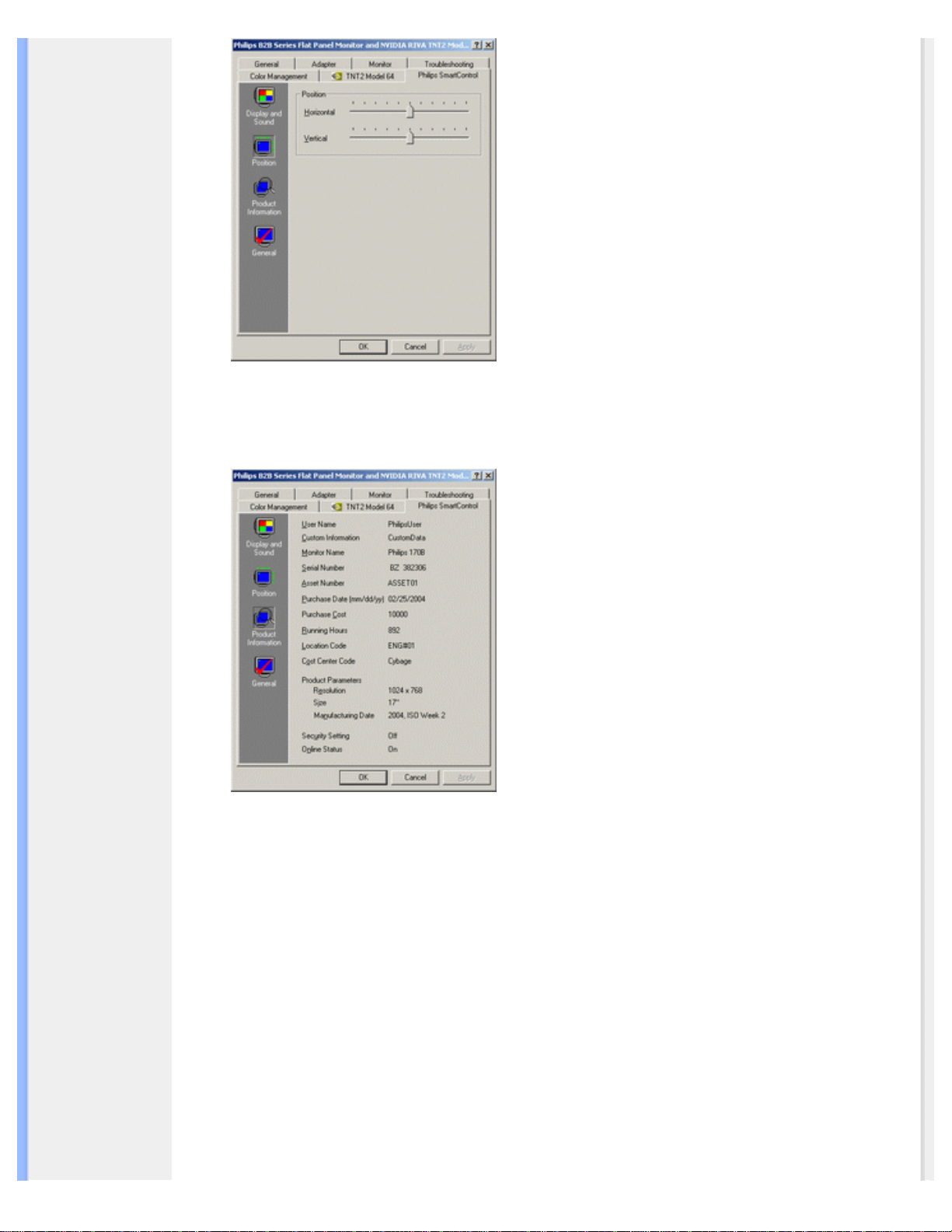

SmartManage

● Informations produit

Cliquez sur Informations Produit (Product Information) dans la sous-fenêtre gauche afin de
consulter les informations stockées dans la mémoire du moniteur.

● Généralités

Cliquez sur General (Généralités) pour avoir accès aux informations sur le pilote, le
périphérique et le contrôle du moniteur.

file:///D|/My%20Documents/dfu/230W/french/230w5/PRODUCT/smart.htm (3 of 5)2004-09-21 8:13:31 AM

SmartManage

Dans le pavé Contrôle moniteur (Monitor Control), cliquez sur Configuration automatique (Auto
Setup) pour régler les performances optimales ou sur Réinitialisation usine (Factory Reset) pour
réinitialiser les paramètres du moniteur. Cela n'est toutefois pas possible si vous disposez d'une
entrée (numérique) DVI-D.

Questions et réponses

Q1. Quelle est la différence entre SmartManage et SmartControl?

A. SmartManage est un logiciel de gestion/contrôle à distance destiné aux responsables

informatiques leur permettant de gérer les moniteurs dans tout le réseau.

SmartControl est une extension du panneau de configuration permettant aux utilisateurs de régler
les performances et les paramètres du moniteur par le biais d'une interface logicielle au lieu des
boutons situés en façade du moniteur.

Q2. J'ai remplacé le moniteur de mon PC, mais je ne peux plus me servir de SmartControl. Que

faire?

A. Redémarrez le PC et voyez si SmartControl fonctionne. Sinon, vous devrez désinstaller et

réinstaller ce logiciel afin de vous assurer que le pilote correct a été installé.

Q3. SmartControl fonctionne bien au début, mais n'est pas exploitable. Que puis-je faire?

A. Si vous avez effectué les opérations suivantes, il faudra peut-être réinstaller le pilote du moniteur.

● Remplacez l'adaptateur graphique vidéo.

● Actualisez le pilote vidéo.

● Des manipulations telles que compression ou retouche ont été effectuées.

● Lancez le programme d'actualisation Windows et actualisez également le moniteur et/ou le

pilote vidéo.

● Windows a été initialisé tandis que le moniteur était hors tension ou déconnecté.

Cliquez avec la touche droite de la souris sur Poste de travail et cliquez ensuite sur Propriétés­>Matériel-> Gestionnaire de périphériques.
Si vous voyez apparaître "Plug and Play Monitor" sous Moniteur, vous devrez procéder à une
nouvelle installation. Il suffit de désinstaller SmartControl et de le réinstaller par la suite.

Q4. Après avoir installé SmartControl, lorsque je clique sur l'onglet SmartControl, rien ne se passe

file:///D|/My%20Documents/dfu/230W/french/230w5/PRODUCT/smart.htm (4 of 5)2004-09-21 8:13:31 AM

SmartManage

ou un message d'erreur apparaît. Que s'est-il passé ?

A. Il se peut que votre adaptateur graphique ne soit pas compatible avec SmartControl. Si votre

adaptateur graphique fait partie de la liste susmentionnée, essayez de télécharger le pilote le plus
récent à partir du site Web de la marque de votre adaptateur. Installez le pilote. Supprimez
SmartControl et réinstallez-le par la suite.

Si cela ne fonctionne toujours pas, cela signifie que l'adaptateur graphique n'est pas accepté.
Consultez le site Web de Philips afin d'y trouver les pilotes SmartControl mis à jour.

Q5. Lorsque je clique sur Informations Produit (Product Information) je ne vois apparaître qu'une

partie de l'information. Que se passe-t-il ?

A. Il se peut que le pilote pour l'adaptateur de la carte graphique ne soit pas la version la plus

récente acceptant pleinement l'interface DDC/CI. Essayez de télécharger le pilote le plus récent à
partir du site web de la marque de votre adaptateur. Installez le pilote. Supprimez SmartControl et
réinstallez-le par la suite.

Q6. Dans le cas d'un moniteur doté de fonction LightFrame, lorsque cette dernière est activée, le

réglage sRVB de SmartControl ne réagit pas. Pourquoi ?

A. Lorsque la fonction LightFrame est activée, le réglage sRVB est automatiquement désactivé.

Pour pouvoir utiliser le réglage sRVB, vous devez d'abord désactiver la fonction LightFrame.

RETOUR AU HAUT DE LA PAGE

file:///D|/My%20Documents/dfu/230W/french/230w5/PRODUCT/smart.htm (5 of 5)2004-09-21 8:13:31 AM

Règle d'action de Philips Concernant les Dèfauts de Pixels

• SmartManage

• Caractéristiques
du Produit

• Spécifications
Techniques

• Modes de
Résolution &
Préréglages

• Économie
d'énergie
Automatique

• Spécifications
Physiques

• Attribution des
Broches

• Visualisation du
Produit

Règle d'action de Philips Concernant les Défauts de Pixels

Règle d'action concernant les défauts de pixels des écrans plats de Philips

Philips s'efforce de livrer des produits de la plus haute qualité. Nous utilisons les processus de
fabrication les plus avancés de l'industrie et les méthodes de contrôle de la qualité les plus stricts.
Néanmoins, des défauts de pixels ou de sous-pixels des panneaux TFT LCD utilisés dans les
écrans plats sont parfois inévitables. Aucun fabricant ne peut garantir que tous les panneaux seront
sans défaut de pixel, mais Philips garantit que tout moniteur avec un nombre inacceptable de
défauts sera réparé ou remplacé sous garantie. Cet avis explique les différents types de défauts de
pixels et définit les niveaux de défauts acceptables pour chacun des ces types. Pour bénéficier de la
réparation ou du remplacement sous garantie, le nombre de défauts de pixels sur un panneau TFT
LCD doit dépasser ces niveaux acceptables. Par exemple, pas plus de 0,0004% des sous-pixels
d'un moniteur XGA de 38 cm (15 pouces) ne peuvent être défectueux. En outre, parce que certains
types ou combinaisons de défauts de pixels sont plus remarqués que d'autres, Philips détermine
des niveaux de qualité encore plus élevés pour ceux-là. Cette garantie est valable dans le monde
entier.

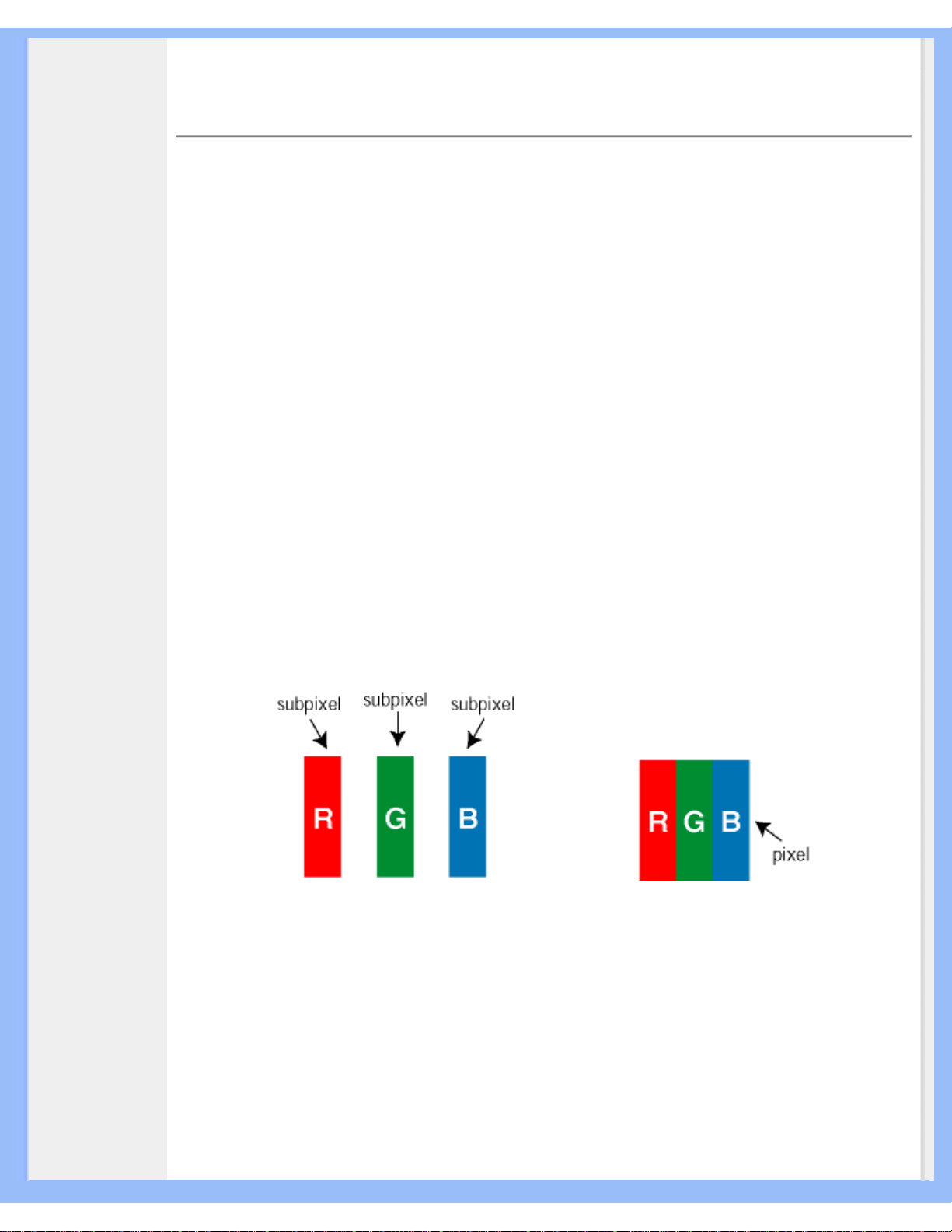

Pixels et sous-pixels

Un pixel, ou élément d'image, est composé de trois sous-pixels dans les couleurs primaires rouge,
vert et bleu. Beaucoup de pixels forment ensemble une image. Quand tous les sous-pixels d'un
pixel sont allumés, les trois sous-pixels colorés apparaissent ensemble comme un seul pixel blanc.
Quand ils sont tous sombres, les trois sous-pixels colorés apparaissent ensemble comme un seul
pixel noir. Les autres combinaisons de sous-pixels allumés et sombres apparaissent comme les
pixels individuels d'autres couleurs.

Types de défauts de pixels

Les défauts de pixels et de sous-pixels apparaissent sur l'écran de différentes façons. Il existe deux
catégories de défauts de pixels et plusieurs types de défauts de sous-pixels dans chaque catégorie.

Défauts de points clairs Les défauts de points clairs sont dus à des pixels et sous-pixels toujours

clairs ou " allumés ". Voici les types de défauts de point clairs:

file:///D|/My%20Documents/dfu/230W/french/230w5/PRODUCT/PIXEL.HTM (1 of 4)2004-09-21 8:13:32 AM

Règle d'action de Philips Concernant les Dèfauts de Pixels

Un sous-pixel rouge, vert
ou bleu allumé

Deux sous-pixels allumés adjacents :

- Rouge + Bleu = Violet

- Rouge + Vert = Jaune

- Vert + Bleu = Cyan (Bleu pâle)

Trois sous-pixels adjacents
allumés (un pixel blanc)

Défauts de points noirs Des défauts de points noirs sont dus à des pixels et sous-pixels toujours

sombres ou " éteints ". Voici les types de défauts de points sombres :

Un sous-pixel sombre Deux ou trois sous-pixels sombres adjacents

Proximité de défauts de pixels

Du fait que des défauts de même type provenant de pixels et sous-pixels proches les uns des
autres peuvent être plus facilement remarqués, Philips spécifie aussi des tolérances pour la
proximité des défauts de pixels.

Tolérances des défauts de pixels

Pour bénéficier, pendant la période de garantie, d'une réparation ou d'un remplacement en raison
de défauts de pixels, le panneau TFT LCD d'un écran plat de Philips doit avoir des défauts de pixels
et sous-pixels qui dépassent les tolérances répertoriées dans les tableaux suivants.

DEFAUTS DES POINTS
LUMINEUX

NIVEAU ACCEPTABLE

MODELE

230W5

1 sous-pixel éclairé 3 ou moins
2 sous-pixels contigus

éclairés

1 ou moins

file:///D|/My%20Documents/dfu/230W/french/230w5/PRODUCT/PIXEL.HTM (2 of 4)2004-09-21 8:13:32 AM

Règle d'action de Philips Concernant les Dèfauts de Pixels

3 sous-pixels contigus
éclairés (un pixel blanc)

0

Distance entre deux points
lumineux défectueux*

25 mm ou plus

Total des points lumineux
défectueux, tous types
confondus

3 ou moins

POINTS NOIRS
DEFECTUEUX

NIVEAU ACCEPTABLE

MODELE

230W5

1 sous-pixel noir 5 ou moins
2 sous-pixels noirs

adjacents

2 ou moins

3 sous-pixels noirs
adjacents

1 ou moins

Distance entre deux
points noirs défectueux*

15 mm ou plus

Nombre total de points
défectueux de tous
types

5 ou moins

POINTS DEFECTUEUX
TOTAUX

NIVEAU ACCEPTABLE

MODELE

230W5

Nombre total de points
lumineux ou noirs
défectueux de tous types

5 ou moins

Remarque:

* 1 ou 2 sous-pixels adjacents = 1 point défectueux

Tous les moniteurs Philips sont conformes à la norme ISO13406-2.

RETOUR AU HAUT DE LA PAGE

file:///D|/My%20Documents/dfu/230W/french/230w5/PRODUCT/PIXEL.HTM (3 of 4)2004-09-21 8:13:32 AM

Règle d'action de Philips Concernant les Dèfauts de Pixels

file:///D|/My%20Documents/dfu/230W/french/230w5/PRODUCT/PIXEL.HTM (4 of 4)2004-09-21 8:13:32 AM

Configuration et connexion de votre moniteur

Votre
moniteur
LCD :

• Description
Frontale du
Produit

• Jeu
d'accessoires

• Configuration
et connexion
de votre
moniteur

• Pour
Commencer

• Optimisation
de la
Performance

• Montage
standard
VESA

• Lecteur de
carte
universel

Configuration et connexion de votre moniteur

Jeu d'accessoires

Déballez toutes les pièces.

Câble d'alimentation Câble de signal VGA Câble DVI-D

Câble d'entrée audio x 2

(Couleur tilleul)

Adaptateur Macintosh

(optionnel)

Progiciel E-DFU

Câble USB

RETOUR AU HAUT DE LA PAGE

Effectuez la connexion avec le PC

Branchez fermement le câble d'alimentation et le câble audio à l'arrière du moniteur. (Le
moniteur Philips est doté de câbles DVI-D et VGA préconnectés pour la première installation.)

file:///D|/My%20Documents/dfu/230W/french/230w5/INSTALL/CONNECT.HTM (1 of 5)2004-09-21 8:13:53 AM

Configuration et connexion de votre moniteur

Disposition des câbles

Si vous utilisez un ordinateur Apple Machintosh

TM

, vous devez

connecter l’adaptateur spécial Mac à l’une des extrémités du câble de
signal du moniteur.

file:///D|/My%20Documents/dfu/230W/french/230w5/INSTALL/CONNECT.HTM (2 of 5)2004-09-21 8:13:53 AM

Configuration et connexion de votre moniteur

Connectez les câbles à l’arrière de votre ordinateur en procédant selon les étapes ci-après :

(a) Mettez l’ordinateur hors tension et débranchez le câble d’alimentation.
(b) Reliez les câbles VGA ou DVI au connecteur vidéo
(c) Connectez le câble audio.

(d)

Branchez le câble d’alimentation de l’ordinateur et du moniteur sur une prise à
proximité.

(e)

Mettez l’ordinateur et le moniteur sous tension. Si le moniteur affiche une image, cela
signifie que l’installation est terminée.

Connexion au lecteur de DVD/magnétoscope/lecteur de VCD

Connexion au lecteur de DVD/magnétoscope/lecteur de VCD par le biais de l'entrée vidéo
en composante(YPbPr)

file:///D|/My%20Documents/dfu/230W/french/230w5/INSTALL/CONNECT.HTM (3 of 5)2004-09-21 8:13:53 AM

Configuration et connexion de votre moniteur

Connexion au lecteur de DVD/magnétoscope/lecteur de VCD par le biais de l'entrée S­VIDEO

Connexion au lecteur de DVD/magnétoscope/lecteur de VCDpar le biais de l'entrée vidéo
composite (CVBS)

file:///D|/My%20Documents/dfu/230W/french/230w5/INSTALL/CONNECT.HTM (4 of 5)2004-09-21 8:13:53 AM

Configuration et connexion de votre moniteur

Connexion au casque

RETOUR AU HAUT DE LA PAGE

file:///D|/My%20Documents/dfu/230W/french/230w5/INSTALL/CONNECT.HTM (5 of 5)2004-09-21 8:13:53 AM

Montage standard VESA

Votre
moniteur
LCD :

• Description
Frontale du
Produit

• Jeu
d'accessoires

• Configuration
et connexion
de votre
moniteur

• Pour
Commencer

• Optimisation
de la
Performance

• Lecteur de
carte
universel

Montage standard VESA

1) Placez l'écran du moniteur sur une

surface stable.

2) Enlevez le cache recouvrant les

câbles. Enlevez le cache recouvrant
le socle.

3) Retirez les 4 vis du socle.

file:///D|/My%20Documents/dfu/230W/french/230w5/INSTALL/BASE.HTM (1 of 2)2004-09-21 8:13:53 AM

Montage standard VESA

4) Orifices pour montage VESA

RETOUR AU HAUT DE LA PAGE

file:///D|/My%20Documents/dfu/230W/french/230w5/INSTALL/BASE.HTM (2 of 2)2004-09-21 8:13:53 AM

Pour Commencer

Votre
moniteur
LCD:

• Description
Frontale du
Produit

• Configuration
et connexion
de votre
moniteur

• Pour
Commencer

• Optimisation
de la
Performance

• Lecteur de
carte
universel

Pour Commencer

Pour commencer

Utilisation du fichier information ( .inf) pour Windows® 95/98/2000/Me/XP ou
supérieur

Les moniteurs Philips intègrent la caractéristique VESA DDC2B pour satisfaire aux prérequis
Plug&Play de Windows® 95/98/2000/Me/XP. Dans le but d'activer votre moniteur Philips dans
la boîte de dialogue "Moniteur" de Windows® 95/98/2000/Me/XP ainsi que les applications Plug
& Play, vous devez installer ce fichier d'information ( .inf). La procédure d'installation basée sur
Windows® '95 OEM Release 2 , 98 , Me, XP et 2000 est spécifiée comme suit,

Pour Windows® 95

1. Démarrer Windows® '95

2. Cliquer sur le bouton 'Start', choisir 'Settings', puis cliquez 'Control Panel'.

3. Double-cliquer sur l'icône 'Display'.

4. Choisir l'onglet 'Settings' puis cliquer sur 'Advanced...'.

5. Choisir le bouton 'Monitor', pointer sur 'Change...' puis cliquer 'Have Disk...'.

6. Cliquer sur le bouton 'Browse...' puis choisir le lecteur approprié F: ( Lecteur de CD-

ROM) puis cliquer sur le bouton 'OK'.

7. Cliquer sur le bouton 'OK' puis choisir votre modèle de moniteur et cliquer 'OK'.

8. Cliquer sur le bouton 'Close'.

Pour Windows® 98

1. Démarrer Windows® 98

2. Cliquer sur le bouton 'Start', choisir 'Settings', puis cliquer sur 'Control Panel'.

3. Double-cliquer sur l'icône 'Display'.

4. Choisir l'onglet 'Settings' puis cliquer 'Advanced...'.

5. Choisir le bouton 'Monitor', choisir 'Change...' puis cliquer 'Next'.

6. Choisir "Display a list of all the drivers in a specific location, so you can select the driver

you want." puis cliquer sur 'Next' et ensuite cliquer 'Have Disk...'.

7. Cliquer sur le bouton 'Browse...' puis choisir le lecteur approprié F: ( Lecteur de CD-

ROM) puis cliquer sur le bouton 'OK'.

8. Cliquer sur le bouton 'OK' puis choisir le modèle de votre moniteur et cliquer sur le

bouton 'Next' puis cliquer de nouveau sur le bouton 'Next'.

9. Cliquer sur le bouton 'Finish' puis sur le bouton 'Close'.

Pour Windows® Me

1. Démarrer Windows® Me

file:///D|/My%20Documents/dfu/230W/french/230w5/INSTALL/GT_START.HTM (1 of 3)2004-09-21 8:13:54 AM

Pour Commencer

2. Cliquer sur le bouton 'Start', choisir 'Settings', puis cliquer sur 'Control Panel'.

3. Double-cliquer sur l'icône 'Display'.

4. Choisir l'onglet 'Settings' puis cliquer 'Advanced...'.

5. Choisir le bouton 'Monitor', puis cliquer sur le bouton 'Change...'.

6. Choisir "Specify the location of the driver(Advanced)" et cliquer sur le bouton 'Next'.

7. Choisir "Display a list of all the drivers in a specific location, so you can select the driver

you want." Puis cliquer 'Next' et puis cliquer 'Have Disk...'.

8. Cliquer sur le bouton 'Browse...' puis choisir le lecteur approprié F: ( Lecteur de CD-

ROM) puis cliquer sur le bouton 'OK'.

9. Cliquer sur le bouton 'OK' puis choisir le modèle de votre moniteur et cliquer sur le

bouton 'Next', puis cliquer encore sur le bouton 'Next'.

10. Cliquer sur le bouton 'Finish' puis sur le bouton 'Close'.

Pour Windows® 2000

1. Démarrer Windows® 2000

2. Cliquer sur le bouton 'Start', choisir 'Settings', puis cliquer sur 'Control Panel'.

3. Double-cliquer sur l'icône 'Display'.

4. Choisir l'onglet 'Settings' puis cliquer 'Advanced...'.

5. Choisir 'Monitor'

- Si le bouton 'Properties' est inactif, cela signifie que votre moniteur est correctement
configuré. Merci de stopper l'installation.

- Si le bouton 'Properties' est actif. Cliquer sur le bouton 'Properties'. Merci de suivre les
étapes ci-après.

6. Cliquer sur 'Driver' puis cliquer sur 'Update Driver...' ensuite cliquer sur le bouton 'Next'.

7. Choisir "Display a list of the known drivers for this device so that I can choose a specific

driver" puis cliquer 'Next' et puis cliquer sur 'Have disk...'.

8. Cliquer sur le bouton 'Browse...' puis choisir le lecteur approprié F: ( Lecteur de CD-

ROM).

9. Cliquer sur le bouton 'Open', puis cliquer sur le bouton 'OK'.

10. Choisir le modèle de votre moniteur et cliquer sur le bouton 'Next' puis cliquer sur le

bouton 'Next'.

11. Cliquer sur le bouton 'Finish' puis sur le bouton 'Close'.

Si vous voyez la fenêtre "Digital Signature Not Found" alors cliquer sur le bouton 'Yes'.

Pour Windows® XP

1. Lancez Windows® XP

2. Cliquez sur 'Démarrer' puis sur 'Panneau de configuration'.

3. Pointez et cliquez sur la catégorie 'Imprimantes et autre matériel'

4. Cliquez sur l’option 'Affichage'.

5. Choisissez l’onglet 'Paramètres' puis cliquez sur 'Propriétés avancées'.

6. Choisissez l’onglet 'Moniteur'

- Si le bouton 'Propriétés' est inactif, cela signifie que votre moniteur est configuré de la

façon appropriée. Veuillez arrêter l’installation.

- Si le bouton 'Propriétés' est actif, cliquez sur ce bouton.

Veuillez par conséquent suivre la procédure ci-après.

7. Cliquez sur l’onglet 'Pilote' puis cliquez sur le bouton 'Mise à jour pilote...'.

file:///D|/My%20Documents/dfu/230W/french/230w5/INSTALL/GT_START.HTM (2 of 3)2004-09-21 8:13:54 AM

Pour Commencer

8. Choisissez le bouton 'Install from a list or specific location [advanced]' (=Installer à partir

d’une liste ou d’un emplacement spécifique [avancé]) puis cliquez sur 'Suivant'.

9. Choisissez le bouton ' Don't Search. I will choose the driver to install' (=Ne cherchez pas.

Je vais sélectionner le pilote à installer). Cliquez ensuite sur 'Suivant'.

10. Cliquez sur 'Disquette fournie...' puis sur le bouton 'Parcourir...'. Choisissez ensuite

l’unité de disques F appropriée : (lecteur de CD-ROM).

11. Cliquez sur le bouton 'Ouvrir' puis sur le bouton 'OK'.

12. Choisissez votre modèle de moniteur et cliquez sur 'Suivant'.

- Si vous voyez apparaître le message 'has not passed Windows® Logo testing to verify

its compatibility with Windows® XP' (=n’a pas subi le test Windows® Logo pour vérifier
sa compatibilité avec Windows® XP), veuillez cliquer sur 'Continue Anyway' (=continuer
de toute façon).

13. Cliquez sur le bouton 'Finish' (=terminer) puis sur 'Fermer'.

14. Cliquez sur 'OK' et à nouveau sur 'OK' pour fermer la boîte de dialogue Propriétés pour

Affichage.

Si votre version de Windows® 95/98/2000/Me/XP est différente ou si vous avez besoin
d'informations plus détaillées, merci de vous référer au Manuel Utilisateur de Windows®
95/98/2000/Me/XP.

RETOUR AU HAUT DE LA PAGE

file:///D|/My%20Documents/dfu/230W/french/230w5/INSTALL/GT_START.HTM (3 of 3)2004-09-21 8:13:54 AM

Lecteur de carte universel

Votre moniteur
LCD :

• Description
Frontale du
Produit

• Configuration et
connexion de
votre moniteur

• Pour
Commencer

• Optimisation de
la Performance

Lecteur de
carte universel:

• Introduction

•

Installation du
lecteur

•

Utilisation du
lecteur

•

Débranchement
du lecteur

Lecteur de carte universel

Introduction

Caractéristiques

● Périphériques USB et carte Flash

● Compatible avec PC Windows 98SE/Me/2000/XP et Mac OS X 10.2.3

● Prise multicartes 4 en 1 intégrée et connecteur CF
❍ La prise cartes 4 en 1 accepte :Carte SmartMedia 3.3V dotée de fonctions de

lecture/enregistrement jusqu'à 128 Mo

■ Carte SecureDigital dotée de fonctions de lecture/enregistrement jusqu'à

256 Mo

■ Carte MultiMedia dotée de fonctions de lecture/enregistrement jusqu'à 256

Mo

■ Carte Memory Stick dotée de fonctions de lecture/enregistrement jusqu'à

256 Mo

■ Carte Memory Stick Pro dotée de fonctions de lecture/enregistrement

jusqu'à 1 Go

❍ Prise CF

■ Carte Compact Flash Type I et II dotée de fonctions de lecture/

enregistrement jusqu'à 1 Go

■ Carte Micro Drive dotée de fonctions de lecture/enregistrement jusqu'à 1 Go

● Plusieurs prises peuvent être utilisées simultanément

● Supporte la fonction Plug and Play

● Trois connecteurs USB de type A

● Interface USB 2.0

● Témoin à DEL 3 en 1 indiquant la mise sous tension, la présence de la carte Flash et

l'accès à la carte Flash

Interfaces

Face avant

file:///D|/My%20Documents/dfu/230W/french/230w5/INSTALL/ucr.htm (1 of 5)2004-09-21 8:13:55 AM

Lecteur de carte universel

1

DEL

2

Prise 4 en 1 SD/
MMC/SM/MS

Accepte les cartes Secure Digital / MultiMedia / SmartMedia /
Memory Stick / Memory Stick Pro

3

Deux connecteurs
USB de type A

Pour la connexion de périphériques USB 2.0 ou USB 1.1

4

Prise CF Carte Compact Flash Type I/II et IBM Microdrive

Face arrière

1

Connecteur USB de
type A

Pour la connexion d'un périphérique USB 2.0 ou USB 1.1

2

Connecteur USB vers
ordinateur principal

Connecteur USB de type B pour la connexion au port USB
de l'ordinateur principal

Témoin à DEL

Couleur

État Description

N/A Hors tension Le connecteur USB n'est pas branché sur le port USB de l'ordinateur.

Orange

Sous

tension

Le lecteur est connecté à l'ordinateur principal et il est sous tension.

Vert

Sous

tension

La carte mémoire est insérée dans le logement destiné aux supports
de l'appareil.

Vert Clignotant

Lecture ou enregistrement en cours des données. La DEL cesse de
clignoter lorsque le transfert des données est terminé.

file:///D|/My%20Documents/dfu/230W/french/230w5/INSTALL/ucr.htm (2 of 5)2004-09-21 8:13:55 AM

Lecteur de carte universel

Configuration minimale

● Ordinateurs IBM et Mac avec fonctions USB

● Windows 98SE/Me/2000/XP & Mac OS X 10.2.3

RETOUR AU HAUT DE LA PAGE

Installation du lecteur

Pour Windows 98SE / Me

ATTENTION : Contrôlez que vous avez installé les pilotes USB avant de

connecter le lecteur à l'ordinateur principal.

1. Insérez le CD-ROM comportant le mode d'emploi électronique dans le lecteur de CD-

ROM.

2. Cliquez deux fois sur l'icône CD-ROM sous My Computer (Poste de travail). Recherchez

et cliquez deux fois sur le fichier CD-ROM drive:\lcd\pc\ucr_driver\setup.exe.

3. Suivez les instructions à l'écran pour terminer l'installation du logiciel.

Réinitialisez l'ordinateur.

4. Après la réinitialisation, branchez le lecteur sur le port USB de l'ordinateur. Le système

termine ensuite automatiquement l'installation.

Pour Windows XP / 2000

Windows XP ne nécessite aucune installation de logiciel. Les pilotes utilisés sont des pilotes
d'origine de Windows. Il suffit de brancher le lecteur sur le port USB de l'ordinateur. Le système
termine ensuite automatiquement l'installation.

Pour Mac OS

ATTENTION : Contrôlez que vous avez installé les pilotes USB avant de

connecter le lecteur à l'ordinateur principal.

1. Insérez le CD-ROM comportant le mode d'emploi électronique dans le lecteur de CD-

ROM.

2. Cliquez deux fois sur l'icône CD-ROM du Bureau et lancez le fichier CD-ROM drive:\lcd

\mac\ucr.

3. Lorsque le contenu du fichier Lisez-moi apparaît, cliquez sur Continue (Continuer) pour

poursuivre.

file:///D|/My%20Documents/dfu/230W/french/230w5/INSTALL/ucr.htm (3 of 5)2004-09-21 8:13:55 AM

Lecteur de carte universel

4. Lorsque le dialogue installateur apparaît, sélectionnez USB Reader Installer (Installateur

lecteur USB) à partir du menu surgissant. Cliquez ensuite sur le bouton Install pour
installer le pilote du périphérique.

5. Un avertissement apparaît à l'écran pour vous demander de quitter toutes les applications

en cours avant de procéder à l'installation.

6. Cliquez sur Continue (Continuer) pour commencer à copier les fichiers. Cliquez sur

Cancel (Annuler) si vous souhaitez quitter d'autres applications en cours avant de
poursuivre.

7. Dès que la copie des fichiers est terminée, le dialogue Restart (Reprise) apparaît. Cliquez

sur le bouton Restart pour relancer le système.

8. Après la réinitialisation de l'ordinateur, il suffit de brancher le lecteur sur le port USB de

votre Mac. Le système termine ensuite l'installation.

RETOUR AU HAUT DE LA PAGE

Utilisation du lecteur

Identification des supports de stockage

Sous Windows, toute carte Flash insérée ou tout périphérique de stockage connecté au port
USB seront identifiés comme étant une unité amovible et il leur sera attribué une lettre de
l'alphabet sous My Computer (Poste de travail). Vous pouvez cliquer sur une icône représentant
le lecteur pour accéder aux fichiers se trouvant sur vos cartes Flash ou sur les périphériques de
stockage connectés au port USB.

Sous Mac OS, toute carte Flash insérée ou tout périphérique de stockage connecté au port USB
seront représentés comme icône disque sur le bureau.

Lecture/enregistrement des supports de stockage
Vous pouvez enregistrer ou copier des fichiers sur des cartes Flash, des périphériques de
stockage connectés au port USB et votre ordinateur principal comme vous le feriez avec un
lecteur de disque ordinaire. Vous pouvez même copier des fichiers entre les cartes dans
différents logements.

Pour utiliser le lecteur :

1. Insérez la carte de stockage ou le périphérique de stockage USB.

2. Ouvrez My Computer (Poste de travail) ou votre Explorateur.

3. Cliquez deux fois sur l'icône appropriée Removable Disk (Disque amovible).

4. Vous avez alors accès aux images et fichiers de vos cartes de stockage comme vous le

feriez pour ouvrir, copier, déplacer ou effacer des images et des fichiers sur votre unité de
disque dur.

MISE EN GARDE : Ne pas insérer ni retirer les cartes de stockage pendant

que la DEL verte clignote.

RETOUR AU HAUT DE LA PAGE

file:///D|/My%20Documents/dfu/230W/french/230w5/INSTALL/ucr.htm (4 of 5)2004-09-21 8:13:55 AM

Lecteur de carte universel

Débranchement du lecteur

Pour Windows

Servez-vous de l'icône Safely Remove Hardware dans la zone d'avis de la barre de tâches pour
désinstaller en toute sécurité le périphérique avant le débranchement. Cette zone se trouve du
côté droit de la barre de tâches, à l'endroit où s'affiche généralement l'heure. Les opérations ci­après ne sont pas nécessaires avec Windows 98SE.

1. Dans la zone d'avis, cliquez avec la touche droite de la souris sur l'icône de remplacement

immédiat Safely Remove Hardware.

2. Sélectionnez le périphérique que vous souhaitez désinstaller et cliquez sur Stop.

3. Lorsque Windows vous le demande, débranchez le lecteur de votre ordinateur.

Pour Mac OS

N'oubliez pas de déplacer l'icône disque représentant la carte de stockage vers la poubelle avant
de retirer la carte du lecteur ou de débrancher l'unité du port USB.

RETOUR AU HAUT DE LA PAGE

file:///D|/My%20Documents/dfu/230W/french/230w5/INSTALL/ucr.htm (5 of 5)2004-09-21 8:13:55 AM

Votre Garantie Internationale Philips F1rst Choice

Votre garantie Philips F1rst Choice

Nous vous remerçions d'avoir acquis ce moniteur Philips.

Tous les moniteurs Philips ont été conçus et fabriqués conformément à des
normes élevées et ils offrent des performances de grande qualité conjuguées à
une facilité d'installation et d'utilisation. Si vous rencontriez des difficultés lors de
l'installation ou de l'utilisation de ce produit, veuillez prendre contact directement
avec le service d'assistance de Philips pour bénéficier de votre garantie Philips
F1rst Choice. Cette garantie de service de trois ans vous donne droit à un
moniteur en échange sur site, si votre moniteur s'avère être défectueux. Philips se
fixe pour objectif un échange sous 48 heures à la réception de votre appel.

Ce qui est couvert par la garantie

La garantie Philips F1rst Choice s'applique dans les pays suivants : Andorre, Autriche, Belgique,
Chypre, Danemark, France, Allemagne, Grèce, Finlande, Irlande, Italie, Liechtenstein, Luxembourg,
Monaco, Pays-Bas, Norvège, Portugal, Suède, Suisse, Espagne et Royaume-Uni et uniquement
pour des moniteurs conçus, fabriqués, approuvés et/ou autorisés à l'origine pour une utilisation
dans ces pays.

La couverture de la garantie prend effet à partir du jour d'achat de votre moniteur. Pendant les trois
années suivantes, votre moniteur sera échangé contre un moniteur au moins équivalent en cas de
défauts, à condition que ces derniers soient couverts par la garantie.

Le moniteur d'échange reste à vous et Philips garde le moniteur défectueux /original. Pour le
moniteur d'échange la période de garantie reste égale à celle de votre moniteur original, soit 36
mois à partir de la date d'achat de votre moniteur original.

Ce qui n'est pas couvert par la garantie

La garantie Philips F1rst Choice s'applique à condition que le produit soit utilisé correctement dans
l'usage prévu, conformément à ses instructions de fonctionnement, et sur présentation de la facture
d'origine ou du ticket de caisse mentionnant la date d'achat, le nom du revendeur, le numéro du
modèle et de production du produit.

La garantie Philips F1rst Choice peut ne pas s'appliquer si :

● Les documents ont été modifiés de quelque façon ou rendus illisibles ;

● Le numéro de modèle ou de production figurant sur le produit a été modifié, effacé, enlevé

ou rendu illisible ;

● Des réparations ou des modifications du produit et des changements ont été effectués par

des organismes de service après-vente ou des personnes non autorisées ;

file:///D|/My%20Documents/dfu/230W/french/warranty/war_1st.htm (1 of 3)2004-09-21 8:14:02 AM

Votre Garantie Internationale Philips F1rst Choice

● En cas d'un endommagement provoqué par accidents incluant mais ne se limitant pas à la

foudre, l'eau ou le feu, l'usage impropre ou le manque de soin ;

● En cas de problèmes de réception provoqués par des conditions de signal ou des systèmes

de câble ou d'antenne extérieurs à l'appareil ;

● En cas de défauts provoqués par un mauvais traitement ou un usage impropre du moniteur ;

● Le produit exige une modification ou une adaptation afin d'être rendu conforme aux normes

techniques locales ou nationales, s'appliquant dans des pays pour lesquels le produit n'a
pas été originellement conçu, fabriqué, approuvé et/ou autorisé. Vérifiez par conséquent
toujours si un produit peut être utilisé dans un pays spécifique.

● Les produits qui n'ont pas été originellement conçus, fabriqués, approuvés et/ou autorisés

pour une utilisation dans les pays où s'applique la garantie Philips F1rst Choice, ne sont pas
concernés par la garantie Philips F1rst Choice. Dans ces cas, les conditions générales de
garantie de Philips sont valables.

Un simple clic

En cas de problèmes, nous vous conseillons de lire attentivement le mode d'emploi ou de consulter
le site Web www.philips.com/support pour une assistance supplémentaire.

Un simple coup de téléphone

Afin d'éviter tout dérangement inutile, nous vous conseillons de lire attentivement le mode d'emploi
ou de consulter le site Web www.philips.com/support pour une assistance supplémentaire avant de

contacter le service d'assistance de Philips.

Pour nous permettre de résoudre votre problème rapidement, veuillez préparer les détails suivants
avant de faire appel au service d'assistance de Philips :

● Numéro de type Philips

● Numéro de série Philips

● Date d'achat (une copie du bon d'achat peut vous être réclamée)

● Processeur environnement PC :
❍ 286/386/486/Pentium Pro/mémoire interne
❍ Système d'exploitation (Windows, DOS, OS/2, MAC)
❍ Fax/Modem/Internet

● Autres cartes installées

Si nous disposons des informations ci-après, nous pourrons également accélérer la procédure :

● Votre preuve d'achat mentionnant : la date d'acquisition, le nom du revendeur, le modèle et

le numéro de série du produit.

● L'adresse complète où se trouve le moniteur défectueux ainsi que l'adresse de livraison du

modèle fourni en échange.

Les services d'assistance clients de Philips sont présents partout dans le monde. Cliquez ici pour
avoir accès à F1rst Choice Contact Information.

file:///D|/My%20Documents/dfu/230W/french/warranty/war_1st.htm (2 of 3)2004-09-21 8:14:02 AM

Votre Garantie Internationale Philips F1rst Choice

Ou contactez-nous au moyen du site Web : http://www.philips.com/support

file:///D|/My%20Documents/dfu/230W/french/warranty/war_1st.htm (3 of 3)2004-09-21 8:14:02 AM

Votre garantie pour l’Europe

Votre garantie pour l’Europe

Cher client,

Nous vous remercions d’avoir acheté ce produit Philips qui a été conçu et fabriqué selon les
normes de qualité les plus sévères. Si toutefois ce produit devait s’avérer défectueux, Philips prend
à sa charge les frais de main-d’œuvre et de pièces de rechange pendant une période de 36 mois à
partir de la date d’achat.

Qu’est-ce qui est couvert ?

La garantie Philips pour l’Europe est d’application dans les pays suivants : République tchèque,
Hongrie, Slovaquie, Slovénie, Pologne, ainsi que pour la Russie et la Turquie et uniquement pour
les moniteurs originairement conçus, fabriqués, homologués et/ou autorisés pour une utilisation
dans ces pays.

La garantie prend effet à partir du jour de l’achat de votre moniteur. Pendant les 3 années qui
suivent, votre moniteur sera réparé en cas de défauts, à conditions que ces derniers soient
couverts par la garantie.

Qu’est-ce qui est exclu ?

La garantie Philips s’applique à condition que le produit soit manipulé correctement pour son usage
prévu, conformément au mode d’emploi et sur présentation de la facture ou du ticket de caisse
d’origine mentionnant la date d’achat, le nom du revendeur, ainsi que le numéro du modèle et de
production de l’appareil.

Il se pourrait que la garantie Philips ne s'applique pas si:

● les documents ont été modifiés d'une façon quelconque ou rendus illisibles ;

● le modèle ou le numéro de production sur le produit ont été modifiés, supprimés, enlevés ou

rendus illisibles ;

● des réparations ou des modifications du produit ont été exécutées par des organismes de

services ou des personnes non autorisés ;

● des dommages sont dus à un accident, y compris, mais sans que cette énumération soit

exhaustive, la foudre, les inondations ou les incendies, un usage impropre ou la négligence.

● Il y a des problèmes de réception provoqués par des conditions de signal ou des systèmes

de câble ou d’antenne étrangers à l’appareil ;

● Des défauts ont été provoqués par un mauvais traitement ou un usage impropre du

moniteur ;

● Le produit exige une modification ou une adaptation afin d’être conforme aux normes

techniques locales ou nationales pour des pays pour lesquels le produit n’a pas été
originellement conçu, fabriqué, homologué et/ou autorisé. Par conséquent, veuillez toujours
vérifier si le produit peut être utilisé dans le pays souhaité.

file:///D|/My%20Documents/dfu/230W/french/warranty/war_ee.htm (1 of 2)2004-09-21 8:14:03 AM

Votre garantie pour l’Europe

Veuillez noter que ce produit ne peut être considéré défectueux dans le cadre de la présente
garantie si des modifications deviennent nécessaires pour qu’il soit conforme à des normes
techniques locales ou nationales d’application dans des pays pour lesquels le produit n’a pas été
conçu et/ou fabriqué à l’origine. Par conséquent , veuillez toujours vérifier si le produit peut être
utilisé dans le pays souhaité.

Un simple clic

En cas de problèmes, nous vous conseillons de lire attentivement le mode d’emploi ou de consulter
le site Web www.philips.com/support pour une assistance supplémentaire.

Un simple coup de téléphone

Afin d’éviter tout désagrément, nous vous conseillons de lire attentivement le mode d’emploi avant
de contacter nos revendeurs ou le Centre d’information à la clientèle.

Si votre produit Philips ne fonctionne pas correctement ou s’il est défectueux, veuillez contacter
votre revendeur Philips ou directement le Service Philips d’assistance à la clientèle ou le Centre

d’information à la clientèle.

Web suivant :

http://www.philips.com/support

file:///D|/My%20Documents/dfu/230W/french/warranty/war_ee.htm (2 of 2)2004-09-21 8:14:03 AM

Votre garantie internationale

Votre garantie internationale

Nous vous remercions d'avoir acheté ce produit Philips qui a été conçu et fabriqué selon les plus
hauts standards de qualité.

Si jamais ce produit s’avère défectueux, Philips garantit la main-d'œuvre et les pièces de rechange
à ses frais quel que soit le pays où il est réparé pendant une période de douze mois à partir de la
date d'achat. La garantie internationale de Philips s’ajoute aux obligations de garantie nationale,
existant envers vous, des revendeurs et de Philips dans le pays de l'achat et n'affecte en rien vos
droits prévus par la loi en tant que client.

La garantie Philips s'applique à la condition que le produit soit manipulé correctement pour son
usage prévu et conformément aux instructions d'utilisation, et sur présentation de la facture
originale ou du ticket de caisse original, indiquant la date de l'achat, le nom du revendeur ainsi que
le modèle et le numéro de production du produit.

La garantie Philips risque de ne pas s'appliquer si :

● les documents ont été modifiés d'une façon quelconque ou rendus illisibles ;

● le modèle ou le numéro de production sur le produit ont été modifiés, supprimés, enlevés ou

rendus illisibles ;

● des réparations ou des modifications du produit ont été exécutées par des organismes de

services ou des personnes non autorisés ;

● des dommages sont dus à un accident, y compris, mais sans que cette énumération soit

exhaustive, la foudre, les inondations ou les incendies, un usage impropre ou la négligence.

Veuillez noter que ce produit ne peut être considéré défectueux dans le cadre de cette garantie, si
des modifications deviennent nécessaires pour qu’il soit conforme à des standards techniques
locaux ou nationaux qui s'appliquent dans des pays pour lesquels le produit n'a pas été conçu ou
fabriqué à l’origine. En conséquence, veuillez toujours vérifier si le produit peut être utilisé dans le
pays souhaité.

Si votre produit Philips ne fonctionne pas correctement ou s’il est défectueux, veuillez contacter
votre revendeur Philips. Dans le cas où vous auriez besoin d'aide alors que vous êtes dans un
autre pays, le service Philips d'assistance à la clientèle vous donnera l'adresse d'un revendeur
dans ce pays. Vous trouverez les numéros de téléphone et de télécopieur dans la section
appropriée de cette brochure.

Pour éviter toute complication inutile, nous vous conseillons de lire attentivement la notice
d'utilisation avant de contacter votre revendeur. Si vous avez des questions auxquelles votre
revendeur ne peut répondre ou tout autre problème concernant le produit, veuillez contacter le

Centre d’information à la clientèle Philips ou consulter le site

Web suivant :

http://www.philips.com

file:///D|/My%20Documents/dfu/230W/french/warranty/war_intl.htm (1 of 2)2004-09-21 8:14:03 AM

GARANTIE LIMITÉE (Écran d'ordinateur)

Garantie Philips F1rst Choice(Canada/États-Unis)

Merci d'avoir acheté un moniteur Philips.

Tous les moniteurs Philips sont conçus et réalisés pour fournir des
performances de haute qualité, pour être faciles à utiliser et faciles à installer. Si
vous rencontrez quelque difficulté que ce soit pour installer ou utiliser votre
moniteur, merci de contacter directement Philips pour bénéficier de votre
garantie Philips F1rst Choice. Cette garantie de 3 ans vous donne le droit à un
échange sur site dans les 16 heures ouvrés après votre appel pendant la
première année d«achat. En cas de problème avec votre moniteur dans la
deuxième ou troisième année suivant l«achat, nous nous engangeons à le
réparer dès que vous l«aurez envoyé à vos frais au service après-vente. Le
moniteur sera réparé et vous sera retourné gratuitement dans les cinq jours
ouvrables.

GARANTIE LIMITÉE (Écran d'ordinateur)

Cliquez ici pour accéder à la carte d’enregistrement de la garantie (Warranty

Registration Card).

Main-d’œuvre gratuite pendant trois ans / Service gratuit sur les pièces de rechange

pendant trois ans / Échange la première année*

*Le produit sera échangé contre un nouveau ou remis en état selon les spécifications du produit
original dans les deux jours, pendant la première année. Ce produit doit être expédié à vos frais pour
la réparation pendant la deuxième et la troisième année.

QUI EST COUVERT?

Vous devez avoir la preuve de votre achat pour bénéficier du service de garantie. Une facture ou tout
autre document indiquant que vous avez acheté le produit sont considérés comme étant une preuve
d'achat. Joignez-la à ce manuel d'utilisation et gardez-les à portée de main.

QU'EST-CE QUI EST COUVERT?

La garantie commence le jour de l'achat de votre produit. Pendant les trois années qui suivent votre
achat, toutes les pièces seront réparées ou remplacées, sans frais de main-d’œuvre. Après les trois
années qui suivent l'achat, vous payez le remplacement ou la réparation des pièces et les frais de

main-d’œuvre.

file:///D|/My%20Documents/dfu/230W/french/warranty/War_usa.htm (1 of 4)2005-04-07 10:46:27 AM

GARANTIE LIMITÉE (Écran d'ordinateur)

Toutes les pièces, y compris celles qui ont été réparées ou remplacées, ne sont couvertes que
pendant la période de garantie originale. A l’expiration de la garantie du produit original, la garantie
portant sur tous les produits ou pièces remplacés ou réparés expire également.

QU'EST-CE QUI EST EXCLU?

Votre garantie ne couvre pas :

● le coût de la main-d'œuvre pour l'installation ou la configuration du produit, le réglage des

commandes du produit, l'installation ou la réparation des systèmes d'antennes distincts du
produit.

● la réparation du produit et/ou le remplacement des pièces en raison d’un usage impropre, d'un

accident, d'une réparation non autorisée ou d'une autre cause échappant au contrôle de Philips
Consumer Electronics.

● les problèmes de réception causés par des conditions de signal ou des systèmes de câbles ou

d'antennes distincts de l'appareil.

● un produit qui doit être modifié ou adapté pour lui permettre de fonctionner dans un pays autre

que celui dans lequel il a été conçu, fabriqué, approuvé et/ou autorisé, ou la réparation des
produits endommagés par ces modifications.

● les dommages indirects ou consécutifs résultant de l’utilisation du produit. (Certains États ne

permettent pas l'exclusion de dommages indirects ou consécutifs, donc il est possible que
l'exclusion ci-dessus ne s'applique pas dans votre cas. Ceci comprend, sans exclure d'autres
dommages, des documents préenregistrés, protégés ou non par un droit d'auteur.)

● un produit utilisé à des fins commerciales ou institutionnelles.

● le modèle ou le numéro de production sur le produit ont été modifiés, supprimés, enlevés ou

rendus illisibles ;

OÙ LE SERVICE EST-IL DISPONIBLE?

Le service de garantie est prévu dans tous les pays où le produit est officiellement distribué par Philips
Consumer Electronics. Dans les pays où Philips Consumer Electronics ne distribue pas le produit, le
service après-vente Philips local essaiera de fournir ce service (bien qu'il puisse y avoir un retard si
les pièces détachées et les manuels techniques appropriés ne sont pas rapidement disponibles).

OÙ PUIS-JE OBTENIR D’AUTRES INFORMATIONS ?

Pour des renseignements complémentaires, contactez le service d'assistance à la clientèle de Philips
en téléphonant au [phone] (clients aux États-Unis seulement) ou au [phone].

*Avant de faire une demande de service ...

Veuillez consulter le manuel d'utilisation avant de faire appel au service. Un simple réglage, tel
qu’expliqué dans ce manuel, peut vous éviter un appel.

file:///D|/My%20Documents/dfu/230W/french/warranty/War_usa.htm (2 of 4)2005-04-07 10:46:27 AM

GARANTIE LIMITÉE (Écran d'ordinateur)

POUR OBTENIR UN SERVICE SOUS GARANTIE AUX ÉTATS-UNIS, À PORTO RICO OU AUX
ÎLES VIERGES AMÉRICAINES...

Pour obtenir une assistance ou bénéficier du service de garantie pour un produit, appelez le service
d'assistance à la clientèle de Philips à l'un des numéros ci-dessous :

Service d'assistance à la clientèle de Philips

[phone] ou [phone]

(Aux États-Unis, à Porto Rico et aux Îles Vierges américaines, toutes les garanties implicites, y
compris les garanties implicites de commercialisation et de finalité pour une application particulière,
sont limitées à la durée de cette garantie explicite. Mais, comme certains États ne permettent pas de
limites quant à la durée d'une garantie implicite, il se peut que cette limite ne vous concerne pas.)

POUR OBTENIR UN SERVICE SOUS GARANTIE AU CANADA

Veuillez contacter Philips au :

[phone]

Les pièces et la main-d’œuvre seront fournies gratuitement pendant trois ans au dépôt Philips Canada
ou dans n'importe quel centre de service Philips autorisé.

(Au Canada, cette garantie remplace toutes les autres garanties. Il n'y a pas d’autres garanties
explicites ou implicites, y compris toutes les garanties implicites de commercialisation et de finalité
pour une application particulière. En aucune circonstance Philips ne peut être tenu responsable de
dommages quelconques directs, indirects, spéciaux, imprévus ou indirects, de quelque manière qu’ils
se soient produits, même si Philips a été avisé de la possibilité de tels dommages.)

RAPPEL... Veuillez noter ci-dessous le modèle et les numéros de série figurant sur le produit.

Nº DE MODÈLE # ________________________________________________

Nº DE SÉRIE # ________________________________________________

Cette garantie vous confère des droits spécifiques reconnus par la loi. Il se peut que vous ayez
d'autres droits qui varient d'un État à l’autre, ou d'une province à l’autre.

Avant de contacter Philips, merci de rassembler les détails suivants ainsi nous pourrons résoudre
votre problème plus rapidement.

● Référence / type Philips

file:///D|/My%20Documents/dfu/230W/french/warranty/War_usa.htm (3 of 4)2005-04-07 10:46:27 AM

GARANTIE LIMITÉE (Écran d'ordinateur)

● Numéro de série Philips

● Date d«achat ( la photocopie de la facture peut être demandée, le cas échéant)

● Environnement PC
❍ Processeur: 286/386/486/ Pentium Pro/
❍ Mémoire interne (Windows, DOS, OS/2, MAC)
❍ Fax / Modem / Programme Internet

● Autres cartes installées

Si nous possédons les informations suivantes, nous pourrons accélérer le processus
d«adhésion :

● Votre preuve d'achat indiquant : la date d«achat, le nom du revendeur, le modèle et le numéro

de série du produit.

● L'adresse complète du lieu d«échange du moniteur

Juste un coup de téléphone

Les services Philips d’assistance à la clientèle sont présents partout dans le monde. Pour les Etats­Unis, vous pouvez contacter le service consommateurs du lundi au vendredi de 8 heures à 21 heures
(ET) et le samedi de 10 heures à 17 heures en composant l’un des numéros de téléphones indiqués.

Pour plus d’informations sur les produits Philips, consultez notre site Web :

Site Web :http://www.philips.com

file:///D|/My%20Documents/dfu/230W/french/warranty/War_usa.htm (4 of 4)2005-04-07 10:46:27 AM

F1rst Choice Contact Information

F1rst Choice Contact Information

Pays Numéro de téléphone Tarif
Austria 01 546 575 603

Tarif appel local

Belgium 070 253 010

 0.17
Cyprus 800 92256 Appel gratuit
Denmark 3525 8761

Tarif appel local
Finland 09 2290 1908

Tarif appel local
France 08 9165 0006

 0.23
Germany 0180 5 007 532

 0.12
Greece 00800 3122 1223

Tarif appel local
Ireland 01 601 1161

Tarif appel local
Italy 199 404 042

 0.25
Luxembourg 26 84 30 00

Tarif appel local
The Netherlands 0900 0400 063

 0.20
Norway 2270 8250

Tarif appel local
Portugal 2 1359 1440

Tarif appel local
Spain 902 888 785

 0.15
Sweden 08 632 0016

Tarif appel local
Switzerland 02 2310 2116

Tarif appel local
United Kingdom 0207 949 0069

Tarif appel local

file:///D|/My%20Documents/dfu/230W/french/warranty/warfirst.htm2005-04-07 10:46:36 AM

Consumer Information Centers

Consumer Information Centers

Antilles • Argentina • Australia • Bangladesh • Brasil • Canada • Chile • China • Colombia •
Belarus • Bulgaria • Croatia • Czech Republic • Estonia • Dubai • Hong Kong • Hungary •
India • Indonesia • Korea • Latvia • Lithuania • Malaysia • Mexico • Morocco • New Zealand

• Pakistan • Paraguay • Peru • Philippines • Poland • Romania • Russia • Serbia &

Montenegro • Singapore • Slovakia • Slovenia • South Africa • Taiwan • Thailand • Turkey •
Ukraine • Uruguay • Venezuela

Eastern Europe

BELARUS

Technical Center of JV IBA
M. Bogdanovich str. 155
BY - 220040 Minsk
Tel: [phone]

BULGARIA

LAN Service
140, Mimi Balkanska Str.
Office center Translog
1540 Sofia, Bulgaria
Tel: [phone]
www.lan-service.bg

CZECH REPUBLIC

Xpectrum
Lužná 591/4
CZ - 160 00 Praha 6 Tel: [phone]
Email:[e-mail]
www.xpectrum.cz

CROATIA

Renoprom d.o.o.
Mlinska 5, Strmec
HR - 41430 Samobor
Tel: [phone]

file:///D|/My%20Documents/dfu/230W/french/warranty/WARCIC.HTM (1 of 11)2005-04-07 10:46:44 AM

Consumer Information Centers

ESTONIA

FUJITSU SERVICES OU
Akadeemia tee 21G
EE-12618 Tallinn
Tel: [phone]
www.ee.invia.fujitsu.com

HUNGARY

Serware Szerviz
Vizimolnár u. 2-4
HU - 1031 Budapest
Tel: [phone]
Email: [e-mail]
www.serware.hu

LATVIA

ServiceNet LV
Jelgavas iela 36
LV - 1055 Riga,
Tel: [phone]
Email: [e-mail]

LITHUANIA

ServiceNet LT
Gaiziunu G. 3
LT - 3009 KAUNAS
Tel: [phone]
Email: [e-mail]
www.servicenet.lt

ROMANIA

Blue Ridge Int'l Computers SRL
115, Mihai Eminescu St., Sector 2
RO - 020074 Bucharest
Tel: [phone]

SERBIA & MONTENEGRO

Tehnicom Service d.o.o.
Bulevar Vojvode Misica 37B
YU - 11000 Belgrade
Tel: [phone]

file:///D|/My%20Documents/dfu/230W/french/warranty/WARCIC.HTM (2 of 11)2005-04-07 10:46:44 AM

Consumer Information Centers

SLOVAKIA

Datalan Servisne Stredisko
Puchovska 8
SK - 831 06 Bratislava
Tel: [phone]
Email: [e-mail]

SLOVENIA

PC HAND
Brezovce 10
SI - 1236 Trzin
Tel: [phone]
Email: [e-mail]

POLAND

Zolter
ul.Zytnia 1
PL - 05-500 Piaseczno
Tel: [phone]
Email: [e-mail]
www.zolter.com.pl

RUSSIA

Tel: [phone]
Tel: [phone]
Website: www.philips.ru

TURKEY

Türk Philips Ticaret A.S.
Yukari Dudullu Org.San.Bolgesi

2.Cadde No:22
34776-Umraniye/Istanbul
Tel: [phone]

file:///D|/My%20Documents/dfu/230W/french/warranty/WARCIC.HTM (3 of 11)2005-04-07 10:46:44 AM

Consumer Information Centers

UKRAINE

Comel
Shevchenko street 32
UA - 49030 Dnepropetrovsk
Tel: [phone]
www.csp-comel.com

Latin America

ANTILLES

Philips Antillana N.V.
Kaminda A.J.E. Kusters 4
Zeelandia, P.O. box 3523-3051
Willemstad, Curacao
Phone: [phone]
Fax : [phone]

ARGENTINA

Philips Antillana N.V.
Vedia 3892 Capital Federal
CP: 1430 Buenos Aires
Phone/Fax: [phone]

BRASIL

Philips da Amazônia Ind. Elet. Ltda.
Rua Verbo Divino, 1400-São Paulo-SP
CEP-04719-002
Phones: 11 21210203 -São Paulo & 0800-701-0203-Other Regions without São Paulo City

CHILE

Philips Chilena S.A.
Avenida Santa Maria 0760
P.O. box 2687Santiago de Chile
Phone: [phone]
Fax : [phone]

file:///D|/My%20Documents/dfu/230W/french/warranty/WARCIC.HTM (4 of 11)2005-04-07 10:46:44 AM

Consumer Information Centers

COLOMBIA

Industrias Philips de Colombia
S.A.-Division de Servicio
CARRERA 15 Nr. 104-33
Bogota, Colombia
Phone:[phone] (toll free)
Fax : [phone]-4104

MEXICO

Consumer Information Centre
Norte 45 No.669
Col. Industrial Vallejo
C.P.02300, -Mexico, D.F.
Phone: [phone]
Fax : [phone]

PARAGUAY

Av. Rca. Argentina 1780 c/Alfredo Seiferheld
P.O. Box 605
Phone: [phone]
Fax: [phone]
Customer Desk:
Phone: [phone]

PERU

Philips Peruana S.A.
Customer Desk
Comandante Espinar 719
Casilla 1841
Limab18
Phone: [phone]
Fax : [phone]

file:///D|/My%20Documents/dfu/230W/french/warranty/WARCIC.HTM (5 of 11)2005-04-07 10:46:44 AM

Consumer Information Centers

URUGUAY

Rambla O'Higgins 5303 Montevideo
Uruguay
Phone: [phone]
Fax: [phone]
Customer Desk:
Phone: [phone]

VENEZUELA

Industrias Venezolanas Philips S.A.
Apartado Postal 1167
Caracas 1010-A
Phone: [phone]
Fax : [phone]

Canada

CANADA

Philips Electronics Ltd.
281 Hillmount Road
Markham, Ontario L6C 2S3
Phone: [phone]

Pacific

AUSTRALIA

Philips Consumer Electronics
Consumer Care Center
Level 1, 65 Epping Rd
North Ryde NSW 2113
Phone: [phone]
Fax : [phone]

file:///D|/My%20Documents/dfu/230W/french/warranty/WARCIC.HTM (6 of 11)2005-04-07 10:46:44 AM

Consumer Information Centers

NEW ZEALAND

Philips New Zealand Ltd.
Consumer Help Desk
2 Wagener Place, Mt.Albert
P.O. box 1041
Auckland
Phone: [phone] (toll free)
Fax : [phone]

Asia

BANGLADESH

Philips Service Centre
100 Kazi Nazrul Islam
Avenue Kawran Bazar C/A
Dhaka-1215
Phone: [phone]
Fax : [phone]

CHINA

SHANGHAI
Rm 1007, Hongyun Building, No. 501 Wuning road,
200063 Shanghai P.R. China
Phone: [phone]
Fax: [phone]

HONG KONG

Philips Electronics Hong Kong Limited
Consumer Service
Unit A, 10/F. Park Sun Building
103-107 Wo Yi Hop Road
Kwai Chung, N.T.
Hong Kong
Phone: [phone]
Fax: [phone]

file:///D|/My%20Documents/dfu/230W/french/warranty/WARCIC.HTM (7 of 11)2005-04-07 10:46:44 AM

Consumer Information Centers

INDIA

Phone: [phone] ext: 2765
Fax: [phone]

BOMBAY
Philips India
Customer Relation Centre
Bandbox House
254-D Dr. A Besant Road, Worli
Bombay 400 025

CALCUTTA
Customer Relation Centre
7 justice Chandra Madhab Road
Calcutta 700 020

MADRAS
Customer Relation Centre
3, Haddows Road
Madras 600 006

NEW DELHI
Customer Relation Centre
68, Shivaji Marg
New Dehli 110 015

INDONESIA

Philips Group of Companies in Indonesia
Consumer Information Centre
Jl.Buncit Raya Kav. 99-100
12510 Jakarta
Phone: [phone] ext: 2100
Fax : [phone]

file:///D|/My%20Documents/dfu/230W/french/warranty/WARCIC.HTM (8 of 11)2005-04-07 10:46:44 AM

Consumer Information Centers

KOREA

Philips Korea Ltd.
Philips House
C.P.O. box 3680
260-199, Itaewon-Dong.
Yongsan-Ku, Seoul 140-202
Phone: [phone] (toll free)
Fax : [phone]

MALAYSIA

After Market Solutions Sdn Bhd,
Philips Authorised Service Center,
Lot 6, Jalan 225, Section 51A,
46100 Petaling Jaya,
Selangor Darul Ehsan,
Malaysia.
Phone: [phone] 3695
Fax: [phone]
Customer Careline: 1800-880-180

PAKISTAN

Philips Consumer Service
Mubarak manzil,
39, Garden Road, Saddar,
Karachi-74400
Tel: [phone]
Fax: [phone]
E-mail: [e-mail]
Website: www.philips.com.pk

PHILIPPINES

PHILIPS ELECTRONICS & LIGHTING, INC.
Consumer Electronics
48F PBCOM tower
6795 Ayala Avenue cor VA Rufino St.
Salcedo Village
1227 Makati City, PHILS
Phone: [phone], Domestic Toll Free: 1-800-10-PHILIPS or 1-800-10-744 5477
Fax: [phone]

file:///D|/My%20Documents/dfu/230W/french/warranty/WARCIC.HTM (9 of 11)2005-04-07 10:46:44 AM

Consumer Information Centers

SINGAPORE

Accord Customer Care Solutions Ltd
Authorized Philips Service Center
Consumer Service
620A Lorong 1 Toa Rayoh
Singapore 319762
Tel: [phone]
Fax: [phone]

TAIWAN

Philips Taiwan Ltd.
Consumer Information Centre
13F, No. 3-1 Yuan Qu St., Nan Gang Dist.,
Taipei 115, Taiwan
Phone: [phone]
Fax : [phone]

THAILAND

Philips Electronics (Thailand) Ltd.
26-28th floor, Thai Summit Tower
1768 New Petchburi Road
Khwaeng Bangkapi, Khet Huaykhwang
Bangkok10320 Thailand
Tel: [phone]
E-mail: cic [e-mail]

Africa

MOROCCO

Philips Electronique Maroc
304,BD Mohamed V
Casablanca
Phone: [phone]
Fax : [phone]

file:///D|/My%20Documents/dfu/230W/french/warranty/WARCIC.HTM (10 of 11)2005-04-07 10:46:44 AM
