1. 重要
1. 重要
此电子版用户指南适合使用Philips显示器的
所有用户。请在使用您的显示器之前花点
时间阅读本用户手册。它包含与使用显示
器相关的重要信息和注意事项。
产品享受Philips保修须符合下列条件：产品
适当用于其设计目的、符合操作说明、返
修时提供原始帐单或付款收据，帐单或收
据应载明购货日期、销售商名称、产品型
号及生产号。
1.1 安全措施与维修
警告
使用本文档中未介绍的控制、调整或过程
可能导致碰撞、电气危险和/或机械危险。
连接和使用电脑显示器时，请阅读并遵循
以下说明。
操作
• 请使显示器远离阳光直接照射、明亮强
光线、以及任何其他热源。长期暴露于
此类环境可能导致显示器褪色和损坏。
• 移开任何可能掉入通风孔的物品或者会
妨碍显示器电子器件正常冷却的物品。
• 请勿堵塞机壳上的通风孔。
• 放置显示器时，确保电源插头和插座便
于插拔。
• 如果通过拔掉电源线或直流电源线关闭
显示器电源，则在重新连接电源线或直
流电源线以进行正常操作之前，必须等
待6秒钟。
• 请务必使用由Philips提供的经过认可的
电源线。如果电源线缺失，请与您当地
的服务中心联系。（请参见消费者信息
中心）
• 在使用过程中，请勿让显示器受到剧烈
震动或碰撞。
• 在使用或运输期间，不要敲打显示器或
使显示器掉落。
维护
• 为保护显示器以避免可能的损坏，请勿
过分施力于LCD面板。移动显示器时，
抓住边框将其抬起；抬起时，不要将手
或手指放在LCD面板上。
• 长时间不使用显示器时，应拔掉显示器
电源插头。
• 使用略微蘸湿的布清洁显示器时，应拔
掉显示器电源线插头。电源关闭时，可
以使用干布擦拭屏幕。但是，切勿使用
有机溶剂（如酒精）或含氨水的液体清
洁显示器。
• 为避免电击或本机永久性损坏，不要在
多尘、下雨、水附近或过分潮湿的环境
中使用显示器。
• 如果显示器被弄湿了，应尽快用软布擦
拭干净。
• 如果异物或水进入显示器，请立即关闭
电源，并拔掉电源线。然后，取出异物
或擦干水，并送到维修中心进行检修。
• 请勿在炎热、阳光直接照射或严寒的地
方存放或使用显示器。
• 为了保持显示器的最佳性能并延长使用
寿命，请在符合下列温度和湿度条件的
地方使用显示器。
• 温度：0-40°C 32-104°F
• 湿度：20-80% RH
关于图像烙印/重影的重要信息
• 显示器无人看管时务必启动移动的屏幕
保护程序。如果显示器将显示静止不
变的内容，请务必启用屏幕定期刷新应
用程序。长时间不间断显示静止或静态
图像可能会在屏幕上造成“烙印”，也
称“残像”或“重影”。
• “烙印“、“残像”或“重影”是液晶
面板技术的一种常见现象。多数情况
下，关掉电源一定时间后，“烙印”、
“残像”或“重影”会逐渐消失。
警告
若不激活屏幕保护程序或者屏幕定期刷新
应用程序，可能导致严重的“烙印”、
“残像”或“重影”现象，这些现象可能
不会消失，也无法修复。上面提到的损坏
不在保修范围内。
1
1. 重要
维修
• 只有专业的维修人士可以打开机壳盖。
• 如果在维修或集成时需要任何文档，请
与您当地的服务中心联系。（请参见“
消费者信息中心”一章）
• 关于运输信息，请参见“技术规格”。
• 不要将显示器放在阳光直接照射的车
内。
注
如果显示器工作不正常，或者当您参照本
手册中的操作说明而不知道应执行哪个步
骤时，请与服务技术人员联系。
1.2 标志说明
以下分节描述使用于此文件的标志惯例。
注、注意、警告
在此指南中，文字段落配有图标并以黑体
或斜体书写。这些段落含有注、注意或警
告字句。其使用如下：
注
此图标显示重要信息和提示，以助你更好
地使用你的电脑系统。
注意
此图标显示的信息提醒你如何避免硬体的
潜在损害或数据丢失。
警告
此图标显示对身体伤害的可能性，并警告
你如何避免此问题。
某些小心警告可能以不同格式出现，也可
能不带任何图标。在此类情况下，小心警
告的具体显示由管理机关规定。
2
1. 重要
1.3 产品和包装材料的废弃
废旧电气和电子设备 - WEEE
This marking on the product or on its
packaging illustrates that, under European
Directive 2012/19/EU governing used electrical
and electronic appliances, this product may
not be disposed of with normal household
waste. You are responsible for disposal of
this equipment through a designated waste
electrical and electronic equipment collection.
To determine the locations for dropping off
such waste electrical and electronic, contact
your local government office, the waste disposal
organization that serves your household or the
store at which you purchased the product.
Your new monitor contains materials that can
be recycled and reused. Specialized companies
can recycle your product to increase the
amount of reusable materials and to minimize
the amount to be disposed of.
All redundant packing material has been
omitted. We have done our utmost to make the
packaging easily separable into mono materials.
Please find out about the local regulations on
how to dispose of your old monitor and packing
from your sales representative.
participation in national take-back initiatives
and recycling programs whenever possible,
preferably in cooperation with competitors,
which recycle all materials (products and related
packaging material) in accordance with all
Environmental Laws and taking back program
with the contractor company.
Your display is manufactured with high quality
materials and components which can be
recycled and reused.
To learn more about our recycling program
please visit
http://www.philips.com/sites/philipsglobal/
about/sustainability/ourenvironment/
ourrecyclingprogram.page
Taking back/Recycling Information for
Customers
Philips establishes technically and economically
viable objectives to optimize the environmental
performance of the organization's product,
service and activities.
From the planning, design and production
stages, Philips emphasizes the important of
making products that can easily be recycled. At
Philips, end-of-life management primarily entails
3
2. 设置显示器
2. 设置显示器
©
2
0
1
5
K
o
n
i
n
k
l
i
j
k
e
P
h
i
l
i
p
s
N
.
V
.
A
l
l
r
i
g
h
t
s
r
e
s
e
r
v
e
d
.
U
n
a
u
t
h
o
r
i
z
e
d
d
u
p
l
i
c
a
t
i
o
n
i
s
a
v
i
o
l
a
t
i
o
n
o
f
a
p
p
l
i
c
a
b
l
e
l
a
w
s
.
M
a
d
e
a
n
d
p
r
i
n
t
e
d
i
n
C
h
i
n
a
.
V
e
r
s
i
o
n
Philips and the Philips’ Shield Emblem are registered trademarks of
Koninklijke Philips N.V. and are used under license from Koninklijke
Philips N.V.
Monitor drivers
SmartControl software
User’s Manual
使用
前请阅读使用说明
保留备用
224E5
234E5
274E5
*VGA
*DVI
2.1 安装
包装箱内物品
交流 / 直流适配器
* 音频线
安装底座支撑臂
1. 将显示器正面朝下放在平滑柔软的表面
上，注意不要刮擦或损坏屏幕。
2. 用双手拿住底座支撑臂，用力将底座支
撑臂插入底座支撑柱。
(1) 轻轻地将底座安装到底座支撑柱上，
直至插销锁住底座。
(2) 用手指拧紧底座底部的螺丝，将底
座牢固地固定到支撑柱上。
2
理线夹
* 视国家（地区）而定
警告：
只应使用交流 / 直流适配器型号：
Philips ADPC1945 (274E5EDS),
Philips ADPC1936 (224E5EDS/234E5EDS)
Philips ADS-40FSG-19 19035GPCN
（224E5ES/234E5ES/274E5ES）
1
4
2. 设置显示器
连接到 PC
1
2
1
2
3
4
3
1
23
6
5
4
1
2
3
4
224E5ES, 234E5ES, 274E5ES:
交流 / 直流电源输入
VGA 输入
DVI-D 输入
Kensington 防盗锁
224E5EDS, 234E5EDS, 274E5EDS:
连接到 PC
1. 将连接线牢固连接到显示器背面插口。
2. 先关闭电脑，再拉出电源线。
3. 将显示器讯号线连在电脑背面的视听连
接器。
4. 将电脑及显示器的电源线插入最接近的
插座内。
5. 打开计算机和显示器的电源。如果显示
器显示图像，则安装完毕。
交流/直流电源输入
VGA 输入
DVI 输入
HDMI或MHL输入
HDMI 音频输出
Kensington 防盗锁
5
2. 设置显示器

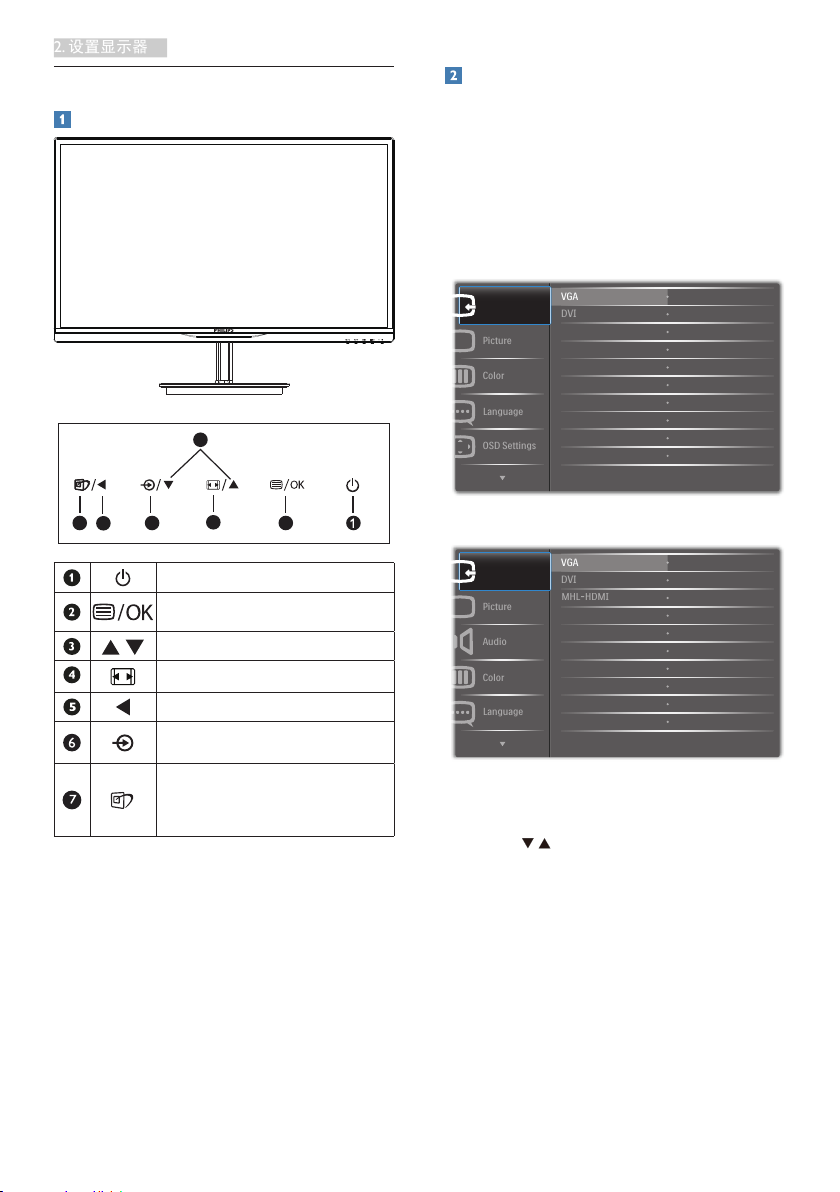

2.2 操作显示器
