Philips 224EL2, 224E2 User Manual [bg]
224EL2
224E2
www.philips.com/welcome
BG Ръководство за потребителя 1
Грижи за клиентите и |
|
гаранция |
32 |
Отстраняване на |
|
неизправности и често |
|
задавани въпроси |
45 |
Съдържание
1.Важно
1.1 |
Предпазни мерки и поддръжка....... |
1 |
1.2 |
Описание на условните |
|
|
обозначения..................................... |
3 |
1.3 |
Изхвърляне на продукта и |
|
|
опаковъчния материал ................... |
3 |
2.Инсталиране на монитора
2.1 |
Монтиране........................................ |
5 |
2.2 |
Работа с монитора........................... |
6 |
2.3 |
Отстраняване на стойката и |
|
|
основата........................................... |
8 |
3. |
Информация за продукта |
|
3.1 |
SmartImage Lite (Интелигентно |
|
|
изображение)................................. |
10 |
3.2 |
SmartContrast (Интелигентен |
|
|
контраст).......................................... |
11 |
3.3 |
Philips SmartControl Lite................. |
12 |

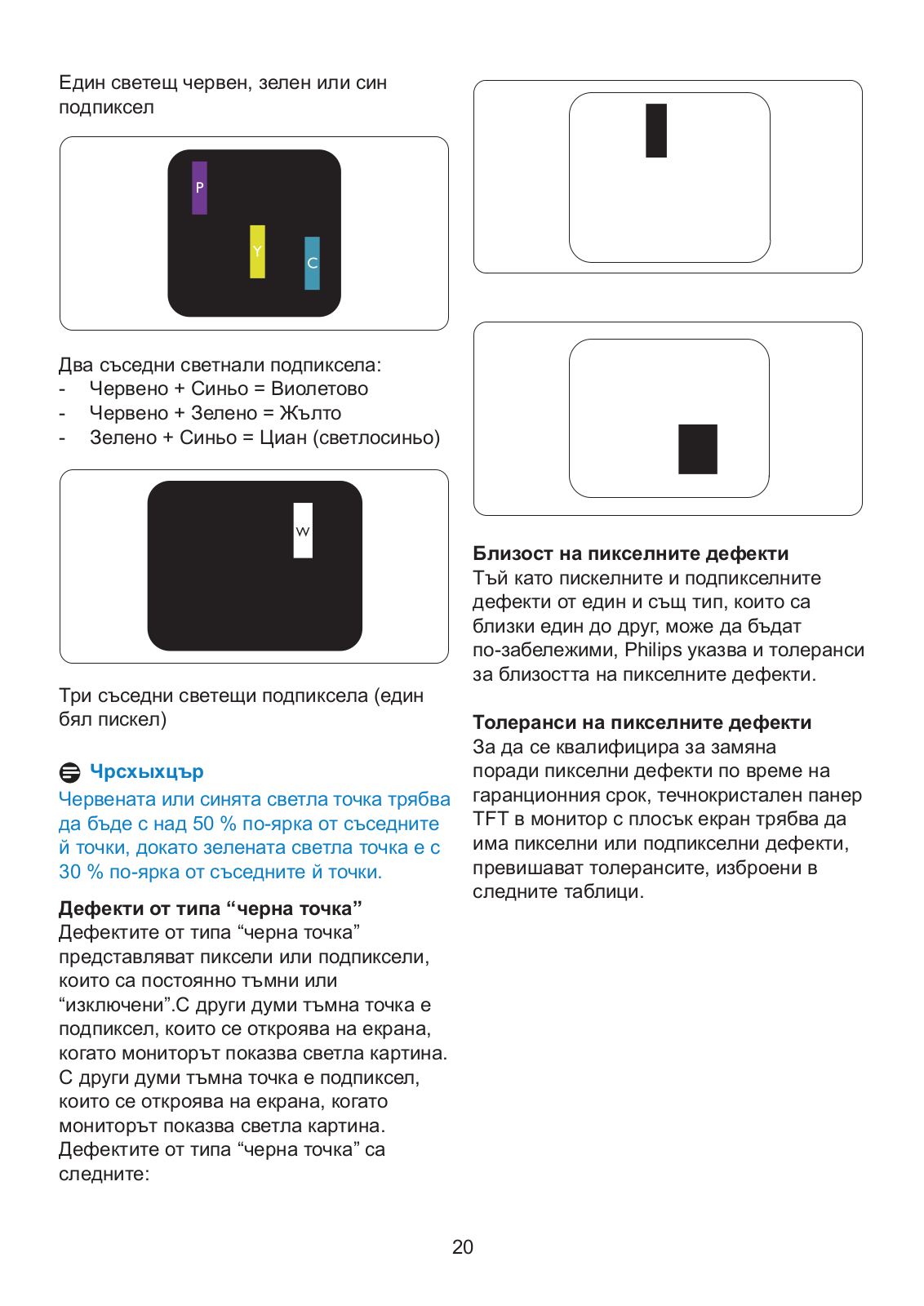

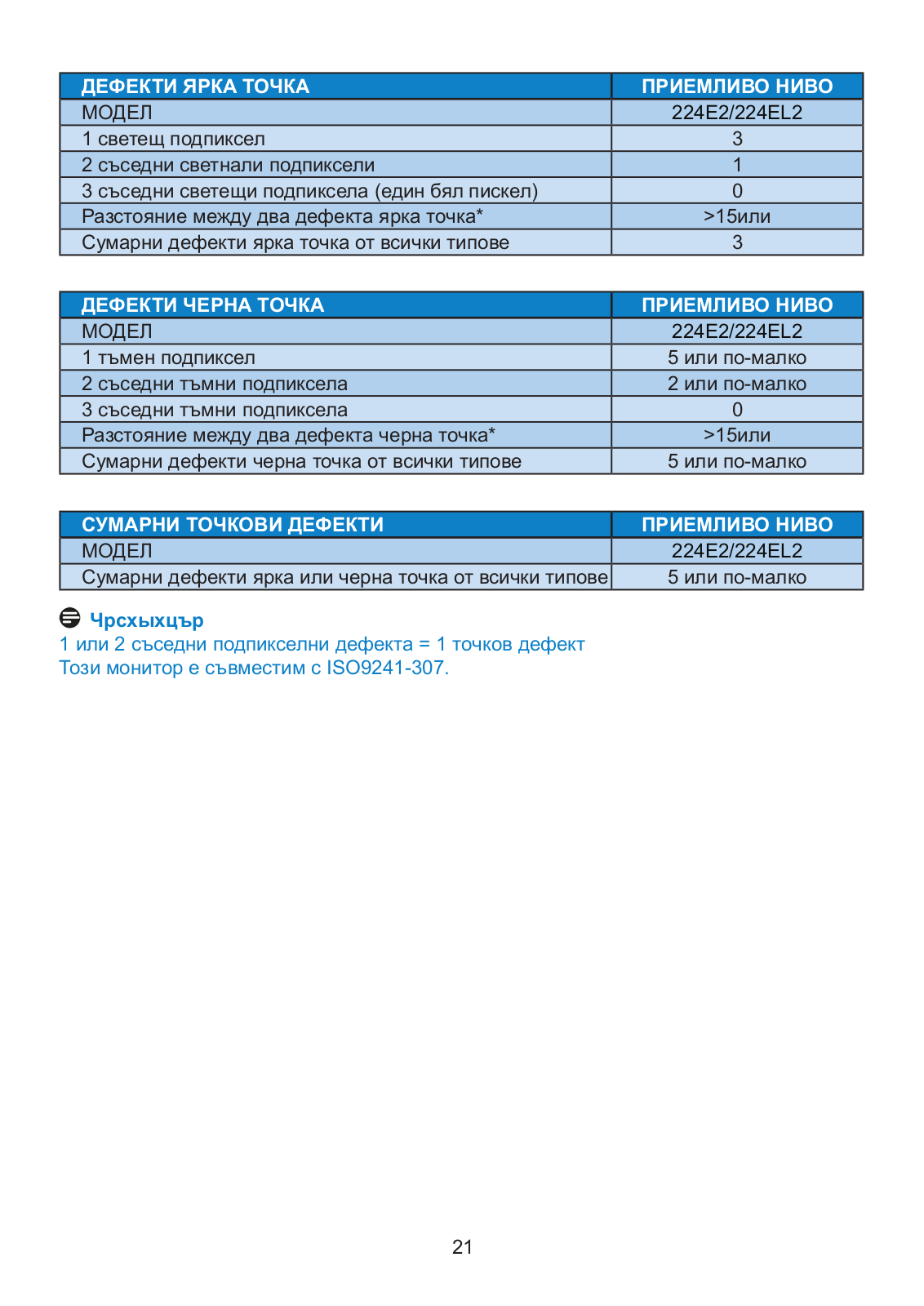

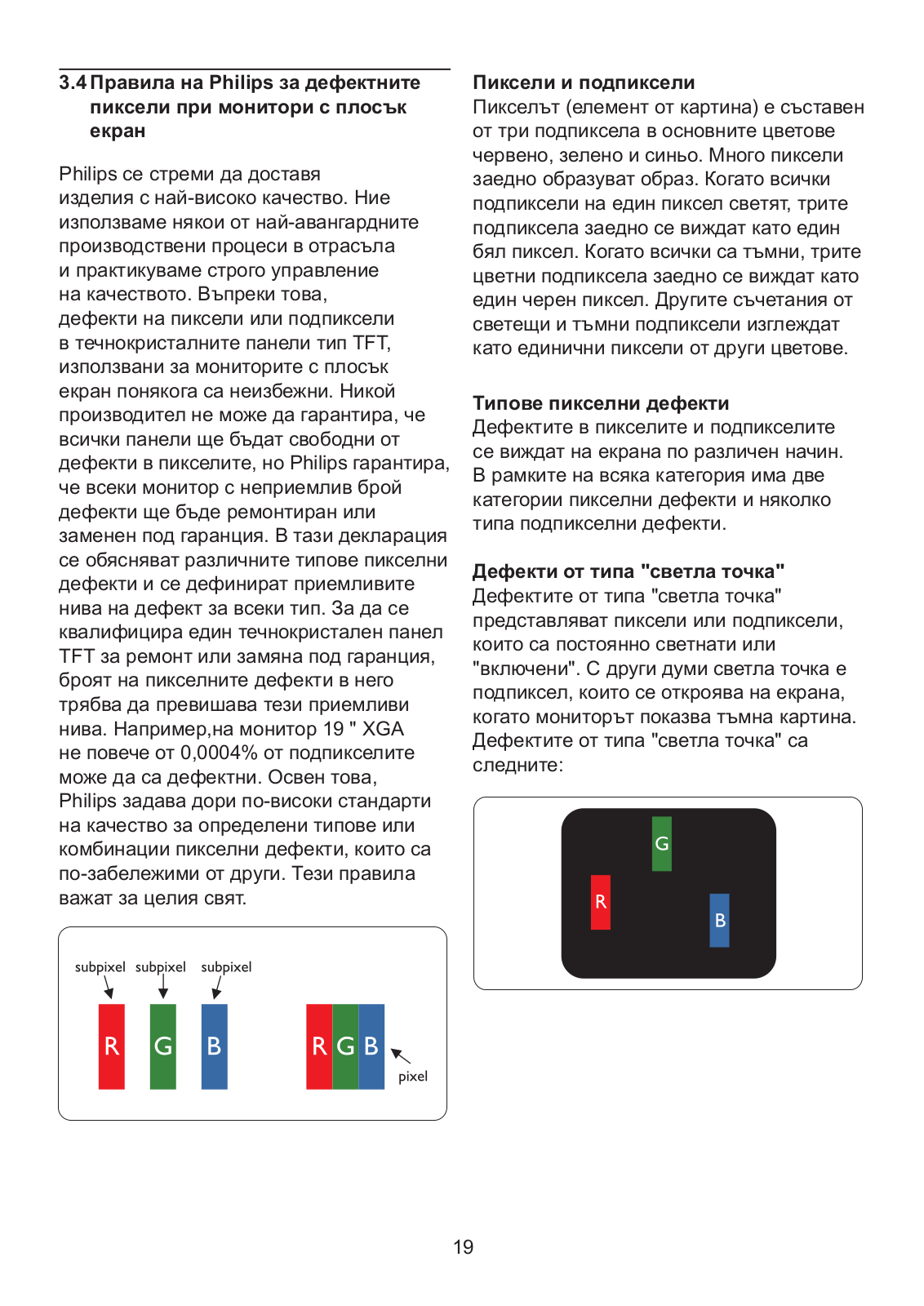

3.4Правила на Philips за дефектните пиксели при монитори с плосък
|
екран............................................... |
19 |

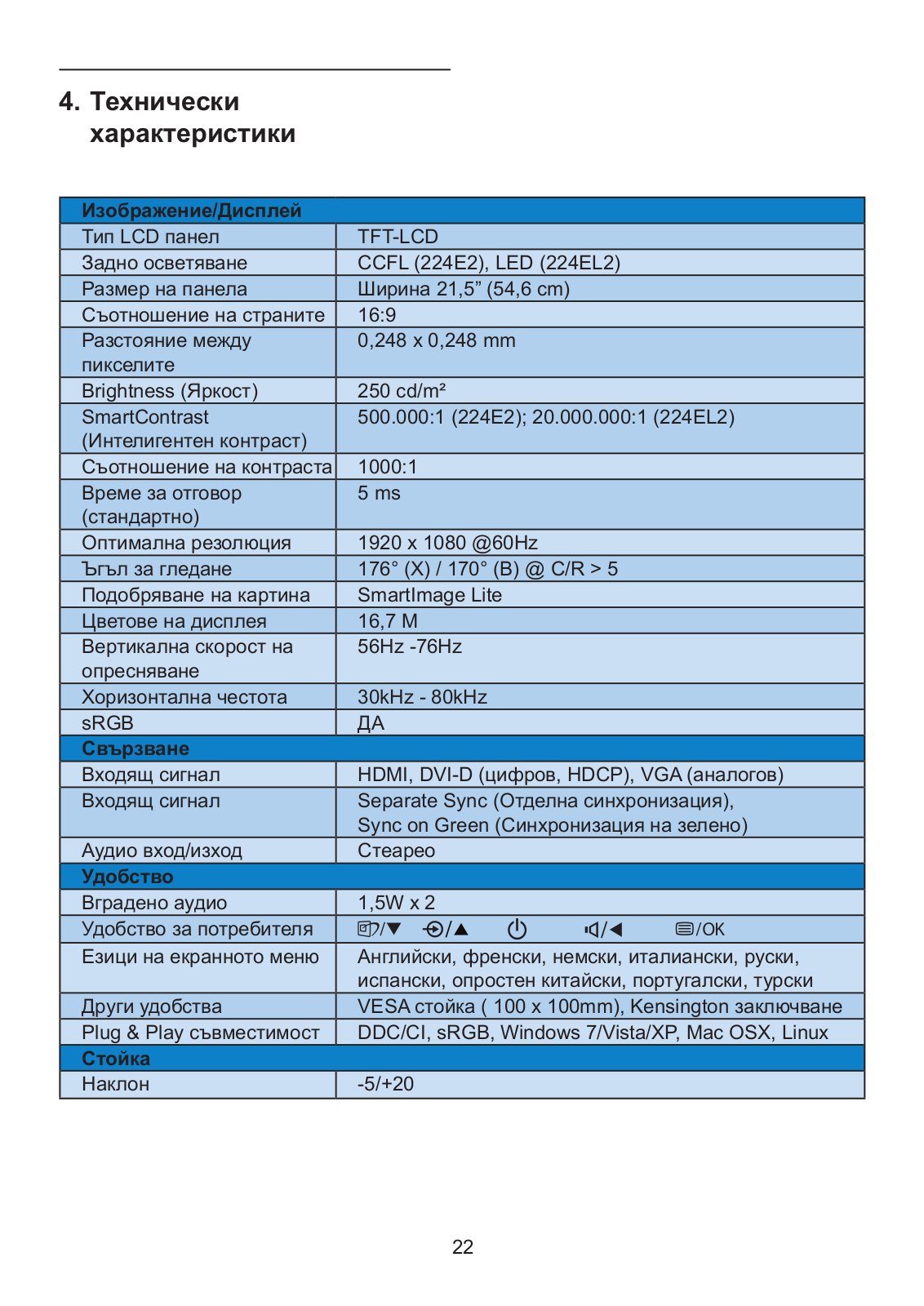

4. |

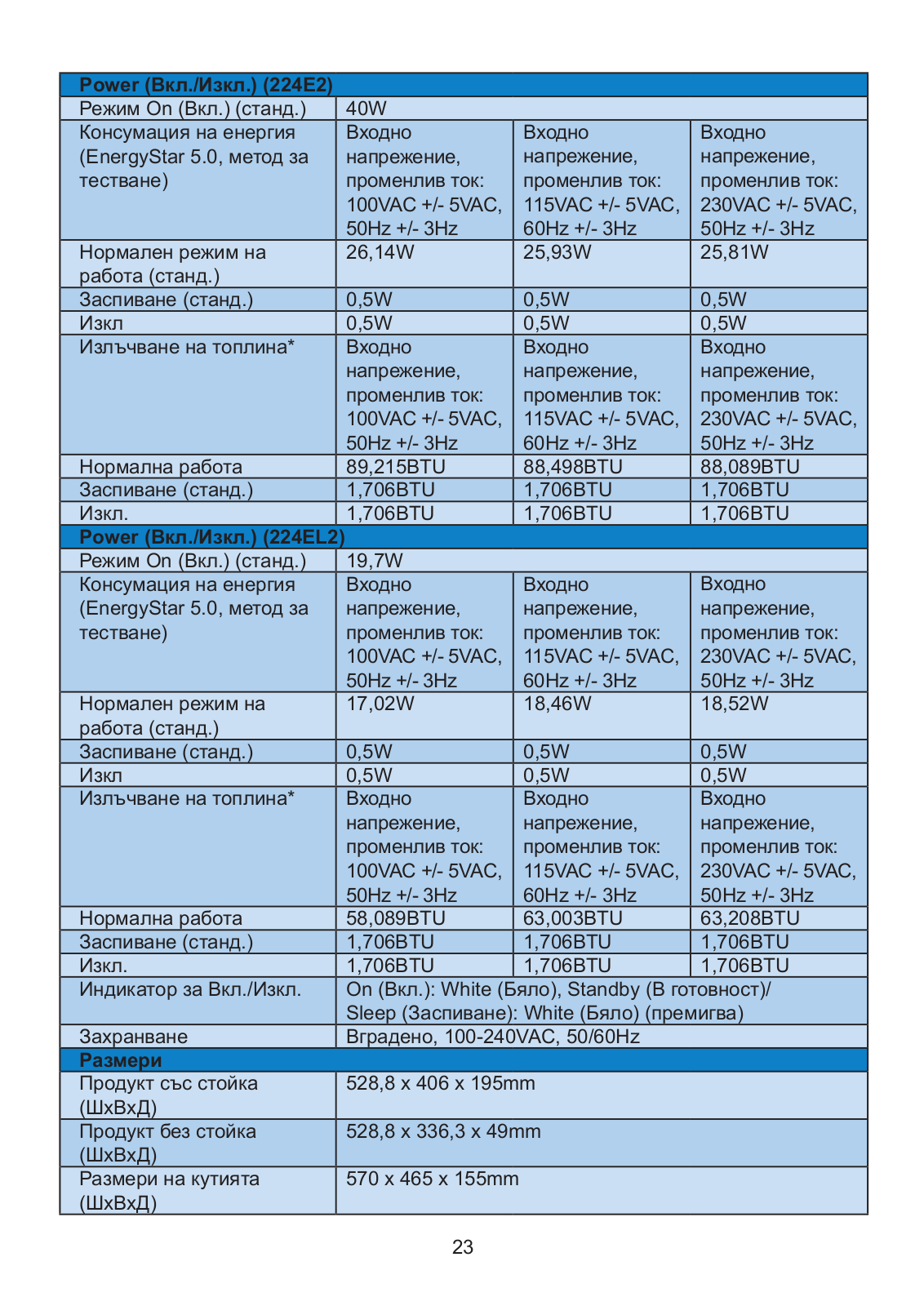

Технически характеристики |
|

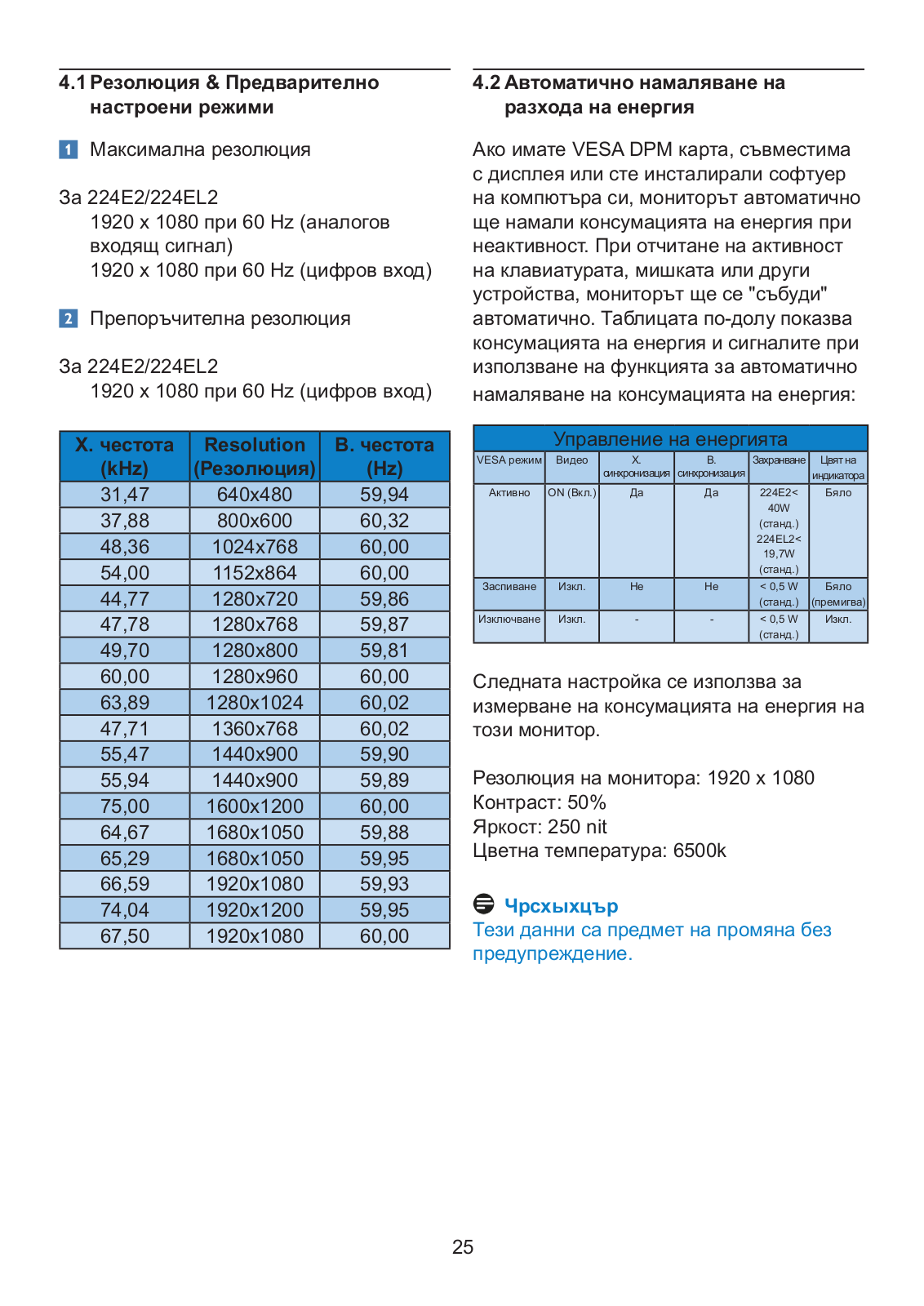

4.1 |
Резолюция & Предварително |
|
|
настроени режими......................... |
25 |
4.2 |
Автоматично намаляване на |
|
|
разхода на енергия........................ |
25 |

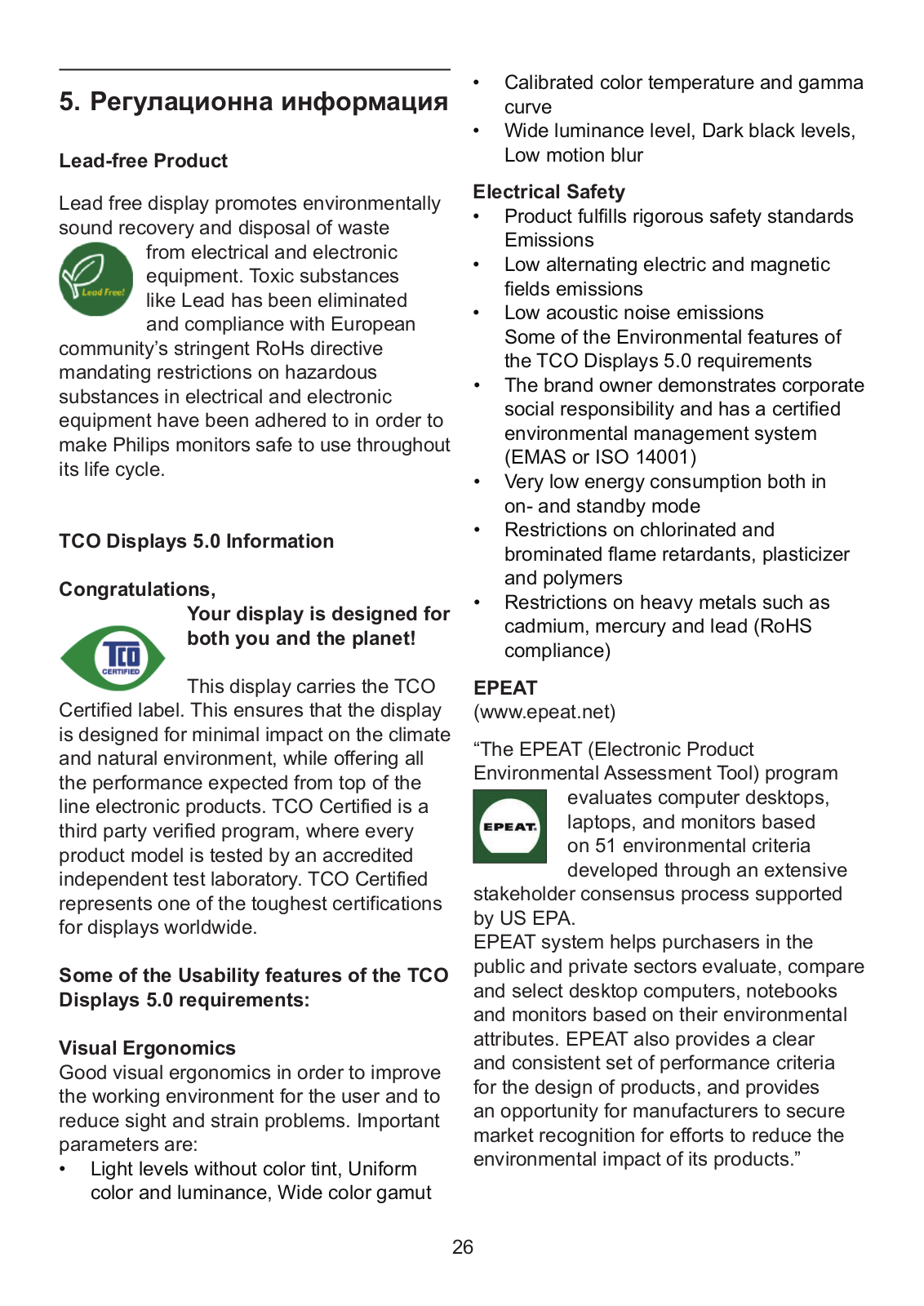

5. |

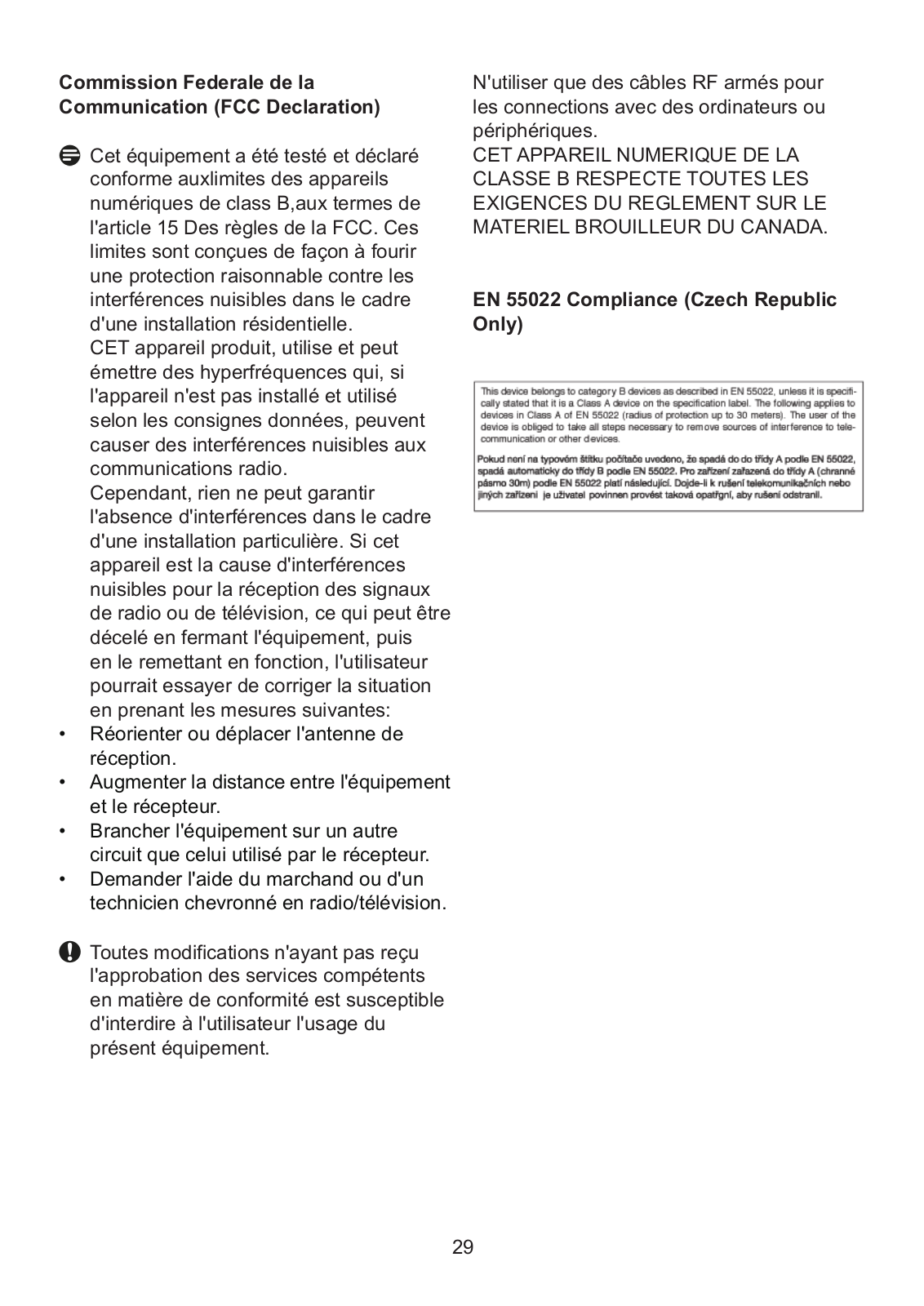

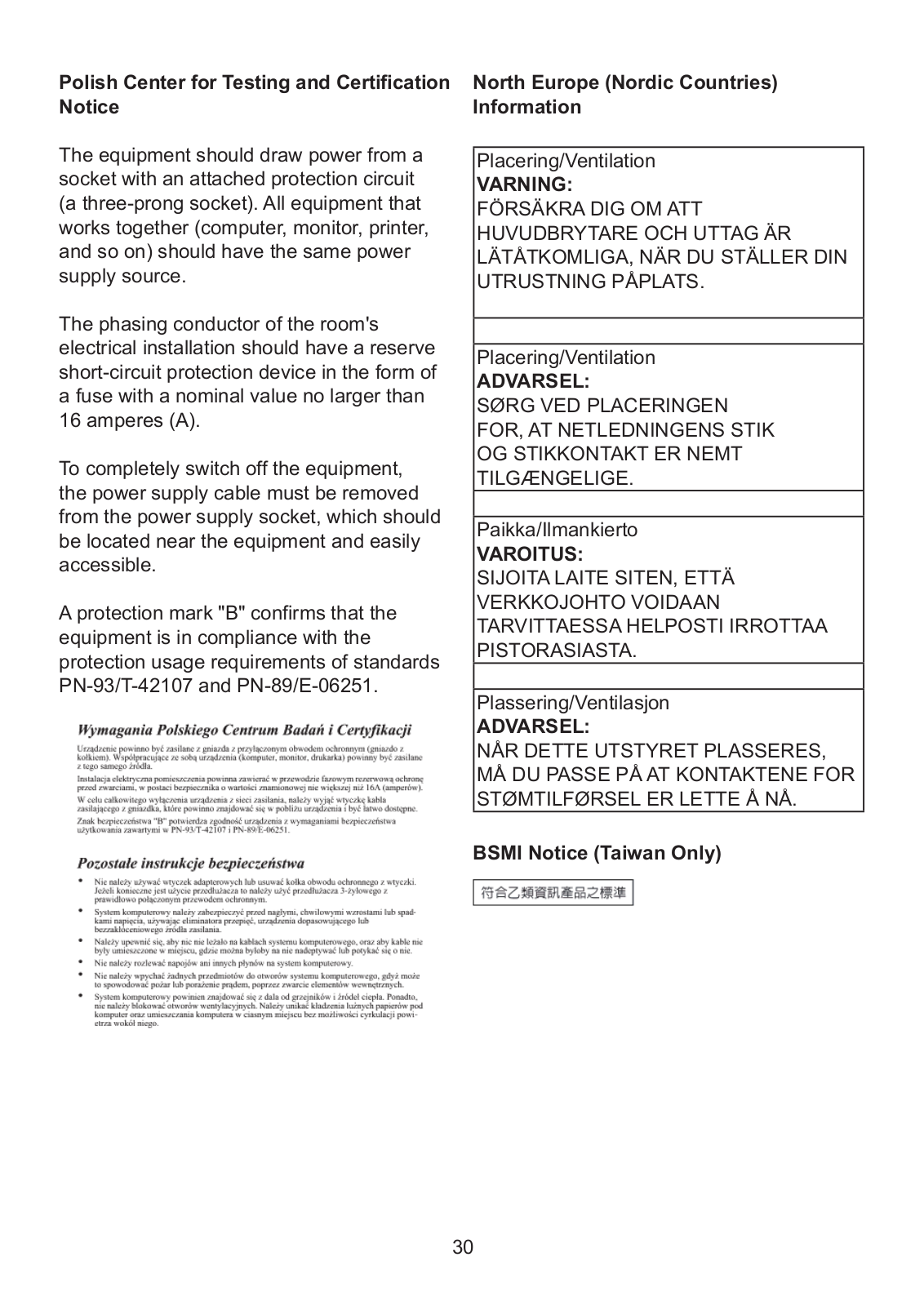

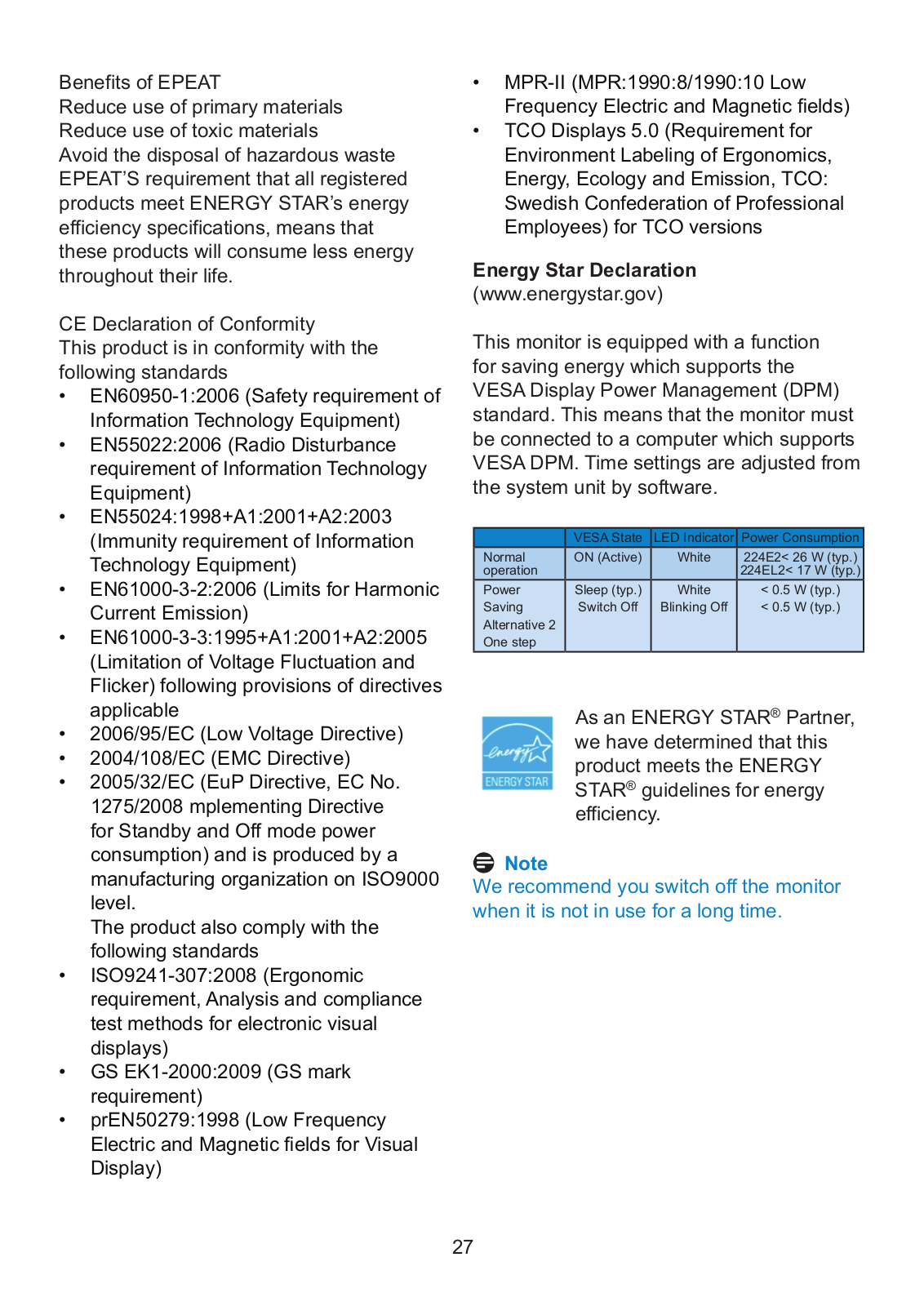

Регулационна информация........ |
26 |

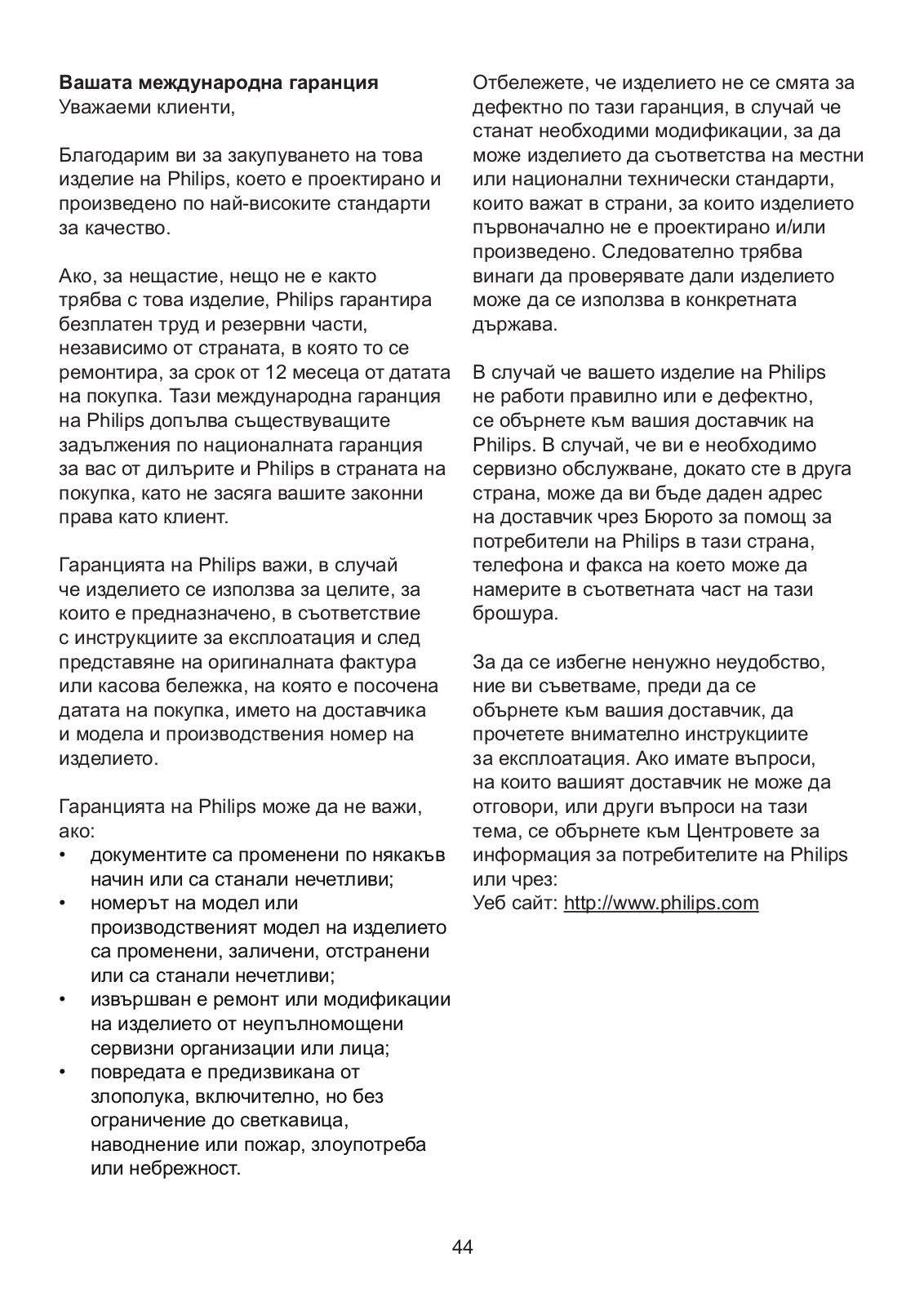

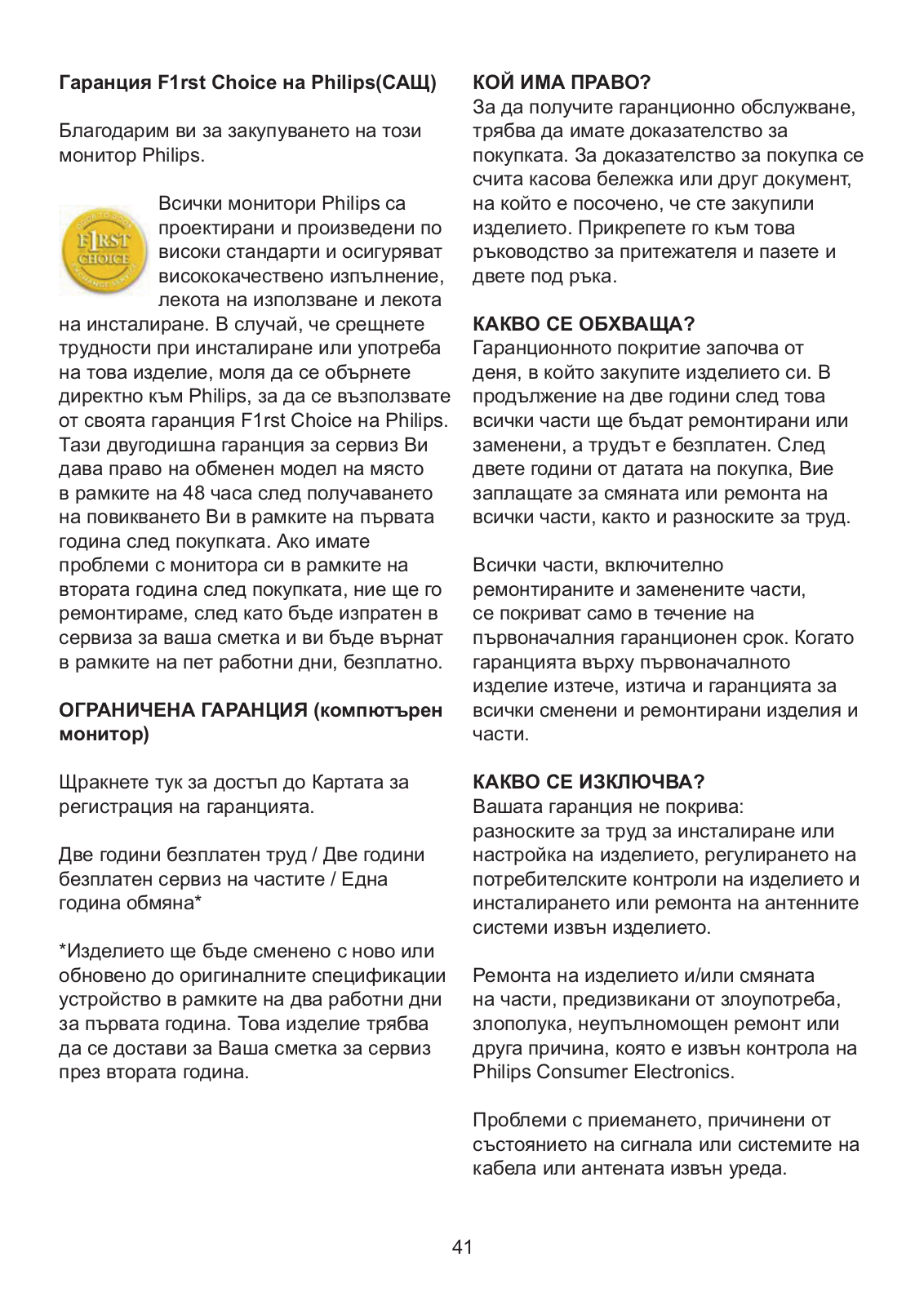

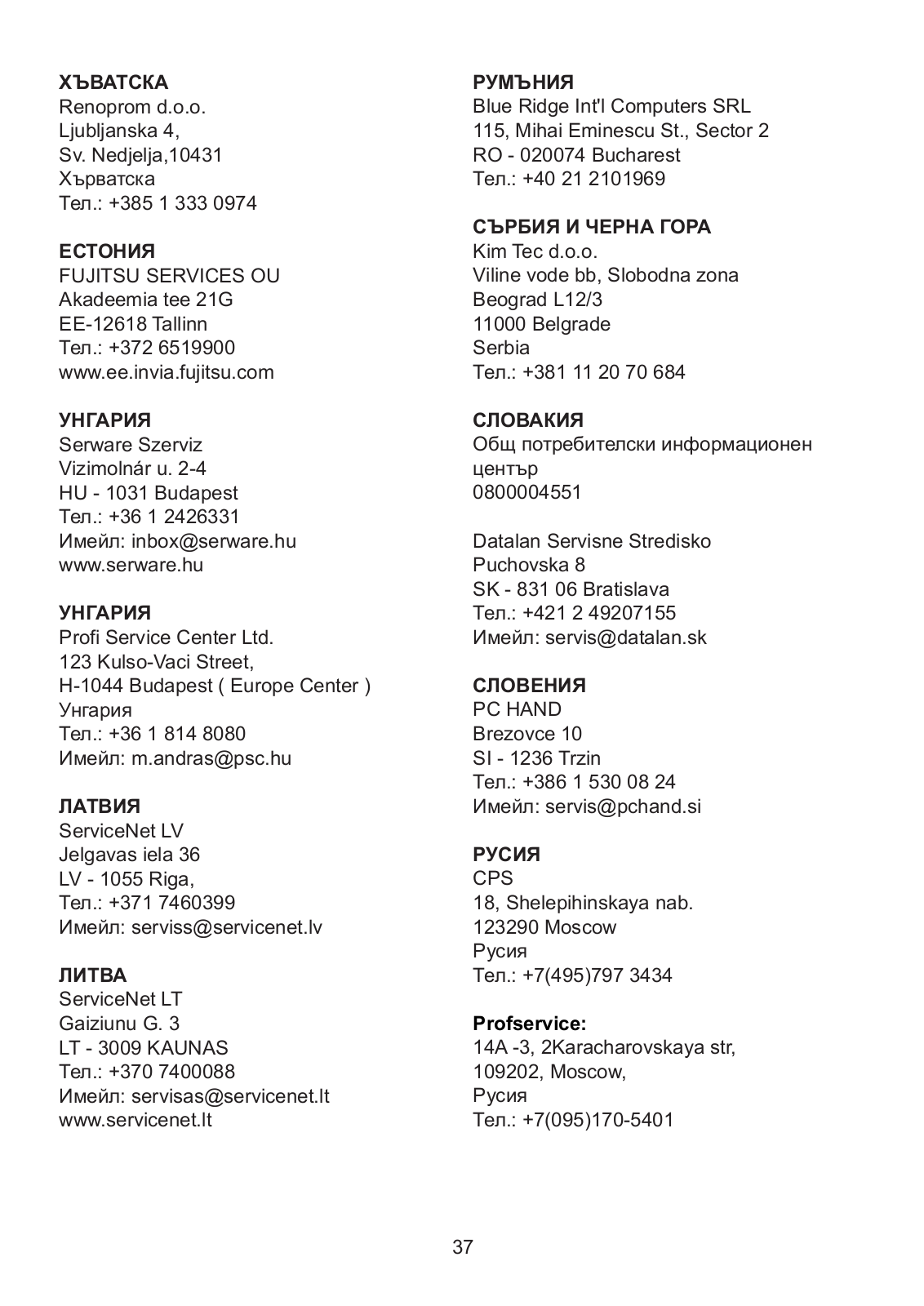

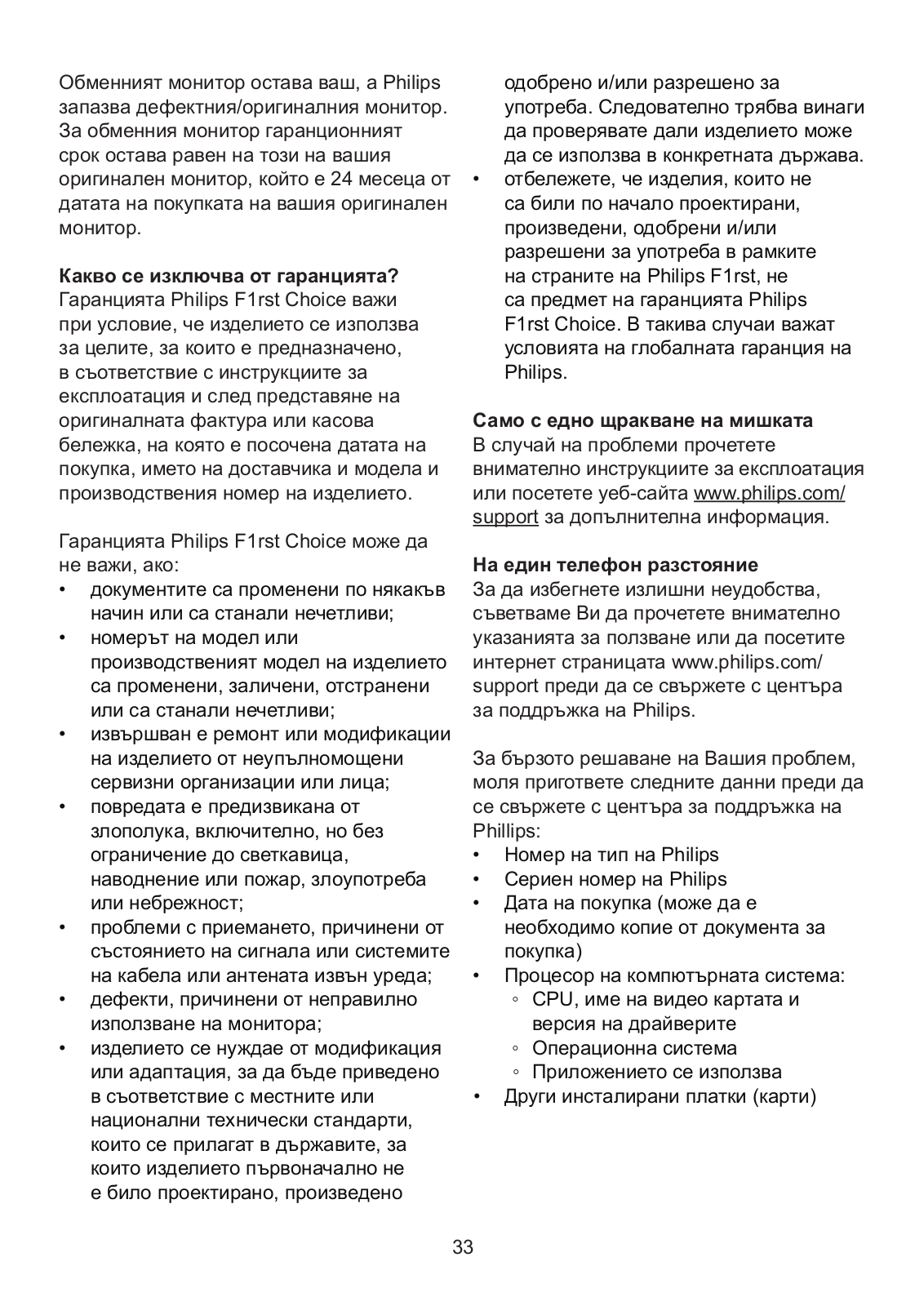

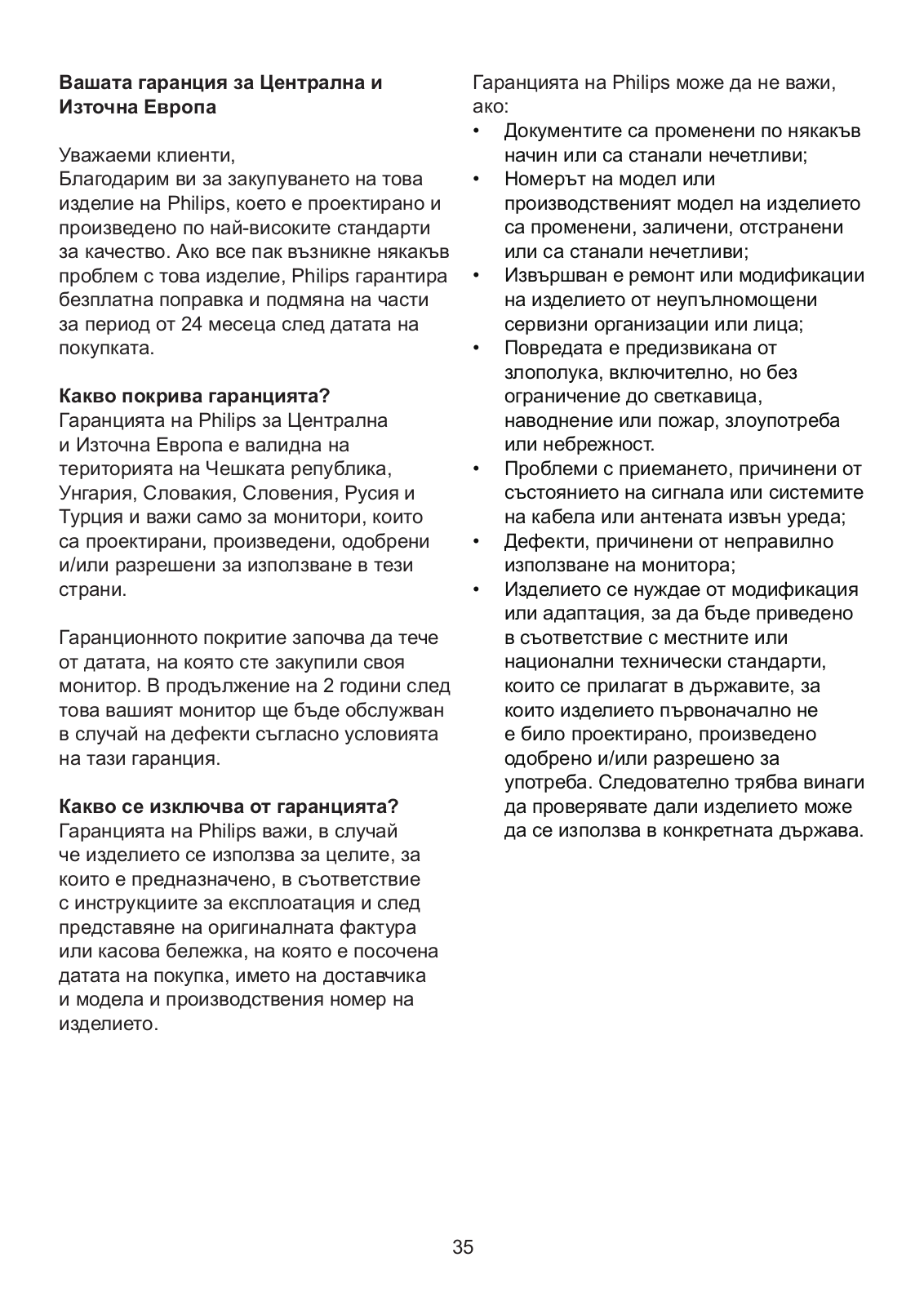

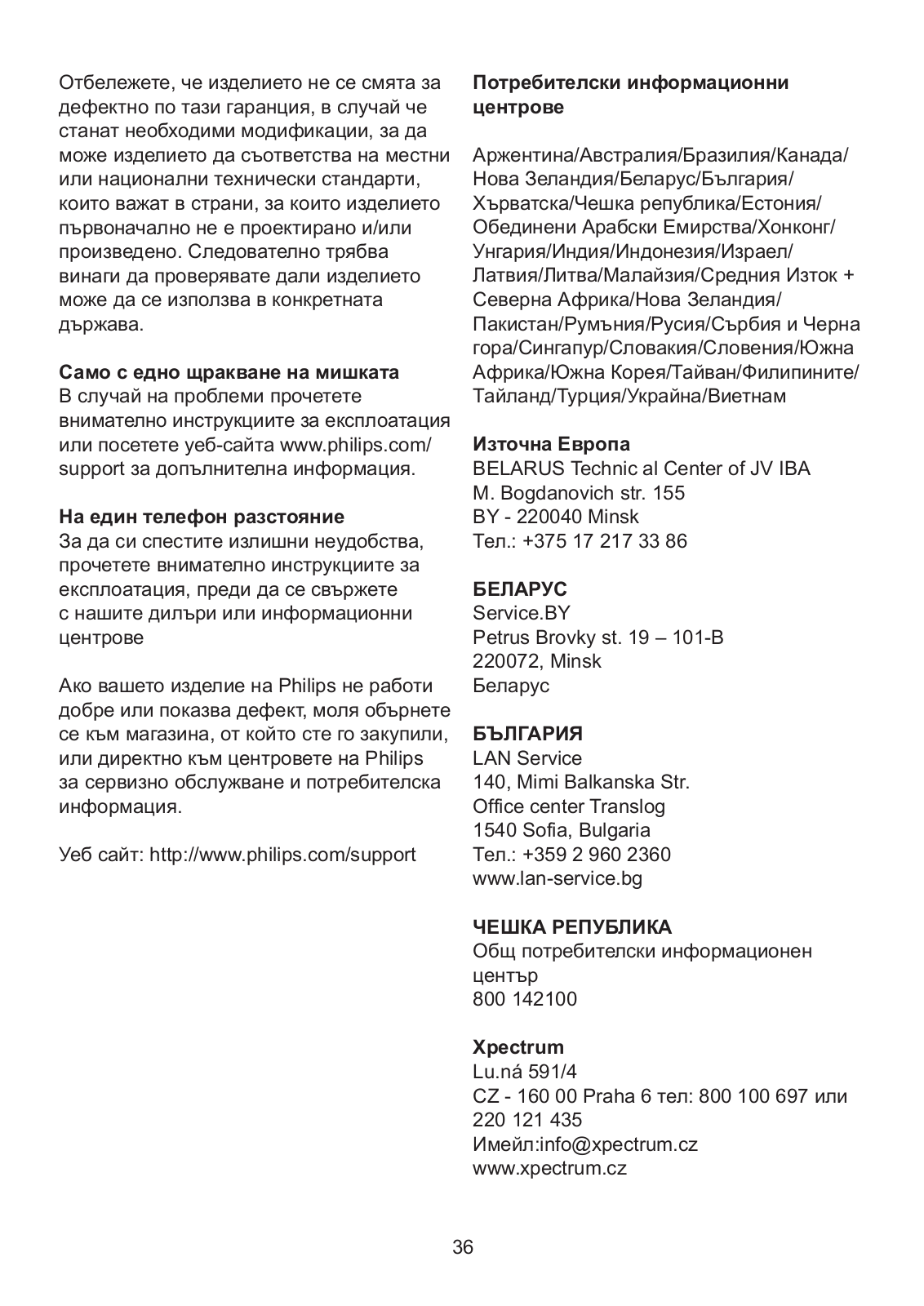

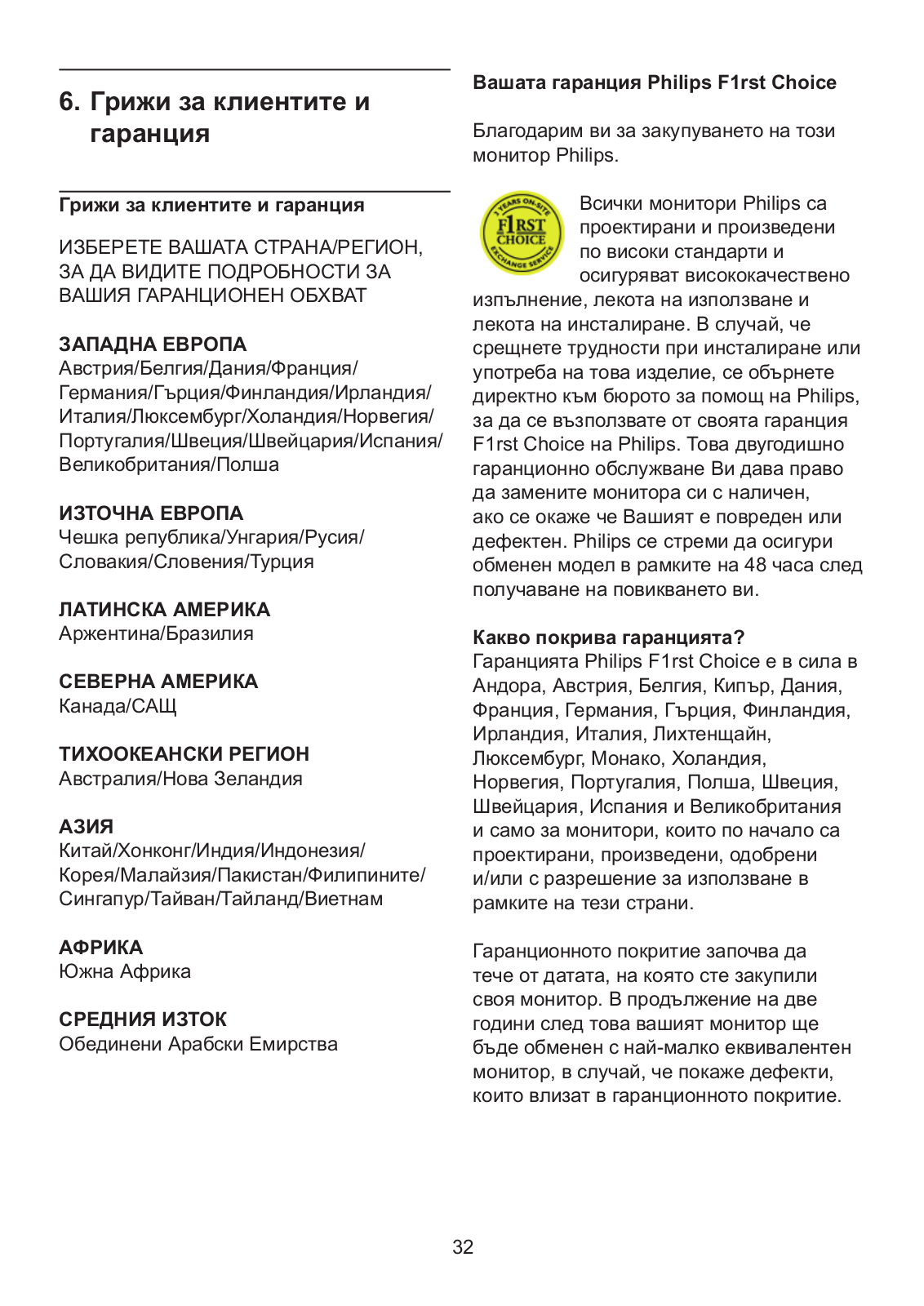

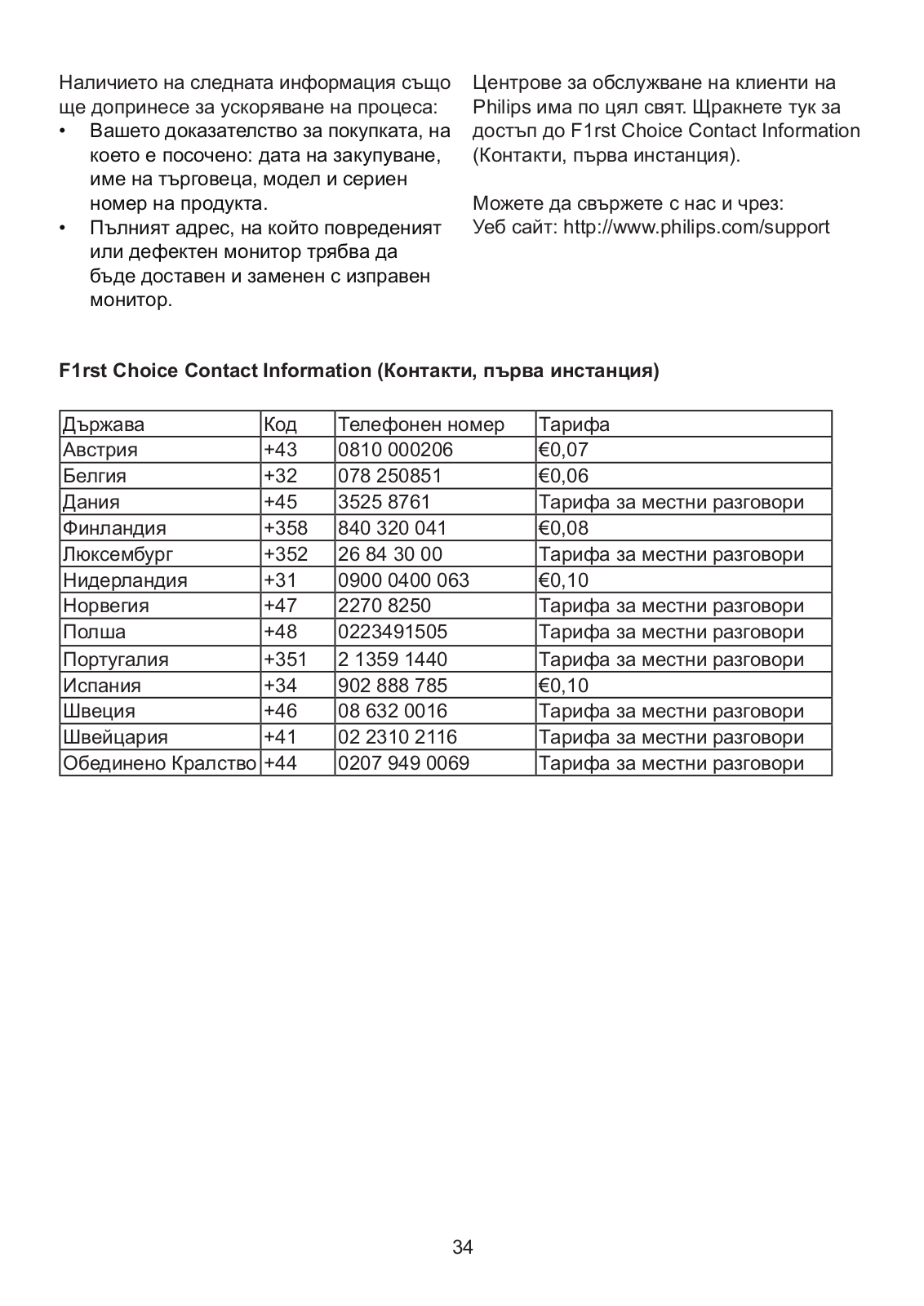

6.Грижи за клиентите и
гаранция........................................ |
32 |

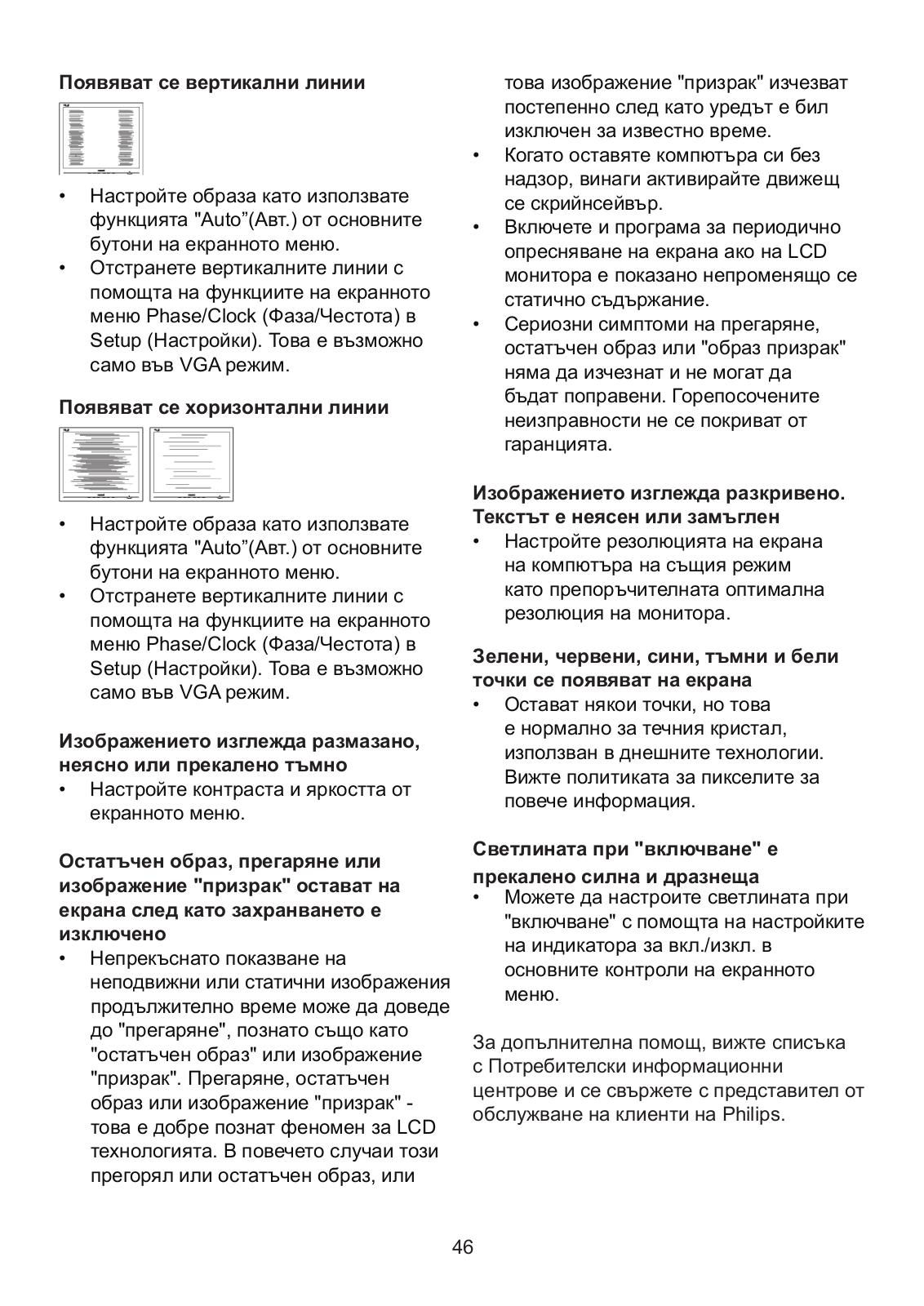

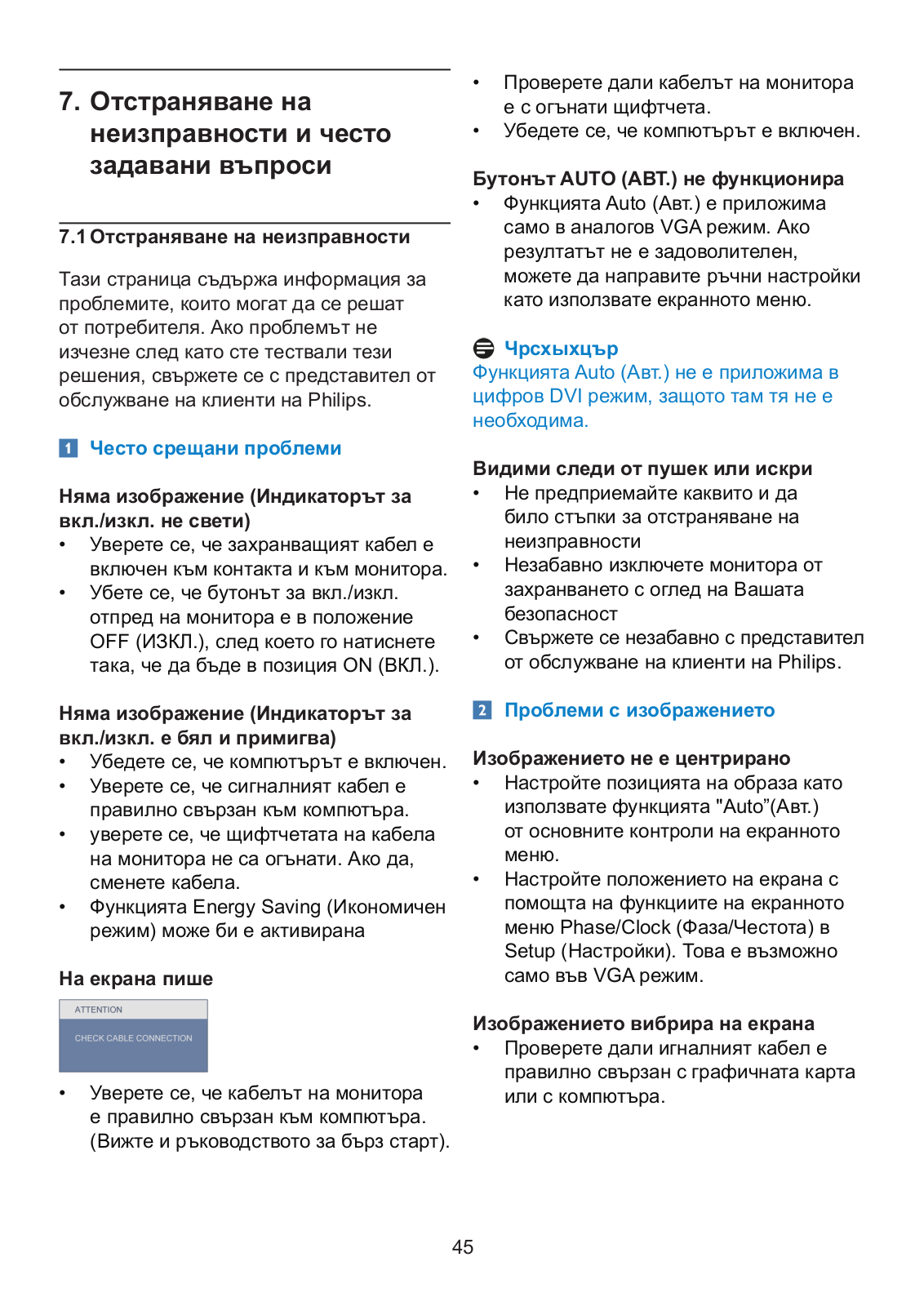

7.Отстраняване на неизправности и често задавани въпроси
7.1Отстраняване на неизправности.. 45

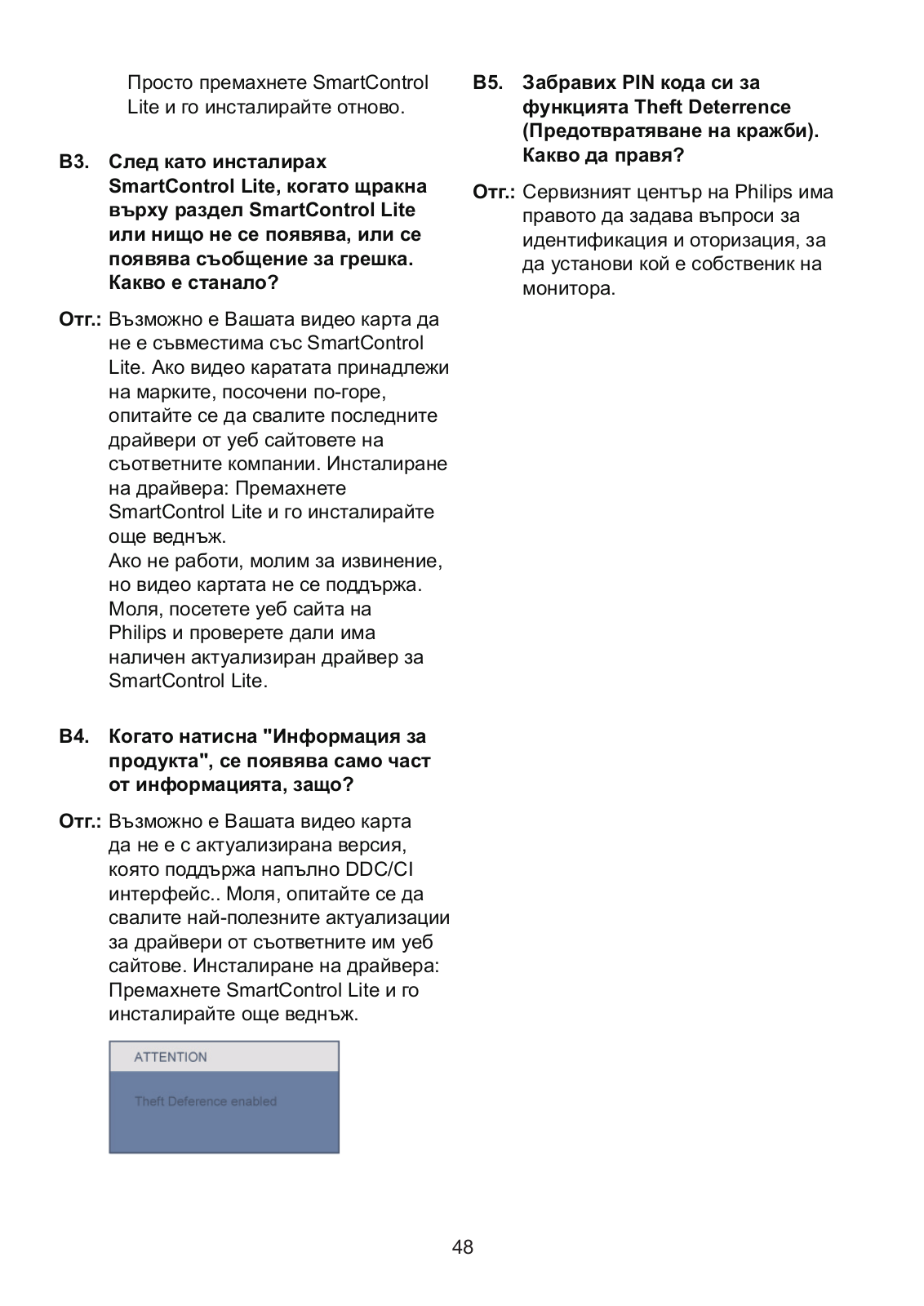

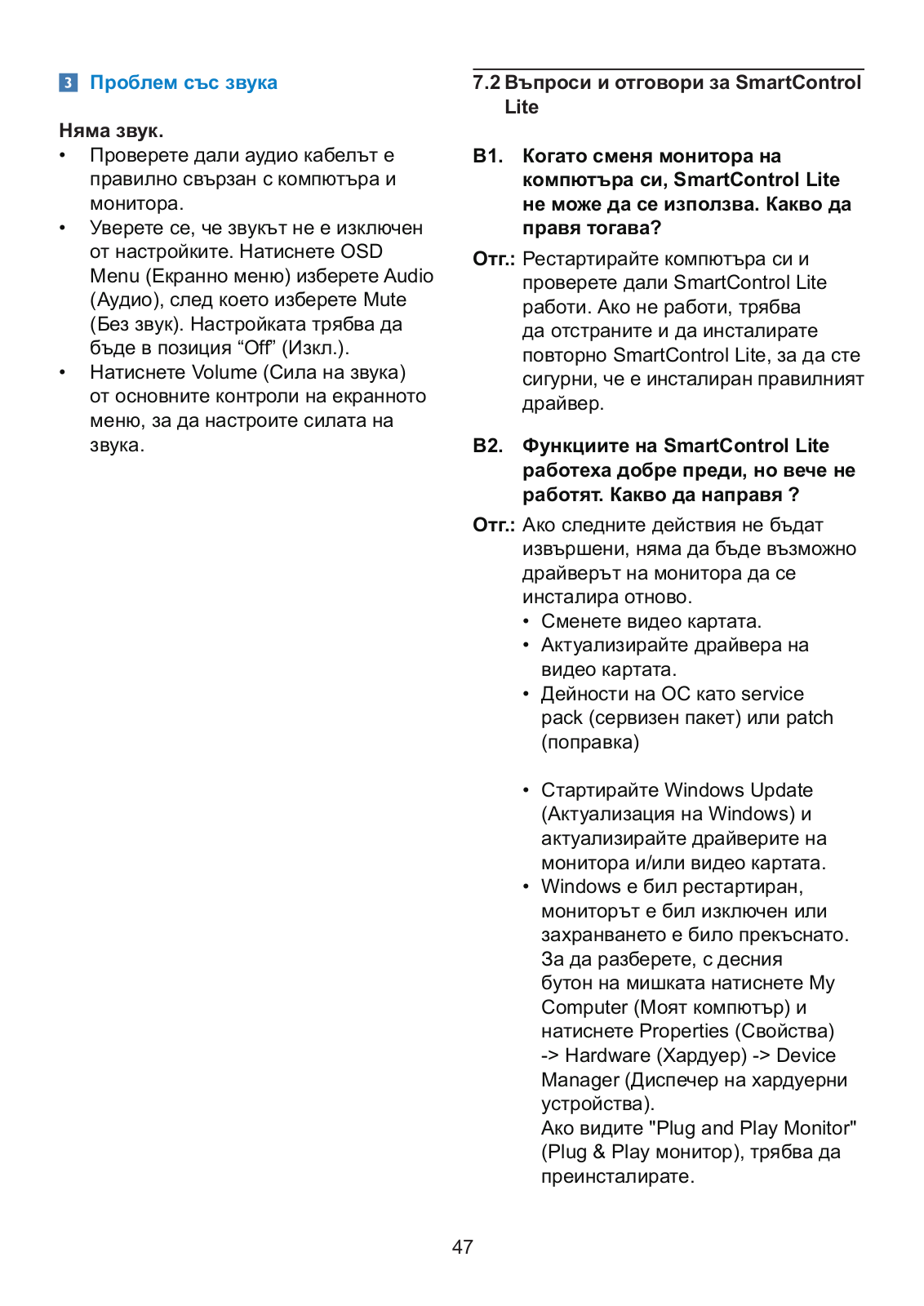

7.2Въпроси и отговори за
SmartControl Lite............................. |
47 |

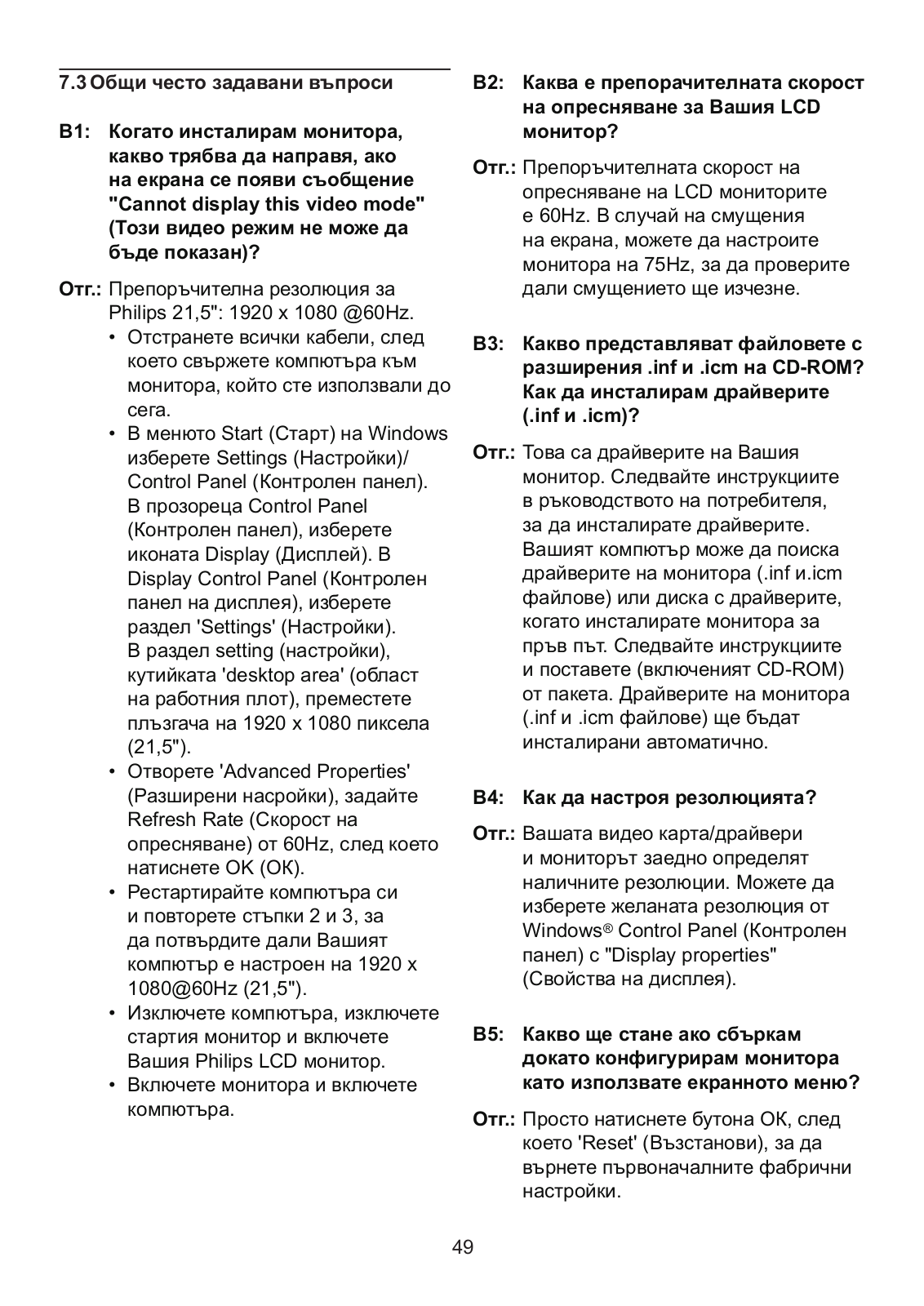

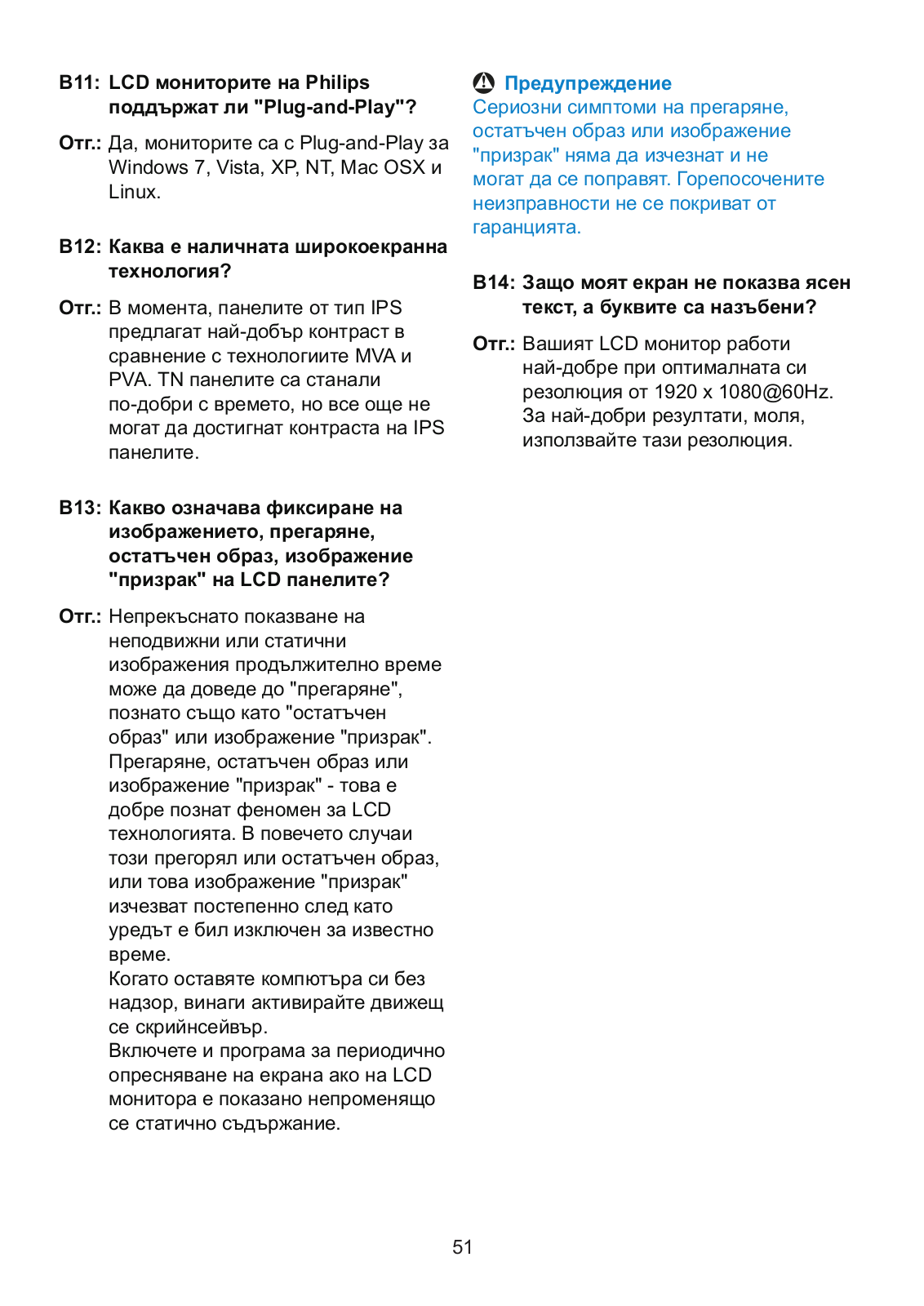

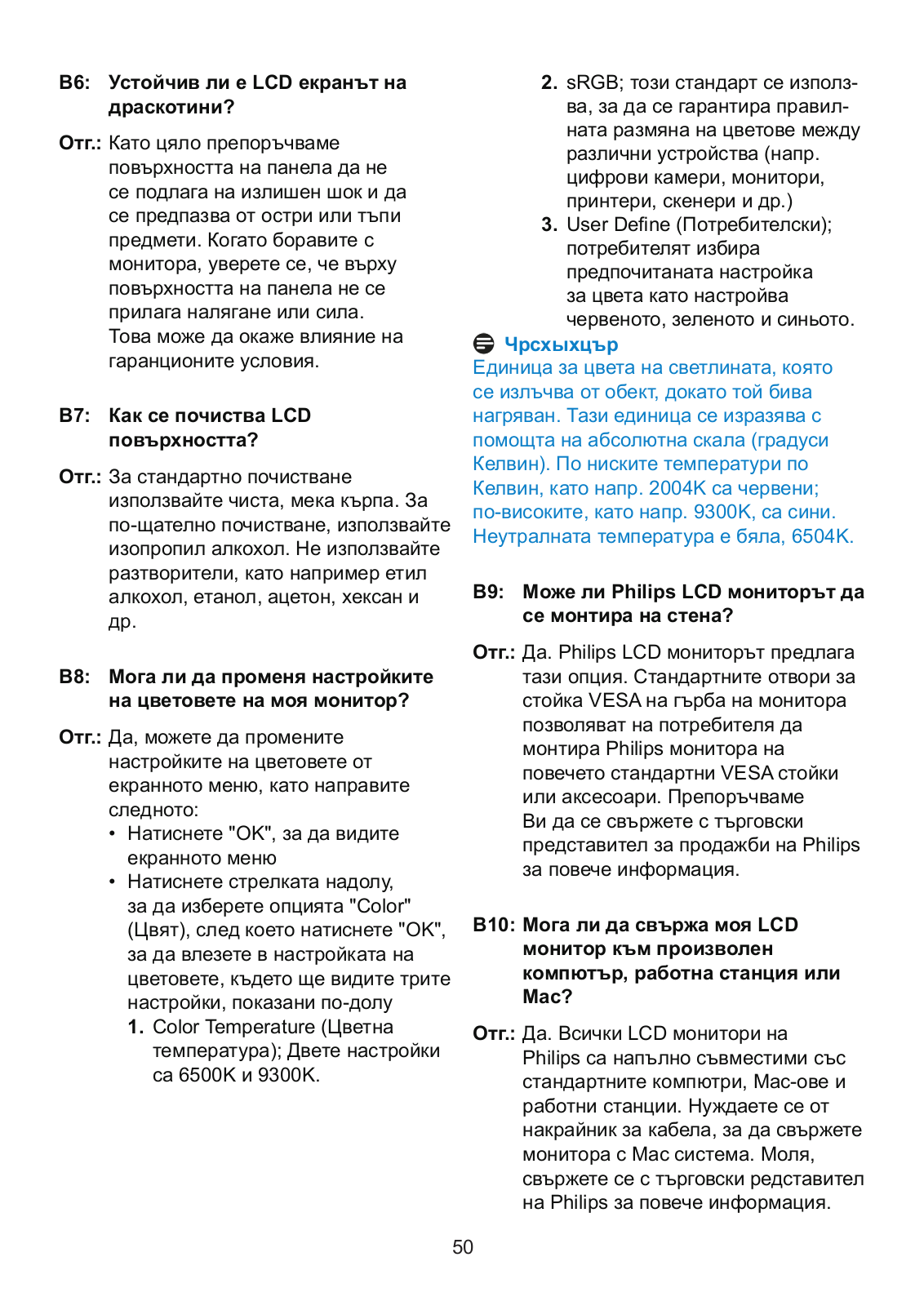

7.3 Общи често задавани въпроси..... |
49 |
1. Важно
Това електронно ръководство на потребителя е предназначено за всички, които използват монитора на Philips. Отделете необходимото време, за да прочетете това ръководство на потребителя преди да използвате своя монитор. То съдържа важна информация и бележки относно работата на компютъра.
Гаранцията на Philips важи, в случай че изделието се използва за целите, за които е предназначено, в съответствие с инструкциите за експлоатация и след представяне на оригиналната фактура
или касова бележка, на която е посочена датата на покупка, името на доставчика и модела и производствения номер на изделието.
1.1Предпазни мерки и поддръжка
Предупреждения
Използването на контроли, настройки и процедури, различни от описаните в тази документация, може да доведат до риск от удар, опасност от електрически ток и/ или механични опасности.
Прочетете и следвайте тези инструкции, когато свързвате и използвате вашия компютърен монитор.
Експлоатация
•• Дръжте монитора далеч от директна слънчева светлина, печки и други източници на топлина.
•• Отстранете всички предмети, които биха могли да попаднат във вентилационните отвори или да попречат на електрониката на монитора да се охлажда.
•• Не запушвайте вентилационните отвори на корпуса.
•• При избора на място за монитора осигурете лесен достъп до щепсела и контакта.
•• Ако изключите монитора чрез изваждане на захранващия кабел или на правотоковия захранващ кабел, изчакайте 6 секунди, преди да включите отново захранващия кабел или правотоковия захранващ кабел за нормална експлоатация.
•• Моля използвайте винаги стандартен захранващ кабел, предоставен от Philips. Ако захранващият кабел липсва, моля обърнете се към вашия местен сервизен център. (вж. "Потребителски информационен център")
•• Не излагайте монитора на силни вибрации или силни удари по време на работа.
•• Не удряйте и не изпускайте монитора по време на работа или транспортиране.
Поддръжка
•• За да предпазите монитора си от евентуална повреда, не излагайте LCD панела на прекалено голям натиск. Когато местите монитора, хващайте го за корпуса, за да го вдигнете; не вдигайте монитора, като поставяте ръцете или пръстите си върху дисплея с течни кристали.
•• Изключете монитора от ел. мрежата, ако няма да го използвате за продължителен период от време.
•• Изключете монитора от ел. мрежата, ако искате да го почистите с леко навлажнено парче плат. Екранът може да се почисти със сухо парче плат при изключено захранване. Никога не използвайте органични разтворители, като алкохол или разтворители на амонячна основа, за почистване на монитора.
1
•• За да избегнете риска от електрически удар или трайна повреда на монитора, не го излагайте на прах, дъжд, вода или прекомерно влажна среда.
•• Ако вашият монитор се намокри, избършете го с парче сух плат колкото е възможно по-скоро.
•• Ако в монитора ви попадне чуждо тяло или вода, веднага изключете захранването и извадете захранващия кабел от контакта. След това отстранете чуждото тяло или водата и изпратете монитора в сервизния център.
•• Не съхранявайте и не използвайте монитора на места, изложени на топлина, пряка слънчева светлина или прекалено ниска температура.
•• С цел поддържане на монитора в добро състояние и годност за
дългосрочна употреба използвайте монитора на място, което отговаря на следните изисквания по отношение на температура и влажност.
◦◦ Температура: 0-40°C 32-95°F ◦◦ Влажност: 20-80% относителна
влажност
•• ВАЖНО: Когато оставяте компютъра си без надзор, винаги активирайте движещ се скрийнсейвър. Винаги активирайте програма за периодично опресняване на екрана на LCD монитора при показване на статично съдържание. Непрекъснато показване на неподвижни или статични изображения продължително време може да доведе до "прегаряне", познато също като "остатъчен образ" или изображение "призрак". Прегаряне, остатъчен образ или изображение "призрак" - това е добре познат феномен за LCD технологията. В повечето случаи това прегаряне или този остатъчен образ или "образ призрак" ще изчезнат постепенно с времето след като изключите захранването.
Предупреждение
Сериозни симптоми на прегаряне, остатъчен образ или "образ призрак" няма да изчезнат и не могат да бъдат поправени. Горепосочените неизправности не се покриват от гаранцията.
Сервизно обслужване:
•• Капакът трябва да се отваря само от квалифициран сервизен персонал.
•• Ако за ремонта или сглобяването е необходим някакъв документ, моля свържете се с вашия местен сервизен център. (вж. глава " Потребителски информационен център ")
•• За информация за транспортиране, вижте "Технически спецификации".
•• Не оставяйте монитора в кола/ багажник, изложени на директна слънчева светлина.
Чрсхыхцър
Консултирайте се със сервизен техник, ако мониторът не работи нормално или не сте сигурни какво да предприемете, когато вече сте изпълнили инструкциите, изложени в това ръководство.
2
1.2Описание на условните обозначения
Конвенциите за условните обозначения, използвани в този документ, се описват в подразделите по-долу.
Забележки, сигнали за внимание и предупреждения В цялото това ръководство определени
блокове от текста може да бъдат придружени от икона и изписани с получерен шрифт или в курсив. Тези блокове съдържат забележки, сигнали за внимание или предупреждения. Те се използват както следва:
Чрсхыхцър
Тази икона показва важна информация и съвети, които ви помагат да използвате компютърната си система по по-добър начин.
Тэшьрэшх
Тази икона показва информация, която ви съобщава как да избегнете потенциална повреда на хардуера или загуба на данни.
Предупреждение
Тази икона показва възможност за физическо нараняване и ви посочва как да избегнете проблема.
Някои предупреждения могат да се появяват в други формати и може да не са придружени от икона. В такива случаи конкретното представяне на предупреждението се изисква от съответния регулаторен орган.
1.3Изхвърляне на продукта и опаковъчния материал
Waste Electrical and Electronic
Equipment-WEEE
This marking on the product or on its packaging illustrates that, under European Directive 2002/96/EC governing used electrical and electronic appliances, this product may not be disposed of with normal household waste. You are responsible
for disposal of this equipment through a designated waste electrical and electronic equipment collection. To determine the locations for dropping off such waste electrical and electronic, contact your local government office, the waste disposal organization that serves your household or the store at which you purchased the product.
Your new monitor contains materials that can be recycled and reused. Specialized companies can recycle your product to increase the amount of reusable materials and to minimize the amount to be disposed of.
All redundant packing material has been omitted. We have done our utmost to make the packaging easily separable into mono materials.
Please find out about the local regulations on how to dispose of your old monitor and packing from your sales representative.
3
Recycling Information for Customers
There is currently a system of recycling up and running in the European countries,
such as The Netherlands, Belgium, Norway, Sweden and Denmark.
In Asia Pacific, Taiwan, the products can be taken back by Environment Protection Administration (EPA) to follow the IT product recycling management process, detail can be found in web site www.epa.gov.tw
The monitor contains parts that could cause damage to the nature environment. Therefore, it is vital that the monitor is recycled at the end of its life cycle.
For help and service, please contact Consumers Information Center or F1rst Choice Contact Information Center in each country.
4
2. Инсталиране на монитора
2.1Монтиране
Съдържание на пакета
224E2/224EL2
Monitor |
Quick start guide |
|
Base stand |
EDFU CD |
|
Power cord |
VGA signal cable (optional) |
Audio cable |
DVI cable (optional) |
Монтиране на стойката
111Поставете монитора с лицевата страна надолу към гладка повърхност, за да избегнете драскотини и наранявания. После повдигнете основата на монитора.
222Дръжте основата на монитора с две ръце и здраво натиснете стойката към тялото на основата.
CLICK!
5
|
Свързване към компютър |
2.2Работа с монитора |
|
Изглед отпред Описание на изделието
Заключване Kensington
Променливотоков вход
DVI-D вход (само за някои модели)
VGA вход
Аудио вход
HDMI вход
Жак за слушалки Свързване с компютър
1.Свържете плътно захранващия кабел към гърба на монитора.
2.Изключете компютъра и извадете захранващия му кабел.
3.Свържете сигналния кабел на
монитора към съединителя за видео на гърба на компютъра.
4.Свържете аудио кабела на компютъра към аудио конектора, намиращ се отзад на компютъра.
5.Включете захранващия кабел на компютъра и монитора в близък контакт на мрежата.
6.Включете компютъра и монитора. Ако на монитора има образ, инсталирането е завършено.
: Достъп до екранното меню.
: Връщане назад до предишно ниво на екранното меню.
: За настройка на силата на звука на монитора.
: За включване и изключване на захранването на монитора.
: Настройване на екранното меню.
: Смяна на източника на входен сигнал.
: SmartImage Lite (Интелигентно изображение). Налични са
3 режима, от които можете да избирате: Standard (Стандартен), Internet (Интернет), Game (Игри).
6
Описание на екранния дисплей
Какво е екранно меню?
OSD (визуализиране на екран) е функция, присъща на всички монитори Philips с течни кристали. Тя позволява на крайния потребител директно да настройва монитора или да избира негови функции от прозорец с инструкции върху самия екран. По-долу е показан лесен за използване екранен интерфейс:
Екранното меню
По-долу е даден общ преглед на структурата на екранния дисплей. Той може да ви послужи за справка, когато по-късно искате да преминете през различните настройки.
Main menu |
Sub menu |
Auto
VGA
Input
DVI (available for selective models)
HDMI
Picture |
|
Picture Format |
|
Wide screen,4:3 |
|
|
|
||
|
|
Brightness |
|
0~100 |
|
|
Contrast |
|
0~100 |
|
|
SmartContrast |
|
On, Off |
|
|
|
||
Основни и прости инструкции за клавишите за управление
В OSD прозореца, показан по-горе, потребителят може да натисне бутоните
намиращи се лицевия панел на монитора, за да премести курсора, OK да потвърди избора си или да го промени.
Audio |
|
|
|
Stand Alone |
|
|
On, Off |
|
||
|
|
|
|
Mute |
|
|
On, Off |
|
||
|
|
|
|
|
||||||
Color |
|
|
|
Color Temp. |
|
|
6500K, 9300K |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
sRGB |
|
|
Red: 0~100 |
|||
|
|
|
|
|
|
|||||
|
|
|
|
User Define |
|
|
||||
|
|
|
|
|
|
|
Green: 0~100 |
|||
|
|
|
|
|
|
|
||||
Language |
|
|
|
|
|
|
Blue: 0~100 |
|||
|
|
|
|
|
|
|||||
|
|
|
English,Español, Français, Deutsch, Italiano, |
|||||||
|
|
|||||||||
|
|
|
|
Português, Русский, ,Türkçe |
||||||
OSD Setting |
|
|
|
Horizontal |
|
0~100 |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Vertical |
|
0~100 |
|
|
||
|
|
|
|
Transparency |
|
|
Off, 1, 2, 3, 4 |
|||
|
|
|
||||||||
|
|
|
|
OSD Time out |
|
5, 10, 20, 30, 60 |
||||
|
|
|
||||||||
Setup |
|
|
|
Over Scan |
|
|
|
|
|
On, Off |
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
0~100 |
|
|
|
|
|
H. Position |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
V. Position |
|
|
|
|
|
0~100 |
|
|
|
|
|
|
|
||||
|
|
|
|
Phase |
|
|
|
|
|
0~100 |
|
|
|
|
|
|
|
||||
|
|
|
|
Clock |
|
|
|
|
|
0~100 |
|
|
|
|
|
|
|
||||
|
|
|
|
Resolution Notification |
|
|
On, Off |
|||
|
|
|
|
|||||||
|
|
|
|
Reset |
|
|
|
|
|
Yes, No |
|
|
|
|
|
|
|
||||
|
|
|
|
Information |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
7
Информация за резолюцията
Този монитор е проектиран да работи оптимално при нативната си резолюция от 1920 x 1080 на 60Hz. Когато мониторът се включи на различна резолюция, на екрана се показва съобщение: Използвайте
1920 x 1080 на 60Hz за най-добри резултати.
Показването на съобщението за нативна резолюция може да се деактивира от Setup (Настройка) в екранното меню.
Физическа функция
Наклон
2.3Отстраняване на стойката и основата
Демонтиране на стойката
Преди да започнете да демонтирате основата на монитора, следвайте инструкциите по-долу, за да избегнете повреда или нараняване.
1.Поставете монитора с лицевата страна надолу към гладка повърхност, за да избегнете драскотини и наранявания по екрана.
2.Натиснете заключващите скоби, за да отстраните стойката от основата.
8
|
Отстраняване на основата |
Чрсхыхцър |
Условие: |
Този монитор поддържа механизми за |
|
монтиране, съвместими с VESA с размери |
||
• |
При монтиране на стандартни стойки |
100mm x 100mm. |
|
VESA |
|
1. |
Отстранете капачетата на 4-те болта. |
|
|
|
100mm |
|
|
100mm |
2.Отстранете 4-те болта, след което отделете основата от монитора.
9
3. Информация за продукта
3.1SmartImage Lite (Интелигентно изображение)
Какво е това?
SmartImage Lite (Интелигентно изображение) съдържа предварително конфигурирани настройки за оптимизиране на образа при различни видове съдържание, като яркостта, контраста, цвета и остротата се настройват автоматично в реално време. Независимо дали работите с текстови приложения, показване на изображения или гледане на видео, Philips SmartImage Lite (Интелигентно изображение) Ви предоставя великолепно оптимизирана производителност на LCD дисплея.
Защо ми е необходимо това?
Вие искате монитор, който показва оптимално любимото Ви съдържание. Софтуерът SmartImage Lite (Интелигентно изображение) динамично настройва яркостта, контраста, цвета и остротата в реално време, за да подобри качеството на образа на Вашия монитор.
Как работи?
SmartImage Lite (Интелигентно изображение) е ексклузивна, ултра модерна технология на Philips, която анализира съдържанието, показано на Вашия екран. Въз основа на избрания от Вас сценарий, SmartImage Lite (Интелигентно изображение) подобрява контраста, цвета, наситеността на цвета и остротата на изображенията за
максимално високо качество - всичко това става в реално време, с натискане на един единствен бутон.
Как се активира SmartImage Lite (Интелигентно изображение)?
111Натиснете, за да
стартирате
SmartImage Lite (Интелигентно изображение) на екрана;
222Продължете да натискате
, за да превключвате между Standard (Стандартен), Internet (Интернет), Game (Игри);
333Екранното меню на SmartImage Lite (Интелигентно изображение) ще остане на екрана за 5 секунди. Можете също така да натиснете "ОК", за да потвърдите.
444Когато функцията SmartImage Lite (Интелигентно изображение) е активирана, sRGB схемата се актуализира автоматично. За да използвате sRGB, трябва да деактивирате SmartImage Lite (Интелигентно изображение) с
помощта на
бутона на предния панел на Вашия монитор.
Освен с бутона
, с който можете да превъртате надолу, можете да използвате бутоните
, за да изберете опция. Натиснете "ОК", за да потвърдите и да затворите екранното меню на SmartImage Lite (Интелигентно изображение).
10
Налични са 3 режима, от които можете да избирате: Standard (Стандартен), Internet (Интернет), Game (Игри).
•• Standard (Стандартен): Оптимизира текста, намалява яркостта, за да се увеличи четливостта и да се намали напрежението в очите. Това значително улеснява четенето на
текст и увеличава производителността при работа с таблици, PDF файлове, сканирани статии или общи офис приложения.
•• Internet (Интернет): Този профил комбинира оптимизиране на наситеността на цветовете,
.динамичния контраст и остротата при преглед на снимки и други изображения с невероятна яснота и живи цветове - без артефакти и избледнели цветове.
•• Game (Игри): Включва се функцията
"over drive circuit” (Подобряване на времето за реакция) за получаване на най-доброто време за отговор, намаляване на назъбените ръбове при бързо движещи се на екрана обекти и подобряване на съотношението на контраста при ярки и тъмни цветове. Този профил дава на геймърите перфектното "гейминг” изживяване.
3.2SmartContrast (Интелигентен контраст)
Какво е това?
Уникална технология, която динамично анализира показаното съдържание и автоматично оптимизира контраста на LCD монитора за постигане на
максимална яснота на образа и наслада: усилване на задното осветяване за по-ясни, свежи и ярки изображения или заглушаване на задното осветяване за по-чисто изображение в на тъмен фон.
Защо ми е необходимо това?
Искате най-добрата яснота на образа и оптимален комфорт при показване на всеки вид съдържание. SmartContrast (Интелигентен контраст) динамично контролира контраста и настройва задното осветяване за по-чисто, свежо и ярко изображение при игри и видео, или показва ясен, четлив текст за офис приложения. Чрез намаляване на консумираната от монитора енергия, спестявате пари и удължавате живота на монитора.
Как работи?
Когато активирате SmartContrast (Интелигентен контраст), функцията ще анализира показаното съдържание в реално време, за да настрои цветовете и интензитета на задното осветяване. Тази функция динамично ще подобри контраста за невероятно изживяване когато гледате видео или играете игри.
11

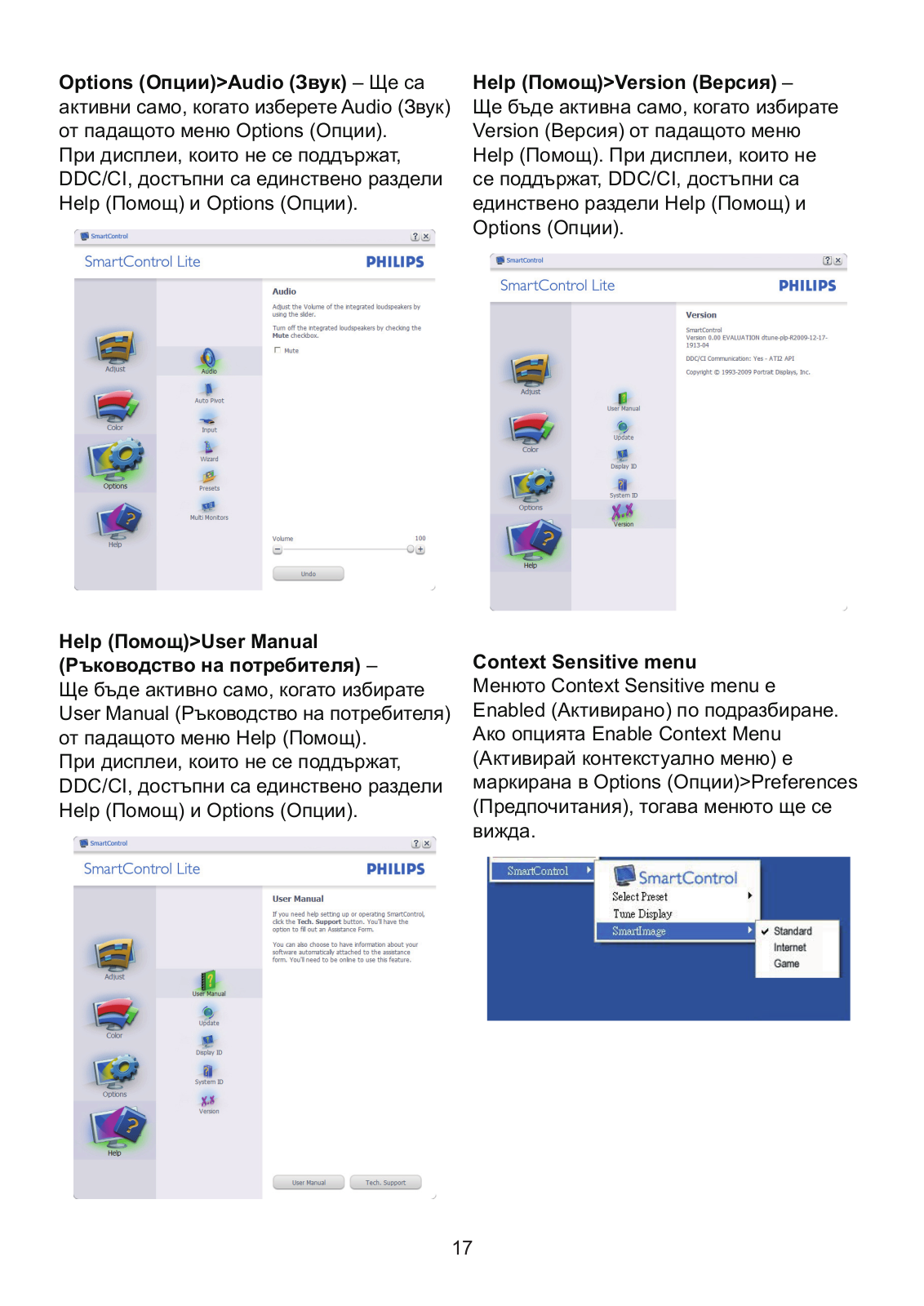

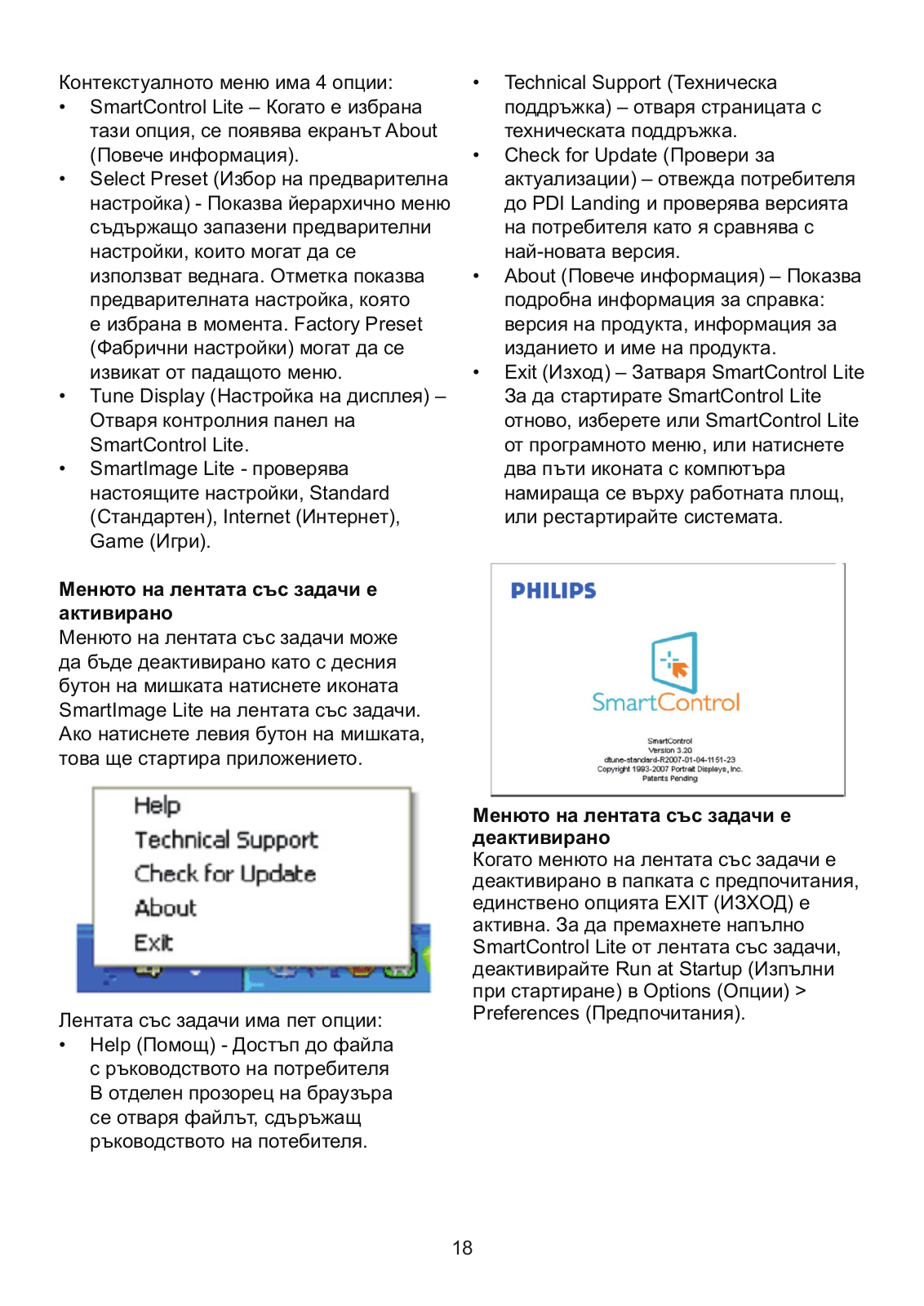

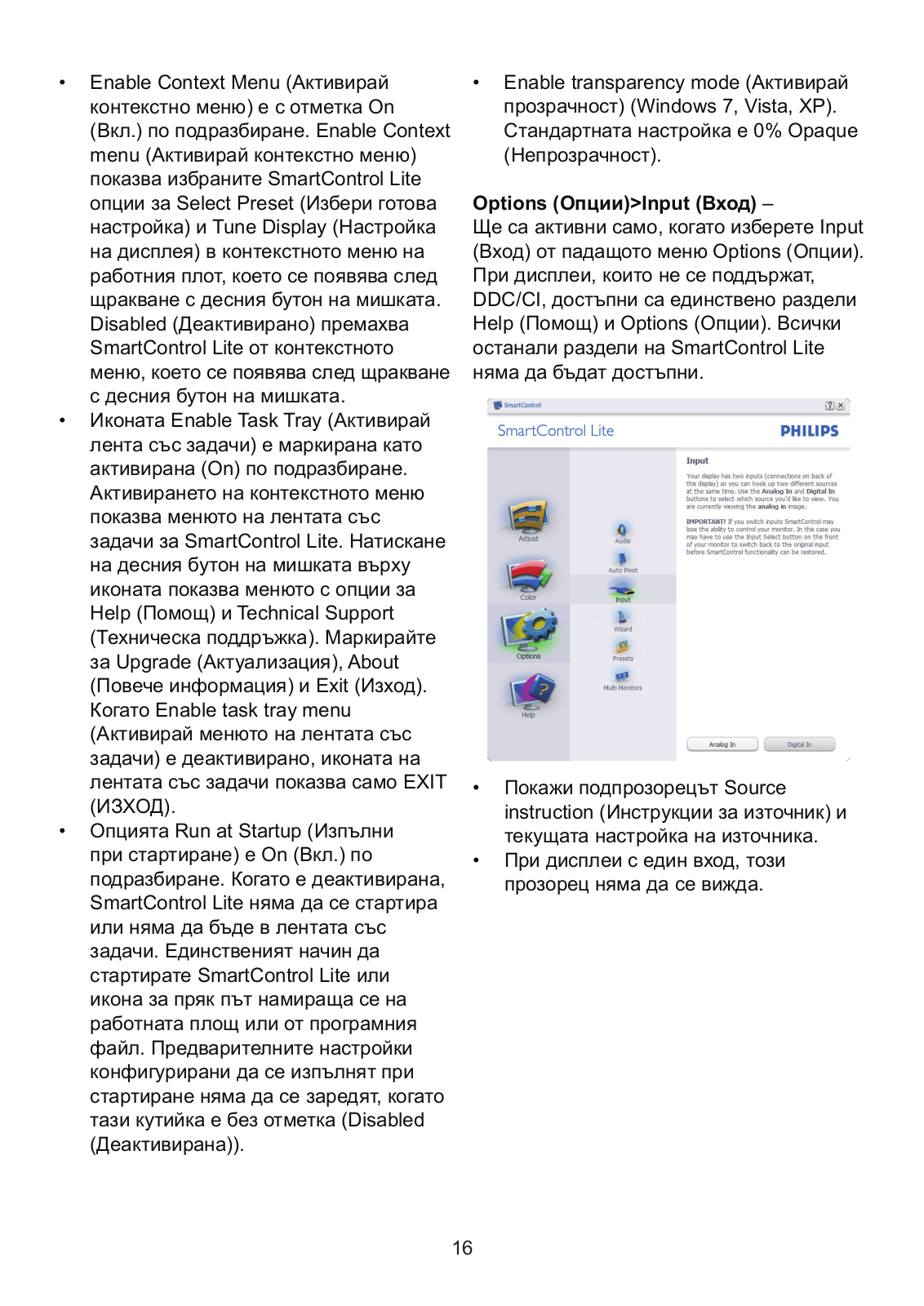

3.3 Philips SmartControl Lite
Новият софтуер на Phillips SmartControl Lite Ви позволява да управлявате монитора си чрез лесен за използване графичен интерфейс на екрана. Сложните настройки са вече в миналото, защото този удобен за потребителя софтуер Ви напътства по време на финото конфигуриране на резолюцията, калибрирането на цветовете, настройката на честотата и фазата, RGB настройката на бялото и др.
Снабден с най-модерната технология в алгоритмите за бърза обработка и време за отговор, този свеж, хващащ окото софтуер с анимирани икони, съвместим с Windows 7 засилва Вашето изживяване с мониторите на Philips!
Монтиране
•• Следвайте инструкциите и извършете инсталацията.
•• Можете да го стартирате след приключване на инсталацията.
•• Ако желаете да започнете по-късно, можете да направите това като натиснете прекия път на работния плот или на лентата с инструменти.
Съветник за първо включване
•• Първия път след инсталиране на
SmartControl Lite, автоматично ще се отвори съветник за първо включване.
•• Този съветник ще Ви преведе през настройките на Вашия монитор стъпка по стъпка.
•• Можете да отидете в менюто Plug-in (Добавки), за да стартирате съветника по-късно.
•• Можете да настроите допълнителни опции без съветника като използвате
Standard pane (Стандартен екран).
12
Започнете със Standard pane (Стандартен екран):
Adjust menu (Меню с настройки):
•• Adjust Menu (Меню с настройки) Ви дава възможност да конфигурирате
Brightness (Яркост), Contrast (Контраст), Focus (Фокус), Position (Позиция) и Resolution (Резолюция).
•• Можете да следвате инструкциите и да направите настройката.
•Cancel (Отказ) пита потребителя дали желае да отмени инсталирането.
13
Color menu (Меню за цветовете):
•• Color Menu (Меню за цветовете) Ви позволява да настроите RGB, Black Level (Ниво на бялото), White Point (Бяла точка), Color Calibration (Калибриране на цветовете) и SmartImage Lite (Интелигентно изображение) (Моля, вижте раздел
SmartImage Lite (Интелигентно изображение).
•• Можете да следвате инструкциите и да направите настройката.
•• Вижте таблицата по-долу за опциите на подменютата за Вашия входящ сигнал.
•• Пример за Color Calibration (Калибриране на цвета)
111 "Show Me" (Покажи ми) стартира урока за калибриране на цветовете.
222 Start (Start)- стартира последователност в 6 стъпки за калибриране на цветовете.
333 Quick View (Бърз преглед) зарежда образи преди/след.
444 За да се върнете на началния подпрозорец Color (Цветове), натиснете бутона Cancel (Отказ).
14
555Enable color calibration (Активиране на калибриране на цветовете) – по подразбиране опцията е активна. Ако не е маркирана тази опция, няма да можете да калибрирате цветовете, а бутоните за старт и бърз преглед няма да са активни.
666Трябва да има информация за патента на екрана за калибриране.
Екран за калибриране на първия цвят:
•• Бутонът Previous (Назад) е неактивен докато не отидете на екрана с втория цвят.
•• С Next (Напред) отивате на следващия екран (общо 6 броя).
•• С последното натискане на Next (Напред) отивате на File (Файл)>Presets (Предварителни настройки).
•• Cancel (Отказ) затваря потребителския интерфейс на страницата на plug-in.
SmartImage Lite (Интелигентно изображение)
Дава възможност на потребителя да променя настройките за по-добър образ съобразно съдържанието.
При Entertainment (Забавления),
функциите SmartContrast (Интелигентен контраст) и SmartResponse (Интелигентно опресняване) са активни.
Options (Опции)>Preferences (Предпочитания) – Ще са активни само, когато изберете Preferences (Предпочитания) от падащото меню Options (Опции). При дисплеи, които не се поддържат, DDC/CI, достъпни са единствено раздели Help (Помощ) и Options (Опции).
•• Показва текущите настройки на предпочитанията.
•• Отметка в кутийката активира функцията. Ако махнете отметката, променяте настройката.
15
Loading...
