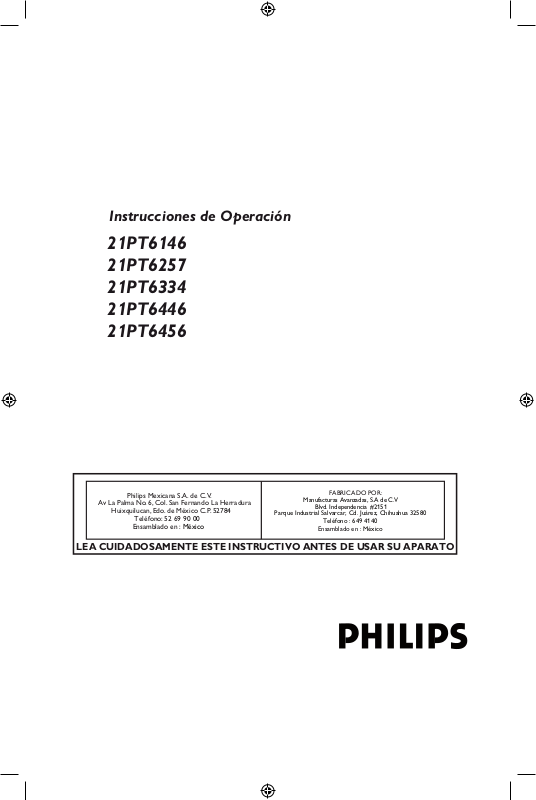

Instrucciones de Operación
21PT6146
21PT6257
21PT6334
21PT6446
21PT6456
2
pg2.pdf 2005-09-29 11:47:45 AM
2
Tel.: 92-3392
Fax: 92-0601
Tel.: 80074454
Estimado Consumidor,
FELICITACIONES POR HABER ADQUIRIDO ESTE PRODUCTO...
Y BIENVENIDO A LA FAMILIA PHILIPS.
Le agradecemos su confianza en Philips y estamos seguros de que su televisor le traerá muchos momentos agradables, pues es un
producto
de tecnología moderna y con muchos recursos. Para disfrutar de todo su
seguir las orientaciones indicadas. Si después de leer el manual, aún le queda alguna duda, hable con nosotros a través de nuestro CIC
(Centro de Informaciones al Consumidor).
Muchas gracias.
I
NFORMACIÓN AMBIENTAL
Embalaje:
Todo el material que no es necesario fue retirado del embalaje del producto. Intentamos, en cada proyecto, hacer embalajes cuyas
partes sean de facil separación y también materiales reciclables, como almohadillas de poliestireno, cartón corrugado y bolsas de
plástico. Intente hacer el descar te del embalaje de manera consciente, y de preferencia destinándolo para recicladores.
Producto:
El producto adquirido tiene materiales que pueden ser reciclados y reutilizados si son desmontados por compañias especializadas.
Baterias y pilas:
Estos elementos contienen sustancias químicas, y por ende deben ser descartados de manera apropiada.
Descarte:
Solicitamos observar la legislación existente en su región con relación a los destinos de los productos al final de la vida útil, destino
de los componentes del embalaje y de las pilas y baterías.
En caso de dudas por favor consulte nuestros Centros de Informaciones
Philips Consumer Electronics y el Medio Ambiente agradecen su colaboración.
o ARGENTINA (Buenos Aires)
Tel.: 544-2047
Fax: 545-2928
o CHILE (Santiago)
Tel.: 600-7445477
o COLOMBIA (Bogota)
Tel.: 980018971
o ECUADOR (Quito)
Tel.: 2-2546100
potencial, basta leer atentamente este manual y
al Consumidor.
Centro de Información al Usuario en:
o PANAMA (Panama)
Tel.: 2239544
o PARAGUAY (Assunpción)
Tel.: 21-166 EXT.207/202
Fax: 21-3007
o PERU (Lima)
Tel.: 0 800 00100
o URUGUAY (Montevideo)
Tel.: 92-3392
Fax: 92-0601
o VENEZUELA (Caracas)
Tel.: 80074454
AVISO IMPORTANTE
PHILIPS MEXICANA, S.A. DE C.V. NO SE HACE RESPONSABLE POR DAÑOS O
DESPERFECTOS CAUSADOS POR:
• MALTRATO, DESCUIDO O MAL USO,PRESENCIA DE INSECTOS O ROEDORES (CUCARACHAS,
RATONES ETC.).
• CUANDO ELAPARATO NO HAYA SIDO OPERARADO DEACUERDO CON EL INSTRUCTIVO DE USO,
FUERA DE LOSVALORES NOMINALESY TOLERANCIAS DE LASTENSIONES (VOLTAJE), FRECUENCIA
(CICLAJE) DE ALIMENTACION ELECTRICAY LAS CARACTERÍSTICAS QUE DEBEN REUNIR LAS
INSTALACIONES AUXILIARES.
• POR FENOMENOS NATURALESTALES COMO:TEMBLORES, INUNDACIONES, INCENDIOS, DESCARGAS
ELECTRICAS, RAYOS ETC. O DELITOS CAUSADOS POR TERCEROS (CHOQUES,ASALTOS, RIÑAS, ETC.)
(SOLAMENTE PARA MÉXICO)
3
INDICE
Operación delTV
Informaciones de Seguridad ....................................................................................................................................................................................4
Datos Útiles ................................................................................................................................................................................................................4
Instalación Básica del Control Remoto ................................................................................................................................................................4
Instalación Básica del TV .......................................................................................................................................................................................... 5
Funciones de los Controles en elTV ....................................................................................................................................................................5
Conectando su TV a Equipos Periféricos (Reproducción) ............................................................................................................................... 6
Conectando su TV a Equipos Periféricos (Grabación)...................................................................................................................................... 6
Funciones del Control Remoto .............................................................................................................................................................................
Accediendo al Menú Principal y a los Sub-Menús ..............................................................................................................................................8
Visión General del Menú Principal y Sub-menús................................................................................................................................................ 8
Seleccionando el Menu Instalación ................................................................................................................................................................ 9-10
Como Ajustar la Imagen delTV ............................................................................................................................................................................ 11
Utilizando el Control Smart Picture ...................................................................................................................................................................11
Como Ajustar el Sonido delTV ............................................................................................................................................................................ 12
Utilizando el Control Smart Sound ..................................................................................................................................................................... 12
Utilizando el Timer ..................................................................................................................................................................................................13
Utilizando el Active Control .................................................................................................................................................................................13
Utilizando el Closed Caption................................................................................................................................................................................ 14
Utilizando el Limitador deVolumen .................................................................................................................................................................... 14
Utilizando la Función Nivel de Señal ................................................................................................................................................................... 14
Utilizando el Sleeptimer ......................................................................................................................................................................................... 15
Utilizando el Control Surf .....................................................................................................................................................................................15
Antes de Contactar el Servicio Técnico ............................................................................................................................................................16
Lista de Servicio Técnico .................................................................................................................................................................................17-19
Garantia Internacional ............................................................................................................................................................................................20
Poliza de Garantia (Mexico) .................................................................................................................................................................................. 20
Philips Mexicana, S.A. de C.V................................................................................................................................................................................. 22
Especificaciones Técnicas .......................................................................................................................................................................................23
Directiva de reciclaje - Su televisor utiliza materiales que se pueden volver a utilizar o que
pueden reciclarse. Para minimizar la cantidad de material desechado en el medio ambiente, empresas
especializadas recuperan aparatos usados para desarmado y recolección de los materiales reutilizables.
7
3121 235 21447_pg3.pdf 2006-10-10 4:18:46 PM
4
INFORMACIONES DE SEGURIDAD
• Desconecte el cable de alimentación cuando:
– la luz verde abajo de la pantalla del TV esté intermitente.
– una línea blanca luminosa aparece en la pantalla.
– durante una tempestad con rayos.
– el aparato no sea utilizado por un período de tiempo prolongado.
• Al limpiar la pantalla del TV, nunca use los agentes abrasivos de limpieza. Use un paño suave humedecido.
• Ninguna fuente de llama, como velas encendidas, debe ser puesta sobre el TV o en las inmediaciones.
• No ponga su TV bajo la luz directa del sol o calor.
• Deje un espacio de por lo menos 10 cm alrededor del televisor para permitir una adecuada ventilación, para evitar
sobrecalentamiento.
• Evite poner su aparato (por ejemplo: cerca de la ventana) adonde pueda ser expuesto a lluvia o humedad.
• Ningún objeto conteniendo líquido debe ser puesto sobre el televisor, para evitar que líquidos goteen o caigan en el aparato.
• Si al utilizar la antena interna, la recepción sigue con problemas, no use virulanas o otros productos, porque podrán causar daños a
su TV.
• Nunca intente reparar un aparato defectuoso. Siempre consulte técnicos o talleres especializados.
m
1
.
n
í
m
INSTALACIÓN BÁSICA DEL CONTROL REMOTO
+
–
• Cambie las pilas del control remoto cuando el televisor comienza a no reaccionar a sus
comandos.
• Presione la pestaña de la tapa y tire de la misma para tener acceso al compartimento de
las pilas.
• Observe la polaridad de las pilas (+ y -).
• Use solamente pilas "AA" y nunca mezcle pilas nuevas con usadas o alcalinas con
comunes.
DATOS ÚTILES
• No mueva o gire su aparato cuando esté encendido. Imágenes en colores no uniformes podrán ser presentadas en la pantalla.
• Limpie cuidadosamente las superficies del gabinete con un paño limpio. Nunca utilice lustra muebles, solventes, sprays insecticidas u
otros productos químicos en el gabinete o en áreas próximas, pues pueden dañar permanentemente el acabado del gabinete.
pg4.pdf 2005-09-29 11:52:34 AM
5
pg5.pdf 2005-09-29 3:52:20 PM
INSTALACIÓN BÁSICA DEL TV
75 Ω
:
1
10 cm
10 cm 10 cm
2
3
4
1 Instalación del aparato de TV
• Coloque el televisor en una base firme (rack, estante, etc).
• Deje un espacio de por lo menos 10 cm alrededor del aparato para ventilación, evitando un calentamiento excesivo.
• No coloque el aparato cerca de un calefactor u otras fuentes de calor.
• No coloque el televisor donde pueda estar expuesto a la lluvia o a excesiva humedad.
2
Conexión de la antena
• Conecte la antena al conector de antena en la parte de atrás del aparato.
3
Conexión a la red
• El aparato está preparado para funcionar de acuerdo con la información en la tabla de Especificaciones Técnicas.
Nota : El diagrama mostrado no es representativo del enchufe y tomacorrientes reales.
4
Nota:
En el caso de pérdida o rotura del control remoto, los ajustes del Televisor podrán ser hechos con las teclas del televisor.
• Pulse simultaneamente las teclas de Volumen + y – para enseñar/cancelar o menú principal.
• Pulse las teclas Channel < o > para seleccionar las funciones del menu.
• Pulse las teclas de Volumen + o – para acceder a los submenus y ajustar los controles.
VOLUME
+ -
INSTALL MENU
< CHANNEL >
1
2
3
4
1 Power Enciende o apaga el aparato.
2
Sensor del Control Remoto
Apunte el Control Remoto en la dirección del sensor cuando esté operando el
TV.
3 Volumen + / – Sube o baja el volumen.
4 Channel
< / > Selecciona canales en orden creciente / decreciente.
Conectando el Aparato
• Presione el botón POWER para encender / apagar el televisor.
;
FUNCIONES DE LOS CONTROLES EN EL TV
6
3121 235 21447_pg6.pdf 2006-07-12 2:59:45 PM
VCR equipado con
salidas de AUDIO
yVIDEO
CVI
L
R
CONECTANDO SUTV A EQUIPOS PERIFÉRICOS (REPRODUCCIÓN)
OUT
OUT
AUDIO
Para identificar cuales son las conexiones disponibles en su televisor, vea la tabla de Especificaciones Técnicas en la pág. 24.
Nota: Para los aparatos Mono, sólo la entrada de Audio L está disponible.
Conectores AV en la parte trasera del TV*
AV1 in
AV out CVI
VIDEO
L
AUDIO
R
OUT
OUT
OUT
VIDEO
L
ANTENNA
AUDIOR
IN
IN
IN
Vista trasera de laVCR
VCR equipado con
salidas de AUDIO
yVIDEO
Conectores AV en la parte trasera del TV*
AV1 in
AV out CVI
VIDEO
L
AUDIO
R
YPbPr
L
R
Vista trasera del DVD
Conectores AV en la parte trasera del TV*
AV1 in
AV out
CVI
VIDEO
L
AUDIO
R
CONECTANDO SUTV A EQUIPOS PERIFÉRICOS (GRABACIÓN)
Conectores AV en la parte trasera del TV*
AV1 in
AV out
VIDEO
AUDIO
OUT
OUT
VIDEO
ANTENNA
IN
IN
Vista trasera delVCR
OUT
R
AUDIO L
IN
DVD equipado
con salidas“Y”,
“Pb” y “Pr”
VCR equipado
con salidas de
AUDIO y VIDEO
Conexión AV Trasera o Frontal/Lateral
Equipos, tales como:DVD,VCR, Laser Disc Player,VCD, etc. pueden ser conectados a los
conectores de audio y video (AV), ubicados en la parte trasera de su TV. Desconecte el
TV y los equipos por conectarse antes de realizar cualquier conexión.
• Conecte los conectores de salida (OUT) AUDIO yVIDEO de los equipos a los
conectores de entrada (IN) en la parte trasera del TV.
• Para veer programas, seleccione el canal deAV, a través de la tecla AV del control
remoto.
Nota: Si el aparato tiene las dos conexiones de entrada (trasera y frontal), sólo una conexión
podrá ser vista. En este caso, la conexión frontal tiene prioridad, o sea, para ver el programa
transmitido vía conexión trasera es necesario desconectar la conexión frontal.
ConexiónVideo Componente
Usted puede ver reproducciones de discos DVD utilizando los conectores de entrada
VIDEO COMPONENTE , localizados en la parte de atrás del televisor.
• Conecte las entradas “Y”,“Pb” y “Pr” del televisor a las salidas“Y”,“Pb” y “Pr” (o
“Y”,“Cb” y “Cr”) de su aparato DVD para reproducir discos DVD.
• Conecte las salidas deAUDIO L y R de su DVD a las entradas traseras de AUDIO
AV1-in L y R del TV.
• Para veer programas, seleccione el canal de CVI, a través de la tecla AV del control
remoto.
Nota: Si su aparato tiene conexión frontal y está conectada, es necesario desconectar el audio
de la conexión frontal, para reproducir la conexión Video Componente correctamente.
Conexión a Equipos de Audio
Para mejorar el sonido de su TV, conecte las salidas (OUT) AUDIO L y R a un equipo
de música, en vez del VCR. Para equipos mono, conecte solo la salida (OUT) AUDIO L.
Grabando un canal de TV
Conecte las entradas (IN) de AUDIO yVIDEO delVCR a las correspondientes salidas
•
OUT (MONITOR OUT) en la parte trasera delTV.
21PT6446)(ovitartsuliojubiD*
7
pg4.pdf 2005-09-29 11:52:34 AM
FUNCIONES DEL CONTROL REMOTO
19
P
Formato
Permite seleccionar los
diferentes modos de formato
de pantalla:
4:3
y
Expande
4:3
.
(Vea la sección “Como
Ajustar la Imagen del TV”)
20
Canal + / –
Permite seleccionar canales
en orden creciente o
decreciente.
21
Mute
Interrumpe el sonido. Para
restaurarlo, pulse nuevamente
esa tecla o la tecla Volumen
+.
22
CC (Closed Caption)
Permite leer el contenido
hablado de programas
de televisión. Ud. puede
seleccionar 3 modos -
CC1
,
CC2
y
CC
Mudo
.
1
Power
– Pulse esta tecla para encender
o apagar el TV.
– Si el TV está en el modo
standby, pulse
Canal +/-
, las
Teclas
Numéricas (0-9)
o la
tecla
Power
.
2
Teclas de DVD
¢
Rewind - regresar
Ê
Stop - parar el disco
Æ
Play - reproducir
Forward - adelantar
¢
3
Timer
Permite que Ud. marque un
horario específico en el cual
Ud. desea que el TV cambie
hacia otro programa. Esa
función también sirve como
alarma para despertarlo en
un horario específico, cuando
el aparato esté en standby, y
también para apagar el TV en el
horario deseado.
8
cursor PARA LA
IZQUIERDA
Permite seleccionar los
submenúes y ajustar las
funciones.
9
cursor PARA ABAJO
Permite seleccionar la próxima
función en el menú.
10
Volumen + / –
Sube (+) o baja (–) el
Volumen.
11
Teclado Numérico (0 -9)
Pulse para seleccionar un canal.
Para un número de canal con
dos dígitos, pulse el primer
dígito e inmediatamente el
segundo. De la misma forma,
para un número de canal con
tres dígitos (TV por Cable),
pulse el primer dígito seguido
por los otros dos dígitos.
12
Sleep
Permite seleccionar un
período de tiempo después
del cual el aparato será puesto
en la condición de standby
(apagado).
13
Incredible Surround (tecla
sin función para aparatos
Mono)
Permite seleccionar
Estéreo
o
Incredible Surround
cuando la transmisión es
estéreo, y
Mono
o
Espacial
cuando la transmisión es
mono.
14
AV
Pulse esta tecla repetidamente
para seleccionar las entradas
de AV (conexiones).
15
Smart Picture
Pulse la tecla Smart Picture
repetidamente para acceder
a los 5 diferentes tipos de
ajustes de imagen y seleccione
el ajuste que sea más
agradable.
16
OSD
Muestra en la pantalla el
número del canal, el reloj
(si está disponible), el status
del modo SLEEP y, también,
remueve el menú de la
pantalla. Para que el número
del canal permanezca fijo en
la pantalla, pulse la tecla por
5 segundos. El número vá
a parpadear indicando que
la función fue activada. Para
remover el número de la
pantalla, pulse otra vez la tecla.
17
cursor PARA ARRIBA
Permite seleccionar la función
anterior del Menú.
18
cursor PARA LA
DERECHA
Permite acceder a los
submenúes y ajustar las
funciones.
Este control remoto no es
universal para todo los
aparatos de DVD.
4
5
6
7
8

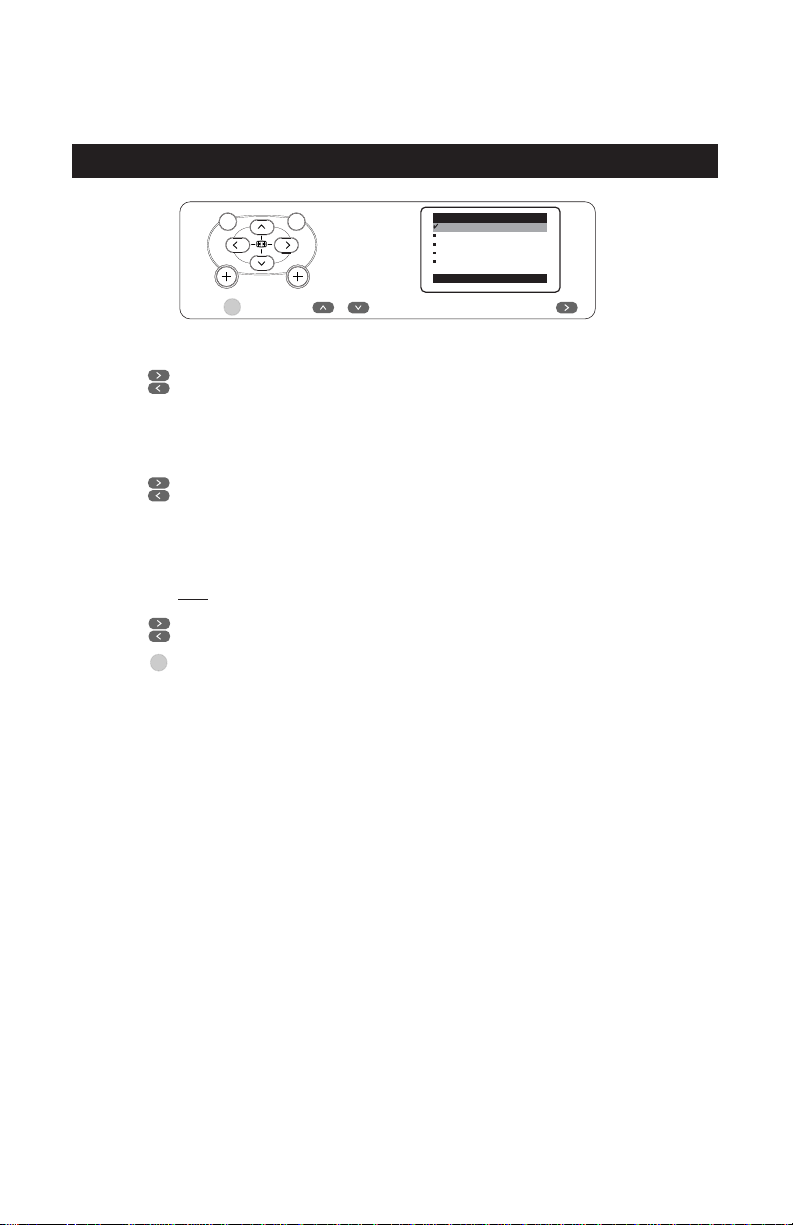

ACCEDIENDO AL MENÚ PRINCIPAL Y A LOS SUB-MENÚS
El menú principal permite acceder a los sub-menús Imagen, Sonido, Varios e
Instalación.
Cómo accionar el menú principal
• Pulse la tecla MENU
MENU
para activar el menú principal.
•
Las cuatro teclas del control remoto, cursor PARAARRIBA , PARA
ABAJO ,PARA LA IZQUIERDA y
PARA LA DERECHA ,permiten seleccionar la función deseada del
menú, hacer ajustes y acceder a los sub-menús.
• Pulse
la tecla OSD
OSD
para salir del menú. Cuando el menú no está en la
pantalla, la tecla OSD presenta varias informaciones
útiles al usuario.
OSD
MENU
Menu
Imagen Brillo
Sonido
Varios
Instalación
Próximo...
Color
Contraste
Definición
Matiz
3121 235 21447_pg9.pdf 2006-07-12 5:44:18 PM

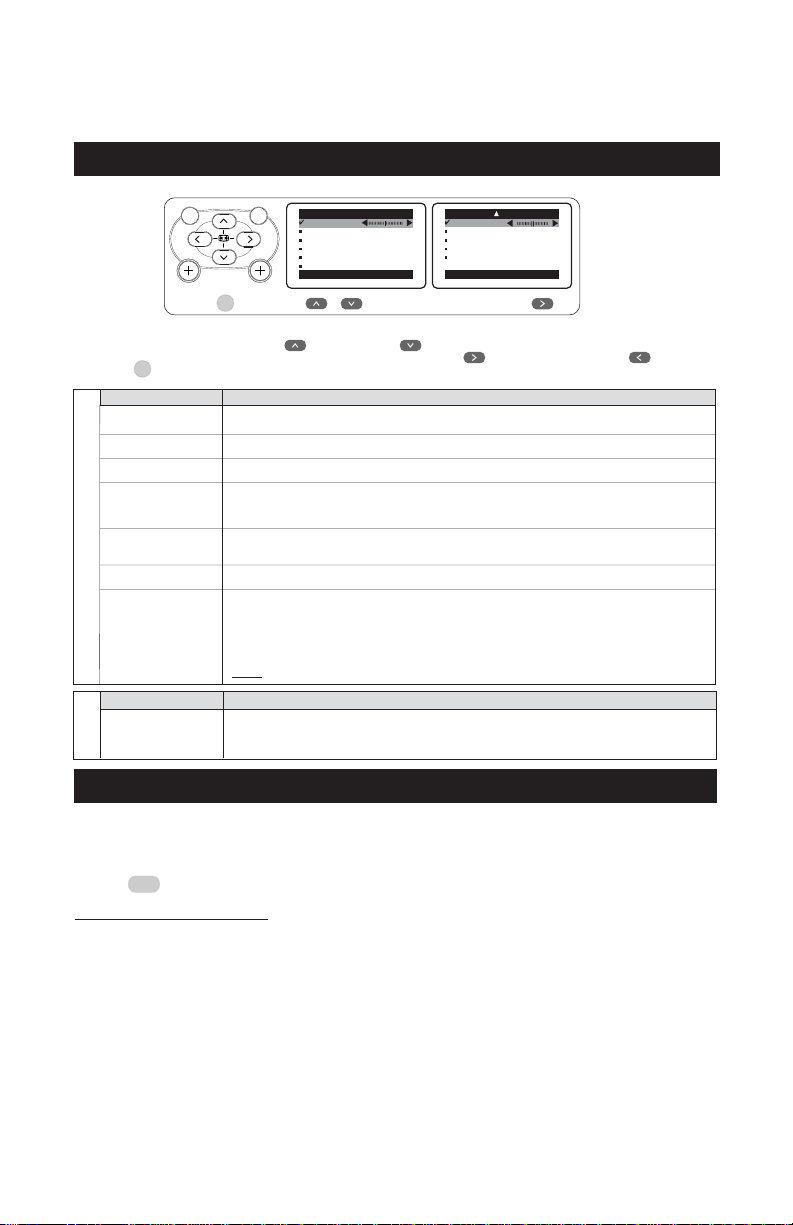

VISIÓN GENERAL DEL MENÚ PRINCIPAL Y SUB-MENÚS
Imagen
Brillo
Color
Contraste
Definición
Matiz
TonoDe Color
Contraste +
Formato
Sonido
(para aparatos Estéreo
)
Agudos
Graves
Balance
AVL
Incr.Surround
Ultra Graves
Sonido
Menú principal
Imagen
Sonido
Varios
Instalación
Instalación
Idioma
Banda
BusquedaAut.
Sintonía Fina
Selección
Varios
Timer
Active Control
Closed Cap.
Limit.Volumen
Nivel Señal
Sonido
(para aparatos Mono)
AVL
)
Loading...
