Impresso no Brasil Sujeito a Modificações Todos os Direitos Reservados 4806 727 17270
Televisor em Cores Chassis
L01.1L AC DVD
21PD5932/78R
28PD6932/78R
29PD6932/78R
32PD6932/78R
10/2003
Conteúdo Página
Instruções de Uso 2
Esquemas Elétricos Painel Interface DVD

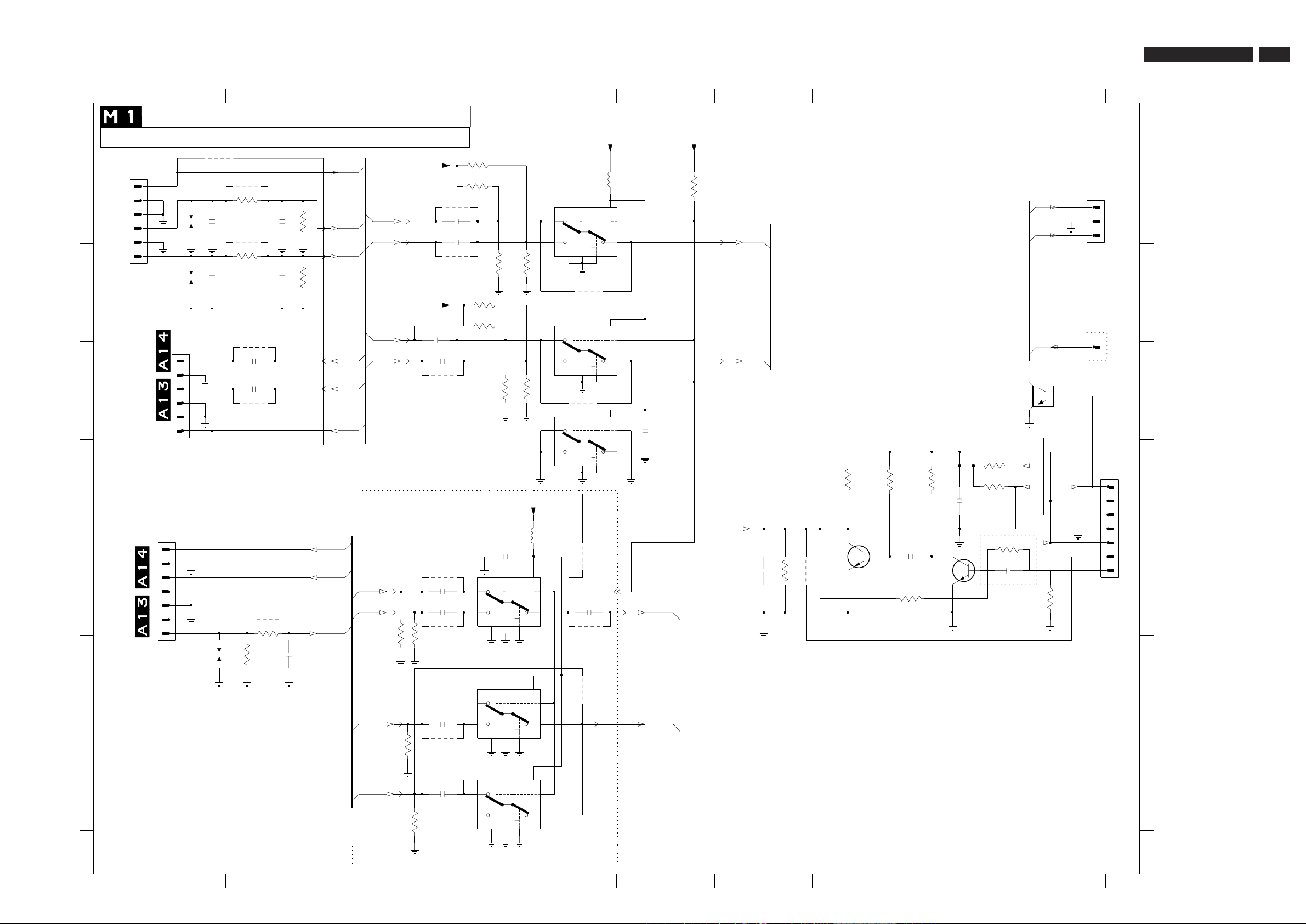

Esquema Elétrico Chaveamento AV 21

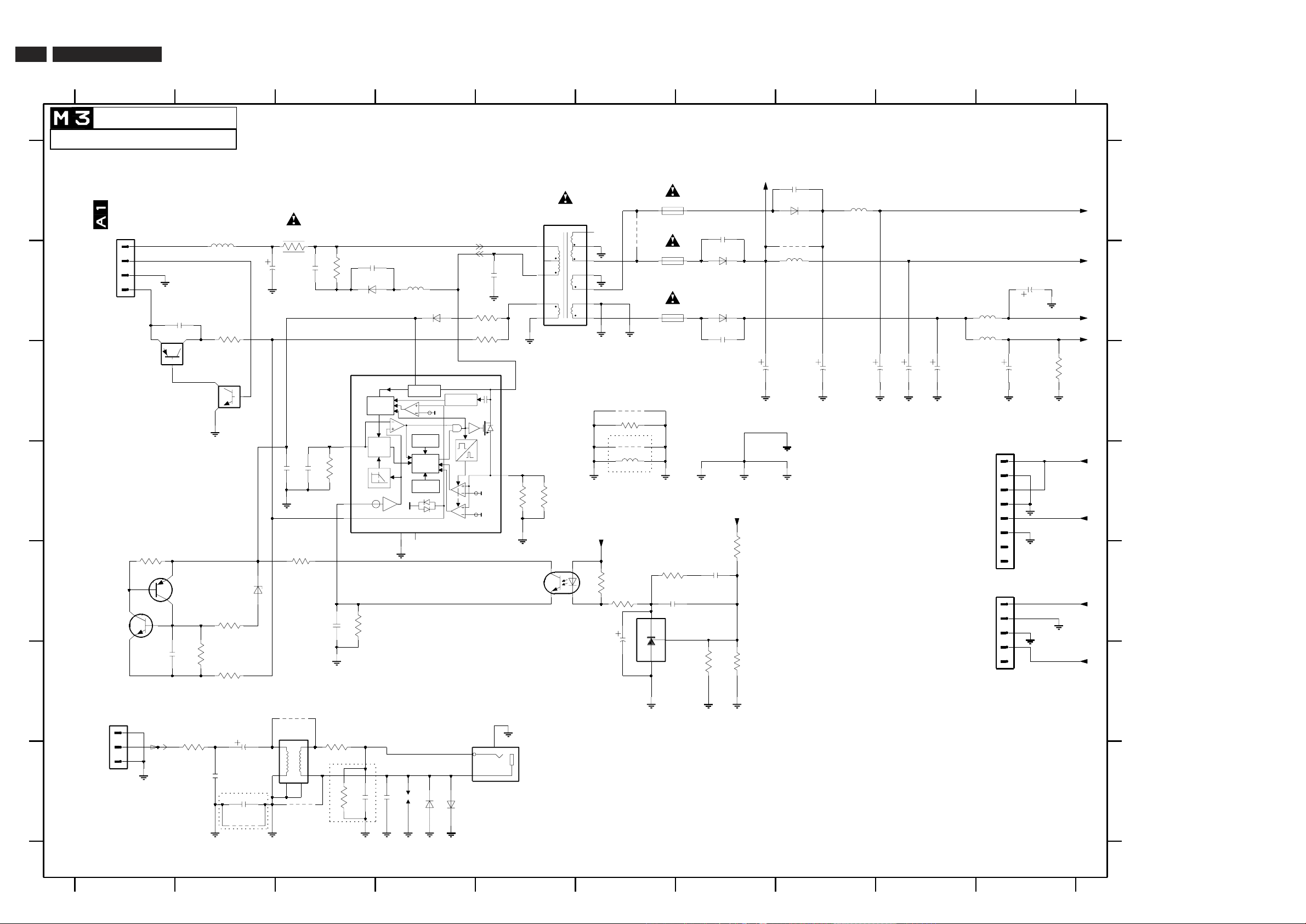

Esquema Elétrico Fonte de Alimentação DVD 22

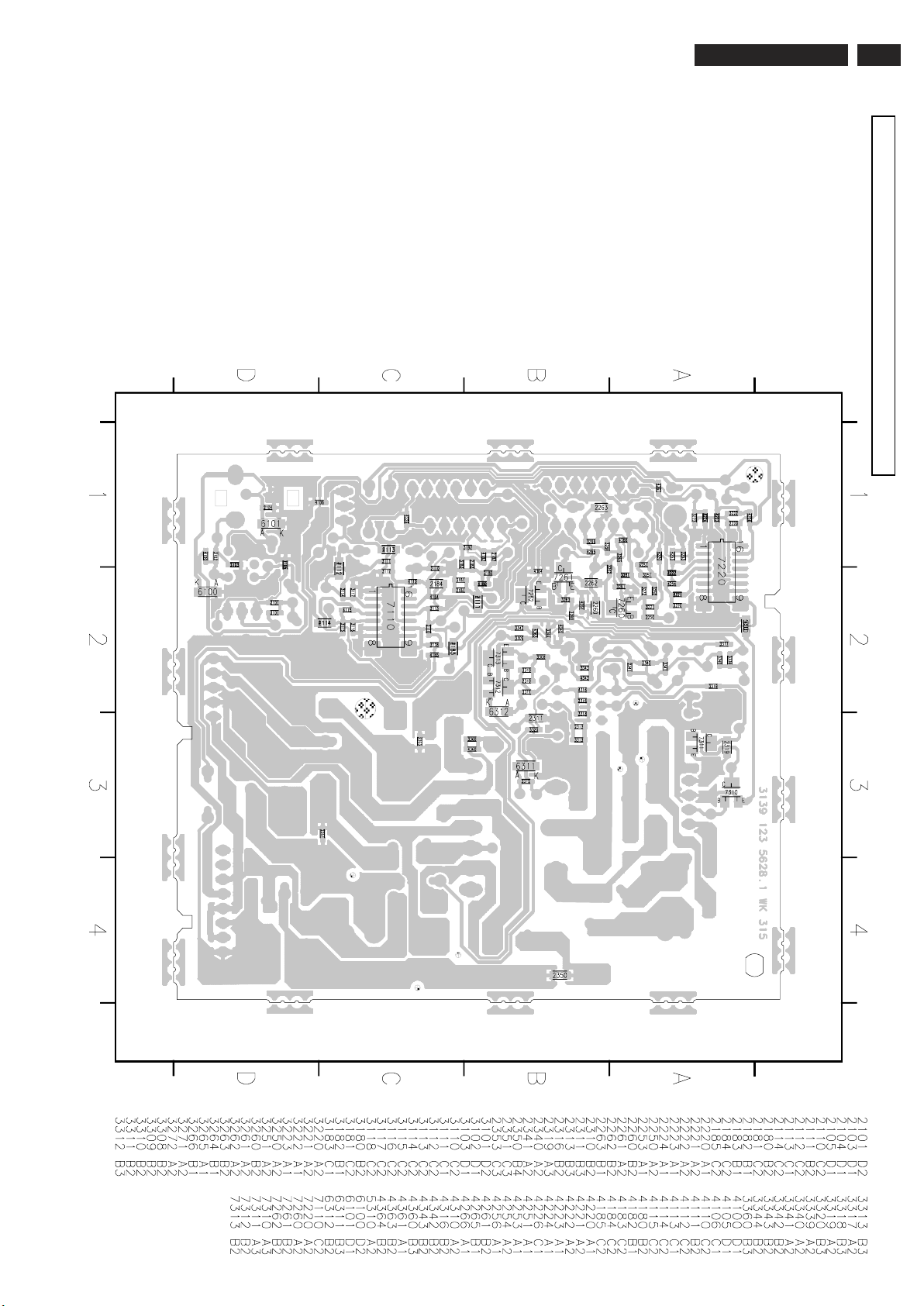

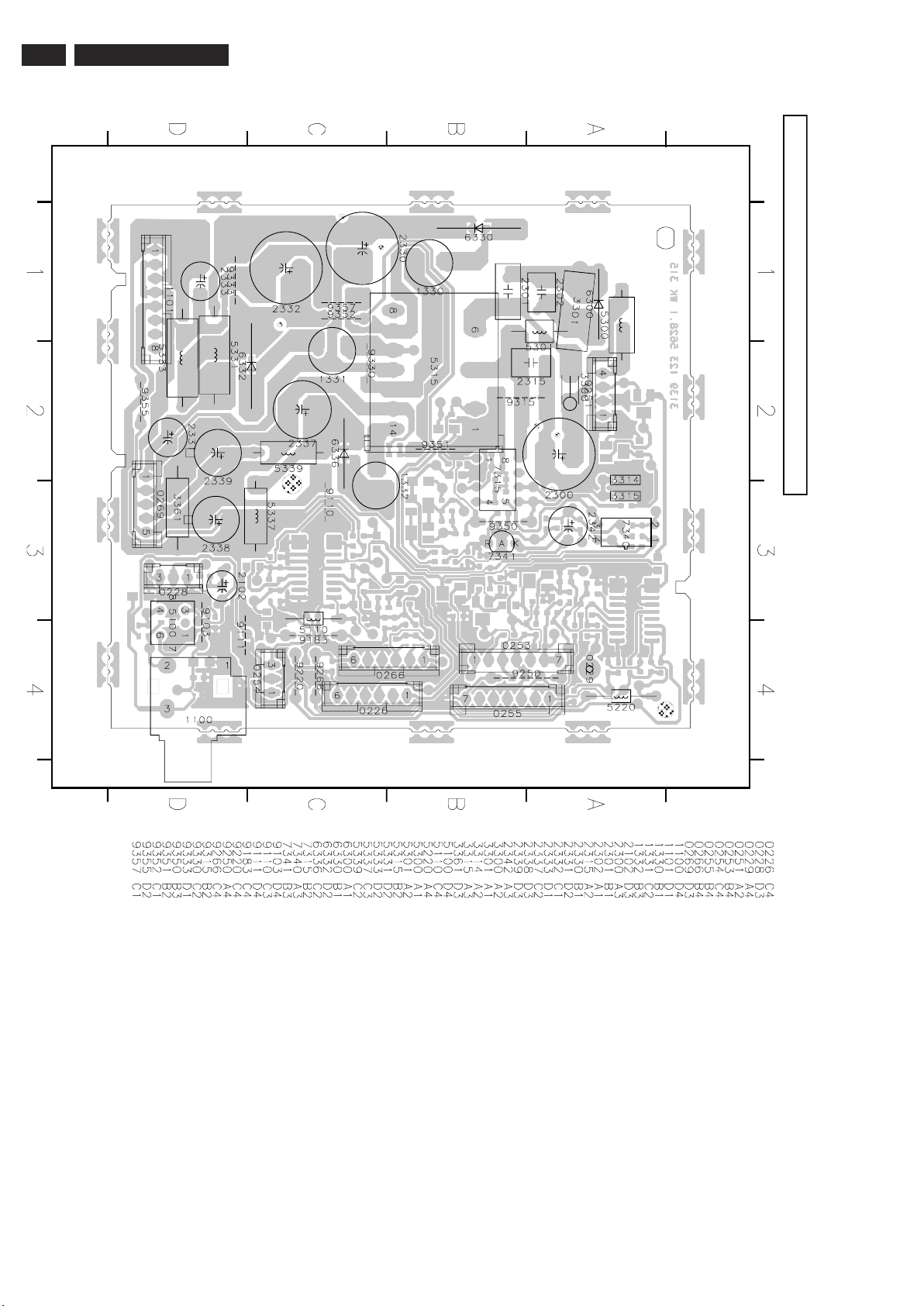

Layout Painel Interface DVD 23
Tabela de Option Byte 25
Lista de materiais 21PD5932/78R 26
Lista de materiais 28PD6932/78R 32
Lista de materiais 29PD6932/78R 39
Lista de materiais 32PD6932/78R 46
Este manual é complementar ao do Chassis L01.1L AC 2K3. Para maiores
informações sobre o funcionamento, desmontagem e ajustes, consulte os
Manuais de Serviço do chassis L01.1L AC 2K3 NO CD MS012003.
Em função do cinescópio WideScreen alguns valores de componentes da
defl exão e fonte de alimentação foram alterados. Para os modelos acima,
considere como válidos os valores da lista de material deste complemento.
ç
Volta ao Menu
Page 2
3
L01.1L AC DVD2 L01.1L AC DVD
INSTRUÇÕES DE USO 28PW6521 & 32PW6521
NUNCA EFETUE OU ALTERE CONEXÕES
COM O APARELHO LIGADO.
ADVERTÊNCIA
ESTE APARELHO EMITE RADIAÇÃO LASER VISÍVEL
E INVISÍVEL QUANDO ABERTO. EVITE EXPOSIÇÃO
AO FEIXE DE LASER (LOCALIZAÇÃO DO AVISO:
DENTRO DO APARELHO, SOBRE A BLINDAGEM
DA UNIDADE LASER).
SEGURANÇA DA UNIDADE LASER
Este aparelho emprega uma unidade laser. Em função
da possibilidade de dano à visão, somente um técnico
qualifi cado deve remover a tampa ou tentar consertar
o aparelho.
O USO DE CONTROLES, AJUSTES OU A
REALIZAÇÃO DE PROCEDIMENTOS
DIFERENTES DOS QUE SÃO AQUI
ESPECIFICADOS PODE RESULTAR EM
RISCO DE EXPOSIÇÃO À RADIAÇÃO
LASER.
ESPECIFICAÇÕES DA UNIDADE LASER
Tipo: Laser a Semicondutor
de GaAlAs
Comprimento de onda: 650 nm (DVD)
780 nm (VCD/CD)
Potência de saída: 7 mW (DVD)
10 mW (VCD/CD)
Divergência do feixe: 60 graus
O CÓDIGO DE REGIÃO PARA ESTE
APARELHO É 4
Usualmente os fi lmes em DVD são lançados
em épocas diferentes nas diversas regiões
do mundo. Assim sendo, todos os aparelhos de DVD
possuem códigos de região e os discos podem ter um
código de região opcional. Se você inserir um disco de
uma região diferente no seu aparelho, você verá um
aviso sobre o código de região na tela. O disco não
será reproduzido, e deverá ser retirado do aparelho.
4
CLASS 1
LASER PRODUCT
PARABÉNS POR TER ADQUIRIDO ESTE PRODUTO...
E BEM-VINDO À FAMÍLIA PHILIPS.
Agradecemos sua confi ança na Philips e temos certeza de que seu televisor lhe trará
muitos momentos agradáveis, pois ele é um produto de tecnologia moderna e com
muitos recursos. Para usufruir de todo seu potencial, basta ler atentamente este
manual e seguir as orientações dadas. Se após ler o manual ainda restar alguma dúvida,
fale conosco através do nosso CIC (Centro de Informações ao Consumidor).
CIC, tel. 0800 701 02 03 (discagem direta gratuita), de segunda a sexta, das 8:00 às
20:00 h. Aos sábados, das 8:00 às 13:00 h.
Atenciosamente,
Philips da Amazônia Ind. Elet. Ltda.
INFORMAÇÃO AMBIENTAL
Embalagem:
Todo o material desnecessário foi retirado da
embalagem do produto. Nós procuramos, a cada
projeto, fazer embalagens cujas partes sejam de
fácil separação, bem como de materiais recicláveis,
sendo: calço de isopor, caixa de papelão e sacos
plásticos. Procure fazer o descarte da embalagem de
maneira consciente, preferencialmente destinando a
recicladores.
Produto:
O produto adquirido consiste de materiais que podem
ser reciclados e reutilizados se desmontados por
companhias especializadas.
Baterias e pilhas:
As pilhas e baterias fornecidas com os produtos
Philips não causam danos ao meio ambiente, pois
estão dentro dos limites especifi cados na resolução
CONAMA No. 257 de 30/06/99, podendo desta
forma serem descartadas junto com o lixo doméstico.
Descarte:
Solicitamos observar a legislação existente em sua
região, com relação à destinação do produto no
seu fi nal de vida, disposição dos componentes da
embalagem e das pilhas e baterias.
Em caso de dúvida ou consulta, favor ligar para o Centro
de Informações ao Consumidor - 0800 701 02 03
(ligação direta gratuita) ou para a Linha Verde
(0+XX+92) 652-2525
.
A Philips da Amazônia Indústria Eletrônica Ltda. e o
Meio Ambiente agradecem sua colaboração.
4
Operando o TV
Informações de Segurança ..................................................................................................................................... 5
Dicas Úteis .............................................................................................................................................................. 5
Instalação Básica do TV e do Controle Remoto........................................................................................... 6
Conectando a Equipamentos Periféricos (Reprodução)............................................................................... 7
Conectando a um Amplifi cador Stereo com Dois Canais Digitais (PCM)............................................. 8
Conectando a Equipamentos Periféricos (Gravação)..................................................................................... 8
Funções dos Controles do TV....................................................................................................
.............................9
Funções do Controle Remoto (TV)................................................................................................................... 10
Funções do Controle Remoto (DVD)...............................................................................................
.................12
Acessando o Menu Principal e os Sub-Menus ................................................................................................. 13
Visão Geral do Menu Principal e Sub-Menus......................................................................................
................13
Acessando o Menu Instalação....................................................................................................
............................14
Como Ajustar a Imagem do TV ...................................................................................................
........................16
Como Ajustar o Som do TV .................................................................................................................................. 17
Utilizando o Timer ................................................................................................................................................. 18
Utilizando o Active Control ................................................................................................................................. 19
Utilizando o Closed Caption ............................................................................................................................... 19
Utilizando a Função Economia de Energia .......................................................................................
..................19
Utilizando a Saída Subwoofer .............................................................................................................................. 20
Utilizando o Limitador de Volume ...................................................................................................................... 20
Utilizando o Jogo de Futebol ............................................................................................................................... 21
Utilizando a Função Nível de Sinal ..................................................................................................................... 21
Utilizando a Função Formato .............................................................................................................................. 22
Utilizando a Função Rotação ............................................................................................................................... 23
Utilizando o Controle Surf.................................................................................................................................... 23
Utilizando o Sleeptimer ........................................................................................................................................ 24
Utilizando o Controle Smart Picture.................................................................................................................. 24
Utilizando o Controle Smart Sound................................................................................................................... 24
Operando o DVD
Operações Básicas...................................................................................................................................................25
Operações com Discos...........................................................................................................
................................27
Menu Ferramentas...............................................................................................................
.....................................28
Menu Preferências..............................................................................................................
.......................................30
Menu Instalar..................................................................................................................
............................................31
Operações com MP3 e JPEG.......................................................................................................
..........................33
Geral
Antes de Chamar o Serviço Técnico (TV) ......................................................................................................... 34
Antes de Chamar o Serviço Técnico (DVD) ...................................................................................................... 35
Lista de Serviços Autorizados.................................................................................................................................36
Especifi cações Técnicas...........................................................................................................................................38
Garantia......................................................................................................................................................40
ÍNDICE
Page 3
3
L01.1L AC DVD2 L01.1L AC DVD
5
• Desconecte o cabo de rede quando :
– a luz verde abaixo da tela do TV estiver piscando continuamente.
– uma linha branca luminosa aparecer na tela.
– durante uma tempestade de raios.
– o aparelho não for utilizado por um período prolongado de tempo.
• Ao limpar a tela do TV, nunca use agentes de limpeza abrasivos. Use um pano macio umedecido.
• Nenhuma fonte de chama, como velas acesas, deve ser colocada em cima do TV ou nas imediações.
• Não coloque seu TV sob luz direta do sol ou calor.
• Deixe um espaço de no mínimo 10cm ao redor do televisor para permitir uma adequada ventilação,
evitando aquecimento excessivo. Não cubra o televisor quando estiver em uso.
• Evite colocar seu aparelho onde ele possa ser exposto a chuva ou umidade (próximo à janela, por
exemplo).
• Nenhum objeto contendo líquido deve ser colocado sobre o televisor, para evitar que líquidos gotejem
ou espirrem no aparelho.
• Quando seu aparelho utilizar antena interna e a recepção estiver ruim, não utilize palha de aço ou
outros produtos na antena, pois eles podem danifi car o seu televisor.
• Nunca tente reparar um aparelho defeituoso. Consulte sempre técnicos ou ofi cinas autorizadas,
evitando assim a perda da garantia e riscos à sua saúde.
• Não movimente ou gire o seu aparelho quando ele estiver ligado. Imagens com cores não uniformes
poderão ser apresentadas na tela.
• Limpe cuidadosamente as superfícies do gabinete com um tecido limpo. Nunca utilize solventes, lustra
móveis, sprays inseticidas ou outros produtos químicos no gabinete ou em áreas próximas, pois eles
podem danifi car permanentemente o acabamento do gabinete.
INFORMAÇÕES DE SEGURANÇA
DICAS ÚTEIS
1m
m
ín.
6
Posicionamento do aparelho de TV
• Coloque o TV em uma base sólida (rack, estante, etc.)
• Deixe pelo menos 10 cm de espaço ao redor do aparelho
para ventilação, evitando aquecimento excessivo.
• Não coloque o aparelho perto de um aquecedor ou
outras fontes de calor.
• Não coloque o TV onde ele possa ser exposto à chuva
ou umidade excessiva.
Conectando a antena
• Conecte a antena ao respectivo conector na parte
traseira do aparelho.
Conectando à rede
• O aparelho está preparado para tensões de 90 a 255
Volts (automático).
Nota : O diagrama ao lado não é representativo do plug
e tomadas de rede reais.
Uso do Controle Remoto
• Troque as pilhas do controle remoto assim que o TV
passar a não reagir aos seus comandos.
• Pressione a extremidade da tampa e puxe-a para ter
acesso ao compartimento de pilhas.
• Observe a polaridade das pilhas (+ e -).
• Use somente pilhas “AA” e nunca misture pilhas novas
com usadas ou alcalinas com comuns.
Ligando o Aparelho
• Pressione o botão
A POWER para ligar / desligar o TV.
Se o aparelho está no modo stand-by (desligado pelo
controle remoto), pressione a tecla POWER ou CH +/-
no controle remoto ou a tecla CHANNEL do aparelho
para ligá-lo.
INSTALAÇÃO BÁSICA DO TV E DO CONTROLE REMOTO
+
Ð
75Ω
a
10 cm
10 cm
10 cm
L01.1L AC DVD2 L01.1L AC DVD
3
Page 4
5
L01.1L AC DVD4 L01.1L AC DVD
7
Para identifi car quais as conexões disponíveis no seu televisor, vide tabela de Especifi cações Técnicas na pág. 38.
CONECTANDO A EQUIPAMENTOS PERIFÉRICOS (REPRODUÇÃO)
VCR equipado
com saídas de
Áudio e Vídeo
Traseira do VCR
Conectores AV na traseira do TV
VCR equipado
com saídas de
Áudio e Vídeo
Traseira do VCR
Conectores AV na traseira do TV
DVD equipado
com saídas "Y",
"Pb" e "Pr"
Traseira do DVD
Conectores AV na traseira do TV
ANTENNA
OUT
IN
OUT
IN
AUDIO
R
L
VIDEO
OUT
IN
S-VIDEO
AV1in
AV2in
Monitorout
COMPONENTVIDEO INPUT
Y
Pb
Pr
L/
Mono
R
VIDEO
AUDIO
ANTENNA
IN
OUT
IN
AUDIO
R
L
VIDEO
OUT
IN
OUT
OUT
S-VIDEO
S-VIDEO
AV1in
AV2in
Monitorout
COMPONENTVIDEO INPUT
Y
Pb
Pr
L/
Mono
R
VIDEO
AUDIO
OUT
OUT
AUDIO
R
L
S-VIDEO
AV1in
AV2in
Monitorout
COMPONENTVIDEO INPUT
Y
Pb
Pr
L/
Mono
R
VIDEO
AUDIO
Y
Pb
Pr
Conexão AV Traseira
Equipamentos, tais como: DVD, VCR, Laser Disc Player,
VCD, etc. podem ser ligados às entradas de ÁUDIO e
VÍDEO (AV), localizadas na traseira de seu TV. Desligue
o TV e os equipamentos a serem conectados antes
de realizar quaisquer conexões. Você pode escolher
conectar seu aparelho às entradas AV1-in ou AV2-in
ou a ambas.
– Conecte as saídas (
OUT) de ÁUDIO e VÍDEO
dos equipamentos aos conectores de entrada (
IN)
na traseira do TV.
– Para visualizar programas, selecione o primeiro canal
de AV, caso a conexão tenha sido feita no conector
AV1-in, ou o segundo canal de AV se a conexão foi
feita no conector AV2-in, através da tecla AV do
controle remoto.
Nota: Para os modelos 28PD6932 e 32PD6932, selecione
as opções AV1 VCR e AV2 VCR para otimizar a imagem,
caso você tenha conectado um vídeo cassete.
Conexão S-VIDEO Traseira (S-VHS)
A conexão S-VIDEO na traseira de seu TV é usada
para reprodução de DVD’s, VCR, Video Games, etc.
Melhores detalhes e clareza de imagem são possíveis
com a reprodução através da entrada S-VIDEO, se
comparada a uma imagem reproduzida através de uma
conexão de antena (RF).
– Conecte a entrada S-VIDEO na traseira do TV à
saída S-VHS-Out do equipamento com saída S-VHS.
– Conecte as entradas AUDIO AV2-in na traseira
do TV aos conectores AUDIO OUT do equipa-
mento utilizado.
Nota: Para os modelos 28PD6932 e 32PD6932, se um
Vídeo Cassete está conectado na entrada
S-VIDEO, selecione a opção SVHS VCR através da tecla
AV do controle remoto. A imagem será otimizada.
Conexão Vídeo Componente
Você pode assistir reproduções de discos DVD
utilizando os conectores de entrada VÍDEO
COMPONENTE, localizados na traseira do TV.
– Conecte as entradas “
Y”, “Pb” e “Pr”
(Component Video Input) do TV às saídas
“Y”, “Pb” e “Pr” (ou “Y”, “Cb” e “Cr”) do seu
aparelho DVD para reproduzir discos DVD.
– Conecte as saídas de AUDIO L e R de seu
DVD às entradas AUDIO AV1-in L
e R na
traseira do TV.
Nota: Para visualizar programas, selecione CVI
através da tecla AV do controle remoto.
8
Câmera de Vídeo
Conecte o fone de ouvido para
ouvir áudio individualmente
Conectores AV na
lateral do TV
Conexão AV Lateral
Para conexões mais convenientes de reprodução,
o painel lateral de áudio e vídeo do TV pode ser
utilizado. Estes conectores de entrada permitem
conexões mais rápidas e fáceis, particularmente
para a utilização de câmeras de vídeo e video
games.
– Conecte a saída Video-Out do seu
equipamento à entrada VIDEO IN do TV.
– Conecte as saídas (
OUT) de AUDIO L e R
de seu equipamento, às entradas (IN
)
AUDIO L
e R do TV.
Nota: Para visualizar programas, selecione FRONT
através da tecla AV do controle remoto.
Conexão a Equipamentos de Áudio
Para melhorar o som de seu TV, conecte as saídas
(OUT) AUDIO L e R a um equipamento de
som, em vez do VCR. Para equipamentos mono,
conecte apenas a saída (OUT
) AUDIO L.
CONECTANDO A EQUIPAMENTOS PERIFÉRICOS (REPRODUÇÃO)
CONECTANDO A EQUIPAMENTOS PERIFÉRICOS (GRAVAÇÃO)
Gravando de um canal de TV
– Conecte as entradas (IN) AUDIO e VIDEO
do VCR às correspondentes saídas OUT
(MONITOR OUT) na traseira do TV.
S-VIDEO
AV1in
AV2in
Monitorout
COMPONENTVIDEO INPUT
Y
Pb
Pr
L/
Mono
R
VIDEO
AUDIO
Conectores AV na traseira do TV
ANTENNA
OUT
IN
OUT
IN
AUDIO R
L
VIDEO
OUT
IN
S-VIDEO
AV1in
AV2in
Monitorout
COMPONENTVIDEO INPUT
Y
Pb
Pr
L/
Mono
R
VIDEO
AUDIO
Conectores AV na traseira doTV
Traseira doVCR
VCR equipado com
saídas de ÁUDIO e
VÍDEO
CONECTANDO A UM AMPLIFICADOR STEREO COM DOIS CANAIS DIGITAIS (PCM)
AMPLIFICADOR
COAXIAL
DIGITALAUDIO OUT
PCM/MPEG2/ DTS
– Conecte a saída digital de áudio (coaxial)
à entrada correspondente no amplifi cador.
– Será necessário ativar a saída digital do DVD.
Veja a seção “Menu Instalar”.
Conectores
AV na parte
traseira do TV
Page 5
5
L01.1L AC DVD4 L01.1L AC DVD
9
Power Liga ou desliga o televisor.
Indicação de Standby Led verde acende quando o TV estiver em modo
standby (desligado pelo controle remoto).
Sensor de Controle Remoto Aponte o Controle Remoto ao sensor quando estiver
operando o TV.
Volume +/– Aumenta ou diminui o volume.
Channel +/– Seleciona canais em ordem crescente / decrescente.
Eject Abre/ fecha a gaveta do DVD.
FUNÇÕES DOS CONTROLES DO TV
Dica: No caso de perda ou quebra do controle remoto, os controles do TV poderão ser feitos com as
teclas no topo do televisor.
– Você pode entrar no menu pressionando simultaneamente as teclas de volume + e – .
– Pressione as teclas Channel + ou – para selecionar os itens do menu.
– Pressione as teclas Volume + ou – para acessar os submenus e ajustar os controles.
5
4
—
VOLUME
+
a
—
CHANNEL
+
CH
1
2
3
6
5
4
3
2
1
6
�
10
Power
- Pressione esta tecla para ligar ou desligar o TV.
- Se o TV estiver no modo standby (indicador verde na TV
está aceso), pressione Canal +/-, as Teclas Numéricas (0-9)
ou a Tecla Power
Incredible Surround
– Permite selecionar Stereo ou Incredible Surround
quando a transmissão for estéreo.
– Permite selecionar Espacial ou
Mono quando a
transmissão for mono.
Modo TV/VCR
Permite selecionar o modo TV ou VCR. Quando na operação
do VCR, o led indicador do VCR deve estar ligado. *
SAP
Permite alternar entre Stereo
, SAP (Second Audio
Program) ou Mono. Você pode selecionar até 2
idiomas diferente simultaneamente em uma
transmissão, quando o programa for transmitido com SAP.
Se a transmissão não for estéreo, apenas a indicação
Mono
aparecerá na tela.
Sleep
Permite selecionar um período de tempo depois do qual o
aparelho será colocado em standby (desligado).
Smart Sound
Pressione a tecla Smart Sound repetidamente para acessar os
4 tipos diferentes de ajustes de som e escolher o ajuste que
for mais conveniente.
ModoTV/DVD
Permite selecionar os modos TV ou DVD.
Menu
Mostra o Menu principal. Também remove o Menu da
tela.
Cursor PARA CIMA
Permite selecionar o item anterior do Menu.
Cursor PARA A ESQUERDA
Permite selecionar os sub menus e ajustar os
controles.
Volume + / –
Aumenta ou diminui o volume.
Teclado Numérico (0 -9)
Permite selecionar um canal.
Para um número de canal com dois dígitos, pressione o
primeiro e imediatamente o segundo. Da mesma forma, para
um canal com três dígitos (TV a Cabo), pressione o primeiro
seguido pelos outros dois.
CC (Closed Caption)
Permite ler o conteúdo falado de programas de televisão.
Através do menu Closed Caption, você pode escolher 3
modos:
CC1, CC2 e CC Mudo.
FUNÇÕES DO CONTROLE REMOTO (TV)
1
2
3
4
5
6
7
8
9
10
11
12
13
1
2
3
4
5
6
7
8
9
10
11
12
13
* Nota: Dependendo
do modelo do seu VCR
(marca PHILIPS), nem
todas as teclas podem
funcionar corretamente.
L01.1L AC DVD4 L01.1L AC DVD
5
Page 6
7
L01.1L AC DVD6 L01.1L AC DVD
11
Formato
Permite selecionar e ajustar os diferentes modos de formato
de tela.
Para os modelos 21PD5932 e 29PD6932: Modos 4:3
e
Expande 4:3
.
Para os modelos 28PD6932 e 32PD6932: ModosWidescreen
,
4:3
,Zoom 14:9,Zoom 16:9,Zoom Legenda e Superwide.
Surf
Permite selecionar um máximo de 8 canais e ver
rapidamente os canais selecionados.
Timer
Permite digitar um horário específi co para que o TV mude
para outro programa. Essa função também serve como alarme
para acordá-lo em um horário específi co, quando o aparelho
estiver em stand-by, e também para desligar o TV no horário
desejado.
AV
Pressione esta tecla repetidamente para selecionar as
entradas de AV (conexões).
OSD
Apresenta na tela o número do canal, o modo de som, o
relógio (se disponível), o status do modo SLEEP e, também
retira o menu da tela. Para que o número do canal fi que fi xo
na tela, pressione a tecla por 5 segundos. O número irá piscar
indicando que a função foi ativada. Para remover da tela,
pressione a tecla novamente.
Smart Picture
Pressione a tecla Smart Picture repetidamente para
acessar os 5 tipos diferentes de ajustes de imagem e
escolher o ajuste que for mais agradável.
Cursor PARA A DIREITA
Permite selecionar os sub menus e ajustar os controles.
Cursor PARA BAIXO
Permite selecionar o próximo item no menu.
Canal + / –
Permite selecionar canais na ordem crescente ou decrescente.
Mute
Interrompe o som. Para restaurá-lo, pressione novamente esta
tecla ou a tecla Volume +
.
Funções do VCR
Pressione a tecla MODE para selecionar VCR. O led
indicador VCR deve fi car aceso.
OK (
0 ) - Inicia/pára uma gravação
PAUSE ( ; ) - pára temporariamente uma reprodução
STOP 9 - pára uma reprodução
PLAY 2 - inicia a reprodução
Teclado Numérico (0-9) ou CH+/- - altera o canal do VCR.
A/CH (Alternar canal)
Alterna entre o canal atual e o anterior
FUNÇÕES DO CONTROLE REMOTO (TV)
14
15
16
17
18
19
20
21
22
23
24
25
14
15
16
17
18
19
20
21
22
23
24
25
12
Eject
Abre ou fecha a gaveta do disco.
Audio
Acessa o menu de idiomas do áudio.
System Menu
Entra e sai do System Menu (menu do sistema do DVD).
Modo TV/DVD
Permite selecionar os modos TV ou DVD.
Subtitle
Acessa o menu de idiomas das legendas.
Cursor
3 - Pausa: Interrompe a reprodução temporariamente.
Quando o menu está na tela, permite selecionar o item
anterior do menu.
4 - Câmera Lenta. Quando o menu está na tela, permite
selecionar o próximo item do menu.
2 - x4/x32 velocidade de busca para frente. Quando o menu
está na tela, permite selecionar os itens à direita ou ajustar
os controles.
1 - x4/x32 velocidade de busca para trás. Quando o menu
está na tela, permite selecionar os itens à esquerda ou
ajustar os controles.
DVD Menu
Entra e sai do menu do disco.
Funções DVD
OK
(0) - confi rma seleção.
PAUSE
( ; ) - pára temporariamente uma reprodução/
reprodução quadro a quadro.
STOP
( 9 ) - pára a reprodução.
PLAY
( 2 ) - inicia a reprodução.
CH + ou –
Seleciona o capítulo anterior ou seguinte.
Teclado Numérico (0-9)
Selecionam o capítulo do DVD.
FUNÇÕES DO CONTROLE REMOTO (DVD)
1
2
3
4
5
6
7
8
9
10
1
3
5
7
9
2
4
6
8
10
Page 7
7
L01.1L AC DVD6 L01.1L AC DVD
13
O menu principal permite acessar os sub-menus Imagem,Som, Funções e Instalação.
Como acionar o menu principal
• Pressione a tecla
MENU para ativar o menu principal.
• As quatro teclas do controle remoto, cursor PARA CIMA
,
PARA BAIXO
, PARA A ESQUERDA e PARA A
DIREITA , permitem selecionar o item desejado do menu,
fazer ajustes e, acessar os sub-menus.
• Pressione a tecla OSD para sair do menu. Quando o menu não
está na tela, a tecla OSD apresenta várias informações úteis ao
usuário.
Brilho
Cor
Contraste
Nitidez
Matiz
Tom De Cor
Redutor Ruídos
Contraste +
Formato
Rotação
Agudos
Graves
Balanço
Nivelar Vol.
Incr. Surround
Ultra Bass
SAP
Som
Idioma
Sistema Cor
Modo
Auto Seleção
Sintonia Fina
Seleção
Timer
Active Control
Closed Caption
Econ. Energia
Saída Subwoofer
Limit. Volume
Jogo Futebol
Nível Sinal
Menu principal
Imagem
Som
Funções
Instalação
Funções
Instalação
Som
Imagem
ACESSANDO O MENU PRINCIPAL E OS SUB-MENUS
VISÃO GERAL DO MENU PRINCIPAL E SUB-MENUS
Menu
Imagem B Brilho Som Cor
Funções ContrasteInstalação Nitidez
Matiz
Próximo...
DVD
MENU
MENU
MENU
OSD
Nota: Alguns dos itens abaixo podem não estar disponíveis no modelo do seu televisor. Veja detalhes na explicação das
funções.
14
OSD
DVD
MENU
MENU
MENU
Pressione , pressione a seta ou até o item Instalação e pressione .
Idioma: A função Idioma permite ajustar o menu para ser mostrado no idioma desejado.
Pressione a tecla de cursor PARA A DIREITA ou PARA A ESQUERDA
repetidamente para selecionar o idioma preferido (Português
, Español ou
English).
Sistema Cor: Selecione o sistema de cor NTSC
, PAL-M ou PAL-N. Quando a opção Auto está
selecionada, o sistema transmitido é detectado e selecionado automaticamente.
Selecione o sistema apropriado se a recepção for ruim no modo Auto. Para as entradas
AV, o sistema de cor é automático, por isto quando uma das entradas AV estiver
selecionada, este item não aparecerá neste menu.
Pressione a tecla de cursor PARA A DIREITA ou PARA A ESQUERDA
repetidamente para selecionar o sistema apropriado.
Modo: Escolha o tipo de sintonia: Antena (canal 2 ao 69), Cabo (canal 1 ao 125) ou Auto
.
Use o modo Cabo somente se esse sistema for disponível em sua residência. No modo
Auto, o tipo de sintonia é detectado e selecionado automaticamente.
Pressione a tecla de cursor PARA A DIREITA ou PARA A ESQUERDA
repetidamente para selecionar o modo desejado.
Auto Seleção: Faz a sintonia automática dos canais disponíveis ou com sinal, “saltando” os canais que
não estão sendo transmitidos. Na auto seleção ocorrem oscilações de imagem.
A imagem voltará a se estabilizar ao término da operação.
Dica : Antes de fazer a seleção de canais, certifi que-se de que a antena ou cabo esteja conectado.
Pressione a tecla de cursor PARA A DIREITA ou PARA A ESQUERDA
para iniciar a auto seleção.
A tecla OSD pode ser utilizada para interromper esta operação.
Após a auto seleção, apenas os canais selecionados serão apresentados ao se
pressionar as teclas CH (canal) + ou –, entretanto todos os canais podem ser
acessados através do teclado numérico do controle remoto.
SELECIONANDO O MENU INSTALAÇÃO
Instalação
Idioma Português
B
Sistema Cor
ModoAuto Seleção
Sintonia Fina
Seleção
L01.1L AC DVD6 L01.1L AC DVD
7
Page 8
9
L01.1L AC DVD8 L01.1L AC DVD
15
MENU
OSD
5
1
3
2
4
6
7
9
8
0
MENU
MENU
DVD
MENU
Sintonia Fina: Usada nas raras situações em que é necessário fazer um pequeno ajuste na sintonia fi na
do TV, para melhorar a recepção de imagem ou de som. Quando o valor da sintonia fi na
está no centro da escala, a sintonia é automática.
Pressione a tecla de cursor PARA A
DIREITA para ativar o menu Sintonia
Fina.
Selecione o canal desejado através das
teclas numéricas do controle remoto.
Pressione a tecla de cursor PARA A
DIREITA ou PARA A ESQUERDA até obter o ajuste desejado.
Quando atingir a sintonia desejada, pressione a tecla de cursor PARA BAIXO
para selecionar Memorizar
.
Pressione a tecla de cursor PARA A DIREITA para gravar o ajuste efetuado.
Pressione a tecla
MENU para retornar ao menu Instalação.
Seleção: Algumas vezes pode ser necessário a inclusão de alguns canais, como no caso dos vídeos
cassetes ligados pela antena ou canais fracos (com chuviscos), ou a exclusão de alguns
canais indesejados.
Nota: Uma vez que o canal é cancelado, não é possível acessar este canal
usando a tecla de CH+/-. Só será possível selecioná-lo através das teclas numéricas (0-9).
Pressione a tecla de cursor PARA A
DIREITA para ativar o menu Seleção
.
Pressione a tecla de cursor PARA A
DIREITA ou PARA A ESQUERDA para
selecionar o canal desejado.
Pressione a tecla de cursor PARA BAIXO
para selecionar Cancelado
.
Pressione a tecla de cursor PARA A DIREITA e selecione Sim para eliminar o
canal ou Não para adicionar o canal.
Pressione a tecla OSD para sair do menu.
Pressione
, pressione a seta ou até o item Instalação e pressione .
SELECIONANDO O MENU INSTALAÇÃO (CONT.)
Instalação
Idioma Português
B
Sistema Cor
ModoAuto Seleção
Sintonia Fina
Seleção
Sintonia Fina
Ajuste
C
B
Memorizar
Seleção
CanalCancelado Sim
16
Utilize a tecla de cursor PARA CIMA ou PARA BAIXO para selecionar os itens no submenu.
Faça os ajustes ou a ativação do recurso com a tecla de cursor PARA A DIREITA ou PARA A
ESQUERDA . Pressione a tecla
para sair do menu.
MENU
DVD
MENU
COMO AJUSTAR A IMAGEM DO TV
Pressione , pressione a seta ou até o item Imagem e pressione .
Item do menu Atividade
Brilho Escurece ou clareia a imagem.
Cor Aumenta ou diminui o nível de cor (saturação) da imagem
Contraste Aumenta ou diminui o nível de contraste, até que as partes mais claras da imagem
apresentem bom detalhamento.
Nitidez Suaviza a imagem ou a torna mais nítida.
Matiz Torna a imagem mais esverdeada ou avermelhada. Esta função é aplicável somente
nas transmissões em NTSC.
Tom de Cor Permite uma escolha de 3 ajustes de tonalidade de cor: Normal
, Quente ou
Frio
.
Redutor de Ruídos Permite reduzir o ruído (na forma de pequenos pontos na imagem) de uma
transmissão com sinal fraco. Selecionando Sim, você irá tornar a imagem mais
clara e nítida.
Contraste + Selecionando a opção Sim, o contraste total será otimizado, realçando a imagem.
Formato Permite selecionar diferentes formatos de tela para seu prazer visual.
Para os modelos 21PD5932 e 29PD6932: Modos 4:3 e Expande 4:3
Para os modelos 28PD6932 e 32PD6932: Modos Widescreen
,4:3, Zoom 14:9,
Zoom 16:9
, Zoom Legenda e Superwide.
(Veja a seção “Utilizando a Função Formato”)
Rotação
(Apenas para os modelos
28PD6932 e 32PD6932)
TV’s de telas grandes são sensíveis a variações no campo magnético daTerra. A
função Rotação oferece ajustes que permitem compensar este fenômeno. (Veja a
seção “Utilizando a Função Rotação”)
MENU
OSD
Imagem
Brilho
C
59
B
CorContraste
NitidezMatizTom de Cor
Imagem
Matiz
C
59
B
Tom de Cor
Redutor Ruídos
Contraste +
Formato
Rotação
Page 9
9
L01.1L AC DVD8 L01.1L AC DVD
17
MENU
DVD
MENU
COMO AJUSTAR O SOM DO TV
Utilize a tecla de cursor PARA CIMA ou PARA BAIXO para selecionar os itens no submenu.
Faça os ajustes ou a ativação do recurso com a tecla de cursor PARA A DIREITA ou PARA A
ESQUERDA . Pressione a tecla OSD para sair do menu.
Pressione , pressione a seta ou até o item Som e pressione .
MENU
OSD
Item do menu Atividade
Agudos Aumenta ou diminui o nível de altas freqüências (sons agudos) no som.
Graves Aumenta ou diminui o nível de baixas freqüências (sons graves) no som.
Balanço Distribui o som pelos alto-falantes direito e esquerdo.
Nivelar Volume Como variações nas condições do sinal podem resultar numa súbita alteração no
volume durante intervalos comerciais ou trocas de canal, selecionando a opção
Sim, o volume irá permanecer num nível padrão.
Incredible Surround Proporciona a sensação de um som mais envolvente. Quando a transmissão
for estéreo, permite selecionar Incredible Surround ou Stereo. Quando a
transmissão for mono, permite selecionar
Mono ou Espacial.
Ultra Bass
(apenas para 21PD5932)
Selecione a opção Sim para apreciar um reforço de graves na saída de som.
SAP Permite ouvir o som original em transmissão simultânea. Se o programa
transmitido não contém a informação SAP, aparecerá Não Disp. na parte
superior da tela. Ao assistir um programa em modo SAP e mudar para outro
canal, a opção SAP será desligada quando retornar ao canal anterior (com SAP).
É necessário refazer a seleção da opção Sim no recurso SAP. Quando uma das
entradas AV está selecionada, a opção SAP não é disponível.
Som Permite a seleção entre Stereo e
Mono. Nota: Se a transmissão não for estéreo,
apenas a indicação MONO aparecerá na tela.
Som
Agudos
C
2
B
GravesBalançoNivelar Vol.
Incr. Surround
Ultra Bass
Som
Balanço
C
L
R
B
Nivelar Vol.
Incr. Surround
Ultra Bass
SAPSom
18
Pressione a tecla de cursor PARA A
DIREITA para ativar o menu Timer
.
Relógio : Utilize as teclas
numéricas (0 - 9) para
digitar o horário atual.
Ligar às : Utilize as teclas
numéricas (0 - 9) para digitar o horário que você deseja que o
programa seja ativado.
Desligar às : Utilize as teclas numéricas (0 - 9) para digitar o horário que você
deseja desligar o aparelho.
Canal : Utilize as teclas numéricas (0 - 9) para digitar o número do canal.
Se você deseja habilitar a função Bookmark é necessário que a
TV esteje no modo DVD com o disco na posição que se
deseja iniciar a reprodução. Selecione Bookmark DVD através da
tecla de cursor para a direita repetidamente ou da tecla AV do
controle remoto. A mensagem Bookmark DVD? será mostrada
na tela. Pressione a tecla OK para confi rmar a operação.
Ativar : Use a tecla de cursor PARA A DIREITA ou PARA A
ESQUERDA para selecionar entre os modos Uma vez e
Todo dia
.
Mostrar Hora : Use a tecla de cursor PARA A DIREITA ou PARA A
ESQUERDA para selecionar Sim e mostrar o horário
corrente na tela.
Dica: Pode-se acessar diretamente o menu Timer através da tecla Timer do controle remoto.
5
1
3
2
4
6
7
9
8
0
5
1
3
2
4
6
7
9
8
0
5
1
3
2
4
6
7
9
8
0
5
1
3
2
4
6
7
9
8
0
DVD
MENU
MENU
MENU
Pressione , pressione a seta ou até o item Funções e pressione .
Este recurso permite digitar um horário e mostrá-lo na tela pressionando a tecla OSD. Permite, também, digitar
o horário que você deseja que o aparelho mude para outro programa, desligue o TV ou, ainda, funcionar como
um alarme para acordá-lo em horários específi cos, quando o aparelho estiver no modo stand-by (desligado pelo
controle remoto).
Esta TV possui uma função especial chamada Bookmark que permite selecionar um ponto do DVD para iniciar a
reprodução ao ser ativada a função Timer. É necessário que o disco DVD já esteja no ponto que se deseja iniciar
a reprodução.
UTILIZANDO O TIMER
Funções
Timer
B
Relógio
Active Control Ligar ÀsClosed Caption Desligar ÀsEcon. Energia CanalSaída Subwoofer AtivarLimit. Volume Mostrar Hora
Timer
Relógio
B
08:30
Ligar Às
Desligar Às
CanalAtivarMostrar Hora
L01.1L AC DVD8 L01.1L AC DVD
9
Page 10
11
L01.1L AC DVD10 L01.1L AC DVD
19
Este recurso ajusta automaticamente a qualidade da imagem, dependendo do sinal recebido pela antena.
Use a tecla de cursor PARA A
DIREITA ou PARA A ESQUERDA
para selecionar Sim
, Exibir ou Não.
Nota: Quando EXIBIR estiver selecionado,
os ajustes de Brilho, Contraste, Nitidez,
Contraste+ e Redutor Ruídos serão
mostrados na tela ao mudar de canal.
Nota: Esta função não atua se a opção
Econ. Energia estiver selecionada
Sim.
Nota: Esta função não atua nos canais AV.
O Closed Caption (CC) permite ler o conteúdo falado dos programas na tela do TV. Este recurso utiliza
“caixas de texto” para mostrar os diálogos e conversas enquanto o programa está sendo apresentado.
Nem todos os programas e comerciais de TV são produzidos com Closed Caption. As opções CC1 e CC2
dependem das transmissões das emissoras. As estações de TV podem freqüentemente utilizar abreviações das
palavras, símbolos e outras reduções gramaticais de forma a manter o diálogo sincronizado com a ação.
Isto varia de acordo com a fonte do material que está sendo transformado em texto e não indica a existência de
problemas na televisão.
Pressione a tecla de cursor PARA A
DIREITA ou PARA A ESQUERDA
para selecionar a opção de Closed Caption
desejada (
CC1, CC2, CC Mudo e CC
Não).
Nota : CC Mudo aciona o modo CC1
somente quando a função Mudo estiver
ativada.
Dica : Pode-se acessar os diversos modos de Closed Caption através da
tecla CC no controle remoto.
Este recurso permite a economia de energia. Se a opção Sim estiver selecionada, o modo economia de
energia é ativado imediatamente. Os ajustes de imagem e som podem ser alterados. Se um período de
tempo estiver selecionado, o modo economia de energia será ativado apenas se nenhum comando do
controle remoto for enviado durante um período de tempo selecionado. Ao ser ativado, qualquer comandodo
controle remoto fará com que o TV saia do modo economia de energia.
Use a tecla de cursor PARA A
DIREITA ou PARA A ESQUERDA
para selecionar Sim, um período de
tempo entre 30 e 180 minutos ou Não
para desativar a função de Economia de
Energia.
Nota: Ao mudar de canal, a indicação de
consumo de energia aparece na tela.
UTILIZANDO O ACTIVE CONTROL
UTILIZANDO O CLOSED CAPTION
UTILIZANDO A FUNÇÃO ECONOMIA DE ENERGIA
Funções
TimerActive Control Sim
Closed Caption
Econ. Energia
Saída Subwoofer
Limit. Volume
Funções
TimerActive Control
Closed Caption CC1
Econ. Energia
Saída Subwoofer
Limit. Volume
Funções
TimerActive Control
Closed Caption
Econ. Energia 30
Saída Subwoofer
Limit. Volume
20
S-VIDEO
AV1
in
AV2
in
Monitor
out
COMPONENTVIDEOINPUT
Y
Pb
Pr
L/Mono
R
VIDEO
AUDIO
Conector
Subwoofer
Conectores
AV, Monitor
e S-Video
Traseira
do TV
Subwoofer
OSD
VOL
Este recurso permite ativar o subwoofer quando a opção Sim estiver selecionada. Para que esta função
possa ser habilitada, é necessário ligar o subwoofer ao conector subwoofer na traseira do TV.
Use a tecla de cursor PARA A DIREITA
para selecionar Sim e ativar o subwoofer.
Nota: O Smart Sound Música ou Teatro liga
automaticamente a opção Saída Subwoofer,
porém só terá atuação se um subwoofer estiver
conectado.
U
TILIZANDO A
S
AÍDA
S
UBWOOFER
(exceto para o modelo 21PD5932)
Permite confi gurar o volume máximo desejado para todos os canais.
Pressione a tecla VOL +/– para ajustar o
volume desejado.
Pressione a tecla de cursor PARA A
DIREITA ou PARA A ESQUERDA
e
selecione Sim para ativar a opção Limit.
Volume. Selecione Não caso queira
desativar a função Limit. Volume.
Pressione a tecla OSD para sair do Menu.
Nota: Depois que a opção
Sim for sele-
cionada, a mensagem Limit. Volume
Ativado junto com nível máximo deseja-
do do Volume vão aparecer na tela sem-
pre que a tecla Volume + for pressionada
para aumentar o volume.
U
TILIZANDO O
L
IMITADOR DE
V
OLUME
Funções
TimerActive Control
Closed Caption
Econ. Energia
Saída Subwoofer Sim
Limit. Volume
Funções
TimerActive Control
Closed Caption
Econ. Energia
Saída Subwoofer
Limit. Volume
Limit. Volume Ativado
Volume.....
.................18
Page 11
11
L01.1L AC DVD10 L01.1L AC DVD
21
MENU
CH
Um jogo de futebol foi incluido no menu Funções para você se divertir com seu televisor.
Pressione a tecla de cursor PARA A
DIREITA para entrar no menu Jogo
Futebol
.
Antes de iniciar o jogo, pressione a tecla de
cursor PARA BAIXO para selecionar
Ajuda e ver as instruções de como jogar.
Depois de estar familiarizado com o modo
de jogar, pressione a tecla Menu para voltar
ao menu anterior.
Pressione a tecla de cursor PARA CIMA
para selecionar Futebol
.
Pressione a tecla de cursor PARA A
DIREITA para entrar no modo Jogo
Futebol.
Pressione a tecla
CH – (Canal) para sair
do jogo.
Este recurso permite ver o nível do sinal quando a opção Sim estiver selecionada. O nível do sinal será
mostrado na parte inferior da tela sempre que for feita uma troca de canal. Quanto mais próximo do valor
0, mais fraco é o nível de sinal da TV.
Pressione a tecla de cursor PARA A
DIREITA para selecionar Sim ou Não.
Nota: Quando o nível do sinal for fraco,
é possível acessar a opção Active Control
no menu Funções e selecionar a opção Sim,
que irá ajustar automaticamente a qualidade
da imagem. (Veja a seção “Utilizando o Active Control”)
Dica: Mantendo a função Nível de Sinal ativada e
selecionada dentro do menu, é possível ajustar a
direção de sua antena e escolher a posição que lhe
proporcione o maior nível, ou seja o melhor sinal.
UTILIZANDO O JOGO DE FUTEBOL
U
TILIZANDO A
F
UNÇÃO
N
ÍVEL DE
S
INAL
Funções
Active Control
Closed Caption
Econ. Energia
Saída Subwoofer
Limit. Volume
Jogo Futebol
Jogo Futebol
Futebol
Ajuda
B
BEM-VINDO AO JOGO DE FUTEBOL
TECLAS PARA JOGAR
TECLA MENU : CHUTA A BOLA
VWCB: PARA MOVER O JOGADOR
CH+ : REINICIA/MOVE PRÓXIMO NÍVEL
CH- : SAI DO JOGO
Funções
Closed Caption
Econ. Energia
Saída Subwoofer
Limit. Volume
Jogo Futebol
Nível Sinal Sim
Nível Sinal ....................I....... 80
22
Você pode escolher diferentes formatos de tela para seu prazer visual, que são: modo Widescreen, 4:3,
Zoom 14:9
, Zoom 16:9, Zoom Legenda e Superwide.
Pressione a tecla de cursor PARA A
DIREITA repetidamente para selecionar a
opção desejada: Widescreen, 4:3, Zoom
14:9
, Zoom 16:9, Zoom Legenda ou
Superwide
.
Nota: Quando o menu não estiver na tela, você
pode selecionar o formato de tela ( )
diretamente através das teclas de cursor PARA
A DIREITA e PARA A ESQUERDA
.
Para cada um dos modos alterados é possível retornar ao ajuste de fábrica
selecionando novamente o modo desejado através das teclas de cursor PARA
A DIREITA e PARA A ESQUERDA . A primeira indicação na tela não
sofre alteração.
Quando usar os formatos de tela
Modo Widescreen – Este modo mostra imagens transmitidas em formato 16:9 com as corretas
proporções, usando toda a tela. Nota: Imagens 4:3 mostradas neste formato serão alargadas
horizontalmente.
Modo 4:3 – Quando a imagem é reproduzida no formato 4:3, duas faixas pretas são mostradas em ambos
os lados da tela. A imagem pode ser aumentada progressivamente usando as teclas e .
Modo Zoom 14:9 – A imagem é aumentada para o formato 14:9 e duas faixas pretas são mostradas
em ambos os lados da tela. As teclas e permitem comprimir verticalmente
a imagem para mostrar as partes superior ou inferior (legendas).
Modo Zoom 16:9 – A imagem é aumentada para o formato 16:9. Este modo é recomendado
quando a imagem mostrada tem faixas pretas embaixo e no topo (formato letterbox). Use as
teclas e se quiser ver a parte superior ou inferior.
Modo Zoom Legenda – Este modo é usado para mostrar imagens com formato 4:3, usando toda
a superfície da tela, deixando as legendas visíveis. Use as teclas e para aumentar ou
diminuir a parte inferior da imagem.
Modo Superwide – Este modo é usado para mostrar imagens com formato 4:3, alargando os lados
da imagem. Use as teclas e para mostrar as partes superior ou inferior da imagem.
UTILIZANDO A FUNÇÃO FORMATO
(para os modelos 28PD6932 e 32PD6932)
Imagem
MatizTom de Cor
Redutor Ruídos
Contraste +
Formato Widescreen
B
Rotação
Você pode escolher diferentes formatos de tela para seu prazer visual, que são: modo 4:3 e Expande 4:3.
Pressione a tecla de cursor PARA A
DIREITA ou PARA A ESQUERDA
para selecionar a opção formato desejada
(4:3 ou Expande 4:3).
Nota: Quando o menu não estiver na tela, você
pode selecionar o formato de tela ( )
diretamente através das teclas de cursor PARA
CIMA e PARA BAIXO
.
Quando usar os formatos de tela
Modo 4:3
Este recurso é utilizado para apresentar uma imagem no formato 4:3 utilizando toda a tela.
Modo Expande 4:3
Expande as imagens de fi lmes gravados no formato de caixa de textos
(letterbox 16:9). Com este formato selecionado, as barras horizontais negras
existentes no topo e na parte inferior das imagens são reduzidas ou removidas.
UTILIZANDO A FUNÇÃO FORMATO
(para os modelos 21PD5932 e 29PD6932)
Imagem
NitidezMatizTom de Cor
Redutor Ruídos
Contraste +
Formato 4:3
B
L01.1L AC DVD10 L01.1L AC DVD
11
Page 12
13
L01.1L AC DVD12 L01.1L AC DVD
23
Como adicionar canais à lista Surf
• Selecione um canal para ser adicionado à lista Surf.
• Pressione a tecla SURF para ativar a lista Surf.
• A tela ao lado aparecerá perguntando se você deseja incluir o
canal selecionado.
• Pressione a tecla de cursor PARA A DIREITA
para adicionar o canal à lista Surf. Para adicionar mais canais à lista Surf,
repita os passos anteriores.
Como remover canais da lista Surf
• Pressione a tecla SURF para mostrar a lista Surf.
• Use as teclas de cursor PARA CIMA ou PARA BAIXO
para circular através dos canais da lista Surf e selecione o
canal a ser removido.
• A tela ao lado aparecerá perguntando se você deseja cancelar o
canal selecionado.
• Pressione a tecla de cursor PARA A DIREITA para
remover o canal da lista Surf.
Nota: Uma vez eliminado um canal, a opção Incluir ? aparece, indicando
que este canal poderá voltar a ser adicionado.
Como visualizar os canais selecionados na lista surf
• Pressione a tecla SURF para mostrar a lista Surf.
• Use a tecla de cursor PARA CIMA ou PARA BAIXO para circular através dos canais
da lista Surf.
5
5
Com este recurso você pode facilmente navegar pelos diferentes programas de TV que o interessam. Este
recurso permite colocar até oito canais em sua lista de visualização.
UTILIZANDO O CONTROLE SURF
SURF
SURF
SURF
Rotação : TV’s de telas grandes são sensíveis a variações no campo magnético da Terra. A função
Rotação no menu Imagem oferece ajustes que permitem compensar este fenômeno.
Pressione a tecla de cursor PARA A
DIREITA ou PARA A ESQUERDA
repetidamente para alterar o ângulo de
rotação da imagem.
UTILIZANDO A FUNÇÃO ROTAÇÃO
(para os modelos 28PD6932 e 32PD6932)
IMAGEM INCLINADA
PARA A ESQUERDA DEPOIS DE AJUSTADA
IMAGEM INCLINADA
PARA A DIREITA
DEPOIS DE AJUSTADA
Imagem
MatizTom de Cor
Redutor Ruídos
Contraste +
FormatoRotação
C B
PHILIPS
PHILIPS
PHILIPS
PHILIPS
5
Surf
5 Incluir?
5
Surf
5 Cancelar?
24
O recurso Sleeptimer permite selecionar um período de tempo após o qual o aparelho irá automaticamente para
o modo Stand-by. Você pode selecionar o temporizador de um período inicial de 15 minutos até um máximo de
240 minutos.
Pressione a tecla SLEEP para ativar um período de tempo.
Pressione a tecla SLEEP repetidamente para circular através das opções de períodos de
tempo disponíveis e selecione o desejado.
Notas :
• Durante o último minuto de um comando
Sleep, uma contagem regressiva será
apresentada na tela.
• Pressionando qualquer tecla do controle remoto durante a contagem regressiva, o
Sleeptimer será cancelado.
• Nos últimos 10 segundos da contagem regressiva, a mensagem Até logo... será
mostrada na tela.
UTILIZANDO O SLEEPTIMER
SLEEP
SLEEP
Independente de você estar assistindo um fi lme ou jogando vídeo game, seu TV tem um controle automático de
ajustes de imagem que é ideal para o programa ou fonte que você está utilizando. Cada opção do Smart
Picture é pré-ajustada na fábrica para selecionar automaticamente os níveis de brilho, cor, contraste e nitidez.
Pressione a tecla SMART PICTURE repetidamente para circular através dos 5 ajustes de
imagem : Pessoal
, Vibrante, Natural, Suave e Games.
Defi nição dos ajuste de Imagem
Pessoal : Opção que pode ser ajustada pelo usuário.
Vibrante : Reforça cores mais vibrantes. (Apropriado para modo AV em ambientes mais luminosos).
Natural : Reforça cores originais.
Suave : Reforça cores “suaves”. (Apropriado para sinais fracos e ruidosos).
Games : Reforça cores “quentes”. (Apropriado para jogos de computadores, video game, etc.).
Independente de você estar assistindo um fi lme ou jogando vídeo game, seu TV tem um controle automático de
ajustes de som que é ideal para o programa ou fonte que você está utilizando. Cada opção do Smart Sound
é
pré-ajustada na fábrica, para selecionar automaticamente os níveis de graves e agudos.
Pressione a tecla SMART SOUND repetidamente para circular através dos 4 ajustes de
som : Pessoal
, Voz, Música e Teatro.
Defi nição dos ajustes de Som
Pessoal : Opção que pode ser ajustada pelo usuário.
Voz : Reforça tons de alta freqüência. (agudos reforçados).
Música : Reforça tons de baixa freqüência. (graves reforçados).
Teatro : Reforça sensações em programas de ação. (graves e agudos reforçados).
UTILIZANDO O CONTROLE SMART PICTURE
SMART PICTURE
UTILIZANDO O CONTROLE SMART SOUND
SMART SOUND
Page 13
13
L01.1L AC DVD12 L01.1L AC DVD
25
Operando o DVD Player
1. Ligue a TV.
2. Pressione a tecla TV/DVD. A TV vai para o modo
DVD.
3. Pressione a tecla
EJECT para abrir a gaveta.
4. Carregue um disco na gaveta.
Nota:
• O lado impresso do disco deve estar voltado para cima
(também para discos dupla face)
• Certifi que-se que o disco esta na posição correta.
• Aperte a tecla EJECT para fechar a gaveta.
- A indicação READING aparece na janela de status e a
reprodução começa automaticamente.
A tela padrão é mostrada quando o aparelho está no
modo STOP. Ela pode conter uma “janela de Status”
e uma “Linha de Ajuda”. Esta tela dá informações
referentes a ações proibidas, modos de reprodução e
ângulos disponíveis, etc.
OPERAÇÕES BÁSICAS
26
Hierarquia de Menus do Sistema
MenuDVD
Ferramentas
Opções Play Menu Fotos Visualizar Busca Programa
Navegação Disco Exibição Ângulo Tempo Programa
Áudio Zoom Rápido Faixas
Legenda Lento Lista Play
Rotação Quadro a quadro Apagar Tudo
Preferências
Som Funções
Modo Noite Linha de Ajuda
Status
Instalar
Idioma
TV
Funções Acesso
Áudio Padrão Sistema de TV Saída digital PBC Entre Código
Legenda Padrão Nível Bloqueio
Mudar Código
Bloqueio de disco
Ferramentas
Bemvindo ao menuDVD. Use as teclasdirecionaispara navegar
pelomenu.
Opções Play Menu Fotos Visualizar
Preferências
Instalar
Ver Capítulo
Menu Áudio
OPERAÇÕES BÁSICAS (CONT.)
Use as teclas (1 2 3 4) no Controle Remoto
para navegar no Menu.
Pressione OK para confi rmar a seleção.
Para sair do menu pressione SYSTEM MENU.
1
2
3
4
Navegando no System Menu
(Menu do Sistema do DVD)
Este menu permite acessar várias funções
e ajustes do aparelho.
Pressione SYSTEM MENU.
� A barra de menu aparecerá na tela da TV.
L01.1L AC DVD12 L01.1L AC DVD
13
Page 14
15
L01.1L AC DVD14 L01.1L AC DVD
27
A descrição refere-se a reprodução de
discos DVD Vídeo.
A descrição refere-se a reprodução de
discos Vídeo CD.
A descrição refere-se a reprodução de
discos de CD de áudio.
A descrição refere-se a reprodução
arquivos MP3.
A descrição refere-se a reprodução
arquivos JPEG.
DVD
VCD
CD
MP3
JPEG
IMPORTANTE!
– Dependendo do DVD ou VIDEO CD, algumas
operações podem ser diferentes ou não
permitidas.
– Não empurre a gaveta do disco ou introduza
outros objetos diferentes dos discos nas gavetas.
Se você fi zer poderá causar um defeito ao
aparelho.
Dicas Úteis:
Alguns discos (ex. discos de karaoke) são gravados com
multiplos canais de áudio.
Pressione a tecla Audio repetidamente durante a repro-
dução para escolher LR para ouvir ambos os canais, LL
para ouvir o canal esquerdo (apenas música) e RR para
ouvir o canal direito (apenas vocal).
Discos que podem ser reproduzidos
O seu aparelho é capaz de reproduzir:
M Discos:
– Digital Video Discs (DVDs)
– Video CDs (VCDs)
– Super Video CDs (SVCDs)
– Digital Video Discs + Rewritable(DVD+RW)
– Compact Discs (CDs)
– Discos MP3 em um CD-R(W):
– Um máximo de 30 caracteres serão mostrados.
– Frequências de amostragem suportadas:
32 kHz, 44.1 kHz, 48 kHz
– Bit-rates suportados : 32~256 (kbps),bitrates
variáveis.
– Arquivos de imagem (JPEG) em um CD-R(W):
– Formato JPEG/ISO 9660.
Dicas Úteis:
– Se você estiver tendo problemas na reprodução de um
determinado disco, remova-o e tente outro disco. Disco
de formato diferente dos especifi cados anteriormente
não podem ser reproduzidos neste aparelho.
OPERAÇÕES COM DISCOS
IMPORTANTE!
Se o ícone de restrição (X) aparece na tela
do TV quando uma tecla é pressionada,
indica que a função não está disponível neste
disco ou neste momento.
Usando o Menu do Disco
Dependendo do disco, um menu pode aparecer na
tela do seu TV uma vez que o disco é carregado.
Para selecionar uma função de reprodução
ou item
M Use o as teclas de cursor (1 2 3 4) ou o
teclado numérico (0-9) no Controle Remoto,
e então pressione PLAY
2 ou OK para
iniciar a reprodução.
Para acessar ou sair do menu
M Pressione DVD MENU no Controle Remoto.
Para VCD com a função Controle de Repro-
dução (PBC) (apenas versão 2.0)
M Durante a reprodução, pressionando DVD
MENU você voltará à tela de Menu.
M No modo stop, pressione DVD MENU para
trocar entre ‘PBC Lig.’ e ‘PBC Desl.’.
� O menu PBC do VCD só será acessível se você
selecionar ‘PBC Lig.’.
Símbolos usados neste Manual
Os símbolos abaixo aparecem em alguns títulos e
notas e tem o seguinte signifi cado:
28
Operação Geral
Pressione SYSTEM MENU no controle remoto.
Pressione a tecla 2 até selecionar Visualizar.
Use 1 234 para navegar nos sub menus e sele-
cionar a opção que deseja alterar.
Pressione SYSTEM MENU para sair do menu.
Ângulo de Câmera
Alguns discos contém cenas que foram fi lmadas
simultâneamente de vários ângulos.
Pressione
2 para ativar o item Ângulo.
Use
34 para selecionar o ângulo desejado.
Zoom
O Zoom permite ampliar a imagem durante a
reprodução.
Pressione o cursor 2 para ativar a função Zoom.
Dentro de 5 segundos use 1 2 3 4 para mover-
se sobre a imagem.
Pressione OK repetidamente para aumentar ou
diminuir a taxa de zoom.
� A reprodução irá continuar.
Ver Capítulo
Pressione o cursor
2 para selecionar Sim.
� Os primeiros 10 segundos de cada capítulo
serão exibidos continuamente.
Selecionando uma faixa / capítulo
Pressione
CH + ou CH- brevemente durante
a reprodução para ir ao início da próxima faixa/
capítulo ou para voltar ao início da faixa/capítulo
atual.
Pressione CH- brevemente duas vezes para pular
para uma faixa/capítulo anterior.
Use o teclado numérico (0-9) para digitar o
número da faixa/capítulo e ir diretamente para ela.
OPERAÇÕES COM DISCOS (CONT.)
DVD
VCD
CD
DVD
VCD
1
2
3
1
2
3
MENU FERRAMENTAS
DVD
VCD
1
2
3
4
JPEG
1
2
1
2
3
DVD
VCD
1
1
2
3
4
DVD
1
2
MP3
CD
Controles Básicos de Reprodução
Continuando uma reprodução da última
posição de parada (DVD/VCD)
M No modo stop sem que o disco tenha sido reti-
rado pressione PLAY
2.
Para cancelar a continuação da reprodução
M No modo stop pressione 9 novamente.
Pausando uma reprodução
Durante a reprodução, pressione PAUSE
;.
� A reprodução será pausada e não haverá som.
Durante a reprodução, pressione PAUSE ; repe-
tidamente para selecionar os quadros anteriores
ou posteriores.
Para continuar a reprodução pressione PLAY2
novamente.
No menu Ferramentas, você pode selecionar
vários recursos disponíveis no seu DVD.
1. Menu Opções Play
No menu Opções Play, você pode selecionar o
idioma do áudio e da legenda do disco, assim
como ir diretamente para um título ou capítulo.
Operação Geral
Pressione SYSTEM MENU no controle remoto.
Pressione a tecla 2 para selecionar Opções Play.
Use 1 234 para navegar nos sub menus e sele-
cionar a opção que deseja alterar.
Pressione SYSTEM MENU para sair do menu.
2. Menu Fotos
No menu Fotos, você pode ajustar o tempo de
exibição de suas fotos.
Pressione a tecla
2 para ativar o item Exibição.
Pressione
34 e selecione Lenta, Normal ou
Rápida de acordo com a velocidade de exibição
desejada.
3. Menu Visualizar
No menu Visualizar, você pode alterar o ângulo, o
zoom, a rotação de uma foto ou ver um resumo
de todos os capítulos disponíveis no disco.
Page 15
15
L01.1L AC DVD14 L01.1L AC DVD
29
MENU FERRAMENTAS (CONT.)
1
2
JPEG
1
2
3
4
DVD
VCD
1
2
3
1
2
DVD
VCD
4
5
Use ← para selecionar outras opções, ↓ para entrar no submenu,
OK para sair do menu
Programa
Programa
Lista Play
Faixas
Apagar tudo
Ferramentas
Pressione OK para excluir a faixa selecionada da Lista Play.
Programa
Lista Play
Faixas
Apagar tudo
Programa
Lista Play
1.Título 0 : Cap.
2.Título 0 : Cap.
3.Título 0 : Cap.
4.Título 0 : Cap.
Ferramentas
1
2
3
3
DVD
VCD
1
2
3
1
2
3
MP3
CD
DVD
VCD
MP3
CD
Quadro a quadro
Permite exibir a imagem quadro a quadro.
Pressione
4 para ativar Quadro a quadro.
Pressione a tecla 2 para selecionar o item
Quadro a quadro.
Pressione 1 2 para selecionar o quadro seguinte
ou anterior.
5. Menu Programa
Programando faixas favoritas
M Você pode reproduzir o conteúdo do disco na
ordem que desejar programando a ordem das
faixas a serem reproduzidas. Até 20 faixas podem
ser programadas.
Fazendo um programa
Pressione SYSTEM MENU e pressione 2 para
selecionar Programa durante a reprodução.
Pressione 4 para selecionar Faixas.
Pressione 2 para mostrar os Títulos e pressione 2
novamente para mostrar os capítulos, se estiverem
disponíveis no disco.
Use
3 ou 4 para selecionar seu Título ou capítulo
desejado.
Pressione OK para confi rmar a seleção.
� A seleção dos títulos e capítulos aparecerá na
‘Lista Play’.
DVD
VCD
Rotação
Esta função permite rotacionar imagens JPEG.
Pressione o cursor
2 para ativar o item Rotação.
Pressione 1 2 para rotacionar a imagem.
4. Menu Busca
No menu Busca, você possui várias opções de
busca por um determinado trecho do disco.
Operação Geral
Pressione SYSTEM MENU no controle remoto.
Pressione a tecla 2 até selecionar Busca.
Use 1 234 para navegar nos sub menus e sele-
cionar a opção que deseja alterar.
Pressione SYSTEM MENU para sair do menu.
Tempo
Permite iniciar a reprodução em qualquer
momento escolhido no disco.
Pressione a tecla
2 para ativar o item Tempo.
Digite o tempo desejado através do teclado numé-
rico (0-9).
Pressione OK para ativar.
Rápido
Permite procurar uma trecho do disco
rapidamente.
Pressione 4 para selecionar Rápido.
Pressione 1 2 para selecionar a velocidade dese-
jada: -32, -8, ou -4 (para trás), ou +4, +8 ou +32
(para frente).
� Não haverá som durante a procura.
� Selecione 1 para reproduzir o disco na
velocidade normal.
� Pressione PAUSE ; no controle remoto para
parar a imagem.
Para voltar a velocidade normal, pressione PLAY 2
Lento
Pressione 4 para selecionar Lento.
Pressione 1 2 para selecionar a velocidade dese-
jada: -1/8,-1/4, -1/2 ou -1 (para trás), ou +1/8,
+1/4, +1/2 ou +1 (para frente).
� Não haverá som durante a câmera lenta.
� Selecione 1 para reproduzir o disco na
velocidade normal.
� Selecione 0 ou pressione PAUSE ; no con-
trole remoto para parar a imagem.
Para voltar a velocidade normal, pressione PLAY 2.
30
Apagando uma seleção em um programa
Pressione 4 para selecionar Lista Play.
Pressione 2 para mostrar a Lista Play e use 3 ou
4 para selecionar o item que você que apagar.
Pressione OK para apagar a faixa selecionada.
Apagando todas as faixas
Pressione 4 para selecionar Apagar Tudo e pres-
sione 2 para selecionar Apagado.
� Todas as faixas serão apagadas.
Ligando / Desligando um programa
Mova para selecionar Programa.
Pressione 2 ou 1 para selecionar Sim para
iniciar a reprodução de um programa.
� Ou pressione Não e a reprodução continuará
do ponto atual.
Pressione OK para confi rmar a faixa selecionada.
Para sair do menu, pressione SYSTEM MENU.
MENU FERRAMENTAS (CONT.)
1
2
3
4
1
1
2
3
Selecione Não se você não quiser mais o texto
de ajuda.
Dica Útil:
- Para certas funções o texto de ajuda pode fi car
visível mesmo se você desligou a função no menu.
Isto é apenas para mostrar como se opera
estas funções.
Status
Selecione Sim para mostrar as informações sobre
a reprodução atual.
Selecione Não para não aparecer mais atualiza-
ções na tela da TV.
Use → para mudar o valor, e ↓ ou ↑ para mover para outra opções.
Som
Preferências
Modo noite
Não Sim
Use → para mudar os valores ↓ ou ↑ para mover para outras opções.
Funções
Preferências
Status
Linha de Ajuda
Sim Não
Use → para mudar os valores ↓ ou ↑ para mover para outras opções.
Funções
Preferências
Linha de Ajuda
Status
Sim Não
MENU PREFERÊNCIAS
1
2
3
4
1
2
1
2
1
2
No menu Preferências, você pode personalizar seu
DVD Player quando reproduzindo um disco DVD
segundo sua preferência pessoal.
Operação Geral
Pressione SYSTEM MENU no controle remoto.
Pressione a tecla 4 para selecionar Preferências.
Use 1 234 para navegar nos sub menus e sele-
cionar sua opção preferida.
Pressione SYSTEM MENU para sair do menu.
1. Menu Som
Modo Noite
Selecione Sim para suavizar o nível de volume.
As partes de alto volume serão suavizadas
e as partes de baixo volume serão trazidas para
um nível audível.
Esta função só está disponível para fi lmes com
Dolby Digital.
Selecione Não quando você quiser aproveitar o
som surround com toda sua faixa dinâmica.
2. Menu Funções
Linha de ajuda
Selecione Sim para aparecer o texto na parte infe-
rior da tela com uma breve descrição da opção
selecionada ou com instruções para navegação no menu.
L01.1L AC DVD14 L01.1L AC DVD
15
Page 16
17
L01.1L AC DVD16 L01.1L AC DVD
31
MENU INSTALAR
Use ↓ ou ↑ para mudar os valores, OK para confirmar, ← para sair
do submenu
Menu Àudio
Saída Digital
Instalar
Saída Digital
Só PCM
Todas
Não
Use → para mudar os valores ↓ ou ↑ para mover para outras opções.
Funções
Instalar
PBC
Desl. Lig.
Use → para mudar o valor, OK para confirmar, e sair ↓ ou↑ para
mover para outras opções.
Acesso
Entre Código
Instalar
Mudar Código
Nível Bloqueio
3
Bloqueio de Disco
1
2
3
4
1
2
3
4
1
2
3
5
O menu Instalar é composto de ajustes que
são essenciais para selecionar as confi gurações
apropriadas de áudio e vídeo no DVD Player
para corresponder ao seu equipamento como TV,
Receiver etc.
Também permite que você escolha opções padrão
como idioma, controle de acesso etc.
M A reprodução será interrompida quando se entra
no menu Instalar.
Operação Geral
Pressione SYSTEM MENU no controle
remoto.
Pressione 4 para selecionar a opção Instalar.
Use 1 234 para navegar nos sub menus e sele-
cione sua opção preferida.
Para sair do menu pressione SYSTEM MENU.
1. Idioma
Seleciona o idioma do áudio e da legenda que será
utilizado como padrão para todos os discos.
2. TV - Sistema de TV
Esta função não está disponível para o usuário,
pois utiliza o sistema selecionado no item Instala-
ção do menu da TV.
3. Menu Áudio - Saída digital
Ajuste a saída digital de acordo com as conexões
dos seus equipamentos de áudio opcionais.
Selecione Só PCM se o equipamento de áudio
opcional não é capaz de decodifi car áudio multicanal.
Selecione Todas se a saída digital estiver conec-
tada a um equipamento opcional que possua
um decodifi cador multi-canal.
Selecione Não para desativar a saída digital.
4. Funções - PB
C (Controle de Reprodução)
M Controle de Reprodução (somente nos VCDs 2.0)
pode ser ajustado para Sim ou Não (veja seção
“Usando o Menu do Disco”).
5. Acesso
M Alguns DVDs podem ter controle de censura para
todo o disco ou para certas cenas do disco.
Esta função permite que você ajuste um nível de
limitação de censura para reprodução. Os níveis
de censura vão de 1 a 8 e dependem do país de
origem. Você pode proibir a reprodução de certos
discos que não sejam adequados para suas crian-
ças ou ter certos discos reproduzidos com cenas
alternativas (se disponíveis no disco).
Acesso - Nível Bloqueio
Pressione SYSTEM MENU e pressione 4 para
selecionar a opção Instalar
.
Pressione 2 para selecionar Acesso.
Pressione 2 para selecionar Entre Código.
Entre com a senha de 4 dígitos.
Pressione 4 até Nível Bloqueio e então pres-
sione 2 1 para selecionar um nível de 1 a 8 para
o disco atual.
32
� Selecione ‘0’ para desativar o Nível de Bloqueio.
� Selecione a censura de 1 a 8; Discos ou cenas
com mesma censura ou menor serão reproduzi-
dos. Os discos com uma classifi cação superior à
que você selecionou não serão reproduzidos, a
menos que você digite a senha de quatro dígitos.
Pressione novamente SYSTEM MENU para sair
do menu.
Explicações sobre classifi cações
8 Adult
– Material adulto; deve ser visto somente por
adultos devido a material sexual, violência ou
linguagem.
7 NC-17
– Para maiores de 17 anos; não se recomenda que
crianças com idade inferior a 17 anos assistam.
6 PG-R
– Supervisão Parental – Reservado; recomenda-
se que os pais não deixem que os menores de 17
anos de idade assistam ou, permitem que assistam
somente na companhia de um dos pais ou respon-
sável adulto.
4 PG13
– Material não apropriado para menores de 13
anos de idade.
3 PG
– Supervisão Parental recomendada.
1G
– Público em Geral; aceitável para espectadores de
todas as idades.
0 NO PARENTAL
– Todos os discos serão reproduzidos
Acesso - Mudar Código
Pressione SYSTEM MENU e pressione 4para
selecionar a opção ‘Instalar’.
Pressione 2para selecionar ‘ Acesso’.
� A reprodução irá parar.
Digite a senha de 4 dígitos.
Pressione 4 até ‘Mudar Código’ e então pressione
2 para digitar a senha de 4 dígitos novamente
Digite a nova senha de 4 dígitos.
Digite a senha de 4 dígitos mais uma vez para
confi rmar.
� A nova senha de 4 dígitos já tem efeito.
Pressione SYSTEM MENU para sair do menu
Setup.
MENU INSTALAR (CONT.)
Acesso - Bloqueio de disco
Quando a opção Bloqueio de disco é selecionada,
todos os DVDs, VCDs e SVCDs são bloqueados.
Pressione SYSTEM MENU e pressione
4 para
selecionar a opção Instalar
.
Pressione 2 para selecionar Acesso.
� A reprodução irá parar.
Pressione 4 para selecionar Bloqueio de Disco.
Pressione 2 para selecionar Sim.
� O disco não será reproduzido a menos que
você digite a senha de 4 dígitos.
Pressione SYSTEM MENU para sair do menu
Setup.
Notas:
- Quando um disco está bloqueado o aparelho irá
pedir a senha (a senha padrão é 0000).
- Para mudar a senha , veja a opção Mudar Código
.
Use → para mudar os valores ↓ ou ↑ para mover para outras opções.
Acesso
Mudar Código
Nível Bloqueio
Instalar
Entre Código
Bloqueio de Disco
Não Sim
6
1
2
3
4
5
6
7
1
2
3
4
5
Page 17
17
L01.1L AC DVD16 L01.1L AC DVD
INSTRUÇÕES DE USO 28PD6921 & 32PD6921A
33

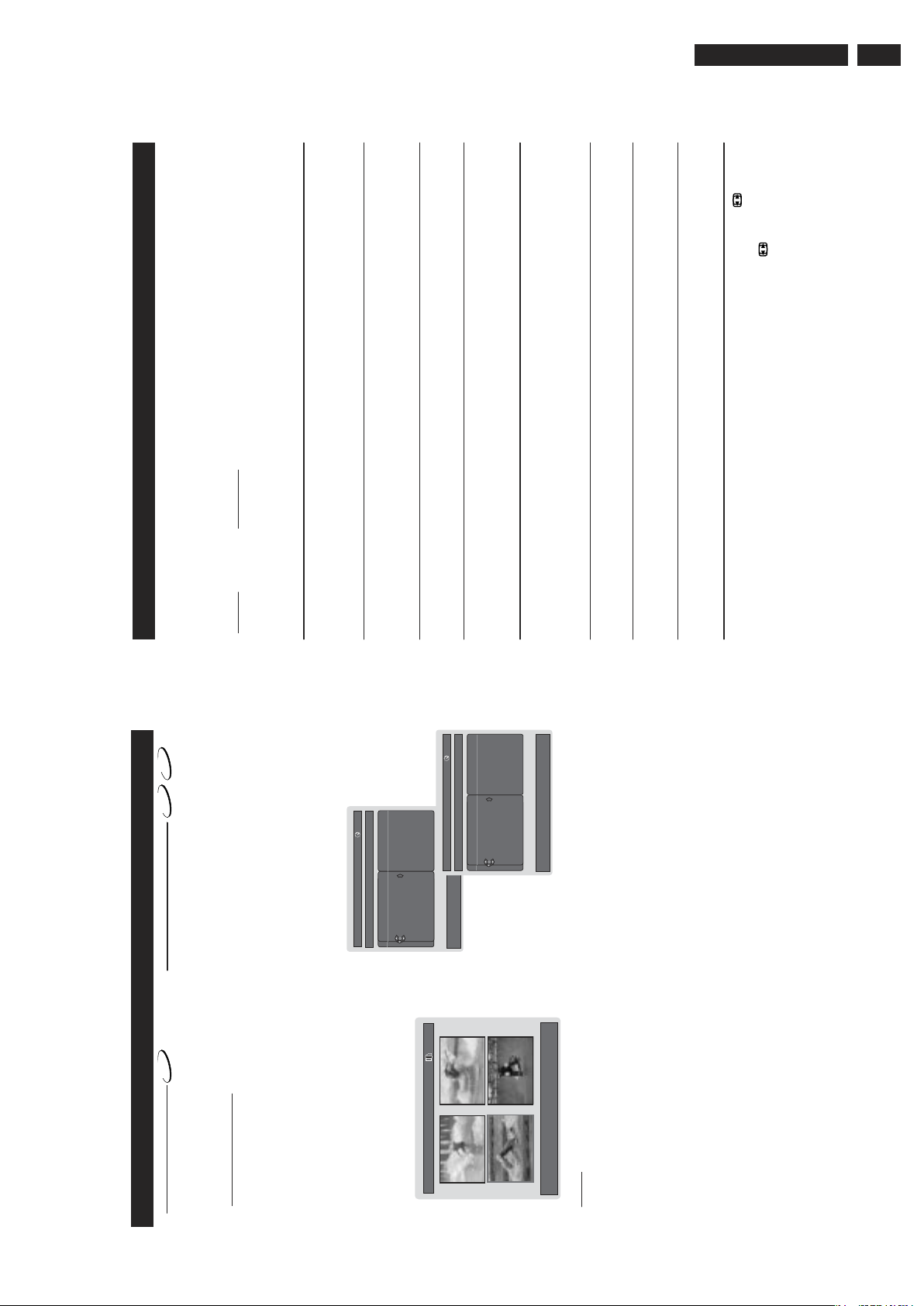

Reproduzindo CDs de Música
M Esta função permite que você organize e repro-
duza suas músicas digitais. Os seguintes tipos de
mídia são suportados:
- CDs de áudio
- Arquivos MP3 em discos CDR/CDRW
M Você verá uma lista de álbuns (se disponíveis no
disco) emparelhados na tela.
M Se não houver álbuns, a lista de faixas será mos-
trada.
M Você pode usar as teclas 1 234 para navegar pela
vista do álbum/faixas.
M Pressione OK ou PLAY para iniciar a reprodução.
Opções de Reprodução
� Selecione PLAY para voltar á visualização do
álbum/faixa e iniciar a reprodução.
Reproduzindo Photo CDs
M Esta função permite que você veja suas fotos
digitais (apenas JPEG) na tela da TV
Visualização do Album
M Você verá as fotos digitais emparelhadas na tela da
TV.
M Se uma foto não estiver disponível, uma mensa-
gem será mostrada no seu lugar. Nenhum nome
de arquivo será mostrado.
M Você pode usar as teclas 1 234 para navegar pela
vista do álbum.
M Pressione OK ou PLAY 2 na foto selecionada para
vê-la em tela cheia ou pressione PLAY 2 nova-
mente para iniciar o modo exibição automático.
M Você também pode trocar de páginas através das
teclas
CH+ ou CH-.
Dica Útil:
- A qualquer hora, pressionando a tecla DVD
Menu no controle remoto, fará com que você
volte para a visualização do Álbum.
Use as teclas de navegar pela página, OK para selecionar, ou CH+
ou CH- para mudar de Página.
JPEG Swim Pág. 01/14 01 / 05
Use ↓ ou ↑ para mudar valores,← ou → para outras listas, OK para
confirmar.
MP3 2 Play G 0:05:06 0:00:14
Menu de Áudio
Faixa
1. 01 - Forth - Se Seduction of Orpheus
2. 02 - Tilt - Sed Tilt
3. 03 - Ian Wilke Arrivals
4. 04 - Life on Ma 2000
5. 05 - Cass Vs SI 44.1 KHz
Use ↓ ou ↑ para mudar valores, ← ou → para outras listas, OK para
confirmar.
CD-DA 2 Play G 0:03:48 0:00:42
Menu de Áudio
Faixa
1. Faixa 02
2. <Sem texto CD>
3.4.5.
JPEG
OPERAÇÕES COM MP3 E JPEG
MP3
CD
34
Abaixo é apresentada uma lista de sintomas ocorridos freqüentemente com o TV. Antes de chamar o Serviço
Técnico, faça estas verifi cações simples. Alguns destes sintomas podem ser corrigidos facilmente com a ajuda das
informações abaixo.
Sintoma O que fazer
Mancha nas cores • Desligue o televisor pela chave de rede. Aguarde 20 minutos antes de ligar o
aparelho novamente.
• Verifi que se o aparelho não está colocado muito próximo de alto-falantes ou objetos
magnéticos.
Não liga • Verifi que se o cabo de rede está conectado na tomada. Se o aparelho ainda não ligar,
desligue-o da tomada, espere 60 segundos e então reinsira o plug na tomada de rede.
Pressione o botão liga/desliga novamente.
Sem imagem • Verifi que a conexão da antena na parte traseira do aparelho.
• Possível problema na estação de TV. Tente outro canal.
• Verifi que os ajustes do menu IMAGEM ou pressione a tecla SMART PICTURE
.
Imagem boa, mas
sem som
• Tente aumentar o volume.
• Verifi que se a função LIMITADOR DE VOLUME está ativada.
Som bom, mas
cor pobre ou sem
imagem
• Tente aumentar os ajustes de contraste, brilho e cor.
• Tente outra regulagem de SMART PICTURE via ontrole remoto.
• Verifi que se a função ECON. ENERGIA no menu funções está ativada.
Imagem e som
ruidosos
• Verifi que a conexão de antena na parte traseira do TV.
• Em alguns casos, somente a utilização de uma antena externa poderá melhorar a
imagem.
• Tente ajustar a sintonia fi na.
Linhas pontilhadas
horizontais
• Possível interferência elétrica por ex.: secador de cabelos, aspirador de pó, etc.
Desligue os eletrodomésticos.
Imagens duplas ou
imagens “Fantasma”
• Possível mau posicionamento da antena. A utilização de uma antena mais direcional
pode melhorar a recepção.
TV não responde ao
controle remoto
• Verifi que as baterias do controle remoto.
• Dirija o controle remoto diretamente à lente do sensor de controle remoto.
Imagem faltando ou
deslocada
• Verifi que o formato de tela selecionado pressionando a tecla Formato ( ) do
Controle Remoto.
• Tente outro formato de tela pressionando a tecla Formato ( ) repetidamente.
ANTES DE CHAMAR O SERVIÇO TÉCNICO (TV)
L01.1L AC DVD16 L01.1L AC DVD
17
Page 18
19
L01.1L AC DVD18 L01.1L AC DVD
35
Sob nenhuma circunstância você deve tentar consertar o aparelho, pois isto invalidará a garantia. Não abra o
aparelho pois há o risco de choque elétrico.
Se um problema ocorrer, cheque primeiro os pontos listados abaixo antes de levar o aparelho para a assistên-
cia técnica.
ANTES DE CHAMAR O SERVIÇO TÉCNICO (DVD)
Sintoma O que fazer
Sem imagem. – Verifi que se a TV está ligada.
– Pressione a tecla TV/DVD do controle remoto.
Imagem distorcida . – Algumas vezes uma pequena distorção pode apare-
cer na imagem. Isto não é um problema.
Imagem completamente distorcida ou imagem
em preto e branco.
– Certifi que-se que o disco é compatível com o
aparelho.
– Certifi que-se que o aparelho está confi gurado
conforme sua TV e o disco.
Sem áudio na saída digital. – Cheque as conexões digitais,.
– Cheque se o receiver pode decodifi car MPEG-2
ou DTS, se não puder, ajuste a saída digital para
PCM.
Cheque se o formato de áudio selecionado é
compatível com o receiver.
O disco não pode ser reproduzido – Os discos DVD+R/DVD+RW/CD-R devem estar
fi nalizados.
– Certifi que-se que a parte impressa do CD está
voltada para cima.
– Cheque se o disco não está defeituoso, tente outro
disco.
– Se você mesmo gravou um de Imagens ou MP3,
certifi que-se que ele contenha pelo menos 10 fotos
ou 5 faixas MP3.
– Cheque se o código regional está correto.
A imagem congela momentaneamente
durante a reprodução
– Cheque se não há riscos ou impressões digitais e
limpe o disco com um pano macio. do centro para
as bordas.
O aparelho não retorna à tela inicial quando o
disco é removido
– Reinicie o aparelho desligando e ligando novamente.
O Controle Remoto não está funcionando
perfeitamente.
– Aponte o Controle Remoto diretamente para o
sensor IR.
– Reduza a distância entre o Controle Remoto e o
aparelho.
– Troque as pilhas por outras novas.
– Recoloque as pilhas na posição correta.
As teclas não funcionam – Para reiniciar o aparelho completamente, desco-
necte-o da tomada por 5-10 segundos
O aparelho não responde a alguns comandos
durante a reprodução
– As operações podem não ser permitidas neste
disco.
O aparelho não pode ler CDs / DVDs – Use um disco de limpeza, facilmente encontrado
nas lojas, antes de enviar o aparelho para o con-
serto.
36
LISTA DE SERVIÇOS AUTORIZADOS
ACRE
RIO BRANCO 68-2249116
ALAGOAS
ARAPIRACA 82-5222367
MACEIO 82-2417237
PALMEIRA DOS INDIOS 82-4213452
UNIAO DOS PALMARES 82-2811305
AMAZONAS
MANAUS 92-6333035
MANAUS 92-6633366
AMAPÁ
MACAPA 96-2234869
MACAPA 96-2175934
SANTANA 96-2830406
BAHIA
ALAGOINHAS 75-4211128
BARREIRAS 77-6117592
BOM JESUS DA LAPA 77-4814335
BRUMADO 77-4412381
CAETITE 77-4541183
CAMACARI 71-6218288
CATU 71-6411982
CICERO DANTAS 75-2781169
CRUZ DAS ALMAS 75-6212839
CRUZ DAS ALMAS 75-6212839
ESPLANADA 75-4271454
EUNAPOLIS 73-2815181
FEIRA DE SANTANA 75-2232882
GANDU 73-2541664
ILHEUS 73-2315995
IPIAU 73-5311219
IRECE 74-6411248
ITABERABA 75-2512358
ITABUNA 73-6137777
ITAPETINGA 77-2613003
JACOBINA 74-6213451
JEQUIE 73-5254141
JUAZEIRO 74-6116456
JUAZEIRO 74-6111002
MURITIBA 75-4241908
PAULO AFONSO 75-2811349
POCOES 77-4311523
RIBEIRA DO POMBAL 75-2761853
SALVADOR 71-2473659
SALVADOR 71-2072791
SALVADOR 71-3356233
SANTO AMARO 75-2413330
SENHOR DO BONFIM 74-5413143
SERRINHA 75-2611794
STO ANTONIO JESUS 75-6314470
VALENCA 75-6413710
VITORIA DA CONQUISTA 77-4241183
CEARÁ
BREJO SANTO 88-5310133
FORTALEZA 85-2573155
IBIAPINA 88-6531223
IGUATU 88-5810512
JUAZEIRO DO NORTE 88-5112667
OROS 88-5841271
SOBRAL 88-6110605
DISTRITO FEDERAL
BRASILIA 61-2269898
GAMA 61-5564840
TAGUATINGA 61-3526655
ESPÍRITO SANTO
ALEGRE 28-5526349
ARACRUZ 27-32561251
BAIXO GUANDU 27-37321142
BARRA S FRANCISCO 27-37562245
CACH DO ITAPEMIRIM 28-35219372
CASTELO 28-5421811
COLATINA 27-37222288
GUARAPARI 27-3614355
LINHARES 27-33710148
NOVA VENECIA 27-37521729
PINHEIROS 27-7651303
SAO DOMINGO DO NORTE 27-7421237
SAO GABRIEL DA PALHA 27-7271153
SAO MATEUS 27-7631366
VILA VELHA 27-32891233
VITORIA 27-32233899
GOIÁS
ANAPOLIS 62-3243562
CACU 62-6561811
CATALAO 64-4412786
GOIANESIA 62-3531302
GOIANIA 62-2919095
GOIANIA 62-2292908
GOIATUBA 64-4952401
INHUMAS 62-5111840
IPAMERI 62-4511184
ITAPURANGA 62-3551484
ITUMBIARA 64-4310837
JATAI 64-6314819
JATAM 64-6367458
JUSSARA 62-3731806
PIRES DO RIO 64-4611133
PORANGATU 62-3671799
RIALMA 62-3971320
RIO VERDE 64-6210173
TRINDADE 62-5051505
URUACU 62-3571285
MARANHÃO
ACAILANDIA 99-5381889
BACABAL 99-6216370
BALSAS 99-5410113
CAROLINA 98-7311335
CHAPADINHA 98-4711364
CAXIAS 99-5212377
CODO 99-6611277
COELHO NETO 98-4731351
IMPERATRIZ 99-5244969
PRES. DUTRA 99-6631815
SAO JOSE DE RIBAMAR 98-2241581
SAO LUIS 98-2323236
MATO GROSSO
ALTA FLORESTA 66-5212460
ALTO ARAGUAIA 66-4811726
BARRA DO GARÇAS 66-4011438
CACERES 65-2234760
CUIABA 65-6230421
LUCAS DO RIO VERDE 65-5491333
MIRASSOL D’OESTE 65-2411716
PONTES E LACERDA 65-2662326
PRIMAVERA DO LESTE 66-4981682
RONDONOPOLIS 66-4233888
SINOP 66-5311473
SORRISO 66-5441443
TANGARA DA SERRA 65-3261431
MATO GROSSO DO SUL
AMAMBAI 67-4811543
CAMPO GRANDE 67-3242804
CORUMBA 67-2313923
DOURADOS 67-4217117
IVINHEMA 67-4421244
NAVIRAI 67-4612486
NOVA ANDRADINA 67-4413851
PONTA PORA 67-4314313
RIO BRILHANTE 67-4527950
TRES LAGOAS 67-5212007
MINAS GERAIS
ALFENAS 35-32923911
ALMENARA 33-7211234
ANDRADAS 35-37312970
ARAXA 34-36611132
ARAXA 34-36691869
ARCOS 37-33513455
BAMBUI 34-34311473
BARBACENA 32-33310283
BELO HORIZONTE 31-32257262
BELO HORIZONTE 31-32254066
BELO HORIZONTE 31-34420944
BELO HORIZONTE 31-32733777
BETIM 31-35322088
BOM DESPACHO 37-35212906
BOM DESPACHO 37-5222511
CARANGOLA 32-37412017
CARATINGA 33-33212379
CASSIA 35-35412293
CATAGUASES 32-34215321
CAXAMBU 35-33413661
CONGONHAS 31-37311683
CONS LAFAIETE 31-37612871
CONTAGEM 31-33912994
CONTAGEM 31-3953461
CORONEL FABRICIANO 31-38411804
CURVELO 38-37213009
DIVINOPOLIS 37-32212353
FORMIGA 37-33212868
FRUTAL 34-34235279
GOV VALADARES 33-32716650
GUAXUPE 35-35513891
GUAXUPE 35-5514124
IPATINGA 31-8222332
ITABIRA 31-38316218
ITAJUBA 35-36211315
ITAPECERICA 37-3411326
ITAUNA 37-32412468
ITUIUTABA 34-32682131
JANAUBA 38-38211605
JOÃO MONLEVADE 31-38512909
JOÃO MONLEVADE 31-8521112
JOÃO PINHEIRO 38-35611327
JUIZ DE FORA 32-32151514
LAGOA DA PRATA 37-2611908
LAGOA SANTA 31-6812311
LAVRAS 35-38219188
MANHUACU 33-3314735
MONTE CARMELO 34-38422082
MONTE SANTO DE MINAS 35-35911888
MONTES CLAROS 38-32218925
MURIAE 32-7224334
MUZAMBINHO 35-5712419
NANUQUE 33-36212165
NOVA LIMA 31-35412026
OLIVEIRA 37-33314444
PARA DE MINAS 37-32316369
PARACATU 38-36711250
PASSOS 35-35214342
PATOS DE MINAS 34-38222588
PATROCINIO 34-38311531
PIRAPORA 38-37414197
PITANGUI 37-32714101
PIUNHI 37-33714632
POÇOS DE CALDAS 35-37222531
POÇOS DE CALDAS 35-37224448
POUSO ALEGRE 35-34212120
SANTOS DUMONT 32-2514820
SAO JOÃO DEL REI 32-33718306
SAO SEBASTIAO PARAISO 35-5313094
SAO SEBASTIAO PARAISO 35-35312054
SETE LAGOAS 31-7713307
STO ANTONIO MONTE 37-32811258
TIMOTEO 31-38482728
TRES CORACOES 35-32312493
UBA 32-35323626
UBERABA 34-33332520
UBERLANDIA 34-32123636
VARGINHA 35-32227889
VAZANTE 34-8131420
VIÇOSA 31-38918000
PARÁ
ABAETETUBA 91-37512272
BELEM 91-2690400
BELEM 91-2462100
CAPANEMA 91-4621100
CASTANHAL 91-37215052
ITAITUBA 93-5181545
MARABA 94-3211891
OBIDOS 93-5471621
PARAGOMINAS 91-7293356
PARAUAPEBAS 94-3461137
PORTO TROMBETAS 91-5491606
REDENCAO 94-4240351
SANTAREM 93-5235322
PARAÍBA
CAMPINA GRANDE 83-3212128
ESPERANCA 83-3612273
GUARABIRA 83-2711159
IGUATU 88-5810512
JOAO PESSOA 83-2467043
NOVA FLORESTA 83-3741014
PATOS 83-4232172
SAPE 83-2832479
SOLANEA 83-3633937
PARANÁ
AMPERE 46-5471605
ANTONINA 41-4321404
APUCARANA 43-4225306
ARAPONGAS 43-2522882
ASSIS CHATEAUBRIAND 44-5285181
ASTORGA 44-2341213
BANDEIRANTES 43-5421711
CAMPO MOURAO 44-5238970
CASCAVEL 45-2254005
CIANORTE 44-6292842
CURITIBA 41-3334764
CURITIBA 41-2648791
DOIS VIZINHOS 46-5361490
FOZ DO IGUACU 45-5233029
FOZ DO IGUACU 45-5234115
FRANCISCO BELTRAO 46-5233230
GOIO-ERE 44-5221446
GUARAPUAVA 42-6235325
IBAITI 43-5461162
IBIPORA 43-2581863
IRATI 42-4221337
LAPA 41-6222410
LOANDA 44-4252053
LONDRINA 43-33241002
MAL CANDIDO RONDON 45-2541949
MANDAGUARI 44-2331335
MARINGA 44-2264620
MEDIANEIRA 45-2642580
NOVA ESPERANCA 44-2524705
NOVA LONDRINA 44-4322991
PALMEIRA 42-522455
PALMEIRA 42-2523006
PALOTINA 446-495131
PARANAGUA 41-4225804
PARANAVAI 44-4234711
PATO BRANCO 46-2242786
PEROLA 44-6361419
PONTA GROSSA 42-2226590
ROLANDIA 43-2561947
SANTA FE 44-2471147
SAO JORGE D’OESTE 46-5341305
SAO JOSE DOSAO PINHAIS 41-2822522
SAO MIGUEL DO IGUACU 45-5651429
STO ANTONIO PLATINA 43-5341809
TOLEDO 45-2522471
UMUARAMA 44-6231233
WENCESLAU BRAZ 43-8223066
Page 19
19
L01.1L AC DVD18 L01.1L AC DVD
37
LISTA DE SERVIÇOS AUTORIZADOS
PERNAMBUCO
BELO JARDIM 81-37261918
CABO STO AGOSTINHO 81-35211823
CAMARAGIBE 81-34581246
CARUARU 81-37220235
FLORESTA 81-8771274
GARANHUNS 87-37611090
PAULISTA 81-34331142
RECIFE 81-32313399
RECIFE 81-34452111
RECIFE 81-34656042
SALGUEIRO 87-38716309
SERRA TALHADA 87-38311401
PIAUÍ
CAMPO MAIOR 86-2521376
FLORIANO 86-5221154
OEIRAS 89-4621066
PARNAIBA 86-3222877
PICOS 89-4221444
PICOS 89-4155135
PIRIPIRI 86-2761092
TERESINA 86-2230825
RIO DE JANEIRO
ARARUAMA 22-26656286
B JESUS ITABAPOANA 24-38312216
BELFORD ROXO 21-27616060
CABO FRIO 22-26451819
CAMPOS GOITACAZES 22-7221499
CANTAGALO 22-5555303
DUQUE DE CAXIAS 21-37711508
ITABORAI 21-26351738
ITAOCARA 22-38612740
ITAPERUNA 22-38220605
MACAE 22-27626235
MAGE 21-26330605
MARICA 21-26340069
NITEROI 21-26220157
NOVA FRIBURGO 22-5227692
NOVA IGUACU 21-26675663
PETROPOLIS 24-2312737
RIO DE JANEIRO 21-33940202
RIO DE JANEIRO 21-22779300
RIO DE JANEIRO 21-25900577
RIO DE JANEIRO 21-25894622
RIO DE JANEIRO 21-25892030
RIO DE JANEIRO 21-25097136
RIO DE JANEIRO 21-24457239
RIO DE JANEIRO 21-24315426
TERESOPOLIS 21-27420036
TRES RIOS 24-2555687
TRES RIOS 24-22521388
VOLTA REDONDA 24-33420806
RIO GRANDE DO NORTE
ASSU 84-3311116
CAICO 84-4173132
MOSSORO 84-3217745
NATAL 84-2234722
NATAL 84-2132345
PAU DOS FERROS 84-3512334
RIO GRANDE DO SUL
CAPAO DA CANOA 51-6652638
CARAZINHO 54-3302292
CATUIPE 55-3361008
CAXIAS DO SUL 54-2148011
CERRO LARGO 55-3591973
CORONEL BICACO 55-5571397
DOIS IRMAOS 51-5641286
ENCANTADO 51-37511654
ERECHIM 54-3211933
ESTANCIA VELHA 51-5612142
FAXINAL DO SOTURNO 55-2632064
FREDERICO WESTPHALEN 55-37441850
GETULIO VARGAS 54-3411888
GIRUA 55-3611764
GRAVATAI 51-4882830
HORIZONTINA 55-35371817
HORIZONTINA 55-35371680
IBIRAIARAS 54-3551359
IJUI 55-33327766
ITAQUI 55-4331305
JAGUARAO 53-2612264
LAJEADO 51-37145155
LIBERATO SALZANO 55-7551236
MONTENEGRO 51-6324187
NONOAI 54-3621126
NOVA PRATA 54-2421328
NOVO HAMBURGO 51-5823191
OSORIO 51-6632524
PALMEIRA MISSOES 55-37421407
PANAMBI 55-3753488
PASSO FUNDO 54-3111104
PELOTAS 53-2223633
PORTO ALEGRE 51-32226941
PORTO ALEGRE 54-33256653
RIO GRANDE 53-2323211
RIO PARDO 51-7312072
ROSARIO DO SUL 55-2311264
SANT LIVRAMENTO 55-2422741
SANTA MARIA 55-2222235
SANTA ROSA 55-35121991
SANTO AUGUSTO 55-7811511
SAO BORJA 55-4311850
SAO FCO DE PAULA 54-2441466
SAO GABRIEL 55-2325833
SAO JOSE DO OURO 54-3521216
SAO LOURENCO SUL 53-2513225
SAO LUIZ GONZAGA 55-33521365
SAO MARCOS 54-2911462
SAO SEPE 55-2331691
SOLEDADE 54-3812036
STA CRUZ DO SUL 51-37153048
STA VITORIA PALMAR 532-631284
TAPEJARA 54-3442353
TAPERA 54-3851160
TAQUARI 51-6531291
TORRES 51-6641940
TRES DE MAIO 55-5352101
URUGUAIANA 55-4112730
VACARIA 54-2311396
VENANCIO AIRES 51-7411443
VERA CRUZ 51-7181350
RONDÔNIA
CACOAL 69-4415171
GUAJARA-MIRIM 69-5414430
JARU 69-5211302
JI- PARANA 69-4235512
JI-PARANA 69-4215589
PIMENTA BUENO 69-4512934
PORTO VELHO 69-2221298
PORTO VELHO 69-2216671
PORTO VELHO 69-2221298
ROLIM DE MOURA 69-4421178
VILHENA 69-3223321
RORAIMA
BOA VISTA 95-2249605
SANTA CATARINA
ARARANGUA 48-5220229
BLUMENAU 47-3227742
CACADOR 49-5630858
CANOINHAS 47-6223157
CAPINZAL 49-5552266
CHAPECO 49-3223304
CHAPECO 49-3221144
CONCORDIA 494-423704
CRICIUMA 48-4375155
CUNHA PORA 49-630043
CURITIBANOS 49-2410851
DESCANSO 49-6230245
FLORIANOPOLIS 48-2254149
IBIRAMA 473-572567
INDAIAL 47-3330361
IPORA DO OESTE 498-341289
ITAIOPOLIS 476-522282
ITAJAI 47-3444777
JARAGUA DO SUL 47-3722050
JOACABA 49-5220418
JOINVILLE 47-4331146
LAGES 49-2232355
LAGES 49-2244414
LAGUNA 48-6461221
LAURO MULLER 484-643202
MARAVILHA 49-8640052
ORLEANS 48-4660674
PINHALZINHO 497-661014
PORTO UNIAO 42-5232839
RIO DO SUL 47-5211920
SANTA ROSA DO SUL 48-5331225
SAO MIGUEL D’OESTE 49-6220026
SEARA 49-4521034
SOMBRIO 48-5330017
TAIO 478-620576
TUBARAO 48-6224448
TUBARAO 48-6261651
TURVO 48-5250373
URUSSANGA 484-651137
XANXERE 49-4333026
SÃO PAULO
AGUAS DE LINDOIA 19-38241524
AMERICANA 19-34067180
AMERICANA 19-34062914
AMPARO 19-38072674
ARACATUBA 18-6218775
ARARAQUARA 16-2368710
ASSIS 18-3228937
AVARE 14-37322142
BARRETOS 17-33222742
BATATAIS 16-37614455
BAURU 14-2239551
BIRIGUI 18-6424011
BOTUCATU 14-68221081
BOTUCATU 14-68215044
BRAGANCA PAULISTA 11-40341333
CAMPINAS 19-37372500
CAMPINAS 19-32369199
CAMPINAS 19-32544819
CAMPINAS 19-32336498
CAMPOS DO JORDAO 12-2622142
CAPIVARI 19-34911610
CASA BRANCA 19-36712771
CATANDUVA 17-5232686
CERQUILHO 15-2842121
CRUZEIRO 12-5433859
DIADEMA 11-40574387
DRACENA 18-58212479
FERNANDOPOLIS 17-34423921
FRANCA 16-37223898
FRANCO DA ROCHA 11-4322608
GUARUJA 13-33582942
GUARULHOS 11-64227555
IGARAPAVA 16-31724600
INDAIATUBA 19-38753808
ITAPETININGA 15-2710936
ITAPIRA 19-38633802
ITAQUAQUECETUBA 11-46420695
ITARARE 15-5322743
ITU 11-40230188
ITUVERAVA 16-7293365
JABOTICABAL 16-32021580
JAU 14-6222117
JUNDIAI 11-45862182
LEME 19-5713528
LIMEIRA 19-34413179
MARILIA 14-4332375
MARILIA 14-4247437
MATAO 16-2821046
MAUA 11-45145233
MOGI DAS CRUZES 11-47277025
MOGI-MIRIM 19-38624401
MOJI-GUACU 19-38311811
OLIMPIA 17-2812184
OSASCO 11-36837343
OURINHOS 14-33225457
PIRACICABA 19-34340454
PIRASSUNUNGA 19-5614091
PORTO FERREIRA 19-5812441
PRES. EPITACIO 18-2814184
PRES. PRUDENTE 18-2225168
PROMISSAO 14-5411696
RIBEIRAO PRETO 16-6106989
RIBEIRAO PRETO 16-6368156
RIO CLARO 19-5348543
SALTO 11-40296563
SANTO ANDRE 11-49905288
SANTOS 13-32272947
SANTOS 13-32847339
SAO BERNARDO CAMPO 11-41257000
SAO BERNARDO CAMPO 11-43681788
SAO CAETANO DO SUL 11-42214334
SAO CARLOS 16-2614913
SAO JOAO DA BOA VISTA 19-36232990
SAO JOSE DO RIO PARDO 19-36085760
SAO JOSE DOSAO CAMPOS 12-39216082
SAO JOSE RIO PRETO 17-2341209
SAO PAULO 11-69791184
SAO PAULO 11-38659897
SAO PAULO 11-62156667
SAO PAULO 11-69545517
SAO PAULO 11-36726766
SAO PAULO 11-69667101
SAO PAULO 11-32077111
SAO PAULO 11-39757996
SAO PAULO 11-62976464
SAO PAULO 11-55735583
SAO PAULO 11-55321515
SAO PAULO 11-56679695
SAO PAULO 11-36173031
SAO PAULO 11-66472819
SAO PAULO 11-37714709
SAO PAULO 11-5770899
SAO PAULO 11-2222311
SAO ROQUE 11-4255635
SAO SEBASTIAO 12-38924291
SOROCABA 15-2241170
STA BARBARA D’OESTE 19-34631211
TAQUARITINGA 16-32524039
TATUI 15-2514922
TAUBATE 12-2219080
TUPA 14-4422596
VINHEDO 19-38765310
VOTUPORANGA 17-4215726
SERJIPE
ARACAJU 79-2411567
ARACAJU 79-2119764
ARACAJU 79-2464143
ESTANCIA 79-5222325
ITABAIANA 79-4313023
TOCANTINS
ARAGUAINA 63-4212857
GUARAI 63-4641590
GURUPI 63-3511038
PALMAS 63-2144502
PARAISO TOCANTINS 63-6022695
SUJEITO A ALTERAÇÕES
38
ESPECIFICAÇÕES TÉCNICAS
21PD5932 29PD6932 28PD6932 32PD6932
Sistema
AUTO • • • •
PAL-M • • • •
PAL-N • • • •
NTSC • • • •
PAL-BG Playback • • • •
Alimentação
90 a 255V Automático • • • •
50/60Hz • • • •
Consumo aproximado
63W 96W 96W 100W
Consumo em Stand-by (220V)
<1W <1W <1W <1W
Tubo de Imagem
Flat Square 21” 29” 28” 32”
Tamanho do Tubo 53 cm 74 cm 71 cm 81cm
Diagonal visual aprox. 51 cm 68 cm 66 cm 76 cm
Recepção de canais
VHF/UHF (2 ao 69) • • • •
TV a Cabo (1 ao 125) • • • •
Conexões traseiras
Entrada de Áudio e Vídeo 2 x (estéreo) 2 x (estéreo) 2 x (estéreo) 2 x (estéreo)
Entrada de S-VIDEO • • • •
Entrada Vídeo Componente (CVI) • • • •
Saída de subwoofer • • •
Saída de Áudio e Vídeo 1 x (estéreo) 1 x (estéreo) 1 x (estéreo) 1 x (estéreo)
Conexões laterais
Entrada de áudio 1 x (estéreo) 1 x (estéreo) 1 x (estéreo)
Entrada de vídeo 1 x 1 x 1 x
Saída Fone de ouvidos • • •
Indicador de Stand-by
Luz verde no painel frontal • • • •
Saída de Áudio
2 x 5W 2 x 10W 2 x 10W 2 x 10W
Dimensões aprox. LxAxP (cm)
60x46x51 76x58x49 80x52x51 89x56x56
Peso aprox. (Kg)
27 Kg 50 Kg 36 Kg 51 Kg
Acessórios
Controle Remoto • • • •
Pilhas tipo AA 2 2 2 2
Adaptador 75/300 Ohms • • • •
DVD
Sistema de Reprodução
DVD, DVD+R, DVD+RW, VCD, SVCD, Áudio CD (CD+R e CD+RW), MP3 (CD+R e CD+RW), FOTO CD (JPEG)
Sistema
(Multistandard) NTSC e PAL
Parâmetros de Vídeo
Conversor Digital / Analógico 10 bits
Compressão Digital MPEG2 para DVD e VCD
Parâmetros de Áudio
Conversor Digital / Analógico 24 bits
Dolby Digital = 16, 20, 24 bits
PCM = fa 44.1 , 48 e 96 KHz
MP3* = fa 32KHz, 44,1KHz e 48KHz
Saída DTS, AC3
Performance de Áudio @ 1KHz
Relação sinal / ruído 100dB
Faixa dinâmica 100dB
Separação de canais 100dB
Distorção e ruído 97dB
DVD = fa 96, 48 KHz
CD / VCD = fa 44.1 KHz
SVCD = fa 48, 44.1 KHz
* Não reproduz com frequência de amostragem (fs) diferente das indicadas.
Nota: Para a Tensão de Operação, Frequência, Consumo e Número de Versão, consulte o número de tipo na parte traseira do aparelho.
L01.1L AC DVD18 L01.1L AC DVD
19
Page 20
23
L01.1L AC DVD20 L01.1L AC DVD
40
CERTIFICADO DE GARANTIA INTERNACIONAL
ESTE APARELHO É GARANTIDO PELA PHILIPS DA AMAZÔNIA INDÚSTRIA ELETRÔNICA LTDA., POR UM PERÍODO
SUPERIOR AO ESTABELECIDO POR LEI. PORÉM, PARA QUE A GARANTIA TENHA VALIDADE, É IMPRESCINDÍVEL QUE,
ALÉM DESTE CERTIFICADO, SEJA APRESENTADA A NOTA FISCAL DE COMPRA DO PRODUTO.
1) A PHILIPS DA AMAZÔNIA INDÚSTRIA ELETRÔNICA LTDA. ASSEGURA AO PROPRIETÁRIO CONSUMIDOR DESTE
APARELHO A GARANTIA DE 365 DIAS (90 DIAS LEGAL MAIS 275 ADICIONAL) CONTADOS A PARTIR DA DATA
DE ENTREGA DO PRODUTO, CONFORME EXPRESSO NA NOTA FISCAL DE COMPRA, QUE PASSA A FAZER
PARTE DESTE CERTIFICADO.
2) ESTA GARANTIA PERDERÁ SUA VALIDADE SE:
A) O DEFEITO APRESENTADO FOR OCASIONADO POR USO INDEVIDO OU EM DESACORDO COM O SEU MANUAL DE
INSTRUÇÕES.
B) O PRODUTO FOR ALTERADO, VIOLADO OU CONSERTADO POR PESSOA NÃO AUTORIZADA PELA PHILIPS.
C) O PRODUTO FOR LIGADO A FONTE DE ENERGIA (REDE ELÉTRICA, PILHAS, BATERIA, ETC.) DE CARACTERÍSTICAS
DIFERENTES DAS RECOMENDADAS NO MANUAL DE INSTRUÇÕES E/OU NO PRODUTO.
D) O NÚMERO DE SÉRIE QUE IDENTIFICA O PRODUTO ESTIVER DE ALGUMA FORMA ADULTERADO OU RASURADO.
3) ESTÃO EXCLUÍDOS DESTA GARANTIA DEFEITOS DECORRENTES DO DESCUMPRIMENTO DO MANUAL DE
INSTRUÇÕES DO PRODUTO, DE CASOS FORTUITOS OU DE FORÇA MAIOR, BEM COMO AQUELES CAUSADOS POR
AGENTES DA NATUREZA E ACIDENTES.
4) EXCLUEM-SE IGUALMENTE DESTA GARANTIA OS DEFEITOS DECORRENTES DO USO DOS PRODUTOS EM
SERVIÇOS NÃO DOMÉSTICO/ RESIDENCIAL REGULAR OU EM DESACORDO COM O USO RECOMENDADO.
5) NOS MUNICÍPIOS ONDE NÃO EXISTA OFICINA AUTORIZADA DE SERVIÇO PHILIPS, AS DESPESAS DE TRANSPORTE
DO APARELHO E/ OU DO TÉCNICO AUTORIZADO CORREM POR CONTA DO SR. CONSUMIDOR REQUERENTE DO
SERVIÇO.
6) ESTE PRODUTO TEM GARANTIA INTERNACIONAL. O SERVIÇO TÉCNICO (DURANTE OU APÓS A GARANTIA) É
DISPONÍVEL EM TODOS OS PAÍSES ONDE ESTE PRODUTO É OFICIALMENTE DISTRIBUÍDO PELA PHILIPS. NOS
PAÍSES ONDE A PHILIPS NÃO DISTRIBUI ESTE PRODUTO, O SERVIÇO TÉCNICO DA PHILIPS LOCAL PODERÁ PRESTAR
TAL SERVIÇO, CONTUDO PODERÁ OCORRER ALGUM ATRASO NO PRAZO DE ATENDIMENTO SE A DEVIDA PEÇA DE
REPOSIÇÃO E O MANUAL TÉCNICO NÃO FOREM PRONTAMENTE DISPONÍVEIS.
7) A GARANTIA NÃO SERÁ VÁLIDA SE O PRODUTO NECESSITAR DE MODIFICAÇÕES OU ADAPTAÇÕES PARA
HABILITÁ-LO A OPERAR EM QUALQUER OUTRO PAÍS QUE NÃO AQUELE PARA O QUAL FOI DESIGNADO,
FABRICADO, APROVADO E/ OU AUTORIZADO, OU TER SOFRIDO QUALQUER DANO DECORRENTE DESTE TIPO DE
MODIFICAÇÃO.
PHILIPS DA AMAZÔNIA INDÚSTRIA ELETRÔNICA LTDA.
Dentro do Brasil, para informações adicionais sobre o produto ou para
eventual necessidade de utilização da rede de ofi cinas autorizadas, ligue para
o Centro de Informações ao Consumidor tel. 0800 701 02 03 (discagem direta
gratuita) ou escreva para Rua Verbo Divino, 1400 - 4º andar
CEP 04719-002 - São Paulo - SP
ou envie um e-mail para: [email protected]
Horário de atendimento:
de segunda à sexta-feira, das 08:00 às 20:00 h; aos sábados das 08:00 às 13:00 h.
Para atendimento fora do Brasil contate a Philips local ou a:
Philips Consumer Service
Beukenlaan 2
5651 CD Eindhoven
The Netherlands
3106 105 27861 JULHO/03
OS DADOS DESTE MANUAL ESTÃO SUJEITOS A ALTERAÇÕES
.
Page 21
21L01.1L AC DVD
E
F
G
0226 C1
0229 C10
0253 D10
0254 B10
0255 E1
0266 A1
1180 A1
1181 B1
1250 F1
2110 C6
2111 A4
2112 C4
2113 A4
2114 B4
2180 A1
2181 A2
2182 B1
2183 B2
2184 C2
2185 C2
2220 E4
2221 E4
2222 E4
2223 G4
2224 F4
2250 F2
1 2 3 4 5 6 7 8 9 10
1 2 3 4 5 6 7 8 9 10
A
B
C
D
E
F
G
A
B
C
D
4110
2253 E5
2260 D9
2261 E10
2262 E9
2263 E7
3110 A4
3111 A4
3112 B4
3113 B5
3114 B4
3115 B4
3116 C4
3117 C5
3118 A6
4115
3180 A2
3181 A2
3182 B2
3183 B2
3220 F3
3221 F3
3222 G3
3223 G3
3250 F2
3251 E2
3260 D9
3261 D9
3262 D9
3263 D8
3264 D8
3265 E9
3266 E7
3271 E10
3272 E10
4110 B5
4111 B4
4112 C4
4113 A4
4114 B4
4115 C5
4180 A2
4182 A2
4183 B2
4184 C2
4221 E4
4222 E4
4223 G4
4224 G4
4226 A1
16
Vdd
7
Vee
8
Vss
12 Y0
13 Y1 14
Z
4251 E2
4253 E5
4254 E5
4256 F5
4265 D10
4266 E7
5110 A5
5220 D5
7110-A A5
7110-B C5
7110-C B5
7220-A G4
7220-B F4
7220-C E4
7260 E9
7261 E8
7262 C9
4256 4254
12A_GND
12A_GND
2113
2u2
3222
75R
75R
12A_GND
3220
0226
1
2
3
4
5
6
1250
2250
330p
12A_GND
12A_GND
47K
47K
3110
2111
2u2
2112
2u2
12A_GND
12A_GND
100n
2220
7260
1181
M1-22
TO 0227 OF LS SCART /
/
TO 0227-4,5,6 OF
LS CINCH
TO 0251 OF
M1-19
M1-18
M1-16
M1-14
SIDE AV
MAIN CHASSIS
M1-22
For Europe Only
M1-19
M1-18
M1-16
M1-15
M1-14
M1-13
VIDEO AUDIO SWITCH ( FOR EUROPE )
FROM DVD MPEG CON ETO 0419 OF
MAIN CHASSIS
/
FROM 0229 OF
RESRES
M1-26
M1-21
M1-23
M1-24
M1-13
M1-15
M1-23
M1-24
M1-21
M1-27
M1-26
M1-27
4226
3111
330p
2u2
2185
2u2
2184
2183
47K
3183
BC847B
3272
1K
100n
2263
12A_GND
3271
10K
7262
PDTC124ET
3221
3223
75R
75R
12A_GND
12A_GND
12A_GND
12A_GND
7
4183
12A_GND
7
0253
1
2
3
4
5
6
Y1 15Z
0255
1
2
3
4
5
6
12A_GND
HEF4053BT
7110-B
6
E
10
S
16
Vdd
7
Vee
8
Vss
2 Y0
1
4266
12A_GND
3266
4K7
47p
2261
3265
100n
2260
3262
10K
27K
3263
10K
3264
3261
1K
3260
470R
82K
12A_GND
4u7
2262
12A_GND
4265
12A_GND
7261
12A_GND
BC847B
4222
4251
4221
220n
2223
4253
220n
2224
220n
2221
220n
2222
HEF4053BT
7220-A
6
E
11
S
4112
4224
4223
3118
4111
4114
4113
10K
4180
4182
16
Vdd
7
Vee
8
Vss
5 Y0
3 Y1 4
Z
4184
15
Z
7220-C
HEF4053BT
6
E
9S
HEF4053BT
7220-B
6
E
10
S
Vdd
16
7
Vee
8
Vss
2 Y0
1 Y1
Z
HEF4053BT
7110-A
6
E
11
S
16
Vdd
7
Vee
8
Vss
12 Y0
13 Y1 14
Z
HEF4053BT
7110-C
6
E
9S
Vdd
16
7
Vee
8
Vss
5 Y0
3 Y1 4
12A_GND
12A_GND
100n
2110
75R
6u8
5220
100R
3251
3250
12A_GND
12A_GND
12A_GND
12A_GND
12A_GND
12A_GND
12A_GND
12A_GND
2180
3117
47K
2182
3115
3116
47K
3114
3113
47K
47K
3112
47K
47K
3182
150R
47K
330p
2181
3180
1180
3181
220n
5110
150R
0266
1
2
3
4
5
6
12A_GND
12A_GND
12A_GND
12A_GND
12A_GND12A_GND
12A_GND
12A_GND
12A_GND
12A_GND
12A_GND
12A_GND
0229
1
EH-B
3
12A_GND
0254
1
2
12A_GND
12A_GND
12A_GND
12A_GND
2253
2114
2u2
12A_GND
22n
+12VA
C_OUT
C_AV2_IN
+12VA
L_AV2_IN
R_AV2_IN
R_OUT
L_OUT
R_AV2_IN
L_AV2_IN
R_DVD_IN
R_OUT
L_DVD_IN
L_OUT
CVBSFRONT_IN
12A_GND
EJECT_Status
+3V3
+5VA_GND
+5VA
SEL_DVD_AV
C_DVD_IN
CVBSFRONT_IN
CVBSFRONT_Y_DVD_IN
CVBSFRONT_Y_DVD_IN
Y_DVD_IN
C_DVD_IN
R_DVD_IN
L_DVD_IN
C_AV2_IN
C_OUT
Y_DVD_IN
+12VA +12VA
+12VA
PAINEL INTERFACE DVD - CHAVEAMENTO AUDIO & VIDEO
Page 22
22
LOW FREQ
F
U1.8
2.5V
+ -
POWER-UP
RESET
THERMAL
SHTDWN
LOGIC
SUPPLY
VALLEY
+
+
+
BLANK
PWM
OSC
STOP
10X
PROT
LOGIC
10u
B
C
D
E
F
G
A
B
C
D
E
F
G
0228 F1
0251 A1
0269 E10
1100 G5
1101 D10
1122 G4
1330 A6
1331 B6
1332 B6
2101 G2
2102 F2
2103 G3
2104 G4
2105 G2
2300 B2
2301 B3
2302 B3
2310 F1
500V
2V6
POWER SUPPLY
T2.5AE 250V
4V2
TEA1523
TO/FROM 0251 OF
1 2 3 4 5 6 7 8 9 10
1 2 3 4 5 6 7 8 9 10
A
150V
12V4
2311 D3
2313 D3
2315 B5
2316 E3
2319 B2
2330 C8
2331 C8
2332 C7
2333 C9
2337 C9
2338 C10
2339 B10
2340 E7
2341 E6
2342 E6
2350 A8
2351 A7
2353 B7
3101 G2
3102 G3
3103 G3
3300 A3
3301 B3
3308 F2
3309 E1
3310 F2
3311 E2
3312 B5
3313 D3
3314 D5
13V3
RES
RES
18V7
22n
TO DVD ENGINE
10u
*
18V7
4V1
T2.0AE 250V
COAXIAL OUT
A
1V
3315 D5
3317 E3
3318 E3
3319 B2
3320 B5
3339 E6
3340 E6
3341 E6
3342 E7
3343 F7
3344 F7
3360 C6
3361 C10
4100 F3
4105 G2
4310 D6
4360 C6
5100 F3
5300 B2
5301 B4
5310 D6
5315 A5
5331 A8
5333 B8
5337 B10
5339 B10
6100 G4
6101 G4
6300 B3
6311 B4
6312 E2
6330 A8
6332 B7
6336 B7
7310 C2
7311 C1
7312 E1
7313 E1
7315 C3
7340 E5
7341 F6
9103 G3
9330 A6
9333 B8
0269
T2.5AE 250V
SS25113-00
RES
K
2V6
12V3
MAIN CHASSIS
RES
TO MPEG CARD
R
18V7
2V4
126V
10u
68u
5310
+5B_GND
MainSupply_GND
1R
3300
12A_GND
1332
+5A_GND
12A_GND
MainSupply_GND
100R
3101
1331
0228
10K
3309
2353
1n
3313
10K
MainSupply_GND
12A_GND
GND1
12A_GND
12A_GND
12A_GND
BYV27-200
6336
+5A_GND
5337
10u
+5B_GND
MainSupply_GND
1R
3314
+5B_GND
+12VB
GND1
SPDIF
7CHA
5100
1
2
3
4
5
2
1
3
7341
TL431
14
3 2
1R
3315
2350
1n
470p
2313
5301
MainSupply_GND
9103
4K7
3344
6311
BAS316
4360
+5B_GND
4100
3339
1K
2105
10K
3310
12A_GND
12A_GND
+5B_GND
3319
10K
2301
MainSupply_GND
2315
220p
10R
3312
2300
3342
4K7
+5A_GND
1122
+5A_GND
2341
220n
9330
2316
33n
7313
BC847B
470u
2333
2302
100p
MainSupply_GND
BZX384-C22
6312
3341
470u
2338
180R
3311
12B_GND
2339
470u
2330
2m2
3103
100R
+5A_GND
+5A_GND 12A_GND
100K
3320
12B_GND
12A_GND
5333
0251
1
2
3
4
MainSupply_GND
5331
4310
2319
220n
7315
AUX
5
DRAIN 8
2
GND7NC
RC
3
REG
4
SOURCE
6
VCC
1
MainSupply_GND
2342
47u
EH-B
1
2
3
100R
3340
5339
10u
2340
2331
470u
7310
PDTC114ET
68K
3301
68R
3102
47p
2103
6300
BYD33J
3360
4R7
1n
2351
7312
BC857B
7340
TCET1103(G)
+5A_GND
12B_GND
47p
2101
1
2
3 4
6
7 8
6332
SB340
2337
1m
9333
100n
2104
12A_GND
4K7
3318
6100
BAS316
10K
3308
1330
1
10
11
12
13
14
2
4
6
8
9
470n
2311
12A_GND
5315
7
8
100n
2310
1101
1
2
3
4
5
6
BAS316
6101
+5A_GND
3343
27u
5300
3
2
10u
2102
YKC21-3416
1100
1
4105
10K
3317
2m2
2332
3361
1K
PDTA114ET
7311
EGP20DL
6330
12B_GND
12A_GND
12A_GND
+5VB
+5VB
+12VB
+5VA
+12VA
+5V
MainAux
+12VA
MainSupply
STDBY_CON
+5VA
+5VA
+5V
FONTE ALIMENTAÇÃO - DVD
L01.1L AC DVD
Page 23
23
L01.1L AC DVD20 L01.1L AC DVD
INTERFACE DVD - Layout Lado cobreado
L01.1L AC DVD20 L01.1L AC DVD
23
Page 24
25
L01.1L AC DVD24 L01.1L AC DVD
INTERFACE DVD - Layout lado componentes
Page 25
25
L01.1L AC DVD24 L01.1L AC DVD
4- Tabela de Option byte
Para maiores informações consulte cap
ítulo 8.3.1 Opções no Service Manual
L01.1L AC
- 2k3
MODELO OB1 OB2 OB3 OB4 OB5 OB6 OB7
21PD5932 * 16 64 226 110 0 80
28PD6932
* 16 210 226 126 0 80
29PD6932
* 24 150 226 126 0 80
32PD6932
* 24 150 226 126 0 80
OB1
TUNER ALPS
0
OB1
TUNER PHILIPS
128
44
L01.1L AC DVD
L01.1L AC DVD24 L01.1L AC DVD
25
Page 26
27
L01.1L AC DVD26 L01.1L AC DVD
45 L01.1L AC DVD
LISTA DE MATERIAL 21PD5932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
ACESSÓRIOS
1096 4806 263 27013 CONVERSOR 75-300/75R MONOPAINEL [A]
1986 3128 147 14511 CONTROLE REMOTO RC19042006/01 1002 4806 154 77000 FILTRO SAW 45,75MHZ OFWM1971M
1050
3141 058 58111 PAINEL CONTROLE SUPERIOR
DIVERSOS 1053 3141 058 58161 PAINEL FRONT INTERFACE
3 3106 107 76821 TAMPA TRASEIRA 21" 1091 4806 277 27122 CHAVE TÁCTIL
9 3106 107 77201 GABINETE FRONTAL 21PD5932 1092 4806 277 27122 CHAVE TÁCTIL
10 3139 138 10681 BOTÃO REDE 1093 4806 277 27122 CHAVE TÁCTIL
11 3139 177 56381 CONTROLE SUPERIOR 1094 4806 277 27122 CHAVE TÁCTIL
17
3139 120 01371 LOGOTIPO PHILIPS 1200 4806 242 77156 FILTRO CERÂMICO 4,5MHz
18 4806 404 37306 FIXADOR CABO DE REDE 1500 2422 086 10914 FUSÍVEL 4A 250V
19 4806 402 67293 ESPAÇADOR P/ CABOS TRC 1515 2422 132 07444 RELÊ 1P 12V 5A G5PA-1 Y
23 3139 177 63441 PORTA DVD 1660 4806 242 77174 CRISTAL 12MHz 20P
28 4806 404 37413 BRAÇADEIRA 2,6 x 200 TRC 1831 4806 242 77171 CRISTAL 18,432MHz 12P
43 4806 500 17027 PARAFUSO M3X6 TORX 2004 4822 126 13751 CAPACITOR CER 47nF 10% 25V
45 4806 500 17027 PARAFUSO M3X6 TORX 2005 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
61
3106 107 65023 CABO DE REDE 2006 2022 020 00623 CAPACITOR ELCO 470µF 20% 16V
127 4806 256 37015 SOQUETE FUSE V 02P F PTF/65 2007 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
129 4806 404 37403 SUPORTE NTC 2008 4806 124 27019 CAPACITOR ELCO 100µF 20% 25V
131 3139 124 44211 CAPA DO PARAFUSO 21" 2009 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V
136 4806 492 17004 MOLA FIXAÇÃO 2101 2238 780 19858 CAPACITOR CER SMD 470nF 16V
137 4806 492 67435 MOLA FIXAÇÃO TR 2102 2238 867 15229 CAPACITOR CER SMD 22pF 50V
138 4806 492 17004 MOLA FIXAÇÃO 2103 2238 586 15616 CAPACITOR CER SMD 330pF 50V
139 4806 492 67466 MOLA FIXAÇÃO IC 2104 2238 586 15616 CAPACITOR CER SMD 330pF 50V
142 4806 492 37316 MOLA MALHA DE ATERRAMENTO 2105 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
152 4806 321 97005 CABO FLAT 6-400 2106 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
153 4806 321 17016 CABO FLAT 5-480 2111 2238 867 15229 CAPACITOR CER SMD 22pF 50V
156 3139 131 01572 CABO HR 4P/560+680 2112 2238 867 15229 CAPACITOR CER SMD 22pF 50V
156 3139 131 01572 CABO HR 4P/560+680 2113 2238 867 15229 CAPACITOR CER SMD 22pF 50V
157
4806 321 27025 CABO HR 05P/400 2121 2238 867 15229 CAPACITOR CER SMD 22pF 50V
181 3141 010 21901 CABO 40RK/40RK 400 28S 2122 2238 586 15616 CAPACITOR CER SMD 330pF 50V
187
3139 124 32523 SUPORTE FRONT INTERFACE10 2123 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
211
2422 025 16374 CONECTOR BM V 2P M 7.92 VA BK B 2124 2238 586 15616 CAPACITOR CER SMD 330pF 50V
214 4806 402 67096 CONECTOR 5P EH-S 2125 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
214 4806 402 67100 CONECTOR B5B-EH-A 2131 2238 586 15616 CAPACITOR CER SMD 330pF 50V
217 2412 020 00725 CONECTOR 3P M 2.50 2132 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
219 4806 402 67106 CONECTOR V 03P M 2.50 2133 2238 586 15616 CAPACITOR CER SMD 330pF 50V
220 2422 025 04853 CONECTOR 5P 2134 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
221
4806 402 67104 CONECTOR V 4P2 M 11.88 VH B 2135 2238 867 15229 CAPACITOR CER SMD 22pF 50V
222
4806 402 67098 CONECTOR V 2P M 3.96 VH 2136 2238 867 15229 CAPACITOR CER SMD 22pF 50V
223 2422 026 05236 CONECTOR CINCH H 9P 2141 2238 586 15616 CAPACITOR CER SMD 330pF 50V
225 4806 267 37052 CONECTOR MDIN H 4P 2143 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
229 2422 025 11244 CONECTOR CI 7P M 2.50 EH B 2150 2238 786 19852 CAPACITOR CER SMD 150nF 16V
231
2422 128 02972 CHAVE DE REDE 2P 8/128A 2184 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
239 4806 402 67106 CONECTOR V 03P M 2.50 2187 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
240 2422 025 12479 CONECTOR 4P M 2.50 FONE 2201 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
243 4806 402 67238 CONECTOR 6P F 2.50 2202 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
267 2412 020 00725 CONECTOR 3P M 2.50 2203 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
269 2422 026 05182 CONECTOR CINCH 3P YEWHRD 2204 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
270 4806 500 37011 PARAFUSO FIXAÇÃO TRC 2205 2238 786 19854 CAPACITOR CER SMD 220nF 20% 16V
271 4806 502 17142 PARAFUSO TORX 10 M3X12 2208 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
273 4806 502 17142 PARAFUSO TORX 10 M3X12 2209 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
274 4806 502 17142 PARAFUSO TORX 10 M3X12 2210 2238 786 19854 CAPACITOR CER SMD 220nF 20% 16V
275 4806 502 37228 PARAFUSO TORX 10 M3X16 2211 2238 246 19858 CAPACITOR CER SMD 470nF 10V
279 3139 120 41331 PARAFUSO TORX 10 M4X12 2213 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V
280 2422 025 12479 CONECTOR 4P M 2.50 FONE 2214 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V
280 4806 502 17142 PARAFUSO TORX 10 M3X12 2215 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V
290 4806 502 17142 PARAFUSO TORX 10 M3X12 2216 2022 020 00676 CAPACITOR ELCO 1000µF 16V
364 4806 500 17027 PARAFUSO M3X6 TORX 2217 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V
1000 2422 542 90098 TUNER SPL V+U PLL 2219 2238 786 19854 CAPACITOR CER SMD 220nF 20% 16V
1095 3141 018 03921 PAINEL MPEG SD5.12 2220 4822 121 51252 CAPACITOR 470nF 20% 16V
1100 3141 018 03881 DVD LOADER MODULE A97ST 2221 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V
1990
9322 182 97682 CINESCÓPIO 21" A51QDX992X003 2241 2238 586 15625 CAPACITOR CER SMD 1N5 10% 50V
5994 2422 264 00409 ALTO-FALANTE 8R 5W FR 45X154 2242 2238 246 19863 CAPACITOR CER SMD 1µF 10V
Page 27
27
L01.1L AC DVD26 L01.1L AC DVD
46 L01.1L AC DVD
LISTA DE MATERIAL 21PD5932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
2243 2238 586 15636 CAPACITOR SMD 10nF 10% 50V 2567 4822 124 80132 CAPACITOR ELCO 47µF 20% 25V
2244 5322 121 42386 CAPACITOR FILM 100nF 5% 63V 2568 4822 124 21913 CAPACITOR ELCO 1µF 20% 50V
2245 2238 786 19854 CAPACITOR CER SMD 220nF 20% 16V 2580 2022 020 00667 CAPACITOR ELCO 47µF 20% 16V
2247 2022 020 00676 CAPACITOR ELCO 1000µF 16V 2581 4822 124 81151 CAPACITOR ELCO 22µF 50V
2248 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V 2601 2238 910 19854 CAPACITOR SMD 220nF 20% 25V
2249 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V 2602 2238 867 15101 CAPACITOR CER SMD 100pF 5% 50V
2250 4806 124 27562 CAPACITOR ELCO 2,2µF 20% 50V 2606 2238 916 11549 CAPACITOR CER SMD 1nF 5% 25V
2252 2238 916 11549 CAPACITOR CER SMD 1nF 5% 25V 2607 2238 867 15339 CAPACITOR CER SMD 33pF 5% 50V
2253 2238 916 11549 CAPACITOR CER SMD 1nF 5% 25V 2608 2238 246 19863 CAPACITOR CER SMD 1µF 10V
2254 4806 051 27042 RESISTOR SMD 0R - JUMP 2609 2238 867 15339 CAPACITOR CER SMD 33pF 5% 50V
2405 2038 035 11313 CAPACITOR ELCO 220µF 20% 25V 2611 2238 246 19863 CAPACITOR CER SMD 1µF 10V
2415 5322 126 10511 CAPACITOR CER SMD 1nF 5% 50V 2612 2238 867 15689 CAPACITOR CER SMD 68pF 50V
2441 4822 124 21913 CAPACITOR ELCO 1µF 20% 50V 2613 2238 867 15689 CAPACITOR CER SMD 68pF 50V
2443 2238 580 19809 CAPACITOR CER SMD 47nF 20% 50V 2615 2238 586 15623 CAPACITOR CER SMD 1nF10% 50V
2444 4822 124 21913 CAPACITOR ELCO 1µF 20% 50V 2618 2238 246 19863 CAPACITOR CER SMD 1µF 10V
2450 2022 031 00103 CAPACITOR ELCO 47µF 20% 160V 2619 4822 126 14325 CAPACITOR CER SMD 1µF 20% 16V
2455 4822 124 80132 CAPACITOR ELCO 47µF 20% 25V 2691 2038 035 11313 CAPACITOR ELCO 220µF 20% 25V
2457 4806 120 47351 CAPACITOR 330nF 5% 250V 2692 2022 552 05522 CAPACITOR CER SMD 47nF 10% 25V
2458 2022 031 00138 CAPACITOR ELCO 2,2µF 20% 100V 2693 2022 552 05522 CAPACITOR CER SMD 47nF 10% 25V
2459
4806 122 37261 CAPACITOR CER 680pF 10% 500V 2694 2022 552 05522 CAPACITOR CER SMD 47nF 10% 25V
2460 4806 122 37282 CAPACITOR SMD 100pF 5% 50V 2695 2022 552 05522 CAPACITOR CER SMD 47nF 10% 25V
2463
4806 122 37252 CAPACITOR CER 390pF 10% 2KV 2698 2022 318 00103 CAPACITOR MPOL 100nF 10% 63V
2465
4806 120 37099 CAPACITOR 9,1nF 5% 1k6V 2802 2238 786 19854 CAPACITOR CER SMD 220nF 20% 16V
2466 2222 347 90219 CAPACITOR FILM 15nF 10% 400V 2810 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
2468 4822 121 70141 CAPACITOR POL 33nF 10% 400V 2813 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
2471 2022 318 00103 CAPACITOR MPOL 100nF 10% 63V 2831 2238 867 15108 CAPACITOR CER SMD 1pF 5% 50V
2472 4806 121 27010 CAPACITOR FILM 10nF 10% 100V 2832 2238 867 15108 CAPACITOR CER SMD 1pF 5% 50V
2473 2022 318 00103 CAPACITOR MPOL 100nF 10% 63V 2833 2238 867 15479 CAPACITOR CER SMD 47pF 5% 50V
2474 2238 580 15627 CAPACITOR SMD 2,2nF 10% 63V 2834 2022 552 05497 CAPACITOR CER SMD 470pF5% 50V
2475 2238 580 15627 CAPACITOR SMD 2,2nF 10% 63V 2835 2238 867 15221 CAPACITOR CER SMD 220pF 5% 50V
2476 4806 122 37372 CAPACITOR CER SMD 4,7nF 10% 50V 2836 2238 586 15625 CAPACITOR CER SMD 1N5 10% 50V
2480 2038 035 13301 CAPACITOR ELCO 47µF 20% 25V 2837 4822 124 40769 CAPACITOR ELCO 4,7µF 20% 16V
2481
4806 122 37271 CAPACITOR CER 470pF 10% 500V 2840 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
2482 4806 120 47275 CAPACITOR POL 33nF 10% 250V 2841 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
2485 2022 031 00137 CAPACITOR ELCO 4,7µF 20% 250V 2842 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
2486 2022 031 00139 CAPACITOR ELCO 470µF 20% 16V 2843 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
2487 2038 035 13508 CAPACITOR ELCO 47µF 20% 50V 2844 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
2488 4822 124 81145 CAPACITOR ELCO 1000µF 20% 16V 2845 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
2489 2022 031 00139 CAPACITOR ELCO 470µF 20% 16V 2846 4806 124 27019 CAPACITOR ELCO 100µF 20% 25V
2491
4806 122 37276 CAPACITOR CER 1nF 10% 500V 2849 2238 916 11549 CAPACITOR CER SMD 1nF 5% 25V
2500
2022 330 00018 CAPACITOR MKP 470nF 20% 275V 2850 2238 916 11549 CAPACITOR CER SMD 1nF 5% 25V
2501
4806 122 37266 CAPACITOR CER 2,2nF 10% 1kV 2852 2238 916 11549 CAPACITOR CER SMD 1nF 5% 25V
2502
4806 122 37266 CAPACITOR CER 2,2nF 10% 1kV 2854 2238 916 11549 CAPACITOR CER SMD 1nF 5% 25V
2503
4806 124 27571 CAPACITOR ELCO 330µF 20% 400V 2855 2238 867 15339 CAPACITOR CER SMD 33pF 5% 50V
2505
4806 122 37266 CAPACITOR CER 2,2nF 10% 1kV 2856 2238 867 15479 CAPACITOR CER SMD 47pF 5% 50V
2507 2238 580 15618 CAPACITOR CER SMD 470pF 50V 2857 2238 867 15151 CAPACITOR CER SMD 150pF 5% 50V
2508
4806 122 37264 CAPACITOR CER 470pF 10% 1kV 2860 2238 867 15181 CAPACITOR CER SMD 180pF 5% 50V
2509 4806 120 47372 CAPACITOR POL 100nF 20% 275V 2894 2238 867 15221 CAPACITOR CER SMD 220pF 5% 50V
2515 4806 122 37273 CAPACITOR CER 1nF 20% 50V 2895 2238 867 15561 CAPACITOR CER SMD 560pF 5% 50V
2516 4806 122 37273 CAPACITOR CER 1nF 20% 50V 2897 2238 867 15391 CAPACITOR CER SMD 390pF 5% 50V
2520 4822 122 33177 CAPACITOR CER SMD 10nF 50V 2898 2238 586 15636 CAPACITOR SMD 10nF 10% 50V
2521 4822 124 81151 CAPACITOR ELCO 22µF 50V 2902 2022 020 00676 CAPACITOR ELCO 1000µF 16V
2522 4806 122 37017 CAPACITOR CER SMD 100nF 10% 16V 2903 4822 124 21913 CAPACITOR ELCO 1µF 20% 50V
2523
4806 122 37279 CAPACITOR CER 1,5nF 10% 2kV 2904 2238 780 19858 CAPACITOR CER SMD 470nF 16V
2525 2238 580 15618 CAPACITOR CER SMD 470pF 50V 2905 2238 586 15623 CAPACITOR CER SMD 1nF10% 50V
2527 2238 580 15627 CAPACITOR SMD 2,2nF 10% 63V 2906 2238 780 19858 CAPACITOR CER SMD 470nF 16V
2528 2238 580 15623 CAPACITOR CER SMD 1nF 10% 50V 2907 2238 586 15623 CAPACITOR CER SMD 1nF10% 50V
2540 4806 124 47060 CAPACITOR CER SMD 10N 10% 50V 2908 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
2541 4806 124 47060 CAPACITOR CER SMD 10N 10% 50V 2910 2238 586 15629 CAPACITOR CER SMD 3,3nF 10% 50V
2560
4806 124 47058 CAPACITOR CER WW 680PF 10% 1KV 2911 2238 586 15629 CAPACITOR CER SMD 3,3nF 10% 50V
2561 2020 021 91654 CAPACITOR ELCO 100µF 20% 160V 2950 2022 552 00549 CAPACITOR SMD 330pF 5% 50V
2562 2020 552 91156 CAPACITOR CER 1nF 10% 50V 3000 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
2563 2022 318 00103 CAPACITOR MPOL 100nF 10% 63V 3001 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
2564 4806 124 47055 CAPACITOR ELCO 2200µF 20% 25V 3002 4806 111 97101 RESISTOR SMD 0R JUMPER
L01.1L AC DVD26 L01.1L AC DVD
27
Page 28
29
L01.1L AC DVD28 L01.1L AC DVD
47 L01.1L AC DVD
LISTA DE MATERIAL 21PD5932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
3003 2322 702 60152 RESISTOR SMD 1K5 5% 0,062W 3247 2322 704 62704 RESISTOR SMD 270K 1% 0,062W
3004 2322 702 60822 RESISTOR SMD 8K2 5% 0,062W 3248 2322 702 60333 RESISTOR SMD 33K 5% 0,062W
3005 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 3249 2120 101 90463 RESISTOR CRB 820R 5% RD1/4S
3091 2322 702 60561 RESISTOR SMD 560R 5% 0,062W 3251 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
3092 2322 702 60391 RESISTOR SMD 390R 5% 0,062W 3256 2322 702 60102 RESISTOR SMD 1K 5% 0,062W
3093 2322 702 60561 RESISTOR SMD 560R 5% 0,062W 3257 2322 702 60106 RESISTOR SMD 10M 5% 0,062W
3094 2322 702 60391 RESISTOR SMD 390R 5% 0,062W 3258 2322 702 60334 RESISTOR SMD 330K 5% 0,062W
3095 2322 702 60332 RESISTOR SMD 3K3 5% 3259 2322 702 60474 RESISTOR SMD 470K 5%
3096 2322 702 60152 RESISTOR SMD 1K5 5% 0,062W 3441 4806 111 97092 RESISTOR SMD 100R 5% 0.1W
3101 2120 101 90448 RESISTOR CRB 68R 5% 0,25W 3442 4806 051 27042 RESISTOR SMD 0R - JUMP
3102 2322 702 60102 RESISTOR SMD 1K 5% 0,062W 3443 4806 111 97142 RESISTOR SMD 1M 5% 0,1W
3103 4822 116 83868 RESISTOR 150R 5% 0,25W 3445 2120 101 90479 RESISTOR CRB 15K 5% RD1/4S
3104 2322 702 60224 RESISTOR SMD 220K 5% 0,062W 3446 2120 101 90474 RESISTOR CRB 5K6 5% 0,5W
3105 4822 116 83868 RESISTOR 150R 5% 0,25W 3447 2120 101 90454 RESISTOR CRB 180R 5% RD1/4S
3106 2322 702 60224 RESISTOR SMD 220K 5% 0,062W 3448 2120 101 90463 RESISTOR CRB 820R 5% RD1/4S
3111 2122 101 01372 RESISTOR CRB 75R 5% 0,25W 3449 2120 101 90448 RESISTOR CRB 68R 5% 0,25W
3112 4806 116 57556 RESISTOR 100R 5% 0.5W 3450 2120 101 90446 RESISTOR CRB 33R 5% 0,25W
3113 2122 101 01372 RESISTOR CRB 75R 5% 0,25W 3451
4806 110 97003 RESISTOR FUSE 10R 5% 0,33W
3114 4806 116 57556 RESISTOR 100R 5% 0.5W 3452 2312 915 14703 RESISTOR MFILM 47k 1% 0,6W
3115 2122 101 01372 RESISTOR CRB 75R 5% 0,25W 3453 2120 101 90464 RESISTOR CRB 1K 5% 0,25W
3116 4806 116 57556 RESISTOR 100R 5% 0.5W 3454 2312 915 11503 RESISTOR MFILM 15k 1% 0,6W
3123 4822 116 83868 RESISTOR 150R 5% 0,25W 3455 4806 116 57669 RESISTOR MFILM 6,8R 5% 2W
3124 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 3456 4806 051 27042 RESISTOR SMD 0R - JUMP
3125 4822 116 83868 RESISTOR 150R 5% 0,25W 3457 4806 051 27042 RESISTOR SMD 0R - JUMP
3126 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 3458 2120 101 90464 RESISTOR CRB 1K 5% 0,25W
3131 4822 116 83868 RESISTOR 150R 5% 0,25W 3459 4806 116 57008 RESISTOR 15k 5% 2W
3132 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 3460 2120 101 90472 RESISTOR CRB 3K9 5% 0,5W
3133 4822 116 83868 RESISTOR 150R 5% 0,25W 3463 2120 101 90446 RESISTOR CRB 33R 5% 0,25W
3134 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 3465 2312 915 12703 RESISTOR MFLM 27K 1% 0,6W
3135 2122 101 01372 RESISTOR CRB 75R 5% 0,25W 3469 2120 101 90471 RESISTOR CRB 3K3 5% 0,25W
3136 4806 116 57556 RESISTOR 100R 5% 0.5W 3470 4806 111 97097 RESISTOR SMD 270k 5% 0,1W
3141 2120 101 90464 RESISTOR CRB 1K 5% 0,25W 3471 2312 915 16808 RESISTOR MFLM 6R8 1% 0,6W
3149 2322 702 60104 RESISTOR SMD 100K 5% 0,062W 3472 2312 915 16808 RESISTOR MFLM 6R8 1% 0,6W
3150 2322 702 60154 RESISTOR SMD 150K 5% 0,062W 3473 2312 915 13908 RESISTOR MFLM 3R9 1% 0,6W
3154 2120 101 90474 RESISTOR CRB 5K6 5% 0,5W 3474 4806 116 57676 RESISTOR MFILM 2,2k 1% 0,6W
3156 2120 101 90477 RESISTOR CRB 10K 5% 0,25W 3475 4806 116 57676 RESISTOR MFILM 2,2k 1% 0,6W
3157 2322 702 60152 RESISTOR SMD 1K5 5% 0,062W 3477 4822 116 83868 RESISTOR 150R 5% 0,25W
3158 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 3478 4822 116 83868 RESISTOR 150R 5% 0,25W
3159 2322 734 61202 RESISTOR SMD 1K2 1% 0,1W 3479 4806 111 97020 RESISTOR SMD 2,7k 1% 0,1W
3200 2120 101 90458 RESISTOR CRB 390R 5% 0,25W 3481 2312 915 11803 RESISTOR MFILM 18k 1% 0,6W
3201 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 3482 2312 915 11203 RESISTOR MFLM 12K 1% 0,6W
3202 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 3484 2120 101 90472 RESISTOR CRB 3K9 5% 0,5W
3203 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 3488
4806 113 97056 RESISTOR FUSE 4,7R 5% 0,5W
3204 2120 101 90482 RESISTOR CRB 22K 5% RD1/4S 3490 2120 101 90476 RESISTOR CRB 8K2 5% 0,25W
3205 2322 702 60102 RESISTOR SMD 1K 5% 0,062W 3491 4806 111 97005 RESISTOR SMD 10k 1% 0,1W
3206 2322 702 60333 RESISTOR SMD 33K 5% 0,062W 3492 4822 117 11454 RESISTOR SMD 820R 5% 0,1W
3207 2120 101 90464 RESISTOR CRB 1K 5% 0,25W 3493
4806 116 57561 RESISTOR FUSE 6,8R 5% 0,33W
3208 2322 702 60221 RESISTOR SMD 220R 5% 0,062W 3494
4806 113 97056 RESISTOR FUSE 4,7R 5% 0,5W
3209 2322 702 60689 RESISTOR SMD 68R 5% 0,062W 3495 4806 111 97016 RESISTOR SMD 22k 5% 0,1W
3212 2322 702 60471 RESISTOR SMD 470R 5% 0,062W 3496 4806 111 97006 RESISTOR SMD 100k 1% 0.1W
3213 2120 101 90461 RESISTOR CRB 560R 5% 0,5W 3497 4806 111 97006 RESISTOR SMD 100k 1% 0.1W
3217 2322 702 60334 RESISTOR SMD 330K 5% 0,062W 3498 2322 730 61123 RESISTOR SMD 12K 5% 0,1W
3218 2322 702 60823 RESISTOR SMD 8K2 5% 0,062W 3500
4806 116 67007 RESISTOR MGL 3,3M 5% 0,5W
3219 4822 117 11449 RESISTOR SMD 2K2 5% 0,062W 3501
4806 116 67007 RESISTOR MGL 3,3M 5% 0,5W
3220 4806 116 57556 RESISTOR 100R 5% 0.5W 3504 4806 116 97051 RESISTOR PTC DISC CI 9R 220V
3221 2120 101 90461 RESISTOR CRB 560R 5% 0,5W 3506
2322 242 13155 RESISTOR MGL 1,5M 5% 0,5W
3222 4806 116 57556 RESISTOR 100R 5% 0.5W 3507 4806 209 87877 CENTELHADOR DSP-301N-A21F
3226 2322 702 60561 RESISTOR SMD 560R 5% 0,062W 3508 2322 245 11221 RESISTOR MGL 220R 20% 0,5W
3235 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 3510
4806 116 37031 RESISTOR NTC 4,7R 3,1W
3241 2322 702 60223 RESISTOR SMD 22K 5% 0,062W 3519 2120 101 90456 RESISTOR CRB 270R 5% RD1/4S
3242 2322 702 60273 RESISTOR SMD 27K 5% 0,062W 3520 2322 730 61122 RESISTOR SMD 1,2k 5% 0,1W
3244 2120 101 90463 RESISTOR CRB 820R 5% RD1/4S 3521 2120 101 90445 RESISTOR CRB 22R 5% RD1/4S
3245 2322 704 63903 RESISTOR SMD 39K 1% 0,062W 3522 4806 111 97098 RESISTOR SMD 390K 5% 0,1W
3246 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 3523
2306 204 02479 RESISTOR FUS 47R 5% 0,33W
Page 29
29
L01.1L AC DVD28 L01.1L AC DVD
48 L01.1L AC DVD
LISTA DE MATERIAL 21PD5932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
3524 2322 730 61563 RESISTOR SMD 56k 5% 0,1W 3818 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3525 4806 111 97004 RESISTOR SMD 1k 5% 0,1W 3819 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3526 2120 105 93479 RESISTOR MOX 0R15 5% 3820 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3527 2120 105 93481 RESISTOR MOX 0,22R 5% 3821 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3527 4806 116 57680 RESISTOR MFILM 0R22 5% 1W 3822 2322 702 60759 RESISTOR SMD 75R 5% 0,062W
3528 4806 051 27042 RESISTOR SMD 0R - JUMP 3831 2322 702 60473 RESISTOR SMD 47K 5% 0,062W
3529 4806 116 97057 RESISTOR SMD 47k 5% 0,1W 3832 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
3530 4806 111 97005 RESISTOR SMD 10k 1% 0,1W 3833 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
3531 4806 111 97028 RESISTOR SMD 4,7k 5% 0,1W 3837 4806 116 57556 RESISTOR 100R 5% 0.5W
3532
4806 116 57504 RESISTOR FUSE 2K2 5% 0,33W 3839 4806 116 57556 RESISTOR 100R 5% 0.5W
3541 4806 111 97095 RESISTOR SMD 470R 5% 0,1W 3843 4822 117 11449 RESISTOR SMD 2K2 5% 0,062W
3542 4806 111 97007 RESISTOR SMD 1,5k 5% 0,1W 3901 2322 702 60102 RESISTOR SMD 1K 5% 0,062W
3543 2312 915 18203 RESISTOR MFLM 82K 1% 0,6W 3902 2322 702 60332 RESISTOR SMD 3K3 5%
3544 2322 734 64702 RESISTOR SMD 4K7 1% 0,1W 3903 2322 702 60332 RESISTOR SMD 3K3 5%
3545 4806 111 97097 RESISTOR SMD 270k 5% 0,1W 3904 2322 702 60103 RESISTOR SMD 10K 5% 0,062W
3548 4806 111 97008 RESISTOR SMD 15k 5% 0,1W 3905 2322 702 60332 RESISTOR SMD 3K3 5%
3552 4806 111 97005 RESISTOR SMD 10k 1% 0,1W 3906 2322 702 60103 RESISTOR SMD 10K 5% 0,062W
3557 4806 111 97004 RESISTOR SMD 1k 5% 0,1W 3907 2322 702 60822 RESISTOR SMD 8K2 5% 0,062W
3561 2120 101 90455 RESISTOR CRB 220R 5% 0,25W 4002 4806 111 97101 RESISTOR SMD 0R JUMPER
3562 2322 730 61123 RESISTOR SMD 12K 5% 0,1W 4694 2322 730 61122 RESISTOR SMD 1,2k 5% 0,1W
3563 4806 111 97042 RESISTOR SMD 8,2k 5% 0,1W 5001 4806 157 57238 BOBINA 5,6µH 10%
3565 2322 193 53331 RESISTOR 330R 5% 1W 5002 4806 157 57248 BOBINA 0,82µH 10%
3566 4806 111 97014 RESISTOR SMD 2,2k 5% 0,1W 5201 4806 158 67044 BOBINA 6,8µH 5%
3569 4806 111 97033 RESISTOR SMD 5,6k 5% 0,1W 5203
3106 107 30361 BOBINA DESMAG 20"
3580 4806 116 97057 RESISTOR SMD 47k 5% 0,1W 5204 4806 526 17034 BOBINA BEAD 50MHZ 90R
3594 4806 111 97022 RESISTOR SMD 330R 5% 0,1W 5205 4806 526 17034 BOBINA BEAD 50MHZ 90R
3595 2322 730 61224 RESISTOR SMD 220k 5% 0,1W 5206 4806 526 17034 BOBINA BEAD 50MHZ 90R
3596 2322 730 61224 RESISTOR SMD 220k 5% 0,1W 5242 2422 535 94325 BOBINA 10µH 5%
3601 2120 101 90476 RESISTOR CRB 8K2 5% 0,25W 5445
2422 531 02519 TSH - LOT - FLY BACK
3603 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 5452 4806 526 17034 BOBINA BEAD 50MHZ 90R
3604 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 5453 2422 535 94698 BOBINA 22µH 5%
3605 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W 5457
2422 536 00425 BOBINA LINEARIDADE
3606 2120 101 90468 RESISTOR CRB 2K2 5% 0,25W 5461 2422 531 02465 TRAFO DRIVER SC10015-00
3607 2120 101 90468 RESISTOR CRB 2K2 5% 0,25W 5471 2422 535 94638 BOBINA 6,8µH 20%
3608 2120 101 90459 RESISTOR CRB 470R 5% 0,5W 5472 4806 157 57197 BOBINA 3,3µH 10%
3609 2120 101 90464 RESISTOR CRB 1K 5% 0,25W 5480 4806 157 57212 BOBINA 18µH 10%
3610 2120 101 90476 RESISTOR CRB 8K2 5% 0,25W 5500
4806 157 57252 FILTRO DE LINHA 10M 2A
3611 2322 702 60101 RESISTOR SMD 100R 5% 0,062W 5501
4806 242 77158 FILTRO DE LINHA 5MH/2A
3618 2120 101 90475 RESISTOR CRB 6K8 5% 0,25W 5520
4806 142 47018 TRAFO SMT LAYER SS42025-03 B
3622 2322 702 60471 RESISTOR SMD 470R 5% 0,062W 5521 4806 526 17039 BOBINA BEAD 50MHZ 45R
3623 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W 5560 4806 526 17039 BOBINA BEAD 50MHZ 45R
3624 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 5561 4806 157 57227 BOBINA 27µH 5%
3625 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 5562 4806 526 17039 BOBINA BEAD 50MHZ 45R
3626 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W 5564 4806 526 17039 BOBINA BEAD 50MHZ 45R
3627 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W 5602 4806 158 67055 BOBINA 5µ6H 5%
3628 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 5603 4806 158 67055 BOBINA 5µ6H 5%
3630 4822 117 11449 RESISTOR SMD 2K2 5% 0,062W 5604 4806 158 67055 BOBINA 5µ6H 5%
3632 4806 111 97101 RESISTOR SMD 0R JUMPER 5831 4806 158 67044 BOBINA 6,8µH 5%
3634 4806 116 57556 RESISTOR 100R 5% 0.5W 5832 4806 158 67044 BOBINA 6,8µH 5%
3635 4806 116 57556 RESISTOR 100R 5% 0.5W 5833 4806 158 67044 BOBINA 6,8µH 5%
3636 4806 111 97004 RESISTOR SMD 1k 5% 0,1W 5835 4806 157 57250 BOBINA SMD 12µH 10%
3638 2322 702 60759 RESISTOR SMD 75R 5% 0,062W 5994 2422 264 00409 ALTO-FALANTE 8R 5W FR 45X154
3639 4806 111 97101 RESISTOR SMD 0R JUMPER 6001 4822 130 34142 DIODO ZENER BZX79-C33
3640 2120 101 90476 RESISTOR CRB 8K2 5% 0,25W 6091 9322 052 99685 DIODO SMD BAT54WS
3691 2120 101 90457 RESISTOR CRB 330R 5% 0,25W 6150 4806 130 37589 DIODO BAS316
3693 2120 101 90455 RESISTOR CRB 220R 5% 0,25W 6201 4806 130 37589 DIODO BAS316
3694 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W 6202 4806 130 37589 DIODO BAS316
3801 2322 702 60221 RESISTOR SMD 220R 5% 0,062W 6206 9322 157 71685 DIODO ZENER SMD MM3Z6V8
3802 2322 702 60102 RESISTOR SMD 1K 5% 0,062W 6445 4806 130 17002 DIODO ZENER SMD MMEZ10V
3810 2322 702 60759 RESISTOR SMD 75R 5% 0,062W 6447 4806 130 37078 DIODO 1N4148
3814 2322 702 60104 RESISTOR SMD 100K 5% 0,062W 6448 9331 668 30133 DIODO ZENER BZX79-B6V2
3815 2322 702 60104 RESISTOR SMD 100K 5% 0,062W 4xxx 4806 111 97101 RESISTOR SMD 0R JUMPER
3816 2322 702 60104 RESISTOR SMD 100K 5% 0,062W 6449 4806 130 37622 DIODO BA99L
3817 2322 702 60104 RESISTOR SMD 100K 5% 0,062W 6453 9322 157 70685 DIODO ZENER SMD MM3Z5V6
L01.1L AC DVD28 L01.1L AC DVD
29
Page 30
31
L01.1L AC DVD30 L01.1L AC DVD
49 L01.1L AC DVD
LISTA DE MATERIAL 21PD5932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
6460 4806 130 37628 DIODO BY228/24 7561 4806 130 47521 TRANSISTOR PDTC 143ZT
6461 4806 130 37192 DIODO RGP30J-L7004 7580 4806 130 47483 TRANSISTOR BC857C
6463 9322 150 08685 DIODO ZENER BZX384-C9V1 7602 4806 209 87874 CIRC INTGR M24C16-WBN6
6465 4822 130 30842 DIODO BAV21 7802 4806 209 87823 CIRC INTGR HEF4053BT
6466 4822 130 30842 DIODO BAV21 7803 4806 209 87823 CIRC INTGR HEF4053BT
6467 4806 130 37589 DIODO BAS316 7831 9322 187 89682 CIRC INTGR MSP3425G-PO-B8-V3
6468 4806 130 37589 DIODO BAS316 7901 9322 158 65667 CIRC INTGR AN7522N
6470 4806 130 37622 DIODO BA99L 9611 4806 157 57241 BOBINA 27µH 10%
6476 4806 130 37044 DIODO ZENER BZX79-C15 9672 4806 157 57201 BOBINA 22µH 10%
6481 9331 177 30133 DIODO ZENER BZX79-C5V6 9678 4806 157 57201 BOBINA 22µH 10%
6482 4806 130 37055 DIODO ZENER BZX79-B9V1
6483 4822 130 34142 DIODO ZENER BZX79-C33 PAINEL CINESCÓPIO
6485 4806 130 37581 DIODO BYV95C 141 4806 492 17004 MOLA FIXAÇÃO
6486 4806 130 37629 DIODO EGP20DL-5100 244 2422 025 04853 CONECTOR 5P
6487 4822 130 41601 DIODO BYV95A 245 4806 402 67238 CONECTOR 6P F 2.50
6488 4806 130 37629 DIODO EGP20DL-5100 254
2422 500 80076 SOQUETE CINESCÓPIO 9 PINOS
6500 4806 130 37621 DIODO PONTE GBU6JL-7002 2330 4806 120 47389 CAPACITOR FILM 100nF 10% 250V
6520 4822 130 41601 DIODO BYV95A 2340 4806 124 27567 CAPACITOR ELCO 10µF 20% 250V
6523 4806 130 37078 DIODO 1N4148 2341
4806 124 47066 CAPACITOR CER 3,3nF 10% 500V
6524 4806 130 37036 DIODO 1N5062 2342 2238 861 15561 CAPACITOR CER SMD 560pF 5% 50V
6525 4806 130 37036 DIODO 1N5062 2343
4806 122 37281 CAPACITOR CER 2,2nF 1kV
6526 9322 157 77685 DIODO ZENER SMD MM3Z22V 2344 2238 910 19849 CAPACITOR SMD 100nF 20% 25V
6526 9340 548 67115 DIODO ZENER SMD PDZ22B 2345
4806 122 37276 CAPACITOR CER 1nF 10% 500V
6540 9331 668 30133 DIODO ZENER BZX79-B6V2 3331 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
6541 9322 150 08685 DIODO ZENER BZX384-C9V1 3332 2322 245 11102 RESISTOR MGL 1K 20%
6560 3139 120 52021 DIODO BYV29X-500 3333 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
6561 4806 130 37183 DIODO SB340 3334 2322 245 11102 RESISTOR MGL 1K 20%
6563 4806 130 37589 DIODO BAS316 3335 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
6565 5322 130 34331 DIODO SMD BAV70 3336 2322 245 11102 RESISTOR MGL 1K 20%
6566 4806 130 37078 DIODO 1N4148 3340
4806 113 97043 RESISTOR FUSE 10R 5% 0,5W
6567 4806 130 37624 DIODO ZENER MM3Z4V7 3341
4806 113 97046 RESISTOR FUSE 1R 5% 0,33W
6569 4806 130 37589 DIODO BAS316 3342
4806 113 97046 RESISTOR FUSE 1R 5% 0,33W
6570 9322 163 91685 DIODO ZENER BZX384-C6V2 3343 2322 245 11152 RESISTOR MGL 1K5 20% 0,5W
6580 4806 130 37589 DIODO BAS316 3344 2120 101 90446 RESISTOR CRB 33R 5% 0,25W
6691
9322 185 69682 DIODO LED VS LTL-10234WHCR 3345 4806 116 17005 RESISTOR VDR 1MA 50V 115V
6692 4806 212 17035 MÓDULO RECEP IR TSOP1836 3346 2120 101 90446 RESISTOR CRB 33R 5% 0,25W
6831 4806 130 37078 DIODO 1N4148 4341 4806 051 27042 RESISTOR SMD 0R - JUMP
6901 4806 051 27042 RESISTOR SMD 0R - JUMP 4388 4806 051 27042 RESISTOR SMD 0R - JUMP
6904 4806 051 27042 RESISTOR SMD 0R - JUMP 5342 4806 157 57201 BOBINA 22µH 10%
7101 5322 130 60159 TRANSISTOR BC847B 6331 4822 130 30842 DIODO BAV21
7102 4806 130 47483 TRANSISTOR BC857C 6332 4806 130 37589 DIODO BAS316
7103 5322 130 60159 TRANSISTOR BC847B 6333 4822 130 30842 DIODO BAV21
7200 3106 107 40201 CIRC INTGR GRAV L3DLS1 6335 4822 130 30842 DIODO BAV21
7201 5322 130 60159 TRANSISTOR BC847B 7330 9352 713 37112 CIRC INTGR TDA6107JF/N3
7204 4806 130 47483 TRANSISTOR BC857C
7205 4806 130 47483 TRANSISTOR BC857C PAINEL INTERFACE DVD [M3]
7441 4806 130 47483 TRANSISTOR BC857C 20
3139 124 43291 SUPORTE INTERFACE DVD
7443 4806 130 47217 TRANSISTOR BC557B 228 2412 020 00725 CONECTOR 3P M 2.50
7450 9340 310 60215 TRANSISTOR PDTA114ET 253 2422 025 11244 CONECTOR CI 7P M 2.50 EH B
7460 4806 130 47520 TRANSISTOR BU4508DX 293 4806 502 17142 PARAFUSO TORX 10 M3X12
7461 4806 130 47228 TRANSISTOR BC337-25 1100 4806 502 17142 CONECTOR 1P
7462 4806 130 47521 TRANSISTOR PDTC 143ZT 1101 4806 402 67108 CONECTOR CI 8P M 2.50 EH B
7463 4806 130 47333 TRANSISTOR BC327-40 1330
4822 071 52502 FUSÍVEL RADIAL 2,5A 250V
7471 9352 701 64112 CIRC INTGR TDA8359J/N2 1331
4822 071 52502 FUSÍVEL RADIAL 2,5A 250V
7480 4806 130 47530 TRANSISTOR BD135 L 1332
2422 086 10783 FUSÍVEL 2A 250V
7482 4806 130 47530 TRANSISTOR BD135 L 2101 2238 867 15479 CAPACITOR CER SMD 47pF 5% 50V
7515
9322 175 72667 CIRC INTGR OPT TCET1104 L 2102 4822 124 11947 CAPACITOR ELCO 10µF 16V
7520 4806 209 87876 CIRC INTGR TEA1507P/N1 2103 2238 867 15479 CAPACITOR CER SMD 47pF 5% 50V
7521 9322 196 57687 TRANSISTOR STU9NC80ZI 2104 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
7522 5322 130 60159 TRANSISTOR BC847B 2260 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
7540 9331 976 30126 TRANSISTOR BC547B 2262 4806 120 27019 CAPACITOR CER SMD 4,7µF 20% 10V
7541 4806 116 27022 TRANSISTOR SMD PDTC114ET 2263 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
7542 4806 130 47483 TRANSISTOR BC857C 2300 4806 124 27567 CAPACITOR ELCO 10µF 20% 250V
7560 4806 209 87902 CIRC INTGR L78L33ACZ 2301 4806 120 47395 CAPACITOR 22nF 10% 400V
Page 31
31
L01.1L AC DVD30 L01.1L AC DVD
50 L01.1L AC DVD
LISTA DE MATERIAL 21PD5932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
2302
4806 122 37268 CAPACITOR CER 100pF 1kV 5339 4806 157 57199 BOBINA 10µH 10%
2310 4822 126 14585 CAPACITOR CER 100nF 10% 16V 6100 4806 130 37589 DIODO BAS316
2311 2020 552 96684 CAPACITOR CER SMD 470nF 10% 25V 6101 4806 130 37589 DIODO BAS316
2313 2022 552 05497 CAPACITOR CER SMD 470pF5% 50V 6300 4806 130 37472 DIODO BYD33J
2315
2020 558 90553 CAPACITOR CER 220pF 10% 1KV 6311 4806 130 37589 DIODO BAS316
2316 4822 126 13648 CAPACITOR CER SMD 33nF 10% 16V 6312 9322 157 77685 DIODO ZENER SMD MM3Z22V
2319 2238 910 19854 CAPACITOR SMD 220nF 20% 25V 6330 4806 130 37629 DIODO EGP20DL-5100
2330 4806 124 47064 CAPACITOR ELCO 2200µF 20% 25V 6332 9322 161 76682 DIODO SB340L-7024
2331 4806 124 47049 CAPACITOR ELCO 470µF 20% 10V 6336 4806 130 37561 DIODO BYV27-200
2332 4806 124 47064 CAPACITOR ELCO 2200µF 20% 25V 7310 4806 116 27022 TRANSISTOR SMD PDTC114ET
2333 2022 020 00676 CAPACITOR ELCO 1000µF 20% 16V 7311 9340 310 60215 TRANSISTOR PDTA114ET
2337 2020 012 93401 CAPACITOR ELCO 1000µF 20% 25V 7312 4806 130 47483 TRANSISTOR BC857C
2338 2022 020 00623 CAPACITOR ELCO 470µF 20% 16V 7313 5322 130 60159 TRANSISTOR BC847B
2339 2022 020 00623 CAPACITOR ELCO 470µF 20% 16V 7315 9352 699 68112 CIRC INTGR TEA1523P/N2
2341 2238 786 19854 CAPACITOR CER SMD 220nF 20% 16V 7340
4806 209 87853 CIRC INTGR TCET1103(G)
2342 2022 020 00667 CAPACITOR ELCO 47µF 20% 16V 7341 4806 209 87808 CIRC INTGR REG TL431CLPST
2350 2238 586 15623 CAPACITOR CER SMD 1nF10% 50V
2351 2238 586 15623 CAPACITOR CER SMD 1nF10% 50V PAINEL INTERFACE FRONTAL [Q1]
2353 2238 586 15623 CAPACITOR CER SMD 1nF10% 50V 157
4806 321 27025 CABO HR 05P/400
3101 2322 702 60101 RESISTOR SMD 100R 5% 0,062W 187 3139 124 32523 SUPORTE FRONT INTERFACE10
3102 2322 702 60689 RESISTOR SMD 68R 5% 0,062W 214 4806 402 67096 CONECTOR 5P EH-S
3262 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 231
4806 276 47007 CHAVE DE REDE 2P 8/128A
3263 2322 702 60823 RESISTOR SMD 8K2 5% 0,062W 1110 4806 277 27122 CHAVE TÁCTIL
3264 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 2691 2038 035 11313 CAPACITOR ELCO 220µF 20% 25V
3265 2322 702 60273 RESISTOR SMD 27K 5% 0,062W 2692 2022 552 05522 CAPACITOR CER SMD 22nF 10% 25V
3266 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W 2693 2022 552 05522 CAPACITOR CER SMD 22nF 10% 25V
3271 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 2694 2022 552 05522 CAPACITOR CER SMD 22nF 10% 25V
3272 2322 702 60102 RESISTOR SMD 1K 5% 0,062W 2695 2022 552 05522 CAPACITOR CER SMD 22nF 10% 25V
3300
4806 113 97046 RESISTOR FUSE 1R 5% 0,33W 2698 2022 318 00103 CAPACITOR MPOL 100nF 10% 63V
3301 4822 053 11683 RESISTOR 68K 5% 2W 3500
4806 116 67007 RESISTOR MGL 3,3M 5% 0,5W
3308 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 3501
4806 116 67007 RESISTOR MGL 3,3M 5% 0,5W
3309 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 3691 2120 101 90457 RESISTOR CRB 330R 5% 0,25W
3310 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 3693 2120 101 90455 RESISTOR CRB 220R 5% 0,25W
3311 4806 111 97267 RESISTOR SMD 180O 5% 0,062W 6691
9322 185 69682 DIODO LED VS LTL-10234WHCR
3312 4806 111 97169 RESISTOR 10R 5% 0,062W 6692 9322 127 54667 MÓDULO RECEP IR TSOP1836
3313 2322 702 60103 RESISTOR SMD 10K 5% 0,062W
3314 2120 101 90439 RESISTOR CRB 1R 5% 0,25W PAINEL CONTROLE SUPERIOR [E] [T]
3315 2120 101 90439 RESISTOR CRB 1R 5% 0,25W 1091 4806 277 27122 CHAVE TÁCTIL
3317 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 1092 4806 277 27122 CHAVE TÁCTIL
3318 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W 1093 4806 277 27122 CHAVE TÁCTIL
3319 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 1094 4806 277 27122 CHAVE TÁCTIL
3320 5322 117 13019 RESISTOR SMD 100K 1% 0,062W 3091 2322 702 60561 RESISTOR SMD 560R 5% 0,062W
3339 2322 702 60102 RESISTOR SMD 1K 5% 0,062W 3092 2322 702 60391 RESISTOR SMD 390R 5% 0,062W
3340 2322 702 60101 RESISTOR SMD 100R 5% 0,062W 3093 2322 702 60561 RESISTOR SMD 560R 5% 0,062W
3342 4806 111 97257 RESISTOR SMD 4K7 1% 0.063W 3094 2322 702 60391 RESISTOR SMD 390R 5% 0,062W
3344 4806 111 97257 RESISTOR SMD 4K7 1% 0.063W 3095 2322 702 60332 RESISTOR SMD 3K3 5%
3360 4806 111 97193 RESISTOR SMD 4R7 5% 0,062W 3096 2322 702 60152 RESISTOR SMD 1K5 5% 0,062W
3361 2120 101 90464 RESISTOR CRB 1K 5% 0,25W 4085 4806 051 27042 RESISTOR SMD 0R - JUMP
4xxx 4806 111 97101 RESISTOR SMD 0R JUMPER 4089 4806 111 97101 RESISTOR SMD JUMP MAX 0R05
5100 2422 549 41663 BOBINA 100µH 4090 4806 111 97101 RESISTOR SMD JUMP MAX 0R05
5300 4806 157 57241 BOBINA 27µH 10% 6091 9322 052 99685 DIODO SMD BAT54WS
5301 4806 526 17039 BOBINA BEAD 50MHZ 45R
5315
2422 531 02596 TRANSFORMADOR SS25113-00 PAINEL TECLA EJECT
5331 4806 157 67025 BOBINA 10µH 5% 267 4806 402 67097 CONECTOR CI VERT 3P
5333 4806 157 67025 BOBINA 10µH 5% 361 3139 177 63451 TECLA EJECT
5337 4806 157 57199 BOBINA 10µH 10% 1110 4806 277 27122 CHAVE TÁCTIL
L01.1L AC DVD30 L01.1L AC DVD
31
Page 32
33
L01.1L AC DVD32 L01.1L AC DVD
51 L01.1L AC DVD
LISTA DE MATERIAL 28PD6932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
ACESSÓRIOS 1095 3141 018 03921 PAINEL MPEG SD5.12
1096 4806 263 27013 CONVERSOR 75-300/75R 1100 3141 018 03881 MODULO DVD A97ST
1986 3128 147 14511 CONTROLE REMOTO RC19042006/01 1810 2422 025 12482 CONECTOR V 6P
1990 9301 888 10307 CINESCÓPIO 28" - W66ERF022X013
DIVERSOS 5203 3106 107 30431 BOBINA DESMAG 28"
9 3106 107 77451 GABINETE FRONTAL 28PD6932 5994 2422 264 00379 ALTO-FALANTE 8R 10W 58X150
10
3139 138 10681 BOTÃO REDE
11 3139 177 56381 CONTROLE SUPERIOR MONOPAINEL [A]
15
3139 124 31325 BANDEJA CHASSIS 1000 3139 147 17561 TUNER SPL V+U PLL
17 4806 459 17110 LOGOTIPO PHILIPS 29" 1002 4806 154 77000 FILTRO SAW 45,75MHZ OFWM1971M
23 3139 177 63441 PORTA DVD 1200 4806 242 77156 FILTRO CERÂMICO 4,5MHz
28 4806 404 37413 BRAÇADEIRA 2,6 x 200 TRC 1400 2422 132 07543 RELE 1P 5A
30 4806 402 67291 ESPAÇADOR BORRACHA 1500 2422 086 10914 FUSÍVEL 4A 250V 5X20
31 3139 123 11370 ANEL AMORTECEDOR FALANTE 1515 4806 280 47002 RELÊ 1P 12V 5A G5PA-1 Y
43 4806 500 17027 PARAFUSO M3X6 TORX 1660 4806 242 77174 CRISTAL 12MHz 20P
45 4806 500 17027 PARAFUSO M3X6 TORX 1831 4806 242 77171 CRISTAL 18,432MHz 12P
61
4806 321 17127 CABO DE REDE 1851 2412 020 00725 CONECTOR 3P M 2.50
77 4806 402 67292 ARRUELA BORRACHA 2004 4822 126 13751 CAPACITOR CER 47nF 10% 25V
127
4806 256 37015 SOQUETE FUSE V 02P F PTF/65 2005 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
129 4806 404 37403 SUPORTE NTC 2006 2022 020 00623 CAPACITOR ELCO 470µF 20% 16V
131 3139 124 43031 TAMPA PARAFUSO 2007 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
136 4806 492 17004 MOLA FIXAÇÃO 2008 4806 124 27019 CAPACITOR ELCO 100µF 20% 25V
137 4806 492 67435 MOLA FIXAÇÃO TR 2009 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V
138 4806 492 17004 MOLA FIXAÇÃO 2101 2238 780 19858 CAPACITOR CER SMD 470nF 16V
139 4806 492 67466 MOLA FIXAÇÃO IC 2101 2238 867 15479 CAPACITOR CER SMD 47pF 5% 50V
140 4806 492 67435 MOLA FIXAÇÃO TR 2102 2238 867 15229 CAPACITOR CER SMD 22pF 50V
142 4806 492 37316 MOLA MALHA DE ATERRAMENTO 2102 4822 124 11947 CAPACITOR ELCO 10µF 16V
152 4806 321 97005 CABO FLAT 6-400 2103 2238 586 15616 CAPACITOR CER SMD 330pF 50V
153 4806 321 17016 CABO FLAT 5-480 2103 2238 867 15479 CAPACITOR CER SMD 47pF 5% 50V
158
3106 101 02351 CORDOALHA DE ATERRAMENTO 2104 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
181 3141 010 21901 CABO 40RK 400 2104 2238 586 15616 CAPACITOR CER SMD 330pF 50V
190 3139 124 44051 TAMPA TRASEIRA 28" 2105 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
211
4806 402 67297 CONECTOR BM V 2P M 7.92 VA BK B 2106 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
214 4806 402 67100 CONECTOR B5B-EH-A 2110 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
217 2412 020 00725 CONECTOR 3P M 2.50 2111 2238 867 15229 CAPACITOR CER SMD 22pF 50V
219 2422 025 12482 CONECTOR V 6P 2111 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
220 2422 025 04853 CONECTOR 5P 2112 2238 867 15229 CAPACITOR CER SMD 22pF 50V
221
4806 402 67104 CONECTOR V 4P2 M 11.88 VH B 2112 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
222
4806 402 67098 CONECTOR V 2P M 3.96 VH 2113 2238 867 15229 CAPACITOR CER SMD 22pF 50V
223 2422 026 05236 CONECTOR CINCH H 9P 2113 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
225 4806 267 37052 CONECTOR MDIN H 4P 2121 2238 867 15229 CAPACITOR CER SMD 22pF 50V
229 4822 265 41392 CONECTOR CI 7P M 2.50 EH B 2122 2238 586 15616 CAPACITOR CER SMD 330pF 50V
239 4806 402 67106 CONECTOR V 03P M 2.50 2123 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
240 4822 267 10565 CONECTOR 4P M 2.50 FONE 2124 2238 586 15616 CAPACITOR CER SMD 330pF 50V
243 4806 402 67238 CONECTOR 6P F 2.50 2125 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
246 4806 402 67100 CONECTOR B5B-EH-A 2131 2238 586 15616 CAPACITOR CER SMD 330pF 50V
266 4806 502 17142 PARAFUSO TORX 10 M3X12 2132 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
267 2412 020 00725 CONECTOR 3P M 2.50 2133 2238 586 15616 CAPACITOR CER SMD 330pF 50V
268 2412 020 00725 CONECTOR 3P M 2.50 2134 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
269 2422 026 05182 CONECTOR CINCH 3P YEWHRD 2135 2238 867 15229 CAPACITOR CER SMD 22pF 50V
270 4806 502 77027 PARAFUSO FIX TRC 2136 2238 867 15229 CAPACITOR CER SMD 22pF 50V
271 4806 502 17142 PARAFUSO TORX 10 M3X12 2141 2238 586 15616 CAPACITOR CER SMD 330pF 50V
273 4806 502 17142 PARAFUSO TORX 10 M3X12 2143 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
274 4806 502 37228 PARAFUSO TORX 10 M3X16 2150 2238 786 19852 CAPACITOR CER SMD 150nF 16V
275 4806 502 17142 PARAFUSO TORX 10 M3X12 2172 2020 552 91152 CAPACITOR CER 470pF 10% 50V
276 3139 120 41331 PARAFUSO TORX 10 M4X12 2173 2238 867 15221 CAPACITOR CER SMD 220pF 5% 50V
277 4806 502 37140 PARAFUSO 2.9X6.5 2184 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
278 2412 020 00725 CONECTOR 3P M 2.50 2185 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
278 4806 502 17142 PARAFUSO TORX 10 M3X12 2187 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
280 4806 502 17142 PARAFUSO TORX 10 M3X12 2201 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
290 4806 502 17142 PARAFUSO TORX 10 M3X12 2202 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
300 3104 304 14765 TRAVA CABO REDE 2203 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
364 4806 500 17027 PARAFUSO M3X6 TORX 2204 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
Page 33
33
L01.1L AC DVD32 L01.1L AC DVD
52 L01.1L AC DVD
LISTA DE MATERIAL 28PD6932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
2205 2238 786 19854 CAPACITOR CER SMD 220nF 20% 16V 2491 4806 122 37276 CAPACITOR CER 1nF 10% 500V
2208 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V 2500
2022 330 00018 CAPACITOR POL 470nF 20% 275V
2209 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V 2501 4806 122 37266 CAPACITOR CER 2,2nF 10% 1kV
2210 2238 246 19863 CAPACITOR CER SMD 1µF 10V 2502
4806 122 37266 CAPACITOR CER 2,2nF 10% 1kV
2211 2238 246 19858 CAPACITOR CER SMD 470nF 10V 2503 4806 124 27571 CAPACITOR ELCO 330µF 400V
2213 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V 2505 4806 122 37266 CAPACITOR CER 2,2nF 10% 1kV
2214 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V 2507 2238 580 15618 CAPACITOR CER SMD 470pF 50V
2215 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V 2508 4806 122 37264 CAPACITOR CER 470pF 10% 1kV
2216 2020 012 93728 CAPACITOR ELCO 2200µF 20% 10V 2509 4806 120 47372 CAPACITOR POL 100nF 20% 275V
2217 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V 2515 4806 122 37273 CAPACITOR CER 1nF 20% 50V
2219 2238 786 19854 CAPACITOR CER SMD 220nF 20% 16V 2516
2020 554 90199 CAPACITOR CER 1N5 20% 250V
2220 4822 121 51252 CAPACITOR 470nF 20% 16V 2520 4806 122 37017 CAPACITOR CER SMD 100nF 10% 16V
2221 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V 2520 4806 124 47060 CAPACITOR CER SMD 10N 10% 50V
2241 2238 586 15625 CAPACITOR CER SMD 1N5 10% 50V 2521 4822 124 81151 CAPACITOR ELCO 22µF 20% 50V
2242 2238 246 19863 CAPACITOR CER SMD 1µF 10V 2522 4806 122 37017 CAPACITOR CER SMD 100nF 10% 16V
2243 2238 586 15636 CAPACITOR SMD 10nF 10% 50V 2523
4806 122 37279 CAPACITOR CER 1,5nF 10% 2kV
2244 5322 121 42386 CAPACITOR POL 100nF 5% 63V 2525 2238 580 15618 CAPACITOR CER SMD 470pF 50V
2245 2238 786 19854 CAPACITOR CER SMD 220nF 20% 16V 2527 2238 580 15627 CAPACITOR SMD 2,2nF 10% 63V
2246 2022 318 00125 CAPACITOR MPOL 10nF 10% 63V 2528 2238 580 15623 CAPACITOR CER SMD 1nF 10% 50V
2247 2020 012 93728 CAPACITOR ELCO 2200µF 20% 10V 2540 4806 124 47060 CAPACITOR CER SMD 10N 10% 50V
2248 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V 2541 4806 124 47060 CAPACITOR CER SMD 10N 10% 50V
2249 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V 2560 4806 124 47058 CAPACITOR CER 680P 10% 1KV
2250 4806 124 27562 CAPACITOR ELCO 2,2µF 20% 50V 2561 2020 021 91654 CAPACITOR ELCO 100µF 20% 160V
2252 2238 916 11549 CAPACITOR CER SMD 1nF 5% 25V 2562 2020 552 91156 CAPACITOR CER 1nF 10% 50V
2253 2238 916 11549 CAPACITOR CER SMD 1nF 5% 25V 2563 2022 318 00103 CAPACITOR MPOL 100nF 10% 63V
2254 4806 051 27042 RESISTOR SMD 0R - JUMP 2564 2020 021 91374 CAPACITOR ELCO 2200µF 20% 25V
2401 2022 031 00138 CAPACITOR ELCO 22µF 20% 100V 2567 4822 124 80132 CAPACITOR ELCO 47µF 20% 25V
2402
4806 122 37271 CAPACITOR CER 470pF 10% 500V 2568 4822 124 21913 CAPACITOR ELCO 1µF 20% 50V
2404 2038 035 11507 CAPACITOR ELCO 47µF 20% 50V 2580 2022 020 00667 CAPACITOR ELCO 47µF 20% 16V
2405 2038 035 11313 CAPACITOR ELCO 220µF 20% 25V 2581 4822 124 81151 CAPACITOR ELCO 22µF 20% 50V
2415 5322 126 10511 CAPACITOR CER SMD 1nF 5% 50V 2601 2238 910 19854 CAPACITOR SMD 220nF 20% 25V
2420 2238 246 19863 CAPACITOR CER SMD 1µF 10V 2602 2238 867 15101 CAPACITOR CER SMD 100pF 5% 50V
2421 2022 552 05497 CAPACITOR CER SMD 470pF5% 50V 2604 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
2441 4822 124 21913 CAPACITOR ELCO 1µF 20% 50V 2606 2238 916 11549 CAPACITOR CER SMD 1nF 5% 25V
2443 2238 580 19809 CAPACITOR CER SMD 47nF 20% 50V 2607 2238 867 15339 CAPACITOR CER SMD 33pF 5% 50V
2444 4822 124 21913 CAPACITOR ELCO 1µF 20% 50V 2608 2238 246 19863 CAPACITOR CER SMD 1µF 10V
2448
4806 122 37268 CAPACITOR CER 100pF 1kV 2609 2238 867 15339 CAPACITOR CER SMD 33pF 5% 50V
2450 2022 031 00103 CAPACITOR ELCO 47µF 20% 160V 2611 2238 246 19863 CAPACITOR CER SMD 1µF 10V
2451 2022 318 00127 CAPACITOR MPOL 22nF 10% 63V 2612 2238 867 15689 CAPACITOR CER SMD 68pF 50V
2454 2222 479 90133 CAPACITOR MPP 68nF 5% 250V 2613 2238 867 15689 CAPACITOR CER SMD 68pF 50V
2455 4822 124 80132 CAPACITOR ELCO 47µF 20% 25V 2615 2238 586 15623 CAPACITOR CER SMD 1nF10% 50V
2457 2222 479 90023 CAPACITOR MPP 470nF 5% 250V 2618 2238 246 19863 CAPACITOR CER SMD 1µF 10V
2459
4806 122 37261 CAPACITOR CER 680pF 10% 500V 2619 4822 126 14325 CAPACITOR CER SMD 1µF 20% 16V
2460 4806 122 37282 CAPACITOR SMD 100pF 5% 50V 2810 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
2463
4806 122 57005 CAPACITOR CER 680pF 10% 2KV 2813 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
2465
4806 120 47402 CAPACITOR MPP 12nF 5% 1K6V 2831 2238 867 15108 CAPACITOR CER SMD 1pF 5% 50V
2467
2222 375 90424 CAPACITOR MPP 9,1nF 5% 1KV 2832 2238 867 15108 CAPACITOR CER SMD 1pF 5% 50V
2468
2222 375 90424 CAPACITOR MPP 9,1nF 5% 1KV 2833 2238 867 15479 CAPACITOR CER SMD 47pF 5% 50V
2469 2222 479 90023 CAPACITOR MPP 470nF 5% 250V 2834 2022 552 05497 CAPACITOR CER SMD 470pF5% 50V
2471 2022 318 00103 CAPACITOR MPOL 100nF 10% 63V 2835 2238 867 15221 CAPACITOR CER SMD 220pF 5% 50V
2472 2022 318 00132 CAPACITOR MPOL 150nF 10% 63V 2836 2238 586 15625 CAPACITOR CER SMD 1N5 10% 50V
2473 2022 318 00103 CAPACITOR MPOL 100nF 10% 63V 2837 4822 124 40769 CAPACITOR ELCO 4,7µF 20% 50V
2474 2238 580 15627 CAPACITOR SMD 2,2nF 10% 63V 2840 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
2475 2238 580 15627 CAPACITOR SMD 2,2nF 10% 63V 2841 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
2476 4806 122 37372 CAPACITOR CER SMD 4,7nF 10% 50V 2842 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
2480 2038 035 13301 CAPACITOR ELCO 47µF 20% 25V 2843 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
2481
4806 122 37271 CAPACITOR CER 470pF 10% 500V 2844 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
2482 4806 124 47068 CAPACITOR FILM 68nF 250V 2845 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
2485 2022 031 00137 CAPACITOR ELCO 47µF 20% 160V 2846 4806 124 27019 CAPACITOR ELCO 100µF 20% 25V
2486 2022 031 00139 CAPACITOR ELCO 470µF 20% 16V 2849 2238 916 11549 CAPACITOR CER SMD 1nF 5% 25V
2487 2038 035 13508 CAPACITOR ELCO 47µF 20% 50V 2850 2238 916 11549 CAPACITOR CER SMD 1nF 5% 25V
2488 4822 124 81145 CAPACITOR ELCO 1000µF 20% 16V 2851 2238 246 19863 CAPACITOR CER SMD 1µF 10V
2489 2022 031 00139 CAPACITOR ELCO 470µF 20% 16V 2852 2238 916 11549 CAPACITOR CER SMD 1nF 5% 25V
2490 2022 031 00138 CAPACITOR ELCO 22µF 20% 100V 2853 2238 867 15101 CAPACITOR CER SMD 100pF 5% 50V
L01.1L AC DVD32 L01.1L AC DVD
33
Page 34
35
L01.1L AC DVD34 L01.1L AC DVD
53 L01.1L AC DVD
LISTA DE MATERIAL 28PD6932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
2854 2238 916 11549 CAPACITOR CER SMD 1nF 5% 25V 3213 2120 101 90461 RESISTOR CRB 560R 5% 0,5W
2855 2238 867 15339 CAPACITOR CER SMD 33pF 5% 50V 3217 2322 702 60334 RESISTOR SMD 330K 5% 0,062W
2856 2238 867 15479 CAPACITOR CER SMD 47pF 5% 50V 3218 2322 702 60823 RESISTOR SMD 82K 5%
2857 2238 867 15151 CAPACITOR CER SMD 150pF 5% 50V 3219 4822 117 11449 RESISTOR SMD 2K2 5% 0,062W
2860 2238 867 15181 CAPACITOR CER SMD 180pF 5% 50V 3220 4806 116 57556 RESISTOR 100R 5% 0.5W
2861 2238 916 11549 CAPACITOR CER SMD 1nF 5% 25V 3221 2120 101 90461 RESISTOR CRB 560R 5% 0,5W
2894 2238 867 15221 CAPACITOR CER SMD 220pF 5% 50V 3222 4806 116 57556 RESISTOR 100R 5% 0.5W
2895 2238 867 15561 CAPACITOR CER SMD 560pF 5% 50V 3226 2322 702 60561 RESISTOR SMD 560R 5% 0,062W
2897 2238 867 15391 CAPACITOR CER SMD 390pF 5% 50V 3235 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
2898 2238 586 15636 CAPACITOR SMD 10nF 10% 50V 3241 2322 702 60223 RESISTOR SMD 22K 5%
2902 2020 012 93401 CAPACITOR ELCO 1000µF 20% 25V 3242 2322 702 60273 RESISTOR SMD 27K 5% 0,062W
2903 4822 124 21913 CAPACITOR ELCO 1µF 20% 50V 3244 2120 101 90463 RESISTOR CRB 820R 5% RD1/4S
2904 2238 780 19858 CAPACITOR CER SMD 470nF 16V 3245 2322 704 63903 RESISTOR SMD 39K 1%
2905 2238 586 15623 CAPACITOR CER SMD 1nF10% 50V 3246 2322 702 60103 RESISTOR SMD 10K 5% 0,062W
2906 2238 780 19858 CAPACITOR CER SMD 470nF 16V 3247 2322 702 60474 RESISTOR SMD 470K 5%
2907 2238 586 15623 CAPACITOR CER SMD 1nF10% 50V 3248 2322 702 60333 RESISTOR SMD 33K 5% 0,062W
2908 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V 3249 2120 101 90463 RESISTOR CRB 820R 5% RD1/4S
3000 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 3250 2120 101 90464 RESISTOR CRB 1K 5% 0,25W
3001 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 3251 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
3002 4806 111 97101 RESISTOR SMD JUMP MAX 0R05 3256 2322 702 60102 RESISTOR SMD 1K 5% 0,062W
3003 2322 702 60152 RESISTOR SMD 1K5 5% 0,062W 3257 2322 702 60106 RESISTOR SMD 10M 5%
3004 2322 702 60822 RESISTOR SMD 8K2 5% 0,062W 3258 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3005 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 3259 2322 702 60474 RESISTOR SMD 470K 5%
3101 2120 101 90448 RESISTOR CRB 68R 5% 0,25W 3400 2120 101 90457 RESISTOR CRB 330R 5% 0,25W
3102 2322 702 60102 RESISTOR SMD 1K 5% 0,062W 3401 2120 101 90484 RESISTOR CRB 33K 5% 0,5W
3104 2322 702 60224 RESISTOR SMD 220K 5% 0,062W 3403 2120 101 90491 RESISTOR CRB 100K 5% 0,5W
3105 4822 116 83868 RESISTOR 150R 5% 0,25W 3404 2120 101 90464 RESISTOR CRB 1K 5% 0,25W
3106 2322 702 60224 RESISTOR SMD 220K 5% 0,062W 3405 2120 101 90442 RESISTOR CRB 4R7 5% 0,5W
3112 4806 116 57556 RESISTOR 100R 5% 0.5W 3406 2120 101 90442 RESISTOR CRB 4R7 5% 0,5W
3113 2122 101 01372 RESISTOR CRB 75R 5% 0,25W 3407 2120 101 90442 RESISTOR CRB 4R7 5% 0,5W
3114 4806 116 57556 RESISTOR 100R 5% 0.5W 3408 2120 101 90477 RESISTOR CRB 10K 5% 0,25W
3115 2122 101 01372 RESISTOR CRB 75R 5% 0,25W 3410 2120 101 90477 RESISTOR CRB 10K 5% 0,25W
3116 4806 116 57556 RESISTOR 100R 5% 0.5W 3411
4806 113 97039 RESISTOR MFIL 4,7R 5% 0,5W
3123 4822 116 83868 RESISTOR 150R 5% 0,25W 3441 4806 111 97092 RESISTOR SMD 100R 5% 0.1W
3124 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 3442 4806 111 97101 RESISTOR SMD JUMP MAX 0R05
3125 4822 116 83868 RESISTOR 150R 5% 0,25W 3443 2322 702 60105 RESISTOR SMD 1M 5% 0,062W
3126 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 3445 2120 101 90479 RESISTOR CRB 15K 5% RD1/4S
3131 4822 116 83868 RESISTOR 150R 5% 0,25W 3446 2120 101 90474 RESISTOR CRB 5K6 5% 0,5W
3132 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 3447 2120 101 90454 RESISTOR CRB 180R 5% RD1/4S
3133 4822 116 83868 RESISTOR 150R 5% 0,25W 3448 2120 101 90463 RESISTOR CRB 820R 5% RD1/4S
3134 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 3449 2120 101 90448 RESISTOR CRB 68R 5% 0,25W
3135 2122 101 01372 RESISTOR CRB 75R 5% 0,25W 3450 2120 101 90446 RESISTOR CRB 33R 5% 0,25W
3136 4806 116 57556 RESISTOR 100R 5% 0.5W 3451
4806 110 97003 RESISTOR FUSE 10R 5% 0,33W
3141 2120 101 90464 RESISTOR CRB 1K 5% 0,25W 3452 2312 915 14703 RESISTOR MFILM 47k 1% 0,6W
3149 2322 702 60104 RESISTOR SMD 100K 5% 0,062W 3453 2120 101 90464 RESISTOR CRB 1K 5% 0,25W
3150 2322 702 60154 RESISTOR SMD 150K 5% 0,062W 3454 2312 915 11503 RESISTOR MFILM 15k 1% 0,6W
3156 2120 101 90477 RESISTOR CRB 10K 5% 0,25W 3455 4806 116 57669 RESISTOR MFILM 6,8R 5% 2W
3157 2322 702 60152 RESISTOR SMD 1K5 5% 0,062W 3456 4806 111 97101 RESISTOR SMD JUMP MAX 0R05
3158 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 3457 4806 111 97101 RESISTOR SMD JUMP MAX 0R05
3159 2322 734 61202 RESISTOR SMD 1K2 1% 0,1W 3458 2120 101 90464 RESISTOR CRB 1K 5% 0,25W
3180 2322 702 60683 RESISTOR SMD 68K 5% 0,062W 3459 4806 116 57008 RESISTOR 15k 5% 2W
3181 4806 111 97299 RESISTOR SMD 0603 RC21 120K PM5 3460 2120 101 90472 RESISTOR CRB 3K9 5% 0,5W
3190 2322 702 60683 RESISTOR SMD 68K 5% 0,062W 3463 2120 101 90446 RESISTOR CRB 33R 5% 0,25W
3200 2120 101 90458 RESISTOR CRB 390R 5% 0,25W 3465 2312 915 12703 RESISTOR MFLM 27K 1% 0,6W
3201 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 3469 2120 101 90471 RESISTOR CRB 3K3 5% 0,25W
3202 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 3470 4806 111 97029 RESISTOR SMD 470K 5% 0,1W
3203 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 3471 2312 915 13308 RESISTOR MFLM 3R3 1% 0,6W
3204 2120 101 90482 RESISTOR CRB 22K 5% RD1/4S 3472 2312 915 13308 RESISTOR MFLM 3R3 1% 0,6W
3205 2322 702 60102 RESISTOR SMD 1K 5% 0,062W 3473 2312 915 13908 RESISTOR MFLM 3R9 1% 0,6W
3206 2322 702 60224 RESISTOR SMD 220K 5% 0,062W 3474 4806 116 57676 RESISTOR MFILM 2,2k 1% 0,6W
3207 2120 101 90464 RESISTOR CRB 1K 5% 0,25W 3475 4806 116 57676 RESISTOR MFILM 2,2k 1% 0,6W
3208 2322 702 60221 RESISTOR SMD 220R 5% 3477 4822 116 83868 RESISTOR 150R 5% 0,25W
3209 2322 702 60689 RESISTOR SMD 68R 5% 0,062W 3478 4822 116 83868 RESISTOR 150R 5% 0,25W
3212 2322 702 60471 RESISTOR SMD 470R 5% 0,062W 3479 4806 111 97020 RESISTOR SMD 2,7k 1% 0,1W
Page 35
35
L01.1L AC DVD34 L01.1L AC DVD
54 L01.1L AC DVD
LISTA DE MATERIAL 28PD6932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
3480 2122 101 02083 RESISTOR CRB 1R5 5% 0,25W 3614 2120 101 90473 RESISTOR CRB 4K7 5% 0,25W
3481 2312 915 11803 RESISTOR MFILM 18k 1% 0,6W 3615 2120 101 90477 RESISTOR CRB 10K 5% 0,25W
3482 2312 915 11202 RESISTOR MFIL 1K2 1% 0,6W 3617 2120 101 90473 RESISTOR CRB 4K7 5% 0,25W
3484 2120 101 90472 RESISTOR CRB 3K9 5% 0,5W 3618 2120 101 90475 RESISTOR CRB 6K8 5% 0,25W
3486 2120 105 93576 RESISTOR MOX 22R 5% 3619 2120 101 90476 RESISTOR CRB 8K2 5% 0,25W
3488
4806 113 97056 RESISTOR FUSE 4,7R 5% 0,5W 3622 2322 702 60471 RESISTOR SMD 470R 5% 0,062W
3489 2120 101 90472 RESISTOR CRB 3K9 5% 0,5W 3623 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W
3490 2120 101 90476 RESISTOR CRB 8K2 5% 0,25W 3624 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
3491 4806 111 97023 RESISTOR SMD 3K3 5% 0,1W 3625 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
3492 4806 111 97022 RESISTOR SMD 330R 5% 0,1W 3626 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W
3493
4806 113 97037 RESISTOR FUS 2R2 5% 0,33W 3627 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W
3494 4806 113 97056 RESISTOR FUSE 4,7R 5% 0,5W 3628 2322 702 60103 RESISTOR SMD 10K 5% 0,062W
3495 2322 702 60223 RESISTOR SMD 22K 5% 3630 4822 117 11449 RESISTOR SMD 2K2 5% 0,062W
3496 2322 702 60104 RESISTOR SMD 100K 5% 0,062W 3632 4806 111 97101 RESISTOR SMD JUMP MAX 0R05
3497 2322 702 60104 RESISTOR SMD 100K 5% 0,062W 3634 4806 116 57556 RESISTOR 100R 5% 0.5W
3498 2322 702 60123 RESISTOR SMD 12K 5% 0,0625W 3635 4806 116 57556 RESISTOR 100R 5% 0.5W
3504
4806 116 97051 RESISTOR PTC DISC CI 9R 220V 3636 4806 111 97004 RESISTOR SMD 1k 5% 0,1W
3506
2322 242 13155 RESISTOR MGL 1,5M 5% 0,5W 3638 2322 702 60759 RESISTOR SMD 75R 5%
3507 4806 209 87877 CENTELHADOR DSP-301N-A21F 3639 4806 111 97101 RESISTOR SMD JUMP MAX 0R05
3508 2322 245 11221 RESISTOR MGL 220R 20% 0,5W 3640 2120 101 90476 RESISTOR CRB 8K2 5% 0,25W
3510 4806 116 37031 RESISTOR NTC 4,7R 3,1W 3694 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W
3519 2120 101 90456 RESISTOR CRB 270R 5% RD1/4S 3801 2322 702 60221 RESISTOR SMD 220R 5%
3520 2322 730 61122 RESISTOR SMD 1,2k 5% 0,1W 3802 2322 702 60102 RESISTOR SMD 1K 5% 0,062W
3521 2120 101 90445 RESISTOR CRB 22R 5% RD1/4S 3810 2322 702 60759 RESISTOR SMD 75R 5%
3522 2322 734 63304 RESISTOR SMD 330K 1% 0,1W 3814 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3523
2306 204 03479 RESISTOR FUS 47R 5% 0,33W 3815 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3524 2322 730 61563 RESISTOR SMD 56k 5% 0,1W 3816 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3525 4806 111 97004 RESISTOR SMD 1k 5% 0,1W 3817 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3526 2120 105 93479 RESISTOR MOX 0R15 5% 3818 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3527 2120 105 93481 RESISTOR MOX 0,22R 5% 3819 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3528 4806 051 27042 RESISTOR SMD 0R - JUMP 3820 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3529 4806 116 97057 RESISTOR SMD 47k 5% 0,1W 3821 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3530 4806 111 97005 RESISTOR SMD 10k 1% 0,1W 3822 2322 702 60759 RESISTOR SMD 75R 5%
3531 4806 111 97028 RESISTOR SMD 4,7k 5% 0,1W 3831 2322 702 60473 RESISTOR SMD 47K 5% 0,062W
3532
4806 116 57504 RESISTOR FUSE 2K2 5% 0,33W 3832 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
3541 4806 111 97095 RESISTOR SMD 470R 5% 0,1W 3833 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
3542 4806 111 97007 RESISTOR SMD 1,5k 5% 0,1W 3837 4806 116 57556 RESISTOR 100R 5% 0.5W
3543 2312 915 18203 RESISTOR MFLM 82K 1% 0,6W 3839 4806 116 57556 RESISTOR 100R 5% 0.5W
3544 2322 734 64702 RESISTOR SMD 4K7 1% 0,1W 3843 4822 117 11449 RESISTOR SMD 2K2 5% 0,062W
3545 4806 111 97024 RESISTOR SMD 33K 5% 0,1W 3851 2322 702 60334 RESISTOR SMD 330K 5% 0,062W
3548 4806 111 97008 RESISTOR SMD 15k 5% 0,1W 3852 2322 702 60102 RESISTOR SMD 1K 5% 0,062W
3552 4806 111 97005 RESISTOR SMD 10k 1% 0,1W 3901 2322 702 60682 RESISTOR SMD 6K8 5% 0,062W
3557 4806 111 97004 RESISTOR SMD 1k 5% 0,1W 3903 2322 702 60473 RESISTOR SMD 47K 5% 0,062W
3561 2120 101 90455 RESISTOR CRB 220R 5% 0,25W 3905 2322 702 60473 RESISTOR SMD 47K 5% 0,062W
3562 2322 730 61123 RESISTOR SMD 12K 5% 0,1W 3909 2322 702 60273 RESISTOR SMD 27K 5% 0,062W
3563 4806 111 97042 RESISTOR SMD 8,2k 5% 0,1W 3910 2322 702 60273 RESISTOR SMD 27K 5% 0,062W
3565 2322 193 53331 RESISTOR 330R 5% 1W 3912 2120 101 90463 RESISTOR CRB 820R 5% RD1/4S
3566 4806 111 97014 RESISTOR SMD 2,2k 5% 0,1W 4694 4806 111 97014 RESISTOR SMD 2,2k 5% 0,1W
3569 4806 111 97033 RESISTOR SMD 5,6k 5% 0,1W 5001 4806 157 57238 BOBINA 5.6µH 10%
3580 4806 116 97057 RESISTOR SMD 47k 5% 0,1W 5002 4806 157 57248 BOBINA 0,82µH 10%
3591
4806 110 97003 RESISTOR FUSE 10R 5% 0,33W 5021 3128 138 60661 BOBINA ROTAC
3594 4806 111 97022 RESISTOR SMD 330R 5% 0,1W 5201 4806 158 67044 BOBINA 6,8µH 5%
3595 4806 111 97017 RESISTOR SMD 220k 5% 0,1W 5204 4806 526 17034 BOBINA BEAD 50MHZ 90R
3596 4806 111 97017 RESISTOR SMD 220k 5% 0,1W 5205 4806 526 17034 BOBINA BEAD 50MHZ 90R
3601 2120 101 90476 RESISTOR CRB 8K2 5% 0,25W 5206 4806 526 17034 BOBINA BEAD 50MHZ 90R
3603 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 5242 2422 535 94325 BOBINA 10µH 5%
3604 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 5400 2422 535 91027 BOBINA CHOQUE 11MH
3605 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W 5445
3128 138 21921 TSH - LOT - FLY BACK OV2076
3606 2120 101 90468 RESISTOR CRB 2K2 5% 0,25W 5451 2422 535 94642 BOBINA 22µF 10%
3607 2120 101 90468 RESISTOR CRB 2K2 5% 0,25W 5452 4806 526 17034 BOBINA BEAD 50MHZ 90R
3608 2120 101 90459 RESISTOR CRB 470R 5% 0,5W 5457
2422 536 00507 BOBINA LINCOR 42UH
3609 2120 101 90464 RESISTOR CRB 1K 5% 0,25W 5461 2422 531 02465 TRAFO DRIVER SC10015-00
3610 2120 101 90476 RESISTOR CRB 8K2 5% 0,25W 5464 4806 157 57254 PONTE BOBINAS C946-01
3611 2322 702 60101 RESISTOR SMD 100R 5% 0,062W 5471 2422 535 94638 BOBINA 6,8µH 20%
L01.1L AC DVD34 L01.1L AC DVD
35
Page 36
37
L01.1L AC DVD36 L01.1L AC DVD
55 L01.1L AC DVD
LISTA DE MATERIAL 28PD6932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
5472 4806 157 57197 BOBINA 3,3µH 10% 6565 5322 130 34331 DIODO SMD BAV70
5480 2422 535 97336 BOBINA 39µH 10% 6566 4806 130 37078 DIODO 1N4148
5500
4806 157 57252 FILTRO DE LINHA 10M 2A 6567 4806 130 37624 DIODO ZENER MM3Z4V7
5501
4806 242 77158 FILTRO DE LINHA 5MH/2A 6569 9340 549 45115 DIODO BAS316
5520 2422 531 02572 TRANSFORMADOR SS49205-00 6570 9322 163 91685 DIODO ZENER BZX384-C6V2
5521 4806 526 17039 BOBINA BEAD 50MHZ 45R 6580 9340 549 45115 DIODO BAS316
5560 4806 526 17039 BOBINA BEAD 50MHZ 45R 6582 9322 175 70667 DIODO STPS10L60D
5561 4806 157 57227 BOBINA 27µH 5% 6831 4806 130 37078 DIODO 1N4148
5562 4806 526 17039 BOBINA BEAD 50MHZ 45R 6901 4806 051 27042 RESISTOR SMD 0R - JUMP
5564 4806 526 17039 BOBINA BEAD 50MHZ 45R 6904 4806 051 27042 RESISTOR SMD 0R - JUMP
5602 4806 158 67055 BOBINA 5µ6H 5% 7000 9352 628 51112 CI TDA8941P/N1
5603 4806 158 67055 BOBINA 5µ6H 5% 7101 5322 130 60159 TRANSISTOR BC847B
5604 4806 158 67055 BOBINA 5µ6H 5% 7102 9335 897 60215 TRANSISTOR BC857C
5831 4806 158 67044 BOBINA 6,8µH 5% 7103 5322 130 60159 TRANSISTOR BC847B
5832 4806 158 67044 BOBINA 6,8µH 5% 7200 3106 107 40201 CIRC INTGR OTP GRAV L3DLS1 T9599
5833 4806 158 67044 BOBINA 6,8µH 5% 7201 5322 130 60159 TRANSISTOR BC847B
5835 4806 157 57250 BOBINA 12µH 10% 7204 9335 897 60215 TRANSISTOR BC857C
6001 4822 130 34142 DIODO ZENER BZX79-C33 7205 9335 897 60215 TRANSISTOR BC857C
6006 4806 130 37078 DIODO 1N4148 7400 4806 130 17000 TRANSISTOR FET STP3NC60FP
6007 4806 130 37078 DIODO 1N4148 7441 9335 897 60215 TRANSISTOR BC857C
6150 9340 549 45115 DIODO BAS316 7443 4806 130 47217 TRANSISTOR BC557B
6201 9340 549 45115 DIODO BAS316 7444 9331 976 30126 TRANSISTOR BC547B
6202 9340 549 45115 DIODO BAS316 7450 9340 310 60215 TRANSISTOR PDTA114ET
6206 9322 157 71685 DIODO ZENER SMD MM3Z6V8 7460 9340 550 92127 TRANSISTOR BU4508DX
6400 2312 915 11002 RESISTOR MFIL 1K 1% 0,6W 7461 4806 130 47228 TRANSISTOR BC337-25
6401 9331 179 90133 DIODO ZENER BZX79-C68 7462 4806 130 47521 TRANSISTOR PDTC 143ZT
6445 4806 130 17002 DIODO ZENER SMD MMEZ10V 7463 4806 130 47333 TRANSISTOR BC327-40
6447 4806 130 37078 DIODO 1N4148 7471 9352 701 64112 CIRC INTGR TDA8359J/N2
6448 9331 668 30133 DIODO ZENER BZX79-B6V2 7480 4806 130 47530 TRANSISTOR BD135 L
6449 4806 130 37622 DIODO BA99L 7482 4806 130 47530 TRANSISTOR BD135 L
6452 9340 549 45115 DIODO BAS316 7515
9322 175 72667 CIRC INTGR OPT TCET1104 L
6453 9322 157 70685 DIODO ZENER SMD MM3Z5V6 7520 9352 673 56112 CIRC INTGR TEA1507P/N1
6460 4806 130 37633 DIODO DG3-7005L 7521 9322 196 57687 TRANSISTOR FET STP10NK80ZFP
6461 4806 130 37192 DIODO RGP30J-L7004 7522 5322 130 60159 TRANSISTOR BC847B
6463 9322 157 74685 DIODO ZENER BZX384-C12 7540 9331 976 30126 TRANSISTOR BC547B
6465 4822 130 30842 DIODO BAV21 7541 4806 116 27022 TRANSISTOR SMD PDTC114ET
6466 4822 130 30842 DIODO BAV21 7542 9335 897 60215 TRANSISTOR BC857C
6467 9340 549 45115 DIODO BAS316 7560 4806 209 87902 CIRC INTGR L78L33ACZ
6468 9340 549 45115 DIODO BAS316 7561 4806 130 47521 TRANSISTOR PDTC 143ZT
6469 5322 130 33885 DIODO RGP15J 7580 9335 897 60215 TRANSISTOR BC857C
6469 9337 234 20133 DIODO BYD33J 7602 9322 147 25682 CIRC INTGR M24C16-WBN6
6470 4806 130 37622 DIODO BA99L 7606 4806 130 47521 TRANSISTOR PDTC 143ZT
6476 4806 130 37044 DIODO ZENER BZX79-C15 7802 4806 209 87823 CIRC INTGR HEF4053BT
6481 9331 177 30133 DIODO ZENER BZX79-C5V6 7803 4806 209 87823 CIRC INTGR HEF4053BT
6482 4806 130 37055 DIODO ZENER BZX79-B9V1 7831 9322 187 88682 CIRC INTR MSP3421G-PO-B8-V3
6483 4822 130 34142 DIODO ZENER BZX79-C33 7851 5322 130 60159 TRANSISTOR BC847B
6485 5322 130 33885 DIODO RGP15J 7901 9322 166 29682 CIRC INTGR AN7580
6485 9337 234 20133 DIODO BYD33J 7903 5322 130 60159 TRANSISTOR BC847B
6486 4806 130 37629 DIODO EGP20DL-5100 9611 4822 157 70698 BOBINA 27µH 10%
6487 9335 187 60683 DIODO RGP15D 9672 4806 157 57201 BOBINA 22µH 10%
6488 4806 130 37629 DIODO EGP20DL-5100 9678 4806 157 57201 BOBINA 22µH 10%
6490 5322 130 33885 DIODO RGP15J
6490 9337 234 20133 DIODO BYD33J PAINEL CINESCÓPIO [B]
6490 9335 001 80133 DIODO BYV95C 141 4806 492 17004 MOLA FIXAÇÃO
6500 4806 130 37186 PONTE DIODOS GBU4JL-7002 244 2422 025 04853 CONECTOR 5P
6520 9335 187 60683 DIODO RGP15D 245 4806 402 67238 CONECTOR 6P F 2.50
6523 4806 130 37078 DIODO 1N4148 254
2422 500 80076 SOQUETE CINESCÓPIO 9 PINOS
6524 4806 130 37036 DIODO 1N5062 2330 4806 120 47389 CAPACITOR FILM 100nF 10% 250V
6525 4806 130 37036 DIODO 1N5062 2340 4822 124 11565 CAPACITOR ELCO 10µF 20% 250V
6526 9322 157 77685 DIODO ZENER SMD MM3Z22V 2341 4806 124 47066 CAPACITOR CER 3,3nF 10% 500V
6540 9331 668 30133 DIODO ZENER BZX79-B6V2 2342 2238 861 15561 CAPACITOR CER SMD 560pF 5% 50V
6541 9322 150 08685 DIODO ZENER BZX384-C9V1 2343
4806 122 37281 CAPACITOR CER 2,2nF 10% 2kV
6560 4806 130 37627 DIODO BYV29X-500 2344 2238 910 19849 CAPACITOR SMD 100nF 20% 25V
6563 9340 549 45115 DIODO BAS316 2345
4806 122 37276 CAPACITOR CER 1nF 10% 500V
Page 37
37
L01.1L AC DVD36 L01.1L AC DVD
56 L01.1L AC DVD
LISTA DE MATERIAL 28PD6932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
2360 2238 586 15632 CAPACITOR SMD 4,7nF 10% 50V 7369 9335 897 60215 TRANSISTOR BC857C
2362 2238 867 15221 CAPACITOR CER SMD 220pF 5% 50V 7373 4806 130 47333 TRANSISTOR BC327-40
2364 2238 867 15279 CAPACITOR CER SMD 27pF 5% 50V 7380 9322 167 19676 TRANSISTOR 2SC2235
2365 2238 867 15279 CAPACITOR CER SMD 27pF 5% 50V 7382 4806 130 47228 TRANSISTOR BC337-25
2366 2238 867 15279 CAPACITOR CER SMD 27pF 5% 50V
2367 2238 586 15632 CAPACITOR SMD 4,7nF 10% 50V AV LATERAL [C]
2368 4822 124 80132 CAPACITOR ELCO 47µF 20% 25V 21 3139 124 37662 SUPORTE AV LATERAL(3P+HP)
2369 2238 867 15229 CAPACITOR CER SMD 22pF 50V 186 4806 321 27146 CABO HR 05/680
2372 2020 012 93318 CAPACITOR ELCO 10µF 20% 160V 232
4806 267 37121 CONECTOR PHONO 1P F 3.5
2373 2238 586 15632 CAPACITOR SMD 4,7nF 10% 50V 250 4806 267 97004 CONECTOR CINCH H 3P F YEWHRD
2375 2238 861 15561 CAPACITOR CER SMD 560pF 5% 50V 254 4806 402 67100 CONECTOR B5B-EH-A
2378 2020 552 95364 CAPACITOR CER 220P 5% 50V 254 4806 402 67106 CONECTOR V 03P M 2.50
2379 2038 035 11704 CAPACITOR ELCO 10µF 20% 100V 255 4822 267 10565 CONECTOR 4P M 2.50 FONE
2380 2238 861 15561 CAPACITOR CER SMD 560pF 5% 50V 2171 2020 552 91152 CAPACITOR CER 470pF 10% 50V
2381 2238 586 15632 CAPACITOR SMD 4,7nF 10% 50V 2172 2238 867 15101 CAPACITOR CER SMD 100pF 5% 50V
3331 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 2173 2020 552 91152 CAPACITOR CER 470pF 10% 50V
3332 2322 245 11102 RESISTOR MGL 1K 20% 2174 2020 552 91152 CAPACITOR CER 470pF 10% 50V
3333 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 2176 2020 552 91152 CAPACITOR CER 470pF 10% 50V
3334 2322 245 11102 RESISTOR MGL 1K 20% 2177 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
3335 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 2178 2020 552 91152 CAPACITOR CER 470pF 10% 50V
3336 2322 245 11102 RESISTOR MGL 1K 20% 2179 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
3340
4806 113 97043 RESISTOR FUSE 10R 5% 0,5W 2802 2238 786 19854 CAPACITOR CER SMD 220nF 20% 16V
3341
4806 113 97046 RESISTOR FUSE 1R 5% 0,33W 3150 2120 101 90486 RESISTOR CRB 47K 5% 0,25W
3342
4806 113 97046 RESISTOR FUSE 1R 5% 0,33W 3151 4822 116 83868 RESISTOR 150R 5% 0,25W
3343 2322 245 11152 RESISTOR MGL 1K5 20% 0,5W 3152 2120 101 90486 RESISTOR CRB 47K 5% 0,25W
3344 2120 101 90446 RESISTOR CRB 33R 5% 0,25W 3153 4822 116 83868 RESISTOR 150R 5% 0,25W
3345
4822 117 13016 RESISTOR VDR 1MA 50V 3154 2120 101 90474 RESISTOR CRB 5K6 5% 0,5W
3346 2120 101 90446 RESISTOR CRB 33R 5% 0,25W 3156 2120 101 90452 RESISTOR CRB 120R 5% 0,5W
3360 2322 702 60393 RESISTOR SMD 39K 5% 0,062W 3157 2120 101 90452 RESISTOR CRB 120R 5% 0,5W
3361 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 3172 2120 101 90475 RESISTOR CRB 6K8 5% 0,25W
3362 2322 702 60393 RESISTOR SMD 39K 5% 0,062W 6161 4806 130 37489 DIODO ZENER BZX79-C6V8
3363 2322 702 60221 RESISTOR SMD 220R 5%
3367 2120 101 90477 RESISTOR CRB 10K 5% 0,25W MATRIX SURROUND [M]
3368 2120 101 90455 RESISTOR CRB 220R 5% 0,25W 299 4806 502 17142 PARAFUSO TORX 10 M3X12
3369 4822 117 11449 RESISTOR SMD 2K2 5% 0,062W 371 3139 124 42751 SUPORTE SUBWO
3373 2322 702 60102 RESISTOR SMD 1K 5% 0,062W 1901 4806 402 67097 CONECTOR CI VERT 3P
3374 2120 101 90441 RESISTOR CRB 2R2 5% 0,5W 2901 2022 020 00607 CAPACITOR ELCO 100µF 20% 25V
3375 2322 702 60273 RESISTOR SMD 27K 5% 0,062W 2902 2020 552 91143 CAPACITOR CER 100P 10% 50V
3376 2120 101 90488 RESISTOR CRB 68K 5% 0,5W 3901 4822 116 83868 RESISTOR 150R 5% 0,25W
3377 2120 101 90459 RESISTOR CRB 470R 5% 0,5W
3378 4806 111 97095 RESISTOR SMD 470R 5% 0,1W PAINEL INTERFACE DVD [M3]
3380 2322 702 60683 RESISTOR SMD 68K 5% 0,062W 22 3139 124 43291 SUPORTE INTERFACE DVD
3381 2322 702 60273 RESISTOR SMD 27K 5% 0,062W 226 2422 025 12482 CONECTOR V 6P
3383 2322 702 60102 RESISTOR SMD 1K 5% 0,062W 228 2412 020 00725 CONECTOR 3P M 2.50
3384 2120 101 90441 RESISTOR CRB 2R2 5% 0,5W 253 4822 265 41392 CONECTOR CI 7P M 2.50 EH B
3385 2322 257 41103 RESISTOR MOX 10K 5% 5W 293 4806 502 17142 PARAFUSO TORX 10 M3X12
3386
4806 110 97003 RESISTOR FUSE 10R 5% 0,33W 1100 4822 267 31729 CONECTOR 1P
4311 4806 111 97101 RESISTOR SMD JUMP MAX 0R05 1101 4806 402 67108 CONECTOR CI 8P M 2.50 EH B
4312 4806 051 27042 RESISTOR SMD 0R - JUMP 1330
4822 071 52502 FUSÍVEL RADIAL 2,5A 250V
4313 4806 111 97101 RESISTOR SMD JUMP MAX 0R05 1331
4822 071 52502 FUSÍVEL RADIAL 2,5A 250V
4388 4806 051 27042 RESISTOR SMD 0R - JUMP 1332
2422 086 10783 FUSÍVEL 2A
5341 4806 157 57201 BOBINA 22µH 10% 2300 4822 124 11565 CAPACITOR ELCO 10µF 20% 250V
5342 4822 157 70698 BOBINA 27µH 10% 2301 4806 120 47395 CAPACITOR 22nF 400V
5376 4806 526 17039 BOBINA BEAD 50MHZ 45R 2302
4806 122 37268 CAPACITOR CER 100pF 1kV
6331 4822 130 30842 DIODO BAV21 2310 4822 126 14585 CAPACITOR CER SMD 100nF 10% 50V
6332 9340 549 45115 DIODO BAS316 2311 2020 552 96684 CAPACITOR CER SMD 470nF 10% 25V
6333 4822 130 30842 DIODO BAV21 2262 4806 120 27019 CAPACITOR CER SMD 4,7µF 20% 10V
6335 4822 130 30842 DIODO BAV21 2263 2238 910 19849 CAPACITOR SMD 100nF 20% 25V
6365 4806 130 37364 DIODO BAT85 2185 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
6366 4806 130 37364 DIODO BAT85 2110 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
6367 4806 130 37622 DIODO BA99L 2313 2022 552 05497 CAPACITOR CER SMD 470pF5% 50V
7330 9352 713 37112 CIRC INTGR TDA6107JF/N3 2315
2020 558 90553 CAPACITOR CER 220pF 10% 1KV
7360 5322 130 60159 TRANSISTOR BC847B 2316 2238 786 15643 CAPACITOR CER SMD 33nF 10% 16V
7366 9322 167 18676 TRANSISTOR 2SA965 2319 2238 910 19854 CAPACITOR SMD 220nF 20% 25V
L01.1L AC DVD36 L01.1L AC DVD
37
Page 38
39
L01.1L AC DVD38 L01.1L AC DVD
57 L01.1L AC DVD
LISTA DE MATERIAL 28PD6932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
2330 4806 124 47064 CAPACITOR ELCO 2200µF 25V 5333 4806 157 67025 BOBINA 10µH 5%
2331 4806 124 47049 CAPACITOR ELCO 470µF 20% 10V 5337 4806 157 57199 BOBINA 10µH 10%
2332 4806 124 47064 CAPACITOR ELCO 2200µF 25V 5339 4806 157 57199 BOBINA 10µH 10%
2333 2022 020 00676 CAPACITOR ELCO 1000µF 16V 6100 9340 549 45115 DIODO BAS316
2337 2020 012 93401 CAPACITOR ELCO 1000µF 20% 25V 6101 9340 549 45115 DIODO BAS316
2338 2022 020 00623 CAPACITOR ELCO 470µF 20% 16V 6300 9337 234 20133 DIODO BYD33J
2339 2022 020 00623 CAPACITOR ELCO 470µF 20% 16V 6311 9340 549 45115 DIODO BAS316
2341 2238 786 19854 CAPACITOR CER SMD 220nF 20% 16V 6312 9322 157 77685 DIODO ZENER SMD MM3Z22V
2342 2022 020 00667 CAPACITOR ELCO 47µF 20% 16V 6330 4806 130 37629 DIODO EGP20DL-5100
2350 2238 586 15623 CAPACITOR CER SMD 1nF10% 50V 6332 9322 161 76682 DIODO SB340L-7024
2351 2238 586 15623 CAPACITOR CER SMD 1nF10% 50V 6336 4806 130 37561 DIODO BYV27-200
2353 2238 586 15623 CAPACITOR CER SMD 1nF10% 50V 7110 4806 209 87823 CIRC INTGR HEF4053BT
3101 2322 702 60101 RESISTOR SMD 100R 5% 0,062W 7260 5322 130 60159 TRANSISTOR BC847B
3102 2322 702 60689 RESISTOR SMD 68R 5% 0,062W 7261 5322 130 60159 TRANSISTOR BC847B
3103 4822 116 83868 RESISTOR 150R 5% 0,25W 7262 4822 130 63732 TRANSISTOR MMUN2112
3110 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 7310 4806 116 27022 TRANSISTOR SMD PDTC114ET
3111 2122 101 01372 RESISTOR CRB 75R 5% 0,25W 7311 9340 310 60215 TRANSISTOR PDTA114ET
3111 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 7312 9335 897 60215 TRANSISTOR BC857C
3112 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 7313 5322 130 60159 TRANSISTOR BC847B
3113 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 7315 9352 699 68112 CIRC INTGR TEA1523P/N2
3114 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 7340
4806 209 87853 CIRC INTGR TCET1103(G)
3115 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 7341 4806 209 87808 CIRC INTGR REG TL431CLPST
3116 2322 702 60473 RESISTOR SMD 47K 5% 0,062W
3117 2322 702 60473 RESISTOR SMD 47K 5% 0,062W PAINEL INTERFACE FRONTAL [Q1]
3118 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 157
4806 321 27025 CABO HR 05P/400
3180 2322 702 60101 RESISTOR SMD 100R 5% 0,062W 187
3139 124 32523 SUPORTE FRONT INTERFACE10
3182 2322 702 60101 RESISTOR SMD 100R 5% 0,062W 214 4806 402 67096 CONECTOR 5P EH-S
3262 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 231
4806 276 47007 CHAVE DE REDE 2P 8/128A
3263 2322 702 60823 RESISTOR SMD 82K 5% 2691 2038 035 11313 CAPACITOR ELCO 220µF 20% 25V
3264 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 2692 2022 552 05522 CAPACITOR CER SMD 22nF 10% 25V
3265 2322 702 60273 RESISTOR SMD 27K 5% 0,062W 2693 2022 552 05522 CAPACITOR CER SMD 22nF 10% 25V
3266 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W 2694 2022 552 05522 CAPACITOR CER SMD 22nF 10% 25V
3271 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 2695 2022 552 05522 CAPACITOR CER SMD 22nF 10% 25V
3272 2322 702 60102 RESISTOR SMD 1K 5% 0,062W 2698 2022 318 00103 CAPACITOR MPOL 100nF 10% 63V
3300
4806 113 97046 RESISTOR FUSE 1R 5% 0,33W 3500 4806 116 67007 RESISTOR MGL 3,3M 5% 0,5W
3301 4822 053 11683 RESISTOR 68K00 5% 2W 3501
4806 116 67007 RESISTOR MGL 3,3M 5% 0,5W
3308 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 3691 2120 101 90457 RESISTOR CRB 330R 5% 0,25W
3309 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 3693 2120 101 90455 RESISTOR CRB 220R 5% 0,25W
3310 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 6691
9322 185 69682 DIODO LED VS LTL-10234WHCR
3311 4806 111 97267 RESISTOR SMD 180R 1% 0,1W 6692 9322 127 54667 MÓDULO RECEP IR TSOP1836
3312 4806 111 97169 RESISTOR 10R 5% 0,062W
3313 2322 702 60103 RESISTOR SMD 10K 5% 0,062W PAINEL CONTROLE SUPERIOR [E] [T]
3314 2120 101 90439 RESISTOR CRB 1R 5% 0,25W 1091 4806 277 27122 CHAVE TÁCTIL
3315 2120 101 90439 RESISTOR CRB 1R 5% 0,25W 1092 4806 277 27122 CHAVE TÁCTIL
3317 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 1093 4806 277 27122 CHAVE TÁCTIL
3318 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W 1094 4806 277 27122 CHAVE TÁCTIL
3319 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 3091 2322 702 60561 RESISTOR SMD 560R 5% 0,062W
3320 5322 117 13019 RESISTOR SMD 100K 1% 0,062W 3092 2322 702 60391 RESISTOR SMD 390R 5% 0,062W
3339 2322 702 60102 RESISTOR SMD 1K 5% 0,062W 3093 2322 702 60561 RESISTOR SMD 560R 5% 0,062W
3340 2322 702 60101 RESISTOR SMD 100R 5% 0,062W 3094 2322 702 60391 RESISTOR SMD 390R 5% 0,062W
3342 4806 111 97257 RESISTOR SMD 4K7 1% 0.063W 3095 2322 702 60332 RESISTOR SMD 3K3 5%
3344 4806 111 97257 RESISTOR SMD 4K7 1% 0.063W 3096 2322 702 60152 RESISTOR SMD 1K5 5% 0,062W
3360 4806 111 97193 RESISTOR SMD 4R7 4085 4806 051 27042 RESISTOR SMD 0R - JUMP
3361 2120 101 90464 RESISTOR CRB 1K 5% 0,25W 4089 4806 111 97101 RESISTOR SMD JUMP MAX 0R05
4xxx 4806 111 97101 RESISTOR SMD JUMP MAX 0R05 4090 4806 111 97101 RESISTOR SMD JUMP MAX 0R05
5100 4822 157 70601 BOBINA VAR 7MM 7CHA 6091 9322 052 99685 DIODO SMD BAT54WS
5110 2422 535 94116 BOBINA 0,22 10%
5300 4822 157 70698 BOBINA 27µH 10% PAINEL TECLA EJECT
5301 4806 526 17039 BOBINA BEAD 50MHZ 45R 267 4806 402 67097 CONECTOR CI VERT 3P
5315
2422 531 02596 TRANSFORMADOR SS25113-00 B 361 3139 177 63451 TECLA EJECT
5331 4806 157 67025 BOBINA 10µH 5% 1110 4806 277 27122 CHAVE TÁCTIL
Page 39
39
L01.1L AC DVD38 L01.1L AC DVD
58 L01.1L AC DVD
LISTA DE MATERIAL 29PD6932/78R
ITEM CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
ACESSÓRIOS
1096 4806 263 27013 CONVERSOR 75-300/75R 1100 3141 018 03881 MODULO DVD A97ST
1986 3128 147 14511 CONTROLE REMOTO RC19042006/01 1990
9322 173 76682 CINESCÓPIO 29" - A68QCP893X003
5100 2422 264 00444 ALTO-FALANTE 8R 10W FR O45X154
DIVERSOS
9 3106 107 77421 GABINETE FRONTAL 29PD6932 MONOPAINEL [A]
10 3139 138 10681 BOTÃO REDE 1000 3139 147 17561 TUNER SPL V+U PLL
11 3139 177 56381 CONTROLE SUPERIOR 1002 4806 154 77000 FILTRO SAW 45,75MHZ OFWM1971M
15
3139 124 31325 BANDEJA CHASSIS 1200 4806 242 77156 FILTRO CERÂMICO 4,5MHz
17 4806 459 17110 LOGOTIPO PHILIPS 29" 1500 2422 086 10914 FUSÍVEL 4A 250V 5X20
19 4806 402 67293 ESPAÇADOR P/ CABOS TRC 1515 4806 280 47002 RELÊ 1P 12V 5A G5PA-1 Y
23 3139 177 63441 PORTA DVD 1660 4806 242 77174 CRISTAL 12MHz 20P
28 4806 404 37413 BRAÇADEIRA 2,6 x 200 TRC 1810 2422 025 12482 CONECTOR V 6P
31 3139 123 11370 ANEL AMORTECEDOR FALANTE 1831 4806 242 77171 CRISTAL 18,432MHz 12P
32 4806 402 67292 ARRUELA BORRACHA 1851 2412 020 00725 CONECTOR 3P M 2.50
33 4806 402 67291 ESPAÇADOR BORRACHA 2004 4822 126 13751 CAPACITOR CER 47nF 10% 25V
43 4806 500 17027 PARAFUSO M3X6 TORX 2005 4806 124 27022 CAPACITOR ELCO 10µF 20% 50V
45 4806 500 17027 PARAFUSO M3X6 TORX 2006 2022 020 00623 CAPACITOR ELCO 470µF 20% 16V
61
4806 321 17127 CABO DE REDE 2007 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
127 4806 290 87154 SOQUETE FUSE V 02P F PTF/65 2008 4822 124 42145 CAPACITOR ELCO 100µF 20% 25V
129
4806 404 37403 SUPORTE NTC 2009 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V
131 3139 124 44921 PARAFUSO TAMPA 2101 2238 780 19858 CAPACITOR CER SMD 470nF 16V
136 4806 492 17004 MOLA FIXAÇÃO 2101 2238 867 15479 CAPACITOR CER SMD 47pF 5% 50V
137 4806 492 67435 MOLA FIXAÇÃO TR 2102 2238 867 15229 CAPACITOR CER SMD 22pF 50V
138 4806 492 17004 MOLA FIXAÇÃO 2102 4822 124 11947 CAPACITOR ELCO 10µF 16V
139 4806 492 67466 MOLA FIXAÇÃO IC 2103 2238 586 15616 CAPACITOR CER SMD 330pF 50V
140 4806 492 67435 MOLA FIXAÇÃO TR 2103 2238 867 15479 CAPACITOR CER SMD 47pF 5% 50V
142 4806 492 37316 MOLA MALHA DE ATERRAMENTO 2104 2238 586 15616 CAPACITOR CER SMD 330pF 50V
152 4806 321 97005 CABO FLAT 6-400 2104 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
153 4806 321 17016 CABO FLAT 5-480 2105 4806 124 27022 CAPACITOR ELCO 10µF 20% 50V
158
4806 321 27015 CORDOALHA DE ATERRAMENTO 2106 4806 124 27022 CAPACITOR ELCO 10µF 20% 50V
181 3141 010 21901 CABO 40RK 400 2111 2238 867 15229 CAPACITOR CER SMD 22pF 50V
190
3139 124 45781 TAMPA TRASEIRA 29 2111 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
211
4806 402 67297 CONECTOR BM V 2P M 7.92 VA BK B 2112 2238 867 15229 CAPACITOR CER SMD 22pF 50V
217 2412 020 00725 CONECTOR 3P M 2.50 2112 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
219 2422 025 12482 CONECTOR V 6P 2113 2238 867 15229 CAPACITOR CER SMD 22pF 50V
220 2422 025 04853 CONECTOR 5P 2113 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
221
4806 402 67104 CONECTOR V 4P2 M 11.88 VH B 2114 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
222
4806 402 67098 CONECTOR V 2P M 3.96 VH 2121 2238 867 15229 CAPACITOR CER SMD 22pF 50V
223 2422 026 05236 CONECTOR CINCH H 9P 2122 2238 586 15616 CAPACITOR CER SMD 330pF 50V
225 4806 267 37052 CONECTOR MDIN H 4P 2123 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
229 4822 265 41392 CONECTOR CI 7P M 2.50 EH B 2124 2238 586 15616 CAPACITOR CER SMD 330pF 50V
239 4806 402 67106 CONECTOR V 03P M 2.50 2125 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
240 4822 267 10565 CONECTOR 4P M 2.50 FONE 2131 2238 586 15616 CAPACITOR CER SMD 330pF 50V
243 4806 402 67238 CONECTOR 6P F 2.50 2132 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
246 4806 402 67100 CONECTOR B5B-EH-A 2133 2238 586 15616 CAPACITOR CER SMD 330pF 50V
254 4806 402 67106 CONECTOR V 03P M 2.50 2134 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
266 4806 502 17142 PARAFUSO TORX 10 M3X12 2135 2238 867 15229 CAPACITOR CER SMD 22pF 50V
267 2412 020 00725 CONECTOR 3P M 2.50 2136 2238 867 15229 CAPACITOR CER SMD 22pF 50V
269 2422 026 05182 CONECTOR CINCH 3P YEWHRD 2141 2238 586 15616 CAPACITOR CER SMD 330pF 50V
270 4806 502 77027 PARAFUSO FIX TRC 2143 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
271 4806 502 17142 PARAFUSO TORX 10 M3X12 2150 2238 786 19852 CAPACITOR CER SMD 150nF 16V
273 4806 502 17142 PARAFUSO TORX 10 M3X12 2187 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
274 4806 502 37228 PARAFUSO TORX 10 M3X16 2201 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
275 4806 502 17142 PARAFUSO TORX 10 M3X12 2202 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
276 3139 120 41331 PARAFUSO TORX 10 M4X12 2203 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
277 4806 502 37140 PARAFUSO 2.9X6.5 2204 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
278 2412 020 00725 CONECTOR 3P M 2.50 2205 2238 786 19854 CAPACITOR CER SMD 220nF 20% 16V
278 4806 502 17142 PARAFUSO TORX 10 M3X12 2208 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
280 4806 502 17142 PARAFUSO TORX 10 M3X12 2209 4822 124 40769 CAPACITOR ELCO 4,7µF 20% 50V
290 4806 502 17142 PARAFUSO TORX 10 M3X12 2210 2238 246 19863 CAPACITOR CER SMD 1µF 10V
300 3104 304 14765 TRAVA CABO REDE 2211 2238 246 19858 CAPACITOR CER SMD 470nF 10V
364 4806 500 17027 PARAFUSO M3X6 TORX 2213 2238 916 15641 CAPACITOR CER SMD 22nF 10% 25V
1095 3141 018 03921 PAINEL MPEG SD5.12 2214 2238 916 15641 CAPACITOR CER SMD 22nF 10% 25V
L01.1L AC DVD38 L01.1L AC DVD
39
Page 40
41
L01.1L AC DVD40 L01.1L AC DVD
59 L01.1L AC DVD
LISTA DE MATERIAL 29PD6932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
2215 2238 916 15641 CAPACITOR CER SMD 22nF 10% 25V 2525 2238 580 15618 CAPACITOR CER SMD 470pF 50V
2216 2022 020 00676 CAPACITOR ELCO 1000µF 16V 2527 2238 580 15627 CAPACITOR SMD 2,2nF 10% 63V
2217 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V 2528 2238 580 15623 CAPACITOR CER SMD 1nF 10% 50V
2219 2238 786 19854 CAPACITOR CER SMD 220nF 20% 16V 2540 4806 124 47060 CAPACITOR CER SMD 10N 10% 50V
2241 2238 586 15625 CAPACITOR CER SMD 1N5 10% 50V 2541 4806 124 47060 CAPACITOR CER SMD 10N 10% 50V
2242 2238 246 19863 CAPACITOR CER SMD 1µF 10V 2560
4806 124 47058 CAPACITOR CER 680P 10% 1KV
2243 2238 586 15627 CAPACITOR CER SMD 2,2nF 10% 50V 2561 2020 021 91654 CAPACITOR ELCO 100µF 20% 160V
2244 5322 121 42386 CAPACITOR POL 100nF 5% 63V 2562 2020 552 91156 CAPACITOR CER 1nF 10% 50V
2245 2238 786 19854 CAPACITOR CER SMD 220nF 20% 16V 2563 2022 318 00103 CAPACITOR MPOL 100nF 10% 63V
2247 2022 020 00676 CAPACITOR ELCO 1000µF 16V 2564 2020 021 91374 CAPACITOR ELCO 2200µF 20% 25V
2248 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V 2567 4822 124 80132 CAPACITOR ELCO 47µF 20% 25V
2249 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V 2568 4822 124 21913 CAPACITOR ELCO 1µF 20% 50V
2250 4806 124 27562 CAPACITOR ELCO 2,2µF 20% 50V 2580 4806 124 27033 CAPACITOR ELCO 47µF 20% 16V
2252 3198 016 11549 CAPACITOR CER SMD 1nF 5% 25V 2581 4822 124 81151 CAPACITOR ELCO 22µF 20% 50V
2253 3198 016 11549 CAPACITOR CER SMD 1nF 5% 25V 2601 2238 910 19854 CAPACITOR SMD 220nF 20% 25V
2254 4806 051 27042 RESISTOR SMD 0R - JUMP 2602 2238 867 15101 CAPACITOR CER SMD 100pF 5% 50V
2401 4806 124 27596 CAPACITOR ELCO ALU. 2,2UF20% 50V 2604 4806 124 27022 CAPACITOR ELCO 10µF 20% 50V
2402
4806 122 37271 CAPACITOR CER 470pF 10% 500V 2606 3198 016 11549 CAPACITOR CER SMD 1nF 5% 25V
2404 2038 035 11507 CAPACITOR ELCO 47µF 20% 50V 2607 2238 867 15339 CAPACITOR CER SMD 33pF 5% 50V
2405 2038 035 11313 CAPACITOR ELCO 220µF 20% 25V 2608 2238 246 19863 CAPACITOR CER SMD 1µF 10V
2415 5322 126 10511 CAPACITOR CER SMD 1nF 5% 50V 2609 2238 867 15339 CAPACITOR CER SMD 33pF 5% 50V
2441 4822 124 21913 CAPACITOR ELCO 1µF 20% 50V 2611 2238 246 19863 CAPACITOR CER SMD 1µF 10V
2443 2238 580 19809 CAPACITOR CER SMD 47nF 20% 50V 2612 2238 867 15689 CAPACITOR CER SMD 68pF 50V
2444 4822 124 21913 CAPACITOR ELCO 1µF 20% 50V 2613 2238 867 15689 CAPACITOR CER SMD 68pF 50V
2450 2022 031 00103 CAPACITOR ELCO 47µF 20% 160V 2615 2238 586 15623 CAPACITOR CER SMD 1nF10% 50V
2455 4822 124 80132 CAPACITOR ELCO 47µF 20% 25V 2618 2238 246 19863 CAPACITOR CER SMD 1µF 10V
2457 4806 120 47406 CAPACITOR MPP 360nF 250V 2619 4822 126 14325 CAPACITOR CER SMD 1µF 20% 16V
2458 2022 031 00138 CAPACITOR ELCO 22µF 20% 100V 2810 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
2459
4806 122 37261 CAPACITOR CER 680pF 10% 500V 2813 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
2460 4806 122 37282 CAPACITOR SMD 100pF 5% 50V 2831 2238 867 15108 CAPACITOR CER SMD 1pF 5% 50V
2463
4806 122 37281 CAPACITOR CER 2,2nF 10% 2kV 2832 2238 867 15108 CAPACITOR CER SMD 1pF 5% 50V
2464 4806 121 77005 CAPACITOR FILM 2,2µF 160V 2833 2238 867 15479 CAPACITOR CER SMD 47pF 5% 50V
2465
4806 121 47005 CAPACITOR MPP 15nF 5% 1K6V 2834 2022 552 05497 CAPACITOR CER SMD 470pF5% 50V
2467 4806 120 47395 CAPACITOR 22nF 400V 2835 2238 867 15221 CAPACITOR CER SMD 220pF 5% 50V
2468 4806 121 77004 CAPACITOR FILM 15nF 10% 400V 2836 2238 586 15625 CAPACITOR CER SMD 1N5 10% 50V
2471 2022 318 00103 CAPACITOR MPOL 100nF 10% 63V 2837 4822 124 40769 CAPACITOR ELCO 4,7µF 20% 50V
2472 2022 318 00132 CAPACITOR MPOL 150nF 10% 63V 2840 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
2473 2022 318 00103 CAPACITOR MPOL 100nF 10% 63V 2841 4806 124 27022 CAPACITOR ELCO 10µF 20% 50V
2474 2238 580 15627 CAPACITOR SMD 2,2nF 10% 63V 2842 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
2475 2238 580 15627 CAPACITOR SMD 2,2nF 10% 63V 2843 4806 124 27022 CAPACITOR ELCO 10µF 20% 50V
2476 4806 122 37372 CAPACITOR CER SMD 4,7nF 10% 50V 2844 4806 124 27022 CAPACITOR ELCO 10µF 20% 50V
2480 2038 035 13301 CAPACITOR ELCO 47µF 20% 25V 2845 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
2481
4806 122 37271 CAPACITOR CER 470pF 10% 500V 2846 4822 124 42145 CAPACITOR ELCO 100µF 20% 25V
2482 2038 301 00307 CAPACITOR MPP 120nF 5% 250V 2849 3198 016 11549 CAPACITOR CER SMD 1nF 5% 25V
2485 2022 031 00137 CAPACITOR ELCO 47µF 20% 160V 2850 3198 016 11549 CAPACITOR CER SMD 1nF 5% 25V
2486 2022 031 00139 CAPACITOR ELCO 470µF 20% 16V 2851 2238 246 19863 CAPACITOR CER SMD 1µF 10V
2487 2038 035 13508 CAPACITOR ELCO 47µF 20% 50V 2852 3198 016 11549 CAPACITOR CER SMD 1nF 5% 25V
2488 4822 124 81145 CAPACITOR ELCO 1000µF 20% 16V 2853 2238 867 15101 CAPACITOR CER SMD 100pF 5% 50V
2489 2022 031 00139 CAPACITOR ELCO 470µF 20% 16V 2854 3198 016 11549 CAPACITOR CER SMD 1nF 5% 25V
2491
4806 122 37276 CAPACITOR CER 1nF 10% 500V 2855 2238 867 15339 CAPACITOR CER SMD 33pF 5% 50V
2500
2022 330 00018 CAPACITOR POL 470nF 20% 275V 2856 2238 867 15479 CAPACITOR CER SMD 47pF 5% 50V
2501 4806 122 37266 CAPACITOR CER 2,2nF 10% 1kV 2857 2238 867 15151 CAPACITOR CER SMD 150pF 5% 50V
2502
4806 122 37266 CAPACITOR CER 2,2nF 10% 1kV 2860 2238 867 15181 CAPACITOR CER SMD 180pF 5% 50V
2503 4806 124 27571 CAPACITOR ELCO 330µF 400V 2861 3198 016 11549 CAPACITOR CER SMD 1nF 5% 25V
2505
4806 122 37266 CAPACITOR CER 2,2nF 10% 1kV 2894 2238 867 15221 CAPACITOR CER SMD 220pF 5% 50V
2507 2238 580 15618 CAPACITOR CER SMD 470pF 50V 2895 2238 867 15561 CAPACITOR CER SMD 560pF 5% 50V
2508
4806 122 37264 CAPACITOR CER 470pF 10% 1kV 2897 2238 867 15391 CAPACITOR CER SMD 390pF 5% 50V
2509 4806 120 47372 CAPACITOR POL 100nF 20% 275V 2898 2238 586 15636 CAPACITOR SMD 10nF 10% 50V
2515
4806 122 37242 CAPACITOR CER 1,5nF 20% 250V 2902 2020 552 91143 CAPACITOR CER 100P 10% 50V
2516 4822 126 13867 CAPACITOR CER 330pF 20% 250V 2902 2020 012 93401 CAPACITOR ELCO 1000µF 20% 25V
2520 4806 122 37017 CAPACITOR CER SMD 100nF 10% 16V 2903 4822 124 21913 CAPACITOR ELCO 1µF 20% 50V
2521 4822 124 81151 CAPACITOR ELCO 22µF 20% 50V 2904 2238 780 19858 CAPACITOR CER SMD 470nF 16V
2522 4806 122 37017 CAPACITOR CER SMD 100nF 10% 16V 2905 2238 586 15623 CAPACITOR CER SMD 1nF10% 50V
2523
4806 122 37279 CAPACITOR CER 1,5nF 10% 2kV 2906 2238 780 19858 CAPACITOR CER SMD 470nF 16V
Page 41
41
L01.1L AC DVD40 L01.1L AC DVD
60 L01.1L AC DVD
LISTA DE MATERIAL 29PD6932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
2907 2238 586 15623 CAPACITOR CER SMD 1nF10% 50V 3226 2322 702 60561 RESISTOR SMD 560R 5% 0,062W
2908 4806 124 27022 CAPACITOR ELCO 10µF 20% 50V 3235 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
3000 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 3241 2322 702 60223 RESISTOR SMD 22K 5%
3001 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 3242 2322 702 60273 RESISTOR SMD 27K 5% 0,062W
3002 4822 051 30008 RESISTOR SMD JUMP MAX 0R05 3244 2120 101 90463 RESISTOR CRB 820R 5% RD1/4S
3003 2322 702 60152 RESISTOR SMD 1K5 5% 0,062W 3245 2322 704 63903 RESISTOR SMD 39K 1%
3004 2322 702 60822 RESISTOR SMD 8K2 5% 0,062W 3246 2322 702 60103 RESISTOR SMD 10K 5% 0,062W
3005 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 3247 2322 702 60684 RESISTOR SMD 680K 5% 0,0625W
3101 2120 101 90448 RESISTOR CRB 68R 5% 0,25W 3248 2322 702 60333 RESISTOR SMD 33K 5% 0,062W
3101 2322 702 60101 RESISTOR SMD 100R 5% 0,062W 3249 2120 101 90463 RESISTOR CRB 820R 5% RD1/4S
3102 2322 702 60102 RESISTOR SMD 1K 5% 0,062W 3250 2120 101 90476 RESISTOR CRB 8K2 5% 0,25W
3102 2322 702 60689 RESISTOR SMD 68R 5% 0,062W 3251 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
3104 2322 702 60224 RESISTOR SMD 220K 5% 0,062W 3256 2322 702 60102 RESISTOR SMD 1K 5% 0,062W
3105 4822 116 83868 RESISTOR 150R 5% 0,25W 3257 2322 702 60106 RESISTOR SMD 10M 5%
3106 2322 702 60224 RESISTOR SMD 220K 5% 0,062W 3258 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3111 4806 116 57556 RESISTOR 100R 5% 0.5W 3259 2322 702 60474 RESISTOR SMD 470K 5%
3111 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 3400 2120 101 90457 RESISTOR CRB 330R 5% 0,25W
3112 4806 116 57556 RESISTOR 100R 5% 0.5W 3401 2120 101 90488 RESISTOR CRB 68K 5% 0,5W
3112 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 3403 2120 101 90491 RESISTOR CRB 100K 5% 0,5W
3113 2122 101 01372 RESISTOR CRB 75R 5% 0,25W 3404 2120 101 90464 RESISTOR CRB 1K 5% 0,25W
3113 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 3405 2120 101 90442 RESISTOR CRB 4R7 5% 0,5W
3114 4806 116 57556 RESISTOR 100R 5% 0.5W 3406 2120 101 90442 RESISTOR CRB 4R7 5% 0,5W
3114 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 3408 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
3115 2122 101 01372 RESISTOR CRB 75R 5% 0,25W 3410 2120 101 90477 RESISTOR CRB 10K 5% 0,25W
3115 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 3411
4806 113 97039 RESISTOR MFIL 4,7R 5% 0,5W
3116 4806 116 57556 RESISTOR 100R 5% 0.5W 3441 4806 111 97092 RESISTOR SMD 100R 5% 0.1W
3116 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 3442 4822 051 30008 RESISTOR SMD JUMP MAX 0R05
3118 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 3443 2322 702 60105 RESISTOR SMD 1M 5% 0,062W
3123 4822 116 83868 RESISTOR 150R 5% 0,25W 3445 2120 101 90479 RESISTOR CRB 15K 5% RD1/4S
3124 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 3446 2120 101 90474 RESISTOR CRB 5K6 5% 0,5W
3125 4822 116 83868 RESISTOR 150R 5% 0,25W 3447 4822 050 15609 RESISTOR CRB 56R 5% 0,5W
3126 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 3448 2120 101 90463 RESISTOR CRB 820R 5% RD1/4S
3131 4822 116 83868 RESISTOR 150R 5% 0,25W 3449 2120 101 90448 RESISTOR CRB 68R 5% 0,25W
3132 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 3450 2120 101 90446 RESISTOR CRB 33R 5% 0,25W
3133 4822 116 83868 RESISTOR 150R 5% 0,25W 3451
4806 110 97003 RESISTOR FUSE 10R 5% 0,33W
3134 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 3452 2312 915 14703 RESISTOR MFILM 47k 1% 0,6W
3135 2122 101 01372 RESISTOR CRB 75R 5% 0,25W 3453 2120 101 90464 RESISTOR CRB 1K 5% 0,25W
3136 4806 116 57556 RESISTOR 100R 5% 0.5W 3454 2312 915 11503 RESISTOR MFILM 15k 1% 0,6W
3141 2120 101 90464 RESISTOR CRB 1K 5% 0,25W 3455 4806 116 57669 RESISTOR MFILM 6,8R 5% 2W
3149 2322 702 60104 RESISTOR SMD 100K 5% 0,062W 3456 4822 051 30008 RESISTOR SMD JUMP MAX 0R05
3156 2120 101 90452 RESISTOR CRB 120R 5% 0,5W 3457 4822 051 30008 RESISTOR SMD JUMP MAX 0R05
3156 2122 101 01399 RESISTOR CRB 10K 5% 0,5W 3458 2120 101 90464 RESISTOR CRB 1K 5% 0,25W
3157 2120 101 90452 RESISTOR CRB 120R 5% 0,5W 3459 4806 116 57008 RESISTOR 15k 5% 2W
3157 2322 702 60152 RESISTOR SMD 1K5 5% 0,062W 3460 2120 101 90472 RESISTOR CRB 3K9 5% 0,5W
3158 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 3463 2120 101 90446 RESISTOR CRB 33R 5% 0,25W
3159 2322 734 61202 RESISTOR SMD 1K2 1% 0,1W 3465 2312 915 12703 RESISTOR MFLM 27K 1% 0,6W
3200 2120 101 90458 RESISTOR CRB 390R 5% 0,25W 3469 2120 101 90471 RESISTOR CRB 3K3 5% 0,25W
3201 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 3470 2322 702 60474 RESISTOR SMD 470K 5%
3202 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 3471 2312 915 13908 RESISTOR MFLM 3R9 1% 0,6W
3203 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 3472 2312 915 13908 RESISTOR MFLM 3R9 1% 0,6W
3204 2120 101 90482 RESISTOR CRB 22K 5% RD1/4S 3473 2312 915 12208 RESISTOR MFLM 2R2 1% 0,6W
3205 2322 702 60102 RESISTOR SMD 1K 5% 0,062W 3474 4806 116 57676 RESISTOR MFILM 2,2k 1% 0,6W
3206 2322 702 60333 RESISTOR SMD 33K 5% 0,062W 3475 4806 116 57676 RESISTOR MFILM 2,2k 1% 0,6W
3207 2120 101 90464 RESISTOR CRB 1K 5% 0,25W 3477 4822 116 83868 RESISTOR 150R 5% 0,25W
3208 2322 702 60221 RESISTOR SMD 220R 5% 3478 4822 116 83868 RESISTOR 150R 5% 0,25W
3209 2322 702 60689 RESISTOR SMD 68R 5% 0,062W 3479 4806 111 97020 RESISTOR SMD 2,7k 1% 0,1W
3212 2322 702 60471 RESISTOR SMD 470R 5% 0,062W 3480 2122 101 02083 RESISTOR CRB 1R5 5% 0,25W
3213 2120 101 90461 RESISTOR CRB 560R 5% 0,5W 3481 2312 915 11203 RESISTOR MFLM 12K 1% 0,6W
3217 2322 702 60334 RESISTOR SMD 330K 5% 0,062W 3482 2312 915 11003 RESISTOR MFILM 10K 1% 0,6W
3218 2322 702 60823 RESISTOR SMD 82K 5% 3484 2120 101 90472 RESISTOR CRB 3K9 5% 0,5W
3219 4822 117 11449 RESISTOR SMD 2K2 5% 0,062W 3488
4806 113 97056 RESISTOR FUSE 4,7R 5% 0,5W
3220 4806 116 57556 RESISTOR 100R 5% 0.5W 3490 2120 101 90476 RESISTOR CRB 8K2 5% 0,25W
3221 2120 101 90461 RESISTOR CRB 560R 5% 0,5W 3491 2322 702 60103 RESISTOR SMD 10K 5% 0,062W
3222 4806 116 57556 RESISTOR 100R 5% 0.5W 3492 4806 111 97004 RESISTOR SMD 1k 5% 0,1W
L01.1L AC DVD40 L01.1L AC DVD
41
Page 42
43
L01.1L AC DVD42 L01.1L AC DVD
61 L01.1L AC DVD
LISTA DE MATERIAL 29PD6932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
3493
4806 116 57561 RESISTOR FUSE 6,8R 5% 0,33W 3632 4822 051 30008 RESISTOR SMD JUMP MAX 0R05
3494 4806 113 97056 RESISTOR FUSE 4,7R 5% 0,5W 3634 4806 116 57556 RESISTOR 100R 5% 0.5W
3495 2322 702 60223 RESISTOR SMD 22K 5% 3635 4806 116 57556 RESISTOR 100R 5% 0.5W
3496 2322 702 60104 RESISTOR SMD 100K 5% 0,062W 3636 4806 111 97004 RESISTOR SMD 1k 5% 0,1W
3497 2322 702 60104 RESISTOR SMD 100K 5% 0,062W 3638 2322 702 60759 RESISTOR SMD 75R 5%
3498 2322 702 60123 RESISTOR SMD 12K 5% 0,0625W 3639 4822 051 30008 RESISTOR SMD JUMP MAX 0R05
3504
4806 116 97051 RESISTOR PTC DISC CI 9R 220V 3640 2120 101 90476 RESISTOR CRB 8K2 5% 0,25W
3506 2322 242 13155 RESISTOR MGL 1,5M 5% 0,5W 3694 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W
3507 4806 209 87877 CENTELHADOR DSP-301N-A21F 3801 2322 702 60221 RESISTOR SMD 220R 5%
3508 2322 245 11221 RESISTOR MGL 220R 20% 0,5W 3802 2322 702 60102 RESISTOR SMD 1K 5% 0,062W
3510
4806 116 37031 RESISTOR NTC 4,7R 3,1W 3810 2322 702 60759 RESISTOR SMD 75R 5%
3519 2120 101 90456 RESISTOR CRB 270R 5% RD1/4S 3814 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3520 2322 730 61122 RESISTOR SMD 1,2k 5% 0,1W 3815 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3521 2120 101 90445 RESISTOR CRB 22R 5% RD1/4S 3816 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3522 2322 734 63304 RESISTOR SMD 330K 1% 0,1W 3817 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3523
2306 204 02479 RESISTOR FUS 47R 5% 0,33W 3818 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3524 2322 730 61563 RESISTOR SMD 56k 5% 0,1W 3819 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3525 4806 111 97004 RESISTOR SMD 1k 5% 0,1W 3820 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3526 2120 105 93479 RESISTOR MOX 0R15 5% 3821 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3527 4806 116 57680 RESISTOR MFILM 0R22 5% 1W 3822 2322 702 60759 RESISTOR SMD 75R 5%
3527 2120 105 93481 RESISTOR MOX 0,22R 5% 3831 2322 702 60473 RESISTOR SMD 47K 5% 0,062W
3528 4806 051 27042 RESISTOR SMD 0R - JUMP 3832 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
3529 4806 116 97057 RESISTOR SMD 47k 5% 0,1W 3833 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
3530 4806 111 97005 RESISTOR SMD 10k 1% 0,1W 3837 4806 116 57556 RESISTOR 100R 5% 0.5W
3531 4806 111 97028 RESISTOR SMD 4,7k 5% 0,1W 3839 4806 116 57556 RESISTOR 100R 5% 0.5W
3532
4806 116 57504 RESISTOR FUSE 2K2 5% 0,33W 3843 4822 117 11449 RESISTOR SMD 2K2 5% 0,062W
3541 4806 111 97095 RESISTOR SMD 470R 5% 0,1W 3851 2322 702 60334 RESISTOR SMD 330K 5% 0,062W
3542 4806 111 97007 RESISTOR SMD 1,5k 5% 0,1W 3852 2322 702 60102 RESISTOR SMD 1K 5% 0,062W
3543 2312 915 18203 RESISTOR MFLM 82K 1% 0,6W 3901 4822 116 83868 RESISTOR 150R 5% 0,25W
3544 2322 734 64702 RESISTOR SMD 4K7 1% 0,1W 3901 2322 702 60682 RESISTOR SMD 6K8 5% 0,062W
3545 4806 111 97097 RESISTOR SMD 270k 5% 0,1W 3903 2322 702 60473 RESISTOR SMD 47K 5% 0,062W
3548 4806 111 97008 RESISTOR SMD 15k 5% 0,1W 3905 2322 702 60473 RESISTOR SMD 47K 5% 0,062W
3552 4806 111 97028 RESISTOR SMD 4,7k 5% 0,1W 3909 2322 702 60273 RESISTOR SMD 27K 5% 0,062W
3557 4806 111 97004 RESISTOR SMD 1k 5% 0,1W 3910 2322 702 60273 RESISTOR SMD 27K 5% 0,062W
3561 2120 101 90455 RESISTOR CRB 220R 5% 0,25W 3912 2120 101 90463 RESISTOR CRB 820R 5% RD1/4S
3562 2322 730 61123 RESISTOR SMD 12K 5% 0,1W 4901 4822 051 30008 RESISTOR SMD JUMP MAX 0R05
3563 4806 111 97042 RESISTOR SMD 8,2k 5% 0,1W 4xxx 4806 111 97023 RESISTOR SMD 3K3 5% 0,1W
3565 4806 116 57666 RESISTOR 220R 5001 4806 157 57238 BOBINA 5.6µH 10%
3566 4806 111 97014 RESISTOR SMD 2,2k 5% 0,1W 5002 4806 157 57248 BOBINA 0,82µH 10%
3569 4806 111 97033 RESISTOR SMD 5,6k 5% 0,1W 5201 4806 158 67044 BOBINA 6,8µH 5%
3580 4806 116 97057 RESISTOR SMD 47k 5% 0,1W 5203
3106 107 30411 BOBINA DESMAG 29"
3591
4806 110 97003 RESISTOR FUSE 10R 5% 0,33W 5204 4806 526 17034 BOBINA BEAD 50MHZ 90R
3594 4806 111 97022 RESISTOR SMD 330R 5% 0,1W 5205 4806 526 17034 BOBINA BEAD 50MHZ 90R
3595 4806 111 97017 RESISTOR SMD 220k 5% 0,1W 5206 4806 526 17034 BOBINA BEAD 50MHZ 90R
3596 4806 111 97017 RESISTOR SMD 220k 5% 0,1W 5242 2422 535 94325 BOBINA 10µH 5%
3601 2120 101 90476 RESISTOR CRB 8K2 5% 0,25W 5401 2422 535 94652 BOBINA 1000µH 5%
3603 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 5445
2422 531 02472 TRANSFORMADOR JF0501-2136 B
3604 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 5452 4806 526 17034 BOBINA BEAD 50MHZ 90R
3605 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W 5457
2422 536 00506 BOBINA LINCOR 25uH
3606 2120 101 90468 RESISTOR CRB 2K2 5% 0,25W 5461 2422 531 02465 TRAFO DRIVER SC10015-00
3607 2120 101 90468 RESISTOR CRB 2K2 5% 0,25W 5463 4806 148 87052 BOBINA CU15
3608 2120 101 90459 RESISTOR CRB 470R 5% 0,5W 5471 2422 535 94638 BOBINA 6,8µH 20%
3609 2120 101 90464 RESISTOR CRB 1K 5% 0,25W 5472 4806 157 57197 BOBINA 3,3µH 10%
3610 2120 101 90476 RESISTOR CRB 8K2 5% 0,25W 5480 4806 157 57233 BOBINA 47µH 10%
3611 2322 702 60101 RESISTOR SMD 100R 5% 0,062W 5500
4806 157 57252 FILTRO DE LINHA 10M 2A
3618 2120 101 90475 RESISTOR CRB 6K8 5% 0,25W 5501
4806 242 77158 FILTRO DE LINHA 5MH/2A
3622 2322 702 60471 RESISTOR SMD 470R 5% 0,062W 5520
2422 531 02579 TRANSFORMADOR SS49109-00 B
3623 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W 5521 4806 526 17039 BOBINA BEAD 50MHZ 45R
3624 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 5560 4806 526 17039 BOBINA BEAD 50MHZ 45R
3625 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 5561 4806 157 57227 BOBINA 27µH 5%
3626 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W 5562 4806 526 17039 BOBINA BEAD 50MHZ 45R
3627 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W 5564 4806 526 17039 BOBINA BEAD 50MHZ 45R
3628 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 5602 4806 158 67055 BOBINA 5µ6H 5%
3630 4822 117 11449 RESISTOR SMD 2K2 5% 0,062W 5603 4806 158 67055 BOBINA 5µ6H 5%
Page 43
43
L01.1L AC DVD42 L01.1L AC DVD
62 L01.1L AC DVD
LISTA DE MATERIAL 29PD6932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
5604 4806 158 67055 BOBINA 5µ6H 5% 7400 4806 130 17000 TRANSISTOR FET STP3NC60FP
5831 4806 158 67044 BOBINA 6,8µH 5% 7441 9335 897 60215 TRANSISTOR BC857C
5832 4806 158 67044 BOBINA 6,8µH 5% 7443 4806 130 47217 TRANSISTOR BC557B
5833 4806 158 67044 BOBINA 6,8µH 5% 7450 9340 310 60215 TRANSISTOR PDTA114ET
5835 4806 157 57250 BOBINA 12µH 10% 7460 4806 130 47520 TRANSISTOR BU4508DX
6001 4822 130 34142 DIODO ZENER BZX79-C33 7461 4806 130 47228 TRANSISTOR BC337-25
6006 4806 130 37078 DIODO 1N4148 7462 4806 130 47521 TRANSISTOR PDTC 143ZT
6007 4806 130 37078 DIODO 1N4148 7463 4806 130 47333 TRANSISTOR BC327-40
6150 9340 549 45115 DIODO BAS316 7471 9352 701 64112 CIRC INTGR TDA8359J/N2
6201 9340 549 45115 DIODO BAS316 7480 4806 130 47530 TRANSISTOR BD135 L
6202 9340 549 45115 DIODO BAS316 7482 4806 130 47530 TRANSISTOR BD135 L
6206 9322 157 71685 DIODO ZENER SMD MM3Z6V8 7515
9322 175 72667 CIRC INTGR OPT TCET1104 L
6400 2312 915 11002 RESISTOR MFIL 1K 1% 0,6W 7520 9352 673 56112 CIRC INTGR TEA1507P/N1
6401 9331 179 50133 DIODO ZENER BZX79-C47 7521 4806 130 47527 TRANSISTOR FET STP6NC80ZFP
6445 4806 130 17002 DIODO ZENER SMD MMEZ10V 7522 5322 130 60159 TRANSISTOR BC847B
6447 4806 130 37078 DIODO 1N4148 7540 9331 976 30126 TRANSISTOR BC547B
6448 9331 668 30133 DIODO ZENER BZX79-B6V2 7541 4822 130 11155 TRANSISTOR SMD PDTC114ET
6449 4806 130 37622 DIODO BA99L 7542 9335 897 60215 TRANSISTOR BC857C
6453 9322 157 70685 DIODO ZENER SMD MM3Z5V6 7560 4806 209 87902 CIRC INTGR L78L33ACZ
6460 4806 130 37628 DIODO BY228/24 7561 4806 130 47521 TRANSISTOR PDTC 143ZT
6461 4806 130 37192 DIODO RGP30J-L7004 7580 9335 897 60215 TRANSISTOR BC857C
6463 4806 130 17002 DIODO ZENER SMD MMEZ10V 7602 4806 209 87874 CIRC INTGR M24C16-WBN6
6464 9340 549 45115 DIODO BAS316 7606 4806 130 47521 TRANSISTOR PDTC 143ZT
6465 4822 130 30842 DIODO BAV21 7802 4806 209 87823 CIRC INTGR HEF4053BT
6466 4822 130 30842 DIODO BAV21 7803 4806 209 87823 CIRC INTGR HEF4053BT
6467 9340 549 45115 DIODO BAS316 7831 9322 187 88682 CIRC INTR MSP3421G-PO-B8-V3
6468 9340 549 45115 DIODO BAS316 7851 5322 130 60159 TRANSISTOR BC847B
6469 9335 001 80133 DIODO BYV95C 7901 9322 166 29682 CIRC INTGR AN7580
6470 4806 130 37622 DIODO BA99L 7903 5322 130 60159 TRANSISTOR BC847B
6476 4806 130 37044 DIODO ZENER BZX79-C15 9611 4822 157 70698 BOBINA 27µH 10%
6481 9331 177 30133 DIODO ZENER BZX79-C5V6 9672 4806 157 57201 BOBINA 22µH 10%
6482 4822 130 30862 DIODO ZENER BZX79-B9V1 9678 4806 157 57201 BOBINA 22µH 10%
6483 4822 130 34142 DIODO ZENER BZX79-C33
6485 9335 001 80133 DIODO BYV95C PAINEL CINESCÓPIO [B]
6486 4806 130 37629 DIODO EGP20DL-5100 141 4806 492 17004 MOLA FIXAÇÃO
6487 4822 130 41601 DIODO BYV95A 244 2422 025 04853 CONECTOR 5P
6488 4806 130 37629 DIODO EGP20DL-5100 245 4806 402 67238 CONECTOR 6P F 2.50
6490 9335 001 80133 DIODO BYV95C 254
2422 500 80076 SOQUETE CINESCÓPIO 9 PINOS
6500 4806 130 37186 PONTE DIODOS GBU4JL-7002 2330 4806 124 47064 CAPACITOR ELCO 2200µF 25V
6520 4822 130 41601 DIODO BYV95A 2330 4806 120 47389 CAPACITOR FILM 100nF 10% 250V
6523 4806 130 37078 DIODO 1N4148 2331 4806 124 47049 CAPACITOR ELCO 470µF 20% 10V
6524 4806 130 37036 DIODO 1N5062 2340 4806 124 27567 CAPACITOR ELCO 10µF 20% 250V
6525 4806 130 37036 DIODO 1N5062 2341
4806 124 47066 CAPACITOR CER 3,3nF 10% 500V
6526 9322 157 77685 DIODO ZENER SMD MM3Z22V 2341 2238 786 19854 CAPACITOR CER SMD 220nF 20% 16V
6540 9331 668 30133 DIODO ZENER BZX79-B6V2 2342 2238 861 15561 CAPACITOR CER SMD 560pF 5% 50V
6541 9322 150 08685 DIODO ZENER BZX384-C9V1 2342 4806 124 27033 CAPACITOR ELCO 47µF 20% 16V
6560 4806 130 37627 DIODO BYV29X-500 2343
4806 122 37281 CAPACITOR CER 2,2nF 10% 2kV
6563 9340 549 45115 DIODO BAS316 2344 2238 910 19849 CAPACITOR SMD 100nF 20% 25V
6565 5322 130 34331 DIODO SMD BAV70 2345
4806 122 37276 CAPACITOR CER 1nF 10% 500V
6566 4806 130 37078 DIODO 1N4148 2360 2238 586 15632 CAPACITOR SMD 4,7nF 10% 50V
6569 9340 549 45115 DIODO BAS316 2362 2238 867 15221 CAPACITOR CER SMD 220pF 5% 50V
6570 9322 163 91685 DIODO ZENER BZX384-C6V2 2364 2238 867 15279 CAPACITOR CER SMD 27pF 5% 50V
6580 9340 549 45115 DIODO BAS316 2365 2238 867 15279 CAPACITOR CER SMD 27pF 5% 50V
6582 9322 175 70667 DIODO STPS10L60D 2366 2238 867 15279 CAPACITOR CER SMD 27pF 5% 50V
6831 4806 130 37078 DIODO 1N4148 2367 2238 586 15632 CAPACITOR SMD 4,7nF 10% 50V
6901 4806 051 27042 RESISTOR SMD 0R - JUMP 2368 4822 124 80132 CAPACITOR ELCO 47µF 20% 25V
6904 4806 051 27042 RESISTOR SMD 0R - JUMP 2369 4806 122 37289 CAPACITOR CER SMD 22pF 5% 50V
7101 5322 130 60159 TRANSISTOR BC847B 2372 2020 012 93318 CAPACITOR ELCO 10µF 20% 160V
7102 9335 897 60215 TRANSISTOR BC857C 2373 2238 586 15632 CAPACITOR SMD 4,7nF 10% 50V
7103 5322 130 60159 TRANSISTOR BC847B 2375 2238 861 15561 CAPACITOR CER SMD 560pF 5% 50V
7200 3106 107 40201 CIRC INTGR OTP GRAV L3DLS1 T9599 2378 2020 552 95364 CAPACITOR CER 220P 5% 50V
7201 5322 130 60159 TRANSISTOR BC847B 2379 2038 035 11704 CAPACITOR ELCO 10µF 20% 100V
7204 9335 897 60215 TRANSISTOR BC857C 2380 2238 861 15561 CAPACITOR CER SMD 560pF 5% 50V
7205 9335 897 60215 TRANSISTOR BC857C 2381 2238 586 15632 CAPACITOR SMD 4,7nF 10% 50V
L01.1L AC DVD42 L01.1L AC DVD
43
Page 44
45
L01.1L AC DVD44 L01.1L AC DVD
63 L01.1L AC DVD
LISTA DE MATERIAL 29PD6932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
3331 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 250 4806 267 97004 CONECTOR CINCH H 3P F YEWHRD
3332 2322 245 11102 RESISTOR MGL 1K 20% 254 4806 402 67100 CONECTOR B5B-EH-A
3333 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 255 4822 267 10565 CONECTOR 4P M 2.50 FONE
3334 2322 245 11102 RESISTOR MGL 1K 20% 2171 2020 552 91152 CAPACITOR CER 470pF 10% 50V
3335 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 2172 2020 552 91152 CAPACITOR CER 470pF 10% 50V
3336 2322 245 11102 RESISTOR MGL 1K 20% 2173 2020 552 91152 CAPACITOR CER 470pF 10% 50V
3340
4806 113 97043 RESISTOR FUSE 10R 5% 0,5W 2174 2020 552 91152 CAPACITOR CER 470pF 10% 50V
3340 2322 702 60101 RESISTOR SMD 100R 5% 0,062W 2176 2020 552 91152 CAPACITOR CER 470pF 10% 50V
3341
4806 113 97046 RESISTOR FUSE 1R 5% 0,33W 2177 4806 124 27022 CAPACITOR ELCO 10µF 20% 50V
3342 4806 113 97046 RESISTOR FUSE 1R 5% 0,33W 2178 2020 552 91152 CAPACITOR CER 470pF 10% 50V
3342 4806 111 97257 RESISTOR SMD 4K7 1% 0.063W 2179 4806 124 27022 CAPACITOR ELCO 10µF 20% 50V
3343 2322 245 11152 RESISTOR MGL 1K5 20% 0,5W 2802 2238 786 19854 CAPACITOR CER SMD 220nF 20% 16V
3344 2120 101 90446 RESISTOR CRB 33R 5% 0,25W 3150 2120 101 90486 RESISTOR CRB 47K 5% 0,25W
3344 4806 111 97257 RESISTOR SMD 4K7 1% 0.063W 3150 2322 702 60154 RESISTOR SMD 150K 5% 0,062W
3345
4822 117 13016 RESISTOR VDR 1MA 50V 3151 4822 116 83868 RESISTOR 150R 5% 0,25W
3346 2120 101 90446 RESISTOR CRB 33R 5% 0,25W 3152 2120 101 90486 RESISTOR CRB 47K 5% 0,25W
3360 2322 702 60393 RESISTOR SMD 39K 5% 0,062W 3153 4822 116 83868 RESISTOR 150R 5% 0,25W
3360 4806 111 97193 RESISTOR SMD 4R7 3154 2120 101 90474 RESISTOR CRB 5K6 5% 0,5W
3361 2120 101 90464 RESISTOR CRB 1K 5% 0,25W 6161 4806 130 37597 DIODO ZENER BZX79-C6V8
3361 2322 702 60103 RESISTOR SMD 10K 5% 0,062W
3362 2322 702 60393 RESISTOR SMD 39K 5% 0,062W MATRIX SURROUND [M]
3363 2322 702 60221 RESISTOR SMD 220R 5% 299 4806 502 17142 PARAFUSO TORX 10 M3X12
3367 2120 101 90477 RESISTOR CRB 10K 5% 0,25W 371 3139 124 42751 SUPORTE SUBWO
3368 2120 101 90455 RESISTOR CRB 220R 5% 0,25W 1901 4806 402 67097 CONECTOR CI VERT 3P
3369 4822 117 11449 RESISTOR SMD 2K2 5% 0,062W 2901 2022 020 00607 CAPACITOR ELCO 100µF 20% 25V
3373 2322 702 60102 RESISTOR SMD 1K 5% 0,062W
3374 2120 101 90441 RESISTOR CRB 2R2 5% 0,5W PAINEL INTERFACE DVD [M3]
3375 2322 702 60273 RESISTOR SMD 27K 5% 0,062W 22 3139 124 43291 SUPORTE INTERFACE DVD
3376 2120 101 90488 RESISTOR CRB 68K 5% 0,5W 226 2422 025 12482 CONECTOR V 6P
3377 2120 101 90459 RESISTOR CRB 470R 5% 0,5W 228 2412 020 00725 CONECTOR 3P M 2.50
3378 4806 111 97095 RESISTOR SMD 470R 5% 0,1W 253 4822 265 41392 CONECTOR CI 7P M 2.50 EH B
3380 2322 702 60683 RESISTOR SMD 68K 5% 0,062W 293 4806 502 17142 PARAFUSO TORX 10 M3X12
3381 2322 702 60273 RESISTOR SMD 27K 5% 0,062W 1100 4822 267 31729 CONECTOR 1P
3383 2322 702 60102 RESISTOR SMD 1K 5% 0,062W 1101 4806 402 67108 CONECTOR CI 8P M 2.50 EH B
3384 2120 101 90441 RESISTOR CRB 2R2 5% 0,5W 1330
4822 071 52502 FUSÍVEL RADIAL 2,5A 250V
3385 2322 257 41103 RESISTOR MOX 10K 5% 5W 1331
4822 071 52502 FUSÍVEL RADIAL 2,5A 250V
3386
4806 110 97003 RESISTOR FUSE 10R 5% 0,33W 1332 2422 086 10783 FUSÍVEL 2A
4311 4822 051 30008 RESISTOR SMD JUMP MAX 0R05 2110 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
4312 4806 051 27042 RESISTOR SMD 0R - JUMP 2184 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
4313 4822 051 30008 RESISTOR SMD JUMP MAX 0R05 2184 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
4388 4806 051 27042 RESISTOR SMD 0R - JUMP 2185 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
5341 4806 157 57201 BOBINA 22µH 10% 2220 4822 121 51252 CAPACITOR 470nF 20% 16V
5342 4806 157 57162 BOBINA 3,9µH 10% 2221 2238 916 15641 CAPACITOR CER SMD 22nF 10% 25V
5376 4806 526 17039 BOBINA BEAD 50MHZ 45R 2260 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
6331 4822 130 30842 DIODO BAV21 2262 4806 120 27019 CAPACITOR CER SMD 4,7µF 20% 10V
6332 9322 161 76682 DIODO SB340L-7024 2263 2238 910 19849 CAPACITOR SMD 100nF 20% 25V
6332 9340 549 45115 DIODO BAS316 2300 4806 124 27567 CAPACITOR ELCO 10µF 20% 250V
6333 4822 130 30842 DIODO BAV21 2301 4806 120 47395 CAPACITOR 22nF 400V
6335 4822 130 30842 DIODO BAV21 2302
4806 122 37268 CAPACITOR CER 100pF 1kV
6365 4806 130 37364 DIODO BAT85 2310 4822 126 14585 CAPACITOR CER 100 nF 10% 50V
6366 4806 130 37364 DIODO BAT85 2311 2020 552 96684 CAPACITOR CER SMD 470nF 10% 25V
6367 4806 130 37622 DIODO BA99L 2313 2022 552 05497 CAPACITOR CER SMD 470pF5% 50V
7330
9352 713 37112 CIRC INTGR TDA6107JF/N3 2315 2020 558 90553 CAPACITOR CER 220pF 10% 1KV
7360 5322 130 60159 TRANSISTOR BC847B 2316 4822 126 13648 CAPACITOR CER SMD 33nF 10% 16V
7366 9322 167 18676 TRANSISTOR 2SA965 2319 2238 910 19854 CAPACITOR SMD 220nF 20% 25V
7369 9335 897 60215 TRANSISTOR BC857C 2332 4806 124 47064 CAPACITOR ELCO 2200µF 25V
7373 4806 130 47333 TRANSISTOR BC327-40 2333 2022 020 00676 CAPACITOR ELCO 1000µF 16V
7380 9322 167 19676 TRANSISTOR 2SC2235 2337 2020 012 93401 CAPACITOR ELCO 1000µF 20% 25V
7382 4806 130 47228 TRANSISTOR BC337-25 2338 2022 020 00623 CAPACITOR ELCO 470µF 20% 16V
2339 2022 020 00623 CAPACITOR ELCO 470µF 20% 16V
AV LATERAL [C] 2350 2238 586 15623 CAPACITOR CER SMD 1nF10% 50V
21 3139 124 37662 SUPORTE AV LATERAL(3P+HP) 2351 2238 586 15623 CAPACITOR CER SMD 1nF10% 50V
186 4806 321 27146 CABO HR 05/680 2353 2238 586 15623 CAPACITOR CER SMD 1nF10% 50V
232
4806 267 37121 CONECTOR PHONO 1P F 3.5 3103 4822 116 83868 RESISTOR 150R 5% 0,25W
Page 45
45
L01.1L AC DVD44 L01.1L AC DVD
64 L01.1L AC DVD
LISTA DE MATERIAL 29PD6932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
3110 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 7312 9335 897 60215 TRANSISTOR BC857C
3117 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 7313 5322 130 60159 TRANSISTOR BC847B
3180 2322 702 60101 RESISTOR SMD 100R 5% 0,062W 7315 9352 699 68112 CIRC INTGR TEA1523P/N2
3182 2322 702 60101 RESISTOR SMD 100R 5% 0,062W 7340
4806 209 87853 CIRC INTGR TCET1103(G)
3262 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 7341 4806 209 87808 CIRC INTGR REG TL431CLPST
3263 2322 702 60823 RESISTOR SMD 82K 5%
3264 2322 702 60103 RESISTOR SMD 10K 5% 0,062W PAINEL INTERFACE FRONTAL [Q1]
3265 2322 702 60273 RESISTOR SMD 27K 5% 0,062W 157
4806 321 27025 CABO HR 05P/400
3266 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W 187
3139 124 32523 SUPORTE FRONT INTERFACE10
3271 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 214 4806 402 67096 CONECTOR 5P EH-S
3272 2322 702 60102 RESISTOR SMD 1K 5% 0,062W 214 4806 402 67100 CONECTOR B5B-EH-A
3300
4806 113 97046 RESISTOR FUSE 1R 5% 0,33W 231 4806 276 47007 CHAVE DE REDE 2P 8/128A
3301 4822 053 11683 RESISTOR 68K00 5% 2W 2691 2038 035 11313 CAPACITOR ELCO 220µF 20% 25V
3308 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 2692 2022 552 05522 CAPACITOR CER SMD 22nF 10% 25V
3309 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 2693 2022 552 05522 CAPACITOR CER SMD 22nF 10% 25V
3310 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 2694 2022 552 05522 CAPACITOR CER SMD 22nF 10% 25V
3311 4806 111 97267 RESISTOR SMD 180O 1% 0,1W 2695 2022 552 05522 CAPACITOR CER SMD 22nF 10% 25V
3312 4806 111 97169 RESISTOR 10R 5% 0,062W 2698 2022 318 00103 CAPACITOR MPOL 100nF 10% 63V
3313 2322 702 60103 RESISTOR SMD 10K 5% 0,062W
3314 2120 101 90439 RESISTOR CRB 1R 5% 0,25W 3500
4806 116 67007 RESISTOR MGL 3,3M 5% 0,5W
3315 2120 101 90439 RESISTOR CRB 1R 5% 0,25W 3501 4806 116 67007 RESISTOR MGL 3,3M 5% 0,5W
3317 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 3691 2120 101 90457 RESISTOR CRB 330R 5% 0,25W
3318 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W 3693 2120 101 90455 RESISTOR CRB 220R 5% 0,25W
3319 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 6691
9322 185 69682 DIODO LED VS LTL-10234WHCR
3320 5322 117 13019 RESISTOR SMD 100K 1% 0,062W 6692 4806 212 17035 MÓDULO RECEP IR TSOP1836
3339 2322 702 60102 RESISTOR SMD 1K 5% 0,062W
5100 2422 549 41663 BOBINA 100µH PAINEL CONTROLE SUPERIOR [E] [T]
5110 2422 535 94116 BOBINA 0,22 10% 1091 4822 276 13775 CHAVE TÁCTIL
5300 4822 157 70698 BOBINA 27µH 10% 1092 4822 276 13775 CHAVE TÁCTIL
5301 4806 526 17039 BOBINA BEAD 50MHZ 45R 1093 4822 276 13775 CHAVE TÁCTIL
5315
2422 531 02596 TRANSFORMADOR SS25113-00 B 1094 4822 276 13775 CHAVE TÁCTIL
5331 4806 157 67025 BOBINA 10µH 5% 3091 2322 702 60561 RESISTOR SMD 560R 5% 0,062W
5333 4806 157 67025 BOBINA 10µH 5% 3092 2322 702 60391 RESISTOR SMD 390R 5% 0,062W
5337 4806 157 57199 BOBINA 10µH 10% 3093 2322 702 60561 RESISTOR SMD 560R 5% 0,062W
5339 4806 157 57199 BOBINA 10µH 10% 3094 2322 702 60391 RESISTOR SMD 390R 5% 0,062W
6100 9340 549 45115 DIODO BAS316 3095 2322 702 60332 RESISTOR SMD 3K3 5%
6101 9340 549 45115 DIODO BAS316 3096 2322 702 60152 RESISTOR SMD 1K5 5% 0,062W
6300 9337 234 20133 DIODO BYD33J 4085 4806 051 27042 RESISTOR SMD 0R - JUMP
6311 9340 549 45115 DIODO BAS316 4089 4822 051 30008 RESISTOR SMD JUMP MAX 0R05
6312 9322 157 77685 DIODO ZENER SMD MM3Z22V 4090 4822 051 30008 RESISTOR SMD JUMP MAX 0R05
6330 4806 130 37629 DIODO EGP20DL-5100 6091 9322 052 99685 DIODO SMD BAT54WS
6336 4806 130 37561 DIODO BYV27-200
7110 4806 209 87823 CIRC INTGR HEF4053BT PAINEL TECLA EJECT
7262 4822 130 63732 TRANSISTOR MMUN2112 267 4806 402 67097 CONECTOR CI VERT 3P
7310 4822 130 11155 TRANSISTOR SMD PDTC114ET 361 3139 177 63451 TECLA EJECT
7311 9340 310 60215 TRANSISTOR PDTA114ET 1110 4822 276 13775 CHAVE TÁCTIL
L01.1L AC DVD44 L01.1L AC DVD
45
Page 46
47
L01.1L AC DVD46 L01.1L AC DVD
65 L01.1L AC DVD
LISTA DE MATERIAL 32PD6932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
ACESSÓRIOS
1096 4806 263 27013 CONVERSOR 75-300/75R 5203
3106 107 30421 BOBINA DESMAG 32"
1986 3128 147 14511 CONTROLE REMOTO RC19042006/01 5994 2422 264 00379 ALTO-FALANTE 8R 10W 58X150
DIVERSOS MONOPAINEL [A]
3 3106 107 76901 TAMPA TRASEIRA 32" 1000 3139 147 17561 TUNER SPL V+U PLL
9 3106 107 77491 GABINETE FRONTAL 32" 1002 4806 154 77000 FILTRO SAW 45,75MHZ OFWM1971M
10
3139 138 10681 BOTÃO REDE 1200 4806 242 77156 FILTRO CERÂMICO 4,5MHz
11 3106 107 77801 BOTAO CONTROLE 1400
2422 132 07543 RELE 1P 5A
15
3139 124 31325 BANDEJA CHASSIS 1500 2422 086 10914 FUSÍVEL 4A 250V 5X20
17 4806 459 17110 LOGOTIPO PHILIPS 29" 1515
4806 280 47002 RELÊ 1P 12V 5A G5PA-1 Y
19
4806 402 67293 ESPAÇADOR P/ CABOS TRC 1660 4806 242 77174 CRISTAL 12MHz 20P
23
3139 177 63441 PORTA DVD 1810 2422 025 12482 CONECTOR V 6P
28
4806 404 37413 BRAÇADEIRA 2,6 x 200 TRC 1831 4806 242 77171 CRISTAL 18,432MHz 12P
30 4806 402 67291 ESPAÇADOR BORRACHA 1851 2412 020 00725 CONECTOR 3P M 2.50
31 3139 123 11370 ANEL AMORTECEDOR FALANTE 2004 4822 126 13751 CAPACITOR CER 47nF 10% 25V
43 4806 500 17027 PARAFUSO M3X6 TORX 2005 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
45 4806 500 17027 PARAFUSO M3X6 TORX 2006 2022 020 00623 CAPACITOR ELCO 470µF 20% 16V
61
4806 321 17127 CABO DE REDE 2007 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
77 4806 402 67292 ARRUELA BORRACHA 2008 4822 124 42145 CAPACITOR ELCO 100µF 20% 25V
127
4806 290 87154 SOQUETE FUSE V 02P F PTF/65 2009 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V
129
4806 404 37403 SUPORTE NTC 2101 2238 780 19858 CAPACITOR CER SMD 470nF 16V
131 3139 124 44691 TAMPA DO PARAFUSO 32" 2102 2238 867 15229 CAPACITOR CER SMD 22pF 50V
136 4806 492 17004 MOLA FIXAÇÃO 2103 2238 586 15616 CAPACITOR CER SMD 330pF 50V
137 4806 492 67435 MOLA FIXAÇÃO TR 2104 2238 586 15616 CAPACITOR CER SMD 330pF 50V
138 4806 492 17004 MOLA FIXAÇÃO 2105 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
139 4806 492 67466 MOLA FIXAÇÃO IC 2106 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
140 4806 492 67435 MOLA FIXAÇÃO TR 2111 2238 867 15229 CAPACITOR CER SMD 22pF 50V
142 4806 492 37316 MOLA MALHA DE ATERRAMENTO 2112 2238 867 15229 CAPACITOR CER SMD 22pF 50V
181 3141 010 21901 CABO 40RK 400 2113 2238 867 15229 CAPACITOR CER SMD 22pF 50V
211
4806 402 67297 CONECTOR BM V 2P M 7.92 VA BK B 2114 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
217 2412 020 00725 CONECTOR 3P M 2.50 2121 2238 867 15229 CAPACITOR CER SMD 22pF 50V
219 2422 025 12482 CONECTOR V 6P 2122 2238 586 15616 CAPACITOR CER SMD 330pF 50V
220 2422 025 04853 CONECTOR 5P 2123 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
221
4806 402 67104 CONECTOR V 4P2 M 11.88 VH B 2124 2238 586 15616 CAPACITOR CER SMD 330pF 50V
222
4806 402 67098 CONECTOR V 2P M 3.96 VH 2125 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
223 2422 026 05236 CONECTOR CINCH H 9P 2131 2238 586 15616 CAPACITOR CER SMD 330pF 50V
225 4806 267 37052 CONECTOR MDIN H 4P 2132 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
229 4822 265 41392 CONECTOR CI 7P M 2.50 EH B 2133 2238 586 15616 CAPACITOR CER SMD 330pF 50V
239 4806 402 67106 CONECTOR V 03P M 2.50 2134 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
240 4822 267 10565 CONECTOR 4P M 2.50 FONE 2135 2238 867 15229 CAPACITOR CER SMD 22pF 50V
243 4806 402 67238 CONECTOR 6P F 2.50 2136 2238 867 15229 CAPACITOR CER SMD 22pF 50V
246 4806 402 67100 CONECTOR B5B-EH-A 2141 2238 586 15616 CAPACITOR CER SMD 330pF 50V
254 4806 402 67106 CONECTOR V 03P M 2.50 2143 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
266 4806 502 17142 PARAFUSO TORX 10 M3X12 2150 2238 786 19852 CAPACITOR CER SMD 150nF 16V
267 2412 020 00725 CONECTOR 3P M 2.50 2187 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
268 2412 020 00725 CONECTOR 3P M 2.50 2201 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
269 2422 026 05182 CONECTOR CINCH 3P YEWHRD 2202 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
270 4806 502 77027 PARAFUSO FIX TRC 2203 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
271 4806 502 17142 PARAFUSO TORX 10 M3X12 2204 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
273 4806 502 17142 PARAFUSO TORX 10 M3X12 2205 2238 786 19854 CAPACITOR CER SMD 220nF 20% 16V
274 4806 502 37228 PARAFUSO TORX 10 M3X16 2208 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
275 4806 502 17142 PARAFUSO TORX 10 M3X12 2209 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
277 4806 502 37140 PARAFUSO 2.9X6.5 2210 2238 246 19863 CAPACITOR CER SMD 1µF 10V
278 2412 020 00725 CONECTOR 3P M 2.50 2211 2238 246 19858 CAPACITOR CER SMD 470nF 10V
278 4806 502 17142 PARAFUSO TORX 10 M3X12 2213 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V
279 3139 120 41331 PARAFUSO TORX 10 M4X12 2214 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V
280 4806 502 17142 PARAFUSO TORX 10 M3X12 2215 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V
290 4806 502 17142 PARAFUSO TORX 10 M3X12 2216 2020 012 93728 CAPACITOR ELCO 2200µF 20% 10V
300 3104 304 14765 TRAVA CABO REDE 2217 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V
364 4806 500 17027 PARAFUSO M3X6 TORX 2219 2238 786 19854 CAPACITOR CER SMD 220nF 20% 16V
1095
3141 019 22992 PAINEL MPEG MSD-512S/78 2241 2238 586 15625 CAPACITOR CER SMD 1N5 10% 50V
1100 3141 018 03881 DVD LOADER MODULE A97ST 2242 2238 246 19863 CAPACITOR CER SMD 1µF 10V
1990
9301 909 10314 CINESCÓPIO 32" - W76ERF008X013 2243 2238 586 15636 CAPACITOR SMD 10nF 10% 50V
Page 47
47
L01.1L AC DVD46 L01.1L AC DVD
66 L01.1L AC DVD
LISTA DE MATERIAL 32PD6932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
2444 4822 124 21913 CAPACITOR ELCO 1µF 20% 50V 2247 2020 012 93728 CAPACITOR ELCO 2200µF 20% 10V
2450 2022 031 00103 CAPACITOR ELCO 47µF 20% 160V 2248 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V
2451 2022 318 00127 CAPACITOR MPOL 22nF 10% 63V 2249 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V
2454 2222 479 90133 CAPACITOR MPP 68nF 5% 250V 2250 4806 124 27562 CAPACITOR ELCO 2,2µF 20% 50V
2455 4822 124 80132 CAPACITOR ELCO 47µF 20% 25V 2252 3198 016 11549 CAPACITOR CER SMD 1nF 5% 25V
2457 2222 479 90023 CAPACITOR MPP 470nF 5% 250V 2253 3198 016 11549 CAPACITOR CER SMD 1nF 5% 25V
2459
4806 122 37261 CAPACITOR CER 680pF 10% 500V 2254 4806 051 27042 RESISTOR SMD 0R - JUMP
2460 4806 122 37282 CAPACITOR SMD 100pF 5% 50V 2401 2022 031 00138 CAPACITOR ELCO 22µF 20% 100V
2463
4806 122 57005 CAPACITOR CER 680pF 10% 2KV 2402 4806 122 37271 CAPACITOR CER 470pF 10% 500V
2465
4806 120 47402 CAPACITOR MPP 12nF 5% 1K6V 2404 2038 035 11507 CAPACITOR ELCO 47µF 20% 50V
2467
2222 375 90424 CAPACITOR MPP 9,1nF 5% 1KV 2405 2038 035 11313 CAPACITOR ELCO 220µF 20% 25V
2468
2222 375 90424 CAPACITOR MPP 9,1nF 5% 1KV 2415 5322 126 10511 CAPACITOR CER SMD 1nF 5% 50V
2469 4806 120 47412 CAPACITOR MPP 430nF 250V 2420 2238 246 19863 CAPACITOR CER SMD 1µF 10V
2471 2022 318 00103 CAPACITOR MPOL 100nF 10% 63V 2421 2022 552 05497 CAPACITOR CER SMD 470pF5% 50V
2472 2022 318 00132 CAPACITOR MPOL 150nF 10% 63V 2441 4822 124 21913 CAPACITOR ELCO 1µF 20% 50V
2473 2022 318 00103 CAPACITOR MPOL 100nF 10% 63V 2443 2238 580 19809 CAPACITOR CER SMD 47nF 20% 50V
2474 2238 580 15627 CAPACITOR SMD 2,2nF 10% 63V 2611 2238 246 19863 CAPACITOR CER SMD 1µF 10V
2475 2238 580 15627 CAPACITOR SMD 2,2nF 10% 63V 2612 2238 867 15689 CAPACITOR CER SMD 68pF 50V
2476 4806 122 37372 CAPACITOR CER SMD 4,7nF 10% 50V 2613 2238 867 15689 CAPACITOR CER SMD 68pF 50V
2480 2038 035 13301 CAPACITOR ELCO 47µF 20% 25V 2615 2238 586 15623 CAPACITOR CER SMD 1nF10% 50V
2481
4806 122 37271 CAPACITOR CER 470pF 10% 500V 2618 2238 246 19863 CAPACITOR CER SMD 1µF 10V
2482 4806 120 47275 CAPACITOR POL 33nF 10% 250V 2619 4822 126 14325 CAPACITOR CER SMD 1µF 20% 16V
2485 2022 031 00137 CAPACITOR ELCO 47µF 20% 160V 2810 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
2486 2022 031 00139 CAPACITOR ELCO 470µF 20% 16V 2813 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
2487 2038 035 13508 CAPACITOR ELCO 47µF 20% 50V 2831 2238 867 15108 CAPACITOR CER SMD 1pF 5% 50V
2488 4822 124 81145 CAPACITOR ELCO 1000µF 20% 16V 2832 2238 867 15108 CAPACITOR CER SMD 1pF 5% 50V
2489 2022 031 00139 CAPACITOR ELCO 470µF 20% 16V 2833 2238 867 15479 CAPACITOR CER SMD 47pF 5% 50V
2490 2022 031 00138 CAPACITOR ELCO 22µF 20% 100V 2834 2022 552 05497 CAPACITOR CER SMD 470pF5% 50V
2491
4806 122 37276 CAPACITOR CER 1nF 10% 500V 2835 2238 867 15221 CAPACITOR CER SMD 220pF 5% 50V
2500
2022 330 00018 CAPACITOR POL 470nF 20% 275V 2836 2238 586 15625 CAPACITOR CER SMD 1N5 10% 50V
2501
4806 122 37266 CAPACITOR CER 2,2nF 10% 1kV 2837 4822 124 40769 CAPACITOR ELCO 4,7µF 20% 50V
2502 4806 122 37266 CAPACITOR CER 2,2nF 10% 1kV 2840 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
2503
4806 124 27571 CAPACITOR ELCO 330µF 400V 2841 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
2505
4806 122 37266 CAPACITOR CER 2,2nF 10% 1kV 2842 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
2507 2238 580 15618 CAPACITOR CER SMD 470pF 50V 2843 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
2508
4806 122 37264 CAPACITOR CER 470pF 10% 1kV 2844 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
2509 4806 120 47372 CAPACITOR POL 100nF 20% 275V 2845 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
2515 4806 122 37273 CAPACITOR CER 1nF 20% 50V 2846 4822 124 42145 CAPACITOR ELCO 100µF 20% 25V
2516
2020 554 90199 CAPACITOR CER 1N5 20% 250V 2849 3198 016 11549 CAPACITOR CER SMD 1nF 5% 25V
2520 4822 122 33177 CAPACITOR CER SMD 10nF 50V 2850 3198 016 11549 CAPACITOR CER SMD 1nF 5% 25V
2521 4822 124 81151 CAPACITOR ELCO 22µF 20% 50V 2851 2238 246 19863 CAPACITOR CER SMD 1µF 10V
2522 4806 122 37017 CAPACITOR CER SMD 100nF 10% 16V 2852 3198 016 11549 CAPACITOR CER SMD 1nF 5% 25V
2523
4806 122 37279 CAPACITOR CER 1,5nF 10% 2kV 2853 2238 867 15101 CAPACITOR CER SMD 100pF 5% 50V
2525 2238 580 15618 CAPACITOR CER SMD 470pF 50V 2854 3198 016 11549 CAPACITOR CER SMD 1nF 5% 25V
2527 2238 580 15627 CAPACITOR SMD 2,2nF 10% 63V 2855 2238 867 15339 CAPACITOR CER SMD 33pF 5% 50V
2528 2238 580 15623 CAPACITOR CER SMD 1nF 10% 50V 2856 2238 867 15479 CAPACITOR CER SMD 47pF 5% 50V
2540 4806 124 47060 CAPACITOR CER SMD 10N 10% 50V 2857 2238 867 15151 CAPACITOR CER SMD 150pF 5% 50V
2541 4806 124 47060 CAPACITOR CER SMD 10N 10% 50V 2860 2238 867 15181 CAPACITOR CER SMD 180pF 5% 50V
2560
4806 124 47058 CAPACITOR CER 680P 10% 1KV 2861 3198 016 11549 CAPACITOR CER SMD 1nF 5% 25V
2561 2020 021 91654 CAPACITOR ELCO 100µF 20% 160V 2894 2238 867 15221 CAPACITOR CER SMD 220pF 5% 50V
2562 2020 552 91156 CAPACITOR CER 1nF 10% 50V 2895 2238 867 15561 CAPACITOR CER SMD 560pF 5% 50V
2563 2022 318 00103 CAPACITOR MPOL 100nF 10% 63V 2897 2238 867 15391 CAPACITOR CER SMD 390pF 5% 50V
2564 2020 021 91374 CAPACITOR ELCO 2200µF 20% 25V 2898 2238 586 15636 CAPACITOR SMD 10nF 10% 50V
2567 4822 124 80132 CAPACITOR ELCO 47µF 20% 25V 2902 2020 012 93401 CAPACITOR ELCO 1000µF 20% 25V
2568 4822 124 21913 CAPACITOR ELCO 1µF 20% 50V 2903 4822 124 21913 CAPACITOR ELCO 1µF 20% 50V
2580 2022 020 00667 CAPACITOR ELCO 47µF 20% 16V 2904 2238 780 19858 CAPACITOR CER SMD 470nF 16V
2581 4822 124 81151 CAPACITOR ELCO 22µF 20% 50V 2905 2238 586 15623 CAPACITOR CER SMD 1nF10% 50V
2601 2238 910 19854 CAPACITOR SMD 220nF 20% 25V 2906 2238 780 19858 CAPACITOR CER SMD 470nF 16V
2602 2238 867 15101 CAPACITOR CER SMD 100pF 5% 50V 2907 2238 586 15623 CAPACITOR CER SMD 1nF10% 50V
2604 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V 2908 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V
2606 3198 016 11549 CAPACITOR CER SMD 1nF 5% 25V 3000 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
2607 2238 867 15339 CAPACITOR CER SMD 33pF 5% 50V 3001 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
2608 2238 246 19863 CAPACITOR CER SMD 1µF 10V 3002 4806 111 97101 RESISTOR SMD JUMP MAX 0R05
2609 2238 867 15339 CAPACITOR CER SMD 33pF 5% 50V 3003 2322 702 60152 RESISTOR SMD 1K5 5% 0,062W
L01.1L AC DVD46 L01.1L AC DVD
47
Page 48
49
L01.1L AC DVD48 L01.1L AC DVD
67 L01.1L AC DVD
LISTA DE MATERIAL 32PD6932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
3004 2322 702 60822 RESISTOR SMD 8K2 5% 0,062W 3259 2322 702 60474 RESISTOR SMD 470K 5%
3005 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 3400 2120 101 90457 RESISTOR CRB 330R 5% 0,25W
3101 2120 101 90448 RESISTOR CRB 68R 5% 0,25W 3403 2120 101 90491 RESISTOR CRB 100K 5% 0,5W
3102 2322 702 60102 RESISTOR SMD 1K 5% 0,062W 3404 2120 101 90464 RESISTOR CRB 1K 5% 0,25W
3104 2322 702 60224 RESISTOR SMD 220K 5% 0,062W 3405 2120 101 90442 RESISTOR CRB 4R7 5% 0,5W
3105 4822 116 83868 RESISTOR 150R 5% 0,25W 3406 2120 101 90442 RESISTOR CRB 4R7 5% 0,5W
3106 2322 702 60224 RESISTOR SMD 220K 5% 0,062W 3407 2120 101 90442 RESISTOR CRB 4R7 5% 0,5W
3111 2122 101 01372 RESISTOR CRB 75R 5% 0,25W 3408 2120 101 90477 RESISTOR CRB 10K 5% 0,25W
3112 4806 116 57556 RESISTOR 100R 5% 0.5W 3410 2120 101 90477 RESISTOR CRB 10K 5% 0,25W
3113 2122 101 01372 RESISTOR CRB 75R 5% 0,25W 3411
4806 113 97039 RESISTOR MFIL 4,7R 5% 0,5W
3114 4806 116 57556 RESISTOR 100R 5% 0.5W 3441 4806 111 97092 RESISTOR SMD 100R 5% 0.1W
3115 2122 101 01372 RESISTOR CRB 75R 5% 0,25W 3442 4806 111 97101 RESISTOR SMD JUMP MAX 0R05
3116 4806 116 57556 RESISTOR 100R 5% 0.5W 3443 2322 702 60105 RESISTOR SMD 1M 5% 0,062W
3118 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 3445 2120 101 90479 RESISTOR CRB 15K 5% RD1/4S
3123 4822 116 83868 RESISTOR 150R 5% 0,25W 3446 2120 101 90474 RESISTOR CRB 5K6 5% 0,5W
3124 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 3447 2120 101 90454 RESISTOR CRB 180R 5% RD1/4S
3125 4822 116 83868 RESISTOR 150R 5% 0,25W 3448 2120 101 90463 RESISTOR CRB 820R 5% RD1/4S
3126 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 3449 2120 101 90448 RESISTOR CRB 68R 5% 0,25W
3131 4822 116 83868 RESISTOR 150R 5% 0,25W 3450 2120 101 90446 RESISTOR CRB 33R 5% 0,25W
3132 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 3451
4806 110 97003 RESISTOR FUSE 10R 5% 0,33W
3133 4822 116 83868 RESISTOR 150R 5% 0,25W 3455 4806 116 57669 RESISTOR MFILM 6,8R 5% 2W
3134 2322 702 60473 RESISTOR SMD 47K 5% 0,062W 3456 4806 111 97101 RESISTOR SMD JUMP MAX 0R05
3135 2122 101 01372 RESISTOR CRB 75R 5% 0,25W 3457 4806 111 97101 RESISTOR SMD JUMP MAX 0R05
3136 4806 116 57556 RESISTOR 100R 5% 0.5W 3458 2120 101 90464 RESISTOR CRB 1K 5% 0,25W
3141 2120 101 90464 RESISTOR CRB 1K 5% 0,25W 3459 4806 116 57008 RESISTOR 15k 5% 2W
3149 2322 702 60104 RESISTOR SMD 100K 5% 0,062W 3460 2120 101 90472 RESISTOR CRB 3K9 5% 0,5W
3156 2120 101 90477 RESISTOR CRB 10K 5% 0,25W 3463 2120 101 90446 RESISTOR CRB 33R 5% 0,25W
3157 2322 702 60152 RESISTOR SMD 1K5 5% 0,062W 3465 2312 915 12703 RESISTOR MFLM 27K 1% 0,6W
3158 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 3468 2120 101 90454 RESISTOR CRB 180R 5% RD1/4S
3159 2322 734 61202 RESISTOR SMD 1K2 1% 0,1W 3469 2120 101 90471 RESISTOR CRB 3K3 5% 0,25W
3190 2322 702 60683 RESISTOR SMD 68K 5% 0,062W 3470 4806 111 97097 RESISTOR SMD 270k 5% 0,1W
3200 2120 101 90458 RESISTOR CRB 390R 5% 0,25W 3471 2312 915 13908 RESISTOR MFLM 3R9 1% 0,6W
3201 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 3472 2312 915 13308 RESISTOR MFLM 3R3 1% 0,6W
3202 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 3473 2312 915 13908 RESISTOR MFLM 3R9 1% 0,6W
3203 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 3477 4822 116 83868 RESISTOR 150R 5% 0,25W
3204 2120 101 90482 RESISTOR CRB 22K 5% RD1/4S 3478 4822 116 83868 RESISTOR 150R 5% 0,25W
3205 2322 702 60102 RESISTOR SMD 1K 5% 0,062W 3479 4806 111 97020 RESISTOR SMD 2,7k 1% 0,1W
3206 2322 702 60224 RESISTOR SMD 220K 5% 0,062W 3480 2122 101 02083 RESISTOR CRB 1R5 5% 0,25W
3207 2120 101 90464 RESISTOR CRB 1K 5% 0,25W 3481 2312 915 11803 RESISTOR MFILM 18k 1% 0,6W
3208 2322 702 60221 RESISTOR SMD 220R 5% 3482 2312 915 11202 RESISTOR MFIL 1K2 1% 0,6W
3209 2322 702 60689 RESISTOR SMD 68R 5% 0,062W 3484 2120 101 90472 RESISTOR CRB 3K9 5% 0,5W
3212 2322 702 60471 RESISTOR SMD 470R 5% 0,062W 3486 2120 105 93576 RESISTOR MOX 22R 5%
3213 2120 101 90461 RESISTOR CRB 560R 5% 0,5W 3488
4806 113 97056 RESISTOR FUSE 4,7R 5% 0,5W
3217 2322 702 60334 RESISTOR SMD 330K 5% 0,062W 3489 2120 101 90472 RESISTOR CRB 3K9 5% 0,5W
3218 2322 702 60823 RESISTOR SMD 82K 5% 3490 2120 101 90476 RESISTOR CRB 8K2 5% 0,25W
3219 4822 117 11449 RESISTOR SMD 2K2 5% 0,062W 3491 4806 111 97023 RESISTOR SMD 3K3 5% 0,1W
3220 4806 116 57556 RESISTOR 100R 5% 0.5W 3492 4806 111 97022 RESISTOR SMD 330R 5% 0,1W
3221 2120 101 90461 RESISTOR CRB 560R 5% 0,5W 3493
4806 113 97037 RESISTOR FUS 2R2 5% 0,33W
3222 4806 116 57556 RESISTOR 100R 5% 0.5W 3494
4806 113 97056 RESISTOR FUSE 4,7R 5% 0,5W
3226 2322 702 60561 RESISTOR SMD 560R 5% 0,062W 3495 2322 702 60223 RESISTOR SMD 22K 5%
3235 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 3496 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3241 2322 702 60223 RESISTOR SMD 22K 5% 3497 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3242 2322 702 60273 RESISTOR SMD 27K 5% 0,062W 3498 2322 702 60123 RESISTOR SMD 12K 5% 0,0625W
3244 2120 101 90463 RESISTOR CRB 820R 5% RD1/4S 3504
4806 116 97051 RESISTOR PTC DISC CI 9R 220V
3245 2322 704 63903 RESISTOR SMD 39K 1% 3506
2322 242 13155 RESISTOR MGL 1,5M 5% 0,5W
3246 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 3507 4806 209 87877 CENTELHADOR DSP-301N-A21F
3247 2322 702 60474 RESISTOR SMD 470K 5% 3508 2322 245 11221 RESISTOR MGL 220R 20% 0,5W
3248 2322 702 60333 RESISTOR SMD 33K 5% 0,062W 3510
4806 116 37031 RESISTOR NTC 4,7R 3,1W
3249 2120 101 90463 RESISTOR CRB 820R 5% RD1/4S 3519 2120 101 90456 RESISTOR CRB 270R 5% RD1/4S
3250 2120 101 90464 RESISTOR CRB 1K 5% 0,25W 3520 2322 730 61122 RESISTOR SMD 1,2k 5% 0,1W
3251 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 3521 2120 101 90445 RESISTOR CRB 22R 5% RD1/4S
3256 2322 702 60102 RESISTOR SMD 1K 5% 0,062W 3522 2322 734 63304 RESISTOR SMD 330K 1% 0,1W
3257 2322 702 60106 RESISTOR SMD 10M 5% 3523
2306 204 02479 RESISTOR FUS 47R 5% 0,33W
3258 2322 702 60104 RESISTOR SMD 100K 5% 0,062W 3524 2322 730 61563 RESISTOR SMD 56k 5% 0,1W
Page 49
49
L01.1L AC DVD48 L01.1L AC DVD
68 L01.1L AC DVD
LISTA DE MATERIAL 32PD6932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
3525 4806 111 97004 RESISTOR SMD 1k 5% 0,1W 3817 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3526 2120 105 93479 RESISTOR MOX 0R15 5% 3818 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3527 2120 105 93481 RESISTOR MOX 0,22R 5% 3819 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3528 4806 051 27042 RESISTOR SMD 0R - JUMP 3820 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3529 4806 116 97057 RESISTOR SMD 47k 5% 0,1W 3821 2322 702 60104 RESISTOR SMD 100K 5% 0,062W
3530 4806 111 97005 RESISTOR SMD 10k 1% 0,1W 3822 2322 702 60759 RESISTOR SMD 75R 5%
3531 4806 111 97028 RESISTOR SMD 4,7k 5% 0,1W 3831 2322 702 60473 RESISTOR SMD 47K 5% 0,062W
3532
4806 116 57504 RESISTOR FUSE 2K2 5% 0,33W 3832 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
3541 4806 111 97095 RESISTOR SMD 470R 5% 0,1W 3833 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
3542 4806 111 97007 RESISTOR SMD 1,5k 5% 0,1W 3837 4806 116 57556 RESISTOR 100R 5% 0.5W
3543 2312 915 18203 RESISTOR MFLM 82K 1% 0,6W 3839 4806 116 57556 RESISTOR 100R 5% 0.5W
3544 2322 734 64702 RESISTOR SMD 4K7 1% 0,1W 3843 4822 117 11449 RESISTOR SMD 2K2 5% 0,062W
3545 4806 111 97024 RESISTOR SMD 33K 5% 0,1W 3851 2322 702 60334 RESISTOR SMD 330K 5% 0,062W
3548 4806 111 97008 RESISTOR SMD 15k 5% 0,1W 3852 2322 702 60102 RESISTOR SMD 1K 5% 0,062W
3552 4806 111 97005 RESISTOR SMD 10k 1% 0,1W 3901 2322 702 60682 RESISTOR SMD 6K8 5% 0,062W
3557 4806 111 97004 RESISTOR SMD 1k 5% 0,1W 3901 4822 116 83868 RESISTOR 150R 5% 0,25W
3561 2120 101 90455 RESISTOR CRB 220R 5% 0,25W 3903 2322 702 60473 RESISTOR SMD 47K 5% 0,062W
3562 2322 730 61123 RESISTOR SMD 12K 5% 0,1W 3905 2322 702 60473 RESISTOR SMD 47K 5% 0,062W
3563 4806 111 97042 RESISTOR SMD 8,2k 5% 0,1W 3909 2322 702 60273 RESISTOR SMD 27K 5% 0,062W
3565 2322 193 53331 RESISTOR 330R 5% 1W 3910 2322 702 60273 RESISTOR SMD 27K 5% 0,062W
3566 4806 111 97014 RESISTOR SMD 2,2k 5% 0,1W 3912 2120 101 90463 RESISTOR CRB 820R 5% RD1/4S
3569 4806 111 97033 RESISTOR SMD 5,6k 5% 0,1W 4694 4806 111 97028 RESISTOR SMD 4,7k 5% 0,1W
3580 4806 116 97057 RESISTOR SMD 47k 5% 0,1W 5001 4806 157 57238 BOBINA 5.6µH 10%
3591
4806 110 97003 RESISTOR FUSE 10R 5% 0,33W 5002 4806 157 57248 BOBINA 0,82µH 10%
3594 4806 111 97022 RESISTOR SMD 330R 5% 0,1W 5021 3128 138 60661 BOBINA 2 X INSUL MK 2 B
3595 4806 111 97017 RESISTOR SMD 220k 5% 0,1W 5201 4806 158 67044 BOBINA 6,8µH 5%
3596 4806 111 97017 RESISTOR SMD 220k 5% 0,1W 5204 4806 526 17034 BOBINA BEAD 50MHZ 90R
3601 2120 101 90476 RESISTOR CRB 8K2 5% 0,25W 5205 4806 526 17034 BOBINA BEAD 50MHZ 90R
3603 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 5206 4806 526 17034 BOBINA BEAD 50MHZ 90R
3604 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 5242 2422 535 94325 BOBINA 10µH 5%
3605 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W 5400 2422 535 91027 BOBINA CHOQUE 11MH
3606 2120 101 90468 RESISTOR CRB 2K2 5% 0,25W 5445
3128 138 21921 TSH - LOT - FLY BACK OV2076
3607 2120 101 90468 RESISTOR CRB 2K2 5% 0,25W 5451 2422 535 94642 BOBINA 22µF 10%
3608 2120 101 90459 RESISTOR CRB 470R 5% 0,5W 5452 4806 526 17034 BOBINA BEAD 50MHZ 90R
3609 2120 101 90464 RESISTOR CRB 1K 5% 0,25W 5453 2422 535 94698 BOBINA 22µH 5%
3610 2120 101 90476 RESISTOR CRB 8K2 5% 0,25W 5457
2422 536 00507 BOBINA LINCOR 42UH
3611 2322 702 60101 RESISTOR SMD 100R 5% 0,062W 5461 2422 531 02465 TRAFO DRIVER SC10015-00
3614 2120 101 90473 RESISTOR CRB 4K7 5% 0,25W 5464 4806 157 57254 PONTE BOBINAS C946-01
3615 2120 101 90477 RESISTOR CRB 10K 5% 0,25W 5471 2422 535 94638 BOBINA 6,8µH 20%
3617 2120 101 90473 RESISTOR CRB 4K7 5% 0,25W 5472 4806 157 57197 BOBINA 3,3µH 10%
3618 2120 101 90475 RESISTOR CRB 6K8 5% 0,25W 5480 4806 157 57239 BOBINA 15uH 10%
3619 2120 101 90476 RESISTOR CRB 8K2 5% 0,25W 5500
4806 157 57252 FILTRO DE LINHA 10M 2A
3622 2322 702 60471 RESISTOR SMD 470R 5% 0,062W 5501
4806 242 77158 FILTRO DE LINHA 5MH/2A
3623 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W 5520
2422 531 02572 TRANSFORMADOR SS49205-00
3624 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 5521 4806 526 17039 BOBINA BEAD 50MHZ 45R
3625 2120 101 90451 RESISTOR CRB 100R 5% 1/6W 5560 4806 526 17039 BOBINA BEAD 50MHZ 45R
3626 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W 5561 4806 157 57227 BOBINA 27µH 5%
3627 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W 5562 4806 526 17039 BOBINA BEAD 50MHZ 45R
3628 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 5564 4806 526 17039 BOBINA BEAD 50MHZ 45R
3630 4822 117 11449 RESISTOR SMD 2K2 5% 0,062W 5602 4806 158 67055 BOBINA 5µ6H 5%
3632 4806 111 97101 RESISTOR SMD JUMP MAX 0R05 5603 4806 158 67055 BOBINA 5µ6H 5%
3634 4806 116 57556 RESISTOR 100R 5% 0.5W 5604 4806 158 67055 BOBINA 5µ6H 5%
3635 4806 116 57556 RESISTOR 100R 5% 0.5W 5831 4806 158 67044 BOBINA 6,8µH 5%
3636 4806 111 97004 RESISTOR SMD 1k 5% 0,1W 5832 4806 158 67044 BOBINA 6,8µH 5%
3638 2322 702 60759 RESISTOR SMD 75R 5% 5833 4806 158 67044 BOBINA 6,8µH 5%
3639 4806 111 97101 RESISTOR SMD JUMP MAX 0R05 5835 4806 157 57250 BOBINA 12µH 10%
3640 2120 101 90476 RESISTOR CRB 8K2 5% 0,25W 6001 4822 130 34142 DIODO ZENER BZX79-C33
3694 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W 6006 4806 130 37078 DIODO 1N4148
3801 2322 702 60221 RESISTOR SMD 220R 5% 6007 4806 130 37078 DIODO 1N4148
3802 2322 702 60102 RESISTOR SMD 1K 5% 0,062W 6201 9340 549 45115 DIODO BAS316
3810 2322 702 60759 RESISTOR SMD 75R 5% 6202 9340 549 45115 DIODO BAS316
3814 2322 702 60104 RESISTOR SMD 100K 5% 0,062W 6206 9322 157 71685 DIODO ZENER SMD MM3Z6V8
3815 2322 702 60104 RESISTOR SMD 100K 5% 0,062W 6400 2312 915 11002 RESISTOR MFIL 1K 1% 0,6W
3816 2322 702 60104 RESISTOR SMD 100K 5% 0,062W 6401 9331 179 90133 DIODO ZENER BZX79-C68
L01.1L AC DVD48 L01.1L AC DVD
49
Page 50
51
L01.1L AC DVD50 L01.1L AC DVD
69 L01.1L AC DVD
LISTA DE MATERIAL 32PD6932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
6445 4806 130 17002 DIODO ZENER SMD MMEZ10V 7522 5322 130 60159 TRANSISTOR BC847B
6447 4806 130 37078 DIODO 1N4148 7540 9331 976 30126 TRANSISTOR BC547B
6449 4806 130 37622 DIODO BA99L 7541 4822 130 11155 TRANSISTOR SMD PDTC114ET
6452 9340 549 45115 DIODO BAS316 7542 9335 897 60215 TRANSISTOR BC857C
6453 9322 157 70685 DIODO ZENER SMD MM3Z5V6 7560 4806 209 87902 CIRC INTGR L78L33ACZ
6460 4806 130 37633 DIODO DG3-7005L 7561 4806 130 47521 TRANSISTOR PDTC 143ZT
6461 4806 130 37192 DIODO RGP30J-L7004 7580 9335 897 60215 TRANSISTOR BC857C
6462 9331 177 30133 DIODO ZENER BZX79-C5V6 7602 4806 209 87874 CIRC INTGR M24C16-WBN6
6465 4822 130 30842 DIODO BAV21 7606 4806 130 47521 TRANSISTOR PDTC 143ZT
6466 4822 130 30842 DIODO BAV21 7802 4806 209 87823 CIRC INTGR HEF4053BT
6467 9340 549 45115 DIODO BAS316 7803 4806 209 87823 CIRC INTGR HEF4053BT
6468 9340 549 45115 DIODO BAS316 7831 9322 187 88682 CIRC INTR MSP3421G-PO-B8-V3
6470 4806 130 37622 DIODO BA99L 7851 5322 130 60159 TRANSISTOR BC847B
6476 4806 130 37044 DIODO ZENER BZX79-C15 7901 9322 166 29682 CIRC INTGR AN7580
6481 9331 177 30133 DIODO ZENER BZX79-C5V6 7903 5322 130 60159 TRANSISTOR BC847B
6482 4822 130 30862 DIODO ZENER BZX79-B9V1 9611 4822 157 70698 BOBINA 27µH 10%
6483 4822 130 34142 DIODO ZENER BZX79-C33 9672 4806 157 57201 BOBINA 22µH 10%
6485 5322 130 33885 DIODO RGP15J 9678 4806 157 57201 BOBINA 22µH 10%
6486 4806 130 37629 DIODO EGP20DL-5100
6487 9335 187 60683 DIODO RGP15D PAINEL CINESCÓPIO [B]
6488 4806 130 37629 DIODO EGP20DL-5100 141 4806 492 17004 MOLA FIXAÇÃO
6490 5322 130 33885 DIODO RGP15J 244 2422 025 04853 CONECTOR 5P
6500 4806 130 37186 PONTE DIODOS GBU4JL-7002 245 4806 402 67238 CONECTOR 6P F 2.50
6520 9335 187 60683 DIODO RGP15D 256
4806 255 77020 SOQUETE CINESCÓPIO 9P
6523 4806 130 37078 DIODO 1N4148 2330 4806 120 47389 CAPACITOR FILM 100nF 10% 250V
6524 4806 130 37036 DIODO 1N5062 2331 4806 122 37276 CAPACITOR CER 1nF 10% 500V
6525 4806 130 37036 DIODO 1N5062 2340 4806 124 27567 CAPACITOR ELCO 10µF 20% 250V
6526 9322 157 77685 DIODO ZENER SMD MM3Z22V 2341
4806 124 47066 CAPACITOR CER 3,3nF 10% 500V
6540 9331 668 30133 DIODO ZENER BZX79-B6V2 2342 2238 861 15561 CAPACITOR CER SMD 560pF 5% 50V
6541 9322 150 08685 DIODO ZENER BZX384-C9V1 2343
4806 122 37281 CAPACITOR CER 2,2nF 10% 2kV
6560 4806 130 37627 DIODO BYV29X-500 2344 2238 910 19849 CAPACITOR SMD 100nF 20% 25V
6563 9340 549 45115 DIODO BAS316 2345
4806 122 37276 CAPACITOR CER 1nF 10% 500V
6565 5322 130 34331 DIODO SMD BAV70 2346
4806 122 37256 CAPACITOR CER WW 470PF 10% 2KV
6566 4806 130 37078 DIODO 1N4148 2360 2238 586 15632 CAPACITOR SMD 4,7nF 10% 50V
6567 4806 130 37624 DIODO ZENER MM3Z4V7 2362 2238 867 15221 CAPACITOR CER SMD 220pF 5% 50V
6569 9340 549 45115 DIODO BAS316 2364 2238 867 15279 CAPACITOR CER SMD 27pF 5% 50V
6570 9322 163 91685 DIODO ZENER BZX384-C6V2 2365 2238 867 15279 CAPACITOR CER SMD 27pF 5% 50V
6580 9340 549 45115 DIODO BAS316 2366 2238 867 15279 CAPACITOR CER SMD 27pF 5% 50V
6582 9322 175 70667 DIODO STPS10L60D 2367 2238 586 15632 CAPACITOR SMD 4,7nF 10% 50V
6831 4806 130 37078 DIODO 1N4148 2368 4822 124 80132 CAPACITOR ELCO 47µF 20% 25V
6901 4806 051 27042 RESISTOR SMD 0R - JUMP 2369 2238 867 15229 CAPACITOR CER SMD 22pF 50V
6904 4806 051 27042 RESISTOR SMD 0R - JUMP 2372 2020 012 93318 CAPACITOR ELCO 10µF 20% 160V
7000 9352 628 51112 CI TDA8941P/N1 2373 2238 586 15632 CAPACITOR SMD 4,7nF 10% 50V
7101 5322 130 60159 TRANSISTOR BC847B 2375 2238 861 15561 CAPACITOR CER SMD 560pF 5% 50V
7102 9335 897 60215 TRANSISTOR BC857C 2378 2020 552 95364 CAPACITOR CER 220P 5% 50V
7103 5322 130 60159 TRANSISTOR BC847B 2379 2038 035 11704 CAPACITOR ELCO 10µF 20% 100V
7200 3106 107 40201 CIRC INTGR OTP GRAV L3DLS1 T9599 2380 2238 861 15561 CAPACITOR CER SMD 560pF 5% 50V
7201 5322 130 60159 TRANSISTOR BC847B 2381 2238 586 15632 CAPACITOR SMD 4,7nF 10% 50V
7204 9335 897 60215 TRANSISTOR BC857C 3331 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
7205 9335 897 60215 TRANSISTOR BC857C 3332 2322 245 11102 RESISTOR MGL 1K 20%
7400 4806 130 17000 TRANSISTOR FET STP3NC60FP 3333 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
7441 9335 897 60215 TRANSISTOR BC857C 3334 2322 245 11102 RESISTOR MGL 1K 20%
7444 9331 976 30126 TRANSISTOR BC547B 3335 2120 101 90451 RESISTOR CRB 100R 5% 1/6W
7450 9340 310 60215 TRANSISTOR PDTA114ET 3336 2322 245 11102 RESISTOR MGL 1K 20%
7460 9340 550 92127 TRANSISTOR BU4508DX 3340
4806 113 97043 RESISTOR FUSE 10R 5% 0,5W
7461 4806 130 47228 TRANSISTOR BC337-25 3341
4806 113 97039 RESISTOR MFIL 4,7R 5% 0,5W
7462 4806 130 47521 TRANSISTOR PDTC 143ZT 3342
4806 113 97039 RESISTOR MFIL 4,7R 5% 0,5W
7463 4806 130 47333 TRANSISTOR BC327-40 3343 2322 245 11152 RESISTOR MGL 1K5 20% 0,5W
7471 9352 701 64112 CIRC INTGR TDA8359J/N2 3344 2120 101 90446 RESISTOR CRB 33R 5% 0,25W
7480 4806 130 47530 TRANSISTOR BD135 L 3345
4822 117 13016 RESISTOR VDR 1MA 50V
7482 4806 130 47530 TRANSISTOR BD135 L 3346 2120 101 90446 RESISTOR CRB 33R 5% 0,25W
7515
9322 175 72667 CIRC INTGR OPT TCET1104 L 3360 2322 702 60393 RESISTOR SMD 39K 5% 0,062W
7520 9352 673 56112 CIRC INTGR TEA1507P/N1 3361 2322 702 60103 RESISTOR SMD 10K 5% 0,062W
7521 9322 196 57687 TRANSISTOR FET STP10NK80ZFP 3362 2322 702 60393 RESISTOR SMD 39K 5% 0,062W
Page 51
51
L01.1L AC DVD50 L01.1L AC DVD
70 L01.1L AC DVD
LISTA DE MATERIAL 32PD6932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
3363 2322 702 60221 RESISTOR SMD 220R 5% 6161 4806 130 37597 DIODO ZENER BZX79-C6V8
3367 2120 101 90477 RESISTOR CRB 10K 5% 0,25W
3368 2120 101 90455 RESISTOR CRB 220R 5% 0,25W MATRIX SURROUND [M]
3369 4822 117 11449 RESISTOR SMD 2K2 5% 0,062W 299 4806 502 17142 PARAFUSO TORX 10 M3X12
3373 2322 702 60102 RESISTOR SMD 1K 5% 0,062W 371 3139 124 42751 SUPORTE SUBWO
3374 2120 101 90441 RESISTOR CRB 2R2 5% 0,5W 1901 4806 402 67097 CONECTOR CI VERT 3P
3375 2322 702 60273 RESISTOR SMD 27K 5% 0,062W 2901 2022 020 00607 CAPACITOR ELCO 100µF 20% 25V
3376 2120 101 90488 RESISTOR CRB 68K 5% 0,5W 2902 2020 552 91143 CAPACITOR CER 100P 10% 50V
3377 2120 101 90459 RESISTOR CRB 470R 5% 0,5W 3901 4822 116 83868 RESISTOR 150R 5% 0,25W
3378 4806 111 97095 RESISTOR SMD 470R 5% 0,1W
3380 2322 702 60683 RESISTOR SMD 68K 5% 0,062W PAINEL INTERFACE DVD [M3]
3381 2322 702 60273 RESISTOR SMD 27K 5% 0,062W 22 3139 124 43291 SUPORTE INTERFACE DVD
3383 2322 702 60102 RESISTOR SMD 1K 5% 0,062W 226 2422 025 12482 CONECTOR V 6P
3384 2120 101 90441 RESISTOR CRB 2R2 5% 0,5W 228 2412 020 00725 CONECTOR 3P M 2.50
3385 2322 257 41103 RESISTOR MOX 10K 5% 5W 253 4822 265 41392 CONECTOR CI 7P M 2.50 EH B
3386
4806 110 97003 RESISTOR FUSE 10R 5% 0,33W 293 4806 502 17142 PARAFUSO TORX 10 M3X12
4311 4806 111 97101 RESISTOR SMD JUMP MAX 0R05 1100 4822 267 31729 CONECTOR 1P
4312 4806 051 27042 RESISTOR SMD 0R - JUMP 1101 4806 402 67108 CONECTOR CI 8P M 2.50 EH B
4313 4806 111 97101 RESISTOR SMD JUMP MAX 0R05 1330
4822 071 52502 FUSÍVEL RADIAL 2,5A 250V
4388 4806 051 27042 RESISTOR SMD 0R - JUMP 1331
4822 071 52502 FUSÍVEL RADIAL 2,5A 250V
5341 4806 157 57201 BOBINA 22µH 10% 1332
2422 086 10783 FUSÍVEL 2A
5342 4822 157 70698 BOBINA 27µH 10% 2102 4822 124 11947 CAPACITOR ELCO 10µF 16V
5376 4806 526 17039 BOBINA BEAD 50MHZ 45R 2110 2238 916 19849 CAPACITOR CER SMD 100nF 20% 25V
6331 4822 130 30842 DIODO BAV21 2184 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
6332 9340 549 45115 DIODO BAS316 2185 2222 240 19867 CAPACITOR SMD 2,2µF 20% 10V
6332 9340 549 45115 DIODO BAS316 2220 4822 121 51252 CAPACITOR 470nF 20% 16V
6333 4822 130 30842 DIODO BAV21 2221 2022 552 05517 CAPACITOR CER SMD 22nF 10% 25V
6335 4822 130 30842 DIODO BAV21 2262 4806 120 27019 CAPACITOR CER SMD 4,7µF 20% 10V
6365 4806 130 37364 DIODO BAT85 2263 2238 910 19849 CAPACITOR SMD 100nF 20% 25V
6366 4806 130 37364 DIODO BAT85 2300 4822 124 11565 CAPACITOR ELCO 10µF 20% 250V
6367 4806 130 37622 DIODO BA99L 2301 4806 120 47395 CAPACITOR 22nF 400V
7330 9352 713 37112 CIRC INTGR TDA6107JF/N3 2302
4806 122 37268 CAPACITOR CER 100pF 1kV
7360 5322 130 60159 TRANSISTOR BC847B 2310 4822 126 14585 CAPACITOR CER SMD 100nF 10% 50V
7366 9322 167 18676 TRANSISTOR 2SA965 2311 2020 552 96684 CAPACITOR CER SMD 470nF 10% 25V
7369 9335 897 60215 TRANSISTOR BC857C 2313 2022 552 05497 CAPACITOR CER SMD 470pF5% 50V
7373 4806 130 47333 TRANSISTOR BC327-40 2315
2020 558 90553 CAPACITOR CER 220pF 10% 1KV
7380 9322 167 19676 TRANSISTOR 2SC2235 2316 4822 126 13648 CAPACITOR CER SMD 33nF 10% 16V
7382 4806 130 47228 TRANSISTOR BC337-25 2316 2238 786 15643 CAPACITOR CER SMD 33nF 10% 16V
2319 2238 910 19854 CAPACITOR SMD 220nF 20% 25V
AV LATERAL [C] 2330 4806 124 47064 CAPACITOR ELCO 2200µF 25V
21 3139 124 37662 SUPORTE AV LATERAL(3P+HP) 2330 4806 124 47064 CAPACITOR ELCO 2200µF 25V
186 4806 321 27146 CABO HR 05/680 2331 4806 124 47049 CAPACITOR ELCO 470µF 20% 10V
232
4806 267 37121 CONECTOR PHONO 1P F 3.5 2332 4806 124 47064 CAPACITOR ELCO 2200µF 25V
250 4806 267 97004 CONECTOR CINCH H 3P F YEWHRD 2333 2022 020 00676 CAPACITOR ELCO 1000µF 16V
254 4806 402 67100 CONECTOR B5B-EH-A 2337 2020 012 93401 CAPACITOR ELCO 1000µF 20% 25V
254 4806 402 67106 CONECTOR V 03P M 2.50 2338 2022 020 00623 CAPACITOR ELCO 470µF 20% 16V
255 4822 267 10565 CONECTOR 4P M 2.50 FONE 2339 2022 020 00623 CAPACITOR ELCO 470µF 20% 16V
2171 2020 552 91152 CAPACITOR CER 470pF 10% 50V 2341 2238 786 19854 CAPACITOR CER SMD 220nF 20% 16V
2172 2238 867 15101 CAPACITOR CER SMD 100pF 5% 50V 2342 2022 020 00667 CAPACITOR ELCO 47µF 20% 16V
2173 2020 552 91152 CAPACITOR CER 470pF 10% 50V 2350 2238 586 15623 CAPACITOR CER SMD 1nF10% 50V
2174 2020 552 91152 CAPACITOR CER 470pF 10% 50V 2351 2238 586 15623 CAPACITOR CER SMD 1nF10% 50V
2176 2020 552 91152 CAPACITOR CER 470pF 10% 50V 2353 2238 586 15623 CAPACITOR CER SMD 1nF10% 50V
2177 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V 3101 2322 702 60101 RESISTOR SMD 100R 5% 0,062W
2178 2020 552 91152 CAPACITOR CER 470pF 10% 50V 3102 2322 702 60689 RESISTOR SMD 68R 5% 0,062W
2179 2022 020 00626 CAPACITOR ELCO 10µF 20% 50V 3103 4822 116 83868 RESISTOR 150R 5% 0,25W
2802 2238 786 19854 CAPACITOR CER SMD 220nF 20% 16V 3110 2322 702 60473 RESISTOR SMD 47K 5% 0,062W
3150 2120 101 90486 RESISTOR CRB 47K 5% 0,25W 3111 2322 702 60473 RESISTOR SMD 47K 5% 0,062W
3151 4822 116 83868 RESISTOR 150R 5% 0,25W 3112 2322 702 60473 RESISTOR SMD 47K 5% 0,062W
3152 2120 101 90486 RESISTOR CRB 47K 5% 0,25W 3113 2322 702 60473 RESISTOR SMD 47K 5% 0,062W
3153 4822 116 83868 RESISTOR 150R 5% 0,25W 3114 2322 702 60473 RESISTOR SMD 47K 5% 0,062W
3154 2120 101 90474 RESISTOR CRB 5K6 5% 0,5W 3115 2322 702 60473 RESISTOR SMD 47K 5% 0,062W
3156 2120 101 90452 RESISTOR CRB 120R 5% 0,5W 3116 2322 702 60473 RESISTOR SMD 47K 5% 0,062W
3157 2120 101 90452 RESISTOR CRB 120R 5% 0,5W 3117 2322 702 60473 RESISTOR SMD 47K 5% 0,062W
3172 2120 101 90475 RESISTOR CRB 6K8 5% 0,25W 3180 2322 702 60101 RESISTOR SMD 100R 5% 0,062W
L01.1L AC DVD50 L01.1L AC DVD
51
Page 52
71 L01.1L AC DVD
LISTA DE MATERIAL 32PD6932/78R
ITEM
CÓDIGO DESCRIÇÃO ITEM CÓDIGO DESCRIÇÃO
3181 4806 111 97299 RESISTOR SMD 0603 RC21 120K PM5 7260 5322 130 60159 TRANSISTOR BC847B
3182 2322 702 60101 RESISTOR SMD 100R 5% 0,062W 7261 5322 130 60159 TRANSISTOR BC847B
3262 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 7262 4822 130 63732 TRANSISTOR MMUN2112
3263 2322 702 60823 RESISTOR SMD 82K 5% 7310 4822 130 11155 TRANSISTOR SMD PDTC114ET
3264 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 7311 9340 310 60215 TRANSISTOR PDTA114ET
3265 2322 702 60273 RESISTOR SMD 27K 5% 0,062W 7312 9335 897 60215 TRANSISTOR BC857C
3266 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W 7313 5322 130 60159 TRANSISTOR BC847B
3271 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 7315 9352 699 68112 CIRC INTGR TEA1523P/N2
3272 2322 702 60102 RESISTOR SMD 1K 5% 0,062W 7340
4806 209 87853 CIRC INTGR TCET1103(G)
3300
4806 113 97046 RESISTOR FUSE 1R 5% 0,33W 7341 4806 209 87808 CIRC INTGR REG TL431CLPST
3301 4822 053 11683 RESISTOR 68K00 5% 2W
3308 2322 702 60103 RESISTOR SMD 10K 5% 0,062W PAINEL INTERFACE FRONTAL [Q1]
3309 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 157
4806 321 27025 CABO HR 05P/400
3310 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 187
3139 124 32523 SUPORTE FRONT INTERFACE10
3311 4806 111 97267 RESISTOR SMD 180R 1% 0,1W 214 4806 402 67096 CONECTOR 5P EH-S
3312 4806 111 97169 RESISTOR 10R 5% 0,062W 231
4806 276 47007 CHAVE DE REDE 2P 8/128A
3313 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 2691 2038 035 11313 CAPACITOR ELCO 220µF 20% 25V
3314 2120 101 90439 RESISTOR CRB 1R 5% 0,25W 2692 2022 552 05522 CAPACITOR CER SMD 22nF 10% 25V
3315 2120 101 90439 RESISTOR CRB 1R 5% 0,25W 2693 2022 552 05522 CAPACITOR CER SMD 22nF 10% 25V
3317 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 2694 2022 552 05522 CAPACITOR CER SMD 22nF 10% 25V
3318 2322 702 60472 RESISTOR SMD 4,7K 5% 0,062W 2695 2022 552 05522 CAPACITOR CER SMD 22nF 10% 25V
3319 2322 702 60103 RESISTOR SMD 10K 5% 0,062W 2698 2022 318 00103 CAPACITOR MPOL 100nF 10% 63V
3320 5322 117 13019 RESISTOR SMD 100K 1% 0,062W 3500
4806 116 67007 RESISTOR MGL 3,3M 5% 0,5W
3339 2322 702 60102 RESISTOR SMD 1K 5% 0,062W 3501
4806 116 67007 RESISTOR MGL 3,3M 5% 0,5W
3340 2322 702 60101 RESISTOR SMD 100R 5% 0,062W 3691 2120 101 90457 RESISTOR CRB 330R 5% 0,25W
3342 4806 111 97257 RESISTOR SMD 4K7 1% 0.063W 3693 2120 101 90455 RESISTOR CRB 220R 5% 0,25W
3344 4806 111 97257 RESISTOR SMD 4K7 1% 0.063W 6691
9322 185 69682 DIODO LED VS LTL-10234WHCR
3360 4806 111 97193 RESISTOR SMD 4R7 6692
4806 212 17035 MÓDULO RECEP IR TSOP1836
3361 2120 101 90464 RESISTOR CRB 1K 5% 0,25W
4xxx 4806 111 97101 RESISTOR SMD 0R JUMPER PAINEL CONTROLE SUPERIOR [E] [T]
5100 2422 549 41663 BOBINA 100µH 1091 4822 276 13775 CHAVE TÁCTIL
5100 4822 157 70601 BOBINA VAR 7MM 7CHA 1092 4822 276 13775 CHAVE TÁCTIL
5110 2422 535 94116 BOBINA 0,22 10% 1093 4822 276 13775 CHAVE TÁCTIL
5300 4822 157 70698 BOBINA 27µH 10% 1094 4822 276 13775 CHAVE TÁCTIL
5301 4806 526 17039 BOBINA BEAD 50MHZ 45R 3091 2322 702 60561 RESISTOR SMD 560R 5% 0,062W
5315
2422 531 02596 TRANSFORMADOR SS25113-00 B 3092 2322 702 60391 RESISTOR SMD 390R 5% 0,062W
5331 4806 157 67025 BOBINA 10µH 5% 3093 2322 702 60561 RESISTOR SMD 560R 5% 0,062W
5333 4806 157 67025 BOBINA 10µH 5% 3094 2322 702 60391 RESISTOR SMD 390R 5% 0,062W
5337 4806 157 57199 BOBINA 10µH 10% 3095 2322 702 60332 RESISTOR SMD 3K3 5%
5339 4806 157 57199 BOBINA 10µH 10% 3096 2322 702 60152 RESISTOR SMD 1K5 5% 0,062W
6100 9340 549 45115 DIODO BAS316 4085 4806 051 27042 RESISTOR SMD 0R - JUMP
6101 9340 549 45115 DIODO BAS316 4089 4806 111 97101 RESISTOR SMD JUMP MAX 0R05
6300 9337 234 20133 DIODO BYD33J 4090 4806 111 97101 RESISTOR SMD JUMP MAX 0R05
6311 9340 549 45115 DIODO BAS316 6091 9322 052 99685 DIODO SMD BAT54WS
6312 9322 157 77685 DIODO ZENER SMD MM3Z22V
6330 4806 130 37629 DIODO EGP20DL-5100 PAINEL TECLA EJECT
6332 9322 161 76682 DIODO SB340L-7024 267 4806 402 67097 CONECTOR CI VERT 3P
6336 4806 130 37561 DIODO BYV27-200 361 3106 107 77791 BOTAO EJECT
7110 4806 209 87823 CIRC INTGR HEF4053BT 1110 4822 276 13775 CHAVE TÁCTIL
Loading...
