206V4L
www.philips.com/welcome
IT Manuale d’uso 1
Assistenza Clienti e Garanzia 26
Risoluzione dei problemi e FAQ 31
Indice
1. Importante ..............................................1
1.1 Manutenzione e precauzioni di
sicurezza ..............................................................1
1.2 Avvisi e legenda ...............................................2
1.3 Smaltimento del prodotto e dei
materiali d’imballaggio ..................................3
2. Impostazione del monitor ...................4
2.1 Installazione ........................................................4
2.2 Funzionamento del monitor ....................5
2.3 Rimozione del supporto e della
base ........................................................................7
3. Informazioni sul prodotto ...................9
3.1 SmartContrast .................................................9
3.2 Philips SmartControl Lite ..........................9
4. Specifiche tecniche ..............................16
4.1 Risoluzione e Modalità predefinite ....18
5. Risparmio energetico .........................19
6. Informazioni legali ...............................20
7. Assistenza Clienti e Garanzia ...........26
7.1 Criteri di valutazione dei pixel difettosi
dei monitor a schermo piatto
Philips .................................................................26
7.2 Assistenza Clienti e Garanzia ...............28
8. Risoluzione dei problemi e FAQ ......31
8.1 Risoluzione dei problemi ........................31
8.2 Domande generiche ..................................32
1
. Important
e
1. Importante
Questa guida all’uso elettronica è intesa
per chiunque usi il monitor Philips. Leggere
accuratamente questo manuale d’uso prima di
usare il monitor. Contiene informazioni e note
importanti sul funzionamento del monitor.
La garanzia Philips è valida a condizione che
il prodotto sia usato in modo corretto, in
conformità alle sue istruzioni operative, dietro
presentazione della fattura o dello scontrino
originale, indicante la data d’acquisto, il nome
del rivenditore, il modello ed il numero di
produzione del prodotto.
1.1 Manutenzione e precauzioni di
sicurezza
Avvisi
L’utilizzo di controlli, regolazioni o procedure
diverse da quelle specificate nelle presenti
istruzioni possono esporre al rischio di scariche
elettriche e pericoli elettrici e/o meccanici.
Leggere ed osservare le presenti istruzioni
durante il collegamento e l’utilizzo del monitor
del computer.
Funzionamento
Tenere il monitor lontano dalla luce diretta
del sole, da luci molto luminose e da altre
fonti di calore. L'esposizione prolungata a
questo tipo di ambienti potrebbe causare
distorsioni nel colore e danni al monitor.
Rimuovere qualsiasi oggetto che potrebbe
cadere nei fori di ventilazione od ostacolare
il corretto raffreddamento delle parti
elettroniche del monitor.
Non bloccare i fori di ventilazione sulle
coperture.
Durante la collocazione del monitor
assicurarsi che il connettore e la presa
d’alimentazione siano facilmente accessibili.
Se si spegne il monitor scollegando il cavo
d’alimentazione o il cavo DC, attendere
6 secondi prima di ricollegare il cavo
d’alimentazione o il cavo DC per il normale
funzionamento.
Utilizzare sempre il cavo d’alimentazione
approvato fornito da Philips. Se il cavo
d’alimentazione è assente, rivolgersi al
Centro Assistenza locale. (Fare riferimento
al Centro Informazioni Consumatori e
all’Assistenza Clienti)
Non far subire al monitor forti vibrazioni o
impatti severi durante il funzionamento.
Non colpire né lasciare cadere il monitor
durante il funzionamento o il trasporto.
Manutenzione
Per proteggere il monitor da possibili danni,
non esercitare pressione eccessiva sul
pannello LCD. Quando si sposta il monitor,
afferrare la struttura per sollevarlo; non
sollevare il monitor mettendo le mani o le
dita sul pannello LCD.
Se si prevede di non utilizzare il monitor
per lunghi periodi, scollegarlo dalla presa di
corrente.
Scollegare il monitor dalla presa di corrente
se è necessario pulirlo con un panno
leggermente umido. Lo schermo può essere
asciugato con un panno asciutto quando
l’alimentazione è scollegata. Tuttavia, non
utilizzare solventi organici come alcool,
oppure liquidi a base di ammoniaca per
pulire il monitor.
Per evitare danni permanenti, non esporre
il monitor a polvere, pioggia, acqua o
eccessiva umidità.
Se il monitor si bagna, asciugarlo con un
panno asciutto.
Se sostanze estranee o acqua penetrano
nel monitor, disattivare immediatamente
l’alimentazione e scollegare il cavo
d’alimentazione. Quindi, rimuovere la
sostanza estranea oppure l’acqua ed inviare
immediatamente il monitor ad un Centro
Assistenza.
Non immagazzinare o usare il monitor LCD
in luoghi esposti a calore, luce diretta del
sole o freddo estremo.
1
1
. Important
e
Per conservare prestazioni ottimali del
monitor e utilizzarlo per un periodo
prolungato, utilizzare il dispositivo in un
luogo caratterizzato dalle seguenti condizioni
ambientali:
Temperatura: 0-40°C 32-95°F
Umidità: 20-80% RH
Informazioni importanti sul Burn-in/immagini
“fantasma”.
Attivare sempre uno screen saver con
animazione quando si lascia il monitor
inattivo. Attivare sempre un’applicazione
d’aggiornamento periodico dello schermo se
il monitor visualizzerà contenuti statici che
non cambiano. La visualizzazione ininterrotta
di immagini statiche per un lungo periodo
di tempo può provocare sullo schermo il
fenomeno di "immagine residua" o "immagine
fantasma", noto anche come "burn-in".
Il "Burn-in", la "sovrimpressione" o "immagine
fantasma" è un fenomeno ben noto alla
tecnologia dei pannelli LCD. Nella maggior
parte dei casi il fenomeno "burn-in", "immagine
residua" o "immagine fantasma" scompare
gradatamente nel tempo dopo che il monitor
è stato spento.
Avviso
La mancata attivazione di uno screen saver, o di
una applicazione che aggiorna periodicamente
lo schermo, può provocare gravi fenomeni di
“burn-in”, o “immagine residua” o “immagine
fantasma” che non spariranno e che non
potranno essere corretti. I danni di cui sopra
non sono coperti dalla garanzia.
Assistenza
La copertura del monitor deve essere
aperta esclusivamente da tecnici qualificati.
In caso di necessità di qualsiasi documento
per la riparazione o l'integrazione,
contattare il proprio Centro Assistenza
locale. (Fare riferimento al capitolo "Centri
Informazioni Consumatori")
Fare riferimento alla sezione "Specifiche
tecniche" per informazioni sul trasporto.
Non lasciare il monitor in un’automobile/
bagagliaio esposto alla luce diretta del sole.
Nota
Consultare un tecnico dell’assistenza se il
monitor non funziona normalmente oppure se
non si è sicuri di come procedere dopo avere
seguito le istruzioni di questo manuale .
1.2 Avvisi e legenda
La sezione che segue fornisce una descrizione
di alcuni simboli convenzionalmente usati in
questo documento.
Note, Attenzione e Avvisi
In questa guida, ci sono blocchi di testo
accompagnati da icone specifiche che sono
stampati in grassetto o corsivo. Questi blocchi
contengono note, avvisi alla cautela ed
all’attenzione. Sono usati come segue:
Nota
Questa icona indica informazioni e suggerimenti
importanti che aiutano a fare un uso migliore
del computer.
Attenzione
Questa icona indica informazioni che spiegano
come evitare la possibilità di danni al sistema o
la perdita di dati.
Avviso
Questa icona indica la possibilità di lesioni
personali e spiega come evitare il problema.
Alcuni avvisi possono apparire in modo diverso
e potrebbero non essere accompagnati da
un’icona. In questi casi, la presentazione specifica
dell’avviso è prescritta dalla relativa autorità
competente.
2
1
. Important
e
1.3 Smaltimento del prodotto e dei
materiali d’imballaggio
Apparecchi elettrici ed elettronici da smaltire
- WEEE
This marking on the product or on its
packaging illustrates that, under European
Directive 2002/96/EC governing used electrical
and electronic appliances, this product may
not be disposed of with normal household
waste. You are responsible for disposal of
this equipment through a designated waste
electrical and electronic equipment collection.
To determine the locations for dropping off
such waste electrical and electronic, contact
your local government office, the waste disposal
organization that serves your household or the
store at which you purchased the product.
Your new monitor contains materials that can
be recycled and reused. Specialized companies
can recycle your product to increase the
amount of reusable materials and to minimize
the amount to be disposed of.
All redundant packing material has been
omitted. We have done our utmost to make the
packaging easily separable into mono materials.
Taking back/Recycling Information for
Customers
Philips establishes technically and economically
viable objectives to optimize the environmental
performance of the organization's product,
service and activities.
From the planning, design and production
stages, Philips emphasizes the important of
making products that can easily be recycled. At
Philips, end-of-life management primarily entails
participation innational take-back initiatives
and recycling programs whenever possible,
preferably in cooperation with competitors,
which recycle all materials (products and
related packaging material) in accordance with
all Environmental Laws and taking back program
with the contractor company.
Your display is manufactured with high quality
materials and components which can be
recycled and reused.
To learn more about our recycling program
please visit
http://www.philips.com/sites/philipsglobal/
about/sustainability/ourenvironment/
productrecyclingservices.page
Please find out about the local regulations on
how to dispose of your old monitor and packing
from your sales representative.
3
2
. Impostazione del monitor
2. Impostazione del monitor
2.1 Installazione
Contenuti della confezione
Register your product and get support at
www.philips.com/welcome
206
Quick
Start
Cavo audio (optional)
Audio cable (optional)
Installazione della base
1. Collocare il monitor, a faccia in giù, su una
superficie liscia, prestando attenzione a non
graffiare o danneggiare lo schermo.
2. Fissare la colonna della base al monitor
finché non scatta in posizione.
206V4L
A
1
0
3
1
8
1
C
0
2
G
0
7
H
T
1
V
6
0
2
4
M
3. Tenere la base del monitor con entrambe
le mani ed inserire con fermezza la base
nel supporto.
DVI (optional)VGA (optional)
VGA (optional)
DVI (optional)
4
2
. Impostazione del monitor
Collegamento al PC
5
Ingresso potenza AC
Ingresso VGA
Ingresso DVI-D (disponibile per modelli
selezionati)
Ingresso audio (disponibile per modelli
selezionati)
Sistema antifurto Kensington
Collegamento al PC
1. Collegare saldamente il cavo
d’alimentazione sul retro del monitor.
2. Spegnere il computer e staccare il cavo
d’alimentazione.
3. Collegare il cavo segnale del monitor al
connettore video sul retro del computer.
4. Collegare i cavi d’alimentazione del
computer e del monitor ad una presa di
corrente nelle vicinanze.
5. Accendere il computer ed il monitor. Se sul
monitor appare un’immagine, l’installazione
è riuscita.
2.2 Funzionamento del monitor
Descrizione del pannello frontale del
prodotto
Model 206V4LA:
5
62347
Model 206V4L:
5
62347
Accendere e spegnere il monitor.
Accedere al menu OSD.
Confermare la regolazione
dell’OSD.
Per tornare al livello precedente
del menu OSD.
Regolare il livello di luminosità.
Regolare il menu OSD.
Regolare il volume
dell'altoparlante.
Passa alla visualizzazione 4:3.
Regolare automaticamente il
monitor.
5
2
. Impostazione del monitor
$XGLR
&
3L
H
'9,
*$
/
H
&
3L
H
'9,
*$
/
H
JH
&
S
3LFWXUH)RUPD
&
6PDUW&R
HHQ
2II
Descrizione del menu OSD
Che cos’è il menu OSD (On-Screen Display)?
Il menu OSD (On-Screen Display) è una
funzione di tutti i monitor LCD Philips.
Consente all’utente di regolare le prestazioni
dello schermo o di selezionare le funzioni del
monitor direttamente tramite una finestra
di istruzioni a video. Di seguito è mostrata
un’illustrazione della semplice interfaccia OSD:
Modello 206V4LA:
9*$
,QSXW
FWXU
RORU
DQJXDJ
9
Modello 206V4L:
9*$
,QSXW
FWXU
RORU
DQJXDJ
26'6HWWLQJV
9
Il menu OSD
Di seguito c’è una descrizione generale della
struttura del menu OSD. Questa può essere
utilizzata come riferimento quando in seguito si
lavorerà sulle diverse regolazioni.
Main menu Sub menu
Input
(available for selective models)
Audio
(available for selective models)
Color
Language
VGA
DVI
Picture Format
Brightness
Contrast
Wide Screen, 4:3
0~100
0~100
On, OffSmartContrast
Stand-Alone
Mute
Color Temperature
On, Off
On, Off
6500K, 9300K
sRGB
User Define
Red: 0~100
Green: 0~100
Blue: 0~100
English Español, Français, Deutsch, Italiano,
Português,
Русский
࿒፩ၭĭ
Türkçe
!
Modello 206V4L (per modello 1A):
W
3LFWXUH
RORU
/DQJXD
26'6HWWLQJV
6HWX
%ULJKWQHVV
RQWUDVW
QWUDVW
:LGH6FU
Istruzioni semplici e di base sui tasti di
controllo
Nel menu OSD mostrato in precedenza,
premere i tasti
sul pannello frontale del
monitor per spostare il cursore e premere il
tasto OK per confermare la scelta o la modifica.
6
OSD Settings
Setup
Horizontal
Vertical
Transparency
OSD Time Out
Auto
H. Position
V. Position
Phase
Clock
Resolution Notification
Reset
0~100
0~100
Off, 1, 2, 3, 4
5s, 10s, 20s, 30s, 60s
0~100
0~100
0~100
0~100
On, Off
Yes, No
2
. Impostazione del monitor
Notifica di risoluzione
Questo monitor è progettato per rendere
le prestazioni ottimali alla sua risoluzione
originaria di 1600 x 900 @ 60 Hz. Quando il
monitor è impostato su una risoluzione diversa,
all’accensione è visualizzato un avviso: Usare
1600 x 900 @ 60 Hz per ottenere i migliori
risultati.
La visualizzazione dell’avviso può essere
disattivata dal menu Configurazione del menu
OSD (On Screen Display).
Funzioni fisiche
Inclinazione
2.3 Rimozione del supporto e della
base
Rimozione della base
Prima di iniziare a smontare la base del monitor,
osservare le istruzioni che seguono per evitare
eventuali danni o lesioni.
1. Collocare il monitor, a faccia in giù, su una
superficie liscia, prestando attenzione a non
graffiare o danneggiare lo schermo.
2. Premere i fermagli per staccare la base dal
supporto.
1
3. Premere il tasto di rilascio per staccare la
colonna della base.
2
7
2
. Impostazione del monitor
Nota
Questo monitor accetta un’interfaccia di
montaggio compatibile VESA 100 mm x 100
mm.
100mm
100mm
8
3
. Informazioni sul prodotto
3. Informazioni sul prodotto
7 dotato di attraenti icone animate è pronto
per migliorare la tua esperienza con i monitor
Philips!
3.1 SmartContrast
Che cos’è?
Tecnologia unica che analizza dinamicamente
i contenuti visualizzati ed ottimizza
automaticamente il rapporto di contrasto del
LCD per la massima chiarezza e piacevolezza
visiva, aumentando l'illuminazione per
immagini più chiare, luminose e nitide oppure
diminuendola per la visualizzazione di immagini
chiare su sfondi scuri.
Perché ne ho bisogno?
Vuoi la chiarezza ed il comfort visivo migliore
per ogni tipo di contenuto. SmartContrast
controlla dinamicamente il contrasto e regola
l’illuminazione per immagini e videogiochi chiari,
nitidi e luminosi, oppure per visualizzare testo
chiaro e leggibile per i lavori d’ufficio. Riducendo
il consumo energetico del monitor, si risparmia
sui costi e si allunga la durata del monitor.
Come funziona?
Quando si attiva SmartContrast i contenuti
visualizzati saranno analizzati in tempo reale
per regolare i colori e controllare l’intensità
dell’illuminazione. Questa funzione migliora il
contrasto in modo dinamico per una grandiosa
esperienza d’intrattenimento quando si
guardano video o mentre si gioca.
3.2 Philips SmartControl Lite
Il nuovo software SmartControl Lite Phillips
permette di controllare il monitor usando
una semplice interfaccia grafica. Le regolazioni
complicate appartengono al passato; questo
software facile da usare guida durante le
procedure per regolare con precisione la
calibratura del colore, Fase/Clock, punto di
bianco RGB, eccetera.
Dotato della tecnologia più avanzata in materia
di algoritmi core per velocità d’elaborazione e
risposta, questo software compatibile Windows
Installazione
Attenersi alle istruzioni e completare
l’installazione.
L’avvio si esegue ad installazione terminata.
Se si vuole avviare l’applicazione in un
secondo tempo, fare clic sul collegamento del
desktop o nella barra degli strumenti.
Procedura Wizard (guidata) primo avvio
La prima volta, dopo l’installazione di
SmartControl Lite, si passerà automaticamente
alla procedura Wizard (guidata) primo avvio.
che guiderà passo a passo nel corso delle
procedure di regolazione delle prestazioni del
monitor.
Per avviare la procedura guidata in un secondo
tempo, si può andare al menu Plug-in.
Usando il pannello Standard si possono
regolare altre opzioni senza ausilio della
procedura guidata.
9
3
. Informazioni sul prodotto
Inizio con il pannello Standard:
Menu Adjust (Regolazione):
Il menu Adjust (Regolazione) permette di
regolare: Brightness (Luminosità), Contrast
(Contrasto), Focus (Fuoco), Position
(Posizione) e Resolution (Risoluzione).
Seguire le istruzioni ed eseguire la
regolazione.
La voce Cancel (Annulla) chiede all’utente
se vuole annullare l’installazione.
10
3
. Informazioni sul prodotto
Menu Color (Colore):
Il menu Color (Colore) permette di
regolare: RGB, Black Level (Livello di
nero), White Point (Punto bianco) e Color
Calibration (Calibratura colore).
Seguire le istruzioni ed eseguire la
regolazione.
Fare riferimento alla tabella che segue per
informazioni dettagliate sulle voci dei menu
secondari in base all’ingresso.
Esempio di Color Calibration (Calibratura
colore).
11
3
. Informazioni sul prodotto
1. "Show Me" (Mostrami) avvia il Tutorial della
calibratura colore.
Start (Avvia) – Avvia la sequenza di 6 fasi
della calibratura colore.
Quick View (Visione rapida) carica le
immagini prima/dopo.
Fare clic sul tasto Cancel (Annulla) per
tornare al pannello principale Color
(Colore).
Enable color calibration (Abilita calibratura
colore) - Per impostazione predefinita
questa opzione è attivata. Se è deselezionata,
la calibratura colore non ha luogo ed i tasti
Avvia e Visione rapida sono disabilitati.
La schermata della calibratura deve avere le
informazioni dei diritti esclusivi.
Prima schermata della calibratura colore:
Il tasto Previous (Precedente) è disabilitato
fino alla seconda schermata colore.
Il tasto Next (Avanti) va alla schermata
successiva (ci sono 6 schermate).
Il tasto Avanti dell’ultima schermata porta al
pannello File > Presets (Preselezioni).
Il tasto Cancel (Annulla) chiude l’interfaccia
e torna alla schermata Plug-in.
Options > Preferences (Opzioni > Preferenze)
- Sarà attivo solo quando si seleziona
Preferences (Preferenze) dal menu a discesa
Options (Opzioni). Sugli schermi non supportati,
con capacità DDC/CI, saranno disponibili solo
le schede Help (Guida) e Options (Opzioni).
Visualizza le impostazioni correnti delle
preferenze.
Una casella selezionata abilita la funzione.
La casella può essere selezionata e
deselezionata.

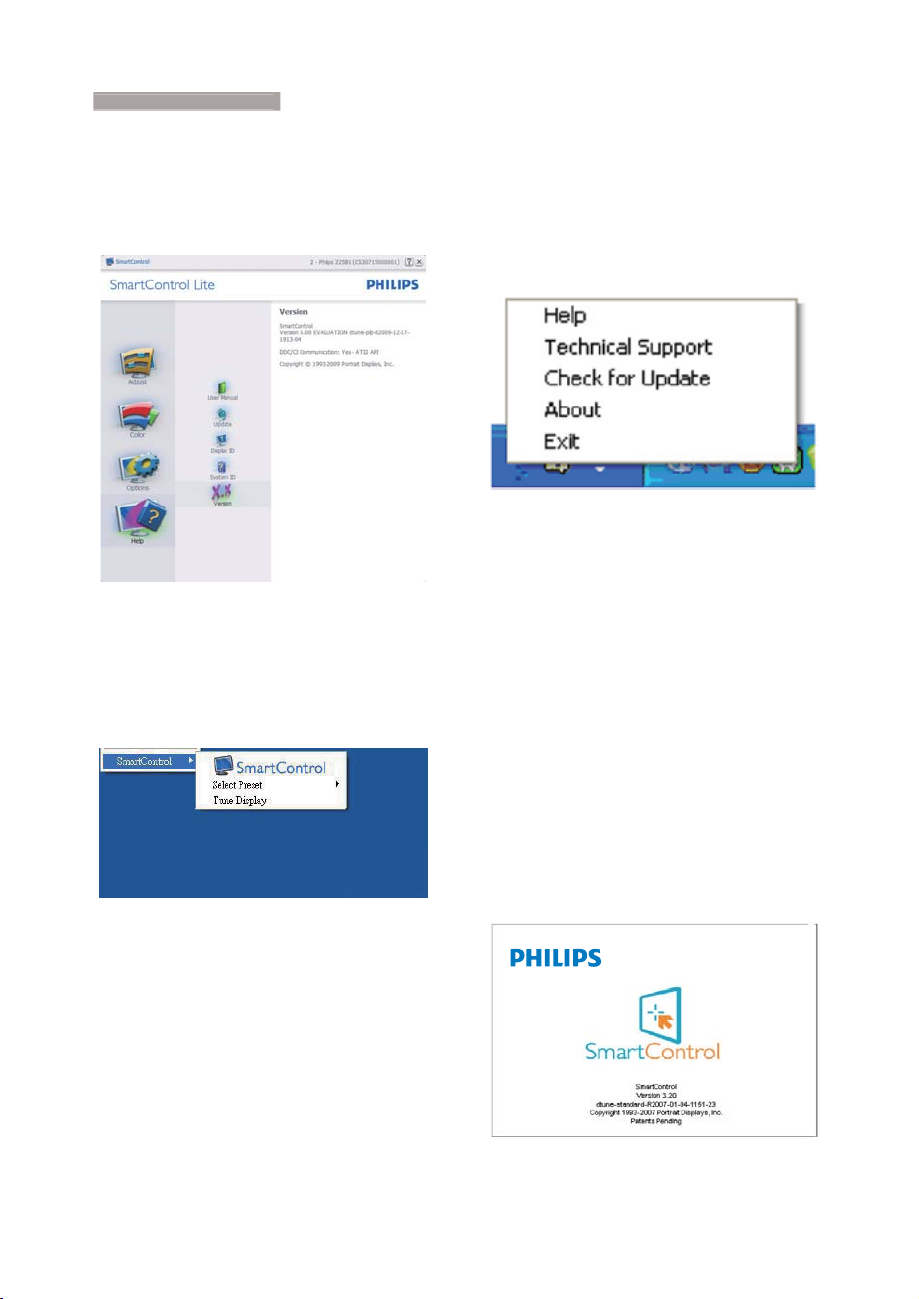

La voce Enable Context Menu (Abilita
menu contestuale) sul desktop è
selezionata (attivata) per impostazione
predefinita. Enable Context Menu (Abilita
menu contestuale) visualizza le opzioni
di SmartControl Lite di Select Presets
(Selezione predefiniti) e Tune Display
(Regola schermo) del menu contestuale
del desktop (clic tasto destro del
mouse). Disabled (Disabilitato) rimuove
SmartControl Lite dal menu contestuale.
La voce Enable Task Tray (Abilita icona
area di notifica) è selezionata (attivata) per
impostazione predefinita. Enable Context
Menu (Abilita menu contestuale) mostra il
menu dell’area di notifica di SmartControl
Lite. Facendo clic col tasto destro del
mouse sull’icona nell’area di notifica, è
visualizzato un menu di opzioni con le voci
Help (Guida), Technical Support (Supporto
tecnico), Check for Update (Controlla
aggiornamenti), About (Informazioni) ed
Exit (Esci). Quando la voce Enable task
12
3
. Informazioni sul prodotto
tray menu (Abilita menu area di notifica)
è disabilitata, l’icona dell’area di notifica
visualizza solo EXIT (ESCI).
La voce Run at Startup (Esegui all’avvio)
è selezionata (attivata) per impostazione
predefinita. Quando disabilitato,
SmartControl Lite non si avvierà all’avvio,
né sarà nell’area di notifica. Il solo modo
per avviare SmartControl Lite è usare il
collegamento sul desktop oppure il file
del programma. Tutte le impostazioni
configurate per essere eseguite all’avvio non
si caricheranno quando questa casella è
deselezionata (disabilitata).
Enable transparency mode (Abilita
trasparenza) (Windows 7, Vista, XP).
L’impostazione predefinita è 0% Opaco.
Options > Input (Opzioni > Ingresso) – Sarà
attivo solo quando si seleziona Input (Ingresso)
dal menu a discesa Options (Opzioni). Sugli
schermi non supportati, con capacità DDC/CI,
saranno disponibili solo le schede Help (Guida)
e Options (Opzioni). Tutte le atre schede di
SmartControl Lite non sono disponibili.
Options > Audio (Opzioni > Audio) – Sarà
attivo solo quando si seleziona Audio dal menu
a discesa Options (Opzioni).
Sugli schermi non supportati, con capacità
DDC/CI, saranno disponibili solo le schede
Help (Guida) e Options (Opzioni).
Help > User Manual (Guida > Manuale d’uso)
– Sarà attivo solo quando si seleziona User
Manual (Manuale d’uso) dal menu a discesa
Help (Guida). Sugli schermi non supportati, con
capacità DDC/CI, saranno disponibili solo le
schede Help (Guida) e Options (Opzioni).
Visualizza il pannello Istruzioni Source
(origine) e le impostazioni correnti
dell’origine dell’ingresso.
Su schermi con un solo ingresso, questo
pannello non sarà visibile.
13
3
. Informazioni sul prodotto
Help > Version (Guida > Versione) - Sarà
attivo solo quando si seleziona Version
(Versione) dal menu a discesa Help (Guida).
Sugli schermi non supportati, con capacità
DDC/CI, saranno disponibili solo le schede
Help (Guida) e Options (Opzioni).
Menu contestuale sensibile
Il Context Sensitive Menu (menu contestuale
sensibile) è abilitato per impostazione
predefinita. Se la voce Enable Context Menu
(Abilita menu contestuale) è stata selezionata
nel pannello Options > Preferences (Opzioni >
Preferenze), il menu sarà visibile.
Menu contestuate ha tre voci:
SmartControl Lite - Quando selezionato,
è visualizzata la schermata About
(Informazioni) sullo schermo.
Select Preset (Selezione predefiniti) -
Fornisce un menu gerarchico di impostazioni
predefinite salvate per l’uso immediato.
Un segno di spunta mostra l’impostazione
predefinita correntemente selezionata. Dal
menu a discesa può essere richiamata la
voce Valori predefiniti.
Tune Display (Regola schermo) - Apre il
pannello di controllo di SmartControl Lite.
Menu area di notifica abilitato
Il menu dell’area di notifica può essere
visualizzato facendo clic col tasto destro del
mouse sull’icona SmartControl Lite nell’area
di notifica. Il clic col tasto sinistro del mouse
avvierà l’applicazione.
L’area di notifica ha cinque voci:
Help (Guida) - Accesso al User Manual
(Manuale d’uso): Apre il file del User
Manual (Manuale d’uso) usando il browser
predefinito.
Technical Suppor t (Supporto tecnico) -
Visualizza la pagina del Supporto tecnico.
Check for Update (Controlla aggiornamenti)
- Porta alla pagina PDI Landing e verifica la
versione dell’utente con quella più recente
disponibile.
About (Informazioni) - Visualizza
informazioni dettagliate di riferimento:
versione del prodotto, informazioni sulla
pubblicazione e nome del prodotto.
Exit (Esci) - Chiude SmartControl Lite
Per eseguire di nuovo SmartControl Lite
selezionare SmartControl Lite dal menu
Program (Programmi), fare doppio clic sull’icona
del desktop, oppure riavviare il sistema.
14
3
. Informazioni sul prodotto
Menu area di notifica disabilitato
Quando l’area di notifica è disabilitata nella
cartella delle preferenze, è disponibile solo la
selezione EXIT (ESCI). Per rimuovere in modo
completo SmartControl Lite dall’area di notifica,
disabilitare la voce Run at Startup (Esegui
all’avvio) in Options (Opzioni) > Preferences
(Preferenze).
15
4. Specifiche tecniche
Immagine/Schermo
Tipo di pannello LCD LCD TFT
Illuminazione LED
Dimensioni del pannello 20" L (50,8 cm)
Rapporto proporzioni 16:9
Dimensioni pixel 0,277 x 0,277 mm
Luminosità 250 cd/m² or 200 cd/m²
SmartContrast 10,000,000:1
Rapporto di contrasto (tipico) 1000:1 or 700:1 for 200nit
Tempo di risposta (tipico) 5 ms
Risoluzione ottimale 1600 x 900 @ 60Hz
Angolo di visuale 160° (H) / 160° (V) @ C/R > 10
or 90° (H) / 65° (V) @ C/R > 10 for 200nit
Colori dello schermo 16,7 milioni
Frequenza d'aggiornamento
verticale
Frequenza orizzontale 30kHz - 83kHz
sRGB SÌ
Connettività
Ingresso segnale DVI (digitale), VGA (analogico)
Segnale d’ingresso Sincronia separata, Sync on Green
Utilità
Funzioni utili 206V4LA:
56Hz - 76Hz
206V4L:
Lingue OSD Inglese, Francese, Tedesco, Italiano, Russo, Spagnolo,
Cinese Semplificato, Portoghese, Turco
Altre funzioni utili Sistema antifurto Kensington
Compatibilità Plug & Play DDC/CI, sRGB, Windows 7/Vista/XP, Mac OSX, Linux
Base
Inclinazione -5/+20
206V4LA:
Alimentazione
Acceso 18,6 W (tip.), 20,54 W (max.)
Sospensione (Standby) 0,5W
Spento 0,5W
Indicatore di alimentazione Modalità accensione: Bianco, Standby/Sospensione: Bianco
(lampeggiante)
Alimentazione Integrato, 100-240VAC, 50-60Hz
16
206V4L:
Alimentazione
Acceso 18,66W (tip.),19,78 W (max.) or 15,48W (tip.),16,05 W (max.) for
200 nit
Sospensione (Standby) 0,5W
Spento 0,5W
Indicatore di alimentazione Modalità accensione: Bianco, Standby/Sospensione: Bianco
(lampeggiante)
Alimentazione Integrato, 100-240VAC, 50-60Hz
Dimensioni
Prodotto con base (LxHxP) 479 x 369 x 201 mm
Prodotto senza base (LxHxP) 479 x 299 x 48 mm
Peso
Prodotto con base 2,99kg(LED)
Prodotto senza base 2,66kg(LED)
Prodotto con la confezione 4,16kg(LED)
Condizioni operative
Portata temperatura (operativa) Da 0° C a 40° C
Portata temperatura
(non operativa)
Da -20° C a 60° C
Umidità relativa 20% a 80%
MTBF 30.000 ore(LED)
Ambiente
ROHS SÌ
EPEAT Silver (www.epeat.net)
Confezione 100% riciclabile
Sostanze specifiche 100% PVC BFR alloggiamento libero
Energy Star SÌ
Conformità e standard
Approvazioni a norma di legge
Marchio CE, Classe B FCC, GOST, SEMKO, certificato TCO (Only
for selective models), UL/cUL, ISO9241-307,BSMI
Struttura
Colore Nero
Finitura Lucido/Superficie
Nota
1. La certificazione EPEAT Gold o Silver è valida solo dove Philips registra il prodotto. Visitare il sito
www.epeat.net per conoscere lo stati della registrazione nel proprio paese.
2. Questi dati sono soggetti a cambiamenti senza preavviso. Andare all’indirizzo www.philips.com/
support per scaricare la versione più recente del foglio informativo.
17
4.1 Risoluzione e Modalità
predefinite
Risoluzione massima
1600 x 900 @ 60 Hz (ingresso analogico)
1600 x 900 @ 60 Hz (ingresso digitale)
Risoluzione raccomandata
1600 x 900 @ 60 Hz (ingresso digitale)
Frequenza
orizzontale (kHz)
Resolution
(Risoluzione)
Frequenza
verticale (Hz)
31,47 720 x 400 70,09
31,47 640 x 480 59,94
35,00 640 x 480 66,67
37,86 640 x 480 72,81
37,50 640 x 480 75,00
37,88 800 x 600 60,32
46,88 800 x 600 75,00
48,36 1024 x 768 60,00
60,02 1024 x 768 75,03
44,77 1280 x 720 59,86
63,89 1280 x 1024 60,02
79,98 1280 x 1024 75,03
60,00 1600 × 900 60,00
Nota
Notare che lo schermo funziona meglio alla
risoluzione originale di 1600 x 900 @ 60Hz.
Attenersi a questa raccomandazione per
ottenere la qualità migliore di visualizzazione.
18
5. R
isparmio energetico
5. Risparmio energetico
Se la scheda video o il software installato sul
PC è conforme agli standard DPM VESA, il
monitor può ridurre automaticamente il suo
consumo energetico quando non è in uso.
Quando è rilevato l'input dalla tastiera, dal
mouse o altri dispositivi, il monitor si "risveglia"
automaticamente. La tabella che segue mostra il
consumo energetico e le segnalazioni di questa
funzione automatica di risparmio energetico:
206V4LA:
Definizione del risparmio energetico
Modalità
VESA
Attiva ATTIVO Sì Sì 18,6W (tip.) Bianco
Sospensione DISATTIVO No No 0,5W (tip.)
Spegnimento DISATTIVO - - 0,5W (tip.) DISATTIVO
206V4L:
Definizione del risparmio energetico
Modalità
VESA
Attiva ATTIVO Sì Sì
Sospensione DISATTIVO No No 0,5W (tip.)
Spegnimento DISATTIVO - - 0,5W (tip.) DISATTIVO
Video
Video
Sincronia
orizzontale
Sincronia
orizzontale
Sincronia
Potenza usata Colore del LED
verticale
Sincronia
Potenza usata Colore del LED
verticale
18,66W (tip.) or
15,48W (tip.) for
200 nit
Bianco
(lampeggiante)
Bianco
Bianco
(lampeggiante)
La configurazione che segue è usata per
misurare il consumo energetico di questo
monitor.
Risoluzione originale: 1600 x 900
Contrasto: 50%
Luminosità: 250 nit or 200 nit
Temperatura colore: 6500k con modello
tutto bianco
Nota
Questi dati sono soggetti a cambiamenti senza
preavviso.
19
6
. Informazioni legal
i
6. Informazioni legali
Lead-free Product
Lead free display promotes
environmentally sound recovery
and disposal of waste from electrical
and electronic equipment. Toxic
substances like Lead has been eliminated
and compliance with European community’s
stringent RoHs directive mandating restrictions
on hazardous substances in electrical and
electronic equipment have been adhered to
in order to make Philips monitors safe to use
throughout its life cycle.
Congratulations!
This display is designed for both you and the
planet
The display you have just purchased
carries the TCO Certified label.
This ensures that your display is
designed, manufactured and tested according to
some of the strictest quality and environmental
requirements in the world. This makes for a
high performance product, designed with the
user in focus that also minimizes the impact on
the climate and our natural environment.
TCO Certified is a third party verified program,
where every product model is tested by an
accredited impartial test laboratory. TCO
Certified represents one of the toughest
certifications for displays worldwide.
Some of the Usability features of the TCO
Certified for displays:
Visual ergonomics for good image quality
is tested to ensure top performance and
reduce sight and strain problems. Important
parameters are luminance, contrast,
resolution, black level, gamma curve, colour
and luminance uniformity and colour
rendering.
Products are tested according to rigorous
safety standards at impartial laboratories.
Electric and magnetic fields emissions as
low as normal household background
levels.
Low acoustic noise emissions (when
applicable).
Some of the Environmental features of the
TCO Certified for displays:
The brand owner demonstrates corporate
social responsibility and has a certified
environmental management system (EMAS
or ISO 14001).
Very low energy consumption both in on-
and standby mode minimize climate impact.
Restrictions on chlorinated and brominated
flame retardants, plasticizers, plastics and
heavy metals such as cadmium, mercury
and lead (RoHS compliance).
Both product and product packaging is
prepared for recycling.
The brand owner offers take-back options.
The requirements can be downloaded from our
web site. The requirements included in this label
have been developed by TCO Development
in co-operation with scientists, experts, users as
well as manufacturers all over the world. Since
the end of the 1980s TCO has been involved
in influencing the development of IT equipment
in a more user-friendly direction. Our labeling
system started with displays in 1992 and is
now requested by users and IT-manufacturers
all over the world. About 50% of all displays
worldwide are TCO certified.
For more information, please visit:
www.tcodevelopment.com
TCOF1058 TCO Document, Ver. 2.1
Technology for you and the planet
(Only for selective models)
20
6
. Informazioni legal
i
EPEAT
(www.epeat.net)
The EPEAT (Electronic
Product Environmental
Assessment Tool) program
evaluates computer
desktops, laptops, and monitors based on
51 environmental criteria developed through
an extensive stakeholder consensus process
supported by US EPA.
EPEAT system helps purchasers in the public
and private sectors evaluate, compare and
select desktop computers, notebooks and
monitors based on their environmental
attributes. EPEAT also provides a clear and
consistent set of performance criteria for the
design of products, and provides an opportunity
for manufacturers to secure market recognition
for efforts to reduce the environmental impact
of its products.
Benefits of EPEAT
Reduce use of primary materials
Reduce use of toxic materials
Avoid the disposal of hazardous waste EPEAT’S
requirement that all registered products meet
ENERGY STAR’s energy efficiency specifications,
means that these products will consume less
energy throughout their life.
CE Declaration of Conformity
This product is in conformity with the following
standards
EN60950-1:2006+A11:2009+A1:20
10+A12:2011 (Safety requirement of
Information Technology Equipment).
EN55022:2010 (Radio Disturbance
requirement of Information Technology
Equipment).
EN55024:2010 (Immunity requirement of
Information Technology Equipment).
EN61000-3-2:2006 +A1:2009+A2:2009
(Limits for Harmonic Current Emission).
EN61000-3-3:2008 (Limitation of Voltage
Fluctuation and Flicker) following provisions
of directives applicable.
2006/95/EC (Low Voltage Directive).
2004/108/EC (EMC Directive).
2009/125/EC (ErP Directive, EC No.
1275/2008 Implementing Directive
for Standby and Off mode power
consumption) and is produced by a
manufacturing organization on ISO9000
level.
The product also comply with the following
standards
ISO9241-307:2008 (Ergonomic
requirement, Analysis and compliance test
methods for electronic visual displays).
GS EK1-2000:2011 (GS mark requirement).
prEN50279:1998 (Low Frequency Electric
and Magnetic fields for Visual Display).
MPR-II (MPR:1990:8/1990:10 Low
Frequency Electric and Magnetic fields).
TCO CERTIFIED (Requirement for
Environment Labeling of Ergonomics,
Energy, Ecology and Emission, TCO: Swedish
Confederation of Professional Employees)
for TCO versions.
21
6
. Informazioni legal
i
Energy Star Declaration
(www.energystar.gov)
As an ENERGY STAR
have determined that this product
meets the ENERGY STAR
®
Partner, we
®
guidelines for energy efficiency.
Note
We recommend you switch off the monitor
when it is not in use for a long time.
Federal Communications Commission (FCC)
Notice (U.S. Only)
This equipment has been tested and found
to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide
reasonable protection against harmful
interference in a residential installation.
This equipment generates, uses and can
radiate radio frequency energy and, if not
installed and used in accordance with the
instructions, may cause harmful interference
to radio communications.
However, there is no guarantee that
interference will not occur in a particular
installation. If this equipment does cause
harmful interference to radio or television
reception, which can be determined by
turning the equipment off and on, the
user is encouraged to try to correct
the interference by one or more of the
following measures:
Reorient or relocate the receiving antenna.
Increase the separation between the
equipment and receiver.
Connect the equipment into an outlet on
a circuit different from that to which the
receiver is connected.
Consult the dealer or an experienced
radio/TV technician for help.
Changes or modifications not expressly
approved by the party responsible for
compliance could void the user's authority
to operate the equipment.
Use only RF shielded cable that was supplied
with the monitor when connecting this monitor
to a computer device.
To prevent damage which may result in fire or
shock hazard, do not expose this appliance to
rain or excessive moisture.
THIS CLASS B DIGITAL APPARATUS MEETS
ALL REQUIREMENTS OF THE CANADIAN
INTERFERENCE-CAUSING EQUIPMENT
REGULATIONS.
FCC Declaration of Conformity
Declaration of Conformity for Products Marked
with FCC Logo,
United States Only
This device complies with Part 15 of the FCC
Rules. Operation is subject to the following
two conditions: (1) this device may not cause
harmful interference, and (2) this device must
accept any interference received, including
interference that may cause undesired
operation.
Commission Federale de la Communication
(FCC Declaration)
Cet équipement a été testé et déclaré
conforme auxlimites des appareils
numériques de class B,aux termes de l'article
15 Des règles de la FCC. Ces limites sont
conçues de façon à fourir une protection
raisonnable contre les interférences nuisibles
dans le cadre d'une installation résidentielle.
CET appareil produit, utilise et peut émettre
des hyperfréquences qui, si l'appareil n'est
pas installé et utilisé selon les consignes
données, peuvent causer des interférences
nuisibles aux communications radio.
22
6
. Informazioni legal
i
Cependant, rien ne peut garantir l'absence
d'interférences dans le cadre d'une
installation particulière. Si cet appareil est
la cause d'interférences nuisibles pour
la réception des signaux de radio ou de
télévision, ce qui peut être décelé en
fermant l'équipement, puis en le remettant
en fonction, l'utilisateur pourrait essayer de
corriger la situation en prenant les mesures
suivantes:
Réorienter ou déplacer l’antenne de
réception.
Augmenter la distance entre l’équipement
et le récepteur.
Brancher l’équipement sur un autre circuit
que celui utilisé par le récepteur.
Demander l’aide du marchand ou d’un
technicien chevronné en radio/télévision.
Toutes modifications n'ayant pas reçu
l'approbation des services compétents
en matière de conformité est susceptible
d'interdire à l'utilisateur l'usage du présent
équipement.
N'utiliser que des câbles RF armés pour
les connections avec des ordinateurs ou
périphériques.
CET APPAREIL NUMERIQUE DE LA CLASSE
B RESPECTE TOUTES LES EXIGENCES DU
REGLEMENT SUR LE MATERIEL BROUILLEUR
DU CANADA.
EN 55022 Compliance (Czech Republic Only)
Polish Center for Testing and Certification
Notice
The equipment should draw power from a
socket with an attached protection circuit (a
three-prong socket). All equipment that works
together (computer, monitor, printer, and so
on) should have the same power supply source.
The phasing conductor of the room's electrical
installation should have a reserve short-circuit
protection device in the form of a fuse with a
nominal value no larger than 16 amperes (A).
To completely switch off the equipment, the
power supply cable must be removed from the
power supply socket, which should be located
near the equipment and easily accessible.
A protection mark "B" confirms that the
equipment is in compliance with the protection
usage requirements of standards PN-93/
T-42107 and PN-89/E-06251.
23
6
. Informazioni legal
i
North Europe (Nordic Countries) Information
Placering/Ventilation
VARNING:
FÖRSÄKRA DIG OM ATT HUVUDBRYTARE
OCH UTTAG ÄR LÄTÅTKOMLIGA, NÄR
DU STÄLLER DIN UTRUSTNING PÅPLATS.
Placering/Ventilation
ADVARSEL:
SØRG VED PLACERINGEN FOR, AT
NETLEDNINGENS STIK OG STIKKONTAKT
ER NEMT TILGÆNGELIGE.
Paikka/Ilmankierto
VAROITUS:
SIJOITA LAITE SITEN, ETTÄ VERKKOJOHTO
VOIDAAN TARVITTAESSA HELPOSTI
IRROTTAA PISTORASIASTA.
Plassering/Ventilasjon
ADVARSEL:
NÅR DETTE UTSTYRET PLASSERES, MÅ
DU PASSE PÅ AT KONTAKTENE FOR
STØMTILFØRSEL ER LETTE Å NÅ.
BSMI Notice (Taiwan Only)
Ergonomie Hinweis (nur Deutschland)
Der von uns gelieferte Farbmonitor entspricht
den in der "Verordnung über den Schutz vor
Schäden durch Röntgenstrahlen" festgelegten
Vorschriften.
Auf der Rückwand des Gerätes befindet sich
ein Aufkleber, der auf die Unbedenklichkeit der
Inbetriebnahme hinweist, da die Vorschriften
über die Bauart von Störstrahlern nach Anlage
sind.
Damit Ihr Monitor immer den in der Zulassung
geforderten Werten entspricht, ist darauf zu
achten, daß
1. Reparaturen nur durch Fachpersonal
durchgeführt werden.
2. nur original-Ersatzteile verwendet werden.
3. bei Ersatz der Bildröhre nur eine
bauartgleiche eingebaut wird.
Aus ergonomischen Gründen wird empfohlen,
die Grundfarben Blau und Rot nicht auf
dunklem Untergrund zu verwenden (schlechte
Lesbarkeit und erhöhte Augenbelastung bei zu
geringem Zeichenkontrast wären die Folge).
Der arbeitsplatzbezogene Schalldruckpegel
nach DIN 45 635 beträgt 70dB (A) oder
weniger.
ACHTUNG: BEIM AUFSTELLEN
DIESES GERÄTES DARAUF
ACHTEN, DAß NETZSTECKER UND
NETZKABELANSCHLUß LEICHT
ZUGÄNGLICH SIND.
24
6
. Informazioni legal
i
China RoHS
The People's Republic of China released a
regulation called "Management Methods for
Controlling Pollution by Electronic Information
Products" or commonly referred to as China
RoHS. All products including CRT and Monitor
which are produced and sold for China market
have to meet China RoHS request.
㩾অࠌشཚૻʳ
EU Energy Label
The European Energy Label informs you on
the energy efficiency class of this product.
The greener the energy efficiency class of this
product is the lower the energy it consumes.
On the label, you can find the energy efficiency
class, the average power consumption of
this product in use and the average energy
consumption for 1 year.
Note
The EU Energy Label will be ONLY applied on
the models bundling with HDMI and TV tuners.
ڼ䰬兘ཚૻ ʻ Լڣ ʼʿ 䶣ஒ䣈խܶڶ
ڶڶ୭凝ࢨցైڇإൄࠌش㦕ٙ
Հլ㢸䦡س؆ࢨડ䦣 ʿʳ䶣ஒ䣈ش㡬
ࠌش具䶣ஒ䣈լ㢸㢑㩾ቼທګ䢘ૹ
ۆࢨ㢑ࠡԳߪΕʳ凗䣈ທګ䢘ૹ䮦୭ཚ
ૻΗ
И֢࢛ݼࣤ߶જ
߿݇И֢םஏ澦࢛ݼࣤ߶જࣲԄࡣ澧ߎު֘অՠљЈࡌ
࢛ݼࣤIJ=
Ҽࣙہ৴=
ݼঈ
ݼ߶ӕ
દূ߄ҼҒێબ߲ஃИ֢ݼ߶જৠNZZV ]]]KTKXM_RGHKRMU\IT
$
"
-(
π䬙㥯䶣ᕴ䶣䣈ڃگ㢊ጥ㦕ࠏρ༼قࢤ
円ࣔ
䢠Աޓړچ䤤䵋֗অ䮍چΔ㣞ش㡬լ٦Ꮑڼ
䣈ࢨ䣈㥣ࡎ伡ַ㦍Δ冉ᙅښ㧺୮䬙㥯䶣ᕴ䶣
䣈ڃگ㢊ઌ䤤৳億Δ㰒ٌࠡ伲㣞چࠠ
ڶ㧺୮儶ױڃگ㢊凹凝ᩈ劓۩ڃگ㢊
Ζ
25
7. Assistenza Clienti e Garanzia
7. Assistenza Clienti e
Garanzia
7.1 Criteri di valutazione dei pixel
difettosi dei monitor a schermo
piatto Philips
La Philips si impegna a consegnare prodotti della
più alta qualità. Utilizziamo alcuni dei processi
di produzione più avanzati nell'industria e delle
rigorose procedure di controllo della qualità.
Tuttavia i difetti dei pixel o dei pixel secondari
dei pannelli LCD TFT usati nei monitor a
schermo piatto a volte sono inevitabili. Nessun
produttore è in grado di garantire che tutti
i pannelli siano privi di difetti dei pixel, ma la
Philips garantisce che qualsiasi monitor con un
numero inaccettabile di difetti sarà riparato
oppure sostituito sotto garanzia. Questa nota
spiega i diversi tipi di difetti dei pixel e definisce
i livelli accettabili di difetto per ogni tipo. Per
avere diritto alla riparazione o sostituzione
in garanzia, il numero di pixel difettosi di un
pannello LCD TFT deve eccedere questi
livelli accettabili. Ad esempio: non più dello
0,0004% dei pixel secondari di un monitor può
essere difettoso. Inoltre, Philips stabilisce degli
standard di qualità ancora più alti per alcuni
tipi o combinazioni di difetti dei pixel che sono
più evidenti di altri. Questi criteri di valutazione
sono validi in tutto il mondo.
come un pixel nero. Altre combinazioni di pixel
illuminati o spenti appaiono come singoli pixel
di altri colori.
Tipi di difetti dei pixel
I difetti dei pixel e dei pixel secondari appaiono
sullo schermo in modi diversi. Esistono due
categorie di difetti dei pixel e diversi tipi di
difetti dei pixel secondari all'interno di ogni
categoria.
Punti luminosi
Questi difetti appaiono come pixel o pixel
secondari che sono sempre accesi oppure
'attivi'. Un punto luminoso è un pixel secondario
che risalta sullo schermo quando il monitor
visualizza un motivo scuro. Ci sono vari tipi di
punti luminosi:
Un pixel secondario rosso, verde o blu
illuminato
secondarisecondarisecondari
pixel
Pixel e pixel secondari
Un pixel, o elemento dell'immagine, è composto
di tre pixel secondari nei tre colori primari
rosso, verde e blu. Molti pixel messi insieme
formano un'immagine. Quando tutti i pixel
secondari di un pixel sono illuminati, i tre pixel
secondari colorati appaiono insieme come un
singolo pixel bianco. Quando sono tutti spenti,
i tre pixel secondari colorati appaiono insieme
Due pixel secondari adiacenti illuminati:
- Rosso + Blu = Viola
- Rosso + Verde = Giallo
- Verde + Blu = Ciano (blu chiaro)
26
7. Assistenza Clienti e Garanzia
Tre pixel secondari adiacenti illuminati (un pixel
bianco).
Nota
Un punto luminoso rosso o blu deve essere
oltre il 50 percento più luminoso dei punti
Prossimità dei difetti dei pixel
Poiché i difetti dei pixel e dei pixel secondari
dello stesso tipo che si trovano vicini fra loro
sono più evidenti, la Philips specifica anche le
tolleranze per la prossimità dei difetti dei pixel.
adiacenti mentre un punto luminoso verde è il
30 percento più luminoso dei punti adiacenti.
Punti neri
Compaiono come pixel o pixel secondari
sempre spenti o 'inattivi'. Un punto nero è
un pixel secondario che risalta sullo schermo
quando il monitor visualizza un motivo chiaro.
Ci sono vari tipi di punti neri:
Tolleranze dei difetti dei pixel
Per avere diritto alla riparazione o sostituzione
in garanzia a causa di pixel difettosi, un pannello
LCD TFT di un monitor a schermo piatto
Philips deve avere una quantità di pixel o pixel
secondari difettosi che eccede le tolleranze
elencate nelle tabelle che seguono.
PUNTI LUMINOSI LIVELLO ACCETTABILE
1 pixel secondario acceso 3
2 pixel secondari adiacenti accesi 1
3 pixel secondari adiacenti accesi (un pixel bianco) 0
Distanza tra due punti luminosi* >15mm
Totale di punti bianchi di tutti i tipi 3
PUNTI NERI LIVELLO ACCETTABILE
1 pixel secondario scuri 5 o meno
2 pixel secondari scuri adiacenti 2 o meno
3 pixel secondari scuri adiacenti 0
Distanza tra due punti neri* >15mm
Totale di punti neri di tutti i tipi 5 o meno
TOTALE PUNTI DIFETTOSI LIVELLO ACCETTABILE
Totale di punti bianchi o punti neri di tutti i tipi 5 o meno
Nota
1. 1 o 2 pixel secondari adiacenti = 1 punto difettoso
2. Questo monitor è conforme ISO 9241-307. (ISO 9241-307: Requisiti ergonomici, metodi d’analisi
e di verifica della conformità per i dispositivi elettronici di visualizzazione)
3. La norma ISO9241-307 succede alla norma nota come ISO13406, che è stata emendata
dall’International Organisation for Standardisation (ISO) il 13 Novembre 2008.
27
7. Assistenza Clienti e Garanzia
7.2 Assistenza Clienti e Garanzia
Per informazioni sulla copertura della garanzia e sui requisiti aggiuntivi di assistenza validi per la vostra
area, visitare il sito web www.philips.com/support. È inoltre possibile contattare il numero del vostro
Philips Customer Care Center più vicino elencato in basso.
Informazioni di contatto per zona dell’EUROPA OCCIDENTALE:
Paese ASC Numero assistenza clienti Prezzo
Germany Siemens I&S +49 01803 386 853
United Kingdom Invec Scotland +44 0207 949 0069 Local call tariff
Ireland Invec Scotland +353 01 601 1161 Local call tariff
Spain Eatsa Spain +34 902 888 785
Finland A-novo +358 09 2290 1908 Local call tariff
France A-novo +33 082161 1658
Greece Allman Hellas +30 00800 3122 1223 Free of charge
Italy A-novo +39 840 320 041
Netherlands E Care +31 0900 0400 063
Denmark A-novo +45 3525 8761 Local call tariff
Norway A-novo +47 2270 8250 Local call tariff
Sweden A-novo +46 08 632 0016 Local call tariff
Poland Zolter +48 0223491505 Local call tariff
Austria Siemens I&S +43 0810 000206
Belgium E Care +32 078 250851
Luxembourg E Care +352 26 84 30 00 Local call tariff
Portugal Eatsa Spain +351 2 1359 1440 Local call tariff
Switzerland A-novo +41 02 2310 2116 Local call tariff
0,09
€
0,10
€
0,09
€
0,08
€
0,10
€
0,07
€
0,06
€
28
7. Assistenza Clienti e Garanzia
Informazioni di contatto per zona dell’EUROPA ORIENTALE E CENTRALE:
Paese Call center ASC Numero assistenza clienti
Belarus NA IBA +375 17 217 3386
Bulgaria NA LAN Service +359 2 960 2360
Croatia NA Renoprom +385 1 333 0974
Estonia NA FUJITSU +372 6519900
Latvia NA “ServiceNet LV” Ltd. +371 7460399
Lithuania NA UAB "Servicenet" +370 7400088
Romania NA Blue Ridge Intl. +40 21 2101969
Serbia &
Montenegro
NA Kim Tec d.o.o. +381 11 20 70 684
Slovenia NA PC H.and +386 1 530 08 24
Ukraine
Russia
NA Comel +380 562320045
NA Topaz-Service Company +38 044 245 73 31
NA CPS +7 (495) 645 6746 (for repair)
NA CEEE Partners +7 (495) 645 3010 (for sales)
Slovakia NA Datalan Service +421 2 49207155
Turkey NA Techpro +90 212 444 4 832
Czech Rep. NA Asupport 800 100 697
Hungary
NA Serware +36 1 2426331
NA Profi Service +36 1 814 8080
Informazioni di contatto per zona dell’AMERICA LATINA:
Paese Call center Numero assistenza clienti
Brazil
Argentina 0800 3330 856
Vermont
0800-7254101
Informazioni di contatto per la Cina:
Cina
Numero Assistenza clienti: 4008 800 008
Informazioni di contatto per il NORD AMERICA:
Paese Call center ASC Numero assistenza clienti
U.S.A. TOS Teleplan (877) 835-1838
Canada Supercom Supercom (800) 479-6696
29
7. Assistenza Clienti e Garanzia
Informazioni di contatto per l'area APMEA:
Paese Call center ASC Numero assistenza clienti
Australia NA AGOS NETWORK PTY LTD 1300 360 386
New Zealand NA Visual Group Ltd. 0800 657447
Hong Kong /
Macau
India NA REDINGTON INDIA LTD
Indonesia NA
South Korea NA PCS One Korea Ltd. 080-600-6600
Malaysia NA
Pakistan NA Philips Consumer Service (9221) 2737411-16
Singapore NA
Taiwan
Thailand NA
South Africa NA Sylvara Technologies Pty Ltd 086 0000 888
United Arab
Emirates
Israel NA Eastronics LTD 1-800-567000
Vietnam NA
Philippines NA Glee Electronics, Inc.
Sri Lanka NA
Bangladesh NA
Nepal NA
Cambodia NA
NA Smart Pixels Technology Ltd.
PT. Gadingsari elektronika
Prima
After Market Solutions (CE)
Sdn Bhd
Philips Electronics Singapore
Pte Ltd (Philips Consumer
Care Center)
PCCW
Teleservices
Taiwan
NA
FETEC.CO 0800-231-099
Axis Computer System Co.,
Ltd.
AL SHAHD COMPUTER
L.L.C
FPT Service Informatic
Company Ltd.
no distributor and/or service
provider currently
Distributor: Computer Source
Ltd (warranty buy-out)
Distributor: Syakar Co. Ltd
(warranty buy-out)
Distributor: Neat Technology
Pte Ltd (Singapore) (warranty
buy-out)
Hong Kong:Tel: +852 2619 9639
Macau:Tel: (853)-0800-987
Tel: 1 800 425 6396
SMS: PHILIPS to 56677
Tel: 62 21 75909053, 75909056,
7511530
603 7953 3370
(65) 6882 3999
(662) 934-5498
00971 4 2276525
+84 8 38248007 Ho Chi Minh City
+84 5113.562666 Danang City
+84 5113.562666 Can tho Province
(02) 633-4533 to 34,
(02) 637-6559 to 60
880-2-9141747, 9127592
880-2-8128848 / 52
977-1-4222395
855-023-999992
30
8
. Risoluzione dei problemi e FA
Q
8. Risoluzione dei problemi
e FAQ
8.1 Risoluzione dei problemi
Questa pagina tratta i problemi che possono
essere corretti dall’utente. Se il problema
persiste, dopo avere tentato queste soluzioni,
mettersi in contatto con l’Assistenza Clienti
Philips.
Problemi comuni
Nessuna immagine (il LED d’alimentazione
non è acceso)
Assicurarsi che il cavo d'alimentazione sia
collegato ad una presa di corrente ed alla
presa sul retro del monitor.
Per prima cosa, accertarsi che il tasto
d’alimentazione sul pannello frontale
del monitor sia in posizione di OFF
(spegnimento), poi premerlo per metterlo
in posizione ON (d’accensione).
Nessuna immagine (il LED d’alimentazione è
bianco)
Assicurarsi il computer sia acceso.
Assicurarsi che il cavo segnale sia collegato
in modo appropriato al computer.
Assicurarsi che il connettore del cavo del
monitor non abbia pin piegati. In caso
affermativo, sostituire il cavo.
Potrebbe essere stata attivata la funzione di
risparmio energetico.
Lo schermo visualizza il messaggio
Attention
Check cable connection
Assicurarsi che il cavo del monitor sia
collegato in modo appropriato al computer.
(Fare anche riferimento alla Guida Rapida)
Assicurarsi che il connettore del cavo del
monitor non abbia pin piegati.
Assicurarsi il computer sia acceso.
Il tasto AUTO non funziona
La funzione Auto è applicabile solo in
modalità VGA analogico. Se il risultato non
è soddisfacente, si possono eseguire le
regolazioni manuali usando il menu OSD.
Nota
La funzione Auto non è applicabile in
modalità DVI digitale perché non è necessaria.
Sono presenti segni visibili di fumo o scintille
Non eseguire alcuna delle procedure di
risoluzione dei problemi
Scollegare immediatamente il monitor dalla
presa di corrente per motivi di sicurezza
Chiamare immediatamente un
rappresentante del Centro Assistenza Philips.
Problemi dell’immagine
L’immagine non è centrata
Regolare la posizione dell’immagine usando
la funzione “Auto” dei controlli OSD.
Regolare la posizione dell’immagine usando
la voce Phase/Clock (Fase/Clock) del menu
OSD Setup (Impostazione). È valido solo in
modalità VGA.
L’immagine vibra sullo schermo
Controllare che il cavo segnale sia collegato
in modo appropriato alla scheda video del
PC.
Appare uno sfarfallio verticale
Regolare la posizione dell’immagine usando
la funzione “Auto” dei controlli OSD.
Eliminare le barre orizzontali usando la
voce Phase/Clock (Fase/Clock) del menu
OSD Setup (Impostazione). È valido solo in
modalità VGA.
Appare uno sfarfallio orizzontale
Regolare la posizione dell’immagine usando
la funzione “Auto” dei controlli OSD.
31
8
. Risoluzione dei problemi e FA
Q
Eliminare le barre orizzontali usando la
voce Phase/Clock (Fase/Clock) del menu
OSD Setup (Impostazione). È valido solo in
modalità VGA.
L’immagine appare sfuocata, indistinta o troppo
scura
Regolare il contrasto e la luminosità usando
il menu OSD.
Dopo avere spento il monitor, rimane una
"immagine residua", "immagine fantasma" o
"burn-in".
La visualizzazione ininterrotta di immagini
statiche per un lungo periodo di tempo può
provocare sullo schermo il fenomeno di
“immagine residua” o “immagine fantasma”,
noto anche come “burn-in”. Il "Burn-in", la
"sovrimpressione" o "immagine fantasma"
è un fenomeno ben noto alla tecnologia
dei pannelli LCD. Nella maggior parte
dei casi il fenomeno "burn-in", "immagine
residua" o "immagine fantasma" scompare
gradatamente nel tempo dopo che il
monitor è stato spento.
Attivare sempre uno screen saver con
animazione quando si lascia il monitor
inattivo.
Attivare sempre un’applicazione
d’aggiornamento periodico dello schermo
se il monitor LCD visualizzerà contenuti
statici che non cambiano.
I casi più gravi di "burn-in” o “immagine
residua” o di “immagine fantasma” non
scompaiono e non possono essere risolti.
Tali danni non sono coperti dalla garanzia.
L'immagine appare distorta. Il testo è indistinto
o sfuocato.
Impostare la risoluzione schermo del
PC sulla stessa risoluzione originale
raccomandata per il monitor.
Sullo schermo appaiono dei punti verdi, rossi,
blu, neri e bianchi
I punti residui sono una caratteristica
normale dei cristalli liquidi usati dalla
tecnologia moderna. Fare riferimento alla
sezione Criteri di valutazione dei pixel
difettosi per altri dettagli.
La luce del LED "accensione" è troppo forte e
disturba
La luce del LED d’accensione può essere
regolata usando il menu OSD Setup
(Impostazione).
Per altra assistenza, fare riferimento all’elenco
Centri Informazioni Assistenza Clienti e
rivolgersi ad un rappresentante del Servizio
clienti Philips.
8.2 Domande generiche
Domanda 1: Quando installo il mio monitor,
che cosa devo fare se lo
schermo visualizza il messaggio
"Cannot display this video
mode" (Impossibile visualizzare
questa modalità video)?
Risposta: Risoluzione raccomandata per
questo monitor: 1600 x 900 a
60Hz.
Scollegare tutti i cavi, poi collegare il PC al
monitor usato in precedenza.
Aprire il menu Start di Windows e
selezionare Settings (Impostazioni)/Control
Panel (Panello di controllo). Nella finestra
del Control Panel (Pannello di controllo)
selezionare l’icona Display (Schermo). Nella
finestra Proprietà - Schermo, selezionare
la scheda “Settings” (Impostazioni) Nella
scheda Impostazioni, nell’area denominata
“desktop area” (Risoluzione dello schermo),
spostare il dispositivo di scorrimento su
1600 x 900 pixel.
Aprire le "Advanced Properties" (Proprietà
Avanzate) ed impostare la Frequenza di
aggiornamento su 60Hz, poi fare clic su OK.
Riavviare il computer e ripetere le istruzioni
dei punti 2 e 3 per verificare che il PC sia
impostato su 1600 x 900 a 60Hz.
Spegnere il computer, scollegare il vecchio
monitor e ricollegare il monitor LCD Philips.
Accendere il monitor e poi accendere il PC.
Domanda 2: Qual è la frequenza
d’aggiornamento raccomandata
per il monitor LCD?
Risposta: La frequenza d’aggiornamento
raccomandata per i monitor
LCD è 60Hz. Nel caso ci siano
dei disturbi sullo schermo, la
32
8
. Risoluzione dei problemi e FA
Q
frequenza d'aggiornamento può
essere regolata su un valore
massimo di 75Hz per cercare di
risolvere il problema.
Domanda 3: Che cosa sono i file .inf e
.icm del CD-ROM? Come si
installano i driver (.inf e .icm)?
Risposta: Questi sono i file driver del
monitor. Seguire le istruzioni
del Manuale d’uso per installare
i driver. La prima volta che si
installa il monitor, il computer
potrebbe richiedere i driver del
monitor (file .inf e .icm ) oppure
il disco del driver. Seguire le
istruzioni per inserire il (CDROM in dotazione) fornito in
dotazione. I driver del monitor
(file .inf e .icm) saranno installati
automaticamente.
Domanda 4: Come si regola la risoluzione?
Risposta: La scheda video / il driver video
ed il monitor determinano
insieme le risoluzioni disponibili.
La risoluzione preferita si
seleziona nel Pannello di
controllo Windows® usando le
"Proprietà - Schermo".
Domanda 5: Che cosa faccio se mi perdo
durante le procedure di
regolazione del monitor?
Risposta: Premere il tasto OK e poi
selezionare
"Reset" (Ripristina)
per richiamare tutte le
impostazioni predefinite.
Domanda 6: Lo schermo LCD è resistente
ai graffi?
Risposta: In generale si raccomanda di
non sottoporre la superficie
del pannello ad impatti e di
proteggerla da oggetti dalla
forma appuntita o arrotondata.
Quando si maneggia il monitor,
assicurarsi di non applicare
pressioni alla superficie del
pannello. Diversamente le
condizioni della garanzia
potrebbero essere modificate.
Domanda 7: Come si pulisce la superficie
dello schermo LCD?
Risposta: Usare un panno pulito, morbido
e asciutto per la pulizia normale.
Usare alcool isopropilico per
una pulizia più accurata. Non
usare altri solventi come alcool
etilico, etanolo, acetone, esano,
eccetera.
Domanda 8: Posso modificare l'impostazione
colore del monitor?
Risposta: Sì, le impostazioni colore
possono essere modificate
usando, i comandi OSD, come
segue,
Premere "OK" per visualizzare il menu OSD
(On Screen Display)
Premere la "Down Arrow" (freccia giù)
per selezionare l'opzione "Color" (Colore)
e poi premere il tasto "OK" per accedere
alle impostazioni colore; ci sono tre
impostazioni, come segue.
Color Temperature (Temperatura
colore); Le due impostazioni sono:
6500K e 9300K. Con la temperatura
colore 6500K il pannello appare "caldo,
con toni rosso-bianchi", mentre con la
temperatura colore 9300K il pannello
appare "freddo con toni blu-bianchi".
sRGB; è l'impostazione standard
per assicurare il corretto scambio di
colori tra i vari dispositivi (e.g. video/
fotocamere digitali, monitor, stampanti,
scanner, eccetera).
Personalizzato; si possono scegliere
le impostazioni preferite del colore
regolando rosso, verde e blu.
Nota:
Una misurazione del colore della luce irradiato
da un oggetto mentre è riscaldato. Questa
misurazione è espressa in termini di scala
assoluta (gradi Kelvin). Temperature Kelvin
basse, come 2004K, sono i rossi; temperature
più alte - come 9300K - sono i blu. La
temperatura neutra è il bianco, a 6504K.
33
8
. Risoluzione dei problemi e FA
Q
Domanda 9: Posso collegare il mio monitor
LCD a qualsiasi PC, postazione
di lavoro o Mac?
Risposta: Sì. Tutti i monitor LCD Philips
sono compatibili con PC, Mac
e postazioni di lavoro standard.
Potrebbe essere necessario un
cavo adattatore per collegare
il monitor al sistema Mac.
Rivolgersi al rivenditore Philips
per altre informazioni.
Domanda 10: I monitor LCD Philips sono
Plug-and-Play?
Risposta: Sì, i monitor sono compatibili
Plug-and-Play con Windows 7/
Vista/XP/NT, Mac OSX, Linux.
Domanda 11: Che cos’è l’Image Sticking,
o Image Burn-in, o
sovrimpressione, o immagine
fantasma dei pannelli LCD?
Risposta: La visualizzazione ininterrotta di
immagini statiche per un lungo
periodo di tempo può provocare
sullo schermo il fenomeno di
“immagine residua” o “immagine
fantasma”, noto anche come
“burn-in”. Il "Burn-in", la
"sovrimpressione" o "immagine
fantasma" è un fenomeno
ben noto alla tecnologia dei
pannelli LCD. Nella maggior
parte dei casi il fenomeno
"burn-in", "immagine residua" o
"immagine fantasma" scompare
gradatamente nel tempo dopo
che il monitor è stato spento.
Attivare sempre uno screen
saver con animazione quando si
lascia il monitor inattivo.
Attivare sempre un’applicazione
d’aggiornamento periodico dello
schermo se il monitor LCD
visualizzerà contenuti statici che
non cambiano.
Avviso
La mancata attivazione di uno screen saver, o di
una applicazione che aggiorna periodicamente
lo schermo, può provocare gravi fenomeni di
“burn-in”, o “immagine residua” o “immagine
fantasma” che non spariranno e che non
potranno essere corretti. I danni di cui sopra
non sono coperti dalla garanzia.
Domanda 12: Perché lo schermo non
visualizza il testo in modo
nitido e mostra dei caratteri
frastagliati?
Risposta: Il monitor LCD funziona la
meglio con la sua risoluzione
originale di 1600 x 900 a 60Hz.
Usare questa risoluzione per
ottenere la visualizzazione
migliore.
34
2012 © Koninklijke Philips Electronics N.V. Tutti i diritti riservati.
Philips e l’emblema dello scudo Philips sono marchi commerciali registrati della
Koninkiljke Philips Electronics N.V. e sono usati sotto licenza della
Koninklijke Philips Elecrtonics N.V.
Le specifiche sono soggette a cambiamenti senza preavviso.
Versione: M4206V1T
Loading...
