Philips LCD Monitor Electronic User’s Manual

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/index.htm2006-12-12 ¤U¤È 01:43:22

Säkerhet & felsökning

• Säkerhetsåtgärder och
underhåll

• FAQs

• Felsökning

• Regler och föreskrifter

• Annan samhörande
information

Information om säkerhet och felsökning

Säkerhetsåtgärder och underhåll

VARNING: Att använda andra kontroller, justeringar eller tillvägagångssätt
än de som beskrivs i detta dokument kan leda till att du utsätts för
elektriska och/eller mekaniska risker.

Läs och följ dessa anvisningar när du ansluter och använder datormonitorn:

Användning:

● Utsätt inte bildskärmen för direkt solljus eller värmekällor som spisar etc.

● Avlägsna alla föremål som skulle kunna falla in genom ventilationsöppningarna eller

förhindra avkylningen av bildskärmens elektronik.

● Blockera inte ventilationsöppningarna i höljet.

● När du sätter bildskärmen på plats, se till att elkabeln och eluttaget är lätt åtkomliga.

● Om du stänger av bildskärmen genom att koppla ur elkabeln eller DC-kabeln, vänta 6

sekunder innan du kopplar in elkabeln eller DC-kabeln.

● Använd alltid en godkänd elkabel som tillhandahållits av Philips. Om elkabeln saknas,

kontakta det lokala servicecentret. (Vänd dig till Customer Care Consumer Information
Center)

● Utsätt inte LCD-skärmen för kraftiga vibrationer eller stötar under användningen.

● Slå inte på eller tappa bildskärmen under användning eller förflyttning.

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/SAFETY.HTM (1 of 2)2006-12-12 ¤U¤È 01:43:26

Säkerhet & felsökning

Du rekommenderas starkt att lyfta bildskärmen med bada händerna.

Underhåll:

● Skydda bildskärmen från skador genom att inte utöva överdrivet tryck på LCD-skärmen. När

du flyttar bildskärmen, ta tag i ramen, lyft inte bildskärmen genom att placera handen eller
fingrarna på LCD-skärmen.

● Koppla ur bildskärmen om du inte kommer att använda den under en längre tidsperiod.

● Koppla ur bildskärmen om du behöver rengöra den med en lätt fuktad trasa. Skärmen kan

torkas med en torr trasa när den är avstängd. Du ska dock aldrig använda organiska
lösningsmedel som alkohol eller ammoniakbaserade ämnen för att göra ren bildskärmen.

● Undvik elektriska stötar och permanenta skador på enheten genom att inte utsätta den för

damm, regn, vatten eller en mycket fuktig miljö.

● Om bildskärmen blir våt, torka av den med en torr trasa så snart som möjligt.

● Om främmande ämnen eller vatten tränger in i bildskärmen måste du omedelbart stänga av

den och koppla ur den från eluttaget. Avlägsna sedan det främmande ämnet eller vattnet,
och skicka bildskärmen till ett servicecenter.

● Förvara inte eller använd LCD-bildskärmen på platser som är utsatta för hetta, direkt solljus

eller extrem kyla.

● För bildskärmen ska fungera så bra som möjligt, och under så lång tid som möjligt, bör den

användas på platser som stämmer med följande temperatur- och fuktighetsområden:

❍ Temperatur: 0–35°C 32-95°F
❍ Fuktighet: 20–80 % relativ luftfuktighet

Service:

● Höljet får bara öppnas av kvalificerad servicepersonal.

● Om behov uppstår av någon dokumentation för reparation eller integrering, kontakta vårt

lokala servicecenter. (Se kaptilet om "Consumer Information Center")

● För information vad gäller transporter, se avsnittet "Fysiska specifikationer".

● Lämna inte bildskärmen i t.ex. en bagagelucka i direkt solljus.

Vänd dig till en servicetekniker om bildskärmen inte fungerar normalt, eller om du inte är
säker på hur du ska gå vidare när du har följt användaranvisningarna i denna handbok.

TILLBAKA TILL BÖRJAN AV SIDAN

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/SAFETY.HTM (2 of 2)2006-12-12 ¤U¤È 01:43:26

FAQs (vanligt förekommande frågor)

• Säkerhet och felsökning

• Allmänna FAQs

• Skärmjustering

• Kompatibilitet med andra

periferienheter

• LCD, panelteknik

• Ergonomi-, ekologi- och

säkerhetsstandards

• Felsökning

• Regler och föreskrifter

• Annan samhörande

information

FAQs (vanligt förekommande frågor)

Allmänna FAQs

F:

När jag installerar monitorn visas meddelandet 'Cannot display this video mode' (kan inte

visa detta videoläge), vad ska jag göra?

S: Rekommenderat videoläge för Philips 20": 1680x1050 @60Hz.

1.

Lossa alla kablar, anslut sedan PC:n till den monitor du tidigare använde, och
som fungerade korrekt.

2. I Windows® Start-meny, välj Inställningar/Kontrollpanelen. I Kontrollpanelen,

välj Display-ikonen. Välj där fliken 'Inställningar'. På fliken Inställningar, i en
ruta benämnd 'Skrivbordet' ('desktop area'), flytta justerhandtaget till
1680x1050 pixels (20").

3. öpnna dialogrutan 'Avancerat' och ställ in Uppdateringsfrekvensen till 60 Hz,

klicka sedan på 'OK'.

4. Starta om datorn och upprepa steg 2 och 3 för att verifiera att PC:n är inställd

på 1680x1050@60Hz (20").

5. Stäng av datorn, koppla loss den gamla monitorn och koppla in Philips LCD-

monitorn.

6. Slå på monitorn och sedan PC:n.

F: Vad betyder 'uppdateringsfrekvens' (refresh rate) i samband med en LCD-monitor?

S: Uppdateringsfrekvensen är mycket mindre relevant för LCD-monitorer. LCD-

monitorer visar en stabil, flimmerfri bild vid 60Hz. Det finns inga synliga skillnader
mellan 75 Hz och 60 Hz.

F: Vad är .inf- och .icm-filerna på CD-skivan för något? Hur installerar jag drivrutinerna (.inf

och .icm)?

S: Detta är drivrutinfiler för bildskärmen. Följ anvisningarna i användarhandboken för

att installera drivrutinerna. Datorn kan fråga efter drivrutinerna till bildskärmen (.inf­och .icm-filerna) eller en disk med drivrutiner när du först installerar bildskärmen. Följ
anvisningarna för att sätta in (medföljande CD-ROM) som ingår i paketet.
Drivrutinerna för bildskärmen (.inf- och .icm-filerna) kommer att installeras
automatiskt.

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/SAF_FAQ.HTM (1 of 9)2006-12-12 ¤U¤È 01:43:30

FAQs (vanligt förekommande frågor)

F: Hur ändrar jag upplösningen?

S: De möjliga upplösningarna avgörs av grafikkortet/grafikdrivrutinen och

bildskärmen tillsammans. Du kan välja önskad upplösning i Windows®
Kontrollpanelen med alternativet "Display properties (Egenskaper för bildskärm)"

.

F: Om jag tappar bort mig när jag gör justeringar för bildskärmen?

S:Tryck bara på knappen OK, och välj sedan "Reset" (Återställning) för att återställa

alla ursprungliga fabriksinställningar.

F: Vad är Auto-funktionen?

S: Knappen AUTO återställer den optimala skärmpositionen, fas- och

klockinställningarna genom en enda knapptryckning – utan att du behöver navigera
genom OSD(On Screen Display) -menyerna och kontrollknapparna.

Obs: Autofunktionen finns bara på vissa modeller.

F: Min monitor är strömlös (ström-LED:en lyser inte). Vad ska jag göra?

S: Kontrollera att växelströmssladden är ansluten mellan bildskärm och

växelströmsuttag, och klicka på en tangent på tangentbord/mus för att aktivera PC:n.

F: Kan LCD-skärmen ta emot en interlaced-signal (sammanflätad signal)?

S: Nej. Om en interlace-signal används, visar skärmen både udda och jämna

horisontella skannlinjer samtidigt, vilket får till följd att bilden distorderas.

F: Vad betyder uppdateringsfrekvensen (refresh rate) för en LCD?

S: Till skillnad från CRT-displayer (katodstrålerör), i vilka den hastighet varmed

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/SAF_FAQ.HTM (2 of 9)2006-12-12 ¤U¤È 01:43:30

FAQs (vanligt förekommande frågor)

elektronstrålen sveps från skärmens övre till nedre kant bestämmer flimret, så
använder en aktiv matrisdisplay ett aktivt element (TFT) till att styra varje enskild pixel
och uppdateringsfrekvensen är därför egentligen inte tillämplig på LCD-tekniken.

F: är LCD-skärmen motståndskraftig mot repor?

S: LCD-skärmen är belagd med ett skyddande skikt, som är motståndskraftigt till en

viss del (ungefär hårdheten hos ett 2H-blyerts). I allmänhet rekommenderar vi att
panelytan inte utsätts för kraftiga slag eller repor.

F: Hur bör jag rengöra LCD-ytan?

S: För normal rebgöring, använd en ren, mjuk trasa. För mer omfattande rengöring,

använd isopropylalkohol. Använd inga andra lösningsmedel, som etylalkohol, etanol,
aceton, hexan, etc.

F: Kan jag ändra bildskärmens färginställningar?

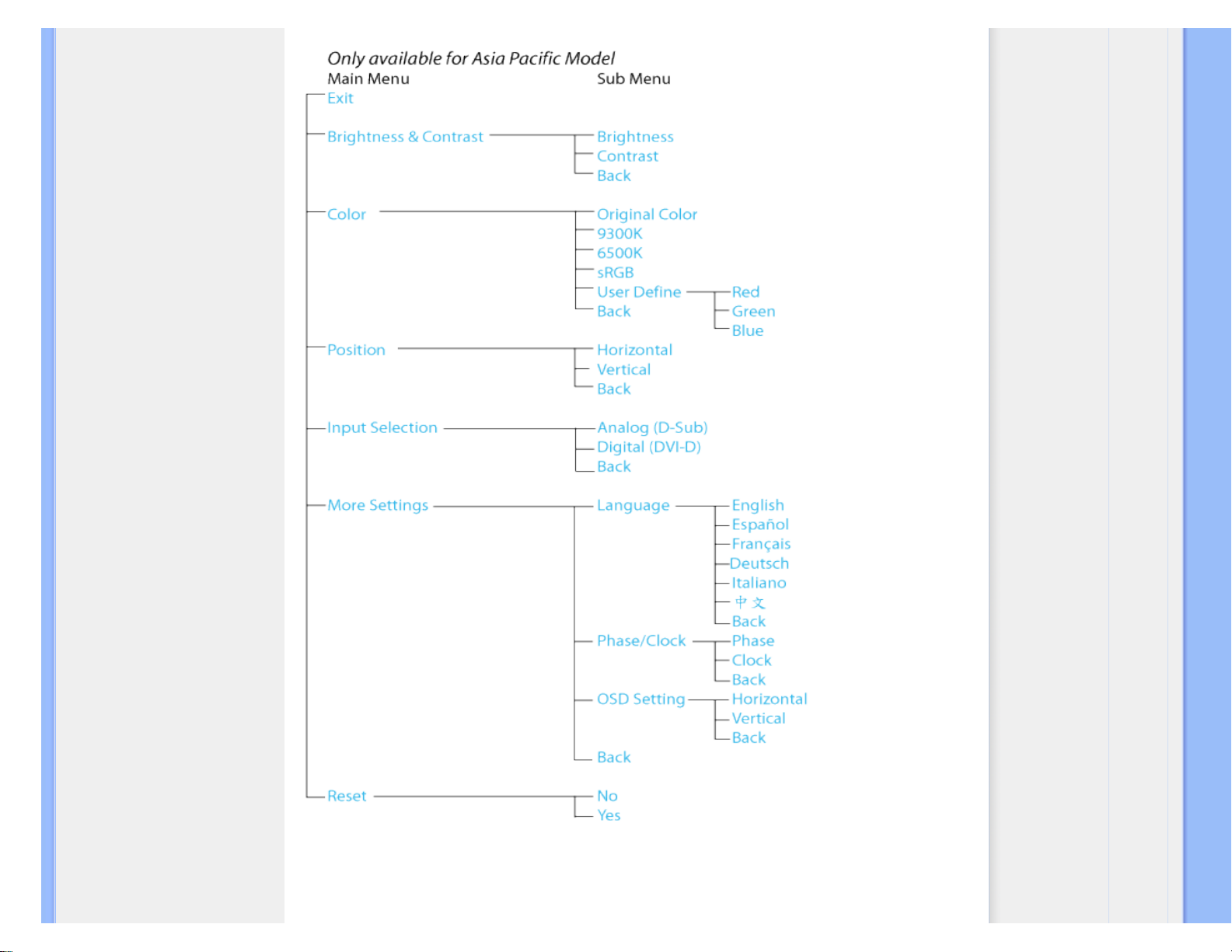

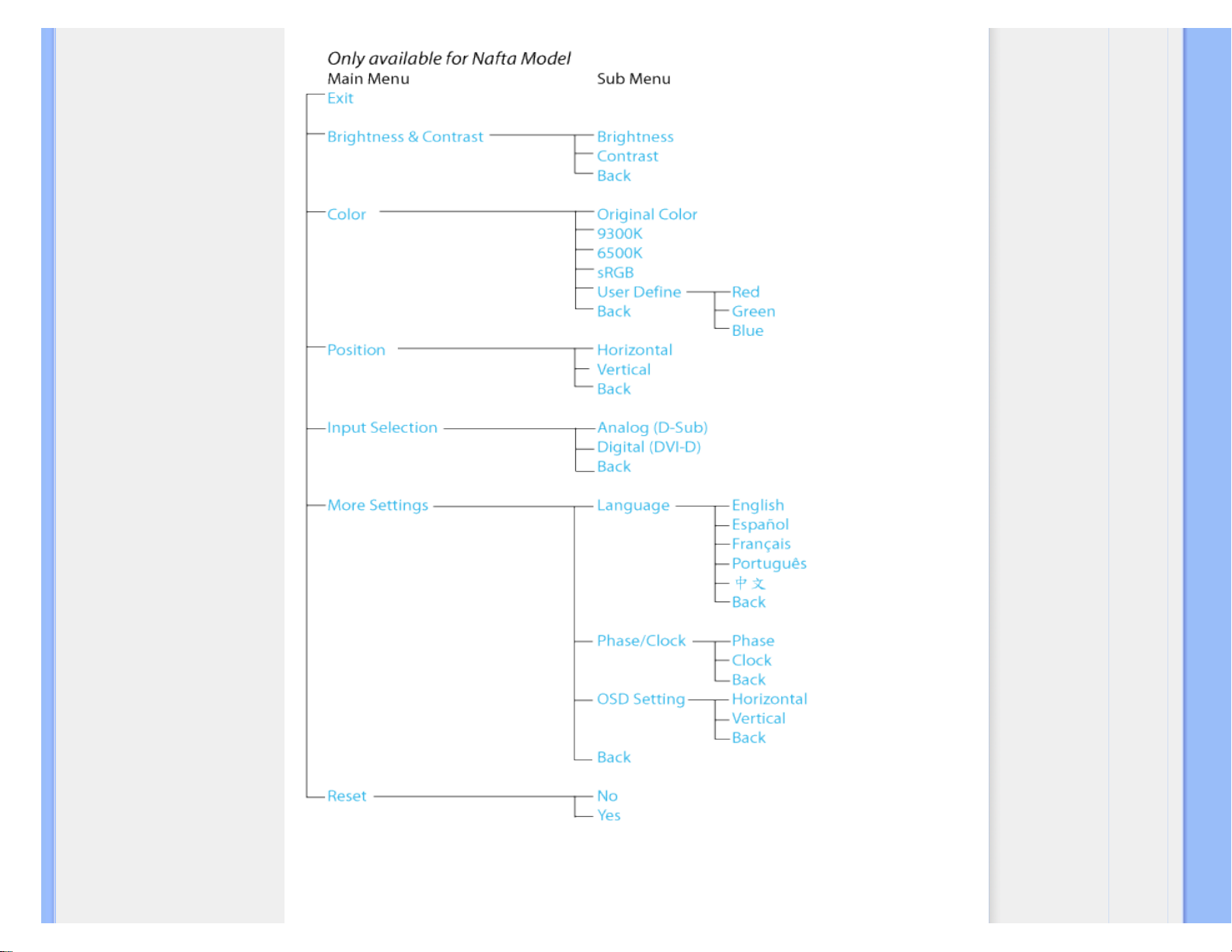

S: Ja, du kan ändra färginställningar på OSD-menyn med följande procedurer:

1. Tryck på "OK" för att visa OSD-menyn (On Screen Display).

2. Tryck på "neråtpil" och välj alternativet "color" (färg). Tryck därefter på "OK" för
att öppna posten för färginställning. Det finns fem inställningar, enligt nedan.

a. 6500K; denna inställning ger bilden en rödvit färgton.
b. 9300K; denna inställning ger bilden en blåvit färgton.
c. Original; denna inställning återger bilden dess ursprungliga färgton.
(Obs: olka skärmar kan ha olika färgtemperaturer*)
d. sRGB; detta är en standardinställning som säkerställer korrekt
färgutbyte mellan olika enheter (t ex digitalkameror, bildskärmar,
skrivare, skannrar osv).
e. User Define (användardefinierad); användaren kan själv välja önskad
färginställning genom att justera röd, grön, blå färg.

*Ett mått på den ljusfärg som ett föremål avger vid upphettning. Detta mått uttrycks i en absolut skala
(grader Kelvin). Lägre Kevin-temperaturer som t ex 2004K är röda, medan högre temperaturer som
9300K är blå. Neutral temperatur är vit, vid 6504K.

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/SAF_FAQ.HTM (3 of 9)2006-12-12 ¤U¤È 01:43:30

FAQs (vanligt förekommande frågor)

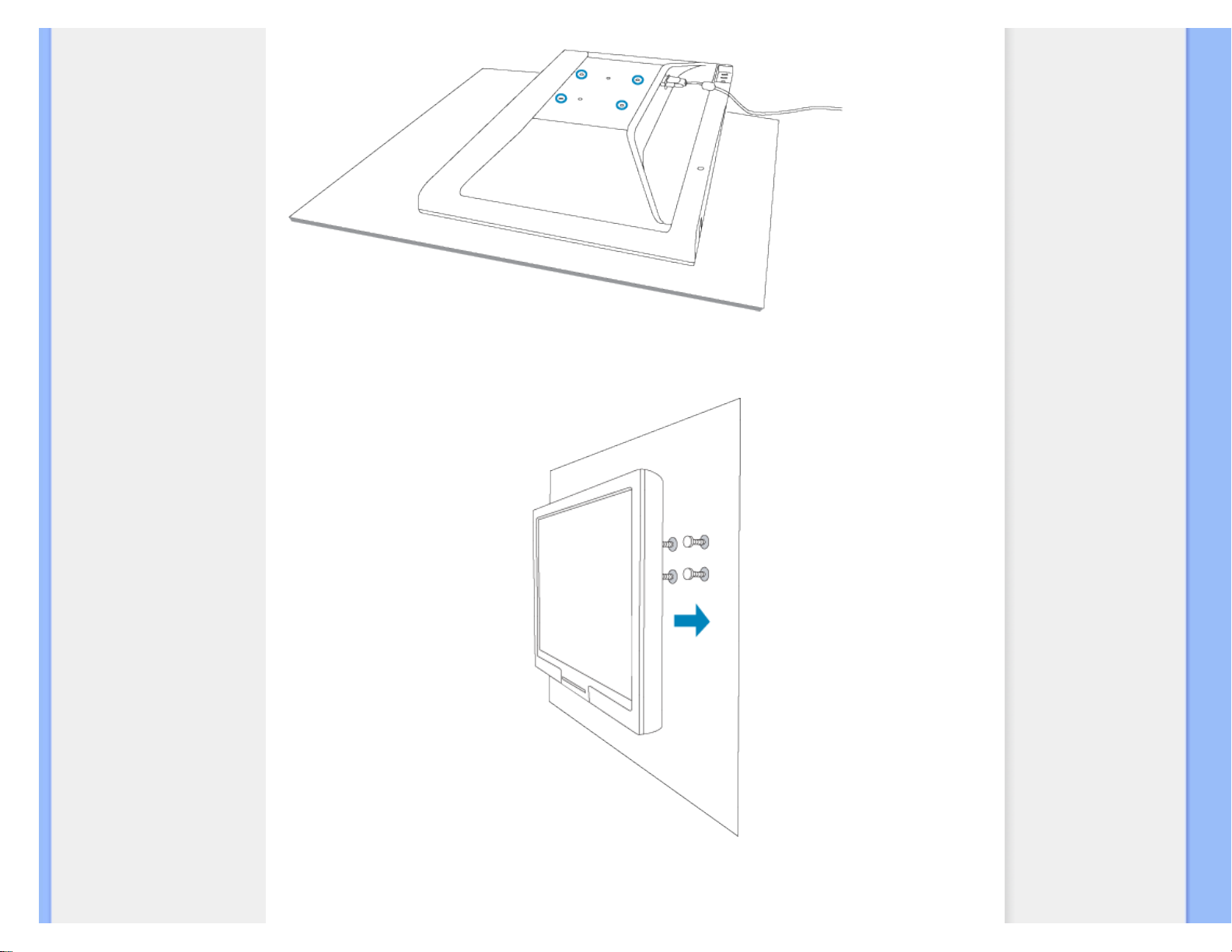

F: Kan Philips LCD-bildskärm monteras pa väggen?

S: Ja, Philips LCD-monitorer har denna extra funktion. Fyra standard-VESA-

monteringshål på bakre höljet gör det möjligt att montera denna Philips-skärm på de
flesta VESA-standardarmar eller - tillbehör. Vi rekommenderar att du kontaktar din
Philips-återförsäljare för mer information.

TILLBAKA TILL BÖRJAN AV SIDAN

Justera skärmen

F:

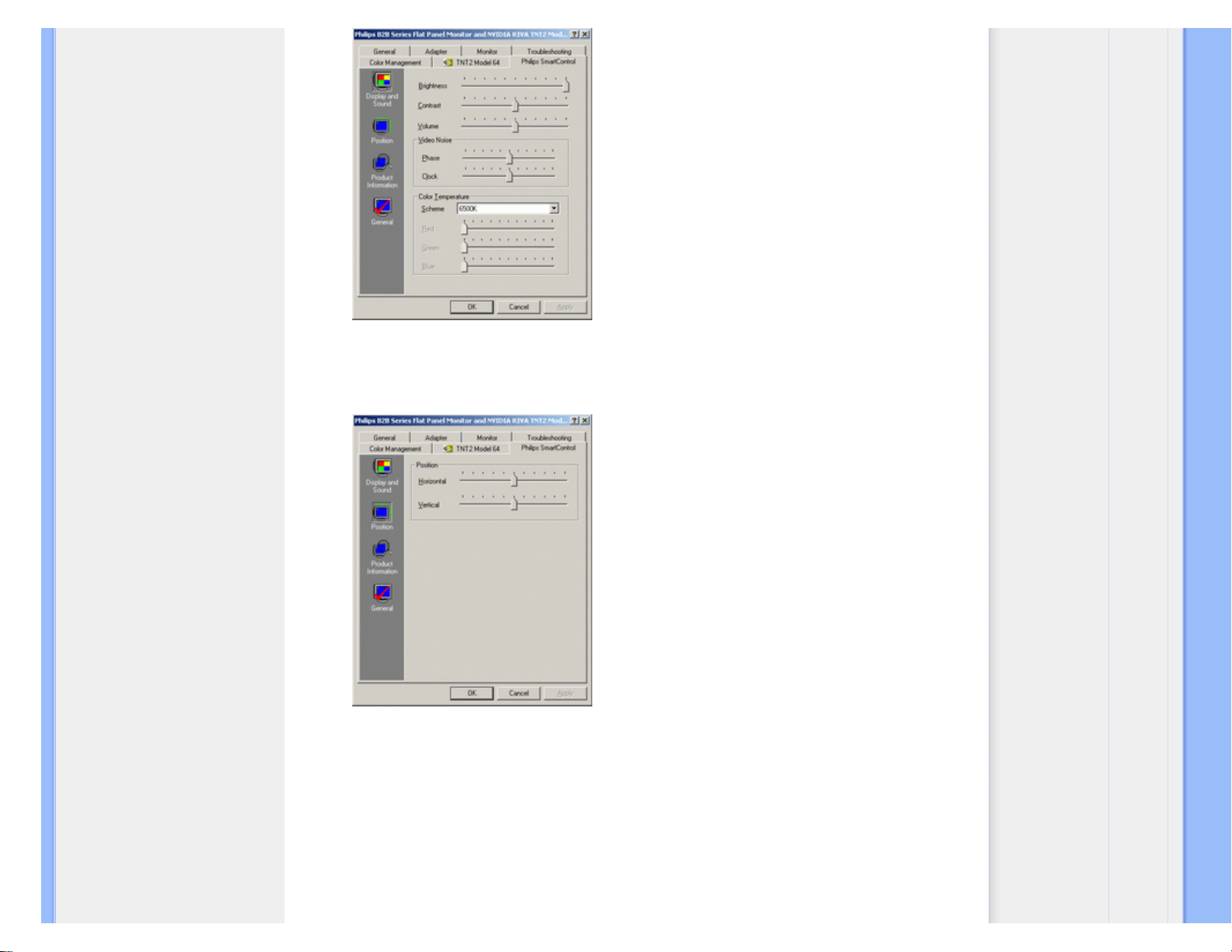

Vad är FPadjust-programmet som finns på set-up-skivan och CD-ROM till för?

S: FPadjust-programmet genererar ett ensningsmönster som hjälper dig att justera

monitorinställningar som kontrast, ljusstyrka, horisontell position, vertikal position, fas
och klocka för bästa möjliga prestanda.

F:

När jag installerar bildskärmen, hur får jag ut bästa prestanda från den?

S:

1.

För att få bästa prestanda ska du se till att bildskärmen är inställd på
1680x1050 vid 60 Hz för 20 tum. Obs: Du kan kontrollera de aktuella
bildskärmsinställningarna genom att trycka en gång på OSD-knappen OK. Det
aktuella bildskärmsläget visas i produktinformationen i OSD-menyns
huvudkontroller.

2. Intallera programmet Flat Panel Adjust (FPadjust) på monitorns setup-CD-

ROM, genom att öppna CD-ROM:en och sedan dubbelklicka på ikonen
FP_setup4.3.exe. Då installeras FP Adjust automatiskt och placerar en
genväg på skrivbordet.

3. Starta FPadjust genom att dubbelklicka på genvägen. Följ anvisningarna steg-

för-steg för att optimera bildprestanda med systemets grafikkort.

F: Hur är det med strålningen från en LCD i jämföresle med en CRT-skärm?

S: Eftersom LCD:er inte använder sig av en elektronkanon, så alstrars inte lika

mycket strålning på skärmytan.

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/SAF_FAQ.HTM (4 of 9)2006-12-12 ¤U¤È 01:43:30

FAQs (vanligt förekommande frågor)

TILLBAKA TILL BÖRJAN AV SIDAN

Kompatibilitet med andra periferienheter

F:

Kan jag ansluta LCD-monitorn till vilken PC, arbetsstation eller Mac som helst?

S: Ja, Philips alla LCD-monitorer är fullt kompatibla med standard PC, Mac och

arbetsstationer. Du kan behöva en kabeladapter för att ansluta monitorn till Mac:en.
För mer information, kontakta din Philips återförsäljare.

F:

Är Philips LCD-skärmar "Plug-and-Play"?

S: Ja, bildskärmarna är Plug-and-Play-kompatibla med Windows® 95, 98, 2000, XP

och Vista.

F: Vad är USB (Universal Serial Bus)?

S: Tänk dig USB som en smart kontakt för externa enheter till PC. USB detekterar

automatiskt olika resurser (t.ex. driverprogram och bussbandbredd) som krävs för de
externa enheterna. USB frigör de nödvändiga resurserna utan ingripande från
användaren. De huvudsakliga fördelarna med USB är: USB eliminerar "case angst" -­rädslan för att behöva ta bort datorhöljet för att installera ytterligare periferienheter.
Och dessutom eliminerar USB behovet att behöva göra komplicerade IRQ­inställningar vid installation av nya periferienheter. USB tar även bort "port
gridlock" (trafikstockning i porten). Utan USB, är en PC normalt begränsad till en
skrivare, två COM-portenheter (vanligtvis mus och modem), ett utökat
parallellportstillägg (t.ex. scanner eller videokamera) och en joystick. Fler och fler
periferienheter för multimediadatorer kommer ut på marknaden varje dag.

Med USB, kan upp till 127 enheter köras samtidigt på en dator. USB tillåter "hot plug­in" (anslutning under drift). Datorn behöver inte stängas av, plugga bara in, boota om
och kör set-up för att installera periferienheterna. Och heller inget behov att gå
igenom den omvända proceduren när en enhet ska tas bort. Sammanfattningsvis:
USB förvandlar dagens "Plug-and-Pray" till verklig Plug-and-Play!

Se vidare ordlistan för mer information om USB.

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/SAF_FAQ.HTM (5 of 9)2006-12-12 ¤U¤È 01:43:30

FAQs (vanligt förekommande frågor)

F: Vad är en USB-hub?

S: En universell seriebussenhet som tillhandahåller ytterligare anslutningar till

Universal Serial Bus. Upstream-porten på en hub ansluter hubben till host-datorn
(värddatorn), normalt en PC. Multipla downstream-portar på en hub möjliggör
anslutning till andra hubbar eller enheter, som t.ex. ett USB-tangentbord, kamera eller
skrivare.

TILLBAKA TILL BÖRJAN AV SIDAN

LCD, panelteknik

F:

Vad är en flytandekristallskärm?

S: En flytandekristallskärm (LCD) är en optisk enhet som normalt används för visning

av ASCII-tecken och bilder på digital utrustning, som klockor, miniräknare, portabla
spel, etc. LCD är den teknik som används i displayer i notebooks och andra små
datorer. På samma sätt som lysdioder och gas-plasma-teknik, gör LCD att
displayerna kan göras mycket tunnare än vad som är möjligt med CRT-teknik. LCD
förbrukar mycket mindre energi än LED- och gas-plasma-displayer eftersom de
fungerar efter principen spärra ljus i stället för att sända ut ljus.

F:

Vad skiljer LCD:er med passiv matris från LCD:er med aktiv matris?

S: En LCD är tillverkad med ett displaygitter med antingen en passiv matris eller en

aktiv matris. En aktiv matris har en transistor placerad i varje pixelskärning, vilket
betyder att det behövs mindre ström för att styra ljuset från en pixel. Av denna
anledning kan strömmen i en aktiv matris-display slås på och stängas av oftare, vilket
förkortar skärmens uppdateringstid (muspekaren kommer t.ex. att röra sig jämnare på
skärmen). En LCD med passiv matris har ett gitter av ledare med pixels i varje
skärningspunkt i gittret.

F:

Vilka är fördelarna med TFT LCD jämfört med CRT?

S: I en CRT-monitor skjuter en elektronkanon ut elektroner som genererar ljus när de

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/SAF_FAQ.HTM (6 of 9)2006-12-12 ¤U¤È 01:43:30

FAQs (vanligt förekommande frågor)

kolliderar med elektroner i ett fluorescerande skikt på en glasskärm. CRT-monitorer
arbetar därför huvudsakligen med en analog RGB-signal. En TFT LCD-monitor är en
utrustning som återger bildsignalerna genom att styra en flytandekristallpanel. En
TFT har en helt annan uppbyggnad än en CRT: Varje cell har en aktiv matrisstruktur
och av varandra oberoende aktiva element. En TFT LCD har två glaspaneler och
utrymmet mellan dessa är fyllt med flytande kristaller. När varje cell ansluts till
elektroder och utsätts för elektrisk spänning, så ändras den molekylära strukturen i de
flytande kristallerna och styr mängden av det inkommande ljus som återger bilderna.
En TFT LCD har många fördelar jämfört med en CRT, eftersom den kan göras
mycket tunnare och dessutom flimmerfri, eftersom den inte utnyttjar
scanningmetoden (bild- och linjeavsökning).

F: Varför är en vertikalfrekvens på 60 Hz optimal för en LCD-monitor?

S: Till skillnad från en CDT-monitor, har TFT LCD-panelen en fast upplösning. En

XGA-monitor t.ex. har 1024x3 (R, G, B) x 768 pixels och en högre upplösning är inte
möjligt utan ytterligare programbehandling. Panelen är konstruerad för att optimera
displayen vid en punktklockfrekvens på 65 MHz, en av standarderna för XGA­displayer. Eftersom vertikal-/horisontalfrekvensen för denna punktklocka är 60 Hz/48
kHz, så är den optimala frekvensen för denna monitor 60 Hz.

F: Vilken typ av vidvinkelteknik finns tillgänglig? Hur fungerar den?

S: TFT LCD-panelen är ett element som styr/visar det inkommande bakgrundsljuset

med hjälp av dubbelbrytningen hos en flytande kristall. Genom att utnyttja
förhållandet att projektionen av inkommande ljus bryts mot huvudaxeln hos det
flytande elementet, så kan den styra riktningen på det inkommande ljuset och visa
det. Eftersom brytningsförhållandet för inkommande ljus i de flytande kristallerna
varierar med ljusets infallsvinkel, så är synvinkeln på en TFT mycket mindre än på en
CDT. Normalt anger synvinkeln den punkt där kontrastförhållandet är 10. För
närvarande utvecklas många sätt att öka synvinkeln, och det vanligaste
angreppssättet är att använda en film som breddar synvinkeln (wide viewing angle
film) genom att variera brytningsförhållandet. även IPS (In Plane Switching) och MVA
(Multi Vertical Aligned) används för att öka synvinkeln.

F: Varför flimrar inte en LCD-monitor?

S: Tekniskt uttryckt, så flimrar även LCD:er, men orsaken till fenomenet är en annan

än för CRT-moniitorer -- och det påverkar inte läsbarheten. Flimret på en LCD­monitor har att göra med ljus som normalt är osynligt, och som orsakas av skillnaden
mellan positiv och negativ spänning. å andra sidan, inträffar CRT-flimmer som kan
irritera ögonen när tändningen/släckningen av det fluorescerande objektet blir synlig.

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/SAF_FAQ.HTM (7 of 9)2006-12-12 ¤U¤È 01:43:30

FAQs (vanligt förekommande frågor)

Efterom reaktionstiden hos en flytande kristall i en LCD-panel är mycket längre, så är
inte denna form av störande flimmer märkbar på en LCD-display.

F:

Varför avger LCD-skärmar så gott som ingen elektromagnetisk interferens?

S: Till skillnad från en CRT, har en LCD-monitor inga komponenter som genererar

elektromagnetisk strålning, i synnerhet magnetiska fält. En LCD-display utnyttjar
dessutom relativt låg effekt, varför dess nätaggregat är extremt tystgående.

TILLBAKA TILL BÖRJAN AV SIDAN

Ergonom-i, ekologi- och säkerhetsstandards

F:

Vad betyder CE-märkningen?

S: CE-märkningen (Conformité Européenne) måste finnas på alla normerade

produkter som erbjuds till försäljning på den europeiska marknaden. Denna CE­märkning betyder att produkten uppfyller kraven i relevanta europeiska direktiv. Ett
europeiskt direktiv är en europeisk 'lag' som berör hälsa, säkerhet, miljö och
kundskydd, i mycket detsamma som U.S. National Electrical Code och UL Standards.

F: Uppfyller LCD-monitorn kraven i generella säkerhetsstandards?

S: Ja. Philips LCD-monitorer uppfyller riktlinjerna i MPR-II- och TCO 99/03-

standarderna för kontroll av strålning, elektromagnetiska vågor, energibesparing,
elsäkerhet i arbetsmiljön och återanvändbarhet. På specifikationssidan finns
detaljerade uppgifter om säkerhetsstandards.

Mer information finns i avsnittet Lagar och bestämmelser .

TILLBAKA TILL BÖRJAN AV SIDAN

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/SAF_FAQ.HTM (8 of 9)2006-12-12 ¤U¤È 01:43:30

FAQs (vanligt förekommande frågor)

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/SAF_FAQ.HTM (9 of 9)2006-12-12 ¤U¤È 01:43:30

Felsökning

• Säkerhet och felsökning

• FAQs

• Vanligt förekommande

problem

• Bildproblem

• Lagar och bestämmelser

• Annan samhörande

information

Felsökning

På denna sida beskrivs problem som kan åtgärdas av användaren. Om problemet kvarstår trots att du prövat dessa
lösningar, kontakta Philips kundtjänst.

Vanligt förekommande problem

Har du detta problem Kontrollera då detta

Ingen bild
(Strömförsörjning, LED-lampan lyser
inte)

● Kontrollera att nätkabeln är ansluten till vägguttaget och till

baksidan på monitorn.

● Kontrollera först att strömbrytaren på monitorns är i OFF-läget

(AV), tryck den sedan till ON (På) igen.

Ingen bild

(Strömförsörjning, LED-lampan är
bärnstensfärgad eller gul)

● Kontrollera att datorn är påslagen.

● Kontrollera att signalkabeln är korrekt ansluten till datorn.

● Kontrollera om något stift i monitorkabelns kontakt är böjt.

● Energisparfunktionen kan vara aktiverad.

På skärmen visas

● Kontrollera att monitorkabeln är korrekt ansluten till datorn. (Se

även den kortfattade installationsanvisningen (Quick Set-Up
Guide)).

● Kontrollera om något stift i monitorkabelns kontakt är böjt.

● Kontrollera att datorn är påslagen.

AUTO-knappen fungerar inte korrekt

●

Auto-funktionen är avsedd att användas på standard
Macintosh eller IBM-kompatibla PC:er som kör Microsoft
Windows.

●

Den kanske inte fungerar korrekt om du använder en icke­standard PC eller grafikkort.

Bildproblem

Bildens position är felaktig

●

Tryck på Auto-knappen.

●

Justera bildpositionen med Phase/Clock (fas/klocka) under
More Settings (fler inställningar) i OSD-huvudkontrollfönstret.

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/saf_troub.htm (1 of 3)2006-12-12 ¤U¤È 01:43:31

Felsökning

Bilden vibrerar på skärmen

● Kontrollera att signalkabeln är korrekt ansluten till grafikkortet

eller PC:n

Vertikalt flimmer

● Tryck på Auto-knappen.

●

Eliminera de vertikala linjerna med Fler inställningar i "Phase/
Clock" (Fas/klocka) i OSD-menyns huvudkontroller.

Horisontellt flimmer framträder

● Tryck på Auto-knappen.

●

Eliminera de vertikala linjerna med Fler inställningar i "Phase/
Clock" (Fas/klocka) i OSD-menyns huvudkontroller.

Skärmen är för ljus eller för mörk

● Justera kontrast och ljusstyrka (brightness) i OSD:s

huvudmeny. (LCD-monitorns bakgrundsbelysning har en fast
livslängd. När skärmen blir mörk eller börjar flimra, var vänlig
kontakta din återförsäljare.

En kvardröjande bild framträder

● Om en bild kvarstår på skärmen under en längre tid, så kan

den lämna ett avtryck på skärmen och ge en kvadröjande bild.
Denna försvinner normalt efter några timmar.

En bild kvarstår efter att strömmen har
stängts av.

● Detta är karaktäristiskt för flytande kristaller och orsakas inte

av en felaktig funktion eller försämring av de flytande
kristallerna. Den kvardröjande bilden kommer att försvinna
efter en viss tid.

Gröna, röda, blå, mörka och vita prickar
kvarstår

● De kvardröjande prickarna är en normal egenskap hos de

flytande kristaller som används i dag.

För mer hjälp, se listan Consumer Information Centers och kontakta Philips kundtjänstrepresentant.

TILLBAKA TILL BÖRJAN AV SIDAN

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/saf_troub.htm (2 of 3)2006-12-12 ¤U¤È 01:43:31

Felsökning

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/saf_troub.htm (3 of 3)2006-12-12 ¤U¤È 01:43:31

Regulatory Information

• TCO'03 Information

• Recycling Information for
Customers

•

Waste Electrical and
Electronic Equipment-WEEE

• CE Declaration of Conformity

• Energy Star Declaration

• Federal Communications
Commission (FCC) Notice (U.
S. Only)

• Commission Federale de la
Communication (FCC
Declaration)

• EN 55022 Compliance
(Czech Republic Only)

• MIC Notice (South Korea
Only)

• Polish Center for Testing and
Certification Notice

• North Europe (Nordic
Countries) Information

• BSMI Notice (Taiwan Only)

• Ergonomie Hinweis (nur
Deutschland)

• Philips End-of-Life Disposal

• Information for UK only

• China RoHS

• Troubleshooting

• Other Related Information

• Frequently Asked Questions
(FAQs)

Regulatory Information

Model ID:200XW7
Model No:HWB7200P

TCO'03 Information

Congratulations!

The display you have just purchased carries the TCO'03 Displays label. This
means that your display is designed, manufactured and tested according to some
of the strictest quality and environmental requirements in the world. This makes for
a high performance product, designed with the user in focus that also minimizes the
impact on our natural environment.

Some of the features of the TCO'03 Display requirements.

Ergonomics

● Good visual ergonomics and image quality in order to improve the working environment for the user and

to reduce sight and strain problems. Important parameters are luminance, contrast, resoluction,
reflectance, colour rendition and image stability.

Energy

● Energy-saving mode after a certain time-beneficial both for the user and the environment

● Electrical safety

Emissions

● Electromagnetic fields

● Noise emissions

Ecology

● The product must be prepared for recycling and the manufacturer must have a certified environmental

management system such as EMAS or ISO 14 000

● Restrictions on

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/REGS/REGULAT.HTM (1 of 12)2006-12-12 ¤U¤È 01:43:33

Regulatory Information

❍ chlorinated and brominated flame retardants and polymers
❍ heavy metals such as cadmium, mercury and lead.

The requirements included in this label have been developed by TCO Development in co-operation with
scientists, experts, users as well as manufacturers all over the world. Since the end of the 1980s TCO has
been involved in influencing the development of IT equipment in a more user-friendly direction. Our labelling
system started with displays in 1992 and is now requested by users and IT-manufacturers all over the world.

For more information, please visit

www.tcodevelopment.com

RETURN TO TOP OF THE PAGE

Recycling Information for Customers

Philips establishes technically and economically viable objectives to optimize the environmental performance of
the organization's product, service and activities.

From the planning, design and production stages, Philips emphasizes the important of making products that
can easily be recycled. At Philips, end-of-life management primarily entails participation in national take-back
initiatives and recycling programs whenever possible, preferably in cooperation with competitors.

There is currently a system of recycling up and running in the European countries, such as The Netherlands,
Belgium, Norway, Sweden and Denmark.

In U.S.A., Philips Consumer Electronics North America has contributed funds for the Electronic Industries
Alliance (EIA) Electronics Recycling Project and state recycling initiatives for end-of-life electronics products
from household sources. In addition, the Northeast Recycling Council (NERC) - a multi-state non-profit
organization focused on promoting recycling market development - plans to implement a recycling program.

In Asia Pacific, Taiwan, the products can be taken back by Environment Protection Administration (EPA) to
follow the IT product recycling management process, detail can be found in web site www.epa.gov.tw

For help and service, please contact Consumers Information Center or F1rst Choice Contact Information

Center in each country or the following team of Environmental specialist can help.

Mr. WY Chen- Environment manager
Philips Multimedia Flat Display
E-mail: [e-mail]

Tel: [phone]

Mr. Maarten ten Houten - Senior Environmental Consultant
Philips Consumer Electronics
E-mail: [e-mail]

Tel: [phone]

Mr. Delmer F. Teglas
Philips Consumer Electronics North America

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/REGS/REGULAT.HTM (2 of 12)2006-12-12 ¤U¤È 01:43:33

Regulatory Information

E-mail: [e-mail]
Tel: [phone]

RETURN TO TOP OF THE PAGE

Waste Electrical and Electronic Equipment-WEEE

Attention users in European Union private households

This marking on the product or on its packaging illustrates that, under European Directive
2002/96/EG governing used electrical and electronic appliances, this product may not be disposed of with
normal household waste. You are responsible for disposal of this equipment through a designated waste
electrical and electronic equipment collection. To determine the locations for dropping off such waste electrical
and electronic, contact your local government office, the waste disposal organization that serves your
household or the store at which you purchased the product.

RETURN TO TOP OF THE PAGE

CE Declaration of Conformity

Philips Consumer Electronics declare under our responsibility that the product is in conformity with the following
standards

- EN60950-1:2001 (Safety requirement of Information Technology Equipment)

- EN55022:1998 (Radio Disturbance requirement of Information Technology Equipment)

- EN55024:1998 (Immunity requirement of Information Technology Equipment)

- EN61000-3-2:2000 (Limits for Harmonic Current Emission)

- EN61000-3-3:1995 (Limitation of Voltage Fluctuation and Flicker)
following provisions of directives applicable

- 73/23/EEC (Low Voltage Directive)

- 89/336/EEC (EMC Directive)

- 93/68/EEC (Amendment of EMC and Low Voltage Directive)
and is produced by a manufacturing organization on ISO9000 level.

The product also comply with the following standards

- ISO9241-3, ISO9241-7, ISO9241-8 (Ergonomic requirement for CRT Monitor)

- ISO13406-2 (Ergonomic requirement for Flat Panel Display)

- GS EK1-2000 (GS specification)

- prEN50279:1998 (Low Frequency Electric and Magnetic fields for Visual Display)

- MPR-II (MPR:1990:8/1990:10 Low Frequency Electric and Magnetic fields)

- TCO'99, TCO'03 (Requirement for Environment Labelling of Ergonomics, Energy, Ecology and Emission,

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/REGS/REGULAT.HTM (3 of 12)2006-12-12 ¤U¤È 01:43:33

Regulatory Information

TCO: Swedish Confederation of Professional Employees) for TCO versions

RETURN TO TOP OF THE PAGE

Energy Star Declaration

This monitor is equipped with a function for saving energy which supports the VESA Display
Power Management Signaling (DPMS) standard. This means that the monitor must be
connected to a computer which supports VESA DPMS. Time settings are adjusted from the
system unit by software.

VESA State LED Indicator Power Consumption
Normal operation ON (Active) Green < 48W
Power

Saving

Alternative

2
One step

OFF (Sleep) Amber < 2 W

Switch Off Off < 1 W

As an ENERGY STAR

®

Partner, PHILIPS has determined that this product meets

the

ENERGY STAR® guidelines for energy efficiency.

We recommend you switch off the monitor when it is not in use for a long time.

RETURN TO TOP OF THE PAGE

Federal Communications Commission (FCC) Notice (U.S. Only)

This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the user

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/REGS/REGULAT.HTM (4 of 12)2006-12-12 ¤U¤È 01:43:33

Regulatory Information

is encouraged to try to correct the interference by one or more of the following measures:

● Reorient or relocate the receiving antenna.

● Increase the separation between the equipment and receiver.

● Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

● Consult the dealer or an experienced radio/TV technician for help.

Changes or modifications not expressly approved by the party responsible for compliance
could void the user's authority to operate the equipment.

Use only RF shielded cable that was supplied with the monitor when connecting this monitor to a computer
device.

To prevent damage which may result in fire or shock hazard, do not expose this appliance to rain or excessive
moisture.

THIS CLASS B DIGITAL APPARATUS MEETS ALL REQUIREMENTS OF THE CANADIAN INTERFERENCE­CAUSING EQUIPMENT REGULATIONS.

RETURN TO TOP OF THE PAGE

Commission Federale de la Communication (FCC Declaration)

Cet équipement a été testé et déclaré conforme auxlimites des appareils numériques de
class B,aux termes de l'article 15 Des règles de la FCC. Ces limites sont conçues de façon
à fourir une protection raisonnable contre les interférences nuisibles dans le cadre d'une
installation résidentielle. CET appareil produit, utilise et peut émettre des hyperfréquences
qui, si l'appareil n'est pas installé et utilisé selon les consignes données, peuvent causer
des interférences nuisibles aux communications radio. Cependant, rien ne peut garantir
l'absence d'interférences dans le cadre d'une installation particulière. Si cet appareil est la
cause d'interférences nuisibles pour la réception des signaux de radio ou de télévision, ce
qui peut être décelé en fermant l'équipement, puis en le remettant en fonction, l'utilisateur
pourrait essayer de corriger la situation en prenant les mesures suivantes:

● Réorienter ou déplacer l'antenne de réception.

● Augmenter la distance entre l'équipement et le récepteur.

● Brancher l'équipement sur un autre circuit que celui utilisé par le récepteur.

● Demander l'aide du marchand ou d'un technicien chevronné en radio/télévision.

Toutes modifications n'ayant pas reçu l'approbation des services compétents en matière de
conformité est susceptible d'interdire à l'utilisateur l'usage du présent équipement.

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/REGS/REGULAT.HTM (5 of 12)2006-12-12 ¤U¤È 01:43:33

Regulatory Information

N'utiliser que des câbles RF armés pour les connections avec des ordinateurs ou périphériques.

CET APPAREIL NUMERIQUE DE LA CLASSE B RESPECTE TOUTES LES EXIGENCES DU REGLEMENT
SUR LE MATERIEL BROUILLEUR DU CANADA.

RETURN TO TOP OF THE PAGE

EN 55022 Compliance (Czech Republic Only)

RETURN TO TOP OF THE PAGE

MIC Notice (South Korea Only)

Class B Device

Please note that this device has been approved for non-business purposes and may be used in any
environment, including residential areas.

RETURN TO TOP OF THE PAGE

Polish Center for Testing and Certification Notice

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/REGS/REGULAT.HTM (6 of 12)2006-12-12 ¤U¤È 01:43:33

Regulatory Information

The equipment should draw power from a socket with an attached protection circuit (a three-prong socket). All
equipment that works together (computer, monitor, printer, and so on) should have the same power supply
source.

The phasing conductor of the room's electrical installation should have a reserve short-circuit protection device
in the form of a fuse with a nominal value no larger than 16 amperes (A).

To completely switch off the equipment, the power supply cable must be removed from the power supply
socket, which should be located near the equipment and easily accessible.

A protection mark "B" confirms that the equipment is in compliance with the protection usage requirements of
standards PN-93/T-42107 and PN-89/E-06251.

RETURN TO TOP OF THE PAGE

North Europe (Nordic Countries) Information

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/REGS/REGULAT.HTM (7 of 12)2006-12-12 ¤U¤È 01:43:33

Regulatory Information

Placering/Ventilation

VARNING:

FÖRSÄKRA DIG OM ATT HUVUDBRYTARE OCH UTTAG ÄR LÄTÅTKOMLIGA, NÄR
DU STÄLLER DIN UTRUSTNING PÅPLATS.

Placering/Ventilation

ADVARSEL:

SØRG VED PLACERINGEN FOR, AT NETLEDNINGENS STIK OG STIKKONTAKT
ER NEMT TILGÆNGELIGE.

Paikka/Ilmankierto

VAROITUS:

SIJOITA LAITE SITEN, ETTÄ VERKKOJOHTO VOIDAAN TARVITTAESSA HELPOSTI
IRROTTAA PISTORASIASTA.

Plassering/Ventilasjon

ADVARSEL:

NÅR DETTE UTSTYRET PLASSERES, MÅ DU PASSE PÅ AT KONTAKTENE FOR
STØMTILFØRSEL ER LETTE Å NÅ.

RETURN TO TOP OF THE PAGE

BSMI Notice (Taiwan Only)

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/REGS/REGULAT.HTM (8 of 12)2006-12-12 ¤U¤È 01:43:33

Regulatory Information

RETURN TO TOP OF THE PAGE

Ergonomie Hinweis (nur Deutschland)

Der von uns gelieferte Farbmonitor entspricht den in der "Verordnung über den Schutz vor Schäden durch
Röntgenstrahlen" festgelegten Vorschriften.

Auf der Rückwand des Gerätes befindet sich ein Aufkleber, der auf die Unbedenklichkeit der Inbetriebnahme
hinweist, da die Vorschriften über die Bauart von Störstrahlern nach Anlage III ¤ 5 Abs. 4 der
Röntgenverordnung erfüllt sind.

Damit Ihr Monitor immer den in der Zulassung geforderten Werten entspricht, ist darauf zu achten, daß

1. Reparaturen nur durch Fachpersonal durchgeführt werden.

2. nur original-Ersatzteile verwendet werden.

3. bei Ersatz der Bildröhre nur eine bauartgleiche eingebaut wird.

Aus ergonomischen Gründen wird empfohlen, die Grundfarben Blau und Rot nicht auf dunklem
Untergrund zu verwenden (schlechte Lesbarkeit und erhöhte Augenbelastung bei zu geringem
Zeichenkontrast wären die Folge).

Der arbeitsplatzbezogene Schalldruckpegel nach DIN 45 635 beträgt 70dB (A) oder weniger.

ACHTUNG: BEIM AUFSTELLEN DIESES GERÄTES DARAUF ACHTEN, DAß
NETZSTECKER UND NETZKABELANSCHLUß LEICHT ZUGÄNGLICH SIND.

RETURN TO TOP OF THE PAGE

End-of-Life Disposal

Your new monitor contains materials that can be recycled and reused. Specialized companies can recycle your
product to increase the amount of reusable materials and to minimize the amount to be disposed of.

Please find out about the local regulations on how to dispose of your old monitor from your local Philips dealer.

(For customers in Canada and U.S.A.)

This product may contain lead and/or mercury. Dispose of in accordance to local-state and federal regulations.
For additional information on recycling contact www.eia.org (Consumer Education Initiative)

RETURN TO TOP OF THE PAGE

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/REGS/REGULAT.HTM (9 of 12)2006-12-12 ¤U¤È 01:43:33

Regulatory Information

Information for UK only

WARNING - THIS APPLIANCE MUST BE GROUNDING.

Important:

This apparatus is supplied with an approved moulded 13A
plug. To change a fuse in this type of plug proceed as
follows:

1. Remove fuse cover and fuse.

2. Fit new fuse which should be a BS 1362 5A,A.S.T.A. or
BSI approved type.

3. Refit the fuse cover.

If the fitted plug is not suitable for your socket outlets, it
should be cut off and an appropriate 3-pin plug fitted in its
place.

If the mains plug contains a fuse, this should have a value
of 5A. If a plug without a fuse is used, the fuse at the
distribution board should not be greater than 5A.

Note: The severed plug must be destroyed to avoid a
possible shock hazard should it be inserted into a 13A
socket elsewhere.

How to connect a plug

The wires in the mains lead are coloured in accordance
with the following code:

BLUE - "NEUTRAL" ("N")

BROWN - "LIVE" ("L")

GREEN & YELLOW - "GROUND" ("G")

1. The GREEN AND YELLOW wire must be connected to
the terminal in the plug which is marked with the letter "G"

or by the Ground symbol

or coloured GREEN or GREEN

AND YELLOW.

2. The BLUE wire must be connected to the terminal which

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/REGS/REGULAT.HTM (10 of 12)2006-12-12 ¤U¤È 01:43:33

Regulatory Information

is marked with the letter "N" or coloured BLACK.

3. The BROWN wire must be connected to the terminal
which marked with the letter "L" or coloured RED.

Before replacing the plug cover, make certain that the cord
grip is clamped over the sheath of the lead - not simply
over the three wires.

RETURN TO TOP OF THE PAGE

China RoHS

The People's Republic of China released a regulation called "Management Methods for Controlling Pollution by
Electronic Information Products" or commonly referred to as China RoHS. All products including CRT and LCD
monitor which are produced and sold for China market have to meet China RoHS request.

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/REGS/REGULAT.HTM (11 of 12)2006-12-12 ¤U¤È 01:43:33

Regulatory Information

RETURN TO TOP OF THE PAGE

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/REGS/REGULAT.HTM (12 of 12)2006-12-12 ¤U¤È 01:43:33

Annan samhörande information

• Säkerhet och felsökning

• FAQs

• Felsökning

• Lagar och bestämmelser

• Information för användare i
USA

• Information för användare
utanför USA

Annan samhörande information

Information för användare i USA

För enheter inställda på 115 V:

Använd en UL-listad nätkabel bestående av minimum 18 AWG, Typ SVT eller SJT treledarkabel,
max. 4,5 m (15 fot) lång och med en jordad stickkontakt med parallella stift, med märkdata 15 A,
125 V.

För enheter inställda på 230 V:

Använd en UL-listad nätkabel bestående av minimum 18 AWG, Typ SVT eller SJT treledarkabel,
max. 4,5 m (15 fot) lång och med en jordad stickkontakt med två stift, med märkdata 15 A, 250 V.

Information för användare utanför USA

För enheter inställda på 230 V:

Använd en nätkabel bestående av minimum 18 AWG-kabel och en jordad stickpropp med märkdata
15 A, 250 V. Kabeln ska vara godkänd i det land där utrustningen ska användas och/eller vara
märkt med HAR.

TILLBAKA TILL BÖRJAN AV SIDAN

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/SAFETY/saf_other.htm2006-12-12 ¤U¤È 01:43:34

Om denna bruksanvisning

• Om denna bruksanvisning

• Beskrivning av använd
notation

Om denna bruksanvisning

Om denna bruksanvisning

Denna elektroniska bruksanvisning är avsedd för alla som använder Philips LCD Monitor. Den
beskriver LCD-monitorns funktioner, användning och annan viktig information. Dess innehåll är
identisk med informationen i vår tryckta version.

Den innehåller följande avsnitt:

● Information om säkerhet och felsökning ger tips och lösningar på vanliga problem, och också

annan information som du kan behöva.

● Om denna elektroniska bruksanvisning ger en översikt över inkluderad information,

tillsammans med beskrivningar av notationsikoner och annan dokumentation som du kan
behöva.

● Produktinformation ger en översikt över monitorns funktioner, och även tekniska data för

denna monitor.

● Installera monitorn beskriver det inledande installationsförfarandet och ger en översikt över

monitorns användning.

● On-Screen Display ger information om hur du ställer in monitorn.

● Kundservice och garantifrågor innehåller en lista över Philips centra för kundservice världen

över, tillsammans med telefonnummer till help desks samt information om den garanti som
gäller för produkten.

● Ordlista definierar tekniska termer.

● Alternativet nerladdning och utskrift överför hela denna bruksanvisning till din hårddisk där

du har den enkelt tillgänglig.

TILLBAKA TILL BÖRJAN AV SIDAN

Notationer

I följande avsnitt beskrivs de notationer som används i detta dokument.

Påpekanden, Försiktighet och Varningar

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/ABOUT/ABOUT.HTM (1 of 2)2006-12-12 ¤U¤È 01:43:41

Om denna bruksanvisning

I hela denna bruksanvisning kan textstycken åtföljas av en ikon och vara skrivna med fetstil eller
kursivt. Dessa stycken innehåller påpekanden, försiktighet och varningar, och används på följande
sätt:

OBS: Denna ikon markerar viktig information och tips som kan hjälpa dig att
använda datorsystemet på ett bättre sätt.

FöRSIKTIGHET: Denna ikon markerar information som talar om för dig hur du
ska undvika potentiella risker för maskinvaran eller förlust av data.

VARNING: Denna ikon markerar risk för kroppsskada och informerar dig om
hur du ska undvika problemet.

En del varningar kan visas med annat format och sakna ikon. I sådana fall är den specifika
visningen av varningen bemyndigad av lagstiftande myndigheter.

TILLBAKA TILL BÖRJAN AV SIDAN

©2006 Koninklijke Philips Electronics NV

Alla rättigheter förbehållna. Reproduktion, kopiering, användning, modifiering, uthyrning, offentlig förevisning,
vidarebefordran och/eller radio-/TV-utsändning helt eller delvis är förbjuden utan skriftligt godkännande av Philips
Electronics N.V.

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/ABOUT/ABOUT.HTM (2 of 2)2006-12-12 ¤U¤È 01:43:41

Produktinformation

• Produktegenskaper

• Tekniska data

• Upplösning & förinställda lägen

• Philips policy för defekta pixels

• Automatisk energibesparing

• Fysiska data

• Stiftanslutningar

• Produktbilder

• Mekanisk funktion

• Att rotera bildskärmen

• SmartManage

Produktinformation

Produktegenskaper

200XW7

● Enastående prestanda på bildskärmens front

❍ Stor, bred skärm: IM, skriv e-post, titta på video på en skärm
❍ WSXGA, bredformat 1680x1050 upplösning för skarpare bild
❍ Snabb på/av-respons: Enastående visning av text och grafik
❍ Dubbel ingång som accepterar både analoga VGA- och digitala DVI-signaler

● Ergonomisk design

❍ 90 graders skärmrotation och smart sladdhantering
❍ Skärmen kan lutas och vridas för idealisk visningsvinkel

● Miljövänlig design

❍ För din säkerhet: Brandskyddat hölje av rymdkompositmaterial
❍ Blyfri design värnar om vår miljö

● Riktigt bekvämt

❍ USB-port för bekväm anslutning av kringutrustning
❍ Enkelt att justera visningsinställningar med Philips SmartControl
❍ FlexiHolder håller anteckningar, kort eller foton ovanpå bildskärmen

TILLBAKA TILL BÖRJAN AV SIDAN

Blyfri produkt

Philips har eliminerat giftiga ämnen som t ex bly från sina skärmar. Blyfria skärmar skyddar din hälsa och
gynnar en miljömässigt hållbar återvinning och avfallshantering av elektrisk och elektronisk utrustning.
Philips efterlever EU-direktivet RoHS som reglerar användning av farliga ämnen i elektrisk och
elektronisk utrustning. Med Philips kan du vara säker på att din skärm inte skadar miljön.

Tekniska data*

LCD-PANEL

• Typ TFT LCD

• Skärmstorlek 20,1" / 51cm

• Pixel Pitch (delning) 0,258 x 0,258 mm

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/PRODUCT/PRODUCT.HTM (1 of 11)2006-12-12 ¤U¤È 01:43:48

Produktinformation

• LCD, paneltyp

1680 x 1050 pixels
R.G.B. vertikal stripe
Anti-blänk, polariserande

• Effektiv bildyta

433,44 x 270,9

mm

SCANNING (avsökning)

• Vertikal uppdateringsfrekvens 56 Hz-76 Hz (Analog / Digital ingång)

• Horisontell uppdateringsfrekvens 30 kHz-98kHz (Analog insignal)

VIDEO

• Video dot rate (punktfrekvens) 205 MHz

• Inimpedans

- Video
75 ohm

- Synk
2,2K ohm

• Insignalnivå 0,7 Vpp

• Synk insignal

Separat synk
Composite (blandad) synk
Synk eller grön

• Synkpolariteter Positiv och negativ

OPTISKA EGENSKAPER

• Kontrastvinkel, topp klockan 6

• Vitkromacitet

x: 0.283 y: 0.297 (vid 9300° K)
x: 0.313 y: 0.329 (vid 6500° K)

* Detta värde är föremål för ändring utan föregående meddelande.

TILLBAKA TILL BÖRJAN AV SIDAN

Upplösning & förinställda lägen

• Maximalt

1680 x 1050 vid 75 Hz (Analog insignal)
1680 x 1050 vid 60 Hz (Digital insignal)

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/PRODUCT/PRODUCT.HTM (2 of 11)2006-12-12 ¤U¤È 01:43:48

Produktinformation

• Rekommenderat 1680 x 1050 vid 60 Hz (Digital insignal)

40 användardefinierade lägen

15fabriksinställda lägen:

H. frek (kHz) Upplösning V. frek (Hz)

31.469 640x350 70.086

31.469 720x400 70.087

31.469 640x480 59.940

35.000 640x480 67.000

37.500 640x480 75.000

35.156 800x600 56.250

37.879 800x600 60.317

46.875 800x600 75.000

48.363 1024x768 60.004

60.023 1024x768 75.029

68.700 1152x870 75.000

63.981 1280x1024 60.020

79.976 1280x1024 75.025

75.0 1600x1200 60

65.29 1680x1050 60.0

TILLBAKA TILL BÖRJAN AV SIDAN

Automatisk energibesparing

Om du har ett VESA DPMS-kompatibelt grafikkort eller programvara installerad i PC:n, så kan monitorn automatiskt
sänka sin energiförbrukning när den inte används. Om en inmatning från tangentbordet, musen eller annan
inmatningsenhet detekteras, så "väcks" monitorn automatiskt. I följande tabell visas energiförbrukningen och signalerna
för denna automatiska energibesparande funktion:

Effektstyrning, definition

VESA-läge Video H-synk V-synk

Förbrukad

effekt

LED-färg

Aktiv ON Ja Jja

<48 W (typ.) Grön

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/PRODUCT/PRODUCT.HTM (3 of 11)2006-12-12 ¤U¤È 01:43:48

Produktinformation

Energisparläge

OFF

Nej Nej < 2 W Amber

Avstängd OFF - - < 1 W OFF

TILLBAKA TILL BÖRJAN AV SIDAN

Fysiska data

• Mått (BxHxD) *

483 x 402 x 215.3 mm (inkl. sockel)

(i lägsta läget)

• Vikt * 8,6 kg

• Lutning / Vridning -5° ~ 25° / ± 45°

• Höjdjustering,
inställningsområde

130 mm

• Strömförsörjning 100 — 240 VAC, 60 - 50 Hz

• Effektförbrukning 48 W* (typ.)

• Temperatur (drift)

0° C till 35° C (drift)

-20° C till 60° C (förvaring)

• Relativ luftfuktighet 20% till 80%

• MTBF, systemet

50Ktim (exklusive CCFL 40Ktim)

• Kabinettfärg Svart

•

Altitud

- förvaring/frakt

- drift

0 - 12 192 m
0 - 3 657,6 m

* Dessa värden är föremål för ändring utan föregående meddelande.

* Upplösning 1680 x 1050, standardstorlek, max. kontrast, ljusstyrka 50%, 6500° K, fullt vitmönster.

TILLBAKA TILL BÖRJAN AV SIDAN

Stiftanslutningar

1.DVI-anslutningen innehåller 24 signalkontakter ordnade i tre rader om åtta kontakter. Tilldelningen av stift visas i
följande tabell:

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/PRODUCT/PRODUCT.HTM (4 of 11)2006-12-12 ¤U¤È 01:43:48

Produktinformation

Stift

nr.

Signaltilldelning

Stift

nr.

Signaltilldelning

Stift
nr.

Signaltilldelning

1

T.M.D.S. Data2-

9

T.M.D.S. Data1- 17 T.M.D.S. Data0-

2

T.M.D.S. Data2+

10

T.M.D.S. Data1+ 18 T.M.D.S. Data0+

3

T.M.D.S. Data2 Skärm

11

T.M.D.S. Data1 Skärm 19 T.M.D.S. Data0 Skärm

4

NC

12

NC 20 NC

5

NC

13

NC 21 NC

6

DDC-klocka

14

+5 V 22 T.M.D.S. Klocka Skärm

7

DDC-data

15

Jord (återgång för +5V
och H/V-synk)

23 T.M.D.S. Klocka+

8

* Analog V-synk 16 Hot Plug-detektering 24 T.M.D.S. Klocka-

2. Den 15-poliga D-subkontakten (hane) på signalkabeln:

Stift

nr.

Tilldelning

Stift

nr.

Tilldelning

1

Röd videoingång

9

+5V

2

Grön videoingång/SOG

10

Jord

3

Blå videoingång

11

Jord

4

Jord

12

Seriell dataledning (SDA)

5

Kabeldetektering

13

H. Synk / H+V

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/PRODUCT/PRODUCT.HTM (5 of 11)2006-12-12 ¤U¤È 01:43:48

Produktinformation

6

Röd videojord

14

V. Synk (VCLK för DDC)

7

Grön videojord

15

Ledning för dataklocka
(SCL)

8

Blå videojord

TILLBAKA TILL BÖRJAN AV SIDAN

Produktbilder

Följ länkarna och titta på olika bilder på monitorn och dess komponenter.

Produktbeskrivning, framsidan

TILLBAKA TILL BÖRJAN AV SIDAN

Mekanisk funktion

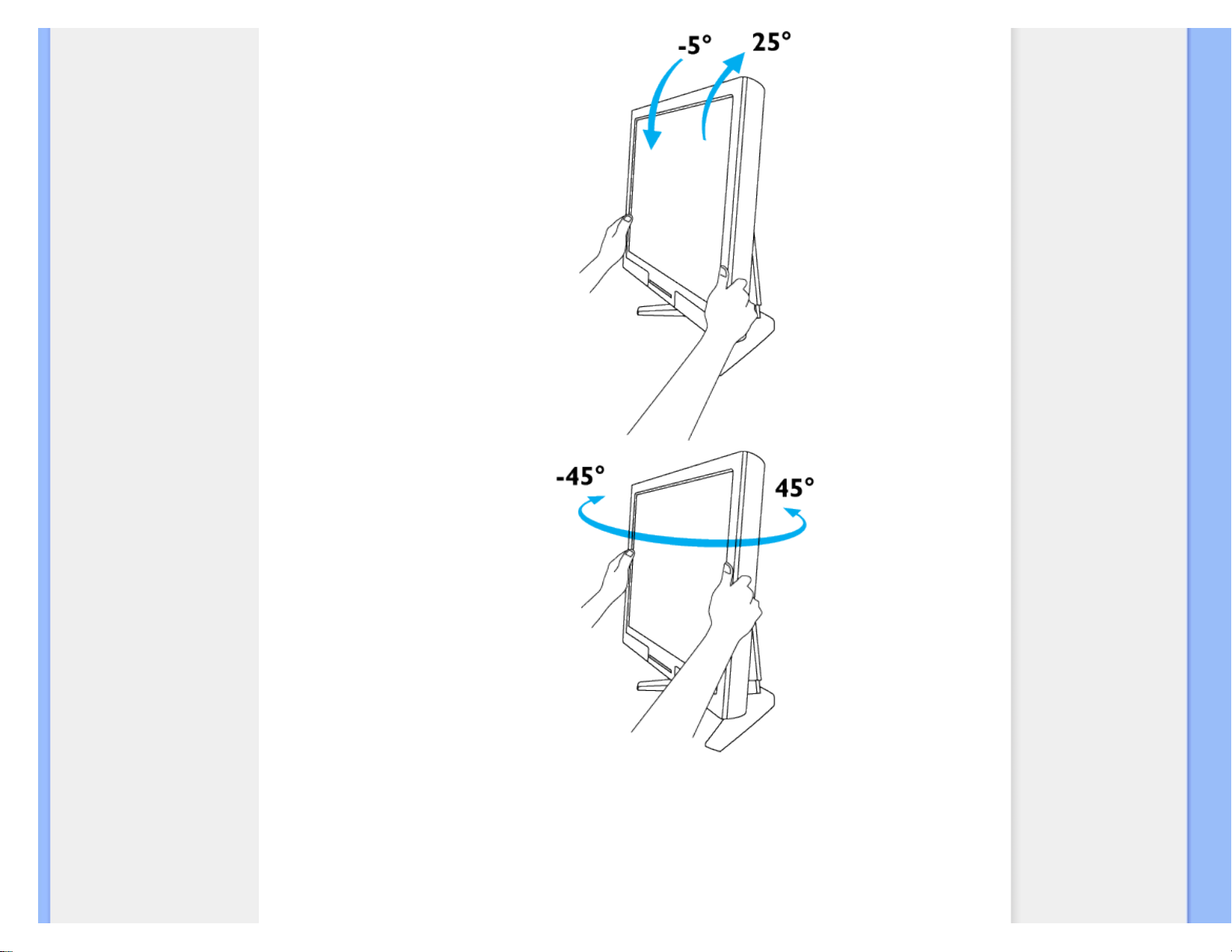

1) Lutning

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/PRODUCT/PRODUCT.HTM (6 of 11)2006-12-12 ¤U¤È 01:43:48

Produktinformation

2) Vridning

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/PRODUCT/PRODUCT.HTM (7 of 11)2006-12-12 ¤U¤È 01:43:48

Produktinformation

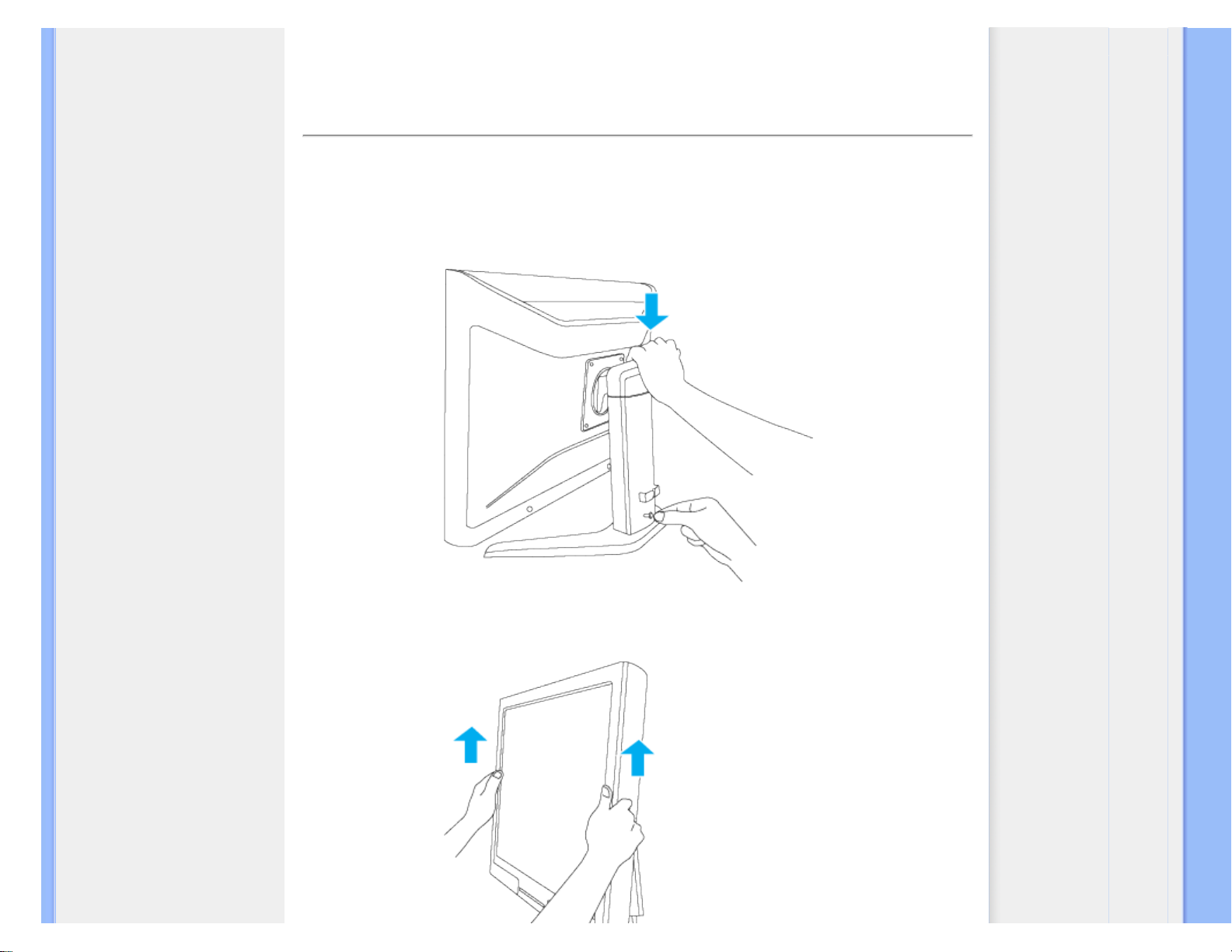

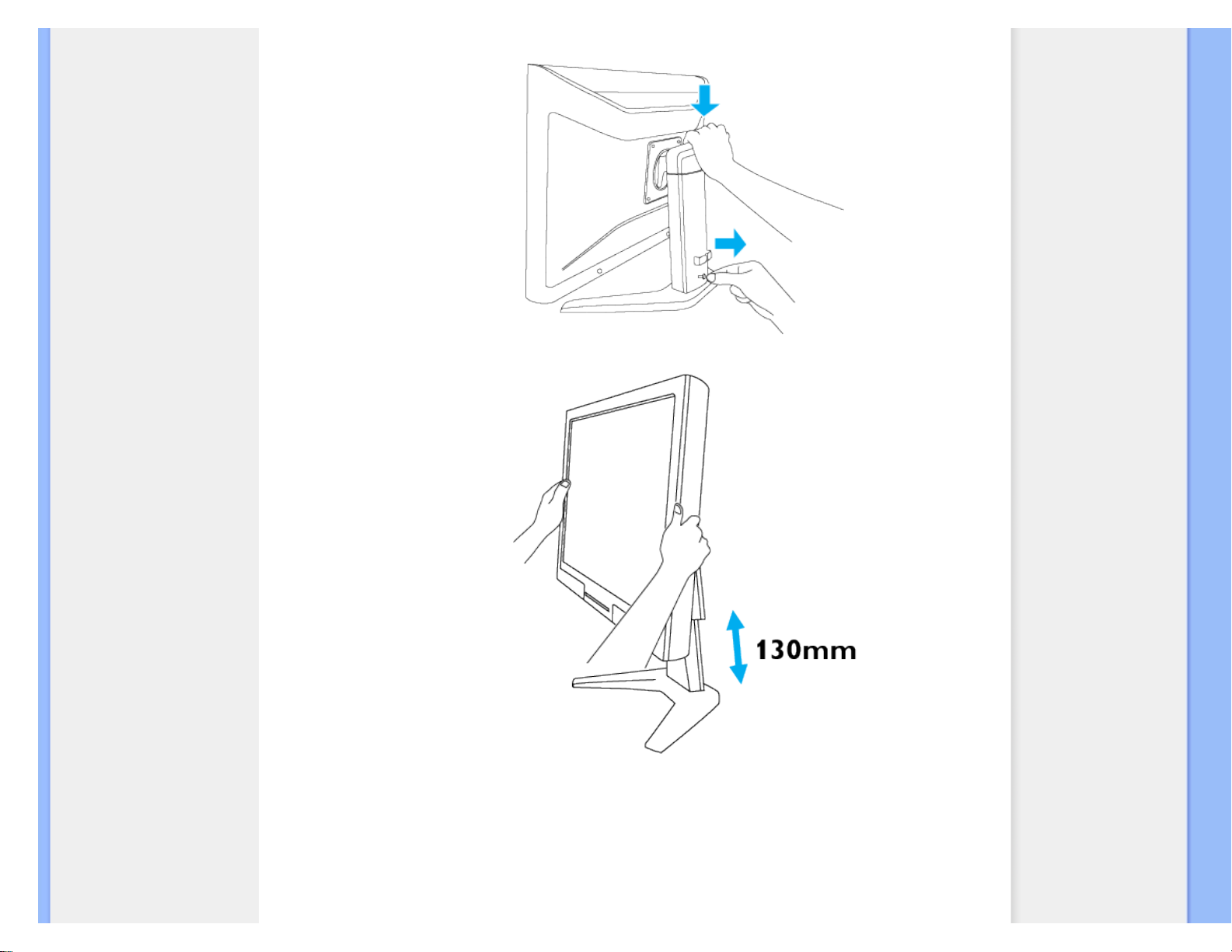

3) Höjdjustering

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/PRODUCT/PRODUCT.HTM (8 of 11)2006-12-12 ¤U¤È 01:43:48

Produktinformation

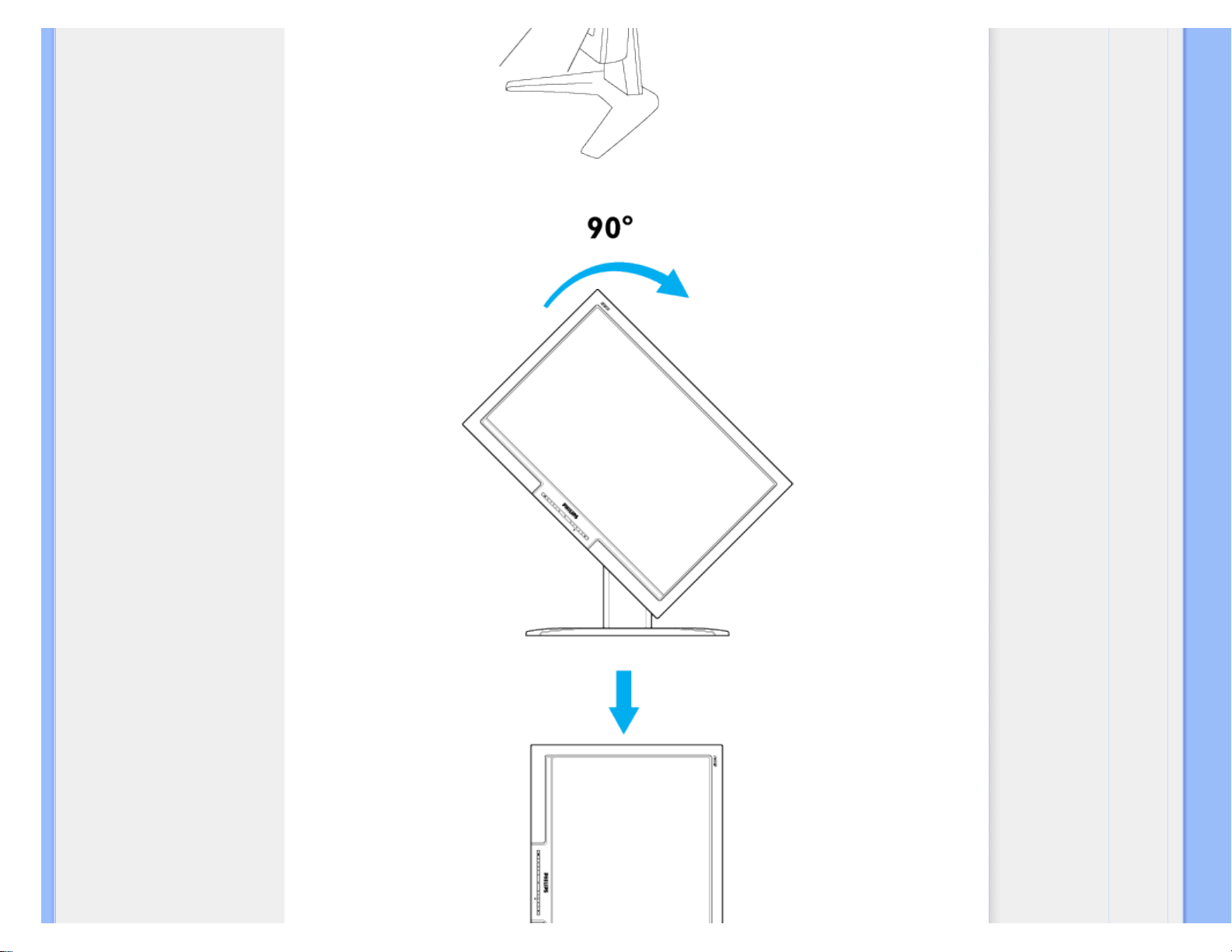

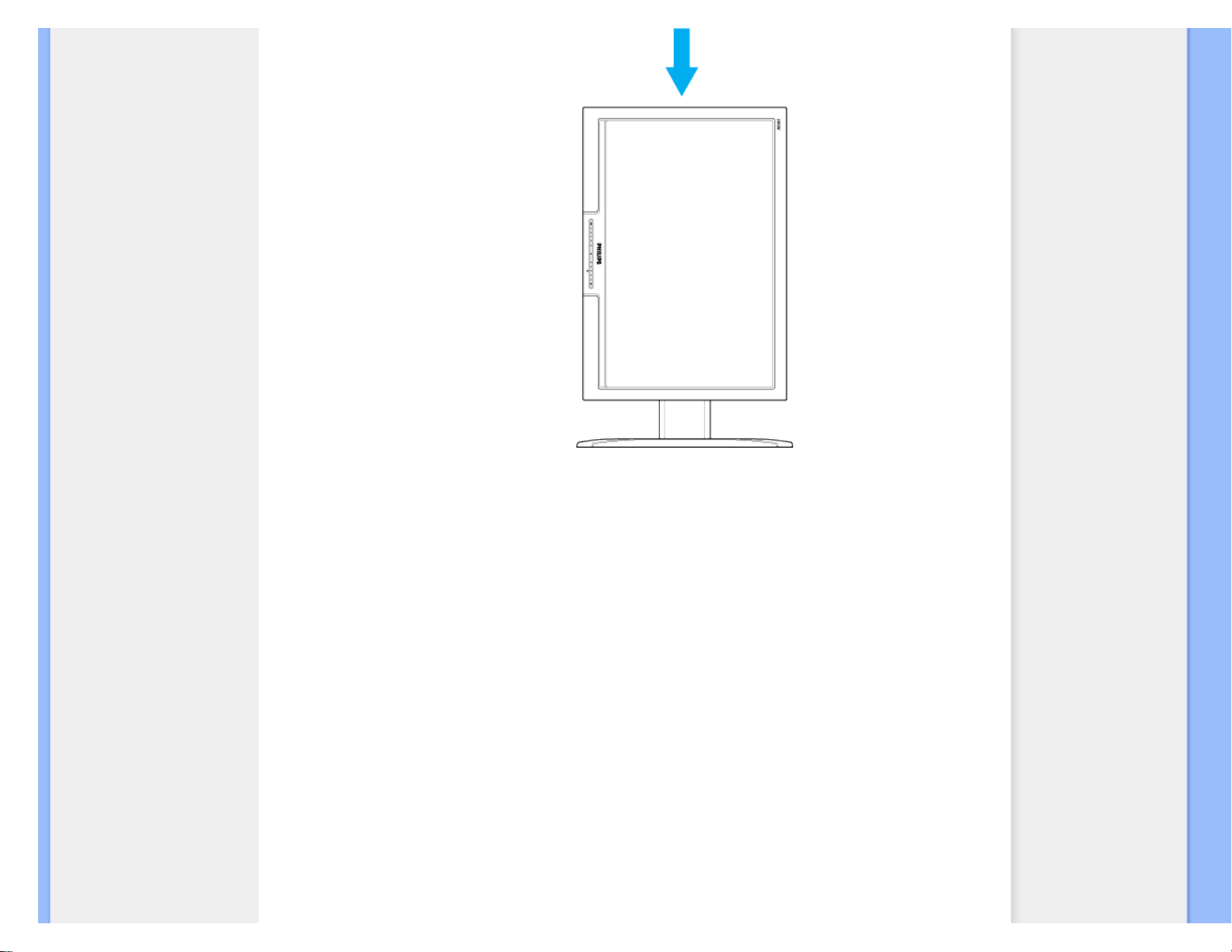

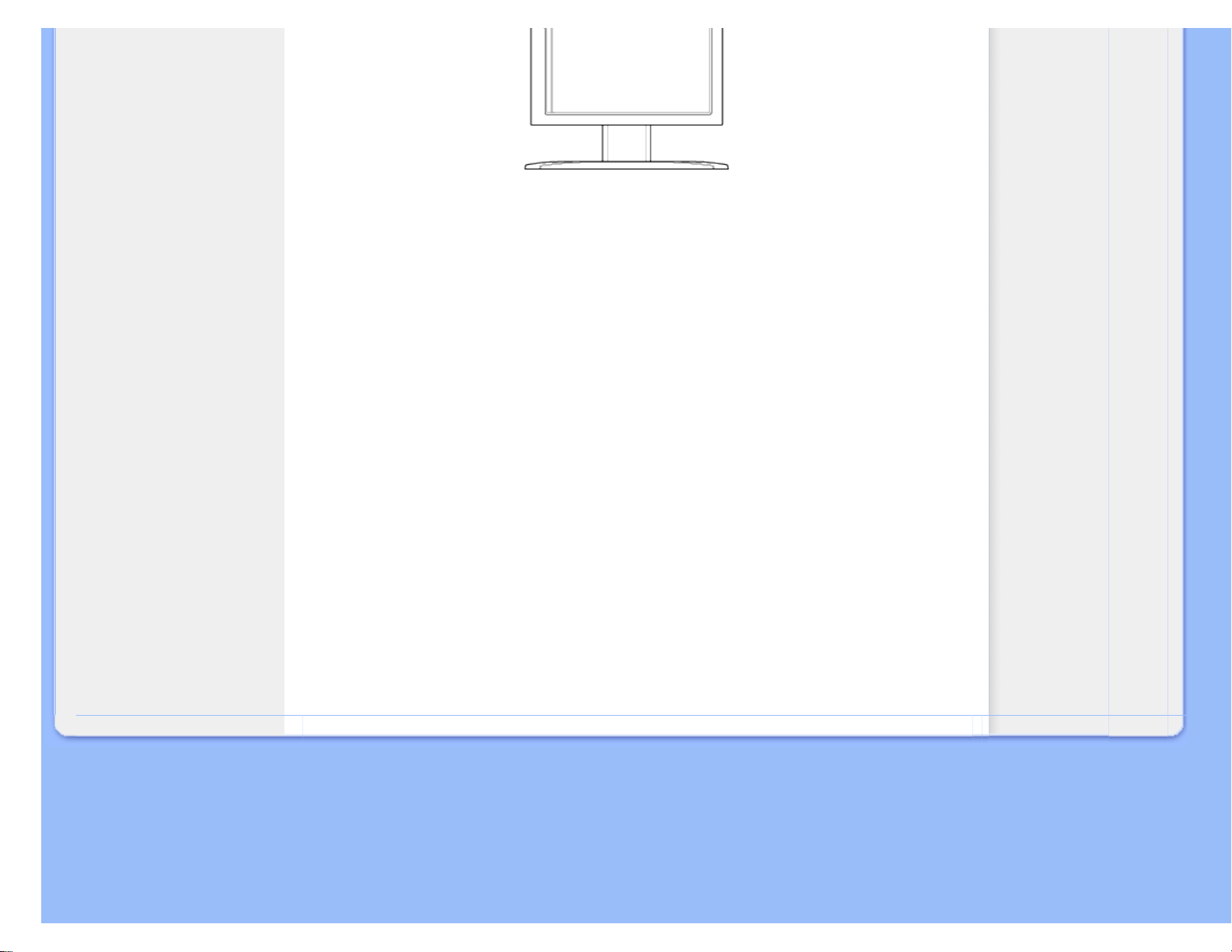

4) Stående display

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/PRODUCT/PRODUCT.HTM (9 of 11)2006-12-12 ¤U¤È 01:43:48

Produktinformation

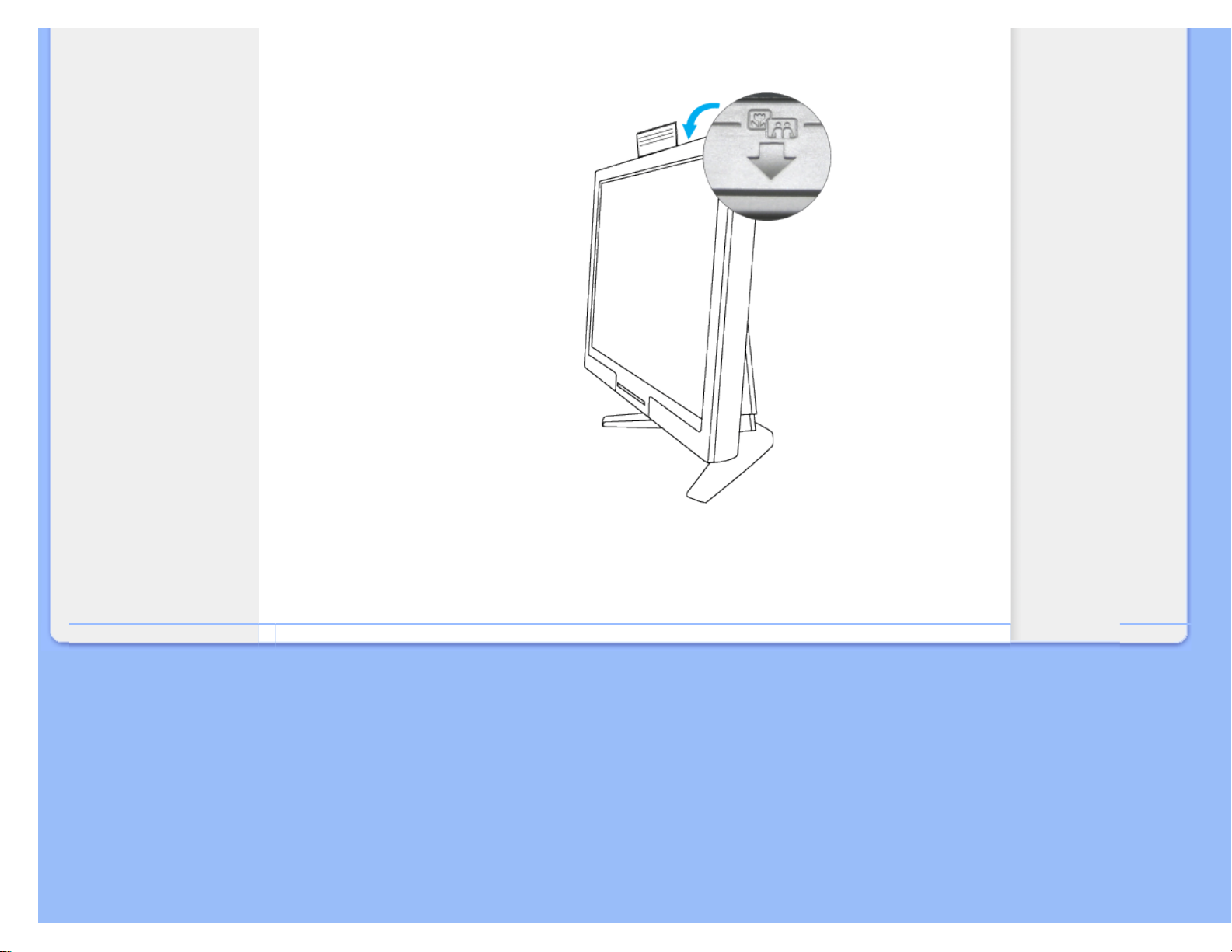

5) FlexiHolder

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/PRODUCT/PRODUCT.HTM (10 of 11)2006-12-12 ¤U¤È 01:43:48

Produktinformation

TILLBAKA TILL BÖRJAN AV SIDAN

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/PRODUCT/PRODUCT.HTM (11 of 11)2006-12-12 ¤U¤È 01:43:48

Philips policy för pixeldefekter

• Produktfunktioner

• Tekniska data

• Upplösning & förinställda lägen

• Automatisk energibesparing

• Fysikaliska data

• Stiftanslutningar

• Produktbilder

• SmartManage

Philips policy för pixeldefekter

Philips policy för pixeldefekter på platta monitorer

Philips strävar efter att leverera produkter av högsta kvalitet. Vi använder några av industrins mest avancerade
tillverkningsprocesser och praktiserar en strikt kvalitetskontroll. Men defekter på pixels eller sub-pixels på TFT LCD-paneler på
platta skärmar är ibland oundvikliga. Ingen tillverkare kan garantera att alla skärmar kommer att vara fria från pixeldefekter, men
Philips garanterar att varje monitor med ett oacceptabelt antal defekter kommer att repareras eller bytas ut under garantiperioden.
I detta meddelande förklaras de olika typerna av pixeldefekter, och acceptabla defektnivåer för varje typ definieras. För att
garantireparation eller -byte ska komma i fråga, måste antalet pixeldefekter på en TFT LCD-skärm överskrida dessa acceptabla
nivåer. Till exempel, får inte fler än 0.0004% av sub-pixlarna på en 15" XGA-monitor vara defekta. Utöver det ställer Philips ännu
högre kvalitetskrav på vissa typer eller kombinationer av pixeldefekter som är mera märkbara än andra. Denna policy gäller över
hela världen.

Pixels och sub-pixels

En pixel, eller ett bildelement, består av tre sub-pixels i de primära färgerna röd, grön och blå. Många pixels tillsammans formar
en bild. När alla sub-pixels i en pixel tänds, så bildar de tre färgade sub-pixlarna tillsammans en vit pixel. När alla är släckta, så
bildar de tre färgade sub-pixlarna tillsammans en svart pixel. Andra kombinationer av tända och släckta sub-pixlar bildar
tillsammans pixlar med andra färger.

Typer av pixeldefekter

Pixel- och sub-pixel-defekter framträder på skärmen på olika sätt. Det finns två kategorier av pixel-defekter och flera typer av sub­pixel-defekter i varje kategori.

Felaktigt ljusa punkter Ljusa punkter uppträder då pixlar eller delpixlar alltid är tända eller "på". Dvs. en ljus punkt är en delpixel

som framträder på skärmen när bildskärmen visar en mörk bild. Följande typer av felaktigt ljusa punkter förekommer:

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/PRODUCT/PIXEL.HTM (1 of 3)2006-12-12 ¤U¤È 01:43:52

Philips policy för pixeldefekter

En sub-pixel som lyser röd,
grön eller blå

Två
angränsande sub-pixels som lyser: - Röd + Blå = Purpur ­Röd
+ Grön = Gul - Grön + Blå = Cyan (ljusblå)

Tre angränsande sub-pixels
lyser (ger en vit pixel)

En röd eller blå ljus punkt måste vara mer än 50 procent ljusare än de kringliggande punkterna, medan en
grön ljus punkt är 30 procent ljusare än punkterna intill.

Felaktigt svarta punkter Svarta punkter uppträder då pixlar eller delpixlar alltid är släckta "av". Dvs. en svart punkt är en delpixel

som framträder på skärmen när bildskärmen visar en ljus bild. Följande typer av felaktigt svarta punkter förekommer:

En mörk sub-pixel Två eller tre angränsande mörka sub-pixels

Avståndet mellan pixeldefekter

Eftersom pixel- och sub-pixel-defekter av samma typ som ligger nära varandra kan vara mera störande, har Philips även
specificerat toleranser för avståndet mellan pixeldefekter.

Toleranser för pixeldefekter

För att under garantitiden vara berättigad till reparation eller utbyte beroende på pixeldefekter, så måste en TFT LCD-panel i en
Philips platt bildskärm ha pixel- eller sub-pixel-defekter som överskrider toleranserna i följande tabeller.

LJUSPUNKTSDEFEKTER ACCEPTABEL NIVÅ

MODELL

200XW7

1 tänd sub-pixel 3 eller färre
2 intilliggande, tända sub-pixels 1 eller färre
3 intilliggande, tända sub-pixels (en vit pixel) 0
Avstånd mellan två ljuspunktsdefekter* 25 mm eller mera
Totala antalet ljuspunktsdefekter av alla typer 3 eller färre

SVARTPUNKTSDEFEKTER ACCEPTABEL NIVÅ

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/PRODUCT/PIXEL.HTM (2 of 3)2006-12-12 ¤U¤È 01:43:52

Philips policy för pixeldefekter

MODELL

200XW7

1 mörk sub-pixel 5 eller färre
2 intilliggande, mörka sub-pixels 2 eller färre
3 intilliggande, mörka sub-pixels 1 eller färre
Avstånd mellan två svartpunktsdefekter* 15 mm eller mera
Totala antalet svartpunktsdefekter av alla typer 5 eller färre

TOTALA ANTALET PUNKTDEFEKTER ACCEPTABEL NIVÅ

MODELL

200XW7

Totala antalet svart- eller ljuspunktsdefekter av alla
typer

5 eller färre

Obs:

* 1 eller 2 närliggande sub-pixel-defekter = 1 punktdefekt

Din Philips-bildskärm efterlever ISO13406-2

TILLBAKA TILL BÖRJAN AV SIDAN

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/PRODUCT/PIXEL.HTM (3 of 3)2006-12-12 ¤U¤È 01:43:52

Att rotera bildskärmen

• Att rotera bildskärmen

• Att rotera operativsystemet

Att rotera bildskärmen

Att rotera bildskärmen

Innan du vrider pa bildskärmen, ta bort stiftet baktill pa basen och lyft upp bildskärmen till en högre
vertikal höjdjustering för att inte sla i bildskärmens nedre kant när du vrider den.

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/PRODUCT/rotate.HTM (1 of 3)2006-12-12 ¤U¤È 01:43:53

Att rotera bildskärmen

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/PRODUCT/rotate.HTM (2 of 3)2006-12-12 ¤U¤È 01:43:53

Att rotera bildskärmen

Att rotera operativsystemet

Efter roteringen kommer procedurerna nedan att hjälpa till att rotera bilden från operativsystemet.

1. Högerklicka på skrivbordet och klicka på Egenskaper (Properties).

2. Välj fliken Inställningar (Settings) och klicka på Avancerat (Advanced). Leta sedan upp ditt

grafikkort.

3. För ATI-grafikkort: Välj fliken Rotation och ställ in den önskade rotationen.

För nVidia-grafikkort: Klicka på fliken nVidia, i den vänstra kolumnen väljer du NVRotate,
och väljer sedan den önskade rotationen.

För Intel-grafikort: Välj fliken för Intel-grafik, klicka på Grafikegenskaper (Graphic
Properties), välj fliken Rotation och välj därefter den önskade rotationen.

Om du inte hittar rotationsalternatuvet eller om du får problem när du följer stegen ovan, gå till
grafikkorttillverkarens webbplats eller datortillverkarens webbplats för att hitta information om att
rotera operativsystemet.

TILLBAKA TILL BÖRJAN AV SIDAN

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/PRODUCT/rotate.HTM (3 of 3)2006-12-12 ¤U¤È 01:43:53

SmartManage

• Produktegenskaper

• Philips policy för pixeldefekter

• Inledning

• SmartManage, funktioner och
fördelar

• Philips SmartControl

• Q&A

SmartManage

Inledning

Philips SmartManage är en avancerad lösning för i synnerhet användare och IT-administratörer i
företags-/institutionsmiljöer för att hantera Philips-bildskärmarna som en del av
inventariehanteringen. Lösningen består av tre viktiga komponenter, Philips SmartManage
Administrator samt Philips SmartControl och Agent.

Philips SmartManage är en lösning som utvecklats gemensamt av Philips och Altiris Inc.

SmartManage, funktioner och fördelar

Philips SmartManage är en arbetskonsol för IT-driften som används till att samla information om
monitortillgångar, köra tillgångsrapporter, kontrollera säkerhet för tillgångar, övervaka säkerhet för
tillgångar och till att snabbt distribuera meddelanden till monitoranvändare.
Philips SmartManage innehåller följande huvudfunktioner:

1. Tillhandahålla en extra säkerhetsåtgärd för företagsanvändare för att de ska kunna skydda

sina investeringar.

2. Energisparfunktion för att minska hjälpmedelskostnaden och arbetsinsatsen för att slå på/

stänga av monitorerna.

3. SmartControl erbjuder ett annat sätt att justera prestanda och inställningar för monitorerna.

4. Inbyggda tillgångsrapporter minskar revisions-/underhållsarbetet, cykeltid och kostnader.

En provversion av SmartManage kan laddas ner från

http://www.altiris.com/philips

För mer information om Philips SmartManage, var vänlig kontakta Philips återförsäljare i det land
där du bor.

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/PRODUCT/SMART.HTM (1 of 6)2006-12-12 ¤U¤È 01:43:54

SmartManage

SmartManage är en programvara som är avsedd för affärsmiljöer. Privatanvändare
har vanligen inget behov av SmartManage.

Philips SmartControl

SmartControl och SmartManage Agent installeras på datorer som använder Philips-bildskärmar.
Med hjälp av SmartControl och SmartManage Agent kan bildskärmar och datorer interagera med
administratörens förfrågningar. Eftersom SmartControl körs på varje enskild dator, kan
slutanvändaren också använda SmartControl för att justera bildskärmens prestandainställningar.

1. Krav

● Grafikkort med nVIDIA (TNT2, GeForce, Quadro eller senare) och ATI (Radeon eller senare)

som stödjer DDC/CI-gränssnittet

● Microsoft Windows 2000 och XP operativsystem.

● Alla Philips-monitorer som stödjer DDC-/CI-gränssnitt

2. Installation

Hur man laddar ner filen "SmartControl Installation":

1. Besök http:// www.philips.com

2. Välj "Your Country" (ditt land)

3. Klicka på "Contact & Support" (Kontakt & support)

4. Ange modellnummer på din bildskärm

5. Gå till sidan "Software & Driver" (Programvara & styrrutin)

6. Välj "SmartControl-programvara" för att ladda ner SmartControl och dess drivrutin för

installation.
Var vänlig följ anvisningarna från SmartControls installationsprogram

3. Åtkomst av SmartControl

● Högerklicka på din PC:s skrivbord och välj Properties (egenskaper) i den genvägsmeny

som visas.

● Klicka på fliken Settings (inställningar) och klicka sedan på knappen Advanced .

● Klicka på fliken Philips SmartControl.

4. SmartControl-alternativ

● Display och Sound (ljud)

Genom att flytta skjutreglaget åt vänster eller höger, kan användaren ställa in ljusstyrka,
kontrast, ljud ljudvolym (om tillämpligt), videobrus (ej tillämpligt vid användning av DVI-D­insignal) och färgtemperaturer.

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/PRODUCT/SMART.HTM (2 of 6)2006-12-12 ¤U¤È 01:43:54

SmartManage

● Position

Användaren kan ställa in skärmens horisontella och vertikala läge genom att flytta
skjutreglaget åt vänster och höger. Denna funktion är avstängd vid användning av DVI-D­insignal (digit).

● Produktinformation

Klicka på Product Information i vänstra fältet för att titta på den produktinformation som finns
lagrad i monitorns minne.

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/PRODUCT/SMART.HTM (3 of 6)2006-12-12 ¤U¤È 01:43:54

SmartManage

● General (allmänt)

Klicka på General (allmänt) för allmän information inklusive drivrutinsinformation,
enhetsinformation och bildskärmskontroll.

Inom gruppen monitor control, kan användaren klicka på Auto Setup (automatisk inställning) för att
uppnå optimala prestanda eller klicka på Factory Reset (återställ fabriksinställningarna) för att
återställa monitorns parametrar. Sådana val är inte möjliga vid användning av DVI-D-insignal (digit).

Q&A

Q1. Vad är skillnaden mellan SmartManage och SmartControl?

A. SmartManage är en programvara för fjärrstyrning av drift/kontroll för att IT-ledningen ska kunna

hantera monitorer i hela nätverket.

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/PRODUCT/SMART.HTM (4 of 6)2006-12-12 ¤U¤È 01:43:54

SmartManage

SmartControl är en utvidgning av dialogrutan Kontrollpanelen (eng. Control Panel), som hjälper
användarna att ställa in monitorprestanda och göra inställningar via ett programgränssnitt i stället
för med knappar på monitorns frontpanel.

Q2. Jag bytte monitor på en PC till en monitor av annan typ och SmartControl blev oanvändbar, vad

ska jag göra?

A. Starta om PC:n och kontrollera om SmartControl fungerar. Om inte, så måste du ta bort och

återinstallera SmartControl för att säkerställa att rätt drivrutin är installerad.

Q3. SmartControl fungerar bra i början, men är därefter inte användbar, vad ska jag göra?

A. Om följande åtgärder vidtogs, kan monitorns drivrutin behöva återinstalleras:

● Byt ut grafikkortet mot ett annat

● Uppdatera videodrivrutinen

● Åtgärder rörande operativsystemet, som t.ex. service pack eller patch

● Kör Windows Update och uppdaterad monitor och/eller videodrivrutin

● Windows botades (startades om) med monitorn avslagen eller bortkopplad.

Ta reda på genom att högerklicka på My Computer (Min dator) och sedan klicka på Properties
(Egenskaper) ->Hardware (Maskinvara) -> Device Manager (Enhetshanteraren).
Om texten "Plug and Play Monitor" visas under Monitor, så måste du installera om. Ta bara bort
SmartControl och återinstallera den.

Q4. När jag efter installation av SmartControl klickar på fliken SmartControl, så visas, efter en

stunds väntan, ingenting, eller också visas ett felmeddelande, vad hände?

A. Det kan bero på att ditt grafikkort inte är kompatibelt med SmartControl. Om grafikkortet är av

något av de ovan uppräknade fabrikaten, försök då att ladda ner den allra senaste drivrutinen för
grafikkortet från den aktuella tillverkarens hemsida. Installera drivrutinen. Ta bort SmartControl, och
installera den på nytt.

Om den fortfarande inte fungerar, så kan det tyvärr betyda att ditt grafikkort inte stöds. Var vänlig
kontrollera Philips webbplats vad gäller uppdaterade, tillgängliga drivrutiner för SmartControl.

Q5. När jag klickar på Product Information, visas bara delar av informationen, vad hände?

A. Det kan bero på att drivrutinen för grafikkortet inte är den allra senaste versionen som helt stöder

DDC/CI-gränssnittet. Försök att ladda ner den allra senaste drivrutinen från motsvarande företags
webbplats. Installera drivrutinen. Ta bort SmartControl, och återinstallera den.

Q6. I en bildskärm med SmartImage-funktionen svarar inte sRGB-schemat för

färgtemperaturfunktion. Varför?

A. När SmartImage är aktiverat, inaktiveras sRGB-schemat automatiskt. För att kunna använda

sRGB maste du inaktivera SmartImage med knappen

pa bildskärmens front.

TILLBAKA TILL BÖRJAN AV SIDAN

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/PRODUCT/SMART.HTM (5 of 6)2006-12-12 ¤U¤È 01:43:54

SmartManage

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/PRODUCT/SMART.HTM (6 of 6)2006-12-12 ¤U¤È 01:43:54

Installera LCD-monitorn

• Produktbeskrivning, framsidan

•

Sette opp og kople til
skjermen din

• Sockeln

• Komma igång

• Optimera prestanda

Installera LCD-monitorn

Produktbeskrivning, framsidan

1 Slå på och stänga av monitorn

2

Öppna OSD-menyn

3

Justera OSD:n

4

Justera skärmens ljusstyrka

5

Justera OSD:n

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/INSTALL/INSTALL.HTM (1 of 3)2006-12-12 ¤U¤È 01:43:55

Installera LCD-monitorn

6

AUTO

Automatisk justering av horisontal- och vertikallägena, fas och
klockinställning

TILLBAKA TILL BÖRJAN PÅ SIDAN

Baksiden

1 Nätanslutning
2 DVI-D -ingång
3 VGA -ingång
4 Kensington stöldskydd
5 Uppströms USB-port

TILLBAKA TILL BÖRJAN PÅ SIDAN

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/INSTALL/INSTALL.HTM (2 of 3)2006-12-12 ¤U¤È 01:43:55

Installera LCD-monitorn

Optimera prestanda

● För bästa prestanda, se till att displayen är inställd på 1680 x 1050 @60Hz

Obs: Du kan kontrollera de aktuella displayinställningarna genom att trycka

en gång på 'OK'-knappen. Gå till Produktinformation. De aktuella
displayinställningarna visas vid punkten UPPLöSNING (RESOLUTION).

● Du kan även installera programmet Flat Panel Adjust (FP Adjust), ett program som gör att du

får ut mesta möjliga av din monitor. Programmet finns med på denna CD. Steg-för-steg­beskrivningar hjälper dig genom installationen. Klicka på länken nedan så får du veta mer
om programmet.

Mer om FP_setup4.3.exe

TILLBAKA TILL BÖRJAN PÅ SIDAN

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/INSTALL/INSTALL.HTM (3 of 3)2006-12-12 ¤U¤È 01:43:55

Sette opp og kople til skjermen din

LCD-monitorn :

• Forsiden

• Tillbehörssats

• Sette opp og kople til
skjermen din

• Komma igång

• Optimera prestanda

• Sockeln

Ställa in och ansluta monitorn

Tillbehörssats

Packa upp alla delarna.

Nätkabel VGA -kabel DVI -kabel

USB-kabel EDFU-sats

TILLBAKA TILL BÖRJAN PÅ SIDAN

Ansluta till PC

Anslut strömsladden och DVI-sladden ordentligt till bildskärmens baksida.(Philips har
allerede koplet VGA-kabelen for førstegangsinstallering.)

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/INSTALL/CONNECT.HTM (1 of 2)2006-12-12 ¤U¤È 01:44:02

Sette opp og kople til skjermen din

(a) Stäng av datorn och lossa dess nätkabel.
(b) Anslut monitorns signalkabel till videokontakten på datorns baksida.
(c) Anslut nätkablarna från datorn och monitorn till ett nätuttag i närheten.
(d) USB-kontakt

(1) Anslut den uppströms USB-porten på bildskärmen med USB-porten på datorn med en USB-kabel.
(2) Nu kan du koppla in en USB-enhet i den nedströms USB-porten

(e) Slå på datorn och monitorn. Om monitorn visar en bild så är installationen klar.

OBS: USB-kontakten är en förmedlad förbindelse, och om den stödjer USB 1.1 eller

USB 2.0 beror på specifikationerna för datorn.

TILLBAKA TILL BÖRJAN PÅ SIDAN

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/INSTALL/CONNECT.HTM (2 of 2)2006-12-12 ¤U¤È 01:44:02

Sockeln

LCD-monitorn :

• Forsiden

• Tillbehörssats

• Sette opp og kople til
skjermen din

• Komma igång

• Optimera prestanda

Sockeln

1) Lägg bildskärmen med skärmsidan neråt på ett mjukt underlag, så att skärmen inte repas eller

skadas.

Släpp inte sprinten
förrän foten är ordentligt
fäst vid pelaren.

2) Håll bildskärmsfoten med båda händer och fäst fotplattan stadigt i de fyra fästanordningarna.

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/INSTALL/BASE.HTM (1 of 5)2006-12-12 ¤U¤È 01:44:03

Sockeln

3) Sätt fast foten på bildskärmen.

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/INSTALL/BASE.HTM (2 of 5)2006-12-12 ¤U¤È 01:44:03

Sockeln

VESA-standardmontering

1) Lägg bildskärmen med skärmsidan neråt på ett mjukt underlag.

2) Lossa de fyra skruvarna till sockeln.

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/INSTALL/BASE.HTM (3 of 5)2006-12-12 ¤U¤È 01:44:03

Sockeln

3) VESA monteringshål

4) Installera väggmonteringen

TILLBAKA TILL BÖRJAN AV SIDAN

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/INSTALL/BASE.HTM (4 of 5)2006-12-12 ¤U¤È 01:44:03

Sockeln

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/INSTALL/BASE.HTM (5 of 5)2006-12-12 ¤U¤È 01:44:03

Komma igång

• Produktbeskrivning, framsidan

• Ansluta till PC:n

• Komma igång

• Optimera prestanda

Komma igång

Komma igång

Använd informationsfilen ( .inf) för Windows® 95/98/2000/Me/XP/Vista eller senare

Den inbyggda VESA DDC2B-funktionen i Philips monitorer stöder Plug & Play-kraven för
Windows® 95/98/2000/Me/XP/Vista. Denna informationsfil ( .inf) bör installeras så att Philips­monitorn kan aktiveras från dialogboxen 'Monitor' i Windows® 95/98/2000/Me/XP/Vista och
aktivera Plug & Play-tillämpningen. Installationsproceduren baserad på Windows® '95 OEM
Release 2 , 98 , 2000, Me, XP och Vista specificeras på följande sätt.

För Windows® 95

1. Starta Windows® '95

2. Klicka på 'Start'-knappen, på 'Inställningar' och sedan på 'Kontrollpanelen'.

3. Dubbelklicka på 'Display'-ikonen.

4. Välj fliken 'Inställningar' och klicka på 'Avancerat...'.

5. Klicka på knappen 'Monitor', på 'ändra...' och sedan på 'Har diskett...'.

6. Klicka på knappen 'Utforska...', välj aktuell enhetsbokstav för CD-ROM-enheten (t.ex. F:),

och klicka sedan på 'OK'-knappen.

7. Klicka på 'OK'-knappen, välj sedan din monitormodell och klicka på 'OK'.

8. Klicka på 'Stäng'-knappen.

För Windows® 98

1. Starta Windows® 98

2. Klicka på 'Start'-knappen, på 'Inställningar' och sedan på 'Kontrollpanelen'.

3. Dubbelklicka på 'Display'-ikonen.

4. Välj fliken 'Inställningar' och klicka på 'Avancerat...'.

5. Klicka på knappen 'Monitor', på 'ändra...' och sedan på 'Nästa...'.

6. Välj 'Visa en lista med alla drivrutiner på en speciell plats, så att du kan välja den drivrutin

du önskar.' Klicka sedan på 'Nästa' och därefter på 'Har diskett...'.

7. Klicka på knappen 'Utforska...', välj aktuell enhetsbokstav för CD-ROM-enheten (t.ex. F:),

och klicka sedan på 'OK'-knappen.

8. Klicka på 'OK'-knappen, välj sedan din monitormodell och klicka på 'Nästa'-knappen.

9. Klicka på knappen 'Avsluta' och sedan på 'Stäng'.

För Windows® Me

1. Starta Windows® Me

2. Klicka på 'Start'-knappen, på 'Inställningar' och sedan på 'Kontrollpanelen'.

3. Dubbelklicka på 'Display'-ikonen.

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/INSTALL/GT_START.HTM (1 of 3)2006-12-12 ¤U¤È 01:44:04

Komma igång

4. Välj fliken 'Inställningar' och klicka på 'Avancerat...'.

5. Klicka på knappen 'Monitor', och sedan på 'ändra...'.

6. Välj 'Specificera drivrutinens plats (Avancerat)' och klicka på 'Nästa'-knappen.

7. Välj 'Visa en lista med alla drivrutiner på en speciell plats, så att du kan välja den drivrutin

du önskar.' Klicka sedan på 'Nästa' och därefter på 'Har diskett...'.

8. Klicka på knappen 'Utforska...', välj aktuell enhetsbokstav för CD-ROM-enheten (t.ex. F:)

och klicka sedan på 'OK'-knappen.

9. Klicka på 'OK'-knappen, välj sedan din monitormodell och klicka på 'Nästa'-knappen.

10. Klicka på knappen 'Avsluta' och sedan på 'Stäng'.

För Windows® 2000

1. Starta Windows® 2000

2. Klicka på 'Start'-knappen, på 'Inställningar' och sedan på 'Kontrollpanelen'.

3. Dubbelklicka på 'Display'-ikonen.

4. Välj fliken 'Inställningar' och klicka på 'Avancerat...'.

5. Välj 'Monitor'

- Om knappen 'Egenskaper' är inaktiv, så betyder det att monitorn är korrekt inställd.
Avbryt installationen.

- Om knappen 'Egenskaper' är aktiv, klicka på knappen 'Egenskaper'. Följ stegen nedan.

6. Klicka på 'Drivrutin', på 'Uppdatera drivrutin...' och sedan på 'Nästa'-knappen.

7. Välj 'Visa en lista med kända drivrutiner för denna enhet, så att du kan välja en specifik

drivrutin.' Klicka sedan på 'Nästa' och därefter på 'Har diskett...'.

8. Klicka på knappen 'Utforska...', välj aktuell enhetsbokstav för CD-ROM-enheten (t.ex. F:).

9. Klicka först på 'öppna'-knappen, och sedan på 'OK'.

10. Välj monitormodell och klicka på 'Nästa'-knappen.

11. Klicka på 'Avsluta'-knappen och sedan på 'Stäng'.

Om du ser fönstret 'Digital signatur har inte hittats', klicka på 'Ja'-knappen.

För Windows® XP

1. Starta Windows® XP

2. Klicka på 'Start'-knappen och sedan på 'Kontrollpanelen'.

3. Klicka på kategorin 'Skrivare och annan maskinvara'

4. Klicka på knappen 'Display'.

5. Välj fliken 'Inställningar' och klicka på knappen 'Avancerat'.

6. Välj fliken 'Monitor'.

- Om knappen 'Egenskaper' är inaktiv (dimmad), så betyder det att monitorn är korrekt
inställd. Avbryt installationen.

- Om knappen 'Egenskaper' är aktiv, klicka på 'Egenskaper'.
Följ stegen nedan.

7. Klicka på fliken 'Drivrutin', och sedan knappen på 'Uppdatera drivrutin...'.

8. Välj radioknappen 'Installera från en lista eller specifik placering (avancerat)', och klicka

sedan på 'Nästa'-knappen.

9. Välj radioknappen 'Sök inte. Jag kommer att välja den drivrutin som ska installeras'.

Klicka sedan på 'Nästa'-knappen.

10. Klicka på knappen 'Har diskett...', sedan på 'Utforska...'-knappen, och välj sedan aktuell

enhetsbokstav för CD-ROM-enheten (t.ex. F:).

11. Klicka på 'öppna'-knappen, och sedan på 'OK'.

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/INSTALL/GT_START.HTM (2 of 3)2006-12-12 ¤U¤È 01:44:04

Komma igång

12. Välj monitormodell och klicka på 'Nästa'-knappen.

- Om meddelandet 'Har inte klarat Windows® Logo-test för verifiering av dess
kompatibilitet med Windows® XP', klicka sedan på knappen 'Fortsätt i alla fall'.

13. Klicka på 'Avsluta'-knappen och sedan på 'Stäng'.

14. Klicka på 'OK'-knappen, och sedan en gång till på 'OK'-knappen för att stänga

dialogboxen 'Displayegenskaper'.

För Windows® Vista

1. Starta Windows® Vista.

2. Klicka på Start-knappen; välj och klicka på "kontrollpanelen".

3. Välj och klicka på "maskinvara och ljud".

4. Välj "enhetshanteraren" och klicka på "uppdatera enhetsdrivrutiner".

5. Välj "bildskärm" och högerklicka sedan på "Generic PnP Monitorärm" .

6. Klicka på "uppdatera drivutinsprogramvara" .

7. Välj "sök i datorn efter drivrutinsprogramvara" .

8. Klicka på knappen "sök" och välj den enhet i vilken du placerat disken. Exempel:(CD-

ROM-enhet:\\Lcd\PC\drivers\).

9. Klicka på knappen "nästa" .

10. Vänta några minuter medan drivrutinen installeras. Klicka sedan på knappen "stäng".

Om din version av Windows® 95/98/2000/Me/XP/Vista avviker, eler om du behöver mer
detaljerad installationsinformation, se i så fall användahandboken för Windows® 95/98/2000/Me/
XP/Vista.

TILLBAKA TILL BÖRJAN AV SIDAN

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/INSTALL/GT_START.HTM (3 of 3)2006-12-12 ¤U¤È 01:44:04

On-Screen Display

• Beskrivning av On Screen
Display

• OSD-trädet

On-Screen Display

Beskrivning av On Screen Display

Vad är On-Screen Display?

Det är en funktion i alla Philips monitorer med vars hjälp en slutanvändare kan ställa in skärmens
utseende och uppförande direkt på skärmen med hjälp av fönster med anvisningar.
Användargränssnittet gör det enkelt och bekvämt att arbeta med monitorn.

Grundläggande och enkla anvisningar på kontrollknapparna.

När du trycker på

knappen på monitorn så visas Main Controls-fönstret (huvudmenyn) för On-

Screen Display (OSD), och du kan börja göra de inställningar för monitorn som du önskar. Använd

eller knapparna för att utföra de olika justeringarna.

TILLBAKA TILL BÖRJAN AV SIDAN

OSD-trädet

Nedan visas en översikt över strukturen hos On-Screen Display. Du kan använda den som ett
hjälpmedel när du senare ska göra de olika inställningarna.

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/OSD/OSDDESC.HTM (1 of 5)2006-12-12 ¤U¤È 01:44:21

On-Screen Display

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/OSD/OSDDESC.HTM (2 of 5)2006-12-12 ¤U¤È 01:44:21

On-Screen Display

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/OSD/OSDDESC.HTM (3 of 5)2006-12-12 ¤U¤È 01:44:21

On-Screen Display

TILLBAKA TILL BÖRJAN AV SIDAN

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/OSD/OSDDESC.HTM (4 of 5)2006-12-12 ¤U¤È 01:44:21

On-Screen Display

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/OSD/OSDDESC.HTM (5 of 5)2006-12-12 ¤U¤È 01:44:21

Kundstöd och garantifrågor

Kundstöd och garantifrågor

VAR VÄNLIG VÄLJ DITT LAND/DIN REGION FÖR UPPGIFTER OM OMFATTNINGEN PÅ
DIN GARANTI

VÄSTEUROPA: Österrike • Belgien • Danmark • Frankrike • Tyskland • Grekland • Finland •

Irland • Italien • Luxemburg • Nederländerna • Norge • Portugal • Sverige • Schweiz •
Spanien • England

ÖSTEUROPA: Republiken Tjeckien • Ungern • Polen • Ryssland • Slovakien • Slovenien •

Turkiet

LATINAMERIKA: Antillerna • Argentina • Brasilien • Chile • Colombia • Mexico • Paraguay •

Peru • Uruguay • Venezuela

NORDAMERIKA: Kanada • USA

STILLAHAVSOMRÅDET: Australien • Nya Zeeland

ASIEN: Bangladesh • Kina • Hong Kong • Indien • Indonesien • Japan • Korea • Malaysia •

Pakistan • Filippinerna • Singapore • Taiwan • Thailand

AFRIKA: Marocko • Sydafrika

MELLANÖSTERN: Dubai • Egypten

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/warranty/warranty.htm2006-12-12 ¤U¤È 01:44:26

F1rst Choice Warranty

Din Philips F1rst Choice Warranty

Tack för att du valt denna Philips-monitor.

Alla Philips monitorer är konstruerade och tillverkade enligt höga standards, har
goda prestanda och hög kvalitet, och är lätta att använda och enkla att installera.
Om du trots det skulle råka ut för några problem när du installerar eller använder
denna produkt, var då vänlig kontakta Philips helpdesk direkt för att få fördel av din
Philips F1rst Choice Warranty. Denna treåriga servicegaranti berättigar dig till en
utbytesmodell, på plats inom 48 timmar efter att ditt samtal mottagits, om din
monitor skulle visa sig vara defekt.

Vad omfattas av garantin?

Philips F1rst Choice Warranty gäller i Andorra, österrike, Belgien, Cypern, Danmark, Frankrike,
Tyskland, Grekland, Finland, Irland, Italien, Liechtenstein, Luxemburg, Monaco, Nederländerna,
Norge, Portugal, Sverige, Schweiz, Spanien och England, och bara för monitorer som ursprungligen
konstruerats, tillverkats, godkänts och/eller auktoriserats för användning i dessa länder.

Garantin börjar gälla den dag du köper monitorn. Under tre år därefter, kommer monitorn att,
åtminstone, bytas ut mot en likvärdig monitor i händelse av defekter som täcks av garantin.

Ersättningsmonitorn förblir din och Philips behåller den defekta/ursprungliga monitorn. Garantitiden
för ersättningsmonitorn blir densamma som för den ursprungliga monitorn, som är 36 månader från
köpdatum av den ursprungliga monitorn.

Vad omfattas inte av garantin?

Philips F1rst Choice Warranty gäller under förutsättning att produkten har hanterats på korrekt sätt
för den avsedda användningen, i enlighet med medföljande bruksanvisningar, och vid uppvisande
av den ursprungliga fakturan eller kassakvittot som visar inköpsdatum, säljarens namn och
produktens modell- och tillverkningsnummer.

Philips F1rst Choice Warranty kanske inte gäller om:

● Dokumenten har ändrats på något sätt eller gjorts oläsliga;

● Modell- och/eller tillverkningsnumret på produkten har ändrats, raderats, tagits bort eller

gjorts oläslig;

● Reparationer eller modifieringar och ändringar av produkten har utförts av obehörig

serviceverkstad eller person;

● Skadan har orsakats av olyckshändelse, inkluderande men inte begränsad till blixtnedslag,

vatten eller brand, missbruk eller försummelse;

● Det handlar om mottagningsproblem som orsakas av signalförhållanden, kabel- eller

antennsystem utanför enheten;

● Defekterna beror på att monitorn vanvårdats eller missbrukats;

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/warranty/war_1st.htm (1 of 3)2006-12-12 ¤U¤È 01:44:30

F1rst Choice Warranty

● Produkten kräver modifiering eller anpassning för att den ska överensstämma med lokala

eller nationella tekniska standards, som gäller i länder för vilka produkten ursprungligen inte
konstruerats, tillverkats, godkänts och/eller auktoriserats. Kontrollera därför alltid om en
produkt kan användas i det aktuella landet.

● Observera att produkter som inte ursprungligen konstruerats, tillverkats, godkänts och/eller

auktoriserats för användning i de länder som omfattas av Philips F1rst Choice, inte omfattas
av Philips F1rst Choice Warranty. I dessa fall gäller Philips globala garantivillkor.

Bara ett klick i från

I händelse av problem, råder vi dig att läsa igenom anvisningarna noggrant, eller gå till webbplatsen

www.philips.com/support för ytterligare hjälp.

På bara ett telefonsamtals avstånd

För att undvika onödiga besvär, råder vi dig att noggrant läsa igenom anvisningarna, eller gå till
webbplatsen www.philips.com/support för ytterligare hjälp innan du kontaktar Philips helpdesk.

Innan du kontaktar Philips helpdesk, var vänlig ta reda på följande uppgifter så att vi snabbare kan
lösa ditt problem:

● Philips typnummer

● Philips serienummer

● Inköpsdatum (kopia av köpkvitto kan behövas)

● PC-miljö, processor:
❍ 286/386/486/Pentium Pro/Internminne
❍ Operativsystem (Windows, DOS, OS/2, Apple Macintosh)
❍ Fax-/Modem-/Internet-program?

● Andra installerade kort

Om du dessutom har följande information tillgänglig går hanteringen ännu snabbare:

● Din köpehandling som visar: inköpsdatum, säljarens namn, modell och produktens

serienummer.

● Den fullständiga adressen varifrån den defekta monitorn ska hämtas och dit utbytesmodellen

ska levereras.

Philips' kundsupport finns världen runt. Klicka här för att komma till F1rst Choice Contact

Information.

Eller också kan du nå oss via:

Webbplats: http://www.philips.com/support

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/warranty/war_1st.htm (2 of 3)2006-12-12 ¤U¤È 01:44:30

F1rst Choice Warranty

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/warranty/war_1st.htm (3 of 3)2006-12-12 ¤U¤È 01:44:30

F1rst Choice Contact Information

F1rst Choice Contact Information

Land Telefonnummer Taxa
Austria 0820 901115

 0.20

Belgium 070 253 010

 0.17
Denmark 3525 8761 Lokal samtalstaxa
Finland 09 2290 1908 Lokal samtalstaxa
France 08 9165 0006

 0.23
Germany 0180 5 007 532

 0.12
Greece 00800 3122 1223 Lokal samtalstaxa
Ireland 01 601 1161 Lokal samtalstaxa
Italy 199 404 042

 0.25
Luxembourg 26 84 30 00 Lokal samtalstaxa
The Netherlands 0900 0400 063

 0.20
Norway 2270 8250 Lokal samtalstaxa
Portugal 2 1359 1440 Lokal samtalstaxa
Spain 902 888 785

 0.15
Sweden 08 632 0016 Lokal samtalstaxa
Switzerland 02 2310 2116 Lokal samtalstaxa
United Kingdom 0207 949 0069 Lokal samtalstaxa

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/warranty/warfirst.htm2006-12-12 ¤U¤È 01:44:34

Din garanti i Central- och Östeuropa

Din garanti i Central- och Östeuropa

Bäste kund,

Tack för att du köpt denna Philips-produkt som har konstruerat och tillverkats enligt de allra högsta
kvalitetsstandarder. Om något mot förmodan skulle gå fel med denna produkt, garanterar Philips
kostnadsfritt arbete och utbytesdelar under en period av 36 månader från inköpsdatumet.

Vad omfattar garantin?

Philips garanti för Central- och Östeuropa tillämpas i Tjeckiska republiken, Slovakien, Slovenien,
Polen, Ryssland, Turkiet och Ungern och gäller endast bildskärmar som ursprungligen
konstruerats, tillverkats, godkänts och/eller auktoriserats för användning i dessa länder.

Garantin börjar gälla från och med den dag då du köper din bildskärm. I 3 år efter inköpsdatum, får
din bildskärm service om den är defekt enligt garantins omfattning.

Vad omfattar garantin inte?

Philips garanti gäller under förutsättning att produkten hanteras korrekt i enlighet med dess
avsedda användningsområde, i enlighet med dess bruksanvisning och efter uppvisande av
originalfaktura eller kassakvitto, som anger inköpsdatum, återförsäljarens namn och produktens
modell- och tillverkningsnummer.

Philips garanti kan komma att inte gälla om:

● dokumenten har ändrats på något sätt eller gjorts oläsliga;

● modell- eller tillverkningsnumren på produkten har ändrats, tagits bort eller gjorts oläsliga;

● reparationer eller produktmodifieringar och ändringar har utförts av obehöriga

serviceverkstäder eller personer;

● skador har orsakats av olyckshändelser, inkluderande men inte begränsat till, blixtnedslag,

vatten eller eld, missbruk eller försummelse.

● Mottagningsproblem som orsakas av signalförhållanden eller kabel- eller antennsystem

utanför enheten;

● Defekter orsakade av felaktig användning eller missbruk av bildskärmen;

● Produkt som måste modifieras eller anpassas för att kunna efterleva lokala eller nationella

tekniska standarder, som gäller i länder för vilka produkten inte ursprungligen konstruerats,
tillverkats, godkänts och/eller auktoriserats. Kontrollera därför alltid om en produkt kan
användas i ett visst land.

Tänk på att produkten inte anses vara defekt enligt denna garanti i de fall då modifieringar är
nödvändiga för att produkten ska efterleva lokala eller nationella tekniska standarder som gäller i
länder för vilka produkten inte ursprungligen konstruerats och/eller tillverkats. Kontrollera därför
alltid om en produkt kan användas i ett visst land.

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/warranty/war_ee.htm (1 of 2)2006-12-12 ¤U¤È 01:44:38

Din garanti i Central- och Östeuropa

Det räcker med ett klick

Om du får problem råder vi dig att läsa igenom bruksanvisningen noga eller gå till webbplatsen

www.philips.com/support för ytterligare support.

Det räcker med ett telefonsamtal

För att undvika onödigt besvär, råder vi dig att läsa igenom bruksanvisningen noga innan du
kontaktar våra återförsäljare eller informationscenter

Om din Philips-produkt inte fungerar som den sKA eller är defekt, kontakta din Philips-återförsäljare
eller ta direkt kontakt med Philips center för service och konsumentinformation

Webbplats:

http://www.philips.com/support

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/warranty/war_ee.htm (2 of 2)2006-12-12 ¤U¤È 01:44:38

Consumer Information Centers

Consumer Information Centers

Antilles • Argentina • Astline • Australia • Bangladesh • Bosnia & Herzegovina• Brasil •
Canada • Chile • China • Colombia • Belarus • Bulgaria • Croatia • Czech Republic • Estonia

• Dubai • Hong Kong • Hungary • India • Indonesia • Korea • Latvia • Lithuania • Macedonia

• Malaysia • Mexico • Morocco • New Zealand • Pakistan • Paraguay • Peru • Philippines •

Poland • Romania • Russia • Serbia & Montenegro • Singapore • Slovakia • Slovenia •
South Africa • Taiwan • Thailand • Turkey • Ukraine • Uruguay • Venezuela

Eastern Europe

BELARUS

Technical Center of JV IBA
M. Bogdanovich str. 155
BY - 220040 Minsk
Tel: [phone]

ASTLINE

Petrus Brovky str. 17-101
BY - 220072 Minsk
Tel: + 375 17 284 02 03

BULGARIA

LAN Service
140, Mimi Balkanska Str.
Office center Translog
1540 Sofia, Bulgaria
Tel: [phone]
Email: [e-mail]
www.lan-service.bg

CZECH REPUBLIC

Xpectrum
Lužná 591/4
CZ - 160 00 Praha 6 Tel: [phone]
Email:[e-mail]
www.xpectrum.cz

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/warranty/warcic.htm (1 of 11)2006-12-12 ¤U¤È 01:44:44

Consumer Information Centers

BOSNIA & HERZEGOVINA

Megatrend d.o.o.
Bosnia&Herzegovina
Džemala Bijedica 2/II
BA - 71000 Sarajevo
Tel: [phone]
Email: [e-mail]
www.megatrend.ba

CROATIA

Renoprom d.o.o.
Mlinska 5, Strmec
HR - 41430 Samobor
Tel: [phone]

ESTONIA

FUJITSU SERVICES OU
Akadeemia tee 21G
EE-12618 Tallinn
Tel: [phone]
www.ee.invia.fujitsu.com

HUNGARY

Profi Service
Hungary
Külso-Váci út 123
HU - 1044 Budapest
Tel: +36 1 814
8080 Email: [e-mail]
www.psc.hu

LATVIA

ServiceNet LV
Jelgavas iela 36
LV - 1055 Riga,
Tel: [phone]
Email: [e-mail]

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/warranty/warcic.htm (2 of 11)2006-12-12 ¤U¤È 01:44:44

Consumer Information Centers

MACEDONIA

AMC - Computers
kej Dimitar Vlahov bb
MK - 1000 Skopje
Tel: [phone]
www.amc.com.mk

LITHUANIA

ServiceNet LT
Gaiziunu G. 3
LT - 3009 KAUNAS
Tel: [phone]
Email: [e-mail]
www.servicenet.lt

ROMANIA

Blue Ridge Int'l Computers SRL
115, Mihai Eminescu St., Sector 2
RO - 020074 Bucharest
Tel: [phone]
Email: [e-mail]
www.blueridge.ro

SERBIA & MONTENEGRO

Tehnicom Service d.o.o.
Bulevar Vojvode Misica 37B
YU - 11000 Belgrade
Tel: [phone]
Email: [e-mail]
www.tehnicom-service.com

SLOVAKIA

Datalan Servisne Stredisko
Puchovska 8
SK - 831 06 Bratislava
Tel: [phone]
Email: [e-mail]

SLOVENIA

PC HAND
Brezovce 10
SI - 1236 Trzin
Tel: [phone]
Email: [e-mail]

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/warranty/warcic.htm (3 of 11)2006-12-12 ¤U¤È 01:44:44

Consumer Information Centers

POLAND

Zolter
ul.Zytnia 1
PL - 05-500 Piaseczno
Tel: [phone]
Email: [e-mail]
www.zolter.com.pl

RUSSIA

Tel: [phone]
Tel: [phone]
Website: www.philips.ru

TURKEY

Türk Philips Ticaret
A.S.
Yukari Dudullu Org.San.Bolgesi

2.Cadde No:22
34776-Umraniye/Istanbul
Tel:
(0800)-261 33 02

UKRAINE

Comel
Shevchenko street 32
UA - 49030 Dnepropetrovsk
Tel: [phone]
www.csp-comel.com

Latin America

ANTILLES

Philips Antillana N.V.
Kaminda A.J.E. Kusters 4
Zeelandia, P.O. box 3523-3051
Willemstad, Curacao
Phone: [phone]
Fax : [phone]

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/warranty/warcic.htm (4 of 11)2006-12-12 ¤U¤È 01:44:44

Consumer Information Centers

ARGENTINA

Philips Antillana N.V.
Vedia 3892 Capital Federal
CP:
1430 Buenos Aires

Phone/Fax:

[phone]

BRASIL

Philips da Amazônia Ind.
Elet. Ltda.

Rua Verbo

Divino, 1400-São Paulo-SP CEP-04719-002 Phones: 11 21210203 -São
Paulo & 0800-701-0203-Other Regions without São Paulo City

CHILE

Philips Chilena S.A.
Avenida Santa Maria 0760
P.O. box 2687Santiago de Chile
Phone: [phone]
Fax : [phone]

COLOMBIA

Industrias Philips de Colombia
S.A.-Division de Servicio
CARRERA 15 Nr. 104-33 Bogota,
Colombia Phone:[phone] (toll free)

Fax

: [phone]/619-4104

MEXICO

Consumer Information Centre
Norte 45 No.669 Col.
Industrial Vallejo

C.P.02300,

-Mexico, D.F.

Phone:

[phone] / 9180050462

Fax

: [phone]

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/warranty/warcic.htm (5 of 11)2006-12-12 ¤U¤È 01:44:44

Consumer Information Centers

PARAGUAY

Av. Rca. Argentina 1780 c/Alfredo
Seiferheld
P.O. Box 605
Phone: [phone]
Fax: [phone]
Customer
Desk:
Phone: [phone]

PERU

Philips Peruana S.A.
Customer Desk Comandante
Espinar 719

Casilla

1841

Limab18

Phone: [phone]
Fax : [phone]

URUGUAY

Rambla O'Higgins 5303 Montevideo
Uruguay
Phone:
(598) 619 66 66
Fax: [phone]
Customer Desk:
Phone: [phone]

VENEZUELA

Industrias Venezolanas Philips
S.A.

Apartado Postal

1167

Caracas 1010-A

Phone: [phone]
Fax : [phone]

Canada

CANADA

Philips Electronics Ltd.
281 Hillmount Road Markham,
Ontario L6C 2S3 Phone: [phone]

Pacific

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/warranty/warcic.htm (6 of 11)2006-12-12 ¤U¤È 01:44:44

Consumer Information Centers

AUSTRALIA

Philips Consumer Electronics
Consumer Care Center
Level 1, 65 Epping Rd
North Ryde NSW 2113
Phone: [phone]
Fax
: [phone]

NEW

ZEALAND

Philips New

Zealand Ltd.

Consumer

Help Desk

2 Wagener

Place, Mt.Albert

P.O.

box 1041

Auckland

Phone: [phone] (toll free)
Fax : [phone]

Asia

BANGLADESH

Philips Service Centre
100 Kazi Nazrul Islam
Avenue Kawran Bazar C/A
Dhaka-1215 Phone:
[phone]

Fax : [phone]

CHINA

SHANGHAI
Rm 1007, Hongyun
Building, No. 501 Wuning road,
200063 Shanghai P.R. China
Phone: [phone]
008
Fax: [phone]

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/warranty/warcic.htm (7 of 11)2006-12-12 ¤U¤È 01:44:44

Consumer Information Centers

HONG
KONG

Philips Electronics

Hong Kong Limited

Consumer

Service

Unit A, 10/F.

Park Sun Building
103-107 Wo Yi Hop Road
Kwai Chung, N.T.
Hong Kong
Phone:
(852)26199663
Fax: [phone]

INDIA

Phone: [phone] ext:
2765 Fax: [phone]

BOMBAY

Philips India Customer
Relation Centre

Bandbox

House

254-D Dr. A Besant

Road, Worli

Bombay 400

025

CALCUTTA

Customer Relation Centre
7 justice Chandra Madhab Road
Calcutta 700 020 MADRAS
Customer Relation Centre
3, Haddows Road Madras
600 006

NEW DELHI

Customer Relation Centre
68, Shivaji Marg New
Dehli 110 015

INDONESIA

Philips Group of Companies
in Indonesia

Consumer

Information Centre

Jl.Buncit

Raya Kav. 99-100

12510

Jakarta

Phone: [phone]

ext: 2100 Fax : [phone]

KOREA

Philips Consumer Service Jeong
An Bldg. 112-2 Banpo-dong, Seocho-Ku Seoul, Korea Customer Careline: 080-600-6600
Phone: [phone]

Fax

: [phone]

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/warranty/warcic.htm (8 of 11)2006-12-12 ¤U¤È 01:44:44

Consumer Information Centers

MALAYSIA

After Market Solutions Sdn
Bhd,
Philips Authorised Service Center,
Lot 6, Jalan 225, Section 51A,
46100
Petaling Jaya,
Selangor Darul Ehsan,
Malaysia.
Phone: [phone]
3695
Fax: [phone]
Customer Careline: 1800-880-180

PAKISTAN

Philips Consumer Service
Mubarak
manzil,
39, Garden Road, Saddar,
Karachi-74400
Tel: [phone]
Fax:
(9221) 2721167
E-mail: [e-mail]
Website: www.philips.com.pk

PHILIPPINES

PHILIPS ELECTRONICS & LIGHTING,
INC.
Consumer Electronics
48F PBCOM tower
6795 Ayala Avenue cor VA Rufino
St.
Salcedo Village
1227 Makati City, PHILS
Phone: [phone], Domestic
Toll Free: 1-800-10-PHILIPS or 1-800-10-744 5477
Fax: [phone]

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/warranty/warcic.htm (9 of 11)2006-12-12 ¤U¤È 01:44:44

Consumer Information Centers

SINGAPORE

Accord Customer Care Solutions
Ltd
Authorized Philips Service Center
Consumer Service
620A Lorong 1
Toa Rayoh
Singapore 319762
Tel: [phone]
Fax: [phone]

TAIWAN

Philips Taiwan Ltd.
Consumer Information Centre
13F, No. 3-1 Yuan Qu St., Nan
Gang Dist.,
Taipei 115, Taiwan
Phone: [phone] Fax : [phone]

THAILAND

Philips Electronics (Thailand)
Ltd.

26-28th floor,

Thai Summit Tower
1768 New Petchburi Road
Khwaeng Bangkapi, Khet Huaykhwang
Bangkok10320
Thailand
Tel: [phone]
E-mail: cic [e-mail]

Africa

MOROCCO

Philips Electronique Maroc
304,BD Mohamed V Casablanca
Phone: [phone] Fax
: [phone]

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/warranty/warcic.htm (10 of 11)2006-12-12 ¤U¤È 01:44:44

Consumer Information Centers

SOUTH
AFRICA

PHILIPS SA (PTY)

LTD
Customer Care Center
195 Main Road
Martindale, Johannesburg
P.O.
box 58088
Newville 2114
Telephone: [phone]
Fax: +27 (0) 11
471 5123
E-mail: [e-mail]

Middle East

DUBAI

Philips Middle East B.V.
Consumer Information Centre
P.O.Box 7785 DUBAI
Phone: [phone]
Fax : [phone]

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/warranty/warcic.htm (11 of 11)2006-12-12 ¤U¤È 01:44:44

Internationell garanti

Din internationella garanti

Käre Kund,

Tack för att Du har köpt denna Philips-produkt som har konstruerats och tillverkats i enlighet med
de högsta kvalitetsstandards.

Om det ändå, olyckligtvis, skulle bli något fel på produkten, så garanterar Philips kostnadsfritt
arbete och reservdelar, oberoende av i vilket land produkten repareras, under de första 12
månaderna efter köpet. Denna internationella Philips-garanti ska ses som ett komplement till
befintliga nationella garantiåtaganden till dig från säljaren och från Philips i det land där köpet skett,
och påverkar inte dina lagstadgade rättigheter som kund.

Philips garanti gäller under förutsättning att produkten har hanterats på rätt sätt för det avsedda
ändamålet, i överensstämmelse med bruksanvisningen, och vid uppvisande av originalfakturan eller
köpekvittot, som visar köpdatum, säljarens namn, samt produktens modell och tillverkningsnummer.

Philips garanti kan komma att inte gälla om:

● dokumenten har ändrats på något sätt eller gjorts oläsliga;

● modell- eller tillverkningsnumren på produkten har ändrats, tagits bort eller gjorts oläsliga;

● reparationer eller produktmodifieringar och ändringar har utförts av obehöriga

serviceverkstäder eller personer;

● skador har orsakats av olyckshändelser, inkluderande men inte begränsat till, blixtnedslag,

vatten eller eld, missbruk eller försummelse.

Observera att produkten, enligt denna garanti, inte är defekt i sådana fall där modifieringar är
nödvändiga för att produkten ska överensstämma med lokala eller nationella tekniska standards
som gäller i länder för vilka produkten ursprungligen inte konstruerats och/eller tillverkats.
Kontrollera därför alltid om en produkt kan användas i ett visst land.

Om din Philips-produkt inte fungerar korrekt eller är defekt, kontakta i så fall din Philips
återförsäljare. I fall du behöver service under tiden du är i ett annat land, så kan du få en
återförsäljaradress av Philips Consumer Help Desk i det landet, vars telefon- och faxnummer du
kan hitta i denna broschyr.

För att du ska slippa onödigt besvär, råder vi dig att studera bruksanvisningen noggrant innan du
kontaktar din återförsäljare. Om du har några frågor som din återförsäljare inte kan svara på, eller
någon annan närliggande fråga, kontakta i så fall Philips Consumer Information Centers eller via:

Webbplats:

http://www.philips.com

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/warranty/war_intl.htm (1 of 2)2006-12-12 ¤U¤È 01:44:48

Internationell garanti

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/warranty/war_intl.htm (2 of 2)2006-12-12 ¤U¤È 01:44:48

Garantivillkor i USA

Din Philips F1rst Choice Warranty(USA)

Tack för att du köpt denna Philips-monitor.

Alla Philips monitorer är konstruerade och tillverkade enligt höga standards och
har goda prestanda och hög kvalitet, är lätta att använda och enkla att
installera. Om du ändå skulle råka ut för några problem när du installerar eller
använder denna produkt, var då vänlig kontakta Philips direkt för att få fördel
av din Philips F1rst Choice Warranty. Denna treåriga servicegaranti berättigar
dig till en utbytesmodell, på plats inom 48 timmar efter att ditt samtal mottagits,
under det första året efter köpet. Om du har några problem med din monitor
under det andra eller tredje året efter köpet, kommer vi att reparera den efter
att den skickats till serviceverkstaden på din bekostnad, och återända den till
dig inom fem arbetsdagar, utan kostnad.

BEGRÄNSAD GARANTI (datormonitor)

Klicka här för att komma till Warranty Registration Card.

Tre års kostnadsfritt arbete / tre års kostnadsfri service på komponenter / ett års

bytesrätt*

*Produkten kommer att bytas mot en ny eller renoveras till de ursprungliga specifikationerna inom
två arbetsdagar under det första året. Produkten måste skickas in för service på din bekostnad
under år två och tre.

VEM OMFATTAS?

Du måste kunna uppvisa en köpehandling för att kunna få garantiservice utförd. Ett säljkvitto eller
annat dokument som visar att du köpt produkten som ny betraktas som en giltig köpehandling. Fäst
det vid denna bruksanvisning och förvara båda i närheten.

VAD OMFATTAS?

Garantin gäller från den dag du köper produkten. Under tre år därefter, kommer alla delar att
repareras eller bytas, och arbetet kostar dig inget. Efter tre år från köpdagen, betalar du för alla
byten eller reparationer av delar, och för alla arbetskostnader.

Alla delar, inkluderande de som reparerats och bytts, täcks bara under den ursprungliga

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/warranty/war_usa.htm (1 of 4)2006-12-12 ¤U¤È 01:44:55

Garantivillkor i USA

garantiperioden. När garantitiden för den ursprungliga produkten löpt ut, så löper garantin ut även
för alla utbytta och reparerade produkter och delar.

VAD ÄR EXKLUDERAT?

Garantin omfattar inte:

● arbetskostnader för installation eller inställningar av produkten, justering av

användarkontroller på produkten, och installation eller reparation av antennsystem utanför
produkten.

● produktreparation och/eller komponentbyten orsakade av felaktig användning,

olyckshändelser, obehörig reparation eller andra orsaker som ligger utanför Philips
Consumer Electronics kontroll.

● mottagningsproblem orsakade av signalförhållanden eller kablar eller antenner utanför

enheten.

● en produkt som kräver modifiering eller anpassning för att få den att fungera i något annat

land än det land för vilket den konstruerats, tillverkats, godkänts och/eller auktoriserats, eller
reparation av produkter som skadats av sådana modifieringar.

● tillfälliga eller därav följande skador som orsakats av produkten. (I vissa länder tillåts inte

exkluderande av tillfälliga eller därav följande skador, så ovanstående exkludering kanske
inte gäller dig. Detta inkluderar, men är inte begränsat till, färdiginspelat material, antingen
det lyder under copyright eller inte.)

● modell- eller tillverkningsnumren på produkten har ändrats, tagits bort eller gjorts oläsliga;

Var finns SERVICE TILLGÄNGLIG?

Garantiservice finns tillgänglig i alla länder där produkten officiellt distribueras av Philips Consumer
Electronics. I länder där Philips Consumer Electronics inte distribuerar produkten, kommer Philips
lokala serviceorganisation att försöka ge service (fastän det kan uppstå fördröjning om erforderliga
reservdelar och tekniska handböcker inte finns tillgängliga).

VAR KAN JAG FÅ MER INFORMATION?

För mer information, kontakta Philips Customer Care Center genom att ringa [phone] (bara

för kunder i USA) eller [phone].

Innan du beställer service...

Var vänlig läs bruksanvisningen innan du beställer service. Justeringar av de kontroller som
beskrivs där kan bespara dig ett servicesamtal.

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/warranty/war_usa.htm (2 of 4)2006-12-12 ¤U¤È 01:44:55

Garantivillkor i USA

FÖR ATT FÅ GARANTISERVICE I USA, PUERTO RICO ELLER PÅ JUNGFRUÖARNA...

Kontakta Philips Customer Care Center, på telefonnumret nedan, vad gäller produktassistans och
servicerutiner:

Philips Customer Care Center

[phone] eller [phone]

(I USA, Puerto Rico och på Jungfruöarna, är alla underförstådda garantier, inkluderande
underförstådda garantier för säljbarhet och lämplighet för ett speciellt syfte, begränsade i
varaktighet till varaktigheten för denna uttryckliga garanti. Men, eftersom vissa länder inte tillåter
begränsningar av hur länge en underförstådd garanti kan gälla, kanske inte denna begränsning
gäller dig.)

FÖR ATT FÅ GARANTISERVICE I KANADA...

Kontakta Philips på telefon:

[phone]

Tre års fria reservdelar och tre års fri arbetskostnad kommer att tillhandahållas av Philips Kanada
och alla dess auktoriserade servicecentra.

(I Kanada ges denna garanti i stället för alla andra garantier. Inga andra garantier är uttryckta eller
underförstådda, inkluderande varje underförstådd garanti rörande säljbarhet eller lämplighet för ett
speciellt ändamål. Philips är inte under några omständigheter ansvarig för några direkta, indirekta,
tillfälliga eller därav följande skador, hur de än inträffat, även om Philips underrättats om
möjligheten för sådana skador.)

KOM I HÅG... Anteckna nedan modell- och serienumren på produkten.

MODELL # ________________________________________________

SERIE # ________________________________________________

Denna garanti ger dig specifika lagenliga rättigheter. Du kan även ha andra rättigheter som kan
variera från land till land.

Innan du kontaktar Philips, var vänlig ta reda på följande uppgifter så att vi snabbt kan lösa ditt

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/warranty/war_usa.htm (3 of 4)2006-12-12 ¤U¤È 01:44:55

Garantivillkor i USA

problem:

● Philips typnummer

● Philips serienummer

● Inköpsdatum (kopia av köpkvitto kan behövas)

● PC-miljö, processor:

❍ 286/386/486/Pentium Pro/Internminne
❍ Operativsystem (Windows, DOS, OS/2, Apple Macintosh)
❍ Fax-/Modem-/Internet-program?

● Andra installerade kort

Om du dessutom har följande information tillgänglig går hanteringen ännu snabbare:

● Din köpehandling som visar: köpdatum, säljarens namn, modell och produktens

serienummer.

● Den fullständiga adressen dit utbytesmodellen ska levereras.

På bara ett telefonsamtals avstånd

Philips har kundtjänstcenter runt om i världen. I USA kan du kontakta Philips kundtjänst per telefon
måndag-fredag 8-21 och lördagar 10-17 amerikansk östkusttid.

För mer information om detta och fler fantasiska produkter från Philips, gå till vår webbplats:

Webbplatsen:

http://www.philips.com

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/warranty/war_usa.htm (4 of 4)2006-12-12 ¤U¤È 01:44:55

It Takes Only A Moment To

PROTECT YOUR INVESTMENT.

Congratulations on investing in a Philips product. It’s an important and intelligent decision that’s sure to reward you
for many years to come. To ensure you’ll get all of the privileges and protection that come with your purchase,
please complete your Warranty Registration Card within the next ten days.

SIMPLY MAIL THE CARD BELOW TO RECEIVE ALL

OF THESE BENEFITS TO WHICH YOU’RE ENTITLED.

WARRANTY VERIFICATION

Your prompt registration verifies your right to protection

under the terms and conditions of your warranty.

OWNER CONFIRMATION

Your completed Warranty Registration Card serves as confirmation

of ownership in the event of product loss or theft.

MODEL REGISTRATION

Returning the attached card right away guarantees you’ll receive

all information and special offers for which your purchase makes you eligible. So please act today!

www.philipsusa.com

DETACH AND MAIL PORTION BELOW.

3135 015 07803 rev. 7/02

Mail This Card Today To Get The Most From Your Purchase!

❏

No, I do not want to receive personalized offers about Philips products or other information from Philips in the future.

Registering your product is an essential step to ensure that you receive all of the benefits you are entitled to as a

Philips customer. So complete the information below in ink, and drop this card in the nearest mailbox.

WARRANTY

REGISTRATION CARD

IMPORTANT - RETURN WITHIN TEN DAYS

Month

Day Year

PHILIPS Warranty Card 8/16/02 12:38 PM Page 1

RETURN THE ATTACHED CARD WITHIN

TEN DAYS TO ENSURE YOUR:

✓ Warranty Verification
✓ Owner Confirmation
✓ Model Registration

See Inside For

Valuable
Benefits!

Warranty

Registration Card

PO BOX 1533

DEPOSIT NY 13754-1533

PLEASE

APPLY FIRST

CLASS

STAMP

TIME-DATED

MATERIAL

Please Open

Promptly!

a

!1375415338!

IMPORTANT

PHILIPS Warranty Card 8/16/02 12:38 PM Page 2

Ordlista

Ordlista

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

A

Active matrix (aktiv matris)

Detta är ett slags flytande kristallstruktur där omkopplande transistorer kopplas till varje pixel för att
styra spänningstillståndet, "på" eller "av". Detta ger en klarare och skarpare bild med en vidare
betraktningsvinkel än skärmar med passiv matris. Se även TFT (thin film transistor).

Amorphous silicon (a-Si)

Ett halvledarmaterial som används vid tillverkningen av tunnfilmslagret (TFT) i en LCD-skärm med
aktiv matris.

Aspect ratio

Förhållandet mellan bredd och höjd för den aktiva delen av en bildskärm. De flesta bildskärmar har
ett bredd/höjdförhållande på 4:3. Bredbildsskärmar eller bredbilds-TV har ett bredd/höjdförhållande
på 16:9 eller 16:10.

TILLBAKA TILL BÖRJAN AV SIDAN

B

Backlight (bakgrundsbelysning)

Ljuskällan för en transmissiv LCD-skärm. Det finns två tekniker som används i dagens LCD­skärmar. De flesta TFT-LCD-skärmar använder CCFL (cold cathode fluorescent light,
kallkatodbelysning) och en diffuserfilm strax under lagret med flytande kristaller. Nya tekniker med
Light Emitting Diodes (LED, ljusemitterande dioder) är fortfarande under utveckling.

Brightness (ljusstyrka)

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/GLOSSARY/GLOSSARY.HTM (1 of 9)2006-12-12 ¤U¤È 01:45:10

Ordlista

Den dimension av färg som anges i en akromatisk skala, från svart till vitt, även kallat ljushet eller
ljusreflektans. På grund av sammanblandningen med färgmättnad bör denna term undvikas.

TILLBAKA TILL BÖRJAN AV SIDAN

C

CCFL (cold cathode fluorescent light) (kallkatodbelysning)

Detta är de lysrör som tillhandahåller belysningen för LCD-modulen. Dessa rör är vanligen mycket
tunna, cirka 2 mm i diameter.

Chromaticity (kromaticitet)

Den del av färgspecifikationen som inte involverar ljusstyrka. Kromaticiteten är tvådimensionell och
anges i par av värden som dominant våglängd och renhet.

CIE (Commission International de I'Eclairage)

Den internationella belysningskommissionen, den huvudsakliga internationella organisationen som
arbetar med färg och färgmätning.

Color temperature (färgtemperatur)

Ett mått på färgen på det ljus som utstrålar från ett objekt när det värms upp. Detta värde uttrycks i
termer av absolut temperatur, i enheten Kelvin. Lägre Kelvintemperaturer som 2400° K är röda;
högre temperaturer som 9300° K är blå. Neutral temperatur är vit, vid 6504° K. Philipsskärmarna
erbjuder vanligen 9300° K, 6500° K samt en användardefinierad temperatur.

Contrast (kontrast)

Skillnaden mellan ljusa och mörka områden i en bild.

Contrast ratio (kontrastförhållande)

Förhållandet i ljusstyrka mellan det ljusaste vita området och det mörkaste svarta området.

TILLBAKA TILL BÖRJAN AV SIDAN

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/GLOSSARY/GLOSSARY.HTM (2 of 9)2006-12-12 ¤U¤È 01:45:10

Ordlista

D

D-SUB

En analog VGA-inkontakt. Denna bildskärm levereras med en D-subkabel.

Digital Visual Interface (DVI)

Specifikationen av Digital Visual Interface (DVI) erbjuder en höghastighets, digital anslutning för
visuella datatyper som är oberoende av av använd displayteknik. Gränssnittet har primärt utformats
för att ge en anslutning mellan en dator och dess displayenhet. DVI-specifikationen uppfyller kraven
från alla segment av PC-industrin (arbetsstation, bordsdator, laptop, etc.), och gör det möjligt för
dessa olika segment att använda sig av en enda specifikation för monitorgränssnitt.

DVI-gränssnittet möjliggör:

1. Att innehållet kan förbli i den förlustfria, digitala domänen från skapande till förbrukning.

2. Oberoende av använd displayteknik.

3. Plug and play via hot plug-avkänning, EDID och DDC2B.

4. Stöd för digitala och analoga signaler i en kontakt.

TILLBAKA TILL BÖRJAN AV SIDAN

E

Energy Star - energisparprogram för datorer

Ett program för energibesparing för datorer som initierats av US Environmental Protection Agency
(EPA) med den primära målsättningen att främja tillverkning och försäljning av energisnål
kontorsutrustning. Företag som deltar i detta program måste förbinda sig att tillverka en eller flera
produkter som kan skifta till ett lågeffektläge (<30 W), antigen efter en inaktiv period eller efter en
förutbestämd tid som väljs av användaren.

file:///D|/EDFU/LCD/200XW7/manual/SWEDISH/200XW7/GLOSSARY/GLOSSARY.HTM (3 of 9)2006-12-12 ¤U¤È 01:45:10
