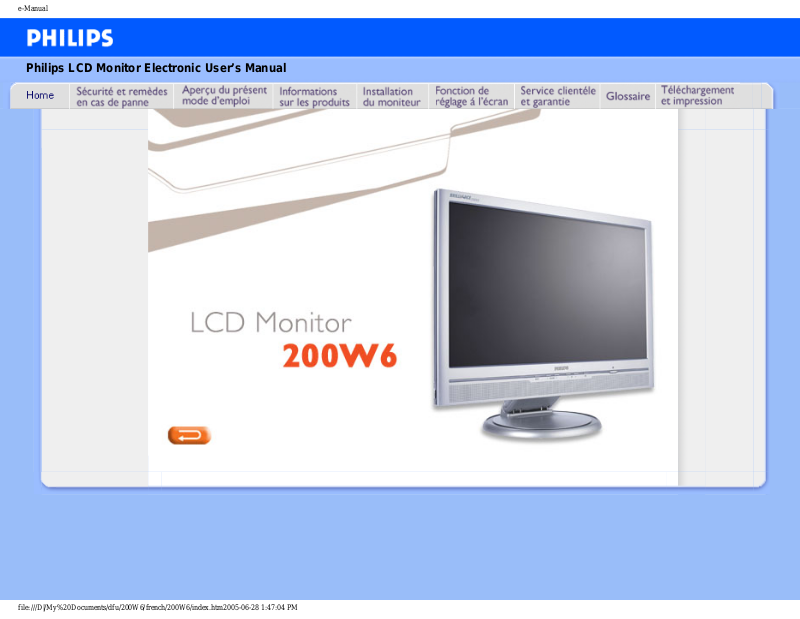

Philips 200W6CB-27B User Manual
e-Manual
Philips LCD Monitor Electronic User’s Manual
file:///D|/My%20Documents/dfu/200W6/french/200W6/index.htm2005-06-28 1:47:04 PM
Sécurité et remèdes en cas de panne
• Précautions de
Sécurité et
Entretien
• Questions
Fréquemment
Posées
• Recherches de
Causes de
Pannes
• Informations
Concernant les
Réglementations
• Autres
Informations
Associées
Sécurité et remèdes en cas de panne
Précautions de sécurité et d'entretien
AVERTISSEMENT : L'utilisation de contrôles, de réglages ou de
procédures différentes de celles précisées dans cette documentation
risquent d'entraîner une exposition à des chocs, des dangers électriques
et/ou des dangers mécaniques.
Lorsque vous connectez et utilisez le moniteur de votre ordinateur, lisez et suivez les consignes
suivantes :
Utilisation :
● Protégez le moniteur de la lumière directe du soleil et ne l'utilisez pas à proximité de poêles
ou autres sources de chaleur.
● Éloignez tout objet pouvant tomber dans les orifices de ventilation ou empêcher le
refroidissement correct des composants électroniques du moniteur.
● N'obstruez pas les orifices de ventilation du boîtier.
● Lors de la disposition du moniteur, veillez à ce que la fiche d'alimentation et la prise soient
facilement accessibles.
● Si vous mettez le moniteur hors tension en débranchant le câble secteur ou le câble
d'alimentation CC, attendez 6 secondes avant de rebrancher ces câbles.
● Toujours utiliser le cordon secteur fourni par Philips. Si vous constatez qu'il est manquant,
veuillez prendre contact avec votre centre de service local (reportez-vous au chapitre
« Centre d'information à la clientèle »).
● Ne pas soumettre le moniteur LCD à d'importantes vibrations ni à des impacts pendant
l'utilisation.
● Ne pas heurter ni laisser tomber le moniteur pendant l'utilisation ou le transport.
Entretien :
● Afin d'éviter d'endommager l'écran LCD, n'exercez aucune pression excessive sur celui-ci.
Lorsque vous déplacez le moniteur, saisissez-le par son cadre pour le soulever ; ne mettez
assurément pas vos mains ni vos doigts sur l'écran pour le soulever.
● Débranchez le moniteur si vous envisagez de ne pas l'utiliser pendant un certain temps.
● Débranchez le moniteur si vous voulez le nettoyer. Pour ce faire, utilisez un chiffon
légèrement humide. Vous pouvez aussi vous servir d'un chiffon sec, pour autant que le
moniteur soit hors tension. Par contre, n'utilisez jamais de solvants organiques, tels que
l'alcool ou des liquides à base d'ammoniaque pour nettoyer le moniteur.
● Afin d'éviter tout risque d'électrocution ou d'endommagement permanent à l'appareil,
n'exposez pas le moniteur à la poussière, ni à la pluie. Ne le mettez pas non plus en contact
avec de l'eau ni avec un environnement excessivement humide.
● Si votre moniteur est mouillé par de l'eau, essuyez-le aussi rapidement que possible à l'aide
d'un chiffon sec.
● Si un corps étranger ou de l'eau pénètrent dans le moniteur, mettez-le immédiatement hors
tension et débranchez le cordon secteur. Retirez ensuite le corps étranger ou épongez l'eau
et envoyez le moniteur au centre de maintenance.
● Ne stockez pas et n'utilisez pas le moniteur LCD dans des endroits exposés à la chaleur,
aux rayons directs du soleil ou à un froid extrême.
file:///D|/My%20Documents/dfu/200W6/french/200W6/SAFETY/SAFETY.HTM (1 of 2)2005-06-28 1:47:07 PM
Sécurité et remèdes en cas de panne
● Afin d'assurer les performances optimales de votre moniteur et l'utiliser pendant plus
longtemps, il doit se trouver dans un endroit compris dans les plages de température et
d'humidité suivantes :
❍ Température : 5-40°C 41-95°F
❍ Humidité : 20-80% HR
Service après-vente :
● Le boîtier peut uniquement être ouvert par un technicien qualifié.
● Si vous avez besoin de documents en vue d'une réparation, veuillez prendre contact avec
votre centre de service local (reportez-vous à la section « Centre d'information à la
clientèle ») .
● Pour toute information relative au transport, consultez les « Caractéristiques physiques ».
● Ne laissez pas votre moniteur dans une voiture ni dans un coffre de voiture à la lumière
directe du soleil.
Adressez-vous à un technicien si le moniteur ne fonctionne pas normalement ou si vous
n'êtes pas sûr(e) de la procédure à suivre après avoir lu les instructions du mode
d'emploi.
RETOUR AU HAUT DE LA PAGE
file:///D|/My%20Documents/dfu/200W6/french/200W6/SAFETY/SAFETY.HTM (2 of 2)2005-06-28 1:47:07 PM
Aperçu du mode d'emploi
• A
propos
de ce
Guide
• Notations
Aperçu du mode d'emploi
A propos de ce guide
Ce guide électronique de l'utilisateur est destiné à toute personne utilisant un moniteur LCD
(affichage à cristaux liquides) de Philips. Il fournit une description des options du moniteur LCD, son
installation, son fonctionnement et d'autres informations pertinentes. Son contenu est identique aux
informations figurant dans notre version imprimée.
Les différentes parties sont les suivantes:
● La section Informations relatives à la sécurité et aux recherches de causes de pannes
fournit des conseils et des solutions à des problèmes courants ainsi qu'à un certain nombre
d'informations associées dont vous êtes susceptible d'avoir besoin.
● La section intitulée A propos de ce manuel électronique de l'utilisateur fournit un sommaire
des informations incluses, ainsi que des descriptions d'icônes de notation et d'autres
documents de référence.
● La section Informations relatives au produit fournit un sommaire des diverses options du
moniteur ainsi que de ses spécifications techniques.
● La section Installer votre moniteur décrit le processus initial d'installation et offre un aperçu
de la manière dont se servir du moniteur.
● La section Affichage sur l'écran fournit des informations sur la manière dont régler les
différents paramètres sur votre moniteur.
● La section Service clientèle et garantie comprend une liste de tous les centres d'informations
à la clientèle Philips dans le monde entier, ainsi que des numéros de téléphone d'assistance
et des informations sur la garantie relative à votre produit.
● Le glossaire définit des termes techniques.
● L'option de téléchargement et d'impression transfère tout le manuel sur votre disque dur afin
de faciliter sa consultation.
RETOUR AU HAUT DE LA PAGE
Notations
Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce
document.
Notes, mises en garde et avertissements
Tout au long de ce guide, des blocs de texte pourront être accompagnés d'une icône et imprimés
file:///D|/My%20Documents/dfu/200W6/french/200W6/ABOUT/ABOUT.HTM (1 of 2)2005-06-28 1:47:08 PM
Aperçu du mode d'emploi
en caractères gras ou en italiques. Ces blocs contiennent des notes, des mises en garde ou des
avertissements. Ils sont utilisés de la façon suivante:
NOTE: Cette icône indique l'existence d'informations et de conseils
importants vous aidant à mieux utiliser votre ordinateur.
MISE EN GARDE: Cette icône indique l'existence d'informations vous
expliquant comment éviter l'endommagement potentiel de votre matériel ou la
perte de données.
AVERTISSEMENT: Cette icône indique qu'il existe un risque de blessures et
vous explique comment éviter le problème.
Il se peut que des avertissements apparaissent sous des formats différents et ne soient pas
accompagnés d'icônes. Dans ces cas-là, la présentation spécifique de l'avertissement est dictée
par les autorités chargées des réglementations.
RETOUR AU HAUT DE LA PAGE
©2005 Koninklijke Philips Electronics N.V.
Tous droits réservés. Toute reproduction, copie, utilisation, modification, recrutement, location, performance publique,
transmission et/ou diffusion de la totalité ou d'une partie du document sont strictement interdits sauf en cas
d'autorisation écrite de Philips Electronics N. V.
file:///D|/My%20Documents/dfu/200W6/french/200W6/ABOUT/ABOUT.HTM (2 of 2)2005-06-28 1:47:08 PM
Informations sur le Produit
• Caractéristiques
du Produit
• Spécifications
Techniques
• Modes de
résolution &
Préréglages

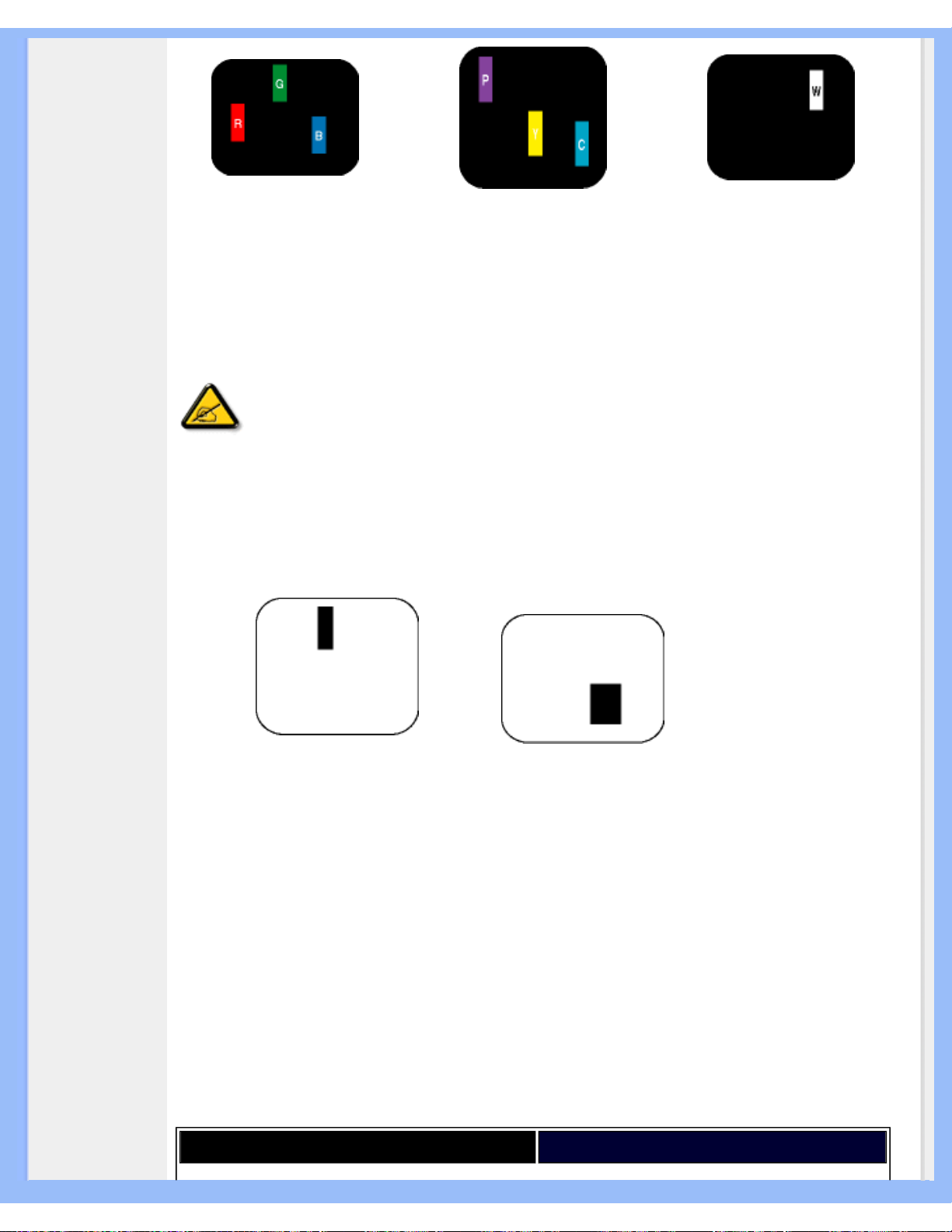

• Règle d'action
Concernant les
Défauts de
Pixels
• Économie
d'énergie
Automatique
• Spécifications
Physiques
• Attribution des
Broches
• Visualisation du
Produit
• Fonctions
Physiques
Informations sur le Produit
Caractéristiques du produit
200W6
● Excellentes performances d'écran
❍ Résolution WSXGA, grand format 1680x1050 pour des images plus nettes
❍ Grâce au temps de réponse rapide (16ms), meilleur affichage des images rapides
❍ Angle de vision le plus large (jusqu'à 176 degrés)
❍ Double entrée acceptant à la fois les signaux analogiques VGA et les signaux
numériques DVI
● Confort maximum pour productivité maximale
❍ SmartManage permet la gestion du parc de matériel sur base du réseau LAN
❍ Grande zone d'affichage pour plus de données sur écran sans défilement
❍ Réglage de l'inclinaison, de l'orientation et de la hauteur de l'écran pour un angle
de vision optimal
❍ Installation « Plug and Play » aisée et conviviale
● Multi-function pour commodité sans pareille
❍ Prise USB pour branchement de périphériques
❍ Haut-parleurs intégrés pour davantage de place sur le bureau
❍ Audio autonome pour conférences efficaces sur le Net
❍ « Plug and Play » DVI aisé pour une véritable expérience numérique
RETOUR AU HAUT DE LA PAGE
Spécifications techniques*
PANNEAU LCD
• Type TFT LCD
• Dimensions de l'écran 20.1"/51 cm
• Espacement des pixels 0.258 x 0.258mm
• Type de panneau LCD
1680 x 1050 pixels
Bande verticale R.G.B.
Dureté du polarisateur anti-reflets
• Zone d'affichage réelle 433.44 x 270.9mm
• Affichage des couleurs Interface à 8 bits (16.7M couleurs)
file:///D|/My%20Documents/dfu/200W6/french/200W6/PRODUCT/PRODUCT.HTM (1 of 8)2005-06-28 1:47:12 PM
Informations sur le Produit
SCANNING
• Impédance d'entrée 56Hz-85Hz
• Impédance d'entrée 30 kHz-93 kHz (Entrée analogique)
VIDÉO
• Fréquence des points vidéo 165 MHz
• Impédance d'entrée
- Vidéo
75 Ohms
-Synchronisation
2K2 Ohms
• Niveaux de signaux d'entrée 0.7 Vpp
• Synchronisation du signal
d'entrée
Synchronisation séparée
Synchronisation composite
Synchronisation sur le vert
• Polarités de synchronisation Positive and négative
• Interface vidéo
D-Sub (analogique)
DVI-D (numérique)
AUDIO-IN
• Niveaux des signaux d'entrée 0.7 Vpp
• Niveau du signal de sortie du
casque d'écoute
32
20 + 20 mW
• Connecteur du signal d'entrée 3.5mm mini-prise
• Haut-parleurs
Audio stéréo 4W (2W/canal val. eff.x2, 200 Hz~12kHz, 4
ohms, DHT = 10 %)
CARACTÉRISTIQUES OPTIQUES
• Proportion du contraste 600:1 (typ.)
• Luminosité
300 cd/m
2
(typ.)
• Angle de contraste maximum 6 heures
• Chromaticité blanche
x: 0.283 y: 0.297 (at 9300° K)
x: 0.313 y: 0.329 (at 6500° K)
file:///D|/My%20Documents/dfu/200W6/french/200W6/PRODUCT/PRODUCT.HTM (2 of 8)2005-06-28 1:47:12 PM
Informations sur le Produit
• Angle de vue (C/R >10)
Supérieur >88° (typ.)
Inférieur >88° (typ.)
Gauche >88° (typ.)
Droit >88° (typ.)
• Temps de réponse 16ms (typ.)
* Ces informations peuvent changer sans autre notification.
RETOUR AU HAUT DE LA PAGE
Modes de résolution & préréglages
• Maximum
1680 x 1050 à 75Hz (Entrée analogique)
1680 x 1050 à 60Hz (Entrée numérique)
• Recommandé 1680 x 1050 à 60Hz * avec entrée numérique DVI
39 modes définissables par l'utilisateur
15 modes préréglés en usine:
H. fréq (kHz)
Résolution V. fréq (Hz)
31.469 640x350 70.086
31.469 720x400 70.087
31.469 640x480 59.940
35.000 640x480 67.000
37.500 640x480 75.000
35.156 800x600 56.250
37.879 800x600 60.317
46.875 800x600 75.000
48.363 1024x768 60.004
60.023 1024x768 75.029
68.700 1152x870 75.000
63.981 1280x1024 60.020
79.976 1280x1024 75.025
75.0 1600x1200 60
65.29 1680x1050 60.0
RETOUR AU HAUT DE LA PAGE
file:///D|/My%20Documents/dfu/200W6/french/200W6/PRODUCT/PRODUCT.HTM (3 of 8)2005-06-28 1:47:12 PM
Informations sur le Produit
Economie d'énergie automatique
Si une carte ou le logiciel de compatibilité d'affichage DPMS de VESA est installé(e) sur votre
PC, le moniteur peut automatiquement réduire sa consommation d'énergie quand il n'est pas
utilisé. Et si une saisie au clavier, l'utilisation de la souris ou d'un autre appareil est détectée, le
moniteur se "réveillera" automatiquement. Les tableaux suivants montrent la consommation
d'énergie et la signalisation de cette fonction d'économie d'énergie automatique :
Gestion de l'énergie
Mode VESA Vidéo H-sync V-sync
Énergie
utilisée
Couleur
DEL
Actif ALLUMÉ
Oui Oui
< 68W
Vert
Sommeil
ÉTEINT
Non
Non < 1.5W Ambre
Hors tension ÉTEINT - - < 1.5W ÉTEINT
Ce moniteur est conforme à ENERGY STAR®. En tant que partenaire d'ENERGY STAR®,
PHILIPS s'est assuré que ce produit réponde à toutes les directives d'ENERGY STAR® en
matière d'efficacité énergétique.
RETOUR AU HAUT DE LA PAGE
Spécifications physiques
• Dimension (LxHxP)
478 x 423.5 x 235 mm (socle inclus)
• Poids 7.6 Kg
• Inclinaison/Rotation -5°~20°/± 125°
• Alimentation électrique 90 - 264 VAC, 60 - 50 Hz
• Consommation d'énergie 50 W* (typ.)
• Température
de 5°C à 35°C (fonctionnement)
de -20°C à 60°C (stockage)
• Humidité relative 20% to 80%
• MTBF du système
50 000 h (sauf CCFL 40 000 h)
• Couleur du boîtier
200W6CB: Noir
200W6CS: Argent
• Altitude
file:///D|/My%20Documents/dfu/200W6/french/200W6/PRODUCT/PRODUCT.HTM (4 of 8)2005-06-28 1:47:12 PM
Informations sur le Produit
-stockage/
expédition fonctionnement
0 - 12 192 m
0 - 3 657,6 m
•
* Ces informations peuvent changer sans autre notification.
*Résolution 1680 x 1050, format standard, contraste max., luminosité 50%, 6500° K, mire
blanche complète.
RETOUR AU HAUT DE LA PAGE
Attribution des broches de signaux
Le seul connecteur numérique comporte 24 contacts de signaux organisés en trois rangées de
huit contacts. L’affection des broches de signal est énumérée dans le tableau suivant.
No
broche
Affectation du signal
No
broche
Affectation du signal
No
broche
Affectation du signal
1 TMDS Data 2- 9 TMDS Data 1-
17
TMDS Data 0-
2 TMDS Data 2+ 10 TMDS Data 1+
18
TMDS Data 0+
3
TMDS Data 2/4
Blindage
11
TMDS Data 1/3
Blindage
19
TMDS Data 0/5
Blindage
4
Pas connecté
12
Pas connecté 20 Pas connecté
5
Pas connecté
13
Pas connecté 21 Pas connecté
6
DDC Horloge
14
Alimentation +5V
22
TMDS Horloge
blind.
7
DDC Data
15
Terre (+5, sync.
analogique H/V )
23
TMDS Horloge +
8
Pas connecté
16
Dépistage
connexion à chaud
24
TMDS Horloge-
Connecteur D-sub à 15 broches (mâle) du câble d'interface :
file:///D|/My%20Documents/dfu/200W6/french/200W6/PRODUCT/PRODUCT.HTM (5 of 8)2005-06-28 1:47:12 PM
Informations sur le Produit
N°
broche
Affectation
N°
broche
Affectation
1
Entrée vidéo rouge
9
+5V
2
Entrée vidéo vert/SOG
10
Masse logique
3
Entrée vidéo bleu
11
Masse
4
Masse
12
Ligne données série
(SDA)
5
Pas de connexion
13
Sync. hor. / H+V
6
Masse vidéo rouge
14
Sync. vert. (VCLK
pour DDC)
7
Masse vidéo vert
15
Ligne horloge
données (SCL)
8
Masse vidéo bleu
RETOUR AU HAUT DE LA PAGE
Visualisation du Produit
Suivez les liens pour voir plusieurs affichages du moniteur et de ses composants.
Description frontale du produit
file:///D|/My%20Documents/dfu/200W6/french/200W6/PRODUCT/PRODUCT.HTM (6 of 8)2005-06-28 1:47:12 PM
Informations sur le Produit
RETOUR AU HAUT DE LA PAGE
Fonctions Physiques
1) Réglage de
l'inclinaison
2) Réglage de la
rotation
RETOUR AU HAUT DE LA PAGE
file:///D|/My%20Documents/dfu/200W6/french/200W6/PRODUCT/PRODUCT.HTM (7 of 8)2005-06-28 1:47:12 PM
Informations sur le Produit
file:///D|/My%20Documents/dfu/200W6/french/200W6/PRODUCT/PRODUCT.HTM (8 of 8)2005-06-28 1:47:12 PM
Installer Votre Moniteur LCD
•
Description
Frontale du
Produit
•

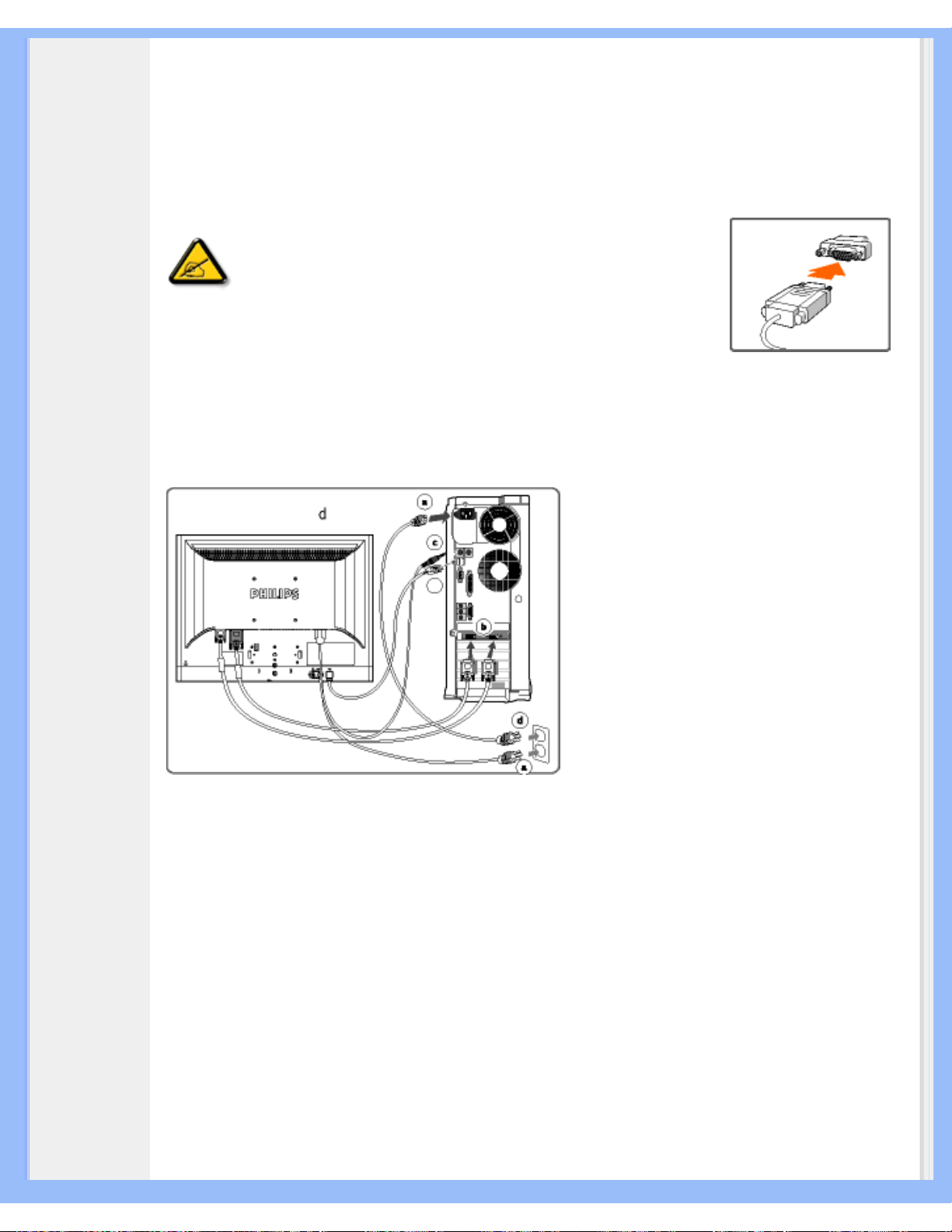

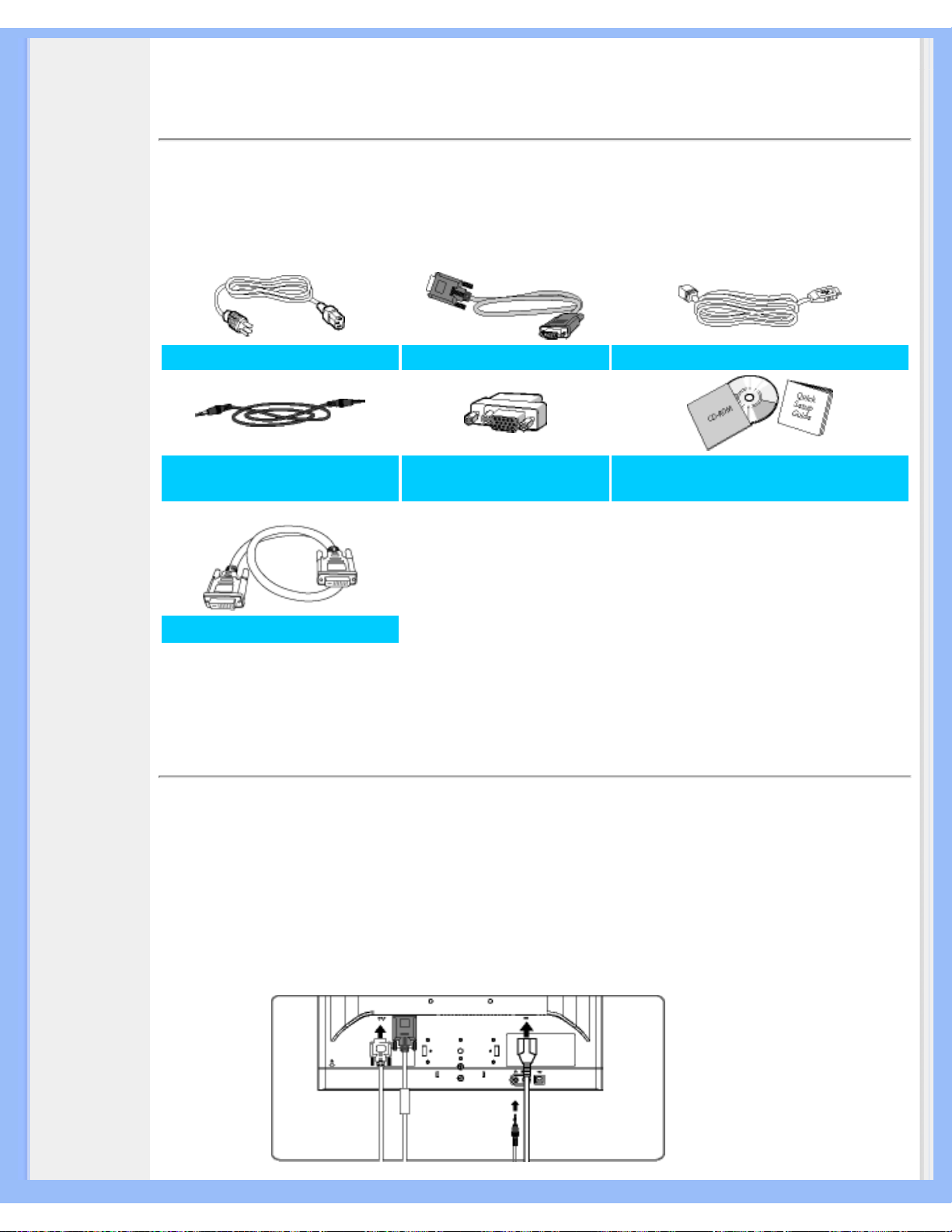

Configuration
et connexion
de votre
moniteur
•

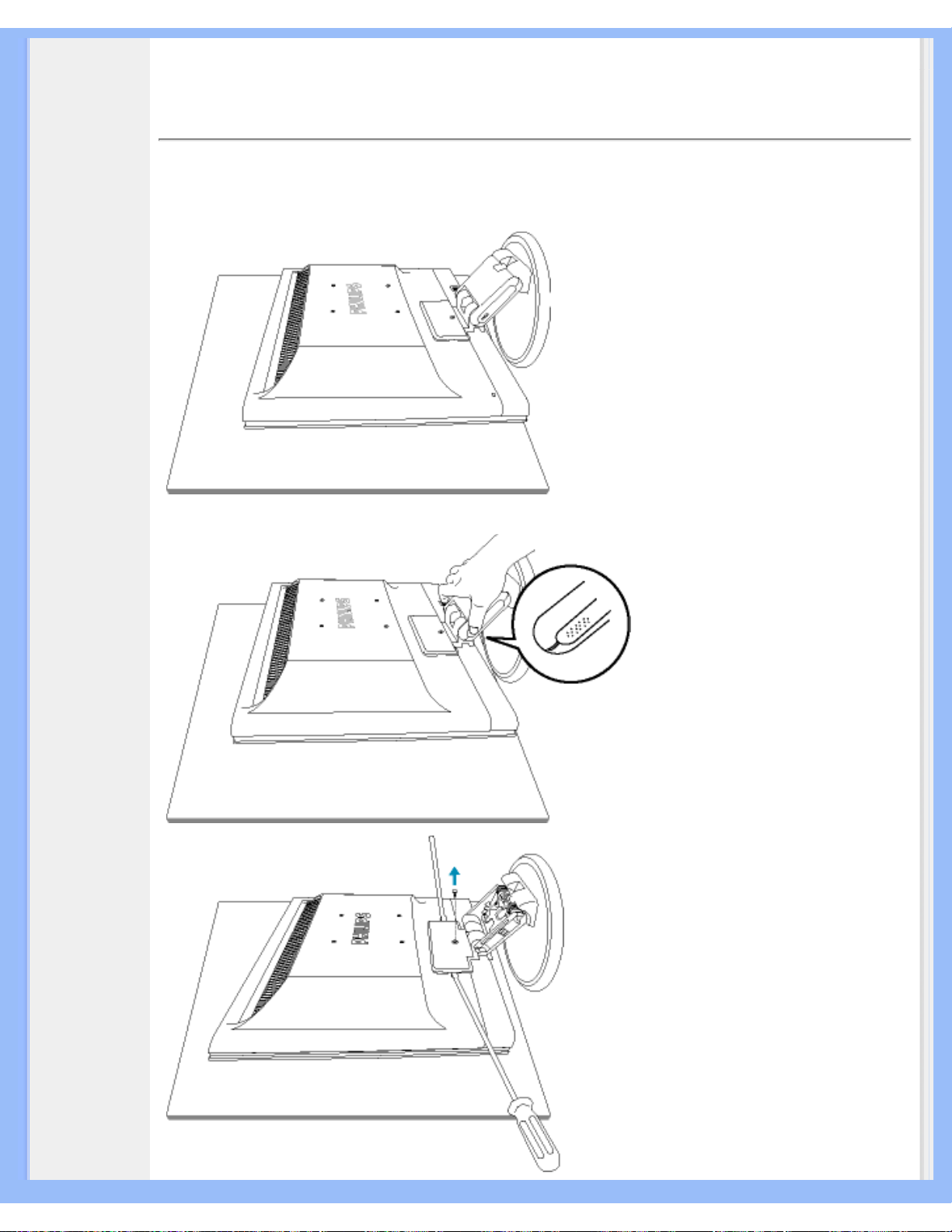

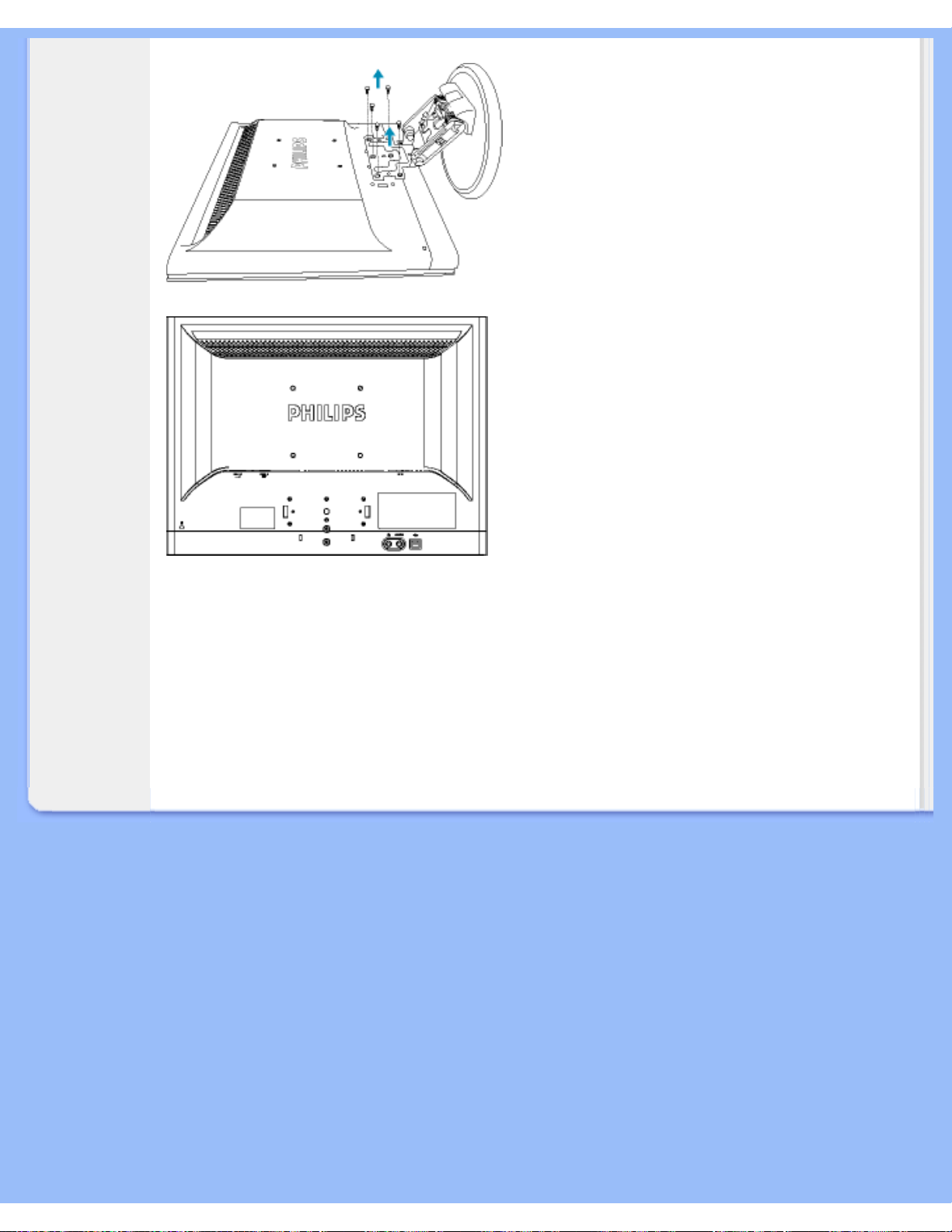

Montage
standard
VESA
•
Pour
Commencer
•
Optimisation
de la
Performance
Installer Votre Moniteur LCD
Description Frontale du Produit
1 Mise sous tension (ON) et hors tension (OFF) du moniteur
2 DEL d’alimentation
3
Accès au menu OSD
4
Réglage des options OSD
5
Réglage de la luminosité de l’écran
6
Réglage des options OSD
7
VOLUME
Réglage du volume des haut-parleurs
8
AUTO
Ajustage automatique de la position horizontale, de la
position verticale, du réglage de phase et d’horloge
RETOUR AU HAUT DE LA PAGE
Vue Arrière
file:///D|/My%20Documents/dfu/200W6/french/200W6/INSTALL/INSTALL.HTM (1 of 3)2005-06-28 1:47:15 PM
Installer Votre Moniteur LCD
1
Verrouillage antivol Kensington
2
Entrée VGA
3
Entrée DVI-D
4
Entrée audio PC
5
Prise casque
6
Entrée alimentation CA
7 Port USB en amont
8 Port USB en aval
RETOUR AU HAUT DE LA PAGE
Optimisation de la performance
● Pour obtenir les meilleurs résultats possibles, assurez-vous que les réglages de l'affichage
sont sur 1680 x 1050 , 60Hz (pour 20"W).
Remarque : Vous pouvez vérifier les réglages d'affichage en cours en
appuyant sur la touche "OK". Allez dans les informations relatives au produit
(Product Information) : le mode d'affichage en cours figure sous l'option
RÉSOLUTION
.
● Vous pouvez également installer le programme Flat Panel Adjust (FP Adjust), un
programme pour obtenir la meilleure performance de votre moniteur, compris dans ce CD.
Des instructions étape par étape sont fournies afin de vous guider lors de l'installation. Pour
file:///D|/My%20Documents/dfu/200W6/french/200W6/INSTALL/INSTALL.HTM (2 of 3)2005-06-28 1:47:15 PM
Installer Votre Moniteur LCD
en savoir plus sur ce programme, cliquez sur le lien.
RETOUR AU HAUT DE LA PAGE
file:///D|/My%20Documents/dfu/200W6/french/200W6/INSTALL/INSTALL.HTM (3 of 3)2005-06-28 1:47:15 PM
L'affichage sur écran
• Description
de
l'Affichage
sur Écran
•
L'arbre
OSD
L'affichage sur écran
Description de l'affichage sur écran
Qu'est ce que l'affichage sur écran?
C'est un trait commun à tous les moniteurs LCD de Philips qui permet à l'utilisateur de régler la
performance des moniteurs directement à partir d'une fenêtre d'instruction sur écran. L'interface
utilisée est conviviale et facile à utiliser lors de l'exploitation du moniteur.
Instructions simples de base concernant les touches de contrôle.
Lorsque vous appuyez sur les boutons
situés au niveau des commandes à l'avant de votre
moniteur, les réglages principaux de l'affichage sur écran (OSD) apparaissent et vous pouvez
maintenant effectuer les réglages des différentes fonctions. Utilisez les touches
ou
pour faire vos réglages.
RETOUR AU HAUT DE LA PAGEE
L'Arbre OSD
Vous trouverez ci-dessous une vue d'ensemble de la structure de l'affichage sur écran. Vous
pourrez par la suite l'utiliser comme référence lorsque vous voudrez plus tard retourner aux
différents réglages.
file:///D|/My%20Documents/dfu/200W6/french/200W6/OSD/OSDDESC.HTM (1 of 3)2005-06-28 1:47:20 PM
L'affichage sur écran
file:///D|/My%20Documents/dfu/200W6/french/200W6/OSD/OSDDESC.HTM (2 of 3)2005-06-28 1:47:20 PM
L'affichage sur écran
RETOUR AU HAUT DE LA PAGEE
file:///D|/My%20Documents/dfu/200W6/french/200W6/OSD/OSDDESC.HTM (3 of 3)2005-06-28 1:47:20 PM
Assistance À la Clientèle et Garantie
Assistance À la Clientéle et Garantie
VEUILLEZ BIEN SÉLECTIONNER VOTRE PAYS / RÉGION POUR LIRE LA GARANTIE
COUVERTE :
EUROPE DE L'OUEST : Autriche • Belgique • Chypre • Danemark • France • Allemagne •
Grèce • Finlande • Irlande • Italie • Luxembourg • Pays-Bas • Norvège • Portugal • Suède •
Suisse • Espagne • Royaume -Uni
EUROPE DE L'EST : République tchèque • Hongrie • Pologne • Russie • Slovaquie •
Slovénie • Turquie
AMÉRIQUE LATINE : Antilles • Argentine • Brésil • Chili • Colombie • Mexique • Paraguay •
Pérou • Uruguay • Vénézuela
AMÉRIQUE DU NORD : Canada • États-Unis
PACIFIQUE : Australie • Nouvelle- Zélande
ASIE : Bangladesh • Chine • Hong Kong • Inde • Indonésie • Japon • Corée • Malaisie •
Pakistan • Philippines • Singapour • Taiwan • Thaïlande
AFRIQUE : Maroc • Afrique du Sud
MOYEN- ORIENT: Dubaï • Égypte
file:///D|/My%20Documents/dfu/200W6/french/warranty/warranty.htm2005-06-28 1:47:22 PM
Glossaire
Glossaire
A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
C
CCFL (lampe fluorescente à cathode froide)
Il s'agit de tubes fluorescents fournissant la lumière au module LCD. Ces tubes sont généralement
très minces (environ 2 mm de diamètre).
Chromaticité
Attribut d'un stimulus de couleur qui ne concerne pas l'éclairement. La chromaticité est
bidimensionnelle et est définie par des paires de chiffres comme la longueur d'onde dominante et la
pureté.
CIE (Commission Internationale de I'Éclairage)
Principale organisation internationale s'intéressant à la couleur et à la mesure de la couleur.
Contraste
Variation de luminance entre des zones claires et sombres d'une image.
Cristaux liquides
Composants se trouvant dans les écrans de ce type. Les cristaux liquides réagissent de manière
prévisible lorsqu'ils sont stimulés électriquement. Ils conviennent parfaitement pour allumer ou
éteindre les pixels du moniteur LCD. Les cristaux liquides sont parfois abrégés en anglais en LC.
RETOUR AU HAUT DE LA PAGE
D
file:///D|/My%20Documents/dfu/200W6/french/200W6/GLOSSARY/GLOSSARY.HTM (1 of 9)2005-06-28 1:47:26 PM
Glossaire
D-SUB
Connecteur VGA d'entrée analogique. Votre moniteur est équipé d'un câble D-Sub.
Digital Visual Interface (DVI - Interface visuelle numérique)
La spécification de DVI (Digital Visual Interface - Interface visuelle numérique) fournit une connexion
numérique à grande vitesse pour les types de données visuelles indépendantes de la technologie
d'affichage. L'interface est principalement destinée à fournir une connexion entre un ordinateur et son
dispositif d'affichage. La spécification DVI répond aux besoins de tous les segments de l'industrie
informatique (poste de travail, ordinateur de bureau, ordinateur portable, etc.) et permettra à ces
différents segments de se regrouper autour d'une seule spécification d'interface de moniteur.
L'interface DVI permet:
1.
Au contenu de rester, depuis sa création à sa consommation, dans le domaine numérique
sans perte.
2. L'indépendance de la technologie d'affichage.
3. D'être prêt à jouer par le biais de la détection prise directe, EDID et DDC2B.
4. Support numérique et analogue dans un connecteur unique.
RETOUR AU HAUT DE LA PAGE
E
Programme Energy Star Computers
Un programme de conservation de l'énergie lancé par l'Agence américaine de la protection de
l'environnement (US Environmental Protection Agency - EPA) dont l'objectif principal est de
promouvoir la fabrication et le marketing de matériel de bureautique ayant un bon rendement
énergétique. Les entreprises joignant ce programme doivent être prêtes à s'engager à fabriquer un
ou plusieurs produits en mesure de passer à une faible puissance (< à 30 W) soit après une période
d'inactivité, soit aprés un laps de temps déterminé à l'avance et sélectionné par l'utilisateur.
Échelle de gris
Échelle achromatique allant du noir jusqu'au blanc en passant par une palette de nuances grises de
plus en plus claires. Cette série peut être constituée de paliers se trouvant à une distance égales les
uns par rapport aux autres. Si le convertisseur analogique/numérique est de 8 bits, le moniteur peut
afficher au maximum 2
8
= 256 niveaux. Pour un moniteur couleur RVB, chaque couleur est dotée de
256 niveaux. Le nombre total de couleurs pouvant être affichées est donc de 256x256x256= 16,7
millions.
file:///D|/My%20Documents/dfu/200W6/french/200W6/GLOSSARY/GLOSSARY.HTM (2 of 9)2005-06-28 1:47:26 PM
Glossaire
RETOUR AU HAUT DE LA PAGE
G
Gamma
La luminance de l'écran en tant que fonction de la tension vidéo suit approximativement la fonction
de puissance mathématique du signal vidéo d'entrée dont la fonction exponentielle est appelée
gamma.
RETOUR AU HAUT DE LA PAGE
I
IPS (In Plane Switching)
Technologie permettant d'améliorer l'angle de vision d'un moniteur LCD car les molécules de cristaux
liquides sont commutées sur le même plan que la couche LCD plutôt qu'à la verticale par rapport à
celle-ci.
RETOUR AU HAUT DE LA PAGE
L
LCD (écran à cristaux liquides)
Écran constitué de cristaux liquides suspendus entre deux plaques transparentes. L'écran est
composé de milliers de pixels pouvant être allumés ou éteints par stimulation électrique. Il est ainsi
possible de générer des images/des textes aux couleurs vives.
Luminance
Mesure de la luminosité ou de l'intensité lumineuse de la lumière, généralement exprimée en candela
par mètre carré (cd/m2) ou « footlambert ». 1 fL=3,426 cd/m2.
Luminosité
La dimension de la couleur attribuée à une échelle achromatique, allant du noir au blanc, également
file:///D|/My%20Documents/dfu/200W6/french/200W6/GLOSSARY/GLOSSARY.HTM (3 of 9)2005-06-28 1:47:26 PM
Glossaire
appelée clarté ou facteur de réflexion lumineux. En raison de la confusion avec la saturation,
l'utilisation de ce terme est à éviter.
RETOUR AU HAUT DE LA PAGE
M
Matrice active
Sorte de structure de l'afficheur à cristaux liquides dans laquelle des transistors de commutation sont
reliés à chaque pixel afin de commander la tension à l'état passant/bloqué. L'affichage est plus
lumineux et plus net et l'angle de vision plus large qu'avec un afficheur à matrice passive. Ces
afficheurs sont également appelés TFT (thin film transistor = transistor en film mince).
RETOUR AU HAUT DE LA PAGE
N
Nit
Unité de luminance correspondant à 1 cd/m2 ou 0,292 ftL.
RETOUR AU HAUT DE LA PAGE
P
Pixel
PICture Element ; le plus petit point définissant une image informatisée provenant d'un écran
cathodique ou LCD, et de là l'affichage.
Polariseur
Filtre de lumière autorisant uniquement le passage d'ondes de lumière ayant une certaine rotation.
On utilise dans les LCD du matériel polarisé avec filtrage perpendiculaire afin d'enfermer les cristaux
liquides. Ces derniers sont utilisés en tant que support permettant de tourner les ondes de lumière
sur 90° pour le passage ou non de la lumière.
RETOUR AU HAUT DE LA PAGE
file:///D|/My%20Documents/dfu/200W6/french/200W6/GLOSSARY/GLOSSARY.HTM (4 of 9)2005-06-28 1:47:26 PM
Glossaire
R
Rapport hauteur/largeur
Le rapport hauteur/largeur de la zone active d'un afficheur. En général, la plupart des moniteurs sont
dotés d'un rapport hauteur/largeur de 4:3. Les moniteurs ou les téléviseurs à écran large ont un
rapport hauteur/largeur de 16:9 ou de 16:10.
Rétro-éclairage
La source de lumière pour un LCD à transmission. Deux techniques sont actuellement utilisées dans
les conceptions LCD. La plupart des écrans LCD TFT utilisent des CCFL (lampes fluorescentes à
cathode froide) ainsi qu'un panneau diffuseur juste derrière la couche des cristaux liquides. La
nouvelle technologie ayant recours aux diodes électroluminescentes (LED) est encore en cours de
développement.
RETOUR AU HAUT DE LA PAGE
S
Silicone amorphe (a-Si)
Matériau semi-conducteur utilisé pour réaliser la couche de transistors en film mince (TFT) de la
matrice active LCD.
sRGB
sRGB est une norme permettant un échange correct des couleurs entre différents appareils (par
exemple caméra numérique, moniteur, imprimante, scanner, etc.)
À l'aide d'un espace couleurs unifié standard, la norme sRGB contribue à restituer correctement les
images prises par un appareil compatible sRGB sur votre moniteur Philips validé sRGB. Les couleurs
sont ainsi étalonnées et vous pouvez compter sur leur fiabilité à l'écran.
Lors de l'utilisation de sRGB il faut également que la luminosité et le contraste de votre moniteur,
ainsi que le gamut couleur soient réglés sur un niveau prédéfini. Il est donc important de sélectionner
le réglage sRGB dans le menu OSD du moniteur.
Pour ce faire, ouvrez le menu OSD en appuyant sur la touche OK située en façade du moniteur.
Déplacez la flèche vers le bas jusqu'à atteindre Color (couleur) et appuyez à nouveau sur OK.
Utilisez la flèche vers la droite pour accéder à sRGB. Déplacez ensuite la flèche vers le bas et
appuyez à nouveau sur OK pour quitter le menu OSD.
file:///D|/My%20Documents/dfu/200W6/french/200W6/GLOSSARY/GLOSSARY.HTM (5 of 9)2005-06-28 1:47:26 PM
Glossaire
Après cette opération, il ne faut plus modifier les réglages de luminosité ou de contraste de votre
moniteur. Si vous le faites, le moniteur quitte le mode sRGB et choisit le réglage de température de
couleur de 6500K.
RETOUR AU HAUT DE LA PAGE
T
Taux de contraste
Rapport de luminance entre le point blanc le plus lumineux et le point noir le plus sombre.
Taux de rafraîchissement
Taux correspondant au nombre de fois que l'image est rafraîchie ou réaffichée en une seconde. Ce
chiffre est généralement exprimé en Hz (Hertz) ou cycles par seconde. Un taux de 60 Hz correspond
à 60 cycles par seconde.
Teinte
Attribut principal d'une couleur, la distinguant des autres couleurs. Par exemple, une couleur peut
présenter une teinte verte, jaune ou mauve. Les couleurs connues pour présenter une teinte sont
appelées couleurs chromatiques. Le blanc, le noir et les gris sont dépourvus de teinte.
Température de couleur
Mesure de la couleur de la lumière rayonnée par un objet pendant son réchauffement. Cette mesure
est exprimée en termes d'échelle absolue (degrés Kelvin). Les températures Kelvin moins élevées,
comme 2400° K, sont rouges, tandis que les températures plus élevées, comme 9300° K, sont
bleues. La température neutre est blanche à 6504° K. Les moniteurs Philips proposent généralement
des températures de 9300° K ou 6500° K et l'utilisateur peut faire son choix.
TFT (transistor en film mince)
Généralement constitué de silicones amorphes (a-Si) et utilisé comme commutateur d'un appareil de
stockage de charge situé sous chaque sous-pixel d'une matrice active LCD.
RETOUR AU HAUT DE LA PAGE
U
file:///D|/My%20Documents/dfu/200W6/french/200W6/GLOSSARY/GLOSSARY.HTM (6 of 9)2005-06-28 1:47:26 PM
Glossaire
USB ou Bus de Série Universel (Universal Serial Bus)
Un connecteur fûté pour les périphériques de PC. USB détermine automatiquement les ressources
(telles que le programme de gestion et la largeur de bande du bus) demandées par les
périphériques. L'USB assure la disponibilité des ressources nécessaires sans l'intervention de
l'utilisateur.
● L'USB élimine « l'angoisse du boîtier » -- la crainte de retirer le boîtier de l'ordinateur pour
installer des périphériques d'extension. Et l'USB élimine également le réglage de paramétres
IRQ complexes lors de l'installation de nouveaux périphériques.
● L'USB élimine « la saturation des ports ». Sans l'USB, les PC sont normalement limités à une
imprimante, deux points de connexion de périphérique (en général une souris et un modem),
un point de connexion d'extension paralléle amélioré (un scanner ou une caméra vidéo par
exemple) et un manche à balai. De plus en plus de périphériques destinés aux ordinateurs
multimédia font chaque jour leur entrée sur le marché. Avec l'USB, jusqu'à 127 périphériques
peuvent fonctionner simultanément sur un ordinateur.
● L'USB permet le « branchement direct ». Cela signifie qu'il n'y a pas besoin d'arrêter le
systéme, de brancher, de relancer et d'exécuter l'installation pour installer des périphériques.
Pas besoin non plus de faire l'inverse pour débrancher un périphérique.
En résumé, l'USB transforme la devise de « brancher et prier » en un authentique Prêt à jouer !
Concentrateur
Un dispositif de Bus de Série Universel fournissant des connexions supplémentaires à l'USB.
Les concentrateurs sont des éléments essentiels de l'architecture Prêt à jouer de l'USB. Le schéma
montre un exemple classique de concentrateur. Les concentrateurs servent à simplifier la
connectivité de l'USB, de la perspective de l'utilisateur, et fournissent robustesse à moindre coût et à
complexité réduite.
Les concentrateurs en question sont des concentrateurs de câblage et permettent les
caractéristiques de connexion multiple de l'USB. Les points de connexion sont ce qu'on appelle des
ports. Chaque concentrateur convertit un point unique de connexion en points de connexion
multiples. L'architecture supporte l'enchaînement de multiples concentrateurs.
Le port en amont d'un concentrateur connecte le concentrateur vers l'hôte. Chacun des autres ports
en aval d'un concentrateur permet la connexion à un autre concentrateur ou à une autre fonction.
Les concentrateurs peuvent déceler, se connecter et se déconnecter à chaque port en aval et
permettent la distribution de courant vers des périphériques en aval. Chaque port en aval peut être
activé et configuré individuellement à grande vitesse ou à faible vitesse. Le concentrateur isole les
ports à faible vitesse des transmissions à grande vitesse.
Un concentrateur est composé de deux éléments : l'unité de commande du concentrateur et le
répéteur de concentrateur. Le répéteur est un interrupteur contrôlé par un protocole situé entre le
port en amont et les ports en aval. Il comprend également un support machine pour la réinitialisation
et la suspension/reprise d'émissions. L'unité de commande fournit les registres d'interface pour
permettre les communications vers/de l'hôte. Les commandes de statut et de contrôle spécifiques au
file:///D|/My%20Documents/dfu/200W6/french/200W6/GLOSSARY/GLOSSARY.HTM (7 of 9)2005-06-28 1:47:26 PM
Glossaire
concentrateur permettent à l'hôte de configurer un concentrateur et de surveiller et contrôler ses
ports.
Périphérique
Une entité physique ou logique effectuant une fonction. L'entité décrite en soi dépend du contexte de
la référence. Au niveau le plus bas, le périphérique peut être un simple composant matériel, comme
une unité de mémorisation par exemple. A un niveau supérieur, il peut être une série de composants
matériel effectuant une fonction spécifique, comme une unité d'interface d'USB par exemple. A un
niveau encore plus élevé, le périphérique peut se rapporter à la fonction effectuée par une entité
fixée à l'USB ; un modem de données/télécopie par exemple. Les périphériques peuvent être
physiques, électriques, adressables et logiques.
Aval
La direction d'un flux de données à partir de l'hôte ou en s'éloignant de l'hôte. Un port en aval est le
port sur le concentrateur électriquement le plus éloigné de l'hôte qui crée un trafic de données en
aval à partir du concentrateur. Les ports en aval reçoivent un trafic de données en amont.
Amont
La direction d'un flux de données vers l'hôte. Un port en amont est le port se trouvant sur le
périphérique électriquement le plus proche de l'hôte qui crée un trafic de données en amont à partir
du concentrateur. Les ports en amont reçoivent un trafic de données en aval.
RETOUR AU HAUT DE LA PAGE
V
file:///D|/My%20Documents/dfu/200W6/french/200W6/GLOSSARY/GLOSSARY.HTM (8 of 9)2005-06-28 1:47:26 PM
Loading...
