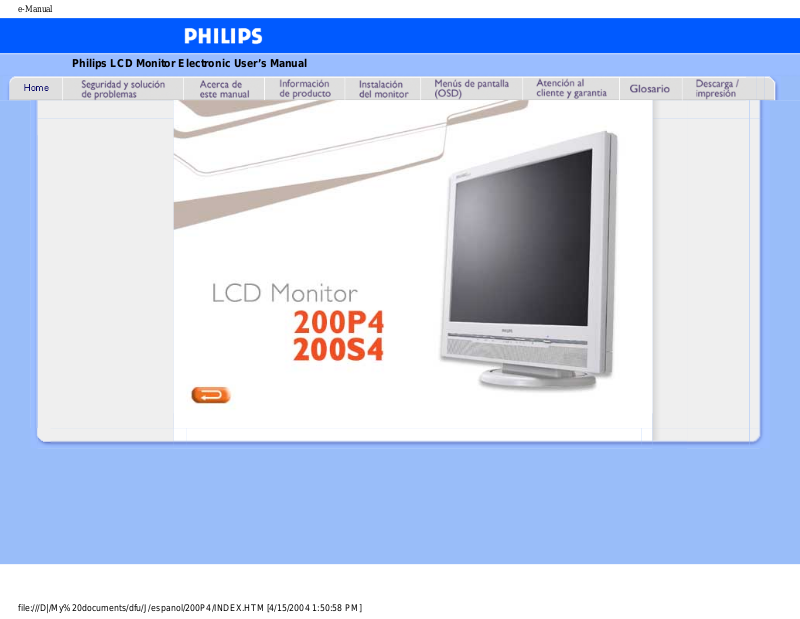

Philips LCD Monitor Electronic User’s Manual
e-Manual
file:///D|/My%20documents/dfu/J/espanol/200P4/INDEX.HTM [4/15/2004 1:50:58 PM]
Seguridad y Solución de Problemas
•Precauciones de
seguridad y
Mantenimiento
• Condiciones del
Sitio de
Instalación
• Preguntas Más
Frecuentes
• Resolución de
Problemas
• Información Sobre
Reglamentaciones
• Otra Información
Relacionada
Seguridad y Solución de Problemas
Precauciones de seguridad y mantenimiento
ADVERTENCIA: El uso de controles, ajustes o procedimientos que no
sean los especificados en esta documentación puede provocar la
exposición a golpes de corriente o a peligros mecánicos y/o eléctricos.
Lea y siga estas instrucciones cuando conecte y utilice el monitor de su computadora:
● Desenchufe el monitor si no lo va a utilizar por un periodo prolongado.
● Desenchufe el monitor si necesita limpiarlo con un paño levemente húmedo. Puede limpiar la
pantalla con un paño seco mientras está apagada. No obstante, nunca utilice líquidos con base de
alcohol, solventes o amoníaco.
● Consulte a un técnico en mantenimiento si el monitor no funciona normalmente cuando se sigan
las instrucciones de este manual
● La cubierta posterior sólo debe ser quitada por personal de mantenimiento calificado.
● Mantenga la pantalla alejada de los rayos directos del sol y de estufas o cualquier otra fuente de
calor.
● No ponga objetos que puedan caer en las aberturas de ventilación o impedir la ventilación
adecuada de los componentes electrónicos del monitor.
● No obstaculice los orificios de ventilación de la cabina.
● Mantenga el monitor seco. Para evitar choques eléctricos, no lo exponga a la lluvia o a una
humedad excesiva.
● Si apaga el monitor separando el cable que lo conecta a la energía o el cable DC, aguarde 6
segundos, luego una el cable que lo conecta a la energía o el cable DC para su normal
funcionamiento.
● Para evitar el riesgo de choque o daño permanente del equipo, no exponga el monitor a la lluvia o
a una humedad excesiva.
● Al posicionar el monitor, asegúrese de que la ficha que lo conecta a la energía y el toma corriente
están en un lugar de fácil acceso.
● IMPORTANTE: Procure activar siempre un protector de pantalla durante la aplicación. Si una
imagen de alto contraste permanece fija un periodo prolongado de tiempo, es posible que deje
sobreimpresa en la pantalla una imagen secundaria o residual. Se trata de un fenómeno conocido
inherente a la tecnología LCD. La mayoría de las veces, esta imagen persistente irá
desapareciendo gradualmente después de apagar la unidad. Adviértase que los síntomas de
persistencia son irreparables y que no están cubiertos por la garantía.
Consulte a un técnico en mantenimiento si el monitor no funciona normalmente al seguir las instrucciones
de funcionamiento de este manual.
VOLVER A INICIO DE PÁGINA
Condiciones del sitio de instalación
file:///D|/My%20documents/dfu/J/espanol/200P4/safety/safety.htm (1 of 2) [4/15/2004 1:51:01 PM]
Seguridad y Solución de Problemas
● Evite el frío y el calor extremos
● No guarde o utilice el monitor LCD en sitios expuestos al calor, los rayos directos del sol o el frío
extremo.
● Evite cambiar de lugar el monitor LCD entre sitios con grandes diferencias de temperatura. Escoja
un lugar que registre temperaturas y grados de humedad que entren dentro de los límites
siguientes:
❍ Temperatura: 5-35°C 41-95°F
❍ Humedad: 20-80% RH
● No someta el monitor LCD a vibraciones severas o grandes impactos. No coloque el monitor LCD
dentro del baúl de un automóvil.
● Evite la manipulación indebida de este producto durante el funcionamiento o transporte, tratando
de no ocasionar golpes ni caídas.
● No guarde o utilice el monitor LCD en sitios expuestos a humedad elevada o mucho polvo.
Tampoco permita que caiga agua u otros líquidos sobre o dentro del monitor LCD.
VOLVER A INICIO DE PÁGINA
file:///D|/My%20documents/dfu/J/espanol/200P4/safety/safety.htm (2 of 2) [4/15/2004 1:51:01 PM]
Acerca de este Manual
• Acerca de
esta Guía
• Descripciones
de notación
Acerca de este manual
Acerca de esta Guía
Esta guía electrónica del usuario está dirigida a todos los usuarios que utilizan el monitor LCD de Philips.
Contiene una descripción de las características, instalación y funcionamiento del monitor LCD, además de
información adicional pertinente. El contenido de esta guía electrónica es idèntico al de la versión impresa.
La guía está compuesta por las siguientes secciones:
● Seguridad y resolución de problemas: contiene sugerencias y soluciones a problemas comunes,
como así tambièn información relacionada que podría resultar de utilidad.
● Acerca de este Manual Electrónico del Usuario: brinda una descripción general de la información
contenida en el manual, junto con la descripción de los iconos de notación y otros documentos de
referencias.
● Información del producto: brinda una descripción general de las características y de las
especificaciones tècnicas del monitor.
● Instalación del monitor: describe el proceso inicial de instalación del monitor y ofrece una
descripción general de cómo utilizarlo.
● menús en pantala (OSD): brinda información acerca de cómo ajustar las configuraciones del
monitor.
● Atención al cliente y garantía: contiene una lista de los Centros de Información al Cliente de Philips
en todo el mundo, los números telefónicos de los mostradores de ayuda e información acerca de la
garantía correspondiene a su producto.
● Glosario: define los tèrminos tècnicos.
● Opción de descarga e impresión: tranfiere todo este manual a su disco rígido para facilitar la
consulta.
VOLVER AL INICIO DE LA PÁGINA
Descripciones de notación
Las siguientes subsecciones describen las convenciones de notación utilizadas en este documento.
Notas, Cuidados y Advertencias
En esta guía, es posible que ciertos bloques de texto estèn acompañados por un icono e impresos en tipo
de letra negrita o cursiva. Estos bloques contienen notas, cuidados y advertencias. Se utilizan de la
siguiente manera:
NOTA: Este icono indentifica información importante y sugerencias que pueden
ayudarle a utilizar mejor su computadora.
file:///D|/My%20documents/dfu/J/espanol/200P4/about/about.htm (1 of 2) [4/15/2004 1:51:03 PM]
Acerca de este Manual
CUIDADO: Este icono identifica la información que indica cómo evitar daños
potenciales al hardware o pèrdidas de datos.
ADVERTENCIA: Este icono indica el peligro potencial de daño corporal y explica
cómo resolver el problema.
Algunas advertencias pueden aparecer en formatos diferentes o pueden no estar acompañadas de un
icono. En dichos casos, las presentaciones específicas de las advertencias seguirán las pautas
establecidas por la autoridad reguladora correspondiente.
VOLVER AL INICIO DE LA PÁGINA
©2003 Koninklijke Philips Electronics N.V.
Todos los derechos reservados. Está prohiba su reproducción, copia, uso, modificación, contratación, alquiler, presentación
pública, transmisión o difusión por medios de comunicación, total o parcial, sin el consentimiento por escrito de Philips
Electronics N.V.
file:///D|/My%20documents/dfu/J/espanol/200P4/about/about.htm (2 of 2) [4/15/2004 1:51:03 PM]
Información de Producto
• Características
del Producto
•Especificaciones
Técnicas
•Modos de
Resolución y
Preconfiguración
•Política de
Philips Para
Defectos de
Pixeles
•Ahorro
Automático de
Energía
•Especificaciones
Físicas
•Asignación de
Pines
•Vistas del
Producto
•Función física
Información de Producto
Características del producto
BRILLIANCE 200P4
200S4
● Monitor LCD color de 20 pulgadas de excepcional calidad de imagen
● Múltiple entrada de vídeo para conexión DVI-D digital y VGA analógica
● Fuente de alimentación c.a. integrada
● Altavoces frontales con salida de sonido estéreo 2 x 2 W RMS
● Avanzada función de ajuste AUTO para optimizar la calidad de imagen
● Regulación de inclinación y giro
● Función PIP para la visualización simultánea de PC y vídeo en la pantalla
● Módulo integrado para añadir entradas S-Vídeo y CVBS Vídeo (modelos 200P4VS, 200P4VG,
200P4VB)
● Módulo opcional para añadir entradas S-Vídeo y CVBS Vídeo (modelos 200P4SS, 200P4SG,
200P4SB, 200S4SS)
● Base super ergonómica opcional para regular la altura
● Compatibilidad sRGB
VOLVER AL INICIO DE PÁGINA
Especificaciones técnicas*
PANEL LCD
• TIPO TFT LCD
• Tamaño de pantalla 20.1" /51 cm de visualización
• Separación de pixeles 0.255 x 0.255 mm
• Tipo de panel LCD
1600 x 1200 pixeles
Banda vertical R.G.B.
Polarizador antirreflejo
• Área efectiva de visualización 408 x 306mm
• Colores de visualización Interfaz de 8 bits (16M colores)
SCANNING
file:///D|/My%20documents/dfu/J/espanol/200P4/product/product.htm (1 of 8) [4/15/2004 1:51:07 PM]
Información de Producto
• Vertical refresh rate 56Hz-85Hz
• Horizontal Frequency 30 kHz - 94 kHz (entrada analógica)
VIDEO
• Tasa de puntos de video 165 MHz
• Impedancia entrante
- Video
75 Ohm
- Sync
2K2 Ohm
• Niveles de la señal de entrada 0.7 Vpp
• Señal de entrada Sync
Sync separado
Sync compuesto
Sync en verde
• Polaridades de Sync Positivo y negativo
• S-Vídeo
Entrada Y 1,0 Vpp, entrada C 0,3 Vpp, impedancia de entrada
75 ohmios
• CVBS Compuesta, 1,0 Vpp, impedancia de entrada 75 ohmios
• Interfaz de video
D-Sub (analógica)
DVI-I (digital)
AUDIO-IN
• Niveles de señal de entrada 0.7Vpp
• Nivel de señal de salida de
auriculares
20 mWx2, 32
• Conector de señal de entrada Enchufe pequeño de 3.5mm
• Altavoces
Audio estéreo 4 W (2 W/canal RMS x2, 200 Hz ~ 12 kHz, 4
ohmios, THD = 10%)
CARACTERÍSTICAS ÓPTICAS
• Radio de contraste
200P4: 400:1 (característico)
200S4: 350:1 (característico)
• Brillo
250 cd/m
2
(caracterícticos)
• Ángulo de máximo contraste 6 en punto
• Cromacidad blanca
x: 0.283 y: 0.297 (a 9300° K)
x: 0.313 y: 0.329 (a 6500° K)
file:///D|/My%20documents/dfu/J/espanol/200P4/product/product.htm (2 of 8) [4/15/2004 1:51:07 PM]
Información de Producto
• Ángulo de visión (C/R >10)
200P4:
Superior >88° (caract.)
Inferior >88° (caract.)
Izquierdo >88° (caract.)
Derecho >88° (caract.)
200S4:
Superior >80° (caract.)
Inferior >80° (caract.)
Izquierdo >80° (caract.)
Derecho >80° (caract.)
• Tiempo de respuesta
200P4: 16ms (caract.)
200S4: 20ms (caract.)
sRGB
El estándar sRGB garantiza un correcto intercambio de colores entre diferentes dispositivos (cámaras
digitales, monitores, impresoras, escáneres, etc.).
Empleando un espectro de color unificado, las imágenes capturadas por un dispositivo compatible con
sRGB se reproducirán correctamente en el monitor Philips configurado al efecto. De esta forma, los
colores se calibran para conferir a la pantalla una total fidelidad cromática.
Con la opción sRGB activada, el brillo y el contraste del monitor mantienen unos valores predefinidos,
al igual que la escala cromática.
Por tanto, convendrá seleccionar la opción sRGB a través de los menús OSD del monitor.
Para ello, abra el menú pulsando el botón OK del frontal del monitor. Utilice el botón descendente para
resaltar la opción de ajuste de color y pulse de nuevo OK. Con el botón de flecha abajo, seleccione la
opción sRGB y confirme con OK.
Salga del menú de pantalla.
Después no cambie los ajustes de brillo o contraste. Si lo hace, el monitor desactivará el modo sRGB
y seleccionará una temperatura de color de 6500 K.
Encontrará más información sobre sRGB en la dirección www.srgb.com.
* Esta información está sujeta a cambio sin aviso previo.
VOLVER AL INICIO DE PÁGINA
Modos de resolución y preconfiguración
file:///D|/My%20documents/dfu/J/espanol/200P4/product/product.htm (3 of 8) [4/15/2004 1:51:07 PM]
Información de Producto
• Máximo
1600 x 1200 a 60Hz(entrada analógica)
1600 x 1200 a 60Hz(entrada digital )
• Recomendado 1600 x 1200 a 60Hz *en entrada digital DVI
37 modes definibles por el usuario
15 modos preconfigurados de fábrica:
Frec. hor. (kHz) Resolución Frec. vert. (Hz)
31.5 640*350 70 (IBM VGA 10h)
31.5 720*400 70
31.5 640*480 60
37.5 640*480 75
35.2 800*600 56
37.9 800*600 60
46.9 800*600 75
48.4 1024*768 60
60.0 1024*768 75
69.0 1152*870 75
63.9 1280*1024 60
80.0 1280*1024 75
75.0 1600*1200 60
33.8 1080i 60
45.0 720p 60
Modo entrelazado no aplicable excepto en 1080i.
VOLVER AL INICIO DE PÁGINA
Ahorro automático de energía
Si tiene instalado en su PC una tarjeta de visualización o software compatible con la norma DPMS de
VESA, el monitor puede reducir automáticamente el consumo de energía cuando no se lo esté
utilizando. Y cuando se detecta una entrada proveniente de un teclado, ratón u otro dispositivo, el
monitor se "despertará" automáticamente. La tabla siguiente muestra el consumo de energía y la
file:///D|/My%20documents/dfu/J/espanol/200P4/product/product.htm (4 of 8) [4/15/2004 1:51:07 PM]
Información de Producto
señalización de estas funciones de ahorro automático de energía:
Definición del manejo de energía
Modo VESA Video H-sync V-sync Energía utilizada Color del LED
ON (encendido) Activo Sí Sí < 65W Verde
OFF (apagado) En blanco No No < 1.5W Ambar
Este monitor cumple con la norma
ENERGY STAR
®
. Como asociado de ENERGY STAR® ,
PHILIPS ha determinado que este producto cumple con las pautas de ENERGY STAR
®
para el
uso eficiente de la energía.
VOLVER AL INICIO DE PÁGINA
Especificaciones físicas
• Dimensión (WxHxD)
488 x 459 x 220 mm (incl. el pedestal)
• Peso 7.5 Kg
•
Inclinación / Plataforma giratoria
-5°~25° / + -175°
• Fuente de energía 100 — 240 VAC, 50/60 Hz
• Consumo de energía 50W* (caract.)
• Temperatura
5°C a 35°C (en uso)
-20°C a 60°C (inactivo)
• Humedad relativa 20% a 80%
• MTBF del sistema
50.000 h (excepto CCFL 40.000 h)
• Color de carcasa
200P4VG/200P4SG: Gris claro
200P4VB/200P4SB: Negro
200P4VS/200P4SS/200S4SS: Plata
* Este información está sujeta a cambio sin previo aviso.
*Resolución 1600 x 1200, tamaño estándar, contraste máximo, brillo 50%, 9300 ° K, patrón blanco
completo, sin audio/USB.
VOLVER AL INICIO DE PÁGINA
file:///D|/My%20documents/dfu/J/espanol/200P4/product/product.htm (5 of 8) [4/15/2004 1:51:07 PM]
Información de Producto
Asignación de los pines de señales
El conector únicamente digital contiene 24 contactos de señales organizados en tresfilas de ocho
contactos cada una. Las asignaciones de los contactos se detallan en la siguiente tabla.
No.
de
pin.
Asignación de señal
No. de
pin.
Asignación de señal
No. de
pin.
Asignación de señal
1
Datos TMDS 2- 9 Datos TMDS 1-
17
Datos TMDS 0-
2 Datos TMDS 2+ 10 Datos TMDS 1+
18
Datos TMDS 0+
3
Datos TMDS 2/4,
blind.
11 Datos TMDS 1/3, blind.
19
Datos TMDS 0/5,
blind.
4
No connecto
12
No connecto 20 No connecto
5
No connecto
13
No connecto 21 No connecto
6
Reloj DDC
14 Corriente +5 V
22
Reloj TMDS, blind.
7
Datos DDC
15
Tierra (+5, sincr. H/V
analógico)
23
Reloj TMDS +
8
No connecto
16
Detección conector
cargado
24
Reloj TMDS -
Conector D-sub de 15 contactos (macho) del cable de señal (sistemas IBM):
file:///D|/My%20documents/dfu/J/espanol/200P4/product/product.htm (6 of 8) [4/15/2004 1:51:07 PM]
Información de Producto
Núm.
de
Espiga
Asignación
Núm.
de
Espiga
Asignación
1
Entrada vídeo rojo
9
+5 V
2
Entrada vídeo verde/SOG
10
Tierra lógica
3
Entrada vídeo azul
11
Tierra
4
Tierra
12
Línea datos serie (SDA)
5
Sin conexión
13
Sincr. H / H+V
6
Tierra vídeo rojo
14
Sincr. V (VCLK para DDC)
7
Tierra vídeo verde
15
Línea reloj datos (SCL)
8
Tierra vídeo azul
VOLVER AL INICIO
DE PÁGINA
Vistas del
Producto
Siga los vínculos
para observas diferentes vistas del monitor y de sus componentes.
Descripción de la vista frontal del producto
VOLVER AL INICIO DE PÁGINA
Función física
1) Inclinación
file:///D|/My%20documents/dfu/J/espanol/200P4/product/product.htm (7 of 8) [4/15/2004 1:51:07 PM]
Información de Producto
2) Plataforma giratoria
VOLVER AL INICIO DE PÁGINA
file:///D|/My%20documents/dfu/J/espanol/200P4/product/product.htm (8 of 8) [4/15/2004 1:51:07 PM]
Instalación del Monitor LCD
•
Descripción
Vista Frontal
del Producto
•
Instalación y
conexión del
monitor
•
Montaje
según
estándar
VESA
•
Primeros
Pasos
•
Optimización
del
Rendimiento
Instalación del Monitor LCD
Descripción Vista Frontal del Producto
1
Encendido y apagado del monitor
2
Indicador de encendido
3
Acceso al menú de pantalla
4
Configuración del menú
5
Ajuste de intensidad de la pantalla
6
Configuración del menú
7
VOLUME
Regulación del volumen del altavoz
8
AUTO
Ajuste automático de posición horizontal, posición vertical, fase y
reloj
9
INPUT
Selección de entrada de señal
file:///D|/My%20documents/dfu/J/espanol/200P4/install/install.htm (1 of 3) [4/15/2004 1:51:09 PM]
Instalación del Monitor LCD
10
PIP/SIZE
Activar ventana PIP (200P4V)
o
ajustar tamaño de pantalla (200P4S, 200S4S)
VOLVER AL INICIO DE LA PÁGINA

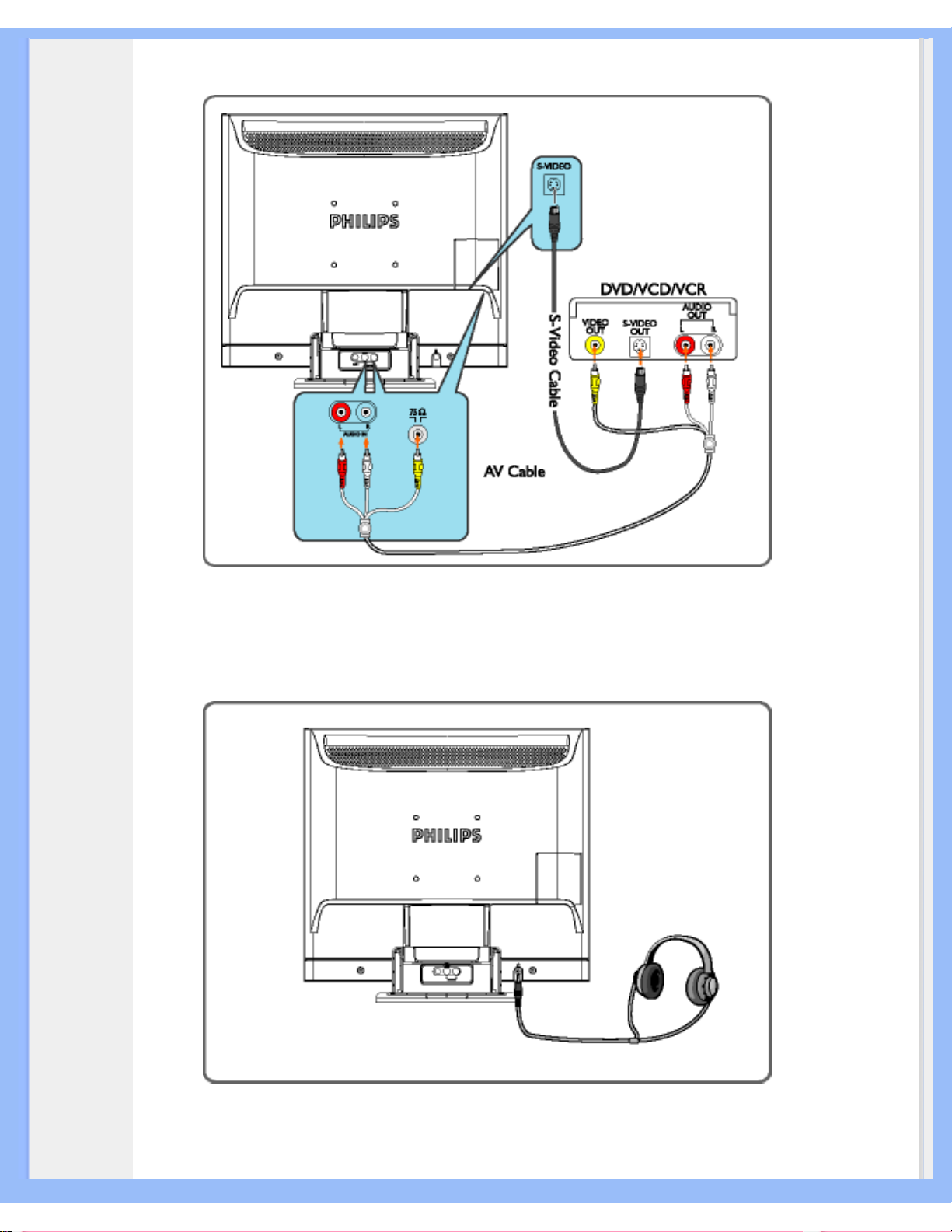

Vista Posterior
1
Entrada vídeo CVBS (sólo para modelo 200P4V)
2
Entrada S-Vídeo (sólo para modelo 200P4V)
3
Toma de auriculares
4
Entrada VGA
5
Entrada DVI-D
6
Entrada audio D/I
7
Entrada audio PC
file:///D|/My%20documents/dfu/J/espanol/200P4/install/install.htm (2 of 3) [4/15/2004 1:51:09 PM]
Instalación del Monitor LCD
8
Entrada alimentación c.a.
VOLVER AL INICIO DE LA PÁGINA
Optimización del rendimiento
● Para obtener el máximo rendimiento, asegúrese que las configuraciones de la pantalla estèn establecidas
en 1600x1200, 60Hz (para 20").
Nota: Puede comprobar la resolución actual del monitor pulsando una vez el botón
"Aceptar". Seleccione "Información de producto", y el modo de visualización se
mostrará en el apartado "Resolución".
● Usted tambièn puede instalar el programa Flat Panel Adjust (FP Adjust) (Ajuste del Panel Plano), un
programa para obtener el mejor rendimiento de su monitor, ubicado en el CD-ROM adjunto. Para guiarlo a
travès del proceso de instalación se proporcionan instrucciones paso a paso. Haga clic en el vínculo para
conocer más sobre este programa.
Más sobre FP_setup04.exe
VOLVER AL INICIO DE LA PÁGINA
file:///D|/My%20documents/dfu/J/espanol/200P4/install/install.htm (3 of 3) [4/15/2004 1:51:09 PM]
Menús en Pantalla
•Descripción
de los
menús en
pantalla
(OSD)
•
El árbol
OSD
Menús en Pantalla (OSD)
Descripción de los menús en pantalla (OSD)
¿Què son los menús en pantalla (OSD)?
Se trata de una función presente en todas las pantallas LDC de Philips que permite a los usuarios finales
ajustar la presentación de pantalla de los monitores directamente a travès de una ventana de instrucciones
en pantalla. La interfaz del usuario permite un uso cómodo y sencillo cuando el monitor está en
funcionamiento.
Instrucciones básicas y sencillas sobre las teclas de control.
En los controles frontales de su monitor, cuando presione el botón
, aparecerá la ventana Controles
Principales (Main Controls) de menús en Pantalla (OSD) y podrá entonces comenzar a realizar ajustes a las
diversas características de su monitor. Utilice las teclas
o para realizar los ajustes
necesarios.
VOLVER A INICIO DE PÁGINA
El árbol OSD
file:///D|/My%20documents/dfu/J/espanol/200P4/osd/osddesc.htm (1 of 6) [4/15/2004 1:51:11 PM]
Menús en Pantalla
A continuación se presenta un panorama general de la estructura de los menús en pantalla. Podrá utilizar
esto como referencia cuando desee aprender a realizar los diferentes ajustes.
file:///D|/My%20documents/dfu/J/espanol/200P4/osd/osddesc.htm (2 of 6) [4/15/2004 1:51:11 PM]
Menús en Pantalla
file:///D|/My%20documents/dfu/J/espanol/200P4/osd/osddesc.htm (3 of 6) [4/15/2004 1:51:11 PM]
Menús en Pantalla
file:///D|/My%20documents/dfu/J/espanol/200P4/osd/osddesc.htm (4 of 6) [4/15/2004 1:51:11 PM]
Menús en Pantalla
VOLVER A INICIO DE PÁGINA
file:///D|/My%20documents/dfu/J/espanol/200P4/osd/osddesc.htm (5 of 6) [4/15/2004 1:51:11 PM]
Menús en Pantalla
file:///D|/My%20documents/dfu/J/espanol/200P4/osd/osddesc.htm (6 of 6) [4/15/2004 1:51:11 PM]
Servicio al Cliente y Garantía
Servicio al Cliente y Garantía
SELECCIONE UN PAÍS / Región ARA PARA LEER LA COBERTURA DE GARANTÍA
CORRESPONDIENTE:
EUROPA OCCIDENTAL:
Austria • Bélgica • Chipre • Dinamarca • Francia • Alemania •
Grecia • Finlandia • Irlanda • Italia • Luxemburgo • Holanda • Noruega • Portugal • Suecia •
Suiza • España • Reino Unido
EUROPA ORIENTAL: Chequia • Hungría • Polonia • Rusia • Turquía
AMÉRICA LATINA: Antillas • Argentina • Brasil • Chile • Colombia • México • Paraguay •
Perú • Uruguay • Venezuela
NORTEAMÉRICA: Canadá • EE.UU.
REGIÓN DEL PACÍFICO: Australia • Nueva Zelandia
ASIA: Bangladesh • China • Hong Kong • India • Indonesia • Japón • Corea • Malasia •
Paquistán • Filipinas • Singapur • Taiwán • Tailandia
ÁFRICA: Marruecos • Sudáfrica
ORIENTE MEDIO: Dubai • Egipto
file:///D|/My%20documents/dfu/J/espanol/warranty/warranty.htm [4/15/2004 1:51:13 PM]
Glosario
Glosario
A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
D
D-SUB
Su monitor viene con un cable D-Sub.
DVI Digital Visual Interface (Interfaz visual digital)
La interfaz visual digital (DVI) proporciona una conexión digital de alta velocidad para tipos de datos
visuales, que es independiente de la tecnología de pantalla. La interfaz está orientada primariamente a
proporcionar una conexión entre la computadora y su dispositivo de pantalla. Las especificaciones DVI
satisfacen las necesidades de todos los segmentos de la industria de PC (estación de trabajo, de escritorio,
portátil, etc.) y permitirá a todos estos segmentos diferentes unificarse alrededor de una especificación de
interfaz de monitor.
La interfaz DVI permite:
1.
Que el contenido permanezca en el dominio digital desde su creación hasta su empleo.
2. Independencia de la tecnología de pantalla.
3. Plug-and-play mediante detección de conexión activa, EDID y DDC2B.
4. Soporte digital y analógico en un solo conector.
VOLVER AL INICIO DE LA PÁGINA
F
Frecuencia de actualización vertical (vertical refresh rate)
Se expresa en Hz. Es el número de cuadros (figuras completas) escritas en el visor cada segundo.
file:///D|/My%20documents/dfu/J/espanol/200P4/glossary/glossary.htm (1 of 5) [4/15/2004 1:51:19 PM]
Glosario
VOLVER AL INICIO DE LA PÁGINA
L
LCD Liquid Cristal Display (Pantalla de cristal líquido)
Una pantalla alfanumérica que emplea las propiedades únicas del cristal líquido para formar caracteres.
Las últimas pantallas de panel plano comprenden una matriz de cientos o miles de células individuales de
LCD que generan texto y gráficos coloridos en el visor. Éstas son de bajo consumo de energía aunque
requieren iluminación externa para hacerlas legibles al usuario.
VOLVER AL INICIO DE LA PÁGINA
P
Programa de computadoras Energy Star (Energy Star Computers Programme)
Un programa de conservación de energía lanzado por la Agencia de Protección Ambiental de los EE.UU.
(EPA) con el objetivo de promover la manufactura y comercialización de equipos de automatización para
oficinas eficientes en el consumo energético. La compañías que adhieren al programa deben
comprometerse a manufacturar uno o más productos capaces de ingresar en un estado de bajo consumo
de energía (< 30 W) luego de un período de inactividad o luego de un período de tiempo seleccionado por
el usuario.
VOLVER AL INICIO DE LA PÁGINA
T
Temperatura del color (Color Temperature)
file:///D|/My%20documents/dfu/J/espanol/200P4/glossary/glossary.htm (2 of 5) [4/15/2004 1:51:19 PM]
Glosario
Una forma de describir el color de una fuente de radiación en términos de temperatura (en grados Kelvin)
de un cuerpo negro que irradia a la misma frecuencia dominante que la fuente.
La mayoría de los monitores Phillips ofrecen la posibilidad de ajustar la temperatura del color a cualquier
valor deseado.
VOLVER AL INICIO DE LA PÁGINA
U
USB Universal Serial Bus (Bus serie universal)
Una conexión inteligente para periféricos de PC. El USB determina automáticamente los recursos (cómo el
software controlador y el ancho de banda del bus) requeridos por los periféricos. El USB pone a disposición
los recursos necesarios sin la intervención del usuario.
● El USB elimina la "angustia de la cubierta": o sea el miedo a retirar la cubierta de la computadora
para installar periféricos. También, el USB elimina el ajuste de la complicada configuración de IRQ
al instalar nuevos periféricos.
● El USB elimina los "conflictos de puertos". Los sistemas PC sin USB están limitados normalmente a
una impresora, dos dispositivos de puertos Com (normalmente ratón y módem), un agregado en
puerto parallelo mejorado (escáner o cámara de video) y un joystick. Todos lo días aparecen en el
mercado más y más periféricos para computadoras multimedia; con USB pueden funcionar
simultaneamente hasta 127 dispositivos en una computadora.
● El USB permite "conexiones activas". No hay necesidad de apagar, conectar, reiniciar y correr el
instalador para instalar periféricos. Tampoco hay necesidad de seguir el procedimiento inverso para
desconectar un dispositivo.
En conclusión: ¡el USB transforma el "Plug-and-Pray" (conecte y rece) actual en un verdadero Plug-andPlay!

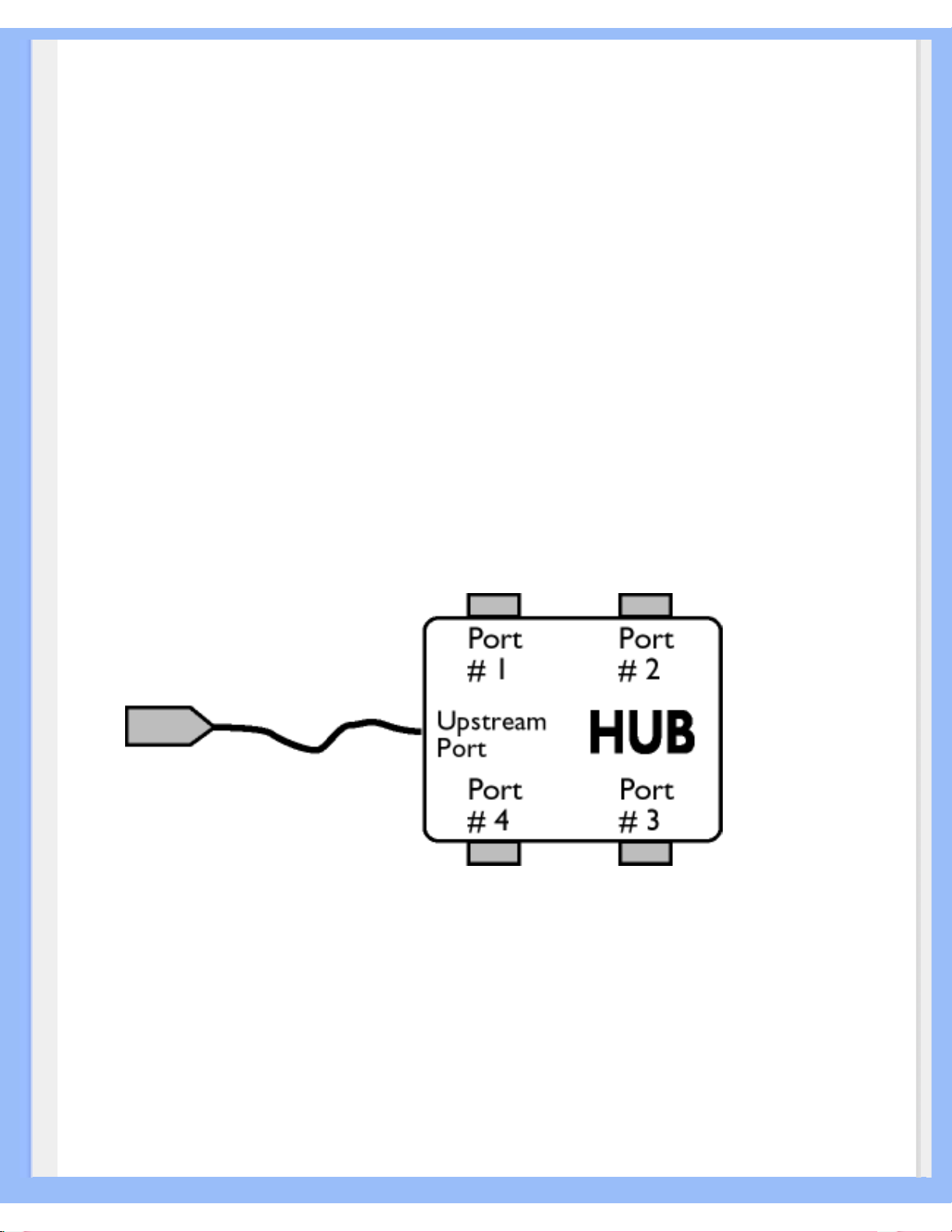

Centro (Hub)
Es un dispositivo de bus serie universal que proporciona conexiones adicionales al bus serie universal.
Los centros son elementos claves en la arquitectura plug-and-play de USB. La figura muestra un centro
típico. Los centros sirven para simplificar la conectividad del USB desde la perspectiva del usuario y
proporcionan robustez con un costo y complejidad bajos.
Los centros son concentradores de cableado y facilitan el empleo de la característica de agregados
múltiples del USB. Los puntos de conexión son llamados puertos. Cada centro convierte un punto de
conexión simple en punto de conexiónes múltiples. La arquitectura soporta la concatenación de múltiples
file:///D|/My%20documents/dfu/J/espanol/200P4/glossary/glossary.htm (3 of 5) [4/15/2004 1:51:19 PM]
Loading...
