Philips 196V4LAB2/00, 196V4LSB2/00, 196V4LSB2/57 User manual [hi]

196V4L

www.philips.com/welcome

ID Panduan pengguna 1

Layanan pelanggan dan jaminan 26
Mengatasi masalah & Tanya jawab 31

Daftar Isi

1. Penting .....................................................1

1.1 Tindakan pencegahan dan

pemeliharaan .....................................................1

1.2 Keterangan Penulisan....................................3

1.3 Pembuangan produk dan materi

kemasan ...............................................................3

2. Memasang monitor ...............................5

2.1 Pemasangan .......................................................5

2.2 Mengoperasikan monitor ...........................6

2.3 Melepas Dudukan dan Dudukan

Dasar .....................................................................8

3. Pengoptimalan Gambar ......................10

3.1 SmartContrast ..............................................10

3.2 Philips SmartControl Lite .......................10

4. Spesifikasi Teknis ..................................17

4.1 Mode Resolusi & Preset ..........................19

5. Manajemen Daya .................................20

6. Informasi Peraturan ............................21

7. Layanan pelanggan dan jaminan ........26

7.1 Kebijakan Cacat Piksel Monitor Panel

Datar Philips ...................................................26

7.2 Layanan pelanggan dan jaminan ..........28

8. Mengatasi masalah & Tanya jawab ....31

8.1 Mengatasi Masalah ......................................31

8.2 Tanya Jawab Umum....................................32

1

. Pentin

g

1. Penting

Buku petunjuk elektronik ini ditujukan untuk
siapapun yang menggunakan monitor Philips.
Luangkan waktu untuk membaca panduan
pengguna sebelum menggunakan monitor.
Panduan tersebut berisi informasi dan catatan
penting tentang cara mengoperasikan monitor.

Jaminan Philips berlaku pada produk yang
penggunaannya ditangani dengan baik sesuai
dengan petunjuk pengoperasian dan atas
presentasi faktur asli atau resi yang menunjukkan
tanggal pembelian, nama dealer, nomor model,
dan nomor produksi produk.

1.1 Tindakan pencegahan dan
pemeliharaan

Peringatan

Penggunaan kontrol, penyesuaian, maupun
prosedur selain yang dijelaskan dalam
dokumentasi ini dapat mengakibatkan sengatan
listrik, bahaya listrik, dan/atau bahaya mekanis.

Baca dan ikuti petunjuk ini saat menyambungkan
dan menggunakan monitor komputer.

Pengoperasian

 Jauhkan monitor dari sinar matahari

langsung, cahaya yang sangat terang, dan
sumber panas lainnya. Pemaparan dalam
waktu lama terhadap jenis lingkungan
tersebut dapat mengakibatkan perubahan
warna dan kerusakan pada monitor.

 Pindahkan objek apapun yang dapat jatuh

ke lubang ventilasi atau mungkin mencegah
pendinginan elektronik yang benar pada
monitor.

 Jangan halangi lubang ventilasi pada kabinet.
 Saat menetapkan posisi monitor, pastikan

konektor daya dan stopkontak mudah
dijangkau.

 Jika mematikan monitor dengan melepaskan

kabel daya atau kabel daya DC, tunggu
selama 6 detik sebelum memasang

kabel daya atau kabel daya DC untuk
pengoperasian biasa.

 Selalu gunakan kabel daya yang disetujui dan

disediakan oleh Philips. Jika kabel daya tidak
ada, hubungi pusat layanan setempat. (Lihat
Pusat Informasi Layanan Pelanggan)

 Jaga agar monitor terhindar dari getaran

kencang atau kondisi berbahaya lainnya
selama pengoperasian berlangsung.

 Jaga agar monitor tidak terjatuh atau

terbentur selama pengoperasian atau
pengiriman.

Pemeliharaan

 Untuk melindungi monitor dari

kemungkinan kerusakan, jangan letakkan
benda berat di atas panel LCD. Saat
memindahkan monitor, pegang bingkai
untuk mengangkat, jangan angkat monitor
dengan meletakkan tangan atau jari pada
panel LCD.

 Lepas sambungan monitor jika Anda tidak

akan menggunakannya dalam waktu lama.

 Lepas sambungan monitor jika Anda

akan membersihkannya dengan kain yang
lembab. Layar dapat dibersihkan dengan
kain yang kering saat dimatikan. Namun,
jangan pernah gunakan larutan organik,
seperti alkohol atau cairan beramonia untuk
membersihkan monitor.

 Untuk menghindari risiko sengatan listrik

atau kerusakan permanen, jangan biarkan
monitor terkena debu, hujan, atau air,
maupun berada dalam lingkungan dengan
kelembaban berlebihan.

 Jika monitor basah, segera seka dengan kain

kering.

 Jika benda asing atau air masuk ke dalam

monitor, segera matikan daya dan lepas
kabel daya. Setelah itu, keluarkan benda
asing atau air tersebut, lalu bawa ke pusat
pemeliharaan.

 Jangan simpan atau gunakan monitor di

lokasi yang bersuhu panas, terkena sinar
matahari langsung, atau bersuhu sangat
dingin.

 Untuk memelihara performa terbaik

monitor dan memperpanjang masa

1

1

. Pentin

g

pakainya, gunakan monitor di lokasi dalam
kisaran suhu dan kelembaban berikut.

 Suhu: 0-40°C 32-95°F
 Kelembaban: 20-80% RH

Informasi penting untuk Efek Terbakar/
Bayangan Gambar

 Aktifkan selalu program screensaver

bergerak bila Anda meninggalkan monitor.
Aktifkan selalu aplikasi refresh layar berkala
jika monitor akan menampilkan konten
statis yang tidak berubah. Tampilan gambar
diam atau gambar statis yang tidak berubah
dalam waktu lama dapat menimbulkan “efek
terbakar”, disebut juga “jejak gambar” atau
“bayangan”, di layar.
"Efek terbakar", "jejak gambar", atau
"bayangan" adalah fenomena umum dalam
teknologi panel LCD. Dalam sebagian besar
kasus, “efek terbakar”, “jejak gambar”,
atau “bayangan” akan menghilang secara
bertahap dalam waktu tertentu setelah daya
dimatikan.

Peringatan

Kegagalan mengaktifkan screensaver, atau aplikasi
refresh layar secara berkala dapat menyebabkan
gejala parah "efek terbakar", "jejak gambar", atau
bayangan gambar" yang tidak akan menghilang
dan tidak dapat diperbaiki. Kerusakan yang
disebutkan di atas tidak tercakup dalam jaminan
Anda.

Catatan

Hubungi teknisi servis jika monitor tidak
beroperasi secara normal atau Anda tidak yakin
dengan prosedur yang harus dilakukan bila
petunjuk pengoperasian yang diberikan telah
diikuti.

Layanan

 Penutup casing hanya dapat dibuka oleh

teknisi ahli.

 Jika harus memperbaiki atau mengintegrasi

dokumen, hubungi pusat layanan setempat.
(lihat bab "Pusat Informasi Konsumen")

 Untuk informasi pengiriman, lihat "Spesifikasi

Teknis".

 Jangan tinggalkan monitor di dalam mobil/

bagasi di bawah sinar matahari langsung.

2

1

. Pentin

g

1.2 Keterangan Penulisan

Subbab berikut menjelaskan konvensi penulisan
yang digunakan dalam dokumen ini.

Catatan, Perhatian, dan Peringatan

Dalam buku petunjuk ini, beberapa teks mungkin
disertai ikon dan dicetak dengan huruf tebal atau
miring. Teks tersebut berisi catatan, perhatian,
atau peringatan yang digunakan sebagai berikut:

Catatan

Ikon ini menunjukkan informasi penting dan
tips yang akan membantu Anda memanfaatkan
sistem komputer dengan lebih baik.

Perhatian

Ikon ini menunjukkan informasi yang
memberitahukan Anda tentang cara menghindari
kemungkinan kerusakan perangkat keras atau
hilangnya data.

Peringatan

Ikon ini menunjukkan kemungkinan cedera
dan memberitahukan Anda tentang cara
menghindarinya.

Beberapa peringatan mungkin ditulis dalam
format lain dan mungkin tidak disertai dengan
ikon. Dalam hal ini, penulisan peringatan tertentu
diwajibkan oleh peraturan pemerintah terkait.

1.3 Pembuangan produk dan materi
kemasan

Waste Electrical and Electronic Equipment­WEEE

This marking on the product or on its
packaging illustrates that, under European
Directive 2002/96/EC governing used electrical
and electronic appliances, this product may
not be disposed of with normal household
waste. You are responsible for disposal of
this equipment through a designated waste
electrical and electronic equipment collection.
To determine the locations for dropping off
such waste electrical and electronic, contact
your local government office, the waste disposal
organization that serves your household or the
store at which you purchased the product.
Your new monitor contains materials that can
be recycled and reused. Specialized companies
can recycle your product to increase the
amount of reusable materials and to minimize
the amount to be disposed of.
All redundant packing material has been
omitted. We have done our utmost to make the
packaging easily separable into mono materials.

Please find out about the local regulations on
how to dispose of your old monitor and packing
from your sales representative.

3

1

. Pentin

g

Taking back/Recycling Information for
Customers

Philips establishes technically and economically
viable objectives to optimize the environmental
performance of the organization's product,
service and activities.

From the planning, design and production
stages, Philips emphasizes the important of
making products that can easily be recycled. At
Philips, end-of-life management primarily entails
participation innational take-back initiatives
and recycling programs whenever possible,
preferably in cooperation with competitors,
which recycle all materials (products and
related packaging material) in accordance with
all Environmental Laws and taking back program
with the contractor company.

Your display is manufactured with high quality
materials and components which can be
recycled and reused.

To learn more about our recycling program
please visit

http://www.philips.com/sites/philipsglobal/
about/sustainability/ourenvironment/
productrecyclingservices.page

4

2

. Memasang monito

r

2. Memasang monitor

2.1 Pemasangan

Isi kemasan

Audio cable (optional)

Register your product and get support at

www.philips.com/welcome

Quick

Start

Kabel audio

(opsional)

Memasang dudukan dasar

1. Letakkan monitor menghadap ke bawah

pada permukaan yang halus dan lembut
agar layar tidak tergores atau rusak.

2. Pasang batang dudukan ke monitor hingga

terdengar bunyi klik pada posisinya.

196V4L

A

2

0

3

1

8

1

C

8

1

G

0

7

H

T

1

V

6

9

1

4

M

3. Pegang dudukan dasar monitor dengan

kedua tangan dan masukkan dudukan dasar
dengan kuat ke dalam batang dudukan.

VGA (opsional)

VGA (optional)

DVI (opsional)

DVI (optional)

5

2

. Memasang monito

r

Menyambungkan ke PC

5

Input daya AC
Input VGA
Input DVI-D (tersedia untuk model tertentu)
Input audio (tersedia untuk model tertentu)
Kunci antipencurian Kensington

Menyambung ke PC

1. Sambungkan kabel daya dengan kuat ke
bagian belakang monitor.

2. Matikan komputer dan lepas kabel daya.

3. Sambungkan kabel sinyal monitor ke
konektor video di bagian belakang
komputer.

4. Sambungkan kabel daya komputer dan
monitor ke stopkontak di sekitar.

5. Hidupkan komputer dan monitor. Jika
monitor menampilkan gambar, berarti
pemasangan telah selesai.

2.2 Mengoperasikan monitor

Keterangan produk bagian depan

Model 196V4LA:

5

62347

Model 196V4L:

5

62347

Menghidupkan dan mematikan
daya monitor.

Mengakses menu OSD.
Konfirmasikan penyesuaian OSD.

Kembali ke tingkat OSD
sebelumnya.

Sesuaikan tingkat kecerahan.
Menyesuaikan menu OSD.
Menyesuaikan volume suara

speaker.

Ubah format tampilan.

Secara otomatis menyesuaikan
monitor.

6

2

. Memasang monito

r

$XGLR

&ROR

3L

H

*$

JH

&ROR

3L

H

'9,

*$

/

H

JH

&ROR

S

3LFWXUH)RUPD

%ULJK

&

6PDUW&R

HHQ

2II





Keterangan On Screen Display

Apakah yang dimaksud dengan OSD (On­Screen Display)?

OSD (On-Screen Display) adalah fitur yang
terdapat pada semua monitor LCD Philips.
Pengguna akhir dapat menggunakannya untuk
menyesuaikan performa layar atau memilih fungsi
monitor secara langsung melalui jendela petunjuk
di layar. Antarmuka tampilan di layar yang mudah
digunakan muncul seperti di bawah ini:

Model 196V4LA:

9*$

,QSXW

FWXU

/DQJXD

9

'9,

U

Menu OSD

Berikut adalah tampilan keseluruhan dari
struktur On-Screen Display. Anda dapat
menggunakannya sebagai referensi bila ingin
melakukan penyesuaian lainnya nanti.

Main menu Sub menu

Input

(available for selective models)


Audio

(available for selective models)

VGA

DVI

Picture Format

Brightness

Contrast

SmartContrast

Stand-Alone

Mute

Wide Screen, 4:3

0~100

0~100

On, Off

On, Off

On, Off

Model 196V4L:

9*$

,QSXW

FWXU

DQJXDJ

26'6HWWLQJV

9

U

Model 196V4L (untuk model 1A):

W

3LFWXUH

U

/DQJXD

26'6HWWLQJV

6HWX

WQHVV

RQWUDVW

QWUDVW

:LGH6FU





Petunjuk dasar dan mudah pada tombol kontrol

Pada OSD yang ditampilkan di atas, Anda
dapat menekan tombol

pada bezel depan
monitor untuk menggerakkan kursor, lalu tekan
tombol OK untuk mengonfirmasikan pilihan
atau perubahan.

Color

Language

OSD Settings

Setup

Color Temperature

6500K, 9300K

sRGB

User Define

Red: 0~100

Green: 0~100

Blue: 0~100

English Español, Français, Deutsch, Italiano,

Русский

Português,

Horizontal

Vertical

Transparency

OSD Time Out

৿࿒፩ၭĭ

0~100

0~100

Off, 1, 2, 3, 4

5s, 10s, 20s, 30s, 60s

Türkçe

!

Auto

H. Position

V. Position

Phase

Clock

Resolution Notification

Reset

0~100

0~100

0~100

0~100

On, Off

Yes, No

Information

7

2

. Memasang monito

r

Pemberitahuan resolusi

Monitor ini dirancang untuk memberikan
performa optimal pada resolusi aslinya,
yakni 1366 × 768 pada 60 Hz. Bila monitor
dihidupkan pada resolusi yang berbeda, layar
akan menampilkan peringatan: Gunakan 1366 ×
768 pada 60 Hz untuk hasil terbaik.

Tampilan peringatan resolusi asli dapat
dinonaktifkan dari Setup (Konfigurasi) dalam
menu OSD (Tampilan di Layar).

Fungsi Fisik

Kemiringan

2.3 Melepas Dudukan dan Dudukan
Dasar

Melepas Dudukan Dasar

Sebelum mulai membongkar penyangga
monitor, ikuti petunjuk di bawah ini agar
terhindar dari kemungkinan kerusakan atau
cedera.

1. Letakkan monitor menghadap ke bawah

pada permukaan yang halus agar layar tidak
tergores atau rusak.

2. Tekan klip pengunci untuk melepas dudukan

dasar dari batang dudukan.

1

3. Tekan tombol pelepas untuk melepas

batang dudukan.

2

8

2

. Memasang monito

r

Note

This monitor accepts a 100mm x 100mm VESA­Compliant mounting interface.

100mm

100mm

9

3

. Pe ngoptimalan Gambar

3. Pengoptimalan Gambar

3.1 SmartContrast

Apakah yang dimaksud dengan

SmartContrast?

Teknologi unik yang secara dinamis menganalisis
konten yang ditampilkan serta secara otomatis
mengoptimalkan rasio kontras monitor LCD
untuk kejernihan visual dan kenyamanan
tampilan maksimal dengan menambah cahaya
lampu latar agar gambar lebih jernih, tajam,
dan terang, atau mengurangi cahaya lampu
latar untuk tampilan gambar yang jelas di latar
belakang gelap.

Mengapa saya memerlukannya?

Anda menginginkan kejernihan visual dan
kenyamanan tampilan terbaik untuk setiap
jenis konten. SmartContrast secara dinamis
mengontrol kontras dan menyesuaikan cahaya
lampu latar agar gambar dalam permainan
serta video lebih jernih, tajam, dan terang, atau
menampilkan teks yang jelas dan mudah dibaca
untuk pekerjaan kantor. Dengan mengurangi
pemakaian daya monitor, Anda menghemat
biaya untuk daya dan memperpanjang masa
pakai monitor.

Bagaimana prosedurnya?

Saat diaktifkan, SmartContrast akan menganalisis
konten yang ditampilkan secara real time
untuk menyesuaikan warna dan mengontrol
intensitas cahaya lampu latar. Fungsi ini akan
secara dinamis menyempurnakan kontras
untuk pengalaman hiburan yang luar biasa saat
menonton video atau menjalankan permainan.

3.2 Philips SmartControl Lite

Perangkat lunak SmartControl Lite baru dari
Phillips memungkinkan Anda mengontrol
monitor melalui antarmuka grafis layar
yang mudah digunakan. Penyesuaian rumit
sebelumnya kini tidak ada lagi karena panduan
perangkat lunak yang mudah digunakan ini
akan memandu Anda menyesuaikan resolusi
penyempurnaan, Kalibrasi warna, Pengaturan
jam/fase, Pengaturan titik putih RGB, dsb.

Dengan dilengkapi teknologi algoritme inti

terbaru untuk pemrosesan serta respons yang
cepat, perangkat lunak berbasis Ikon animasi
yang menarik dan mendukung Windows 7
ini siap menyempurnakan pengalaman Anda
menggunakan monitor Philips!

Penginstalan

 Ikuti petunjuk dan selesaikan penginstalan.
 Anda dapat mengaktifkannya setelah

penginstalan selesai.

 Jika ingin mengaktifkannya di lain waktu,

Anda dapat mengklik cara pintas di desktop
atau toolbar.

Wizard pengaktifan pertama kali

 Setelah penginstalan SmartControl Lite

selesai, Wizard pengaktifan pertama kali
akan terbuka secara otomatis.

 Wizard ini akan memandu Anda

menyesuaikan performa monitor secara
bertahap.

 Menu Plug-in juga dapat dibuka untuk

menjalankan wizard di lain waktu.

 Anda dapat menyesuaikan pilihan lainnya

tanpa menggunakan wizard melalui panel
Standard (Standar).

10

3

. Pengoptimalan Gambar

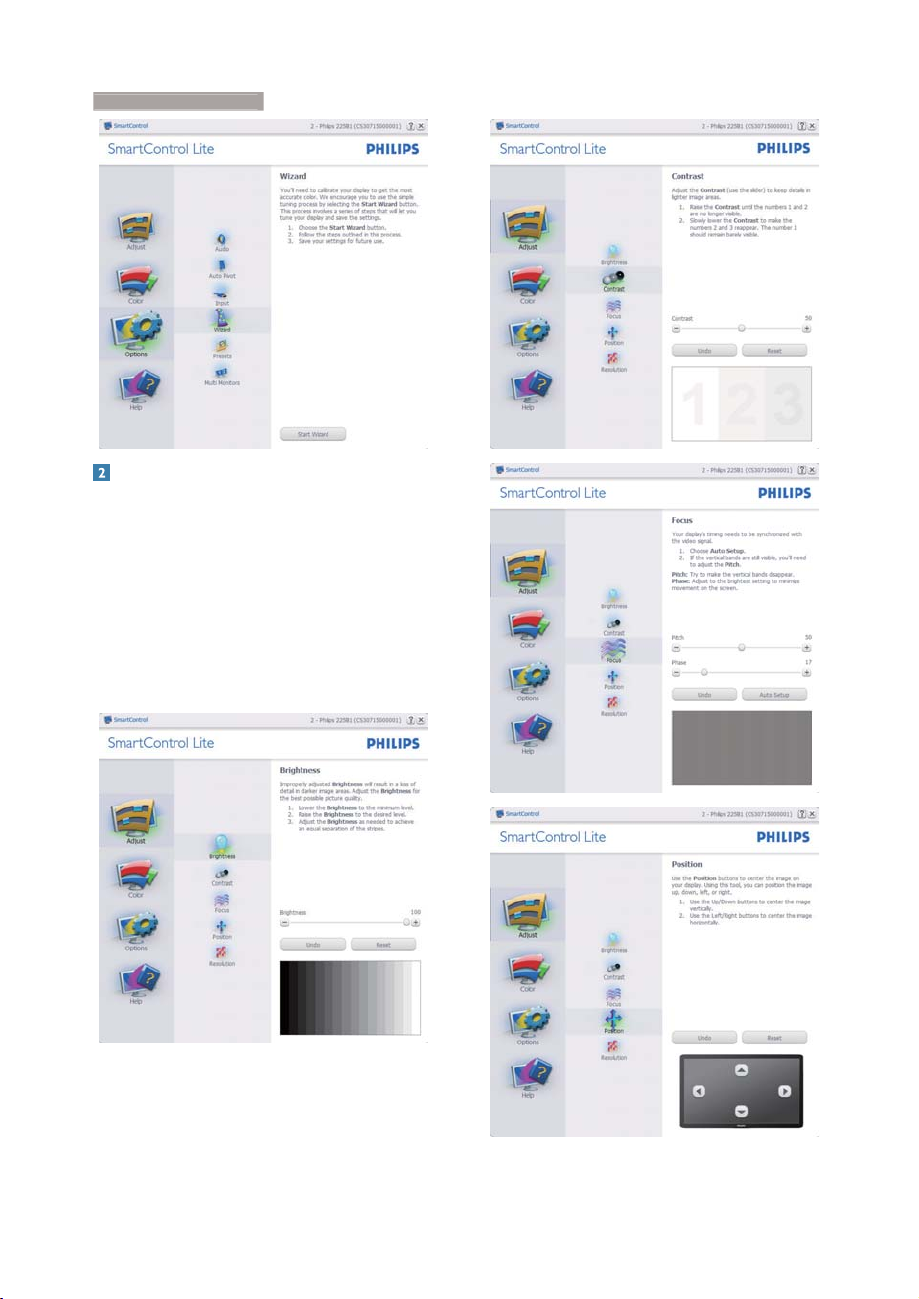

Memulai dengan panel Standard (Standar):

Menu Adjust (Penyesuaian):

 Menu Adjust (Penyesuaian) digunakan

untuk menyesuaikan Brightness (Kecerahan),
Contrast (Kontras), Focus (Fokus), Position
(Posisi), dan Resolution (Resolusi).

 Anda dapat mengikuti petunjuk dan

melakukan penyesuaian.

 Cancel (Batal) mengkonfirmasi pengguna

jika ingin membatalkan penginstalan.

11

3

. Pengoptimalan Gambar

Menu Color (Warna):

 Menu Color (Warna) digunakan untuk

menyesuaikan RGB, Black Level (Tingkat
Hitam), White Point (Titik Putih), Color
Calibration (Kalibrasi Warna).

 Anda dapat mengikuti petunjuk dan

melakukan penyesuaian.

 Untuk item submenu berdasarkan input

Anda, lihat tabel di bawah ini.

 Misalnya Color Calibration (Kalibrasi

Warna).

12

3

. Pe ngoptimalan Gambar

1. "Show Me" (Tunjukkan) memulai tutorial

kalibrasi warna.

2. Start (Mulai) - memulai urutan kalibrasi

warna 6 langkah.

3. Quick View (Tampilan Ringkas) memuat

gambar sebelum/sesudah kalibrasi.

4. Untuk kembali ke panel awal Color

(Warna), klik tombol Cancel (Batal).

5. Enable color calibration (Aktifkan kalibrasi

warna) - telah diaktifkan secara default.
Jika tidak dicentang, kalibrasi warna tidak
dapat dijalankan serta tombol start (mulai)
dan quick view (tampilan ringkas) akan
dinonaktifkan.

6. Info paten harus ditampilkan di layar

kalibrasi.

Layar Kalibrasi warna pertama:

 Tombol Previous (Sebelumnya)

dinonaktifkan hingga layar kalibrasi warna
kedua ditampilkan.

 Next (Berikutnya) menampilkan layar sesuai

urutan selanjutnya (6 target).

 Layar terakhir menampilkan panel

File>Presets (File>Preset).

 Cancel (Batal) menutup antarmuka

pengguna dan kembali ke halaman plug in.

Options>Preferences (Pilihan>Preferensi) ­Hanya diaktifkan sewaktu memilih Preferences
(Preferensi) dari menu drop-down Options
(Pilihan). Di layar yang tidak didukung, namun
dilengkapi DDC/CI, hanya tab Help (Bantuan)
dan Options (Pilihan) yang tersedia.

 Menampilkan pengaturan preferensi saat ini.
 Jika kotak dicentang, fitur akan diaktifkan.

Kotak centang berfungsi sebagai pengunci.

 Enable Context Menu (Aktifkan Menu

Konteks) di desktop dicentang (Aktif)
secara default. Enable Context Menu
(Aktifkan Menu Konteks) menampilkan
pilihan Select Preset (Pilih Preset) dan
Tune Display (Sempurnakan Layar) untuk
SmartControl Lite dalam menu konteks klik
kanan di desktop. Disabled (Dinonaktifkan)
menghapus SmartControl Lite dari menu
konteks klik kanan tersebut.

 Ikon Enable Task Tray (Aktifkan Baki

Tugas) dicentang (Aktif) secara default.
Enable Context Menu (Aktifkan menu
konteks) menampilkan menu baki tugas
untuk SmartControl Lite. Mengklik kanan
ikon baki tugas akan menampilkan pilihan
menu Help (Bantuan), Technical Support
(Dukungan Teknis), Check for Update
(Periksa Pembaruan), About (Tentang), dan
Exit (Keluar). Bila Enable Task Tray menu
(Aktifkan menu baki tugas) dinonaktifkan,
ikon baki tugas hanya akan menampilkan
EXIT (KELUAR).

13

3

. Pengoptimalan Gambar

 Run at Startup (Jalankan Saat Pengaktifan)

dicentang (Aktif) secara default. Bila
dinonaktifkan, SmartControl Lite tidak akan
berjalan saat pengaktifan atau tidak akan
ditampilkan dalam baki tugas. Satu-satunya
cara menjalankan SmartControl Lite
adalah melalui cara pintas desktop atau file
program. Preset apapun yang ditetapkan
untuk berjalan saat pengaktifan tidak
akan dimuat bila kotak ini tidak dicentang
(Dinonaktifkan).

 Enable transparency mode (Aktifkan mode

transparansi) (Windows 7, Vista, XP). Nilai
default adalah 0% Tidak Tembus Cahaya.

Options>Input (Pilihan>Input) - Hanya
diaktifkan sewaktu memilih Input dari menu
drop-down Options (Pilihan). Di layar yang tidak
didukung, namun dilengkapi DDC/CI, hanya
tab Help (Bantuan) dan Options (Pilihan) yang
tersedia. Semua tab SmartControl Lite lainnya
tidak tersedia.

Options>Audio (Pilihan>Audio) - Hanya
diaktifkan sewaktu memilih Audio dari menu
drop-down Options (Pilihan).

Di layar yang tidak didukung, namun dilengkapi
DDC/CI, hanya tab Help (Bantuan) dan Options
(Pilihan) yang tersedia.

Help>User Manual (Bantuan>Panduan
Pengguna) - Hanya diaktifkan sewaktu memilih

User Manual (Panduan Pengguna) dari menu
drop-down Help (Bantuan). Di layar yang tidak
didukung, namun dilengkapi DDC/CI, hanya
tab Help (Bantuan) dan Options (Pilihan) yang
tersedia.

 Menampilkan panel petunjuk Source

(Sumber) dan pengaturan sumber input
saat ini.

 Di layar input tunggal, panel ini tidak akan

ditampilkan.

14

3

. Pe ngoptimalan Gambar

Help>Version (Bantuan>Versi) - Hanya
diaktifkan sewaktu memilih Version (Versi) dari
menu drop- down Help (Bantuan). Di layar
yang tidak didukung, namun dilengkapi DDC/CI,
hanya tab Help (Bantuan) dan Options (Pilihan)
yang tersedia.

Menu Sesuai Konteks

Context Sensitive Menu (Menu Sesuai
Konteks) diaktifkan secara default. Jika Enable
Context Menu (Aktifkan Menu Konteks) telah
dicentang dalam panel Options>Preferences
(Pilihan>Preferensi), menu tersebut akan
ditampilkan.

Menu Baki Tugas Diaktifkan

Menu baki tugas dapat ditampilkan dengan
mengklik kanan ikon SmartControl Lite dari baki
tugas. Klik kiri akan mengaktifkan aplikasi.

Baki tugas memiliki lima entri:

 Help (Bantuan) - Mengakses file User

Manual (Panduan Pengguna): Buka file User
Manual (Panduan Pengguna) menggunakan
jendela browser default.

 Technical Support (Dukungan Teknis) -

Menampilkan halaman dukungan teknis.

 Check for Update (Periksa Pembaruan) -

Mengarahkan pengguna ke Arahan PDI dan
memeriksa versi pengguna terhadap versi
terbaru yang tersedia.

 About (Tentang) - Menampilkan informasi

rinci tentang referensi: versi produk,

informasi edisi, dan nama produk.
 Exit (Keluar) - Menutup SmartControl Lite.
Untuk kembali menjalankan SmartControl Lite,

pilih SmartControl Lite dari menu Program, lalu
klik dua kali ikon PC desktop, atau hidupkan
ulang sistem.

Context Menu (Menu Konteks) memiliki tiga
entri:

 SmartControl Lite - Bila dipilih, About

(Tentang) Layar akan ditampilkan.

 Select Preset (Pilih Preset) - Memberikan

urutan menu preset yang disimpan untuk
digunakan di lain waktu. Tanda centang
menunjukkan preset yang saat ini dipilih.
Preset Pabrik juga dapat dipilih dari menu
drop down.

 Tune Display (Sempurnakan Layar) -

Membuka panel kontrol SmartControl Lite.

15

3

. Pe ngoptimalan Gambar

Menu Baki Tugas Dinonaktifkan

Bila Baki Tugas dinonaktifkan dalam folder
preferensi, maka hanya pilihan EXIT (KELUAR)
yang tersedia. Untuk menghapus SmartControl
Lite secara keseluruhan dari baki tugas,
nonaktifkan Run at Startup (Jalankan Saat
Pengaktifan) dalam Options>Preferences
(Pilihan>Preferensi).

16







4. Spesifikasi Teknis

Gambar/Layar

Jenis panel LCD LCD TFT
Lampu latar LED
Ukuran panel 18,5" P (47 cm)
Rasio aspek 16:9
Jarak Piksel 0,3 x 0,3 mm
Kecerahan 200 cd/m²
SmartContrast 10,000,000:1
Rasio kontras (biasa) 600:1
Waktu respons (biasa) 5 ms
Resolusi Optimum 1366 × 768 @ 60Hz
Sudut pandang 90° (H) / 65° (V) @ C/R > 10
Warna layar 16,7M
Kecepatan refresh vertikal 56Hz - 76Hz
Frekuensi Horizontal 30kHz - 83kHz
sRGB YA

Konektivitas

Input sinyal DVI-D (digital), VGA (Analog)
Sinyal Input Sinkronisasi Terpisah, Sinkronisasi pada Nyala Hijau

Kenyamanan

Kenyamanan Pengguna 196V4LA:

196V4L:

Bahasa OSD Inggris, Prancis, Jerman, Italia, Rusia, Spanyol, China Modern, Portugis,

Turki
Kenyamanan lainnya Kunci Kensington
Kompatibilitas Plug & Play DDC/CI, sRGB, Windows 7/Vista/XP, Mac OSX, Linux

Dudukan

Kemiringan -5/+20

196V4LA:

Daya

Mode Aktif 16,46 W (standar), 19,23 W (maks.)
Tidur (Siaga) 0,5W
Tidak Aktif 0,5W
Indikator LED Daya Mode Aktif: Putih, Siaga/Tidur: Putih (Berkedip)
Catu Daya Efek terbakar, 100-240VAC, 50-60Hz

17







196V4L:

Daya

Mode Aktif 16,54 W (standar), 17,2 W (maks.)
Tidur (Siaga) 0,5W
Tidak Aktif 0,5W
Indikator LED Daya Mode Aktif: Putih, Siaga/Tidur: Putih (Berkedip)
Catu Daya Efek terbakar, 100-240VAC, 50-60Hz

Dimensi

Produk dengan dudukan
(PxLxT)
Produk tanpa dudukan
(PxLxT)

443 x 349 x 201 mm

443 x 279 x 48 mm

Berat

Produk dengan dudukan 2,980kg(LED)
Produk tanpa dudukan 2,660kg(LED)
Produk dengan kemasan 3,964kg(LED)

Kondisi Pengoperasian

Kisaran suhu (beroperasi) 0°C hingga 40°C
Kisaran suhu (tidak

-20°C hingga 60°C

beroperasi)
Kelembaban relatif 20% hingga 80%
MTBF 30.000 jam(LED)/50.000 jam(CCFL)

Lingkungan

ROHS YA
EPEAT Silver (www.epeat.net)
Kemasan 100% dapat didaur ulang
Bahan Kimia Khusus Rangka 00% bebas PVC BFR
Energy Star YA

Kesesuaian dan standar

Pengesahan Peraturan Penandaan CE, FCC Kelas B, GOST, SEMKO, BSMI, UL/cUL,

ISO9241-307

Kabinet

Warna Hitam
Lapisan Luar Mengkilap/Bertekstur

Catatan

1. EPEAT Gold atau Silver hanya berlaku di lokasi tempat produk Philips terdaftar. Untuk status
registrasi di negara Anda, kunjungi www. epeat.net.

2. Informasi ini dapat berubah tanpa pemberitahuan sebelumnya. Untuk men-download selebaran versi
terbaru, kunjungi www.philips.com/support.

18







4.1 Mode Resolusi & Preset

Resolusi Maksimum

1366 × 768 pada 60 Hz (input analog)
1366 × 768 pada 60 Hz (input digital)

Resolusi yang Disarankan

1366 × 768 pada 60 Hz (input digital)

Frek. H. (kHz) Resolusi Frek. V. (Hz)

31.47 720 x 400 70.09

31.47 640 x 480 59.94
35 640 x 480 66.67

37.86 640 x 480 72.81

37.5 640 x 480 75

37.88 800 x 600 60.32

46.88 800 x 600 75

48.36 1024 x 768 60

60.02 1024 x 768 75.03

44.77 1280 x 720 59.86

63.89 1280 x 1024 60.02

79.98 1280 x 1024 75.03

47.71 1366 x 768 59.79

Catatan

Perlu diketahui bahwa layar Anda akan berfungsi
sempurna dengan resolusi asli 1366 × 768 pada
60Hz. Untuk mendapatkan kualitas tampilan
sempurna, ikuti saran resolusi ini.

19

5. Manajemen Da

ya

5. Manajemen Daya

Jika PC dilengkapi perangkat lunak yang
terinstal atau kartu tampilan yang terpasang
sesuai dengan DPM VESA, monitor secara
otomatis dapat mengurangi pemakaian daya
saat tidak digunakan. Jika terdapat input dari
keyboard, mouse, atau perangkat input lainnya
yang terdeteksi, monitor akan 'bangun' secara
otomatis. Tabel berikut menunjukkan pemakaian
daya dan pemberian sinyal dari fitur hemat daya
otomatis ini:

196V4LA:

Ketentuan Manajemen Daya

Mode
VESA

Aktif AKTIF Ya Ya 16,46W (standar) Putih

Tidur

Matikan

196V4L:

Mode

VESA

Aktif AKTIF Ya Ya 16.54W (standar) Putih

Tidur

Matikan

Sinkronisasi

Video

TIDAK

AKTIF

TIDAK

AKTIF

Sinkronisasi

horizontal

vertikal

Tidak Tidak 0,5W (standar)

- - 0,5W (standar)

Ketentuan Manajemen Daya

Sinkronisasi

Video

TIDAK

AKTIF

TIDAK

AKTIF

Sinkronisasi

horizontal

vertikal

Tidak Tidak 0,5W (standar)

- - 0,5W (standar)

Daya yang
Digunakan

Daya yang
Digunakan

Warna

LED

Putih

(berkedip)

TIDAK

AKTIF

Warna

LED

Putih

(berkedip)

TIDAK

AKTIF

Berikut adalah konfigurasi yang digunakan untuk
menghitung pemakaian daya pada monitor.

 Resolusi asli: 1366 × 768
 Kontras: 50%
 Kecerahan: 200 nit
 Suhu warna: 6.500k dengan pola putih

sepenuhnya

Catatan

Informasi ini dapat berubah tanpa
pemberitahuan sebelumnya.

20

6

. Informasi Peratura

n

6. Informasi Peraturan

Lead-free Product

Lead free display promotes
environmentally sound recovery
and disposal of waste from electrical

and electronic equipment. Toxic
substances like Lead has been eliminated
and compliance with European community’s
stringent RoHs directive mandating restrictions
on hazardous substances in electrical and
electronic equipment have been adhered to
in order to make Philips monitors safe to use
throughout its life cycle.

EPEAT

(www.epeat.net)

The EPEAT (Electronic
Product Environmental
Assessment Tool) program

evaluates computer
desktops, laptops, and monitors based on
51 environmental criteria developed through
an extensive stakeholder consensus process
supported by US EPA.

EPEAT system helps purchasers in the public
and private sectors evaluate, compare and
select desktop computers, notebooks and
monitors based on their environmental
attributes. EPEAT also provides a clear and
consistent set of performance criteria for the
design of products, and provides an opportunity
for manufacturers to secure market recognition
for efforts to reduce the environmental impact
of its products.

Benefits of EPEAT

Reduce use of primary materials
Reduce use of toxic materials

Avoid the disposal of hazardous waste EPEAT’S
requirement that all registered products meet
ENERGY STAR’s energy efficiency specifications,
means that these products will consume less
energy throughout their life.

CE Declaration of Conformity

This product is in conformity with the following
standards

 EN60950-1:2006 (Safety requirement of

Information Technology Equipment).

 EN55022:2006 (Radio Disturbance

requirement of Information Technology
Equipment).

 EN55024:1998+A1:2001+A2:2003

(Immunity requirement of Information
Technology Equipment).

 EN61000-3-2:2006+A1:2009+A2:2009

(Limits for Harmonic Current Emission).

 EN61000-3-3:2008 (Limitation of Voltage

Fluctuation and Flicker) following provisions

of directives applicable.
 2006/95/EC (Low Voltage Directive).
 2004/108/EC (EMC Directive).
 2005/32/EC (EuP Directive, EC No.

1275/2008 mplementing Directive

for Standby and Off mode power

consumption) and is produced by a

manufacturing organization on ISO9000

level.
The product also comply with the following

standards

 ISO9241-307:2008 (Ergonomic

requirement, Analysis and compliance test

methods for electronic visual displays).
 GS EK1-2000:2009 (GS mark requirement).
 prEN50279:1998 (Low Frequency Electric

and Magnetic fields for Visual Display).
 MPR-II (MPR:1990:8/1990:10 Low

Frequency Electric and Magnetic fields).

Energy Star Declaration

(www.energystar.gov)

®

As an ENERGY STAR

Partner, we
have determined that this product
meets the ENERGY STAR®
guidelines for energy efficiency.

Note

21

6

. Informasi Peratura

n

We recommend you switch off the monitor
when it is not in use for a long time.

Federal Communications Commission (FCC)
Notice (U.S. Only)

This equipment has been tested and found

to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide
reasonable protection against harmful
interference in a residential installation.
This equipment generates, uses and can
radiate radio frequency energy and, if not
installed and used in accordance with the
instructions, may cause harmful interference
to radio communications.

However, there is no guarantee that
interference will not occur in a particular
installation. If this equipment does cause
harmful interference to radio or television
reception, which can be determined by
turning the equipment off and on, the
user is encouraged to try to correct
the interference by one or more of the
following measures:

 Reorient or relocate the receiving antenna.
 Increase the separation between the

equipment and receiver.

 Connect the equipment into an outlet on

a circuit different from that to which the
receiver is connected.

 Consult the dealer or an experienced

radio/TV technician for help.

Changes or modifications not expressly

approved by the party responsible for
compliance could void the user's authority
to operate the equipment.

Use only RF shielded cable that was supplied
with the monitor when connecting this monitor
to a computer device.

To prevent damage which may result in fire or
shock hazard, do not expose this appliance to
rain or excessive moisture.

THIS CLASS B DIGITAL APPARATUS MEETS
ALL REQUIREMENTS OF THE CANADIAN
INTERFERENCE-CAUSING EQUIPMENT
REGULATIONS.

FCC Declaration of Conformity

Declaration of Conformity for Products Marked
with FCC Logo,

United States Only

This device complies with Part 15 of the FCC
Rules. Operation is subject to the following
two conditions: (1) this device may not cause
harmful interference, and (2) this device must
accept any interference received, including
interference that may cause undesired
operation.

Commission Federale de la Communication
(FCC Declaration)

Cet équipement a été testé et déclaré

conforme auxlimites des appareils
numériques de class B,aux termes de l'article
15 Des règles de la FCC. Ces limites sont
conçues de façon à fourir une protection
raisonnable contre les interférences nuisibles
dans le cadre d'une installation résidentielle.

CET appareil produit, utilise et peut émettre
des hyperfréquences qui, si l'appareil n'est
pas installé et utilisé selon les consignes
données, peuvent causer des interférences
nuisibles aux communications radio.

22

6

. Informasi Peratura

n

Cependant, rien ne peut garantir l'absence
d'interférences dans le cadre d'une
installation particulière. Si cet appareil est
la cause d'interférences nuisibles pour
la réception des signaux de radio ou de
télévision, ce qui peut être décelé en
fermant l'équipement, puis en le remettant
en fonction, l'utilisateur pourrait essayer de
corriger la situation en prenant les mesures
suivantes:

 Réorienter ou déplacer l’antenne de

réception.

 Augmenter la distance entre l’équipement

et le récepteur.

 Brancher l’équipement sur un autre circuit

que celui utilisé par le récepteur.

 Demander l’aide du marchand ou d’un

technicien chevronné en radio/télévision.

Toutes modifications n'ayant pas reçu

l'approbation des services compétents
en matière de conformité est susceptible
d'interdire à l'utilisateur l'usage du présent
équipement.

N'utiliser que des câbles RF armés pour
les connections avec des ordinateurs ou
périphériques.

CET APPAREIL NUMERIQUE DE LA CLASSE
B RESPECTE TOUTES LES EXIGENCES DU
REGLEMENT SUR LE MATERIEL BROUILLEUR
DU CANADA.

EN 55022 Compliance (Czech Republic Only)

Polish Center for Testing and Certification
Notice

The equipment should draw power from a
socket with an attached protection circuit (a
three-prong socket). All equipment that works
together (computer, monitor, printer, and so
on) should have the same power supply source.

The phasing conductor of the room's electrical
installation should have a reserve short-circuit
protection device in the form of a fuse with a
nominal value no larger than 16 amperes (A).

To completely switch off the equipment, the
power supply cable must be removed from the
power supply socket, which should be located
near the equipment and easily accessible.

A protection mark "B" confirms that the
equipment is in compliance with the protection
usage requirements of standards PN-93/
T-42107 and PN-89/E-06251.

23

6

. Informasi Peratura

n

North Europe (Nordic Countries) Information

Placering/Ventilation

VARNING:

FÖRSÄKRA DIG OM ATT HUVUDBRYTARE
OCH UTTAG ÄR LÄTÅTKOMLIGA, NÄR
DU STÄLLER DIN UTRUSTNING PÅPLATS.

Placering/Ventilation

ADVARSEL:

SØRG VED PLACERINGEN FOR, AT
NETLEDNINGENS STIK OG STIKKONTAKT
ER NEMT TILGÆNGELIGE.

Paikka/Ilmankierto

VAROITUS:

SIJOITA LAITE SITEN, ETTÄ VERKKOJOHTO
VOIDAAN TARVITTAESSA HELPOSTI
IRROTTAA PISTORASIASTA.

Plassering/Ventilasjon

ADVARSEL:

NÅR DETTE UTSTYRET PLASSERES, MÅ
DU PASSE PÅ AT KONTAKTENE FOR
STØMTILFØRSEL ER LETTE Å NÅ.

BSMI Notice (Taiwan Only)

Ergonomie Hinweis (nur Deutschland)

Der von uns gelieferte Farbmonitor entspricht
den in der "Verordnung über den Schutz vor
Schäden durch Röntgenstrahlen" festgelegten
Vorschriften.

Auf der Rückwand des Gerätes befindet sich
ein Aufkleber, der auf die Unbedenklichkeit der
Inbetriebnahme hinweist, da die Vorschriften
über die Bauart von Störstrahlern nach Anlage

sind.

Damit Ihr Monitor immer den in der Zulassung
geforderten Werten entspricht, ist darauf zu
achten, daß

1. Reparaturen nur durch Fachpersonal
durchgeführt werden.

2. nur original-Ersatzteile verwendet werden.

3. bei Ersatz der Bildröhre nur eine
bauartgleiche eingebaut wird.

Aus ergonomischen Gründen wird empfohlen,
die Grundfarben Blau und Rot nicht auf
dunklem Untergrund zu verwenden (schlechte
Lesbarkeit und erhöhte Augenbelastung bei zu
geringem Zeichenkontrast wären die Folge).
Der arbeitsplatzbezogene Schalldruckpegel
nach DIN 45 635 beträgt 70dB (A) oder
weniger.

ACHTUNG: BEIM AUFSTELLEN

DIESES GERÄTES DARAUF
ACHTEN, DAß NETZSTECKER UND
NETZKABELANSCHLUß LEICHT
ZUGÄNGLICH SIND.

24

6

. Informasi Peratura

n

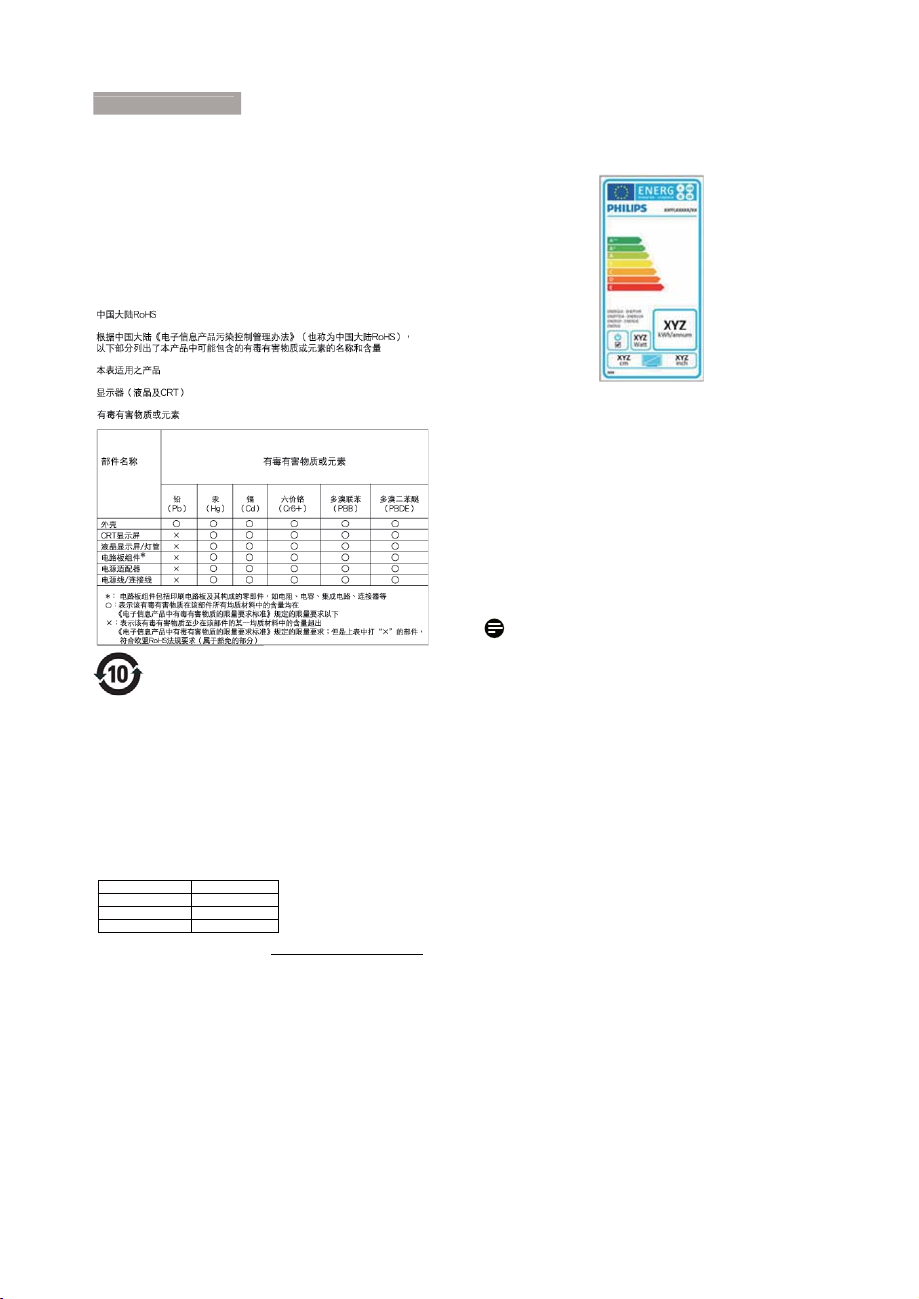

China RoHS

The People's Republic of China released a
regulation called "Management Methods for
Controlling Pollution by Electronic Information
Products" or commonly referred to as China
RoHS. All products including CRT and Monitor
which are produced and sold for China market
have to meet China RoHS request.

㩾অࠌشཚૻʳ

EU Energy Label

The European Energy Label informs you on
the energy efficiency class of this product.
The greener the energy efficiency class of this
product is the lower the energy it consumes.

On the label, you can find the energy efficiency
class, the average power consumption of
this product in use and the average energy
consumption for 1 year.

Note

The EU Energy Label will be ONLY applied on
the models bundling with HDMI and TV tuners.

ڼ䰬兘ཚૻ ʻ Լڣ ʼʿ 䶣՗ஒ䣈঴խܶڶ
ڶڶ୭凝ࢨցైڇإൄࠌش㦕ٙ
Հլ㢸䦡س؆ࢨડ䦣 ʿʳ䶣՗ஒ䣈঴ش㡬
ࠌش具䶣՗ஒ䣈঴լ㢸㢑㩾ቼທګ䢘ૹ
ۆࢨ㢑ࠡԳߪΕʳ凗䣈ທګ䢘ૹ䮦୭ཚ
ૻΗ

И֢࢛ݼࣤ߶જ

߿݇И֢םஏ澦࢛ݼࣤ߶જ঒ࣲԄࡣ澧ߎު֘অՠљЈࡌ͹

࢛ݼࣤIJ=
Ҽ୻ࣙہ৴=
ݼঈ঴
ݼ߶ӕ

દূ߄ҼҒێબ߲ஃИ֢ݼ߶જৠ͹NZZV ]]]KTKXM_RGHKRMU\IT

π䬙㥯䶣ᕴ䶣՗䣈঴ڃگ㢊෻ጥ෻㦕ࠏρ༼قࢤ
円ࣔ

䢠Աޓړچ䤤䵋֗অ䮍چ෺Δ㣞ش㡬լ٦Ꮑ૞ڼ
䣈঴ࢨ䣈঴㥣ࡎ伡ַ㦍Δ冉ᙅښ㧺୮䬙㥯䶣ᕴ䶣
՗䣈঴ڃگ㢊෻ઌ䤤৳億Δ㰒ٌࠡ伲㣞چࠠ
ڶ㧺୮儶ױڃگ㢊෻凹凝ᩈ೸劓۩ڃگ㢊
෻Ζ

$
"
঴

-(

25

7. Lay

anan pelanggan dan jamina

n

7. Layanan pelanggan dan
jaminan

subpiksel berwarna akan muncul sebagai satu
piksel hitam. Kombinasi lainnya dari subpiksel
yang menyala dan mati akan muncul sebagai satu
piksel warna lain.

7.1 Kebijakan Cacat Piksel Monitor
Panel Datar Philips

Philips berupaya memberikan produk berkualitas
tertinggi. Kami menggunakan beberapa proses
produksi tercanggih di industri dan menerapkan
kontrol kualitas yang ketat. Namun, cacat piksel
atau subpiksel pada panel LCD TFT yang
digunakan di monitor panel datar terkadang
tidak dapat dihindari. Tidak ada produsen yang
dapat menjamin semua panel akan bebas dari
cacat piksel, namun Philips menjamin bahwa
setiap monitor dengan jumlah cacat yang tidak
dapat diterima akan diperbaiki atau diganti sesuai
dengan jaminan yang berlaku. Pemberitahuan
ini menjelaskan berbagai jenis cacat piksel dan
menentukan tingkat cacat yang dapat diterima
untuk masing-masing jenis tersebut. Untuk
memenuhi syarat dalam mendapatkan perbaikan
atau penggantian sesuai jaminan, jumlah cacat
piksel pada panel LCD TFT harus melampaui
tingkat yang dapat diterima. Misalnya, jumlah
cacat subpiksel pada monitor tidak boleh
lebih dari 0,0004%. Philips bahkan selanjutnya
menentukan standar kualitas lebih tinggi untuk
jenis atau kombinasi cacat piksel tertentu yang
lebih nyata dibandingkan dengan yang lainnya.
Kebijakan ini berlaku secara global.

Jenis Cacat Piksel

Cacat piksel dan subpiksel muncul di layar dalam
berbagai bentuk. Ada dua kategori cacat piksel
dan masing-masing kategori tersebut terdiri dari
beberapa jenis cacat subpiksel.

Cacat Titik Terang

Cacat titik terang muncul sebagai piksel maupun
subpiksel yang selalu terang atau 'menyala'.
Karenanya, titik terang merupakan subpiksel yang
terlihat jelas di layar bila monitor menampilkan

pola gelap. Berikut adalah jenis cacat titik terang:

Satu subpiksel merah, hijau, atau biru terang

Subpiksel Subpiksel Subpiksel

piksel

Piksel dan Subpiksel

Piksel, atau elemen gambar, terdiri dari tiga
subpiksel dalam warna utama merah, hijau,
dan biru. Kombinasi beberapa piksel akan
membentuk gambar. Bila semua subpiksel pada
piksel menyala, kombinasi ketiga subpiksel
berwarna tersebut akan muncul sebagai satu
piksel putih. Bila semua mati, kombinasi ketiga

Dua subpiksel terang yang berdekatan:

- Merah + Biru = Ungu

- Merah + Hijau = Kuning

- Hijau + Biru = Cyan (Biru Muda)

Tiga subpiksel terang yang berdekatan (satu

26

7. Layanan pelanggan dan jamina

n

piksel putih)

Catatan

Titik terang merah atau biru harus lebih dari 50
persen lebih terang daripada titik di sekitarnya,
sedangkan titik terang hijau 30 persen lebih

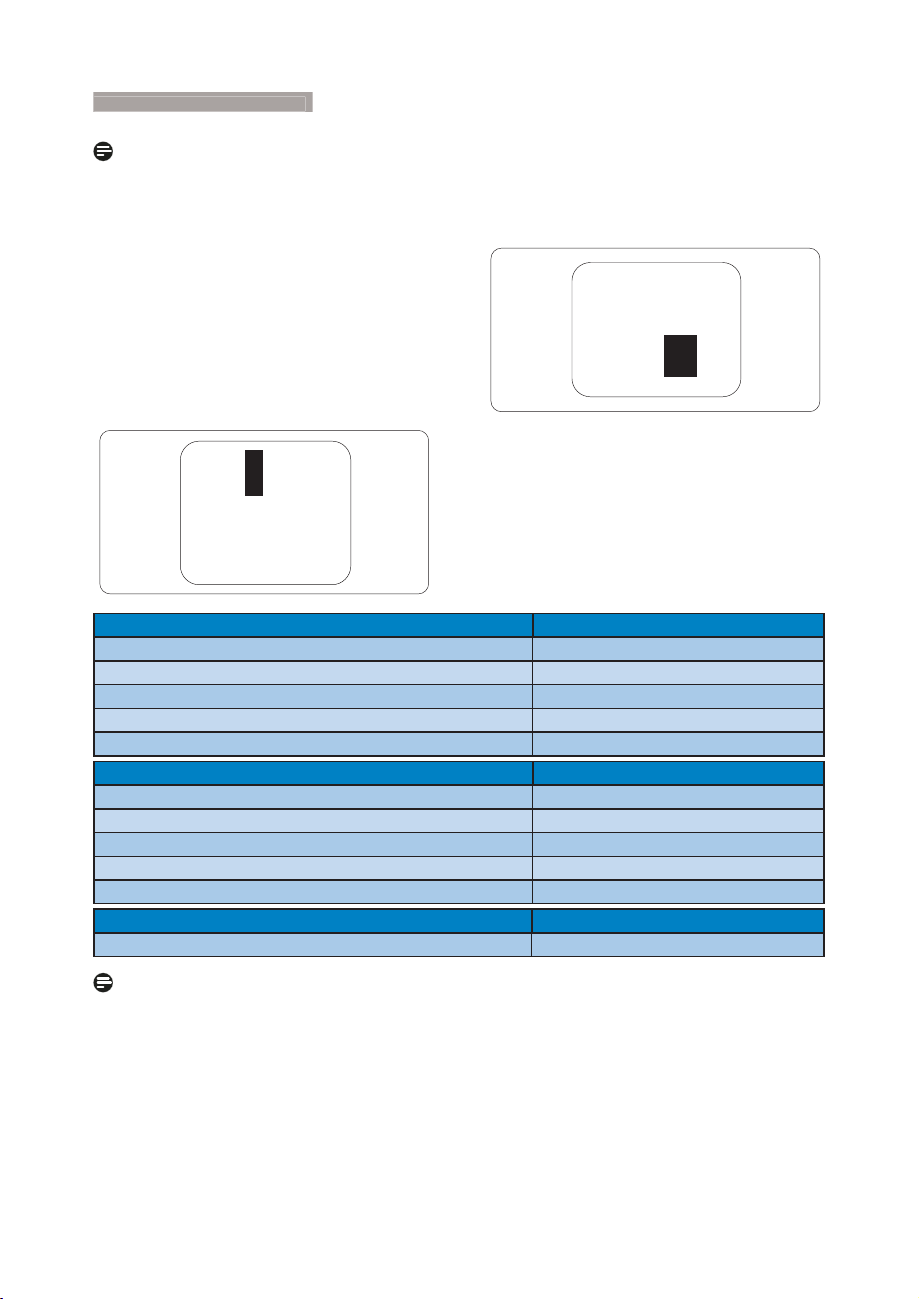

Jarak Cacat Piksel

Karena cacat piksel dan subpiksel sejenis yang
saling berdekatan mungkin terlihat lebih nyata,
Philips juga menentukan toleransi untuk jarak

cacat piksel.

terang daripada titik di sekitarnya.

Cacat Titik Gelap

Cacat titik gelap muncul sebagai piksel maupun
subpiksel yang selalu gelap atau 'mati'. Karenanya,
titik gelap merupakan subpiksel yang terlihat
jelas di layar bila monitor menampilkan pola

terang. Berikut adalah jenis cacat titik gelap:

Toleransi Cacat Piksel

Untuk memenuhi syarat dalam mendapatkan
perbaikan atau penggantian karena cacat piksel
selama masa berlaku jaminan, panel LCD TFT
pada monitor panel datar Philips harus memiliki
cacat piksel maupun subpiksel melebihi toleransi
yang tercantum dalam tabel berikut ini.

CACAT TITIK TERANG TINGKAT YANG DAPAT DITERIMA

1 subpiksel terang 3
2 subpiksel terang yang berdekatan 1
3 subpiksel terang yang berdekatan (satu piksel putih) 0
Jarak di antara dua cacat titik terang* >15mm
Total cacat titik terang dari semua jenis 3

CACAT TITIK GELAP TINGKAT YANG DAPAT DITERIMA

1 subpiksel gelap 5 atau lebih sedikit
2 subpiksel gelap yang berdekatan 2 atau lebih sedikit
3 subpiksel gelap yang berdekatan 0
Jarak di antara dua cacat titik gelap* >15mm
Total cacat titik gelap dari semua jenis 5 atau lebih sedikit

TOTAL CACAT TITIK TINGKAT YANG DAPAT DITERIMA

Total cacat titik terang atau titik gelap dari semua jenis 5 atau lebih sedikit

Catatan

1. 1 atau 2 cacat subpiksel yang berdekatan = 1 cacat titik

2. Monitor ini sesuai dengan ISO 9241-307. (ISO9241-307: Metode pengujian kesesuaian, analisis, dan

persyaratan ergonomis untuk tampilan visual elektronik)

3. ISO9241-307 adalah pengganti standar ISO13406 yang sebelumnya dikenal, setelah ditarik oleh

International Organisation for Standardisation (ISO) sejak tanggal 13-11-2008.

27

7. Layanan pelanggan dan jamina

n

7.2 Layanan pelanggan dan jaminan

Untuk informasi rinci tentang cakupan jaminan dan persyaratan dukungan tambahan yang berlaku di
negara Anda, kunjungi situs Web www.philips.com/support. Anda juga dapat menghubungi nomor
Pusat Layanan Pelanggan Philips setempat yang tercantum di bawah ini.

Informasi kontak untuk kawasan EROPA BARAT:

Negara ASC Nomor layanan konsumen Harga

Germany Siemens I&S [phone]
United Kingdom Invec Scotland [phone] Local call tariff
Ireland Invec Scotland [phone] Local call tariff
Spain Eatsa Spain [phone]
Finland A-novo [phone] Local call tariff
France A-novo [phone]
Greece Allman Hellas [phone] Free of charge
Italy A-novo [phone]
Netherlands E Care [phone]
Denmark A-novo [phone] Local call tariff
Norway A-novo [phone] Local call tariff
Sweden A-novo [phone] Local call tariff
Poland Zolter [phone] Local call tariff
Austria Siemens I&S [phone]
Belgium E Care [phone]
Luxembourg E Care [phone] Local call tariff
Portugal Eatsa Spain [phone] Local call tariff
Switzerland A-novo [phone] Local call tariff

0,09

€

0,10

€

0,09

€

0,08

€

0,10

€

0,07

€

0,06

€

28

7. Layanan pelanggan dan jamina

n

Informasi kontak untuk kawasan EROPA TENGAH DAN TIMUR:

Negara Pusat informasi ASC Nomor layanan konsumen

BELARUS NA IBA [phone]
BULGARIA NA LAN Service [phone]
CROATIA NA Renoprom [phone]
ESTONIA NA FUJITSU [phone]
LATVIA NA “ServiceNet LV” Ltd. [phone]
LITHUANIA NA UAB "Servicenet" [phone]
ROMANIA NA Blue Ridge Intl. [phone]
SERBIA &

MONTENEGRO

NA Kim Tec d.o.o. [phone]

SLOVENIA NA PC H.and [phone]

UKRAINE

Russia

NA Comel [phone]
NA Topaz-Service Company [phone]
NA CPS [phone] (for repair)

NA CEEE Partners [phone] (for sales)
Slovakia NA Datalan Service [phone]
Turkey NA Techpro [phone]
Czech Rep. NA Asupport 800 100 697

Hungary

NA Serware [phone]

NA Profi Service [phone]

Informasi kontak untuk kawasan AMERIKA LATIN:

Negara Pusat informasi Nomor layanan konsumen

Brazil
Argentina 0800 3330 856

Vermont

0800-7254101

Informasi kontak untuk China:

China
Nomor layanan konsumen: 4008 800 008

Informasi kontak untuk AMERIKA UTARA:

Negara Pusat informasi ASC Nomor layanan konsumen

U.S.A. TOS Teleplan [phone]
Canada Supercom Supercom [phone]

29

7. Layanan pelanggan dan jamina

n

Informasi kontak untuk kawasan APMEA:

Negara Pusat informasi ASC Nomor layanan konsumen

Australia NA AGOS NETWORK PTY LTD 1300 360 386
New Zealand NA Visual Group Ltd. 0800 657447
Hong Kong /

Macau

India NA REDINGTON INDIA LTD

Indonesia NA

South Korea NA PCS One Korea Ltd. 080-600-6600

Malaysia NA

Pakistan NA Philips Consumer Service (9221) 2737411-16

Singapore NA

Taiwan

Thailand NA

South Africa NA Sylvara Technologies Pty Ltd 086 0000 888
United Arab

Emirates

Israel NA Eastronics LTD 1-800-567000

Vietnam NA

Philippines NA Glee Electronics, Inc.

Sri Lanka NA

Bangladesh NA

Nepal NA

Cambodia NA

NA Smart Pixels Technology Ltd.

PT. Gadingsari elektronika
Prima

After Market Solutions (CE)
Sdn Bhd

Philips Electronics Singapore
Pte Ltd (Philips Consumer
Care Center)

PCCW
Teleservices
Taiwan

NA

FETEC.CO 0800-231-099

Axis Computer System Co.,
Ltd.

AL SHAHD COMPUTER
L.L.C

FPT Service Informatic
Company Ltd.

no distributor and/or service
provider currently

Distributor: Computer Source
Ltd (warranty buy-out)

Distributor: Syakar Co. Ltd
(warranty buy-out)

Distributor: Neat Technology
Pte Ltd (Singapore) (warranty
buy-out)

Hong Kong:Tel: [phone]
Macau:Tel: [phone]

Tel: [phone]
SMS: PHILIPS to 56677

Tel: [phone],
7511530

603 7953 3370

(65) 6882 3999

[phone]

00971 4 2276525

[phone] Ho Chi Minh City
+84 5113.562666 Danang City
+84 5113.562666 Can tho Province

[phone] to 34,
[phone] to 60

880-2-9141747, 9127592
880-2-8128848 / 52

977-1-4222395

855-023-999992

30

8

. Mengatasi masalah & Tanya jawab

8. Mengatasi masalah & Tanya
jawab

8.1 Mengatasi Masalah

Halaman ini menjelaskan tentang masalah yang
dapat diatasi pengguna. Jika masalah terus
berlanjut setelah Anda mencoba solusi berikut,
hubungi staf layanan pelanggan Philips.

Masalah Umum

Tidak Ada Gambar (LED Daya mati)

 Pastikan kabel daya telah tersambung ke

stopkontak dan ke bagian belakang monitor.

 Pastikan terlebih dulu tombol daya di bagian

depan monitor telah berada dalam posisi
OFF (TIDAK AKTIF), lalu tekan ke posisi
ON (AKTIF).

Tidak Ada Gambar (LED Daya Putih)

 Pastikan komputer telah dihidupkan.
 Pastikan kabel sinyal telah tersambung

dengan benar ke komputer.

 Pastikan pin pada kabel monitor yang

tersambung tidak tertekuk. Jika ya, perbaiki
atau ganti kabel.

 Fitur Hemat Daya mungkin diaktifkan

Layar menampilkan

Anda dapat melakukan penyesuaian manual
melalui menu OSD.

Catatan

Fungsi Otomatis tidak berlaku dalam mode
Digital DVI karena fungsi tersebut tidak
diperlukan.

Tanda yang tampak seperti asap atau kilatan api

 Jangan lakukan langkah-langkah apapun

untuk mengatasi masalah

 Lepaskan segera monitor dari catu daya

utama untuk keselamatan

 Hubungi segera staf layanan pelanggan Philips.

Masalah Gambar

Gambar tidak berada di tengah

 Atur posisi gambar menggunakan fungsi

“Auto” (Otomatis) dalam Kontrol Utama
OSD.

 Atur posisi gambar menggunakan Phase/

Clock (Fase/Jam) dalam Setup (Konfigurasi)
di Kontrol Utama OSD. Hal ini hanya
berlaku dalam mode VGA.

Gambar bergetar di layar

Pastikan kabel sinyal telah tersambung dengan
benar dan kencang ke papan grafis atau PC.

Kelip vertikal muncul di layar

Attention

Check cable connection

 Pastikan kabel monitor telah tersambung

dengan benar ke komputer. (Lihat juga
Panduan Ringkas).

 Periksa pin yang tertekuk pada kabel

monitor.

 Pastikan komputer telah dihidupkan.

Tombol AUTO (OTOMATIS) tidak berfungsi

 Fungsi otomatis hanya berlaku dalam mode

Analog VGA. Jika hasilnya tidak memuaskan,

 Atur gambar menggunakan fungsi “Auto”

(Otomatis) dalam Kontrol Utama OSD.

 Hilangkan baris vertikal menggunakan

Phase/Clock (Fase/Jam) dalam Setup
(Konfigurasi) di Kontrol Utama OSD. Hal ini
hanya berlaku dalam mode VGA.

Kelip horizontal muncul di layar

 Atur gambar menggunakan fungsi “Auto”

(Otomatis) dalam Kontrol Utama OSD.

31

8

. Mengatasi masalah & Tanya jawab

 Hilangkan baris vertikal menggunakan

Phase/Clock (Fase/Jam) dalam Setup
(Konfigurasi) di Kontrol Utama OSD. Hal ini
hanya berlaku dalam mode VGA.

Gambar terlihat buram, tidak jelas, atau terlalu
gelap

 Atur kontras dan kecerahan di OSD (On-

Screen Display).

"Jejak gambar", "efek terbakar", atau "bayangan"
tetap muncul setelah daya dimatikan.

 Tampilan gambar diam atau gambar statis

yang tidak berubah dalam waktu lama
dapat menimbulkan “efek terbakar”, disebut
juga “jejak gambar” atau “bayangan”, di
layar. “Efek terbakar”, “jejak gambar”, atau
“bayangan” adalah fenomena umum dalam
teknologi panel monitor. Dalam sebagian
besar kasus, “efek terbakar”, “jejak gambar”,
atau “bayangan” akan menghilang secara
bertahap dalam waktu tertentu setelah daya
dimatikan.

 Aktifkan selalu program screensaver

bergerak bila Anda meninggalkan monitor.

 Aktifkan selalu aplikasi refresh layar berkala

jika Monitor akan menampilkan konten
statis yang tidak berubah.

 Gejala “efek terbakar”, “jejak gambar”, atau

“bayangan” yang fatal tidak akan hilang
dan tidak dapat diperbaiki. Kerusakan yang
disebutkan di atas tidak tercakup dalam
jaminan.

Gambar tampak berubah. Teks tidak jelas atau
buram.

 Atur resolusi layar PC ke mode sama seperti

resolusi asli layar yang disarankan monitor.

Titik hijau, merah, biru, hitam, dan putih muncul
di layar

 Titik tersisa adalah karakter normal yang

muncul pada liquid crystal yang digunakan
dalam teknologi saat ini. Untuk informasi
lebih rinci, lihat kebijakan piksel.

Lampu “daya hidup” terlalu terang dan

mengganggu

 Anda dapat mengatur lampu “daya hidup”

menggunakan Konfigurasi LED daya dalam
Kontrol utama OSD.

Untuk bantuan lebih lanjut, lihat daftar Pusat
Informasi Konsumen dan hubungi staf layanan
pelanggan Philips.

8.2 Tanya Jawab Umum

P1: Sewaktu memasang monitor, apa

yang harus saya lakukan jika layar
menampilkan "Cannot display this video
mode" (Tidak dapat menampilkan mode
video ini)?

Jawab: Resolusi yang disarankan untuk monitor

ini: 1366 × 768 pada 60Hz.

 Lepas semua kabel, lalu sambungkan PC ke

monitor yang digunakan sebelumnya.

 Dalam Windows Start Menu (Menu

Mulai Windows), pilih Settings/Control
Panel(Pengaturan/Panel Kontrol) . Dalam
Control Panel Window (Jendela Panel
Kontrol), pilih ikon Display (Tampilan).
Dalam Display Control Panel (Panel Kontrol
Tampilan), pilih tab "Settings" (Pengaturan).
Dalam tab pengaturan, dalam kotak "desktop
area" (area desktop), gerakkan panel samping
ke piksel 1366 × 768

 Buka "Advanced Properties" (Properti

Lanjutan), atur Kecepatan Refresh ke 60Hz,
lalu klik OK.

 Hidupkan ulang komputer, lalu ulangi langkah

2 dan 3 untuk memverifikasi bahwa PC telah
diatur ke 1366 × 768 pada 60Hz.

 Matikan komputer, lepas monitor lama, lalu

sambungkan monitor Philips.

 Hidupkan monitor, lalu hidupkan PC.

P2: Berapa kecepatan refresh yang

disarankan untuk Monitor?

Jawab: Kecepatan refresh yang disarankan

untuk Monitor adalah 60Hz. Jika
terdapat gangguan di layar, Anda
dapat mengaturnya hingga 75Hz untuk
mengetahui apakah gangguan tersebut
dapat diatasi.

32

8

. Mengatasi masalah & Tanya jawab

P3: Apakah yang dimaksud dengan file .inf

dan .icm pada CD-ROM? Bagaimana
cara menginstal driver (.inf dan .icm)?

Jawab: Ini adalah file driver untuk monitor.

Untuk menginstal driver, ikuti petunjuk
dalam panduan pengguna. Komputer
mungkin akan menanyakan driver
monitor (file .inf dan .icm) atau disk
driver saat Anda menginstal monitor
untuk pertama kalinya. Ikuti petunjuk
tentang cara memasukkan CD-ROM
pendamping yang disertakan dalam
kemasan ini. Driver monitor (file .inf dan
.icm) akan diinstal secara otomatis.

P4: Bagaimana cara mengatur resolusi?

Jawab: Kombinasi driver grafis/kartu video dan

monitor akan menentukan resolusi yang
tersedia. Anda dapat memilih resolusi
yang diinginkan dalam Panel Kontrol
Windows® dengan “Display properties”
(Properti tampilan).

P5: Bagaimana jika saya salah melakukan

penyesuaian monitor melalui OSD?

Jawab: Tekan tombol OK, lalu pilih "Reset" (Atur

Ulang) untuk menggunakan kembali
semua pengaturan pabrik awal.

P6: Apakah layar LCD antigores?

Jawab: Secara umum, sebaiknya permukaan

panel tidak mengalami guncangan yang
berlebihan dan terlindungi dari benda
tajam atau tumpul. Sewaktu menangani
monitor, pastikan tidak ada tekanan atau
kekuatan berlebihan yang diberikan pada
sisi permukaan panel. Tindakan ini dapat
mempengaruhi ketentuan jaminan.

P7: Bagaimana seharusnya cara

membersihkan permukaan LCD?

Jawab: Untuk pembersihan normal, gunakan kain

bersih dan lembut. Untuk pembersihan
secara menyeluruh, gunakan isopropil
alkohol. Jangan gunakan bahan pelarut
lainnya seperti etil alkohol, ethanol,
aseton, hexane, dll.

P8: Apakah pengaturan warna pada

monitor dapat diubah?

Jawab: Ya. Anda dapat mengubah pengaturan

warna melalui kontrol OSD sesuai
prosedur berikut,

 Tekan "OK" untuk menampilkan menu OSD

(On Screen Display)

 Tekan "Down Arrow" (Panah Bawah) untuk

menggunakan pilihan "Color" (Warna), lalu
tekan "OK" untuk membuka pengaturan
warna. Berikut adalah tiga pengaturan yang
tersedia.

1. Color Temperature (Suhu Warna);
Dua pengaturan suhu warna adalah
6500K dan 9300K. Dengan pengaturan
dalam kisaran 6500K, panel menampilkan
"hangat dengan nada warna merah-putih",
sedangkan suhu 9300K menghasilkan
"nada dingin, biru-putih".

2. sRGB; Ini adalah pengaturan standar
untuk memastikan pertukaran warna
yang benar di antara berbagai perangkat
(misalnya kamera digital, monitor, printer,
pemindai, dll.)

3. User Define (Ditentukan Pengguna);
Pengguna dapat memilih pengaturan
warna sesuai keinginannya dengan
menyesuaikan warna merah, hijau, dan
biru.

Catatan:

Penghitungan warna lampu yang dipancarkan
oleh benda tertentu sewaktu sedang dipanaskan.
Penghitungan ini diberikan dalam persyaratan
skala absolut, (derajat Kelvin). Suhu Kelvin lebih
rendah seperti 2004K berwarna merah; suhu
lebih tinggi seperti 9300K berwarna biru. Suhu
netral adalah putih pada 6504K.

P9: Apakah Monitor dapat disambungkan

ke PC manapun, workstation, atau Mac?

Jawab: Ya. Semua Monitor Philips kompatibel

sepenuhnya dengan PC, Mac, dan
workstation standar. Anda mungkin
memerlukan adapter kabel untuk
menyambungkan monitor ke sistem Mac.
Untuk informasi lebih lanjut, hubungi staf
penjualan Philips.

33

8

. Mengatasi masalah & Tanya jawab

P10: Apakah Monitor Philips memiliki fungsi

Plug-and-Play?

Jawab: Ya. Monitor merupakan perangkat

Plug-and-Play yang kompatibel dengan
Windows 7/Vista/XP/NT, Mac OSX,
Linux

P11: Apa yang dimaksud dengan Gambar

Menempel, Efek Terbakar, Jejak Gambar,
atau Bayangan pada panel LCD?

Jawab: Tampilan gambar diam atau gambar

statis yang tidak berubah dalam
waktu lama dapat menimbulkan "efek
terbakar", disebut juga "jejak gambar"
atau "bayangan", di layar. "Efek terbakar",
"jejak gambar", atau "bayangan" adalah
fenomena umum dalam teknologi panel
LCD. Dalam sebagian besar kasus, "efek
terbakar", "jejak gambar", atau "bayangan"
akan menghilang secara bertahap dalam
waktu tertentu setelah daya dimatikan.
Aktifkan selalu program screensaver
bergerak bila Anda meninggalkan
monitor.
Aktifkan selalu aplikasi refresh layar
berkala jika Monitor akan menampilkan
konten statis yang tidak berubah.

Peringatan

Kegagalan mengaktifkan screensaver, atau aplikasi
refresh layar secara berkala dapat menyebabkan
gejala parah "efek terbakar", "jejak gambar", atau
bayangan gambar" yang tidak akan menghilang
dan tidak dapat diperbaiki. Kerusakan yang
disebutkan di atas tidak tercakup dalam jaminan
Anda.

P12: Mengapa Layar tidak menampilkan teks

yang jelas, namun menampilkan karakter
bergerigi?

Jawab: Monitor berfungsi paling baik pada

resolusi asli 1366 × 768 @60Hz. Untuk
tampilan terbaik, gunakan resolusi ini.

34

2012 © Koninklijke Philips Electronics N.V. Semua Hak Dilindungi Undang-Undang.

Philips dan Philips Shield Emblem adalah merek dagang terdaftar dari Koninklijke
Philips Electronics N.V. dan digunakan berdasarkan lisensi dari Koninklijke Philips
Electronics N.V.

Spesifikasi dapat berubah sewaktu-waktu tanpa pemberitahuan sebelumnya.

Versi: M4196V1T
