Seguridad y Solución de Problemas
• Precauciones de seguridad y
Mantenimiento
• Preguntas Más Frecuentes
• Resolución de Problemas
• Información Sobre
Reglamentaciones
•
Otra Información Relacionada
Seguridad y Solución de Problemas
Precauciones de seguridad y mantenimiento
ADVERTENCIA: El uso de controles, ajustes o procedimientos que no
sean los especificados en esta documentación puede provocar la
exposición a golpes de corriente o a peligros mecánicos y/o eléctricos.
Lea y siga estas instrucciones cuando conecte y utilice el monitor de su computadora:
Condiciones de uso:
● No exponga el monitor a la luz solar directa, y manténgalo alejado de radiadores y fuentes de calor.
● Retire los objetos que puedan introducirse por los orificios de ventilación o impedir la correcta refrigeración de
los componentes electrónicos.
● No obstruya los orificios de ventilación de la carcasa.
● Cuando instale el monitor, asegúrese de que el conector y la toma de alimentación son fácilmente accesibles.
● Si apaga el monitor y desconecta el cable de alimentación o el del adaptador (c.c.), espere 6 segundos antes
de conectar el cable para volver a utilizarlo.
● Utilice siempre el cable de alimentación homologado facilitado por Philips. Si no dispone de él, póngase en
contacto con el servicio técnico local (consulte al centro de información al usuario del servicio de atención al
cliente).
● No someta el monitor LCD a vibraciones ni impactos mientras lo está utilizando.
● Evite los golpes y las caídas del monitor durante su funcionamiento o transporte.
Mantenimiento:
● Para proteger la pantalla frente a posibles daños, no aplique una presión excesiva sobre el panel LCD. Cuando
traslade el monitor, sosténgalo de la carcasa para levantarlo, sin colocar las manos o los dedos sobre el panel
LCD.
● Desconecte el monitor si no lo va a usar durante un periodo prolongado.
● Desconecte el monitor si tiene que limpiarlo, y utilice un paño ligeramente humedecido. Puede pasar un paño
seco por la pantalla con la corriente desactivada. Para limpiar el monitor no utilice nunca disolventes orgánicos
como el alcohol, ni líquidos que contengan amoniaco.
● Para evitar el riesgo de descarga o daños irreparables en la unidad, no exponga el monitor al polvo, la lluvia, el
agua o los ambientes excesivamente húmedos.
● Si se moja el monitor, séquelo con un paño lo antes posible.
● Si se introduce alguna sustancia líquida o sólida en el monitor, apáguelo de inmediato y desconecte el cable de
alimentación. A continuación, retire el cuerpo extraño y lleve el monitor al servicio de asistencia técnica.
● No almacene ni utilice el monitor LCD en lugares expuestos a temperaturas extremas ni a la luz solar directa.
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/safety/safety.htm（第 1／2 页）2008-2-25 15:52:20
Seguridad y Solución de Problemas
● Si desea disfrutar de las máximas prestaciones del monitor y de la mayor vida útil posible, utilícelo en un
entorno que se ajuste a los siguientes márgenes de temperatura y humedad:
❍ Temperatura: 0 - 40°C 32 -104°F
❍ Humedad: 20-80% HR
Servicio:
● La cubierta de la carcasa sólo deberá ser abierta por personal técnico cualificado.
● En caso de requerirse algún documento para fines de reparación o integración, póngase en contacto con el
servicio técnico local (véase "Centro de información al usuario").
● Información sobre transporte en "Especificaciones físicas".
● No deje el monitor en un vehículo expuesto a la luz directa del sol.
Consulte a un técnico del servicio de asistencia si el monitor no funciona con normalidad o si no está
seguro del procedimiento adecuado después de seguir las instrucciones de uso de este manual.
VOLVER A INICIO DE PÁGINA
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/safety/safety.htm（第 2／2 页）2008-2-25 15:52:20
Preguntas Más Frecuentes
• Seguridad y Resolución de
Problemas
• Preguntas más Frecuentes
Generales
• Ajustes de Pantalla
• Compatibilidad con Otros Perifèricos
• Tecnología de Panel LCD
• Ergonomía, Ecología y Normas de
Seguridad
• Resolución de Problemas
• Información sobre
Reglamentaciones
• Otra Información Relacionada
Preguntas Más Frecuentes
Preguntas frecuentes generales
P:
Al instalar mi monitor, què hago si en la pantalla aparece "No se puede mostrar este
modo de video"?
R: Modo de vídeo recomendado para Philips 19 ": 1280 x 1024@60Hz.
1.
Desconecte todos los cables, y vuelva a conectar el ordenador al monitor que utilizaba
anteriormente y cuya imagen se veía correctamente.
2. En el menú de Inicio de Windows, seleccione Configuración/Panel de control. En esta ventana,
seleccione el icono Pantalla, y después seleccione la ficha Configuración. Debajo de la ficha de
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/safety/SAF_FAQ.HTM（第 1／8 页）2008-2-25 15:52:25
Preguntas Más Frecuentes
Configuración, en el recuadro "Área de la pantalla", mueva la barra deslizante a 1280 x 1024
píxeles (19") .
3. Abra "Avanzada", fije la velocidad de refresco en 60 Hz y pulse Aceptar.
4. Reinicie el ordenador y repita los pasos 2 y 3 para comprobar que el equipo está ajustado a
1280 x 1024@60Hz (19") .
5. Apague el ordenador, desconecte el monitor antiguo y vuelva a conectar el monitor LCD Philips.
6. Encienda el monitor y luego encienda su PC.
P: Què significa "frecuencia de actualización" en un monitor LCD?
R: Para los monitores LCD, la frecuencia de actualización es mucho menos importante. Los monitores
LCD muestran una imagen, estable sin parpadeo, a 60Hz. No hay diferencias notorias entre 85Hz y
60Hz.
P: Qué son los archivos .inf y .icm del CD-ROM? Cómo instalo los controladores (.inf y .
icm)?
R:
Son los archivos controladores del monitor. Siga las instrucciones del manual de uso para
instalarlos. El ordenador puede pedirle los controladores del monitor (archivos .inf y .icm) o un disco
controlador la primera vez que instale el monitor. Siga las instrucciones para cargar el (CD-ROM
adjunto) incluido. Los controladores del monitor (archivos .inf y .icm) se instalarán de forma automática.
P: Cómo se ajusta la resolución?
R:
Las resoluciones disponibles están determinadas conjuntamente por el controlador de la tarjeta
gráfica y por el monitor. La resolución se selecciona en Propiedades de pantalla del Panel de control de
Windows® .
P: Qué puedo hacer si me pierdo mientras realizo los ajustes del monitor?
R:
Simplemente pulse el botón MENU y después seleccione 'Reiniciar' para restablecer los ajustes
originales de fábrica.
P: Què es la función Auto?
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/safety/SAF_FAQ.HTM（第 2／8 页）2008-2-25 15:52:25
Preguntas Más Frecuentes
R: La tecla Ajuste AUTOMÁTICO restaura las configuraciones óptimas de posición, fase y reloj
oprimiendo un solo botón, sin necesidad de navegar en menúes OSD(On Screen Display) y teclas de
control.
Observación: La función Auto sólo está disponible en determinados modelos.
P: Mi monitor no tiene energía (el LED de energía no se enciende). Què debo hacer?
R: Asegúrese de que el cable de alimentación de CA está conectado entre el monitor y la toma de CA y
pulse una tecla del teclado o haga clic con el ratón para activar su PC.
P: Admite el monitor LCD señales entrelazadas (modelos PC)?
R:
No. Si se utiliza una señal entrelazada, la pantalla mostrará al mismo tiempo las líneas de barrido
pares e impares, distorsionando la imagen.
P: Es importante la frecuencia de actualización para la LCD?
R: A diferencia de la tecnología de pantalla CRT, en la que la velocidad con la que el haz electrónico es
barrido de la parte superior a la parte inferior de la pantalla determina el parpadeo, una pantalla de
matriz activa utiliza un elemento activo (TFT) para controlar cada pixel individual, y de esa forma la
frecuencia de actualización no es realmente aplicable a la tecnología LCD.
P: La pantalla LCD resiste rayaduras?
R: Se aplica un revestimiento protector sobre la superficie de la LCD, que es resistente hasta una cierta
medida de dureza (aproximadamente hasta la dureza de un lápiz 2H). En general se recomienda no
exponer la superficie del panel a golpes o rayaduras excesivas.
P: Cómo se limpia la superficie de la LCD?
R: Para limpieza normal, use material de limpieza suave. Para limpieza a fondo, use alcohol isopropilo.
No utilice otros solventes como alcohol etílico, acetona, hexano, etc.
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/safety/SAF_FAQ.HTM（第 3／8 页）2008-2-25 15:52:25
Preguntas Más Frecuentes
P: Puedo cambiar la configuración de color de mi monitor?

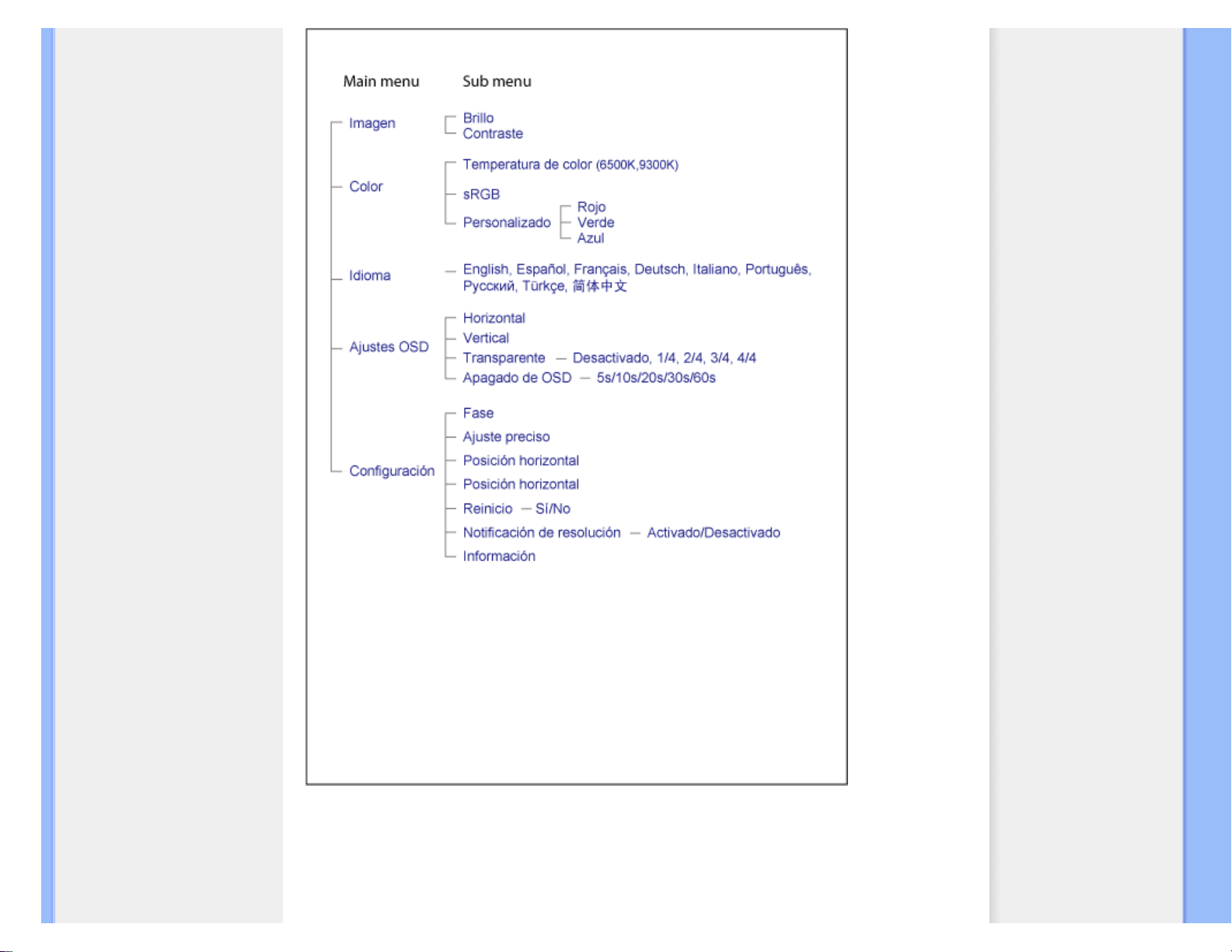

R: Sí, puede cambiar la configuración de color a través del control OSD conforme a los siguientes
procedimientos:

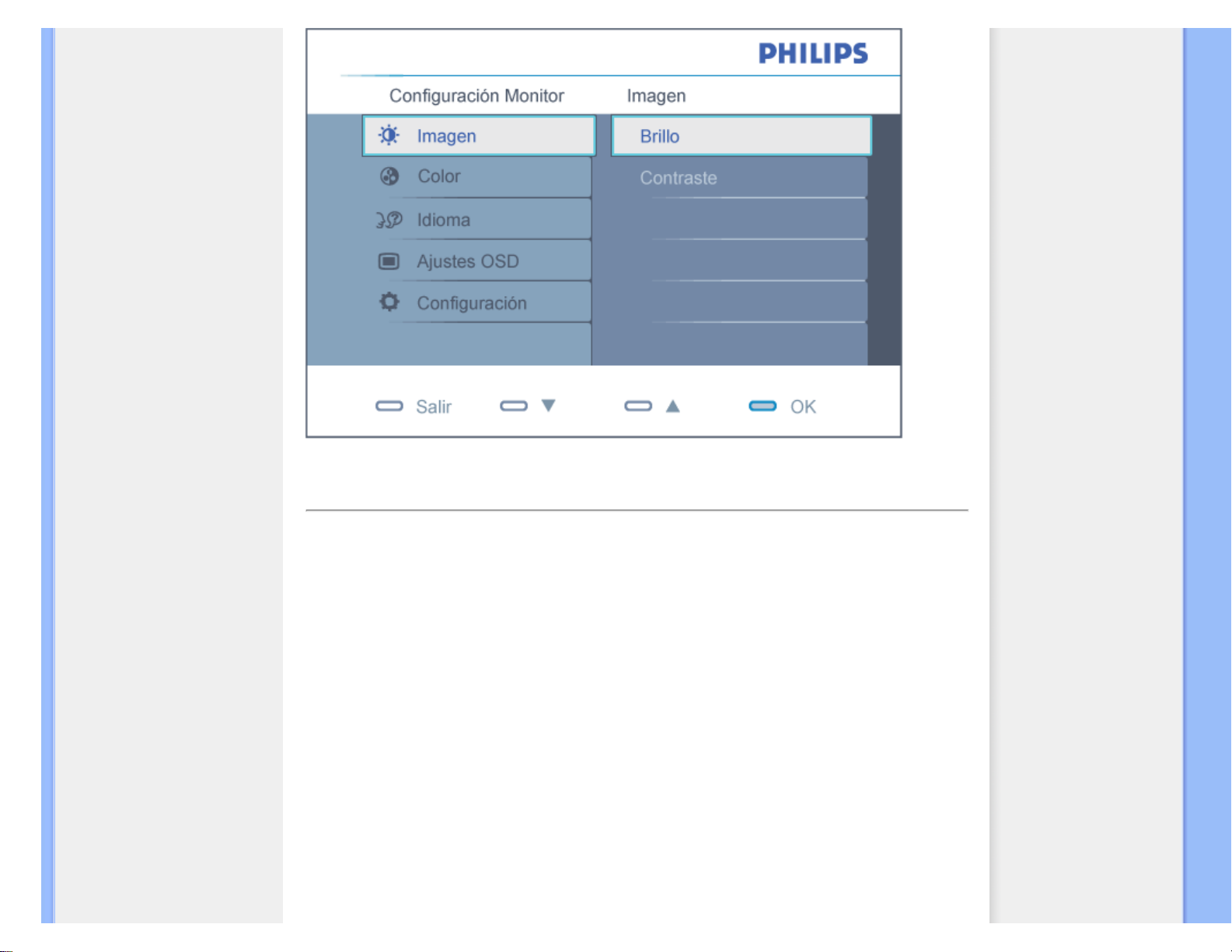

1. Presione "MENU" para mostrar el menú OSD (On Screen Display)
2. Presione la "Flecha a la izquierda" para seleccionar la opción "Color" y, a continuación, presione
"MENUr" para entrar en la configuración de color, donde podrá elegir una de las cinco opciones
siguientes.
a. 6500K: proporciona un tono de color rojizo al panel.
b. 9300K: proporciona un tono de color azulado al panel.
c. User Define (Personalizado): el usuario puede elegir su configuración de color
preferida ajustando los colores rojo, verde y azul.
d. sRGB: es la configuración estándar que garantiza el correcto intercambio de colores
entre diferentes dispositivos (por ejemplo cámaras digitales, monitores, impresoras,
escáneres, etc.)
*Medición de la luminosidad del color irradiada por un objeto mientras se calienta. Esta medición se expresa en términos de
escala absoluta, (grados Kelvin). Las temperaturas Kevin más bajas, como 2004K, corresponden al color rojo, mientras que
las temperaturas más altas, como 9300K, corresponden al color azul. La temperatura neutra, que correspondiente al color
blanco, equivale a 6504K.

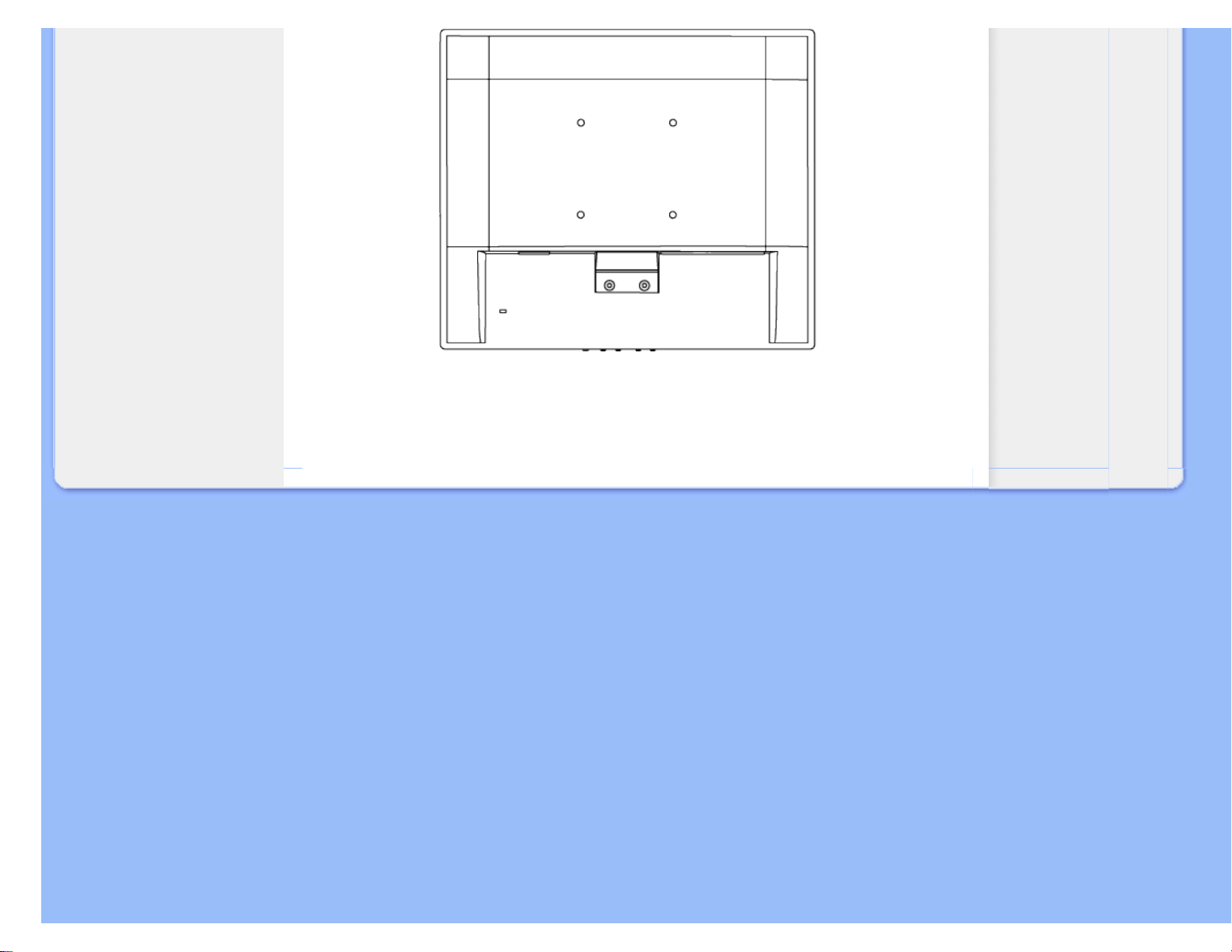

P:Se puede instalar el monitor LCD Philips en la pared?
R: Sí, los monitores LCD Brilliance de Philips incorporan esta función opcional. El usuario puede
montar el monitor Philips en la mayoría de los brazos o accesorios estándar VESA gracias a los cuatro
orificios de montaje VESA estándar situados en la cubierta posterior. Le recomendamos que se ponga
en contacto con el representante de ventas de Philips para obtener más información.
VOLVER A INICIO DE PÁGINA
Ajustes de pantalla
P:
Cómo se comparan los monitores LCD con los CRT en tèrminos de radiación?
R: Como los monitores LCD no usan cañón de electrones, no generan la misma cantidad de radiación
en la superficie de la pantalla.
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/safety/SAF_FAQ.HTM（第 4／8 页）2008-2-25 15:52:25
Preguntas Más Frecuentes
VOLVER A INICIO DE PÁGINA
Compatibilidad con otros perifèricos
P:
Los monitores LCD Philips son "Plug-and-Play" ?
R:
Sí, los monitores son "Plug-and-Play" con Windows® 95, 98, 2000, XP y Vista.
VOLVER A INICIO DE PÁGINA
Tecnología de panel LCD
P:
Què es una Pantalla de cristal líquido?
R: Una Pantalla de Cristal Líquido (LCD) es un dispositivo óptico que se utiliza generalmente para
mostrar caracteres ASCII e imágenes en elementos digitales como relojes, calculadoras, consolas de
juego portátiles, etc. La tecnología LCD se utiliza para pantallas de notebooks y otras computadoras
pequeñas. Al igual que las tecnologías de diodo de emisión de luz y gas plasma, la LCD permite que las
pantallas sean mucho más delgadas que las de tecnología de tubo de rayos catódicos (CRT). La LCD
consume mucho menos energía que las pantallas LED y de gas porque funcionan en base al principio
de bloquear la luz en lugar de emitirla.
P: Cuál es la diferencia entre las LCD de matriz pasiva y las LCD de matriz activa?
R: Una LCD se fabrica tanto con una cuadrícula de pantalla de matriz pasiva o de matriz activa. Una
matriz activa tiene un transistor ubicado en cada intersección de pixel, y requiere menos corriente para
controlar la luminancia de un pixel. Por esta razón, la corriente en una pantalla de matriz activa se
puede activar y desactivar con más frecuencia, mejorando el tiempo de actualización de pantalla (por
ejemplo, el puntero de su ratón parecerá desplazarse con más facilidad por la pantalla). La LCD de
matriz pasiva tiene una cuadrícula de conductores con pixeles ubicados en cada intersección de la
cuadrícula.
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/safety/SAF_FAQ.HTM（第 5／8 页）2008-2-25 15:52:25
Preguntas Más Frecuentes
P: Cuáles son las ventajas de las LCD TFT en comparación con las CRT?
R: En un monitor CRT, un cañón dispara electrones y luz general haciendo colisión con electrones
polarizados en vidrio fluorescentes. Por lo tanto, los monitores CRT funcionan básicamente con una
señal RGB análoga. Un monitor LCD TFT es un dispositivo que muestra una imagen de entrada
mediante la operación de un panel de cristal líquido. El TFT tiene una estructura fundamentalmente
diferente de la de un CRT: Cada celda tiene una estructura de matriz activa y elementos activos
independientes. Una LCD TFT tiene dos paneles de vidrio y el espacio entre ellos está lleno de cristal
líquido. Cuando cada celda se conecta con electrodos y se imprime con voltage, la estructura molecular
del cristal líquido se altera y controla la cantidad de iluminación de entrada para mostrar imágenes. Una
LCD TFT tiene varias ventajas sobre una CRT, dado que puede ser muy delgada y no parpadea,
porque no utiliza el mètodo de exploración.
P: Por què la frecuencia vertical de 60Hz es óptima para un monitor LCD?
R: A diferencia de un monitor CRT, el panel LCD TFT tiene resolución fija. Por ejemplo, un monitor
XGA tiene 1024x3 (R, G, B) x 768 pixeles y no es posible obtener mayor resolución sin el
procesamiento de software adicional. El panel está diseñado para optimizar una pantalla para una
frecuencia de punto de 65MHz, una de las normas de las pantallas XGA. Dado que la frecuencia vertical/
horizontal para esta frecuencia de punto es 60Hz/48kHz, la frecuencia óptima para este monitor es
60Hz.
P: Què tipo de tecnología granangular existe? Cómo funciona?
R: El panel LCD TFT es un elemento que controla/muestra la entrada de luz posterior usando la
refracción dual del cristal líquido. Usando la propiedad de que la proyección of luz de entrada refracta
hacia el eje mayor del elemento líquido, controla la dirección de la luz de entrada y la muestra. Como el
índice de refracción de la luz de la entrada sobre el cristal líquido varía con el ángulo de entrada de la
luz, el ángulo de visualización de un TFT es mucho más estrecho que el de un CRT. Generalmente, el
ángulo de visualización se refiere al punto donde el índice de contraste es 10. Actualmente se están
desarrollando muchas formas de ampliar el ángulo de visualización; el enfoque más común utiliza una
película de ángulo de visualizacion amplio, que agranda el ángulo de visualización variando el índice de
refracción. Tambièn se utiliza IPS (In Plane Switching) o MVA (Multi Vertical Aligned) para lograr un
ángulo de visualización más grande. El modelo 181AS de Philips actualmente utiliza Tecnología IPS
avanzada.
P: Por què el monitor LCD no parpadea?
R: Desde el punto de vista tècnico, los monitores LCD parpadean, pero la causa del fenómeno es
diferente de la del monitor CRT (y no tiene el impacto de facilidad de visualización). El parpadeo en un
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/safety/SAF_FAQ.HTM（第 6／8 页）2008-2-25 15:52:25
Preguntas Más Frecuentes
monitor LCD tiene que ver con una luminancia generalmente no detectable causada por la diferencia
entre tensión positiva y negativa. Por otro contrario, el parpadeo del monitor CRT que puede irritar la
vista humana, se produce cuando se hace visible la acción encendido/apagado del objeto fluorescente.
Dado que la velocidad de reacción del cristal líquido en un panel LCD es mucho más lenta, esta molesta
forma de parpadeo no se produce en la pantalla LCD.
P: Por qué un monitor LCD presenta una interferencia electromagnética virtualmente baja?
R: A diferencia de los monitores CRT, los monitores LCD no tienen partes claves que generen
Interferencia electromagnètica, en especial campos magnèticos. Tambièn, dado que la pantalla LCD
utiliza relativamente poca energía, su suministro de energía está extremadamente quieta.
VOLVER A INICIO DE PÁGINA
Ergonomía, Ecología, y Normas de seguridad
P:
Què es una certificación CE?
R: La Certificación CE (Conformitè Europèenne) debe estar a la vista en los productos Regulados
puestos a la venta en el Mercado europeo. La certificación "CE" significa que un producto cumple con
una Directiva europea aplicable. Una Directiva europea es una "ley" europea relativa a la salud, la
seguridad,elmedio ambiente y la Defensa del consumidor, muy parecidas al Código nacional de
electricidad de EE.UU y las Normas UL.
P: El monitor LCD cumple con las normas de seguridad estándar?
R: Sí. Los monitores LCD de Philips cumplen con las pautas de MPR-II y las normas TCO 99/03 para
el control de la radiación, ondas electromagnèticas, reducción del consumo de energía, seguridad
elèctrica en el lugar de trabajo, y reciclabilidad. La PçGINA de especificaciones brinda información
detallada sobre normas de seguridad.
Se proporciona más información en el capítulo Información sobre reglamentaciones.
VOLVER A INICIO DE PÁGINA
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/safety/SAF_FAQ.HTM（第 7／8 页）2008-2-25 15:52:25
Preguntas Más Frecuentes
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/safety/SAF_FAQ.HTM（第 8／8 页）2008-2-25 15:52:25
Resolución de Problemas
• Seguridad y Resolución de
Problemas
• Preguntas Más Frecuentes
• Problemas Comunes
• Problemas de Imagen
• Información Sobre
Reglamentaciones
• Otra información Relacionada
Resolución de Problemas
Esta página presenta problemas que pueden ser corregidos por el usuario. Si el problema no se resuelve después de
llevar a cabo estas soluciones, póngase e contacto con el representante de servicio al cliente de Philips.
Problemas comunes
Tiene este problema Verifique estos elementos
No hay imagen (No se ilumina el LED de encendido)

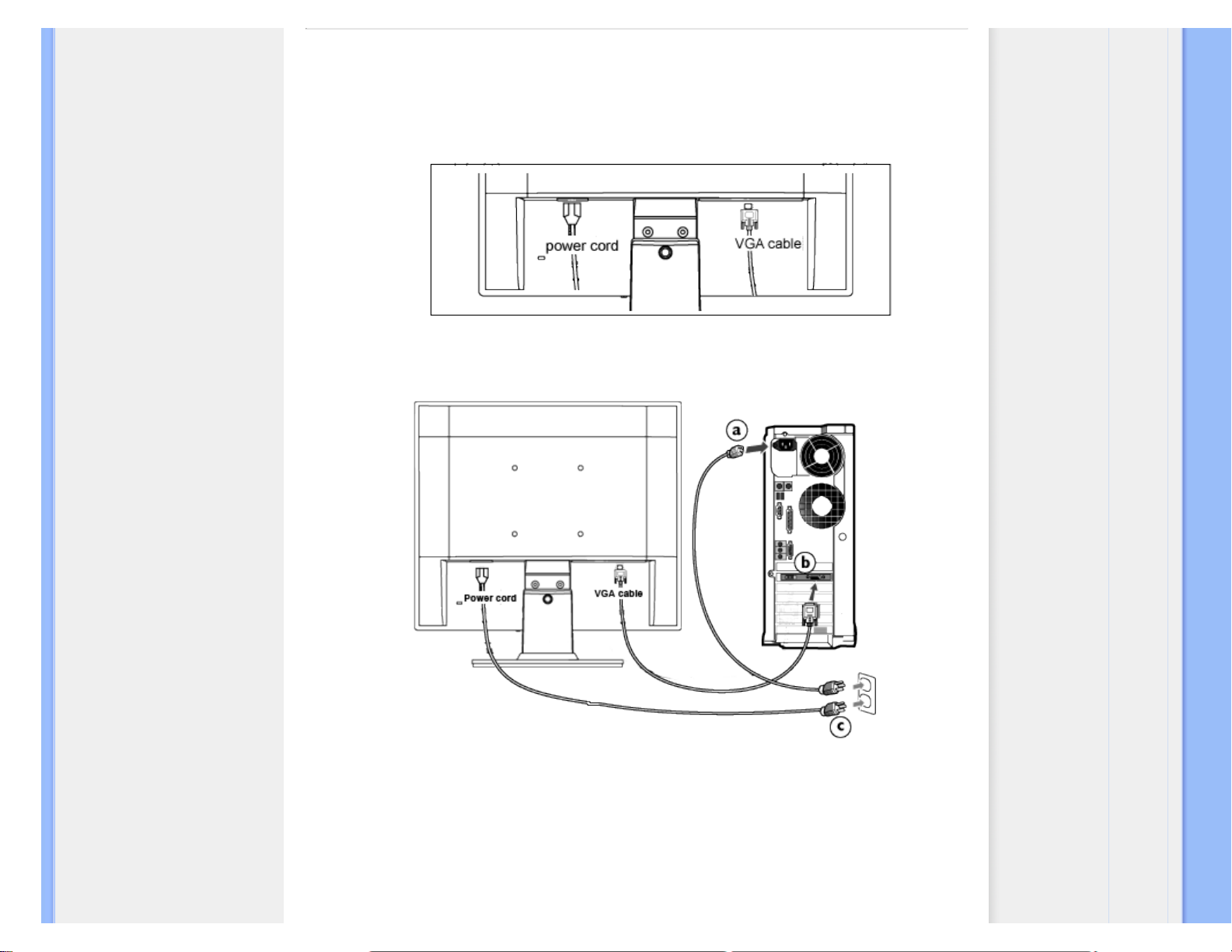

● Asegúrese de que el cable de conexión de energía
estè enchufado al tomacorriente de la pared y a la
parte posterior del monitor.
● Al inicio, el botón de encendido que está al frente
del monitor debe estar en la posición OFF
(apagado), luego presiónelo para llevarlo
nuevamente a la posición ON (encendido).
No hay imagen
(El LED de encendido es ámbar o amarillo)
● Asegúrese de que la computadora estè apagada.
● Asegúrese de que el cable de señal estè
debidamente conectado a su computadora.
● Verifique que el cable del monitor no tenga los
pines doblados.
● Puede estar activada la función Ahorro de energía
La pantalla dice
● Asegúrese de que el cable del monitor estè
debidamente conectado a la computadora.
● Verifique que el cable del monitor no tenga los
pines doblados.
● Asegúrese de que la computadora estè encendida.
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/safety/saf_troub.htm（第 1／3 页）2008-2-25 15:59:02
Resolución de Problemas
El botón AUTO no funciona bien
● La función Auto está diseñada para ser utilizada en
computadoras estándar Macintosh o compatibles
IBM que ejecuten correctamente Microsoft
Windows.
● Es posible que no funcione adecuadamente si
utiliza una computadora o tarjeta de vídeo no
estándar
Problemas de imagen
La posición de la imagen en la pantalla es incorrecta
● Presione el botón Auto.
● Ajuste la posición de la imagen utilizando la opción
Phase/Clock (Fase/Reloj) de More Settings (Más
configuraciones) de los controles principales OSD.
La imagen vibra en la pantalla
● Verifique que el cable de señal estè debidamente
conectado a la tarjeta gráfica o a la computadora.
Hay movimiento vertical
● Presione el botón Auto.
●
Elimine las franjas verticales con los ajustes
adicionales de Fase/Reloj de los controles
principales del menú.
Hay movimiento horizontal
● Presione el botón Auto.
●
Elimine las franjas verticales con los ajustes
adicionales de Fase/Reloj de los controles
principales del menú.
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/safety/saf_troub.htm（第 2／3 页）2008-2-25 15:59:02
Resolución de Problemas
La pantalla está demasiado brillante o demasiado
oscura
● Ajusta el contraste y el brillo de la OSD
(Visualización en Pantalla). (La retroiluminación del
monitor LCD tiene una vida útil limitada. Cuando la
pantalla se vuelva oscura o comience a parpadear,
por favor, póngase en contacto con su
representante de ventas r.
Hay una sombra de image
● Si una imagen permanece en la pantalla por un
periodo prolongado, es posible que haya quedado
impresa en la pantalla y deje una sombra de
imagen. Esto generalmente desaparece despuès
de algunas horas.
Permanece un sombra de imagen despuès de haber
desconectado la computadora.
● Esta es una característica del cristal líquido y no es
causado por un mal funcionamiento o deterioro del
cristal líquido. La sombra de imagen desaparecerá
despuès de un determinado tiempo.
Quedan manchas verdes, rojas, azules, oscuras y
blancas.
● Es normal que queden manchas pues es una
característica del cristal líquido utilizado en la
tecnología moderna.
Para obtener más ayuda, consulte las listas de los Centros de información del consumidor y póngase en contacto con el
representante del servicio al cliente de Philips
.
VOLVER A INICIO DE PÁGINA
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/safety/saf_troub.htm（第 3／3 页）2008-2-25 15:59:02
Regulatory Information
•
Recycling Information for Customers
•
Waste Electrical and Electronic EquipmentWEEE
•
CE Declaration of Conformity
•
Energy Star Declaration
• Federal Communications Commission
(FCC) Notice (U.S. Only)
•
FCC Declaration of Conformity
• Commission Federale de la Communication
(FCC Declaration)
• EN 55022 Compliance (Czech Republic
Only)
•
MIC Notice (South Korea Only)
• Polish Center for Testing and Certification
Notice
•
North Europe (Nordic Countries) Information
• BSMI Notice (Taiwan Only)
• Ergonomie Hinweis (nur Deutschland)
• Philips End-of-Life Disposal
•
Information for UK only
•
China RoHS
• Troubleshooting
• Other Related Information
•
Frequently Asked Questions (FAQs)
Regulatory Information
Model ID: 190V9
Model No: HNV9190T
Recycling Information for Customers
Philips establishes technically and economically viable objectives to optimize the environmental performance of the
organization's product, service and activities.
From the planning, design and production stages, Philips emphasizes the important of making products that can easily be
recycled. At Philips, end-of-life management primarily entails participation in national take-back initiatives and recycling
programs whenever possible, preferably in cooperation with competitors.
There is currently a system of recycling up and running in the European countries, such as The Netherlands, Belgium, Norway,
Sweden and Denmark.
In U.S.A., Philips Consumer Electronics North America has contributed funds for the Electronic Industries Alliance (EIA)
Electronics Recycling Project and state recycling initiatives for end-of-life electronics products from household sources. In
addition, the Northeast Recycling Council (NERC) - a multi-state non-profit organization focused on promoting recycling market
development - plans to implement a recycling program.
In Asia Pacific, Taiwan, the products can be taken back by Environment Protection Administration (EPA) to follow the IT product
recycling management process, detail can be found in web site www.epa.gov.tw
The monitor contains parts that could cause damage to the nature environment. Therefore, it is vital that the monitor is recycled at the end
of its life cycle.
For help and service, please contact Consumers Information Center or F1rst Choice Contact Information Center in each country
or the following team of Environmental specialist can help.
Mr. WY Chen- Environment manager
Philips Multimedia Flat Display
E-mail: w.y.chen@philips.com
Tel: +886 (0) 3 222 6791
Mr. Maarten ten Houten - Senior Environmental Consultant
Philips Consumer Electronics
E-mail: marten.ten.houten@philips.com
Tel: +31 (0) 40 27 33402
Mr. Delmer F. Teglas
Philips Consumer Electronics North America
E-mail: butch.teglas@philips.com
Tel: +1 865 521 4322
RETURN TO TOP OF THE PAGE
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/safety/REGS/REGULAT.HTM（第 1／9 页）2008-2-25 15:59:10
Regulatory Information
Waste Electrical and Electronic Equipment-WEEE
Attention users in European Union private households
This marking on the product or on its packaging illustrates that, under European Directive 2002/96/EG
governing used electrical and electronic appliances, this product may not be disposed of with normal household waste. You are
responsible for disposal of this equipment through a designated waste electrical and electronic equipment collection. To
determine the locations for dropping off such waste electrical and electronic, contact your local government office, the waste
disposal organization that serves your household or the store at which you purchased the product.
RETURN TO TOP OF THE PAGE
CE Declaration of Conformity
Philips Consumer Electronics declare under our responsibility that the product is in conformity with the following standards
- EN60950-1:2001 (Safety requirement of Information Technology Equipment)
- EN55022:1998 (Radio Disturbance requirement of Information Technology Equipment)
- EN55024:1998 (Immunity requirement of Information Technology Equipment)
- EN61000-3-2:2000 (Limits for Harmonic Current Emission)
- EN61000-3-3:1995 (Limitation of Voltage Fluctuation and Flicker)
following provisions of directives applicable
- 73/23/EEC (Low Voltage Directive)
- 89/336/EEC (EMC Directive)
- 93/68/EEC (Amendment of EMC and Low Voltage Directive)
and is produced by a manufacturing organization on ISO9000 level.
The product also comply with the following standards
- ISO9241-3, ISO9241-7, ISO9241-8 (Ergonomic requirement for CRT Monitor)
- ISO13406-2 (Ergonomic requirement for Flat Panel Display)
- GS EK1-2000 (GS specification)
- prEN50279:1998 (Low Frequency Electric and Magnetic fields for Visual Display)
- MPR-II (MPR:1990:8/1990:10 Low Frequency Electric and Magnetic fields)
- TCO'99, TCO'03 (Requirement for Environment Labelling of Ergonomics, Energy, Ecology and Emission, TCO: Swedish
Confederation of Professional Employees) for TCO versions
RETURN TO TOP OF THE PAGE
Energy Star Declaration
This monitor is equipped with a function for saving energy which supports the VESA Display Power Management
Signaling (DPMS)
standard. This means that the monitor must be connected to a computer which supports VESA
DPMS. Time settings are adjusted from the system unit by software.
VESA State LED Indicator Power Consumption
Normal operation ON (Active) Green < 36W (typ.)
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/safety/REGS/REGULAT.HTM（第 2／9 页）2008-2-25 15:59:10
Regulatory Information
Power Saving
Alternative 2
One step
OFF (Sleep) Amber < 1 W
Switch Off Off < 1 W
As an ENERGY STAR
®
Partner, PHILIPS has determined that this product meets the ENERGY
STAR® guidelines for energy efficiency.
We recommend you switch off the monitor when it is not in use for a long time.
RETURN TO TOP OF THE PAGE
Federal Communications Commission (FCC) Notice (U.S. Only)
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to
Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instructions, may cause harmful interference to
radio communications. However, there is no guarantee that interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the
following measures:
● Reorient or relocate the receiving antenna.
● Increase the separation between the equipment and receiver.
● Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
● Consult the dealer or an experienced radio/TV technician for help.
Changes or modifications not expressly approved by the party responsible for compliance could void the user's
authority to operate the equipment.
Use only RF shielded cable that was supplied with the monitor when connecting this monitor to a computer device.
To prevent damage which may result in fire or shock hazard, do not expose this appliance to rain or excessive moisture.
THIS CLASS B DIGITAL APPARATUS MEETS ALL REQUIREMENTS OF THE CANADIAN INTERFERENCE-CAUSING
EQUIPMENT REGULATIONS.
RETURN TO TOP OF THE PAGE
FCC Declaration of Conformity
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/safety/REGS/REGULAT.HTM（第 3／9 页）2008-2-25 15:59:10
Regulatory Information
Trade Name: Philips
Responsible Party:
Philips Consumer Electronics North America
P.O. Box 671539
Marietta , GA 30006-0026
1-888-PHILIPS (744-5477)
Declaration of Conformity for Products Marked with FCC Logo,
United States Only
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful
interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
RETURN TO TOP OF THE PAGE
Commission Federale de la Communication (FCC Declaration)
Cet équipement a été testé et déclaré conforme auxlimites des appareils numériques de class B,aux termes de
l'article 15 Des règles de la FCC. Ces limites sont conçues de façon à fourir une protection raisonnable contre
les interférences nuisibles dans le cadre d'une installation résidentielle. CET appareil produit, utilise et peut
émettre des hyperfréquences qui, si l'appareil n'est pas installé et utilisé selon les consignes données, peuvent
causer des interférences nuisibles aux communications radio. Cependant, rien ne peut garantir l'absence
d'interférences dans le cadre d'une installation particulière. Si cet appareil est la cause d'interférences nuisibles
pour la réception des signaux de radio ou de télévision, ce qui peut être décelé en fermant l'équipement, puis
en le remettant en fonction, l'utilisateur pourrait essayer de corriger la situation en prenant les mesures
suivantes:
● Réorienter ou déplacer l'antenne de réception.
● Augmenter la distance entre l'équipement et le récepteur.
● Brancher l'équipement sur un autre circuit que celui utilisé par le récepteur.
● Demander l'aide du marchand ou d'un technicien chevronné en radio/télévision.
Toutes modifications n'ayant pas reçu l'approbation des services compétents en matière de conformité est
susceptible d'interdire à l'utilisateur l'usage du présent équipement.
N'utiliser que des câbles RF armés pour les connections avec des ordinateurs ou périphériques.
CET APPAREIL NUMERIQUE DE LA CLASSE B RESPECTE TOUTES LES EXIGENCES DU REGLEMENT SUR LE
MATERIEL BROUILLEUR DU CANADA.
RETURN TO TOP OF THE PAGE
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/safety/REGS/REGULAT.HTM（第 4／9 页）2008-2-25 15:59:10
Regulatory Information
EN 55022 Compliance (Czech Republic Only)
RETURN TO TOP OF THE PAGE
Polish Center for Testing and Certification Notice
The equipment should draw power from a socket with an attached protection circuit (a three-prong socket). All equipment that
works together (computer, monitor, printer, and so on) should have the same power supply source.
The phasing conductor of the room's electrical installation should have a reserve short-circuit protection device in the form of a
fuse with a nominal value no larger than 16 amperes (A).
To completely switch off the equipment, the power supply cable must be removed from the power supply socket, which should
be located near the equipment and easily accessible.
A protection mark "B" confirms that the equipment is in compliance with the protection usage requirements of standards PN-93/
T-42107 and PN-89/E-06251.
RETURN TO TOP OF THE PAGE
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/safety/REGS/REGULAT.HTM（第 5／9 页）2008-2-25 15:59:10
Regulatory Information
North Europe (Nordic Countries) Information
Placering/Ventilation
VARNING:
FÖRSÄKRA DIG OM ATT HUVUDBRYTARE OCH UTTAG ÄR LÄTÅTKOMLIGA, NÄR DU STÄLLER DIN
UTRUSTNING PÅPLATS.
Placering/Ventilation
ADVARSEL:
SØRG VED PLACERINGEN FOR, AT NETLEDNINGENS STIK OG STIKKONTAKT ER NEMT
TILGÆNGELIGE.
Paikka/Ilmankierto
VAROITUS:
SIJOITA LAITE SITEN, ETTÄ VERKKOJOHTO VOIDAAN TARVITTAESSA HELPOSTI IRROTTAA
PISTORASIASTA.
Plassering/Ventilasjon
ADVARSEL:
NÅR DETTE UTSTYRET PLASSERES, MÅ DU PASSE PÅ AT KONTAKTENE FOR STØMTILFØRSEL
ER LETTE Å NÅ.
RETURN TO TOP OF THE PAGE
BSMI Notice (Taiwan Only)
RETURN TO TOP OF THE PAGE
Ergonomie Hinweis (nur Deutschland)
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/safety/REGS/REGULAT.HTM（第 6／9 页）2008-2-25 15:59:10
Regulatory Information
Der von uns gelieferte Farbmonitor entspricht den in der "Verordnung über den Schutz vor Schäden durch Röntgenstrahlen"
festgelegten Vorschriften.
Auf der Rückwand des Gerätes befindet sich ein Aufkleber, der auf die Unbedenklichkeit der Inbetriebnahme hinweist, da die
Vorschriften über die Bauart von Störstrahlern nach Anlage III ¤ 5 Abs. 4 der Röntgenverordnung erfüllt sind.
Damit Ihr Monitor immer den in der Zulassung geforderten Werten entspricht, ist darauf zu achten, daß
1. Reparaturen nur durch Fachpersonal durchgeführt werden.
2. nur original-Ersatzteile verwendet werden.
3. bei Ersatz der Bildröhre nur eine bauartgleiche eingebaut wird.
Aus ergonomischen Gründen wird empfohlen, die Grundfarben Blau und Rot nicht auf dunklem Untergrund zu
verwenden (schlechte Lesbarkeit und erhöhte Augenbelastung bei zu geringem Zeichenkontrast wären die Folge).
Der arbeitsplatzbezogene Schalldruckpegel nach DIN 45 635 beträgt 70dB (A) oder weniger.
ACHTUNG: BEIM AUFSTELLEN DIESES GERÄTES DARAUF ACHTEN, DAß NETZSTECKER UND
NETZKABELANSCHLUß LEICHT ZUGÄNGLICH SIND.
RETURN TO TOP OF THE PAGE
End-of-Life Disposal
Your new monitor contains materials that can be recycled and reused. Specialized companies can recycle your product to
increase the amount of reusable materials and to minimize the amount to be disposed of.
Please find out about the local regulations on how to dispose of your old monitor from your local Philips dealer.
(For customers in Canada and U.S.A.)
This product may contain lead and/or mercury. Dispose of in accordance to local-state and federal regulations.
For additional information on recycling contact www.eia.org (Consumer Education Initiative)
RETURN TO TOP OF THE PAGE
Information for UK only
WARNING - THIS APPLIANCE MUST BE GROUNDING.
Important:
This apparatus is supplied with an approved moulded 13A plug. To
change a fuse in this type of plug proceed as follows:
1. Remove fuse cover and fuse.
2. Fit new fuse which should be a BS 1362 5A,A.S.T.A. or BSI approved
type.
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/safety/REGS/REGULAT.HTM（第 7／9 页）2008-2-25 15:59:10
Regulatory Information
3. Refit the fuse cover.
If the fitted plug is not suitable for your socket outlets, it should be cut off
and an appropriate 3-pin plug fitted in its place.
If the mains plug contains a fuse, this should have a value of 5A. If a
plug without a fuse is used, the fuse at the distribution board should not
be greater than 5A.
Note: The severed plug must be destroyed to avoid a possible shock
hazard should it be inserted into a 13A socket elsewhere.
How to connect a plug
The wires in the mains lead are coloured in accordance with the
following code:
BLUE - "NEUTRAL" ("N")
BROWN - "LIVE" ("L")
GREEN & YELLOW - "GROUND" ("G")
1. The GREEN AND YELLOW wire must be connected to the terminal in
the plug which is marked with the letter "G" or by the Ground symbol
or coloured GREEN or GREEN AND YELLOW.
2. The BLUE wire must be connected to the terminal which is marked
with the letter "N" or coloured BLACK.
3. The BROWN wire must be connected to the terminal which marked
with the letter "L" or coloured RED.
Before replacing the plug cover, make certain that the cord grip is
clamped over the sheath of the lead - not simply over the three wires.
RETURN TO TOP OF THE PAGE
China RoHS
The People's Republic of China released a regulation called "Management Methods for Controlling Pollution by Electronic
Information Products" or commonly referred to as China RoHS. All products including CRT and LCD monitor which are
produced and sold for China market have to meet China RoHS request.
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/safety/REGS/REGULAT.HTM（第 8／9 页）2008-2-25 15:59:10
Regulatory Information
RETURN TO TOP OF THE PAGE
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/safety/REGS/REGULAT.HTM（第 9／9 页）2008-2-25 15:59:10
Otra Información Relacionada
• Seguridad y resolución de
Problemas
• Preguntas Más Frecuentes
• Resolución de Problemas
• Información Sobre
Reglamentaciones
• Información Para Usuarios Dentro
de Estados Unidos
• Información Para Usuarios Fuera de
Estados Unidos
Otra Información Relacionada
Información para usuarios dentro de Estados Unidos
Para unidades configuradas en 115V :
Utilice un juego de cables UL compuesto por un cable conductor de tres hilos, de 18 AWG mínimo, de tipo SVT o SJT
con un máximo de 15 pies de largo y una ficha adjunta de pines paralelos con descarga a tierra, de 15 A y 125 V.
Para unidades configuradas en 230 V:
Utilice un juego de cables UL ccompuesto por un cable conductor de tres hilos de tipo SVT o SJT, de 18 AWG mínimo,
con un máximo de 15 pies de largo y una ficha adjunta de dos pines con descarga a tierra, de 15 A y 250 V.
Información para usuarios fuera de Estados Unidos
Para unidades configuradas en 230 V:
Utilice un juego de cables compuesto por un cable de un espesor mínimo de 18 AWG, y una ficha adjunta con descarga a
tierra de 15 A y 250 V. El juego de cables deberá cumplir con las exigencias de seguridad del país en el cual se instalará
el equipo y/o estar indicado como HAR.
VOLVER A INICIO DE PÁGINA
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/safety/saf_other.htm2008-2-25 15:59:15
Acerca de este Manual
• Acerca de esta Guía
• Descripciones de notación
Acerca de este manual
Acerca de esta Guía
Esta guía electrónica del usuario está dirigida a todos los usuarios que utilizan el monitor LCD de Philips. Contiene una
descripción de las características, instalación y funcionamiento del monitor LCD, además de información adicional
pertinente. El contenido de esta guía electrónica es idèntico al de la versión impresa.
La guía está compuesta por las siguientes secciones:
● Seguridad y resolución de problemas: contiene sugerencias y soluciones a problemas comunes, como así
tambièn información relacionada que podría resultar de utilidad.
● Acerca de este Manual Electrónico del Usuario: brinda una descripción general de la información contenida en el
manual, junto con la descripción de los iconos de notación y otros documentos de referencias.
● Información del producto: brinda una descripción general de las características y de las especificaciones
tècnicas del monitor.
● Instalación del monitor: describe el proceso inicial de instalación del monitor y ofrece una descripción general de
cómo utilizarlo.
● menús en pantala (OSD): brinda información acerca de cómo ajustar las configuraciones del monitor.
● Atención al cliente y garantía: contiene una lista de los Centros de Información al Cliente de Philips en todo el
mundo, los números telefónicos de los mostradores de ayuda e información acerca de la garantía
correspondiene a su producto.
● Glosario: define los tèrminos tècnicos.
● Opción de descarga e impresión: tranfiere todo este manual a su disco rígido para facilitar la consulta.
VOLVER AL INICIO DE LA PÁGINA
Descripciones de notación
Las siguientes subsecciones describen las convenciones de notación utilizadas en este documento.
Notas, Cuidados y Advertencias
En esta guía, es posible que ciertos bloques de texto estèn acompañados por un icono e impresos en tipo de letra
negrita o cursiva. Estos bloques contienen notas, cuidados y advertencias. Se utilizan de la siguiente manera:
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/about/about.htm（第 1／2 页）2008-2-25 15:59:23
Acerca de este Manual
NOTA: Este icono indentifica información importante y sugerencias que
pueden ayudarle a utilizar mejor su computadora.
CUIDADO: Este icono identifica la información que indica cómo evitar daños
potenciales al hardware o pèrdidas de datos.
ADVERTENCIA: Este icono indica el peligro potencial de daño corporal y
explica cómo resolver el problema.
Algunas advertencias pueden aparecer en formatos diferentes o pueden no estar acompañadas de un icono. En dichos
casos, las presentaciones específicas de las advertencias seguirán las pautas establecidas por la autoridad reguladora
correspondiente.
VOLVER AL INICIO DE LA PÁGINA
©2008 Koninklijke Philips Electronics N.V.
Todos los derechos reservados. Está prohiba su reproducción, copia, uso, modificación, contratación, alquiler, presentación pública, transmisión
o difusión por medios de comunicación, total o parcial, sin el consentimiento por escrito de Philips Electronics N.V.
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/about/about.htm（第 2／2 页）2008-2-25 15:59:23
Información de Producto
• Producto sin plomo
• Especificaciones Técnicas
• Modos de Resolución y
Preconfiguración
• Política de Philips Para Defectos de
Pixeles
• Ahorro Automático de Energía
• Especificaciones Físicas
• Asignación de Pines
• Vistas del Producto
• Función física
Información de Producto
Producto sin plomo
Philips ha suprimido de sus monitores las sustancias tóxicas como el plomo. Además de proteger la salud del
usuario, los monitores sin plomo favorecen el respeto medioambiental en la recogida y eliminación de residuos
procedentes de equipos eléctricos y electrónicos. Philips cumple la exigente directiva RoHS de la Comunidad
Europea, en la que se establecen restricciones sobre el uso de sustancias peligrosas en los equipos eléctricos y
electrónicos. Con Philips puede estar seguro de que el monitor no es perjudicial para el medio ambiente.
Especificaciones técnicas*
PANEL LCD
• TIPO TFT LCD
• Tamaño de pantalla 19"
• Separación de pixeles 0,294 x 0,294 mm
• Tipo de panel LCD
1280 x 1024 pixeles
Banda vertical R.G.B.
Polarizador antirreflejo
• Área efectiva de visualización 376,3 x 301,1 mm
• Colores de visualización 16,7 m
SCANNING
• Vertical refresh rate 56 Hz - 76 Hz
• Horizontal Frequency 30 kHz - 83 kHz
VIDEO
• Tasa de puntos de video 140 MHz
• Impedancia entrante
- Video
75 Ohm
- Sync
2.2K Ohm
• Niveles de la señal de entrada 0.7 Vpp
file:///G|/TEMP/PHILIPS/190V9 EDFU(022508)/190V9 EDFU/lcd/manual/ESPANOL/190V9/product/product.htm（第 1／6 页）2008-2-25 15:59:28
Loading...
