190BL1
www.philips.com/welcome
CS Uživatelská příručka 1
Péče o zákazníky a záruka 35
Odstraňování problémů a
časté dotazy 40
Obsah
1. Důležité ..................................................1
1.1 Bezpečnostní opatření a údržba ...........1
1.2 Vysvětlení zápisu ...........................................2
1.3 Likvidace produktu a obalového
materiálu ............................................................3
2. Nastavení monitoru .............................4
2.1 Instalace ..............................................................4
2.2 Ovládání monitoru ......................................5
2.3 Demontáž sestavy podstavce pro
montáž VESA ...................................................8
3. Optimalizace Obrazu ........................10
3.1 SmartImage ...................................................10
3.2 SmartContrast .............................................11

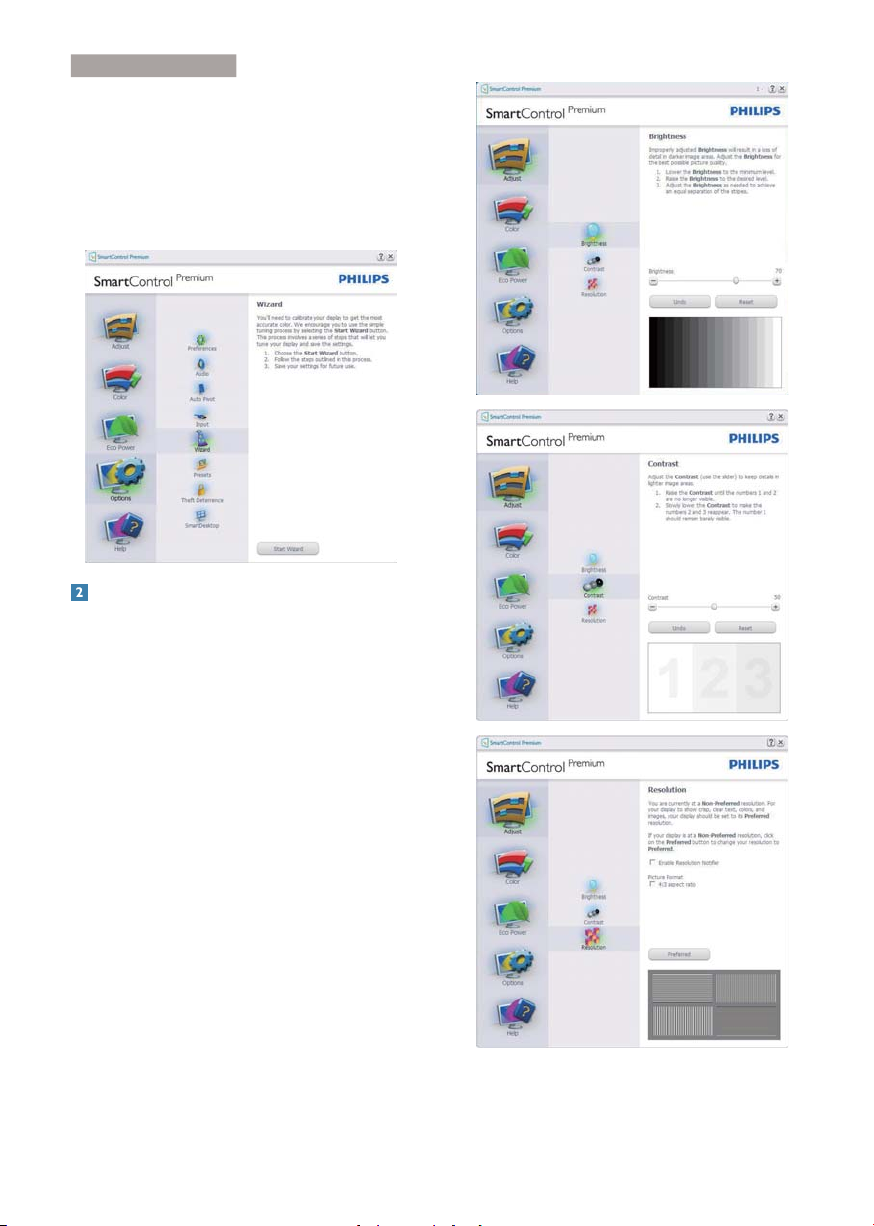

3.3 Philips SmartControl Premium ..........11
3.4 Příručka SmartDesktop ..........................18
4. Technické údaje ..................................24
4.1 Režimy rozlišení a předvoleb ..............26
5. Řízení spotřeby ...................................27
6. Informace o regulaci ..........................28
7. Péče o zákazníky a záruka ................35
7.1 Postup při vadných pixelech plochého
panelu společnosti Philips .....................35
7.2 Péče o zákazníky & záruka ...................37
8. Odstraňování problémů a časté
dotazy ...................................................40
8.1 Odstraňování problémů ........................40
8.2 SmartControl Premium - časté
dotazy ...............................................................41
8.3 Obecné časté dotazy ...............................42
1
. Důležité
1. Důležité
Tato elektronická uživatelská příručka je určena
pro každého uživatele tohoto monitoru
Philips. Před používáním monitoru si přečtěte
tuto uživatelskou příručku. Obsahuje důležité
informace a poznámky k používání vašeho
monitoru.
Záruka Philips je platná, pokud je výrobek
používán pro navrženou potřebu v souladu
s návodem a po přiložení originálu faktury
nebo pokladním dokladem, označujícím datum
nákupu, jméno prodejce a modelové a výrobní
číslo výrobku.
1.1 Bezpečnostní opatření a údržba
Varování
Použití kontrol, úprav nebo postupů jiným
způsobem než je stanoveno v této dokumentaci
může vést k ohrožení šokem, elektrickým a/
nebo mechanickým rizikům.
Přečtěte si a dodržujte tyto instrukce při
zapojování a používání vašeho počítačového
monitoru:
Používání
• Nevystavujte monitor přímému slunečnímu
záření, velmi silným jasným světlům a
udržujte jej mimo dosah jiných zdrojů tepla.
Dlouhé vystavení tomuto typu prostředí
může mít za následek změnu barev a
poškození monitoru.
• Odstraňte veškeré předměty, které by
mohly spadnout do větracích otvorů nebo
zabránit dostatečnému chlazení elektroniky
monitoru.
• Nezakrývejte větrací otvory ve skříňce.
• Umístěte monitor na takové místo, ze
kterého bude elektrická zástrčka a zásuvka
snadno přístupná.
• Jestliže jste vypnuli monitor odpojením
napájecího kabelu nebo kabelu napájecího
adaptéru, před připojením kabelu počkejte
6 sekund, aby monitor fungoval normálně.
• Vždy používejte napájecí kabel schválený
společností Philips. Pokud napájecí kabel
chybí, obraťte se na nejbližší servisní
středisko. (Viz informace o střediscích
zákaznické péče)
• Během používání nevystavujte monitor
nadměrným otřesům nebo nárazům.
• Při používání nebo přemísťování do
monitoru nekopejte a zabraňte případnému
pádu.
Údržba
• Aby byl monitor chráněn před možným
poškozením, nevyvíjejte na panel LCD
nadměrný tlak. Při přemísťování zvedejte
monitor za rám; při zvedání monitoru
nesahejte rukou nebo prsty na panel LCD.
• Nebudete-li monitor delší dobu používat,
odpojte jej ze zásuvky.
• Před očištěním mírně navlhčeným
hadříkem monitor odpojte ze zásuvky.
Je-li vypnuté napájení, lze obrazovku otřít
suchým hadříkem. K čištění monitoru nikdy
nepoužívejte organická rozpouštědla, jako
například alkohol nebo čističe s obsahem
čpavku.
• Zabraňte nebezpečí úrazu elektrickým
proudem nebo trvalého poškození
monitoru a chraňte monitor před prachem,
deštěm, vodou nebo nadměrně vlhkým
prostředím.
• Pokud dojde k namočení monitoru, co
nejdříve jej osušte suchým hadříkem.
• Vnikne-li do monitoru cizí látka nebo voda,
ihned vypněte napájení a odpojte napájecí
kabel. Odstraňte cizí látku nebo vodu z
monitoru a odešlete jej do servisního
střediska.
• Monitor neskladujte ani nepoužívejte
na místech vystavených teplu, přímému
slunečnímu zá
teplotám.
• Chcete-li zachovat optimální výkonnost
monitoru a prodloužit jeho životnost,
používejte jej na místě, které splňuje
následující rozsahy teplot a vlhkosti.
ření nebo extrémním
1
1
. Důležité
• Teplota: 0-40°C 32-95°F
• Vlhkost: 20-80% relativní vlhkosti
Důležité informace o vypalování duchů/
stínového obrazu
• Před ponecháním monitoru bez dozoru
vždy aktivujte spořič obrazovky. Bude-li
na vašem monitoru zobrazen neměnící
se statický obsah, vždy aktivujte aplikaci
pro pravidelnou obnovu obrazovky.
Dlouhodobé nepřerušované zobrazení
nehybného nebo statického obrazu může
způsobit „vypálení“ obrazovky, rovněž
známé jako „dosvit“ nebo „zobrazení
duchů“.
• „Vypálení“, „dosvit“ nebo „zobrazení
duchů“ je dobře známý jev u technologie
panelů LCD. V mnoha případech "vypálení",
"dosvit" nebo "zobrazení duchů" postupně
zmizí po určité době mimo provoz.
Výstraha
Pokud neaktivujete spořič obrazovky nebo
aplikaci, která pravidelně obměňuje obsah
zobrazení, může dojít k vážnému „vypálení“,
„dosvitu“ nebo „zobrazení duchů“, a toto
narušení obrazu již nelze odstranit. Na výše
uvedené poškození se nevztahuje záruka.
Servis
• Kryt pláště může otevřít pouze kvalifikovaný
servisní pracovník.
• Pokud je pro opravu vyžadována
dokumentace nebo integrace, obraťte se
na nejbližší servisní středisko. (Viz kapitola
„Středisko zákaznických informací“)
• Informace o převážení najdete v části
„Technické údaje“.
• Neponechávejte monitor v autě nebo v
zavazadlovém prostoru auta na přímém
slunci.
Poznámka
Pokud monitor nefunguje správně nebo pokud
si nejste jisti, jaké kroky je třeba provést po
provedení pokynů v této příručce, obraťte se na
servisního pracovníka.
1.2 Vysvětlení zápisu
Následující pododdíly popisují způsob zápisu,
který se používá v této příručce.
Poznámky, upozornění a výstrahy
Na stránkách této příručky můžete narazit na
text, který je opatřený symbolem a je vytištěn
tučně nebo kurzívou. Takové úseky obsahují
poznámky, upozornění a výstrahy. Jejich použití
je následující:
Poznámka
Tento symbol označuje důležité informace a
návrhy, které pomáhají lépe využít počítačový
systém.
Upozornění
Tento symbol označuje informace, které
objasňují, jak se vyhnout možnému poškození
zařízení nebo ztrátě dat.
Výstraha
Tento symbol označuje nebezpečí tělesného
ublížení a vysvětluje, jak se danému problému
vyhnout.
Některé výstrahy se mohou objevit v různé
podobě a nemusí být uvozeny symbolem. V
takovém případě je konkrétní vyznačení výstrahy
nařízeno úřadem pro regulaci.
2
1
. Důležité
1.3 Likvidace produktu a obalového
materiálu
Waste Electrical and Electronic EquipmentWEEE
This marking on the product or on its
packaging illustrates that, under European
Directive 2002/96/EC governing used electrical
and electronic appliances, this product may
not be disposed of with normal household
waste. You are responsible for disposal of
this equipment through a designated waste
electrical and electronic equipment collection.
To determine the locations for dropping off
such waste electrical and electronic, contact
your local government offi ce, the waste disposal
organization that serves your household or the
store at which you purchased the product.
Your new monitor contains materials that can
be recycled and reused. Specialized companies
can recycle your product to increase the
amount of reusable materials and to minimize
the amount to be disposed of.
All redundant packing material has been
omitted. We have done our utmost to make the
packaging easily separable into mono materials.
Please fi nd out about the local regulations on
how to dispose of your old monitor and packing
from your sales representative.
making products that can easily be recycled. At
Philips, end-of-life management primarily entails
participation in national take-back initiatives
and recycling programs whenever possible,
preferably in cooperation with competitors,
which recycle all materials (products and related
packaging material) in accordance with all
Environmental Laws and taking back program
with the contractor company.
Your display is manufactured with high quality
materials and components which can be
recycled and reused.
To learn more about our recycling program
please visit
http://www.philips.com/sites/philipsglobal/
about/sustainability/ourenvironment/
productrecyclingservices.page
Taking back/Recycling Information for
Customers
Philips establishes technically and economically
viable objectives to optimize the environmental
performance of the organization's product,
service and activities.
From the planning, design and production
stages, Philips emphasizes the important of
3
2. Nastavení monitoru
2. Nastavení monitoru
2.1 Instalace
Obsah krabice
190BL
LED
Montáž podstavce
1. Umístěte monitor obrazovkou dolů na
měkký podklad. Zabraňte poškrábání nebo
poškození obrazovky.
190BL1
2. Uchopte monitor oběma rukama a
připevněte stojánek podstavce do sloupku
podstavce.
VGA (Optional)
DVI (Optional)
4
2. Nastavení monitoru
Připojení k počítači
4
5
2
1
Zámek proti krádeži Kensington
2
Vstup napájení
3
Vstup zvuku
4
Vstup DVI
5
Vstup VGA
6
Zdířka pro připojení sluchátek
7
USB pro odesílání
8
USB pro přijímání
2.2 Ovládání monitoru
Popis ovládacích tlačítek
4
532
DVI
1
8
7
6
3
7
3
6 5
7
8
4
1
2
Připojení k počítači
1. Pevně připojte napájecí kabel k zadní straně
monitoru.
2. Vypněte počítač a odpojte jeho napájecí
kabel.
3. Připojte signálový kabel monitoru do video
konektoru na zadní straně počítače.
4. Zapojte napájecí kabel počítače a monitoru
do nejbližší zásuvky.
5. Zapněte počítač a monitor. Jestliže se
na monitoru objeví obraz, instalace je
dokončena.
1
Slouží k ZAPNUTÍ a VYPNUTÍ
napájení monitoru.
Slouží ke vstupu do nabídky
2
OSD.
Potvrzení nastavení OSD
3
4
5
6
Slouží k úpravám nabídky OSD.
Nastavení jasu zobrazení.
Slouží k úpravě nastavení
hlasitosti reproduktoru.
Slouží k návratu na předchozí
úroveň OSD.
Automatické nastavení
7
horizontální a vertikální polohy,
fáze a hodin.
Rychlé tlačítko SmartImage
Lze vybrat některý ze šesti
8
režimů: Offi ce (Kancelář), Photo
(Fotografi e), Movie (Film), Game
(Hra), Economy (Úsporný), Off
(Vypnuto).
5
2. Nastavení monitoru
R
3L
H
&
H
Popis zobrazení funkcí na obrazovce
Co je nabídka na obrazovce (OSD)?
Funkcí nabídky obrazovky (On-Screen Display,
OSD) jsou vybaveny všechny monitory
LCD Philips. Umožňuje koncovému uživateli
upravovat vlastnosti obrazovky nebo vybírat
funkce monitoru přímo prostřednictvím
zobrazeného okna s pokyny. Níže je uveden
příklad příjemného rozhraní obrazovky:
,QSXW
FWXU
$XGL
RORU
/DQJXDJ
'9,
Základní a jednoduché pokyny k ovládacím
tlačítkům
Ve výše uvedené nabídce obrazovky OSD
můžete stisknutím tlačítek na předním
rámečku monitoru pohybovat kurzorem a
stisknutím OK potvrdit výběr nebo změnu.
Nabídka OSD
Níže je uveden celkový pohled na strukturu
OSD. Tento přehled můžete využít, budete-li
chtít později prozkoumat různá nastavení.
Main menu Sub menu
Input
Audio
Color
Language
OSD Settings
Setup
VGA
DVI
Picture Format
Brightness
Contrast
SmartContrast
Gamma
Stand-Alone
Mute
Color Temperature
sRGB
User Define
English, Español, Français, Deutsch, Italiano,
Português, Русский, ࿒፩ၭ
Horizontal
Vertical
Transparency
OSD Time Out
Auto
H.Position
V.Position
Phase
Clock
Resolution Notification
Reset
Information
Wide Screen, 4:3
0~100
0~100
Off, On
1.8, 2.0, 2.2, 2.4, 2.6
On, Off
On, Off
5000K, 6500K, 7500K,
8200K, 9300K, 11500K
Red: 0~100
Green: 0~100
Blue: 0~100
0~100
0~100
Off, 1, 2, 3, 4
5s, 10s, 20s, 30s, 60s
0~100
0~100
0~100
0~100
On, Off
Yes, No
6
2. Nastavení monitoru
Poznámka k rozlišení
Tento monitor je určen pro optimální výkon
při nativním rozlišení 1440 x 900 při 60 Hz.
Když je monitor zapnut při jiném rozlišení,
na obrazovce se zobrazí výstraha: Use
1440 x 900 @ 60 Hz for best results (Pro
optimální výsledek použijte rozlišení 1440 x
900 při 60 Hz).
Zobrazování výstrahy na nativní rozlišení lze
vypnout v části Nastavení v nabídce OSD.
Fyzické funkce
Náklon
20
190BL
LED
Nastavení výšky
190BL
LED
70mm
Otáčení
-45
190BL
LED
45
7
2. Nastavení monitoru
2.3 Demontáž sestavy podstavce pro
montáž VESA
Než začnete demontovat podstavec monitoru,
postupujte podle pokynů níže, aby se zabránilo
jakémukoli možnému poškození nebo zranění.
Odebrání základny stojanu
1. Stojan vytáhněte na maximální výšku.
2. Umístěte monitor obrazovkou dolů na
měkký podklad, aby nedošlo k poškrábání
obrazovky. Potom zvedněte podstavec
monitoru.
Vyjmutí základny
• Použití pro montáž aplikací v souladu se
standardy VESA
1. Odmontujte 4 kryty šroubů.
3. Stlačte blokovací knofl ík na zadní straně
stojanu, čímž se oddělí jeho základna.
2. Vyjměte 4 šrouby základnu odmontujte od
monitoru LCD.
8
2. Nastavení monitoru
Poznámka
Tento monitor je kompatibilní s 100 mm x
100 mm montážním rozhraním kompatibilním
se standardem
9
3
. Optimalizace Obrazu
R0RYLH
*DPH
\
2
H
3. Optimalizace Obrazu
3.1 SmartImage
Co je to?
Funkce SmartImage nabízí scénáře, které
optimalizují zobrazení různých typů obsahu a
dynamicky zlepšuje jas, kontrast, barvy a ostrost
v reálném čase. Funkce Philips SmartImage
přináší optimalizované zobrazení monitoru
bez ohledu na to, zda pracujete s aplikacemi,
prohlížíte obrázky nebo sledujete video.
Proč to potřebuji?
Protože chcete sledovat monitor, který
přináší optimalizované zobrazení všech vašich
oblíbených typů obsahu. Software SmartImage
dynamicky upravuje jas, kontrast, barvy a ostrost
v reálném čase pro dosažení nejlepšího zážitku
ze sledování monitoru.
Jak to funguje?
SmartImage exkluzivní špičková technologie
společnosti Philips, která analyzuje obsah
zobrazený na obrazovce. Na základě vámi
zvoleného scénáře technologie SmartImage
dynamicky zlepšuje kontrast, sytost barev a
ostrost obrazu pro vylepšení zobrazovaného
obsahu – vše v reálném čase stisknutím jediného
tlačítka.
Jak aktivovat SmartImage?
1. Stisknutím spustíte SmartImage na
obrazovce.
2. Opakovaným stisknutím můžete
přepínat mezi režimy Offi ce (Kancelář),
Photo (Fotografi e), Movie (Film), Game
(Hra), Economy (Úsporný) a Off (Vypnuto).
3. Zobrazení SmartImage zůstane na
obrazovce po dobu 5 sekund nebo můžete
rovněž potvrdit stisknutím tlačítka „OK“.
4. Po aktivaci technologie Smartlmage je
automaticky deaktivováno schéma sRGB.
Aby bylo možné použít schéma sRGB,
je třeba deaktivovat funkci Smartlmage
stisknutím tlačítka
na předním panelu
monitoru.
Kromě tlačítka pro procházení dolů můžete
rovněž provést výběr stisknutím tlačítek ,
potvrdit výběr stisknutím tlačítka „OK“ a ukončit
nabídku SmartImage OSD.
Lze vybrat některý ze šesti režimů: Of fi ce
(Kancelář), Photo (Fotografi e), Movie (Film),
Game (Hra), Economy (Úsporný) a Off
(Vypnuto).
6PDUW,PDJH
IILF
3KRW
(FRQRP
2II
• Office (Kancelář): Vylepšuje text a
snižuje jas pro zvýšení čitelnosti a omezení
namáhání zraku. Tento režim podstatně
zvyšuje čitelnost a produktivitu při práci
s tabulkami, soubory PDF, skenovanými
články nebo jinými obecnými kancelářskými
aplikacemi.
• Photo (Fotografie): Tento profil kombinuje
vylepšení sytosti barev, dynamického
kontrastu a ostrosti pro zobrazení fotografií
a dalších obrázků s vynikající čistotou v
živých barvách – to vše bez ar tefaktů a
vybledlých barev.
• Movie (Film): Zvýšená svítivost,
prohloubená sytost barev, dynamický
10
3
. Optimalizace Obrazu
kontrast a žiletková ostrost zobrazují
každý detail v tmavších částech videa bez
deformace barev v jasnějších částech a
udržují dynamické přirozené hodnoty pro
dokonalé zobrazení videa.
• Game (Hra): Tento profil přináší nejlepší
herní zážitek pro hráče, protože aktivuje
přebuzený okruh pro optimální dobu
odezvy, omezení zubatých okrajů rychle
se pohybujících objektů na obrazovce a
vylepšení kontrastního poměru pro jasné a
tmavé scény.
• Economy (Úsporný): V tomto profilu jsou
upraveny jas a kontrast a jemně vyladěno
podsvícení pro zajištění optimálního
zobrazení běžných kancelářských aplikací a
nižší spotřebu energie.
• Off (Vypnuto): Není použita optimalizace
funkce SmartImage.
skvělý zážitek při prohlížení fotografi í nebo hraní
her.
3.3 Philips SmartControl Premium
Nový software SmartControl Premium od
společnosti Philips umožňuje ovládat monitor
prostřednictvím snadno použitelného grafi ckého
rozhraní na obrazovce. Složitá nastavení jsou
minulostí, protože tento uživatelský příjemný
software vás provede jemným vyladěním
rozlišení, kalibrací barev, nastavením frekvence/
fáze, nastavením bílého bodu RGB atd.
Tento software založený na přitažlivých
animovaných ikonách kompatibilní se systémem
Windows 7, který je vybaven nejnovější
technologií v jádrovém algoritmu pro rychlé
zpracování a odezvu, je připraven rozšířit vaši
zkušenost s monitory Philips!
3.2 SmartContrast
Co je to?
Jedinečná technologie, která dynamicky analyzuje
zobrazený obsah a automaticky optimalizuje
kontrastní poměr monitoru pro maximální
vizuální čistotu a požitek ze sledování. Zvyšuje
podsvícení pro jasnější, ostřejší a jasnější obraz
nebo snižuje podsvícení pro jasné zobrazení
obrazu s tmavým pozadím.
Proč to potřebuji?
Žádáte nejvyšší vizuální čistotu a pohodlí
sledování jakéhokoli typu obsahu. SmartContrast
dynamicky řídí kontrast a upravuje podsvícení
pro jasné, ostré a jasné zobrazení her a videa
nebo pro zobrazení jasného, čitelného textu
pro kancelářskou práci. Omezením spotřeby
monitoru šetříte náklady a prodlužujete život
vašeho monitoru.
Jak to funguje?
Po aktivaci bude funkce SmartContrast v
reálném čase analyzovat zobrazený obsah a
upravovat barvy a řídit intenzitu podsvícení. Tato
funkce bude dynamicky vylepšovat kontrast pro
Instalace
• Postupujte podle pokynů a dokončete
instalaci.
• Můžete spustit po dokončení instalace.
• Chcete-li spustit později, můžete klepnout
na zástupce na pracovní ploše nebo na
panel nástrojů.
První spuštění – Průvodce
• Při prvním spuštění po instalaci přejde
SmartControl Premium automaticky na
Průvodce.
11
3
. Optimalizace Obrazu
• Tento průvodce vás provede podrobným
nastavením výkonu monitoru.
• Průvodce můžete rovněž spustit později z
nabídky Plug-in (Zásuvný modul).
• Další možnosti můžete nastavit bez
průvodce prostřednictvím podokna
Standard (Standardní).
Spuštění s podoknem Standard
(Standardní)
Nabídka Adjust (Nastavení)
• Nabídka Adjust (Nastavení) umožňuje
upravit Brightness (Jas), Contrast (Kontrast),
a Resolution (Rozlišení).
• Můžete postupovat podle pokynů a provést
nastavení.
• Cancel (Storno) vyzívá uživatele, chcete-li
ukončit instalaci.
12
3
. Optimalizace Obrazu
Nabídka Color (Barva)
• Nabídka Color (Barva) umožňuje upravit
RGB, Black Level (Úroveň černé), White
Point (Bílý bod), Display Gamma (Gama
zobrazení), Calibration (Kalibrace),
SmartImage a SmartKolor.
• Můžete postupovat podle pokynů a provést
nastavení.
• V následující tabulce vyhledejte položku
podnabídky na základě vašeho vstupu.
• Příklad pro Color Calibration (Kalibrace
barev).
1. Tlačítko „Show Me“ (Předvést) spustí
výukový program pro kalibraci barev.
2. Start (Spustit) – zahájí sekvenci kalibrace
barev o 6. krocích.
13
Loading...
