Philips 17PF8946/58, 15PF8946/58, 23PF8946/58 User Manual

0 (0)

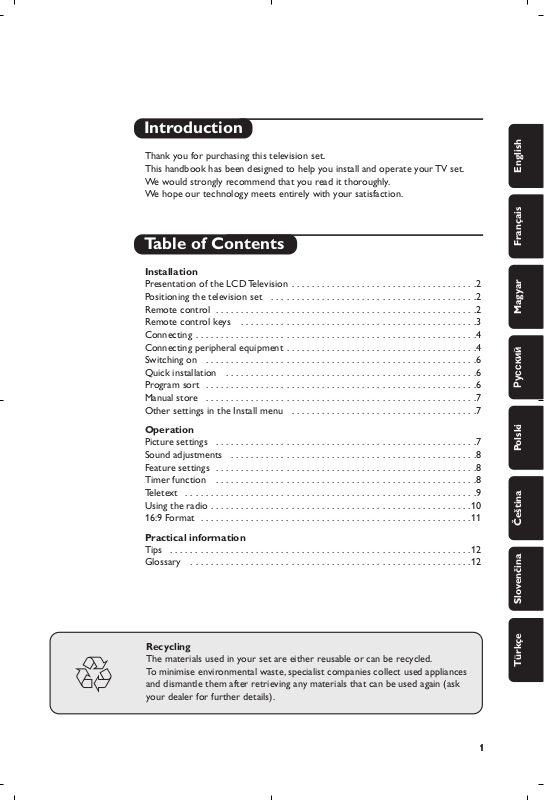

Introduction

Ta b le of Contents

Thank you for purchasing this television set. This handbook has been designed to help you install and operate your TV set. We would strongly recommend that you read it thoroughly. We hope our technology meets entirely with your satisfaction.

Installation

Presentation of the LCD Television . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Positioning the television set . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Remote control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Remote control keys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Connecting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Connecting peripheral equipment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Switching on . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Quick installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Program sort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Manual store . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Other settings in the Install menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Operation

Picture settings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Sound adjustments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Feature settings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Timer function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Teletext . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Using the radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

16:9 Format . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Practical information

Tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Glossary . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Recycling

The materials used in your set are either reusable or can be recycled. To minimise environmental waste, specialist companies collect used appliances and dismantle them after retrieving any materials that can be used again (ask your dealer for further details).

FrançaisMagyar EnglishPyccÍËÈPolskiČeštinaSlovenčinaTürkçe

Remote control

Presentation of the LCD Television

Television keys:

• .: to switch the TV on or off.

• VOLUME - +: to adjust sound level.

• PROGRAM > <:to select programmes.

• MENU: to access or close menus, simultaneously press the - and + keys. The > < keys can be used to select an adjustment and the - + keys to make that adjustment.

é On-light and infrared sensors.

Rear of set :

The main connections are made at the bottom of the television.

For more details on connections see page 4.

“

Adjustable stand.

The stand can be removed and replaced with a wall mounting kit available as an option (ask your dealer).

‘ TV and radio aerial sockets ( EXT1 socket

§ VGA input* for connecting a computer è Side connections

* Only available on certain versions

Insert the two R6-type batteries supplied, making sure they are the right way round.

The batteries supplied with the appliance do not contain mercury or nickel cadmium so as to protect the environment. Please do not discard your used batteries, but use the recycling methods available (consult your distributor).

Place your TV on a solid stable surface. To avoid danger do not expose the TV to water,or a heat source (e.g. lamp, candle, radiator). Do not obstruct the ventilation grid at the rear.

Positioning the television set

VOLUME

FM ANT

EXT. 1

PROGRAM

VGA Input

Audio

Video

S-Video

Audio

5 cm

Remote control keys

Sound mode

Used to force programmes in

Stereo and Nicam Stereo to Mono

or, for bilingual programmes, to choose between Dual I or Dual II.

The Mono indication is red when in forced position.

16:9 Format (p.11)

Sleeptimer

To select the length of time before

the set automatically switches to

standby (from 0 to 240 minutes)

Smart picture and sound

Used to access a series of predefined

picture and sound

settings.

The personal position relates to settings selected from the menus.

TV / PC / Radio (p. 10)

Press one of these keys to switch

the television between TV, PC or

radio mode.

To call up or exit the menus.

Select peripherals (p.4)

Press several times to select the

required EXT connector.

Most equipment (decoder, video

recorder) carries out the switching

itself.

Cursor

These 4 keys are used to move

around the menus.

Volume

To adjust the sound level

Mute

To mute or restore the sound.

Screen information

To display / remove the programme

number, the time, the sound mode

and the time remaining on the timer.

Hold down for 5 seconds to

permanently display the programme

number on the screen.

Standby

To set the TV to standby mode.To switch the TV set on again, press

b,P @#or 09.

Teletext (p. 9)

Surround Sound

To activate / deactivate the surround sound effect. For models equipped with Virtual Dolby Surround*, you can experience Dolby Surround Pro Logic sound effects.

Selecting TV programmes

To move up or down a programme. The number and the sound

mode are

displayed for a few seconds.

For some TV programmes the title of the programme appears at the bottom of the screen.

Previous programme

To access the previously viewed programme.

Numerical keys

For direct access to programmes. For a 2 digit programme number, the 2nddigit must be entered before the dash disappears.

* Manufactured under license from Dolby Laboratories.“Dolby” and the double-D symbols are trademarks of Dolby Laboratories.

List of programmes

To display / clear the list of

programmes.

Use the keys îÏ to

select a programme and the key ¬to

display it.

RADIO

SMART

”

[

564

879

• Insert the radio aerial lead supplied into the FM ANT socket located at the bottom of the TV.

• Use the aerial connection lead supplied and connect the

: socket situated at

the bottom of the TV to your aerial socket.

If you are using an indoor aerial, reception may be difficult in certain conditions.You can improve reception by rotating the aerial. If the reception remains poor, you will need to use an external aerial.

• Connect the power lead to the television and the mains plug into the wall socket (220-240 V/50 Hz).

Connecting

FM ANT

Connecting peripheral equipment

Video recorder (or DVD recorder)

Carry out the connections shown opposite, using a good quality euroconnector cable.

If your video recorder does not have a euroconnector socket, the only connection possible is via the aerial cable.You will therefore need to tune in your video recorder's test signal and assign it programme number 0 (refer to manual store, p. 7).To reproduce the video recorder picture, press 0.

Video recorder with decoder

Connect the decoder to the second euroconnector socket of the video recorder.You will then be able to record scrambled transmissions.

Video recorder

Satellite receiver, decoder,DVD, games, etc.

Make the connections as shown opposite.

Other equipment

FM ANT.

FM ANT

VCR

FM ANT

EXT. 1

VGA Input

Make the connections as shown opposite.With the

n key,

select

AV/S-VHS.

For a monophonic device, connect the audio signal to the AUDIO L input.The sound automatically comes out of the left and right speakers of the set.

Headphones

When headphones are connected, the sound on the TV set will be cut.The

@ P # keys are used to adjust the volume

level.

The headphone impedance must be between 32 and 600 Ohms.

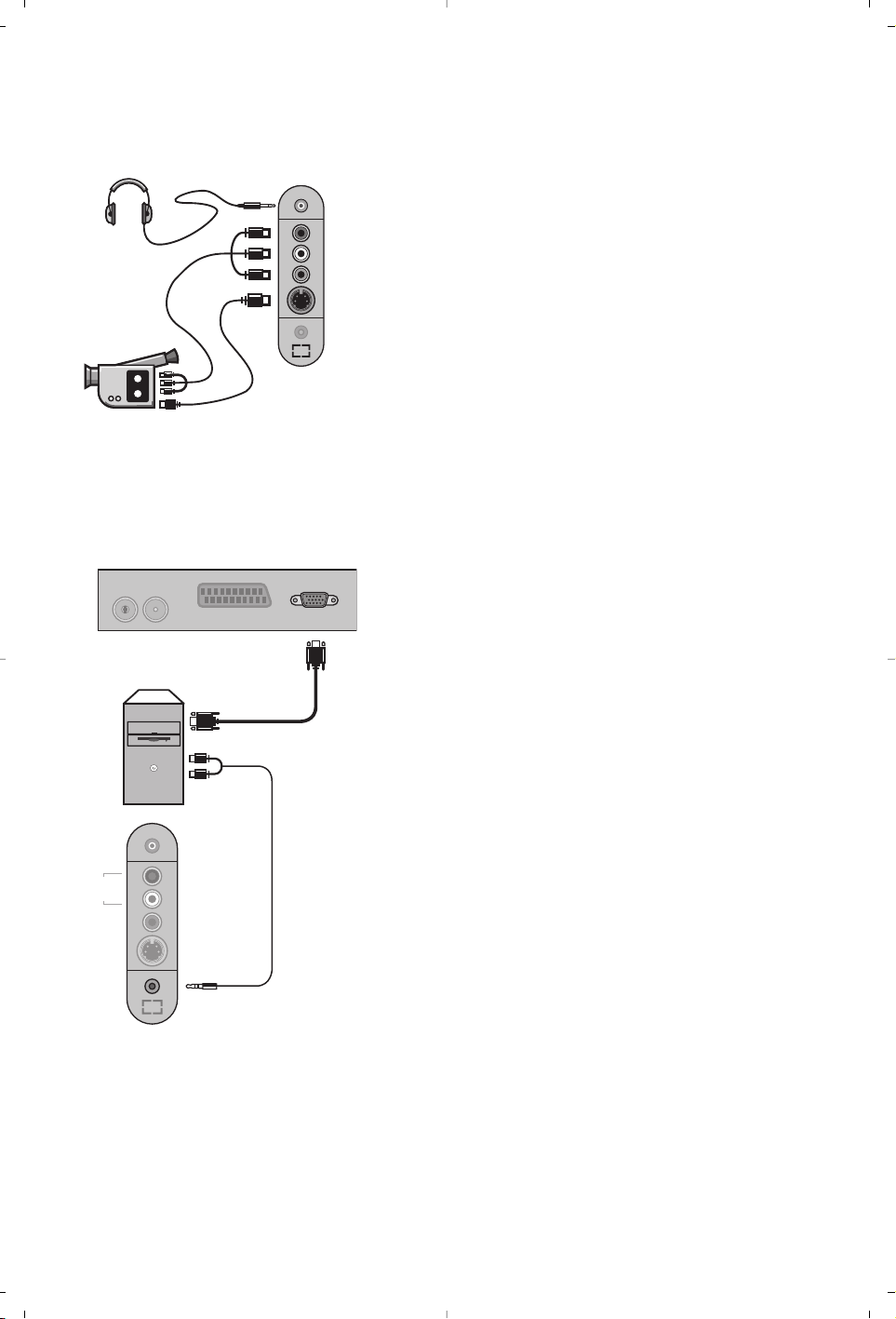

Side connections

Connect the monitor output of your computer to the PC

VGA In of the TV.

Connect the sound output

Audio out L and R of the

computer to the input

Audio in (PC) of the TV.

For more information on using PC mode see page 10.

Configure the computer on 1024 x 768, 60 Hz for optimum resolution. Here is the list of the different display resolutions available on your TV: 640 x 480, 60 Hz 800 x 600, 56 Hz 1024 x 768, 60 Hz 640 x 480, 67 Hz 800 x 600, 60 Hz 1024 x 768, 70 Hz 640 x 480, 72 Hz 800 x 600, 72 Hz 1024 x 768, 75 Hz 640 x 480, 75 Hz 800 x 600, 75 Hz 720 x 400, 70 Hz 832 x 624, 75 Hz

Computer

(only available on certain versions)

FM ANT

Analogue

Audio

Video

S-Video

Audio

in (PC)

S-Video

Audio

Video

EXT. 1

VGA Input

Program sort

& Press key H.The TV Menu is displayed on

the screen.

é With the cursor, select the Install menu

followed by the Sort menu.

“ Select the programme you want to move using

the

îÏ keys and press ¬.

‘ Then use the

îÏ keys to select the new

number and validate with

È.

( Repeat steps “ and ‘ for each program you

wish to renumber.

§ To quit the menus, press

TV Menu


Sound

Features

Install

Mode

Quick installation

When you turn on the TV set for the first time, a menu is displayed on screen.This menu prompts you to select the country and language for the menus:

If the menu is not displayed, press and hold down the

@ and # keys on the TV set for 5 seconds to

display the menu.

& Use the

îÏ keys on the remote control to

select your country and validate with

¬.

If your country does not appear in the list, select choice “. . .”

é Next select your language using the

îÏ

keys and validate with ¬.

“ The search starts automatically.All the available

TV programmes and radio stations will be stored. This operation takes a few minutes.The display shows the progress of the search and the number of programs found. At the end of the search, the menu disappears.

To exit or interrupt the search, press H.If no programme is found, consult the possible solutions p. 12.

‘ If the transmitter or cable network sends the

automatic sort signal, the programs will be numbered correctly. In this case, the installation is complete.

( If this is not the case, you need to use the

Sort menu to number the programs correctly.

Some transmitters or cable networks broadcast their own sort parameters (region, language,etc.). In this case, indicate your choice using the

îÏ

keys and validate with ¬.

Plug’n’Play

Country

Language

English

Install

Language Æ •

Country Æ •

Auto Store Æ •

Manual Store Æ •

Sort Æ •

•

0 1 2

4 5

To switch on the set, press the on/off key. A green indicator comes on and the screen lights up. Go straight to the Quick Installation chapter. If the TV remains in standby mode(red indicator), press the P

key on the remote control.

The indicator will flash when you use the remote control.

Switching on

VOLUME

PROGRAM

Picture settings

& Press H then ¬.The Picture menu is

displayed:

é Use the

îÏ keys to select a setting and

the

È¬ keys to adjust.

“ Once the adjustments have been made, select

Store and press ¬ to store them.Press d

to exit.

Description of the adjustments:

• Brightness: this changes picture brilliance.

• Colour: this changes the intensity of the colour.

• Contrast: this changes the difference

between the light and dark tones.

•

Sharpness: this changes the picture definition.

• Colour Temp.: this changes the colour

rendering:

Cold (bluer), Normal (balanced)

Warm (redder).

• Store: to store the picture adjustments and

settings.

TV Menu


Sound

Features

Install Mode


Brightness

Colour

Contrast

Sharpness

Colour Temp.

Store

Manual store

Other settings in the Install menu

This menu is used to store the programmes one at a time.

& Press the H key. é With the cursor, select the Install menu then

Manual store:

“ System: select

Europe (automatic detection*)

Western Europe (BG standard),Eastern

Europe (DK standard),United Kingdom (I standard) or France (LL’ standard).

* Except for France (LL’ standard), you must select

choice France.

‘ Search: press

¬.The search starts. Once a

programme is found, the scanning stops and its name is displayed (when available). Go to the next step. If you know the frequency of the required programme,this can be entered directly using the

0 to 9 keys.

If no picture is found, consult the possible solutions (p. 12).

( Program No.: enter the required number

with the

È¬ or 0 to 9 keys.

§ Fine Tune: if the reception is not satisfactory,

adjust using the

È¬ keys.

è Store: press

¬.The program is stored.

! Repeat steps ‘ to ! for each programme to

store.

ç To quit the menus, press d.

& Press the H key and select the Install menu: é Language: to change the display language for

the menus.

“ Country: to select your country (GB for

Great Britain).

This setting is used for the search, automatic programme sort and teletext display. If your country does not appear in the list, select “.. .”

‘ Auto Store:to start automatic search for all

programmes available in your region. If the transmitter or cable network sends the

automatic sort signal, the programmes will be numbered correctly. If this is not the case, you need to use the Sort menu to renumber the programmes (see p.6).

Some transmitters or cable networks broadcast their own sort parameters (region, language,etc.). In this case, indicate your choice using the

îÏ

keys and validate with ¬.To quit or interrupt the search, press

H. If no picture is found, consult the

possible solutions (p. 12).

( To quit the menus, press

TV Menu


Sound

Features

Install

Mode

Manual Store

System

Program No.

Fine Tune

Store

Europe

Sound adjustments

& Press H,select Sound (Ï) and press ¬.

The

Sound menu is displayed:

é Use the

îÏ keys to select a setting and

the

È¬ keys to adjust.

“ Once the adjustments have been made, select

Store and press

¬ to store these changes.

‘ To quit the menus, press

Description of the settings:

• Equalizer:to adjust the sound tone (from

bass: 120 Hz to treble: 10 kHz).

•

Balance: this balances the sound on the left

and right speakers.

• Delta Volume: this is used to compensate

any volume discrepancies between the different programs or EXT sockets.This setting is available for programs 0 to 40 and the EXT sockets.

• AVL (Automatic Volume Leveller): this is

used to limit increases in sound, especially on program change or advertising slots.

• Dolby Virtual:To activate / deactivate the

surround sound effect.You can also access

these settings with key

• Store: this is used to store the sound settings.

Feature settings

& Press H,select Features (Ï) and press ¬.

You can adjust:

é Timer : see next page “ Contrast +: automatic adjustment of the

picture contrast which permanently sets the

darkest part of the picture to black.

‘ To quit the menus, press

TV Menu


Sound

Features

Install

Mode

Sound

Equalizer Æ •

Balance Æ •

Delta Volume Æ •

AVL Æ •

Dolby Virtual Æ •

Store Æ •

120 Hz 500 Hz 1500 Hz 5 KHz 10 KHz

Timer function

This menu lets you use the TV set as an alarm.

& Press the

H key.

é With the cursor, select the

Features menu

then Timer :

“ Sleep: to select an automatic standby period.

‘ Time: enter the current time.

Note:

the time is updated automatically each time the TV set is switched on via the teletext information on programme 1. If this program does not have teletext, the update will not take place.

( Start Time: enter the start time.

§ Stop Time: enter the standby time. è Program No.: enter the number of the

programme for the wake-up alarm.You can select an FM station by using the

È¬ keys

(the

09 keys are only used to select TV

programs).

! Activate: the settings include:

• Once for a single alarm,

• Daily for each day,

• Stop to cancel.

ç Press b to put the TV set in standby. It will

automatically come on at the time programmed. If you leave the TV set on, it will just change programmes at the time entered (and will go to standby mode at the Stop Time).

TV Menu


Sound

Features

Install Mode

Timer

Sleep

Time

Start Time

Stop Time

Program No.

Activate

10:56

Teletext

Press :

You will obtain:

Teletext is an information system broadcast by certain channels which can be consulted like a newspaper. It also offers access to subtitles for viewers with hearing problems or who are not familiar with the transmission language (cable networks, satellite channels, etc.).

Teletext

on/off

Selecting

a page

This is used to call teletext, change to transparent mode and then exit.The summary appears with a list of items that can be accessed. Each item has a corresponding 3 digit page number.

If the channel selected does not broadcast teletext, the indication 100 will be displayed and the screen will remain blank (in this case, exit teletext and select another channel).

Enter the number of the page required using the 0 to 9 or

@ P # keys. Example: page 120, enter 120.The

number is displayed top left,the counter turns and then the page is displayed.Repeat this operation to view another page.

If the counter continues to search, this means that the page is not transmitted. Select another number.

Contents

Direct

access to

the items

This returns you to the contents page (usually page 100).

Coloured areas are displayed at the bottom of the screen. The 4 coloured keys are used to access the items or corresponding pages.

The coloured areas flash when the item or the page is not yet available.

Enlarge

a page

This allows you to display the top or bottom part of the page and then return to normal size.

Stop sub-page

acquisition

Hidden

information

Certain pages contain sub-pages which are automatically displayed successively.This key is used to stop or resume sub-page acquisition.The indication

_ appears top left.

To display or hide the concealed information (games solutions).

Favourite

pages

Instead of the standard coloured areas displayed at the bottom of the screen, you can store 4 favourite pages on the first 40 channels which can then be accessed using the coloured keys (red, green, yellow,blue). Once set, these favourite pages will become the default every time tetetext is selected.

& Press the H key to change to favourite pages mode. é Display the teletext page that you want to store. “ Press the coloured key of your choice for 3 seconds.

The page is now stored.

‘ Repeat the operation with the other coloured keys. ( Now when you consult teletext,your favourite pages

will appear in colour at the bottom of the screen. To temporaly retrieve the standard items,press

To clear everything, and return the standard items as the default, press d for 5 seconds.

SMART

+ +

[

”

- -

564

879

SMART

Using the radio

Choosing radio mode

Press the

Z key on the remote control to

switch the TV to radio mode. Press the

key to return to TV mode. In radio mode the number and name of the station (if available), its frequency and the sound mode are indicated on the screen.

Selecting programmes

Use the

0/9

@ P #

keys to select the

FM stations (from 1 to 40).

List of radio stations

Press the Mkey to display / hide the list of radio stations. Then use the cursor to select a station.

Using the radio menus

Use the

H key to access the specific radio

settings.

Searching radio stations

If you have used the quick installation all the available FM stations will be stored. To start a new search use the

Install menu : Auto Store

(for a complete search) or Manual Store (for a station by station search).These menus work in exactly the same way as the TV menus.

Screen saver

In the

Features menu you can activate / close

the screen saver. The time, the frequency of the station and its name (if available) move across the screen.

Using in PC monitor mode

Choosing PC mode

Your TV can be used as a computer monitor.

You must first of all connect the computer and adjust the resolution (see p.5).

Press the V key on the remote control to switch the TV to PC mode . Press the

X key

to return to TV mode.

If there is no PC signal for more than five seconds, the TV automatically goes into standby mode.

Using the PC menus

Press the H key to access the specific settings of the PC monitor mode. Use the cursor to adjust them (the settings are automatically saved) :

• Picture :

Brightness / Contrast

: to adjust the

brightness and contrast.

Horizontal / Vertical

to adjust the horizontal

and vertical placing of the image.

- Adjust Colour :

to adjust the colours (cold,

normal or warm).

• Audio Selection :

to choose the sound

reproduced on the TV (PC or TV/Radio). For example, you can listen to the radio while you use the computer.

• Features :

Phase/Clock

eliminates the horizontal

(

Phase) and vertical (Clock) interfering lines.

- View Format (Only available on certain versions):

to choose between large screen or

the original format of the PC screens.

- Auto Adjust :

position is set automatically.

• Reset To Factory Setting :

to return to the

factory settings (default settings).

• Mode Select :

to come back to TV or radio

mode.

(only available on certain versions)

16:9 Formats

The pictures you receive may be transmitted in 16:9 format (wide screen) or 4:3 format (conventional screen).4:3 pictures sometimes have a black band at the top and bottom of the screen (letterbox format).This function allows you to optimise the picture display on screen.

If your television is equipped with a 4:3 screen.

If your television is equipped with a 16:9 screen.

Press the p key (or È¬) to select the different modes:

This TV set is also equipped with automatic switching which will select the correct-screen format, provided the specific signals are transmitted with the programmes.

4:3

The picture is reproduced in 4:3 format and a black band is displayed on either side of the picture.

ZOOM 14:9

The picture is enlarged to 14:9 format, a thin black band remains on both sides of the picture.

ZOOM 16:9

The picture is enlarged to 16:9 format.This mode is recommended when displaying pictures which have black bands at the top and bottom (letterbox format).

SUBTITLE ZOOM

This mode is used to display 4:3 pictures using the full surface of the screen leaving the sub-titles visible.

SUPER WIDE

This mode is used to display 4:3 pictures using the full surface of the screen by enlarging the sides of the picture.

WIDE SCREEN

This mode restores the correct proportions of images transmitted in 16:9.

Note:

If you display a 4:3 picture in thid mode, it will be enlarged horizontally.

FULL SCREEN

This mode displays images in full screen.

Press the

p key (or îÏ) to select the different modes:

4:3

The picture is reproduced in 4:3 format.

EXPAND 4:3

The picture is enlarged vertically.This mode is used to cancell the black bands when watching a programme in letterbox format.

COMPRESS 16:9

The picture is compressed vertically into 16:9 format.

Glossary

RGB signals : These are the three video signals, Red Green Blue, which make up the picture.

Using these signals improves picture quality.

S-VHS Signals: These are 2 separate Y/C video signals from the S-VHS and Hi-8 recording standards. The luminance signals Y (black and white) and chrominance signals C (colour) are recorded separately on the tape.This provides better picture quality than with standard video (VHS and 8 mm) where the Y/C signals are combined to provide only one video signal.

NICAM sound: Process by which digital sound can be transmitted. System: Television pictures are not broadcast in the same way in all countries.There are different

standards: BG, DK,I, and L L’.The

System setting (p. 7) is used to select these different standards.This is not

to be confused with PAL or SECAM colour coding. Pal is used in most countries in Europe, Secam in France, Russia and most African countries.The United States and Japan use a different system called NTSC. The inputs EXT1 and EXT2 are used to read NTSC coded recordings.

16:9: Refers to the ration between the length and height of the screen. Wide screen televisions have a ration of 16/9, conventional screen TV sets have a ration of 4/3.

Tips

Poor reception

No picture

No sound

PC mode doesn’t work ?

Remote control

Standby

Cleaning the set

Still no results?

The proximity of mountains or high buildings may be responsible for ghost pictures, echoing or shadows. In this case, try manually adjusting your picture:see Fine Tune (p.7) or modify the orientation of the outside aerial. Does your antenna enable you to receive broadcasts in this frequency range (UHF or VHF band)?

Have you connected the aerial socket properly? Have you chosen the right system? (p. 7). Poorly connected euroconnector cables or aerial sockets are often the cause of picture or sound problems (sometimes the connectors can become half disconnected if the TV set is moved or turned). Check all connections.

If on certain channels you receive a picture but no sound,this means that you do not have the correct TV system. Modify the

System

setting (p.7). The amplifier connected to the TV does not deliver any sound? Check that you have not confused the audio output with the audio input.

Check that you have configured the computer on a compatible display resolution (see p. 5).

The TV set does not react to the remote control; the indicator on the set no longer flashes when you use the remote control? Replace the battery.

If the set receives no signal for 15 mins,it automatically goes into standby mode. To save power, your set is fitted with components that give it a very low power consumption when in standby mode (less than 1 W).

Only use a clean, soft and lint-free cloth to clean the screen and the casing of your set. Do not use alcohol-based or solvent-based products.

Disconnect the mains plug of the TV for 30 seconds then reconnect it. If your TV set breaks down, never attempt to repair it yourself: contact your dealer's after-sales service.

Introduction

Sommaire

Vous venez d’acquérir ce téléviseur,merci de votre confiance. Nous vous conseillons de lire attentivement les instructions qui suivent pour mieux comprendre les possibilités offertes par votre téléviseur. Nous espérons que notre technologie vous donnera entière satisfaction.

Installation

Présentation du téléviseur LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Positionnement du téléviseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Télécommande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Les touches de la télécommande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Raccordements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Raccordement d’autres appareils . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Mise en marche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Installation rapide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Classement des programmes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Mémorisation manuelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Autres réglages du menu Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Utilisation

Réglages de l’image . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Réglages du son . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Réglage des options . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Fonction réveil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Télétexte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Utilisation de la radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Format 16:9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Informations pratiques

Conseils . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Glossaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Directive pour le recyclage

Votre téléviseur utilise des matériaux réutilisables ou qui peuvent être recyclés. Pour minimiser les déchets dans l'environnement,des entreprises spécialisées récupèrent les appareils usagés pour les démonter et concentrer les matières réutilisables (renseignez-vous auprès de votre revendeur).

Français

Télécommande

Présentation du téléviseur LCD

Les touches du téléviseur

• . : pour allumer ou éteindre le téléviseur.

• VOLUME - + :pour régler le niveau sonore.

• PROGRAM > < :pour sélectionner les programmes.

• MENU : pour appeler ou quitter les menus, appuyez simultanément sur les 2 touches - et +.

Ensuite,

les touches

> <

permettent de sélectionner

réglage et les touches - + de régler.

é Voyant de mise en marche et capteurs infrarouges.

Face arrière :

Les raccordements principaux s’effectuent par le dessous du téléviseur.

Pour plus de détails sur les raccordements, voir page 4.

“

Pied inclinable

Le pied peut être démonté et remplacé par un kit de fixation mural disponible en option (renseignez-vous auprès de votre revendeur).

‘ Prises d’antennes RADIO et TV ( Prise péritel EXT 1

§ Entrée VGA* pour le raccordement d’un ordinateur è Connexions latérales

* Disponible uniquement sur certaines versions

Introduisez les 2 piles de type R6 fournies en respectant les polarités.

Les piles livrées avec l’appareil ne contiennent ni mercure ni cadmium nickel, dans un souci de préserver l’environnement.Veillez à ne pas jeter vos piles usagées mais à utiliser les moyens de recyclage mis à votre disposition (consultez votre revendeur). En cas de remplacement, utiliser une pile de même type.

Placez votre téléviseur sur une surface solide et stable. Pour prévenir toute situation dangereuse, ne pas exposer le téléviseur à des projections d’eau, à une source de chaleur (lampe, bougie, radiateur, ...) et ne pas obstruer les grilles de ventilation situées à l’arrière.

Positionnement du téléviseur

VOLUME

FM ANT

EXT. 1

PROGRAM

VGA Input

Audio

Video

S-Video

Audio

5 cm

Les touches de la télécommande

Mode son

Permet de forcer les émissions

Stéréo et Nicam Stéréo en Mono

ou pour les émissions bilingues de choisir entre Dual I ou Dual II.

L’indication Mono est rouge lorsqu’il s’agit d’une position forcée.

Formats 16:9 (p.11)

Minuterie

Pour sélectionner une durée de

mise en veille automatique

(de 0 à 240 minutes).

Préréglages image et son

Permet d’accéder à une série de préréglages de l’image et du son.

La position Personnel correspond aux réglages effectués dans les menus.

TV / PC / Radio (p. 10)

Appuyez sur une de ces touches pour

commuter le téléviseur en mode TV,

PC ou radio.

Pour appeler ou quitter les menus.

Sélection des prises EXT

(p. 4)

Appuyez plusieurs fois pour

sélectionner l’appareil connecté.

La plupart des appareils réalisent

eux-mêmes la commutation

(décodeur, magnétoscope).

Curseur

Ces 4 touches permettent de naviguer

dans les menus.

Volume

Pour ajuster le niveau sonore

Coupure son

Pour supprimer ou rétablir le son.

Info.d’écran / n° permanent

Pour afficher / effacer le numéro de programme, le nom (s’il existe), l’heure, le mode son, et le temps restant de la minuterie.Appuyez pendant 5 secondes pour activer l’affichage permanent du numéro.

Veille

Permet de mettre en veille le téléviseur. Pour l’allumer,appuyez sur b,P @#ou 09.

Appel télétexte (p.9)

Son Surround

Pour activer / désactiver l’effet d’élargissement du son. Pour les versions équipés du Virtual Dolby Surround *, vous obtenez les effets sonores arrières du Dolby Surround Pro Logic.

Sélection des programmes

Pour accéder au programme inférieur ou supérieur. Le numéro,(le nom) et le mode son s’affichent quelques instants.

Pour certains programmes le titre de l’émission apparaît en bas de l’écran.

Programme précédent

Pour accéder au programme précédemment visualisé.

Touches numériques

Accès direct aux programmes. Pour un programme à 2 chiffres,il faut ajouter le 2ème chiffre avant que le trait ne disparaisse.

* Fabriqué sous licence de Dolby Laboratories. "Dolby" et le symbole double-D sont des marques de Dolby Laboratories.

Liste des programmes

Pour afficher / effacer la liste des

programmes. Utilisez ensuite les

touches îÏ pour sélectionner

un programme et la touche ¬

pour l’afficher.

RADIO

SMART

”

[

564

879

• Branchez le fil d'antenne radio fournie à la prise FM ANT située en dessous du téléviseur.

• Utilisez le cordon de liaison d’antenne fourni et raccordez la prise

: située en

dessous du téléviseur à votre prise d’antenne.

Avec les antennes d’intérieur,la réception peut dans certaines conditions être difficile.Vous pouvez l’améliorer en faisant tourner l’antenne. Si la réception reste médiocre, il faut utiliser une antenne extérieure.

• Branchez le cordon d’alimentation sur le téléviseur et la prise de courant sur le secteur (220-240 V / 50 Hz).

Raccordements

FM ANT

Raccordement d’autres appareils

Magnétoscope (ou DVD enregistrable)

Effectuez les raccordements ci-contre. Utilisez un cordon de liaison péritel de bonne qualité.

Si votre magnétoscope ne possède pas de prise péritel, seule la liaison par le câble antenne est possible.Vous devez accorder le programme numéro 0 du téléviseur sur le signal de test du magnétoscope (voir mémo. manuelle p. 7). Ensuite pour reproduire l’image du magnétoscope, appuyez sur

Magnétoscope avec Décodeur

Connectez le décodeur sur la deuxième prise péritel du magnétoscope.Vous pourrez ainsi enregistrer les émissions cryptées.

Magnétoscope

Récepteur satellite, décodeur, DVD, jeux,...

Effectuez les raccordements ci-contre.

Autres appareils

FM ANT.

FM ANT

VCR

FM ANT

EXT. 1

VGA Input

Connexions latérales

Ordinateur

(Disponible uniquement sur certaines versions)

Effectuez les raccordements ci-contre. Avec la touche

, sélectionner AV / S-VHS.

Pour un appareil monophonique, connectez le signal son sur l’entrée AUDIO L. Le son est reproduit automatiquement sur les haut-parleurs gauche et droit du téléviseur.

Casque

Lorsque le casque est connecté, le son du téléviseur est coupé. Les touches @

” #

permettent de régler le volume.

L'impédance du casque doit être comprise entre 32 et 600 ohms.

Connectez la sortie moniteur de votre ordinateur à l’entrée

PC VGA in du téléviseur.

Connectez la sortie son

Audio out L et R de l’ordinateur à

l’entrée

Audio in (PC) du téléviseur.

Pour plus d’informations sur l’utilisation en mode PC, voir page 10.

La résolution optimale de l’écran est obtenue en configurant l’ordinateur sur 1024 x 768, 60 Hz. Voici la liste des différentes résolutions d’affichage disponibles sur votre téléviseur : 640 x 480, 60 Hz 800 x 600, 56 Hz 1024 x 768, 60 Hz 640 x 480, 67 Hz 800 x 600, 60 Hz 1024 x 768, 70 Hz 640 x 480, 72 Hz 800 x 600, 72 Hz 1024 x 768, 75 Hz 640 x 480, 75 Hz 800 x 600, 75 Hz 720 x 400, 70 Hz 832 x 624, 75 Hz

Audio

Video

S-Video

FM ANT

Analogue

Audio

Video

S-Video

Audio

in (PC)

EXT. 1

VGA Input

Installation rapide

Classement des programmes

La première fois que vous allumez le téléviseur, un menu apparaît à l’écran. Ce menu vous invite à choisir le pays ainsi que la langue des menus :

Si le menu n’apparaît pas, maintenez appuyées pendant 5 secondes les touches @ et # du téléviseur, pour le faire apparaître.

& Utilisez les touches îÏ de la télécommande

pour choisir votre pays, puis validez avec

¬.

Si votre pays n’apparaît pas dans la liste, sélectionnez le choix “. . .”

é Sélectionnez ensuite votre langue avec les

touches

îÏ puis validez avec ¬.

“ La recherche démarre automatiquement.

Tous les programmes TV et stations radio disponibles sont mémorisés. L’opération prend quelques minutes. L’affichage montre la progression de la recherche et le nombre de programmes trouvés. A la fin, le menu disparaît.

Pour sortir ou interrompre la recherche, appuyez sur

H. Si aucun programme n’est trouvé, reportez

vous au chapitre conseils p. 12.

‘ Si l’émetteur ou le réseau câblé transmet le

signal de classement automatique, les programmes seront correctement numérotés. L’installation est alors terminée.

( Si ce n’est pas le cas, vous devez utiliser le

Classement pour les renuméroter.

Certains émetteurs ou réseaux câblés diffusent leurs propres paramètres de classement (région, langage...). Dans ce cas, vous devez indiquer votre choix avec les touches

puis valider avec ¬.

& Appuyez sur la touche h.Le Menu TV

s’affiche à l’écran.

é Avec le curseur, sélectionnez le menu

Installation puis le menu Classement .

“ Sélectionnez le programme que vous

souhaitez déplacer avec les touches

îÏ et

appuyez sur

¬.

‘ Utilisez ensuite les touches

îÏ pour

choisir le nouveau numéro et validez avec

È.

( Recommencez les étapes “ et ‘ autant de

fois qu’il y a de programmes à renuméroter.

§ Pour quitter les menus, appuyez sur

Menu TV

Image •

Son •

Options •

Installation •

Mode •

Plug’n’Play

Country

Language

English

Installation

Langage Æ •

Pays Æ •

Mémo. Auto. Æ •

Mémo Manuel. Æ •

Classement Æ •

•

0 1 2

4 5

Pour allumer le téléviseur, appuyez sur la touche marche arrêt. Un voyant s’allume en vert et l’écran s’illumine.Allez directement au chapitre installation rapide.Si le téléviseur reste en veille (voyant rouge), appuyez sur la touche P

# de la télécommande.

Le voyant clignote lorsque vous utilisez la télécommande.

Mise en marche

VOLUME

PROGRAM

Réglages de l’image

& Appuyez sur la touche H puis sur ¬.

Le menu

Image apparaît :

é Utilisez les touches

pour sélectionner

un réglage et les touches

È¬ pour régler.

“ Une fois les réglages effectués,sélectionnez le

choix

Mémoriser et appuyer sur ¬ pour les

enregistrer.Appuyez sur

d pour quitter.

Description des réglages :

•

Lumière : agit sur la luminosité de l’image.

•

Couleur : agit sur l’intensité de la couleur.

•

Contraste : agit sur la différence entre les

tons clairs et les tons foncés.

•

Définition : agit sur la netteté de l’image.

•

Temp. Couleur : agit sur le rendu des

couleurs :

Froide (plus bleue), Normale

(équilibrée) ou Chaude (plus rouge).

•

Mémoriser : pour mémoriser les réglages de

l’image.

Menu TV


Son

Options

Installation

Mode


Lumière

Couleur

Contraste

Définition

Temp. Couleur

Mémoriser

Mémorisation manuelle

Autres réglages du menu Installation

Ce menu permet de mémoriser les programmes un par un.

& Appuyez sur la touche H. é Avec le curseur, sélectionnez le menu

Installation puis Mémo Manuelle :

“

Système : sélectionnez Europe (détection

automatique*) ou

Europe Ouest (norme BG),

Europe Est (norme DK), Royaume-Uni

(norme I) ou France (norme LL’).

* Sauf pour la France (norme LL’), il faut

sélectionner impérativement le choix

France.

‘

Recherche :appuyez sur ¬. La recherche

commence. Dès qu’un programme est trouvé, le défilement s’arrête et le nom du programme s’affiche (si disponible).Allez à l’étape suivante. Si vous connaissez la fréquence du programme désiré, composez directement son numéro avec les touches

0 à 9.

Si aucune image n’est trouvée, voir conseils (p. 12).

(

No De Prog. : entrer le numéro souhaité avec

les touches

È¬ ou 0 à 9.

Ajust. Fin : si la réception n’est pas

satisfaisante, réglez avec les touches

È¬.

Mémoriser :appuyez sur ¬. Le programme

est mémorisé.

! Répétez les étapes ‘ à ! autant de fois qu’il

y a de programmes à mémoriser.

ç Pour quitter les menus,appuyez sur

& Appuyez sur la touche H et sélectionnez le

Installation :

Langage : pour modifier la langue d’affichage

des menus.

“ Pays : pour choisir votre pays (F pour France).

Ce réglage intervient dans la recherche, le classement automatique des programmes et l’affichage du télétexte. Si votre pays n’apparaît pas dans la liste, sélectionnez le choix “. ..”

‘

Mémo. Auto : pour lancer une recherche

automatique de tous les programmes disponibles dans votre région.Si l’émetteur ou

le réseau câblé transmet le signal de classement automatique, les programmes seront correctement numérotés. Si ce n’est pas le cas, vous devez utiliser le menu

Classement pour les renuméroter (voir p.6).

Certains émetteurs ou réseaux câblés diffusent leurs propres paramètres de classement (région, langage, ...). Dans ce cas, vous devez indiquer votre choix avec les touches

îÏ puis valider avec ¬.Pour

sortir ou interrompre la recherche, appuyez sur

Si aucune image n’est trouvée, voir conseils (p. 12).

( Pour quitter les menus,appuyez sur d.

Menu TV

Image •

Son •

Options •

Installation •

Mode •

Mémo. Manuel.

Système

Recherche

No. De Prog.

Ajust. Fin

Mémoriser

France

Réglages du son

& Appuyez sur H,sélectionner Son (Ï) et

appuyez sur

¬. Le menu Son apparaît :

é Utilisez les touches

îÏ pour sélectionner

un réglage et les touches

È¬ pour régler.

“ Une fois les réglages effectués,sélectionnez le

choix

Mémoriser et appuyer sur ¬ pour les

enregistrer.

‘ Pour quitter les menus,appuyez sur

Description des réglages:

•

Egaliseur : pour régler la tonalité du son (de

grave:120 Hz à aigus: 10 kHz).

•

Balance : pour équilibrer le son sur les haut-

parleurs gauche et droit.

•

Delta Volume : permet de compenser les

écarts de volume qui existent entre les différents programmes ou les prises EXT. Ce réglage est opérationnel pour les programmes 0 à 40 et les prises EXT.

• AVL (Automatic Volume Leveler): contrôle automatique du volume qui permet de limiter les augmentations du son, en particulier lors des changements de programmes ou des publicités.

• Dolby Virtual : pour

activer / désactiver l’effet

d’élargissement du son.

Vous avez également

accès à ce réglage avec la touche

•

Mémoriser : pour mémoriser les réglages du

son.

Réglage des options

& Appuyez sur H,sélectionner Options (Ï)

et appuyez sur

¬.Vous pouvez régler :

Timer :voir page suivante.

“

Contraste + : réglage automatique du

contraste de l’image qui ramène en

permanence la partie la plus sombre de l’image au noir.

‘ Pour quitter les menus,appuyez sur

Menu TV


Son

Options

Installation

Mode

Son

Egaliseur Æ •

BalanceÆ •

Delta VolumeÆ •

AVLÆ •

Dolby VirtualÆ •

MémoriserÆ •

120 Hz 500 Hz 1500 Hz 5 KHz 10 KHz

Fonction réveil

Ce menu vous permet d’utiliser le téléviseur comme un réveil.

& Appuyez sur la touche

é Avec le curseur, sélectionnez le menu

Options

puis Timer :

“

Minuterie : pour sélectionner une durée de

mise en veille automatique.

‘

Heure : entrez l’heure courante.

Remar

que : l’heure est mise à jour,à chaque mise en marche avec le bouton marche/arrêt, à partir des informations télétexte du programme n° 1. Si celui-ci n’a pas de télétexte, la mise à jour n’aura pas lieu.

( Heure Début : entrez l’heure de début.

Heure Fin : entrez l’heure de mise en veille.

No. de Prog : entrez le numéro du programme

désiré pour le réveil.Vous pouvez sélectionner une station FM en utilisant les touches

È¬

(les touches 09 permettent uniquement de sélectionner les programmes tv).

Prog. Activée :vous pouvez régler :

•

Une fois pour un réveil unique,

•

Quotidien pour tous les jour,

•

Arrêt pour annuler.

ç Appuyez sur

b pour mettre en veille le

téléviseur. Il s’allumera automatiquement à l’heure programmée. Si vous laissez le téléviseur allumé, il changera uniquement de programme à l’heure indiquée (et se mettra en veille à l’

Heure de Fin).

Menu TV


Son

Options

Installation

Mode

Timer

Minuterie

Heure

Début

Heure Fin

No. De Prog

Prog. Activée

10:56

Télétexte

Appuyez sur :

Vous obtenez :

Le télétexte est un système d'informations, diffusé par certaines chaînes, qui se consulte comme un journal. Il permet aussi d'accéder aux sous-titrages pour les personnes malentendantes ou peu familiarisées avec la langue de transmission (réseaux câblés,chaînes satellites,...).

Marche/arrêt

télétexte

Sélection

d’une page

Permet d’appeler le télétexte, de passer en mode transparent puis de quitter. La première fois, le sommaire apparaît avec la liste des rubriques auxquelles vous pouvez accéder. Chaque rubrique est repérée par un numéro de page à 3 chiffres.

Si la chaîne sélectionnée ne diffuse pas le télétexte, l'indication 100 s'affiche et l'écran reste noir (dans ce cas, quittez le télétexte et choisissez une autre chaîne).

Composer le numéro de la page désiré avec les touches

0 à 9 ou @ P #.Exemple: page 120, tapez 120.

Le numéro s’affiche en haut à gauche, le compteur tourne, puis la page est affichée. Renouvelez l'opération pour consulter une autre page.

Si le compteur continue à chercher, c’est que la page n'est pas transmise. Choisissez un autre numéro.

Sommaire

Accès

direct aux

rubriques

Pour revenir au sommaire (généralement la page 100).

Des zones colorées sont affichées en bas de l’écran. Les 4 touches colorées permettent d’accéder aux rubriques ou aux pages correspondantes.

Les zones colorées clignotent lorsque la rubrique ou la page n’est pas encore disponible.

Agrandissement

d'une page

Pour afficher la partie supérieure, inférieure, puis revenir à la dimension normale.

Arrêt de

l'alternance

des sous-pages

Informations

cachées

Certaines pages contiennent des sous-pages qui se succèdent automatiquement. Cette touche permet d’arrêter ou reprendre l'alternance des sous-pages. L'indication _ apparaît en haut à gauche.

Pour faire apparaître ou disparaître les informations cachées (solutions de jeux).

Pages

préférées

Pour les programmes télétexte 0 à 40,vous pouvez mémoriser 4 pages préférées qui seront ensuite directement accessibles avec les touches colorées (rouge, verte, jaune, bleue).

& Appuyez sur la touche

H pour passer en mode pages

préférées.

é Affichez la page télétexte que vous souhaitez mémoriser. “ Appuyez ensuite pendant 3 secondes sur la touche

colorée de votre choix.La page est mémorisée.

‘ Renouvelez l’opération avec les autres touches

colorées.

( À présent, dès que vous consultez le télétexte, vos

pages préférées apparaissent en couleur en bas de l’écran. Pour retrouver les rubriques habituelles, appuyez sur

Pour tout effacer, appuyez sur d pendant 5 secondes.

SMART

+ +

[

”

- -

564

879

SMART

Utilisation de la radio

Choix du mode radio

Appuyez sur la touche

Z de la télécommande

pour commuter le téléviseur en mode radio. Appuyez sur la touche

X pour revenir en

mode tv.En mode radio, le numéro de la station, sa fréquence et le mode son s’affichent à l’écran.

Sélection des programmes

Utilisez les touches

0 à 9 ou @ P # pour

sélectionner les stations FM (de 1 à 40).

Liste des stations radio

Appuyez sur la touche M pour afficher/effacer la liste des stations radio.

Utilisez ensuite le

curseur pour sélectionner une station.

Utilisation des menus radio

Utilisez la touche

H pour accéder aux

réglages spécifiques à la radio.

Recherche des stations radio

Si vous avez utilisé l’installation rapide, toutes les stations FM disponibles ont été mémorisées. Pour lancer une nouvelle recherche,utilisez le menu

Installation : Mémo. Auto (pour une recherche

complète) ou

Mémo. Manuel (pour une

recherche station par station).Le fonctionnement de ces menus est identique a celui des menus TV.

Économiseur d’écran

Dans le menu

Options

vous pouvez activer / désactiver l’économiseur d’écran. L’heure et la fréquence de la station défilent à l’écran.

Utilisation en mode moniteur PC

Choix du mode PC

Votre téléviseur peut être utilisé comme un moniteur d’ordinateur.

Vous devez d’abord effectuer les raccordements de l’ordinateur et ajuster la résolution (voir p.5).

Appuyez sur la touche Vde la télécommande pour commuter le téléviseur en mode PC. Appuyez sur

pour revenir en mode tv.

En cas d’absence de signal PC pendant plus de 5 secondes, le téléviseur passe automatiquement en veille.

Utilisation des menus PC

Appuyez sur la touche

H pour accéder aux

réglages spécifiques au mode moniteur PC. Utilisez le curseur pour régler (les réglages sont mémorisés automatiquement) :

•


Lumière/ Contraste

: pour régler la lumière et

le contraste.

Horizontal / Vertical : pour ajuster le

positionnement horizontal et vertical de l’image.

- Régler la couleur : pour régler la teinte des couleurs (froide, normale ou chaude).

•

Sélection Audio: pour choisir le son qui est

reproduit sur le téléviseur (PC ou TV / Radio). Vous pouvez par exemple écouter la radio pendant que vous utilisez l’ordinateur.

•

Options

Phase / Horloge

:permet d’éliminer les lignes

parasites horizontales (

Phase) et verticales

(

Horloge).

Format d’écran

(Disponible uniquement sur

certaines versions) : pour choisir entre écran

large ou le format original des écrans PC.

Ajustement Auto

: le positionnement est réglé

automatiquement.

•

Revenir réglages usine

: pour revenir aux

réglages d’usine (réglages par défaut).

•

Sélection Mode

: pour revenir en mode TV ou

radio.

(Disponible uniquement sur certaines versions)

Formats 16:9

Les images que vous recevez peuvent être transmises au format 16:9 (écran large) ou 4:3 (écran traditionnel). Les images 4:3 ont parfois une bande noire en haut et en bas (format cinémascope). Cette fonction permet d’éliminer les bandes noires et d’optimiser l’affichage des images sur l’écran.

Si votre téléviseur est équipé d’un écran 4:3

Si votre téléviseur est équipé d’un écran 16:9

Appuyez sur la touche p (ou

È¬

) pour sélectionner les différents modes :

Le téléviseur est équipé d’une commutation automatique qui décode le signal spécifique émis par certains programmes et sélectionne automatiquement le bon format d’écran.

4:3

L’image est reproduite au format 4:3,une bande noire apparaît de chaque côté de l’image.

ZOOM 14:9

L’image est agrandie au format 14:9, une petite bande noire subsiste de chaque côté de l’image.

ZOOM 16:9

L’image est agrandie au format 16:9. Ce mode est recommandé pour visualiser les images avec bande noire en haut et en bas (format cinémascope).

16:9 SOUS-TITRES

Ce mode permet de visualiser les images 4:3 sur toute la surface de l’écran en laissant visibles les sous-titres.

SUPER 4:3

Ce mode permet de visualiser les images 4:3 sur toute la surface de l’écran en élargissant les côtés de l’image.

16:9

Ce mode permet de restituer les bonnes proportions des images transmises en 16:9.

Si vous visualisez une image 4:3 comme représentée ici, elle sera élargie sur le plan horizontal.

PLEIN ÉCRAN

Ce mode permet d’afficher les images en plein écran.

Appuyez sur la touche

p (ou

îÏ

) pour sélectionner les différents modes :

4:3

L’image est reproduite au format 4:3

EXTENSION 4:3

L’image est élargie verticalement.

Ce mode permet de supprimer les bandes noires

des images au format cinémascope.

COMPRESS 16:9

L’image est comprimée verticalement au format 16:9.

Glossaire

Signaux RVB : Il s’agit de 3 signaux vidéo Rouge,Vert, Bleu qui composent l’image. L’utilisation de ces

signaux permet d’obtenir une meilleure qualité d’image.

Signaux S-VHS: Il s’agit de 2 signaux vidéo séparés Y/C issus des standards d’enregistrement S-VHS et

Hi-8. Les signaux de luminance Y (noir et blanc) et de chrominance C (couleur) sont enregistrés séparément sur la bande. On obtient ainsi une meilleur qualité qu’avec la vidéo standard (VHS et 8 mm) où les signaux Y/C sont mélangés pour ne former qu’un seul signal vidéo.

Son NICAM: Procédé permettant de transmettre le son en qualité numérique. Système:

La transmission des images n’est pas faite de la même façon dans tous les pays.Il existe différentes

normes : BG, DK,I, et L L’. Le réglage

Système (p. 7) permet de sélectionner ces différentes normes. Ne pas

confondre avec le codage couleur PAL ou SECAM. Le Pal est utilisé dans la plupart des pays d’Europe,le Secam en France, en Russie et dans la plupart des pays d’Afrique. Les États Unis et le Japon utilisent un autre système appelé NTSC. Les entrées EXT1 et EXT2 permettent de lire les enregistrements codés en NTSC.

16:9: Désigne les proportions largeur / hauteur de l’écran. Les téléviseurs à écran large ont des

proportions 16/9 et les écrans traditionnels: 4/3.

Conseils

Mauvaise réception

Absence d'image

Absence de son

Le mode PC ne fonctionne pas ?

La télécommande ne fonctionne plus ?

Veille

Nettoyage du téléviseur

Toujours pas de résultats ?

La proximité de montagnes ou de hauts immeubles peut être la cause d'image dédoublée, d'écho ou d'ombres. Dans ce cas, essayez d’ajuster manuellement l’accord de l’image: voir

Ajust. Fin

(p.7) ou modifiez l'orientation de l'antenne extérieure. Vérifiez également que votre antenne permet de recevoir les émissions dans cette bande de fréquences (bande UHF ou VHF) ?

Avez-vous bien branché l'antenne ? Avez-vous choisi le bon système ? (p. 7) Une prise péritel ou une prise d'antenne mal connectée est souvent la cause de problèmes d'image ou de son (il arrive que les prises se déconnectent légèrement lorsque l'on déplace ou que l'on tourne le téléviseur).Vérifiez toutes les connexions.

Si certains programmes sont dépourvus de son, mais pas d’image, c’est que vous n’avez pas le bon système TV. Modifiez le réglage

Système

(p. 7). L’amplificateur connecté au téléviseur ne délivre pas de son ? Vérifiez que vous n’avez pas confondu la sortie audio avec l’entrée audio.

Vérifiez que vous avez bien configuré l’ordinateur sur un résolution d’affichage compatible (voir p.5).

Le voyant du téléviseur ne clignote plus lorsque vous utilisez la télécommande ? Remplacez la pile.

Si le téléviseur ne reçoit pas de signal pendant 15 mn, il passe automatiquement en veille. Pour faire des économies d’énergie, votre téléviseur est équipé de composants permettant une très faible consommation en veille (inférieure à 1 W).

Le nettoyage de l’écran et du coffret doit être effectué uniquement avec un chiffon propre, doux et non pelucheux. Ne pas utiliser de produit à base d’alcool ou de solvant.

Débranchez la prise secteur du téléviseur pendant 30 secondes puis rebranchez la à nouveau. En cas de panne, n’essayez jamais de réparer vous même le téléviseur, mais consultez le service après vente.

Bevezetés

Ta r talomjegyzék

Új televíziót vásárolt.Köszönjük a márkánk iránti bizalmát. Kérjük,a készülék által nyújtott szolgáltatások megismerése érdekében figyelmesen olvassa el a használati útmutatót. Reméljük, hogy technológiánkat teljes megelégedéssel fogja használni.

Üzembehelyezés

Az LCD televízió ismertetése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

A készülék elhelyezése . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Tá vkapcsoló . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

A távirányító gombjai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Az antennák csatlakoztatása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Egyéb készülékek csatlakoztatása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Üzembehelyezés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Gyors indítás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Programok osztályozása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Kézi tárolás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Egyéb szabályozások az Indítás menüpontban . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Használat

Képbeállítás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Hangbeállítás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Az funkciók beállítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Az ébresztési funkció . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Teletext . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

A rádió használata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

16:9 formátum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Hasznos tudnivalók

Tanácsok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Szószedet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Újrafelhasználási irányelv

A televízió újrafelhasználható anyagokat tartalmaz,melyek újra feldolgozhatók. A környezeti ártalmak minimumra csökkentése érdekében erre szakosodott vállalatok összegyűjtik a használt készülékeket,szétszerelik őket és összegyűjtik belőlük az újra felhasználható anyagokat (kérjen információt a kereskedőtől).

Magyar

Tá vkapcsoló

Az LCD televízió ismertetése

A készülék kezelőgombjai :

• . :a készülék be- vagy kikapcsolása.

• VOLUME - + :a készülék hangerejének szabályozása.

• PROGRAM > < :a programhelyek kiválasztása.

• MENÜ : a különböző menüpontok ki- vagy bekapcsolásához nyomja meg egyidejűleg a

és a

gombot.A beállítást a

> <

gombok segítségével

kiválaszthatja, a

- +

gombbal pedig elvégezheti.

é Áramellátás jelzőfény és infravörös érzékelő.

Hátsó oldal :

A fő csatlakoztatásokat a televíziókészülék alsó részén kell elvégezni.

A csatlakozókról részletesebben lásd a 4. oldalt.

“

Dönthető állvány.

Az állvány leszerelhető,az opcióként megvásárolható fali tartókészlettel helyettesíthető (tájékoztatásért forduljon a kereskedőhöz).

‘ TV és rádióantenna csatlakozók ( SCART EXT1 csatlakozó

§ VGA* számítógép csatlakoztatásához. è Csatlakozások az oldallapon

* csak bizonyos típusoknál

Helyezze be a 2 darab mellékelt,R6 típusú elemet, ügyeljen az elemek polaritására (+/-).

A környezet védelme érdekében a készülékhez mellékelt szárazelemek nem tartalmaznak sem higanyt, sem kadmium-nikkelt. Ügyeljen arra, hogy az elhasznált elemeket ne dobja ki, hanem vegye igénybe a rendelkezésére álló újrafelhasználási lehetőségeket (érdeklődjön kereskedőjénél).

A készüléket stabil,szilárd felületre helyezze.A biztonsági szempontokat figyelembe véve,a készüléket ne tegye vízsugár, hőforrás (lámpa, gyertya, radiátor stb.) közelébe és ne tömítse el a készülék hátoldalán található szellőzőrácsokat.

A készülék elhelyezése

VOLUME

FM ANT

EXT. 1

PROGRAM

VGA Input

Audio

Video

S-Video

Audio

5 cm

A távirányító nyomógombjai

Hangmód

Lehetővé teszi a

STEREO (vagy NICAM

STEREO

) adások MONO-ba történő átalakítását, vagy, a kétnyelvű adások esetén a

DUAL I vagy DUAL II A kék

színű MONO jelzés azt jelenti hogy az adás más hangszínben is fogható.

16:9 formátum (11. o)

Automatikus kikapcsoló

Az automatikus kikapcsolás

időtartartam (0-tól 240 percig)

beállítása.

Hang és kép alapbeállítások

Lehetővé tesz egy sor kép és hang alapbeállítást. A természetes

beállítás helyzet megfelel a menükben elvégzett beállításoknak.

TV / PC / Rádió

(10.o.)

A televíziókészülék TV, PC vagy

rádió üzemmódba történő

átváltásához nyomja meg a

megfelelő gombot .

Menü

A menü lehívásához vagy a

menüből történő kilépéshez.

EXT csatlakoztatás kiválasztása

(4. o.)

A csatlakoztatott készülék

kiválasztásához nyomja meg

többször ezt a gombot.

A legtöbb készülék saját maga vezérli az

egyik csatlakozóról a másikra történő

átváltást.

Kurzor

Ez a 4 gomb lehetővé teszi a

menüpontok közötti keresést.

Hangerő

A hangerőszint beállításához

Némító

A hang ki- és visszakapcsolásához.

Képernyő információk / állandó

számok

A programnév és szám,az idő, a

hangmód, az automatikus kikapcsolásig

hátramaradt idő kijelzése vagy

takarása.A szám állandó kijelzéséhez 5

másodpercig tartsa nyomva.

Készenléti helyzet

A televízió készenléti helyzetbe történő kapcsolása.Az újra bekapcsoláshoz nyomja meg a

@#vagy 0-9 gombot.

Teletext megjelenítése (9. o)

Surround háttérhanghatás

Háttérhanghatás aktiválásához és kikapcsolásához.A Vir tual Dolby Surround *-dal felszerelt változatoknál a Dolby Surround Pro Logic háttérhanghatást eredményez.

Programkiválasztás

Az alsó vagy a felső program lehívása. Néhány másodpercre mejelenik a program száma és módja.

Egyes teletextet sugárzó csatornán, a képernyő alsó részén megjelenik a műsor címe.

Előző program

Az utoljára megjelenített program visszahívása.

Számgombok

A csatornák azonnali kiválasztása. A két számjegyű programoknál a második számjegyet a vonal eltűnése elött kell hozzáadni.

A Dolby Laboratories engedélyével gyártva.

A “Dolby” és a dupla D szimbólum a Dolby Laboratories márkanevei.

A programok listája

A programok listájának

megjelenítésére / törlésére. Utána a

îÏ gombokkal válasszunk ki egy

programot, majd a ¬ gombbal

jelenítsük meg.

RADIO

SMART

”

[

564

879

• Csatlakoztassa a gyárilag mellékelt rádióantenna kábelt a készülék alján található FM ANT bemenethez.

• A gyárilag mellékelt antennacsatlakozó kábel segítségével a készülék alján található

: bemenetet csatlakoztassa

az antennakimenethez.

Belső antennával a vétel bizonyos körülmények között nehéz lehet. Ezen a problémán az antenna elforgatásával segíthet. Ha a vétel továbbra is rossz marad,akkor külső antennát kell használni.

• Csatlakoztassa a hálózati kábelt a televízióhoz és a fali csatlakozóhoz.(220240 V/50 Hz).

Az antennák csatlakoztatása

FM ANT

Egyéb készülékek csatlakoztatása

Videomagnó (vagy írható DVD)

A mellékelt ábra szerint kösse össze a képmagnót a televízióval.Használjon jó minőségű EURO-csatlakozózsinórt.

Ha a képmagnón nincs EURO-csatlakozó,a televízióval való összeköttetés csak az antennazsinóron keresztül valósítható meg. A televízió 0-ás programját a képmagnó tesztjelére kell hangolni (lásd a TÁROLÁS fejezetet,

7. old.).A képmagnó képének megjelenítéséhez

nyomja meg a

0 gombot.

Képmagnó és Dekóder

A képmagnó második EURO-csatlakozójára kösse a dekódert.Ezáltal a kódolt adásokat is felveheti.

Képmagnó

Műhold antenna, dekóder, DVD, játékok...

A mellékelt ábra szerint kösse össze a képmagnót a televízióval.

Más készülékek

FM ANT.

FM ANT

VCR

FM ANT

EXT. 1

VGA Input

Csatlakozások az oldallapon

Számítógép

(csak bizonyos típusoknál)

A mellékelt ábra szerint kösse össze a képmagnót a televízióval. A n gomb segítségével válassza az AV/S-VHS.

Mono készülék esetén kösse rá a hangjelet az AUDIO L bemenetre.A hang automatikusan a televízió jobb és bal hangszórójából jön.

Fejhallgató

Fejhallgató csatlakoztatása esetén a tévékészülék hangja ki van kapcsolva.A hangerősséget a

@”#gombok

segítségével lehet szabályozni.

A fejhallgató ellenállásának 32 és 600 ohm között kell lenni.

Csatlakoztassa számítógépe monitor kimenetét televíziókészüléke

PC VGA In bemenetéhez. Csatlakoztassa

számítógépe

Audió out L és R kimenetét televíziókészüléke

Audió in (PC) bemenetéhez.

A készülék PC üzemmódban történő használatáról bővebb tájékoztatást a 10. oldalon talál.

A képernyő optimális képfelbontásához a számítógép képfelbontását 1024 x 768-es felbontásúra és 60 Hz-esre állítsa be. A készüléken alkalmazható, különböző képfelbontások listája:

640 x 480, 60 Hz 800 x 600, 56 Hz 1024 x 768, 60 Hz 640 x 480, 67 Hz 800 x 600, 60 Hz 1024 x 768, 70 Hz 640 x 480, 72 Hz 800 x 600, 72 Hz 1024 x 768, 75 Hz 640 x 480, 75 Hz 800 x 600, 75 Hz 720 x 400, 70 Hz 832 x 624, 75 Hz

Audio

Video

S-Video

FM ANT

Analogue

Audio

Video

S-Video

Audio

in (PC)

EXT. 1

VGA Input

+ 67 hidden pages
