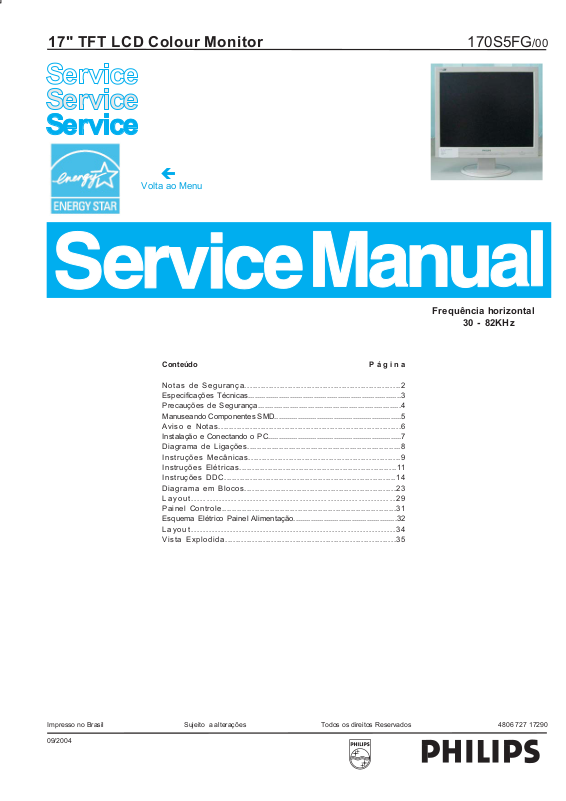

17" TFT LCD Colour Monitor

09/2004

Service

Service

Service

ç

Volta ao Menu

170S5FG/00

Frequência horizontal

30 - 82KHz

Conteúdo P á g i n a

No t as de Se gurança ...... . ...... . ...... . ...... . ...... . ...... . ...... . ...... . ..2

Especificações Técnicas......................................................................3

Precauções de Segurança...............................................................4

Manuseando Componentes SMD............................................................5

Aviso e No tas.. ......... ..... ..... ......... ..... ..... ......... ..... ..... .... ..... .6

Instalação e Conectando o PC...............................................................7

Diagrama de Ligações...............................................................8

In struçõ es Mecâni c as... ...... ...... ..... . ..... ...... ...... ..... . ..... ...... ..9

Instruções Elétrica s............... ............. ... ............. ................ .11

Instr uçõe s DDC.... ....... ........... ....... ........... ....... ........... ........14

Diagrama em Bloco s... ....................... .... .... .... .... .... ............23

La y ou t. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. .. . .. . .. .. . .. .. . .. .. . .. .. . .. .. . .2 9

Painel Controle.....................................................................31

Esquema Elétrico Painel Alimentação................................................32

La y out . .. . ... . .. . . .. . .. . . .. . .. . . .. . .. . ... . .. . . .. . .. . . .. . .. . . .. . .. . . .. . .. . . 34

Vi sta Ex plodida. . ........ . ........ . ........ . ........ . ........ . ........ . .......3 5

Impresso no Brasil Sujeito a alterações Todos os direitos Reservados

4806 727 17290

3

170S5FG2 170S5FG

NOTAS DE SEGURANÇA

A manutenção adequada é importante para segurança e confiabili­dade de todos os produtos Phillips. Os procedimentos de manutenção
recomendados pela Phillips e descritos neste manual de serviço são
métodos de operação de manutenção.

Alguns desses métodos requerem o uso de ferramentas especial­mente designadas para este fim. Estas ferramentas especiais devem
ser usadas quando recomendadas.

É importante notar que este manual contém várias observações de
precauções e notas de segurança que devem ser lidas cuidadosa­mente a fim de minimizar o risco para o técnico. Há possibilidade de
que métodos não adequados de serviço podem danificar o equipa

­mento. É também importante entender que estas observações não são
definitivas. A Phillips não tem como avaliar ou aconselhar os métodos
de serviço de cada um e suas possíveis conseqüência.

Conseqüentemente a Phillips não se compromete a qualquer avalia­ção. O técnico que usar os procedimentos de serviço ou ferramentas
não recomendadas pela Phillips deve estar ciente que este não é o
método recomendado e seguro e que corre risco ao usá-los.

CUIDADO

Componentes críticos que tem características especiais de segurança
são identificados com o símbolo

I e delimitados com uma linha
tracejada * (quando vários componentes críticos são agrupados em
uma área), também são identificados com este símbolo nos esquemas
elétricos e vistas explodidas.

O uso de substitutos que não possuem as mesmas características de
segurança especificadas podem causar choque, fogo e outros danos.

Sob nenhuma circunstância o projeto deve ser modificado sem permis

-

são por escrito da Phillips.

A Philips não assume qualquer responsabilidade por modificações não
autorizadas.

O serviço autorizado assumirá total responsabilidade.

PARA PRODUTOS COM LASER:

Radiação laser invisivel quando aberto.
EVITE EXPOSIÇÃO DIRETA AO RAIO.

O uso de controles, ajustes ou realização
de procedimentos outros que não os
descritos aqui, podem resultar em
perigosa exposição à radiação.

O uso de instrumentos ópticos com este
produto aumentará o perigo de danos
aos olhos.

PERIGO-

CUIDADO-

CUIDADO-

PARA ASSEGURAR A CONTÍNUA CONFIABILIDADE
DESTE PRODUTO, USE APENAS COMPONENTES
ORIGINAIS QUE ESTÃO LISTADOS NA LISTA DE
MATERIAIS DE REPOSIÇÃO DESTE MANUAL.

* Linha Tracejada

Tome cuidado durante a manipulação do módulo do LCD com
unidade de backlight

- Deve-se montar o módulo usando os furos de montagem localiza­dos nos quatro cantos.

- Não pressione o painel, cantos duros ou choque elétrico podem
resultar em danos à tela.

- Não risque nem pressione o painel com nenhum objeto afiado, tais
como lápis ou caneta pois isto pode resultar em danos ao painel.

- Proteja o módulo de ESD que pode danificar o circuito eletrônico
(C-MOS).

- Assegure que o corpo dos técnicos esteja aterrado através de
pulseiras anti-estáticas.

- Não deixe o módulo em altas temperaturas e em áreas com umi

-

dade elevada por muito tempo.

- Evite o contato com água que pode provocar um curto-circuito
dentro do módulo.

- Se a superfície do painel sujar, limpe-a com um material macio.

(a limpeza com um pano sujo ou áspero pode danificar o painel.)

3

170S5FG2 170S5FG

3

170S5FG2 170S5FG

ESPECIFICAÇÕES TÉCNICAS

Especificações Técnicas

Armazenamento de Dados

Modos pré-ajustados de fábrica:
Este monitor tem 15 modos pré-ajustados de fábrica como mostra
a tabela abaixo:

Definição do Gerenciamento de Potência

Modo VESA Video H-sync V-sync Potencia

Consumida

Cor do
LED

ON Ativo Sim Sim < 35 W Verde

OFF Apagado Não Não < 1 W Âmbar

H. freq (kHz) Resolução V. freq (Hz)

31.5 640*350 70

31.

5 720*400 70

31.

5 640*480 60

35.

0 640*480 67

37.

5 640*480 75

35.

2 800*600 56

37.

9 800*600 60

46.

9 800*600 75

49.

7 832*624 75

48.4 1024*768 60

60.0 1024*768 75

69.

0 1152*870 75

71.

8 1152*900 76

63.

9 1280*1024 60

80.

0 1280*1024 75

Há também espaço para armazenar 15 ajustes definidos
pelo usuário.

Especificações Técnicas

Painel LCD
Tipo :TFT LCD
Tamanho da tela

:17" / 43.2 cm diagonal
Pixel Pitch :0.264 x 0.264 mm
Tipo do painel LCD

:1280 x 1024 pixels

R.G

.B. vertical stripe

Anti-glare polarize r, hard coated

Área efetiva de visão :337.9 x 270.

3 mm

Nº de cores do Display

:16M colors

Varredura

Taxa de refresh vertical

:56 Hz-76 Hz
Frequência horizontal

:30k Hz -82 kHz
VIDEO
Frequência de vídeo

:135 MHz

Impedância de entrada

-Vídeo 75 ohm

-Sinc. 2.2K ohm

Nível do sinal de entr. :0.

7 Vpp

Sinal e entrada de sinc.

:Sincronismo separado

Sincronismo composto
Sincronismo no verse

Polaridade do sinc.

: Positive e negativo

Interface de vídeo

: D-Sub (analógico )

Resolução & Modos Presets

Máximo

128

0 x

1024 a

75 Hz

Recomendado 1280 x 1024 a

60 Hz

Características Ópticas

Faixa de contraste

: 450:1 (tip.)

Brilho : 250

cd/m2 (tip.)

Ângulo de pico de contr.

: 6º horário

Cromaticidade de branco:

x: 0.283 y: 0.297 (a 9300K)

x: 0.313 y: 0.329 (a 6500K)
x: 0.313 y: 0.329 (a sRGB)

Ângulo de visão (C/R>5): Sup.

>6

Infer.

>75º (tip.)
Esq.>80º (tip.)
Dir.

>80º (tip.)

Tempo de resposta:

<16 ms (tip.)

Dimensões

Dimensão

( LxAxP)

* :375

x 423 x 174 mm (incl. Pedestal)

Peso

: 4.2 Kg

Inclinação

: -5 ~ 25

Alimentação

: 100 240 VAC, 50/60 Hz

Consumo

: 30 W* (tip.)

Temperatura : 5 to 40C (operação)

-20º a 60º (armazenagem)

Umidade relativa

: 20% a 80%

Sistema MTBF

: 50K horas(incluindo CCFL 40K horas)

Economia de energia automática

Se você tem uma placa ou software compatível com VESA DPMS
instalado em seu PC, o monitor pode automáticamente reduzir o consumo
de energia quando não estiver em uso. Se uma entrada via teclado,
mouse ou outro dispositivo for detectado, o monitor irá entrar em operação
automáticamente. A tabela a seguir mostra o consumo de potência e a
sinalização da economia automática de potência.

Este monitor é compatível com ENERGY STAR. Como um
parceiro da ENERGY STAR, a Philips determinou que este
produto deve seguir as normas de economia de energia da
ENERGY STAR.

Função dos Pinos

Os conctores de 15 pinos D-SUB do sinal de cabo.

Nº

Pino

Função

Nº

Pino

Função

1 Entrada vídeo vermelho 9 +5V

2 Entrada vídeo verde/SOG 10 Logic ground

3 Entrada vídeo azul 11 Terra

4 Sensor (GND) 12 Serial data line (SDA)

5 Detector Hot Plug 13 H. Sync / H+V

6 Terra vermelho 14 V. Sync (VCLK para DDC)

7 Terra verde 15 Data clock line (SCL)

8 Terra azul

5

170S5FG4 170S5FG

devem ser trocados por quaisquer outros tipos, pois isto pode resultar em radiação
X excessiva.

7. É essencial usar o tubo de imagem especificado para evitar um possível problema
de radiação X.

8. A Maioria dos receptores de TV contêm algum tipo de circuito de segurança para
prevenir excessos de alta tensão durante uma falha. Esses vários circuitos devem
ser compreendidos por todos os técnicos que fazem a manutenção, especialmente
os circuitos que não atuam enquanto o aparelho opera normalmente.

Verificação a frio do vazamento de corrente

1. Desconecte o cabo de força AC e conecte um jumper entre o dois pinos do plug.

2. Ligue a chave power.

3. Meça o valor da resistência entre o cabo AC e todas as partes metálicas expostas
do gabinete do aparelho, tal como cabeças de parafuso, antenas, e eixos dos contro

­les. Quando a parte metálica exposta tem um retorno para o chassis, a leitura deve
ser entre 1 megohm e 5.2 megohms.

Quando a parte de metal exposta não tem um retorno para chassis, a leitura deve

ser infinita. Remova o o jumper do cabo de força AC.

Verificação a quente do vazamento de corrente

1. Não use um transformador de isolação para este teste. Ligue o aparelho, completa

-

mente montado, diretamente à tomada de força.

2. Conecte um resistor de 1.5k, 10W em paralelo com um capacitor de 0.15uF entre
cada parte metálica exposta do gabinete e um bom ponto de terra, tal como um
cano de água, como mostrado acima.

3. Use um voltímetro AC com pelo menos 5000ohms/volt de sensibilidade para medir
o potencial através do resistor.

4. O potencial em qualquer ponto não deve exceder 0.75 volts. Um analisador de
vazamento de corrente pode ser utilizado para fazer este teste; o vazamento de
corrente não deve exceder 0.5 mA. Se uma medida está fora dos limites especifi

­cados, há uma possibilidade de perigo de choque. O aparelho deve ser reparado e
verificado novamente antes de retornar ao cliente.

5. Repita o procedimento acima com a tomada AC invertida. (

Nota: Um adaptador

AC é necessário quando uma tomada polarizada é utilizada. Não retire o recurso
de polarização do plug.)

Reposição do Tubo de Imagem
A fonte primária de radiação X neste tipo de aparelho é o tubo de imagem. O tubo

de imagem utilizado neste chassis é especialmente construido para limitar a emissão
de radiação X. Para continuar com a proteção de radiação X, o tubo de reposição
deve ser do mesmo tipo do original, incluindo a letra de sufixo, ou um tipo apro

-

vado pela Philips.

Peças de Reposição

Muitas partes mecânicas e elétricas em conjuntos de televisão da Philips têm carac-

terísticas especiais de segurança. Essas características não estão frequentemente
evidentes em uma inspeção visual e nem podem ser obtidas utilizando compo

­nentes com tolerâncias mais altas de voltagem, potência e etc. O uso de uma peça
substituta que não tem a mesma característica de segurança que a recomendada
pela Philips neste manual de serviço pode causar choque, fogo, ou outros perigos.

1500 ohm, 1 0W

0. 15 uF

Para uma
parte
Metálica
Exposta nos
Instrumentos

Para um Cano
D' Água Metálico
ou Ponto

Aterrado

Verificação de Segurança

Após o problema original do aparelho ter sido corrigido, uma verificação de segurança
completa deve ser feita. Certifique-se de verificar o conjunto inteiro, não somente as
áreas onde você trabalhou. Algum serviço anterior pode ter deixado uma condição
insegura, que pode não ter sido percebida pelo cliente. Certifique-se de verificar os

seguintes itens:

Perigo de incêndio e choque

1. Tenha certeza que todos os componentes estão posicionados de tal forma a evitar
a possibilidade de curto-circuito com o componente adjacente. Isto é especialmente
importante naqueles aparelhos que são transportados para o serviço autorizado.

2. Nunca libere uma unidade reparada a menos que todos dispositivos de proteção,
tal como, isoladores, tampas, alívios de esforço, e outro hardware estejam instalados
em conformidade com o projeto original.

3. As soldas e as ligações devem ser inspecionadas para localizar possíveis soldas
frias, corrosões, pontos de solda muito finos, mau contatos, conectores soltos ou
isolação danificada (incluindo a do cabo AC). Certifique-se de retirar respingos de
solda e todas outras partículas estranhas soltas.

4. Verifique as trilhas dos componentes e outros componentes para ver se não existe
dano físico ou deterioração e troque o componente se necessário. Siga o layout
original, comprimento dos terminais, e montagem.

5. Nenhum terminal ou componente deve tocar o tubo ou os resistores de 1 watt ou
mais. Evite encostar os terminais ou componentes em superfícies metálicas.

6. Componentes críticos que tem características de segurança especiais são identifica

-

dos com um símbolo na lista de material e no esquema através de uma linha trace

­jada (onde vários componentes críticos estão agrupado em uma área) junto com os
símbolos de segurança nos diagramas esquemáticos e/ou nas vistas explodidas.

7. Quando estiver fazendo a manutenção em qualquer unidade, sempre use um trans

­formador de isolação para o chassi. A falta de um transformador de isolação pode
expor você ao perigo de choque e pode causar danos aos instrumentos de serviço.

8. Muitos produtos eletrônicos usam cabo de força AC polarizado (um pino mais largo
no plug.) Eliminar este recurso de segurança pode criar um perigo potencial para o
serviço e o usuário. Cabos de força que não incorporam o recurso da polarização
não podem ser utilizados.

9. Depois de montar a unidade, sempre faça um teste de fuga de corrente ou teste de
resistência do cabo de força para todos os pontos de metal expostos do gabinete.
Verifique também todos os eixos de metal dos controles (removendo os knobs),
terminais de antena, cabos, parafusos, etc. Para ter certeza que a unidade pode ser
operada em segurança sem perigo de choque elétrico.

Implosão

1. Todos os tubos de imagem utilizados nos modelos atuais são equipados com um
sistema de implosão integral. Preste sempre muita atenção e utilize sempre óculos
de segurança quando estiver fazendo a manutenção de qualquer tubo de imagem.
Evite arranhar ou danificar o tubo de imagem durante a instalação.

2. Use unicamente tubos de reposição especificados pelo fabricante.

Radiação X

1. Tenha certeza que os procedimentos e instruções distribuídos a seu pessoal téc

­nico, falem sobre radiação X. As fontes potenciais de raios X nos receptores de TV
são o tubo de imagem e os circuitos de alta tensão. A precaução básica é deixar a
área de alta tensão, no nível especificado pela fábrica.

2. Para evitar uma possível exposição à radiação X e a choque elétrico, devem ser
usados unicamente os conectores de anodo do tubo, fornecidos pela fábrica.

3. É essencial que o técnico de serviço tenha um medidor de alta tensão preciso,
disponível a qualquer momento. A calibragem deste medidor deve ser verificada
periodicamente com um padrão de referência.

4. Quando o circuito de alta tensão está operando apropriadamente, não há
possibilidade de problema de radiação X. A alta tensão deve estar sempre dentro
dos padrões especificados pelo fabricante para uma performance ótima. Toda vez
que um aparelho em cores está sendo analisado, o brilho deve ser aumentado e
abaixado enquanto se monitora a alta tensão com um medidor, para ter certeza
que a alta tensão está ajustada corretamente e que não excede o valor especificado.
Nós sugerimos que você e seus técnicos revejam procedimentos de teste de alta
tensão de modo que a regulagem de alta tensão seja sempre verificada como um
procedimento de serviço padrão, e a razão para esta rotina prudente é compreen­dida claramente por todos. É importante usar um medidor de alta tensão preciso
e confiável. É recomendado que o registro de alta tensão seja anexado a fatura do
cliente, o que demonstrará um procedimento apropriado à segurança do cliente.

5. Quando estiver verificando a árvore de defeitos e fazendo medições de teste em
um receptor com problemas de alta tensão excessiva, reduza a tensão da rede
por meio de um Variac para trazer a alta tensão para dentro dos limites aceitáveis
enquanto você faz o diagnóstico. Não deixe o chassi ligado mais do que o necessá­rio para localizar a causa da alta tensão excessiva.

6. Os novos tubos de imagem são especificamente projetados para suportar excesso
de alta tensão sem criar radiação X indesejável. É fortemente recomendado que
os testes no serviço autorizado sejam feitos com um dos novos tipo de tubos
projetado para este serviço. A conexão permanente de um medidor de alta tensão
é também recomendada. Os tipos de CRT utilizados nestes novos conjuntos nunca

PRECAUÇÕES DE SEGURANÇA PARA SERVIÇOS TÉCNICOS EM TELEVISORES E MONITORES

5

170S5FG4 170S5FG

5

170S5FG4 170S5FG

MANUSEANDO COMPONENTES SMD

Geral

Componente

SMD

Solda

Solda

Trilha de Cobre

Cola

P.C.I.

Retirando

Sugador à Vácuo

Ferro de Solda

Ferro de Solda

Malha

para

Dessolda

A

Pinça

Aquecer

Aquecer

B

Ferro de Solda

Malha

para

Dessolda

Limpar

C

Precauções

Ferro de Solda

Correto

Trilha de Cobre

Ferro de Solda

Componente

Pacote de Serviço

Ferro de Solda

Correto

Exemplos

Não!

Pressão

Solda

0,5 ~ 0,8mm

Ferro

de

Solda

B

Pressão

Solda

0,5 ~ 0,8mm

Ferro

de

Solda

Tempo de Solda

< 3seg./lado

Colocando

A

Pinça

Atenção!

Normas de segurança requerem que todos os ajustes sejam realizados para
as condições normais e todos os componentes de reposição devem atender
as especificações.

Advertência!

Todos os CI`s e vários outros semicondutores são suscetíveis à descargas
eletrostáticas (ESD).

A falta de cuidados no manuseio pode reduzir drasticamente a vida do
componente.

Quando estiver reparando, certifique-se de estar conectado ao mesmo
potencial de terra através de uma pulseira de aterramento com resistência.

Mantenha componentes e ferramentas também neste potencial.

Teste de risco de choque e incêndio

CUIDADO: Após reparar este aparelho e antes de devolve-lo ao consu

­midor, meça a resistência entre cada pino do cabo de força (desconectado
da tomada e com a chave Power ligada) e a face do painel frontal, botões de
controle e a base do chassis.

Qualquer valor de resistência menor que 1 Megohms indica que o aparelho
deve ser verificado /reparado antes de ser conectado à rede elétrica e verifi

-

cado antes de retornar ao consumidor.

NOTA DE SEGURANÇA:

Risco de choque ou incêndio. Componentes marcados com o símbolo ao
lado devem ser substituídos apenas por originais. A utilização de componen

-

tes não originais pode acarretar risco de incêndio ou choque elétrico.

ESD

7

170S5FG6 170S5FG

Economia de Energia Automática

Se você possui uma placa de vídeo compatível com VESA’s DPMS
ou software instalado em seu PC, o monitor pode automaticamente
reduzir o consumo de energia quando a função (Power Saving) estiver
ativa. E se qualquer tecla for acionada ou o mouse for acionado o
monitor irá automaticamente voltar a operação normal. A tabela a
seguir mostra o consumo de potência no modo de economia automá­tica.

STATUS H-sync V-sync Vídeo Potência Cor LED
Ligado Sim Sim Ativo <35W

Verde/

Desligado

Não Não Apagado <1W Âmbar

Este monitor é compatível com "ENERGY STAR". Como um parceiro
da Energy Star, a Philips determinou que este produto siga as normas
Energy Star de economia de energia.

Armazenamento de Dados
Modos pré ajustados de fabrica

Este monitor tem 15 modos pré-ajustados de fabrica como indicado na
tabela seguinte:

Há também 15 configurações disponíveis para o usuário armazenar
novos dados de temporização.

170S5 LCD

3

Go to cover page

Data Storage

Factory preset mode:
This monitor has 15 factor

y-preset mode as indicated in the

follo

wing table

Power Management Definition

VESA Mode Video H-sync V-sync Power Used LED color

ON Active Yes Yes < 35 W Green

OFF Blanked No No < 1 W Amber

H. freq (kH z) Resolut ion V. freq ( Hz)

31.5 640*350 70

31.5 720*400 70

31.5 640*480 60

35.0 640*480 67

37.5 640*480 75

35.2 800*600 56

37.9 800*600 60

46.9 800*600 75

49.7 832*624 75

48.4 1024*768 60

60.0 1024*768 75

69.0 1152*8 70 75

71.8 1152*9 00 76

63.9 1280*1024 60

80.0 1280*1024 75

Auto matic Pow er Saving
If y ou have VES A D PMS com pliance display ca rd or s oftware

inst alle

d in you r P C, the monito r can autom atica lly r educe i ts

po

wer consu mption w hen not in use . If an input from a keyboa rd,

mous e or other input

devi ce is detec ted, the mo nitor wi ll 'wake

up

' a u t o m a t i c ally. The fo l l o w i n g table sh o w s the powe r

cons umpti on an

d s ignaling of this au tomat ic power

This m onitor is ENE RGY STAR compli ant. As an ENERG Y
STAR Par tner, PHILI PS has

dete rmine d that this pro duct

meet s the ENER GY S TAR gui

deli nes for en ergy

R

R

R

7

170S5FG6 170S5FG

7

170S5FG6 170S5FG

Conectanto seu monitor

1) Conecte o cabo de força no monitor firmemente.

2) Prenda o cabo de força e o cabo de sinal juntos.

Nota: Se você usa um Apple Macintos, é necessário conectar um
adaptador especial Mac no cabo de sinal do monitor.

3) Conectando ao PC

1) Desligue o computador e o cabo de força.

2) Conecte o cabo de sinal do monitor na parte de trás do seu com

-

putador.

3) Ligue o cabo de força do computador e do monitor em uma

tomada próxima.

4) Ligue o computador e o monitor. Se aparecer a imagem a
instalação estará completa.

INSTALAÇÃO

Descrição da Vista Frontal do Produto

as teclas UP e DOWN são usadas para ajuste do OSD
do seu monitor.

as teclas LEFT e RIGHT , como as teclas UP e DOWN,
são também usadas para ajuste do OSD do seu monitor.

Tecla BRIGHTNESSS. Quando as teclas UP e DOWN
são pressionadas, os controles de ajuste para BRILHO
aparecem.

Tecla OK quando pressionada apresenta o menu OSD.

Tecla POWER liga seu monitor.

Ajuste automático das posições horizontal e vertical,
fase e temporização.

Vista traseira

1- Trava anti-furto
2- Entrada VGA
3- Entrada de cabo de força

190P5

Conn ectin g yo ur m oni tor

1)

2)

Plug the power cord into monitor F irmly.

Clip the power cord and signal c able toge ther for cable

Mana gemen t

150S5

Go to cover page

4

Installation

190P5

Conn ectin g yo ur m oni tor

1)

2)

Note :

Plug the power cord into monitor F irmly.

Clip the power cord and signal c able toge ther for cable

Mana gemen t

If yo u us e an Apple Macin tosh, y ou need to con nect the

spec ial Mac ad apter to one end o f th e moni tor signa l cabl e.

150S5

Go to cover page

4

Installation

UP and DOWN buttons are used when
adjusting the OSD of your monitor.

LEFT and RIGHT buttons, like the UP and
DOWN buttons, are also used in adjusting the
OSD of your monitor.

BRIGHTNESS hotkey. When the UP and
DOWN arrow buttons are pressed, the
adjustment controls for the BRIGHTNESS will
show up.

OK button which when pressed will take you
to the OSD controls.

POWER button switches your monitor on.

Automatically adjust the horizontal position,
vertical position, phase and clock setting.

190P5

Conn ectin g yo ur m oni tor

1)

2)

Note :

3)

(a)

(b)

(c)

(d)

Plug the power cord into monitor F irmly.

Clip the power cord and signal c able toge ther for cable

Mana gemen t

If yo u us e an Apple Macin tosh, y ou need to con nect the

spec ial Mac ad apter to one end o f th e moni tor signa l cabl e.

Conn ect to P C

Tur n off your co mputer an d unplug its pow er cable.

Conn ect the mo nitor sig nal ca ble to t he video conn ector on
the back of y our compu ter.

Plug the power cord of yo ur comput er and you r moni tor into
a n ear by o utl et.

Tur n on your comput er and mon ito r. If th e mo nitor displays
An im age, inst allat ion is c omp lete.

150S5

Installation

UP and DOWN buttons are used when
adjusting the OSD of your monitor.

LEFT and RIGHT buttons, like the UP and
DOWN buttons, are also used in adjusting the
OSD of your monitor.

BRIGHTNESS hotkey. When the UP and
DOWN arrow buttons are pressed, the
adjustment controls for the BRIGHTNESS will
show up.

OK button which when pressed will take you
to the OSD controls.

POWER button switches your monitor on.

Automatically adjust the horizontal position,
vertical position, phase and clock setting.

If yo u us e an Apple Macin tosh, y ou need to con nect the

Tur n off your co mputer an d unplug its pow er cable.

Conn ect the mo nitor sig nal ca ble to t he video conn ector on
the back of y our compu ter.

Plug the power cord of yo ur comput er and you r moni tor into
a n ear by o utl et.

Tur n on your comput er and mon ito r. If th e mo nitor displays
An im age, inst allat ion is c omp lete.

9

170S5FG8 170S5FG

DIAGRAMA DE LIGAÇÕES

11

170S5 LCD

Go to cover page

Wiring Message

9

170S5FG8 170S5FG

9

170S5FG8 170S5FG

Vista Frontal

Vista Traseira

Passo 1- Remova a base como mostra as figs. 3 e 4.

Passo 2- Remova o pedestral frontal
Remova o parafuso como mostra a fig. 5.
Use o parafuso fino tipo "I" para abrir os clicks como
mostra as figs. 6 ,7 e 8.

INSTRUÇÕES MECÂNICAS

Passo 3- Remova a tampa traseira
Remova os 2 parafusos como mostra a fig. 9, então remova
o Painel de Controle.
Use o parafuso fino tipo "I" para abrir os clicks como mostra
a fig. 10.

170S5 LCD

Mechanical Instructions

Fig.1

Fig.6

170S5 LCD

Mechanical Instructions

Step3.Remove the Back cover

- Remove the two clicks as shown in Fig.9 ,then remove the Control
board

-Use the thin " " type screw driver to open the clicks as shown in Fig.10

Fig.1

Fig.2

Fig.6

Fig.8

Fig.7

170S5 LCD

Mechanical Instructions

Go to cover page

Front View

Back View

Step3.Remove the Back cover

- Remove the two clicks as shown in Fig.9 ,then remove the Control
board

-Use the thin " " type screw driver to open the clicks as shown in Fig.10

Fig.1

Fig.2

Fig.4

Fig.6

Fig.9

Fig.3

Fig.8

Fig.7

170S5 LCD

Mechanical Instructions

Step3.Remove the Back cover

- Remove the two clicks as shown in Fig.9 ,then remove the Control
board

-Use the thin " " type screw driver to open the clicks as shown in Fig.10

Step4. Remove the Matel frame board

- Remove the four screws as shown in Fig.11

- Disconnect D-SUB hexagonal screws as shown in Fig.11

- Remove the matel frame board as shown in Fig.12

Fig.1

Fig.2

Fig.4

Fig.5

Fig.6

Fig.9

Fig.10

Fig.3

Fig.8

Fig.7

Fig.6

Fig.8

Fig.7

board

Fig.6

Fig.9

Fig.10

Fig.8

Fig.7

11

170S5FG10 170S5FG

Passo 4- Remova o painel Matel.
Remova os 4 parafusos com mostra a fig. 11.
Desconecte os parafusos hexagonal D-SUB como
mostra a fig. 11.
Remova o painel Matel como mostra a fig. 12.

Passo 5- Remova o painel scaler e power.
Desconecte 1505, 1502, 1413 e os 4 cabos de iluminação
traseira como mostra a fig. 13.
Remova o painel power e scaler como mostra a fig. 14.

PAINEL

Na garantia, não é permitido a desmontagem do painel LCD, mesmo o
defeito da unidade da iluminação traseira.
Fora da garantia, a troca da unidade de iluminação traseira deve ser
feita quando o defeito for causado pela lâmpada. (CCFL, Lamp).

board

Step4. Remove the Matel frame board

- Remove the four screws as shown in Fig.11

- Disconnect D-SUB hexagonal screws as shown in Fig.11

- Remove the matel frame board as shown in Fig.12

Fig.6

Fig.9

Fig.10

Fig.11

Fig.8

Fig.7

13

170S5 LCD

Go to cover page

Fig.15

Mechanical Instruction

Fig.12

13

170S5 LCD

Go to cover page

Step 5. Remove the sclar and power board.

- Disconnect the 1505,1502,1413 and 4 backlight cables
as shown in Fig.13

- Remove the scaler and power board as shown in Fig.14

**************************************************************************************

***************************************************************************************

In warranty, it is not allowed to disassembly the LCD panel, even the
backlight unit defect.
Out of warranty, the replacement of backlight units is a correct way
when the defect is caused by backlight (CCFL, Lamp).

Fig.15

Mechanical Instruction

Fig.12

4 backlight cables

1413 to Panel

1502 to Power board

1505 to Control board

Fig.13

13

170S5 LCD

Go to cover page

Step 5. Remove the sclar and power board.

- Disconnect the 1505,1502,1413 and 4 backlight cables
as shown in Fig.13

- Remove the scaler and power board as shown in Fig.14

Fig.14

**************************************************************************************

***************************************************************************************

In warranty, it is not allowed to disassembly the LCD panel, even the
backlight unit defect.
Out of warranty, the replacement of backlight units is a correct way
when the defect is caused by backlight (CCFL, Lamp).

Fig.15

Mechanical Instruction

Fig.12

4 backlight cables

1413 to Panel

1502 to Power board

1505 to Control board

Fig.13

Panel

13

170S5 LCD

Go to cover page

Fig.15

11

170S5FG10 170S5FG

11

170S5FG10 170S5FG

Instruções Elétricas

1. Geral

1.1 Durantes os teste e medidas, alimente o aparelho através de um
transformador de isolação livre de distorção e com resistência
interna.

1.2 Todas as medidas mencionadas foram feitas com o aparelho
alimentado com um tensão alternada entre 90-264 VAC, a menos
que mencionado em contrário.

1.3 Todas as tensões são medidas com relação à terra, a menoos que
mencionado em contrário.

Nota: Não use dissipadores como ponto de terra.

1.4 Os testes devem ser feitos, inclusive no painel LCD, após pré­aquecimento de 30 minutos em uma sala com temperatura de 25
griaus +/- 5 graus.

1.5 Todos os valores mencionados nestas instruções de teste apenas
são aplicaveis a um produto corretamente alinhado e com sinal
apropriado.

1.6 A letras (B) e (S) colocadas após as instruções de teste significam:

(B): Efetuada em toda a produção. (S): Efetuado em um lote de

amostragem.

1.7 O balanço de branco (Colour temperature) deve ser testado em
ambiente pouco iluminado.

1.8 O ciclo de ligar/desligar deve ser feito apenas com um intervalo
mínimo de 6 segundos.

2 Sinal de entrada

2.1 Tipo de sinal

2.1.1 Fonte de sinal: Gerador de padrão (tabela 1 a 34). Gerador de
referência: QuantumData 802BT. O sinal de entrada pode ser
aplicado de duas formas:

1). VESA analógico

O vídeo consiste de sinais verde, vermelho e azul. Os sinais são

analógicos onde 0V corresponde ao preto e 700mV é o valor
máximo de entrada. A impedância de entrada é de 75ohms.

2.1.2 Entrada de sinal de sincronismo

É possivel manipular sincronismo separado, sincronismo composto

e sincronismo no verde. A impedância de entrada é de 2K2ohms.

Os sinais são definidos como a seguir:
Sincronismo separado Nível TTL,

Positivo/Negativo

Sincronismo composto Nível TTL,

Positivo/Negativo

Sincronismo no verde Nível TTL,

Positivo/Negativo

Fonte de sinal: Gerador de padrão (tabela 1 a 34). Gerador de

referência: QuantumData 802BT.

2.2 Input signal mode

Pre-set 34 modes

PRESET VIDEO RESOLUTION

# Resolution H-Frequency Pixel rate V-Frequency Comment

1 640X350 31.5K 25.175 70Hz IBM VGA 10h

2 720X400 31.5K 28.322 70Hz IBM VGA 3h

3 640X480 31.5K 25.175 60Hz

4 640X480 35.0K 30.24 67Hz

5 640X480 37.9K 31.5 72Hz

6 640X480 37.5K 31.501 75Hz

7 640X480 43.3K 36 85Hz

8 800X600 35.2K 36 56Hz

9 800X600 37.9K 40 60Hz

10 800X600 48.1K 50 72Hz

11 800X600 46.9K 49.498 75Hz

12 800X600 53.7K 56.251 85Hz

13 832X624 49.7K 57.28 75Hz MAC

14 1024X768 48.4K 65 60Hz

15 1024X768 56.5K 75 70Hz

16 1024X768 60.0K 78.75 75Hz

17 1024X768 61.1K 83.096 76Hz IBM XGA-2

18 1024X768 68.7K 94.5 85Hz

19 1152X864 54.0K 79.9 60Hz non-VESA

20 1152X864 67.5K 108 75Hz

21 1152X864 63.9K 94.5 70Hz non-VESA

22 1152X870 68.7K 100 75Hz MAC

23 1152X900 61.8K 92.94 66Hz SUN Mode IV

24 1152X900 71.8K 108 76Hz SUN Mode II

25 1280X960 60.0K 108 60Hz

26 1280X960 75.0K 129.895 75Hz non-VESA

27 1280X1024 64.0K 108 60Hz

28 1280X1024 71.7K 117 67Hz SUN Mode V

29 1280X1024 76.0K 130.223 72Hz DOS/V

30 1280X1024 80.0K 135 75Hz

31 1280X1024 81.1K 135.008 76Hz SUN Mode I

32 688X556 31.3K 27 50Hz TV-PAL

33 960X720 44.76K 57.58 60Hz

2.2 Modos do sinal de entrada

34 modos pré-definidos

RESOLUÇÕES PRÉ-DEFINIDAS

2.3 Permitido modo Hoverscan de 85HZ. Uma vez que o sinal de
entrada é de 85Hz,o monitor funcionará por 10 minutos. Um sinal
de alerta sobre o overscan será mostrado por 5 segundos e o
monitor muda para 1024x768 @ 60Hz.

2.2 Input signal mode

Pre-set 34 modes

PRESET VIDEO RESOLUTION

2.3 Allowed 85 Hzoverscan signal mode specified
Once the signal input of PC is 85Hz, this monitor is
able to display at least for 10 minutes. An attention
signal appears and showsThis is 85Hz overscan for 5
seconds, change computer display
Input to 1024*768 @ 60 Hz "

Dot r ate (MHz) H. Freq (KHz) Mode Resol ution V. Freq (Hz)

36.000 43.269 VESA 640 * 480 85.008

56.250 53.674 VESA 800 * 600 85.061

94.500 68.677 VESA 1024 * 768 84.997

# Resolution H-Frequency Pixel rate V-Frequency Comment

1 640X350 31.5K 25.175 70Hz IBM VGA 10h

2 720X400 31.5K 28.322 70Hz IBM VGA 3h

3 640X480 31.5K 25.175 60Hz

4 640X480 35.0K 30.24 67Hz

5 640X480 37.9K 31.5 72Hz

6 640X480 37.5K 31.501 75Hz

7 640X480 43.3K 36 85Hz

8 800X600 35.2K 36 56Hz

9 800X600 37.9K 40 60Hz

10 800X600 48.1K 50 72Hz

11 800X600 46.9K 49.498 75Hz

12 800X600 53.7K 56.251 85Hz

13 832X624 49.7K 57.28 75Hz MAC

14 1024X768 48.4K 65 60Hz

15 1024X768 56.5K 75 70Hz

16 1024X768 60.0K 78.75 75Hz

17 1024X768 61.1K 83.096 76Hz IBM XGA-2

18 1024X768 68.7K 94.5 85Hz

19 1152X864 54.0K 79.9 60Hz non-VESA

20 1152X864 67.5K 108 75Hz

21 1152X864 63.9K 94.5 70Hz non-VESA

22 1152X870 68.7K 100 75Hz MAC

23 1152X900 61.8K 92.94 66Hz SUN Mode IV

24 1152X900 71.8K 108 76Hz SUN Mode II

25 1280X960 60.0K 108 60Hz

26 1280X960 75.0K 129.895 75Hz non-VESA

27 1280X1024 64.0K 108 60Hz

28 1280X1024 71.7K 117 67Hz SUN Mode V

29 1280X1024 76.0K 130.223 72Hz DOS/V

30 1280X1024 80.0K 135 75Hz

31 1280X1024 81.1K 135.008 76Hz SUN Mode I

32 688X556 31.3K 27 50Hz TV-PAL

33 960X720 44.76K 57.58 60Hz
