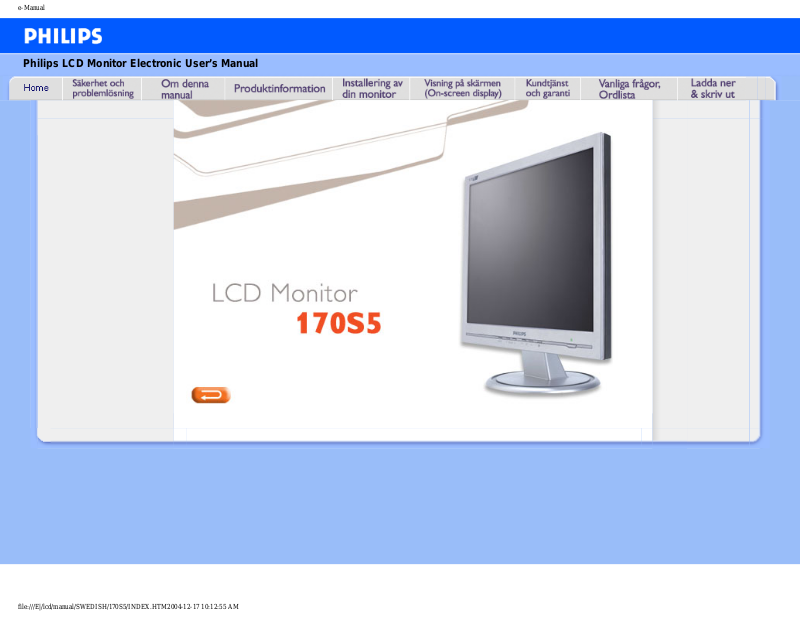

Philips LCD Monitor Electronic User’s Manual

file:///E|/lcd/manual/SWEDISH/170S5/INDEX.HTM2004-12-17 10:12:55 AM

Säkerhet & felsökning

• Säkerhetsåtgärder och underhåll

• Placering av utrustningen

• FAQs

• Felsökning

• Regler och föreskrifter

• Annan samhörande information

Information om säkerhet och felsökning

Säkerhetsåtgärder och underhåll

VARNING: Att använda andra kontroller, justeringar eller tillvägagångssätt än de som beskrivs i detta dokument kan leda till att du utsätts för elektriska och/eller mekaniska risker.

Läs och följ dessa anvisningar när du ansluter och använder datormonitorn:

● Ta bort nätanslutningen till monitorn om den ska stå oanvänd under en längre tid.

● Ta bort nätanslutningen till monitorn om du ska rengöra den med en lätt fuktad trasa.

Skärmen kan rengöras med en torr trasa när strömbrytaren är avslagen. Men, använd aldrig alkohol, lösningsmedel eller ammoniak-baserade vätskor.

● Kontakta en serviceverkstad om monitorn inte fungerar normalt när du har följt

anvisningarna i denna anvisning.

● Höljet bör bara öppnas av behörig servicetekniker.

● Skydda monitorn från direkt solljus och håll den på avstånd från spisar och andra

värmekällor.

● Ta bort alla föremål som kan ramla in i ventilationsöppningar eller förhindra tillräcklig kylning

av monitorns elektronik.

● Blockera inte ventilationshålen i höljet.

● Håll monitorn torr. För att undvika elektriska stötar, utsätt den inte för regn eller kraftig fukt.

● När du placerar monitorn, tänk på att nätuttaget ska vara lätt åtkomligt.

● Om du stänger av monitorn genom att dra ur nätkabeln eller kabeln från DC-matningen,

vänta då i minst 6 sekunder innan du ansluter resp. kabel igen för att erhålla normal drift.

● Undvik risken för elektriska stötar eller permanenta skador på utrustningen genom att inte

utsätta monitorn för regn eller kraftig fukt.

● VIKTIGT: Använd alltid ett skärmsläckarprogram när du arbetar. Om en stillbild med hög

kontrast får stå kvar på skärmen under en längre tid, så kan den orsaka en 'efter-bild', eller 'spökbild', på skärmen. Detta är ett välkänt fenomen som beror på de inneboende svagheterna i LCD-tekniken. I de flesta falll försvinner 'efter-bilden' gradvis med tiden efter att strömmen brutits. Var medveten om att 'efter-bild'-symptomet inte kan repareras och att det inte täcks av garantin.

Om monitorn inte fungerar normalt trots att du följt anvisningarna i denna bruksanvisning, kontakta i så fall en servicetekniker.

TILLBAKA TILL BÖRJAN AV SIDAN

Placering av utrustningen

●

Undvik att utsätta den för värme och extrem kyla.

●

Förvara eller använd inte LCD-monitorn i utrymmen utsatta för hetta, direkt solljus eller

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/SAFETY.HTM (1 of 2)2004-12-17 10:12:57 AM

Säkerhet & felsökning

extrem kyla.

●

Undvik att flytta LCD-monitorn mellan utrymmen med stora temperaturskillnader. Välj en plats som håller sig inom följande temperatur- och fuktighetsgränser:

❍

Temperatur: 5-40°C (41-104°F)

❍

Fuktighet: 20-80% RH

●

Utsätt inte LCD-monitorn för kraftiga vibrationer eller stötar. Placera inte LCD-monitorn i bagageluckan på en bil.

●

Var noga med att inte misshandla denna produkt genom att stöta till den eller tappa den under användning eller transport.

●

Förvara eller använd inte LCD-monitorn i utrymmen där det råder hög luftfuktighet eller där det finns mycket damm. Se till att inte vatten eller andra vätskor spills på eller in i LCDmonitorn.

TILLBAKA TILL BÖRJAN AV SIDAN

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/SAFETY.HTM (2 of 2)2004-12-17 10:12:57 AM

Om denna bruksanvisning

• Om denna bruksanvisning

• Beskrivning av använd notation

Om denna bruksanvisning

Denna elektroniska bruksanvisning är avsedd för alla som använder Philips LCD Monitor. Den beskriver LCD-monitorns funktioner, användning och annan viktig information. Dess innehåll är identisk med informationen i vår tryckta version.

Den innehåller följande avsnitt:

● Information om säkerhet och felsökning ger tips och lösningar på vanliga problem, och också

annan information som du kan behöva.

● Om denna elektroniska bruksanvisning ger en översikt över inkluderad information,

tillsammans med beskrivningar av notationsikoner och annan dokumentation som du kan behöva.

● Produktinformation ger en översikt över monitorns funktioner, och även tekniska data för

denna monitor.

● Installera monitorn beskriver det inledande installationsförfarandet och ger en översikt över

monitorns användning.

● On-Screen Display ger information om hur du ställer in monitorn.

● Kundservice och garantifrågor innehåller en lista över Philips centra för kundservice världen

över, tillsammans med telefonnummer till help desks samt information om den garanti som gäller för produkten.

● Ordlista definierar tekniska termer.

● Alternativet nerladdning och utskrift överför hela denna bruksanvisning till din hårddisk där

du har den enkelt tillgänglig.

TILLBAKA TILL BÖRJAN AV SIDAN

Notationer

I följande avsnitt beskrivs de notationer som används i detta dokument.

Påpekanden, Försiktighet och Varningar

I hela denna bruksanvisning kan textstycken åtföljas av en ikon och vara skrivna med fetstil eller kursivt. Dessa stycken innehåller påpekanden, försiktighet och varningar, och används på följande sätt:

file:///E|/lcd/manual/SWEDISH/170S5/ABOUT/ABOUT.HTM (1 of 2)2004-12-17 10:12:59 AM

Om denna bruksanvisning

OBS: Denna ikon markerar viktig information och tips som kan hjälpa dig att använda datorsystemet på ett bättre sätt.

FöRSIKTIGHET: Denna ikon markerar information som talar om för dig hur du ska undvika potentiella risker för maskinvaran eller förlust av data.

VARNING: Denna ikon markerar risk för kroppsskada och informerar dig om hur du ska undvika problemet.

En del varningar kan visas med annat format och sakna ikon. I sådana fall är den specifika visningen av varningen bemyndigad av lagstiftande myndigheter.

TILLBAKA TILL BÖRJAN AV SIDAN

Alla rättigheter förbehållna. Reproduktion, kopiering, användning, modifiering, uthyrning, offentlig förevisning, vidarebefordran och/eller radio-/TV-utsändning helt eller delvis är förbjuden utan skriftligt godkännande av Philips Electronics N.V.

file:///E|/lcd/manual/SWEDISH/170S5/ABOUT/ABOUT.HTM (2 of 2)2004-12-17 10:12:59 AM

Produktinformation

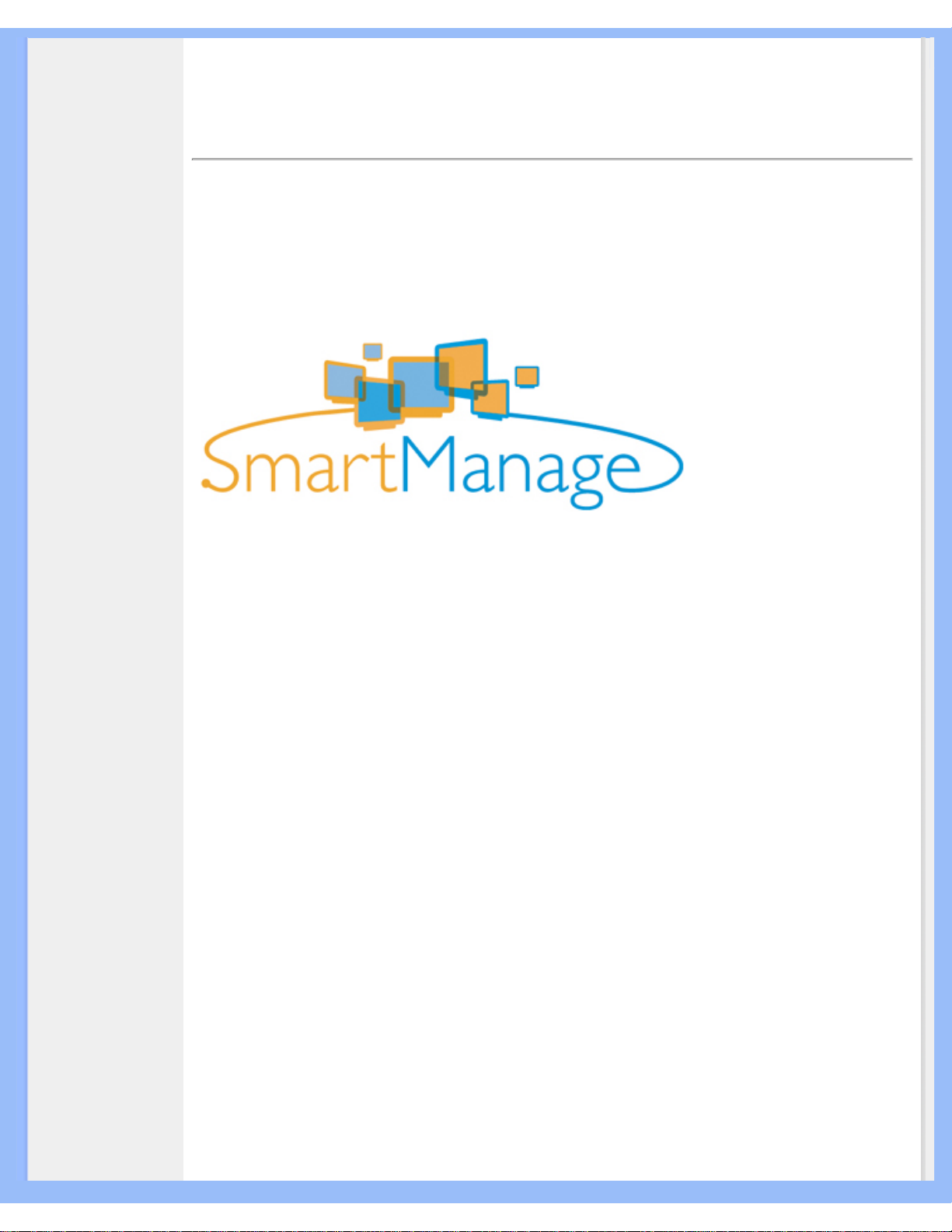

• SmartManage

• Produktegenskaper

• Tekniska data

• Upplösning & förinställda lägen

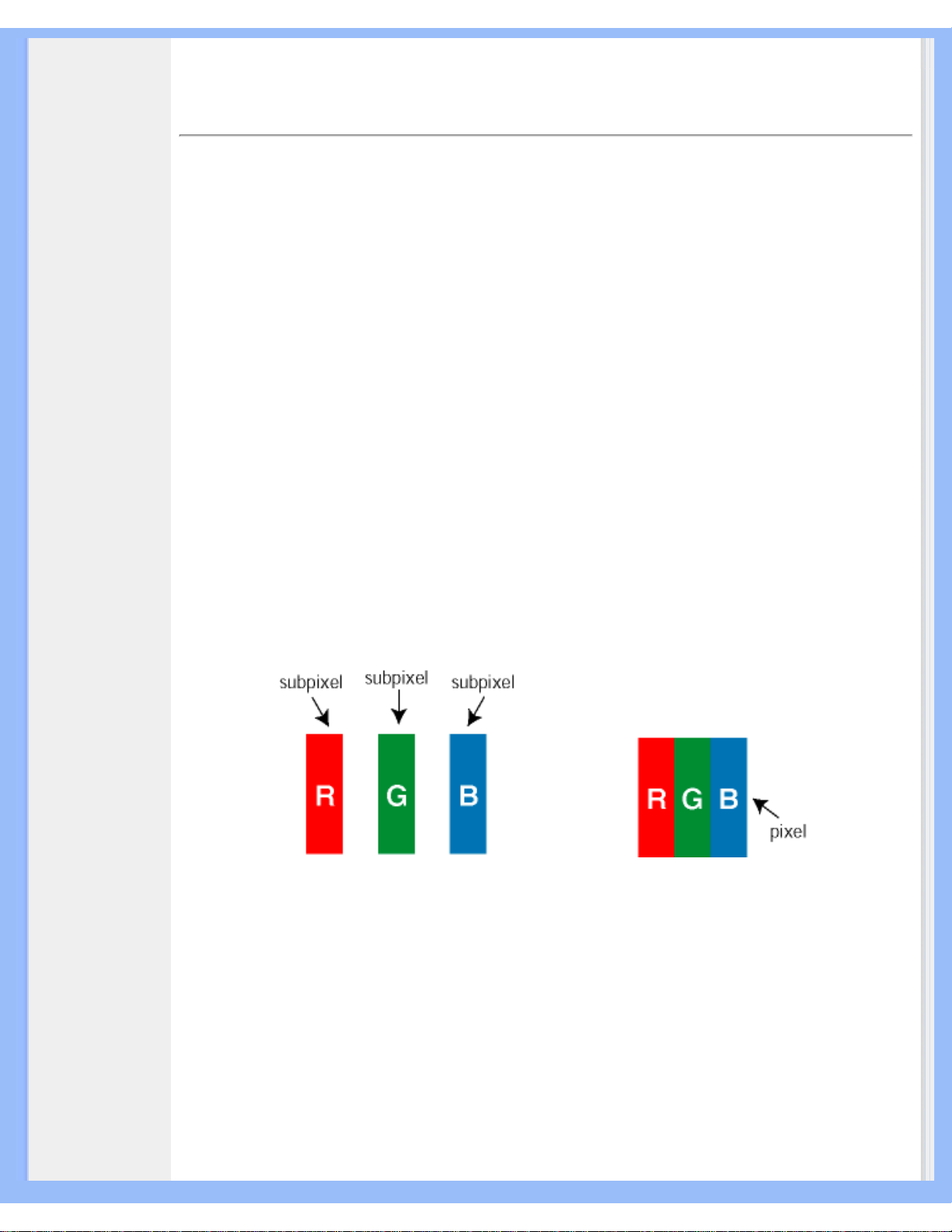

• Philips policy för defekta pixels

• Automatisk energibesparing

• Fysiska data

• Stiftanslutningar

• Produktbilder

• Mekanisk funktion

Produktinformation

Produktegenskaper

170S5

● Bästa lösningen sett till totalkostnaden

❍ Lägre strömförbrukning ~ Mindre kostnad: Upp till 20 % strömbesparing, jämfört

med industrigenomsnittet

❍ Kensington-stöldskydd ~ Extra säkerhet som hindrar tjuven genom att skärmen

låses på plats

● Enastående användarupplevelse

❍ Kort svarstid ~ Få jobbet gjort snabbare med kort svarstid ❍ SXGA, upplösning 1280 x 1024 ~ Korrekt färgåtergivning med mer än 1,3 miljoner

bildpunkter

❍ Klar för sRGB ~ "What you see is what you get": Det du ser på bildskärmen är det

som blir resultatet när du skriver ut

● Mycket praktisk ❍ Inbyggt spänningsaggregat ~ Spänningsaggregatet inbyggt i skärmen ❍ VESA-monteringshål ~ VESA-montering för enkel väggmontering av din skärm ❍ FlexiHolder ~ Flexibel hållare för kort, foton och anteckningar för att öka din

effektivitet

TILLBAKA TILL BÖRJAN AV SIDAN

Tekniska data*

LCD-PANEL

• Typ TFT LCD

• Skärmstorlek 17" / 43,2 cm

• Pixel Pitch (delning) 0,264 x 0,264 mm

• LCD, paneltyp

1280 x 1024 pixels R.G.B. vertikal stripe Anti-blänk, polariserande

• Effektiv bildyta

337,9 x 270,3

• Displayfärger 16M färger

SCANNING (avsökning)

file:///E|/lcd/manual/SWEDISH/170S5/PRODUCT/PRODUCT.HTM (1 of 7)2004-12-17 10:13:02 AM

Produktinformation

• Vertikal uppdateringsfrekvens 56 Hz-76 Hz

• Horisontell

uppdateringsfrekvens

30 kHz-82 kHz

VIDEO

• Video dot rate (punktfrekvens) 135 MHz

• Inimpedans

- Video 75 ohm

- Synk

2.2K ohm

• Insignalnivå 0.7 Vpp

• Synk insignal

Separat synk Composite (blandad) synk Synk eller grön

• Synkpolariteter Positiv och negativ

• Videogränssnitt D-Sub (analog)

OPTISKA EGENSKAPER

• kontrastförhållande 450:1 (typ.)

• Ljusstyrka

250 cd/m

(typ.)

• Kontrastvinkel, topp klockan 6

• Vitkromacitet

x: 0.283 y: 0.297 (vid 9300° K) x: 0.313 y: 0.329 (vid 6500° K) x: 0.313 y: 0.329 (vid sRGB)

• Synvinkel (C/R >5)

övre >65° (typ.)

Nedre >75° (typ.)

Vänster >80° (typ.)

Höger >80° (typ.)

• Svarstid

< 16 ms (typ.)

sRGB

file:///E|/lcd/manual/SWEDISH/170S5/PRODUCT/PRODUCT.HTM (2 of 7)2004-12-17 10:13:02 AM

Produktinformation

sRGB är en standard för säkerställande av korrekt överföring av färger mellan olika typer av utrustningar (t.ex. digitalkameror, monitorer, skrivare, scanners, etc.).

Med hjälp av en enhetlig, standardiserad färguppsättning, kommer sRGB att återge bilder som tagits med en sRGB-kompatibel utrustning på korrekt sätt på sRGB-aktiverade Philipsmonitorer. På så sätt kalibreras färgerna, och du kan lita på att de färger du ser på skärmen är korrekta.

Viktigt att komma ihåg vid användning av sRGB, är att monitorns ljusstyrka och kontrast är fixerade till fördefinierade inställningar, liksom även färgskalan. Därför är det viktigt att välja sRGB-inställning i monitorns OSD.

För att göra det, börja med att öppna OSD:n genom att trycka på OK-knappen på monitorns framsida. Använd nedåt-knappen för att komma till Adjust Color (ställ in färgen) och tryck på OK igen. Använd sedan nedåt-knappen för att komma till sRGB och tryck sedan igen på OK.

Lämna OSD:n.

När detta har gjorts, ändra då aldrig monitorns ljusstyrke- och kontrastinställning. Om du ändrar någon av dessa, så kommer monitorn att lämna sRGB-läget och gå över till en färgtemperaturinställning (color temperature setting) på 6500K.

För mer information om sRGB, besök: www.srgb.com

* Detta värde är föremål för ändring utan föregående meddelande.

TILLBAKA TILL BÖRJAN AV SIDAN

Upplösning & förinställda lägen

• Maximalt 1280 x 1024 vid 75 Hz

• Rekommenderat 1280 x 1024 vid 60 Hz

16 användardefinierade lägen

15 fabriksinställda lägen:

file:///E|/lcd/manual/SWEDISH/170S5/PRODUCT/PRODUCT.HTM (3 of 7)2004-12-17 10:13:02 AM

Produktinformation

H. frek (kHz) Upplösning V. frek (Hz)

31.5 640*350 70

31.5 720*400 70

31.5 640*480 60

35.0 640*480 67

37.5 640*480 75

35.2 800*600 56

37.9 800*600 60

46.9 800*600 75

49.7 832*624 75

48.4 1024*768 60

60.0 1024*768 75

69.0 1152*870 75

71.8 1152*900 76

63.9 1280*1024 60

80.0 1280*1024 75

TILLBAKA TILL BÖRJAN AV SIDAN

Automatisk energibesparing

Om du har ett VESA DPMS-kompatibelt grafikkort eller programvara installerad i PC:n, så kan monitorn automatiskt sänka sin energiförbrukning när den inte används. Om en inmatning från tangentbordet, musen eller annan inmatningsenhet detekteras, så "väcks" monitorn automatiskt. I följande tabell visas energiförbrukningen och signalerna för denna automatiska energibesparande funktion:

Effektstyrning, definition

VESA-läge Video H-synk V-synk Förbrukad effekt LED-färg

ON Aktiv Ja Ja < 35 W Grön

OFF Tom Nej Nej < 1 W Amber

file:///E|/lcd/manual/SWEDISH/170S5/PRODUCT/PRODUCT.HTM (4 of 7)2004-12-17 10:13:02 AM

Produktinformation

Denna monitor är ENERGY STAR® -kompatibel. I egenskap av ENERGY STAR® Partner,

Har PHILIPS fastställt att denna produkt uppfyller riktlinjerna för energibesparing enligt ENERGY STAR

riktlinjer för energieffektivitet.

TILLBAKA TILL BÖRJAN AV SIDAN

Fysiska data

• Mått (BxHxD) * 375 x 423 x 174 mm (inkl. sockel)

• Vikt * 4.2 kg

• Lutning -5° ~ 25°

• Strömförsörjning 100 — 240 VAC, 50/60 Hz

• Effektförbrukning 30 W* (typ.)

• Temperatur (drift)

5° C till 40° C (drift)

-20° C till 60° C (förvaring)

• Relativ luftfuktighet

20% till 80%

• MTBF, systemet

50K timmar

(inkl. CCFL 40K timmar)

* Dessa värden är föremål för ändring utan föregående meddelande.

* Upplösning 1280x1024, standardstorlek, max. ljusstyrka, kontrast 50%, 9300° K, fullt vitmönster, utan audio/USB.

TILLBAKA TILL BÖRJAN AV SIDAN

Stiftanslutningar

Den 15-poliga D-subkontakten (hane) på signalkabeln:

file:///E|/lcd/manual/SWEDISH/170S5/PRODUCT/PRODUCT.HTM (5 of 7)2004-12-17 10:13:02 AM

Produktinformation

Stift

nr.

Tilldelning

Stift

nr.

Tilldelning

Röd videoingång

+5V

Grön videoingång

Logikjord

Blå videoingång

Jord

Avkänning (jord)

Seriell dataledning (SDA)

Hot Plug-detektering

H. Synk / H+V

Röd videojord

V. Synk (VCLK för DDC)

Grön videojord

Ledning för dataklocka (SCL)

Blå videojord

TILLBAKA TILL BÖRJAN AV SIDAN

Produktbilder

Följ länkarna och titta på olika bilder på monitorn och dess komponenter.

Produktbeskrivning, framsidan

TILLBAKA TILL BÖRJAN AV SIDAN

Mekanisk funktion

Lutning

file:///E|/lcd/manual/SWEDISH/170S5/PRODUCT/PRODUCT.HTM (6 of 7)2004-12-17 10:13:02 AM

Produktinformation

TILLBAKA TILL BÖRJAN AV SIDAN

file:///E|/lcd/manual/SWEDISH/170S5/PRODUCT/PRODUCT.HTM (7 of 7)2004-12-17 10:13:02 AM

Installera LCD-monitorn

•

Produktbeskrivning, framsidan

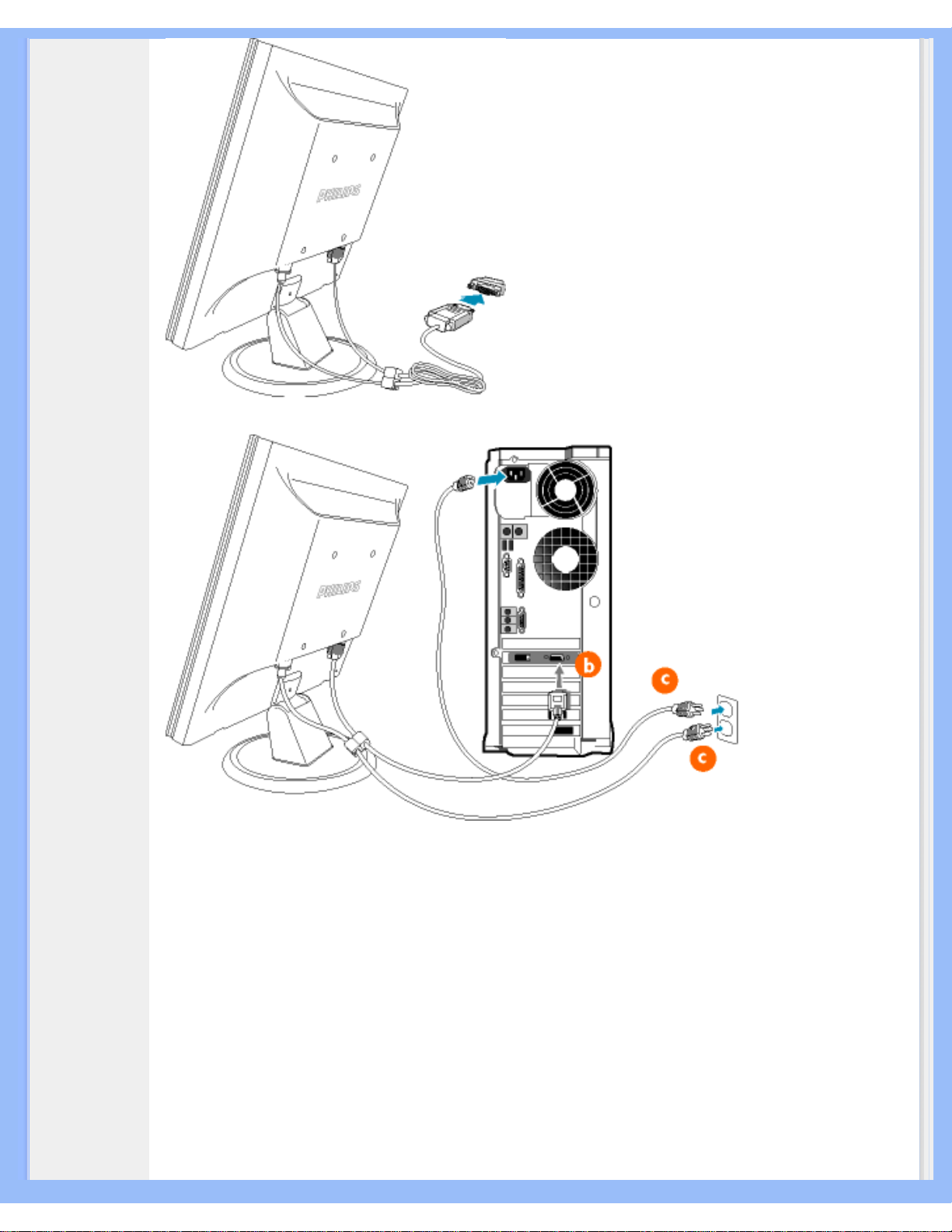

• Ansluta till PC:n

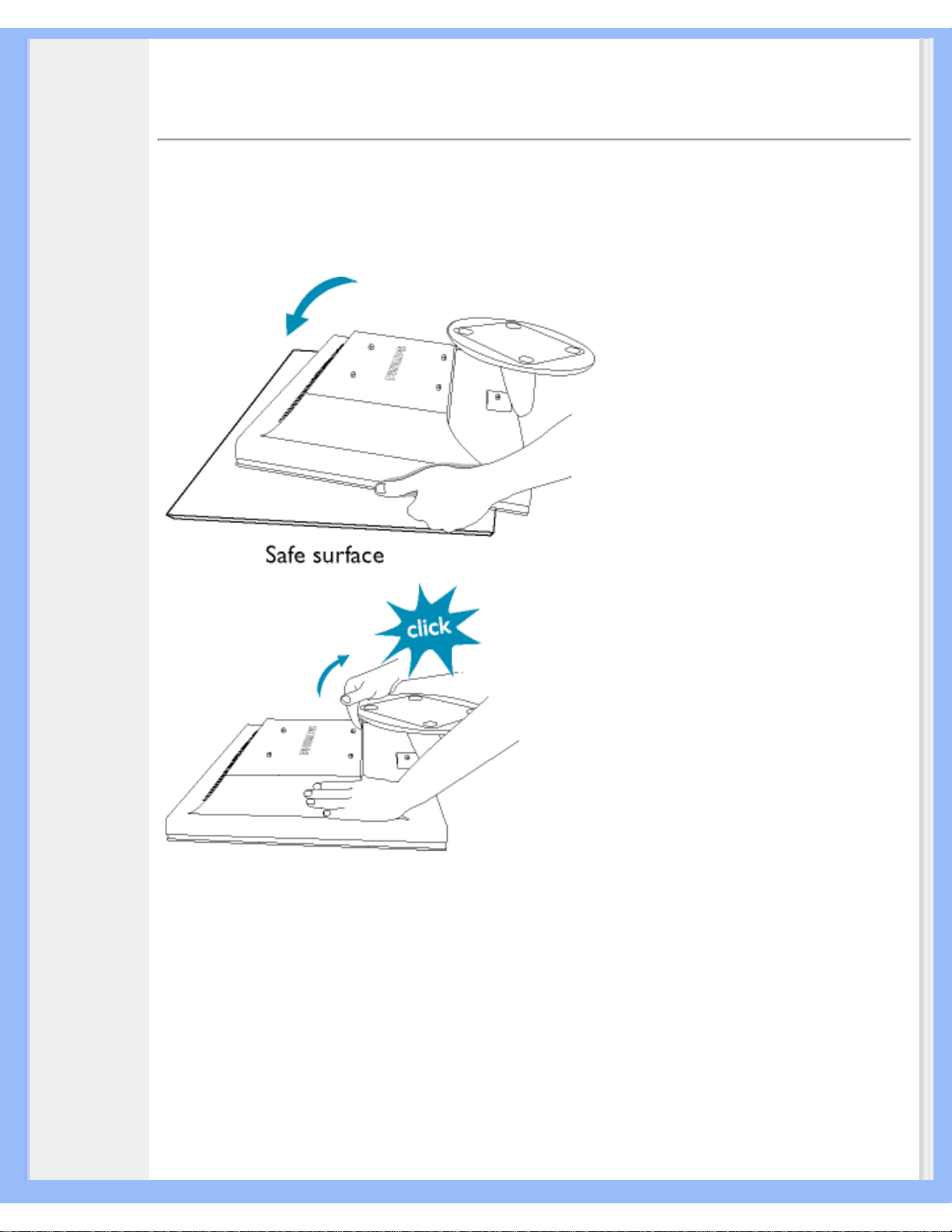

• Sockeln

• Komma igång

• Optimera prestanda

Installera LCD-monitorn

Produktbeskrivning, framsidan

UPP- och NER-knapparna används tillsammans med monitorns OSD-justering.

VäNSTER- och HöGER-knapparna används, på samma sätt som UPP- och NER-knapparna, tillsammans med monitorns OSDjustering.

Snabbvalstangent för ljusstyrka. När UPP- och NER-knapparna trycks in visas justeringen för BRIGHTNESS (ljusstyrka).

OK-knapp, när den trycks in visas OSD-kontrollerna.

Nätströmbrytare, slår på och stänger av monitorn.

Justera automatiskt horisontell och vertikal position, fas och klockinställning.

TILLBAKA TILL BÖRJAN PÅ SIDAN

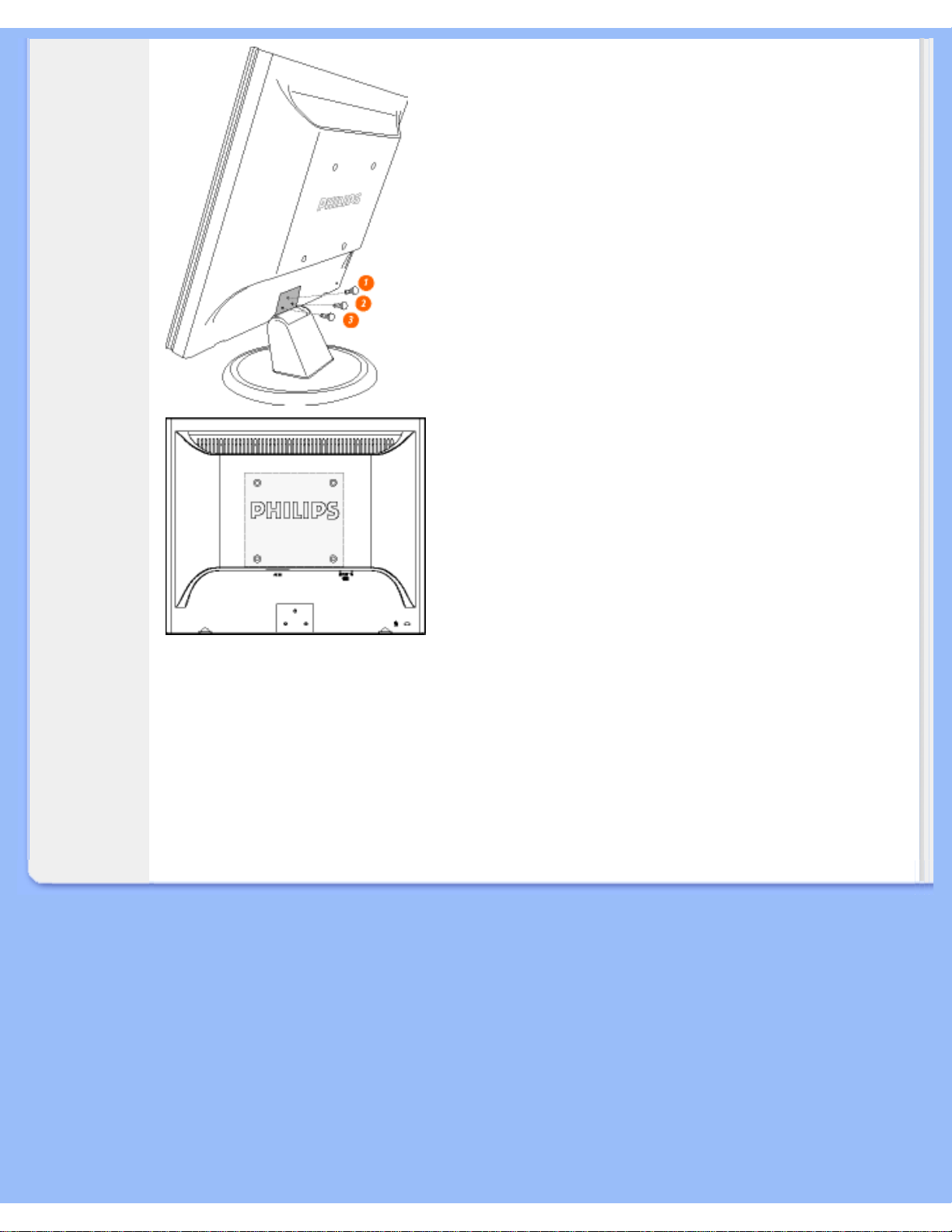

Baksiden

file:///E|/lcd/manual/SWEDISH/170S5/INSTALL/INSTALL.HTM (1 of 3)2004-12-17 10:13:07 AM

Installera LCD-monitorn

1 Kensington stöldskydd 2 VGA-igång 3 Nätanslutning

TILLBAKA TILL BÖRJAN PÅ SIDAN

Optimera prestanda

För bästa prestanda, se till att displayen är inställd på 1280x1024@60Hz

Obs: Du kan kontrollera de aktuella displayinställningarna genom att trycka

en gång på 'OK'-knappen. Gå till Produktinformation. De aktuella displayinställningarna visas vid punkten UPPLÖSNING (RESOLUTION).

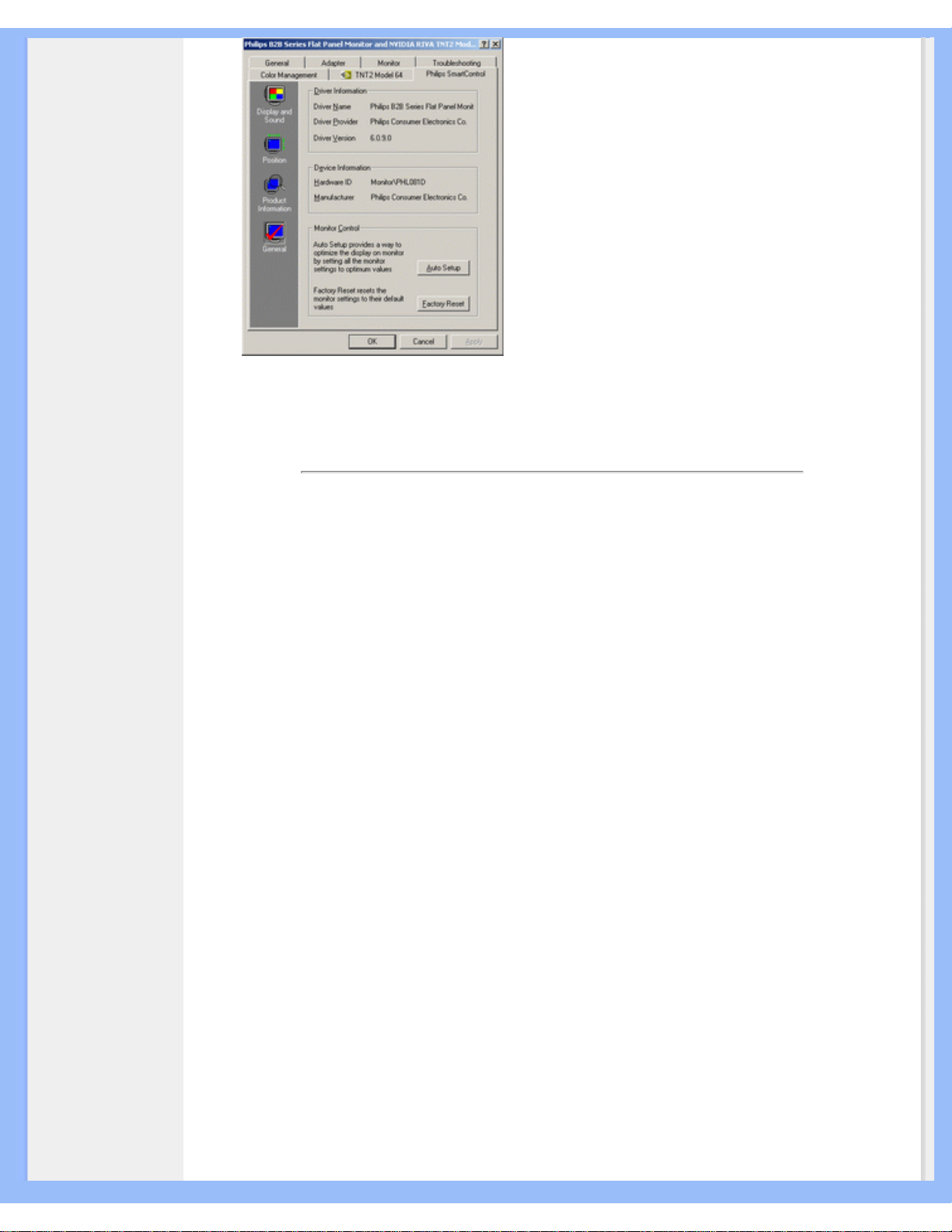

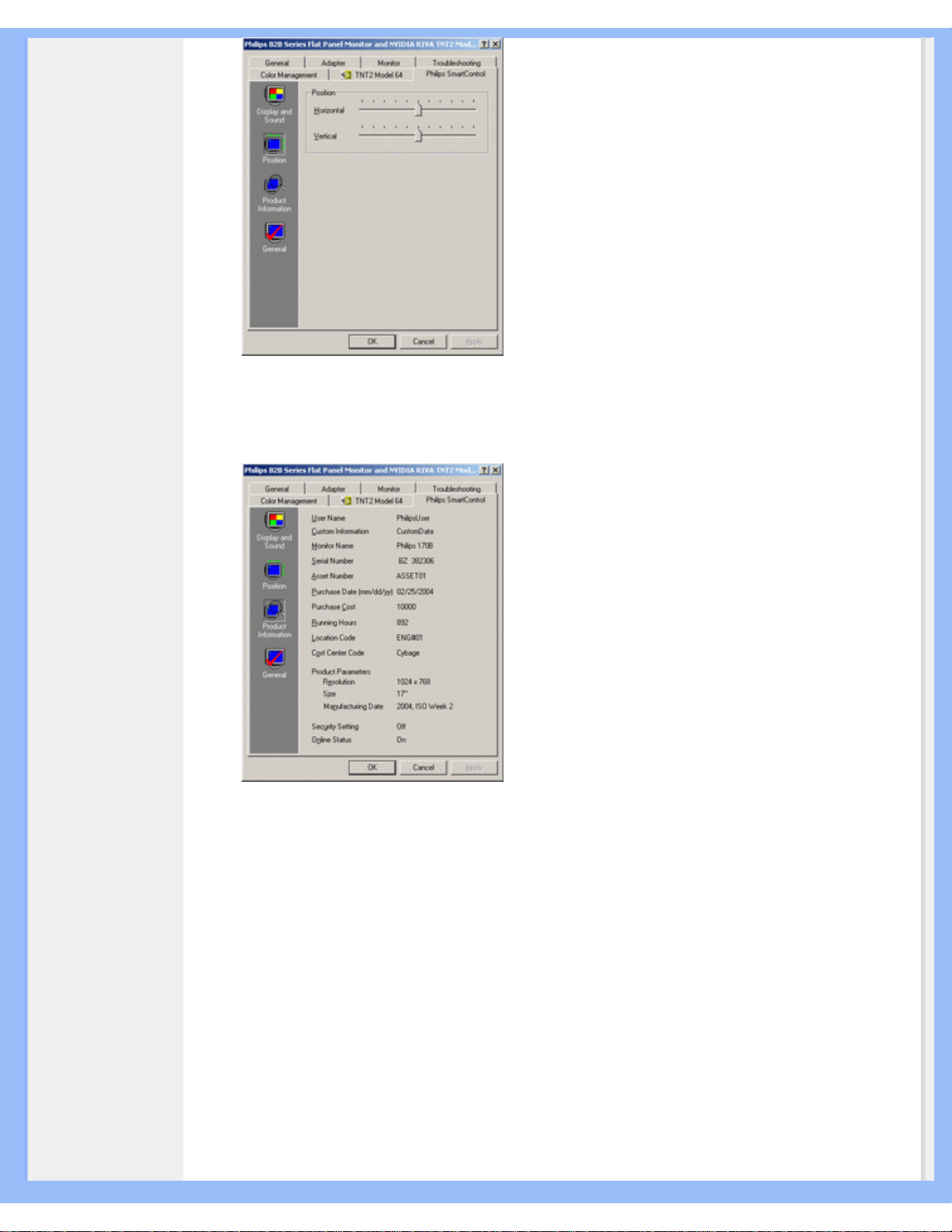

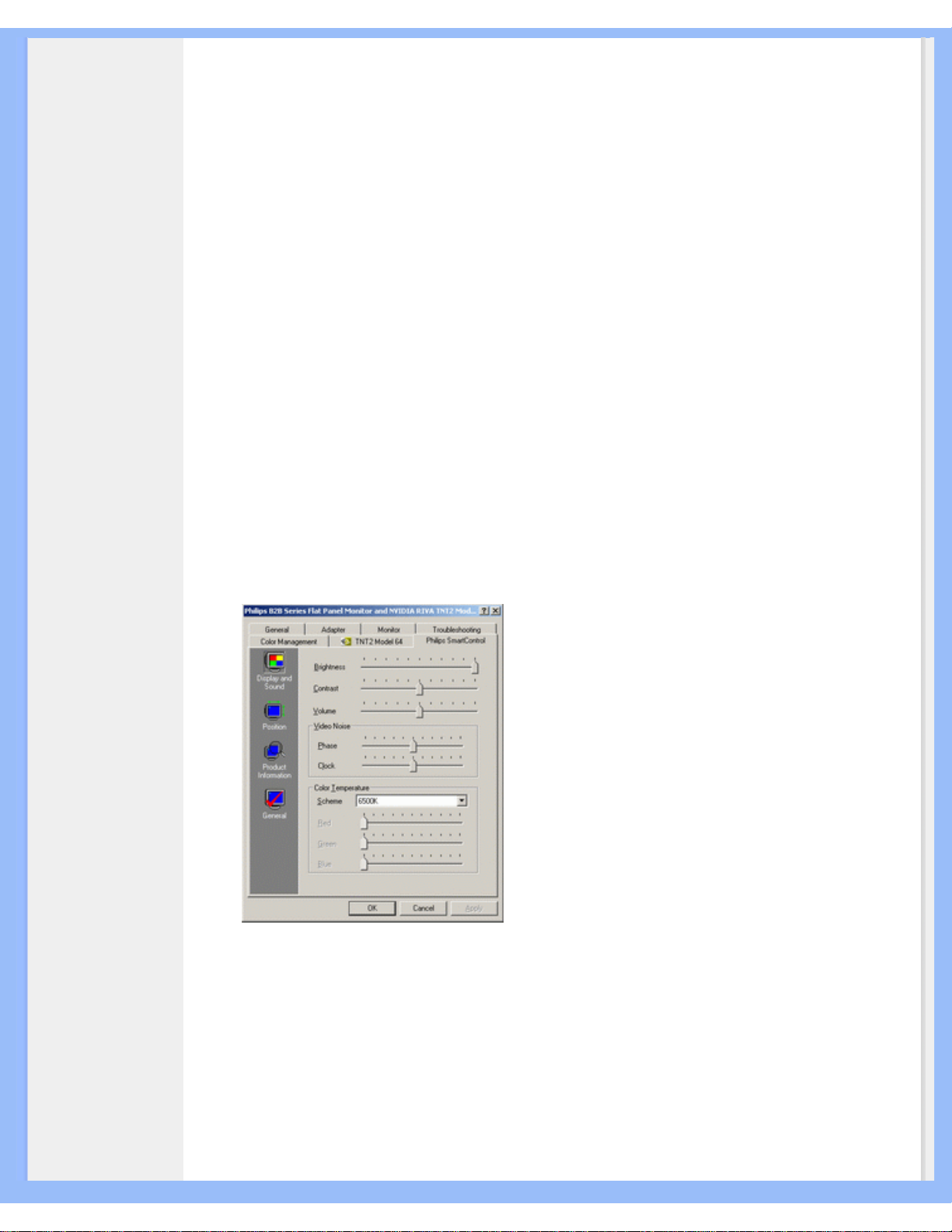

Du kan även installera programmet Flat Panel Adjust (FP Adjust), ett program som gör att du får ut mesta möjliga av din monitor. Programmet finns med på denna CD. Steg-för-steg-beskrivningar hjälper dig genom installationen. Klicka på länken nedan så får du veta mer om programmet.

Mer om FP_setup04.exe

TILLBAKA TILL BÖRJAN PÅ SIDAN

file:///E|/lcd/manual/SWEDISH/170S5/INSTALL/INSTALL.HTM (2 of 3)2004-12-17 10:13:07 AM

Installera LCD-monitorn

file:///E|/lcd/manual/SWEDISH/170S5/INSTALL/INSTALL.HTM (3 of 3)2004-12-17 10:13:07 AM

On-Screen Display

• Beskrivning av On Screen Display

• OSD-trädet

On-Screen Display

Beskrivning av On Screen Display

Vad är On-Screen Display?

Det är en funktion i alla Philips monitorer med vars hjälp en slutanvändare kan ställa in skärmens utseende och uppförande direkt på skärmen med hjälp av fönster med anvisningar. Användargränssnittet gör det enkelt och bekvämt att arbeta med monitorn.

Grundläggande och enkla anvisningar på kontrollknapparna.

När du trycker på

knappen på monitorn så visas Main Controls-fönstret (huvudmenyn) för On-

Screen Display (OSD), och du kan börja göra de inställningar för monitorn som du önskar. Använd

eller knapparna för att utföra de olika justeringarna.

TILLBAKA TILL BÖRJAN AV SIDAN

OSD-trädet

Nedan visas en översikt över strukturen hos On-Screen Display. Du kan använda den som ett hjälpmedel när du senare ska göra de olika inställningarna.

file:///E|/lcd/manual/SWEDISH/170S5/OSD/OSDDESC.HTM (1 of 3)2004-12-17 10:13:10 AM

On-Screen Display

TILLBAKA TILL BÖRJAN AV SIDAN

file:///E|/lcd/manual/SWEDISH/170S5/OSD/OSDDESC.HTM (2 of 3)2004-12-17 10:13:10 AM

On-Screen Display

file:///E|/lcd/manual/SWEDISH/170S5/OSD/OSDDESC.HTM (3 of 3)2004-12-17 10:13:10 AM

Kundstöd och garantifrågor

VAR VÄNLIG VÄLJ DITT LAND/DIN REGION FÖR UPPGIFTER OM OMFATTNINGEN PÅ DIN GARANTI

VÄSTEUROPA: Österrike • Belgien • Cypern • Danmark • Frankrike • Tyskland • Grekland •

Finland • Irland • Italien • Luxemburg • Nederländerna • Norge • Portugal • Sverige • Schweiz • Spanien • England

ÖSTEUROPA: Republiken Tjeckien • Ungern • Polen • Ryssland • Slovakien • Slovenien •

Turkiet

LATINAMERIKA: Antillerna • Argentina • Brasilien • Chile • Colombia • Mexico • Paraguay •

Peru • Uruguay • Venezuela

NORDAMERIKA: Kanada • USA

STILLAHAVSOMRÅDET: Australien • Nya Zeeland

ASIEN: Bangladesh • Kina • Hong Kong • Indien • Indonesien • Japan • Korea • Malaysia •

Pakistan • Filippinerna • Singapore • Taiwan • Thailand

AFRIKA: Marocko • Sydafrika

MELLANÖSTERN: Dubai • Egypten

file:///E|/lcd/manual/SWEDISH/warranty/warranty.htm2004-12-17 10:13:13 AM

Ordlista

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

D-SUB

Monitorn levereras med en D-Sub-kabel.

Digital Visual Interface (DVI)

Specifikationen av Digital Visual Interface (DVI) erbjuder en höghastighets, digital anslutning för visuella datatyper som är oberoende av av använd displayteknik. Gränssnittet har primärt utformats för att ge en anslutning mellan en dator och dess displayenhet. DVI-specifikationen uppfyller kraven från alla segment av PC-industrin (arbetsstation, bordsdator, laptop, etc.), och gör det möjligt för dessa olika segment att använda sig av en enda specifikation för monitorgränssnitt.

DVI-gränssnittet möjliggör:

1. Minska dämpning och videobrus i signalen beroende på mindre signalomvandling.

2. Oberoende av displaytekniken, och kan användas på LCD, Plasma, LCOS, etc.

3. "Plug and play" via pluggdetektering, EDID och DDC2B.

4. Digital och analog support i en enstaka kontakt (bara DVI-I).

TILLBAKA TILL BÖRJAN AV SIDAN

Energy Star - energisparprogram för datorer

file:///E|/lcd/manual/SWEDISH/170S5/GLOSSARY/GLOSSARY.HTM (1 of 3)2004-12-17 10:13:16 AM

Ordlista

Ett program för energibesparing för datorer som initierats av US Environmental Protection Agency (EPA) med den primära målsättningen att främja tillverkning och försäljning av energisnål kontorsutrustning. Företag som deltar i detta program måste förbinda sig att tillverka en eller flera produkter som kan skifta till ett lågeffektläge (<30 W), antigen efter en inaktiv period eller efter en förutbestämd tid som väljs av användaren.

TILLBAKA TILL BÖRJAN AV SIDAN

Färgtemperatur

Ett sätt att beskriva färgen på en strålkälla i termer av temperaturen (i grader Kelvin) på en svart kropp som strålar med samma dominerande frekvens som strålkällan.

De flesta av Philips monitorer erbjuder möjligheten att ställa in temperaturen på önskat värde.

TILLBAKA TILL BÖRJAN AV SIDAN

LCD, flytandekristalldisplay

En alfanumerisk display som utnyttjar de unika egenskaperna hos flytande kristaller för att bilda tecken. De senaste platta bildskärmarna innehåller en matris med hundratusentals individuella LCDceller som tillsammans bildar text och färggrann grafik på en skärm. De drar lite effekt, men kräver extern belysning för att bli läsbara för användaren.

TILLBAKA TILL BÖRJAN AV SIDAN

file:///E|/lcd/manual/SWEDISH/170S5/GLOSSARY/GLOSSARY.HTM (2 of 3)2004-12-17 10:13:16 AM

Ordlista

Vertikal uppdateringsfrekvens

Uttrycks i Hz, och är det antal ramar (kompletta bilder) som ritas på skärmen varje sekund.

TILLBAKA TILL BÖRJAN AV SIDAN

file:///E|/lcd/manual/SWEDISH/170S5/GLOSSARY/GLOSSARY.HTM (3 of 3)2004-12-17 10:13:16 AM

Ladda ner och skriva ut

• Installera drivrutin för LCDmonitorn

• Anvisningar för nerladdning

•

Installera programmet FPadjust

Ladda ner och skriva ut

Installera drivrutin för LCD-monitorn

Systemkrav:

●

PC som körs med Windows® 95, Windows® 98, Windows® 2000 , Windows® Me, Windows® XP eller senare

● Hitta din drivrutin ".inf/.icm/.cat" på : /PC/drivers/

Läs filen "Driver_install02.txt" innan du installerar.

På denna sida kan du välja att läsa bruksanvisningen i pdf-format. PDF-filer kan du ladda ner till hårddisken, och sedan läsa och skriva ut dem med hjälp av Acrobat Reader eller din filhanterare.

Om du inte har installerat Adobe® Acrobat Reader, klicka då på länken och installera programmet.

Adobe® Acrobat Reader för PC / Adobe® Acrobat Reader för Mac.

Anvisningar för nerladdning:

Ladda ner filen (download):

1. Klicka och håll in musknappen över ikonen nedan (Win95/98/2000/Me/XP-användare, högerklicka).

Ladda ner

170B5.pdf

Ladda ner

170P5.pdf

Ladda ner

170S5.pdf

2. Välj 'Save Link As...' (spara länken som), 'Save Target As...' (spara målfilen som) eller 'Download Link to Disk' (ladda ner till hårddisken) i den meny som visas.

3. Välj var du vill spara filen; klicka på 'Save' (om du uppmanas artt spara som antingen 'text' eller 'source' (källformat), välj 'source').

file:///E|/lcd/manual/SWEDISH/download/download.htm (1 of 3)2004-12-17 10:13:19 AM

Ladda ner och skriva ut

Anvisningar för utskrift:

Skriva ut bruksanvisningen:

1.Öppna filen för bruksanvisningen, följ anvisningarna från skrivaren och skriv ut de sidor du önskar.

TILLBAKA TILL BÖRJAN AV SIDAN

Installera programmet FPadjust

Programmet FPAdjust genererar ensningsmönster som hjälper dig att justera monitorinställningar som CONTRAST, BRIGHTNESS (ljusstyrka), HORIZONTAL & VERTICAL POSITION, PHASE och CLOCK.

Systemkrav:

●

PC som körs med Windows® 95, Windows® 98, Windows® 2000, Winodws Me, Windows® XP eller senare

Installera programmet FPadjust:

●

Installera programmet FPadjustment genom att klicka på länken eller ikonen nedan

eller

●

Klicka och håll in musknappen över ikonen (Win95/98/2000/Me/XP-användare, högerklicka)

Ladda ner

FP_setup04.exe

●

Välj 'Save Link As...' (spara länken som), 'Save Target As...' (spara målfilen som) eller 'Download Link to Disk' (ladda ner till hårddisken) i den meny som visas.

● Välj var du vill spara filen; klicka på 'Save' (om du uppmanas artt spara som antingen 'text'

eller 'source' (källformat), välj 'source').

● Lämna filhanteraren och installera programmet FPadjust.

file:///E|/lcd/manual/SWEDISH/download/download.htm (2 of 3)2004-12-17 10:13:19 AM

Ladda ner och skriva ut

Läs filen "FP_Readme04.txt" innan du installerar.

TILLBAKA TILL BÖRJAN AV SIDAN

file:///E|/lcd/manual/SWEDISH/download/download.htm (3 of 3)2004-12-17 10:13:19 AM

FAQs (vanligt förekommande frågor)

• Säkerhet och felsökning

• Allmänna FAQs

• Skärmjustering

• Kompatibilitet med andra periferienheter

• LCD, panelteknik

• Ergonomi-, ekologi- och säkerhetsstandards

• Felsökning

• Regler och föreskrifter

• Annan samhörande information

FAQs (vanligt förekommande frågor)

Allmänna FAQs

När jag installerar monitorn visas meddelandet 'Cannot display this video mode' (kan inte

visa detta videoläge), vad ska jag göra?

S: Rekommenderat videoläge för Philips 17": 1280x1024 @60Hz.

1. Lossa alla kablar, anslut sedan PC:n till den monitor du tidigare använde, och som

fungerade korrekt.

2. I Windows® Start-meny, välj Inställningar/Kontrollpanelen. I Kontrollpanelen, välj Display-

ikonen. Välj där fliken 'Inställningar'. På fliken Inställningar, i en ruta benämnd 'Skrivbordet' ('desktop area'), flytta justerhandtaget till 1280x1024 pixels (17").

3. öpnna dialogrutan 'Avancerat' och ställ in Uppdateringsfrekvensen till 60 Hz, klicka sedan på

'OK'.

4. Starta om datorn och upprepa steg 2 och 3 för att verifiera att PC:n är inställd på

1280x1024@60Hz (17").

5. Stäng av datorn, koppla loss den gamla monitorn och koppla in Philips LCD-monitorn.

6. Slå på monitorn och sedan PC:n.

F: Vad ska jag göra när skärmen visar: THIS IS 85HZ OVERDRIVE, CHANGE COMPUTER

DISPLAY INPUT TO 1280 x 1024 @60HZ?

S: Det betyder att insignalen från PC:n är 85Hz -- dvs. utanför det frekvensområde som

monitorn kan hantera. Senare generationer av intelligenta LCD-monitorer kan tillfälligt klara denna överfrekvens, och ger dig 10 minuter för att återställa synkroniseringen till rekommenderade inställningar.

Gör så här:

Gå till Windows Start-meny. Välj Inställningar, sedan Kontrollpanelen. Välj Display. Flytta till Inställningar och klicka på knappen Avancerat . Under Kort (Adapter), ändra uppdateringsfrekvensen till 56~75.

Du har 10 minuter på dig att göra detta. Om du inte hinner göra det inom 10 minuter, stäng då av och slå på monitorn för att mata in ändringarna.

Vad betyder 'uppdateringsfrekvens' (refresh rate) i samband med en LCD-monitor?

S: Uppdateringsfrekvensen är mycket mindre relevant för LCD-monitorer. LCD-monitorer

visar en stabil, flimmerfri bild vid 60Hz. Det finns inga synliga skillnader mellan 85 Hz och 60 Hz.

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/SAF_FAQ.HTM (1 of 8)2004-12-17 10:13:25 AM

FAQs (vanligt förekommande frågor)

F: Vad innehåller .inf- och .icm-filerna på set-up-skivan & CD-ROM:en? Hur installerar jag

drivrutinerna (.inf och .icm)?

S: Detta är drivrutinfilerna till monitorn. Följ anvisningarna i bruksanvisningen för att

installera dem. Datorn kan komma att fråga dig om monitordrivers (.inf- och .icm-filer) eller en driverskiva när du först installerar monitorn. Följ anvisningarna att lägga in driverskivan (diskett eller CD-ROM) som följer med i detta paket. Monitordrivers (.inf- och .icm-filer) kommer att installeras automatiskt.

F: Hur justerar jag upplösningen?

S: Ditt grafikkort/grafikdriver och monitorn bestämmer tillsammans den tillgängliga

upplösningen. I Windows® 95/98 kan du välja önskad upplösning med hjälp av Kontrollpanelens 'Display / Inställningar'.

F: Hur gör jag om jag går vilse när jag håller på att ställa in monitorn?

S: Tryck bara på OSD-knappen, och välj sedan 'Reset' (återställ) för att återkalla alla de

ursprungliga fabriksinställningarna.

F: Vad är Auto-funktionen?

S: Knappen AUTO återställer den optimala skärmpositionen, fas- och klockinställningarna

genom en enda knapptryckning – utan att du behöver navigera genom OSD-menyerna och kontrollknapparna.

F: Min monitor är strömlös (ström-LED:en lyser inte). Vad ska jag göra?

S: Kontrollera att nätkabeln är ansluten till monitorn.

F: Kommer LCD-monitorn att acceptera en interlace-signal?

S: Nej. Om en interlace-signal används, så visar skärmen samtidigt både udda och jämna

horisontella avsökningslinjer, vilket förvränger bilden.

F: Vad betyder uppdateringsfrekvensen (refresh rate) för en LCD?

S: Till skillnad från CRT-displayer (katodstrålerör), i vilka den hastighet varmed

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/SAF_FAQ.HTM (2 of 8)2004-12-17 10:13:25 AM

FAQs (vanligt förekommande frågor)

elektronstrålen sveps från skärmens övre till nedre kant bestämmer flimret, så använder en aktiv matrisdisplay ett aktivt element (TFT) till att styra varje enskild pixel och uppdateringsfrekvensen är därför egentligen inte tillämplig på LCD-tekniken.

F: är LCD-skärmen motståndskraftig mot repor?

S: LCD-skärmen är belagd med ett skyddande skikt, som är motståndskraftigt till en viss del

(ungefär hårdheten hos ett 2H-blyerts). I allmänhet rekommenderar vi att panelytan inte utsätts för kraftiga slag eller repor. Ett extra skärmskydd, med större motståndskraft mot repor, finns tillgängligt som tillval.

F: Hur bör jag rengöra LCD-ytan?

S: För normal rebgöring, använd en ren, mjuk trasa. För mer omfattande rengöring, använd

isopropylalkohol. Använd inga andra lösningsmedel, som etylalkohol, etanol, aceton, hexan, etc.

F: Kan Philips LCD-monitor monteras på väggen eller användas som pekskärm?

S: Ja, Philips LCD-monitorer har denna extra funktion. Standard VESA monteringshålen på

baksidan möjliggör montering av Philips-monitorn på alla VESA standard ARM eller tillbehör. Pekskärmar utvecklas för framtida tillämpningar. För mer information, kontakta din Philips återförsäljare.

TILLBAKA TILL BÖRJAN AV SIDAN

Justera skärmen

Vad är FPadjust-programmet som finns på set-up-skivan och CD-ROM till för?

S: FPadjust-programmet genererar ett ensningsmönster som hjälper dig att justera

monitorinställningar som kontrast, ljusstyrka, horisontell position, vertikal position, fas och klocka för bästa möjliga prestanda.

F: Hur gör jag för att få bästa möjliga prestanda på monitorn när jag installerar den?

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/SAF_FAQ.HTM (3 of 8)2004-12-17 10:13:25 AM

FAQs (vanligt förekommande frågor)

För bästa prestanda, kontrollera att displayinställningarna är satta till 1280x1024@60Hz för 17". Obs: du kan kontrollera de aktuella displayinställningarna genom att trycka en gång på OSD:s OK-knapp. De aktuella displayinställningarna visas under produktinformation i OSD:s huvudmeny.

Intallera programmet Flat Panel Adjust (FPadjust) på monitorns setup-CD-ROM, genom att öppna CD-ROM:en och sedan dubbelklicka på ikonen FP_setup04.exe. Då installeras FP Adjust automatiskt och placerar en genväg på skrivbordet.

Starta FPadjust genom att dubbelklicka på genvägen. Följ anvisningarna steg-för-steg för att optimera bildprestanda med systemets grafikkort.

F: Hur är det med strålningen från en LCD i jämföresle med en CRT-skärm?

S: Eftersom LCD:er inte använder sig av en elektronkanon, så alstrars inte lika mycket

strålning på skärmytan.

TILLBAKA TILL BÖRJAN AV SIDAN

Kompatibilitet med andra periferienheter

Kan jag ansluta LCD-monitorn till vilken PC, arbetsstation eller Mac som helst?

S: Ja, Philips alla LCD-monitorer är fullt kompatibla med standard PC, Mac och

arbetsstationer. Du kan behöva en kabeladapter för att ansluta monitorn till Mac:en. För mer information, kontakta din Philips återförsäljare.

F: är Philips LCD-monitorer av typen plug-and-play?

S: Ja, monitorerna är Plug-and-Play-kompatibla med Windows® 95, 98, 2000, ME, XP och

PC98/99-platformarna.

F: Vad är USB (Universal Serial Bus)?

S: Tänk dig USB som en smart kontakt för externa enheter till PC. USB detekterar

automatiskt olika resurser (t.ex. driverprogram och bussbandbredd) som krävs för de externa enheterna. USB frigör de nödvändiga resurserna utan ingripande från användaren. De huvudsakliga fördelarna med USB är: USB eliminerar "case angst" -- rädslan för att

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/SAF_FAQ.HTM (4 of 8)2004-12-17 10:13:25 AM

FAQs (vanligt förekommande frågor)

behöva ta bort datorhöljet för att installera ytterligare periferienheter. Och dessutom eliminerar USB behovet att behöva göra komplicerade IRQ-inställningar vid installation av nya periferienheter. USB tar även bort "port gridlock" (trafikstockning i porten). Utan USB, är en PC normalt begränsad till en skrivare, två COM-portenheter (vanligtvis mus och modem), ett utökat parallellportstillägg (t.ex. scanner eller videokamera) och en joystick. Fler och fler periferienheter för multimediadatorer kommer ut på marknaden varje dag.

Med USB, kan upp till 127 enheter köras samtidigt på en dator. USB tillåter "hot plug-in" (anslutning under drift). Datorn behöver inte stängas av, plugga bara in, boota om och kör set-up för att installera periferienheterna. Och heller inget behov att gå igenom den omvända proceduren när en enhet ska tas bort. Sammanfattningsvis: USB förvandlar dagens "Plug-and-Pray" till verklig Plugand-Play!

F: Vad är en USB-hub?

S: En universell seriebussenhet som tillhandahåller ytterligare anslutningar till Universal

Serial Bus. Upstream-porten på en hub ansluter hubben till host-datorn (värddatorn), normalt en PC. Multipla downstream-portar på en hub möjliggör anslutning till andra hubbar eller enheter, som t.ex. ett USB-tangentbord, kamera eller skrivare.

TILLBAKA TILL BÖRJAN AV SIDAN

LCD, panelteknik

Vad är en flytandekristallskärm?

S: En flytandekristallskärm (LCD) är en optisk enhet som normalt används för visning av

ASCII-tecken och bilder på digital utrustning, som klockor, miniräknare, portabla spel, etc. LCD är den teknik som används i displayer i notebooks och andra små datorer. På samma sätt som lysdioder och gas-plasma-teknik, gör LCD att displayerna kan göras mycket tunnare än vad som är möjligt med CRT-teknik. LCD förbrukar mycket mindre energi än LEDoch gas-plasma-displayer eftersom de fungerar efter principen spärra ljus i stället för att sända ut ljus.

F: Hur är LCD:er konstruerade?

S: LCD:er är uppbyggda med två glasskivor som är skiljda från varandra med ett avstånd på

några mikrometer. Skivorna är fyllda med flytande kristaller och sedan tätt hopfogade. Den övre skivan är färgad med ett RGB-mönster som utgör färgfiltret. Polarisatorer limmas sedan på båda skivorna. Denna kombination kallas i bland 'glas' eller 'cell'. LCD-cellen monteras i en 'modul' genom att lägga till bakgrundsbelysning, drivelektronik och ram.

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/SAF_FAQ.HTM (5 of 8)2004-12-17 10:13:25 AM

FAQs (vanligt förekommande frågor)

F: Vad är polarisation?

S: Att polarisera betyder egentligen att rikta ljuset så att det lyser i en riktning. Ljus är

elektromagnetiska vågor. Elektriska och magnetiska fält oscillerar i en riktning som är vinkelrät mot ljusstrålens utbredningsrikning. Riktningen på dessa fält kallas 'polarisationsriktning'. Normalt, eller o-polariserat ljus, har fält i flera riktningar; medan polariserat ljus har fält i bara en riktning.

F: Vad skiljer LCD:er med passiv matris från LCD:er med aktiv matris?

S: En LCD är tillverkad med ett displaygitter med antingen en passiv matris eller en aktiv

matris. En aktiv matris har en transistor placerad i varje pixelskärning, vilket betyder att det behövs mindre ström för att styra ljuset från en pixel. Av denna anledning kan strömmen i en aktiv matris-display slås på och stängas av oftare, vilket förkortar skärmens uppdateringstid (muspekaren kommer t.ex. att röra sig jämnare på skärmen). En LCD med passiv matris har ett gitter av ledare med pixels i varje skärningspunkt i gittret.

F: Hur fungerar en TFT LCD-panel?

S: Till varje kolumn och rad i TFT LCD-panelen är en källdriver respektive gatedriver

kopplad. TFT-avledningen för varje cell är kopplad till elektroden. Den molekylära strukturen (mönstret) hos flytandekristallelementen varierar beroende på om de är spänningssatta eller inte. Spänningen påverkar polarisationsriktningen och mängden ljus genom att släppa fram ljuset genom olika grupper av flytandekristallelement. När två polariserade filter arrangeras vertikalt på en polariserad ljuspol, så vrids det ljus som passerar genom den övre polariserade panelen 90 grader längs spiralstrukturen hos flytandekristallmolekylerna och passerar genom det polariserade filtret längst ned. När en elektrisk spänning läggs på, så hamnar flytandekristallmolekylerna vertikalt från den ursprungliga spiralstrukturen och ljusriktningen vrids inte 90 grader. I detta fall passerar ljus som kommer genom den övre polariserade panelen inte genom den nedre polariserade panelen.

F: Vilka är fördelarna med TFT LCD jämfört med CRT?

S: I en CRT-monitor skjuter en elektronkanon ut elektroner som genererar ljus när de

kolliderar med elektroner i ett fluorescerande skikt på en glasskärm. CRT-monitorer arbetar därför huvudsakligen med en analog RGB-signal. En TFT LCD-monitor är en utrustning som återger bildsignalerna genom att styra en flytandekristallpanel. En TFT har en helt annan uppbyggnad än en CRT: Varje cell har en aktiv matrisstruktur och av varandra oberoende aktiva element. En TFT LCD har två glaspaneler och utrymmet mellan dessa är fyllt med flytande kristaller. När varje cell ansluts till elektroder och utsätts för elektrisk spänning, så ändras den molekylära strukturen i de flytande kristallerna och styr mängden av det inkommande ljus som återger bilderna. En TFT LCD har många fördelar jämfört med en CRT, eftersom den kan göras mycket tunnare och dessutom flimmerfri, eftersom den inte utnyttjar scanningmetoden (bild- och linjeavsökning).

F: Varför är en vertikalfrekvens på 60 Hz optimal för en LCD-monitor?

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/SAF_FAQ.HTM (6 of 8)2004-12-17 10:13:25 AM

FAQs (vanligt förekommande frågor)

S: Till skillnad från en CDT-monitor, har TFT LCD-panelen en fast upplösning. En XGA-

monitor t.ex. har 1024x3 (R, G, B) x 768 pixels och en högre upplösning är inte möjligt utan ytterligare programbehandling. Panelen är konstruerad för att optimera displayen vid en punktklockfrekvens på 65 MHz, en av standarderna för XGA-displayer. Eftersom vertikal-/ horisontalfrekvensen för denna punktklocka är 60 Hz/48 kHz, så är den optimala frekvensen för denna monitor 60 Hz.

F: Vilken typ av vidvinkelteknik finns tillgänglig? Hur fungerar den?

S: TFT LCD-panelen är ett element som styr/visar det inkommande bakgrundsljuset med

hjälp av dubbelbrytningen hos en flytande kristall. Genom att utnyttja förhållandet att projektionen av inkommande ljus bryts mot huvudaxeln hos det flytande elementet, så kan den styra riktningen på det inkommande ljuset och visa det. Eftersom brytningsförhållandet för inkommande ljus i de flytande kristallerna varierar med ljusets infallsvinkel, så är synvinkeln på en TFT mycket mindre än på en CDT. Normalt anger synvinkeln den punkt där kontrastförhållandet är 10. För närvarande utvecklas många sätt att öka synvinkeln, och det vanligaste angreppssättet är att använda en film som breddar synvinkeln (wide viewing angle film) genom att variera brytningsförhållandet. även IPS (In Plane Switching) och MVA (Multi Vertical Aligned) används för att öka synvinkeln.

F: Varför flimrar inte en LCD-monitor?

S: Tekniskt uttryckt, så flimrar även LCD:er, men orsaken till fenomenet är en annan än för

CRT-moniitorer -- och det påverkar inte läsbarheten. Flimret på en LCD-monitor har att göra med ljus som normalt är osynligt, och som orsakas av skillnaden mellan positiv och negativ spänning. å andra sidan, inträffar CRT-flimmer som kan irritera ögonen när tändningen/ släckningen av det fluorescerande objektet blir synlig. Efterom reaktionstiden hos en flytande kristall i en LCD-panel är mycket längre, så är inte denna form av störande flimmer märkbar på en LCD-display.

F: Varför avger en LCD-monitor praktiskt taget ingen elektromagnetisk strålning?

S: Till skillnad från en CRT, har en LCD-monitor inga komponenter som genererar

elektromagnetisk strålning, i synnerhet magnetiska fält. En LCD-display utnyttjar dessutom relativt låg effekt, varför dess nätaggregat är extremt tystgående.

TILLBAKA TILL BÖRJAN AV SIDAN

Ergonom-i, ekologi- och säkerhetsstandards

Vad betyder CE-märkningen?

S: CE-märkningen (Conformité Européenne) måste finnas på alla normerade produkter som

erbjuds till försäljning på den europeiska marknaden. Denna CE-märkning betyder att

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/SAF_FAQ.HTM (7 of 8)2004-12-17 10:13:25 AM

FAQs (vanligt förekommande frågor)

produkten uppfyller kraven i relevanta europeiska direktiv. Ett europeiskt direktiv är en europeisk 'lag' som berör hälsa, säkerhet, miljö och kundskydd, i mycket detsamma som U. S. National Electrical Code och UL Standards.

F: Uppfyller LCD-monitorn kraven i generella säkerhetsstandards?

S: Ja. Philips LCD-monitorer uppfyller riktlinjerna i MPR-II- och TCO 99/03-standarderna för

kontroll av strålning, elektromagnetiska vågor, energibesparing, elsäkerhet i arbetsmiljön och återanvändbarhet. På specifikationssidan finns detaljerade uppgifter om säkerhetsstandards.

Mer information finns i avsnittet Lagar och bestämmelser .

TILLBAKA TILL BÖRJAN AV SIDAN

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/SAF_FAQ.HTM (8 of 8)2004-12-17 10:13:25 AM

Felsökning

• Säkerhet och felsökning

• FAQs

• Vanligt förekommande problem

• Bildproblem

• Lagar och bestämmelser

• Annan samhörande information

Felsökning

På denna sida beskrivs problem som kan åtgärdas av användaren. Om problemet fortfarande kvarstår efter att du har vidtagit de föreslagna åtgärderna, kontakta då närmaste Philips återförsäljare.

Vanligt förekommande problem

Har du detta problem? Kontrollera då detta

Ingen bild (Strömförsörjning, LED-lampan lyser inte)

● Kontrollera att nätkabeln är ansluten till

vägguttaget och till baksidan på monitorn.

● Kontrollera först att strömbrytaren på

monitorns är i OFF-läget (AV), tryck den sedan till ON (På) igen.

Ingen bild

(Strömförsörjning, LED-lampan är bärnstensfärgad eller gul)

● Kontrollera att datorn är påslagen.

● Kontrollera att signalkabeln är korrekt

ansluten till datorn.

● Kontrollera om något stift i

monitorkabelns kontakt är böjt.

● Energisparfunktionen kan vara aktiverad.

På skärmen visas

● Kontrollera att monitorkabeln är korrekt

ansluten till datorn. (Se även den kortfattade installationsanvisningen (Quick Set-Up Guide)).

● Kontrollera om något stift i

monitorkabelns kontakt är böjt.

● Kontrollera att datorn är påslagen.

På skärmen visas

● Kontrollera att vertikalsynken i insignalen

ligger i området 56 ~ 75 Hz.

● Ändra uppdateringsfrekvensen till 56~75

Hz inom 10 minuter.

● Slå på monitorn igen för att starta om om

du inte lyckades ändra uppdateringsfrekvensen inom 10 minuter.

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/saf_troub.htm (1 of 3)2004-12-17 10:13:26 AM

Felsökning

AUTO-knappen fungerar inte korrekt

●

Auto-funktionen är avsedd att användas på standard Macintosh eller IBMkompatibla PC:er som kör Microsoft Windows.

●

Den kanske inte fungerar korrekt om du använder en icke-standard PC eller grafikkort.

Bildproblem

Bildens position är felaktig

●

Tryck på Auto-knappen.

●

Justera bildläget med hjälp av Horizontal Position &/eller Vertical Position i OSD:s huvudmeny.

Bilden vibrerar på skärmen

● Kontrollera att signalkabeln är korrekt

ansluten till grafikkortet eller PC:n

Vertikalt flimmer

● Tryck på Auto-knappen.

● Ta bort de vertikala ränderna med hjälp

av Clock Adjustment (klockjusteringen) i VIDEO NOISE i OSD:s huvudmeny.

Horisontellt flimmer framträder

● Tryck på Auto-knappen.

● Ta bort de horisontella ränderna med

hjälp av Phase Adjustment (fasjusteringen) i VIDEO NOISE i OSD:s huvudmeny.

Skärmen är för ljus eller för mörk

● Justera kontrast och ljusstyrka

(brightness) i OSD:s huvudmeny. (LCDmonitorns bakgrundsbelysning har en fast livslängd. När skärmen blir mörk eller börjar flimra, var vänlig kontakta din återförsäljare.

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/saf_troub.htm (2 of 3)2004-12-17 10:13:26 AM

Felsökning

En kvardröjande bild framträder

● Om en bild kvarstår på skärmen under en

längre tid, så kan den lämna ett avtryck på skärmen och ge en kvadröjande bild. Denna försvinner normalt efter några timmar.

En bild kvarstår efter att strömmen har stängts av.

● Detta är karaktäristiskt för flytande

kristaller och orsakas inte av en felaktig funktion eller försämring av de flytande kristallerna. Den kvardröjande bilden kommer att försvinna efter en viss tid.

Gröna, röda, blå, mörka och vita prickar kvarstår

● De kvardröjande prickarna är en normal

egenskap hos de flytande kristaller som används i dag.

För ytterligare assistans, se listan över Consumer Information Centers (kundstödscentra) och kontakta din lokale Philips återförsäljare.

TILLBAKA TILL BÖRJAN AV SIDAN

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/saf_troub.htm (3 of 3)2004-12-17 10:13:26 AM

Regulatory Information

• TCO'99 Information

• TCO'99 Environmental Requirements

• TCO'03 Information

• Recycling Information for Customers

•

CE Declaration of Conformity

•

Energy Star Declaration

• Federal Communications Commission (FCC) Notice (U. S. Only)

• Commission Federale de la Communication (FCC Declaration)

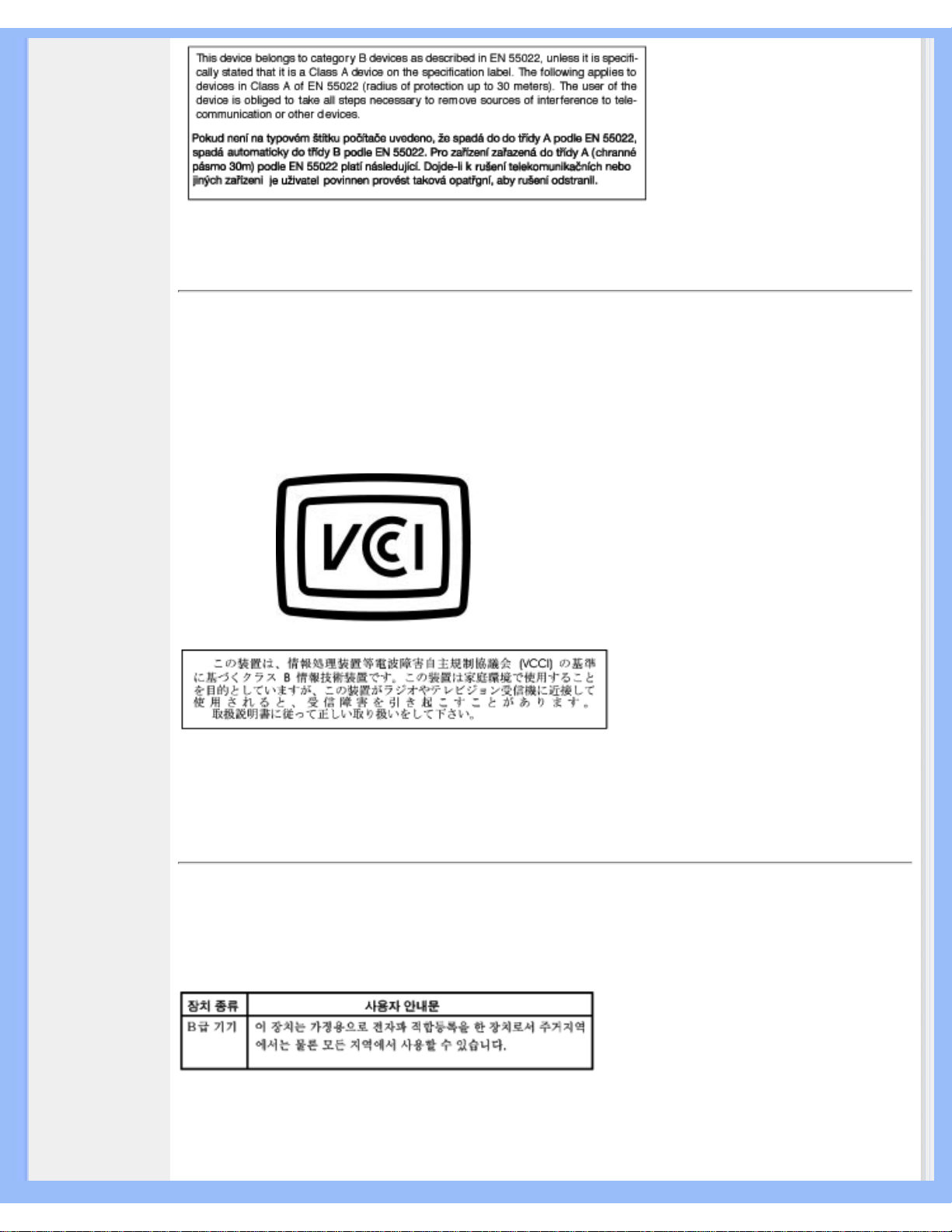

• EN 55022 Compliance (Czech Republic Only)

• VCCI Class 2 Notice (Japan Only)

• MIC Notice (South Korea Only)

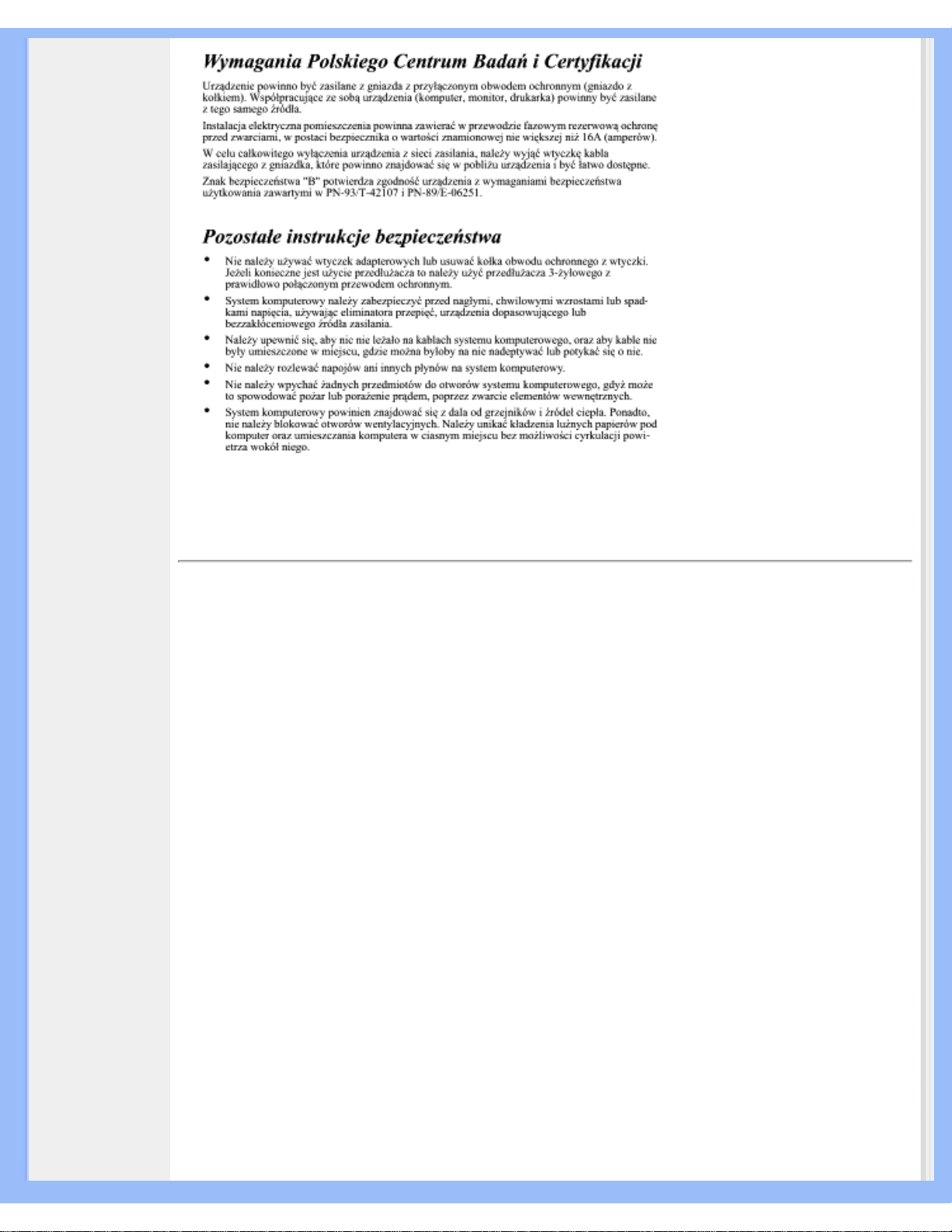

• Polish Center for Testing and Certification Notice

• North Europe (Nordic Countries) Information

• BSMI Notice (Taiwan Only)

• Ergonomie Hinweis (nur Deutschland)

Regulatory Information

TCO '99 Information

Congratulations! You have just purchased a TCO '99 approved

and labeled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.

Why do we have environmentally labeled computers?

In many countries, environmental labeling has become an established method for encouraging the adaptation of goods and services to the environment. The main problem, as far as computers and other electronics equipment are concerned, is that environmentally harmful substances are used both in the products and during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of electronics equipment, most of these potentially damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are important from the viewpoints of both the work (internal) and natural (external) environments. Since all methods of electricity generation have a negative effect on the environment (e.g. acidic and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left running continuously and thereby consumes a lot of energy.

What does labeling involve?

This product meets the requirements for the TCO'99 scheme which provides for international and environmental labeling of personal computers. The labeling scheme was developed as a joint effort by the TCO (The Swedish Confederation of Professional Employees), Svenska Naturskyddsforeningen (The Swedish Society for Nature Conservation) and Statens Energimyndighet (The Swedish National Energy Administration).

Approval requirements cover a wide range of issues: environment, ergonomics, usability, emission of electric and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands impose restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs (freons) and chlorinated solvents, among other things. The product must be prepared for recycling and the manufacturer is obliged to have an environmental policy which must be adhered to in each country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to reactivate the computer shall be reasonable for the user.

Labeled products must meet strict environmental demands, for example, in respect of the reduction of electric and magnetic fields, physical and visual ergonomics and good usability.

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/REGS/REGULAT.HTM (1 of 13)2004-12-17 10:13:28 AM

Regulatory Information

• Philips End-ofLife Disposal

•

Information for UK only

• Troubleshooting

•

Other Related Information

• Frequently Asked Questions (FAQs)

Below you will find a brief summary of the environmental requirements met by this product. The complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden

Fax: +46 8 782 92 07

Email (Internet): development@tco.se

Current information regarding TCO'99 approved and labeled products may also be obtained via the Internet, using the address: http://www.tco-info.com/

RETURN TO TOP OF THE PAGE

Environmental Requirements

Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants are chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the PCBs are suspected of giving rise to severe health effects, including reproductive damage in fish-eating birds and mammals, due to the bio-accumulative* processes. Flame retardants have been found in human blood and researchers fear that disturbances in fetus development may occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound bromine or chlorine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the color-generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement states that batteries, the color-generating layers of display screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement states that batteries may not contain any mercury. It also demands that mercury is not present in any of the electrical or electronics components associated with the labeled unit.

CFCs (freons)

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/REGS/REGULAT.HTM (2 of 13)2004-12-17 10:13:28 AM

Regulatory Information

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on earth of ultraviolet light with increased risks e.g. skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement permits the inclusion of lead since no replacement has yet been developed.

* Bio-accumulative is defined as substances which accumulate within living organisms.

** Lead, Cadmium and Mercury are heavy metals which are bio-accumulative.

RETURN TO TOP OF THE PAGE

TCO'03 Information

(Optional, only available for TCO'03 version)

Congratulations!

The display you have just purchased carries the TCO'03 Displays label. This means that your display is designed, manufactured and tested according to some of the strictest quality and environmental requirements in the world. This makes for a high performance product, designed with the user in focus that also minimizes the impact on our natural environment.

Some of the features of the TCO'03 Display requirements.

Ergonomics

● Good visual ergonomics and image quality in order to improve the working environment for

the user and to reduce sight and strain problems. Important parameters are luminance, contrast, resoluction, reflectance, colour rendition and image stability.

Energy

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/REGS/REGULAT.HTM (3 of 13)2004-12-17 10:13:28 AM

Regulatory Information

● Energy-saving mode after a certain time-beneficial both for the user and the environment

● Electrical safety

Emissions

● Electromagnetic fields

● Noise emissions

Ecology

● The product must be prepared for recycling and the manufacturer must have a certified

environmental management system such as EMAS or ISO 14 000

● Restrictions on ❍ chlorinated and brominated flame retardants and polymers ❍ heavy metals such as cadmium, mercury and lead.

The requirements included in this label have been developed by TCO Development in co-operation with scientists, experts, users as well as manufacturers all over the world. Since the end of the 1980s TCO has been involved in influencing the development of IT equipment in a more userfriendly direction. Our labelling system started with displays in 1992 and is now requested by users and IT-manufacturers all over the world.

For more information, please visit

www.tcodevelopment.com

RETURN TO TOP OF THE PAGE

Recycling Information for Customers

Philips establishes technically and economically viable objectives to optimize the environmental performance of the organization's product, service and activities.

From the planning, design and production stages, Philips emphasizes the important of making products that can easily be recycled. At Philips, end-of-life management primarily entails participation in national take-back initiatives and recycling programs whenever possible, preferably in cooperation with competitors.

There is currently a system of recycling up and running in the European countries, such as The Netherlands, Belgium, Norway, Sweden and Denmark.

In U.S.A., Philips Consumer Electronics North America has contributed funds for the Electronic Industries Alliance (EIA) Electronics Recycling Project and state recycling initiatives for end-of-life electronics products from household sources. In addition, the Northeast Recycling Council (NERC) a multi-state non-profit organization focused on promoting recycling market development - plans to implement a recycling program.

In Asia Pacific, Taiwan, the products can be taken back by Environment Protection Administration (EPA) to follow the IT product recycling management process, detail can be found in web site www.

epa.gov.tw

For help and service, please contact Consumers Information Center or F1rst Choice Contact

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/REGS/REGULAT.HTM (4 of 13)2004-12-17 10:13:28 AM

Regulatory Information

Information Center in each country or the following team of Environmental specialist can help.

Mr. Job Chiu - Environment manager Philips Electronics Industries (Taiwan) Ltd, Monitor Business Unit E-mail: job.chiu@philips.com

Tel: +886 (0) 3 454 9839

Mr. Maarten ten Houten - Senior Environmental Consultant Philips Consumer Electronics E-mail: marten.ten.houten@philips.com

Tel: +31 (0) 40 27 33402

Mr. Delmer F. Teglas Philips Consumer Electronics North America E-mail: butch.teglas@philips.com

Tel: +1 865 521 4322

RETURN TO TOP OF THE PAGE

CE Declaration of Conformity

Philips Consumer Electronics declare under our responsibility that the product is in conformity with the following standards

- EN60950:2000 (Safety requirement of Information Technology Equipment)

- EN55022:1998 (Radio Disturbance requirement of Information Technology Equipment)

- EN55024:1998 (Immunity requirement of Information Technology Equipment)

- EN61000-3-2:1995 (Limits for Harmonic Current Emission)

- EN61000-3-3:1995 (Limitation of Voltage Fluctuation and Flicker) following provisions of directives applicable

- 73/23/EEC (Low Voltage Directive)

- 89/336/EEC (EMC Directive)

- 93/68/EEC (Amendment of EMC and Low Voltage Directive) and is produced by a manufacturing organization on ISO9000 level.

The product also comply with the following standards

- ISO9241-3, ISO9241-7, ISO9241-8 (Ergonomic requirement for Visual Display)

- ISO13406-2 (Ergonomic requirement for Flat panels)

- GS EK1-2000 (GS specification)

- prEN50279:1998 (Low Frequency Electric and Magnetic fields for Visual Display)

- MPR-II (MPR:1990:8/1990:10 Low Frequency Electric and Magnetic fields)

- TCO'95, TCO'99, TCO'03 (Requirement for Environment Labelling of Ergonomics, Energy, Ecology and Emission, TCO: Swedish Confederation of Professional Employees) for TCO versions

RETURN TO TOP OF THE PAGE

Energy Star Declaration

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/REGS/REGULAT.HTM (5 of 13)2004-12-17 10:13:28 AM

Regulatory Information

PHILIPS

170S5

This monitor is equipped with a function for saving energy which supports the VESA Display Power Management Signaling (DPMS) standard. This means that the monitor must be connected to a computer which supports VESA DPMS to fulfill the requirements in the NUTEK specification 803299/94. Time settings are adjusted from the system unit by software.

NUTEK VESA State LED Indicator Power Consumption Normal operation ON Green < 35 W Power Saving

Alternative 2 One step

OFF Amber < 1 W

As an ENERGY STAR

Partner, PHILIPS has determined that this product

meets the ENERGY STAR

guidelines for energy efficiency.

We recommend you switch off the monitor when it is not in use for quite a long time.

RETURN TO TOP OF THE PAGE

Federal Communications Commission (FCC) Notice (U.S. Only)

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

● Reorient or relocate the receiving antenna.

● Increase the separation between the equipment and receiver.

● Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

● Consult the dealer or an experienced radio/TV technician for help.

Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment.

Use only RF shielded cable that was supplied with the monitor when connecting this monitor to a computer device.

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/REGS/REGULAT.HTM (6 of 13)2004-12-17 10:13:28 AM

Regulatory Information

To prevent damage which may result in fire or shock hazard, do not expose this appliance to rain or excessive moisture.

THIS CLASS B DIGITAL APPARATUS MEETS ALL REQUIREMENTS OF THE CANADIAN INTERFERENCE-CAUSING EQUIPMENT REGULATIONS.

RETURN TO TOP OF THE PAGE

Commission Federale de la Communication (FCC Declaration)

Cet équipement a été testé et déclaré conforme auxlimites des appareils numériques de class B,aux termes de l'article 15 Des règles de la FCC. Ces limites sont conçues de façon à fourir une protection raisonnable contre les interférences nuisibles dans le cadre d'une installation résidentielle. CET appareil produit, utilise et peut émettre des hyperfréquences qui, si l'appareil n'est pas installé et utilisé selon les consignes données, peuvent causer des interférences nuisibles aux communications radio. Cependant, rien ne peut garantir l'absence d'interférences dans le cadre d'une installation particulière. Si cet appareil est la cause d'interférences nuisibles pour la réception des signaux de radio ou de télévision, ce qui peut être décelé en fermant l'équipement, puis en le remettant en fonction, l'utilisateur pourrait essayer de corriger la situation en prenant les mesures suivantes:

● Réorienter ou déplacer l'antenne de réception.

● Augmenter la distance entre l'équipement et le récepteur.

● Brancher l'équipement sur un autre circuit que celui utilisé par le récepteur.

● Demander l'aide du marchand ou d'un technicien chevronné en radio/télévision.

Toutes modifications n'ayant pas reçu l'approbation des services compétents en matière de conformité est susceptible d'interdire à l'utilisateur l'usage du présent équipement.

N'utiliser que des câbles RF armés pour les connections avec des ordinateurs ou périphériques.

CET APPAREIL NUMERIQUE DE LA CLASSE B RESPECTE TOUTES LES EXIGENCES DU REGLEMENT SUR LE MATERIEL BROUILLEUR DU CANADA.

RETURN TO TOP OF THE PAGE

EN 55022 Compliance (Czech Republic Only)

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/REGS/REGULAT.HTM (7 of 13)2004-12-17 10:13:28 AM

Regulatory Information

RETURN TO TOP OF THE PAGE

VCCI Notice (Japan Only)

This is a Class B product based on the standard of the Voluntary Control Council for Interference (VCCI) for Information technology equipment. If this equipment is used near a radio or television receiver in a domestic environment, it may cause radio Interference. Install and use the equipment according to the instruction manual.

Class B ITE

RETURN TO TOP OF THE PAGE

MIC Notice (South Korea Only)

Class B Device

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/REGS/REGULAT.HTM (8 of 13)2004-12-17 10:13:28 AM

Regulatory Information

Please note that this device has been approved for non-business purposes and may be used in any environment, including residential areas.

RETURN TO TOP OF THE PAGE

Polish Center for Testing and Certification Notice

The equipment should draw power from a socket with an attached protection circuit (a three-prong socket). All equipment that works together (computer, monitor, printer, and so on) should have the same power supply source.

The phasing conductor of the room's electrical installation should have a reserve short-circuit protection device in the form of a fuse with a nominal value no larger than 16 amperes (A).

To completely switch off the equipment, the power supply cable must be removed from the power supply socket, which should be located near the equipment and easily accessible.

A protection mark "B" confirms that the equipment is in compliance with the protection usage requirements of standards PN-93/T-42107 and PN-89/E-06251.

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/REGS/REGULAT.HTM (9 of 13)2004-12-17 10:13:28 AM

Regulatory Information

RETURN TO TOP OF THE PAGE

North Europe (Nordic Countries) Information

Placering/Ventilation

VARNING:

FÖRSÄKRA DIG OM ATT HUVUDBRYTARE OCH UTTAG ÄR LÄTÅTKOMLIGA, NÄR DU STÄLLER DIN UTRUSTNING PÅPLATS.

Placering/Ventilation

ADVARSEL:

SØRG VED PLACERINGEN FOR, AT NETLEDNINGENS STIK OG STIKKONTAKT ER NEMT TILGÆNGELIGE.

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/REGS/REGULAT.HTM (10 of 13)2004-12-17 10:13:28 AM

Regulatory Information

Paikka/Ilmankierto

VAROITUS:

SIJOITA LAITE SITEN, ETTÄ VERKKOJOHTO VOIDAAN TARVITTAESSA HELPOSTI IRROTTAA PISTORASIASTA.

Plassering/Ventilasjon

ADVARSEL:

NÅR DETTE UTSTYRET PLASSERES, MÅ DU PASSE PÅ AT KONTAKTENE FOR STØMTILFØRSEL ER LETTE Å NÅ.

RETURN TO TOP OF THE PAGE

BSMI Notice (Taiwan Only)

RETURN TO TOP OF THE PAGE

Ergonomie Hinweis (nur Deutschland)

Der von uns gelieferte Farbmonitor entspricht den in der "Verordnung über den Schutz vor Schäden durch Röntgenstrahlen" festgelegten Vorschriften.

Auf der Rückwand des Gerätes befindet sich ein Aufkleber, der auf die Unbedenklichkeit der Inbetriebnahme hinweist, da die Vorschriften über die Bauart von Störstrahlern nach Anlage III ¤ 5 Abs. 4 der Röntgenverordnung erfüllt sind.

Damit Ihr Monitor immer den in der Zulassung geforderten Werten entspricht, ist darauf zu achten, daß

1. Reparaturen nur durch Fachpersonal durchgeführt werden.

2. nur original-Ersatzteile verwendet werden.

3. bei Ersatz der Bildröhre nur eine bauartgleiche eingebaut wird.

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/REGS/REGULAT.HTM (11 of 13)2004-12-17 10:13:28 AM

Regulatory Information

Aus ergonomischen Gründen wird empfohlen, die Grundfarben Blau und Rot nicht auf dunklem Untergrund zu verwenden (schlechte Lesbarkeit und erhöhte Augenbelastung bei zu geringem Zeichenkontrast wären die Folge).

Der arbeitsplatzbezogene Schalldruckpegel nach DIN 45 635 beträgt 70dB (A) oder weniger.

ACHTUNG: BEIM AUFSTELLEN DIESES GERÄTES DARAUF ACHTEN, DAß NETZSTECKER UND NETZKABELANSCHLUß LEICHT ZUGÄNGLICH SIND.

RETURN TO TOP OF THE PAGE

End-of-Life Disposal

Your new monitor contains materials that can be recycled and reused. Specialized companies can recycle your product to increase the amount of reusable materials and to minimize the amount to be disposed of.

Please find out about the local regulations on how to dispose of your old monitor from your local Philips dealer.

(For customers in Canada and U.S.A.)

This product may contain lead and/or mercury. Dispose of in accordance to local-state and federal regulations. For additional information on recycling contact www.eia.org (Consumer Education Initiative)

RETURN TO TOP OF THE PAGE

Information for UK only

WARNING - THIS APPLIANCE MUST BE EARTHED.

Important:

This apparatus is supplied with an approved moulded 13A plug. To change a fuse in this type of plug proceed as follows:

1. Remove fuse cover and fuse.

2. Fit new fuse which should be a BS 1362 5A,A. S.T.A. or BSI approved type.

3. Refit the fuse cover.

If the fitted plug is not suitable for your socket outlets, it should be cut off and an appropriate 3-

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/REGS/REGULAT.HTM (12 of 13)2004-12-17 10:13:28 AM

Regulatory Information

pin plug fitted in its place.

If the mains plug contains a fuse, this should have a value of 5A. If a plug without a fuse is used, the fuse at the distribution board should not be greater than 5A.

Note: The severed plug must be destroyed to avoid a possible shock hazard should it be inserted into a 13A socket elsewhere.

How to connect a plug

The wires in the mains lead are coloured in accordance with the following code:

BLUE - "NEUTRAL" ("N")

BROWN - "LIVE" ("L")

GREEN & YELLOW - "EARTH" ("E")

1. The GREEN AND YELLOW wire must be connected to the terminal in the plug which is marked with the letter "E" or by the Earth symbol

or coloured GREEN or GREEN AND

YELLOW.

2. The BLUE wire must be connected to the terminal which is marked with the letter "N" or coloured BLACK.

3. The BROWN wire must be connected to the terminal which marked with the letter "L" or coloured RED.

Before replacing the plug cover, make certain that the cord grip is clamped over the sheath of the lead - not simply over the three wires.

RETURN TO TOP OF THE PAGE

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/REGS/REGULAT.HTM (13 of 13)2004-12-17 10:13:28 AM

Annan samhörande information

• Säkerhet och felsökning

• FAQs

• Felsökning

• Lagar och bestämmelser

• Information för användare i USA

• Information för användare utanför USA

Annan samhörande information

Information för användare i USA

För enheter inställda på 115 V:

Använd en UL-listad nätkabel bestående av minimum 18 AWG, Typ SVT eller SJT treledarkabel, max. 4,5 m (15 fot) lång och med en jordad stickkontakt med parallella stift, med märkdata 15 A, 125 V.

För enheter inställda på 230 V:

Använd en UL-listad nätkabel bestående av minimum 18 AWG, Typ SVT eller SJT treledarkabel, max. 4,5 m (15 fot) lång och med en jordad stickkontakt med två stift, med märkdata 15 A, 250 V.

Information för användare utanför USA

För enheter inställda på 230 V:

Använd en nätkabel bestående av minimum 18 AWG-kabel och en jordad stickpropp med märkdata 15 A, 250 V. Kabeln ska vara godkänd i det land där utrustningen ska användas och/eller vara märkt med HAR.

TILLBAKA TILL BÖRJAN AV SIDAN

file:///E|/lcd/manual/SWEDISH/170S5/SAFETY/saf_other.htm2004-12-17 10:13:29 AM

SmartManage

• Produktegenskaper

• Philips policy för pixeldefekter

• Inledning

• SmartManage, funktioner och fördelar

• Philips SmartControl

• Q&A

SmartManage

Inledning

Philips SmartManage är en avancerad lösning för användare, speciellt företagsanvändare, för att hantera sina Philips-monitorer som en del av miljön för hantering av tillgångar. Lösningen inkluderar tre viktiga komponenter, Philips SmartManage Administrator, Philips SmartControl och Agent.

Philips SmartManage är en lösning som utvecklats gemensamt av Philips och Altiris Inc.

SmartManage, funktioner och fördelar

Philips SmartManage är en arbetskonsol för IT-driften som används till att samla information om monitortillgångar, köra tillgångsrapporter, kontrollera säkerhet för tillgångar, övervaka säkerhet för tillgångar och till att snabbt distribuera meddelanden till monitoranvändare. Philips SmartManage innehåller följande huvudfunktioner:

1. Tillhandahålla en extra säkerhetsåtgärd för företagsanvändare för att de ska kunna skydda

sina investeringar.

2. Energisparfunktion för att minska hjälpmedelskostnaden och arbetsinsatsen för att slå på/

stänga av monitorerna.

3. SmartControl erbjuder ett annat sätt att justera prestanda och inställningar för monitorerna.

4. Inbyggda tillgångsrapporter minskar revisions-/underhållsarbetet, cykeltid och kostnader.

För mer information om Philips SmartManage, var vänlig kontakta Philips återförsäljare i det land där du bor.

Philips SmartControl

SmartControl och SmartManage Agent är spridda bland och installerade i datorer som använder Philips monitorer. Så monitorer och PC kan interagera med administratörens förfrågningar.

1. Krav

● Alla grafikkort med chipsets för nVDIA- och ATI-grafik som stödjer DDC-/CI-gränssnitt.

● Microsoft Windows 2000 och XP operativsystem.

● Alla Philips-monitorer som stödjer DDC-/CI-gränssnitt

file:///E|/lcd/manual/SWEDISH/170S5/PRODUCT/smart.htm (1 of 5)2004-12-17 10:13:36 AM

SmartManage

2. Installation

Hur man laddar ner filen "SmartControl Installation":

1. Gå till http://www.philips.com.

2. Välj ditt land.

3. Välj "PC-produkter - Bildskärmar" från "Konsumentprodukter".

4. Välj "Ladda hem bilder, bruksanvisningar, m.m.".

5. Välj "SmartControl Installation" och ladda ner SmartControl och dess drivrutiner för

installation.

Var vänlig följ anvisningarna från SmartControls installationsprogram.

3. Åtkomst av SmartControl

● Högerklicka på din PC:s skrivbord och välj Properties (egenskaper) i den genvägsmeny

som visas.

● Klicka på fliken Settings (inställningar) och klicka sedan på knappen Advanced .

● Klicka på fliken Philips SmartControl.

4. SmartControl-alternativ

● Display och Sound (ljud)

Genom att flytta skjutreglaget åt vänster eller höger, kan användaren ställa in ljusstyrka, kontrast, ljudvolym (om tillämpligt), videobrus (ej tillämpligt vid användning av DVI-Dinsignal) och färgtemperaturer.

● Position

Användaren kan ställa in skärmens horisontella och vertikala läge genom att flytta skjutreglaget åt vänster och höger. Denna funktion är avstängd vid användning av DVI-Dinsignal (digit).

file:///E|/lcd/manual/SWEDISH/170S5/PRODUCT/smart.htm (2 of 5)2004-12-17 10:13:36 AM

SmartManage

● Produktinformation

Klicka på Product Information i vänstra fältet för att titta på den produktinformation som finns lagrad i monitorns minne.

● General (allmänt)

Genom att klicka på General kan användaren få tillgång till en del allmän information, som t. ex. drivrutininformation, enhetsinformation och monitorkontroll.

file:///E|/lcd/manual/SWEDISH/170S5/PRODUCT/smart.htm (3 of 5)2004-12-17 10:13:36 AM

SmartManage

Inom gruppen monitor control, kan användaren klicka på Auto Setup (automatisk inställning) för att uppnå optimala prestanda eller klicka på Factory Reset (återställ fabriksinställningarna) för att återställa monitorns parametrar. Sådana val är inte möjliga vid användning av DVI-D-insignal (digit).

Q&A

Q1. Vad är skillnaden mellan SmartManage och SmartControl?

A. SmartManage är en programvara för fjärrstyrning av drift/kontroll för att IT-ledningen ska kunna

hantera monitorer i hela nätverket.

SmartControl är en utvidgning av dialogrutan Kontrollpanelen (eng. Control Panel), som hjälper användarna att ställa in monitorprestanda och göra inställningar via ett programgränssnitt i stället för med knappar på monitorns frontpanel.

Q2. Jag bytte monitor på en PC till en monitor av annan typ och SmartControl blev oanvändbar, vad

ska jag göra?

A. Starta om PC:n och kontrollera om SmartControl fungerar. Om inte, så måste du ta bort och

återinstallera SmartControl för att säkerställa att rätt drivrutin är installerad.

Q3. SmartControl fungerar bra i början, men är därefter inte användbar, vad ska jag göra?

A. Om följande åtgärder vidtogs, kan monitorns drivrutin behöva återinstalleras:

● Byt ut grafikkortet mot ett annat

● Uppdatera videodrivrutinen

● Åtgärder rörande operativsystemet, som t.ex. service pack eller patch

● Kör Windows Update och uppdaterad monitor och/eller videodrivrutin

● Windows botades (startades om) med monitorn avslagen eller bortkopplad.

Ta reda på genom att högerklicka på My Computer (Min dator) och sedan klicka på Properties (Egenskaper) ->Hardware (Maskinvara) -> Device Manager (Enhetshanteraren). Om texten "Plug and Play Monitor" visas under Monitor, så måste du installera om. Ta bara bort SmartControl och återinstallera den.

F4. När jag efter installation av SmartControl klickar på fliken SmartControl, så visas, efter en

stunds väntan, ingenting, eller också visas ett felmeddelande, vad hände?

S. Det kan bero på att ditt grafikkort inte är kompatibelt med SmartControl. Om grafikkortet är av

file:///E|/lcd/manual/SWEDISH/170S5/PRODUCT/smart.htm (4 of 5)2004-12-17 10:13:36 AM

SmartManage

något av de ovan uppräknade fabrikaten, försök då att ladda ner den allra senaste drivrutinen för grafikkortet från den aktuella tillverkarens hemsida. Installera drivrutinen. Ta bort SmartControl, och installera den på nytt.

Om den fortfarande inte fungerar, så kan det tyvärr betyda att ditt grafikkort inte stöds. Var vänlig kontrollera Philips webbplats vad gäller uppdaterade, tillgängliga drivrutiner för SmartControl.

F5. När jag klickar på Product Information, visas bara delar av informationen, vad hände?

S. Det kan bero på att drivrutinen för grafikkortet inte är den allra senaste versionen som helt stöder

DDC/CI-gränssnittet. Försök att ladda ner den allra senaste drivrutinen från motsvarande företags webbplats. Installera drivrutinen. Ta bort SmartControl, och återinstallera den.

TILLBAKA TILL BÖRJAN AV SIDAN

file:///E|/lcd/manual/SWEDISH/170S5/PRODUCT/smart.htm (5 of 5)2004-12-17 10:13:36 AM

Philips policy för pixeldefekter

• SmartManage

• Produktfunktioner

• Tekniska data

• Upplösning & förinställda lägen

• Automatisk energibesparing

• Fysikaliska data

• Stiftanslutningar

• Produktbilder

Philips policy för pixeldefekter

Philips policy för pixeldefekter på platta monitorer

Philips strävar efter att leverera produkter av högsta kvalitet. Vi använder några av industrins mest avancerade tillverkningsprocesser och praktiserar en strikt kvalitetskontroll. Men defekter på pixels eller sub-pixels på TFT LCD-paneler på platta skärmar är ibland oundvikliga. Ingen tillverkare kan garantera att alla skärmar kommer att vara fria från pixeldefekter, men Philips garanterar att varje monitor med ett oacceptabelt antal defekter kommer att repareras eller bytas ut under garantiperioden. I detta meddelande förklaras de olika typerna av pixeldefekter, och acceptabla defektnivåer för varje typ definieras. För att garantireparation eller -byte ska komma i fråga, måste antalet pixeldefekter på en TFT LCD-skärm överskrida dessa acceptabla nivåer. Till exempel, får inte fler än 0.0004% av sub-pixlarna på en 15" XGA-monitor vara defekta. Utöver det ställer Philips ännu högre kvalitetskrav på vissa typer eller kombinationer av pixeldefekter som är mera märkbara än andra. Denna policy gäller över hela världen.

Pixels och sub-pixels

En pixel, eller ett bildelement, består av tre sub-pixels i de primära färgerna röd, grön och blå. Många pixels tillsammans formar en bild. När alla sub-pixels i en pixel tänds, så bildar de tre färgade subpixlarna tillsammans en vit pixel. När alla är släckta, så bildar de tre färgade sub-pixlarna tillsammans en svart pixel. Andra kombinationer av tända och släckta sub-pixlar bildar tillsammans pixlar med andra färger.

Typer av pixeldefekter

Pixel- och sub-pixel-defekter framträder på skärmen på olika sätt. Det finns två kategorier av pixeldefekter och flera typer av sub-pixel-defekter i varje kategori.

Ljuspunktsdefekter (bright dot defects) Ljuspunktsdefekter visar sig som pixels eller sub-pixels som

alltid är tända, eller 'på'. Följande typer av ljuspunktsdefekter kan förekomma:

file:///E|/lcd/manual/SWEDISH/170S5/PRODUCT/PIXEL.HTM (1 of 3)2004-12-17 10:13:36 AM

Philips policy för pixeldefekter

En sub-pixel som lyser röd, grön eller blå

Två angränsande sub-pixels som lyser:

- Röd + Blå = Purpur

- Röd + Grön = Gul

- Grön + Blå = Cyan (ljusblå)

Tre angränsande subpixels lyser (ger en vit pixel)

Svartpunktsdefekter Svartpunktsdefekter visar sig som pixels eller sub-pixels som alltid är mörka,

eller 'av'. Följande typer av svartpunktsdefekter kan förekomma:

En mörk sub-pixel Två eller tre angränsande mörka sub-pixels

Avståndet mellan pixeldefekter

Eftersom pixel- och sub-pixel-defekter av samma typ som ligger nära varandra kan vara mera störande, har Philips även specificerat toleranser för avståndet mellan pixeldefekter.

Toleranser för pixeldefekter

För att under garantitiden vara berättigad till reparation eller utbyte beroende på pixeldefekter, så måste en TFT LCD-panel i en Philips platt bildskärm ha pixel- eller sub-pixel-defekter som överskrider toleranserna i följande tabeller.

LJUSPUNKTSDEFEKTER ACCEPTABEL NIVÅ

MODELL

170P5 170B5 170S5

1 tänd sub-pixel 0 0 4 eller färre 2 intilliggande, tända sub-

pixels

0 0 2 eller färre

3 intilliggande, tända subpixels (en vit pixel)

0 0 0

Avstånd mellan två ljuspunktsdefekter*

0 0 15 mm eller mera

file:///E|/lcd/manual/SWEDISH/170S5/PRODUCT/PIXEL.HTM (2 of 3)2004-12-17 10:13:36 AM

Philips policy för pixeldefekter

Totala antalet ljuspunktsdefekter av alla typer

0 0 4 eller färre

SVARTPUNKTSDEFEKTER ACCEPTABEL NIVÅ

MODELL

170P5 170B5 170S5

1 mörk sub-pixel 4 eller färre 4 eller färre 4 eller färre 2 intilliggande, mörka sub-

pixels

1 eller färre 1 eller färre 2 eller färre

3 intilliggande, mörka subpixels

0 0 0

Avstånd mellan två svartpunktsdefekter*

15 mm eller mera 15 mm eller mera 15 mm eller mera

Totala antalet svartpunktsdefekter av alla typer

4 eller färre 4 eller färre 4 eller färre

TOTALA ANTALET PUNKTDEFEKTER

ACCEPTABEL NIVÅ

MODELL

170P5 170B5 170S5

Totala antalet svarteller ljuspunktsdefekter av alla typer

4 eller färre 4 eller färre 5 eller färre

Obs:

* 1 eller 2 närliggande sub-pixel-defekter = 1 punktdefekt

Alla Philips monitorer uppfyller kraven i ISO13406-2.

TILLBAKA TILL BÖRJAN AV SIDAN

file:///E|/lcd/manual/SWEDISH/170S5/PRODUCT/PIXEL.HTM (3 of 3)2004-12-17 10:13:36 AM

Ansluta till PC:n

• Forsiden

• Tillbehörssats

• Ansluta till PC:n

• Komma igång

• Optimera prestanda

• Sockeln

Ansluta till PC:n

Tillbehörssats

Packa upp alla delarna.

Artikel Beskrivning

1) Audio-in-kabel (tillvalet bara tillgängligt för multimediaversion)

(färg lime)

2) Microphone-ut-kabel (tillvalet bara tillgängligt för

multimediaversion) (färg skär)

3) Nätkabel (kontaktens utseende kan variera beroende på land)

4) Macintosh-adapter (tillval)

5) VGA signalkabel

6) E-DFU-paket med Quick Setup Guide (kortfattad

installationsanvisning) och CD-ROM.

TILLBAKA TILL BÖRJAN PÅ SIDAN

file:///E|/lcd/manual/SWEDISH/170S5/INSTALL/CONNECT.HTM (1 of 4)2004-12-17 10:13:48 AM

Ansluta till PC:n

1) Anslut nätkabeln ordentligt till monitorn.

2) Fäst ihop nät- och signalkabeln, för

snyggare kabeldragning.

file:///E|/lcd/manual/SWEDISH/170S5/INSTALL/CONNECT.HTM (2 of 4)2004-12-17 10:13:48 AM

Ansluta till PC:n

Obs: Om du använder en Apple Macintosh,

så måste du ansluta den speciella Macadaptern till ena änden på monitorns signalkabel.

2) Ansluta till PC:n

(a) Stäng av datorn och lossa dess nätkabel. (b) Anslut monitorns signalkabel till videokontakten på datorns baksida. (c) Anslut nätkablarna från datorn och monitorn till ett närbeläget väggutag. (d) Slå på datorn och monitorn. Om monitorn visar en bild så är installationen

klar.

TILLBAKA TILL BÖRJAN PÅ SIDAN

file:///E|/lcd/manual/SWEDISH/170S5/INSTALL/CONNECT.HTM (3 of 4)2004-12-17 10:13:48 AM

Ansluta till PC:n

file:///E|/lcd/manual/SWEDISH/170S5/INSTALL/CONNECT.HTM (4 of 4)2004-12-17 10:13:48 AM

Sockeln

• Forsiden

• Tillbehörssats

• Ansluta till PC:n

• Komma igång

• Optimera prestanda

• Vika ut sockeln

• Vika in sockeln

• Ta bort sockeln

Sockeln

Vika ut och vika in sockeln

Vika ut sockeln

1) Lägg monitorn med skärmen

nedåt på ett stabilt underlag.

2) Dra upp sockeln.

Vika in sockeln

file:///E|/lcd/manual/SWEDISH/170S5/INSTALL/BASE.HTM (1 of 3)2004-12-17 10:13:48 AM

Sockeln

1) Tryck ner monitorns övre del.

TILLBAKA TILL BÖRJAN AV SIDAN

Ta bort sockeln

Omständigheter:

● för VESA-standard monteringstillämpningar

1) Lossa skruven och ta sedan bort

det övre locket.

file:///E|/lcd/manual/SWEDISH/170S5/INSTALL/BASE.HTM (2 of 3)2004-12-17 10:13:48 AM

Sockeln

2) Lossa de tre skruvarna och ta

sedan bort sockeln från LCDmonitorn.

Obs: Till denna monitor passar en

100 mm x 100 mm VESA-kompatibel monteringssats.

TILLBAKA TILL BÖRJAN AV SIDAN

file:///E|/lcd/manual/SWEDISH/170S5/INSTALL/BASE.HTM (3 of 3)2004-12-17 10:13:48 AM

Komma igång

• Produktbeskrivning, framsidan

• Ansluta till PC:n

• Komma igång

• Optimera prestanda

Komma igång

Använd informationsfilen ( .inf) för Windows® 95/98/2000/Me/XP eller senare

Den inbyggda VESA DDC2B-funktionen i Philips monitorer stöder Plug & Play-kraven för Windows® 95/98/2000/Me/XP. Denna informationsfil ( .inf) bör installeras så att Philips-monitorn kan aktiveras från dialogboxen 'Monitor' i Windows® 95/98/2000/Me/XP och aktivera Plug & Play-tillämpningen. Installationsproceduren baserad på Windows® '95 OEM Release 2 , 98 , Me, XP och 2000 specificeras på följande sätt.

För Windows® 95

1. Starta Windows® '95

2. Klicka på 'Start'-knappen, på 'Inställningar' och sedan på 'Kontrollpanelen'.

3. Dubbelklicka på 'Display'-ikonen.

4. Välj fliken 'Inställningar' och klicka på 'Avancerat...'.

5. Klicka på knappen 'Monitor', på 'ändra...' och sedan på 'Har diskett...'.

6. Klicka på knappen 'Utforska...', välj aktuell enhetsbokstav för CD-ROM-enheten (t.ex. F:),

och klicka sedan på 'OK'-knappen.

7. Klicka på 'OK'-knappen, välj sedan din monitormodell och klicka på 'OK'.

8. Klicka på 'Stäng'-knappen.

För Windows® 98

1. Starta Windows® 98

2. Klicka på 'Start'-knappen, på 'Inställningar' och sedan på 'Kontrollpanelen'.

3. Dubbelklicka på 'Display'-ikonen.

4. Välj fliken 'Inställningar' och klicka på 'Avancerat...'.

5. Klicka på knappen 'Monitor', på 'ändra...' och sedan på 'Nästa...'.

6. Välj 'Visa en lista med alla drivrutiner på en speciell plats, så att du kan välja den drivrutin

du önskar.' Klicka sedan på 'Nästa' och därefter på 'Har diskett...'.

7. Klicka på knappen 'Utforska...', välj aktuell enhetsbokstav för CD-ROM-enheten (t.ex. F:),

och klicka sedan på 'OK'-knappen.

8. Klicka på 'OK'-knappen, välj sedan din monitormodell och klicka på 'Nästa'-knappen.

9. Klicka på knappen 'Avsluta' och sedan på 'Stäng'.

För Windows® Me

1. Starta Windows® Me

2. Klicka på 'Start'-knappen, på 'Inställningar' och sedan på 'Kontrollpanelen'.

3. Dubbelklicka på 'Display'-ikonen.

4. Välj fliken 'Inställningar' och klicka på 'Avancerat...'.

5. Klicka på knappen 'Monitor', och sedan på 'ändra...'.

6. Välj 'Specificera drivrutinens plats (Avancerat)' och klicka på 'Nästa'-knappen.

7. Välj 'Visa en lista med alla drivrutiner på en speciell plats, så att du kan välja den drivrutin

du önskar.' Klicka sedan på 'Nästa' och därefter på 'Har diskett...'.

8. Klicka på knappen 'Utforska...', välj aktuell enhetsbokstav för CD-ROM-enheten (t.ex. F:)

och klicka sedan på 'OK'-knappen.

file:///E|/lcd/manual/SWEDISH/170S5/INSTALL/GT_START.HTM (1 of 3)2004-12-17 10:13:49 AM

Komma igång

9. Klicka på 'OK'-knappen, välj sedan din monitormodell och klicka på 'Nästa'-knappen.

10. Klicka på knappen 'Avsluta' och sedan på 'Stäng'.

För Windows® 2000

1. Starta Windows® 2000

2. Klicka på 'Start'-knappen, på 'Inställningar' och sedan på 'Kontrollpanelen'.

3. Dubbelklicka på 'Display'-ikonen.

4. Välj fliken 'Inställningar' och klicka på 'Avancerat...'.

5. Välj 'Monitor'

- Om knappen 'Egenskaper' är inaktiv, så betyder det att monitorn är korrekt inställd. Avbryt installationen.

- Om knappen 'Egenskaper' är aktiv, klicka på knappen 'Egenskaper'. Följ stegen nedan.

6. Klicka på 'Drivrutin', på 'Uppdatera drivrutin...' och sedan på 'Nästa'-knappen.

7. Välj 'Visa en lista med kända drivrutiner för denna enhet, så att du kan välja en specifik

drivrutin.' Klicka sedan på 'Nästa' och därefter på 'Har diskett...'.

8. Klicka på knappen 'Utforska...', välj aktuell enhetsbokstav för CD-ROM-enheten (t.ex. F:).

9. Klicka först på 'öppna'-knappen, och sedan på 'OK'.

10. Välj monitormodell och klicka på 'Nästa'-knappen.

11. Klicka på 'Avsluta'-knappen och sedan på 'Stäng'.

Om du ser fönstret 'Digital signatur har inte hittats', klicka på 'Ja'-knappen.

För Windows® XP

1. Starta Windows® XP

2. Klicka på 'Start'-knappen och sedan på 'Kontrollpanelen'.

3. Klicka på kategorin 'Skrivare och annan maskinvara'

4. Klicka på knappen 'Display'.

5. Välj fliken 'Inställningar' och klicka på knappen 'Avancerat'.

6. Välj fliken 'Monitor'.

- Om knappen 'Egenskaper' är inaktiv (dimmad), så betyder det att monitorn är korrekt inställd. Avbryt installationen.

- Om knappen 'Egenskaper' är aktiv, klicka på 'Egenskaper'. Följ stegen nedan.

7. Klicka på fliken 'Drivrutin', och sedan knappen på 'Uppdatera drivrutin...'.

8. Välj radioknappen 'Installera från en lista eller specifik placering (avancerat)', och klicka

sedan på 'Nästa'-knappen.

9. Välj radioknappen 'Sök inte. Jag kommer att välja den drivrutin som ska installeras'.

Klicka sedan på 'Nästa'-knappen.

10. Klicka på knappen 'Har diskett...', sedan på 'Utforska...'-knappen, och välj sedan aktuell

enhetsbokstav för CD-ROM-enheten (t.ex. F:).

11. Klicka på 'öppna'-knappen, och sedan på 'OK'.

12. Välj monitormodell och klicka på 'Nästa'-knappen.

- Om meddelandet 'Har inte klarat Windows® Logo-test för verifiering av dess kompatibilitet med Windows® XP', klicka sedan på knappen 'Fortsätt i alla fall'.

13. Klicka på 'Avsluta'-knappen och sedan på 'Stäng'.

14. Klicka på 'OK'-knappen, och sedan en gång till på 'OK'-knappen för att stänga

dialogboxen 'Displayegenskaper'.

Om din version av Windows® 95/98/2000/Me/XP avviker, eler om du behöver mer detaljerad installationsinformation, se i så fall användahandboken för Windows® 95/98/2000/Me/XP.

TILLBAKA TILL BÖRJAN AV SIDAN

file:///E|/lcd/manual/SWEDISH/170S5/INSTALL/GT_START.HTM (2 of 3)2004-12-17 10:13:49 AM

Komma igång

file:///E|/lcd/manual/SWEDISH/170S5/INSTALL/GT_START.HTM (3 of 3)2004-12-17 10:13:49 AM

F1rst Choice Warranty

Din Philips F1rst Choice Warranty

Tack för att du valt denna Philips-monitor.

Alla Philips monitorer är konstruerade och tillverkade enligt höga standards, har goda prestanda och hög kvalitet, och är lätta att använda och enkla att installera. Om du trots det skulle råka ut för några problem när du installerar eller använder denna produkt, var då vänlig kontakta Philips helpdesk direkt för att få fördel av din Philips F1rst Choice Warranty. Denna treåriga servicegaranti berättigar dig till en utbytesmodell, på plats inom 48 timmar efter att ditt samtal mottagits, om din monitor skulle visa sig vara defekt.

Vad omfattas av garantin?

Philips F1rst Choice Warranty gäller i Andorra, österrike, Belgien, Cypern, Danmark, Frankrike, Tyskland, Grekland, Finland, Irland, Italien, Liechtenstein, Luxemburg, Monaco, Nederländerna, Norge, Portugal, Sverige, Schweiz, Spanien och England, och bara för monitorer som ursprungligen konstruerats, tillverkats, godkänts och/eller auktoriserats för användning i dessa länder.

Garantin börjar gälla den dag du köper monitorn. Under tre år därefter, kommer monitorn att, åtminstone, bytas ut mot en likvärdig monitor i händelse av defekter som täcks av garantin.

Ersättningsmonitorn förblir din och Philips behåller den defekta/ursprungliga monitorn. Garantitiden för ersättningsmonitorn blir densamma som för den ursprungliga monitorn, som är 36 månader från köpdatum av den ursprungliga monitorn.

Vad omfattas inte av garantin?

Philips F1rst Choice Warranty gäller under förutsättning att produkten har hanterats på korrekt sätt för den avsedda användningen, i enlighet med medföljande bruksanvisningar, och vid uppvisande av den ursprungliga fakturan eller kassakvittot som visar inköpsdatum, säljarens namn och produktens modell- och tillverkningsnummer.

Philips F1rst Choice Warranty kanske inte gäller om:

● Dokumenten har ändrats på något sätt eller gjorts oläsliga;

● Modell- och/eller tillverkningsnumret på produkten har ändrats, raderats, tagits bort eller

gjorts oläslig;

● Reparationer eller modifieringar och ändringar av produkten har utförts av obehörig

serviceverkstad eller person;

● Skadan har orsakats av olyckshändelse, inkluderande men inte begränsad till blixtnedslag,

vatten eller brand, missbruk eller försummelse;

● Det handlar om mottagningsproblem som orsakas av signalförhållanden, kabel- eller

file:///E|/lcd/manual/SWEDISH/warranty/war_1st.htm (1 of 3)2004-12-17 10:13:55 AM

F1rst Choice Warranty

antennsystem utanför enheten;

● Defekterna beror på att monitorn vanvårdats eller missbrukats;

● Produkten kräver modifiering eller anpassning för att den ska överensstämma med lokala

eller nationella tekniska standards, som gäller i länder för vilka produkten ursprungligen inte konstruerats, tillverkats, godkänts och/eller auktoriserats. Kontrollera därför alltid om en produkt kan användas i det aktuella landet.

● Observera att produkter som inte ursprungligen konstruerats, tillverkats, godkänts och/eller

auktoriserats för användning i de länder som omfattas av Philips F1rst Choice, inte omfattas av Philips F1rst Choice Warranty. I dessa fall gäller Philips globala garantivillkor.

Bara ett klick i från

I händelse av problem, råder vi dig att läsa igenom anvisningarna noggrant, eller gå till webbplatsen

www.philips.com/support för ytterligare hjälp.

På bara ett telefonsamtals avstånd

För att undvika onödiga besvär, råder vi dig att noggrant läsa igenom anvisningarna, eller gå till webbplatsen www.philips.com/support för ytterligare hjälp innan du kontaktar Philips helpdesk.

Innan du kontaktar Philips helpdesk, var vänlig ta reda på följande uppgifter så att vi snabbare kan lösa ditt problem:

● Philips typnummer

● Philips serienummer

● Inköpsdatum (kopia av köpkvitto kan behövas)

● PC-miljö, processor: ❍ 286/386/486/Pentium Pro/Internminne ❍ Operativsystem (Windows, DOS, OS/2, MAC) ❍ Fax-/Modem-/Internet-program?

● Andra installerade kort

Om du dessutom har följande information tillgänglig går hanteringen ännu snabbare:

● Din köpehandling som visar: inköpsdatum, säljarens namn, modell och produktens

serienummer.

● Den fullständiga adressen varifrån den defekta monitorn ska hämtas och dit utbytesmodellen

ska levereras.

Philips' kundsupport finns världen runt. Klicka här för att komma till F1rst Choice Contact

Information.

Eller också kan du nå oss via:

Webbplats: http://www.philips.com/support

file:///E|/lcd/manual/SWEDISH/warranty/war_1st.htm (2 of 3)2004-12-17 10:13:55 AM

F1rst Choice Warranty

file:///E|/lcd/manual/SWEDISH/warranty/war_1st.htm (3 of 3)2004-12-17 10:13:55 AM

Internationell garanti

Din internationella garanti

Käre Kund,

Tack för att Du har köpt denna Philips-produkt som har konstruerats och tillverkats i enlighet med de högsta kvalitetsstandards.

Om det ändå, olyckligtvis, skulle bli något fel på produkten, så garanterar Philips kostnadsfritt arbete och reservdelar, oberoende av i vilket land produkten repareras, under de första 12 månaderna efter köpet. Denna internationella Philips-garanti ska ses som ett komplement till befintliga nationella garantiåtaganden till dig från säljaren och från Philips i det land där köpet skett, och påverkar inte dina lagstadgade rättigheter som kund.

Philips garanti gäller under förutsättning att produkten har hanterats på rätt sätt för det avsedda ändamålet, i överensstämmelse med bruksanvisningen, och vid uppvisande av originalfakturan eller köpekvittot, som visar köpdatum, säljarens namn, samt produktens modell och tillverkningsnummer.

Philips garanti kan komma att inte gälla om:

● dokumenten har ändrats på något sätt eller gjorts oläsliga;

● modell- eller tillverkningsnumren på produkten har ändrats, tagits bort eller gjorts oläsliga;

● reparationer eller produktmodifieringar och ändringar har utförts av obehöriga

serviceverkstäder eller personer;

● skador har orsakats av olyckshändelser, inkluderande men inte begränsat till, blixtnedslag,

vatten eller eld, missbruk eller försummelse.

Observera att produkten, enligt denna garanti, inte är defekt i sådana fall där modifieringar är nödvändiga för att produkten ska överensstämma med lokala eller nationella tekniska standards som gäller i länder för vilka produkten ursprungligen inte konstruerats och/eller tillverkats. Kontrollera därför alltid om en produkt kan användas i ett visst land.

Om din Philips-produkt inte fungerar korrekt eller är defekt, kontakta i så fall din Philips återförsäljare. I fall du behöver service under tiden du är i ett annat land, så kan du få en återförsäljaradress av Philips Consumer Help Desk i det landet, vars telefon- och faxnummer du kan hitta i denna broschyr.

För att du ska slippa onödigt besvär, råder vi dig att studera bruksanvisningen noggrant innan du kontaktar din återförsäljare. Om du har några frågor som din återförsäljare inte kan svara på, eller någon annan närliggande fråga, kontakta i så fall Philips Consumer Information Centers eller via:

Webbplats:

http://www.philips.com

file:///E|/lcd/manual/SWEDISH/warranty/war_intl.htm (1 of 2)2004-12-17 10:13:55 AM

Internationell garanti

file:///E|/lcd/manual/SWEDISH/warranty/war_intl.htm (2 of 2)2004-12-17 10:13:55 AM

Garantivillkor i USA

BEGRÄNSAD GARANTI (datormonitor)

Klicka här för att komma till Warranty Registration Card.

Tre års kostnadsfritt arbete / tre års kostnadsfri service på komponenter / ett års

bytesrätt*

*Produkten kommer att bytas mot en ny eller renoveras till de ursprungliga specifikationerna inom två arbetsdagar under det första året. Produkten måste skickas in för service på din bekostnad under år två och tre.

VEM OMFATTAS?

Du måste kunna uppvisa en köpehandling för att kunna få garantiservice utförd. Ett säljkvitto eller annat dokument som visar att du köpt produkten som ny betraktas som en giltig köpehandling. Fäst det vid denna bruksanvisning och förvara båda i närheten.

VAD OMFATTAS?

Garantin gäller från den dag du köper produkten. Under tre år därefter, kommer alla delar att repareras eller bytas, och arbetet kostar dig inget. Efter tre år från köpdagen, betalar du för alla byten eller reparationer av delar, och för alla arbetskostnader.

Alla delar, inkluderande de som reparerats och bytts, täcks bara under den ursprungliga garantiperioden. När garantitiden för den ursprungliga produkten löpt ut, så löper garantin ut även för alla utbytta och reparerade produkter och delar.

VAD ÄR EXKLUDERAT?

Garantin omfattar inte:

● arbetskostnader för installation eller inställningar av produkten, justering av

användarkontroller på produkten, och installation eller reparation av antennsystem utanför produkten.

● produktreparation och/eller komponentbyten orsakade av felaktig användning,

olyckshändelser, obehörig reparation eller andra orsaker som ligger utanför Philips

file:///E|/lcd/manual/SWEDISH/warranty/war_usa.htm (1 of 3)2004-12-17 10:13:56 AM

Garantivillkor i USA

Consumer Electronics kontroll.

● mottagningsproblem orsakade av signalförhållanden eller kablar eller antenner utanför

enheten.

● en produkt som kräver modifiering eller anpassning för att få den att fungera i något annat

land än det land för vilket den konstruerats, tillverkats, godkänts och/eller auktoriserats, eller reparation av produkter som skadats av sådana modifieringar.

● tillfälliga eller därav följande skador som orsakats av produkten. (I vissa länder tillåts inte

exkluderande av tillfälliga eller därav följande skador, så ovanstående exkludering kanske inte gäller dig. Detta inkluderar, men är inte begränsat till, färdiginspelat material, antingen det lyder under copyright eller inte.)

● en produkt som används för kommersiella eller institutionella syften.

Var finns SERVICE TILLGÄNGLIG?

Garantiservice finns tillgänglig i alla länder där produkten officiellt distribueras av Philips Consumer Electronics. I länder där Philips Consumer Electronics inte distribuerar produkten, kommer Philips lokala serviceorganisation att försöka ge service (fastän det kan uppstå fördröjning om erforderliga reservdelar och tekniska handböcker inte finns tillgängliga).

VAR KAN JAG FÅ MER INFORMATION?

För mer information, kontakta Philips Customer Care Center genom att ringa (877) 835-1838 (bara

för kunder i USA) eller (919) 573-7855.

Innan du beställer service...

Var vänlig läs bruksanvisningen innan du beställer service. Justeringar av de kontroller som beskrivs där kan bespara dig ett servicesamtal.

FÖR ATT FÅ GARANTISERVICE I USA, PUERTO RICO ELLER PÅ JUNGFRUÖARNA...

Kontakta Philips Customer Care Center, på telefonnumret nedan, vad gäller produktassistans och servicerutiner:

Philips Customer Care Center

(877) 835-1838 eller (919) 573-7855

(I USA, Puerto Rico och på Jungfruöarna, är alla underförstådda garantier, inkluderande underförstådda garantier för säljbarhet och lämplighet för ett speciellt syfte, begränsade i

file:///E|/lcd/manual/SWEDISH/warranty/war_usa.htm (2 of 3)2004-12-17 10:13:56 AM

Garantivillkor i USA

varaktighet till varaktigheten för denna uttryckliga garanti. Men, eftersom vissa länder inte tillåter begränsningar av hur länge en underförstådd garanti kan gälla, kanske inte denna begränsning gäller dig.)

FÖR ATT FÅ GARANTISERVICE I KANADA...

Kontakta Philips på telefon:

(800) 479-6696

Tre års fria reservdelar och tre års fri arbetskostnad kommer att tillhandahållas av Philips Kanada och alla dess auktoriserade servicecentra.

(I Kanada ges denna garanti i stället för alla andra garantier. Inga andra garantier är uttryckta eller underförstådda, inkluderande varje underförstådd garanti rörande säljbarhet eller lämplighet för ett speciellt ändamål. Philips är inte under några omständigheter ansvarig för några direkta, indirekta, tillfälliga eller därav följande skador, hur de än inträffat, även om Philips underrättats om möjligheten för sådana skador.)

KOM I HÅG... Anteckna nedan modell- och serienumren på produkten.

MODELL # ________________________________________________

SERIE # ________________________________________________

Denna garanti ger dig specifika lagenliga rättigheter. Du kan även ha andra rättigheter som kan variera från land till land.

Philips Customer Care Center, P. O. Box 2976, Longview, TX 75601

file:///E|/lcd/manual/SWEDISH/warranty/war_usa.htm (3 of 3)2004-12-17 10:13:56 AM

F1rst Choice kontaktuppgifter

Telefonnummer:

Österrike

01 546 575 603

Luxemburg

026 84 3000

Belgien

02 275 0701

Nederländerna

053 482 9800

Cypern (Grekland)

800 92256

Norge

22 70 82 50

Danmark

35 25 87 61

Portugal

0800 831 363

Frankrike

03 8717 0033

Sverige

08 632 0016

Tyskland

0696 698 4712

Schweiz

02 23 10 21 16

Grekland

00800 3122 1223

Spanien

09 17 45 62 46

Finland

09 2290 1908

England

0207 949 0069

Irland

01 601 1161

Italien

02 48 27 11 53

file:///E|/lcd/manual/SWEDISH/warranty/warfirst.htm2004-12-17 10:14:28 AM

Consumer Information Centers

Antilles • Argentina • Australia • Bangladesh • Brasil • Canada • Chile • China • Colombia • Czech Republic • Dubai • Egypt • Hong Kong • Hungary • India • Indonesia • Korea • Malaysia • Mexico • Morocco • New Zealand • Pakistan • Paraguay • Peru • Philippines • Poland • Russia • Singapore • Slovakia • Slovenia • South Africa • Taiwan • Thailand

• Turkey • Uruguay • Venezuela

Eastern Europe

CZECH REPUBLIC

Xpectrum Lužná 591/4 CZ - 160 00 Praha 6 Phone: 800 100 697 Email:info@xpectrum.cz www.xpectrum.cz

HUNGARY

Serware Szerviz Vizimolnár u. 2-4 HU - 1031 Budapest Phone: +36 1 2426331 Email: inbox@serware.hu www.serware.hu

SLOVAKIA

Datalan Servisne Stredisko Puchovska 8 SK - 831 06 Bratislava Phone: +421 2 49207155 Email: servis@datalan.sk

file:///E|/lcd/manual/SWEDISH/warranty/warcic.htm (1 of 11)2004-12-17 10:14:43 AM

Consumer Information Centers

SLOVENIA

PC HAND Brezovce 10 SI - 1236 Trzin Phone: +386 1 530 08 24 Email: servis@pchand.si

POLAND

Zolter ul.Zytnia 1 PL - 05-500 Piaseczno Phone:+48 22 7501766 Email: servmonitor@zolter.com.pl www.zolter.com.pl

RUSSIA

Phone: +7 095 961-1111 Phone: 8-800-200-0880 Web-site: www.philips.ru

TURKEY

Türk Philips Ticaret A.S. Yukari Dudullu Org.San.Bolgesi

2.Cadde No:22 34776-Umraniye/Istanbul Phone: (0800)-261 33 02

Latin America

ANTILLES

Philips Antillana N.V. Kaminda A.J.E. Kusters 4 Zeelandia, P.O. box 3523-3051 Willemstad, Curacao Phone: (09)-4612799 Fax : (09)-4612772

file:///E|/lcd/manual/SWEDISH/warranty/warcic.htm (2 of 11)2004-12-17 10:14:43 AM

Consumer Information Centers

ARGENTINA

Philips Antillana N.V. Vedia 3892 Capital Federal CP: 1430 Buenos Aires Phone: (011)-4544 2047

BRASIL

Philips da Amazônia Ind. Elet. Ltda. Av. Luis Carlos Berrini, 1400 - Sao Paulo -SP Phone: 0800-701-0203

CHILE

Philips Chilena S.A. Avenida Santa Maria 0760 P.O. box 2687Santiago de Chile Phone: (02)-730 2000 Fax : (02)-777 6730

COLOMBIA

Industrias Philips de Colombia S.A.-Division de Servicio CARRERA 15 Nr. 104-33 Bogota, Colombia Phone:(01)-8000 111001 (toll free) Fax : (01)-619-4300/619-4104

MEXICO

Consumer Information Centre Norte 45 No.669 Col. Industrial Vallejo C.P.02300, -Mexico, D.F. Phone: (05)-3687788 / 9180050462 Fax : (05)-7284272

file:///E|/lcd/manual/SWEDISH/warranty/warcic.htm (3 of 11)2004-12-17 10:14:43 AM

Consumer Information Centers

PARAGUAY

Philips del Paraguay S.A. Avenida Artigas 1513 Casilla de Correos 605 Asuncion Phone: (021)-211666 Fax : (021)-213007

PERU

Philips Peruana S.A. Customer Desk Comandante Espinar 719 Casilla 1841 Limab18 Phone: (01)-2136200 Fax : (01)-2136276

URUGUAY

Ind.Philips del Uruguay S.A. Luis Alberto de Herrera 1248 Customer Help Desk 11300 Montevideo Phone: (02)-6281111 Fax : (02)-6287777

VENEZUELA

Industrias Venezolanas Philips S.A. Apartado Postal 1167 Caracas 1010-A Phone: (02) 2377575 Fax : (02) 2376420

Canada

file:///E|/lcd/manual/SWEDISH/warranty/warcic.htm (4 of 11)2004-12-17 10:14:43 AM

Consumer Information Centers

CANADA

Philips Electronics Ltd. 281 Hillmount Road Markham, Ontario L6C 2S3 Phone: (800) 479-6696

Pacific

AUSTRALIA

Philips Consumer Service. Customer Information Centre. 3 Figtree Drive Homebush Bay NSW 2140 Phone: CIC: 1300-363 391 PCE Service: 1300-361 392 (toll free) Fax : +61 2 9947 0063

NEW ZEALAND

Philips New Zealand Ltd. Consumer Help Desk 2 Wagener Place, Mt.Albert P.O. box 1041 Auckland Phone: 0800 477 999 (toll free) Fax : 0800 288 588 (toll free)

Asia

BANGLADESH

Philips Service Centre 100 Kazi Nazrul Islam Avenue Kawran Bazar C/A Dhaka-1215 Phone: (02)-812909 Fax : (02)-813062

file:///E|/lcd/manual/SWEDISH/warranty/warcic.htm (5 of 11)2004-12-17 10:14:43 AM

Consumer Information Centers

CHINA

BEIJING Beijing Authorized Service Centre. Consumer Information Centre Building 6, West Street Chong Wen Men, Beijing, Jin Bang Co. Led. 100051 BEIJING

GUANGZHOU Philips Authorized Service Centre 801 Dong Feng Road East Guangzhou 510080

SHANGHAI Philips Service Logistic Centre Consumer Information Centre P.O.Box 002-027, Nextage Department Store Puding New District 200002 SHANGHAI

Philips Authorized Service Centre Consumer Information Centre 148 Fu Jian Road M 200001 Shanghai

Phone: 800 820 5128 (toll free) Fax: 21-656 10647

HONG KONG

Philips Hong Kong Limited Consumer Information Centre 16/F Hopewell Centre 17 Kennedy Road, WANCHAI Phone: 2619 9663 Fax : 2481 5847

file:///E|/lcd/manual/SWEDISH/warranty/warcic.htm (6 of 11)2004-12-17 10:14:43 AM

Consumer Information Centers

INDIA

Phone: 91-20-712 2048 ext: 2765 Fax: 91-20-712 1558

BOMBAY Philips India Customer Relation Centre Bandbox House 254-D Dr. A Besant Road, Worli Bombay 400 025

CALCUTTA Customer Relation Centre 7 justice Chandra Madhab Road Calcutta 700 020

MADRAS Customer Relation Centre 3, Haddows Road Madras 600 006

NEW DELHI Customer Relation Centre 68, Shivaji Marg New Dehli 110 015

INDONESIA

Philips Group of Companies in Indonesia Consumer Information Centre Jl.Buncit Raya Kav. 99-100 12510 Jakarta Phone: (021)-794 0040 / 798 4255 ext: 1612 Fax : (021)-794 7511 / 794 7539

file:///E|/lcd/manual/SWEDISH/warranty/warcic.htm (7 of 11)2004-12-17 10:14:43 AM

Consumer Information Centers

KOREA

Philips Korea Ltd. Philips House C.P.O. box 3680 260-199, Itaewon-Dong. Yongsan-Ku, Seoul 140-202 Phone:080-600-6600 (Local toll free) Fax : (02)-709-1245

MALAYSIA

Philips Malaysia Sdn. Berhad Service Dept. No.51,sect.13 Jalan University. 46200 Petaling Jaya, Selagor. P.O.box 12163 50768 Kuala Lumpur. Phone: (03)-7950 5501/02 Fax : (03)-7954 8504

PAKISTAN

KARACHI Philips Electrical Ind. of Pakistan Consumer Information Centre F-54, S.I.T.E, P.O.Box 7101 75730 KARACHI

Philips Consumer Service Centre 168-F, Adamjee Road Rawalpindi Cantt

Phone: (021)-7731927 Fax : (021)-7721167

file:///E|/lcd/manual/SWEDISH/warranty/warcic.htm (8 of 11)2004-12-17 10:14:43 AM

Consumer Information Centers

PHILIPPINES

Philips Electronics and Lighting Inc. 106 Valero St., Salcedo Village Makati, Metro Manilla. Phone: (02)-888 05 72 Domestic toll free: 1-800-10-PHILIPS or 1-800-10-744 5477 Fax : (02)-888 05 71

SINGAPORE

Philips Singapore Private Ltd. Consumer Service Dept. Lorong 1,Toa Payoh., P.O. box 340 Singapore 1231 Phone: 6882 3999 Fax : 6250 8037

TAIWAN

Philips Taiwan Ltd. Consumer Information Centre 13F, No. 3-1 Yuan Qu St., Nan Gang Dist., Taipei 115, Taiwan Phone: 0800-231-099 Fax : (02)-3789-2641

THAILAND

Philips Electronics (Thailand) Ltd. Philips Service Centre 209/2 Sanpavut Road, Bangna, Bangkok 10260 Phone : (02)-652 8652 Fax : (02)-614 3531

Africa

file:///E|/lcd/manual/SWEDISH/warranty/warcic.htm (9 of 11)2004-12-17 10:14:43 AM

Consumer Information Centers

MOROCCO

Philips Electronique Maroc 304,BD Mohamed V Casablanca Phone: (02)-302992 Fax : (02)-303446

SOUTH AFRICA

South African Philips. S.V. Div. 195 Main R.D. Martindale., Johannesburg P.O.box 58088 Newville 2114 Phone: +27 11 471 5000 Fax : +27 11 471 5020

Middle East

DUBAI

Philips Middle East B.V. Consumer Information Centre P.O.Box 7785 DUBAI Phone: (04)-335 3666 Fax : (04)-335 3999

EGYPT

Philips Egypt Consumer Information Centre 10, Abdel Rahman El Rafei Mohandessin - Cairo, P.O.Box 242 DOKKI Phone: (02)-3313993 Fax : (02)-3492142

file:///E|/lcd/manual/SWEDISH/warranty/warcic.htm (10 of 11)2004-12-17 10:14:43 AM

Consumer Information Centers

file:///E|/lcd/manual/SWEDISH/warranty/warcic.htm (11 of 11)2004-12-17 10:14:43 AM

Philips 170S5FB/00 User Manual [sv]

Specifications and Main Features

Frequently Asked Questions

User Manual

e-Manual

Säkerhet & felsökning

Om denna bruksanvisning

Produktinformation

Installera LCD-monitorn

On-Screen Display

Kundstöd och garantifrågor

Ordlista

Ladda ner och skriva ut

FAQs (vanligt förekommande frågor)

Felsökning

Regulatory Information

Annan samhörande information

SmartManage

Philips policy för pixeldefekter

Ansluta till PC:n

Sockeln

Komma igång

F1rst Choice Warranty

Internationell garanti

Garantivillkor i USA

F1rst Choice kontaktuppgifter

Consumer Information Centers
