Philips 170S4FG, 170S4FB, 170S4FS User Manual

Philips 170S4FG/170S4FB/170S4FS Electronic User's Manual

file:///D|/L/italian/170s4fgbs/index.htm [4/28/2003 2:53:31 PM]

Sicurezza e Risoluzione Problema

Manutenzione e precauzioni di sicurezza • Collocazione delle installazioni • Domande ricorrenti • Risoluzione dei problemi • Informazioni legali • Ulteriori informazioni correlate

Manutenzione e precauzioni di sicurezza

PERICOLO: L’utilizzo di dispositivi, registrazioni o procedure differenti da quelle specificate nelle presenti istruzioni possono esporre al rischio di corto circuito, rischi elettrici e/o rischi meccanici.

Leggere e seguire le presenti istruzioni durante il collegamento e l’utilizzo del monitor del computer:

●Disconnettere il monitor in caso di non utilizzo prolungato.

●Disconnettere il monitor, se avete intenzione di pulirlo con un panno leggermente umido. È invece sufficiente spegnere il monitor per spolverarlo con un panno asciutto. In ogni caso non utilizzare mai alcol, solventi o liquidi a base di ammoniaca.

●Consultare un tecnico di servizio se il monitor non funziona normalmente seguendo le istruzioni di questo manuale.

●Il coperchio dell’involucro dovrebbe essere aperto solo da personale tecnico qualificato.

●Tenere il monitor lontano dai raggi solari diretti, da stufe o altre fonti di calore.

●Rimuovere qualunque oggetto possa entrare nelle ventole ed ostruirle o ostacolare l’adeguato raffreddamento dei componenti elettronici del monitor.

●Non ostruire i fori di ventilazione sull’involucro.

●Mantenere il monitor asciutto. Per evitare corto circuito non esporlo alla pioggia o ad eccessiva umidità.

●Al momento di collegare il monitor, verificare che il cavo di alimentazione e le uscite siano facilmente accessibili.

●Dopo avere spento il monitor staccando il cavo di alimentazione o il filo di alimentazione CC, aspettate 6 secondi circa prima di collegare nuovamente il cavo di alimentazione o il filo CC per la normale operatività.

●Al fine di evitare i rischi di corto circuito o di danni permanenti all’apparecchiatura, non esporre il monitor alla pioggia o ad eccessiva umidità.

●Al momento di collegare il monitor, verificare che il cavo di alimentazione e le uscite siano facilmente accessibili.

●IMPORTANTE: Attivare sempre uno screensaver durante l’utilizzo dell’applicazione. Se un’immagine ad elevato contrasto resta visualizzata per un tempo prolungato, è possibile che sul display rimanga una cosiddetta "immagine fantasma". Si tratta di un fenomeno largamente conosciuto, provocato da un tipico difetto della tecnologia LCD. Tale immagine di solito scompare gradualmente dopo avere disattivato l’alimentazione. Si noti che il problema dell’immagine fantasma non è risolvibile e che pertanto non è coperto dalla garanzia.

Consultate un tecnico specializzato nel caso in cui il monitor non funzioni normalmente pur seguendo le istruzioni operative di questo manuale.

TORNA ALL’ INIZIO DELLA PAGINA

file:///D|/L/italian/170s4fgbs/safety/safety.htm (1 of 2) [4/28/2003 2:53:33 PM]

Sicurezza e Risoluzione Problema

Collocazione delle installazioni

●Evitate il calore ed il freddo eccessivo.

●Non conservare né utilizzare il monitor LCD in luoghi esposti al calore, ai raggi solari diretti o al freddo eccessivo.

●Evitate il passaggio del monitor LCD attraverso luoghi con temperature molto diverse. Scegliete una collocazione che rispetti i seguenti parametri di temperatura ed umidità.

Temperatura: 5-35°C 41-95°F

Umidità: 20-80% RH

●Non sottoporre il monitor LCD a serie vibrazioni o a forti urti. Non mettere il monitor LCD all’interno del bagagliaio della vettura.

●Prestare la massima attenzione durante l’utilizzo ed il trasporto per evitare di maltrattare il prodotto con urti o cadute.

●Non conservare né utilizzare il monitor LCD in luoghi ad alto tasso di umidità o eccessivamente sporchi. Evitare accuratamente che acqua o altri liquidi si spargano sopra o dentro il monitor LCD.

TORNA ALL’INIZIO DELLA PAGINA

file:///D|/L/italian/170s4fgbs/safety/safety.htm (2 of 2) [4/28/2003 2:53:33 PM]

Informazione su Questa Manuale

Informazioni sul presente Manuale

La guida • Avvertenze e legenda

La guida

Questa guida elettronica è stata concepita per chiunque faccia uso del monitor Philips LCD. Ne descrive le prestazioni, il settaggio e il funzionamento e contiene altre informazioni utili. Il contenuto di questa guida elettronica è identico a quello della versione stampata.

Indice delle sezioni:

●Informazioni sulla sicurezza e risoluzione dei problemi fornisce suggerimenti e soluzioni a problemi di comune ricorrenza e altre informazioni utili.

●La sezione "La Guida" fornisce una visione generale delle informazioni contenute, descrizione e spiegazione delle icone e ulteriore documentazione di riferimento.

●Descrizione del prodotto fornisce una visione generale delle prestazioni del monitor e delle sue caratteristiche tecniche.

●Installazione del monitor descrive il processo di settaggio iniziale e una breve spiegazione sull'uso del monitor.

●Display a Video fornisce informazioni sulla regolazione del settaggio del monitor.

●Servizio clienti e Garanzia contiene un elenco dei centri di assistenza Philips nel mondo e numeri di

telefono per assistenza in caso di emergenza e le informazioni relative alla garanzia del vostro apparecchio.

●Glossario fornisce definizioni della terminologia tecnica.

●Opzioni di Scarico e Stampa trasferisce il presente manuale interamente sull'hard drive del vostro computer, per facilitarne la consultazione.

TORNA ALL'INIZIO DELLA PAGINA

Avvertenze e legenda

La sezione che segue fornisce una descrizione di alcuni simboli convenzionalmente usati nel presente documento.

Note, Attenzione e Avvertenze

Leggendo questa guida, incontrerete blocchi di testo accompagnati da specifiche icone e stampate in grassetto o corsivo. Tali parti contengono note, note di attenzione o di avvertenza. Segue un esempio d'uso:

NOTA: Questa icona indica informazioni e suggerimenti importanti che potrebbero risultare utili per un utilizzo ottimale del vostro computer.

file:///D|/L/italian/170s4fgbs/about/about.htm (1 of 2) [4/28/2003 2:53:34 PM]

Informazione su Questa Manuale

ATTENZIONE: Questa icona segnala indicazioni per evitare la possibilità di danni al sistema o la perdita di dati.

AVVERTENZA: Questa icona indica la possibilità di danni personali e segnala indicazioni per la prevenzione di detti problemi.

Alcune altre indicazioni di attenzione e avvertenza potrebbero presentarsi in formati diversi, e/o non essere accompagnati della relativa icona. In tali casi, la presentazione specifica delle varie note è conforme alle regolamentazioni locali.

TORNA ALL'INIZIO DELLA PAGINA

Diritti riservati. Si vietano riproduzione, copia, uso, alterazione, impiego, affitto, esposizione pubblica, trasmissione e/o diffusione completa o parziale del presente prodotto, senza consenso scritto della Philips Electronics N.V.

file:///D|/L/italian/170s4fgbs/about/about.htm (2 of 2) [4/28/2003 2:53:34 PM]

Informazioni di Prodotto

Caratteristiche del prodotto • Specifiche tecniche • Risoluzione e modalità prestabilite • Politica Philips dei difetti dei pixel • Risparmio automatico di energia • Specifiche fisiche • Assegnazione dei piedini • Illustrazioni del prodotto • Funzioni di regolazione fisica

Caratteristiche del prodotto

170S4FG/170S4FB/170S4FS

●Monitor LCD a colori da 17" con eccellenti prestazioni

●Ingressi analogici standard VGA

●Alimentatore in c.a. integrato

●Ottimizzazione AUTOMATICA avanzata della qualità dell'immagine.

●Funzione di orientamento regolabile

TORNA ALL'INIZIO DELLA PAGINA

Specifiche tecniche*

file:///D|/L/italian/170s4fgbs/product/product.htm (1 of 6) [4/28/2003 2:53:36 PM]

Informazioni di Prodotto

* Queste informazioni sono soggette a cambiamenti senza preavviso.

TORNA ALL'INIZIO DELLA PAGINA

Risoluzione e modalità prestabilite

• Massima	1280 x 1024 a 75Hz
• Consigliata	1280 x 1024 a 60Hz

33 modalità definibili dall'utente

15 modalità prestabilite in fabbrica:

file:///D|/L/italian/170s4fgbs/product/product.htm (2 of 6) [4/28/2003 2:53:36 PM]

Informazioni di Prodotto

	H. freq (kHz)		Risoluzione		V. freq (Hz)

31.5		640*350		70
31.5		720*400		70
31.5		640*480		60
35.0		640*480		67
37.5		640*480		75
35.2		800*600		56
37.9		800*600		60
46.9		800*600		75
49.7		832*624		75
48.4		1024*768		60
60.0		1024*768		75
69.0		1152*870		75
71.8		1152*900		76
63.9		1280*1024		60
80		1280*1024		75

TORNA ALL'INIZIO DELLA PAGINA

Risparmio automatico di energia

Se si dispone del software o della scheda di visualizzazione di conformità DPMS VESA installata nel computer, il monitor può automaticamente ridurre il consumo di energia quando non è in uso. Nel caso di immissione dalla tastiera, dal mouse o da un altro dispositivo di immissione, il monitor si "sveglia" automaticamente. Le tabelle che seguono mostrano il consumo di energia e i segnali delle funzioni di risparmio di energia automatico.

file:///D|/L/italian/170s4fgbs/product/product.htm (3 of 6) [4/28/2003 2:53:36 PM]

Informazioni di Prodotto

Questo monitor è conforme alle norme di ENERGY STAR®. La PHILIPS, come partner di ENERGY STAR®, ha determinato che questo prodotto è conforme alle direttive del rendimento di energia stabilite da ENERGY STAR®.

TORNA ALL'INIZIO DELLA PAGINA

Specifiche fisiche

*Queste informazioni sono soggette a cambiamenti senza preavviso

*Risoluzione 1280 x 1024, dimensione, contrasto max. luminosità 50%, 9300° K, configurazione del bianco totale, senza Audio/USB.

TORNA ALL'INIZIO DELLA PAGINA

Assegnazione dei piedini di segnale

Connettore a 15-pin D-sub (maschio) del cavo segnale :

file:///D|/L/italian/170s4fgbs/product/product.htm (4 of 6) [4/28/2003 2:53:36 PM]

Informazioni di Prodotto

TORNA ALL'INIZIO DELLA PAGINA

Illustrazioni

Seguire i link per visualizzare le varie illustrazioni del monitor e dei suoi componenti.

Descrizione del prodotto in vista anteriore

TORNA ALL'INIZIO DELLA PAGINA

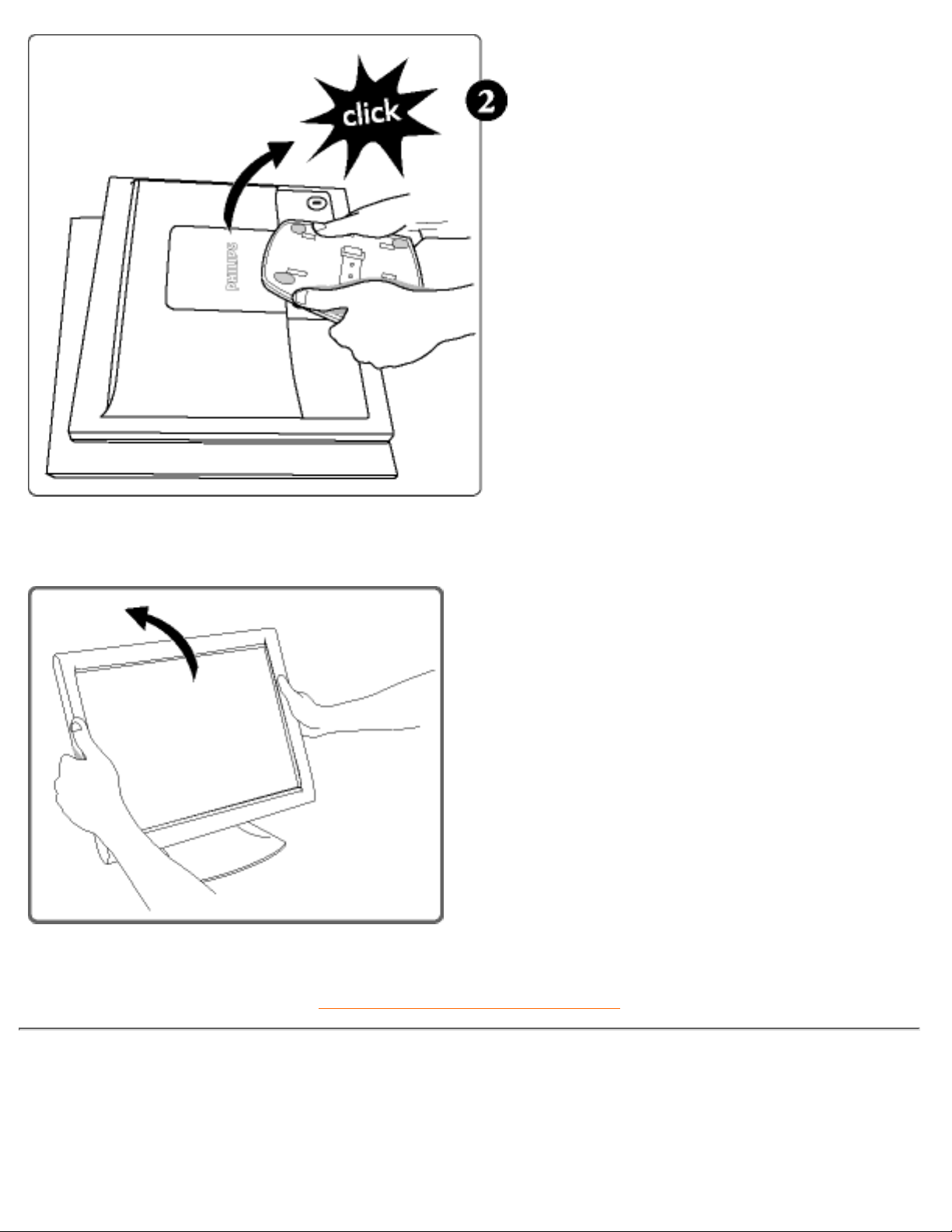

Funzioni di regolazione fisica

file:///D|/L/italian/170s4fgbs/product/product.htm (5 of 6) [4/28/2003 2:53:36 PM]

Informazioni di Prodotto

Inclinazione

TORNA ALL'INIZIO DELLA PAGINA

file:///D|/L/italian/170s4fgbs/product/product.htm (6 of 6) [4/28/2003 2:53:36 PM]

Installazione del Monitor LCD

Il Monitor LCD : Descrizione dell'apparecchio, veduta frontale • Collegamento al PC • Come rimuovere e reinstallare il basamento • Introduzione • Ottimizzare le prestazioni

Descrizione dell'apparecchio, veduta frontale

Servirsi dei tasti SU e GIÙ per regolare il video display del monitor

I tasti SINISTRA e DESTRA, come i tasti SU e GIÙ, servono pure a regolare il video display del monitor.

Pulsante per la luminosità (BRIGHTNESS). I comandi per la luminosità appaiono premendo i tasti SU e GIÙ.

. Premere OK per il controllo del video display.

Il tasto POWER serve ad accendere il monitor

Controllo automatico della posizione orizzontale e verticale, della fase e della messa in punto dell'orologio.

file:///D|/L/italian/170s4fgbs/install/install.htm (1 of 2) [4/28/2003 2:53:39 PM]

Installazione del Monitor LCD

TORNA ALL'INIZIO DELLA PAGINA

Ottimizzare le prestazioni

●Per prestazioni ottimali, accertarsi che il settaggio del monitor sia come segue: 1024x768, 60Hz

(modello 14"/15") o 1280x1024, 60Hz (modello 17"/18").

Nota: E' possibile verificare le impostazioni correnti del display premendo una volta il pulsante "OK". Entrare nella sezione relativa alle Informazioni relative al prodotto. La modalità corrente del display è indicata alla voce RISOLUZIONE.

●Il presente CD contiene un programma disegnato esplicitamente per ottenere le migliori prestazioni dal vostro monitor. Quindi, seguire a passo a passo le istruzioni dettagliate fornite dal programma per l'installazione di Flat Panel Adjust (FP Adjust). Fare clic sul link apposito per avere ulteriori informazioni relative a tale programma.

Informazioni relative a FP_setup04.exe

TORNA ALL'INIZIO DELLA PAGINA

file:///D|/L/italian/170s4fgbs/install/install.htm (2 of 2) [4/28/2003 2:53:39 PM]

On-Screen Display

Presentazione Sullo Schermo (OSD)

Descrizione della presentazione sullo schermo • L'albero OSD

Descrizione della presentazione sullo schermo

Che cos'è la presentazione sullo schermo?

Questa funzione è presente in tutti i monitor Philips LCD e consente all'utente di regolare lo schermo del monitor direttamente seguendo le istruzioni visualizzate in una finestra sullo schermo. L'interfaccia utente rende l'uso del monitor molto semplice e accessibile.

Istruzioni di base per i tasti dei comandi.

Sui comandi anteriori del monitor, una volta premuto il pulsante , appare la finestra dei comandi

principali sull'OSD e si può iniziare a regolare le varie funzioni del monitor. Utilizzare i tasti oppure per i diversi aggiustamenti desiderati.

TORNA ALL'INIZIO DELLA PAGINA

L'albero OSD

Segue un'illustrazione generale della struttura ad albero dell'ODS. Questa può essere utilizzata come riferimento quando in seguito si lavorerà sui diversi aggiustamenti.

Ingresso segnali analogici :

file:///D|/L/italian/170s4fgbs/osd/osddesc.htm (1 of 2) [4/28/2003 2:53:41 PM]

On-Screen Display

TORNA ALL'INIZIO DELLA PAGINA

file:///D|/L/italian/170s4fgbs/osd/osddesc.htm (2 of 2) [4/28/2003 2:53:41 PM]

Assistenza Clienti e Garanzia

SELEZIONARE IL PROPRIO PAESE / REGIONE PER LEGGERE LA GARANZIA VIGENTE:

WESTERN EUROPE: Austria • Belgio • Cipro • Danimarca • Francia • Germania • Grecia • Finlandia • Irlanda • Italia • Lussemburgo • Olanda • Norvegia • Portogallo • Svezia • Svizzera • Spagna • Regno Unito

EASTERN EUROPE: Repubblica Ceca • Polonia • Russia • Turchia • Ungheria

LATIN AMERICA: Antille • Argentina • Brasile • Cile • Colombia • Messico • Paraguay • Perù

• Uruguay • Venezuela

NORTH AMERICA: Canada • USA

PACIFIC: Australia • Nuova Zelanda

ASIA: Bangladesh • Cina • Corea • Giappone • Filippine • Hong Kong • India • Indonesia • Malesia • Pakistan • Singapore • Tailandia • Taiwan

AFRICA: Marocco • Sud Africa

MIDDLE EAST: Dubai • Egitto

file:///D|/L/italian/WARRANTY/WARRANTY.HTM [4/28/2003 2:53:43 PM]

Glossario

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Temperatura del colore (Color Temprerature)

Uno dei modi per descrivere il colore di una sorgente radiante è basato sulla temperatura (misurata in gradi

Kelvin) di un corpo nero radiante con la stessa frequenza dominante della sorgente.

La maggior parte dei monitor Philips offrono la possibilità di selezionare la temperatura del colore all'intensità desiderata.

TORNA ALL'INIZIO DELLA PAGINA

D-SUB

Il monitor è provvisto di cavo D-Sub.

Digital Visual Interface (DVI) - Interferenza visiva digitale

Il settaggio dell'interfaccia digitale o "Digital Visual Interface (DVI) specification" fornisce un collegamento ad alta velocità per dati video non dipendenti dalle caratteristiche tecniche del monitor. L'interfaccia cerca essenzialmente di fornire un collegamento tra il computer e il relativo display. Il DVI soddisfa le esigenze di tutte le fasce dell'industria informatica dei personal computer (terminale, desktop, portatile, etc.) e permette alle varie fasce del settore di trovare un punto d'incontro per quanto riguarda le caratteristiche tecniche dell'interfaccia del monitor.

L'interfaccia DVI permette:

1.Al contenuto di mantenersi virtualmente intatto dalla creazione all'uso finale.

2.Indipendenza tecnologica.

3."Plug and play" mediante il riconoscimento della presenza di Attacchi vivi (hot Plug), EDID e DDC2B.

4.Supporto digitale e analogico in un unico collegamento.

TORNA ALL'INIZIO DELLA PAGINA

"Energy Star Computers Programme"

file:///D|/L/italian/170s4fgbs/glossary/glossary.htm (1 of 4) [4/28/2003 2:53:45 PM]

Glossario

Un programma per il risparmio energetico lanciato dall'EPA (Environmental Protection Agency) statunitense, con lo scopo di promuovere la produzione e la vendita di attrezzature per ufficio con consumo energetico efficiente. Le aziende che aderiscono all'iniziativa devono dimostrare un preciso intento nella produzione di uno o più prodotti in grado di "andare in una modalità di basso consumo" (< 30 W). Tale modalità può essere inizializzata da un periodo di inattività oppure può essere programmato manualmente dall'utente.

TORNA ALL'INIZIO DELLA PAGINA

LCD Display a cristalli liquidi

Un display alfanumerico che sfrutta le proprietà dei cristalli liquidi per la formazione di caratteri. I più recenti display piatti, consistono di centinaia o migliaia cellule a cristalli liquidi individuali per la creazione di testo e colorate soluzioni grafiche sullo schermo. Il consumo di energia è limitato pur ricorrendo a dispositivi di illuminazione esterna per consentire la leggibilità dell'utente.

TORNA ALL'INIZIO DELLA PAGINA

USB o Serial Bus Universale (Universal Serial Bus)

Un collegamento intelligente per periferiche per PC. Il bus USB determina automaticamente quali sono le risorse richieste dalla periferica (come ad esempio software per driver e lunghezza di banda del bus). Il bus USB fa in modo che le risorse necessarie siano automaticamente disponibili senza intervento diretto dell'utente.

●USB elimina ogni genere di panico relativo alla rimozione dell'involucro del computer per l'installazione delle periferiche e la necessità di complicati aggiustamenti nel settaggio dell'IRQ al momento dell'installazione di nuove periferiche.

●USB risolve i problemi di disponibilità delle porte. Senza USB, i PC sono limitati all'uso di una sola stampante, 2 periferiche collegate alle porte seriali (in genere mouse e modem), e una porta parallela aggiuntiva (scanner o telecamera, per esempio) e un joystick. Il mercato è inondato da periferiche sempre nuove per computer multimediali, USB offre la possibilità di collegare fino a 127 dispositivi contemporaneamente.

●USB permette collegamenti a vivo, senza bisogno si spegnere il sistema, ri-inizializzare il computer e fare un re-set delle periferiche e inoltre evita di doversi sottomettere al processo inverso al momento di scollegare uno dei componenti.

In breve, USB trasforma le vecchie le pene in puro divertimento. Hub

Si tratta di un Serial Bus universale che fornisce collegamenti aggiuntivi al normale Serial Bus universale.

Gli Hub sono elementi indispensabili nell'architettura di facile maneggiabilità del USB, servono a semplificare i collegamenti per l'utente e garantisce durabilità a basso costo e senza complessità. La figura mostra un hub tipico.

Gli Hub consistono in un concentramento di cavi e rendono possibili i collegamenti multipli caratteristici dell'USB. I punti di collegamento vengono comunemente chiamati porte. Ciscun hub trasforma un attacco singolo in un punto di connessione multipla. L'architettura è disegnata per supportare una concentrazione di

file:///D|/L/italian/170s4fgbs/glossary/glossary.htm (2 of 4) [4/28/2003 2:53:45 PM]

Glossario

hub multipli.

L'attacco a monte collega l'hub al computer principale, mentre ciascuno delle porte a valle permette il collegamento ad altri hub o componenti. L'Hub è in grado di riconoscere la presenza di delle porte a valle, li collega e scollega, e permette la distribuzione di corrente ai dispositivi a valle. Ogni hub può essere individualmente inizializzato e configurato per funzionare ad alta o a bassa velocità. L'hub è in grado di isolare le porte a bassa velocità da quelle ad alta velocità.

L'hub è costituito di due parti: Controller e Ripetitore. Il ripetitore è un interruttore regolato dal protocollo

(protocol-controlled) che si trova trala porta a monte e tutte le porte a valle, munito di dispositivo di risettaggio (reset) e di dispositivo per l'interruzione/ripresa del segnale (suspend/resume). Il controller fornisce i registri di interfaccia che permettono la comunicazione sia in direzione che in provenienza dal computer principale. Comandi specifici per il controllo e il settaggio permettono al computer principale di configurare l'' hub e di monitorare e controllare le sue porte.

Dispositivo

Si tratta di un elemento logico e fisico che svolge una funzione. La natura vera e propria dell'elemento descritto dipende dal contesto in cui l'elemento è inserito. Al suo livello più semplice, per dispositivo si intende un singolo componente elettronico, come ad esempio un dispositivo di memoria, mentre al livello più complesso, il termine può essere riferito ad un intero gruppo di componenti che svolgono una particolare funzione, come ad esempio l'interfaccia del serial bus universale. Ad un livello ancora superiore, il termine può essere usato per indicare una funzione svolta da un elemento collegato al serial bus , come ad esempio un dispositivo di trasmissione dati, come un fax/modem. Si può trattare di un dispositivo fisico, elettrico, indirizzabili e logico.

A valle

Si intende la direzione del flusso di dati provenienti dal computer principale (host). Una porta di un hub viene considerata " a valle" (downstream), quando si trova nella posizione più distante possibile dal computer che genera il flusso di dati. Una porta "a valle" riceve dati originati "a monte".

A monte

Si intende la direzione del flusso di dati verso il computer principale (host). Una porta di un hub viene considerato "a monte" (upstream), quando si trova nella posizione più vicina possibile al computer che genera il flusso di dati. Una porta "a monte" riceve dati originati "a valle".

TORNA ALL'INIZIO DELLA PAGINA

file:///D|/L/italian/170s4fgbs/glossary/glossary.htm (3 of 4) [4/28/2003 2:53:45 PM]

Glossario

Tempo di aggiornamento verticale (Vertical refresh rate)

Espresso in Hz, il tempo di aggiornamento verticale consiste nel numero di immagini (si intende immagini complete) visualizzate sullo schermo in un secondo.

TORNA ALL'INIZIO DELLA PAGINA

file:///D|/L/italian/170s4fgbs/glossary/glossary.htm (4 of 4) [4/28/2003 2:53:45 PM]

Scaricare e Stampare

Installazione del driver del monitor LCD • Istruzioni per scaricare e stampare • Installazione del programma FPadjust

Come installare il driver del monitor LCD

Requisiti del sistema:

●PC che esegue Windows 95, Windows 98, Windows 2000, Windows Me, Windows XP o successivi

●Cercare il driver ".inf/.icm/.cat" in : /PC/drivers/

Leggere il file "Driver_install02.txt" prima dell'installazione.

Questa pagina fornisce un'opzione per leggere il manuale in formato .pdf. I file PDF possono essere scaricati nell'hard disk, quindi visualizzati e stampati con Acrobat Reader o attraverso il browser.

Se l'Adobe¨ Acrobat Reader non è installato, fare clic sul link per installare l'applicazione. Adobe® Acrobat Reader per PC /Adobe® Acrobat Reader per Mac.

Istruzioni per scaricare:

Per scaricare un file, attenersi alla seguente procedura:

1. Tenere premuto il pulsante del mouse sull'icona illustrata qui sotto. (Con Win95/98/2000/Me/XP, premere il pulsante destro)

Scaricare

170B4BG (Medical).pdf

Scaricare

170B4BG.pdf

Scaricare

170B4BB.pdf

Scaricare

170B4BS.pdf

Scaricare

170B4MG.pdf

Scaricare

170S4FG.pdf

file:///D|/L/italian/download/download.htm (1 of 3) [4/28/2003 2:53:47 PM]

Scaricare e Stampare

Scaricare

170S4FB.pdf

Scaricare

170S4FS.pdf

2.Dal menu che appare, scegliere 'Salva link con nome', 'Salva obiettivo con nome' oppure 'Scarica link su disco'.

3.Scegliere dove si vuole salvare il file; fare clic su 'Salva' (se sollecitati a scegliere fra 'testo' o 'sorgente', selezionare 'sorgente').

Istruzioni per la stampa:

Per stampare il manuale, attenersi alla seguente procedura:

1. Con il file del manuale aperto, seguire le istruzioni della stampante e stampare le pagine desiderate.

TORNA ALL'INIZIO DELLA PAGINA

Come installare il programma FPadjust

Il programma FP Adjust genera dei pattern di allineamento che aiutano a regolare le impostazioni del monitor, quali, CONTRASTO, LUMINOSITÀ, POSIZIONE ORIZZONTALE E VERTICALE, FASE E OROLOGIO.

Requisiti del sistema:

● PC che esegue Windows 95, Windows 98, Windows 2000, Windows Me, Windows XP o successivi

Per installare il programma FPadjust attenersi alla seguente procedura:

●Fare clic sul link o sull'icona per installare il programma Fpadjustment. oppure

●Tenere premuto il pulsante del mouse sull'icona. (Con Win95/98/2000/Me/XP, premere il pulsante destro)

Scaricare FP_setup04.exe

●Dal menu che appare, scegliere 'Salva link con nome', 'Salva obiettivo con nome' oppure 'Scarica link su disco'.

●Scegliere dove si vuole salvare il file; fare clic su 'Salva' (se sollecitati a scegliere fra 'testo' e

'sorgente', scegliere 'sorgente').

●Lasciare il browser e installare il programma FPadjust.

Leggere il file "FP_Readme04.txt" prima dell'installazione.

TORNA ALL'INIZIO DELLA PAGINA

file:///D|/L/italian/download/download.htm (2 of 3) [4/28/2003 2:53:47 PM]

Scaricare e Stampare

file:///D|/L/italian/download/download.htm (3 of 3) [4/28/2003 2:53:47 PM]

Domande Frequenti (FAQs)

Sicurezza e guida alla risoluzione dei problemi • Domande frequenti (FAQ) • Regolazione dello schermo • Compatibilità con altre periferiche • Tecnologia del pannello LCD • Ergonomia, ecologia e parametri di sicurezza • Guida alla risoluzione dei problemi • Informazioni regolamentatorie • Altre informazioni pertinenti

Domande frequenti (FAQs)

D: Quando si installa il monitor come comportarsi se sullo schermo compare la scritta "Impossibile visualizzare questa modalità video"?

R: Il modo video consigliato per i modelli Philips 14"/15" è 1024x768 a 60 Hz; per Philips 17"/18" è 1280x1024 A 60 Hz.

1.Scollegare tutti i cavi, quindi collegare il PC al monitor che si usava precedentemente e che visualizzava le immagini correttamente.

2.Fare clic sul pulsante Start (Avvio) di Windows, scegliere Impostazioni/Panello di controllo. All'interno della finestra Pannello di controllo, fare clic sull'icona Schermo. Nella finestra Proprietà-Schermo fare clic sulla scheda "Impostazioni". Nella casella di gruppo "Area del desktop", trascinare il dispositivo di scorrimento su 1024x768 pixel (14"/15") / 1280x1024 pixel (17"/18").

3.Fare clic sul pulsante "Proprietà avanzate" e impostare la frequenza di aggiornamento (Refresh Rate) su 60 Hz, quindi fare clic su OK.

4.Riavviare il computer e ripetere la procedura illustrata ai punti 2 e 3 per verificare che il PC sia impostato a 1024x768@60Hz (14"/15") / 1280x1024@60Hz (17"/18").

5.Spegnere il computer, scollegare il vecchio monitor e ricollegare il monitor LCD Philips.

6.Accendere il monitor e quindi accendere il PC.

D:Cosa devo fare se sullo schermo compare la scritta: E' PRESENTE UNA SOVRASCANSIONE A 85

Hz, MODIFICARE INGRESSO VIDEO COMPUTER A 1024 x 768 @60 Hz oppure E' PRESENTE UNA SOVRASCANSIONE A 85 Hz, MODIFICARE INGRESSO VIDEO COMPUTER A 1280 x 1024 @60 Hz?

R: Significa che l'ingresso del segnale proveniente dal PC è a 85 Hz – ovvero oltre la gamma che il

monitor è in grado di visualizzare. Le funzioni dei nuovi monitor LCD sono in grado di aggirare temporaneamente il problema, mettendo a disposizione 10 minuti di tempo per effettuare il reset sulle impostazioni consigliate.

Ecco come procedere:

Passare al menu di avvio (start) di Windows. Selezionare Impostazioni, quindi Pannello di controllo. Selezionare Schermo. Entrare nella scheda Impostazioni e fare click sul pulsante Proprietà avanzate. Sotto Adaptor, modificare il refresh a 56~75.

Per completare l'operazione, l’utente ha a disposizione 10 minuti; se non si riesce a finire entro 10 minuti, spegnere e riaccendere il monitor per inserire le modifiche.

file:///D|/L/italian/170s4fgbs/safety/saf_faq.htm (1 of 9) [4/28/2003 2:53:53 PM]

+ 55 hidden pages
