Safety and Troubleshooting Information
•
安全措施及維修
•
一般常見問題
•
故障檢修
•
有關規定
•
其他相關資訊
安全和故障檢修
安全措施與維修
警告﹕使用本文件規定以外的控制、調整或程序，可能導致遭受電擊、觸電以及 /
或者機械危險。
連接和使用電腦顯示器時，請閱讀並遵循以下說明﹕
操作：
● 請避免顯示器遭受直接的日照，並遠離爐具或其他任何的熱源。
● 請移開任何可能落入通風口內或使顯示器無法正常散熱的物體。
● 請勿遮蓋機殼上的通風口。
● 當決定顯示器的放置位置時，請確定電源插頭可輕易插入電源插座。
● 如果您以拔除電源纜線或DC電源線的方式關閉顯示器電源，再次接上電源纜線或DC電
源線前，至少需要等6秒鐘，才可正常操作。
● 請務必使用Philips所提供的合格電源線。如果電源線遺失，請與您當地的服務中心聯
絡。（請洽「客戶資訊服務中心」）
● 在操作過程中，請勿使LCD顯示器遭受嚴重的震動或強力碰撞。
● 在操作或運送過程中，請勿敲擊顯示器或使顯示器摔落地面。
維護：
● 要保護顯示器，使其不遭受可能的損壞，請勿使LCD面板遭受過重的壓力。當移動顯示
器時，請握住外框將顯示器抬起；請勿將手或手指放在LCD面板上抬起顯示器。
● 如果您將長時間不使用顯示器，請拔除顯示器插頭。
● 如果您需要使用稍微沾濕的抹布清潔顯示器，請拔下顯示器插頭。關閉電源時，您可使
用乾布擦拭。但請絕對不要使用有機溶劑，例如酒精或腐蝕性的液體，清潔您的顯示
器。
● 為了避免遭受撞擊或永久損壞本機的危險，請勿使顯示器暴露於灰塵、雨、水或潮濕的
氣環境中。
● 如果不小心沾濕顯示器，請盡快用乾布擦乾。
● 如果有異物或水分進入顯示器內，請立即關閉電源，並拔下電源插頭。然後，請去除異
物或水分，並將顯示器送至維維修中心。
● 請勿在高溫、直接日曬或極冷的位置存放或使用LCD顯示器。
● 為維持顯示器的最佳效能，並盡可能長時間使用它，請在以下溫度與濕度範圍內使用顯
示器。
❍ 溫度：0 - 40°C 32 -104°F
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/safety/safety.htm（第 1∕2 页）2010-1-11 15:12:19
Page 3
Safety and Troubleshooting Information
❍ 濕度：20-80% RH
服務：
● 機蓋只能由合格服務人員開啟。
● 如有任何修護或整合記錄文件的需要，請洽詢您當地的服務中心。（請參考「消費者資
訊中心」）
● 關於運送方面的資訊，請參考「實體規格」。
● 請勿將顯示器留置於受陽光直接曝曬的車內。
如果顯示器無法正常操作，或您不確定依本手冊中的指示操作時該採取
什麼程序，請洽詢服務技術人員。
返回頁首
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/safety/safety.htm（第 2∕2 页）2010-1-11 15:12:19
Page 4
FAQs (Frequently Asked Questions)
•
安全和故障檢修
•
一般常見問題
•
屏幕調整
•
其他週邊設備的兼容性
•
LCD 屏幕技術
•
工效學、生態學及安全標準
•
故障檢修
•
有關規定
•
其他相關資訊
FAQs (常見問題)
一般常見問題
問: 安裝我的顯示器時，屏幕顯示 "Cannot display this video mode" (“不能顯示此種視頻模
式”），我該怎麼辦？
答: 飛利浦顯示器之建議視頻模式為﹕1366 x 768@60Hz。
1. 拔出所有連接線，然後將電腦與你過去使用、顯示正確的顯示器連接。
2. 在視窗“開始”菜單上，選擇“設置”/“控制板”。 在控制板窗口中，
選擇“顯示”圖標。在顯示控制板中，選擇“設置”插簽。設置插簽下，
在標明“桌面區域”的方框中，將滑桿移至 1366 x 768 像素。
3. 打開“高級特性”並將“刷新率”調至 60 赫茲，然後點擊“OK”。
4. 重新啟動電腦，重復上述第三步驟，驗明電腦已設置為 1366 x
768@60Hz。
5. 關閉電腦，拆接舊顯示器，重新連接新的飛利浦液晶顯示器 (Philips
LCD)。
6. 打開顯示器，然後打開電腦。
問: 何為液晶顯示器中的“刷新率”？
答: 對於液晶顯示器，“刷新率”並不太重要。LCD 顯示器於 60 赫茲顯示穩定
的、無閃動的圖像。85 赫茲和 60 赫茲之間並無任何易見的差別。
問: 光碟上的.inf與.icm檔案是什麼檔案？我要如何安裝驅動程式（.inf與.icm）？
答: 這是顯示器的驅動程式檔案，請依照使用者手冊的說明安裝驅動程式。當您
第一次安裝顯示器時，電腦可能會要求您安裝顯示器驅動程式（.inf與.icm檔
案），請依指示插入包裝盒中的光碟，顯示器驅動程式（.inf與.icm檔案）將會自
動安裝。
問: 我要如何調整解析度？
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/safety/saf_faq.htm（第 1∕6 页）2010-1-11 15:12:22
Page 5
FAQs (Frequently Asked Questions)
答: 您的顯示卡驅動程式與顯示器共同決定可用的解析度，您可以在Windows®
控制台中的「Display properties」(顯示內容)選擇想要的解析度。
問: 當我調整顯示器時，如果設定錯誤而無法回復時該怎麼辦？
答: 您只需按下「MENU」按鈕，然後選擇「Reset」(重設) 恢復所有的原廠預設
值即可。
問: 何為 Auto（自動）功能？
答: 只需按 AUTO（自動）調整鍵，即恢復最佳屏幕位置、相位和時間設置，無
需經過 OSD(On Screen Display) 菜單和控制鍵的調整。
注意：只有選取的機型提供了自動功能。
問: 我的顯示器沒有接通電源（LED 電源燈不亮），我該怎麼辦?
答:
請確定已將顯示器的 AC 電源線連接到插座，然後再按下鍵盤/滑鼠上的
任一鍵喚醒電腦。
問: LCD顯示器可接受PC機型的交錯訊號嗎？
答: 不可以。如果使用交錯訊號，螢幕會同時顯示偶數與奇數的水平掃瞄線，而
使圖形顯示失真。
問: 刷新率對 LCD 有何意義?
答: 在 CRT（陰極射線管）顯示器技術中，電子光從上到下掃過屏幕的速度決定
光的閃爍度。與此相反，動態矩陣顯示器使用有源元件(即 TFT)控制每一單個像
素，因此，刷新率其實不適於 LCD 技術。
問: LCD 屏幕有何防摩擦的功能?
答: LCD 表面涂有保護層，能夠承受一定程度的硬度（相當於 2H 鉛筆的硬
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/safety/saf_faq.htm（第 2∕6 页）2010-1-11 15:12:22
Page 6
FAQs (Frequently Asked Questions)
度）。一般來說，不要讓屏幕平面受到過份的震動和摩擦。
問: 我應該如何清洗 LCD 表面?
答: 常規清洗，請用柔軟纖細的面巾紙。徹底清洗，請用異丙基酒精。請勿使用
其他溶解液，例如乙醇酒精、乙醇防凍液、丙酮醇和乙級烷。
問:
我可以變更顯示器的色彩設定值嗎？
答:
可以。您可依照底下步驟在OSD控制畫面中變更您要的色彩設定值：

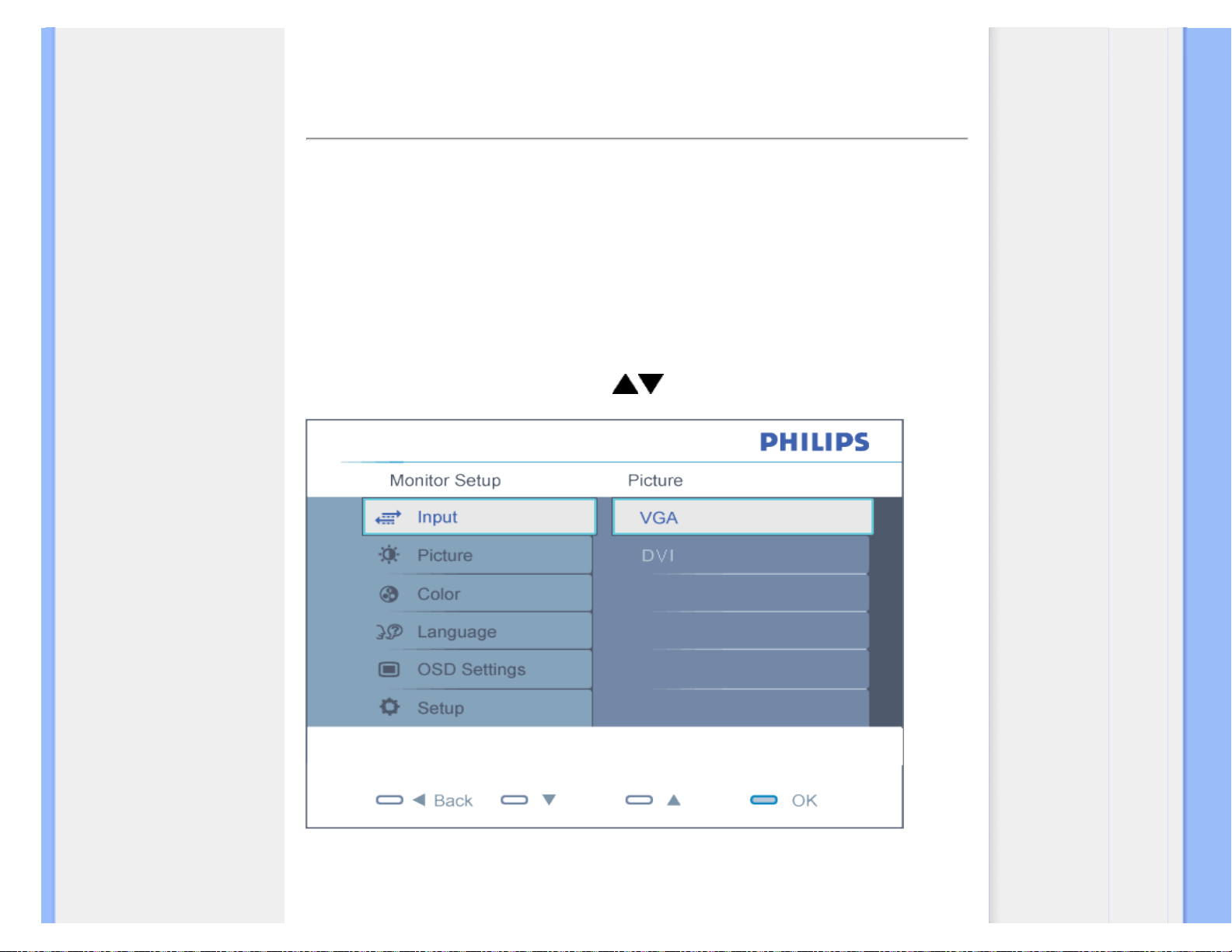

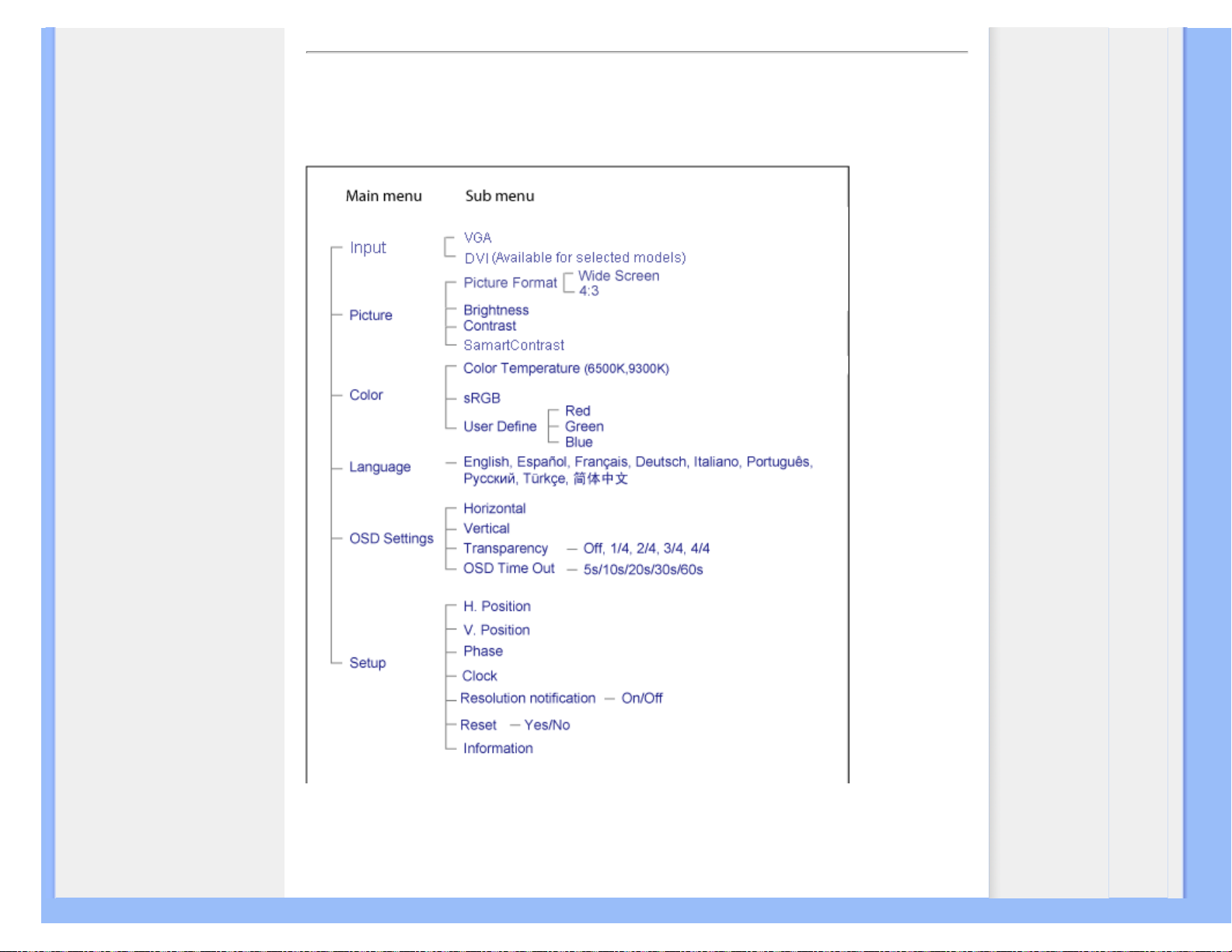

1. 按下 "MENU"，此時螢幕上會出現 OSD (On Screen Display) 選單
2. 按下 "向左箭頭" ，選擇「色彩」的選項後按下 "MENU" 進入色彩設定
值，共有如下列4種設定值
a. 6500K; 此設定值讓面板接近紅白色調
b. 9300K; 此設定值讓面板接近藍白色調
c. 使用者定義; 使用者可調整紅、綠、藍色來選擇自己想要的色
彩設定值
d. sRGB; 此為標準設定值，可確保不同裝置間的色彩的交換正
確 (如數位相機、顯示器、印表機、掃瞄器等)
* 色溫是物體加熱時發散出的色光的測量值。此測量值以絕對溫標(K)表示。較低的K 溫，如 2004K 是紅色；較高的溫
度，如 9300K 是藍色。中溫是白色，在 6504K 左右。
問: Philips 液晶
顯示器可以裝設在牆上嗎？
答: 是的，Philips Brilliance LCD顯示器擁有此選項功能。
使用者可透過背板外
蓋上的四個標準 VESA 璧掛孔，將 Philips 顯示器裝載在大多數的VESA 標
準璧掛旋臂或配件上。關於更多璧掛的資訊，我們建議您與您的 Philips 銷
售代表聯絡。
返回頁首
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/safety/saf_faq.htm（第 3∕6 页）2010-1-11 15:12:22
Page 7
FAQs (Frequently Asked Questions)
屏幕調整
問: LCD（液晶顯示器）與 CRT（陰極射線管）相比，哪個幅射較強？
答: 因為 LCD 不使用電子槍，這種顯示器不會在屏幕表面產生同等幅射量。
返回頁首
與其他週邊設備的兼容性
問: Philips LCD顯示器具有隨插即用的功能嗎？
答: 是的，我們的顯示器皆與Windows® 95、98、2000、XP 與
Vista的「隨插即
用」功能相容。
返回頁首
LCD 屏幕技術
問: 何為液晶顯示器?
答: 液晶顯示器 (LCD) 是一種光學裝置，通常用在數字物件上顯示 ASCII 字符和
圖形，例如手表、計算器、攜帶式遊戲控制儀，等等。LCD 便是使用於手提電
腦和其他小型電腦的技術。與發光二極管和氣體-等離子技術相仿，LCD 較之陰
極射線管技術，能使顯示器變得更薄。LCD 比大型電子顯示器 (LED) 和氣體顯
示器更加節省能源，因為它的使用原則是蔽光而不是發光。
問: 靜態矩陣 LCD 和動態矩陣 LCD 有何區別？
答: LCD 若非由靜態矩陣网格即由動態矩陣网格製作。動態矩陣的晶體管放在每
一像素交接點上，需少量電流即能控制像素的亮度。因此，動態矩陣顯示器的電
流能夠更加頻繁的開關，增進屏幕刷新時間（例如，你的鼠標似乎在屏幕上滑得
更加平穩）。靜態矩陣 LCD 具有一種導體网格，其像素位於网格的每一交接
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/safety/saf_faq.htm（第 4∕6 页）2010-1-11 15:12:22
Page 8
FAQs (Frequently Asked Questions)
點。
問: 與 CDT 相比，TFT LCD 的優勢何在？
答: CDT 顯示器中，一個電子槍以撞擊熒光玻璃上的偏光電子方式發射電子和一
般光。因此，CDT 顯示器基本上以模擬紅綠藍信號操作。TFT LCD 顯示器則是
運用液晶屏面顯示輸入圖像的裝置。TFT 與 CDT 有根本不同的結構﹕其每一晶
胞皆有動態矩陣結構和獨立的活性元素。TFT LCD 有兩個玻璃屏面，其空間裝
滿液晶。當每一晶胞接上電極並通上電壓時，液晶分子結構則受到改變，從而控
制從里面射向顯示圖像的光。TFT LCD 比 CDT 有多重優勢，因為它能變得特
別薄，又沒有閃光，原因是它不使用掃描法。
問: LCD 顯示器的垂直頻率為何最大祗有 60 赫茲？
答: 與 CDT 顯示器不同，TFT LCD 屏幕具有固定的分辨率。例如，XGA 顯示
器祗有 1024x3（紅綠藍）x768 個像素，而更高分辨率若無更多的軟體處理則不
可得。本屏幕則定為 65 赫茲點脈沖最大顯示，即 XGA 顯示器的標準頻率之一。
既然此點脈沖是 60Hz/48kHz，此顯示器的最大頻率則為 60 赫茲。
問: 現有何種廣角技術？其功能如何？
答: TFT LCD 屏幕是透過液晶雙重折射放進內部光亮的元素控制器/顯示器。它
利用內部光折射至液體元素主軸的這一特性，控制內部光的方向、將光顯示出
來。由於液晶上內部光的折射比率隨光的內部角度變化，TFT 的視角比 CDT 的
視角更窄。通常，視角指對比度為 10 的角度點。目前有許多擴大視角的開發途
徑。最常用的方法為利用廣視角片，透過變換折射比率來擴大視角。IPS（面內
開關）或 MVA（多項垂直校準）也被用來擴大視角。飛利浦 181AS 型使用的則
是先進的IPS技術。
問: LCD 顯示器如何沒有閃光？
答: 從技術上說，LCD 也閃動，不過這個現象的原因與 CRT 顯示器的不同—其
並不妨礙視覺舒適感。LCD 的閃光指正負極電壓差造成的一般不易覺察的發
光。另一方面，傷害眼睛的 CRT 閃光是由於熒光物體的閃/滅動作變得顯而易見
而造成的。既然 LCD 屏幕的液晶反應速度較慢，這種討厭的閃光現象不存在於
LCD 顯示器。
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/safety/saf_faq.htm（第 5∕6 页）2010-1-11 15:12:22
Page 9
FAQs (Frequently Asked Questions)
問: 為什麼 LCD 顯示器實際上的電磁波干擾很低?
答: 與 CRT 不同，LCD 顯示器沒有主要部件會生發電磁干擾，尤其沒有磁場。
同樣，因為LCD顯示器使用相當低的能源，其能源輸送極其安靜。
返回頁首
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/safety/saf_faq.htm（第 6∕6 页）2010-1-11 15:12:22
Page 10
Troubleshooting
•
安全和故障檢修
•
常見問題
(FAQs)
•
常見故障
•
圖像問題
•
有關規定
•
其他相關資訊
故障檢修
本頁所述問題可由用戶自行解決。在您試過這些解決方案後，而問題仍持續存在，請與
Philips 客服代表聯絡。
常見故障
你是否遇到此種問題 請看以下幾項
無圖像 (電源發光二極管不亮)
● 確定電源線與牆壁電源及顯示器後部插
接。
● 首先，顯示器正面的電源鍵應是關閉
的，然後再按此鍵開機。
無圖像
(電源發光二極管呈琥珀色或黃色)
● 確定電腦已開機。
● 確定信號線與電腦正確插接。
● 檢查顯示器連接線的接針是否有彎
曲。.
● 節電功能可能被啟動。
屏幕顯示
● 確定顯示器連接線與電腦正確插接。
● 檢查顯示器連接線的接針是否有彎
曲。
● 確定電腦已開機。
AUTO （自動）鍵無法正常使用
● AUTO 鍵是為運行微軟視窗系統的標
準IBM兼容型個人電腦而設計。
● 如果使用非標準型電腦或視頻卡，則此
鍵可能會功能失常。
圖像問題
顯示位置不正確
● 按 AUTO 鍵。
● 請使用 OSD 主控制項中「更多設定」
中的「相位/時脈」來調整影像位置。
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/safety/saf_troub.htm（第 1∕3 页）2010-1-11 15:12:26
Page 11
Troubleshooting
圖像在屏幕上顫動
● 檢查信號連接線是否與圖像板或電腦正
確連接。
出現垂直閃動
● 按 AUTO 鍵。
●
請使用OSD主控制項中「More
settings」(更多設定)的「Phase/
Clock」(相位/時脈) 消除垂直雜紋。
出現水平閃動
● 按 AUTO 鍵。
● 請使用OSD主控制項中「More
settings」(更多設定)的「Phase/
Clock」(相位/時脈) 消除垂直雜紋。
屏幕太亮或太暗
● 調整螢幕顯示的對比與亮度。（LCD顯
示器的背光有固定的壽命週期。當螢幕
變暗或開始閃爍時， 請與您的銷售代
表聯絡 。
出現殘留圖像
● 如果圖像在屏幕上停留時間過長，則可
能印上屏幕而造成殘留圖像。這種情況
在數小時後會消失。
電源切斷後仍有殘留圖像
● 此為液晶的特點，並非由功能失常或液
晶殘損引起。殘留圖像在一段時間後會
消失。
有綠、紅、藍、黑及白色點殘留
● 殘留的色點為當前技術行業所用液晶之
正常特點。
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/safety/saf_troub.htm（第 2∕3 页）2010-1-11 15:12:26
Page 12
Troubleshooting
關於更進一步的協助，請參考客戶資訊中心清單，並與 Philips 客戶服務代表聯絡。
返回頁首
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/safety/saf_troub.htm（第 3∕3 页）2010-1-11 15:12:26
Page 13
Regulatory Information
•
Recycling Information for Customers
•
Waste Electrical and Electronic
Equipment-WEEE
•
Energy Star Declaration
• Federal Communications
Commission (FCC) Notice (U.S.
Only)
•
FCC Declaration of Conformity
• Commission Federale de la
Communication (FCC Declaration)
• EN 55022 Compliance (Czech
Republic Only)
•
MIC Notice (South Korea Only)
• Polish Center for Testing and
Certification Notice
• North Europe (Nordic Countries)
Information
• BSMI Notice (Taiwan Only)
•
Ergonomie Hinweis (nur
Deutschland)
• Philips End-of-Life Disposal
•
Information for UK only
•
China RoHS
• Lead-free guarantee
• Troubleshooting
• Other Related Information
•
Frequently Asked Questions (FAQs)
Regulatory Information
Available for selective models
Recycling Information for Customers
There is currently a system of recycling up and running in the European countries, such as The
Netherlands, Belgium, Norway, Sweden and Denmark.
In Asia Pacific, Taiwan, the products can be taken back by Environment Protection Administration (EPA)
to follow the IT product recycling management process, detail can be found in web site www.epa.gov.tw
The monitor contains parts that could cause damage to the nature environment. Therefore, it is vital that the
monitor is recycled at the end of its life cycle.
For help and service, please contact Consumers Information Center or F1rst Choice Contact Information
Center in each country .
RETURN TO TOP OF THE PAGE
Waste Electrical and Electronic Equipment-WEEE
Attention users in European Union private households
This marking on the product or on its packaging illustrates that, under European Directive
2002/96/EG governing used electrical and electronic appliances, this product may not be disposed of
with normal household waste. You are responsible for disposal of this equipment through a designated
waste electrical and electronic equipment collection. To determine the locations for dropping off such
waste electrical and electronic, contact your local government office, the waste disposal organization that
serves your household or the store at which you purchased the product.
RETURN TO TOP OF THE PAGE
Energy Star Declaration
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/safety/regs/regulat.htm（第 1／10 页）2010-1-11 15:12:30
Page 14
Regulatory Information
This monitor is equipped with a function for saving energy which supports the VESA Display
Power Management (DPM)
standard. This means that the monitor must be connected to a
computer which supports VESA DPM. Time settings are adjusted from the system unit by
software.
VESA State LED Indicator Power Consumption
Normal operation ON (Active) Green < 14.5W (typ.)
Power Saving
Alternative 2
One step
OFF (Sleep) Amber < 0.5 W
Switch Off Off < 0.5 W
As an ENERGY STAR® Partner, we have determined that this product meets the
ENERGY STAR® guidelines for energy efficiency.
We recommend you switch off the monitor when it is not in use for a long time.
RETURN TO TOP OF THE PAGE
Federal Communications Commission (FCC) Notice (U.S. Only)
This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or more of the following measures:
● Reorient or relocate the receiving antenna.
● Increase the separation between the equipment and receiver.
● Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
● Consult the dealer or an experienced radio/TV technician for help.
Changes or modifications not expressly approved by the party responsible for compliance
could void the user's authority to operate the equipment.
Use only RF shielded cable that was supplied with the monitor when connecting this monitor to a
computer device.
To prevent damage which may result in fire or shock hazard, do not expose this appliance to rain or
excessive moisture.
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/safety/regs/regulat.htm（第 2／10 页）2010-1-11 15:12:30
Page 15
Regulatory Information
THIS CLASS B DIGITAL APPARATUS MEETS ALL REQUIREMENTS OF THE CANADIAN
INTERFERENCE-CAUSING EQUIPMENT REGULATIONS.
RETURN TO TOP OF THE PAGE
FCC Declaration of Conformity
Declaration of Conformity for Products Marked with FCC Logo,
United States Only
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may
not cause harmful interference, and (2) this device must accept any interference received, including interference that may
cause undesired operation.
RETURN TO TOP OF THE PAGE
Commission Federale de la Communication (FCC Declaration)
Cet équipement a été testé et déclaré conforme auxlimites des appareils numériques de
class B,aux termes de l'article 15 Des règles de la FCC. Ces limites sont conçues de façon
à fourir une protection raisonnable contre les interférences nuisibles dans le cadre d'une
installation résidentielle. CET appareil produit, utilise et peut émettre des hyperfréquences
qui, si l'appareil n'est pas installé et utilisé selon les consignes données, peuvent causer
des interférences nuisibles aux communications radio. Cependant, rien ne peut garantir
l'absence d'interférences dans le cadre d'une installation particulière. Si cet appareil est la
cause d'interférences nuisibles pour la réception des signaux de radio ou de télévision, ce
qui peut être décelé en fermant l'équipement, puis en le remettant en fonction, l'utilisateur
pourrait essayer de corriger la situation en prenant les mesures suivantes:
● Réorienter ou déplacer l'antenne de réception.
● Augmenter la distance entre l'équipement et le récepteur.
● Brancher l'équipement sur un autre circuit que celui utilisé par le récepteur.
● Demander l'aide du marchand ou d'un technicien chevronné en radio/télévision.
Toutes modifications n'ayant pas reçu l'approbation des services compétents en matière de
conformité est susceptible d'interdire à l'utilisateur l'usage du présent équipement.
N'utiliser que des câbles RF armés pour les connections avec des ordinateurs ou périphériques.
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/safety/regs/regulat.htm（第 3／10 页）2010-1-11 15:12:30
Page 16
Regulatory Information
CET APPAREIL NUMERIQUE DE LA CLASSE B RESPECTE TOUTES LES EXIGENCES DU
REGLEMENT SUR LE MATERIEL BROUILLEUR DU CANADA.
RETURN TO TOP OF THE PAGE
EN 55022 Compliance (Czech Republic Only)
RETURN TO TOP OF THE PAGE
Polish Center for Testing and Certification Notice
The equipment should draw power from a socket with an attached protection circuit (a three-prong
socket). All equipment that works together (computer, monitor, printer, and so on) should have the same
power supply source.
The phasing conductor of the room's electrical installation should have a reserve short-circuit protection
device in the form of a fuse with a nominal value no larger than 16 amperes (A).
To completely switch off the equipment, the power supply cable must be removed from the power supply
socket, which should be located near the equipment and easily accessible.
A protection mark "B" confirms that the equipment is in compliance with the protection usage
requirements of standards PN-93/T-42107 and PN-89/E-06251.
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/safety/regs/regulat.htm（第 4／10 页）2010-1-11 15:12:30
Page 17
Regulatory Information
RETURN TO TOP OF THE PAGE
North Europe (Nordic Countries) Information
Placering/Ventilation
VARNING:
FÖRSÄKRA DIG OM ATT HUVUDBRYTARE OCH UTTAG ÄR LÄTÅTKOMLIGA, NÄR
DU STÄLLER DIN UTRUSTNING PÅPLATS.
Placering/Ventilation
ADVARSEL:
SØRG VED PLACERINGEN FOR, AT NETLEDNINGENS STIK OG STIKKONTAKT
ER NEMT TILGÆNGELIGE.
Paikka/Ilmankierto
VAROITUS:
SIJOITA LAITE SITEN, ETTÄ VERKKOJOHTO VOIDAAN TARVITTAESSA HELPOSTI
IRROTTAA PISTORASIASTA.
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/safety/regs/regulat.htm（第 5／10 页）2010-1-11 15:12:30
Page 18
Regulatory Information
Plassering/Ventilasjon
ADVARSEL:
NÅR DETTE UTSTYRET PLASSERES, MÅ DU PASSE PÅ AT KONTAKTENE FOR
STØMTILFØRSEL ER LETTE Å NÅ.
RETURN TO TOP OF THE PAGE
BSMI Notice (Taiwan Only)
RETURN TO TOP OF THE PAGE
Ergonomie Hinweis (nur Deutschland)
Der von uns gelieferte Farbmonitor entspricht den in der "Verordnung über den Schutz vor Schäden
durch Röntgenstrahlen" festgelegten Vorschriften.
Auf der Rückwand des Gerätes befindet sich ein Aufkleber, der auf die Unbedenklichkeit der
Inbetriebnahme hinweist, da die Vorschriften über die Bauart von Störstrahlern nach Anlage III ¤ 5 Abs.
4 der Röntgenverordnung erfüllt sind.
Damit Ihr Monitor immer den in der Zulassung geforderten Werten entspricht, ist darauf zu achten, daß
1. Reparaturen nur durch Fachpersonal durchgeführt werden.
2. nur original-Ersatzteile verwendet werden.
3. bei Ersatz der Bildröhre nur eine bauartgleiche eingebaut wird.
Aus ergonomischen Gründen wird empfohlen, die Grundfarben Blau und Rot nicht auf dunklem
Untergrund zu verwenden (schlechte Lesbarkeit und erhöhte Augenbelastung bei zu geringem
Zeichenkontrast wären die Folge).
Der arbeitsplatzbezogene Schalldruckpegel nach DIN 45 635 beträgt 70dB (A) oder weniger.
ACHTUNG: BEIM AUFSTELLEN DIESES GERÄTES DARAUF ACHTEN, DAß
NETZSTECKER UND NETZKABELANSCHLUß LEICHT ZUGÄNGLICH SIND.
RETURN TO TOP OF THE PAGE
End-of-Life Disposal
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/safety/regs/regulat.htm（第 6／10 页）2010-1-11 15:12:30
Page 19
Regulatory Information
Your new monitor contains materials that can be recycled and reused. Specialized companies can
recycle your product to increase the amount of reusable materials and to minimize the amount to be
disposed of.
Please find out about the local regulations on how to dispose of your old monitor from your local Philips
dealer.
RETURN TO TOP OF THE PAGE
Information for UK only
WARNING - THIS APPLIANCE MUST BE GROUNDING.
Important:
This apparatus is supplied with an approved moulded 13A
plug. To change a fuse in this type of plug proceed as
follows:
1. Remove fuse cover and fuse.
2. Fit new fuse which should be a BS 1362 5A,A.S.T.A. or
BSI approved type.
3. Refit the fuse cover.
If the fitted plug is not suitable for your socket outlets, it
should be cut off and an appropriate 3-pin plug fitted in its
place.
If the mains plug contains a fuse, this should have a value
of 5A. If a plug without a fuse is used, the fuse at the
distribution board should not be greater than 5A.
Note: The severed plug must be destroyed to avoid a
possible shock hazard should it be inserted into a 13A
socket elsewhere.
How to connect a plug
The wires in the mains lead are coloured in accordance
with the following code:
BLUE - "NEUTRAL" ("N")
BROWN - "LIVE" ("L")
GREEN & YELLOW - "GROUND" ("G")
1. The GREEN AND YELLOW wire must be connected to
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/safety/regs/regulat.htm（第 7／10 页）2010-1-11 15:12:30
Page 20
Regulatory Information
the terminal in the plug which is marked with the letter "G"
or by the Ground symbol
or coloured GREEN or GREEN
AND YELLOW.
2. The BLUE wire must be connected to the terminal which
is marked with the letter "N" or coloured BLACK.
3. The BROWN wire must be connected to the terminal
which marked with the letter "L" or coloured RED.
Before replacing the plug cover, make certain that the cord
grip is clamped over the sheath of the lead - not simply
over the three wires.
RETURN TO TOP OF THE PAGE
China RoHS
The People's Republic of China released a regulation called "Management Methods for Controlling
Pollution by Electronic Information Products" or commonly referred to as China RoHS. All products
including CRT and LCD monitor which are produced and sold for China market have to meet China
RoHS request.
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/safety/regs/regulat.htm（第 8／10 页）2010-1-11 15:12:30
Page 21
Regulatory Information
RETURN TO TOP OF THE PAGE
Lead-free guarantee
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/safety/regs/regulat.htm（第 9／10 页）2010-1-11 15:12:30
Page 22
Regulatory Information
Lead free display promotes environmentally sound recovery and disposal of waste from
electrical and electronic equipment. Toxic substances like Lead has been eliminated and
compliance with European community’s stringent RoHs directive mandating restrictions on
hazardous substances in electrical and electronic equipment have been adhered to in
order to make Philips monitors safe to use throughout its life cycle.
RETURN TO TOP OF THE PAGE
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/safety/regs/regulat.htm（第 10／10 页）2010-1-11 15:12:30
Page 23
Other Related Information
•
安全和故障檢修
•
常見問題 (FAQs)
•
故障檢修
•
有關規定
•
美國用戶須知
•
美國以外用戶須知
其他相關資訊
美國用戶須知
如設備電壓為115伏 :
使用符合UL 標準的電繩，應含有美國線規至少18 號、SVT 或SJT 三型導體線（最長15英
尺），並聯導電條，15安、125伏接地式插頭。
如設備電壓為230伏:
使用符合UL 標準的電繩，應含有美國線規至少18 號、SVT 或SJT 三型導體線（最
長15英尺），串聯導電條，15安、250伏接地式插頭。
美國以外用戶須知
如設備電壓為230伏 :
所用電繩應含有美國線規至少18 號導體線（最長15英尺）及15安培、250伏接地式插頭。接線
組應通過設備所在國家有關安全核准並/或標有“危險”(HAR) 字樣。
返回頁首
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/safety/saf_other.htm2010-1-11 15:12:33
Page 24
About This Manual
•
有關此指南
•
標誌說明
有關此手冊
有關此指南
此電子用戶指南適用於所有使用飛利浦液晶顯示器的用戶。
此指南描述液晶顯示器的特點、安裝、操作和其他有關資訊。
其內容與本公司出版版本相同。
章節如下﹕
● “安全及故障檢修” 針對各種常見問題提供提示說明和解決辦法，并提供你可能需要
的其他有關資訊。
● “有關此電子用戶手冊”就所含內容作出概述，并提供標誌符號說明和其他資料，供你
參考。
● “產品說明” 綜合描述顯示器的特點及其技術規格。
● “顯示器安裝” 說明初級安裝程序，并大致說明如何使用顯示器。
● “屏幕顯示” 提供調整顯示器設置的有關資訊。
● “用戶保修與擔保”含有飛利浦全球顧客資訊中心列表以及服務台電話和有關適用於貴
產品的擔保資訊。
● “詞匯”解釋技術名詞。
● “下載及打印選擇” 能將此手冊全文轉輸至你的硬盤上，以供隨時查閱。
返回頁首
標誌說明
以下分節描述使用於此文件的標誌慣例。
注、注意、小心
在此指南中，文字段落配有圖標并以黑體或斜體書寫。這些段落含有“注”、“注意”或“小
心”字句。其使用如下﹕
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/about/about.htm（第 1∕2 页）2010-1-11 15:12:36
Page 25
About This Manual
注﹕此圖標顯示重要資訊和提示，以助你更好地使用你的電腦系統。
注意﹕此圖標顯示的資訊提醒你如何避免硬體的潛在損害或數據丟失。
小心﹕此圖標顯示對身體傷害的可能性，并警告你如何避免此問題。
某些小心警告可能以不同格式出現，也可能不帶任何圖標。在此類情況下，小心警告的具體顯
示由管理機關規定。
返回頁首
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/about/about.htm（第 2∕2 页）2010-1-11 15:12:36
Page 26
Product Information
•
技術規格
•
分辨率和預設模式
•
飛利浦像素殘缺規定
•
自動節能
•
物理規格
•
引腳分配
•

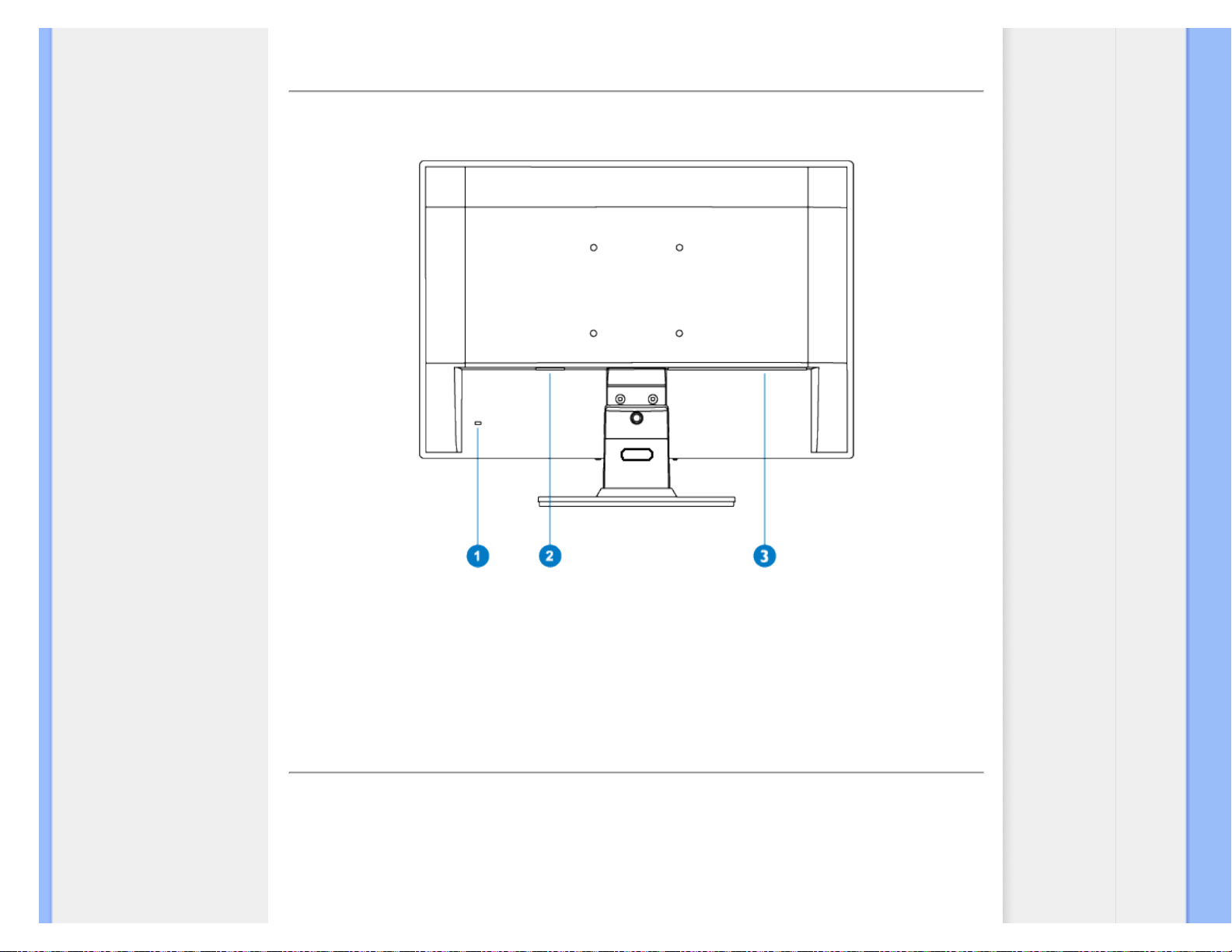

產品圖示
•
物理功能
產品說明
技術規格*
液晶顯示器面板
• 類型 薄膜晶體管(TFT)液晶顯示器
• 顯示面積 15.6"
• 像素密度 0.252 x 0.252 mm
• 液晶顯示器面板類型
1366 x 768 像素單位
紅、綠、藍垂直條形
反眩光定位硬度
• 有效可視面積 347.5 x 196.8 mm
• 顯示色 16.7m
掃瞄
• 垂直刷新速率 56 Hz-76 Hz
• 水平刷新速率 30 kHz-83 kHz
視頻
• 視頻點率 140 兆赫
• 輸入阻抗
- 視頻
75 歐姆
- 同步信號
2.2K 歐姆
• 輸入信號水平 0.7 Vpp
• 同步輸入信號
分離同步信號
合成同步信號
綠色同步信號
• 同步信號極 正負極
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/product/product.htm（第 1∕5 页）2010-1-11 15:12:38
Page 27
Product Information
* 本文資料如有變更不再另行通知。
返回頁首
分辨率和預設模式
A. 最高解析度
- 160EL1
1366 x 768 @ 75 Hz（類比輸入）
1366 x 768 @ 75 Hz（數字輸入）
B. 建議 解析度
- 160EL1
1366 x 768 @ 60 Hz （類比輸入）
1366 x 768 @ 60 Hz （數字輸入）
10 種廠方預設的模式:
水平頻率
(kHz)
分辨率
垂直頻率
（Hz）
31.47 720*400 70.09
31.47 640*480 59.94
37.50 640*480 75.00
37.88 800*600 60.32
46.88 800*600 75.00
48.36 1024*768 60.00
60.02 1024*768 75.03
63.89 1280*1024 60.02
79.98 1280*1024 75.03
47.71 1366*768 59.79
返回頁首
自動節能
如果你的電腦內裝有符合視頻電子標準協會(VESA)規定的顯示器電源管理信號(DPM)標準的顯示卡，則本顯示器
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/product/product.htm（第 2∕5 页）2010-1-11 15:12:38
Page 28
Product Information
可以在停止使用時自動降低電能消耗。一旦鍵盤、滑鼠或其它輸入裝置的輸入信號被發現時，顯示器會自動“驚
醒”。這一節能功能的耗電和信號輸入說明可見下表﹕
電源管理說明
VESA
模式
視頻
水平
同步
垂直
同步
耗電 指示燈顏色
運行 開啟 是 是
< 14.5 瓦
（典型值）
綠
休眠 關閉 否 否 < 0.5 瓦 琥珀
關機 關機 - - < 0.5 瓦 關機
本顯示器符合 ENERGY STAR
®
標準。作為 ENERGY STAR® 的合伙人之一，飛利浦
公司審定本產品達到了ENERGY STAR
®
規定的節能指標。
返回頁首
規格

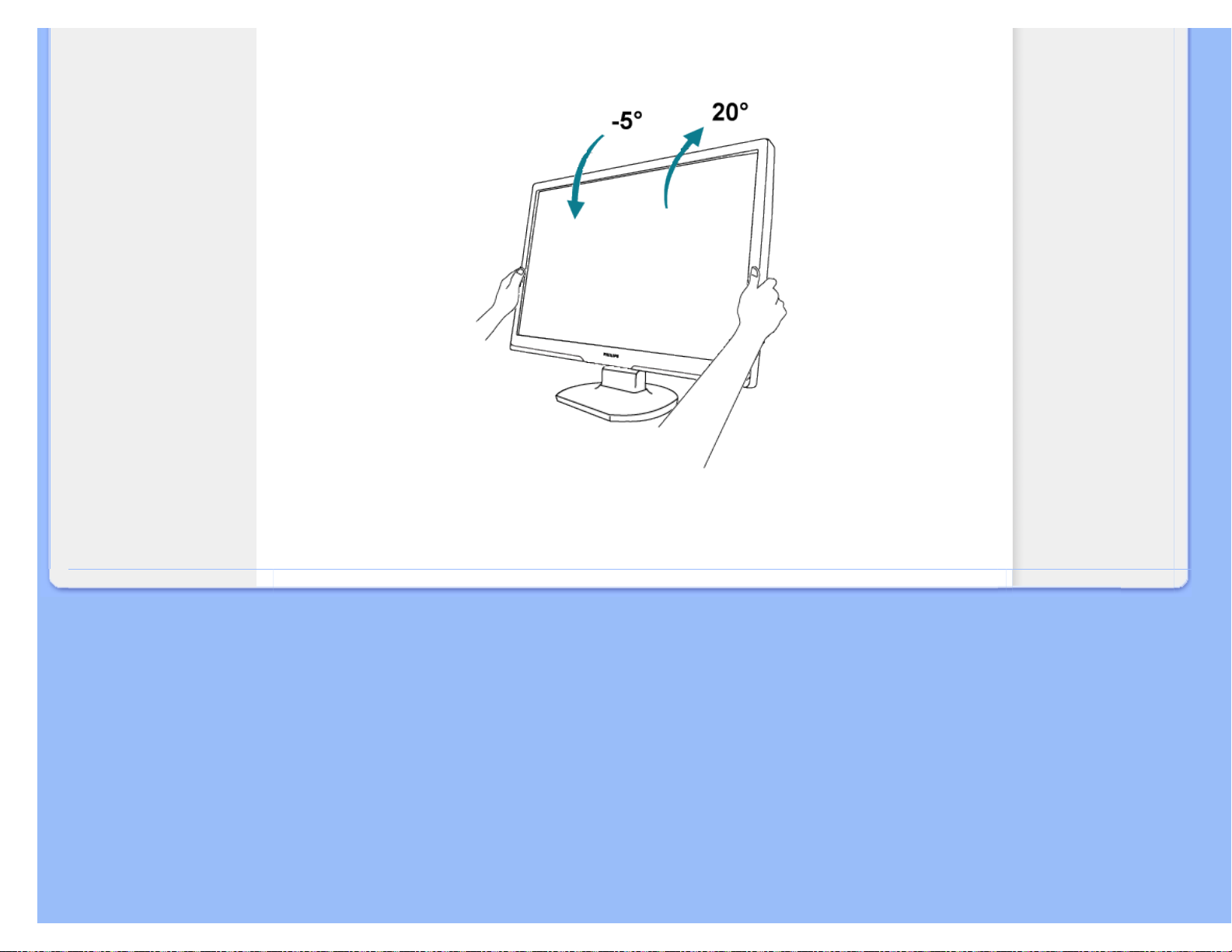

•傾斜 -5度~20度
•電源 100 ~ 240 伏交流電， 50/60 赫茲
•耗電 <14.5瓦* （典型值）
•溫度
攝氏0至40度 （操作時）
攝氏-20至60度 （儲存時）
•相對濕度 20% 至 80%
•系統故障前平均時間 50K 小時 (CCFL 50K 小時)
• 機殼顏色：
160EL1SB：黑色
返回頁首
信號引腳分配
信號電纜15插針D分接頭（外螺紋）﹕
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/product/product.htm（第 3∕5 页）2010-1-11 15:12:38
Page 29
Product Information
插針
編號
插針分配
插針
編號
插針分配
1 紅色視訊輸入 9 +5V
2 綠色視訊輸入/SOG 10 邏輯地線
3 藍色視訊輸入 11 接地
4 Sense(接地) 12 串列資料線路（SDA）
5 隨插偵測 13 水平同步/ 水平加垂直同步
6 紅色視訊接地 14 垂直同步
7 綠色視訊接地 15 資料時脈線 （SCL）
8 藍色視訊接地
返回頁首
產品圖片
請循以下連結參看顯示器及其配件之各方位圖示。
產品正面圖示說明
返回頁首
物理功能
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/product/product.htm（第 4∕5 页）2010-1-11 15:12:38
Page 30
Product Information
傾斜
返回頁首
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/product/product.htm（第 5∕5 页）2010-1-11 15:12:38
Page 31
Philips Pixel Defect Policy
•
產品特點
•
技術規格
•
分辨率及預設模式
•
自動節能
•
物理規格
•
引腳分配
•
產品圖示
飛利浦像素殘缺規定
飛利浦平面顯示器像素殘缺規定
飛利浦致力於提供最優質的產品。本公司運用同行業最先進的製造程序，實行嚴格的品質管
理。不過，用於平面屏幕顯示器的TFT LCD屏幕若有像素或分像素殘缺有時也是事在難免。沒
有任何廠家能夠擔保所有的屏幕皆無像素殘缺，飛利浦卻保證任何顯示器，如果超過不可接受
的殘缺量，必將得到擔保條件下的維修或替換。此處須知描述不同種類的像素殘缺，規定每一
種類可以接受的殘缺水準。為了符合擔保下的維修或替換，TFT LCD屏幕上的像素殘缺量須得
超過這些可接受水準。例如，19英寸的XGA顯示器上，不足0.0004%的分像素可能屬於殘缺。此
外，鑒於有些像素殘缺種類或組合比其他更引人注意，飛利浦對此種類確定更高的品質標準。
本規定全球適用。
像素和分像素
一個像素，或稱圖像元素，由三個屬於紅綠藍主顏色的分像素組成。許多像素在一起形成一個
圖像。像素里的所有分像素全被照亮時，三個帶顏色的分像素一起以一個白色像素出現。當他
們全部變暗時，三個帶顏色的分像素一起以一個黑色像素出現。其他類的明暗分像素組合則以
其他顏色的單個像素出現。
像素殘缺種類
像素和分像素殘缺在屏幕上以不同形式出現。有兩類像素殘缺，每一類內有多種分像素殘缺。
亮點瑕疵亮點瑕疵就是始終亮著或「開啟」的圖素或子圖素；也就是說，
亮點
是當顯示器顯示
暗色圖形時，會突顯出來的子畫素。以下是亮點瑕疵的幾種類型：
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/product/pixel.htm（第 1∕3 页）2010-1-11 15:12:41
Page 32
Philips Pixel Defect Policy
一個發亮的紅綠藍分像素
二個相鄰發亮的分像素﹕
- 紅 + 藍 = 紫
- 紅 + 綠 = 黃
- 綠 + 藍 = 氰（淺藍）
三個相鄰發亮分像素（一個
白色像素）
紅色或藍色亮點必須比周圍亮50%以上，而綠色亮點則比周圍亮30%。
黑點瑕疵黑點瑕疵就是始終暗著或「關閉」的圖素或子圖素；也就是說，
暗點
是當顯示器顯示
亮色圖形時，會突顯出來的子畫素。以下是黑點瑕疵的幾種類型：
一個暗色分像素 兩個或三個相鄰暗色分像素
緊湊像素殘缺
鑒於靠在一起的同類像素和分像素殘缺更引人注意，飛利浦同樣製定緊湊像素殘缺的容許規
格。
像素殘缺容許規格
為了符合擔保下由於像素殘缺而需要的維修或替換，飛利浦平面顯示器的TFT LCD屏幕必須有
超過下表所列容許規格的像素和分像素。
亮點之缺點 可接受的程度
機型
160EL1
1個照明之副圖素 3
2個鄰接照明之副圖素 1
3個鄰接照明之副圖素（1個白色圖素） 0
兩個亮點瑕疵之間的距離*
>15mm
所有類型之亮點缺點總數 3
黑點缺陷 可接受的程度
機型
160EL1
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/product/pixel.htm（第 2∕3 页）2010-1-11 15:12:41
Page 33
Philips Pixel Defect Policy
1個黑副圖素 5
2 個鄰接之黑副圖素 2
3 個鄰接之黑副圖素 0
兩個黑點缺陷間之距離*
>15mm
所有型式之黑點缺陷總數
5
缺陷點總數 可接受的程度
機型
160EL1
所有型式之亮點或黑點缺陷總數 5
註：
* 1或2個鄰接副圖素缺陷 = 1個點之缺陷
返回頁首
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/product/pixel.htm（第 3∕3 页）2010-1-11 15:12:41
Page 34
Installing Your LCD Monitor
•
產品正面說明
•
連接電腦
•
底座
•
啟動
•
強化功效
安裝液晶顯示器
正面
1 開啟及關閉顯示器電源
2
MENU/
OK
存取OSD選單/確認
3
/
調整顯示畫面的亮度
4
/
在寬屏幕格式和4:3格式之間進行自動畫面格式控制。
5
自動調整水平位置、垂直位置、相位和時脈設定。
返回上一層OSD。
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/install/install.htm（第 1∕3 页）2010-1-11 15:12:45
Page 35
Installing Your LCD Monitor
返回頁首
後視圖
1
Kensington 防盜鎖
2
AC 電源輸入
3
VGA 輸入
返回頁首
強化功效
● 欲求最佳功效，請確定顯示器設定為 1366 x 768@60赫茲 。
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/install/install.htm（第 2∕3 页）2010-1-11 15:12:45
Page 36
Installing Your LCD Monitor
注意：您可以按「MENU」(確定)按鈕檢查目前的設定值。目前的顯示模式會顯示在
OSD主控制項的「RESLUTION」(解析度)項目內。
返回頁首
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/install/install.htm（第 3∕3 页）2010-1-11 15:12:45
Page 37
Connecting to Your PC
•
產品正面說明
• 成套配件
• 連接電腦
• 啟動
• 強化功效
• 底座
連接電腦
成套配件
打開所有配件的包裝
電源線
VGA 信號線
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/install/connect.htm（第 1∕3 页）2010-1-11 15:12:48
Page 38
Connecting to Your PC
E-DFU 成套零件
返回頁首
連接電腦
1)
將電源線穩固地連接至顯示器背面。（Philips已在第一次安裝時預先連接好VGA連接線了。)
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/install/connect.htm（第 2∕3 页）2010-1-11 15:12:48
Page 39
Connecting to Your PC
2) 與個人電腦連接
(a) 先關閉電腦，再拉出電源線。
(b) 將顯示器訊號線連在電腦背面的視訊連接器。
(c) 將電腦及顯示器的電源線插入最接近的插座內。
(d) 開啟電腦及顯示器，若顯示器顯示影像時，表示安裝已完成。
返回頁首
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/install/connect.htm（第 3∕3 页）2010-1-11 15:12:48
Page 40
The base
•
產品正面說明
• 成套配件
• 連接電腦
• 啟動
• 強化功效
• 取下底座
底座
取下底座
適用條件:
● VESA標準裝備使用
鬆開3個螺絲釘，接著從 LCD 顯示器取下基座。 。
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/install/base.htm（第 1∕2 页）2010-1-11 15:12:51
Page 41
The base
備註：本台顯示器接收相容於 100mmx100mm VESA 的介面。
返回頁首
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/install/base.htm（第 2∕2 页）2010-1-11 15:12:51
Page 42
Getting Started
你的液晶顯示器 (LCD):
•
產品正面說明
•
設定及連接您的顯示器
•
啟動
•
強化功效
啟動
啟動
使用資訊檔案（.inf）針對Windows® 95/98/2000/Me/XP/Vista或之後的版本
Philips顯示器內建有VESA DDC2B功能，可支援Windows® 95/98/2000/Me/XP/Vista之
「隨插即用」特色。如要使用您的Philips顯示器，請從Windows® 95/98/2000/Me/XP/
Vista的「顯示器」對話方塊中啟動「隨插即用」應用。您必須安裝此資訊檔案（.inf）。
Windows® 95 OEM Release 2、98、2000、Me、XP及Vista等版本之安裝程序將分別敘述
如下：
Windows® 95
1. 啟動Windows® 95
2. 按一下「開始」按鈕，指到「設定」，然後按一下「控制台」。
3. 按兩下「顯示器」圖示。
4. 選擇「設定值」標籤，然後按一下「進階…」。
5. 選擇「顯示器」按鈕，指到「變更…」，然後按一下「從磁片安裝…」。
6. 按一下「瀏覽…」按鈕，選擇正確的磁碟機F:（光碟機），然後按一下「確定」按
鈕。
7. 按一下「確定」按鈕，然後選擇您的顯示器機型，再按一下「確定」。
8. 按一下「關閉」按鈕。
Windows® 98
1. 啟動Windows® 98
2. 按一下「開始」按鈕，指到「設定」，然後按一下「控制台」。
3. 按兩下「顯示器」圖示。
4. 選擇「設定值」標籤，然後按一下「進階…」。
5. 選擇「顯示器」按鈕，指到「變更…」，然後按一下「下一步」。
6. 選擇「在特定位置顯示所有驅動程式的清單，讓您可以選擇您所要的驅動程式」，
然後按一下「下一步」，再按一下「從磁片安裝…」。
7. 按一下「瀏覽…」按鈕，選擇正確的磁碟機F:（光碟機），然後按一下「確定」按
鈕。
8. 按一下「確定」按鈕，然後選擇您的顯示器機型，並按一下「下一步」按鈕，再按
一下「下一步」按鈕。
9. 按一下「完成」按鈕，然後按一下「關閉」按鈕。
Windows® 2000
5:12:55file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/install/gt_start.htm（第 1∕3 页）2010-1-11 1
Page 43
Getting Started
1. 啟動Windows® 2000
2. 按一下「開始」按鈕，指到「設定」，然後按一下「控制台」。
3. 按兩下「顯示器」圖示。
4. 選擇「設定值」標籤，然後按一下「進階…」。
5. 選擇「顯示器」
- 如果無法選擇「內容」按鈕，則表示您的顯示器設定正常。請停止安裝。
- 如果可以選擇「內容」按鈕，請按一下「內容」按鈕。請依照以下步驟進行：
6. 請按一下「驅動程式」，然後按一下「更新驅動程式…」，然後按一下「下一步」
按鈕。
7. 選擇「顯示此裝置已知驅動程式之清單，讓您可以選擇特定之驅動程式」，然後按
一下「下一步」，再按一下「從磁片安裝…」。
8. 按一下「瀏覽…」按鈕，然後選擇正確的磁碟機F:（光碟機）。
9. 按一下「開啟」按鈕，然後按一下「確定」按鈕。
10. 選擇您的顯示器機型，按一下「下一步」按鈕，然後再按一下「下一步」按鈕。
11. 按一下「完成」按鈕，然後再按一下「關閉」按鈕。
如果您看到了「找不到數位簽章」視窗，則請按一下「是」按鈕。
Windows® Me
1. 啟動Windows® Me
2. 按一下「開始」按鈕，指到「設定」，然後按一下「控制台」。
3. 按兩下「顯示器」圖示。
4. 選擇「設定值」標籤，然後按一下「進階…」。
5. 選擇「顯示器」按鈕，然後按一下「變更…」。
6. 選擇「指定驅動程式位置（進階）」，然後按一下「下一步」按鈕。
7. 選擇「在特定位置顯示所有驅動程式的清單，讓您可以選擇您所要的驅動程式」，
然後按一下「下一步」，再按一下「從磁片安裝…」。
8. 按一下「瀏覽…」按鈕，選擇正確的磁碟機F:（光碟機），然後按一下「確定」按
鈕。
9. 按一下「確定」按鈕，然後選擇您的顯示器機型，並按一下「下一步」按鈕，再按
一下「下一步」按鈕。
10. 按一下「完成」按鈕，然後按一下「關閉」按鈕。
Windows® XP
1. 啟動Windows® XP
2. 按一下「開始」按鈕，然後按一下「控制台」。
3. 按一下「印表機與其他硬體」類別。
4. 按一下「顯示」項目。
5. 選擇「設定值」標籤，然後按一下「進階」按鈕。
6. 選擇「顯示器」標籤
- 如果「內容」按鈕呈無法按下之狀態，則表示您的顯示器已正確設定。請停止繼續
安裝。
- 如果「內容」按鈕為可按下之狀態，請按一下「內容」按鈕。
5:12:55file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/install/gt_start.htm（第 2∕3 页）2010-1-11 1
Page 44
Getting Started
請依照以下步驟進行。
7. 按一下「驅動程式」標籤，然後按一下「更新驅動程式…」按鈕。
8. 選擇「從清單或特定位置安裝[進階]」多選按鈕，然後按一下「下一步」按鈕。
9. 選擇「不要搜尋。我將自行選擇所要安裝的驅動程式」多選按鈕。然後請按一下
「下一步」按鈕。
10. 按一下「從磁片安裝…」按鈕，然後按一下「瀏覽…」按鈕。接下來請選擇適當的
磁碟機F:（光碟機代號）。
11. 按一下「開啟」按鈕，然後按一下「確定」按鈕。
12. 選擇您的顯示器型號，然後按一下「下一步」按鈕。
- 如果您可以看見「尚未通過Windows標誌測試以確認其是否與Windows® XP相
容」之訊息，則請按一下「無論如何，繼續」按鈕。
13. 按一下「完成」按鈕，然後按一下「關閉」按鈕。
14. 按一下「確定」按鈕，然後再按一下「確定」按鈕以關閉「顯示內容」對話方塊。
Windows® Vista
1. 啟動 Windows® Vista
2. 按一下 [開始] 按鈕，再選擇並按下 [控制台]。
3. 選擇並按下 [硬體與音效]。
4. 選擇 [裝置管理員]，然後再按下 [更新裝置驅動程式]。
5. 選擇 [監視器]，然後在 [Generic PnP Monitor] 上按右鍵。
6. 按下 [更新驅動程式軟體]。
7. 選擇 [瀏覽我的電腦以找尋驅動程式軟體]。
8. 按下 [瀏覽] 按鈕，並選擇您放置光碟片的磁碟。 範例：(光碟機:\\Lcd\PC\drivers
\)。
9. 按下 [下一步] 按鈕。
10. 等候數分鐘待驅動程式進行安裝，然後再按 [關閉] 按鈕。
如果您的Windows® 95/98/2000/Me/XP/Vista版本不同，或者您需要更詳細的資訊，請參
考Windows® 95/98/2000/Me/XP/Vista的使用者手冊。
返回頁首
5:12:55file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/install/gt_start.htm（第 3∕3 页）2010-1-11 1
Page 45
On-Screen Display
•
屏幕顯示說明
•
屏幕顯示樹形圖解
屏幕顯示
屏幕顯示 (OSD) 說明
何為是屏幕顯示？
此為飛利浦生產之液晶顯示器 (LCD) 的特點之一。屏幕顯示允許終端用戶透過屏幕上的使用
說明窗口調整顯示器的屏幕性能。此種用戶界面使顯示器的操作變得簡易方便。
控制鍵的基本和簡單說明
顯示器正面控制鍵中，按下 MENU/OK 鍵后，屏幕顯示 (OSD) 主控制窗口即會跳出，於是可
以開始對顯示器的各種特性作出調節。請使
鍵作調節。
* PC AUDIO 輸入 (某些機型可用)
返回頁首
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/osd/osddesc.htm（第 1∕3 页）2010-1-11 15:13:02
Page 46
On-Screen Display
屏幕顯示樹形圖解
下圖為屏幕顯示總體結構圖，可為以後作各種調節之參考。
返回頁首
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/osd/osddesc.htm（第 2∕3 页）2010-1-11 15:13:02
Page 47
On-Screen Display
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/osd/osddesc.htm（第 3∕3 页）2010-1-11 15:13:02
Page 48
Customer Care & Warranty
客戶服務與保固
請選擇您所在的國家 / 地區，以便閱讀保險內容﹕
西歐﹕奧地利 比利時 丹麥 法國 德國 希臘 芬蘭 愛爾蘭 義大利 盧森堡 荷蘭 挪威 葡萄牙 瑞典
瑞士 西班牙 英國 波蘭
東歐﹕捷克共和國 匈牙利 俄羅斯 斯洛伐克 斯洛維尼亞 土耳其
拉丁美洲﹕阿根廷 巴西
北美洲﹕加拿大 美國
太平洋﹕澳洲 紐西蘭
亞洲﹕中國 香港 印度 印度尼西亞 韓國 馬來西亞 巴基斯坦 菲律賓 新加坡 台灣 泰國 越南
非洲﹕南非
中東﹕阿拉伯聯合大公國
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/warranty/warranty.htm2010-1-11 15:13:04
Page 49
F1rst Choice Warranty
飛利浦F1rst Choice保證書
感謝您購買飛利浦顯示器。
飛利浦顯示器的設計和製造符合高標準，提供高性能的產品，易於使用及
安裝。如有任何產品安裝和使用上的問題，可持飛利浦F1rst Choice保證
書聯絡客服部門；三年保固期內產品如有瑕疵皆可更換，飛利浦會在接到
您來電的48小時內更換。
保證範圍
飛利浦F1rst Choice保證書適用範圍為安道爾(Andorra)、奧地利、比利時、賽浦路斯
(Cyprus) 、丹麥、法國、德國、希臘、芬蘭、愛爾蘭、義大利、列支敦斯登(Liechtenstein) 、
盧森堡、摩納哥、荷蘭、挪威、波蘭、葡萄牙、瑞典、瑞士、西班牙、英國，且僅適用原廠設
計、生產、授權的產品。
保證期自購買日開始
三年內有效
，顯示器如有瑕疵，可更換同等級的顯示器。
您可保有更換過後新的顯示器，飛利浦會回收瑕疵/原廠顯示器。更換過後的顯示器仍在原顯
示器的保證期內，自購買原顯示器開始36個月內有效。
除外範圍
飛利浦F1rst Choice保證書僅適用依據操作指示正確使用的產品，且需出示原始發票或收據，
載明購買日期、經銷商名稱、產品型號、產品序號。
飛利浦F1rst Choice保證書不適用於：
● 保證書經塗改或無法辨識；
● 變更、刪除產品型號或序號，或是無法辨識產品型號或序號；
● 未經授權的服務機構或服務商維修產品，或進行產品改裝；
● 意外損傷，包括但不限於閃電、水災或火災、誤用或疏失；
● 產品以外的訊號、電線、或天線系統收訊問題；
● 不當使用顯示器所造成的損壞；
● 非屬原廠設計、生產、授權的產品，為符合當地或國家工業標準而進行產品變造。因此
請事先確認該產品是否適用於特定國家。
● 請注意，縱使在飛利浦F1rst Choice保證書的適用國家內，F1rst Choice的保證不適用
於非屬原廠設計、生產、授權的產品，飛利浦全球保證條款則屬有效。
只需單擊一下滑鼠
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/warranty/WAR_1ST.HTM（第 1∕2 页）2010-1-11 15:13:06
Page 50
F1rst Choice Warranty
若有任何問題，建議您先詳閱操作指示或是經由網站與我們連絡：www.philips.com/support
只需一通電話
為避免不必要的困擾，請您在聯絡飛利浦客服部門之前，先詳閱操作指示或經由網站與我們連
絡：www.philips.com/support
為迅速解決您的問題，請您在聯絡飛利浦客服部門之前，先備妥下列相關資料：
● 飛利浦型號
● 飛利浦序號
● 購買日期（可能需要購買證明）
● 電腦中央處理器：
❍ CUP 及圖形卡名稱與驅動程式版本
❍ 作業系統
❍ 所使用的應用程式
● 其他已安裝之介面卡
下列資料亦有助於加速處理流程：
● 購買證明中包含：購買日期、經銷商名稱、產品型號、產品序號。
● 前往收取故障顯示器的地址，以及更換後產品應送達的地點。
飛利浦全球皆有客服部門，請按此取得 First Choice 聯絡資料
或是經由下列網站與我們連絡：
網址：
http://www.philips.com/support
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/warranty/WAR_1ST.HTM（第 2∕2 页）2010-1-11 15:13:06
Page 51
F1rst Choice Contact Information
First Choice 聯絡資料
國家 代碼 電話號碼 關稅
奧地利
+43 0810 000206
€ 0.07
比利時
+32 078 250851
€ 0.06
丹麥
+45 3525 8761
當地電話通話稅
芬蘭
+358 09 2290 1908
當地電話通話稅
法國
+33 082161 1658
€ 0.09
德國
+49 01803 386 853
€ 0.09
希臘
+30 00800 3122 1223
免費
愛爾蘭
+353 01 601 1161
當地電話通話稅
義大利
+39 840 320 041
€ 0.08
盧森堡
+352 26 84 30 00
當地電話通話稅
荷蘭
+31 0900 0400 063
€ 0.10
挪威
+47 2270 8250
當地電話通話稅
波蘭
+48 0223491505
當地電話通話稅
葡萄牙
+351 2 1359 1440
當地電話通話稅
西班牙
+34 902 888 785
€ 0.10
瑞典
+46 08 632 0016
當地電話通話稅
瑞士
+41 02 2310 2116
當地電話通話稅
英國
+44 0207 949 0069
當地電話通話稅
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/warranty/warfirst.htm2010-1-11 15:13:08
Page 52
Your Guarantee in Central and Eastern Europe
中歐及東歐地區保固
親愛的客戶：
感謝您購買這款 Philips 以最高品質設計及製造的產品。如果不幸發現產品有任何問題，
Philips 提供自購買日起三年免費的零件與維修保固。
保固範圍包括？
Philips 這項中歐及東歐地區保固包含捷克共和國、匈牙利、斯洛伐克、斯洛維尼亞、俄國及
土耳其等地區， 但僅適用於專為這些國家設計、製造、認可及/或授權用於這些國家的顯示
器。
保固期自您顯示器的購買日開始生效。
自購買日起三年內，
您的顯示器享有保固範圍內的故
障維修服務。
保固範圍不包括？
Philips 所提供的保固必須是在產品依正常操作程序使用下所造成的損壞，而且必須出示具有
購買日期、經銷商名稱、型號與產品名稱的原始訂單或現金交易收據。
下列情況不享受飛利浦擔保：
● 上述文件被改動或無法辨認
● 產品型號或生產號被改動、刪除、移除或無法辨認
● 未經授權的服務機構或人員對產品進行修理或改動
● 損壞源於事故，包括但不限於雷擊、進水、火災、濫用或疏忽。
● 因信號狀況、纜線或天線系統等外部因素所造成的接收問題；
● 因濫用或誤用所造成的顯示器故障；
● 若產品本身並非專為使用地或使用國設計、製造、認可及/或授權使用，但為符合該地
或該國之技術標準而進行修改或改裝。因此，請於購買時務必確認產品是否可用於特定
的國家。
請注意，若產品本身並非專為使用地或使用國設計、製造、認可及/或授權使用，但為符合該
地或該國之技術標準而必須進行修改或改裝時，不可有違此處所述之保固條款。因此，請於購
買時務必確認產品是否可用於特定的國家。
維修服務 - 只在彈指之間
如有任何問題，建議您先仔細查閱使用手冊，或上網 www.philips.com/support 尋求更多的協
助。
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/warranty/WAR_EE.HTM（第 1∕2 页）2010-1-11 15:13:12
Page 53
Your Guarantee in Central and Eastern Europe
維修服務 - 只需一通電話
為避免不必要的麻煩，建議您在聯絡經銷商或客服中心之前，先仔細查閱使用手冊。
若您的 Philips 產品異常或故障，請聯絡您的 Philips 經銷商或直接洽詢 Philips 維修與客服
中心。
網站：http://www.philips.com/support
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/warranty/WAR_EE.HTM（第 2∕2 页）2010-1-11 15:13:12
Page 54
Consumer Information Centers
消費者資訊中心
阿根廷 澳洲 巴西 加拿大 紐西蘭 白俄羅斯 保加利亞
克羅埃西亞 捷克共和國 愛沙尼亞 杜拜 香港
匈牙利 印度 印尼 以色列 拉脫維亞 立陶宛 馬來西亞
中東 + 北非 紐西蘭 巴基斯坦 羅馬尼亞 俄國
塞爾維亞與蒙特內哥羅 新加坡 斯洛伐克 斯洛維尼亞 南非
南韓 台灣 菲律宾 • 泰國 土耳其 烏克蘭 越南
東歐
白俄羅斯
Technic al Center of JV IBA
M. Bogdanovich str. 155
BY - 220040 Minsk
Tel: +375 17 217 33 86
白俄羅斯
Service.BY
Petrus Brovky st. 19 – 101-B
220072, Minsk
Belarus
保加利亞
LAN Service
140, Mimi Balkanska Str.
Office center Translog
1540 Sofia, Bulgaria
Tel: +359 2 960 2360
www.lan-service.bg
捷克共和國
General Consumer Information Center
800 142100
Xpectrum
Lu.ná 591/4
CZ - 160 00 Praha 6 Tel: 800 100 697 or 220 121 435
Email:[email protected]
www.xpectrum.cz
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/warranty/WARCIC.HTM（第 1／9 页）2010-1-11 15:13:15
Page 55
Consumer Information Centers
克羅埃西亞
Renoprom d.o.o.
Ljubljanska 4,
Sv. Nedjelja,10431
Croatia
Tel: +385 1 333 0974
愛沙尼亞
FUJITSU SERVICES OU
Akadeemia tee 21G
EE-12618 Tallinn
Tel: +372 6519900
www.ee.invia.fujitsu.com
匈牙利
Serware Szerviz
Vizimolnár u. 2-4
HU - 1031 Budapest
Tel: +36 1 2426331
Email: [email protected]
www.serware.hu
匈牙利
Profi Service Center Ltd.
123 Kulso-Vaci Street,
H-1044 Budapest ( Europe Center )
Hungary
Tel: +36 1 814 8080
[email protected]
拉脫維亞
ServiceNet LV
Jelgavas iela 36
LV - 1055 Riga,
Tel: +371 7460399
Email: [email protected]
立陶宛
ServiceNet LT
Gaiziunu G. 3
LT - 3009 KAUNAS
Tel: +370 7400088
Email: [email protected]
www.servicenet.lt
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/warranty/WARCIC.HTM（第 2／9 页）2010-1-11 15:13:15
Page 56
Consumer Information Centers
羅馬尼亞
Blue Ridge Int'l Computers SRL
115, Mihai Eminescu St., Sector 2
RO - 020074 Bucharest
Tel: +40 21 2101969
塞爾維亞與蒙特內哥羅
Kim Tec d.o.o.
Viline vode bb, Slobodna zona
Beograd L12/3
11000 Belgrade
Serbia
Tel. +381 11 20 70 684
斯洛伐克
General Consumer Information Center
0800004551
Datalan Servisne Stredisko
Puchovska 8
SK - 831 06 Bratislava
Tel: +421 2 49207155
Email: [email protected]
斯洛維尼亞
PC HAND
Brezovce 10
SI - 1236 Trzin
Tel: +386 1 530 08 24
Email: [email protected]
俄國
CPS
18, Shelepihinskaya nab.
123290 Moscow
Russia
Tel. +7(495)797 3434
Profservice:
14A -3, 2Karacharovskaya str,
109202, Moscow ,
Russia
Tel. +7(095)170-5401
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/warranty/WARCIC.HTM（第 3／9 页）2010-1-11 15:13:15
Page 57
Consumer Information Centers
土耳其
Türk Philips Ticaret A.S.
Yukari Dudullu Org.San.Bolgesi
2.Cadde No:22
34776-Umraniye/Istanbul
Tel: (0800)-261 33 02
烏克蘭
Comel
Shevchenko street 32
UA - 49030 Dnepropetrovsk
Tel: +380 562320045
www.csp-comel.com
LLC Topaz Company
Topaz-Service Company,
Mishina str. 3,
Kiev
Ukraine-03151
Tel: +38 044 245 73 31
拉丁美洲
阿根廷
Azopardo 1480.
(C1107ADZ) Cdad. de Buenos Aires
Tel: 0800 3330 856
Email: [email protected]
巴西
Alameda Raja Gabaglia, 188 - 10°Andar - V.
Olímpia - S. Paulo/SP - CEP 04551-090 -
Brasil
Tel: 0800-7254101
Email: [email protected]
太平洋
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/warranty/WARCIC.HTM（第 4／9 页）2010-1-11 15:13:15
Page 58
Consumer Information Centers
澳洲
Company: AGOS NETWORK PTY LTD
Address: 4/5 Dursley Road, Yenorra, NSW 2161, Australia
Tel: 1300 360 386
Fax: +61-2-80808147
Email: [email protected]
Service hours: Mon.~Fri. 8:00am-7:30pm
紐西蘭
Company: Visual Group Ltd.
Address: 28 Walls Rd Penrose Auckland
Phone: 0800 657447
Fax: 09 5809607
E-mail: [email protected]
Service Hours: Mon.~Fri. 8:30am~5:30pm
亞洲
香港/澳門
Company Name: PHK Service Limited
Address: Flat A, 10/F., Pak Sun Building, 103 - 107 Wo Yi Hop Road, Kwai Chung, New Territories, Hong
Kong
Tel.: (852) 2610-6908 / (852) 2610-6929 for Hong Kong and (853) 2856-2277 for Macau
Fax: (852) 2485 3574 for Hong Kong and (853) 2856 1498 for Macau
E-mail: [email protected]
Service Hours: Mon.~Sat. 09:00am~06:00pm
印度
Company: REDINGTON INDIA LTD
Address: SPL Guindy House, 95 Mount Road, Chennai 600032, India
Tel: +9144-42243352/353
E-mail: [email protected]
Service hours: Mon.~Fri. 9:00AM~5:30PM; Sat. 9:00AM~1:00PM
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/warranty/WARCIC.HTM（第 5／9 页）2010-1-11 15:13:15
Page 59
Consumer Information Centers
印尼
Company Name: PT. Gadingsari elektronika Prima
Address: Kompleks Pinang 8, Jl. Ciputat raya No. 8F, Pondok Pinang. Jakarta
Tel: 021-750909053, 021-750909056
Fax: 021-7510982
E-mail: [email protected]
Service hours: Mon.~Fri. 8:30am~4:30pm; Sat. 8:30am~2:00pm
Additional service points:
1. Philips Building Jl. Buncit Raya Kav 99. Jakarta Selatan.
Phone: 021-7940040, ext 1722/1724, 98249295, 70980942
2. Jl. Tanah Abang 1 no 12S. Jakarta Pusat.
Phone: 021-3455150, 34835453
3. Rukan City Home no H31, Gading Square. Jl. Bulevar Barat. Kelapa Gading. Jakarta Utara. Phone: 02145870601, 98131424
南韓
Company: PCS One Korea Ltd.
Address: 112-2, Banpo-dong, Seocho-ku, Seoul, 137-040, Korea
Call Center Tel: 080-600-6600
Tel: 82 2 591 1528
Fax: 82 2 595 9688
E-mail: [email protected]
Service hours: Mon.~Fri. 9:00AM~ 6:00PM; Sat. 9:00AM~1:00PM
馬來西亞
Company: After Market Solutions (CE) Sdn Bhd
Address: Lot 6. Jalan 225/51A, 46100 Petaling Jaya, Selangor DE, Malaysia.
Phone: 603 7953 3370
Philips Info Line: 1-800-880-180
Fax: 603 7953 3338
E-mail: [email protected]
Service Hours: Mon.~Fri. 8:15am~5:15pm; Sat. 9:00am~1:00pm
巴基斯坦
Philips Consumer Service
Address: Mubarak manzil, 39, Garden Road, Saddar, Karachi-74400
Tel: (9221) 2737411-16
Fax: (9221) 2721167
E-mail: [email protected]
Website: www.philips.com.p
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/warranty/WARCIC.HTM（第 6／9 页）2010-1-11 15:13:15
Page 60
Consumer Information Centers
新加坡
Company: Philips Electronics Singapore Pte Ltd (Philips Consumer Care Center)
Address: 620A Lorong 1 Toa Payoh, TP4 Building Level 1, Singapore 319762
Tel: (65) 6882 3999
Fax: (65) 62508037
E-mail: [email protected]
Service hours: Mon.~Fri. 9:00am~6:00pm; Sat. 9:00am~1:00pm
台灣
Company: FETEC.CO
Address: 3F, No.6, Lane 205, Sec. 1, Chang Hsing Rd, Lu Chu Hs, Taoyuan, Taiwan R.O.C 33800
Consumer Care: 0800-231-099
Tel: (03)2120336
Fax: (03)3129184
E-mail: [email protected]
Service hours: Mon.~Fri. 8:30am~7:00pm
泰國
Company: Axis Computer System Co., Ltd.
Address: 1421 Soi Lardprao 94, Srivara Town In Town Soi 3 Road, Wangthonglang, Bangkok 10310
Thailand
Tel: (662) 934-5498
Fax: (662) 934-5499
E-mail: [email protected]
Service Hours: Mon.~Fri. 08:30am~05:30pm
越南
Company: Digiworld Corp
Address: 211-213 Vo Van Tan St, Ward 5, Dist.3 , Ho Chi Minh city, Vietnam
Tel: 848-38266065
Fax: 848-38267307
E-mail: [email protected]
Service hours: 8:00 to 12:00 AM and 13:30 to 17:30 PM (from Monday to Friday)
菲律宾
Glee Electronics Inc
Contact nos. (632) 636-3636 / 7064028 to 29
Fax no. (632) 7064026
Receiving Centers
NEO CARE - Megamall
4th Level Cyberzone, Building B,
SM Megamall, Mandaluyong City
NEO CARE - SM North EDSA
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/warranty/WARCIC.HTM（第 7／9 页）2010-1-11 15:13:15
Page 61
Consumer Information Centers
4th Level Cyberzone, Annex Bldg.
SM City North EDSA, Quezon City
441-1610
MDR Microware Sales Inc.
Cebu Branch
N. Escario corner Clavano St., Cebu City Phils.
# 255-4415/ 255-3242/253-9361/4124864 to 67
Sun # 0922-8210045 to 46
Davao Office:
C. Arellano St., Davao City 8000
082- 225-3021/225-3022
Sun# 0922-8210015
CDO Office:
1445 Corrales Ext.,CDO City
088-856-8540/856-8541
Sun # 0922-8210080
Iloilo Office:
C. Lim Comp., Gomez St., Iloilo City
# 033 338-4159/ 033 508-3741
Sun # 0922-8808850
非洲
南非
Company name: Sylvara Technologies Pty Ltd
Address: Ho Address Palm Springs Centre Christoffel Road Van Riebeeck Park Kempton Park, South Africa
Tel: +27878084456
Fax: +2711 391 1060
E-mail: [email protected]
Service hours: Mon.~ Fri. 08:00am~05:00pm
中东
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/warranty/WARCIC.HTM（第 8／9 页）2010-1-11 15:13:15
Page 62
Consumer Information Centers
中東 + 北非
Company: AL SHAHD COMPUTER L.L.C
Address: P.O.BOX: 29024, DUBAI, UNITED ARAB EMIRATES
TEL: 00971 4 2276525
FAX: 00971 4 2276242
E-mail: [email protected]
Service hours: Sat.~Thur. 9:00am~1:00pm & 4:00pm- 8:00pm
以色列
Company: Eastronics LTD
Address: 13 Rozanis St. P.O.B. 39300, Tel Aviv 61392 Israel
Tel: 1-800-567000 call free in Israel; (972-50-8353722 after service hours until 20:00)
Fax: 972-3-6458759
E-mail: [email protected]
Service hours: Sun.~Thurs. 08:00 - 18:00
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/warranty/WARCIC.HTM（第 9／9 页）2010-1-11 15:13:15
Page 63
International Guarantee
國際保固書
尊敬的客戶：
感謝您購買本飛利浦（Philips）產品，本產品的設計和工藝均符合最高質量標準。
但是，萬一本產品出現問題，無論在哪個國家修理，我們均保證免費提供人工和替換部件，該
保固期為12個月，自購貨之日算起。本飛利浦國際保固書作為一項補充，補充購貨所在國銷
售商和飛利浦對該國客戶作出的保固承諾，並不影響您作為客戶享有的法定權利。
產品享受飛利浦保固須符合下列條件：_產品適當用於其設計目的、符合操作說明、返修時提
供原始帳單或付款收據，帳單或收據應載明購貨日期、銷售商名稱、產品型號及生產號。
下列情況不享受飛利浦擔保：
● 上述文件被改動或無法辨認
● 產品型號或生產號被改動、刪除、移除或無法辨認
● 未經授權的服務機構或人員對產品進行修理或改動
● 損壞源於事故，包括但不限於雷擊、進水、火災、濫用或疏忽。
根據本保固書，若產品在非指定國家使用，並且需要修改才能符合當地或所在國技術標準，則
不屬於產品缺陷。因此，務請核實產品是否能夠用於特定國家。
若您購買的飛利浦產品功能不正常或有缺陷，請與飛利浦銷售商接洽。若您在另一國家時需要
服務，該國的飛利浦消費者服務台會向您提供一個銷售商地址，服務台的電話和傳真號碼載於
本手冊有關章節。
為了避免不必要的麻煩，我們建議您在與銷售商聯絡之前認真閱讀操作說明。若銷售商無法回
答您的問題或您有其它相關問題，請洽飛利浦消費者資訊中心，亦可訪問以下網站：
http://www.philips.com
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/warranty/WAR_INTL.HTM2010-1-11 15:13:18
Page 64
United States Guarantee
飛利浦F1rst Choice保證書(美國)
感謝您購買本飛利浦顯示器。
所有飛利浦顯示器之設計與製造均符合高標準，並具有優異性能，便於使
用和安裝。如果您在安裝或使用本產品過程中遇到任何困難，請直接與飛
利浦聯絡，以便享受您的「飛利浦第一選擇保固」。根據本三年保固合
約，在購貨後第一年，本公司將於收到您退回產品後的48小時內為您提供
代用產品。如果您在購買顯示器後第二年或第三年遇到問題，我們將於五
個工作日內為您免費修理，但您須承擔產品返修的運費。
有限保固書（電腦顯示器）
請按此處取得Warranty Registration Card.
三年免費人工/三年免費部件修理/一年更換*
* 在第一年，產品退回後兩個營業日內予以更換新產品或經過翻新符合原規格的產品。在第二
年和第三年，您必須承擔產品返修運費。
誰享受保固？
欲獲得保固服務，您必須持有購貨證明。該證明可以是付款收據，也可以是載明您購買產品
的其它文件。將該證明與用戶手冊存放一處，以便查找。
保固內容是什麼？
保固自購貨之日起開始。在此後三年中，所有零件可返廠修理或更換，人工免費。自購貨之
日起三年後，您必須承擔更換或修理所有零件的費用，包括人工費用。
所有零件－包括修理和更換零件－僅享受原保固期。一旦原產品保固期屆滿，所有更換和修
理產品及附件之保固即告終止。
哪些條件不符合保固？
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/warranty/WAR_USA.HTM（第 1∕4 页）2010-1-11 15:13:23
Page 65
United States Guarantee
保固不包括下列內容：
● 以下各項涉及之人工費用：安裝或設定產品、調整產品上的客戶控制器、安裝或修理產
品外部的天線系統。
● 由於濫用、事故、未經授權修理或其它飛利浦消費者電子公司無法控制的原因所導致的
產品修理及∕或零件更換。
● 由於信號狀況或電纜或設備外部的天線系統造成的接收故障。
● 將產品用於未經指定、批准及∕或授權使用的國家所導致的修改或改動或因此類修改造
成產品損壞而導致的修理。
● 源於本產品的意外損失或連帶損失。（某些州不允許排除意外損失或連帶損失，因此該
排除條款對您可能不適用。此類損失包括但不限於預先錄制的材料，無論是否享有版
權。）
● 產品型號或生產號被改動、刪除、移除或無法辨認 。
何處提供修理服務？
經飛利浦消費者電子公司批准正式經銷產品的所有國家均提供保固服務。若飛利浦家電產品
公司未在該國分銷本產品，當地飛利浦服務機構將嘗試提供服務（若有關備件和技術手冊無
貨，可能發生延遲）。
我從何處獲得更多資訊？
欲獲得更多資訊，請電飛利浦客戶服務中心：
(877) 835-1838 （僅限美國客戶）或 (919) 573-
7855.
請求服務之前......
請求服務之前請查閱用戶手冊。手冊中有關各種控制器調整的說明可能解決您的問題。
在美國、波多黎各或美屬維爾京群島獲取保固服務......
欲獲得產品協助或瞭解服務方法，請電飛利浦客戶服務中心：
飛利浦客戶服務中心
(877) 835-1838或 (919) 573-7855
（在美國、波多黎各和美屬維爾京群島，所有隱含擔保－包括適銷性和特殊用途適用性隱含
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/warranty/WAR_USA.HTM（第 2∕4 页）2010-1-11 15:13:23
Page 66
United States Guarantee
擔保－均不得超出本明確擔保之期限。但是，由於某些州不允許對隱含擔保期限作出限制，
本限制對您可能不適用。）
在加拿大獲取保固服務......
請電飛利浦：
(800) 479-6696
飛利浦加拿大維修站或任何授權服務中心均提供三年免費部件和人工。
（在加拿大，本保固書取代所有其它擔保。除此之外沒有任何其它明確或隱含擔保，包括有
關適銷性或特殊用途適用性之隱含擔保。在任何情況下，飛利浦對直接、間接、特殊、意外
或連帶損失均不承擔賠償責任，無論其發生方式如何，即使事前被告知發生損失之可能性亦
不例外。）
記住：請在下面記錄產品上載明之型號和序號。
型號
# ________________________________________________
序號 # ________________________________________________
本保固書賦予您特定法律權利。由於各州∕省情況不同，您還可能享有其它權利。
與飛利浦聯絡之前，請準備以下資訊，以便我們迅速為您排除故障。
● 飛利浦產品類型編號
● 飛利浦產品序號
● 購貨日期（可能需要購貨證明複印件）
● 用於PC環境的處理器：
❍ 2CUP 及圖形卡名稱與驅動程式版本
❍ 操作系統
❍ 所使用的應用程式
● 安裝的其它卡
準備以下資訊也有助於加快我們的工作速度：
● 您的購貨證明，載有：_購貨日期、經銷商名稱、產品型號和產品序號。
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/warranty/WAR_USA.HTM（第 3∕4 页）2010-1-11 15:13:23
Page 67
United States Guarantee
● 代用產品交付使用之詳細地址。
只需一通電話
飛利浦客戶服務中心遍佈全世界。在美國，您可以在週一到週五早上 8:00 到晚上 9:00 (東部時
間，ET)、星期六早上 10:00 到晚上 5:00 (東部時間，ET) 以下列任何一個電話聯絡飛利浦客
戶服務中心。
關於更多客戶服務中心以及更多飛利浦產品的資訊，請參閱我們的網站：
網站：
http://www.philips.com
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/warranty/WAR_USA.HTM（第 4∕4 页）2010-1-11 15:13:23
Page 68
Glossary
辭彙
A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
A
Active matrix（主動矩陣）
這是一種液晶顯示結構，其中的交換電晶體會連接到每一個圖素上控制開/關電壓，而產生較
明亮及較清晰的顯示結果，其觀看角度比被動矩陣要寬廣。又稱為TFT （薄膜電晶體）。
Amorphous silicon（a-Si，非晶矽）
一種半導體材料，可用來製造主動矩陣LCD的薄膜電晶體（TFT）層。
Aspect ratio（顯示比例）
主動顯示區域的寬對高比例。一般而言，大多數顯示器的顯示比例都是4:3，寬螢幕顯示器或
電視機的顯示比例為16:9或16:10。
返回頁首
B
Backlight（背光）
傳導LCD的光源。在目前的LCD設計中有兩種技術，大多數TFT LCD面板都使用CCFLs（冷
陰極螢光管）以及直接位於液晶層背後的散光面板，使用「發光二極體」（LED）的新技術
仍在開發中。
Brightness（亮度）
指無色差階段的色彩空間，範圍由黑到白，又稱為亮度反射係數。由於會和飽和度產生混淆，
因此不鼓勵使用此名詞。
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/glossary/glossary.htm（第 1∕8 页）2010-1-11 15:13:27
Page 69
Glossary
返回頁首
C
CCFL（cold cathode fluorescent light，冷陰極螢光管）
此為LCD模組提供光線的螢光管。這種螢光管通常很細，直徑約僅有2 mm。
Chromaticity（色彩度）
色彩規格中的一部份，其中並不包含亮度。色彩度是二維的，且由一對一對的數字所指定，例
如主控性的波長與色純度。
CIE（Commission International de I'Eclairage，國際亮度委員會）
「國際亮度委員會」，主管色彩與色彩測量的主要國際組織。
Color temperature（色溫）
物體受熱時所散發的光線色彩測量方式。這種測量方式以絕對量標表示（喀爾文度），較低的
喀爾文溫度（例如2400° K）為紅色；較高的溫度（例如9300° K）為藍色。中性的溫度為白
色，約為6504° K。Philips顯示器一般提供 9300°K 、6500°K及使用者定義溫度。
Contrast（對比）
在一個影像中的亮色與暗色之間的亮度差異。
Contrast ratio（對比率）
最亮的白色與最暗的黑色之間的亮度比率。
返回頁首
D
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/glossary/glossary.htm（第 2∕8 页）2010-1-11 15:13:27
Page 70
Glossary
D-SUB
一種VGA類比輸入接頭，您的顯示器內附有D-Sub纜線。
數位視訊介面(Digital Visual Interfacer)
數位視訊介面(DVI)規格為視像數據種類提供獨立於顯示技術外的高速數位連接。
此介面專用於提供電腦與顯示器之間的連接。DVI 規格符合個人電腦行業一切種類（工作站
電腦、桌上型電腦、筆記型電腦等），並能使這些不同種類電腦符合一種顯示器介面規格。
數位視訊介面有如下功能:
1. 能使內容從產生至使用皆以數位信號型態存在，不會因為數位類比之間的轉換而有所損
失。
2. 不受顯示器種類限制，可使用於液晶顯示器、電漿螢幕等。
3. 透過熱插檢測、EDID 和 DDC2B，達到“插入即用”。
4. 單一接頭同時支援數位與類比(DVI-I)。
返回頁首
E
能源明星電腦計劃 (Energy Star Computers Program)
美國環境保護署（EPA）實行的一項能源保存計劃，主要目的在於提倡製造和推銷能源效率
高的辦公自動設備。參加該計劃的廠家必須自願致力於生產一種或更多能在一段靜止時間後，
或在用戶選擇的預定時間後，便進入低能源（小於 30瓦）狀態的產品。
返回頁首
G
Gamma（視訊疊層亮度）
約略依輸入影像訊號的數學次方函數所計算出來的影像電壓函數的螢幕亮度，其指數稱為
gamma（視訊疊層亮度）。
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/glossary/glossary.htm（第 3∕8 页）2010-1-11 15:13:27
Page 71
Glossary
Grayscale（灰階）
一種無色差的階層，範圍由黑色經一連串逐漸變亮的灰色到達白色。這一連串的灰色可能由固
定階段所組成，各階段之間的差距相同。如果類比/數位轉換器為8位元，顯示器便可以最多
2
8
= 256 階的結果顯示。對於彩色顯示器而言，R.G.B每一顏色都有256階。因此，所能顯示的
總色數便為256x256x256= 16.7百萬色。
返回頁首
H
Hue（色度）
顏色的主要屬性之一，可與其他顏色區分。例如一個顏色中可能會有綠色、黃色或紫色的色
度。被定義有色度的顏色叫做彩色；白色、黑色與灰色都沒有色度。
返回頁首
I
IPS（In Plane Switching，橫向電場驅動）
一種液晶分子在LCD層上以橫向驅動而非以直向驅動時，以改善LCD觀賞角度的技巧。
返回頁首
L
LCD（liquid crystal display，液晶顯示器）
由在兩層透明層之間懸浮的液晶所組成的顯示器。這種顯示器由數千個畫素組成，其可由電子
驅動的方式來開啟或關閉。因此，這將能夠產生彩色的影像/文字。
Liquid crystal（液晶）
位於液晶顯示器中的組成成分。當受到電子驅動時，液晶能依預測的方式反應，這將使它成為
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/glossary/glossary.htm（第 4∕8 页）2010-1-11 15:13:27
Page 72
Glossary
「開啟」或「關閉」LCD畫素的理想成分。液晶有時會縮寫為LC。
Luminance（流明）
亮度或光線強度的測量單位，通常以每平方公尺的燭光數（cd/m2）或每英尺朗伯數（foot
Lambert）的單位表示。1 fL=3.426 cd/m2。
返回頁首
N
Nit
等於1 cd/m2或0.292 ftL的亮度單位。
返回頁首
P
Pixel（畫素）
圖形元素（PICture Element）；這是電腦化CRT或LCD圖形上的最小元素，也是顯示器的最
小元素。
Polarizer（偏光板）
一種只允許某種旋轉光波的濾光器。LCD中會使用具垂直過濾功能的偏光材料封裝液晶。然
後，液晶會做為媒介，將光波轉向90° ，以允許光線通過或阻止其通過。
返回頁首
R
Refresh rate（刷新速率）
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/glossary/glossary.htm（第 5∕8 页）2010-1-11 15:13:27
Page 73
Glossary
螢幕刷新或重繪的每秒次數，這個數字通常以Hz（赫茲）或每秒循環數表示，60 Hz的速率即
等於每秒60次。
返回頁首
S
sRGB
sRGB是確保在不同裝置之間（例如數位相機、顯示器、印表機或掃描器等）正確交換顏色的
標準。
使用統一標準的色彩空間，sRGB可正確地在具有sRGB功能的Philips顯示器上表現sRGB相容
裝置的圖形。透過這種方式，顏色會經過校正，而您也可以相信螢幕上所顯示顏色的正確性。
使用sRGB有一個重點，即顯示器的亮度與對比會被固定於預先定義的設定及色彩完整範圍。
因此，在顯示器的OSD中選擇sRGB設定是很重要的。
欲選擇sRGB設定時，請按下顯示器前面板上的「確定」按鈕開啟OSD。再移動往下按鈕到
「色彩」的部分，然後按下一次「確定」。請使用右按鈕到sRGB。然後移動，並再按下一次
「確定」退出OSD。
在此之後，請不要變更顯示器的亮度或對比設定。如果您變更任何一項，顯示器將會退出
sRGB模式，並被設定為6500K的色溫。
返回頁首
T
TFT（薄膜電晶體）
通常由非晶矽（a-Si）所製成，做為主動矩陣LCD上每一個子畫素底下的電荷儲存裝置的切換
開關。
返回頁首
U
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/glossary/glossary.htm（第 6∕8 页）2010-1-11 15:13:27
Page 74
Glossary
USB 或通用串行總線 (Universal Serial Bus)
個人電腦週邊設備的一種靈便插口。 USB 自動辨識週邊設備所需的資源（比如驅動
器軟體和總線帶寬）。USB無需用戶參預即能運用各種資源。
● USB 消除了"外殼恐懼症"--一種由打開電腦外盒安裝附加週邊設備所引起的害
怕感。USB同樣避免了安裝新週邊設備時對複雜的"中斷請求"（IRQ）設置的調整。
● USB清除了"端口擁塞"現象。若無USB，個人電腦通常限於一臺打印機、兩個通訊端口
裝置（一般是滑鼠和調制解調器），一個增強平行端口附加裝置（例如掃描器或視頻照
像機），以及一個遊戲手柄。越來越多的多媒體電腦運用的週邊設備每天都出現於市
場。有了USB，多至127個裝置同時可以運用於一臺電腦上。
● USB 允許"熱插入"。無需關機、插入、重新起動、運行安裝系統來安裝週邊設備
。也無需進行相反程序拔出某一裝置。
簡而言之，USB 將當今的"插入即怕"變成真正的"插入即用"!
插座 (Hub)
一種通用串行總線裝置，為提供通用串行總線另外的連接。
插座是 USB"插入即用"結構中的主要部件。下圖顯示一個典型的插座。插座從用
戶的角度簡化了 USB 之連接性，在廉價和簡捷的基礎上提供了高性能。
插座為帶線接頭，使 USB 的多附件特性得以實現。附加點則被稱為端口。每一插座
將單個附加點轉變成多個附加點。其總結構支持多個插座的相互串聯。
插座的上游端口連接插座與主機。插座每一下游端口可與另一插座或功能裝置連接。插座能夠
檢測、附上和拆下於每一下游端口，促使電源向下游裝置的輸送。每一下游端口皆能單獨起
動、設置成全速或慢速。
一個插座由兩部份組成﹕插座控制器和插座中繼器。中繼器是由規程控制的上游端口和下游端
口之間的樞紐。它也配有重設和暫停/繼續信號的硬體支持。控制器提供接口寄存器，促成主
機間的往返通訊。插座具體狀態和控制指令允許主機設置某一插座及控制其端口。
裝置
一個執行某一功能的邏輯性或物質性實體。所述實際實體依其所涉及情況而定。在最低層次，
裝置可指單個硬體元件，例如存儲器。在較高層次，它可指執行某一特別功能的一套硬體元
件，例如通用串行總線接口裝置。在更高層次，裝置可指連接於通用串行總線的執行功能的實
體，例如數據/傳真調控解調器。裝置可能是物質的、電子的、可按址訪問的和邏輯性的。
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/glossary/glossary.htm（第 7∕8 页）2010-1-11 15:13:27
Page 75
Glossary
下游
數據流始自主機或離開主機的方向。下游端口是在電源上距離生發插座下游數據流的主機最遠
的插座端口。下游端口接受上游數據流。
上游
數據流朝著主機的方向。上游端口是在電源上距離生發插座上游數據流的主機最近的插座端
口。上游端口接受下游數據流。
返回頁首
V
垂直刷新率 (Vertical Refresh Rate)
它以赫茲計算，為每秒寫於屏幕的幀幅（完整圖像）的數量。
返回頁首
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/160EL1/glossary/glossary.htm（第 8∕8 页）2010-1-11 15:13:27
Page 76
Download and Print
•
安裝液晶顯示器驅動程式
•
下載及打印說明
下載及打印
安裝液晶顯示器驅動程式
系統要求:
● 使用視窗95，視窗98/2000/Me/XP/Vista或更新版本的個人電腦
● 您可以在 /PC/drivers/ 中找到 ".inf/.icm/.cat" 驅動程式。
注意: 安裝前首先參閱“Readme.txt”文件。
返回頁首
本頁內容可選用 .pdf文件格式閱讀。先將 PDF文件下載至電腦硬盤內，然後通過 Acrobat
Reader或瀏覽器觀讀并打印。
如尚未安裝 Adobe® Acrobat Reader，請點擊鏈接安裝該軟體。 PC 用 Adobe® Acrobat
Reader / Macintosh用 Adobe® Acrobat Reader。
下載說明:
下載文件時:
1. 在下面圖標上點擊并按住滑鼠。（視窗 95/98/2000/Me/XP
/Vista 用戶右鍵點擊）
下載
160EL1.pdf
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/download/download.htm（第 1∕2 页）2010-1-11 15:13:29
Page 77
Download and Print
2. 在出現的菜單上，選擇“保存鏈接為…”，“保存目標為…”或 “下載鏈接存盤”。
3. 選好存放地點；點擊“保存”（如出現提示存放為“文件”或“源址”， 選擇“源
址”）。
打印說明:
打印本手冊:
打開本手冊文件後，按照你的打印機說明打印所需頁數。
返回頁首
file:///E|/manual SPEC/813/spec/cd/16/Q70G16C1813 1A 160EL1/CD/lcd/manual/TAIWAN/download/download.htm（第 2∕2 页）2010-1-11 15:13:29
Loading...
