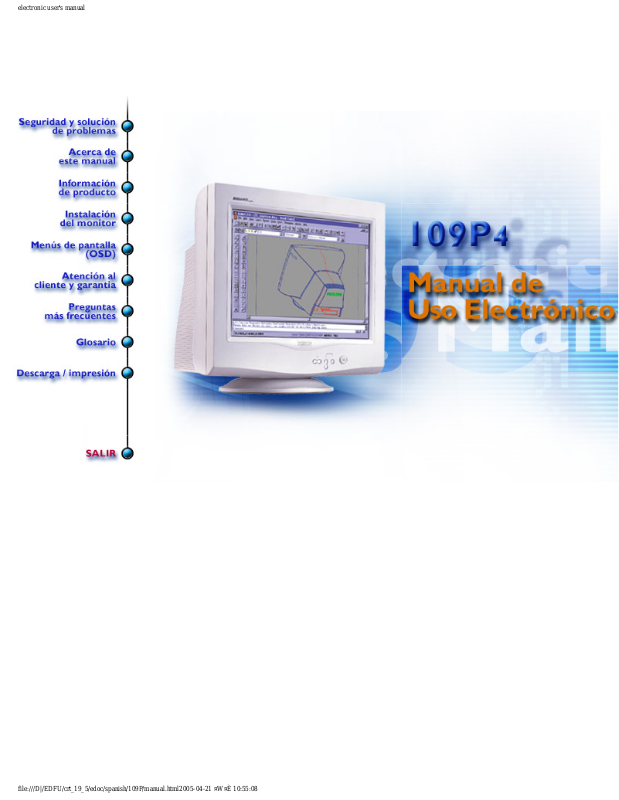

Philips 109P40/99, 109P40/95, 109P40/94, 109P40/40, 109P40/37 User Manual [es]

...

electronic user's manual

file:///D|/EDFU/crt_19_5/edoc/spanish/109P/manual.html2005-04-21 ¤W¤È 10:55:08

Información Sobre Seguridad y Localización y Reparación de Fallas

Precauciones de Seguridad y Mantenimiento • Localización y Reparación de Fallas • Información Sobre Reglamentaciones • Otra Información Relacionada

Precauciones de Seguridad y Mantenimiento

ADVERTENCIA: El uso de controles, ajustes o procedimientos distintos de los expresados en el presente documento puede entrañar la exposición a descargas, así como riesgos eléctricos y mecánicos.

Observe las siguientes instrucciones cuando conecte y utilice el monitor:

● Desconecte el monitor de la toma de alimentación si va a permanecer inactivo un período

de tiempo prolongado.

● No intente retirar la cubierta posterior, pues quedaría expuesto a posibles descargas. La

cubierta posterior sólo puede ser retirada por personal técnico cualificado.

● No coloque objetos sobre el monitor, ya que podrían obstruir las aberturas de ventilación e

impedir la correcta refrigeración de los componentes electrónicos.

● Para evitar el riesgo de descarga o daños irreversibles en la unidad, no exponga el monitor

a la lluvia ni a niveles excesivos de humedad.

● No utilice alcohol ni líquidos que contengan amoníaco para limpiar el monitor. Si es preciso,

pase un paño ligeramente humedecido. Antes de limpiar el monitor, desconecte el cable de alimentación.

● A la hora de elegir un emplazamiento para el monitor, asegúrese de que el conector y la

toma de alimentación resulten fácilmente accesibles.

Si el monitor no funciona correctamente después de seguir las instrucciones del manual, consulte al servicio técnico.

VOLVER AL PRINCIPIO

file:///D|/EDFU/crt_19_5/edoc/spanish/109P/SAFETY/SAFETY.HTM2005-04-21 ¤W¤È 10:55:12

Sobre El Manual De Este Utilizador Electrónico

Sobre Esta Guía • Otros documentos • Convenciones utilizadas

Sobre Esta Guía

La guía de este utilizador electrónico se piensa para cualquier persona que utilice el monitor de color de Philips. Describe las características del monitor, la disposición, la operación y el resto de la información, que es la misma información exacta descrita en nuestra versión impresa.

Las secciones son como sigue:

● Seguridad y troubleshooting información proporcionar inclinar y solución para común

problema, y otro relacionado información usted poder necesitar.

● Sobre este electrónico utilizador manual dar descripción qué información ser incluido tan

bien como notación icono descripción y otro documentación usted poder referir.

● Producto información dar uno descripción monitor característica y tan bien como técnico

especificación para este monitor.

● Installing su monitor describir inicial disposición proceso y dar uno descripción cómo utilizar

monitor.

● En pantalla visualizar proporcionar información en adjusting configuración en su monitor.

● Cliente cuidado y garantía ser uno lista mundial Philips consumidor información centro junto

con ayudar escritorio teléfono número y información en el producto.

● El glosario proporciona a más información para los términos técnicos.

● Descargar permite a los usuarios instalar el manual íntegro en su disco duro.

● Preguntas más frecuentes ofrece respuestas a las cuestiones que se plantean con más

frecuencia.

VOLVER AL PRINCIPIO

Otros documentos

Además de esta Guía electrónica, quizá necesite consultar los siguientes documentos:

file:///D|/EDFU/crt_19_5/edoc/spanish/109P/ABOUT/ABOUT.HTM (1 of 3)2005-04-21 ¤W¤È 10:55:12

Sobre El Manual De Este Utilizador Electrónico

● Guía de instalación rápida del monitor color Philips , en la que se resume el procedimiento

para la instalación del monitor. Esta guía se incluye con el equipo.

VOLVER AL PRINCIPIO

Convenciones utilizadas

Las siguientes subsecciones describen las convenciones utilizadas en los textos de llamada.

Observaciones, precauciones y advertencias

En la guía pueden aparecer bloques de texto acompañados de un icono e impresos en negrita o en cursiva, que se corresponden con observaciones, precauciones y advertencias:

OBSERVACIÓN: Indica la existencia de información de interés para optimizar el uso del sistema informático.

PRECAUCIÓN: Información sobre la manera de evitar posibles daños materiales o pérdida de datos.

ADVERTENCIA: Indica la posibilidad de sufrir daños personales y la forma de evitar el problema.

AYUDA ELEGANTE: Este icono indica la información provechosa al ajustar encendido la visualización de la pantalla de su monitor.

Algunas advertencias pueden aparecer en formatos alternativos o sin icono, en cuyo caso su inclusión se debe a imperativos legales.

file:///D|/EDFU/crt_19_5/edoc/spanish/109P/ABOUT/ABOUT.HTM (2 of 3)2005-04-21 ¤W¤È 10:55:12

Sobre El Manual De Este Utilizador Electrónico

VOLVER AL PRINCIPIO

Reservados todos los derechos. Queda prohibida la reproducción, copia, uso, alteración, alquiler, exposición pública, transmisión o emisión de este documento, total o parcialmente, sin autorización por escrito de Philips Electronics N.V.

file:///D|/EDFU/crt_19_5/edoc/spanish/109P/ABOUT/ABOUT.HTM (3 of 3)2005-04-21 ¤W¤È 10:55:12

109P Información De Producto

Información De Producto

Características del Producto • Especificaciones Técnicas • Ahorro Automático de Energía • Especificaciones Físicas • Asignación de Contactos • Ilustraciones

Características Del Producto

Modelo Normativa Color 109P40 TCO'03 Gris

109P4

● Monitor de color Real Flat de 19 pulgadas (tamaño de imagen visible de 18,0 pulgadas) con

tecnología ICE que le otorga un excelente rendimiento de superficie de pantalla para utilización con sistemas Mac, PC o estaciones de trabajo

● La función Autoscan cubre frecuencias horizontales de hasta 111 KHz y ofrece una

resolución máxima de 1920 x 1440 con visualización sin parpadeo de 1600 x 1200 a frecuencias de hasta 87 Hz

● Tubo de rayos catódicos (CRT) de cuadrícula de apertura plana con separación de alta

resolución con líneas de 0,24 mm.

● Diseño que permite una visualización de pantalla grande en espacio reducido: se trata del

monitor de 19 pulgadas más pequeño del mundo con una profundidad máxima de sólo 438 mm (17,2 pulgadas).

● sRGB: reproducción real de los colores en la pantalla

● Con certificaciones FCC, CE (Sólo en los países especificados) e ISO9241, ISO14001.

VOLVER AL PRINCIPIO

Especificaciones Técnicas*

CRT (tubo de imagen)

• Tamaño y desviación 19" (46 cm), ángulo de desviación de 90°

• Tamaño de punto / retícula 0.24 mm

• Tamaño horizontal 0.21 mm

file:///D|/EDFU/crt_19_5/edoc/spanish/109P/PRODUCT/PRODUCT.HTM (1 of 6)2005-04-21 ¤W¤È 10:55:13

109P Información De Producto

• Tipo de tubo

Máscara de sombra, pantalla cuadrada plana, alto contraste, antideslumbrante, antiestática, antirreflectante

• Fósforo B22

• Área de pantalla recomendada 14.0" x 10.4" / 355 x 265 mm

• Área de pantalla máxima 14.4" x 10.8" / 365 x 274 mm

EXPLORACIÓN

• Horizontal scanning 30 - 111 KHz

• Vertical scanning 50 - 160 Hz

VÍDEO

• Frecuencia de punto de vídeo 290 MHz

• Impedancia de entrada

- Vídeo 75 ohmios

- Sincronismo 4.7 kOhmios

• Niveles señal de entrada 0.7 Vpp

• Sincronismo

señal de entrada Separado

señal de entrada Compuesto

• Polaridades de sincronismo Positiva y negativa

TEMPERATURA COLOR BLANCO

Coordenadas CIE de cromaticidad:

• a 9300° K x = 0.283 / y = 0.297

• a 6500° K x = 0.313 / y = 0.329

sRGB

file:///D|/EDFU/crt_19_5/edoc/spanish/109P/PRODUCT/PRODUCT.HTM (2 of 6)2005-04-21 ¤W¤È 10:55:13

109P Información De Producto

El estándar sRGB garantiza un correcto intercambio de colores entre diferentes dispositivos (cámaras digitales, monitores, impresoras, escáneres, etc.).

Empleando un espectro de color unificado, las imágenes capturadas por un dispositivo compatible con sRGB se reproducirán correctamente en el monitor Philips configurado al efecto. De esta forma, los colores se calibran para conferir a la pantalla una total fidelidad cromática.

Con la opción sRGB activada, el brillo y el contraste del monitor mantienen unos valores predefinidos, al igual que la escala cromática.

Por tanto, convendrá seleccionar la opción sRGB a través de los menús OSD del monitor.

Para activar el modo sRGB, abra el menú OSD pulsando el botón OK del frontal del monitor. Descienda hasta la opción de temperatura de color y pulse de nuevo OK. Proceda de la misma manera para seleccionar sRGB y confirme con OK.

Salga del menú de pantalla.

Después no cambie los ajustes de brillo o contraste. Si lo hace, el monitor desactivará el modo sRGB y seleccionará una temperatura de color de 9300 K.

Encontrará más información sobre sRGB en la dirección

www.srgb.com.

* Información sujeta a modificación sin previo aviso.

VOLVER AL PRINCIPIO

Ahorro automático de energía

Si posee una tarjeta de vídeo o un programa instalado en su ordenador que se ajusten a la especificación DPMS de VESA, el monitor podrá reducir automáticamente su consumo de energía mientras no esté en uso. Cuando se detecte una señal procedente del teclado, ratón u otro dispositivo de entrada, el monitor "se despertará" automáticamente. La siguiente tabla muestra el consumo energético y el color del indicador con esta función de ahorro automático de energía:

file:///D|/EDFU/crt_19_5/edoc/spanish/109P/PRODUCT/PRODUCT.HTM (3 of 6)2005-04-21 ¤W¤È 10:55:13

109P Información De Producto

Gestión de corriente

Modo VESA

Vídeo

Sincr-H Sincr-V Consumo Ahorro (%) Diodo

Activado Activo Sí Sí

Normal 120

0 % Verde

Desactivado En blanco No No <1W 99% Amarillo

Este monitor cumple las especificaciones ENERGY STAR®. Como Asociado de ENERGY

STAR

, PHILIPS ha decidido que este producto cumpla las directrices sobre eficiencia

energética de dicho programa.

VOLVER AL PRINCIPIO

Especificaciones físicas

•Dimensiones

17.9" x 18.5" x 17.2" / 456 x 469 x 438 mm (incluida base)

17.9" x 16.5" x 17.2" / 456 x 419 x 438 mm (excluida base)

• Peso 23.8 kg

• Alimentación 100-240 VAC, 60-50Hz

• Temperatura (activo) 0° a 35°C / 32° a 95°F

• Temperatura (inactivo) -25° a +65°C / -13° a +149°F

• Humedad relativa 5% a 95%

* Resolución 1280 x 1024, tamaño estándar, máximo contraste, 50% brillo, 9300°, patrón blanco.

* Información sujeta a modificación sin previo aviso.

file:///D|/EDFU/crt_19_5/edoc/spanish/109P/PRODUCT/PRODUCT.HTM (4 of 6)2005-04-21 ¤W¤È 10:55:13

109P Información De Producto

VOLVER AL PRINCIPIO

Asignación de contactos

Conector D-sub de 15 contactos (macho) del cable de señal (sistemas IBM):

Núm.

Espiga

Asignación

Núm.

Espiga

Asignación

Entrada vídeo rojo

+5V

Entrada vídeo verde

Tierra lógico

Entrada vídeo azul

Salida idéntica, conectada a n° 10

Línea datos serie (SDA)

Tierra

Sinc-H / H+V

Tierra vídeo rojo

Sinc-V (VCLK para DDC)

Tierra vídeo verde

Línea reloj datos (SCL)

Tierra vídeo azul

VOLVER AL PRINCIPIO

file:///D|/EDFU/crt_19_5/edoc/spanish/109P/PRODUCT/PRODUCT.HTM (5 of 6)2005-04-21 ¤W¤È 10:55:13

109P Información De Producto

Ilustraciones

En los enlaces dispone de diversas vistas del monitor y sus componentes.

Vista frontal

Vista posterior

VOLVER AL PRINCIPIO

file:///D|/EDFU/crt_19_5/edoc/spanish/109P/PRODUCT/PRODUCT.HTM (6 of 6)2005-04-21 ¤W¤È 10:55:13

Instalación del Monitor

Vista frontal • Vista lateral

Vista frontal

El botón de la potencia enciende su monitor. El botón ACEPTABLE que cuando está presionado le llevará al

hotkey del contraste de los controles de OSD.

file:///D|/EDFU/crt_19_5/edoc/spanish/INSTALL_4/INSTALL.HTM (1 of 4)2005-04-21 ¤W¤È 10:55:14

Instalación del Monitor

Cuando se presiona la flecha ASCENDENTE, los controles del ajuste para el CONTRASTE mostrarán para arriba.

ARRIBA Y ABAJO de los botones se utilizan al ajustar el OSD de su hotkey del brillo del monitor. Cuando ambas las flechas.

Tecla de atajo para Brillo. Brightness hotkey. Al pulsar la flecha DERECHA, aparecerÃ¡n los controles de ajuste del BRILLO.

IZQUIERDOS Y DERECHOS, como HACIA ARRIBA Y HACIA ABAJO los botones, también se utilizan en el ajuste del OSD de su monitor.

Presionando ambos los botones ASCENDENTES y ACEPTABLES, usted puede tener acceso fácilmente a las señales de entrada de información A y/o B.

VOLVER AL PRINCIPIO

Vista lateral

file:///D|/EDFU/crt_19_5/edoc/spanish/INSTALL_4/INSTALL.HTM (2 of 4)2005-04-21 ¤W¤È 10:55:14

Instalación del Monitor

1. Acceso de D-Sub - asocie el conector de D-Sub que viene con su monitor

aquí. El otro extremo conecta con su PC.

2. Power in - Conecte aquí el cable de alimentación.

file:///D|/EDFU/crt_19_5/edoc/spanish/INSTALL_4/INSTALL.HTM (3 of 4)2005-04-21 ¤W¤È 10:55:14

Instalación del Monitor

3. Los conectores de BNC - asocie los conectores aquí para conseguir el

mejor funcionamiento video de su monitor.

VOLVER AL PRINCIPIO

file:///D|/EDFU/crt_19_5/edoc/spanish/INSTALL_4/INSTALL.HTM (4 of 4)2005-04-21 ¤W¤È 10:55:14

Menús en Pantalla

Descripción de los Menús en Pantalla (OSD) • El árbol de Menús OSD • Los Controles de los Menús OSD

Descripción de los Menús de Pantalla

¿Qué son los menús de pantalla?

Son funciones que poseen todos los monitores Philips y que le permiten al usuario ajustar el rendimiento de pantalla directamente, mediante una ventana de comandos en pantalla. La interfaz del usuario hace que la utilización del monitor sea sencilla y agradable.

Comandos simples y básicos en las teclas de control.

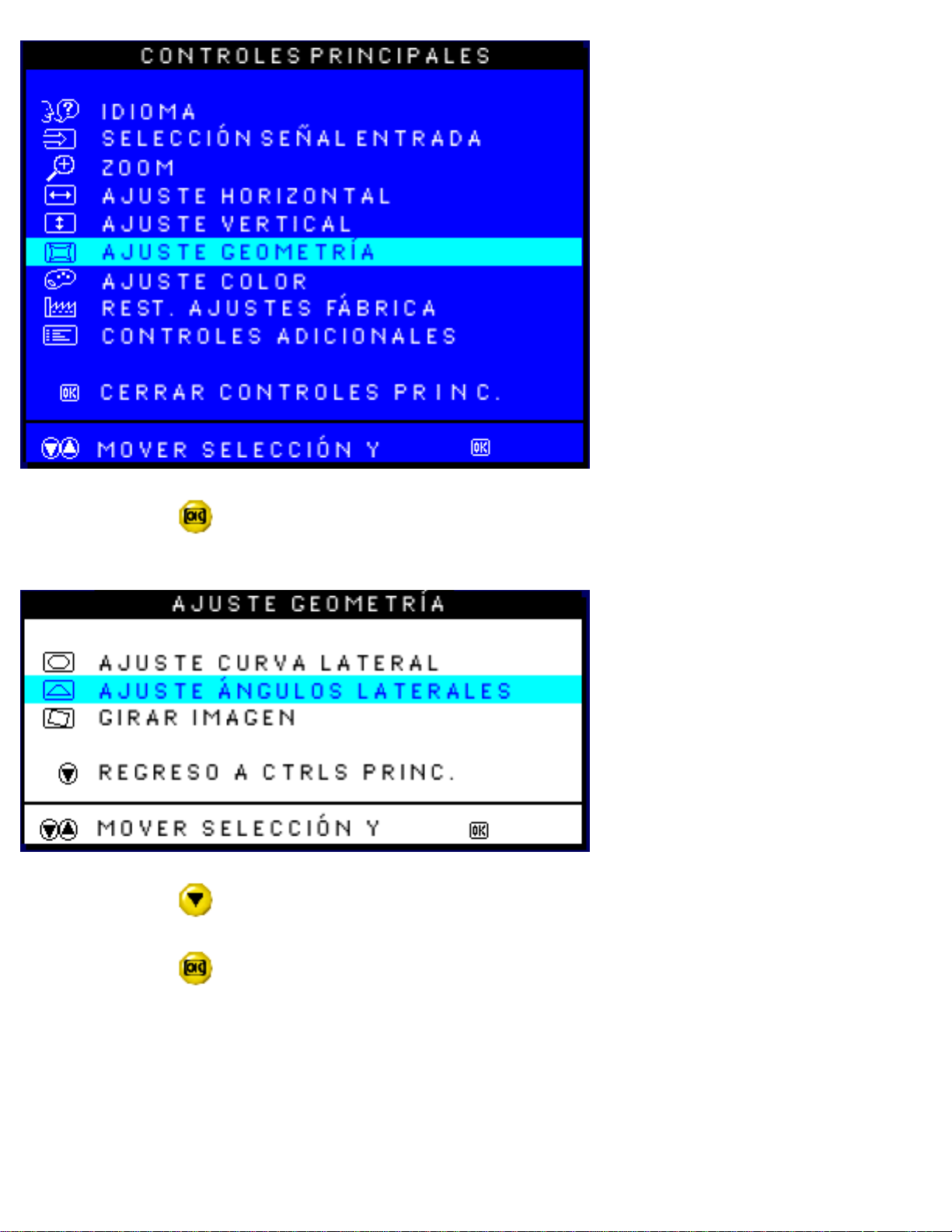

En los controles frontales de su monitor, una vez que haya presionado el botón

, aparecerá la

ventana Main Controls (Controles principales) de los On Screen Displays (Menús de pantalla) lo que le permitirá comenzar a realizar los ajustes de las diferentes funciones del monitor. Use las

teclas

o el para realizar los ajustes dentro de cada opción.

file:///D|/EDFU/crt_19_5/edoc/spanish/OSD/OSDDESC.HTM (1 of 4)2005-04-21 ¤W¤È 10:55:15

Menús en Pantalla

VOLVER AL PRINCIPIO

El árbol de menús de pantalla (OSD)

A continuación encontrará una descripción general de la estructura de los menús de pantalla (OSD). Puede utilizar esto cómo referencia, cuando desee acceder a los diferentes ajustes.

Es posible que el monitor no incluya todas las opciones de menú mostradas a continuación.

file:///D|/EDFU/crt_19_5/edoc/spanish/OSD/OSDDESC.HTM (2 of 4)2005-04-21 ¤W¤È 10:55:15

Menús en Pantalla

file:///D|/EDFU/crt_19_5/edoc/spanish/OSD/OSDDESC.HTM (3 of 4)2005-04-21 ¤W¤È 10:55:15

Menús en Pantalla

VOLVER AL PRINCIPIO

file:///D|/EDFU/crt_19_5/edoc/spanish/OSD/OSDDESC.HTM (4 of 4)2005-04-21 ¤W¤È 10:55:15

Customer Care and Warranty

Customer Care & Warranty

PLEASE SELECT YOUR COUNTRY/AREA TO READ THE WARRANTY COVERED:

WESTERN EUROPE:

Austria • Belgium • Cyprus • Denmark • France • Germany • Greece • Finland • Ireland • Italy • Luxembourg • the Netherlands • Norway • Portugal • Sweden • Switzerland • Spain • United Kingdom

EASTERN EUROPE: Czech Republic • Hungary • Poland • Russia • Turkey • Bulgaria •

Slovakia • Slovenia

LATIN AMERICA: Antilles • Argentina • Brazil • Chile • Colombia • Mexico • Paraguay •

Peru • Uruguay • Venezuela

NORTH AMERICA: USA & Canada

PACIFIC: Australia • New Zealand

ASIA: Bangladesh • China • Hong Kong • India • Indonesia • Japan • Korea • Malaysia •

Pakistan • Philippines • Singapore • Taiwan • Thailand

AFRICA: Morocco • South Africa

MIDDLE EAST: Dubai • Egypt

file:///D|/EDFU/crt_19_5/edoc/spanish/WARRANTY/WARRANTY.HTM2005-04-21 ¤W¤È 10:55:15

Frequently Asked Questions

Preguntas más frecuentes

1. ¿Qué significa el logotipo "Diseñado para Windows"?

El logotipo "Diseñado para Windows" significa que su monitor Philips cumple los requisitos y recomendaciones de la Guía de Diseño de Sistemas PC9x (97, 98 o 99) y que ha superado con éxito las rigurosas pruebas WHQL.

2. ¿Qué es USB?

Considere el USB como un conector inteligente para periféricos de PC. El USB identifica automáticamente los recursos (por ejemplo, el programa de controlador y el ancho de banda del canal) requeridos por los periféricos. El USB habilita los recursos necesarios sin la intervención del usuario. Sus tres ventajas principales son las siguientes:

● El USB elimina el efecto "case-angst", esto es, el miedo a abrir la caja del ordenador para

instalar tarjetas de circuito impreso (que suelen requerir reajustes en los complejos IRQ) a la hora de añadir periféricos.

● El USB vence el inconveniente de los "atascos de puerto". Sin USB, los ordenadores

normalmente se limitan a una impresora, dos dispositivos conectados al puerto COM (por lo general un ratón y un módem), un puerto paralelo mejorado (EPP) para el escáner o la videocámara, por ejemplo, y una palanca de juegos. Y cada día son más y más los periféricos para equipos multimedia que se ofrecen en el mercado. Con USB, pueden funcionar hasta 127 dispositivos al mismo tiempo desde un ordenador.

● El USB admite la conexión sobre la marcha. Sin necesidad de apagar, conectar, reiniciar y

ejecutar la instalación de los periféricos. Ni de someterse al proceso inverso para desconectarlos. En definitiva: el USB convierte la instalación de periféricos del tipo "conectar y rezar" (Plug-and-Pray) en un verdadero "conectar y usar" (Plug-and-Play).

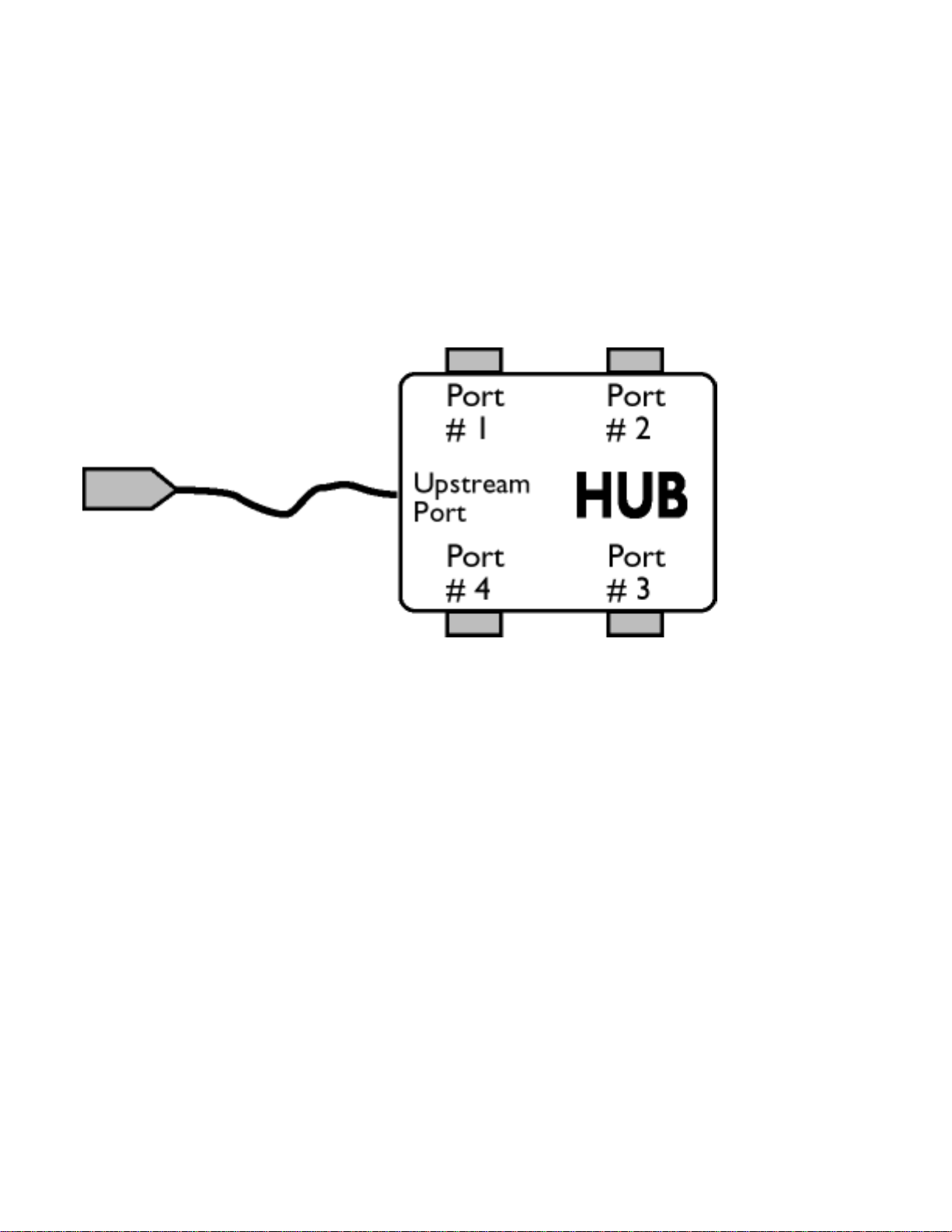

3. ¿Qué es un concentrador USB?

Puede considerarse una ampliación de puertos USB. Normalmente, el PC incorpora uno o dos puertos USB. Para conectar otros dispositivos USB adicionales, necesitará un concentrador USB.

4. ¿Cuál es la solución en concentradores USB propuesta por Philips Monitors?

Cada vez son más los monitores que incorporan funciones de concentrador USB, si bien no todos los usuarios lo necesitan o lo desean. Para brindarle la posibilidad de elegir, Philips ofrece un concentrador USB como opción (ref. PCUH411). Este concentrador USB consta de dos partes que normalmente van unidas: la funcional y la estética. El elemento estético es una cubierta desmontable. Con ella quitada, el concentrador USB puede acoplarse a la base o pedestal del monitor, y girarse en cualquier dirección en torno a la base. Gracias a esta innovadora solución de Philips, el concentrador USB estará siempre al alcance de la mano para simplificar la conexión o desconexión de los periféricos USB.

file:///D|/EDFU/crt_19_5/edoc/spanish/FAQ.HTM (1 of 12)2005-04-21 ¤W¤È 10:55:16

Frequently Asked Questions

6. ¿Qué modelos son compatibles con Mac?

Todos los monitores Philips catalogados son compatibles con Mac. NO OBSTANTE, es posible que necesite un adaptador para conectar el monitor al sistema Mac. Solicite más detalles a su distribuidor.

7. ¿Qué es TCO?

TCO son las siglas de la Confederación Sueca de Empleados Profesionales.

8. ¿Qué es MPR?

MPR es el Comité Sueco de Medición y Verificación.

9. ¿Cuáles son las diferencias entre MPRII, TCO92, TCO95, TCO99 y TCO'03?

En la jerarquía general de estándares, TCO'03/99 es el nivel más alto de certificación. Después viene TCO95, que es "mejor" que TCO92, y éste a su vez es mejor que MPRII. A continuación se comparan los estándares de cada categoría.

-TCO 92 desfasada desde el 30 de junio del 2000

-TCO 95 quedará fuera de vigor el 31 de diciembre del 2003 Emisiones:

MPRII: Establecen normas de baja emisión para los dispositivos de visualización. TCO92: En su momento estableció normas más estrictas que MPRII. TCO95: Como las normas TCO92 pero más rigurosas. TCO99: Definió normas y procedimientos de pruebas aún más severos que TCO95. TCO'03: igual que el estándar TCO99 + incertidumbre de pruebas.

Seguridad: MPRII: Sin requisitos. TCO92/95/99/TCO'03: Requisitos de seguridad en todas ellas.

Ahorro de energía: MPRII: Sin requisitos. TCO92: en modo de espera < 30 W; apagado < 8 W TCO95: en modo de espera < 30 W; apagado < 8 W TCO99: en modo de espera < 15 W; apagado < 5 W TCO'03: modo de espera < 15 W;apagado < 5 W

file:///D|/EDFU/crt_19_5/edoc/spanish/FAQ.HTM (2 of 12)2005-04-21 ¤W¤È 10:55:16

Frequently Asked Questions

Ergonomía visual: MPRII: Sin requisitos. TCO92: Sin requisitos. TCO95: Estableció normas ergonómicas tales como nivel de contraste, parpadeo o fluctuaciones. TCO99: Endureció las normas TCO95. TCO'03: refuerzo de la norma TCO99 para CRT, y nuevo requisito de color de pantalla para monitores LCD TFT.

Ecología: MPRII: Sin requisitos. TCO92: Sin requisitos. TCO95: Estableció normas ecológicas de carácter general, en materias como la reciclabilidad o la política y las certificaciones medioambientales. TCO99: Endureció aún más las normas TCO95. TCO'03: Exigencia de información de reciclado a los usuarios.

10. ¿Cómo se activa la función de ahorro energético?

En 'Mi PC', seleccione 'Panel de control', 'Control del monitor' y 'Predeterminados', y elija su modelo de monitor Philips de la lista de controladores estándar. El sistema Plug and Play activará de forma automática la casilla de verificación EPA. En DOS o Windows 3.1, antes deberá asegurarse de que el PC admite la opción de ahorro energético.

11. ¿Qué es la velocidad de refresco?

La "velocidad de refresco" indica el número de veces por segundo que se explora verticalmente una pantalla completa. En otras palabras, si la velocidad de refresco de un monitor es de 85 Hz, significa que su pantalla se renueva (o somete al barrido vertical) 85 veces por segundo. Cuanto mayor sea la velocidad de refresco, mejor será la estabilidad de imagen y menor el parpadeo. Una velocidad de refresco alta permite a los usuarios que pasan muchas horas delante del monitor evitar la fatiga visual y el estrés. Para cambiar el valor, seleccione en el ordenador Inicio à Configuración à Panel de control à Pantalla à Propiedades à Configuración à Avanzada à Adaptador, y el monitor se adaptará automáticamente a la tarjeta de vídeo.

12. ¿Por qué parece parpadear la imagen de la pantalla?

La velocidad de refresco baja y las interferencias eléctricas son causas típicas del parpadeo de imagen. Éstas son algunas de las posibles soluciones:

file:///D|/EDFU/crt_19_5/edoc/spanish/FAQ.HTM (3 of 12)2005-04-21 ¤W¤È 10:55:16

Frequently Asked Questions

● Compruebe que están instalados los controladores apropiados para la tarjeta de vídeo

● Asegúrese de que todos los dispositivos eléctricos (por ejemplo, teléfonos móviles) están

alejados como mínimo 1 m del monitor

● Cambie el monitor a otro emplazamiento en el que no reciba interferencias eléctricas

● Ajuste la velocidad de refresco a 75 Hz o superior.

13. ¿Cómo ajusto la resolución del monitor?

Las resoluciones disponibles están determinadas por la capacidad de la tarjeta de vídeo y del controlador gráfico. En Windows 95, puede ajustar la resolución en Propiedades de pantalla à Configuración.

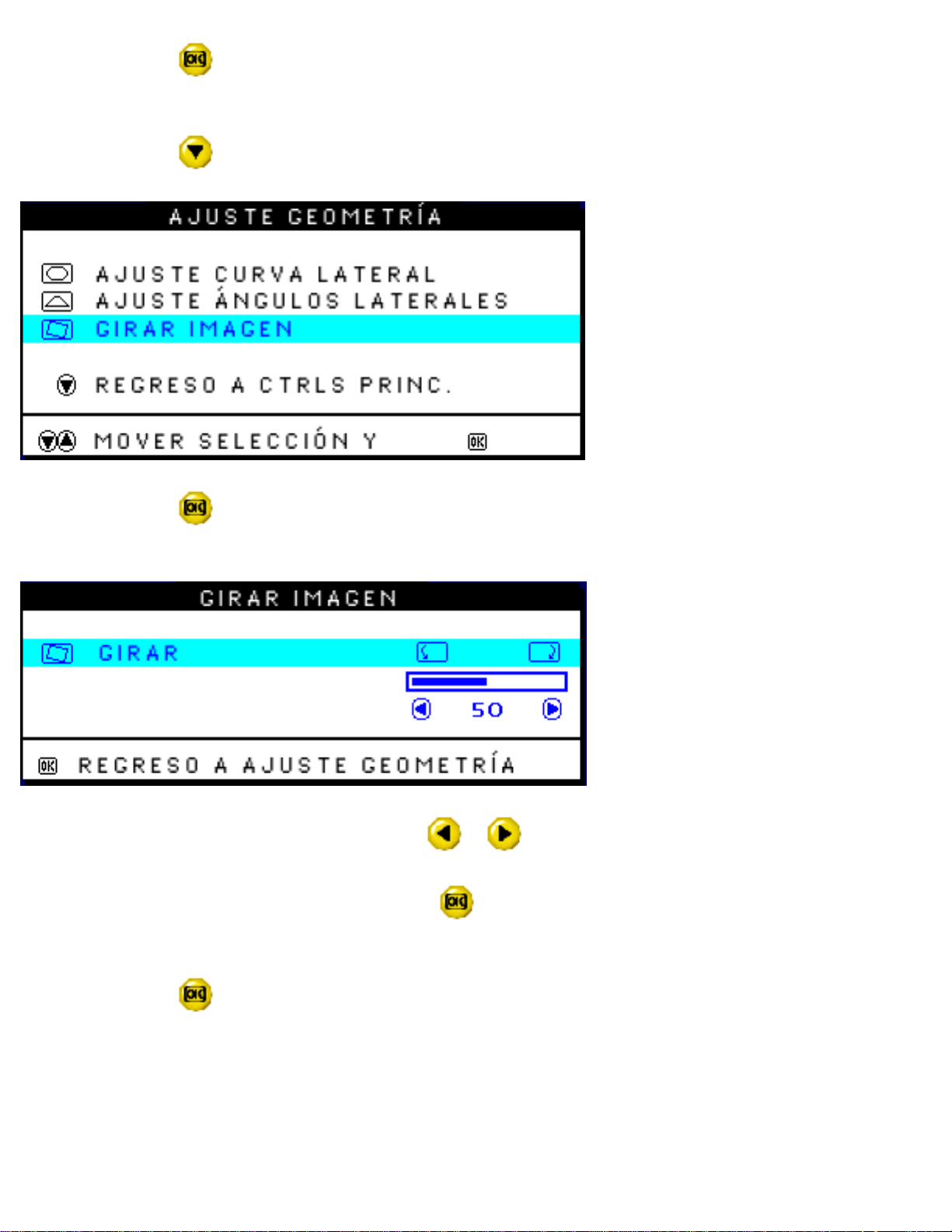

14. ¿Cómo puedo ajustar el tamaño, posición y rotación de la pantalla?

Dependiendo del modelo, puede usar el programa CustoMax, los menús de pantalla (OSD) o los mandos de control del propio monitor.

15. ¿Qué sucede si me pierdo mientras configuro el monitor?

Simplemente pulse el botón OK y seleccione "Reiniciar" para restablecer todos los ajustes originales.

16. ¿Qué es LightFrame

LightFrame

es un avance tecnológico de Philips que ofrece una solución exclusiva y

revolucionaria para mejorar el brillo y la definición de un monitor. Con LightFrame

, el usuario disfruta de imágenes y fotografías con calidad televisiva sin afectar al rendimiento del monitor en las ventanas usadas para otras aplicaciones.

17. ¿Cómo funciona LightFrame

LightFrame

consta de una aplicación de software y de un circuito integrado que se acopla en

el monitor. Entre ambos realzan el brillo y la definición de una zona de la pantalla o ventana

file:///D|/EDFU/crt_19_5/edoc/spanish/FAQ.HTM (4 of 12)2005-04-21 ¤W¤È 10:55:16

Frequently Asked Questions

definida por el usuario. La exclusiva tecnología LightFrameTM mejora espectacularmente la calidad de imagen tanto en fotografía como en vídeo.

18. ¿Cómo me puede beneficiar LightFrame

Con LightFrame

, los monitores Philips seleccionados ofrece las imágenes de fotografía y vídeo con calidad televisiva, manteniendo el rendimiento del monitor en las aplicaciones de texto. En consecuencia, las películas e imágenes se visualizan con más luz y animación, y las fotografías con más naturalidad y dinamismo.

19. ¿Lo tendrán otras marcas?

LightFrame

es un invento, desarrollo y patente de Philips. Se trata de una función exclusiva

que sólo podrá encontrar en los monitores Philips.

20. ¿Acortará LightFrame

la vida del monitor?

No. Las exhaustivas pruebas realizadas confirman que LightFrame

no afecta negativamente

a la vida del monitor. Los avanzados monitores de Philips emplean fósforo mejorado y están diseñados para entregar un elevado flujo luminoso. LightFrame

normalmente realza las imágenes de fotografía y vídeo. Aunque el brillo máximo de la zona resaltada aumenta considerablemente, el brillo medio –factor determinante en el deterioro del cátodo– no suele incrementarse. En cualquier caso, un circuito especial ABL (limitador automático del haz) mantiene el brillo medio máximo del monitor dentro de unos niveles aceptables.

21. Un mensaje me indica que el monitor quizá no admita LightFrame

, pero yo estoy

seguro de que sí. ¿Cuál es el problema?

Sólo un controlador Philips puede determinar si el monitor está equipado con LightFrame

; un controlador genérico de Windows no puede hacerlo. Instale el controlador especial de Philips que le facilitaron con el monitor. Si el aviso sigue parpadeando después de instalar el

controlador Philips, desestime el mensaje. LightFrame

funcionará sin ningún problema.

file:///D|/EDFU/crt_19_5/edoc/spanish/FAQ.HTM (5 of 12)2005-04-21 ¤W¤È 10:55:17

Frequently Asked Questions

22. ¿Qué sucederá cuando el sistema ya no esté conectado a un monitor con LightFrame

por ejemplo si salgo con mi portátil?

La exclusiva función LightFrame

de Philips requiere la acción combinada del hardware residente en el monitor y el software instalado en el sistema. Sólo funcionará cuando un monitor debidamente equipado reciba órdenes del software del sistema. Sin ambos, esto es, el

monitor equipado con hardware LightFrame

y el software del sistema, el programa

LightFrame

no funcionará.

23. ¿Qué es el diseño "XtraSpace" (XSD)?

XSD significa "XtraSpace Design", una idea de Philips que reduce el espacio de sobremesa ocupado por los monitores CRT. Los monitores Philips XSD combinan las menores dimensiones de fondo del mundo con un excelente rendimiento visual.

24. ¿Cómo consiguió Philips el diseño XtraSpace?

Philips consiguió este avanzado diseño de monitor CRT utilizando tubos de imagen de poca profundidad y aplicando un proceso especializado por el que se exprimió hasta el último milímetro de espacio sobrante en los requisitos de ocupación de sobremesa de los monitores XSD.

25. ¿Cuál es la solución de audio de los monitores Philips?

No todos los usuarios necesitan capacidades multimedia. Para brindarles la posibilidad de elegir, Philips ofrece una Base Multimedia opcional (ref.: 6G3B10) que se puede usar en sustitución del pedestal estándar (fácilmente desmontable) del monitor.

26. ¿Qué modelos admiten la Base Multimedia?

Los siguientes modelos admiten la incorporación de la Base Multimedia:

109B5, 109E5,109F5,

107B5, 107E5,107F5, 107S5, 107T5

27. ¿Cuáles son las especificaciones de la Base Multimedia Philips?

file:///D|/EDFU/crt_19_5/edoc/spanish/FAQ.HTM (6 of 12)2005-04-21 ¤W¤È 10:55:17

Frequently Asked Questions

Consulte las especificaciones detalladas en la hoja de información de producto.

28.

¿Por qué es mejor la Base Multimedia que los altavoces independientes?

La principal ventaja de la Base Multimedia es su mínimo requerimiento de espacio. De hecho, apenas ocupa espacio adicional, y no altera la profundidad ni la anchura del monitor. Únicamente la altura aumenta en unos tres centímetros.

29. ¿Dónde puedo comprar una base multimedia para mi monitor Philips?

Solicite información a su distribuidor.

30. ¿Qué hace el autocalibrado?

Hace que el monitor se comporte mejor y durante más tiempo. Con el paso del tiempo, el brillo de un monitor se va degradando y sus colores van cambiando. Este conocido proceso afecta a todos los monitores. Al cabo de unos años, el brillo pierde más de un 50% con respecto a su valor original. En ese momento es cuando se considera agotada la vida útil del monitor. La función de autocalibrado reajusta periódicamente la temperatura de color y la luminancia a sus valores originales.

31. ¿Qué ventajas tiene la función de autocalibrado?

Con el autocalibrado, la luminancia de un monitor tarda un 33 por ciento más de tiempo en deteriorarse hasta el nivel del 50 por ciento que marca el final de la vida útil de un equipo de visualización. Gracias a la función de autocalibrado, un monitor cuya vida normal sea de

10.000 horas, por ejemplo, la prolongaría hasta 13.300 horas, todo un tercio más.

32. ¿Cómo funciona el autocalibrado?

Durante el proceso de calibrado, en la pantalla se visualizan diferentes imágenes predefinidas en blanco y negro. Los haces de los cañones rojo, verde y azul son objeto de precisas mediciones y se comparan con los valores originales almacenados en el monitor. Reajustando los valores de ganancia de cada uno de los cañones, la desviación se reduce a cero. Los

file:///D|/EDFU/crt_19_5/edoc/spanish/FAQ.HTM (7 of 12)2005-04-21 ¤W¤È 10:55:17

Frequently Asked Questions

valores predefinidos se memorizan en la fase de producción. Si el usuario define una nueva temperatura de color, el nuevo valor se guardará como opción predeterminada.

33. ¿Cuándo se realiza el autocalibrado?

El proceso de calibrado dura menos de seis segundos. Durante este periodo se visualizan varias imágenes específicas, y a la conclusión reaparece la imagen original. No es necesario efectuar un recalibrado constante. La operación habrá de realizarse después del calentamiento del monitor. El autocalibrado se activa cuando el monitor recibe una señal que avisa del inminente paso al modo de desconexión o espera.

34. ¿Qué modelos de monitores Philips están equipados con la función de autocalibrado?

Actualmente está disponible en los nuevos 201P, 201B y 109P.

35. El menú principal indica que está bloqueado ("OSD MAIN MENU LOCKED"), y los

controles frontales no responden. ¿Cómo puedo desbloquear esta función?

Mantenga pulsado el botón del menú OSD unos 10 segundos, hasta que la pantalla indique que el menú está desbloqueado ("OSD MAIN MENU UNLOCKED").

36. La pantalla indica "NO SYNC INPUT". ¿Qué puedo hacer para que desaparezca?

Compruebe los siguientes puntos:

● Contactos doblados en el cable de vídeo

● Asegúrese de que el ordenador está encendido

● Compruebe que el cable VGA está correctamente conectado

● Observe que el conector BNC/D-Sub de la parte posterior del monitor se encuentra en la

posición correcta. Los modelos más recientes incluyen esta opción en "Selección de la señal de entrada", en los menús de pantalla.

● La tarjeta de vídeo puede no adaptarse al estándar VESA (pruebe el monitor con otro ordenador)

file:///D|/EDFU/crt_19_5/edoc/spanish/FAQ.HTM (8 of 12)2005-04-21 ¤W¤È 10:55:17

Frequently Asked Questions

37. ¿Por qué dice el monitor que está fuera de margen ("Out of Range")?

La tarjeta de vídeo instalada en el ordenador puede ser demasiado alta para las especificaciones del monitor. Póngase en contacto con el fabricante del ordenador para que le indique la manera de bajar la resolución en su sistema operativo.

38. ¿Qué es el efecto muaré? ¿Por qué se producen estas ondulaciones en mi monitor?

El muaré es un efecto o fenómeno natural de los tubos de imagen que se manifiesta en forma de patrón ondulado y repetitivo que se superpone en la pantalla. A continuación se ofrecen algunas sugerencias para reducir o eliminar este efecto:

● Algunos monitores incluyen una función de cancelación de muaré. Actívela y configúrela a

través de los menús de pantalla del monitor.

● Cambie la resolución al valor recomendado para el tamaño específico del monitor.

● Cambie el patrón o esquema de visualización de la ventana a otro con el que el efecto sea

menos visible.

● Cambie el tamaño horizontal y vertical para optimizar la reducción del efecto muaré.

39. ¿Qué es CustoMax?

CustoMax es un software propiedad de Philips que permite al usuario controlar los parámetros (por ejemplo, tamaño, color, geometría) sin usar los botones del frontal del monitor. Para instalar y ejecutar el programa CustoMax, deberá tener un sistema compatible con USB y una conexión de este tipo en el panel posterior del monitor.

40. Parece como si faltaran uno o más colores en el monitor. ¿Cómo lo soluciono?

● Si también falta un color en el menú OSD, póngase en contacto con el servicio técnico

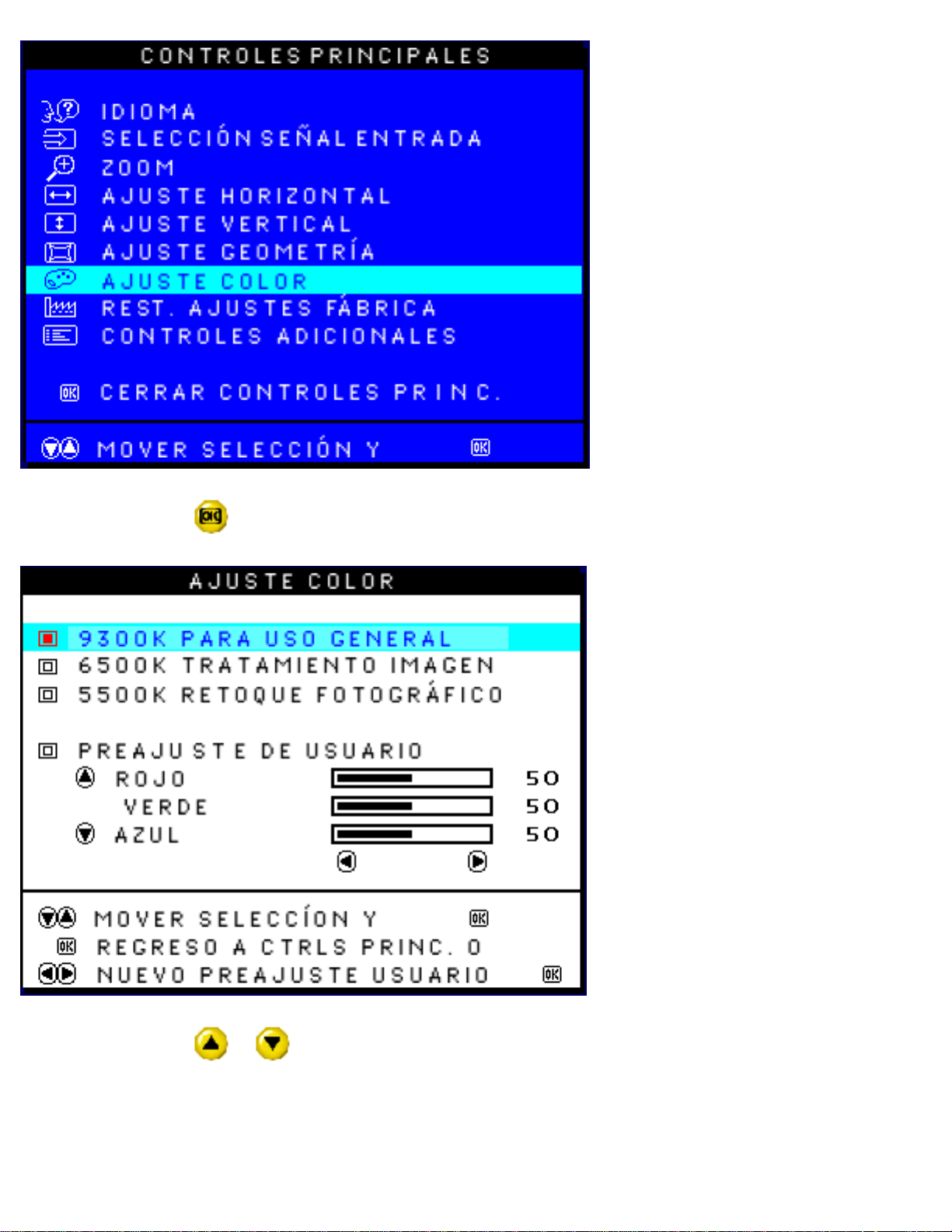

● Ajuste la temperatura de color con una coordinación cromática de 9300

● Revise el cable de vídeo por si hay algún contacto doblado

● La tarjeta de vídeo podría estar defectuosa (pruebe el monitor con otro ordenador).

41. Cuando desmagnetizo el monitor, emite un sonido intenso. ¿Es normal?

Sí. Cuando se desmagnetiza el monitor desde los menús de pantalla, es normal que emita un

file:///D|/EDFU/crt_19_5/edoc/spanish/FAQ.HTM (9 of 12)2005-04-21 ¤W¤È 10:55:17

Frequently Asked Questions

sonido relativamente fuerte. Advierta que muchos modelos no admitirán más que una operación de desmagnetización en un periodo de tiempo determinado (hasta 10 minutos), limitación debida a un resistor térmico incluido en la unidad. Mientras el monitor se desmagnetiza, el resistor aumenta su valor proporcionalmente al calor generado. Cuando alcanza una determinada temperatura, la resistencia se eleva e impide la llegada de tensión a la bobina de desmagnetización. Ésta es la causa de que se detenga el desmagnetizador. La resistencia disminuirá según se vaya enfriando hasta permitir de nuevo la operación. Es un limitador expresamente diseñado y constituye un estándar industrial, no sólo de los monitores Philips. Tenga en cuenta que no todos los modelos de la gama Philips incorporan esta función de desmagnetización manual. Algunos están equipados con una función de desmagnetización automática que se activa siempre que se enciende el monitor.

42. ¿Cómo ajusto la imagen de la pantalla?

Pruebe las siguientes medidas para corregir la imagen de la pantalla:

● Reinicie el monitor desde el menú OSD

● Ajuste las opciones de tamaño horizontal (anchura) o vertical (altura) del menú

● Cambie la temporización del monitor para que funcione a la resolución recomendada

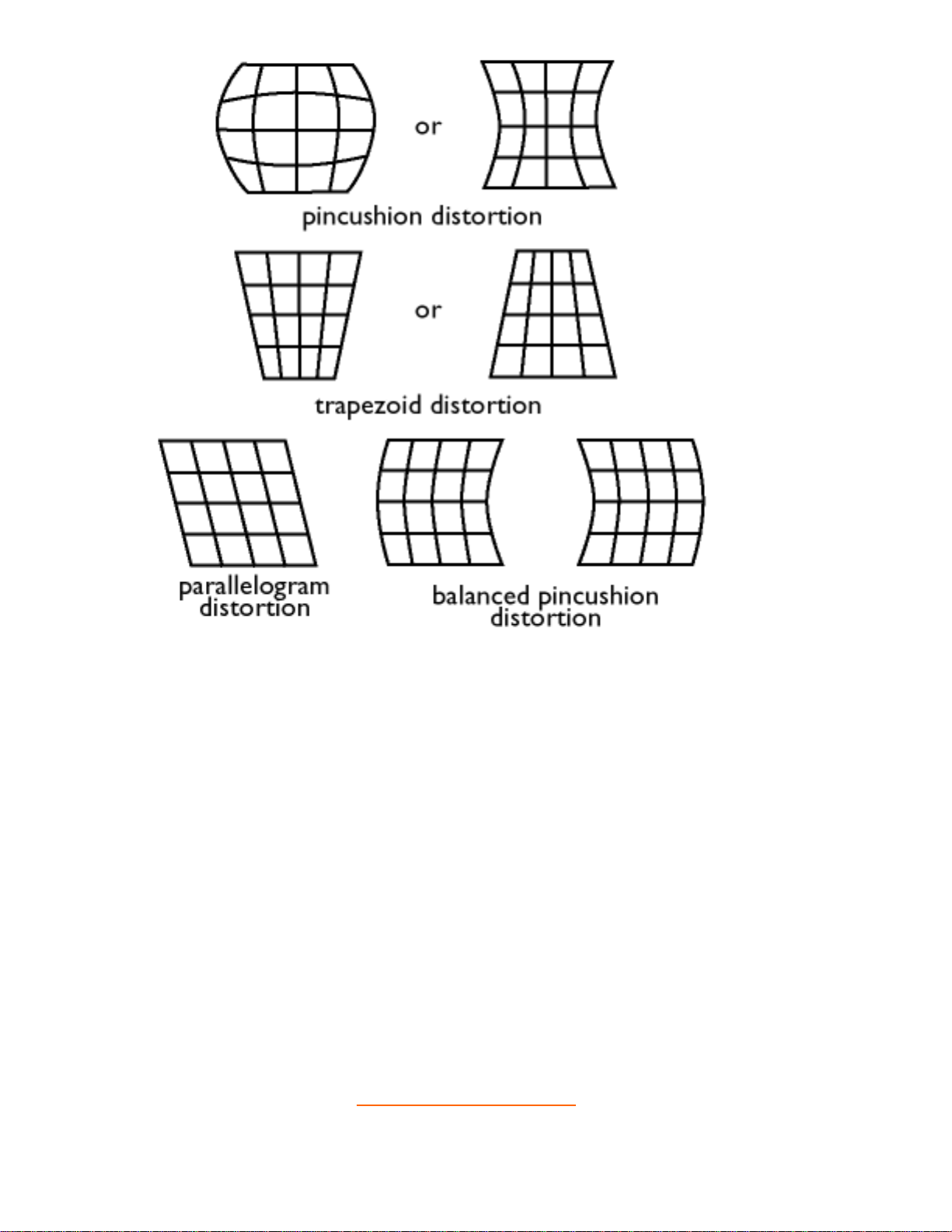

43. El borde de la imagen aparece distorsionado. ¿Cómo puedo corregirlo?

Pruebe las siguientes medidas para corregir la imagen de la pantalla:

● Las interferencias magnéticas o eléctricas suelen afectar a la geometría de la imagen. Cambie el

monitor de emplazamiento

● Restablezca los valores originales de fábrica desde el menú OSD

● Entre en el menú de geometría y realice los ajustes necesarios

● Cambie la temporización del monitor a la resolución recomendada

44. La imagen es demasiado tenue. ¿Cómo puedo corregirlo?

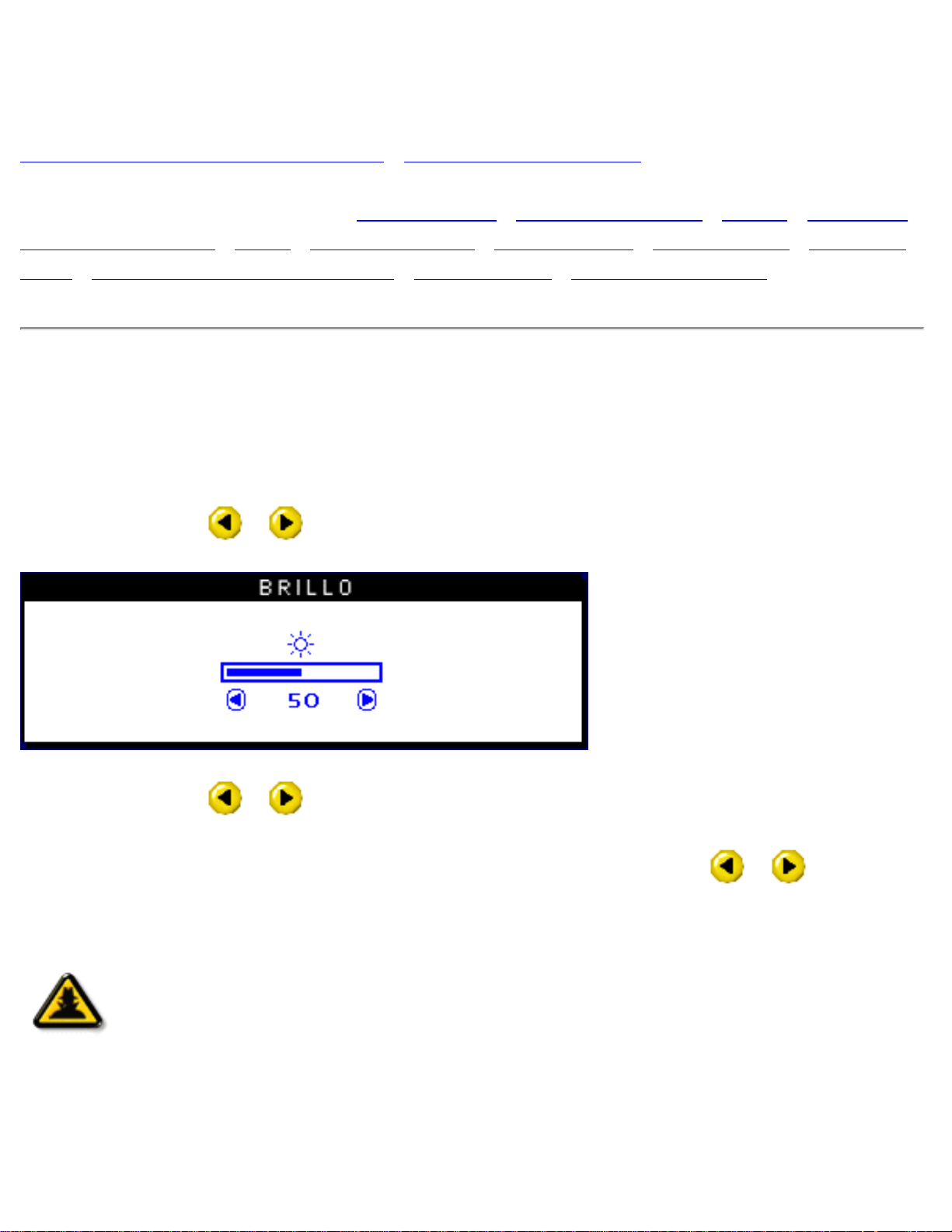

Ajuste el brillo o el contraste en los menús de pantalla del monitor. Algunos modelos disponen de selección de entrada de vídeo en los controles avanzados del menú OSD. La mayoría de los ordenadores requieren que esté ajustada a 0,7 V.

Pruebe las siguientes medidas:

● Si el menú OSD también aparece tenue, póngase en contacto con el servicio técnico para

file:///D|/EDFU/crt_19_5/edoc/spanish/FAQ.HTM (10 of 12)2005-04-21 ¤W¤È 10:55:17

+ 100 hidden pages
