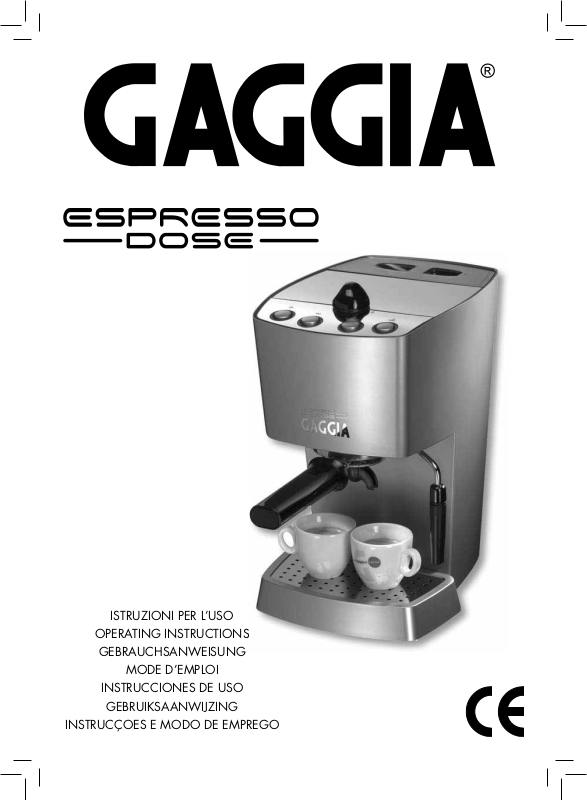

Page 1

ISTRUZIONI PER L’USO

OPERATING INSTRUCTIONS

GEBRAUCHSANWEISUNG

MODE D’EMPLOI

INSTRUCCIONES DE USO

GEBRUIKSAANWIJZING

INSTRUCÇOES E MODO DE EMPREGO

Page 2

La prima volta che usate il pannarello, dovete ...

The  rst time you use the frother, you must...

Bei erstmaliger Ver wendung des Schaumschlägers müssen Sie ….

La première fois que vous utilisez le mixeur, il faut.....

La primera vez que usa e l esquema, siga las ins trucciones que se detallan a continuación

De eerste keer dat u het stoompijpje voor het opschuimen van melk gebruikt, moet u .....

Quando se usa o bico pela primeira vez, deve-se ...

- In lare la Ghiera  lettata 1 sul tubo vapore.

- Inserire il gommino 3 nell’Iniettore 4, inserire il Premi-gommino 2 sopra al Gommino 3, calzare l’assieme 2-3-4 sul tubo vapore.

- Avvitare la Ghiera 1 sull’Iniettore 4. Serrare 5.

- Inserire il canotto esterno 6 come in  gura.

- Il canotto interno 7 va montato correttamente, facendo sporgere la parte inferiore dal canotto esterno, come evidenziato nella  gura.

- Slide the Ring Nut 1 onto the steam hose.

- Place the Gasket 3 into the Injector 4, and place the Gasket Press 2 over the Gasket 3. Slide the assembly 2-3-4 over the steam hose.

- Screw the Ring Nut 1 onto the Injector 4. Tighten 5.

- Attach the external housing 6 as shown in the Figure.

- The internal sleeve 7 must be correctly installed, by protruding the lower part of the external sleeve, as shown in  gure.

- Gewindenutmutter auf Dampfrohr aufsetzen.

- Gummiring 3 in Düse 4 einsetzen, Gumminiederhalter 2 auf Gummi- ring 3 aufsetzen, Komplex 2-3-4 in Dampfrohr einführen.

- Gewindenutmutter 1 auf Düse 4 schrauben. Festschrauben 5.

- Außenbüchse 6 gemäß Abbildung einfügen.

- Das innere Rohr 7 ist korrekt anzubringen, wobei der untere Teil des Außenrohrs herausragt, wie es auf Abbildung zu ersehen ist.

- Glisser la douille  letée 1 sur le tuyau de la vapeur.

- Insérer le caoutchouc 3 dans l’injecteur 4, insérer le presse-caoutchouc 2 sur le caoutchouc 3, emmancher l’ensemble 2-3-4 sur le tuyau de la vapeur.

- Visser la douille 1 sur l’injecteur 4. Serrer 5.

- Insérer le manchon externe 6 comme il est indiqué sur la  gure.

- Le manchon intérieur 7 doit etre installé de la façon correcte, en laissant dépasser la partie inférieure du manchon extérieur, comme indiqué par la  gure.

- Introduzca el casquillo roscado 1 en el tubo de vapor.

- Introduzca la empaquetadura de anillo 3 en el inyector 4, introduzca el aprieta-empaquetadura 2 en la empaquetadura 3. Acto seguido, ubique el grupo 2-3-4 en el tubo de vapor.

- Enrosque el casquillo roscado 1 en el inyector 4. Enroscar hasta el tope

- Introduzca el forro exterior 6 como se aprecia en la  gura.

- Monte correctamente el tubo interior 7, sobresaliendo el lado inferior del tubo exterior, como señalado en la  gura.

- Schuif de getapte sluitring op het stoompijpje.

- S chuif het rubbertje 3 in het spuitstuk 4, schuif de rubberhouder 2 op het rubbertje 3, zet het geheel 2-3-4 op het stoompijpje.

- Draai het einddopje 1 op het spuitstuk 4.

- Bevestig het buitenste mondstuk 6 op het spuitstuk, volgens de afbeelding.

- De binnenste schuif 7 wordt op de juiste manier gemonteerd door het onderste gedeelte van de buitenste schuif uit te laten steken zoals getoond wordt in  guur.

- En e o casquilho roscado no tubo de vapor.

- Introduza a borracha 3 no injector 4. Introduza o pressionador da borracha 2 por cima da borracha 3; a seguir introduza o grupo 2-3-4 no tubo de vapor.

- Enrosque o casquilho roscado 1 no injector 4.

- Introduza o canote externo 6 como ilustrado na  gura.

- O pequeno tubo interno 7 deve ser montado corretamente, fazendo sair a parte inferior do pequeno tubo externo, como evidenciado na  gura.

Page 3

Ci congratuliamo per la vostra scelta!

Grazie a questa macchina Gaggia potrete gustare un delizioso caffè o cappuccino nel comfort della vostra casa. L’espresso viene preparato facendo ﬁ ltrare rapidamente dell’acqua sotto pressione e riscaldata alla giusta temperatura attraverso una miscela ﬁ nemente torrefatta. Il cuore della macchina espresso è costituito da una pompa ad alta prestazione. Il ﬂ usso dell’acqua è comandato tramite un interruttore.

AVVERTENZA:

La macchina espresso è stata studiata unicamente per uso domestico. Qualsiasi intervento di assistenza o di riparazione fatta eccezione per le operazioni di pulizia e di normale manutenzione, dovrà essere effettuato da un Centro di Assistenza autorizzato.

1. Controllare che il voltaggio indicato sulla targhetta corri-

sponda al vostro.

2. Non utilizzare mai acqua tiepida o calda per riempire il ser-

batoio dell’acqua. Utilizzare unicamente acqua fredda.

3. Non toccare con le mani le parti calde della macchina ed

il cavo di alimentazione durante il funzionamento.

4. Non pulire mai con detersivi corrosivi o utensili che grafﬁ no.

E’ sufﬁ ciente un panno morbido inumidito con acqua.

5. Per limitare la formazione di calcare, si può utilizzare

acqua minerale naturale e seguire le istruzioni riportate nel capitolo "Decalciﬁ cazione".

6. Non immergere la macchina in acqua.

7. Evitare di dirigere contro se stessi e/o altri il getto di vapore

sur ri scal da to e/o d’acqua calda. Usare sempre le apposite maniglie o ma no po le.

8. Non disinserire (to glie re) mai il portaﬁ ltro in pressione

durante l’erogazione del caffè. Durante la fase di riscaldamento dal grup po erogazione caffè pos so no uscire gocce d’acqua calda.

ITALIANO

PRECAUZIONI

IMPORTANTI

Durante l’utilizzo di elettrodomestici, è consigliabile prendere alcune precauzioni per limitare il rischio di incendi, scosse elettriche e/o incidenti.

1 Leggere attentamente tutte le istruzioni ed informazioni

riportate in questo manualetto e in qualsiasi altro opuscolo contenuto nell’imballo prima di avviare ed utilizzare la macchina espresso.

2 Non toccare superﬁ ci calde. 3 Non immergere cavo, spine o il corpo della macchina in

acqua o altro liquido per evirare incendi, scosse elettriche o incidenti.

4 Fare particolare attenzione durante l’utilizzo della macchina

espresso in presenza di bambini.

5 Togliere la spina dalla presa se la macchina non viene

utilizzata o durante la pulizia. Farla raffreddare prima di inserire o rimuovere pezzi e prima di procedere alla sua pulizia.

6 Non utilizzare la macchina con cavo o spina danneggiati

o in caso di guasti o rotture. Far controllare o riparare l’apparecchio presso il centro di assistenza più vicino.

7 L’utilizzo di accessori non consigliati dal produttore può

causare danni a cose e persone.

8 Non utilizzare la macchina espresso all’aperto. 9 Evitare che il cavo penda dal tavolo o che tocchi superﬁ ci

calde.

10 Tenere la macchina espresso lontano da fonti di calore. 11 Controllare cha la macchina espresso sia in posizione

“spento” prima di inserire la spina nella presa. Per

spegnerla, posizionarla su “spento” e rimuovere quindi la spina dalla presa.

12 Utilizzare la macchina unicamente per uso domestico. 13 Fare estrema attenzione durante l’utilizzo del vapore. 14 Questo elettrodomestico non è progettato per essere

usato da persone (compresi i bambini) con ridotte capacità motorie, sensorie o mentali, o che manchino di esperienza o di conoscenze pratiche, a meno che siano state adeguatamente istruite all’uso del dispositivo o che agiscano sotto la supervisione di una persona responsabile della loro incolumità. I bambini devono essere sorvegliati perché non giochino con l’apparecchio.

15 Conservare queste istruzioni

• 1 •

Page 4

ITALIANO

Descrizione:

FIG. 01

1 Interruttore principale 2 Tasto erogazione manuale/acqua calda 3 Tasto vapore 4 Tasto programmazione dosi/erogazione caffè 5 Spia raggiungimento temperatura corretta 6 Tromboncino vapore (estraibile) 7 Portaﬁ ltro 8 Serbatoio dell’acqua (estraibile) 9 Filtro “crema perfetta” per cialde 10 Filtro “crema perfetta” per caffè macinato 11 Bacinella (estraibile) 12 Rompigetto emulsionatore 13 Gruppo di erogazione caffè 14 Guarnizione sottocoppa 15 Foro antitracimazione 16 Doccetta 17 Pressino 18 Cavo e spina di alimentazione 19 Misurino 20 Beccuccio erogazione 21 Coperchio serbatoio 22 Griglia (estraibile) 23 Kit cappuccinatore (OPTIONAL) 24 Manopola rubinetto vapore/acqua calda

Istruzioni sul cavo elettrico

A Viene fornito un cavo elettrico abbastanza corto per evitare

che si attorcigli o che vi inciampiate.

B Si possono utilizzare, con molta attenzione, delle prolun-

ghe.

C Qualora venga utilizzata una prolunga, veriﬁ care:

1 che il voltaggio riportato sulla prolunga sia perlome-

no, uguale al voltaggio elettrico dell’elettrodomestico;

2 che sia munito di una spina a tre pin con messa a

terra (qualora il cavo dell’elettrodomestico sia di questo tipo); se il cavo di alimentazione è dotato di una spina polarizzata (un polo più largo dell’altro) come dispositivo di sicurezza, tale spina può essere inserita in una presa polarizzata solo in un verso. Se la spina non entra correttamente nella presa,

provare a girarla. Se non entra ancora correttamente contattare un elettricista qualiﬁ cato. Non modiﬁ care in alcun modo le caratteristiche di sicurezza della spina;

3 che il cavo non penda dal tavolo per evitare di

inciamparvi.

4 Se il cavo d’alimentazione è danneggiato, deve

essere cambiato dal produttore o dal suo servizio assistenza clienti.

Preparazione della macchina da caffè Espresso:

1. Togliere il coperchio del serbatoio dell’acqua (21) e riempirlo con acqua fredda veriﬁ cando il livello nella ﬁ nestra del serbatoio indicata in FIG. 02.

N.B.: Nella parte superiore del serbatoio (8) è presente

il foro di sicurezza antitracimazione (15) per eventuali sovradosaggi di riempimento serbatoio.

E’ possibile anche rimuovere il serbatoio dell’acqua

(FIG.02), dopo aver rimosso il coperchio sebatoio (21).

Riposizionare il serbatoio con l’acqua e il coperchio. 2 Inserire la spina (18) in una presa adeguata (Cfr.”Avvertenza”

punto 1)

3 Premere l’interruttore principale (1) . La spia di raggiungi-

mento temperatura (5) lampeggerà ﬁ no a raggiungimento temperatura; a temperatura raggiunta la spia rimarrà accesa.

Caricamento del circuito

N.B.: Al primo utilizzo, dopo aver erogato vapore o dopo aver

terminato l’acqua nel serbatoio, il circuito della macchina deve essere sempre ricaricato.

Questa macchina utilizzando una pompa per l'erogazione del caffè, è dotata di un sistema autoinnescante. Collocare una tazza vuota sotto il gruppo erogatore (13) senza inserire il portaﬁ ltro e posizionare l'interruttore acqua calda/caffè (2) nella posizione "1".

Si potrà udire il suono della pompa così attivata e dopo qualche secondo l'acqua comincerà a scendere dal gruppo erogatore (13).

• 2 •

Page 5

Attenzione! Prima di rimuovere il serbatoio dell'acqua accertarsi che la macchina sia spenta per evitare che l'autoinnesco si danneggi.

Dopo aver lasciato riempire la tazza premere nuovamente il tasto prelievo acqua calda (2).

ITALIANO

Primo utilizzo o dopo un periodo di inutilizzo

Questa semplice operazione vi assicura un’erogazione ottimale e deve essere eseguita:

- al primo avvio;

- quando la macchina rimane inutilizzata per lungo tempo (per più di 2 settimane).

N.B.: Può succedere che l'autoinnesco della pompa non funzio-

ni temporaneamente a causa di una "bolla d'aria".

Qualora non scendesse acqua dal gruppo erogatore (13) operare come segue:

a) Collocare una tazza o un bricco sotto l’ugello del vapore

(6).

b) Ruotare la manopola (24) in senso antiorario per aprire

il rubinetto di erogazione vapore/acqua calda e premere l’interruttore acqua calda/caffè (2) per attivare l’erogazione.

c) Dopo pochi secondi, inizierà ad uscire acqua dal trombonci-

no del vapore. Far fuoriuscire circa una tazza di acqua.

Premere l’interruttore acqua calda / caffè (2) e chiudere

il rubinetto di erogazione vapore / acqua calda (24) per interrompere l’erogazione.

N.B.: La s pi a di rag gi ungim ento de lla tempe ratu ra co rre tta (5)

continuerà a spegnersi e ad accendersi automaticamente durante il periodo di riscaldamento. Dopo aver acceso la macchina, per il primo caffè, aspettare circa 6 minuti per il riscaldamento ideale, mentre per quelli successivi la macchina sarà sempre pronta.

Dopo l’erogazione del caffè, comunque, ci potrà essere un leggero gocciolamento a causa dei fondi di caffè bagnati contenuti nel portaﬁ ltro.

N.B.: L’acqua erogata deve essere vuotata in un apposito

scarico e non può essere utilizzata per l’alimentazione. Se il contenitore si riempe, durante il ciclo, fermare l’erogazione e vuotarlo prima di riprendere l’operazione.

A (Fig.02) - Risciacquare il serbatoio e riempirlo con acqua

fresca potabile.

B (Fig.03) - Sistemare un contenitore sotto al tubo vapore

(pannarello). Aprire lentamente la manopola del rubinetto (24) ruotandola in senso antiorario. Premere il tasto prelievo acqua (2).

C Erogare metà del contenuto del serbatoio dell’acqua dal

tubo vapore/acqua calda. Per terminare l’erogazione premere nuovamente il tasto prelievo acqua (2) e chiudere la manopola del rubinetto (24) ruotandolo in senso orario.

D Inserire dal basso il portaﬁ ltro nel gruppo erogazione (13)

e ruotarlo da sinistra verso destra ﬁ no al suo bloccaggio.

E Inserire un contenitore adeguato sotto al portaﬁ ltro. F Premere il tasto caffè (2) ed erogare tutta l’acqua rimanen-

te nel serbatoio. Terminata l’acqua, fermare l’erogazione premendo nuovamente il tasto caffè (2). Al termine svuotare il contenitore.

G Riempire nuovamente il serbatoio ed attendere che la spia

di “temperatura corretta” (5) si accenda.

H Rimuovere il portaﬁ ltro dal gruppo ruotandolo da destra

verso sinistra e sciacquarlo con acqua fresca portabile.

I Dopo la macchina è pronta per l’utilizzo.

Attenzione! Non azionare mai la pompa senza acqua nel serbatoio onde evitare di danneggiare la pompa stessa. Un utilizzo scorretto della

pompa non è coperto da garanzia.

Per informazioni più dettagliate su come erogare acqua calda, si prega di consultare il relativo paragrafo" “Come

preparare un buon Espresso” e “Come preparare l’acqua calda”.

• 3 •

Page 6

ITALIANO

Cosa dovete sapere

1 Il sapore dell’espresso dipende dalla quantità e dal tipo

di caffè utilizzato.

Il particolare sapore di un chicco di caffè dipende da diversi

fattori ma il suo gusto ed il suo aroma sono il risultato del processo di torrefazione.

I chicchi di caffè torrefatti per un periodo più lungo e a

temperature più elevate presentano un colore più scuro. Chicchi più scuri liberano più aroma rispetto a chicchi chiari.

2 Troverete sul mercato diverse qualità di caffè. Ogni tipo

di torrefazione è caratterizzato da una miscela di chicchi torrefatta ad una particolare temperatura e con un particolare tipo di aroma.

Esistono decaffeinati contenenti soltanto il 2% di caffeina.

Sperimentate con la vostra macchina espresso uno dei vari tip i di c af fè in v endi ta . Sc oprir ete p ro bab il men te un ar oma migliore rispetto a quello della miscela ﬁ nora utilizzata.

3 Le macchine espresso a pompa richiedono una miscela

ﬁ nemente macinata. Assicurarsi di acquistare o di farsi macinare questo tipo di miscela. E’ preferibile usare un macinino a macine piuttosto che un macinino a lama perché questo libera troppa polvere di caffè e produce una miscela macinata in modo irregolare.

4 Il vero espresso si riconosce dal colore scuro, dal gusto

ricco e dalla tipica “crema”.

5 Il cappuccino è una speciale combinazione di caffè

espresso e latte caldo emulsionato. Si può servire con una spruzzata di cannella, noce moscata o cacao.

6 Servire immediatamente il caffè espresso dopo averlo

preparato.

7 Servire il caffè espresso in tazzine da caffè ed il cappuc-

cino in tazze da prima colazione.

8 Sarebbe l’ideale macinare il caffè appena prima dell’uso.

Non dimenticare che deve essere macinato per la macchina espresso a pompa.

9 E’ consigliabile conservare il caffè macinato o in chicchi,

in barattoli ermetici nel freezer. Il caffè macinato assorbe facilmente gli odori.

Attenzione! Attenzione! Non erogare caffè quando è sele-Non erogare caffè quando è sele-

zionata la funzione vapore perchè la temperatura zionata la funzione vapore perchè la temperatura è troppo alta e c'è il rischio di ustioni.è troppo alta e c'è il rischio di ustioni.

Come preparare un buon Espresso Programmazione delle dosi caffè.

Con questa macchina Gaggia è possibile programmare dosi differenti di acqua per ottenere la quantità di erogazione caffè desiderato. Per regolare le dosi di acqua e per poterle memorizzare per una successiva richiesta di erogazione, fare attenzione di eseguire prima la procedura di “PREPARAZIONE DEL CAFFE’” di

pag.5pag.5 paragraﬁ 6-7-86-7-8, poi agendo nel seguente modo:

1 Premere e mantenere premuto il pulsante di program-

mazione dosi (4). Dopo circa 3 secondi la spia inizierà a lampeggiare e contemporaneamente si avvierà la pompa acqua.

2 Lasciar deﬂ uire il caffè ﬁ no al raggiungimento della dose

desiderata

3 Rilasciare il tasto interrompendo l’erogazione del caffè. 4 A questo punto la dose di acqua attribuita, per un caffè,

al tasto (4) sarà memorizzata.

5 Ogni utente sarà libero di programmare le dosi per otte-

nere un caffè più o meno forte e di attribuire dosi minori o maggiori al tasto (4) per utilizzare il ﬁ ltro da 1 o 2 tazze.

6 Dopo la memorizzazione di queste dosi, la macchina è

pronta per ottenere l’erogazione di ottimi caffè.

N.B.: per erogare 1 caffè premere una sola volta il tasto (4); per erogare 2 caffè premere 2 volte di seguito il tasto (4).

• 4 •

Page 7

N.B.: Il sistema di autoinnesco può dar luogo a qualche variazione della dose nel primo caffè; si consiglia d'erogara una piccola quantità di acqua prima di preparare il primo caffè.

Preparazione del caffè.

1 Seguire la procedura descritta nel capitolo “Prepara-

zione della macchina da caffè Espresso”.

2 Inserire il rompigetto emulsionatore (12) nel portaﬁ ltro

(7).

Inserire il ﬁ ltro “crema perfetta” per caffè macinato (10)

nel portaﬁ ltro sia che si voglia erogare 1 tazza sia che si vogliano erogare 2 tazze di caffè.

Inserire dal basso il portaﬁ ltro (7) nel gruppo erogazione

(13) e attendere che si riscaldi.

3 Posizionare un contenitore sotto al portaﬁ ltro (7). Preri-

scaldare il portaﬁ ltro premendo il tasto caffè (2) (questa

operazione si rende necessaria solo per il primo caffè).

L’acqua inizierà ad uscire. 4 Dopo aver erogato 150cc di acqua, riportare premere

nuovamente l’interruttore caffè (2).

5 Attendere che la macchina raggiunga la temperatura corret-

ta con la coppa portaﬁ ltro inserita (tempo di riscaldamento di circa 6 minuti).

6 Dop o il r is cal da men to, to gli ere i l por ta ﬁ l tr o (7 ) e r ie mpi rlo

con caffè macinato utilizzando il misurino fornito. Considerare un misurino per ogni tazza di caffè. Non riempire troppo. Premere utilizzando l’apposito pressino (17). Non premere troppo. 7 Pulire il bordo del portaﬁ ltro (7) da eventuali residui di

caffè. Inserire il portaﬁ ltro nella macchina con un movi-

mento a 45° verso sinistra. Ruotare quindi verso destra per bloccarlo in posizione.

Il manico del portaﬁ ltro dovrà trovarsi in posizione per-

pendicolare alla macchina o leggermente spostato verso

destra. Un buon caffè preparato seguendo la giusta procedura

avrà la tipica “crema” marrone. In caso contrario consultare “In caso di malfunzio-

namento”

ITALIANO

8 Disporre una o due tazze sotto il portaﬁ ltro. Premere

il tasto (4) per ottenere l’erogazione della dose caffè programmata.

9 L’erogazione del caffè si fermerà automaticamente

quando verrà raggiunto il livello preimpostato (vedi Programmazione delle dosi caffè); è comunque possibile interrompere l’erogazione del caffè premendo nuovamen-

te il tasto (4). 10 Togliere le tazze e servire. 11 Per preparare dell’altro caffè, togliere lentamente ed

attentamente il portaﬁ ltro muovendolo verso sinistra.

Fare attenzione a non scottarsi con l’acqua rimasta sui

fondi di caffè. Un po’ d’acqua continuerà a sgocciolare una

volta rimosso il portaﬁ ltro. Questo è dovuto alla pressione

dell’acqua nel sistema. Togliere i fondi dal ﬁ ltro. Per preparare dell’altro caffè, ripetere le fasi da 6 a 10. 12 Per preparare un caf fè in modalità manuale ripetere le fasi

indicate nei punti da 6 a 7 e premere successivamente il

tasto 2. Per interrompere l’erogazione (quando raggiunta

la dose preferita) premere nuovamente il tasto 2. Proseguire poi con i punti 10 e 11.

N.B.: Si consiglia un’erogazione massima di 40 secon- di.

Come utilizzare caffè in cialde

Per l’utilizzo di cialde, utilizzare esclusivamente il ﬁ ltro “crema perfetta” per cialde (9).

N.B.: se presente, rimuovere il ﬁ ltro “crema perfetta” per

caffè macinato (10).

1 Seguire la procedura descritta nel capitolo “Prepara-

zione della macchina da caffè Espresso”.

2 Inserire il rompigetto emulsionatore (12) nel portaﬁ ltro

(7); successivamente inserire il ﬁ ltro “crema perfetta”

per cialde (9). 3 Posizionare un contenitore sotto al portaﬁ ltro (7). Preri-

scaldare il portaﬁ ltro premendo il tasto caffè (2) (questa

operazione si rende necessaria solo per il primo

caffè).

L’acqua inizierà ad uscire. 4 Dopo aver erogato 150cc di acqua, riportare premere

• 5 •

Page 8

ITALIANO

nuovamente l’interruttore caffè (2).

5 Dopo il riscaldamento, togliere il portaﬁ ltro (7) e inserire

la cialda; assicurarsi che la carta della cialda non fuoriesca dal portaﬁ ltro.

6 Inserire il portaﬁ ltro nella macchina con un movimento a

45° verso sinistra.

7 Ruotare quindi verso destra per bloccarlo in posizione.

Il manico del portaﬁ ltro dovrà trovarsi in posizione perpendicolare alla macchina o leggermente spostato verso destra.

8 L’erogazione del caffè si fermerà automaticamente

quando verrà raggiunto il livello preimpostato (vedi Programmazione delle dosi caffè); è comunque possibile interrompere l’erogazione del caffè premendo nuovamen-

te il tasto (4). 9 Togliere le tazze e servire. 10 Per preparare dell’altro caffè, togliere lentamente ed at-

tentamente il portaﬁ ltro muovendolo verso sinistra. Fare

attenzione a non scottarsi con l’acqua rimasta sui fondi di

caffè. Un po’ d’acqua continuerà a sgocciolare una volta

rimosso il portaﬁ ltro. Questo è dovuto alla pressione dell’acqua nel sistema.

Togliere la cialda dal ﬁ ltro. Per preparare dell’altro caffè,

ripetere le fasi da 5 a 9.

Nota importante: I Filtri devono essere mantenuti puliti per garantire un perfetto risultato. Lavare giornalmente a ﬁ ne utilizzo. Nel caso in cui si notasse un malfunzionamento nell’erogazione del caffè, lasciare i Filtri in un contenitore metallico con acqua in ebollizione per 10 minuti; successivamente sciacquarli con acqua corrente ed effettuare una nuova erogazione. Per una migliore pulizia dei filtri, consigliamo l'acquisto delle pastiglie per la pulizia appositamente realizzate per mantenere in perfetta efﬁ cienza la vostra macchina.

Erogazione vapore/Preparazione del cappuccino

Il vapore può essere utilizzato per montare il latte per il cappuccino ma anche per il riscaldamento delle bevande.

Attenzione! Pericolo di scottature! All’inizio dell’erogazione possono veriﬁ carsi brevi spruzzi

di acqua calda. Il tubo di erogazione può raggiungere temperature elevate: evitare di toccarlo direttamente con le mani.

Versione con tromboncino

1 Preparare l’espresso in tazze grandi come già speciﬁ ca-

to.

2. Con la macchina pronta per erogare caffè, dirigere il tubo vapore sopra la bacinella (11), aprire la manopola rubinetto “Acqua calda/vapore” (24) per qualche istante, in modo da far uscire l’acqua residua dal tubo vapore; in breve tempo comincerà ad uscire solo vapore.

3 Chiudere la manopola rubinetto vapore/acqua calda

(24).

4 Premere il tasto vapore (3). 5 Dopo circa 50-60 secondi e quando la spia di raggiun-

gimento della temperatura corretta (5) si accenderà in modo ﬁ sso, collocare il bricco riempito a metà con latte freddo sotto il tromboncino del vapore. Vedi Fig.03

IMPORTANTE: Per garantire un miglior risultato nella

preparazione del cappuccino, il latte e la tazza utilizzata devono essere freddi.

6 Ruotare lentamente la manopola del rubinetto di eroga-

zione vapore (24) in senso antiorario per far fuoriuscire il vapore.

IMPORTANTE: La pressione del vapore aumenterà col

ruotare della manopola.

N.B.: Si consiglia un’erogazione massima di 60 secon-

di.

7 Ruotare il bricco con movimento circolare facendo at-

tenzione che l’estremità dell’ugello vapore sia appena immersa nel latte quando inizierà a formarsi l’emulsione. Non portare il latte ad ebollizione.

8 Una volta ottenuta l’emulsione desiderata, ruotare in

senso orario la manopola vapore per interrompere l’erogazione del vapore e togliere il bricco. Premere nuovamente il tasto vapore (3).

• 6 •

Page 9

9 Versare il latte emulsionato nel caffè. Guarnire con can-

nella, cacao, noce moscata. Servire.

N.B.: per preparare subito dell’altro caffè, riempire la caldaia

con acqua per portarla alla temperatura corretta. In caso contrario, il caffè potrebbe sapere di bruciato.

Attenzione! Se viene erogato il caffè senza aver abbassato la temperatura mediante l'erogazione di acqua c'è il pericolo di scottature!

Collocare una tazza vuota sulla griglia. Non inserire il portaﬁ ltro. Premere il tasto erogazione manuale (2) facendo riempire la tazza di acqua. A tazza riempita premere nuovamente il tasto (2).

Potrete preparare ora dell’altro caffè.

Come preparare l’acqua calda

Attenzione! Pericolo di scottature! All’inizio dell’erogazione possono veriﬁ carsi brevi spruzzi

di acqua calda. Il tubo di erogazione può raggiungere temperature elevate: evitare di toccarlo direttamente con le mani.

ITALIANO

Istruzioni per la pulizia:

1 IMPORTANTE: Pulire l’ugello del vapore dopo averlo

immerso nel latte per evitare di otturare l’ugello ed il foro di presa d’aria e per non fare indurire i depositi di latte esterni.

Per facilitare l’operazione di pulizia, come indicato alla

voce “DESCRIZIONE” la parte esterna dell’ugello è facilmente rimovibile tirandola verso il basso.

Utilizzare un panno umido per pulire l’estremità dell’ugello

e aprire la valvola di erogazione vapore.

Lasciare fuoriuscire il vapore per uno o due secondi per

liberare l’ugello.

Pulire l’esterno dell’ugello del vapore. Se necessario

utilizzare un ago per pulire il foro del getto del vapore.

Fare molta attenzione a non toccare

il tromboncino vapore: potrebbe

essere molto caldo!

Presa d’aria da tenere pulita e

libera da residui

1 Seguire la procedura descritta nel capitolo “Prepara-

zione della macchina da caffè Espresso”.

2 Premere l’interruttore principale (1). 3 Attendere 6 minuti per consentire alla macchina espresso

di raggiungere la temperatura corretta. 4 Collocare un bricco sotto l’ugello vapore (6). 5 Ruotare lentamente la manopola vapore (24) in senso

antiorario. 6 Premere il tasto prelievo acqua calda (2) per consentire

l’erogazione. 7 Una volta ottenuta la quantità di acqua calda desiderata,

premere nuovamente il tasto (2), chiudere la manopola

vapore (24) ruotandola in senso antiorario. Rimuovere

quindi il bricco. N.B.: Si consiglia un’erogazione massima di 40 secon-

di.

2 Pulire il portaﬁ ltro ed il ﬁ ltro con acqua tiepida e con

regolarità. 3 Pulire il corpo macchina con un panno umido. 4 Estrarre la vaschetta e la griglia (11, 22) e lavarle con

acqua. Non usare abrasivi. 5 Pulire la guarnizione (14) all’interno del gruppo di ero-

gazione caffè (13). Mantenerla pulita. 6 Svitare e pulire periodicamente, a seconda della frequenza

d’uso, la doccetta (16). 7 Se la macchina non viene utilizzata per lunghi periodi,

scaricare l’acqua nella caldaia ruotando in senso antiorario

la manopola vapore (24), premendo il tasto erogazione

manuale/ acqua calda (2) e il tasto vapore (3).

• 7 •

Page 10

ITALIANO

Far uscire dal tromboncino una quantità d’acqua pari a

due tazze da cappuccino.

Chiudere la manopola vapore (24) e premere il tasto ero-

gazione manuale/ acqua calda (2) e il tasto vapore (3).

Spegnere la macchina. Non azionare mai la pompa senza

acqua.

8 N.B.: E’ normale che una macchina espresso emetta

vapore o sgoccioli acqua di tanto in tanto dato che la pressione dell’acqua stessa cambia durante l’uso.

Non dimenticare di svuotare la bacinella (11).

Decalciﬁ cazione

La formazione di calcare è una conseguenza naturale dell’uso dell’apparecchio. La decalciﬁ cazione è necessaria ogni 1-2 mesi di utilizzo della macchina e/o quando si osserva una riduzione di portata dell’acqua. Usare esclusivamente il prodotto decalciﬁ cante GAGGIA.

NOTA: Usare solamente il prodotto

decalciﬁ cante GAGGIA. E’ stato formulato specificatamente per mantenere al meglio la performance e la funzionalità della macchina per tutta la sua vita, nonchè per evitare, se correttamente usato, ogni alterazione del prodotto erogato. La soluzione decalciﬁ cante deve essere smaltita secondo quanto previsto dal costruttore e/o dalle norme vigenti nel Paese d’utilizzo.

NOTA: Non bere la soluzione decalciﬁ cante e i prodotti erogati

ﬁ no al completamento del ciclo. Non utilizzare in nessun caso l’aceto come decalciﬁ cante.

1 Inserire dal basso il portaﬁ ltro nel gruppo erogazione (13)

e ruotarlo da sinistra verso destra ﬁ no al suo bloccaggio.

2 Rimuovere e svuotare il serbatoio dell’acqua. 3 (Fig.02) - Versare TUTTO il contenuto della bottiglia di

decalciﬁ cante concentrato GAGGIA nel serbatoio dell’acqua dell’apparecchio e riempire con acqua fresca potabile ﬁ no al livello MAX.

4 Rimuovere il pannarello (o cappuccinatore) eventualmente

installato sul tubo vapore.

5 Accendere la macchina premendo l’interruttore ON/OFF (1). (Fig.03) - Prelevare (come descritto nel capitolo “Come

preparare l’acqua calda” del manuale), dal tubo vapore/

acqua calda, 2 tazze (circa 150 ml. ciascuna) di acqua;

dopodichè spegnere la macchina tramite l’interruttore ON/

OFF (1). 6 Lasciare agire il decalciﬁ cante circa 15-20 minuti con la

macchina spenta. 7 Accendere la macchina premendo l’interruttore ON/OFF (1). (Fig.03) - Prelevare (come descritto nel capitolo “Come

preparare l’acqua calda” del manuale) dal tubo vapore/

acqua calda 2 tazze (circa 150 ml ciascuna) di acqua.

Successivamente spegnere la macchina tramite l’interrut-

tore ON/OFF (1) e lasciarla spenta per 3 minuti. 8 Ripetere le operazioni descritte al punto 7 ﬁ no al com-

pleto svuotamento del serbatoio dell’acqua. 9 (Fig.02) - Risciacquare il serbatoio e riempirlo con acqua

fresca potabile. 10 (Fig.03) - Sistemare un contenitore sotto al tubo vapore

(pannarello). Aprire lentamente la manopola del rubinet-

to (24) ruotandola in senso antiorario. Premere il tasto

prelievo acqua (2). 11 Erogare tutto il contenuto del serbatoio dell’acqua dal tubo

vapore/acqua calda. Per terminare l’erogazione premere

nuovamente il tasto prelievo acqua (2) e chiudere la

manopola del rubinetto (24) ruotandolo in senso orario. 12 (Fig.02) - Riempire il serbatoio con acqua fresca potabile. 13 Inserire un contenitore adeguato sotto al portaﬁ ltro. 14 Premere il tasto caffè (2) ed erogare tutta l’acqua presente

nel serbatoio. Terminata l’acqua, fermare l’erogazione pre-

mendo nuovamente il tasto caffè (2). Al termine svuotare

il contenitore. 15 Rimuovere il portaﬁ ltro dal gruppo ruotandolo da destra

verso sinistra e sciacquarlo con acqua fresca portabile. 16 Dopo la macchina è pronta per l’utilizzo.

Il ciclo di decalciﬁ cazione è cosi concluso.

(Fig.03) - Riempire nuovamente il serbatoio con acqua fresca. Se necessario effettuare il caricamento del circuito come descritto nel par. “Messa in servizio” del manuale.

Al termine, rimontare sul tubo vapore il pannarello (o cappuccinatore) che vi era installato precedentemente.

• 8 •

Page 11

In caso di malfunzionamento

Problema: Controllare :

Che vi sia acqua nel serbatoio.

Mancata erogazione di caffè.

Che il ﬁ ltro non sia otturato perché la miscela è troppo ﬁ ne o il caffè troppo pressato. Che la doccetta sia pulita.

ITALIANO

L’erogazione del caffè è troppo rapida.

Che il caffè non sia stato macinato troppo grossolanamente. Che il caffè sia stato premuto con il pressino.

Che ci sia acqua nel serbatoio.

La pompa fa troppo rumore.

Che la pompa sia innescata. Che il caffè non sia stato macinato troppo grossolanamente.

Eccessiva perdita di acqua dal portaﬁ ltro.

Che il portaﬁ ltro sia stato inserito correttamente. Che la guarnizione non sia sporca o consumata. Che non vi siano residui di caffè sul bordo del portaﬁ ltro.

Che il caffè non sia stato macinato troppo grossolanamente.

L’espresso ha poca “crema”.

Che il caffè sia stato premuto con il pressino. Che il caffè non sia troppo vecchio o secco.

Che la macchina sia stata riscaldata

Il caffè è troppo freddo.

Che il caffè non sia stato macinato troppo grossolanamente. Che il caffè è stato erogato in tazze fredde. Si consiglia di erogare il caffè sempre in tazzine calde.

Il latte non viene emulsionato sufﬁ cientemente.

Che l’ugello vapore e/o foro di presa d’aria non siano otturati. Che il latte non sia troppo caldo.

Allarmi - Quando il tasto che si sta utilizzando lampeggia:

Serbatoio vuoto Mancanza acqua

Riempire il serbatoio e ripetere le procedure di riempimento caldaia.

Rumore della pompa

Macinatura troppo ﬁ ne Modiﬁ care la macinatura

Filtro sporco Pulire la doccetta (16)

Caffè troppo premuto Evitare di premere in modo eccessivo il caffè

• 9 •

Page 12

ENGLISH

Congratulations on your wise choice!

IMPORTANT

As the proud owner of the Gaggia machine, you can now experience the taste of a delicious cup of espresso or cappuccino in the comfort of your own home. Espresso coffee, originally created in Italy, is made by rapidly forcing water that has been heated to the correct brewing temperature, through a special ﬁ nely ground coffee. The heart of the espresso machine is a precision engineered pump. The pump and water ﬂ ow is easily controlled with just a ﬂ ick of the switch.

CAUTION:

This appliance is for household use. Any repairs or servicing operations, with the exception of normal cleaning and maintenance operations must be undertaken by an authorized service centre.

1. Check voltage to be sure that the voltage indicated on the

plate agrees with your voltage.

2. Never use warm or hot water to ﬁ ll the water tank. Use

cold water only.

3. Keep your hands and the cord away from hot parts of the

appliance during operation.

4. Never clean with scouring powders or hard implements.

5. To prevent limescale from building up, natural mineral

water may be used. Please follow the instructions given in the “Descaling” section.

6. Do not immerse the machine in water.

7. Never direct jets of overheated steam and/or hot water

towards yourself or others. Always use the handles or knobs provided.

8. Do not disconnect (remove) the pressurized ﬁ lter holder

during coffee brewing. Hot water drips may spill out of the brew group during the warming phase.

SAFEGUARDS

When using electrical appliances, basic safety precautions should always be followed to reduce the risk of ﬁ re, electric shock, and/or injury to persons, including the following:

1 Read all instructions and information in this instruction book

and any other literature included in this packaging referring

to this product before operating or using this appliance.

2 Do not touch hot surfaces. Use handles or knobs. 3 To protect against ﬁ re, electric shock and personal injury

do not immerse cord, plugs, or appliance in water or other

liquid. 4 Close supervision is necessary when any appliance is used

by or near children. 5 Unplug from outlet when not in use and before cleaning.

Allow to cool before putting on or taking off parts and

before cleaning the appliance. 6 Do not operate any appliance with a damaged cord or plug

or in the event of appliance faults or damages. Return

appliance to the nearest authorized service centre for

examination, repair or adjustment. 7 The use of accessory attachments not recommended by the

appliance manufacturer may result in ﬁ re, electric shock or

personal injury.

8 Do not use outdoors. 9 Do not let cord hang over edge of table or counter, or touch

hot surfaces. 10 Do not place on or near a hot gas or electric burner, or in

a heated oven. 11 Always turn appliance to “Off”, then plug cord into the

wall outlet. To disconnect, turn switch to “Off”, then

remove plug from wall outlet. 12 Do not use appliance for other than intended household

use.

13 Use extreme caution when using hot steam. 14 This appliance is not intended for use by persons (including

children) with reduced physical, sensory or mental capa-

bilities, or lack of experience and knowledge, unless they

have been given supervision or instruction concerning use

of the appliance by a person responsible for their safety.

Children should be supervised to censure that they do not

play with the appliance. 15 Save these instructions

• 10 •

Page 13

Description of parts:

FIG. 01

1 Main switch 2 Manual dispensing / hot water button 3 Steam button 4 Dose programming/Coffee dispensing button 5 Correct temperature light 6 Turbo frother steam nozzle (removeable) 7 Filterholder 8 Removable water tank 9 “Perfect crema” pod ﬁ lter 10 “Perfect crema” ﬁ lter for ground coffee 11 Basin (removable) 12 Frothing jet device 13 Brewing head 14 Filterholder gasket 15 Overﬂ owing protection hole 16 Shower disc 17 Tamper 18 Power cable and plug 19 Measuring spoon 20 Delivery spout 21 Tank cover 22 Grid (removable) 23 Cappuccino maker kit (OPTION) 24 Steam/hot water knob

Instructions for the power supply cord

A A short power-supply cord is provided to reduce risks of

getting tangled up or tripping over a longer cord.

B Longer extension cords are available and may be used if

care is exercised in their use.

C If a long extension cord is used:

1 the marked electrical rating of the extension cord

should be at least as great as the electrical rating of the appliance;

2 if the appliance is of the grounded type, the extension

cord should be a grounding type; if the power supply cord has a polarized plug (one blade is wider than the other), as a safety feature, this plug will ﬁ t in a polarized outlet only one way. If the plug does not

ENGLISH

ﬁ t fully in the outlet, reverse the plug. If it still does not ﬁ t, contact a qualiﬁ ed electrician. Do not attempt to defeat the safety feature;

3 the cable does not hang from the table to avoid the

risk of getting caught up in it.

4 If damaged, the power cord must be replaced by the

manufacturer or an authorised service centre.

Preparation:

1. Remove the water tank cover (21) and ﬁ ll the tank with

cold water checking the level through the tank window

shown in FIG. 02.

N.B.: The upper section of the tank (8) is provided with an

overﬂ owing safety hole (15) in case of tank overﬁ lling.

The water tank can also be removed (FIG.02), after

removing the tank cover (21). Re-install tank with water and cover.

2. Insert plug (18) into a suitable wall outlet (see point 1

under “Caution”).

3. Push the main switch (1). The temperature light (5) will

ﬂ ash until the temperature is reached; when the tempera-

ture is reached the light will remain on.

Circuit Priming

N.B.: Upon ﬁ rst use, after dispensing steam or when the

water tank is empty, the machine’s water circuit must

always be primed.

This machine, featuring a pump to brew coffee, is equipped with a self-priming system. Place an empty cup under the brewing head (13), do not insert the ﬁ lter holder and press the hot water/coffee switch (2) (“1 Pos.).

You will hear the sound of the operating pump, and after a few seconds, water will start ﬂ owing out of the brewing head (13).

Warning! Before removing the water tank, make sure that the machine is off as not to damage the self-primer.

• 11 •

Page 14

ENGLISH

When the cup is ﬁ lled press the hot water supply button (2) again.

Using the machine for the ﬁ rst time or after a period of inactivity

N.B.: The pump self-primer could be temporarily out of order

because of an “air bubble”.

In this case water does not ﬂ ow from brewing head (13), and the following procedure should be followed: a) Place a small frothing pitcher or mug under the steam

nozzle (6).

b) Turn the knob (24) counterclockwise to open the steam/

hot water dispensing tap and press the hot water/coffee switch (2) to start dispensing.

c) After a few seconds, a steady stream of water will emerge

from the steam nozzle. Allow about one cup of water to ﬁ ll the pitcher. Press the hot water/coffee switch (2) and close the steam/hot water tap (24) to stop dispensing.

NOTE: The temperature ready-light (5) will automatically

ﬂ ash as the machine boiler heats. After switching on the machine for the ﬁ rst coffee, wait 6 minutes until the machine has fully heated up, while for all subsequent coffees the machine will be ready to use.

After cof fee brewing, however, a little dripping may occur due to wet coffee grinds in the ﬁ lter-holder.

Caution: Never operate pump without water in machine as damage to the pump may occur. Damage of pump run without water is not covered

by warranty.

This simple operation ensures an optimum brewing and must be performed:

- at ﬁ rst start-up;

- when the machine remains inactive for a long time (more

than 2 weeks).

N.B.: Dispensed water must be emptied into an adequate

drain. It is not suitable for food use. If the container ﬁ lls

up, stop dispensing water during the cycle and empty it

before resuming the operation.

A (Fig.02) - Rinse the tank and ﬁ ll it again with fresh

drinking water. B (Fig.03) - Place a container under the steam wand

(Pannarello). Open the knob (24) slowly by turning it

counter-clockwise. Press the button for dispensing water

(2). C Dispense half the water tank from the steam/hot water

wand. To stop dispensing, press the button for dispensing

water (2) once again and close the knob (24) by turning

it clockwise. D Insert the ﬁ lter holder into the brew unit from the bottom

(13) and turn it from left to right until it locks into pla-

ce. E Place a suitable container under the ﬁ lter holder. F Press the brew button (2) and dispense all the water left

in the water tank. Once the tank is empty, stop dispensing

by pressing the brew button again (2). At the end, empty

the container. G Fill the tank again and wait until the “correct temperature”

indicator light (5) turns on. H Remove the ﬁ lter holder from the unit by turning it from

right to left and rinse it with fresh drinking water.

I The machine is now ready to be used.

For further information on how to dispense hot water, please refer to sections "How to brew a good Espresso Coffee" and "Making Hot Water".

• 12 •

Page 15

Important to know……

1. The taste of your coffee depends on the characteristics of the beans from which it is made, the type of bean, where it was grown and processed. The coffee beans that are roasted for a longer period of time and at higher temperatures will be much darker in colour. Darker beans will produce a richer cup of coffee than the lightly-roasted beans.

2. A variety of dark roasts are available from which you can choose to brew your espresso. Each of these roasts is a blend of coffee beans that are roasted at a speciﬁ c temperature producing a speciﬁ c t ype of ﬂ avour. There are decaffeinated beans that have up to 98% of the caffeine content removed. The next time you purchase coffee for your espresso maker, experiment with one of the many kinds of coffee being sold. You may just ﬁ nd that it tastes better than the blend you have been using.

3. A ﬁ ne “espresso grind” for pump-driven machines must be used. Be s ure to ask for this when buying cof fee or when having beans ground. Do not use a blade-type grinder because it makes too much coffee dust and produces an irregular grind.

4. The mark of real espresso is its dark color, rich taste and the light brown, natural froth called “crema” in Italian.

5. Cappuccino is simply a combination of espresso and hot, fr othy mil k. C app ucc ino is u sua lly topp ed w ith c inn amon, nutmeg or cocoa powder.

6. Espresso Coffee should be served immediately after it is made.

7. Espresso is served in 2 to 2 ½ oz. demitasse cups. A 4 or 6 oz. cup or glass is used for cappuccino

8. Ideally, coffee beans should be ground immediately before using. Remember, it must be an “espresso grind” for pump-driven espresso machines.

9. It’s best to store ground coffee or beans in an airtight container in the freezer of your refrigerator. Ground coffee tends to absorb food odours.

ENGLISH

Warning! Never brew coffee when the steam function is on, as the temperature is too high and there is a risk of burns.

How to make a good Espresso coffee: Coffee dose programming

This Gaggia machine is able to program different water doses to obtain the desired quantity of dispensed coffee.

To adjust the water doses and store them for a following dispensing request, ﬁ rst of all carr y out the “COFFE PREPA- RATION” procedure on page 14- sections 6-7-8, and then proceed as follows: 1 Press the dose programming button (4) and keep it

pressed.

After approx. 3 seconds the pilot light will start ﬂ ashing

and at the same time the water pump will start up. 2 Let coffee ﬂ ow until the desired dose is reached 3 Release the button to stop the coffee dispensing 4 Now the water dose assigned, for one coffee, to button

(4) will be stored. 5 Every user will be free to program the doses to obtain a

mo re o r le ss s tron g co ffee and to a ssi gn b igg er o r sm all er

doses to button (4) to use 1 or 2 cup ﬁ lter. 6 After storing these doses, the machine is ready to dispense

excellent coffees.

N.B.: to brew 1 coffee press button (4) once; to brew 2 cof-

fees press button (4) twice.

• 13 •

Page 16

ENGLISH

N.B.: The self-priming system can change the ﬁ rst coffee dose. It is recommended to dispense a small quantity of water before brewing the ﬁ rst coffee.

Coffee preparation

1 Follow the procedure described under “Prepara-

tion”.

2 Insert the frothing jet device (12) into the ﬁ lter holder

(7).

Insert the “Perfect crema” ﬁ lter for ground coffee (10) into

the ﬁ lter holder, both for brewing 1 or 2 coffee cups.

Insert the ﬁ lter holder (7) into the brew group (13) from

the bottom and wait for it to heat up.

3 Place a container under the ﬁ lter holder (7). Preheat the

ﬁ lter holder by pressing the brew button (2) (this ope- ration is only necessary for the ﬁ rst coffee).

Water will start coming out. 4 Once 150 cc of water have been dispensed, press the brew

button (2) again.

5 Wait for the machine to reach the correct temperature

with the ﬁ lter holder cup inserted (warm-up time is about 6 minutes).

6 After the warm-up period, remove the warm ﬁ lter-holder

(7) from the brewing head and ﬁ ll with correctly ground espresso coffee using the measuring spoon provided.

Place one level measure of coffee in basket for each cup

of espresso. Do not overﬁ ll. Gently tamp down coffee with the tamper (17) pro-

vided. Do not compress too ﬁ rmly. 7 Clean any excess coffee from the rim of ﬁ lter holder (7).

Insert ﬁ lter holder into brew head by holding handle ap-

proximately 45 degrees to the left as you face machine.

When properly aligned,move handle ﬁ rmly to the right

to lock into position. The handle should point to the front of the machine or

slightly to the right. 8 Place one or two espresso cups on the drip plate to line

up with the spouts of the ﬁ lter holder. Press button (4)

to dispense the programmed coffee dose.

9 Coffee dispensing will be automatically stopped when the

preset level is reached (see “Coffee dose programming”); anyway coffee dispensing can be stopped by pressing

button (4) again. 10 Remove cups and serve. 11 To make more espresso, carefully and slowly remove the

ﬁ lter holder by moving handle to the left. Be careful as

hot water will be on top of the coffee grinds in the holder.

Some water will continue to drip from brewing head as

ﬁ lter holder is removed. That is normal and due to the

pump pressure in the system. Knock out used coffee grinds from ﬁ lter. For more espresso

repeat steps 6 to 10 above. 12 To prepare coffee manually, carry out steps 6 through 7

and then press button 2. When you have obtained the

desired quantity of coffee in the cup, press button 2 again

to stop the cycle. Then proceed with steps 10 and 11.

N.B.: Dispensing should not exceed 40 seconds.

Using Coffee Pods

To use coffee pods, remember to only use the “Perfect crema” pod ﬁ lter (9).

N.B.: If present, remove the “Perfect crema” ﬁ lter for ground

coffee (10).

1 Follow the procedure described in section “Prepara-

tion”.

2 Insert the frothing jet device (12) into the ﬁ lter holder (7).

Then, insert the “Perfect crema” pod ﬁ lter (9). 3 Place a container under the ﬁ lter holder (7). Preheat the

ﬁ lter holder by pressing the brew button (2) (this ope-

ration is only necessary for the ﬁ rst coffee). Water will start coming out. 4 Once 150 cc of water have been dispensed, press the brew

button (2) again. 5 After the warming phase, remove the ﬁ lter holder (7)

and insert the pod; make sure the paper of the pod does

not overhang the ﬁ lter holder. 6 Insert the ﬁ lter holder into the machine with a 45°

movement towards the left.

• 14 •

Page 17

7 Rotate it to the right to tighten it into position. The ﬁ lter

holder handle shall be perpendicular to the machine or slightly tilted towards the right.

8 On reaching the preset level (see “Programming the coffee

dose”), the machine will automatically stop brewing coffe e. I t is neve rt hele ss pos sible to in terrup t cof fe e br ewing

by pressing button (4) again. 9 Remove the cups and serve. 10 To brew more coffee, slowly remove the ﬁ lter holder with

caution, moving it towards the left. Make sure to not get

burnt with the water from coffee grounds. Once the ﬁ lter

holder has been removed, some water will still drop. This is due to the water pressure in the system. Remove

the pod from the ﬁ lter. To brew more coffee, repeat the

procedure from step 5 to 9.

Important note: Filters should be kept clean to guarantee perfect results. Clean daily after use.

If you experience a malfunction in the coffee brewing process, leave the Filters in a metal container of hot boiling water for 10 minutes, then rinse them in running water and perform another brewing.

For a deeper cleaning of the filters, we recommend using the cleaning tablets speciﬁ cally designed to maintain the efﬁ ciency of the machine.

ENGLISH

Supplying steam/Preparing Cappuccino

Steam can be used to froth the milk for cappuccinos and also to heat beverages.

Caution! Scalding hazard! Splashing may occur at the start – scalding hazard! The hot water nozzle and pipe can reach high temperatures:

avoid touching it directly with your hands.

Milk frother version:

1 Make espresso (in a large cups) as described above 2 With the machine ready to deliver coffee, convey the

pipe over the drip tray (11), open the “Hot water/steam” tap knob (24) for a few seconds so to let the remaining water come out of the steam pipe; after a few seconds

only steam will come out. 3 Close the steam/hot water tap knob (24). 4 Press steam switch (3). 5 After approx. 50-60 seconds and when the exact tem-

perature light (5) lights up ﬁ xed, put the pot half ﬁ lled

with cold milk under the frother. See Fig.03. IMPORTANT: To obtain a better cappuccino, the milk

and the cup must be cold.

6 Slowly turn steam valve knob (24) counter counter-

clockwise to release steam. IMPORTANT. The more you turn the knob, the greater

the steam pressure for frothing.

N.B.: Dispensing should not exceed 60 seconds. 7 Move pitcher in circular motion keeping the tip of steam

nozzle just under surface of milk as it begins to froth. Do

not let milk come to a boil since it will not froth. 8 When you have made enough froth,turn steam knob

clockwise to shut off steam and remove pitcher.Press

the steam button (3) again. 9 Spoon the froth onto the espresso in each cup and gently

pour the hot milk along the side of the cup. Top each cup of cappuccino with a dash of cinnamon,

cocoa and nutmeg. Serve.

NOTE: I f yo u wa nt to make mor e es pre sso immed iatel y aft er

steaming milk, the machine boiler must be reﬁ lled with

water and temperature brought down to a brewing tem-

• 15 •

Page 18

ENGLISH

perature. Otherwise, espresso may taste “burned”.

Warning! If coffee is brewed without reducing the temperature through water dispensing, you may get burnt!

To do this: place an empty cup on drip plate. Do not insert ﬁ lter holder. Press the manual supply button (2) and let water ﬁ ll the

cup. Press the button (2) again. You many now proceed to make more espresso.

Keeping it clean:

1 IMPORTANT: the steam nozzle should be cleaned after

each use in order to avoid build up of milk deposits that are very difﬁ cult to clean. Cleaning is made easy as can be seen in the DESCRIPTION OF PARTS. The outer part of nozzle can be removd by pulling downward.

The outside of the steam pipe can be cleaned with a damp

cloth.

The steam jet is cleaned by running a shot of steam

through it.

The hole in the steam nozzle must be kept open. A needle

may be used.

Making hot water:

Caution! Scalding hazard! Splashing may occur at the start – scalding hazard! The hot water nozzle and pipe can reach high temperatures:

avoid touching it directly with your hands.

1. Follow the procedure described under “Preparation”.

2. Press the power switch (1).

3. Allow about 6 minutes for the machine to reach its proper

operating temperature.

4. Place a pitcher under the steam nozzle (6).

5. Slowly turn the steam knob (24) counterclockwise.

6. Press the hot water supply button (2) to allow the sup-

ply.

7. After obtaining the desired quantity of hot water, press

button (2) again, close the steam knob (24) by turning

it anticlockwise. Then remove the container. N.B.: A max.supply of 40 seconds is recommended.

Pay attention as the Turbo-Frother

steam nozzle could be hot!

Air intake to be kept clean and

free from residues.

2 Clean ﬁ lter holder and ﬁ lter in warm water after use. 3 Wipe body of machine with a damp cloth as required. 4 Remove drip tray and plate (11-22) and wash in warm

soapy water. Do not use abrasive substances.

5 Clean the seal (14) inside of the brewing head (13) and

keep it clean.

6 The shower disc (16) should be unscrewed and cleaned

periodically depending on frequency of use.

7 If the machine is not used for long periods, discharge the

water from the boiler by turning the steam knob (24) counterclockwise, and press the manual dispensing /hot water button (2) and the steam button (3). Discharge from the frother a quantity of water equal to two cappuccino cups. Close the steam knob (24) and press the manual dispensing/hot water button (2) and the steam

• 16 •

Page 19

button (3). Switch off the machine. Never use the pump

without water. 8 NOTE: It is very normal for an espresso machine to emit

steam and drip occasionally as the water pressure changes

during use.

Be certain to empty drip tray (11) as required.

Descaling

Limescale normally builds up with the use of the appliance. The machine needs descaling every 1-2 months (if used) and/or whenever a reduction in water ﬂ ow is noticed. Use the GAGGIA descaling product only.

NOTE: Use the GAGGIA descaling

product only. Its formula has

been designed to ensure better

machine performance and ope-

ration for its whole operating

life. If correctly used, it also

avoids alterations in the brewed

product. The descaling solution

is to be disposed of according to

the manufacturer’s instructions

and/or regulations in force in

the country of use.

NOTE: Never drink the descaling solution or any products

dispensed until the cycle has ﬁ nished. Never use vinegar

as a descaling solution.

1 Insert the ﬁ lter holder into the brew unit from the bottom

(13) and turn it from left to right until it locks into pla-

ce. 2 Remove and empty the water tank. 3 (Fig.02) - Pour the ENTIRE content of the GAGGIA

concentrated descaling solution into the water tank, and

then ﬁ ll the tank with fresh drinking water up to the MAX

level. 4 Remove the Pannarello (or Cappuccinatore) installed on

the steam wand, if any. 5 Switch on the machine by pressing the ON/OFF button (1). (Fig.03) - Fill up (as described in the Section ‘Making

ENGLISH

hot water’ of the manual) two cups of water (about 150 ml each) from the steam/hot water wand and turn off the machine by pressing the ON/OFF button (1).

6 Leave the descaling solution to descale for approx.15-20

minutes with the machine turned off.

7 Switch on the machine by pressing the ON/OFF button (1). (Fig.03) - Fill up (as described in the Section ‘Making

hot water’ of the manual) two cups of water (about 150 ml each) from the steam/hot water wand. Then turn the machine off by means of the ON/OFF button (1) and leave it off for 3 minutes.

8 Repeat the operations as described in step 7 until the

water tank is completely empty.

9 (Fig.02) - Rinse the tank and ﬁ ll it again with fresh

drinking water.

10 (Fig.03) - Place a container under the steam wand

(Pannarello).

Open the knob (24) slowly by turning it counter-clockwise.

Press the button for dispensing water (2).

11 Dispense the whole water tank from the steam/hot water

wand. To stop dispensing, press the button for dispensing water (2) once again and close the knob (24) by turning it clockwise.

12 (Fig.02) - Fill the water tank with fresh drinking water. 13 Place a suitable container under the ﬁ lter holder. 14 Press the brew button (2) and dispense all the water in

the water tank. Once the tank is empty, stop dispensing by pressing the brew button again (2). At the end, empty the container.

15 Remove the ﬁ lter holder from the unit by turning it from

right to left and rinse it with fresh drinking water.

16 The machine is now ready to be used.

The descaling cycle is now complete.

(Fig.03) - Fill the tank again with fresh water. If necessary, prime the circuit as described in Section ‘Starting up’ of the manual.

Once ﬁ nished, reposition the Pannarello (or Cappuccinatore) on the steam wand.

• 17 •

Page 20

ENGLISH

In the event of faulty function

Problem: Check to ensure against the following:

Water is in tank.

Coffee does not ﬂ ow.

Filter basket clogged because coffee is too ﬁ ne or compressed too ﬁ rmly. Shower disc requires cleaning.

Coffee ﬂ ows too quickly.

Coffee is ground too coarsely. Coffee is not pressed down with tamper.

No water in tank.

Pump makes loud noise.

Pump not primed. Coffee is ground too coarsely.

Water leaking excessively from ﬁ lter holder.

Filter holder not properly inserted in brew head. Gasket in brewing head dirty or worn. Coffee grinds not cleaned off the rim of ﬁ lter holder.

Coffee is ground too coarsely.

Espresso has little creamy froth.

Coffee is not pressed down with tamper. Coffee is too old or dried out.

Machine is not warmed up

Espresso is too cold.

Coffee is ground too coarsely. Coffee has been brewed in cold cups. It is recommended to always brew coffee in warm cups.

Not enough milk froth.

Alarms - When the button being used ﬂ ashes:

Steam nozzle and/or air intake hole clogged. Milk is too hot.

Empty tank No water

Fill tank and repeat boiler ﬁ lling procedures.

Pump noise

Too ﬁ ne grinding Modify grinding

Dirty ﬁ lter Clean shower (16)

Too pressed coffee Avoid press coffee excessively

• 18 •

Page 21

ENGLISH

• 19 •

Page 22

DEUTSCH

Wir gratulieren Ihnen zu Ihrer Wahl!

Dank der Maschine können Sie jetzt bequem zu Hause einen köstlichen Espresso oder Cappuccino trinken. Den original italienischen Espresso bereitet man zu, indem man schnell unter Druck gesetztes und auf die richtige Temperatur erhitztes Wasser durch eine fein geröstete Kaffeemischung ﬁ ltern lässt. Das Mittelteil der Espressomaschine besteht aus einer Hochpräzisionspumpe. Pumpen- und Wasserzuﬂ uss können über einen Schalter eingestellt werden.

HINWEISE:

Diese Espressomaschine wurde ausschliesslich für den Haushalt entwickelt. Wartungseingriffe oder Reparaturen müssen von einem befugten Kundendienst erfolgen. Das gilt nicht für Reinigungs- oder ordentliche Wartungsarbeiten.

1. Sicherstellen, dass die auf dem Datenschild des Geräts

angegebene Spannung mit der Ihres Netzanschlusses

übereinstimmt.

2. Nie lauwarmes oder heisses Wasser in den Wasserbehälter

füllen. Ausschliesslich kaltes Wasser verwenden.

3. Während des Betriebs nie die heissen Teile oder das Netz-

kabel der Maschine berühren.

4. Keine Schleif- oder Scheuermittel zum Reinigen verwen-

den.

5. Um die Verkalkung zu begrenzen, kann Mineralwasser

ohne Kohlensäure verwendet werden und die Hinweise

im Kapitel “Entkalkung” müssen beachtet werden.

6. Die Maschine keinesfalls in Wasser tauchen.

7. Den Heißwasser- oder Dampfstrahl keinesfalls auf sich

selbst oder auf andere Personen richten. Stets die ent-

sprechenden Griffe oder Regler benutzen.

8. Der unter Druck stehende Filterhalter darf keinesfalls

während der Ausgabe des Kaffees herausgenommen

(abgenommen) werden. Während der Aufheizphase der

Brühgruppe besteht die Möglichkeit des Austritts von

Tropfen heißen Wassers.

Wichtige

Vorsichtsmassnahmen

Bei der Verwendung von Elektrogeräten empﬁ ehlt es sich, sich an einige Vorsichtsmassnahmen zu halten, um die Gefahr von Brand, elektrischen Schlägen und Unfällen einzuschränken. 1 Alle, in diesem oder jedem anderen in der Verpackung

enthaltenen Heft, angegebenen Anweisungen und Informationen aufmerksam durchlesen, ehe die Espressomaschine eingeschaltet oder benutzt wird.

2 Keine heissen Flächen berühren. 3 Netzkabel, Stecker oder den Maschinenkörper nicht in Was-

ser oder andere Flüssigkeit tauchen, um Brand, elektrische Schläge oder Unfälle zu vermeiden.

4 Im Beisein von Kindern die Espressomaschine mit besonderer

Vorsicht handhaben.

5 Den Stecker aus der Steckdose ziehen, sobald die Maschinen

nicht mehr benutzt wird oder während der Reinigung. Bevor Teile entnommen oder eingesetzt werden, sowie vor der Reinigung, die Maschine abkühlen lassen.

6 Keine kaputten, defekten oder Geräte mit beschädigtem

Netzkabel oder -Stecker verwenden. Das schadhafte Gerät beim nächsten Händler oder Kundendienst prüfen, reparieren oder neu einstellen lassen.

7 Die Verwendung nicht vom Hersteller empfohlenen Zubehörs

kann Brand, elektrische Schläge oder Unfälle verursachen.

8 Die Espressomaschine nicht im Freien verwenden. 9 Das Kabel darf nicht vom Tisch herunterhangen oder heisse

Flächen berühren.

10 Die Espressomaschine nicht in der Nähe von heissen Küchen-

herden oder Backöfen verwenden.

11 Prüfen, ob die Espressomaschine sich in „Aus“ Stellung

beﬁ ndet, ehe man den Stecker einsteckt. Zum Ausschalten auf

„Aus“ stellen, dann den Stecker aus der Steckdose ziehen. 12 Die Maschine nur im Haushalt verwenden. 13 Bei Verwendung von heissem Dampf mit äusserster Vorsicht

verfahren. 14 Das Gerät darf nicht von Personen (oder Kindern) mit körperli-

chen oder geistigen Behinderungen oder mit auf die Sinne be-

zogenen Einschränkungen oder mit mangelnden einschlägigen

Erfahrungen und Kenntnissen benutzt werden, sofern diese

Personen nicht speziﬁ sch angeleitet oder überwacht werden.

Kinder müssen überwacht werden, um zu verhindern, daß sie

mit dem Gerät spielen könnten. Das Gerät ist kein Spielzeug:

bitte vor Kindern schützen. 15 Diese anweisungen gut aufbewahren

• 20 •

Page 23

Beschreibung:

FIG. 01

1 Hauptschalter. 2 Taste manuelle Ausgabe / Heißwasser 3 Dampftaste 4 Programmiertaste Dosis/Kaffee Ausgabe 5 Leuchtanzeige korrekte Temperatur erreicht 6 Turbo-Dampfdüse (abnehmbar) 7 Filterhalter 8 Wasserbehälter (abnehmbar) 9 Filter “Perfekte Crema” für Pads 10 Filter “Perfekte Crema” für gemahlenen Kaffee 11 Becken (ausziehbares) 12 Perlstrahl-Aufschäumer 13 Brühkopf 14 Dichtung des Filterhalters 15 Überlauf 16 Verteiler 17 Druckstück 18 Netzkabel und -Stecker 19 Messbecher 20 Ausgabekopf 21 Wasserbehälterdeckel 22 Gitter (ausziehbar) 23 Kit Cappuccinatore (OPTION) 24 Dampf-/Heisswasserknopf

DEUTSCH

eingesteckt werden. Passt der Stecker nicht korrekt in die Steckdose, muss der Stecker umgedreht werden. Passt der Stecker dann immer noch nicht, sollte ein qualiﬁ zierter Elektriker gerufen werden. Die Sicherheitsvorrichtung sollte nicht umgangen werden;

3 Das Netzkabel darf nicht am Tisch herunterhängen;

Sie könnten darüber stolpern.

4 Bei Schäden am Netzkabel muss dieses vom Her-

steller oder von dessen Kundendienst ausgetauscht werden.

Vorbereitung der Espressomaschine:

1. Den Deckel vom Wasserbehälter (21) abnehmen und ihn

mit kaltem Wasser bis zu dem im Fenster des Behälters

angegebenen Stand auffüllen, wie die Abb. 02 zeigt.

N.B.: Am oberen Teil des Behälters beﬁ ndet sich ein Sicher-

heits-Überlauﬂ och (15) für eventuelle Auffüllübermengen

im Behälter.

Der Wasserbehälter (Abb.02) kann auch nach Abnahme

des Deckels (21) entfernt werden. Den mit Wasser gefüllten Tank wieder einsetzen und den

Deckel aufsetzen.

2. Den Netzstecker (18) in eine passende Steckdose (siehe

HINWEISE, Punkt 1) stecken. 3 Den Hauptschalter (1) drücken. Die Temperaturkontroll-

lampe (5) blinkt, bis die richtige Temperatur erreicht ist

und bleibt dann eingeschaltet.

Betriebsanleitungen zum Netzkabel

A Das mitgelieferte Netzkabel ist relativ kurz, damit es sich

nicht verdrehen kann oder Sie darüber stolpern.

B Längere Netzkabel können verwendet werden, doch sollte

man dabei mit grösste Vorsicht vorgehen.

C Sollte ein längeres Netzkabel verwendet werden, folgen-

des überprüfen:

1 dass die auf der Verlängerungsschnur vermerkte

Spannung mindestens der des Elektrogerätes entspricht;

2 dass es einen Stecker mit drei Stiften (Erdung) hat,

falls das Netzkabel des Elektrogerätes ebenfalls drei

Verfügt das Stromversorgungskabel über einen

hat; gepolten Stecker (ein Kontakt ist breiter als der andere) als Sicherheitsvorrichtung, so kann dieser Stecker nur in einer Richtung in die gepolte Steckdose

Entlüftung des Systems

HINWEIS: Bei der ersten Inbetriebnahme, nach der

Dampfausgabe und wenn kein Wasser mehr im Tank

vorhanden ist, muss das System der Maschine stets

entlüftet werden.

Diese Maschine, die eine Pumpe verwendet, ist mit einer Selbsteinschaltung versehen. Eine leere Tasse unter die Brühgruppe (13) stellen, ohne den Filterhalter einzusetzen, und die Taste Kaffee / Heißwasser (2) in die Position “1” stellen.

Achtung! Vor der Abnahme des Wassertanks, sicherstellen, dass die Maschine ausgeschaltet ist, um Beschädigungen der Selbsteinschaltung

zu vermeiden.

• 21 •

Page 24

DEUTSCH

Die dadurch aktivierte Pumpe ist zu hören; Nach einigen Sekunden beginnt das Wasser aus der Brühgruppe (13) auszuﬂ ießen.

Ist die Taste voll, erneut die Heißwassertaste (2) drücken.

N.B.: Es besteht die Möglichkeit, dass die Selbsteinschal-

tung der Pumpe wegen einer Luftblase zeitweilig nicht funktioniert.

Falls aus der Gruppe (13) kein Kaffee rinnt: a) Eine Tasse oder einen Becher unter die Dampfdüse (6)

stellen

b) Den Drehknopf (24) gegen den Uhrzeigersinn drehen, um

den Hahn für Dampf/Warmwasser zu öffnen und für die Ausgabe den Schalter Warmwasser/Kaffe (2) drücken.

c) Nach wenigen Sekunden beginnt Wasser aus der Dampf-

düse auszutreten. Etwa eine Tasse Wasser auslaufen lassen. Den Schalter Warmwasser/Kaffee (2) drücken und den Hahn für Dampf/Warmwasser (24) zur Unterbrechung der Ausgabe schließen.

HINWEIS: Die Kontrollampe, die das Erreichen der richtigen

Temperatur (5) anzeigt, schaltet sich während der Aufheizung ständig an und aus. Nachdem das Gerät eingeschaltet wurde, muss sich dieses erwärmen. Deshalb 6 Minuten abwarten und dann den ersten Espresso aufbrühen. Danach kann ein Espresso nach dem anderen ohne Wartezeiten ausgegeben werden.

Nach der Abgabe des Kaffees kann es jedenfalls zu einem leichten Tropfen wegen der im Filterhalter befindlichen feuchten Kafferückstände kommen.

ACHTUNG: Um Beschädigungen zu vermeiden, die Pumpe auf keinen Fall einschalten, wenn

kein Wasser in der Espressomaschine ist. Eine missbräuchliche Verwendung der Pumpe schliesst automatisch alle Garantieleistungen aus.

Erste Inbetriebnahme oder Benutzung nach längerer Nichtbenutzung

Dieser einfache Vorgang gewährleistet eine optimale Ausgabe und muss ausgeführt werden:

- bei der ersten Inbetriebnahme;

- nach einem längeren Zeitraum der Nichtbenutzung der Maschine (länger als 2 Wochen).

N.B.: Das ausgegebene Wasser muss über einen entspre-

chenden Abfluss entsorgt werden und darf nicht für Lebensmittelzwecke verwendet werden. Sollte der Behälter während des Zyklus voll werden, muss die Ausgabe gestoppt und der Behälter geleert werden, bevor der Vorgang fortgesetzt wird.

A (Fig.02) - Den Tank ausspülen und mit frischem Trink-

wasser füllen.

B (Fig.03) - Einen Behälter unter die Dampfdüse (Panna-

rello) stellen. Den Drehknopf des Reglers (24) langsam öffnen, indem er im Gegenuhrzeigersinn gedreht wird. Die Taste für die Wasserentnahme (2) drücken.

C Die Hälfte des Inhalts des Wassertanks über die Heißwas-

ser-/Dampfdüse abﬂ ießen lassen. Um die Ausgabe zu beenden, erneut die Taste für die Wasserentnahme (2) drücken und den Drehknopf des Reglers (24) schließen, indem dieser im Uhrzeigersinn gedreht wird.

D Den Filterhalter von unten in die Brühgruppe (13) einset-

zen und von links nach rechts drehen, bis er einrastet.

E Einen geeigneten Behälter unter den Filterhalter stellen. F Die Taste für die Kaffeeausgabe (2) drücken und das

gesamte im Tank verbliebene Wasser ablassen. Ist kein Wasser mehr vorhanden, die Ausgabe abbrechen, indem erneut die Taste für die Kaffeeausgabe (2) gedrückt wird. Anschließend den Behälter entleeren.

G Den Tank erneut füllen und warten, bis die Kontrolllampe

“korrekte Temperatur” (5) auﬂ euchtet.

H Den Filterhalter durch Drehung von rechts nach links aus der

Brühgruppe herausnehmen und mit frischem Trinkwasser ausspülen.

I Danach ist die Maschine betriebsbereit.

• 22 •

Page 25

Für ausführlichere Informationen zur Ausgabe von heißem Wasser ist auf den entsprechenden Abschnitt “Vorbereitung der

Espressomaschine” und “Heisswasserbereitung”

Bezug zu nehmen.

DEUTSCH

Achtung! Keinen Kaffee ausgeben, wenn die Dampffunktion angewählt ist, da die Temperatur dann zu hoch ist und die Gefahr von Verbrennun-

gen besteht.

Was Sie wissen müssen:

1. Der Geschmack des Kaffees hängt von Qualität und Sorte der Kaffeebohnen ab, aus denen er hergestellt wird. Der besondere Geschmack einer Kaffeebohne hängt von verschiedenen Faktoren ab, aber sein Geschmack und sein Aroma sind das Ergebnis des Röstverfahrens. Die länger und bei höheren Temperaturen gerösteten Bohnen sind dunkler. Dunklere Bohnen haben ein stärkeres Aroma als hellere.

2. Der Handel bietet verschiedene Kaffeesorten. Jedem Röstverfahren entspricht eine bei einer bestimmten Temperatur geröstete Mischung und jeweils ein besonderes Aroma. Desweiteren gibt es koffeinfreie Mischungen, die nur 2% Koffein enthalten. Probieren Sie mit Ihrer Kaf feemaschine eine der verschiedenen, im Handel erhältlichen, Kaffeesorten aus. Sie werden vielleicht dabei „Ihre“ Mischung ﬁ nden.

3. Bei Espressomaschinen mit Pumpe müssen feiner gemahlene Mischungen verwendet werden. Vergewissern Sie Sich, dass Sie eine solche Mischung kaufen oder mahlen lassen. Keine Kaffeemühle mit Messer verwenden, weil sie zuviel Kaffeestaub freisetzt und eine unregelmässig gemahlene Mischung herstellt.

4. Den richtigen Espresso erkennt man an der dunklen Farbe, dem vollen Geschmack und der typischen „Creme“.

5. Der Cappuccino ist eine besondere Verbindung von Espresso und heisser, aufgeschäumter Milch. Es empﬁ ehlt sich, Kaffee, Milch und Schaum in gleichen Mengen zu verwenden. Kann mit etwas Zimt, Muskatnuss oder Kakao bestreut werden.

6. Den Espresso sofort nach dem Aufschütten servieren.

7. Espresso in Mokka- und Cappuccino in Kaffeetassen servieren.

8. Ideal ist es, den Kaffee erst kurz vor der Verwendung zu mahlen. Nicht vergessen, ihn speziell für Espressomaschinen mit Pumpe mahlen zu lassen.

9. Es empﬁ ehlt sich, den gemahlenen Kaffee oder die Kaffeebohnen in hermetisch verschlossenen Dosen im Gefrierfach aufzubewahren. Gemahlener Kaffee nimmt leicht Gerüche an.

Wie man einen guten Espresso zubereitet

Programmierung der Kaffeemengen.

Mit dieser Gaggia-Maschine können verschiedene Wassermengen programmiert werden, um die gewünschte Kaffeeausgabemenge zu erhalten.

Um die Wassermenge einzustellen und für eine nächste Ausgabe zu speichern, sind erst die Anweisungen unter “KAFFEE ZUBEREITEN”, Seite 24, Paragraph 6-7-8 zu befolgen, dann wie folgt vorgehen: 1 Den Knopf für die Mengeneinstellung (4) drücken und

gedrückt lassen.

Nach ca. 3 Sekunden beginnt die Kontroll-Leuchte zu

blinken und die Wasserpumpe läuft gleichzeitig an.

2 Den Kaf fee auslaufen lassen, bis dier gewünschten Menge

erreicht wird.

3 Die Taste loslassen, damit die Kaffeeausgabe unterbrochen

wird.

4 An dieser Stelle wird mit der Taste (4) die für den Kaffee

festgelegte Wassermenge gespeichert.

5 Jeder kann für sich die Dosierungen für einen mehr oder

weniger starken Kaffee programmieren und den Taste (4) geringere oder größere Wassermengen zuordnen, um Filter für 1 oder 2 Tassen verwenden zu können.

6 Nach der Speicherung dieser Mengen ist die Maschine für

die Ausgabe von besten Kaffees bereit.

N.B.: Für die Ausgabe eines Kaffees, die Taste (4) einmal

drücken, für die Ausgabe von 2 Tassen Kaffee, die Taste (4) zweimal hintereinander drücken.

• 23 •

Page 26

DEUTSCH

N.B.: Die Selbsteinschaltung kann zu Änderungen der Portion beim ersten Kaffee führen. Es wird empfohlen, vor dem Brühen des ersten Kaffees eine kleine Wassermenge zu entnehmen.

Kaffee zubereiten.

1 Das im Kapitel „Vorbereitung der Espressoma-

schine“ beschriebene Verfahren anwenden.

2 Den Perlstrahl-Aufschäumer (12) in den Filterhalter (7)

einsetzen.

Den Filter “Perfekte Crema” für gemahlenen Kaffee (10) in

den Filterhalter einsetzen. Dies gilt sowohl für die Ausgabe von 1 als auch von 2 Tassen Kaffee.

Den Filterhalter (7) von unten in die Brühgruppe (13)

einsetzen und die Erwärmung abwarten.

3 Einen Behälter unter den Filterhalter (7) stellen. Den Filter-

halter vorwärmen, indem die Taste für die Kaffeeausgabe (2) gedrückt wird (dieser Vorgang ist lediglich für den ersten Kaffee erforderlich).

Das Wasser beginnt herauszuﬂ ießen. 4 Nachdem 150 cm³ Wasser ausgegeben wurden, den

Kaffeeschalter (2) erneut drücken.

5 Abwarten bis die Maschine die korrekte Temperatur

erreicht, mit der eingesetzten Aufnahme des Filterhalters (Aufheizzeit ca. 6 Minuten).

6 Nach der Erwärmung den heissen Filterhalter (7) heraus-

nehmen und mit gemahlenem Kaffee füllen, wobei man den mitgelieferten Messbecher verwendet.

Jeweils einen Messbecher pro Tasse rechnen. Nicht zuviel einfüllen. Mit dem Druckstück (17) leicht andrücken. Nicht zu stark drücken. 7 Den Rand des Filterhalters (7) von eventuellen Kaf-

feerückständen säubern. Den Filterhalter mit einer um 45 Grad nach links gerichteten Bewegung in die Maschine einsetzen. Dann nach rechts drehen und in dieser Stellung festklemmen. Der Griff des Filterhalters muss rechtwinklig zur Maschine oder leicht nach rechts verstellt stehen.

8 1 oder 2 Tassen unter den Filterhalter stellen. Die Taste

(4) für die Ausgabe der programmierten Kaffeemenge drücken.

9 Die Kaffeeausgabe stoppt automatisch, sobald die vorein-

gestellte Menge erreicht wird (Siehe “Programmierung der Kaffeemengen”); Die Kaffeeausgabe kann auch durch nochmaliges Drücken der Taste (4) unterbrochen werden.

Die Taste (4). 10 Die Tassen aus der Maschine nehmen und servieren 11 Um weiteren Kaffee aufgiessen zu können, langsam und

sorgfältig den Filterhalter entfernen, indem man ihn nach

links bewegt. Vorsicht vor Verbrennungen durch eventuell

auf dem Kaffeesatz zurückgebliebenes Wasser! Ein bisschen Wasser tropft nach Entfernung des Filterhal-

ters noch heraus. Das ist normal und bedingt durch den

Pumpendruck. Den Kaffeesatz aus dem Filter entfernen

und den Filter ausspülen. Will man neuen Kaffee bereiten, die Phasen von 6 bis 10

wiederholen. 12 Führen Sie zur Zubereitung von Kaffee im Manualbetrieb

die unter den Punkten 6 bis 7 beschriebenen Schritte aus

und drücken Sie anschließend die Taste 2. Zum Abbrechen

des Abgabevorgangs (wenn die gewünschte Dosierung

erreicht ist) erneut die Taste 2 drücken. Anschließend die

Schritte Punkt 10 und 11 ausführen.

NB.: Wir empfehlen ein Aufbrühen von höchstens 40 Sekunden.

Verwendung von Kaffeepads

Für die Verwendung von Pads ist ausschließlich der Filter “Perfekte Crema” für Pads (9) zu benutzen.

Hinweis: Soweit vorhanden, den Filter “Perfekte Crema” für

gemahlenen Kaffee (10) entfernen.

1 Die im Kapitel „Vorbereitung der Espressoma-

schine“ beschriebene Vorgehensweise ausführen.

2 Den Perlstrahl-Aufschäumer (12) in den Filterhalter (7)

einsetzen. Nachfolgend den Filter “Perfekte Crema” für

Pads (9) einsetzen. 3 Einen Behälter unter den Filterhalter (7) stellen. Den Filter-

halter vorwärmen, indem die Taste für die Kaffeeausgabe

(2) gedrückt wird (dieser Vorgang ist lediglich für

den ersten Kaffee erforderlich). Das Wasser beginnt herauszuﬂ ießen. 4 Nachdem 150 cm³ Wasser ausgegeben wurden, den

Kaffeeschalter (2) erneut drücken.

• 24 •

Page 27

5 Nach dem Aufheizen den Filterhalter (7) abnehmen und

den Pad einlegen. Sicherstellen, dass das Papier des Kaffeepads nicht über den Filterhalter übersteht.

6 Den Filterhalter mit einer Bewegung von 45° nach links

in die Maschine einsetzen.

7 Dann nach rechts drehen, um ihn in der Position zu

verriegeln. Der Griff des Filterhalters muss sich in einer Position rechtwinklig zur Maschine oder leicht nach rechts verschoben beﬁ nden.

8 Die Kaffeeausgabe wird automatisch beendet, wenn die

voreingestellte Menge erreicht wird (siehe Programmierung der Kaffeeportion). Die Kaffeeausgabe kann jedoch auch durch erneuten Druck der Taste (4) abgebrochen

werden. 9 Die Tassen entnehmen und den Kaffee servieren. 10 Für die Zubereitung eines weiteren Kaffees den Filterhalter

langsam und vorsichtig abnehmen, indem er nach links

gedreht wird. Darauf achten, dass die Hände nicht mit

dem Wasser auf dem Kaffeesatz in Berührung kommen.

Verbrennungsgefahr! Etwas Wasser tropft noch heraus,

nachdem der Filterhalter entfernt wurde. Dies ist auf den Druck des Wassers im System zurück-

zuführen. Den Pad aus dem Filter entfernen. Für die

Zubereitung eines weiteren Kaffees die Phasen von 5 bis

9 wiederholen.

Wichtiger Hinweis: Die Filter müssen stets sauber gehalten werden, um ein optimales Ergebnis zu gewährleisten. Täglich nach Gebrauch reinigen.

Sollten Störungen bei der Kaffeeausgabe auftreten, sollten die Filter für einen Zeitraum von 10 Minuten in einen Metallbehälter mit kochendem Wasser gelegt werden. Nachfolgend werden sie unter laufendem Wasser gespült. Dann kann eine neue Ausgabe vorgenommen werden.

Für eine optimale Reinigung der Filter wird der Kauf von Reinigungstabs empfohlen, die eigens für die perfekte Pflege Ihrer Maschine entwickelt wurden.

DEUTSCH

Dampfausgabe / Zubereitung eines Cappuccino

Mit dem Dampf kann die Milch für den Cappuccino aufgeschäumt werden, er kann aber auch zur Erwärmung von Getränken verwendet werden.

Achtung: Verbrühungsgefahr! Achtung! Am Anfang der Ausgabe können kurze

Heißwasserspritzer austreten. Die Ausgabedüse kann hohe Temperaturen erreichen: nicht direkt mit den Händen berühren!

Turbo-Dampfdüse Darstellung

1 Den Espresso wie bereits erwähnt in grossen Kaffeetassen

zubereiten.

2 Bei betriebsbereiter Maschine, das Dampfrohr über das

Becken (11) halten, den Hahn (24) “Heißwasser/Dampf” einige Sekunden öffnen, damit das restliche Wasser aus dem Dampfrohr ausgelassen wird; nach kurzer Zeit wird

nur noch Dampf entweichen. 3 Den Dampf-/Heißwasserhahn (24) schließen. 4 Den Dampfschalter (3) drücken. 5 Nach ca. 50-60 Sekunden, wenn die Kontroll-Leuchte nach

Erreichung der korrekten Temperatur (5) fest leuchtet, die

Kanne halb gefüllt mit Milch unter die Dampfdüse stellen.

Siehe Abb. 03.

WICHTIG: Um einen ausgezeichneten Cappuccino zu

erhalten, müssen sowohl die Milch als auch die Tasse kalt

sein.

6 Den Knopf des Dampfabgabeventils (24) gegen den Uhr-

zeigersinn drehen, um den Dampf austreten zu lassen.

WICHTIG: bei Drehen des Knopfs nimmt der Dampfdruck

zu.

NB.: Wir empfehlen ein Aufbrühen von höchstens 60

Sekunden. 7 Den Becher im Kreis bewegen, wobei man darauf achten

muss, dass das äussere Ende der Dampfdüse nur dann

in die Milch getaucht wird, sobald die Schaumbildung

einsetzt. Die Milch nicht zum Kochen bringen. 8 Hat sich der gewünschte Schaum gebildet, den Dampf-

knopf im Uhzeigersinn drehen, um die Dampfabgabe

zu unterbrechen. Den Becher wegnehmen. Erneut die

Dampftaste (3) drücken.

• 25 •

Page 28

DEUTSCH

9 Den Milch Schaum auf den Kaffee giessen. Mit Zimt,

Kakao oder Muskatnuss würzen.

HINWEIS: Soll sofort neuer Kaffee aufgeschüttet werden,

den Behälter mit Wasser füllen und auf die richtige Temperatur bringen denn sonst könnte der Kaffee verbrannt schmecken.

Achtung! Wird der Kaffee ausgegeben, ohne dass die Temperatur durch die Ausgabe von Wasser abgesenkt wurde, besteht Verbrennungsgefahr!

Eine leere Tasse auf den Wassersammelrost stellen. Den Filterhalter nicht einsetzen.

Die Taste für die manuelle Ausgabe (2) drücken und die Tasse mit Wasser füllen.

Erneut die Taste (2) drücken. Jetzt kann neuer Kaffee afgeschüttet werden.

Heisswasserbereitung

Achtung: Verbrühungsgefahr! Achtung! Am Anfang der Ausgabe können kurze

Heißwasserspritzer austreten. Die Ausgabedüse kann hohe Temperaturen erreichen: nicht direkt mit den Händen berühren!

Reinigungsanleitung

1 WICHTIG: Um zu vermeiden das sich Milchreste abla-

gern, die dann sehr schwer zu beseitigen sind, sollte die Dampfdüse nach jedem Gebrauch gereinigt werden: Die Anleitung zur Reinigung, die sehr einfach zu vollziehen ist, sehen Sie bitte in der BESCHREIBUNG DER TEILE nach.

Die Ummantelung kann, indem man sie nach unten drückt,

abgenommen werden.

Dampf ein/zwei Sekunden auströmen lassen und Düse

freilegen.

Dampfdüse von aussen und falls erforderlich das Loch mit

einer Nadel reinigen.

Vorsicht: Dampfdüse nicht

anfassen; diese könnte heiss

sein!

Belüftungshaube, ist sauber und

frei von Rückständen zu halten

1 Sich an das unter „Vorbereitung der Espressoma-

schine“ beschrieben Verfahren halten.

2 Den Hauptschalter (1) drücken. 3 6 Minuten abwarten, bis die Maschine die richtige Be-

triebstemperatur erreicht hat. 4 Einen Becher unter die Dampfdüse (6) stellen. 5 Den Dampfhahn (24) langsam im gegen den Uhrzeiger-

sinn drehen. 6 Die Heißwassertaste(4) drücken, um mit der Ausgabe zu

beginnen. 7 Ist die gewünschte Heißwassermenge erreicht, erneut

die Taste (2) drücken, den Dampfhahn (24) gegen

den Uhrzeigersinn drehen und schließen. Den Behälter

entfernen. N.B.: Eine Ausgabezeit von 40 Sekunden sollte nicht

überschritten werden.

2 Filterhalter und Filter nach Gebrauch mit lauwarmen

Wasser spülen.

3 Den Maschinenkörper mit einem feuchten Tuch abwi-

schen.

4 Wassersammelrost und -schale (11-22) herausnehmen und

mit lauwarmen Wasser auswaschen. Zur Reinigung des Wassersammelbereichs einen Schwamm verwenden.

5 Die Dichtung (14) innen im Kaffeeausschütter (13)

reinigen.

6 Von Zeit zu Zeit, je nach Häuﬁ gkeit der Verwendung, den

Verteiler (16) abschrauben und säubern.

7 Wenn die Maschine für längere Zeit nicht gebraucht wird,

das Wasser im Tank durch Drehen gegen den Uhrzeigersinn des Dampf-Handrads (24) und Drücken der Taste für den manuellen Auslauf des Warmwassers (2) und

• 26 •

Page 29

der Dampftaste (3) ablassen. Aus der Dampfdüse eine

Wassermenge von zwei Tassen Capuccino ausströmen

lassen. Das Dampf-Handrad (24) zudrehen und die Taste

für den manuellen Auslauf des Warmwassers (2) und die

Dampftaste (3) drücken. Die Maschine ausschalten. Es

darf nie die Pumpe ohne Wasser betrieben werden. 8 HINWEIS: Es ist durchaus normal, dass aus der Espres-

somaschine ab und zu Dampf strömt oder Wasser tropft,

da der Wasserdruck sich während des Gebrauchs ändert.

Die Schale (11) entleeren.

Entkalkung

Die Bildung von Kalk ist eine natürliche Folge des Betriebs des Geräts. Die Entkalkung ist nach jeweils 1-2 Betriebsmonaten der Maschine und/oder dann erforderlich, wenn eine Reduzierung der Wasserdurchlaufmenge festgestellt wird. Es sollte ausschließlich ein Entkalker der Marken Gaggia benutzt werden.

HINWEIS: Ausschließlich einen

Entkalker der Marken Gaggia

benutzen. Dieser wurde eigens

dafür entwickelt, die Leistungen

und den Betrieb der Maschine

für deren gesamtes Betriebsleben

optimal zu erhalten, und, soweit

er korrekt verwendet wird, Beein-

trächtigungen des ausgegebenen

Produktes zu vermeiden. Die

Entsorgung der Entkalkerlösung

muss gemäß den Vorgaben des

Herstellers und/oder den im Be-

nutzerland geltenden Vorschriften erfolgen.

HINWEIS: Die Entkalkerlösung und die bis zum Abschluss

des Zyklus ausgegebenen Produkte dürfen keinesfalls

getrunken werden. Keinesfalls darf Essig als Entkalker

verwendet werden.

1 Den Filterhalter von unten in die Brühgruppe (13) einset-

zen und von links nach rechts drehen, bis er einrastet. 2 Den Wassertank abnehmen und leeren. 3 (Fig.02) - Den GESAMTEN Inhalt der Flasche mit

konzentriertem Entkalker GAGGIA in den Wassertank des

DEUTSCH

Geräts einfüllen und den Tank mit frischem Trinkwasser bis zum Füllstand MAX auffüllen.

4 Den eventuell auf der Dampfdüse installierten Pannarello

(oder Cappuccinatore) entfernen.

5 Die Maschine durch Drücken der Taste EIN/AUS (1)

einschalten.

(Fig.03) - Über die Heißwasser-/Dampfdüse 2 Tassen

Wasser (jeweils ca. 150 ml) entnehmen (wie im Kapitel “Heißwasserausgabe” des Handbuchs beschrieben). Dann die Maschine über die Taste EIN/AUS (1) ausschalten.

6 Den Entkalker für ca. 15-20 Minuten bei ausgeschalteter

Maschine einwirken lassen.

7 Die Maschine durch Drücken der Taste EIN/AUS (1)

einschalten.

(Fig.03) - Über die Heißwasser-/Dampfdüse 2 Tassen

Wasser (jeweils ca. 150 ml) entnehmen (wie im Kapitel “Heisswasserbereitung” des Handbuchs beschrieben). Nachfolgend die Maschine über die Taste EIN/AUS (1) ausschalten und für einen Zeitraum von 3 Minuten ausgeschaltet lassen.

8 Die unter Punkt 7 beschriebenen Vorgänge bis zur voll-

ständigen Leerung des Wassertanks wiederholen.

9 (Fig.02) - Den Tank ausspülen und mit frischem Trink-

wasser füllen.

10 (Fig.03) - Einen Behälter unter die Dampfdüse (Panna-

rello) stellen. Den Drehknopf des Reglers (24) langsam öffnen, indem er im Gegenuhrzeigersinn gedreht wird. Die Taste für die Wasserentnahme (2) drücken.

11 Den gesamten Inhalt des Wassertanks über die Heißwas-

12 (Fig.02) - Den Wassertank mit frischem Trinkwasser

füllen. 13 Einen geeigneten Behälter unter den Filterhalter stellen. 14 Die Taste für die Kaffeeausgabe (2) drücken und das

gesamte im Tank vorhandene Wasser ablassen. Ist kein

Wasser mehr vorhanden, die Ausgabe abbrechen, indem

erneut die Taste für die Kaffeeausgabe (2) gedrückt wird.

Anschließend den Behälter entleeren.

• 27 •

Page 30

DEUTSCH

15 Den Filterhalter durch Drehung von rechts nach links aus der

Brühgruppe herausnehmen und mit frischem Trinkwasser ausspülen. Ansschliessend wieder einsetzen.

16 Danach ist die Maschine betriebsbereit.

Der Entkalkungszyklus ist nun abgeschlossen.

(Fig.03) - Den Tank erneut mit frischem Wasser füllen. Soweit erforderlich, das System entlüften, wie im Abschn. „Inbetriebnahme” des Handbuchs beschrieben.

Abschließend den Pannarello (oder Cappuccinatore) wieder auf der Dampfdüse installieren.

• 28 •

Page 31

Bei Störungen

Problem: Überprüfen:

Ob Wasser im Behälter ist.

Kein Brühvorgang.

Ob der Filter verstopft ist, weil der Kaffee zu fein gemahlen oder zu stark gepresst wurde. Ob der Verteiler sauber ist.

DEUTSCH

Der Kaffee ﬂ iesst zu schnell aus.

Ob der Kaffee zu grob gemahlen ist. Ob der Kaffee mit dem Druckstück angedrückt wurde.

Ob Wasser im Behälter ist.

Die Pumpe ist zu geräuschvoll.

Ob die Pumpe vorbereitet wurde. Ob der Kaffee zu grob gemahlen ist.

Die Pumpe ist zu geräuschvoll. dem Filterhalter.

Der Espresso weist nicht die typische „Creme“ auf.

Ob der Filterhalter richtig eingesetzt wurde. Ob die Dichtung verschmutzt oder verschlissen ist. Ob sich Kaffeereste am Rand des Filterhalters beﬁ nden.

Ob der Kaffee zu grob gemahlen wurde. Ob der Kaffee mit dem Druckstück angedrückt wurde. Ob der Kaffee zu alt oder zu trocken ist.

Ob die Maschine richtig aufgeheizt wurde

Der Kaffee ist zu kalt.

Ob der Kaffee zu grob gemahlen wurde. Der Kaffee wurde in kalte Tassen ausgegeben. Es wird empfohlen, den Kaffee stets in warme Tassen auszugeben.

Die Milch schäumt nicht genug.

Alarme - Wenn die angewendete Taste blinkt:

Wassertank leer Nicht genügend Wasser Pumpengeräusch

Ob die Dampfdüse und/ oder das Luftloch verstopft sind. Ob die Milch zu heiss ist.

Den Wassertank füllen und die Vorgehensweise zum Auffüllen des Heizkessels wiederholen.

Mahlung zu fein Die Mahlung ändern

Filter schmutzig Die Düse (16) reinigen

Kaffee zu fest gepresst Der Kaffee darf nicht zu fest gepresst werden.

• 29 •

Page 32

FRANÇAIS

Félicitations pour votre choix.

Grâce à cette machine Gaggia, vous pouvez maintenant déguster chez vous le véritable espresso ou cappuccino à l’arôme inimitable. Le café espresso nous vient d’Italie. Il s’obtient en faisant passer rapidement de l’eau sous pression, chauffée à la bonne température, à travers un café spécial moulu très ﬁ n. Le secret de la machine Gaggia est sa pompe d’une grande précision technique. Cette pompe et l’écoulement de l’eau se commandent par un simple interrupteur.

PRECAUTIONS:

Cette machine est réservée à un usage domestique. Toute intervention d’assistance ou de réparation, exception faite des opérations de nettoyage et d’entretien courant, devra être effectuée par un Centre d’assistance agréé.

1. Vériﬁ er si le voltage correspond bien aux spéciﬁ cations

apparaissant sur la plaque des données techniques.

2. Ne jamais mettre de l’eau tiède ou chaude dans le réser-

voir, mais toujours de l’eau froide.

3. Ne pas toucher les surfaces chaudes de l’appareil pendant

le fonctionnement et en écarter le cordon électrique.

4. Ne jamais nettoyer avec des poudres à récurer ou des

instruments durs.

5. Pour limiter la formation de calcaire, on peut utiliser de

l’eau minérale naturelle et suivre les instructions de la section « Détartrage ».

6. Ne pas plonger la machine dans l’eau.

7. Ne p as dir ig er l e jet d’eau chau de ou d e vap eu r su rchau ff ée

vers soi et/ou vers d’autres personnes. Utiliser toujours les poignées ou les boutons prévus à cet effet.

8. Ne jamais ôter le porte-ﬁ ltre sous pression pendant la

distribution du café. Pendant la phase de chauffage, des gouttes d’eau chaude peuvent sortir du groupe de distribution du café.

IMPORTANT

Lors de l’utilisation d’appareils électriques, il est important de prendre les précautions suivantes, aﬁ n d’éviter les décharges électriques, les courts-circuits et les accidents corporels:

1 Lire toutes les instructions et les indications données

dans cette brochure, ainsi que toute autre information sur

l’emballage, avant de mettre la machine en marche.

2 Ne pas toucher les surfaces chaudes de la machine. 3 Ne pas plonger le ﬁ l électrique, la prise ou l’appareil lui-

même dans de l’eau ou tout autre liquide. 4 Faire très attention lorsque l’appareil est utilisé par ou

près des enfants. 5 Débrancher l’appareil lorsqu’il n’est pas en service et

laissez-le refroidir avant de retirer les accessoires pour le

nettoyage ou de les mettre en place. 6 Ne pas utiliser l’appareil avec un cordon ou une prise en

mauvais état ou après que l’appareil ait été endommagé

de quelque manière que ce soit. Conﬁ er votre appareil au

service après-vente autorisé le plus proche pour examen

ou réparation. 7 L’utilisation d’accessoires non recommandés par le fabri-

cant de l’appareil pourrait poser des problémes.

8 Ne pas utiliser à l’extérieur. 9 Ne pas l ais ser l e co rdon pen dre d e la tabl e, n i to uch er de s

surfaces chaudes.

10 Ne pas poser sur une cuisinière ou dans un four chaud. 11 Mettre toujours l’appareil en position “A rrêt” avant de

le brancher. Mettre également tous les interrupteurs à

“Arrêt” avant de le débrancher. 12 Usage domestique uniquement. 13 Faire très attention en utilisant la vapeur. 14 Cet appareil ne doit pas être utilisé par des personnes

(enfants compris) présentant des capacités physiques

ou mentales réduites, ou manquant d’expérience et de

connaissance, à moins qu’elles ne soient formées ou su-

pervisées par un sujet responsable de leur sécurité. Il est

nécessaire de surveiller les enfants de manière à s’assurer

qu’ils ne jouent pas avec l’appareil. Il est nécessaire de

surveiller les enfants pour les empêcher de jouer avec

l’appareil. 15 Conserver ces instructions.

• 30 •

Page 33

Légende du diagramme

FIG. 01

1 Interrupteur principal 2 Touche distribution manuelle/eau chaude 3 Touche vapeur 4 Touche programmation doses / distribution café 5 Voyant température correcte 6 Bec à vapeur Turbo (amovible) 7 Porte-ﬁ ltre 8 Réservoir (amovible) 9 Filtre pour dosettes « mousse parfaite » 10 Filtre à café moulu « mousse parfaite » 11 Bassin (extractible) 12 Brise-jet émulsionneur 13 Élément percolateur 14 Joint d’étanchéité 15 Trou anti-débordement 16 Distributeur 17 Tampon 18 Cordon électrique et prise 19 Mesure 20 Bec de distribution 21 Couvercle du réservoir 22 Grille (extractible) 23 Kit Préparation Cappuccino (OPTION) 24 Bouton vapeur/eau chaude

Instructions sur le cordon electrique

A Votre appareil est muni d’un cordon électrique court aﬁ n

d’éviter qu’il ne s’emmêle ou qu’on ne s’y accroche.

B On peut utiliser une rallonge électrique en prenant certai-

nes précautions.

C Si on utilise une rallonge, vériﬁ er

1 que sa tension est au moins égale à celle de l’ap-

pareil;

2 qu’elle est munie d’une prise à trois ﬁ ches, avec

mise à la terre, si c’est le cas pour le cordon de l’appareil; si le cordon d'alimentation présente une ﬁ che polarisée (l'une des broches est plus large que l'autre), comme mesure de sécurité, cette ﬁ che ne peut être insérée que dans un seul sens dans la prise électrique. Si la ﬁ che n’entre pas correctement dans

FRANÇAIS

la pris e, e ss aye r de l a tou rn er. S'il e st en core impo ssible de l’insérer, contacter un technicien qualiﬁ é. Ne jamais essayer d'altérer cette mesure de sécurité ;

3 que le câble ne pende pas de la table aﬁ n d’éviter

de trébucher.

4 Si le câble d’alimentation est abîmé, il doit être rem-

placé par le fabricant ou par son service d’assistance aux clients.

Préparation de la machine à Espresso

1. Enlever le couvercle du réservoir de l’eau (21) et remplir

celui-ci avec de l’eau froide en vériﬁ ant le niveau à travers

la fenêtre du réservoir indiquée dans la FIG. 02.

N.B.: Dans la partie supérieure du réservoir (8) se trouve le

trou de sécurité anti-débordement (15) en cas de surdo-

sage éventuel du réservoir.

Le réservoir de l’eau (FIG.02) peut aussi être enlevé, après

avoir enlevé le couvercle du réservoir (21) au moyen de

la poignée. Repositionner le réservoir avec l’eau et le couvercle.

2. Branchez le cordon d’alimentation (18) à une prise élec-

trique appropriée (voir «Précaution» point 1)

3. Appuyez sur l’interrupteur principal (1).Le voyant de la

température (5) clignotera jusqu’à ce que la température

n’est atteinte; une fois atteinte la température, le voyant

restera allumé.

Amorçage du circuit

N.B.: lors de la première utilisation, après avoir distribué de la

vapeur ou après avoir épuisé l’eau contenue dans le réser-

voir, le circuit de la machine doit être toujours réamorcé.

Cette machine utilisant une pompe pour la distribution du café, est équipée d’un système autoamorçant. Placer une tasse vide sous l’élément percolateur sans insérer le porte ﬁ ltre et appuyer sur l’interrupteur café/eau chaude (2) sur la pos.”Marche”.

Attention ! Avant d’enlever le réservoir à eau, vériﬁ er que la machine est éteinte aﬁ n d’éviter que l’autoamorçage ne s’endommage.

• 31 •

Page 34

FRANÇAIS

Il est alors possible d’entendre le bruit de la pompe activée; après quelques secondes, l’eau commence à couler du groupe de distribution (13).

Première utilisation ou après une période d’inactivité

Après avoir laissé remplir la tasse, appuyez à nouveau sur la touche de prélèvement eau chaude (2).

Remarque : Il se peut que l’autoamorçage de la pompe

ne marche pas temporairement à cause d’une « bulle d’air ».

Au cas où l’eau ne descendrait pas de l’élément percolateur (13): a) Placez un petit pot à lait ou une tasse sous le bec à vapeur

Turbo (6).

b) Tourner la poignée (24) en sens inverse des aiguilles d’une

montre pour ouvrir le robinet de distribution vapeur/eau chaude et appuyer sur l’interrupteur eau chaude/café (2) pour activer la distribution.

c) Au bout de quelques secondes, un jet d’eau régulier

sortira du bec à vapeur. Laissez couler environ une tasse d’eau.

Appuyer sur l’interrupteur eau chaude/café (2) et fermer

le robinet de distribution vapeur/eau chaude (24) pour interrompre la distribution.

NOTE: Le voyant de température (5) clignote pendant que

l’eau chauffe. Il s’allume automatiquement lorsqu’elle a atteint la bonne température pour le café (et la vapeur). Après avoir allumé la machine, pour obtenir le premier café, attendez environ 6 minutes pour un chauffage idéal, alors que pour les suivants, la machine sera toujours prête.

Lorsque le café s’est écoulé, il peut se produire un léger égouttement à cause du marc de café mouillé contenu dans le porteﬁ ltre.

Attention: Ne jamais mettre la machine en marche lorsque le réservoir est vide, aﬁ n d’éviter d’endommager la pompe. Une utilisation

incorrecte n’est pas couverte par la garantie.

Cette simple opération vous garantit une distribution optimale et est à effectuer :

- lors du premier démarrage ;

- lorsque la machine reste inactive pendant une longue

période (pendant plus de 2 semaines).

Remarque: L’eau distribuée doit être vidée dans une vidange

sp éci ale e t ne p eut p as êt re u tili sée p our l ’alime ntat ion. Si

le récipient se remplit, pendant le cycle, arrêter la distribu-

tion et le vider avant de recommencer l’opération.

A (Fig.02) - Rincer le réservoir et le remplir d’eau fraîche

potable. B (Fig.03) - Placer un récipient sous la buse de vapeur (Pan-

narello). Ouvrir doucement le bouton du robinet (24) en le

tournant dans le sens inverse des aiguilles d’une montre.

Appuyer sur la touche de prélèvement d’eau (2). C Distribuer la moitié du contenu du réservoir à eau de la

buse de vapeur/eau chaude. Pour terminer la distribution,

appuyer à nouveau sur la touche de prélèvement d’eau

(2) et fermer le bouton du robinet (24) en le tournant

dans le sens des aiguilles d’une montre. D Introduire le porte-ﬁ ltre par le bas dans le groupe de dis-

tribution (13) et le tourner de gauche à droite jusqu’à ce

qu’il se bloque. E Placer un récipient approprié sous le porte-ﬁ ltre. F Appuyer sur la touche café (2) pour faire sortir l’eau

résiduelle contenue dans le réservoir. Lorsque il n’y a plus

d’eau dans le réservoir, arrêter la distribution en appuyant

à nouveau sur la touche café (2). À la ﬁ n, vider le réci-

pient. G Remplir à nouveau le réservoir et attendre jusqu’à ce que

le voyant de « température correcte » (5) s’allume. H Enlever le porte-ﬁ ltre du groupe en le tournant de droite à

gauche et le rincer à l’eau fraîche potable.

I Maintenant, la machine est prête à l’emploi.

Pour plus d’informations sur la distribution d’eau chaude, voir la section correspondante «Préparation du café » et « Preparations de l’eau chaude ».

• 32 •

Page 35

Ce qu’il faut savoir…...

1 Le goût de votre café dépend du type de café que vous

utilisez, du grain, du pays d’origine et du traitement qu’il a subi.Le goût caractéristique d’un café est dû à plusieurs facteurs, mais sa saveur et son arôme sont le résultat de la torréfaction. Les grains de café qui subissent une plus longue torréfaction, à la température plus élevée, sont beaucoup plus foncés. Ils donnent un café à la saveur plus prononcée que les cafés légèrement torréﬁ és.

2 On trouve sur le marché différents cafés noirs qui convien-

nent pour l’espresso. Chacun de ces cafés est un mélange de différents types de café, torréﬁ és à une certaine température, pour obtenir une saveur particulière. On trouve également le café décaféiné, dont 98% de la caféine a été enlevée. La prochaine fois que vous achèterez du café pour votre machine à espresso, essayez une nouvelle variété. Vous découvrirez peut-être qu’elle est meilleure que celle que vous utilisez actuellement.

3 Utilisez toujours du café à mouture «espresso» pour votre

machine à pompe. N’oubliez pas de le préciser lorsque vous achetez votre café déjà moulu ou que vous le faites moudre. N’utiliser pas un moulin à café à lame, car il donne une mouture irrégulière.

4 Le cafè espresso se distingue à sa couleur foncée, à sa

saveur riche et à ﬁ ne mousse brune qui se forme à sa surface et que les Italiens appellent «crema».

5 Le cappuccino est simplement une combinaison d’espresso

et de lait chaud en mousse. On recommande de mettre moitié espresso, moitié lait. Habituellement, on le sau-

poudre de cannelle, de muscade ou de cacao. 6 L’espresso doit être servi dès qu’il est prêt. 7 L’espresso se sert dans des petites tasses de 2 à 2 ½

onces. Le cappuccino dans des tasses ou des verres de 5

à 8 onces. 8 L’idéal serait de moudre le café juste avant de faire

l’espresso. Ne pas oublier que les machines à pompe

demande une mouture spéciale «espresso». 9 Le c af é mo ulu o u en g ra in d oit ê tr e co nser vé dan s un b oc al

étanche dans la partie congélateur de votre réfrigérateur.

Le café moulu prend rapidement le goût des aliments.

FRANÇAIS

Attention! Ne pas distribuer de café lorsque la fonction vapeur est sélectionnée car la température est trop élevée et on risque de se brûler.

Préparation de l’espresso Programmation des doses de café.

Avec cette machine Gaggia on peut programmer des doses d’eau différentes pour obtenir la quantité désirée de café distribué. Pour régler la dose d’eau et pouvoir mémoriser celle-ci pour une demande suivante de distribution il faut procéder de la façon suivante: Avec cet appareil Gaggia il est possible de programmer deux doses différentes d’eau pour obtenir une ou deux tasses de café. Pour régler les doses d’eau et pouvoir mémoriser celles-ci pour une demande suivante de distribution, faites attention à effectuer d’abord la procédure de “PREPARATION DU CAFE” à page 34- paragraphes 6-7-8, ensuite procédez de la façon suivante: 1 Appuyer sur le bouton programmation doses (4) et main-

tenir celui-ci pressé.

Après 3 secondes environ le voyant commencera à cligno-

ter en même temps que la mise en marche de la pompe

de l’eau. 2 Laisser tomber le café jusqu’à rejoindre la dose désirée. 3 Relâcher le bouton pour interrompre la distribution du

café 4 A ce point la dose d’eau assignée, pour un café, au bouton

(4) sera mémorisée. 5 Chaque utilisateur sera libre de programmer les doses

pour obtenir un café plus ou moins fort et d’attribuer des

doses plus grandes ou plus petites aux touches (4) pour

utiliser le ﬁ ltre à 1 ou 2 tasses. 6 Après avoir mémorisé ces doses, la machine est prête

pour la préparation de cafés excellents.

N.B.: pour distribuer 1 café appuyez une fois sur la touche (4);

pour distribuer 2 cafés appuyez 2 fois sur la touche (4).

• 33 •

Page 36

FRANÇAIS

Remarque : Le système autoamorçant peut changer la dose du premier café ; avant de préparer le premier café, il est conseillé de distribuer une petite quantité d’eau.

Préparation du café.

1 Effectuez les opérations décrites dans la “Préparation

de la machine à Espresso”.

2 Introduire le brise-jet émulsionneur (12) dans le porte-ﬁ ltre

(7).

Introduire le ﬁ ltre à café moulu « mousse parfaite » (10)

dans le porte-ﬁ ltre aussi bien si on veut distribuer 1 tasse de café que si on veut en distribuer 2.

Introduire le porte-ﬁ ltre (7) par le bas dans le groupe de

distribution (13) et attendre qu’il se chauffe.

3 Placer un récipient sous le porte-ﬁ ltre (7). Préchauffer le

porte-ﬁ ltre en appuyant sur la touche café (2) (cette

opération n’est nécessaire que pour le premier café).

L’eau commencera à sortir. 4 Après avoir distribué 150 ml d’eau, appuyer de nouveau

sur l’interrupteur café (2).

5 Attendre à ce que la machine atteigne la température cor-

recte avec la coupe porte-ﬁ ltre insérée (temps de chauffage d’environ 6 minutes).

6 Lorsqu’il est chaud, retirez le porte ﬁ ltre (7) et remplissez

le ﬁ ltr e de café moul u es pres so av ec l a mes ure f ourn ie ( 1

mesure par tasse d’espresso). Ne remplissez pas trop le ﬁ ltre. Tassez légèrement le café avec le tampon fourni (17). Ne tassez pas trop. 7 Enlevez la poudre de café sur le bord du porte-ﬁ ltre (7)

et introduisez ce dernier dans l’élément percolateur, en

tenant la poignée à un angle d’environ 45° vers la gauche

lorsque vous faites face à l’appareil. Tournez la poignée vers la droite pour le verrouiller. La poignée devrait être perpendiculaire à la machine ou

légèrement à droite. 8 Pla cez une o u deu x tasse s à es pres so sur la g rille d’ég out-

toir en correspondance des deux oriﬁ ces du porte-ﬁ ltre.

Appuyer sur le bouton (4) pour obtenir la distribution de

la dose de café programmée.

9 La distribution du café va s’arrêter automatiquement

lorsque le niveau préétabli est atteint (voir Programmation des doses de café); de toute façon on peut interrompre la distribution du café en appuyant à nouveau sur le bouton

(4). 10 Retirez les tasses et servez. 11 Pour faire d’autre espressos, retirez doucement le porte-

ﬁ ltre en amenant la poignée vers la gauche. Faites bien

attention, car il reste souvent un peu d’eau chaude sur le

marc de café dans le ﬁ ltre. Il continuera aussi à couler un

peu d’eau de l’élément percolateur lorsque vous retirerez

le porte-ﬁ ltre. Cela est normal et est dû à la pression créée

par la pompe. Enlevez le marc de café du ﬁ ltre et rincez.

Reprenez les étapes de 6 à 10. 12 Pour préparer un café en modalité manuelle, effectuer de

nouveau les opérations de 6 à 7 et appuyer ensuite sur

la touche 2. Pour couper l’arrivée du café (lorsque l’on a

atteint la dose voulue), appuyer de nouveau sur la touche

2. Effectuer alors les opérations 10 et 11.

N.B.: Une distribution maximim de 40 secondes est conseillée.

Comment utiliser le café en dosettes

Pour utiliser des dosettes, n’employer que le ﬁ ltre à dosettes « mousse parfaite » (9).

Remarque : si présent, enlever le ﬁ ltre à café moulu «

mousse parfaite » (10).

1 Suivre la procédure dont à la section “Préparation de

la machine à Espresso”.

2 Introduire le brise-jet émulsionneur (12) dans le porte-

ﬁ ltre (7) ; insérer ensuite le ﬁ ltre à dosettes «mousse

parfaite» (9). 3 Placer un récipient sous le porte-ﬁ ltre (7). Préchauffer le

porte-ﬁ ltre en appuyant sur la touche café (2) (cette

opération n’est nécessaire que pour le premier

café).

L’eau commencera à sortir. 4 Après avoir distribué 150 ml d’eau, appuyer de nouveau

sur l’interrupteur café (2). 5 Après le chauffage, enlever le porte-ﬁ ltre (7) et introduire

la dosette ; s’assurer que le papier de la dosette ne sort

pas du porte-ﬁ ltre.

• 34 •

Page 37

6 Introduire le porte-filtre dans la machine avec un

mouvement de 45° à gauche.

7 Tourner donc à droite pour qu'il se bloque en position.

La poignée du porte-ﬁ ltre devra être perpendiculaire à la machine ou un peu déplacée vers la droite.

8 L a di st ribu ti on du ca fé s ’arr êt era au tom at iq uem ent l or sque

le niveau prédéﬁ ni sera atteint (voir Programmation des doses de café) ; il est néanmoins possible d’interrompre la distribution du café en appuyant de nouveau sur la

touche (4). 9 Enlever les tasses et servir. 10 Pour préparer encore du café, enlever doucement et avec

prudence le porte-ﬁ ltre le déplaçant à gauche. Faire atten-

tion à ne pas se brûler avec l’eau restée sur le marc de

café. Quelques gouttes d’eau continueront à couler une

fois le porte-ﬁ ltre retiré. Cela est dû à la pression de l’eau dans le système. Enlever

la dosette du ﬁ ltre. Pour la préparation d’un autre café,

répéter les phases de 5 à 9.

Remarque importante : les Filtres doivent être toujours propres aﬁ n de garantir un résultat parfait. Laver tous les jours après leur utilisation.

Au cas où l'on s’apercevrait d’un fonctionnement irrégulier dans la distribution du café, laisser les Filtres dans un récipient métallique avec de l'eau bouillante pendant 10 minutes et les rincer à l’eau courante. Ensuite effectuer une nouvelle distribution.

Pour un nettoyage optimal des filtres, nous recommandons d'acheter des pastilles de nettoyage réalisées exprès pour garder votre machine en parfait état.

FRANÇAIS

Distribution vapeur/Préparation du cappuccino

Vous pouvez utiliser la vapeur pour faire mousser le lait de votre cappuccino, mais vous pouvez également l’utiliser pour chauffer vos boissons.

Attention! Risques de brûlures! Au début, il est possible qu’un peu d’eau s’échappe de la

machine. Le conduit de distribution d’eau chaude peut atteindre des températures élevées: évitez de le toucher directement avec les mains.

Version bec à vapeur Turbo

1 Faites de l’espresso (dans des grandes tasses) selon la

méthode décrite plus haut.

2 Avec la machine prête pour distribuer le café, dirigez le

tube vapeur sur la grille d’égouttoir (11), ouvrez la poignée robinet (24) “Eau chaude/vapeur” pour quelques instants pour laisser sortir toute eau résidue du tube vapeur; après

quelques instants uniquement de la vapeur va sortir. 3 Fermez la poignée robinet vapeur/eau chaude (24). 4 Pressez l’interrupteur vapeur (3). 5 Après 50-60 secondes environ et lorsque le voyant de la

température correcte (5) va s’allumer ﬁ xe, placer le pot

rempli à moitié de lait froid sous le bec à vapeur. Voir

ﬁ g . 0 3.

IMPORTANT: Pour obtenir un résultat meilleur dans

la préparation du cappuccino, le lait et la tasse utilisée

doivent être froids.

6 Tournez lentement le bouton de la valve (24) dans le

sens contraire à celui des aiguilles d’une montre.

IMPORTANT: plus vous tournez le bouton, plus le jet

de vapeur est fort.

N.B.: Une distribution maximim de 60 secondes est

conseillée. 7 Déplacez le pichet en maintenant l’embout juste au-des-

sous de la surface du lait qui commence à mousser. Ne

laissez pas bouillir le lait. 8 Lorsque vous avez sufﬁ samment de mousse, tournez le

bouton dans le sens des aiguilles d’une montre pour arrêter

le jet de vapeur et retirez le pichet. Appuyez à nouveau

sur la touche vapeur (3). 9 Déposez la mousse sur chaque espresso. Saupoudrez

chaque cappuccino d’un peu de cannelle, de cacao, de

• 35 •

Page 38

FRANÇAIS

muscade ou de chocolat râpé. Servez.

NOTE: Si vous voulez faire d’autres espressos tout de suite

après avoir fait mousser le lait, vous devez d’abord remplir la chaudière et faire baisser la température pour la percolation du café. Sinon, votre espresso aura un goût de brûlé.

Attention ! Si on distribue du café sans avoir préalablement baissé la température en distribuant de l'eau, on risque de se brûler !

Placez une tasse sur la grille d’égouttoir. N’insérez pas le

porte-ﬁ ltre. Appuyez sur la touche de distribution manuelle (2) et laissez remplir la tasse d’eau. Appuyez à nouveau sur la touche (2).

Vous pouvez maintenant faire d’autres espressos.

Preparations de l’eau chaude

Attention! Risques de brûlures! Au début, il est possible qu’un peu d’eau s’échappe de

la machine. Le conduit de distribution d’eau chaude peut atteindre des températures élevées: évitez de le toucher directement avec les mains.

Instructions de nettoyage

1 IMPORTANT : Nettoyer le gicleur de la vapeur après

l’avoir immergé dans du lait aﬁ n d’éviter d’obstruer le gicleur et l’oriﬁ ce de prise d’air et aﬁ n d’éviter également que les dépôts de lait extérieurs ne durcissent. Pour faciliter l’opération de nettoyage, comme indiqué à la rubrique “DESCRIPTION”, la partie externe du gicleur est facilement démontable, en tirant vers le bas.

Utiliser un chiffon humide pour nettoyer l’extrémité du

gicleur et ouvrir le robinet de distribution de la vapeur.

Laisser s’échapper la vapeur pendant une ou deux secon-

des aﬁ n de libérer le gicleur.

Nettoyer l’extérieur du gicleur de la vapeur. Utiliser, si

nécessaire, une aiguille aﬁ n de nettoyer l’oriﬁ ce du jet de vapeur.

Faire très attention à ne pas toucher le

distributeur de vapeur: il peut être

brûlant!

Prise d’air qui doit être toujours

propre et sans résidus.

1 Suivre les instructions décrites dans le chapitre “Prépa-

ration de la machine à Espresso”.

2 Pressez l’interrupteur principal (1). 3 Attendre 6 minutes, le temps que la machine atteigne la

température nécessaire. 4 Placer un pot sous le robinet à vapeur (6). 5 Tournez lentement la poignée vapeur (24) dans le sens

contraire dà celui des aiguilles d’une montre. 6 Appuyez sur la touche de prélèvement eau chaude (4)

pour permettre la distribution. 7 Une fois obtenue la quantité désirée d’eau chaude,

appuyez à nouveau sur la touche (2), fermez la poignée

vapeur (24) en tournant celle-ci dans le sens contraire

aux aiguilles d’une montre. Otez ensuite le récipient. N.B.: Une distribution maximum de 40 secondes est

conseillée.

2 Lavez le porte-ﬁ ltre et le ﬁ ltre à l’eau tiède après chaque

utilisation.

3 Utilisez au besoin un chiffon humide pour nettoyer le

corps de la machine.

4 Enlevez l’égouttoir et la grille d’égouttoir (11-22) et lavez

à l’eau tiède savonneuse. Ne pas utiliser d’abrasifs.

5 Nettoyer le joint (14) à l’intérieur du groupe percolateur

(13). Veiller à ce qu’elle soit toujours propre.

6 De temps en temps, il faut dévisser le distributeur (16)

et le nettoyer. Cela dépendra de la fréquence d’utilisation de la machine.

• 36 •

Page 39

7 Si la machine n’est pas utilisée pour longtemps, décharger

l’eau de la chaudière en t ournant la poignée vapeur (24)

en sens inverse des aiguilles d’une montre, et appuyer sur

la touche de distribution manuelle/ eau chaude (2) et sur

la touche de la vapeur (3). Laisser sortir du bec à vapeur

une quantité d’eau égale à deux tasses à cappuccino.

Fermer la poignée vapeur (24) et appuyer sur la touche

de dis trib utio n ma nue lle/e au c hau de ( 2) et s ur l a to uch e

de la va pe ur (3). Ete in dre la m ac hin e. N e jam ai s ac ti onn er

la pompe sans eau. 8 NOTE: Il est tout à fait normal qu’un peu d’eau ou de

vapeur s’échappe de temps en temps d’une machine à

espresso, car la pression change en cours d’utilisation.

N’oubliez pas de vider la cuvette (11).

Détartrage

La formation de calcaire est une conséquence naturelle entraînée par l’utilisation de l’appareil. Le cycle de détartrage est nécessaire tous les 1 ou 2 mois d’utilisation de la machine et/ou en cas de réduction de la quantité d’eau débitée. Utiliser uniquement le produit détartrant GAGGIA.

NOTE: Utiliser uniquement le produit

détartrant GAGGIA. Ce produit

a été spécialement conçu pour

assurer, si utilisé correctement,

la meilleure performance et fon-

ctionnalité de l’appareil pendant

toute sa vie opérationnelle et pour

éviter toute altération du produit

distribué. La solution détartrante

doit être éliminée conformément

à ce qui est prévu par le producteur

et/ou par les normes en vigueur

dans le Pays où la machine est

utilisée.

NOTE: Ne pas boire la solution détartrante ni les produits

distribués jusqu’à la conclusion du cycle. Ne jamais utiliser

de vinaigre pour détartrer la machine.

1 Introduire le porte-ﬁ ltre par le bas dans le groupe de dis-

tribution (13) et le tourner de gauche à droite jusqu’à ce

qu’il se bloque.

FRANÇAIS

2 Enlever et vider le réservoir à eau. 3 (Fig.02) - Verser TOUT le contenu de la bouteille

de détartrant concentré GAGGIA dans le réservoir à eau de l’appareil et le remplir avec de l’eau fraîche potable jusqu’au niveau MAX indiqué.

4 Retirer le Pannarello (ou Cappuccinatore) éventuellement

installé sur la buse de vapeur.

5 Mettre en marche la machine, en appuyant sur l’interrup-

teur ON/OFF (1).

(Fig.03) - Prendre (comme il est décrit à la section «

Preparations de l’eau chaude » du mode d’emploi) de la buse de vapeur/eau chaude, 2 tasses d’eau (à peu près 150 ml chacune) ; arrêter ensuite la machine en appuyant sur l’interrupteur ON/OFF (1).

6 La machine arrêtée, attendre 15 à 20 minutes pour que

le détartrant ait son effet.

7 Mettre en marche la machine, en appuyant sur l’interrup-

teur ON/OFF (1).

(Fig.03) - Prendre (comme il est décrit à la section «

Preparations de l’eau chaude » du mode d’emploi) de la buse de vapeur/eau chaude, 2 tasses d’eau (à peu près 150 ml chacune). Arrêter ensuite la machine en appuyant sur l’interrupteur ON/OFF (1) et la garder ainsi pendant 3 minutes.

8 Répéter les opérations décrites au point 7 jusqu’à vider

complètement le réservoir à eau.

9 (Fig.02) - Rincer le réservoir et le remplir d’eau fraîche

potable.

10 (Fig.03) - Placer un récipient sous la buse de vapeur (Pan-

narello). Ouvrir doucement le bouton du robinet (24) en le tournant dans le sens inverse des aiguilles d’une montre. Appuyer sur la touche de prélèvement d’eau (2).

11 Distribuer tout le contenu du réservoir à eau de la buse de

vapeur/eau chaude. Pour terminer la distribution, appuyer à nouveau sur la touche de prélèvement d’eau (2) et fermer le bouton du robinet (24) en le tournant dans le sens des aiguilles d’une montre.

12 (Fig.02) - Remplir le réservoir avec de l’eau fraîche

potable. 13 Placer un récipient approprié sous le porte-ﬁ ltre. 14 Appuyer sur la touche café (2) pour faire sortir toute l’eau

se trouvant dans le réservoir. Lorsque il n’y a plus d’eau

dans le réservoir, arrêter la distribution en appuyant à nou-

veau sur la touche café (2). À la ﬁ n, vider le récipient.

• 37 •

Page 40

FRANÇAIS

15 Enlever le porte-ﬁ ltre du groupe en le tournant de droite à

gauche et le rincer à l’eau fraîche potable.

16 Maintenant, la machine est prête à l’emploi.

Le cycle de détartrage est ainsi terminé.

(Fig.03) - Remplir à nouveau le réservoir avec de l’eau fraîche. Le cas échéant, réamorcer le circuit comme il est décrit à la section « Mise en service » du mode d’emploi.

Remonter enﬁ n le Pannarello (ou Cappuccinatore) sur la buse de vapeur, y étant précédemment installé.

• 38 •

Page 41

En cas de dysfonctionnement

Problème: Contrôler :

Le café ne coule pas Réservoir vide.

Filtre bouché parce que le café est moulu trop ﬁ n ou est trop tassé. Le distributeur a besoin d’être nettoyé.

Le café coule trop vite. Café moulu trop gros.

Café pas assez tassé.

FRANÇAIS

La pompe fait beaucoup de bruit.

Réservoir vide. Pompe désarmorcée. Café moulu trop gros.

Beaucoup d’eau coule du porteﬁ ltre.

Porte-ﬁ ltre mal verrouillé dans l’élément percolateur. Joint de l’élément percolateur sale ou usé. Poudre de café sur le bord du porte-ﬁ ltre.

Il n’y a presque pas de mousse à la surface de l’espresso.

Café moulu trop gros. Café pas assez tassé. Café trop vieux ou desséché.

L’espresso n’est pas assez chaud.

La machine n’a pas eu le temps de chauffer (10 min.). Le café passe trop vite – café moulu trop gros.

Que le café a été distribué dans des tasses froides. On recommande de distribuer toujours le café dans des tasses chaudes.

Le lait mousse mal. Le bec à vapeur et/ou la prise d’air sont bouchés.

Le lait est trop chaud.

Alarmes - Quand la touche que l’on est en train d’utiliser clignote:

Réservoir vide Bruit de la pompe

Remplissez le réservoir et répétez les procédures de remplissage chaudière.

Manque d’eau

Mouture trop ﬁ ne Modiﬁ ez la mouture

Filtre sale Nettoyez la petite douche (16)

Café trop pressé Evitez de presser excessivement le café

• 39 •

Page 42

ESPAÑOL

Les felicitamos por su decisión!

Gracias a esta máquina Gaggia podrán gustar un delicioso café o cappuccino en el comfort de la casa. El espresso, de origen italiano, se prepara haciendo ﬁ ltrar rápidamente agua bajo presión y calentada a la temperatura exacta a través de una mezcla ﬁ namente tostada. El nucleo central de la máquina Espresso Gaggia está constituído por una bomba de alta precisión técnica. El ﬂ ujo del agua se puede regular mediante un interruptor.

ADVERTENCIA:

La máquina espresso fué estudiada unicamente para el uso doméstico.Cualquier intervención de asistencia o de reparación, excepto las operaciones de limpieza y de normal manutención, deberá ser efectuada por un Centro de Asistencia autorizado.

1. Controlar que el voltaje indicado en la placa coresponda

al suyo

2. Nunca utilizar agua tibia o caliente para llenar el recipiente

del agua. Utilizar únicamente agua fría.

3. No tocar las partes calientes de la máquina ni el cable de

alimentación durante el funcionamiento.

4. No limpiar con detergentes abrasivos o utensilios que ra-

yen. Es suﬁ ciente un paño suave humedecido con agua.

5. Para limitar la formación de cal, se puede utilizar agua

mineral natural y seguir las instrucciones del capítulo

“Descalciﬁ cación”.

6. No sumergir la máquina en agua.

7. No dirigir contra sí mismo ni contra los demás el chorro

de vapor sobrecalentado o de agua caliente. Usar siempre las empuñaduras o los mandos.

8. Nunca quitar el portaﬁ ltro presurizado durante el suminis-

tro del café. Durante la fase de calentamiento del grupo de café pueden salir unas gotas de agua caliente.

PRECAUCIONES

IMPORTANTES

Durante el uso de electrodomésticos, se aconseja tomar algunas precauciones para limitar el riesgo de sacudidas eléctricas o incendios.

1 Leer cuidadosamente todas las instrucciones e informacio-

nes anotadas en este manual y en cualquier otro folleto

contenido en el embalaje antes de iniciar o de usar la

máquina espresso.

2 No tocar superﬁ cies calientes. 3 No sumergir en el agua o en cualquier otro líquido ni el

cable, ni los enchufes ni el tronco de la máquina para

evitar incendios, sacudidas eléctricas o accidentes. 4 Poner particular atención durante el uso de la máquina

espresso en presencia de los niños. 5 Desenchufar cuando no se use la máquina o durante las

operaciones de limpieza. Hacerla enfriar antes de colocar

o remover las piezas y antes de proceder a su limpieza. 6 No usar la máquina con cables o enchufes dañados o en

caso de averías o roturas. Hacer controlar o reparar el elec-

trodoméstico en el centro de asistencia más cercano. 7 El uso de accesorios no aconsejados por el fabricante podrá

causar daños a cosas y personas.

8 No usar la máquina espresso al abierto. 9 Evitar que el cable quede colgando de la mesa o que toque

superﬁ cies calientes.

10 Mantener la máquina espresso lejos fuentes de calor. 11 Controlar que la máquina espresso esté en posición

“Ap aga do” antes de introducir el enchufe en la toma.

Para apagarla, colocarla en “Apagado” y desenchu-

far.

12 Utilizar la máquina únicamente para uso doméstico. 13 Poner extremado cuidado durante el uso de vapor. 14 Las personas adultas y los niños, que tengan una dis-

capacidad física, sensorial o mental, no deben utilizar

este aparato. Tampoco han de usarlo quienes carezcan

de la experiencia y conocimientos necesarios al efecto,

excepto si se les capacita y si les supervisa otra persona,

responsable de su seguridad. Los niños deben usar el

aparato bajo la vigilancia de un adulto, que se cerciorará

de que no jueguen con el mismo. Controle siempre a los

niños para no jueguen con el aparato. 15 Conservar estas instrucciones

• 40 •

Page 43

Descripcion:

FIG. 01

1 Interruptor principal 2 Tecla suministro manual/agua caliente 3 Tecla vapor 4 Tecla programación dosis/suministro café 5 Luz testigo de alcance de la temperatura correcta 6 Boquilla vapor Turbo (extraíble) 7 Porta ﬁ ltro 8 Recipiente del agua (extraíble) 9 Filtro “gran crema” para pastillas de café 10 Filtro “gran crema” para café molido 11 Bandeja (extraíble) 12 Rompe-chorro espumador 13 Elemento de erogación café 14 Empaque de portaﬁ ltro 15 Agujero antidesbordamiento 16 Distribuidor 17 Prensita 18 Cable y enchufe de alimentación 19 Medida 20 Boquilla de erogación 21 Tapa recipiente 22 Reja (extraíble) 23 Kit Dispositivo para capuchino(OPCIONAL) 24 Perilla vapor/agua caliente

Instrucciones acerca del cable eléctrico

A Se suministra un cable eléctrico corto para evitar que se

enrosque o que se enrede.

B También es posible utilizar extensiones pero se aconceja

utilizar con mucha atención.

C En caso de que se utilicen una extensión, veriﬁ car.:

1 Que el voltaje anotado en la extensión sea por lo

menos igual al voltaje eléctrico del electrodoméstico.;

2 Que esté dotado de un enchufe de tres pin con

colocación a tierra (en caso de que el cable del electrodoméstico sea de este tipo); si el cable de suministro eléctrico tiene un enchufe polarizado (un borne es más ancho que el otro), como medida de seguridad, este enchufe entrará en una toma

ESPAÑOL

de corriente polarizada sólo de una manera. Si el enchufe no se encaja perfectamente en la toma de corriente, invierta el enchufe. Si sigue sin entrar, póngase en contacto con un electricista cualiﬁ cado. No intente saltarse la medida de seguridad;

3 que el cable no cuelgue de la mesa para evitar

tropezar con él.

4 Si el cable de alimentación está dañado, solicitar

al fabricante o al servicio de asistencia clientes la sustitución del mismo.

Preparación de la máquina de café Espresso:

1 Quite la tapa del depósito del agua (21) y llénelo con

agua fría, controlando el nivel en la ventana del depósito,

indicada en la FIG. 02.

Nota: En la parte superior del depósito (8) se encuentra

el agujero de seguridad antidesbordamiento (15) para

eventuales sobredosis de llenado del depósito.

También se puede extraer el tanque del agua (FIG. 02),

luego de haber extraído la tapa del tanque (21) y utili-

zando la manija. Reposicionar el tanque con el agua y la tapa. 2 Introducir el enchufe (18) en una toma adecuada (Cfr.

“Advertencia” punto 1). 3 Presionar el interruptor principal (1). La luz testigo de

alcance temperatura (5) centelleará hasta que se alcance

la temperatura; una vez alcanzada la temperatura la luz

testigo quedará encendida.

Carga del circuito

NOTA: En el primer uso, después de suministrar vapor o ter-

minar el agua en el depósito, se debe recargar el circuito

de la máquina.

Esta máquina, sirviéndose de una bomba para el suministro de café, está equipada con un sistema de cebado automático.

¡Atención! Antes de retirar el depósito de agua asegurarse de que la máquina esté apagada para evitar que el sistema de cebado

automático se dañe .

• 41 •

Page 44

ESPAÑOL

Colocar una taza vacía debajo del grupo de café (13), sin introducir el portaﬁ ltro y llevar el interruptor agua caliente/ café (2) a la posición “1”. Se oirá el ruido de la bomba que se ha puesto en marcha y, al cabo de unos segundos, el agua empezará a salir del grupo de café (13). Luego de haber dejado llenar la taza, presionar nuevamente la tecla de recogida de agua caliente (2).

NOTA: Puede que el sistema de cebado automático de

la bomba no funcione temporalmente debido a una “burbuja de aire”.

Si no baja agua del grupo erogador (13), hay que: a) Colocar una taza o un jarro por debajo de la boquilla del

tubo de vapor (6).

b) Gire la perilla (24) hacia la izquierda para abrir la llave de

su mini st ro d e vap or/a gua c alie nte y apre ta r el int er rup tor agua caliente/café (2) para activar el suministro.

c) Después de pocos segundos comenzará a salir agua de la

boquilla del vapor. Dejar salir aproximadamente una taza de agua. Apretar el interruptor agua caliente / café (2) y cierre la llave de suministro del vapor / agua caliente (24) para interrumpir el suministro.

N.B.: la señal de logro de la temperatura correcta (5)

continuará a apagarse y a encenderse automáticamente durante el período de calentamiento. Luego de haber encendido la máquina, aguardar aproximadamente 6 minutos para alcanzar la temperatura ideal para el primer café, mientras que para los sucesivos, la máquina estará siempre lista.

Una vez que la máquina haya suministrado el café, puede gotear un poco, a causa del resto de café mojado que ha quedado en el portaﬁ ltro.

¡Atención! No accionar nunca la bomba sin agua a ﬁ n de evitar daños a la bomba misma. El uso incorrecto de la bomba no está amparada

por la garantía.

Primer uso o después de un período de inactividad

Esta simple operación asegura un suministro óptimo y debe ser realizada:

- en la primera puesta en marcha;

- cuando la máquina permanece un largo período sin usarse

(más de 2 semanas).

NOTA: Se debe vaciar el agua suministrada en un desagüe

apropiado y no se la puede utilizar para la alimentación. Si

durante el ciclo el recipiente se llena, detener el suministro

y vaciarlo antes de reiniciar la operación.

A (Fig.02) - Enjuagar el depósito y llenarlo con agua potable

fresca. B (Fig.03) - Colocar un recipiente debajo del tubo de vapor

(Pannarello). Abrir lentamente el mando (24) girándolo en

el sentido contrario a las agujas del reloj. Pulsar el botón

de suministro de agua (2). C Suministrar la mitad del contenido del depósito de agua a

través del tubo de vapor/agua caliente. Para ﬁ nalizar el

suministro volver a pulsar el botón de suministro de agua

(2) y cerrar el mando (24) girándolo en el sentido de las

agujas del reloj. D Fijar el portaﬁ ltro en el grupo de café (13) introduciéndolo

desde abajo del grupo y girarlo de izquierda a derecha

hasta que se bloquee. E Colocar un recipiente adecuado debajo del portaﬁ ltro. F Pulsar el botón café (2) y suministrar toda el agua restante

en el depósito. Una vez terminada el agua, detener el

suministro pulsando otra vez el botón café (2). Una vez

terminado, vaciar el recipiente. G Llenar nuevamente el depósito y esperar a que el piloto

luminoso de “temperatura correcta” (5) se encienda. H Retirar el portaﬁ ltro del grupo girándolo de derecha a

izquierda y enjuagarlo con agua potable fresca.

I Después, la máquina está lista para el uso.

Para información más detallada sobre cómo suministrar agua caliente, consultar el apartado" “Preparación del café” y “Como preparar el agua caliente”.

• 42 •

Page 45

Cosas importantes de saber:

1 El sabor del espresso depende de la cantidad y del tipo

de café utilizado. El sabor particular de un grano de cafè depende de distintos factores pero su gusto y su aroma son el resultado del proceso de tostado. Los granos de café tostados por un período de tiempo más largo y a temperaturas más altas presentan un color más oscuro. Granos más oscuros desprenden más aroma con respecto

a los granos más claros. 2 Encontraréis en el mercato distintas calidades de café. Cada tipo de terrofacción se caracteriza por una mezcla

de granos tostados a una temperatura particular y con

un particular tipo de aroma. Existen descafeinados que

contienen solamente el 2% de cafeína. Es posible expe-

rimentar con su máquina espresso uno de los distintos

tipos de café en venta. Descubriréis probablemente un

aroma mejor con respecto al de la mezcla hasta ahora

usada. 3 Las máquinas espresso de bomba requieren una mezcla

ﬁ namente molida. Cerciorarse que la compra sea de este

tipo o proveer a hacer moler este tipo de mezcla.

Non utilizar moledoras de cuchilla porque en el proceso

hacen liberar demasiado polvo de café y producen una

mezcla molida de modo irregular. 4 El verdadero espresso se reconoce por el color oscuro, por

el gusto pleno y por la típica “cremita”. 5 El cappuccino es una combinación especial de cafè expreso

y leche caliente espumosa. Se sirve por lo general con un

rociado de canela, nuez moscada o chocolate. 6 Servir inmediatamente el café espresso después de

haberlo preparado. 7 Servir el café espresso en tacitas de café y el cappuccino

en tazas de desayuno. 8 Lo ideal es moler el café apenas antes de usarlo. No

olvidéis que debe ser molido para máquina espresso de

bomba. 9 Se aconseja conservar el café molido o en granos en ta-

rros herméticos en el congelador. El café molido absorbe

fácilmente los olores.

ESPAÑOL

¡Atención! No suministrar café cuando está seleccionada la función vapor porque la temperatura está muy elevada y puede causar quemaduras.

Como preparar un buen Espresso: Programación de las dosis de café.

Con esta máquina Gaggia se puede programar dosis diferentes de agua para obtener la cantidad deseada de suministro de café.

Para regular las dosis de agua y, por consiguiente, memorizarlas para otro siguiente pedido de suministro, pongan cuidado en ejecutar primero la operación de “PREPARACIÓN DEL CAFÉ’” indicada en la pág.44 párrafos 6-7-8, y luego actúen según lo indicado a continuación: 1 Presione y mantenga presionado el botón de programación

dosis (4).

Luego de aproximadamente 3 segundos, la luz testigo

comenzará a centellear y se pondrá en marcha simultá-

neamente la bomba del agua. 2 Deje ﬂ uir el café hasta alcanzar la dosis deseada 3 Suelte la tecla interrumpiendo el suministro del café 4 Ahora la dosis de agua atribuida a la tecla (4), para un

café, será memorizada. 5 Cada usuario puede programar libremente las dosis para

obtener cafés más o menos fuertes y puede atribuir dosis

menores o mayores a la tecla (4) para utilizar el ﬁ ltro de

1 o 2 tazas. 6 Luego de la memorización de estas dosis, la máquina

está lista para obtener el suministro de óptimos cafés.

NOTA: para suministrar 1 café hay que presionar una sola

vez la tecla (4); para suministrar 2 cafés hay que presionar

2 veces seguidas la tecla (4).

• 43 •

Page 46

ESPAÑOL

NOTA: El sistema de cebado automático puede causar una variación de la dosis del primer café; se recomienda suministrar una pequeña cantidad de agua antes de preparar el primer café.

Preparación del café.

1. Seguir el procedimento descrito en el capítulo “Preparación de la máquina de café Espresso”.

2. Introducir el rompe-chorro espumador (12) en el portaﬁ ltro (7).

Introducir el ﬁ ltro “gran crema” para café molido (10)

en el portaﬁ ltro tanto para suministrar 1 taza como para suministrar 2 tazas de café.

Introducir desde abajo el portaﬁ ltro (7) en el grupo de café

(13) y esperar a que se caliente.

3. Colocar un recipiente debajo del portaﬁ ltro (7). Precalentar el portaﬁ ltro pulsando el botón café (2) (esta operación es necesaria sólo para el primer café).

Comenzará a salir el agua.

4. Después de suministrar 150 cc de agua, volver a pulsar el interruptor de café (2).

5. Esperar a que la máquina alcance la temperatura correcta con el cuerpo portaﬁ ltro introducido (tiempo de calentamiento de aproximadamente 6 minutos).

6. Después del calentamiento, quitar el porta ﬁ ltro (7) y llenarlo de café molido utilizando la medida suministrada.

Considerar una medida para cada taza de café. No llenar demasiado. Oprimir utilizando la prensita correspondiente (17). No

oprimir demasiado.

7. Limpiar el borde del porta ﬁ ltro (7) de eventuales residuos de café.

Introducir el porta ﬁ ltro en la máquina con un movimento

de 45° hacia la izquierda.

Darle la vuelta entonces hacia la derecha para bloquearlo

en su posición. El mango del porta ﬁ ltro deberá encontarse en posición perpendicular a la máquina y ligeramente corrido hacia la derecha.

8. Disponer una o dos tazas por debajo del por ta ﬁ ltro. Pulse la tecla (4) para obtener el suministro de la dosis de café programada.

9. El suministro del café se detendrá automáticamente

cuando se alcanzará el nivel pre-programado (véase Programación de la dosis de café); igualmente se puede interrumpir el suministro del café pulsando nuevamente la tecla (4).

10. Quitar las tazas y servir.

11. Para preparar otro café quitar lentamente y con mucho cuidado el porta ﬁ ltro moviéndolo hacia la izquierda. Poner atención en no quemarse con el agua que queda encima del café. Un poco de agua continuará a gotear una vez quitado el porta ﬁ ltro. Esto es normal y se debe a la presión en el sistema. Quitar los residuos del ﬁ ltro. Para preparar otro café, repetir las fases desde la 6 hasta la 10.

12. Para preparar un café, en la modalidad manual, repita las instrucciones susodichas, desde el punto 6 hasta el punto

7. Lue go, pulse el bo tón 2 . Pa ra qu e el c horr o deje de s alir (cuando la dosis deseada ya está en la taza), pulse de nuevo el botón 2. Acto seguido, prosiga con los puntos 10 y 11.

N.B.: Se aconseja un caudal máximo de 40 segundos.

Cómo utilizar las pastillas de café

En caso de utilizar pastillas de café, usar únicamente el ﬁ ltro “gran crema” para pastillas (9).

NOTA: si lo hubiera, extraer el ﬁ ltro “gran crema” para café

molido (10).

1 Seguir el procedimiento que se describe en el capítulo

“Preparación de la máquina de café Espresso”.

2 Introducir el rompe-chorro espumador (12) en el portaﬁ ltro

(7) y a continuación introducir el ﬁ ltro “gran crema” para pastillas de café (9).

3 Colocar un recipiente debajo del portaﬁ ltro (7). Precalentar

el portaﬁ ltro pulsando el botón café (2) (esta operación es necesaria sólo para el primer café).

Comenzará a salir el agua. 4 Después de suministrar 150 cc de agua, volver a pulsar el

interruptor de café (2).

5 Después de que se haya calentado, extraer el portaﬁ ltro

(7) e introducir la pastilla de café; asegurarse de que el

• 44 •

Page 47

papel de la pastilla de café no salga del portaﬁ ltro.

6 Introducir el portaﬁ ltro en la máquina realizando un

movimiento de 45° hacia la izquierda.

7 Después girar hacia la derecha para bloquearlo en su

posición. El mango del portaﬁ ltro deberá estar en posición perpendicular a la máquina o ligeramente desplazado hacia la derecha.

8 El suministro de café se interrumpirá automáticamente

cuando se alcance el nivel programado (véase Programación de las dosis de café); en cualquier momento se podrá interrumpir el suministro de café pulsando de nuevo el

botón (4). 9 Sacar las tazas y servir. 10 Para preparar otro café, quitar lentamente y con mucho

cuidado el portaﬁ ltro moviéndolo hacia la izquierda. Prestar

atención para no quemarse con el agua que queda en los

posos de café. Después de quitar el portaﬁ ltro, continuará

goteando un poco de agua. Esto se debe a la presión del agua en el sistema. Quitar la

pastilla de café del ﬁ ltro. Para preparar otro café, repetir

las fases desde 5 hasta la 9.

Nota importante: los ﬁ ltros deben mantenerse limpios para garantizar un resultado perfecto. Lavar diariamente tras el uso.

En caso de que se notaran anomalías durante el suministro de café, poner los ﬁ ltros en un recipiente de metal con agua en ebullición durante 10 minutos; a continuación enjuagarlos con agua corriente y volver a suministrar otro café.

Para una mejor limpieza de los ﬁ ltros, se aconseja comprar pastillas de limpieza especíﬁ cas para mantener su máquina en perfectas condiciones.

ESPAÑOL

Suministro de vapor/Preparación del capuchino

Il vapore può essere utilizzato per montare il latte per il cappuccino ma anche per il riscaldamento delle bevande.

¡Atención! ¡Peligro de quemaduras! Al inicio de la erogación se pueden producir pequeñas

salpicaduras de agua caliente. El tubo de erogación puede alcanzar temperaturas elevadas: evitar tocarlo directamente con las manos.

Versión con boquilla vapor Turbo:

1 Preparar el espresso en tazas grandes como se especiﬁ có

antes.

2 Con la máquina lista para suministrar café, hay que dirigir

el tubo de vapor sobre la bandeja (11), abrir la manecilla grifo (24) “Agua caliente/vapor” por algunos instantes, para hacer salir el agua residual del tubo del vapor; en

breve tiempo comenzará a salir sólo vapor. 3 Cerrar la manecilla grifo vapor/agua caliente (24). 4 Pulsen el interruptor del vapor (3). 5 Luego de aproximadamente 50-60 segundos, y cuando

la luz testigo que indica que se alcanzó la temperatura

correcta (5) se encenderá en modo ﬁ jo, coloque debajo

de la boquilla del vapor la jarra llena hasta la mitad con

leche fría. Ver Fig.03.

IMPORTANTE: Para garantizar un mejor resultado en

la preparación del capuchino, la leche y la taza utilizada

deben estar frías.

6 Hacer girar lentamente la perilla de la válvula de salida

vapor (24) en sentido antihorario para hacer salir el

vapor.

IMPORTANTE: La presión del vapor aumenterá con el

girar de la perilla.

N.B.: Se aconseja un caudal máximo de 60 segundos. 7 Dar vueltas al jarro con movimento circular poniendo

atención a que la extremidad de la boquilla vapor esté

apenas sumergida en la leche cuando comience a formarse

la espuma. 8 Una vez obtenida la espuma deseada, dar vuelta la perilla

vapor en sentido horario para interrumpir la salida del

vapor y quitar el jarro. Presionar nuevamente la tecla del vapor (3).

• 45 •

Page 48

ESPAÑOL

9 Vaciar la espuma en el café. Adobar con canela, cacao, nuez moscada. Servir.

N.B.: Para preparar inmediatamente otro café, llenar el

recipiente con agua y hacer que llegue a la temperatura correcta. En caso contrario, el café podría toma sabor de quemado.

¡Atención! ¡Si se suministra el café sin haber bajado la temperatura mediante el suministro de agua existe el riesgo de quemaduras!

Colocar una taza vacía en la regilla recogedora de agua.

No introducir el porta ﬁ ltro. Presionar la tecla de suministro

manual (2) haciendo llenar la taza con agua. Presionar nuevamente la tecla (2). Podréis preparar ahora otro café.

NOTA: Se aconseja efectuar un suministro máximo de 40

segundos.

Instrucciones para la limpieza:

1 IMPORTANTE: Limpiar la boquilla del vapor después

de haberla sumergido en la leche para evitar que se obturen la boquilla y el agujero de toma de aire y para no hacer endurecer los depósitos de leche externos. Para facilitar la operación de limpieza, como se indica en la “DESCRIPCIÓN”, la parte exterior de la boquilla se extrae con facilidad tirándola hacia abajo.

Utilizar un paño húmero para limpiar los extremos de la

boquilla y abrir la válvula de erogación del vapor.

Dejar salir el vapor por uno o dos segundos para que la

boquilla quede libre.

Limpiar el extremo de la boquilla del vapor. De ser nece-

sario, utilizar una aguja para limpiar el agujero del chorro del vapor.

Como preparar el agua caliente

¡Atención! ¡Peligro de quemaduras! Al inicio de la erogación se pueden producir pequeñas

salpicaduras de agua caliente. El tubo de erogación puede alcanzar temperaturas elevadas: evitar tocarlo directamente con las manos.

1 Seguir el procedimento descrito en el capítulo “Prepa-

ración de la máquina de café Espresso”.

2 Pulsen el interruptor principal (1). 3 Esperar 6 minutos para permitir a la máquina espresso

de llegar a la temperatura correcta. 4 Colocar un jarro bajo la boquilla vapor (6) 5 Girar lentamente la manecilla del vapor (24) en sentido

antihorario. 6 Presionar la tecla de recogida de agua caliente (2) para

permitir el suministro. 7 Una vez que se obtuvo la cantidad de agua caliente

deseada, presionar nuevamente la tecla (2), cerrar la

manecilla del vapor (24) girándola hacia la izquierda.

Extraer entonces la jarra.

Prestar mucha atención a no tocar la

boquilla de vapor: ¡podría estar

muy caliente!

Toma de aire que mantener limpia y

libre de residuos

2 Limpiar el porta ﬁ ltro y el ﬁ ltro con agua tibia después de

uso. 3 Limpiar el cuerpo máquina con un paño húmedo. 4 Extraes la vasija y la rejilla recogedora de agua (11-22)

y lavarlas con agua. No usar abrasivos. 5 Limpiar el empaque (14) que se encuentra en el interior

del elemento de salida café (13). Mantenerla limpia.

• 46 •

Page 49

6 Destornillar y limpiar el distribuidor periódicamente, según

la frecuencia de uso (16)

7 Si no se utiliza la máquina por largos períodos, descargue

el agua en la caldera girando hacia la izquierda la perilla del vapor (24), pulsando la tecla suministro manual/ agua caliente (2) y la tecla del vapor (3). Haga salir por la boquilla una cantidad de agua igual a dos tazas de capuchino. Cierre la perilla del vapor (24) y pulse la tecla suministro manual/ agua caliente (2) y la tecla del vapor (3). Apague la máquina. No accione nunca la bomba sin agua.

8 N.B.: Es normal que una máquina espresso emita vapor

o deje gotear agua de vez en cuando debido a que la presión del agua misma cambia durante el uso.

Vaciar la vasija (11).

Descalciﬁ cación

La formación de cal se produce con el uso del aparato. El ciclo de descalciﬁ cación debe efectuarse regularmente cada 1-2 meses y/o cuando se observa una reducción del caudal de agua. Utilizar exclusivamente el producto descalciﬁ cante GAGGIA.

NOTA: Utilizar exclusivamente el producto descalciﬁ can-

te GAGGIA. Ha sido formulado especíﬁ camente para mantener al máximo el rendimiento y la funcionalidad de la máquina para toda su vida operativa, y también para evitar, si se utiliza correctamente, alteraciones de los productos suministrados. La solución descalcificante que se utilice se debe eliminar según lo previsto por el fabricante y/o por las normas vigentes en el país donde se usa.

NOTA: No beber la solución descalciﬁ cante y los productos

suministrados hasta completar el ciclo. No utilizar bajo ningún concepto vinagre como producto descalciﬁ cante.

1 Fijar el portaﬁ ltro en el grupo de café (13) introduciéndolo

desde abajo del grupo y girarlo de izquierda a derecha hasta que se bloquee.

ESPAÑOL

2 Retirar y vaciar el depósito de agua. 3 (Fig.02) - Verter TODO el contenido de la botella de

líquido descalciﬁ cante concentrado GAGGIA en el depósito

de agua del aparato y llenarlo con agua fresca potable

hasta el nivel MÁX. 4 Extraer el Pannarello (o Cappuccinatore) si está instalado

en el tubo de vapor. 5 Encender la máquina pulsando el interruptor ON/OFF

(1). (Fig.03) - Suministrar (como se describe en el capítulo

“Como preparar el agua caliente” del manual), a través

del tubo de vapor/agua caliente, 2 tazas de agua (aproxi-

madamente 150 ml para cada una). Luego, apagar la

máquina mediante el interruptor ON/OFF (1). 6 Dejar que el producto descalciﬁ cante actúe durante 15-20

minutos con la máquina apagada. 7 Encender la máquina pulsando el interruptor ON/OFF

(1). (Fig.03) - Suministrar (como se describe en el capítulo

“Como preparar el agua caliente” del manual), a través del

tubo de vapor/agua caliente, 2 tazas de agua (aproxima-

damente 150 ml para cada una). A continuación, apagar

la máquina mediante el interruptor ON/OFF (1) y dejarla

apagada durante 3 minutos. 8 Repetir las operaciones descritas en el punto 7 hasta que

el depósito de agua quede completamente vacío. 9 (Fig.02) - Enjuagar el depósito y llenarlo con agua potable

fresca. 10 (Fig.03) - Colocar un recipiente debajo del tubo de vapor

(Pannarello). Abrir lentamente el mando (24) girándolo en

el sentido contrario a las agujas del reloj. Pulsar el botón

de suministro de agua (2). 11 Suministrar todo el contenido del depósito de agua a

través del tubo de vapor/agua caliente. Para ﬁ nalizar el

suministro volver a pulsar el botón de suministro de agua

(2) y cerrar el mando (24) girándolo en el sentido de las

agujas del reloj. 12 (Fig.02) - Rellenar el depósito con agua potable fresca. 13 Colocar un recipiente adecuado debajo del portaﬁ ltro. 14 Pulsar el botón café (2) y suministrar toda el agua restante

en el depósito. Una vez terminada el agua, detener el

suministro pulsando otra vez el botón café (2). Una vez

terminado, vaciar el recipiente.

• 47 •

Page 50

ESPAÑOL

15 Retirar el portaﬁ ltro del grupo girándolo de derecha a

izquierda y enjuagarlo con agua potable fresca.

16 Después, la máquina está lista para el uso.

De esta manera concluye el ciclo de descalciﬁ cación.

(Fig.03) - Volver a llenar el depósito con agua fresca. Si fuera necesario, cargar el circuito como se describe en el apar. “Puesta en funcionamiento” del manual.

Al ﬁ nalizar, volver a montar en el tubo de vapor el Pannarello (o Cappuccinatore) instalado anteriormente.

• 48 •

Page 51

En el caso de un funcionamiento incorrecto

Problema: Controlar :

Si existe agua en el recipiente.

Falta de salida de café.

Si el ﬁ ltro se encuentra obturando porque la mezcla es demasiado ﬁ na o le café demasiado prensado. Si el distribuidor de café está limpio.

ESPAÑOL

La salida del café es demasiado rápida.

Si el café está molido demasiado grueso. Si el café ha sido apretado con la prensita.

Si existe agua en el recipiente.

La bomba hace demasiado ruido.

Que la caldera esté llena. Si el café está molido demasiado grueso.

Excesiva pérdida de agua del porta ﬁ ltro.

Si el porta ﬁ ltro ha sido colocado correctamente. Si el empaque está sucio o gastado. Si existen residuos de cafè en le borde del porta ﬁ ltro.

Si el café ha sido molido demasiado grueso.

El espresso tiene poca “cremita”.

Si el café ha sido apretado con la prensita. Si el café es demasiado viejo o seco.

Si la máquina ha sido calentada.

El café es demasiado frío.

Si el café ha sido molido demasiado grueso. Que se haya suministrado el café en tazas frías. Se aconseja suministrar siempre el café en tazas calientes.

La leche no hace bastante espuma.

Alarmas - Cuando la tecla que se está utilizando parpadea:

Si la boquilla vapor y/o oriﬁ cio de toma de aire están obturados. Si la leche está demasiado caliente.

Tanque vacío Falta de agua

Llenen el tanque y vuelvan a repetir la operación de llenado caldera.

Ruido de la bomba

Moledura demasiado ﬁ na Modiﬁ quen la moledura

Filtro sucio Limpien la ducha (16)

Café demasiado comprimido Eviten comprimir de forma excesiva el café

• 49 •

Page 52

NEDERLAND

Wij feliciteren u met uw keuze!

Dankzij dit Gaggia apparaat kunt u thuis van een lekker kopje kofﬁ e of cappuccino genieten. De espresso wordt gemaakt door snel onder druk staand en op de juiste temperatuur verwarmd water door de ﬁ jn gebrande kofﬁ e te ﬁ ltreren. De kern van het apparaat bestaat uit een pomp met hoge prestaties. De doorstroming van het water wordt bediend door een schakelaar.

WAARSCHUWING:

Het espresso-apparaat is alleen geschikt voor huishoudelijk gebruik. Al de servicewerkzaamheden of reparaties behalve de reiniging en het normale onderhoud moeten door een bevoegd Servicecentrum uitgevoerd worden.

1. Controleren of de spanning op het plaatje overeenkomt

met de spanning van het stopcontact.

2. Nooit lauw of warm water gebruiken om het apparaat

mee te vullen. Alleen koud water gebruiken.

3. De warme onderdelen van het apparaat en de elektrici-

teitskabel tijdens de werking niet aanraken.

4. Nooit reinigen met schuurmiddelen of scherp gereedschap.

Een met water bevochtigde zachte doek is voldoende.

5. Om kalkvorming te voorkomen kan plat mineraalwater

worden gebruikt en moeten de instructies worden gevolgd in het hoofdstuk “Ontkalking”.

6. De machine niet in water onderdompelen.

7. Richt de hete stoom- en/of waterstraal nooit op uzelf of

op anderen. Gebruik altijd de handgrepen of knoppen.

8. Verwijder de onder druk staande ﬁ lterhouder nooit terwijl

de kofﬁ e uit het apparaat stroomt. Tijdens de opwarmfase kan warm water uit de centrale kofﬁ e-unit druppelen.

BELANGRIJKE

VOORZORGSMAATREGELEN

Bij het gebruik van elektrische huishoudelijke apparaten is het raadzaam enkele voorzorgsmaatregelen in acht te nemen om het gevaar voor brand, elektrische schokken en/of ongelukken te beperken.

1 Aandachtig alle aanwijzingen en informatie in deze gebruiks-

aanwijzing en in wat voor andere brochure dan ook die zich

in de verpakking mocht bevinden, doorlezen alvorens het

espresso-apparaat te gebruiken.

2 Geen hete oppervlakken aanraken. 3 De kabel, stekkers of het apparaat zelf niet onderdompelen

in water of andere vloeistof ter voorkoming van brand,

elektrische schokken of ongelukken. 4 Extra goed opletten als het apparaat gebruikt wordt met

kinderen in de buurt. 5 De stekker uit het stopcontact trekken als het apparaat niet

gebruikt wordt of als het wordt schoongemaakt. Het appa-

raat laten afkoelen alvorens onderdelen aan te brengen of

te verwijderen en alvorens het apparaat te reinigen 6 Het apparaat niet gebruiken als de kabel of stekker bescha-

digd is of als het apparaat niet goed werkt of kapot is. Het

apparaat laten controleren of repareren bij het dichtstbij-

zijnde servicecentrum. 7 Door het gebruik van niet door de fabrikant aangeraden ac-

cessoires kan er schade aan dingen of letsel aan personen

worden aangericht.

8 Het espresso-apparaat niet buiten gebruiken. 9 De kabel niet van de tafel laten hangen en niet met hete

oppervlakken in aanraking laten komen. 10 Het espresso-apparaat uit de buurt van warmtebronnen

houden. 11 Controleren of het espresso-apparaat in de stand “Uit”

staat voor de stekker in het stopcontact te steken. Om het

uit te zetten, het op “Uit” zetten en dan de stekker uit

het stopcontact trekken. 12 Het apparaat alleen voor huishoudelijke doeleinden gebrui-

ken.

13 Uiterst goed opletten tijdens het gebruik van de stoom. 14 Dit apparaat mag niet worden gebruikt door mensen

(waarmee ook kinderen worden bedoeld) met verminderde

lichamelijke, gevoels- of geestelijke vermogens, of zonder

ervaring en kennis, tenzij ze zijn geïnstrueerd of hierbij

worden gecontroleerd door een persoon die verantwoordelijk

is voor hun veiligheid. Kinderen moeten in de gaten worden

gehouden om zich ervan te verzekeren dat ze niet met het

apparaat spelen. Er moet op worden gelet dat kinderen niet

met het apparaat spelen. 15 Deze gebruiksaanwijzing bewaren

• 50 •

Page 53

Beschrijving:

FIG. 01

1 Aan/uit-knop 2 Handmatig hoeveelheid bepalen /warm water 3 Stoomknop 4 Knop instellen hoeveelheid/Espressoafgifteknop 5 Signaleringslampje dat de juiste temperatuur bereikt is 6 Stoompijp (verwijderbaar) 7 Filterdrager 8 Waterreservoir (verwijderbaar) 9 “Perfecte crème”-ﬁ lter voor kofﬁ epads 10 “Perfecte crème”-ﬁ lter voor gemalen kofﬁ e 11 Bakje 12 Mondstuk voor het emulgeren 13 Kofﬁ euitloopsysteem 14 Afdichting 15 Gat voorkoming overstroming 16 Douchekop 17 Aandrukker 18 Elektriciteitskabel en -stekker 19 Kofﬁ emaatje 20 Spuitmond 21 Deksel waterreservoir 22 Rooster (verwijderbaar) 23 Cappuccinomaker (OPTIONEEL) 24 Kraanknop voor stoom/warm water

Aanwijzingen over de elektriciteitskabel

A Er wordt een nogal kort elektriciteitssnoer geleverd om te

voorkomen dat het in elkaar draait of dat u erover kunt struikelen.

B Er kan een verlengsnoer gebruikt worden. C Als u een verlengsnoer gebruikt, controleer dan:

1 of de spanning die op het verlengsnoer vermeld is

minstens gelijk is aan de spanning van het apparaat;

2 of er een stekker aan zit met drie pinnen met aarde

(als het snoer van het apparaat van dit type is); indien de elektriciteitskabel over een gepolariseerde stekker beschikt (één plug is breder dan de andere) als een veiligheidsinrichting, kan deze stekker alleen maar op één manier gebruikt worden in een gepo-

NEDERLAND

lariseerd stopcontact. Als de stekker niet helemaal past in het stopcontact, draai de stekker om. Als het dan nog niet past, neem contact op met een bevoegde elektricien. Probeer de veiligheidsinrichting niet weg te nemen;

3 of het snoer niet van de tafel hangt opdat u er niet

over kunt struikelen.

4 Indien de voedingskabel beschadigd is, moet deze

door de fabrikant of door zijn klantenservice vervangen worden.

Voorbereiding van het Espressoapparaat:

1. Verwijder het deksel van de waterreservoir (21) en vul

hem met koud water door het niveau in het venster van

de tank te controleren zoals aangegeven in FIG. 02.

N.B.: In het bovenste deel van de tank (8) bevindt zich het

veiligheidsgaatje tegen overstroming (15) bij eventuele

overdoseringen gedurende het vullen van de tank.

Het waterreservoir kan ook verwijderd worden nadat het

deksel van het reservoir (21) verwijderd is en door het

handvat te gebruiken. Plaats het reservoir gevuld met water terug met de deksel

erop.

2. De stekker (18) in een geschikt stopcontact steken (Zie

“Waarschuwingen” punt 1) 3 Druk de hoofdschakelaar (1) in. Het lampje voor het be-

reiken van de temperatuur (5) gaat knipperen totdat de

juiste temperatuur bereikt is; als de temperatuur bereikt

is blijft het lampje branden.

Vullen van het circuit

N.B.: bij het eerste gebruik, nadat stoom is afgegeven of

nadat het water in het reservoir op is, moet het circuit

van de machine altijd worden bijgevuld.

Let op! Alvorens het waterreservoir te verwijderen, dient men zich ervan te verzekeren

dat de machine uitgeschakeld is om te vermijden dat de automatische inschakeling wordt beschadigd.

• 51 •

Page 54

NEDERLAND

Dit apparaat gebruikt een pomp voor de uitgifte van de kofﬁ e en wordt daarvoor automatisch gevoed. Plaats een leeg kopje onder het uitloopsysteem (13) zonder de ﬁ lterdrager aan te brengen en zet de warm water / kofﬁ e schakelaar (2) in de stand “1”. Men kan nu het geluid van de pomp horen die zo geactiveerd is en na enkele seconden komt er water uit het uitloopsysteem (13). Druk nadat het kopje vol is opnieuw de heet water knop (2) in.

N.B.: Het kan voorkomen dat de automatische inschake-

ling van de pomp tijdelijk niet werkt vanwege een “luchtbel”.

Als er geen water uit het uitloopsysteem (13) mocht komen, als volgt te werk gaan: a) Een kopje of een kan onder de stoompijp (6) plaatsen.

b) Draai de knop (24) tegen de klok in om de distribu-

tiekraan stoom/warm water te openen en druk de schakelaar warm water/kofﬁ e (2) om de distributie in te schakelen.

c) Na enkele seconden komt er water uit de stoompijp.

Laat ongeveer een kopje vol water weglopen. Druk de schakelaar warm water / kofﬁ e (2) en sluit de distributiekraan stoom/warm water (24) om de distributie te onderbreken.

N.B.: Het lampje voor het bereiken van de juiste temperatuur

(5) blijft automatisch aan- en uitgaan tijdens de opwarmi ngspe riod e. N a het appar aat a angezet te h ebben moet u ongeveer 6 minuten wachten voor een ideale opwarming alvorens het eerste kopje kofﬁ e te maken. Voor de volgende kopjes kofﬁ e staat het apparaat altijd klaar.

Na een kopje met kofﬁ e gevuld te hebben kan dit evenwel iets druppelen door het natte kofﬁ edik in de ﬁ lterdrager.

Let op! Nooit de pomp aanzetten zonder water in het reservoir ter voorkoming van schade aan de pomp zelf. Een onjuist gebruik van de pomp

wordt niet door de garantie gedekt.

Ingebruikname of gebruik na een periode van stilstand

Deze eenvoudige handeling verzekert van een optimale afgifte en dient uitgevoerd te worden:

- bij de ingebruikname;

- wanneer de machine gedurende een lange tijd niet wordt gebruikt (voor meer dan 2 weken).

N.B.: Het water dat verstrekt wordt, dient geleegd te worden

in de daarvoor bestemde afvoer en mag niet gebruikt worden voor consumptie. Indien het reservoir vol raakt tijdens de cyclus, dient de afgifte gestopt te worden en het reservoir geleegd alvorens de handeling te voltooien.

A (Fig.02) - Spoel het reservoir en vul het met vers drink-

water.

B (Fig.03) - Plaats een kannetje onder het stoompijpje

(Pannarello). Draai de knop van de kraan (24) langzaam linksom open. Druk op de toets voor de afgifte van het water (2).

C Schenk de helft van de inhoud van het waterreservoir door

het stoom/heetwaterpijpje. Om de afgifte te stoppen, dient men opnieuw op de toets voor de afgifte van het water (2) te drukken en de knop van de kraan (24) rechtsom dicht te draaien.

D Plaats de ﬁ lterhouder van onderen in de centrale unit (13)

en draai deze van links naar rechts totdat deze geblokkeerd is.

E Plaats een geschikt kannetje onder de ﬁ lterhouder. F Druk op de kofﬁ etoets (2) en schenk het resterende water

uit het reservoir. Wanneer het water op is, stop de afgifte door opnieuw op de kofﬁ etoets (2) te drukken. Leeg het kannetje na beëindiging.

G Vul opnieuw het reservoir en wacht tot het controlelampje

“juiste temperatuur” (5) aangaat.

H Verwijder de ﬁ lterhouder uit de centrale unit door deze

van rechts naar links te draaien en spoel het met vers drinkwater.

I Hierna is de machine gereed voor gebruik.

Voor meer gedetailleerde informatie over hoe warm water wordt afgegeven, kunt u de betreffende paragraaf raadplegen

“Het zetten van de espresso” en “Hoe maakt u heet water”.

• 52 •

Page 55

Wat u moet weten

1 De smaak van de espresso hangt af van de hoeveelheid

en het type gebruikte kofﬁ e. De bijzondere smaak van een kofﬁ eboon is van verschillende factoren afhankelijk maar de smaak en het aroma van de kofﬁ e zijn het resultaat van het systeem waarmee de kofﬁ ebonen gebrand worden.

De kofﬁ ebonen die langer en met hogere temperaturen

gebrand zijn, zijn donkerder. Donkere kofﬁ ebonen geven meer aroma dan lichte kofﬁ ebonen.

2 Op de markt treft u verschillende kwaliteiten kofﬁ e aan.

Elk type branding wordt gekenmerkt door een mengsel bij een bepaalde temperatuur gebrande kofﬁ ebonen met een bepaald aroma. Er bestaan cafeïnevrije kofﬁ esoorten met slechts 2% cafeïne. Probeer met uw espresso-apparaat één van de verschillende beschikbare kofﬁ esoorten uit. Waarschijnlijk zult u een beter aroma ontdekken ten opzichte van het aroma van de tot nog toe gebruikte kofﬁ e.

3 Voor de espresso-apparaten met een pomp moet ﬁ jn

gemalen kofﬁ e gebruikt worden. Koop dit soort kofﬁ e of laat dit soort kofﬁ e malen. Gebruik bij voorkeur geen kofﬁ emolen met messen omdat er dan te veel kofﬁ epoeder vrijkomt en er hiermee een te onregelmatig kofﬁ emengsel verkregen wordt.

4 Een echt kopje espresso herkent u aan de donkere kleur,

de rijke smaak en de typische “crème”.

5 Cappuccino is een speciale combinatie van espresso

kofﬁ e en opgeschuimde warme melk. Kan geserveerd

worden met wat kaneel, nootmuskaat of cacao. 6 De espresso direct na het bereid te hebben serveren. 7 De espresso in espressokopjes en de cappuccino in

ontbijtkoppen serveren. 8 Het beste zou zijn de kofﬁ e net voor het gebruik te

malen. Vergeet niet dat de kofﬁ e gemalen moet worden

voor espresso-apparaten met pomp. 9 Er wordt aangeraden de gemalen of ongemalen kofﬁ e

in een hermetisch afgesloten verpakking in de diepvries

te bewaren. Gemalen kofﬁ e absorbeert makkelijk geu-

ren.

NEDERLAND

Let op! Geen koffie afgeven wanneer de stoomfunctie geselecteerd is, omdat de temperatuur te hoog is en er een risico op brandwonden

bestaat.

Hoe maakt u een lekker kopje espresso klaar

Programmering van de kofﬁ edoseringen

Met dit apparaat van Gaggia kunnen twee verschillende hoeveelheden water geprogrammeerd worden voor het zetten van een of twee kopjes espresso.

Voor het instellen van de hoeveelheden water en het opslaan in het geheugen, moeten eerst de handelingen zoals beschreven in “HET ZETTEN VAN ESPRESSO” op bladzijde 54, paragraaf 6, 7 en 8 voltooid te worden.

Ga daarna als volgt te werk: 1 Druk en houd de druktoets voor de doseerprogrammerin-

gen gedrukt (4).

Het controlelampje begint na ongeveer 3 seconden te

knipperen tegelijkertijd met de inschakeling van de waterpomp.

2 Laat de kofﬁ e tot het bereiken van de gewenste dosis

uitstromen.

3 Door de toets los te laten wordt de kofﬁ edistributie

onderbroken.

4 Nu wordt de waterdosis voor een kofﬁ e toegeschreven

aan toets (4) opgeslagen.

5 Iedere gebruiker kan zo zijn of haar eigen voorkeuren

programmeren door kleine of grote waterhoeveelheden aan de knoppen (4) toe te wijzen. De ﬁ lters voor 1 of voor 2 kopjes kunnen gebruikt worden.

6 Na het opslaan van deze dosissen is de machine klaar

voor de distributie van uitstekende kofﬁ e’s.

N.B.: voor het zetten van 1 kopje espresso een keer de knop

(4) indrukken; voor het zetten van 2 kopjes espresso 2 keer achter elkaar de knop (4) indrukken.

• 53 •

Page 56

NEDERLAND

N.B.: De automatische inschakeling kan enkele afwijkingen in de dosis van het eerste kopje kofﬁ e veroorzaken; er wordt aangeraden om een kleine hoeveelheid water af te geven alvorens het eerste kopje kofﬁ e te maken.

Het zetten van de espresso.

1 De procedure die in het hoofdstuk “Voorbereiding

van het Espresso-apparaat” beschreven is vol-

gen. 2 Plaats het mondstuk voor het emulgeren (12) in de

ﬁ lterhouder (7). Plaats het “Perfecte crème”-ﬁ lter voor gemalen kofﬁ e (10)

in de ﬁ lterhouder voor de afgifte van zowel 1 kopje kofﬁ e

als voor 2 kopjes kofﬁ e. Breng de ﬁ lterhouder (7) van onderen in de centrale unit

(13) aan en wacht totdat deze is opgewarmd. 3 Zet een bak onder de ﬁ lterhouder (7). Verwarm de ﬁ lter-

houder voor door op de kofﬁ etoets (2) te drukken (deze

handeling is alleen nodig voor het eerste kopje

kofﬁ e).

Water begint naar buiten te stromen. 4 Na 150 cc water te hebben verstrekt, druk opnieuw op de

kofﬁ eschakelaar (2). 5 Wacht tot de machine de juiste temperatuur bereikt ter-

wijl de ﬁ lterhouder cup is geplaatst (verwarmingstijd van

ongeveer 6 minuten). 6 Nadat het apparaat is opgewarmd, de ﬁ lterdrager (7)

verwijderen en met behulp van het kofﬁ emaatje met

gemalen kofﬁ e vullen. Gebruik 1 maatje voor ieder kopje kofﬁ e. Niet te veel vullen. Aandrukken met het speciale aandrukkertje (17). Niet te veel aandrukken. 7 Maak de rand van de ﬁ lterdrager (7) schoon. Plaats de

ﬁ lterdrager in het apparaat met een beweging van 45°

naar links. Draai hem dan naar rechts om hem op zijn plaats te blok-

keren. De handgreep van de ﬁ lterdrager moet loodrecht

op het apparaat staan of iets naar rechts. 8 Zet één of twee kopjes onder de ﬁ lterdrager. Druk toets

(4) om de distributie van de geprogrammeerde kofﬁ edosis

te verkrijgen.

9 De kofﬁ edistributie stopt automatisch wanneer het vooraf

ingestelde niveau bereikt wordt (zie programmering van de kofﬁ edoseringen); de kofﬁ edistributie kan in ieder geval onderbroken worden door opnieuw toets (4) te

drukken. 10 Pak de kopjes en serveer ze. 11 Om nog een kopje kofﬁ e te maken de ﬁ lterdrager lang-

zaam en voorzichtig verwijderen door hem naar links te

draaien. Let erop u niet te branden aan het water dat op

het kofﬁ edik is achtergebleven. Er zal wat water blijven

druppelen na de ﬁ lterdrager verwijderd te hebben. Dit

komt door de druk van het water in het systeem. Verwijder

het kofﬁ edik uit het ﬁ lter. Om nog meer kofﬁ e klaar te

maken de punten van 6 tot 10 herhalen. 12 Om op de handmatige wijze kofﬁ e te zetten, dient men

de fasen te herhalen die in de punten van 6 tot 7 staan

en vervolgens op toets 2 te drukken. Om de afgifte te

onderbreken (als de gewenste hoeveelheid bereikt is),

dient men opnieuw op toets 2 te drukken. Ga vervolgens

verder met de punten 10 en 11.

N.B.: Gelieve nooit de distributie langer dan 40 sekonden uit te voeren.

Het gebruik van kofﬁ epads

Voor het gebruik van kofﬁ epads mag uitsluitend het “Perfecte crème”-ﬁ lter voor kofﬁ epads (9) worden gebruikt.

N.B.: indien aanwezig, moet het “Perfecte crème”-ﬁ lter voor

gemalen kofﬁ e (10) verwijderd worden.

1 Volg de procedure beschreven in het hoofdstuk “Voor-

bereiding van het Espresso-apparaat”.

2 Plaats het mondstuk voor het emulgeren (12) in de ﬁ lter-

houder (7) en plaats vervolgens het “Perfecte crème”-ﬁ lter

voor kofﬁ epads (9). 3 Zet een bak onder de ﬁ lterhouder (7). Verwarm de ﬁ lter-

houder voor door op de kofﬁ etoets (2) te drukken (deze

handeling is alleen nodig voor het eerste kopje

kofﬁ e).

Water begint naar buiten te stromen. 4 Na 150 cc water te hebben verstrekt, druk opnieuw op de

kofﬁ eschakelaar (2).

• 54 •

Page 57

5 Na de opwarming de ﬁ lterhouder (7) verwijderen en de

kofﬁ epad inbrengen. Zorg ervoor dat het papier van de kofﬁ epad niet uit de ﬁ lterhouder steekt.

6 Breng de ﬁ lterhouder in de machine met een beweging op

45° naar links.

7 Draai vervolgens naar rechts om hem in zijn positie te blok-

keren. De handgreep van de ﬁ lterhouder moet loodrecht ten opzichte van de machine staan, of enigszins naar rechts verplaatst.

8 De kofﬁ eafgifte zal automatisch stoppen als het ingestelde

niveau is bereikt (zie: Programmering van de kofﬁ edosis); het blijft echter mogelijk om de kofﬁ eafgifte te onderbreken

door opnieuw op de knop (4) te drukken. 9 Neem de kopjes weg en serveer ze. 10 Om meer kofﬁ e te bereiden, moet de ﬁ lterhouder langzaam

en aandachtig worden verwijderd door hem naar links te

bewegen. Pas op voor brandwonden door het hete water

dat op de kofﬁ edik is blijven staan. Er blijft altijd nog een

beetje water druppelen nadat de ﬁ lterhouder is verwij-

derd. Dit komt door de druk van het water in het systeem.

Verwijder de kofﬁ epad uit de ﬁ lter. Om meer kofﬁ e te

bereiden, moeten de fasen 5 tot 9 worden herhaald.

Belangrijke opmerking: de ﬁ lters moeten schoon gehouden worden om een perfect resultaat te garanderen. Dagelijks wassen na het gebruik.

In het geval men een storing in de afgifte van de kofﬁ e mocht bemerken, laat de Filters gedurende 10 minuten in een metalen bak met kokend water staan; spoel vervolgens na met stromend water en voer een nieuwe afgifte uit.

Voor een betere reiniging van de ﬁ lters adviseren wij de aankoop van reinigingstabletten, die speciaal zijn vervaardigd om uw machine in perfecte conditie te houden.

NEDERLAND

Stoomontwikkeling/ Het maken van cappuccino

De stoom kan worden gebruikt om de melk voor de cappuccino te kloppen, maar ook voor het verwarmen van dranken.

Let op! Gevaar voor verbrandingen! Aan het begin van de distributie kunnen zich kort warm

waterspatten voordoen. De distributiepijp kan hoge temperaturen bereiken: een direct contact met de handen vermijden.

Stoompijp version

1 Maak espresso klaar in grote koppen zoals reeds gespe-

ciﬁ ceerd is.

2. Als de machine klaar is om kofﬁ e te maken, het stoompijpje boven het bakje (11) zetten, het kraantje (24) “heet water/stoom” enkele seconden opendraaien, zodat het achtergebleven uit het stoompijpje komt; na korte tijd zal er alleen stoom uitkomen.

3 Draai het kraantje voor stoom/ heet water (24) dicht. 4 Druk op de stoomknop (3). 5 Na ongeveer 50-60 seconden en wanneer het controle-

lampje voor het bereiken van de correcte temperatuur (5) verlicht blijft, plaats het tot in de helft met koude melk gevulde kannetje onder het stoompijpje.Zie Fig. 03.

BELANGRIJK: Voor het beste resultaat dienen voor de

bereiding van de cappuccino de melk en het gebruikte kopje koud te zijn.

6 Draai de knop van de stoomkraan (24) langzaam tegen

de richting van tegen de klok in om de stoom eruit te laten komen.

BELANGRIJK: De druk van de stoom neemt toe naar-

mate u de knop omdraait.

N.B.: Gelieve nooit de distributie langer dan 60 sekonden

uit te voeren.

7 Draai de kan in het rond en let erop dat het uiteinde van

de stoompijp net in de melk steekt wanneer het schuim zich begint te vormen. Laat de melk niet koken.

8 Na eenmaal de gewenste schuim verkregen te hebben,

de stoomknop in de richting van de klok draaien om de uitgifte van de stoom te onderbreken en de kan verwijderen.

Druk opnieuw de stoomknop (3) in.

• 55 •

Page 58

NEDERLAND

9 Giet de opgeschuimde melk op de kofﬁ e. Garneren met

kaneel, cacao of nootmuskaat.

Serveren.

N.B.: om direct weer kofﬁ e klaar te kunnen maken moet u de

boiler met water vullen om het op de juiste temperatuur te brengen. Anders kan de kofﬁ e aangebrand smaken.

Let op! Als er kofﬁ e wordt afgegeven zonder dat de temperatuur is verlaagd door de afgifte van water, bestaat er gevaar voor brandwonden!

Plaats een leeg kopje op het rooster. De ﬁ lterdrager niet

aanbrengen.

Druk de handmatige knop (2) in en laat het kopje vol

lopen met water. Druk opnieuw de knop (2) in. Nu kunt u weer een kopje kofﬁ e klaarmaken.

Hoe maakt u heet water

Let op! Gevaar voor verbrandingen! Aan het begin van de distributie kunnen zich kort warm

waterspatten voordoen. De distributiepijp kan hoge temperaturen bereiken: een direct contact met de handen vermijden.

1 Volg de procedure die beschreven is in het hoofdstuk

“Voorbereiding van het Espresso-apparaat”.

2 Druk op de Aan/uit-knop (1). 3 Wacht 6 minuten opdat het espresso-apparaat op de juiste

temperatuur kan komen. 4 Zet een kan onder de stoompijp (6). 5 Draai langzaam de stoomhendel (24) ltegen de klok. 6 Druk de heet water knop (2) in om het water te laten

lopen. 7 Als eenmaal de gewenste hoeveelheid heet water in het

kopje zit, de heet water knop (2) opnieuw indrukken, de

stoomhendel (24) sluiten door hem naar links te draaien.

Verwijder dan het kannetje.

N.B.: Het is raadzaam de hendel maximaal 40 seconden

open te houden.

Aanwijzingen voor de reiniging:

1 BELANGRIJK: Reinig de stoompijp na hem in de

melk ondergedompeld te hebben ter voorkoming dat de spuitmond en de luchtopening verstopt raken en om de melkafzetting aan de buitenkant niet hard te laten worden.

Om het schoonmaken te vergemakkelijken kan, zoals

beschreven onder het punt “BESCHRIJVING” het buitenste deel van de stoompijp makkelijk verwijderd worden door het naar beneden te trekken.

Gebruik een vochtige doek om het uiteinde van de stoom-

pijp schoon te maken en open de stoomknop.

Laat één of twee seconden stoom vrijkomen om de

stoompijp vrij te maken.

Maak de buitenkant van de stoompijp schoon. Gebruik,

indien nodig, een naald om de opening voor de stoomstraal schoon te maken.

Let goed op de stoompijp niet aan

te raken: deze zou erg heet

kunnen zijn!

Luchtgat, zuiver en vrij van

overblijfsels te houden

2 Maak de ﬁ lterdrager en het ﬁ lter met lauw water regel-

matig schoon.

3 Maak het hoofddeel van het apparaat met een vochtige

doek schoon.

4 Verwijder het bakje en het rooster (11 - 22) en was ze

af met water. Geen schuurmiddelen gebruiken.

• 56 •

Page 59

5 Maa k de a fd ich ti ng ( 14) in h et k of ﬁ e uit lo ops ys teem (13)

schoon. Deze schoonhouden. 6 Draai de douchekop (16) regelmatig, afhankelijk van het

gebruik, los en maak hem schoon. 7 Indien de machine gedurende lange tijd ongebruikt blijft,

laat het water uit de verwarmingsbak uitstromen door de

stoomknop (24) tegen de klok in te draaien, en de toets

voor de handbediende distributie/warm water (2) en de

stoomtoets (3) te drukken. Laat een hoeveelheid water

gelijk aan twee kopjes cappuccino uit het pijpje stromen.

Sluit de stoomknop (24) en druk de toets voor de handbe-

diende distributie/warm water (2) en de stoomtoets (3).

Schakel de machine uit. Schakel de pomp nooit zonder

water in. 8 N.B.: Het is normaal dat een espresso-apparaat af en

toe stoom vrijlaat of water druppelt daar de druk van het

water tijdens het gebruik verandert.

Vergeet niet het bakje (11) te legen.

Ontkalking

De vorming van kalkaanslag is een natuurlijk gevolg van het gebruik van het apparaat. De machine moet om de 1-2 maanden ontkalkt worden en/of als er minder water uit de machine stroomt. Gebruik uitsluitend het ontkalkingsproduct van GAGGIA.

N.B.: Gebruik uitsluitend het on-

tkalkingsproduct van GAGGIA.

Dit is speciaal ontwikkeld om

de performance en de functione-

ring van de machine het best te

bewaren gedurende de gehele

levensduur ervan, evenals voor het

voorkomen, indien juist gebruikt,

van iedere aantasting van het

verstrekte product. De ontkal-

kingsoplossing moet afgedankt

worden volgens de instructies van

de constructeur en/of de geldende normen van het land

waar het wordt gebruikt.

NEDERLAND

N.B.: Drink niet de ontkalkingsoplossing en de verstrekte

producten totdat de cyclus geheel beëindigd is. Gebruik in geen geval azijn als ontkalkingsmiddel.

1 Plaats de ﬁ lterhouder van onderen in de centrale unit (13)

en draai deze van links naar rechts totdat deze geblokkeerd is.

2 Haal het waterreservoir eruit en leeg het. 3 (Fig.02) - Giet de GEHELE inhoud van de ﬂ es met ge-

concentreerd ontkalkingsmiddel van GAGGIA in het waterreservoir van het apparaat en vul het met vers drinkwater tot het MAX niveau.

4 Verwijder de eventueel op het stoompijpje geïnstalleerde

Pannarello (of Cappuccinatore).

5 Schakel de machine in door op de schakelaar ON/OFF

(1) te drukken.

(Fig.03) - Neem (zoals beschreven in het hoofdstuk “Hoe

maakt u heet water” van de handleiding) 2 kopjes water (circa 150 ml per kopje) uit het stoom/heetwaterpijpje; schakel vervolgens de machine uit met de schakelaar ON/ OFF (1).

6 Laat het ontkalkingsmiddel voor circa 15-20 minuten

inwerken terwijl de machine uitgeschakeld is.

7 Schakel de machine in door op de schakelaar ON/OFF

(1) te drukken.

(Fig.03) - Neem (zoals beschreven in het hoofdstuk “Hoe

maakt u heet water” van de handleiding) 2 kopjes water (circa 150 ml per kopje) uit het stoom/heetwaterpijpje. Schakel vervolgens de machine uit met de schakelaar ON/ OFF (1) en laat deze gedurende 3 minuten uit.

8 Herhaal de handelingen beschreven bij punt 7 totdat het

waterreservoir geheel leeg is.

9 (Fig.02) - Spoel het reservoir en vul het met vers drink-

water.

10 (Fig.03) - Plaats een kannetje onder het stoompijpje

(Pannarello). Draai de knop van de kraan (24) langzaam linksom open. Druk op de toets voor de afgifte van het water (2).

11 Schenk de gehele inhoud van het waterreservoir door het

stoom/heetwaterpijpje. Om de afgifte te stoppen, dient men opnieuw op de toets voor de afgifte van het water (2) te drukken en de knop van de kraan (24) rechtsom dicht te draaien.

• 57 •

Page 60

NEDERLAND

12 (Fig.02) - Vul het reservoir met vers drinkwater. 13 Plaats een geschikt kannetje onder de ﬁ lterhouder. 14 Druk op de kofﬁ etoets (2) en schenk het resterende water

uit het reservoir. Wanneer het water op is, stop de afgifte

door opnieuw op de kofﬁ etoets (2) te drukken. Leeg het

kannetje na beëindiging. 15 Verwijder de ﬁ lterhouder uit de centrale unit door deze

van rechts naar links te draaien en spoel het met vers

drinkwater. 16 Hierna is de machine gereed voor gebruik.

De ontkalkingscyclus is nu voltooid.

(Fig.03) - Vul het reservoir opnieuw met vers water. Vul indien nodig het circuit volgens de aanwijzingen beschreven in de par. “Inbedrijfstelling” van de handleiding.

Bevestig tenslotte de Pannarello (of Cappuccinatore) terug op het stoompijpje.

• 58 •

Page 61

In geval van storingen

Probleem: Controleren:

Of er water in het reservoir zit.

Er komt geen kofﬁ e uit het apparaat.

Of het ﬁ lter niet verstopt is door te ﬁ jn gemalen kofﬁ e of doordat de kofﬁ e te veel is aangedrukt. Of de douchekop schoon is.

NEDERLAND

De kofﬁ e loopt te snel uit het apparaat.

Of de kofﬁ e niet te grof gemalen is. Of de kofﬁ e wel met de aandrukker aangedrukt is.

Of er water in het reservoir zit.

De pomp maakt te veel lawaai.

Of de pomp gevoed is. Of de kofﬁ e niet te grof gemalen is.

Er lekt te veel water uit de ﬁ lterdrager.

De espresso heeft weinig “crème”.

Of de ﬁ lterdrager goed is aangebracht. Of de afdichting niet vuil of versleten is. Of er geen kofﬁ eresten op de rand van de ﬁ lterdrager aanwezig zijn.

Of de kofﬁ e niet te grof gemalen is. Of de kofﬁ e wel met de aandrukker aangedrukt is. Of de kofﬁ e niet te oud of droog is.

Of het apparaat opgewarmd is .

De kofﬁ e is te koud.

Of de kofﬁ e niet te grof gemalen is. Dat de kofﬁ e in koude kopjes is verstrekt. Wij adviseren de kofﬁ e altijd in warme kopjes te verstrekken.

De melk wordt niet voldoende opgeschuimd.

Oplossen van problemen - Als de knop die u gebruikt gaat knipperen:

Of de stoomspuitmond en/of luchtopening niet verstopt zijn. Of de melk niet te warm is.

Leeg reservoir De pomp maakt lawaai

Vul het reservoir en herhaal de handeling om het apparaat opnieuw te vullen.

Het water is op

Een te ﬁ jne maling Pas de maling aan

Het ﬁ lter is vuil Maak het ﬁ lter (16) schoon

De kofﬁ e is te hard aangedrukt Zorg ervoor dat u de kofﬁ e niet te hard aandrukt

• 59 •

Page 62

PORTUGAL

Agradecemos pela escolha

Com esta maquina torna-se possível apreciar um gostoso café ou cappuccino na sua casa. O espresso vem preparado fazendo ﬁ ltar rapidamente água sob pressão e aquecida à temperatura correta com uma mistura ﬁ nemente tostada. Uma bomba de alta prestação constitue o coração da maquina espresso. O ﬂ uxo da água vem comandado por um interruptor.

ADVERTENCIA:

A maquina espresso foi estudada exclusivamente para o uso domestico. Qualquer intervenção de assistencia ou conserto exceto as operações de limpeza e normal manutenção, deve ser efetuada por pessoal tecnico autorizado.

1. Controlar que a voltagem indicada na etiqueta correspon-

da à sua.

2. Nunca utilizar água morna ou quente para encher o tanque

da água. Usar somente água fria.

3. Não mexer com as mãos as partes quentes da maquina

e o cabo de alimentação durante o funcionamento.

4. Não utilizar detergentes corrosivos ou apetrechos que

podem provocar riscos. E’ suﬁ ciente um pano macio

molhado com água.

5. Para evitar a formação de calcário, pode-se utilizar água

mineral natural e seguir as instruções apresentadas no

capítulo “Descalciﬁ cação”.

6. Não mergulhe a máquina na água.

7. Evite dirigir contra si mesmo e/ou outros o jacto de

vapor sobreaquecido e/ou água quente. Utilize sempre

as adequadas pegas ou botões.

8. Nunca desconecte (retire) o porta-ﬁ ltro pressurizado

durante a distribuição do café. Durante a fase de aque-

cimento podem sair gotas de água quente do grupo de

distribuição do café.

PRECAUÇÕES

IMPORTANTES

Durante o utilizo dos eletrodomesticos é aconselhavel tomar algumas precauções para limitar a possibilidade de incendios, choques elétricos e/

ou acidentes. 1 Ler atentamente as instruções e informações deste manual

e de outros folhetos contidos na embalagem antes de utilizar e acionar a maquina espresso.

2 Não tocar as superﬁ cies quentes. 3 Não imerger cabo, tomadas ou corpo da maquina em água

ou outro liquido para evitar incendios, choques elétricos ou acidentes.

4 Prestar particular atenção quando se utiliza a maquina

em presencia de crianças.

5 Tirar a tomada quando a maquina não vem utilizada ou

durante as operações de limpeza.

Deixá-la esfriar antes de inserir a tomada ou de remover

as peças e antes de efetuar a limpeza.

6 Não utilizar a maquina com cabo ou tomada estragados

ou em caso de avaria ou rupturas. Neste caso enviar a maquina para um centro de assistencia especializado.

7 O utilizo de peças não originais pode causar danos à coisas

ou pessoas.

8 Não utilizar a maquina em lugares abertos. 9 Não deixar que o cabo pendure da mesa ou toque as

superﬁ cies quentes.

10 Por a maquina longe das fontes de calor. 11 Controlar que a maquina esteja em posição “Desli-

gado” antes de introduzir a tomada. Para apagá-la,

posicionar no “Desligado” e desligar a tomada. 12 Utilizar a maquina só para uso domestico. 13 Prestar particular atenção durante o uso do vapor. 14 Este aparelho não deve ser utilizado por pessoas (inclusive

crianças) com reduzidas capacidades físicas, sensórias ou

mentais ou por pessoas sem experiência e conhecimento,

a menos que não tenham sido instruídas ou sejam supervi-

sionadas por uma pessoa responsável por sua segurança.

Deve-se supervisionar as crianças para que não brinquem

com o aparelho. As crianças deverão ser supervisionadas

para que não brinquem com o aparelho. 15 Guardar estas instruções

• 60 •

Page 63

DESCRIÇÃO

FIG. 01

1 Interruptor principal 2 Tecla distribuição manual/água quente 3 Tecla vapor 4 Tecla programação das doses/distribuição do café 5 Lâmpada de controle da temperatura correta 6 Biquinho vapor (extraível) 7 Portaﬁ ltro 8 Tanque água (extraível) 9 Filtro “creme perfeito” para pastilhas 10 Filtro “creme perfeito” para café moído 11 Bacia (removível) 12 Quebra-jacto emulsionador 13 Grupo distribuidor café 14 Vedação da copa 15 Furo anti inundação 16 Ducha 17 Espatula para comprir o café 18 Cabo e tomada alimentação 19 Medidor 20 Biquinho distribuidor 21 Tampa de reservatório 22 Grelha (removível) 23 Kit Cappuccino (OPCIONAL) 24 Manopula vapor/água quente

Instruços sobre o cabo eletrico

A O cabo eletrico fornecido é curto para facilitar o uso e

para impedir que prenda-se em outros objetos.

B Podem ser utilizados prolongamentos mas prestando

muito cuidado.

C Se utilizar um prolongamento controlar:

1 que a voltagem do prolongamento seja igual à do

eletrodomestico.

2 que seja dotado de uma tomada com tres pin com

ponto de terra (seja o cabo do eletrodomestico deste tipo); se o cabo de alimentação tiver uma ﬁ cha polarizada (um pino maior que o outro), como medida de segurança, esta ﬁ cha adaptar-se-á a uma tomada polarizada apenas numa direcção. Se a ﬁ cha não se adapta perfeitamente na tomada, inverta a ﬁ cha. Se esta ainda não se adaptar, contacte um

PORTUGAL

electricista qualiﬁ cado. Não tente forçar as medidas de segurança;

3 que o cabo não pendure da mesa para não trope-

car.

4 Se o cabo de alimentação estiver daniﬁ cado, deve

ser substituído pelo fabricante ou pelo seu serviço de assistência a clientes.

Preparação da maquina para café Espresso:

1. Retirar a tampa do reservatório de água (21) e enchê-lo

com água fria veriﬁ cando o nível na janela do reservatório

indicada na FIG. 02.

Nota: Na parte superior do reservatório (8) é presente o furo

de segurança anti transbordamento (15) para eventuais

excessos de dosagem do reservatório.

É possível também remover o reservatório de água

(FIG.02), após ter removido a tampa do reservatório

(21) e utilizando a manivela. Posicionar novamente o reservatório com a água e a

tampa.

2. Introduzir a tomada (18) num ponto apropriado

(Cfr.”Advertencia ponto 1) 3 Pressionar o interruptor principal (1). O botão de atingi-

mento da temperatura (5) irá piscar até atingir a tem-

peratura; quando a temperatura for alcançada o botão

permanecerá aceso.

Carregamento do circuito

Nota: Durante a primeira utilização,depois de ter distribuído

vapor ou após a ﬁ nalização da água no reservatório, o

circuito da máquina deve ser sempre recarregado.

Utilizando uma bomba para a distribuição do café, esta máquina é dotada de um sistema de accionamento automático. Colocar a chávena debaixo do grupo de distribuição (13) sem

Atenção! Antes de remover o reservatório de água certificar-se de que a máquina está desligada para evitar a daniﬁ cação do

accionamento automático.

• 61 •

Page 64

PORTUGAL

introduzir o porta-ﬁ ltro e posicionar o interruptor água quente/ café (2) na posição“1”.

Primeira utilização ou após um período de inutilização

Será possível ouvir o som do accionamento da bomba e depois de alguns segundos a água começará a sair do grupo de distribuição (13).

Depois de ter deixado encher a xícara, pressionar novamente a tecla de distribuição de água quente (2).

N.B.: Pode acontecer que o accionamento automático da

bomba não funcione temporariamente por causa de uma “bolha de ar”.

Se por isto não sair água do grupo distribuidor (13) precisa: a) Colocar a xícara debaixo do biquinho vapor (6).

b) Girar a manivela (24) no sentido anti horário para abrir a

torneira de distribuição vapor/água quente e pressionar o interruptor água quente /café (2) para ativar a distribuição.

c) Depois de poucos segundos, a água sae do dispositivo

vapor. Deixar sair mais ou menos uma xícara de água.

Pressionar o interruptor água quente / café (2) e fechar

a torneira de distribuição de vapor / água quente (24) para interromper a distribuição.

N.B.: A espia da temperatura correta (5) continuarà a

ligar-se e desligar-se automaticamente durante a fase de aquecimento. Depois de ter ligado a maquina, para o primeiro café, esperar mais ou menos 6 minutos para o aquecimento ideal, para os sucessivos cafés a maquina estarà sempre pronta

Depois da distribuição do café é possível que se veriﬁ que um leve gotamento por causa dos fundos de café molhados que estão no portaﬁ ltro.

Esta simples operação assegura-lhe uma óptima distribuição e deve ser realizada:

- na primeira utilização;

- quando a máquina permanecer inutilizada por um longo

período de tempo (por mais de 2 semanas).

N.B.: A água distribuída deve ser esvaziada em uma apropria-

da descarga e não pode ser utilizada para a alimentação.

Se o recipiente se enche, du rante o ciclo, pare a distribui ção

e esvazie-o antes de recomeçar a operação.

A (Fig. 02) - Enxagúe o reservatório e encha-o com água

fresca potável. B (Fig. 03) - Coloque um recipiente abaixo do tubo de

vapor (Pannarello). Abra lentamente o botão da torneira

(24) virando-o no sentido contrário ao dos ponteiros do

relógio. Pressione a tecla de retirada de água (2). C Distribua metade do conteúdo do reservatório de água pelo

tubo de vapor/água quente. Para terminar a distribuição

pressione novamente a tecla de retirada de água (2) e

feche o botão da torneira (24) virando-o no sentido dos

ponteiros do relógio. D Introduza o porta-ﬁ ltro abaixo do grupo de distribuição

(13), virando-o da esquerda à direita até se bloquear. E Introduza um recipiente adequado abaixo do porta-ﬁ ltro. F Pressione a tecla café (2) e distribua toda a água restante

no reservatório. Terminada a água, pare a distribuição

pressionando novamente a tecla café (2). Ao ﬁ nalizar

esvazie o recipiente. G Encha novamente o reservatório e aguarde que o indicador

luminoso de “temperatura correcta” (5) se acenda. H Remova o porta-ﬁ ltro do grupo virando-o da direita à

esquerda e enxagúe-o com água fresca potável.

I Depois disso a máquina está pronta para uti-

lizar.

Atenção! Nunca acionar a bomba sem água no tanque. Isto poderia provocar danos à bomba. O utilizo não correto da bomba não está previsto

na garantia.

Para informações mais detalhadas em como distribuir a água quente, aconselhamos a consultar o parágrafo" “Preparação do café” e “Como preparar água quente”.

• 62 •

Page 65

O que vocês devem saber

1 O sabor do espresso depende da quantidade e do tipo de

café utilizado.

O particular sabor depende de muitos fatores mas o gosto

e o aroma são o resultado do processo de tostagem

Quanto mais tempo o café vem tostado e quanto mais alta

é a temperatura quanto mais o café apresenta uma côr escura. Os mais aromaticos são os cafés mais escuros.

2 Existem no mercado muitas qualidades de café. Cada

tipo de tostagem vem caraterizado por uma mistura de graos tostados com uma temperatura particular e com um particular aroma.

Existem decafeinados com o 2% somente de cafeina.

Aconselhamos esperimentar um dos vários tipos de café vendidos. E’ possível assim descubrir o aroma mais agradavel.

3 As maquinas espresso de bomba precisam de uma mistura

muito ﬁ na. Na hora de comprar o café pedir este tipo de mi st ura . Se d esej ar moe r o c af é em cas a é me lhor ut ili zar um moedor de molas que um de lámina porqué produz muito pó de café e uma mistura irregular.

4 O verdadeiro espresso é reconhecível pela cor escura, o

gosto rico e o tipico “creme”.

5 O cappuccino é uma combinação de café espresso e leite

quente emulsionado.

Pode ser servido com uma pulverização de canela, noz

moscada ou cacau. 6 Servir o café imediatamente depois da preparação. 7 Servir o café espresso em xícaras de café e o cappuccino

em xícaras maiores. 8 Seria bom moer o café imediatamente antes do uso. Não

esquecer que deve ser moido para a maquina espresso

de bomba. 9 E’ bom conservar o café moido ou em graos em jarras

hermeticas no freezer. O café moido absorbe facilmente

os cheiros.

PORTUGAL

Atenção! Não distribua café quando a função vapor estiver seleccionada porque a temperatura é muito elevada e há o risco de queimaduras.

Como prepar um bom Espresso Programação das doses de café.

Com esta máquina Gaggia é possível programar doses diferentes de água para obter a quantidade de distribuição de café desejada.

Pa ra re gu lar as do se s de águ a e par a pode r memo rizá -l as pa ra uma distribuição sucessiva, seguir antes o procedimento de “PREPARAÇÃO DO CAFÉ” à pag.64, parágrafos 6-7-8, depois agir da seguinte maneira: 1 Pressionar a manter pressionado o botão de programação

de doses (4).

Após cerca de 3 segundos a lâmpada começará a lampejar

e simultaneamente se iniciará a bomba de água. 2 Deixar deﬂ uir o café até que se atinja a dose desejada 3 Soltar a tecla interrompendo a distribuição de café 4 A este ponto a dose de água atribuída, para um café, à

tecla (4) será memorizada. 5 Cada usuário será livre para programar as doses para

obter um café mais ou menos forte e de associar doses

menores ou maiores à tecla (4),para utilizar o ﬁ ltro de 1

ou 2 xícaras. 6 Depois da memorização destas doses, a máquina está

pronta para obter a distribuição de ótimos cafés.

N.B.: para distribuir o café apertar uma só vez a tecla (4); para

distribuir o café apertar 2 vezes em seguida a tecla (4).

• 63 •

Page 66

PORTUGAL

N.B.: O sistema de accionamento automático pode originar algumas variações de dose no primeiro café; aconselha-se a distribuir uma pequena quantidade de água antes de preparar o primeiro café.

Preparação do café.

1 Seguir o processo descrito no capitulo “Preparação

da maquina para café Espresso”.

2 Introduza o quebra-jacto emulsionador (12) no porta-ﬁ ltro

(7).

Introduza o ﬁ ltro “creme perfeito” para café moído (10) no

porta-ﬁ ltro se desejar distribuir tanto 1 quanto 2 chávenas de café.

Introduza o porta-ﬁ ltro (7) debaixo do grupo de distribuição

(13) espere que se aqueça.

3 Posicione um recipiente debaixo do porta-ﬁ ltro (7). Pré-

aqueça o porta-ﬁ ltro pressionando a tecla café (2) (esta

operação é necessária apenas para o primeiro café).

A água começará a sair. 4 Após ter distribuído 150 cc de água, pressione novamente

o interruptor café (2).

5 Espere que a máquina atinja a temperatura correcta com

o frasco porta-ﬁ ltro introduzido (tempo de aquecimento de aproximadamente 6 minutos).

6 Depois do aquecimento, tirar o portaﬁ ltro (7) e enché-lo

com café moido utilizando o medidor. Considerar um medidor por cada xícara de café. Não encher demais. Premer com o pressino (17). Não premer demais. 7 Limpar a borda do portaﬁ ltro (7) de eventuais residuos

de café. Introduzir o portaﬁ ltro na maquina com um

movimento de 45° à esquerda. Virar depois à direita para blocá-lo em posição. A alavan-

ca do portaﬁ ltro deve estar em posição perpendicular à

maquina ou levemente à direita. 8 Por uma ou duas xícaras debaixo do portaﬁ ltro. Pressio-

nar a tecla (4) para obter a distribuição da dose de café

programada. 9 A distribuição do café será interrompida automatica-

mente quando for atingido o nível pré determinado (ver

Programação das doses de café); de qualquer maneira é possível interromper a distribuição de café pressionando

novamente a tecla (4). 10 Tirar as xicaras e servir. 11 Preparar outro café, tirar lentamente e com cuidado o

portaﬁ ltro mexendo-o à esquerda. Prestar atenção a não

queimar-se com a água nos fundos de café. Uma vez

tirado o portaﬁ ltro continua a sair um pouco de agua.

Isto por causa da pressão da água no sistema. Tirar os fundos do ﬁ ltro. Para prepar outro café, repetir

as fases de 6 até 10. 12 Para preparar um café na modalidade manual, repetir

as etapas indicadas nos tópicos de 6 a 7 e, em seguida,

carregar na tecla 2. A o alcanç ar a dose des ejada car regar

novamente na tecla 2 para interromper o fornecimento.

Prosseguir conforme indicado nos tópicos 10 e 11.

N.B.: Aconselha-se uma distribuição máxima de 40 segundos.

Como utilizar café em pastilhas

Para a utilização de pastilhas, utilize exclusivamente o ﬁ ltro “creme perfeito” para pastilhas (9).

N.B.: se existente, remova o ﬁ ltro “creme perfeito” para

café moído (10).

1 Siga o procedimento descrito no capítulo “Preparação

da maquina para café Espresso”.

2 Introduza o quebra-jacto emulsionador (12) no porta-ﬁ ltro

(7); posteriormente introduza o ﬁ ltro “creme perfeito”

para pastilhas (9). 3 Posicione um recipiente debaixo do porta-ﬁ ltro (7). Pré-

aqueça o porta-ﬁ ltro pressionando a tecla café (2) (esta

operação é necessária apenas para o primeiro

café).

A água começará a sair. 4 Após ter distribuído 150 cc de água, pressione novamente

o interruptor café (2). 5 Após o aquecimento, retire o porta-ﬁ ltro (7) e introduza

a pastilha; certiﬁ que-se de que o papel da pastilha não

sai do porta-ﬁ ltro.

• 64 •

Page 67

6 Introduza o porta-ﬁ ltro na máquina com um movimento

de 45° para a esquerda.

7 Logo gire para a direita para bloqueá-lo na posição.

A pega do porta-ﬁ ltro deverá encontrar-se na posição perpendicular à máquina ou ligeiramente deslocado para a direita.

8 A distribuição de café parará automaticamente quando

for alcançado o nível programado (veja Programação das doses de café); de qualquer maneira é possível interromper a distribuição de café pressionando novamente a tecla

(4). 9 Retire as chávenas e sirva. 10 Para preparar outro café, retire lentamente e cuidadosa-

mente o porta-ﬁ ltro, movendo-o para a esquerda. Esteja

atento para não queimar-se com a água que permanece

nas borras de café. Um pouco de água continuará a escorrer

ao remover o porta-ﬁ ltro. Isto é devido à pressão da água no sistema. Retire a

pastilha do ﬁ ltro. Para preparar outro café, repita as fases

de 5 a 9.

Nota importante: Os Filtros devem ser mantidos limpos para garantir um resultado perfeito. Lave diariamente após a utilização.

No caso de observar um mau funcionamento na distribuição de café, deixe os Filtros num recipiente metálico com água fervente durante 10 minutos, em seguida enxagúe-os com água corrente e efectue uma nova distribuição.

Para uma melhor limpeza dos ﬁ ltros, recomendamos a compra das pastilhas para a limpeza adequadamente realizadas para manter a sua máquina em eﬁ ciência perfeita.

PORTUGAL

Distribuição de vapor/Preparação do cappuccino

O vapor pode ser utilizado para bater o leite para o cappuccino, mas também para o aquecimento de bebidas.

Atenção! Perigo de queimaduras! No início da emissão podem veriﬁ car-se pequenos jactos de

água quente. O tubo distribuidor pode alcançar temperaturas elevadas: evitar tocá-lo directamente com as mãos.

Versão biquinho vapor

1 Preparar o espresso em xicaras grandes como jà indica-

do.

2 Com a máquina pronta para distribuir café, dirigir o tubo

de vapor acima da bacia (11), abrir a manivela torneira (24) “Água quente/vapor” por alguns instantes, de forma a fazer sair a água residual do tubo de vapor; em pouco

tempo começará a sair somente vapor. 3 Fechar a manivela torneira vapor/água quente (24). 4 Pressionar o interruptor do vapor (3). 5 Depois de cerca de 50-60 segundos e quando a lâmpada

de marcação da temperatura correta (5) se acender de

forma ﬁ xa, colocar o recipiente cheio pela metade com

leite frio embaixo do bico de vapor. Ver ﬁ g. 03.

IMPORTANTE: Para garantir um resultado melhor na

preparação do cappuccino, o leite e a xícara utilizada

devem ser frios.

6 Virar lentamente a manopula da torneira de distribuição

vapor (24) no sentido ante-horario para deixar sair o

vapor.

IMPORTANTE: A pressão do vapor aumenta virando a

manopula.

N.B.: Aconselha-se uma distribuição máxima de 60

segundos. 7 Virar a carafe com movimento circular prestando atenção

que a extremidade do biquinho vapor esteja um pouco

mergulhada no leite quando começa a formação da

emulsão. Não ferver o leite. 8 Uma vez obtida a emulsão desejada, virar no sentido

horario a manopula vapor para interromper a distribuição

do vapor e tirar a jarra. Pressionar novamente a tecla de

vapor (3).

• 65 •

Page 68

PORTUGAL

9 Por o leite emulsionado no café. Enfeitar com canela,

cacau, noz moscada. Servir.

N.B.: para preparar imediatamente outro café, encher o

tanque com água para leva-lo à temperatura correta. Caso contrario, o café poderia ter sabor de queimado.

Atenção! Se o café for distribuído sem ter abaixado a temperatura mediante a distribuição de água há o risco de queimaduras!

Por uma xicara vazia sobre a grelha. Não inserir o porta-

ﬁ l t r o .

Pressionar a tecla de distribuição manual (2) enchendo

a xícara de água.

Após ter deixado encher a xícara, pressionar novamente

o interruptor (2) para interromper a distribuição.

Agora é possível preparar outro café.

Como preparar água quente

Atenção! Perigo de queimaduras! No início da emissão podem veriﬁ car-se pequenos jactos de

água quente. O tubo distribuidor pode alcançar temperaturas elevadas: evitar tocá-lo directamente com as mãos.

N.B.: Aconselha-se uma distribuição máxima de 40 se-

gundos.

Instruções para a limpeza:

1 IMPORTANTE: Limpar o biquinho do vapor depois

da imersão no leite para evitar de obstruir o biquinho e o furo do ar e para não endurecer os depositos de leite externos.

Para facilitar a operação de limpeza, como indicado em,

“DESCRIÇÃO” a parte externa do biquinho é facilmente removível tirando-a para baixo.

Utilizar um pano humido para limpar a extremidade do

biquinho e abrir a valvula de distribuição vapor.

Deixar sair o vapor por um ou dois segundos para limpar

o biquinho.

Limpar o externo do biquinho vapor. Se for necessário

utilizar um alﬁ nete para limpar o furo do jato de vapor.

Prestar atenção a não tocar o

biquinho vapor: poderia ser

muito quente!

Entrada do ar que deve ser

mantida limpa e livre de resíduos

1 Seguir o precesso descrito no capitulo “Preparação

da maquina para café Espresso” .

2 Pressionar o interruptor principal (1). 3 Esperar 6 minutos para que a maquina alcance a tempe-

ratura correta. 4 Colocar uma carafe debaixo do biquinho vapor (6). 5 Rodar lentamente a manivela de vapor (24) no sentido

anti horário. 6 Pressionar a tecla de distribuição de água quente (2) para

permitir a distribuição. 7 Uma vez obtida a quantidade de água quente desejada,

pressionar novamente a tecla (2), fechar a manivela de

vapor (24) rodando-a no sentido anti-horário. Remover

então o a chaleira.

2 Limpar o portaﬁ ltro e o ﬁ ltro com água morna e com

regularidade. 3 Limpar o corpo maquina com um pano humido. 4 Extrair o recipiente e a grelha (11-22) e lavá-las com

água. Não usar abrasivos. 5 Limpar a vedação (14) no interno do grupo de distribuição

café (13). Manté-la limpa.

• 66 •

Page 69

6 Soltar e limpar periodicamente, em relação à frequencia

de uso, a ducha (16)

7 Se a máquina não for utilizada durante longos períodos,

descarregar a água na caldeira rodando em sentido antihorário a manivela de vapor (24), pressionando a tecla de distribuição manual / água quente (2) e a tecla vapor (3). Deixar sair do bico uma quantidade de água igual a duas xícaras de cappuccino. Fechar a manivela de vapor (24) e pressionar a tecla de distribuição manual/ água quente (2) e a tecla vapor (3). Desligar a máquina. Não acionar nunca a bomba sem água.

8 N.B.: E’ normal que uma maquina deixe sair vapor ou

gotas de água de tanto em tanto porque a pressão da água muda durante o uso.

Não esquecer de esvaziar o recipiente (11).

Descalciﬁ cação

A formação de calcário é uma consequência natural da utilização do aparelho. A descalciﬁ cação é necessária a cada 1-2 meses de utilização da máquina e/ou quando houver uma redução da capacidade da água. Utilize exclusivamente o produto descalciﬁ cante GAGGIA.

N.B.: Utilize somente o produto

descalcificante GAGGIA. Ele foi formulado especiﬁ camente para manter da melhor forma o desempenho e a funcionalidade da máquina durante toda a sua vida útil, assim como para evitar, se for utilizado correctamente, qualquer alteração do produto distribuído. A solução descalciﬁ cante deverá ser eliminada de acordo com o previsto pelo fabricante e/ou pelas normas vigentes no país de utilização.

N.B.: Não beba a solução descalciﬁ cante e os produtos distribu-

ídos até à conclusão do ciclo. Nunca utilize, baixo nenhuma circunstância, o vinagre como descalciﬁ cante.

1 Introduza o porta-ﬁ ltro abaixo do grupo de distribuição

(13), virando-o da esquerda à direita até se bloquear.

PORTUGAL

2 Remova e esvazie o reservatório de água. 3 (Fig.02) - Deite TODO o conteúdo da garrafa de descal-

ciﬁ cante concentrado GAGGIA no reservatório de água do

aparelho e encha-o com água fresca potável até alcançar

o nível MÁX. 4 Remova o Pannarello (ou Cappuccinatore) eventualmente

instalado sob o tubo de vapor. 5 Ligue a máquina pressionando o interruptor ON/OFF (1). (Fig.03) - Retire (como descrito no capítulo “Como pre-

parar água quente” do manual) pelo tubo de vapor/água

quente 2 chávenas (aproximadamente 150 ml cada uma)

de água; depois disso desligue a máquina pelo interruptor

ON/OFF (1). 6 Deixe o descalciﬁ cante actuar por aproximadamente 15-20

minutos com a máquina desligada. 7 Ligue a máquina pressionando o interruptor ON/OFF (1). (Fig.03) - Retire (como descrito no capítulo “Como

preparar água quente” do manual) pelo tubo de vapor/

água quente 2 chávenas (aproximadamente 150 ml cada

uma) de água. Sucessivamente desligue a máquina pelo

interruptor ON/OFF (1) e deixe-a desligada durante 3

minutos. 8 Repita as operações descritas no ponto 7 até o completo

esvaziamento do reservatório de água. 9 (Fig.02) - Enxagúe o reservatório e encha-o com água

fresca potável. 10 (Fig.03) - Coloque um recipiente abaixo do tubo de vapor

(Pannarello). Abra lentamente o botão da torneira (24)

virando-o no sentido contrário ao dos ponteiros do relógio.

Pressione a tecla de retirada de água (2). 11 Distribua todo o conteúdo do reservatório de água pelo

tubo de vapor/água quente. Para terminar a distribuição

pressione novamente a tecla de retirada de água (2) e

feche o botão da torneira (24) virando-o no sentido dos

ponteiros do relógio. 12 (Fig.02) - Encha o reservatório com água fresca potável. 13 Introduza um recipiente adequado abaixo do porta-ﬁ ltro. 14 Pressione a tecla café (2) e distribua toda a água presente

no reservatório. Terminada a água, pare a distribuição

pressionando novamente a tecla café (2). Ao ﬁ nalizar

esvazie o recipiente.

• 67 •

Page 70

PORTUGAL

15 Remova o porta-ﬁ ltro do grupo virando-o da direita à

esquerda e enxagúe-o com água fresca potável.

16 Depois disso a máquina está pronta para utilizar.

O ciclo de descalciﬁ cação está concluído.

(Fig.03) - Encha novamente o reservatório com água fresca. Se for necessário realize o carregamento do circuito conforme descrito no par. “Por em funcionamento” do manual.

Ao terminar, monte novamente no tubo de vapor o Pannarello (ou Cappuccinatore) que tinha sido instalado anteriormente.

• 68 •

Page 71

Em caso de malfuncionamento

Problema Controlar

Que haja água no tanque.

Falta distribuição café.

Que o ﬁ ltro não esteja obstruido porque a mistura é ﬁ na demais ou o café pressado demais. Que a ducha esteja limpa.

PORTUGAL

A distribuição do café é rapida demais.

Que o café não seja moida grossa demais Que o café seja comprimido com a espatula

Que haja água no tanque.

A bomba faz muito barulho.

Que a bomba esteja acionada Que o café não seja moido grosso demais

Excessiva perda de água do portaﬁ ltro.

Que o portaﬁ ltro seja inserido corretamente Que a vedação não seja suja ou consumida Que não hajam residuos de café na borda do portaﬁ ltro.

Que o café não seja moido grosso demais

O espresso tem pouco “creme”.

Que o café seja comprimido com a espatula Que o café não seja velho ou seco demais

Que a maquina não seja aquecida

O café é frio demais.

Que o café não seja moido grosso demais. O café foi distribuído em chávenas frias. Recomenda-se distribuir o café sempre em chávenas aquecidas.

O leite não vem emulsionado suﬁ cientemente.

Que o biquinho vapor e/ou furo de ar não estejam obturados. Que o leite não esteja quente demais.

Alarmes - Quando a tecla que está sendo utilizada lampeja:

Reservatório vazio Remover a bomba

Abastecer o reservatório e repetir os procedimentos de abastecimento da caldeira

Falta de água

Moagem muito ﬁ na Modiﬁ car a moagem

Filtro sujo Limpar a duchinha (16)

Café muito prensado Evitar prensar em modo excessivo o café

• 69 •

Page 72

Istruzioni per il trattamento a ﬁ ne vita

Instructions for end-of-life disposal treatment

Hinweise für die Behandlung bei Außerbetriebnahme

Instructions pour le traitement de ﬁ n de vie utile

Instrucciones para el tratamiento al ﬁ nal de vida útil

Instruções para o tratamento em ﬁ m de vida útil

Instructies voor de behandeling aan het einde van de levensduur

This product complies with EU Directive 2002/96/EC.

Ai sensi dell’art. 13 del Decreto Legislativo 25 luglio 2005, n. 151”Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell’uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei riﬁ uti”

Il simbolo sull’apparecchiatura o sulla sua confezione indica che il prodotto alla ﬁ ne della propria vita utile deve essere raccolto separatamente dagli altri riﬁ uti.

L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a ﬁ ne vita agli idonei centri di raccolta differenziata dei riﬁ uti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente.

del cassonetto barrato riportato

The symbol ging indicates that this product may not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. For more detailed information about recycling of this product, please contact your local city ofﬁ ce, your household waste disposal service or the shop where you purchased the product.

Dieses Produkt entspricht der EU-Richtlinie 2002/96/EG

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass das Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, der Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

on the product or on its packa-

Page 73

L’ appareil est en conçu et fabriqué pour faciliter sa valorisation, son recyclage ou sa réutilisation conformément à la directive européenne 2002/96/CEE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).

Le logo que que ce produit ne peut pas être éliminé avec les déchets ménagers non triés. Lorsque vous aurez décidé de vous en séparer déﬁ nitivement, il convient de faire procéder à la collecte sélective de cet appareil en vous conformant au mode de reprise mis en place dans votre commune (collecte ponctuelle des encombrants, déchèterie), ou en faisant appel au service de reprise proposé par votre distributeur, ou bien, en le conﬁ ant à des organisations caritatives et des associations à but non lucratif. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine.

ci-contre apposé sur l’appareil indi-

Este produto está conforme a directiva EU 2002/96/ EC.

O simbolo sua embalagem indica que este produto não se pode tratar como lixo doméstico normal. Este produto deve ser entregue num ponto de recolha de equipamentos eléctricos e electrónicos para reciclagem. Ao assegurar-se que este produto é eliminado correctamente, estará a ajudar a evitar possiveis consequências negativas para o ambiente e saúde pública que resultariam se este produto não fosse manipulado de forma adquada. Para obter informações mais detalhadas sobre a reciclagem deste produto, por favor contacte o gabinete da câmara municipal da sua cidade ou a loja onde comprou o produto.

Dit product voldoet aan de EU-richtlijn 2002/96/EG.

impresso no produto ou na

Este producto cumple con la Directiva EU 2002/96/ EC.

El simbolo indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podria acurrir si este producto no se manipula de forma adecuada. Para abtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.

en el producto o en su empaque

Het symbool king wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor het milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

op het product of op verpak-

Page 74

Page 75

Page 76

GAGGIA S.p.a. si riserva il diritto di apportare tutte le modiﬁ che ritenute necessarie.

GAGGIA S.p.a. reserves the right to carry out all modiﬁ cations which might be considered necessary.

GAGGIA S.p.a. hält das Recht alle notwendigen Aenderungen durchzuführen.

GAGGIA S.p.a. se réserve le droit d’apporter toute modiﬁ cation qui se rend nécessaire.

GAGGIA S.p.a. se reserva el derecho de hacer toda modiﬁ cación que cree necesaria.

GAGGIA S.p.a. behoudt zich het recht voor alle nodig geachte wijzigingen aan te brengen.

A GAGGIA S.p.a. reserva-se o direito de efetuar todas as modiﬁ cações consideradas necessárias.

GAGGIA S.p.A.

20087 Robecco sul Naviglio - MI - Italia Tel. 02 94 99 31 Fax 02 94 70 888 Internet: www.gaggia.it E-mail: gaggia@gaggia.it

COD. 15002253 - Rev. 00 - 15-10-10

Philips 10002533 User Manual [en, de, es, fr, it]

Specifications and Main Features

Frequently Asked Questions

User Manual
