Page 1

INDUKČNÍ SKLOKERAMICKÁ

VARNÁ DESKA

NÁVOD K OBSLUZE

PHD 64F2C

Page 2

Vážený zákazníku Děkujeme, že jste zakoupil výrobek značky PHILCO. Aby váš spotřebič sloužil co nejlépe, přečtěte si všechny pokyny vtomto návodu.

Page 3

OBSAH

ČÁST 1: DŮLEŽITÁ BEZPEČNOSTNÍ OPATŘENÍ ............................................................................................... 2

ČÁST 2: POPIS OVLÁDACÍHO PANELU ............................................................................................................ 5

ČÁST 3: OVLÁDÁNÍ SPOTŘEBIČE .................................................................................................................... 6

 Před prvním použitím ...................................................................................................................................................................6

 Dotykové ovládání .........................................................................................................................................................................6

 Zapnutí a vypnutí spotřebiče .....................................................................................................................................................6

 Zapnutí a vypnutí plotýnky.........................................................................................................................................................6

 Detekce nádobí ...............................................................................................................................................................................6

 Ukazatel zbytkového tepla ..........................................................................................................................................................6

 Funkce Booster ................................................................................................................................................................................7

 Funkce časovače .............................................................................................................................................................................7

 Funkce mostu ...................................................................................................................................................................................8

 Zámek ovládacího panelu ...........................................................................................................................................................8

 Princip indukce ................................................................................................................................................................................8

 Vhodné nádobí ................................................................................................................................................................................8

 Úspora energie ................................................................................................................................................................................9

ČÁST 4: ČIŠTĚNÍ A ÚDRŽBA ........................................................................................................................... 10

ČÁST 5: INSTALACE SPOTŘEBIČE .................................................................................................................. 11

 Bezpečnostní opatření ............................................................................................................................................................... 11

 Výběr místa instalace ..................................................................................................................................................................11

 Umístění varné desky do pracovní desky ........................................................................................................................... 12

 Elektrické zapojení ...................................................................................................................................................................... 13

ČÁST 6: ŘEŠENÍ POTÍŽÍ .................................................................................................................................. 14

ČÁST 7: TECHNICKÉ SPECIFIKACE ................................................................................................................. 16

CZ - 1

04 /2014

Page 4

ČÁST 1: DŮLEŽITÁ BEZPEČNOSTNÍ OPATŘENÍ

Doporučení:

Před instalací a ovládáním tohoto spotřebiče si pečlivě přečtěte tyto instrukce. Níže si zapište sériové číslo, které naleznete na typovém štítku spotřebiče. Je nezbytně nutné, abyste si tento návod kpoužití uschovali, abyste ho mohli používat i vbudoucnu. Chcete-li spotřebič prodat, předat dalšímu majiteli, nebo když se budete stěhovat, vždy se přesvědčte, že je ke spotřebiči přiložen tento návod kpoužití, aby se i nový vlastník mohl seznámit spoužíváním spotřebiče a příslušným varováním.

SÉRIOVÉ ČÍSLO:

Základní bezpečnostní pokyny

 Spotřebič vybalte zobalu. Ujistěte, že jste před prvním použitím odstranili všechny reklamní a propagační

štítky.

 Po vybalení zkontrolujte, zda spotřebič není poškozen, popř. přívodní kabel není poškozen. Neinstalujte

poškozený spotřebič nebo spotřebič spoškozeným přívodním kabelem. Kontaktujte autorizované servisní středisko.

 Doporučujeme uchovat obalový materiál minimálně po dobu záruční doby.  Spotřebič je určen pro použití vdomácnosti vdomácím provozu.  Tento spotřebič používejte pouze pro účel ohřevu nebo přípravy potraviny, nepoužívejte kjiným účelům,

než ke kterým je určen (např. vytápění místností).

 Výrobce, dovozce nenesou odpovědnost za škody způsobené nevhodným, nesprávným nebo

nedbalým používáním.

 Nepoužívejte spotřebič ke krájení nebo sekání potravin (např. chleba). Skleněný povrch spotřebiče nesmí

být používán jako pracovní plocha.

 Nepoužívejte nádobí, které by mohlo povrch spotřebiče poškrábat nebo poškodit.  Připojujte spotřebič pouze křádně uzemněnému obvodu, který odpovídá platným předpisům elektrické

bezpečnosti. Pokud si nejste jisti, zda používaný elektrický obvod je řádně uzemněn, kontaktujte kvali kovaného elektrikáře.

 Nevystavujte přívodní kabel nadměrnému tlaku při instalaci a umístěním spotřebiče ani extrémním

teplotám.

 Vžádném případě nevyměňujte přívodní kabel sami. Jakákoliv údržba musí být provedena kvali kovaným

elektrikářem sodpojeným přívodním kabelem.

 Nepoužívejte adaptéry, rozdvojky anebo prodlužovací kabely.  Zabudované spotřebiče mohou být používány pouze, pokud byly instalovány do vhodné jednotky, která

odpovídá příslušným standardům.

 Pokud zaznamenáte praskavý zvuk vycházející ze spotřebiče, vypněte ho a odpojte ze síťové zásuvky,

abyste zabránili možnému úrazu elektrickým proudem.

 Doporučujeme instalovat detektor kouře a v blízkosti spotřebiče umístěte hasicí roušky nebo hasicí

přístroje.

 Spotřebič se může během používání zahřívat; zabraňte malým dětem se přibližovat ke spotřebiči.  Tento spotřebič nesmí používat osoby somezenými fyzickými, smyslovými nebo duševními schopnostmi

(včetně dětí), nebo osoby snedostatkem zkušeností a znalostí bez odpovídajícího dozoru nebo pokynů pro použití přístroje předaných osobou odpovědnou za jejich bezpečnost.

 Děti by měly být vždy pod dozorem, aby si se zařízením nehrály.

CZ - 2

04 /2014

Page 5

Bezpečnostní pokyny pro používání

 Do blízkosti varných ploch nepokládejte žádné kovové předměty ani žádné hořlavé materiály, jakou jsou

nože, vidličky, lžíce, utěrky nebo pokličky apod., jelikož tyto se mohou zahřívat nebo vznítit.

 Na zapnuté varné plochy nepokládejte prázdné nádobí nebo je nepoužívejte bez nádobí.  Používejte pouze nádobí určené pro tento typ spotřebiče.  Nenechávejte zapnutý spotřebič bez dozoru, zvláště při přípravě na tuku nebo oleji. Mohlo by dojít

krychlému vznícení, pokud by došlo ke spálení.

 Dbejte zv ýšené opatrnosti, pokud vblízkosti zapnutého spotřebiče budete používat jiný zapnutý spotřebič

(např. žehličku) a ujistěte se, že se přívodní kabel nedotýká ani není vblízkosti varných ploch.

 Na horké plotýnky nepokládejte nádobí smokrým dnem. Hrozí poškození nádobí i povrchové úpravy

desky.

 Pokud se znádobí vylije tekutina a ta přijde do kontaktu shorkou plotýnkou, může vzniknout stlačená

pára. Riziko vzniku popálenin, poškození desky. Opatrně otřete tekutinu zdesky suchou látkovou utěrkou.

 Ujistěte se, že je spotřebič řádně vypnutý, pokud ho nebudete používat.  Používejte pouze nádobí vhodné a určené pro tento typ spotřebiče. Takové nádobí pro indukční spotřebiče

by mělo být řádně označeno od výrobce.

 Nepoužívejte hořlavé látky (alkohol, benzín) blízko spotřebiče, pokud ho používáte.  Pokud je spotřebič zapnutý, můžete zaznamenat tichý zvuk. Jedná se o normální jev.  Pokud není spotřebič používán podle zde uvedených instrukcí, hrozí riziko vzniku popálenin.

DŮLEŽITÉ

Mezi pracovní deskou a přední částí dílu umístěného pod ní, ponechte větrací otvor o velikosti alespoň 5 mm.

Čištění a servis

 Před čistěním se ujistěte, že je spotřebič vypnutý a zcela chladný.  Nepoužívejte parní varné čističe pro čištění.  Nepoužívejte hrubé nebo agresivní čisticí prostředky, jelikož by mohly povrch spotřebiče poškrábat.  Kčištění používejte pouze speciální prostředky určené pro sklokeramické desky.  Udržujte spotřebič včistotě, abyste prodloužili jeho životnost.  Vpřípadě potřeby servisního zásahu nebo opravy spotřebiče, které zahrnuje sejmutí krytů, se obraťte na

autorizované servisní středisko nebo jinou kvali kovanou osobu.

 Vžádném případě se nepokoušejte opravovat spotřebič sami.  Výrobce, dovozce ani distributor nenese odpovědnost za poškození, škodu zdůvodu nesprávné instalace

nebo zapojení.

CZ - 3

04 /2014

Page 6

Vyvarujte se následujícího

Dna používaného nádobí

Hrubé dno nádobí může varnou desku poškrábat. Nezapínejte desku sprázdným nádobím. Mohlo by dojít kpoškození.

Horké nádobí

Nikdy neodstavujte horké pánve a hrnce na ovládací panel nebo na rám varné desky.

Sůl, cukr a písek

Sůl, cukr a písek mohou varnou desku poškrábat. Nepoužívejte varnou desku jako pracovní nebo odstavnou plochu.

Tvrdé a špičaté předměty

Tvrdé nebo špičaté předměty mohou poškodit varnou desku.

Vzkypělé potraviny

Cukr a podobné potraviny mohou varnou desku poškodit.

Plast a fólie

Hliníková fólie a plastové nádoby se na horkých plotýnkách taví.

Čisticí prostředky

Čisticí prostředky, které nejsou určeny pro sklokeramické desky, mohou zanechat na povrchu desky neodstranitelné skvrny.

CZ - 4

04 /2014

Page 7

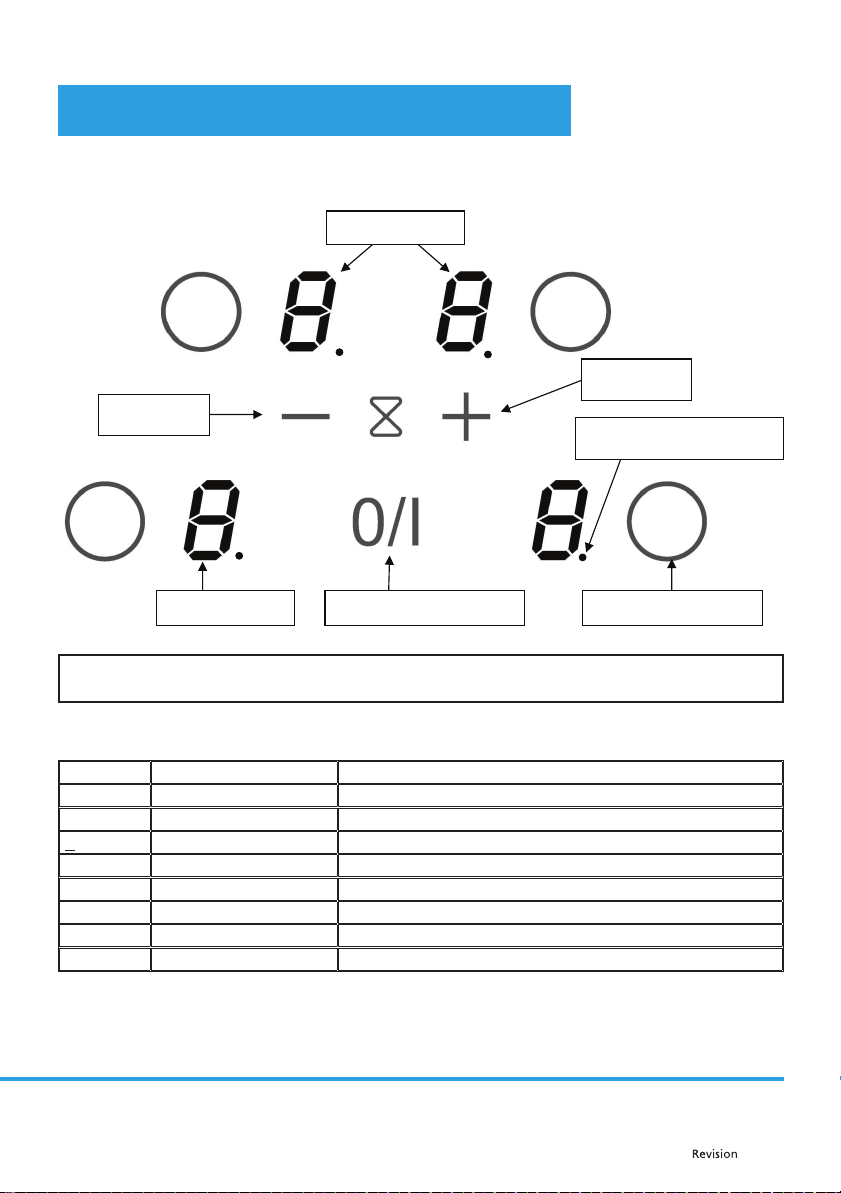

ČÁST 2: POPIS OVLÁDACÍHO PANELU

Popis ovládacího panelu

Displej časovače

Tlačítko –

Tlačítko +

Světelná kontrolka časovače

Displej zapnutí

POZNÁMKA: Zdůvodu neustálého vývoje se může zde uvedený obrázek lišit od skutečného modelu.

Tlačítko zapnutí / vypnutí

Tlačítko výběru plotýnky

Zobrazení na displeji

Displej Význam Funkce 0 Nula Plotýnka je aktivována. 1…9 Úroveň výkonu Výběr úrovně výkonu. U Detekce pánve Žádná pánvička nebo neadekvátní pánev. E Chybová hláška Elektronická chyba H Zbytkové teplo Plotýnka je i po vypnutí stále horká. P Funkce Booster Funkce Booster je aktivována. L Zámek Ovládací panel je zamčený. Π Most 2 plotýnky jsou zkombinované.

CZ - 5

04 /2014

Page 8

ČÁST 3: OVLÁDÁNÍ SPOTŘEBIČE

Před prvním použitím

Před prvním použitím otřete desku vlhkou čistou utěrkou a otřete suchou utěrkou dosucha. Nepoužívejte žádný čisticí prostředek, hrozí vytvoření jemného modravého povrchu na desce, které je velmi těžké odstranit.

Dotykové ovládání

Varná deska je vybavena elektronickým ovládáním s dotykovými tlačítky. Po dotyku tlačítka se aktivuje příslušná funkce. To je doprovázena světelnou kontrolkou, písmenem nebo číslem na displeji a zazní zvukový signál.

Zapnutí a vypnutí spotřebiče

Pro zapnutí spotřebiče stiskněte jednou tlačítko 0/I. Na displeji se zobrazí „0“. Pro vypnutí spotřebiče stiskněte jednou tlačítko 0/I. Displej zhasne nebo se zobrazí „H“.

Zapnutí a vypnutí plotýnky

Stiskněte tlačítko výběru plotýnky a na displeji se zobrazí „0“. Pro nastavení úrovně výkonu použijte tlačítka „+“ a „-“. Na displeji se zobrazí nastavený výkon od 1 – 9. Pro ukončení přípravy a vypnutí plotýnky použijte tlačítko „-“. Na displeji se zobrazí „0“ nebo „H“. Pokud nestisknete do 20 sekund žádné tlačítko, plotýnky se vrátí do pohotovostního režimu.

Detekce nádobí

Funkce detekce nádobí slouží kbezpečného provozu varné desky. Indukční deska nebude fungovat pokud:

- na plotýnce není žádné nádobí nebo nádobí není vhodné pro použití na indukční desce. Vtakovém případě nebude možné nastavit výkon a na displeji se zobrazí „U“. Tento symbol zmizí, jakmile na plotýnku vložíte správné nádobí.

- sejměte nádobí zplotýnky, provoz bude ukončen. Na displeji se zobrazí „U“. Symbol zmizí, jakmile nádobí znovu vložíte na plotýnku. Příprava bude pokračovat na nastavený výkon.

Po dokončení přípravy vypněte plotýnku. Nedovolte funkci detekce nádobí se zbytečně aktivovat.

Ukazatel zbytkového tepla

Spotřebič je vybaven funkcí zbytkového tepla. Pokud teplota plotýnky je více jak 50 °C po jejím vypnutí, na displeji se zobrazí písmeno „H“, který označuje nebezpečí teplé plotýnky. Vyčkejte, až ukazatel (písmeno H) zhasne. Jinak hrozí riziko popálení nebo vzniku požáru.

CZ - 6

04 /2014

Page 9

Funkce Booster

Tato funkce zkracuje dobu přípravy nastavením maximálního výkonu po dobu 5 minut. Po uplynutí této doby se úroveň plotýnky nastaví na 9. Tato funkce je vhodná pro zrychlení ohřevu velkého množství tekutin nebo omáček. Pro aktivaci této funkce nejprve vyberte plotýnku a nastavte její výkon od 1 – 9. Poté stiskněte tlačítko „+“ a na displeji se zobrazí „P“ po dobu 5 minut. Po uplynutí této doby se na displeji zobrazí 9.

POZNÁMKA: Varná deska je vybavena maximálním výkonem. Pokud je funkce booster aktivována a aby nebyl nepřekročen maximální výkon, elektronický systém nařídí snížit automaticky výkon jiné zapnuté plotýnky. Na displeji se rozbliká „9“ během několika vteřin a poté se zobrazí maximální povolený výkon od „6“ do „8“. Příklad: Pokud jedna plotýnka užívá funkci booster, pak na jiné aktivované se nastavený výkon „9“ změní na „7“.

Funkce časovače

Časovač umožňuje nastavit dobu, za kterou se plotýnka automaticky vypne, a to vrozmezí od 1 do 99 minut.

Nastavení a úprava doby přípravy

Vyberte plotýnku a nastavte výkon desky. Pro nastavení časovače stiskněte současně tlačítka „+“ a „-“. Na displeji časovače se zobrazí „00“. Nyní pomocí tlačítek „+“ a „-“ nastavte dobu časovače od „01 – 99“. Po několika sekundách přestane světelná kontrolka blikat. Doba časovače je potvrzena a spustí se odpočítávání a ohřev po nastavenou dobu, dokud se na displeji nezobrazí „00“.

Zastavení doby přípravy

Vypněte plotýnku, dokud se na displeji nezobrazí „0“ nebo „H“. Pro vypnutí časovače, které ještě nedoběhl, stiskněte současně tlačítka „+“ a „-“. Na displeji se zobrazí zbývající čas. Stiskněte opakovaně „-“, dokud se na displeji časovače nezobrazí „00“. Pokud je aktivováno několik časovačů, opakujte výše uvedený proces pro všechny časovače.

Automatické zastavení na konci doby přípravy

Jakmile je časovač u konce, na displeji se zobrazí „00“ a zazní zvukový signál. Doba přípravy se rovněž vypne. Pro zrušení signálu stiskněte libovolné tlačítko.

Minutka

Zapněte varnou desku tlačítkem 0/I. Na displeji se zobrazí „0“ nebo „H“. Stiskněte současně tlačítka „+“ a „-“. Na displeji časovače se zobrazí „00“. Tlačítky „+“ nebo „-“ nastavte čas. Po několika sekundách přestane světelná kontrolka blikat. Odpočívání se spustí. Jakmile je minutka u konce, na displeji se zobrazí „00“ a zazní zvukový signál. Pro zrušení signálu stiskněte libovolné tlačítko.

CZ - 7

04 /2014

Page 10

Funkce mostu

Tato funkce umožňuje používat dvě plotýnky vlevo současně stejně jako použití jedné plotýnky. Pro zapnutí desky stiskněte tlačítko 0/I. Na displejích se zobrazí „0“ nebo „H“. Pro aktivací funkce mostu stiskněte volbu 2 plotýnek vlevo. Na displeji přední plotýnky se zobrazí „0“, na displeji zadní plotýnky se zobrazí „Π“. Tlačítkem „+“ nastavte výkon plotýnek. Pro ukončení mostu stiskněte tlačítko „-“, dokud se na displejích nezobrazí „0“ nebo „H“.

Zámek ovládacího panelu

Spotřebič je vybaven funkcí zámku ovládacího panelu, který zabrání náhodné, popř. nežádoucí změně nastavení ovládacího panelu plotýnek i časovače. Pro aktivaci zámku zapněte spotřebič tlačítkem 0/I. Na displeji se zobrazí „0“ nebo „H“. Stiskněte současně tlačítko „-“ a tlačítko pravé přední plotýnky. Na displejích se zobrazí symbol „L“. Pro deaktivací zámku zapněte spotřebič tlačítkem 0/I. Na displejích se zobrazí symbol „L“. Stiskněte současně tlačítko „-“ a tlačítko pravé přední plotýnky. Znovu stiskněte tlačítko „-“. Na displeji se nezobrazí žádný symbol.

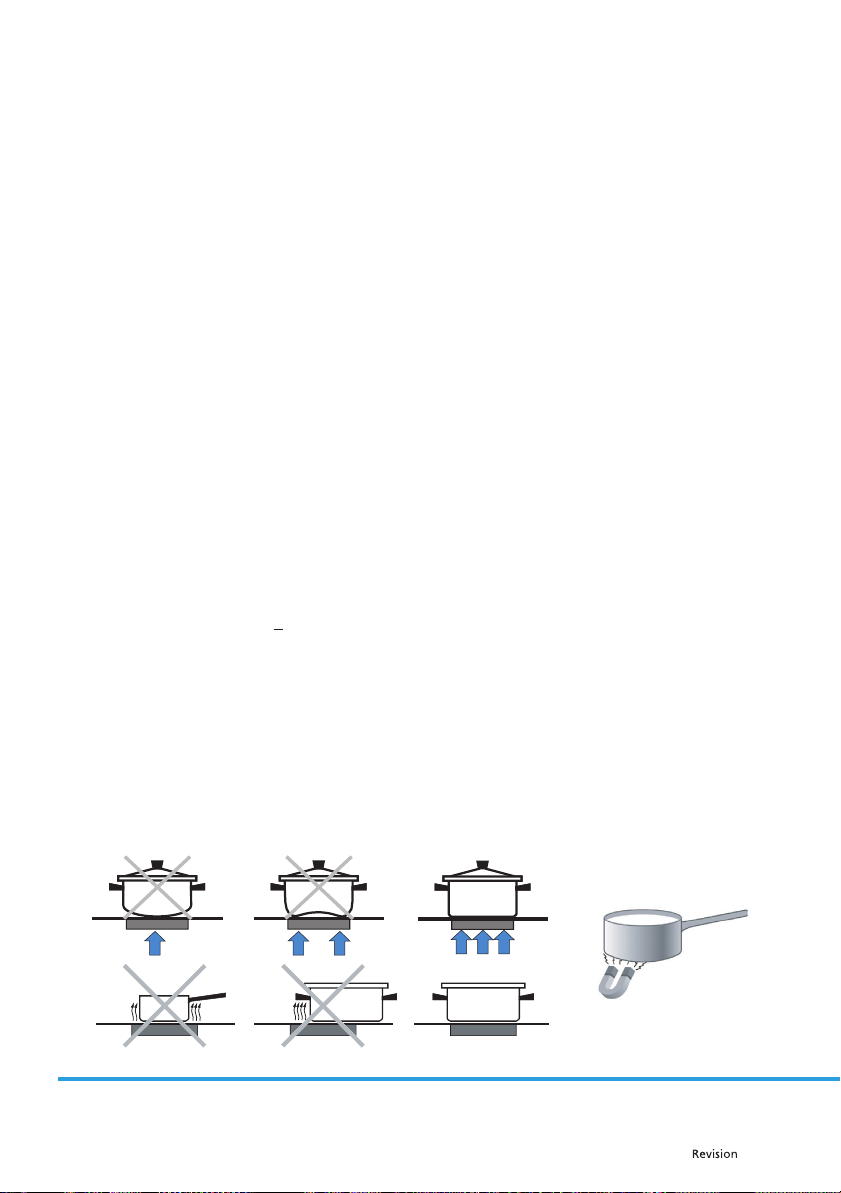

Princip indukce

Indukční cívka je umístěna pod každou plotýnkou. Po zapnutí vytváří variabilní elektromagnetické pole, které produkuje indukční proud ve feromagnetické spodní části hrnce. Výsledkem je zahřátí dna hrnce umístěného na plotýnce. Pro správný provoz je třeba, aby nádobí bylo feromagnetické (můžete si to ověřit pomocí malého magnetu), nejlépe litinové, ocelové, smaltové, nerezové sferomagnetickým dnem. Naopak nevhodné je nádobí změdi, čisté nerezové oceli, hliníku, skla, dřeva, keramiky, kameniny apod. Plotýnka indukční desky se automaticky přizpůsobí velikosti nádobí. Ale s příliš malým průměrem nádobí nebude toto fungovat. Průměr nádobí je závislý na průměru plotýnky. Pokud není nádobí detekováno plotýnkou, na displeji se zobrazí U.

Vhodné nádobí

Nepoužívejte nádobí s hrubým dnem, jelikož by dno mohlo poškrábat sklokeramický povrch. Dna správného nádobí by měla být silná a plochá. Před použitím a položením na varnou desku se ujistěte, že je dno nádobí čisté a suché.

Položte nádobí na plotýnku před jejím zapnutím. Vždy používejte poklice na nádobí. Dna by neměla být menší nebo větší než je průměr plotýnky. Měla by být alespoň stejné veliká, jako je plotýnka - viz obrázky níže, aby se zabránilo plýtvání energií.

CZ - 8

04 /2014

Page 11

Úspora energie

 Položte nádobí na plotýnku před jejím zapnutím. Pokud zapnete plotýnku před položením nádobí, pak

se plotýnka nezapne a displeji zobrazí.

 Pro zkrácení doby přípravy použijte pokličku.  Jakmile se tekutina začne vařit, snižte teplotu.  Snižte množství vody nebo tuku na minimum pro zkrácení doby přípravy.  Vyberte příslušnou teplotu pro danou přípravu potravin.

POZNÁMKA: Pro indukční varné desky je vhodné kvalitní kovové nádobí. Abyste zjistili, zda je nádobí vhodné pro indukci, použijte magnet. Pokud je magnet přitahován, je nádobí vhodné pro indukci. Pokud je však odpuzován, takové nádobí nepoužívejte.

Příklady nastavení výkonu

(pouze doporučení)

1 - 2

2 – 3

3 – 4 Vaření vpáře Zelenina, ryby, maso 4 – 5 Voda Na brambory, polévky, těstoviny, čerstvou zeleninu 6 – 7 Střední ohřev Maso, vejce, uzeniny, guláš, rolády, vnitřnosti 7 - 8 Vaření Brambory, smažení 9 Smažení, opékání, var vody Steaky, omelety, smažené pokrmy, voda P Smažení, opékání, var vody Steaky, omelety, smažené pokrmy, voda

Rozpuštění Ohřev

Mírný ohřev Rozmrazování

Omáčky, máslo, čokoláda, želatina

Rýže, puding, cukrový sirup, sušená zelenina, ryby, zmrazené výrobky

CZ - 9

04 /2014

Page 12

ČÁST 4: ČIŠTĚNÍ A ÚDRŽBA

Před čištěním se ujistěte, že je spotřebič vypnutý, přívodní kabel je odpojený ze síťové zásuvky, popř. je vypnutý jistič, ve kterém je spotřebič zapojen.

Varnou desku čistěte po každém jejím použití. Tím zabráníte připalováním zbytků potravin. K čistění používejte pouze speciální čisticí prostředky pro sklokeramické varné desky, které se mohou použit, i když je deska ještě vlažná. Opláchněte a otřete dosucha čistou látkovou nebo papírovou utěrkou.

Můžete použít i speciální škrabku pro odstranění připálených potravin. Lepkavé potraviny, např. cukr, musí být odstraněny okamžitě po jejich rozlití, než povrch vychladne. Škrabka je vybavena žiletkou, která je velmi ostrá. Zacházejte se škrabkou opatrně. Uchovávejte mimo dosah dětí.

Pro odstranění připálených potravin navlhčete měkkou houbičku a odstraňte připálené potraviny pomocí navlhčené měkké houbičky.

Nepoužívejte brusné houbičky ani drátěnky, žíravé čisticí prostředky, čisticí prostředky ve spreji ani žádné ostré předměty k čištění povrchu varné desky. Nepoužívejte parní čistič kčištění potravin.

Pravidelnou údržbou prodloužíte životnost vaší varné desky.

CZ - 10

04 /2014

Page 13

ČÁST 5: INSTALACE SPOTŘEBIČE

Bezpečnostní opatření

 Spotřebič MUSÍ být instalován správným způsobem ztechnického hlediska a ve shodě s tímto návodem

k montáži a podle platných právních předpisů v místě instalace. Za možná poškození způsobená neadekvátní instalací je odpovědná instalující osoba.

 Zapojení spotřebiče smí provádět pouze autorizovaný technik, který se musí řídit ustanoveními společnosti

dodávající elektrickou energii vmístě instalace.

 Z hlediska ochrany se jedná o spotřebič typu I a smí být uveden do provozu pouze v případě, že byl při

zapojení řádně uzemněn.

 V případě, že tento spotřebič nebude správně připojen na svorku uzemnění nebo bude uveden do

provozu bez odborné instalace, může při jeho použití dojít k těžkým zraněním. Výrobce není odpovědný za nesprávné použití a možné škody způsobené nesprávnou elektrickou instalací.

 Z hlediska elektrického jištění je třeba instalovat pojistky typu B nebo C.  Není-li spotřebič opatřen zástrčkou, je třeba instalovat vhodné prostředky k vypojení z elektrické sítě a to

v souladu s platnými instalačními předpisy platnými vmístě instalace.

 Přívodní kabel smí být veden takovým způsobem, aby se nedotýkal horkých částí varné desky nebo

sporáku.

 Indukční varné desky lze instalovat pouze nad trouby s odvětráním od stejného výrobce.  Pod varnou deskou nesmí být umístěna chladnička, myčka, sporák bez ventilace ani pračka.  Pokud byla varná deska nainstalována nad zásuvku, kovové předměty nacházející se v zásuvkovém

prostoru by vlivem cirkulace vzduchu pocházejícího z ventilace varné desky mohly dosáhnout vysokých teplot, a proto doporučujeme použití oddělovacího panelu.

 Jako vhodný oddělovací panel můžete použít dřevěnou desku nebo koupit adekvátní příslušenství.  Jakýkoliv zásah do spotřebiče, a to i výměnu přívodního kabelu, smí provádět pouze odborný autorizovaný

servis.

UPOZORNĚNÍ: Výrobce, dovozce ani distributor nenese odpovědnost za poškození, škodu z důvodu nesprávné instalace nebo zapojení.

Výběr místa instalace

 Do výšky minimálně 65 cm nad desku neumisťujte žádný jiný spotřebič.  Odsavač par musí být instalován podle pokynů výrobce odsavače.  Zeď v zadní části instalované desky musí být vyrobena z nehořlavého materiálu.  Délka přívodního kabelu nesmí překročit 2 metry.

CZ - 11

04 /2014

Page 14

Požadavky na pracovní desku

 Pracovní deska musí být rovná a vodorovně umístěná. Před instalací spotřebiče provádějte výřezy

do vestavného nábytku. Odstraňte veškeré třísky a hobliny, vopačném případě by mohlo dojít k funkční poruše elektrických součástek. Současně zajistěte, aby po realizaci výřezových prací byla zajištěna stabilita nábytku.

 Povrchy řezů je nutno ošetřit tak, aby byly odolné proti teplotě a vlhkosti (mohlo by dojít k jejich

nabobtnání).

 Nábytek určený pro vestavbu musí být odolný až do teploty 100°C.  Minimální vzdálenost od výřezu k boční stěně musí být: 40 mm. Neumisťujte varnou desku mezi dvě

boční stěny. Pokud bude takto umístěna, je třeba zachovat minimální vzdálenost 200 mm u jedné zobou bočních stěn.

 Minimální tloušťka pracovní desky, do které bude prováděna instalace varné desky:  30 mm, pokud je instalována nad troubu;  20 mm, pokud je instalována bez trouby nebo nad zásuvku.  Pro odvětrání varné desky zajistěte otvor v horní části zadní stěny nábytku o šířce 300 mm a výšce 45 mm

a 20mm mezeru mezi zadní stěnou nábytku a kuchyňskou stěnou. Pokud budete instalovat varnou desku nad zásuvku, je třeba zachovat minimální vzdálenost 65 mm mezi zásuvkou a vrchní částí pracovní desky.

Umístění varné desky do pracovní desky

Vyjměte spotřebič z balení a odstraňte všechny reklamní a propagační materiály, abyste se ujistili, že není spotřebič poškozený. Pokud by byl spotřebič poškozený, nebo byl poškozený přívodní kabel, nepoužívejte spotřebič, ale kontaktujte autorizované servisní středisko.

Rozměr otvoru pro výřez: 560 x 490 mm. Vyřežte otvor odpovídajících rozměrů.

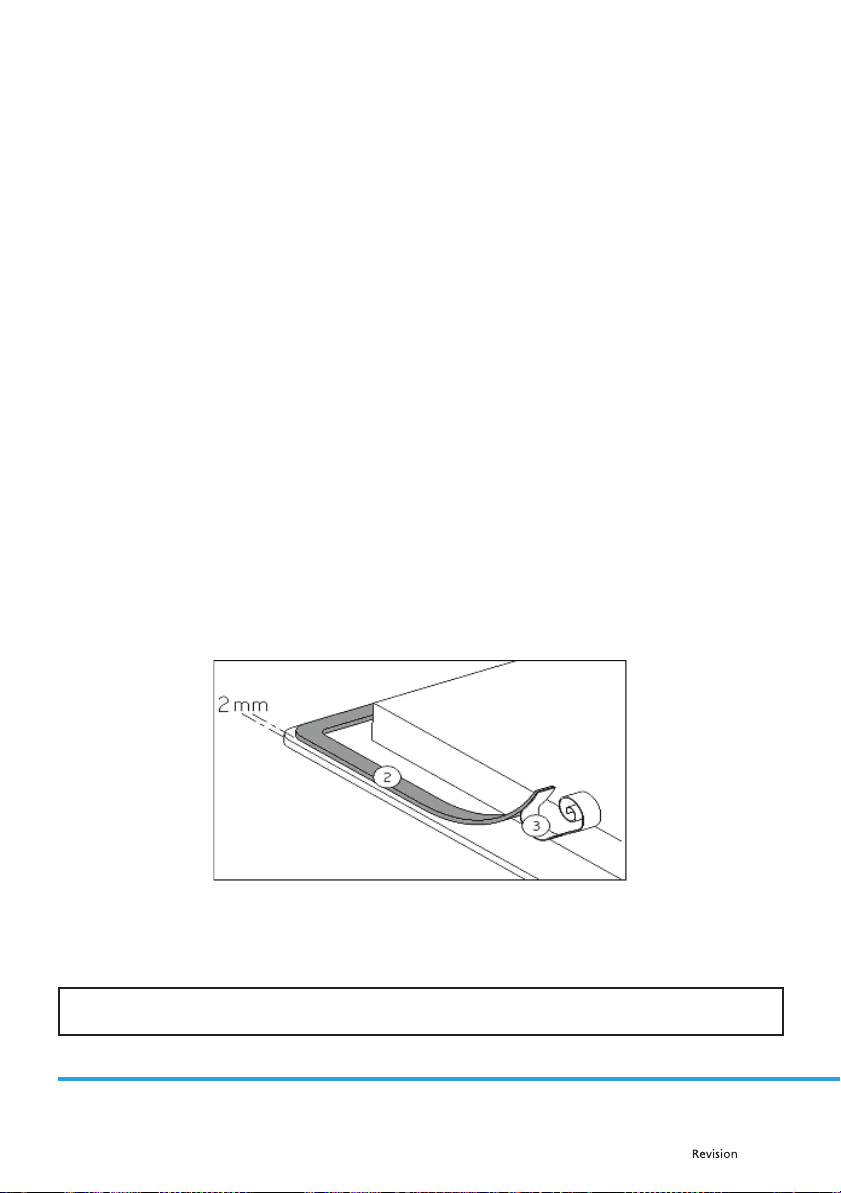

Okolo spodního okraje varné desky nalepte jednostrannou samolepicí pásku - viz obrázek níže. Nenatahujte ji příliš.

Do vyříznutého otvoru v pracovní desce vložte varnou desku. Před vložením trouby je třeba odstranit zadní kuchyňský panel v místě otevírání trouby, aby bylo zajištěno chlazení. Přední část kuchyňské části musí mít otvor ne menší než 5 mm.

UPOZORNĚNÍ: Tuto sklokeramickou varnou desku vžádném případě nelepte!

CZ - 12

04 /2014

Page 15

Elektrické zapojení

Před elektrickým zapojením zkontrolujte následující:

 Napětí uvedené na typovém štítku spotřebiče (v zadní části) se musí rovnat napětí ve vaší síťové zásuvce.  Obvod, do kterého budete spotřebič zapojovat, musí zajistit zatížení daným spotřebičem (viz typový štítek).  Napájecí zdroj musí být uzemněn v souladu s ustanovenými platnými předpisy a musí být v dobrém stavu.  Jistič obvodu, ve kterém je spotřebič zapojen, musí zůstat snadno dostupný.  Pokud není dostupný příslušný elektrický obvod ani jistič, je třeba, aby byl instalován kvali kovaným

elektrikářem před instalací a zapojením spotřebiče.

Elektrické zapojení smí provést pouze autorizovaný servis, nebo k tomu registrovaný elektromontér!

Špatným zapojením dojde knevratnému poškozen í přístroje, které nemusí být následně uznáno na záruku. Před zapojením nechte zkontrolovat, zdali napětí, které je uvedeno na typovém štítku, souhlasí s napětím vaší rozvodné sítě. Připojovací napětí spotřebitele (230 V proti N) musí ověřit technik pomocí měřícího zařízení. Délka připojovacího kabelu musí být 1,5 m tak, abyste mohli přístroj zapojit dříve, nežli jej posunete ke zdi. Ochranné vedení musí být provedeno dle platných předpisů a norem.

Spotřebič může být zapojen pouze do sítě 230 V ~ 50/60 Hz. Zapojujte spotřebič vždy do uzemněné zásuvky. Dodržujte instrukce vzapojení. Propojovací skříňka je umístěna pod zadní částí spotřebiče. Pro její otevření použijte šroubovák.

Síťová zásuvka Připojení Průměr kabelu Kabel Ochranná pojistka

230 V ~ 50/60 Hz 1 fáze + N 3x 2,5 mm²

400 V ~ 50/60 Hz 2 fáze +N 4x 1,5 mm²

* vypočteno souběžně sfaktorem podle standardy EN 60335-2-6/1990

H05 VV-F H05 RR-F

25 A*

16 A*

Připojení desky

Nastavení kon gurace: Pro různé typy propojení použijte mosazné mosty, které jsou ve skříňce vedle koncovek.

Jedna fáze 230 V ~ 1P+N Vložte most mezi koncovky 1 a 2. Uzemněte připojením ke koncovce uzemnění, neutrální N připojte ke koncovce 4, fázi L kjedné zkoncovek 1 a 2.

Dvě fáze 400 V ~ 2P+N Uzemněte připojením ke koncovce uzemnění, neutrální N připojte ke koncovce 4, fázi L1 ke koncovce 1 a fázi L2 ke koncovce 2.

Varování: Časté utahování a uvolňování šroubů může poškodit efektivitu dotažení jednou dotažených šroubů. Doporučujeme manipulovat se šrouby co nejméně, aby nedošlo kpoškození závitů. Ujistěte se, že jsou šrouby správně vloženy a dotaženy.

CZ - 13

04 /2014

Page 16

ČÁST 6: ŘEŠENÍ POTÍŽÍ

Chybové hlášení E4

Před provedením níže uvedených kroků se ujistěte, že:

- na desce není žádné nádobí;

- vezměte hrnec sferomagnetickým dnem o průměru minimálně 16 cm;

- odpojte spotřebič ze sítě vyjmutím pojistky nebo vypnutím jističe;

- po 2 minutách znovu zapojte do sítě a spusťte nápravný proces;

- nepoužívejte tlačítko 0/I.

Krok 1

1. Stiskněte a podržte tlačítko -.

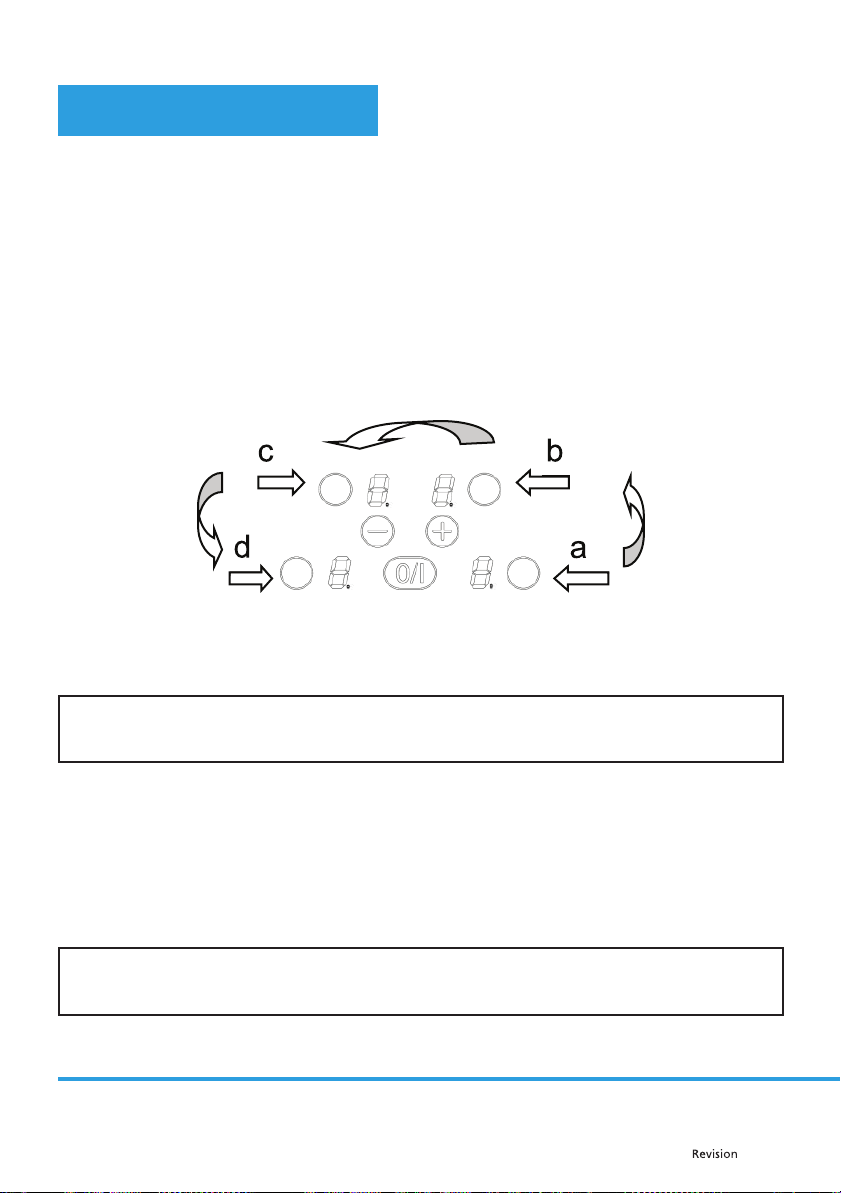

2. Současně druhou rukou postupně stiskněte krátce a rychle tlačítko každé plotýnky vpořadí vyznačeném na obrázku níže od a do d.

Dvojí pípnutí znamená objevenou chybu. Pokud se tak stane, začněte znovu od bodu 1.

3. Sejměte prsty z ovládacích tlačítek a stiskněte současně tlačítka + a – na několik sekund, dokud se nerozbliká symbol E.

4. Vyčkejte, až symbol E přestane blikat.

5. Vyčkejte ještě několik sekund, symbol E se automaticky změní na C. Existující nastavení bylo zrušeno.

POZNÁMKA: U indukčních varných desek se 3 varnými zónami není zadní pravá zadní plotýnka (b) přítomna, proto stiskněte 2krát pravou přední plotýnku (a), tedy a – a – c – d.

Krok 2

Nové nastavení.

1. Vezměte hrnec sferomagnetickým dnem o průměru minimálně 16 cm.

2. Vyberte plotýnku stisknutím tlačítka pro její výběr.

3. Položte hrnec na vybranou plotýnku.

4. Vyčkejte, až se symbol C změní v „-“. Vybraná plotýnka bude kon gurována.

5. Postupujte stejným způsobem se všemi plotýnkami se symbolem C.

6. Plotýnky budou kon gurovány, jakmile displeje zhasnou.

POZNÁMKA: Používejte stejný hrnec pro všechny plotýnky. Nikdy nevkládejte více hrnců na plotýnky současně během kon gurace.

Pokud problém přetrvává, obraťte se na autorizované servisní středisko.

CZ - 14

04 /2014

Page 17

Varná deska nebo plotýnka se nezapnuly.

- Varná deska je špatně zapojen do sítě.

- Ochranná pojistka je odříznuta.

- Funkce zámku je aktivována.

- Dotyková tlačítka jsou pokryta vrstvou tuku nebo vody.

- Na tlačítkách je cizí předmět.

Na displeji ovládacího panelu je symbol U.

- Na plotýnce není žádné nádobí.

- Nádobí na plotýnce není vhodné pro indukční varné desky.

- Velikost dna je příliš malá.

Na displeji ovládacího panelu je symbol E.

- Odpojte a znovu připojte spotřebič.

- Kontaktujte po prodejní servis.

Jedna nebo všechny plotýnky jsou nefunkční.

- Byl aktivován bezpečnostní systém.

- Zapomněli jste vypnout plotýnky po dlouhou dobu.

- Jedno nebo více dotykových tlačítek jsou zakryta.

- Nádobí je prázdné a jeho dno je přehřáté.

- Deska je rovněž vybavena automatickou redukcí úrovně výkonu a pojistkou proti přehřátí.

Neustálá ventilace po vypnutí desky.

- Nejedná se o závadu, větrák chrání proti přehřátí elektrické součásti.

- Větrák se automaticky zastaví.

Na displeji ovládacího panelu je symbol L.

- Viz část kapitoly o zámku.

Na displeji ovládacího panelu je symbol Π.

- Viz část kapitoly o mostu.

Na displeji ovládacího panelu je symbol

nebo Er03.

- Předmět nebo tekutina zakrývá ovládací tlačítka. Symbol zmizí, jakmile jsou tlačítka uvolněna nebo čistá.

Na displeji ovládacího panelu je symbol E2 nebo EH.

- Deska je přehřátá, nechte ji vychladnout a poté ji znovu zapněte.

Na displeji ovládacího panelu je symbol E2.

- Nádobí není vhodné pro tuto desku, vyměňte jej.

Na displeji ovládacího panelu je symbol E6.

- Poškozená síť. Zkontrolujte frekvenci a napájení sítě.

Na displeji ovládacího panelu je symbol E8.

- Otvory pro vstup vzduchu jsou blokovány, uvolněte je.

Na displeji ovládacího panelu je symbol EC.

- Chyba kon gurace. Viz začátek této kapitoly.

Pokud některý ze symbolů přetrvává, obraťte se na autorizovaný servis.

CZ - 15

04 /2014

Page 18

ČÁST 7: TECHNICKÉ SPECIFIKACE

MODEL PHD 64F2C

Levá přední plotýnka Levá zadní plotýnka

Pravá přední plotýnka

Pravá zadní plotýnka Časovač Ano Indikace nádoby Ano Booster Ano Celkový příkon 7 100 W Indikace zbytkového tepla Ano Dětský zámek Ano Automatické vypnutí Ano Vypnutí při přetečení Ano Napětí 220/240 V ~ 50/60 Hz

POZNÁMKA: Výše uvedená data podléhají změnám.

Flexibilní zóna

1 400 W

Booster: 2000 W

180 mm průměr

1 400 W

Booster: -

200 mm průměr

2 300 W

Booster: 3000 W

CZ - 16

04 /2014

Page 19

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové subjekty v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Likvidace v ostatních zemích mimo Evropskou unii

Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Změny v textu, designu a technických speci kací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

Tento výrobek je v souladu s požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

CZ - 17

04 /2014

Page 20
