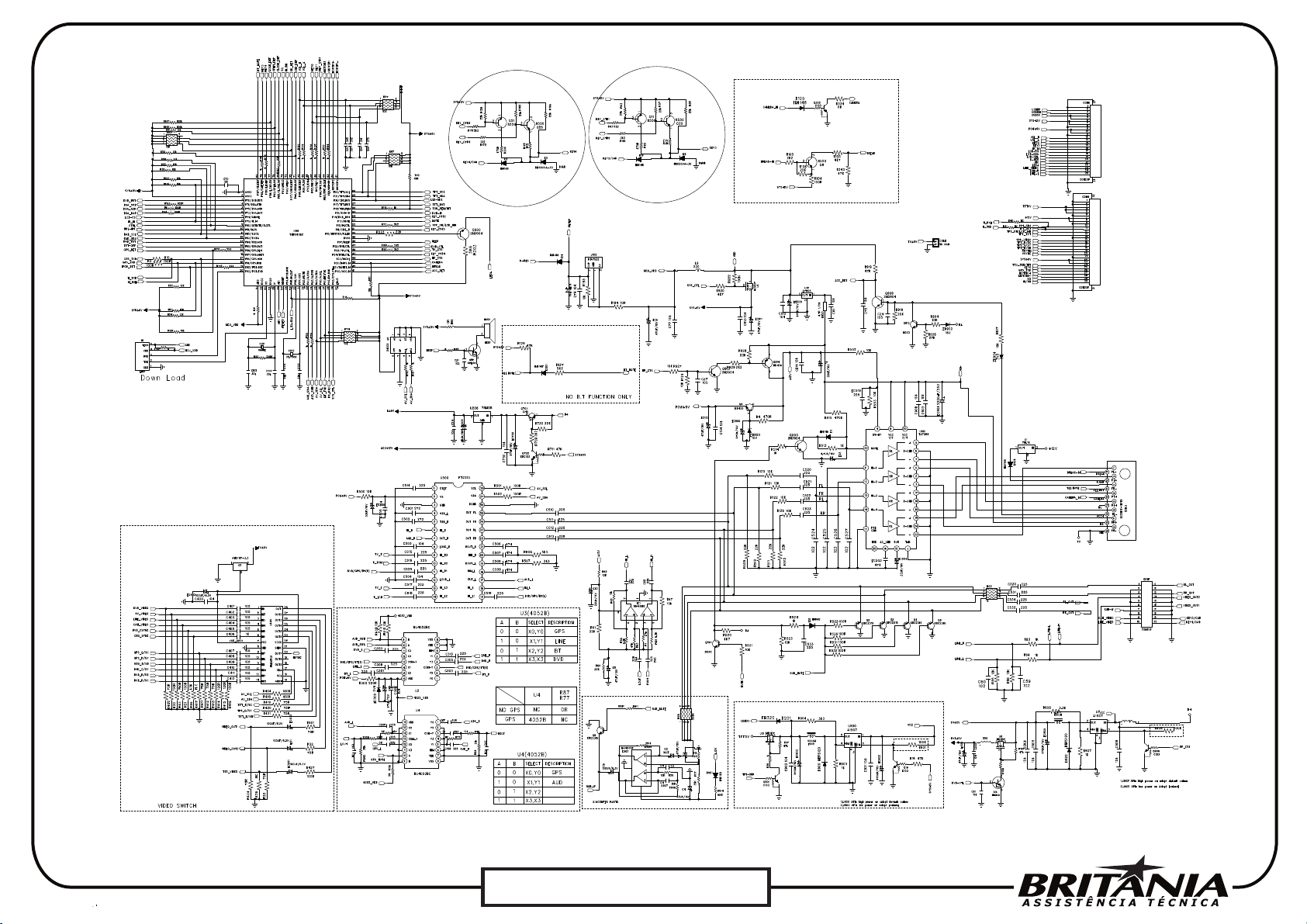

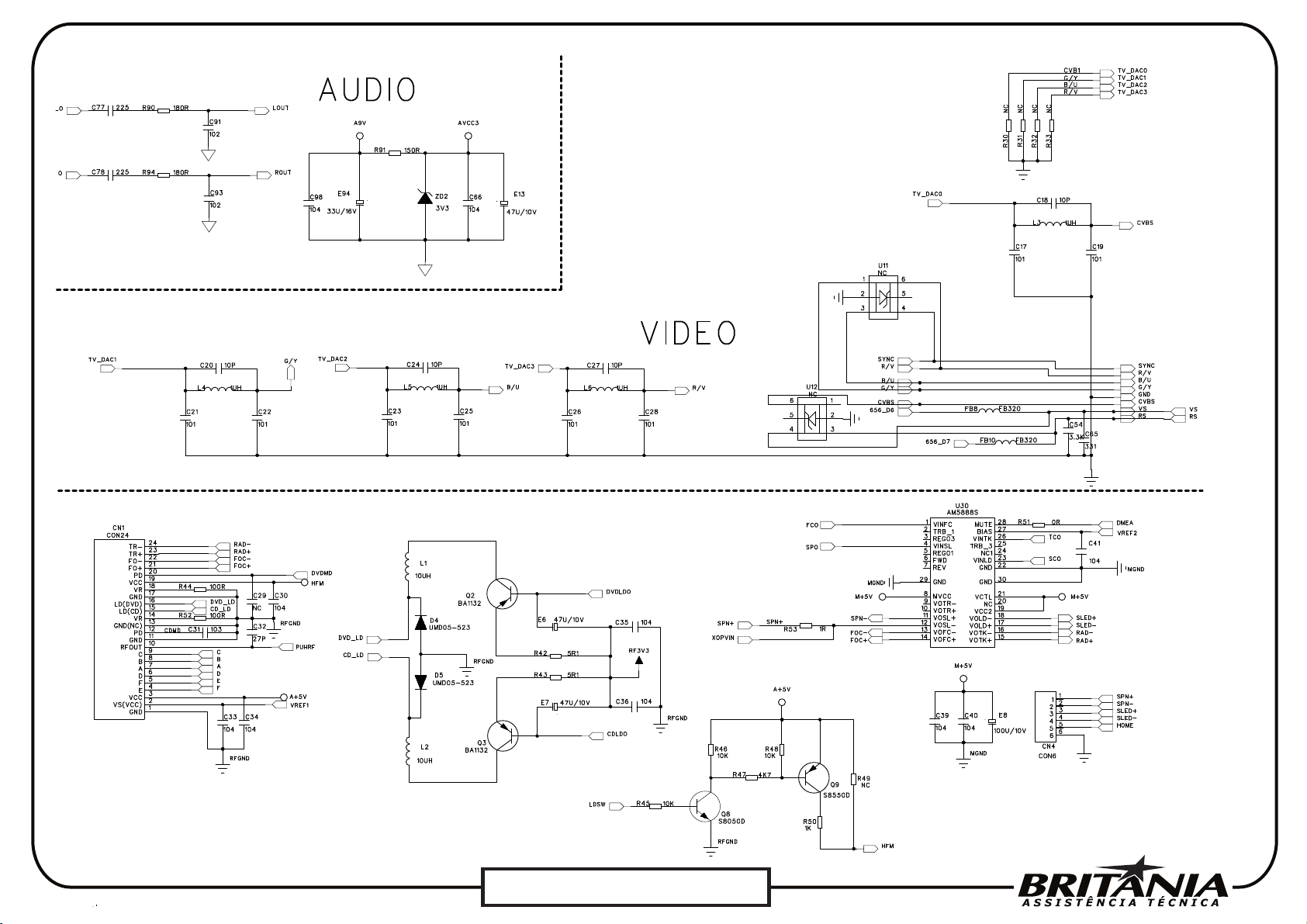

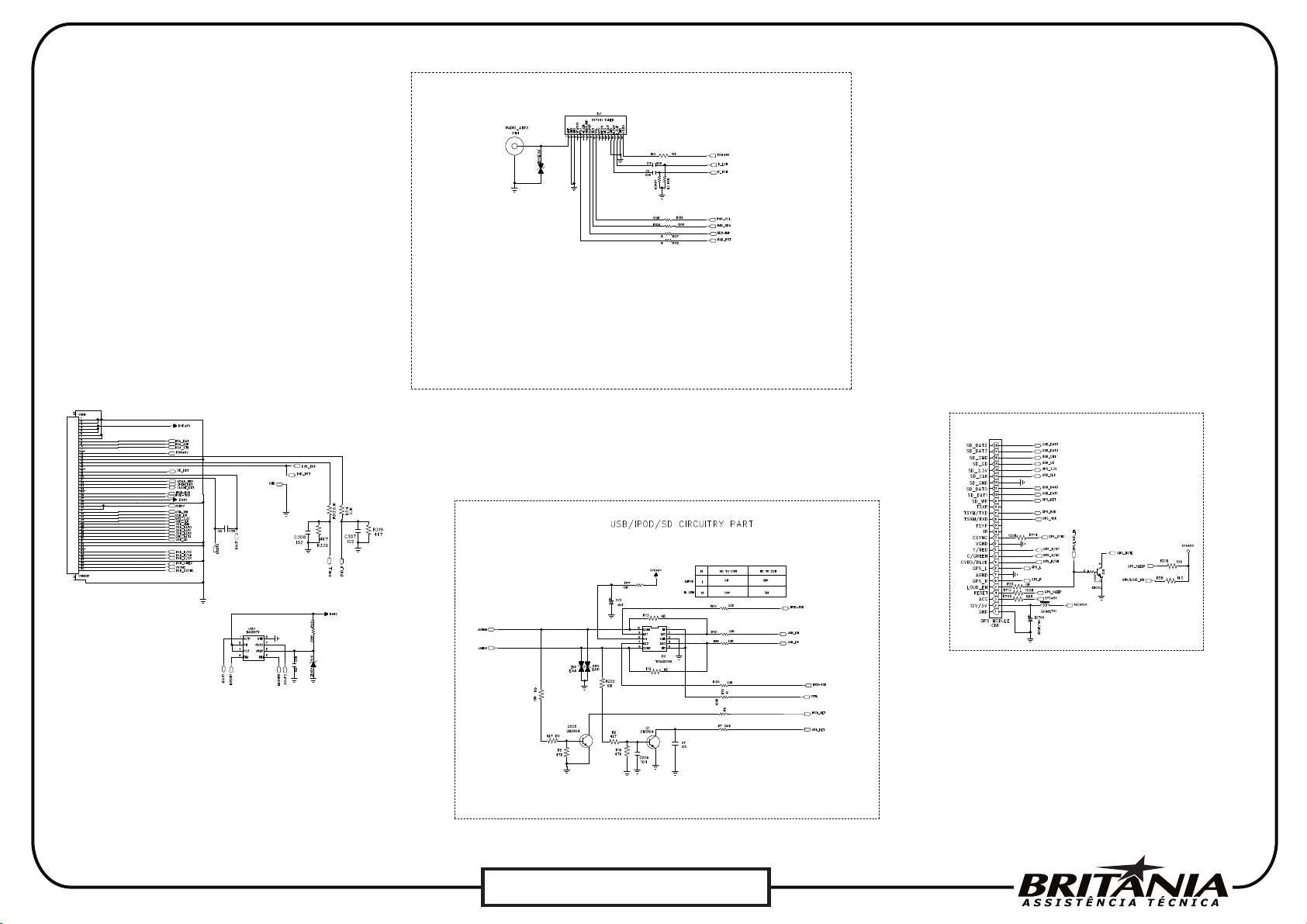

Philco PCA-640 Schematic
A
U
T
O
R
R
Á
D
I
O
P
C
A
0800 415300
suporte.tecnico@britania.com.br
6
4
0
VISTA EXPLODIDA
PRODUTO CÓDIGO TENSÃO PADRÃO E N°SÉRIE
AUTORRÁDIO PCA640 056955010ATX
BIV
0 00 00000 00 C023X
(X
) - O último algarismo na s colunas "C ódigo" e "Padr ão N° Sér ie" significa a versão do apare lho.
C2
52
54
51
44
C1
30
21
C3
35
36
39
53
40
37
New Parts
VEX. . .REV.PH AUT.019 4 AGOSTO/2012
AUTORRÁDIO PCA640
PAG. 2/10
ITENS DA VISTA EXPLODIDA
N° CÓDIGO DESCRIÇÃO DA PEÇA
U101 710485 CI TMP91FU62FG (LQFP80)GRAV PCA640
U501 708784 CI TB2929HQ (HZIP25)(PTH)
U500 702196 CI PT 2313L (SO- 18)(SMD)
U400 710486 CI FMS6501 (SSOP- 28)(SMD)
U601 706774 CI BA6287F (SOP8)(SMD)
U706,IC1,IC901 704478 CI 4558 (SOP-8)(SMD)
U7,U900 706777 CI AP1507- 5L (T O252)(SMD)
U3 710487 CI 74HCT4052 (SSOP- 16)(SMD)
U102 710488 CI KIA7032AF 3.2V (SOT- 89)(SMD)
U11 710489 CI S- 1112B33MC 3.3V (SOT23-5)(SMD)
U12 702716 CI KIA7805L7805 (T O220- 3)(PTH)
U206 708609 CI 78M08 (T O-252)(SMD)
U2,U9 704492 CI AMS1117 3.3V (SOT223)(SMD)
Q914 710490 TRANSISTOR BD436 (TO-126)(PTH)
TU1 710491 M ODULO RA DIO PC A640
U1 710492 CI SI4740GM (QF N-24)

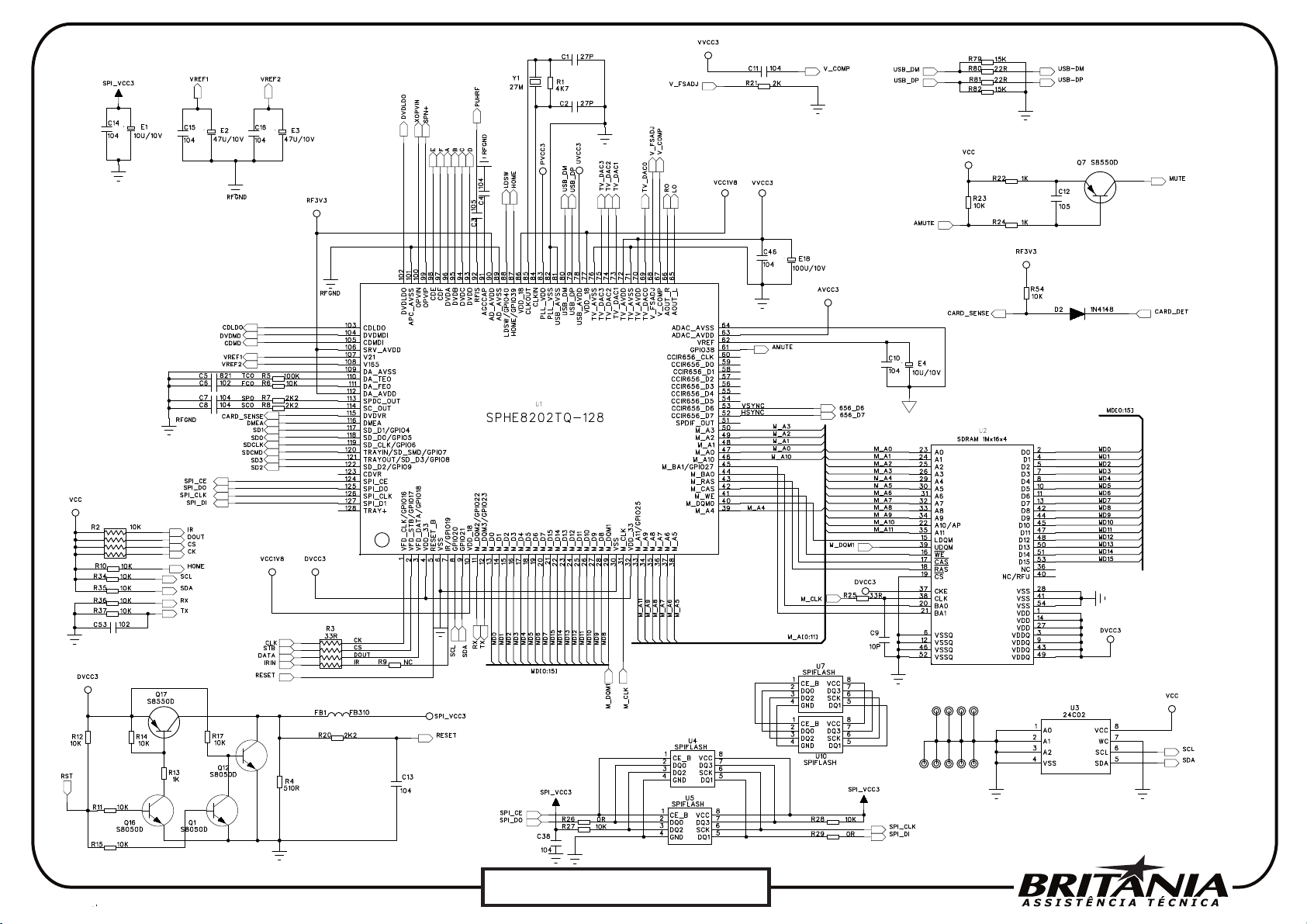

U1 708613 CI SPHE8202TQ (QFP128)(SMD)
U30 704993 CI D5888S (HSOP-28)(SMD)
U9 704492 CI AMS1117 3.3V (SOT223)(SMD)
U8 702299 CI PJ1117 1.8V (SOT223)(SMD)
U801 710495 CI T107BL (LQFP-128)(SMD)
U13 708534 CI TSC2003 (T SSOP-16)(SMD)
IC904 706773 CI TA7291 (SIP9)(PTH)
U802 704492 CI AMS1117 3.3V (SOT223)(SMD)
U803 702299 CI PJ1117 1.8V (SOT223)(SMD)
Q4 708533 CI 78M09 (T 0-252-2L)(SMD)
PCI DISPLAY
IC1 710505 CI HT1621B (SSOP-48)(SMD)
*** 710497 CABO FLAT 30V 150mm P:0,5mm NORMAL
*** 710498 CABO FLAT 50V 150mm P:0,5mm NORMAL
*** 710499 CABO FLAT 32V 130mm P:0,5mm NORMAL
*** 708114 CABO FLAT 24V 53mm P:0,5mm NORMAL
*** 710510 SUPORTE EXT PCA640
*** 710511 CHICOTE LIGACAO PCA640
*** 710512 CHICOTE RCA PCA640
***
707814 CHICOTE LIGACAO ALIMENT PCA DD620
***
708140 CHICOTE LIGACAO FALANTES PCA510
***
711628 ADAPTADOR CHICOTE ISO PCA635
*** 710513 CO NT ROLE RE MOT O PCA6 40
*** 705040 CABO USB 500mm (A-Mini B)
*** 706828 CABO AV PLUG P2 17mm PCA500
*** 710514 CONJ CALCO PCA640
*** 710469 EMBALAGEM AUTO RADIO PCA640
*** 710471 MANUAL AUTO RADIO PCA640
*** 705922 CE RT IF GARANT IA AUT O RA DIO PHILC O
PCI CDP
PCI MONITOR
ACESSÓRIOS
ECABOFLAT
PCI PRINCIPAL
N° CÓDIGO DESCRIÇÃO DA PE ÇA
710503 PAINEL DESTACAVEL PCA640
711421 PAINEL DESTACAVEL PCA640 V.C
710506 PAINEL FRONT PCA640
712926 PAINEL FRONT PCA640 V.D
C3 710507 GAB FRONT PCA640
710504 PCI DISPLAY PCA640
711422 PCI DISPLAY PCA640 V.C
710496 PCI CONEC PAINEL PCA640
712925 PCI CONEC PAINEL PCA640 V.D
35 710509 MOLDURA FRONTAL PCA640
36 710500 MEC DVD COMPL PCA640
37 710493 PCI CDP (BDT- 71002- MB) PCA640
710484 PCI PRINC (BDT- 72001- MB) PCA640
711420 PCI PRINC PCA640 V.B
712921 PCI PRINC PCA640 V.D
40 710508 GAB INF PCA640
44 710501 M EC C ARREG TELA PCA 640
51 710502 DISPLAY TFT PCA640
710494 PCI MONITOR (BDT-72001-TFT ) PCA640
712923 PCI MONITOR PCA640 V.D
53 706419 UNID OTICA HOP1200W-B (HITACHI)
54 711417 DISSIPADOR DE CALOR PCA640 V.B
C1
21
52
39
30
C2
New Parts
VEX. . .REV.PH AUT.019 4 AGOSTO/2012
DEMAIS COMPONENTES FORNECIDOS
AUTORRÁDIO PCA640
NOTA:
- Esta lista está sujeita a alterações sem aviso prévio, favor consultar
o site para informações atualizadas.www.telecontrol.com.br
- Em caso de dúvidas entrar em contato com o Suporte Técnico.
- Somente os itens que possuem códigos serão fornecidos.
PAG. 3/10
