Page 2
CÓDIGO DO PRODUTO
056603044
VISTA EXPLODIDA
ÁUDIO PB 120N
NOTA:
CÓDIGO DO PRODUTO
056603044
PADRÃO N SÉRIE°
AA 000.000 A 71A
Página 2/7
1
3
5
4
20
6
7
8
13
14
C2
12
11
10
C1
15
16
17
18
11
NOTA:
- Somente os itens que possuem códigos serão fornecidos.
Laboratório-AT
VEX.PH.AUD.013.REV.0 ABRIL/2009
ÁUDIO PB 120N
C3
19
Page 3
ITENS DA VISTA EXPLODIDA DEMAIS COMPONENTES FORNECIDOS
ÁUDIO PB 120N
Código Descrição Nº
707125
707124
707129
706559
TAMPA CD PB120N PR
GAB SUP PB120N PR
GAB LAT ESQ PB120N
ANTENA PB 110/120 5
1
3
4
706809 UNID OTICA SFP101N 16V C TRAVA 6
707132
707130
KNOB VOLUME PB120N
KNOB BAND PB120N
7
8
707122 PCI DISPLAY PB120N 10
706452
707135
ALTO FALANTE 8 Ohm 3W DOMO PR 11
ALCA PB120N
12
707123 PCI USB PB120N 13
707128
707131
706556
GAB LAT DIR PB120N
SINTONIA PB120N
KNOB
14
15
KNOB FUNCOES PB120 16
706808 PCI PRINC PB120N 17
702784 TRAFO BIV 12V 3,5X4,5X4,5cm HH 18
707127 TAMPA PILHA PB120N PR 19
700269 CHAVE LEAF 20
707133
707134
KIT BOTOES PB120N
GAB FRONT PB 120N PR
C1
C2
707126 GAB INF PB120N PR C3
Código Descrição Nº
PCI PRINCIPAL
701423 CI TA8227P/DV3287B/UTC8227 IC101
700109 CI TA2111N (SDIP-24)(PTH) IC201
707118 CI ALI M5671(LQFP-128)(SMD) IC401
706332 CI LS1469PH/MM1469PH IC402
707121 CI EN25P10 (SOP-8)(SMD) IC403
707119 CI CH374S (SOP-28)(SMD) IC405
702716 CI KIA7805/L7805 (TO220-3)(PTH) IC408
707120 CI CE3923E (SOP-32)(SMD) IC601
700103 TRANSISTOR 2SA928A/KSA928A Q101
700107 TRANSISTOR 9014C Q102
700102 TRANSISTOR B772,2SB772,BD136 Q105
700105 TRANSISTOR 8050 (TO92)(PTH) Q106,Q113,Q409,Q412
700321 TRANSISTOR S8550 (TO92)(PTH) Q405,Q407,Q408,Q410,Q605
706544 CHAVE 2P HOR H:PL 5X7 SW101
706329 CHAVE 3P HOR 1-3 H:PL 3X7 SW201
706727 POTENC 50K PL H:15 CORPO 16 DUP VR1
ACESSÓRIOS E CABO FLAT
706949 CABO FLAT 16V 100mm P:1,0mm
706752 EMBALAGEM PB120N
706264 CONJ CALCO PB110
701611 CORD ELETRICO BOMBOOX
706193 MANUAL UNIFICADO
INVERT
NOTA:
- Esta lista está sujeita a alterações sem aviso prévio, consultar
o site www.telecontrol.com.br para informações atualizadas
- Em caso de dúvidas, entrar em contato com o Suporte Técnico
Laboratório-AT
VEX.PH.AUD.013.REV.0 ABRIL/2009
.
ÁUDIO PB 120N
Página 3/7
Page 4

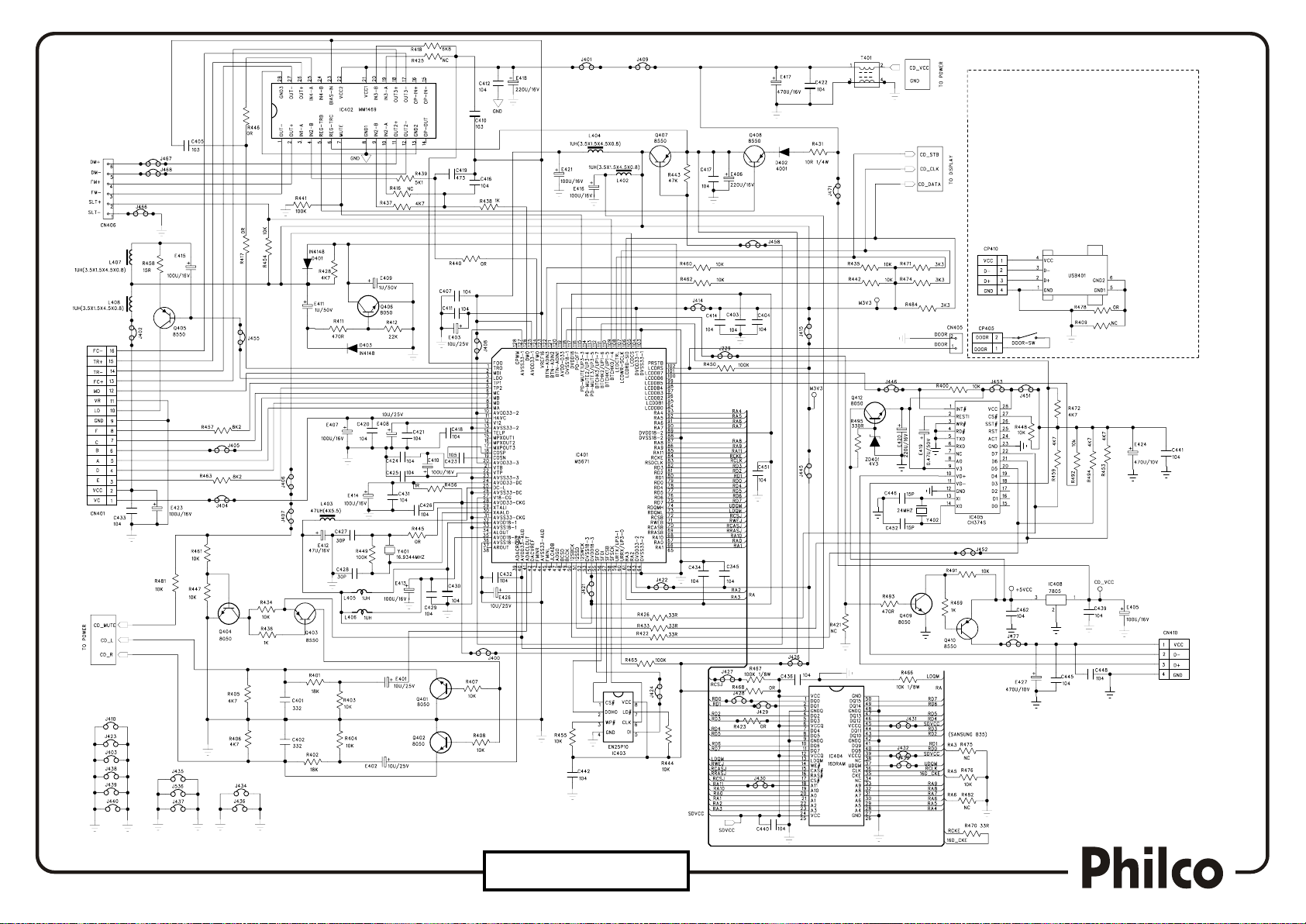

DIAGRAMA ELÉTRICO PCI CDP
ÁUDIO PB 120N
Laboratório-AT
VEX.PH.AUD.013.REV.0 ABRIL/2009
ÁUDIO PB 120N
Página 4/7
Page 5
Laboratório-AT
ÁUDIO PB 120N
DIAGRAMA ELÉTRICO DISPLAY/TECLADO
VEX.PH.AUD.013.REV.0 ABRIL/2009
ÁUDIO PB 120N
Página 5/7
Page 6
Laboratório-AT
ÁUDIO PB 120N
ESTÁGIO POTÊNCIA/FONTE
VEX.PH.AUD.013.REV.0 ABRIL/2009
ÁUDIO PB 120N
Página 6/7
Page 7
Laboratório-AT
ÁUDIO PB 120N

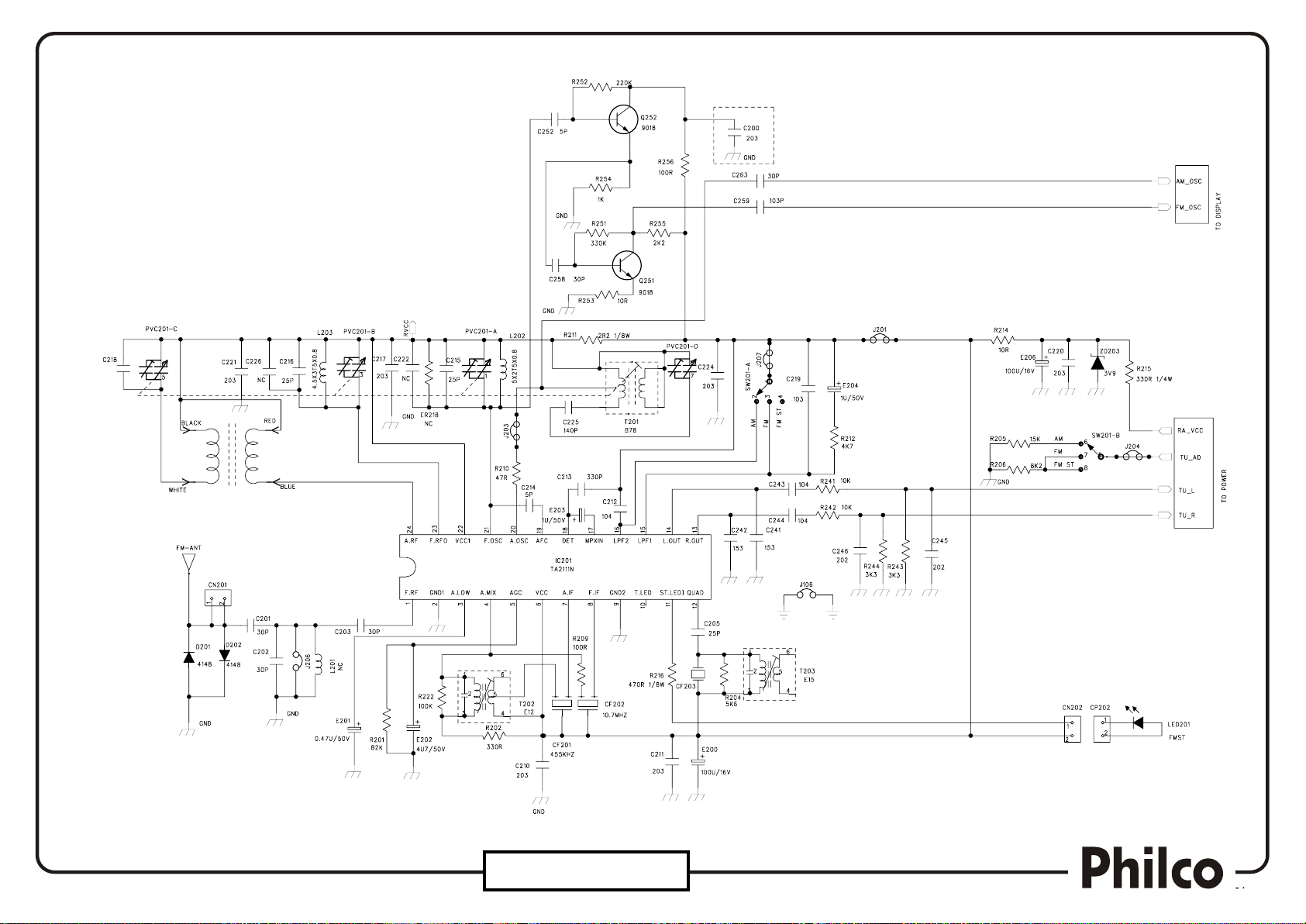

ESTÁGIO RÁDIO
VEX.PH.AUD.013.REV.0 ABRIL/2009
ÁUDIO PB 120N
Página 6/7
