Philco DVS-340WDFMS Schematic

ÍNDICE

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

ITAUTEC-PHILCO DVS340WDFM / S


SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

Diagramas esquemáticos

Diagrama em blocos PCI sinais....................................................................................................1

Decodificador stereo/áudio............................................................................................................2

Entradas AV..................................................................................................................................3

Tuner FI.........................................................................................................................................4

Microcontrolador............................................................................................................................5

Power áudio L/R..................................................................................................................……...6

Deflexão vertical (não montado)…………………………………………………………………..........7

PCI scan converter / PiP...............................................................................................................8

Diagrama em blocos PCI fonte / deflexão.....................................................................................9

Fonte...........................................................................................................................................10

Deflexão vertical..........................................................................................................................11

Fonte boost..................................................................................................................................12

Deflexão horizontal......................................................................................................................13

PCI CRT......................................................................................................................................14

PCI controle RGB........................................................................................................................15

Guias do circuito impresso

Placa de sinais lado dos componentes.......................................................................................16

Placa de sinais lado da solda......................................................................................................17

Placa fonte deflexão lado dos componentes...............................................................................18

Placa fonte deflexão lado da solda..............................................................................................19

Placa do cinescópio lado dos componentes...............................................................................20

Placa do cinescópio lado da solda..............................................................................................21

Placa scan converter...................................................................................................................22

Placa controles e entradas..........................................................................................................23

Lista de materiais........................................................................................................................24

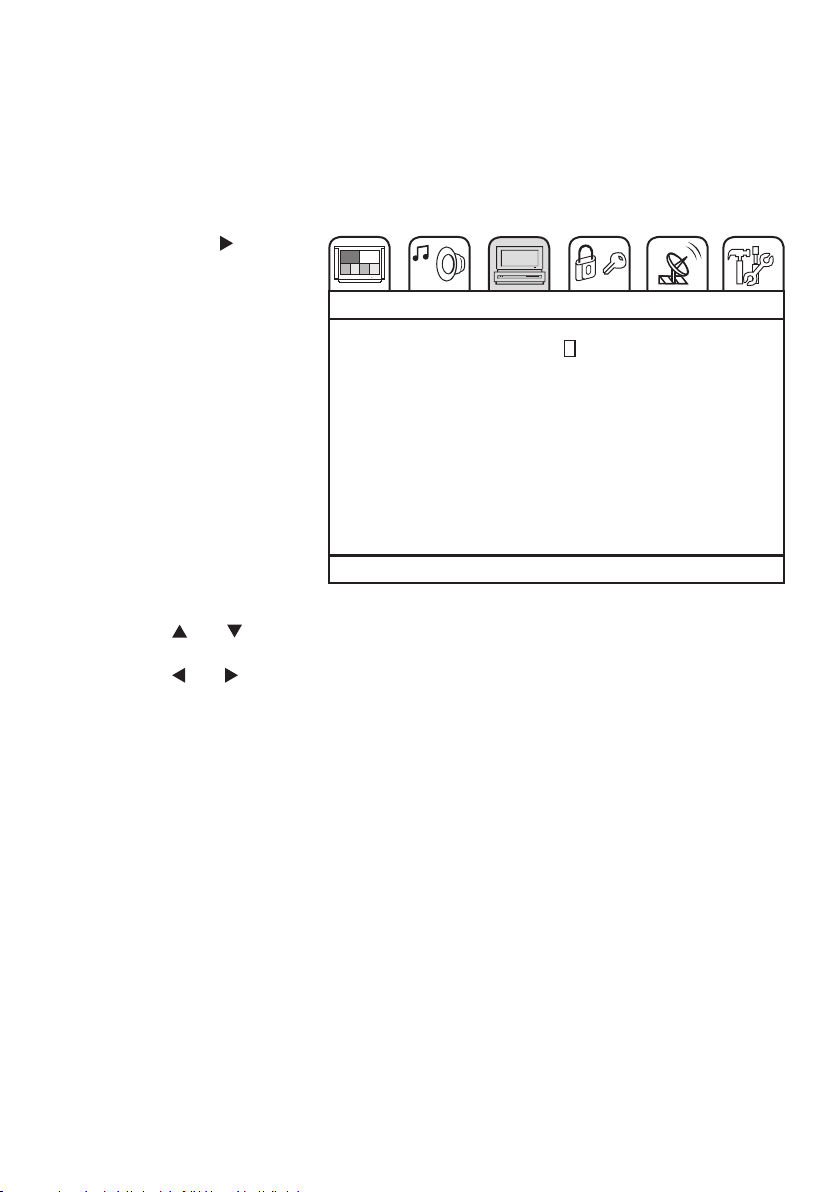

Manual de instruções ao usuário.................................................................................................51

1/15

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM DVS 340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

1

DVS 340WDFM / S

DE-190-001-012

DIAG. EM BLOCOS PCI SINAIS

2/15

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM DVS 340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

2

DEC.ST / AUDIO (500)

DE-190-001-012

DVS 340WDFM / S

3/15

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM DVS 340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

3



ENTRADAS AV (300)

DE-190-001-012

DVS 340WDFM / S

4/15

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM DVS 340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

4

TUNER / FI (200)

DE-190-001-012

DVS 340WDFM / S

5/15

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM DVS 340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

5

DVS 340WDFM / S

DE-190-001-012

MICROCONTROLADOR (100)

6/15

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM DVS 340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

6

POWER AUDIO L/R (400)

DE-190-001-012

DVS 340WDFM / S

7/15

SUPORTE PHILCO - REDE DE SERVIÇOS DVS 340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

7

DE-190-001-012

DVS 340WDFM / S

DEFLEXAO VERTICAL (600)

08/15

SUPORTE PHILCO - REDE DE SERVIÇOS -GSM DVS 340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

8

DE-190-002-012

DVS 340WDFM / S

PCI SCAN CONV. / PIP (000)

9/15

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM DVS 340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

9

DVS 340WDFM / S

DIAG. EM BLOCOS PCI FONTE DEFLEX.

DE-190-003-012

10/15

ITAUTEC PHILCO SUPORTE PHILCO - REDE DE SERVIÇOS - GSM DVS 340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

10

DVS 340WDFM / S

DE-190-003-012

FONTE (900)

11/15

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM DVS 340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

11

DE-190-003-012

DVS 340WDFM / S

DEFLEXAO VERTICAL (600)

12/15

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM DVS 340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

12

DVS 340WDFM / S

FONTE BOOST (700)

DE-190-003-012

13/15

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM DVS 340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

13

DE-190-003-012

DVS 340WDFM / S

DEFLEXÃO HORIZONTAL (700)

14/15

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM DVS 340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

14

DVS 340WDFM / S

DE-190-004-012

PCI_CRT (800)

15/15

I SUPORTE PHILCO - REDE DE SERVIÇOS - GSM DVS 340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

15

DVS 340WDFM / S

PCI CONT_RGB (000)

DE-190-005-012

I SUPORTE PHILCO - REDE DE SERVIÇOS - GSM DVS340WDFM / S

PLACA DE SINAIS LADO DOS COMPONENTES

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

16

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM DVS340WDFM / S

PLACA DE SINAIS LADO DA SOLDA

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

17

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM DVS340WDFM / S

PLACA FONTE DEFLEXÃO LADO DOS COMPONENTES

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

18

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM DVS340WDFM / S

PLACA FONTE DEFLEXÃO LADO DA SOLDA

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

19

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM DVS340WDFM / S

PLACA DO CINESCÓPIO LADO DOS COMPONENTES

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

20

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM DVS340WDFM / S

PLACA DO CINESCÓPIO LADO DA SOLDA

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

21

ITAUTEC PHILCO DVS340WDFM / S

22

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

PLACA SCAN CONVERTER – LADO DOS COMPONENTES

PLACA SCAN CONVERTER – LADO DA SOLDA

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

ITAUTEC PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

23

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

PLACAS CONTROLES E ENTRADAS – LADO DOS COMPONENTES

PLACAS CONTROLES E ENTRADAS – LADO DA SOLDA

  

24

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

/,67$'(0$7(5,$,6
 

POSIÇÃO

A - CAPACITORES

C001 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C002 6490A3177000 CER SMD 4,7NF 50V K% 0603 X7R 0,8 DVS340WDFS
C002R 6490A3177000 CER SMD 4,7NF 50V K% 0603 X7R 0,8 DVS340WDFS
C1 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C10 6049F6405007 TANT SMD 1UF 16V M% 0805 DVS340WDFS
C101 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C102 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C103 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C104 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C105 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C106 6375A3165002 CER SMD 220PF 50V J% 0603 NPO 0,8 DVS340WDFS
C107 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C108 6490A3173004 CER SMD 1NF 50V K% 0603 X7R 0,8 DVS340WDFS
C109 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C11 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C110 6490A3173004 CER SMD 1NF 50V K% 0603 X7R 0,8 DVS340WDFS
C112 600329971004 ELET RAD 100UF 16V M% 0051 DVS340WDFS
C113 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C114 600233236003 ELET RAD 2200UF 10V M% 0006 DVS340WDFS
C115 600329971004 ELET RAD 100UF 16V M% 0051 DVS340WDFS
C116 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C117 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C118 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C119 6375A3160000 CER SMD 47PF 50V J% 0603 NPO 0,8 DVS340WDFS
C12 6049F6405007 TANT SMD 1UF 16V M% 0805 DVS340WDFS
C120 6375A3161007 CER SMD 56PF 50V J% 0603 NPO 0,8 DVS340WDFS
C121 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C122 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C123 6490A3184005 CER SMD 22NF 50V K% 0603 X7R 0,8 DVS340WDFS
C124 6375A3160000 CER SMD 47PF 50V J% 0603 NPO 0,8 DVS340WDFS
C125 6375A3160000 CER SMD 47PF 50V J% 0603 NPO 0,8 DVS340WDFS
C126 6375A3160000 CER SMD 47PF 50V J% 0603 NPO 0,8 DVS340WDFS
C127 6375A3160000 CER SMD 47PF 50V J% 0603 NPO 0,8 DVS340WDFS
C128 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C129 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C13 6491F6277006 CER SMD 47NF 25V K% 0603 X7R 0,8 DVS340WDFS
C130 600763688000 ELET RAD 22UF 50V M% 0051 DVS340WDFS
C131 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C132 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C133 605085519006 ELET 0,22F 5,5V DOUBLE LAYER DVS340WDFS
C134 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C135 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS

CÓDIGO DESCRIÇÃO MODELO

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

25

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
C136 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C137 6375A3157000 CER SMD 15PF 50V J% 0603 NPO 0,8 DVS340WDFS
C138 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C139 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C14 6491F6277006 CER SMD 47NF 25V K% 0603 X7R 0,8 DVS340WDFS
C140 650363842009 POL RAD 100NF 100V K% 0009 P52 DVS340WDFS
C15 6049F6405007 TANT SMD 1UF 16V M% 0805 DVS340WDFS
C16 6491F6277006 CER SMD 47NF 25V K% 0603 X7R 0,8 DVS340WDFS
C17 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C18 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C19 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C2 6049F6405007 TANT SMD 1UF 16V M% 0805 DVS340WDFS
C20 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C201 600329971004 ELET RAD 100UF 16V M% 0051 DVS340WDFS
C202 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C203 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C204 600284100001 ELET RAD 470UF 10V M% 0053 DVS340WDFS
C205 6490A3173004 CER SMD 1NF 50V K% 0603 X7R 0,8 DVS340WDFS
C206 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C21 6049F6405007 TANT SMD 1UF 16V M% 0805 DVS340WDFS
C22 6049F6405007 TANT SMD 1UF 16V M% 0805 DVS340WDFS
C221 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C222 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C23 6491F6277006 CER SMD 47NF 25V K% 0603 X7R 0,8 DVS340WDFS
C24 6491F6277006 CER SMD 47NF 25V K% 0603 X7R 0,8 DVS340WDFS
C25 6491F6277006 CER SMD 47NF 25V K% 0603 X7R 0,8 DVS340WDFS
C251 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C252 600329971004 ELET RAD 100UF 16V M% 0051 DVS340WDFS
C253 6375A3168001 CER SMD 390PF 50V J% 0603 NPO 0,8 DVS340WDFS
C254 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C255 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C256 6478E2221003 CER SMD 470NF 16V K% 0805 X7R 1,25 DVS340WDFS
C257 647887343002 CER SMD 220NF 16V K% 0805 X7R 1,2 DVS340WDFS
C258 648084130008 CER SMD 1,5NF 50V K% 0805 X7R 0,6 DVS340WDFS
C259 6375A3159003 CER SMD 22PF 50V J% 0603 NPO 0,8 DVS340WDFS
C26 6049F6405007 TANT SMD 1UF 16V M% 0805 DVS340WDFS
C260 600463713004 ELET RAD 47UF 25V M% 0051 DVS340WDFS
C261 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C262 600329971004 ELET RAD 100UF 16V M% 0051 DVS340WDFS
C262 600329971004 ELET RAD 100UF 16V M% 0051 DVS340WDFS
C27 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C28 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C29 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C3 6049F6405007 TANT SMD 1UF 16V M% 0805 DVS340WDFS
C30 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C301 6375A3163000 CER SMD 100PF 50V J% 0603 NPO 0,8 DVS340WDFS
C302 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

26

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
C304 6490A3177000 CER SMD 4,7NF 50V K% 0603 X7R 0,8 DVS340WDFS
C304R 6490A3177000 CER SMD 4,7NF 50V K% 0603 X7R 0,8 DVS340WDFS
C305 6478E2222000 CER SMD 1UF 16V K% 0805 X7R 1,25 DVS340WDFS
C305R 6478E2222000 CER SMD 1UF 16V K% 0805 X7R 1,25 DVS340WDFS
C306 6375A3163000 CER SMD 100PF 50V J% 0603 NPO 0,8 DVS340WDFS
C307 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C308 6490A3177000 CER SMD 4,7NF 50V K% 0603 X7R 0,8 DVS340WDFS
C308R 6490A3177000 CER SMD 4,7NF 50V K% 0603 X7R 0,8 DVS340WDFS
C309 6478E2222000 CER SMD 1UF 16V K% 0805 X7R 1,25 DVS340WDFS
C309R 6478E2222000 CER SMD 1UF 16V K% 0805 X7R 1,25 DVS340WDFS
C31 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C310 6375A3163000 CER SMD 100PF 50V J% 0603 NPO 0,8 DVS340WDFS
C311 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C312 6490A3177000 CER SMD 4,7NF 50V K% 0603 X7R 0,8 DVS340WDFS
C313 6490A3173004 CER SMD 1NF 50V K% 0603 X7R 0,8 DVS340WDFS
C314 6375A3163000 CER SMD 100PF 50V J% 0603 NPO 0,8 DVS340WDFS
C315 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C316 6490A3177000 CER SMD 4,7NF 50V K% 0603 X7R 0,8 DVS340WDFS
C316R 6490A3177000 CER SMD 4,7NF 50V K% 0603 X7R 0,8 DVS340WDFS
C317 6478E2222000 CER SMD 1UF 16V K% 0805 X7R 1,25 DVS340WDFS
C317R 6478E2222000 CER SMD 1UF 16V K% 0805 X7R 1,25 DVS340WDFS
C318 6375A3163000 CER SMD 100PF 50V J% 0603 NPO 0,8 DVS340WDFS
C319 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C32 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C320 6490A3177000 CER SMD 4,7NF 50V K% 0603 X7R 0,8 DVS340WDFS
C321 6490A3173004 CER SMD 1NF 50V K% 0603 X7R 0,8 DVS340WDFS
C322 6375A3163000 CER SMD 100PF 50V J% 0603 NPO 0,8 DVS340WDFS
C323 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C324 6490A3177000 CER SMD 4,7NF 50V K% 0603 X7R 0,8 DVS340WDFS
C324R 6490A3177000 CER SMD 4,7NF 50V K% 0603 X7R 0,8 DVS340WDFS
C325 6478E2222000 CER SMD 1UF 16V K% 0805 X7R 1,25 DVS340WDFS
C325R 6478E2222000 CER SMD 1UF 16V K% 0805 X7R 1,25 DVS340WDFS
C326 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C327 601078320003 ELET RAD 1UF 100V M% 0051 DVS340WDFS
C328 600329971004 ELET RAD 100UF 16V M% 0051 DVS340WDFS
C329 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C33 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C330 6375A3163000 CER SMD 100PF 50V J% 0603 NPO 0,8 DVS340WDFS
C331 6478E2222000 CER SMD 1UF 16V K% 0805 X7R 1,25 DVS340WDFS
C331R 6478E2222000 CER SMD 1UF 16V K% 0805 X7R 1,25 DVS340WDFS
C332 6490A3177000 CER SMD 4,7NF 50V K% 0603 X7R 0,8 DVS340WDFS
C332R 6490A3177000 CER SMD 4,7NF 50V K% 0603 X7R 0,8 DVS340WDFS
C333 6490A3177000 CER SMD 4,7NF 50V K% 0603 X7R 0,8 DVS340WDFS
C333R 6490A3177000 CER SMD 4,7NF 50V K% 0603 X7R 0,8 DVS340WDFS
C334 601078320003 ELET RAD 1UF 100V M% 0051 DVS340WDFS
C334R 601078320003 ELET RAD 1UF 100V M% 0051 DVS340WDFS
C335 600329971004 ELET RAD 100UF 16V M% 0051 DVS340WDFS

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

27

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
C336 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C337 600463713004 ELET RAD 47UF 25V M% 0051 DVS340WDFS
C338 647887343002 CER SMD 220NF 16V K% 0805 X7R 1,2 DVS340WDFS
C339 647887343002 CER SMD 220NF 16V K% 0805 X7R 1,2 DVS340WDFS
C34 6375A3165002 CER SMD 220PF 50V J% 0603 NPO 0,8 DVS340WDFS
C340 647887343002 CER SMD 220NF 16V K% 0805 X7R 1,2 DVS340WDFS
C341 647887343002 CER SMD 220NF 16V K% 0805 X7R 1,2 DVS340WDFS
C342 647887343002 CER SMD 220NF 16V K% 0805 X7R 1,2 DVS340WDFS
C343 647887343002 CER SMD 220NF 16V K% 0805 X7R 1,2 DVS340WDFS
C344 600329971004 ELET RAD 100UF 16V M% 0051 DVS340WDFS
C345 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C346 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C347 6375A3163000 CER SMD 100PF 50V J% 0603 NPO 0,8 DVS340WDFS
C348 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C349 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C35 6375A3165002 CER SMD 220PF 50V J% 0603 NPO 0,8 DVS340WDFS
C350 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C351 6490A3177000 CER SMD 4,7NF 50V K% 0603 X7R 0,8 DVS340WDFS
C351R 6490A3177000 CER SMD 4,7NF 50V K% 0603 X7R 0,8 DVS340WDFS
C352 601078320003 ELET RAD 1UF 100V M% 0051 DVS340WDFS
C352R 601078320003 ELET RAD 1UF 100V M% 0051 DVS340WDFS
C353 6490A3177000 CER SMD 4,7NF 50V K% 0603 X7R 0,8 DVS340WDFS
C353R 6490A3177000 CER SMD 4,7NF 50V K% 0603 X7R 0,8 DVS340WDFS
C354 601078320003 ELET RAD 1UF 100V M% 0051 DVS340WDFS
C354R 601078320003 ELET RAD 1UF 100V M% 0051 DVS340WDFS
C355 6490A3177000 CER SMD 4,7NF 50V K% 0603 X7R 0,8 DVS340WDFS
C356 6490A3173004 CER SMD 1NF 50V K% 0603 X7R 0,8 DVS340WDFS
C357 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C358 647887343002 CER SMD 220NF 16V K% 0805 X7R 1,2 DVS340WDFS
C359 647887343002 CER SMD 220NF 16V K% 0805 X7R 1,2 DVS340WDFS
C36 6375A3165002 CER SMD 220PF 50V J% 0603 NPO 0,8 DVS340WDFS
C360 647887343002 CER SMD 220NF 16V K% 0805 X7R 1,2 DVS340WDFS
C361 647887343002 CER SMD 220NF 16V K% 0805 X7R 1,2 DVS340WDFS
C362 647887343002 CER SMD 220NF 16V K% 0805 X7R 1,2 DVS340WDFS
C363 647887343002 CER SMD 220NF 16V K% 0805 X7R 1,2 DVS340WDFS
C37 6491F6277006 CER SMD 47NF 25V K% 0603 X7R 0,8 DVS340WDFS
C38 6491F6277006 CER SMD 47NF 25V K% 0603 X7R 0,8 DVS340WDFS
C380 6490A3173004 CER SMD 1NF 50V K% 0603 X7R 0,8 DVS340WDFS
C381 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C382 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C383 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C39 6049F6403004 TANT SMD 4,7UF 10V M% 1206 DVS340WDFS
C4 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C40 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C401 6480F6274007 CER SMD 220NF 50V K% 0805 X7R 1,25 DVS340WDFS
C402 6480F6274007 CER SMD 220NF 50V K% 0805 X7R 1,25 DVS340WDFS
C403 6480F6275003 CER SMD 100NF 50V K% 0805 X7R 1,25 DVS340WDFS

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

28

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
C404 6480F6275003 CER SMD 100NF 50V K% 0805 X7R 1,25 DVS340WDFS
C405 6480F6275003 CER SMD 100NF 50V K% 0805 X7R 1,25 DVS340WDFS
C406 6480F6275003 CER SMD 100NF 50V K% 0805 X7R 1,25 DVS340WDFS
C408 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C409 647887343002 CER SMD 220NF 16V K% 0805 X7R 1,2 DVS340WDFS
C41 647887343002 CER SMD 220NF 16V K% 0805 X7R 1,2 DVS340WDFS
C410 647887343002 CER SMD 220NF 16V K% 0805 X7R 1,2 DVS340WDFS
C411 647887343002 CER SMD 220NF 16V K% 0805 X7R 1,2 DVS340WDFS
C412 6375A3167005 CER SMD 330PF 50V J% 0603 NPO 0,8 DVS340WDFS
C412R 6375A3167005 CER SMD 330PF 50V J% 0603 NPO 0,8 DVS340WDFS
C413 647887343002 CER SMD 220NF 16V K% 0805 X7R 1,2 DVS340WDFS
C413R 647887343002 CER SMD 220NF 16V K% 0805 X7R 1,2 DVS340WDFS
C416 6666A5277004 SMD 0R 5% 0,063W 0603 DVS340WDFS
C416R 6666A5277004 SMD 0R 5% 0,063W 0603 DVS340WDFS
C418 6375A3160000 CER SMD 47PF 50V J% 0603 NPO 0,8 DVS340WDFS
C419 6480F6274007 CER SMD 220NF 50V K% 0805 X7R 1,25 DVS340WDFS
C42 600329971004 ELET RAD 100UF 16V M% 0051 DVS340WDFS
C420 6375A3169008 CER SMD 560PF 50V J% 0603 NPO 0,8 DVS340WDFS
C420R 6375A3169008 CER SMD 560PF 50V J% 0603 NPO 0,8 DVS340WDFS
C421 6490A3182002 CER SMD 15NF 50V K% 0603 X7R 0,8 DVS340WDFS
C421R 6490A3182002 CER SMD 15NF 50V K% 0603 X7R 0,8 DVS340WDFS
C422 6480F6274007 CER SMD 220NF 50V K% 0805 X7R 1,25 DVS340WDFS
C423 6480F6274007 CER SMD 220NF 50V K% 0805 X7R 1,25 DVS340WDFS
C424 6480F6275003 CER SMD 100NF 50V K% 0805 X7R 1,25 DVS340WDFS
C425 6480F6275003 CER SMD 100NF 50V K% 0805 X7R 1,25 DVS340WDFS
C426 6480F6275003 CER SMD 100NF 50V K% 0805 X7R 1,25 DVS340WDFS
C427 6480F6275003 CER SMD 100NF 50V K% 0805 X7R 1,25 DVS340WDFS
C428 650285117005 POL RAD 470NF 63V K% DVS340WDFS
C428R 650285117005 POL RAD 470NF 63V K% DVS340WDFS
C429 6480F6274007 CER SMD 220NF 50V K% 0805 X7R 1,25 DVS340WDFS
C429R 6480F6274007 CER SMD 220NF 50V K% 0805 X7R 1,25 DVS340WDFS
C43 600284100001 ELET RAD 470UF 10V M% 0053 DVS340WDFS
C430 6490A3182002 CER SMD 15NF 50V K% 0603 X7R 0,8 DVS340WDFS
C430R 6490A3182002 CER SMD 15NF 50V K% 0603 X7R 0,8 DVS340WDFS
C431 6480F6275003 CER SMD 100NF 50V K% 0805 X7R 1,25 DVS340WDFS
C432 6480F6275003 CER SMD 100NF 50V K% 0805 X7R 1,25 DVS340WDFS
C433 600463667002 ELET RAD 100UF 25V M% 0052 DVS340WDFS
C434 600463667002 ELET RAD 100UF 25V M% 0052 DVS340WDFS
C435 600784111003 ELET RAD 47UF 50V M% 0059 DVS340WDFS
C436 600463673002 ELET RAD 1000UF 25V M% 0008 DVS340WDFS
C437 600463673002 ELET RAD 1000UF 25V M% 0008 DVS340WDFS
C44 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C45 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C47 600329971004 ELET RAD 100UF 16V M% 0051 DVS340WDFS
C48 6049F6405007 TANT SMD 1UF 16V M% 0805 DVS340WDFS
C49 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C5 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

29

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
C50 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C501 6375A3165002 CER SMD 220PF 50V J% 0603 NPO 0,8 DVS340WDFS
C502 6490A3171001 CER SMD 470PF 50V K% 0603 X7R 0,8 DVS340WDFS
C503 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C504 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C504 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C505 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C506 6478E2222000 CER SMD 1UF 16V K% 0805 X7R 1,25 DVS340WDFS
C506R 6478E2222000 CER SMD 1UF 16V K% 0805 X7R 1,25 DVS340WDFS
C507 6490A3173004 CER SMD 1NF 50V K% 0603 X7R 0,8 DVS340WDFS
C507R 6490A3173004 CER SMD 1NF 50V K% 0603 X7R 0,8 DVS340WDFS
C508 600329971004 ELET RAD 100UF 16V M% 0051 DVS340WDFS
C509 600329971004 ELET RAD 100UF 16V M% 0051 DVS340WDFS
C51 6049F6405007 TANT SMD 1UF 16V M% 0805 DVS340WDFS
C510 600329971004 ELET RAD 100UF 16V M% 0051 DVS340WDFS
C512 600329971004 ELET RAD 100UF 16V M% 0051 DVS340WDFS
C52 6049F6404000 TANT SMD 10UF 10V M% 1206 DVS340WDFS
C524 6490A3173004 CER SMD 1NF 50V K% 0603 X7R 0,8 DVS340WDFS
C524R 6490A3173004 CER SMD 1NF 50V K% 0603 X7R 0,8 DVS340WDFS
C529 600284100001 ELET RAD 470UF 10V M% 0053 DVS340WDFS
C53 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C530 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C530R 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C531 600329971004 ELET RAD 100UF 16V M% 0051 DVS340WDFS
C532 600329971004 ELET RAD 100UF 16V M% 0051 DVS340WDFS
C533 600363718006 ELET RAD 470UF 16V M% 8,5MAX X 13MA DVS340WDFS
C534 600363672006 ELET RAD 1000UF 16V M% 0005 DVS340WDFS
C535 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C536 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C537 600763733005 ELET RAD 4,7UF 50V M% 0051 DVS340WDFS
C538 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C539 647887343002 CER SMD 220NF 16V K% 0805 X7R 1,2 DVS340WDFS
C54 637384167009 CER SMD 39PF 50V J% 0805 NPO 0,6 DVS340WDFS
C540 6490A3171001 CER SMD 470PF 50V K% 0603 X7R 0,8 DVS340WDFS
C541 600329971004 ELET RAD 100UF 16V M% 0051 DVS340WDFS
C542 6490A3171001 CER SMD 470PF 50V K% 0603 X7R 0,8 DVS340WDFS
C542R 6490A3171001 CER SMD 470PF 50V K% 0603 X7R 0,8 DVS340WDFS
C543 6478E2223006 CER SMD 330NF 16V K% 0805 X7R 1,25 DVS340WDFS
C543R 6478E2223006 CER SMD 330NF 16V K% 0805 X7R 1,25 DVS340WDFS
C544 6490A3171001 CER SMD 470PF 50V K% 0603 X7R 0,8 DVS340WDFS
C544R 6490A3171001 CER SMD 470PF 50V K% 0603 X7R 0,8 DVS340WDFS
C545 6478E2223006 CER SMD 330NF 16V K% 0805 X7R 1,25 DVS340WDFS
C545R 6478E2223006 CER SMD 330NF 16V K% 0805 X7R 1,25 DVS340WDFS
C546 6490A3171001 CER SMD 470PF 50V K% 0603 X7R 0,8 DVS340WDFS
C546R 6490A3171001 CER SMD 470PF 50V K% 0603 X7R 0,8 DVS340WDFS
C547 6478E2223006 CER SMD 330NF 16V K% 0805 X7R 1,25 DVS340WDFS
C547R 6478E2223006 CER SMD 330NF 16V K% 0805 X7R 1,25 DVS340WDFS

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

30

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
C548 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C549 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C55 6375A3160000 CER SMD 47PF 50V J% 0603 NPO 0,8 DVS340WDFS
C550 6490A3171001 CER SMD 470PF 50V K% 0603 X7R 0,8 DVS340WDFS
C551 647887343002 CER SMD 220NF 16V K% 0805 X7R 1,2 DVS340WDFS
C552 6490A3171001 CER SMD 470PF 50V K% 0603 X7R 0,8 DVS340WDFS
C553 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C554 6375A3160000 CER SMD 47PF 50V J% 0603 NPO 0,8 DVS340WDFS
C555 6373A1507015 CER SMD 4,7PF 50V J% 0805 NPO 0,6 DVS340WDFS
C556 6375E3033006 CER SMD 1,5PF 50V B% 0603 NPO 0,8 DVS340WDFS
C557 6375A3160000 CER SMD 47PF 50V J% 0603 NPO 0,8 DVS340WDFS
C559 6375A3157000 CER SMD 15PF 50V J% 0603 NPO 0,8 DVS340WDFS
C56 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C560 600329971004 ELET RAD 100UF 16V M% 0051 DVS340WDFS
C561 601079541003 ELET RAD 2,2UF 100V M% 0051 DVS340WDFS
C562 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C563 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C57 6049F6405007 TANT SMD 1UF 16V M% 0805 DVS340WDFS
C59 637384165006 CER SMD 27PF 50V J% 0805 NPO 0,6 DVS340WDFS
C6 6049F6405007 TANT SMD 1UF 16V M% 0805 DVS340WDFS
C60 637384165006 CER SMD 27PF 50V J% 0805 NPO 0,6 DVS340WDFS
C601 600463673002 ELET RAD 1000UF 25V M% 0008 DVS340WDFS
C602 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C603 600463673002 ELET RAD 1000UF 25V M% 0008 DVS340WDFS
C604 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C605 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C606 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C607 600880515002 ELET RAD 100UF 63V M% 0054 DVS340WDFS
C608 647984612002 CER SMD 47NF 25V K% 0805 X7R 0,8 DVS340WDFS
C609 6490A3171001 CER SMD 470PF 50V K% 0603 X7R 0,8 DVS340WDFS
C61 6375A3163000 CER SMD 100PF 50V J% 0603 NPO 0,8 DVS340WDFS
C610 650363857006 POL RAD 220NF 100V K% 0009 P52 DVS340WDFS
C611 640328724003 560,00PF-CER-K%-0003-Y5F/II--100V-F DVS340WDFS
C612 650363857006 POL RAD 220NF 100V K% 0009 P52 DVS340WDFS
C613 650285117005 POL RAD 470NF 63V K% DVS340WDFS
C614 637384596007 CER SMD 1NF 50V J% 0805 NPO 0,80 DVS340WDFS
C615 6375A3165002 CER SMD 220PF 50V J% 0603 NPO 0,8 DVS340WDFS
C616 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C617 650363857006 POL RAD 220NF 100V K% 0009 P52 DVS340WDFS
C618 900163747006 470,00PF-CER-K%-Y5R-2KV-ESP-PULSO H DVS340WDFS
C619 900163747006 470,00PF-CER-K%-Y5R-2KV-ESP-PULSO H DVS340WDFS
C62 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C621 601078320003 ELET RAD 1UF 100V M% 0051 DVS340WDFS
C63 6049F6405007 TANT SMD 1UF 16V M% 0805 DVS340WDFS
C66 6490A3173004 CER SMD 1NF 50V K% 0603 X7R 0,8 DVS340WDFS
C67 6490A3173004 CER SMD 1NF 50V K% 0603 X7R 0,8 DVS340WDFS
C68 6490A3173004 CER SMD 1NF 50V K% 0603 X7R 0,8 DVS340WDFS

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

31

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
C69 647887343002 CER SMD 220NF 16V K% 0805 X7R 1,2 DVS340WDFS
C7 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C70 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C701 6010D1968006 ELET RAD 22UF 100V M% 0053 DVS340WDFS
C702 650463854007 POL RAD 22NF 250V K% 0009 P52 DVS340WDFS
C703 642463826003 CER RAD 470PF 500V M% 0005 Y5P 55 DVS340WDFS
C704 6101G5963002 PULSO 1NF J% 2500V DVS340WDFS
C705 610190392000 4,70NF-PULSO-J%-DFG-2000V DVS340WDFS
C706 610179206000 3,30NF-PULSO-J%-DFG-2K0V DVS340WDFS
C707 6101A4565004 10,00NF-PULSO-J%-DFG-1600V-PPS DVS340WDFS
C708 610195178007 560,00NF-PULSO-J%-DFG-0400V MPSA DVS340WDFS
C709 610180654002 330,00NF-PULSO-J%-D -400V DVS340WDFS
C71 600329971004 ELET RAD 100UF 16V M% 0051 DVS340WDFS
C710 6101A3341003 100,00NF-PULSO-J%-400V-MPSA DVS340WDFS
C711 6101G6945007 PULSO 10NF J% 1000V DVS340WDFS
C713 632384390000 CER RAD 150PF 1KV J% 0008 N750 DVS340WDFS
C714 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C715 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C716 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C717 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C718 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C719 6101A3341003 100,00NF-PULSO-J%-400V-MPSA DVS340WDFS
C72 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C720 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C728 600363718006 ELET RAD 470UF 16V M% 8,5MAX X 13MA DVS340WDFS
C729 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C73 600329971004 ELET RAD 100UF 16V M% 0051 DVS340WDFS
C730 632384390000 CER RAD 150PF 1KV J% 0008 N750 DVS340WDFS
C731 6101A2156003 100,00NF-POLIPROPILENO-J%-160V DVS340WDFS
C732 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C733 650285117005 POL RAD 470NF 63V K% DVS340WDFS
C734 601380650007 ELET RAD 47UF 250V M% 0037 DVS340WDFS
C735 642463826003 CER RAD 470PF 500V M% 0005 Y5P 55 DVS340WDFS
C738 6490A3173004 CER SMD 1NF 50V K% 0603 X7R 0,8 DVS340WDFS
C74 6049F6403004 TANT SMD 4,7UF 10V M% 1206 DVS340WDFS
C743 900163748002 220PF-CER-K%-Y5R-2KV-ESP DVS340WDFS
C744 900163747006 470,00PF-CER-K%-Y5R-2KV-ESP-PULSO H DVS340WDFS
C745 601260929006 ELET RAD 220UF 200V M% 0014 DVS340WDFS
C747 650494918007 POL RAD 100NF 250V K% 0003 DVS340WDFS
C75 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C752 642863827000 CER RAD 4,7NF 500V S% 0015 Y5U 55 DVS340WDFS
C753 6505D1087004 POL RAD 3,3NF 400V K% 0048 P54 DVS340WDFS
C754 650285117005 POL RAD 470NF 63V K% DVS340WDFS
C755 650502296004 POL RAD 10NF 400V K% DVS340WDFS
C757 6101E9555007 PULSO RAD 3,3NF 2500V J% DVS340WDFS
C76 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C763 600463667002 ELET RAD 100UF 25V M% 0052 DVS340WDFS

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

32

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
C764 650263868008 POL RAD 47NF 63V K% 0048 P52 DVS340WDFS
C766 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C767 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C768 900185374008 CER-1,00NF-K%-1KV-ESP.PULSO H DVS340WDFS
C769 6101F0084000 PULSO 470NF 250V J% P-15 DVS340WDFS
C77 6049F6404000 TANT SMD 10UF 10V M% 1206 DVS340WDFS
C773 610160947004 27,00NF-PULSO-J%-DFG-0630V DVS340WDFS
C775 6101F0084000 PULSO 470NF 250V J% P-15 DVS340WDFS
C778 650263868008 POL RAD 47NF 63V K% 0048 P52 DVS340WDFS
C78 648084130008 CER SMD 1,5NF 50V K% 0805 X7R 0,6 DVS340WDFS
C79 648084130008 CER SMD 1,5NF 50V K% 0805 X7R 0,6 DVS340WDFS
C8 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C80 648084130008 CER SMD 1,5NF 50V K% 0805 X7R 0,6 DVS340WDFS
C801 601380650007 ELET RAD 47UF 250V M% 0037 DVS340WDFS
C801B 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C801G 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C801R 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C802 600763662000 ELET RAD 10UF 50V M% 0051 DVS340WDFS
C802B 6375A3168001 CER SMD 390PF 50V J% 0603 NPO 0,8 DVS340WDFS
C802G 6375A3168001 CER SMD 390PF 50V J% 0603 NPO 0,8 DVS340WDFS
C802R 6375A3168001 CER SMD 390PF 50V J% 0603 NPO 0,8 DVS340WDFS
C803B 650502296004 POL RAD 10NF 400V K% DVS340WDFS
C803G 650502296004 POL RAD 10NF 400V K% DVS340WDFS
C803R 650502296004 POL RAD 10NF 400V K% DVS340WDFS
C804 630163759004 CER RAD 100PF 50V K% 0000 SL 55 DVS340WDFS
C804B 6375A3159003 CER SMD 22PF 50V J% 0603 NPO 0,8 DVS340WDFS
C804G 6375A3159003 CER SMD 22PF 50V J% 0603 NPO 0,8 DVS340WDFS
C804R 6375A3159003 CER SMD 22PF 50V J% 0603 NPO 0,8 DVS340WDFS
C805 600563692007 ELET RAD 220UF 35V M% 0054 DVS340WDFS
C806 601380650007 ELET RAD 47UF 250V M% 0037 DVS340WDFS
C807 650502296004 POL RAD 10NF 400V K% DVS340WDFS
C808 900163747006 470,00PF-CER-K%-Y5R-2KV-ESP-PULSO H DVS340WDFS
C809 641208756007 10,00NF-CER-M%-DFG-X5U-2KV-P7,62 DVS340WDFS
C81 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C810 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C811 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C812 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C813 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C814 6010D1968006 ELET RAD 22UF 100V M% 0053 DVS340WDFS
C815 650363837005 POL RAD 10NF 100V K% 0048 P52 DVS340WDFS
C816 650363842009 POL RAD 100NF 100V K% 0009 P52 DVS340WDFS
C82 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C83 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C84 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C85 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C86 6490A3181006 CER SMD 10NF 50V K% 0603 X7R 0,8 DVS340WDFS
C87 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

33

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
C88 6049F6405007 TANT SMD 1UF 16V M% 0805 DVS340WDFS
C89 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C9 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C90 6491F6278002 CER SMD 100NF 25V K% 0603 X7R 0,8 DVS340WDFS
C901 610160960000 220,00NF-PULSO-M%-DFG-0250VAC DVS340WDFS
C902 610160960000 220,00NF-PULSO-M%-DFG-0250VAC DVS340WDFS
C903 610160960000 220,00NF-PULSO-M%-DFG-0250VAC DVS340WDFS
C904 644263745003 4,70NF-CER-Z%-Z5U-900VAC-ESP-RET. DVS340WDFS
C905 644263745003 4,70NF-CER-Z%-Z5U-900VAC-ESP-RET. DVS340WDFS
C906 642863827000 CER RAD 4,7NF 500V S% 0015 Y5U 55 DVS340WDFS
C907 6050A9657000 ELET RAD 220UF 385V M% DVS340WDFS
C908 900161448001 CER-2,20NF-400VAC-ESP-SEGURANCA DVS340WDFS
C909 600763688000 ELET RAD 22UF 50V M% 0051 DVS340WDFS
C91 637384169001 CER SMD 120PF 50V J% 0805 NPO 0,6 DVS340WDFS
C910 6490A3184005 CER SMD 22NF 50V K% 0603 X7R 0,8 DVS340WDFS
C911 900185374008 CER-1,00NF-K%-1KV-ESP.PULSO H DVS340WDFS
C912 6478E2221003 CER SMD 470NF 16V K% 0805 X7R 1,25 DVS340WDFS
C914 6003D1884007 ELET RAD 1000UF 16V M% 0006 HR 105§ DVS340WDFS
C915 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C916 900163748002 220PF-CER-K%-Y5R-2KV-ESP DVS340WDFS
C918 6050A9657000 ELET RAD 220UF 385V M% DVS340WDFS
C919 6003D1884007 ELET RAD 1000UF 16V M% 0006 HR 105§ DVS340WDFS
C92 637384169001 CER SMD 120PF 50V J% 0805 NPO 0,6 DVS340WDFS
C920 6003D1884007 ELET RAD 1000UF 16V M% 0006 HR 105§ DVS340WDFS
C922 642463826003 CER RAD 470PF 500V M% 0005 Y5P 55 DVS340WDFS
C923 642463826003 CER RAD 470PF 500V M% 0005 Y5P 55 DVS340WDFS
C924 6003D1884007 ELET RAD 1000UF 16V M% 0006 HR 105§ DVS340WDFS
C925 600233236003 ELET RAD 2200UF 10V M% 0006 DVS340WDFS
C926 600233236003 ELET RAD 2200UF 10V M% 0006 DVS340WDFS
C927 900163747006 470,00PF-CER-K%-Y5R-2KV-ESP-PULSO H DVS340WDFS
C928 642463800004 CER RAD 1NF 500V M% 0010 Y5P 55 DVS340WDFS
C929 601260929006 ELET RAD 220UF 200V M% 0014 DVS340WDFS
C93 637384169001 CER SMD 120PF 50V J% 0805 NPO 0,6 DVS340WDFS
C931 642463800004 CER RAD 1NF 500V M% 0010 Y5P 55 DVS340WDFS
C934 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C935 647984125004 CER SMD 100NF 25V K% 0805 X7R 1,2 DVS340WDFS
C936 6490A3177000 CER SMD 4,7NF 50V K% 0603 X7R 0,8 DVS340WDFS
C937 900161448001 CER-2,20NF-400VAC-ESP-SEGURANCA DVS340WDFS
C94 6049F6404000 TANT SMD 10UF 10V M% 1206 DVS340WDFS
C940 900163747006 470,00PF-CER-K%-Y5R-2KV-ESP-PULSO H DVS340WDFS
C942 6003D1884007 ELET RAD 1000UF 16V M% 0006 HR 105§ DVS340WDFS
C943 642463826003 CER RAD 470PF 500V M% 0005 Y5P 55 DVS340WDFS
C945 900163747006 470,00PF-CER-K%-Y5R-2KV-ESP-PULSO H DVS340WDFS
C951 601078320003 ELET RAD 1UF 100V M% 0051 DVS340WDFS
C952 6490A3177000 CER SMD 4,7NF 50V K% 0603 X7R 0,8 DVS340WDFS
C954 650285117005 POL RAD 470NF 63V K% DVS340WDFS
C961 600329971004 ELET RAD 100UF 16V M% 0051 DVS340WDFS

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

34

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
C971 6478E2221003 CER SMD 470NF 16V K% 0805 X7R 1,25 DVS340WDFS

B - DIODOS

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
D001 460824284009 LED VM 3MM DVS340WDFS
D1 460293990006 SINAL 80V 100MA SMD DVS340WDFS
D101 460293990006 SINAL 80V 100MA SMD DVS340WDFS
D2 460293990006 SINAL 80V 100MA SMD DVS340WDFS
D380 460293990006 SINAL 80V 100MA SMD DVS340WDFS
D501 460293990006 SINAL 80V 100MA SMD DVS340WDFS
D601 460293990006 SINAL 80V 100MA SMD DVS340WDFS
D701 460461757004 RET 400V 1A RAPIDO IA DVS340WDFS
D702 460200371009 SINAL 1N4148 FIT DVS340WDFS
D703 460489412001 RET DAMPER 1500V 6,5A DVS340WDFS
D704 460494708002 RET 700V 8A 75NS ULTRAFAST DVS340WDFS
D706 460422655000 RET BYV26C 600V/1A 30NS - FIT DVS340WDFS
D707 460422655000 RET BYV26C 600V/1A 30NS - FIT DVS340WDFS
D709 460422655000 RET BYV26C 600V/1A 30NS - FIT DVS340WDFS
D710 460422655000 RET BYV26C 600V/1A 30NS - FIT DVS340WDFS
D711 460422655000 RET BYV26C 600V/1A 30NS - FIT DVS340WDFS
D715 460461757004 RET 400V 1A RAPIDO IA DVS340WDFS
D720 460200371009 SINAL 1N4148 FIT DVS340WDFS
D801 460293990006 SINAL 80V 100MA SMD DVS340WDFS
D801B 460293990006 SINAL 80V 100MA SMD DVS340WDFS
D801G 460293990006 SINAL 80V 100MA SMD DVS340WDFS
D801R 460293990006 SINAL 80V 100MA SMD DVS340WDFS
D802 460461757004 RET 400V 1A RAPIDO IA DVS340WDFS
D804B 460422655000 RET BYV26C 600V/1A 30NS - FIT DVS340WDFS
D804G 460422655000 RET BYV26C 600V/1A 30NS - FIT DVS340WDFS
D804R 460422655000 RET BYV26C 600V/1A 30NS - FIT DVS340WDFS
D901 460398492004 PONTE 600V/15A DVS340WDFS
D902 460461758000 RET 600V 2A IA DVS340WDFS
D903 460461758000 RET 600V 2A IA DVS340WDFS
D904 4609G5994002 SCHOTTKY PBYR10100X 100V 10A TO22 DVS340WDFS
D905 460261728004 SINAL 75V 150MA IA DVS340WDFS
D908 4609G5994002 SCHOTTKY PBYR10100X 100V 10A TO22 DVS340WDFS
D910 460750416006 RET 600V 008A DVS340WDFS
D911 460422655000 RET BYV26C 600V/1A 30NS - FIT DVS340WDFS
D912 4630A5984009 SCR BT149G-126 600V FIT DVS340WDFS
D913 460293990006 SINAL 80V 100MA SMD DVS340WDFS
D914 460261728004 SINAL 75V 150MA IA DVS340WDFS
D915 460261728004 SINAL 75V 150MA IA DVS340WDFS
D917 460293990006 SINAL 80V 100MA SMD DVS340WDFS
D918 4609G5994002 SCHOTTKY PBYR10100X 100V 10A TO22 DVS340WDFS
D950 460461755001 RET 200V 1A IA DVS340WDFS
D951 460461755001 RET 200V 1A IA DVS340WDFS

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

35

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
D952 460461755001 RET 200V 1A IA DVS340WDFS
ZD1 4607F6407000 ZEN SMD 5,1V 400MW 2% DVS340WDFS
ZD101 460761767000 ZEN 3,9V 500MW 5% IA DVS340WDFS
ZD2 4607F6407000 ZEN SMD 5,1V 400MW 2% DVS340WDFS
ZD203 460761805009 ZEN 33V 500MW 2% IA DVS340WDFS
ZD221 460761805009 ZEN 33V 500MW 2% IA DVS340WDFS
ZD3 4607F6407000 ZEN SMD 5,1V 400MW 2% DVS340WDFS
ZD4 4607F6407000 ZEN SMD 5,1V 400MW 2% DVS340WDFS
ZD402 4607F6407000 ZEN SMD 5,1V 400MW 2% DVS340WDFS
ZD5 4607F6407000 ZEN SMD 5,1V 400MW 2% DVS340WDFS
ZD601 4607F6407000 ZEN SMD 5,1V 400MW 2% DVS340WDFS
ZD602 460702371006 ZEN 1N4746 18V 1W DVS340WDFS
ZD603 460702371006 ZEN 1N4746 18V 1W DVS340WDFS
ZD702 4607F6407000 ZEN SMD 5,1V 400MW 2% DVS340WDFS
ZD704 460761770000 ZEN 4,7V 500MW 5% IA DVS340WDFS
ZD801 460761783005 ZEN 8,2V 500MW 5% IA DVS340WDFS
ZD901 460761783005 ZEN 8,2V 500MW 5% IA DVS340WDFS
ZD903 460761777005 ZEN 6,2V 500MW 2% IA DVS340WDFS
ZD904 460761780006 ZEN 6,8V 500MW 2% IA DVS340WDFS

C – CIRCUITOS INTEGRADOS

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
IC1 4616F6398004 SMD VSP9417B PROCES. PIP/SCAN CONVER DVS340WDFS
IC101 4613F6400005 SDA555XFL MICROCONTROLADOR MEM.FLASH DVS340WDFS
IC102 4616A3084002 SMD BA033LBSG-TR REGUL 3V3 DVS340WDFS
IC103 4616D5241007 SMD LM1117MPX-2.5 REGULADOR 2.5V DVS340WDFS
IC104 4616F6599006 SMD BD5229G-TR RESET C/ DELAY DVS340WDFS
IC105 4616G2722000 SMD 74LVC08AD QUAD 2 INPUT AND GATE DVS340WDFS
IC106 4616D5235008 SMD BR24C16F E2PROM DVS340WDFS
IC107 4616F6396001 SMD M41T00 RELOGIO I2C DVS340WDFS
IC2 4616E2229004 SMD BA7652AF-E2 P/ CHAVE DE VIDEO DVS340WDFS
IC251 4616G3828001 SMD TDA9885T DEMODULADOR FI DVS340WDFS
IC3 4616F6399000 SMD LM1117 1.8V REGULADOR DVS340WDFS
IC301 4615D8312005 TA1218AN AV SW 5INX2OUT DVS340WDFS
IC302 461689410009 SMD TEA6422 DVS340WDFS
IC303 461290504003 SMD TDA8601 RGB/YUV FAST BLANK SW DVS340WDFS
IC304 4614E1849009 LM1881 VIDEO SYNC SEPARATOR DIP 8 DVS340WDFS
IC305 4616A2265004 SMD 74HC157D QUAD MULTIPLEX-2ENT DVS340WDFS
IC306 4616A2267007 SMD 74HC86D QUAD OU EXCL DVS340WDFS
IC307 461290504003 SMD TDA8601 RGB/YUV FAST BLANK SW DVS340WDFS
IC4 4616D5242003 SMD LM1117MPX-3.3 REGULADOR 3.3V DVS340WDFS
IC401 4615F8987001 TDA8922J/N1 AMPL 2X25W CLASSE D DVS340WDFS
IC5 4616F6397008 SMD DDP3315C PROCES. VIDEO/DEFLEX DVS340WDFS
IC501 4615D7439000 MSP 3440G DECODIF ST MULTISTANDART DVS340WDFS
IC502 461489388003 LOW DROP REG 5V/1A TO220FP DVS340WDFS
IC505 461489388003 LOW DROP REG 5V/1A TO220FP DVS340WDFS

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

36

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
IC601 4614F6731003 STV9381 SAIDA VERT CLASSE D DVS340WDFS
IC701 4616G6066008 SMD MC34072DR2 AMPLIF OPER 3/44 VOLT DVS340WDFS
IC901 4611E2389004 TEA1507P/N1 CONTROLADOR SMPS DVS340WDFS
IC902 461562524003 PC-817X1 FOTO ACOPLADOR DVS340WDFS
IC903 461562589008 REG 9V/0,5A DVS340WDFS
IC906 4614D4150001 TL431 REG TENSAO 1% TO92 IR FIT DVS340WDFS

D - BOBINA

FB1 3225A1475003 SMD 300R/100MHZ 0805 0,9 DVS340WDFS
FB101 3225A1475003 SMD 300R/100MHZ 0805 0,9 DVS340WDFS
FB2 3225A1475003 SMD 300R/100MHZ 0805 0,9 DVS340WDFS
FB3 3225A1475003 SMD 300R/100MHZ 0805 0,9 DVS340WDFS
FB301 3225A1475003 SMD 300R/100MHZ 0805 0,9 DVS340WDFS
FB4 3225A1475003 SMD 300R/100MHZ 0805 0,9 DVS340WDFS
FB403 321685527009 BEAD 1,1UH RAD DVS340WDFS
FB404 321685527009 BEAD 1,1UH RAD DVS340WDFS
FB5 3225A1475003 SMD 300R/100MHZ 0805 0,9 DVS340WDFS
FB6 3225A1475003 SMD 300R/100MHZ 0805 0,9 DVS340WDFS
FB7 3225A1475003 SMD 300R/100MHZ 0805 0,9 DVS340WDFS
FB8 3225A1475003 SMD 300R/100MHZ 0805 0,9 DVS340WDFS
FB801 321685527009 BEAD 1,1UH RAD DVS340WDFS
FB802 321685527009 BEAD 1,1UH RAD DVS340WDFS
FB902 321685527009 BEAD 1,1UH RAD DVS340WDFS
L701 3203G4736010 LINEARIDADE 6,0UH DVS340WDFS
L702 3201F9581011 FIXO 5MH/200MA LARGURA DVS340WDFS
L703 3201G4099017 CORRECAO MOUSTACHE DVS340WDFS
L704 3201F3798010 FIXO 10UH 2,1A DVS340WDFS
L801B 3201G3779008 FIXO 4,7UH J% 315MA AXIAL DVS340WDFS
L801G 3201G3779008 FIXO 4,7UH J% 315MA AXIAL DVS340WDFS
L801R 3201G3779008 FIXO 4,7UH J% 315MA AXIAL DVS340WDFS
L802B 3201G3779008 FIXO 4,7UH J% 315MA AXIAL DVS340WDFS
L802G 3201G3779008 FIXO 4,7UH J% 315MA AXIAL DVS340WDFS
L802R 3201G3779008 FIXO 4,7UH J% 315MA AXIAL DVS340WDFS
L901 321194868000 FILTRO LINHA 3A DVS340WDFS
L902 321194868000 FILTRO LINHA 3A DVS340WDFS
L904 3201F3798010 FIXO 10UH 2,1A DVS340WDFS
L905 3201F3798010 FIXO 10UH 2,1A DVS340WDFS
L906 3201F3798010 FIXO 10UH 2,1A DVS340WDFS
L907 320161226009 FIXO 100UH K% 275MA IA DVS340WDFS
L909 3201F3798010 FIXO 10UH 2,1A DVS340WDFS
T701 3210F5828013 DVS340WDFS
T702 3209F6326018 DRIVER DVS340WDFS/TPHD3256 DVS340WDFS
T703 3226F7335017 INNER PIN 98UH DVS340WDFS
T704 3226F7411015 P/ FOCO DINAMICO DVS340WDFS
T901 3208F7399047 SWITCHING DVS340WDFS/DVS340WDFM DVS340WDFS

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

37

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

E - TRANSISTORES

POSIÇÃO
Q001 462884595000 SMD PNP 45V 100MA 220/560 DVS340WDFS
Q1 462784592001 SMD NPN 45V 100MA 200/560 DVS340WDFS
Q101 462784409002 SMD DIGITAL NPN 50V 100MA DVS340WDFS
Q103 462784409002 SMD DIGITAL NPN 50V 100MA DVS340WDFS
Q104 462784592001 SMD NPN 45V 100MA 200/560 DVS340WDFS
Q2 462784592001 SMD NPN 45V 100MA 200/560 DVS340WDFS
Q201 462784592001 SMD NPN 45V 100MA 200/560 DVS340WDFS
Q251 462784592001 SMD NPN 45V 100MA 200/560 DVS340WDFS
Q3 4628A2457008 SMD PNP (-30) (-25MA) DVS340WDFS
Q301 462784409002 SMD DIGITAL NPN 50V 100MA DVS340WDFS
Q302 462784409002 SMD DIGITAL NPN 50V 100MA DVS340WDFS
Q303 462784592001 SMD NPN 45V 100MA 200/560 DVS340WDFS
Q4 4628A2457008 SMD PNP (-30) (-25MA) DVS340WDFS
Q5 4628A2457008 SMD PNP (-30) (-25MA) DVS340WDFS
Q501 462784592001 SMD NPN 45V 100MA 200/560 DVS340WDFS
Q501R 462784592001 SMD NPN 45V 100MA 200/560 DVS340WDFS
Q502 462884595000 SMD PNP 45V 100MA 220/560 DVS340WDFS
Q503 462784592001 SMD NPN 45V 100MA 200/560 DVS340WDFS
Q504 462784592001 SMD NPN 45V 100MA 200/560 DVS340WDFS
Q504R 462784592001 SMD NPN 45V 100MA 200/560 DVS340WDFS
Q701 462289398009 NPN BU2532AL 1500V 16ADC DVS340WDFS
Q701 462289398009 NPN BU2532AL 1500V 16ADC DVS340WDFS
Q702 4624F6732000 FET CANAL N FQU5N15TU DVS340WDFS
Q703 462496349000 FET 600V RDS=0,19 20A DVS340WDFS
Q704 462496349000 FET 600V RDS=0,19 20A DVS340WDFS
Q705 4624A3304004 MOS FET 2SK2141 DVS340WDFS
Q706 4624A3304004 MOS FET 2SK2141 DVS340WDFS
Q707 462162287001 PNP 250V 50MA 50MIN FIT DVS340WDFS
Q708 462162287001 PNP 250V 50MA 50MIN FIT DVS340WDFS
Q711 462784592001 SMD NPN 45V 100MA 200/560 DVS340WDFS
Q715 462784409002 SMD DIGITAL NPN 50V 100MA DVS340WDFS
Q716 462162287001 PNP 250V 50MA 50MIN FIT DVS340WDFS
Q801B 462784592001 SMD NPN 45V 100MA 200/560 DVS340WDFS
Q801G 462784592001 SMD NPN 45V 100MA 200/560 DVS340WDFS
Q801R 462784592001 SMD NPN 45V 100MA 200/560 DVS340WDFS
Q802 462062306006 NPN 250V 25MA 30/200 DVS340WDFS
Q802B 4622F8996000 NPN KSC3503 100MA 300V TO126 DVS340WDFS
Q802G 4622F8996000 NPN KSC3503 100MA 300V TO126 DVS340WDFS
Q802R 4622F8996000 NPN KSC3503 100MA 300V TO126 DVS340WDFS
Q803 4623D4325005 PNP KSA1220 DVS340WDFS
Q803B 462162287001 PNP 250V 50MA 50MIN FIT DVS340WDFS
Q803G 462162287001 PNP 250V 50MA 50MIN FIT DVS340WDFS
Q803R 462162287001 PNP 250V 50MA 50MIN FIT DVS340WDFS
Q804 4622D4323002 NPN KSC2690 DVS340WDFS
Q804B 462062306006 NPN 250V 25MA 30/200 DVS340WDFS

CÓDIGO DESCRIÇÃO MODELO

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

38

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
Q804G 462062306006 NPN 250V 25MA 30/200 DVS340WDFS
Q804R 462062306006 NPN 250V 25MA 30/200 DVS340WDFS
Q901 4624E9417009 FET 800V RDS=0,65R-4,9A DVS340WDFS
Q902 462062240005 NPN 45V 500MA 160/320 IR DVS340WDFS
Q903 462784592001 SMD NPN 45V 100MA 200/560 DVS340WDFS
Q904 462784592001 SMD NPN 45V 100MA 200/560 DVS340WDFS
Q905 462884595000 SMD PNP 45V 100MA 220/560 DVS340WDFS
Q906 4620E8551000 DARLINGTON NPN BC517 DVS340WDFS
Q907 462784592001 SMD NPN 45V 100MA 200/560 DVS340WDFS
Q908 462784592001 SMD NPN 45V 100MA 200/560 DVS340WDFS
Q950 462784592001 SMD NPN 45V 100MA 200/560 DVS340WDFS
Q951 462884595000 SMD PNP 45V 100MA 220/560 DVS340WDFS
Q952 462062259008 NPN 30V 100MA 200/560 IR DVS340WDFS
Q953 462162248006 PNP 30V 100MA 220/560 IR DVS340WDFS
Q954 4623D4325005 PNP KSA1220 DVS340WDFS

F - RESISTORES

R001 6666A5301007 SMD 270R 5% 0,063W 0603 DVS340WDFS
R002 6666A5303000 SMD 390R 5% 0,063W 0603 DVS340WDFS
R003 6666A5314000 SMD 2,7K 5% 0,063W 0603 DVS340WDFS
R004 6666A5303000 SMD 390R 5% 0,063W 0603 DVS340WDFS
R005 6666A5308001 SMD 820R 5% 0,063W 0603 DVS340WDFS
R006 6666A5312008 SMD 1,8K 5% 0,063W 0603 DVS340WDFS
R007 6666A5301007 SMD 270R 5% 0,063W 0603 DVS340WDFS
R008 6666A5310005 SMD 1,2K 5% 0,063W 0603 DVS340WDFS
R009 6666A5310005 SMD 1,2K 5% 0,063W 0603 DVS340WDFS
R010 6666A5298000 SMD 150R 5% 0,063W 0603 DVS340WDFS
R012 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R014 6666A5303000 SMD 390R 5% 0,063W 0603 DVS340WDFS
R015 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R016R 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R017 6666A5293008 SMD 75R 5% 0,063W 0603 DVS340WDFS
R1 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R10 6666A5309008 SMD 1K 5% 0,063W 0603 DVS340WDFS
R101 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R102 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R103 6666A5315007 SMD 3,3K 5% 0,063W 0603 DVS340WDFS
R104 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R105 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R106 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R107 6666A5310005 SMD 1,2K 5% 0,063W 0603 DVS340WDFS
R108 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R109 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R11 6666A5312008 SMD 1,8K 5% 0,063W 0603 DVS340WDFS
R110 6666A5304006 SMD 470R 5% 0,063W 0603 DVS340WDFS
R111 6666A5309008 SMD 1K 5% 0,063W 0603 DVS340WDFS

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

39

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
R112 6666A5304006 SMD 470R 5% 0,063W 0603 DVS340WDFS
R113 6666A5304006 SMD 470R 5% 0,063W 0603 DVS340WDFS
R114 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R115 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R116 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R117 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R118 6666A5286002 SMD 22R 5% 0,063W 0603 DVS340WDFS
R119 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R12 6666A5309008 SMD 1K 5% 0,063W 0603 DVS340WDFS
R120 6666A5317000 SMD 4,7K 5% 0,063W 0603 DVS340WDFS
R121 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R122 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R124 6666A5318006 SMD 5,6K 5% 0,063W 0603 DVS340WDFS
R125 6666A5314000 SMD 2,7K 5% 0,063W 0603 DVS340WDFS
R126 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R127 6666A5290009 SMD 47R 5% 0,063W 0603 DVS340WDFS
R128 6666A5290009 SMD 47R 5% 0,063W 0603 DVS340WDFS
R129 6666A5290009 SMD 47R 5% 0,063W 0603 DVS340WDFS
R13 6666A5304006 SMD 470R 5% 0,063W 0603 DVS340WDFS
R130 6666A5290009 SMD 47R 5% 0,063W 0603 DVS340WDFS
R131 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R132 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R133 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R134 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R135 6666A5317000 SMD 4,7K 5% 0,063W 0603 DVS340WDFS
R136 6666A5327004 SMD 27K 5% 0,063W 0603 DVS340WDFS
R137 6666A5317000 SMD 4,7K 5% 0,063W 0603 DVS340WDFS
R138 6666A5313004 SMD 2,2K 5% 0,063W 0603 DVS340WDFS
R139 6666A5313004 SMD 2,2K 5% 0,063W 0603 DVS340WDFS
R14 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R140 6666A5313004 SMD 2,2K 5% 0,063W 0603 DVS340WDFS
R141 6666A5313004 SMD 2,2K 5% 0,063W 0603 DVS340WDFS
R142 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R143 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R144 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R145 6666A5317000 SMD 4,7K 5% 0,063W 0603 DVS340WDFS
R146 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R147 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R148 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R149 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R15 6666A5315007 SMD 3,3K 5% 0,063W 0603 DVS340WDFS
R150 6666A5309008 SMD 1K 5% 0,063W 0603 DVS340WDFS
R151 6666A5290009 SMD 47R 5% 0,063W 0603 DVS340WDFS
R152 6666A5290009 SMD 47R 5% 0,063W 0603 DVS340WDFS
R153 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R154 6666A5304006 SMD 470R 5% 0,063W 0603 DVS340WDFS
R155 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

40

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
R156 6666A5304006 SMD 470R 5% 0,063W 0603 DVS340WDFS
R157 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R158 6666A5304006 SMD 470R 5% 0,063W 0603 DVS340WDFS
R159 6666A5304006 SMD 470R 5% 0,063W 0603 DVS340WDFS
R16 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R160 6666A5304006 SMD 470R 5% 0,063W 0603 DVS340WDFS
R161 6666A5304006 SMD 470R 5% 0,063W 0603 DVS340WDFS
R162 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R163 6666A5317000 SMD 4,7K 5% 0,063W 0603 DVS340WDFS
R165 660464073009 CARB AXI 4,7R 5% 0,33W 0002 DVS340WDFS
R168 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R17 6666A5315007 SMD 3,3K 5% 0,063W 0603 DVS340WDFS
R18 6666A5315007 SMD 3,3K 5% 0,063W 0603 DVS340WDFS
R2 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R20 6666A5313004 SMD 2,2K 5% 0,063W 0603 DVS340WDFS
R201 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R202 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R203 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R204 6666A5335006 SMD 100K 5% 0,063W 0603 DVS340WDFS
R205 6666A5331000 SMD 56K 5% 0,063W 0603 DVS340WDFS
R206 6666A5304006 SMD 470R 5% 0,063W 0603 DVS340WDFS
R207 6666A5302003 SMD 330R 5% 0,063W 0603 DVS340WDFS
R208 6666A5303000 SMD 390R 5% 0,063W 0603 DVS340WDFS
R209 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R21 6666A5329007 SMD 39K 5% 0,063W 0603 DVS340WDFS
R210 6666A5304006 SMD 470R 5% 0,063W 0603 DVS340WDFS
R22 6666A5285006 SMD 18R 5% 0,063W 0603 DVS340WDFS
R221 660400491004 CARB AXI 2,2K 5% 0,33W 0002 DVS340WDFS
R23 6666A5326008 SMD 22K 5% 0,063W 0603 DVS340WDFS
R24 6666A5314000 SMD 2,7K 5% 0,063W 0603 DVS340WDFS
R25 6666A5286002 SMD 22R 5% 0,063W 0603 DVS340WDFS
R251 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R252 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R253 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R254 6666A5318006 SMD 5,6K 5% 0,063W 0603 DVS340WDFS
R255 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R256 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R257 6666A5302003 SMD 330R 5% 0,063W 0603 DVS340WDFS
R258 6666F0589006 SMD 150K 5% 0,063W 0603 DVS340WDFS
R259 6666F0589006 SMD 150K 5% 0,063W 0603 DVS340WDFS
R26 6666A5301007 SMD 270R 5% 0,063W 0603 DVS340WDFS
R260 6666A5335006 SMD 100K 5% 0,063W 0603 DVS340WDFS
R261 6666A5323009 SMD 12K 5% 0,063W 0603 DVS340WDFS
R262 6666A5298000 SMD 150R 5% 0,063W 0603 DVS340WDFS
R263 6666A5298000 SMD 150R 5% 0,063W 0603 DVS340WDFS
R27 6666A5298000 SMD 150R 5% 0,063W 0603 DVS340WDFS
R28 6666A5298000 SMD 150R 5% 0,063W 0603 DVS340WDFS

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

41

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
R29 6666A5298000 SMD 150R 5% 0,063W 0603 DVS340WDFS
R3 6666A5309008 SMD 1K 5% 0,063W 0603 DVS340WDFS
R30 6666A5300000 SMD 220R 5% 0,063W 0603 DVS340WDFS
R301 6666A5293008 SMD 75R 5% 0,063W 0603 DVS340WDFS
R302 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R303 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R304 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R304R 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R305 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R305R 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R306 6666A5293008 SMD 75R 5% 0,063W 0603 DVS340WDFS
R307 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R308 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R309 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R309R 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R31 6666A5300000 SMD 220R 5% 0,063W 0603 DVS340WDFS
R310 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R310R 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R311 6666A5293008 SMD 75R 5% 0,063W 0603 DVS340WDFS
R312 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R313 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R314 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R315 6666A5326008 SMD 22K 5% 0,063W 0603 DVS340WDFS
R316 6666A5293008 SMD 75R 5% 0,063W 0603 DVS340WDFS
R317 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R318 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R318R 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R319 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R319R 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R32 6666A5300000 SMD 220R 5% 0,063W 0603 DVS340WDFS
R320 6666A5293008 SMD 75R 5% 0,063W 0603 DVS340WDFS
R321 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R322 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R323 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R324 6666A5326008 SMD 22K 5% 0,063W 0603 DVS340WDFS
R325 6666A5293008 SMD 75R 5% 0,063W 0603 DVS340WDFS
R326 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R327 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R327R 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R328 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R328R 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R329 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R33 6666A5309008 SMD 1K 5% 0,063W 0603 DVS340WDFS
R330 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R331 6666A5309008 SMD 1K 5% 0,063W 0603 DVS340WDFS
R332 6666A5309008 SMD 1K 5% 0,063W 0603 DVS340WDFS
R333 6666A5326008 SMD 22K 5% 0,063W 0603 DVS340WDFS

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

42

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
R334 660464073009 CARB AXI 4,7R 5% 0,33W 0002 DVS340WDFS
R335 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R336 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R337 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R338 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R338R 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R339 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R339R 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R34 6666A5307005 SMD 680R 5% 0,063W 0603 DVS340WDFS
R340 660400471003 CARB AXI 47R 5% 0,33W 0002 DVS340WDFS
R341 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R342 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R343 6666A5293008 SMD 75R 5% 0,063W 0603 DVS340WDFS
R344 6666A5293008 SMD 75R 5% 0,063W 0603 DVS340WDFS
R345 6666A5293008 SMD 75R 5% 0,063W 0603 DVS340WDFS
R346 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R347 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R348 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R349 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R35 6666A5307005 SMD 680R 5% 0,063W 0603 DVS340WDFS
R350 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R351 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R352 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R353 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R354 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R355 6666A5293008 SMD 75R 5% 0,063W 0603 DVS340WDFS
R356 6666A5293008 SMD 75R 5% 0,063W 0603 DVS340WDFS
R357 6666A5293008 SMD 75R 5% 0,063W 0603 DVS340WDFS
R358 6666A5304006 SMD 470R 5% 0,063W 0603 DVS340WDFS
R359 6666A5304006 SMD 470R 5% 0,063W 0603 DVS340WDFS
R36 6666A5307005 SMD 680R 5% 0,063W 0603 DVS340WDFS
R360 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R360 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R361 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R361 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R362 660400465003 CARB AXI 15R 5% 0,33W 0002 DVS340WDFS
R363 6666A5341005 SMD 470K 5% 0,063W 0603 DVS340WDFS
R364 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R365 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R365 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R365R 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R366 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R366R 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R367 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R367R 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R368 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R368R 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

43

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
R369 6666A5293008 SMD 75R 5% 0,063W 0603 DVS340WDFS
R37 6666A5309008 SMD 1K 5% 0,063W 0603 DVS340WDFS
R370 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R371 6666A5293008 SMD 75R 5% 0,063W 0603 DVS340WDFS
R372 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R373 6666A5293008 SMD 75R 5% 0,063W 0603 DVS340WDFS
R374 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R375 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R376 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R377 6666A5302003 SMD 330R 5% 0,063W 0603 DVS340WDFS
R378 6666A5313004 SMD 2,2K 5% 0,063W 0603 DVS340WDFS
R379 660400463000 CARB AXI 10R 5% 0,33W 0002 DVS340WDFS
R38 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R380 6666A5300000 SMD 220R 5% 0,063W 0603 DVS340WDFS
R381 6666A5301007 SMD 270R 5% 0,063W 0603 DVS340WDFS
R382 6666A5300000 SMD 220R 5% 0,063W 0603 DVS340WDFS
R383 6666A5301007 SMD 270R 5% 0,063W 0603 DVS340WDFS
R384 6666A5300000 SMD 220R 5% 0,063W 0603 DVS340WDFS
R385 6666A5301007 SMD 270R 5% 0,063W 0603 DVS340WDFS
R386 6666A5317000 SMD 4,7K 5% 0,063W 0603 DVS340WDFS
R387 6666A5327004 SMD 27K 5% 0,063W 0603 DVS340WDFS
R388 6666A5286002 SMD 22R 5% 0,063W 0603 DVS340WDFS
R389 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R39 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R390 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R391 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R394 6666A5293008 SMD 75R 5% 0,063W 0603 DVS340WDFS
R395 6666A5293008 SMD 75R 5% 0,063W 0603 DVS340WDFS
R396 6666A5293008 SMD 75R 5% 0,063W 0603 DVS340WDFS
R397 6666A5309008 SMD 1K 5% 0,063W 0603 DVS340WDFS
R397R 6666A5309008 SMD 1K 5% 0,063W 0603 DVS340WDFS
R398 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R398R 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R399 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R4 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R40 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R401 6666A5311001 SMD 1,5K 5% 0,063W 0603 DVS340WDFS
R402 6666A5324005 SMD 15K 5% 0,063W 0603 DVS340WDFS
R403 6666A5324005 SMD 15K 5% 0,063W 0603 DVS340WDFS
R404 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R404R 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R405 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R405R 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R408 6666A5277004 SMD 0R 5% 0,063W 0603 DVS340WDFS
R408 6666A5277004 SMD 0R 5% 0,063W 0603 DVS340WDFS
R408R 6666A5277004 SMD 0R 5% 0,063W 0603 DVS340WDFS
R411 660464073009 CARB AXI 4,7R 5% 0,33W 0002 DVS340WDFS

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

44

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
R411R 660464073009 CARB AXI 4,7R 5% 0,33W 0002 DVS340WDFS
R412 666400548006 CARB/MET AXI 22R 5% 0,5W 0003 DVS340WDFS
R412R 666400548006 CARB/MET AXI 22R 5% 0,5W 0003 DVS340WDFS
R413 6628D1433007 1,00R-METAL-5%-2,00W PREF 15MM DVS340WDFS
R414 6628D1433007 1,00R-METAL-5%-2,00W PREF 15MM DVS340WDFS
R420 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R422 660464035000 CARB AXI 33R 5% 0,33W 0002 DVS340WDFS
R423 660464035000 CARB AXI 33R 5% 0,33W 0002 DVS340WDFS
R424 6666A5311001 SMD 1,5K 5% 0,063W 0603 DVS340WDFS
R424R 6666A5311001 SMD 1,5K 5% 0,063W 0603 DVS340WDFS
R43 6666A5300000 SMD 220R 5% 0,063W 0603 DVS340WDFS
R44 6666A5309008 SMD 1K 5% 0,063W 0603 DVS340WDFS
R45 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R46 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R47 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R49 6666A5300000 SMD 220R 5% 0,063W 0603 DVS340WDFS
R5 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R50 6666A5300000 SMD 220R 5% 0,063W 0603 DVS340WDFS
R501 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R502 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R503 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R504 6666A5330004 SMD 47K 5% 0,063W 0603 DVS340WDFS
R504R 6666A5330004 SMD 47K 5% 0,063W 0603 DVS340WDFS
R505 6666A5328000 SMD 33K 5% 0,063W 0603 DVS340WDFS
R505R 6666A5328000 SMD 33K 5% 0,063W 0603 DVS340WDFS
R506 660400471003 CARB AXI 47R 5% 0,33W 0002 DVS340WDFS
R507 6666A5284000 SMD 10R 5% 0,063W 0603 DVS340WDFS
R508 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R509 6666A5304006 SMD 470R 5% 0,063W 0603 DVS340WDFS
R509R 6666A5304006 SMD 470R 5% 0,063W 0603 DVS340WDFS
R51 6666A5300000 SMD 220R 5% 0,063W 0603 DVS340WDFS
R510 6666A5313004 SMD 2,2K 5% 0,063W 0603 DVS340WDFS
R52 6666A5315007 SMD 3,3K 5% 0,063W 0603 DVS340WDFS
R525 6666A5335006 SMD 100K 5% 0,063W 0603 DVS340WDFS
R526 6666A5300000 SMD 220R 5% 0,063W 0603 DVS340WDFS
R527 6666A5300000 SMD 220R 5% 0,063W 0603 DVS340WDFS
R528 6666A5293008 SMD 75R 5% 0,063W 0603 DVS340WDFS
R529 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R530 6666A5304006 SMD 470R 5% 0,063W 0603 DVS340WDFS
R530R 6666A5304006 SMD 470R 5% 0,063W 0603 DVS340WDFS
R531 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R531R 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R532 6666A5309008 SMD 1K 5% 0,063W 0603 DVS340WDFS
R532R 6666A5309008 SMD 1K 5% 0,063W 0603 DVS340WDFS
R533 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R533R 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R534 6666A5335006 SMD 100K 5% 0,063W 0603 DVS340WDFS

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

45

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
R534R 6666A5335006 SMD 100K 5% 0,063W 0603 DVS340WDFS
R535 660400474002 CARB AXI 82R 5% 0,33W 0002 DVS340WDFS
R537 6666A5331000 SMD 56K 5% 0,063W 0603 DVS340WDFS
R538 6635A4368008 RAD 0,47R 5% 0,5W 0052 DVS340WDFS
R539 320161226009 FIXO 100UH K% 275MA IA DVS340WDFS
R6 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R601 660400497002 CARB AXI 6,8K 5% 0,33W 0002 DVS340WDFS
R602 6666A5321006 SMD 8,2K 5% 0,063W 0603 DVS340WDFS
R603 660400497002 CARB AXI 6,8K 5% 0,33W 0002 DVS340WDFS
R604 6666A5331000 SMD 56K 5% 0,063W 0603 DVS340WDFS
R605 660464133001 CARB AXI 8,2K 5% 0,33W 0002 DVS340WDFS
R606 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R607 660400477001 CARB AXI 150R 5% 0,33W 0002 DVS340WDFS
R608 660400482005 CARB AXI 390R 5% 0,33W 0002 DVS340WDFS
R610 666463916002 CARB/MET AXI 1R 5% 0,5W 0003 DVS340WDFS
R611 666463916002 CARB/MET AXI 1R 5% 0,5W 0003 DVS340WDFS
R613 660400490008 CARB AXI 1,8K 5% 0,33W 0002 DVS340WDFS
R614 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R615 663577518004 RAD 1R 5% 0,5W 0052 DVS340WDFS
R616 663577518004 RAD 1R 5% 0,5W 0052 DVS340WDFS
R617 6666A5334000 SMD 82K 5% 0,063W 0603 DVS340WDFS
R618 668394919003 TERMISTOR NTC 4,7R DVS340WDFS
R619 660400477001 CARB AXI 150R 5% 0,33W 0002 DVS340WDFS
R621 6666A5301007 SMD 270R 5% 0,063W 0603 DVS340WDFS
R7 6666A5304006 SMD 470R 5% 0,063W 0603 DVS340WDFS
R701 660400493007 CARB AXI 3,3K 5% 0,33W 0002 DVS340WDFS
R702 6666A5330004 SMD 47K 5% 0,063W 0603 DVS340WDFS
R703 6623G6946003 MET AXI 3,3K 5% 1W DVS340WDFS
R704 660400492000 CARB AXI 2,7K 5% 0,33W 0002 DVS340WDFS
R705 6623G6946003 MET AXI 3,3K 5% 1W DVS340WDFS
R707 660400481009 CARB AXI 330R 5% 0,33W 0002 DVS340WDFS
R708 660400499005 CARB AXI 10K 5% 0,33W 0002 DVS340WDFS
R709 660400492000 CARB AXI 2,7K 5% 0,33W 0002 DVS340WDFS
R710 6666A5314000 SMD 2,7K 5% 0,063W 0603 DVS340WDFS
R711 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R712 660400499005 CARB AXI 10K 5% 0,33W 0002 DVS340WDFS
R713 660400492000 CARB AXI 2,7K 5% 0,33W 0002 DVS340WDFS
R714 6666A5314000 SMD 2,7K 5% 0,063W 0603 DVS340WDFS
R715 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R716 660400463000 CARB AXI 10R 5% 0,33W 0002 DVS340WDFS
R717 660400514004 CARB AXI 220K 5% 0,33W 0002 DVS340WDFS
R719 6666A5309008 SMD 1K 5% 0,063W 0603 DVS340WDFS
R720 6666A5309008 SMD 1K 5% 0,063W 0603 DVS340WDFS
R722 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R723 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R731 6666A5314000 SMD 2,7K 5% 0,063W 0603 DVS340WDFS
R732 6666A5317000 SMD 4,7K 5% 0,063W 0603 DVS340WDFS

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

46

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
R733 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R734 660400488003 CARB AXI 1,2K 5% 0,33W 0002 DVS340WDFS
R735 660400517003 CARB AXI 390K 5% 0,33W 0002 DVS340WDFS
R736 660400463000 CARB AXI 10R 5% 0,33W 0002 DVS340WDFS
R737 663588638006 RAD 4,7R 5% 0,5W 0052 DVS340WDFS
R738 663577518004 RAD 1R 5% 0,5W 0052 DVS340WDFS
R739 6666A5309008 SMD 1K 5% 0,063W 0603 DVS340WDFS
R742 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R751 666463896001 CARB/MET AXI 10K 5% 0,5W 0003 DVS340WDFS
R760 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R761 660463994003 CARB AXI 22R 5% 0,33W 0002 DVS340WDFS
R762 6666A5296007 SMD 100R 5% 0,063W 0603 DVS340WDFS
R765 660400463000 CARB AXI 10R 5% 0,33W 0002 DVS340WDFS
R769 667385525006 SMD 39K 1% 0,10W 0805 DVS340WDFS
R770 6667D1088000 SMD 3K 1% 0,063W 0603 DVS340WDFS
R771 6666A5337009 SMD 180K 5% 0,063W 0603 DVS340WDFS
R779 660464073009 CARB AXI 4,7R 5% 0,33W 0002 DVS340WDFS
R780 660400472000 CARB AXI 56R 5% 0,33W 0002 DVS340WDFS
R782 6623G6946003 MET AXI 3,3K 5% 1W DVS340WDFS
R783 6623G6946003 MET AXI 3,3K 5% 1W DVS340WDFS
R786 660400493007 CARB AXI 3,3K 5% 0,33W 0002 DVS340WDFS
R787 667396275006 SMD 910R 1% 0,10W 0805 DVS340WDFS
R788 6666A5326008 SMD 22K 5% 0,063W 0603 DVS340WDFS
R789 6666A5314000 SMD 2,7K 5% 0,063W 0603 DVS340WDFS
R791 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R792 6666A5284000 SMD 10R 5% 0,063W 0603 DVS340WDFS
R793 662564014002 MET AXI 2,7R 5% 2W 0006 DVS340WDFS
R794 660985299006 CARB AXI 1,5K 10% 0,5W COMPOSTO DVS340WDFS
R8 662385465003 MET AXI 5,6R 5% 1W 0001 DVS340WDFS
R801 660400463000 CARB AXI 10R 5% 0,33W 0002 DVS340WDFS
R801B 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R801G 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R801R 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R802 660400471003 CARB AXI 47R 5% 0,33W 0002 DVS340WDFS
R802B 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R802G 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R802R 660400475009 CARB AXI 100R 5% 0,33W 0002 DVS340WDFS
R803 663485424005 RAD 2,2R 5% 0,33W 0052 DVS340WDFS
R803B 660400471003 CARB AXI 47R 5% 0,33W 0002 DVS340WDFS
R803G 660400471003 CARB AXI 47R 5% 0,33W 0002 DVS340WDFS
R803R 660400471003 CARB AXI 47R 5% 0,33W 0002 DVS340WDFS
R804 660464035000 CARB AXI 33R 5% 0,33W 0002 DVS340WDFS
R804B 660463994003 CARB AXI 22R 5% 0,33W 0002 DVS340WDFS
R804G 660463994003 CARB AXI 22R 5% 0,33W 0002 DVS340WDFS
R804R 660463994003 CARB AXI 22R 5% 0,33W 0002 DVS340WDFS
R805 660400479004 CARB AXI 220R 5% 0,33W 0002 DVS340WDFS
R806B 660400490008 CARB AXI 1,8K 5% 0,33W 0002 DVS340WDFS

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

47

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
R806G 660400490008 CARB AXI 1,8K 5% 0,33W 0002 DVS340WDFS
R806R 660400490008 CARB AXI 1,8K 5% 0,33W 0002 DVS340WDFS
R807 6666A5335006 SMD 100K 5% 0,063W 0603 DVS340WDFS
R807B 6628G5557002 12K METAL 5% 3W DVS340WDFS
R807G 6628G5557002 12K METAL 5% 3W DVS340WDFS
R807R 6628G5557002 12K METAL 5% 3W DVS340WDFS
R808 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R808B 6628G5557002 12K METAL 5% 3W DVS340WDFS
R808G 6628G5557002 12K METAL 5% 3W DVS340WDFS
R808R 6628G5557002 12K METAL 5% 3W DVS340WDFS
R809 660400506001 CARB AXI 47K 5% 0,33W 0002 DVS340WDFS
R809B 6628G5557002 12K METAL 5% 3W DVS340WDFS
R809G 6628G5557002 12K METAL 5% 3W DVS340WDFS
R809R 6628G5557002 12K METAL 5% 3W DVS340WDFS
R810 660400522007 CARB AXI 1M 5% 0,33W 0002 DVS340WDFS
R810B 6628G5557002 12K METAL 5% 3W DVS340WDFS
R810G 6628G5557002 12K METAL 5% 3W DVS340WDFS
R810R 6628G5557002 12K METAL 5% 3W DVS340WDFS
R811 660985299006 CARB AXI 1,5K 10% 0,5W COMPOSTO DVS340WDFS
R811B 6666A5307005 SMD 680R 5% 0,063W 0603 DVS340WDFS
R811G 6666A5311001 SMD 1,5K 5% 0,063W 0603 DVS340WDFS
R811R 6666A5311001 SMD 1,5K 5% 0,063W 0603 DVS340WDFS
R812 660464091007 CARB AXI 56K 5% 0,33W 0002 DVS340WDFS
R812B 6609F0281007 CARB AXI 220R 10% 0,5W COMPOSTO DVS340WDFS
R812G 6609F0281007 CARB AXI 220R 10% 0,5W COMPOSTO DVS340WDFS
R812R 6609F0281007 CARB AXI 220R 10% 0,5W COMPOSTO DVS340WDFS
R813 6666A5307005 SMD 680R 5% 0,063W 0603 DVS340WDFS
R813B 6635D2428005 RAD 18R 5% 0,5W 0052 DVS340WDFS
R813G 6635D2428005 RAD 18R 5% 0,5W 0052 DVS340WDFS
R813R 6635D2428005 RAD 18R 5% 0,5W 0052 DVS340WDFS
R814 6666A5289001 SMD 39R 5% 0,063W 0603 DVS340WDFS
R815 663485424005 RAD 2,2R 5% 0,33W 0052 DVS340WDFS
R816 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R817 660401012002 CARB AXI 33K 5% 0,33W 0002 DVS340WDFS
R818 660401012002 CARB AXI 33K 5% 0,33W 0002 DVS340WDFS
R819 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R820 666463916002 CARB/MET AXI 1R 5% 0,5W 0003 DVS340WDFS
R821 666463916002 CARB/MET AXI 1R 5% 0,5W 0003 DVS340WDFS
R822 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R824B 6666A5309008 SMD 1K 5% 0,063W 0603 DVS340WDFS
R824G 6666A5309008 SMD 1K 5% 0,063W 0603 DVS340WDFS
R824R 6666A5309008 SMD 1K 5% 0,063W 0603 DVS340WDFS
R9 6666A5307005 SMD 680R 5% 0,063W 0603 DVS340WDFS
R901 668394919003 TERMISTOR NTC 4,7R DVS340WDFS
R902 662763911000 MET AXI 10M 5% 0,5W 0004 ART DVS340WDFS
R903 6666A5309008 SMD 1K 5% 0,063W 0603 DVS340WDFS
R904 660400468002 CARB AXI 27R 5% 0,33W 0002 DVS340WDFS

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

48

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
R905 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R906 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R907 6666A5326008 SMD 22K 5% 0,063W 0603 DVS340WDFS
R908 662884425008 0,33R-METAL-5%-1,00W-DFG-PREFORMAD DVS340WDFS
R909 662884425008 0,33R-METAL-5%-1,00W-DFG-PREFORMAD DVS340WDFS
R910 662884425008 0,33R-METAL-5%-1,00W-DFG-PREFORMAD DVS340WDFS
R911 6666A5327004 SMD 27K 5% 0,063W 0603 DVS340WDFS
R912 660463994003 CARB AXI 22R 5% 0,33W 0002 DVS340WDFS
R913 660400479004 CARB AXI 220R 5% 0,33W 0002 DVS340WDFS
R914 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R915 660400495000 CARB AXI 4,7K 5% 0,33W 0002 DVS340WDFS
R916 6628D1439005 8,20R-METAL-5%-2,00W PREF 15MM DVS340WDFS
R921 660400471003 CARB AXI 47R 5% 0,33W 0002 DVS340WDFS
R924 660400510009 CARB AXI 100K 5% 0,33W 0002 DVS340WDFS
R925 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R927 6666A5317000 SMD 4,7K 5% 0,063W 0603 DVS340WDFS
R929 662884425008 0,33R-METAL-5%-1,00W-DFG-PREFORMAD DVS340WDFS
R931 6666A5309008 SMD 1K 5% 0,063W 0603 DVS340WDFS
R932 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R933 660400499005 CARB AXI 10K 5% 0,33W 0002 DVS340WDFS
R935 6666A5309008 SMD 1K 5% 0,063W 0603 DVS340WDFS
R936 6666A5309008 SMD 1K 5% 0,063W 0603 DVS340WDFS
R937 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R938 6666A5330004 SMD 47K 5% 0,063W 0603 DVS340WDFS
R939 6666A5313004 SMD 2,2K 5% 0,063W 0603 DVS340WDFS
R940 6666A5298000 SMD 150R 5% 0,063W 0603 DVS340WDFS
R941 6666A5310005 SMD 1,2K 5% 0,063W 0603 DVS340WDFS
R942 6666A5315007 SMD 3,3K 5% 0,063W 0603 DVS340WDFS
R943 6673D8939005 SMD 9,1K 1% 0,10W 0805 DVS340WDFS
R945 6667D1088000 SMD 3K 1% 0,063W 0603 DVS340WDFS
R946A 661999970007 MET AXI 120K 1% 0,4W 0002 DVS340WDFS
R947 6672D7394003 SMD 270K 5% 0,10W 0805 DVS340WDFS
R948 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R949 6666A5313004 SMD 2,2K 5% 0,063W 0603 DVS340WDFS
R949 6666A5313004 SMD 2,2K 5% 0,063W 0603 DVS340WDFS
R951 6666A5322002 SMD 10K 5% 0,063W 0603 DVS340WDFS
R952 6666A5333003 SMD 68K 5% 0,063W 0603 DVS340WDFS
R953 6666A5316003 SMD 3,9K 5% 0,063W 0603 DVS340WDFS
R954 660400506001 CARB AXI 47K 5% 0,33W 0002 DVS340WDFS
R956 6666A5313004 SMD 2,2K 5% 0,063W 0603 DVS340WDFS
R957 663577518004 RAD 1R 5% 0,5W 0052 DVS340WDFS
R958 663577518004 RAD 1R 5% 0,5W 0052 DVS340WDFS
R960 666463896001 CARB/MET AXI 10K 5% 0,5W 0003 DVS340WDFS
R969 660400487007 CARB AXI 1K 5% 0,33W 0002 DVS340WDFS
R971 6628D1437002 3,90R-METAL-5%-2,00W PREF 15MM DVS340WDFS
R972 6628D1437002 3,90R-METAL-5%-2,00W PREF 15MM DVS340WDFS
R973 667384086009 SMD 3,3K 1% 0,10W 0805 DVS340WDFS

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

49

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
R974 6666A5339001 SMD 330K 5% 0,063W 0603 DVS340WDFS
R975 660400518000 CARB AXI 470K 5% 0,33W 0002 DVS340WDFS
R976 6673A9268000 SMD 18,7K 1% 0,10W 0805 DVS340WDFS
R977 6666A5334000 SMD 82K 5% 0,063W 0603 DVS340WDFS
RJ02 6666A5277004 SMD 0R 5% 0,063W 0603 DVS340WDFS
TH901 668395624007 TERMISTOR PTC 9R+9R DVS340WDFS
TH902 668395624007 TERMISTOR PTC 9R+9R DVS340WDFS

G – CHAVES/CRISTAIS/FILTROS/FUSUVEIS

SW001 430197243000 TACT SWITCH DVS340WDFS
SW002 430197240001 TACT SWITCH DVS340WDFS
X1 4306E3028003 20,250MHZ DVS340WDFS
X101 4306E0822004 6 MHZ HC-49/U DVS340WDFS
X102 430684222000 32,768KHZ DVS340WDFS
X2 4306F6384004 5,00MHZ DVS340WDFS
X251 430608588007 4MHZ DVS340WDFS
X501 4306E3029000 18,432MHZ DVS340WDFS
SF251 432461879002 SAW DVS340WDFS
F901 430496368004 6,30A 250V RET VIDRO 20X5,2MM DVS340WDFS
F904 4304H0108000 3A 125V RAPIDO C/ LEAD DVS340WDFS
F905 4304H0108000 3A 125V RAPIDO C/ LEAD DVS340WDFS

G - DIVERSOS

BASE1 540160526009 BASE DO LACRE AZUL DVS340WDFS
BOB1 3205E0013004 BOBINA DE TILT DVS340WDFS
BOB2 320595623000 BOBINA DESMAGNETIZADORA 32" DVS340WDFS
CABO2 4103A0569006 CABO VGA DVS340WDFS
CABO3 4103A2127014 CABO P2-P2 P/ COAXIAL DVS340WDFS
CINE1 3432G4160000 CINESCOPIO 32" 16X9 DVS340WDFS
CM901 4103A4392003 CABO FORCA C/ CONECT 7,92 DVS340WDFS
CR1 4317A1369010 CONTROLE REMOTO PCR-86 DVS340WDFS
EMB1 3709F7946014 MANUAL DO USUÁRIO DVS340WDFS
EMB2 4001A5704066 EMBALAGEM DVS340WDFS
EMB3 4002A4737033 CALÇO INFERIOR DVS340WDFS
EMB4 4002A4736037 CALÇO SUPERIOR DVS340WDFS
EMB5 400486780026 SACO PLASTICO DUPLA FACE 1400X1300 DVS340WDFS
EMBL1 380294792020 EMBLEMA PHILCO 68MM DVS340WDFS
GAB1 5401A3345068 GABINETE FRONTAL DVS340WDFS
IR001 4331F8752000 RECEPTOR IR 38KHZ 3V GRANEL DVS340WDFS
PAINEL1 5401D4630049 PAINEL FRONTAL DVS340WDFS
PLACA 2010G7489016 PLACA DOS CONTROLES DVS340WDFS
PLACA1 2010G7485010 PLACA DE SINAL DVS340WDFS
PLACA2 2010G7487013 PLACA FONTE E DEFLEXÃO DVS340WDFS
PLACA3 2010G7483018 PLACA SCAN CONVERTER DVS340WDFS
PLACA4 2010G7491010 PLACA CINESCÓPIO DVS340WDFS

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

  

50

SUPORTE PHILCO – REDE DE SERVIÇOS - GSM

DVS340WDFM / S

POSIÇÃO

CÓDIGO DESCRIÇÃO MODELO
PLACA5 2010G7777017 PLACA ENTRADA RGB DVS340WDFS
PORTA1 5401F0891016 PORTA DOS CONTROLES DVS340WDFS
RL901 430294715009 RELE P/ DESMAGNETIZADORA DVS340WDFS
SP 402 3603F6458009 TWEETER PIEZOELETRICO S/CAPACITOR DVS340WDFS
SP 402R 3603F6458009 TWEETER PIEZOELETRICO S/CAPACITOR DVS340WDFS
SP401 360161978000 ALTO FALANTE 8R 2X5" 5W FULL RANGE DVS340WDFS
SP401R 360161978000 ALTO FALANTE 8R 2X5" 5W FULL RANGE DVS340WDFS
SQ801 432299430002 SOQUETE P/ CINESCÓPIO BI FOCAL 16X9 DVS340WDFS
TAMPA1 540198500066 TAMPA TRASEIRA DVS340WDFS
TAMPA2 540160528010 TAMPA DO LACRE AZUL DVS340WDFS
TP001 540198502034 PARAFUSO DIREITO DVS340WDFS
TP002 5401A2098028 PARAFUSO ESQUERDO DVS340WDFS
TRAFO1 433064339009 IMPEDANCIA 300R-75R DVS340WDFS
TRAVA1 540160665009 TRAVA PARA PORTA DOS CONTROLES DVS340WDFS
TU201 4311G7367003 SELETOR FRONT END SAMSUNG DVS340WDFS
TU251 431299421003 SELETOR 5V DVS340WDFS



Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Manual de Instruções

ITAUTEC-PHILCO DVS340WDFM / S

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

51

HDTV Digital Ready Monitor

DVS-340WDFS

Imagem Ilustrativa

Preservar o nosso futuro é cuidar do meio ambiente.

Atenção

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

O manual de instruções é o guia que vai lhe permitir conhecer o seu aparelho para obter
dele o melhor desempenho. Leia este manual atentamente antes de ligar o aparelho e
mantenha-o sempre ao seu alcance para eventuais dúvidas.

Importante

Antes de instalar e operar o seu equipamento, leia atentamente este manual e observe
as orientações abaixo:

MANTENHA O APARELHO AFASTADO DE LOCAIS ÚMIDOS ETC., A FIM DE EVITAR
RISCO DE CHOQUE ELÉTRICO OU CURTO CIRCUITO (INCÊNDIO).

Este símbolo indica alta tensão no interior do aparelho, havendo risco de
incêndio ou choque elétrico.

Este símbolo alerta o usuário para seguir as instruções de operação e
manutenção.

ELETRICIDADE ESTÁTICA. RISCO DE CHOQUE ELÉTRICO.

TODO CINESCÓPIO (TUBO DE IMAGEM) ARMAZENA ELETRICIDADE
ESTÁTICA SOBRE SUA SUPERFÍCIE EXTERNA, SOBRETUDO AO LIGAR E DESLIGAR
DO APARELHO. EVITE TOCAR NO CINESCÓPIO NESTES MOMENTOS. CASO VOCÊ
ESTEJA EM CONTATO COM UM CORPO METÁLICO, PODE HAVER UMA DESCARGA DE
ELETRICIDADE ESTÁTICA (SENSAÇÃO DE CHOQUE) SEMELHANTE AO QUE OCORRE
AO PERCORRER UM TAPETE DE MATERIAL SINTÉTICO E EM SEGUIDA TOCAR UMA
MAÇANETA.

As imagens utilizadas neste manual de instruções são meramente ilustrativas.

52

@ Recomendações para a Instalação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

• Instale o aparelho sobre uma superfície rme e horizontal, em local bem ventilado.

• Evite instalar o aparelho em locais sujeitos à vibração.

• Para dissipação do calor é necessária uma área livre de pelo menos 5 cm nas
laterais e de 10 cm na parte superior e traseira do aparelho.

• Não obstrua os orifícios de ventilação do aparelho.

• Em caso de estante ou armário embutido, certique-se de que não haja impedimento à
livre circulação de ar na parte traseira do aparelho.

• Não apoie o televisor sobre tapetes, almofadas ou outras superfícies fofas,
que obstruam a ventilação.

• Evite umidade e poeira no local onde o aparelho for instalado.

• Posicione o cabo de rede de modo que que livre, fora de locais onde possa
ser pisoteado ou prensado.

• Não exponha o aparelho ao calor ou frio excessivo.

• Evite a incidência de luz solar ou articial sobre a tela. Não é aconselhável
assistir televisão em ambientes demasiadamente escurecidos ou iluminados.

+ Energia Elétrica

• A seleção de voltagem do seu TV é automática (90~242 V/AC, 50/60 Hz).

• Não conecte o cabo de força em tomadas sobrecarregadas, “benjamim” ou
extensão (risco de incêndio).

• Em caso de viagens prolongadas, desligue o cabo de força da tomada.

J Utilização

• Não use o aparelho próximo a campos magnéticos (motores elétricos, alto­ falantes etc.).

• Nunca introduza objetos, dedos etc. nos orifícios do aparelho.

• Mantenha recipientes com líquidos longe do aparelho. Se cair água ou outro líquido dentro do
aparelho, desligue-o imediatamente e leve-o à Assistência Técnica.

• Para proteger o aparelho, em caso de temporais ou trovoadas, desligue-o da tomada da

rede e também a conexão da antena, se externa.

N Limpeza do Aparelho

• Não use substâncias voláteis (benzina, álcool, “thinner” e solventes em geral)

para limpar o aparelho, estas danicam-no. Use apenas pano macio, seco e limpo.

• Não utilize aspirador de pó ou “spray” diretamente sobre o aparelho.

• Limpe a tela do TV fazendo movimentos planos e verticais e tome cuidado

para não riscar ou danicar sua superfície.

53

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Cuidados com Nosso Meio Ambiente

Embalagem

A embalagem do produto foi idealizada de modo a ser reciclada
(calços de isopor, sacos plásticos, caixa de papelão, papel). Proteja
o meio ambiente destinando-os de maneira adequada. Em caso de
dúvidas, informe-se junto ao departamento de limpeza de sua cidade
e recicladores.

Pilhas

Use sempre pilhas de boa qualidade. Antes de descartá-las, verique
em suas embalagens as instruções de disposição nal, reciclagem,
reprocessamento e armazenamento, que deve ser feito de acordo à
legislação CONAMA n.º 257 de 30/06/99.

Produto

Este produto consiste de várias partes que podem ser recicladas
se for corretamente manuseado por empresas especializadas. Por
ocasião do descarte, informe-se sobre a legislação existente e dê
correta destinação a ele.

Proteja nosso meio ambiente, informe-se antes de jogar no lixo

comum quaisquer destes materiais.

54

Principais Recursos

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

• Preparada para TV digital e HDTV (1.080i e 480p)1.

• HomeCine (inverse 3:2 pulldown) - aprimora a apresentação progressiva de imagens

entrelaçadas telecinadas.

• 2 conexões vídeo componente YPbPr Smart para HDTV, TV digital e DVD progressivo.

• Digital progressive scan - processamento totalmente digital de imagem.

• Extreme Bass System (XBS): amplia a sensação sonora.

• Ajustes personalizáveis de imagem para cada tipo de conexão.

• Digital Multi-PiP com 2 sintonizadores.

• Equalizador gráco.

• Bloqueio de canais e painel frontal por senha.

• Função Door Vision: permite visualizar a imagem do canal de segurança em sua

residência.

• TV e monitor de PC integrados em um único produto.

Recursos Especiais quando em Modo PC:

• Resolução: VGA 640x480 / WVGA 848x480 (60 Hz).

• PiP do TV/AV com opção de posição da janela.

1

É necessário um conversor (set-top-box) externo para recepção do sinal digital.

Identique o logotipo ao lado em nossos produtos. Ele signica que o produto
atende às diretrizes para eciência do uso de energia E

NERGY STAR

®

.

Como consequência disto, estes produtos consomem menos energia, ajudando
você a economizar dinheiro e a proteger nosso meio ambiente.

Nota:

Consulte a seção Função Screen Type para obter maiores informações sobre o formato de
tela do seu TV modelo DVS-340WDFS.

Acessórios

• 1 Manual de Instruções.

• 1 Controle Remoto modelo PCR-86.

• 2 Pilhas DC 1,5V - tipo AAA.

• Balun (transformador) - entrada 300 Ohms, saída 75 Ohms.

• 1 cabo VGA HD15 1,80 m.

• 1 cabo P2-P2 estéreo.

55

Índice

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

INSTALAÇÃO

Painel Traseiro ...........................................................................................................................57

Painel Frontal ............................................................................................................................58

Conexões de Antena .................................................................................................................59

Exemplos de Conexões com Outros Aparelhos / DVD ...............................................................60

• Videocassete / Microcomputador .........................................................................................61

• HDTV, TV Digital e DVD Progressivo ....................................................................................62

• Aparelho de Áudio ................................................................................................................63

Controle Remoto .......................................................................................................................64

Funções do Controle Remoto ....................................................................................................65

OPERAÇÃO

Operações de Rotina / Ligando o TV pela Primeira Vez .............................................................67

• Ajustando o Volume / Selecionando Canais / Mudo / Display ...............................................68

• Último canal Inteligente / Painel de Entradas ........................................................................69

SAP / Canal/AV Timer ................................................................................................................70

Sleep .........................................................................................................................................71

Função Preferencial ..................................................................................................................72

Função Guia ..............................................................................................................................73

Controle dos Videocassetes ......................................................................................................74

Função Screen Type ..................................................................................................................75

Navegando no Menu .................................................................................................................79

Imagem

• Inclinação .............................................................................................................................80

• Magic / Temperatura de Cor / HomeCine / Reduzir Ruído .....................................................81

Som

• Tonalidade ............................................................................................................................82

• Efeitos / Volume Constante / Modo / Falante / XBS / Loudness .............................................83

Canal/AV

• Cancelar / Nomear ...............................................................................................................84

• Sintonia Fina ........................................................................................................................85

Bloqueio

• Painel Frontal .......................................................................................................................85

• Canais ..................................................................................................................................86

Sintonia .................................................................................................................................86

• Sistema de Cor / Nível do Sinal ............................................................................................87

Funções

• Idioma ..................................................................................................................................87

• Closed Caption / Proteção de Tela / Relógio .........................................................................88

• Despertador / Demonstração / Door Vision ..........................................................................89

• Freeze / Degauss .................................................................................................................90

Modo PC ...................................................................................................................................91

PiP e PoP ...................................................................................................................................93

• Função Local .......................................................................................................................94

• Multi-PiP Preferencial / Função Strobe .................................................................................95

RESOLVENDO PROBLEMAS .................................................................................................96

ESPECIFICAÇÕES TÉCNICAS ...............................................................................................99

GARANTIA E ASSISTÊNCIA TÉCNICA ................................................................................101

56

Instalação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Painel Traseiro

Da esquerda para a direita:

Entradas (INPUTS)

Antena, cabo, decodicador de canais ou videocassete (utilize cabo coaxial de 75
Ohms - não fornecido).

AV1 Vídeo composto + áudio estéreo L (esquerdo ou mono) e R (direito).
AV2 Vídeo composto + áudio estéreo L (esquerdo ou mono) e R (direito).
AV3 S-Vídeo (que proporciona uma boa qualidade de vídeo) ou Vídeo composto + áudio

estéreo L (esquerdo ou mono) e R (direito).
AV4 S-Vídeo (que proporciona uma boa qualidade de vídeo) ou Vídeo composto + áudio
estéreo L (esquerdo ou mono) e R (direito).
AV5 Vídeo componente YCbCr (entrada de alta resolução ideal para DVD convencional)
+ áudio estéreo L (esquerdo ou mono) e R (direito).
AV6 Vídeo componente YPbPr (para HDTV, TV digital e DVD progressivo) +
áudio estéreo L (esquerdo ou mono) e R (direito).
AV7 Vídeo componente YPbPr (para HDTV, TV digital e DVD progressivo) +
áudio estéreo L (esquerdo ou mono) e R (direito).
PC Sinal de vídeo do computador (VGA/WVGA) + áudio L/R com conector P2 (sinal de
áudio do computador).

Saída (OUTPUT)

Vídeo composto + áudio mono/estéreo L (esquerdo) e R (direito).

57

Instalação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Painel Frontal

Proceda como indicado na gura para acessar e identicar os controles do painel frontal do
seu televisor:

• Pressione a tampa e abra o compartimento.

• Identique os controles do painel frontal do seu televisor:

1.MENU

Apresenta o quadro de recursos:

5.POWER

Liga/desliga o aparelho.

• Imagem

• Som

• Canal/AV

• Bloqueio

6.Entradas de áudio e vídeo - AV8

Utilize para conexão de câmera, videocassete,
aparelho de DVD etc..

• Sintonia

• Funções

7.Sensor do controle remoto

Aponte o controle remoto para este sensor

2.A/V

quando for operar o TV.

Seleciona as entradas de áudio e vídeo.

3.VOLUME (

ou )
Diminui ( ) ou aumenta ( ) o volume do TV.
Utilize, também, para acessar itens no menu.

Nota:

As funções das teclas descritas nesta página se
referem às teclas do painel frontal, entretanto,
algumas teclas de mesma função poderão ser

4. CHANNEL ( ou )

encontradas no controle remoto.
Cada toque muda para o canal anterior
( ) ou posterior ( ). Utilize, também, para
movimentação no menu.

58

Instalação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Conexões de Antena

Cuidados

A sua antena atual pode continuar sendo utilizada, desde que seja de boa qualidade, esteja
em bom estado de conservação e sem oxidação nos contatos.
Verique também se o cabo de descida está em boas condições.
Ao instalar ou substituir uma antena externa, mantenha-a afastada dos cabos aéreos de
distribuição de energia elétrica. As companhias de eletricidade alertam para o crescente
número de acidentes fatais provocados por choques em instalação de antenas próximas a
estes cabos.

Aterramento da Antena

O aterramento correto da antena e da rede elétrica é importantíssimo para a segurança
do usuário, de sua família e de seu patrimônio material. Danos provocados por raios não
estão cobertos pelo Termo de Garantia. Causas externas ao produto (agentes da natureza)
estão fora da alçada de controle do fabricante. O aterramento deve ser feito por técnico
especializado, conforme normas da Associação Brasileira de Normas Técnicas (ABNT).

Conexões de Antena

As instruções abaixo são para conexão à antena interna ou externa. Se você tem algum
aparelho e deseja conectá-lo ao TV, siga as instruções do manual do mesmo. Nas conexões
externas você poderá precisar de acessórios não fornecidos, adquira-os em revendedores
especializados.
Observe o tipo de cabo da sua antena e efetue uma das conexões abaixo:

1. Antena VHF/UHF, juntas em um único cabo de 75 Ohms ou TV a cabo.

2. Antena VHF/UHF, através de cabo 300 Ohms.

Notas:
a) Para outros tipos de conexão, consulte um técnico especializado.
b) Quando o aparelho estiver ligado a um sistema de TV a cabo, o tipo de recepção deve

ser ajustado no menu Sintonia para a opção Cabo.

c) Caso tenha dúvidas quanto ao decodicador de canais, no caso de TV a cabo, consulte

a operadora da qual é assinante.

59

Instalação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Exemplos de Conexões com Outros Aparelhos

Utilize cabos de boa qualidade para efetuar as conexões com outros equipamentos.
Cabos ruins podem comprometer a qualidade da imagem e som.

• Conexão de um aparelho DVD com saída vídeo componente e áudio estéreo

(COMPONENT VIDEO)

AV5

Utilize a tecla TV/VIDEO no
controle remoto para selecionar a
entrada desejada.

Se seu aparelho DVD possuir
apenas saída de vídeo
composto, utilize as entradas
1 ou 2 do seu televisor. Se
seu aparelho DVD possuir
saída de vídeo componente
progressivo, veja explicação
nas próximas páginas.

• Conexão de um aparelho DVD com saída S-Vídeo e áudio estéreo

AV3 OU AV4

(S)

Verique o manual do seu
aparelho DVD para efetuar a
seleção da saída, se necessário.

6'0

Instalação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Exemplos de Conexões com Outros Aparelhos

• Conexão de um videocassete estéreo

AV1 OU AV2

• Conexão de um microcomputador

PC (VGA)

Utilize a tecla TV/VIDEO no
controle remoto para selecionar a
entrada desejada.

Se o videocassete possuir apenas saída
de antena, utilize a entrada ANTENNA do
televisor (não é necessário selecioná-la
pela tecla TV/VIDEO). Se o videocassete
possuir saída S-Vídeo, utilize as entradas
3 ou 4 do televisor.

Consulte também o
manual de instruções
do microcomputador e
a seção “Modo PC“
neste manual de
instruções.

61

Instalação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Exemplos de Conexões com Outros Aparelhos

• Entradas YPbPr - para HDTV, TV Digital e DVD Progressivo

Utilize estas entradas (AV6 ou AV7) de áudio e vídeo nas seguintes situações:

1. Quando possuir um decodicador (set top box) para trasmissão de TV Digital e em alta

denição (HDTV) - É necessário que haja sinal de TV digital disponível e conectado à
entrada do decodicador.

2. Quando possuir um aparelho DVD que disponibilize sinal de vídeo progressivo em sua

saída YPbPr.

Notas:
a) Este televisor aceita sinais de vídeo de transmissões digitais sintonizadas por um

conversor externo nos padrões 480p (progressivo) e 1.080i (entrelaçado). Decodicadores
(set top boxes) de fabricantes diversos podem trabalhar com padrões de saída de vídeo
distintos o que pode vir a causar problemas com a imagem do TV.

b) O decodicador não faz parte do produto.
c) Prera cabos de boa qualidade para não comprometer a imagem apresentada.

62

Instalação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Exemplos de Conexões com Outros Aparelhos

• Conexão com Aparelho de Áudio

Para ouvir o som do seu televisor pelas caixas acústicas do seu sistema de áudio estéreo
(por exemplo, um minisystem) siga os passos a seguir:

1. Conecte as saídas (OUTPUT) de áudio estéreo L/R do televisor às entradas (INPUTS)

de áudio estéreo L/R do sistema de áudio com caixas acústicas.

2. Ajuste o volume do televisor conforme o desejado.

3. Desabilite os alto-falantes do televisor seguindo as orientações do menu Som, item

Falante neste manual de instruções.

4. Ajuste o volume do sistema de áudio estéreo conforme o desejado.

63

Instalação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Utilização do Controle Remoto

Observe a distância máxima e o ângulo para a boa operação do TV pelo controle remoto.

Notas:
a) Quando houver um obstáculo entre o TV e o controle remoto, este pode não funcionar.
b) A operação com o controle remoto pode car instável quando houver luz direta do sol,

lâmpadas incandescentes ou uorescentes de alta potência atingindo o sensor para o
controle remoto.

Operação do Controle Remoto

Cuidados:

• Evite que seu controle remoto sofra quedas ou choques fortes.

• Não molhe o controle remoto e nem o utilize em ambientes de elevada umidade ou

temperatura.

• Troque as duas pilhas de uma só vez quando o controle remoto começar a não operar

normalmente o aparelho.

• Caso você decida não utilizar o controle remoto por muito tempo, retire as pilhas.

• Ao trocar as pilhas, você pode utilizar tanto as alcalinas quanto as comuns, evitando

misturá-las.

Colocando / Trocando as Pilhas:

Pressione a tampa traseira do controle remoto e a deslize conforme abaixo. Insira duas
pilhas AAA no compartimento, respeitando as polaridades indicadas na gura. Coloque
novamente a tampa traseira.

64

Instalação

POWER

MUTE

LIGHT

LAST

C

H

TV

VCR

*

/

ABC

JKL

STU V WX YZ...

MNO PQR

DEF GHI

TV

/

V

I

D

E

O

DISPLAYSAP

1

4

7

2

5

8

0

3

6

9

CH. +

+

VOL. VOL.

CH.

MENU

PCR-86

MULTI-PIP CONTROLS

FREEZE

LOCAL STROBE

PIP

SWAP DOOR

TYPE

SELECT

TIMER

GUIDE MAGIC PREF.

C.C.

VCR CONTROLS

REW SLOW FWDPLAY

STOP PAUSEEJECT REC

1

12

SCREEN TYPE

1

2

3

4

5

6

8

9

14

11

16

17

18

12

15

13

7

10

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Funções do Controle Remoto

Para as instruções de uso nas próximas páginas, serão utilizadas as teclas do controle
remoto modelo PCR-86 (veja ilustração sem tampa a seguir), porém, algumas instruções
poderão ser executadas através dos botões no painel frontal do aparelho.

1. POWER

Liga / desliga o aparelho.

2. CHAVE TV/VCR - Ajusta o controle remoto

para comandar o televisor (TV) ou o
videocassete (VCR).

3. VOL.- / VOL.+
Ajuste de volume. Para movimentação nas

telas dos menus.

CH.+ / CH.-
Seleção seqüencial de canal. Para

movimentação nas telas dos menus.

MENU

Apresenta o menu do TV.

4. LAST CH
Permite retornar ao último canal

sintonizado.

5. TECLADO ALFANUMÉRICO

6. SAP

Permite escutar o som original do

programa, quando disponível.

7. SCREEN TYPE

Alterna entre os modos de tela disponíveis.

8. TIMER

Primeiro toque: acessa a função Canal/AV

Timer; segundo toque: acessa a função
Sleep.

9. GUIDE

Permite montar um quadro com os canais

preferidos classicados por gênero de
programação.

10. COMANDOS MULTI-PIP

• PIP / LOCAL / SWAP / TYPE / SELECT

• STROBE / FREEZE / DOOR

65

Instalação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Funções do Controle Remoto - Continuação

11. COMANDOS VCR

• REW (retorno da ta)
Retorna a fita com imagem (tecla PLAY acionada) ou sem imagem (tecla STOP

acionada).

• PLAY
Reprodução de ta.

• SLOW
Possibilita reprodução em câmera lenta ou avanço quadro a quadro.

• FWD (avanço da ta)
Avança a fita com imagem (tecla PLAY acionada) ou sem imagem (tecla STOP

acionada).

• STOP
Interrompe qualquer função que estiver ativa (exceto gravação programada).

• EJECT
Ejeta a ta.

• REC
Inicia gravação.

• PAUSE
Congelamento de imagem durante a reprodução. Interrupção temporária da gravação.

12. MUTE

Suprime o som.

13. BOTÃO LIGHT
Aciona a iluminação temporária de alguns botões de comando do controle remoto.

14. TV/VIDEO
Seleciona as entradas de áudio e vídeo.

15. DISPLAY
Apresenta na tela informações da imagem exibida.

16. C.C. - Closed Caption

Alterna entre o tipo de legenda selecionado no menu e Desligado.

17. PREF.
Programa os canais preferenciais.

18. MAGIC
Ajusta automaticamente a imagem, alternando entre os padrões de fábrica e pessoal.

66

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Operações de Rotina

Antes de iniciar, certique-se de que o cabo de energia do TV foi conectado à rede elétrica.

Para ligar o aparelho, pressione POWER no painel frontal ou controle remoto.

Ligando o TV pela Primeira Vez

Ao ligar o televisor pela primeira vez, aparecerá a seguinte mensagem:

Sintonia Automática

Para executar
o auto-ajuste agora
conecte a antena

3Não Sim4

1. Certique-se da conexão da antena e pressione uma vez.

2. A partir daí, o sistema de recepção é identicado e o processo de sintonia automática de

canais é iniciado.

Sintonia Automática

Recepção Cabo
Sintonizar

4 57

Use: <MENU>

3. Para interromper a sintonia automática de canais a qualquer momento, pressione MENU

uma vez e aguarde até que a imagem volte ao normal.

4. Após o término da sintonia, o televisor sintonizará o primeiro canal memorizado.

67

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Operações de Rotina - Continuação

Ajustando o Volume

Para ajustar o volume, pressione VOLUME no painel frontal ou VOL.+ no controle remoto
para aumentar o volume e as teclas VOLUME no painel frontal ou VOL.- no controle
remoto para diminuir o volume.

Selecionando Canais

Para selecionar canais:

• Seleção seqüencial: para selecionar canais próximos do atual, utilize as teclas CH.+ ou

CH.- no controle remoto ou ainda as teclas CHANNEL ou no painel frontal.

• Seleção direta (teclado alfanumérico): para mudar o canal desejado apenas digitando o

número do canal.

Ex.: Para acessar o canal 26, digite o nº 2 e, em seguida, o nº 6.

Para acessar o canal 5, digite apenas o nº 5 ou o nº 0 e o nº 5.

Nota:

Não é necessário digitar o número 0 (zero) quando o número do canal não possuir dois ou
três dígitos, apenas digite o 0 (zero) uma ou duas vezes antes do próximo dígito caso queira
que o acesso seja mais rápido.

Mudo

Pressione MUTE para suprimir o volume. Para retornar ao volume original, acione novamente
MUTE.
Acionando VOL.+ quando a função MUTE estiver ativa, a intensidade do volume é
automaticamente zerada; pressione, então, novamente VOL.+ para aumentar gradualmente
o volume.

Nota:

Ao acionar MUTE, a função Closed Caption (CC1) será ativada automaticamente.

Display

Use para conferir as propriedades do canal ativo.

As informações aparecem na tela por aproximadamente 6 segundos.

Pressione DISPLAY.

68

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Operações de Rotina - Continuação

Último Canal Inteligente

Utilize para retornar ao último canal que esteve sintonizado por, no mínimo, oito segundos.

Pressione LAST CH.

Painel de Entradas

Para ter acesso a todas as entradas de áudio e vídeo disponíveis em seu televisor, pressione
a tecla TV/VIDEO no controle remoto. Aparecerá a seguinte tela:

Painel de Entradas

1 AV1
2 AV2
3 AV3
4 AV4
5 AV5
6 AV6
7 AV7
8 AV8
9 PC
0 Ch 2

Use: 5 6 1. . 0 <TV / AV> <MENU>

Nesta tela, utilize as seguintes teclas no controle remoto:

: para percorrer verticalmente entre as opções de entradas
disponíveis.
1 . . 0: acesso direto à entrada desejada.
TV/VIDEO: para alternar entre as opções de entrada disponíveis de forma
ascendente.
MENU: para sair da tela.

As entradas AV1 até AV7 e PC (para microcomputador) são as entradas de áudio e vídeo
traseiras.
A entrada AV8 é a entrada de áudio e vídeo frontal.
A opção Ch (Channel) são os canais disponíveis no televisor.

--------

--------

--------

--------

--------

--------

--------

--------

VGA/WVGA

--------

No momento em que uma opção for selecionada (indicada por uma seta que pisca), a
entrada de áudio e vídeo correspondente será mostrada na tela do TV.

69

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

SAP (Second Audio Program) - Segundo Programa de Áudio

Permite escutar o som original do programa, quando disponível.

Pressione a tecla SAP no controle remoto seguidamente para ativar ou desativar a função.

Canal/AV Timer

Utilize o Canal Timer quando desejar retornar para um determinado canal ou entrada de áudio e
vídeo (AV) após um período qualquer entre um minuto e duas horas.

1. Selecione o canal/AV que você quer retornar após o intervalo de tempo pelas teclas

ou e acione TIMER uma vez.

Ch / AV Timer 0 : 00 : 00

2. Acione ou e selecione o tempo desejado para o retorno automático (o marcador vai

mudando de um em um minuto).

3. Agora você pode mudar o canal ou AV e assistir a outras programações e após o tempo

estipulado, o televisor voltará para o canal/AV programado.

• Como conferir quanto tempo falta

Após a programação, conra a contagem regressiva pressionando TIMER uma vez.

• Como cancelar a programação

Acione TIMER uma vez e até o item exibir a opção Não.

70

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Sleep - Desligamento Automático Programado

Utilize o desligamento automático quando desejar que o TV desligue após um período pré­determinado, entre um minuto e duas horas.

1. Acione TIMER duas vezes.

Sleep 0 : 00 : 00

2. Acione ou e selecione o tempo desejado para o desligamento automático (o marcador

vai mudando de quinze em quinze minutos).

• Como conferir quanto tempo falta

Após a programação, conra a contagem regressiva pressionando TIMER duas vezes
(faltando três minutos para o desligamento automático, a indicação Sleep começará a piscar
até o término do tempo).

• Como cancelar a programação

Acione TIMER uma vez e até o item exibir a opção Não.

Nota:

O aparelho desliga automaticamente caso permaneça sem sinal por aproximadamente 15
minutos.

71

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Função Preferencial

Esta função permite acessar rapidamente 8 canais de sua preferência.

1. Pressione PREF..

--------

--------

--------

--------

--------

--------

--------

--------

Use:

<PREF> <MENU>

2. Com as teclas ou você seleciona a ordem em que irá classicar os canais. A seguir

digite pelo teclado alfanumérico, o número do canal de sua preferência. Quando o canal
possuir apenas um dígito, digite o número 0 antes.

3. Após a classicação dos canais preferenciais, selecione na tela o canal desejado com as

teclas ou .

4. Pressione PREF. para que o canal escolhido seja sintonizado.

5. Pressione PREF. seguidamente para que os canais da lista sejam sintonizados na

seqüência.

Preferencial

Ch 2
Ch 2
Ch 2
Ch 2

Ch 2
Ch 2
Ch 2
Ch 2

5 6 0. . 9

72

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Função Guia (Guide)

Esta função permite classicar os canais preferidos, por categoria de programação, para
que possam ter fácil acesso. Você pode programar até cinco canais por categoria. Essas
categorias se dividem em: lmes, esportes, notícias, música e infantil.

• Adicionando Canais

1. Pressione GUIDE.

Guia

2 2 2 2 2

2 2 2 2 2

2 2 2 2 2

2 2 2 2 2

2 2 2 2 2

Use: 3 4 5 6 0. . 9 <GUIDE>

2. Pressione / para percorrer no sentido vertical ou / para percorrer no sentido

horizontal.

3. Escolha a coluna relacionada ao tipo de canal a ser adicionado e digite no teclado

alfanumérico o número do canal.

• Acessando Canais Guide

1. Pressione GUIDE.

2. Pressione / para percorrer no sentido vertical ou / para percorrer no sentido

horizontal e selecione o canal a ser sintonizado.

3. Pressione GUIDE para que o canal escolhido seja sintonizado.

73

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Controle dos Videocassetes

É possível controlar os modelos de videocassetes Philco listados a seguir pelo controle remoto
do televisor.

Para tanto, deve-se programar o controle remoto conforme o modelo do videocassete (as funções
de videocassete são conceituais, dependendo do modelo poderá haver diferenças).

1. Posicione a chave TV/VCR do controle remoto na posição VCR.

2. Mantenha pressionada a tecla POWER e pressione a tecla 1 (padrão de fábrica) ou 2 no

teclado alfanumérico.

74

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Função Screen Type

Você pode assistir a programações no formato de imagem de um TV convencional (relação
de aspecto 4:3) e no formato widescreen (relação de aspecto 16:9/1,78:1) escolhendo o
formato de tela disponível que mais lhe agrade.

Antes de utilizar este recurso, aconselhamos que sejam observadas as seguintes
considerações inerentes ao formato widescreen:

Relação de Aspecto

Observe algumas das principais relações de aspecto das imagens:

Relação de Aspecto 4:3
(TV atual)

Relação de Aspecto 2,35:1
(A maioria dos lmes em discos DVD
e para cinema)

Relação de Aspecto 16:9 (1,78:1)
(Widescreen “puro”: Filmes em discos DVD
anamórcos/Programação de HDTV - High Denition
Television, alta denição)

Relação de Aspecto 1,85:1
(Alguns lmes em discos DVD)

Selecionando o Formato de Tela

Certique-se de que a função PiP esteja desativada e pressione a tecla SCREEN TYPE
no controle remoto para alternar entre os 7 diferentes formatos de tela disponíveis (veja a
explicação de cada formato a seguir).

Se você for assistir a um lme em disco DVD, não se esqueça de congurar no seu DVD
player, o formato de tela adequado. Consulte também nossas dicas na tabela Sugestões de
Utilização Philco para melhor ajustar seu TV em relação a programação adotada evitando
distorções desnecessárias.

75

NORMAL

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

A imagem é apresentada no formato 4:3 com
faixas nas laterais para completar a largura da tela. Não há
perda de informação.

Nota:

Neste formato existe uma quantidade de informação extra para minimizar as faixas laterais,
permitindo um melhor aproveitamento da tela. Deste modo, a imagem pode apresentar eventual
utuação de pequena amplitude em sua largura quando exibido conteúdo de vídeo dinâmico
(transição de cenas claras para escuras, como ashes e explosões). Caso isto ocorra, atue no
ajuste de brilho e contraste do seu aparelho para minimizar este efeito.

HI-VISION 1

A imagem é comprimida no centro e
expandida nas bordas. A relação de aspecto no
centro da imagem é mantida.

HI-VISION 2

A imagem é expandida na vertical com
maior perda de informação nesta direção que a do
formato Hi-Vision 1.

WIDE 1

A imagem é expandida na vertical com
menor perda de informação nesta direção que a do
formato Hi-Vision 1.

WIDE 2

A imagem é apresentada no formato 16:9 anamórco.

ZOOM 1

A imagem é expandida na vertical com menor
perda de informação nesta direção que a do formato
Hi-Vision 2.

ZOOM 2

A imagem é expandida na vertical com
maior perda de informação nesta direção que a do
formato Zoom 1.

76

Sugestões de Utilização Philco

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Se você for assistir a um lme em disco DVD, observe a relação de aspecto em que o
lme foi gravado antes de consultar nossas dicas - esta informação pode ser encontrada no
verso da embalagem do disco, como mostrado no exemplo a seguir:

Formato de Vídeo Sugestão Observação
Philco

NORMAL Preserva seu formato original, sem
preencher a tela.

4:3

HI-VISION 1 Para ver vídeo 4:3 em 16:9 (1,78:1)
em tela cheia e com pequena perda
de informação na vertical.

2,35:1 com legendas HI-VISION 2 É possível eliminar as faixas
(dentro do campo de imagem) pretas acima e abaixo da imagem
(letterbox) em boa parte dos lmes.

2,35:1 com legendas WIDE 1 Selecione entre os dois modos de
(fora do campo de imagem) ZOOM 1 forma a ter melhor visualização.

16:9 (1,78:1) anamórco WIDE 2 Preserva seu formato original. É
possível preencher a tela.

1,85:1 HI-VISION 1 Não preenche a tela totalmente e
não perde informação.

1,85:1 anamórco WIDE 2 É possível preencher a tela.

Letterbox ZOOM 1 Possibilita minimizar as faixas pretas

em dois níveis de atuação.

Obs.1: Os discos em DVD anamórcos podem ser identicados, normalmente, pelos
seguintes dizeres: Anamorphic Widescreen; Enhanced for Widescreen TVs; Widescreen
Version - Enhanced for 16x9.
Obs.2: As sugestões acima estão baseadas em lmes com legendas (tipo subtitle ou
closed caption) dentro do campo de imagem, salvo algumas excessões especicadas na
própria descrição da sugestão. Veja também o item a seguir: Filmes com Legendas.

77

Filmes com Legendas

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Em alguns lmes, pode haver sobreposição da legenda (tipo subtitle ou closed caption).
Além da opção de tentar outros formatos, há a possibilidade de movimentar verticalmente a
tela, proporcionando assim um ajuste no da posição da imagem.

Para tanto, utilize as teclas ou logo após ter modicado o formato da imagem pela
tecla SCREEN TYPE e movimente a tela verticalmente até a melhor posição.

Nos formatos de tela NORMAL e WIDE 2 este ajuste não está disponível.

Notas:
a) Como existem diversas relações de aspectos diferentes, para alguns formatos, a imagem

poderá não preencher toda a tela do televisor e, eventualmente, apresentar certa
distorção. Busque a opção mais adequada para o formato do lme/programa que estiver
assistindo no momento caso nenhuma de nossas sugestões estejam do seu agrado.

b) Discos DVD do tipo anamórco funcionam melhor se o TV é do tipo widescreen, pois

este tipo de TV é capaz de reconhecer e “expandir” as imagens anamorcamente
comprimidas anteriormente no disco, para exibição em formato 16:9, utilizando a tela
cheia.

c) No caso de um TV normal, a possibilidade é assistir o lme editado (com perda de

conteúdo) ou com faixas. No caso do TV Widescreen é possível ver o lme original sem
cortes em duas situações: Letterbox e Anamórco.

PARTICULARIDADE SOBRE AS ENTRADAS PROGRESSIVAS

As entradas de vídeo progressivas do TV (YPbPr) foram concebidas para sinais de alta
qualidade e foram projetadas para reproduzir elmente o conteúdo disponibilizado. Elas
dependem de uma fonte de sinal DVD progressivo ou de um set-top-box HDTV (conversor de
TV digital de alta denição). Nestes aparelhos há a possibilidade de se alterar a exibição da
imagem conforme o desejado entre Widescreen 16:9, Pan Scan 4:3 ou Letterbox 4:3. Dentro
deste contexto, a função SCREEN TYPE não tem atuação.

78

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Navegando no Menu

Siga as instruções a seguir para conhecer o menu principal de recursos do aparelho.

1. Acione MENU.

2. Pressione ou para

escolher o menu desejado
e para acessar seus
itens.

Imagem

Contraste 70 |||||||||||
Cor 50 ||||||||
Brilho 50 ||||||||
Nitidez 28 ||||
Matiz 00
Inclinação 00
Magic Original
Temp. de Cor Normal
HomeCine Desligado
Reduzir Ruído Desligado

Use: 3 4 5 6 <MENU>

1 Contraste 70 |||||||||||
2 Cor 50 ||||||||
3 Brilho 50 ||||||||
4 Nitidez 28 ||||
5 Matiz 00
6 Inclinação 00
7 Magic Original
8 Temp. de Cor Normal
9 HomeCine Desligado
0 Reduzir Ruído Desligado

Use: 3 4 5 6 1 . . 0 <MENU>

Imagem

.....

........

........

............

.......||.......

.......||.......

.....

........

........

............

.......||.......

.......||.......

3. Para selecionar o item a ser ajustado, utilize: as teclas

/ ou pressione o número

correspondente ao item desejado no teclado alfanumérico do controle remoto.

4. Pressione ou para ajustar o item selecionado (ao acessar, por exemplo, o item

Contraste, pressione , ou MENU para retornar ao menu Imagem).

5. Para sair, pressione MENU algumas vezes.

Nota:

ou

Em situações onde exista a caixa de vericação

ativar (

) ou desativar (

) a função selecionada.

pressione

79

seguidamente para

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Imagem

1. Acione MENU.

Contraste 70 |||||||||||
Cor 50 ||||||||
Brilho 50 ||||||||
Nitidez 28 ||||
Matiz 00
Inclinação 00
Magic Original
Temp. de Cor Normal
HomeCine Desligado
Reduzir Ruído Desligado

Use: 3 4 5 6 <MENU>

Imagem

.....

........

........

............

.......||.......

.......||.......

2. Pressione ou para escolher o item a ser ajustado.

3. No caso dos itens Magic e HomeCine, pressione ou para ajustá-los.

No caso dos outros itens, pressione ou para ajustá-los e , ou MENU para

retornar ao menu Imagem.

Veja explicações a seguir.

Notas:
a) O item Nitidez não está disponível para as entradas AV6, AV7 e PC.
b) O item Matiz não está disponível para a entradas AV5 até AV7 e PC. Atua quando o

sistema de cor for NTSC.

4. Para sair, pressione MENU.

• Inclinação

Devido à inuência do campo magnético terrestre, todos os televisores com cinescópio
(tubo de imagem) podem apresentar uma ligeira inclinação da imagem. No caso dos
televisores Widescreen, este efeito físico tende a car mais evidente em decorrência das
suas dimensões. Dependendo de para onde o TV estiver direcionado, pode haver uma
inclinação no sentido horário ou anti-horário.
É possível fazer um ajuste da posição da imagem para compensar o efeito, utilizando a
função Inclinação.

80

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Imagem - Continuação

• Magic

Neste item existem três tipos de ajustes de imagem de fábrica (Original, -Brilho e +Brilho) e
um Pessoal (os ajustes de imagem efetuados manualmente cam gravados nesta opção).
A cada toque na tecla MAGIC no controle remoto, também se alterna entre estas opções.

Nota:

Para cada entrada de áudio e vídeo (AV) é possível fazer um ajuste Pessoal e também denir
um tipo de ajuste Magic.

• Temperatura de Cor

Ajuste a tonalidade das cores da imagem conforme a programação exibida.

Normal: Ajuste padrão de tonalidade de cores.
Frio: Para obter cores de tonalidade mais azulada.
Quente: Para obter cores de tonalidade mais avermelhada.

• HomeCine - Inverse 3:2 Pulldown
(recurso disponível para o modo Wide 2 das entradas de áudio e vídeo entrelaçadas
AV1 até AV5 e AV8)

Ligado: Aprimora a apresentação progressiva de imagens entrelaçadas telecinadas.

O cinema apresenta a imagem de forma diferente da televisão. No caso do cinema, a
imagem é apresentada progressivamente a uma taxa de 24 quadros por segundo (modo
lme). No caso do TV entrelaçado, cada quadro é formado por dois campos entrelaçados
em uma taxa de 60 campos por segundo (modo de vídeo/60Hz). Assim, é necessário
transformar o conteúdo original do sinal de lme em uma taxa compatível com o vídeo, o
que é chamado de telecine. Este processo é muito utilizado, pois a indústria cinematográca
adota amplamente o modo 24p.
A função HomeCine detecta que o conteúdo original do lme foi telecinado pelo processo 3:2
pulldown e recria os quadros originais por meio dos respectivos campos de uma forma mais
precisa, evitando, assim, artefatos de imagens em movimento e possibilitando uma melhor
resolução.

Desligado: Desativa a função.

• Reduzir Ruído

Em situações onde o sinal de transmissão da imagem é fraco, habilite e escolha o nível de
atuação do item Reduzir Ruído para melhorar a recepção da imagem.

Baixo / Alto / Desligado (para desativar a função)

Notas:
a) O item Reduzir Ruído não estará disponível quando: as entradas AV6, AV7 ou PC

estiverem em uso ou quando o item HomeCine estiver Ligado.
b) O item HomeCine será alterado para Desligado automaticamente caso se ative a função PiP.

81

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Som

1. Acione MENU e para
selecionar o menu Som.

Tonalidade }
Balanço 00
Efeitos Normal
Volume Const.
Modo Estéreo
Falante Ligado
XBS
Loudness

Use: 3 4 5 6 <MENU>

2. Pressione e ou para escolher o item a ser ajustado.

3. No caso do item Tonalidade, pressione e utilize as teclas ou para selecionar e

ou para ajustar o item selecionado (para retornar ao menu Som, pressione MENU).

No caso dos outros itens, pressione ou para ajustá-los (veja explicações a seguir).

4. Para sair, pressione MENU.
Nota:

Para deixar o ajuste do item Balanço no meio da escala, pressione a tecla 0 (zero) no
controle remoto quando este item estiver selecionado.

• Tonalidade

Permite o ajuste da tonalidade por meio do equalizador gráco para diferentes tipos de áudio.
Existem 3 presets de tonalidade: Original, Agudo e Grave, além do modo personalizado
(Pessoal). O equalizador gráco possui cinco faixas de freqüência para atuação.

Som

.......||.......

Equalizador

1 Tonalidade Original

2

120Hz

82

3

00

500Hz

Use: 3 4 5 6 1. .6 <MENU>

4 5 6

0000 00 00

1kHz 5kHz 10kHz

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Som - Continuação

• Efeitos

Permite alguns efeitos especiais para o som.

Normal Sem efeito especial.
Espacial Melhora a distribuição do som no ambiente.
Surround Cria som mais envolvente.

• Volume Constante

O item Volume Const. (Volume Constante) estabiliza o nível do volume tentando manter
sempre o mesmo valor, seja durante a troca de canais ou durante os comerciais (não
recomendamos para lmes de ação, pois pode interferir nos efeitos sonoros, como por
exemplo, em explosões).

Para ativar a função.
Para desativar a função.

Nota:

Com este recurso ativado, o volume aumentará gradualmente até se estabilizar tanto no
momento em que o aparelho é ligado quanto durante a troca de canais.

• Modo

Estéreo Separa o som em canal direito e esquerdo.
Sap Idioma original, se disponível.
Mono Os canais direito e esquerdo são reproduzidos com a mesma informação

de áudio.

• Falante (alto-falantes)

Ligado Para ativar os alto-falantes do TV.
Desligado Para desativar os alto-falantes do TV.

• XBS (Extreme Bass System)

Amplia a sensação sonora.

Para ativar a função.
Para desativar a função.

• Loudness

Essa função aumenta a intensidade dos sons graves e agudos quando o volume está baixo.

Para ativar a função.
Para desativar a função.

83

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Canal/AV

1. Acione MENU e para
selecionar o menu Canal/AV.

Canal/AV

Cancelar
Canal/AV 2
Nomear 4 - - - - - - - ­ Sint. Fina 00

Use: 3 4 5 6 <MENU>

2. Pressione até o item Canal/AV. Para selecionar o canal ou entrada de áudio e vídeo

(AV) que será congurado, utilize o teclado alfanumérico ou as teclas / e TV/VIDEO
no controle remoto.

3. Selecione a ação desejada pelas teclas ou e faça o ajuste pelas teclas ou

(veja explicações a seguir).

4. Para sair, pressione MENU.

• Cancelar

.......||.......

Utilize esta função para excluir canais com sintonia ruim ou incluir canais não sintonizados.
Você também pode excluir ou incluir entrada de áudio e vídeo (AV).

Para cancelar o canal/AV.
Para incluir novamente o canal/AV cancelado.

• Nomear

Entre com os caracteres utilizando o teclado alfanumérico ou as teclas ou .

Pressione para entrar com o próximo caractere ou para voltar.

Para apagar um caractere, utilize “espaço”.

Para salvar, pressione MENU.

Notas:
a) Este menu não está disponível para a entrada PC.
b) É possível nomear cada canal ou AV com até 8 caracteres. Não é possível nomear o

modo PC.

84

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Canal/AV - Continuação

• Sintonia Fina
(não disponível para as entradas AV e PC)

Somente utilize sintonia na caso a imagem e o som apresentem alguma anormalidade após
a sintonia automática.

Bloqueio

1. Acione MENU e para
selecionar o menu Bloqueio.

Bloqueio
Painel:

Canal:
. Número 2

Use: 3 4 5 6 <MENU>

2. Para bloquear, pressione ou sobre o item Bloqueio para que ele mude para Ativo

).

(

3. No acesso a este item, será solicitada uma nova senha. Digite a senha desejada

utilizando as teclas do teclado alfanumérico. (Caso a senha não seja digitada, o item
Bloqueio voltará para Inativo -

Se você quiser alterar a senha, vá até o item Senha por meio das teclas

entre, pelo teclado alfanumérico, com a nova senha.

).

Bloqueio

ou

e

4. Utilize as teclas

para bloquear algum canal.

5. Para sair, pressione MENU.

• Painel Frontal

Útil para impedir o acesso aos botões do painel frontal do aparelho.

ou

Pressione
desbloquear (desenho do cadeado aberto) o painel frontal do aparelho.

Nota:

Com o painel frontal bloqueado, somente as teclas do controle remoto funcionarão.

sobre o item Painel para bloquear (desenho do cadeado fechado) ou

para selecionar Painel para bloquear o painel frontal ou Canal

ou

85

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Bloqueio - Continuação

• Canais (não disponível para as entradas AV e PC)

Útil para restringir o acesso a determinados canais utilizando uma senha.

Vá até o item Número utilizando as teclas ou e digite, pelo teclado alfanumérico ou
pelas teclas ou , o número do canal que será bloqueado/desbloqueado; vá até o item
Canal utilizando as teclas ou e pressione a tecla ou para bloquear (desenho do
cadeado fechado) ou desbloquear (desenho cadeado aberto) o canal selecionado.

Acessando um canal bloqueado

Para assistir a um canal bloqueado, é necessário pressionar a tecla DISPLAY e digitar a
senha pelo teclado alfanumérico.

Notas:
a) Enquanto o item Bloqueio estiver Ativo, somente será possível acessar as opções deste

item entrando com a senha.

b) Enquanto o item Bloqueio estiver Inativo, as alterações nas opções deste item (Painel e

Canal) não terão efeito.

c) Em caso de esquecimento da senha, utilize a senha padrão de fábrica: 7685.

Sintonia

1. Acione MENU e para
selecionar o menu Sintonia.

Sintonia

Recepção
Sintonizar 4

Sistema Cor Auto
Nível do Sinal Forte

Use: 3 4 5 6 <MENU>

2. Pressione para escolher o item e ou para ajustar o item selecionado. Selecione

o item Recepção para denir o sistema de recepção de sinais: Cabo (TV por assinatura),
Antena ou Auto (identicação automática).

3. Pressione até Sintonizar e para iniciar a sintonia automática dos canais.

Aguarde até o término da sintonia e note que será sintonizado o primeiro canal
memorizado.

4. Para interromper a sintonia automática, pressione MENU uma vez. Veja outras explicações

a seguir.

5. Para sair, pressione MENU.

86

Antena

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Sintonia - Continuação

• Sistema de Cor
(não disponível para as entradas AV5 até AV7 e PC)

Auto (detecção automática) / PAL-M / PAL-N / NTSC

• Nível do Sinal
(não disponível para as entradas AV e PC)

Reforço para sinal de vídeo fraco.

Forte Use quando o sinal de vídeo estiver forte.
Fraco Use quando o sinal de vídeo estiver fraco.

Funções

1. Acione MENU e para
selecionar o menu Funções.

Funções

Idioma Português
Closed Caption Desligado
Prot. de Tela
Relógio 4
Despertador 4
Demonstração 4
Door Vision 2
Freeze Super
Degauss Desligado

Use: 3456 <MENU>

2. Pressione para escolher o item e ou para ajustar ou acessar o item selecionado

(veja explicações a seguir).

3. Para sair, pressione MENU.

• Idioma

Permite selecionar o idioma para os menus e mensagens do aparelho.

Português
Español Espanhol.

English Inglês.

87

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Funções - Continuação

• Closed Caption (não disponível para as entradas AV6, AV7 e PC)

Utilize esta função para visualizar legendas de diálogos, efeitos sonoros e ruídos, desde que
transmitidos pela emissora ou disponíveis nas mídias (VCR/DVD).

CC1 Para o idioma primário (normalmente o original do programa).
CC2/CC3/CC4 Para possíveis idiomas secundários.
T1/T2/T3/T4 Para informações sobre a programação da emissora, notas esportivas ou
outras informações disponibilizadas.
Desligado Para desativar a função.

Nota:

Sugerimos utilizar a conguração CC1 que é a mais comum.

• Proteção de Tela

Ative a proteção de tela para ajudar a prolongar a vida útil do seu aparelho.

Para ativar a função.
Para desativar a função.

Notas:
a) A Proteção de Tela entrará em ação quando estiver ativada e a entrada selecionada sem

sinal.

b) Quando a proteção de tela estiver atuando, o som será anulado e será apresentado na

tela o logotipo Philco com a mensagem “Sem Sinal” e qual fonte está sem sinal.

• Relógio

Ajuste o relógio utilizando esta função. Em caso de falta de energia elétrica ou se o aparelho
for desligado da tomada, o ajuste será mantido por 48 horas.

Pressione

ou para ativar (

Pressione a tecla

) ou desativar (

e selecione o item Relógio; digite a hora atual pelo teclado

) o Horário de Verão.

alfanumérico.

Pressione a tecla

Pressione

data atuais durante a troca de canais ou quando for pressionada a tecla DISPLAY no controle
remoto.

até Visível e

e selecione o item Data; digite a data atual pelo teclado alfanumérico.

ou

para ativar (

88

) ou desativar (

) a visualização da hora e

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Funções - Continuação

• Despertador

Permite ao aparelho ligar no horário e canal/AV programados e desligar. Em caso de falta
de energia elétrica ou se o aparelho for desligado da tomada, a programação será mantida
por 48 horas.

Pressione ou sobre o item Ligar TV para ativar (

Pressione

até Horário e, depois, até Canal/AV para digitar a hora e o canal/AV em que o

) ou desativar (

aparelho deve ligar (utilize o teclado alfanumérico e a tecla TV/VIDEO).
Quando o item Ligar TV estiver ativado, será possível programar o aparelho para desligar.

para deixá-lo como ativado (

Para tanto, pressione

Pressione

Notas:
a) Quando o despertador estiver ativo, aparecerá na tela o símbolo de um relógio na

troca de canais e também quando for pressionada a tecla DISPLAY.
b) Se, após cinco minutos que o aparelho ligar na hora e canal/AV programados, não
houver nenhum comando e o item Desligar TV estiver desativado, o aparelho volta a
desligar.

• Demonstração

Auto demonstração de alguns recursos do aparelho.

• Door Vision

Útil em sistema de segurança, permite ver em um canal/AV pré-estabelecido, a imagem
de pessoas que estejam no portão da residência captadas através de uma câmera (não
fornecida) instalada no local.

Entre com o número do canal/AV desejado para a função pelo teclado alfanumérico ou pela
tecla TV/VIDEO.

Notas:
a) Verique com o técnico de seu sistema de câmera de segurança em qual canal/AV está

sendo transmitido o sinal da câmera de segurança.

b) Certique-se que o sistema de transmissão do sinal da câmera de segurança seja o

mesmo de seu sistema de recepção de TV, cabo, ar ou AV.

c) Caso não esteja sendo transmitido no seu sistema, ou esteja sendo transmitido em

sistema diferente, será necessário que o técnico de seu sistema de segurança faça as
adaptações necessárias.

Acessando o Canal Door Vision

Com o aparelho ligado, pressione DOOR e será exibida a imagem do canal/AV Door Vision.
Com o aparelho desligado, pressione DOOR. O aparelho ligará e será exibida a imagem do

canal/AV Door Vision.

até Horário e digite a hora desejada pelo teclado alfanumérico.

até o item Desligar TV e

89

ou

) o despertador.

).

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Funções - Continuação

• Freeze (não disponível para as entradas AV6, AV7 e PC)

Utilize esta função para congelar a imagem de um programa (útil quando se deseja tomar
nota de por exemplo números de telefone, endereços etc.).

Super Quando for pressionada a tecla FREEZE no controle remoto, a imagem
da tela inteira será congelada, com altíssima qualidade, sem perda de
denição (pressione novamente FREEZE para retornar à transmissão da
imagem).
Normal Quando for pressionada a tecla FREEZE no controle remoto, a imagem da
tela será dividida em duas, sendo que uma parte continua a reproduzir
normalmente o programa e a outra mostra a imagem do programa estática de
quando foi acionada a função (para retornar à transmissão comum da imagem,
pressione FREEZE novamente).

• Degauss

Utilize esta função para desmagnetizar a tela do TV a qualquer momento.
Toda vez que o aparelho é ligado, automaticamente é feita a desmagnetização da tela.

Após a função ter atuado, o item Degauss volta para Desligado automaticamente.

Modo PC

I - UTILIZANDO O APARELHO COMO MONITOR PARA MICROCOMPUTADOR

Antes de efetuar a conexão do microcomputador ao aparelho Philco, congure pelo Sistema
Operacional utilizado (Propriedades de Vídeo) o seguinte:

• O Tipo de Monitor como “Monitor Padrão”.

• A Resolução e a Freqüência de Atualização da Placa de Vídeo conforme tabela a seguir
que contém os valores em que o aparelho Philco pode trabalhar.

90

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Modo PC - Continuação

ENTRADA PC - FREQÜÊNCIAS E RESOLUÇÕES

RESOLUÇÃO FREQÜÊNCIA VERTICAL
HORIZONTAL x VERTICAL (FREQÜÊNCIA DE ATUALIZAÇÃO)

640 x 480 60 Hz
720 x 400 70 Hz
848 x 480 60 Hz

Notas:
a) A resolução ideal, que proporcionará ao seu produto Philco a melhor denição de

imagem, é o modo 848 x 480, 60 Hz.

b) Para evitar danos ao cinescópio do televisor, certique-se de que a freqüência horizontal

gerada pela placa de vídeo seja sempre 31,5 kHz (que é equivalente à resolução básica
VGA).

c) Por se tratar de uma tela de 32”, a distância ideal para vê-la é de 2 a 3 metros.

Como a aplicação é diferente da tradicional (monitor convencional), aconselhamos que
seja aumentado o tamanho da fonte no microcomputador (Propriedades de Vídeo) pelo
Sistema Operacional utilizado.

d) O seu produto possui um tubo de imagem de última geração e alto desempenho para

possibilitar a utilização como TV ou como monitor para microcomputador. Todavia, para
a aplicação em PC, é possível haver diferença entre o nível de foco do centro da tela
para suas laterais, mas isso não compromete a visibilidade da imagem e a aplicação do
produto se observado o descrito na nota anterior.

II - UTILIZANDO O APARELHO COMO SEGUNDO MONITOR

Quando for utilizar o TV como segundo monitor (conectado a um notebook, por exemplo),

atente para o seguinte:

• Não se esqueça de indicar, nas Propriedades de Vídeo do Sistema Operacional utilizado,
que se está utilizando um segundo monitor.

• Certique-se de que o driver para a placa de vídeo utilizado suporta as resoluções/
freqüências indicadas na tabela. No caso de notebook, como ele geralmente possui
como resolução nativa 1024 x 768, ao ser congurada a resolução 848 x 480, por
exemplo, pode acontecer de somente ser reduzida a área visível da tela. Caso isto
ocorra, será necessário substituir o driver por outro que ofereça efetivamente a resolução
suportada pelo TV conforme tabela.

91

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Modo PC - Continuação

Pressione TV/VIDEO até que o aparelho entre em modo PC. Quando o TV estiver neste
modo, o seguinte menu de opções estará disponível:

1. Acione MENU e para

selecionar o menu PC.

PC

Cancelar
Canal/AV PC
Largura 26 ||||||||
Altura 24 |||||||
Posição V 24 |||||||
Posição H 26 ||||||||
Pincushion 24 |||||||
Trapézio 25 ||||||||
Restaurar Padrão

Use: 3456 <MENU>

2. Pressione ou para escolher o item a ser ajustado.

........

........

|

........

|

........

........

|

........

3. Pressione ou para ajustar o item selecionado (veja explicações a seguir).

4. Para sair, pressione MENU.

Cancelar Cancela a exibição da entrada PC.
Largura Permite ajustar a largura da imagem.
Altura Permite ajustar a altura da imagem.
Posição V Permite ajustar a posição vertical da imagem.
Posição H Permite ajustar a posição horizontal da imagem.
Pincushion Permite ajustar a curvatura da imagem.
Trapézio Permite ajustar os cantos da imagem.
Restaurar Padrão: restaura os ajustes originais de fábrica.

Pessoal: restaura o que foi congurado manualmente nos itens
anteriores.

92

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

PiP (Picture in Picture) e PoP (Picture Outside Picture)

Permite visualizar até 9 imagens de uma só vez na tela do TV.

1. Pressione PIP.

2. Acione TYPE repetidamente para escolher entre 5 diferentes tipos de PiP possíveis.

3. Para sair, pressione PIP novamente.

93

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

PiP e PoP - Continuação

Notas:
a) No PoP (Picture Outside Picture), a imagem principal é comprimida não sendo sobreposta

pelas outras janelas com imagem.

b) No tipo de PiP com mais de uma imagem secundária na tela, inicia-se uma seqüência de

varredura de canais (a imagem de um canal/AV aparece na janela, é congelada, passando
para a janela seguinte que apresenta o próximo canal/AV e assim sucessivamente).

• Função Local

(recurso exclusivo para o modo Single PiP)

Pressione LOCAL para posicionar a janela PiP em um dos quatro cantos da tela. Para sair,
pressione PIP novamente.

Enquanto a indicação LOCAL estiver na tela, pressione ou e ou para fazer um
ajuste no da posição da janela do PiP.

• Seleção da Imagem do PiP

1. Pressione PIP, acione TYPE e selecione uma das opções de PiP.

2. Pressione SELECT para selecionar a imagem da janela PiP desejada (neste momento a

moldura da janela PiP muda de cor).

3. Pressione TV/VIDEO para selecionar alguma entrada de áudio e vídeo para a imagem
secundária (PiP). Para mudar os canais, utilize o teclado alfanumérico ou as teclas ou

. Para desfazer a seleção, pressione SELECT novamente.

4. Quando desejar assistir ao programa da imagem secundária (PiP) na tela principal,
pressione SWAP para inverter as imagens (caso esteja utilizando os modos PoP ou Multi­PiP, selecione, primeiro, a imagem secundária desejada pela tecla SELECT). Recurso
não disponível para as entradas AV6, AV7 e PC.

5. Para sair, pressione PIP.

94

Operação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

PiP e PoP - Continuação

Notas:
a) É possível visualizar um canal ou AV (AV1 até AV4 e AV8) como imagem principal e

secundária ao mesmo tempo somente no modo Multi-PiP.

b) Quando a imagem principal for progressiva (entrada AV6 ou AV7) ou de um

microcomputador (entrada PC), estará disponível o modo Single PiP contanto que não
seja com imagem provinda das entradas AV5 até AV7 e PC.

c) Uma imagem progressiva (entrada AV6 ou AV7) ou de um microcomputador (entrada PC)

somente poderá ser visualizada como PiP no modo Single e no segundo modo Twin.

d) Tendo a imagem principal como AV5 (entrada vídeo componente), não estará disponível

a visualização da janela PiP com a mesma imagem (AV5), com imagem progressiva
(entrada AV6 ou AV7) ou de um microcomputador (entrada PC).

• Multi-PiP Preferencial

A opção de Multi-PiP apresenta um quadro com a imagem principal ao meio e mais 8
imagens secundárias seguindo a mesma ordem programada na Função Preferencial.

Qualquer modicação feita no Multi-PiP atualizará automaticamente o quadro referente à
Função Preferencial e vice-versa.

Para alternar entre as imagens preferenciais na imagem principal, pressione a tecla PREF.
seguidamente quando o Multi-PiP Preferencial estiver na tela.

• Função Strobe (não disponível para as entradas AV6, AV7 e PC)

Apresenta 9 imagens, onde uma seqüência de movimentos pode ser observada. Ideal para
cenas de ação ou eventos esportivos.

1. Pressione STROBE.

2. Para voltar à imagem normal, pressione STROBE novamente.

95

Resolvendo Problemas

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Caso ocorra algum problema durante a utilização do aparelho, consulte as informações
contidas neste manual de instruções, inclusive o guia a seguir, para tentar solucioná-lo.
Se o problema persistir, consulte o Fale com a Philco - VIPLINE.

Aparelho não liga

1. Verique se o cabo de força está corretamente ligado à tomada.

2. Tente outra tomada.

Teclas do painel frontal travadas

Desative a opção de bloquear o painel frontal do aparelho no menu (pág. 35).

Aparelho ligado, mas inoperante tanto pelo painel frontal como pelo controle remoto

Deixe o aparelho fora da tomada durante cerca de 2 minutos e volte a ligá-lo.

O controle remoto não funciona

1. Verique se as pilhas estão posicionadas corretamente (pág. 14).

2. Substitua as pilhas, elas podem estar fracas (pág. 14).

3. Aponte o controle remoto para o sensor no painel frontal (pág. 14).

Aparece a seguinte mensagem na tela: “Produção: Tecle LAST CH“ e/ou os ajustes de
Imagem e Som não estão operando de forma contínua (estão saltando na escala)

Pressione a tecla LAST CH..

Imagem Inclinada

Faça o ajuste da função Inclinação (pág. 30).

96

Resolvendo Problemas - Continuação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Imagem sem cor

1. Corrija a seleção do sistema de cor no menu (pág. 37).

2. Ajuste a posição da antena (pág. 9).

3. Verique o ajuste de cor (pág. 30).

4. Verique outros canais.

5. Verique a conexão da antena ao aparelho (pág. 9).

6. O programa pode ter sido produzido, originalmente, em preto e branco.

Manchas na tela

1.A permanência de uma imagem estática na tela por um período relativamente longo

pode provocar o aparecimento de manchas. Isso é normal nesta situação e assim que a
imagem estática for substituída por imagens em movimento, as manchas gradativamente
desaparecerão.

2. Afaste do aparelho caixas acústicas ou qualquer outro aparelho eletrodoméstico sem

proteção contra magnetismo e, em seguida, desligue o aparelho e volte a ligá-lo ou utilize a
função Degauss no menu (pág. 40). Isto faz com que seu circuito desmagnetizador elimine
as manchas da tela.

3. O aparelho pode ter sido movimentado enquanto ligado. Para que esta ação não ocasione

manchas na tela, o aparelho deve ser desmagnetizado toda vez que ocorra uma nova
orientação (alteração de posição ou eixo); para tanto, deve-se desligar e ligar o aparelho
novamente quando ele já estiver na nova posição ou utilizar a função Degauss no menu
(pág. 40).

Som deciente

1. Ajuste o volume (pág. 18)

2. Verique outros canais.

3. Verique a conexão da antena ao aparelho (pág. 9).

Não sintoniza canais de UHF

1. Verique a conexão da antena UHF (pág. 9).

2. Certique-se de que a sua região recebe canais UHF.

3. Efetue nova sintonia de canais (pág. 36).

97

Resolvendo Problemas - Continuação

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Não sintoniza canais de cabo

1. Verique a conexão do cabo (pág. 9).

2. Verique se o aparelho está no modo CABO (pág. 36).

Recepção deciente

1. Verique a antena externa, contatos quebrados, oxidados etc. (pág. 9).

2. Verique a conexão da antena ao aparelho (pág. 9).

3. Utilize as funções Reduzir Ruído (pág. 31) e Nível do Sinal (pág. 37).

Interferência

Traços pretos ou brancos horizontais correndo pela tela são produzidos pelo sistema de
ignição de motores à explosão, motores elétricos, lâmpadas uorescentes etc. A mudança
de antena para local mais afastado da fonte de interferência, quando esta é localizada,
poderá solucionar o caso.

Imagens fantasmas

As imagens fantasmas que aparecem na tela são provenientes de sinais de transmissão
reetidas em prédios ou terrenos acidentados entre o transmissor e o receptor. Como vimos
anteriormente, a instalação e orientação de uma boa antena elimina estes inconvenientes.

Sinal fraco

A imagem com granulação chuviscosa e som ruidoso é indicação de sinal fraco. Para
solucionar esta interferência, recomenda-se a instalação de uma boa antena.

Interferência por rádio frequência

O aparecimento de linhas diagonais ou entrelaçadas formando desenhos em “espinha
de peixe” indica interferência de aparelhos rádio-transmissores ou de diatermia. A correta
localização e orientação da antena poderá eliminar este tipo de interferência.

98

Especicações Técnicas

SUPORTE PHILCO - REDE DE SERVIÇOS - GSM

ITAUTEC-PHILCO DVS340WDFM / S

Todos os direitos de reprodução reservados ao Grupo Itautec Philco

Sistema de Cor Auto/Pal-M/PAL-N/NTSC (automático)

Recepção de Canais Antena Cabo
(Seletor FS) VHF Low 2 a 6 2 a B

VHF High 7 a 13 C a W+11
UHF 14 a 69 W+12 a W+84

Alimentação 90~242 V/AC, 50/60 Hz (seleção automática)
Entradas 1 Antena 75 Ohms Traseira

1 Vídeo composto + áudio estéreo L (esquerdo ou mono) e R
(direito) Frontal.
2 Vídeo composto + áudio estéreo L (esquerdo ou mono) e R
(direito) Traseiras.
2 S-Vídeo ou Vídeo composto + áudio estéreo L (esquerdo ou mono) e
R (direito) Traseiras.
1 Vídeo componente YCbCr + áudio estéreo L (esquerdo ou mono) e R
(direito) Traseira.
2 Vídeo componente progressivas YPbPr* + áudio estéreo L (esquerdo
ou mono) e R (direito) Traseiras.
1 PC VGA/WVGA + áudio L/R Traseira.
Saídas 1 Vídeo composto + áudio mono/estéreo L (esquerdo) e R (direito)
Traseira.

Potência de Áudio (RMS) 10 W (2x5 W)
Dimensões (LxAxP em cm) 88x57x57
Peso (kg) 55
Consumo Típico Médio 87 W
Stand By < 1 W
Consumo Máximo 141 W
Diagonal aproximada ­NBR 5258: Cinescópio 32: 81 cm Visual: 76 cm

*YPrPb para HD segundo padrão SMPTE 240M
Y: 1,0Vp-p, 75 Ohm, sincronismo em 3 níveis
Pr: 0,7Vp-p, 75 Ohm
Pb: 0,7Vp-p, 75 Ohm
fH: 33,75kHz, fV: 60Hz

Os valores das diagonais informados foram levantados em conformidade com a padronização denida pela norma em
vigor NBR 5258 referente aos painéis de vidro para cinescópios - dimensões de diagonais da Associação Brasileira de
Normas Técnicas (ABNT).
A diagonal do painel de vidro é o parâmetro que dene atualmente o tamanho do cinescópio no Brasil e está em
conformidade com a designação do sistema mundial “Worldwide type designation system“.
No cálculo de medidas foi considerado 1 polegada = 2,54cm. Assim, os valores são aproximados e foram
arredondados.

Consumo Típico Médio: Valor de potência de produtos em condição de operação próxima à realidade cotidiana de
utilização do consumidor. Consumo Máximo: Necessário para cálculo e dimensionamento da instalação elétrica. Os
equipamentos eletrônicos não atingem tal potência durante seu uso, porém a rede elétrica deve estar preparada para
tal potência por questões de segurança.

Em decorrência do aprimoramento tecnológico dos produtos Philco,

pode haver alteração nas especicações técnicas dos aparelhos, sem prévio aviso.

99
