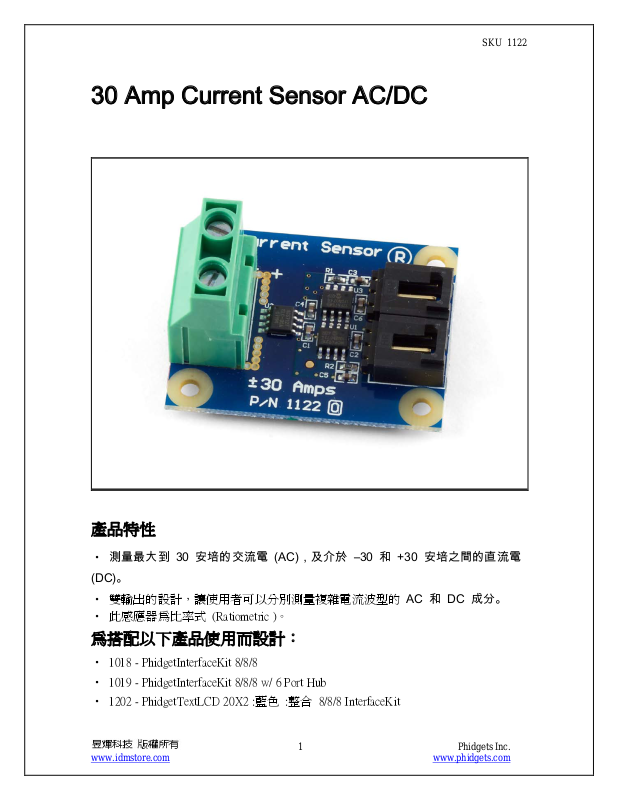

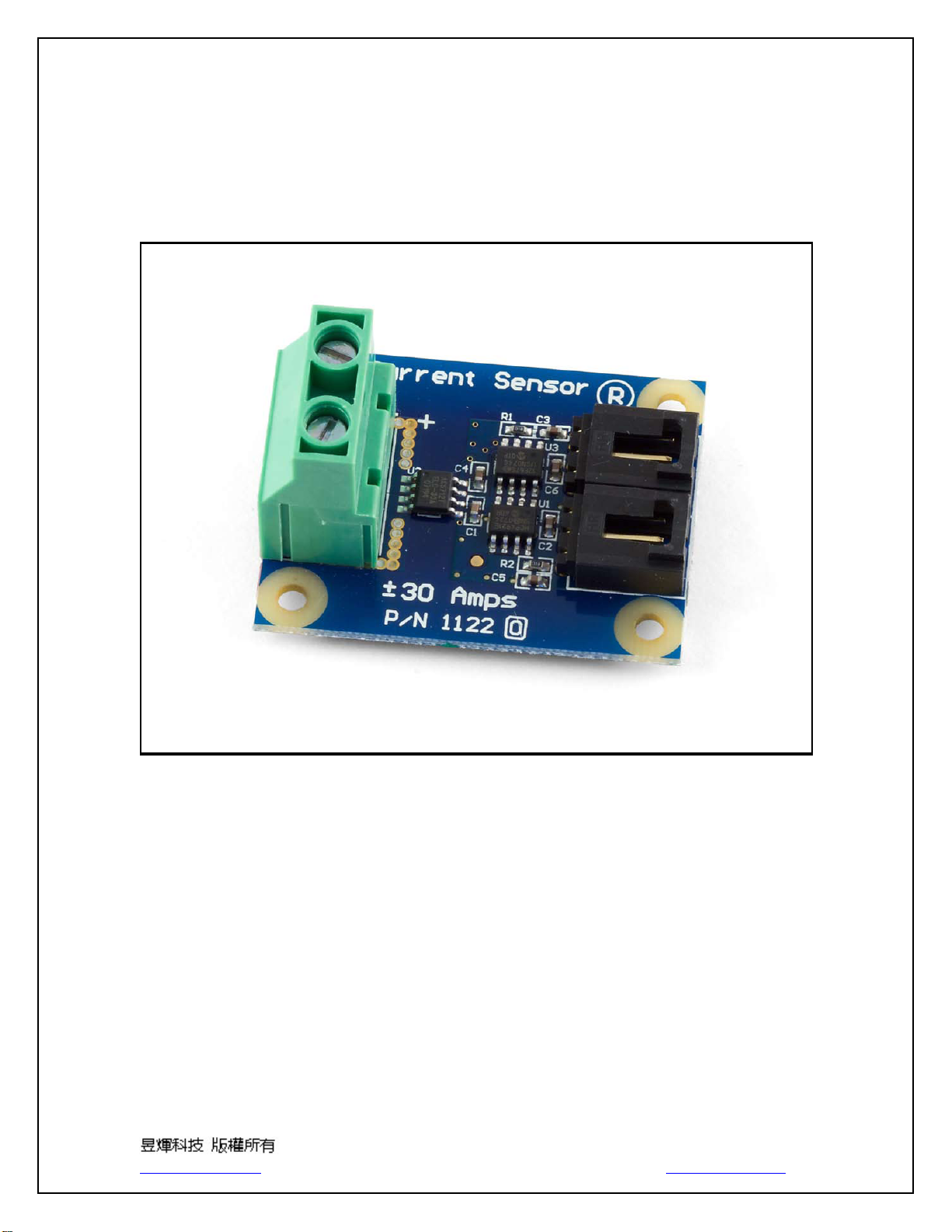

30 Amp Current Sensor AC/DC
SKU 1122
產品特性
‧ 測量最大到 30 安培的交流電 (AC)，及介於 –30 和 +30 安培之間的直流電
(DC)。
‧ 雙輸出的設計，讓使用者可以分別測量複雜電流波型的 AC 和 DC 成分。
‧ 此感應器為比率式 (Ratiometric )。
為搭配以下產品使用而設計：
‧ 1018 - PhidgetInterfaceKit 8/8/8
‧ 1019 - PhidgetInterfaceKit 8/8/8 w/ 6 Port Hub
‧ 1202 - PhidgetTextLCD 20X2 :藍色 :整合 8/8/8 InterfaceKit
1 Phidgets Inc.
www.idmstore.com www.phidgets.com
Page 2
‧ 1203 - PhidgetTextLCD 20X2 :白色 :整合 8/8/8 InterfaceKit
開始著手
安裝硬體
SKU 1122
這款套件包含：
‧ 一個 30 Amp Current Sensor AC/DC
‧ 一條感應器傳輸線

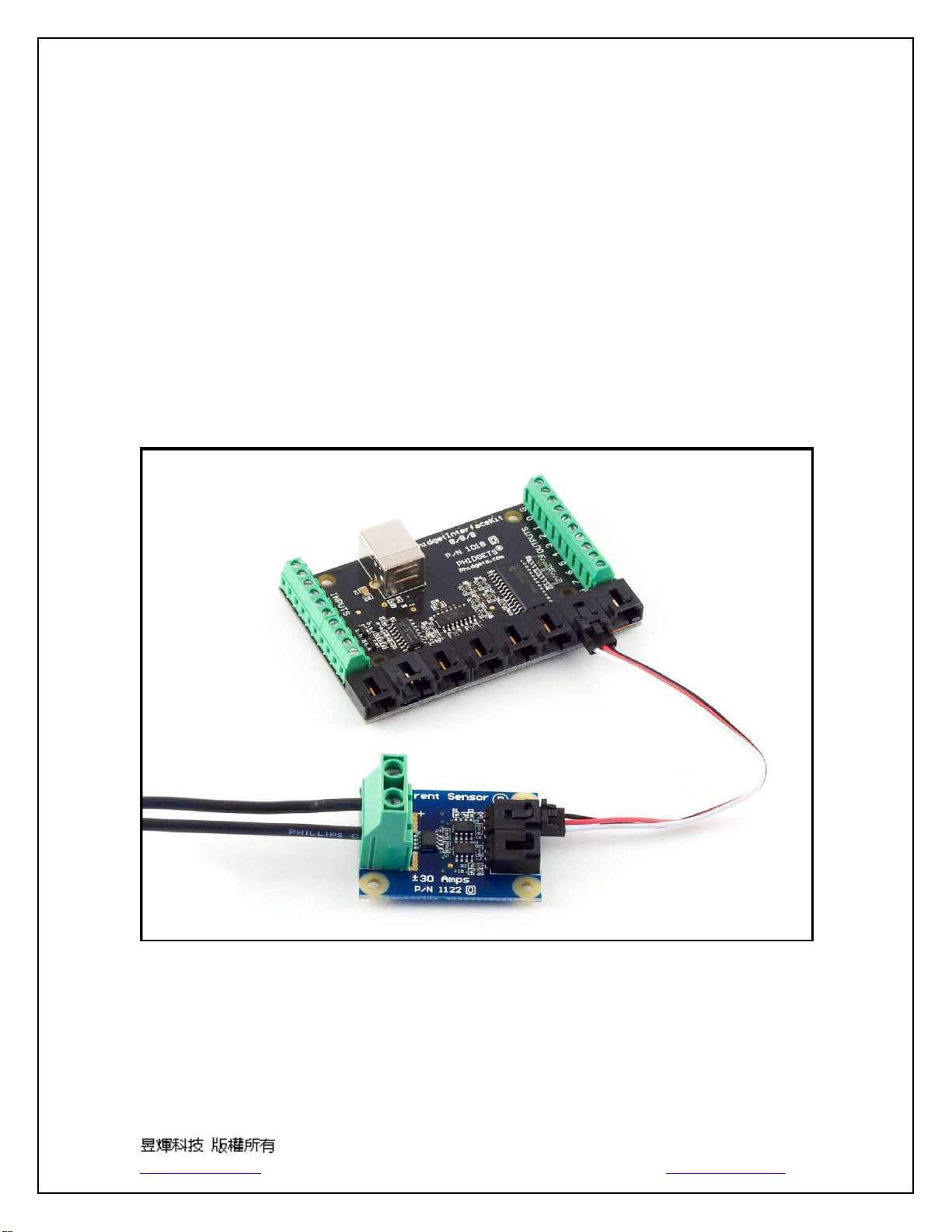

連接所有元件
您也需要：
‧ PhidgetInterfaceKit 8/8/8 或
PhidgetTextLCD
‧一條 USB 傳輸線
1. 要測量直流電時，用感應器傳輸線將 30 安培直流電感應器的類比輸入連接頭連
接到 PhidgetInterfaceKit 8/8/8 上的其中一個類比輸入埠。
2. 要測量交流電時，使用交流電感應器的類比輸入連接頭。
3. 將您的電源連接到終端。
2 Phidgets Inc.
www.idmstore.com www.phidgets.com
Page 3
測試連接於 InterfaceKit 8/8/8 上的 30 Amp Current Sensor
AC/DC
使用 Windows 2000/XP/Vista
雙擊 icon 來啟動
Phidget 控制台，同時也
請確認
PhidgetInterfaceKit 8/8/8
已經正確的連接到您的
電腦。
SKU 1122

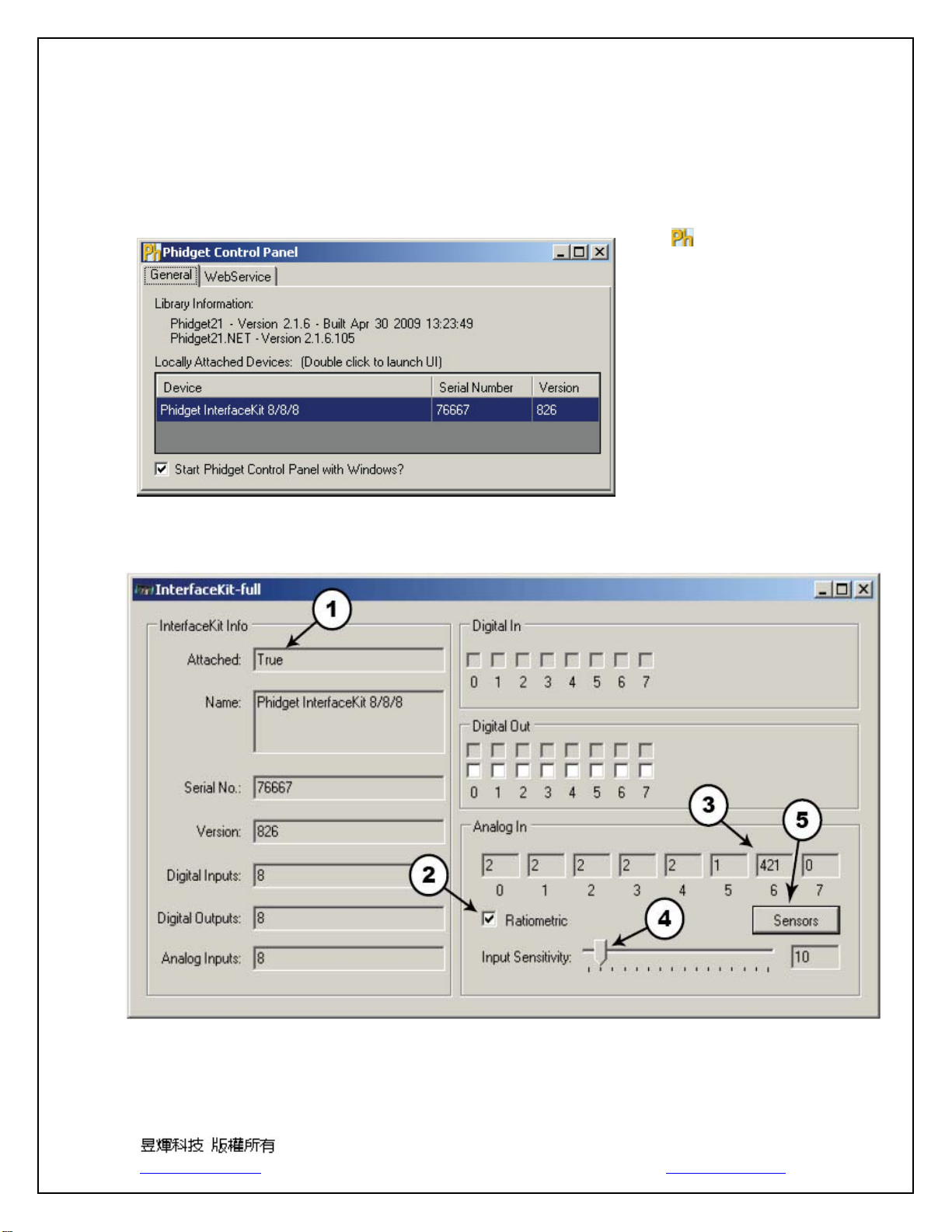

1. 雙擊位於 Phidget 控制台內的
PhidgetInterfaceKit 8/8/8
，帶出 ｀InterfaceKit-full＇
控制台如下，並且檢查 ｀Attached＇ 長方格內是否含有｀True＇ 這個字。
2. 確認勾選 Ratiometric 前的空格。
3. 電源的電流值會顯示於 Analog In 下的空格中。如果您沒有接任何電源到感應器
3 Phidgets Inc.
www.idmstore.com www.phidgets.com
Page 4
SKU 1122
板而其使用的是 DC 連接頭，Analog In 的讀值應該是 500；如果其使用的是 AC 連
接頭，Analog In 的讀值就應該是 0。
4. 您可以藉由移動下方的滑動指標來調整輸入的靈敏度。
5. 點擊右下方的｀Sensors ＇，啟動詳細的類比感應器讀值表如下：

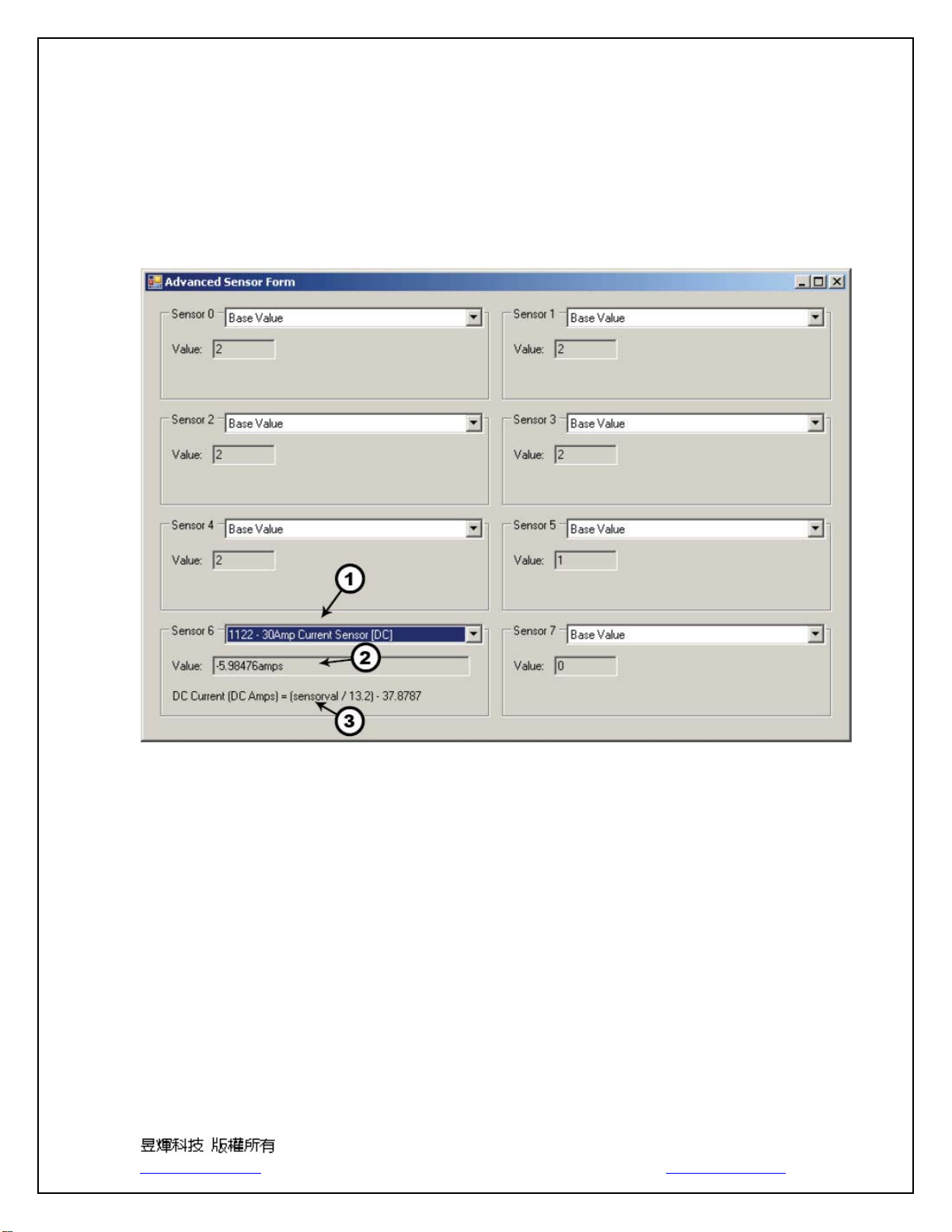

1. 在 “Advanced Sensor Form＂ 中，請在下拉式選單中，選擇 1122 - 30 Amp Current
Sensor AC/DC 來為您所使用的感應器取得顯示資訊。
2. 所量測到經過感應器的電流會在此顯示。
3. 將類比輸入 SensorValue 轉換為電流的公式。
使用 Mac OS X Using Mac OS X
‧ 點擊 System Preferences >> Phidgets (在 Other 下) 來啟動 Preference Pane。
‧ 確認 Phidget InterfaceKit 8/8/8 已經正確的連接。
‧ 雙擊 Phidget Preference Pane 中的 Phidget InterfaceKit 8/8/8 來帶出 Phidget
Interface Kit 範例。這個範例與 Windows 版本的範例有類似的功能，但請注意它並
沒有包括進階的感應器顯示。
4 Phidgets Inc.
www.idmstore.com www.phidgets.com
Page 5
SKU 1122
技術資訊
30 安培感應器可以測量最大到 30 安培的交流電 (AC)，及介於 –30 和 +30 安培
之間的直流電 (DC)。AC 輸出會假設電流為 sinusoidal 而且 sine 波自經過 0 這點
時是等值改變，而來提供交流電的 RMS (Root Mean Square) 值。AC 輸出也可以使
用於 0 點附近並不做平均變化的信號，但此時其值將是 RMS 再加上一個 DC 成
分。正在測量 DC 信號時，AC 輸出會產生一個可以用於計算電流的信號，但這信
號並沒有用來表示電流方向的值。
測量電流

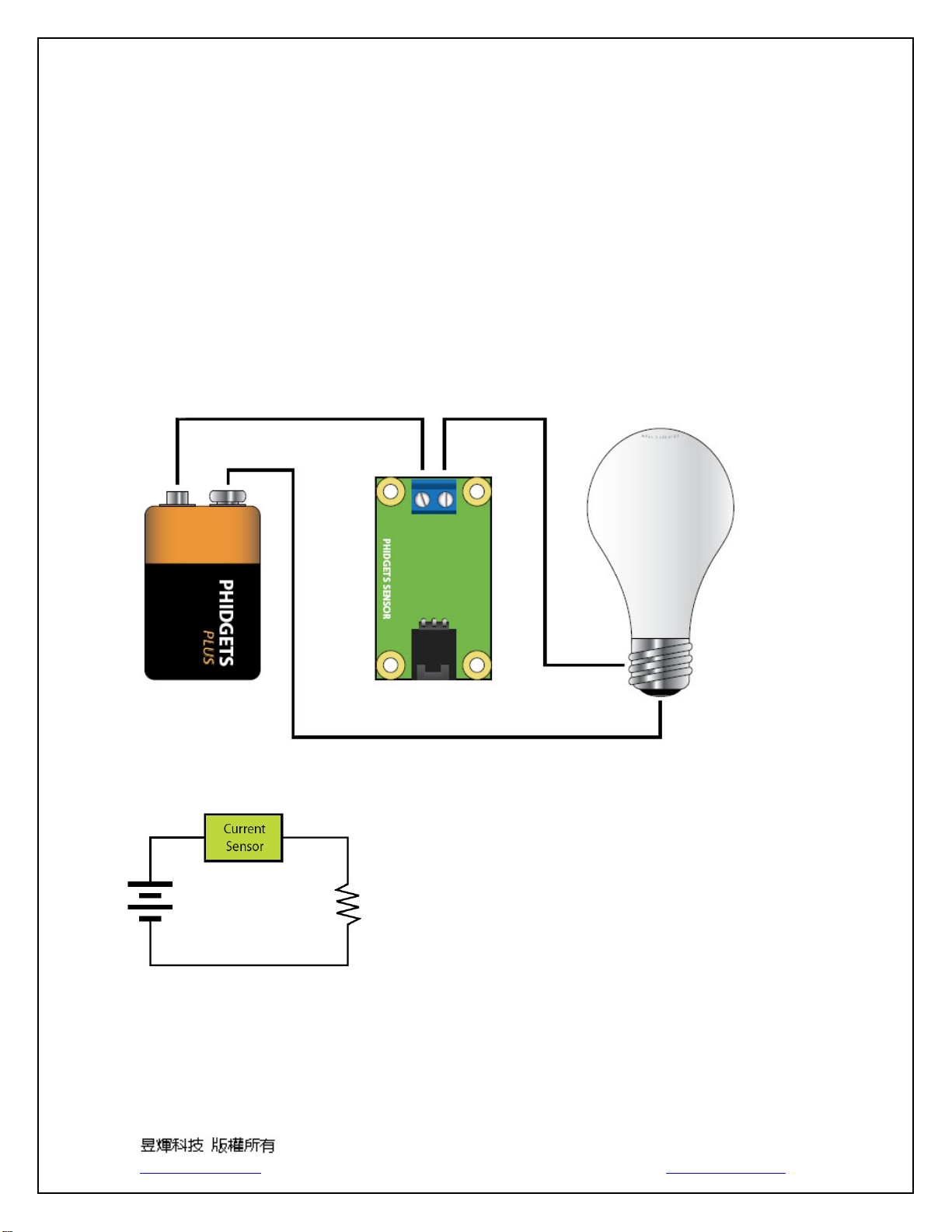

Phidgets 電流感應器應該與要量測的電流串聯，如下圖所示：
上圖與左圖中，電壓來源以電池的符號表示，負載則
是以電燈泡或電阻符號來表示，由電池流向負載的電
流，在流經電流感應器時測得。
公式
將 SensorValue 轉譯為電流的公式是：
DC 電流 (DC Amps) = (SensorValue/13.2) - 37.8787
AC 電流 (RMS amps) = SensorValue x 0.04204
其他的介接替代方案
5 Phidgets Inc.
www.idmstore.com www.phidgets.com
Page 6
SKU 1122
如果您想要有最高的精準度，請使用 RawSensorValue 屬性。要修改以上的公式，
您可以將 (SensorValue) 以 (RawSensorValue / 4.095) 取代。
如果感應器要介接到您自己的類比轉數位轉換器(非 Phidget 裝置)，我們所使用的公
式可以修改成以 (Vin * 200) 取代 (SensorValue)。為求完全的準確與完整的範圍，考
慮您的 ADC 的電壓參考值及輸入電壓範圍是很重
要的。

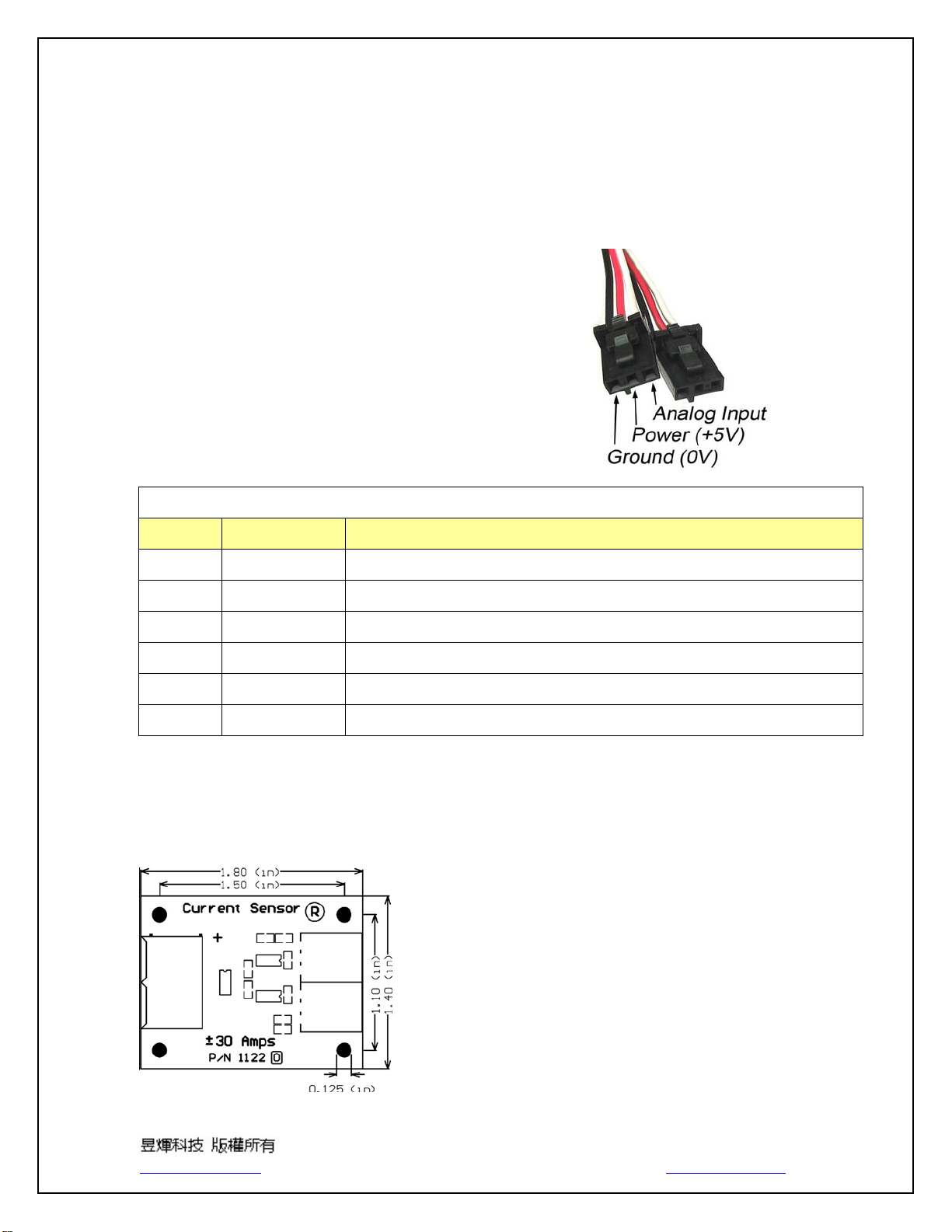

類比輸入傳輸線連接頭
每一個類比輸入使用一個 3-pin、0.100 英吋大小的
卡楯連接插頭。右圖是一個標示插孔的連接插頭，這
種連接插頭很普遍 – 請參考以下的製造商及零件
號碼。
傳輸線連接頭
製造商 零件號碼 敘述
Molex 50-57-9403 3 個位置傳輸線連接插頭
Molex 16-02-0102 傳輸線連接插頭的電線插入束縛
Molex 70543-0002 3 個位置垂直 PCB 連接插頭
Molex 70553-0002 3 個位置直角 PCB 連接插頭 (金)
Molex 70553-0037 3 個位置直角 PCB 連接插頭 (薄)
Molex 15-91-2035 3 個位置直角 PCB 連接插頭 - Surface Mount
請注意：以上大部分的元件可以在 www.digikey.com 買到。
機械圖
1:1 比率
6 Phidgets Inc.
www.idmstore.com www.phidgets.com
Page 7
裝置規格
Active Current Consumption 10mA
Output Impedance 1K ohms
Maximum Measurable AC Current 30A
Maximum Measurable DC Current ±30A
Maximum Measurable AC Frequency 10kHz
Current Conductor Resistance 1.5mΩ
Isolation - Current Loop to Sensor Output 2.1kV RMS
Maximum Supply Voltage 5.5VDC
Minimum Supply Voltage 4.5VDC
Terminal Block Recommended Wire Size 10 - 26 AWG
SKU 1122
Wire Stripping Length 6-7mm
Total Output Error* ±5% Max between -40°C to +85°C
Total Output Error (Typical) ±1.5% @ 25°C
* 關於精確度的附註
我們以製造商的數據顯示出感應器的最大誤差。
最大誤差是由數百萬感應器在廣泛溫度範圍下測試得到。
一個感應器典型的誤差是最大誤差的 25% 或更小，如果您限制室溫的溫度範圍，
則誤差率可能再減少 75%。在這些情況，6% 的最大誤差轉譯為 1- 2% 典型誤差。
對大部分原型應用，我們的感應器非常精準。然而，如果您的應用需要某個已知的
精確度，您將必須針對每一個個別的感應器做校準。
7 Phidgets Inc.
www.idmstore.com www.phidgets.com
