Page 1
PCD161
Owner's Manual/Manual del Usario/Manual de L'Utilisateur
AM/FM/CD Receiver
CD RECEIVER
PWR
BY JENSEN
PCD161
T
E
U
M
AUX
Receptor AM/FM/CD
SEL EQ
T
U
N
I
N
G
LO/DX
BAND
REPEAT
RANDOM
VOL
DISP
AUX
AM/FM/CD Ampli-Syntoniseur
Page 2
PCD161
Para obtener instrucciones en Espa
ñol, diríjase a la página 16.
PREPARATION
Getting Started
It’s a good idea to read all of the instructions before beginning the installation.
Contents
Installation Instructions.............................. 3
Wiring ........................................................ 5
Installing the Removable Faceplate .......... 6
Operating Instructions ............................... 7
CD Player Operating Instructions............ 10
Care and Maintenance............................ 12
Specifications .......................................... 13
Installation Requirements
This unit is designed for installation in cars, trucks and vans with an existing radio opening. In many cases, a special installation kit will be required to mount the radio to the dashboard. These kits are available at electronics supply stores and car stereo specialty shops. Always check the kit application before purchasing to make sure the kit works with your vehicle. If you need a kit but cannot locate one, call our customer support line at 1-800-323-4815. (U.S.A. and Canada only.)
Pour des instructions en Francais, référez-vous à la page 30.
Tools and Supplies
The following tools and supplies are needed to install the radio.
• Torx type, flathead and Philips screwdrivers
• Wire cutters and strippers
• Tools to remove existing radio (screwdriver, socket wrench set or other tools)
• Electrical tape
• Crimping tool
• Volt meter/test light
• Crimp connections
• 18 gauge wire for power connections
• 16-18 gauge speaker wire
Speaker Requirements
Only connect speakers rated with a load impedance of 4 ohms. Speakers with a load impedance of less than 4 ohms could damage the unit.

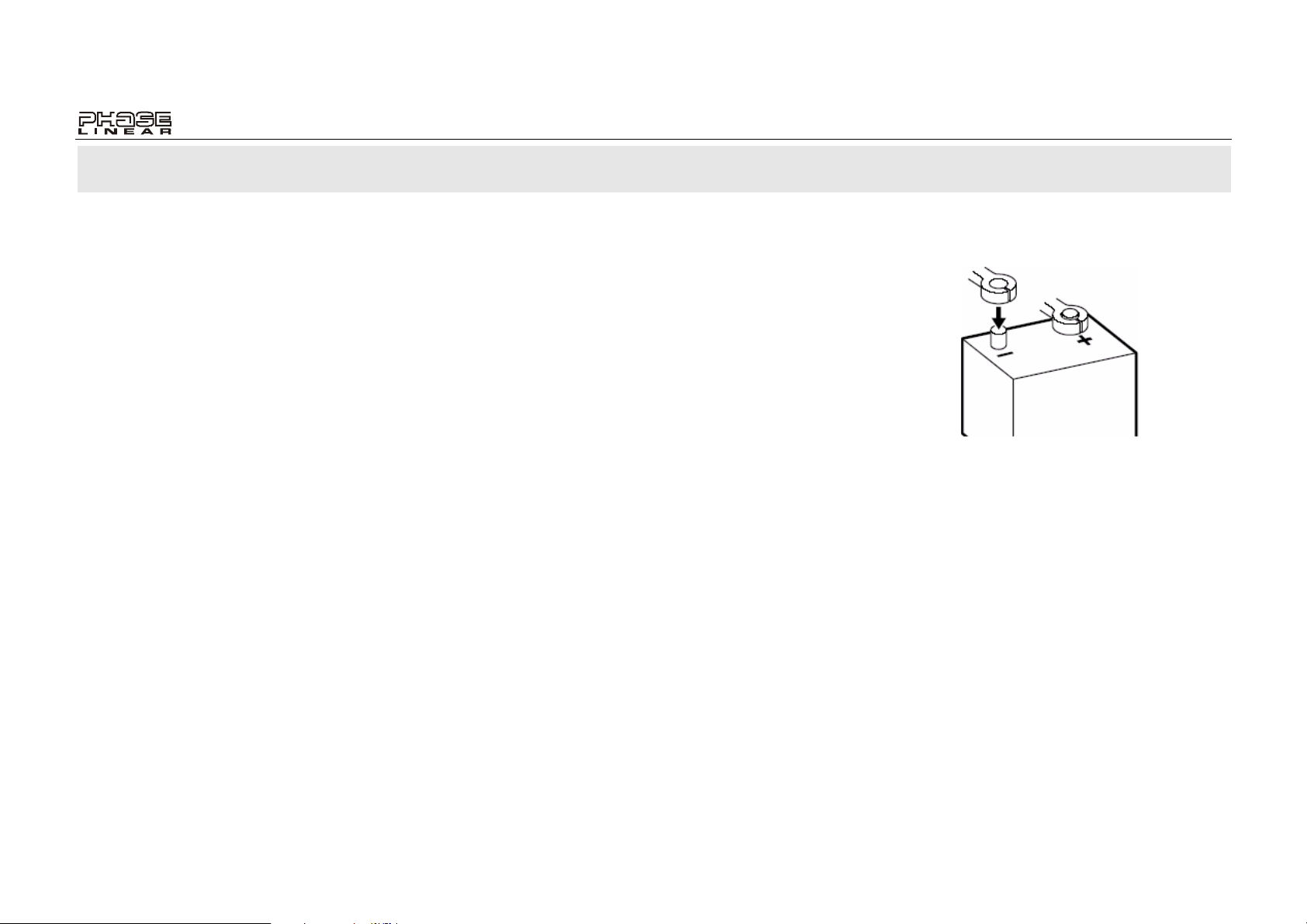

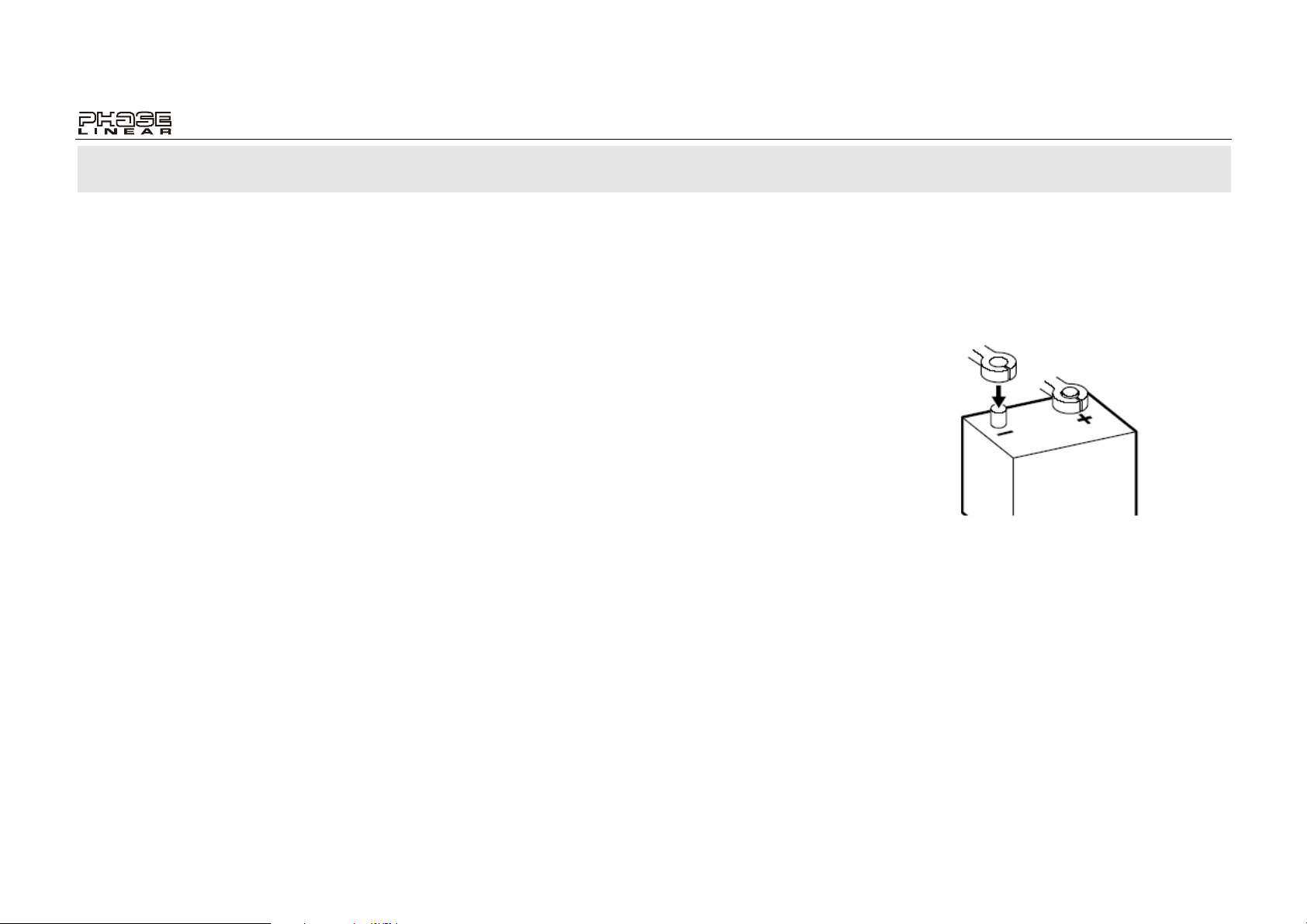

Disconnect Battery
Before you begin, disconnect the battery negative terminal.
Toll-Free Installation Assistance
If you require assistance, contact Technical Support at 1-800-323-4815 from 8:30 a.m. to 7:00 p.m. EST Monday through Friday and from 9:00 a.m. to 5:00 p.m. EST on Saturday. (U.S.A. and Canada only.)
Page 3
PCD161
INSTALLATION INSTRUCTIONS

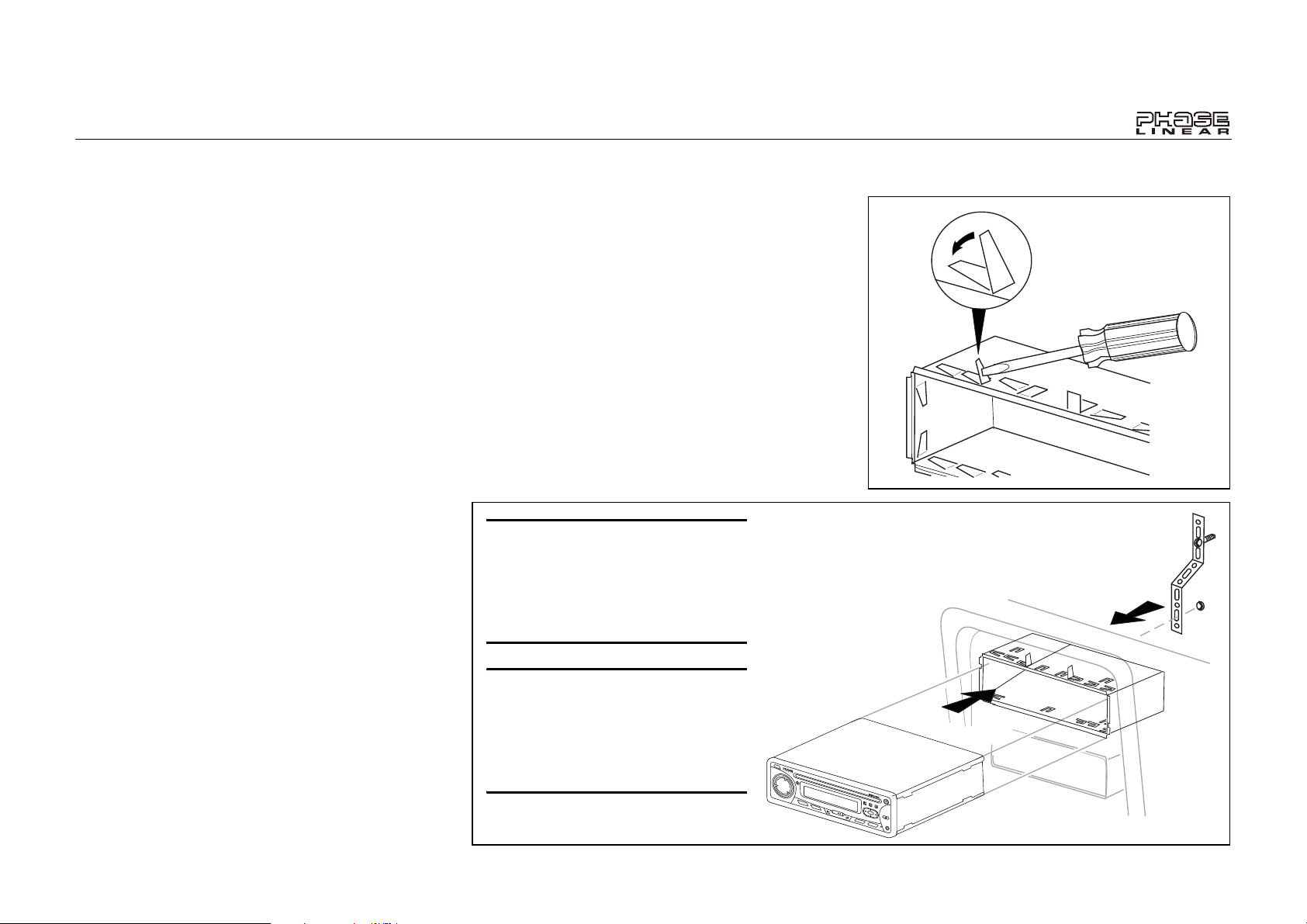

Installation Using a Mounting Sleeve
1. Slide the mounting sleeve off the chassis. If it is locked into position, use the removal tools (supplied) to disengage it.
2. Check the dashboard opening size by slid­ing the mounting sleeve into it. If the opening is too small, carefully cut or file as necessary until the sleeve easily slides into the open­ing. Do not force the sleeve into the opening or cause it to bend or bow. Check for suffi­cient space behind the dashboard for the radio chassis.
3. Locate the series of bend tabs along the top, bottom, and sides of the mounting sleeve. With the sleeve fully inserted into the dash­board opening, bend as many of the tabs outward as necessary to firmly secure the sleeve to the dashboard.
4. Place the radio in front of the dashboard opening so the wiring can be brought through the mounting sleeve. Follow the wir­ing diagram carefully and make certain all connections are secure and insulated with wire nuts or electrical tape. After completing the wiring connections, turn the unit on to confirm operation (vehicle ignition must be “on”). If the unit does not operate, re-check all wiring until the problem is corrected.
5. Make sure the radio is right-side up, then carefully slide the radio into the mounting sleeve until it is fully seated and the spring clips lock it into place.
6. Attach one end of the perforated support strap (supplied) to the screw stud on the rear of the chassis using the hex nut provided. Fasten the other end of the perforated strap to a secure part of the dashboard either above or below the radio using the screw provided. Bend the strap to position it as necessary.
7. Test the radio using the Operating Instruc­tions that follow.
INSTALLATION
CAUTION: The support strap must be used to prevent damage to the dashboard from the weight of the radio or improper operation due to vibration.
CAUTION: For proper operation of the CD player, the chassis must be mounted within 20° of horizontal. Make sure the unit is mounted within this limitation.
PMP
I
E
D
E
BA
BEND TABS
/MP
REEI ER
R CH
D
E
S
M
O
D
C
D
V
E
R D
TER
O
ME
Page 4
INSTALLATION INSTRUCTIONS
PCD161
Installation Using a Kit
If your vehicle requires the use of an installation kit to mount this radio, follow the instructions included with the installation kit to attach the radio to the mounting plate supplied with the kit.
1. Wire and test the radio as described in step 4 of “Installation Using a Mounting Sleeve”.
2. Install the radio mounting plate assembly to the sub-dashboard according to the installa­tion kit instructions.
3. Attach the support strap to the radio and dashboard as described in step 6 of “Instal­lation Using a Mounting Sleeve”.
4. Replace the dashboard trim panel.

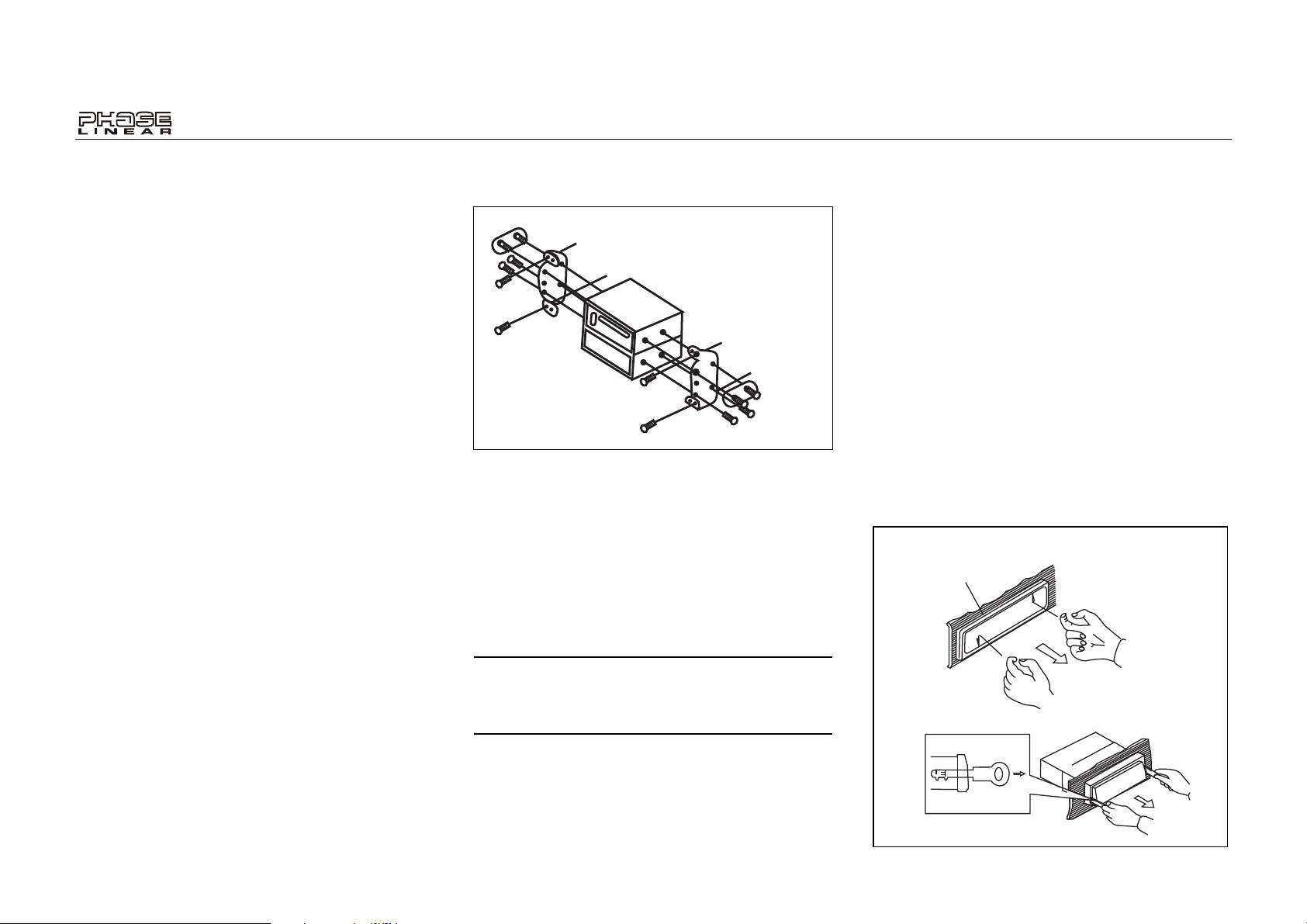

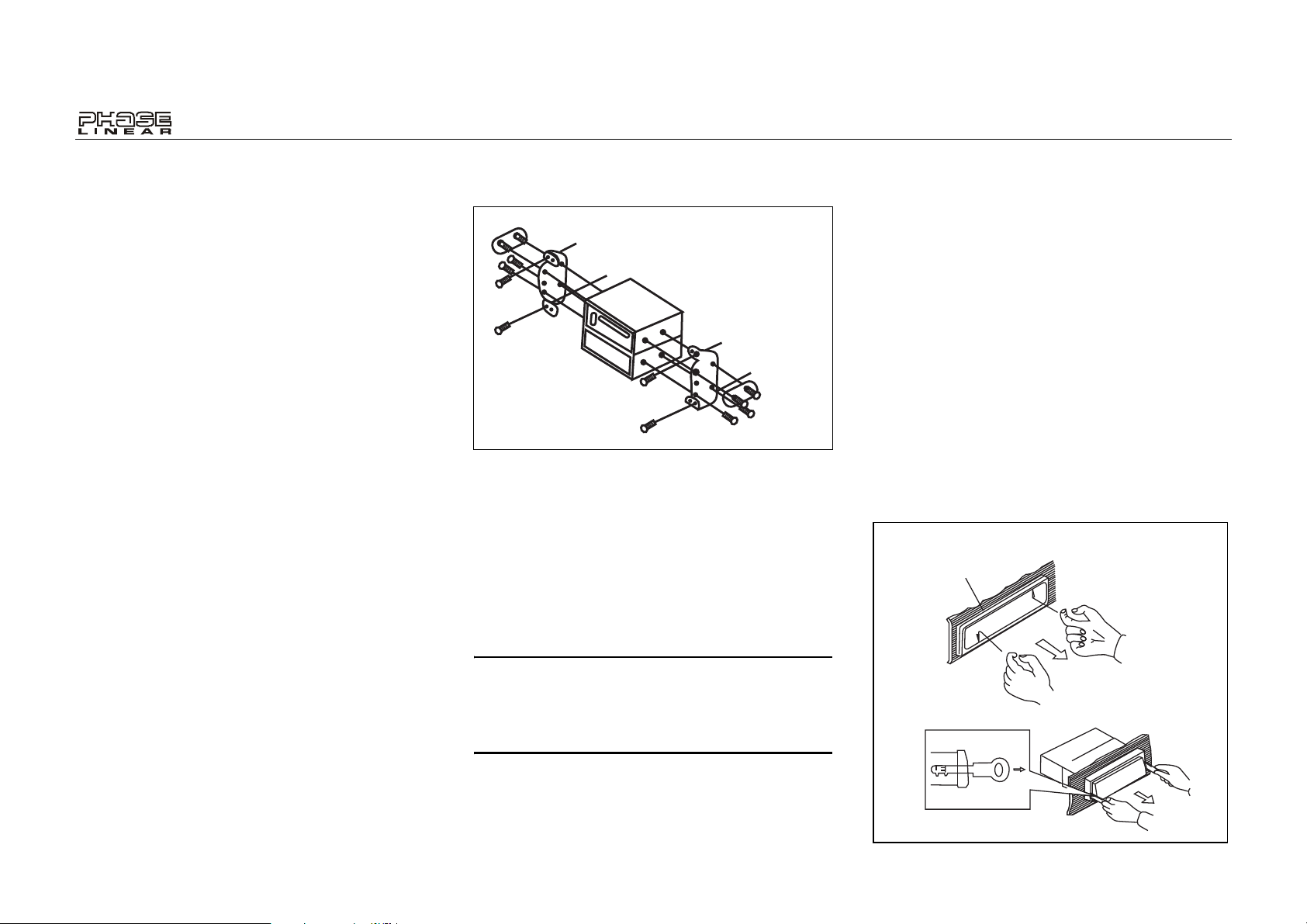

ISO Installation
This unit has threaded holes in the chassis side panels which may be used with the original factory mounting brackets of some Toyota, Nissan, Mitsubishi, Isuzu, Hyundai and Honda vehicles to mount the radio to the dashboard. Please consult with your local car stereo specialty shop for assistance on this type of installation.
1. Remove the existing factory radio from the dashboard or center console mounting. Save all hardware and brackets as they will be used to mount the new radio.
ISO INSTALLATION
2. Carefully unsnap the plastic frame from the front of the new radio chassis. Remove and discard the frame.
3. Remove the factory mounting brackets and hardware from the existing radio and attach them to the new radio.
CAUTION: Do not exceed M5 X 6 MM screw size. Longer screws may touch and damage components inside the chassis.
4. Wire the new radio to the vehicle as described in step 4 of “Installation Using a Mounting Sleeve”.
5. Mount the new radio assembly to the dash­board or center console using the reverse
procedure in step 1 of “Installation Using a Mounting Sleeve”.
Removing the Radio
To remove the radio after installation:
1. Insert fingers into the groove in the front of frame and pull out to remove the frame. (When re-attaching the frame, point the side with a groove downwards and re-attach.)
2. Insert the removal keys straight back until they click, and then pull the radio out. If removal keys are inserted at an angle, they will not lock properly to release the unit.
REMOVING THE RADIO
Dashboard
Removal Key
Page 5
PCD161
WIRING
Amplifier Wiring
Connect line out for optional
external amplifiers. The red
connector is for the right and the
white connector is for the left.
Gray
Blue
Black
Antenna Connector
Power Antenna/ Amplifier Remote
Connect to power antenna or amplifier. If not used, tape bare end of wire.
Ground
Connect to ground terminal.
WARNING! Never combine (bridge) outputs for use with 1 speaker.
WARNING! Never ground negative speaker leads to chassis ground.
CAUTION: Failure to wire exactly as shown may cause electrical damage to the radio.
LF/AVG
LR/ARG
White/Black (-)
White (+)
Green/Black (-)
Green (+)
Gray/Black (-)
Gray (+)
Violet/Black (-)
Violet (+)
Yellow
Red
FUSE
RF/AVD
RR/ARD
Memory/Battery
+
Connect to battery or 12 volt power source that is always live. The radio will not work if this wire is not connected.
Accessory/Ignition
Connect to existing radio wire or radio fuse.
Fuses
When replacing a fuse, make sure the new fuse is the correct type and amperage. Using an incorrect fuse could damage the radio.
Page 6

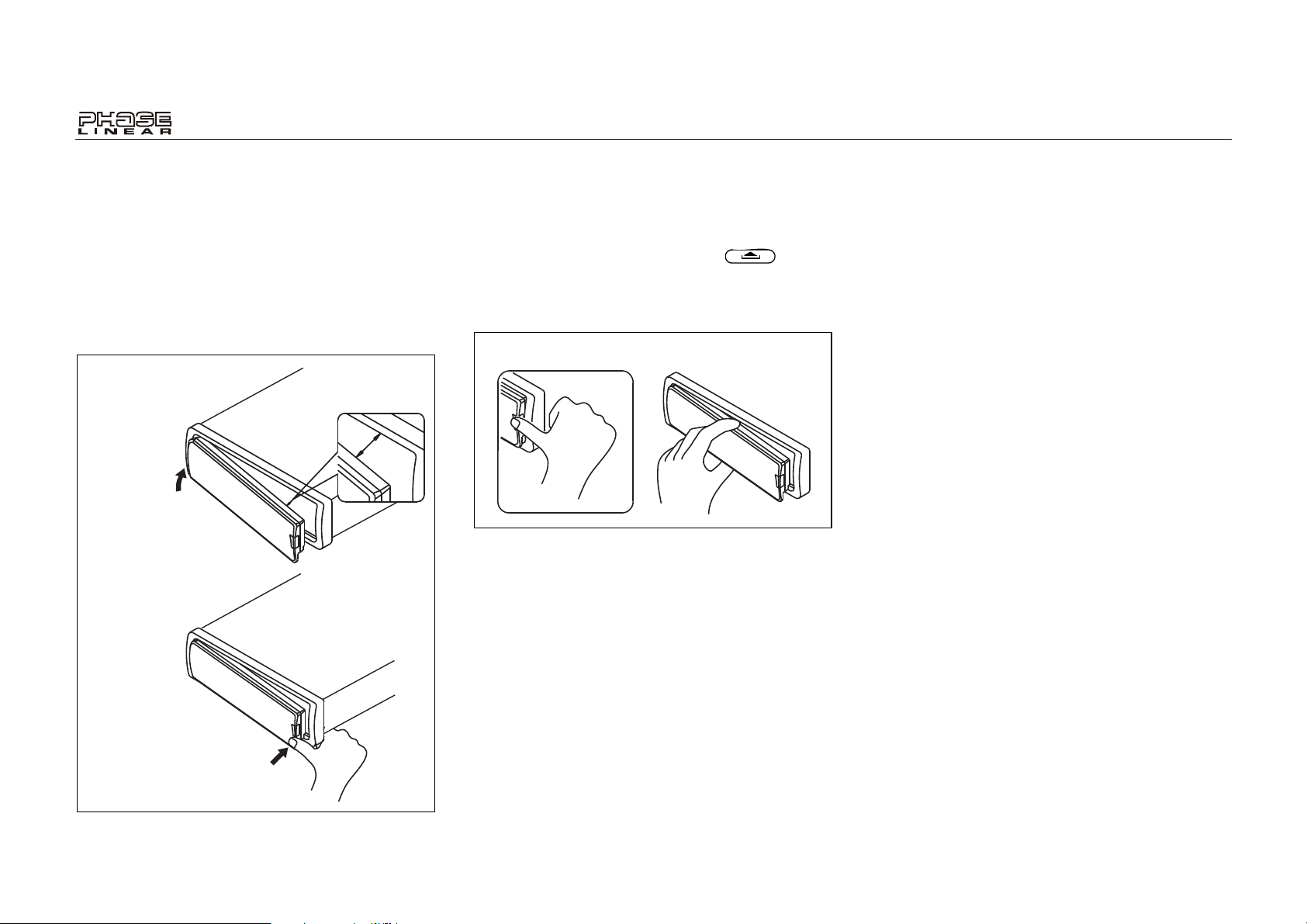

INSTALLING THE REMOVABLE FACEPLATE
PCD161
Faceplate Installation
To install the faceplate:
1. Slide the left edge of the front panel into the radio.
2. Gently press the right side into place.
STEP 1
>30%
d
d
>30%
STEP 2
PUSH
Faceplate Detachment
To remove the faceplate:
1. Press the release button.
2. Pull gently on the right side of the front panel to remove it.
STEP 1
STEP 2
3. For safekeeping, store the front panel in the protective case provided.
Handling Precautions
• Make sure the front panel is right-side-up when attaching it to the chassis, as it cannot be attached when up-side down.
• Do not press very hard on the front panel when attaching it to the chassis. No more than light to moderate pressure is needed.
• When attaching the front panel, make sure it is centered in the chassis frame and is pressed straight into position.
• Do not drop the front panel.
• Do not put pressure on the display or control buttons when handling the front panel.
• Do not touch the electrical terminals on the front panel or main unit.
• Remove dirt or foreign substances with a clean, dry cloth only.
• Do not expose the front panel to extreme temperatures or direct sunlight.
• Keep volatile agents such as benzene, thinner or insecticides away from the front panel.
• Do not disassemble the front panel.
• When taking the front panel with you, please use the supplied carrying case to protect the panel from dirt and damage.
• Make sure there is no dust or dirt on the electrical terminals on the back of the panel as this could cause intermittent operation or other malfunctions.
Page 7
PCD161

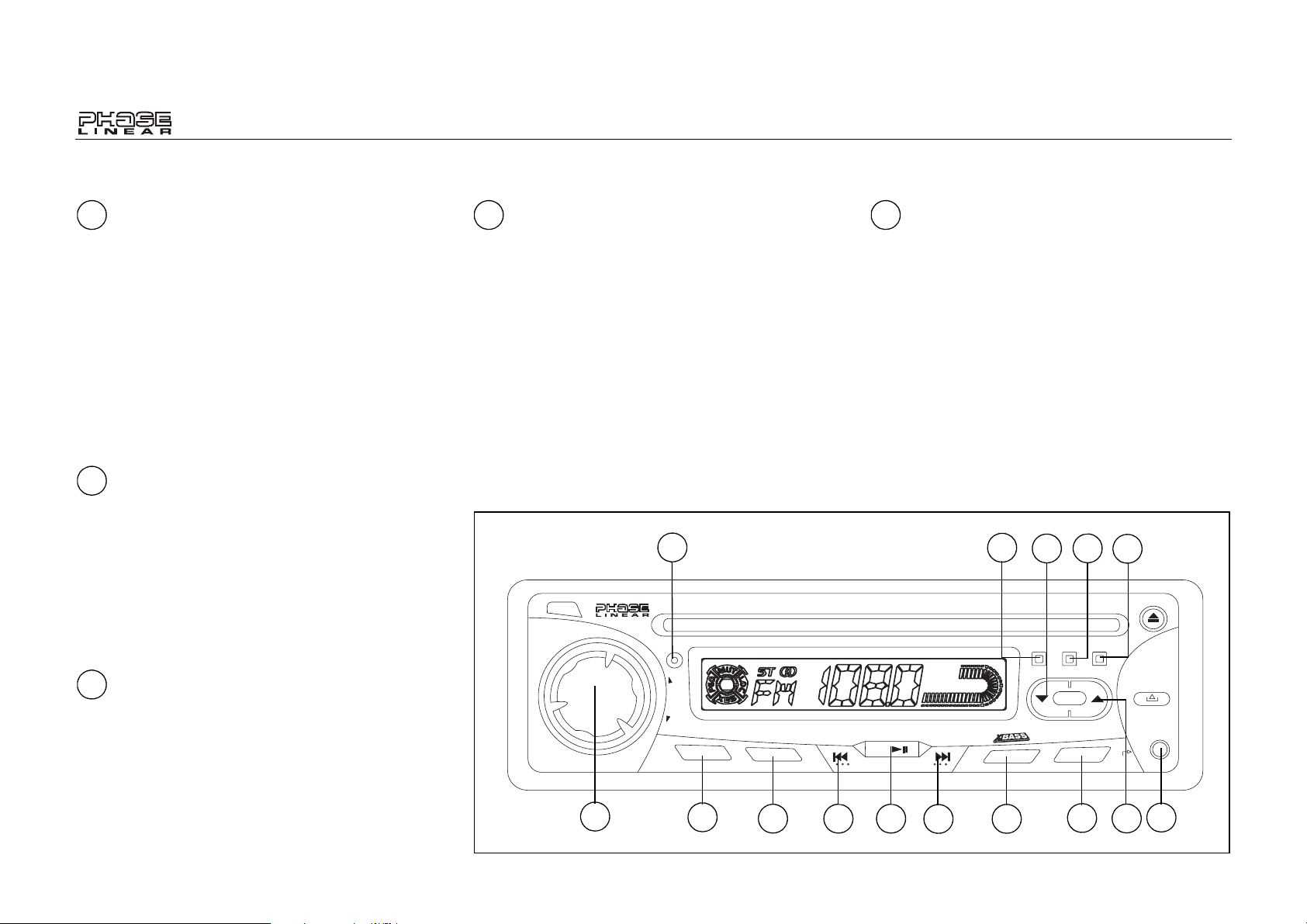

OPERATING INSTRUCTIONS
1
Power On/Off Button (PWR)
Press the PWR button (1) to turn the unit on or off.
2
Liquid Crystal Display Panel
The Liquid Crystal Display (LCD) panel displays the frequency, time and all activated functions.
Table 1: LCD Display Indicators
ST STEREO Radio stereo indicator !!!!! SIGNAL Signal strength indicator XBS X-BASS X-BASS on indicator MUT MUTE MUTE on indicator PEQ PEQ Preset Equalizer Indicator LOC LO/DX Local Radio Reception
Indicator
NOTE: It is a characteristic of LCD panels that, if subjected to cold temperatures for an extended period of time, they may take longer to illuminate than under normal conditions. In addition, the visibility of the numbers on the LCD may slightly decrease. The LCD read-out will return to normal when the temperature inside the vehicle increases to a normal range.
3 4
Volume Control (VOL)
To increase the volume level, press the VOL (/\) up button (3a). To decrease the volume level, press the VOL (V) down button (3b). The volume will increase/decrease and the level will be shown on display panel from a minimum of “VOL 00” to a maximum of “VOL 47”. The display will automatically return to the normal indication 5 seconds after the last volume adjustment or when another function is activated.
BYJENSEN
4
PCD161
T
U
M
T
U
N
I
N
G
E
CD RECEIVER
BAND
2
LO/DX
REPEAT
1
PWR
MUTE Button
Press the MUTE button (4) to silence the audio volume. “MUT” appears in the display. Press MUTE again to restore volume to the previous setting.
3b
AUX
CD
RANDOM
3a
SEL EQ
VOL
DISP
AUX
Page 8
OPERATING INSTRUCTIONS
PCD161
7
Audio Select Button (SEL)
Press the SEL button repeatedly to access audio functions (volume, bass, treble, balance or fade). Use the VOL up/down buttons (3a and 3b) to adjust the settings for a selected function. The display will return to the normal indication 5 seconds after the last adjustment or when another function is activated.
7
Bass Control
To adjust the bass level, first select the Bass mode by pressing the SEL button (7) until “BAS” appears on the display panel. Within five seconds, press the VOL up/down buttons (3a and 3b) to adjust the bass response from a minimum of “bAS -7” to a maximum of “bAS 7”. “BAS 0” represents a flat response.
7
Treble Control
To adjust the treble level, press the SEL button (7) until “TRE” appears on the display panel. Within five seconds, press the VOL up/down buttons (3a and 3b) to adjust the treble from a minimum of “TRE -7” to a maximum of “TRE 7”. “TRE 0” represents a flat response.
7 7
Left/Right Balance Control
To adjust the left-right speaker balance, press and release the SEL button (7) until the “BAL” indication appears on the display panel. Within five seconds, press the VOL up/down buttons (3a and 3b) to adjust the balance between the left and right speakers from “bA.L 10” (full left) to “bA.r 10” (full right). “BAL 0” represents an equal balance level between the left and right speakers.
4
CD RECEIVER
PWR
BYJENSEN
PCD161
T
U
M
T
U
N
I
N
G
E
LO/DX
BAND
REPEAT
Front/Rear Fader Control
To adjust the front/rear speaker balance, press the SEL button (7) until “FAD“ appears on the display panel. Within five seconds, press the VOL up/down buttons (3a and 3b) to adjust the balance between the front and rear speakers from “FA.f 10” (full front) to “FA.r 10” (full rear). “FAD 0” represents an equal balance level between the front and rear speakers.
10
AUX
CD
RANDOM
7
SEL EQ
VOL
DISP
8
AUX
6
5
16
14 13
15
17
113b3a
9
Page 9
PCD161
OPERATING INSTRUCTIONS
5
AM/FM Band Selector (BAND)
During radio play, each time the BAND button (5) is pressed, the radio band changes. The indications “AM” or “FM” will appear on the display panel according to your selection.
6
Tuning Control
Rotate the TUNING control (6) clockwise to tune the radio station higher or counter­clockwise to tune the station lower.
8
Preset Equalizer (EQ)
The preset equalizer applies preset sound effects to the unit’s audio output signal. Press the EQ button (8) to choose between the following modes: “POP”, “CLASSIC”, “ROCK” or “EQ OFF”.
NOTE: When the Preset Equalizer is activated, the user-defined Treble and Bass settings are disabled.
11
Display Selector (DISP)
This unit can display either the clock time or radio frequency/CD player functions. Press the DISP button (11) to display the time for approximately 5 seconds. The correct time-of­day can be set by pressing and holding the DISP button.
Setting the Clock
To set the clock, perform the following steps:
1. Press the DISP button (11) to display the
clock.
2. Press and hold the DISP button until the
time display flashes.
3. Within 5 seconds, press the track up (>>|)
button (15) to adjust the minutes to the desired setting.
4. Press the track down (|<<) button (14) to
adjust the hour.
5. Press the DISP button again to return to
radio frequency or disc play or wait five sec­onds and normal operation will resume auto­matically.
16
Local/Stereo Reception
Selector (REPEAT, LO/DX)
During radio operation, received signals are usually in stereo mode as indicated by the “ST” icon. However, when the signals are weak or intermittent, you can activate the Local (LOC) mode by pressing the REPEAT (LO/DX) button (16). This mode favors access to local stations whose signals are much stronger; thereby improving radio reception. Press the REPEAT (LO/DX) button again to terminate Local receive mode.
17
X-BASS
Press the X-BASS (RANDOM) button (17) to activate the X-BASS feature. When listening to music at low volume levels, this feature will boost the bass and treble ranges to compensate for the characteristics of human hearing. When this feature is activated, “XBS” appears on the display. Press X-BASS again to turn X-BASS off.
9
Aux In Jack
Use the Aux In jack to connect a portable media device for playback through the vehicle sound system.
10
AUX Mode Selector
Press this AUX button (10) to select an external audio system plugged into the Aux In jack. If no external device is present, press the BAND or CD button to return to an available mode.
Page 10

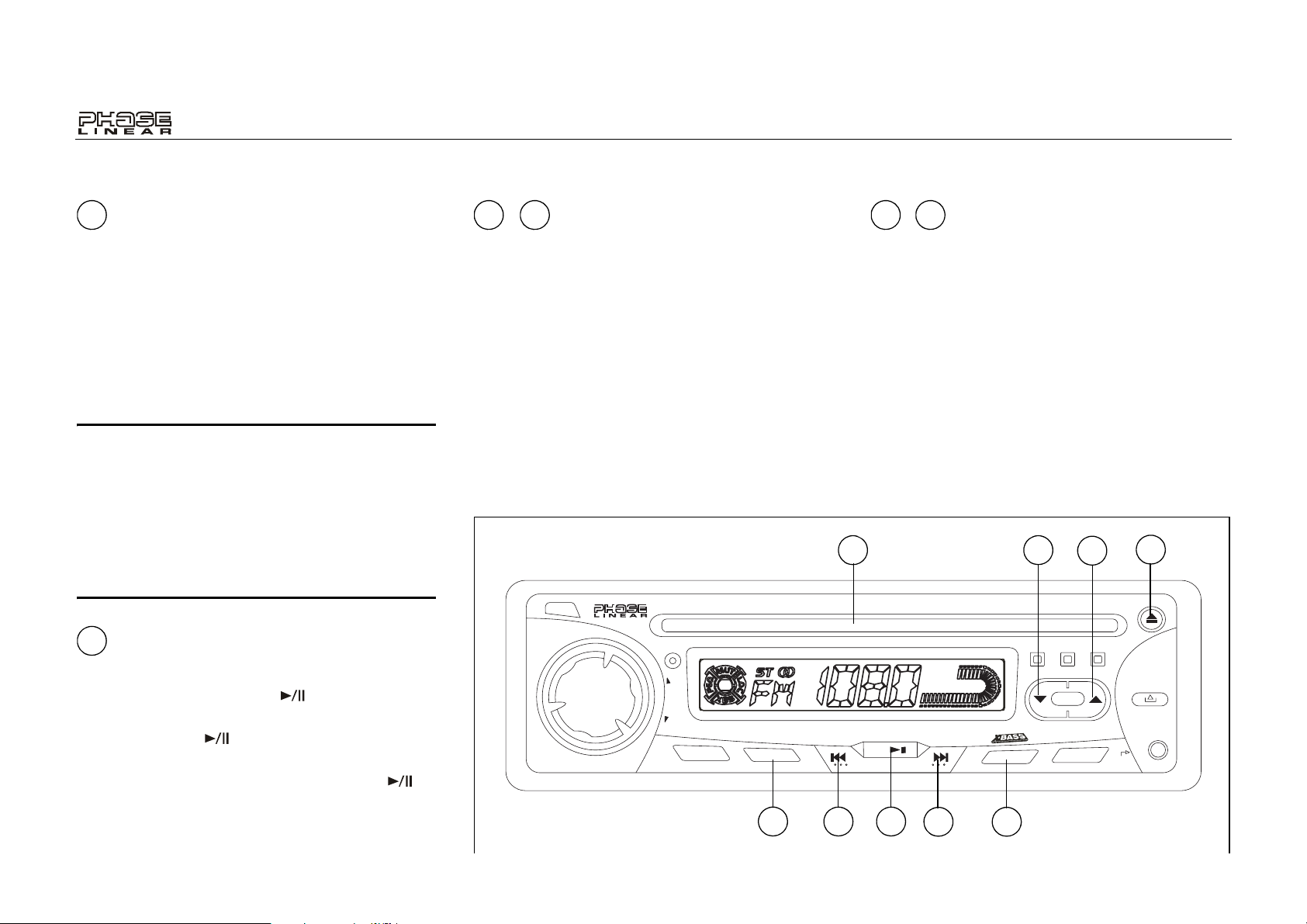

CD PLAYER OPERATING INSTRUCTIONS
PCD161
12
Disc Slot
With the label surface facing up, gently insert the disc into the slot until the soft-loading mechanism engages and disc play begins. “-- --
-- --” will appear momentarily. Once loaded, the track number and elapsed time will appear in the display.
NOTE: The unit is designed for play of standard 5” (12 cm.) compact discs only. Do not attempt to use 3” (8 cm.) CD singles in this unit, either with or without an adaptor, as damage to the player and/or the disc may occur. Such damage will not be covered by the warranty on this product.
13
Disc Play/Pause Select
Press the CD button (13) to freeze disc play. Press CD again to resume disc play. You can also press the CD button to return to CD mode from tuner or AUX In mode.
14 15
, Track Selector (TUNE/
TRACK)
The Track Select functions are used to quickly access the beginning of a particular track. Each time the track up (>>|) button (15) is pressed, the next higher track number is selected, as
shown on the display panel. Each time the track down (|<<) button (14) is pressed, the next lower track number is selected, as shown on the display panel.
14 15
, Cue/Review Functions
Press and hold the track up (>>|) button (15) to advance rapidly forward or the track down (|<<) button (14) to advance rapidly backward. During either function, the elapsed time of each track will be shown on the display panel.
CD RECEIVER
PWR
BYJENSEN
PCD161
T
U
M
T
U
N
I
N
G
E
LO/DX
BAND
REPEAT
16
Track REPEAT Play
During disc play, press the REPEAT button (16) to repeat play of the selected track (“RPT” will appear on the display panel). Play of the track will continue to repeat until REPEAT is pressed again and the “RPT” indication disappears from the display panel.
RANDOM
17
3b
AUX
3a
SEL EQ
VOL
DISP
AUX
12
CD
14 1316
15
18
Page 11
PCD161
CD PLAYER OPERATING INSTRUCTIONS
17
RANDOM Play Select
During disc play, press and hold the RANDOM button (17) to play the tracks on the disc in a random, shuffled order (“RDM” will appear on the display panel). In Random Play mode, you can press the track |<< or >>| buttons (14 and
15) to select tracks in a random order instead of the normal progression. Press and hold the RANDOM button again to cancel Random Play mode.
18
Disc Eject Button
When the disc eject button (18) is pressed, disc play is stopped, the disc is ejected, and the unit will change to radio operation. If the disc is not removed from the unit within 5 seconds, the disc will be re-loaded.
NOTE: To prevent a disc from accidentally being damaged, always remove the disc from the unit when disc play is finished.
Page 12
CARE AND MAINTENANCE
PCD161
Your new radio/CD player does not require any maintenance. However, proper understanding of its use and handling will help you obtain maximum enjoyment of its capabilities. We recommend that you keep this manual for reference on the many features of this unit as well as how to set the clock. The following points should be observed:
• When cleaning the interior of the vehicle, do not get water or cleaning fluids on the unit.
• The CD player is a precision instrument and will not operate properly in extreme heat or cold. If such conditions occur, wait until the interior of the vehicle reaches a normal temperature before using the player.
• If the temperature inside the player gets too hot, a protective circuit will automatically stop play of the disc. In this case, allow the unit to cool before operating the player again.
• Never insert anything other than a 5" (12 cm) compact disc into the player as the mechanism can be damaged by foreign objects.
• Do not attempt to use 3" (8 cm) CD-Single discs in this unit, either with or without an adaptor, as damage to the player and/or disc may occur. Such damage will not be covered by the Warranty on this product.
• When not using the disc player, always remove the compact disc. Do not leave an ejected disc sitting in the disc slot as this can expose it to sunlight and other causes of damage.
• Do not attempt to open the unit chassis. There are no user-serviceable parts or adjustment points inside.
• When the vehicle warms up during cold weather or under damp conditions, condensation may appear on the lens of the disc player. Should this occur, the player will not operate properly until the moisture has evaporated.
• The unit is designed with a vibration dampening CD mechanism to minimize interruption of disc play due to normal vibration. When driving on rough roads, however, occasional sound skips may occur. This will not scratch or damage the disc and normal play will resume when the rough conditions cease.
Handling Compact Discs
Dirt, dust, scratches and warping can cause skips in the playback and deterioration of sound quality. Please follow these guidelines to take care of your compact discs:
• Carefully wipe fingerprints, dust and dirt from the disc’s playing surface with a soft cloth.
Wipe in a straight motion from the center to the outside of the disc.
• Never use chemicals such as record sprays or household cleaners to clean CDs, as they can irreparably damage the disc’s surface.
• Discs should be kept in their storage cases when not in use.
• Do not expose discs to direct sunlight, high temperatures or high humidity for long periods.
• Do not stick paper, tape or labels on disc surfaces.
RESET BUTTON
A Reset button is located behind the faceplate on the left side (the front panel must be removed to access the button). The Reset function should only be activated under the following circumstances as it will erase the time and pre-set memories: Upon initial installation after all wiring is completed; If there is a malfunction of any of the switches on the unit, pressing the Reset button may clear the system and return to normal operation.
Page 13
PCD161
SPECIFICATIONS
CD-R and CD-RW Capability
Depending on media type and method of "recording/burning", some CD-R/RWs may be incompatible with this unit. After "recording/ burning", the session must be closed. Please refer to your software's recommended procedures for closing a disc/session. Review your recording software to familiarize yourself with the correct "recording/burning" procedures. We recommend using the latest versions of
TM
ROXIO This unit will only recognize the CDDA/CDC formats "recorded / burned" onto a CD-R/RW. This unit does not support .WAV, .WMA, .MP3, .OGG or other formats.
or NEROTM burning software.
Technical Specifications
CEA Power Ratings
Power Output: 7 watts RMS X 4 channels into 4-ohms @ < 1% THD+N Signal to Noise Ratio: 70dBA below reference. (Reference: 1 watt, 4-ohms) Frequency Response: 20Hz to 20kHz, -3dB Reference Supply Voltage: 14.4VDC
CD Player
Signal to Noise Ratio: >85dBA Frequency Response: 20Hz to 20kHz, -3dB Channel Separation: > 55dB @ 1kHz D/A converter: 1Bit/Ch
FM Tuner
Mono Sensitivity: 18dBf 50dB Stereo Quieting Sensitivity: 20dBf Stereo Separation @ 1kHz: >30dB Frequency Response: 30Hz to 12kHz, -3dB
AM Tuner
Tuning Range: 530kHz - 1710kHz
Sensitivity @ 20dB Signal to Noise: 30uV Frequency Response: 30Hz - 2kHz, -3dB
General
Power Supply: 11 to 16VDC, negative ground Fuses: 7 amp AGC Dimensions: 7" X 7" X 2" (178mm x 178mm x 51mm)
Specifications subject to change without notice.
Page 14
PCD161
Page 15
PCD161
Manual del Usario
Page 16
PCD161
For instructions in English, refer to page 2.
PREPARACIÓN
Comenzando
Es buena idea leer completamente las instrucciones antes de iniciar la instalación.
Contenido
Instrucciones de Instalación.................... 17
Cableado................................................. 19
Instalación de la Cubierta Desmontable.. 20
Instrucciones de Operación..................... 21
Funcionamiento del Lector de CD........... 24
Cuidados y Mantenimiento...................... 26
Especificaciones...................................... 27
Requisitos para la Instalación
Esta unidad está diseñada para instalarse en autos, camiones y camionetas con abertura para radio preexistente. En muchos casos, se necesitará un equipo de instalación especial para montar el radio al tablero de instrumentos. Estos equipos se consiguen en tiendas de artículos electrónicos o tiendas de estéreos para automóviles. Antes de comprar el equipo, asegúrese de que funcione con su vehículo. Si necesita un equipo de instalación pero no puede conseguirlo, llame a nuestra línea de atención al cliente al 1-800-645-4994 (sólo para U.S.A. y Canadá).
Pour des instructions en Francais, référez-vous à la page 30.
Herramientas y Provisiones
Las siguientes herramientas y provisiones son necesarias para instalar el radio:
• Llave torx, destornilladores plano y Philips
• Cúter y peladores de cables
• Herramientas para remover la radio existente (destornillador, equipo de llave de casquillo y otras herramientas)
• Cinta aisladora
• Enganchador
• Voltímetro / luz de prueba
• Conexiones para enganchar
• Cable de calibre 18 para conexiones eléctricas, cable de altoparlante de calibre 16 a 18
Requerimientos del Altavoz
Solamente conecte los altavoces de carga de impudencia de 4 ohms. Altavoces con una carga de impedancia menor a los 4 ohms pueden dañar la unidad.
Desconecte la Batería
Antes de empezar, siempre desconecte la terminal negativa de la batería.
Asistencia Gratuita en la Instalación
Si requiere asistencia, llame al Soporte Técnico al 1-800-323-4815 de lunes a viernes de 8:30 AM a 7:30 PM tiempo del este y los sábados de 9:00 AM a 5:00 PM tiempo del este (para USA y Canadá solamente.
Page 17
PCD161
INSTRUCCIONES DE INSTALACIÓN
Instalación Utilizando una Manga de Montaje
1. Deslice la manga de montaje fuera del chasis. Si está trabada, utilice la herramienta para quitarla (provista).
2. Verifique el tamaño de apertura del tablero deslizando la manga de montaje adentro del mismo. Si la apertura no es lo suficientemente grande, cuidadosamente córtela o límela hasta que la manga se deslice hacia adentro sin dificultad. No fuerce la manga al introducirla en la apertura ni provoque que se doble. Verifique si hay suficiente espacio detrás del tablero para el chasis del radio.
3. Localice la serie de lengüetas para doblar en la parte superior, inferior y costados de la manga de montaje. Con la manga completamente insertada en la apertura del tablero, doble hacia afuera todas las lengüetas que sean necesarias para que quede sujeta firmemente al tablero.
4. Ubique el radio en frente de la apertura del tablero de manera tal que los cables puedan pasar por la manga de montaje. Siga el diagrama de cableado detalladamente y asegúrese de que todas las conexiones estén seguras y aisladas con tuercas para cables y cinta aisladora para asegurar el apropiado funcionamiento de la unidad. Luego de completar las conexiones del cableado, encienda la unidad para confirmar la operación (la ignición del vehículo debe estar encendida). Si la unidad no opera, verifique nuevamente todas las conexiones de cables hasta que se solucione el problema.
5. Asegúrese de que el radio tenga el lado correspondiente hacia arriba, luego cuidadosamente deslícelo dentro de la manga de montar hasta que esté completamente asentado y las presillas lo traben en su lugar.
6. Fije un extremo de la cinta de soporte perforada (provista) al perno en la parte trasera del chasis utilizando la tuerca hexagonal suministrada. Asegure el otro extremo de la cinta perforada a una parte firme del tablero, ya sea arriba o abajo del radio, utilizando el tornillo provisto. Doble la cinta hasta colocarla en la posición adecuada.
7. Verifique la operación del radio leyendo las Instrucciones de Operación.
INSTALACIÓN
CUIDADO: La cinta de soporte se debe utilizar para prevenir daños al tablero debido al peso del radio o una inadecuada operación causada por vibraciones.
CUIDADO: Para una correcta operación del equipo de CD, el chasis debe estar montado dentro de los 20° de horizontalidad. Asegúrese de que la unidad esté montada dentro de este límite.
PMP
I
E
D
E
R CH
BA
DOBLE LAS ALETAS
/MP
REEI ER
S
M
D
E
O
D
C
D
V
E
R D
TER
O
ME
Page 18
INSTRUCCIONES DE INSTALACIÓN
PCD161
Equipo de Instalación
Si su vehículo requiere el uso de un equipo de instalación par amontar este radio, siga las instrucciones incluidas con el equipo de instalación para adherir el radio al plato de montaje provisto en el equipo.
1. Conecte el cable y verifique el radio como se determina en las instrucciones de Instalación Universal.
2. Instale el radio o el ensamblaje del plato de montaje al segundo tablero, de acuerdo a las instrucciones en el equipo de instalación.
3. Adjunte la cinta de soporte al radio y al tablero como se describe en las instrucciones de Instalación Universal.
4. Reemplace el panel de ajuste del tablero.
Instalación ISO
Esta unidad tiene agujeros roscados en los paneles laterales de chasis que pueden utilizarse con las ménsulas de montar originales de fábrica que vienen con algunos vehículos para motar el radio al tablero. Por favor, consulte en su tienda local de estéreos de automóviles si necesita asistencia en este tipo de instalación.
1. Quite del tablero el radio existente de fábrica o centre la consola de montaje. Guarde todos los
INSTALACIÓN ISO
elementos y ménsulas pues serán utilizados para montar el nuevo radio.
2. Con cuidado destrabe el marco plástico del frente del chasis del nuevo radio. Quite y deseche el marco.
3. Quite las ménsulas y elementos de montaje que vienen de fábrica con el radio existente y adhiéralos al nuevo radio.
NOTA: No exceda el tamaño de tornillo de M5 x 9MM. Tornillos más largos pueden tocar y dañar componentes dentro del chasis.
4. Conecte los cables del nuevo radio al vehículo como se especifica en las instrucciones de Instalación Universal.
5. Monte el ensamblaje del nuevo radio al tablero o a la consola central utilizando el procedimiento reverso al paso 1.
Quitando el Radio
Para quitar el radio luego de la instalación:
1. Inserte los dedos en la ranura en la parte
delantera del marco y jálelo hasta quitarlo completamente. (Cuando fije nuevamente el marco, apunte el lado con ranura hacia abajo y reajuste).
2. Inserte las llaves para quitar nuevamente
hasta que hagan clic, luego jale el radio hacia fuera. Si las llaves para quitar están insertadas en un ángulo, no se fijarán adec­uadamente para liberar la unidad.
CÓMO DESMONTAR EL RADIO
Dashboard
Removal Key
Page 19
PCD161
CABLEADO
Conexión del Amplificador
Conecte la línea de salida para
una amplificación externa
óptima. El conector rojo es para
la derecha y el blanco para la
izquierda.
Gris
Azul
Negro
Conector para la Antena
Alimentación Antena
Conectar a la antena o al amplificador. Si no se utilizara el cable, se debe recubrir la punta del cable.
Conexión a Tierra
Conectar a la terminal de tierra.
¡CUIDADO! Nunca combine (hacer puente) las salidas para utilizar sólo 1 altavoz.
¡CUIDADO! Nunca tome a tierra las puntas negativas del altavoz utilizando el piso del chasis.
CUIDADO: El no colocar los cables exactamente como se muestra puede causar daños eléctricos al radio.
LF/AVG
LR/ARG
Blanco/Negro (-)
Blanco (+)
Verde/Negro (-)
Verde (+)
Gris/Negro (-)
Gris (+)
Violeta/Negro (-)
Violeta (+)
Amarillo
FUSE
Rojo
RF/AVD
RR/ARD
Memoria/Batería
+
Conectar a la bateríaoala fuente de energía de 12 voltios que está siempre viva. La radio no funcionará si este cable no está conectado.
Accesorio/Ignici nó
Conectar al cable de la radio o al fusible de la radio.
Fusibles
Cuando reemplace un fusible asegoerese que el fusible nuevo sea del tipo correcto y tenga el amperaje adecuado. Si utiliza un fusible incorrecto.
Page 20
INSTALACIÓN DE LA CUBIERTA DESMONTABLE
PCD161
Instalación de la Cubierta
Para instalar la cubierta:
1. Deslice el lado izquierdo del panel delantero hacia adentro del radio.
2. Suavemente presione el lado derecho en su lugar.
30%
STEP 1
0%
>3
d
>
d
STEP 2
PUSH
Desprendimiento de la Cubierta
Para quitar la cubierta:
1. Presione el botón para liberar .
2. Jale suavemente del lado derecho del panel delantero para quitarlo.
STEP 1
STEP 2
3. Por seguridad, mantenga el panel delantero en la caja de protección suministrada.
Precauciones al Manipular
• Asegúrese de que el panel delantero tenga el
lado correspondiente hacia arriba cuando lo adhiera al chasis, dado que no puede ser adherido si está al revés.
• No presione con fuerza el panel delantero
cuando lo adhiera al chasis. No es necesaria más que una presión moderada.
• Cuando adhiera el panel delantero,
asegúrese que esté centrado en el marco del chasis y que lo está presionando justo en su lugar.
• No deje caer el panel delantero.
• No presione la pantalla o los botones de control cuando manipule el panel delantero.
• No toque los contactos del panel delantero o de la unidad principal.
• Quite la suciedad o substancias externas solamente con una tela limpia y seca.
• No exponga el panel delantero a temperaturas extremas o al sol.
• Mantenga agentes volátiles tales como bencina, solvente o insecticidas lejos del panel delantero.
• No desarme el panel delantero.
• Cuando lleve el panel delantero con usted, por favor utilice la caja suministrada para protegerlo de daños o suciedades.
• Asegúrese de que no haya polvo o suciedad
en las terminales eléctricas de la parte trasera del panel, pues esto puede causar operación intermitente u otro tipo de mal funcionamiento.
Page 21
PCD161
INSTRUCCIONES DE OPERACIÓN
1
Botón de Encendido (PWR)
Presione el botón PWR (1) para encender o apagar la unidad.
2
Panel de Pantalla de Cristal
Líquido
La Pantalla de Cristal Líquido (LCD, por sus siglas en inglés) exhibe la frecuencia del radio, la hora y todas las funciones activas.
Table 1: LCD Display Indicators
ST ESTÉREO Indicador de estéreo de
radio
!!!!! SEÑAL Indicador de intensidad
de señal XBS X-BASS X-BASS en indicador MUT MUDO MUTE en indicador PEQ PEQ Indicador de Ecualizador
de Configuraciones
Previas LOC LO/DX Indicador de Recepción
de Radio Local
NOTA: Es una característica de los paneles LCD que al ser sometidos a bajas temperaturas por períodos de tiempo prolongados, pueden necesitar más tiempo para iluminarse que bajo condiciones normales. Además, puede bajar levemente la visibilidad de los números en el LCD. La visibilidad del LCD retornará a la normalidad cuando la temperatura dentro del vehículo suba a un rango normal.
3
Control del Volumen (VOL)
Para subir el nivel de volumen, presione el botón VOL (/\)(3a). Para bajar el nivel de volumen, presione el botón VOL (V) (3b). El volumen aumentará o bajará y el nivel
BYJENSEN
4
PCD161
T
U
M
T
U
N
I
N
G
CD RECEIVER
E
1
PWR
aparecerá en la pantalla del panel desde un mínimo de "VOL 00" a un máximo de "VOL 47". La pantalla automáticamente volverá a lo que exhibe normalmente 5 segundos luego del último ajuste de volumen o cuando se active otra función.
4
Botón de Mudo (MUTE)
Presione el botón de MUTE (4) para silenciar el audio. "MUT" aparece en pantalla. Presione "mute" nuevamente para restaurar el volumen previo.
2
3b
AUX
3a
SEL EQ
VOL
BAND
LO/DX
REPEAT
CD
RANDOM
DISP
AUX
Page 22
INSTRUCCIONES DE OPERACIÓN
PCD161
7
Botón de Selección de Audio
Presione el botón SEL repetidas veces para acceder a funciones de audio (volumen, graves, agudos, balance derecho-izquierdo, balance delantero-trasero). Use los botones de volumen (VOL) arriba o abajo (3a y 3b) para ajustar las configuraciones para la función seleccionada. La pantalla volverá a lo que exhibe normalmente 5 segundos luego del último ajuste de volumen o cuando se active otra función.
7
Control de Graves
Para ajustar el nivel de sonidos graves, primero seleccione el modo de Control de Graves
SEL
presionando el botón
(7) hasta que "BAS"
aparezca en pantalla. Dentro de los cinco segundos,
VOL
presione los botones de volumen (
) hacia arriba o hacia abajo (3a y 3b) para ajustar los sonidos graves desde un mínimo de "bAS -7" hasta un máximo de "bAS 7". "BAS 0" representa un sonido neutro.
7
Control de Agudos
Para ajustar el nivel de agudos, presione el botón
SEL
(7) hasta que "TRE" aparezca en la pantalla del
panel. Dentro de los cinco segundos, presione los
VOL
botones
(3a y 3b) para ajustar los sonidos agudos desde un mínimo de "TRE -7" hasta un máximo de "TRE 7". "TRE 0" representa un sonido neutro.
7 7
Control de Balance
Izquierdo-Derecho
Para ajustar el balance de altavoces izquierdo­derecho, presione y suelte el botón SEL (7) hasta que "BAL" aparezca en la pantalla del panel. Dentro de los cinco segundos, presione los botones de volumen (VOL, 3a y 3b) para ajustar el balance entre los altavoces izquierdo y derecho desde "bA.L10" (completamente a la izquierda) hasta "bA.r" (completamente a la derecha). "BAL 0" representa un balance equilibrado entre los altavoces derecho e izquierdo.
4
CD RECEIVER
PWR
6
BYJENSEN
PCD161
T
U
M
T
U
N
I
N
G
E
LO/DX
BAND
5
REPEAT
16
14 13
Control de Balance
Delantero/Trasero
Para ajustar el balance delantero-trasero, presione el botón SEL (7) hasta que "FAS" aparezca en la pantalla del panel. Dentro de los cinco segundos, presione los botones de volumen (VOL, 3a y 3b) para ajustar el balance entre los altavoces delanteros y traseros desde "FA.f10" (completamente adelante) hasta "FA.r10" (completamente atrás). "FAD 0" representa un balance equilibrado entre los altavoces delanteros y posteriores. “FAD 0” represents an equal balance level between the front and rear speakers.
10
AUX
CD
15
RANDOM
17
7
SEL EQ
VOL
DISP
113b3a
8
AUX
9
Page 23
PCD161
INSTRUCCIONES DE OPERACIÓN
5
Selector de Banda AM/FM (BAND)
Durante la operación del radio, cada vez que se presione el botón BAND (5), la banda del radio cambia. La indicación de "AM" o "FM" aparecerá en la pantalla de acuerdo a su selección.
6
Control de Sintonía
Gire el control de sintonía (TUNING, 6) hacia la derecha para sintonizar la siguiente estación o hacia la izquierda para sintonizar la estación anterior.
8
Ecualizador de Configuración
Previa (EQ)
El ecualizador de configuración previa aplica efectos de sonido preseleccionados a la señal de salida de audio de la unidad. Presione el botón EQ (8) para elegir entre los siguientes modos: "POP", "CLASSIC" (Clásico), "ROCK" or "EQ OFF" (Ecualizador Desactivado)
NOTA: Cuando el Ecualizador de Configuración Previa está activado, las configuraciones de Agudos y Graves definidas por el usuario se desactivan.
9
Toma de Ingreso Auxiliar
(Aux In)
Use la toma Aux In para conectar el dispositivo portátil para pasar en el sistema de sonido del vehículo.
11
Selector de Visualización
(DISP)
Esta unidad puede exhibir ya sea el reloj o la frecuencia del radio y las funciones de reproducción de CD. Presione el botón de visualización (DISP, 11) para exhibir la hora por aproximadamente 5 segundos. La hora correcta se puede configurar manteniendo presionado el botón DISP.
Poniendo en Hora el Reloj
Para poner en hora el reloj, sigua las siguientes instrucciones:
1. Presione el botón DISP (11) para ver el reloj.
2. Mantenga presionado el botón DISP (13)
hasta que la hora destelle en pantalla.
3. Dentro de los 5 segundos, presione el botón
(>>|) de pista siguiente (15) para ajustar los minutos como se desee.
4. Presione el botón (|<<) de pista anterior (14)
para ajustar la hora.
5. Presione el botón DISP nuevamente para
regresar a radio o reproducción de disco, o espere cinco segundos y la operación nor­mal se reanudará automáticamente.
10
Selector de Modo AUX
Presione el botón AUX (10) para seleccionar un sistema de audio externo enchufado a la toma de ingreso auxiliar Aux In. Si no hay un dispositivo externo, presione el botón BAND o
CD para volver a un modo disponible.
16
Selector de Recepción Local/
Distante (REPEAT, LO/DX)
Durante la operación de radio, las señales recibidas están usualmente en modo estéreo como se indica con el icono "ST". Sin embargo, cuando las señales son débiles o intermitentes, usted puede activar el modo Local presionando el botón REPEAT (LO/DX,16), Este modo favorece el acceso a estaciones locales cuyas señales sean más fuertes, mejorando en consecuencia la recepción del radio. Presione el botón REPEAT (LO/DX) nuevamente para terminar el modo de recepción Local.
17
X-BASS
Presione el botón X-BASS (RANDOM, 17) para activar la función X-BASS. Cuando escuche música en niveles de volumen bajo, esta función potenciará los rangos bajos y agudos para compensar por las características del oído humano. Cuando esta función está activada, "XBS" aparece en pantalla. Presione X-BASS nuevamente para apagar X-BASS.
Page 24
FUNCIONAMIENTO DEL LECTOR DE CD
PCD161
12
Ranura para Disco
Con el sello hacia arriba, suavemente inserte el disco en la ranura hasta que el mecanismo suavemente lo enganche y la reproducción del disco comience. "-- -- -- --" aparecerá momentáneamente. Una vez cargado el CD, el número de pista y el tiempo transcurrido aparecerán en la pantalla.
NOTA: La unidad está diseñada para pasar discos compactos estándar de 5" solamente (12 cm.). No intente utilizar CD simples de 3" (8 cm.) en esta unidad, con o sin adaptador, pues puede causar daños en el equipo y/o en el disco. Tales daños no serán cubiertos por la garantía de este producto.
13
Reproducción/Pausa
Presione el botón CD (13) para detener la ejecución del disco. Presione CD nuevamente para reasumir la reproducción normal. Usted también puede presionar el botón CD
para volver al modo CD desde modo radio
o AUX In.
14 15
, Selector de Pista
Las funciones del Selector de Pista se utilizan para acceder rápidamente al inicio de una pista
en particular. Cada vez que el botón (>>|) de próxima pista (15) se oprime, el número de la pista siguiente es seleccionado, como se muestra en pantalla. Cada vez que el botón (>>|) de pista anterior (14) se oprime, el número de la pista anterior es seleccionado, como se muestra en pantalla.
14 15
, Funciones de Avance y
Retroceso
Mantenga presionado el botón (>>|) de próxima pista (15) para avanzar rápidamente o el botón (|<<) de pista anterior (14) para retroceder rápidamente. Durante cualquiera de las dos
CD RECEIVER
PWR
BYJENSEN
PCD161
T
U
M
T
U
N
I
N
G
E
LO/DX
BAND
REPEAT
funciones el tiempo transcurrido de cada pista se mostrará en pantalla.
16
Reproducir una Pista en
Repetición (REPEAT)
Durante la reproducción de un disco, presione el botón REPEAT (16) para repetir la pista seleccionada ("RPT" aparecerá en pantalla). La reproducción de la pista continuará repitiéndose hasta que REPEAT se presione nuevamente y la indicación "RPT" desaparezca de pantalla.
RANDOM
17
3b
AUX
3a
SEL EQ
VOL
DISP
AUX
12
CD
14 1316
15
18
Page 25
PCD161
FUNCIONAMIENTO DEL LECTOR DE CD
17
Selección de Reproducción
Aleatoria (RANDOM)
Durante la reproducción de un disco, mantenga presionado el botón RANDOM (17) para reproducir las pistas de forma aleatoria o desordenada ("RDM" aparecerá en pantalla). En modo de Reproducción Aleatoria, usted puede presionar los botones de pistas |<< o >>| (14 y 15) para seleccionar pistas en orden aleatorio en vez de en una progresión normal. Mantenga presionado el botón RANDOM para cancelar el modo de Reproducción Aleatoria.
18
Botón de Expulsión de Disco
Cuando el botón de expulsión de disco (18) se presiona, detiene la reproducción del disco, expulsa el disco y la unidad cambia a operación de radio. Si el disco no se quita de la unidad dentro de los 5 segundos siguientes, el disco será cargado nuevamente dentro de la unidad.
NOTA: Para prevenir el daño accidental de un disco, siempre quite el disco de la unidad cuando se finalice la reproducción del mismo.
Page 26
CUIDADOS Y MANTENIMIENTO
PCD161
Su nuevo reproductor de radio/CD no requiere mantenimiento. Sin embargo, el entender cómo se lo utiliza y mantiene adecuadamente le ayudará a sacar el máximo provecho de sus capacidades. Recomendamos que conserve este manual para utilizarlo como referencia sobre las funciones de esta unidad así como también la manera en poner en hora el reloj. Se deben respetar los siguientes puntos:
• Cuando limpie el interior del vehículo, no
utilice agua o líquidos de limpieza sobre la unidad.
• El reproductor de CD es un instrumento
de precisión y no funcionará adecuadamente bajo calor o frío extremos. Si tales condiciones se dan, espere hasta que el interior del vehículo alcance una temperatura normal antes de utilizar el reproductor.
• Si la temperatura dentro del reproductor
llega a ser muy caliente, un circuito de protección automáticamente detendrá la ejecución del disco. En este caso, deje que la unidad se enfríe antes de utilizar nuevamente el reproductor.
• Nunca inserte nada que no sea un disco
compacto de 5" (12 cm) dentro del reproductor, pues el mecanismo puede ser dañado por objetos extraños.
• No intente utilizar un CD simple de 3" (8
cm.) en esta unidad, con o sin adaptador, pues puede causar daños en el equipo y/o en el disco. Tales daños no serán cubiertos por la garantía de este producto.
• Cuando no utilice el reproductor, quite el disco compacto. Nunca deje un disco expulsado en la ranura de discos, pues quedaría expuesto a luz solar y a otros posibles daños.
• No intente abrir el chasis de la unidad. No hay partes aprovechables por el usuario o puntos para ajustar por adentro.
• Cuando el vehículo se calienta durante clima frío o bajo condiciones de humedad, puede aparecer condensación en los lentes del reproductor de discos. Si esto ocurre, el reproductor no operará apropiadamente hasta que la humedad se haya evaporado.
• La unidad posee un mecanismo de amortiguación de vibraciones para minimizar la interrupción de la ejecución del disco debido a la vibración normal de un vehículo en movimiento. Sin embargo, cuando esté conduciendo en caminos en malas condiciones, es posible que algunos sonidos se escapen. Esto no rayará o dañará el disco y cuando las malas condiciones del camino cesen, volverá a sonar el disco normalmente.
Manipulando Discos Compactos
Suciedad, polvo, rayas o combas pueden causar saltos en la reproducción y deterioro de la calidad del sonido. Por favor, siga estos lineamientos para cuidar de sus discos compactos:
• Con cuidado limpie con un paño suave huellas digitales, polvo y suciedad de las superficies del disco. Realice un movimiento recto desde el centro al exterior del disco.
• Nunca utilice químicos tales como vaporizadores para discos o limpiadores del hogar para limpiar CD, pues pueden dañar la superficie del disco irreparablemente.
• Los discos se deben guardar en sus cajas cuando no están en uso.
• No exponga discos a la luz directa del sol, a altas temperaturas o a condiciones de alta humedad por periodos prolongados.
• No pegue papel, cinta o etiquetas en las superficies de los discos.
BOTÓN DE REINICIAR (RESET)
Un botón para reiniciar se encuentra detrás de la cubierta, en el lado izquierdo (el panel delantero se debe quitar para acceder al botón). La función de Reinicio (reset) se provee para pretejer el circuito del microprocesador. Solamente se debe utilizar bajo las siguientes circunstancias: Luego de la instalación inicial, después de que todo el cableado se haya realizado; Si hay un mal funcionamiento de cualquiera de los interruptores de la unidad. El presionar el botón de Reinicio puede limpiar el sistema y regresarlo a un funcionamiento normal.
Page 27
PCD161
ESPECIFICACIONES
Dependiendo del tipo de medio y método de grabación, algunos CD-R/RW pueden ser incompatibles con esta unidad. Luego de grabar el CD, se debe cerrar la sesión. Por favor, siga los procedimientos recomendados por su programa de grabación para cerrar un disco. Revise su programa de grabación para familiarizarse con los procedimientos correctos de grabación de CD. Recomendamos utilizar las últimas versiones de los programas para
TM
grabar discos compactos ROXIO
TM
NERO
Además, esta unidad solamente reconocerá el formato CDDA/CDC (Audio Digital de Disco Compacto) grabado en un CD-R/RW. Esta unidad no lee .MP3, .WMA, .WAV, .OGG u otros formatos.
.
o
Especificaciones Técnicas
Calificación de Energía CEA
Salida de Energía: Canales 7 watts RMS X4 en 4-ohms @ < 1% THD+N Señal a Coeficiente de Ruido: 70dBA bajo referencia. (Referencia: 1 watt, 4-ohms) Frecuencia de Respuesta 20Hz a 20kHz, -3dB Voltaje de Suministro de Referencia: 14.4VDC
Reproductor de CD
Señal a Coeficiente de Ruido: >85dBA Frecuencia de Respuesta 20Hz a 20kHz, -3dB Separación de Canal: > 55dB @ 1kHz Convertidor D/A: 1Bit/Ch
Sintonizador FM
Sensibilidad Monoaural: 18dBf 50dB Sensibilidad de Silenciamiento Estéreo: 20dBf Separación de Estéreo @ 1kHz >30dB Frecuencia de Respuesta 30Hz a 12kHz, -3dB
Sintonizador AM
Rango de Sintonía: 530kHz -1.710kHz Sensibilidad @ 20dB Señal a Ruido: 30uV Frecuencia de Respuesta 30Hz-2kHz, -3dB
General
Alimentación: 11 a 16VDC, negativo a tierra Fusibles: 7 amp/AGC Dimensiones: 7" X 7" X 2" (178mm x 178mm x 51mm)
Especificaciones sujetas a cambios sin notificación.
Page 28
PCD161
Page 29
PCD161
Manual de L'Utilisateur
Page 30
PCD161
For instructions in English, refer to page 2.
PRÉPARATION
Mise en marche
C'est une bonne idée de lire toutes les instructions avant de commencer l'installation.
Contents
Instructions d’installation ......................... 31
Câblage................................................... 33
Installation de la dalle amovible .............. 34
Instructions d'operation ........................... 35
Opération de la platine CD...................... 38
Soin et entretien ...................................... 40
Specifications .......................................... 41
Exigences d'installation
Cet appareil est destiné à être installé dans des voitures, des camions et des camionnettes avec une ouverture radio existante. Dans bien des cas, une trousse d'installation spéciale sera exigée pour monter la radio sur le tableau de bord. Ces trousses sont disponibles dans des magasins de fournitures électroniques et des boutiques qui spécialisent dans des stéréos voitures. Vérifiez toujours l'application de la trousse avant de l'acheter pour assurer que la trousse est compatible avec votre véhicule. Si vous avez besoin d'une trousse et ne pouvez pas en trouver une, veuillez prendre contact
Para obtener instrucciones en Español, diríjase a la página 16.
avec notre soutien client à 1-800-645-4994 (Etats-Unis et Canada seulement).
Outils et matériel
Vous aurez besoin des outils et du matériel suivants pour installer la radio :
• Type Torx des tournevis plat et Philips
• Des coupeurs de fil et séparateurs d'épuisement
• Outils pour enlever la radio existante (tournevis, un ensemble de clés à douille et d'autres outils)
• Bande électrique
• Outil à sertissage
• Voltmètre/lumière d'épreuve
• Connexions à sertissage
• Fer jauge 18 pour branchage puissance, fer jauge 16 – 18 de haut parleur
Pour les haut parleurs
Ne connectez que les haut parleurs qui sont évalués pour une impédance de charge de 4 ohms. Des hauts parleurs avec une impédance de charge de moins de 4 ohms peuvent nuire à l'appareil.
Débrancher la batterie
Il faut toujours débrancher la borne de batterie négative avant de commencer.
Aide d'installation gratuite
Si vous avez besoin d'aide, prenez contact avec Soutien Technique à 1-800-323-4815 de 8H30 à 19H EST lundi jusqu'à vendredi, et de 9H à 17H EST le samedi (Etats-Unis et Canada seulement).
Page 31
PCD161
INSTRUCTIONS D'INSTALLATION
Installation en utilisant un manchon de montage
1. Glissez le manchon de montage du châssis. S'il est verrouillé, utilisez les outils d'enlève­ment (fournis) pour le désengager.
2. Vérifiez la taille d'ouverture sur le tableau de bord en glissant dedans le manchon de montage. Si l'ouverture n'est pas assez grande, coupez ou nivelez à la lime comme il faut jusqu'à ce que le manchon glisse facilement dans l'ouverture. Ne forcez pas le manchon dans l'ouverture ou faire en sorte qu'il se plie ou se tord. Vérifiez qu'il y a suffisamment de place derrière le tableau de bord pour le châssis de la radio.
3. Trouvez une série de languettes de courbure sur le dessus, le dessous et les côtés du manchon de montage. Avec le manchon inséré jusqu'au bout dans l'ouverture du tableau de bord, pliez autant de languettes vers le dehors qu'il faut pour attacher le manchon au tableau de bord d'une manière ferme.
4. Placez la radio devant l'ouverture du tableau de bord pour que le câblage puisse être placé à travers le manchon de montage. Suivez le schéma du câblage et assurez-vous que toutes les connexions sont sûres et isolées avec des serres-fils ou de la bande électrique pour assurer le bon fonctionnement de l'appareil. Après avoir terminé avec les connexions du câblage mettez l'appareil en marche pour confirmer l'opération (le véhicule doit être allumé). Si l'appareil ne fonc­tionne pas, vérifiez de nouveau tout le câblage jusqu'à ce que le problème soit résolu.
5. Assurez vous que la radio est monté dans le sens correct et puis glissez la radio dans le manchon de montage jusqu'à ce qu'il soit bien fixé et les attaches à ressort la verrouillent bien en place.
6. Attachez un bout de la courroie de soutien per­forée (fournie) au goujon d'écrou à l'arrière du châssis en utilisant l'écrou hexagonal fourni. Attachez l'autre bout de la courroie perforée à une partie sûre du tableau de bord soit au-dessus ou au-dessous de la radio en utilisant l'écrou fourni. Pliez la courroie pour le positionner comme il faut.
7. Testez l'opération de la radio en vous référant
aux instructions d'opération.
INSTALLATION
AVERTISSEMENT : La courroie de soutien doit être utilisée pour empêcher qu'il y ait des dégâts au tableau du bord du poids de la radio ou une opération incorrecte à cause de la vibration.
AVERTISSEMENT : Pour une bonne opération de la platine CD le châssis doit être monté dans un angle de 20° de l'horizontal. Assurez vous que l'appareil est monté avec cette limitation.
PMP
I
/MP
REEI ER
E
D
E
R CH
BA
D
E
PLIEZ LES PATTES
S
M
O
D
C
D
V
E
R D
TER
O
ME
Page 32
INSTRUCTIONS D’INSTALLATION
PCD161
Installation de la trousse
Si votre voiture exige l'usage d'une trousse d'installation pour monter la radio, suivez les instructions qui accompagne la trousse pour attacher la radio au plateau de montage fourni avec la trousse.
1. Câblez et testez la radio en suivant les instructions pour l'installation universelle.
2. Installez l'ensemble radio /plateau de mon­tage à la sous-planche de bord suivant les instructions contenues dans la trousse d'installation.
3. Attachez la lanière de support à la radio et à la planche de bord suivant les instructions pour l'installation universelle.
4. Remplacez le panneau de la planche de bord.
Installation ISO
L'appareil a des trous à visser sur les panneaux de côté du châssis qui peuvent être utilisés avec les supports de montage de l'usine de certains véhicules pour monter la radio sur la planche de bord. Consultez votre magasin de stéréos voiture pour être aidé dans ce type d'installation.
1. Enlevez la radio d'usine existante de la planche de bord ou du console central de montage. Préservez tout le matériel et les
INSTALLATION ISO
consoles qui seront utilisés pour monter la nouvelle radio.
2. Ouvrez d'un coup sec le cadre plastique du devant du châssis de la nouvelle radio. Enlevez et jetez le cadre.
3. Enlevez les supports de montage et le maté­riel de la radio existante et attachez-les à la nouvelle radio.
A NOTER : Ne dépassez pas une taille de clou de 5mm x 9mm. Des clous plus longs peuvent nuire aux composants à l'intérieur du châssis.
4. Câblez la nouvelle radio au véhicule en suiv­ant les instructions pour l'installation uni­verselle.
5. Montez l'ensemble de la nouvelle radio à la planche de bord ou au console central en renversant la procédure établie par (1).
Enlever la radio
Pour enlever la radio après installation :
1. Insérez vos doigts dans la fente dans l'avant du cadre et tirez pour enlever le cadre. (Lor­sque vous rattachez le cadre, pointez le côté avec la fente vers le bas et rattachez). Insérez les clés de l'enlèvement tout droit jusqu'à
2. ce qu'ils cliquent et puis tirez la radio. Si les clés de l'enlèvement sont insérés dans un angle, ils ne se verrouilleront pas correctement pour relâcher l'appareil.
RETRAIT DE RADIO
Dashboard
Removal Key
Page 33
PCD161
CÂBLAGE
Câblage Amplificateur
Branchez le fil pour un
amplificateur externe facultatif.
Le fil rouge est pour la droite et
le fil blanc pour la gauche.
Gris
Bleu
Noir
Connecteur
de Antenne
Antenne motorisée
Branchez à l’antenne motorisée ou à é l’amplificateur. S’il n’est pas utilis , recouvrez l’extrémité dénudée du fil de ruban adhésif.
Mise à la tere
Connectez à la borne de mise à la terre.
AVERTISSEMENT ! Ne combinez jamais des sorties (ponts) pour utilisation avec un haut parleur.
AVERTISSEMENT ! Ne terrez jamais des fils de sortie négatifs de haut parleur avec la masse.
AVERTISSEMENT : Si le câblage n'est pas fait comme montré, vous risquez de faire des dégâts électriques à la radio.
LF/AVG
LR/ARG
Blanc/Noir (-)
Blanc (+)
Vert/Noir (-)
Vert (+)
Gris/Noir (-)
Gris (+)
Violet/Noir (-)
Violet (+)
Jaune
FUSE
Rouge
RF/AVD
RR/ARD
Mémoire/Batterie
+
Connectez à la batterie ou à une source d’alimentation 12 volts tougours sous tension. La radio ne fonctionnera pas si ce fil n’est pas branché.
Accessoires/Allumage
Connectez au fil de la radio existante ou au fusible du radio.
Fusibles
Lors du remplacement d’un fusible, assurez cous que le fusible de remplacement est du type et de la puissance appropriés. L’utilisation D’un fusible non approprié pourrait endommager la radio.
Page 34
INSTALLATION DE LA DALLE AMOVIBLE
PCD161
Installation de la dalle
Pour installer la dalle :
1. Glissez le bord gauche du panneau d'avant dans la radio.
2. Appuyez doucement pour placer le bord droite.
30%
STEP 1
0%
>3
d
>
d
STEP 2
PUSH
Détachement de la dalle
Pour enlever la dalle :
1. Appuyez sur le bouton de relâchement .
2. Tirez doucement sur le côté droite du pan-
neau d'avant pour l'enlever.
STEP 1
STEP 2
3. Pour sécurité, gardez le panneau d'avant
dans l'étui de protection fourni.
Précautions de manipulation
Assurez-vous que le panneau d'avant est posé dans le bon sens lorsque vous l'attachez au châssis comme il ne peut pas être attaché sens dessus, sens dessous.
• N'appuyez pas trop fort sur le panneau
d'avant lorsque vous l'attachez au châssis. La pression légère ou modérée suffit.
• Lorsque vous attachez le panneau
d'avant, assurez-vous qu'il est centré dans
le cadre du châssis et qu'il est pressé tout droit dans sa position.
• Ne laissez pas tomber le panneau d'avant.
• Ne mettez pas de pression sur les boutons de contrôle ou d'affichage lorsque vous manipulez le panneau d'avant.
• Ne touchez pas les bornes électriques sur le panneau d'avant ou l'appareil principal.
• Enlevez des saletés et des substances étrangères avec un torchon propre et sec.
• N'exposez pas le panneau d'avant aux températures extrêmes ou des rayons de soleil direct.
• Gardez les agents volatiles tels que du benzène, des diluants ou des insecticides loin du panneau d'avant.
• Ne démontez pas le panneau d'avant.
• Lorsque vous prenez le panneau d'avant avec vous, utilisez l'étui fourni pour protéger le panneau des saletés et des dégâts.
• Assurez-vous qu'il n'y a pas de poussière ou des saletés sur les bornes électriques à l'arrière du panneau comme cela peut causer des problèmes d'opération ou d'autres formes de mauvais fonctionnement.
Page 35
PCD161
INSTRUCTIONS D'OPERATION
1
Bouton puissance en
marche/en arrêt (PWR)
Appuyez sur le bouton PWR (1) pour mettre l'appareil en marche/en arrêt.
2
Panneau d'affichage aux
cristaux liquides
Le panneau d'affichage aux cristaux liquides affiche l'heure, la fréquence et toutes les fonctions activées.
Table 1: LCD Display Indicators
ST STEREO Indicateur stéréo radio !!!!! SIGNAL Indicateur de force de
signal
XBS X-BASS Indicateur de X-BASS en
marche
MUT MUTE Indicateur de Muet en
marche
PEQ PEQ Indicateur d'égaliseur pré-
réglé
LOC LO/DX Indicateur de réception
radio locale
peuvent se mettre plus longtemps à s'illuminer que dans les conditions normales. En outre, la visibilité des numéros sur le LCD peut diminuer. La lecture LCD va revenir au normal lorsque la température à l'intérieur du véhicule va remonter au normal.
3
Contrôle volume (VOL)
Pour augmenter le niveau de volume, appuyez sur le bouton VOL (/\) vers le haut (3a). Pour diminuer le volume, appuyez sur le bouton VOL (V) vers le bas (3b). Le volume va augmenter/ diminuer et le niveau sera montré sur le panneau d'un minimum de VOL 00 jusqu'à un maximum de VOL 47. L'affichage reviendra à
BYJENSEN
4
PCD161
T
U
M
T
U
N
I
N
G
CD RECEIVER
E
1
PWR
normal 5 secondes après le dernier ajustement ou lorsqu'une autre fonction est activée.
4
Bouton MUTE
Appuyez sur le bouton MUTE (4) pour assourdir l'audio volume. MUT apparaît dans l'affichage. Appuyez de nouveau sur MUTE pour rétablir le volume au réglage précédent.
2
3b
AUX
3a
SEL EQ
VOL
A NOTER : C'est une caractéristique des panneaux LCD que lorsqu'ils sont sujets à des températures froides pendant longtemps, ils
BAND
LO/DX
REPEAT
CD
RANDOM
DISP
AUX
Page 36
INSTRUCTIONS D'OPERATION
PCD161
7
Bouton de sélection audio
(SEL)
Appuyez de manière répétée sur le bouton SEL pour accéder aux fonctions audio (volume, basse, aigu, balance ou équilibreur). Utilisez les boutons VOL vers le haut/vers le bas (3a et 3b) pour ajuster les réglages pour chaque fonction sélectionnée. L'affichage reviendra à normal 5 secondes après le dernier ajustement ou lorsqu'une autre fonction est activée.
7
Contrôle de basse
Pour ajuster le niveau de basse, commencer par appuyer sur le bouton SEL jusqu'à ce que BAS apparaisse dans le panneau d'affichage. Dans 5 secondes, appuyez sur les boutons VOL vers le haut/vers le bas (3a et 3b) pour ajuster la réponse basse d'un minimum de BAS
-7 jusqu'à un maximum de BAS 7. BAS 0 représente une réponse plate.
7 7
Contrôle de balance droite/
gauche
Pour ajuster l'équilibre entre les haut parleurs de gauche et de droite, appuyez sur le bouton SEL jusqu'à ce que BAL apparaisse sur le panneau d'affichage. Dans 5 secondes, appuyez sur les boutons VOL vers le haut/vers le bas (3a et 3b) pour ajuster l'équilibre entre les haut parleurs de gauche et de droite entre BA.L 10 (plein gauche) à BA.r 10 (plein droite). BAL 0 représente un équilibre parfait entre les haut parleurs de droite et de gauche.
4
CD RECEIVER
PWR
BYJENSEN
PCD161
T
U
M
E
Contrôle d'équilibreur avant/
arrière
Pour ajuster l'équilibre entre les haut parleurs d'avant et d'arrière, appuyez sur le bouton SEL jusqu'à ce que FAD apparaisse sur le panneau d'affichage. Dans 5 secondes, appuyez sur les boutons VOL vers le haut/vers le bas (3a et 3b) pour ajuster l'équilibre entre les haut parleurs d'avant et d'arrière de FA.f 10 (plein avant) à FA.r 10 (plein arrière). FAD 0 représente un équilibre parfait entre les haut parleurs d'avant et d'arrière.
10
AUX
7
SEL EQ
8
7
Contrôle d'aigu
Pour ajuster le niveau d'aigu, appuyez sur SEL jusqu'à ce que TRE apparaisse sur le panneau d'affichage. Dans 5 secondes, appuyez sur les boutons VOL vers le haut/vers le bas (3a et 3b) pour ajuster le niveau d'aigu d'un minimum de TRE -7 jusqu'à un maximum de TRE 7. TRE 0 représente une réponse plate.
T
U
N
I
N
G
LO/DX
BAND
6
5
REPEAT
16
14 13
CD
15
RANDOM
17
VOL
DISP
113b3a
AUX
9
Page 37
PCD161
INSTRUCTIONS D'OPERATION
5
Sélectionneur de bande AM/FM
Pendant l'opération radio, chaque fois que le bouton BAND (5) est appuyé, la bande de la radio va changer. Les indications AM ou FM apparaîtront sur le panneau d'affichage selon votre sélection.
6
Contrôle de syntonisation
Faites tourner le contrôle de TUNING (6) dans le sens de l'aiguille d'une montre pour syntoniser la station de radio vers le haut ou contre le sens de l'aiguille d'une montre pour syntoniser la station de radio vers le bas.
8
Egaliseur pré-réglé (EQ)
L'égaliseur pré-réglé applique des effets sonores pré-réglés au signal de sortie audio de l'appareil. Appuyez sur le bouton EQ pour choisir entre les modes suivantes : POP, CLASSIQUE, ROCK, EQ EN ARRET.
A NOTER : Lorsque l'égaliseur pré-réglé est activé, les réglages de basse et d'aigu définis par l'utilisateur sont désactivés.
9
Connecteur femelle aux In
Utilisez le connecteur femelle aux in pour brancher un engin média portable pour reproduction à travers le système de son du véhicule.
11
Sélectionneur d'affichage
Cet appareil peut afficher soit l'heure soit la fréquence radio/les fonctions platine CD. Appuyez sur le bouton DISP pour afficher l'heure pendant au moins 5 secondes. L'heure correcte peut être réglée en appuyant et maintenant l'appui sur le bouton DISP.
Régler l'horloge
Pour régler l'horloge, exécuter les étapes suivantes :
1. Appuyez sur le bouton DISP pour afficher
l'horloge.
2. Appuyez et maintenez l'appui sur le bouton
DISP jusqu'à ce que l'affichage heure cli­gnote.
3. Dans 5 secondes, appuyez sur le bouton
piste vers le haut >>| (15) pour ajuster les minutes au réglage désiré.
4. Appuyez sur le bouton piste vers le bas |<<
(14) pour ajuster l'heure.
5. Appuyez de nouveau sur le bouton DISP
pour retourner à la fréquence radio ou à la reproduction du disque, ou attendez 5 sec­ondes et l'opération normale reprendra automatiquement.
10
Sélectionneur de mode AUX
Appuyez sur ce bouton AUX (10) pour sélectionner un système audio externe branché à un connecteur femelle aux in. S'il n'y a pas d'engin externe, appuyez sur le bouton BAND ou CD pour revenir à une mode disponible.
16
Sélectionneur de réception
local/stéréo (REPEAT, LO/DX)
Pendant l'opération radio, des signaux reçus sont normalement en mode stéréo comme indiqué par l'icône ST. Cependant, lorsque les signaux sont faible ou sporadiques, vous pouvez activer la mode locale (LOC) en appuyant sur le bouton REPEAT (LO/DX) (16). Cette mode favorise l'accès aux stations locales dont les signaux sont plus forts, et ainsi améliore la réception radio. Appuyez de nouveau sur le bouton REPEAT (LO/DX) pour terminer la mode de réception locale.
17
X-BASS
Appuyez sur le bouton X-BASS (RANDOM) (17) pour activer la fonction X-BASS. Lorsque vous écoutez à la musique à des niveaux de volumes bas, cette fonction augmentera les gammes de basse et d'aigu pour compenser pour les caractéristiques de l'ouie humaine. Lorsque cette fonction est activée, XBS apparaît dans le panneau d'affichage. Appuyez de nouveau sur X-BASS pour mettre XBASS en arrêt.
Page 38
OPÉRATION DE LA PLATINE CD
PCD161
12
Fente du disque
Avec la surface étiquette en haut, insérez doucement le disque dans la fente jusqu'à ce que le mécanisme à chargement doux s'engage et la reproduction du disque commence. '-- -- -- --' apparaît momentanément. Chargé, le numéro de la piste et le temps écoulé apparaîtront dans l'affichage.
A NOTER : Cet appareil est conçu pour jouer des disques de taille standardisée 5'' (12cms). N'essayez pas d'utiliser des disques de taille 3'' (8cms) avec ou sans adaptateur, comme cela peut nuire à la platine et/ou le disque. De tels dégâts ne seront pas couverts par le garanti sur ce produit.
13
Sélection reproduction du
disque/pause
Appuyez sur le bouton CD (13) pour geler la reproduction du disque. Appuyez de nouveau sur CD pour reprendre la reproduction du disque. Vous pouvez aussi appuyer sur le bouton CD
pour revenir à la mode CD depuis les modes Tuner ou Aux In.
14 15 14 15
, Sélectionneur de piste
Les fonctions Sélection de Piste sont utilisées pour accéder rapidement au début de chaque piste. Chaque fois que le bouton piste vers le haut >>| (15) est appuyé, le numéro de piste prochain supérieur est sélectionné, comme montré dans le panneau d'affichage. Chaque
, Signal d'entrée/revue
Appuyez et maintenez l'appui sur le bouton piste vers le haut >>| (15) pour avancer rapidement et sur le bouton piste vers le bas |<< (14) pour reculer rapidement. Dans les deux fonctions, le temps écoulé de chaque piste sera montré dans le panneau d'affichage.
fois que le bouton piste vers le bas |<< (14) est appuyé, le numéro de piste prochain inférieur est sélectionné, comme montré dans le panneau d'affichage.
12
PWR
BYJENSEN
PCD161
T
U
M
T
U
N
I
N
G
E
BAND
LO/DX
REPEAT
CD
CD RECEIVER
14 1316
15
RANDOM
17
3b
AUX
3a
SEL EQ
VOL
DISP
18
AUX
Page 39
PCD161
OPÉRATION DE LA PLATINE CD
16
Reproduction répétée de
piste
Pendant la reproduction du disque, appuyez sur le bouton REPEAT (16) pour répéter la reproduction de la piste sélectionnée (RPT apparaîtra dans le panneau d'affichage). La reproduction de la piste va continuer à se répéter jusqu'à ce que le bouton REPEAT soit appuyé de nouveau et RPT disparaisse du panneau d'affichage.
17
Sélection reproduction au
hasard
Pendant la reproduction du disque, appuyez sur le bouton RANDOM (17) pour jouer les pistes sur un disque dans un ordre mélangé au hasard (RDM apparaîtra dans le panneau d'affichage). En mode Reproduction au Hasard, vous pouvez appuyer sur les boutons pistes >>| ou |<< (14 et 15) pour sélectionner les pistes au hasard au lieu de la progression normale. Appuyez et maintenez l'appui sur le bouton RANDOM pour annuler la mode Reproduction au Hasard.
18
Bouton d'éjection du disque
Lorsque le bouton d'éjection du disque (18) est appuyé, la reproduction du disque s'arrête, le disque est éjecté, et l'appareil change à l'opération radio. Si le disque n'est pas enlevé dans 5 secondes, le disque sera rechargé.
A NOTER : Pour empêcher qu'un disque ne soit pas accidentellement endommagé, enlevez toujours le disque de l'appareil lorsque la reproduction du disque est terminée.
CD RECEIVER
PWR
BYJENSEN
PCD161
T
U
M
T
U
N
I
N
G
E
LO/DX
BAND
REPEAT
12
3b
AUX
CD
RANDOM
3a
SEL EQ
VOL
DISP
18
AUX
14 1316
15
17
Page 40
SOIN ET ENTRETIEN
PCD161
Votre nouvelle platine CD/radio n'a pas besoin d'être entretenu. Cependant, une compréhension correcte de son utilisation et manipulation vous aidera à obtenir une jouissance maximum de ses capacités. Nous recommandons que vous gardez ce guide comme référence pour les fonctions multiples de cet appareil, aussi bien que pour régler l'horloge. Gardez les points suivants à l'esprit :
• Lorsque vous nettoyez le véhicule, ne versez pas d'eau ou de détergents liquides sur l'appareil.
• La platine CD est un instrument de précision et ne fonctionnera pas dans des froids ou des chaleurs extrêmes. Si de telles conditions prévalent, attendez que la température à l'intérieur du véhicule redevienne normale avant de jouer.
• Si la température à l'intérieur de la platine devient trop chaud, un circuit de protection va automatiquement arrêter le jeu. Dans ce cas, permettez à l'appareil de se refroidir avant de l'utiliser.
• N'insérez jamais rien d'autre qu'un disque compact de 5'' (12cm) dans la platine comme ce mécanisme peut souffrir des dégâts à cause des objets étrangers.
• N'essayez jamais d'utiliser des disques compacts de 3'' (8cm) dans cet appareil, avec ou sans adaptateur, comme cela peut nuire à la platine ou au disque. De tels dégâts ne seront pas couverts par le garanti sur ce produit.
• Enlevez toujours le disque compact, si vous n'utilisez pas la platine. Ne laissez jamais un disque compact dans la fente à disque comme cela peut l'exposer aux rayons du soleil et autres facteurs qui peuvent nuire.
• N'essayez pas d'ouvrir le châssis de l'appareil. Il n'y a pas de pièces qui sont susceptibles à être dépanné par l'utilisateur ou des points d'ajustement à l'intérieur.
• Lorsque le véhicule se réchauffe pendant la saison froide ou dans des conditions humides, de la condensation peut apparaître sur les lentilles de la platine. Si cela arrive, la platine ne fonctionnera pas jusqu'à ce que l'humidité ait évaporé.
• L'appareil est conçu avec un mécanisme d'amenuisement de vibrations pour minimiser l'interruption du jeu du disque à cause de la vibration normale d'un véhicule en mouvement. Lorsque vous conduisez sur les surfaces rugueuse, des sauts de son peuvent arriver. Cela ne nuira pas au disque et le jeu normal reprendra lorsque les conditions rugueuses disparaissent.
Manipulation des disques compacts
De la poussière, des saletés, des égratignures et des torsions, peuvent produire des sauts dans la reproduction et une détérioration dans la qualité du son. Suivez ces conseils pour entretenir vos disques compacts :
• Essuyez des empreintes digitales, de la poussière et des saletés déposées sur la surface du disque avec un torchon doux. Essuyez dans un mouvement droit à partir du centre du disque jusqu'au bord.
• N'utilisez jamais des produits chimiques tels que des vaporisateurs pour disque ou des détergents domestiques pour nettoyer vos disques compacts. Ces produits peuvent irréparablement nuire à vos disques.
• Gardez les disques dans leur boîte de stockage lorsque vous ne les écoutez pas.
• N'exposez pas les disques aux rayons de soleil directs, à des températures très chaudes ou à l'humidité pendant de longues périodes.
• Ne collez pas de papier, de la bande adhésive ou des étiquettes sur la surface du disque.
BOUTON DE RÉINITIALISATION Un bouton de réinitialisation est situé derrière la dalle sur le côté gauche (il faut enlever le panneau d'avant afin d'accéder au bouton). Le bouton de réinitialisation doit être activé dans les circonstances suivantes, comme il effacera l'heure et les mémoires pré-réglées : Après l'installation de départ lorsque tout le câblage est terminé ; s'il y a un mauvais fonctionnement de n'importe quel interrupteur sur l'appareil, appuyer sur le bouton de réinitialisation peut débarrasser le système et revenir à l'opération normale.
Page 41
PCD161
SPECIFICATIONS
Capacité CD-R et CD-RW
En fonction du type de média et de la méthode d'enregistrement, certains CD-R/RWs peuvent être incompatible avec cet appareil. Après l'enregistrement, la séance doit être fermée. Référez-vous aux procédures recommandées de votre logiciel pour fermer un disque/une séance. Réviser votre logiciel d'enregistrement pour vous familiariser avec les procédures correctes d'enregistrement. Nous recommandons les dernières versions du logiciel NERO ou ROXIO.
Cet appareil ne va reconnaître que des formats CDDA/CDC enregistré sur un CD-R/ RW. Cet appareil ne soutient pas des formats tels que WAV, WMA, MP3 ou OGG.
Spécifications techniques
Côtes de puissance CEA
Sortie puissance : 7 Watts RMS x 4 Chaînes x 4 ohms @< 1% THD+N Rapport signal au bruit : 70 dBA sous référence (Référence : 1 watt, 4 ohms) Réponse fréquence : 20Hz à 20kHz, -3dB Référence alimentation voltage : 14.4VDC
Platine CD
Rapport signal au bruit : >85dBA Réponse fréquence : 20 Hz à 20 kHz, -3dB Séparation des chaînes : >55dB@1kHz Convertisseur D/A : 1 Bit/Ch
Tuner FM
Sensibilité Mono : 18dBf Sensibilité d'assourdissement stéréo 50dB : 20dBf Séparation Stéréo @ 1kHz : >30 dB Réponse Fréquence : 30Hz à 12kHz, -3dB
Tuner AM
Gamme de syntonisation : 530kHz à 1710kHz Sensibilité @ 20dB Signal au Bruit: 30uV Réponse fréquence : 30Hz à 2kHz, -3dB
Général
Alimentation : 11 à 16 VDC, terre négative Fusibles : 7 amp AGC Dimensions : 7''x 7'' x 2'' (178mm x 178mm x 51mm)
Les spécifications peuvent changer sans avis préalable.
Page 42
Page 43
forces, including without limitation, fire, flood, earthquake, sand or storm
Obtaini
x Products subjected to removal or defacement of the factory serial
number/bar code label(s) or markings
x Service performed by an unauthorized person, company or association. x Any product which has been adjusted altered or modified without
Audiovox’s consent.
x Any product not distributed by Audiovox within the United States or
Canada.
x Defects in cosmetic, decorative or non-operative structural parts such
as framing
x Damage incurred during shipping (claims must be addressed to the
carrier)
x Incidental damages related to transporting the product to a service
center, including loss of personal time, transportation costs, and loss of use of product
Please review the “Care and Maintenance” section of your Installation and Operation Manual for additional information regarding the proper use of your product.
ng Warranty Service
To obtain repair or replacement within the terms of this Warranty, call 1-800-323­4815 for the location of a warranty station serving your area.
Page 44
Exposición a la humedad, excesivas temperaturas o condiciones medioambientales extremas. Daños relacionados a fuerzas naturales externas, incluyendo y no limitando, incendios, inundaciones, temblores de tierra, arena o tormentas
x Productos sin o con el número de serie de fábrica o el código de barras
u otras marcas despintados
x Servicio realizado por personas, compañías o asociaciones no
autorizadas
x Cualquier producto que haya sido ajustado, alterado o modificado sin el
consentimiento de Audiovox
x Cualquier producto no distribuido por Audiovox dentro de Estados
Unidos o Canadá
x Defectos cosméticos, decorativos o partes estructurales no operativas
tal como marcos
x Daños ocurridos durante traslados (los reclamos deben ser dirigidos a
la empresa de trasporte)
x Daños incidentales relacionados al transporte del producto a un centro
de servicio, incluyendo pérdida de tiempo personal, costos de traslado y pérdida de uso del producto
Algunos estados no permiten limitaciones en la duración de una garantía implícita o la exclusión o limitación de daños incidentales o consecuentes, de tal forma que las limitaciones o exclusiones arriba expuestas pueden no aplicar. Esta Garantía le da derechos legales específicos, usted puede tener también otros derechos que varíen de acuerdo al estado en el que se encuentre.
Obteniendo Servicios de Garantía
Para obtener reparaciones o reemplazos dentro de los términos de esta Garantía, por favor contáctese 1-800-323-4815 para obtener la ubicación de la estación de garantía sirviendo en su área.
Page 45
gg
fusible coupé, fuite de batterie, vol ou stockage inapproprié. Exposition à la moisissure à l'humidité, à la température excessive ou aux conditions environnementales extrêmes. Les forces normales externes, incluant sans limitation : feu, inondation, tremblement de terre, sable ou tempête
x Les produits qui n’ont plus le n° de série de l’entreprise ou le code barre
ou la marque
x Des manipulations faites par une personne, une compagnie ou une
association non autorisées.
x N'importe quel produit qui a subi des modifications ou des altérations
sans consentement de Audiovox.
x Un produit non distribué par Audiovox dans les Etats-Unis ou le
Canada.
x Défauts d’apparence des pièces structurales du produit, décorations
inopérantes tels que l'encadrement
x Dommages encourus pendant l'expédition (les réclamations doivent être
adressées au transporteur)
x Les dommages d’incidents survenus aux accessoires dus au transport
du produit à un centre commercial, y compris la perte de temps personnel, les coûts de transport, et la perte d'utilisation du produit
Quelques Etats ne permettent pas des limitations de durée d’une garantie impliquée ou l'exclusion ou la limitation des dommages accessoires ou consécutifs ainsi les limitations ou les exclusions ci-dessus, peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques et vous pouvez également avoir d'autres droits qui changent d'un Etat à un autre.
Joindre Le Service de Garantie
Pour obtenir la réparation ou le remplacement dans les limites de cette garantie, contactez le 1-800-323-4815 pour connaître l'endroit du service garantie desservant votre secteur.
Page 46
Audiovox Electronics Corporation
150 Marcus Boulevard Hauppauge, NY 11788
1-800-323-4815
www.audiovox.com
©2006 Audiovox
v.082406
Loading...
