Phasak PH 9910, PH 9920 User Manual

Page 1

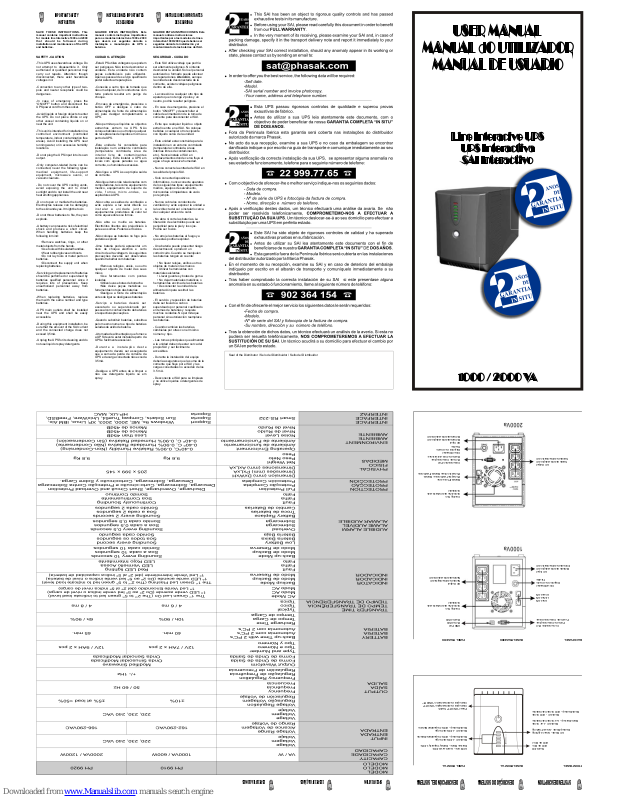

GUARDE ESTAS INSTRUCCIONES. Este manual contiene instrucciones importantes para los modelos de línea interactiva 1000/2000 que deberían ser seguidas durante la installación y el mantenimiento de las baterías del SAI.

SEGURIDAD - CUIDADO

- Este SAI utiliza voltaje que podría ser altamente peligroso. No intente desmontar la unidad. Solo el personal autorizado o formado puede efectuar las reparaciones. Atención, aunque la unidad este desconectada de la corriente, existen voltajes peligrosos dentro de ella.

- La conexión a cualquier otro tipo de aparato que no tenga 2 polos y un neutro, podría resultar peligroso.

- En caso de emergencia, presione el botón “ON/OFF” y desenchufar el cable de alimentación de la toma de corriente para desconectar el SAI.

- Evite que cualquier líquido u objeto extraño entre en el SAI. No coloque bebidas o cualquier otro recipiente con líquido cerca de la unidad.

- Esta unidad esta construida para la instalación en un entorno controlado (temperatura controlada, áreas internas libres de contaminación, etc.). Nunca instale el SAI en emplazamientos donde cerca fluya el agua o haya excesiva humedad.

- Nunca conecte la entrada del SAI en la salida del propio SAI.

- Solo conecte dispositivos informáticos, nunca conecte aparatos de los siguientes tipos: equipamiento médico, equipos de salvamento, microondas o limpiadores de vacio por ejemplo.

- Nunca cubra los conductos de ventilación y evite exponer la unidad a la luz directa del sol o instalarlo cerca de cualquier emisor de calor.

- No abra ni corte las baterías. La liberación de electrolitos puede ser perjudicial para la piel y los ojos. Podría ser toxico.

- No arroje las baterías al fuego ya que estas podrían explotar.

- Una batería puede presentar riesgo de electrosock o producir un cortocircuito. Cuando se manipulen las baterías tengan en cuenta:

• No llevar relojes, anillos u otros

objetos de metal en las manos

• Utilizar herramientas con

materiales aislantes

• Llevar guantes y botas de goma

• No dejar materiales metálicos o

herramientas encima de las baterías

• Desconectar la unidad de la alimentación para sustituir las baterías.

- El servicio y reposición de baterías debe ser llevado a cabo o supervisado por personal cualificado en temas de baterías y requiere muchos cuidados. No permita que personal sin autorización reemplace las baterías.

- Cuando cambien las baterías, cámbielas por otras con el mismo número y tipo.

- Las tomas principales que alimentan a la unidad deben de estar cerca del propio SAI y ser fácilmente accesibles.

- Durante la instalación del equipo debería asegurarse que la suma de la corriente que fluye por el SAI y las cargas conectadas no excedan de los

3.5 mA.

- Desconecte el SAI para su limpieza y no utilice líquidos o detergentes de spray.

SAVE THESE INSTRUCTIONS. This manual contains important instructions for models line Interactive 1000 and 2000 that should be followed during installation and maintenance of the UPS and batteries.

SAFETY - CAUTION

-This UPS uses hazardous voltage. Do not attempt to disassemble it. Only authorized or qualified personnel may carry out repairs. Attention: though disconnected, there exist hazardous voltages in it.

-Connection to any other type of twopole and neuter receptacle could be dangerous.

-In case of emergency, press the “ON/OFF” button and disconnect the UPS power cord from the socket.

-Avoid liquids or foreign objects to enter the UPS. Do not place drinks or any other vessel containing liquids on or near the unit.

-This unit is intended for installation in a controlled environment (controlled temperature, indoor contamination free areas). Avoid installing the UPS near running water, or in excessive humidity locations.

-Do not plug the UPS input into its own output.

-Only computer-related items can be connected, never the following types: medical equipment, life-support equipment, microwave ovens, or vacuum cleaners.

- Do not cover the UPS cooling vents, avoid exposing the unit to direct sunlight and do not install the unit near heat emitting appliances.

-Do not open or mutilate the batteries. Electrolytes release can be damaging to the skin and eyes. It might be toxic.

-Do not throw batteries to fire, they can explode.

-A battery can present a risk of electrical shock and produce a short circuit. When handling batteries keep the following in mind:

•Remove watches, rings, or other

metal objects from the hands.

•Use tools with insulated handles.

•Wear rubber gloves and boots.

•Do not lay tools or metal parts on

batteries.

•Disconnect the supply unit when

replacing batteries.

-Servicing and replacement of batteries should be performed or supervised by batteries qualified personnel since it requires lots of precautions. Keep unauthorized personnel away from batteries.

-When replacing batteries, replace them with the same number and type batteries.

-UPS main outlets shall be installed near the UPS and shall be easily accessible.

-During this equipment installation, be sure that the amount of the SAI current and the connected charge does not exceed 3,5mA.

-Unplug the UPS for its cleaning and do not use liquid or spray detergents.

INSTRUCCIONES IMPORTANTES

DE SEGURIDAD

IMPORTANT SAFETY

INSTRUCTION

GUARDE ESTAS INSTRUÇÕES. Este manual contém instruções importantes para os modelos interactivos 1000 e 2000 que devem ser seguidos durante a instalação e manutenção da UPS e baterias.

CUIDADO - ATENÇÃO

-Esta UPS utiliza voltagens que podem ser perigosas. Não tente desmontar a unidade. Esta unidade não contem peças substituíveis pelo utilizador. Apenas pessoal de serviço qualificado poderá efectuar reparações.

-Conexão a outro tipo de tomada que não uma bipolar, de 3 conductores com terra poderá resultar em perigo de choque.

-Em caso de emergência, pressione o botão OFF e desligue o cabo de alimentação da fonte de alimentação AC para desligar completamente a UPS.

-Não permita que líquidos ou objectos estranhos entrem na UPS. Não coloque bebidas ou outro tipo qualquer de receptáculos de líquidos em cima ou perto da UPS.

-Esta unidade foi concebida para instalação num ambiente controlado (temperatura controlada, área de interior livre de contaminantes condutores). Evite instalar a UPS em locais com aguas paradas ou agua corrente, ou humidade excessiva.

-Não ligue a UPS à sua própria saída de corrente.

-Não ligue items não relacionados com computadores, tais como equipamento medico, equipamento de suporte de vida, fornos micro-ondas, ou aspiradores à UPS.

-Não cubra as saídas de ventilação e evite expô-la a luz solar directa ou instalar a unidade junto a equipamentos produtores de calor tal como aquecedores ou fornos.

-Não abra ou mutile as baterias. Electrólitos libertos são prejudiciais à pele e aos olhos. Poderá ser tóxicos.

-Não coloque as baterias no fogo pois poderão explodir

-Uma bateria poderá apresentar um risco de choque eléctrico e curto circuito de alta voltagem. As seguintes precauções deverão ser observadas quando trabalhar com baterias:

•Remova relógios, anéis, ou outro qualquer objecto de metal das suas mãos

•Use ferramentas com pontas isoladas

•Utilize luvas e botas de borracha

•Não deixe peças metálicas ou ferramentas no topo das baterias

•Desligue a fonte de alimentação antes de ligar ou desligas as baterias

-Serviço a baterias deverá ser executado ou supervisionado por pessoal com conhecimento de baterias e respectivas precauções.

-Quando substituir baterias, substitua pelo mesmo numero e tipo de baterias seladas de acido de bateria.

-A tomada de alimentação que fornece a UPS deverá estar instalada perto da UPS e facilmente acessível.

-Durante a instalação deste equipamento deverá ser assegurada que a soma da perda de corrente da UPS e da carga conectada não exceda

3.5mA.

-Desligue a UPS antes de a limpar e não use detergente liquido ou em spray.

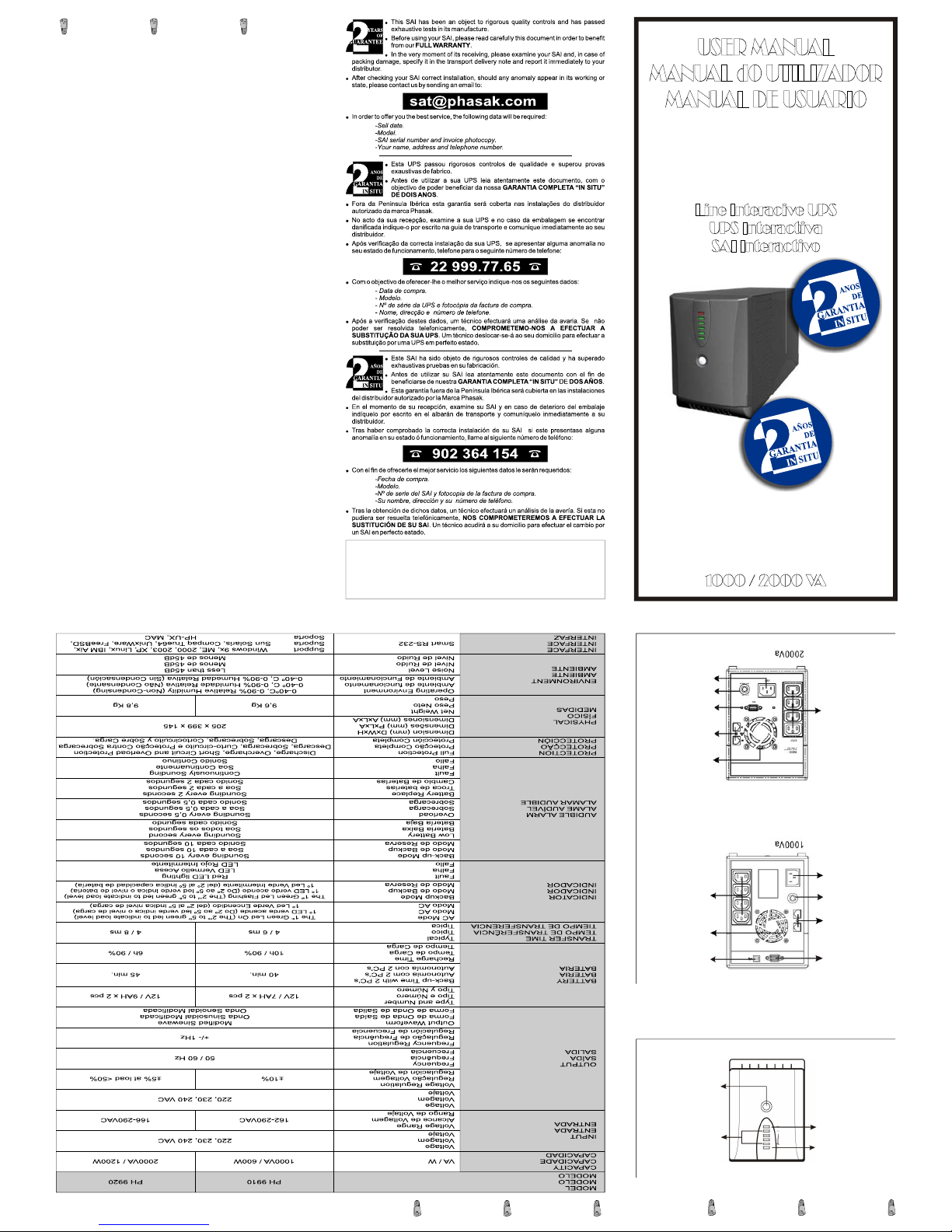

PANEL FRONTAL

PANEL TRASERO

FRONT PANEL

BACK PANEL

PAINEL FRONTAL

PAINEL TRASEIRO

INSTRUCCIONES IMPORTANTES

DE SEGURIDAD

Line Interacive UPS

UPS Interactiva

SAI Interactivo

USER MANUAL

MANUAL dO UTILIZADOR

MANUAL DE USUARIO

SPECIFICATION CESPECIFICAÇÃOES ESPECIFICACIONES

Seal of the Distributor / Selo del Distribuidor / Sello del Distribuidor

SYSTEM DESCRIPTION DESCRIÇÃO DO SISTEMA DESCRIPCIÓN DEL SISTEMA

Fault LED

LED de Erro

LED de Error

AC Mode - Green Lighting

Backup Mode - Green Flashing

Modo AC - Luz Verde

Modo Backup - Luz Verde Intermitente

Modo AC - LED Verde

Modo Backup - LED Verde Intermitente

Comunication Port

Porta de Comunicações

Puerto de Comunicaciones

Comunication Port

Porta de Comunicações

Puerta de Comunicaciones

Line LAN

Linha LAN

Línea LAN

Modem/Phone Line

Protecção Telefónica e Modem

Protección línea Modem/Telefónica

Circuit Breaker

Disjuntor de circuito

Fisuble

Circuit Breaker

Disjuntor de circuito

Fisuble

AC Input

Entrada de Alimentação AC

Entrada de Alimentación AC

AC Output

Saída de Alimentação AC

Salida de Alimentación AC

AC Mode - Load Level LED’s

Backuo Mode - Battery Capacity LED’s

Modo AC - LEDs de Carga

Modo Backup - LEDs Capacidade Bateria

Modo AC - LEDs de Carga

Modo Backup - LEDs Capacidad Batería

Power “ON/OFF” Switch

Interruptor de Alimentação “ON/OFF”

Interruptor de Alimentación “ON/OFF”

USB Port

Porta USB

Puerto USB

Cooling Fan

Ventoinha de Arrefecimento

Ventilador

AC Output

Saída de Alimentação AC

Salida de Alimentación AC

Cooling Fan

Ventoinha de Arrefecimento

Ventilador

AC Input

Entrada de Alimentação AC

Entrada de Alimentación AC

1000 / 2000 VA

Page 2

PLACEMENT2COLOCAÇÃO2COLOCACIÓN

DC START FUNCTION

FUNÇÃO DE ARRANQUE DC

FUNCION DE COMIENZO DE CORRIENTE DC

Para encender el SAI presione el interruptor ON/OFF. Para apagarlo presione el mismo botón nuevamente.

Esta función permite al SAI activarse cuando la corriente AC no esta disponible y la batería esta totalmente cargada.

WinPower es un software para monitorizar SAI´s.

Este software dispone de un método de auto apagado seguro para varias computadoras durante un proceso de apagón de energía, siempre y cuando los equipos estén conectados en red.

Con este software, los usuarios pueden monitorizar y controlar cualquier SAI en la misma lan sin importar lo lejos que este del SAI.

Procedimiento de instalación:

1.Ir a la sección de descargas de la página Web http://www.phasak.com, escoger la versión y sistema operativo adecuado a sus necesidades

2.Cuando instale el software le pedirá un numero de serie, el cual es el siguiente: 511C1-01220-0100-478DF2A

• If any abnormal situations occur that are not listed above, please call service people immediately.

• Caso ocorra alguma situação que não esteja descrita nesta tabela, por favor entre em contacto com o centro de assistência Phasak imediatamente.

• Si ocurren algunas situaciones anormales que no se enumeren arriba, llamar por favor al servicio técnico inmediatamente.

To turn the UPS on, press the power switch lightly. To turn the UPS off, press the power switch again.

DC Start Function enables UPS to be started up when AC utility power is not available and battery is fully charged.

Win-Power is an UPS monitoring software.

This software has a secure auto shutdown method for multi-computers systems while power cut, whenever the equipments are network connected.

With this software, users can monitor and control any UPS in the same LAN, regardless the distance from the UPS.

Installation procedure:

1. Go to http://www.phasak.com download section and choose a version and operating system suitable for your necessities.

2.When installing the software, the following serial number will be required: 511C1-01220-0100-478DF2A

TURN ON / OFF

Para ligar a UPS, pressione ligeiramente o interruptor. Para desligar, pressione o interruptor novamente.

Função de arranque DC possibilita à UPS ser ligada mesmo quando a corrente de entrada AC não estiver disponível e a bateria estiver totalmente carregada. Pressione simplesmente o interruptor para ligar a UPS.

Winpower é um novo software de monitorização de UPS que, disponibiliza um interface de monitorização e controlo da UPS fácil de utilizar.

Este software providencia um fecho seguro para sistemas de múltiplos PC’s com falha de corrente.

Com este software, os utilizadores podem monitorizar e controlar qualquer UPS na mesma rede independentemente da distancia da UPS.

Procedimentos de instalação:

1.Visite o sitio http://www.phasak.com/downl oad/Winpower_2_0.exe

2.Inicie a instalação e introduza o nº de série: 511C1-01220-0100-478DF2A

3.Quando o computador reiniciar, o Winpower irá aparecer como um ícone verde localizado na barra de tarefas, junto ao relógio.

LIGAR / DESLIGAR7ENCENDIDO / APAGADO

Este SAI está especialmente diseñado para el uso con PC´s con múltiples funciones. Su diseño ligero y compacto es ideal para los espacios limitados de trabajo. La gama de SAIS está equipada con una rápida estabilización del voltaje de entrada. También está equipado con “la función de comienzo en DC”. Esta funcion permite al SAI arrancar sin corriente AC. Aunque es pequeño, está equipado con un puerto de comunicación RS-232 el cual ofrece muchos beneficios. El software para descargarse ayuda a los usuarios a monitorizar el estado interno del SAI. Las caracteristicas principales de SAI son las siguientes:

• Control a través de Microprocesador que garantiza su fiabilidad.

• Equipado con una rápida estabilización de la corriente de entrada.

• Función de comienzo en DC.

• Puerto de comunicación RS-232 y USB incluido.

• Software gratuito para la descarga a través de Internet: http://www.phasak.com

• Función para el ahorro de energía.

• Reinicio automático mientras recupera la AC.

• Tamaño compacto y peso ligero.

• Protección para Modem y las líneas telefónicas.

• Protección para las sobrecargas.

Instalar este SAI es tan fácil como seguir los pasos mostrados a continuación. Asegúrese de tener el SAI en la posición ON, en caso contrario, estará deshabilitado y no estará protegiendo su equipo ante cualquier fallo de alimentación.

This UPS is specially designed for PC with multifunctions. Its light weight, compact design fits perfectly to the limited working environment. The UPS line is equipped with boos and buck AVR to stabilize input voltage range. It is also built-in with DC start function. This function enables the UPS to be started up without AC power supplied. Although it’s a small UPS, it’s equipped with Smart RS-232 Communication Port to offer users more benefits. The download software helps users monitor UPS inside status. The main features of this UPS are listed below:

• Microprocessor control guarantees high reliability.

• Equipped with Boost and Buck AVR to stabilize the input voltage.

• DC Start Function.

• Built-in RS-232 & USB Communication Port.

• Free Software Download from the internet: http://www.pasak.com

• Green Power Function for energy saving.

• Auto-restart while AC recovery.

• Compact size and light weight.

• Modem and Phoneline Surge Protection.

• AC Overload Protection.

Installing the UPS is as easy as following the steps shown. Make sure that the Power Switch must be kept in the “ON” position, otherwise the UPS will be disabled and your equipment will not be protected during a power failure.

INTRODUCTION

TROUBLE SHOOTING

INTRODUÇÃO

RESOLUÇÃO DE PROBLEMAS

INTRODUCCIÓN

RESOLUCIÓN DE PROBLEMAS

Esta UPS foi especialmente desenhada para PC com múltiplas funções. Com o seu peso leve e design compacto encaixa-se perfeitamente num ambiente de trabalho limitado. A linha da UPS está equipada com AVR de impulso e inversão para estabilizar a voltagem de entrada. Esta função possibilita que a UPS arranque sem corrente de entrada fornecida. Apesar de ser uma UPS pequena, está equipada com porta de comunicações Smart RS-232 e USB para oferecer mais vantagens aos utilizadores. A descarga do software ajuda os utilizadores a monitorizar o estado da UPS. As características principais da UPS estão listadas abaixo:

• Controlo por microprocessador garante alta fiabilidade.

• Equipada com impulsor e inversor AVR para estabilizar a corrente de entrada.

• Função de arranque DC.

• Portas de comunicações RS-232 e USB integradas.

• Descarga grátis de software da Internet: http://www.phasak.com

• Função Energia Verde para poupança de energia.

• Arranque automático com recuperação de AC

• Tamanho compacto, Peso leve

• Dispõe de protecção para telefone e modem

• Dispõe de protecção contra sobrecarga AC.

Instalar a UPS é tão simples como os seguintes passos demonstram. Certifique-se que o interruptor está na posição ON, caso contrário, a UPS estará desactiva e o seu equipamento não ficará protegido durante uma falha de corrente.

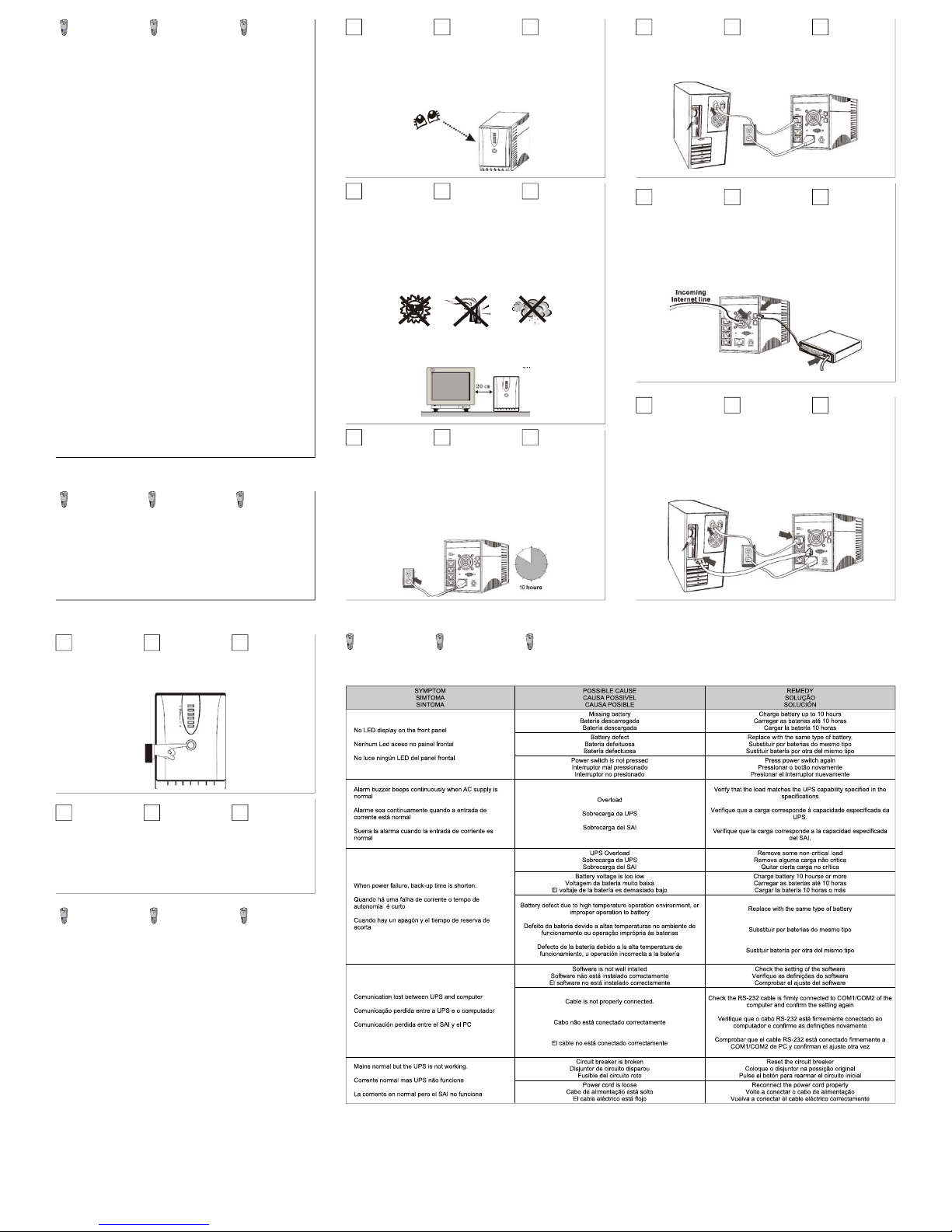

INSTALLATION and

OPERATION

INSTALAÇÃO e

OPERAÇÃO

INSTALACIÓN y

TRABAJO

Extraiga el SAI de su embalaje y examínelo por si pudiera tener algún daño producido en el transporte. Si descubre algún daño, vuelva a empaquetarlo e informe al personal donde fue adquirido en el menor tiempo posible.

Instale el SAI en un lugar donde tenga una adecuada ventilación y este protegido del polvo. No utilice el SAI en un lugar donde la temperatura o la humedad sean demasiado altas.

. Por otra parte, poner la unidad lejos del monitor, se recomienda como mínimo una distancia de 20cm para evitar interferencias.

La unidad se envía de fábrica con la batería interna totalmente cargada, durante el periodo de transporte se producen perdidas de carga, por este motivo se recomienda recargarlas antes de su uso. Conecte la unidad en un enchufe adecuado y permita al SAI que cargue la batería totalmente. Déjelo enchufado al menos 10 h.

Remove the UPS from its packaging and inspect it for damage that may have occurred during shipping. If any damage is discovered, repack the unit and inform your provider as soon as possible.

Install the UPS unit in any free from excessive dust environment that provides adequate airflow around the unit. Do not operate your UPS in an environment where the ambient temperature or humidity is high.

On the other hand, place the UPS unit away from monitor at least 20cm to avoid interference.

This unit is shipped from the factory with its internal battery fully charged, however, some charge may be lost during shipping and the battery should be recharged prior to use. Plug the unit into an appropriate power supply and allow the UPS to charge fully by leaving it plugged in for 10 hours.

INSPECTION

Remova a UPS da embalagem e inspeccione-a procurando por algum dano que possa ter ocorrido durante o transporte. Se algum dano for descoberto, volte a embalar a unidade e devolva-a ao local de compra.

Instale a UPS em qualquer ambiente protegido que disponha de uma adequada circulação de ar à volta da unidade, que seja livre de pó excessivo, fumos corrosivos e contaminantes condutivos. Não trabalhe com a UPS em ambientes com temperaturas e humidade muito altas.

Por outro lado, coloque a UPS a pelo menos 20 cm do monitor para evitar interferências.

Esta unidade é expedida da fábrica com a bateria interna totalmente carregada, no entanto, alguma carga pode ser perdida durante o transporte, portanto, a bateria deverá ser carregada antes de usar a UPS. Ligue a UPS à corrente permitindo que esta carregue durante pelo menos 10 h.

INSPECÇÃO1INSPECCIÓN

CHARGING

CARGA

MODEM/PHONELINE CONNECTION

LIGAÇÃO DO MODEM/LINHA TELEFÓNICA

CONEXIÓN PROTECCIÓN LAN

Conecte el dispositivo informático, en una de las tomas de alimentación de la parte trasera del SAI.

Conecte su línea Lan al conector “IN” ubicado en la parte trasera del SAI. Con otro cable idéntico al anterior conéctelo a la toma “OUT” del SAI y el retórnelo a su red.

Para permitir el sistema de apagado desatendido via software, conecte el cable RS-232 serie (conexionado 1:1) o un USB a un extremo del SAI y el otro en un puerto serie o USB libre de su equipo.

Connect the computer-related device into one of the power receptacles supplied on the back of the UPS.

Plug incoming internet line into the “In” socket at the back of the UPS. Plug an identical Internet line cable to the “Out” socket of the UPS and plug the other end to the modem input socket.

To allow for unattended shutdown system by means of software, connect the RS232 (connecting 1:1) or an USB cable to one side of the SAI and the other to a serial port or to an spare USB port in your equipment.

COMPUTER CONNECTION

Ligue um dispositivo informático a cada tomada de alimentação disponível no painel traseiro da UPS.

Ligue o cabo da linha telefónica na tomada “IN” no painel traseiro da UPS. Ligue um cabo telefónico da tomada “OUT” ao conector do seu modem como exemplificado no desenho abaixo.

Para permitir o encerramento automático do seu sistema operativo, ligue o cabo série RS-232 como no diagrama abaixo. Para o cabo USB, ligue simplesmente ao PC e à UPS, e será auto-detectado.

LIGAÇÃO AO PC

CONEXIÓN AL PC

SERIAL CABLE CONNECTION

LIGAÇÃO DO CABO SÉRIE

CONEXIÓN COMUNICACIÓN CON PC

FREE SOFTWARE DOWNLOAD “WinPower”

SOFTWARE GRATUITO DESCARGAR “WinPower”
