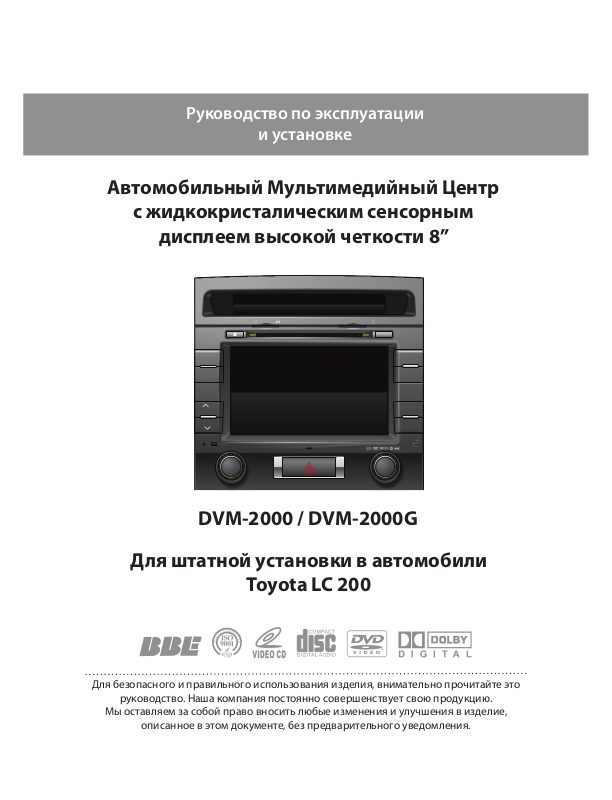

Руководство по эксплуатации

и установке

Автомобильный Мультимедийный Центр

с жидкокристалическим сенсорным

дисплеем высокой четкости 8”

DVM-2000 / DVM-2000G

Для штатной установки в автомобили

Toyota LC 200

Для безопасного и правильного использования изделия, внимательно прочитайте это

руководство. Наша компания постоянно совершенствует свою продукцию.

Мы оставляем за собой право вносить любые изменения и улучшения в изделие,

описанное в этом документе, без предварительного уведомления.

Авторское право

Авторское право на это руководство сохраняется за нашей компанией.

Все права зарегистрированы. Это руководство не может быть скопировано, воспроизведено и переведено полностью или частично без письменного разрешения нашей компании.

Наша компания имеет право на внесение изменений в устройство с целью улучшения технических характеристик и программного обеспечения.

Наша компания постоянно совершенствует свою продукцию. Мы оставляем за собой право вносить любые изменения и улучшения в изделие, описанное в этом документе, без предварительного уведомления.

В соответствии с Российским законом о защите прав потребителей (статья

2.5) срок службы изделия составляет 5 лет с даты производства при условии, что изделие эксплаутируется в соответствии с техническими стандартами и инструкциями руководства по эксплуатации.

Телефоны линии технической поддержки: Москва: +7 (495) 287-08-56 Санкт-Петербург: +7 (812) 309-34-50 www.phantom.ru www.stopol.biz

Предосторожности

Автомобиль является средством повышенной опасности, водитель обязан гарантировать безопасность остальным учасникам движения.

Чтобы гарантировать безопасность и избежать нарушений правил дорожного движения, не рекомендуем смотреть программы и делать регулировки изделия во время движения.

Для обеспечения безопасности и правильной работы, изделие должно быть установлено профессионалом в сертифицированном центре. Не демонтируйте и не делайте попытки самостоятельного ремонта во избежании несчастного случая или повреждения изделия.

Во избежании удара током, повреждения и пожара, следующего из-за короткого замыкания, не распыляйте моющие и другие средства при работающем изделии.

TFT экран изделия является высокотехнологичным устройством, поэтому не используйте колющие и режущие предметы, чтобы избежать повреждения изделия.

Система работает как дополнительное устройство. Наша компания не несет ответственность за любой автомобиль попавший в аварию и несчастные случаи.

Система, контролирующая давление и температуру шины, служит только для справочной информации. Вы должны своевременно проверять состояние шины.

Не вставляйте монеты или другие металлические предметы в слот DVD-привода.

Не вставляйте и не извлекайте карту памяти с данными, не подключайте провода или дополнительное оборудование во время работы двигателя, чтобы избежать повреждения головного устройства или дополнительного оборудования.

Примечание

Для безопасного и правильного использования изделия, внимательно прочитайте это руководство. Наша компания постоянно совершенствует свою продукцию. Мы оставляем за собой право вносить любые изменения и улучшения в изделие, описанное в этом документе, без предварительного уведомления.

Замечание: вышеупомянутый символ указывает, что этот продукт не имеет никакого вредного материала или элементов, он является экологически чистым и годным для повторного использования.

Торговая марка

Изготовлено согласно лицензии от Dolby Laboratories;

Символ “Dolby” и двойное “D” являются торговыми марками Dolby Laboratories.

Схема подключения головного устройства без штатного усилителя Toyota

Для правильного функционирования системы будьте внимательны, подключите провода согласно схеме подключения.

Для предотвращения короткого замыкания, изолируйте аудио и видео контакты, когда они не используются.

Примечание! Если автомобиль оснащен штатным усилителем, то для подключения головного устройства Вам потребуется цифровой адаптер.

Pod

(

)

iPod

Включение / Выключение питания

Включение

При правильной установке устройства в соответствии со спецификацией автомобиля, после поворота ключа в замке зажигания в положение “Аксессуары”, включение устройства происходит автоматически в режиме, соответствующем последнему состоянию кнопки Power.

Выключение

Выключение устройства происходит только после извлечения ключа из замка зажигания.

Внимание!!! Кнопка Power, расположенная слева на лицевой панели устройства, имеет 3 режима:

1. Кратковременное нажатие на кнопку первый раз переводит устройство в режим день/ ночь.

2. Кратковременное нажатие на кнопку второй раз отключает экран (звук остается).

3. Нажатие на кнопку с удерживанием ее более 3 секунд переводит устройство в спящий режим. Одно кратковременное нажатие на кнопку POWER возвращает экран в обычный режим работы. В некоторых устройствах реализована функция запоминания памяти после выключения от кнопки Power.

Регулировка громкости

Вращайте левую ручку на панели, чтобы регулировать громкость.

Описание кнопок

Кнопка установки/извлечения диска в режиме DVD. В другом режиме, нажмите эту кнопку для переключения к режиму DVD (кроме режима навигации)

В другом режиме, нажмите эту кнопку, чтобы переключить режим радиоприемника. В режиме радиоприемника, нажмите неоднократно, чтобы переключить диапазон среди FM1/FM2/FM3/AM.

Вход/выход из режима навигации.

В режиме радиоприемника, нажмите эту кнопку, чтобы выбрать предыдущую/ следующую станцию; Нажмите и держите, чтобы настроиться выше/ниже по диапазону. В режиме DVD для выбора следующей/ предыдущей песни или главы.

Вставьте в это отверстие тонкий предмет и нажмите кнопку внутри изделия, головное устройство будет перезагружено на установки с заводаизготовителя.

Когда устройство включено, нажмите кнопку один раз для ввода вечернего режима, нажмите кнопку снова для ввода режима черного экрана; нажмите и держите кнопку, чтобы ввести дежурный режим; когда устройство находится в дежурном режиме нажмите эту кнопку, чтобы включить систему. Поверните, чтобы регулировать громкость.

Нажмите, чтобы переключить DVD режим в другой режим. В режиме DVD, нажмите неоднократно, чтобы переключить режим среди USB/ SD/DVD.

В режиме радиоприемника, для автоматической настройки на станции. В режиме DVD, нажмите для переключения языка и звука.

В режиме DVD, нажмите для повторного воспроизведения.

Вход в систему для вызова главного меню.

Включение/выключение громкости.

Подключение с портативным жеским диском.

В режиме радиоприемника, для ручной, точной подстройки на станцию; в режиме DVD, поверните для быстрой перемотки.

вперед/назад; поверните еще раз, чтобы возвратиться к нормальному воспроизведению. Нажмите вертикально, чтобы выбрать различные режимы EQ (графического эквалайзера).

Этот порт используется для подключения SD карт памяти с устройством. (Для воспроизведения мультимедиа).

Этот порт используется для подключения SD карт памяти с устройством. (Для хранения данных карты).

Это окно используется для коммутации с другими изделиями используя Bluetooth handfree функцию.

Главное меню

Основные функции устройства выведены на главное меню. Выбрать необходимую функцию можно прикосновением к соответствующему значку сенсорного экрана.

Как показано на рисунке, главное меню включает функции Телефон, Мультимедиа, ТВ, Радио, DVD, Чейнджер, iPod, AV, Навигация, Рестарт Нави, TPMS, Камера, Вторая зона и модули установки функции, через которые функцию операции можно ввести непосредственно.

Для возврата в Главное меню, коснитесь значка

в левом нижнем углу экрана.

Основные функции Главного меню.

За подробной информацией о работе функций, обратитесь к “Руководству пользователя”.

Громкая связь

Bluetooth

DVD-чейнджер

(опция)

Навигация (опция) Перезапуск

Внутренняя память

(виртуальный CD-

чейнджер)

DVD

воспроизведение

навигации

ТВ Радио

iPod (опция) AV

Датчики измерения

давления и температуры

в колесах (опция)

Камера заднего

вида (опция)

Настройки Вторая зона

Примечание

В случае подвисания навигационного программного обеспечения, нажмите кнопку “NAV” на передней панели устройства для выхода из режима Навигации и коснитесь значка “Рестарт Нави” на сенсорном экране в главном меню, после чего подтвердите перезапуск Навигации. Затем снова нажмите кнопку “NAV” на передней панели или кнопку “Навигация” на сенсорном экране в главном меню для запуска навигационного программного обеспечения. В течение 10 секунд произойдет загрузка навигации.

Спецификации изделия

Параметры системы

Напряжение питания:

DC 11-14 Вольт

Ток потребления в дежурном режиме:

Не более 15 Ампер

Диапазон рабочей температуры:

С до 400 С

Система видео:

AUTO PAL / NTSC / SECAM

Разрешение экрана:

800 х 480 пикселей

Размер экрана:

192.8 мм х 116.9 мм

Вес:

3,0 Кг

Параметры радиоприемника:

Диапазон частот:

FM: 87.50 MHz ~ 108.00 MHz AM: 522 KHz ~ 1620 KHz

Режим отображения:

TFT дисплей или OSD

Память станций:

18 FM 6 AM

Режим поиска:

Автоматический / Ручной

Параметры DVD

Выход видео:

0.2 Вольта (75 Ом)

Формат диска:

Диаметр 12 см

Поддерживаемые диски:

DVD/VCD/CD/MP3/WMA/JPEG/MPEG4

Параметры звука:

Неравномерность каналов: <2dB Разделение каналов: >45dB Частотный диапазон: 20Гц - 20кГц (

Регулировка тембра:

Низкие частоты: 100 Гц Средние частоты: 1КГц Высокие частоты: 10КГц

8 dB 8 dB

8 dB

3 dB)

Параметры усилителя:

Напряжение питания: 13.8 Вольт Максимальная выходная мощность: 4 х 45 Ватт Сопротивление нагрузки: 4 Ома (от 4 до 8 Ом допустимо)

Упаковочный лист без встроенного навигационного модуля:

Упаковочный лист со встроенным навигационным модулем:

Стандартные принадлежности:

Модель Кол-во

Кабель питания и акустики 1

5.1 кабель AV входа 1

Кабель AV входа 1

Кабель USB 1

Руководство пользователя 1

Руководство по эксплуатации и установке

Ручка (перо стилуса) 1

Дополнительные принадлежности:

AV кабель входа А 1

AV кабель входа В 1

iPod адаптер 1

6-ти дисковый DVD чейнджер 1

Датчик давления в шинах 1

Внешний блок навигации 1

Внешний ТВ 1

Пульт дистанционного управления

Стандартные принадлежности:

Модель Кол-во

Кабель питания и акустики 1

5.1 кабель AV выход 1

Кабель AV выход 1
