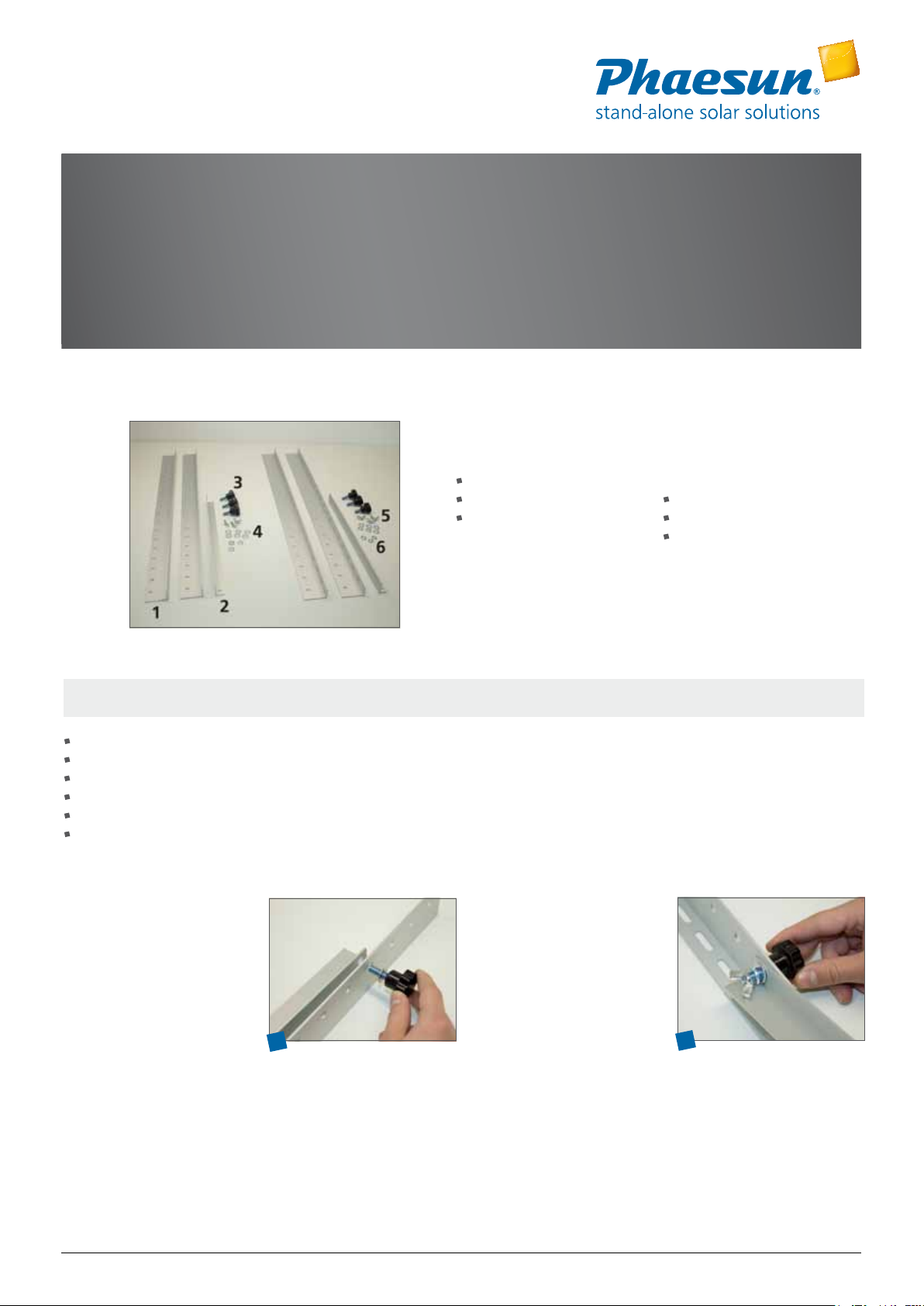

Halterung für Solarmodul
PN-SMS 2
Stückliste:
4x Schiene (1)
2x Stütze (2)
6x Flügelschraube (3)
31.01.14_DAH
12x Beilagscheibe (4)
6x Flügelmutter (5)
6x Federring (6)
Montage Halterung 1
2x Schiene
1x Stütze
3x Flügelschrauben
6x Beilagscheiben
3x Flügelmuttern
3x Federring
1. Schritt
Schieben Sie eine Beilagscheibe auf eine Flügelmutter.
Flügelmutter durch Schiene
und Stütze führen.
2. Schritt
Schieben Sie eine weitere
Beilagscheibe, einen Federring
und eine Flügelmutter auf
die Flügelschraube. Schraube
anziehen.
1
2
Phaesun GmbH · Brühlweg 9 · 87700 Memmingen · Germany · Telefon +49 (83 31) 990 42 - 0 · Telefax +49 (83 31) 990 42 - 12 · [email protected] · www.phaesun.com
Page 2

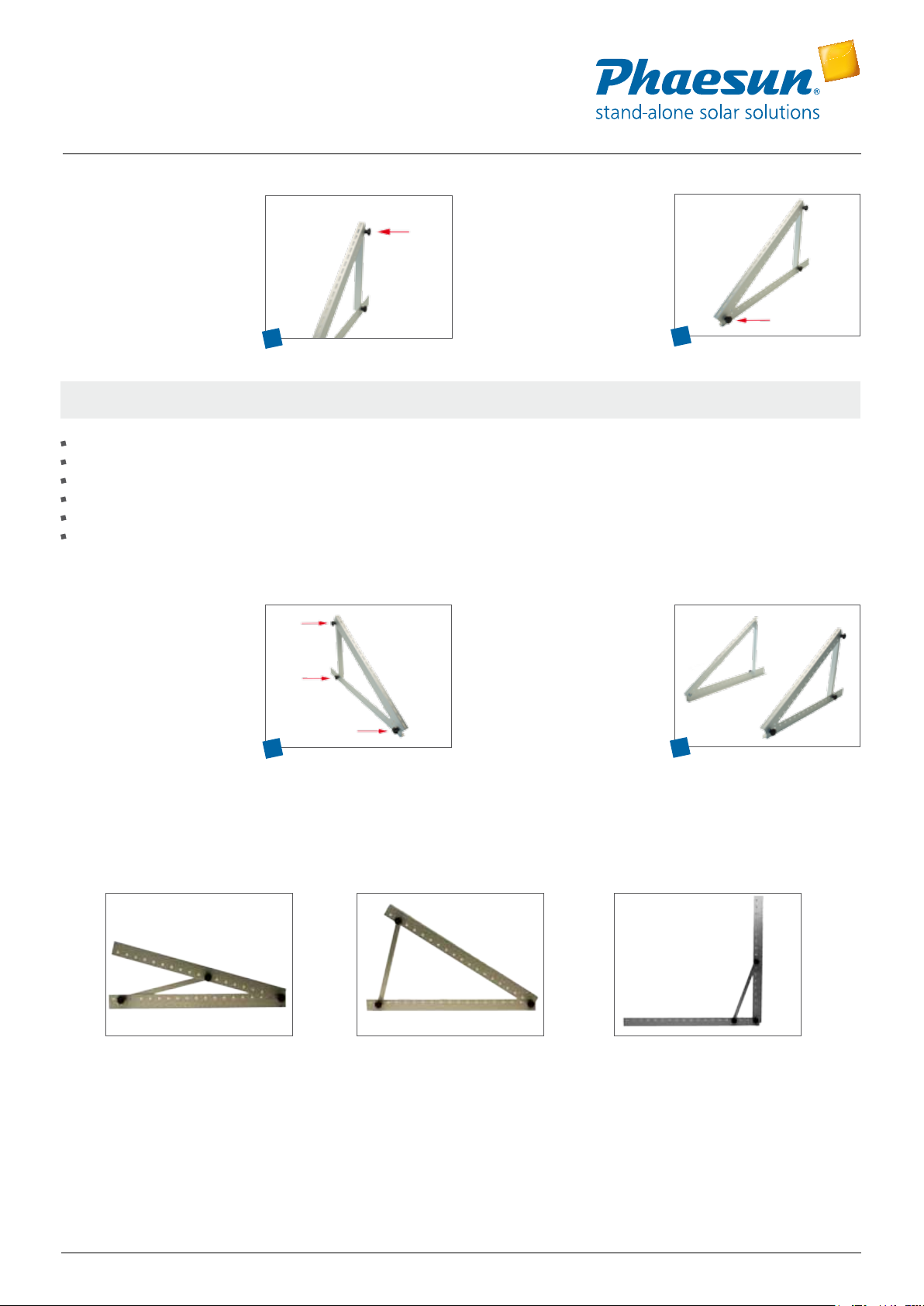

3. Schritt
Stütze nach oben drehen.
Legen Sie eine weitere Schiene
zu einem Dreieck an und
schrauben Sie sie, wie vorweg
geschildert, an der Stütze fest.
4. Schritt
Verschrauben Sie die beiden
Stützen.
Montage Halterung 2
2x Schiene
1x Stütze
3x Flügelschrauben
6x Beilagscheiben
3x Flügelmuttern
3x Federring
5. Schritt
Montieren Sie die zweite Halterung in der vorweg geschilderten Vorgehensweise. Beachten
Sie dabei den Aufbau seitenverkehrt durchzuführen.
3
4
6. Schritt
Stellen Sie beide Seiten parallel
zueinander auf. Sie können
nun das Solarmodul befestigen.
5
6
Verschiedene Winkeleinstellungen:
Von 0 - 90° einstellbar
