Solar Modules
X
Y
x1
x3
x2
y
Z
d1
d2

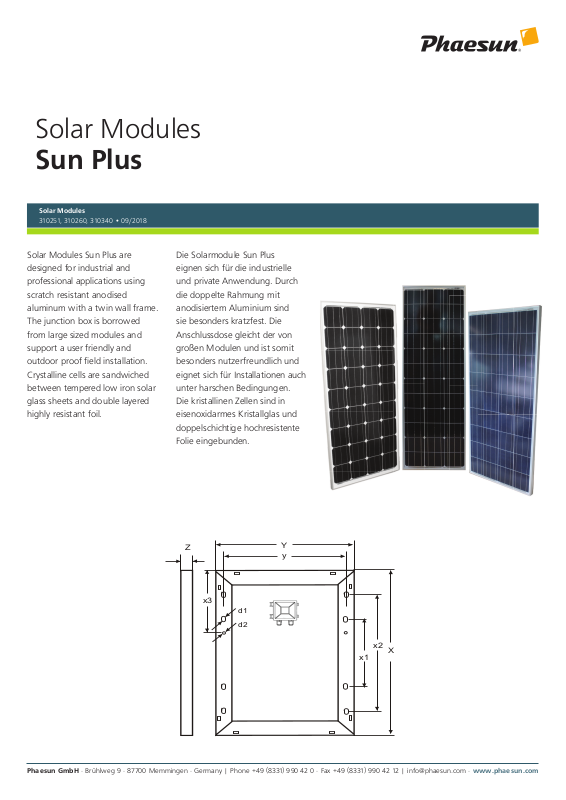

Sun Plus
Solar Modules
310251, 310260, 310340 • 09/2018
Solar Modules Sun Plus are
designed for industrial and
professional applications using
scratch resistant anodised
aluminum with a twin wall frame.
The junction box is borrowed
from large sized modules and
support a user friendly and
outdoor proof field installation.
Crystalline cells are sandwiched
between tempered low iron solar
glass sheets and double layered
highly resistant foil.
Die Solarmodule Sun Plus
eignen sich für die industrielle
und private Anwendung. Durch
die doppelte Rahmung mit
anodisiertem Aluminium sind
sie besonders kratzfest. Die
Anschlussdose gleicht der von
großen Modulen und ist somit
besonders nutzerfreundlich und
eignet sich für Installationen auch
unter harschen Bedingungen.
Die kristallinen Zellen sind in
eisenoxidarmes Kristallglas und
doppelschichtige hochresistente
Folie eingebunden.
Phaesun GmbH · Brühlweg 9 · 87700 Memmingen · Germany | Phone +49 (83 31) 990 42 0 · Fax +49 (83 31) 990 42 12 | [email protected] · www.phaesun.com
Page 2
Technical Data Technische Daten Sun Plus 140_Small Sun Plus 150 Sun Plus 160
System voltage Systemspannung (VDC) [V] 12 12 12
Power Nennleistung (Pmp) [W] 140 150 160
Voltage at max. power Spannung bei Max. Leistung (Vmp) [V] 18 17,1 17,6
Current at max. power Strom bei Maximalleistung (Imp) [A] 7,78 8,80 9,09
Open circuit voltage Leerlaufspannung (Voc) [V] 21,6 21,9 21,6
Short circuit current Kurzschlußstrom (Isc) [A] 8,40 9,47 9,80
Cell Zellen 36 x mono 36 x poly 36 x mono
Cell efficiency Zellen Wirkungsgrad [%] 18,3 17,1 17,1
Module efficiency Modul Wirkungsgrad [%] 16,2 15,2 14,6
Max. tolerance Max. Leistungstoleranz [%] + / - 3 %
Max. system voltage Max. Systemspannung [V] 70 600
Operating module temp. Min. Betriebstemperatur [°C] - 40 ... + 85
Front Vorderseite tempered glass | gehärtetes Glas
Frame Rahmen silver anodized aluminium | silber eloxiertes Aluminium
Junction box protection Anschlussdose Schutzklasse IP65
Module
cable
Dimension Abmessung (X / Y / Z) [mm] 1710/505/35 1475 / 670 / 35 1508 / 680 / 35
Mounting holes pitch Befestigungslöcher (x1/y/x2) [mm] 1430/465/856 695 / 630 / 1195 880 / 640 / --
Mounting hole Ø Befestigungslöcher Ø [mm] 9 x 14 9 x 14 6 x 9
Weight Gewicht [kg] 9,0 11 11,8
By-Pass diode number By-Pass Dioden Anzahl 2
Tempe
rature
coefficient
Package type Verpackungstyp single | einzeln
Certificates Zertifikate CE, RoHs
Article Number Artikelnummer 310340 310260 310251
cross section Modul kabel Querschnitt [mm²] 4
length Länge l [mm] 900
connector Stecker Standard4
Power Temperatur
-
Voc Voc [%] – 0,33 – 0,31
Isc Isc [%] 0,05 0,05 0,044
koeffizient
-
Leistung [%] – 0,43 – 0,43
