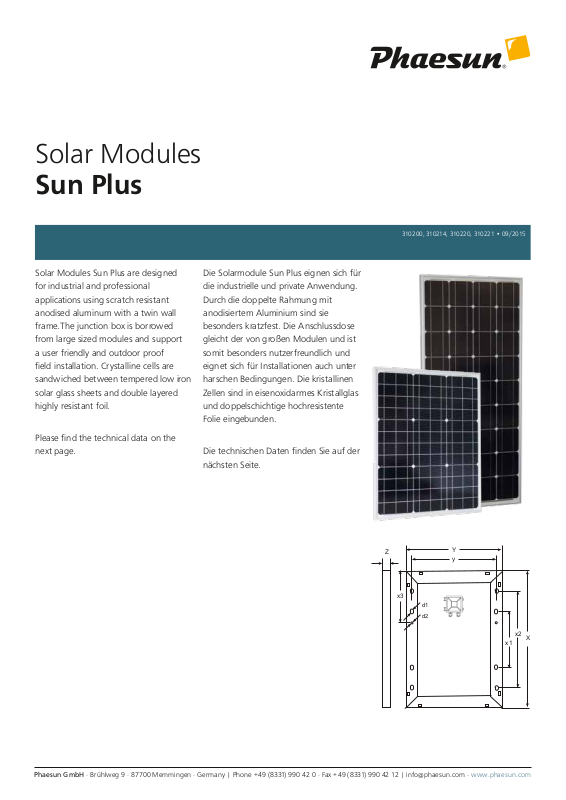

Solar Modules
Sun Plus
310200, 310214, 310220, 310221 • 09/2015
Solar Modules Sun Plus are designed
for industrial and professional
applications using scratch resistant
anodised aluminum with a twin wall
frame.The junction box is borrowed
from large sized modules and support
a user friendly and outdoor proof
field installation. Crystalline cells are
sandwiched between tempered low iron
solar glass sheets and double layered
highly resistant foil.
Please find the technical data on the
next page.
Die Solarmodule Sun Plus eignen sich für
die industrielle und private Anwendung.
Durch die doppelte Rahmung mit
anodisiertem Aluminium sind sie
besonders kratzfest. Die Anschlussdose
gleicht der von großen Modulen und ist
somit besonders nutzerfreundlich und
eignet sich für Installationen auch unter
harschen Bedingungen. Die kristallinen
Zellen sind in eisenoxidarmes Kristallglas
und doppelschichtige hochresistente
Folie eingebunden.
Die technischen Daten finden Sie auf der
nächsten Seite.
Z
x3
d1
d2
Phaesun GmbH · Brühlweg 9 · 87700 Memmingen · Germany | Phone +49 (83 31) 990 42 0 · Fax +49 (83 31) 990 42 12 | [email protected] · www.phaesun.com
Y
y
x2
x1
X
Page 2
310200, 310214, 310220, 310221 • Page 2
Technical Data Technische Daten Sun Plus S 50 Sun Plus 80 Sun Plus S 100 Sun Plus 150_24
Systemvoltage Systemspannung (VDC) [V]
Power Nennleistung (Pmp) [W]
Voltage at max. power Spannung bei Max. Leistung (Vmp) [V]
Current at max. power Strom bei Maximalleistung (Imp) [A]
Open circuit voltage Leerlaufspannung (Voc) [V]
Short circuit voltage Kurzschlußstrom (Isc) [A]
Cell Zellen
Cell efficiency Zellen Wirkungsgrad
Module efficiency Modul Wirkungsgrad [%]
Max. tolerance Max. Leistungstoleranz [%]
Max. system voltage Max. Systemspannung [V]
Operating module temp.
Min. Betriebstemperatur [°C]
Front Vorderseite
Frame Rahmen
Junction box protection Anschlussdose Schutzklasse
Module
cable
cross section
length Länge [mm]
Modulkabel
Querschnitt [mm²]
connector Stecker
Dimension (l x w x h) Abmessung (L x B x H) [mm]
Mounting holes pitch Befestigungslöcher (y/x1/x2) [mm]
Mounting hole Ø Befestigungslöcher Ø [mm]
Weight Gewicht [kg]
By-Pass diode number By-Pass Dioden Anzahl
Temperature coefficient
Power
Voc Voc [%]
Isc Isc [%]
Temperaturkoeffizient
Leistung [%]
Package type Verpackungstyp
Certificates Zertifikate
12 12 12 24
50 80 100 150
17, 6 17, 8 17, 6 36,0
2,84 4,49 5,68 4 ,16
21,6 22,3 21,6 43,2
3,07 4,85 6 ,14 4,49
36 x mono 36 x mono 36 x mono 72 x poly
18,4 18,3 17, 8 17,1
15,2 14,6 15,4 14,8
+/– 3
70 600 600 600
– 40 ... + 85
tempered glass | gehärtetes Glas
clear anodized aluminium (colour: silver) | silber eloxiertes Aluminium
IP65
2,5 4 4 4
900 900 900 900
Standard4 Standard4 Standard4 Standard4
650 x 505 x 35 806 x 680 x 34 1200 x 540 x 35 1025 x 985 x 40
325 / 465 / – 400 / 6 40 / – 705 / 500 / 1005 800 / 945 / 985
6 x 9 6 x 9 9 x 14 6 x 9
4,8 6,2 8,2 10,5
1 2 2 2
– 0,44 – 0,44 – 0,44 – 0,44
– 0,35 – 0,35 – 0,35 – 0,35
– 0,06 – 0,06 – 0,06 – 0,06
single box | einzeln
CE, RoHS
Article Number Artikelnummer 310200 310221 310214 310220
