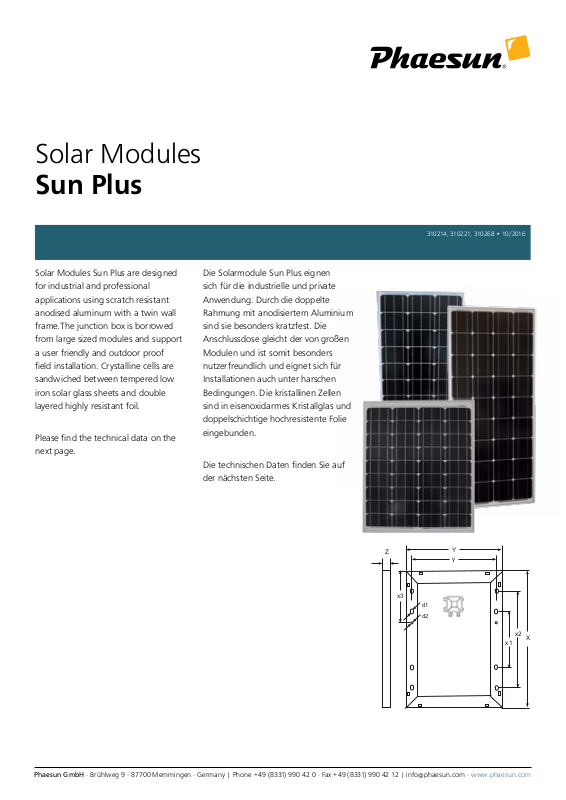

Page 1
Solar Modules
Sun Plus
310214, 310221, 310268 • 10/2016
Solar Modules Sun Plus are designed
for industrial and professional
applications using scratch resistant
anodised aluminum with a twin wall
frame.The junction box is borrowed
from large sized modules and support
a user friendly and outdoor proof
field installation. Crystalline cells are
sandwiched between tempered low
iron solar glass sheets and double
layered highly resistant foil.
Please find the technical data on the
next page.
Die Solarmodule Sun Plus eignen
sich für die industrielle und private
Anwendung. Durch die doppelte
Rahmung mit anodisiertem Aluminium
sind sie besonders kratzfest. Die
Anschlussdose gleicht der von großen
Modulen und ist somit besonders
nutzerfreundlich und eignet sich für
Installationen auch unter harschen
Bedingungen. Die kristallinen Zellen
sind in eisenoxidarmes Kristallglas und
doppelschichtige hochresistente Folie
eingebunden.
Die technischen Daten finden Sie auf
der nächsten Seite.
Z
x3
d1
d2
Phaesun GmbH · Brühlweg 9 · 87700 Memmingen · Germany | Phone +49 (83 31) 990 42 0 · Fax +49 (83 31) 990 42 12 | [email protected] · www.phaesun.com
Y
y
x2
x1
X
Page 2
310214, 310221, 310268 • Page 2
Technical Data Technische Daten Sun Plus 80 Sun Plus 100 Sun Plus 100 S
System voltage Systemspannung (VDC) [V]
Power Nennleistung (Pmp) [W]
Voltage at max. power
Spannung bei Max.
Leistung
(Vmp) [V]
Current at max. power Strom bei Maximalleistung (Imp) [A]
Open circuit voltage Leerlaufspannung (Voc) [V]
Short circuit current Kurzschlußstrom (Isc) [A]
Cell Zellen
Cell efficiency Zellen Wirkungsgrad [%]
Module efficiency Modul Wirkungsgrad [%]
Max. tolerance Max. Leistungstoleranz [%]
Max. system voltage Max. Systemspannung [V]
Operating module temp.
Min. Betriebstemperatur [°C]
Front Vorderseite
Frame Rahmen
Junction box protection Anschlussdose Schutzklasse
Module
cable
cross section
length Länge l [mm]
Modulkabel
Querschnitt [mm²]
connector Stecker
Dimension Abmessung (X / Y / Z) [mm]
Mounting holes pitch Befestigungslöcher (x1/y/x2) [mm]
Mounting hole Ø Befestigungslöcher Ø d1 [mm]
Weight Gewicht [kg]
By-Pass diode number By-Pass Dioden Anzahl
Temperature coefficient
Power
Voc Voc [%]
Isc Isc [%]
Temperaturkoeffizient
Leistung [%]
Package type Verpackungstyp
Certificates Zertifikate
12 12 12
80 100 100
17, 8 18,0 17, 6
4,49 5,56 5,68
22,3 21, 6 21,6
4,85 6,0 6,14
36 x mono 36 x mono 36 x mono
18,2 18,3 17, 8
14,6 16,0 15,4
+/– 3
600
– 40 ... + 85
tempered glass | gehärtetes Glas
silver anodized aluminium | silber eloxiertes Aluminium
IP65
4
900
Standard4
806 / 680 / 35 1240 / 505 / 35 1200 x 540 x 35
400 / 640 / – 600 / 465 / - 600/ 500 / --
6 x 9 9 x 14 9 x 14
6,2 8,2 8,2
2 2 2
– 0,45 - 0,45 – 0,45
– 0,37 - 0,37 – 0,37
0,081 0,081 0,081
single box | einzeln
CE, RoHS
Article Number Ar tikelnummer 310221 310268 310214
