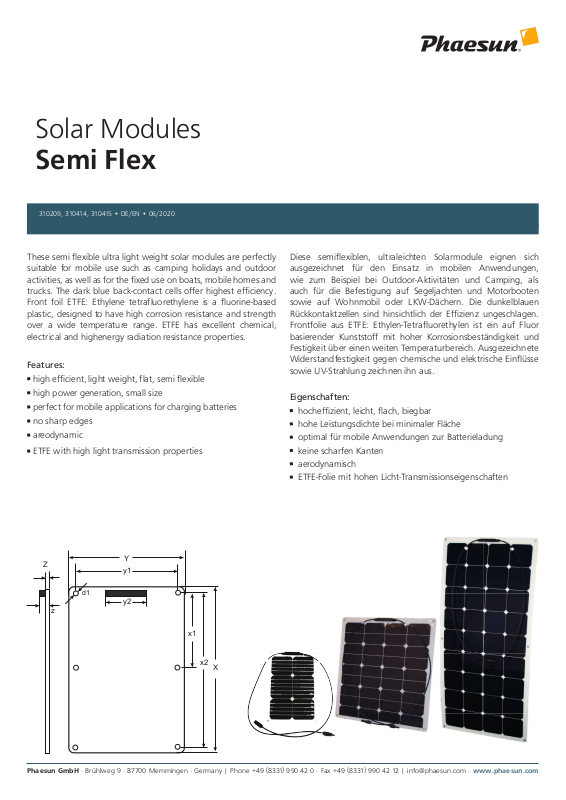

Page 1
Solar Modules
Semi Flex
310209, 310414, 310415 • DE/EN • 06/2020
These semi flexible ultra light weight solar modules are perfectly
suitable for mobile use such as camping holidays and outdoor
activities, as well as for the fixed use on boats, mobile homes and
trucks. The dark blue back-contact cells offer highest efficiency.
Front foil ETFE: Ethylene tetrafluorethylene is a fluorine-based
plastic, designed to have high corrosion resistance and strength
over a wide temperature range. ETFE has excellent chemical,
electrical and highenergy radiation resistance properties.
Features:
high efficient, light weight, flat, semi flexible
high power generation, small size
perfect for mobile applications for charging batteries
no sharp edges
areodynamic
ETFE with high light transmission properties
Diese semiflexiblen, ultraleichten Solarmodule eignen sich
ausgezeichnet für den Einsatz in mobilen Anwendungen,
wie zum Beispiel bei Outdoor-Aktivitäten und Camping, als
auch für die Befestigung auf Segeljachten und Motorbooten
sowie auf Wohnmobil oder LKW-Dächern. Die dunkelblauen
Rückkontaktzellen sind hinsichtlich der Effizienz ungeschlagen.
Frontfolie aus ETFE: Ethylen-Tetrafluorethylen ist ein auf Fluor
basierender Kunststoff mit hoher Korrosionsbeständigkeit und
Festigkeit über einen weiten Temperaturbereich. Ausgezeichnete
Widerstandfestigkeit gegen chemische und elektrische Einflüsse
sowie UV-Strahlung zeichnen ihn aus.
Eigenschaften:
hocheffizient, leicht, flach, biegbar
hohe Leistungsdichte bei minimaler Fläche
optimal für mobile Anwendungen zur Batterieladung
keine scharfen Kanten
aerodynamisch
ETFE-Folie mit hohen Licht-Transmissionseigenschaften
Z
d1
z
Phaesun GmbH · Brühlweg 9 · 87700 Memmingen · Germany | Phone +49 (83 31) 990 42 0 · Fax +49 (83 31) 990 42 12 | [email protected] · www.phaesun.com
y1
y2
Y
x1
x2
X
Page 2
Technical Data Technische Daten Semi Flex 20 Semi Flex 60 Semi Flex 130
Systemvoltage Systemspannung (VDC) V 12
Power Nennleistung Pmp W 20 60 130
Voltage at max. power Spannung bei Max. Leistung Vmp V 17, 6 18,6 22,3
Current at max. power Strom bei Maximalleistung Imp A 1,14 3,24 5,83
Open circuit voltage Leerlaufspannung Voc V 21 ,1 22,3 26,8
Short circuit current Kurzschlußstrom Isc A 1,23 3,50 6,29
Cell Zellen 32 x mono 32 x mono 36 x mono
Module efficiency Modul Wirkungsgrad % 16,9 19,2 20,1
Max. system voltage Max. Systemspannung V 45
Operating module temp. Min. Betriebstemperatur °C -40 ... +85
Front Vorderseite ETFE
Junction box protection Anschlussdose Schutzklasse IP65
Module
cable
cross
section
length Länge l mm 900
Modul kabel
Querschnitt mm² 2,5 4
connector Stecker Standard 4
Dimension Abmessung X x Y x Z (z) mm 415 x 285 x 3 (19 mm) 580 x 540 x 3 (19 mm) 1200 x 540 x 3 (19 mm)
Mounting holes pitch Befestigungslöcher x1 / y / x2 mm 395 / 265 / - 560 / 520 / - 530 / 520 / 1180
Mounting hole Befestigungslöcher Ø mm 6
Weight Gewicht kg 0,6 1,1 2,5
Bending Krümmung mm
53 74 154
By-Pass diode number By-Pass Dioden Anzahl 1 2
Temperature
coefficient
Power
Voc Voc %/K -0,27
Isc Isc %/K 0,056
Temperaturkoeffizient
Leistung %/K -0,32
Package type Verpackungstyp single box
Certificates Zertifikate CE, RoHS
Article Number Artikelnummer 310209 310 414 310 415
