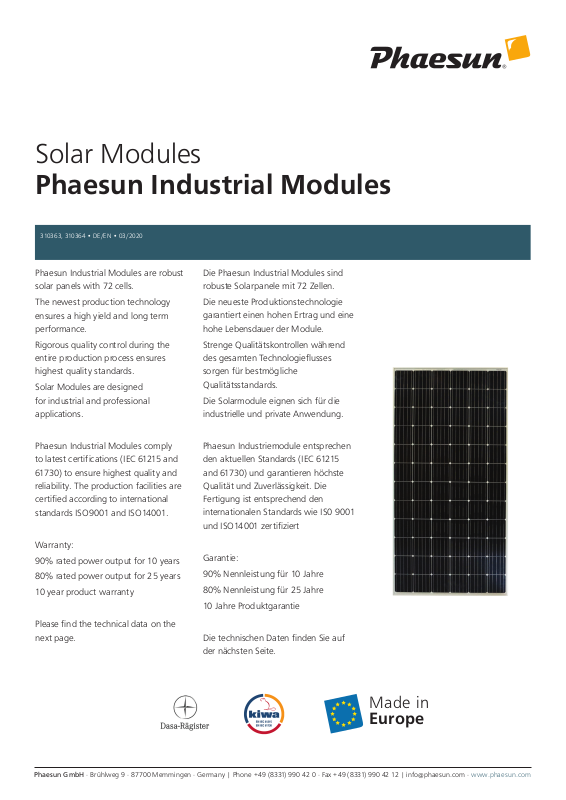

Page 1
Solar Modules
Made in
Phaesun Industrial Modules
310363, 310364 • DE/EN • 03/2020
Phaesun Industrial Modules are robust
solar panels with 72 cells.
The newest production technology
ensures a high yield and long term
performance.
Rigorous quality control during the
entire production process ensures
highest quality standards.
Solar Modules are designed
for industrial and professional
applications.
Phaesun Industrial Modules comply
to latest certifications (IEC 61215 and
61730) to ensure highest quality and
reliability. The production facilities are
certified according to international
standards ISO9001 and ISO14001.
Warranty:
90% rated power output for 10 years
80% rated power output for 25 years
10 year product warranty
Die Phaesun Industrial Modules sind
robuste Solarpanele mit 72 Zellen.
Die neueste Produktionstechnologie
garantiert einen hohen Ertrag und eine
hohe Lebensdauer der Module.
Strenge Qualitätskontrollen während
des gesamten Technologieflusses
sorgen für bestmögliche
Qualitätsstandards.
Die Solarmodule eignen sich für die
industrielle und private Anwendung.
Phaesun Industriemodule entsprechen
den aktuellen Standards (IEC 61215
and 61730) und garantieren höchste
Qualität und Zuverlässigkeit. Die
Fertigung ist entsprechend den
internationalen Standards wie IS0 9001
und ISO14001 zertifiziert
Garantie:
90% Nennleistung für 10 Jahre
80% Nennleistung für 25 Jahre
10 Jahre Produktgarantie
Please find the technical data on the
next page.
Die technischen Daten finden Sie auf
der nächsten Seite.
Europe
Phaesun GmbH · Brühlweg 9 · 87700 Memmingen · Germany | Phone +49 (83 31) 990 42 0 · Fax +49 (83 31) 990 42 12 | [email protected] · www.phaesun.com
Page 2
X
Y
x1
x3
x2
y
Z
d1
d2
Technical Data Technische Daten PN6M72-350 E PN6M72-360 E
Nominal voltage Systemspannung 24
Power Nennleistung Pmp W 350 360
Voltage at max. power Spannung bei Max. Leistung Vmp V 38,6 38,4
Current at max. power Strom bei Maximalleistung Imp A 9,08 9,37
Open circuit voltage Leerlaufspannung Voc V 4 7,2 46,9
Short circuit current Kurzschlußstrom Isc A 9,56 9,72
Cell Zellen 72 mono
Cell dimension Zellabmessung mm 156 x 156
Cell efficiency Zellen Wirkungsgrad % 20,0 20,5
Module efficiency Modul Wirkungsgrad % 18,0 18,5
Max. tolerance Max. Leistungstoleranz % -0/+5
Max. system voltage Max. Systemspannung V 1000
Operating module temp.
Min. Betriebstemperatur °C -40...+85
Front Vorderseite tempered glass | gehärtetes Glas
Glass thickness Frontglas Dicke mm 3,2
Backside color Rückseite Farbe white | Weiß
Frame Rahmen
clear anodized aluminium |
silber eloxiertes Aluminium
Frame color Rahmenfarbe silver | Silber
By-Pass Diodes By-Pass Dioden 3
Junction box protection Anschlussdose Schutzklasse IP67
Module
cable
cross section
length Länge l mm 1000
Modul kabel
connector Stecker Standard4
Querschnitt mm² 4,0
Dimension Abmessung X x Y x Z mm 1956 x 992 x 40
Mounting holes pitch Befestigungslöcher x1 / y / x2 mm 1176 / 942 / 1676
Weight Gewicht kg 24,0
Temperature
coefficient
Pallet
Power
Voc Voc %/K -0,300
Isc Isc %/K 0,040
Temperaturkoeffizient
dimension
weight Gewicht kg 687
Paletten
Leistung %/K -0,410
Abmessung L x W x H mm 2025 x 1110 x 1200
module quantity Anzahl Module pcs. /Stk. 27
20 ft
20 ft 10 / 260
40 ft HC 22 / 572
Container
quantity paletts/
modules
Container
Anzahl Paletten/
Module
NOCT NOCT °C
pcs. / Stk.
5/130
(loaded Phaesun | beladen von Phaesun)
(loaded ex factory | beladen ab Werk)
(loaded Phaesun | beladen von Phaesun)
(800W/m², 1m/s, 20°Camb)
45
Static / dynamic load Statische / dynamische Last kN/m² 5,4 / 2,4
Hail impact Hagelschlag Ø 25 mm, 23 m/s
Certificates Zertifikate
IEC61215 (design qualification) |
IEC61730 (safety)
Phaesun GmbH · Brühlweg 9 · 87700 Memmingen · Germany | Phone +49 (83 31) 990 42 0 · Fax +49 (83 31) 990 42 12 | [email protected] · www.phaesun.com
