Le module A/B++ est un utilitaire regroupant plusieurs fonctions en deux parties indépendantes :

En partie supérieure, un A/B switch passif et en partie inférieure, un patchbay / multiple (également
passif). Cet ensemble permet beaucoup de combinaisons comme nous allons le voir.

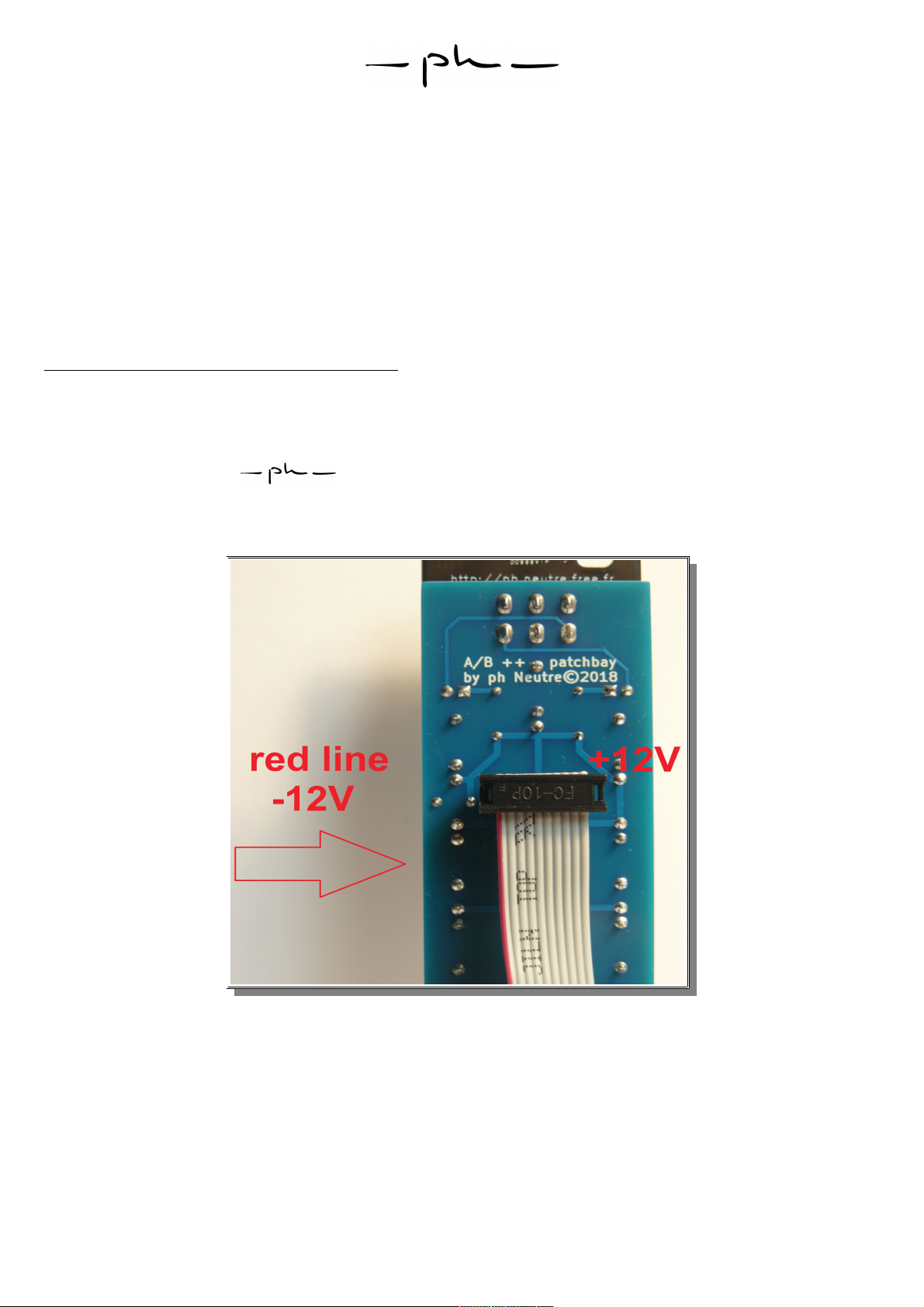

Connexion de la nappe d'alimentation

! Attention à toujours respecter le sens de connexion de la nappe : par convention, la partie colorée
(généralement rouge/rose) de la nappe représente le -12V !

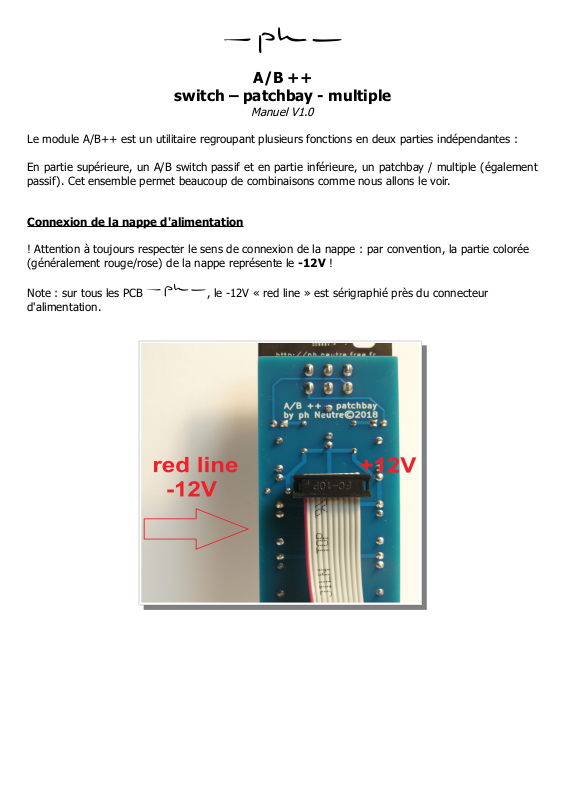

Note : sur tous les PCB , le -12V « red line » est sérigraphié près du connecteur
d'alimentation.

Présentation

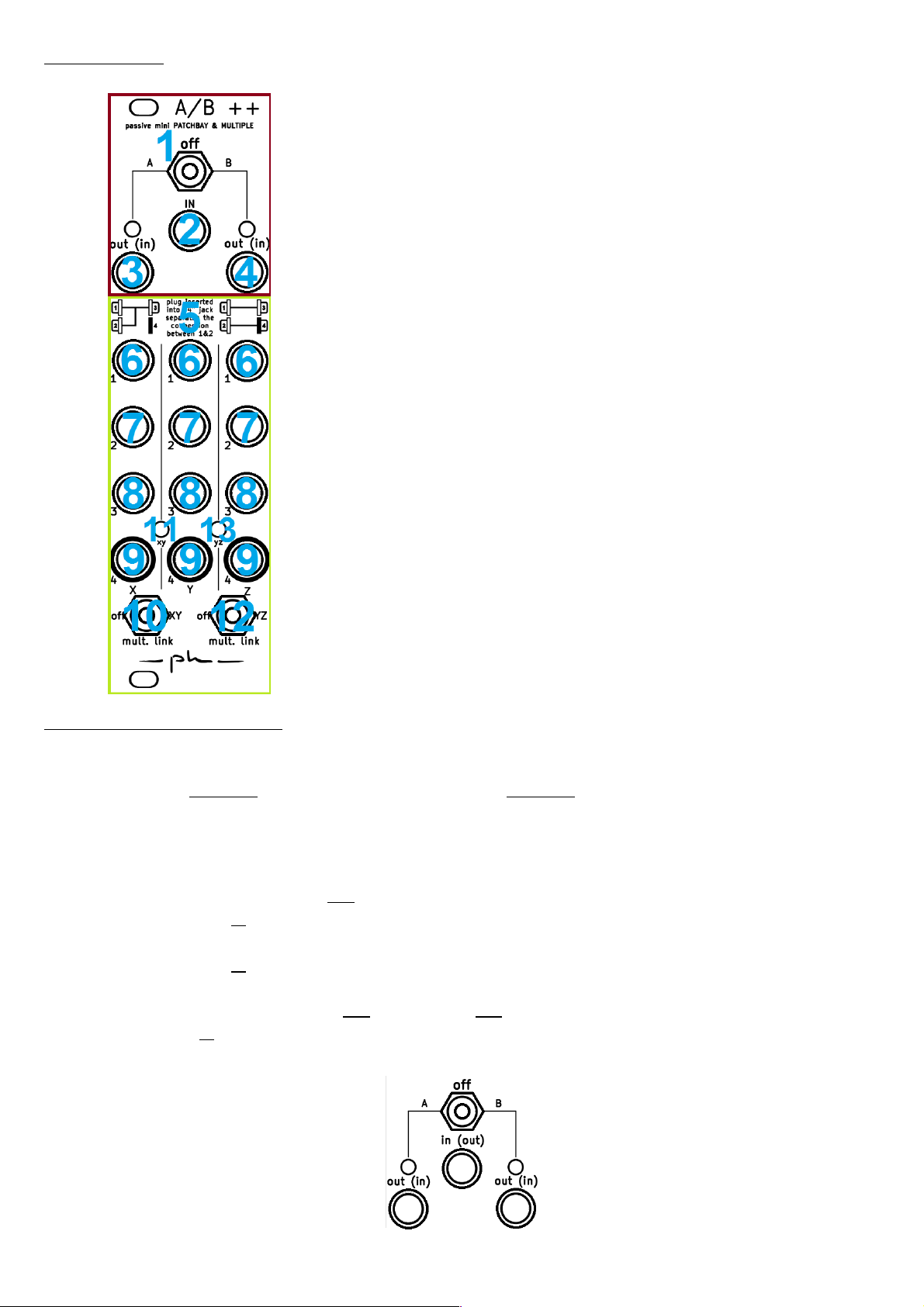

Section A/B Switch

1 : Sélecteur IN/OUT A (ou) Off (ou) IN/OUT B
2 : Connecteur IN ou OUT
3 : Connecteur OUT ou IN A + LED dédiée
4 : Connecteur OUT ou IN B + LED dédiée

Section patchbay / multiple

5 : Sérigraphie explicative du routage du patchbay
6 : IN/OUT*
7 : IN/OUT*
8 : IN/OUT*
9 : I/O particulier puisqu'il modifie le routage interne*
10 : Sélecteur multiple X+Y
11 : LED indiquant la liaison X+Y
12 : Sélecteur multiple Y+Z
13 : LED indiquant la liaison Y+Z

*

plus de détails dans la « section patchbay » ci-dessous

Section A/B switch passif

Cette section du module (totalement indépendante du patchbay) permet d'avoir une entrée orientée
vers deux sorties au choix, ou, à l'inverse, deux entrées au choix vers une sortie.

La sérigraphie représente les deux options :

Option 1 = 1 IN vers 2 OUT, lire la police normale
Option 2 = 2 IN vers 1 OUT, lire la police entre parenthèse

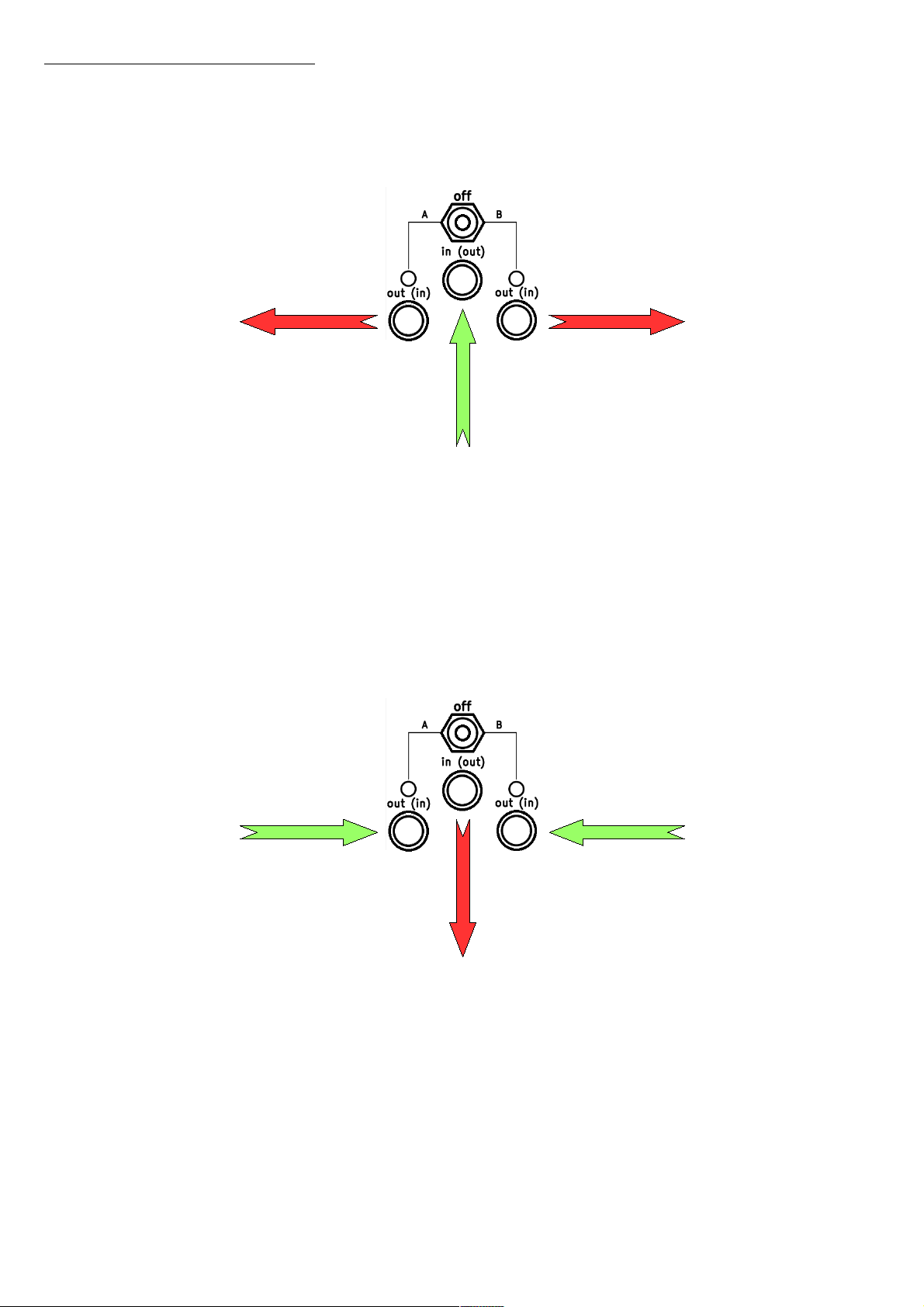

Option 1) Un signal entrant en in (out) peut être soit :

– dirigé vers out (in) A (la LED A s'allume sous l'action du commutateur)
– muté (position centrale Off)
– dirigé vers out (in) B (la LED B s'allume sous l'action du commutateur)

Option 2) Deux signaux entrants en out (in) A et en out (in) B peuvent être soit :

– dirigés vers in (out) (la LED A ou B s'allume selon l'entrée sélectionnée)
– mutés (position centrale Off)

Exemples d'utilisation A/B Switch

Option 1)

Un oscillateur que l'on oriente au choix vers un filtre A ou B

(à la place de l'OSC, nous pouvons imaginer un signal CV volt/octave, qui sera dirigé vers
2 entrées v/o différentes, ou la sortie d'un module qui serait orientée vers deux effets
différents, etc... il y a de nombreuses combinaisons possibles...)

Option 2)

Deux LFO's A & B que l'on oriente au choix vers le CUT d'un filtre

(comme pour l'option 1, à la place des LFO's, nous pouvons imaginer 2 OSC's différents
qui seraient dirigés vers 1 filtre, etc... là encore, de nombreuses combinaisons possibles...)

LFO B

Ex.: SQUARE

LFO A

Ex.: SINE

CUTOFF

D'UN FILTRE

Filtre B

Ex.: High pass

Filtre A

Ex.: Low pass

OSCILLATEUR

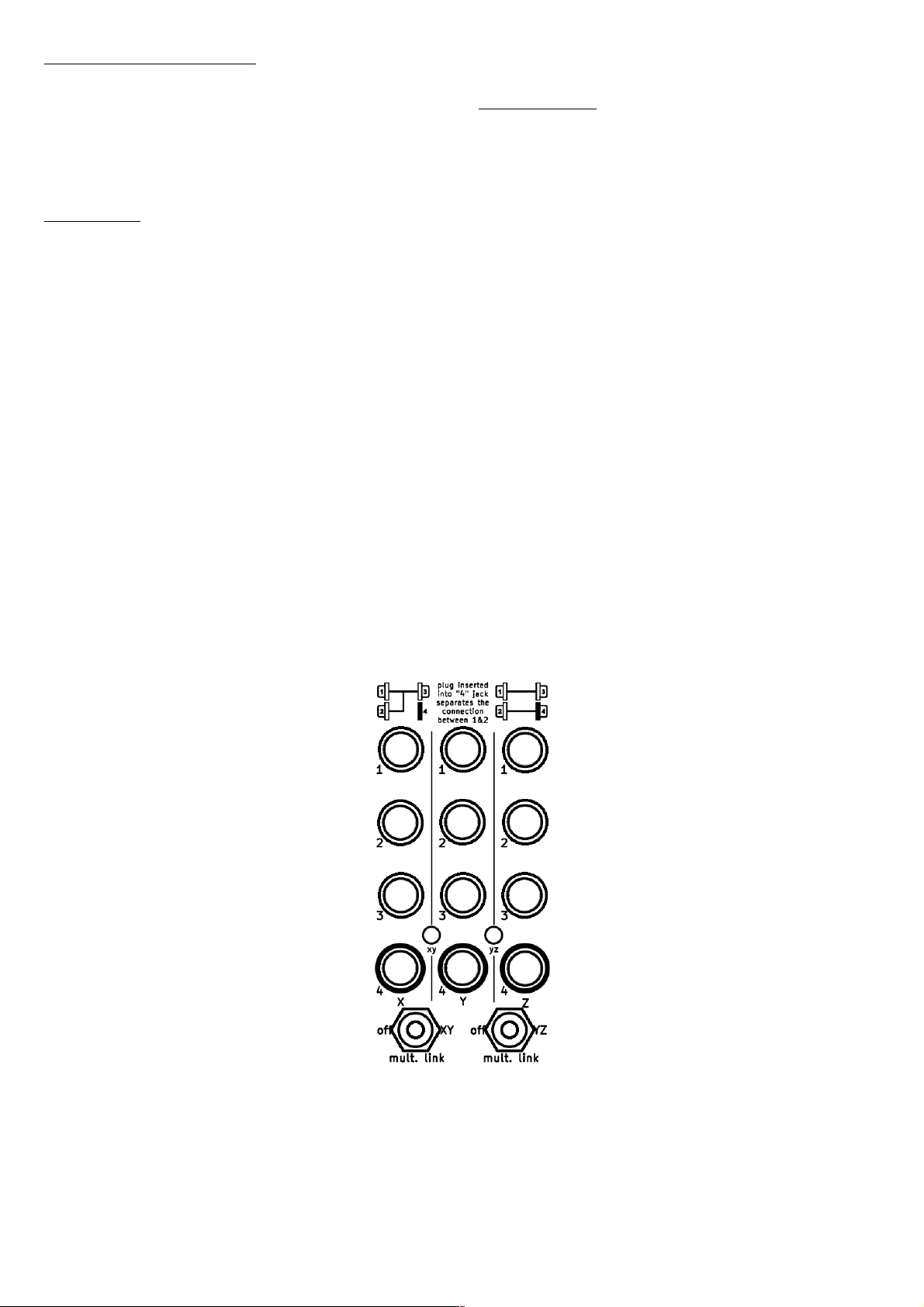

Section patchbay passif

Le patchbay possède trois tranches verticales identiques : X, Y & Z
Il reprend la philosophie d'un patchbay audio classique, nous y retrouvons les même modes, excepté
qu'ici, tout est accessible directement en façade. Tous les signaux sont acceptés.

Les 4 connecteurs « jack 3,5mm » peuvent être des entrées ou des sorties selon les connexions
choisies.

La sérigraphie du panel explique brièvement le routage interne, selon les connexions choisies.

Note : la sérigraphie reprend la même forme que les patchbays traditionnels. Voici la
correspondance :

Légende

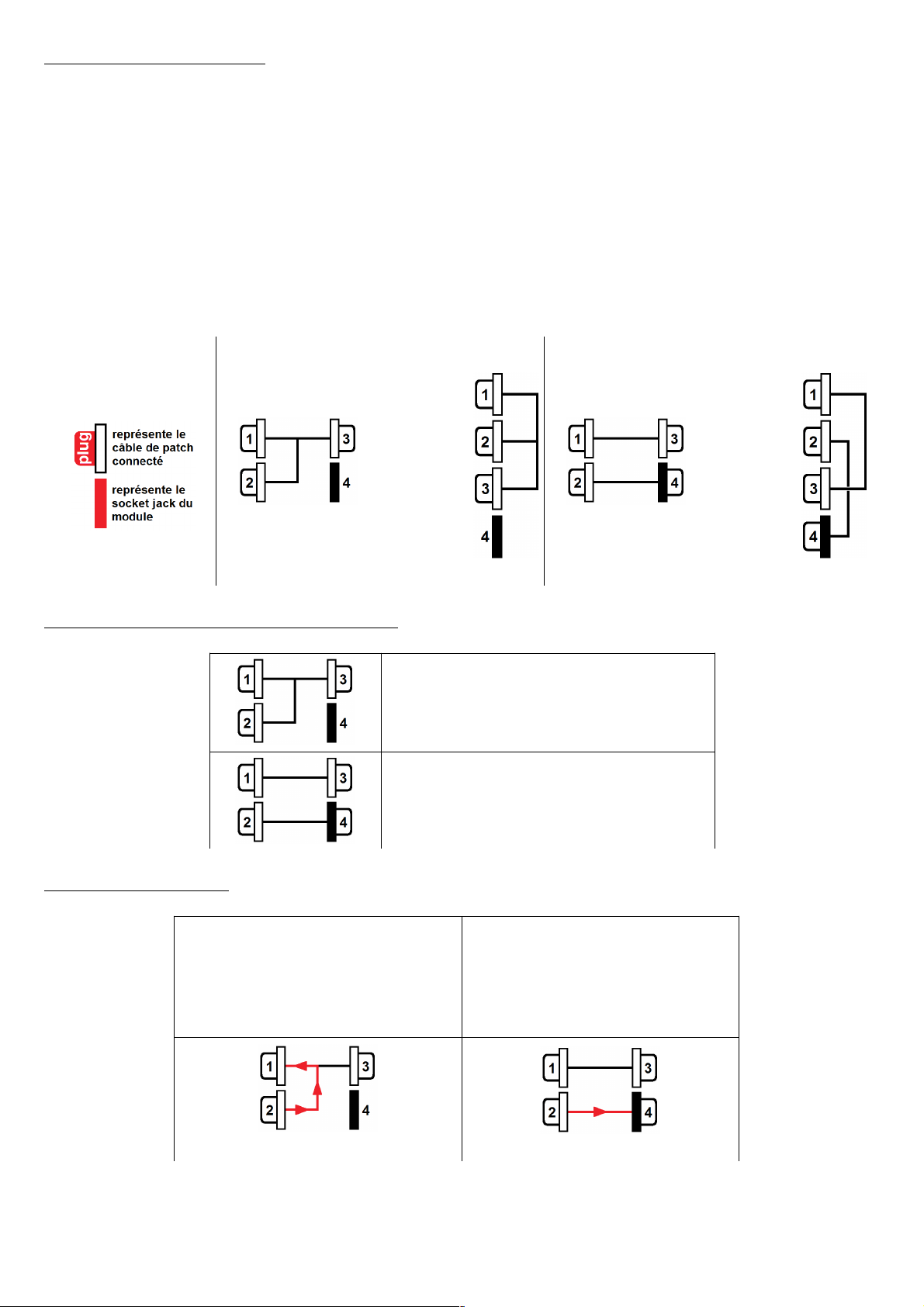

Sérigraphie 1 = Équivalence panel Sérigraphie 2 = Équivalence panel

Explication du routage interne du patchbay

Si aucun câble n'est connecté en 4,
le routage interne relie 1, 2 & 3

Si un câble est connecté en 4,
la liaison entre 1, 2 & 3 est rompue,
1 & 3 sont isolés de 2 & 4

Exemples d'utilisations

Imaginons que nous entrons un
signal audio en 2, et que nous le
ressortons en 1...

En connectant un câble en 4,
nous dévions instantanément la
sortie de ce signal qui va
désormais être dirigé en 4 vers
un effet par exemple...

Les utilisations possibles sont aussi nombreuses que votre imagination ☺ Vous pouvez d'ailleurs vous
aidez des modes d'emploi des patchbay audio pour mieux comprendre leurs rôles...

Face

Face

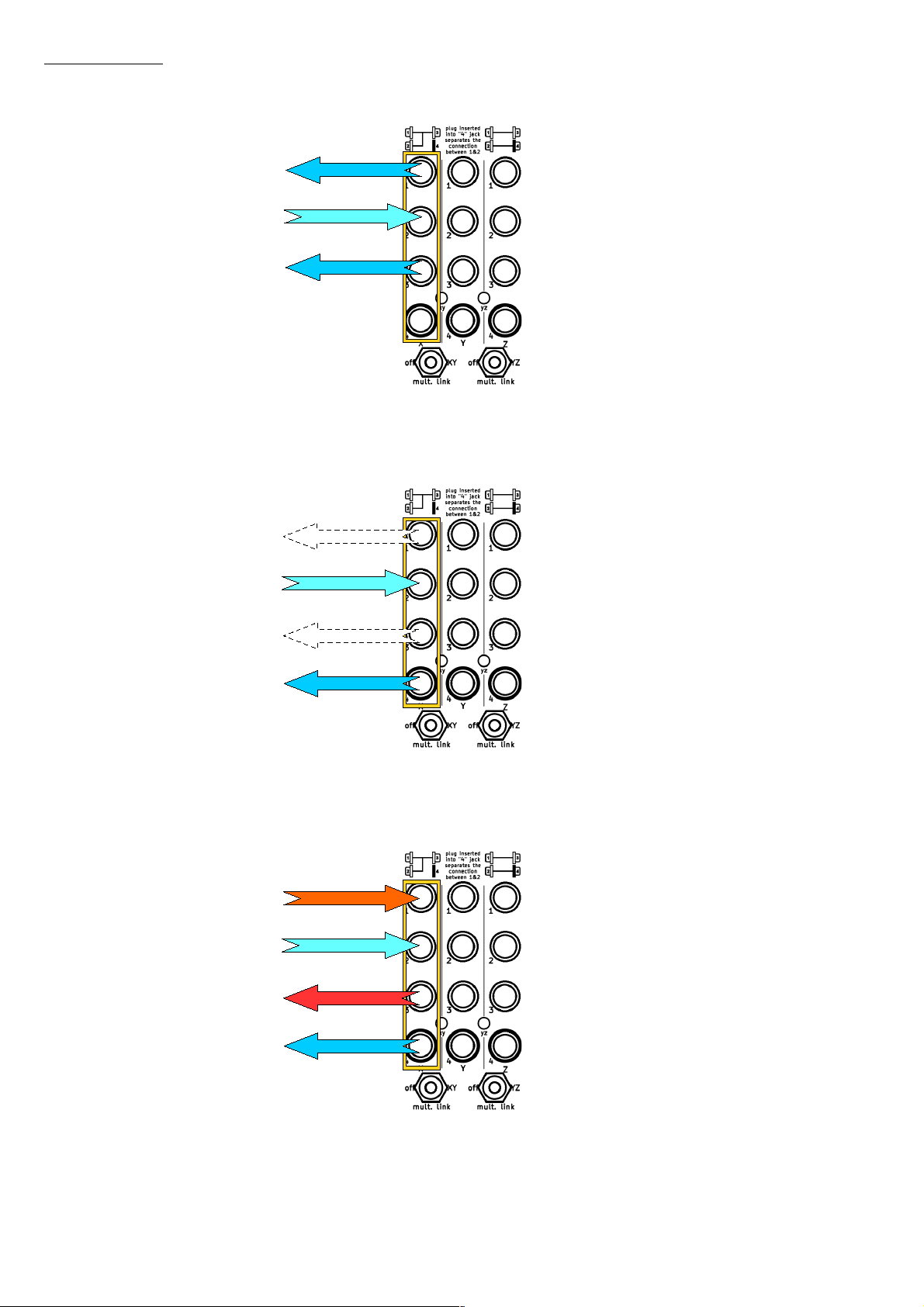

Autre exemple

Tranche X : oscillateur relié en 2, il ressort en 1 et 3 (multiple)

...en connectant un câble en 4, l'OSC 1 est immédiatement routé vers 4 et déconnecté de
1 & 3...

...les connexions 1 & 3 étant indépendantes et reliées entre elles, nous pouvons soit
conserver le routage pour revenir en arrière, soit le modifier complètement...

Chaque tranche étant indépendantes, vous pouvez par exemple entrer 3 OSC's différents
dans chacune des tranches X, Y & Z sur cet exemple, cela vous permet une certaine liberté
sur leur routage...

OSC 1

Vers Filtre A

Vers Filtre B

OSC 1

Vers Filtre C

Vers Filtre B

OSC 1

Vers Filtre C

Vers Filtre B

Vers Filtre A

OSC 2

Section multiple passif

Le multiple passif, accepte tous les signaux. Pour du CV volt/octave, il est préférable de limiter X2
pour conserver un bon tracking, c'est à dire un accordage respecté sur plusieurs octaves.

Le patchbay peut être utilisé seul, se transformer en multiple ou se combiner en patchbay + multiple.

Explications

En effet, un signal entrant en 1 va être multiplié en 2 & 3 (idem s'il entre en 2, il sera multiplié en 1
et 3, tous les connecteurs pouvant être des IN ou des OUT...)

En plaçant le premier commutateur « mult. Link » sur XY (la LED dédiée s'allume), un lien se créé en
interne pour combiner les deux premières tranches X & Y ensemble.

Ainsi, le signal entrant en (x)1 va ressortir en (x)2, (x)3, (y)1, (y)2 & (y)3.

A ce stade, si je connecte un câble en (y)4, (y)2 se détache du multiple et devient indépendant avec
(y)4... Idem pour (x)4 avec (x)2...

Enfin, si mon deuxième commutateur « mult. Link » est placé sur YZ (la LED dédiée s'allume), nous
pouvons obtenir un maximum de 8 multiples du signal en suivant la même logique...

Cela peut paraître confus mais en expérimentant, vous allez rapidement appréhender cette section.
Là encore, les combinaisons possibles sont très nombreuses. Par exemple, vous pouvez dédier la
tranche Y à un mini multiple et utiliser les deux premières tranches en patchbay, etc...

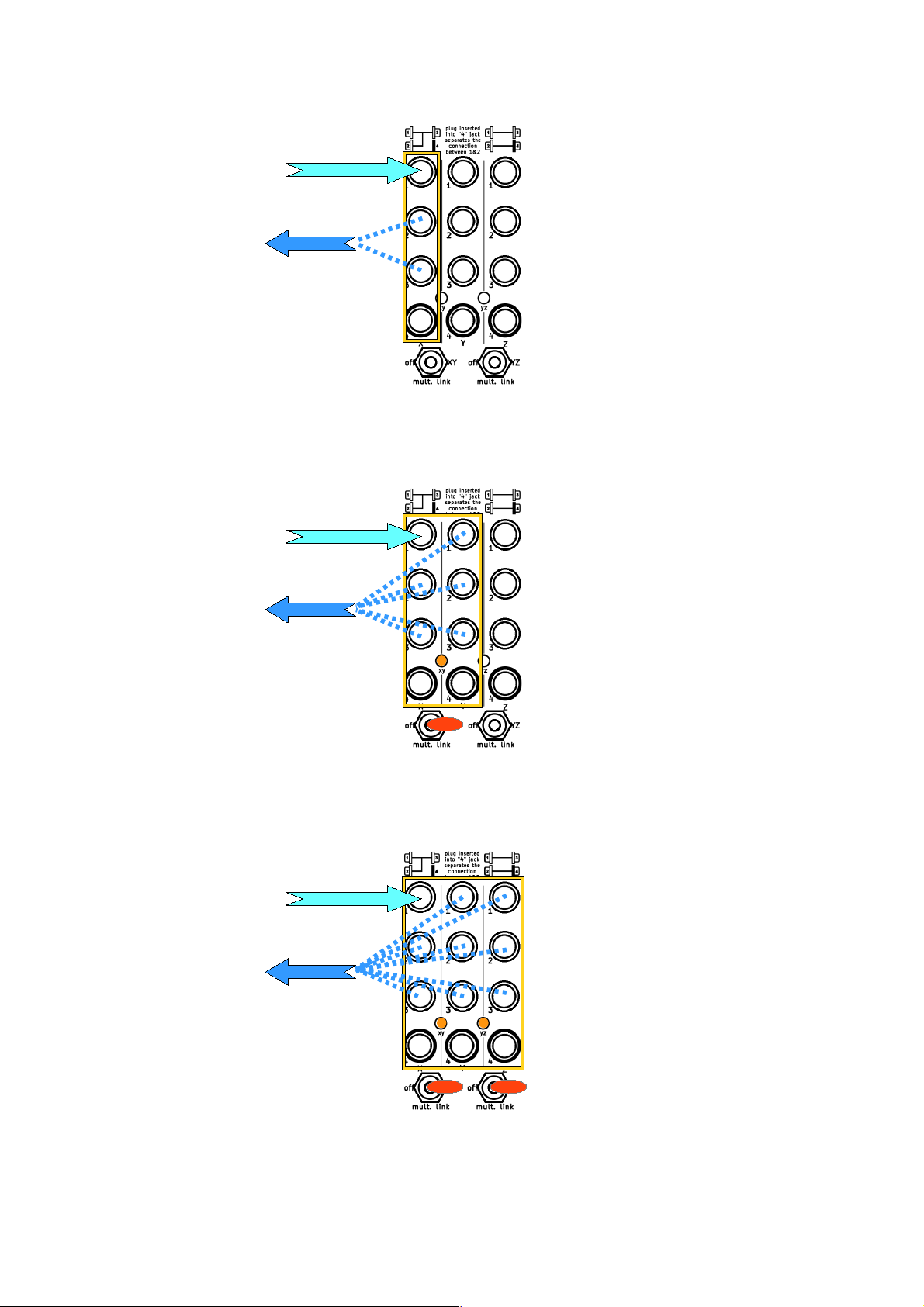

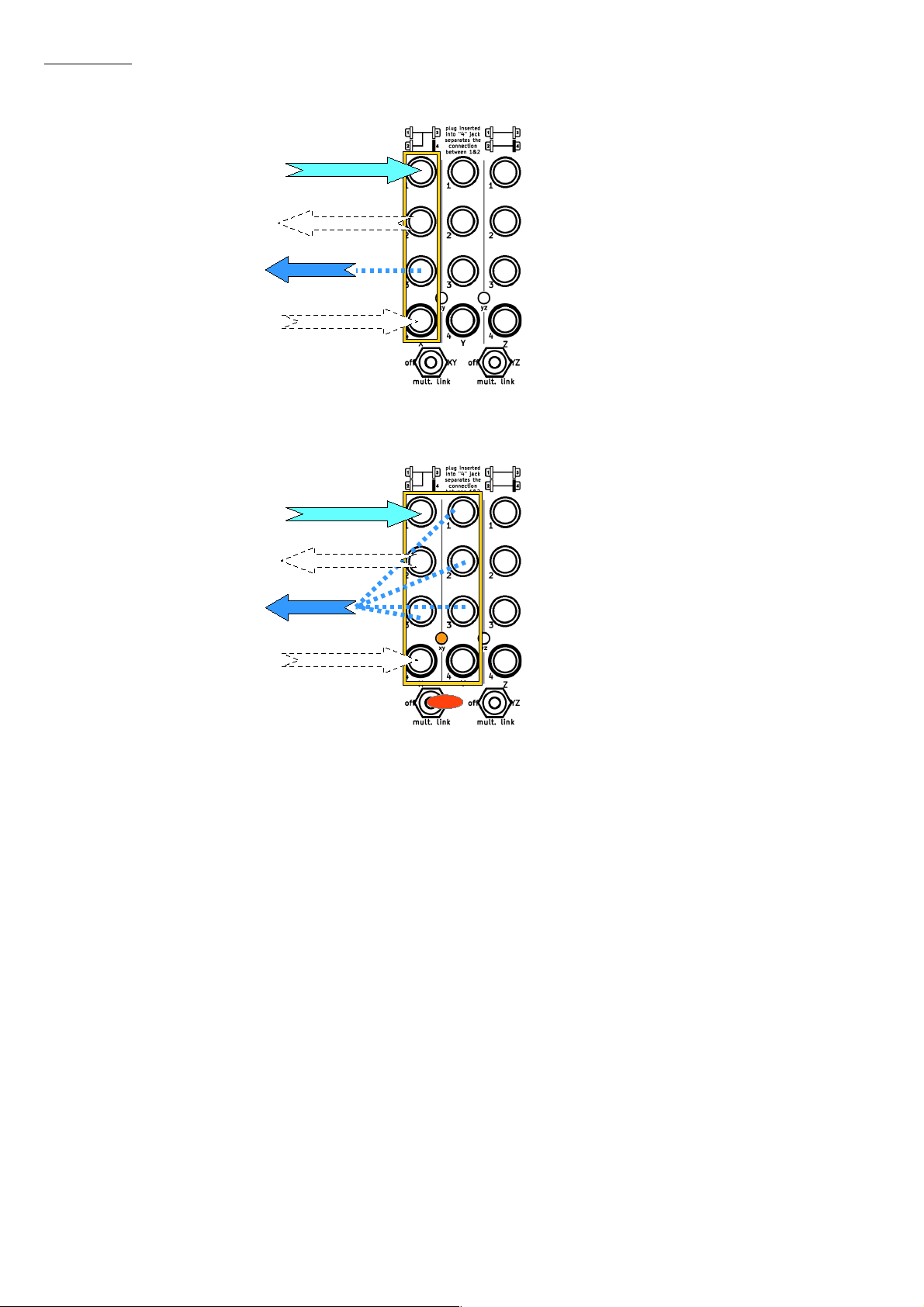

Exemple d'utilisation du multiple

Tranche X : simple multiple 1 IN vers 2 OUT

...en activant le sélecteur XY, le multiple propose 1 IN vers 5 OUT (le LED xy s'allume pour
indiquer la liaison entre les deux tranches X&Y)...

...et en activant le sélecteur YZ, le multiple propose 1 IN vers 8 OUT (les LED's xy & yz
s'allument pour indiquer les liaisons).

Attention, le multiple étant passif, pour des signaux v/o, il est préférable de se limiter à 1
IN vers 2 OUT pour conserver un bon tracking...
Et là encore, chaque tranche étant indépendante, soyez imaginatif 

2X signal A

Signal A

Signal A

5X signal A

Signal A

8X signal A

Alternative

N'oubliez pas qu'en connectant un câble en 4, 2 & 4 se désolidarisent du multiple.

...etc...

1X signal A

Signal A

Signal A

4X signal A

Caractéristiques

Taille 7HP (3,55 cm), panel noir en epoxy 1,6 mm.
Faible profondeur : 25mm avec nappe.
PCB en epoxy FR4 double couches, épaisseur 1,6 mm. Finition HAL Standard, vernis épargne.
Nappe de connexion, vis et rondelles nylon M3 fournies.
Consommation : ~ 9 mA (+12V) / 0 mA (-12V)
Module monté, testé et assemblé à la main, en Bretagne...

Merci pour votre confiance

N'hésitez pas à me donner vos avis, critiques ou souhaits...

D'autres modules sont à venir

mail : [email protected]
