Pfister RT6-5DFC User Manual [en, fr, es]

Download

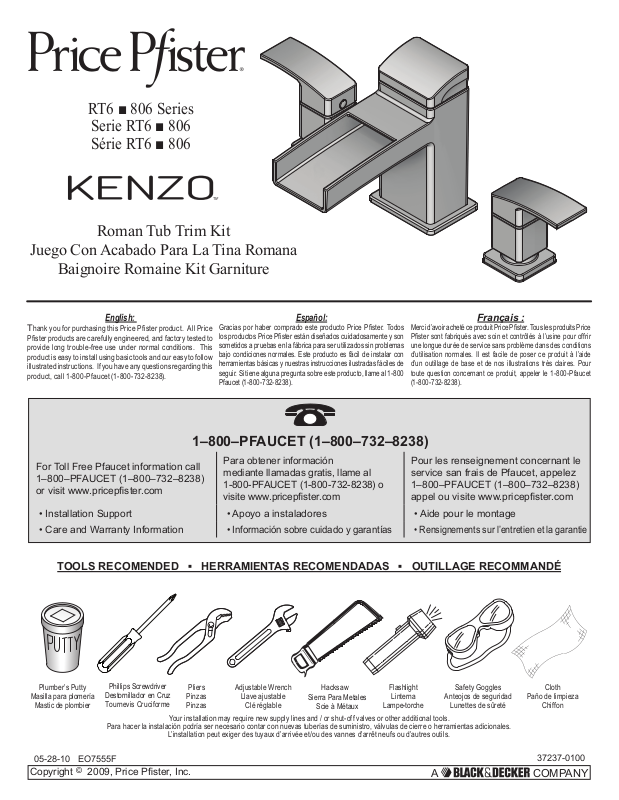

Page 1

RT6 ■ 806 Series

Serie RT6 ■ 806 Série RT6 ■ 806

Roman Tub Trim Kit

Juego Con Acabado Para La Tina Romana

Baignoire Romaine Kit Garniture

English:

Thank you for purchasing this Price Pster product. All Price

Pster products are carefully engineered, and factory tested to provide long trouble-free use under normal conditions. This product is easy to install using basic tools and our easy to follow illustrated instructions. If you have any questions regarding this product, call 1-800-Pfaucet (1-800-732-8238).

Gracias por haber comprado este producto Price Pster. Todos

Español:

los productos Price Pster están diseñados cuidadosamente y son sometidos a pruebas en la fábrica para ser utilizados sin problemas bajo condiciones normales. Este producto es fácil de instalar con herramientas básicas y nuestras instrucciones ilustradas fáciles de seguir. Si tiene alguna pregunta sobre este producto, llame al 1-800 Pfaucet (1-800-732-8238).

Merci d’avoir acheté ce produit Price Pster. Tous les produits Price Pster sont fabriqués avec soin et contrôlés à l’usine pour offrir une longue durée de service sans problème dans des conditions d’utilisation normales. Il est facile de poser ce produit à l’aide d’un outillage de base et de nos illustrations très claires. Pour toute question concernant ce produit, appeler le 1-800-Pfaucet (1-800-732-8238).

Français :

1–800–PFAUCET (1–800–732–8238)

For Toll Free Pfaucet information call 1–800–PFAUCET (1–800–732–8238) or visit www.pricepster.com

Para obtener información mediante llamadas gratis, llame al 1-800-PFAUCET (1-800-732-8238) o visite www.pricepster.com

• Installation Support • Apoyo a instaladores • Aide pour le montage

• Care and Warranty Information

• Información sobre cuidado y garantías

TOOLS RECOMENDED ▪ HERRAMIENTAS RECOMENDADAS ▪ OUTILLAGE RECOMMANDÉ

Pour les renseignement concernant le service san frais de Pfaucet, appelez 1–800–PFAUCET (1–800–732–8238) appel ou visite www.pricepster.com

• Rensignements sur l’entretien et la garantie

Plumber’s Putty

Masilla para plomería

Mastic de plombier

05-28-10 EO7555F

Phillips Screwdriver

Destornillador en Cruz

Tournevis Cruciforme

Your installation may require new supply lines and / or shut-off valves or other additional tools.

Para hacer la instalación podría ser necesario contar con nuevas tuberías de suministro, válvulas de cierre o herramientas adicionales.

L’installation peut exiger des tuyaux d’arrivée et/ou des vannes d’arrêt neufs ou d’autres outils.

Pliers Pinzas Pinzas

Adjustable Wrench

Llave ajustable

Clé réglable

Hacksaw

Sierra Para Metales

Scie à Métaux

Flashlight

Linterna

Lampe-torche

Safety Goggles

Anteojos de seguridad

Lunettes de sûreté

Cloth

Paño de limpieza

Chiffon

37237-0100

A COMPANY

Page 2

940-942*

HANDLE

MANIJA

POIGNÉE

HOT VALVE

VÁLVULA CALIENTE

VALVE CHAUDE

940-945*

KNOB HEAD

CABEZA DE LA PERILLA

TÊTE DE BOUTON

SPOUT BODY

CUERPO DE CONDUCTO

CORPS DE BEC

OUTLET TUBE

TUBO DE SALIDA

TUBE DE SORTIE

▪ RT6-5DF ▪

971-065

SCREW

TORNILLO

VIS

REBORDE DEL CONDUCTO

971-130

SCREW

TORNILLO

VIS

HEX WRENCH

TUERCA HEXAGONAL

NOIX HEXAGONALE

971-982

SCREW

TORNILLO

VIS

HEX WRENCH

TUERCA HEXAGONAL

NOIX HEXAGONALE

950-231

O-RING

JUNTAS TÓRICAS

JOINTS TORIQUES

960-093*

960-098*

SPOUT FLANGE

BRIDE DE BEC

941-036*

BUTTON

BOTÓN

BOUTON

941-006*

BUTTON

BOTÓN

BOUTON

971-014

SCREW

TORNILLO

VIS

971-032

SCREW

TORNILLO

VIS

PLASTIC NUT

TUERCA DE PLÁSTICO

NOIX DE PLASTIQUE

HANDLE FLANGE

REBORDE DE LA MANIJA

BRIDE DE POIGNÉE

PLASTIC RING

ANILLO DE PLASTICO

ANNEAU DE PLASTIQUE

0X6 or JX6

Supplied Separately

Suministran Separadamente

Fournies Séparément

English Español Français

Letter Designates Finish La Letra Indica el Terminado La Lettre Designe La Fini

A Polished Chrome Cromo Pulido Chrome Poli

J PVD Brushed Nickel PVD Niquel Cepillado PVD Nickel Brosse

COLD VALVE

VÁLVULA FRIA

VALVE FROID

19701 DaVinci

Lake Forest, CA 92610

Phone: 1-800-Pfaucet

www.pricepster.com

A COMPANY

Page 3

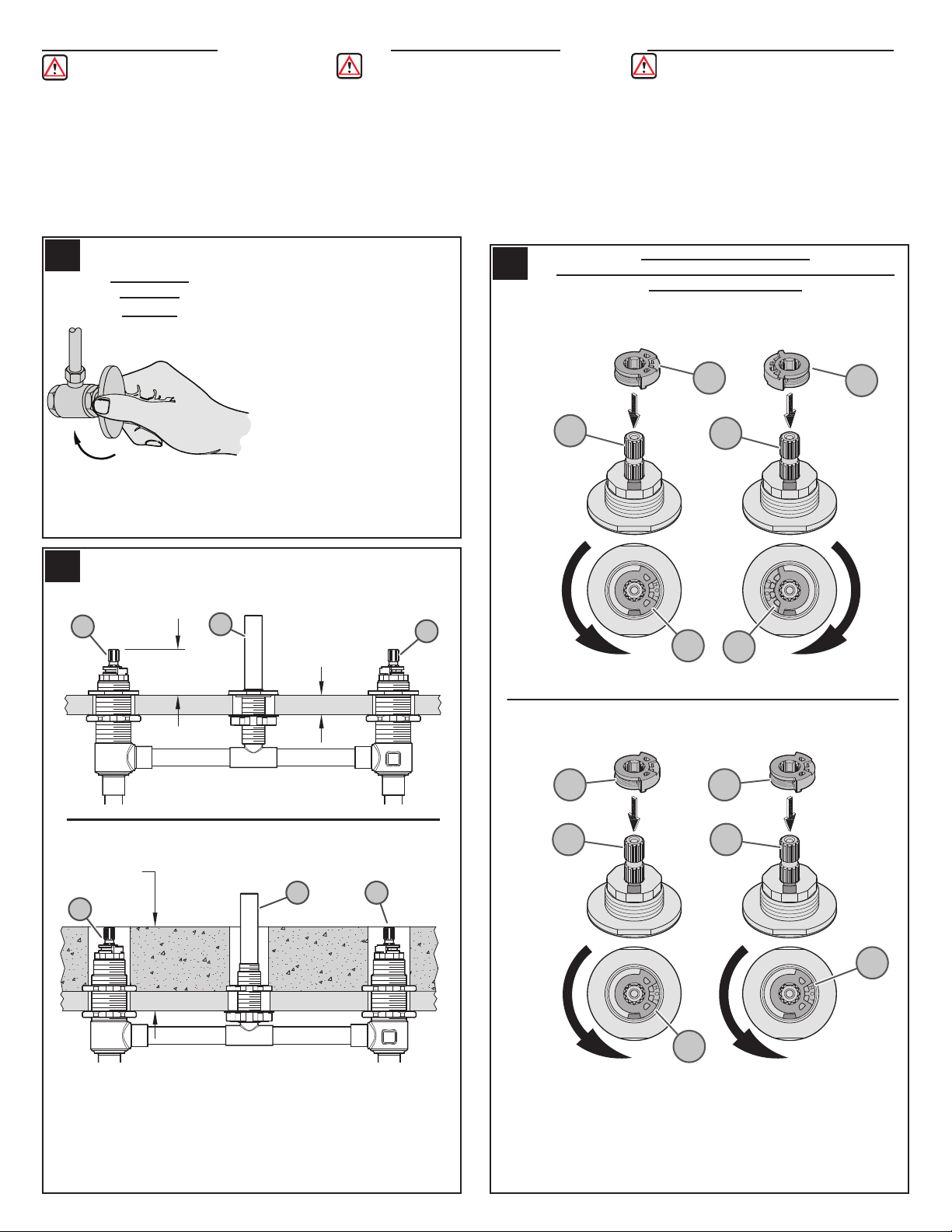

1 BEFORE PROCEEDING

WARNING: Read all the instructions completely before

proceeding. Price Pster recommends calling a professional if you are uncertain about installing this product!

This product has been designed for use with the Price Pster 0X6-05 or 0X6-15 Roman Tub series rough-in. It will not work with any other product.

This product should be installed in acco rdance with all local and state plumbing and building codes. For optimum performance of your new Price Pster faucet, a minimum water pressure of 25 PSI (172 kPa) is recommended.

SHUT OFF

CIERRE

COUPÉ

Locate water supply inlets and shut off the water supply valves. These are usually found near the water meter. If you are replacing an existing faucet, remove the faucet from the tub and clean the tub surface thoroughly.

Lo ca li ce las ca ñe rías de entrada del agua y cierre las válvulas de suministro. Generalmente se encuentran cerca del medidor de agua. Si está reemplazando un grifo existente, retire el grifo de la tina y limpie bien la supercie de la tina.

Re pé rer les arrivées d’eau et ferm er leur s robinets. Ces robinets se trouvent généralement à côté du compteur d’eau. En cas de remplacement d’un robinet existant, le dépose r de la baignoire et net toyer soigneusement la surface de cette dernière.

1 ANTES DE PROCEDER

ADVERTENCIA: Lea todas las instrucciones antes de

proseguir. ¡Price Pster recomienda llamar a un profesional si tiene dudas sobre la instalación de este producto!

Este producto fue diseñado para usarse con la tina redonda Serie 0X6-05 o 0X6-15 de Price Pfister. No funcionará con ningún otro producto.

Este producto debe instalarse de acuerdo con todos los códigos locales y estatales de plomería y construcción. Se recomienda una presión mínima de agua de 25 PSI (172 kPa) para obtener un óptimo rendimiento de su nuevo grifo Price Pster.

DETERMINACION DE LA ROTACION DE LAS ESPIGAS

FACTORY SETUP

DISPOSICIÓN DE LA FÁBRICA

DISPOSITION DE L'USINE

1 AVANT DE PROCÉDER À LA POSE

AVERTISSEMENT :

avant de procéder à la pose. Price Pster recommande de faire appel à un professionnel en cas d’incertitude quant à l’installation de ce produit !

Ce produit est conçu pour être utilisé avec la robinetterie pour baignoires romaines Price Pster des séries 0X6-05 et 0X6-15. Il ne fonctionnera avec aucun autre produit.

Ce produit doit être installé conformément à l’ensemble de la réglementation locale et provinciale applicable à la plomberie et à la construction. Pour optimiser le rendement de cet appareil Price Pster, une pression d’eau d’au moins 172 kPa (25 PSI) est recommandée.

lire attentivement toutes les instructions

STEM ROTATION SET UP

ROTATION DE LA TIGE

2 3/4”

(70 mm)

Max.

THIN SURFACE INSTALLATION

INSTALACIÓN DE UNA SUPERFICIE DELGADA

INSTALLATION SUR UNE SURFACE MINCE

/8”

(35 mm)

(41 mm)

THICK SURFACE INSTALLATION

INSTALACIÓN DE UNA SUPERFICIE GRUESA

INSTALLATION SUR UNE SURFACE ÉPAISSE

T U

HOT

CALIENTE

CHAUD

OPTIONAL SETUP

DISPOSICIÓN OPCIONAL

DISPOSITION FACULTATIVE

COLD

FRÍA

FROID

4A 4A

4B 4B

If deck thickness exceeds 1 3/8” (35mm) Price Pster Stem Extension Kit 974-375 must be used.

Si el grosor de la plataforma excede 1 3/8 pulg. (35 mm), se debe utilizar un juego de extensión del vástago 974-375 de Price Pster.

Si l’épaisseur du plateau de montage dépasse 1 un kit de prolongement de tiges Price Pster 974-375.

/8 po. (35 mm), il est nécessaire d’utiliser

HOT

CALIENTE

CHAUD

Stem Stop (4A) can be inserted into Stem (4B) in either of two ways, depending on the rotation you want to have for your handles.

El tope de la espiga (4A) puede ser insertado en la espiga (4B) en dos posiciones, dependiendo de la rotación que se quiera tener en los puños.

L’Arrêt De La Tige (4A) peut être introduit dans la tige de deux (4B) façons, selon la rotation que l’on veut obtenir pour les leviers.

FROID

COLD

FRÍA

Page 4

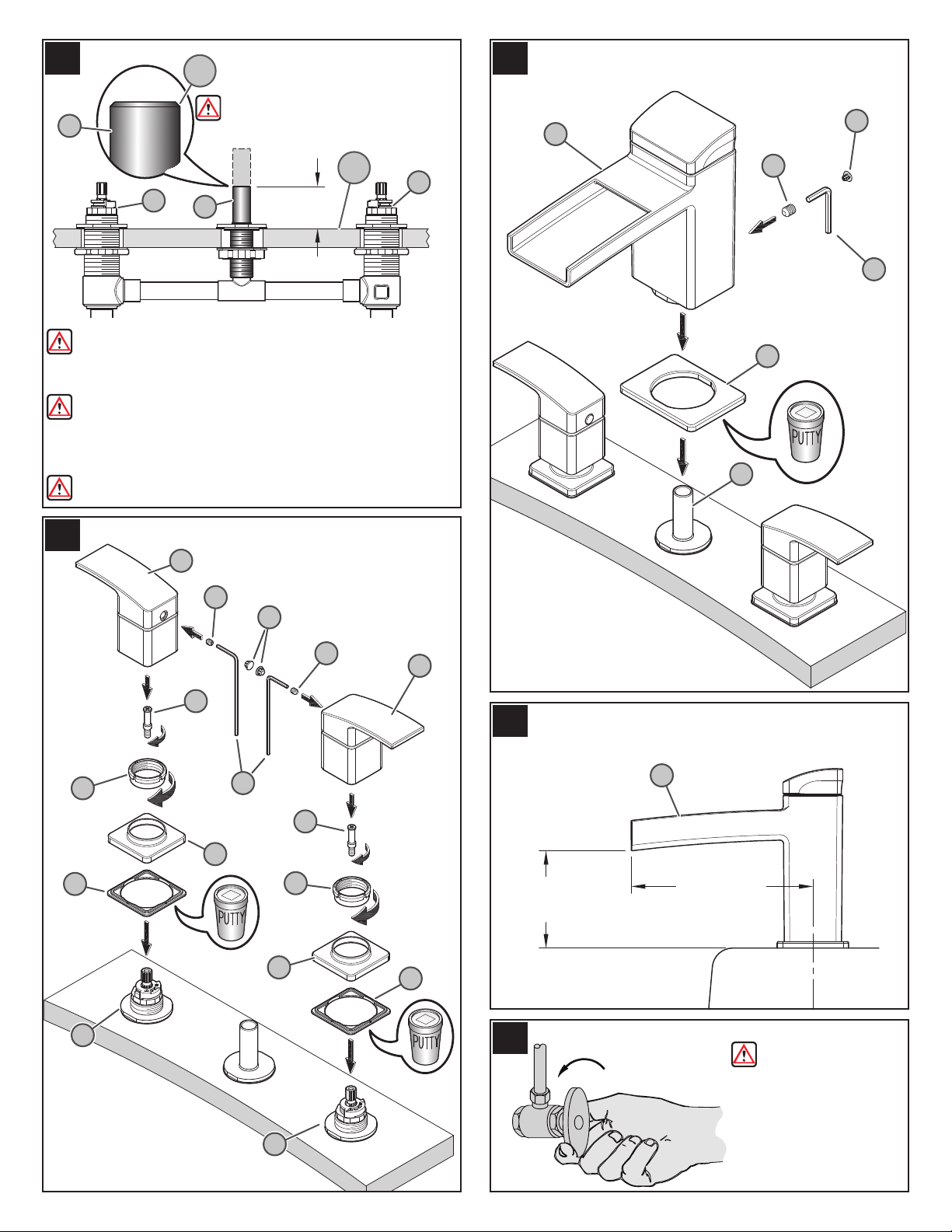

CUTTING OUTLET TUBE

CORTE DEL TUBO DE SALIDA

DÉCOUPAGE DE LA TUBE DE SORTIE

SPOUT INSTALLATION

INSTALACIÓN DEL CONDUCTO

INSTALLATION DE BEC

(38 mm)

1 1/2”

Cut off top of Outlet Tube (T) leaving a protrusion of 1 1/2” (38 mm) above Deck (5A).

(5B)Chamfer and deburr Outlet Tube (T ) before inserting the Spout Body.

Cortar el trompo del tubo de salida (T ) dejando una saliente de 1 1/2 pulg. (38 mm) por encima de la plataforma (5A).

(5B) Biselar y quitar las rebabas del tubo de salida (T) antes de colocar el cuerpo

de conducto.

Tailler lasommet de le tube de sortie (T) en laissant une saillie de 1 1/2 po. (38 mm) audessus de l’plateau de montage (5A).

(5B) Chanfreiner et limer le tube de sortie (T) avant de poser le corps de bec.

HANDLE INSTALLATION

INSTALACIÓN DE LA MANIJA

INSTALLATION DE POIGNÉE

Be sure Spout (J) is secured in place.

Asegúre que el conducto (J) esté asegurado en su lugar.

Assurez que le bec (J) soit assuré à sa place.

DIMENSIONES DEL ESPACIO DEL CONDUCTO

SPOUT GAP DIMENSIONS

DIMENSIONS DE ESPACE DE BEC

3 15/32”

(88 mm)

TURN ON

ABRA

OUVREZ

6 1/2”

(165 mm)

the tub.

Check for leaks above and below

Verique que no hay fugas sobre y debajo de la tina..

Vérifiez le dessus et le dessous du baignoire s’il y a des fuites.

Page 5

CAUTION: Maintenance

DISASSEMBLY

1. Replacement parts may be available at the store where you purchased your faucet.

2. When replacement parts are not available, please write or call Price Pster Consumer Service.

3. Always turn off water and relieve pressure before working on your faucet.

PRECAUCIÓN: Mantenimiento

CÓMO DESARMAR:

1. El almacén donde compró su grifo podría tener repuestos disponibles.

2. Cuando no hay repuestos disponibles, sírvase escribir o llamar al departamento de servicio al consumidor de Price Pster.

3. Siempre antes de efectuar algún trabajo en su grifo, cierre el agua y elimine la presión.

ATTENTION : entretien

DÉMONTAGE

1. Il se peut que les pièces de rechange soient disponibles dans le magasin dans lequel le mélangeur a été acheté.

2. Lorsque des pièces de rechange ne sont pas disponibles, bien vouloir contacter le département du service après-vente de Price Pster par courrier ou par téléphone.

3. Toujours couper les arrivées d’eau et dépressuriser avant de travailler sur le mélangeur.

NOTE: Trim Care

Cleaning Instructions:

For all Handles and decorative nishes, use only a soft damp cloth to clean and shine. Use of polish, detergents, abrasive cleaners, organic solvents or acid may cause damage. Use

of other than a soft damp cloth will nullify our warranty! Special Trim:

Trim products which contain Porcelain or other similar substance are not acceptable for public areas or Commercial use. Installation of Said Trim is at Users Risk!

NOTA: Cuidado del Acabado

Instrucciones para limpieza:

Para limpiar y hacer brillar las manijas y el acabado decorativo use solamente un paño suave y húmedo. El uso de pulidores, detergentes, limpiadores abrasivos, solventes orgánicos o ácidos puede provocar daños. ¡El uso de algo más que un paño suave y húmedo invalida

nuestra garantía! Acabados especiales:

Los productos con acabados que contienen porcelana u otras substancias similares no son aceptables para áreas públicas ni para usos comerciales. ¡Su instalación bajo tales circunstancias es bajo el riesgo del usuario!

REMARQUE : entretien des garnitures

Instructions de nettoyage :

N’utiliser qu’un chiffon humide pour nettoyer et polir toutes les manettes et ornementations décoratives. L’utilisation de pâte à polir, de détergents, de produits nettoyants abrasifs, de solvants organiques ou d’acide peut endommager ces pièces. L’utilisation d’autre chose

qu’un chiffon humide annulera la garantie ! Garnitures spéciales :

les garnitures contenant de la porcelaine ou une autre substance similaire ne sont pas acceptables dans les lieux publics ou les établissements commerciaux. La pose de telles garnitures se fait aux risques de l’utilisateur.
