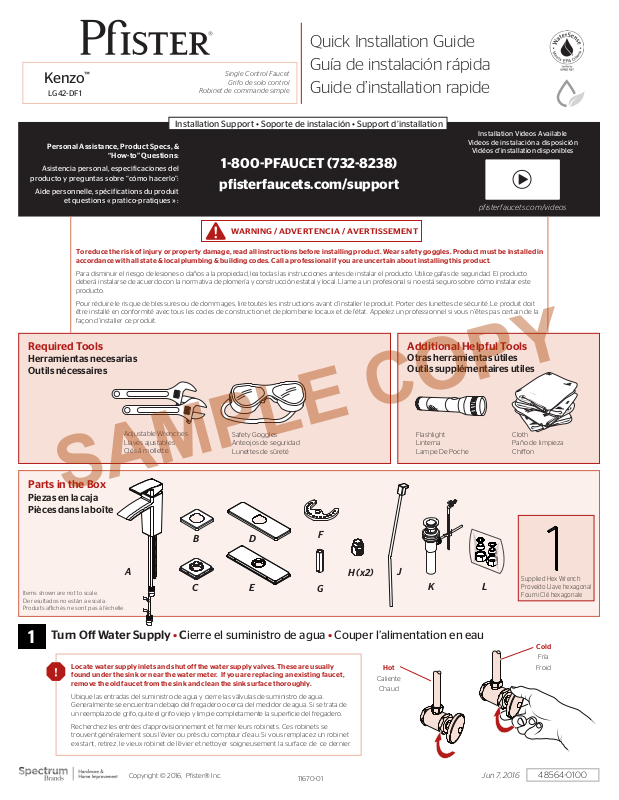

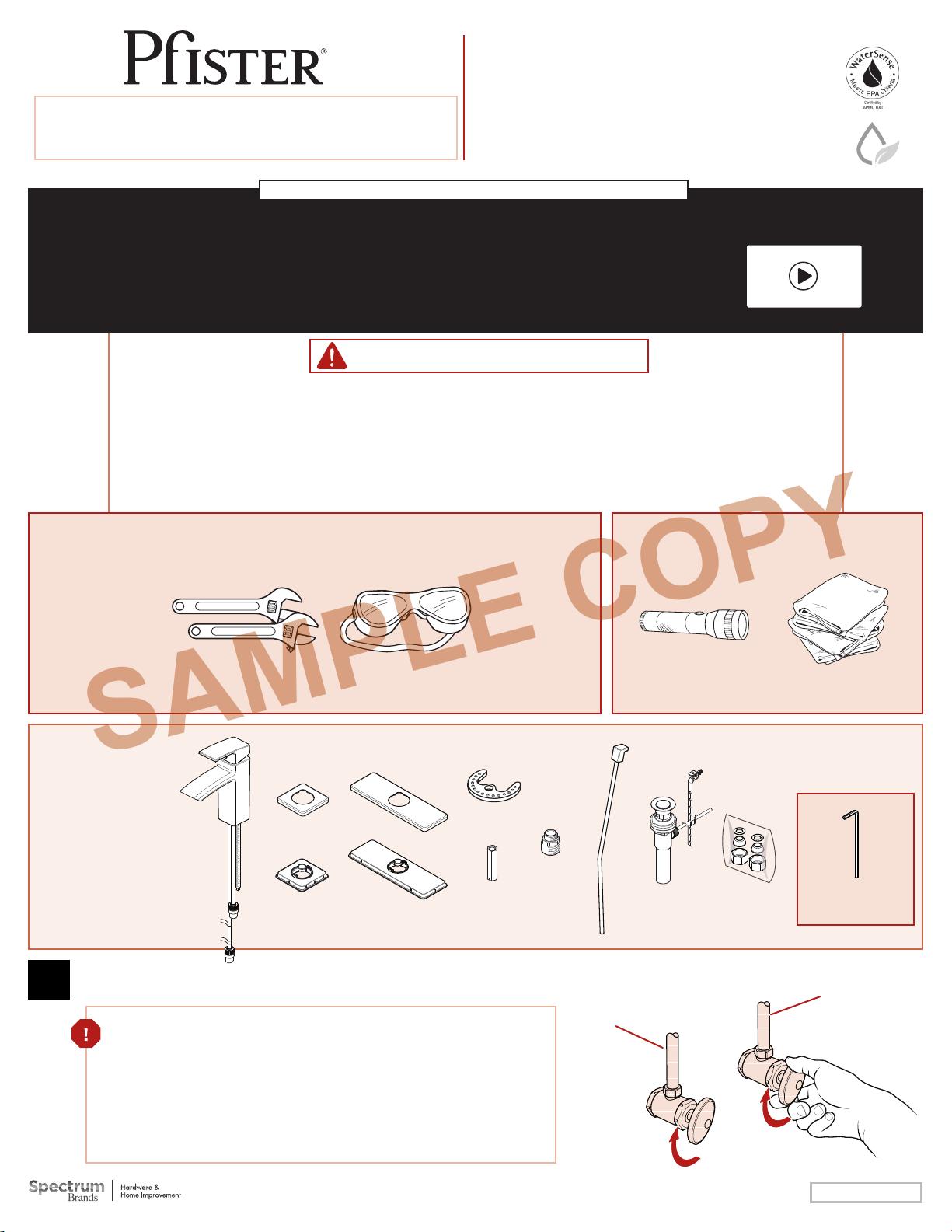

Quick Installation Guide

SAMPLE COPY

Kenzo

LG42DF1

Personal Assi stance, Product Specs, &

Asistencia personal, especificaciones del

producto y preguntas sobre “cómo hacerlo”:

Aide personnelle, spécifications du produit

™

“How-to” Questions:

et questions « pratico -pratiques » :

To reduce the ris k of injury or prop erty damag e, read all instr uctions before i nstalling pro duct. Wear safe ty goggles. Pro duct must be in stalled in accorda nce with all state & l ocal plumbing & b uilding code s. Call a profes sional if you are unc ertain abou t installing th is product.

Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto deberá instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro sobre cómo instalar este producto.

Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d’installer le produit. Porter des lunettes de sécurité. Le produit doit être installé en conformité avec tous les codes de construction et de plomberie locaux et de l'état. Appelez un professionnel si vous n’êtes pas certain de la façon d’installer ce produit.

Required Tools

Herramientas necesarias Outils nécessaires

Single Control Faucet

Grifo de solo control

Robinet de commande simple

Installation Support • Soporte de instalación • Support d’installation

Guía de instalación rápida Guide d’installation rapide

1800PFAUCET (7328238)

pisterfaucets.com/support

WARNING / ADVERTENCIA / AVERTISSEMENT

Additional Helpful Tools

Otras herramientas útiles Outils supplémentaires utiles

Installation Videos Available

Videos de instalación a disposición

Vidéos d’installation disponibles

pisterfaucets.com/videos

Adjustable Wrenches Llaves ajustables Clés â mollette

Safety Goggles Anteojos de seguridad Lunettes de sûreté

Flashlight Linterna Lampe De Poche

Parts in the Box

Piezas en la caja Pièces dans la boîte

B D

Items shown are not to scale. De resultados no están a escala. Produits aichés ne sont pas à l'échelle.

Turn O Water Supply • Cierre el suministro de agua • Couper l’alimentation en eau

Locate wate r supply inlets a nd shut of the wat er supply valves . These are usual ly found und er the sink or ne ar the water meter. If you ar e replacing an exi sting faucet, remove the o ld faucet from the si nk and clean the s ink surface tho roughly.

Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua. Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se trata de un reemplazo de grifo, quite el grifo viejo y limpie completamente la supericie del fregadero.

Recherchez les entrées d'approvisionnement et fermer leurs robinets. Ces robinets se trouvent généralement sous l'évier ou près du compteur d’eau. Si vous remplacez un robinet existant, retirez, le vieux robinet de l'évier et nettoyer soigneusement la surface de ce dernier.

C E

H (x2)

Hot

Caliente

Chaud

Cloth Paño de limpieza Chion

Supplied Hex Wrench

Proveído Llave hexagonal Fourni Clé hexagonale

Cold

Fría

Froid

1167001

Jun 7, 2016

485640100

Page 2

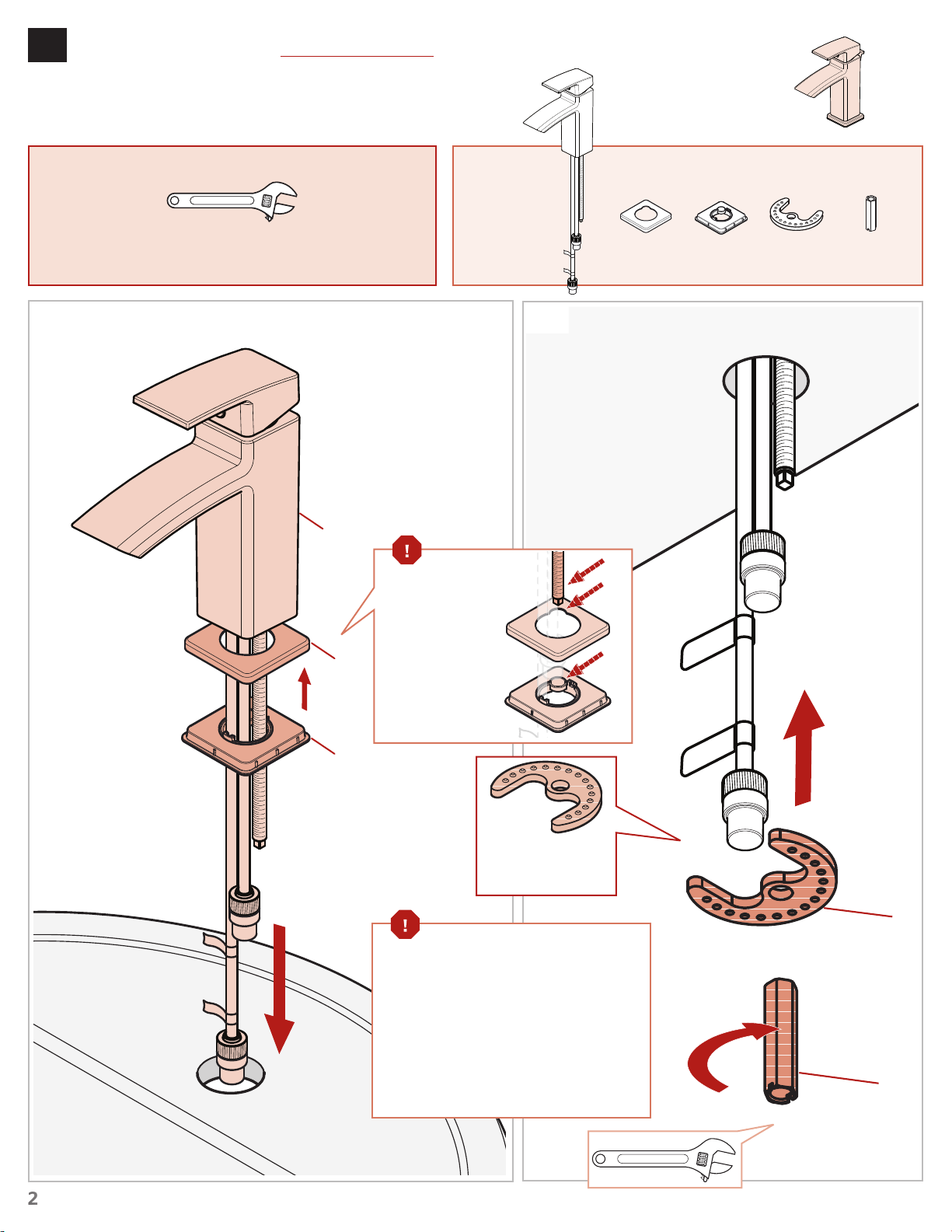

OPTION 1: Install Faucet without Deckplate OPCIÓN 1: Instale el grifo sin la placa de cubierta OPTION 1: Installer le robinet sans le plate-forme

Adjustable Wrench Llave ajustable Clé réglable

Align Notches

Alinea las Muescas Alignez les Encoches

Bumps face up.

Topa cara arriba. Cogne récepteur.

Be sure the spout body (A) is centered & facing forward. IMPORTANT: DO NOT OVERTIGHTEN.

Cerciórese que la estructura del surtidor (A) esté centrada y orientada hacia adelante. IMPORTANTE: NO APRIETE EXCESIVAMENTE.

Assurez-vous que le corps du bec (A) est centré et tourné vers l'avant. IMPORTANT: NE PAS TROP SERRER.

Page 3

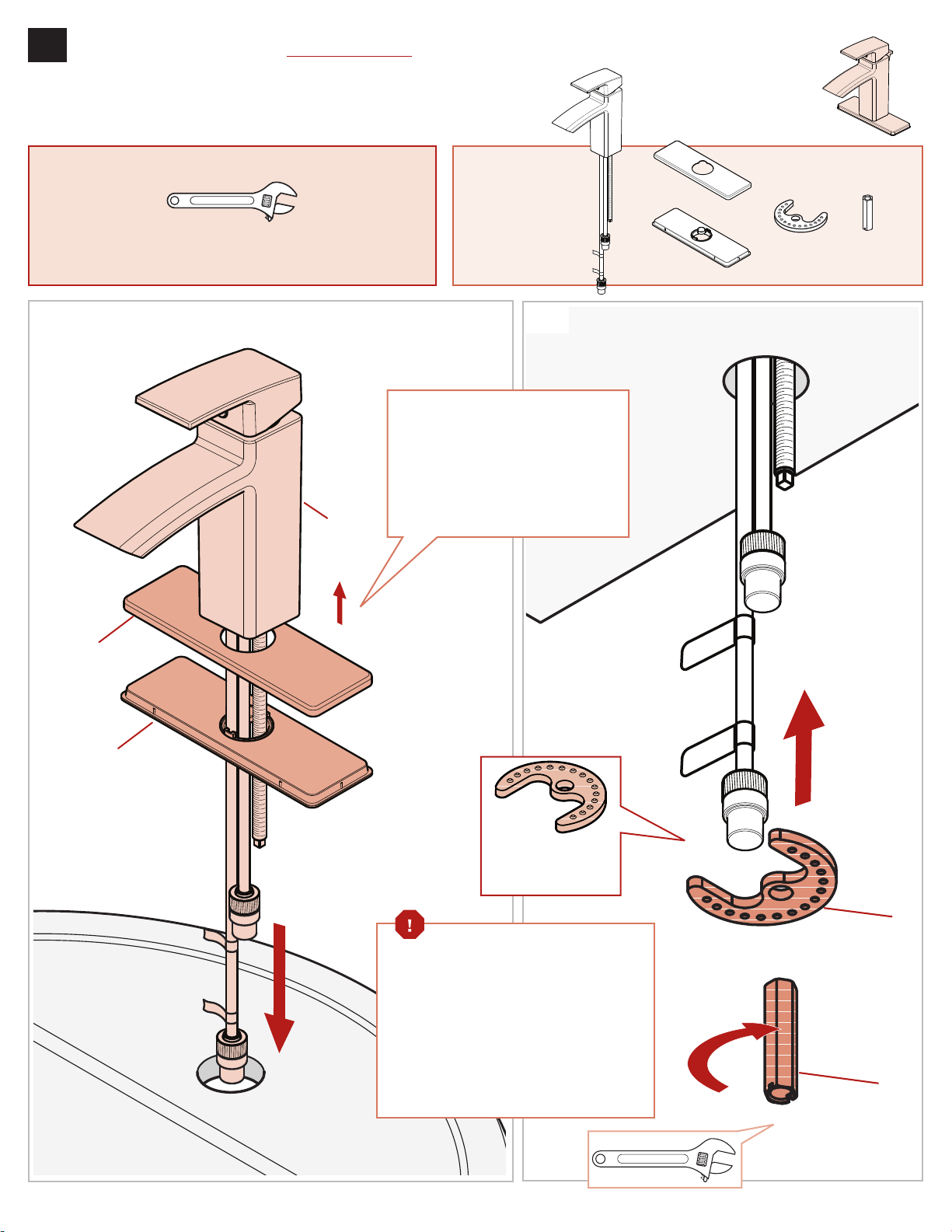

OPTION 2: Install Faucet with Deckplate OPCIÓN 2: Instale el grifo con la placa de cubierta OPTION 2: Installer le robinet avec le plate-forme

Adjustable Wrench Llave ajustable Clé réglable

Optional Deck Plate, see Maintenance & Care Guide, page 2, Call 18007328238 to order.

Placa de cubierta opcional, consulte la Guía de Mantenimiento y Cuidado de la página 2, llame al 18007328238 para ordenar.

Plaque de pont en option, consultez le Guide de maintenance et d'entretien, page 2, Appelez

18007328238 à l'ordre.

Bumps face up.

Topa cara arriba. Cogne récepteur.

Be sure the spout body (A) is centered & facing forward. IMPORTANT: DO NOT OVERTIGHTEN.

Cerciórese que la estructura del surtidor (A) esté centrada y orientada hacia adelante. IMPORTANTE: NO APRIETE EXCESIVAMENTE.

Assurez-vous que le corps du bec (A) est centré et tourné vers l'avant. IMPORTANT: NE PAS TROP SERRER.

Page 4

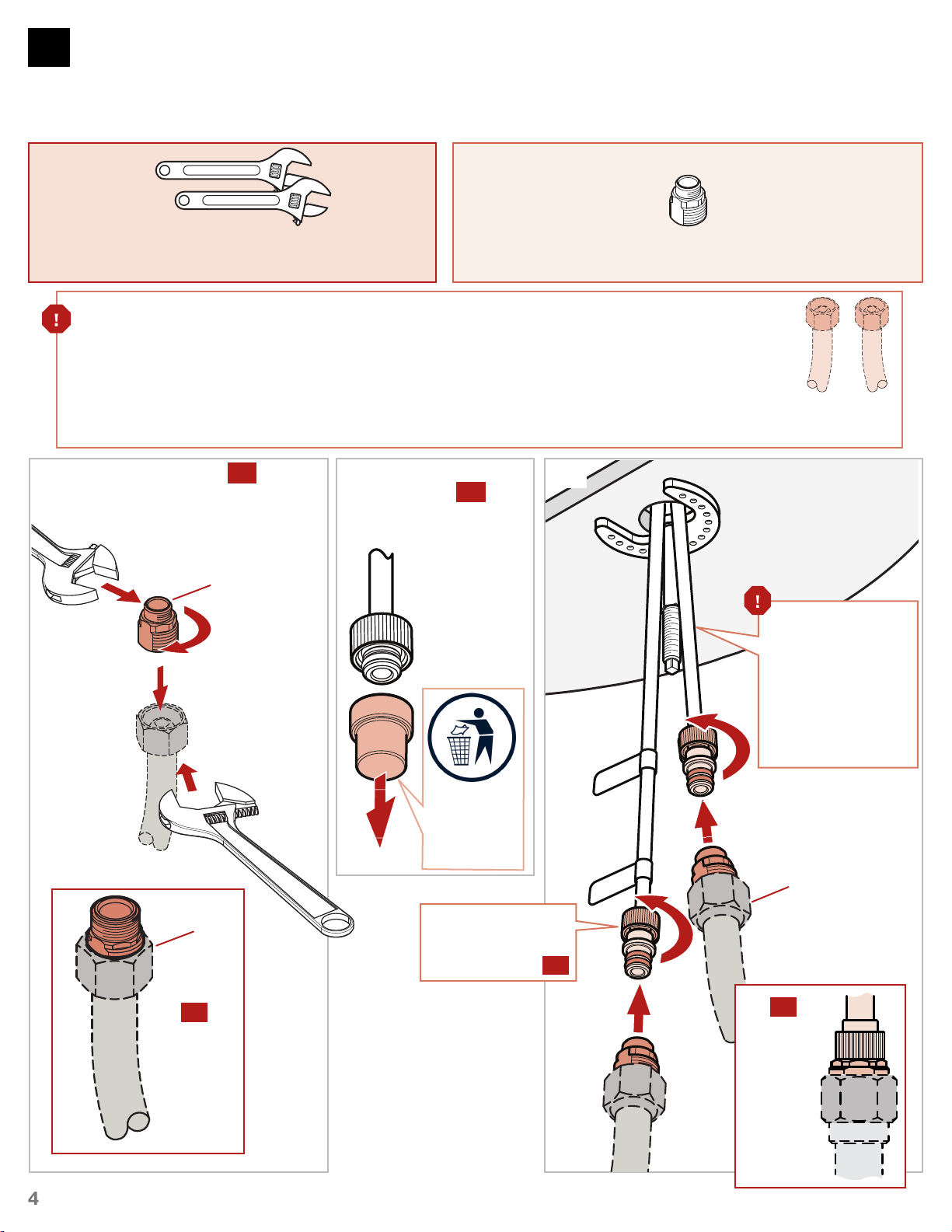

Connect Water Supply Lines

Conecte las tuberías de suministro de agua Raccorder les conduites d’alimentation en eau

Adjustable Wrenches Llaves ajustables Clés â mollette

Water Supp ly Lines not incl uded. Please c onsult manufa cturer and/or its i nstructions fo r the correct meth od of installat ion of supply line s & ittings. IM PO RTAN T: Incor rect applicati on of supply line s and itting s may result in the fai lure or leak of the s upply lines and  itting.

Las tuberías de suministro de agua no están incluidas. Consulte por favor el fabricante y/o sus instrucciones para el método correcto de instalación de líneas de suministro y de guarniciones. IMPORTANTE: El uso incorrecto de líneas de suministro y de guarniciones puede dar lugar a la falta o al escape de las líneas de suministro y de la guarnición.

Les tuyaux d’arrivée d’eau ne sont pas fournis. Veuillez consulter le fabricant et/ou ses instructions pour la méthode correcte d’installation des conduites d'alimentation en eau et des accessoires. IM PORTA NT: Mauvaise application des lignes d'alimentation et accessoires peut entraîner la défaillance ou la fuite.

Hot & Cold

Caliente y fría

Chaud et froid

Hot & Cold

Caliente y fría

Chaud et froid

4B3B

H (x2)

HOT

CALIENTE

CHAUD

Separate tubes gently and slightly for clearance.

Tubos separados y ligeramente suavemente para su despacho.

Tubes séparés doucement et légèrement pour le dédouanement.

COLD

FRÍA

FROID

COLD

FRÍA

FROID

Water supply line

Línea de suministro del agua

Ligne d'approvisionnement en eau

Hot & Cold

Caliente y fría

Chaud et froid

Hot & Cold

Caliente y fría

Chaud et froid

Package Only

Empaquetado solamente

Empaquetage seulement

Firmly hand tighten

Firmemente apriete a mano

Main serrez

HOT

CALIENTE

CHAUD

Page 5

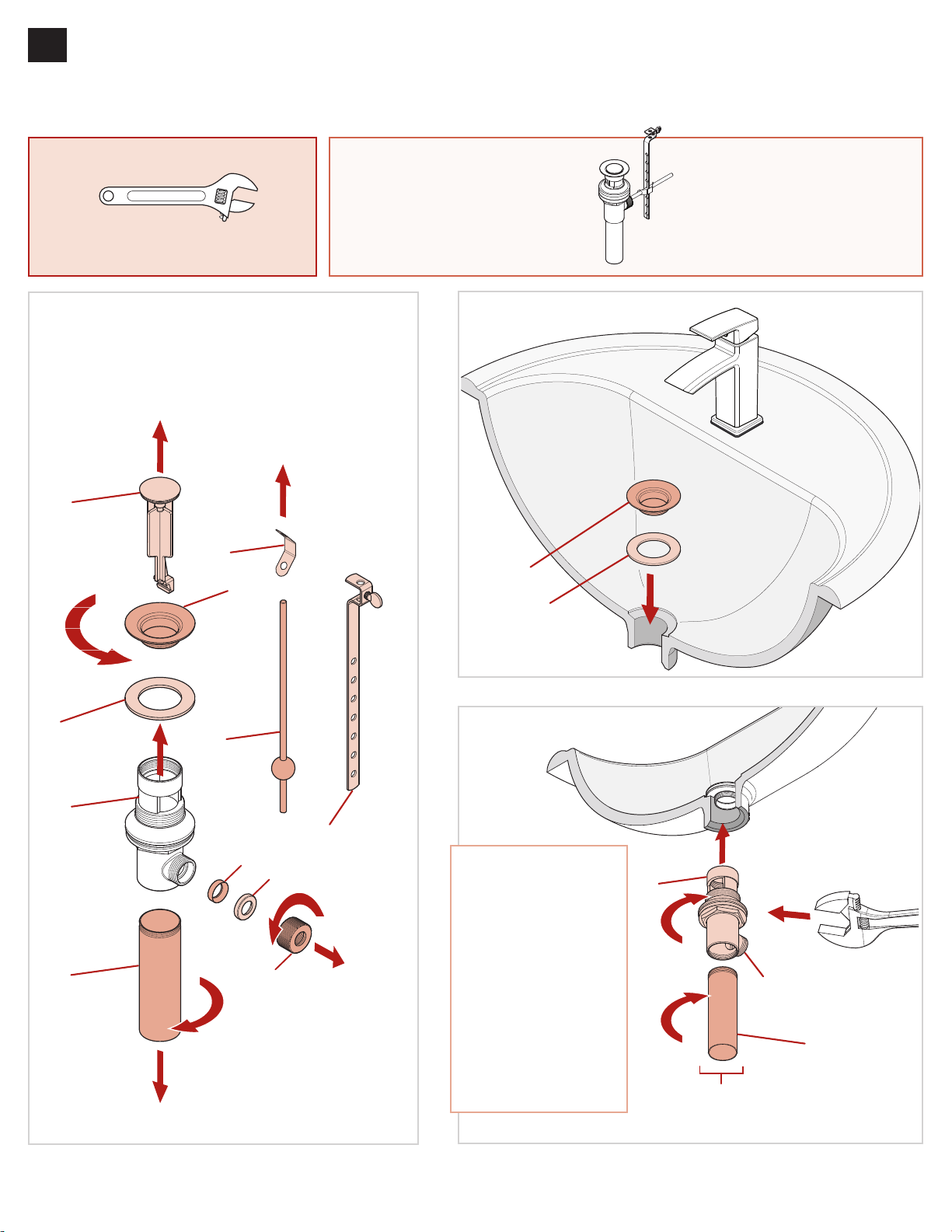

Prepare & Install Pop-Up

Prepare e instale el tapón retráctil Préparez & installez le bouchon à clapet

Adjustable Wrench Llave ajustable Clé réglable

Disassemble Pop-up Assembly

Desensamble el ensamble del tapón retráctil

Démontez l’ensemble bouchon à clapet

K10

K11

Thread Drain Body (K4) to bottom of Flange (K2) and adjust so that Ball Rod opening faces rear.

Enrosque la estructura de desagüe (K4) a la parte inferior de la pestaña (K2) y ajuste de modo que la abertura de la varilla con glóbulo esté orientada hacia la parte posterior.

Vissez le corps du renvoi (K4) au bas de la bride (K2) et réglez de façon à ce que l’ouverture de la tige soit tournée vers l’arrière.

Ball Rod Opening

Abertura de la varilla con glóbulo Ouverture de la tige

Connec t to Drain

Conexión al desagüe

Branchez au renvoi

Page 6

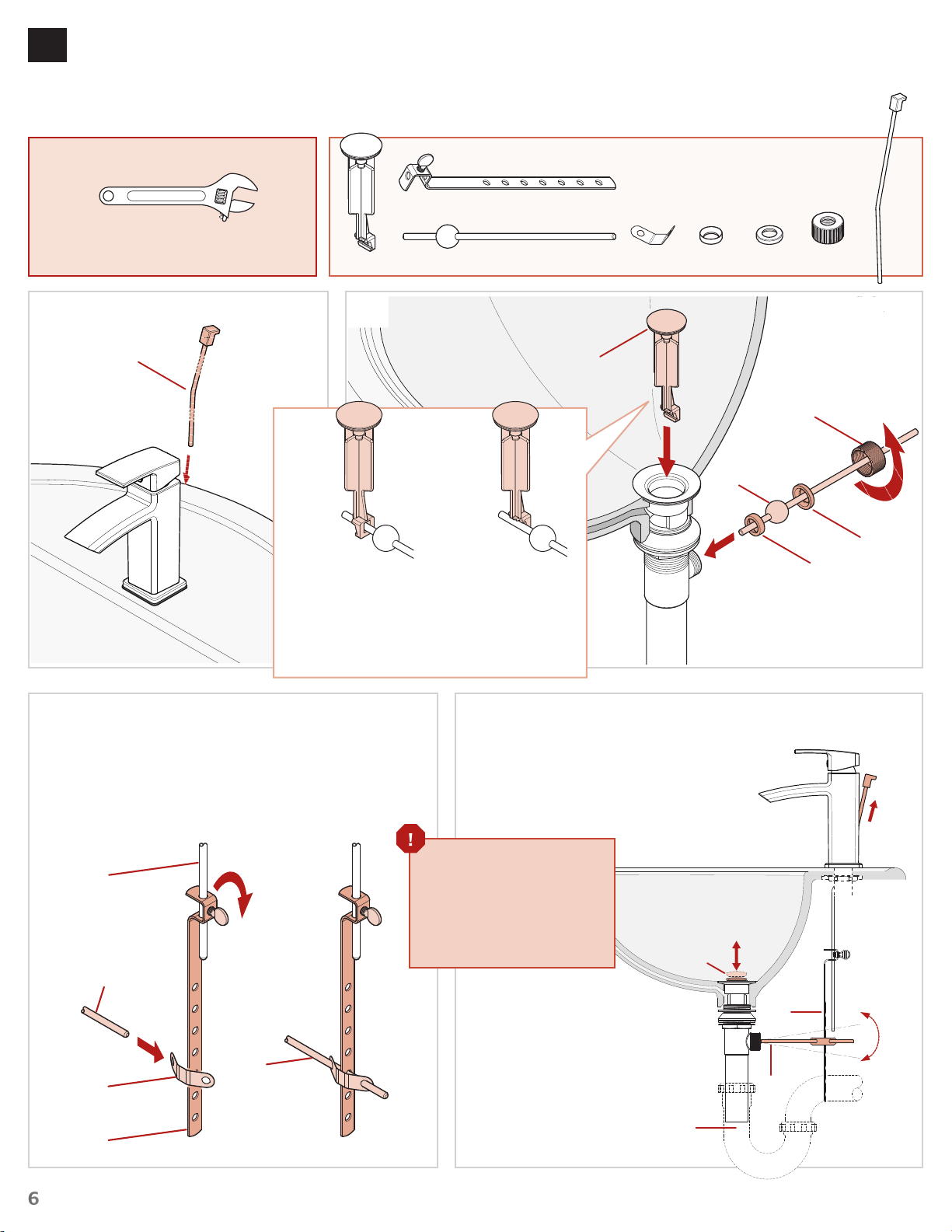

Prepare & Connect Lift Rod

Prepare y conecte la varilla de elevación Préparez & connectez la tige levier

Adjustable Wrench Llave ajustable Clé réglable

K11

K10

K8K6

Option 1

Opción 1 Option 1

K1 can be installed in two ways: Fixed Position (Option 1) or a Removable Position (Option 2)

K1 puede instalarse de dos formas: posición ija (Opción 1) o posición removible (Opción 2).

On peut installer K1 de deux façons : Position ixe (Option 1) ou position amovible (Option 2).

Option 2

Opción 2 Option 2

5C 5D

Assemble Lift Rod Connection

Ensamble de la conexión de varilla de elevación

Assemblez la connexion de la tige levier

K10

Pop-Up Completion

Terminer le bouchon à clapet

Finalización de la instalación del tapón retráctil

Pop-Up Rod must be pulled

K10

K11

up during installation.

Pop-Up Rod debe ser levantado durante la instalación.

Pop-Up Rod doit être levé lors de l'installation.

K11

K10

Drain

Desagüe

Renvoi

Page 7

SAMPLE COPY

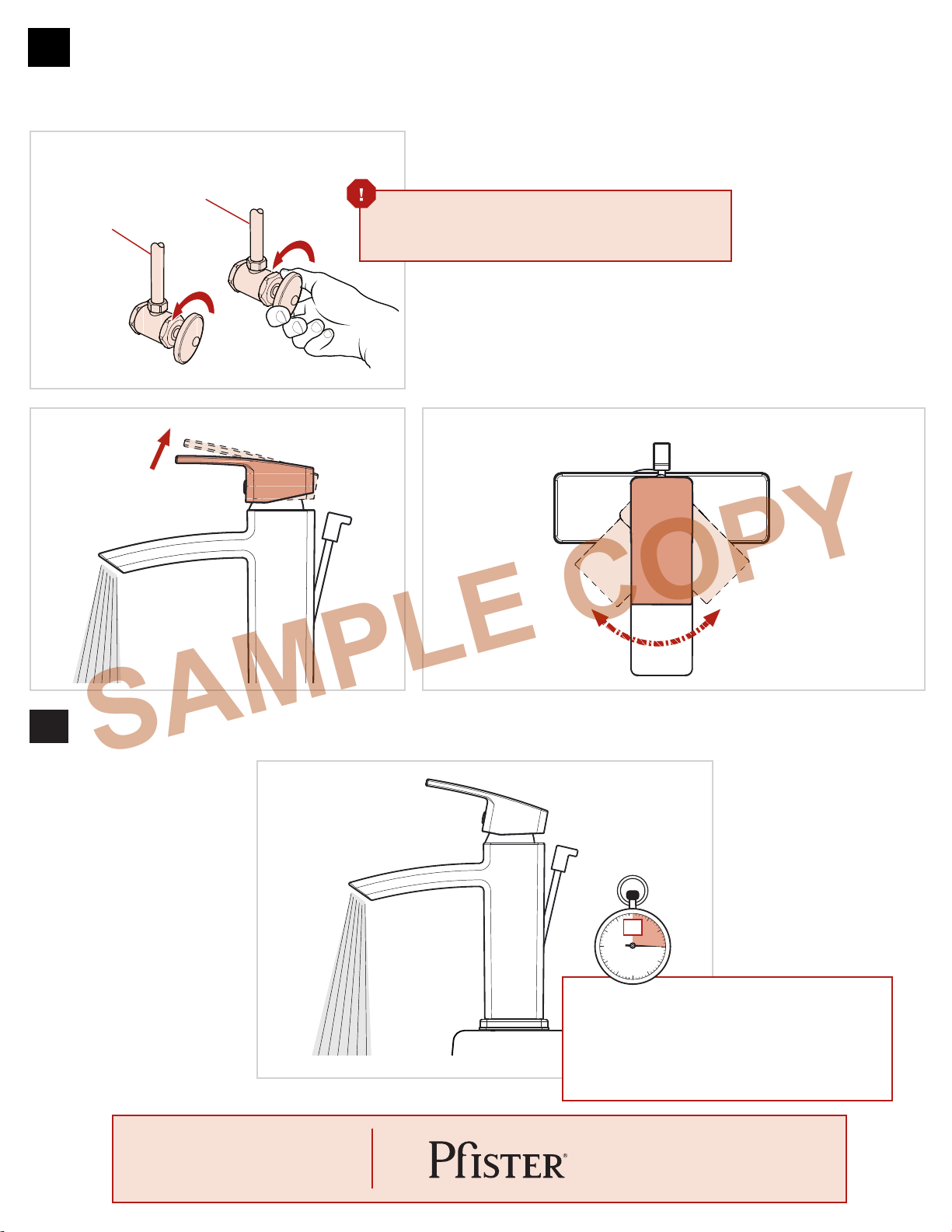

Turn On Water & Confirm Proper Installation Active el suministro de agua y conirme que la instalación está adecuadamente efectuada Ouvrez l’eau et conirmez que l’installation est adéquate

Cold

Hot

Caliente

Chaud

Open

Abierta

Ouverte

Fría

Froid

Check for leaks above and below the sink.

Revise si hay fugas encima y debajo del fregadero Assurez-vous qu’il n’y a pas de fuite au dessus ou au dessous du lavabo

Faucet Functions • Funciones del grifo • Fonctions du robinet

Hot

Caliente

Chaud

Cold

Fría

Froid

Flush the Faucet

Enjuague el grifo Vidanger l’robinet

Open

Abierta

Ouverte

Open

Abierta

Ouverte

sec

Allow full hot & full cold water to run for at least 15 seconds each.

Deje correr el agua caliente y fría durante al menos 15 segundos cada una.

Permettez à l'eau chaude et l'eau froide de couler au moins 15 secondes chacun.

For Additional Installation Help:

Para la instalación adicionales de ayuda:

Pour les aides supplémentaires à l’installation:

1800PFAUCET (7328238)
