Page 1
8P8 Series
SAMPLE COPY
Serie 8P8
Série 8P8
Pasadena
Tub & Shower • Shower Only
Trim K it
Juego con acabado para
Tinas y duchas o ● duchas solamente
Bain et douche ● Douche seule
Kit de garniture
™
Lifetime Limited Mechanical & Pnish Warranty
Covers Pnish and Pfunction for as Long as You
(Commercial Applications Limit the Duration of the
Warranties as Provided Below)
Pster provides the following Warranties for its products. Proof of Purchase
may be required in order to obtain any of the benets set forth below.
Limited Warranties: Pster warrants that for as long as the original purchaser
owns the home in which the Pster product (the “Product”) is originally
installed, the Product will be free of all defects in material and workmanship
that would impair the intended and proper use of the Product. If the Product is
installed in a commercial application, the above mechanical warranty shall be
limited for a period of ten (10) years from the date of purchase of the Product.
Pster warrants against deterioration of the Product’s nish for as long as
the original purchaser owns the home in which the Product is originally
installed. If the Product is installed in a commercial application, the above
nish warranty for Products that do not contain the Pforever nish shall be
limited to a period of ve (5) years from the date of purchase.
Exclusive Remedy: In the event of any defect in the Product that breaches
the foregoing warranties, Pster, at its option, will repair or replace the
defective part of the Product. Repair or replacement of the Product is the
exclusive remedy.
For any remedy under this warranty, Pster is to be notied describing the
problem. In order to notify Pster and receive assistance or service under
this warranty, the original purchaser may: (1) call 1-800-Pfaucet (1-800732-8238) for a consumer service representative who can assist you, or (2)
write consumer service department c/o Pster Inc., 19701 DaVinci, Lake
Forest, CA 92610, and include a description of the problem, model number,
your name, address, phone number and approximate date of purchase, or (3)
email Pster’s customer service department by going to www.psterfaucets.
com, or (4) notify the location or distributor from which the Product was
purchased. In any case, you may be required to return the Product to Pster
for inspection and proof of purchase may be required.
Limitations and Exclusions:
PFISTER WILL NOT BE LIABLE FOR ANY OTHER DAMAGES
OR LOSSES, INCLUDING, BUT NOT LIMITED TO, INCIDENTAL
AND/OR CONSEQUENTIAL DAMAGES, REGARDLESS OF THE
LEGAL THEORY ASSERTED, INCLUDING ANY CLAIM OR BREACH
OF WARRANTY HEREUNDER OR ANY OTHER CAUSE, AND
WHETHER ARISING IN CONTRACT OR IN TORT (including negligence
and strict liability).
Pster has the right to discontinue or modify any product at any time. Some
states do not allow limitations or exclusions of incidental or consequential
damages, so the above limitations or exclusions may not apply to you. This
warranty gives you specic legal rights, and you may also have other rights
which vary from state to state.
The above warranties do not cover damage resulting from improper
maintenance, repair, cleaning or installation, misuse, abuse, alterations,
accidents or acts of God.
Pster™
Own Your Home
Garantía Mecánica y sobre el Acabado Limitada de por Vida
Cubre las funciones y el acabado por el tiempo en que usted sea
(Las Aplicaciones Comerciales Limitan la Duración
Pster suministra las siguientes Garantías para sus productos. Es posible que
se requiera la presentación de una Prueba de compra para obtener cualquiera
de los benecios indicados a continuación.
Garantías Limitadas: Pster garantiza que por el tiempo en que el comprador
original sea propietario de la casa en el que se hubiese instalado inicialmente
el producto Pster (el “Producto”), este Producto estará libre de todo defecto
en material y mano de obra que pueda afectar el uso proyectado y correcto
del Producto. Si el Producto se instala en una aplicación comercial, la
garantía mecánica que antecede estará limitada a un período de diez (10)
años a partir de la fecha de compra del Producto.
Pster garantiza el acabado del Producto contra deterioro por el tiempo
en que el comprador original sea propietario de la casa en la que hubiese
instalado inicialmente el Producto. Si el Producto se instala en una
aplicación comercial, la garantía sobre el acabado que precede para
Productos que no contengan el acabado “Pforever” estará limitada a un
periodo de cinco (5) años a partir de la fecha de compra.
Recurso exclusivo: En el caso de que haya un defecto en el Producto que
viole las garantías que preceden, Pster, a su opción, reparará o reemplazará
la pieza defectuosa del Producto. La reparación o el reemplazo del Producto
es el recurso exclusivo.
Para todo recurso con respecto a esta garantía, Pster deberá ser noticado,
con una descripción del problema. Para noticar a Pster y recibir ayuda
o servicio bajo esta garantía, el comprador original puede: (1) llamar al
1-800-Pfaucet (1-800-732-8238) para hablar con un representante de servicio
al cliente que lo pueda ayudar, o (2) escribir al departamento de servicio
al consumidor, c/o Pster Inc., 19701 DaVinci, Lake Forest, CA 92610
U.S.A., e incluir una descripción del problema, el número del modelo, su
nombre, dirección, número de teléfono y fecha aproximada de compra, o
(3) enviar un e-mail al departamento de servicio al consumidor de Price
Pster entrando en la página web www.psterfaucets.com, o (4) avisarle al
lugar o al distribuidor en donde se compró el Producto. En cualesquiera de
los casos, podría pedírsele devolver el Producto a Pster para su inspección
y es posible que se requiera la presentación de una prueba de compra.
Limitaciones y Exclusiones:
PFISTER NO SE HARÁ RESPONSABLE DE NINGÚN OTRO DAÑO O
PERJUICIO, INCLUYENDO, PERO SIN ESTAR LIMITADO A DAÑOS
INCIDENTALES Y/O CONSECUENTES, SIN IMPORTAR LA TEORÍA LEGAL
A LA QUE SE ALEGUE, INCLUYENDO TODO RECLAMO O VIOLACIÓN DE
LA GARANTÍA PRESENTE O CUALQUIER OTRA CAUSA, Y YA SEAN COMO
RESULTADO DE LA LEY CONTRACTUAL O LA DE A NTECEDENTES
(incluyendo negligencia y responsabilidad estricta).
Pster tiene el derecho de discontinuar o modicar cualquier producto en
cualquier momento. Ciertos estados no permiten limitaciones o exclusiones
de daños incidentales o consecuentes, de manera que es posible que las
limitaciones o exclusiones que preceden no correspondan en su caso. Esta
garantía le otorga derechos legales especícos y es posible que usted también
tenga otros derechos que dieren entre un estado y otro.
Las garantías que preceden no cubren daños y perjuicios ocasionados
como resultado de mantenimiento, reparaciones, limpieza o instalación
inadecuados, mal uso, abuso, alteraciones, accidentes o causas de fuerza
mayor.
Pster™
propietario de su casa
de las Garantías)
Pster™
pour ce qui est de l’aspect mécanique et de la nition,
tant et aussi longtemps que vous serez propriétaire
(Garantie limitée en cas d’utilisation commerciale
Veuillez noter qu’une preuve d’achat peut être requise en cas de recours
au titre de la garantie.
Garantie limitée : Tant et aussi longtemps que l’acheteur sera propriétaire
du domicile dans lequel le produit Pfister a été installé, nous lui
garantissons que ce dernier sera exempt de tout défaut de matériau ou
vice de fabrication pouvant en entraver l’utilisation correcte tel que prévu.
Dans le cas des produits d’utilisation commerciale, la garantie exprimée
ci-dessus est restreinte à une période de dix (10) ans.
Par ailleurs, tant et aussi longtemps que l’acheteur sera propriétaire du
domicile dans lequel le produit Pster a été installé, nous lui garantissons
un article dont la nition ne pourra se détériorer. Dans le cas des produits
d’utilisation commerciale qui ne comportent pas la nition “Pforever”,
la garantie est restreinte à une période de cinq (5) ans.
Recours exclusif : En cas de défaut du produit relevant de la garantie,
le fabricant pourra, à sa discrétion, réparer ou remplacer la partie
défectueuse. Cette mesure constitue un recours exclusif.
Pour tout recours au titre de la garantie, les clients doivent communiquer
avec le fabricant pour lui faire part du problème. L’acheteur d’origine
peut : (1) composer le 1 800 732-8238 pour parler à un représentant
qui l’assistera; (2) écrire au service à la clientèle : Pster Inc., 19701
DaVinci, Lake Forest, CA 92610 U.S.A., et fournir une explication du
problème, en précisant le numéro de modèle, son nom, son adresse et
son numéro de téléphone, ainsi que la date d’achat approximative; (3)
communiquer par courrier électronique avec le service à la clientèle en
utilisant le site www.psterfaucets.com, ou (4) aviser le détaillant qui a
vendu le produit. On peut être obligé de retourner le produit au fabricant,
et une preuve d’achat peut être exigée.
Limitations et exclusions :
PFISTER NE SERA PAS RESPONSABLE DES AUTRES DOMMAGES
OU PERTES, Y COMPRIS LES DOMMAGES
INDÉPENDAMMENT DE TOUTE THÉORIE
TOUTE RÉCLAMATION SELON LAQUELLE IL Y AURAIT EU
RUPTURE DE GARANTIE, QUE CE SOIT PAR RAPPORT À UN
CONTRAT OU PAR VOIE DE NÉGLIGENCE (cela comprend la
négligence et la responsabilité stricte).
Pster se réserve le droit de discontinuer ou de modier un produit en
tout temps. Certaines provinces ne permettent pas l’exclusion ou la
limitation des dommages indirects, de sorte que la limitation exprimée
peut ne pas s’appliquer. La présente garantie octroie aux clients certains
droits d’ordre juridique, et ceux-ci pourraient en avoir d’autres, selon la
province où ils habitent.
La garantie ne s’applique pas aux dommages résultant d’un entretien, d’un
nettoyage ou d’une installation fautivement effectués, ou encore d’usages
fautifs, d'abus, de modications, d'accidents ou de catastrophes naturelles.
Une garantie limitée à vie
de votre domicile.
– voir ci-dessous)
JURIDIQUE, Y COMPRIS
INDIRECTS,
02-29-12 EO7914M
Copyright © 2012, Price Pster, Inc.
34691-0500
Page 2

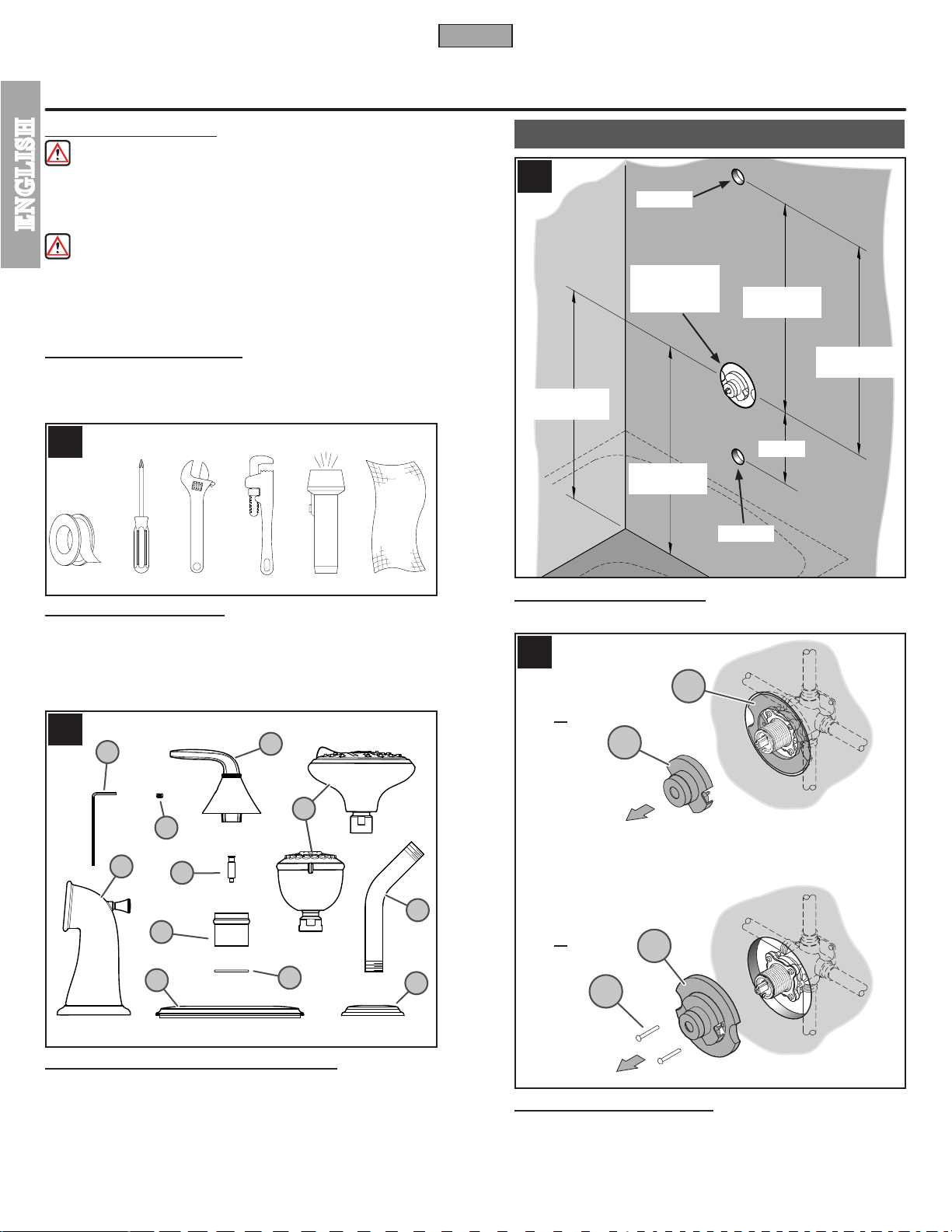

ENGLISH
Thank you for purchasing this Price Pster product. All Price Pster products are carefully engineered, and factory tested to provide long
trouble-free use under normal conditions. This product is easy to install using basic tools and our easy to follow illustrated instructions. If you
have any questions regarding your product installation call 1-800-Pfaucet (1-800-732-8238).
1 BEFORE PROCEEDING
WARNING: Read all the instructions completely before proceeding.
Price Pster recommends calling a professional if you are uncertain about
installing this product!
This product should be installed in accordance with all local and state plumbing
and building codes.
ENGLISH
WARNING: This product has been designed for use with the Price
Pster 0X8 series pressure balancing valve. It will not work with any other
product.Please review the 0X8 valve installation instructions before installing
this product.
2 SHUT OFF WATER SUPPLY
Locate water supply inlets and shut off the water supply valves. These are
usually found near the water meter. If you are replacing an existing unit, remove
the old unit and clean the mounting surface thoroughly.
3
5
30”
Tub & Shower
INSTALLATION STEPS
1 1/4” Dia.
4 3/4” Dia.
4” Dia. for Thin
Wall Installation
48”
Shower Only
1 1/4” Dia.
48”
Tub & Shower
8” Min.
30”
Shower Only
3 TOOLS RECOMMENDED
• PTFE plumber's tape or thread sealant
• Philips head screwdriver • Adjustable wrench • Pipe wrench
• Flashlight • Cloth
Your installation will require a pipe nipple for the spout installation as well as
other additional tools.
4
G
E
K
F
H
D
J
C
A
B
L
5 WORK AREA INSPECTION
Verify that the hole sizes and positions in the wall are correct.
6
6A
A
6B
B
6C
6A
4 CHECKING THE CONTENTS OF THE BOX
Upon opening the box, check to ensure that all of the following items are included.
A Trim Flange B Washer C Retainer Sleeve
D Stem Extension E Handle F Set Screw
G Hex Wrench H Spout J Shower Arm
K Shower Head L Shower Flange
If any of these items are missing, please contact Price Pster Consumer Service
at 1-800-Pfaucet (1-800-732-8238).
6 PLASTERGUARD OPTIONS
A.
For installation using plasterguard, knock out Center Section (6B) from
Plasterguard (6A). The use of plasteguard is optional for standard installations.
B. For installation without plasterguard, remove Screws (6C), and Plasterguard
(6A).
2
Page 3
7
ENGLISH
9
7A
7G
7D
7B
7E
7C
7C

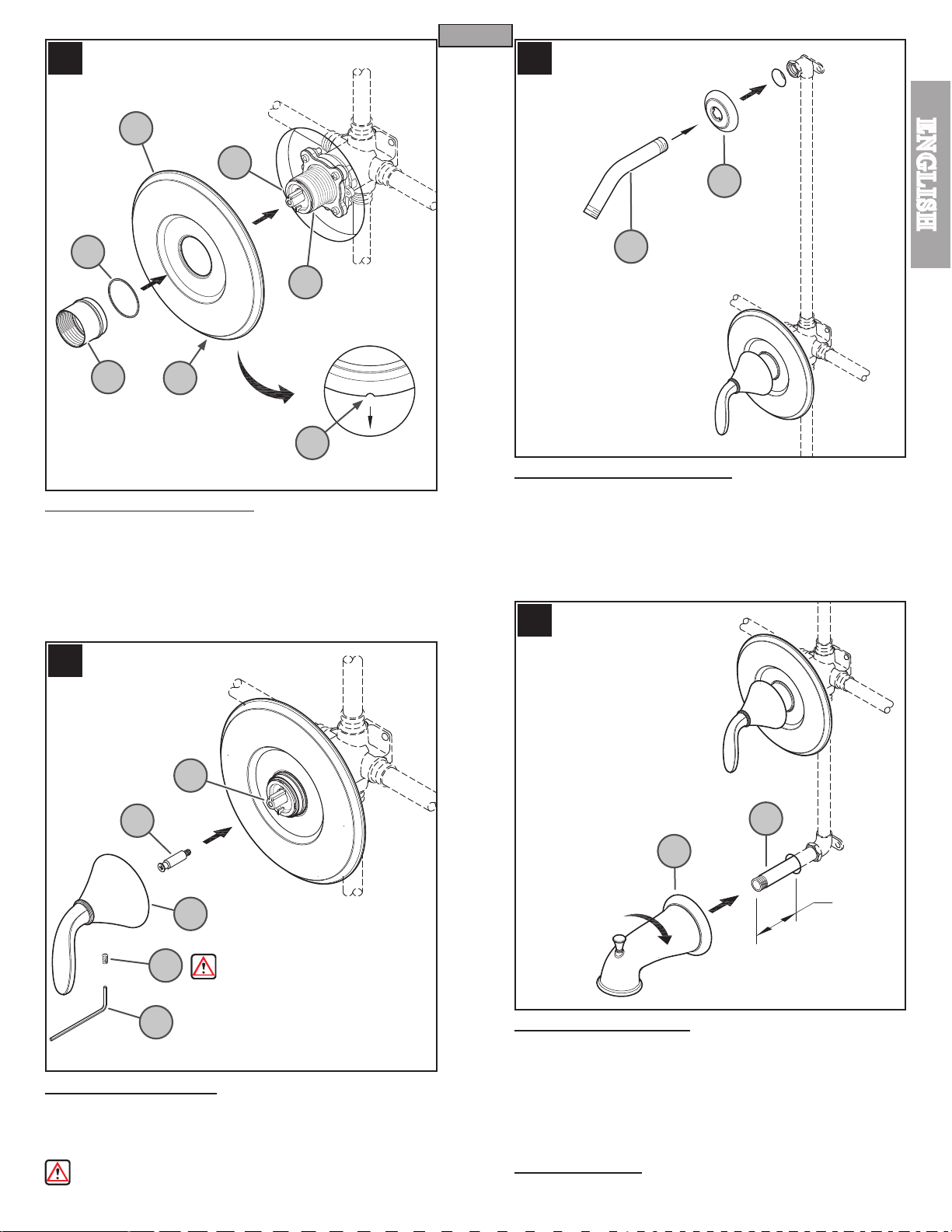

7 TRIM FLANGE ATTACHMENT
Position Flange (7A) on Valve (7B) with Drain Hole (7C) at the bottom. Place
Protective Washer (7D) on the short end of the reversible Retainer Sleeve
(7E). Screw Retainer Sleeve (7E) onto threaded section of the Stem and
Bonnet (7G). Tighten Retainer Sleeve (7E) by hand until Flange (7A) is snug
to nished wall surface. If the short end of the Retainer Sleeve (7E) is too
short, reverse it to use the longer end.
ENGLISH
9B
9A
9 SHOWER ARM INSTALLATION
Insert the longer end of Shower Arm (9A) through the Shower Flange (9B) .
Apply PTFE plumber's tape to both ends of Shower Arm (9A) according to
manufacturer's instructions. Screw the end of Shower Arm (9A) into pipe elbow
inside the wall. Slide Shower Flange (9B) tight to the wall.
10
8
8B
8A
8D
8C
8E
8 HANDLE ATTACHMENT
Screw Stem Extender (8A) onto the Valve Stem (8B). Thread the Set Screw
(8C) into the Handle (8D) and thread it in only three to four turns. With valve
in “CLOSED” position, place Handle (8D) onto the Stem Extender (8A) and
tighten the Set Screw (8C) by using the Hex Wrench (8E) that is provided.
Make sure Set Screw (8C) is securely tightened to handle
(8D)
.
10A
10B
10 SPOUT INSTALLATION
Apply PTFE plumbers tape on both ends of Pipe Nipple (10A) (not included).
Screw Pipe Nipple (10A) into the elbow inside the wall and tighten with pipe
wrench. The Pipe Nipple (10A) is to project 3 ⅞" to 4" from the nished wall.
Screw Tub Spout (10B) onto Pipe Nipple (10A) and tighten until Spout is pro perly
positioned and ush to the nished wall.
11 UNIT START UP
Turn on hot and cold water supplies, and check all connections for leaks.
3
7
/8”
”
3
to 4
Page 4
12
ENGLISH
ENGLISH
15
FULL HOT
OPEN
12A
CLOSED
12 VALVE FUNCTION
By rotating the Lever Handle (12A) slightly counterclockwise, the valve will be
fully activated to the “CO LD” position. The water temperature can be increased
by continuing to rotate the Lever Handle (12 A) in a counterclockwise direction.
13 TUB SPOUT FUNCTION
13
When the valve is turned on, water normaly ows through the Tub Spout (13 A).
To activate the shower, turn valve on and pull the Knob (13 B) up. Hold on until
water ows continiously from the shower arm.
14 FINAL FLUSHING
UP
For
Shower
13A
FULL COLD
13B
15A
15B
To adjust spray, turn Outer Shell (15A) using Switch (15B) to a desired spray
pattern.
16 SHOWER HEAD INSTALLATION
15A
15B
16
16B
14
14C
14B
14A
For nal ushing, turn valve on and allow water to run through the Tub Spout
(14A) for several minutes. Pull Spout Knob (14B) up to allow water to run through
Shower Arm (14C). Allow water to run for several minutes untill all foreign mater
clears the line.
15 SHOWER HEAD FUNCTION
16A
Thread Shower Head (16A) onto Shower Arm (16B).
Make sure Shower Head (16A) is securely tightened to Shower Arm (16B).
CAUTION: Maintenance
4
Page 5
MAINTENANCE & CARE
DISASSEMBLY
1. Replacement parts may be available at the store where you purchased
your faucet.
2. When replacement parts are not available, please write or call Price
Pster Consumer Service.
3. Always turn off water and relieve pressure before working on your
faucet.
NOTE: Trim Care
Cleaning Instructions:
For all Handles and decorative nishes, use only a soft damp
cloth to clean and shine. Use of polish, detergents, abrasive
cleaners, organic solvents or acid may cause damage. Use of
other than a soft damp cloth will nullify our warranty!
Special Trim:
Trim products which contain Porcelain or other similar
substance are not acceptable for public areas or Commercial
use. Installation of Said Trim is at Users Risk!
TROUBLE SHOOTING TIPS
G
J
ENGLISH
Dripping from either the tub spout or shower head.
Clean the Cartridge Assembly (D). Check to ensure the two Oval O-Rings (F)
on the back of the Cartridge (E) are in place. Reassemble cartridge, stem and
bonnet assembly and handle. Turn on the water and test. If the unit still leaks,
replace the Cartridge (E).
Make sure that both hot and cold water inlets are turned on.
Water ow is very low.
Check the Cartridge Assembly (D), for debris. Sediment where the water enters
the Shower Head (G) can also cause this symptom.
Water starts out hot and becomes cooler as handle is rotated counter
clockwise.
This is a potentially hazardous situation and should be corrected before using
the unit. Check the hot and cold inlet positions (hot- left cold-right). If you have
a back to back installation, (where hot and cold inlets are reversed) refer to
Valve Body instruction sheets for back to back installation.
ENGLISH
F
E
C
A
D
H
B
Temperature or ow does not remain consistent.
The Cartridge Assembly (D) may need cleaning. Shut off water supply. Remove
Handle Assembly (A), unscrew Retainer Sleeve (B) and remove Flange (C).
Remove Cartridge assembly (D) and inspect Cartridge (E) and inlets for debris
or sediment and ush with water. Reassemble whole unit and test. If problem
persists you may need to replace the Cartridge (E).
Water ows from the shower head while lling the tub.
Check the position of the Valve Body (J). The letters “SHWR” should be cast
into the top and “TUB” on the bottom.
Water doesn’t get hot enough.
Remove Handle (A), Sleeve (B) and Flange (C) and then refer to Valve Body
instruction sheets for adjusting temperature range.
Water ows from the tub spout while using the shower.
The seal inside of the diverter mechanism may have become dislodged. The
Spout (H) may need replacement.
1–800–PFAUCET (1–800–732–8238)
Sleeve (B) is too short.
Extension kit 910-563 is available at a nominal charge for valves which have
been roughed-in too far back in the wall. The kit contains a one inch stem
extension, and longer screw and a sleeve which is one inch longer than the
972-300.
For Toll-Free Pfaucet information call
1–800–PFAUCET (1–800–732–8238)
or visit www.psterfaucets.com
• Installation Support
• Care and Warranty Information
5
Page 6
ESPAÑOL
Le agradecemos su compra de este producto Pster. Todos los productos Pster se diseñan cuidadosamente y se prueban en fábrica para suministrar un uso sin
problemas bajo condiciones normales. Este producto es fácil de instalar utilizando herramientas básicas y nuestras instrucciones con grácos fáciles de seguir. Si
tiene cualquier pregunta acerca de la instalación de su producto llame al 1-800-Pfaucet (1-800-732-8238).
1 ANTES DE PROCEDER
ADVERTENCIA: Antes de proceder, lea completamente todas las
instrucciones. Price Pster recomienda llamar a un profesional si no se está
seguro acerca de cómo instalar este producto.
Este producto debe instalarse de acuerdo a los códigos de plomería y de construcción
locales y estatales.
ADVERTENCIA: Este producto ha sido diseñado para funcionar con válvulas
de equilibrio de presión serie 0X8. No funciona con cualquier otro tipo.
Por favor repase las instrucciones de instalacion de la válvula 0X8 antes de
instalar este producto.
2 CIERRE EL SUMINISTRO DE AGUA
Ubique las entradas del suministro de agua y cierre las válvulas de suministro
de agua. Generalmente se encuentran cerca del medidor de agua. Si se trata
del reemplazo de una unidad existente, quite la unidad existente y limpie
completamente la supercie de montaje.
3
ESPAÑOL
PASOS PAR A INSTALACIÓN
5
75 cm (30”)
Tina y ducha
Dia. 31,7 mm
(1 1/4”)
Dia. 119 mm (4 3/4”)
Dia. 100 mm (4”)
para instalaciones en
paredes delgadas
120 cm (48”)
Ducha
solamente
Dia. 31,7 mm
(1 1/4”).
120 cm (48”)
Tina y ducha
75 cm (30”)
Ducha
solamente
20 cm (8”)Min.
3 HERRAMIENTAS RECOMENDADAS
• Cinta para plomería PTFE o sello para roscas
• Destornillador en cruz • Llave ajustable • Llave para tuberías
• Linterna de mano • Paño
Para instalar el conducto se necesita un acoplador para tuberías, así como
otras herramientas adicionales.
4
G
E
K
F
H
D
J
C
A
B
L
5 INSPECCIÓN DEL ÁREA DE TRABAJO
Verique que los tamaños de los agujeros y sus posiciones en la pared sean
los correctos.
6
6A
A
6B
B
6C
6A
4 REVISIÓN DEL CONTENIDO DE LA CAJA
Luego de abrir la caja, verique que todos los artículos siguientes se encuentran
presentes.
A Reborde para acabado A Arandela C Manguito para retención
D Vástago para extensión E Manija F Tornillo para ajuste
G Llave hexagonal H Conducto J Brazo de la ducha
K Cabezal de la ducha L Reborde de la ducha
Si falta alguno de estos elementos, sírvase ponerse en contacto con el departamento
de servicio al cliente de Price Pster al 1-800-Pfaucet (1-800-732-8238).
6 OPCIONES PARA CUBIERTA PROTECTORA PARA YESO
A. En donde exista cubierta protectora para yeso (plasterguard), quite la sección
central (6B) de la cubierta protectora para yeso (6A). El uso de las cubiertas
protectoras para yeso es opcional en instalaciones normales.
B. Si no se ha de instalar una cubierta protectora para yeso, quite los tornillos
(6C), y la cubierta protectora para yeso (6A).
6
Page 7
7
ESPAÑOL
9
7A
7G
9B
7D
7B
7E
7C
7C
7 CÓMO COLOCAR EL REBORDE PARA ACABADO
Co loque el reborde (7A) en la válvula (7B) con el agujer o para drenaje (7C) en la
parte inferior. Coloque la arandela para protección (7D) en el extremo cor to del
manguito para retención reversible (7E ). Enrosque el manguito para retención
(7E) en la sección roscada del vástago con bonete (7G). Apriete el manguito
para retención (7E) con la mano hasta que el reborde (7A) quede comprimido
suavemente con la supercie terminada de la pared. Si el extremo corto del
manguito para retención (7E) es muy corto, dele vuelta para usar el lado largo.
8 CÓMO COLOCAR LAS MANIJAS
8
9A
ESPAÑOL
Introduzca el extremo largo del brazo de la ducha (9A) en el reborde de la ducha
(9B). Coloque cinta para plomería PTFE en ambos extremos del brazo de la
ducha (9A) siguiendo las instrucc iones del fabricante. Enrosque el extremo del
brazo de la ducha (9A) en el codo de la tubería dentro de la pared. Coloque
el reborde de la ducha (9B) rmemente en la pared.
10 CÓMO INSTALAR EL CONDUCTO
10
8B
8A
8D
8C
8E
Enrosque la extensión del vástago (8A) en el vástago de la válvula (8B).
Enrosque el tornillo de ajuste (8C) en la manija (8D) y gírelo solamente dos
o tres revoluciones. Con la válvula en la posición cerrada, coloque la manija
(8D) en la extensión del vástago (8A) y apriete el tornillo de ajuste (8C) usando
la llave hexagonal (8E) que se suministra.
Asegure de que el tornillo de ajuste (8C) esté apretado con seguridad
en la manija (8D).
9 CÓMO INSTALAR EL BRAZO DE LA DUCHA
10A
10B
Coloque cinta PTFE en ambos extremos del acoplador de la tubería (10A) (no se
incluye). Enrosque el ac oplador de la tubería (10A) en el codo dentro de la pared
y apriételo con una llave para tuberías. El acoplador de la tubería (10A) debe
salir entre 9,7 y 10 cm (3 ⅞” y 4”) de la pared terminada. Enrosque el conducto
de la tina (10B) en el acoplador de la tubería (10A) y apriételo hasta que el
conducto quede colocado adecuadamente y al ras con la pared terminada.
11 ACTIVACIÓN DE LA UNIDAD
Active el suministro de agua fría así como el de agua caliente, verique que
no hay fugas.

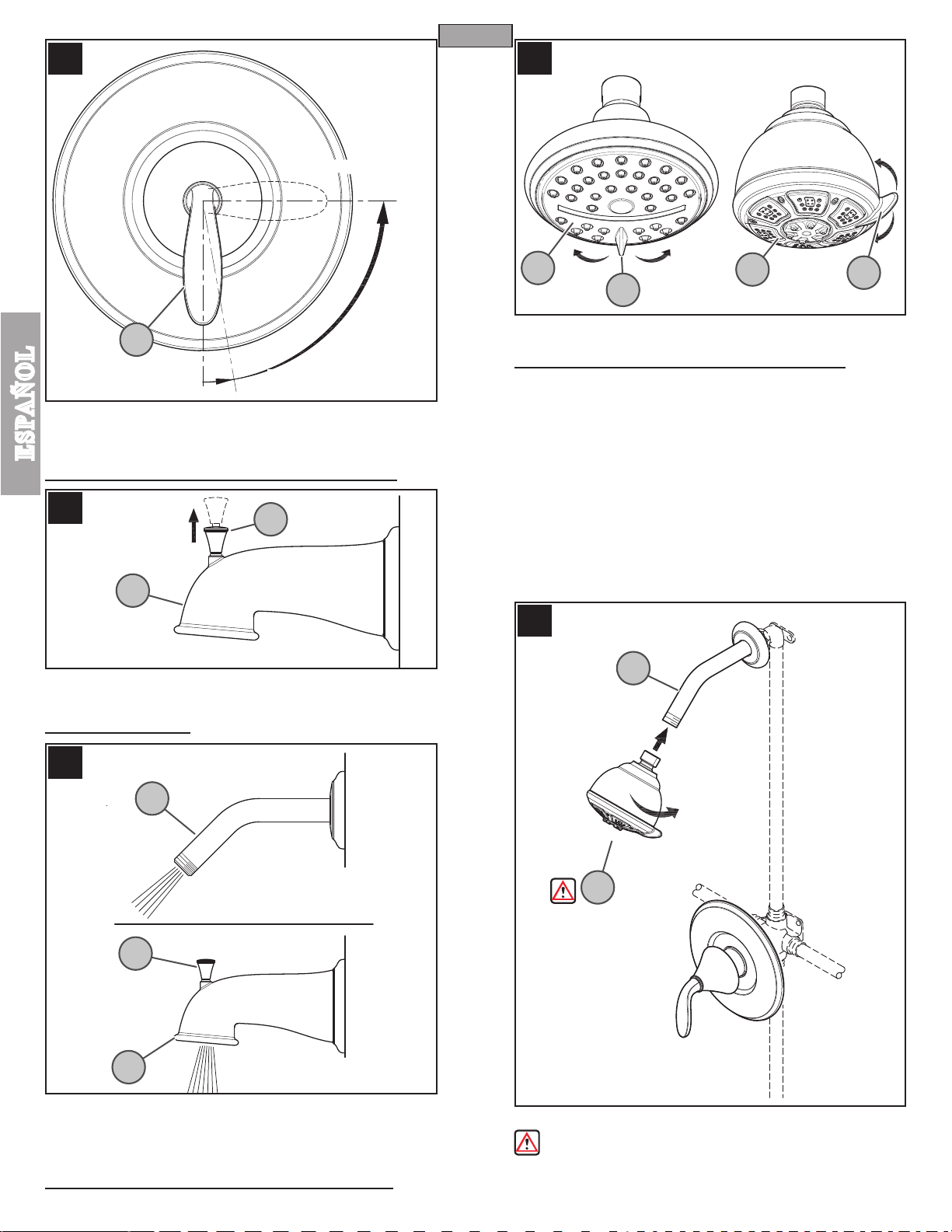

12 FUNCIONAMIENTO DE LA VÁLVULA
7
7
/8”
”
3
a 4
Page 8
12
ESPAÑOL
15
COMPLETAMENTE
CALIENTE
12A
COMPLETAMENTE
CERRADA
Al girar un poco la palanca de la válvula (12A) en el sentido contrario a las
agujas del reloj, la válvula se activa completamente en la posición “FRÍA”. Se
puede aumentar la temperatura del agua al continuar girando la palanca (12A)
ESPAÑOL
en el sentido contrario a las agujas del reloj.
13 FUNCIONAMIENTO DEL CONDUCTO DE LA TINA
ARRIBA
13A
TIRAR
HACIA
13B
13
Cuando se activa la válv ula, el agua normalmente uye a través del conducto de
la tina (13A). Para activar la ducha, active la válvula y tire de la perilla (13B) hacia
arriba. Sosténgala arriba hasta que el aguja uya continuamente por la ducha.
14 ENJUAGUE FINAL
ABIERTA
FRÍA
para
activar la
ducha
15A
15B
Para regular el rociado de la ducha, gire el cilindro exterior (15A) usando el
interruptor (15B) hacia el ajuste del rociado deseado.
16 CÓMO INSTALAR EL CABEZAL DE LA DUCHA
15A
15B
16
16B
14
14C
14B
14A
Para el enjuague nal, active la válvula y deje que el agua corra a través
del conducto de la tina (14A) durante varios minutos. Tire hacia arriba de la
perilla del conducto (14B) para permitir que el agua corra por el brazo de la
ducha (14C). Deje que el agua corra durante varios minutos hasta que salga
cualquier substancia de la línea.
15 FUNCIONAMIENTO DE LA CABEZAL DE DUCHA
16A
Enrosque el cabezal de la ducha (16A) en el brazo de la ducha (16B).
Ase gure de que la cabeza de la ducha (16A) esté apretada con seguridad
en el brazo de la ducha (16B).
8
Page 9
CUIDADO Y MANTENIMIENTO
ESPAÑOL
PRECAUCIÓN: Mantenimiento
CÓMO DESARMAR:
1. El almacén donde compró su grifo podría tener repuestos
disponibles.
2. Cuando no hay repuestos disponibles, sírvase escribir o
llamar al departamento de servicio al consumidor de Price
Pster.
3. Siempre antes de efectuar algún trabajo en su grifo, cierre
el agua y elimine la presión.
NOTA: Cuidado del Acabado
Instrucciones para limpieza:
Para limpiar y hacer brillar las manijas y el acabado decorativo use solamente
un paño suave y húmedo. El uso de pulidores, detergentes, limpiadores
abrasivos, solventes orgánicos o ácidos puede provocar daños. ¡El uso de
algo más que un paño suave y húmedo invalida nuestra garantía!
Acabados especiales:
Los productos con acabados que contienen porcelana u otras substancias
similares no son aceptables para áreas públicas ni para usos comerciales.
¡Su instalación bajo tales circunstancias es bajo el riesgo del usuario!
CONSEJOS PARA LA SOLUCIÓN DE PROBLEMAS
G
J
El conducto de la tina o el cabezal de la ducha gotea.
Limpie el conjunto del cartucho (D). Compruebe que los dos aros torcios
ovalados (F) en la parte trasera del cartucho (E) estén en su lugar. Vuelva a
ensamblar el cartucho, el conjunto de vástago bonete, y la manija. Active el
agua y compruebe el sistema. Si la unidad gotea todavía, reemplace el cartucho.
Asegúrese de que tanto el agua caliente como la fría estén activadas.
El ujo de agua es muy bajo.
Compruebe que no hay basura en el conjunto del cartucho (D). El sedimento
en la parte en que el agua entra al cabezal de la ducha (G) podría también
provocar este problema.
El agua sale caliente primero y se enfría al girar la palanca en el sentido
contrario al de las agujas del reloj.
Esta es una situación potencialmente peligrosa y se le debe corregir antes de usar
la unidad. Verique la posición de las entradas para agua fría y caliente (caliente a
la izquierda, fría a la derecha). Si tiene una instalación invertida (con las entradas
de agua fría y caliente al revés) vea las instrucciones para instalación invertida
en las hojas de instrucciones acerca del cuerpo de la válvula.
ESPAÑOL
F
E
C
A
D
H
B
La temperatura o el ujo no permanece constante.
Podría ser necesario limpiar el conjunto del cartucho (D). Desactive el suministro
de agua. Quite el conjunto de la manija (A), desenrosque el manguito para
retención (B) y quite el reborde (C). Quite el conjunto del cartucho (D) y verique
que no haya basura o sedimento en el cartucho (E) así como en las entradas,
luego enjuáguelos con agua. Ensamble de nuevo la unidad y pruébela. Si el
problema continúa, podría ser necesario reemplazar el cartucho (E).
El manguito (B) es muy corto.
Para las válvulas que han sido colocadas muy dentro de la pared se encuentra
disponible el juego para extensión 910-563 a costo nominal. El juego contiene
una extensión de una pulgada para el vástago, tornillos más largos y un
manguito que es una pulgada más largo que el 972-300.
Sale agua del cabezal de la ducha mientras se está llenando la tina.
Revise la posición del cuerpo de la válvula (J). Las letras “SHWR” deben quedar
en la parte superior y las letras “TUB” en la parte inferior.
El agua no se calienta lo suciente.
Quite la manija (A), el manguito (B) y el reborde (C) y luego vea las instrucciones
para ajustar el rango de temperatura en las hojas de instrucciones para el
cuerpo de la válvula.
Sale agua del conducto de la tina mientras se usa la ducha.
Puede haberse salido el sello dentro del mecanismo de desviación. Podría ser
necesario reemplazar el conducto (H).
1–800–PFAUCET (1–800–732–8238)
Para obtener información mediante llamadas
gratis, llame al
1-800-PFAUCET (1-800-732-8238) o visite
www.psterfaucets.com
• Apoyo a instaladores
• Información sobre cuidado y garantías
9
Page 10
FRAN
ÇAIS
Merci d’avoir acheté ce produit Price Pster. Tous les produits Price Pster sont fabriqués avec soin et contrôlés à l’usine pour offrir une longue durée de service
sans problème dans des conditions d’utilisation normales. Il est facile de poser ce produit à l’aide d’un outillage de base et de nos illustrations très claires. Pour
toute question concernant la pose de ce mitigeur de salle de bain, appeler le 1-800-Pfaucet (1-800-732-8238).
1 AVANT DE PROCÉDER À LA POSE
AVERTISSEMENT : lire attentivement toutes les instructions avant de
procéder à la pose. Price Pster recommande de faire appel à un professionnel
en cas d’incertitude quant à l’installation de ce produit !
Ce produit doit être installé conformément à l’ensemble de la réglementation locale et
provinciale applicable à la plomberie et à la construction.
AVERTISSEMENT : ce produit est conçu pour être utilisés avec les
mitigeurs à régulation de pression Price Pster de la série 0X8. Il ne s’adaptera
à aucun autre produit.
S’il vous plaít révisez les instructions d’installation de la value (0x8) avant
d’installer ce product.
2 COUPURE DE L’ARRIVÉE D’EAU
Repérer les arrivées d’eau et fermer leurs robinets. Ces robinets se trouvent
généralement à côté du compteur d’eau. En cas de remplacement d’une garniture
existante, la déposer et nettoyer soigneusement la surface de montage.
3
5
75 cm (30 po)
bain et douche
ÉTAPES DE LA POSE
31,7 mm
(1 1/4po) diam.
119 mm (4 3/4 po) diam.
100 mm (4 po) diam.
pour pose sur cloison
mince
120 cm (48 po)
bain et douche
75 cm (30 po)
douche seule
20 cm (8 po) min.
120 cm (48 po)
douche seule
31,7 mm
(1¼ po) diam.
3 OUTILLAGE RECOMMANDÉ
• Ruban PTFE de plombier ou mastic d’étanchéité de letage
• Tournevis cruciforme • Clé à molette • Clé serre-tube
• Lampe de poche • Chiffon
L’installation exige un manchon leté pour tuyau pour la pose du bec, ainsi
que d’autres outils.
FRANÇAIS
4
G
E
K
F
H
D
C
A
B
5 CONTRÔLE DE LA ZONE DE TRAVAIL
Vérier que le diamètre et la position des trous sur le mur sont corrects.
6
6A
A
6B
J
B
6A
L
6C
4 VÉRIFICATION DU CONTENU DE LA BOÎTE
Lors de l’ouverture de la boîte, s’assurer qu’elle contient toutes les pièces suivantes :
A Bride de garniture B Rondelle C Manchon de retenue
D Rallonge de tige E Manette F Vis de pression
G Clé mâle coudée H
K Douchette L Bride de douche
Si l’une quelconque de ces pièces est manquante, bien vouloir contacter le
service après-vente de Price Pster au 1-800-Pfaucet (1-800-732-8238).
Bec
J Bras de douche
6 OPTIONS DE PARE-PLÂTRE
A. En cas de pose avec pare-plâtre, éjecter la section centrale (6B) du pare-
plâtre (6A). L’utilisation d’un pare-plâtre est facultative pour les installations
standard.
B. En cas de pose sans pare-plâtre, retirer la vis (6C) et le pare-plâtre (6A).
10
Page 11
7
7A
7G
FRAN
ÇAIS
9
9B
7D
7B
7E
7C
7C
7 MONTAGE DE LA BRIDE DE GARNITURE
Positionner la bride (7A) sur le mitigeur (7B) en plaçant le trou de vidange (7C)
en bas. Placer la rondelle protectrice (7D) sur le côté le plus cour t du manc hon
de retenue réversible (7E). Visser le manchon (7E) sur la partie letée de
l’ensemble tige/chapeau (7G). Serrer le manchon de retenue (7E) avec les
doigts jusqu’à ce que la bride (7A) soit au ras de la surface du mur ni. Si le
côté le plus court du manchon de retenue (7E) est trop cour t, retourner celui-ci
pour utiliser son côté le plus long.
8
9A
9 POSE DU BRAS DE DOUCHE
Insérer le côté le plus long du bras de douche (9A) au travers de la bride de
douche (9B). Coller du ruban PTFE de plombier sur les deux extrémités du
bras de douche (9A) conformément aux directives du fabricant. Visser le côté
le plus long du bras (9A) dans le coude qui se trouve à l’intérieur du mur. Faire
glisser la bride de douche (9B) pour la serrer contre le mur.
FRANÇAIS
10
8B
8A
8D
8C
8E
8 FIXATION DE LA MANETTE
Visser la rallonge de tige (8A) sur la tige (8B) du mitigeur. Serrer la vis de
pression (8C) de trois ou quatre tours seulement dans la manette (8D). Avec
les valves dans la position fermée, placer la manette (8D) sur la rallonge de tige
(8A) et serrer la vis de pression (8C) à l’aide de la clé mâle coudée (8E) fournie.
Assurez-vous que la vis de pression (8C) est solidement serrée à la
manette (8D).
11
10A
10B
7
/8”
”
3
à 4
10 POSE DU BEC
Coller du ruban PTFE de plombier sur les deux extrémités du manchon leté
(10A) (non fourni). Visser le manchon leté (10A) dans le coude qui se trouve
à l’intérieur du mur et le serrer à l’aide d’une clé serre-tube. Le manchon leté
(10A) doit dépasser de 9,7 à 10 cm (3 ⅞ à 4 po) du mur ni. Visser le bec de
baignoire (10B) sur le manchon leté (10A) et le ser rer jusqu’à ce qu’il soit dans
la position correcte contre le mur ni.
11 MISE EN SERVICE DE L’APPAREIL
Ouvrir les arrivées d’eau chaude et d’eau froide et contrôler l’étanchéité de
tous les branchements.
Page 12
12
TRÈS CHAUD
FRAN
ÇAIS
15
12A
TRÈS FROIDFERMETURE
12 FONCTIONNEMENT DU MITIGEUR
Lorsqu’on tourne légèrement la manette (12A) dans le sens antihoraire, le
mitigeur est ouvert en position d’eau très FROIDE. Il est possible de faire
augmenter la température de l’eau en continuant à tourner la manette (12A)
dans le sens antihoraire.
13
13 FONCTIONNEMENT DU BEC DE BAIGNOIRE
Lorsque le mitigeur est ouvert, l’eau s’écoule normalement par le bec de baignoire
FRANÇAIS
(13A). Pour activer la douche, ouvrir le mit igeur et tirer sur le bouton (13B ). Retenir
celui-ci jusqu’à ce que l’eau s’écoule sans interruption du bras de douche.
RELEVÉ
pour la
douche
13A
13B
OUVERTURE
15A
15B
15 FONCTIONNEMENT DU LA DOUCHETTE
Pour réglar le jet, tourner le corps extérieur (15A) utilisant le commutateur (15B)
jusqu'à obtenir la forne de jet désirée.
15A
15B
16
16B
14
14C
14B
14A
14 RINÇAGE FINAL
Pour effectuer un rinçage nal, ouvrir le mitigeur et laisser l’eau s'écouler du
bec de baignoire (14A) pendant quelques minutes. Tirer sur le bouton (14B) du
bec pour permettre à l'eau de circuler dans le bras de douche (14C) pendant
quelques minutes jusqu’à ce que tous les corps étrangers aient été évacués
de la tuyauterie.
16A
16 MISE EN PLACE DE LA DOUCHETTE
Visser la douchette (16A) sur le bras de douche (16B).
Assurez-vous que la douchette (16A) est solidement serrée au bras de
douche (16B).
12
Page 13
ENTRETIEN ET SOINS
FRAN
ÇAIS
ATTENTION : entretien
DÉMONTAGE
1. Il se peut que les pièces de rechange soient disponibles dans
le magasin dans lequel le mélangeur a été acheté.
2. Lorsque des pièces de rechange ne sont pas disponibles,
bien vouloir contacter le département du service après-vente
de Price Pster par courrier ou par téléphone.
3. Toujours couper les arrivées d’eau et dépressuriser
avant de travailler sur le mélangeur.
REMARQUE : entretien des garnitures
Instructions de nettoyage :
N’utiliser qu’un chiffon humide pour nettoyer et polir toutes les manettes
et ornementations décoratives. L’utilisation de pâte à polir, de détergents,
de produits nettoyants abrasifs, de solvants organiques ou d’acide peut
endommager ces pièces. L’utilisation d’autre chose qu’un chiffon humide
annulera la garantie !
Garnitures spéciales : les garnitures contenant de la porcelaine ou une autre
substance similaire ne sont pas acceptables dans les lieux publics ou les
établissements commerciaux. La pose de telles garnitures se fait aux risques
de l’utilisateur.
CONSEILS DE DÉPANNAGE
G
J
F
Égouttement du bec de baignoire ou de la douchette.
Nettoyer l’ensemble cartouche (D). Le vérier pour s’assurer que les deux
joints toriques ovales (F) qui se trouvent au dos de la cartouche (E) sont en
place. Remonter la cartouche, la tige et l’ensemble chapeau/manette. Ouvrir
l’arrivée d’eau et faire un essai. Si la fuite persiste, remplacer la cartouche (E).
S’assurer que les arrivées d’eau chaude et d’eau froide sont toutes deux
ouvertes.
Le débit d’eau est très faible.
Vérier l’ensemble cartouche (D) pour voir si des débris s’y sont accumulés. La
présence de dépôts à l’endroit où l’eau pénètre dans la douchette (G) peut également
causer ce symptôme.
L’eau est chaude quand elle commence à couler et refroidit lorsque la manette
est tournée dans le sens antihoraire.
Cette situation est potentiellement dangereuse et doit être corrigée avant l’utilisation
du mitigeur. Vérier la position des arrivées d'eau chaude et d'eau froide (chaudgauche, froid-droite). En cas d'installation dos à dos (dans laquelle les arrivées
d’eau chaude et d’eau froide sont interverties), se reporter aux ches d’instructions
relatives au corps de mitigeur pour ce type d’installation.
FRANÇAIS
E
C
A
D
H
B
La température ou le débit est instable.
Il se peut que l’ensemble cartouche (D) doive être nettoyé. Couper l’arrivée
d’eau. Retirer la manette (A), dévisser le manchon de retenue (B) et enlever
la bride (C). Retirer l’ensemble cartouche (D), puis examiner la cartouche
elle-même (E) et les entrées pour voir si des débris ou des dépôts s’y sont
accumulés et les rincer à l’eau. Remonter l’ensemble et faire un essai. Si le
problème persiste, il peut s’avérer nécessaire de remplacer la cartouche (E).
Le manchon (B) est trop court.
Un kit de rallonge 910-563 d’un un prix minimeest disponible pour les mitigeurs
qui ont été posés trop profondément dans le mur. Le kit se compose d’une
rallonge de tige de 25 mm (1 po), d’une vis plus longue et d’un manchon d’une
longueur supérieure de 25 mm (1 po) à celle du 972-300.
De l’eau s’écoule de la douchette lors du remplissage de la baignoire.
Vérier la position du corps du mitigeur. Les lettres SHWR (douche) doivent se
trouver en haut et « TUB » (bain) en bas.
L’eau ne devient pas assez chaude.
Retirer la manette (A), le manchon (B) et la bride (C), puis se reporter aux ches
d’instructions relatives au corps de mitigeur pour régler la plage de température.
De l’eau s’écoule du bec de la baignoire pendant l’utilisation de la douche.
Le joint qui se trouve à l’intérieur du mécanisme de dérivation peut s’être délogé. Il
est également possible que le bec (H) doive être remplacé.
1-800-PFAUCET (1-800-732-8238)
Pour les renseignement concernant le
service san frais de Pfaucet, appelez
1-800-PFAUCET (1-800-732-8238) appel
ou visite www.psterfaucets.com
• Assistance à l’installation
• Informations sur l’entretien et la garantie
13
Page 14
8P8-PD
SAMPLE COPY
960-197*
973-088*
940-035*
973-030*
973-087*
950-620
960-142*
972-300*
971-023
971-024
920-098*
English Español Français
Letter Designates Finish La Letra Indica el Terminado La Lettre Designe La Fini
*
A Polished Chrome Cromo Pulido Chrome Poli
J PVD Brushed Nickel PVD Niquel Cepillado PVD Nickel Brosse
MC Midnight Chrome Cromo de Medianoche Chrome de Minuit
Y Tuscan Bronze Bronce Toscano Bronze Le Toscan
34691-0500
19701 DaVinci
Lake Forest, CA 92610
Phone: 1-800-Pfaucet
www.psterfaucets.com
Loading...
