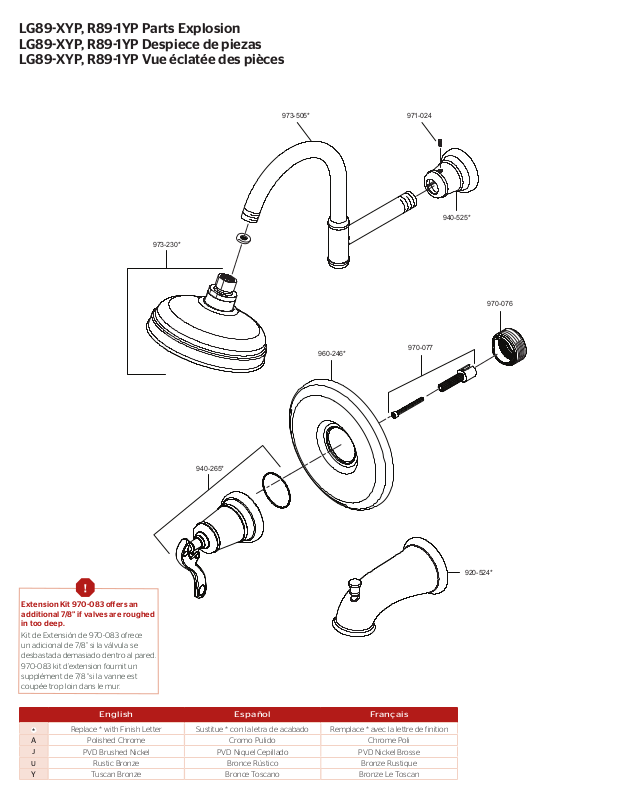

LG89-XYP, R89-1YP Parts Explosion
LG89-XYP, R89-1YP Despiece de piezas
LG89-XYP, R89-1YP Vue éclatée des pièces
973-230*
973-505* 971-024
940-525*
970-076
Extension Kit 970-083 oers an
additional 7/8” if valves are roughed
in too deep.
Kit de Extensión de 970083 ofrece
un adicional de 7/8” si la válvula se
desbastada demasiado dentro al pared.
970083 kit d’extension fournit un
supplément de 7/8 “si la vanne est
coupée trop loin dans le mur.
940-265*
960-246*
970-077
920-524*
English Español Français
*
A Polished Chrome Cromo Pulido Chrome Poli
J
U
Y Tuscan Bronze Bronce Toscano Bronze Le Toscan
Replace * with Finish Letter Sustitue * con la letra de acabado Remplace * avec la lettre de inition
PVD Brushed Nickel PVD Niquel Cepillado PVD Nickel Brosse
Rustic Bronze Bronce Rústico Bronze Rustique
