Page 1

Quick Installation Guide

SAMPLE COPY

Rhen

™

LG49RH1

Personal Assi stance, Product Specs, &

Asistencia personal, especiicaciones del

producto y preguntas sobre “cómo hacerlo”:

Aide personnelle, spéciications du produit

et questions « pratico -pratiques » :

To reduce the risk of injury or propert y damage, read all instructions before installing product. Wear safety goggles. Product must be in stalled in accordance with all state & local plumbing & building codes. Call a professional if you are uncertain ab out installing this product.

Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto deberá instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro sobre cómo instalar este producto.

Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d’installer l’appareil. Porter des lunettes de sécurité. Il faut installer l’appareil en respectant tous les codes de construction et de plomberie locaux et d’État. Appelez un professionnel si vous n’êtes pas certain de la façon d’installer cet appareil.

Required Tools Herramientas necesarias Outils nécessaires

“How-to” Questions:

Grifería de largo alcance de 8 ”

8” Widespread

Entraxe de 8 po.

Installation Support • Soporte de instalación • Support d’installation

Guía de instalación rápida Guide d’installation rapide

1800PFAUCET (7328238)

pisterfaucets.com/support

WARNING / AVERTENCIA / AVERTISSEMENT

Additional Helpful Tools Otras herramientas útiles Outils supplémentaires utiles

Installation Videos Available

Videos de instalación a disposición

Vidéos d’installation disponibles

pisterfaucets.com/videos

Adjustable Wrenches Llaves ajustables Clés à mollette

Parts in the Box • Piezas en la caja • Pieces dans la boîte

B (x2) J

Turn O Water Supply • Cierre el suministro de agua • Couper l’alimentation en eau

Locate water supply inlets and shut o the water supply valves. These are usually found under the sink or near the water meter. If you are replacing an existing faucet, remove the old faucet from the sink and clean the sink surface thoroughly.

Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua. Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se trata de un reemplazo de grifo, quite el grifo viejo y limpie completamente la supericie del fregadero.

Repérer les arrivées d’eau et fermer leurs robinets. Ces robinets se trouvent généralement sous le lavabo ou à côté du compteur d’eau. En cas de remplacement d’un robinet existant, le déposer du lavabo et nettoyer soigneusement la surface de ce dernier.

Safety Goggles Anteojos de seguridad Lunettes de sûreté

F (x2)

E (x2) G (x2)

Flashlight Linterna Lampe-torche

Hot

Caliente

Chaud

Cloth Paño de limpieza Chion

Cold

Fría

Froid

Oct 10, 2018

509440100

Page 2

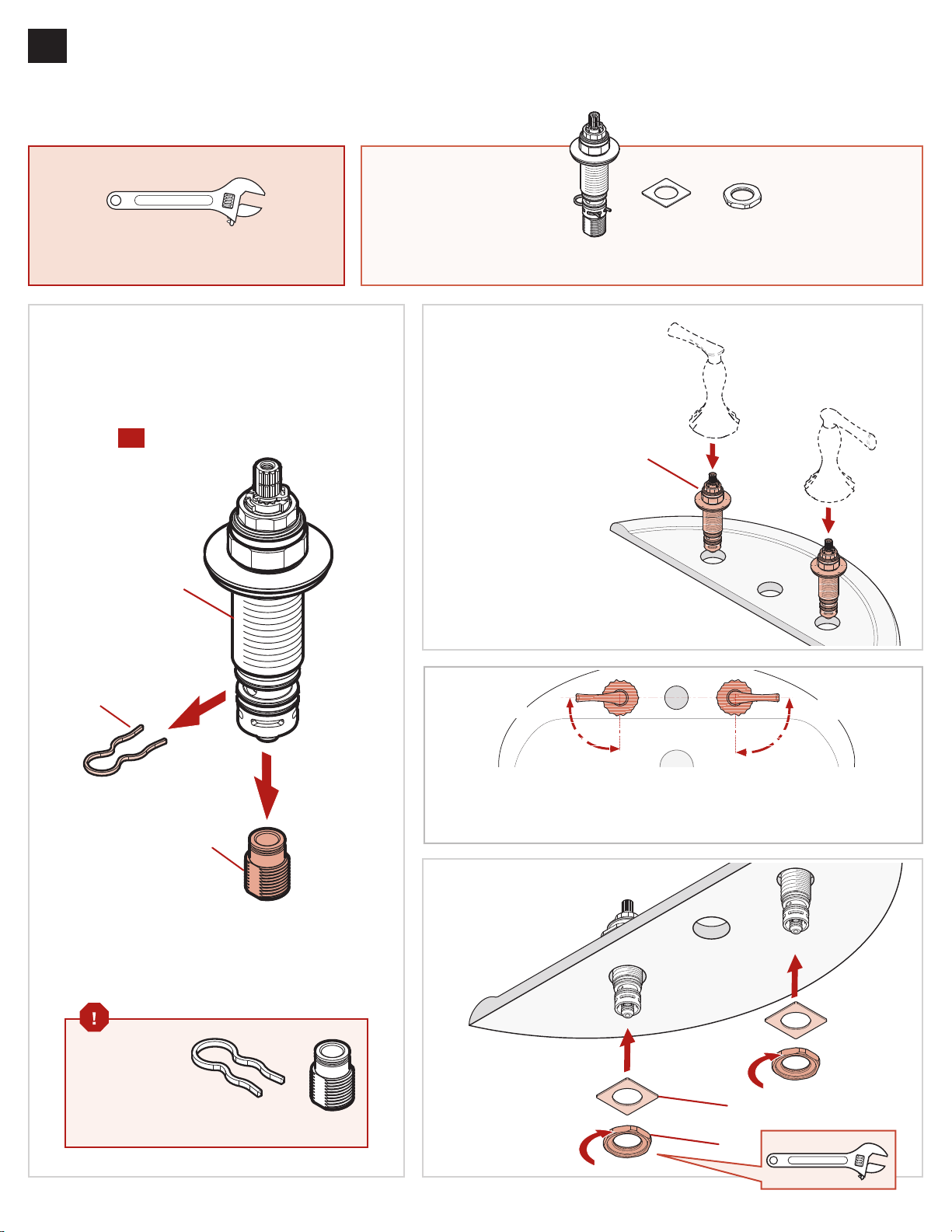

Prepare & Install Valve Bodies

Prepare e instale los cuerpos de la válvula Préparez et installez les vannes

Adjustable Wrench Llave ajustable Clé réglable

Disassemble Valves

Desensamble las válvulas

Démontez les valves

Hot & Cold

Caliente y fría

Chaud et froid

E (x2)

Temporarily place handles onto stems to align the levers. DO NOT use handles to tighten valve.

Coloque temporalmente las manijas en los vástagos para alinear las palancas. NO utilice las manijas para apretar la válvula.

Placer temporairement les poignées sur les tiges pour aligner les leviers. NE PAS utiliser les poignées pour serrer la valve.

G(x2)F (x2)

Red (Hot)

Rojo (caliente)

Rouge (chaud)

Blue (Cold)

Azul (fría)

Bleu (froid)

Save for step 5.

Guarde para el paso 5.

Mettre de l’étape 5.

E1 (x2) J2 (x2)

HOT

CALIENTE

CHAUD

Open

Abierta

Ouverte

Before inal tightening, be sure that both handles rotate as shown.

Antes del apriete inal, asegúrese de que ambas manijas giran como se muestra. Avant le serrage inal, être sûr que les deux poignées tournent comme indiqué.

Open

Abierta

Ouverte

COLD

FRÍA

FROID

Page 3

Install Handles & Spout

Instale las manijas y el surtidor Installez las poignées et le bec

Adjustable Wrench Llave ajustable Clé réglable

DCA B (x2)

Remove protective cap

Retire la cubierta protectora.

Enlevez le capuchon protecteur.

Bumps face up.

Topa cara arriba. Cogne récepteur.

Page 4

Install Hose

Instale la manguera Posez le tuyau

No Tools Required for This Step No se necesitan herramientas para este paso Aucun outil n’est nécessaire pour cette étape

IM PO RTAN T: DO NOT damage ORings.

IMPORTANTE: NO dañe las

juntas tóricas.

IM PORTA NT: NE PAS endommager les joints toriques.

Check to see if the connection is secure by pulling down the Center Connector. If the Inner Collet separates slightly but does not pull o the Receiving Tube, connection is secure.

Revise si la conexión es segura halando hacia abajo el Quick Connector™. Si la anilla interna se separa ligeramente pero no se desprende del tubo receptor, la conexión está segura.

Vériiez que le raccord est bien serré en tirant sur le Quick Connector™. Si le collet interne se sépare légèrement mais ne se détache pas du tube de réception, le raccord est bien serré.

Center Connector

Centre el conector

Raccord centre

Inner Colet Anilla interna Collette interne

Page 5

Connect Water Supply Lines

Conecte las tuberías de suministro de agua Raccorder les conduites d’alimentation en eau

Adjustable Wrenches Llaves ajustables Clés à mollette

Water Supp ly Lines not incl uded. Please c onsult manufa cturer and/or its i nstructions fo r the correct meth od of installat ion of supply line s & ittings. IM PO RTAN T: Incor rect applicati on of supply line s and itting s may result in the fai lure or leak of the s upply lines and  itting.

Las tuberías de suministro de agua no están incluidas. Consulte por favor el fabricante y/o sus instrucciones para el método correcto de instalación de líneas de suministro y de guarniciones. IMPORTANTE: El uso incorrecto de líneas de suministro y de guarniciones puede dar lugar a la falta o al escape de las líneas de suministro y de la guarnición.

Les tuyaux d’arrivée d’eau ne sont pas fournis. Veuillez consulter le fabricant et/ou ses instructions pour la méthode correcte d’installation des conduites d'alimentation en eau et des accessoires. IM PORTA NT: Mauvaise application des lignes d'alimentation et accessoires peut entraîner la défaillance ou la fuite.

Bucket Balde Seau

E1 (x2) J2 (x2)

From Step 2.

Desde el paso 2.

De l’étape 2.

HOT

CALIENTE

CHAUD

COLD

FRÍA

FROID

Active el suministro de agua

Turn On Water

Hot

Caliente

Chaud

Ouvrez l’ea

Cold

Fría

Froid

Point Lines in Bucket

Guiar las Líneas hacia el Balde Guide les lignes en le Balde

Flush Lines

Enjuagar las Líneas

Rincer les Lignes

sec

Hot & Cold

Caliente y fría

Chaud et froid

Hot & Cold

Caliente y fría

Chaud et froid

Water supp ly line

línea de suministro del agua

ligne d'approvisionnement en eau

Turn O Water Supply

Cierre el suministro de agua

Couper l’alimentation en eau

Cold

Fría

Hot

Caliente

Chaud

Froid

Allow water to run for at least 30 seconds.

Deje correr el agua durante al menos 15 segundos.

Permettez à l'eau couler au moins 15 secondes.

Cold

Fría

Froid

Hot

Caliente

Chaud

Page 6

Prepare & Install Push & Seal™ Drain

Prepare y instale cuerpo de drenaje Push & Seal™ Préparez & installez le corps de drainage Push & Seal™

No Tools Required for This Step

No se necesitan herramientas para este paso

Pas d'outil nécessaire pour cette étape

6A 6B 6C

Disassemble Pop-Up

Desensamble el cuerpo de drenaje Démontez le corps de drainage

Save Components.

Reserve los componentes.

Conservez les composants.

Do not use plumber’s putty. It may damage seal.

No utilice la masilla del fontanero. Puede dañar el sello.

N’employez pas le mastic du plombier. Il peut endommager le joint.

Partially thread drain body to sink.

Rosque parcialmente el cuerpo de drenaje en el fregadero.

Filetez partiellement le corps de drainage dans l'évier.

6D 6E

Drain

Connect to Drain

Conexión al desagüe Branchez au drainage

Desagüe Drainage

Push to Activate

Empuje para Activar Poussez pour Activer

Firmly hand tighten nut (J3).

La mano aprieta irmemente la tuerca (J3).

Fermement la main serrent l’écrou (J3).

Page 7

Turn On Water & Conirm Proper Installation

Active el suministro de agua y conirme que la instalación está adecuadamente efectuada Ouvrez l’eau et conirmez que l’installation est correcte

Hot

Caliente

Chaud

Faucet Function

Funciones del grifo Fonctionnement du robinet

Cold

Fría

Froid

Check for leaks above and below the sink.

Revise si hay fugas encima y debajo del fregadero

Assurez-vous qu’il n’y a pas de fuite au dessus ou au dessous du lavabo.

Faucet Functions • Funciones del grifo • Fonctions du robinet

Hot

Caliente

Chaud

Cold

Fría

Froid

Flush the Faucet

Enjuague el grifo Vidanger l’robinet

Open

Abierta

Ouverte

Open

Abierta

Ouverte

Allow full hot & full cold water to run for at least 15 seconds each.

sec

Deje correr el agua caliente y fría durante al menos 15 segundos cada una.

Permettez à l'eau chaude et l'eau froide de couler au moins 15 secondes chacun.

Page 8

For Additional Installation Help:

SAMPLE COPY

Para la instalación adicionales de ayuda:

Pour aider à l’installation supplémentaires:

1800PFAUCET (7328238)

pisterfaucets.com
