Pfister OX8, JX8 Quick Installation Manual

0X8 • JX8

SAMPLE COPY

Single Control Pressure Balancing Valve Body

Cuerpo de válvula monomando de equilibro de presión

Corps de mitigeur à régulation de pression

Installation Support • Soporte de instalación • Support d’installation

Quick Installation Guide
Guía de instalación rápida
Guide d’installation rapide

Personal Assi stance, Product Specs, &

Asistencia personal, especificaciones del

producto y preguntas sobre “cómo hacerlo”:

Aide personnelle, spécifications du produit

et questions « pratico -pratiques » :

To reduce the ris k of injury or pro perty dama ge, read all ins tructions be fore installin g product. Wea r safety goggle s. Product mu st be installe d in accordanc e with all
state & loc al plumbing & bu ilding code s. Call a profes sional if you are un certain abo ut installin g this product .

For optimu m performa nce of your new P ister™ fauce t, a minimu m water pres sure of 25 PSI ( 172 kPa) is recom mended . Your install ation will re quire supp ly tubes. To pres erve
the high  low characteri stics of these va lves, it is nece ssary to use 1/2” I.D. (5/8” O.D.) Cop per tubing.

Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto deberá instalarse de acuerdo con la normativa de
plomería y construcción estatal y local. Llame a un profesional si no está seguro sobre cómo instalar este producto.

Se recomienda una presión mínima de agua de 25 PSI (172 kPa) para obtener un óptimo rendimiento de su nuevo grifo Pister™. La instalación requerirá tubos de suministro. Para preservar las características
de lujo alto de estas válvulas, es necesario utilizar tubería de cobre de 1/2 pulg. de diámetro interior (5/8 pulg. de diámetro exterior) .

Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d’installer l’appareil. Porter des lunettes de sécurité. Il faut installer l’appareil en respectant tous les codes de construction
et de plomberie locaux et d’État. Appelez un professionnel si vous n’êtes pas certain de la façon d’installer cet appareil.

Pour optimiser le rendement de cet appareil Pister™, une pression d’eau d’au moins 172 kPa (25 PSI) est recommandée. L’installation demande des tuyaux d’arrivée. Pour préserver les caractéristiques de haut
débit de cette robinetterie, il est nécessaire d’utiliser une tuyauterie en cuivre de 13 mm (1/2 po) de diam. int. et 16 mm (5/8 po) de diam. ext.

Required Tools

Herramientas necesarias
Outils nécessaires

“How-to” Questions:

1800PFAUCET (7328238)

pisterfaucets.com/support

WARNING / AVERTENCIA / AVERTISSEMENT

Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips

Additional Helpful Tools

Otras herramientas útiles
Outils supplémentaires utiles

Pipe Wrench
Llave de tubo
Clé à Tube

Parts in the Box

PTFE plumber's tape
Cinta para plomería PTFE
Ruban PTFE de plombier

Propane Torch
Antorcha de Propano
Torche de Propane

• Piezas en la caja • Pièces dans la boîte

Screwdriver
Destornillador
Tournevis

Adjustable Wrench
Llave ajustable
Clé à mollette

- OR - O - OU -

A

Flashlight
Linterna
Lampe De Poche

Additional tools maybe required depending on install type (e.g.
copper, iron, PEX, etc)

Herramientas adicionales podrían ser necesarias dependiendo
de tipo de instalación (por ejemplo, cobre, hierro, PEX, etc)

D'autres outils peuvent être nécessaires selon le type
d'installation (par exemple, le cuivre, le fer, le PEX, etc)

- OR - O - OU -

Cloth
Paño de limpieza
Chion

B

Copyright © 2018, Pister Inc.

1256803

Jul 5, 2018

443530400

2

Turn O Water Supply

1

Cierre el suministro de agua
Couper l’alimentation en eau

Locate water supply inlets and shut of water supply valves. These are usually found near the water meter.

Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua. Estos generalmente se encuentran cerca del medidor de agua.

Localiser les entrées d'alimentation en eau et ferme la vanne d'alimentation en eau. Elles se trouvent généralement près du compteur d'eau.

Valve Installation

2

Instalación de la Válvula

SHOWER

Pose du Mitigeur

2 ⅓"-3 ⁄"

48" MIN

TUB & SHOWER

ONLY

30" MIN

SHOWER ONLY

SHWR

Securing Valve Body

3

Sujeción del Cuerpo de la Válvula
Fixation du Corps de Mitigeur

Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips

For Thin Wall I nstallation/ F iberglass En closures GO TO
STEP 14

Para Instalación en Pared Delgada/ Cajas de Fibra de Vidrio
VAYA AL PASO 14

Pour L'installation à Paroi Mince/Boîtiers de Fibre de Verre
PASSEZ À L'ÉTAPE 14

8"

TUB & SHOWER

ONLY

FLOOR

TUB

- OR - O - OU -

A

A1

Not Included

No Incluido

Pas Inclus

For PEX inst allation, con nect PEX lines p rior to securing

Para la instalación de PEX, conectar líneas PEX antes de
asegurar

Pour l'installation PEX, connecter les lignes PEX avant de ixer

x2

A2

Valve Model With Integral Steps

4

Modelo de Válvula con Pasos Integrales
Valve Modèle avec des Étapes Intégrales

Screwdriver
Destornillador
Tournevis

- OR - O - OU -

A

A1

Clockwise

Hacia la derecha

aiguilles d'une montre

OFF

APAGADO

VIDE

A2

Counter-Clockwise

En sentido antihorario

Sens anti-horaire

ON

ABIERTO

OUVRIR

Prior to sol dering and/or pre ssure testing , ensure stops
are fully op en (Counter-Clo ckwise)

Antes de la soldadura y / o pruebas de presión, asegúrese de
paradas están completamente abiertas (sentido antihorario)

Avant la soudure, et / ou test de pression, assurez-vous que
les arrêts sont complètement ouvertes (sens anti-horaire)

3

4

Supply Connections

5

Conexiones de Suministro de Agua
Raccordements des Arrivées D’Eau

Tools needed will vary • herramientas necesarias variarán • outils nécessaires varieront

Adjustable Wrench
Llave ajustable
Clé à mollette

PTFE plumber's tape
Cinta para plomería PTFE
Ruban PTFE de plombier

Propane Torch
Antorcha de Propano
Torche de Propane

OPTION 1: Copper Pipe
OPCIÓN 1: Cañería de Cobre
OPTION 1 : Tuyaux d’arrivée en Cuivre

For Model W ith Integral Stop s GO TO STEP 4

Para el Modelo con Paradas Integral VAYA AL PASO 4

Pour le Modèle avec des Arrêts Integral PASSEZ À L'ÉTAPE 4

Remove Car tridge Prior to Sol dering Opera tion

Retire el cartucho antes de la Operación de Soldadura

Retirer la Cartouche avant L'Opération de Soudage

OPTION 2: PEX Pipe
OPCIÓN 2: Cañería de PEX
OPTION 2: Tuyaux d’arrivée en PEX

Hot

Caliente

Chaud

Pipe Wrench
Llave de tubo
Clé à Tube

A

Hot

Caliente

Chaud

A3

A2

- OR - O - OU -

A

A1

Cold

Fría

Froid

See PEX Ma nufacturer for In stall Guidel ines

Ver Fabricante de PEX para las Directrices de Instalación

Consultez le Fabricant pour les Directives D'Installation PEX

OPTION 3: Iron Pipe
OPCIÓN 3: Cañería de Hierro
OPTION 3 : Tuyaux d’arrivée en Fer

Hot

Caliente

Chaud

A2

A

A

A1

Not included

No están incluidos

Ne sont pas inclus

Cold

Fría

Froid

Cold

Fría

Froid

Option 1: Tub & Shower Outlet Connections

6

Opción 1: Conexiones de Salida de la Bañera y la Ducha
Option 1: Raccordements aux Sorties Bain et Douche

Tools needed will vary • herramientas necesarias variarán • outils nécessaires varieront

Adjustable Wrench
Llave ajustable
Clé à mollette

x4

PTFE plumber's tape
Cinta para plomería PTFE
Ruban PTFE de plombier

Propane Torch
Antorcha de Propano
Torche de Propane

Pipe Wrench
Llave de tubo
Clé à Tube

- OR - O - OU -

A

48"

8" Min

A1

For Iron Pip e or threaded it ting
use PTFE Plu mber's Tape.

Para tubería de hierro o conex­ión roscada uso PTFE Cinta de
Plomería.

Pour tuyau de fer ou raccord
ileté utilisation PTFE bande de
plombiers.

5

6

7

Option 2: Shower Only Outlet Connections
Opción 2: Conexiones de Salida para Ducha Únicamente
Option 2: Raccordement á une Sortie Douche Uniquement

Adjustable Wrench
Llave ajustable
Clé à mollette

PTFE plumber's tape
Cinta para plomería PTFE
Ruban PTFE de plombier

Propane Torch
Antorcha de Propano
Torche de Propane

Pipe Wrench
Llave de tubo
Clé à Tube

- OR - O - OU -

A

For Iron Pip e or threaded it ting
use PTFE Plu mber's Tape.

- OR - O - OU -

B

30" Min

Para tubería de hierro o conex­ión roscada uso PTFE Cinta de
Plomería.

Pour tuyau de fer ou raccord
ileté utilisation PTFE bande de
plombiers.

A1

B

B

Cartridge Reassembly

8

Rearmado del Cartucho
Remontage de la Cartouche

Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips

Ensure Notch Points Down

Asegúrese Puntos Notch abajo

Assurer Points Cran en-dessous

Pressure Testing Valves

9

Screwdriver
Destornillador
Tournevis

Prueba de Presión de la Válvula
Essai Sous Pression du Mitigeur

- OR - O - OU -

A

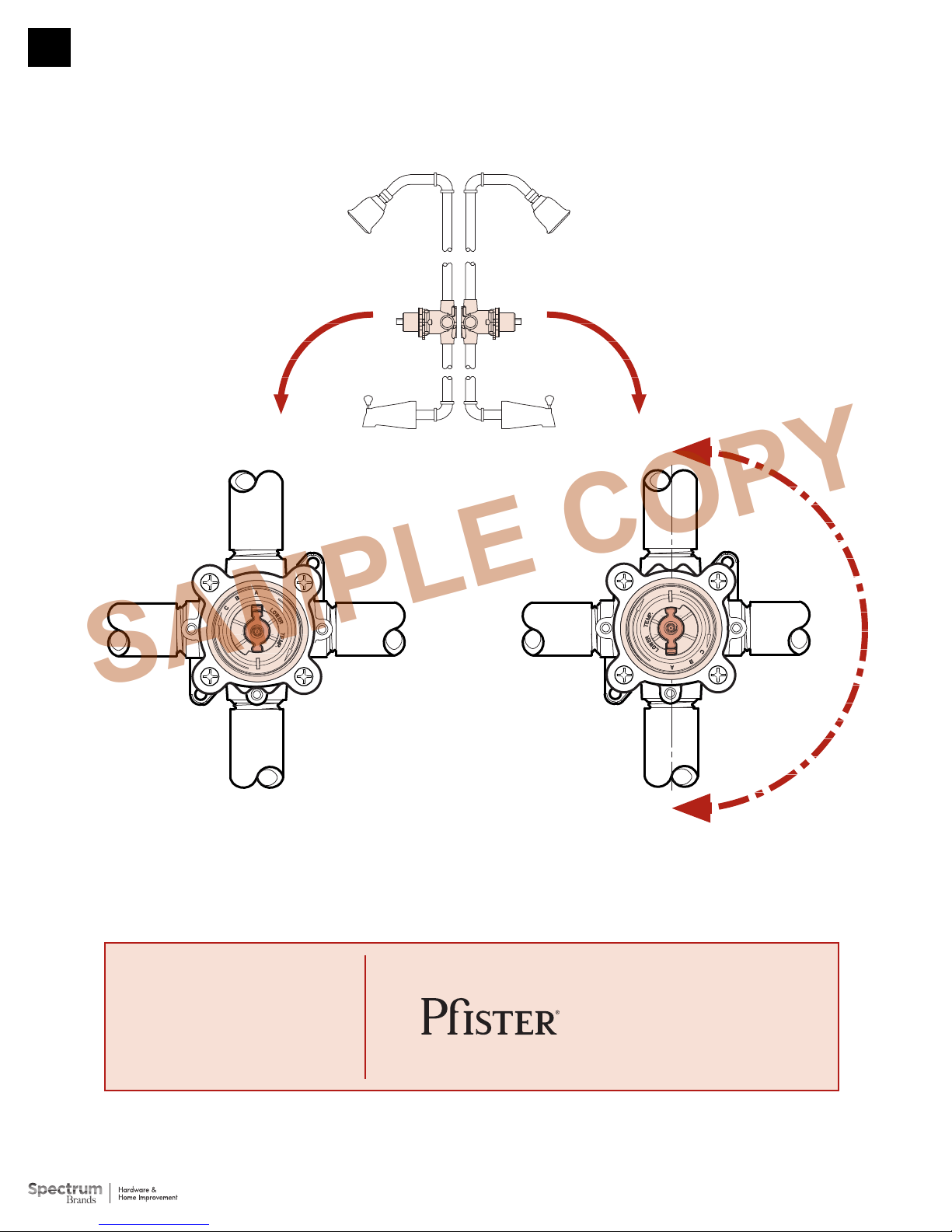

For Back-to- Back Instal lation GO TO STEP 15

Por Atrás-a-Atrás Instalacion VAYA AL PASO 15

Pour Installation de Arrière-à-Arrière PASSEZ À L'ÉTAPE 15

x4

A1

A2

A3

Adjustable Wrench
Llave ajustable
Clé à mollette

9A 9B

Turn Stem Counte rclockwis e to full position a nd check for le aks.
Rotate Ste m Clockwise to tu rn of.

Pressu re testing sho uld not exceed 2 50PSI. Di ferential Pre ssure of
hot and co ld inlets sho uld not eceed 10 0 PSI.

Gire espiga a la izquierda a la posición máxima y compruebe que no haya

Tub/ Shower plugs
not included

Tapones de bañera /
ducha no incluidos

Bouchons baignoire
/ douche non inclus

fugas. Gire vástago a la derecha para apagarlo.

Las pruebas de presión no debe exceder de 250 PSI. Presión diferencial de
entradas de agua caliente y fría no debe eceed 100 PSI.

Placer l'axe gauche à la position maximale et vériier les fuites. Tournez vers la
droite pour endiguer éteindre.

Test de pression ne doit pas dépasser 250 PSI. Entrée pression di férentielle
de l'eau chaude et froide ne devrait pas eceed 100 PSI.

9C

Turn On Water Supply

Abra el suministro de agua

Ouvrez l’alimentation en eau

ON

ABIERTO

OUVRIR

- OR - O - OU -

A

9D

Remove slowly

Retire lentamente
Retirer lentement

Ensure Valve is Of

Asegúrese de válvula está Apagado
S'assurer que le robinet est Désactivé

x2

7

8

15

sec

10

Flushing
Enjuague
Rinçage

Allow hot & co ld water to run for at lea st 15 seconds e ach.

Deje correr el ag ua caliente y fría durante al menos 1 5 segundos
cada una.

Laissez couler l’eau chaude et l’eau froide pendant au moins
15 secondes.

OPTION 1: For Tub & Shower Combinations
OPCIÓN 1: Para Bañera y Ducha Combinaciones
OPTION 1: Pour Bain et Douche Combinaisons

OPTION 2: For Shower Only Installation
OPCIÓN 2: Sólamente Para instalación de Ducha
OPTION 2: Seulement Pour l'installation de Douche

Temperature Adjustment

11

Ajuste de la Temperatura
Réglage de la Température

11A

11C

Pliers Pinzas Pinces

Original Setting

Coniguración Original

Réglage D'origine

11B

11D

Set to Desired Max Temperature

Ajuste a la Temperatura Máxima Deseada

Réglez la Température Maximale Désiré

140

Ful l Tra vel

Viaje Completo

Plein de Voyage

New Setting

Coniguración Nuevo

Réglage Nouveau

Less tha n 140

Menos de 140

Moins de 140

Limited Travel

Viaje Limitado

Limitée voyage

9

10

Plasterguard Reassembly

12

Montaje del protector de Yeso
Remontage de la Garde de Plâtre

Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips

x2

FInished Wall Preparation

13

Preparación de la Pared Acabada
Prèparation du Mur Fini

Screwdriver
Destornillador
Tournevis

- OR - O - OU -

A

A2

A

1 ¼" Dia.

+

-

4 ¾4 ⅞ " Dia.

1 ¼" Dia.

+

-

⅛"

⅛"

Non-Standard Installations : Thin Wall Installation

14

Instalaciones no Estándar : Instalación en Pared Delgada
Installations non Standard : Pose Sur Cloison Mince

Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips

x2

Screwdriver
Destornillador
Tournevis

- OR - O - OU -

A

Tra sh

Basura

Déchets

For installation to other wall types, do
not use Support Plate

Para la instalación de otros tipos de muros,
no utilice la Placa de Soporte.

Pour l'installation d'autres types de murs, ne
pas utiliser plaque de support.

4" Dia.

+

⅛"

-

SHWR

TUB

11

Back-to-Back Installs : Reversed Inlet Lines

SAMPLE COPY

15

Atrás-a-Atrás Instalacion : Líneas de Entrada Invertidas
Installation de Arrière-à-Arrière : Inversées Conduites d'entrée

Hot

Caliente

Chaud

For Additional Installation Help:

Para la instalación adicionales de ayuda:

Pour aider à l’installation supplémentaires:

Cold

Fría

Froid

Cold

Fría

Froid

Hot

Caliente

Chaud

1800PFAUCET (7328238)

pisterfaucets.com

Copyright © 2014, Pfister™ Inc.
