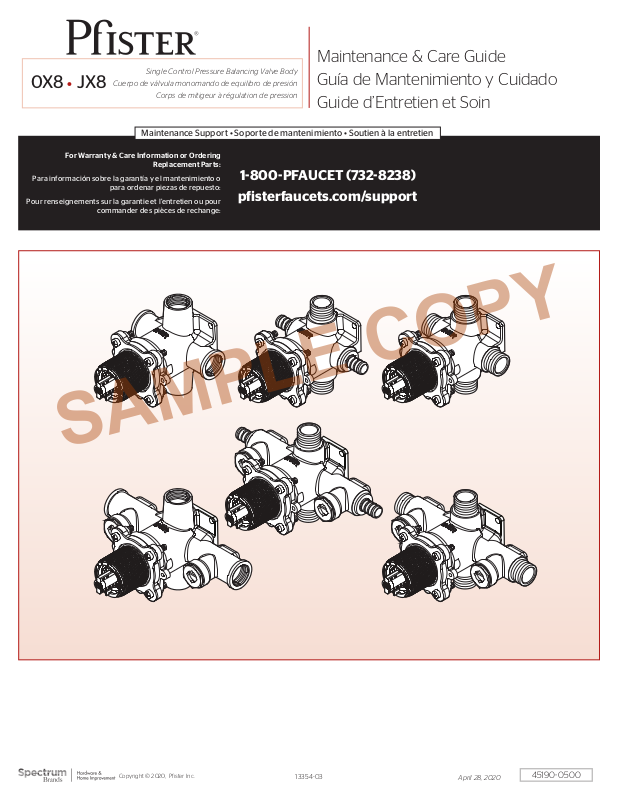

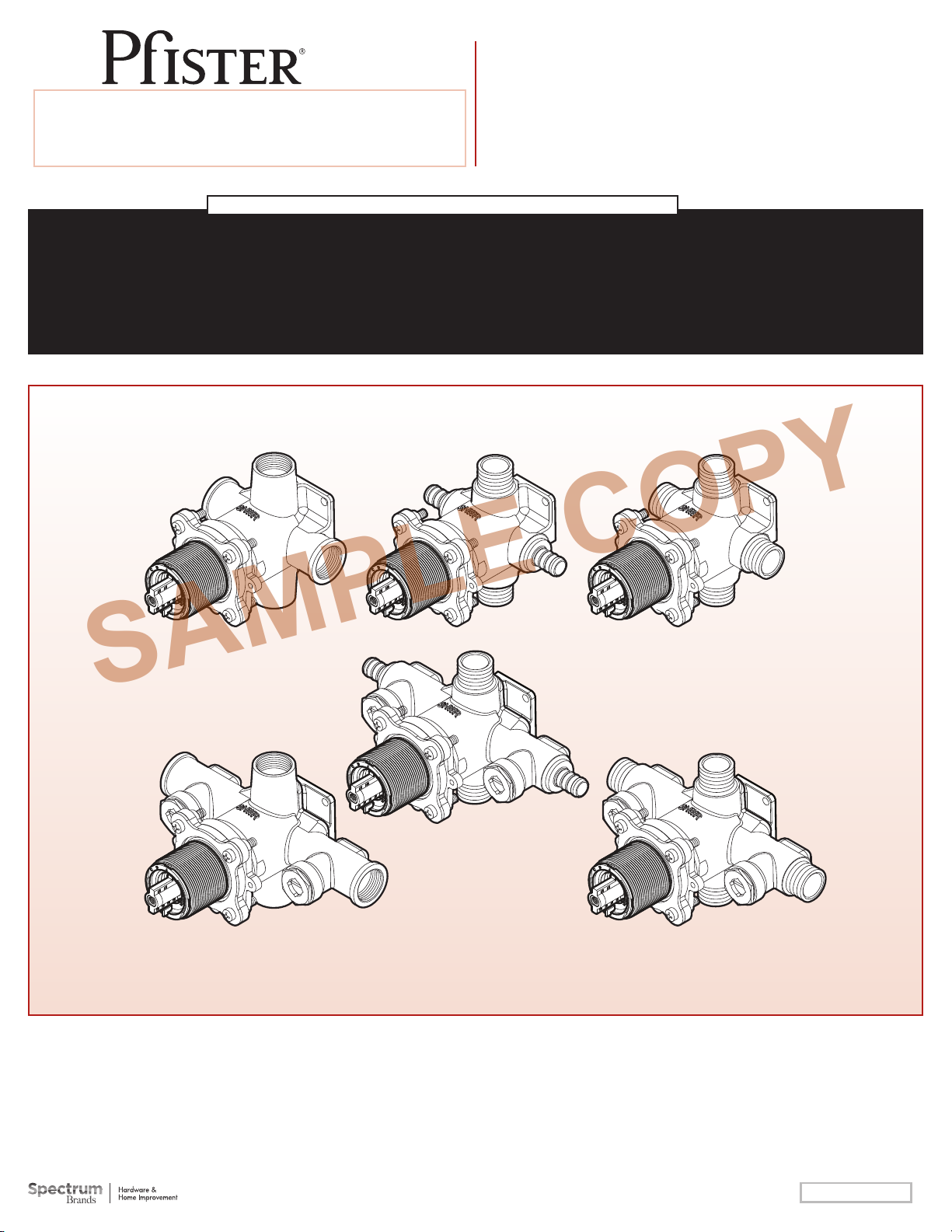

0X8 • JX8
SAMPLE COPY
Maintenance & Care Guide
Single Control Pressure Balancing Valve Body
Cuerpo de válvula monomando de equilibro de presión
Corps de mitigeur à régulation de pression
Guía de Mantenimiento y Cuidado
Guide d’Entretien et Soin
Maintenance Support • Soporte de mantenimiento • Soutien à la entretien
For Warranty & Care Information or Ordering
Replacement Parts:
Para información sobre la garantía y el mantenimiento o
para ordenar piezas de repuesto:
Pour renseignements sur la garantie et l’entretien ou pour
commander des pièces de rechange:
1800PFAUCET (7328238)
pisterfaucets.com/support
Copyright © 2020, Pister Inc.
13354 03
April 28, 2020
451900500
Page 2
960347

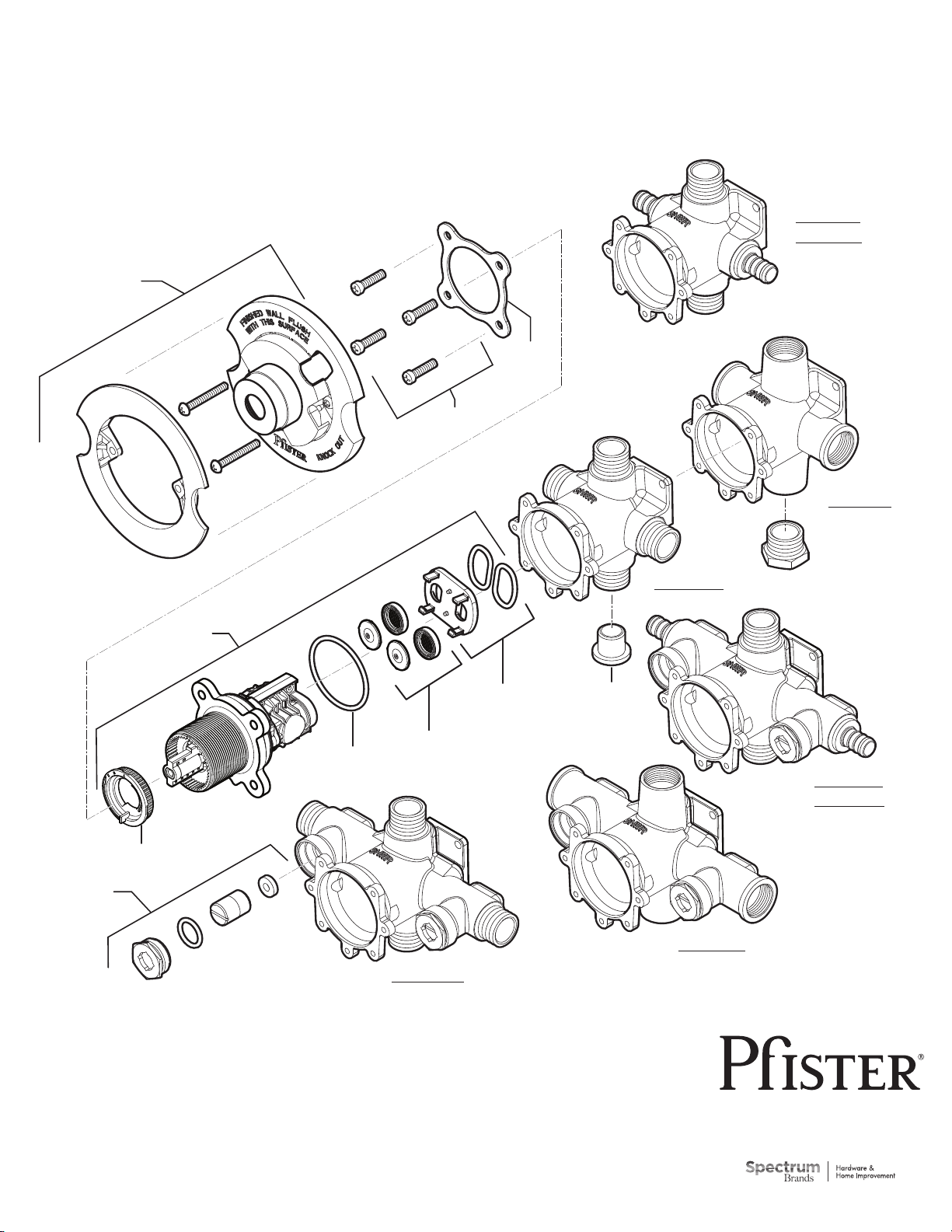

Parts Explosion • Despiece de piezas • Vue éclatée des pièces
JX8-310P
JX8-410P
960460
971910
JX8-110A
9100759
970095
974321
950870
970085
0X8-340A
970086***
0X8-310A
972827
JX8-340P
JX8-440P
JX8-140A
*** 970086 is required for bodies 2” deep (see next page)
970086 se requiere para cuerpos 2” de profundidad (véase la página siguiente)
970086 est nécessaire pour corps 2” de profondeur (voir page suivante)
19701 DaVinci
Lake Forest, CA 92610
Phone: 1-800-Pfaucet
www.psterfaucets.com
Page 3
Maintenance & Care • Mantenimiento y cuidado • Entretien et soin
Turn o water supplies and relieve pressure before working
¡Cierre los suministros de agua y alivie la presión antes de trabajar
Couper les arrivées d’eau et dépressuriser avant de travailler

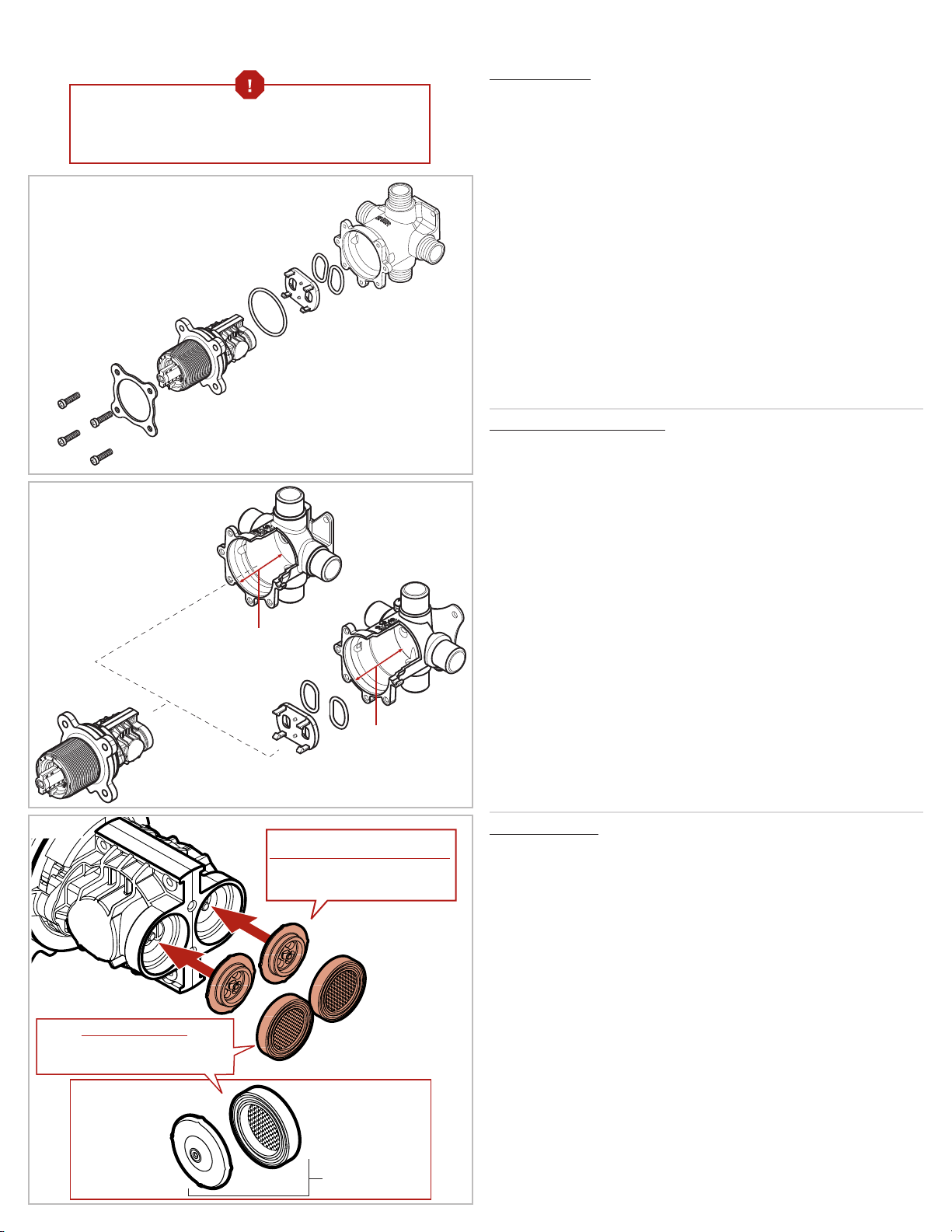

Cartridge Removal
Retiro del Cartucho
Déplacement de Cartouche
1⁄”
2”
Troubleshooting Tips
Dripping from either the tub spout or shower head when water is turned o.
Clean cartridge assembly. If adapter 970086 is being used, check to ensure the two oval o-rings
on the back of the cartridge are in place and free of debris. If adapter 970086 is not used, check
to ensure the two circular seals on the back of the cartridge are in place and free of debris.
Make sure that both hot and cold water inlets are turned on.
Water low is very low.
Check Cartridge Assembly for debris. Sediment where water enters shower head can also cause
this symptom. If adapter 970086 is not being used remove 970085 and rinse under water.
Make sure to replace 970085 with the indented side towards the cartridge (reference image
Ref A). Reassemble cartridge and trim, turn on the water and test. If there is still low low, replace
Cartridge Assembly.
Water starts out hot and becomes cooler as handle is rotated counter- clockwise.
This is a potentially hazardous situation and should be corrected before using the unit. Check the
hot and cold inlet positions. If you have a back-to-back installation, (where hot and cold inlets are
reversed) refer to step 16 of the installation guide.
Water lows from the shower head while illing the tub.
Check position of the valve body. The letters “SHWR” should be on the top of the body and “TUB”
on the bottom. Check that the installation dimensions meet minimum requirements and correct
piping is used for the tub spout. Also, check for any restriction in the tub outlet line.
Water lows from the tub spout while using shower.
The seal inside of the diverter mechanism may have become dislodged. Tub spout may need to
be replaced.
Consejos Para Solución de Problemas
Goteo del surtidor de la bañera o de la cabeza de la ducha con el agua cerrada.
Limpie el conjunto del cartucho. Si se está utilizando el adaptador 970086, veriique que las dos
juntas tóricas ovales en la parte posterior del cartucho estén en su lugar y libre de escombros. Si
no se usa el adaptador 970086, veriique que los dos sellos circulares en la parte posterior del
cartucho estén en su lugar y libres de residuos.
Veriique que las entradas de agua caliente y fría estén abiertas.
Muy poco lujo de agua.
Inspeccione el conjunto del cartucho para ver si hay residuos. El sedimento a la entrada de
agua de la cabeza de la ducha también puede causar este síntoma. Si no se está utilizando un
adaptador, retire 970085 y enjuague con agua. Asegúrese de reemplazar 970085 con el lado
sangrado hacia el cartucho (imagen de referencia Ref A). Rearme el conjunto del cartucho y el
recorte. Abrir el agua y comprobar si hay fugas. Si todavía hay un lujo bajo, reemplace el conjunto
del cartucho.
Al principio el agua está caliente pero se enfría al girar la manija en sentido contrahorario.
Ésta es una situación posiblemente peligrosa y debe corregirse antes de utilizar la unidad.
Veriique las posiciones de las entradas de agua caliente y agua fría. Si la instalación es de espalda
con espalda (en que las entradas de agua caliente y agua fría están invertidas), consulte el paso
16 de la guía de instalación.
Fluye agua de la cabeza de la ducha mientras se llena la bañera.
Veriique la posición del cuerpo de la válvula. Las letras “SHWR” deben estar en la parte superior
del cuerpo y “TUB” en la parte inferior. Veriique que las dimensiones de la instalación cumplan
con los requisitos mínimos y que se use la tubería correcta para el caño de la bañera. Además,
veriique si hay alguna restricción en la línea de salida de la bañera.
Fluye agua del surtidor de la bañera mientras se usa la ducha.
El sello dentro del mecanismo de desvío podría haberse desalojado. Podría ser necesario
reemplazar el surtidor.
Ref A
Seal • Sello • Phoque
Deeper indent faces cartridge
Muesca más adentro enfrenta el cartucho
Tiret plus profond orienté vers la cartouche
Cartridge side
lado del cartucho
Côté cartouche
Check Valve
La válvula de retención
Flat side faces cartridge
Lado plano enfrenta el cartucho
Côté plat vers la cartouche
•
Le clapet anti-retour
Valve side
lado de la válvula
Côté de la soupape
970085
Conseils de Dépannage
Égouttement du bec de baignoire ou de la douchette lorsque l’arrivée d’eau est coupée.
Nettoyer la cartouche. Si vous utilisez l’adaptateur 970086, vériiez que les deux joints toriques
ovales situés à l’arrière de la cartouche sont en place et libre de débris. Si l’adaptateur 970086
n’est pas utilisé, assurez-vous que les deux joints circulaires situés à l’arrière de la cartouche sont
en place et qu’ils ne contiennent pas de débris.
S’assurer que les arrivées d’eau chaude et d’eau froide sont ouvertes toutes les deux.
Le débit d’eau est très faible.
Vériier la cartouche pour voir si des débris s’y sont accumulés. La présence de dépôts à l’endroit
où l’eau pénètre dans la douchette peut également causer ce symptôme. Si vous n’utilisez pas
d’adaptateur, retirez le 970085 et rincez-le à l’eau. Assurez-vous de remplacer le 970085 avec le
côté purge dirigé vers la cartouche (référence Ref A). Réassemblez la cartouche et la garniture.
Ouvrez l’eau et vériiez s’il y a des fuites. S’il y a toujours un faible débit, remplacez la cartouche.
L’eau est chaude quand elle commence à couler et refroidit lorsque la manette est tournée
dans le sens antihoraire.
Cette situation est potentiellement dangereuse et doit être corrigée avant l’utilisation du mitigeur.
Vériier la position des arrivées d’eau chaude et d’eau froide. En cas d’installation dos à dos (dans
laquelle les arrivées d’eau chaude et d’eau froide sont interverties), se reporter à l’étape 16 de ce
guide d’installation.
De l’eau s’écoule de la douchette lors du remplissage de la baignoire.
Vériiez la position du corps de la vanne. Les lettres “SHWR” devraient être sur le dessus du corps
et “TUB” sur le bas. Vériiez que les dimensions d’installation répondent aux exigences minimales
et que la tuyauterie appropriée est utilisée pour le bec de la baignoire. Vériiez également qu’il n’ya
aucune restriction dans la conduite de sortie de la baignoire.
De l’eau s’écoule du bec de la baignoire pendant l’utilisation de la douche.
Le joint qui se trouve à l’intérieur du mécanisme de dérivation peut s’être délogé. Il est également
possible que le bec de baignoire doive être remplacé.
