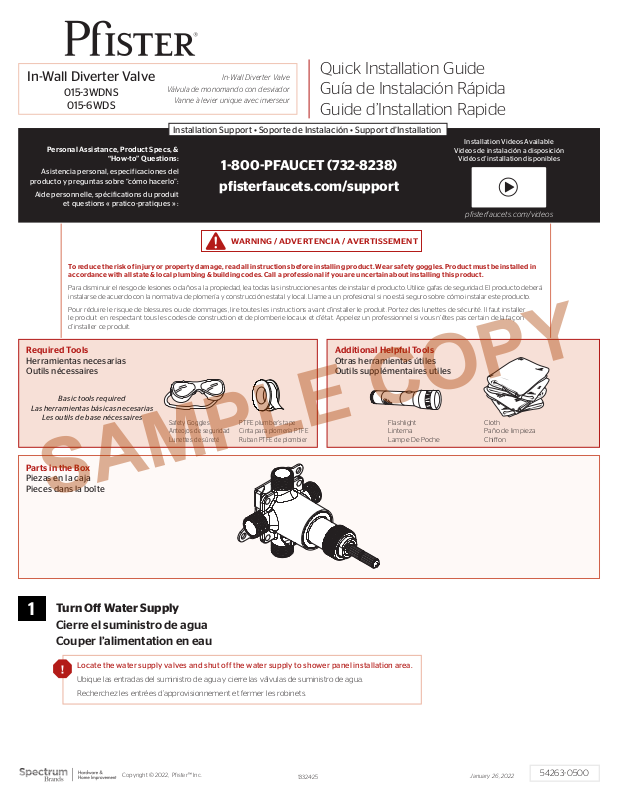

In-Wall Diverter Valve
SAMPLE COPY
0153WDNS
0156WDS
Personal Assi stance, Product Specs, &
“How-to” Questions:
Asistencia personal, especificaciones del
producto y preguntas sobre “cómo hacerlo”:
Aide personnelle, spécifications du produit
et questions « pratico -pratiques » :
To reduce the ris k of injury or prop erty damag e, read all instr uctions before i nstalling pro duct. Wear safe ty goggles. Pro duct must be in stalled in
accorda nce with all state & l ocal plumbing & b uilding code s. Call a profes sional if you are unc ertain abou t installing th is product.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto deberá
instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro sobre cómo instalar este producto.
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d’installer le produit. Portez des lunettes de sécurité. Il faut installer
le produit en respectant tous les codes de construction et de plomberie locaux et d’état. Appelez un professionnel si vous n’ êtes pas cer tain de la façon
d’installer ce produit.
In-Wall Diverter Valve
Válvula de monomando con desviador
Vanne à levier unique avec inverseur
Quick Installation Guide
Guía de Instalación Rápida
Guide d’Installation Rapide
Installation Support • Soporte de Instalación • Support d’Installation
1800PFAUCET (7328238)
pisterfaucets.com/support
WARNING / ADVERTENCIA / AVERTISSEMENT
Installation Videos Available
Videos de instalación a disposición
Vidéos d’installation disponibles
pisterfaucets.com/videos
Required Tools
Herramientas necesarias
Outils nécessaires
Basic tools required
Las herramientas básicas necesarias
Les outils de base nécessaires
Parts in the Box
Piezas en la caja
Pieces dans la boîte
Turn O Water Supply
1
Cierre el suministro de agua
Couper l’alimentation en eau
Safety Goggles
Anteojos de seguridad
Lunettes de sûreté
PTFE plumber 's tape
Cinta para plomería PTFE
Ruban PTFE de plombier
Additional Helpful Tools
Otras herramientas útiles
Outils supplémentaires utiles
Flashlight
Linterna
Lampe De Poche
Cloth
Paño de limpieza
Chion
Locate the water supply valves and shut of the water supply to shower panel installation area.
Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Recherchez les entrées d’approvisionnement et fermer les robinets.
Copyright © 2022, Pister™ Inc.
1332425
January 26, 2022
542630500
Page 2
2

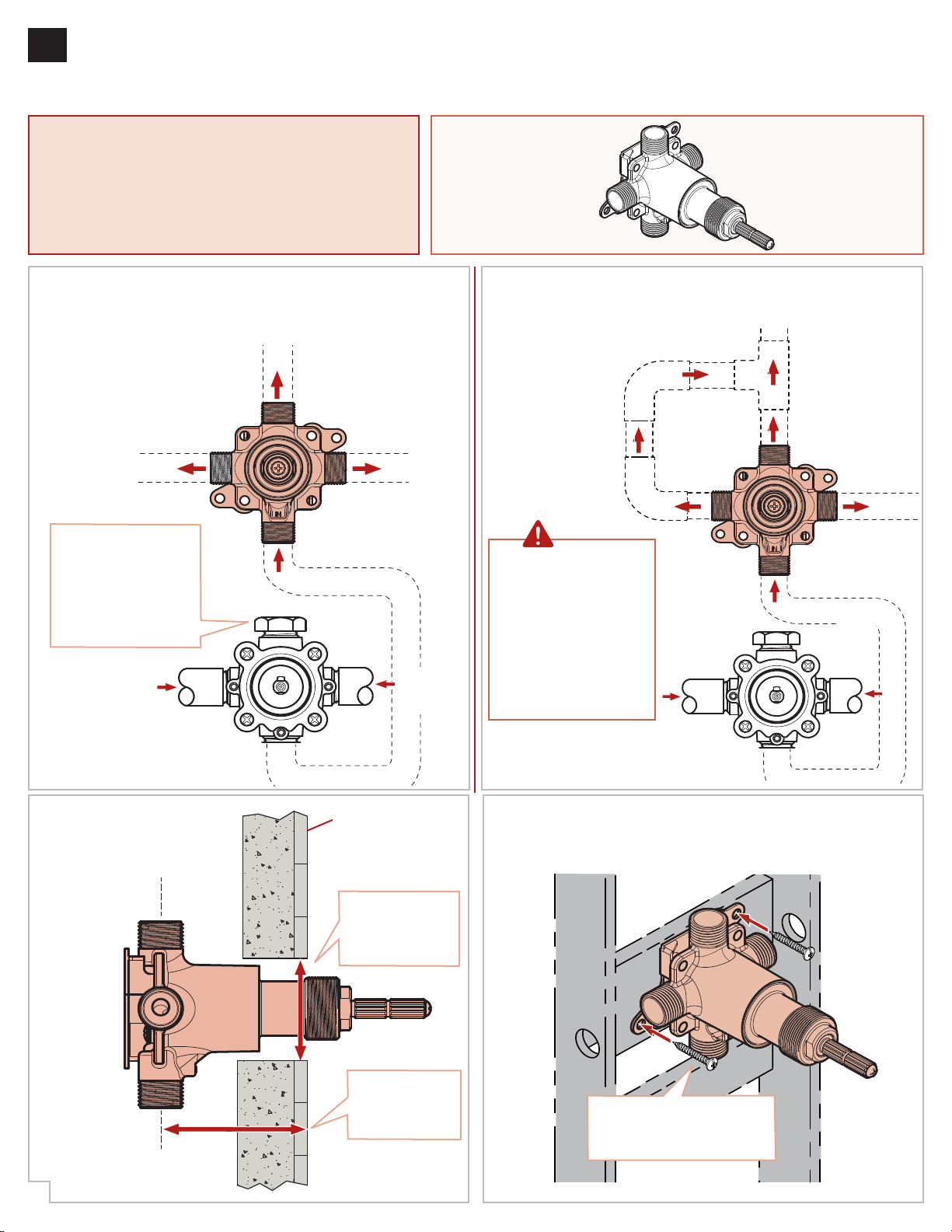

Position and Secure In-Wall Diverter Valve
Posición y protegido de la válvula en la pared de desvío
Position et sécurisé In-Wall vanne de dérivation
Basic tools for your mounting method required
Herramientas básicas para el método de montaje requerido
Les outils de base pour la méthode de montage néce ssaire
2A 2A
Set Up for Three Devices
Coniguración para tres dispositivos
Coniguration pour trois appareils
Outlet 2
Salida 2
Sortie 2
Set Up for Two Devices
Coniguración para dos dispositivos
Coniguration pour deux appareils
Outlet 2
Salida 2
Sortie 2
Outlet 1
Salida 1
Sortie 1
Plug shower outlet with
pipe plug, not included.
Salida de la ducha
Conector con tapón de la
tubería, no incluido.
Sortie de douche avec
plug de pipe, pas inclus.
Hot
Caliente
Chaud
Installational Dimensions
Dimensiones de instalación
Dimensions d'installation
Inlet
Entrada
Entrée
Finished Surface
Acabado supericial
Surface inie
Outlet 3
Salida 3
Sortie 3
Cold
Fría
Froi d
Do not cap any outlet on
the diverter!
It will damage the valve.
¡No tape ninguna salida
del desviador!
Dañará la válvula.
Ne bouchez aucune
sortie sur le déviateur!
Cela endommagerait la
valve.
2B
Mount to secure support
Monte para asegurar el apoyo
Montez à obtenir le soutien
Outlet 1
Salida 1
Sortie 1
Hot
Caliente
Chaud
Outlet 3
Salida 3
Sortie 3
Inlet
Entrada
Entrée
Cold
Fría
Froi d
2" Diameter *
51 mm de diámetro *
51 mm de diamètre *
211/32 - 37/32"*
60 - 82 mm *
Center of Valve
Centro de válvula
2
Centre de soupape
* Illustration not to scale
* Ilustración no es a escala
* Illustration pas à l’é chellele
Two no.12 screws not included.
Dos no.12 tornillos no incluidos.
Deux no.12 vis non fournies.
Page 3

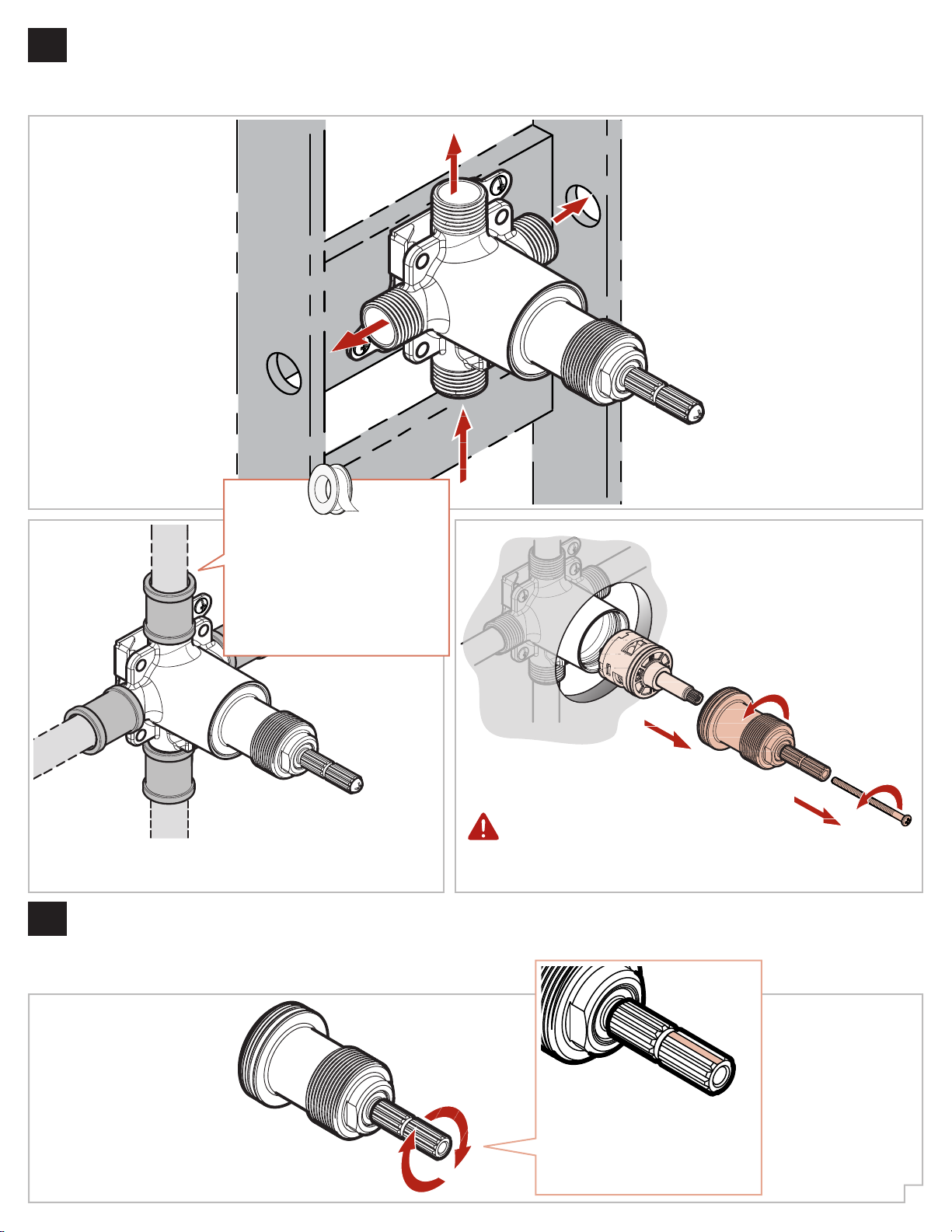

Connecting In-Wall Diverter Valve
3
Conexión de válvula desviadora
Raccordement vanne de dérivation
3A
3B
Connect using 1/214NPT Pipe Fittings, not included.
Conectar con accesorios de tubería 1/214NPT, no incluidas.
Se connecter en utilisant les raccords de tuyauterie 1/214NPT, non incluses.
4
In-Wall Diverter Outlet Positions
Apply PTFE Plumber’s Tape or Thread
Sealant according to manufacturer’s
instructions.
Coloque cinta PTFE o Sellador de Roscas de
acuerdo con las instrucciones del fabricante.
Appliquer PTFE Plombiers bande ou le
scellant de ilets selon les instructions
du fabricant.
Desviador posicións de salida
inverseur positions de sortie
3C
For Copper Sweat connecting, remove cartridge and seals.
Para soldadura de cobre de conexión, quitar el cartucho y los sellos.
Pour brasure cuivre de connexion, retirez la cartouche et les joints.
4A
Rotate stem until lat is pointing
upwards, as shown.
Gire el vástago hasta que el plano
apunte hacia arriba, como se muestra.
Tournez la tige jusqu'à ce que le plan
pointe vers le haut, comme illustré.
3
Page 4

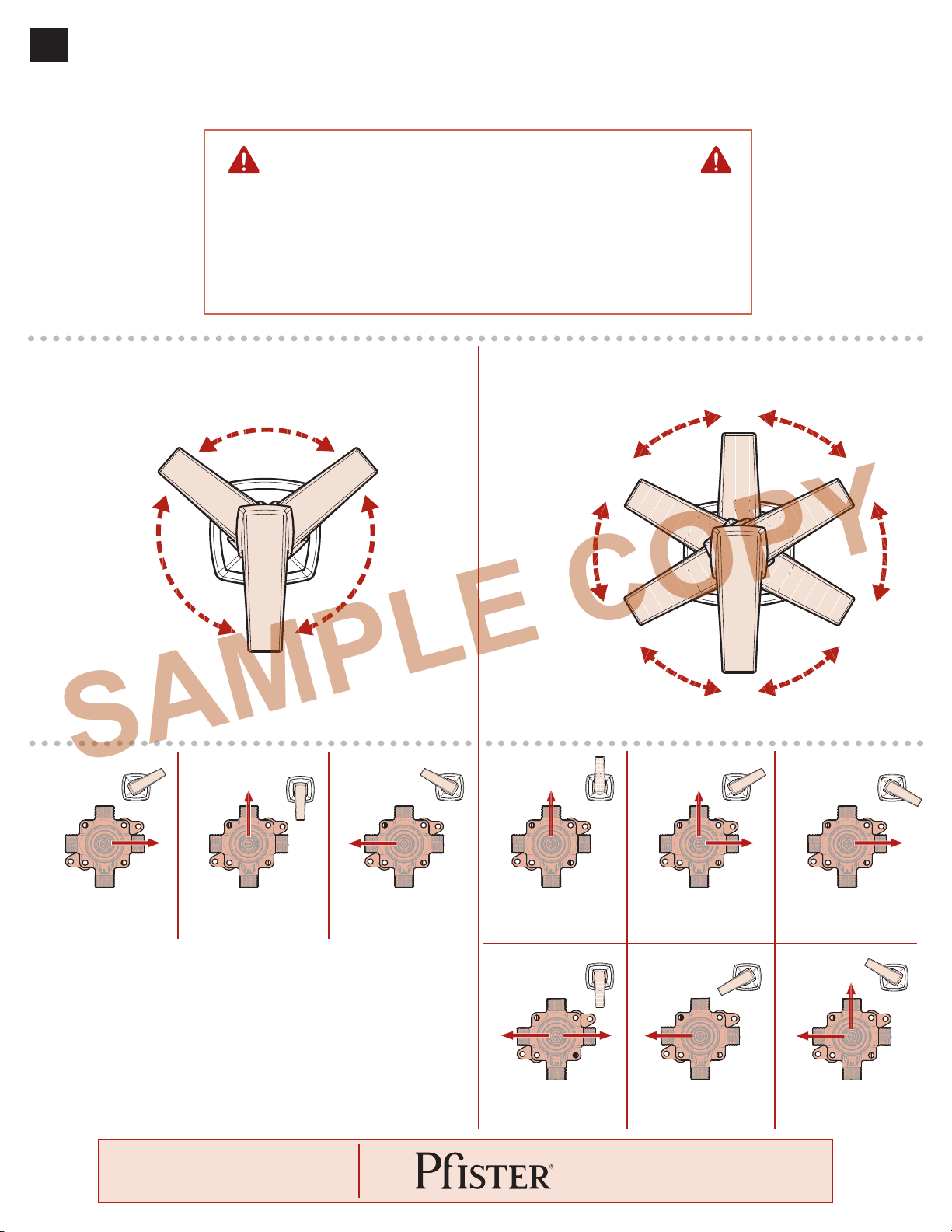

Handle Placement Based on Outlet Location
SAMPLE COPY
5
Colocación de manija según ubicación de salida
Positionnement de poignée en fonction de l'emplacement de sorte
Modes shown for setup with three devices
Modos mostrados para coniguración con tres dispositivos
Modes indiqués pour la coniguration avec trois appareils
Do not cap any outlet on the diverter! It will damage the valve.
¡No tape ninguna salida del desviador! Dañará la válvula.
Ne bouchez aucune sortie sur le déviateur! Cela endommagerait la valve.
If setup for two devices, positions marked with * will low to the same device.
Si se conigura para dos dispositivos, las posiciones marcadas con * luirán al mismo dispositivo.
En cas de coniguration pour deux appareils, les positions marquées d'un * seront acheminées vers le même appareil.
3 Way Flow
Flujo de 3 Vías
Flux à 3 Voies
Mode 1
Modo 1
Mode 1
Mode 3
Modo 3
Mode 3
Mode 2
Modo 2
Mode 2
Mode 2
Modo 2
Mode 2
Mode 3
Modo 3
Mode 3
Mode 1
Modo 1
Mode 1
6 Way Flow
Flujo de 6 Vías
Flux à 6 Voies
Mode 1
Modo 1
Mode 1
Mode 6
Modo 6
Mode 6
Mode 5
Modo 5
Mode 5
Mode 2
Modo 2
Mode 2
Mode 1
Modo 1
Mode 1
Mode 4
Modo 4
Mode 4
Mode 3
Modo 3
Mode 3
Mode 2
Modo 2
Mode 2
Mode 3
Modo 3
Mode 3
1st Position
1er posición
1ère position
2nd Position*
2da posición
2e position
For Additional Installation Help:
Para la instalación adicionales de ayuda:
Pour aider à l’installation supplémentaires:
3rd Position*
3er posición
3e position
Mode 4
Modo 4
Mode 4
1st Position*
1er posición
1ère position
4th Position
4ta posición
4e position
2nd Position
2da posición
2e position
Mode 5
Modo 5
Mode 5
5th Position*
5ta posición
5e position
1800PFAUCET (7328238)
pisterfaucets.com
Mode 6
Modo 6
Mode 6
6th Position*
3rd Position
3er posición
3e position
6ta posición
6e position
