Kabelaufwicklung VIS 2000
mit digitaler Meterzählung
Inhalt
1. Spezifikation ............................................... 2
2. Bedienung .................................................... 3
3. Kabelwechsel .............................................. 5
4. Führungswechsel bei der Inspektion. ..6
5. Hinweise zu Wartung und Pflege ......7
6. Systemkomponenten ........................... 8
7. Zubehör/Ersatzteile ............................13
8. Konformitätserklärung .......................15
9. Garantie und Service .........................16
Technik nach Maß
31.03.2008 Art. Nr. 21643
Page 2
2
Kabelaufwicklung VIS 2000
1. Spezifikation
Das Videoinspektionssystem VIS 2000 ermöglicht die optische Kontrolle und Dokumentation in Rohren und Schächten, z.B. Abgasanlagen, Lüftungsanlagen, Abwasserrohren,
etc. Das breite Spektrum der untereinander kompatiblen Systemkomponenten bietet
die Auswahl einer individuellen und sehr gut auf die jeweilige Aufgabe abgestimmten
Kamerazusammenstellung.
Die hier beschriebene Kabelaufwicklung VIS 2000 dient dem bequemen Transport und der
komfortablen Handhabung des bis zu 30 m langen Kamerakabels während der Inspektion.
Darüber hinaus bietet die Kabelaufwicklung eine für Transport und Inspektion verstellbare
Halterung zur Aufnahme der Monitor- und Steuereinheit, eine integrierte digitale Meterzählung zur Kabellängenmessung, einen komfortablen 4-Punkt-Tragegurt, eine Kabelbremse
sowie einen Klappfuß. Sie ist hervorragend einzusetzen bei der Inspektion von vertikalen
Rohrleitungen wie Schornsteinen oder Fallrohren und von Schächten etc. von oben. Mit
heruntergeklappter Monitoreinheit inkl. Kamerakopf-Köcher sowie eingeklapptem Fuß
entsteht eine kompakte, vollständige Videoinspektionseinheit, die am Traggriff oder mittels
Tragegurt bequem zum Einsatzort transportiert werden kann. Mittels 4-Punkt-Tragegurt
kann die Einheit vor Ort mit ausgeklapptem Monitor vor dem Körper getragen werden,
so dass beide Hände für die Bedienung von Monitor und Kabel/Kamerakopf frei bleiben.
Zur Bedienung auf dem Tisch oder dem Boden kann der Klappfuß breit ausgeklappt
werden, so dass ein sicherer Stand erreicht wird. Eine eingebaute Kabelbremse dient
der Sicherung des Kamerakopfes am Kabel.
Die integrierte Meterzählung mit einer hohen Auflösung von 0,05 Metern und einer NullTaste ermöglicht eine genaue Positionsbestimmung der Schadstelle sowie Abstandsmessungen im Rohr.
1.2
Technische Daten
Maße zusammengeklappt:
Höhe:
34 cm
Breite: 35 cm
Tiefe: 10 cm
Gewicht 2,5 kg (ohne Kabel)
Max. Kabellänge 30 m
Integrierte Meterzählung:
Funktionsprinzip digital
Auflösung 0,05 m
Messbereich 0 - 30,00 m
Bedien-Taste: Nullstellung, Parametereingabe
Bereitschaftsanzeige LED
1. Spezifikation
Page 3
3
DEUTSCH
2. Bedienung

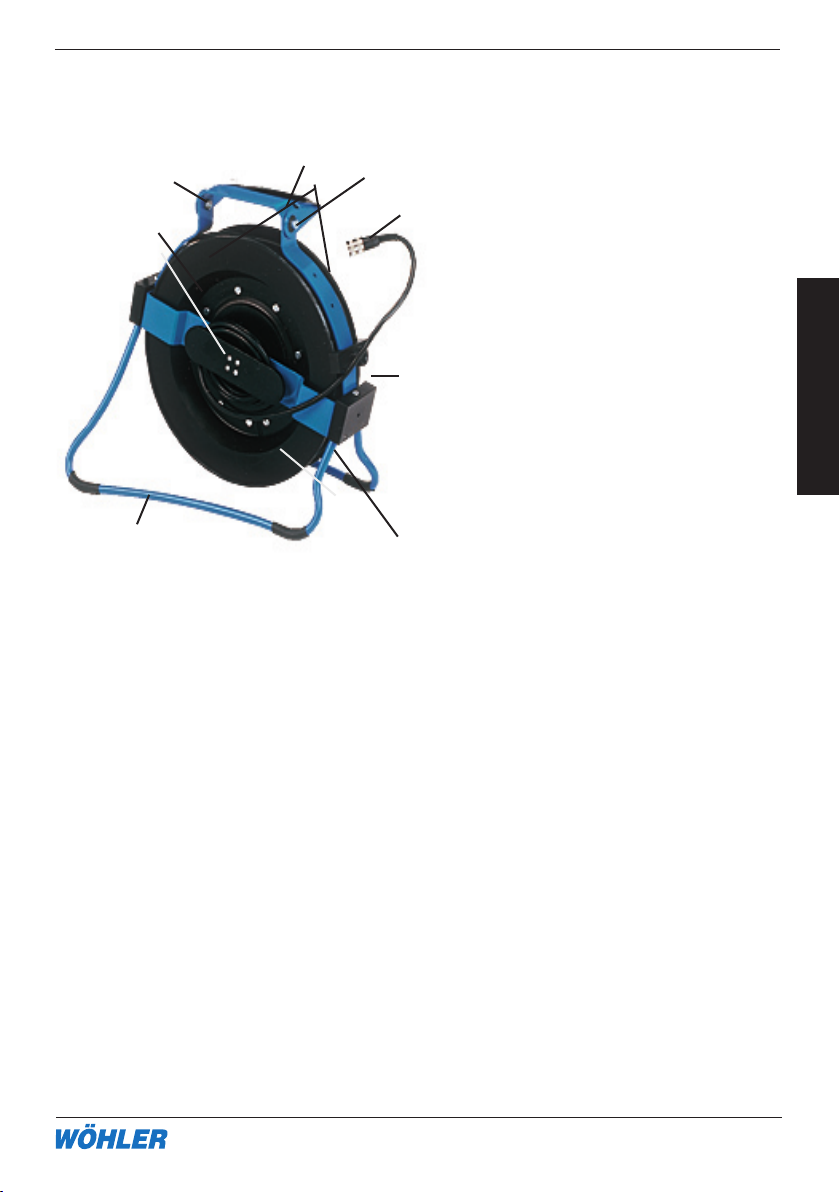

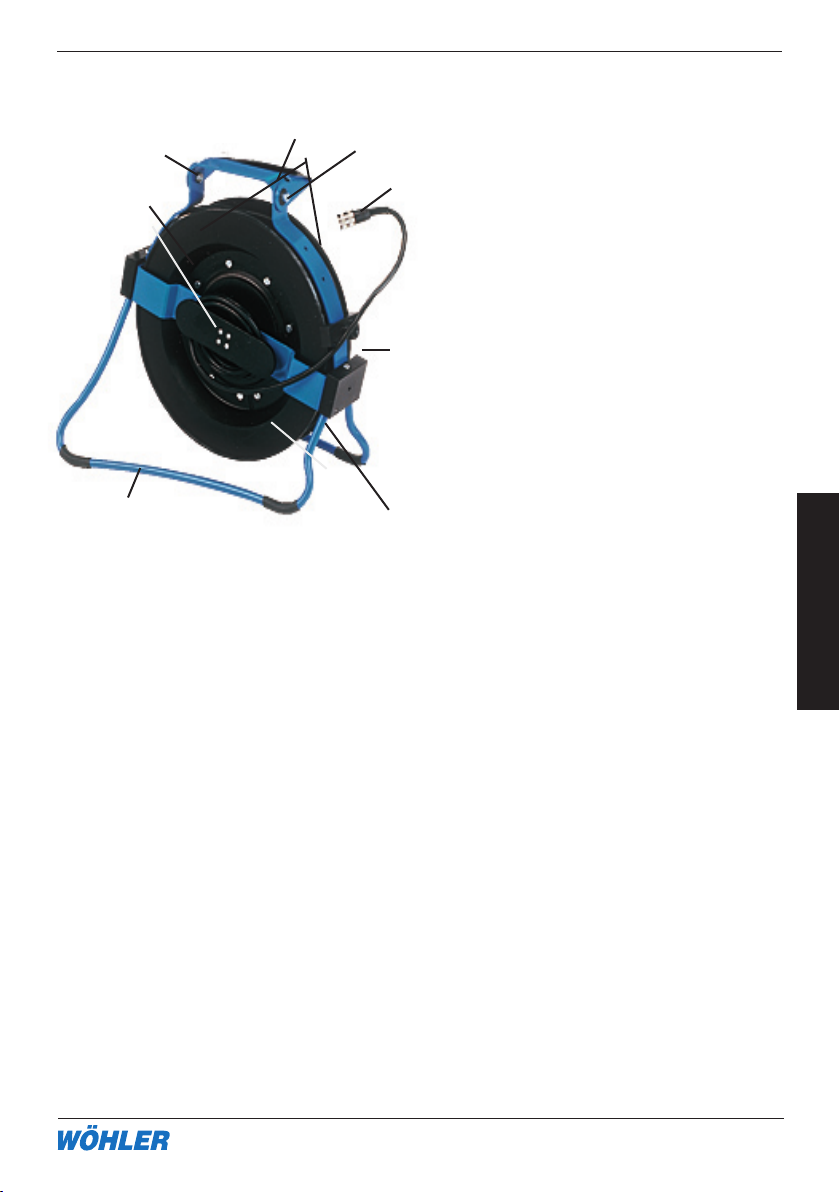

1 Bedientaste
(Nullstellung während der Mes-
sung, Parametereinstellung bei
Einziehung eines neuen Kabels)
2
Kabeltrommel
3 Klappfuß
4
Monitorhalterung mit Klapp-
möglichkeit
5 Traggriff
6
Bremse (Rückseite)
7 Anschlussmöglichkeit
4-Punkt-Gurt
8
Kabelanschluss zum Monitor
9 Befestigung Monitoranschluss
kabel (Rückseite Mitte)
10 Einstellknopf zum Ändern der
Position der Monitorhalterung
2.2 Handhabung des Gerätes
2.2.1 Anschluss der Kameraköpfe
Alle Kameraköpfe verfügen über eine 8-polige Kupplungs-Buchse, über die sie mit dem
Kamerakabel der Kabelaufwicklung verbunden werden (8-poliger Kabelstecker).
Stecken Sie die Kupplungs-Buchse des Kamerakopfes auf den Kabelanschluss des
Kamerakabels und drehen Sie anschließend das Gewindestück an der Kabelaufwicklung
zum Verschließen im Uhrzeigersinn.
2.2.2
Anschluss der Monitore

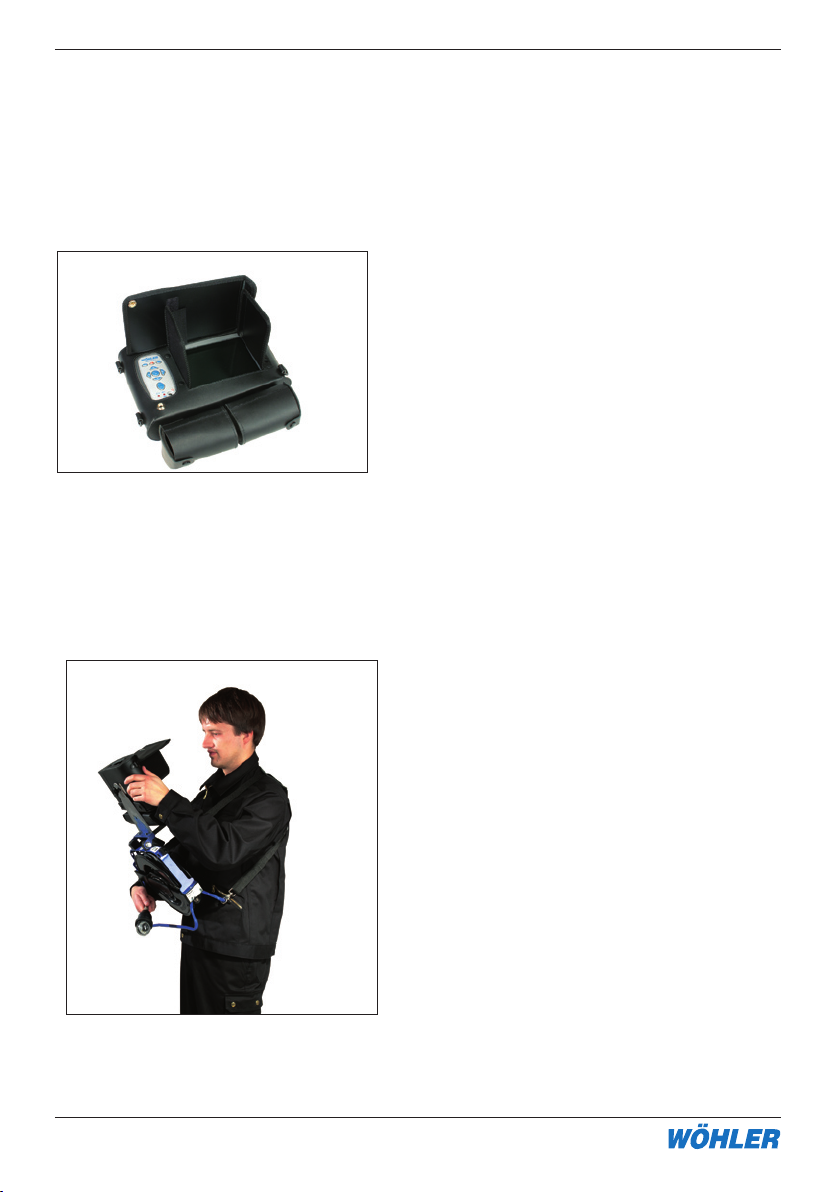

Zum Anschließen des Monitors klappen Sie zunächst die Monitorhalterung hoch (Abbildung 1, Teil 4). Drücken Sie hierzu den Einstellknopf. (Abbildung 1, Teil 10). Verbinden
Sie nun die Monitorhalterung mit dem Stativanschluss des Monitors.
Danach verbinden Sie den Kabelanschluss der Kabelaufwicklung (Abb.1, Teil 8) mit
der Eingangsbuchse am Monitor.
2. Bedienung
2.1 Bedienelemente
1
2
3
4
5
6
7
9
8

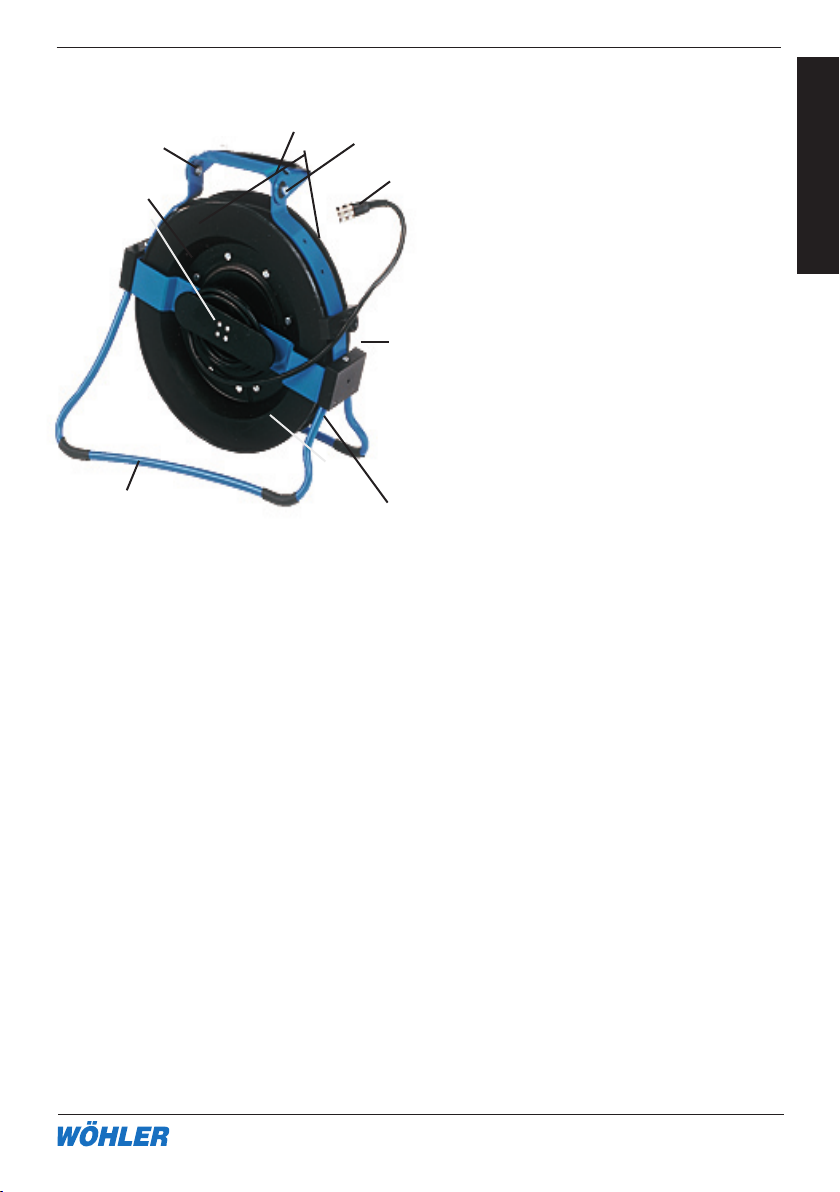

Abbildung 2.1 Foto Foto
ändern
10
9
Page 4
4
Kabelaufwicklung VIS 2000
2. Bedienung
2.2.3 Inspektion vertikaler Rohrleitungen

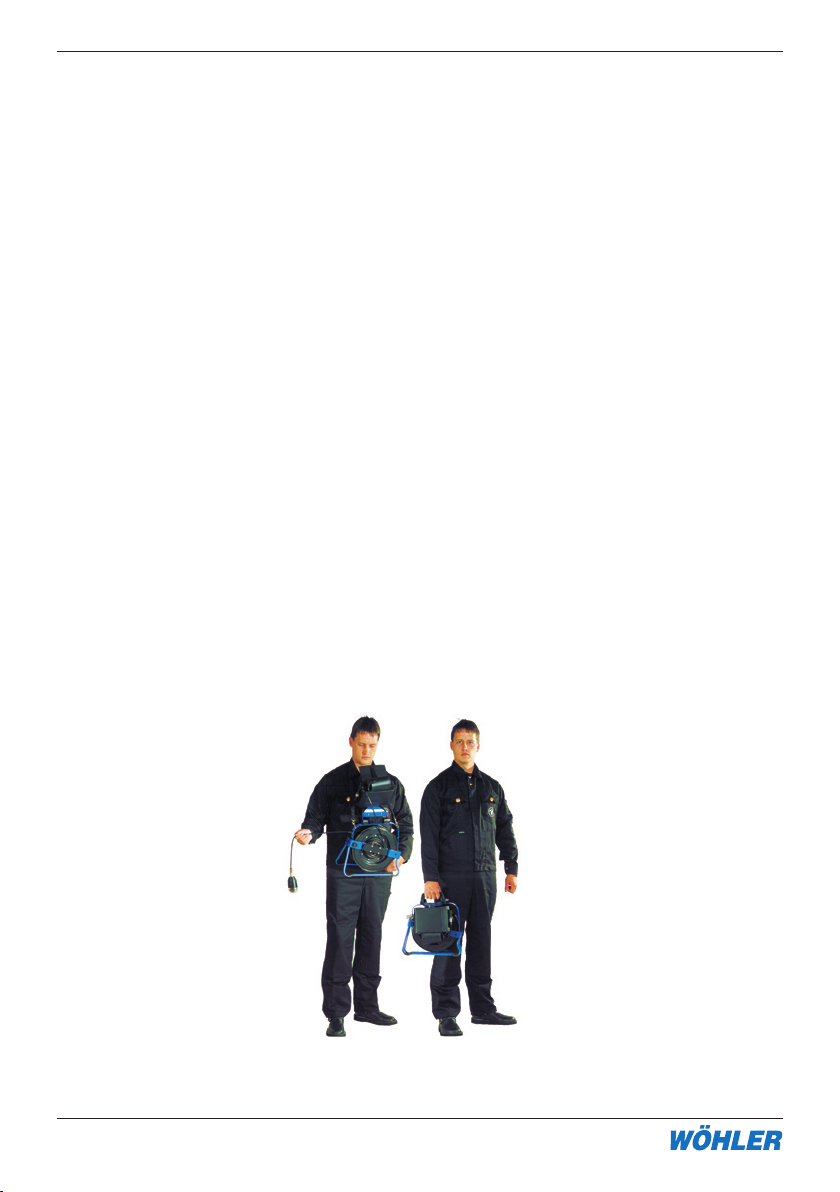

Rohrleitungen wie Schornsteine oder Fallrohre lassen sich am besten von oben, z.B. vom
Dach aus inspizieren. Hierfür ist die Kabelaufwicklung ideal geeignet. Um beide Hände
frei zu haben, können Sie sie während der Inspektion vor dem Körper tragen, indem sie
den 4-Punkt-Tragegurt an den dafür vorgesehenen Stellen der Aufwicklung befestigen.
Klemmen Sie dazu die beiden schmalen Karabinerhaken in die Aufnahmen links und
rechts unterhalb des Tragegriffes. Die beiden runden Karabinerhaken sind am Klappfuß zu
befestigen, und zwar so, dass die rote Resettaste auf der Trommel zum Körper getragen
wird. Dann hängen Sie sich die Gurte über die Schultern, so dass Sie das Kunststoffteil
im Rücken tragen. Sie haben nun mit samt dem Gerät optimale Bewegungsfreiheit und
können dabei das Display jederzeit auch inklusive Blendschutz bequem einsehen.
Ist es nicht notwendig, die Position der Kabelaufwicklung und des Betrachters während
der Inspektion zu ändern, bietet es sich an, die Aufwicklung für die Inspektion auf einem
Tisch oder auf dem Boden abzustellen. Hierzu ist der Klappfuß auszuklappen.
Nachdem Sie die Kabelaufaufwicklung in die für die jeweils anstehende Aufgabe günstigste
Position gebracht haben, lösen sie die Trommelbremse durch eine halbe Umdrehung
des schwarzen Drehknopfes. Drehen Sie den Knopf zum Lösen der Bremse nach links.
Sie können nun das Kabel mit dem Kamerakopf in das Rohr herunterlassen. Wollen sie
eine Stelle im Rohr genauer inspizieren, stellen sie die Bremse durch Rückdrehen des
Drehknopfes wieder fest.
Während des Transports ist die Trommelbremse grundsätzlich festzustellen. Der Klappfuß
und die Monitorhalterung sind einzuklappen
Page 5
5
DEUTSCH
2.3 Digitale Meterzählung
In der Kabelaufwicklung ist eine digitale Meterzählung integriert, so dass die Position
der Schadstelle während der Inspektion genau bestimmt werden kann und außerdem
eine genaue Abstandsmessung im Rohr möglich ist. Die Betriebsbereitschaft der
Meterzählung wird durch eine grüne LED angezeigt, die aufleuchtet, sobald der
Kamerakopf eingeschaltet ist. Das Ergebnis der Meterzählung ist auf dem Monitor
abzulesen. Dazu ist ggf. das Bildschirmmenü des Monitors entsprechend zu
konfigurieren.
Eine Bedientaste ermöglicht es, die Meterzählung an beliebiger Position, z.B. am Schornsteineingang, auf Null zu setzen. Der Weg des Kabels bis zum Schornsteineingang wird
so nicht mitgezählt, und die genaue Position der Schadstelle im Schacht wird angegeben.
Zur Abstandsmessung setzen sie die Metrierung beim Ausgangspunkt auf Null (durch
Halten des Tasters an der Aufwicklung ca. 2 Sek.) und lesen dann bequem am Endpunkt
den Abstand ab.
3.
Kabelwechsel
Zum Austausch des Kabels ist zunächst die Bremse zu lösen. Das Kabel muss dann
vorsichtig bis zum Ende herausgezogen werden. Lösen Sie nun die Steckverbindung
zwischen Kabel und Kabelführung und nehmen Sie das Kabel heraus.
Drehen Sie anschließend die Kabelaufwicklung im Uhrzeigersinn knapp eine Drehung
vorsichtig bis zum Anschlag zurück. Führen Sie die Kupplungsbuchse des neuen Kabels
durch die Öse zur Steckeraufnahme und verbinden Sie sie mit dem Stecker der Kabelaufwicklung. Jetzt können sie das Kabel linksherum aufwickeln. Beim Hereinschieben
des Kabels sollte darauf geachtet werden, dass es sich gleichmäßig über die Breite der
Kabeltrommel aufwickelt.
Stellen Sie die Trommelbremse wie unter Punkt 2.2.3 beschrieben fest.
Sollte ein Kabel anderer Länge eingesetzt worden sein, ist eine Neuprogrammierung der
Parameter notwendig. Dazu halten Sie die Bedientaste der Kabelaufwicklung ca. 3 Sekunden lang gedrückt und schalten den Monitor ein. Es erscheint oben eine Zeile mit Parametern. Mit Doppelklick auf die Bedientaste der Kabelaufwicklung lässt sich der blinkende
Cursor nach rechts bewegen, mit Einmalklick der Zähler verändern. Abspeichern lassen
sich die Werte mit einem 3s Dauerklick. Anschließend werden die aktuellen Parameter
neu angezeigt. Die Parameter müssen nach folgender Tabelle eingestellt werden:
3. Kabelwechsel
Page 6
6
Kabelaufwicklung VIS 2000
4. Führungshilfen bei der Inspektion
Typ Länge Impulse Da Di
K-Aufw. 20m 695 24 19
K-Aufw. 30m 1042 27 19
K-Haspel 42 20m 382 42 38
K-Haspel 42 30m 573 42 36
K-Haspel 36 20m 561 36 32
K-Haspel 36 30m 868 36 30
4. Führungshilfen bei der Inspektion
Im Folgenden sollen einige allgemeine Empfehlungen zum Einsatz von Führungshilfen
bei der Inspektion von Rohren und Schächten gegeben werden, die wir aus unserer
bisherigen Erfahrung gewonnen haben. Da jedes Rohr- und Schachtsystem individuell
verschieden ist, muss natürlich in jedem Einzelfall vor Ort über die Benutzung der Hilfen
entschieden werden. Bei der Auswahl der geeignetsten Führungshilfe ist zu beachten,
dass diese neben einer guten Führung ein problemloses Hineinschieben wie Hinausziehen
des Kamerakopfes gewährleisten muss. Die Gefahr eines möglichen Verklemmens oder
Verhakens der Führungshilfe im Rohr ist zu berücksichtigen.
Inspektion eines Rohres Ø 40 - 50 mm Benutzen Sie das Videoinspektionssystem
immer ohne Zubehör.
Inspektion eines Rohres Ø 50 -70 mm Benutzen Sie das Videoinspektonssys-
tem immer ohne Zubehör.
Verwenden Sie die Schubhüle ausschließlich im waagerechten Teil, wenn
Wasser oder Schlick vorhanden ist.
Inspektion eines Rohres Ø 70 - 100 mm Die Inspektion ist problemlos mit und ohne
Schubhülse möglich. Für Fallrohre oder für
die vertikale Inspektion ist ein Führungsgewicht zu nutzen.
Inspektion eines Rohres Ø 100 - 125 mm Es können ein Zentrierstern und/oder
eine Schubhüle bzw. eine Schubhülse mit
Objektivschutz genutzt werden.
Inspektion eines Rohres ab Ø 154 Siehe oben, allerdings ist der Kamerakopf
nur wenige Meter zu schieben.
Page 7
7
DEUTSCH
5. Hinweise zu Wartung und Pflege
Verschmutzungen am Kabel lassen sich entfernen, indem Sie das Kabel durch ein
feuchtes Tuch ziehen. Reinigen Sie auch die Kabelaufwicklung mit einem feuchten
Tuch und ggf. einem milden Reinigungsmittel. Achten Sie dabei unbedingt darauf, dass
kein Wasser in den Bereich der Meterzählung dringt.
Achtung: Das Gerät ist vor dem Öffnen von jeglicher Spannungsquelle (Monitoreinheit etc.) zu trennen. In jedem Fall sollten Arbeiten an der Kabelaufwicklung nur
von einem von Wöhler zugelassenen Fachbetrieb vorgenommen werden.
6.
Systemkomponenten
Zur Anpassung an die jeweilige Inspektionsaufgabe bietet das Videoinspektionssystem
VIS 2000 eine Vielzahl verschiedener, untereinander kompatibler Bausteine im Bezug
auf die Auswahl von:
• Monitor- und Steuereinheit
• Kamerakopf
• Verbindungskabel / -stange
• Zubehör
Durch Kombination der Module kann für die jeweilige Aufgabe die optimale Ausstattung
zusammengestellt werden. Auch spätere Ergänzungen des Systems im Hinblick auf neue
Aufgaben sind jederzeit möglich

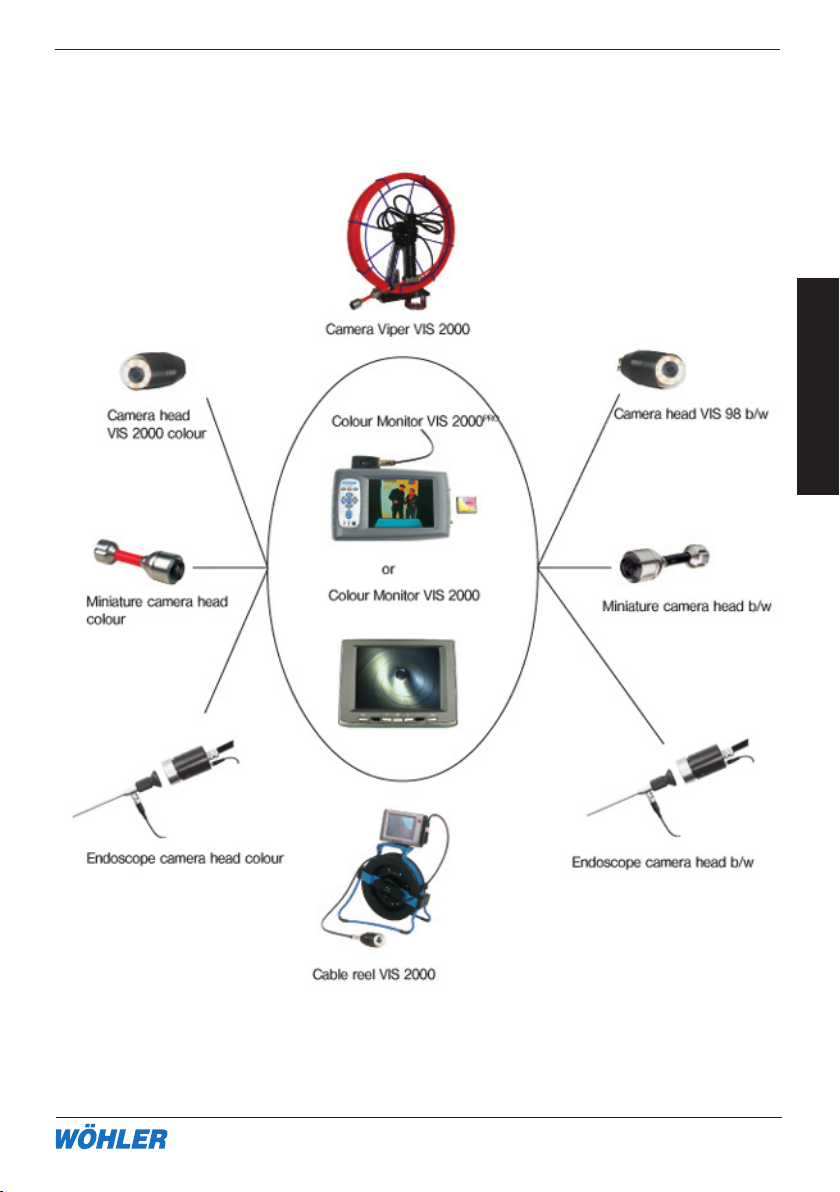

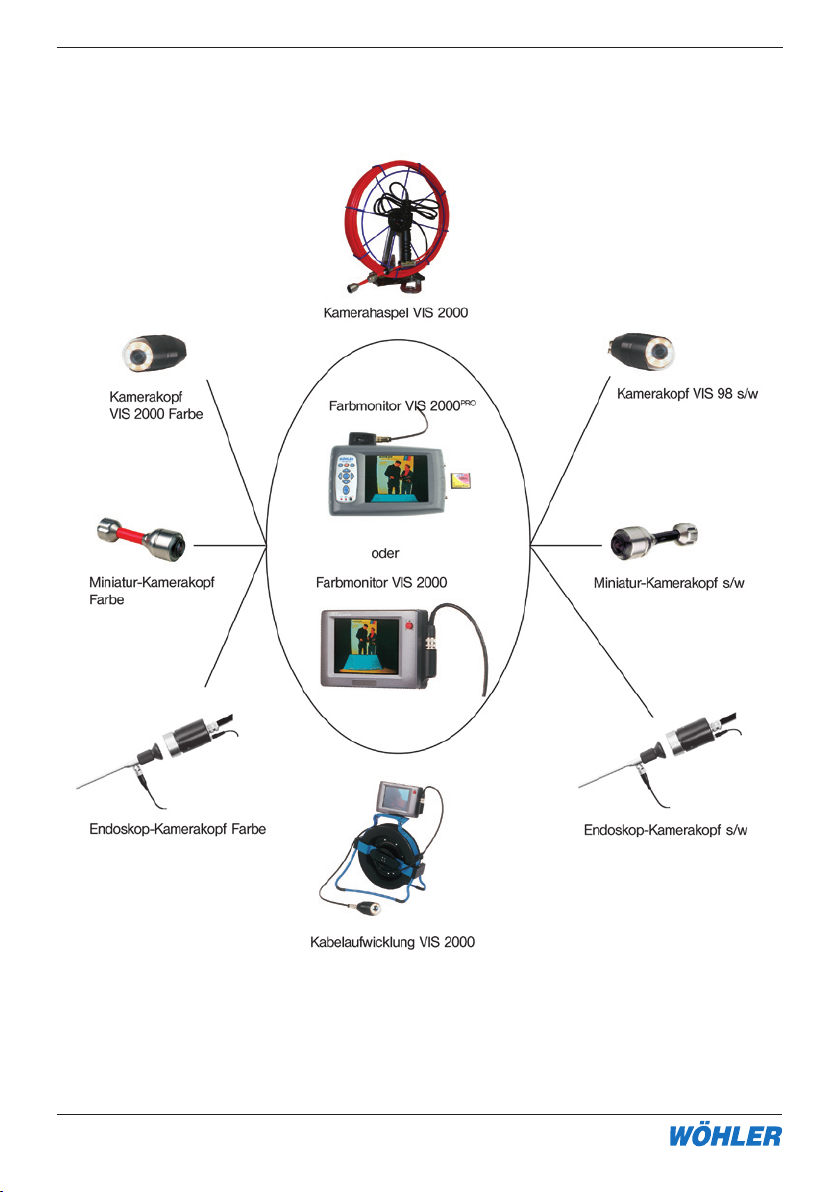

Abb. 2 zeigt die verschiedenen Komponenten im Überblick. Auf den nachfolgenden Seiten
werden diese inkl. des zusätzlich erhältlichen Zubehörs kurz beschrieben.
5. Wartung und Pflege
Page 8
8
Kabelaufwicklung VIS 2000
6. Systemkomponenten

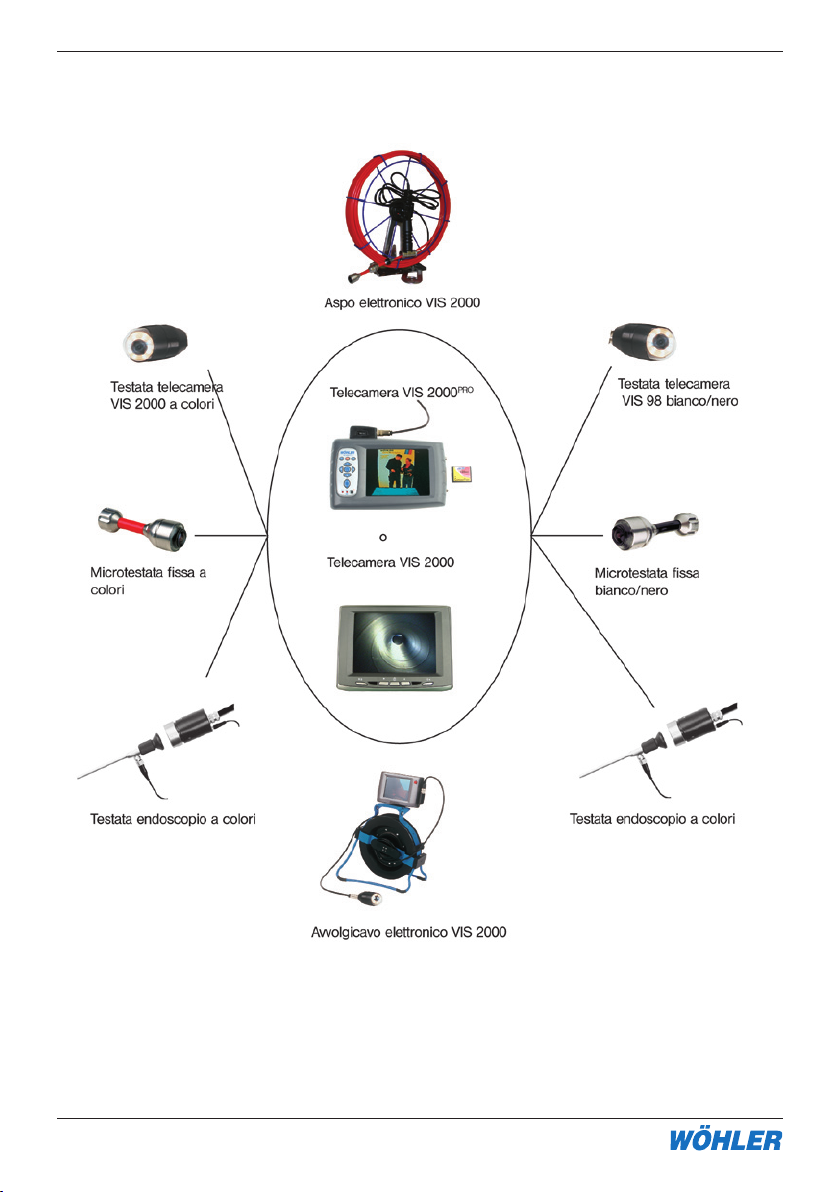

Abbildung 6.1: Systemkomponenten
Page 9
9
DEUTSCH
6.1 Farbmonitor VIS 2000 (Best.-Nr. 7915 J)
Der Farbmonitor ist kompatibel zu folgenden Kameraköpfen:
-Miniatur-Kamerakopf Farbe
-Kamerakopf VIS 2000 Farbe
-Kamerakopf VIS 98 s/W
- Endoskop-Kamerakopf
-Miniatur-Kamerakopf s/w

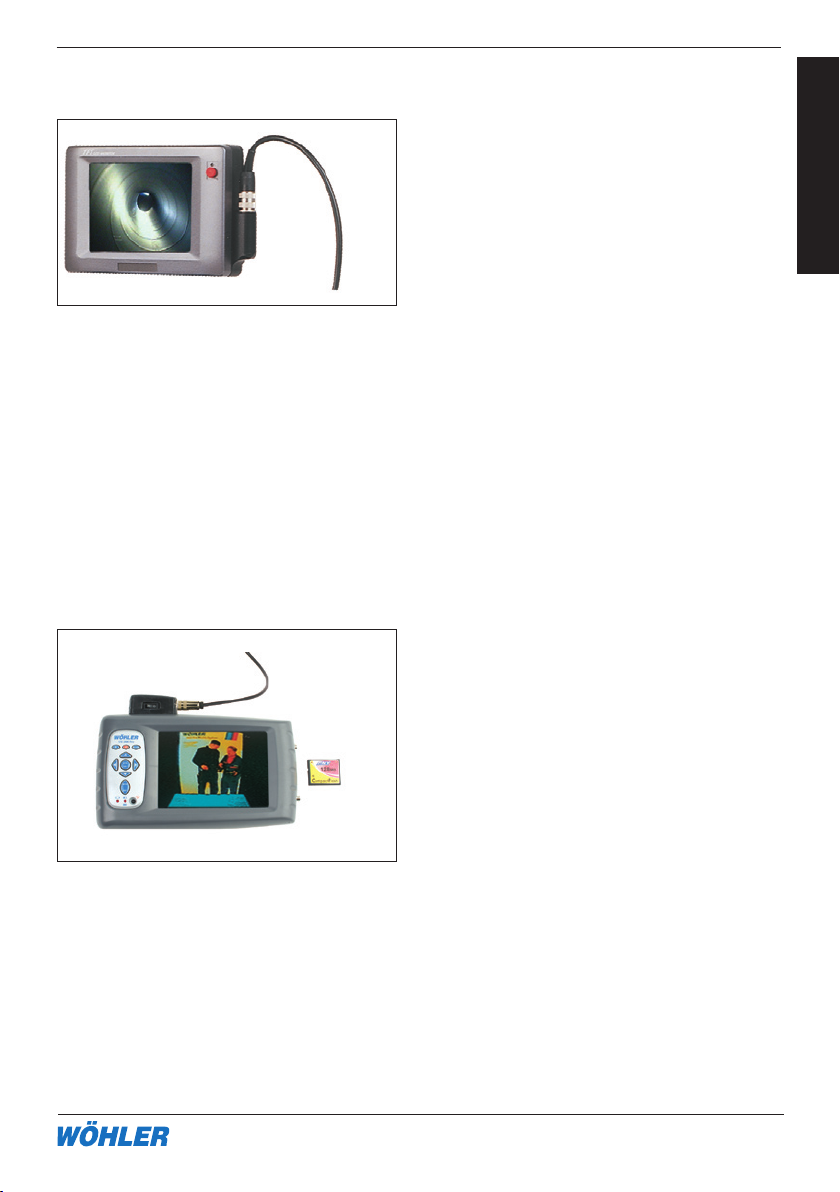

Der Farbmonitor VIS 2000 ist ein kompakter,
leichter Monitor, der in einer Ledertasche mit
Blendschutz und Tragegurt vor dem Körper
getragen werden kann. Im Menü werden Datum, Uhrzeit, ein beweglicher Cursor sowie
ein Titel mit 10 Zeichen eingeblendet.
6. Systemkomponenten
6.2
Farbmonitor VIS 2000
PRO
(Best.-Nr. 6836 J)
Mit dem Farbmonitor VIS 2000
PRO
ist es jetzt
möglich, einzelne Bilder, wie auch Video-Sequenzen digital über den integrierten Karten
Slot auf eine CF-Speicherkarte aufzunehmen. Die gespeicherten Bilder (.jpg) und
Videosequenzen (.mov) können direkt vom
Monitor über die CF-Speicherkarte leicht auf
einen PC ausgelesen werden. Die integrierte
Menüeinblendung stellt Längenanzeige,
Darum und Uhrzeit als auch einen Titel am
großen Farb-TFT-Display dar.
Der Farbmonitor ist kompatibel zu folgenden Kameraköpfen:
- Miniatur-Kamerakopf Farbe
- Kamerakopf VIS 2000 Farbe
- Kamerakopf VIS 98 s/W
- Endoskop-Kamerakopf
- Miniatur-Kamerakopf s/w
Page 10
10
Kabelaufwicklung VIS 2000

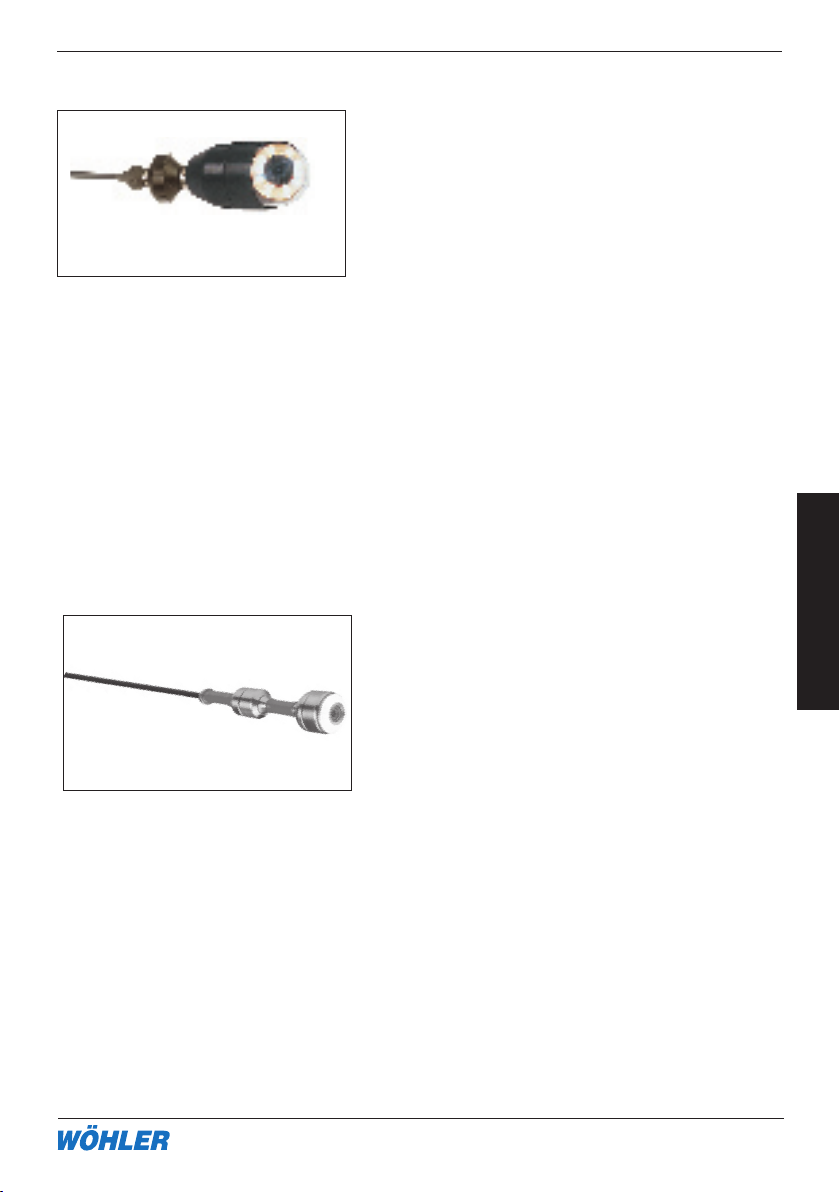

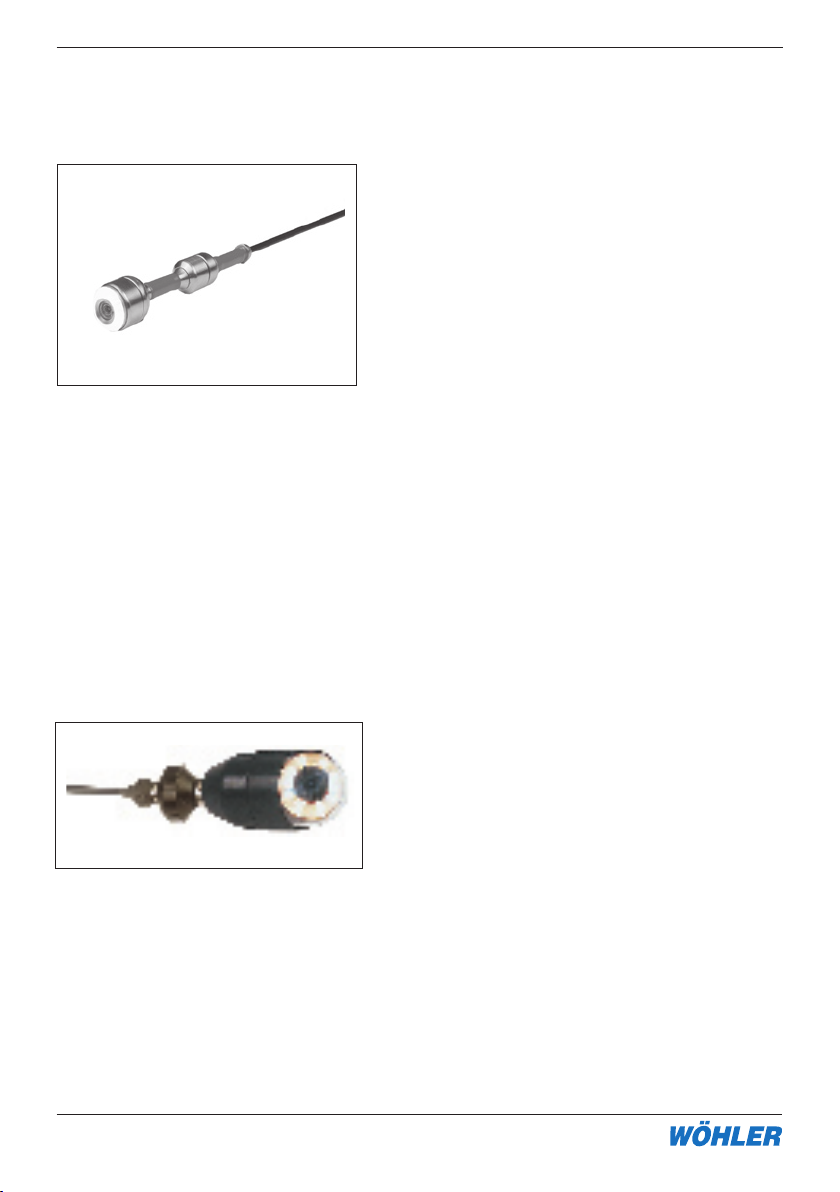

6.3 Miniatur Kamerakopf VIS 2000 Farbe (Best.-Nr. 7817 J)
Miniatur-Kamerakopf schwarz-weiß (Best.-Nr. 7871 J)
Der Miniatur Kamerakopf ist ein bis zu 3 bar wasserdichter Kamerakopf im robusten Edelstahlgehäuse, der über ein Weitwinkelobjektiv (f 2,5 mm)
verfügt.
Aufgrund seines kleinen Durchmessers von nur
26 mm, der kurzen Baulänge und der robusten
flexiblen Stangenanbindung lässt sich der Miniatur
Kamerakopf auch in engen Leitungen durch mehrere Bögen hindurch problemlos einsetzen.
Anwendung: Der Miniatur-Kamerakopf ist hervorragend geeignet zur optischen Inspektion und
Kontrolle von Kanälen, Rohren, Abgasleitungen,
Lüftungsleitungen und Ringspalte mit Durchmessern von ca. 40 mm bis 100 mm.
Speziell der Miniatur Kamerakopf s/w ist durch
seine außerordentliche Lichtempfindlichkeit auch
für die Kontrolle von Schornsteinen bis 20 x 20
cm und Abgasleitungen bis 30 cm Durchmesser
geeignet.
6. Systemkomponenten

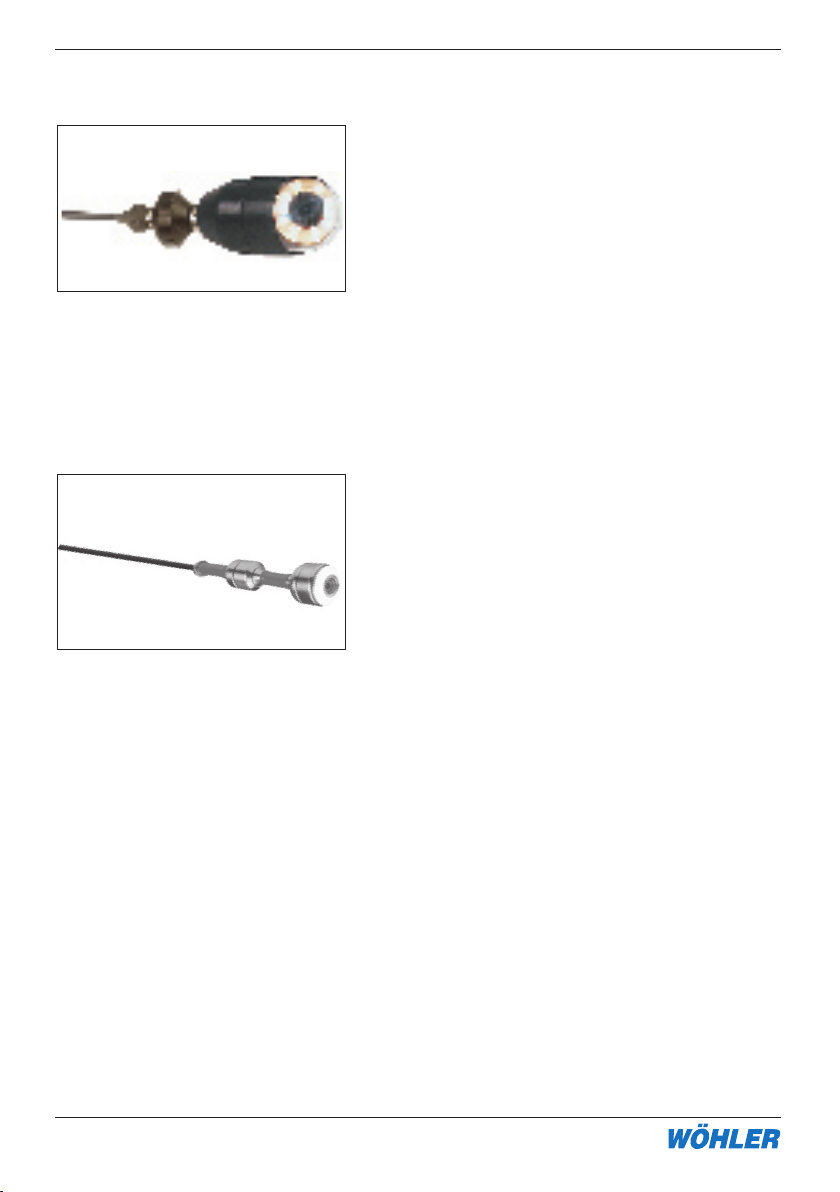

6.4 Kamerakopf VIS 2000 Farbe (Best.-Nr. 7806 J)
Die Kameraköpfe VIS 2000 Farbe und VIS 98 s/w
sind spritzwassergeschützt durch ein vollständig
gekapseltes Alugehäuse. Das Objektiv ist jeweils
unter der Glaskuppel um 180° schwenkbar
und um 360° drehbar. Durch zuschaltbare helle
Lichtkörper kann der Fernbereich ausgeleuchtet
werden. Der Kamerakopf ist mit einem Weitwinkelobjektiv (f = 2,0 mm) ausgestattet.
Anwendung: Die Kameraköpfe sind hervorragend
geeignet zur Dokumentation von Schäden und zur
Kontrolle in Abgas- und Lüftungsanlagen sowie
zur vorbereitenden Inspektion bei Sanierungsarbeiten an Abgasanlagen ab einem Durchmesser
von ca. 70 mm.
Page 11
11
DEUTSCH

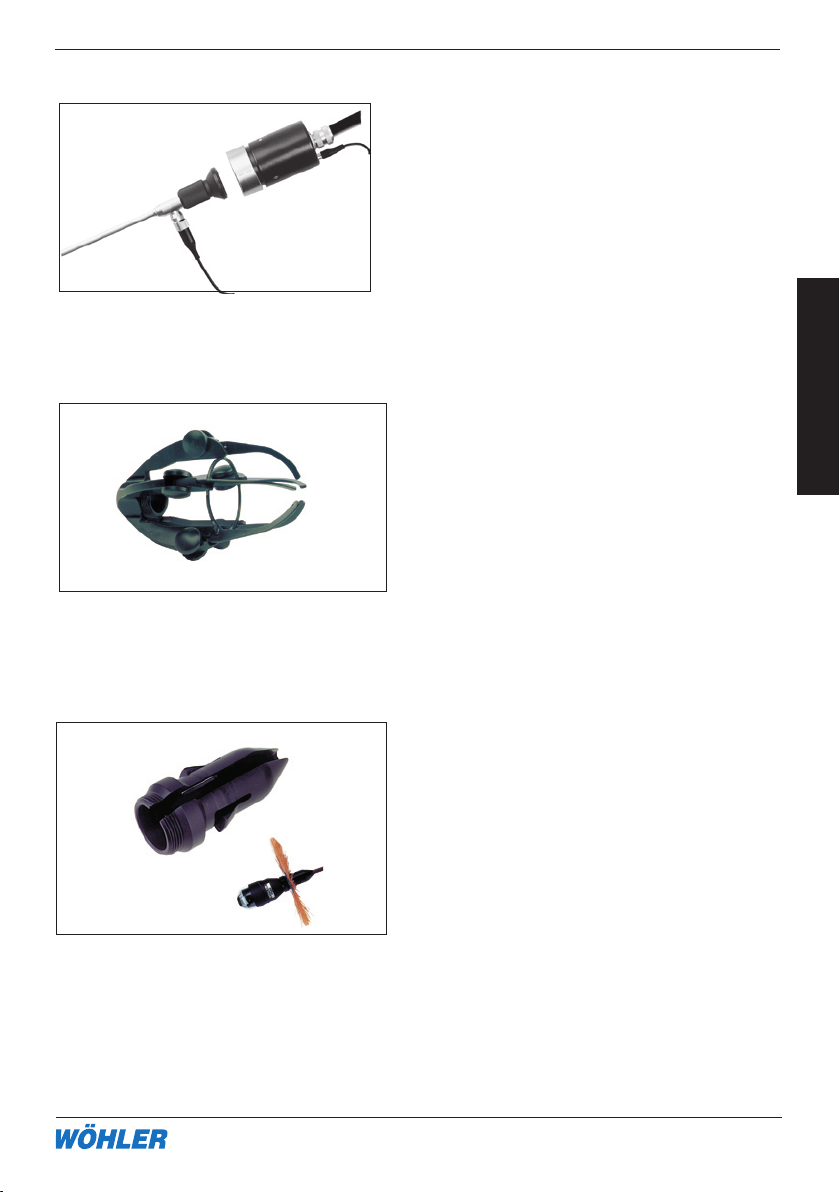

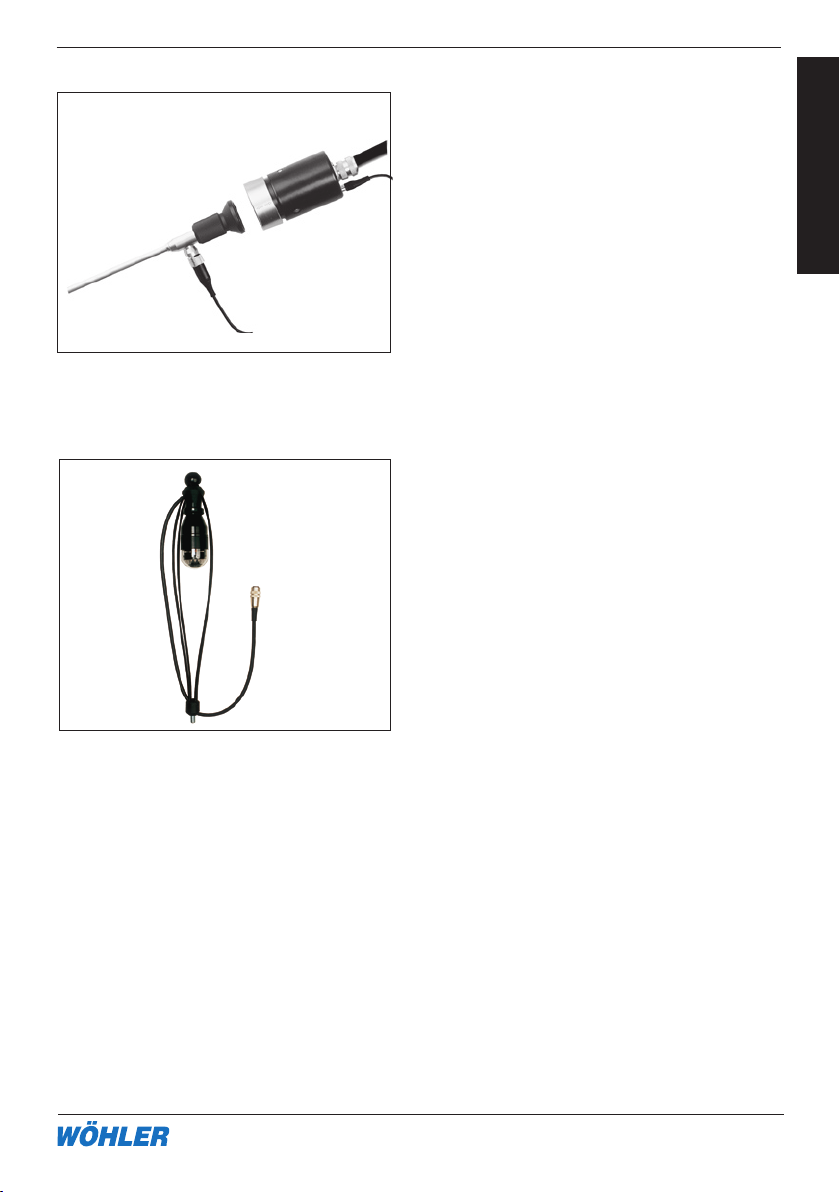

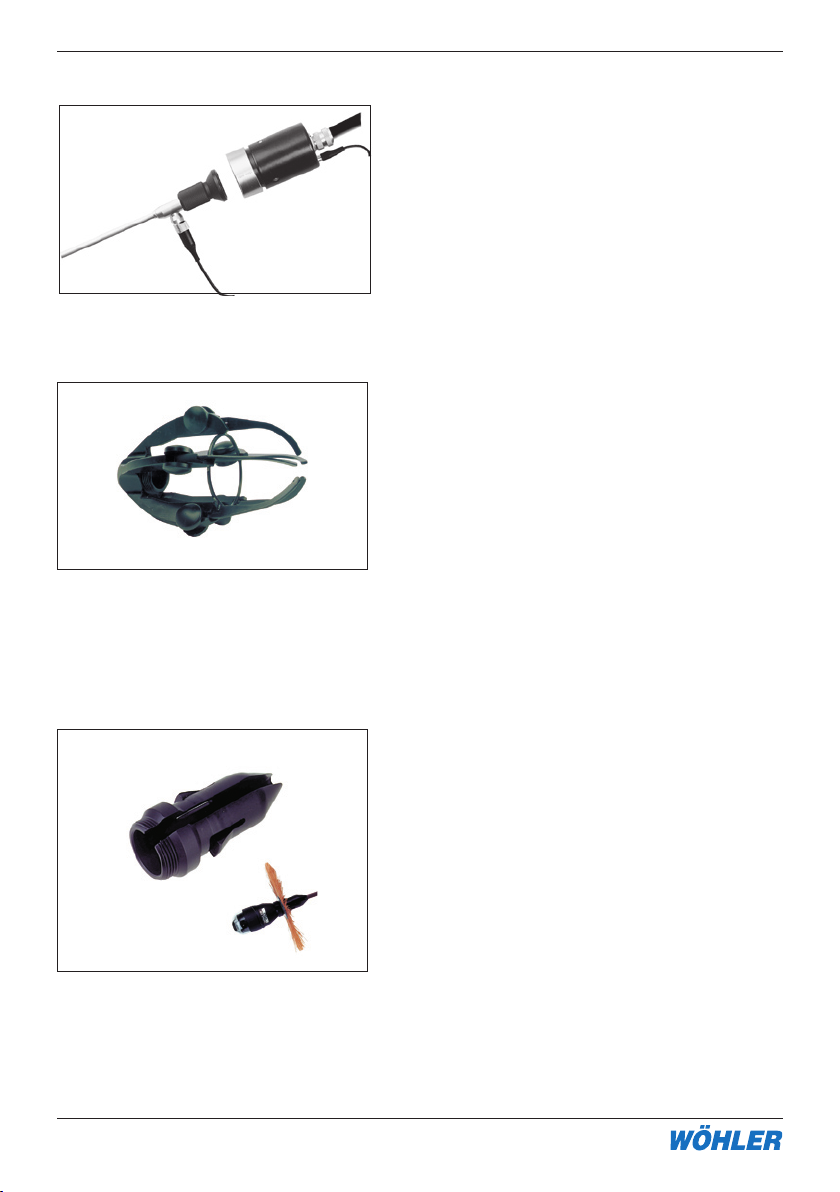

6.5 Endoskop Kamerakopf Farbe (Best.-Nr. 8697 J)
6. Systemkomponenten
Der Endospop Kamerakopf Farbe wird vor
allem zur Dokumentation endoskopischer
Aufnahmen für die gutachterliche Tätigkeit
eingesetzt. Außerdem ermöglicht er die Visualisierung des Endoskopbildes für mehrere
Betrachter.
6.6
Video Inspektionssystem-Zubehör
Die Kamerahalterung ist mit einem Verbindungskabel und einem Gewinde M10
ausgestattet und kann so bequem auf
alle GFK-Stangen montiert werden. Sie
ist sowohl bei der vertikalen als auch bei
der horizontalen Inspektion einsetzbar.
Der Kamerakopf wird im Schutzkorb mit
Blickrichtung nach unten hinten positioniert, so dass einfallendes Tageslicht bei
der Inspektion von Schornsteinen nicht
blendet.
Page 12
12
Kabelaufwicklung VIS 2000

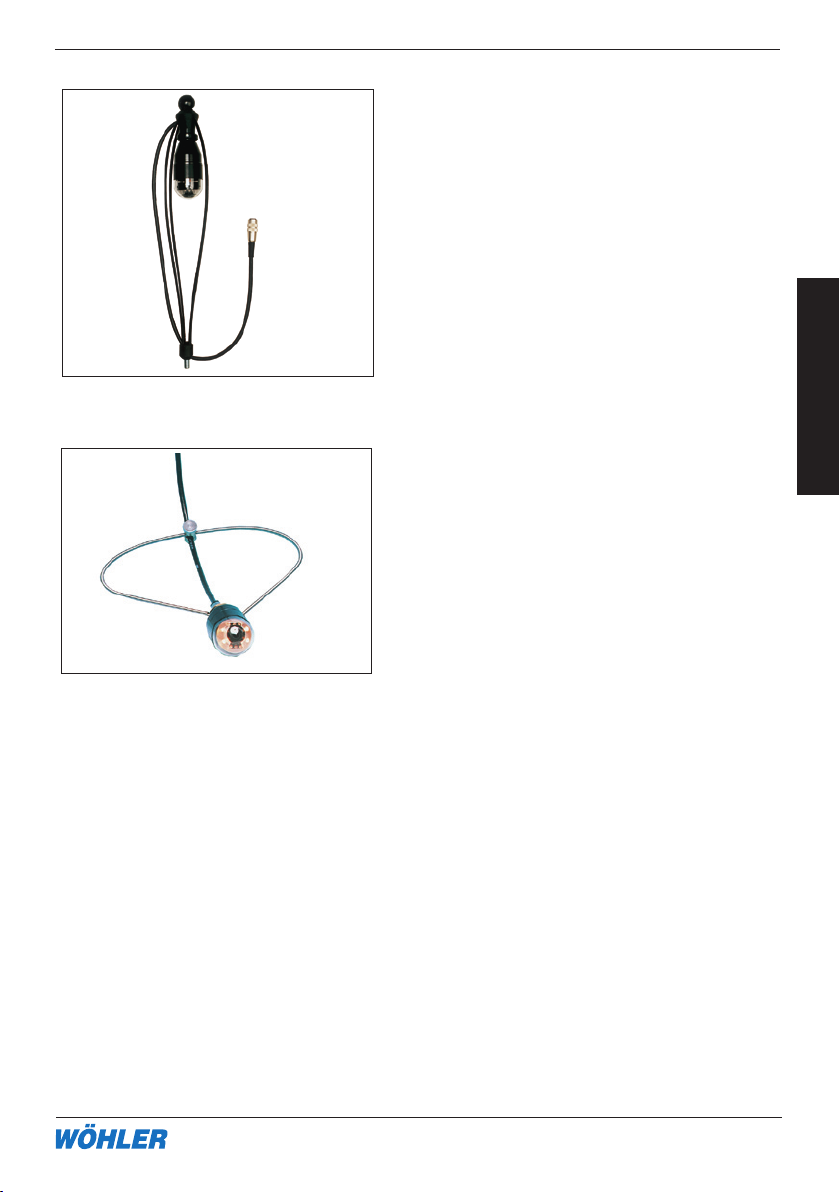

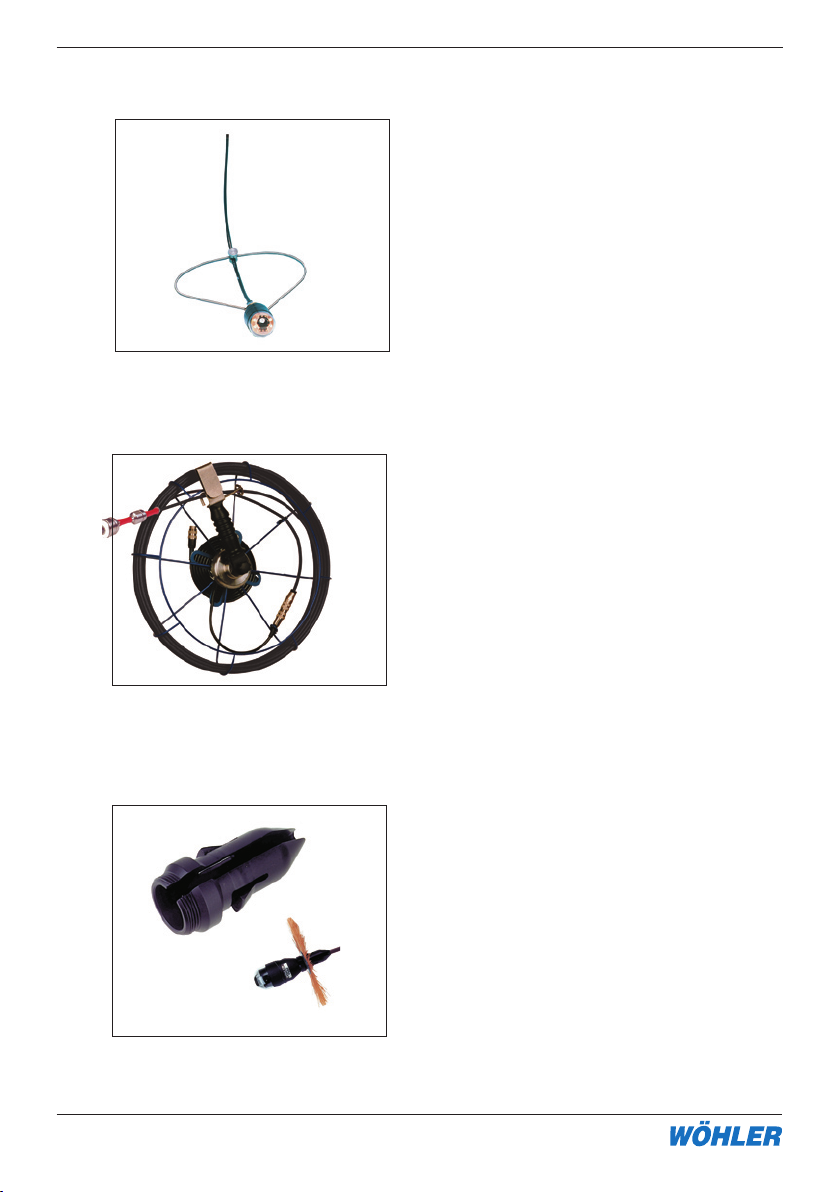

6.6.2 Kamerafederführung (Best.-Nr. 8633 J)
6. Systemkomponenten
6.6.3 Kamerahaspel (Best.-Nr. 7308 J, 7309 J, 7307 J)
Die Kamerafederführung erleichtert
die Führung des Kamerakopfes am
Kabel in vertikalen Kanälen, indem
sie das Verdrehen und Pendeln
des Kopfes verhindert. Die Feder ist
auf die jeweilige Schornsteingröße
Die Kamerahaspel wird mit Kamerastangen von 6 oder 7 mm l und
einer Länge bis zu 30 m angeboten.
Die Stange erlaubt die komfortable
Inspektion vertikal wie auch horizontal
verlaufender Rohrsysteme.
6.6.4 Stabilisierungshülse mit Leinsternhalter (Best.-Nr. 3590 J)
Zur Stabilisierung der Kameraköpfe
VI S 2000 auf den Kamerastangen
beim Durchstoßen großer Leitungen;
einschraubbar in den Kamerakopf, die
Rollenführung oder die Kameraführung;
Zur Führung beim Herabstoßen, z.B. im
Schonrstein, kann ein Leinstein aufgesteckt werden (nicht im LIeferumfang
enthalten)
Page 13
13
DEUTSCH
7. Zubehör/Ersatzteile zur Kabelaufwicklung Vis 2000

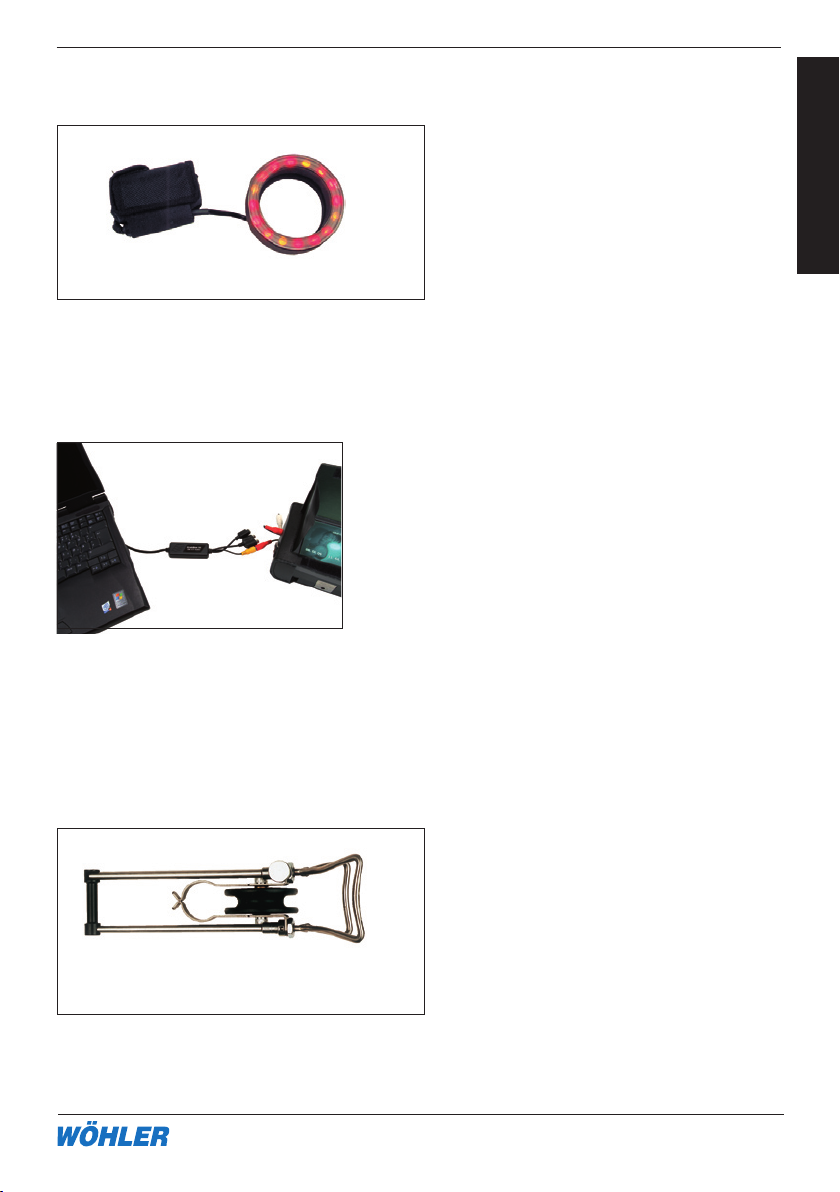

6.6.6 Digitaler Bildwandler (Best.-Nr. 6233 J)
Mit Hilfe des digitalen Bildwandlers können Bilder über eine USB-Schnittstelle
auf ein Notebook oder einen PC gespeichert werden.
7. Zubehör
6.6.5

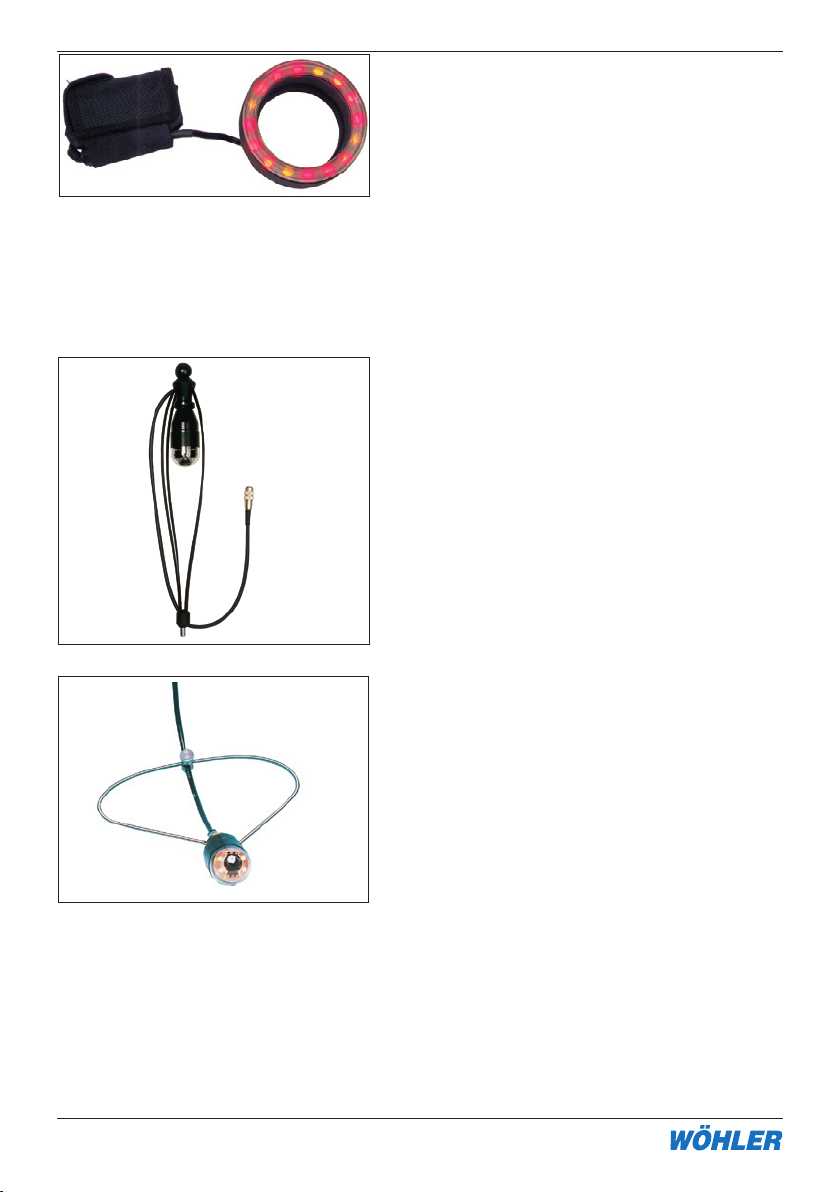

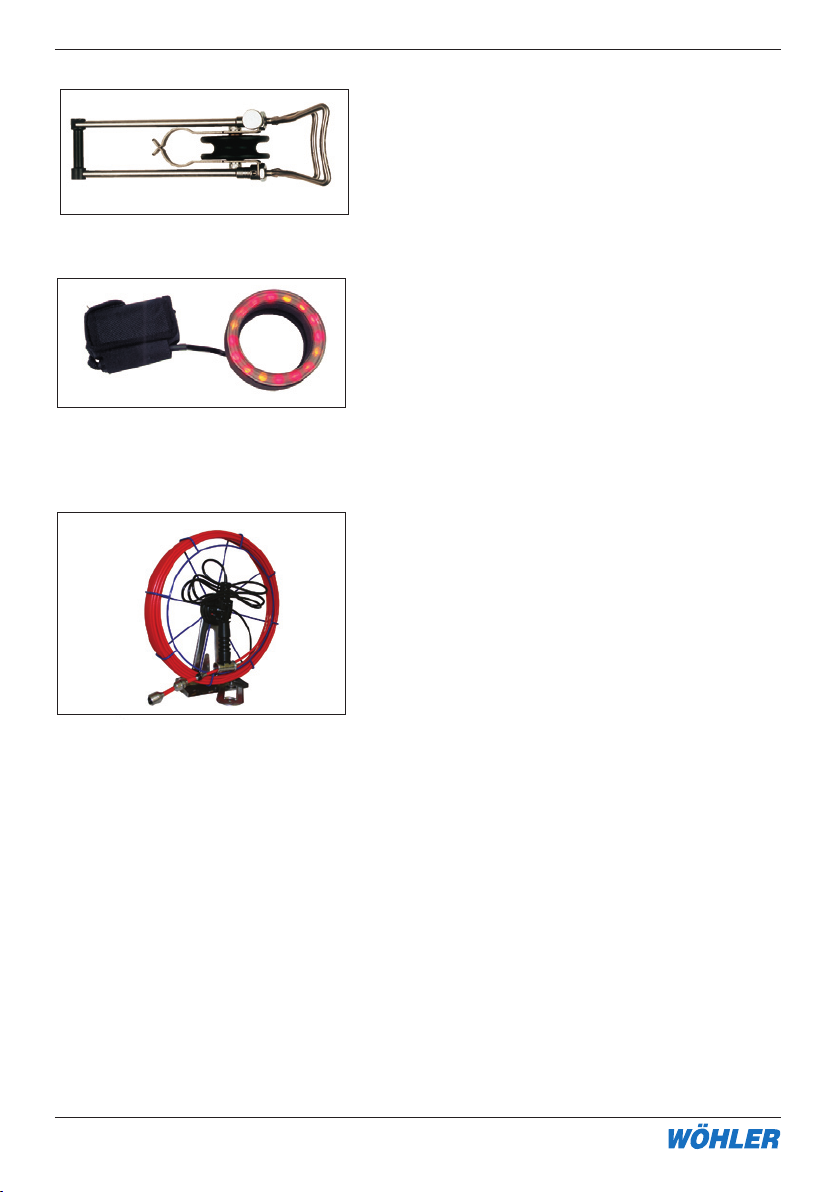

LED Zusatzbeleuchtung (Best.-Nr. 9377 P und 9177 P)

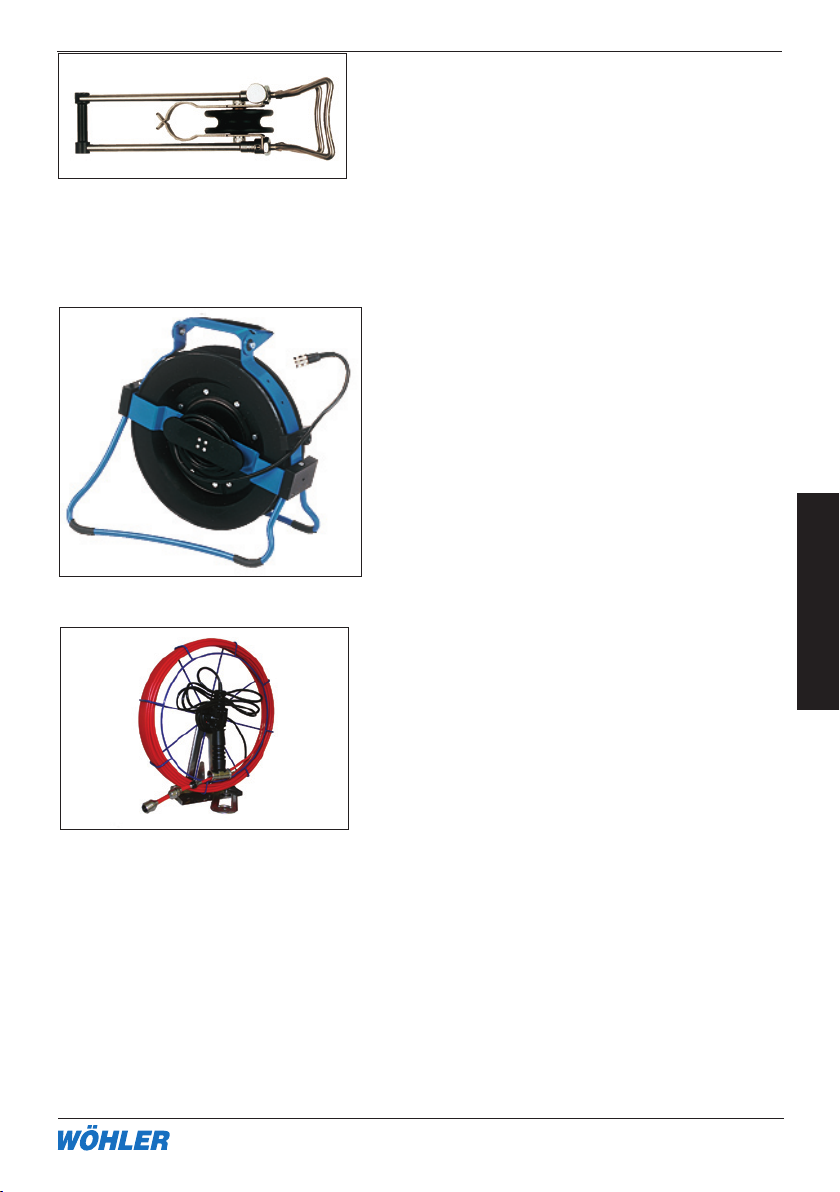

7.1 Teleskop-Rollbock (Best.-Nr. 5706 L)
Mit dem Teleskop-Rollbock lässt sich
der Kamerakopf am Kabel kontrolliert herablassen. Da er aus Edelstahl
hergestellt ist, ist er besonders leicht
und stabil. Er ist von 22 auf 40 cm
ausziehbar.
Die LED Zusatzbeleuchtung mit rot-gelben und mit weißen LEDs zur Arbeit mit
den Kameraköpfen VIS 98 und 2000
ermöglicht die Ausleuchtung des Fernbereiches während der Inspektion. Die
Zusatzbeleuchtung lässt sich einfach auf
den Kamerakopf aufschieben.
Page 14
14
Kabelaufwicklung VIS 2000
7. Zubehör
mit Schultergurt. Garantiert den sicheren Transport der Kabelführung samt
Zubehör
7.3 Ersatzkabel
30 m Kamerakabel mit Metrierung Best.-Nr. 7812 L
20 m Kamerakabel mit Metrierung Best.-Nr. 9172 L
Ermögicht es, die Kabelaufwicklung
bequem vor dem Körper zu tragen, so
dass beide Hände für die Arbeiten frei
bleiben
7.5 Verlängerungskabel (Best.-Nr. 8636 L)
10 m Verlängerungskabel mit Metrierung

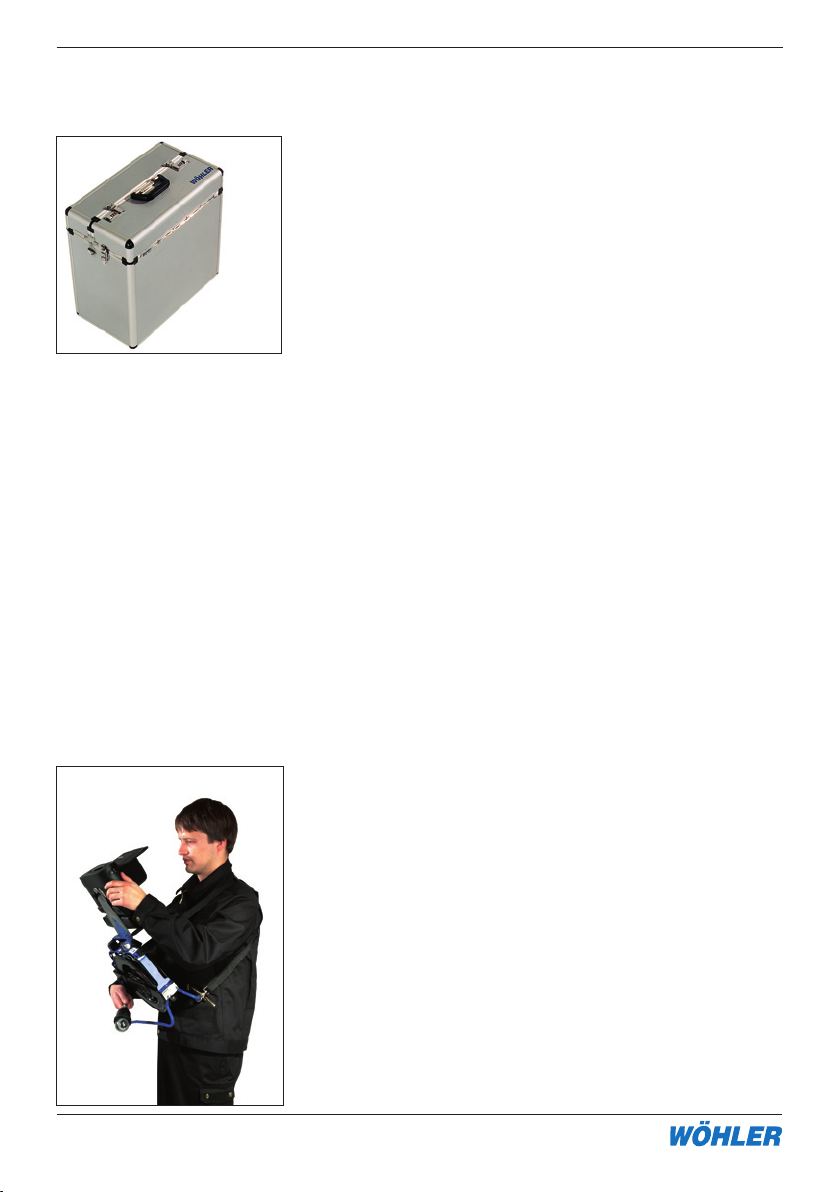

7.2 Transportkoffer XXL (Best.-Nr. 5824 L)
7.4 Tragegurt (Best.-Nr. 8136 I)
Page 15
15
DEUTSCH
8. Konformitätserklärung
9. Garantie und Service
9.1
Garantie
Jeder Farbmonitor VIS 2000 wird im Werk in allen Funktionen geprüft und verlässt unser
Werk erst nach einer ausführlichen Qualitätskontrolle.
Bei sachgemäßem Gebrauch beträgt die Garantiezeit auf den Monitor 12 Monate. Ausgenommen sind Verschleißteile (wie z.B. Akkus/Batterien) und Verbrauchsmaterialien.
Die Kosten für den Transport und die Verpackung des Geräts im Reparaturfall werden
von dieser Garantie nicht abgedeckt. Diese Garantie erlischt, wenn Reparaturen und Ab-
8.
EG-Konformitätserklärung
Für das folgend bezeichnete Produkt
Videoinspektionsgerät VIS 2000
wird hiermit bestätigt, dass es den wesentlichen Schutzanforderungen entspricht, die in
den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten
über die elektomagnetische Verträglichkeit (2004/108/EG) festgelegt sind.
Zur Beurteilung des Produkts hinsichtlich der elektromagnetischen Verträglichkeit wurden
folgende Normen herangezogen:
EN 55024 Störfestigkeit
EN 55022 Störaussendung
Dieser Erklärung wird verantwortlich für den Hersteller/Importeur
Wöhler Messgeräte Kehrgeräte GmbH
Adresse:
Schützenstr. 38, D-33181 Bad Wünnenberg
abgegeben durch:
Dipl.-Phys. Johannes Lötfering, Geschäftsführer
Bad Wünnenberg, 28.10.2004
Page 16
VIS 2000 Cable reel
with digital metric marking
Contents
1. Specification ........................................19
2. Operation ...............................................20
3. Changing the cable ............................22
4. Maintenance .........................................23
5. System Components ..........................23
6. Accessories ...........................................29
7. Declaration of conformity ..................30
8. Guarantee and Service ......................31
The Measure of Technology
Page 17
20 Hotline: 0 29 53 / 73 211 Fax: 0 29 53 / 73 250
Cable reel VIS 2000
1. Specification
The video inspection system is ideal for the optical control and examination of horizontally
and vertically running exhaust systems (modern chimneys) as well as for sewers and ventilation systems with a diameter from 6 to 30 cm. The compatible system components offer
various individual solutions which are perfectly convenient for the corresponding job.
The cable reel described in this manual is used for the transport and the handling of
camera cables up to 30 m during the inspection. It comes with a support for the monitor
for more comfortable inspection and an integrated digital metric marking for the measuring of the cable lenght, as well as a comfortable shoulder strap, a cable brake and a
collapsable stand. It is perfectly applicable for the inspection of vertical pipings such as
chimneys, downpipes and slots from above. By means of the foldable monitor support
and the collapsable stand of the winder, the set is very compact and can comfortably be
transported. At work, the unit may be carried in front of the body by the 4-point-carryingbelt with the monitor in front of the body, so that both hands will be free for the operation of
the monitor and the cable with the camera head. When the stand is completely unfolded,
the cable reel can be placed on a table or on the floor. An integrated cable brake holds
the camera head at the cable.
The integrated metric marking with a high resolution of 0.05 meters and a zero-setting
button enables an exact determination of the position of the defect as well as the measurement of distances in the duct.
1.2 Tecnical Data
Size, unfolded:
Height: 34 cm
Width: 35 cm
Depth: 10 cm
Weight: 2.5 kg (without cable)
Max. cable length 30 m
Integrated metric marking:
Functional principle: digital
Resolution: 0.05 m
Measuring range: 0 - 30.00 m
Operation button: Reset to zero, Input of parameters
Standby: LED
1. Specification
Page 18
2. Operation
1 Operation button
(Reset to zero during the
measurment, input of parameters during the installation of the
new cable )
2 Cable reel
3 Stand
4 Collapsible monitor holder
5 Grip
6 Brake (back side)
7 Connection for 4-point-belt
8 Cable connection to the monitor
9 Attachment of the monitor con-
nection cable (Middle of the
back side)
10 Adjusting button for changing
the position of the monitor support
2.2 Operation of the device
2.2.1 Connection of the camera heads
All camera-heads are connected via a clutch socket with 8 poles to the cable in the
cable reel (cable jack with 8 poles).
Plug camera head and camera cable together and then turn the thread clockwise for
closing the screw connection tightly.
2.2.2 Connection of the monitors
First, unfold the monitor support while pressing the adjusting button. (Figure 2.1, part
10). Now screw the monitor out of the monitor support. After that connect the cable
connection of the cable reel (figure 2.1, part 8) to the video in-socket of the monitor.
2. Operation
2.1 Controls
1
2
3
4
5
6
7
9
8
Figure 2.1 Foto Foto än-
dern
10
9
Page 19
22 Hotline: 0 29 53 / 73 211 Fax: 0 29 53 / 73 250
Cable reel VIS 2000
2.2.3 Inspection of vertical pipings
Pipings, such as chimneys or downpipes, can be inspected best from above. The
cable reel is ideal for that purpose. If you carry it in front of the body with the four-point
carrying belt system, your hands will be free for working. First jam the two narrow
snap-hooks in the two openings at the left and the right under the grip. The two round
snap-hooks will be fixed to the stand, so that the red reset-button on the reel shows to
the body. This way you can move optimally and you are able to regard the display at
every time.
If it is not necesarry to change the position of the cable reel during the inspection, it will
be best to put the cable reel on a table or on the floor while working. In this case you will
have to unfold the stand.
After having put the cable reel in the best position, release the brake by turning the knob
at the reel half a rotation left. Now you can let the cable with the camera head down in
the pipe. If you want to control a special point of the pipe in a more detailed way, you will
have to fix the brake by turning the rotation button back.
During transport the brake generally has to be fixed and the stand and the monitor holder
must be folded.
2. Operation
Page 20
2.3 Digital Metric Marking
The cable reel has a digital metric marking integrated, so that the position of the defect
can be exactly determined during the inspection and a distance measurement in
the pipe will be possible. The green LED shows that the metric marking is ready for
operation. The LED will shine as soon as the camera head is switched on. The result
of the meter measurement will be shown in the monitor. If necessary, you will have to
configurate the display menu correspondingly.
A special button can reset the metric marking to zero in every position, for example
at the chimney entry. The way of the camera until the entry of the chimney will not be
included in the measurement and the exact position of the defect in the pipe will be
shown. For measuring the distance, reset the metric marking to zero at the initial point
(by pressing the operation button for two seconds) and then read off the distance at
the end point.
3. Changing the cable
For changing the cable, first release the brake. Then pull the cable carefully out of the
reel. Now disconnect the connection between cable and cable reel and take out the
cable.
Then carefully turn the cable reel clockwise almost one rotation back up to the stop
position. Guide the jack of the new cable through the loop to the clutch socket and
connect them. Now you can roll up the viper anticlockwise. While rolling up the cable,
pay attention that it coils smooth around the reel.
Fix the brake as described in point 2.2.3.
If you insert a cable with another length, you will have to change the parameters. Press
the operation button during about three seconds for switching on the monitor. The parameters will be shown in the first line. With a double-click on the operating button of
the cable reel the blinking cursor can be moved to the right. Clicking once the counter
can be changed. By pressing the button for three seconds, the value will be stored.
After that the new parameters will be displayed. The parameters must be entered according to the following table:
2. Operation
Page 21
24 Hotline: 0 29 53 / 73 211 Fax: 0 29 53 / 73 250
Cable reel VIS 2000
Type lenth running meters external dimension internal dim.
Cable winder 20m 695 24 19
Cable winder 30m 1042 27 19
Camera viper 42 20m 382 42 38
Camera viper 42 30m 573 42 36
Camera viper 36 20m 561 36 32
Camera viper 36 30m 868 36 30
4. Maintenance
The cable can be cleaned by pulling it through a damp cloth. Clean the cable reel with
a damp cloth only, but never with water and cleaning agent. Pay attention that no water
will enter the metric marking.
Attention: Before opening the device disconnect it from any voltage source. (e.g. monitor unit.) Only an authorized establishment should repair the
camera reel.
5. System Components
The video-inspection-system VIS 2000 offers a great number of compatible components
to adapt the device to varios special tasks, that components are.
· monitor and control unit
· camera head
· connection cable/rod
· accessories
This way it is possible to combine the perfect equipment for each task. You can also
complete the system later on for new tasks.
Figure 6.1 shows the different components. On the next pages, the components and their
accessories are shortly described.
4. Maintenance
Page 22
5. System Components
5. System Components
Figure 5.1: System Components
Page 23
26 Hotline: 0 29 53 / 73 211 Fax: 0 29 53 / 73 250
Cable reel VIS 2000
5.1 Camera head VIS 2000 Colour (Order no. 7806 J )
Camera head VIS 98 b/w (Order no. 7801)
The camera heads VIS 2000 colour and VIS
98 b/w are splashproof enclosed in an aluminium housing. They enable a simple and
exact inspection by the 180
o
tilt and 360o
pan function of the camera head. Extra LEDs
for additional light make it possible to see
even at far distances. The camera head comes with a wide angle objective (f=2.0 mm).
Applications: Inspection and documentation of
damage in ventilation and exhaust systems from
aprox. 70 mm.
5.2 Miniature camera head (Order no. 7817 J)
Miniature camera head b/w (Order no. 7871 J )
The mini camera head is watertight up to 3 bar
and has a durable stainless steel housing with
a wide angle objective (f=2.0 mm).
Because of the small diameter of only 26 mm,
the short length and the flexible viper it can be
used in small lines and pipes with various bows
without problems.
Applications: Inspection and direct documentation of flue lines and ventilations as well as water
pipes with a diameter from 40 mm to 100 mm.
Especially the mini camera head black and
white is extremely sensitive to light and therefore
convenient for the control of chimneys up to 20
x 20 cm and flue lines up to 30 cm Ø.
5. System Components
Page 24
5.3 Endoscope camera head colour (Order no. 8697 J )
The Endoscope Camera Head color is used
especially for the documentation of endoscopic snapshots for expertises. It also makes it
possible that various persons can regard the
endoscopic picturenon a monitor.
5.4 Assessories Video inspection
5.4.1 Camera roller guide (Order no. 7826 J)
Camera roller guide for the Camera head VIS
2000 and VIS 98, for pushing the camera head
in horizontally running exhaust systems and
ventilation systems and chimneys.
Advantages/Features:
• guidance rolls
• simple installation at the camera head
• special steel protection, powder coated
5.4.2 Stabilization sleeve with star holder (Order no. 3590 J)
For the stabilization of the camera heads VIS
2000 and VIS 98 on the camera viper when
pushing through large pipes; it is simply screwed into the roller guide. When pushing downwards, for example in the chimney, a star can
be plugged on for better guiding (not included
in delivery).
5. System Components
Page 25
28 Hotline: 0 29 53 / 73 211 Fax: 0 29 53 / 73 250
Cable reel VIS 2000
5. System Components
5.4.3 Telescope Dolly (Order no. 5706 L)
For letting down the camera head at the cable.
Especially light and stable because of special
steel. Extendable from 22 to 40 cm.
5.4.4 LED supplementary light (Order no. 9377 P und 9177 P)
The LED supplementary light with red-yellow
and white LEDs, for camera head VIS 2000 and
VIS 98 makes it possible to iluminate the distant
zone during the inspection.
5.4.5 Camera viper (Order no. 7822 J )
The camera viper is available with a camera rod
of 6 or 7mm diameter and a length of 20.05 m.
With the viper a comfortable inspection of horizontally and vertically running exhaust systems
is possible.
Page 26
5.4.6 Viper Camera Holder (Order no. 8680 J)
The camera holder provides a connection cable
and a M 10 thread and therefore can easily be
connected to our cleaning rods. The camera
is in a protective cage and faces down, so that
incidental daylight does not cause problems.
Attached to rods both, horizontal and vertical
pipes can be examined.
5.4.7 Camera Spring Guide (Order no. 8633 J)
For centering of the camera head in vertical
vents. A stainless steel spring prevents a rotating and oscillating of the camera head. The
spring is adjustable to the tubing size.
5.4.8 Special Cable (Order no. 9181 L)
0.8 m, for the connection of the Camera rod to the monitor.
5.4.9 Camera rod
Camera rod black, flexible, 6 mm Ø, 5 m long (Order no. 7821 J)
Camera rod black, flexible, 6 mm Ø, 20 m long (Order no. 7818 J)
Camera rod black, flexible, 6 mm Ø, 30 m long (Order no. 7819 J)
Camera rod red, stable, 7 mm Ø, 5 m long (Order no. 7305 J)
Camera rod red, stable, 7 mm Ø, 20 m long (Order no. 7829 J)
Camera rod red, stable, 7 mm Ø, 30 m long (Order no. 7306 J)
5. System components
Page 27
30 Hotline: 0 29 53 / 73 211 Fax: 0 29 53 / 73 250
Cable reel VIS 2000
6. Accessories
6. Accessories/Spare Parts of the Colour Monitor VIS 2000
6.1 Power Supply VIS 2000
PRO
(Order no. 6837 J)
for mains operation and charging
6.2 Leather protection bag for monitor VIS 2000
PRO
(Order no. 6838 J)
With glare protection and shoulder-strap. For
the secure transport and a comfortable position
of the monitor during the inspection.
6.3 Adaptercable (Order no. 8637 O)
for the 12 volt car-system
6.4 Shoulder strap (Order no. 8136 I)
Makes it possible to carry the Cable reel comfortably in front of the body, so that both hands
will be free for working.
Page 28
7. Declaration of conformity
Manufacturer: WÖHLER Messgeräte Kehrgeräte GmbH
Schützenstr. 41, 33181 Bad Wünnenberg
declares that the following product:
Product name: Wöhler VIS 2000 Cable reel
complies with key safety requirements set down in the guidelines of the Council for the
Harmonisation of the Legal Requirements of the Member States in relation to electromagnetic compatibility (2004/108/CE).
The following standards are used to assess the product in terms of electromagnetic
compatibility:
EN 55024 Resistance to jamming
EN 55022 Emitted interference
This declaration is issued on behalf of the aforementioned manufacturer by:
Johannes Lötfering, Managing Director Bad Wünnenberg, 28.10.2004
7. Declaration of conformity
Page 29
32 Hotline: 0 29 53 / 73 211 Fax: 0 29 53 / 73 250
Cable reel VIS 2000
8. Guarantee and Service
8.1 Guarantee
Every Wöhler VIS 2000 cable reel has been subjected to a thorough functional check
and only leaves our factory after detailed quality control. The final inspection is recorded
in detail in a test report and is kept by us on our premises. If the device is used correctly,
the guarantee period is 12 months from the date of purchase. This guarantee does not
cover wear and tear parts.
The guarantee does not include the costs for transport and packing material in case
of repair. It will expire, if third persons, who are not authorized, repaire or change the
device.
We see SERVICE as a very important element in our business. That is why we are still
available to you even after the guarantee period has expired.
• An immediate repair will be carried out ifyou bring yourmeter to us in Bad
Wünnenberg.
• Ifyousendusthemeter,itwillbereturnedtoyoubyourdeliveryserviceafter
repair in just a few days.
• Wecanlendyouadeviceforasmallstandardfee.
• Youcanobtainimmediatehelpfromourengineersbytelephone
8. Guarantee and Service
Page 30
Page 31
Page 32

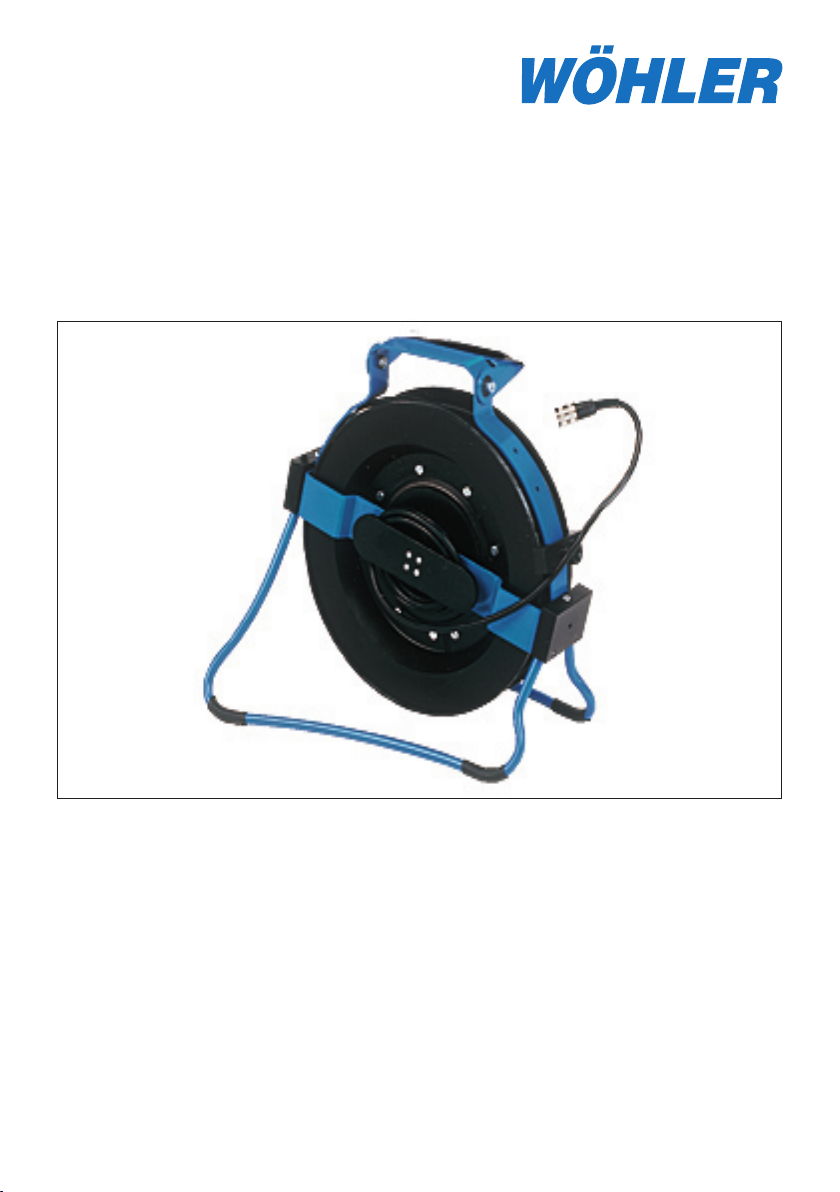

Avvolgicavo VIS 2000
con contametri digitale incorporato
Soluzioni tecniche su misura
Indice
1. Specificazione ........................................38
2. Uso .............................................................39
3. Sostituzione del cavo............................41
4. Guide per l’ispezione ............................42
5. Indicazioni sulla manutenzione
e la cura ....................................................43
6. Componenti del sistema ......................43
7. Certificato di conformità.......................49
8. Garanzia: ..................................................49
Page 33
Avvolgicavo VIS 2000
38 Tel: 0471 402422 Fax: 0471 406099
1. Specificazione
Il sistema di videoispezione VIS 2000 permette il controllo visivo e la documentazione
di tubi e canali, come ad es. impianti di scarico, impianti di ventilazione, tubi acqua di
rifiuto ecc. La vasta gamma di componenti di sistema, compatibili l’uno con l’altro, offre
una scelta individuale per la composizione della telecamera perfettamente adattabile al
rispettivo compito da svolgere.
L’avvolgicavo VIS 2000 qui descritto serve per il trasporto comodo e per una maneggevolezza confortevole del cavo dotato di telecamera, la cui lunghezza massima è di 30 m,
durante l ’ispezione. L’avvolgicavo offre inoltre un supporto regolabile per il trasporto e per
l’ispezione per collocarvi l’unità del monitor e di comando, un contametri digitale integrato
per misurare la lunghezza del cavo, una cintura confortevole a 4 punti, un freno del cavo
nonché un piede pieghevole. Si presta molto bene all’impiego dall’alto per l’ispezione di
tubi verticali, come per canne fumarie o per pluviali, pozzi ecc.. Con l’unità motore ribaltata verso il basso, compreso il contenitore della testata della telecamera e con il piede
ribaltato si crea un’unità di videoispezione compatta e completa, che, usando la maniglia
o la cintura, si può trasportare comodamente sul luogo d’impiego. Grazie alla cintura a
4 punti sul luogo è possibile trasportare l’unità davanti al proprio corpo con il monitor
tratto fuori, di modo che entrambe le mani rimangano libere per l’uso del monitor e del
cavo / della testata di telecamera. Per l’uso sul tavolo o sul pavimento si può ribaltare il
piede pieghevole, in modo da ottenere una stabilità sicura. Un freno integrato del cavo
serve ad assicurare la testata della telecamera sul cavo.
Il contametri integrato di un’elevata risoluzione di 0,05 metri è dotato di un tasto di azzeramento che permette di individuare in modo preciso la posizione del danno permettendo
inoltre misurazioni di distanza all’interno del tubo.
1.2 Dati tecnici
Dimensioni nello stato ripiegato:
Altezza: 34 cm
Larghezza: 35 cm
Profondità: 10 cm
Peso: 2,5 kg (senza cavo)
Lunghezza max. cavo: 30 m
Contametri integrato:
Funzionamento digitale
Risoluzione: 0,05 m
Campo di misura: 0 - 30,00 m
Tasto di comando: azzeramento, inserimento parametri
Indicazione dispositivo pronto: LED
1. Specification
Page 34
2. Uso
1 Tasto di comando
(azzeramento durante la misu-
razione, impostazione parametri
per l’inserimento di un nuovo
cavo)
2 Tamburo per cavi
3 Piede ribaltabile
4 Supporto monitor con possibili
tà di ribaltamento
5 Maniglia
6 Freno (sul retro)
7 Possibilità di collegamento
Cintura a 4 punti
8 Collegamento cavo al monitor
9 Fissaggio del cavo di collega
mento monitor (retro centrale)
10 Pulsante di impostazione per
modificare la posizione del supporto monitor
2.2 Manovra di unità
2.2.1 Collegamento dei testata
Scegliere l’avvolgicavo con il cavo rigido adatto per robustezza, raggio di curvatura e
lunghezza
Montare la testata adatta, scegliendo tra la minitestata colori o b/n a seconda delle
esigenze (b/n vede meglio nelle canne fumarie).
2.2.2 Collegamento dei monitor
Per collegare il monitor, ribaltare innanzitutto il supporto del monitor verso l’alto (fig. 1,
parte 4). Per farlo premere il pulsante d’impostazione (fig. 1, parte 10). Poi collegare il
supporto monitor con la presa d’ingresso del piede del monitor.
In seguito collegare la connessione dell’avvolgicavo (fig. 1, parte 8) con la presa
d’ingresso sul monitor.
2. Uso
2.1 Elementi di comando
1
2
3
4
5
6
7
9
8
Figura 2.1 Foto Foto än-
dern
10
9
Page 35
Avvolgicavo VIS 2000
40 Tel: 0471 402422 Fax: 0471 406099
2. Uso
2.2.3 Ispezione di tubazioni verticali
Il modo migliore di ispezionare tubazioni verticali, come ad es. canne fumarie o tubi verticali
a gravità, è di farlo dall’alto, ad es. dal tetto. L’aspo infatti è perfettamente idoneo a questo
proposito. Per avere libere entrambe le mani, durante l’ispezione stessa si può portare
l’aspo davanti al proprio corpo, fissando la cintura a 4 punti sugli appositi punti dell’aspo.
Fissare i due moschettoni stretti negli appositi alloggiamenti posizionati a sinistra ed a
destra al di sotto della maniglia. I due moschettoni tondi vanno fissati sul piede ribaltabile
in modo tale che il tasto rosso di reset venga portato sul tamburo verso il proprio corpo.
Poi mettere le cinture sopra le proprie spalle, di modo che il componente in plastica sia
situato sulla propria schiena. In tal modo con l’apparecchiatura si ha una libertà ottimale
di movimento e si può vedere comodamente in qualsiasi momento il display anche con
la protezione antiriflessi compresa.
Se non è necessario cambiare la posizione dell’aspo e dell’operatore durante l’ispezione,
è opportuno appoggiare per l’ispezione l’aspo su un tavolo oppure sul pavimento. Per
farlo, ribaltare il piede all’infuori.
Dopo aver posto l’avvolgicavo nella posizione idonea per il compito da svolgere, sbloccare
il freno del tamburo effettuando metà giro con la manopola nera. Per sbloccare il freno
girare la manopola verso la sinistra. Ora si può introdurre nel tubo verso il basso il cavo
insieme alla testata della telecamera. Se si desidera ispezionare in modo più preciso
un determinato punto del tubo, bloccare di nuovo il freno girando di nuovo indietro la
manopola.
Durante il trasporto, in via di principio il freno del tamburo va sempre bloccato. Il piede
ribaltabile ed il supporto del monitor vanno ribaltati verso l’interno.
Page 36
2.3 Contametri digitale
Nell’aspo è incorporato un contametri digitale, in modo da poter determinare con
precisione durante l’ispezione la posizione del danno e per consentire inoltre una
misurazione precisa delle distanze all’interno del tubo. Un LED verde indica che il
contametri è pronto al funzionamento, il LED si illumina non appena la testata della
telecamera è stata inserita. Il risultato del contametri si può leggere sul monitor. In caso
necessario, a questo proposito occorrerà appositamente configurare il menù dello
schermo del monitor.
Il tasto di comando consente di azzerare il contametri in qualsiasi posizione, come
ad es. all’ingresso della canna fumaria. Così il percorso del cavo fino all’ingresso
della canna fumaria non viene integrato nel conteggio, e verrà indicata la posizione
precisa del danno. Per misurare le distanze, azzerare il metraggio al punto di partenza
(tenendo premuto il tasto sull’aspo per 2 sec. circa) e poi al punto finale leggere
comodamente la distanza.
3. Sostituzione del cavo
Per sostituire il cavo occorre innanzitutto sbloccare il freno. In seguito estrarre con cura
il cavo fino alla fine. Sconnettere poi la connessione tra cavo e guida del cavo e estrarre
il cavo.
In seguito girare con cura l’aspo in senso orario per poco meno di un giro fino alla battuta. Fare passare il connettore del nuovo cavo alla presa attraverso l’asola e collegarlo
con la spina dell’aspo. Ora è possibile avvolgere il cavo verso la sinistra. Nell’inserire il
cavo occorre fare attenzione che esso si avvolga in modo equo lungo la larghezza del
tamburo del cavo.
Bloccare il freno del tamburo come descritto al punto 2.2.3.
In caso che sia stato impiegato un cavo di una lunghezza diversa, occorrerà programmare
nuovamente i parametri. A questo proposito tener premuto il tasto di comando dell’aspo
per 3 secondi circa e accendere il monitor. In alto compare una riga contenente i parametri. Con un doppio clic sul tasto di comando dell’aspo il cursore lampeggiante si sposta
verso la destra, un unico clic permette invece di modificare il contatore. Per salvare i valori
usare un clic di una durata di 3 sec.. In seguito verranno visualizzati i parametri attuali. I
parametri vanno impostati secondo la tabella di seguito riportata:
3. Sostituzione del cavo
Page 37
Avvolgicavo VIS 2000
42 Tel: 0471 402422 Fax: 0471 406099
4. Guide per l‘ispezione
Tipo Lunghezza Impulsi Da Di
Avvolgicavo 20m 695 24 19
Avvolgicavo 30m 1042 27 19
Aspo 42 20m 382 42 38
Aspo 42 30m 573 42 36
Aspo 36 20m 561 36 32
Aspo 36 30m 868 36 30
4. Guide per l’ispezione
In seguito vengono riportati alcuni consigli generali relativi all’impiego di guide durante
l’ispezione di tubi e canali che risultano dall’esperienza da noi fatta. Siccome ogni sistema
di tubi e di canali è individualmente diverso, naturalmente per ogni singolo caso occorrerà decidere sul luogo sull’uso delle guide. Nel scegliere la guida più idonea occorre
osservare che essa, oltre a guidare bene il cavo, deve garantire che si possa inserire ed
estrarre la testata della telecamera senza problemi. Occorre tener conto del rischio che
la guida rimanga incastrata all’interno del tubo.
Ispezione di tubi Ø 40 - 50 mm Impiegare sempre il sistema di videoispe-
zione senza accessori.
Ispezione di tubi Ø 50 -70 mm Impiegare sempre il sistema di videois-
pezione senza accessori.
Usare il manicotto di spinta esclusiva-
mente nella parte orizzontale, quando è
presente acqua oppure fango.
Ispezione di tubi Ø 70 - 100 mm E’ possibile effettuare l’ispezione senza
problemi sia con che senza il manicotto
di spinta. Per tubi verticali a gravità o per
l’ispezione verticale occorre usare un peso
di guida.
Ispezione di tubi Ø 100 - 125 mm E’ possibile usare una stella di centraggio
e/o un manicotto di spinta con protezione
dell’obiettivo.
Ispezione di tubi a partire da Ø 154 Vedasi sopra, però la testata della teleca-
mera va spinta solo per pochi metri.
Page 38
5. Indicazioni sulla manutenzione e la cura
Per rimuovere lo sporco dal cavo fare passare il cavo attraverso una pezza umida. Pulire
anche l’avvolgicavo con una pezza umida e, se necessario, con un detergente dolce.
Occorre assolutamente fare attenzione che non ci sia acqua che penetri nella zona del
contametri.
Attenzione: prima di aprire l’apparecchiatura staccarla da qualsiasi fonte di tensione
(unità monitor ecc.). In qualsiasi caso i lavori sull’avvolgicavo vanno effettuati solo da una
società qualificata e autorizzata dalla Wöhler.
6. Componenti del sistema
Il sistema di videoispezione VIS 2000 dispone di una vasta gamma di accessori e componenti per adattarsi ad ogni esigenza dell’impianto. Ogni sistema di videoispezione si
compone dei 4 componenti base:
· unità monitor per colori e b/n
· testata telecamera colori o b/n
· cavo/cavoasta di collegamento
· accessori
5. Indicazioni sulla manutenzione e la cura
Page 39
Avvolgicavo VIS 2000
44 Tel: 0471 402422 Fax: 0471 406099
6. Componenti del sistema
Fig. 6.1: Componenti
Page 40
6.1 Testata telecamera rotativa
La testata telecamera rotativa permette la
videoispezione a “mezzaluna”, perché girevole a 360° e ruotabile a 180°. La testata è
protetta da una cupola in vetro con protezione IP 64 contro gli spruzzi d’acqua. L’obiettivo
a gran d’angolo (f=2,0mm) della telecamera
è protetto contro i riflessi di luce da un anello
e molla a trascinamento. La testata rotativa
è particolarmente adatta per la videoispezione di canne fumarie, canali di ventilazione e
canali asciutti o umidi tutti i tipi a partire da un
diametro minimo di 70 mm.
Esistono due versioni:
VIS 2000 testata a colori, mostra bene i particolari colorati cod. 7806
VIS 98 testata bianco/nero, indicata particolarmente per le canne fumarie molto scure
cod. 7801.
6.2 Microtestata fissa
La microtestata fissa è a tenuta d’acqua fino 3
bar, realizzata in corpo d’alluminio e dispone di
un obiettivo a gran d’angolo (f=2,5mm). Grazie
al diametro ridotto di soli 2,6mm, la lunghezza
contenuta e al raccordo flessibile è possibile
utilizzare la microtestata anche nei canali piccoli
a partire da ca. 40 mm (con max. 3 curve) fino
a max. 100 mm.
La microtestata b/n è particolarmente luminosa e indicata per le videoispezione di canne
fumarie fino le misure 200x200mm o diametro
300mm.
Esistono due versioni:
Microtestata colori per canali e c.f. 7817
Microtestata b/n per canne fumarie 7871
6. Componenti del sistema
Page 41
Avvolgicavo VIS 2000
46 Tel: 0471 402422 Fax: 0471 406099
6.3 Testata endoscopio
Permette di collegare ogni endoscopio Wöhler
direttamente alla VIS 2000PRO, permettendo
la memorizzazione delle immagini riprese con
l’endoscopio flessibile o il tecnoendoscopio
rigido.
Testata endoscopio cod. 8697
6.4 Accessori vari per videoispezione
6. Componenti del sistema
Guida a rotelle, protegge la testata sia per le
videoispezione dall’alto con il cavo o la sondacavo, o nei canali con spinta attraverso la
sondacavo. La guida a rotelle è completa di
raccordo a baionetta per il fissaggio della testata, filetto per il montaggio dello stabilizzatore
con centratore.
Per il montaggio togliere il cestello superiore
svitandolo in senso antiorario, inserire la testata
fissandola con il raccordo a baionetta e rimontare il cestello. Collegare il cavo o sondacavo.
Guida a rotelle cod. 7826
Stabilizzatore con centratore, con filetto per
testata o guida a rotelle, con fissaggio rapido
delle spazzole con foro 28 mm, rende rigido
l’attacco della sondacavo alla testata o guida
a rotelle, per l’inserimento nei canali, nonché
protegge la cupola dai maggiori urti laterali nella
videoispezione anche di canne fumarie, nonché
permette di montare una spazzola centratrice.
Stabilizzatore con centratore cod. 3590
Carrucola regolabile protegge il cavo metrato
durante la videoispezione, perché lo tiene dis
Page 42
6. Componenti del sistema
taccato dal bordo del comignolo o della portina
d’ispezione del sottotetto.
Inserire la carrucola con il doppio ferretto a
V rivolto verso l’operatore e la doppia asta
regolabile va appoggiata sulla parete opposta.
Regolare la lunghezza, inserire la testata e far
scorrere il cavo sulla rotella.
Carrucola regolabile cod. 5706
Avvolgicavo elettronico con contametri digitale
e vite di fissaggio per VIS 2000PRO, completo
di piedini, freno e cavo collegamento unità
monitor. Il cavo metrato invece non viene
fornito, perché compreso nella telecamera.
L’avvolgicavo è adatto per ricevere fino a 30
m di cavo.
L’avvolgicavo elettronico trasmette i metri
sullo schermo della telecamera e disopone
dell’interruttore d’azzeramento.
Avvolgicavo elettronico cod. 3816
Aspo elettronico con contametri digitale,
piede incorporato, gancio per cintura, cavo
di collegamento all’unità monitor, adatto per
testata ruotabile e microtestata. L’aspo è fornito con sondacavo da 6 o 7mm e permette di
spingere le diverse testate sia dal basso verso
l’alto (videoispezione di secondari di ccr), che
dall’alto verso il basso (canne fumarie), nonché
in orizzontale (canali e tubazioni).
• asponero6mmx5m 7821
• asponero6mmx20m 7818
• asponero6mmx30m 7819
• asporosso7mmx5m 7305
• asporosso7mmx20m 7829
• asporosso7mmx30m 7306
Page 43
Avvolgicavo VIS 2000
48 Tel: 0471 402422 Fax: 0471 406099
6. Componenti del sistema
Luci supplementari con led bianchi o giallo-rossi,
da applicare direttamente sulla testata telecamera
e con pacco 4 pile mignon in custodia da fissare
sul cavo. Le luci supplementari aumentano la
luce nelle canne fumarie particolarmente grandi
(oltre 20 mm)oppure con le pareti completamente
nere dalla fuliggine o dal catrame.
Luci bianche per testata colori e b/n
9377
Luci colorate per testata b/n 9177
Guida 180°, protegge la testata ruotabile e permette la spinta mediante miniaspo 42, aspo e
maxiaspo. Permette la videoispezione dal basso
o di canali con vista verso l’operatore in modo
da non sporcare o rompere la testata telecamera.
Completo di cavo collegamento al cavo metrato
e filetto M10 per la sonda dell’aspo. In testa è
dotata di filetto M10 femmina per applicare una
spazzola terminale come centratore.
Guida 180° cod. 8680
Guida a molla per inserire la testata ruotabile al
centro della canna fumaria, composto dall’anello
di fissaggio e una molla con vite di fissaggio.
Inserire l’anello nel filetto testata o della guida a
rotelle e fissare la molla a dovuta distanza direttamente sul cavo metrato.
Guida a molla cod. 8633
Custodia in similpelle per l’unità monitor (compresa nella fornitura dell’unità monitor) adatta per
il montaggio delle custodie delle testate, come
riportato nella foto accanto
Custodia in similpelle 6838
Page 44
7. Certificato di conformità
Il Avvolgicavo VIS 2000 è conforme le disposizioni legislative italiane ed in particolare
è impiegabile per le videoispezione di canne fumarie come richiesto dalle norme UNI
10845 e UNI 1443. Il Avvolgicavo VIS 2000 è inoltre adatta per la videoispezione nei
canali di ventilazione e con le microtestate anche per la videoispezione delle tubazioni
dell’acqua, dello scarico ecc.
Il certificato conformità decade immediatamente se lo strumento viene aperto
da persone o ditte non espressamente autorizzate dalla ditta Wöhler.
Dichiarazione conformità CE:
Il prodotto denominato VIS2000 è conforme alle norme europee per la compatibilità
elettromagnetica (2004/108/CE). Per la verifica sono state utilizzate le seguenti norme:
• EN55024
• EN55022
Sul prodotto viene riportato il marchio CE e la seguente dichiarazione di conformità è
firmata dall’amministratore delegato sig. Lötfering Johannes del produttore Wöhler MGKG
GmbH – Germania – Bad Wünnenberg.
La dichiarazione conformità CE decade immediatamente se lo strumento viene
aperto da persone o ditte non espressamente autorizzate dalla ditta Wöhler.
8. Garanzia:
Ogni Avvolgicavo VIS 2000 viene controllata in tutte le sue funzioni e lascia la fabbrica
solo dopo accurato controllo qualità. El aspo telecamera è coperta da garanzia 12 mesi
sui difetti di fabbricazione, salvo manomissioni da parte di persone non autorizzate o di
rotture dovute all’errato uso, difforme dalle istruzioni. Sono esclusi dalla garanzia i pezzi
d’usura come le batterie, le cupole ecc.. I costi per il trasporto e l’imballo dello strumento
in caso di necessità d’intervento è a carico del cliente.
La garanzia decade immediatamente se lo strumento viene aperto da persone o
ditte non espressamente autorizzate dalla ditta Wöhler.
Per assicurare lunga vita al suo prodotto consigliamo una verifica periodica con pulizia
e taratura dello strumento. Consigliamo concordare un appuntamento ogni 12-24 mesi
direttamente con il SAT, il quale offre il servizio di ritiro a domicilio.
7. Componenti del sistema
Page 45
Avvolgicavo VIS 2000
50 Tel: 0471 402422 Fax: 0471 406099
Servizio di assistenza programmata
Per assicurare lunga vita al suo prodotto consigliamo una verifica periodica con pulizia
e taratura dello strumento. Consigliamo concordare un appuntamento ogni 12-24 mesi
direttamente con il SAT, il quale offre il servizio di ritiro a domicilio.
8. Servizio di assistenza programmata
Loading...
