PEWA STEINEL SensorLight User Manual

i

N

GR

TR

H

CZ

SK

PL

RO

SLO

HR

EST

LT

LVRUS

FIN

DK

SPE

NL

F

GB

D

I

- 2 -

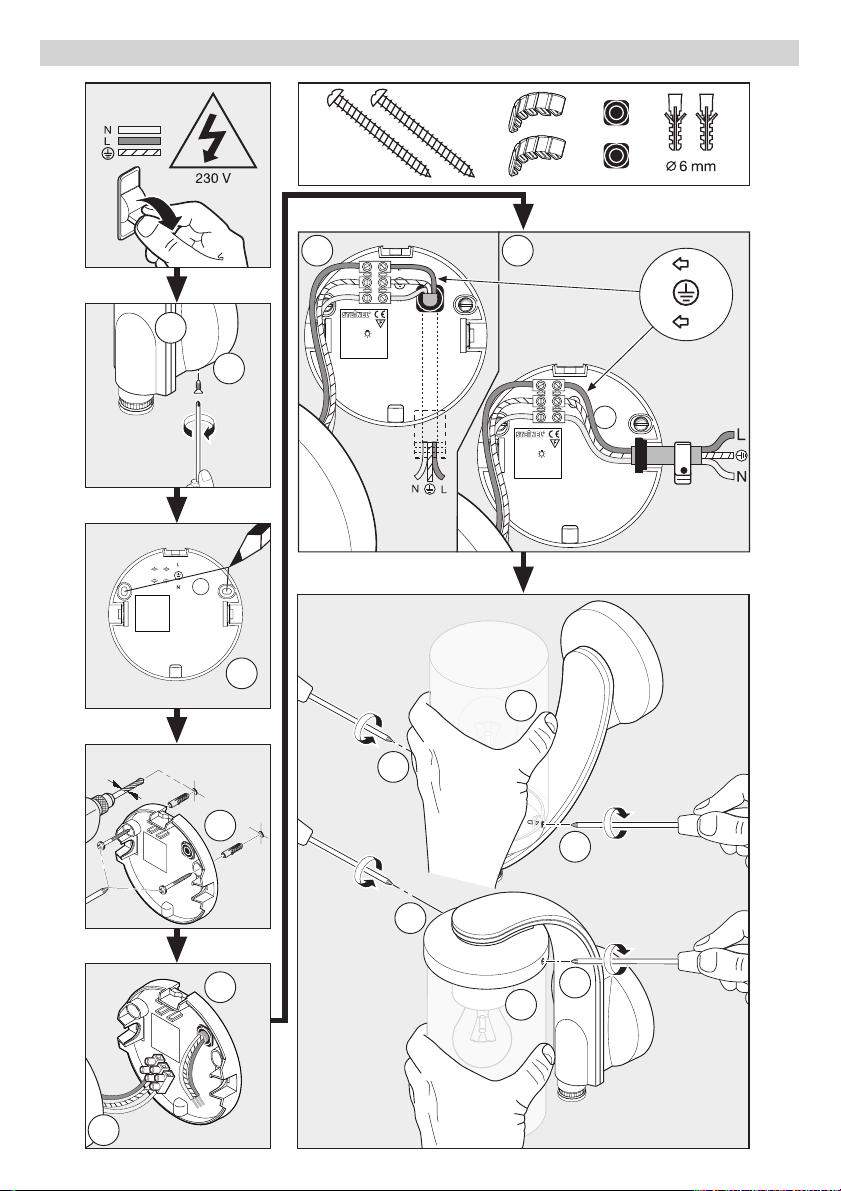

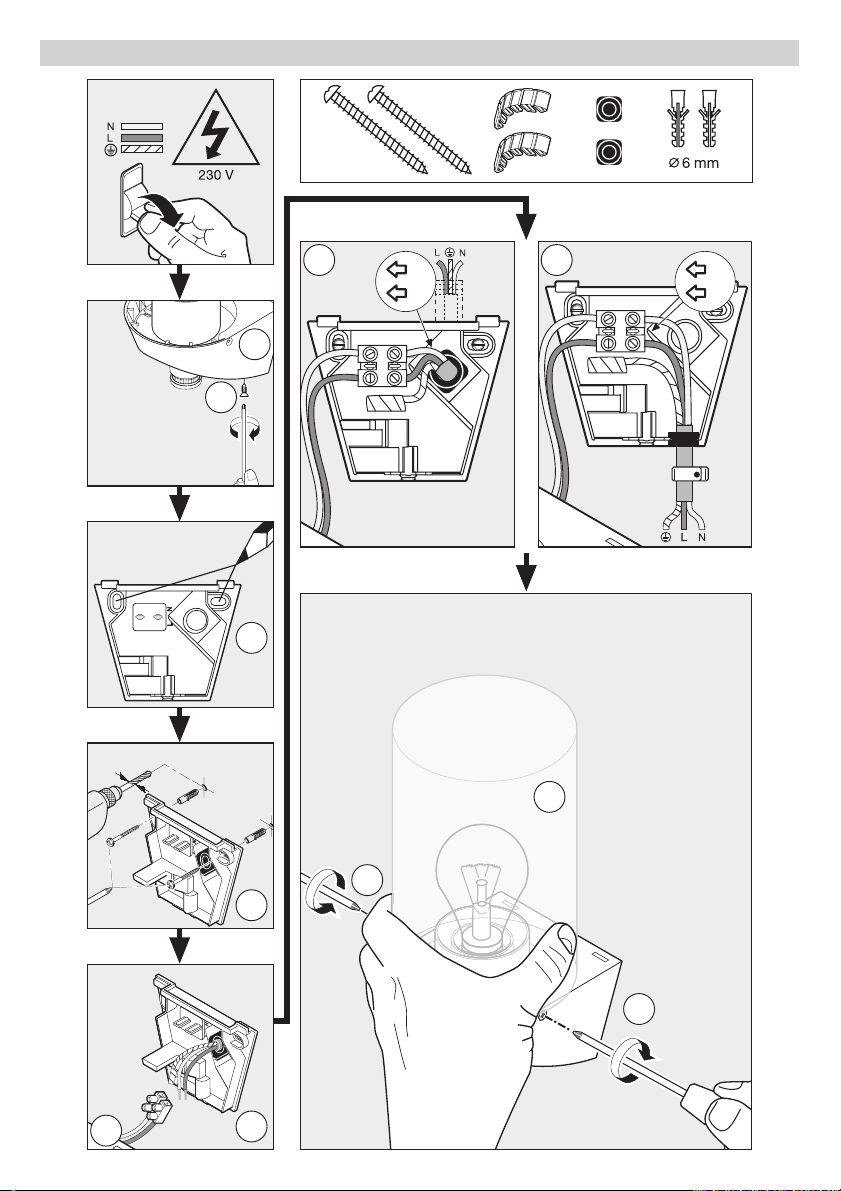

L 30x S

5

4

1

3

3

1

7

6

6

I

0

Ø 6mm

- 3 -

L 7x5 S / L 7x6 S

7

7

6

6

6

6

Typ
230 VM 50 Hz

max. 100 W

Typ
230 VM 50 Hz

max. 100 W

L

N

4 5

1

2

3

3

3

1

I

0

Ø 6mm

- 4 -

L 9x5 S

7

6

6

L

N

5

L

N

4

3

3

1

2

3

1

I

0

Ø 6mm

- 5 -

- 6 -

13

8 m

360°

2

200 m

8 m

8 m

14

2 m

< 8 m

1 X

2 X

8 m

=

=

8 m

8 m

8 m

360°

~ 230°

~ 70°

15

1 x

1 X

+

5 sec.-15 min

2 x

=

8 m

~ 90°

4 h

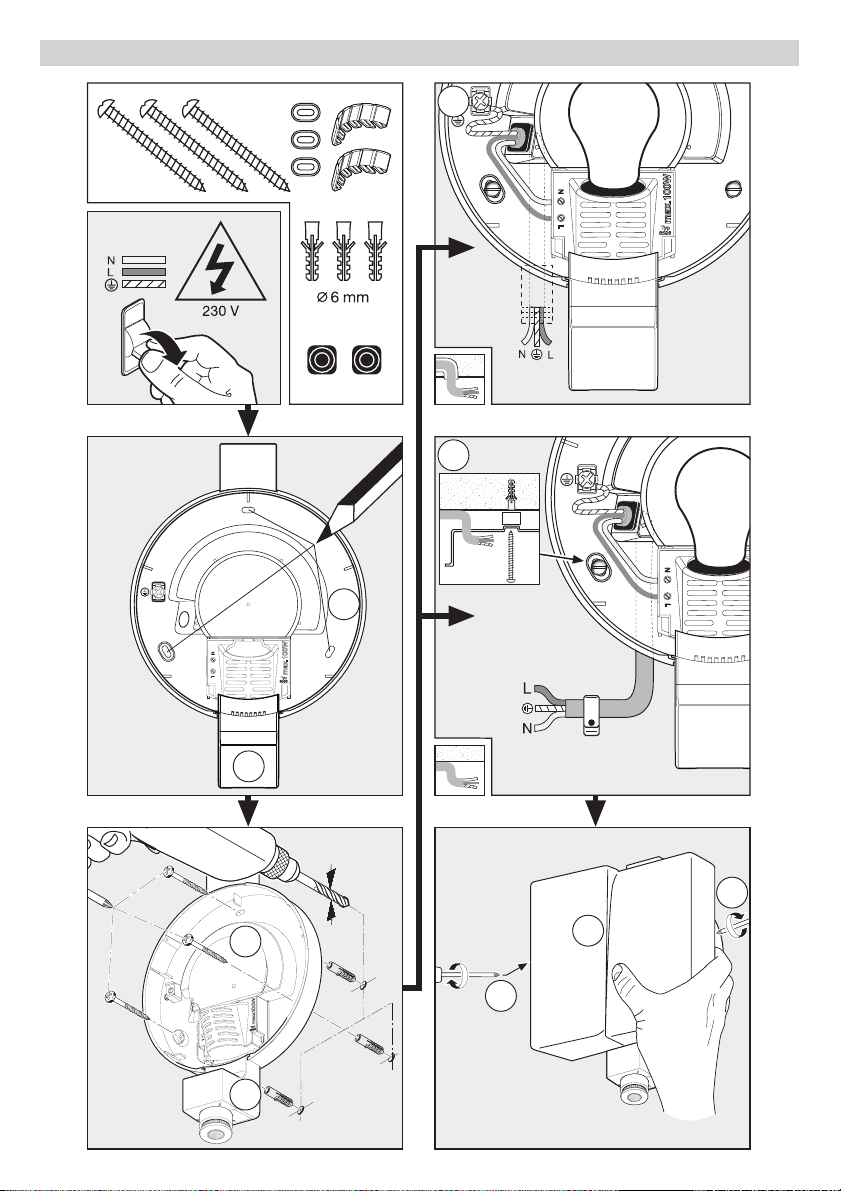

Installation

Der Montageort sollte mindestens 50 cm von einer
anderen Leuchte entfernt sein, da Wärmestrahlung
zur Auslösung des Systems führen kann. Um die
angegebene Reichweite von 8 m zu erzielen, sollte
die Montagehöhe ca. 1,7 – 2 m betragen.

Anschluss der Netzzuleitung (s. Abb.)

Die Netzzuleitung besteht aus einem 2- bis 3-adrigen
Kabel:

L = Phase (meistens schwarz oder braun)
N = Nullleiter (meistens blau)
PE = Schutzleiter (grün/gelb)

Das Prinzip

Der integrierte Hochleistungs-Infrarot-Sensor besteht
aus einem 360° Doppelsensor, der die unsichtbare
Wärmestrahlung von sich bewegenden Körpern
(Menschen, Tieren etc.) erfasst.

Diese so erfasste Wärmestrahlung wird elektronisch
umgesetzt und schaltet die Leuchte automatisch
ein. Durch Hindernisse wie z.B. Mauern oder Glas­scheiben wird keine Wärmestrahlung erkannt,es
erfolgt also auch keine Schaltung. Es wird ein Erfas-

- 7 -



Gerätebeschreibung

 Lampenarm
 Wandhalter-Schraube
 Wandhalter
 Netzanschluss Zuleitung Unterputz
 Netzanschluss Zuleitung Aufputz
 Glassicherungsschraube

Montageanleitung

Sehr geehrter Kunde,

vielen Dank für das Vertrauen, das Sie uns beim Kauf
Ihrer neuen STEINEL-SensorLeuchte entgegenge­bracht haben. Sie haben sich für ein hochwertiges
Qualitätsprodukt entschieden, das mit größter Sorg­falt produziert, getestet und verpackt wurde.

D

Sicherheitshinweise

■ Vor allen Arbeiten am Gerät die Spannungszufuhr

unterbrechen!

■ Bei der Montage muss die anzuschließende

elektrische Leitung spannungsfrei sein. Daher als
Erstes Strom abschalten und Spannungsfreiheit
mit einem Spannungsprüfer überprüfen.

Bitte machen Sie sich vor der Installation mit dieser
Montageanleitung vertraut. Denn nur eine sachge­rechte Installation und Inbetriebnahme gewährleistet
einen langen, zuverlässigen und störungsfreien
Betrieb.
Wir wünschen Ihnen viel Freude an Ihrer neuen
STEINEL-SensorLeuchte.

■ Bei der Installation der SensorLeuchte handelt es

sich um eine Arbeit an der Netzspannung. Sie
muss daher fachgerecht nach den landesüblichen
Installationsvorschriften und Anschlussbedingun­gen durchgeführt werden.
(

D

-VDE 0100, A-ÖVE-EN 1, -SEV 1000)

 Lampenglas
 Sensoreinheit (entnehmbar zur komfortablen

Funktionseinstellung)

 Rastnase zum Entnehmen der Sensoreinheit
 Zeiteinstellung
 Dämmerungseinstellung
 Programmeinstellung

sungswinkel von 360° mit einem Öffnungswinkel von
90° erreicht. Feldüberwachung unterhalb des Sensors
gewährleistet einen Unterkriechschutz.

Wichtig: Die sicherste Bewegungserfassung haben
Sie, wenn die SensorLeuchte seitlich zur Gehrichtung
montiert wird und keine Hindernisse (wie z. B. Bäume,
Mauern etc.) die Sicht des Sensors behindern.
Die Reichweite ist eingeschränkt, wenn Sie direkt auf
die Leuchte zugehen.

Im Zweifel müssen Sie die Kabel mit einem Span­nungsprüfer identifizieren; anschließend wieder
spannungsfrei schalten. Phase (L), Nullleiter (N) und
Schutzleiter (PE) werden an den Lüsterklemmen
angeschlossen (bei L 30x S Erdungsdom).
Bei Lampenarmen aus Kunststoff (L 9x5 S) kann der
Schutzleiter (PE, grün/gelb) mit Isolierband gesichert
werden.

Hinweis: In die Netzzuleitung kann selbstverständlich
ein Netzschalter zum Ein- und Ausschalten montiert
sein. Für die Funktion Dauerlicht ist dies Vorausset­zung (s. Kapitel Dauerlichtfunktion) .

D

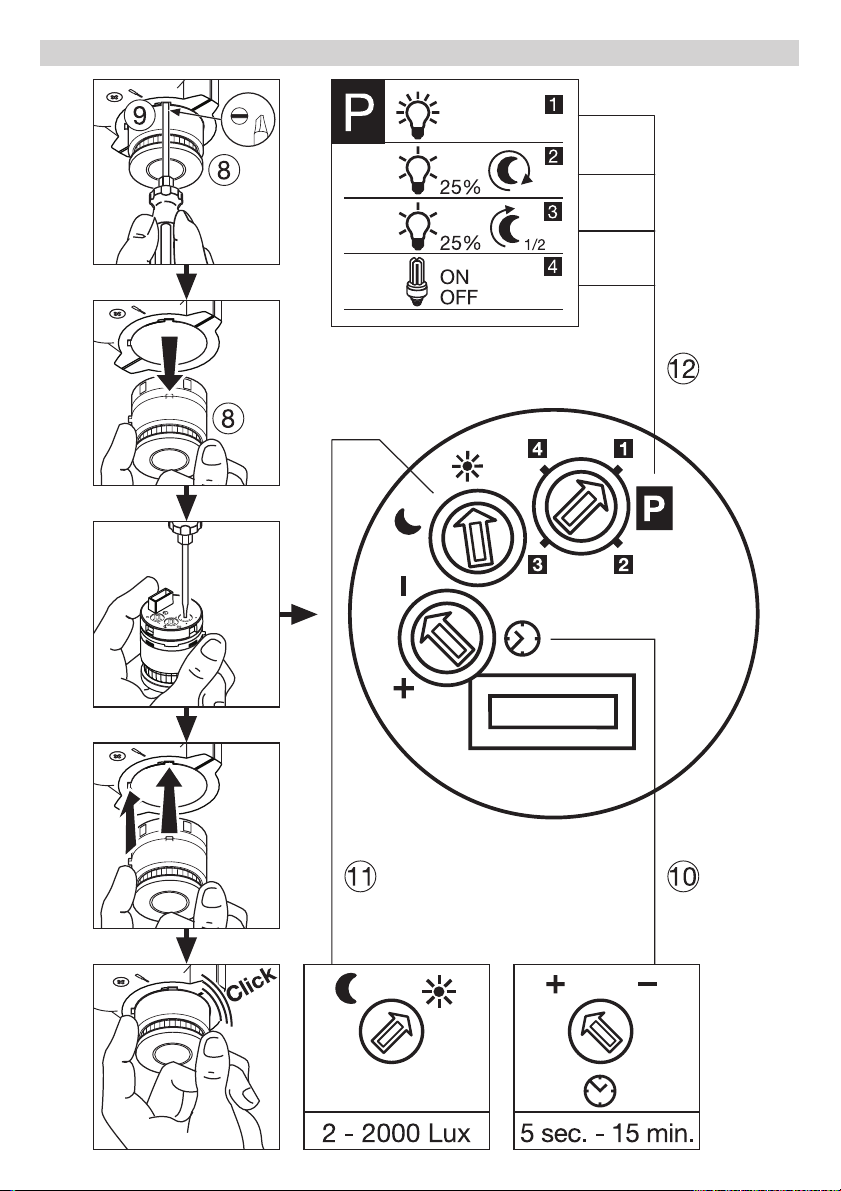

Nachdem der Wandhalter montiert und der Netzan­schluss vorgenommen ist, kann die SensorLeuchte in
Betrieb genommen werden. Auf der abnehmbaren
Sensoreinheit befinden sich die Stellregler zur Zeit-,
Dämmerungs- und Programmeinstellung. Nach Betä-

Funktionen ,,

- 8 -

  

tigen der Rastnase  mit einem Schlitz-Schrauben­dreher kann die Sensoreinheit zur komfortablen Ein­stellung entnommen werden. Dabei schaltet die
Leuchte automatisch auf Dauerlicht.

Ausschaltverzögerung
(Zeiteinstellung) 

(Werkseinstellung: 5 Sek.)

Stufenlos einstellbare Leuchtdauer von
5 sek. bis 15 min.

Einstellreger auf – gestellt = kürzeste Zeit (5 Sek.)
Einstellreger auf + gestellt = längste Zeit (15 min.)

Bei Einstellung des Erfassungsbereiches wird
empfohlen die kürzeste Zeit – zu wählen.

Programmeinstellung 

(Werkseinstellung: Programm 1)

Was ist Soft-Lichtstart ?

Die SensorLeuchte verfügt über eine Soft-Lichtstart­Funktion. Das bedeutet, dass das Licht beim Ein­schalten nicht direkt auf maximale Leistung schaltet,

sondern die Helligkeit innerhalb einer Sekunde lang­sam bis zu 100 % hochgeregelt wird. Ebenso wird
das Licht beim Ausschalten langsam heruntergeregelt.

* Hinweis zu Komfort-Sparprogramm Glühlampe :
In der SensorLeuchte ist keine Uhr integriert, die Mitte

der Nacht wird nur über die Länge der Dunkelphasen
ermittelt. Daher ist es für eine einwandfreie Funktion
wichtig, dass die SensorLeuchte während dieser Zeit
dauerhaft mit Spannung versorgt wird. Während der
ersten Nacht (Einmessphase) ist die Grundhelligkeit
komplett aktiv. Die Werte werden netzausfallsicher
gespeichert.

Wir empfehlen, die Spannung im Programm nicht
zu unterbrechen. Die Werte werden über mehrere
Nächte ermittelt, daher sollte im evtl. Fehlerfall über
mehrere Nächte beobachtet werden, ob sich die Aus­schaltzeit der SensorLeuchte in Richtung Mitternacht
verändert.

Was ist Grundhelligkeit ?

Grundhelligkeit ermöglicht eine nächtliche Dauerbe­leuchtung mit ca. 25 % Lichtleistung. Erst bei Bewe­gung im Erfassungsbereich wird das Licht (für die

eingestellte Zeit, s. Ausschaltverzögerung ) auf max­imale Lichtleistung (100 %) geschaltet. Danach schaltet
die Leuchte wieder auf Grundhelligkeit (ca. 25 %).

Standardprogramm Glühlampe:

Soft-Lichtstart / keine Grundhelligkeit

Komfortprogramm Glühlampe:

Soft-Lichtstart + Grundhelligkeit
Komfort-Sparprogramm Glühlampe:

Soft-Lichtstart + Grundhelligkeit
bis Mitte der Nacht *

Energiesparlampen-Programm:

kein Soft-Lichtstart / keine Grundhelligkeit

Dämmerungseinstellung
(Ansprechschwelle) 

(Werkseinstellung:
Tageslichtbetrieb 2000 Lux)

Stufenlos einstellbare Ansprechschwelle des Sensors
von 2 – 2000 Lux.

Einstellregler auf gestellt = Tageslichtbetrieb
ca. 2000 Lux.
Einstellregler auf gestellt = Dämmerungsbetrieb
ca. 2 Lux.

Zur Einstellung des Erfassungsbereiches bei Tageslicht
ist der Einstellregler auf (Tageslichtbetrieb) zu
stellen.

5 sek. – 15 min.

2 – 2000 Lux

1

2

3

3

4

3

- 9 -

Dauerlichtfunktion

Wird ein Netzschalter in die Netzzuleitung montiert,
sind neben dem einfachen Ein- und Ausschalten
folgende Funktionen möglich:

Sensorbetrieb

1) Licht einschalten (wenn Leuchte AUS):

Schalter 1 x AUS und AN.
Leuchte bleibt für die eingestellte Zeit an.

2) Licht ausschalten (wenn Leuchte AN):

Schalter 1 x AUS und AN.
Leuchte geht aus bzw. in den Sensorbetrieb über.



Dauerlichtbetrieb

1) Dauerlicht einschalten:

Schalter 2 x AUS und AN. Die Leuchte wird für
4 Stunden auf Dauerlicht gestellt (rote LED leuchtet
hinter der Linse). Anschließend geht sie automatisch
wieder in den Sensorbetrieb über (rote LED aus).

2) Dauerlicht ausschalten:

Schalter 1 x AUS und AN. Leuchte geht aus bzw. in
den Sensorbetrieb über.

Wichtig:

Das mehrmalige Betätigen des Schalters sollte schnell
hintereinander erfolgen (im Bereich 0,5 – 1 Sek.).

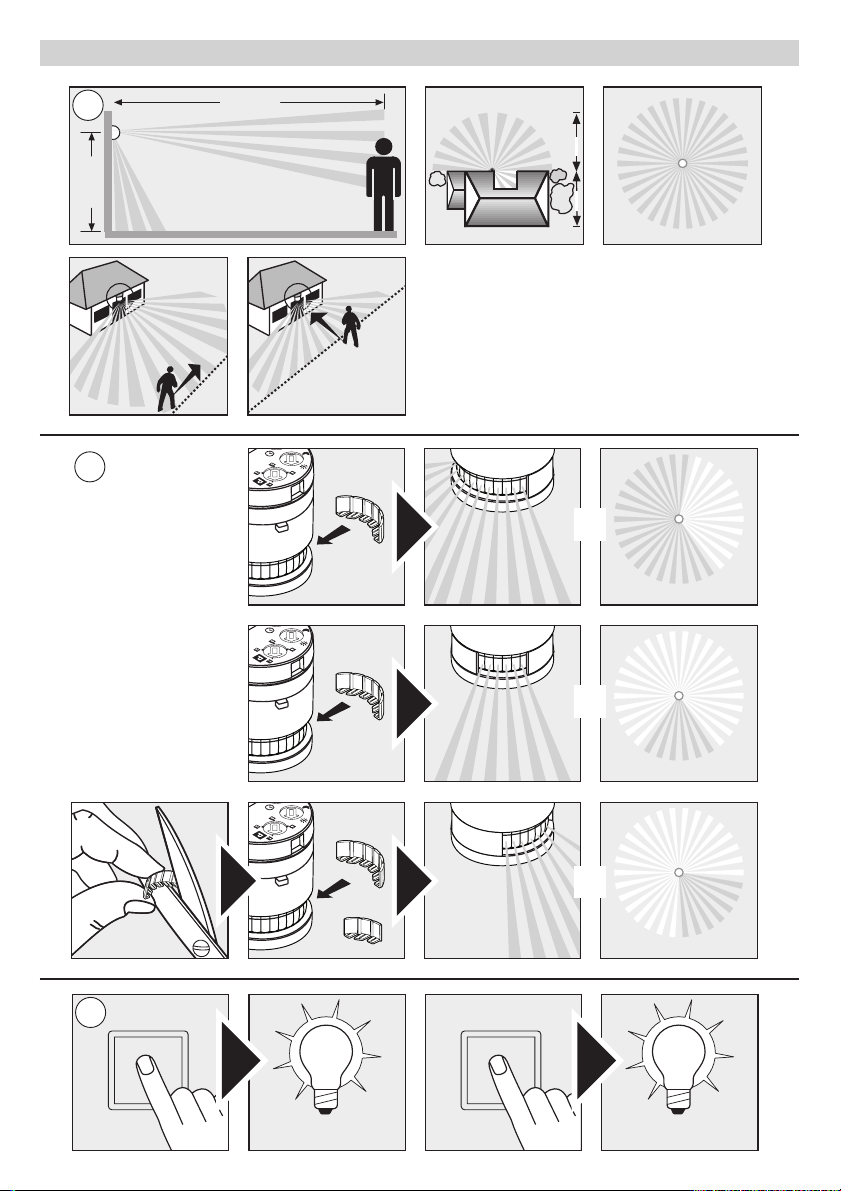

Justierung Erfassungsbereich

Je nach Bedarf kann der Erfassungsbereich einge­schränkt werden. Die beiliegenden Abdeckblenden
dienen dazu, beliebig viele Linsensegmente abzu­decken. Somit werden Fehlschaltungen durch z. B.
Autos, Passanten etc. ausgeschlossen oder Gefah-



renstellen gezielt überwacht. Die Abdeckblenden
können entlang der vorgenuteten Einteilungen in
der Senkrechten getrennt werden. Danach werden
sie einfach auf die Linse gesteckt.

Betrieb/Pflege

Die SensorLeuchte eignet sich zum automatischen
Schalten von Licht. Witterungseinflüsse können die
Funktion der SensorLeuchte beeinflussen, bei starken
Windböen, Schnee, Regen, Hagel kann es zu einer
Fehlauslösung kommen, da die plötzlichen Tempera-

turschwankungen nicht von Wärmequellen unter­schieden werden können. Die Erfassungslinse kann
bei Verschmutzung mit einem feuchten Tuch (ohne
Reinigungsmittel) gesäubert werden.

Technische Daten

Leistung: max. 100 Watt / E 27, Glühlampe oder

max. 20 Watt Energiesparlampe (nicht für L 30x S)

Achtung: Energiesparlampe nur mit Programm betreiben
Spannung: 230 – 240 V, 50 Hz
Erfassungswinkel: 360° mit 90° Öffnungswinkel und Unterkriechschutz
Reichweite des Sensors: max. 8 m rundum
Zeiteinstellung: 5 Sek. – 15 Min.
Dämmerungseinstellung: 2 – 2000 Lux
Programmeinstellung: Standardprogramm Glühlampe:

Soft-Lichtstart / keine Grundhelligkeit

Komfortprogramm Glühlampe:

Soft-Lichtstart + Grundhelligkeit

Komfort-Sparprogramm Glühlampe:

Soft-Lichtstart + Grundhelligkeit bis Mitte der Nacht *

Energiesparlampen-Programm:

kein Soft-Lichtstart / keine Grundhelligkeit

Dauerlicht: schaltbar (4 Std.) Voraussetzung:

angeschlossener Schalter in Netzzuleitung
Schutzart: IP 44 (spritzwassergeschützt)

Konformitätserklärung

Das Produkt erfüllt die Niederspannungsrichtlinie
73/23/EWG und die EMV-Richtlinie 89/336/EWG.

4

4

3

2

1

D

Funktionsgarantie

Dieses STEINEL-Produkt ist mit größter Sorgfalt her­gestellt, funktions- und sicherheitsgeprüft nach gel­tenden Vorschriften und anschließend einer Stichpro­benkontrolle unterzogen. STEINEL übernimmt die
Garantie für einwandfreie Beschaffenheit und Funktion.
Die Garantiefrist beträgt 36 Monate und beginnt mit
dem Tag des Verkaufs an den Verbraucher. Wir besei­tigen Mängel, die auf Material- oder Fabrikationsfeh­lern beruhen, die Garantieleistung erfolgt durch
Instandsetzung oder Austausch mangelhafter Teile
nach unserer Wahl. Eine Garantieleistung entfällt für
Schäden an Verschleißteilen sowie für Schäden und
Mängel, die durch unsachgemäße Behandlung oder
Wartung auftreten. Weitergehende Folgeschäden an
fremden Gegenständen sind ausgeschlossen.

Die Garantie wird nur gewährt, wenn das unzerlegte
Gerät mit kurzer Fehlerbeschreibung, Kassenbon
oder Rechnung (Kaufdatum und Händlerstempel),
gut verpackt, an die zutreffende Servicestation einge­sandt wird.

Reparaturservice:

Nach Ablauf der Garantiezeit oder
Mängeln ohne Garantieanspruch
repariert unser Werkservice. Bitte das
Produkt gut verpackt an die nächste
Servicestation senden.

SensorLeuchte schaltet uner­wünscht ein

SensorLeuchte
Reichweitenveränderung

LED blinkt schnell

■ Wind bewegt Bäume und

Sträucher im Erfassungsbereich

■ Erfassung von Autos auf der

Straße

■ plötzliche Temperaturverän-

derung durch Witterung (Wind,
Regen, Schnee) oder Abluft aus
Ventilatoren, offenen Fenstern

■ Bereich umstellen

■ Bereich umstellen

■ Bereich verändern,

Montageort verlegen

■ andere Umgebungs-

temperaturen

■ Erfassungsbereich durch

Abdeckschalen genau einstellen

■ interne Sicherung aktiviert ■ SensorLeuchte aus- und nach

5 Sek. wieder einschalten

Betriebsstörungen

SensorLeuchte ohne Spannung

SensorLeuchte schaltet nicht ein

SensorLeuchte schaltet nicht aus

Störung

■ Sicherung defekt, nicht einge-

schaltet, Leitung unterbrochen

■ Kurzschluss

■ neue Sicherung, Netzschalter

einschalten; Leitung mit
Spannungsprüfer überprüfen

■ Anschlüsse überprüfen

■ bei Tagesbetrieb, Dämmerungs-

einstellung steht auf Nachtbetrieb

■ Glühlampe defekt

■ Netzschalter AUS

■ Sicherung defekt

■ Erfassungsbereich nicht gezielt

eingestellt

■ interne elektrische Sicherung

wurde aktiviert (LED blinkt schnell)

■ neu einstellen (Regler )

■ Glühlampe austauschen

■ Einschalten

■ neue Sicherung,

evtl. Anschluss überprüfen

■ neu justieren

■ SensorLeuchte aus- und nach

ca. 5 Sek. wieder einschalten

■ dauernde Bewegung im

Erfassungsbereich

■ Sensoreinheit ist nicht

eingerastet

■ Bereich kontrollieren und evtl.

neu justieren

■ Sensoreinheit mit leichtem

Druck einrasten

Grundhelligkeit geht nicht wie
gewünscht um ca. Mitternacht aus

■ externe Lichtquelle

(z. B. anderer Bewegungsmelder
oder -leuchte) schaltet die
SensorLeuchte inaktiv

■ SensorLeuchte gegen das

fremde Licht abschotten,
SensorLeuchte mehrere Tage
beobachten, sie benötigt einige
Zeit, um sich wieder auf den
richtigen Wert einzustellen

SensorLeuchte schaltet nicht
komplett aus

■ Grundhelligkeit gewählt ■ Programmwahlschalter auf

1 (Glühlampe) bzw. 4 (Energie­sparlampe) drehen

Leuchtmittel (Energiesparlampe)
flackert

■ Grundhelligkeit gewählt ■ Programmwahlschalter auf

4 (Energiesparlampe) drehen

Ursache Abhilfe

- 10 -

Installation

The site of installation should be at least 50 cm away
from another light because heat radiated from it may
activate the system. To obtain the specified reach of
8 m, the sensor should be installed at a height of
approx. 1.7 – 2 m.

Connecting the mains supply lead (see illustration)

The main supply leads is a 2 to 3-core cable:

L = phase conductor (usually black or brown)
N = neutral conductor (usually blue)
PE = protective earth conductor (green/yellow)

Principle

The integrated high-performance infrared sensor is
equipped with a double 360° sensor that detects the
invisible heat emitted by moving objects (persons,
animals etc.).

The heat detected in this way is converted electronic­ally into a signal that switches the light on automatic­ally. Heat is not detected through obstacles, such as
walls or panes of glass. Heat radiation of this type
will, therefore, not trigger the sensor. The unit

- 11 -



System components

 Lamp arm
 Wall mount screw
 Wall mount
 Mains power supply lead, concealed
 Mains power supply lead, surface-mounted
 Glass shade locking screw

Installation instructions

Dear Customer,

Congratulations on purchasing your new STEINEL
SensorLight and thank you for the confidence you
have shown in us. You have chosen a high-quality
product that has been manufactured, tested and
packed with the greatest care.

GB

Safety warnings

■ Disconnect the power supply before attempting any

work on the unit.

■ The electrical connection lead must be dead during

installation. Therefore, switch off the power first and
use a voltage tester to make sure the wiring is off
circuit.

Please familiarise yourself with these instructions
before attempting to install the SensorLight because
prolonged reliable and trouble-free operation will only
be ensured if it is fitted properly.
We hope your new STEINEL SensorLight will bring
you lasting pleasure.

■ Installing the SensorLight involves work on the mains

voltage supply. This work must therefore be carried
out professionally in accordance with applicable
national wiring regulations and electrical operating
conditions.
(

D

-VDE 0100, A-ÖVE-EN 1, -SEV 1000)

 Glass shade
 Sensor unit (removes for ease of setting functions)
 Engagement lug for removing sensor unit
 Time setting
 Twilight setting
 Programme setting

achieves a coverage angle of 360° with an aperture
angle of 90°. Coverage below the sensor ensures a
sneak-by guard.

Important: The most reliable way of detecting motion
is to install the SensorLight with the sensor aimed
across the direction in which a person would walk and
by ensuring that no obstacles (such as trees and walls,
for example) obstruct the line of sensor vision. Reach
is limited when walking directly towards the light.

If you are in any doubt, identify the conductors using
a voltage tester; switch off the current again. Connect
phase (L), neutral (N) and protective earth (PE) to the
terminal block (earthing spike for L 30x S).
With lamp arms made of plastic (L 9x5 S) the protective
earth conductor (PE, green/yellow) can be taped off
with insulation tape.

Note: A mains switch for switching the unit ON and
OFF may of course be installed in the power supply
lead. A mains switch is required for the manual over­ride function (see Manual override function) .

GB

The SensorLight can be put into operation after
installing the wall mount and connecting the light to
the mains power supply. The removable sensor unit
accommodates dials for selecting the time-, twilight­and programme settings. After pressing the engagement

Functions ,,

- 12 -

  

lug  with a flat-bladed screwdriver, the sensor unit
can be removed for ease of setting. In this case, the
light automatically switches to constant output.

Switch-off delay
(time setting) 

(factory setting: 5 sec.)

Light ON time can be adjusted continuously from
5 sec. to 15 min.

Control dial set to – = shortest time (5 sec.)
Control dial set to + = longest time (15 min.)

To set the detection zone, it is recommended to
select the shortest time –.

Programme setting 

(factory setting: programme 1)

What is soft light start?

The sensor light comes with a soft light start function.
This means that when the light is switched on it does
not go directly to maximum output but gradually in-

creases brightness to 100 % over the space of one
second. Brightness is also gradually reduced when
the light is switched off.

* Note on Comfort economy programme with filament

bulb :

The SensorLight does not have any integrated clock.
The middle of the night is only determined on the
basis of the length of darkness phases. To work per­fectly, therefore, it is important for the SensorLight to
be permanently supplied with power during this period.
During the first night (calibration phase) basic bright­ness remains activated throughout the night. Values
remain saved even in the event of mains power failure.

We recommend not to interrupt the power supply in
programme . As the values are determined over
several nights, the SensorLight should, in the event of
any fault, be observed over several nights to ascertain
whether the SensorLight's switch-off time moves
towards midnight.

What is basic brightness?

Basic brightness provides continuous night-time illu­mination at approx. 25 % light output. The light is only
switched to maximum output of 100% (for time
selected, see switch-off delay ) when movement

occurs in the detection zone. The light returns to
basic brightness (approx. 25 %) once the selected
time elapses.

Standard programme, filament bulb:

Soft light start / no basic brightness

Comfort programme, filament bulb:

Soft light start + basic brightness

Comfort economy programme, filament bulb:

Soft light start + basic brightness
to midnight *

Low-energy lamp programme:

no soft light start / no basic brightness

Twilight setting
(response threshold) 

(factory setting:
daylight operation 2000 lux)

The sensor's response threshold can be infinitely
varied from 2 – 2000 lux.

Control dial set to = daylight operation
approx. 2000 lux.
Control dial set to = night-time operation
approx. 2 lux.

To adjust the detection zone in daylight, the control
must be set to (daylight operation).

5 sec. – 15 min.

2 – 2000 lux

1

2

3

3

4

3

- 13 -

Manual override function

If a mains switch is installed in the mains supply lead,
the light is capable of the following functions in add­ition to the simple ON/OFF function:

Sensor operation

1) Switch light ON (when light is OFF):

Turn switch OFF and ON once.
Light stays on for the period selected.

2) Switch light OFF (when light is ON):

Turn switch OFF and ON once.
The light goes out or switches over to sensor mode.



Manual override

1) Activate manual override:

Turn switch OFF and ON twice. The light is set to stay
on for 4 hours (red LED lights up behind lens). Then it
returns automatically to sensor mode (red LED off).

2) Deactivate manual override:

Turn switch OFF and ON once. The light goes out or
switches over to sensor mode.

Important:

The switch should be actuated in rapid succession
(in the 0.5 – 1 sec. range).

Adjusting the detection zone

The detection zone can be restricted to suit require­ments. The shrouds supplied with the light can be
used to mask out as many lens segments as you
wish. This prevents the light from being activated



unintentionally, e.g. by cars, passers-by etc. and
allows you to target danger spots. The shrouds can
be cut along the pre-grooved vertical divisions. Then
they simply clip onto the lens.

Operation/Maintenance

The SensorLight is suitable for switching light on
automatically. Weather conditions may affect the way
the SensorLight functions. Strong gusts of wind, snow,
rain or hail may cause the light to come on when it is

not wanted because the sensor is unable to distin­guish sudden changes of temperature from sources
of heat. The detector lens may be cleaned with a
damp cloth if it gets dirty (do not use cleaning agents).

Technical specifications

Wattage: 100 watts max. / E 27, filament bulb or

20 watts max., low-energy lamp (not for L 30x S)

Note: only use low-energy lamp in conjunction with programme
Voltage: 230 – 240 V / 50 Hz
Angle of coverage: 360° with 90° angle of aperture and sneak-by guard
Sensor reach: 8 max. all round
Time setting: 5 sec. – 15 min.
Twilight setting: 2 – 2000 lux
Programme setting: Standard programme, filament bulb:

Soft light start / no basic brightness

Comfort programme, filament bulb:

Soft light start + basic brightness
Comfort economy programme, filament bulb:
Soft light start + basic brightness to midnight *

Low-energy lamp programme:

no soft light start / no basic brightness

Manual override: selectable (4 hours)

provided switch is connected in mains supply lead
VDE protection class: IP 44 (splashproof)

Declaration of conformity

This product complies with the European Directive on
Low-Voltage Appliances, 73/23/EEC and the EMC
Directive 89/336/EEC.

4

4

3

2

1

GB

Functional Warranty

This STEINEL product has been manufactured with
great care, tested for proper operation and safety in
accordance with applicable regulations and then sub­jected to random sample inspection. STEINEL guar­antees that it is in perfect condition and proper work­ing order. The warranty period is 36 months, starting
on the date of sale to the consumer. We will remedy
defects caused by material flaws or manufacturing
faults. The warranty will be met by repair or replace­ment at our own discretion. The warranty shall not
cover damage to wear parts, damage or defects
caused by improper treatment or maintenance. Fur­ther consequential damage to other objects shall be
excluded.

The warranty will only be honoured if the product is
sent to the appropriate Service Centre fully assem­bled and well packed with a brief description of the
fault, receipt or invoice (date of purchase and dealer's
stamp).

Repair Service:

Our Customer Service Department
will repair faults not covered by war­ranty or after the warranty period.
Please send the product well packed
to your nearest Service Centre.

SensorLight will not switch ON

Change in SensorLight reach

LED flashes rapidly

■ Wind is moving trees and bush-

es in the detection zone

■ Cars in the street are being

detected

■ Sudden temperature changes

due to weather (wind, rain,
snow) or air expelled from fans,
open windows

■ Change detection zone

■ Change detection zone

■ Change detection zone,

change site of installation

■ Differing ambient temperatures ■ Use shrouds to define detection

zone precisely

■ Internal fuse activated ■ Switch SensorLight off and

back on again after 5 sec.

Troubleshooting

SensorLight without power

SensorLight will not switch ON

SensorLight will not switch OFF

Malfunction

■ Fuse faulty, not switched on,

break in wiring

■ Short circuit

■ Fit new fuse; switch ON mains

switch; check wiring with volt­age tester

■ Check connections

■ Twilight setting set to night-time

mode during daytime operation

■ Bulb faulty

■ Power switch OFF

■ Fuse faulty

■ Detection zone not properly tar-

geted

■ Internal electrical fuse has been

activated (LED flashes rapidly)

■ Re-adjust (control )

■ Change bulb

■ Switch ON

■ New fuse, check connection if

necessary

■ Re-adjust

■ Switch SensorLight OFF and

back ON again after 5 sec.

■ Continuous movement in the

detection zone

■ Sensor unit not properly

engaged

■ Check detection zone and

re-adjust if necessary

■ Lightly press sensor unit to clip

it into place

Basic brightness does not go out
at about midnight as desired

■ External light source (e.g. other

motion detector or light) inacti­vating the SensorLight

■ Shade SensorLight from

extraneous light, observe
SensorLight for several days
as it takes some time to return
to the correct value

SensorLight will not switch OFF
completely

■ Basic brightness selected ■ Turn programme selector dial to

1 (filament bulb) o.
4 (low-energy bulb)

Bulb (low-energy lamp) flickers ■ Basic brightness selected ■ Turn programme selector dial to

4 (low-energy lamp)

Cause Remedy

- 14 -

36

Installation

Il faut monter l'appareil à 50 cm au moins de toute lampe
dont la chaleur pourrait entraîner un déclenchement intem­pestif du détecteur. Pour obtenir la portée indiquée de 8 m,
il faut monter le détecteur à une hauteur de 1,7 – 2 m environ.

Branchement du câble secteur (v. ill.)

Le câble secteur est composé d'un câble à 2 – 3 conducteurs :

L = phase (généralement noir ou marron)
N = neutre (généralement bleu)
PE = conducteur de terre (vert/jaune)

Le principe

Le détecteur infrarouge hautes performances intégré est
composé d'un détecteur double à 360° qui détecte le
rayonnement de chaleur invisible émis par les corps en
mouvement (personnes, animaux, etc.).

Ce rayonnement de chaleur capté est ensuite traité par un
système électronique qui met en marche la lampe. Les
obstacles comme les murs ou les vitres s'opposent à la
détection du rayonnement de chaleur et empêchent toute
commutation. Le détecteur couvre un angle de détection

- 15 -



Description de l'appareil



Bras de lampe



Vis du support mural



Support mural



Raccordement au secteur,
conduite d'alimentation à pose encastrée



Raccordement au secteur,
conduite d'alimentation à pose en saillie

Instructions de montage

Cher client,

Nous vous remercions de la confiance que vous avez
témoignée à STEINEL en achetant cette lampe à détecteur.
Vous avez choisi un article de très grande qualité, fabriqué,
testé et conditionné avec le plus grand soin.

F

Consignes de sécurité

■

Avant toute intervention sur l'appareil, couper l'alimenta­tion électrique !

■

Pendant le montage, les conducteurs à raccorder doivent
être hors tension. Il faut donc d'abord couper le courant
et s'assurer de l'absence de courant à l'aide d'un testeur
de tension.

Avant de l'installer, veuillez lire attentivement ces instruc­tions de montage. En effet, seules une installation et une
mise en service correctement effectuées garantissent dura­blement un fonctionnement impeccable et fiable.
Nous souhaitons que votre nouvelle lampe à détecteur vous
apporte entière satisfaction.

■

L'installation de la lampe à détecteur implique une
intervention sur le réseau électrique et doit donc être
effectuée correctement et conformément à la norme
NF C-15100.



Vis de fixation du globe



Globe



Détecteur (amovible pour faciliter le réglage des fonctions)



Cran à actionner pour enlever le détecteur



Temporisation



Réglage de crépuscularité



Réglage des programmes

de 360° et une ouverture angulaire de 90°. La surveillance
du champ situé sous le détecteur assure une protection au
ras du mur.

Important : La détection des mouvements est la plus fiable
quand la lampe à détecteur est montée perpendiculairement
au sens de passage et qu'aucun obstacle (arbre, mur, etc.)
n’obstrue le champ de visée. La portée est réduite si vous
vous dirigez directement vers la lampe.

En cas de doute, il faut identifier les câbles avec un testeur
de tension puis les remettre hors tension. Raccorder la phase
(L), le neutre (N) et la terre (PE) aux dominos. Pour les bras
de lampe en matière plastique (L 9x5 S), on peut protéger
la terre (PE, vert/jaune) avec du ruban isolant (pour L 30x S
dôme de mise à la terre).

Note : Il est bien sûr possible de monter sur la conduite
secteur un interrupteur permettant la mise en ou hors cir­cuit de l'appareil. Ceci est indispensable pour le fonctionne­ment en éclairage permanent (v. chapitre Fonction éclairage
permanent)



.

F

Après avoir monté le support mural et branché la lampe à
détecteur au secteur, vous pouvez la mettre en service. Les
boutons de réglage de la temporisation, de la crépuscularité
et du programme se trouvent sur le détecteur amovible.

Fonctions ,,

- 16 -

  

Après avoir actionné le cran avec un tournevis plat, vous
pouvez retirer le détecteur pour faciliter le réglage. La lampe
passe automatiquement en éclairage permanent.

Temporisation de l'extinction
(minuterie)



(réglage d'usine : 5 s)

Durée d'éclairage réglable en continu de 5 s à 15 min.

Bouton de réglage sur

–

= durée minimum (5 s)

Bouton de réglage sur

+

= durée maximum (15 min)

Lors du réglage de la zone de détection, nous conseillons
de régler la temporisation minimum.

Réglage des programmes



(réglage effectué en usine :
programme 1)

Qu'est-ce que l'allumage en douceur ?

La lampe à détecteur est munie d’une fonction d’allumage
en douceur. À la mise sous tension, la lampe ne fonctionne
pas immédiatement à pleine puissance mais

atteint lentement, en l'espace d'une seconde, sa luminosi­té maximum. Il en est de même à la mise hors tension,
avec une extinction progressive.

* Note sur le programme économique Confort

Lampe à incandescence :

La lampe à détecteur n'a pas d'horloge et identifie le milieu
de la nuit uniquement au moyen de la durée des phases
d'obscurité. Pour assurer un fonctionnement impeccable, il
est donc important que la lampe à détecteur soit en perma­nence sous tension pendant cette période. Pendant la pre­mière nuit (phase d'étalonnage), la luminosité de base est
active en permanence. Les valeurs sont enregistrées et res­tent conservées en cas de panne de courant.

Nous conseillons de ne pas couper l’alimentation pendant
le programme . Le calcul des valeurs se fait sur plusieurs
nuits et, en cas d'erreur éventuelle, il faut observer la lampe
à détecteur pendant plusieurs nuits pour voir si l'heure
d'arrêt se rapproche de minuit.

Qu'est-ce que la luminosité de base ?

La luminosité de base permet un éclairage nocturne per­manent avec une puissance d'environ 25 %. L'appareil ne
passe à la puissance maximum (100 %) (pour la durée

réglée, cf. temporisation de l'extinction



) que lorsqu'il
détecte un mouvement dans la zone de détection. La
lampe repasse ensuite en luminosité de base (env. 25 %).

Programme standard Lampe à incandescence :

Allumage en douceur / pas de luminosité de base

Programme Confort Lampe à incandescence :

Allumage en douceur + luminosité de base

Programme économique Confort
Lampe à incandescence :

Allumage en douceur + luminosité de base jusqu'au
milieu de la nuit *

Programme pour lampes à économie d'énergie :

Pas d'allumage en douceur / pas de luminosité de base

Réglage de crépuscularité
(seuil de réaction)



(réglage d'usine :
fonctionnement diurne 2 000 lux)

Seuil de réaction du détecteur réglable en continu
de 2 à 2 000 lux.

Bouton de réglage positionné sur le symbole =
fonctionnement diurne env. 2 000 lux.
Bouton de réglage positionné sur le symbole =
fonctionnement crépusculaire env. 2 lux.

Pour régler la zone de détection en plein jour, il faut mettre
le bouton de réglage sur le symbole (fonctionnement
diurne).

5 s – 15 min

2 – 2 000 lux

1

2

3

3

4

3

Fonction éclairage permanent

Si un interrupteur est installé sur la conduite secteur, en plus
de l'allumage et de l'extinction, on dispose des fonctions
suivantes :

Fonctionnement avec détecteur

1) Allumer la lumière (si la lampe est sur ARRÊT) :

Actionner l'interrupteur 1 x ARRÊT/MARCHE.
La lampe reste allumée pendant la durée réglée.

2) Éteindre la lumière (si la lampe est sur MARCHE) :

Actionner l'interrupteur 1 x ARRÊT/MARCHE.
La lampe s'éteint ou bien repasse en mode détection.



Éclairage permanent

1) Allumer l'éclairage permanent :

Actionner l'interrupteur 2 x ARRÊT/MARCHE. La lampe est
mise en éclairage permanent pendant 4 heures (la DEL
rouge derrière la lentille clignote). Elle repasse ensuite
automatiquement en mode détection (DEL rouge éteinte).

2) Éteindre l'éclairage permanent :

Actionner l'interrupteur 1 x ARRÊT/MARCHE. La lampe
s'éteint ou bien repasse en mode détection.

Important :

Il faut actionner l'interrupteur rapidement en suivant
(en l'espace de 0,5 à 1 s).

Ajustage de la zone de détection

Il est possible de restreindre la zone de détection en fonc­tion des besoins. Les caches enfichables fournis permet­tent de masquer le nombre voulu de segments de lentille.
Ceci permet d'éviter les déclenchements intempestifs pro-



voqués par ex. par des voitures, des passants, etc. ou de
cibler la surveillance des sources de danger. On peut cas­ser les caches selon les découpages prévus dans le sens
vertical. Il suffit ensuite de les enficher sur la lentille

Utilisation/entretien

La lampe à détecteur est conçue pour allumer automatique­ment la lumière. Les conditions atmosphériques peuvent
influencer le fonctionnement de la lampe à détecteur car les
fortes rafales de vent, la neige, la pluie ou la grêle peuvent

provoquer un déclenchement intempestif, les variations bru­tales de température ne pouvant pas être différenciées des
sources de chaleur. Si la lentille se salit, on la nettoiera avec
un chiffon humide (ne pas utiliser de détergent).

Caractéristiques techniques

Puissance : max. 100 W / E 27, lampe à incandescence ou

max. 20 W, lampe à économie d’énergie (pas pour L 30x S)
Attention : n’utiliser de lampe à économie d’énergie qu’avec le programme .

Tension : 230 – 240 V, 50 Hz
Angle de détection : 360° avec ouverture angulaire de 90° et protection au ras du mur
Portée du détecteur : max. 8 m dans toutes les directions
Temporisation : 5 s – 15 min
Réglage de crépuscularité : 2 – 2 000 lux
Réglage du programme : Programme standard Lampe à incandescence :

Allumage en douceur / pas de luminosité de base

Programme Confort Lampe à incandescence :

Allumage en douceur + luminosité de base

Programme économique Confort Lampe à incandescence :

Allumage en douceur + luminosité de base jusqu'au milieu de la nuit *

Programme pour lampes à économie d'énergie :

Pas d'allumage en douceur / pas de luminosité de base

Éclairage permanent : commutable (4 h) Condition requise :

interrupteur raccordé à la conduite secteur

Classe : IP 44 (étanche aux projections d'eau)

Déclaration de conformité

Ce produit répond aux prescriptions de la directive basse
tension 73/23/CEE et de la directive Compatibilité électro­magnétique 89/336/CEE.

4

4

3

2

1

- 17 -

F

Service après-vente et garantie

Ce produit STEINEL a été fabriqué avec le plus grand soin.
Son fonctionnement et sa sécurité ont été contrôlés suivant
des procédures fiables et il a été soumis à un contrôle final
par sondage. STEINEL garantit un état et un fonctionne­ment irréprochables. La durée de garantie est de 36 mois et
débute au jour de la vente au consommateur. Nous remé­dions aux défauts provenant d'un vice de matière ou de
construction. La garantie sera assurée à notre discrétion
par réparation ou échange des pièces défectueuses. La
garantie ne s'applique ni aux pièces d'usure, ni aux dom­mages et défauts dus à une utilisation ou maintenance
incorrectes. Les dommages indirects dépassant le cadre
initial et concernant des objets étrangers sont exclus de la
garantie.

La garantie ne s'applique que si l'appareil non démonté est
retourné à la station de service après-vente la plus proche,
dans un emballage adéquat, accompagné d’une brève des­cription du défaut et d'un ticket de caisse ou d'une facture
portant la date d'achat et le cachet du vendeur.

Service de réparation :

Le service après-vente de notre usine
effectue également les réparations non
couvertes par la garantie ou survenant
après l'expiration de celle-ci. Veuillez
envoyer le produit correctement emballé
à la station de service après-vente la plus
proche.

La lampe à détecteur s’allume de
façon intempestive

Changement de la portée de la lampe
à détecteur

La DEL clignote rapidement

■

Le vent agite des arbres et des
arbustes dans la zone de détection

■

Détection de voitures passant sur
la chaussée

■

Variations subites de température
dues aux intempéries (vent, pluie,
neige) ou à des courants d'air
provenant de ventilateurs ou de
fenêtres ouvertes

■

Modifier la zone

■

Modifier la zone

■

Modifier la zone, monter l'appareil
à un autre endroit

■

Variations de la température
ambiante

■

Réglage de précision de la zone de
détection par caches enfichables

■

Le fusible intégré à la lampe à
détecteur est activé

■

Éteindre la lampe à détecteur et la
rallumer après env. 5 s

Dysfonctionnements

La lampe à détecteur n'est pas sous
tension

La lampe à détecteur ne s'allume pas

La lampe à détecteur ne s'éteint pas

Problème

■

Fusible défectueux, appareil hors
circuit, câble coupé

■

Court-circuit

■

Changer le fusible défectueux,
mettre l'interrupteur en circuit ;
vérifier le câble à l'aide d'un
testeur de tension

■

Vérifier le branchement

■

Pendant la journée, le réglage
de crépuscularité est en position
nocturne

■

Lampe à incandescence
défectueuse

■

Interrupteur de secteur sur ARRÊT

■

Fusible défectueux

■

Réglage incorrect de la zone de
détection

■

Le fusible intégré à la lampe est
activé (La DEL clignote rapidement)

■

Régler à nouveau (bouton )

■

Changer la lampe à incandescence

■

Mettre en circuit

■

Changer le fusible, éventuellement
vérifier le branchement

■

Régler à nouveau

■

Éteindre la lampe à détecteur et
la rallumer après env. 5 s

■

Mouvement continu dans la zone
de détection

■

Le détecteur n'est pas encliqueté

■

Contrôler la zone de détection,
éventuellement la régler à nouveau

■

Encliqueter le détecteur en
exerçant une légère pression

La luminosité de base ne s'éteint pas
comme souhaité aux environs de
minuit

■

Une source lumineuse externe
(un autre détecteur de mouvement
ou une lampe, p. ex.) désactive la
lampe à détecteur

■

Protéger la lampe à détecteur
contre la lumière externe et
l'observer plusieurs jours, car elle
a besoin d'un certain temps pour
se régler de nouveau sur la valeur
correcte

La lampe à détecteur ne s'éteint pas
complètement

■

Luminosité de base sélectionnée■Régler le commutateur de pro-

gramme sur 1 (lampe à incandes­cence) ou 4 (lampe à économie
d'énergie)

La lampe (lampe à économie d'énergie)
vacille

■

Luminosité de base sélectionnée■Régler le commutateur de pro-

gramme sur 4 (lampe à économie
d'énergie)

Cause Remède

- 18 -

36

Installatie

De plaats van montage moet minimaal 50 cm van een
lamp verwijderd zijn, omdat warmtestraling de sensor
kan activeren. Om de aangegeven reikwijdte van 8 m te
bereiken, moet de montagehoogte ca. 1,7 – 2 m zijn.

Aansluiting van de stroomtoevoer (zie afb.)

De stroomtoevoer bestaat uit een 2- tot 3-polige
kabel.

L = fase (meestal zwart of bruin)
N = nuldraad (meestal blauw)
PE = aardedraad (groen/geel)

Het principe

De geïntegreerde, sterke infrarood-sensor bestaat uit
een 360° dubbele sensor, die de onzichtbare warmte­straling van bewegende mensen, dieren enz. registreert.

Deze zo geregistreerde warmtestraling wordt elektro­nisch omgezet en schakelt hierdoor de lamp automa­tisch aan. Door hindernissen, zoals muren of ruiten,
wordt geen warmtestraling herkend,dus vindt ook geen
schakeling plaats. Er wordt een registratiehoek van

- 19 -



Beschrijving van het apparaat

 Lampenarm
 Wandhouder-schroef
 Wandhouder
 Netaansluiting kabelverloop in de muur
 Netaansluiting kabelverloop op de muur
 Borgschroef voor het glas
 Lampenkap

Montage/aansluiting

Geachte klant,

Hartelijk dank voor het vertrouwen, dat u met de aan­schaf van uw nieuwe sensorlamp van STEINEL in ons
stelt. U heeft een modern kwaliteitsproduct gekocht,
dat met uiterste zorgvuldigheid vervaardigd, getest en
verpakt werd.

NL

Veiligheidsvoorschriften

■ Voordat u werkzaamheden aan het apparaat uit-

voert altijd eerst de stroomtoevoer onderbreken!

■ Bij de montage moet de elektrische kabel die u

wilt aansluiten zonder spanning zijn. Daarom eerst
de stroom uitschakelen en op spanningsloosheid
testen met een spanningstester.

Lees voor de installatie deze gebruiksaanwijzing nauw­keurig door, want alleen een vakkundige installatie en
ingebruikneming garanderen een duurzaam, betrouw­baar en storingvrij gebruik.
Wij wensen u veel plezier met uw nieuwe sensorlamp
van STEINEL.

■ Bij de installatie van de sensorlamp werkt u met

netspanning. Dit moet vakkundig en volgens de
gebruikelijke installatievoorschriften en aanslui­tingsvoorwaarden worden uitgevoerd.
(



-NEN 1010, B-(AREI) NBN 15-101)

(

D

-VDE 0100, A-ÖVE-EN 1, -SEV 1000)

 Sensoreenheid

(afneembaar voor eenvoudige functie-instelling)

 Blokkering voor het uitnemen van de sensoreenheid
 Tijdsinstelling
 Schemerinstelling
 Programma-instelling

360° met een openingshoek van 90° bereikt. Een regi­stratie onder de sensor is gegarandeerd door een
onderkruipbescherming.

Belangrijk: De beste bewegingsregistratie heeft u als
de sensorlamp zijdelings in de looprichting wordt
gemonteerd en geen hindernissen (zoals bomen, muren
enz.) het zicht van de sensor belemmeren. De reikwijdte
is beperkt als u recht op de lamp toeloopt.

In geval van twijfel moeten de draden met een span­ningstester worden geïdentificeerd; vervolgens weer
spanningsvrij maken. De fase (L), de nuldraad (N) en
de aardedraad (PE) worden aan de klemmen aange­sloten (bij L 30x S klem). Bij kunststof lampenarmen
(L 9x5 S) kan de aardedraad (PE, groen/geel) met
isolerende tape worden beveiligd.

Opmerking: In de stroomtoevoerkabel kan natuurlijk
een netschakelaar voor IN- en UIT-schakelen worden
gemonteerd. Voor de functie permanente verlichting
is dit zelfs noodzakelijk (zie hoofdstuk Permanente
verlichting) .

NL

Nadat de wandhouder gemonteerd en de netaanslui­ting uitgevoerd is, kan de sensorlamp in gebruik wor­den genomen. Op de afneembare sensoreenheid zijn
knoppen aangebracht voor de tijds-, schemer- en
programmainstelling. Na het indrukken van de blokke-

Functies ,,

- 20 -

  

ring  met een sleufschroevendraaier kan de sensor­eenheid voor een eenvoudige instelling worden afge­nomen. Daarbij schakelt de lamp automatisch over op
permanente verlichting.

Uitschakelvertraging
(tijdsinstelling) 

(instelling af fabriek: 5 sec.)

Traploos instelbare brandduur van 5 sec. tot 15 min.

Instelregelaar op – = kortste tijd (5 sec.)
Instelregelaar op + = langste tijd (15 min.)

Wij adviseren om bij de instelling van het registratie­bereik de kortste tijd – te kiezen.

Programmainstelling 

(instelling af fabriek:
programma 1)

Wat is soft-lightstart?

De sensorlamp is uitgerust met een soft-lightstart­functie. Dat betekent, dat het licht bij inschakeling
niet meteen naar het maximale vermogen gaat, maar
dat de lichtsterkte binnen een seconde langzaam

wordt verhoogd naar 100 %. Volgens dit principe
wordt het licht bij het uitschakelen ook weer langzaam
gedimd.

* Opmerking bij comfort-spaarprogramma

gloeilamp :

In de sensorlamp is geen klok geïntegreerd, het midden
van de nacht wordt alleen bepaald door de lengte van
de donkere fases. Het is daarom voor een goed func­tioneren belangrijk, dat de sensorlamp gedurende
deze tijd continu van stroom wordt voorzien. Gedu­rende de eerste nacht (inmeetfase) is de basislicht­sterkte compleet actief. De waardes worden zo opge­slagen dat ze beveiligd zijn tegen stroomuitval.

Wij adviseren om de stroom in programma niet te
onderbreken. De waardes worden gedurende meerde­re nachten bepaald, daarom moet bij eventuele storin­gen gedurende enkele nachten worden gecontroleerd
of de uitschakeltijd van de sensorlamp in de richting
van middernacht verandert.

Wat is basislichtsterkte?

Basislichtsterkte maakt een permanente verlichting
's nachts met ca. 25 % lichtvermogen mogelijk. Pas bij
een beweging in het registratiebereik wordt het licht
(voor de ingestelde duur, zie uitschakelvertraging )

op het maximale lichtvermogen (100 %) ingescha­keld. Daarna schakelt de lamp weer over op basis­lichtsterkte (ca. 25 %).

Standaardprogramma gloeilamp:

soft-lightstartfunctie / geen basislichtsterkte

Comfortprogramma gloeilamp:

soft-lightstartfunctie + basislichtsterkte

Comfort-spaarprogramma gloeilamp:

soft-lightstartfunctie + basislichtsterkte
tot midden van de nacht *

Spaarlampen-programma:

geen soft-lightstartfunctie / geen basislichtsterkte

Schemerinstelling
(drempelwaarde) 

(instelling af fabriek:
daglichtstand 2000 lux)

Traploos instelbare drempelwaarde van de sensor van
2 – 2000 lux.

Instelregelaar op gezet = daglichtstand
ca. 2000 lux.
Instelregelaar op gezet = schemerstand ca. 2 lux.

Bij de instelling van het registratiebereik bij daglicht
moet de instelregelaar op (daglichtstand) worden
gezet.

5 sec. – 15 min.

2 – 2000 lux

1

2

3

3

4

3

- 21 -

Permanente verlichting

Als er een netschakelaar in de kabel gemonteerd
wordt, zijn naast het eenvoudige in- en uitschakelen
ook de volgende functies mogelijk:

Sensormodus

1) Licht inschakelen (indien lamp UIT):

Schakelaar 1 x UIT en AAN.
De lamp blijft gedurende de ingestelde tijd aan.

2) Licht uitschakelen (indien lamp AAN):

Schakelaar 1 x UIT en AAN.
De lamp gaat uit resp. schakelt over op sensormodus.



Permanente verlichting

1) Permanente verlichting inschakelen:

Schakelaar 2 x UIT en AAN. De lamp schakelt gedu­rende 4 uur over op permanente verlichting (rode LED
achter de lens brandt). Vervolgens schakelt de lamp
automatisch weer over op sensormodus (rode LED
uit).

2) Permanente verlichting uitschakelen:

Schakelaar 1 x UIT en AAN. De lamp gaat uit resp.
schakelt over op sensormodus.

Belangrijk:

Het meerdere malen op de schakelaar drukken moet
snel achter elkaar gebeuren (ca. 0,5 – 1 sec.).

Afstelling registratiebereik

Indien gewenst kan het registratiebereik verkleind
worden. Met de meegeleverde afdekplaatjes kunnen
zoveel lenssegmenten als gewenst worden afgedekt.
Daardoor worden foutieve schakelingen door bijv.



auto's, voetgangers enz. uitgesloten of plaatsen
gericht bewaakt. De afdekplaatjes kunnen langs de
inkepingen verticaal afgebroken of doorgeknipt worden.
Daarna worden ze gewoon op de lens gestoken.

Gebruik/onderhoud

De sensorlamp is geschikt voor het automatisch in­en uitschakelen van licht. Weersinvloeden kunnen de
werking van de sensorlamp beïnvloeden, bij hevige
windvlagen, sneeuw, regen en hagel kan het tot fou­tieve schakelingen komen, omdat de plotselinge tem-

peratuurswisselingen niet van warmtebronnen onder­scheiden kunnen worden. De registratielens kan bij
vervuiling met een vochtige doek (zonder reinigings­middel) worden schoongemaakt.

Technische gegevens

Vermogen: max. 100 Watt / E 27, gloeilamp of

max. 20 Watt spaarlamp (niet bij L 30x S)
Opgelet: spaarlampen alleen bij programma gebruiken

Spanning: 230 – 240 V, 50 Hz
Registratiehoek: 360° met 90° openingshoek en onderkruipbescherming
Reikwijdte van de sensor: max. 8 m rondom
Tijdsinstelling: 5 sec. – 15 min.
Schemerinstelling: 2 – 2000 lux
Programma-instelling: Standaardprogramma gloeilamp:

soft-lightstartfunctie / geen basislichtsterkte

Comfortprogramma gloeilamp:

soft-lightstartfunctie + basislichtsterkte

Comfort-spaarprogramma gloeilamp:

soft-lightstartfunctie + basislichtsterkte tot middernacht *

Spaarlampen-programma:

geen soft-lightstartfunctie / geen basislichtsterkte

Permanente verlichting: instelbaar (4 uur) voorwaarde:

aangesloten schakelaar in de stroomtoevoer

Bescherming: IP 44 (spatwaterdicht)

Conformiteitsverklaring

Dit product voldoet aan laagspanningsrichtlijn
73/23/EG en EMC-richtlijn 89/336/EG.

4

4

3

2

1

NL

Functie-garantie

Dit STEINEL-product is met grote zorgvuldigheid
gefabriceerd, getest op goede werking en veiligheid
volgens de geldende voorschriften, en aansluitend
steekproefsgewijs gecontroleerd. STEINEL verleent
garantie op de storingsvrije werking. De garantieter­mijn bedraagt 36 maanden en gaat in op de datum
van aanschaf door de klant. Alle klachten, die berus­ten op materiaal- of fabricagefouten worden door ons
opgelost. De garantie bestaat uit reparatie of vervan­gen van de defecte onderdelen, door ons te beoorde­len. Garantie vervalt bij schade aan onderdelen, die
aan slijtage onderhevig zijn en bij schade of gebre­ken, die door ondeskundig gebruik of onderhoud ont­staan. Verdergaande schade aan andere voorwerpen
is uitgesloten van garantie.

De garantie wordt alleen verleend, als het niet-gede­monteerde apparaat met korte foutbeschrijving, kas­sabon of rekening (aankoopdatum en winkeliersstem­pel) goed verpakt aan het betreffende service-adres
wordt opgestuurd.

Reparatie-service:

Na afloop van de garantietermijn of
bij schade die niet onder de garantie
valt, kan ook door ons gerepareerd
worden. Gelieve het product goed
verpakt aan het dichtstbijzijnde
service-adres op te sturen.

De sensorlamp schakelt
ongewenst aan

Reikwijdteverandering sensorlamp

LED brandt continu, hoewel er
geen permanente verlichting werd
ingesteld

■ wind beweegt bomen en strui-

ken binnen het registratiegebied

■ registratie van auto's op straat

■ plotselinge verandering van tem-

peratuur door het weer (wind,
regen, sneeuw) of afvoerlucht
van ventilatoren, open ramen

■ bereik veranderen

■ bereik veranderen

■ bereik veranderen of montage-

plaats verleggen

■ andere omgevingstemperaturen ■ registratiebereik met afdekplaat-

jes goed instellen

■ interne zekering geactiveerd ■ sensorlamp uit- en na 5 sec.

weer inschakelen

Storingen

De sensorlamp is zonder spanning

De sensorlamp schakelt niet aan

De sensorlamp schakelt niet uit

Storing

■ zekering defect, niet ingescha-

keld, kabel onderbroken

■ kortsluiting

■ nieuwe zekering, netschakelaar

inschakelen; kabel testen met
spanningstester

■ aansluitingen testen

■ bij daglicht, lichtinstelling staat

op schemerstand

■ gloeilamp defect

■ netschakelaar UIT

■ zekering defect

■ registratiebereik niet gericht

ingesteld

■ interne elektrische zekering

werd geactiveerd
(LED knippert snel)

■ opnieuw instellen (regelaar )

■ gloeilamp verwisselen

■ inschakelen

■ nieuwe zekering, eventueel

aansluiting controleren

■ opnieuw instellen

■ sensorlamp uit- en na ca.

5 sec. weer inschakelen

■ permanente beweging in het

registratiebereik

■ sensoreenheid is niet vastgeklikt

■ bereik controleren en eventueel

opnieuw instellen

■ sensoreenheid met lichte druk

vastklikken

De basislichtsterkte gaat niet zoals
gewenst om ca. middernacht uit

■ externe lichtbron (bijv. andere

bewegingsmelder of -lamp)
schakelt de sensorlamp uit

■ sensorlamp tegen het vreemde

licht afschermen, de sensor­lamp enkele dagen in de gaten
houden. De lamp heeft even
nodig om zich weer op de
goede waarde in te stellen

De sensorlamp schakelt niet hele­maal uit

■ basislichtsterkte gekozen ■ programmakeuzeschakelaar op

1 (gloeilamp) of 4 (spaarlamp)
draaien

Lamp (spaarlamp) flikkert ■ basislichtsterkte gekozen ■ programmakeuzeschakelaar op

4 (spaarlamp) draaien

Oorzaak Oplossing

- 22 -

36

Installazione

Il luogo di montaggio deve distare almeno 50 cm da un'altra
lampada, in quanto l'irraggiamento termico proveniente da
quest'ultima può provocare l'intervento del sistema. Ai fini di
poter raggiungere i due raggi di azione indicati di 5 m e di 8 m
si consiglia un'altezza di montaggio di ca. 1,7 – 2 m.

Collegamento della linea di allacciamento alla rete
(vedi figura)

La linea di alimentazione dalla rete consiste in un cavo a
2 o 3 fili:

L = fase (di norma nero o marrone)
N = filo neutro (in genere blu)
PE = conduttore di terra (verde/giallo)

Il principio

Il sensore a raggi infrarossi ad alta prestazione integrato consi­ste in un doppio sensore da 360° il quale rileva l'invisibile radia­zione termica di corpi in movimento (persone, animali, ecc.).

La radiazione termica in tal modo rilevata viene trasformata
elettronicamente e provoca l'accensione automatica della lam­pada. La presenza di ostacoli quali per es. muri o vetri impedi­sce il riconoscimento dell'irraggiamento termico,l'accensione
pertanto non avviene. Viene raggiunto un angolo di rilevamento

- 23 -



Descrizione apparecchio



Braccio della lampada



Vite del supporto per il montaggio a parete



Supporto per il montaggio a parete



Allacciamento alla rete di alimentazione sotto intonaco



Allacciamento alla rete di alimentazione sopra intonaco



Vite di sicurezza per il fissaggio del vetro



Vetro coprilampada

Istruzioni per il montaggio

Gentili Clienti,

Vi ringraziamo per la fiducia che ci avete dimostrato con l'ac­quisto della Vostra nuova lampada a sensore STEINEL. Avete
scelto un prodotto pregiato di alta qualità che è stato costruito,
provato ed imballato con la massima scrupolosità.
Vi preghiamo di procedere all'installazione solo dopo aver letto

I

Avvertenze sulla sicurezza

■

Prima di effettuare qualsiasi lavoro sull'apparecchio staccate
la corrente!

■

In fase di montaggio la linea elettrica che deve venire allac­ciata deve essere fuori tensione. Prima del lavoro, occorre
pertanto togliere la tensione ed accertare l'assenza di ten­sione mediante uno strumento di misura della tensione.

attentamente le presenti istruzioni di montaggio. Solo un'instal­lazione ed una messa in funzione effettuate a regola d'arte
possono infatti garantire un funzionamento affidabile, privo di
disturbi e di lunga durata.
Vi auguriamo di essere pienamente soddisfatti della Vostra
nuova lampada a sensore STEINEL.

■

Per installare la lampada a sensore si deve intervenire sulla
tensione di rete. Per questo motivo tale installazione deve
essere eseguita a regola d'arte.
(D-VDE 0100, A-ÖVE-EN 1, -SEV 1000)



Unità sensore
(amovibile per una comoda regolazione delle funzioni)



Nasello per lo smontaggio dell'unità sensore



Regolazione del periodo di accensione



Regolazione di luce crepuscolare



Impostazione del programma

di 360° con un angolo di apertura di 90°. Il controllo del campo
sotto il sensore garantisce la protezione della zona sottostante.

Importante: Per ottenere il più sicuro rilevamento di movimen­to montate la lampada sensore lateralmente rispetto alla dire­zione di passaggio e provvedete affinché non vi siano ostacoli
(come per es. alberi, muri, ecc.) che compromettano la visuale
del sensore. Il raggio d'azione è limitato, se Vi dirigete diretta­mente verso la lampada.

Se avete dei dubbi controllate i cavi con un indicatore di ten­sione; poi disinserite nuovamente la tensione. Fase (L), filo di
neutro (N) e conduttore di protezione (PE) vengono allacciati
ai morsetti isolanti (con L 30x S morsetto isolante di messa a
terra senza vite). Nel caso di bracci di lampada in plastica
(L 9x5 S) il conduttore di protezione (PE, verde/giallo) può
venire protetto con un nastro isolante.

Avvertenze: Ovviamente nella linea di alimentazione della rete
può essere installato un interruttore di rete per accendere e
spegnere. Per la modalità di funzionamento con luce continua
questa è una condizione indispensabile (vedi capitolo Funzio­namento con luce continua)



.

I

Dopo che il supporto per il montaggio a parete è stato applicato
ed è stato effettuato il collegamento con la rete elettrica, la
lampada a sensore può venire messa in funzione. Sull'unità
sensore amovibile si trovano i regolatori per l'impostazione del
tempo, della luce crepuscolare e del programma. Dopo aver

Funzioni ,,

- 24 -

  

azionato il nasello con un cacciavite per viti con intaglio,
l'unità sensore può venire prelevata in modo da effettuare
comodamente la regolazione. La lampada si porta automatica­mente su luce continua.

Ritardo di disinserimento
(regolazione del periodo
di accensione



(impostazione da parte del costruttore:
5 sec.)

Durata del periodo di illuminazione a regolazione continua tra
5 sec. a max. 15 min.

Regolatore impostato su – = durata minima (5 sec.)
Regolatore impostato su + = durata massima (15 min.)

Nella regolazione del campo di rilevamento si consiglia di
selezionare la durata minima –.

Impostazione del programma



(Impostazione da parte del costruttore:
Programma 1)

Cos'è l'accensione graduale della luce?

La lampada a sensore dispone di una funzione di accensione
graduale della luce. Ciò significa che la luce al momento del­l'accensione non si porta direttamente al valore di potenza
massimo, bensì la luminosità viene aumentata lentamente per

un secondo fino al raggiungimento del 100%. Allo stesso
modo, al momento dello spegnimento, la luminosità diminui­sce gradatamente.

* Avvertenza relativa al programma economico comfort

con lampadina :

Nella lampada a sensore non è integrato un orologio, il momen­to in cui si raggiunge la metà della notte viene rilevato solo
attraverso la lunghezza delle fasi di oscurità. Per questo motivo
è importante ai fini di un perfetto funzionamento che la lampa­da a sensore durante questo periodo venga alimentata costan­temente con energia elettrica. Durante la prima notte (fase di
misurazione) l'illuminazione di base rimane attiva fino al matti­no. I valori vengono memorizzati in modo da non venire persi in
caso di mancanza di corrente.

Consigliamo di non interrompere mai la tensione elettrica nel
programma . I valori vengono rilevati lungo più notti, per que­sto motivo è opportuno, in un eventuale o supposto caso di
errore, osservare la lampada a sensore per più notti e verificare
se il momento dello spegnimento "si sposta" gradualmente in
direzione della mezzanotte.

Cos'è l'illuminazione di base?

L'illuminazione di base permette un'illuminazione continua
durante la notte ad una potenza pari al 25 % circa del flusso
luminoso utile. Solo in caso di movimento all'interno del
campo di rilevamento la luce viene commutata (per la durata

impostata, vedi "ritardo dello spegnimento") ossia portata al
valore massimo di flusso luminoso utile (100 %). Dopo ci ciò la
lampada ritorna alla luminosità di base (ca. 25 %).

Programma standard con lampadina:

accensione graduale della luce / nessuna illuminazione di base

Programma comfort con lampadina:

accensione graduale della luce + illuminazione di base

Programma economico comfort con lampadina:

accensione graduale della luce + illuminazione di base fino
alla metà della notte *

Programma con lampada a risparmio energetico:

nessuna accensione graduale della luce /
nessuna illuminazione di base

l'impostazione di crepuscolo
(soglia d'intervento)



(Impostazione da parte del costruttore:
funzionamento con luce diurna 2000 Lux)

Soglia d'intervento del sensore a regolazione continua da
2 a 2000 Lux.

Regolatore impostato su = funzionamento con luce diurna
ca. 2000 Lux.
Regolatore impostato su = funzionamento con luce crepu­scolare ca. 2 Lux.

Per la regolazione del campo di rilevamento in caso di luce
diurna il regolatore deve venire impostato su (funziona­mento con luce diurna).

5 sec – 15 min

2 – 2000 lux

1

2

3

3

4

3

Funzionamento con luce continua

Se viene montato un interruttore di rete nella linea di allaccia­mento alla rete, oltre alle semplici operazioni di accensione e
spegnimento sono possibili anche le seguenti funzioni:

Funzionamento del sensore

1) Accendere la luce (se la lampada è in posizione OFF):

Interruttore 1 x OFF e ON.
La lampada rimane accesa per il periodo impostato.

2) Spegnere la luce (se la lampada è in posizione ON):

Interruttore 1 x OFF e ON.
La lampada si spegne, ossia passa in esercizio sensore.



Funzionamento a luce continua

1) Accensione della luce continua:

Interruttore 2 x OFF e ON. La lampada rimane accesa con luce
continua per 4 ore (dietro la lente si illumina il LED rosso). Dopo
questo periodo di tempo la lampada passa di nuovo automati­camente in esercizio sensore (il LED rosso si spegne).

2) Disattivazione della funzione luce continua:

Interruttore 1 x OFF e ON. La lampada si spegne, ossia passa
in esercizio sensore.

Importante:

L'azionamento multiplo dell'interruttore deve avvenire rapida­mente (entro 0,5 – 1 sec.).

Regolazione del campo di rilevamento

È possibile limitare il campo di rilevamento a seconda delle
necessità. Le calotte di copertura fornite in dotazione servono
a coprire un qualsiasi numero di segmenti di lente. In tal modo
è possibile escludere gli eventuali interventi a sproposito provo-



cati ad esempio da automobili, passanti o sorvegliare in modo
mirato punti particolarmente esposti al pericolo. Le calotte di
copertura possono venire separate lungo le suddivisioni in ver­ticale già preparate. Dopo di ciò esse vengono semplicemente
applicate sulla lente.

Funzionamento/Cura

La lampada a sensore è adatta per l'accensione e lo spegni­mento automatici della luce. Gli influssi degli agenti atmosferici
potrebbero compromettere il funzionamento della lampada a
sensore; in caso di forti raffiche di vento, neve, pioggia o gran­dine è possibile che il sensore intervenga a sproposito, in

quando improvvisi sbalzi di temperatura riconducibili a tali
fenomeni non possono venire distinti da quelli dovuti alla
presenza di fonti di calore. In caso la lente di rilevamento
fosse imbrattata, pulitela con un panno umido (senza utilizzare
detergenti).

Dati tecnici

Potenza: max. 100 Watt / E 27, lampadina o

max. 20 Watt lampada a basso consumo energetico (non per L 30x S)
Attenzione: utilizzate una lampada a basso consumo energetico solo con il programma

Tensione: 230 – 240 V, 50 Hz
Angolo di rilevamento: 360° con angolo di apertura di 90° e protezione della zona sottostente
Raggio di azione del sensore: max. 8 m
Regolazione tempo: 5 sec – 15 min
Regolazione crepuscolare: 2 – 2000 lux
Impostazione del programma: Programma standard con lampadina:

accensione graduale della luce / nessuna illuminazione di base

Programma comfort con lampadina:

accensione graduale della luce + illuminazione di base

Programma economico comfort con lampadina:

accensione graduale della luce + illuminazione di base fino alla metà della notte *

Programma con lampada a basso consumo energetico:

nessuna accensione graduale della luce / nessuna illuminazione di base

Luce continua: commutabile (4 ore). Condizione indispensabile:

deve essere collegato un interruttore nella linea di allacciamento alla rete

Classe di protezione: IP 44 (protetto contro gli spruzzi d'acqua)

Dichiarazione di conformità

Il prodotto è conforme alla direttiva europea per la bassa
tensione 73/23/CEE e alla direttiva europea sulla compatibilità
elettromagnetica 89/336/CEE.

4

4

3

2

1

- 25 -

I

Garanzia di funzionamento

Questo prodotto STEINEL viene prodotto con la massima cura,
con controlli di funzionamento e del grado di sicurezza in con­formità alle norme vigenti in materia; vengono poi effettuati col­laudi con prove di campionamento. STEINEL garantisce la per­fetta qualità ed il funzionamento. La garanzia si estende a 36
mesi ed inizia il giorno d'acquisto dall'utilizzatore. Noi eliminia­mo vizi dovuti a difetti del materiale o ad errori di fabbricazione,
la prestazione della garanzia consiste a nostra discrezione nella
riparazione o nella sostituzione di pezzi difettosi. Il diritto alla
prestazione di garanzia viene a decadere in caso di danni a
parti soggette al logorio nonché in caso di danni o difetti che
sono da ricondurre ad un trattamento inadeguato o ad una cat­tiva manutenzione. Si esclude una responsabilità in caso di altri
danni che si dovessero verificare su oggetti estranei.

La garanzia viene prestata solo se l’apparecchio viene inviato al
relativo centro di assistenza non smontato, accompagnato da
una breve descrizione del guasto nonché dallo scontrino o dalla
fattura (in cui è indicata la data dell’acquisto e timbro del rivendi­tore) e ben imballato.

Centro assistenza tecnica:

Con periodo di garanzia scaduto e nel caso
di difetti che non danno diritto, a prestazioni
di garanzia, il nostro centro di assistenza
esegue le relative riparazioni. Inviate il
prodotto ben imballato, al più vicino centro
di assistenza.

La lampada a sensore si accende a
sproposito

Lampada a sensore - Modifica del
raggio d'azione

Il LED lampeggia rapidamente

■

Il vento muove alberi e cespugli nel
campo di rilevamento

■

Vengono rilevate automobili sulla
strada

■

Improvvisi sbalzi di temperatura
dovuti ad agenti atmosferici (vento,
pioggia, neve) o causati da aria di
scarico di ventilatori o da aria prove­niente da finestre aperte

■

Spostate il campo

■

Spostate il campo

■

Cambiate luogo di montaggio o
impostatelo altrove

■

Diverse temperature ambientali

■

Regolate il campo di rilevamento
con precisione mediante calotte di
copertura

■

Il fusibile interno è attivato

■

Spegnete la lampada a sensore e
dopo ca. 5 sec. riaccendetela

Disturbi di funzionamento

Lampada a sensore priva di tensione

La lampada sensore non si accende

La lampada a sensore non si spegne

Disturbo

■

Il fusibile è difettoso, la lampada non
è accesa, il collegamento elettrico è
interrotto

■

Corto circuito

■

Nuovo fusibile, accendete l'interruttore
di rete; controllate il cavo con un
indicatore di tensione

■

Controllate gli allacciamenti

■

In caso di funzionamento diurno la
regolazione di luce crepuscolare è
impostata su funzionamento di notte

■

Lampadina difettosa

■

Interruttore di rete OFF

■

Fusibile difettoso

■

Campo di rilevamento non impostato
con direzione giusta

■

Il fusibile elettrico interno è stato
attivato (il LED lampeggia rapidamente)

■

Effettuate una nuova regolazione
(regolatore )

■

Cambiate lampadina ad incande­scenza

■

Accendete l'apparecchio

■

Cambiate fusibile, eventualmente
controllate l'allacciamento

■

Regolate nuovamente il campo

■

Spegnete la lampada a sensore e
dopo ca. 5 sec. riaccendetela

■

Presenza di movimento continuo
all'interno del campo di rilevamento

■

L'unità sensore non è innestata in
posizione

■

Controllate il campo e se necessario
regolarlo nuovamente

■

Innestate l'unità sensore in posizione
esercitando una leggera pressione

L'illuminazione di base, contrariamente
a quanto si desidera, non si spegne
attorno a mezzanotte

■

Presenza di una fonte di luce esterna
(per es. di un altro segnalatore di
movimento o lampada per la segna­lazione di movimento) che disattiva
la lampada a sensore

■

Schermate la lampada a sensore
per proteggerla dalla luce esterna;
osservatela per qualche giorno,
essa necessita di un po' di tempo
per riportarsi al valore corretto

La lampada a sensore non si
spegne completamente

■

È impostata l'illuminazione di base■Portate l'interruttore per la selezione

del programma alla posizione 1
(lampadina) o 4 (lampada a basso
consumo energetico)

La lampada (lampada a basso consumo
energetico) sfarfalla

■

È impostata l'illuminazione di base■Portate l'interruttore per la selezione

del programma alla posizione 4 (lam­pada a basso consumo energetico)

Causa Rimedi

- 26 -

36

Instalación

El lugar de montaje debe hallarse a una distancia mínima
de 50 cm de cualquiera lámpara debido a que la radiación
térmica de la misma puede hacer que se active errónea­mente el sensor. Para conseguir el alcance de 8 m indica­do, la altura de montaje debe ser de aprox. 1,7 – 2 m.

Conexión del cable de alimentación de red (v. figura)

El cable de alimentación de red consta de 2 o 3 conductores:

L = fase (generalmente negro o marrón)
N = neutro (generalmente azul)
PE = toma de tierra (verde/amarillo)

El concepto

El sensor infrarrojo de alto rendimiento integrado consta de
un sensor doble de 360°, que registra la radiación térmica
invisible de objetos en movimiento (personas, animales etc.).

Esta radiación térmica registrada se transforma electrónica­mente y activa, de esta forma, automáticamente el foco.
A través de obstáculos, como, p. ej., muros o cristales de
ventana, no se puede detectar radiación térmica,por lo cual
tampoco tendrá lugar una activación. Se logra un ángulo de
detección de 360° con un ángulo de apertura de 90°.

- 27 -



Descripción del aparato



Brazo de la lámpara



Tornillo para soporte mural



Soporte mural



Conexión de red cable de conexión bajo revoque



Conexión de red cable de conexión sobre revoque



Tornillo de fijación del vidrio



Cuerpo de cristal

Instrucciones de montaje

Apreciado cliente:

Muchas gracias por la confianza depositada en nosotros al
comprar su nueva Lámpara Sensor STEINEL. Se ha decidi­do por un producto de alta calidad, producido, probado y
embalado con el mayor cuidado.

E

Indicaciones de seguridad

■

¡Antes de comenzar cualquier trabajo en el aparato,
interrúmpase la alimentación de tensión!

■

Para el montaje, el cable eléctrico a enchufar deberá
estar sin tensión. Por tanto, desconecte primero la
corriente y compruebe que no hay tensión utilizando un
comprobador de tensión.

Le rogamos se familiarice con estas instrucciones de mon­taje antes de instalarlo. Sólo una instalación y puesta en
funcionamiento adecuadas garantizarán un servicio prolon­gado, eficaz y sin alteraciones.
Le deseamos que pueda sacar buen provecho de su nueva
Lámpara Sensor STEINEL.

■

La instalación de la Lámpara Sensor supone un trabajo
en la red eléctrica. Debe realizarse, por tanto, profesio­nalmente, de acuerdo con las normativas de instalación
específicas de cada país.
(D-VDE 0100, A-ÖVE-EN 1, -SEV 1000)



Unidad del sensor
(extraíble para ajustar cómodamente la función)



Lengüeta de encastre para extraer la unidad del sensor



Temporización



Regulación crepuscular



Ajuste de programa

La vigilancia de campo debajo del sensor garantiza una
protección contra sumersión.

Importante: La detección de movimiento más segura se
consigue montando la Lámpara Sensor en sentido lateral
respecto a la dirección de tránsito sin que obstáculos
(como, p. ej., árboles, muros etc.) impidan el registro del
sensor. El alcance está limitado cuando llegan directamente
a la lámpara.

En caso de dudas, hay que identificar los conductores con
un comprobador de tensión; a continuación debe desco­nectarse de nuevo la tensión. La fase (L), neutro (N) y la
toma de tierra (PE) se conectan a la regleta divisible
(en L 30x S cupula de puesta a tierra). Con los brazos de
lámpara de plástico (L 9x5 S) puede asegurarse el cable
de toma de tierra (PE, verde/amarillo) con cinta aislante.

Observación: Naturalmente, el cable de alimentación de
red puede llevar montado un interruptor para conectar y
desconectar la tensión. Es requisito indispensable para la
función de alumbrado permanente (v. capítulo función de
alumbrado permanente)



.

E

Después de que el soporte mural esté montado y realizada
la conexión de red, puede ponerse en servicio la Lámpara
Sensor. En la unidad del sensor extraíble están los regula­dores para el ajuste del tiempo, del crepúsculo y del pro-

Funciones ,,

- 28 -

  

grama. Después de accionar la lengüeta de encastre



con un destornillador de hoja plana puede extraerse la uni­dad del sensor para su ajuste cómodo. Al hacerlo la Lám­para conmuta automáticamente a alumbrado permanente.

Retardo de desconexión
(temporización)



(regulación de fábrica: 5 seg.)

Con regulación continua de la duración de iluminación de
5 seg. hasta 15 min.

Botón de regulación ajustado a

–

= tiempo más corto (5 seg.)

Botón de regulación ajustado a

+

= tiempo más largo (15 min.)

Para la regulación del campo de detección se recomienda
seleccionar el tiempo más corto –.

Ajuste de programa



(regulación de fábrica: programa 1)

¿Qué es el encendido suave de la luz?

La Lámpara Sensor dispone de una función de encendido
suave de la luz. Esto significa que al conectar, la luz no se
activa directamente con la máxima potencia,

sino que la claridad se regula dentro dentro de un segundo
lentamente hasta el 100 %. De este modo, también se
atenúa suavemente la luz al apagarla.

* Observación sobre el programa

de ahorro confort bombilla :

En la Lámpara Sensor no hay ningún reloj integrado, la
mitad de la noche se calcula sólo por la duración de las
fases de oscuridad. Por consiguiente para un funciona­miento correcto es importante de que la Lámpara Sensor
este sometida a tiensión de modo. Durante la primera
noche (fase de medición) la luminosidad básica está com­pletamente activa. Los valores se almacenan seguros con­tra fallo de alimentación.

Aconsejamos de no interrumpir la tensión en el programa .
Los valores se calculan durante varias noches, por ello, en
caso de fallo real de la Lámpara de Sensor debe observar­se durante varias noches si el tiempo de desconexión se
"desplaza" en dirección a la mitad de la noche.

¿Qué es la claridad de fondo?

La luminosidad básica permite una iluminación nocturna
permanente con un 25 % aprox. de potencia luminosa.
Cuando hay movimiento en el campo de detección la luz
(durante el tiempo ajustado, ver Retardo de desconexión



)

se conmuta a la máxima potencia luminosa (100 %).
Después la lámpara conmuta de nuevo a la luminosidad
básica (aprox. 25 %).

Programa estándar bombilla:

Encendido suave de la luz / sin luminosidad básica

Programa confort bombilla:

Encendido suave de la luz + luminosidad básica

Programa de ahorro confort bombilla:

Encendido suave de la luz + luminosidad básica hasta
la mitad de la noche *

Programa de bombillas de bajo consumo:

Sin encendido suave de la luz / sin luminosidad básica

Regulación crepuscular
(punto de activación)



(regulación de fábrica:
funcionamiento a la luz del día 2000 Lux)

Umbral de respuesta con regulación continua del sensor
de 2 – 2000 Lux.

Tornillo de regulación puesto en = funcionamiento a
la luz del día aprox. 2000 Lux.
Tornillo de regulación puesto en = funcionamiento
crepuscular aprox. 2 Lux.

Para la regulación del campo de detección con luz diurna,
el tornillo de regulación debe ponerse en (funcionamiento
a la luz del día).

5 seg. – 15 min.

2 – 2000 Lux

1

2

3

3

4

3

- 29 -

Función de alumbrado permanente

Si se monta un interruptor en el cable de alimentación de
red, además de la simple función de encendido y apagado
puede disponerse de las siguientes funciones:

Funcionamiento de sensor

1) Conectar la luz (si la lámpara está en OFF):

Pulse el interruptor OFF y ON una vez.
Lámpara queda encendida durante el tiempo definido.

2) Desconectar la luz (si la lámpara está en ON):

Pulse el interruptor OFF y ON una vez.
La lámpara se apaga o pasa a funcionamiento de sensor.



Alumbrado permanente

1) Conectar alumbrado permanente:

Pulse el interruptor OFF y ON dos veces. La lámpara se
enciende de modo permanente por un período de 4 horas
(el LED rojo - detrás de la lente - se enciende). A continua­ción pasa de nuevo automáticamente a funcionamiento de
sensor (el LED rojo se apaga).

2) Desconectar alumbrado permanente:

Pulse el interruptor OFF y ON una vez. La lámpara se apa­ga o pasa a funcionamiento de sensor.

Importante:

La secuencia de pulsación del interruptor debe ser rápida
(del orden de 0,5 a 1 seg. entre pulsación y pulsación).

Ajuste del campo de detección

Según necesidad se puede limitar el campo de detección.
Las cubiertas adjuntas sirven para cubrir opcionalmente
muchos segmentos individuales de la lente. De este modo
se evitan conmutaciones de fallo debido p. ej. el paso de



vehículos, transeúntes etc. o para controlar de forma direc­ta los puntos de riesgo. Las cubiertas pueden separarse a
lo largo de las divisiones prerranuradas en las verticales.
A continuación se inserta simplemente sobre la lente.

Funcionamiento/Cuidados

La Lámpara Sensor también sirve para el encendido auto­mático de la luz. Las condiciones meteorológicas pueden
influir en el funcionamiento de la Lámpara Sensor, en caso
de fuertes rachas de viento, nieve, lluvia, granizo se podrá

producir una activación errónea, ya que los cambios brus­cos de temperaturas no se pueden distinguir de las fuentes
de calor. El lente de detección puede limpiarse con un paño
húmedo (sin detergente) cuando esté sucio.

Datos técnicos

Potencia: máx. 100 vatios / E 27, bombilla o bien

max. 20 vatios bombilla de bajo consumo (no es apta para L 30x S)
Atención: La bombilla de bajo consumo se ha de utilizar sólo con el programa

Tensión: 230 – 240 V, 50 Hz
Ángulo de detección: 360° con 90° ángulo de apertura y protección contra sumersión
Alcance del sensor: máx. 8 m de radio
Temporización: 5 seg. – 15 min.
Regulación crepuscular: 2 – 2000 Lux
Ajuste del programa: Programa estándar bombilla:

Encendido suave de la luz / sin luminosidad básica

Programa confort bombilla:

Encendido suave de la luz + cluminosidad básica

Programa de ahorro confort bombilla:

Encendido suave de la luz + luminosidad básica hasta la mitad de la noche *

Programa de bombillas de bajo consumo:

Sin encendido suave de la luz / sin luminosidad básica

Alumbrado permanente: conectable (4 h) Condición:

conmutador conectado en cable de alimentación de red

Tipo de protección: IP 44 (a prueba de salpicaduras)

Declaración de conformidad

El producto cumple la directiva para baja tensión
73/23/CEE y la directiva de compatibilidad electromagnéti­ca 89/336/CEE.

4

4

3

2

1

E

Garantía de funcionamiento

Este producto STEINEL ha sido elaborado con el máximo
esmero, habiendo pasado los controles de funcionamiento
y seguridad previstos por las disposiciones vigentes, así
como un control adicional de muestreo al azar. STEINEL
garantiza el perfecto estado y funcionamiento. El período
de garantía es de 36 meses comenzando el día de la venta
al consumidor. Reparamos defectos por vicios de material
o de fabricación, la garantía se aplicará a base de la repa­ración o el cambio de piezas defectuosas, según nuestro
criterio. La prestación de garantía queda anulada para
daños producidos en piezas de desgaste y daños y defec­tos originados por uso o mantenimiento inadecuados. Que­dan excluidos de la garantía los daños consecuenciales
causados en objetos ajenos.

Sólamente se le otorga el derecho a la garantia si se entrega
el aparato sin despiezar con una descripción corta del error,
junto al justificante de caja o factura (fecha de compra y
sello del comercial), embalado correctamente y remitido a
la estación de asistencia técnica correspondiente.

Servicio de reparación:

Una vez transcurrido el período de
garantía o en caso de defectos no
cubiertos por la misma, las reparaciones
las lleva a cabo nuestro departamento
técnico. Rogamos envíen el producto
bien embalado a la dirección indicada.

La Lámpara Sensor se conecta
cuando no se desea

Modificación del alcance de la
Lámpara Sensor

El LED parpadea rápido

■

el viento mueve árboles y matorra­les en el campo de detección

■

detección de automóviles en
la calle

■

cambio de temperatura repentino
debido a las condiciones atmosfé­ricas (viento, lluvia, nieve) o a venti­ladores o ventanas abiertas

■

modificar campo de detección

■

modificar campo de detección

■

modificar campo de detección,
cambiar lugar de montaje

■

otras temperaturas ambientales

■

ajústese bien campo de detección
a base de cubiertas

■

fusible interno activado

■

apáguese Lámpara Sensor y
vuélvase a encender después
de 5 seg.

Fallos de funcionamiento

Lámpara Sensor sin tensión

La Lámpara Sensor no se conecta

La Lámpara Sensor no
se desconecta

Fallo

■

fusible defectuoso, interruptor
en OFF, línea interrumpida

■

cortocircuito

■

cambiar fusible, poner interrupt
or en ON; comprobar la línea de
alimentación con un comprobador
de tensión

■

comprobar conexiones

■

en funcionamiento a la luz del día,
la regulación de crepúsculo está
ajustada en funcionamiento nocturno

■

bombilla defectuosa

■

interruptor en OFF

■

fusible defectuoso

■

campo de detección sin ajuste
selectivo

■

fusible interno eléctrico ha sido
activado (El LED parpadea rápido)

■

volver a ajustar (regulador )

■

cambiar bombilla

■

conectar

■

cambiar fusible y dado el caso
comprobar conexión

■

volver a ajustar

■

apáguese Lámpara Sensor
y vuélvase a encender después
de unos 5 seg.

■

movimiento permanente en el
campo de detección

■

la unidad del sensor no está
enclavada

■

controlar y, en caso dado,
reajustar campo de detección

■

enclavar la unidad del sensor
con una ligera presión

La luminosidad básica no se apaga
hacia mitad de la noche aprox. según
lo deseado

■

fuente de luz externa (por ejemplo,
otro detector o lámpara de movi­miento) inactiva la Lámpara Sensor

■

proteger la contra la luz externa,
observar la Lámpara Sensor varios
días, necesita algún tiempo para
ajustar de nuevo al valor correcto

La Lámpara Sensor no
se desconecta completamente

■

luminosidad básica seleccionada■poner el selector de programa a

1 (bombilla) o 4 (bombilla de bajo
consumo)

La bombilla (bombilla de bajo
consumo) parpadea

■

luminosidad básica seleccionada■poner el selector de programa en

4 (bombilla de bajo consumo)

Causa Solución

- 30 -

36

Instalação

O local de montagem deve encontrar-se a uma distância míni­ma de 50 cm de outro candeeiro, pois a radiação térmica pode
ocasionar a activação errada do sensor. A altura de montagem
deve perfazer aprox. 1,7 – 2 m, para permitir o alcance anun­ciado de 8 m.

Ligação ao cabo proveniente da rede ver (ver fig.)

O cabo proveniente da rede é formado por 2 a 3 fios:

L = fase (geralmente preto ou castanho)
N = neutro (geralmente azul)
PE = condutor terra (verde/amarelo)

O princípio

O sensor integrado de raios infravermelhos de alta performance
é composto por um sensor duplo de 360º que detecta a radiação
térmica invisível proveniente de corpos em movimento (pessoas,
animais, etc.).

A radiação térmica, assim detectada, é convertida por meio de
um sistema electrónico e vai acender o candeeiro automatica­mente. Os obstáculos, como p. ex. muros ou vidros, não permi­tem a detecção de radiações térmicas, impossibilitando a comu­tação. É alcançado um ângulo de detecção de 360° sendo o

- 31 -



Descrição do aparelho



Braço da lâmpada



Parafuso do suporte de fixação à parede



Suporte de fixação à parede



Ligação à rede eléctrica com cabo embutido



Ligação à rede eléctrica com cabo na superfície



Parafuso de fixação do vidro



Vidro da lâmpada

Instruções de montagem

Estimado cliente

Agradecemos-lhe a confiança depositada em nós ao comprar
a nova lâmpada com sensor STEINEL. Trata-se de um produto
de elevada qualidade produzido, testado e embalado com o
máximo cuidado.

P

Considerações em matéria de segurança

■

Antes de executar qualquer trabalho no aparelho, desligá-lo
da alimentação de corrente!

■

Durante a montagem, o cabo eléctrico a conectar deve
estar isento de tensão. Para tal, desligar primeiro a corrente
e verificar se não há tensão, usando um medidor de tensão.

Procure familiarizar-se com estas instruções de montagem
antes da instalação. Só uma instalação e colocação em funcio­namento correctas podem garantir a longevidade do produto e
um funcionamento fiável e isento de falhas.
Fazemos votos que tenha prazer ao trabalhar com a sua nova
lâmpada com sensor.

■

A instalação da lâmpada com sensor consiste essencial­mente em lidar com tensão de rede; por esse motivo, terá
de ser realizada de forma profissional segundo as respecti­vas prescrições de instalação e condições de conexão
habituais nos diversos países.
(D-VDE 0100, A-ÖVE-EN 1, -SEV 1000)



Unidade sensórica
(amovível para facilitar o ajuste das funções)



Patilha de fixação para retirar a unidade sensórica



Ajuste do tempo



Regulação crepuscular



Programação

ângulo de abertura de 90°. A monitorização de campo debaixo
do sensor assegura a protecção contra movimentos dissimula­dos.

Importante: será possível detectar os movimentos de forma
mais segura se a lâmpada com sensor estiver instalada lateral­mente em relação ao sentido de aproximação e se não houver
obstáculos (como p. ex. árvores, muros, etc.), que impeçam a
captação pelo sensor. O alcance será limitado se alguém se
aproximar directamente da lâmpada.

Em caso de dúvida, será necessário identificar os cabos com
um medidor de tensão; a seguir, voltar a desligar a tensão.
A fase (L), o neutro (N) e o condutor de protecção (PE) são
conectados nas barras de junção (no caso do L 30x S, coroa
de ligação à terra). Se a lâmpada tiver braços de plástico
(L 9x5 S), o condutor de protecção (PE, verde/ amarelo)
pode ser protegido com fita isoladora.

Nota: Naturalmente que no cabo de rede pode estar montado
um interruptor de rede do tipo "liga - desliga". Para poder usar
a função de luz permanente, até é imprescindível ter este inter­ruptor (v. capítulo função de iluminação permanente)



.

P

Depois de montar o suporte de fixação à parede e estabelecer
a ligação à rede eléctrica, a lâmpada com sensor pode ser
colocada em funcionamento. Na unidade sensórica amovível
encontram-se os reguladores para o ajuste do tempo, a regu­lação crepuscular e a selecção do programa. Depois de rodar

Funções ,,

- 32 -

  

a patilha de fixação com uma chave de fendas, a unidade
sensórica pode ser retirada com facilidade para realizar o ajus­te de forma mais confortável. Entretanto, a lâmpada muda
automaticamente para luz permanente.

Retardamento na desoperação
(Ajuste do tempo)



(valor de fábrica: 5 seg.)

Duração da luz da lâmpada progressivamente regulável
de 5 seg. a 15 min.

Regulador em – = tempo mais curto (5 seg.)
Regulador em + = tempo mais longo (15 min.).

Ao determinar a área de detecção, é recomendável escolher
o tempo mais curto –.

Programação



(Regulação de fábrica: programa 1)

O que é a função de ligação suave da luz?

A lâmpada com sensor dispõe da função de ligação suave da
luz. Isso significa que ao ligar a luz não é gerada imediatamente
a potência máxima, sendo que a luminosidade aumenta gradual-

mente durante um segundo até aos 100 %. A mesma regulação
progressiva se verifica ao apagar a lâmpada.

* Indicação referente ao programa de poupança de conforto

com lâmpada incandescente :

A lâmpada com sensor não dispõe de relógio integrado, o meio
da noite apenas é determinado com base na duração das
fases de escuridão. Por essa razão, é importante que a lâmpa­da com sensor seja alimentada com corrente durante todo
esse tempo, senão não ficará garantido o funcionamento
correcto. Durante a primeira noite (fase de medição) a luminosi­dade básica está integralmente activa. Os valores são memori­zados à prova de falta de corrente.

Recomendamos não interromper a alimentação de corrente
durante o funcionamento do programa . Os valores são
detectados durante várias noites, por isso é conveniente, no
caso de ocorrer qualquer falha, observar a situação durante
várias noites, para verificar se a hora de desligamento da lâm­pada com sensor vai mudando gradualmente em direcção à
meia-noite.

O que significa luminosidade básica?

A luminosidade básica permite a iluminação permanente
durante a noite com aprox. 25 % da potência luminosa.
Só no momento em que for detectado um movimento dentro
da área de detecção é que a luz muda (pela duração predefi-

nida, v. retardamento de desligamento



) para a potência
máxima (100 %). A seguir, a lâmpada volta para a luminosi­dade básica (aprox. 25 %).

Programa standard com lâmpada incandescente:

função de ligação suave da luz / sem luminosidade básica

Programa de conforto com lâmpada incandescente:

função de ligação suave da luz + luminosidade básica

Programa de poupança de conforto com lâmpada
incandescente:

função de ligação suave da luz + luminosidade básica
até a meio da noite *

Programa com lâmpadas economizadoras de energia:

sem função de ligação suave da luz / sem luminosidade
básica

Regulação crepuscular
(limiar de resposta)



(Regulação de fábrica:
regime diurno 2000 lux)

O limiar de resposta do sensor pode ser regulado progressiva­mente de 2 a 2000 lux.

Regulador em = regime diurno (aprox. 2000 lux)
Regulador em = regime nocturno (aprox. 2 lux)

Para regular a área de detecção à luz do dia, o regulador tem
de estar em (regime diurno).

5 seg. – 15 min.

2 - 2000 lux

1

2

3

3

4

3

- 33 -

Função de iluminação permanente

Se for montado um interruptor de corrente no cabo proveniente
da rede, além das meras funções de ligar e desligar da lâmpada
conectada, ainda são possíveis as funções seguidamente enun­ciadas:

Funcionamento do sensor

1) Ligar a luz (estando lâmpada DESLIGADA):

Interruptor 1 vez DESLIGA e LIGA.
A lâmpada fica acesa durante o tempo predefinido.

2) Desligar a luz (estando a lâmpada LIGADA):

Interruptor 1 vez DESLIGA e LIGA.
A lâmpada desliga-se ou passa para o funcionamento de sensor.



Funcionamento de luz permanente

1) Ligar a luz permanente:

Interruptor 2 vezes DESLIGA e LIGA. A lâmpada é ligada por
4 horas em modo de luz permanente (LED vermelho por detrás
da lente acende). A seguir, passa automaticamente para o
funcionamento de sensor (LED vermelho apaga)

2) Desligar a luz permanente:

Interruptor 1 vez DESLIGA e LIGA. A lâmpada desliga-se ou
passa para o funcionamento de sensor.

Importante:

ao accionar o interruptor várias vezes seguidas, os intervalos
devem ser mínimos (na ordem de 0,5 – 1 seg.).

Ajuste da área de detecção

Consoante a necessidade, a área de detecção pode ser limitada.
As palas fornecidas juntamente servem para cobrir os segmen­tos da lente que forem necessários tapar. Deste modo, podem
evitar-se activações erradas provocadas p. ex. por automóveis,



pessoas a passar, etc. ou então monitorar pontos de perigo
específicos. As palas podem ser separadas ao longo dos
entalhes preparados na vertical. Depois, é só enfiá-las na lente.

Funcionamento/conservação

A lâmpada com sensor é adequada para a activação automáti­ca de luzes. As influências climatéricas podem prejudicar o
funcionamento da lâmpada com sensor; as rajadas fortes de
vento, a neve, a chuva e o granizo podem causar disparos fal-

sos, porque o sistema não consegue distinguir entre alterações
súbitas de temperatura e irradiação proveniente de fontes de
calor. Se estiver suja, a lente de detecção pode ser limpa com
um pano húmido (sem usar produtos de limpeza).

Dados técnicos

Potência: máx. 100 W / E 27, lâmpada incandescente ou

máx. 20 W lâmpada economizadora de energia (não para L 30x S)
Atenção: A lâmpada economizadora de energia só pode ser usada com o programa

Tensão: 230 – 240 V, 50 Hz
Ângulo de detecção: 360° com ângulo de abertura de 90° e protecção contra movimentos dissimulados
Alcance do sensor: máx. num raio de 8 m
Ajuste do tempo: 5 seg. – 15 min.
Regulação crepuscular: 2 – 2000 lux
Ajuste do programa: Programa standard com lâmpada incandescente:

função de ligação suave da luz / sem luminosidade básica

Programa de conforto com lâmpada incandescente:

função de ligação suave da luz + luminosidade básica

Programa de poupança de conforto com lâmpada incandescente:

função de ligação suave da luz + luminosidade básica até a meio da noite *

Programa com lâmpadas economizadoras de energia:

sem função de ligação suave da luz / sem luminosidade básica

Luz permanente: comutável (4 h) condição:

interruptor conectado no cabo proveniente da rede

Grau de protecção: IP 44 (protegido contra as projecções de água)

Declaração de conformidade

O produto cumpre a Directiva do Conselho "Baixa tensão"
73/23/CEE e a directiva do Conselho "Compatibilidade electro­magnética" (89/336/CEE).

4

4

3

2

1

P

Garantia de funcionamento

Este produto STEINEL foi fabricado com todo o zelo e o seu
funcionamento e segurança verificados, de acordo com as nor­mas em vigor, e sujeito a um controlo por amostragem aleató­ria. A STEINEL garante o bom estado e o bom funcionamento
do aparelho. O prazo de garantia é de 36 meses a contar da
data de compra. A garantia inclui a reparação ou a substituição
das peças com defeito, de acordo com o nosso critério, estan­do excluídas as peças sujeitas a desgaste, os danos e as fa­lhas originados por uma utilização ou manutenção incorrecta.
Excluem-se igualmente os danos provocados noutros objectos
estranhos ao aparelho.

Os serviços previstos na garantia só serão prestados caso o
aparelho seja apresentado bem embalado no respectivo ser­viço de assistência técnica, devidamente montado e acompan­hado do talão da caixa ou da factura (data da compra e carim­bo do revendedor) e duma pequena descrição do problema.

Serviço de reparação:

Depois de expirado o prazo de garantia ou
em caso de falha não abrangida pela garantia,
o nosso serviço de assistência técnica
encarregar-se-á da reparação do seu
aparelho. Basta enviar o produto bem
acondicionado ao nosso centro de
assistência técnica mais próximo de si.

Sensor liga inadvertidamente

Alteração do alcance da lâmpada com
sensor

LED pisca rapidamente

■

O vento agita árvores e arbustos
na área de detecção

■

São detectados automóveis a passar
na estrada

■

Alteração térmica súbita devido a
influências climatéricas (vento, chuva,
neve) ou ar evacuado de ventiladores,
janelas abertas

■

Modificar a área

■

Modificar a área

■

Modificar a área,
mudar para outro local de montagem

■

Temperaturas ambiente diferentes

■

Ajustar com precisão a área de
detecção usando palas

■

Fusível eléctrico interno foi activado

■

Apagar a lâmpada com sensor e vol­tar a acendê-la após aprox. 5 seg.

Falhas de funcionamento

A lâmpada com sensor está
sem corrente

A lâmpada com sensor não acende

A lâmpada com sensor não desliga

Falha

■

Fusível queimado, não ligado,
ligação interrompida

■

Curto-circuito

■

Fusível novo, ligar o interruptor
de rede; verificar o cabo com
detector de tensão

■

Verificar as conexões

■

Durante o regime diurno, a regulação
crepuscular está ajustada para o
regime nocturno

■

Lâmpada incandescente fundida

■

Interruptor de rede DESLIGADO

■

Fusível fundido

■

Área de detecção ajustada
incorrectamente

■

Disparou o fusível interno
(LED pisca rapidamente)

■

Reajustar (regulador )

■

Substituir a lâmpada

■

Ligar

■

Fusível novo,
verificar eventualmente a conexão

■

Reajustar

■

Apagar a lâmpada com sensor e vol­tar a acendê-la após aprox. 5 seg.

■

Movimento constante na área de
detecção

■

Unidade sensórica não está
encaixada devidamente

■

Examinar a área e eventualmente
reajustar

■

Encaixar a unidade sensórica
com ligeira pressão

A luminosidade básica não é desactiva­da, conforme desejado, por volta da
meia-noite

■

Uma fonte de luz externa (p. ex. outro
detector de movimentos ou outra
lâmpada com detector) desactiva a
lâmpada com sensor

■

Proteger a lâmpada com sensor
da outra luz, observar a lâmpada
com sensor durante vários dias;
ela precisa de algum tempo até
se readaptar ao valor correcto

A lâmpada com sensor não desliga por
completo

■

Está seleccionada a luminosidade
básica

■

Rodar o selector de programas para 1
(lâmpada incandescente) ou 4
(lâmpada economizadora de energia)

A lâmpada economizadora de energia
está a fraquejar

■

Está seleccionada a luminosidade
básica

■

Rodar o selector de programas para 4
(lâmpada economizadora de energia)

Causa Solução

- 34 -

Installation / väggmontage

Monteringsplatsen skall vara minst 50 cm från en
annan belysning, eftersom värmestrålningen från
denna kan orsaka felaktig tändning av sensorlampan.
Monteringshöjden skall vara ca 1,7 – 2 m för att den
angivna räckvidden 8 m skall uppnås.

Anslutning av nätledningen (se bild.)

Nätledningen består av en 2-3 ledarkabel:

L = Fas (oftast svart eller brun)
N = Nolledare (oftast blå)
PE = Skyddsledare (grön/gul)

Princip

Den integrerade högpresterande infraröda sensorn är
består av en 360° dubbelsensor, som känner av den
osynliga värmestrålningen från kroppar i rörelse (män­niskor, djur etc).

Den registrerade värmestrålningen omvandlas på
elektronisk väg och tänder automatiskt belysningen.
Murar, fönsterrutor och liknande hindrar värmestrål­ningen från att nå fram till sensorn varvid belysningen
inte tänds. Med sensorn uppnås en bevakningsvinkel

- 35 -



Produktbeskrivning

 Lamp-arm
 Skruv för väggfäste
 Väggfäste
 Anslutning av infälld kabel
 Anslutning av utanpåliggande kabel
 Låsskruv för lampglaset

Montageanvisning

Bäste kund!

Vi tackar för det förtroende du har visat oss genom
köpet av din sensorlampa från STEINEL.
Du har bestämt dig för en förstklassig kvalitetspro­dukt, som har tillverkats, provats och förpackats
med största omsorg.

S

Säkerhetsanvisningar

■ Innan installation och montage påbörjas måste

spänningen kopplas bort.

■ Inkoppling måste utföras i spänningsfritt tillstånd.

Bryt strömmen och kontrollera med spänningspro­vare att alla parter är spänningslösa.

Vi ber dig att noga läsa igenom denna montageanvis­ning innan du installerar sensorlampan. Korrekt instal­lation och idrifttagning är en förutsättning för långvarig,
tillförlitlig och störningsfri drift.
Vi hoppas att du får stor nytta av din nya sensorlampa
från STEINEL.

■ Eftersom sensorlampan installeras till nätspänningen

måste arbetet utföras på ett fackmannamässigt
sätt och enligt gällande installationsföreskrifter.

 Lampglas
 Sensor-enhet, löstagbar för val av program
 Snäpplås för att frigöra sensor-enheten
 Inställning av efterlystid
 Inställning av grundljus (dimring)
 Inställning av program

av 360° med en öppningsvinkel av 90°. Sensorn be­vakar även rakt under därigenom får man ett under­krypskydd.

Obs: Den säkraste rörelsebevakningen uppnås när
apparaten monteras i rät vinkel mot rörelseriktningen
och inga hinder finns i vägen för sensorn (t.ex. träd,
murar etc). Räckvidden förkortas vid rörelse rakt emot
sensorn.

Om man är osäker måste man identifiera kablarna
med en spänningsprovare. Koppla sedan bort spän­ningen igen. Fas (L), nolledare (N) och skyddsledare
(PE) skall anslutas enligt plintmärkningen (för L 30x S
jordklämma). För lamp-armar i plastmaterial (L9x5 S)
kan skyddsledaren (PE, grön/gul) isoleras med iso-
leringstejp.

OBS: På nätledningen kan självklart en strömbrytare
för till- och frånslagning vara monterad. Detta är
förutsättning för att funktionen med permanent ljus
ska fungera (se kapital om permanent ljus) .

S

Efter det att väggfästet och lamp-armen är monterad
och ansluten samt att nätbrytaren i läge ”Till” kan
sensorlampan tas i drift. På den löstagbara sensoren­heten finns det ställskruvar för efterlystid, skymnings-

Funktioner ,,

- 36 -

  

nivå och val av program. Genom att lossa på snäpp­låset  med en spårskruvmejsel kan sensorenheten
enkelt tas ut. Därigenom övergår lampan automatsikt
till att lysa med permanent ljus.

Inställning efterlystid
(tidsfördröjning) 

(Leveransinställning: ca 5 sek)

Den önskade efterlystiden kan ställas in steglöst mel­lan ca 5 sek – max 15 min.

Ställskruven vid siffran – = kortaste tiden (5 sek)
Ställskruven vid siffran + = längsta tiden (15 min.)

Vid inställning av bevakningsområdet rekommenderar
att man väljer den kortaste tiden (–).

Program – inställning 

(Leveransinställning: program 1)

Vad är mjukstart?

Sensorlampan är försedd med en mjukstart funktion.
Det betyder, att ljuset inte tänds med maximal styrka
direkt, utan att ljusstyrkan långsamt (under en sek.)

ökar successivt till 100%. Ljuset släcks på samma
sätt.

* För komfort-sparprogram glödlampa :
Det finns ingen klocka integrerad i sensorlampan,

utan midnatt beräknas genom att mörkrets längd
mäts under natten. Därför är det viktigt att sensorlam­pan har konstant spänning (dvs den får inte släckas
med brytaren) under den första natten, eftersom ljuset
och mörkrets längd måste mätas under hela dygnet.
Sensorlampan lyser därför med grundljuset tänt hela

natten. Efter första natten börjar nattsparfunktionen
att fungera. Uppmätta värden lagras vid spänningsb­ortfall.

Vi rekommenderar att sensorlampan har konstant
spänning för program och att man inte tänder och
släcker sensorlampan med nätbrytaren. Mörkrets
längd behöver mätas under flera nätter för att man
ska få en stabil och driftsäker nattsparfunktion.

Vad är grundljus?

Grundljus betyder att lampan lyser med reducerad
effekt (dimring) t.ex. 25% av fullt ljus. När någon
kommer in i bevakningsområdet tänder lampan med

full effekt (100%) och lyser enligt den inställda efter­lystiden . Därefter återgår lampan att lysa med
inställt grundljus (ca. 25%).

Standard-program glödlampa:

mjukstart / inget grundljus

Komfort-program glödlampa:

mjukstart + grundljus

Komfort-sparprogram glödlampa:

mjukstart + grundljus
tills midnatt*

Energisparlampa-program:

ingen mjukstart / inget grundljus

Skymningsnivå
(aktiveringströskel) 

(Leveransinställning:
dagsljus 2000 Lux)

Den önskade aktiveringströskeln kan ställas in
steglöst från ca 2 – 2000 Lux.

Ställskruven vid = drift även i dagsljus ca. 2000 lux
Ställskruven vid = aktivering vid skymning ca. 2 lux

Vid inställning av bevakningsområdet i dagsljus måste
ställskruven vara vid (dagsljusdrift).

5 sek. – 15 min.

2 – 2000 lux

1

2

3

3

4

3

Permanent ljus

Om en brytare kopplas före lampan är följande funk­tioner enkelt möjliga genom vippa brytare till-från:

Sensordrift

1. Tända lampan (när lampan är släckt):

Manövrera brytaren 1 x AV och PÅ.
Lampan lyser lika länge som den inställda efterlystiden.

2. Släcka ljuset (när lampan är tänd):

Manövrera brytaren 1 x AV och PÅ.
Lampan släcks och övergår i sensordrift.



Permanent ljus

1. Tända lampan med permanent ljus:

Manövrera brytaren 2 x AV och PÅ. Lampan lyser med
permanent ljus (full effekt) i 4 timmar (röd LED-lampa
lyser bakom linsen). Efter 4 timmar övergår lampan
automatiskt till sensordrift (röd LED-lampa lyser inte).

2. Släcka lampa med permanent ljus:

Manövrera brytaren 1 x AV och PÅ. Lampan släcks
och övergår i sensordrift.

OBS:

Flerfaldiga manövreringar av brytaren måste ske
snabbt efter varandra, inom 0,5–1 sek.

Justering av bevakningsområdet

Bevakningsområdet kan minskas och förändras efter
önskemål. Med hjälp av de medföljande täckplattorna
kan önskat antal linssegment avskärmas för att indivi­duellt förkorta räckvidden. Därmed undviks feldetek­teringar som orsakas av t ex bilar, människor som



passerar på en väg eller andra utsatta områden.
Täckplattorna kan brytas av eller klippas till med en
sax längs de spårade indelningarna i lodräta eller
vågräta sektioner. Därefter kan de enkelt placeras på
linsen.

Drift och underhåll

Sensorlampan ger automatisk styrning av ljus. Väder­leken kan påverka lampans funktion. Kraftiga vindbyar,
snöväder, regn och hagel kan leda till kraftiga tempe-

raturfall som i sin tur kan påverka sensorn. Smuts på
linsen begränsar känsligheten. Linsen rengörs med
fuktig mjuk trasa (utan rengöringsmedel).

Tekniska data:

Effekt: max 100 Watt / E27 glödljus eller

max 20 Watt energisparlampa (gäller inte för L30x S)
OBS! Energisparlampa endast möjligt med program

Spänning: 230 – 240 V, 50Hz
Bevakningsvinkel: 360° med 90° öppningsvinkel och underkrypskydd
Sensorns räckvidd: max 8 m runtom
Tidsinställning: 5 sek – 15 min
Skymningsinställning: 2 – 2000 Lux
Programinställning: Standardprogram glödlampa:

mjukstart / inget grundljus

Komfort program glödlampa:

mjukstart + grundljus

Komfort sparprogram glödlampa:

mjukstart + grundljus tills midnatt

Energisparlampa program:

ingen mjukstart / inget grundljus

Permanent ljus: 4 timmar genom manövrering

av nätbrytare

Skyddsklass: IP 44 (striltätt)

– överensstämmelseförsäkran

Produkten uppfyller lågspänningsdirektivet 73/23/EEG
och EMC-direktivet 89/336/EEG

- 37 -

4

4

3

2

1

S

Funktionsgaranti

Denna STEINEL produkt är tillverkad med största
noggrannhet. Den är funktions- och säkerhetstestad
enligt gällande föreskrifter och har därefter genomgått
en stickprovskontroll. Steinel garanterar felfri funktion.
Garantin gäller i 36 månader från inköpsdagen. Vi
återgärdar fel som beror på material- eller tillverk­ningsfel. Garantin innebär att varan repareras eller att
defekt del byts ut enligt vårt val. Garantin omfattar
inte slitage och skador orsakade av felaktig hanteran­de eller av bristande underhåll och skötsel av produk­ten. Följskador på främmande föremål ersätts ej.

Garantin gäller endast då produkten, som inte får
vara isärtagen lämnas eller sändes väl förpackad
med en kort felbeskrivning, fakturakopia eller kvitto
(inköpsdatum och stämpel) till inköpsstället för
åtgärd.

Reparationsservice:

Efter garantins utgång eller vid fel
som inte omfattas av garantin kan
produkten repareras på vår verkstad.
Vänligen kontakta oss innan Ni sän­der tillbaka produkten för reparation.

Sensorlampan tänds och släcks
ständigt

Räckvidden förändras

LED-lampan blinkar snabbt

■ Blåst i träd och buskar i bevak-

ningsområdet

■ Påverkan från bilar på gatan

■ Plötsliga temperatur förändringar

genom vädrets inverkan
(vind, regn, snö) eller fläktutlopp,
öppet fönster

■ Justera eller avskärma

bevakningsområdet

■ Justera eller avskärma

bevakningsområdet

■ Justera bevakningsområdet

eller flytta sensorlampan.

■ Annan omgivningstemperatur ■ Finjustera bevakningsområdet

med hjälp av täckplattor

■ Den interna säkringen

i sensorlampan har löst ut

■ Bryt spänningen, vänta minst

5 sek., koppla till spänningen

Driftstörningar

Sensorlampan utan spänning

Sensorlampan tänds inte

Sensorlampan slocknar inte

Störning

■ Defekt säkring, lampan ej

inkopplad, avbrott i kabel

■ Kortslutning

■ Byt säkring, slå till spänningen.

Testa med spänningsprovare

■ Kontrollera och testa kopplingar

■ Vid dagsdrift, skymningsinställ-

ningen inställd på nattdrift

■ Glödlampan trasig

■ Strömbrytaren frånslagen

■ Defekt säkring

■ Bevakningsområdet felinställt

■ Den interna säkringen i

sensorlampan har löst ut
(LED-lampan blinkar snabbt)

■ Ändra skymningsnivån till rätt

läge (skruv )

■ Byt glödlampa

■ Slå till strömbrytaren

■ Byt säkring, kontrollera ev.

anslutningen

■ Justera inställningen

■ Bryt spänningen, vänta minst

5 sek., koppla till spänningen

■ Ständig rörelse i bevaknings-

området

■ Sensor-enheten sitter inte i

rätt läge

■ Kontrollera bevakningsområdet.

Vid behov justera och begränsa
området

■ Tryck lätt på sensor-enheten så

att den hamnar i rätt läge.

Grundljuset slocknar inte som
önskat vid midnatt

■ Externa ljuskällor (t.ex. andra

rörelsevakter eller lampor) stör
sensorlampan

■ Skärma av sensorlampan

mot andra störande ljuskällor,
sensorlampan benöver några
dagar för att nitta rättvärde för
midnatt

Sensorlampan slocknar inte helt ■ Grundljus valt ■ Välj program 1 (glödljus) eller

program 4 (energisparlampa)

Ljuskällan (energisparlampa) flimrar ■ Grundljus valt ■ Välj program 4 (energisparlampa)

Orsak Åtgärd

- 38 -

Installation

Monteringsstedet bør have en afstand på mindst 50 cm
til andre lyskilder, da varmeudstrålingen kan medføre
aktivering af systemet. For at opnå den anførte række­vidde på 8 m bør sensoren monteres i ca. 2 m højde.

Tilslutning af netledning (se fig.)

Netledningen består af en 2- eller 3-leder ledning:

L = fase (normalt sort eller brun)
N = nulleder (normalt blå)
PE = beskyttelsesleder (grøn/gul)

Princippet

Den integrerede infrarøde sensor er udstyret med en
360°-dobbeltsensor, der registrerer den usynlige var­meudstråling fra kroppen (mennesker, dyr etc.).

Den registrerede varmeudstråling omsættes elektro­nisk, og den tilsluttede lampe tændes automatisk.
Ved forhindringer, som f.eks. mure eller vinduer, regi­streres der ingen varmeudstråling,hvorfor lampen ikke
tændes. Der opnås en registreringsvinkel på 360°
med en åbningsvinkel på 90°. Sensoren er udstyret

- 39 -



Beskrivelse

 Lampearm
 Skrue til vægbeslag
 Vægbeslag
 Nettilslutning skjult ledningsføring
 Nettilslutning synlig ledningsføring
 Skrue til lampeglas
 Lampeglas

Monteringsvejledning

Kære kunde

tak for den tillid, De har vist os, ved at købe en
STEINEL-sensorlampe. De har valgt et produkt af
høj kvalitet, som er fremstillet, testet og emballeret
med største omhu.

DK

Sikkerhedsanvisninger

■ Afbryd strømtilførslen, inden der arbejdes på

apparatet!

■ Ved montering skal den elledning, der skal tilsluttes,

være spændingsfri. Sluk derfor for strømmen, og
kontroller med en spændingstester, at ledningen
er spændingsfri.

Læs venligst monteringsvejledningen, før De monterer
sensorlampen. For korrekt installation og ibrugttag­ning sikrer en lang, pålidelig og fejlfri drift.
Vi ønsker Dem god fornøjelse med Deres nye
STEINEL-sensorlampe.

■ Ved installation af sensorlampen er der tale om

arbejde med netspænding. Det bør derfor udføres
fagligt korrekt iht. de gældende regler.
(

D

-VDE 0100, A-ÖVE-EN 1, -SEV 1000)

 Sensorenhed

(kan afmonteres for nem funktionsindstilling)

 Låsemekanisme til afmontering af sensorenhed
 Tidsindstilling
 Skumringsindstilling
 Programindstilling

med krybesikring, dvs. at området nedenfor sensoren
bliver overvåget.

Vigtigt: Den bedste overvågning opnås, hvis sensor­lampen placeres vinkelret i forhold til gåretningen, og
der ikke er objekter (som f.eks. træer, mure osv.), der
blokerer sensorens synsfelt. Rækkevidden er begræn­set, hvis man går direkte hen mod lampen.

I tvivlstilfælde skal ledningerne identificeres med en
spændingstester, derefter skal strømmen afbrydes
igen. Fase (L), nulleder (N) og beskyttelsesleder (PE)
tilsluttes til klemmerne (ved L 30x S jordingsenhed).
Ved en lampearm af kunststof (L 9x5 S) kan beskyt­telseslederen (PE, grøn/gul) sikres med isolerbånd.

Henvisning: I netledningen kan der naturligvis monte­res en tænd- og slukkontakt. Dette er en forudsæt­ning for funktionen permanent belysning (se kapitlet
Funktionen permanent belysning) .

DK

Når vægbeslaget er monteret og sensorlampen er til­sluttet, kan lampen tages i brug. Den aftagelige sen­sorenhed er forsynet med justeringsskruerne til tids-,
skumrings- og programindstilling. Når låsemekanis-

Funktioner ,,

- 40 -

  

men  trykkes ind med en kærvskruetrækker, kan
sensorenheden afmonteres for nemmere indstilling.
Derved skifter lampen automatisk til permanent belys­ning.

Frakoblingsforsinkelse
(tidsindstilling) 

(fabriksindstilling: 5 sek.)

Brændetiden kan indstilles trinløst fra 5 sek. til 15 min.

Justeringsskruen indstillet på – = korteste tid (5 sek.)
Justeringsskruen indstillet på + = længste tid (15 min.)

Ved indstilling af overvågningsområdet anbefaler vi at
vælge den korteste tid –.

Programindstilling 

(fabriksindstilling: program 1)

Hvad er softlys-start?

Sensorlampen har en softlys-funktion. Det betyder,
at lyset, når det tændes, ikke går direkte over på
maksimal effekt, men derimod langsomt regulerer

lysstyrken op til 100 % inden for et sekund. Ligele­des dæmpes den langsomt, når der slukkes for lyset.

* Henvisninger til komfort-spareprogrammet

glødelampe :

Sensorlampen er ikke forsynet med et ur, midnat
beregnes således kun på baggund af mørkeperiodens
længde. For at sensorlampen kan fungere fejlfrit, er
det derfor vigtigt, at lampens spændingsforsyning
ikke afbrydes i denne periode. I den første nat (måle­fasen) er basislysstyrken fuldt aktiv. Værdierne gem­mes, så de ikke går tabt ved strømsvigt.

Vi anbefaler, at spændingsforsyningen ikke afbrydes
i program . Værdierne måles over flere nætter.
I tilfælde af fejlfunktion bør man derfor over flere
nætter holde øje med, om sensorlampens frakoblings­tid flytter sig hen mod midnat.

Hvad er basislysstyrke?

Basislysstyrken giver mulighed for permanent belys­ning om natten med ca. 25 % effekt. Først når der
registreres en bevægelse i overvågningsområdet,

skifter lampen (i den indstillede periode, se Frakob­lingsforsinkelse ) til maksimal effekt (100 %). Herefter
skifter lampen atter til basislysstyrken (ca. 25 %).

Standardprogram glødelampe:

Softlys-start / ingen basislysstyrke

Komfortprogram glødelampe:

Softlys-start + basislysstyrke

Komfort-spareprogram glødelampe:

Softlys-start + basislysstyrke til midnat *

Energisparepære-program:

Ingen softlys-start / ingen basislysstyrke

Skumringsindstilling
(reaktionsværdi) 

(fabriksindstilling:
dagsmodus 2.000 lux)

Sensorens reaktionsværdi kan indstilles trinløst på
2 – 2.000 lux.

Justeringsskruen indstillet på = dagsmodus
ca. 2.000 lux.
Justeringsskruen indstillet på = dagsmodus
ca. 2 lux.

For at indstille overvågningsområdet i dagslys skal
justeringsskruen indstilles på (dagsmodus).

5 sek. – 15 min.

2 – 2.000 lux

1

2

3

3

4

3

Funktionen permanent belysning

Hvis der monteres en tænd- og slukkontakt i netled­ningen, er følgende funktioner mulige foruden tænd
og sluk:

Sensorstyring

1) Tænd for lyset (når lampen er slukket):

Kontakt 1 x FRA og TIL.
Lampen forbliver tændt i den indstillede periode.

2) Sluk for lyset (når lampen er tændt):

Kontakt 1 x FRA og TIL.
Lampen slukker eller går over til sensorstyring.



Permanent belysning

1) Tænd for permanent belysning:

Kontakt 2 x FRA og TIL. Lampen indstilles på perma­nent belysning i 4 timer (rød LED lyser bag linsen).
Derefter går den automatisk over til sensorstyring (rød
LED slukket).

2) Sluk for permanent belysning:

Kontakt 1 x FRA og TIL. Lampen slukker eller går
over til sensorstyring.

Vigtigt:

Hvis kontakten skal aktiveres flere gange, bør dette
ske hurtigt efter hinanden (inden for 0,5 – 1 sek.).

Justering af overvågningsområde

Alt efter behov kan overvågningsområdet begrænses.
De vedlagte blændstykker kan anvendes til at tildæk­ke et vilkårligt antal linsesegmenter. Dermed kan fejl­kobling på grund af f.eks. biler, forbipasserende etc.



udelukkes eller farezoner kan overvåges målrettet.
Blændstykkerne kan afrives langs de lodrette perfore­ringer. Herefter sættes de ganske enkelt på linsen.

Drift/vedligeholdelse

Sensorlampen egner sig til automatisk tænd og sluk
af lys. Vejret kan påvirke sensorlampens funktion, ved
kraftige vindstød, sne, regn og hagl kan der opstå fejl­kobling, idet pludselige temperatursvingninger ikke

kan skelnes fra varmekilder. Linsen kan ved tilsmuds­ning rengøres med en fugtig klud (uden rengørings­middel).

Tekniske data

Effekt: Maks.100 watt / E 27 glødelampe eller

maks. 20 watt energisparepære (ikke til L 30x S)
Advarsel: Energisparepæren må kun anvendes i program

Spænding: 230 – 240 V, 50 Hz

Registreringsvinkel: 360° med 90° åbningsvinkel og krybesikring
Sensorens rækkevidde: maks. 8 m 360°
Tidsindstilling: 5 sek. – 15 min.
Skumringsindstilling: 2 – 2.000 lux
Programindstilling: Standardprogram glødelampe:

Softlys-start / ingen basislysstyrke

Komfortprogram glødelampe:

Softlys-start + basislysstyrke

Komfort-spareprogram glødelampe:

Softlys-start + basislysstyrke til midnat *

Energisparepære-program:

Ingen softlys-start / ingen basislysstyrke

Permanent belysning: kan aktiveres (4 timer) Forudsætning:

tænd- og slukkontakt i netledning

Kapslingsklasse: IP 44 (stænkvandsbeskyttet)

Konformitetserklæring

Produktet er i overensstemmelse med lavspændings­direktivet 73/23/EØF og EMC-direktivet 89/336/EØF.

- 41 -

4

4

3

2

1

DK

Funktionsgaranti

Dette STEINEL-produkt er fremstillet med største
omhu, afprøvet iht. de gældende forskrifter samt
underlagt stikprøvekontrol. STEINEL garanterer for
upåklagelig beskaffenhed og funktion. Garantien gæl­der i 36 måneder fra den dag, apparatet er solgt til
forbrugeren. Ved materiale- eller fabrikationsfejl ydes
garantien gennem reparation eller udskiftning af man­gelfulde dele efter vores valg. Der ydes ikke garanti
ved skader på sliddele, ej heller ved skader og mang­ler, som skyldes ukorrekt behandling og vedligehol­delse. Garantien omfatter ikke følgeskader på fremme­de genstande.

Der ydes kun garanti mod forevisning af bon eller
kvittering (med dato og stempel). Apparatet skol være
intakt og indpakket forsvarligt ligesom der skal ved­lægges en kort fejlbeskrivelse, når det fremsendes
til serviceværkstedet.

Reparationsservice:

Efter garantiperiodens udløb eller ved
fejl, der ikke er dækket af garantien,
kan apparatet repareres på vores
værksted. Sørg for, at produktet er
pakket forsvarligt ind under forsen­delsen til nærmeste værksted.

Sensorlampen tænder utilsigtet

Sensorlampe rækkeviddeændring

LED blinker hurtigt

■ Vinden får træer og buske i

overvågningsområdet til at
bevæge sig

■ Registrering af biler på vejen

■ Pludselige temperatursvingnin-

ger pga. vejret (vind, regn, sne)
eller luft fra ventilatorer eller
åbne vinduer

■ Indstil området på ny

■ Indstil området på ny

■ Ændr området,

flyt monteringssted

■ Anden omgivelsestemperatur ■ Indstil overvågningsområdet

nøje vha. blændstykker

■ Intern sikring aktiveret ■ Sluk for sensorlampen,

og tænd den igen efter 5 sek.

Driftsforstyrrelser

Sensorlampen er uden spænding

Sensorlampen tænder ikke

Sensorlampen slukker ikke

Fejl

■ Sikring defekt, ikke tændt,

ledning afbrudt

■ Kortslutning

■ Ny sikring, tænd for tænd- og

slukkontakten, test ledningen
med spændingstester

■ Kontroller tilslutningerne

■ I dagsmodus, skumringsindstillin-

gen er indstillet på nattemodus

■ Pæren er defekt

■ Tænd- og slukkontakten er

slukket

■ Sikring defekt

■ Overvågningsområdet er ikke

indstillet målrettet

■ Intern elektrisk sikring blev

aktiveret (LED blinker hurtigt)

■ Indstil på ny (justeringsskrue )

■ Skift pære

■ Tænd

■ Udskift sikringen,

kontroller evt. tilslutningen

■ Juster på ny

■ Sluk sensorlampen, og tænd

den igen efter ca. 5 sek.

■ Konstant bevægelse i overvåg-

ningsområdet

■ Sensorenheden er ikke gået i

hak

■ Kontroller området og juster

eventuelt igen

■ Tryk forsigtigt på sensoren-

heden, så den går i hak

Grundlysstyrken slukkes ikke som
planlagt ved midnat

■ Ekstern lyskilde (f.eks. anden

bevægelsessensor eller lampe)
deaktiverer sensorlampen

■ Afskærm sensorlampen mod

fremmed lys, hold øje med
sensorlampen i flere dage,
det tager tid, inden den igen
har indstillet sig på den rigtige
værdi

Sensorlampen slukker ikke
helt

■ Grundlysstyrken er valgt ■ Drej programvælgeren om

på 1 (glødelampe) eller
4 (energisparepære)

Lyskilden (energisparepæren)
flakker

■ Grundlysstyrken er valgt ■ Drej programvælgeren om

på 4 (energisparepære)

Årsag Afhjælpning

- 42 -

Asennus

Valaisimen kiinnityspaikan tulisi olla vähintään 50 cm
etäisyydellä toisista valaisimista, sillä lämpösäteily voi
johtaa valon syttymiseen. Tunnistin on kiinnitettävä
noin 1,7 – 2 metrin korkeuteen, jotta 8 metrin toiminta­etäisyys saavutetaan.

Verkkojohdon asennus (katso kuva.)

Verkkojohtona käytetään 2-3-napaista kaapelia:

L = vaihe (useimmiten musta tai ruskea)
N = nollajohdin (useimmiten sininen)
PE = maajohdin (vihreä/keltainen)

Toimintaperiaate

Valaisimeen on asennettu 360° kaksoisanturista koos­tuva tehokas infrapunatunnistin, joka havaitsee liikku­vistä ihmisistä, eläimistä jne. lähtevän lämpösäteilyn.

Lämpösäteily muunnetaan elektronisesti, jolloin valai­sin kytkeytyy automaattisesti. Erilaiset esteet (esim.
seinä tai lasiruudut) estävät tunnistukseneikä valo täl­löin syty. Tunnistimella saavutetaan 360° toimintakulma

- 43 -



Laitteen osat

 Lampunvarsi
 Seinäpidikkeen ruuvi
 Seinäpidike/ruuviaukot kiinnitystä varten
 Laitteen johdon asennus seinänpinnan alle
 Verkkojohdon pinta-asennus
 Lasikuvun kiinnitysruuvi
 Lasikupu

Asennusohje

Arvoisa asiakas,

olet hankkinut STEINEL-tunnistinvalaisimen. Kiitämme
saamastamme luottamuksesta. Olet hankkinut arvok­kaan laatutuotteen, joka on valmistettu, testattu ja
pakattu huolellisesti.

FIN

Turvaohjeet

■ Katkaise virta, ennen kuin suoritat laitteelle mitään

toimenpiteitä!

■ Asennettavassa sähköjohdossa ei saa asennuksen

yhteydessä olla jännitettä. Katkaise ensin virta ja
tarkista jännitteettömyys jännitteenkoettimella.

Tutustu ennen tunnistimen asennusta tähän asennus­ohjeeseen. Ainoastaan asianmukainen asennus ja
käyttöönotto takaavat valaisimen pitkäaikaisen, luo­tettavan ja häiriöttömän toiminnan.
Toivomme Sinulle paljon iloa uuden STEINEL-tunnistin­valaisimen kanssa.

■ Tunnistinvalaisin liitetään verkkojännitteeseen.

Asennus on suoritettava asiantuntevasti. Voimassa
olevia asennus- ja liitäntäohjeita on noudatettava.
(

D

-VDE 0100, A-ÖVE-EN 1, -SEV 1000)

 Tunnistinyksikkö

(voidaan irrottaa toimintojen asetusta varten)

 Lukitsin, jota painamalla tunnistinyksikkö

saadaan irrotettua

 Kytkentäajan asetus
 Hämäräkytkimen säätö
 Ohjelman asetus

ja 90° avautumiskulma. Anturin alapuolelle jäävän alu­een valvonta saadaan aikaan alitussuojalla.

Tärkeää: Tunnistus tapahtuu kauempaa, kun tunnis­tinvalaisin asennetaan siten, että kulku suuntautuu
siihen nähden sivussuunnassa eikä puita tai seiniä ole
esteenä. Toimintaetäisyys on lyhyempi kuljettaessa
suoraan valaisinta kohti.

Epäselvissä tapauksissa johtimet on tarkistettava
jännitteenkoettimella ja katkaistava sen jälkeen virta.
Vaihejohdin (L), nollajohdin (N) ja suojamaajohdin (PE)
liitetään liittimiin (L 30x S maadoituspiste). Muovisten
valaisinrunkojen yhteydessä (L 9x5 S) suojamaajohdin
(PE, vihreä/keltainen) voidaan varmistaa eristysnau-
halla.

Huom: Verkkojohtoon voidaan luonnollisestikin asen­taa katkaisin virran kytkemiseksi ja katkaisemiseksi.
Jatkuvan valaistuksen käyttö on mahdollista vain,
jos verkkojohtoon on asennettu katkaisin (katso luku
Jatkuva valaistus) .

FIN

Tunnistinvalaisin voidaan ottaa käyttöön, kun seinäpi­dike on kiinnitetty ja valaisin on kytketty sähköverk­koon. Irrotettavassa tunnistinyksikössä on säätimet,
joilla voidaan asettaa kytkentäaika, hämäräkytkin ja

Toiminnot ,,

- 44 -

  

ohjelmat. Tunnistinyksikkö saadaan irrotettua helposti
painamalla lukitsinta  ristipääruuvimeisselillä. Valai­sin kytkeytyy tällöin automaattisesti jatkuvaan valais­tukseen.

Kytkentäajan asetus 

(tehtaalla suoritettu asetus: 5 s)

Portaattomasti asetettava kytkentäaika 5 s – 15 min.

Säädin asetettu kohtaan – = lyhyin mahdollinen aika
(5 s)
Säädin asetettu kohtaan + = pisin mahdollinen aika
(15 s)

Suosittelemme valitsemaan lyhyimmän ajan – toiminta-
alueen asettamisen ajaksi.

Ohjelman asetus 

(Tehtaalla suoritettu asetus:
ohjelma 1)

Mitä Soft-kytkeytymistoiminto tarkoittaa?

Tunnistinvalaisin on varustettu Soft-kytkeytymistoi­minnolla. Tällä tarkoitetaan sitä, että valo ei kytkeydy
heti maksimiteholla vaan kirkastuu sekunnin sisällä

hitaasti 100 % kirkkauteen.Valo sammuu samalla
tavoin hitaasti, kun tunnistin kytkeytyy pois päältä.

* Mukavuus- ja säästöohjelmaa koskeva huomautus :
Tunnistinvalaisimeen ei ole asennettu kelloa. Valaisin

määrittää keskiyön pimeiden aikojen pituuden perus­teella. Moitteettoman toiminnan kannalta on siitä
syystä tärkeää, että tunnistinvalaisin saa tänä aikana
jatkuvasti jännitettä. Laite toimii peruskirkkaudella
koko ensimmäisen yön ajan (mittausvaihe). Tallennetut
tiedot säilyvät muistissa myös sähkökatkosten ajan.

Suosittelemme olemaan katkaisematta jännitettä
ohjelmassa . Arvojen selvittäminen kestää useam­man yön ajan. Tunnistinvalaisimen toimintaa tulisi tästä
syystä tarkkailla useamman yön ajan mahdollisten
virhetapausten yhteydessä, jotta voitaisiin havaita,
muuttuuko poiskytkentäaika keskiyön suuntaan.

MItä peruskirkkaus tarkoittaa?

Peruskirkkaus mahdollistaa jatkuvan valaistuksen
yöllä n. 25 % valoteholla. Valo kytkeytyy maksimite­hoonsa (100 %) vasta, kun toiminta-alueella on liikettä

(valoo palaa asetetun ajan verran, ks. Kytkentäajan
asetus ). Asetetun ajan kuluttua loppuun valo kyt­keytyy jälleen peruskirkkauteen (n. 25 %).

Vakio-ohjelma (hehkulamppu):

Soft-kytkeytymistoiminto / ei peruskirkkautta

Mukavuusohjelma (hehkulamppu):

Soft-kytkeytymistoiminto + peruskirkkaus

Mukavuus- ja säästöohjelma (hehkulamppu):

Soft-kytkeytymistoiminto + peruskirkkaus kes­kiyöhön saakka*

Enrgiansäästölamppujen ohjelma:

ei Soft-kytkeytymistoimintoa / ei peruskirkkautta

Hämäräkytkimen asetus
(kytkeytymiskynnys)

(Tehtaalla suoritettu asetus:
päiväkäyttö, 2000 luksia)

Tunnistimen portaattomasti asetettava
kytkeytymiskynnys 2 – 2000 luksia.

Säädin asetettu kohdalle = n. 2000 luksin päivän­valokäyttö.
Säädin asetettu kohdalle = n. 2 luksin hämäräkäyttö.

Kun toiminta-alue asetetaan päivänvalossa, säädin on
asetettava (päiväkäyttö) kohtaan.

5 s – 15 min

2 – 2000 luksia

1

2

3

3

4

3

- 45 -

Jatkuva valaistus

Jos verkkojohtoon asennetaan katkaisin, seuraavat
toiminnot ovat mahdollisia valon kytkennän ja sam­muttamisen lisäksi:

Tunnistinkäyttö

1) Valon sytyttäminen (kun valaisin POIS PÄÄLTÄ):

Katkaisin 1 x POIS ja PÄÄLLE.
Valo palaa asetetun ajan verran

2) Valon sammuttaminen (kun valaisin PÄÄLLÄ):

Katkaisin 1 x POIS ja PÄÄLLE.
Valo sammuu ja valaisin siirtyy tunnistinkäyttöön.



Jatkuva valaistus

1) Jatkuvan valaistuksen kytkeminen:

Katkaisin 2 x POIS ja PÄÄLLE. Valaisimen valo asete­taan palamaan 4 tunnin ajaksi (punainen LED palaa
linssin takana). Sen jälkeen se siirtyy automaattisesti
takaisin tunnistinkäyttöön (punainen LED sammuu)

2) Jatkuvan valaistuksen sammuttaminen:

Katkaisin 1 x POIS ja PÄÄLLE. Valo sammuu ja valai­sin siirtyy tunnistinkäyttöön.

Tärkeää:

Kun katkaisinta painetaan useamman kerran, tulisi pai­nallusten seurata toisiaan nopeasti (0,5 – 1 s välein).

Toiminta-alueen rajaaminen

Toiminta-aluetta voidaan tarvittaessa rajata. Voit aset­taa linssiin tarvittavan määrän tunnistinvalaisimen
mukana toimitettuja peitelevyjä. Näin voidaan estää
esim. autojen tai ohikulkijoiden aiheuttamat virhekyt-



kennät tai rajata tietyt vaara-alueet täsmällisesti. Voit
irrottaa peitelevyt toisistaan pystysuoria uria pitkin.
Aseta peitelevyt linssin peitteeksi.

Käyttö/hoito

Tunnistinvalaisin soveltuu valon automaattiseen kytken­tään. Sääolosuhteet voivat vaikuttaa tunnustinvalaisi­men toimintaan. Voimakkaat tuulenpuuskat sekä lumi-,
vesi- ja raesateet saattavat aiheuttaa virhetoimintoja,

koska tunnistin ei erota säässä tapahtuvia äkillisiä läm­pötilan vaihteluita lämmönlähteistä. Tunnistimen linssi
voidaan puhdistaa kostealla rievulla (älä käytä puhdis­tusaineita).

Tekniset tiedot

Teho: enint. 100 W / E 27, hehkulamppu tai

enint. 20 W energiansäästölamppu (ei L 30x S)
Huom: Käytä energiansäästölamppua vain ohjelmalla

Jännite: 230 – 240 V, 50 Hz
Tunnistuskulma: 360°, avautumiskulma 90° ja alitussuoja
Tunnistimen toiminta-alue: enint. 8 m joka puolelle
Kytkentäajan asetus: 5 s – 15 min
Hämäräkytkimen säätö: 2 – 2000 luksia
Ohjelma-asetus: Vakio-ohjelma (hehkulamppu):

Soft-kytkeytymistoiminto / ei peruskirkkautta

Mukavuusohjelma (hehkulamppu):

Soft-kytkeytymistoiminto + peruskirkkaus

Mukavuus- ja säästöohjelma (hehkulamppu):

Soft-kytkeytymistoiminto + peruskirkkaus keskiyöhön saakka*

Enrgiansäästölamppujen ohjelma:

Ei Soft-kytkeytymistoimintoa / ei peruskirkkautta

Jatkuva valaistus: kytkettävissä (4h), edellytys:

verkkojohtoon on asennettu katkaisin

Kotelointiluokka: IP 44 (roiskevesisuojattu)

Selvitys yhdenmukaisuudesta

Tuote on pienjännitedirektiivin 73/23/EY ja
EMC-direktiivin 89/336/EY vaatimusten mukainen.

4

4

3

2

1

FIN

Toimintatakuu

Tämä STEINEL-tuote on valmistettu suurella tarkkuu­della ja sen toiminta ja turvallisuus on testattu voi­massa olevien määräysten mukaisesti. Lisäksi sille on
suoritettu pistokoe. STEINEL myöntää takuun tuot­teen moitteettomalle toiminnalle ja rakenteelle. Takuu­aika on 36 kuukautta ostopäivästä alkaen. Poistamme
materiaali- tai valmistusvirheet valintamme mukaan
joko kunnostamalla vialliset osat tai vaihtamalla ne
uusiin. Takuun piiriin eivät kuulu kuluvat osat eivätkä
vahingot, jotka ovat aiheutuneet väärästä huollosta tai
käsittelystä tai laitteen putoamisesta. Takuu ei koske
laitteen muille esineille mahdollisesti aiheuttamia
vahinkoja.

Takuu on voimassa vain, kun osiin purkamaton laite
lähetetään yhdessä lyhyen virhekuvauksen ja kassa­kuitin tai laskun kanssa (päivämäärä ja myyjän leima)
hyvin pakattuna lähimpään huoltopisteeseen.

Korjauspalvelu:

Takuuajan jälkeen tai takuun piiriin
kuulumattoman vian ollessa kyseessä
laitteen korjaa huoltopalvelumme.
Pyydämme lähettämään tuotteen
hyvin pakattuna lähimpään huoltopis­teeseen.

Tunnistinvalaisin kytkeytyy
ei-toivotusti

Tunnistinvalaisimen toiminta-aluetta
on muutettu

LED vilkkuu nopeasti

■ tuuli liikuttelee puita ja pensaita

toiminta-alueella

■ tiellä liikkuu autoja

■ sään (tuuli, sade, lumi), tuuletin-

ten poistoilman tai avoinna ole­vien ikkunoiden aiheuttamat äkil­liset lämpötilan muutokset

■ muuta aluetta

■ muuta aluetta

■ muuta aluetta, vaihda tunnis-

timen paikkaa

■ ympäristön lämpötilan

muutokset

■ säädä toiminta-alue tarkasti

peitelevyjen avulla

■ sisäinen sulake aktivoitu ■ kytke tunnistinvalaisin pois

päältä ja uudelleen päälle noin
5 s kuluttua

Käyttöhäiriöt

Tunnistinvalaisimen jännite puuttuu

Tunnistinvalaisin ei kytkeydy päälle

Tunnistinvalaisin ei kytkeydy pois

Häiriö

■ viallinen sulake, ei kytketty

päälle, katkos johdossa

■ oikosulku

■ uusi sulake, kytke valo verkko-

katkaisimella; tarkista johto jän­nitteenkoettimella

■ tarkista liitännät

■ hämäräkytkin asetettu päiväkäy-

tössä yökäyttöön

■ viallinen hehkulamppu

■ valo sammutettu katkaisimella

■ viallinen sulake

■ toiminta-aluetta ei suunnattu

oikein

■ sisäinen sulake on aktivoitunut

(LED vilkkuu nopeasti)

■ säädä uudelleen (säädin )

■ vaihda hehkulamppu

■ sytytä valo

■ uusi sulake, tarkista liitäntä

tarvittaessa

■ säädä alue uudelleen

■ kytke tunnistinvalaisin pois

päältä ja uudelleen päälle noin
5 s kuluttua

■ jatkuva liikehdintä toiminta-alueella

■ tunnistinyksikkö ei ole hyvin kiinni

■ tarkista alue ja säädä tarvitta-

essa uudelleen

■ kiinnitä tunnistinyksikkö paikoil-

leen painamalla sitä kevyesti

Peruskirkkaus ei kytkeydy pois
suunnilleen keskiyön aikoihin

■ ulkoinen valonlähde (esim. toi-

nen liikkeentunnistin tai tunnis­tinvalaisin) kytkee tunnistinvalai­simen pois toiminnasta

■ estä vieraan valon pääsy tunnis-

tinvalaisimeen, tarkkaile tunnis­tinvalaisimen toimintaa useam­man päivän ajan, sillä kestää
jonkin aikaa, kunnes laite taas
ottaa käyttöön oikeat arvot

Tunnistinvalaisin ei kytkeydy pois
kokonaan

■ valittu peruskirkkaus ■ kierrä ohjelmanvalintakytkin

asentoon 1 (hehkulamppu)
tai asentoon 4 (energiansäästö­lamppu)

Valo (energiansäätölamppu) välkkyy ■ valittu peruskirkkaus ■ kierrä ohjelmanvalintakytkin

asentoon 4 (energiansäästö­lamppu)

Syy Häiriön poisto

- 46 -

Installasjon

Sensorlampen bør monteres minst 50 cm. fra andre
lamper, da varmeutstråling fra disse lampene kan føre
til at systemet reagerer. For at angitt rekkevidde på
8 m skal oppnås, bør lampen monteres i ca. 1,7 – 2 m
høyde.

Tilkopling av nettledningen (se ill.)

Nettledningen består av en 2- til 3-ledet kabel:

L = Fase (som regel svart eller brun)
N = Fase (som regel blå)
PE = Jordledning (grønn/gul)

Virkemåte

Den integrerte høyeffekt-infrarødsensoren er en 360°
dobbeltsensor som registrerer den usynlige varmeut­strålingen fra f.eks. mennesker og dyr som beveger
seg.

Denne registrerte varmestrålingen omsettes elektron­isk og tenner lyset automatisk. Det registreres ingen
varmeutstråling gjennom hindre som f.eks. murvegger
eller glassflater,dvs. lampen slår seg ikke på.

- 47 -



Apparatbeskrivelse

 Lampearm
 Veggbrakettskrue
 Veggbrakett
 Nettilkopling skjult opplegg
 Nettilkopling åpent opplegg
 Glassikringsskrue
 Lampeglass

Monteringsanvisning

Kjære kunde.

Mange takk for tilliten du viser oss ved ditt kjøp av
din nye STEINEL-sensorlampe. Du har valgt et høy­verdig kvalitetsprodukt som er produsert, testet og
pakket meget nøye.

N

Sikkerhetsmerknader

■ Avbryt strømtilførselen før alle former for arbeid på

apparatet!

■ Under montering må tilkoplingsledningen være

koplet fra strømnettet. Slå derfor av strømmen
først og bruk en spenningstester til å kontrollere
at ledningen ikke fører strøm.

Vi ber deg lese denne monteringsveiledningen før du
installerer lampen. En lang, sikker og feilfri drift kan
kun garanteres dersom installasjon og igangsetting
utføres korrekt.
Vi håper du vil ha mye glede av din nye STEINEL­sensorlampe.

■ Under installasjon av sensorlampen kommer man

i berøring med strømnettet. Arbeidet skal derfor
utføres av fagmann i henhold til de lokale elek­troinstallasjonsforskrifter og tilkoplingskrav.
(

D

-VDE 0100, A-ÖVE-EN 1, -SEV 1000)

 Sensorenhet

(kan tas av for enklere funksjonsinnstilling)

 Knast til å fjerne sensorenheten
 Tidsinnstilling
 Skumringsinnstilling
 Programinnstilling

Det oppnås en registreringsvinkel på 360° med en
åpningsvinkel på 90°. En feltovervåkning nedenfor
sensoren garanterer krypesikring.

OBS: Den sikreste bevegelsesregistreringen får man
når sensorlampen monteres til siden for gangretningen
og sikten ikke hindres av f.eks. murer og trær. Rekke­vidden er innskrenket når man går rett mot lampen.

I tvilstilfeller må kabelen kontrolleres med en spenn­ingstester, deretter må strømtilførselen slås av igjen.
Fase (L), fase (N) og jordledning (PE) koples til sukk­erbiten (ved L 30x S sukkerbit med klemme). Ved
lampearmer i kunststoff (L 9x5 S) kan jordledningen
(PE, grønn/gul) sikres med isolasjonstape.

Merk: Det kan selvsagt monteres en bryter på nett­ledningen til å slå AV og PÅ. Dette er en forutsetning
for funksjonen permanent lys (se kapittel Permanent
lys) .

N

Når veggbraketten er montert og apparatet er koplet
til strømnettet, kan sensorlampen tas i drift. Stillskru­ene for tids-, skumrings- og programinnstilling befinn­er seg på den avtagbare sensorenheten. Trykk inn
knasten  med en flat skrutrekker og ta ut sensoren-

Funksjoner ,,

- 48 -

  

heten for å foreta innstillingene. Lampen slår seg
automatisk over til permanent lys.

Tidsinnstilling 

(Forinnstilling: 5 sek.)

Trinnløs justerbar belysningstid fra 5 sek. til 15 min.

Stillskruen stilles på – = korteste tid (5 sek.)
Stillskruen stilles på + = lengste tid (15 min.)

Under innstilling av registreringsområdet anbefales
det å velge den korteste tiden –.

Programinnstilling 

(Forinnstilling: program 1)

Hva er soft-lysstart?

Sensorlampen har en soft-lysstart-funksjon. Dette
innebærer at lyset ikke koples direkte på med mak­simal effekt når lampen tennes, men at lysstyrken

sakte reguleres opp til 100 % i løpet av et sekund. På
samme måte dempes lyset langsomt når lampen slås
av.

* Merknader vedr. komfortspareprogrammet

lyspære :

Det finnes ingen integrert klokke i sensorlampen,
"midt på natten" beregnes ut fra mørkefasenes varig­het. For at sensorlampen skal fungere feilfritt, er det
derfor viktig at den får permanent spenning hele
denne tiden. Under den første natten (innmålingsfase)
er grunnlysstyrken komplett aktiv. Verdiene lagres og
er sikret ved strømbrudd.

Vi anbefaler å ikke avbryte spenningstilførselen i pro­gram . Verdiene beregnes over flere netter, ved en
evt. feil bør derfor sensorlampen observeres over flere
netter for å fastslå om utkoplingstiden forandrer seg i
retning midnatt.

Hva er grunnlysstyrke?

Grunnlysstyrke gir en permanent belysning om natt­en med ca. 25 % lyseffekt. Først når det er beveg­else i registreringsområdet, tennes lyset (for innstilt

tid, se tidsinnstilling ) med maksimal lyseffekt
(100 %). Deretter slår lampen seg om til grunnlysstyrke
igjen (ca. 25 %).

Standardprogram lyspære:

Soft-lysstart / ingen grunnlysstyrke

Komfortprogram lyspære:

Soft-lysstart + grunnlysstyrke

Komfort-spareprogram lyspære:

Soft-lysstart + grunnlysstyrke til midt på natten*

Sparepæreprogram:

ingen soft-lysstart / ingen grunnlysstyrke

Skumringsinnstilling
(reaksjonsnivå) 

(Forinnstilling:
dagslysdrift 2000 Lux)

Trinnløst justerbart reaksjonsnivå fra 2 – 2000 Lux.

Stillskruen stilles på = dagslysdrift ca. 2000 Lux.
Stillskruen stilles på = skumringsdrift ca. 2 Lux.

Ved innstilling av registreringsområdet ved dagslys
må stillskruen stå på (dagslysdrift).

5 sek. – 15 min.

2 – 2000 Lux

1

2

3

3

4

3

- 49 -

Permanent lys

Dersom det monteres en nettbryter på forsyningsled­ningen, er følgende funksjoner mulig i tillegg til enkel
av- og påkopling:

Sensordrift

1) Tenne lys (når lampen er AV):

Bryter 1 x AV og PÅ.
Lampen er tent over det tidsrom som er innstilt.

2) Slukke lys (når lampen er PÅ):

Bryter 1 x AV og PÅ.
Lampen slukkes eller går over til sensordrift.



Permanent lys

1) Tenne permanent lys:

Bryter 2 x AV og PÅ. Lampen stilles på permanent lys
i 4 timer (rød LED lyser bak linsen). Deretter går den
automatisk over i sensordrift igjen (rød LED slukkes).

2) Slukke permanent lys:

Bryter 1 x AV og PÅ. Lampen slukkes eller går over til
sensordrift.

OBS:

Trykk på bryteren i rask rekkefølge (rundt 0,5 – 1 sek.).

Justiering av dekningsområdet

Dekningsområdet kan reduseres etter behov. Bruk de
vedlagte blenderne til å dekke til så mange linseseg­menter som ønsket. Dermed unngås feilkoplinger på
grunn av forbipasserende biler, personer etc., eller



risikoområder overvåkes målrettet. Blenderne kan
brekkes loddrett fra hverandre langs rillene. Deretter
festes de enkelt på linsen.

Drift/vedlikehold

Sensorlampen egner seg til automatisk tenning av lys.
Værforholdene kan påvirke funksjonen, sterke vind­kast, snø, regn og haglbyger kan føre til feilkoplinger,
ettersom apparatet ikke kan skille mellom plutselige

temperatursvingninger og varmekilder. Skulle regis­treringslinsen bli skitten, kan den rengjøres med en
fuktig klut (uten rengjøringsmiddel).

Tekniske spesifikasjoner

Effekt: maks. 100 Watt / E 27, lyspære eller

maks. 20 Watt sparepære (gjelder ikke L 30x S)
OBS: Sparepære må kun brukes i program

Spenning: 230 – 240 V, 50 Hz
Registreringsvinkel: 360° med 90° åpningsvinkel og krypesikring
Sensorens rekkevidde: maks. 8 m helt rundt
Tidsinnstilling: 5 sek. – 15 min.
Skumringsinnstilling: 2 – 2000 Lux
Programinnstilling: Standardprogram lyspære:

Soft-lysstart / ingen grunnlysstyrke

Komfortprogram lyspære:

Soft-lysstart + grunnlysstyrke

Komfort-spareprogram lyspære:

Soft-lysstart + grunnlysstyrke til midt på natten*

Sparepære-program:

Ingen soft-lysstart / ingen grunnlysstyrke

Permanent lys: kan koples inn (4 t.) Forutsetning:

bryter på nettledningen

Beskyttelsesklasse: IP 44 (sprutbeskyttet)

Konformitetserklæring

Produktet er i samsvar med lavspenningsdirektivet
73/23/EØF og EMV-direktivet 89/336/EØF.

4

4

3

2

1

N

Funksjonsgaranti

Dette STEINEL-produktet er fremstilt med største
nøyaktighet. Det er prøvet mht. funksjon og sikkerhet
i henhold til gjeldende forskrifter og deretter under­kastet en stikkprøvekontroll. STEINEL gir full garanti
for kvalitet og funksjon. Garantitiden utgjør 36 måned­er og begynner den dagen apparatet selges til for­brukeren. Vi erstatter mangler som kan føres tilbake til
fabrikasjonsfeil eller feil ved materialene, garantien
ytes etter vårt skjønn ved reparasjon eller ved at deler
med feil byttes ut. Garantien bortfaller ved skader på
slitasjedeler eller for skader eller mangler som opp­står som følge av ufagmessig bruk eller vedlikehold.
Videre følgeskader på andre gjenstander er utelukket
fra garantiordningen.

Garantien ytes bare hvis det godt innpakkede appara­tet sendes til importøren sammen med en kort
beskrivelse av problemet samt kvittering eller regning
(påført kjøpsdato og forhandlers stempel). Apparatet
må ikke være tatt fra hverandre.

Reparasjonsservice:

Etter garantitidens utløp, eller ved
mangler som ikke dekkes av garan­tien, kan vårt verksted foreta repara­sjoner. Vennligst pakk apparatet godt
inn og send det til importøren.

Sensorlampen tennes når den ikke
skal

Sensorlampe rekkeviddeforandring

LED blinker raskt

■ vinden beveger trær og busker i

dekningsområdet

■ biler på veien registreres

■ plutselige temperaturforandring-

er på grunn av værforholdene
(vind, regn, snø) eller luft fra ven­tiler, åpne vinduer

■ foreta ny innstilling av området

■ foreta ny innstilling av området

■ forandre området, flytt lampen

■ andre omgivelsestemperaturer ■ bruk blendere til å stille inn

dekningsområdet nøyaktig

■ intern sikring aktivert ■ slå av sensorlampen og tenn

den igjen etter ca. 5 sek.

Driftsfeil

Sensorlampen har ikke spenning

Sensorlampen tennes ikke

Sensorlampen slukkes ikke

Feil

■ defekt sikring, ikke tent, brudd

på ledningen

■ kortslutning

■ ny sikring, slå på bryteren;

kontroller ledningen med
spenningstester

■ kontroller koplingene

■ ved dagslys, skumringsinnstill-

ingen står på nattdrift

■ lyspære defekt

■ bryteren er AV

■ sikring defekt

■ dekningsområdet er ikke nøy-

aktig innstilt

■ intern elektrisk sikring er aktivert

(LED blinker raskt)

■ still inn på nytt (regulator )

■ skift lyspære

■ slå på

■ ny sikring, kontroller evt. kopl-

inger

■ juster på nytt

■ slå av sensorlampen og tenn

den igjen etter ca. 5 sek.

■ permanente bevegelser

i dekningsområdet

■ sensorenheten er ikke riktig

festet

■ kontroller området og still evt.

inn på nytt

■ trykk lett på sensorenheten til

den fester seg

Grunnlysstyrken slukkes ikke som
ønsket rundt midnatt.

■ ekstern lyskilde (f.eks. annen

bevegelsesmelder eller -lampe)
gjør sensorlampen inaktiv

■ påse at den andre lyskilden

ikke skinner på sensorlampen,
kontroller sensorlampen i flere
dager, den trenger en viss tid
på å stille seg inn på riktig verdi
igjen

Sensorlampen slukkes ikke helt ■ det er valgt grunnlysstyrke ■ still programvalgbryteren på

1 (lyspære) hhv. 4 (sparepære)

Lyselement (sparepære) blafrer ■ det er valgt grunnlysstyrke ■ still programvalgbryteren på 4

(sparepære)

Årsak Utbedring

- 50 -

Εγκατάσταση

Το σηµείο εγκατάστασης θα πρέπει να απέχει τουλάχιστον
50 cm απ άλλο λαµπτήρα, διτι η ακτινοβολία θερµτητας
ενδέχεται να προκαλεί ενεργοποίηση του συστήµατος. Για να
επιτύχετε την αναφερµενη εµβέλεια των 8 m, θα πρέπει το
ύψος εγκατάστασης να ανέρχεται περ. σε 1,7 – 2 m.

Σύνδεση καλωδίου τροφοδοσίασ (βλ. απεικ.)

Ο αγωγς τροφοδοσίας αποτελείται απ καλώδιο 2 έως 3
συρµάτων:

L = Φάση (συνήθως µαύρο ή καφέ)
N = Ουδέτερος αγωγς (συνήθως µπλε)
PE = Αγωγς γείωσης (πράσινο/κίτρινο)

Η αρχή λειτουργίασ

Ο ενσωµατωµένος υπέρυθρος αισθητήρας υψηλής ισχύος
αποτελείται απ διπλ αισθητήρα 360°, ο οποίος ανιχνεύει
την αρατη θερµική ακτινοβολία κινούµενων σωµάτων
(ανθρώπων, ζώων, κλπ.).

Η ανιχνευθείσα θερµική ακτινοβολία µετατρέπεται ηλεκτρο­νικά και ενεργοποιεί αυτµατα το λαµπτήρα. Μέσα απ εµπ­δια πως π. χ. τοίχους ή υαλοπίνακες δεν ανιχνεύεται θερµική
ακτινοβολία, και συνεπώς δεν επιτυγχάνεται ενεργοποίηση.
Eπιτυγχάνεται γωνία κάλυψης 360° µε γωνία ανοίγµατος 90°.

- 51 -



Περιγραφή συσκευήσ



Βραχίονας λαµπτήρα



Βίδα στηρίγµατος τοίχου



Στήριγµα τοίχου



Καλώδιο τροφοδοσίας ενδοτοίχια εγκατάσταση



Καλώδιο τροφοδοσίας εξωτοίχια εγκατάσταση



Βίδα προστασίας γυαλιού



Γυαλί λαµπτήρα

Οδηγίεσ εγκατάστασησ

Αξιτιµε πελάτη,

σας ευχαριστούµε πολύ για την εµπιστοσύνη που µας δείξατε,
αγοράζοντας το νέο σας Λαµπτήρα Αισθητήρα της STEINEL.
Επιλέξατε ένα προϊν υψηλής ποιτητας, το οποίο
κατασκευάζεται, ελέγχεται και συσκευάζεται µε µεγάλη
προσοχή.

GR

Υποδείξεισ ασφάλειασ

■

Πριν απ την εκτέλεση κάθε εργασίας στη συσκευή πρέπει
να διακπτετε την τροφοδοσία ηλεκτρικής τάσης!

■

Κατά την εγκατάσταση ο προς σύνδεση ηλεκτρικς
αγωγς πρέπει να είναι ελεύθερος ηλεκτρικής τάσης.
Συνεπώς θα πρέπει να διακπτετε πρώτα το ηλεκτρικ
ρεύµα και να ελέγχετε µε δοκιµαστικ τάσης, αν πράγµατι
έχει διακοπεί η τροφοδοσία ηλεκτρικής τάσης.

Σας παρακαλούµε, πριν απ την εγκατάσταση να εξοικειωθείτε
µε τις παρούσες οδηγίες. ∆ιτι µνο η εξειδικευµένη
εγκατάσταση και θέση σε λειτουργία µπορούν να
διασφαλίσουν τη µακρχρονη, αξιπιστη και άψογη λειτουργία
χωρίς διαταραχές.
Επιθυµία µας είναι να χαρείτε τις λειτουργίες του νέου σας
Λαµπτήρα Αισθητήρα STEINEL.

■

Κατά την εγκατάσταση του Λαµπτήρα Αισθητήρα πρκειται
για εργασία στο δίκτυο ηλεκτρικής τάσης. Συνεπώς πρέπει
να εκτελείται εξειδικευµένα και σύµφωνα µε τις σχετικές
προδιαγραφές εγκατάστασης και τους κανονισµούς
σύνδεσης.

(D-VDE 0100, A-ÖVE-EN 1, -SEV 1000)



Μονάδα αισθητήρα
(αφαιρέσιµη για άνετη ρύθµιση λειτουργίας)



Μύτη ασφάλισης για την αφαίρεση της µονάδας αισθητήρα



Ρύθµιση χρνου



Ρύθµιση λυκφωτος



Ρύθµιση προγράµµατος

Η παρακολούθηση του πεδίου κάτω απ τον αισθητήρα διασ­φαλίζει και προστασία απ έρπουσα προσέγγιση.

Προσοχή: Την ασφαλέστερη ανίχνευση κινήσεων την επιτυγ­χάνετε, εφσον εγκαταστήσετε το Λαµπτήρα Αισθητήρα πλευ­ρικά ως προς την κατεύθυνση κίνησης και δεν υπάρχουν
εµπδια (πως π.χ. δένδρα, µάνδρες κ.λπ.) που εµποδίζουν το
οπτικ πεδίο του αισθητήρα. Η εµβέλεια είναι περιορισµένη,
ταν βαδίζετε ευθεία προς το Λαµπτήρα.

Σε περίπτωση αµφιβολιών πρέπει να προβείτε σε αναγνώριση
των συρµάτων µε τη βοήθεια δοκιµαστικού τάσης. Μετά την
αναγνώριση διακψτε πάλι την τάση τροφοδοσίας. Η φάση (L),
ο ουδέτερος αγωγς (N) και ο αγωγς γείωσης (PE)
συνδέονται στους λούστρινους ακροδέκτες (στο L 30x S
γείωση). Σε περίπτωση που ο βραχίονας λαµπτήρα είναι απ
συνθετική ύλη (L 9x5 S) ο αγωγς γείωσης (PE, πράσινο/

κίτρινο) µπορεί να µονωθεί µε µονωτική ταινία.

Υπδειξη: Στον αγωγ τροφοδοσίας µπορεί φυσικά να υπάρχει

ένας διακπτης δικτύου τροφοδοσίας για ενεργοποίηση ή
απενεργοποίηση. Αυτ αποτελεί προϋπθεση για τη
λειτουργία φωτς διαρκείας (βλ. κεφάλαιο Φως διαρκείας)



.

GR

Αφού γίνει η εγκατάσταση του στηρίγµατος τοίχου και η
σύνδεση µε το ηλεκτρικ δίκτυο, ο Λαµπτήρας Αισθητήρας
µπορεί να τεθεί σε λειτουργία. Στην αφαιρέσιµη µονάδα του
αισθητήρα βρίσκονται οι ρυθµιστές για τη ρύθµιση χρνου,

Λειτουργίεσ ,,

- 52 -

  

λυκφωτος και προγράµµατος. Μετά απ πάτηµα της µύτης
ασφάλισης  µε κατσαβίδι, είναι εφικτή η αφαίρεση της
µονάδας του αισθητήρα για άνετη ρύθµιση. Κατά την ενέργεια
αυτή ο λαµπτήρας περνάει αυτµατα σε φως διαρκείας.

Καθυστέρηση απενεργοποίησησ
(Ρύθµιση χρνου)



(Ρύθµιση εργοστασίου: 5 δευτ.)

Συνεχής ρύθµιση διάρκειας φωτισµού απ 5 δευτ. έως 15 λεπ.

Θέση ρυθµιστή στο

–

= µικρτερος χρνος (5 δευτ.)

Θέση ρυθµιστή στο

+

= µεγαλύτερος χρνος (15 λεπ.)

Κατά τη ρύθµιση της περιοχής κάλυψης προτείνεται η επιλογή
του µικρτερου χρνου –.

Ρύθµιση προγράµµατοσ



(Ρύθµιση εργοστασίου: Πργραµµα 1)

Τι είναι απαλ άναµµα ;

Ο Λαµπτήρας Αισθητήρας διαθέτει λειτουργία απαλού ανάµ­µατος φωτς. Αυτ σηµαίνει τι το φως κατά το άναµµα δεν
περνάει αµέσως στη µέγιστη ισχύ, αλλά η φωτειντητα

επιτυγχάνει τη µέγιστη ισχύ της 100 % εντς ενς δευτερο­λέπτου. Το ίδιο συµαβίνει και µετά το σβήσιµο, δηλαδή το φως
µειώνεται προοδευτικά.

* Υπδειξη προγράµµατος άνεσης/οικονοµίας λαµπτήρα
πυράκτωσης :

Στο Λαµπτήρα Αισθητήρα δεν υπάρχει ενσωµατωµένο ρολι,
τα µεσάνυχτα υπολογίζονται µνο µέσω της διάρκειας των
φάσεων σκτους. Συνεπώς για την άψογη λειτουργία είναι
σηµαντικ να τροφοδοτείται συνεχώς µε τάση ο Λαµπτήρας
Αισθητήρας κατά το διάστηµα αυτ. Κατά τη διάρκεια της
πρώτης νύχτας (φάση µέτρησης) η βασική φωτειντητα είναι
σε πλήρη ενέργεια. Οι τιµές αποθηκεύονται µε ασφάλεια
ανεξάρτητα απ τη διακοπή ηλεκτρικής τάσης.

Συνιστούµε να µην διακπτεται η τάση στο πργραµµα . Οι
τιµές εξακριβώνονται µέσω περισσοτέρων νυχτών, συνεπώς,
σε περίπτωση σφάλµατος, θα πρέπει να γίνει παρακολούθηση
περισστερες νύχτες, αν ενδεχοµένως τροποποιείται ο
χρνος απενεργοποίησης του Λαµπτήρα Αισθητήρα µε κλίση
προς τα µεσάνυχτα.

Τι είναι η βασική φωτειντητα ;

Η βασική φωτειντητα καθιστά εφικτ το νυχτεριν φωτισµ
διαρκείας µε ισχύ φωτς περ. 25 %. Μνο εφσον γίνει
ανίχνευση κίνησης εντς της περιοχής κάλυψης, ενεργοποιεί-

ται το φως (για το ρυθµισµένο χρνο, βλ. καθυστέρηση
απενεργοποίησης



) σε µέγιστη ισχύ φωτς (100 %). Κατπιν

ο λαµπτήρας περνάει πάλι σε βασική φωτειντητα (περ. 25 %).

Πρτυπο πργραµµα λαµπτήρα πυράκτωσησ:

Απαλ άναµµα φωτς / χωρίς βασική φωτειντητα

Πργραµµα άνεσησ λαµπτήρα πυράκτωσησ:

Απαλ άναµµα φωτς + βασική φωτειντητα

Πργραµµα άνεσησ/οικονοµίασ λαµπήρα πυράκτωσησ:

Απαλ άναµµα φωτς + βασική φωτειντητα έως τα
µεσάνυχτα *

Πργραµµα οικονοµικών λαµπτήρων:

χωρίς απαλ άναµµα φωτς / χωρίς βασική φωτειντητα

Ρύθµιση λυκφωτοσ
(ριο ευαισθησίασ)



(Ρύθµιση εργοστασίου:
Λειτουργία φωτς ηµέρας 2000 Lux)

Συνεχής ρύθµιση ορίου ευαισθησίας του αισθητήρα απ
2 – 2000 Lux.

Θέση ρυθµιστή σε =λειτουργία φωτς ηµέρας περ. 2000 Lux.
Θέση ρυθµιστή σε = Λειτουργία λυκφωτος περ. 2 Lux.

Για τη ρύθµιση της περιοχής κάλυψης σε φως ηµέρας θα
πρέπει ο ρυθµιστής να µετατοπιστεί στη θέση (λειτουργία
φωτς ηµέρας).

5 δευτ. – 15 λεπ.

2 – 2000 Lux

1

2

3

3

4

3

Λειτουργία φωτσ διαρκείασ

Σε περίπτωση σύνδεσης διακπτη δικτύου στον αγωγ
τροφοδοσίας, είναι εφικτές εκτς απ την απλή ενεργοποίηση
και απενεργοποίηση οι ακλουθες λειτουργίες:

Λειτουργία αισθητήρα

1) Αναµµα φωτσ (εάν Λαµπτήρασ ΕΚΤΟΣ):

∆ιακπτης 1 x ΕΚΤΟΣ και ΕΝΤΟΣ.
Λαµπτήρας παραµένει αναµµένος για τη ρυθµισµένη διάρκεια.

2) Σβήσιµο φωτσ (εάν Λαµπτήρασ ΕΝΤΟΣ):

∆ιακπτης 1 x ΕΚΤΟΣ και ΕΝΤΟΣ.
Λαµπτήρας σβήνει ή περνάει σε λειτουργία αισθητήρα.



Λειτουργία φωτσ διαρκείασ

1) Αναµµα φωτσ διαρκείασ:

∆ιακπτης 2 x ΕΚΤΟΣ και ΕΝΤΟΣ. Ο Λαµπτήρας περνάει για
4 ώρες σε φως διαρκείας (κκκινη φωτοδίοδος LED ανάβει
πίσω απ το φακ). Κατπιν ο Λαµπτήρας περνάει αυτµατα
πάλι σε λειτουργία αισθητήρα (κκκινη φωτοδίοδος LED
σβήνει).

2) Σβήσιµο φωτσ διαρκείασ:

∆ιακπτης 1 x ΕΚΤΟΣ και ΕΝΤΟΣ. Λαµπτήρας σβήνει ή περνάει
σε λειτουργία αισθητήρα.

Προσοχή:

Η επανειληµµένη δραστικοποίηση του διακπτη θα πρέπει να
γίνεται αλλεπάλληλα και γρήγορα (σε ρια 0,5 – 1 δευτ.).

Ευθυγράµµιση περιοχήσ κάλυψησ

Ανάλογα µε τις ανάγκες, είναι εφικτ να γίνει περιορισµς της
περιοχής κάλυψης. Οι συνηµµένες µάσκες κάλυψης εξυπηρε­τούν στην κάλυψη επιθυµητού αριθµού στοιχείων φακού. Με
τον τρπο αυτ εµποδίζονται εσφαλµένες ενεργοποιήσεις π.χ.
µέσω αυτοκινήτων ή πεζών κ.λπ. ή ελέγχονται µε ακρίβεια



επικίνδυνα σηµεία. Οι µάσκες κάλυψης µπορούν να διαχωρισ­τούν ή να κοπούν κατά µήκος των προαυλακωµένων χωρισ­µάτων σε οριζντια ή κάθετη θέση. Κατπιν εφαρµζονται
απλά στο φακ.

Λειτουργία/συντήρηση

Ο Λαµπτήρας Αισθητήρας είναι κατάλληλος για το αυτµατο
άναµµα φωτς. Οι καιρικές συνθήκες µπορεί να επηρεάσουν
τη λειτουργία του Λαµπτήρα Αισθητήρα. Οταν επικρατούν
ισχυροί άνεµοι, χινι, βροχή, χαλάζι, ενδέχεται να παρουσιασ-

τούν εσφαλµένες λειτουργίες, διτι δεν είναι εφικτς ο
διαχωρισµς ξαφνικών διακυµάνσεων θερµοκρασίας απ
πηγές θερµτητας. Ο φακς ανίχνευσης µπορεί να καθαρίζε­ται ταν είναι ακάθαρτος µε νωπ πανί (χωρίς απορρυπαντικ).

Tεχνικά στοιχεία

Ισχύς: µέγ. 100 Watt / E 27, λαµπτήρας πυράκτωσης ή

µέγ. 20 Watt οικονοµικς λαµπτήρας (χι για L 30x S)
Προσοχή: Λειτουργία οικονοµικού λαµπτήρα µνο στο πργραµµα

Τάση: 230 – 240 V, 50 Hz

Γωνία κάλυψης: 360° µε 90° γωνία ανοίγµατος και προστασία έρπουσας προσέγγισης
Εµβέλεια του αισθητήρα: µέγ. 8 m περιµετρικά
Ρύθµιση χρνου: 5 δευτ. – 15 λεπ.
Ρύθµιση λυκφωτος: 2 – 2000 Lux
Ρύθµιση προγράµµατος: Πρτυπο πργραµµα λαµπτήρα πυράκτωσησ:

Απαλ άναµµα φωτς / χωρίς βασική φωτειντητα

Πργραµµα άνεσησ λαµπτήρα πυράκτωσησ:

Απαλ άναµµα φωτς + βασική φωτειντητα

Πργραµµα άνεσησ/οικονοµίασ λαµπήρα πυράκτωσησ:

Απαλ άναµµα φωτς + βασική φωτειντητα έως τα µεσάνυχτα *

Πργραµµα οικονοµικών λαµπτήρων:

χωρίς απαλ άναµµα φωτς / χωρίς βασική φωτειντητα

Φως διαρκείας: µεταγµενο (4 ώρες) Προϋπθεση:

συνδεδεµένος διακπτης στον αγωγ τροφοδοσίας

Κατηγορία προστασίας: IP 44 (προστασία απ ψεκασµ νερού)

∆ήλωση συµµρφωσησ

Το προϊν ανταποκρίνεται στην Οδηγία περί χαµηλών τάσεων
73/23/EΟΚ και στην Οδηγία περί ηλεκτροµαγνητικής
συµβαττητας 89/336/EΟΚ.

- 53 -

4

4

3

2

1

GR

Εγγύηση λειτουργίασ

Αυτ το προϊν της STEINEL κατασκευάστηκε µε µεγάλη
προσοχή, ελέγχθηκε σχετικά µε τη λειτουργία του και την
τεχνική του ασφάλεια σύµφωνα µε τους ισχύοντες
κανονισµούς και κατπιν υποβλήθηκε σε δειγµατοληπτικ
έλεγχο. Η εταιρία STEINEL αναλαµβάνει την εγγύηση για
άψογη κατάσταση και λειτουργία. Ο χρνος εγγύησης
ανέρχεται σε 36 µήνες και αρχίζει µε την ηµέρα αγοράς του
προϊντος απ τον καταναλωτή. Επιδιορθώνουµε λα τα
ελαττώµατα που οφείλονται σε ελαττωµατικ υλικ ή σε
σφάλµατα κατασκευής. Η παροχή εγγύησης γίνεται µε
επισκευή ή αντικατάσταση ελαττωµατικών εξαρτηµάτων
σύµφωνα µε δική µας επιλογή. Η εγγυητική αξίωση εκπίπτει
για βλάβες σε εξαρτήµατα φθοράς και για βλάβες και
ελαττώµατα που οφείλονται σε ακατάλληλο χειρισµ ή
ακατάλληλη συντήρηση. Περαιτέρω επακλουθες βλάβες σε
ξένα αντικείµενα αποκλείονται.

Η εγγύηση παρέχεται µνο εφσον η µη αποσυναρµολογηµ­ένη συσκευή αποσταλεί µε σύντοµη περιγραφή του
σφάλµατος, µε την απδειξη ταµείου ή το τιµολγιο
(ηµεροµηνία αγοράς και σφραγίδα εµπρου) στην ανάλογη
υπηρεσία Σέρβις.

Σέρβισ επισκευών:

Επισκευές µετά την πάροδο του χρνου
εγγύησης ή επισκευές ελαττωµάτων χωρίς
εγγυητική αξίωση, εκτελούνται απ το σέρ­βις του εργοστασίου µας. Σας παρακαλού­µε να αποστείλετε το προϊν καλά συσκευ­ασµένο στην πλησιέστερη υπηρεσία σέρβις.

Λαµπτήρας Αισθητήρας ενεργοποιείται
ανεπιθύµητα

Τροποποίηση εµβέλειας Λαµπτήρα
Αισθητήρα

LED αναβοσβήνει γρήγορα

■

Αέρας κουνάει δέντρα και θάµνους
στην περιοχή κάλυψης

■

Ανίχνευση αυτοκινήτων στο δρµο

■

Ξαφνικές µεταβολές θερµοκρασίας
λγω καιρικών συνθηκών (αέρας,
βροχή, χινι) ή αέρας απ
ανεµιστήρες ή ανοιχτά παράθυρα

■

Αλλαγή περιοχής

■

Αλλαγή περιοχής

■

Τροποποίηση περιοχής, µετατπιση
σηµείου εγκατάστασης

■

Αλλες θερµοκρασίες περιβάλλοντος■Ακριβής ρύθµιση περιοχής κάλυψης

µε µάσκες κάλυψης

■

Εσωτερική ασφάλεια ενεργοποιήθηκε■Σβήστε Λαµπτήρα Αισθητήρα και

ανάψτε τον πάλι µετά απ 5 δευτ.

∆ιαταραχέσ λειτουργίασ

Λαµπτήρας Αισθητήρας χωρίς τάση

Λαµπτήρας Αισθητήρας δεν
ενεργοποιείται

Λαµπτήρας Αισθητήρας δεν
απενεργοποιείται

∆ιαταραχή

■

Ασφάλεια ελαττωµατική, δεν
ενεργοποιηήθηκε, διακοπή
κυκλώµατος

■

Βραχυκύκλωµα

■

Νέα ασφάλεια, ενεργοποίηση
διακπτη δικτύου, έλεγχος
κυκλώµατος µε δοκιµαστικ τάσης

■

Ελεγχος συνδέσεων

■

Σε λειτουργία ηµέρας, ρύθµιση λυ­κφωτος είναι σε λειτουργία νύχτας

■

Λαµπτήρας πυράκτωσης
ελαττωµατικς

■

∆ιακπτης δικτύου ΕΚΤΟΣ

■

Ασφάλεια ελαττωµατική

■

Περιοχή κάλυψης δεν έχει ρυθµιστεί
µε ακρίβεια

■

Εσωτερική ηλεκτρική ασφάλεια
ενεργοποιήθηκε (LED αναβοσβήνει
γρήγορα)

■

Νέα ρύθµιση (ρυθµιστής )

■

Αντικατάσταση λαµπτήρα
πυράκτωσης

■

Eνεργοποίηση

■

Νέα ασφάλεια, ή εν ανάγκη
έλεγχος σύνδεσης

■

Νέα ρύθµιση

■

Σβήστε Λαµπτήρα Αισθητήρα
και ανάψτε τον πάλι µετά απ
περ. 5 δευτ.

■

Συνεχείς κινήσεις στην περιοχή
κάλυψης

■

Μονάδα αισθητήρα δεν έχει
ασφαλίσει

■

Ελεγχος περιοχής και εν ανάγκη
νέα ρύθµιση

■

Ασφαλίστε µονάδα αισθητήρα µε
ελαφρά πίεση

Βασική φωτειντητα δεν σβήνει
επιθυµητά κατά τα µεσάνυχτα

■

Εξωτερική πηγή φωτς (π.χ άλλος
ανιχνευτής κινήσεων ή λαµπτήρας)
εξουδετερώνει το Λαµπτήρα
Αισθητήρα

■

Καλύψτε το Λαµπτήρα Αισθητήρα
απ ξένες πηγές φωτς, παρακο­λουθήστε Λαµπτήρα Αισθητήρα πε­ρισστερες ηµέρες, διτι χρειάζεται
µερικ χρονικ διάστηµα για να
επαναρυθµιστεί στη σωστή τιµή

Λαµπτήρας Αισθητήρας δεν
απενεργοποιείται πλήρως

■

Επιλέχτηκε βασική φωτειντητα

■

Περιστρέψτε διακπτη επιλογής
προγράµµατος στο 1 (λαµπτήρας
πυράκτωσης) ή στο 4 (οικονοµικς
λαµπτήρας)

Φωτιστικ µέσο (οικονοµικς
λαµπτήρας) τρεµοσβήνει

■

Επιλέχτηκε βασική φωτειντητα

■

Περιστρέψτε διακπτη επιλογής
προγράµµατος στο 4 (οικονοµικς
λαµπτήρας)

Αιτία Βοήθεια

- 54 -

Tesisat

Lamba taraf›ndan yay›lan ›s›n›n sistemin devreye girmesine
sebep olaca¤›ndan montaj yeri mevcut bir lambadan en az
50 cm uzakta olmal›d›r. Belirtilmifl olan 8 metrelik eriflim
mesafesine eriflebilmek için montaj yüksekli¤i yaklafl›k
1,7 – 2 metre olmal›d›r.

Elektrik Kablosunun Ba¤lant›s› (bkz. fiekil)

Elektrik kablosu 2-3 telli kablodan oluflur:

L = Faz (genellikle siyah veya kahverengi)
N = Nötr iletken (genellikle mavi)
PE = Torak hatt› (yeflil/sar›)

Çal›flma Prensibi

Cihaz içine entegre edilmifl olan yüksek performansl›
k›z›lötesi sensör bir adet 360° çift sensör ile donat›lm›fl olup
hareket eden vücutlar›n (insan, hayvan, vs.) yayd›¤› ›s›y›
alg›lar.

Alg›lanan bu ›s› yay›l›m› cihaz içinde elektronik olarak ifllenir
ve ba¤l› olan lambay› otomatik olarak çal›flt›r›r. Örne¤in
duvar veya cam gibi engeller bulundu¤unda ›s› yay›lmas›
alg›lanmaz,ve bu nedenle lamba veya baflka sistemlerin

- 55 -



Cihaz Aç›klamas›



Lamba kolu



Duvar tutma eleman› civatas›



Duvar tutma eleman›



S›va alt› flebeke ba¤lant›s› besleme kablosu



S›va üstü flebeke ba¤lant›s› besleme kablosu



Cam sabitleme civatas›



Lamba cam›

Montaj K›lavuzu

Say›n Müflterimiz,

STEINEL Sensörlü Lambas›n› sat›n alarak firmam›z›n ürün­lerine göstermifl oldu¤unuz güvenden dolay› çok teflekkür
ederiz. ‹tina ile üretilmifl, test edilmifl ve ambalajlanm›fl bu
ürünü tercih ederek yüksek kaliteli bir cihaz sat›n alm›fl
bulunmaktas›n›z.

TR

Güvenlik Bilgileri

■

Cihaz üzerinde yap›lacak her çal›flmadan önce gerilim
beslemesini kesin!

■

Montaj çal›flmas› esnas›nda ba¤lanacak olan elektrik
kablosundan ak›m geçmemelidir. Bu nedenle önce elek­trik ak›m›n› kesin ve sonra kabloda gerilim olmad›¤›n›
voltaj kontrol cihaz› ile kontrol edin.

Tesisat iflleminden önce lütfen bu Montaj Talimat›n› okuyun.
Tesisat ve iflletmeye alman›n ancak talimatlara göre
yap›lmas› durumunda uzun ömürlü, güvenilir ve ar›zas›z bir
iflletme sa¤lan›r.
STEINEL Sensörlü Lamba ile iyi çal›flmalar dileriz.

■

Sensörlü Lamban›n montaj› elektrik flebekesi üzerinde
yap›lacak bir çal›flmad›r. Bu nedenle sözkonusu çal›flma
geçerli olan tesisat yönetmelikleri ve ba¤lama flartlar›na
göre yap›lacakt›r.

(D-VDE 0100, A-ÖVE-EN 1, -SEV 1000)



Sensör ünitesi (fonksiyon ayar›n›n kolay flekilde
yap›labilmesi için sökülebilir)



Sensör ünitesinin sökülmesini sa¤layan t›rnak



Zaman ayar›



Alaca karanl›k ayar›



Program ayar›

çal›flt›r›lmas› da mümkün olmaz. 360°'lik kapsama aç›s› ve
90°'lik açma aç›s›na eriflilir. Sensör alt›ndaki alan denetle­mesi alttan geçmeye karfl› koruma sa¤lar.

Önemli:Sensörlü lambay› yürüyüfl yönünün yan›na do¤ru
monte etti¤inizde ve lamba önünde herhangi bir engel
(örne¤in a¤aç, duvar vs.) bulunmad›¤›nda hareket alg›lan­mas› en do¤ru ve güvenli flekilde sa¤lan›r. Lamba üzerine
direkt olarak yürüdü¤ünüzde eriflim mesafesi k›s›tl›d›r.

Kablolar›n hangisinin hangisi oldu¤unda flüphe duyuldu¤un­da kabloyu voltaj kontrol cihaz› ile kontrol edin; sonra tekrar
gerilim beslemesini kesin. Faz (L), Nötr iletken (N) ve toprak
hatt› (PE) geçmeli klemenslere ba¤lan›r (L 30x S Topraklama
kulesi modelinde). Plastik lamba kollar›nda (L 9x5 S) toprak
hatt› (PE, yeflil/sar›) izolasyon band› ile emniyet alt›na
al›nabilir.

Uyar›: Elektrik kablosuna açma ve kapama ifllemini gerçe­klefltirmek için bir flalter tak›labilir. Sürekli ›fl›k fonksiyonu
için bu bir kofluldur (Sürekli ›fl›k fonksiyonu bölümüne
bak›n›z)



.

TR

Duvar tutma eleman› monte edildikten ve elektrik ba¤lant›s›
yap›ld›ktan sonra sensörlü lamba devreye al›nabilir. Söküle­bilir sensör ünitesi üzerinde zaman, alaca karanl›k ve pro­gram ayar dü¤meleri bulunur. Düz tornavida ile sabitleme

Fonksiyonlar ,,

- 56 -

  

t›rna¤› kald›r›ld›¤›nda sensör ünitesi, ayarlama ifllemini
kolay flekilde yapabilmek için sökülebilir. Lamba bu esnada
otomatik olarak sürekli ›fl›k ayar›na kumandalan›r.

Kapatma gecikmesi
(Zaman ayar›)



(fabrika ç›k›fl ayar›: 5 saniye)

5 sn. ile 15 dakika aras›nda kademesiz olarak ayarlanabilen
yanma süresi

Ayar regülatörü – konumuna ayarland›¤›nda = en k›sa
süre (5 sn.)
Ayar regülatörü + konumuna ayarland›¤›nda = en uzun
süre (15 dak.)

Kapsama alan› ayarlama iflleminde en k›sa sürenin – ayar­lanmas› tavsiye edilir.

Program ayar›



(fabrika ç›k›fl ayar›: Program 1)

Soft ›fl›k kumandas› nedir?

Sensörlü Lambada Soft ›fl›k kumandas› mevcuttur. Bu kum­andan›n anlam›: Lamba yak›l›rken lamba gücü (parlakl›¤›)

bir saniye içinde yavafl yavafl % 100 oran›na yükseltilir. Ayn›
zamanda lamba kapat›l›rken de ›fl›k yavafl yavafl söndürülür.

* Ampul konfor tasarruf program› ile ilgili uyar› :
Sensörlü lamba içine herhangi bir saat entegre edilmemifltir,

gece yar›s› sadece karanl›k safha uzunlu¤u ile belirlenir. Bu
süre esnasında sensörlü lambanın sürekli olarak gerilim ile
beslenmesi, mükemmel flekilde fonksiyonu için önemlidir. ‹lk
gece boyunca (ölçüm safhas›) temel parlakl›k komple aktif­dir. ‹lgili ayar de¤erleri cereyan kesilmesinden etkilenmeye­cek flekilde kaydedilir.

nolu programda gerilimin kesilmemesi tavsiye edilir. ‹lgili
de¤erler birden fazla gece boyunca belirlenir, bu nedenle sen­sörlü lamba olası bir arıza durumunda kapatma zamanının
gece yarısına do¤ru kayıp kaymadı¤ı birkaç gece boyunca
gözetlenecektir.

Temel parlakl›¤›n anlam›?

Temel parlakl›k, gece boyunca yaklafl›k % 25 ›fl›k kapasitesi
ile sürekli ayd›nlatma demektir. Ancak kapsama alan›nda
bir hareket alg›land›¤›nda ›fl›k (ayarlanm›fl süre için, kapat-

ma gecikmesine bak›n›z



) azami ›fl›k kapasitesi (% 100)
ile yanar. Ayarlanan süre dolduktan sonra lamba tekrar temel
parlakl›k (yakl. % 25) konumuna ayarlan›r.

Ampul standart program:

Soft ›fl›k açma / Temel parlakl›k yok

Ampul konfor program›:

Soft ›fl›k açma + Temel parlakl›k

Ampul konfor tasarruf program›:

Gece yar›s›na kadar Soft ›fl›k açma + Temel
parlakl›k *

Enerji tasarruf lambalar› program›:

Soft ›fl›k açma yok / Temel parlakl›k yok

Alaca karanl›k ayar›
(devreye girme s›n›r›)



(fabrika ç›k›fl ayar›:
Gündüz ›fl›k iflletmesi 2000 Lux)

Sensörün 2 – 2000 Lux aras›nda kademesiz olarak ayarla­nabilen devreye girme s›n›r›.

Ayar regülatörü konumuna ayarland›¤›nda =
Gündüz ›fl›k iflletmesi yakl. 2000 Lux.
Ayar regülatörü konumuna ayarland›¤›nda =
Alaca karanl›k iflletmesi yakl. 2 Lux.

Gündüz ›fl›k iflletmesinde kapsama alan›n› ayarlamak için
ayar regülatörü (gündüz ›fl›k iflletmesi) konumuna getiri­lecektir.

5 sn. – 15 dak.

2 – 2000 Lux

1

2

3

3

4

3

- 57 -

Sürekli Ifl›k Fonksiyonu

Bir flebeke flalteri elektrik besleme hatt›na ba¤land›¤›nda
basit açma ve kapama fonksiyonlar›n›n d›fl›nda afla¤›da
aç›klanan fonksiyonlar da mümkündür:

Sensör iflletmesi

1) Ifl›¤› açma (lamba KAPALI oldu¤unda):

fialter 1 x KAPALI ve AÇIK pozisyona getirilecek.
Lamba, ayarlanan süre boyunca yanar.

2) Ifl›¤› kapatma (lamba AÇIK oldu¤unda):

fialter 1 x KAPALI ve AÇIK pozisyona getirilecek.
Lamba kapat›l›r veya sensör iflletme moduna geçer.



Sürekli ›fl›k iflletmesi

1) Sürekli ›fl›¤› açma:

fialter 2 x KAPALI ve AÇIK pozisyona getirilecek. Ba¤l› olan
lamba 4 saat boyunca sürekli yanma moduna ayarlan›r
(mercek arkas›ndaki k›rm›z› LED lambas› yanar). Bu süre
dolduktan sonra otomatik olarak tekrar sensör iflletmesine
geçer (k›rm›z› LED lambas› söner).

fialter 1 x KAPALI ve AÇIK pozisyona getirilecek. Lamba
kapat›l›r veya sensör iflletme moduna geçer.

Önemli:

fialtere birden fazla kez basma h›zl› flekilde yap›lmal›d›r
( 0,5 – 1 sn. aral›¤›nda.).

Kapsama Alan› Ayar›

Gereklili¤e göre kapsama alanı kısıtlanabilir. Cihaz ile birlikte
gönderilmifl kapak blendajlar› ile birden fazla mercek sek­siyonu kapat›labilir. Bu flekilde örne¤in otomobil, yayalar vs.
gibi objelerin meydana getirdi¤i hatal› kumandalama ortadan



kald›r›l›r veya tehlike bölümleri tam istenildi¤i gibi denetlene­bilir. Kapak blendajlar› haz›rlanm›fl olan ay›rma yerlerinden
bölünerek ayr›labilir. Sonra basit flekilde mercek üzerine
takılacaktır.

Çal›flt›rma/Bak›m

Sensörlü lamba ›fl›¤›n otomatik olarak aç›lmas› için uygun­dur. Kötü hava flartlar› hareket alg›lay›c›s›n›n fonksiyonunu
etkileyebilir. Kuvvetli rüzgar, kar, ya¤mur, dolu durumlar› ani
s›cakl›k de¤iflmesi oluflturdu¤undan ve cihaz›n bu durumu

›s› kayna¤›ndan ay›rt edememesi lamban›n hatal› olarak
devreye girmesine sebep olabilir. Kapsama merce¤i kirlen­di¤inde nemli bir bezle (temizleme maddesi kulan›lmadan)
silinerek temizlenebilir.

Teknik Özellikler

Güç: max. 100 Watt / E 27, Ampul veya

max. 20 Watt enerji tasarruf lambası (L 30x S için geçerli de¤ildir)
Dikkat: Enerji tasarruf lambasını sadece nolu program ile çalıfltırın

Gerilim: 230 – 240 V, 50 Hz
Kapsama aç›s›: 360°, 90° açma aç›s› ve alttan geçme korumas› ile
Sensör eriflim mesafesi: çepeçevre max. 8 m
Zaman ayar›: 5 sn. – 15 dak.

Alaca karanl›k ayar›: 2 – 2000 Lux
Program ayar›: Ampul standart program:

Soft ›fl›k açma / Temel parlakl›k yok

Ampul konfor program›:

Soft ›fl›k açma + Temel parlakl›k

Ampul konfor tasarruf program›:

Gece yar›s›na kadar Soft ›fl›k açma + Temel parlakl›k *

Enerji tasarruf lambalar› program›:

Soft ›fl›k açma yok / Temel parlakl›k yok

Sürekli ›fl›k: kumandalanabilir (4 saat) Koflul:

fiebeke girifl hatt›nda flalter ba¤l› olmal›d›r

Koruma türü: IP 44 (suya karfl› korumal›)

Uygunluk Aç›klamas›

Alet Alçak Gerilim Yönetmeliklerine 73/23/AET ve EMV
Yönetmeli¤ine 89/336/AET uygundur.

4

4

3

2

1

TR

Fonksiyon Garantisi

Bu STEINEL ürünü yüksek itina ile üretilmifl olup geçerli
olan yönetmeliklere uygun olarak fonksiyon ve güvenlik test­lerinden geçirilmifl ve son olarak numune kontrolü ifllemleri
uygulanm›flt›r. STEINEL firmas› ürünün mükemmel durumda
ve fonksiyon özelliklerine sahip oldu¤unu garanti eder. Cihaz
36 ay garantilidir ve garanti süresi cihaz›n al›c›ya sat›ld›¤›
günden itibaren bafllar. Firmam›z malzeme ve imalat hata­lar›ndan kaynaklanan ar›zalar› giderir, garanti kapsam›nda
verilen bu hizmetler ar›zal› parçan›n onar›m› veya de¤ifltiril­mesi fleklinde yap›l›r ve bu seçime firmam›z karar verir. Sarf
malzemeleri, yönetmeliklere ayk›r› kullan›m veya bak›mdan
kaynaklanan hasar ve eksiklikler garanti kapsam›na dahil
de¤ildir. Bunun d›fl›nda yabanc› eflyalar üzerinde oluflacak
müteakip hasarlarda firmam›zdan herhangi bir hak iddia
edilemez.

Garanti hizmetlerinden yararlanmak sadece, cihaz sökülme­den ve parçalarına ayrılmadan, kasa fifli veya fatura (satın
alıfl tarihini belirten bayi kaflesi ile) ile iyi flekilde ambalajla­narak yetkili servis merkezine gönderilmesi ile gerçekleflir.

Tamir servis hizmeti:

Garanti süresi dolduktan sonra oluflan
ar›zalar veya garanti kapsam›nda
bulunmayan parçalar›n hasarlanmas›
durumunda fabrika servisimiz gerekli tamir
hizmetlerini verir. Bunun için lütfen cihaz›
iyi flekilde ambalajlayarak en yak›n servis
merkezimize postalay›n.

Sensörlü lamba istenmeden aç›l›yor

Sensörlü lamba eriflim mesafesi
de¤iflikli¤i

LED lambası hızlı flekilde yanıp söner

■

Rüzgar kapsama alan›ndaki a¤aç
ve çal›l›klar› hareket ettiriyor

■

Yoldan geçen otomobiller
alg›lan›yor

■

Hava flartlar› (rüzgar, ya¤mur, kar)
nedeniyle ani s›cakl›k de¤iflmesi
veya vantilatör, aç›k olan pencere­lerden hava ak›m› geliyor

■

Kapsama alan›n› de¤ifltirin

■

Kapsama alan›n› de¤ifltirin

■

Kapsama alan›n› de¤ifltirin,
montaj yerini de¤ifltirin

■

Di¤er ortam s›cakl›klar›

■

Kapsama alan›n› kapaklar ile tam
do¤ru flekilde ayarlay›n

■

Dahili sigorta aktif

■

Sensörlü lambay› kapat›n ve yakl.
5 saniye sonra yeniden aç›n

‹flletme Ar›zalar›

Sensörlü lamban›n gerilim beslemesi
yok

Sensörlü lamba aç›lm›yor

Sensörlü lamba kapanm›yor

Ar›za

■

Sigorta ar›zal›, devrede de¤il,
kablo hatt›nda kesiklik

■

K›sa devre

■

Yeni sigorta tak›n, flebeke flalterini
aç›n; kabloyu voltaj kontrol cihaz›
ile kontrol edin

■

Ba¤lant›lar› kontrol edin

■

Gündüz iflletmesinde alaca
karanl›k ayar› gece iflletmesine
ayarlanm›flt›r

■

Ampul ar›zal›

■

Elektrik flalteri KAPALI

■

Sigorta ar›zal›

■

Kapsama alan› tam do¤ru olarak
ayarlanmad›

■

Dahili elektrik sigortas› aktif konuma
getirildi (LED lambası hızlı flekilde
yanıp söner)

■

Yeniden ayarlay›n (Regülatör )

■

Ampulü de¤ifltirin

■

Çal›flt›r›n

■

Yeni sigorta tak›n gerekti¤inde
ba¤lant›y› kontrol edin

■

Yeniden ayarlay›n

■

Sensörlü lambay› kapat›n ve
yakl. 5 saniye sonra yeniden aç›n

■

Kapsama alan› içinde sürekli
hareket alg›lan›yor

■

Sensör ünitesi sabitlenmemifltir

■

Kapsama alan›n› kontrol edin ve
gerekti¤inde yeniden ayarlay›n

■

Sensör ünitesini hafifçe bast›rarak
sabitleyin

Temel parlakl›k istenildi¤i gibi takriben
gece yar›s› sönmüyor

■

Harici ›fl›k kayna¤› (örne¤in baflka
bir hareket sensörü veya lamba)
sensörlü lambay› inaktif konuma
getiriyor

■

Sensörlü lambay› harici ›fl›k
almas›na karfl› koruyun, sensörlü
lambay› birkaç gece boyunca göz­lemleyin, lamban›n do¤ru de¤ere
ayarlanmas› için belirli bir süreye
ihtiyac› vard›r

Sensörlü lamba tamamen kapanm›yor

■

Temel parlakl›k seçildi

■

Program flalterini 1 (ampul)
veya 4 (enerji tasarruf lambas›)
konumuna getirin

Ampul (enerji tasarruf ampulü) k›s›k
flekilde yan›p sönüyor

■

Temel parlakl›k seçildi

■

Program flalterini 4 (enerji tasarruf
lambas›) konumuna getirin

Sebebi Giderilmesi

- 58 -

Bekötés

Az érzékelőt más fényforrásoktól legalább 50 cm-re
kell felszerelni, mert azok hősugárzása téves jelzést
okozhat. A megadott 8 m-es hatótávolság eléréséhez
a szerelési magasság kb. 1,7 – 2 m kell legyen.

A hálózati vezeték csatlakoztatása (ld. az ábrán)

A hálózati vezeték egy 2- vagy 3-eres kábel.

L = fázis (többnyire fekete vagy barna)
N = nulla (többnyire kék)
PE = védőföldelés (zöld/sárga)

Működési elv

A beépített nagyteljesítményű infravörös érzékelő egy
360°-os kettős szenzorral, melyek a mozgó testek
(emberek, állatok stb.) láthatatlan hősugárzását érzé­keli.

A berendezés a felfogott hősugárzást elektronikus jellé
alakítja, és ennek segítségével kapcsolja be automati­kusan a világítótestet. Akadályokon (pl.falon vagy
ablaküvegen) keresztül a hősugárzás nem érzékelhető,
ezért a lámpa sem kapcsolódik be. Az érzékelővel

- 59 -



Készülékismertetés

 Lámpatartó-kar
 Falitartó-csavar
 Falitartó
 Hálózati csatlakozás vakolat alatti vezetékezéshez
 Hálózati csatlakozás vakolat feletti vezetékezéshez
 Lámpaüveg-rögzítő csavar
 Lámpaüveg

Szerelési utasítás

Igen tisztelt Ügyfelünk!

Köszönjük bizalmát, amit a STEINEL mozgásérzéke­lős lámpa megvásárlásával kifejezésre juttatott. Ön
egy kiváló minőségű termék mellett döntött, amelyet
a legnagyobb gondossággal gyártottunk, próbáltunk
ki és csomagoltunk.

H

Biztonsági előírások

■ A berendezésen végzett minden munka előtt

gondoskodjon a feszültségmentesítésről!

■ Szereléskor a csatlakoztatni kívánt vezetéknek

feszültségmentesnek kell lennie. Ezért a szerelés
megkezdése előtt kapcsolja le az áramot, és
feszültség-ellenőrző segítségével ellenőrizze a
feszültségmentességet!

Kérjük, az üzembe helyezés előtt tanulmányozza át
alaposan ezt használati útmutatót. Csak a szakszerű
felszerelés és üzembehelyezés garantálja a hosszú
távú, megbízható és zavarmentes működést.
Kívánjuk, hogy új STEINEL mozgásérzékelős lámpájá­nak használatában örömét lelje.

■ A mozgásérzékelős lámpa felszerelésekor hálózati

feszültséggel dolgozik. Ezeket a munkákat ezért
szakszerűen, a szokásos szerelési és csatlakozta­tási előírásoknak megfelelően kell végrehajtani.

(

D

-VDE 0100, A-ÖVE-EN 1, -SEV 1000)

 Érzékelő egység

(levehető, a funkciók kényelmes beállításához)

 Rögzítőorr az érzékelő egység kivételéhez
 Időtartam beállítás
 Alkonykapcsoló-beállítás
 Programbeállítás

360°-os érzékelési szög és 90°-os nyitási szög érhető
el. Az érzékelő alatti terület felügyelete biztosítja az alá­kúszás-védelmet.

Fontos: A mozgás érzékelése akkor a legbiztosabb,
ha a berendezést a mozgáshoz képest oldalirányban
helyezi el, és a szenzor látóterét nem korlátozzák aka­dályok (pl. fák, falak stb.). A hatótávolság korlátozott,
ha közvetlenül a lámpa felé halad.

Kétség esetén a kábeleket feszültség-ellenőrző segít­ségével azonosítani kell; az azonosítás befejezése
után áramtalanítson ismét. A fázist (L), a nulla vezeté­ket (N) és a védőföldelés vezetékét (PE) kösse a soro­zatkapocsba (az L 30x S esetében a földelő csatlako­záshoz a házon). Műanyagból készült lámpatartó kar
esetén (L 9x5 S) a védőföldelés vezetéke (PE, zöld/

sárga) szigetelőszalaggal biztosítható.

Megjegyzés: A hálózati tápvezetékbe a ki- és bekap-

csoláshoz természetesen egy hálózati kapcsoló is
elhelyezhető. A folyamatos világítás funkciónak ez elő­feltétele (ld. a Folyamatos világítási funkció fejezet) .

H

Miután a falitartót felszerelte és bekötötte a hálózati
csatlakozást, a mozgásérzékelős lámpa üzembe
helyezhető. A levehető érzékelő egységen találhatók
az idő-, alkonykapcsoló- és programbeállító kapcso-

Funkciók ,,

- 60 -

  

lók. A rögzítőorrot  egy lapos csavarhúzóval oldva
az érzékelő egység a kényelmes beállítás érdekében
kivehető. Eközben a lámpa automatikusan folyamatos
világításra kapcsol.

Kikapcsolás késleltetés
(Időbeállítás) 

(a gyári beállítás: 5 mp.)

A világítási idő fokozatmentesen állítható 5 mp-től
15 percig.

A szabályzót a –-ra állítva = a legrövidebb idő (5 mp.)
A szabályzót a +-ra állítva = a leghosszabb idő (15 perc.)

Az érzékelési tartomány beállításakor ajánlott a legrö­videbb időt – beállítani.

Programbeállítás 

(gyári beállítás: 1. program)

Mi az a lágy bekapcsolás?

A mozgásérzékelős lámpa lágy-bekapcsolás funkció­val rendelkezik. Ez azt jelenti, hogy bekapcsoláskor
nem kapcsol azonnal teljes teljesítményre, hanem a

fényerőt egy másodperc alatt lassan növeli 100 %-ra.
Kikapcsoláskor ugyanígy lassan csökken a fényerő.

* Megjegyzés a takarékos izzólámpa

komfortprogramhoz :

A mozgásérzékelős lámpa nem rendelkezik beépített
órával, az éjszaka közepét csak a sötét fázisok hosz­sza alapján határozza meg. Ezért a kifogástalan
működéshez elengedhetetlen, hogy a mozgásérzéke­lős lámpa ez alatt folyamatosan feszültség alatt
legyen. Az első éjszaka alatt (bemérési fázis) az
alapfényerő folyamatosan aktív. Az értékeket a
lámpa feszültségkiesés esetén is tárolja.

Azt ajánljuk, hogy a program közben ne kapcsolja
le a feszültséget. Az értékeket a lámpa több éjszaka
alatt határozza meg, ezért esetleges hiba esetén több
éjszakán át meg kell figyelni, hogy a kikapcsolási idő
elmozdul-e az éjfél irányába.

Mi az alapfényerő?

Az alapfényerő lehetővé teszi az éjszakai folyamatos
megvilágítást kb. 25 %-os fényerővel. Csak az érzé­kelési tartományban történő mozgás esetén kapcsolja

a fényt (a beállított időre, ld. kikapcsolás-késleltetés
) a maximális fényerőre (100 %). Ezután a lámpa
ismét az alapfényerőre (kb. 25 %) kapcsol.

Izzólámpa alapprogram:

Lágy bekapcsolás / alapfényerő nélkül

Izzólámpa komfortprogram:

Lágy bekapcsolás + alapfényerő

Takarékos izzólámpa komfortprogram:

Lágy bekapcsolás + alapfényerő
az éjszaka közepéig *

Energiatakarékos lámpa-program:

Lágy bekapcsolás nélkül / alapfényerő nélkül

Alkonykapcsoló-beállítás
(az érzékenység beállítása) 

(gyári beállítás:
nappali üzem, 2000 Lux)

Az érzékelő érzékelési küszöbe fokozatmentesen
állítható 2 – 2000 Lux között.

A szabályzót a -ra állítva = nappali üzem,
kb. 2000 luxnál.
A szabályzót a -ra állítva = éjszakai üzem,
kb. 2 luxnál.

Az érzékelési tartomány beállításánál nappali fénynél a
szabályzó gombot állítsa a -ra (nappali üzemmód).

5 mp. – 15 perc.

2 – 2000 Lux

1

2

3

3

4

3

- 61 -

Folyamatos világítási funkció

Ha a hálózati vezetékbe kapcsolót iktat, az egyszerű
be- és kikapcsoláson kívül a következő funkciók vál­nak lehetségessé:

Érzékelő üzemmód

1) Világítást bekapcsolni
(ha a lámpa KI van kapcsolva):

A kapcsolót 1 x KI és BE kapcsolni.
A lámpa a kívánt időre bekapcsolva marad.

2) Világítást kikapcsolni
(ha a lámpa BE van kapcsolva):

A kapcsolót 1 x KI és BE kapcsolni.
A lámpa kikapcsol, ill. érzékelős üzemre kapcsol.



Folyamatos világítás

1) Állandó világítás bekapcsolása:

A kapcsolót 2 x KI és BE kapcsolni. A lámpa 4 órára
folyamatos üzembe kapcsol (a piros LED a lencse
mögött világít). Ezután automatikusan ismét érzékelős
üzemre kapcsol (a piros LED elalszik)

2) Állandó világítás kikapcsolása:

A kapcsolót 1 x KI és BE kapcsolni. A lámpa kikap­csol, ill. érzékelős üzemre kapcsol.

Fontos:

A kapcsoló többször egymás utáni működtetését gyor­san kell végezni ( 0,5 – 1 mp. közötti tartományban).

Az érzékelési tartomány beállítása

Az érzékelési terület kívánság szerint korlátozható. A
mellékelt takaróbetétek arra szolgálnak, hogy tetszés
szerinti számú lencse-szegmenst letakarhasson. Ezáltal
pl. az autók, gyalogosok által kiváltott téves riasztások



kizárhatók, vagy veszélyes területek cél-zottan megfi­gyelhetők. A takaróbetétek a bemélyített rovátkák
mentén függőleges irányban szétválaszthatók. Ezután
egyszerűen felhelyezhetők a lencsére.

Üzemeltetés/ápolás

A mozgásérzékelős lámpa a világítás automatikus
kapcsolására alkalmas. A mozgásérzékelős lámpa
működését az időjárási körülmények befolyásolhatják.
Erős széllökések, hóesés, eső, jégeső esetén téves
kapcsolás történhet, mivel a hirtelen hőmérséklet-

ingadozásokat a készülék a hőforrásoktól nem tudja
megkülönböztetni. Az érzékelő lencséje szennyeződés
esetén nedves ruhával (tisztítószer nélkül) tisztítható
meg.

Műszaki adatok

Teljesítmény: max. 100 Watt / E 27, izzólámpa, vagy

max. 20 Watt energiatakarékos lámpa (kivéve az L 30x S típust)
Figyelem: kompakt fénycsövet csak a programmal használjon!

Feszültség: 230 – 240 V, 50 Hz
Érzékelési szög: 360°, 90° nyitási szöggel és alákúszás-védelemmel
Az érzékelő hatótávolsága: max. 8 m, körben
Időtartam-beállítás: 5 mp. – 15 perc.
Alkonykapcsoló-beállítás: 2 – 2000 Lux
Programbeállítás: Izzólámpa alapprogram:

Lágy bekapcsolás / alapfényerő nélkül

Izzólámpa komfortprogram:

Lágy bekapcsolás + alapfényerő

Takarékos izzólámpa komfortprogram:

Lágy bekapcsolás + alapfényerő az éjszaka közepéig *

Energiatakarékos lámpa-program:

Lágy bekapcsolás nélkül / alapfényerő nélkül

Folyamatos világítás: kapcsolható (4 óra) Előfeltétele:

a hálózati vezetékbe kötött kapcsoló

A védelem fajtája: IP 44 (fröccsenő víztől védett):

Megfelelési tanúsítvány

Ez a termék megfelel a 73/23/EWG kisfeszültségre
vonatkozó és az EMV 89/336/EWG irányelveinek.

4

4

3

2

1

H

Működési garancia

Ezt a STEINEL terméket a legnagyobb gondossággal
készítettük, működését és biztonságát az érvényes
előírásoknak megfelelően ellenőriztük majd szúrópró­bás ellenőrzésnek vetettük alá. A STEINEL garanciát
vállal a kifogástalan minőségre és működésre. A garan­cia ideje 36 hónap, ami a vásárlás napján kezdődik.
Minden olyan hibát kijavítunk, ami anyag- vagy gyártá­si hibára vezethető vissza. A garancia teljesítésének
módja lehet a hibás rész javítása vagy cseréje. Nem
vállalunk garanciát kopásnak kitett alkatrészekre és
olyan károsodásokra, amit szakszerűtlen kezelés vagy
karbantartás okozott. Más tárgyakra következmény­ként átterjedő károk a garanciából ki vannak zárva.

A garanciát csak akkor vállaljuk, ha a készüléket
szétszereletlen állapotban, a hiba rövid leírásával,
pénztárbizonylattal vagy számlával (vétel időpontjával,
kereskedő pecsétjével) együtt, szakszerűen becsoma­golva az illetékes szervizállomásra beküldték.

Javítás:

A garanciaidő eltelte után, vagy nem
garanciás esetekben, gyári szervizünk
elvégzi a javításokat. Kérjük, hogy a
terméket szakszerűen becsomagolva
küldje a legközelebbi szervizbe.

A mozgásérzékelős lámpa szük­ségtelenül bekapcsol

Megváltozott a mozgásérzékelős
lámpa hatótávolsága

A LED gyorsan villog

■ a szél fákat és bokrokat mozgat

az érzékelési tartományban

■ az utcán haladó autókat érzékeli

■ hirtelen hőmérsékletváltozás az

időjárás miatt (szél, eső, hó)
vagy a ventilátorokból, nyitott
ablakokon át kiáramló levegő
miatt

■ módosítsa az érzékelési területet

■ módosítsa az érzékelési területet

■ a tartományt módosítani, más

felszerelési helyet választani

■ más környezeti hőmérséklet ■ az érzékelési tartományt takaró-

betétekkel pontosan beállítani

■ a belső biztosíték aktiválódott ■ a mozgásérzékelős lámpát

kapcsolja ki, majd kb. 5 mp.
múlva ismét be

Működési zavarok

A mozgásérzékelős lámpa nem kap
feszültséget

A mozgásérzékelős lámpa nem
kapcsol be

A mozgásérzékelős lámpa nem
kapcsol ki

Üzemzavar

■ a biztosíték meghibásodott,

nincs bekapcsolva, a vezeték
megszakadt

■ rövidzárlat

■ új biztosíték, hálózati kapcsolót

bekapcsolni; vezetéket feszült­ségvizsgálóval ellenőrizni

■ csatlakozókat ellenőrizni

■ nappali üzemnél, az alkony-

kapcsoló éjszakai állásban van

■ az izzólámpa kiégett

■ a hálózati kapcsoló KI van

kapcsolva

■ a biztosíték meghibásodott

■ az érzékelési tartomány nincs

célzottan beállítva

■ a belső elektronikus biztosíték

aktiválódott (a LED gyorsan villog)

■ újra beállítani (szabályzó )

■ izzólámpát kicserélni

■ bekapcsolni

■ új biztosíték, esetleg a

csatlakozót ellenőrizni

■ újra beállítani

■ a mozgásérzékelős lámpát

kapcsolja ki, majd kb. 5 mp.
múlva ismét be

■ folyamatos mozgás az érzékelési

tartományban

■ az érzékelő egység nem pattant

a helyére

■ ellenőrizze az érzékelési

tartományt, és szükség esetén
állítsa be újra

■ az érzékelő egységet enyhe

nyomással pattintsa a helyére

Az alapfényerő nem kapcsol ki a
megkívánt módon kb. éjfélkor

■ külső fényforrás (pl. másik

mozgásérzékelő vagy -lámpa)
inaktívvá teszi a mozgásérzéke­lős lámpát

■ a mozgásérzékelős lámpát

árnyékolja le az idegen fényfor­rástól, figyelje a mozgásérzéke­lős lámpát több napon át, szük­sége van némi időre, hogy
ismét visszaállhasson a helyes
értékre

A mozgásérzékelős lámpa nem
kapcsol ki teljesen

■ az alapfényerő van beállítva ■ a programkapcsolót állítsa az

1-esre (izzólámpa) ill. a 4-esre
(energiatakarékos lámpa)

A világítótest
(energiatakarékos lámpa) vibrál

■ az alapfényerő van beállítva ■ a programkapcsolót állítsa a

4-esre (energiatakarékos lámpa)

Ok Elhárítás

- 62 -

Instalace

Místo montáže by mělo být vzdáleno nejméně 50 cm
od jiného svítidla, poněvadž tepelné záření může mít
za následek spuštění systému. Aby bylo možno
dosáhnout uvedeného dosahu 8 m, měla by montážní
výška činit asi 1,7 – 2 m.

Připojení k elektrické síti (viz obrázek)

K připojení k elektrické síti použijte kabel se
2 až 3 vodiči:

L = fázový vodič (většinou černý nebo hnědý)
N = nulový vodič (většinou modrý)
PE = ochranný vodič (zelenožlutý)

Princip činnosti

Integrovaný vysoce výkonný infračervený senzor je
vybaven jedním dvojitým senzorem 360°, který zazna­menává neviditelné tepelné záření vydávané pohybují­cími se těly (osob, zvířat atp.).

Takto zaznamenané tepelné záření se pak elektronic­ky převádí na signál, který automaticky zapíná lampu.
Tepelné záření neprochází překážkami, jakými jsou
například zdi nebo skleněné tabule, a v těchto přípa­dech tedy k zapnutí nedochází. Je dosaženo úhlu

- 63 -



Popis přístroje

 Rameno lampy
 Šroub nástěnného držáku
 Nástěnný držák
 Síťový připojovací kabel pod omítku
 Síťový připojovací kabel na omítku
 Pojistný šroub skla
 Sklo lampy

Montážní návod

Vážený zákazníku,

děkujeme za důvěru, kterou jste nám projevil zakou­pením tohoto nového senzorového svítidla značky
STEINEL. Rozhodl jste se pro vysoce kvalitní produkt,
který byl vyroben, testován a zabalen s největší
možnou pečlivostí.

CZ

Bezpečnostní pokyny

■ Před zahájením jakýchkoli prací na přístroji přerušit

přívod napětí!

■ Připojované elektrické vedení nesmí být během

montáže pod napětím. Proto je nejprve třeba vyp­nout proud a poté pomocí zkoušečky napětí zkon­trolovat, zda je vedení bez napětí.

Před instalací se, prosím, seznamte s tímto montáž­ním návodem. Pouze odborně provedená instalace
a zprovoznění totiž zaručí dlouhý, spolehlivý a bezpo­ruchový provoz.
Přejeme vám, abyste byl s novým senzorovým svítid­lem STEINEL naprosto spokojen.

■ Při instalaci senzorového svítidla se jedná o práci

na síťovém napětí. Musí proto být provedena
odborně podle obvyklých předpisů pro instalaci
elektrických zařízení a podmínek jejich připojení
dle ČSN.

(

D

-VDE 0100, A-ÖVE-EN 1, -SEV 1000)

 Senzorová jednotka (k pohodlnému nastavení

funkcí ji lze vyjmout)

 Zaskakovací výstupek k vyjmutí senzorové jednotky
 Časové nastavení
 Soumrakové nastavení
 Programové nastavení

záchytu 360° s otvorovým úhlem 90°. Kontrolu prostoru
pod senzorem zajišťuje ochrana proti podlezení.

Důležité: Nejbezpečnějšího zachycení pohybu dosáh­nete tehdy, je-li senzorové svítidlo namontováno
napříč ke směru chůze a senzoru přitom nebrání ve
výhledu žádné překážky (jako např. stromy, zdi atp.).
Dosah je omezen, kráčíte-li přímo ke svítidlu.

V případě pochybností je nutno identifikovat jednotlivé
vodiče kabelu pomocí zkoušečky napětí; po provedení
zkoušky musí být napětí opět odpojeno. Fázový vodič
(L), nulový vodič (N) a ochranný vodič (PE) se připojí
ke svorkám svítidla (u L 30x S uzemňovací hlava). U
ramen svítidla z plastu (L 9x5 S) může být ochranný
vodič (PE, zelenožlutý) zajištěn izolační páskou.

Upozornění: V přívodním síťovém vedení může být
samozřejmě zařazen běžný síťový vypínač. Což je
předpokladem funkce trvalého osvětlení (viz kapitolu
Funkce trvalého osvětlení) .

CZ

Po montáži nástěnného držáku a připojení k síti může
být senzorové svítidlo uvedeno do provozu. Na sníma­telné senzorové jednotce se nachází regulátor k časo­vému, soumrakovému a programovému nastavení.

Funkce ,,

- 64 -

  

Po stisknutí zaskakovacího výstupku  plochým
šroubovákem je možné senzorovou jednotku vyjmout
a pohodlně ji nastavit. Přitom se svítidlo automaticky
sepne na trvalé osvětlení.

Zpoždění vypnutí
(časové nastavení) 

(nastavení z výroby: 5 s)

Doba, po kterou má lampa svítit, je plynule nastavitelná
v rozmezí 5 s až 15 min.

Otočný regulátor nastavený na – = nejkratší čas (5 s)
Otočný regulátor nastavený na + = nejdelší čas (15 min.)

Při nastavování oblasti záchytu se doporučuje zvolit
nejkratší dobu –.

Programové nastavení 

(nastavení z výroby: program 1)

Co je to pozvolné rozjasňování světla?

Senzorové svítidlo má funkci pozvolného rozjasňová­ní světla. To znamená, že se světlo po zapnutí nesep­ne přímo na maximální výkon, ale během jedné

sekundy se pomalu zvýší jas až na 100 %. Stejným
způsobem probíhá snižování výkonu světla při jeho
vypnutí.

* Pokyny ke komfortnímu úspornému programu

pro žárovku :

Nejsou-li v senzorovém svítidle integrovány žádné
hodiny, pak bude polovina noci stanovena jen podle
délky trvání tmy. K zachování dobré funkce je důležité,
aby bylo senzorové svítidlo během této doby trvale
napájeno napětím. Během první noci (fáze měření) je
základní jas aktivní. Hodnoty jsou k ochraně před
výpadkem sítě uloženy.

Doporučujeme, aby v programu nedošlo k přerušení
napětí. Hodnoty budou zjišťovány po několik nocí,
proto by mělo být senzorové svítidlo v případě eventu­ální poruchy několik nocí sledováno, zda se doba vyp­nutí senzorového svítidla mění vzhledem k půlnoci.

Co je to základní jas?

Základní jas umožňuje trvalé noční osvětlení se svě­telným výkonem přibližně 25 %. Svítidlo se na maxi­mální světelný výkon (100 %) rozsvítí až při pohybu

v oblasti záchytu (po nastavenou dobu, viz Zpožděné
vypnutí ). Poté se svítidlo zase přepne na základní
jas (přibližně 25 %).

Standardní program pro žárovku:

Pozvolné rozjasňování světla / bez základního jasu

Komfortní program pro žárovku:

Pozvolné rozjasňování světla + základní jas

Komfortní úsporný program pro žárovku:

Pozvolné rozjasňování světla + základní jas až
do poloviny noci *

Program pro úsporné žárovky:

bez pozvolného rozjasňování světla / bez
základního jasu

Soumrakové nastavení
(práh citlivosti 

(nastavení z výroby:
provoz za denního světla 2000 lx)

Prahovou reakční hodnotu senzoru je možno nastavo­vat plynule v rozmezí od 2 do 2000 lx.

Otočný regulátor nastavený na = provoz za denního
světla, tedy asi 2000 lx.
Otočný regulátor nastavený na = soumrakový provoz,
tedy asi 2 lx.

K nastavení oblasti záchytu za denního světla je třeba
nastavit otočný regulátor na (provoz za denního
světla).

5 s – 15 min.

2 – 2000 lx

1

2

3

3

4

3

Funkce trvalého osvětlení

Je-li v přívodním síťovém vedení zařazen síťový vypí­nač, jsou vedle jednoduchého zapínání a vypínání
možné i následující funkce:

Senzorový provoz

1) Zapnutí světla (je-li svítidlo vypnuté):

Vypínač 1 x VYPNOUT a ZAPNOUT.
Svítidlo zůstane po nastavenou dobu zapnuto.

2) Vypnutí světla (je-li svítidlo zapnuté):

Vypínač 1 x VYPNOUT a ZAPNOUT.
Svítidlo zhasne popř. přejde do senzorového provozu.



Provoz trvalého osvětlení

1) Zapnutí trvalého osvětlení:

Vypínač 2 x VYPNOUT a ZAPNOUT. Svítidlo se na
4 hodiny přepne na trvalý provoz (červená světelná
dioda za čočkou svítí). Poté opět automaticky přejde
do senzorového provozu (červená světelná dioda zhasne).

2) Vypnutí trvalého osvětlení:

Vypínač 1 x VYPNOUT a ZAPNOUT. Svítidlo zhasne
popř. přejde do senzorového provozu.

Důležité:

Několikeré stisknutí vypínače by se mělo dít rychle za
sebou (v rozmezí 0,5 – 1 s).

Nastavení oblasti záchytu

Oblast záchytu je možno nastavit s omezením. Přilo­žené krycí clony slouží k zakrytí libovolného počtu
segmentů čoček. Tím se zajistí vyloučení chybných
zapnutí, např. v důsledku průjezdu automobilů, pohybu



kolemjdoucích atd., případně cílené sledování nebez­pečných míst. Krycí clony mohou být uvolněny podél
drážkovaných roztečí ve svislicích. Poté se jednoduše
nasunou na čočku.

Provoz/ošetřování

Senzorové svítidlo je vhodné k použití tam, kde je
potřebné automatické zapínání světla. Funkci senzo­rového svítidla mohou ovlivnit povětrnostní vlivy; při
silných poryvech větru, sněžení, dešti nebo krupobití
může dojít k chybnému zapnutí, poněvadž náhlé

výkyvy teploty nemohou být odlišeny od skutečných
zdrojů tepla. Snímací čočku je v případě znečištění
možno očistit vlhkým hadříkem (bez použití čisticích
prostředků).

Technická data

Výkon: max. 100 W / E 27 žárovka nebo

max. 20 W úsporná žárovka (ne pro L 30x S)
Pozor: Úspornou žárovku používat jen s programem

Napětí: 230 – 240 V, 50 Hz
Úhel záchytu: 360° s otvorovým úhlem 90° a ochrana proti podlezení
Dosah senzoru: max. 8 m kolem dokola
Časové nastavení: 5 s – 15 min.
Soumrakové nastavení: 2 – 2000 lx
Programové nastavení: Standardní program pro žárovku:

Pozvolné rozjasňování světla / bez základního jasu

Komfortní program pro žárovku:

Pozvolné rozjasňování světla + základní jas

Komfortní úsporný program pro žárovku:

Pozvolné rozjasňování světla + základní jas až do půlnoci *

Energeticky úsporný program:

Bez pozvolného rozjasňování světla / bez základního jasu

Trvalé osvětlení: spínatelné (4 hod.) předpoklad:

vypínač zapojený v síťovém přívodním vedení

Třída krytí: IP 44 (ochrana proti stříkající vodě)

Prohlášení o shodě

Produkt splňuje požadavky směrnice pro nízké napětí
73/23/EHS a směrnice EMV (elektromagnetické
snášenlivosti) 89/336/EHS.

4

4

3

2

1

- 65 -

CZ

Záruka

Tento výrobek firmy STEINEL je vyráběn s maximální
pozorností věnovanou jeho funkčnosti a bezpečnosti,
které byly vyzkoušeny podle platných předpisů,
přičemž se výrobek rovněž podrobil namátkové
výstupní kontrole. Firma STEINEL přebírá záruku za
bezvadné provedení a funkčnost. Záruka se poskytuje
v délce 36 měsíců a začíná dnem prodeje výrobku
spotřebiteli. Odstraněny budou nedostatky zapříčině­né vadným materiálem nebo výrobními vadami,
přičemž záruka spočívá v opravě nebo výměně
vadných částí podle našeho rozhodnutí. Záruka se
nevztahuje na škody na dílech podléhajících
opotřebení rovněž i na škody a vady zapříčiněné
nesprávným zacházením nebo údržbou.Uplatňování
dalších nároků následných škod na cizích věcech je
vyloučeno.

Záruka bude uznána jen tehdy, bude-li nedemonto­vaný přístroj s krátkým popisem závady, pokladní
stvrzenkou nebo fakturou (datum prodeje a razítko
prodejny), dobře zabalen a poslán na adresu
příslušného servisu.

Servisní opravny:

Naše servisní opravny provádějí
rovněž opravy po uplynutí záruční
doby nebo opravy závad, na které se
záruka nevztahuje. Dobře zabalený
výrobek zašlete, prosím, i v tomto
případě nejbližšímu servisnímu
středisku.

Senzorové svítidlo zapíná
v nevhodnou dobu

Změna dosahu senzorového svítidla

LED rychle bliká

■ Vítr pohybuje stromy a keři

v oblasti záchytu

■ Zaznamenávání pohybu aut

na ulici

■ Náhlá změna teploty způsobená

povětrnostními vlivy (vítr, déšť,
sníh) nebo odvětrávaným vzdu­chem proudícím od ventilátorů
či z otevřených oken

■ Přestavit oblast záchytu

■ Přestavit oblast záchytu

■ Změnit oblast záchytu,

změnit místo montáže

■ Změny okolní teploty ■ Provést přesné nastavení

oblasti záchytu pomocí krycích
segmentů

■ Aktivována interní pojistka ■ Vypnout senzorové svítidlo a po

5 sekundách jej opět zapnout

Provozní poruchy

Senzorové svítidlo bez napětí

Senzorové svítidlo nezapíná

Senzorové svítidlo nevypíná

Porucha

■ Vadná pojistka, lampa není zap-

nuta, přerušené vedení

■ Zkrat

■ Nová pojistka, zapnout síťový

vypínač; zkontrolovat vedení
pomocí zkoušečky napětí

■ Zkontrolovat připojení

■ Při denním provozu, soumrakové

nastavení je nastaveno na noční
provoz

■ Vadná žárovka

■ Síťový vypínač v poloze VYPNUTO

■ Vadná pojistka

■ Oblast záchytu není přesně

nastavena

■ Došlo k aktivaci vnitřní elektrické

pojistky (LED rychle bliká)

■ Znovu nastavit (regulátor )

■ Vyměnit žárovku

■ Zapnout

■ Nová pojistka, popř. zkontrolovat

připojení

■ Znovu seřídit

■ Vypnout senzorové svítidlo a asi

po 5 sekundách jej opět zapnout

■ Trvalý pohyb v oblasti záchytu

■ Senzorová jednotka nezaskočila

■ Zkontrolovat oblast a případně

znovu seřídit

■ Senzorovou jednotku lehce

zatlačit, až zaskočí

Svítidlo dle požadavku nepřepne
přibližně kolem půlnoci na základní
jas.

■ Externí světelný zdroj (např. jiný

hlásič pohybu nebo svítidlo)
způsobí nečinnost senzorového
svítidla

■ Senzorové svítidlo k ochraně

proti cizímu světlu přepažit,
několik dní jej sledovat, protože
k opětovnému nastavení správné
hodnoty potřebuje nějaký čas

Nedochází k úplnému vypnutí
senzorového svítidla

■ Zvolen základní jas ■ Programový volicí spínač otočit

do polohy 1 (žárovka) popř. 4
(úsporná žárovka)

Žárovka (úsporná žárovka) bliká ■ Zvolen základní jas ■ Programový volicí spínač otočit

do polohy 4 (úsporná žárovka)

Příčina Náprava

- 66 -

Inštalácia

Miesto montáže by malo byť od iného svietidla vzdia­lené minimálne 50 cm, keďže tepelné žiarenie môže
viesť k spusteniu systému. Na dosiahnutie uvedeného
dosahu 8 m by mala byť montážna výška cca. 1,7 – 2 m.

Pripojenie sieťového prívodu (pozri obr.)

Sieťový prívod je tvorený dvoj- až trojžilovým káblom:

L = fáza (zvyčajne čierna alebo hnedá)
N = nulový vodič (zvyčajne modrý)
PE = ochranný vodič (zeleno/žltý)

Princíp

Integrovaný vysokovýkonný infračervený senzor pozo­stáva z 360° dvojitého senzora, ktorý sníma
neviditeľné tepelné žiarenie pohybujúcich sa telies
(ľudí, zvierat atď.).

Takto snímané tepelné žiarenie sa elektronicky spra­cuje a automaticky zapína svietidlo. Cez prekážky,
ako napr. múry alebo sklenené tabule, sa tepelné
žiarenie nezaznamená, tým pádom sa neuskutoční
zapnutie. Dosahuje sa uhol snímania 360° s uhlom

- 67 -



Popis prístroja

 Rameno lampy
 Skrutka nástenného držiaka
 Nástenný držiak
 Sieťové pripojenie, prívod pod omietkou
 Sieťové pripojenie, prívod nad omietkou
 Skrutka sklenenej poistky
 Sklo lampy

Návod na montáž

Vážený zákazník,

ďakujeme Vám za dôveru, ktorú ste nám prejavili
zakúpením Vašej novej senzorovej lampy STEINEL.
Rozhodli ste sa pre vysokohodnotný kvalitný produkt,
ktorý bol vyrobený, testovaný a balený s najvyššou
dôslednosťou.

SK

Bezpečnostné pokyny

■ Pred všetkými prácami na prístroji prerušte prívod

napätia!

■ Pri montáži musí byť elektrické vedenie, určené

na pripojenie, zbavené napätia. Preto je potrebné
najskôr vypnúť elektrický prúd a skontrolovať
beznapäťovosť pomocou skúšačky napätia.

Prosím oboznámte sa pred inštaláciou s týmto montáž­nym návodom. Pretože len správna inštalácia a uve­denie do prevádzky zaručuje dlhodobú, spoľahlivú a
bezporuchovú prevádzku.
Želáme Vám veľa potešenia s Vašou novou senzorovou
lampou STEINEL.

■ Pri inštalácii senzorovej lampy sa jedná o prácu so

sieťovým napätím. Musí sa preto vykonať odborne
podľa inštalačných predpisov a podmienok pripo­jenia, platných v danej krajine.

(

D

-VDE 0100, A-ÖVE-EN 1, -SEV 1000)

 Senzorová jednotka

(odnímateľná na pohodlné nastavenie funkcií)

 Západkový hrot na odnímanie senzorovej jednotky
 Nastavenie času
 Nastavenie stmievania
 Nastavenie programu

otvorenia 90°. Snímanie poľa pod senzorom zabezpeč­uje ochranu proti podlezeniu.

Dôležité: Najbezpečnejšie snímanie pohybu dosiah­nete, ak namontujete senzorovú lampu bočne na
smer pohybu a ak žiadne prekážky (ako napr. stromy,
múry atď.) nezabraňujú senzoru vo výhľade. Dosah je
obmedzený, ak sa pohybujete priamo smerom k lampe.

V prípade pochybností musíte káble identifikovať prí­strojom na meranie napätia; následne znovu vypnúť
elektrické napätie. Fáza (L), nulový vodič (N) a och­ranný vodič (PE) sa pripájajú na svorky svietidla
(pri L 30x S uzemňovací kryt). V prípade ramien lampy
z plastu (L 9x5 S) možno ochranný vodič (PE, zeleno/

žltý) zabezpečiť izolačnou páskou.

Upozornenie: K sieťovému prívodu možno samozrej-

me namontovať sieťový spínač na zapínanie a vypína­nie. Pre funkciu nepretržitého svietenia je to predpok­lad (pozri kapitolu Funkcia nepretržitého svietenia) .

SK

Po montáži nástenného držiaka a vykonaní pripojenia
do siete možno senzorovú lampu uviesť do prevádzky.
Na odnímateľnej senzorovej jednotke sa nachádzajú
nastavovacie regulátory na nastavenie času, stmievania

Funkcie ,,

- 68 -

  

a programu. Po stlačení západkového hrotu  pomo-
cou plochého skrutkovača možno senzorovú jednotku
na pohodlné nastavenie vyňať. Pritom sa svietidlo
automaticky prepne na nepretržité svietenie.

Oneskorenie vypnutia
(nastavenie času) 

(nastavenie od výrobcu: 5 sek.)

Plynulo nastaviteľná doba svietenia od 5 sek. do 15 min.

Nastavovací regulátor nastavený na – = najkratší čas
(5 sek.).
Nastavovací regulátor nastavený na + = najdlhší čas
(15 min.).

Pri nastavení oblasti snímania sa odporúča zvoliť naj­kratší čas –.

Nastavenie programu 

(nastavenie od výrobcu: program 1)

Čo je jemné zapnutie svetla?

Senzorová lampa disponuje funkciou jemného zap­nutia svetla. To znamená, že sa svetlo pri zapnutí
neprepne priamo na maximálny výkon, ale že sa jas

v priebehu jednej sekundy pomaly zvyšuje až na
100 %. Rovnako sa svetlo v prípade vypnutia pomaly
znižuje.

* Upozornenie ku komfortnému úspornému

programu pre žiarovky :

V senzorovej lampe nie sú integrované žiadne hodiny,
stred noci sa určí iba z trvania tmavých fáz. Preto je
pre bezchybné fungovanie dôležité senzorovú lampu
počas tejto doby nepretržito zásobovaťnapätím. Poč­as prvej noci (fáza zamerania) je základný jas po celú
dobu aktívny. Hodnoty sa zapamätajú so zabezpeče­ním proti výpadku siete.

Odporúčame napätie v programe neprerušovať.
Hodnoty sa zisťujú počas viacerých nocí, preto by
sa malo v príp. chyby počas viacerých nocí sledovať,
či sa čas vypnutia senzorovej lampy mení smerom k
polnoci.

Čo je základný jas?

Základný jas umožňuje nočné nepretržité osvetlenie s
cca. 25 % svetelným výkonom. Až v prípade pohybu
v oblasti snímania sa svetlo (na nastavený čas, pozri

Oneskorenie vypnutia ) prepne na maximálny
svetelný výkon (100 %). Následne sa svietidlo znovu
prepne na základný jas (cca. 25 %).

Štandardný program pre žiarovky:

Jemné zapnutie svetla / žiadny základný jas.

Komfortný program pre žiarovky:

Jemné zapnutie svetla + základný jas.

Komfortný úsporný program pre žiarovky:

Jemné zapnutie svetla + základný
jas do stredu noci*.

Program pre úsporné žiarovky:

Bez jemného zapnutia svetla / žiadny základný jas.

Nastavenie stmievania
(prah citlivosti) 

(nastavenie od výrobcu:
prevádzka pri dennom
svetle 2000 lux)

Plynulo nastaviteľný prah citlivosti senzora od
2 – 2000 lux.

Nastavovací regulátor nastavený na = prevádzka
pri dennom svetle cca. 2000 lux.
Nastavovací regulátor nastavený na = prevádzka

Pri nastavení oblasti snímania pri dennom svetle treba
nastavovací regulátor nastaviť na (prevádzku pri
dennom svetle).

5 sek. – 15 min.

2 – 2000 lux

1

2

3

3

4

3

- 69 -

Funkcia nepretržitého svietenia

Ak sa na sieťový prívod namontuje sieťový spínač,
sú okrem jednoduchého zapnutia a vypnutia možné
nasledovné funkcie:

Senzorová prevádzka

1) Zapnutie svetla (keď je svietidlo VYPNUTÉ):

Spínač 1 x VYPNÚŤ a ZAPNÚŤ.
Svietidlo ostane zapnuté počas nastavenej doby.

2) Vypnutie svetla (keď je svietidlo ZAPNUTÉ):

Spínač 1 x VYPNÚŤ a ZAPNÚŤ.
Svietidlo sa vypne, resp. prejde do senzorovej pre­vádzky.



Prevádzka nepretržitého svietenia

1) Zapnutie nepretržitého svietenia:

Spínač 2 x VYPNÚŤ a ZAPNÚŤ. Svietidlo sa na 4
hodiny nastaví na nepretržité svietenie (červená LED
svieti za šošovkou). Následne sa automaticky znovu
prepne do senzorovej prevádzky (červená LED vypnutá).

2) Vypnutie nepretržitého svietenia:

Spínač 1 x VYPNÚŤ a ZAPNÚŤ. Svietidlo sa vypne,
resp. prejde do senzorovej prevádzky.

Dôležité:

Viacnásobné stlačenie spínača by malo byť vykonané
rýchlo za sebou (v rozsahu 0,5 – 1 sek.).

Nastavenie oblasti snímania

Podľa potreby možno oblasť snímania obmedziť.
Priložené kryty slúžia na zakrytie ľubovoľného počtu
šošovkových segmentov. Tým sa vylúči chybné zapnu­tie, spôsobené napr. automobilmi, chodcami atď.,



alebo sa cielene sledujú rizikové miesta. Kryty možno
rezať pozdĺž drážkovaných dielikov vo zvislom smere.
Následne sa jednoducho nasunú na šošovku.

Prevádzka/starostlivosť

Senzorová lampa je vhodná na automatické zapínanie
svetla. Poveternostné vplyvy môžu ovplyvňovať funkč­nosť senzorovej lampy, pri silných nárazoch vetra,
snežení, daždi, krupobití, môže dôjsť k chybnému

spusteniu, keďže náhle výkyvy teploty nie je možné
rozoznať od tepelných zdrojov. Snímacia šošovka sa
môže v prípade znečistenia vyčistiť pomocou vlhkej
handry (bez čistiaceho prostriedku).

Technické údaje

Výkon: max. 100 Watt / E 27, žiarovka alebo

max. 20 Watt úsporná žiarovka (nie pre L 30x S)
Pozor: Úspornú lampu prevádzkujte iba v programe

Napätie: 230 – 240 V, 50 Hz
Uhol snímania: 360° s 90° uhlom otvorenia ochranou proti podlezeniu
Dosah senzora: max. 8 m dookola
Nastavenie času: 5 sek. – 15 min.
Nastavenie stmievania 2 – 2000 lux
Nastavenie programu: Štandardný program pre žiarovky:

Jemné zapnutie svetla / žiadny základný jas.

Komfortný program pre žiarovky:

Jemné zapnutie svetla / základný jas.

Komfortný úsporný program pre žiarovky:

Jemné zapnutie svetla + základný jas do stredu noci*.

Program pre úsporné žiarovky:

Bez jemného zapnutia svetla / žiadny základný jas.

Nepretržité svietenie: zapínateľné (4 hod.). Predpoklad:

spínač pripojený na sieťový prívod.

Druh ochrany: IP 44 (chránené proti striekajúcej vode)

Vyhlásenie o zhode

Výrobok spĺňa Smernicu o nízkom napätí 73/23/EHS
a Smernicu o elektromagnetickej kompatibilite
EMC 89/336/EHS.

4

4

3

2

1

SK

Záruka funkčnosti

Tento produkt STEINEL je vyrobený s maximálnou
dôslednosťou, skontrolovaný na funkčnosť a bezpeč­nosť podľa platných predpisov a následne podrobený
náhodnej skúšobnej kontrole. STEINEL preberá záruku
bezchybného stavu a funkčnosti. Záručná doba trvá
36 mesiacov a začína sa dňom predaja zákazníkovi.
Odstraňujeme chyby vyplývajúce z materiálových alebo
výrobných chýb, záručné plnenie sa realizuje prostred­níctvom opravy alebo výmeny poškodených dielov
podľa našej voľby. Záručné plnenie odpadá v prípade
škôd na dieloch podliehajúcich opotrebeniu, ako aj
škôd a chýb spôsobených nesprávnym zaobchádza­ním alebo údržbou. Ďalšie následné škody na cudzích
objektoch sú zo záruky vylúčené.

Záruka sa poskytne iba vtedy, ak sa nerozobraný
prístroj, s krátkym popisom chyby, účtenkou alebo
faktúrou (dátum kúpy a pečiatka predajcu), dobre
zabalený, zašle na príslušnú servisnú stanicu.

Servis pre opravy:

Po vypršaní záručnej doby alebo
chýb mimo záručných nárokov
vykonáva opravy náš výrobný servis.
Prosím pošlite dobre zabalený výro­bok na najbližšiu servisnú stanicu.

Senzorová lampa sa nepožadovane
zapína

Zmena dosahu senzorovej lampy

LED rýchlo bliká

■ vietor hýbe stromami a kríkmi v

oblasti snímania

■ snímanie automobilov na ceste

■ náhla zmena teploty spôsobená

počasím (vietor, dážď, sneh)
alebo vyfukovaným vzduchom z
ventilátorov, otvorených okien

■ prestaviť oblasť

■ prestaviť oblasť

■ zmeniť oblasť,

preložiť miesto montáže

■ iné teploty okolia ■ presne nastaviť oblasť snímania

pomocou krytov

■ interná poistka aktivovaná ■ senzorovú lampu vypnúť a po

5 sek. znova zapnúť

Prevádzkové poruchy

Senzorová lampa bez napätia

Senzorová lampa sa nezapína

Senzorová lampa sa nevypína

Porucha

■ poistka defektná, lampa nie je

zapnutá, prerušené vedenie

■ skrat

■ nová poistka, zapnúť sieťový

spínač; skontrolovať vedenie
pomocou prístroja na meranie
napätia

■ skontrolovať pripojenia

■ pri dennej prevádzke,

nastavenie stmievania je
nastavené na nočnú prevádzku

■ žiarovka pokazená

■ sieťový vypínač VYPNUTÝ

■ poistka defektná

■ oblasť snímania nie je cielene

nastavená

■ interná elektrická poistka sa

aktivovala (LED rýchlo bliká)

■ znovu nastaviť (regulátor )

■ vymeniť žiarovku

■ zapnúť

■ nová poistka,

príp. skontrolovať pripojenie

■ znovu nastaviť

■ senzorovú lampu vypnúť a po

cca. 5 sek. znova zapnúť

■ trvalý pohyb v oblasti snímania

■ senzorová jednotka nesprávne

zasunutá

■ skontrolovať oblasť a

príp. znovu nastaviť

■ jemne dotlačiť senzorovú

jednotku do správnej polohy

Základný jas sa nevypína o cca.
polnoci, ako je požadované

■ externý zdroj svetla (napr. iný

hlásič pohybu alebo svietidlo)
deaktivuje senzorovú lampu

■ zakryť senzorovú lampu proti

cudziemu svetlu, sledovať
senzorovú lampu počas via­cerých dní, potrebuje nejaký
čas, kým sa znovu nastaví na
správnu hodnotu

Senzorová lampa sa nevypína úplne ■ zvolený základný jas ■ otočiť spínač na voľbu programu

do polohy 1 (žiarovka) resp. 4
(úsporná žiarovka)

Svietidlo (úsporná žiarovka) svieti
prerušovane

■ zvolený základný jas ■ otočiť spínač na voľbu programu

do polohy 4 (úsporná žiarovka)

Príčina Riešenie

- 70 -

mesačná

36

ZÁRUKA

FUNKČNOSTI

Instalacja

Miejsce montażu powinno być oddalone o co najmniej 50 cm
od następnej lampy, ponieważ promieniowanie cieplne może
spowodować błędne działanie systemu.
W celu uzyskania podanego zasięgu czujnika 8 m, wysokość
montażu powinna wynosić ok. 1,7 – 2 m.

Podłączenie przewodu zasilającego (patrz rys.)

Przewód zasilający jest kablem 2- lub 3-żyłowym:

L = przewód fazowy (najczęściej czarny lub brązowy)
N = przewód neutralny (najczęściej niebieski)
PE = przewód ochronny (zielony/żółty)

Zasada działania

Zintegrowany w lampie wysokiej klasy czujnik 360° na
podczerwień wyposażony jest w 2 pirodetektory, które
odbierają niewidzialne promieniowanie cieplne, emitowane
przez poruszające się ciała (ludzi, zwierząt itp.).

Zarejestrowane w ten sposób promieniowanie cieplne
przetwarzane jest przez układ elektroniczny i powodując
automatyczne włączenie lampy. Przeszkody, np. mury lub
szyby szklane nie pozwalają na wykrycie promieniowania
cieplnego,a zatem nie następuje włączenie lampy. Za

- 71 -



Opis urządzenia



Ramię lampy



Śruba do uchwytu naściennego



Uchwyt naścienny



Przyłącze sieciowe podtynkowe



Przyłącze sieciowe nadtynkowe



Śruba zabezpieczająca klosz szklany



Klosz szklany

Instrukcja montażu

Szanowny Nabywco!

Dziękujemy za okazane zaufanie i zakup nowej lampy z
czujnikiem ruchu marki STEINEL. Wybraliście Państwo
wyrób wysokiej jakości, który wyprodukowano, przetesto­wano i zapakowano z największą starannością.

PL

Zasady bezpieczeństwa

■

Przed przystąpieniem do jakiejkolwiek pracy przy
urządzeniu należy wyłączyć napięcie zasilające!

■

Przewód zasilający, który należy podłączyć podczas
montażu nie może być pod napięciem. Dlatego najpierw
należy wyłączyć prąd i sprawdzić brak napięcia przy
pomocy próbnika napięcia.

Przed zainstalowaniem lampy prosimy zapoznać się z
poniższą instrukcją montażu. Tylko prawidłowa instalacja i
uruchomienie urządzenia zapewnia długoletnią, niezawodną
i bezusterkową eksploatację.
Życzymy Państwu wiele radości z użytkowania nowej lampy
z czujnikiem ruchu marki STEINEL.

■

Podczas instalacji lampy z czujnikiem ruchu wykonuje
się pracę pod napięciem sieciowym. Dlatego należy ją
wykonać fachowo i zgodnie z obowiązującymi w danym
kraju przepisami dotyczącymi instalacji i podłączania do
zasilania elektrycznego.

(np.:

D

-VDE 0100, A-ÖVE-EN 1, -SEV 1000)



Zespół czujnika
(wyjmowany w celu wygodnego ustawiania funkcji)



Wypustka do wyjmowania zespołu czujnika



Ustawianie czasu



Ustawianie czułości zmierzchowej



Ustawianie programu

pomocą czujnika uzyskuje się kąt wykrywania 360° z kątem
rozwarcia 90°. Układ zabezpieczający przed podpelzaniem
kontroluje obszar pod czujnikiem.

Ważne: Najpewniejsze wykrywanie poruszających się
obiektów uzyskuje się przy zamontowaniu lampy z czujni­kiem ruchu prostopadle do kierunku ruchu oraz przy braku
przeszkód (np. drzew, murów itp.) zasłaniających czujnik.
Zasięg czujnika jest ograniczony, gdy obiekt zbliża się do
niego na wprost.

W razie wątpliwości należy zidentyfikować próbnikiem
poszczególne żyły przewodu; następnie ponownie wyłączyć
napięcie. Przewód fazowy (L), neutralny (N) i ochronny (PE)
należy podłączyć do łączników świecznikowych (w L 30x S
złęczka samozaciskowa bezgwintowa). W przypadku
uchwytów ramieniowych z tworzywa sztucznego (L 9x5 S)
przewód ochronny (PE, zielony/żółty) można zabezpieczyć
taśmą izolacyjną.

Wskazówka: W przewodzie zasilającym można oczywiście
zainstalować wyłącznik sieciowy do ręcznego włączania/
wyłączania oświetlenia. Jest on wymagany w przypadku
funkcji stałego świecenia lampy (patrz rozdział Funkcja
stałego świecenia)



.

PL

Po zamontowaniu uchwytu naściennego i podłączeniu do
zasilania sieciowego można uruchomić lampę z czujnikiem
ruchu. Na zdejmowanym zespole czujnika znajdują się pokrętła
do ustawiania czasu, regulacji progu czułości zmierzchowej

Funkcje ,,

- 72 -

  

oraz do ustawiania programu. Po odpięciu wypustki zatrza­sku



wkrętakiem szczelinowym można wyjąć zespół czuj­nika, aby w wygodny sposób dokonać ustawień. Lampa
przełącza się wtedy automatycznie na stałe świecenie.

Ustawienie czasu świecenia
(opóźnienie wyłączenia)



(ustawienie fabryczne: 5 s)

Płynnie ustawiany czas świecenia lampy w zakresie od 5 s
do 15 min.

Pokrętło regulacyjne ustawione na znaku – = najkrótszy
czas (5 s)
Pokrętło regulacyjne ustawione na znaku + = najdłuższy
czas (15 min.)

Podczas ustawiania obszaru wykrywania zalecamy
ustawienie najkrótszego czasu świecenia –.

Ustawianie programu



(ustawienie fabryczne: program 1)

Co to jest łagodne zapalanie światła?

Lampa z czujnikiem ruchu dysponuje funkcją łagodnego
zapalania światła. Oznacza to, że lampa po załączeniu nie
świeci od razu z maksymalną mocą, lecz w ciągu jednej

sekundy powoli zwiększa jasność aż do uzyskania 100 %
mocy. W ten sam sposób zmniejszana jest stopniowo
jasność lampy po zgaszeniu.

* Wskazówka dotycząca programu

komfortowo-ekonomicznego żarówki :

W lampie z czujnikiem ruchu nie jest zainstalowany zegar.
Środek nocy ustalany jest jedynie na podstawie długości faz
nocy. Z tego względu dla prawidłowego funkcjonowania pro­gramu ważne jest, aby w tym okresie czasu lampa była stałe
zasilana napięciem elektrycznym. Podczas pierwszej nocy
(faza pomiarowa) lampa świeci się przez całą noc z jasnoś­cią podstawową. Ustalone wartości zapisywane są w pamięci
i nie ulegają skasowaniu podczas przerwy w zasilaniu.

Zalecamy, aby nie przerywać zasilania elektrycznego lampy
pracującej w programie . Wartości wyznaczane są przez
kilka nocy. Z tego względu w razie wystąpienia błędu należy
przez kilka nocy obserwować, czy czas wyłączenia lampy
zbliża się do północy.

Co to jest jasność podstawowa?

Jasność podstawowa oznacza stałe oświetlenie nocne z
mocą świetlną ok. 25 %. Dopiero w razie detekcji ruchu w
obszarze wykrywania czujnika oświetlenie (przez nastawiony

czas, patrz Ustawianie czasu świecenia



) zostaje przełączo­ne na maksymalną moc świetlną (100 %). Następnie lampa
przełącza się z powrotem na jasność podstawową (ok. 25 %).

Program standardowy żarówki:

łagodne zapalanie światła / bez jasności podstawowej

Program komfortowy żarówki:

łagodne zapalanie światła + jasność podstawowa

Program komfortowo-ekonomiczny żarówki:

łagodne zapalanie światła + jasność podstawowa
do środka nocy *

Program dla energooszczędnych świetlówek
kompaktowych:

bez łagodnego zapalania światła / bez jasności
podstawowej

Ustawianie progu czułości
zmierzchowej



(ustawienie fabryczne:
praca przy świetle dziennym,
2000 luksów)

Płynnie ustawiany próg czułości czujnika w zakresie
2 – 2000 luksów.

Pokrętło regulacyjne ustawione na = praca przy świetle
dziennym, ok. 2000 luksów.
Pokrętło regulacyjne ustawione na = praca przy świetle
dziennym, ok. ok. 2 luksów.

Aby ustawić obszar wykrywania przy świetle dziennym,
należy ustawić pokrętło regulacyjne na (tryb pracy
dziennej).

5 s – 15 min.

2 – 2000 luksów

1

2

3

3

4

3

Funkcja stałego świecenia

Jeśli w przewodzie zasilającym zainstalowany jest wyłącznik
sieciowy, to oprócz zwykłego włączania i wyłączania lampy
można ustawić następujące funkcje:

Tryb pracy czujnika

1) Włączanie światła (gdy lampa jest wyłączona):

1 x wyłączyć i włączyć wyłącznik.
Lampa będzie świecić w zaprogramowanym czasie.

2) Wyłączanie światła (gdy lampa jest włączona):

1 x wyłączyć i włączyć wyłącznik.
Lampa gaśnie lub przechodzi na tryb pracy czujnika.



Funkcja stałego świecenia

1) Włączanie stałego świecenia:

2 x wyłączyć i włączyć wyłącznik. Lampa jest ustawiona
na stałe świecenie przez 4 godziny (świeci czerwona dioda
za soczewką). Następnie przechodzi automatycznie na tryb
pracy czujnika (czerwona dioda gaśnie).

2) Wyłączanie stałego świecenia:

1 x wyłączyć i włączyć wyłącznik. Lampa gaśnie lub
przechodzi na tryb pracy czujnika.

Ważne:

Kilkakrotne naciskanie wyłącznika należy wykonywać w
krótkich odstępach czasu (w czasie 0,5 – 1 s).

Nastawianie obszaru wykrywania

W zależności od potrzeb można ograniczyć obszar wykry­wania. Przesłony należące do wyposażenia służą do
zasłonięcia dowolnej ilości segmentów soczewki. W ten
sposób eliminuje się czynniki mogące zakłócić prawidłowe
działanie czujnika, np.: samochody lub przechodniów itp.,



bądź też można wybiórczo kontrolować wybrane strefy.
Przesłony można rozdzielić wzdłuż przygotowanych w tym
celu pionowych rowków. Następnie można je łatwo osadzić
na soczewce.

Eksploatacja/konserwacja

Lampa z czujnikiem ruchu służy do automatycznego
włączania oświetlenia. Na działanie lampy z czujnikiem
ruchu mogą wpływać czynniki atmosferyczne. Silne porywy
wiatru, śnieg, deszcz lub grad mogą spowodować błędne

zadziałanie czujnika, ponieważ nagłe zmiany temperatury
nie dają się odróżnić od źródeł ciepła. Zabrudzoną
soczewkę czujnika można oczyścić wilgotną szmatką
(bez użycia środków czyszczących).

Dane techniczne

Moc: max 100 W / E 27, żarówka lub

max 20 W energooszczędna świetlówka kompaktowa (nie dotyczy L 30x S)
Uwaga: energooszczędną świetlówkę kompaktową używać tylko z programem

Napięcie: 230 – 240 V, 50 Hz
Kąt wykrywania: 360° z 90° kątem rozwarcia oraz zabezpieczeniem przed podpełzaniem
Zasięg czujnika: dookoła w promieniu max 8 m
Ustawianie czasu: 5 s – 15 min.
Ustawianie czułości zmierzchowej: 2 – 2000 luksów
Ustawianie programu: Program standardowy żarówki:

łagodne zapalanie światła / bez jasności podstawowej

Program komfortowy żarówki:

łagodne zapalanie światła + jasność podstawowa

Program komfortowo-ekonomiczny żarówki:

łagodne zapalanie światła + jasność podstawowa do środka nocy *

Program dla energooszczędnych świetlówek kompaktowych:

bez łagodnego zapalania światła / bez jasności podstawowej

Stałe oświetlenie: przełączalne (4 godz.)

Warunek: wyłącznik zainstalowany w sieciowym przewodzie zasilającym

Stopień ochrony: IP 44 (bryzgoodporny)

Deklaracja zgodności z normami

Produkt spełnia wymogi dyrektywy w sprawie urządzeń
niskiego napięcia 73/23/EWG oraz dyrektywy o zgodności
elektromagnetycznej 89/336/EWG.

- 73 -

4

4

3

2

1

PL

Gwarancja funkcjonowania

Poniższy produkt firmy STEINEL został bardzo starannie
wykonany. Prawidłowe działanie i bezpieczeństwo użytko­wania potwierdzają przeprowadzane losowo kontrole jakości
oraz zgodność z obowiązującymi przepisami. Firma STEINEL
udziela gwarancji na prawidłową jakość i działanie. Okres
gwarancji wynosi 36 miesięcy i rozpoczyna się z dniem
sprzedaży urządzenia użytkownikowi. W okresie gwarancyj­nym producent usuwa braki spowodowane wadami mate­riałowymi lub wykonawczymi. Świadczenie gwarancyjne
polega na naprawie lub wymianie wadliwych części według
wyboru producenta. Gwarancja nie obejmuje uszkodzenia
części podlegających zużyciu eksploatacyjnemu, uszkodzeń
i usterek spowodowanych przez nieprawidłową obsługę lub
konserwację.Gwarancja nie obejmuje szkód wtórnych
dotyczących przedmiotów obcych.

Gwarancja udzielana jest tylko w przypadku, gdy prawid­łowo zapakowane urządzenie (nie rozłożone na części) wraz
z krótkim opisem nieprawidĮowości oraz z paragonem lub
fakturą (z datą zakupu i pieczątką sklepu) zostanie odesłane
do odpowiedniego punktu serwisowego.

Serwis naprawczy:

Po upływie okresu gwarancji albo w razie
usterek nie objętych gwarancją naprawy
wykonuje nasz serwis firmowy. Prosimy o
przesłanie dobrze zapakowanego urząd­zenia do najbliższego punktu serwisowego.

Lampa z czujnikiem ruchu zapala
się w niepożądanym momencie

Zmiana zasięgu działania lampy z
czujnikiem ruchu

Dioda LED pulsuje szybko

■

wiatr porusza gałęziami i krzewami
w obszarze wykrywania

■

czujnik rejestruje ruch pojazdów na
ulicy

■

gwałtowne zmiany temperatury na
skutek czynników atmosferycznych
(wiatr, deszcz, śnieg) lub nadmuch
z wentylatorów, otwartych okien

■

zmienić obszar wykrywania

■

zmienić obszar wykrywania

■

zmienić obszar wykrywania
czujnika, zmienić miejsce montażu

■

inne temperatury otoczenia

■

dokładnie ustawić obszar
wykrywania przy pomocy przesłon

■

zadziałał wewnętrzny bezpiecznik

■

wyłączyć i po 5 s ponownie
włączyć lampę z czujnikiem ruchu

Usterki

Lampa z czujnikiem ruchu bez
napięcia

Lampa z czujnikiem ruchu nie
włącza się

Lampa z czujnikiem ruchu nie
wyłącza się

Usterka

■

przepalony bezpiecznik, nie
włączony wyłącznik sieciowy,
przerwany przewód

■

zwarcie

■

wymienić bezpiecznik, włączyć
wyłącznik sieciowy; sprawdzić
przewód próbnikiem napięcia

■

sprawdzić podłączenia elektryczne

■

przy dziennym trybie pracy
ustawiono próg czułości dla
nocnego trybu pracy

■

uszkodzona żarówka

■

wyłączony wyłącznik sieciowy

■

uszkodzony bezpiecznik

■

niedokładnie ustawiony obszar
wykrywania czujnika

■

zadziałał wewnętrzny bezpiecznik
elektryczny (Dioda LED pulsuje
szybko)

■

ustawić na nowo
(pokrętło regulacyjne )

■

wymienić żarówkę

■

włączyć

■

założyć nowy bezpiecznik,
ewentualnie sprawdzić
podłączenia elektryczne

■

wyregulować na nowo

■

wyłączyć i po 5 s ponownie
włączyć lampę z czujnikiem ruchu

■

w obszarze wykrywania czujnika
ciągle coś się porusza

■

zespół czujnika nie jest zatrzaśnięty
w oprawie

■

skontrolować obszar wykrywania
czujnika i ewentualnie ustawić na
nowo

■

poprzez lekkie wciśnięcie zespołu
czujnika zatrzasnąć go w oprawie

Świecenie z jasnością podstawową nie
wyłącza się w pożądanym momencie,
tj. około północy

■

lampa podlega oddziaływaniu
zewnętrznego źródła światła
(np. inny czujnik ruchu lub inna
lampa z czujnikiem ruchu)

■

lampę z czujnikiem zabezpieczyć
przed obcym światłem. Obserwo­wać ją przez kilka dni. Lampa z
czujnikiem ruchu potrzebuje czasu,
aby ustawić się z powrotem na
właściwą wartość

Lampa z czujnikiem ruchu nie
wyłącza się całkowicie

■

wybrano jasność podstawową

■

przełącznik wyboru programu
obrócić na 1 (żarówka) lub 4
(energooszczędna świetlówka
kompaktowa)

Lampa (energooszczędna świetlówka
kompaktowa) migocze

■

wybrano jasność podstawową

■

przełącznik wyboru programu
obrócić na 4 (energooszczędna
świetlówka kompaktowa)

Przyczyna Usuwanie

- 74 -

Instalare

Locaøia de montaj trebuie så fie la o distanøå minimå de 50 cm
faøå de un alt corp de iluminat, având în vedere faptul cå
radiaøia termicå poate conduce la declanµarea sistemului.
Pentru a obøine raza de acøiune prevåzutå de 8 m, înåløimea
de montaj trebuie så fie de aproximativ 1,7 – 2 m.

Conectarea alimentårii cu energie electricå de la reøea
(a se vedea imaginea)

Alimentare de la reøea este realizatå cu ajutorul unui cablu
cu 2 pânå la 3 fire:

L = fazå (de obicei de culoare neagrå sau maro)
N = conductor neutru (de obicei de culoare albastrå)
PE = conductor de protecøie (verde/galben)

Principiul

Senzorul infraroµu integrat de mare capacitate este alcåtuit
dintr-un senzor dublu de 360°, care înregistreazå radiaøia
termicå invizibilå generatå de corpurile aflate în miµcare
(oameni, animale etc.).

Aceastå radiaøie termicå astfel înregistratå este transformatå
electronic, conducând la declanµarea automatå a corpului
luminos. Prin obstacole, ca de ex.ziduri sau geamuri, nu
este identificatå radiaøia termicå, astfel încât nu se realizea­zå declanµarea. Se obøine un unghi de înregistrare de 360°

- 75 -



Descrierea dispozitivului



Braøul lampei



Ωurub pentru suportul de perete



Suport de perete



Alimentare de la reøea sub tencuialå



Alimentare aparentå de la reøea



Ωurub de protecøie a sticlei



Sticlå de lampå

Instrucøiuni de montaj

Stimate client,

vå muløumim pentru încrederea manifestatå prin achiziøio­narea corpului de iluminat cu senzori produs de firma
STEINEL. Aøi optat pentru un produs de calitate superioarå,
care a fost produs, testat µi ambalat cu atenøie maximå.

RO

Instrucøiuni de siguranøå

■

Înainte de efectuarea oricåror lucråri la nivelul dispozitivu­lui este necesarå întreruperea alimentårii cu energie
electricå!

■

La efectuarea lucrårilor de montaj, cablul electric care
urmeazå a fi conectat nu trebuie så se afle sub tensiune.
Din acest motiv este necesarå decuplarea alimentårii cu
energie electricå µi utilizarea dispozitivului de verificare
a prezenøei tensiunii pentru a confirma lipsa de tensiune.

Înainte de efectuarea lucrårilor de instalare, vå rugåm så
parcurgeøi prezentele instrucøiuni de montaj. Aceasta deoa­rece numai o instalare µi o punere în funcøiune corespunzåto­are asigurå o funcøionare de lungå duratå, fiabilå µi fårå pro­ducerea unor defecøiuni.
Speråm så vå bucuraøi de noul dumneavoastrå corp de ilu­minat cu senzori produs de firma STEINEL.

■

Instalarea corpului de iluminat cu senzori implicå efectu­area unor lucråri la nivelul reøelei de alimentare cu ener­gie electricå. Din acest motiv este necesarå efectuarea
corespunzåtoare a acestor lucråri, cu respectarea nor­melor de instalare µi a condiøiilor de conectare valabile
în øara respectivå.

(D-VDE 0100, A-ÖVE-EN 1, -SEV 1000)



Unitatea senzorului
(demontabilå pentru reglarea confortabilå a funcøionårii)



Cama rasterului pentru demontarea unitåøii senzorului



Reglarea intervalului de timp



Reglarea nivelului de luminozitate



Setarea programului

cu un unghi de deschidere de 90°. Sistemul de verificare
dispus pe latura inferioarå senzorului înregistreazå µi peri­metul de sub corpul de iluminat.

Important: Cea mai sigurå înregistrare a miµcårilor este
obøinutå în cazul în care corpul de iluminat cu senzori este
montat lateral faøå de direcøia de mers, nefiind întâlnite
obstacole (de exemplu copaci, ziduri etc.) care så limiteze
raza de acøiune a senzorului. Raza de acøiune este limitatå
în cazul în care vå îndreptaøi direct cåtre corpul de iluminat.

În cazul în care existå dubii trebuie så identificaøi cablurile
cu ajutorul unui dispozitiv de identificare a tensiunii; ulterior
este necesarå scoaterea acestora de sub tensiune. Faza (L),
conductorul neutru (N) µi cel de protecøie (PE) sunt conectate
la nivelul izolatorilor de porøelan (la L 30x S calotå de påmân­tare). În cazul braøelor corpului de iluminat realizate din plas­tic (L 9x5 S), conductorul de protecøie (PE, verde/galben)
poate fi asigurat cu bandå izolantå.

Menøiune: La nivelul reøelei de alimentare cu energie electri­cå poate fi montat un întrerupåtor de reøea pentru pornire µi
oprire. Aceasta este o condiøie pentru luminarea permanentå
(a se vedea capitolul Funcøia de luminare permanentå)



.

RO

Dupå montarea suportului de perete µi realizarea conexiunii
alimentårii cu energie electricå, corpul de iluminat cu senzori
poate fi pus în funcøiune. La nivelul unitåøii demontabile de
senzor se aflå dispozitivul de reglare pentru setarea timpului,
a nivelul de luminozitate µi a programului. Dupå acøionarea

Funcøii ,,

- 76 -

  

camei rasterului cu ajutorul µurubelniøei cu fante, este
posibilå demontarea unitåøii senzorului pentru efectuarea
confortabilå a operaøiunilor de reglare. Astfel, corpul de
iluminat trece automat în regimul de iluminare permanentå.

Amânarea decuplårii
(Reglarea intervalului de timp)



(setare din fabricaøie: 5 sec.)

Duratå a iluminårii care poate fi reglatå fårå trepte intermedi­are, între 5 sec. µi 15 min.

Dispozitivul de reglare în poziøia – = intervalul cel mai scurt
(5 sec.)
Dispozitivul de reglare în poziøia + = intervalul cel mai lung
(15 min.)

La reglarea perimetrului de înregistrare se recomandå
setarea celui mai scurt interval –.

Setarea programului



(setare din fabricaøie: program 1)

Ce reprezintå activarea soft a luminii?

Corpul de iluminat cu senzori dispune de o funcøie de acti­vare soft a luminii. Aceasta înseamnå cå, la început, lumina
nu este activatå direct la intensitatea maximå, luminozitatea

fiind ridicatå treptat în interval de o secundå pânå la
atingerea nivelului de 100 %. De asemenea, la dezactivare,
lumina este reduså treptat.

* Menøiune cu privire la programul Confort-program

economic lampå cu incandescenøå :

La nivelul corpului de iluminat cu senzori nu este integrat un
ceas, astfel încât intervalul corespunzåtor nopøii este deter­minat pe baza duratei fazei de întuneric. Din acest motiv,
pentru o funcøionare ireproµabilå este importantå alimenta­rea permanentå cu energie electricå a corpului de iluminat
cu senzori pe parcursul acestui interval. Pe parcursul primei
nopøi (fazå de adaptare), luminozitatea de fond este activatå
complet. Valorile sunt stocate pentru a preveni întreruperea
alimentårii cu energie electricå.

Vå recomandåm så nu întrerupeøi alimentarea cu energie
electricå pe parcursul programului . Valorile sunt determi­nate pe parcursul mai multor nopøi, motiv pentru care, în
cazul unei eventuale erori, trebuie verificat pe parcursul mai
multor nopøi dacå se înregistreazå o modificare a intervalului
de dezactivare la apropiere de miezul nopøii.

Ce reprezintå luminozitatea de fond?

Luminozitatea de fond permite luminarea permanentå pe
parcursul nopøii cu o putere de iluminat de aproximativ
25 %. Numai în cazul în care se înregistreazå o miµcare la
nivelul perimetrului de înregistrare este activatå lumina

(pentru intervalul setat, a se vedea amânarea decuplårii



)
la puterea de iluminat maximå (100 %). Ulterior corpul de
iluminat revine la luminozitatea de fond (aprox. 25 %).

Program standard lampå cu incandescenøå:

Activare soft a luminii / fårå luminozitate de fond

Program confort lampå cu incandescenøå:

Activare soft a luminii + luminozitate de fond

Confort-Program economic lampå cu incandescenøå:

Activare soft a luminii + luminozitate de fond
pânå la miezul nopøii *

Programul corespunzåtor låmpilor cu consum
redus de energie:

fårå activarea soft a luminii / fårå luminozitate de fond

Reglarea nivelului de luminozitate
(nivel de activare)



(setare din fabricaøie:
funcøionare la lumina zilei 2000 Lux)

Nivel de activare al senzorului care poate fi reglat fårå trepte
intermediare între 2 – 2000 lux.

Dispozitivul de reglare în poziøia = funcøionare la lumina
zilei aproximativ 2000 lux.
Dispozitivul de reglare în poziøia = funcøionare în regim
de noapte aproximativ 2 lux.

Pentru reglarea nivelului de înregistrare la funcøionarea la
lumina zilei, dispozitivul de reglare trebuie adus în poziøia
(funcøionare la lumina zilei).

5 sec. – 15 min.

2 – 2000 Lux

1

2

3

3

4

3

- 77 -

Funcøia de iluminat permanent

În cazul montårii unui întrerupåtor de reøea la nivelul reøelei
de alimentare cu energie electricå, suplimentar faøå de sim­pla activare µi dezactivare sunt posibile urmåtoarele funcøii:

Operarea cu ajutorul senzorului

1) Activarea luminii (în cazul în care corpul de iluminat
este DEZACTIVAT):

Întrerupåtorul se ACTIVEAZA µi se DEZACTIVEAZA 1 x.
Lumina råmâne activatå pentru intervalul de timp selectat.

2) Dezactivarea luminii (în cazul în care corpul de ilumi­nat este ACTIVAT):

Întrerupåtorul se ACTIVEAZA µi se DEZACTIVEAZA 1 x.
Corpul de iluminat intrå, respectiv iese din regimul de operare
cu ajutorul senzorului.



Operarea cu luminå permanentå

1) Activarea luminii permanente:

Întrerupåtorul se ACTIVEAZA µi se DEZACTIVEAZA de 2 x.
Corpul de iluminat este activat pentru un interval de 4 ore în
regimul de iluminat permanent (LEDUL roµu activat în spa­tele lentilei). Ulterior revine automat în regimul de operare
cu ajutorul senzorului (LEDUL roµu dezactivat).

2) Dezactivarea luminii permanente:

Întrerupåtorul se ACTIVEAZA µi se DEZACTIVEAZA 1 x.
Corpul de iluminat intrå, respectiv iese din regimul de operare
cu ajutorul senzorului.

Important:

Acøionarea multiplå a întrerupåtorului trebuie realizatå suc­cesiv, la intervale foarte reduse (la interval de 0,5 – 1 sec.).

Reglarea perimetrului de înregistrare

În funcøie de necesitåøi este posibilå limitarea perimetrului de
înregistrare.. Lentilele de acoperire anexate pot fi utilizate
pentru acoperirea unui numår opøional de segmente de len­tile. Astfel sunt excluse declanµårile accidentale de exemplu
datoritå autoturismelor, a trecåtorilor etc. sau este posibilå



supravegherea focalizatå a zonelor de pericol. Lentilele de
acoperire pot fi aplicate perpendicular de-a lungul secøiunilor
prevåzute cu caneluri. Ulterior sunt aplicate facil la nivelul
lentilei.

Operare/întreøinere

Corpul de iluminat cu senzori poate fi utilizat pentru activarea
automatå a luminii. Condiøiile atmosferice nefavorabile pot
afecta funcøionarea corpului de iluminat cu senzori, în cazul
unor rafale puternice de vânt, a zåpezii, ploii, grindinii este
posibilå o declanµare eronatå ca urmarea a faptului cå nu se

realizeazå distincøia între variaøiile bruµte de temperaturå µi
sursele de cåldurå. În cazul colectårii de impuritåøi, lentila de
înregistrare poate fi curåøatå cu ajutorul unei cârpe umede
(fårå detergent).

Date tehnice

Putere: max. 100 watt / E 27, lampå cu incandescenøå sau

max. 20 watt bec cu consum redus de energie (nu pentru L 30x S)
Atenøie: Becul cu consum redus de energie poate fi utilizat numai cu ajutorul

programului
Tensiune: 230 – 240 V, 50 Hz
Unghi de înregistrare: 360° cu unghi de deschidere de 90° µi sistem care permite

înregistrarea întregului perimetru
Raza de acøiune a senzorului: max. 8 m circular
Reglarea intervalului de timp: 5 sec. – 15 min.
Reglarea nivelului de luminozitate 2 – 2000 Lux
Reglarea programului: Program standard lampå cu incandescenøå:

Activare soft a luminii / fårå luminozitate de fond

Program confort lampå cu incandescenøå:

Activare soft a luminii + luminozitate de fond

Confort -Program economic lampå cu incandescenøå:

Activare soft a luminii + luminozitate de fond pânå la mijlocul nopøii *

Programul corespunzåtor låmpilor cu consum redus de energie:

Fårå activarea soft a luminii / fårå luminozitate de fond

Luminå permanentå: comutare posibilå (4 ore.) Condiøie:

întrerupåtor conectat la nivelul reøelei de alimentare de la reøea
Tip protecøie: IP 44 (protecøie împotriva apei stropite)

Declaraøie de conformitate

Produsul îndeplineøte cerinøele stabilite prin directiva privitoare
la tensiunea joaså 73/23/CEE øi directiva privitoare la toler­anøa electromagneticå 89/336/CEE.

4

4

3

2

1

RO

Garanøie de funcøionare

Acest produs al firmei STEINEL-a fost produs cu diligenøå
maximå, a fost verificat din punct de vedere funcøional µi al
siguranøei conform normelor aplicabile, fiind verificat ulterior
prin sondaj. STEINEL îøi asumå garanøia pentru structura µi
funcøionarea ireproµabilå. Termenul de garanøie este de 36
de luni µi începe så curgå de la data vânzårii produsului
cåtre consumator. Noi remediem defecøiunile datorate defe­cøiunilor la nivelul materialului- sau al erorilor de fabricaøie,
obligaøia de garanøie se executå prin efectuarea lucrårilor de
reparaøii sau prin înlocuirea pieselor defecte, la alegerea
noastrå. Obligaøia de garanøie nu se mai aplicå în situaøia
defecøiunilor la nivelul pieselor supuse uzurii, precum µi al
prejudiciilor µi defecøiunilor cauzate ca urmare a utilizårii sau
întreøinerii necorespunzåtoare. Prejudiciile subsecvente pro­duse cu privire la bunuri aparøinând terøilor sunt excluse.

Garanøia se acordå numai în cazul în care aparatul, fårå a
fi demontat, împreunå cu o scurtå descriere a defecøiunii,
bonul de caså sau factura (data achiziøionårii µi µtampila
comerciantului), este expediat ambalat corespunzåtor cåtre
unitatea de service competentå.

Service pentru efectuarea lucrårilor de reparaøii:

Dupå expirarea termenului de garanøie sau
în situaøia unor vicii care nu dau naµtere la
obligaøia de garanøie, lucrårile de reparaøii
vor fi efectuate de cåtre punctul de service
al firmei noastre. Vå rugåm så expediaøi
produsul ambalat în mod corespunzåtor
la cel mai apropiat centru de service.

Corpul de iluminat cu senzori
este activat accidental

Modificarea razei de acøiune a corpului
de iluminat cu senzori
LEDUL semnalizeazå la intervale
reduse

■

vântul miµcå pomii µi arbuµtii din
perimetrul de înregistrare

■

sunt înregistrate autovehiculele
care ruleazå pe stradå

■

modificare bruscå a temperaturii,
datoratå condiøiilor atmosferice
nefavorabile (vânt, ploaie, zåpadå)
sau înregistrarea aerului evacuat
de ventilatoare, ferestre deschise

■

modificarea perimetrului

■

modificarea perimetrului

■

modificarea perimetrului,
schimbarea locaøiei de montaj

■

alte temperaturi ale mediului încon­juråtor

■

reglarea preciså a perimetrului de
înregistrare prin utilizarea capacelor

■

siguranøa internå este activatå

■

Corpul de iluminat cu senzori se
dezactiveazå µi se activeazå din
nou dupå 5 secunde

Defecøiuni de funcøionare

Corpul de iluminat cu senzori
nu se aflå sub tensiune

Corpul de iluminat cu senzori
nu este activat

Corpul de iluminat cu senzori
nu este dezactivat

Defecøiune

■

siguranøa defectå, alimentarea nu
este conectatå, cablul este întrerupt

■

scurtcircuit

■

înlocuirea siguranøei, activarea
întrerupåtorului de reøea; verificarea
cablului cu ajutorul dispozitivului de
verificare a tensiunii

■

verificarea conexiunilor

■

în cazul regimul de operare cu lumi­na zilei, setarea luminozitåøii core­spunde operårii pe parcursul nopøii

■

becul incandescent este defect

■

întrerupåtorul de reøea DEZACTIVAT

■

siguranøa defectå

■

perimetrul de înregistrare nu este
reglat corespunzåtor

■

siguranøa electricå internå a fost
activatå (LEDUL semnalizeazå la
intervale reduse)

■

nouå reglare (regulator )

■

înlocuirea becului incandescent

■

activare

■

înlocuirea siguranøei,
eventual verificarea conexiunii

■

efectuarea unei noi reglåri

■

corpul de iluminat cu senzori se
dezactiveazå µi se activeazå din
nou dupå aproximativ 5 secunde

■

miµcare permanentå la nivelul
perimetrului de înregistrare

■

unitatea de senzor nu este fixatå

■

verificarea perimetrului µi, dacå
este cazul, efectuarea unei noi
reglåri a acestuia

■

fixarea unitåøii de senzor printr-o

apåsare uµoarå
Luminozitatea de fond nu este
dezactivatå aµa cum se urmåreµte,
aproximativ la miezul nopøii

■

surså externå de luminå (de exem­plu alt senzor sau altå luminå)
dezactiveazå corpul de iluminat cu
senzori

■

protejarea corpului de iluminat cu

senzori împotriva sursei externe de

luminå, supravegherea corpului de

iluminat cu senzori pe parcursul

mai multor zile pentru cå acesta are

nevoie de mai multe zile pentru a

ajunge la valoarea corectå
Corpul de iluminat cu senzori

nu este dezactivat complet

■

luminozitatea de fond selectatå

■

se aduce selectorul de programe în

poziøia 1 (lampå cu incandescenøå),

respectiv 4 (bec cu consum redus

de energie)
Corpul de iluminat (bec cu consum

redus de energie) lumineazå intermitent

■

luminozitatea de fond selectatå

■

se aduce selectorul de programe

în poziøia 4 (bec cu consum redus

de energie)

Cauzå Asistenøå

- 78 -

Instalacija

Mesto namestitve naj bo oddaljeno najmanj 50 cm od
druge svetilke, ker lahko toplotno sevanje povzroči
vklop sistema. Za doseganje navedenega dosega 8 m,
mora višina montaže svetilke znašati ca. 1,7 – 2 m.

Priključitev na omrežje (glej sliko)

Omrežna dovodnica je sestavljena iz 2 ali 3 žilnega
kabla:

L = faza (največkrat črna ali rjava)
N = nevtralni vodnik (največkrat moder)
PE = zaščitni vodnik (zelen/rumen)

Princip

Integriran visokokakovosten infrardeč senzor je
sestavljen iz dvojnega senzorja z zaznavnim kotom
360°, ki zaznava nevidno toplotno sevanje premikajočih
se teles (ljudi, živali ipd.).

Zaznano toplotno sevanje se elektronsko pretvori in
avtomatično vklopi svetilko. Če so v zaznavnem
območju ovire, kot na primer zidovi ali steklo, senzor
ne zazna toplotnega sevanja, torej tudi ne pride do

- 79 -



Opis naprave

 Ročaj svetilke
 Vijak stenskega držala
 Stensko držalo
 Omrežni priključek podometni
 Omrežni priključek nadometni
 Varovalni vijak za steklo
 Steklo svetilke

Navodila za montažo

Spoštovani kupec,

najlepša hvala za zaupanje, ki ste ga izkazali z nakupom
Vaše nove senzorske svetilke STEINEL. Odločili ste se za
visokokakovosten izdelek, ki je bil proizveden, testiran in
pakiran z visoko mero skrbnosti.

SLO

Varnostna navodila

■ Pred kakršnimi koli deli na napravi prekinite pove-

zavo z omrežjem!

■ Med montažo mora biti električni kabel, na katerega

bo svetilka priključena, brez električne napetosti.
Zaradi tega najprej odklopite kabel iz električne
napetosti in z indikatorjem napetosti preverite,
če ste povezavo res prekinili.

Prosimo seznanite se s temi navodili za montažo pred
instalacijo svetilke. Saj le ustrezna instalacija in montaža
zagotavljata dolgo, zanesljivo delovanje brez motenj.
Želimo Vam veliko veselja z Vašo novo senzorsko
svetilko STEINEL.

■ Pri instalaciji senzorske svetilke gre za delo na

omrežni napetosti. Zaradi tega mora biti izvedena
strokovno v skladu z običajnimi predpisi in za
državo običajnimi priključnimi pogoji.

(

D

-VDE 0100, A-ÖVE-EN 1, -SEV 1000)

 Senzorska enota

(snemljiva za komfortno nastavljanje funkcij)

 Zaskočni jeziček za snetje senzorske enote
 Nastavitev časa
 Nastavitev pri mraku
 Nastavitev programa

vklopa svetilke. Naprava dosega zaznavni kot 360° z
izstopnim kotom 90°. Nadzor področja pod senzorjem
zagotavlja zaščito proti gibanju pri tleh.

Pomembno: Najzaneslivejše zaznavanje gibanja
dosežete, če senzorsko svetilko montirate bočno ob
smer hoje in nobena ovira (kot so na primer drevesa,
zidovi ipd.) ne ovira senzorja. Doseg je omejen, če se
premikate direktno proti svetilki.

Če obstaja dvom, identificirajte kabel z indikatorjem
napetosti; po tem ponovno izklopite iz omrežne nape­tosti. Fazo (L), nevtralni vodnik (N) in zaščitni vodnik
(PE) priključite na lestenčne spojke (pri L 30x S ozem­ljilna sponka). Pri ročajih svetilke iz plastične mase
(L 9x5 S) lahko zaščitni vodnik (PE, zelen/rumen)
zaščitite z izolirnim trakom.

Opomba: V omrežno dovodnico lahko seveda monti­rate tudi stikalo za vklop in izklop svetilke. Za funkcijo
trajne osvetlitve je to predpogoj (glej poglavje funkcija
trajne osvetlitve).

SLO

Po montaži stenskega držala in priključitvi na električno
omrežje lahko senzorsko svetilko pričnete uporabljati.
Na snemljivi senzorski enoti se nahajajo regulatorji za
nastavitev časa, nastavitev pri mraku in nastavitev pro-

Funkcije ,,

- 80 -

  

grama. Po premiku zaskočnega jezička i z izvijačem za
vijake z zarezo lahko senzorsko enoto snamete in jo
tako bolj udobno nastavljate. Pri tem se svetilka avto­matično preklopi na trajno delovanje.

Zakasnitev izklopa
(nastavitev časa) 

(tovarniška nastavitev: 5 sek.)

Brezstopenjsko nastavljiva zakasnitev izklopa
od 5 sek. do 15 min.

Regulator nastavljen na – = najkrajši čas (5 sek.)
Regulator nastavljen na + = najdaljši čas (15 min.)

Med nastavljanjem zaznavnega območja priporočamo
izbiro najkrajšega časa.

Nastavitev programa 

(tovarniška nastavitev: program 1)

Kaj je mehek vklop luči?

Senzorska svetilka ima funkcijo mehek vklop luči.
To pomeni, da se luč pri vklopu ne vklopi neposredno
na maksimalno moč, temveč stopnjuje svetlost v

roku ene sekunde počasi proti 100 %. Prav tako
svetilka po izklopu počasi zmanjša svetlost.

* Opomba k komfortnemu varčevalnemu

programu za žarnico :

V senzorski svetilki ura ni integrirana. Sredina noči se
določi samo s pomočjo dolžine temnih faz. Zato je za
neoporačno delovanje pomembno, da ima senzorska
svetilka v tem času neprekinjeno dovajanje električne
energije. V času prve noči (faza umerjanja) je osnovna
svetloba popolnoma aktivna. Vrednosti se shranijo
varno pred izpadom električne napetosti.

Priporočamo Vam, da v programu ne prekinete
napetosti. Vrednosti se izračunavajo za več noči, zato
je treba v primeru morebitne napake več noči opazo­vati, ali se izklopni čas senzorske luči proti polnoči
spreminja.

Kaj je osnovna svetloba?

Osnovna svetloba omogoča nočno trajno osvetlitev s
ca. 25 % močjo luči. Šele pri premikanju v zaznavnem
območju se luč (za nastavljen čas glej zakasnitev

izklopa) preklopi na maksimalno moč (100 %). Po
tem svetilka ponovno preklopi na osnovno svetlobo
(ca. 25 %).

Standardni program žarnica:

Mehki vklop svetilke / brez osnovne svetlobe

Komfortni program žarnica:

Mehki vklop svetilke + osnovna svetloba

Komfortni varčevalni program žarnica:

Mehki vklop svetilke + osnovna svetloba
do sredine noči *

Program energijsko varčnih žarnic:

brez mehkega vklopa svetilke / brez osnovne
svetlobe

Nastavitev pri mraku
(vklopni prag) 

(tovarniška nastavitev:
delovanje pri dnevni
svetlobi 2000 Lux)

Brezstopenjsko nastavljiv vklopni prag senzorja
od 2 – 2000 Lux.

Regulator nastavljen na = dnevno delovanje
ca. 2000 Lux.
Regulator nastavljen na = delovanje v mraku
ca. 2 Lux.

Za nastavljanje zaznavnega območja pri dnevni
svetlobi mora biti regulator nastavljen na
(dnevno delovanje).

5 sek. – 15 min.

2 – 2000 Lux

1

2

3

3

4

3

- 81 -

Trajno delovanje

Če na omrežje montirate omrežno stikalo, so ob
enostavnem vklopu in izklopu mogoče tudi naslednje
funkcije:

Delovanje senzorja

1) Vklop svetilke (če je izklopljena):

Stikalo 1 x izklop in vklop.
Svetilka bo ostala vklopljena le vnešen čas.

2) Izklop svetilke (če je svetilka vklopljena):

Stikalo 1 x izklop in vklop.
Svetilka se vklopi oz. preide v delovanje senzorja.



Trajno delovanje luči

1) Nastavitev trajnega delovanja:

Stikalo 1 x izklop in vklop. Svetilka se za 4 ure vklopi
na trajno delovanje (za lečo sveti rdeča LED). Po tem
se avtomatično spet preklopi v delovanje senzorja
(rdeča LED se ugasne).

2) Izklop trajnega delovanja:

Stikalo 1 x izklop in vklop. Svetilka se vklopi oz. preide
v delovanje senzorja.

Pomembno:

Večkraten premik stikala mora biti izveden s kratkimi

časovnimi razmiki (v območju 0,5 – 1 sek.).

Nastavitev zaznavnega območja

Po potrebi se lahko kontrolno področje omeji. Prilo­žene pokrivne ploščice lahko uporabite za pokritje pol­jubnega števila segmentov leče. S tem lahko izključite
neželene vklope na primer zaradi avtomobilov, mimoi-



dočih in podobno ter ciljno usmerjeno nadzorujete
nevarna mesta. Pokrivne ploščice lahko v navpični
smeri ločite po v naprej pripravljeni zarezi. Potem se
jih enostavno postavi na lečo.

Uporaba/Vzdrževanje

Senzorska svetilka je primerna za avtomatičen vklop
luči. Ker nenadnih temperaturnih nihanj ni mogoče
razločevati od toplotnih virov, lahko vremenski vplivi
vplivajo na funkcionalnost senzorske svetilke. Pri več-

jih sunkih vetra, snegu, dežju, toči lahko pride do
napačnega vklopa. Zaznavno lečo lahko v primeru
onesnaženja obrišete z vlažno krpo (brez čistilnega
sredstva).

Tehnični podatki

Moč: največ 100 Watt / E 27, žarnica ali

največ 20 Watt varčna žarnica (ni primerna za L 30x S)
Pozor: varčno žarnico lahko uporabljate samo s programom

Napetost: 230 – 240 V, 50 Hz
Zaznavni kot: 360° z izstopnim kotom 90° za zaščito proti gibanju pri tleh
Doseg senzorja: maks. 8 m vse naokoli
Nastavitev časa: 5 sek. – 15 min.
Nastavitev pri mraku: 2 – 2000 Lux
Nastavitev programa: Standardni program žarnica:

Mehki vklop svetilke / brez osnovne svetlobe

Komfortni program žarnica:

Mehki vklop svetilke + osnovna svetloba

Komfortni program žarnica:

Mehki vklop svetilke + osnovna svetloba do sredine noči *

Program energijsko varčne žarnice:

brez mehkega vklopa svetilke / brez osnovne svetlobe

Trajno delovanje: preklopno (4 ure) Predpogoj:

priklopljeno stikalo na omrežni dovodnici

Vrsta varovanja: IP 44 (odporno proti škropljenju)

Izjava o skladnosti

Proizvod izpolnjuje standard o nizkih napetostih
73/23/EGS in direktivo o elektromagnetni združljivosti
89/336/EGS.

4

4

3

2

1

SLO

Garancija

Ta proizvod znamke Steinel je proizveden z visoko
mero skrbnosti, preverjen glede delovanja in varnosti
v skladu z veljavnimi predpisi in naknadno podvržen
naključni kontroli. STEINEL prevzema garancijo za
neoporečno kakovost in funkcionalnost. Garancijska
doba znaša 36 mesecev in se prične z dnevom pro­daje uporabniku. Odpravili bomo napake, ki temeljijo
na napakah v materialu ali izdelavi. Garancijske storitve
bodo izvedene v smislu popravila ali zamenjave opo­rečnih delov (po naši izbiri). Garancijska storitev ni
priznana v primeru poškodb na delih, ki se hitro obra­bijo, kakor tudi poškodbah in napakah, ki nastanejo
zaradi nepravilne uporabe in vzdrževanja. Druge posle­dične motnje/napake na tujih predmetih so izvzete.

Garancija se odobri samo v primeru, da nerazstavljeno
napravo skupaj s kratkim opisom napake, blagajniškim
listkom ali računom (datum nakupa in žig prodajalca)
ter dobro zapakirano pošljete na ustrezen servis.

Popravila:

Po poteku garancijske dobe ali če gre
za pomanjkljivosti, ki jih garancija ne
krije, izvaja popravila naše servisno
mesto. Prosimo pošljite izdelek dobro
zapakiran v najbližje servisno mesto.

Senzorska svetilka se
nezaželeno vklopi

Sprememba dosega senzorske
svetilke

LED hitro utripa

■ veter premika drevesa in grmi-

čevje v zaznavnem območju

■ senzor zaznava avtomobile na

cesti

■ nenadna temperaturna spre-

memba zaradi vremena (veter,
dež, sneg) ali izhodni zrak iz
ventilatorjev, odprtih oken

■ spremenite območje

■ spremenite območje

■ spremenite območje, prestavite

mesto montaže

■ druge temperature okolja ■ natančno nastavite zaznavno

območje z zastirali

■ aktivirano interno varovalo ■ izklopite in po 5. sek. ponovno

vklopite senzorsko svetilko

Motnje pri delovanju

Senzorska svetilka nima napetosti

Senzorska svetilka se ne vklopi

Senzorska svetilka se ne
izklopi popolnoma

Motnja

■ varovalka defektna, nevklopljena,

napeljava prekinjena

■ kratek stik

■ zamenjajte varovalko, vklopite

omrežno stikalo; Preverite napel-

javo z indikatorjem napetosti

■ preverite priključke

■ pri dnevnem delovanju,

nastavitev zatemnitve je
nastavljena na nočno delovanje

■ defektna žarnica

■ omrežno stikalo na izklopljeno

■ defektna varovalka

■ zaznavno območje ni ciljno

nastavljeno

■ aktivirano je bilo interno električno

varovalo (LED hitro utripa)

■ ponovno nastavite (regulator )

■ zamenjajte žarnico

■ vklopite

■ vstavite novo varovalko,

po potrebi preverite priključke

■ ponovno nastavite

■ izklopite in po ca. 5. sek.

ponovno vklopite senzorsko

svetilko

■ trajno gibanje v zaznavnem

območju

■ senzorska enota ni zaskočena

■ preverite zaznavno območje in

eventualno ponovno nastavite

■ rahlo pritisnite senzorsko enoto

da zaskoči
Osnovna svetloba se ne
ugasne kot želeno okrog polnoči

■ eksterni vir svetlobe (na primer

drug senzor gibanja ali svetilka)
vklopi senzorsko svetilko v
neaktivno

■ izolirajte senzorsko svetilko od

tujega vira svetlobe, opazujte

senzorsko svetilko več dni ker

potrebuje nekaj časa, da se

ponovno nastavi na pravilno

vrednost
Senzorska svetilka se
ne izklopi popolnoma

■ izbrana osnovna svetloba

■ zavrtite stikalo za izbiro

programa na 1 (žarnica)

oz. 4 (energijsko varčna žarnica)
Svetlobno telo

(energijsko varčna žarnica) utripa

■ izbrana osnovna svetloba ■ zavrtite stikalo za izbiro

programa na 4

(energijsko varčna žarnica)

Izvor Pomoč

- 82 -

36

garancija za

delovanje

mesečna

Instalacija

Mjesto montaže trebalo bi biti udaljeno najmanje 50 cm
od drugog svjetla jer toplinsko zračenje može dovesti
do aktiviranja sustava. Da biste postigli navedeni
domet od 8 m, visina montaže treba biti oko 1,7 – 2 m.

Priključak mređnog voda (v. sl.)

Mrežni vod sastoji se od dvožilnog do trožilnog kabela:

L = faza (većinom bijela ili smeđa)
N = nul-vodič (većinom plavi)
PE = zaštitni vodič (zeleno/žuti)

Princip

Integrirani visokokvalitetan infracrveni senzor sastoji se
od dvostrukog senzora s 360° dometa koji registrira
nevidljivo toplinsko zračenje tijela koja se pred njim
kreću (ljudi, životinje itd.).

Tako registrirano toplinsko zračenje elektronički se
pretvara i automatski uključuje svjetlo. Zbog prepreka,
kao što je .npr. zid ili staklo, senzor ne prepoznaje
toplinsko zračenje pa prema tome, nema ni uključi-

- 83 -



Opis uređaja

 Krak svjetiljke
 Vijak za zidni držač
 Zidni držač
 Mrežni priključak za podžbukni kabel
 Mrežni priključak za nadžbukni kabel
 Vijak za osiguranje stakla
 Staklo svjetiljke

Upute za montažu

Poštovani kupće,

zahvaljujemo na povjerenju koje ste nam iskazali
kupnjom Vaše nove STEINEL senzorske svjetiljke.
Odlučili ste se za proizvod visoke kvalitete koji je
proizveden, ispitan i zapakiran s velikom pažnjom.

HR

Sigurnosne upute

■ Prije svih radova na uređaju prekinite naponsko

napajanje!

■ Kod montaže električni vod koji namjeravate prikl-

jučiti mora biti u beznaponskom stanju. Zbog toga
najprije isključite struju i pomoću ispitivača napona
provjerite beznaponsko stanje.

Molimo Vas da se prije njegovog instaliranja upoznate
s ovim uputama za montažu. Naime, samo stručna
instalacija i puštanje u pogon jamči dug i pouzdan
rad bez smetnji.
Želimo Vam puno zadovoljstva s Vašom novom sen­zorskom svjetiljkom.

■ Kod instalacije senzorske svjetiljke radi se o rado-

vima na mrežnom naponu. Zbog toga se ona mora
izvršiti stručno i u skladu s državnim propisima o
instalacijama i uvjetima priključivanja.

(

D

-VDE 0100, A-ÖVE-EN 1, -SEV 1000)

 Senzorska jedinica

(može se skinuti u svrhu jednostavnog
podešavanja funkcije)

 Kukica za skidanje senzorske jedinice
 Podešavanje vremena
 Podešavanje svjetlosnog praga
 Podešavanje programa

vanja. Postiže se kut detekcije od 240° s kutom
otvora od 90°. Nadziranje polja unutar senzora jamči
zaštitu od skrivanja.

Važno: Najsigurnije registriranje pokreta postiže se
tako da se senzorska svjetiljka montira bočno na
smjer kretanja i nikakve prepreke (kao npr. drveće, zid
itd.) ne ometaju vidokrug senzora. Domet je ograni­čen ako prilazite direktno senzoru/svjetlu.

U slučaju sumnje morate identificirati kabel pomoću
ispitivača napona; na kraju opet uspostavite bezna­ponsko stanje. Faza (L), nul-vodič (N) i zaštitni vodič
(PE) priključuju se na stezaljke svjetiljke (kod L 30x S
kupola za uzemljenje). Kod plastičnih krakova svjetiljke
(L 9x5 S) zaštitni vodič se može (PE, zeleno/žuti)
osigurati izolacijskom trakom.

Napomena: Naravno da se u mrežni vod može
montirati mrežna sklopka za uključivanje i isključivanje.
To je pretpostavka za funkciju ručnog upravljanja
(vidi pogl. Funkcija ručnog upravljanja) .

HR

Nakon što ste montirali zidni držač i priključili uređaj
na mrežu, možete aktivirati senzorsku svjetiljku. Na
odvojivoj senzorskoj jedinici nalaze se regulatori za
podešavanje vremena, svjetlosnog praga i programa.
Nakon deblokiranja kukice  pomoću križnog izvijača

Funkcije ,,

- 84 -

  

možete izvaditi senzorsku jedinicu za jednostavno
podešavanje. Pri tome svjetlo se automatski uključuje
na ručno upravljanje.

Kašnjenje isključivanja
(podešavanje vremena) 

(tvornički podešeno: 5 sek.)

Kontinuirano podesivo trajanje svjetla od
5 sek. do 15 min.

Regulator podešen na – = najkraće vrijeme (5 sek.)
Regulator podešen na + = najduže vrijeme (15 min.)

Kod podešavanja područja detekcije preporučuje se
odabir najkraćeg – vremena.

Podešavanje programa 

(tvornički podešeno: program 1)

Što je soft-uključivanje svjetla?

Senzorska svjetiljka ima funkciju sof-uključivanja
svjetla. To znači da se svjetlo prilikom uključivanja ne
uključuje odmah na maksimalnu snagu nego se

svjetloća polako pojačava na 100 % unutar jedne
sekunde. Isto tako prilikom isključivanja jačina svjetla
se polako smanjuje.

* Napomena za jednostavni štedni

program žarulje :

U senzorsku svjetiljku nije integriran sat, tako da se
ponoć utvrđuje samo putem duljine trajanja faze
tame. Zbog toga je u cilju besprijekornog funkcionir­anja potrebno da se senzorska svjetiljka tijekom tog
vremena stalno napaja naponom. Tijekom prve noći
(faza ispitivanja) osnovna svjetloća je kompletno aktivna.
Vrijednosti se memoriraju tako da su osigurane u
slučaju ispada mreže.

Preporučujemo da ne isključujete napon u programu .
Vrijednosti se utvrđuju tijekom više noći zbog čega se
senzorska svjetiljka u eventualnom slučaju greške pro­matra tijekom više noći kako bi se utvrdilo vrijeme
isključivanja prema ponoći.

Što je osnovna svjetloća?

Osnovna svjetloća daje noćno trajno svjetlo s oko
25 % svjetlosnog učina. Tek kod pokreta u području
detekcije svjetlo se uključuje (tijekom podešenog

vremena, v. Kašnjenje isključivanja ) na maksimalni
svjetlosni učin (100 %). Nakon toga svjetlo se vraća
na osnovnu svjetloću (oko 25 %).

Standardni program žarulje:

Soft-uključivanje svjetla/ bez osnovne svjetloće

Jednostavni program žarulje:

Soft-uključivanje svjetla + osnovna svjetloća

Komforni štedni program žarulje:

Soft-uključivanje svjetla + osnovna svjetloća
do ponoći *

Program štedne žarulje:

bez soft-uključivanja svjetla / bez osnovne svjetloće

Podešavanje svjetlosnog praga
(prag aktiviranja) 

(tvornički podešeno:
danje svjetlo 2000 luksa)

Kontinuirano podesiv prag aktiviranja senzora od
2 – 2000 luksa.

Regulator podešen na = danje svjetlo oko
2000 luksa.
Regulator podešen na = zatamnjivanje oko 2 luksa.

Za podešavanje područja detekcije kod danjeg svjetla
regulator treba podesiti na (danje svjetlo).

5 sek. – 15 min.

2 – 2000 luksa

1

2

3

3

4

3

Funkcija ručnog upravljanja

Montira li se mrežna sklopka u mrežni vod, osim
jednostavnog uključivanja i isključivanja moguće su
sljedeće funkcije:

Pogon senzora

1) Uključite svjetlo (ako je svjetlo ISKLJUČENO):

Sklopku 1 x ISKLJUČITE i UKLJUČITE.
Svjetlo ostaje uključeno tijekom podešenog vremena.

2) Isključite svjetlo (ako je svjetlo UKLJUČENO):

Sklopku 1 x ISKLJUČITE i UKLJUČITE.
Svjetlo se isključuje odnosno prelazi u pogon senzora.



Ručno upravljanje

1) Uključite ručno upravljanje:

Sklopku 2 x ISKLJUČITE i UKLJUČITE. Svjetiljka je
podešena na 4 sata ručnog upravljanja (svijetli crvena
LED-dioda iza leće). Zatim ponovno automatski prelazi
u pogon senzora (crvena LED-dioda se isključuje).

2) Isključite ručnog upravljanja:

Sklopku 1 x ISKLJUČITE i UKLJUČITE. Svjetlo se
isključuje odnosno prelazi u pogon senzora.

Važno:

Treba više puta uzastopce brzo pritiskati sklopku
(u području 0,5 – 1 sek.).

Podešavanje područja detekcije

Po potrebi područje detekcije može se ograničiti.
Priloženi pokrovni zasloni služe za prekrivanje seg­menata leće po volji. Na taj način izbjegavaju se
pogrešna uključivanja zbog prolaska automobila,



prolaznika itd. ili se ciljano nadziru mjesta opasnosti.
Pokrovni zasloni mogu se odvojiti duž podjela označe­nih utorima u okomitom položaju. Nakon toga jedno­stavno se nataknu na leću.

Rad/njega

Senzorska svjetiljka je namijenjena za automatsko
uključivanje svjetla. Vremenski utjecaji mogu djelovati
na funkcioniranje senzorske svjetiljke; kod jakog vjetra,
snijega, kiše, tuče može doći do pogrešnog aktiviranja

jer se ne mogu razlikovati nagle promjene temperature
izvora topline. Leća za detekciju može se u slučaju
zaprljanosti obrisati vlažnom krpom (bez sredstva za
čišćenje).

Tehnički podaci

Snaga: maks. 100 vati / E 27, žarulja ili

maks. 20 vati, štedna žarulja (ne za L 30x S)

Pažnja: Štednu žarulju koristite samo s programom
Napon: 230 – 240 V, 50 Hz
Kut detekcije: 360° s 90° kuta otvora i zaštitom od skrivanja
Domet senzora: maks. 8 m uokolo
Podešavanje vremena: 5 sek. – 15 min.
Podešavanje svjetlosnog praga: 2 – 2000 luksa
Podešavanje programa: Standardni program žarulje:

Soft-uključivanje svjetla/ bez osnovne svjetloće

Jednostavni program žarulje:

Soft-uključivanje svjetla + osnovna svjetloća

Jednostavni štedni program žarulje:

Soft-uključivanje svjetla + osnovna svjetloća do ponoći *

Program štednih žarulja:

Bez soft-uključivanja svjetla / bez osnovne svjetloće

Ručno upravljanje: uklopivo (4 sata) pretpostavka:

sklopka priključena na mrežni vod

Vrsta zaštite: IP 44 (zaštićeno od prskanja vode)

Izjava o sukladnosti

Proizvod zadovoljava Propis EZ-e o niskom naponu
73/23/EWG i elektromagnetskoj podnošljivosti
89/336/EWG.

- 85 -

4

4

3

2

1

HR

Jamstvo za funkcionalnost

Ovaj STEINEL-ov proizvod izrađen je uz veliku pažnju,
njegovo funkcioniranje i sigurnost ispitani su prema
važećim propisima i na kraju je proizvod podvrgnut
kontroli uzorka. STEINEL preuzima jamstvo za bespri­jekornu kakvoću i funkcionalnost. Jamstveni rok iznosi
36 mjeseci i započinje s danom prodaje potrošaču.
Uklanjamo nedostatke koji nastanu zbog grešaka na
materijalu ili tvorničkih grešaka, a usluga jamstva
obuhvaća popravak ili zamjenu dijelova s greškom po
našem izboru. Jamstvo ne dajemo u slučaju oštećenja
na potrošnim dijelovima, kao i šteta i nedostataka koji
nastanu zbog nestručnog rukovanja ili održavanja.

Jamstvo se priznaje samo ako nerastavljeni, dobro
zapakiran uređaj pošaljete zajedno s opisom greške
i računom (datum kupnje i pečat trgovine) nadležnoj
servisnoj službi.

Servisna služba:

Nakon isteka jamstvenog roka ili za
uklanjanje nedostataka van jamstva
nadležna je naša servisna služba.
Molimo da dobro zapakiran proizvod
pošaljete najbližoj servisnoj službi.

Senzorska svjetiljka se neželjeno
uključuje

Promjena dometa senzorske
svjetiljke

LED brzo žmirka

■ vjetar njiše drveća i grmlje u

području detekcije

■ registriranje automobila na ulici

■ iznenadna promjena temperature

zbog nevremena (vjetar, kiša,
snijeg) ili zraka koji izlazi iz venti­latora, otvorenih prozora

■ premjestite područje

■ premjestite područje

■ promijenite područje,

premjestite mjesto montaže

■ ostale temperature okoline ■ točno podesite područje detek-

cije pomoću pokrovnih zaslona

■ aktiviran je interni osigurač ■ senzorsku svjetiljku isključite i

nakon 5 sek. je ponovno uključite

Smetnje u radu

Senzorska svjetiljka bez napona

Senzorska svjetiljka se ne uključuje

Senzorska svjetiljka se ne isključuje

Smetnja

■ neispravan osigurač, sklopka

nije uključena, prekinut vod

■ kratki spoj

■ stavite novi osigurač, uključite

mrežnu sklopku; provjerite vod
pomoću ispitivača napona

■ provjerite priključke

■ po danu se podešavanje

svjetlosnog praga nalazi u
noćnom režimu rada

■ neispravna žarulja

■ mrežna sklopka ISKLJUČENA

■ neispravan osigurač

■ područje detekcije nije ciljano

podešeno

■ aktiviran je interni električni

osigurač (LED brzo žmirka)

■ ponovno podesite (regulator )

■ zamijenite žarulju

■ uključite

■ stavite novi osigurač, event.

provjerite priključak

■ ponovno podesite

■ senzorsku svjetiljku isključite

i nakon oko 5 sek. je ponovno
uključite

■ stalno kretanje u području

detekcije

■ Senzorska jedinica nije dosjela

■ prekontrolirajte područje

i event. ponovno podesite

■ laganim pritiskom uglavite

senzorsku jedinicu

Osnovna svjetloća ne isključuje se
po želji oko ponoći

■ vanjski izvor svjetlosti

(npr. drugi dojavnici pokreta ili
svjetiljke) uključuju senzorsku
svjetiljku inaktivno

■ Senzorsku svjetiljku ogradite od

vanjskog svjetla i promatrajte
je nekoliko dana, svjetiljci je
potrebno neko vrijeme da se
ponovno podesi na točnu
vrijednost

Senzorska svjetiljka ne isključuje
se u potpunosti

■ Odabrana osnovna svjetloća ■ Sklopku za odabir programa

okrenite na 1 (žarulja)
odn. 4 (štedna žarulja)

Rasvjetno tijelo (štedna đarulja)
trepti

■ Odabrana osnovna svjetloća ■ Sklopku za odabir programa

okrenite na 4 (štedna žarulja)

Uzrok Pomoć

- 86 -

Paigaldus

Paigalduskoht peaks asuma teistest valgustitest vähe­malt 50 cm kaugusel, et vältida süsteemi sisselülitu­mist soojuskiirguse läbi. Antud 8-meetrise töötsooni
saavutamiseks, tuleb seade umbes 1,7 – 2 m kõrgu­sele paigaldada.

Võrgujuhtme ühendamine (vt joonist)

Võrgujuhe koosneb ühest 2- kuni 3-harulisest kaab­list:

L = faas (enamasti must või pruun)
N = nulljuhe (enamasti sinine)
PE = maandus soon (roheline/kollane)

Põhimõte

Integreeritud kõrge töövõimega infrapunaandur koos­neb 360 kraadisest topeltandurist, mis registreerib lii­kuvate kehade (inimeste, loomade jne.) soojuskiirgust.

Registreeritud soojuskiirgus muundatakse elektroonili­selt ja valgusti lülitub automaatselt sisse. Takistused
nagu nt müürid või klaasplaadid ei lase soojuskiirgust
läbi ning takistavad valgusti sisselülitumist. Seade
saavutab 360-kraadise jälgitava nurga 90-kraadise

- 87 -



Seadme kirjeldus

 Lambiharu
 Seinakinnituskruvi
 Seinakinnitus
 Krohvialune võrguga ühendamise juhe
 Krohvipealne võrguga ühendamise juhe
 Lambikupli kinnituskruvi
 Lambikuppel

Paigaldusjuhend

Väga austatud klient!

Täname Teid Teie usalduse eest, mida Te meile osuta­site, ostes Teile uue STEINEL'i-anduriga valgusti. Te
otsustasite kõrgeväärtusliku kvaliteettoote kasuks,
mis on valmistatud, katsetatud ja pakitud suurima
hoolikusega.

EST

Ohutusjuhised

■ Enne seadme juures tööde alustamist lülitage vool

välja!

■ Montaaži juures peab liidetav elektrijuhe olema

pingevaba. Sellepärast tuleb kõigepealt välja lülitada
elektrivool ja kontrollida pingetestri abil, et juhe
oleks pingevaba.

Palun tutvuge enne seadme paigaldamist selle
paigaldusjuhendiga. Ainult asjakohase paigalduse ja
kasutu-selevõtuga tagatakse seadme pikaajaline,
usaldusväärne ja häireteta töö.
Soovime Teile meeldivat anduriga valgusti kasutamist.

■ Anduriga valgusti paigaldamisel on tegemist tööga

vooluvõrgus, mida tuleb teha asjakohaselt ning
riigis kehtivatele paigalduseeskirjadele ja ühenda­mistingimustele vastavalt.
(

D

-VDE 0100 , A-ÖVE-EN 1, -SEV 1000)

 Andur (väljavõetav mugavamaks funktsioonide

seadistamiseks)

 Fikseerimishaakur anduri väljavõtmiseks
 Ajaregulaator
 Hämarusnivoo seadistamine
 Programmi seadistamine

avause nurga all. Välja jälgimine allpool andurit tagab
kaitse selle eest, et keegi altpoolt ei saaks läbi ronida.

Tähtis: Kõige kindlamalt registreerib seade liikumist,
kui monteerite anduriga valgusti piki kõnnisuunda ja
takistused (nagu nt puud, müürid jne) ei tõkesta anduri
nähtavust. Töötsoon on piiratud, kui lähenete lambile
otse eest.

Kahtluse korral identifitseerige kaabel pingetestriga;
seejärel lülitage pinge taas välja. Ühendage faas (L),
nulljuhe (N) ja maandus soon (PE) lühterklemmidega
(maanduskapsel L 30x S juurde). Plastmassist lambi­harudel (L 9x5 S) on võimalik maandus soon (PE,

roheline/kollane) isoleerpaelaga kindlustada.

Viide: Võrgujuhtmesse on loomilikult võimalik montee-

rida võrgulüliti sisse- ja väljalülitamiseks. Pideva val­gustuse funktsiooni jaoks on see kohustuslik (vt pea­tükki pideva valgustuse funktsioon) .

EST

Peale seinakinnituse monteerimist ja võrguga ühenda­mist võib anduriga valgusti käiku lasta. Äravõetaval
anduril paiknevad nupud aja, hämaruse ja programmide
reguleerimiseks. Peale fikseerimishaakuri avamist 

Funktsioonid ,,

- 88 -

  

lamedaotsalise kruvikeeraja abil saate Te anduri
mugavamaks funktsioonide seadistamiseks välja
võtta. Seejuures lülitub valgusti automaatselt pideva
valgustuse funktsioonile.

Väljalülitamise viivitus
(ajaregulaator) 

(tehaseseadistus: 5 sek)

Astmeteta reguleeritav valgustuskestus
5 sek kuni 15 min.

Reguleerimisnupp – peal = lühim aeg (5 sek).
Reguleerimisnupp + peal = pikim aeg (15 min).

Jälgitava ala sätestamiseks soovitame valida lühima
aja –.

Programmi seadistus 

(tehaseseadistus: programm 1)

Mis on mahe valguse sisselülitamine?

Anduriga valgusti omab valguse maheda sisselülita­mise funktsiooni. See tähendab, et valgus ei lülitu
peale sisselülitumist kohe maksimaalsele võimsusele

vaid see reguleeritakse sekundi jooksul kuni 100 %
peale. Samuti reguleeritakse valgus väljalülitumisel
aeglaselt maha.

* Viide hõõglambi komfort-säästuprogrammi juurde :
Anduriga valgustisse ei ole intergreeritud kella, kesköö

kindlakstegemine toimub ainult pimeda aja kestuse
kaudu. Laitmatu töö jaoks on seetõttu tähtis, et sensor­lampi selle aja jooksul pidevalt vooluga varustatakse.
Esimesel ööl (esimene mõõtefaas) jääb baasheledus
tervenisti aktiivseks. Väärtused salvestatakse voolukat­kestuskindlalt.

Me soovitame voolu programmis mitte katkestada.
Näite vahendatakse üle mitme öö, seetõttu peaks
juhuslikku veajuhtumit jälgima üle mitme öö, et teha
kindlaks, kas sensorlambi väljalülitusaeg kesköö paiku
muutub.

Mis on baasheledus?

Põhivalgustus võimaldab pidevat öist valgustust
umbes 25 %-se valgustusvõimsusega. Valgus lülitub
alles jälgitaval alal liikumise korral (sätestatud ajaks,

vt väljalülitamise viivitus ) maksimaalsele valgus­tusvõimsusele (100 %). Pärast seda lülitub lamp
tagasi baasheledusele (umbes 25 %).

Hõõglambi standardprogramm:

Mahe valguse sisselülitamine / baasheledus puudub

Hõõglambi komfortprogramm:

Mahe valguse sisselülitamine + baasheledus

Hõõglambi komfort-säästuprogramm:

Mahe valguse sisselülitamine + baasheledus
kuni keskööni *

Energiasäästlike lampide programm:

Mahe valguse sisselülitamine puudub / baasheledus
puudub

Hämarusnivoo seadistamine
(reaktsiooni lävi) 

(tehaseseadistus:
töö päevavalguses 2000 lux)

Astmeteta reguleeritav anduri reaktsiooni lävi:
2 kuni 2000 lux.

Reguleerimisnupp peal = töö päevavalguses
umb 2000 lux.
Reguleerimisnupp peal = töö hämaruses
umb 2 lux.

Päevavalguses jälgitava ala reguleerimiseks keerake
reguleerimisnupp (töö päevavalguses) peale.

5 sek – 15 min

2 – 2000 lux

1

2

3

3

4

3

Pideva valgustuse funktsioon

Kui võrgujuhtmesse monteerida võrgulüliti, on lihtsalt
sisse- ja väljalülitamise kõrval võimalikud järgnevad
funktsioonid:

Anduri kasutus

1) Valguse sisselülitamine
(kui valgusti VÄLJA lülitatud):

Lüliti 1 x VÄLJA ja SISSE lülitada.
Valgusti on sisse lülitatud kogu sisestatud aja kestusel.

2) Valguse väljalülitamine
(kui valgusti SISSE lülitatud):

Lüliti 1 x VÄLJA ja SISSE lülitada.
Valgusti lülitub välja või läheb üle anduri kasutusele.



Pidev valgustus

1) Pideva valgustuse sisselülitamine:

Lüliti 2 x VÄLJA ja SISSE lülitada. Valgusti jääb 4 tun­niks pidevale valgustusele (punane LED helendab
läätse taga). Hiljem läheb ta tagasi anduri kasutusele
(punane LED kustub).

2) Pideva valgustuse väljalülitamine:

Lüliti 1 x VÄLJA ja SISSE lülitada. Valgusti lülitub välja
või läheb üle anduri kasutusele.

Tähtis:

Lüliti mitmekordne vajutamine peab toimuma kiiresti
(0,5 – 1 sek jooksul).

Jälgitava ala kohaldamine

Käitlemisala võib vastavalt vajadusele piirata. Kaasa­solevad katted võimaldavad soovi korral ära katta
sobiva hulga läätsesegmente. See võimaldab valelüli­tuste ärahoidmist nt autode, möödakäijate vms tõttu



või ohtlike kohtade sihilikku valvet. Katteid on võimalik
eemaldada pikuti valmis kanalitega jagude kaudu.
Seejärel asetatakse need läätse peale.

Kasutus/hooldus

Anduriga valgusti sobib valguse automaatseks lülita­miseks. Ilmastik võib mõjutada anduriga valgusti
tööd. Tugevad tuulepuhangud, lumi, vihm, rahe võivad
põhjustada valekäivituse, sest seade ei eralda järske

temperatuurimuutusi soojusallikatest. Anduri
määrdunud läätse saate puhastada niiske lapiga
(ilma puhastusvahenditeta).

Technilised andmed

Võimsus: max. 100 W/E 27, hõõglamp või

max 20 W energiasäästulamp (mitte L 30 x S jaoks)

Tähelepanu: energiasäästulampi käitada ainult programmiga
Pinge: 230 – 240 V, 50 Hz
Jälgitav nurk: 360°, 90° avause nurk ja kaitse, et keegi alt läbi ei saaks läbi ronida
Anduri töötsoon: maks. 8 m ümberringi
Ajaregulaator: 5 sek – 15 min
Hämarusnivoo seadistamine 2 – 2000 lux
Programmi seadistus: Hõõglambi standardprogramm:

Mahe valguse sisselülitamine / baasheledus puudub

Hõõglambi komfortprogramm:

Mahe valguse sisselülitamine + baasheledus

Hõõglambi komfort-säästuprogramm:

Mahe valguse sisselülitamine + baasheledus kuni keskööni *

Energiasäästlike lampide programm:

Mahe valguse sisselülitamine puudub / baasheledus puudub

Pidev valgustus: lülitatav (4 tundi) Tingimus:

Võrgujuhtmesse monteeritud võrgulüliti
Kaitseliik: IP 44 (pritsmekindel)

Vastavusdeklaratsioon

Toode vastab madalpinge direktiivi 73/23/EWG ja
EMV-direktiivi 89/336/EWG nõuetele.

4

4

3

2

1

- 89 -

EST

Funktsionaalsuse garantii

See Steineli toode on valmistatud suurima hoolega,
kontrollitud töökindluse ja ohutuse osas kehtivate
eeskirjade järgi ning seejärel läbinud pistelise kontrolli.
STEINEL annab garantii toote laitmatu kvaliteedi ja töö­korras oleku kohta. Garantiiaeg on 36 kuud ja see
algab tarbijale toote ostmise päevast. Me kõrvaldame
puudused, mis on põhjustatud materjali- või tootmis­vigadest. Garantii teostatakse vastavalt meie valikule
kas vigaste detailide remontimise või väljavahetamise
teel. Garantii ei kehti kuluvate osade ning kahju ja
puuduste kohta, mis on tekkinud oskamatu käsitse­mise või hoolduse tagajärjel. Kaugemaleulatuvad jätku­kahjud võõraste esemete suhtes on meie vastutus­alast välistatud.

Garantii säilib ainult juhul, kui lahtivõtmata seade
hästi pakitult koos lühikese veakirjeldusega, kassate­kiga vôi arvega (ostukuupäev ja kaupleja tempel)
vastavasse teeninduskohta saadetakse.

Remonditeenus:

Peale garantiiaja läbisaamist või
garantiiõiguseta vigade korral paran­dab meie töökoja teenindus. Palun
saatke toode korralikult pakitult lähi­masse teeninduspunkti.

Anduriga valgusti lülitub soovima­tult sisse

Anduriga valgusti ulatuspiirkond
muutub

LED plingib kiiresti

■ tuul liigutab puid ja põõsaid

jälgitaval alal

■ seade registreerib autosid

tänaval

■ järsk temperatuurimuudatus

ilmastiku (tuule, vihma, lume)
või ventilaatorite heitõhu,
avatud akende tõttu

■ kohandage ala uuesti

■ kohandage ala uuesti

■ muutke ala, monteerige

seade teise kohta

■ muutlik ümbritsev temperatuur ■ kohaldage jälgitav ala täpsemalt

kattekestadega

■ seesmine elektrikaitse aktiivne ■ lülitage anduriga valgusti välja

ja 5 sek pärast taas sisse

Häired seadme töös

Anduriga valgusti pinge puudub

Anduriga valgusti ei lülitu sisse

Anduriga valgusti ei lülitu välja

Rike

■ kaitse defektne, pole sisselülita-

tud, juhe katkenud

■ lühis

■ uus kaitse, lülitage võrgulüliti

sisse; kontrollige juhet pinge­mõõdiku abil

■ kontrollige ühendusi

■ päeval, hämarusnivoo on öö

peale seadistatud

■ elektripirn defektne

■ võrgulüliti on VÄLJA lülitatud

■ kaitse defektne

■ jälgitav ala pole sihipäraselt

kohaldatud

■ seesmine elektrikaitse aktiivne

(LED plingib kiiresti)

■ seadistage uuesti

(reguleerimisnupp) )

■ vahetage elektripirn

■ lülitage sisse

■ uus kaitse, vajaduse korral

kontrollige ühendust

■ kohandage ala uuesti

■ lülitage anduriga valgusti välja

ja umb 5 sek pärast taas sisse

■ pidev liikumine jälgitaval alal

■ andur ei ole fikseeritud

■ kontrollige ala ja kohaldage

see vajaduse korral uuesti

■ fikseerige andur kerge

vajutusega

Põhivalgustus ei lülitu kesköö
paiku välja, nagu soovitud

■ muu valgusallikas (nt teine

liikumisandur või valgusti) teeb
anduriga valgusti inaktiivseks

■ kaitsta anduriga valgustit

võõra valguse eest, anduriga
valgustit mitu päeva jälgida,
see kestab mõnda aega,
kuni ta õige väärtuse täpsustab

Anduriga valgusti ei lülitu
täielikult välja

■ põhivalgustus valitud ■ programmi valiku lüliti 1

(hõõglamp) või 4 peale
(energiasäästlik lamp) keerata

Valgustus (energiasäästlik lamp)
võbiseb

■ põhivalgustus valitud ■ programmi valiku lüliti 4 peale

(energiasäästlik lamp) keerata

Põhjus Abi

- 90 -

Įrengimas

Montavimo vieta turėtų būti nutolusi nuo kito žibinto
bent 50 cm, nes šio skleidžiama šiluma gali įjungti
pastarąji. Siekiant užtikrinti 8 m sensoriaus veikimo
zoną, žibintą reikėtų montuoti apie 1,7 – 2 m aukštyje.

Tinklo įvado prijungimas (žr. pav.)

Tinklo įvadą sudaro dvigyslis arba trigyslis kabelis:

L = fazė (dažniausiai juodos arba rudos spalvos)
N = nulinis laidas (dažniausiai mėlynas)
PE = įžeminimo laidas (žalias ar geltonas)

Principas

Integruotą infraraudonųjų spindulių sensorių sudaro
360° sukamas dvigubas sensorius, fiksuojantis nema­tomą judančių kūnų (žmonių, gyvūnų ir t.t.)
skleidžiamą šilumą.

Ši užfiksuota skleidžiama šiluma paverčiama elektro­niniais signalais, kurie automatiškai įjungia žibintą.
Kliūtys, pvz., sienos ar langai, trukdo užfiksuoti
skleidžiamą šilumą,tokiu atveju šviesa neįsijungia.
Pasiekiamas 360° apimties kampas esant 90° atver-

- 91 -



Prietaiso aprašymas

 Žibinto laikiklis
 Sieninio laikiklio varžtai
 Sieninis laikiklis
 Potinkinis kabelio įvadas
 Virštinkinis kabelio įvadas
 Gaubto tvirtinimo varžtai
 Stiklo gaubtas

Montavimo instrukcija

Gerb. Kliente,

dėkojame, kad parodėte pasitikėjimą ir įsigijote naująjį
sensorinį STEINEL žibintą. Jūs įsigijote aukštos koky­bės produktą, kuris pagamintas, išbandytas ir supa­kuotas ypač kruopščiai.

LT

Saugos reikalavimai

■ Prieš pradėdami dirbti su prietaisu, atjunkite

elektros įtampą!

■ Montuojant prietaisą prijungiamajame elektros

kabelyje neturi būti įtampos. Todėl visų pirma
atjunkite elektros srovę ir įtampos indikatorium
patikrinkite, ar nėra įtampos.

Prieš prijungdami prietaisą susipažinkite su šia mon­tavimo instrukcija. Nes tik jei prietaisą prijungsite tai­syklingai ir tinkamai iš pat pradžių, jį galėsite eksploa­tuoti ilgai, jis tarnaus patikimai ir be gedimų.
Linkime malonių akimirkų naudojantis savo naujuoju
sensoriniu STEINEL žibintu.

■ Sensorinis žibintas jungiamas prie elektros tinklo.

Todėl jį reikia prijungti tinkamai, vadovaujantis šaly­je galiojančiomis instaliacijos normomis ir jungimo
taisyklėmis.

(

D

-VDE 0100, A-ÖVE-EN 1, -SEV 1000)

 Sensorius

(išimamas, siekiant patogiai nustatyti funkcijas)

 Sensoriaus fiksatorius
 Švietimo trukmės nustatymas
 Prieblandos lygio nustatymas
 Programų nustatymas

ties kampui. Galimybė kontroliuoti plotą po sensoriumi
neleidžia pasislėpti.

Svarbu: Geriausiai judesys bus fiksuojamas tuomet,
kai sensorinis žibintas montuojant bus atsuktas šonu
judėjimo krypčiai („judesys pro žibintą“) ir sensoriaus
jautrumo zonos neužstos kliūtys (pvz., medžiai, sienos
ir pan.). Sensoriaus jautrumo zonos ilgis bus mažesnis,
jei judėjimo kryptis bus „j žibintą“, o ne „pro žibintą“.

Jei kyla abejonių, laidus patikrinkite įtampos indikato­rium; patikrinę laidus, vėl atjunkite srovę. Fazė (L),
nulinis laidas (N) ir įžeminimo laidas (PE) jungiami prie
atitinkamų žibinto gnybtų (L 30 x S serijos žibintai). Jei
žibinto laikikliai yra plastikiniai (L 9x5 S serijos žibin­tai), įžeminimo laidą (PE, žalias ar geltonas) galima
apvynioti izoliacine juosta.

Pastaba: Be abejo, į tinklo įvadą galima įmontuoti tin­klo jungiklį, kuris atliks įjungimo ir išjungimo funkci­jas.Tai būtina, kad veiktų pastovaus švietimo funkcija
(žr. skyrių „Pastovaus švietimo funkcija“) .

LT

Sumontavę sieninį laikiklį ir įjungę įrenginį į tinklą, sen­sorinį žibintą galite naudoti. Ant nuimamo sensoriaus
yra nustatymo reguliatoriai švietimo trukmei, prieblan­dos lygiui ir programoms nustatyti. Atlaisvinus fiksato-

Funkcijos ,,

- 92 -

  

rių,  atsuktuvo pagalba galite išimti sensorių, kad
galėtumėte patogiai nustatyti jo funkcijas. Tuo metu
šviestuvas automatiškai įjungia pastovaus švietimo
režimą.

Švietimo trukmės nustatymas 

(Gamyklos nustatymas: 5 sek.)

Tolygiai nustatoma švietimo trukmė - nuo
5 sek. iki 15 min.

Nustatymo reguliatorius nustatomas ties – =
trumpiausias laikas (5 sek.)
Nustatymo reguliatorius nustatomas ties + =
ilgiausias laikas (15 min.)

Nustatant jautrumo zoną rekomenduojama pasirinkti
trumpiausią – laiką.

Programų nustatymas 

(gamyklos nustatymas: programa 1)

Ką reiškia sulėtintas šviesos įsijungimas?

Sensoriniame žibinte yra sulėtinto šviesos įsijungimo
funkcija. Tai reiškia, kad šviesa įsijungia ne visu
galingumu, o per sekundę pamažu pasiekia 100 %.

Taip pat ir išsijungimo metu šviesos ryškumas lėtai
mažėja.

* Pastaba dėl komfortiškosios taupymo

programos lemputė:

Sensoriniame žibinte nėra laikrodžio, todėl vidurnaktis
nustatomas pagal tamsaus paros meto ilgį. Siekiant
kad prietaisas nepriekaištingai veiktų, svarbu, kad
šiuo metu sensorinis žibintas nebūtų atjungtas nuo
elektros srovės. Pirmos nakties metu (matavimo fazė)
„budintis“ režimas veikia visą naktį. Matavimo vertės
išsaugomos net dingus įtampai.

Rekomenduojame nenutraukti elektros energijos tiekimo,
kai prietaisas veikia pagal programą . Vertės nusta­tomos kelių naktų metu, todėl įtarus galimą gedimą,
sensorinį žibintą reikia stebėti kelias naktis, ar jo
išsijungimo laikas apie vidurnaktį nekinta.

Kas yra „budintis“ režimas?

„Budintis“ režimas, - tai pastovus naktinis apšvietimas
25 % galingumu. Tik užfiksavus judesius sensoriaus
jautrumo zonoje, šviesa įsižiebs (nustatytam laikui,

žr. skyrių „Išjungimo vėlinimas“ ) visu galingumu
(100 %). Po to žibintas vėl persijungs į „budintį“ režimą
(apie 25 %).

Standartinė programa - lemputė:

Sulėtintas šviesos įsijungimas / be „budinčio“ režimo

Komfortiškoji programa - lemputė:

Sulėtintas šviesos įsijungimas + „budintis“ režimas
visą tamsųjį paros metą

Komfortiškoji taupymo programa - lemputė:

Sulėtintas šviesos įsijungimas + „budintis“ režimas
iki vidurnakčio *

Energiją taupančių lempučių programa:

be sulėtinto šviesos įsijungimo / be „budinčio“
režimo

Prieblandos lygio nustatymas
(suveikimo slenkstis) 

(gamyklos nustatymas:
dienos šviesos režimas 2000 Lux)

Tolygiai nustatomas sensoriaus suveikimo temstant
slenkstis nuo 2 iki 2000 Lux.

Nustatymo reguliatorius nustatytas ties = dienos
šviesos režimas apie 2000 Lux.
Nustatymo reguliatorius nustatytas ties = prieblan­dos režimas apie 2 Lux.

Nustatant jautrumo zoną dienos šviesoje nustatymo
reguliatorių reikia nustatyti ties (dienos šviesos
režimas).

5 sek. – 15 min.

2 – 2000 Lux

1

2

3

3

4

3

- 93 -

Pastovaus švietimo funkcija

Jei įvade įmontuotas tinklo jungiklis, be paprastų įjun­gimo ir išjungimo galimos ir šios funkcijos:

Sensorinis režimas

1) Įjungti šviesą (kai žibintas IŠJUNGTAS):

Jungiklį 1 x IŠJUNGTI ir ĮJUNGTI
Žibintas nustatytam laikui.

2) Išjungti šviesą (kai žibintas ĮJUNGTAS):

Jungiklį 1 x IŠJUNGTI ir ĮJUNGTI
Žibintas išsijungia arba persijungia į sensorinį režimą.



Pastovaus švietimo režimas

1) Pastovaus švietimo įjungimas:

Jungiklį 2 x IŠJUNGTI ir ĮJUNGTI. Žibintas nustato­mas 4 valandų pastovaus švietimo režimui (už linzės
dega raudonas šviesos diodas (LED). Po to žibintas
automatiškai persijungia į sensorinį režimą (raudonas
šviesos diodas (LED) išsijungia).

2) Pastovaus švietimo funkcijos išjungimas:

Jungiklį 1 x IŠJUNGTI ir ĮJUNGTI. Žibintas išsijungia
arba persijungia į sensorinį režimą.

Svarbu:

Jungiklį reikėtų įjungti greitais vienas po kito sekančiais
judesiais (kas 0,5 – 1 sek.).

Jautrumo zonos nustatymas

Esant poreikiui apimties kampą galima nustatyti opti­maliau. Pridėtomis dengiamosiomis užsklandomis
galima uždengti sensoriaus dalis. Taip išvengiama
žibinto įsijungimo nepageidaujamu metu, pvz., dėl



pravažiuojančių automobilių, praeivių ir t.t., arba tiks­lingai stebimos pavojingos vietos. Dengiamosios
užsklandos atskiriamos kerpant lygiagrečiai pagal įlie­tas linijas. Po to jos tiesiog uždedamos ant linzės.

Naudojimas/priežiūra

Sensorinis žibintas skirtas automatiškai įjungti šviesą.
Oro sąlygos gali įtakoti jo veikimą. Esant stipriems vėjo
gūsiams, sningant, lyjant, krušos metu prietaisas gali
įsijungti nepageidaujamu metu, nes staigių temperatūros

pokyčių neįmanoma atskirti nuo šilumos šaltinių.
Užsiteršusias linzes nuvalyti drėgnu audeklu (nenaudoti
jokių valiklų).

Techniniai duomenys

Galia: maks. 100 W/E 27, kaitrinė lemputė arba

maks. 20 W energiją taupanti lemputę (netinka L 30 x S serijos žibintams)

Dėmesio: energiją taupančią lemputę naudoti tik pasirinkus programą
Įtampa: 230 – 240 V, 50 Hz
Apimties kampas: 360° esant 90° atverties kampui ir apsauga nuo pasislėpimo
Sensoriaus jautrumo zonos ilgis: maks. 8 m spinduliu
Švietimo trukmės nustatymas: 5 sek. – 15 min.
Prieblandos lygio nustatymas: 2 – 2000 Lux
Programų nustatymas: Standartinė programa - kaitrinė lemputė:

Sulėtintas šviesos įsijungimas / be „budinčio“ režimo

Komfortiškoji programa - kaitrinė lemputė:

Sulėtintas šviesos įsijungimas + „budintis“ režimas visą naktį

Komfortiškoji taupymo programa - kaitrinė lemputė:

Sulėtintas šviesos įsijungimas + „budintis“ režimas iki vidurnakčio *

Energiją taupančių lempučių programa:

Be sulėtinto šviesos įsijungimo / be „budinčio“ režimo

Pastovus švietimas: 4 val., valdoma tinklo įvade

įmontuotu jungikliu
Saugos klasė: IP 44 (apsauga nuo vandens)

Atitikties deklaracija

Gaminys atitinka žemos įtampos direktyvą 73/23/EEB
ir elektromagnetinio suderinamumo direktyvą
89/336/EEB.

4

4

3

2

1

LT

Funkcijų garantija

Šis „STEINEL“ produktas pagamintas itin kruopščiai,
pagal galiojančias normas patikrintos jo funkcijos ir
saugumas bei papildomai atlikta pasirinktų prietaisų
patikra. „STEINEL“ suteikia prietaisui garantiją. Garan­tinis laikotarpis - 36 mėnesiai. Jis skaičiuojamas nuo
prietaiso pardavimo vartotojui dienos. Mes pašalinsi­me defektus, susijusius su medžiagų arba gamybos
broku; garantiniu laikotarpiu, mūsų nuožiūra, prietai­sas nemokamai remontuojamas arba keičiamos suge­dusios dalys. Garantija netaikoma susidėvinčioms
dalims, taip pat jei prietaisas sugenda dėl netinkamo
naudojimo arba netinkamos priežiūros. Kitiems daik­tams padaryta žala neatlyginama.

Garantija taikoma tik tokiu atveju, jei neišardytas
prietaisas kartu su trumpu gedimų aprašymu, kasos
čekiu arba sąskaita (pirkimo data ir pardavėjo
antspaudas) tinkamai supakuotas atsiunčiamas į
atitinkamą techninės priežiūros tarnybos vietą.

Remonto darbai:

Pasibaigus garantinio aptarnavimo
laikotarpiui arba atsiradus gedimams,
kuriems garantija netaikoma, prietaisą
taiso mūsų gamyklos servisas.
Prašom tinkamai supakuotą produktą
atsiųsti į artimiausią servisą.

Sensorinis žibintas įsijungia
nepageidaujamu metu

Pakito sensorinio žibinto
veikimo zona

LED greitai mirksi

■ Jautrumo zonoje vėjas linguoja

medžius ir krūmus

■ Užfiksuojami gatve važiuojantys

automobiliai

■ Staigūs temperatūros svyravimai

dėl oro sąlygų (vėjo, lietaus,
sniego) arba ventiliatorių ar
atvirų langų sukelto oro judėjimo

■ Nustatykite kitą jautrumo zoną

■ Nustatykite kitą jautrumo zoną

■ Pakeiskite jautrumo zoną,

pakeiskite montavimo vietą

■ Pakito aplinkos temperatūra ■ Užsklandomis tiksliau

nustatykite jautrumo zoną

■ Įjungtas vidinis saugiklis ■ Sensorinį žibintą išjunkite ir po

maždaug 5 sek. vėl įjunkite

Veikimo sutrikimai

Sensorinis žibintas be elektros sro­vės

Sensorinis žibintas neįsijungia

Sensorinis žibintas neišsijungia

Gedimas

■ Perdegęs saugiklis, prietaisas

neįjungtas į tinklą, nutrauktas
laidas

■ Trumpasis jungimas

■ Reikia naujo saugiklio, įjunkite

tinklo jungiklį; įtampos indikato­rium patikrinkite laidą

■ Patikrinkite įvadą

■ Dienos metu nustatytas nakties

režimas

■ Perdegusi lemputė

■ Tinklo jungiklis IŠJUNGTAS

■ Perdegęs saugiklis

■ Jautrumo zona nustatyta

netiksliai

■ Įjungtas vidinis elektrinis

saugiklis (LED greitai mirksi)

■ Nustatykite iš naujo

(reguliatorius )

■ Pakeiskite lemputę

■ Įjunkite jungikį

■ Reikia naujo saugiklio arba

patikrinkite įvadą

■ Iš naujo sureguliuokite

■ Sensorinį žibintą išjunkite ir po

maždaug 5 sek. vėl įjunkite

■ Jautrumo zonoje fiksuojamas

nuolatinis judesys

■ Sensorius neužfiksuotas

■ Patikrinkite jautrumo zoną ir, jei

reikia iš naujo ją nustatykite

■ Sensorių užfiksuokite lengvai

paspausdami

„Budintis“ režimas neišsijungia
kaip nustatyta apie vidurnaktį

■ Išoriniai šviesos šaltiniai

(pvz., kitas judesio sensorius
arba žibintas) įjungia
pastarąjį

■ Sensorinį žibintą apsaugokite

nuo kitų šviesos šaltinių, stebė­kite jį kelias dienas, - reikia lai­ko, siekiant vėl teisingai nusta­tyti žibinto veikimą.

Sensorinis žibintas
neišsijungia iki galo

■ Pasirinktas „budintis“ režimas ■ Programos nustatymo jungiklį

nustatykite ties 1 (lemputė) arba
ties 4 (energiją taupanti lemputė)

Lemputė (energiją taupanti lemputė)
mirksi:

■ Pasirinktas „budintis“ režimas ■ Programos nustatymo jungiklį

nustatykite ties 4 (energija
taupanti lemputė)

Priežastis Pagalba

- 94 -

36

FUNKCINĖ

GARANTIJA

mėnesių

Instalēšana

Ierīcei ir jāatrodas vismaz 50 cm attālumā no kāda cita
gaismekĮa, jo tā termiskais starojums var izraisīt sistē­mas kĮūmainu ieslēgšanu. Lai sasniegtu norādīto 8 m
sniedzamību, sensors ir jāmontē apm., 1,7 – 2 m
augstumā.

Pievienošana strāvas pievadvadam (skat. att.).

Strāvas pievadvadam ir jābūt 2 līdz 3-dzīslu kabelim:

L = fāze (parasti melna vai brūna)
N = nulles vads (parasti zils)
PE = aizsargvads (zaĮš/dzeltens)

Darbības princips

Integrētais lieljaudas infrasarkanais sensors sastāv
no viena 360° dubultsensora, kurš uztver kustošos
ķermeņu (cilvēku, zvēru u.c. tml.) neredzamo
termisko starojumu.

Šis, šādi uztvertais termiskais starojums tiek elektro­niski pārveidots un automātiski ieslēdz gaismekli.
Tā kā kavēkĮi, piem., mūra sienas vai stikla rūtis
termisko starojumu uztvert neĮauj, patērētājs netiek
ieslēgts.

- 95 -



Ierīces apraksts

 GaismekĮa balsts
 Sienas stiprinājuma skrūve
 Sienas stiprinājums
 Zemapmetuma strāvas pievadkabelis
 Virsapmetuma strāvas pievadkabelis
 Skrūve kupola nostiprināšanai
 Lampas kupols

Norādes montāžai

Cienītais klient,

paldies par uzticēšanos, iegādājoties jauno STEINEL
sensorgaismekli. Jūs esiet izvēlējušies augstvērtīgu,
kvalitatīvu produktu, kas ir Įoti rūpīgi izgatavots,
pārbaudīts un iesaiņots.

LV

Norādes drošībai

■ Pirms veikt jebkādus darbus ar ierīci, ir

jāpārtrauc strāvas padeve tai.

■ Uzstādot lampu, pievienojošais vads nedrīkst būt

zem sprieguma. TādēĮ vispirms elektrība ir jāizslēdz
un ar sprieguma mērītāju jāpārbauda, ka sprieguma
vadā vairs nav.

Pirms gaismekĮa instalēšanas lūdzam izlasīt šīs
norādes montāžai. Jo vienīgi lietpratīga montāža
un pieslēgšana elektriskās strāvas tīklam nodrošina
ilgu, drošu un nevainojamu gaismekĮa darbību.

Mēs novēlām Jums daudz patīkamu mirkĮu kopā
ar jauno STEINEL sensorgaimekli.

■ Uzstādot sensorgaismkli, ir jāstrādā ar elektrotīkla

spriegumu. TādēĮ jāstrādā lietpratīgi, saskaņā ar
vietējo instalēšanas un pieslēgšanas tehnisko
noteikumu prasībām.

(

D

-VDE 0100, A-ÖVE-EN 1, -SEV 1000)

 Sensora detaĮa

(noņemama komfortablākai funkciju ieregulēšanai)

 Sprūds sensordetaĮas noņemšanai
 Krēslas sliekšņa ieregulēšana
 Laika ieregulēšana
 Programmas ieregulēšana

Tiek nodrošināta 360° uztvere ar 90° atvēruma leņķi.
Zem sensora esošās telpas uzraudzība nodrošina
aizsardzību pret paslēpšanos.

Svarīgi: visdrošāko kustību uztveri var sasniegt,
montējot sensorlampu iesāņus kustību virzienam un,
ja sensora skatu nenosedz nekādi šķēršĮi (piem., koki,
sienas u.c.tml.). Ja Jūs virzieties tieši uz gaismekli,
sniedzamība ir ierobežota.

IJa radušās šaubas, atsevišķās kabeĮa dzīslas ir
jāpārbauda ar sprieguma testeri. Pēc tam kabelis
atkal ir jāatvieno no strāvas tīkla. Fāze (L), nulles (N)
un aizsargvads (PE) ir jāpievieno lustras spailēm
(pie L 30x S sazemējuma velves). Ja lampai ir plastma­sas balsts (G 9x5 S) aizsargvadu (PE, zaĮo/dzelteno)
var noizolēt ar izolācijas lentu.

Norāde: Protams, strāvas pievadvadā var ierīkot tīkla
slēdzi strāvas ie- un izslēgšanai. Ilgstošam apgaismo­jumam tas ir priekšnosacījums (skat. sadaĮu Ilgstošais
apgaismojums) .

LV

Pēc tam, kad sensordetaĮa ir piestiprināta un pieslēgta
elektrotīklam, sensorlampu var sākt lietot. Uz noņema­mās sensordetaĮas atrodas regulātori laika, krēslas
sliekšņa un programmas ieregulēšanai. Lai komfort-

Funkcijas ,,

- 96 -

  

abli veiktu ieregulējumu to var izņemt ar skrūvgriezi
pēc sprūda  nospiešanas. Pie tam gaismeklis auto­mātiski ieslēdzas ilgstošam apgaismojumam.

Izslēgšanas aizture
(laika ieregulējums) 

(Rūpnīcā veiktais ieregulējums:
5 sek.).

Apgaismojuma ilgumu bez starppakāpēm var
ieregulēt robežās no 5 sek. līdz 15 min.

Uz – novietots regulātors = īsākais laiks (5 sek.).
Uz + novietots regulātors = garākais laiks (15 min.).

Ieregulējot uztveres zonu, ieteicams izvēlēties
īsāko "–" laiku.

Programmas ieregulēšana 

(Rūpnīcā veiktais ieregulējums:

1. programma)

Kas ir apgaismojuma maigā ieslēgšana?

Sensorlampai ir apgaismojuma maigās ieslēgšanas
funkcija. Tas nozīmē, ka, ieslēdzot, apgaismojums
nespīd ar pilnu jaudu, bet tā pieaug lēnām, pakāpe-

niski, vienas sekundes laikā sasniedzot 100 %. Tieši
tāpat apgaismojums tiek samazināts, to izslēdzot.

* Norāde kvēlspuldžu ekonomiskā komforta

programmai :

Pulkstenis sensorgaismeklī nav integrēts. Pusnakts
tiek noteikta vienīgi ar tumšās fāzes ilgumu. TādēĮ, lai
funkcija darbotos nevainojami ir nepieciešams, lai
sensorgaismeklim šajā laikā nepārtraukti piegādātu
strāvu. Pirmās nakts (mērīšanas fāzes) laikā deg viss
pamatapgaismojums. Un lielumi tiek ievadīti atmiņā
tā, lai strāvas pievades pārtraukuma gadījumā tie
nepazustu.

Darbinot sensorgaismekli programmā, mēs iesakām
strāvu neizslēgt. Lielumi tiek aplēsti vairāku nakšu laikā.
TādēĮ, lai novērstu varbūtējas kĮūmes un pārbaudītu vai
sensorgaismekĮa izslēgšanas laiks pusnakts virzienā
neizmainās, gaismeklis ir jānovēro vairākas naktis.

Kas ir pamatapgaismojums?

Pamatapgaismojums nodrošina apgaismojumu nakts
laikā ar apm., 25 % jaudu. Ar pilnu jaudu (ar 100 %
un uz ieregulēto laiku, skat. izslēgšanas aizturi )

apgaismojums tiek ieslēgts vienīgi, uztverot uztveres
zonā kādu kustību. Pēc tam gaismeklis atkal turpina
darboties apmatapgaismojuma režīmā (apm., 25 %).

Kvēlspuldžu standartprogramma:

Maigā apgaismojuma ieslēgšana / nekāda
pamatapgaismojuma

Kvēlspuldžu komforta programma:

Maigā apgaismojuma ieslēgšana / pamatapgais­mojums

Kvēlspuldžu ekonomiskā komforta programma:

Maigā apgaismojuma ieslēgšana / pamatapgais­mojums līdz pusnaktij *

Enerģiju taupošo spuldžu programma:

Bez maigās apgaismojuma ieslēgšanas /
bez pamatapgaismojuma

Krēslas sliekšņa ieregulējums
(reakcijas slieksnis) 

(Rūpnīcā veiktais ieregulējums:
darbība dienasgaismā 2000 Lux)

Sensora reakcijas slieksni bez starppakāpēm var
ieregulēt robežās no 2 – 2000 Lux.

Uz novietots regulātors = darbība dienasgaismā,
apm., 2000 Lux.
Uz novietots regulātors = darbība naktī,
apm., 2 Lux.

Uztveres zonas ieregulēšanai dienasgaismā regu­lātors ir jānovieto uz (darbība dienasgaismā).

5 sek. – 15 min.

2 – 2000 Lux

1

2

3

3

4

3

- 97 -

Ilgstošais apgaismojums

Ja strāvas pievadvadā ir ierīkots tīkla slēdzis, bez
parastās ie- un izslēgšanas ir iespējamas vēl šādas
funkcijas:

Sensora darbība

1) Apgaismojuma ieslēgšana (ja gaismeklis ir
IZSLēGTS):

Slēdzis 1 x IZSL un IESL.
Gaismeklis paliek degam visu ieregulēto laiku.

2) Apgaismojuma izslēgšana (ja gaismeklis DEG):

Slēdzis 1 x IZSL un IESL.
Gaismeklis nodziest, resp., pāriet sensordarbības
režīmā.



Ilgstošais apgaismojums

1) Ilgstošā apgaismojuma ieslēgšana:

Slēdzis 2 x IZSL un IESL. Gaismeklis tiek ieslēgts
4 stundu ilgstošam apgaismojumam (aiz lēcas deg
sarkanā diode). Nobeidzot, gaismeklis automātiski
pāriet atpakaĮ sensordarbības režīmā (sarkanā diode
nodziest)

2) Ilgstošā apgaismojuma izslēgšana:

Slēdzis 1 x IZSL un IESL. Gaismeklis nodziest, resp.,
pāriet sensordarbības režīmā.

Svarīgi:

Vairākkārtējai slēdža darbināšanai ir jānotiek ātri vienai
pēc otras (0,5 – 1 sek. laikā).

Uztveres zonas justēšana

Uztveres zonu var izmainīt pēc vajadzības. Ar klātpie­liktajām nosegčaulām var nosegt jebkuru lēcas seg­mentu skaitu. Šādi var novērst piem., apgaismojuma
kĮūmai-nu ieslēgšanos garāmbraucošo automašīnu



vai garāmgājēju dēĮ, kā arī mērķtiecīgi uzraudzīt
apdraudētās vietas. Nosegčaulas var atdalīt pa verti­kāli, pa jau iepriekš veiktiem ierobojumiem. Pēc tam
tās lēcai vienkārši uzsprauž.

Darbība / Apkope

Sensorlampa ir domāta automātiskai apgaismojuma
ieslēgšanai. Sensorlampas darbību var ietekmēt laika
apstākĮi. Stiprās vēja brāzmās, sniegā, lietū un krusā
var gadīties kĮūme, jo pēkšņas temperatūras izmaiņas

var tikt atpazītas arī kā siltuma avots. Notraipītu
uztveres lēcu var notīrīt ar mitru drāniņu (nelietojot
tīrīšanas līdzekĮus).

Tehniskie dati

Jauda: maks. 100 W/E27, kvēlspuldze vai

maks. 20 W enerģiju taupošā spuldze (ne priekš L 30x S).

Uzmanību: enerģiju taupošā spuldzes var lietot vienīgi ar programmu
Spriegums: 230 – 240 V, 50 Hz
Uztveres leņķis: 360° ar 90° atvēruma leņķi un aizsardzību pret paslēpšanos
Sensora sniedzamība: maks. 8 m, perimetrāla
Laika ieregulējums: 5 sek. – 15 min
Krēslas sliekšņa ieregulējums: 2 – 2000 Lux
Programmas ieregulējums: Kvēlspuldžu standartprogramma:

maigā apgaismojuma ieslēgšana / bez pamatapgaismojuma

Kvēlspuldžu komforta programma:

maigā apgaismojuma ieslēgšana / ar pamatapgaismojumu

Kvēlspuldžu ekonomiskā komforta programma:

maigā apgaismojuma ieslēgšana / pamatapgaismojums līdz pusnaktij

Enerģiju taupošo spuldžu programma:

bez maigās apgaismojuma ieslēgšanas / bez pamatapgaismojuma

Ilgstošais apgaismojums: Ieslēdzams (uz 4 st.). Priekšnosacījums:

strāvas pievadvadā jābūt pieslēgtam slēdzim

Aizsardzības veids: IP 44 (šĮakatu drošs)

Atbilstības apliecinājums

Šis produkts atbilst zemsprieguma direktīvas 73/23/
EWG un EMV direktīvas 89/336/EWG prasībām.

4

4

3

2

1

LV

Darbības garantija

Šis STEINEL izstrādājums ir izgatavots Įoti rūpīgi. Tā
darbība un drošība ir pārbaudīta saskaņā ar spēkā
esošajiem priekšrakstiem un, nobeigumā pakĮauts
izlases veida pārbaudei. STEINEL garantē nevainoja­mas produkta īpašības un darbību. Garantijas termiņš
ir 36 mēneši kopš dienas, kad patērētājs to nopircis.
Garantijas saistības paredz to bojājumu novēršanu,
kas radušies materiāla vai ražošanas procesa dēĮ.
Garantijas saistības paredz bojāto detaĮu remontu vai
nomaiņu pēc ražotāja izvēles. Garantijas saistības
neattiecas uz nodilumam pakĮauto detaĮu bojājumiem,
kā arī uz bojājumiem un defektiem, kas saistīti ar
nelietpratīgu rīcību vai apkopi.
Garantijas saistības neattiecas arī uz citiem objektiem,
kas varētu tikt bojāti ierīces darbības rezultātā.

Garantija ir spēkā vienīgi tad, ja ierīce neizjauktā veidā,
kopā ar kases čeku vai rēķinu (ar pirkšanas datumu un
pārdevēja zīmogu), labi iesaiņota tiek nosūtīta attiecī­gai servisa nodaĮai vai arī 6 mēnešu laikā tiek nodota
atpakaĮ tās pārdevējam.

Remonta pakalpojumi:

Pēc garantijas laika beigām vai
gadījumos, kad jānovērš defekti uz
kuriem garantija neattiecas, remontu
veic mūsu rūpnīcas servisa dienests.
Lūdzam nosūtīt produktu, labi
iesaiņotu tuvākai servisa nodaĮai.

Sensorgaismeklis ieslēdzas
nevajadzīgi

Sensora sniedzamības
izmaiņas

Diode mirgo ātri

■ Uztveres zonā vējš kustina

kokus un krūmus

■ Tiek uztvertas automašīnas uz

ielas

■ Laika apstākĮu izraisītas krasas

temperatūras izmaiņas (vējš,
lietus, sniegs) vai arī gaisa
plūsma no ventilātoriem,
atvērtiem logiem

■ Jāpārregulē uztveres zona

■ Jāpārregulē uztveres zona

■ Jāizmaina uztveres zona.

Jāizmaina lampas montāžas
vieta.

■ Citas apkārtējās vides tempera-

tūras

■ Uztveres zona ar nosegčaulām

ir jāieregulē precīzi

■ Aktīvs iekšējais drošinātājs ■ Sensorlampa ir jāizslēdz un pēc

5 sek. atkal jāieslēdz

Darbības traucējumi

Sensoram netiek pievadīta strāva

Sensors neieslēdzas

Sensors neizslēdzas

KĮūme

■ Bojāts drošinātājs, sensors nav

ieslēgts, bojāts strāvas pievad­vads

■ Īssavienojums strāvas pievadvadā

■ Jānomaina drošinātājs, jāieslēdz

tīkla slēdzis, strāvas pievadvads
ir jāpārbauda ar sprieguma
testeri

■ Jāpārbauda pievienojumi

■ Darbībai dienasgaismā krēslas

slieksnis ir ieregulēts darbam
naktī

■ Bojāta kvēlspuldze

■ Tīkla slēdzis ir IZSLĒGTS

■ Bojāts drošinātājs

■ Neprecīzi ieregulēta uztveres

zona

■ Aktīvs iekšējais elektriskais

drošinātājs (diode mirgo ātri)

■ Jāpārregulē krēslas slieksnis

(regulātors )

■ Jānomaina kvēlspuldze

■ Jāieslēdz tīkla slēdzis

■ Jānomaina drošinātājs,

resp., jāpārbauda pievienojums

■ Jāpārregulē uztveres zona

■ Sensorlampa ir jāizslēdz un

pēc apm., 5 sek. atkal jāieslēdz

■ Uztveres zonā notiek

nepārtraukta kustība

■ SensordetaĮa nav iesprūdusi

■ Uztveres zona ir jāpārbauda

un, ja vajadzīgs, jāpieregulē

■ SensordetaĮa, viegli piespiežot,

jāno fiksē

Pamatapgaismojums, kā vēlams,
apm., pret pusnakti neizslēdzas

■ Kāds ārējais gaismas avots uzt-

veres zonā (piem., cits kustību
ziņotājs vai gaismeklis) izslēdz
sensorgaismekli

■ Sensorgaismeklis pret š svešo

gaismekli ir jānosedz. Lai sen­sorgaismeklī atkal ieregulētu
vēlāmos pareizos lielumus, ir
vajadzīgs laiks, jo tas vairākas
dienas ir jānovēro

Sensorgaismeklis neizslēdzas
pilnīgi

■ Izvēlēts pamatapgaismojums ■ Programmas izvēles taustiņš ir

jāpagriež pret 1 (kvēlspuldze),
resp., 4 (enerģiju taupošā spuldze)

Apgaismes līdzeklis (enerģiju
taupošā spuldze) mirgo

■ Izvēlēts pamatapgaismojums ■ Programmas izvēles taustiņš ir

jāpagriež pret 4 (enerģiju
taupošā spuldze)

Cēlonis KĮūmes novēršana

- 98 -

36

FUNKCIJU

GARANTIJA

mēneši

Монтаж

Место, в котором производится монтаж, должно быть удалено
от другого светильника на расстояние, составляющее не
менее, чем 50 см, чтобы предотвратить ошибочное включение
системы в результате отдачи тепла. Для обеспечения
указанного радиуса 8 м сенсорный светильник следует
монтировать примерно на высоте 1,7 – 2 м.

Подключение сетевого провода (см. рис.)

Сетевой провод состоит из 2 или 3 жил:

L = фаза (обычно черного или коричневого цвета)
N = нулевой провод (чаще всего синий)
PE = провод заземления (зеленый/желтый)

Принцип действия

Встроенный мощный инфракрасный сенсорный светильник
оснащен двойным сенсором, встроенным под углом 360°,
который регистрируют невидимое тепловое излучение
движущихся объектов (людей, животных и т.д.).

Регистрируемое теплоизлучение преобразуется в электронный
сигнал, который вызывает автоматическое включение
светильника. Если на пути имеются препятствия, например,
стены или оконные стекла, то регистрация теплоизлучения не
происходит, а следовательно не производится и включение



Описание прибора



Бра



Винт настенного держателя



Настенный держатель



Сетевое подключение скрытой проводкой



Сетевое подключение открытой проводкой



Крепежные винты для стекла



Стекло светильника

Инструкция по монтажу

Уважаемый покупатель!

Благодарим Вас за доверие, которое Вы выразили, купив
новый сенсорный светильник марки STEINEL. Вы приобрели
изделие высокого качества, изготовленное, испытанное и
упакованное с большим вниманием.

RUS

Указания по техбезопасности

■

Перед началом любых работ, проводимых на приборе,
следует отключить напряжение!

■

При проведении монтажа подключаемый электропровод
должен быть обесточен . Поэтому, в первую очередь,
следует отключить напряжение и проверить его отсутствие
с помощью индикатора напряжения.

Перед началом монтажа данного изделия, просим Вас внима­тельно ознакомиться с инструкцией по монтажу. Ведь только
соблюдение инструкции по монтажу и пуску в эксплуатацию
гарантирует продолжительную, надежную и безотказную
работу изделия.
Желаем приятной эксплуатации нового сенсорного светильника
марки STEINEL.

■

Монтажные работы по подключению сенсорного светильни­ка относятся к категории работ с сетевым напряжением.
Поэтому, при монтаже светильников, следует соблюдать
указания и условия, приведенные в инструкции по
подключению.

(D-VDE 0100, A-ÖVE-EN 1, -SEV 1000)



Сенсорный блок
(съемный для комфортной функциональной регулировки)



Фиксатор для снятия сенсорного блока



Регулировка времени



Установка сумеречного включения



Установка программы

светильника. Достигается угол обнаружения в 360° с углом
открытия в 90°. Контроль пространства под сенсором
обеспечивает защиту от подкрадывания.

Примечание: Для обеспечения надежной работы сенсорный
светильник следует монтировать так, чтобы проводилась
регистрация движущихся мимо объектов, а также исключать
все заграждающие объекты (например, деревья, стены и т.д.).
Радиус действия ограничен, если Вы подходите
непосредственно к светильнику.

В случае сомнения определите вид кабеля с помощью индика­тора напряжения; а потом отключите ток питания. Фаза (L),
нулевой провод (N) и провод заземления (PE) подключаются к
клеммам (для L 30 х S заземляющий выступ). В бра из
пластмассы (L 9x5 S) провод заземления (PE, зеленый/

желтый) может быть защищен изолирующей лентой.

Указание: При необходимости в провод присоединения к сети

может быть вмонтирован выключатель для включения и вык­лючения сетевого тока. Для режима постоянного освещения
это является условием (см. главу Режим постоянного
освещения)



.

- 99 -

RUS

После крепления сенсорного блока и присоединения проводов
к сети, сенсорный светильник может быть пущен в
эксплуатацию. На съемном сенсорном блоке находятся
регуляторы для суммеречного освещения, установки времени и

Эксплуатация , ,

- 100 -

  

программы. После задействования фиксатора при помощи
шлицевой отвертки можно вынуть сенсорный блок для
комфортной регулировки.При этом светильник автоматически
переключается на постоянное освещение.

Продолжительность включения
(регулировка времени)



(заводская установка: 5 сек.)

Время освещения может быть плавно установлено в
диапазоне от 5 сек. до 15 мин.

Регулятор, установленный на

–

= минимальная
продолжительность (5 сек.)
Регулятор, установленный на

+

= максимальная

продолжительность (15 мин.)

При настройке зоны обнаружения рекомендуется установить
мин. время

–

.

Установка программы



(Заводская настройка: программа 1)

Что такое плавное включение света?

Сенсорный светильник оснащен функцией плавного включе­ния света. Благодаря данной функции макс. яркость светиль­ника устанавливается не сразу, а медленно в течение двух

секунд. Таким же образом регулируется мощность света при
выключении светильника.

* указание по комфортной экономичной программе

лампы накаливания :

В сенсорный светильник не встроены часы, полночь определя­ется только по продолжительности темных периодов. Поэтому
для безупречной работы важно, чтобы сенсорный светильник в
это время постоянно обеспечивался электроэнергией.
Во время первой ночи (период измерения) базовая яркость по­лностью активна. Значения сохраняются с защитой от откл­ючения сетевого питания.

Мы рекомендуем не отключать электричество в программе .
Значения определяются на протяжении нескольких ночей,
поэтому в возм. случае ошибки необходимо проводить
набдюдение в течение нескольких ночей, чтобы установить,
изменяется ли время выключения сенсорного светильника в
направлении к полуночи.

Что такое базовая яркость?

Базовая яркость позволяет естественное постоянное осве­щение с прим. 25 % мощности освещения. Только при движе­нии в зоне обнаружения свет включается (на установленное

время, см. продолжительность включения



) на макси­мальную мощность (100 %). После этого светильник снова
переключается на базовую яркость (прим. 25 %).

Стандартная программа лампы накаливания:

Плавное включение света / нет базовой яркости

Комфортная программа лампы накаливания:

Плавное включение света + базовая яркость

Комфортная экономичная программа лампы
накаливания:

Плавное включение света + базовая яркость до полуночи *

Программа экономичных ламп:

нет плавного включения света / нет базовой яркости

Установка сумеречного включения
(порог срабатывания)



(Заводская настройка:
режим дневного освещения 2000 лк)

Порог срабатывания сенсора может быть установлен плавно в
диапазоне 2–2000 лк.

Регулятор, установленный на = режим дневного освещения
прим. 2000 лк.
Установив регулятор на = включается режим сумеречного
освещения ок. 2 лк.

При установке зоны обнаружения при дневном освещении
регулятор рекомендуется устанавливать на (режим
дневного освещения).

5 сек. - 15 мин.

2 – 2000 лк

1

2

3

3

4

3
